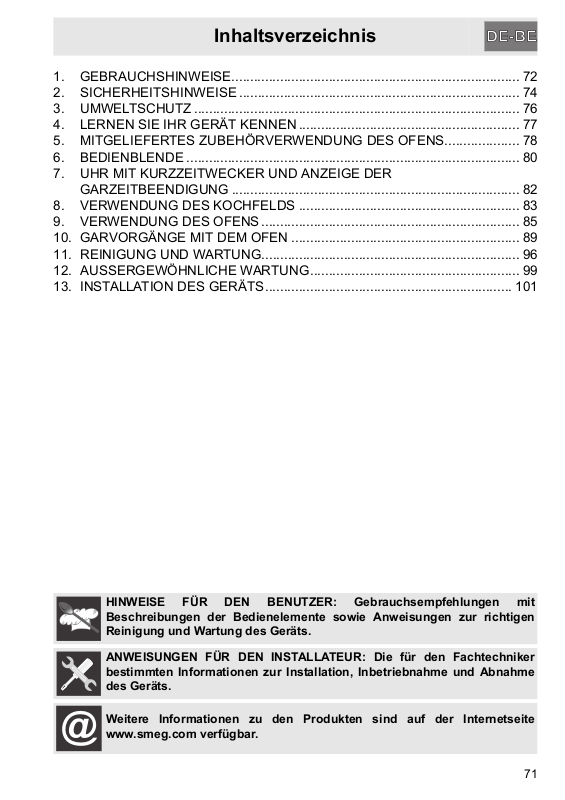

Inhaltsverzeichnis
@
1. GEBRAUCHSHINWEISE............................................................................. 72
2. SICHERHEITSHINWEISE ........................................................................... 74
3. UMWELTSCHUTZ ....................................................................................... 76
4. LERNEN SIE IHR GERÄT KENNEN ........................................................... 77
5. MITGELIEFERTES ZUBEHÖRVERWENDUNG DES OFENS.................... 78
6. BEDIENBLENDE ......................................................................................... 80
7. UHR MIT KURZZEITWECKER UND ANZEIGE DER
GARZEITBEENDIGUNG ............................................................................. 82
8. VERWENDUNG DES KOCHFELDS ........................................................... 83
9. VERWENDUNG DES OFENS..................................................................... 85
10. GARVORGÄNGE MIT DEM OFEN ............................................................. 89
11. REINIGUNG UND WARTUNG..................................................................... 96
12. AUSSERGEWÖHNLICHE WARTUNG........................................................ 99
13. INSTALLATION DES GERÄTS.................................................................. 101
HINWEISE FÜR DEN BENUTZER: Gebrauchsempfehlungen mit
Beschreibungen der Bedienelemente sowie Anweisungen zur richtigen
Reinigung und Wartung des Geräts.
ANWEISUNGEN FÜR DEN INSTALLATEUR: Die für den Fachtechniker
bestimmten Informationen zur Installation, Inbetriebnahme und Abnahme
des Geräts.
Weitere Informationen zu den Produkten sind auf der Internetseite
www.smeg.com verfügbar.
71
Allgemeine Hinweise
1. GEBRAUCHSHINWEISE
DIESES HANDBUCH IST EIN WICHTIGER BESTANDTEIL DES GERÄTS. DESHALB
MUSS ES ÜBER SEINE GESAMTE LEBENSDAUER SORGFÄLTIG UND IN
REICHWEITE AUFBEWAHRT WERDEN.
DIESES HANDBUCH UND ALLE DARIN ENTHALTENEN HINWEISE SIND VOR DEM
ERSTEN GEBRAUCH DES GERÄTS UNBEDINGT AUFMERKSAM DURCHZULESEN.
DIE INSTALLATION IST VON FACHPERSONAL UNTER BERÜCKSICHTIGUNG DER
GELTENDEN RICHTLINIEN VORZUNEHMEN. DIESES GERÄT IST FÜR DEN
GEBRAUCH IM HAUSHALT BESTIMMT UND ENTSPRICHT DEN GELTENDEN EURICHTLINIEN. DAS GERÄT HAT FOLGENDE ZWECKBESTIMMUNG: GAREN VON
SPEISEN. JEDE ANDERE NUTZUNG IST ALS UNSACHGEMÄSS ANZUSEHEN.
DER HERSTELLER LEHNT JEGLICHE HAFTUNG FÜR DEN GEBRAUCH AB, DER
VON DER ANGEGEBENEN ZWECKBESTIMMUNG ABWEICHT.
DIESES GERÄT IST FÜR DAS GAREN VON SPEISEN BESTIMMT UND DARF NICHT
ZUM BEHEIZEN VON RÄUMEN BENUTZT WERDEN.
DAS VERPACKUNGSMATERIAL IST AN EINEM SICHEREN ORT AUFZUBEWAHREN.
DIE VERSCHIEDENEN ABFALLMATERIALIEN DER VERPACKUNG TRENNEN UND
ZUR NÄCHSTGELEGENEN MÜLLSAMMELSTELLE BRINGEN.
DIESES GERÄT IST ENTSPRECHEND DER EUROPÄISCHEN RICHTLINIE 2002/96/
EG ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE (WASTE ELECTRICAL AND
ELECTRONIC EQUIPMENT – WEEE) GEKENNZEICHNET.
BESAGTE RICHTLINIE LEGT DIE FÜR DIE MITGLIEDSLÄNDER DER
EUROPÄISCHEN UNION GELTENDEN VORSCHRIFTEN ZUR SAMMLUNG UND
WIEDERVERWERTUNG VON ALTGERÄTEN FEST.
DIE ÖFFNUNGEN, LÜFTUNGSSCHLITZE UND WÄRMEAUSLASSE NICHT
ABDECKEN.
72
ES MUSS VERMIEDEN WERDEN, SICH AN DIE OFFENE TÜR DES GERÄTES
ANZULEHNEN ODER SICH DARAUF ZU SETZEN.
DAS TYPENSCHILD MIT DEN TECHNISCHEN DATEN, DER SERIENNUMMER UND
DEM PRÜFZEICHEN IST GUT SICHTBAR AM GERÄT ANGEBRACHT.
DAS TYPENSCHILD AUF KEINEN FALL ENTFERNEN.
VOR DER INBETRIEBNAHME ALLE ETIKETTEN UND SCHUTZFOLIEN IM INNENUND AUSSENBEREICH DES GERÄTS ENTFERNEN.
SICHERSTELLEN, DASS KEINE GEGENSTÄNDE IN DER OFENTÜR HÄNGEN
BLEIBEN.
DAS GERÄT WIRD WÄHREND DES GEBRAUCHS SEHR HEISS. ES WIRD
DRINGEND EMPFOHLEN, BEI DEN JEWEILIGEN TÄTIGKEITEN TOPFHANDSCHUHE
ZU TRAGEN.
Allgemeine Hinweise
KEINE SCHEUERSCHWÄMME AUS METALL ODER SCHARFE SCHABER
VERWENDEN, DIE DIE OBERFLÄCHEN BESCHÄDIGEN KÖNNEN.
DIE ÜBLICHEN, NICHT SCHEUERNDEN PRODUKTE UND GGF. EIN
WERKZEUG AUS HOLZ ODER KUNSTSTOFF VERWENDEN. GRÜNDLICH
NACHSPÜLEN UND MIT EINEM WEICHEN TUCH ODER EINEM
FENSTERLEDER TROCKNEN.
KEINE SPEISERESTE AUF ZUCKERBASIS IM OFEN TROCKNEN LASSEN
(z.B. MARMELADE). DIESE ART VON SPEISEN KANN BEI LÄNGEREM
ANTROCKNEN DIE BESCHICHTUNG IM INNERN DES BACKOFENS
BESCHÄDIGEN.
KEIN GESCHIRR ODER BEHÄLTER AUS KUNSTSTOFF VERWENDEN. AUFGRUND
DER HOHEN TEMPERATUREN, DIE IM INNEREN DES OFENS ERREICHT WERDEN,
KÖNNTE DIESES MATERIAL SCHMELZEN UND DAS GERÄT SOMIT BESCHÄDIGEN.
KEIN GESCHLOSSENEN DOSEN ODER BEHÄLTER IM GERÄT VERWENDEN.
WÄHREND DES GARVORGANGS KANN SICH EIN ÜBERDRUCK IN DEN
BEHÄLTERN BILDEN UND EINE EXPLOSIONSGEFAHR HERVORRUFEN.
DAS GERÄT WÄHREND DES GARVORGANGS VON SPEISEN, DIE FETTE ODER
ÖLE ABGEBEN KÖNNEN, NICHT UNBEAUFSICHTIGT LASSEN.
DIE FETTE UND ÖLE KÖNNEN SICH ENTZÜNDEN.
DEN BACKOFEN WÄHREND DES GARVORGANGS NICHT MIT ALUFOLIE ODER
STANIOLPAPIER ABDECKEN UND KEINE KOCHTÖPFE ODER BACKBLECHE
DARAUF ABLEGEN, UM BESCHÄDIGUNGEN DER BESCHICHTUNG ZU
VERMEIDEN.
WÄHREND DES GARVORGANGS UND WENN DIE OBERFLÄCHEN NOCH SEHR
HEISS SIND, KEIN WASSER DIREKT AUF DIE BACKBLECHE GIESSEN. DER
WASSERDAMPF KANN VERBRENNUNGEN VERURSACHEN UND DIE
BESCHICHTUNG DER OBERFLÄCHEN BESCHÄDIGEN.
NACH DEM GEBRAUCH IMMER SICHERSTELLEN, DASS SICH DIE SCHALTER AUF
POSITION 0 (OFF) BEFINDEN.
BEI ALLEN GARVORGÄNGEN MUSS DIE BACKOFENTÜR GESCHLOSSEN SEIN.
73
Allgemeine Hinweise
2. SICHERHEITSHINWEISE
DIE SICHERHEITSBESTIMMUNGEN FÜR ELEKTRISCHE ODER GASBETRIEBENE
GERÄTE UND DIE LÜFTUNGSFUNKTIONEN IN DER INSTALLATIONSANLEITUNG
DURCHLESEN.
ZUR WAHRUNG IHRER INTERESSEN UND IHRER SICHERHEIT WURDE
GESETZLICH FESTGELEGT, DASS DIE INSTALLATION UND DIE WARTUNG VON
ELEKTRISCHEN GERÄTEN VON QUALIFIZIERTEM PERSONAL UND UNTER
BERÜCKSICHTIGUNG DER GELTENDEN BESTIMMUNGEN VORGENOMMEN
WERDEN MÜSSEN. UNSERE ANERKANNTEN INSTALLATIONSTECHNIKER
GEWÄHRLEISTEN FACHGERECHTE EINGRIFFE. DIE STILLLEGUNG VON
GASBETRIEBENEN ODER ELEKTRISCHEN GERÄTEN IST IMMER VON
SACHKUNDIGEN PERSONEN VORZUNEHMEN.
VOR DEM ANSCHLUSS DES GERÄTES AN DAS STROMNETZ MUSS
SICHERGESTELLT WERDEN, DASS DIE DATEN AUF DEM TYPENSCHILD MIT
DENEN DES STROMNETZES ÜBEREINSTIMMEN.
VOR DEM AUSFÜHREN VON INSTALLATIONS-/WARTUNGSARBEITEN IST
SICHERZUSTELLEN, DASS DIE STROMVERSORGUNG DES GERÄTES
ABGESCHALTET IST.
SOBALD MAN EINEN RISS ODER SPALT AUF DER OBERFLÄCHE DER GLASPLATTE
BEMERKEN SOLLTE, DAS GERÄT SOFORT AUSSCHALTEN UND SICH AN DAS
NÄCHSTE KUNDENDIENSTZENTRUM WENDEN.
IM EINKLANG MIT DEN VORSCHRIFTEN BEZÜGLICH DER
ELEKTROMAGNETISCHEN VERTRÄGLICHKEIT GEHÖRT DAS
ELEKTROMAGNETISCHE INDUKTIONSKOCHFELD ZUR GRUPPE 2 UND ZUR
KLASSE B (EN 55011).
DER AM NETZKABEL ANGESCHLOSSENE NETZSTECKER UND DIE VERWENDETE
STECKDOSE MÜSSEN VOM GLEICHEN TYP SEIN UND DEN GELTENDEN
RICHTLINIEN ENTSPRECHEN. DER ZUGRIFF AUF DIE STECKDOSE MUSS AUCH
BEI EINGEBAUTEM GERÄT GEWÄHRLEISTET SEIN.
BEIM AUSSTECKEN NIE AM KABEL ZIEHEN, SONDERN IMMER AM STECKER.
DIESES GERÄT DARF NICHT AUF ERHÖHTEN PLATTFORMEN AUFGESTELLT
WERDEN.
74
KEINE ENTFLAMMBAREN GEGENSTÄNDE IN DEN BACKOFEN GEBEN: WENN
DIESER UNBEABSICHTIGT EINGESCHALTET WIRD, KANN EIN BRAND
VERURSACHT WERDEN.
TRÄGER VON HERZSCHRITTMACHERN ODER ÄHNLICHEN GERÄTEN MÜSSEN
SICH VERSICHERN, DASS DIE FUNKTION IHRER GERÄTE NICHT VOM
INDUKTIONSFELD, DESSEN FREQUENZBEREICH ZWISCHEN 20 UND 50 KHZ
LIEGT, BEEINTRÄCHTIGT WIRD.
IST DAS NETZKABEL BESCHÄDIGT, MUSS UNVERZÜGLICH DER TECHNISCHE
KUNDENDIENST VERSTÄNDIGT WERDEN, DER DIESES UMGEHEND
AUSWECHSELT.
ES IST OBLIGATORISCH, DIE ERDUNG GEMÄSS DEN IN DEN
SICHERHEITSVORSCHRIFTEN DER ELEKTRISCHEN ANLAGE VORGESEHENEN
BESTIMMUNGEN VORZUNEHMEN.
Allgemeine Hinweise
UNMITTELBAR NACH DER INSTALLATION EINE KURZE PRÜFUNG DES GERÄTS
VORNEHMEN. HIERBEI DIE NACHFOLGENDEN ANWEISUNGEN BEACHTEN. WENN
DAS GERÄT NICHT FUNKTIONIERT, MUSS ES VOM STROMNETZ GETRENNT UND
DIE NÄCHSTGELEGENE KUNDENDIENSTSTELLE VERSTÄNDIGT WERDEN.
VERSUCHEN SIE NIE, DAS GERÄT SELBST ZU REPARIEREN.
KEINE ENTFLAMMBAREN GEGENSTÄNDE BENUTZEN ODER IN DIE NÄHE DES
GERÄTES ODER IN DAS WÄRMEFACH STELLEN.
WÄHREND DES GEBRAUCHS ERHITZT SICH DAS GERÄT STARK. NICHT DIE
HEIZWIDERSTÄNDE AUF DEM KOCHFELD UND IM INNERN DES BACKOFENS
BERÜHREN.
DIE VERWENDUNG DIESES GERÄTES IST PERSONEN MIT REDUZIERTEN
KÖRPERLICHEN UND GEISTIGEN FÄHIGKEITEN (SOWIE KINDERN) ODER
PERSONEN, DIE KEINE ERFAHRUNG IM UMGANG MIT ELEKTROGERÄTEN HABEN,
NICHT ERLAUBT, ES SEI DENN, SIE WERDEN VON ERWACHSENEN PERSONEN,
DIE FÜR IHRE SICHERHEIT VERANTWORTLICH SIND, ANGEWIESEN UND
BEAUFSICHTIGT.
DIE VERWENDUNG DIESES GERÄTES IST PERSONEN MIT REDUZIERTEN
KÖRPERLICHEN UND GEISTIGEN FÄHIGKEITEN (SOWIE KINDERN) ODER
PERSONEN, DIE KEINE ERFAHRUNG IM UMGANG MIT ELEKTROGERÄTEN HABEN,
NICHT ERLAUBT, ES SEI DENN, SIE WERDEN VON ERWACHSENEN PERSONEN,
DIE FÜR IHRE SICHERHEIT VERANTWORTLICH SIND, ANGEWIESEN UND
BEAUFSICHTIGT.
KEINE SPITZEN GEGENSTÄNDE AUS METALL (BESTECK ODER KÜCHENHELFER)
IN DIE ÖFFNUNGEN DES GERÄTES EINFÜHREN.
SOLLTE DAS GERÄT AUF SCHIFFEN ODER WOHNWAGEN INSTALLIERT WERDEN,
DARF ES NICHT ALS RAUMHEIZER BENUTZT WERDEN.
DAS GERÄT NICHT MIT DAMPFSTRAHLEN REINIGEN.
DER DAMPF KÖNNTE DIE ELEKTRISCHEN ELEMENTE ERREICHEN, SIE
BESCHÄDIGEN UND KURZSCHLÜSSE VERURSACHEN.
KEINE VERÄNDERUNGEN AN DIESEM GERÄT VORNEHMEN.
KEINE SPRAYPRODUKTE IN DER NÄHE DES GERÄTES VERWENDEN, WÄHREND
DIESES IN BETRIEB IST. KEINE SPRAYPRODUKTE VERWENDEN, SOLANGE DAS
GERÄT NOCH HEISS IST.
Der Hersteller haftet nicht für eventuelle Personen- und Sachschäden, die durch
Missachtung der oben genannten Vorschriften sowie durch unbefugte Änderungen
auch nur einzelner Bauteile und die Verwendung von anderen als OriginalErsatzteilen verursacht werden.
75
Hinweise zur Entsorgung
3. UMWELTSCHUTZ
3.1 Unser Beitrag zum Umweltschutz
Gemäß den Richtlinien 2002/95/EG, 2002/96/EG, 2003/108/EG in Bezug auf die
Verringerung des Gebrauchs gefährlicher Stoffe in elektrischen und
elektronischen Geräten sowie die Entsorgung von Abfällen. Das Symbol der
durchkreuzten Mülltonne auf dem Gerät gibt an, dass das Produkt am Ende
seiner Lebensdauer getrennt von anderen Abfällen zu sammeln ist. Der
Anwender muss deshalb das Gerät, das das Ende seiner Lebensdauer erreicht
hat, bei geeigneten Sammelstellen für elektrische und elektronische Abfälle
abgeben, oder beim Kauf eines gleichwertigen Gerätes im Verhältnis eins zu
eins an den Händler zurückgeben. Die richtige getrennte Sammlung zur
nachfolgenden Weiterleitung des verschrotteten Gerätes zum Recycling, zur
Aufbereitung und zur umweltgerechten Entsorgung trägt dazu bei, mögliche
negative Auswirkungen auf Umwelt sowie Gesundheit zu vermeiden und
erleichtert die Wiederverwendung der Materialien, aus denen das Gerät
besteht. Die gesetzwidrige Entsorgung des Produktes durch den Anwender hat
die Verhängung von Verwaltungsstrafen zur Folge.
Das Produkt enthält, gemäß der gültigen europäischen Richtlinien, keine
nennenswerte Menge an gesundheits- und umweltschädlichen Stoffen.
76
3.2 Ihr Beitrag zum Umweltschutz
Die Verpackung unserer Produkte ist aus recyclingfähigem und
umweltfreundlichem Material gefertigt, das die Umwelt nicht belastet. Bitte
helfen Sie mit und sorgen Sie für eine ordnungsgemäße Entsorgung des
Verpackungsmaterials. Lassen Sie sich von Ihrem Händler oder den
zuständigen Einrichtungen Ihrer Umgebung die Adressen der entsprechenden
Sammel-, Recycling- und Entsorgungsstellen geben.
Die Verpackung oder Teile davon nicht unbeaufsichtigt lassen.
Insbesondere Plastikbeutel können eine mögliche Erstickungsgefahr für
Kinder darstellen.
Auch die Altgeräte sind ordnungsgemäß zu entsorgen.
Achtung: Das Gerät zu der für die Altgerätesammlung zuständigen Ortsstelle
bringen. Die korrekte Entsorgung ermöglicht eine intelligente Wiederverwertung
hochwertiger Materialien.
Bevor Sie Ihr Gerät entsorgen, ist es wichtig, die Türen zu entfernen und die
Einsätze in ihrer jeweiligen Gebrauchsposition einzuschieben. Dadurch wird
verhindert, dass sich spielende Kinder in den Geräten einschließen können.
Außerdem ist es notwendig, das Netzkabel durchzuschneiden und zusammen
mit dem Stecker zu entfernen.
Hinweise für den Benutzer
2
1
3
4
4. LERNEN SIE IHR GERÄT KENNEN
Glaskeramik-Kochfeld Backofen
Bedienblende des Kochfelds
und des Backofens
Stauraum
77
Hinweise für den Benutzer
5.
MITGELIEFERTES ZUBEHÖRVERWENDUNG DES OFENS
ANMERKUNG: Bei einigen Modellen sind nicht alle Zubehörteile im
Lieferumfang enthalten.
Rost: Zur Ablage von Behältern mit den zu
garenden Speisen.
Rost für Fettpfanne: Er kann zum Garen von
Speisen, die tropfen können, über dem Backblech
angeordnet werden.
Fettpfanne: Zum Auffangen des Fetts von
Speisen, die sich auf dem darüber liegenden Rost
befinden.
Tiefes Backblech: Zum Backen von Kuchen,
Pizzas und süßen Backwaren.
78
Zubehör auf Anfrage:
Das originale Standard- oder Optionalzubehör kann bei den zugelassenen
Kundendienststellen bestellt werden.
Nur Originalzubehör von SMEG verwenden.
Hinweise für den Benutzer
5.1 Verwendung des Rostes
Die Roste sind mit einer mechanischen
Sicherheitssperre ausgestattet, die ein
ungewolltes Herausziehen vermeidet.
Für ein richtiges Einschieben des
Rostes muss sichergestellt werden,
dass diese Sperre nach unten gerichtet
ist (wie in der nebenstehenden
Abbildung gezeigt).
Das Rost muss auf der Vorderseite
leicht angehoben und aus den
seitlichen Führungen herausgezogen
werden, um ihn aus dem Ofen zu
entfernen.
Die mechanische Sperre muss immer zur Rückseite des Ofen gerichtet
sein.
Die Roste oder Fettpfannen vollständig bis zum Anschlag in den Ofen
einschieben.
5.2 Verwendung des Auflagerostes
Der Auflagerost wird in das Blech
gesetzt (wie in der Abbildung
dargestellt).
Auf diese Weise können beim Garen
die Fette aufgefangen und somit von
den gekochten Speisen getrennt
werden.
79
Hinweise für den Benutzer
0
50
100
125
150
175
200
225
245
260
1
2 3 4 1
6. BEDIENBLENDE
Alle Wahlfunktionen und Steuerungen befinden sich auf der Bedienblende. Die
folgenden Tabellen geben eine Beschreibung der verwendeten Symbole wieder.
SCHALTER ZUR BEDIENUNG DER KOCHFLÄCHE
Standarderhitzung
Das Symbol auf dem Schalter zeigt die
entsprechende Kochstelle an. Um es
einzuschalten, muss der Schalter
gedrückt und in die gewünschte Position
gedreht werden. Die Einstellung erfolgt
Doppelte Erhitzung
Das Symbol auf dem Schalter zeigt die entsprechende Kochstelle an. Zum
Anschalten der inneren Kochstelle, drehen Sie den Schalter auf die gewünschte
Position.
Zum Anschalten der inneren und äußeren Kochstelle, drehen Sie den Schalter
übergangslos, weshalb das Gerät auch
mit Zwischenwerten betrieben werden
kann. Um die Kochzone auszuschalten,
drehen Sie den Schalter auf
0.
80
auf und lassen Sie ihn dann los. Der Schalter kehrt auf die Position der
Plattenhöchstleistung zurück. Zum Einstellen der Wärmeintensität, drehen Sie
den Schalter gegen den Uhrzeigersinn, bis Sie die gewünschte Position erreicht
haben. Um zur Erhitzung des inneren Bereichs zurückzukehren, drehen Sie den
Schalter erneut auf und dann auf die gewünschte Position. Zum
Ausschalten, drehen Sie den Schalter erneut auf .
Hinweise für den Benutzer
FUNKTIONSWAHLSCHALTER
Drehen Sie den Schalter im oder gegen den
Uhrzeigersinn, um eine der hier unten beschriebenen
Funktionen auszuwählen.
FUNKTION STATISCHER
BACKOFEN
FUNKTION UNTERER
WIDERSTAND
FUNKTION KLEINER GRILL
FUNKTION GROSSER GRILL AUFTAUEN
UHR MIT KURZZEITWECKER UND ANZEIGE DER GARZEITBEENDIGUNG
Ermöglicht die Auswahl des manuellen Garvorgangs,
des Kurzzeitweckers oder der Garzeit. Für weitere
Informationen über den Gebrauch der Uhr, siehe Kapitel
“7. UHR MIT KURZZEITWECKER UND ANZEIGE DER
GARZEITBEENDIGUNG”
SCHALTER ZUR AUSWAHL DER OFENTEMPERATUR
Die gewünschte Gartemperatur wird durch das
Drehen des Schalters im Uhrzeigersinn festgelegt
und liegt zwischen 50° und 260°C.
Die blinkende rote Kontrollleuchte seitlich des Schalters
zeigt an, dass sich der Backofen in der Vorheizphase
befindet, um die mittels des Thermostat-Schalters
eingestellte Temperatur zu erreichen. Sobald der
Backofen die gewünschte Temperatur erreicht hat,
schaltet die Leuchte auf Dauerlicht, bis der Backofen
ausgestellt wird.
FUNKTION GRILL MIT
VENTILATION
FUNKTION STATISCH MIT
UMLUFT
FUNKTION VENTILATOR +
RUNDER HEIZWIDERSTAND
81
Hinweise für den Benutzer
B
A
7. UHR MIT KURZZEITWECKER UND ANZEIGE DER
GARZEITBEENDIGUNG
Ermöglicht die Auswahl des manuellen Garvorgangs, des Kurzzeitweckers oder
der Garzeit.
Die Drehung des Schalters A muss immer im UHRZEIGERSINN erfolgen.
Die gewünschte Funktion und Temperatur vor dem Einrichten der Garzeit
aktivieren.
82
7.1 Einstellung der Uhrzeit
Um die richtige Uhrzeit einzustellen, ZIEHEN und drehen Sie den kleinen
Schalter A im Uhrzeigersinn.
7.2 Manueller Garvorgang
Um den Backofen mit manuellem Garvorgang zu verwenden, drehen Sie den
Schalter A im Uhrzeigersinn, bis der Zeiger B auf dem Symbol steht.
7.3 Zeitgesteuerte Garung
Zur Einstellung der Garzeit, drehen Sie den Schalter A im Uhrzeigersinn, bis
der Zeiger B auf die gewünschte Zeit gestellt ist (max. 180 Minuten).
7.4 Garende
Der Backofen schaltet automatisch aus und gleichzeitig ertönt ein
intermittierender Signalgeber.
7.5 Ausschalten des Signalgebers
Der Signalgeber kann abgestellt werden, indem der Schalter A im Uhrzeigersinn
gedreht wird, bis der Zeiger B auf dem Symbol steht.
Hinweise für den Benutzer
8. VERWENDUNG DES KOCHFELDS
8.1 Vor der Benutzung des Gerätes
Metallgegenstände wie Besteck oder Deckel dürfen nicht auf das Kochfeld
gelegt werden, da sie sich erhitzen könnten.
Das Kochfeld bei der ersten Verwendung ausreichend lange auf die maximale
Temperatur erhitzen, um gegebenenfalls ölhaltige Herstellungsrückstände
auszubrennen, die den Speisen schlechte Gerüche verleihen können.
8.2 Kochzonen
Das Gerät verfügt über 4/5 Kochstellen von
unterschiedlichen Durchmessern und
Leistungen. Ihre Position wird eindeutig durch
Kreise angezeigt, und die Wärmeentwicklung
ist auf die auf das Glas gezeichneten
Durchmesser beschränkt. Die 5 HIGH-LIGHT Kochstellen schalten sich einige Sekunden
nach Aktivierung ein. Die Wärmeleistung kann
mit den Schaltern auf der Frontblende
zwischen dem Mindestwert und dem
Höchstwert eingestellt werden.
Die Kochstellen werden durch zwei konzentrische Kreise ( ) angezeigt und
ermöglichen eine doppelte Erhitzung sowohl in dem inneren Kreis, als auch in
beiden Kreisen.
Die vier Kontrollleuchten zwischen den Kochstellen leuchten auf,
sobald eine oder mehrere Strahlungsflächen die Temperatur von
60°C übersteigen. Diese Leuchten erlöschen, sobald die Temperatur
erneut unter 60°C liegt.
Das Kochfeld bei der ersten Verwendung ausreichend lange auf die maximale
Temperatur erhitzen, um gegebenenfalls ölhaltige Herstellungsrückstände
auszubrennen, um zu vermeiden, dass die Speisen unangenehme Gerüche
aufnehmen können.
83
Hinweise für den Benutzer
Um die besten Resultate sowie eine angemessene Energieeinsparung zu
erhalten, sollten ausschließlich Behälter benutzt werden, die sich für
Garvorgänge auf Elektroherden eignen.
• Der Boden der Behälter muss dick und vollkommen
eben sein. Vor dem Aufsetzen des Behälters auf die
Kochstelle muss sicher gestellt werden, dass beide
sauber und trocken sind.
• Um das Kochfeld nicht zu zerkratzen, sollten keine
Töpfe aus Gusseisen oder mit unregelmäßigem
Boden benutzt werden.
• Um eine Energieverschwendung zu vermeiden muss
sicher gestellt werden, dass der Durchmesser des
Gefäßbodens mit dem auf dem Kochfeld angezeigten
Kreis übereinstimmt.
Achten Sie darauf, dass kein Zucker oder zuckerhaltige
Gemische auf das warme Kochfeld verschüttet werden.
Legen Sie keine Materiale oder Substanzen auf das
Kochfeld, die schmelzen könnten (Plastik oder Alufolien).
Falls dies geschehen sollte, schalten Sie das Kochfeld
unverzüglich ab und reinigen Sie es noch bei warmer
Platte mit dem mitgelieferten Schaber, um eine
Beschädigung der Oberfläche zu vermeiden.
Sollte die Glaskeramikplatte nicht sofort gereinigt werden, besteht die
Gefahr von Verkrustungen, die nach Abkühlung der Platte nicht mehr
entfernt werden können.
84
Wichtig.
Kinder sind immer zu beaufsichtigen, da diese das Kontrolllämpchen für
die Restwärme nur schwer sehen können. In der Tat bleiben die
Kochstellen nach ihrer Benutzung noch einige Zeit lang sehr heiß, auch
wenn sie abgeschaltet sind.
Achten Sie darauf, dass die Kinder niemals das Kochfeld berühren.
Hinweise für den Benutzer
9. VERWENDUNG DES OFENS
9.1 Vor der Benutzung des Gerätes
Eventuelle Etiketten (mit Ausnahme des Schildes mit den technischen Daten)
von den Backblechen, den Fettpfannen oder im Ofen selbst entfernen.
Eventuelle Schutzfolien im Inneren oder auf den Außenflächen des Gerätes
einschließlich des Zubehörs, wie Bleche, Fettpfannen, Pizzaplatten oder
Bodenabdeckung, entfernen.
Vor der ersten Benutzung des Gerätes müssen sämtliche Zubehörteile aus dem
Ofen herausgenommen und wie im Kapitel „11. REINIGUNG UND WARTUNG“
beschrieben gespült werden.
Das noch leere Gerät auf die höchste Temperatur aufheizen, um eventuelle
Rückstände des Herstellungsprozesses zu beseitigen, die den Speisen einen
unangenehmen Geruch verleihen könnten.
9.2 Allgemeine Beschreibung
9.2.1 Einsatzschienen
Der Backofen verfügt über 4 Schienen zur
Positionierung von Fettpfannen und Rosten auf
unterschiedlicher Höhe. Die Einsatzstufen sind
von unten nach oben durchnummeriert (siehe
Abbildung).
(Bei der Verwendung von Rezepten wird am
Display die für das gewählte Rezept empfohlene
Stufe angezeigt).
9.2.2 Innenbeleuchtung
Die Backofenbeleuchtung schaltet sich ein, sobald die Ofentür geöffnet oder eine
beliebige Funktion mittels des Funktionswahlschalters ausgewählt wird. Zum
Auswechseln der Backofenlampe siehe Abschnitt “12.1 Austausch der
Backofenlampe”
85
Hinweise für den Benutzer
9.3 Allgemeine Gebrauchshinweise und -empfehlungen
Bei allen Garvorgängen muss die Backofentür geschlossen sein.
Den Backofenboden während des Garvorgangs nicht mit Alufolie oder
Stanniolpapier abdecken und keine Kochtöpfe oder Backbleche darauf ablegen, um
Beschädigungen der Beschichtung zu vermeiden. Bei Verwendung von Backpapier
darauf achten, dass dieses die Zirkulation der Heißluft im Inneren des Backofens
nicht beeinträchtigt.
Für eine optimale Garung wird empfohlen, die
Behälter in die Mitte des Rosts zu stellen.
Die Backofentür in zwei Phasen öffnen, um zu
vermeiden, dass der Dampf, der gegebenenfalls
im Backofen enthalten ist, unangenehm austreten
kann: Die Tür 4-5 Sekunden lang halb geöffnet
(etwa 5 cm) lassen und dann erst vollständig
öffnen. Wenn Speisen bearbeitet werden müssen,
die Backofentür so kurz wie nötig öffnen, um zu
vermeiden, dass die Innentemperatur reduziert
und das gute Gelingen des Garvorgangs
beeinträchtigt wird.
86
Damit sich nach Abschluss des Garvorgangs nicht
zu viel Kondenswasser auf der Innenscheibe des
Backofens bildet, sollten Sie die warmen Speisen
nicht zu lange im Gerät lassen.
9.4 Kühlungssystem
Dank einer Lüftungsrückführung frischer Luft sorgt dieses System dafür, dass
die Tür und die inneren Bauteile des Ofens sich nicht aufheizen; dies garantiert
eine größere Sicherheit und eine längere Haltbarkeit des Elektrogeräts.
Die Kühlung bleibt auch nach Ende des Backens aktiv und funktioniert bei
ausgeschaltetem Backofen weiter, um so die gesamte Wärme, die sich im
Inneren angesammelt hat abzugeben. Dieses System schützt die Möbel, die
sich neben dem Ofen befinden, und verhindert deren Überhitzung.
Hinweise für den Benutzer
9.5 Anwendung des Elektrogrills
9.5.1 Anwendung des Grills bei Herden mit Elektrobackofen
Für kurze Garzeiten, z. B. zum abschließenden Bräunen von schon garem
Fleisch legen Sie die Funktion „Statischer Grill“
Thermostat-Schalter auf die maximale Temperatur. Mit der Funktion „Grill +
Umluft“ (nur falls vorgesehen) können die Speisen dank der Zwangslüftung, die
das Eindringen der Hitze ins Innere der Speisen ermöglicht, regelrecht gegart
werden. Hierzu die Funktion „Grill + Umluft“ festlegen und den ThermostatSchalter auf die ideale Gartemperatur drehen (höchstens 200° C).
9.5.2 Verwendung des Grills
Den Backofen nach dem Einschalten, das durch das Aufleuchten der roten
Kontrolllampe angezeigt wird,
5 Minuten aufheizen, bevor die Speisen eingeführt werden.
Die Speisen vor dem Backen würzen. Dies gilt auch für das Bestreichen mit Öl
oder zerlassener Butter. Zum Auffangen der Soße die Fettpfanne verwenden.
Die zu garenden Speisen auf den Backofenrost legen, der in eine der
Führungen, mit denen die verschiedenen Backofentypen ausgestattet sind,
eingesetzt wird. Beachten Sie hierzu die nachstehenden Anweisungen:
SPEISEN
Flaches und dünnes
Fleisch
Rollbraten 2 - 3
fest und drehen Sie den
ROST AUF
SCHIENE
3
Geflügel 2 - 3
87
Hinweise für den Benutzer
WARNHINWEISE
• Die Garzeit darf bei der Verwendung des Grills 60 Minuten nicht
überschreiten.
• Bei den Modellen mit Gasbackofen muss die Backofentür bei der
Grillfunktion halb geöffnet, d.h. in die erste Einrastposition gestellt sein.
• Bei den Modellen mit Elektrobackofen muss die Backofentür bei der
Grillfunktion geschlossen sein.
• Den Glasdeckel des Geräts stets öffnen, damit eine Überhitzung beim
Gebrauch des Backofens oder des Grills verhindert wird.
• Während und nach dem Betrieb des Grills können sich die zugänglichen
Teile stark erhitzen. Halten Sie daher Kinder immer vom Gerät fern.
• Bei der Verwendung des Backofens alle nicht verwendeten Bleche und
Roste aus dem Garraum entfernen.
• Den Backofenboden während des Garvorgangs nicht mit Alufolie oder
Stanniolpapier abdecken und keine Kochtöpfe oder Fettpfanne darauf
ablegen, um Beschädigungen der Beschichtung zu vermeiden. Bei
Verwendung von Backpapier darauf achten, dass dieses die Zirkulation von
Heißluft im Inneren des Backofens nicht beeinträchtigt.
9.6 Stauraum
Im unteren Bereich des Herdes befindet sich unterhalb
des Backofens der Stauraum. Der Zugriff erfolgt durch
das Ziehen der Oberkante der Blende. Keine
entzündlichen Materialien wie Lappen, Papier usw. in
der Stauschublade aufbewahren, sondern nur das
Zubehör aus Metall.
88
Die Stauschublade nicht öffnen, solange der Backofen eingeschaltet und
noch heiß ist. Die darin entwickelte Temperatur kann sehr hoch sein.
Hinweise für den Benutzer
10.GARVORGÄNGE MIT DEM OFEN
STATISCH:
Die Wärme kommt gleichzeitig von oben und von unten,
wodurch sich dieses System zum Garen besonderer
Speisearten eignet. Der traditionelle Garvorgang, auch als
statisches oder Heißluftbacken bekannt, eignet sich zum Garen
von jeweils nur einem Gericht. Er ist ideal für alle Bratenarten,
Brot, gefüllte Torten und außerdem besonders für fette Fleischarten wie Ente
oder Gans geeignet.
BODENHITZE:
Die Wärme kommt nur von unten und ermöglicht so, Speisen
fertig zu backen, die eine höhere Temperatur erfordern, ohne
sie weiter anzubraten. Ideal für süße und salzige Torten und
Kuchen, Mürbeteig und Pizzas.
KLEINER GRILL:
Diese Funktion ermöglicht das Grillen von kleinen Fleisch- und
Fischmengen, von Spießen, Toasts und allen Gemüsearten
durch die ausschließliche Einwirkung der von dem mittleren
Heizelement ausgehenden Wärme.
GRILL:
Die vom Grillwiderstand stammende Wärme ermöglicht,
besonders bei mittleren bis dünnen Fleischstücken ein
ausgezeichnetes Grillen. Zusammen mit dem Drehspieß
(sofern vorgesehen) ermöglicht er es, am Ende des
Grillvorgangs eine gleichmäßige Bräunung zu erzielen. Ideal für
Würstchen, Koteletts und Speck. Diese Funktion erlaubt ein gleichmäßiges
Grillen von großen Speisenmengen, besonders beim Fleisch.
GRILL MIT UMLUFT:
Die vom Ventilator produzierte Luft mildert den starken, vom
Grill erzeugten Hitzestrom ab und ermöglicht so, auch dickere
Speisen optimal zu grillen. Ideal für große Fleischstücke (z.B.
Schweinshaxe).
STATISCH MIT UMLUFT:
Der Betrieb des Ventilators in Verbindung mit dem traditionellen
Garen gewährleistet auch bei komplizierten Rezepten ein
gleichmäßiges Backen. Ideal für Kekse, Kuchen und Torten, die
auch gleichzeitig auf mehreren Stufen gebacken werden
können. (Bei Garvorgängen auf mehreren Ebenen wird die
Anordnung auf der 2. und der 4. Schiene empfohlen).
89
Hinweise für den Benutzer
UMLUFT:
Die Kombination aus dem Ventilator und dem runden
Heizwiderstand (im hinteren Ofenteil eingebaut) ermöglicht das
Garen von verschiedenen Speisen auf mehreren Stufen, sofern
sie die gleichen Temperaturen und die gleiche Backart
erfordern. Die Zirkulation der heißen Luft gewährleistet eine
sofortige und gleichmäßige Verteilung der Hitze. Zum Beispiel
kann gleichzeitig (und auf verschiedenen Ebenen) Fisch, Gemüse und Kekse
gebacken werden, ohne dass sich Gerüche und Geschmack vermischen.
(Bei Garvorgängen auf mehreren Ebenen wird die Anordnung auf der 2. und der
4. Schiene empfohlen).
AUFTAUEN: (nur bei Multifunktionsmodellen)
Das schnelle Auftauen wird vom Zuschalten des dafür
vorgesehenen Ventilators und der Oberhitze begünstigt, die
eine gleichmäßige Verteilung der Luft bei einer niedrigen
Temperatur im Ofen gewährleisten.
10.1 Ratschläge und Maßnahmen während des Garvorgangs
10.1.1 Allgemeine Hinweise
Es wird empfohlen, die Speisen erst in den Backofen zu schieben,
nachdem man ihn vorgeheizt hat.
• Beim Garen auf mehreren Stufen wird empfohlen, eine Funktion mit Umluft zu
verwenden, um ein gleichmäßiges Garen auf allen Stufen zu erhalten.
• Allgemein können die Garzeiten nicht verkürzt werden, indem man die Temperatur
erhöht (die Speise würde außen zu stark und innen zu wenig gegart werden).
90
10.1.2 Hinweise zum Garen von Fleisch
• Die Garzeiten richten sich insbesondere für Fleisch nach der Dicke und der Qualität
der Speisen und nach dem individuellen Geschmack.
• Es wird empfohlen, bei der Zubereitung von Braten ein Fleischthermometer zu
verwenden oder einfach mit einem Löffel auf den Braten zu drücken. Wenn er
nachgibt und wieder zurückfedert, ist er fertig, andernfalls muss er noch einige
Minuten gebraten werden.
10.1.3 Hinweise zum Backen von süßen Backwaren und Keksen
• Vorzugsweise dunkle Kuchenformen aus Metall verwenden, da sie zu einer besseren
Wärmeaufnahme beitragen.
• Die Temperatur und die Garzeit hängen von der Qualität und der Beschaffenheit des
Tei g s a b .
• Überprüfung, ob die Süßspeise innen ausreichend durchgebacken ist: am Ende der
Garzeit einen Zahnstocher in den höchsten Punkt der Süßspeise stecken. Wenn der
Teig nicht am Zahnstocher kleben bleibt, ist die Speise gebacken.
• Wenn die Süßspeise zusammenfällt, sobald sie aus dem Ofen genommen wird,
muss beim nächsten Backen die eingestellte Temperatur um ungefähr 10 °C gesenkt
und eventuell eine längere Garzeit gewählt werden.
Hinweise für den Benutzer
10.1.4 Hinweise für das Auftauen und Aufgehen
• Es wird empfohlen, die tiefgefrorenen Speisen in einem Behälter ohne Deckel auf die
erste Schiene des Ofens zu stellen.
• Die Speisen müssen ohne Verpackung aufgetaut werden.
• Die aufzutauenden Speisen gleichmäßig verteilen, ohne, dass sie übereinander
liegen.
• Beim Auftauen von Fleisch wird empfohlen, die Speisen auf ein Rost auf die zweite
Schiene und ein Backblech auf die erste Schiene zu schieben. Auf diese Weise
kommen die Speisen nicht mit der beim Auftauen entstehenden Flüssigkeit in
Kontakt.
• Die empfindlichsten Stücke können mit Alufolie bedeckt werden.
• Zur Gewährleistung des guten Aufgehens empfiehlt es sich, einen Behälter mit
Wasser auf den Backofenboden zu stellen.
10.1.5 Hinweise für alle Garvorgänge mit Grill und Grill mit Umluft
• Bei der Funktion Grill kann das zu grillende Fleisches auch in den kalten Ofen
eingeschoben werden. Das Vorheizen wird empfohlen, sofern der Gar-Effekt
abgeändert werden soll.
• Bei der Funktion Grill mit Umluft wird hingegen das Vorheizen des Ofens vor
dem Grillvorgang empfohlen.
10.2 So können Sie Energie sparen
Um während der Benutzung des Gerätes Strom zu sparen, können die folgenden
Vorkehrungen getroffen werden:
• Den Garvorgang einige Minuten vor der normal dafür vorgesehenen Zeit abschalten.
Das für die Speisen noch nötige restliche Garen ist aufgrund der im Ofeninnern
angesammelten Hitze gesichert.
• Die Ofentür so wenig wie möglich öffnen, um Wärmeverluste zu vermeiden.
• Das Innere des Gerätes immer sauber halten.
10.3 Funktion Auftauen (nur bei einigen Modellen)
Bei den Multifunktionsmodellen ermöglicht es die Funktion Auftauen, jede Art von
Speisen aufzutauen. Zur Aktivierung der Funktion Auftauen, den Funktionswahlschalter
auf das Symbol drehen. Ein Ventilationssystem wird in Betrieb gesetzt und
garantiert eine gleichmäßige Verteilung der Raumtemperatur im Innern des Ofens.
Die Dauer des Auftauvorgangs ist von der Menge der aufzutauenden Speisen abhängig.
91
Hinweise für den Benutzer
10.4 Tabellen der Garzeiten
GERICHTE
NUDEL- UND REISGERICHTE
LASAGNE 3 kg Statisch
ÜBERBACKENE NUDELN Statisch
FLEISCH
KALBSBRATEN 1 kg Statisch mit Umluft
SCHWEINELENDE 1 kg Statisch mit Umluft
SCHWEINESCHULTER 1 kg Statisch mit Umluft
KANINCHENBRATEN 1 kg Heißluft
TRUTHAHNBRUSTFILET 1 kg Statisch mit Umluft
SCHWEINENACKEN 1 kg Statisch mit Umluft
BRATHÄHNCHEN 1 kg Statisch mit Umluft
GEWICHT FUNKTION
GEGRILLTES FLEISCH
SCHWEINESCHNITZEL Grill mit Umluft
SCHWEINEFILET
RINDERFILET Grill
LEBERSCHNITZEL Grill mit Umluft
WÜRSTCHEN Grill mit Umluft
FLEISCHKLÖSSE Grill
FISCH
MEERFORELLE 0,7 kg Heißluft
92
Grill
Hinweise für den Benutzer
SCHIENENPOSITION
VON UNTEN
TEMPERATUR
°C
2 oder 3 210 - 230 30
2 oder 3 210 - 230 40
2 150 - 170 65 - 90
2 180 - 190 70 - 80
2 180 - 190 90 - 100
2 150 - 160 80 - 100
2 180 - 190 110 - 120
2 180 - 190 190 - 210
2 170 70 - 90
1. SEITE 2. SEITE
4 250 - 280 7 - 9 5 - 7
ZEIT IN MINUTEN
3 250 - 280 9 - 11 5 - 9
3 250 - 280 9 - 11 9 - 11
4 250 - 280 2 - 3 2 - 3
3 250 - 280 7 - 9 5 - 6
3 250 - 280 7 - 9 5 - 6
2 160 - 170 35 - 40
93
Hinweise für den Benutzer
GERICHTE
GEWICHT
FUNKTION
PIZZA Statisch mit Umluft
BROT Heißluft
FLADENBROT Statisch mit Umluft
BACKWAREN
KRANZKUCHEN Statisch mit Umluft
MÜRBETEIGKUCHEN Statisch mit Umluft
MÜRBETEIGKUCHEN Statisch
MÜRBETEIG Heißluft
GEFÜLLTE TORTELLINI Statisch mit Umluft
PARADIESTORTE Statisch mit Umluft
PARADIESTORTE Statisch
BEIGNET Statisch mit Umluft
BISKUIT Heißluft
REISTORTE Statisch mit Umluft
REISTORTE Statisch
BRIOCHES Heißluft
APFELTORTE Statisch
BRIOCHES (auf mehreren Schienenhöhen)
MÜRBETEIGKEKSE (auf mehreren
Schienenhöhen)
Die in den folgenden Tabellen angeführten Zeiten beinhalten die Vorheizzeiten
nicht und sind nur Richtwerte.
94
Hinweise für den Benutzer
SCHIENENPOSITION
VON UNTEN
TEMPERATUR
°C
2 oder 3 230 10 - 15
2 190 - 200 25 -30
2 180 - 190 15 -20
2 160 55 - 60
2 160 30 - 35
2 170 35 - 40
2 160 - 170 20 - 25
2 160 20 - 25
2 160 55 - 60
2 170 50 - 60
2 150 - 160 40 - 50
2 150 - 160 45 - 50
ZEIT IN MINUTEN
2 160 40 - 50
2 170 50 - 60
2 160 25 - 30
3180 60
2 und 4 160 - 170 16 - 20
2 und 4 160 - 170 16 - 20
95
Hinweise für den Benutzer
11.REINIGUNG UND WARTUNG
DAS GERÄT NICHT MIT EINEM DAMPFSTRAHL REINIGEN.
11.1 Reinigung von Edelstahl
Für einen optimalen Erhalt der Edelstahlteile müssen diese nach jedem
Gebrauch des Backofens, bei abgekühltem Gerät, regelmäßig gereinigt werden.
11.2 Tägliche Reinigung
Zur Reinigung und Pflege der Oberflächen aus Edelstahl immer nur spezifische
und nicht scheuernde Produkte verwenden, die keine säurehaltigen Substanzen
auf Chlorbasis enthalten.
Gebrauchsanweisung: Das Produkt auf einen feuchten Lappen geben und auf
die Flächen auftragen; dann sorgfältig feucht abwischen und mit einem weichen
Lappen oder Leder trocknen.
11.3 Flecken oder Speiserückstände
Keine Putzschwämme aus Metall oder scharfe Schaber verwenden,
die die Oberflächen beschädigen können.
Normale und nicht scheuernde Reinigungsprodukte und
gegebenenfalls Materialien aus Holz oder Kunststoff verwenden.
Sorgfältig nachspülen und mit einem weichen Lappen oder Leder
trocknen.
Keine Speisereste auf Zuckerbasis im Ofen trocknen lassen (z.B.
Marmelade). Wenn diese Art von Speisen zu lange antrocknet, kann
sie die Beschichtung im Inneren des Backofens beschädigen.
96
11.4 Reinigung der Türverglasung
Es empfiehlt sich, darauf zu achten, dass sie stets sauber ist. Verwenden Sie
zur Reinigung Küchenpapier. Hartnäckigen Schmutz können Sie mit einem
feuchten Schwamm und einem normalen Reiniger entfernen.
Keine scheuernden oder ätzenden Reinigungsmittel für die Reinigung der
Türverglasung verwenden.
(z.B. Scheuerpulver, Sprays für die Ofenreinigung, Fleckenentferner oder
Metallschwämme).
Zur Reinigung der Türverglasung des Backofens auf keinen Fall raue oder
scheuernde Materialien bzw. scharfkantige Metallschaber verwenden, da diese
die Oberfläche zerkratzen und die Splitterung der Verglasung verursachen
können.
Hinweise für den Benutzer
11.5 Reinigung des Ofeninneren
Der Backofen wird optimal erhalten, wenn er regelmäßig gereinigt wird (bei
abgekühltem Gerät).
• Alle abnehmbaren Teile entfernen.
• Die Roste mit heißem Wasser und nicht scheuernden Reinigungsmitteln
reinigen, spülen und trocknen.
• Die Backofentür kann ausgebaut werden, um die Reinigung zu erleichtern
(siehe den Abschnitt „12.3 Ausbau der Backofentür“).
Es empfiehlt sich, den Backofen nach der Verwendung von Spezialprodukten
auf Höchsttemperatur ungefähr 15 bis 20 Minuten einzuschalten, um eventuelle
Rückstände im Backraum zu beseitigen.
Abschließend sollten Sie die feuchten Teile gut abtrocknen.
97
Hinweise für den Benutzer
11.6 Reinigung der Komponenten des Kochfelds
11.6.1Der Glasdeckel (nur bei einigen Modellen)
Um die Reinigung zu erleichtern, kann der Deckel
aus den Scharnieren ausgebaut werden.
1 Machen Sie den Deckel auf;
2 lösen Sie die Schrauben auf der Rückseite der
zwei Scharniere (in der Abbildung durch den Pfeil
gekennzeichnet) und ziehen Sie den Deckel nach
oben.
Wenn Flüssigkeit auf den geschlossenen Deckel fällt,
entfernen Sie diese vor dem Öffnen mit einem Tuch.
Um den Deckel erneut einzubauen, fügen Sie ihn in
die Schienen ein und ziehen Sie die
Befestigungsschrauben der Scharniere bei offenem
Deckel fest.
Die Glasscheibe im Deckel niemals mit noch heißen Töpfen und Behältern in
Kontakt bringen. Das Glas könnte aufgrund der Hitze springen oder Risse
davontragen.
98
Hinweise für den Benutzer
12.AUSSERGEWÖHNLICHE WARTUNG
Der Backofen bedarf regelmäßig kleiner Wartungseingriffe. Darüber hinaus sind
auch Verschleißteile zu ersetzen (beispielsweise Dichtungen, Lampen usw.).
Nachfolgend finden Sie die spezifischen Anweisungen für jeden einzelnen
Wartungseingriff.
Die Stromzufuhr des Geräts vor jedem Eingriff unterbrechen, der eines
Zugriffs auf unter Spannung stehende Teile bedarf.
Falls das Problem nicht mittels der gewöhnlichen Wartung behoben werden
kann oder andersartige Defekte auftreten, den nächstgelegenen Kundendienst
verständigen.
12.1 Austausch der Backofenlampe
Das Schutzgehäuse A durch Drehen
gegen den Uhrzeigersinn entfernen und
Lampe B durch eine gleichwertige
Lampe ersetzen (25 W). Das
Schutzgehäuse A wieder anbringen.
Nur Backofenlampen verwenden (Temp. 300°C).
12.2 Ausbau der Dichtung
Nur bei Multifunktionsmodellen:
Für eine sorgfältige Reinigung des
Backofens kann die Dichtung der Tür
entfernt werden.
An den vier Seiten sind Haken
angeordnet, mit denen die Dichtung am
Ofenrand befestigt ist. Die Ränder der
Dichtung nach außen hin ziehen, um die
Haken zu lösen.
99
Hinweise für den Benutzer
A
45°
C
12.3 Ausbau der Backofentür
12.3.1 Mit beweglichen Hebeln
Die Tür ganz öffnen und die Hebel A auf
der Rückseite der zwei Scharniere
anheben.
Die Tür an beiden Seiten und mit beiden
Händen in der Nähe der Scharniere
anfassen, in einem Winkel von etwa 45°
anheben und herausziehen.
Sollten sich die Scharniere nicht
blockieren, muss der Vorgang wiederholt
werden; hierbei beim Anheben der zuvor
beschriebenen Hebel A die Tür leicht
anheben.
Zum Wiedereinsetzen der Tür müssen die
Scharniere in die dafür vorgesehenen
Schlitze am Ofen eingefügt werden,
wobei sichergestellt werden muss, dass
die Aussparungen C fest auf den
Schlitzen aufliegen. Die Tür senken und,
sobald sie in die richtige Position
gebracht wurde, die Hebel A befestigen.
100
Hinweise für den Installateur
A B
C
50mm
750mm
50mm
50mm
750mm
50mm
13.INSTALLATION DES GERÄTS
Das Gerät muss von einem Fachtechniker gemäß den geltenden Vorschriften
installiert werden. Je nach der Art der Installation gehört das Gerät zur Klasse 1
(Abb.A) oder zur Klasse 2 - Unterklasse 1 (Abb. B - C).
Es kann an Wänden, von denen eine die Höhe der Arbeitsfläche überschreitet,
mit einem Abstand von 50 mm zur Geräteseite aufgestellt werden (siehe
Abbildungen A und B für die jeweilige Installationsklasse). Hängeschänke oder
Dunstabzugshauben müssen einen Abstand von mindestens 750 mm zur
Arbeitsfläche aufweisen.
101
Hinweise für den Installateur
13.1 Elektrischer Anschluss
Das Typenschild mit den technischen Angaben, der Seriennummer und dem
Prüfzeichen befindet sich gut sichtbar am Gerät. Stellen Sie sicher, dass die
Netzspannung und die Abmessungen des Stromnetzes den auf dem
Typenschild angegebenen Werten entsprechen, das im Inneren des Stauraums
angebracht ist.
Das Typenschild auf keinen Fall entfernen.
Der Erdungsanschluss ist obligatorisch und ist unter Einhaltung der
Sicherheitsvorschriften für elektrische Anlagen vorzunehmen.
Beim einem fixen Stromanschluss eine allpolige Trennvorrichtung der
Zuführleitung vorsehen, die im Einklang mit den Installationsregeln in einer
leicht erreichbaren Position in der Nähe des Geräts anzubringen ist.
Beim Anschluss über Stecker/Steckdose sicherstellen, dass der
Ausführungstyp identisch ist. Keine Reduzierstecker, Adapter oder Shunts
verwenden, da diese Erhitzungen oder Verbrennungen erzeugen können.
Betrieb bei 380-415V3N~: Ein fünfpoliges Kabel
des Typs H05V2V2-F (Kabel mit 5 x 4 mm2)
verwenden.
102
Betrieb bei 380-415V2N~: Ein vierpoliges Kabel
des Typs H05V2V2-F (Kabel mit 4 x 6 mm
verwenden.
Betrieb bei 220-240V~: Ein dreipoliges Kabel des
Typs H05V2V2-F (Kabel mit 3 x 4 mm
verwenden.
Der Erdungsleiter (gelb-grün) muss an dem
Kabelende, das am Gerät befestigt wird, um
mindestens 20 mm länger sein.
ACHTUNG: Die oben angeführten Werte beziehen sich auf den Querschnitt
des Innenleiters.
2
)
2
)
Hinweise für den Installateur
13.1.1 Belüftung der Räume
Gemäß den geltenden Richtlinien darf das Gerät nur in dauerbelüfteten
Räumen installiert werden. Im Installationsraum des Geräts muss so viel Luft
einströmen können, wie für die normale Gasverbrennung und den
Luftaustausch des Raumes benötigt wird. Die mit Gittern geschützten
Frischluftöffnungen müssen gemäß den geltenden Richtlinien eine
angemessene Größe aufweisen und so angebracht sein, dass sie sich auch
nicht teilweise verstopfen.
Die Küche muss ausreichend belüftet werden, um die beim Kochen entstehende
Wärme und Feuchtigkeit abzuleiten: Im Besonderen ist es nach einem längeren
Gebrauch empfehlenswert, ein Fenster zu öffnen oder die Drehzahl eventueller
Lüfter zu erhöhen.
13.1.2 Ableitung der Verbrennungsprodukte
Die Ableitung der Verbrennungsprodukte ist durch einen Rauchabzug zu
gewährleisten, der an ein Abgassystem mit Naturzug oder eine
Zwangsventilation angeschlossen ist. Ein leistungsfähiges Abzugssystem
bedarf der sorgfältigen Planung seitens eines zugelassenen Technikers unter
Berücksichtigung der von den Richtlinien vorgegebenen Distanzen. Nach
Abschluss des Eingriffs hat der Installationstechniker eine
Konformitätserklärung auszustellen.
13.2 Aufstellung und Ausrichten des Geräts
Nach der Ausführung der elektrischen Verbindungen
und des Gasanschlusses, das Gerät über die vier
Einstellfüße einebnen. Zur Erzielung einer guten
Garung muss das Gerät auf der Auflagefläche eine
perfekte Ebnung aufweisen.
103
Hinweise für den Installateur
13.3 Montage des Aufsatzes (nur bei dafür vorgesehenen
Modellen)
• Die Muttern B entfernen.
• Den Aufsatz auf die Ebene positionieren, wobei die Zapfen C mit den
Öffnungen D übereinstimmen müssen.
• Den Aufsatz mithilfe der Schrauben A an der Ebene befestigen.
104
Loading...
