Smeg CMS45X operation manual
MACCHINA PER CAFFÈ E CAPPUCCINO
COFFEE AND CAPPUCCINO MAKER
MACHINE À CAFÉ ET À CAPPUCCINO
KAFFEE-/CAPPUCCINO-VOLLAUTOMAT
KOFFIE- EN CAPPUCCINOAPPARAAT
CAFETERA PARA CAFÉ Y CAPUCHINO
MÁQUINA DE CAFÉ E CAPPUCCINO
ΜΗΧΑΝΗ ΚΑΦΕ ΚΑΙ CAPPUCCINO
КОФЕМАШИНА ДЛЯ ПРИГОТОВЛЕНИЯ КОФЕ И КАПУЧЧИНО
PŘÍSTROJ NA PŘÍPRAVU KÁVY A KAPUČÍNA
EKSPRES DO KAWY I KAWY CAPPUCCINO
KAFFEMASKIN FÖR ESPRESSO OCH CAPPUCCINO
KAFFE- OG CAPPUCCINOMASKINE
MANUALE DʼUSO
INSTRUCTIONS
MODE DʼEMPLOI
BEDIENUNGSANLEITUNG
GEBRUIKSAANWIJZINGEN
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES
ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
UŽIVATELSKÁ PŘÍRUČKA
INSTRUKCJA OBSŁUGI
BRUKSANVISNING
BRUGERVEJLEDNING
A
A3
A4 A5
A8
A9A6A7
A10 A11
B
A23
B1
A13A18
A22
A12
A19
A20
A21
A25
A1A2
A15
A16
A17
A14
A24
A7 A9
B7B6 B8 B9 B2 B3 B4 B5
1 4
5678
9101112
13 14 16
2
15
3
2
1
17 18
22
19 20
24
27
21
25
26
23
1
2
28
12
1
2
3
4
5
6
7
8
9
10
11
12
1
6
INHALTSVERZEICHNIS
EINFÜHRUNG............................7
Symbole in dieser Bedienungsanleitung ....7
Buchstaben in Klammern ..........................7
Probleme und Reparaturen .......................7
SICHERHEIT..............................7
Grundlegende Sicherheitshinweise ...........7
Bestimmungsgemäßer Gebrauch ...............8
Bedienungsanleitung..................................8
BESCHREIBUNG DES GERÄTES ......8
Beschreibung des Gerätes .........................8
Beschreibung der Bedienblende.................8
ERSTE SCHRITTE .......................9
Kontrolle des Transports ...........................9
Installation des Gerätes..............................9
Anschluss des Gerätes...............................9
AUTOMATISCHE BELEUCHTUNG DER
TASSENABLAGE.........................9

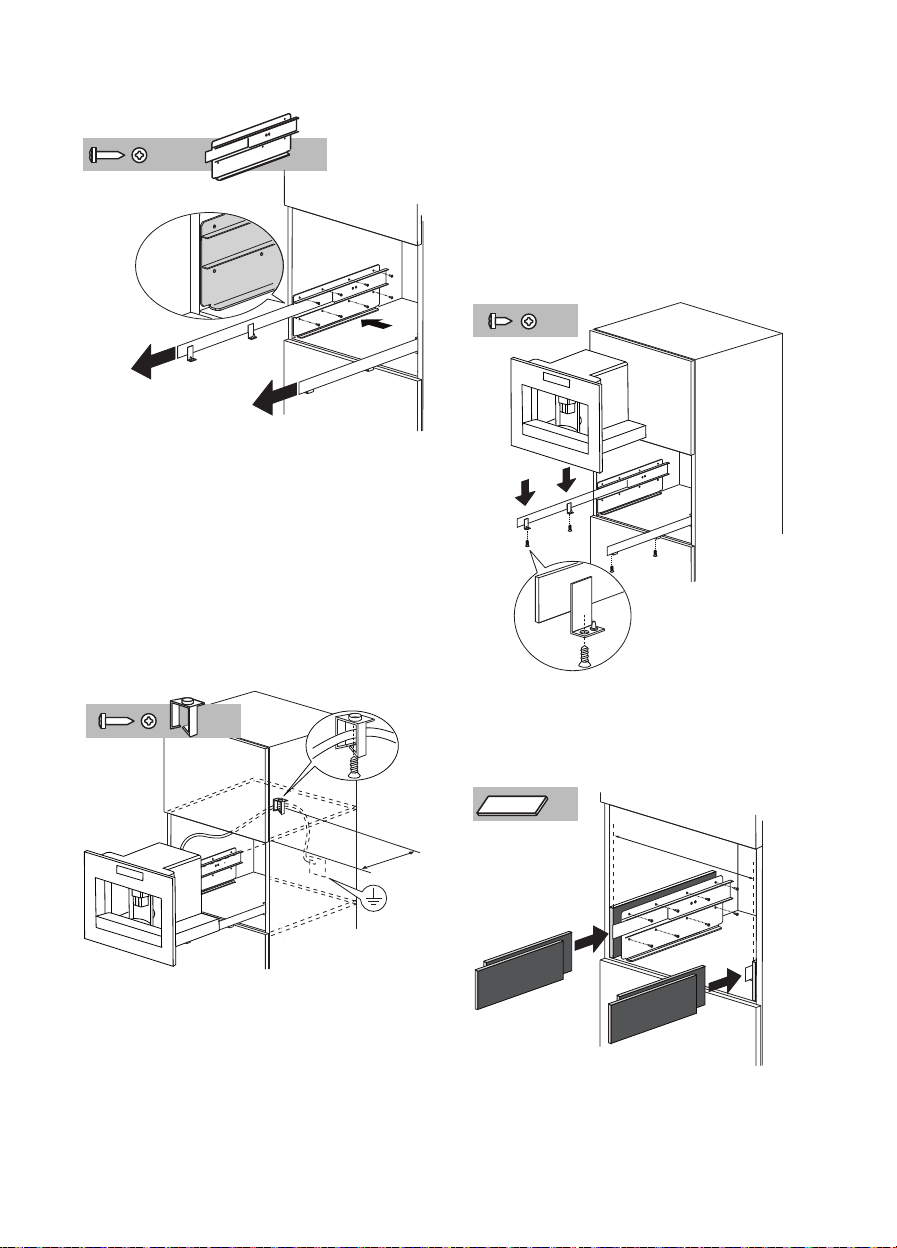

EINBAU .................................10
ERSTE INBETRIEBNAHME DES
GERÄTES ...............................12
Einsetzen des Filters ................................12
Auswechseln des Filters ..........................13
Entfernen des Filters ................................13
EINSCHALTEN UND VORHEIZEN ....13
ZUBEREITUNG VON KAFFEE (MIT
KAFFEEBOHNEN) .....................13
ÄNDERUNG DER KAFFEEMENGE IN
DER TASSE ............................15
EINSTELLUNG DES MAHLWERKS...15
ZUBEREITUNG VON
ESPRESSOKAFFEE MIT
VORGEMAHLENEM KAFFEE (ANSTATT
DER BOHNEN) ........................16
HEISSWASSERAUSGABE.............16
ZUBEREITUNG VON CAPPUCCINO
(MIT DAMPFFUNKTION) .............17
REINIGUNG UND WARTUNG.........17
Reinigung der Kaffeemaschine ................17
Reinigung des Kaffeesatzbehälters...........17
Reinigung der Abtropfschale....................18
Reinigung des Wassertanks ....................18
Reinigung der Ausgüsse des Kaffeeauslaufs
.................................................................18
Reinigung des Kaffeepulvereinfüllschachts ..
.................................................................18
Reinigung des Geräteinnenraums ............18
Reinigung der Brüheinheit .......................18
ÄNDERUNG UND EINSTELLUNG DER
MENÜPARAMETER ....................19
Einstellung der Uhr ..................................19
Einstellung der Uhrzeit Auto-Start ...........20
Entkalkung ...............................................20
Änderung der Kaffeetemperatur ...............21
Änderung der Einschaltdauer ..................21
Programmierung der Wasserhärte ..........21
Rückkehr zu den Werkseinstellungen
(Reset) ....................................................22
ÄNDERUNG DER SPRACHE .........22
AUSSCHALTEN DES GERÄTES.......22
TECHNISCHE DATEN ..................22
ENTSORGUNG..........................22
ANGEZEIGTE MELDUNGEN AUF DEM
DISPLAY ................................23
LÖSUNG DER PROBLEME ...........25
REZEPTE ................................27
EINFÜHRUNG
Wir danken Ihnen für die Wahl des Kaffee-/Cappuccino-Vollautomaten. Wir wünschen Ihnen viel Vergnügen mit Ihrem neuen Gerät. Nehmen Sie sich
ein paar Minuten Zeit, um diese Bedienungsanleitung durchzulesen. Sie vermeiden so Gefahren oder
Beschädigungen an der Kaffeemaschine.
Symbole in dieser
Bedienungsanleitung
Wichtige Hinweise werden mit folgenden Symbolen gekennzeichnet. Diese Hinweise müssen unbedingt beachtet werden. Fehler beim Befolgen der
oben aufgeführten Anweisungen können Stromschläge, schwere Verletzungen, Verbrennungen,
Brand oder Schäden am Gerät verursachen.
Gefahr!
Die Nichtbeachtung kann Ursache von lebensgefährlichen Verletzungen durch Stromschlag sein.
Achtung!
Die Nichtbeachtung kann Ursache von Verletzungen oder Geräteschäden sein.
Verbrühungsgefahr!
Die Nichtbeachtung kann Ursache von Verbrühungen oder Verbrennungen sein.
Merke!
Ratschläge und wichtige Informationen für den
Benutzer werden durch dieses Symbol gekennzeichnet.
Buchstaben in Klammern
Die Buchstaben in Klammern entsprechen der in
der Beschreibung des Gerätes (S. 3) aufgeführten
Legende.
Probleme und Reparaturen
Bei Auftreten von Betriebsstörungen versuchen Sie
bitte zuerst diese durch Befolgen der in den Abschnitten „Angezeigte Meldungen auf dem Display“
und “Lösung der Probleme” zu beheben. Wenn
diese keine Abhilfe schaffen sollten oder Sie weitere
Abklärungen wünschen, wenden Sie sich bitte an
den Kundendienst unter der im Blatt „Kundenservice“ angegebenen Rufnummer. Sollte Ihr Land
nicht in dem Länderverzeichnis aufgeführt sein, so
rufen Sie bitte die in der Garantie angegebene Rufnummer an. Für eventuelle Reparaturen wenden Sie
sich bitte ausschließlich an den technischen Kundendienst. Die Adressen finden Sie in dem der Kaffeemaschine beigelegten Garantieschein.
SICHERHEIT
Grundlegende Sicherheitshinweise
Achtung!
Dieses Gerät ist ausschließlich
für den Hausgebrauch bestimmt.
Gefahr!
Da das Gerät über Strom in Betrieb gesetzt wird, kann nicht ausgeschlossen werden, dass es Stromschläge erzeugt. Halten Sie sich
daher bitte an die folgenden Sicherheitshinweise:
• Das Gerät nicht mit nassen Händen berühren.
• Den Netzstecker nicht mit nassen Händen be-
rühren.
•
Sicherstellen, dass die verwendete Steckdose
stets einwandfrei zugänglich ist, da Sie nur so
im Bedarfsfall den Netzstecker trennen können.
• Bei Defekten des Gerätes versuchen Sie bitte
nicht, es selbst zu reparieren. Schalten Sie
das Gerät mit dem Hauptschalter (A23) aus,
ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an den technischen Kundendienst.
• Bei Schäden am Netzstecker oder am Net-
zanschlusskabel lassen Sie diese ausschließlich vom technischen Kundendienst
ersetzen, um jedes Risiko auszuschließen.
Achtung!
Das Verpackungsmaterial
(Plastiktüten, Schaumpolystyrol) ist außer
Reichweite von Kindern aufzubewahren.
Achtung!
Das Gerät darf nicht von Personen (einschließlich Kindern) mit körperlichen,
geistigen oder sensorischen Behinderungen oder
von Personen, die nicht mit dem Betrieb des Gerätes vertraut sind, gebraucht werden, es sei denn,
dass sie von einer für sie und ihre Sicherheit verantwortlichen Person beaufsichtigt und in den Gebrauch des Gerätes eingewiesen werden. Dafür
sorgen, dass Kinder nicht mit dem Gerät spielen.
Verbrühungsgefahr!
Dieses Gerät er-
7
8
zeugt Heißwasser, sodass sich beim Maschinenbetrieb Wasserdampf bilden kann. Achten Sie darauf, dass Sie nicht mit Wasserspritzern oder
heißem Dampf in Berührung kommen. Berühren
Sie während des Gebrauchs keine heißen Oberflächen des Gerätes. Benutzen Sie immer die
Drehknöpfe oder Griffe.
Achtung!
Halten Sie sich nicht an der Kaffeemaschine fest, nachdem diese aus dem Möbel
herausgezogen wurde. Auf das Elektrogerät dürfen
keine mit Flüssigkeit gefüllten Gegenstände, entzündbare oder korrosive Materialien gelegt werden.
Verwahren Sie die für die Kaffeezubereitung erforderlichen Zubehöre (zum Beispiel den Messlöffel)
stets im Zubehörfach auf. Legen Sie keine großen
bzw. wackelnden Gegenstände auf das Elektrogerät,
welche dessen Bewegung einschränken können.
Achtung!
Solange das Gerät herausgezogen ist, niemals Getränke zubereiten bzw. Heißwasser oder Dampf beziehen: Warten Sie stets ab, dass
das Gerät vollkommen außer Betrieb ist, bevor Sie
es herausziehen. Die Nichtbeachtung dieser An-
weisung kann zu schweren Geräteschäden führen!
Ausgenommen von diesem Hinweis ist die Einstellung des Mahlwerks, die bei herausgenommener
Maschine vorgenommen werden muss (siehe Kapitel „Einstellung des Mahlwerks”).
Merke!
Zubehör und Ersatzteile nur original
oder laut Empfehlungen des Herstellers verwenden.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist für die „Kaffeezubereitung“ und
zum „Erwärmen von Getränken“ ausgelegt. Jeder
andere, zweckentfremdete Gebrauch kann gefährlich sein. Dieses Gerät ist nicht für den gewerblichen Gebrauch geeignet. Der Hersteller haftet nicht
für Schäden, die durch einen zweckentfremdeten
Gebrauch verursacht werden. Dieses Gerät kann auf
einem Einbaubackofen installiert werden, falls dieser auf der Rückseite mit einem Kühlventilator ausgestattet ist (Höchstleistung des Backofens 3kW).
Bedienungsanleitung
Bitte lesen Sie diese Bedienungsanleitung vor
dem Gebrauch des Gerätes aufmerksam durch.
• Bewahren Sie diese Bedienungsanleitung sor-
gfältig auf. Falls Sie dieses Gerät an andere
Personen abtreten sollten, übergeben Sie
ihnen bitte auch diese Bedienungsanleitung.
• Die Nichtbeachtung dieser Anweisungen
kann zu Verletzungen oder Geräteschäden führen. Der Hersteller haftet nicht für Schäden,
die durch die Nichtbeachtung dieser Bedienungsanleitung verursacht werden.
BESCHREIBUNG DES
GERÄTES
Beschreibung des Gerätes
(S. 3 - A)
A1. Tassenablage
A2. Serviceklappe
A3. Kaffeekanal
A4. Kaffeesatzbehälter
A5. Brüheinheit
A6. Beleuchtung
A7. Drehknopf Einschalten/Stand-by (*)
A8. Bedienblende
A9. Drehknopf Funktionswahl Dampf (*)
A10. Milchaufschäumer (herausnehmbar)
A11. Düse Milchaufschäumer
A12. Wassertank
A13. Kaffeeauslauf (höhenverstellbar)
A14. Abtropfschale
A15. Deckel des Kaffeebohnenbehälters
A16. Kaffeebohnenbehälter
A17. Drehknopf zur Einstellung des Mahlgrads
A18. Klappe für Kaffeepulvereinfüllschacht
A19. Messlöffel
A20. Fach für den Messlöffel
A21. Kaffeepulvereinfüllschacht
A22. Netzkabel
A23. Hauptschalter ON/OFF
A24. Zubehörfach
A25. Enthärterfilter (falls vorgesehen)
(*)
bei einigen Modellen leuchtend
Beschreibung der Bedienblende
(S. 3 - B)
Einige Tasten der Bedienblenden haben zwei Funktionen: Diese werden innerhalb der Beschreibung in Klammern angegeben.
B1. Display: Benutzerhilfe beim Gebrauch des
Gerätes.
B2. Taste zur Auswahl des Kaffeearomas
9
B3. Taste zur Ausgabe von einer oder zwei
kleinen Tassen
B4. Taste zur Ausgabe von einer oder zwei
normalen Tassen
B5. Taste zur Ausgabe von einer oder zwei
großen Tassen
B6. Taste MENÜ zur Aktivierung bzw.
Deaktivierung des Eingabemodus der
Menüparameter
B7. Taste zur Auswahl vorgemahlener
Kaffee
(Bei Zugriff auf das MENÜ: Taste
„NEXT” drücken,um den nächsten
Menüparameter anzuzeigen).
B8. Taste Spülvorgang: Durchführung
eines kurzen Spülvorgangs zum Aufheizen
der Brüheinheit.
(Bei Zugriff auf das
MENÜ: Taste „CHANGE“ drücken, um die
Menüparameter zu ändern).
B9. Taste zur Heisswasserausgabe oder
Bestätigung
(Bei Zugriff auf das MENÜ:
Taste „OK“ drücken, um die
Menüparameter zu bestätigen).
ERSTE SCHRITTE
Kontrolle des Transports
Überzeugen Sie sich nach dem Auspacken, dass
das Gerät unversehrt ist und keine Zubehörteile
fehlen. Bei sichtbaren Schäden das Gerät auf keinen Fall verwenden. Wenden Sie sich an den technischen Kundendienst.
Installation des Gerätes
Achtung!
Bei der Installation des Gerätes
sind die folgenden Sicherheitshinweise zu beachten:
• Die Installation ist von einem Fachtechniker
entsprechend den geltenden lokalen Vorschriften durchzuführen (siehe Abschnitt
„EINBAU“)
• Das Verpackungsmaterial (Plastikbeutel, Polystyrolschaum, usw.) nicht in Reichweite
von Kindern lassen, da es eine Gefahrenquelle darstellt.
•
Installieren Sie das Gerät niemals in Räumen, in
denen Temperaturen unter oder gleich 0°C erreicht werden können (durch Gefrieren des Wassers kann das Elektrogerät beschädigt werden).
• Wir empfehlen Ihnen, die Wasserhärte so
bald wie möglich je nach individuellem Be-
darf einzustellen, indem Sie, wie im Abschnitt
"PROGRAMMIERUNG DER WASSERHÄRTE"
beschrieben, vorgehen.
Anschluss des Gerätes
Gefahr!
Vergewissern Sie sich, dass die
Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Schließen Sie
das Gerät nur an eine vorschriftsmäßig installierte
und geerdete Steckdose mit einer Mindestleistung
von 10A an. Sollte die Steckdose nicht für den Netzstecker Ihres Gerätes geeignet sein, lassen Sie diese
bitte durch eine geeignete Steckdose von einer Fachkraft ersetzen. Zur Beachtung der Sicherheitsbestimmungen muss während der Installation ein
allpoliger Schalter mit einer Mindestdistanz von 3
mm zwischen den Kontakten verwendet werden.
Weder Vielfachsteckdosen noch Verlängerungskabel benutzen. Um die korrekte Bedienung dieses Gerätes zu erlernen, sollten Sie beim ersten Gebrauch
den in den folgenden Abschnitten aufgeführten, detaillierten Anweisungen folgen.
Achtung!
Die Trennungsvorrichtungen
müssen gemäß der inländischen Einbauvorschriften im Stromnetz vorgesehen sein.
AUTOMATISCHE BELEUCHTUNG
DER TASSENABLAGE
Bei Einschalten des Gerätes werden Kaffeeauslauf und Tassenablage automatisch beleuchtet
(A6), bei einigen Modellen leuchten die Drehknöpfe. Die Beleuchtung bleibt bis zum Ausschalten des Gerätes eingeschaltet. Während der
Kaffee-, Dampf- und Heißwasserausgabe schaltet
sich das Kühlgebläse ein. Nach Beendigung der
Funktion bleibt das Kühlgebläse in Betrieb, welches die Bildung von Kondenswasser innerhalb
des Einbaumöbels verhindert: Nach einigen Minuten schaltet sich das Gebläse automatisch aus.
Merke!
Das Gerät führt diese Funktion
auch dann aus, wenn der Drehknopf (A7)
nach rechts oder links gedreht wird.
Achtung!
Nicht direkt in die Beleuchtung
schauen oder dazu ein optisches Instrument verwenden.
10
EINBAU
Überprüfen Sie die für die korrekte Installation
des Elektrogerätes erforderlichen Mindestmaße.
Die Kaffeemaschine muss in eine Einbausäule
eingebaut werden, die mit herkömmlichen Halterungsbügeln fest an der Wand zu befestigen ist.
Achtung:
• Wichtig: Für jeden Installations- und Wartungseingriff unbedingt das Gerät vom
Stromnetz trennen.
• Die mit dem Gerät direkt in Berührung kommenden Küchenmöbel müssen hitzebeständig sein (mind. 65°C).
• Zur Gewährleistung einer korrekten Lüftung
bitte an der Rückwand des Möbels eine Öffnung lassen (siehe Abmessungen in der Abbildung).
45 mm
45 mm
45 mm
45 mm
450
850 mm
500 mm
550 mm
Min
560 mm
200 cm
2
455 mm
595 mm
22 mm
528 mm
372 mm
15 mm
200 cm
2
45 mm
45 mm
45 mm
45 mm
Loading...
