V
Digitaler Satelliten Receiver
MX 01
Details siehe Seite 21
Bedienungsanleitung
ersion: 14.08.2008
Vorwort
Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für den digitalen Satelliten-Receiver Smart MX 01
entschieden haben.
Bitte lesen Sie die Bedienungsanleitung des Smart MX 01 sorgfältig durch,
bevor sie diesen Receiver in Betrieb nehmen.
Diese Bedienungsanleitung hilft Ihnen beim
• bestimmungsgemäßen,
• sicheren und
• vorteilhaften
Gebrauch des digitalen Satelliten-Receivers Smart MX 01.
Jede Person, die diesen Receiver
• montiert,
• anschließt,
• bedient,
• reinigt oder
• entsorgt,
muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis
genommen haben.
Bitte bewahren Sie diese Bedienungsanleitung immer in der Nähe des
Receivers auf.
Wir wünschen Ihnen nun viel Freude mit Ihrem Smart MX 01.
Ihre SMART-electronic GmbH
2 DEU Smart MX 01
Inhaltsverzeichnis
Inhaltsverzeichnis
Sicherheitshinweise........................................................................................ 6
Der elektrische Anschluss.................................................................................6
Der richtige Standort.........................................................................................7
Der richtige Umgang mit Batterien....................................................................7
Bestimmungsgemäße Verwendung.............................................................. 8
Lieferumfang.................................................................................................... 8
Geräteübersicht............................................................................................... 9
Fernbedienung ..............................................................................................10
Batterien in die Fernbedienung einlegen........................................................ 10
Wechseln der Batterien...................................................................................10
Tastenbelegung der Fernbedienung...............................................................11
Receiver anschließen ................................................................................... 13
Satellitenantenne anschließen........................................................................14
TV-Gerät anschließen..................................................................................... 14
Dolby-Digital-Gerät anschließen..................................................................... 14
Receiver in Betrieb nehmen......................................................................... 15
Einschalten des Receivers..............................................................................15
RAPS .............................................................................................................. 17
Was ist RAPS?................................................................................................ 17

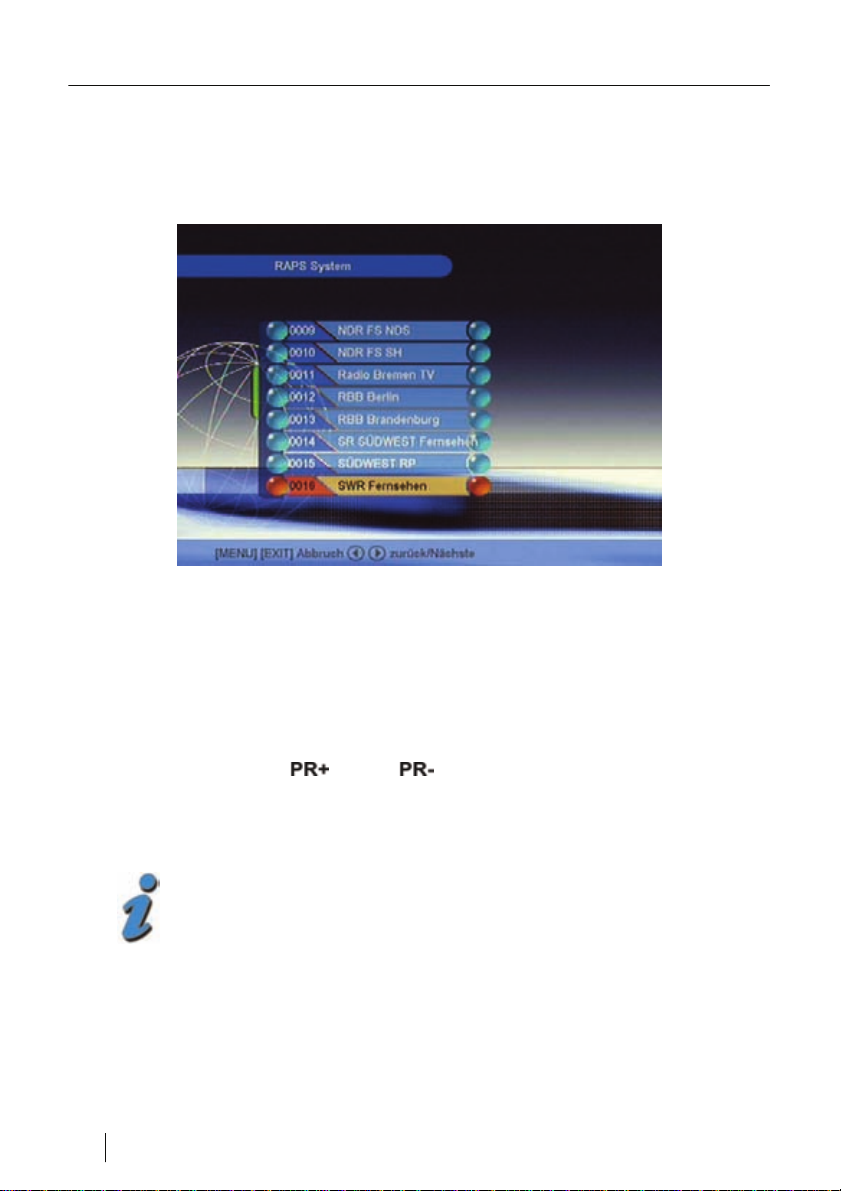

RAPS automatisch installieren oder aktualisieren.......................................... 18
Lokalen TV-Sender einstellen.........................................................................22

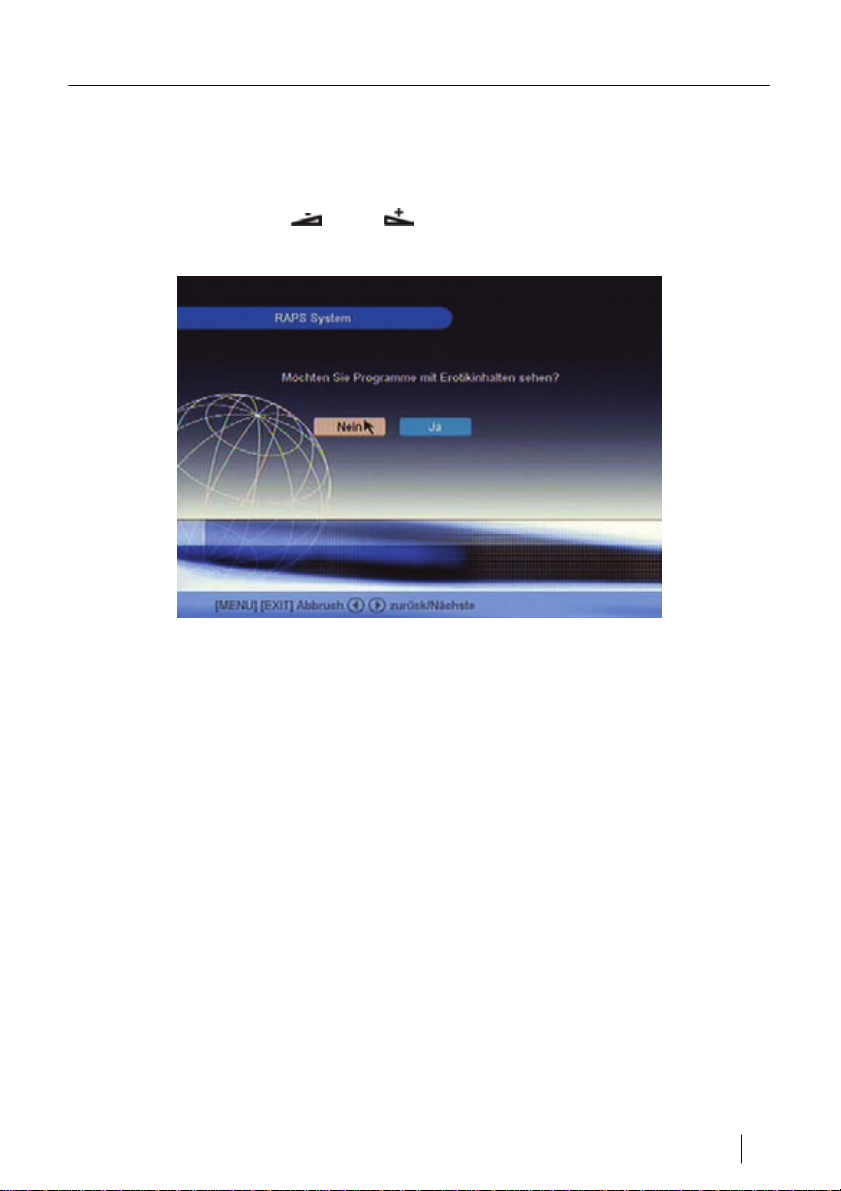

Erotikprogramme erlauben.............................................................................. 23
Hauptmenü..................................................................................................... 24
PIN ..................................................................................................................24
Empfängereinstellungen.............................................................................. 25

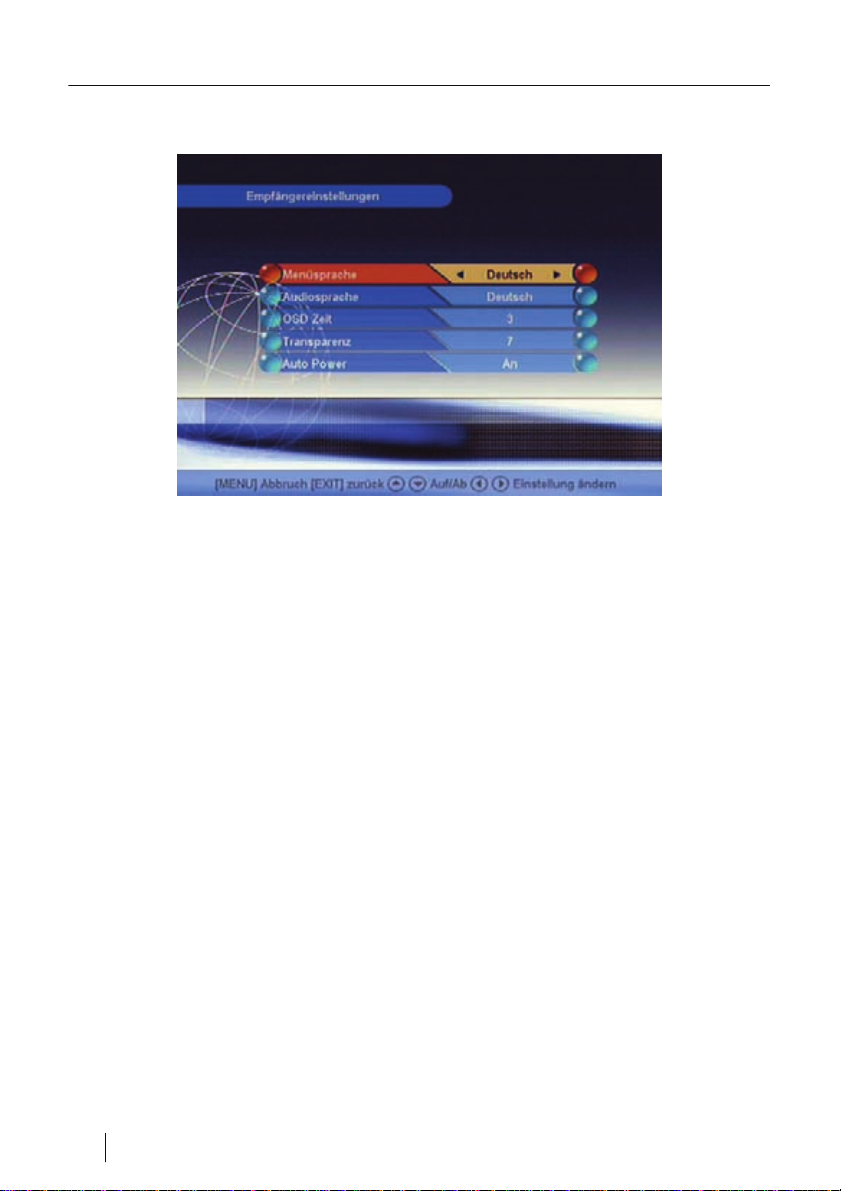

Empfängereinstellungen ................................................................................. 26
TV-Format....................................................................................................... 27

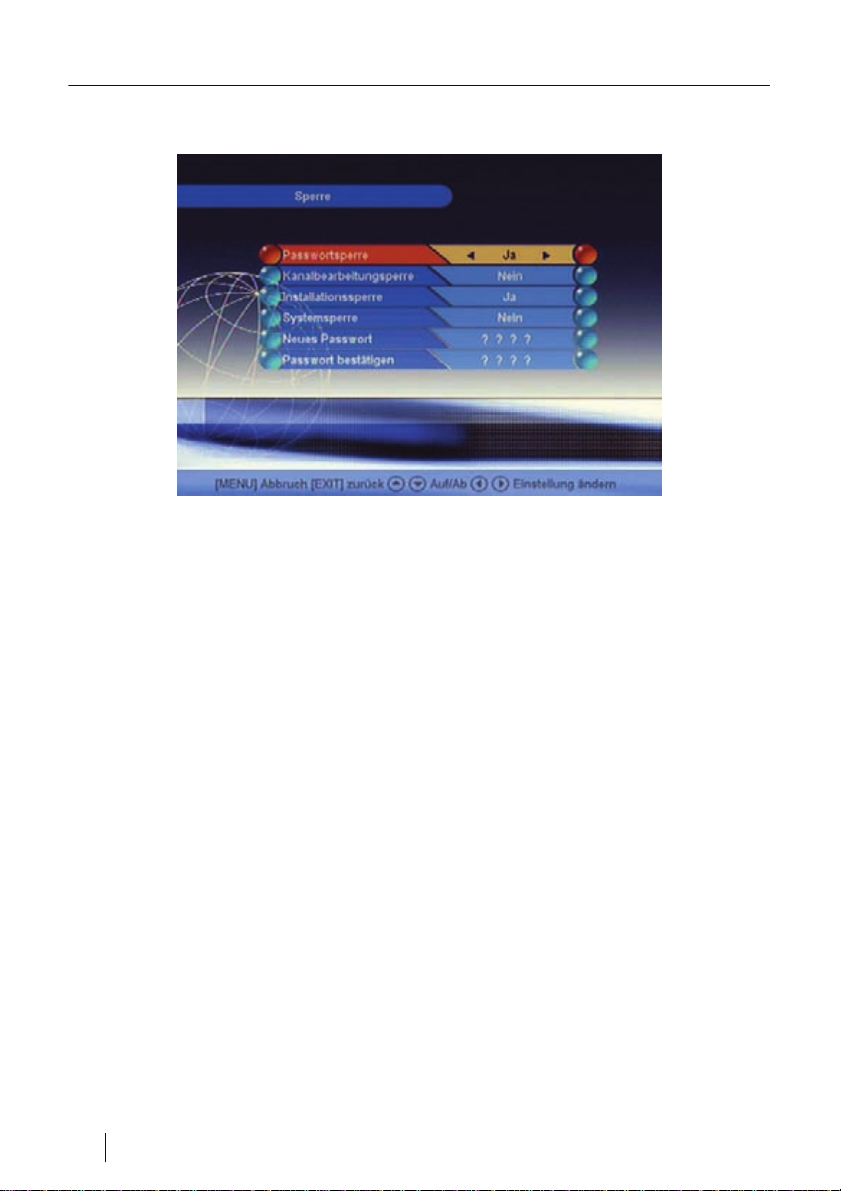

Kindersicherung .............................................................................................. 28

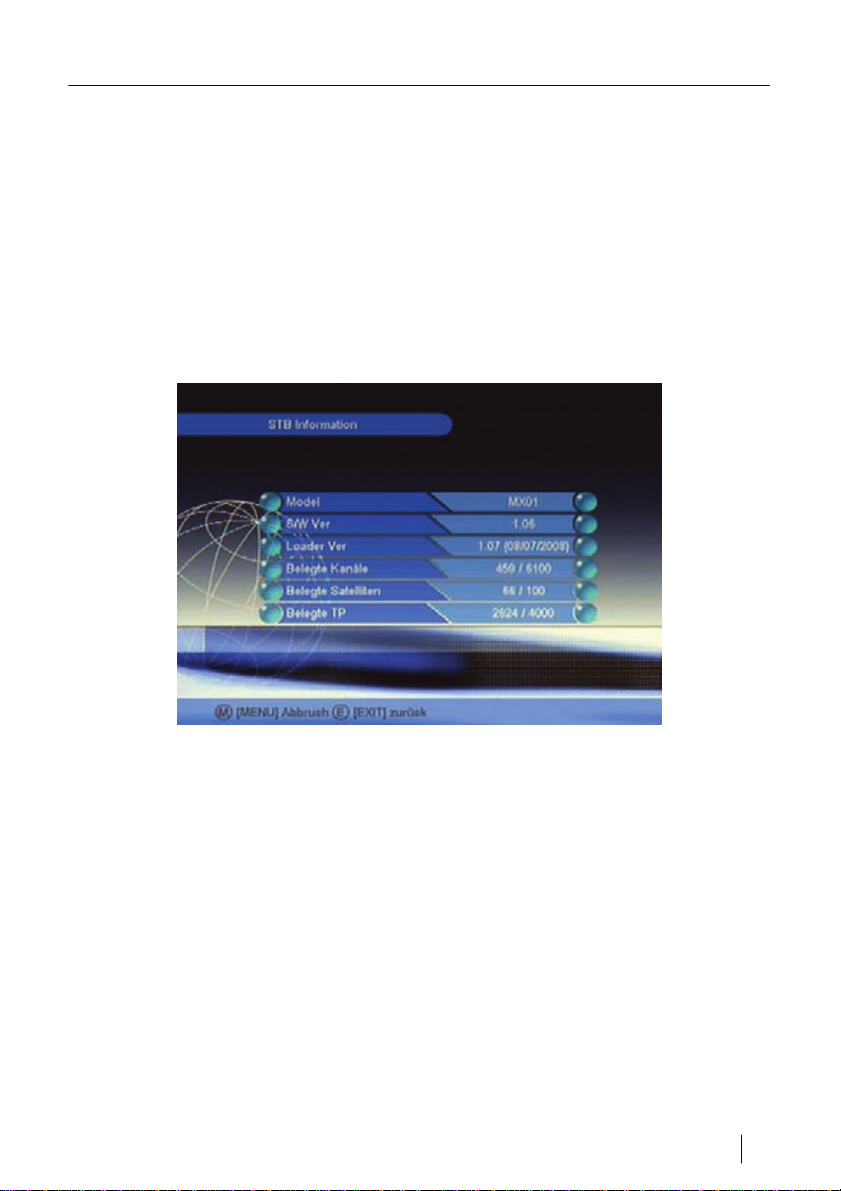

STB Information.............................................................................................. 29
Smart MX 01 DEU 3
Inhaltsverzeichnis
Zeiteinstellungen............................................................................................. 30

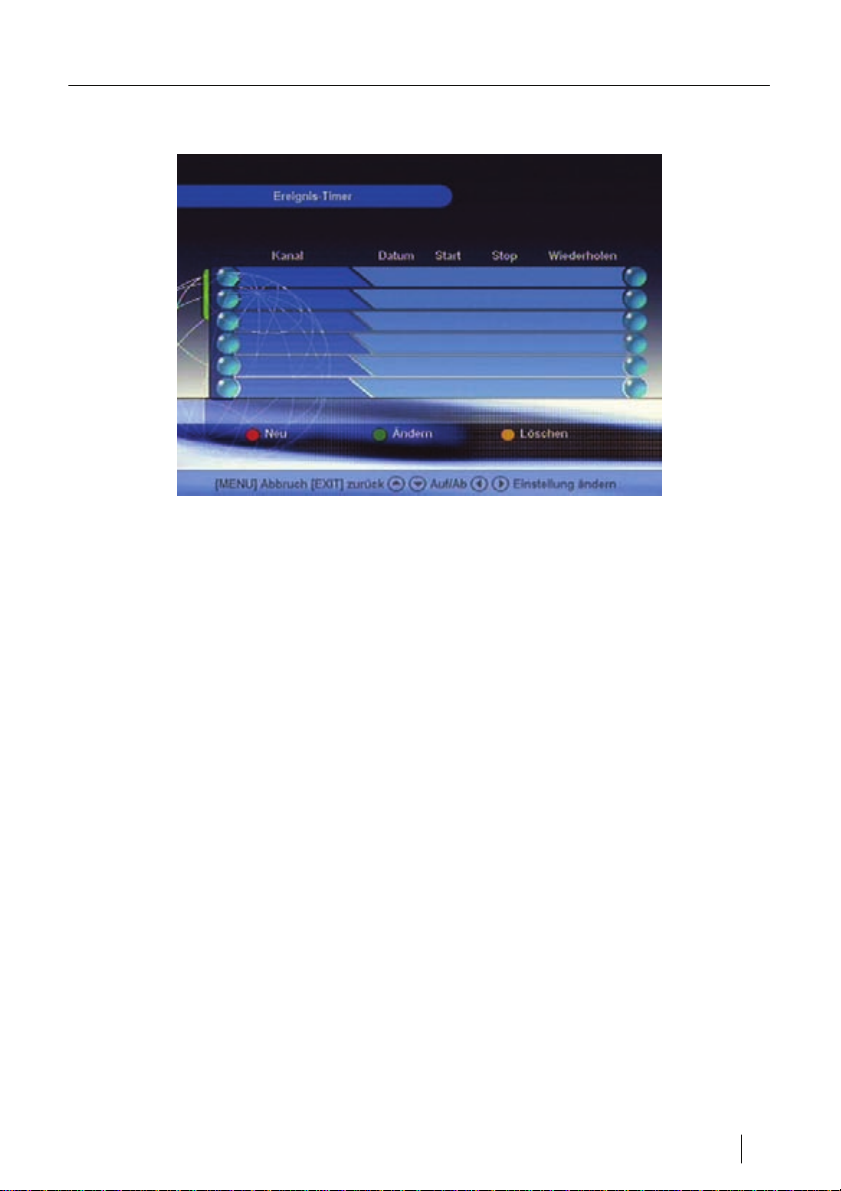

Ereignis-Timer.................................................................................................31
OTA-Update.................................................................................................... 32
Installation ..................................................................................................... 33
Installation....................................................................................................... 34
Satellitensuche................................................................................................35
Manueller Suchlauf ......................................................................................... 36

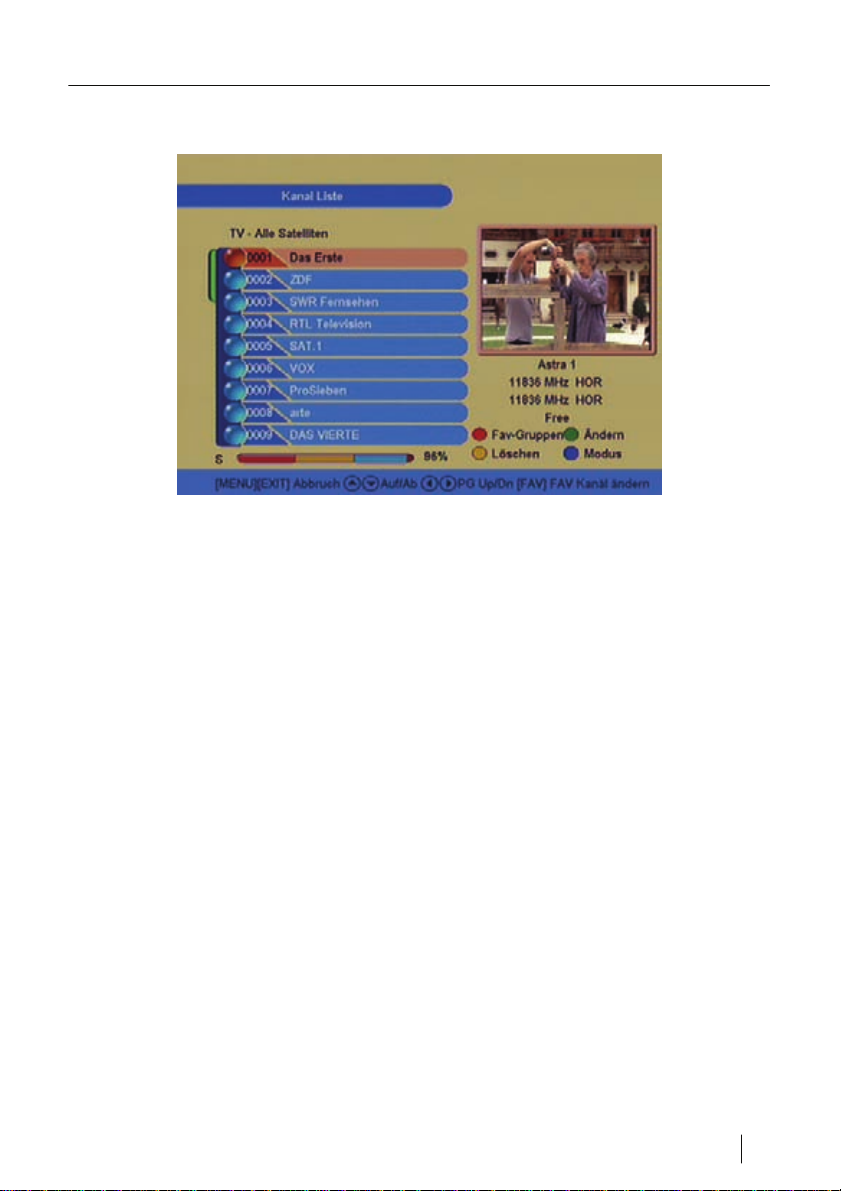

Kanalliste bearbeiten....................................................................................... 37

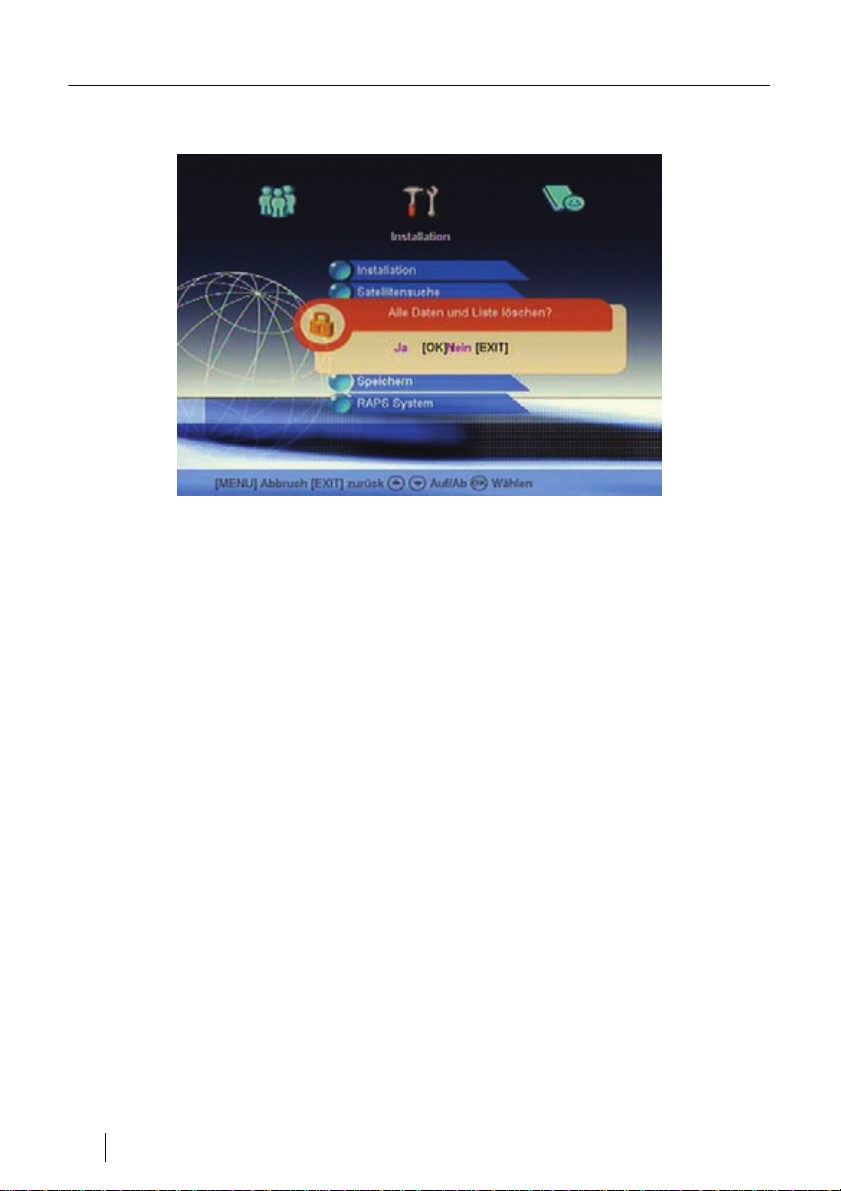

Werkseinstellung.............................................................................................38
Speichern........................................................................................................ 39

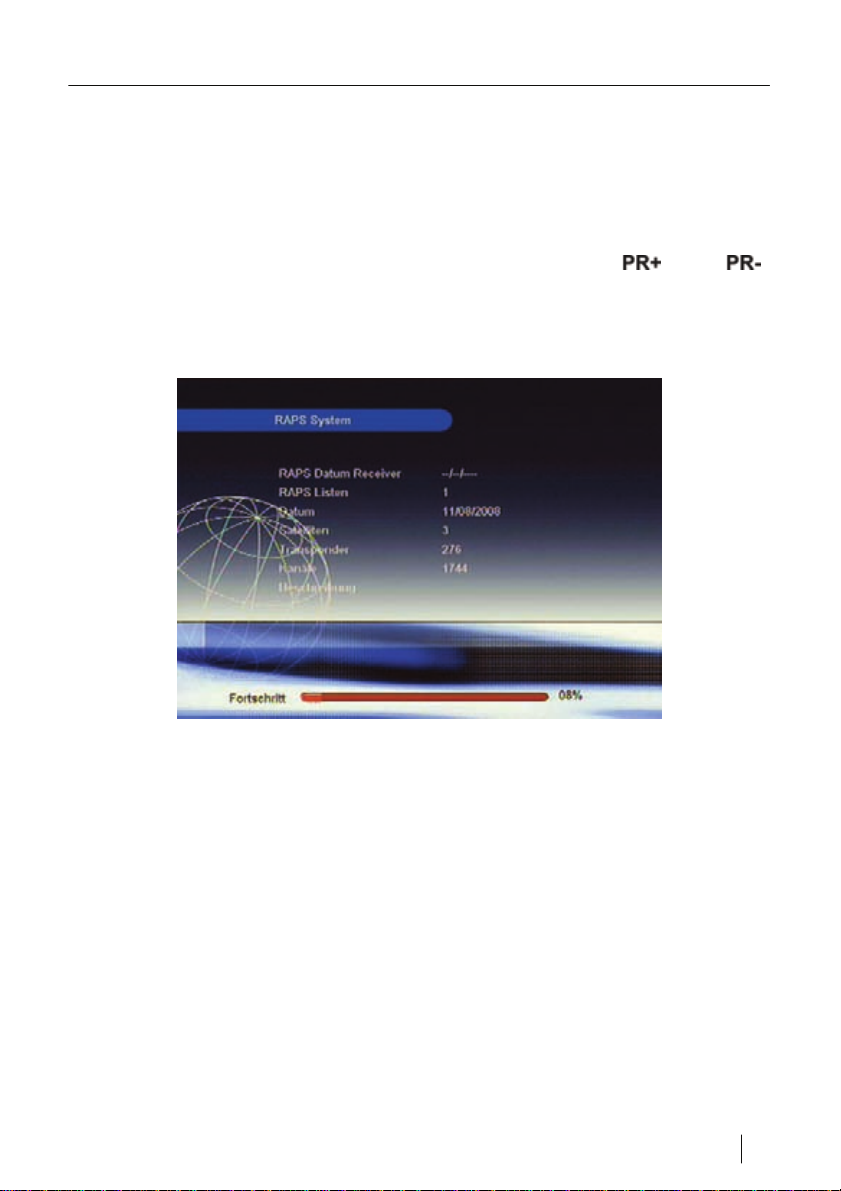

RAPS-System ................................................................................................. 40
Utility .............................................................................................................. 41
Bedienung über die Fernbedienung ........................................................... 41
Receiver ein- und ausschalten........................................................................ 42
Lautstärke ändern........................................................................................... 42
Programme umschalten.................................................................................. 42

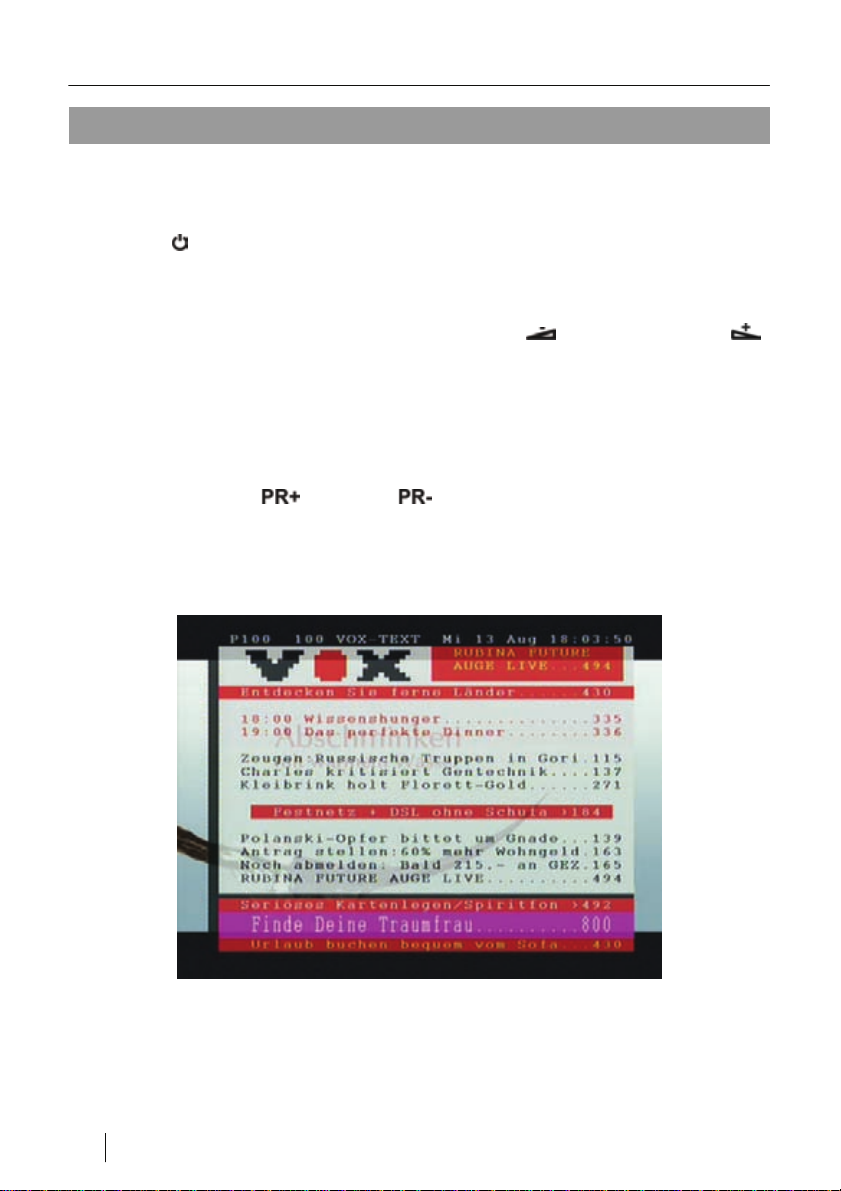

Videotext ......................................................................................................... 42
Elektronische Programmzeitschrift.................................................................. 43
Favoriten-Liste ................................................................................................ 43
Programme finden........................................................................................... 44
Zoom-Funktion................................................................................................ 45
Satelliten-Übersicht......................................................................................... 45
Sleep-Timer..................................................................................................... 45
Programm-Informationen................................................................................ 46
Pause-Funktion............................................................................................... 46
Ton abschalten................................................................................................ 46
4 DEU Smart MX 01
Inhaltsverzeichnis
Reinigen......................................................................................................... 47
Außerbetriebnahme des Receivers.............................................................47
Störungsbehebung ....................................................................................... 48
Entsorgung.................................................................................................... 49
Technische Daten ......................................................................................... 50
Hersteller........................................................................................................ 52
Garantie..........................................................................................................52
Konformitätserklärung ................................................................................. 52
Smart MX 01 DEU 5
Sicherheitshinweise
Sicherheitshinweise
Achtung!
Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie
den Receiver in Betrieb nehmen.
Beachten Sie alle Warnungen und Hinweise auf dem Gerät
und in dieser Bedienungsanleitung.
Der elektrische Anschluss
• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden,
setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse. Andernfalls besteht Lebensgefahr durch
einen Stromschlag. Der Hersteller haftet nicht für Unfälle des Anwenders
am geöffneten Gerät.
• Schließen Sie den Receiver nur an eine fachgerecht installierte NetzSteckdose von 90 - 240 V ~, 50/60 Hz an.
• Der Netzstecker muss frei zugänglich sein, damit Sie den Receiver im
Notfall einfach und schnell vom Stromnetz trennen können.
• Ziehen Sie den Netzstecker bei Gewitter aus der Steckdose und wenn Sie
das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur
am Netzstecker und nicht am Netzkabel.
• Setzen Sie den Receiver niemals Tropf- oder Spritzwasser aus. Stellen
Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf
oder über den Receiver. Andernfalls besteht Lebensgefahr durch einen
Stromschlag.
• Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen
Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von
qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb
nehmen. Andernfalls besteht Lebensgefahr durch einen Stromschlag.
• Die Gesamt-Stromaufnahme am Antennen-Anschluss des Receivers darf
400 mA nicht überschreiten.
• Knicken oder quetschen Sie das Netzkabel nicht.
• Berühren Sie das Netzkabel nicht mit feuchten Händen. Es besteht sonst
die Gefahr eines Stromschlags.
• Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von
Fachpersonal reparieren lassen, bevor Sie ihn erneut verwenden. Es
besteht sonst die Gefahr eines Stromschlags.
6 DEU Smart MX 01
Sicherheitshinweise
• Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen oder
mit der Antennen-Anlage spielen. Achten Sie darauf, dass Kinder keine
Gegenstände in die Lüftungsschlitze stecken. Es besteht Lebensgefahr
durch Stromschlag.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal.
Andernfalls gefährden Sie sich und andere.
• Trennen Sie bei Betriebsstörungen den Receiver sofort von der
Stromquelle.
Der richtige Standort
• Stellen Sie den Receiver auf eine feste, ebene Unterlage.
• Stellen Sie den Receiver nicht in die Nähe von Wärmequellen wie z. B.
Heizkörpern oder offenem Feuer und nicht in die Nähe von Geräten mit
starken Magnetfeldern wie z. B. Lautsprechern.
• Stellen Sie keine Gegenstände mit offenen Flammen wie z. B. Kerzen auf
oder neben den Receiver.
• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit
außergewöhnlich viel Staub oder hoher Luftfeuchtigkeit. Betreiben Sie das
Gerät nur in gemäßigtem Klima.
• Decken Sie niemals die Lüftungsschlitze ab. Legen Sie keine Decken,
Zeitungen oder Ähnliches auf oder unter das Gerät.
• Sorgen Sie für ausreichende Belüftung, indem Sie einen Abstand von
mindestens 5 cm um das Gerät herum frei lassen.
• Stellen Sie keine schweren Gegenstände auf den Receiver.
• Wenn Sie den Receiver von einer kalten in eine warme Umgebung
bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen.
Warten Sie dann etwa drei Stunden, bevor Sie ihn in Betrieb nehmen.
• Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand
darauf treten oder darüber stolpern kann.
Der richtige Umgang mit Batterien
• Batterien können Giftstoffe enthalten, die die Umwelt schädigen.
• Batterien dürfen nicht in die Hände von Kindern gelangen.
• Auslaufende Batterien können Schäden an der Fernbedienung
verursachen.
Ö Entsorgen Sie die Batterien deshalb unbedingt entsprechend der
geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals
in den normalen Hausmüll (siehe auch Kapitel Entsorgung auf Seite 49).
Smart MX 01 DEU 7
Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung
Der digitale Satelliten-Receiver Smart MX 01 dient dem Empfang von digitalen
Satelliten-Programmen im privaten Bereich. Er ist ausschließlich für diesen
Zweck bestimmt und darf nur dafür verwendet werden. Beachten Sie alle
Informationen in dieser Bedienungsanleitung, insbesondere die
Sicherheitshinweise auf Seite 6. Jede andere Verwendung gilt als nicht
bestimmungsgemäß und kann zu Sachschäden oder sogar zu
Personenschäden führen.
Es wird keine Haftung für Schäden übernommen, die durch einen nicht
bestimmungsgemäßen Gebrauch entstehen.
Lieferumfang
Überprüfen Sie, ob der Lieferumfang vollständig ist. Die Lieferung umfasst
• den digitalen Satelliten-Receiver Smart MX 01,
• dessen Fernbedienung,
• 2 Batterien (Typ AAA) für die Fernbedienung,
• eine Bedienungsanleitung.
Sollte der Lieferumfang unvollständig sein, wenden Sie sich an Ihren
Fachhändler oder an
SMART-electronic GmbH
Industriestraße 29
78112 St. Georgen
Deutschland
Service Hotline: 00 49 1805 / 93 52 11 (0,14 €/min. vom deutschen Festnetz)
Telefax: 00 49 7724 / 94 78 333
E-Mail: info@smart-electronic.de
8 DEU Smart MX 01
Geräteübersicht
Geräteübersicht
Abbildung 1: Bedienelemente an der Vorderseite des Receivers
Abbildung 2: Anschlüsse an der Rückseite des Receivers
Nr. Beschreibung
1 Umschalten zwischen Betriebs- und Standby-Modus.
2 Programm -
3 Programm +
4 Power-LED, leuchtet grün, wenn der Receiver eingeschaltet ist.
5 Standby-LED, leuchtet rot, wenn der Receiver im Standby-Modus ist.
6 Anschluss des Satellitenantennenkabels
7 Durchschleif-Anschluss des Receivers
8 SCART-Anschluss TV-Gerät
9 Serielle Schnittstelle RS232
10 Digitaler Audio-Ausgang AC3
11 Netzanschluss 90 - 240 V ~, 50/60 Hz
Smart MX 01 DEU 9
Fernbedienung
Fernbedienung
Batterien in die Fernbedienung einlegen
Abbildung 3: Einlegen der Batterien in die Fernbedi enung
Ö Deckel des Batteriefachs auf der Rückseite der Fernbedienung öffnen.
Ö Zwei Batterien vom Typ AAA (im Lieferumfang enthalten) in das
Batteriefach einlegen. Dabei auf korrekte Polung achten.
Ö Deckel des Batteriefachs schließen.
Wechseln der Batterien
Achtung!
Herkömmliche Batterien auf keinen Fall aufladen, zerlegen
oder ins Feuer werfen!
Verbrauchte Batterien bei einer Sammelstelle abgeben.
Ö Batterien dann wechseln, wenn die Reichweite der Fernbedienung
abnimmt bzw. wenn der Receiver nicht mehr auf alle Befehle reagiert.
• Bei längerer Nichtbenutzung können Batterien auslaufen.
Batterien aus der Fernbedienung entfernen, wenn diese für
längere Zeit (> 1,5 Jahre) nicht benutzt wird.
• Bei einem Batteriewechsel immer alle Batterien
austauschen.
10 DEU Smart MX 01
Fernbedienung
Tastenbelegung der Fernbedienung
Smart MX 01 DEU 11
Fernbedienung
Nr. Beschreibung
1 Umschalten zwischen Betriebs- und Standby-Modus.
2
Direkte Programmauswahl bzw. Eingabe von alphanumerischen
Zeichen
3 Umschalten zwischen TV- und Radio-Modus
4 Programm + bzw. Cursor aufwärts
5 Elektronischer Programmführer starten/beenden
6 Lautstärke – bzw. Menüoption nach links
7 Favoritenliste aufrufen
8 Programm - bzw. Cursor abwärts
9 Programmsuchfunktion
10 Videotext
11 Standbild
12 Anzeigen der programmierten Satelliten
13 Untertitel
14 Sleep-Timer
15 Stummschaltung
16 Wechsel zu den vorher gewählten Programmen
17 Hauptmenü
18 Senderliste anzeigen bzw. Menüpunkt bestätigen
19 Lautstärke + bzw. Menüoption nach rechts
20 Menü bzw. Menüpunkt verlassen
21 Im Menü seitenweise nach oben blättern
22 Bildausschnitts vergrößern
23 Im Menü seitenweise nach unten blättern
24 Audio-Modus ändern
25 Darstellen mehrerer Programme auf dem Bildschirm (Multi-Picture)
26 Informationen zum aktuellen Programm anzeigen
12 DEU Smart MX 01
Receiver anschließen
Receiver anschließen
Achtung!
Receiver zuerst mit der Satellitenanlage und allen anderen
Geräten verbinden, bevor der Netzstecker in die Steckdose
gesteckt wird.
Abbildung 4: Anschluss-Schema
Smart MX 01 DEU 13
Receiver anschließen
Satellitenantenne anschließen
Ein LNB-Kabel ist nicht im Lieferumfang enthalten. Ein
entsprechendes Kabel erhalten Sie im Fachhandel.
Ö Verbinden Sie Satelliten-Antenne und Receiver mit einem LNB-Kabel.
Ö Schrauben Sie dazu den F-Stecker des LNB-Kabels an die LNB-IN-
Buchse des Receivers.
TV-Gerät anschließen
Ein Scart-Kabel ist nicht im Lieferumfang enthalten. Ein
entsprechendes Kabel erhalten Sie im Fachhandel.
Ö Schließen Sie Ihr Fernsehgerät mit einem Scart-Kabel an die TV-Scart-
Buchse des Receivers an.
Dolby-Digital-Gerät anschließen
Ein koaxiales Digital-Audiokabel ist nicht im Lieferumfang
enthalten. Ein entsprechendes Kabel erhalten Sie im
Fachhandel.
Wenn Sie über ein Dolby-Digital-Gerät zur Wiedergabe von Dolby-Digital-Ton
(AC3-Ton) verfügen, können Sie es über ein koaxiales Digital-Audiokabel mit
dem Receiver verbinden.
Ö Schließen Sie dazu das Kabel an die Digital-Audio-Buchse des Receivers
an.
Ö Wie Sie das Kabel an das Dolby-Digital-Gerät anschließen, entnehmen
Sie der Anleitung dieses Gerätes.
14 DEU Smart MX 01
Receiver in Betrieb nehmen
Receiver in Betrieb nehmen
Einschalten des Receivers
Achtung!
Ordnungsgemäßen Anschluss aller Geräte und der Antenne
kontollieren, bevor Sie den Receiver mit dem Stromnetz
verbinden.
Ö Nachdem Sie alle Geräte miteinander verbunden haben, stecken Sie den
Netzstecker des Receivers und die Netzstecker der angeschlossenen
Geräte in die Netz-Steckdosen.
Ö Der Receiver befindet sich nun im Standby-Modus.
Ö Schalten Sie die angeschlossenen Geräte ein.
Ö Schalten Sie den Receiver mit der
Ö Schalten Sie den entsprechenden AV-Kanal am Fernsehgerät ein. Details
entnehmen Sie der Anleitung des Fernsehgerätes.
Der Receiver wird mit voreingestellten TV- und Radio-Programmen
ausgeliefert und kann direkt benutzt werden. Wenn Sie feststellen möchten,
ob es neue Programme gibt, aktivieren Sie den Programm-Suchlauf. Lesen
Sie dazu die Informationen im Kapitel RAPS automatisch installieren oder
aktualisieren auf Seite 18.
-Taste über die Fernbedienung ein.
Smart MX 01 DEU 15
Receiver in Betrieb nehmen
Nach dem ersten Einschalten erscheint auf dem Bildschirm eine Auswahl der
zur Verfügung stehenden Menüsprachen.
Abbildung 5: Einstellung der Sprache bei der Erstinbetriebnahme
Wählen Sie anschließend die Menü-Sprache mit der
- oder -Taste
aus und bestätigen Sie Ihre Auswahl mit der OK-Taste.
Auf dem Bildschirm wird noch mal nachgefragt, ob alle Einstellungen geladen
werden sollen.
Bestätigen Sie dies mit der OK-Taste
16 DEU Smart MX 01
RAPS
RAPS
Wenn der Receiver beim ersten Einschalten bzw. nach einem
Werksreset fragt, ob Sie RAPS benutzen möchten.
Wählen Sie Ja, indem Sie die OK-Taste auf der
Fernbedienung drücken!
Abbildung 6: Die Entscheidung für RAPS
Was ist RAPS?
Ihr Receiver ist für den Empfang von Astra 19,2°, Eutelsat Hot Bird 13° Ost
und Türksat 42° mit üblichen Empfangsanlagen voreingestellt. Anschließen,
einschalten und fernsehen, mehr brauchen Sie meist nicht zu tun. Aber dieser
Receiver kann noch mehr. Er verfügt über das automatische Programmiersystem RAPS, dessen Nutzung wir empfehlen, damit Sie immer die
aktuellsten Programme empfangen.
Über die wichtigen Satellitensysteme Astra 19,2° und Eutelsat Hot Bird 13°
Ost und Turksat 42° sind bereits heute mehr als 1.200 Fernseh- und
Radioprogramme empfangbar.
Smart MX 01 DEU 17
RAPS
Moderne Satelliten-Receiver haben im Auslieferungszustand alle wichtigen
Programme abgespeichert. Doch was ist danach? Wöchentlich kommen neue
interessante Sender hinzu. Diese Sender in einer vorhandenen Set-Top-Box
zu speichern, ist für die meisten Zuschauer gar nicht so einfach. Und zudem
werden neue Programme in der Regel dann einfach "hinten" angehängt, so
dass der Zuschauer seine Liste aufwändig umprogrammiere n muss.
RAPS bietet dem Zuschauer (und dem Zuhörer, denn wir haben auch an das
Radiohören gedacht) eine einfache Möglichkeit, immer auf dem neuesten
Stand zu sein. RAPS nimmt Ihnen die Arbeit des Programmierens ab. Und
das völlig kostenlos für Sie. Dabei können Sie bestimmte Grundeinstellungen
wie zum Beispiel das Land oder das bevorzugte Regionalprogramm
vornehmen, sowie Erotikprogramme und Fremdsprachen ausblenden.
Immer, wenn Sie Ihren Receiver einschalten, schaut RAPS nach, ob es neue
Programme gibt. Dieses dauert nur wenige Sekunden. Wenn ja, werden diese
automatisch der Programmliste hinzufügt und auf dem Bildschirm als neue
Programme angezeigt. Falls Programme für immer abschalten, werden diese
Programmplätze gelöscht. Die neuen Programme werden aber nicht einfach
nur hinzugefügt, sondern in logische Blöcke eingeteilt, weshalb auch Bereiche
frei bleiben können. Bei diesem Vorgang ist es aber notwendig, die allgemeine
Programmliste jeweils neu zu überschreiben, wodurch alle von Ihnen in der
allgemeinen Programmliste manuell gemachten Änderungen gelöscht werden!
Trotzdem ist es kein Problem wenn Sie selbst Sender programmieren
möchten. Sie können sich parallel eine eigene Programmliste als
Favoritenliste anlegen (Favoritenlisten werden von einer neuen RAPS Liste
nicht verändert), oder aber auch RAPS jederzeit wieder über die
Werkseinstellung ausschalten. RAPS lässt Ihnen hier freie Hand.
RAPS automatisch installieren oder aktualisieren
Die Abfragen nach neuen RAPS-Listen werden nur im TVBetrieb unterstützt. Schalten Sie in den TV-Modus, um
manuell nach einer RAPS-Liste zu suchen oder nachträgliche
Konfigurationsänderungen Ihres RAPS-Systems
vorzunehmen.
Die RAPS-Liste wird nur übertragen, wenn Sie Astra 19,2°
empfangen.
Wenn Sie RAPS benutzen, wird nur Ihre Programmliste
aktualisiert. Von Ihnen erstellte Favoritenlisten bleiben
dagegen vollständig erhalten.
18 DEU Smart MX 01
RAPS
Ö Um RAPS zu aktivieren, setzen Sie den Receiver auf die
Werkseinstellungen zurück oder wählen Sie unter MENÜ ->
SOFTWAREVERSION den Punkt RAPS.
Ö Nach einem Werksreset geben Sie bitte die Menüsprache ein.
Im anschließenden Menü können Sie wählen, ob Sie RAPS nutzen möchten
oder nicht.
Ö Wenn Sie RAPS nutzen möchten, wählen Sie mit der
- oder -
-Taste die Option Ja.
Ö Drücken Sie die OK-Taste.
Der Receiver sucht jetzt nach einer aktuellen RAPS-Liste.
Abbildung 7: Automatische Programmierung
In der Anzeige können Sie den Fortschritt der Aktualisierung an einem
Laufbalken erkennen.
Smart MX 01 DEU 19
RAPS
Danach wird ein Auswahlmenü der empfangbaren Satelliten eingeblendet.
Abbildung 8: Auswahl der empfangbaren Satelliten
Ö Wählen Sie mit der
- oder -Taste den Satelliten aus, den Sie über
Ihren Receiver empfangen wollen.
Ö Bestätigen Sie Ihre Auswahl mit der OK-Taste.
Im Feld hinter dem gewählten Satelliten wird jetzt ein Häkchen angezeigt.
Ö Wiederholen Sie die vorherigen Schritte für alle gewünschten Satelliten.
Ö Abschließend drücken Sie die
-Taste, um zum nächsten Schritt zu
gelangen.
20 DEU Smart MX 01
RAPS
Die eingeblendete Auswahl zeigt Ihnen jetzt die verfügbaren RAPS-Listen an.
Abbildung 9: Auswahl der RAPS-Liste
Ö Um die für Sie optimale Liste auszuwählen, drücken Sie die
- oder
-Taste.
Ö Bestätigen Sie Ihre Auswahl mit OK-Taste.
Smart MX 01 DEU 21
RAPS
Lokalen TV-Sender einstellen
Im folgenden Menüpunkt werden Sie gebeten, sich für ein regionales
TV-Programm zu entscheiden.
Abbildung 10: Auswahl des Regional-Programms
In Deutschland sind das die dritten Programme. Falls Sie sich für die Liste für
Österreichische Zuseher entschieden haben, werden Sie gefragt, welches
ORF2-Regional-Programm (z. B.: ORF2-Tirol oder ORF2-Kärnten) Sie auf
dem Programmplatz 2 hinterlegen möchten. In einer Liste werden Ihnen die
verfügbaren regionalen TV-Sender angezeigt:
Ö Wählen Sie mit der
TV-Sender.
Ö Bestätigen Sie Ihre Auswahl mit der OK-Taste.
- oder -Taste den gewünschten regionalen
Je nach Art des benutzen Receivers und der Eingabe auf den
Folgeseiten kann es sein, dass einige der nachfolgend
beschriebenen Menüpunkte nicht angezeigt werden. Führen
Sie in jedem Fall alle Einstellungen zu Ende aus. Nur dann ist
RAPS vollständig konfiguriert.
22 DEU Smart MX 01
RAPS
Erotikprogramme erlauben
Ö Als nächstes erscheint eine Abfrage, ob Sie Programme mit Erotikinhalten
sehen wollen.
Ö Wählen Sie mit der
Nein.
- oder -Taste die gewünschte Option Ja oder
Abbildung 11: Jugendschutz
Ö Bestätigen Sie Ihre Auswahl mit der OK-Taste.
Smart MX 01 DEU 23
Hauptmenü
Hauptmenü
PIN
Um einige Einstellungen vor unberechtigtem Zugriff und Änderungen zu
schützen, sind diese nur nach einer PIN-Eingabe zugänglich. Beim Aufruf
entsprechender Menüpunkte müssen Sie eine PIN eingeben.
Im Lieferzustand ist die PIN 0000 voreingestellt.
Sie können die PIN jederzeit ändern (siehe Kapitel Kindersicherung auf
Seite 28).
Um in das Hauptmenü zu gelangen, drücken sie die MENU-Taste
Abbildung 12: Hauptmenü
24 DEU Smart MX 01
Empfängereinstellungen
Empfängereinstellungen
In diesem Menü können Sie folgende Einstellungen vornehmen:
Abbildung 13: Empfängereinstellungen
Smart MX 01 DEU 25
Empfängereinstellungen
Empfängereinstellungen
Abbildung 14: Empfängereinstellungen
Folgende Einstellmöglichkeiten stehen zur Verfügung:
• Menü-Sprache
• Audiosprache
• OSD-Zeit
• Transparenz
• Auto Power
26 DEU Smart MX 01
Empfängereinstellungen
TV-Format
Abbildung 15: TV-Format
Folgende Einstellmöglichkeiten stehen zur Verfügung:
• TV-Type (PAL ist der TV-Standard in Europa)
• TV-Bildschirmformat
• TV Scart
• Modulator-Modus
• Modulator Kanal
Smart MX 01 DEU 27
Empfängereinstellungen
Kindersicherung
Abbildung 16: Kindersicherung
Folgende Einstellmöglichkeiten stehen zur Verfügung:
• Passwortsperre
• Kanalbearbeitungssperre
• Installationssperre
• Systemsperre
• Neues Passwort
• Passwort bestätigen
28 DEU Smart MX 01
Empfängereinstellungen
STB Information
In diesem Menü werden Ihnen folgende Daten angezeigt:
• Receiver-Modell
• Software-Version
• Loader-Version
• Belegte Kanäle
• Belegte Satelliten
• Belegte Transponder
Abbildung 17: STB Information
Smart MX 01 DEU 29
Empfängereinstellungen
Zeiteinstellungen
Abbildung 18: Zeiteinstellungen
• GMT Ein
• GMT Zone
• Sommerzeit
• Aktuelle Zeit
• Aktuelles Datum
30 DEU Smart MX 01
Empfängereinstellungen
Ereignis-Timer
Abbildung 19: Ereignis-Timer
Hier werden gespeicherte Ereignisse angezeigt und können geändert werden.
Smart MX 01 DEU 31
Empfängereinstellungen
OTA-Update
Abbildung 20: OTA-Update
Ö Aktuell empfangenen Satelliten auswählen
Ö Transponder auswählen.
Ö Uprade-Typ auswählen
Ö Mit der OK-Taste bestätigen.
Es wird geprüft ob eine aktuellere Version der Software vorliegt. Ggf. wird
diese dann direkt vom Satelliten empfangen
32 DEU Smart MX 01
Installation
Installation
In diesem Menü können Sie folgende Einstellungen vornehmen:
Abbildung 21: Antenneneinstellungen
Smart MX 01 DEU 33
Installation
Installation
Im diesem Menü können sie folgende Einstellungen vornehmen:
Abbildung 22: Installation
Linke Spalte
Satellit Wählen Sie hier den Satelliten aus, von dem Sie
empfangen möchten
Rechte Spalte
LNB Frequenz Wählen Sie hier die LNB-Frequenz aus
LNB Power Wählen Sie hier die LNB-Versorgungsspannung aus
Transponder Wählen Sie hier einen Transponder aus
22kHz Einstellung auf "Auto" belassen
0/12V Einstellung auf "Aus" belassen
DiSEq1.0 DiSEq1.0 aktivieren/deaktivieren
DiSEq1.1 DiSEq1.1 aktivieren/deaktivieren
Motor Wählen Sie hier aus, wie Sie den Motor ansteuern
möchten
34 DEU Smart MX 01
Installation
Satellitensuche
Abbildung 23: Satellitensuche
Folgende Suchmodi stehen zur Verfügung:
• Suchmodus nur nur frei empfangabre Kanäle, oder alle Kanäle
• Radiokanäle ebenfalls suchen
• Blind Scan
• Auswahl des zu durchsuchenden Satelliten
Smart MX 01 DEU 35
Installation
Manueller Suchlauf
Abbildung 24: Manueller Suchlauf
Ö Wählen Sie mit den
/ -Tasten sowie mit den -/ -Tasten die
verschiedenen Einstellungen aus.
Ö Starten Sie die Suche durch drücken der OK-Taste.
36 DEU Smart MX 01
Installation
Kanalliste bearbeiten
Abbildung 25: Kanäle bearbeiten
Folgende Einstellmöglichkeiten stehen zur Verfügung:
• Favoritengruppen
• Kanal ändern
• Kanal löschen
Smart MX 01 DEU 37
Installation
Werkseinstellung
Abbildung 26: Werkseinstellung
Nach Eingabe des PIN-Codes und anschließender Bestätigung werden alle
Einstellungen auf den Auslieferungszustand zurückgesetzt.
38 DEU Smart MX 01
Installation
Speichern
Abbildung 27: Speichern
Nach Eingabe des PIN-Codes und anschließender Bestätigung werden alle
Änderungen in der Programmliste als Werksliste gespeichert.
Smart MX 01 DEU 39
Installation
RAPS-System
Abbildung 28: RAPS-System
Folgende Einstellmöglichkeiten stehen zur Verfügung:
• RAPS-Scan aktivieren/deaktivieren
• RAPS Modus (konfigurieren/aktualisieren)
• Start (RAPS starten)
• RAPS Update
40 DEU Smart MX 01
Utility
Utility
In diesem Menü befinden sich einige Spiele:
Abbildung 29: Utility
Spieleauswahl und -bedienung mit den
und der OK-taste.
Smart MX 01 DEU 41
/ -Tasten, den -/ -Tasten
Bedienung über die Fernbedienung
Bedienung über die Fernbedienung
Receiver ein- und ausschalten
Ö Um den Receiver mit der Fernbedienung ein- und auszuschalten, drücken
Sie die
Lautstärke ändern
Ö Ändern Sie die Lautstärke am Receiver mit der -Taste bzw. mit der -
Taste
Programme umschalten
Ö Um auf ein anderes Programm umzuschalten, geben Sie über den
Ziffernblock die Nummer des gewünschten Programms ein.
Ö Drücken Sie die
absteigender Reihenfolge aus dem Programmspeicher aufzurufen.
Videotext
-Taste.
- oder die -Taste, um Programme in auf- oder
Abbildung 30: Videotext (Teletext)
Der Videotext bietet Ihnen Nachrichten und Programminformationen.
Ö Um den Videotext aufzurufen/zu beenden, drücken Sie die TXT-Taste.
42 DEU Smart MX 01
Bedienung über die Fernbedienung
Elektronische Programmzeitschrift
Abbildung 31: Elektronische Programmzeitschrift (EPG)
Ö Um die elektronische Programmzeitschrift aufzurufen, drücken Sie die
EPG-Taste.
Die elektronische Programmzeitschrift bietet Ihnen Informationen (soweit vom
jeweiligen Programmanbieter unterstützt) der zurzeit ausgestrahlten sowie der
darauf folgenden Sendungen. Die elektronische Programmzeitschrift wird
allgemein mit EPG (Electronic Programme Guide) abgekürzt.
Ö Um die elektronische Programmzeitschrift zu beenden, drücken Sie die
EPG-Taste.
Favoriten-Liste
Ö Drücken Sie die FAV-Taste, um eine Liste mit Ihren Lieblingssendern (TV
oder Radio) aufrufen.
Haben Sie keine Lieblingssender eingegeben, wird keine Favoritenliste
angezeigt. Es erscheint stattdessen die Meldung "No FAV Channels".
Smart MX 01 DEU 43
Bedienung über die Fernbedienung
Programme finden
Damit Sie nicht den gesamten Programmspeicher nach einem bestimmten
Programm durchsuchen müssen, bietet Ihnen der Smart MX 01 folgende
Mäglichkeit.
Abbildung 32: Sender finden
Ö Drücken Sie die rote FIND-Taste, um das Menü für die Sendersuche
aufzurufen.
Ö Wählen Sie mit den
/ -und den -/ -Tasten Buchstaben aus
und bestätigen Sie mit der OK-Taste.
Ö Wenn Sie einige Buchstaben beschrieben haben, wählen Sie mit den
/ -und den -/ -Tasten Buchstaben das Feld "OK" aus und
bestätigen Sie mit der OK-Taste.
Es werden alle Sender angezeigt, die mit der von ihnen eingegebenen
Buchstabenfolge beginnen.
44 DEU Smart MX 01
Bedienung über die Fernbedienung
Zoom-Funktion
Ö Drücken Sie im normalen Fernsehbetrieb die grüne ZOOM-Taste, um das
ZOOM-Menü aufzurufen.
Ö Auf dem Bildschirm erscheint eine Lupe, die Sie mit den Tasten
und
Ö Mit der OK-Taste zommen Sie in den ausgewählten Bildbereich.
Ö Mit "EXIT" verlassen Sie das ZOOM-Menü.
-/ positionieren können.
/ -
Satelliten-Übersicht
Abbildung 33: Übersicht über die programmierten Satelliten
Ö Drücken Sie die SAT-Taste, um eine Übersicht der programmierten
Satelliten aufzurufen.
Sleep-Timer
Ö Drücken Sie die SLEEP-Taste, um den Schlaf-Timer aufzurufen.
Ö Drücken Sie die
Ö Bestätigen Sie mit OK.
Smart MX 01 DEU 45
-Taste so oft, bis die gewünschte Zeitdauer erscheint.
Bedienung über die Fernbedienung
Programm-Informationen
Digitales Fernsehen bietet die Möglichkeit, zusätzliche Informationen zum
Programm auszustrahlen. Doch nicht alle Sender bieten diesen Service an.
Rufen Sie einen Sender auf, der keine Zusatzinformationen zum Programm
ausstrahlt, bleibt das Textfeld leer.
Ö Drücken Sie die INFO-Taste, um Informationen über die laufende
Sendung zu erhalten.
Ö Drücken Sie die INFO-Taste erneut, um ausführlichere Informationen zur
laufenden Sendung zu erhalten.
Pause-Funktion
Ö Drücken Sie die PAUSE-Taste, um das Bild des aktuell laufenden
Programms einzufrieren.
Ö Drücken Sie die Pause-Taste erneut, um die Pause-Funktion aufzuheben.
Ton abschalten
Ö Drücken Sie die -Taste, um den Ton abzuschalten.
Auf dem Bildschirm erscheint während der Stummschaltung ein Symbol mit
einem durchgestrichenen Lautsprecher
Ö Drücken Sie die
Symbol auf dem Bildschirm verschwindet.
-Taste erneut, um den Ton wieder einzuschalten. Das
Ein- und Ausschalten des Receivers über den Netzschalter
Ö Um den Receiver vollständig vom Stromnetz zu trennen, schalten Sie den
Receiver am Netzschalter auf der Geräterückseite aus (Stellung 0). Dies
empfiehlt sich vor allem, wenn Sie das Gerät längere Zeit nicht benutzen.
46 DEU Smart MX 01
Reinigen
Reinigen
Gefahr eines Stromschlags!
Es darf keine Flüssigkeit in den Receiver gelangen.
Receiver niemals mit einem nassen Tuch reinigen
Vor dem Reinigen Netzstecker aus der Netzsteckdose
ziehen.
Achtung!
Keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder
Verdünnung verwenden.
Ö Gehäuse des Receivers mit einem trockenen Tuch reinigen.
Außerbetriebnahme des Receivers
Ö Trennen Sie den Receiver und die angeschlossenen Geräte von der
Stromversorgung.
Ö Schrauben Sie das LNB-Kabel vom Receiver ab.
Ö Ziehen Sie Scart-, Cinch- und HF-Kabel ab.
Ö Nehmen Sie die Batterien aus der Fernbedienung.
Ö Verpacken Sie den Receiver, die Kabel und die Fernbedienung in der
Originalverpackung.
Ö Lagern Sie den Receiver und alle Zubehörteile an einem trockenen und
staubfreien Ort.
Ö Schützen Sie den Receiver vor Frost.
Smart MX 01 DEU 47
Störungsbehebung
Störungsbehebung
Symptom Mögliche Ursache Abhilfe
Kein Ton oder
Bild, die LED
am Receiver
leuchtet.
Kein Ton oder
Bild.
Kein oder nur
ein schwaches
Signal.
Das TV-Gerät
zeigt kein Bild
an.
Schlechtes
Bild,
Blockierfehler
Die Fernbedienung
funktioniert
nicht.
Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie
sich bitte an Ihren Fachhändler.
Der Receiver ist im
Standby-Betrieb.
Die Antenne ist nicht
auf den Satellit
ausgerichtet.
Das System ist nicht
korrekt
angeschlossen.
Das TV-Gerät ist nicht
im AV-Modus.
Die Antenne ist nicht
auf den Satellit
ausgerichtet.
Der LNB ist defekt.
Die Batterien sind
verbraucht.
Die Fernbedienung ist
falsch ausgerichtet.
Drücken Sie die
Receiver einzuschalten.
Richten Sie die Antenne richtig
aus.
Prüfen Sie alle Kabelverbindungen.
Richten Sie die Antenne aus.
Prüfen Sie den Anschluss des
SCART- oder HF-Kabels.
Schalten Sie das TV-Gerät auf
den jeweiligen AV-Eingang.
Richten Sie die Antenne aus.
Ersetzen Sie den LNB.
Ersetzen Sie die Batterien durch
frische.
Richten Sie die Fernbedienung
auf die Vorderseite des Receivers
und stellen Sie sicher, dass nichts
zwischen Fernbedienung und
Receiver steht.
-Taste, um den
48 DEU Smart MX 01
Entsorgung
Entsorgung
Achtung!
Receiver und die Batterien keinesfalls in den normalen
Hausmüll werfen.
Erkundigen Sie sich bei Ihrer Stadt- oder Gemeindeverwaltung
nach Möglichkeiten einer umwelt- und sachgerechten
Entsorgung des Geräts. Geben Sie verbrauchte Batterien bei
einer Sammelstelle ab.
Das WEEE-Symbol auf dem Produkt oder seiner Verpackung
weist darauf hin, dass es sich bei diesem Produkt um ein
elektrisches oder elektronisches Gerät handelt. Entsorgen Sie
dieses Gerät nicht über den Hausmüll, sondern bringen Sie es
zu Ihrer örtlichen kommunalen Sammelstelle (Recycling-Hof).
Durch Ihren Beitrag zur Entsorgung dieses Produkts schützen
Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Materialrecycling hilft, den Verbrauch von Rohstoffen zu
verringern.
Helfen Sie mit, die Umwelt zu erhalten, in der wir leben!
Smart MX 01 DEU 49
Technische Daten
Technische Daten
LNB und Tuner-Eingang
F-Buchse IEC 169-24
Eingangsfrequenzbereich 950 MHz ~ 2150 MHz
Eingangspegelbereich -65 dBm bis -25 dBm
LNB-Versorgungsstrom 13V, max. 400 mA
LNB-Steuersignal 22 kHz, 0/12 V
DiSEqC-Steuerung Version 1.0 und 1.2
Demodulator
Front-End-Modul QPSK
Eingangsdatenrate 1 MS/s bis 45 MS/s
SCPC- und MCPC-fähig
Video-Dekoder
Videoauflösung (Videoformat) 720 x 576 (PAL), 720 x 480 (NTSC)
Bildschirmformat 4:3, 16:9
Modulator (optional)
RF-Anschlüsse 75Ω IEC 169-2, Male / Female
RF-Frequenz 470 MHz – 860 MHz
Ausgangskanal Kanal 21 – 69
Vorprogrammierter Ausgangskanal Kanal 38
Fernbedienung
Reichweite bis 7 m
Batterien 2x Typ AAA
50 DEU Smart MX 01
Technische Daten
Netzteil
Stromverbrauch max. 25 W
Netzspannung 90 - 240 V ~, 50/60 Hz
Anschlüsse auf der Rückseite
Datenschnittstelle 9-polig, D-Sub
Digitaler Tuner-Eingang (LNB-IN) IEC 169-24
Loop-Through digit. Tuner (LNB-OUT) IEC 169-24
TV SCART RGB, CVBS, Audio
Digitaler Audio-Ausgang (AC3) 1 x RCA Cinch koaxial
Temperatur
Betriebstemperatur 0° C bis +40° C
Lagerungstemperatur -40° C bis +65° C
Abmessungen und Gewicht
Breite 280 mm
Höhe 55 mm
Tiefe 235 mm
Gewicht ca. 2 kg
Smart MX 01 DEU 51
Hersteller
Hersteller
SMART-electronic GmbH
Industriestraße 29
78112 St. Georgen
Deutschland
Service Hotline: 00 49 1805 / 93 52 11 (0,14 €/min. vom deutschen Festnetz)
Telefax: 00 49 7724 / 94 78 333
E-Mail: info@smart-electronic.de
Internet: www.smart-electronic.de
Garantie
Die Gewährleistung für den digitalen Satelliten-Receiver Smart MX 01 der
SMART-electronic GmbH entspricht den gesetzlichen Bestimmungen zum
Zeitpunkt des Erwerbs.
Konformitätserklärung
Die SMART-electronic GmbH, Industriestraße 29, 78112 St. Georgen,
Deutschland erklärt hiermit für dieses Produkt die Übereinstimmung mit
folgenden Richtlinien und Normen:
• Niederspannungsrichtlinie 2006/95/EG
• EN 60 335-1
• EN 60 335-2-15
• Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG
• EN 55 013:2001
• EN 55 020
• EN 61 000-3-2:2000
• EN 61 000-3-3:1995+A1:2001
• EN 61 938
• Gerätetyp/Type: Digitaler Satellitenreceiver
SMART-electronic GmbH
52 DEU Smart MX 01
Loading...
