SMA SUNNY BOY 1.5, SB1.5-1VL-40, SB2.5-1VL-40, SUNNY BOY2.5 Quick Reference Manual

SUNNY TRIPO

WER

SUNNY BOY

SMA

SUNNY BOY 1.5 / 2.5

SB1.5-1VL-40 / SB2.5-1VL-40

SB15-25-1VL-40-IS-xx-15 | 98-132100.02 | Version 1.5

ENGLISH Quick Reference Guide ............................................................3

DEUTSCH Schnelleinstieg........................................................................... 7

БЪЛГАРСКИ Кратко ръководство ..............................................................11

ČEŠTINA stručný průvodce ....................................................................15

DANSK Hurtig start...............................................................................19

ΕΛΛΗΝΙΚΑ Σύντομες οδηγίες....................................................................23

ESPAÑOL Instrucciones breves ...............................................................27

EESTI Kiirülevaade............................................................................31

SUOMI Pikaohje...................................................................................35

FRANÇAIS Notice résumée .......................................................................39

HRVATSKI Kratke upute za uporabu.......................................................43

MAGYAR Gyors útmutató .......................................................................47

ITALIANO Guida rapida...........................................................................51

LIETUVIŠKAI Sparčioji apžvalga..................................................................55

LATVISKI Īsā pamācība...........................................................................59

NEDERLANDS Beknopte handleiding ............................................................63

POLSKI Skrócona instrukcja ................................................................67

PORTUGUÊS Instruções sumárias ................................................................71

ROMÂNĂ Instrucţiuni pe scurt .................................................................75

SLOVENSKY Rýchly sprievodca...................................................................79

SLOVENŠČINA Kratka navodila......................................................................83

SVENSKA Snabbanvisning ......................................................................87

SB15-25-1VL-40-IS-xx-152

1 Information on this Document

1.1 Validity

This document is valid for the following device types from firmware version 2.04.03.R:

• SB1.5-1VL-40 (Sunny Boy 1.5)

• SB2.5-1VL-40 (Sunny Boy 2.5)

1.2 Structure

This document is divided into a language-specific and a language-neutral section.
The language-specific section contains general and safety-relevant information on the product,

which is listed in various languages consecutively. The language-specific section is identified by
registers in the page margin.

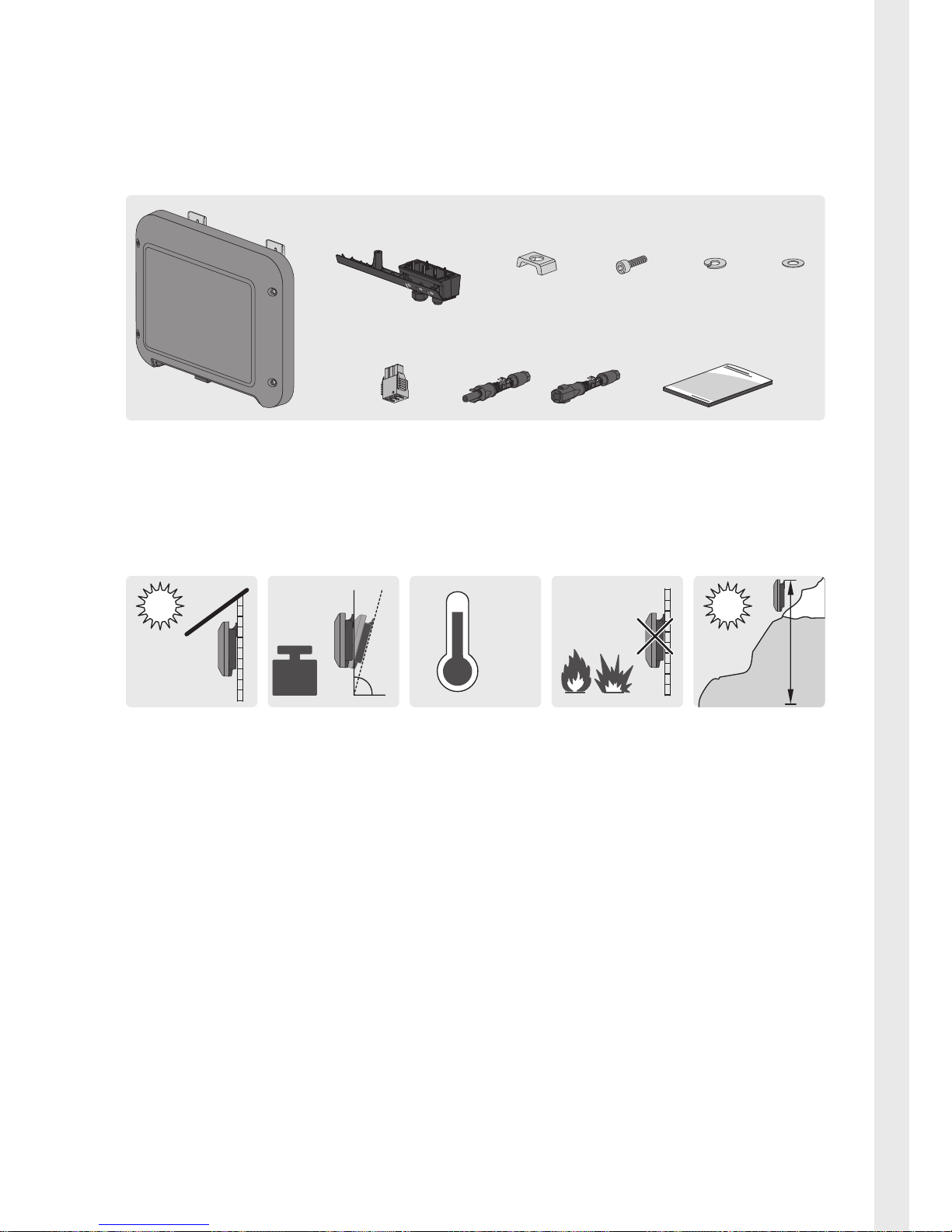

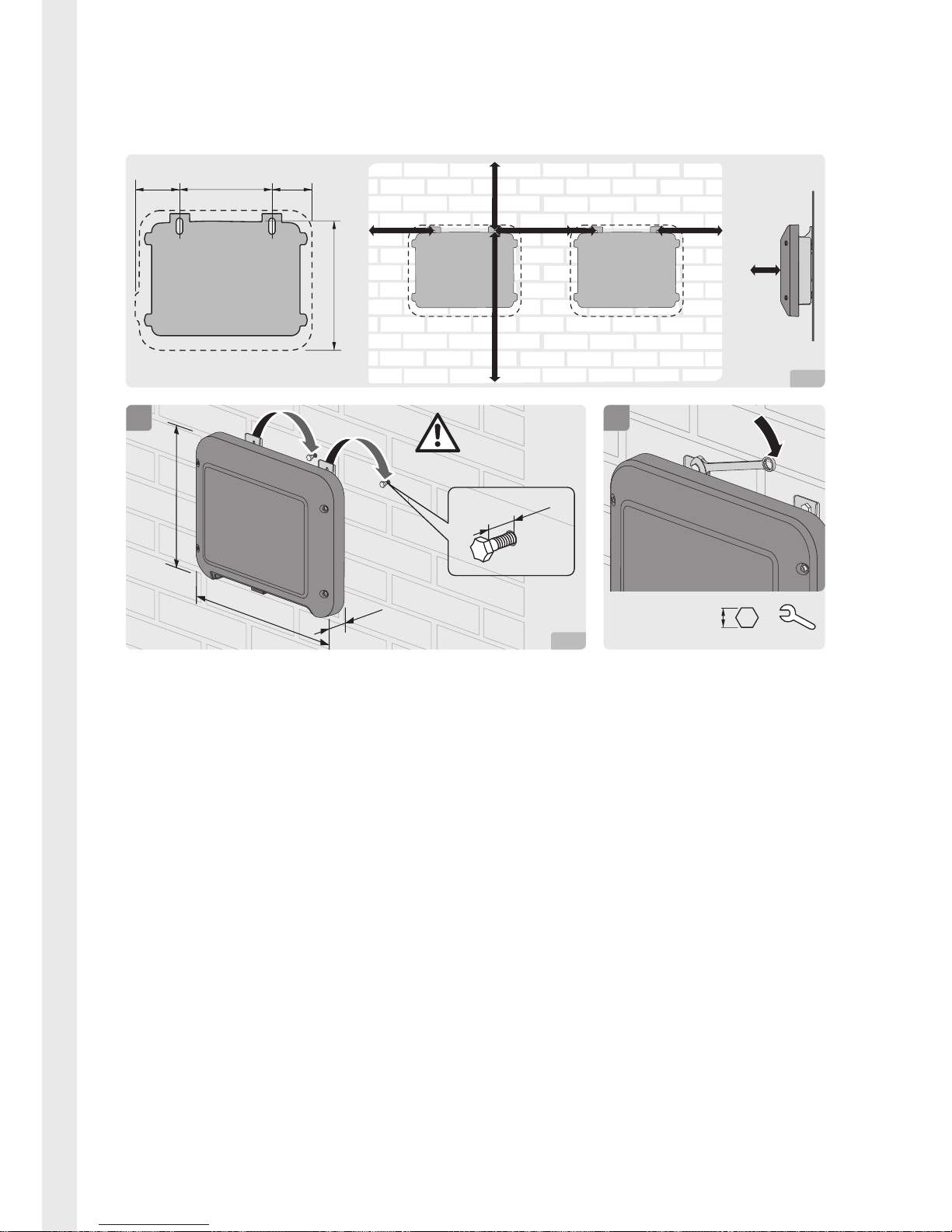

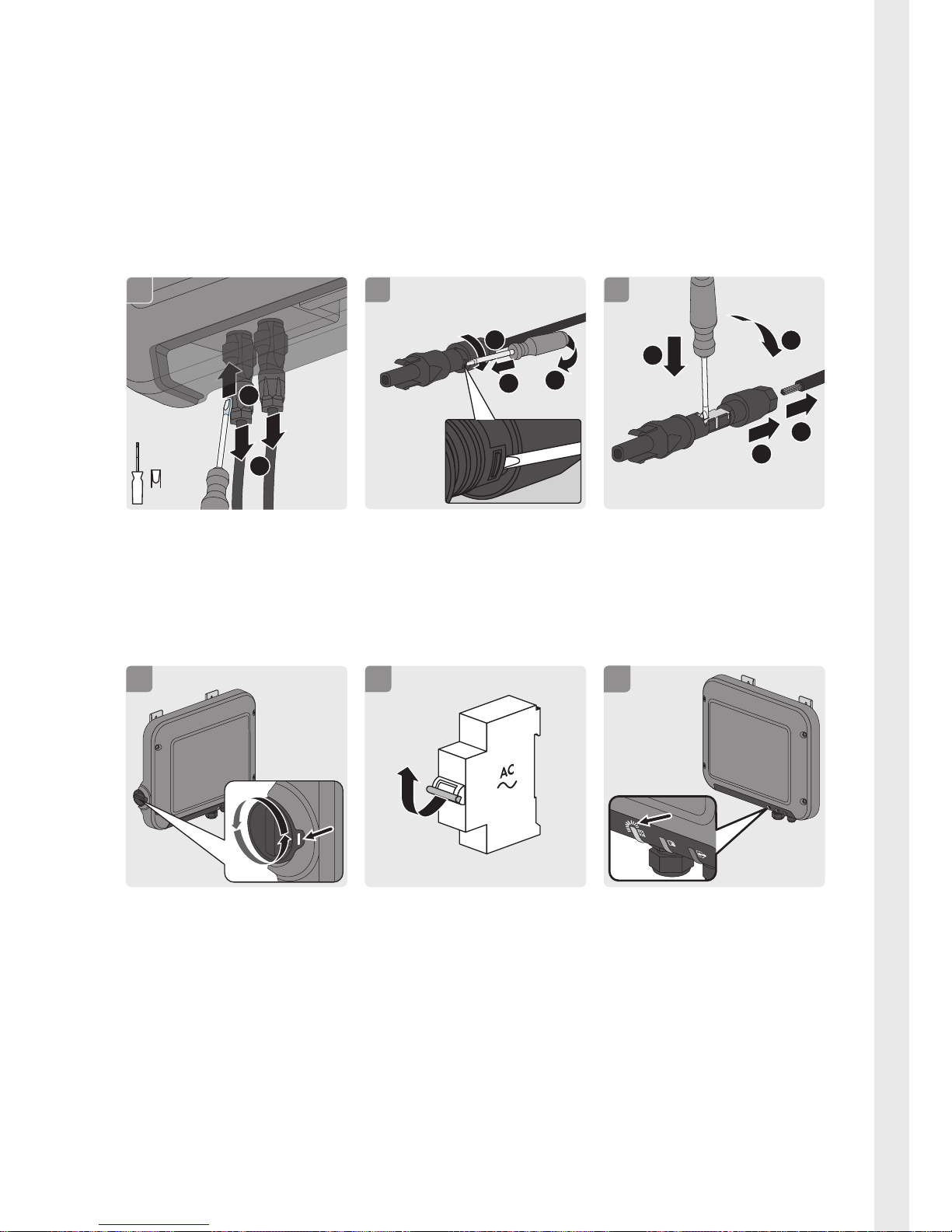

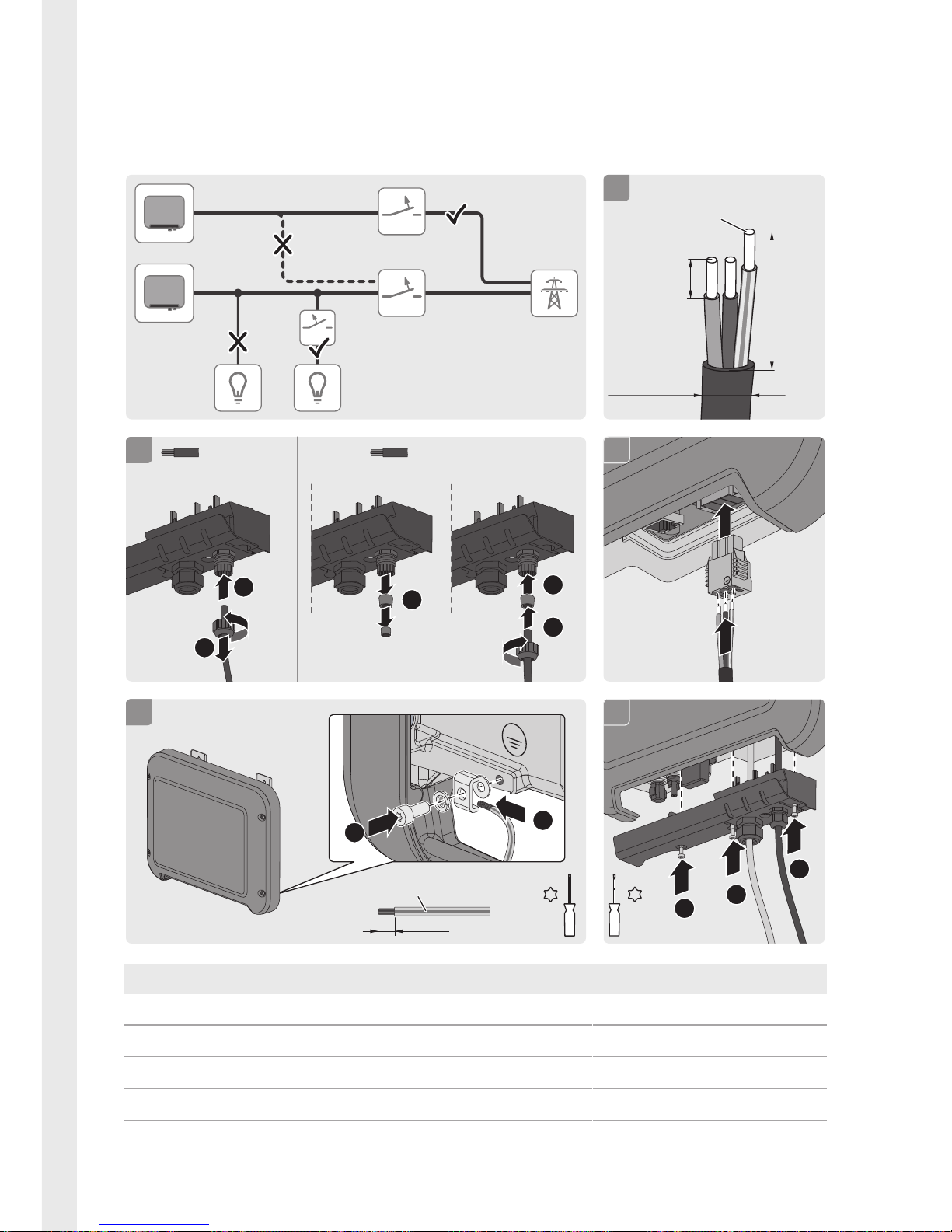

The language-neutral section describes the steps necessary for installing and commissioning the
product in graphic form. The language-neutral section follows the language-specific section and is
identified by the gray page margin. Perform the actions illustrated graphically in the language­neutral section in the specified order and observe all information.

The latest version of this document and the comprehensive manual for installation, commissioning,
configuration and decommissioning are to be found in PDF format at www.SMA-Solar.com.

1.3 Target group

The tasks described in this document must only be performed by qualified persons. Qualified
persons must have the following skills:

• Knowledge of how an inverter works and is operated

• Training in how to deal with the dangers and risks associated with installing and using
electrical devices and installations

• Training in the installation and commissioning of electrical devices and installations

• Knowledge of the applicable standards and directives

• Knowledge of and compliance with this document and all safety information

2 Safety

2.1 Intended Use

The Sunny Boy is a transformerless PV inverter which converts the direct current of the PV array to
grid-compliant alternating current and feeds it into the utility grid.

The product is suitable for indoor and outdoor use.
The product must only be operated with PV arrays of protection class II in accordance with

IEC61730, application class A. The PV modules must be compatible with this product.
PV modules with a high capacity to ground must only be used if their coupling capacity does not

exceed 900nF (for information on how to calculate the coupling capacity, see the Technical
Information "Leading Leakage Currents" at www.SMA-Solar.com).

1 Information on this Document

SMA Solar Technology AG

Quick Reference Guide 3SB15-25-1VL-40-IS-xx-15

ENGLISH

All components must remain within their permitted operating ranges at all times.
The product must only be used in countries for which it is approved or released by SMA Solar

Technology AG and the grid operator.
The product is also approved for the Australian market and may be used in Australia. If DRM

support is specified, the inverter may only be used in conjunction with a Demand Response
Enabling Device (DRED). This ensures that the inverter implements the commands from the grid
operator for active power limitation at all times. The inverter and the Demand Response Enabling
Device (DRED) must be connected in the same network and the inverter Modbus interface must be
activated and the TCP server set.

Use this product only in accordance with the information provided in the enclosed documentation
and with the locally applicable standards and directives. Any other application may cause
personal injury or property damage.

Alterations to the product, e.g. changes or modifications, are only permitted with the express written
permission of SMA Solar Technology AG. Unauthorized alterations will void guarantee and
warranty claims and in most cases terminate the operating license. SMA Solar Technology AG
shall not be held liable for any damage caused by such changes.

Any use of the product other than that described in the Intended Use section does not qualify as
appropriate.

The enclosed documentation is an integral part of this product. Keep the documentation in a
convenient place for future reference and observe all instructions contained therein.

The type label must remain permanently attached to the product.

2.2 Safety Information

This section contains safety information that must be observed at all times when working on or with
the product.

To prevent personal injury and property damage and to ensure long-term operation of the product,
read this section carefully and observe all safety information at all times.

1 Information on this Document

SMA Solar Technology AG

Quick Reference GuideSB15-25-1VL-40-IS-xx-154

ENGLISH

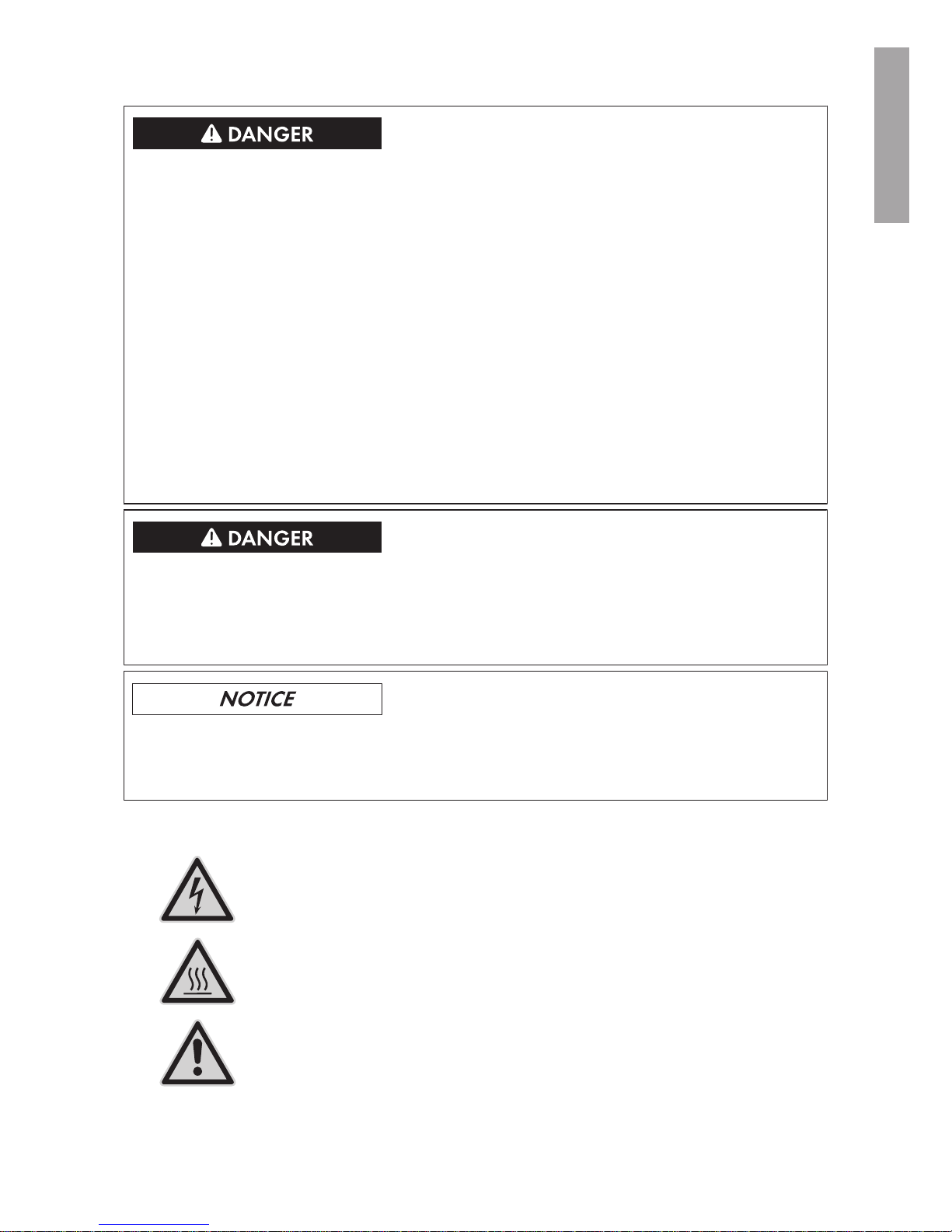

Danger to life due to high voltages of the PV array

When exposed to sunlight, the PV array generates dangerous DC voltage, which is present in the
DC conductors and the live components of the inverter. Touching the DC conductors or the live
components can lead to lethal electric shocks. If you disconnect the DC connectors from the
inverter under load, an electric arc may occur leading to electric shock and burns.

• Do not touch non-insulated cable ends.

• Do not touch the DC conductors.

• Do not touch any live components of the inverter.

• Have the inverter mounted, installed and commissioned only by qualified persons with the
appropriate skills.

• If an error occurs, have it rectified by qualified persons only.

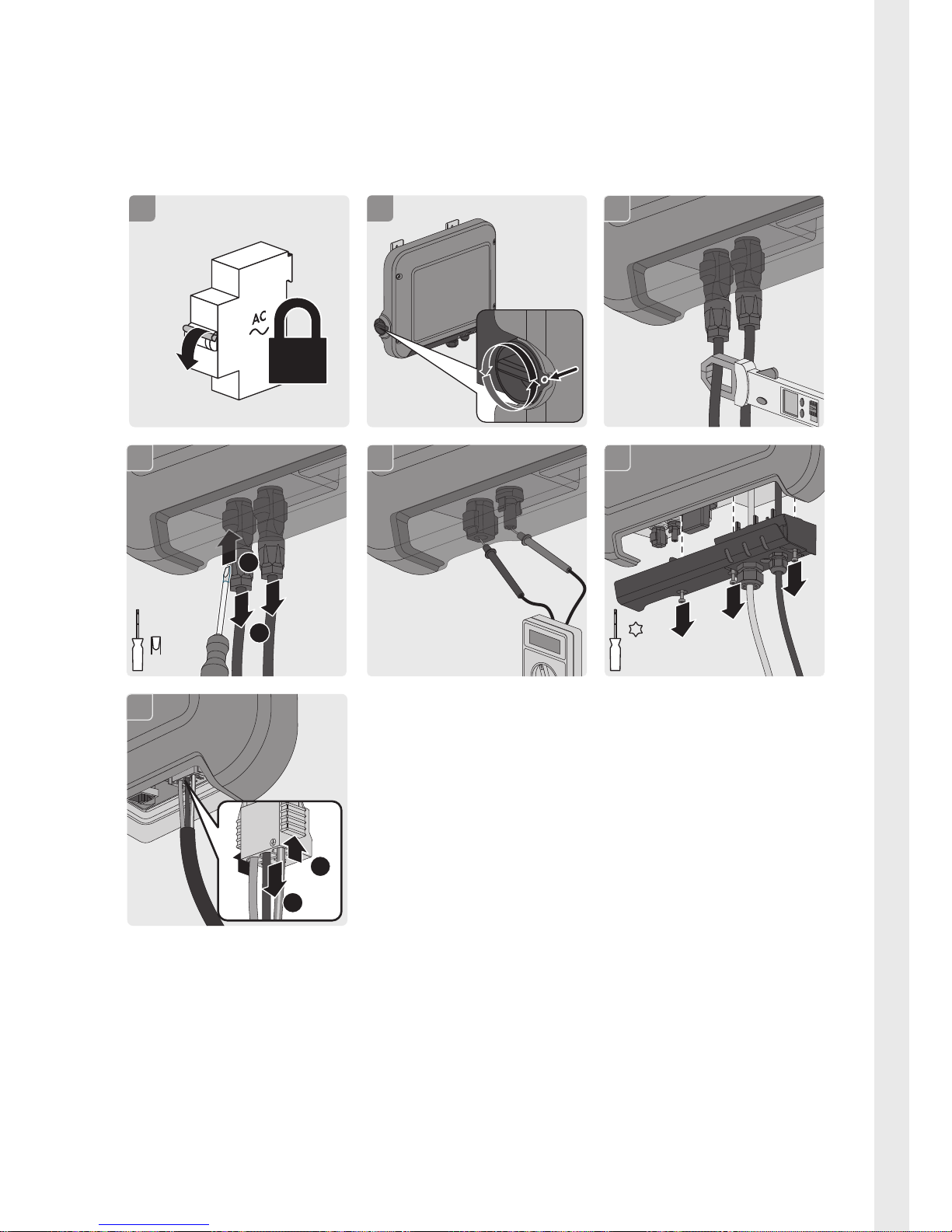

• Prior to performing any work on the inverter, disconnect it from all voltage sources as
described in this document.

Danger to life due to electric shock

Touching an ungrounded PV module or array frame can cause a lethal electric shock.

• Connect and ground the PV modules, array frame and electrically conductive surfaces so
that there is continuous conduction. Observe the applicable local regulations.

Damage to the inverter due to the use of cleaning agents

• If the inverter is dirty, clean the enclosure, the enclosure lid, the type label and the LEDs
using only clean water and a cloth.

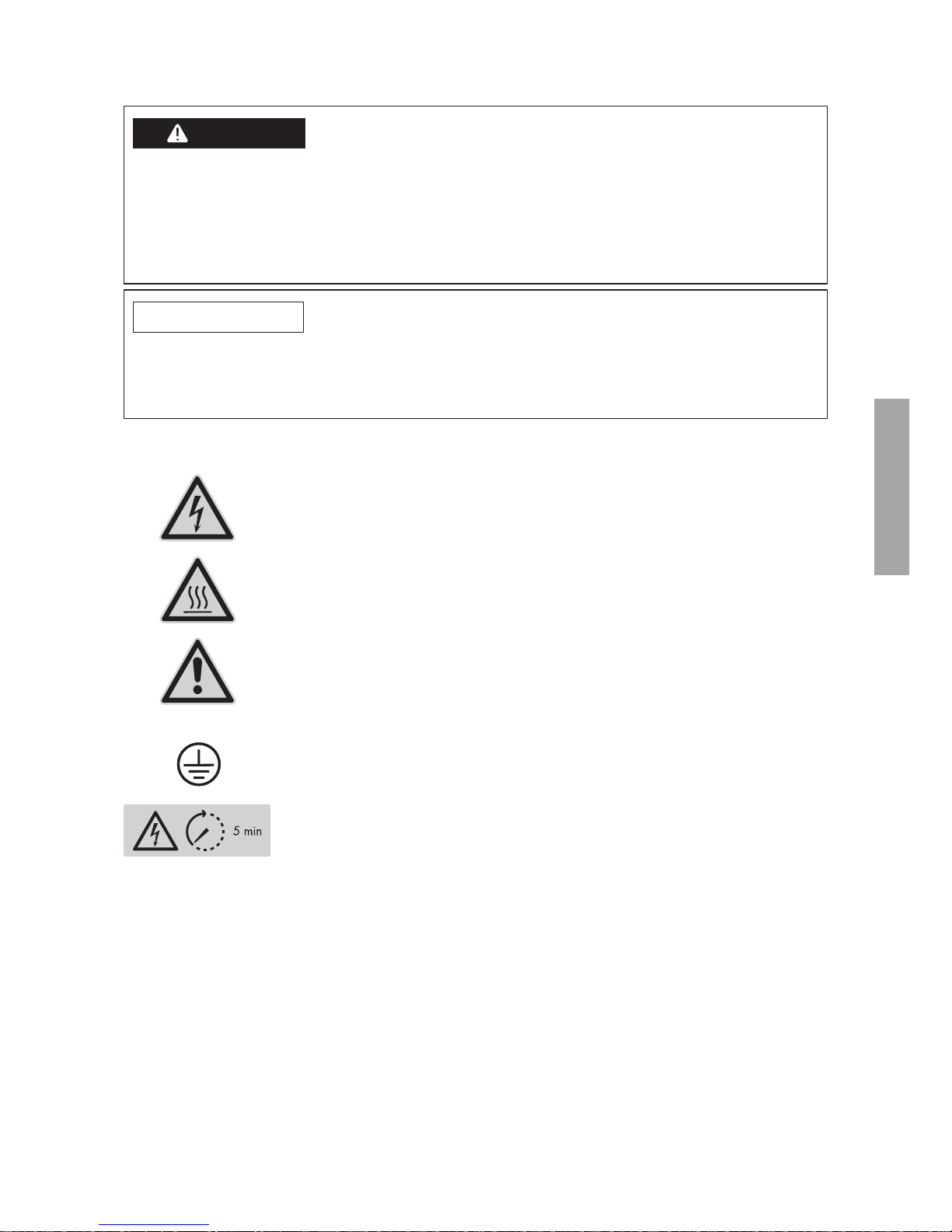

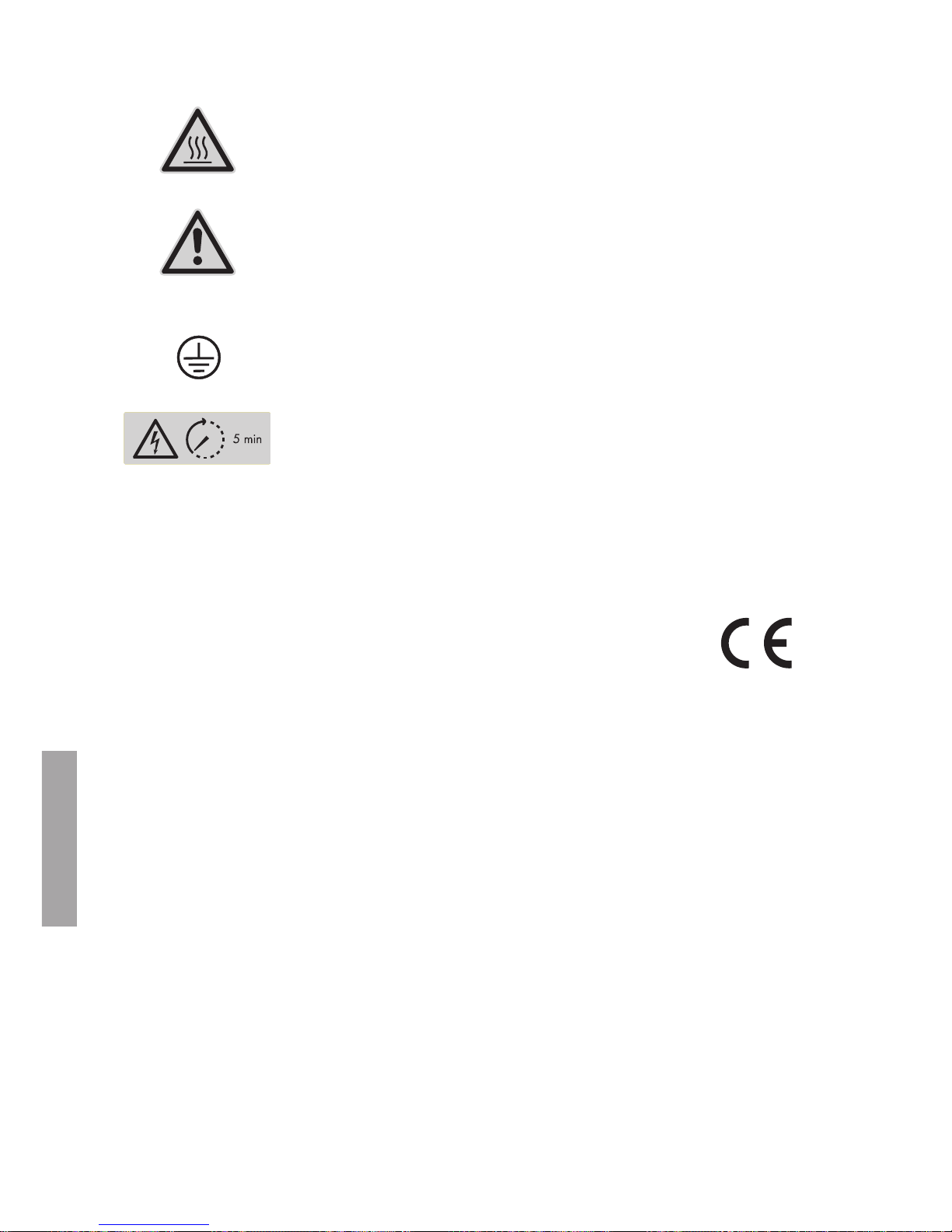

3 Symbols

Danger to life due to electric shock

The product operates at high voltages. All work on the product must be
carried out by electrically qualified persons only.

Risk of burns due to hot surfaces

The product can get hot during operation. Avoid contact during operation.
Allow the product to cool down sufficiently before carrying out any work.

Notice

This symbol indicates general dangers. In this case, it indicates that the in­verter must be additionally grounded if local conditions require additional
grounding or equipotential bonding.

3 Symbols

SMA Solar Technology AG

Quick Reference Guide 5SB15-25-1VL-40-IS-xx-15

ENGLISH

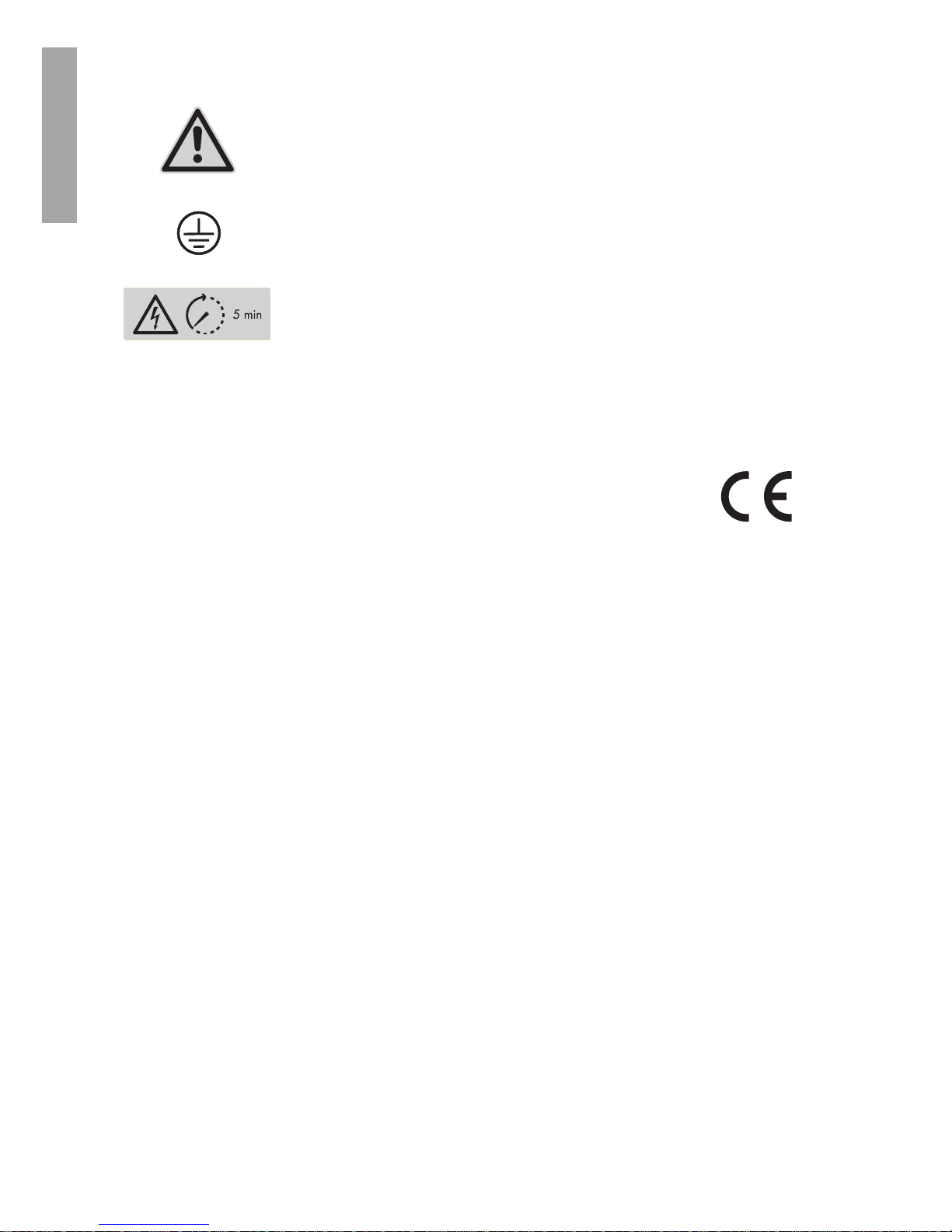

Grounding conductor

This symbol indicates the position for connecting a grounding conductor.

Danger to life due to high voltages in the inverter; observe a wait­ing time of five minutes

High voltages that can cause lethal electric shocks are present in live com­ponents inside the inverter. Always disconnect the inverter from voltage
sources before performing any work on it.

4 EU Declaration of Conformity

within the scope of the EU directives

• Electromagnetic compatibility 2014/30/EU (L 96/79-106, March 29,

2014) (EMC)

• Low Voltage Directive 2014/35/EU (L 96/357-374, March 29, 2014)
(LVD)

• Radio and telecommunications terminal equipment (R&TTE) 1999/05/EC

SMA Solar Technology AG confirms herewith that the inverters described in this document are in
compliance with the fundamental requirements and other relevant provisions of the above­mentioned directives. The entire EU Declaration of Conformity can be found at www.SMA­Solar.com.

4 EU Declaration of Conformity

SMA Solar Technology AG

Quick Reference GuideSB15-25-1VL-40-IS-xx-156

ENGLISH

1 Hinweise zu diesem Dokument

1.1 Gültigkeitsbereich

Dieses Dokument gilt für folgende Gerätetypen ab Firmware-Version 2.04.03.R:

• SB1.5-1VL-40 (Sunny Boy 1.5)

• SB2.5-1VL-40 (Sunny Boy 2.5)

1.2 Aufbau

Dieses Dokument ist unterteilt in einen sprachbehafteten und einen sprachneutralen Teil.
Der sprachbehaftete Teil enthält allgemeine und sicherheitsrelevante Informationen zum Produkt,

die nacheinander in verschiedenen Sprachen aufgeführt sind. Der sprachbehaftete Teil ist durch
Register am Seitenrand erkennbar.

Der sprachneutrale Teil beschreibt grafisch die Schritte zur Installation und Inbetriebnahme des
Produkts. Der sprachneutrale Teil ist hinter dem sprachbehafteten Teil angeordnet und erkennbar
durch den grauen Seitenrand. Führen Sie die grafisch dargestellten Handlungen im sprachneutralen
Teil in der vorgegebenen Reihenfolge aus und beachten Sie alle Hinweise.

Die aktuelle Version dieses Dokuments sowie die ausführliche Anleitung für die Installation,
Inbetriebnahme, Konfiguration und Außerbetriebnahme finden Sie im PDF-Format unter www.SMA­Solar.com.

1.3 Zielgruppe

Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte
müssen über folgende Qualifikation verfügen:

• Kenntnis über Funktionsweise und Betrieb eines Wechselrichters

• Schulung im Umgang mit Gefahren und Risiken bei der Installation und Bedienung
elektrischer Geräte und Anlagen

• Ausbildung für die Installation und Inbetriebnahme von elektrischen Geräten und Anlagen

• Kenntnis der gültigen Normen und Richtlinien

• Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen

2 Sicherheit

2.1 Bestimmungsgemäße Verwendung

Der Sunny Boy ist ein transformatorloser PV-Wechselrichter, der den Gleichstrom des PV-Generators
in netzkonformen Wechselstrom wandelt und den Wechselstrom in das öffentliche Stromnetz
einspeist.

Das Produkt ist für den Einsatz im Außenbereich und Innenbereich geeignet.
Das Produkt darf nur mit PV-Generatoren der SchutzklasseII nach IEC61730,

AnwendungsklasseA betrieben werden. Die verwendeten PV-Module müssen sich für den Einsatz
mit diesem Produkt eignen.

1 Hinweise zu diesem Dokument

SMA Solar Technology AG

Schnelleinstieg 7SB15-25-1VL-40-IS-xx-15

DEUTSCH

PV-Module mit großer Kapazität gegen Erde dürfen nur eingesetzt werden, wenn deren
Koppelkapazität 900 nF nicht übersteigt (Informationen zur Berechnung der Koppelkapazität siehe
Technische Information "Kapazitive Ableitströme" unter www.SMA-Solar.com).

Der erlaubte Betriebsbereich aller Komponenten muss jederzeit eingehalten werden.
Das Produkt darf nur in Ländern eingesetzt werden, für die es zugelassen oder für die es durch

SMA Solar Technology AG und den Netzbetreiber freigegeben ist.
Das Produkt ist auch für den australischen Markt zugelassen und darf in Australien eingesetzt

werden. Wenn die DRM-Unterstützung gefordert ist, darf der Wechselrichter nur zusammen mit
einem Demand Response Enabling Device (DRED) eingesetzt werden. Dadurch stellen Sie sicher,
dass der Wechselrichter die Befehle zur Wirkleistungsbegrenzung vom Netzbetreiber in jedem Fall
umsetzt. Der Wechselrichter und das Demand Response Enabling Device (DRED) müssen am
selben Netzwerk angeschlossen sein und die Modbus-Schnittstelle des Wechselrichters muss
aktiviert sowie der TCP-Server eingestellt sein.

Setzen Sie das Produkt ausschließlich nach den Angaben der beigefügten Dokumentationen und
gemäß der vor Ort gültigen Normen und Richtlinien ein. Ein anderer Einsatz kann zu Personen­oder Sachschäden führen.

Eingriffe in das Produkt, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher
schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe
führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum
Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund
solcher Eingriffe ist ausgeschlossen.

Jede andere Verwendung des Produkts als in der bestimmungsgemäßen Verwendung beschrieben
gilt als nicht bestimmungsgemäß.

Die beigefügten Dokumentationen sind Bestandteil des Produkts. Die Dokumentationen müssen
gelesen, beachtet und jederzeit zugänglich aufbewahrt werden.

Das Typenschild muss dauerhaft am Produkt angebracht sein.

2.2 Sicherheitshinweise

Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer
beachtet werden müssen.

Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu
gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle
Sicherheitshinweise.

1 Hinweise zu diesem Dokument

SMA Solar Technology AG

SchnelleinstiegSB15-25-1VL-40-IS-xx-158

DEUTSCH

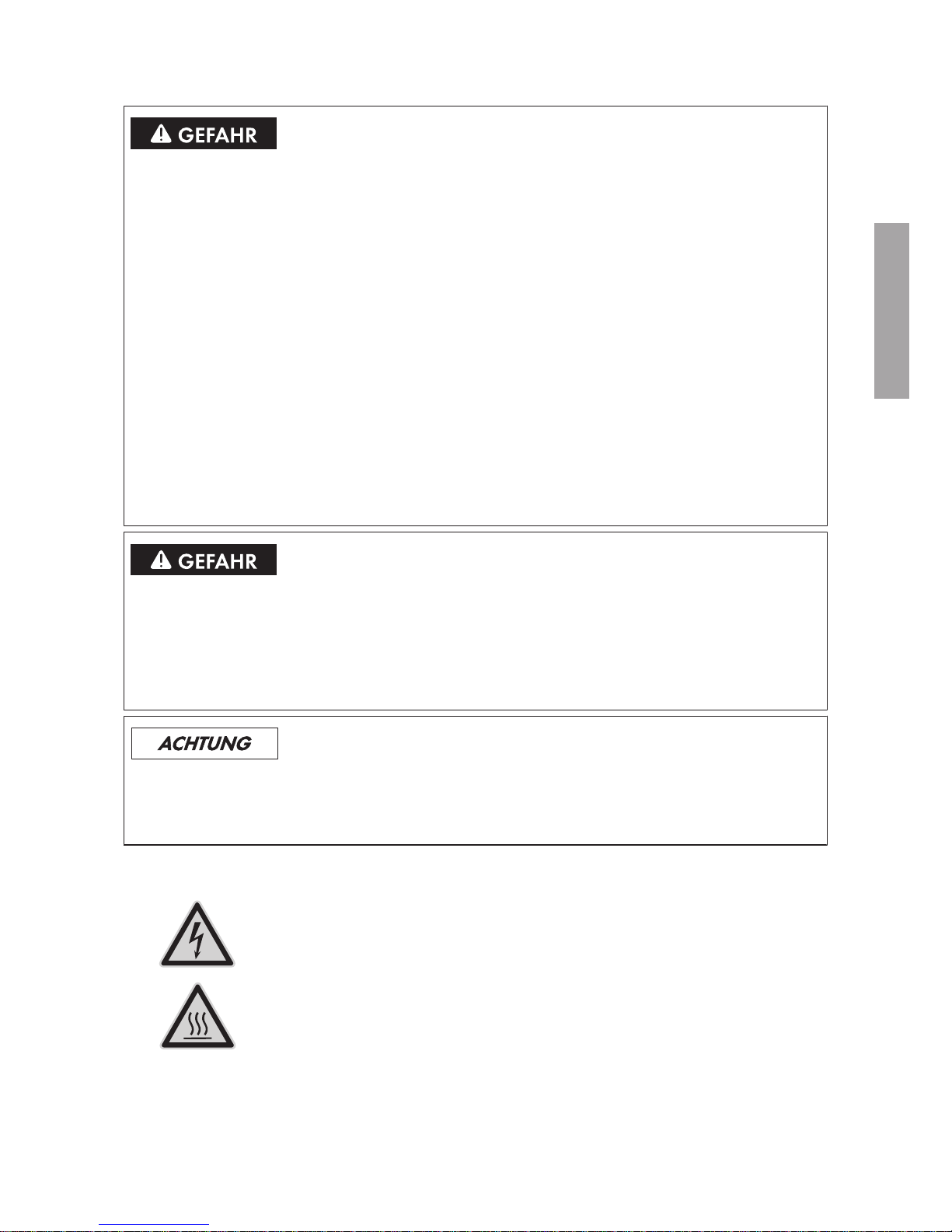

Lebensgefahr durch hohe Spannungen des PV-Generators

Der PV-Generator erzeugt bei Sonnenlicht gefährliche Gleichspannung, die an den DC-Leitern
und spannungsführenden Bauteilen des Wechselrichters anliegt. Das Berühren der DC-Leiter oder
der spannungsführenden Bauteile kann lebensgefährliche Stromschläge verursachen. Wenn Sie
die DC-Steckverbinder unter Last vom Wechselrichter trennen, kann ein Lichtbogen entstehen, der
einen Stromschlag und Verbrennungen verursacht.

• Keine freiliegenden Kabelenden berühren.

• Die DC-Leiter nicht berühren.

• Keine spannungsführenden Bauteile des Wechselrichters berühren.

• Den Wechselrichter ausschließlich von Fachkräften mit entsprechender Qualifikation
montieren, installieren und in Betrieb nehmen lassen.

• Wenn ein Fehler auftritt, den Fehler ausschließlich von Fachkräften beheben lassen.

• Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Dokument
beschrieben spannungsfrei schalten.

Lebensgefahr durch Stromschlag

Durch das Berühren eines nicht geerdeten PV-Moduls oder Generatorgestells kann ein
lebensgefährlicher Stromschlag entstehen.

• PV-Module, Generatorgestell und elektrisch leitende Flächen durchgängig leitend verbinden
und erden. Dabei die vor Ort gültigen Vorschriften beachten.

Beschädigung des Wechselrichters durch Verwendung von Reinigungsmitteln

• Wenn der Wechselrichter verschmutzt ist, reinigen Sie das Gehäuse, den Gehäusedeckel,
das Typenschild und die LEDs ausschließlich mit klarem Wasser und einem Tuch.

3 Symbole

Lebensgefahr durch elektrischen Schlag

Das Produkt arbeitet mit hohen Spannungen. Alle Arbeiten am Produkt dür­fen ausschließlich durch Elektrofachkräfte erfolgen.

Verbrennungsgefahr durch heiße Oberfläche

Das Produkt kann während des Betriebs heiß werden. Vermeiden Sie Be­rührungen während des Betriebs. Lassen Sie vor allen Arbeiten das Pro­dukt ausreichend abkühlen.

3 Symbole

SMA Solar Technology AG

Schnelleinstieg 9SB15-25-1VL-40-IS-xx-15

DEUTSCH

Achtung

Dieses Symbol warnt vor allgemeinen Gefahren. In diesem Fall weist es
darauf hin, dass der Wechselrichter zusätzlich geerdet werden muss,
wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefor­dert ist.

Schutzleiter

Dieses Symbol kennzeichnet den Ort für den Anschluss eines Schutzleiters.

Lebensgefahr durch hohe Spannungen im Wechselrichter, Warte­zeit von 5 Minuten einhalten

An den spannungsführenden Bauteilen im Inneren des Wechselrichters lie­gen hohe Spannungen an, die lebensgefährliche Stromschläge verursa­chen können. Vor allen Arbeiten am Wechselrichter den Wechselrichter
immer spannungsfrei schalten.

4 EU-Konformitätserklärung

im Sinne der EU-Richtlinien

• Elektromagnetische Verträglichkeit 2014/30/EU
(29.3.2014L96/79-106) (EMV)

• Niederspannung 2014/35/EU (29.3.2014L96/357-374) (NSR)

• Funkanlagen und Telekommunikationsendeinrichtungen 1999/05/EG
(R&TTE)

Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen
Wechselrichter in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten
Bestimmungen der oben genannten Richtlinien befinden. Die vollständige EU-Konformitätserklärung
finden Sie unter www.SMA-Solar.com.

4 EU-Konformitätserklärung

SMA Solar Technology AG

SchnelleinstiegSB15-25-1VL-40-IS-xx-1510

DEUTSCH

1 Указания към този документ

1.1 Обхват на валидност

Този документ важи за следните типове устройства от версия на фърмуера 2.04.03.R:

• SB1.5-1VL-40 (SunnyBoy1.5)

• SB2.5-1VL-40 (SunnyBoy2.5)

1.2 Конструкция

Този документ е разделен на езикова и неезикова част.
Езиковата част съдържа обща информация и информация относно безопасността на

продукта, която е представена последователно на няколко езика. Езиковата част ще
разпознаете по обособения страничен регистър.

Неезиковата част описва графично отделните етапи на инсталиране и пускането в
експлоатация на продукта. Неезиковата част се намира след езиковата и може да бъде
разпозната по страничната сива ивица. Изпълнете графично показаните действия в
неезиковата част в посочената последователност и спазвайте всички указания.

Актуалната версия на този документ, както и подробните указания за инсталиране, пускане
в експлоатация, конфигурация и извеждане от експлоатация ще намерите във формат на
PDF файл на www.SMA-Solar.com.

1.3 Целева група

Описаните в този документ дейности могат да се изпълняват само от квалифициран
персонал. Специализираният персонал трябва да притежава следната квалификация:

• познаване на функционалността и начина на работа на дадения инвертор

• обучение за справяне с опасности и рискове при инсталирането и обслужването на
електрически устройства и съоръжения

• квалификация за инсталиране и пускане в експлоатация на електрически устройства и
съоръжения

• познаване на действащите стандарти и регламенти

• познаване и спазване на този документ заедно с всички инструкции за безопасност

2 Безопасност

2.1 Коректна експлоатация

SunnyBoy е безтрансформаторен фотоволтаичен инвертор, който преобразува постоянния
ток на фотоволтаичния генератор в подходящ за мрежата трифазен променлив ток и подава
този трифазен променлив ток към обществената електрическа мрежа.

Продуктът е подходящ за използване на открито и закрито.

1 Указания към този документ

SMA Solar Technology AG

Кратко ръководство 11SB15-25-1VL-40-IS-xx-15

БЪЛГАРСКИ

Продуктът трябва да се захранва само с фотоволтаични генератори от защитен класII
според IEC61730, клас на приложениеА. Използваните фотоволтаични модули трябва да
са подходящи за употреба с този продукт.

Фотоволтаични модули с по-голям капацитет на заземяване трябва да се използват само ако
взаимният им капацитет не надхвърля 900 nF (информация за изчисляване на взаимния
капаците, вж. в „Техническа информация“ "Leading Leakage Currents", www.SMA-Solar.com).

Допустимият работен обхват на компонентите трябва винаги да бъде спазван.
Продуктът трябва да бъде използван само в страни, за които това е разрешено и за които

SMASolarTechnologyAG и операторът на разпределителната мрежа позволяват.
Продуктът е разрешен и за австралийския пазар и може да се използва на територията на

Австралия. Когато се изисква подпомагане от DRM, инверторът трябва да се използва само
заедно с Demand Response Enabling Device (DRED). По този начин ще сте сигурни, че
инверторът винаги отговаря на изискванията от оператора на разпределителната мрежа за
ограничението в мощността. Инверторът и Demand Response Enabling Device (DRED) трябва
да са свързани към една и съща електрическа мрежа, интерфейсът Modbus на инвертора
трябва да е активиран и TCP сървърът да е настроен.

Настройте продукта изключително съобразно информацията от приложената документация
и съгласно местните разпоредби и норми. Употреба, различна от указаната, може да
доведе до нараняване на хора или материални щети.

Изменение на продукта, напр. промени или модифициране са позволени само с изричното
писмено съгласие на SMASolarTechnologyAG. Непозволените изменения водят до загуба
на гаранцията, и по правило до оттегляне на лиценза за ползване. SMASolarTechnologyAG
не носи отговорност за щети, причинени от такива изменения.

Всяка употреба на продукта по начин различен от предвидения представлява нарушение.
Приложените документация е съставна част на продукта. Трябва да прочетете и спазвате

документацията и тя трябва да бъде винаги на Ваше разположение.
Типовата табела трябва да е закрепена стабилно към продукта.

2.2 Инструкции за безопасност

Този раздел съдържа указания за безопасност, които трябва да бъдат спазвани винаги при
работа с продукта.

Моля, прочетете внимателно този раздел и винаги спазвайте указанията за безопасност, за
да избегнете материални щети и телесни наранявания и за да гарантирате дългия
експлоатационен живот на продукта.

1 Указания към този документ

SMA Solar Technology AG

Кратко ръководствоSB15-25-1VL-40-IS-xx-1512

БЪЛГАРСКИ

Опасност за живота поради високото напрежение на фотоволтаичните
генератори

При слънчева светлина фотоволтаичният генератор произвежда опасно постоянно
напрежение, което протича по DC проводниците и токопроводящите детайли на
инвертора. При докосване на DC проводник или на токопроводящи детайли съществува
опасност от токов удар, който може да доведе до смърт. Ако отделите DC свързващия
щепсел под напрежение от инвертора, това може да породи волтова дъга, която да
причини токов удар или изгаряния.

• Не докосвайте свободни краища на кабели.

• Не докосвайте проводник за постоянен ток.

• Не докосвайте токопроводящите компоненти на инвертора.

• Инверторът трябва да се монтира, инсталира и пуска в експлоатация само от
квалифицирани специалисти.

• Грешките трябва да се отстраняват само от квалифициран персонал.

• Преди всяка дейност по инвертора изключвайте инвертора от електрическата мрежа
по начина, описан в този документ.

Опасност за живота поради токов удар

При контакт с незаземени фотоволтаични модули или с корпуса на генератора
съществува опасност за живота поради токов удар.

• Свързвайте фотоволтаичните модули, корпусът на генератора и електропроводимите
повърхности през преходи и ги заземявайте. Спазвайте и валидните местни
разпоредби.

УКАЗАНИЕ

Повреда на инвертора чрез използване на почистващи агенти

• Ако инверторът е замърсен, почиствайте корпуса, капака на корпуса, фирмената
табелка и LED осветлението само с чиста вода и кърпа.

3 Символи

Опасност за живота от токов удар

Продуктът работи с високо напрежение. Всички дейности по
продукта трябва да бъдат извършвани само от квалифицирани
електротехници.

3 Символи

SMA Solar Technology AG

Кратко ръководство 13SB15-25-1VL-40-IS-xx-15

БЪЛГАРСКИ

Опасност от изгаряне от гореща повърхност

Продуктът може да се нагорещи по време на работа. Избягвайте
докосването по време на работа. Преди всяка дейност оставете
продукта да се охлади достатъчно.

ВНИМАНИЕ

Този символ предупреждава за опасности от общ характер. В този
случай инверторът трябва да бъде допълнително заземен, когато на
място се изисква допълнително заземяване или изравняване на
потенциалите.

Защитен проводник

Този символ обозначава мястото за свързване на защитния
проводник.

Високо напрежение в инвертора – опасно за живота,
спазвайте времето за изчакване от 5 минути

По токопроводящите детайли във вътрешността на инвертора
протича високо напрежение, което може да причини токов удар,
опасен за живота. Преди всяка дейност по инвертора го изключвайте
от електрическата мрежа.

4 ЕC Декларация за съответствие

по смисъла на Директивите на ЕС

• Електромагнитна съвместимост (ЕМС) 2014/30/ЕС
(29.3.2014L96/79-106) (ЕМС)

• Ниско напрежение 2014/35/ЕС (29.3.2014L96/357-374) (NSR)

• Радиосъоръжения и крайни далекосъобщителни устройства
(R&TTE)1999/05/ЕО

С настоящото SMASolarTechnologyAG удостоверява, че описаният в този документ
инвертор отговаря на всички основни изисквания и на други, отнасящи се до него
разпоредби по горепосочените директиви. Пълната Декларация за съответствие на ЕС
можете да намерите на www.SMA-Solar.com.

4 ЕC Декларация за съответствие

SMA Solar Technology AG

Кратко ръководствоSB15-25-1VL-40-IS-xx-1514

БЪЛГАРСКИ

1 Informace k tomuto dokumentu

1.1 Rozsah platnosti

Tento dokument platí pro následující typy střídačů sfirmwarem od verze 2.04.03.R:

• SB1.5-1VL-40 (SunnyBoy 1.5)

• SB2.5-1VL-40 (SunnyBoy 2.5)

1.2 Struktura

Tento dokument je rozdělený na jazykově specifickou ajazykově neutrální část.
Jazykově specifická část obsahuje všeobecné informace oproduktu ainformace týkající se

bezpečnosti. Tyto informace jsou postupně uvedeny vrůzných jazycích. Jazykově specifická část se
vyznačuje značkami na okraji stránek.

Jazykově neutrální část graficky popisuje kroky, které je třeba provést při instalaci produktu ajeho
uvádění do provozu. Jazykově neutrální část je umístěna za jazykově specifickou částí avyznačuje
se šedým okrajem stránek. Úkony graficky vyobrazené vjazykově neutrální části proveďte ve
stanoveném pořadí adbejte všech upozornění.

Aktuální verzi tohoto dokumentu ipodrobný návod kinstalaci, uvedení do provozu, konfiguraci
aodstavení zprovozu najdete ve formátu PDF na adrese www.SMA-Solar.com.

1.3 Cílová skupina

Činnosti popsané vtomto dokumentu smějí vykonávat pouze odborní pracovníci. Odborní
pracovníci musejí mít následující kvalifikaci:

• znalost principu fungování aprovozu střídače

• proškolení ozacházení snebezpečími ariziky při instalaci aobsluze elektrických přístrojů
azařízení

• vzdělání pro instalaci elektrických přístrojů azařízení ajejich uvádění do provozu

• znalost platných norem asměrnic

• znalost adodržování tohoto dokumentu včetně všech bezpečnostních upozornění

2 Bezpečnost

2.1 Použití vsouladu surčením

Sunny Boy je beztransformátorový FV střídač, který přeměňuje stejnosměrný proud zFV generátoru
na střídavý proud odpovídající parametrům veřejné rozvodné sítě atento střídavý proud dodává
do sítě.

Produkt je vhodný pro použití ve venkovních ivnitřních prostorech.
Produkt se smí používat pouze sFV generátory třídy ochranyII podle normy IEC61730, aplikační

třídaA. Používané FV panely musejí být vhodné pro použití stímto produktem.

1 Informace k tomuto dokumentu

SMA Solar Technology AG

stručný průvodce 15SB15-25-1VL-40-IS-xx-15

ČEŠTINA

FV panely svelkou kapacitou vůči zemi se smějí používat pouze tehdy, pokud jejich vazební
kapacita nepřesahuje 900 nF (informace kvýpočtu vazební kapacity najdete vtechnických
informacích „Kapacitní svodový proud“ na webu www.SMA-Solar.com).

Vždy musí být dodržován povolený rozsah provozních hodnot všech komponent.
Produkt se smí používat pouze vzemích, pro které byl schválen nebo kde byl povolen společností

SMA Solar Technology AG aprovozovatelem veřejné rozvodné sítě.
Produkt je schválen také pro australský trh asmí být používán vAustrálii. Je-li vyžadována podpora

DRM, smí se střídač používat pouze ve spojení se zařízením Demand Response Enabling Device
(DRED). Tím zajistíte, že střídač bude příkazy komezování činného výkonu od provozovatele
veřejné rozvodné sítě vkaždém případě realizovat. Střídač azařízení Demand Response Enabling
Device (DRED) musejí být zapojené do téže datové sítě, musí být aktivováno Modbus rozhraní
střídače amusí být nastaven server TCP.

Používejte produkt pouze podle údajů uvedených vpřiložené dokumentaci apodle norem
asměrnic platných vmístě instalace. Jiné použití může vést kporanění osob nebo ke vzniku
materiálních škod.

Zásahy do produktu (např. změny apřestavby) jsou povolené pouze svýslovným písemným
souhlasem společnosti SMA Solar Technology AG. Neautorizované zásahy vedou ke ztrátě
nároků vyplývajících ze záruky aodpovědnosti za vady azpravidla také kzániku povolení
kprovozu. Odpovědnost společnosti SMA Solar Technology AG za škody způsobené vdůsledku
takových zásahů je vyloučena.

Jakékoliv jiné použití produktu, než je popsáno vpoužití vsouladu surčením, se považuje za
použití vrozporu surčením.

Přiložená dokumentace je součástí produktu. Všechny součásti dokumentace je nutné přečíst, dbát
jich auchovávat je tak, aby byly kdykoliv přístupné.

Typový štítek musí být trvale připevněný na produktu.

2.2 Bezpečnostní upozornění

Vtéto kapitole jsou obsažena bezpečnostní upozornění, kterých je třeba dbát při provádění
veškerých prací na produktu aza použití produktu.

Aby se předešlo poranění osob avzniku materiálních škod aaby byl zajištěn trvalý provoz
produktu, pozorně si tuto kapitolu přečtěte avždy dbejte všech bezpečnostních upozornění.

1 Informace k tomuto dokumentu

SMA Solar Technology AG

stručný průvodceSB15-25-1VL-40-IS-xx-1516

ČEŠTINA

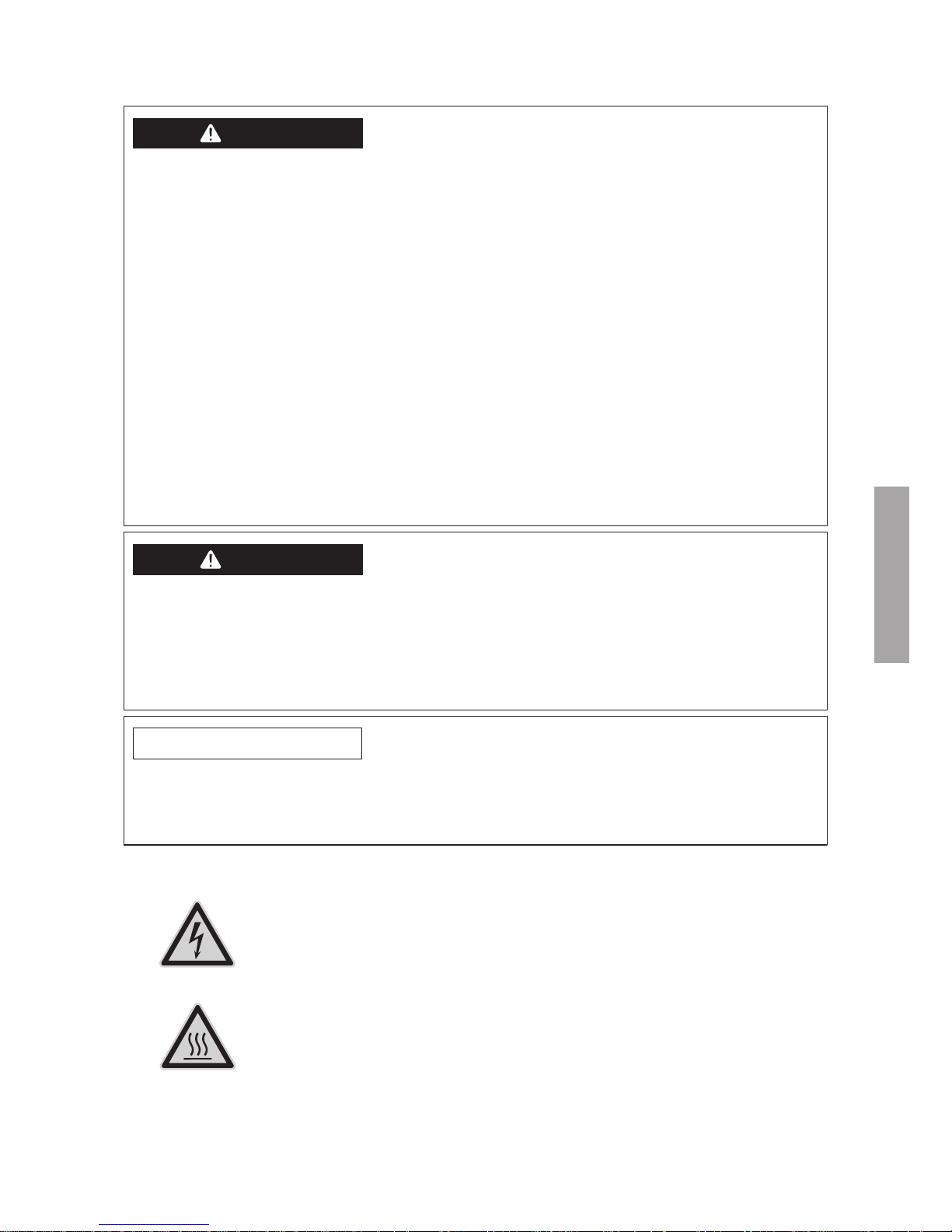

Nebezpečí usmrcení vlivem vysokého napětí FV generátoru

FV generátor při slunečním svitu vytváří nebezpečné stejnosměrné napětí, které je přítomno na DC
vodičích ana součástech střídače, které vedou napětí. Dotknete-li se DC vodičů nebo součástí,
které vedou napětí, může to vést kživotu nebezpečnému zásahu elektrickým proudem. Pokud DC
konektory odpojíte od střídače pod zátěží, může vzniknout elektrický oblouk, který způsobí zásah
elektrickým proudem apopáleniny.

• Nedotýkejte se volně ležících konců kabelů.

• Nedotýkejte se DC vodičů.

• Nedotýkejte se součástí střídače, které vedou napětí.

• Střídač smějí montovat, instalovat auvádět do provozu pouze odborní pracovníci
sodpovídající kvalifikací.

• Případné chyby smějí odstraňovat pouze odborní pracovníci.

• Před prováděním jakýchkoliv prací na střídači střídač vždy odpojte od napětí, jak je to
popsáno vtomto dokumentu.

Nebezpečí usmrcení vdůsledku zásahu elektrickým proudem

Dotknete-li se neuzemněného FV panelu nebo stojanu FV generátoru, může dojít kživotu
nebezpečnému zásahu elektrickým proudem.

• Po celé délce vodivě propojte auzemněte FV panely, stojan FV generátoru aelektricky
vodivé plochy. Dbejte při tom předpisů platných vmístě instalace.

UPOZORNĚNÍ

Poškození střídače vdůsledku použití čisticích prostředků

• Když je střídač znečištěný, čistěte kryt střídače, víko krytu střídače, typový štítek aLED diody
výhradně čistou vodou ahadříkem.

3 Symboly

Nebezpečí usmrcení vdůsledku zásahu elektrickým proudem

Produkt pracuje svysokými hodnotami napětí. Veškeré práce na produktu
smějí provádět pouze odborně vyškolení elektrikáři.

Nebezpečí popálení horkým povrchem

Produkt se může během provozu zahřívat. Během provozu se ho nedotý­kejte. Před prováděním jakýchkoliv prací nechte produkt dostatečně vy­chladnout.

3 Symboly

SMA Solar Technology AG

stručný průvodce 17SB15-25-1VL-40-IS-xx-15

ČEŠTINA

Upozornění

Tento symbol varuje před všeobecnými nebezpečími. Vtomto případě
upozorňuje na to, že je třeba provést přídavné uzemnění střídače, pokud
je na místě instalace vyžadováno přídavné uzemnění nebo vyrovnání po­tenciálů.

ochranný vodič

Tento symbol vyznačuje místo pro připojení ochranného vodiče.

Nebezpečí usmrcení vlivem vysokého napětí ve střídači. Dodržujte
předepsanou dobu čekání vdélce 5minut.

Na součástech uvnitř střídače, které jsou pod napětím, jsou přítomny vy­soké hodnoty napětí, které mohou způsobit životu nebezpečný zásah elek­trickým proudem. Před prováděním jakýchkoliv prací na střídači střídač vž­dy odpojte od napětí.

4 EU prohlášení o shodě

ve smyslu směrnic EU

• elektromagnetická kompatibilita 2014/30/EU (29.3.2014 L
96/79-106) (EMC)

• nízké napětí 2014/35/EU (29.3.2014 L 96/357-374) (LVD)

• rádiová zařízení atelekomunikační koncová zařízení 1999/05/ES
(R&TTE)

Společnost SMA Solar Technology AG tímto prohlašuje, že vtomto dokumentu popsané střídače
splňují základní požadavky iostatní relevantní ustanovení výše uvedených směrnic. Kompletní EU
prohlášení oshodě najdete na webu www.SMA-Solar.com.

4 EU prohlášení o shodě

SMA Solar Technology AG

stručný průvodceSB15-25-1VL-40-IS-xx-1518

ČEŠTINA

1 Henvisninger vedrørende dette dokument

1.1 Gyldighedsområde

Dette dokument gælder for følgende apparattyper fra firmwareversion 2.04.03.R:

• SB1.5-1VL-40 (Sunny Boy 1.5)

• SB2.5-1VL-40 (Sunny Boy 2.5)

1.2 Opbygning

Dette dokument er opdelt i en sprogspecifik og en sprogneutral del.
Den sprogspecifikke del indeholder generelle og sikkerhedsrelevante produktinformationer, der er

angivet efter hinanden på forskellige sprog. Den sprogspecifikke del kan kendes på registeret i
margenen.

Den sprogneutrale del beskriver grafisk trinnene i forbindelse med installation og idrifttagning af
produktet. Den sprogneutrale del er placeret bag den sprogspecifikke del og kan kendes på den
grå margen. Udfør de handlinger, der er vist grafisk i den sprogneutrale del, i den angivne
rækkefølge, og overhold alle henvisningerne.

Både den aktuelle version af dette dokument og en udførlig vejledning til installation, idrifttagning,
konfiguration og nedlukning finder du i PDF-format på www.SMA-Solar.com.

1.3 Målgruppe

De arbejder, der beskrives i dette dokument, må kun udføres af fagmænd. Fagmændene skal have
følgende kvalifikationer:

• Kendskab til en omformers funktionsmåde og drift

• Uddannelse i omgang med farer og risici under installation og betjening af elektriske
apparater og anlæg

• Uddannelse i installation og idriftsættelse af elektriske apparater og anlæg

• Kendskab til de gældende standarder og retningslinjer

• Kendskab til og overholdelse af dette dokument inkl. alle sikkerhedshenvisninger

2 Sikkerhed

2.1 Korrekt anvendelse

Sunny Boy er en PV-omformer uden transformator, som omformer PV-generatorens jævnstrøm til
netkonform vekselstrøm og tilfører vekselstrømmen til det offentlige elnet.

Produktet er egnet til anvendelse udendørs og indendørs.
Produktet må kun anvendes med PV-generatorer i beskyttelsesklasse II iht. IEC 61730,

anvendelsesklasse A. De anvendte PV-moduler skal være egnet til anvendelse med dette produkt.
PV-moduler med høj kapacitet mod jord må kun anvendes, hvis deres koblingskapacitet ikke

overstiger 900 nF (se Teknisk information "Leading Leakage Currents" på www.SMA-Solar.com for
informationer om beregning af koblingskapaciteten).

1 Henvisninger vedrørende dette dokument

SMA Solar Technology AG

Hurtig start 19SB15-25-1VL-40-IS-xx-15

DANSK

Det tilladte driftsområde for alle komponenter skal altid overholdes.
Produktet må kun anvendes i lande, som det er godkendt til, eller som det er frigivet til af

SMASolarTechnologyAG og netudbyderen.
Produktet er også godkendt til det australske marked og må anvendes i Australien. Hvis der kræves

DRM-understøtning, må omformeren kun anvendes sammen med enheden Demand Response
Enabling Device (DRED). Herved sikrer du, at omformeren i hvert tilfælde omsætter kommandoerne
til effektbegrænsningen fra netudbyderen. Omformeren og Demand Response Enabling Device
(DRED) skal være tilsluttet det samme netværk, og omformerens Modbus-interface skal være
aktiveret og TCP-serveren være indstillet.

Anvend udelukkende produktet i overensstemmelse med angivelserne i de vedlagte
dokumentationer og i henhold til gældende lokale standarder og retningslinjer. Anden anvendelse
kan føre til personskader eller materielle skader.

Indgreb i produktet, f.eks. ændringer og ombygninger, er kun tilladt med udtrykkelig skriftlig
tilladelse fra SMASolarTechnologyAG. Ikke autoriserede indgreb medfører bortfald af garanti­og mangelansvarskrav samt i reglen annullering af standardtypegodkendelsen.
SMASolarTechnologyAG hæfter ikke for skader, der er opstået på grund af sådanne indgreb.

Enhver anden anvendelse af produktet end den, der er beskrevet under korrekt anvendelse, gælder
som ikke korrekt.

De vedlagte dokumentationer er en del af produktet. Dokumentationerne skal læses, overholdes og
opbevares, så de er tilgængelige til enhver tid.

Typeskiltet skal være anbragt permanent på produktet.

2.2 Sikkerhedshenvisninger

Dette kapitel indeholder sikkerhedshenvisninger, der altid skal overholdes ved alle arbejder på og
med produktet.

Læs dette kapitel omhyggeligt, og følg til enhver tid alle sikkerhedshenvisningerne, så personskade
og materielle skader undgås, og en vedvarende drift af produktet sikres.

1 Henvisninger vedrørende dette dokument

SMA Solar Technology AG

Hurtig startSB15-25-1VL-40-IS-xx-1520

DANSK

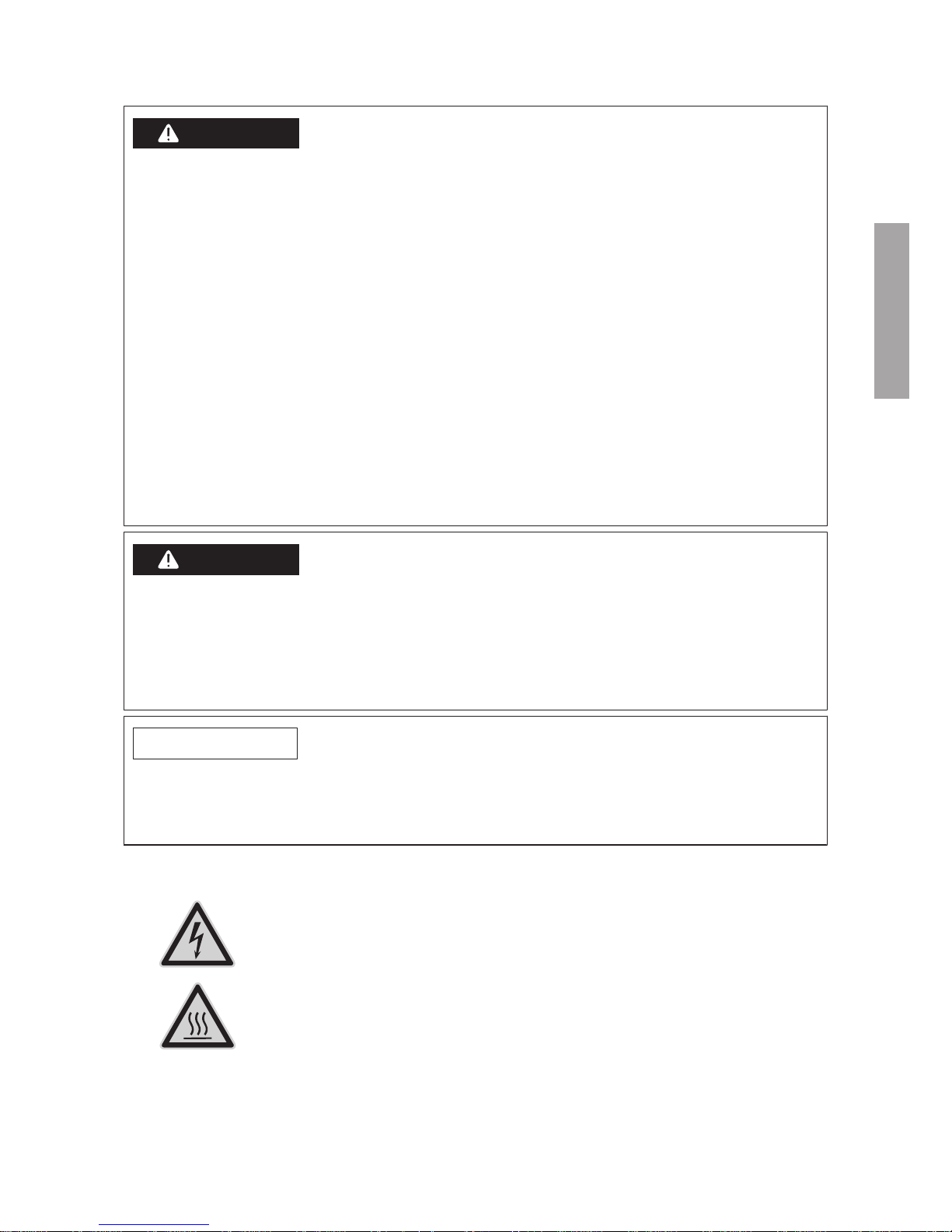

Livsfare på grund af PV-generatorens høje spænding

Ved sollys genererer PV-generatoren farlig jævnspænding, som sendes til DC-lederne og de
spændingsførende komponenter i omformeren. Berøring af DC-lederne eller de
spændingsførende komponenter kan forårsage livsfarligt elektrisk stød. Hvis DC-stikforbinderne
trækkes ud af omformeren, mens de er under belastning, kan der opstå en lysbue, der kan
medføre strømstød og forbrændinger.

• Berør ikke fritliggende kabelender.

• Rør ikke ved DC-lederne.

• Rør ikke ved de spændingsførende komponenter i omformeren.

• Lad udelukkende fagmænd med tilsvarende kvalifikation montere, installere og tage
omformeren i drift.

• Lad udelukkende fagmænd udbedre fejlen, hvis der forekommer en fejl.

• Før alle typer arbejder på omformeren skal omformeren altid kobles spændingsfri som
beskrevet i dette dokument.

Livsfare på grund af elektrisk stød

Ved at berøre et PV-modul uden jordforbindelse eller generatorstellet kan der opstå livsfarligt
elektrisk stød.

• PV‑moduler, generatorstel og elektrisk ledende flader skal forbindes med gennemgående
ledende forbindelse og med jord. I den forbindelse skal de lokalt gældende forskrifter
overholdes.

VIGTIGT

Beskadigelse af omformeren på grund af anvendelse af rengøringsmidler

• Hvis omformeren er tilsmudset, må De kun rengøre kabinettet, kabinetdækslet, typeskiltet og
LED'erne med rent vand og en klud.

3 Symboler

Livsfare på grund af elektrisk stød

Produktet arbejder med høje spændinger. Alt arbejde på produktet må
kun foretages af elektrikere.

Risiko for forbrænding på grund af varm overflade

Under driften kan produktet blive varmt. Undgå at berøre det under drif­ten. Lad produktet køle tilstrækkeligt af før alle arbejder.

3 Symboler

SMA Solar Technology AG

Hurtig start 21SB15-25-1VL-40-IS-xx-15

DANSK

Vigtigt

Dette symbol advarer om generelle farer. I dette tilfælde henviser det til, at
omformeren skal have en ekstra jordforbindelse, hvis der på opstillings­stedet kræves en ekstra jordforbindelse eller en potentialudligning.

Beskyttelsesleder

Dette symbol markerer stedet for tilslutningen af en beskyttelsesleder.

Livsfare på grund af høj spænding i omformeren, overhold vente­tiden på 5minutter.

På omformerens indvendige spændingsførende komponenter er der høje
spændinger, som kan give livsfarlige elektriske stød. Før alle typer ar­bejder på omformeren skal omformeren altid kobles spændingsfri.

4 EU-overensstemmelseserklæring

i henhold til EU-direktiverne

• Elektromagnetisk kompatibilitet 2014/30/EU (29.3.2014L96/79-106)
(EMC)

• Lavspænding 2014/35/EU (29.3.2014L96/357-374)
(lavspændingsdirektivet)

• Radio- og teleterminaludstyr 1999/05/EF (R&TTE)

Hermed erklærer SMASolarTechnologyAG, at omformerne, der er beskrevet i dette dokument, er
i overensstemmelse med de grundlæggende krav og andre relevante bestemmelser i de
ovennævnte direktiver. Den fuldstændige EU-overensstemmelseserklæring findes under www.SMA­Solar.com.

4 EU-overensstemmelseserklæring

SMA Solar Technology AG

Hurtig startSB15-25-1VL-40-IS-xx-1522

DANSK

1 Υποδείξεις για αυτό το έγγραφο

1.1 Τομέας ισχύος

Το παρόν έγγραφο ισχύει για τους παρακάτω τύπους συσκευών από την έκδοση firmware

2.04.03.R και μετά:

• SB1.5-1VL-40 (Sunny Boy 1.5)

• SB2.5-1VL-40 (Sunny Boy 2.5)

1.2 Δομή

Αυτό το έγγραφο υποδιαιρείται σε ένα τμήμα με κείμενα και σε ένα τμήμα χωρίς κείμενα.
Το τμήμα με κείμενα περιέχει γενικές πληροφορίες και πληροφορίες σχετικές με την ασφάλεια για το

προϊόν, που αναφέρονται διαδοχικά σε διάφορες γλώσσες. Το τμήμα με κείμενα διακρίνεται από
καρτέλες στην άκρη της σελίδας.

Στο τμήμα χωρίς κείμενα παρουσιάζονται με γραφικά τα βήματα για την εγκατάσταση και τη θέση
του προϊόντος σε λειτουργία. Το τμήμα χωρίς κείμενα βρίσκεται πίσω από το τμήμα με κείμενα και
διακρίνεται από το γκρι πλαίσιο της σελίδας. Εκτελέστε τις εργασίες που απεικονίζονται με
γραφικά στο τμήμα χωρίς κείμενα με την προκαθορισμένη σειρά και προσέξτε όλες τις υποδείξεις.

Μπορείτε να βρείτε την τρέχουσα έκδοση αυτού του εγγράφου καθώς και τις αναλυτικές οδηγίες
για την εγκατάσταση, τη θέση σε λειτουργία και τη θέση εκτός λειτουργίας σε μορφή PDF στη
διεύθυνση www.SMA-Solar.com.

1.3 Σε ποιους απευθύνεται

Οι εργασίες που περιγράφονται στο παρόν έγγραφο, επιτρέπεται να εκτελούνται αποκλειστικά από
ειδικευμένο προσωπικό. Το ειδικευμένο προσωπικό πρέπει να διαθέτει τα ακόλουθα προσόντα:

• Γνώση του τρόπου λειτουργίας και της λειτουργίας ενός μετατροπέα

• Κατάρτιση στην αντιμετώπιση κινδύνων κατά την εγκατάσταση και τον χειρισμό ηλεκτρικών
συσκευών και εγκαταστάσεων

• Εκπαίδευση για την εγκατάσταση και τη θέση σε λειτουργία ηλεκτρικών συσκευών και
εγκαταστάσεων

• Γνώση των προτύπων και των οδηγιών που ισχύουν

• Γνώση και τήρηση του παρόντος εγγράφου με όλες τις υποδείξεις ασφαλείας

2 Ασφάλεια

2.1 Προβλεπόμενη χρήση

Το Sunny Boy είναι ένας Φ/Β μετατροπέας χωρίς μετασχηματιστή, που μετατρέπει το συνεχές
ρεύμα της Φ/Β γεννήτριας σε συμβατό με το δίκτυο εναλλασσόμενο ρεύμα και τροφοδοτεί το
εναλλασσόμενο ρεύμα στο δημόσιο ηλεκτρικό δίκτυο.

Το προϊόν ενδείκνυται για χρήση σε εξωτερικούς και εσωτερικούς χώρους.

1 Υποδείξεις για αυτό το έγγραφο

SMA Solar Technology AG

Σύντομες οδηγίες 23SB15-25-1VL-40-IS-xx-15

ΕΛΛΗΝΙΚΑ

Το προϊόν επιτρέπεται να χρησιμοποιείται αποκλειστικά με Φ/Β γεννήτριες της κατηγορίας
προστασίαςII κατά IEC61730, κατηγορία εφαρμογήςΑ. Οι χρησιμοποιούμενες Φ/Β μονάδες
πρέπει να είναι κατάλληλες για τη χρήση με το συγκεκριμένο προϊόν.

Φ/Β μονάδες με υψηλή χωρητικότητα ως προς τη γη επιτρέπεται να χρησιμοποιούνται μόνο
εφόσον η χωρητικότητα ζεύξης τους δεν υπερβαίνει την τιμή 900 nF (πληροφορίες για τον
υπολογισμό της χωρητικότητας ζεύξης βλ. Τεχνικές πληροφορίες «Χωρητικά ρεύματα διαφυγής»
στη διεύθυνση www.SMA-Solar.com).

Πρέπει να τηρείται ανά πάσα στιγμή το επιτρεπτό εύρος λειτουργίας όλων των στοιχείων.
Το προϊόν επιτρέπεται να χρησιμοποιείται αποκλειστικά σε χώρες για τις οποίες διαθέτει άδεια

χρήσης ή για τις οποίες έχει εγκριθεί από την SMA Solar Technology AG και τον πάροχο του
δικτύου.

Το προϊόν είναι εγκεκριμένο και για την αγορά της Αυστραλίας και επιτρέπεται να χρησιμοποιείται
στην Αυστραλία. Εάν απαιτείται υποστήριξη DRM, ο μετατροπέας επιτρέπεται να χρησιμοποιείται
μόνο μαζί με μια συσκευή Demand Response Enabling Device (DRED). Με αυτόν τον τρόπο
εξασφαλίζετε, ότι ο μετατροπέας εφαρμόζει σε κάθε περίπτωση τις εντολές για τον περιορισμό της
πραγματικής ισχύος από τον πάροχο του δικτύου. Ο μετατροπέας και η συσκευή Demand
Response Enabling Device (DRED) πρέπει να είναι συνδεδεμένα στο ίδιο δίκτυο και η διεπαφή
Modbus του μετατροπέα πρέπει να είναι ενεργοποιημένη καθώς και ο διακομιστής TCP να είναι
ρυθμισμένος.

Χρησιμοποιείτε το προϊόν αποκλειστικά σύμφωνα με τις υποδείξεις των συνοδευτικών εγγράφων
τεκμηρίωσης και σύμφωνα με τα πρότυπα και τις οδηγίες που ισχύουν στον τόπο της
εγκατάστασης. Κάθε άλλη χρήση μπορεί να προκαλέσει σωματικές βλάβες ή υλικές ζημιές.

Επεμβάσεις στο προϊόν, π.χ. τροποποιήσεις και μετατροπές, επιτρέπονται μόνο με ρητή έγγραφη
άδεια της SMA Solar Technology AG. Οι μη εξουσιοδοτημένες επεμβάσεις επιφέρουν απώλεια των
αξιώσεων εγγύησης καθώς και κατά κανόνα απώλεια της έγκρισης λειτουργίας. Αποκλείεται η
ευθύνη της SMA Solar Technology AG για ζημιές που οφείλονται σε τέτοιου είδους επεμβάσεις.

Κάθε χρήση του προϊόντος διαφορετική από αυτή που περιγράφεται στην προβλεπόμενη χρήση
θεωρείται ως μη προβλεπόμενη.

Τα συνοδευτικά έγγραφα τεκμηρίωσης αποτελούν αναπόσπαστο μέρος του προϊόντος. Τα
έγγραφα τεκμηρίωσης πρέπει να διαβάζονται, να λαμβάνονται υπόψη και να φυλάσσονται σε ανά
πάσα στιγμή προσβάσιμο μέρος.

Η πινακίδα τύπου πρέπει να είναι μόνιμα εγκαταστημένη στο προϊόν.

2.2 Υποδείξεις ασφαλείας

Το κεφάλαιο αυτό περιλαμβάνει υποδείξεις ασφαλείας, οι οποίες πρέπει να λαμβάνονται πάντοτε
υπόψη κατά τη διάρκεια εργασιών στο ή με το προϊόν.

Για την αποφυγή σωματικών βλαβών και υλικών ζημιών και για τη διασφάλιση της μακρόχρονης
λειτουργίας του προϊόντος, μελετήστε προσεκτικά το παρόν κεφάλαιο και τηρείτε ανά πάσα στιγμή
όλες τις υποδείξεις ασφαλείας.

1 Υποδείξεις για αυτό το έγγραφο

SMA Solar Technology AG

Σύντομες οδηγίεςSB15-25-1VL-40-IS-xx-1524

ΕΛΛΗΝΙΚΑ

Κίνδυνος-θάνατος από υψηλές τάσεις της Φ/Β γεννήτριας

Με την ηλιακή ακτινοβολία, η Φ/Β γεννήτρια παράγει επικίνδυνη συνεχή τάση, η οποία επικρατεί
στους αγωγούς DC και στα εξαρτήματα του μετατροπέα που φέρουν τάση. Η επαφή με τους
αγωγούς DC ή τα εξαρτήματα που φέρουν τάση μπορεί να προκαλέσει επικίνδυνη για τη ζωή
ηλεκτροπληξία. Όταν αποσυνδέετε τα βύσματα σύνδεσης DC από τον μετατροπέα υπό φορτίο,
μπορεί να σχηματιστεί βολταϊκό τόξο, το οποίο προκαλεί ηλεκτροπληξία και εγκαύματα.

• Μην ακουμπάτε ελεύθερα άκρα καλωδίων.

• Μην αγγίζετε τους αγωγούς DC.

• Μην αγγίζετε κανένα εξάρτημα του μετατροπέα που φέρει τάση.

• Αναθέτετε την τοποθέτηση, εγκατάσταση και θέση σε λειτουργία του μετατροπέα
αποκλειστικά και μόνο σε ειδικευμένο προσωπικό με αντίστοιχα προσόντα.

• Εάν παρουσιαστεί σφάλμα, αναθέτετε την αποκατάσταση του σφάλματος αποκλειστικά σε
ειδικευμένο προσωπικό.

• Πριν από κάθε εργασία στον μετατροπέα, τον απομονώνετε πάντοτε από την παροχή τάσης
όπως περιγράφεται στο παρόν έγγραφο.

Κίνδυνος-θάνατος από ηλεκτροπληξία

Από την επαφή με μια μη γειωμένη Φ/Β μονάδα ή το σκελετό της γεννήτριας μπορεί να
προκληθεί επικίνδυνη για τη ζωή ηλεκτροπληξία.

• Συνδέετε και γειώνετε με συνεχή αγώγιμο τρόπο τις Φ/Β μονάδες, τοv σκελετό της
γεννήτριας και τις ηλεκτρικά αγώγιμες επιφάνειες. Στο πλαίσιο αυτό τηρείτε τους
κανονισμούς που ισχύουν επιτόπου.

Πρόκληση ζημιών στον μετατροπέα από τη χρήση απορρυπαντικών

• Εάν ο μετατροπέας είναι λερωμένος, επιτρέπεται να καθαρίσετε το περίβλημα, το καπάκι του
περιβλήματος, την πινακίδα τύπου και τα LED αποκλειστικά με καθαρό νερό και ένα πανί.

3 Σύμβολα

Κίνδυνος-θάνατος από ηλεκτροπληξία

Το προϊόν λειτουργεί με υψηλές τάσεις. Όλες οι εργασίες στο προϊόν
επιτρέπεται να εκτελούνται αποκλειστικά από ηλεκτρολόγους.

3 Σύμβολα

SMA Solar Technology AG

Σύντομες οδηγίες 25SB15-25-1VL-40-IS-xx-15

ΕΛΛΗΝΙΚΑ

Κίνδυνος εγκαυμάτων από επιφάνεια που έχει αναπτύξει υψηλή
θερμοκρασία

Το προϊόν μπορεί να αναπτύξει υψηλές θερμοκρασίες κατά τη λειτουργία.
Αποφεύγετε κάθε επαφή κατά τη λειτουργία. Πριν από την εκτέλεση
οποιασδήποτε εργασίας αφήνετε το προϊόν να κρυώσει σε επαρκή βαθμό.

Σημαντικό

Το σύμβολο αυτό προειδοποιεί για γενικούς κινδύνους. Στην περίπτωση
αυτή επισημαίνει ότι ο μετατροπέας πρέπει να γειωθεί επιπρόσθετα, εάν οι
τοπικοί κανονισμοί επιβάλλουν πρόσθετη γείωση ή ισοδυναμική σύνδεση.

Αγωγός γείωσης

Αυτό το σύμβολο επισημαίνει το σημείο σύνδεσης ενός αγωγού γείωσης.

Κίνδυνος-θάνατος από υψηλές τάσεις στο μετατροπέα. Τηρείτε το
διάστημα αναμονής των 5λεπτών

Στα υπό τάση εξαρτήματα στο εσωτερικό του μετατροπέα επικρατούν
υψηλές τάσεις, οι οποίες μπορούν να προκαλέσουν θανατηφόρα
ηλεκτροπληξία. Πριν από κάθε εργασία στον μετατροπέα, απομονώνετέ
τον πάντα από την παροχή τάσης.

4 Δήλωση συμμόρφωσης EE

με την έννοια των οδηγιών της ΕE

• Ηλεκτρομαγνητική συμβατότητα 2014/30/EΕ (29.3.2014 L
96/79-106) (ΗΜΣ)

• Χαμηλή τάση 2014/35/EΕ (29.3.2014 L 96/357-374)

• Ραδιοεξοπλισμός και τηλεπικοινωνιακός τερματικός εξοπλισμός
1999/05/ΕΚ (R&TTE)

Με την παρούσα η SMA Solar Technology AG δηλώνει, ότι οι μετατροπείς που περιγράφονται στο
παρόν έγγραφο ικανοποιούν τις βασικές απαιτήσεις και τις άλλες σημαντικές διατάξεις των
προαναφερόμενων οδηγιών. Η πλήρης δήλωση συμμόρφωσης EE υπάρχει στη διεύθυνση
www.SMA-Solar.com.

4 Δήλωση συμμόρφωσης EE

SMA Solar Technology AG

Σύντομες οδηγίεςSB15-25-1VL-40-IS-xx-1526

ΕΛΛΗΝΙΚΑ

1 Indicaciones sobre este documento

1.1 Área de validez

Este documento es aplicable a estos modelos a partir de la versión de firmware 2.04.03.R:

• SB1.5-1VL-40 (SunnyBoy1.5)

• SB2.5-1VL-40 (SunnyBoy2.5)

1.2 Estructura

Este documento está compuesto por una parte dividida por idiomas y otra parte común a todos los
idiomas.

La parte dividida por idiomas contiene información genérica y relevante para la seguridad del
producto. Se incluyen sucesivamente los distintos idiomas. Esta parte está marcada mediante
indicadores en el borde de la página.

La parte común a todos los idiomas incluye la descripción gráfica de los pasos necesarios para la
instalación y puesta en marcha del producto. Esta parte sigue al apartado dividido por idiomas y
es reconocible por el color gris del borde de la página. Siga los pasos representados con
imágenes en esta parte común a todos los idiomas en el orden indicado y tenga en cuenta todas
las indicaciones.

Encontrará la versión actual de este documento así como las instrucciones detalladas para la
instalación, puesta en marcha, configuración y puesta fuera de servicio en formato PDF en
www.SMA-Solar.com.

1.3 Grupo de destinatarios

Las actividades descritas en este documento deben realizarlas exclusivamente especialistas que
han de contar con esta cualificación:

• Conocimientos sobre los procedimientos y el funcionamiento de un inversor

• Formación sobre cómo actuar ante los peligros y riesgos relativos a la instalación y el
manejo de equipos eléctricos y plantas

• Formación profesional para la instalación y la puesta en marcha de equipos eléctricos y
plantas

• Conocimiento de las normativas y directivas aplicables

• Conocimiento y seguimiento de este documento y de todas sus indicaciones de seguridad

2 Seguridad

2.1 Uso previsto

El Sunny Boy es un inversor fotovoltaico sin transformador que transforma la corriente continua del
generador fotovoltaico en corriente alterna apta para la red y la inyecta a la red pública.

El producto es apropiado para utilizarse en exteriores e interiores.

1 Indicaciones sobre este documento

SMA Solar Technology AG

Instrucciones breves 27SB15-25-1VL-40-IS-xx-15

ESPAÑOL

El producto solo debe utilizarse con generadores fotovoltaicos de la clase de protección II según
la norma IEC61730, tipo de aplicaciónA. Los módulos fotovoltaicos empleados deben ser
apropiados para el funcionamiento con este producto.

Los módulos fotovoltaicos con una gran capacidad a tierra solo deben utilizarse cuando su
capacidad de acoplamiento no supere los 900 nF (encontrará información sobre el cálculo de la
capacidad de acoplamiento en la información técnica “Corrientes capacitivas de fuga” en
www.SMA-Solar.com).

Debe respetarse en todo momento el rango de funcionamiento admisible de todos los
componentes.

El producto solo debe utilizarse en los países donde esté autorizado o para los que haya sido
aprobado por SMA Solar Technology AG y el operador de red.

El producto está también autorizado para el mercado australiano y puede utilizarse en Australia.
Si se requiere compatibilidad DRM, el inversor solamente debe utilizarse con un dispositivo
Demand Response Enabling Device (DRED). Así garantiza que el inversor implanta en todo caso
las órdenes de limitación de potencia activa del operador de red. El inversor y el dispositivo
Demand Response Enabling Device (DRED) deben estar conectados a la misma red y la interfaz
Modbus debe estar activada, además de ajustado el servidor TCP.

Utilice siempre el producto de acuerdo con las indicaciones de la documentación adjunta y
observe las normativas y directivas locales vigentes. Cualquier otro uso puede causar lesiones al
usuario o daños materiales.

Para realizar cualquier intervención en el producto, como modificaciones o remodelaciones,
deberá contar con el permiso expreso y por escrito de SMA Solar Technology AG. Los cambios no
autorizados pueden conducir a la pérdida de los derechos de garantía así como a la extinción de
la autorización de operación. Queda excluida la responsabilidad de SMA Solar Technology AG
por los daños derivados de dichos cambios.

Cualquier uso del producto distinto al descrito en el uso previsto se considerará inadecuado.
La documentación adjunta forma parte del producto. La documentación debe leerse, observarse y

guardarse en un lugar accesible en todo momento.
La placa de características debe estar en el producto en todo momento.

2.2 Indicaciones de seguridad

Este capítulo contiene indicaciones de seguridad que deben observarse siempre en todos los
trabajos que se realizan en el producto y con el producto.

Para evitar las lesiones al usuario y los daños materiales y garantizar el funcionamiento
permanente del producto, lea detenidamente este capítulo y respete siempre las indicaciones de
seguridad.

1 Indicaciones sobre este documento

SMA Solar Technology AG

Instrucciones brevesSB15-25-1VL-40-IS-xx-1528

ESPAÑOL

Peligro de muerte por altas tensiones del generador fotovoltaico

Cuando recibe luz solar, el generador fotovoltaico produce una tensión de CC peligrosa
presente en los conductores de CC y en los componentes conductores del inversor. El contacto
con los conductores de CC o los componentes conductores puede causar descargas eléctricas
mortales. Si se desconectan del inversor los conectadores de enchufe de CC bajo carga, puede
producirse un arco voltaico que causaría una descarga eléctrica y quemaduras.

• No toque ningún extremo de cable descubierto.

• No toque los conductores de CC.

• No toque ningún componente bajo tensión del inversor.

• Encargue el montaje, la instalación y la puesta en marcha del inversor únicamente a
especialistas con la cualificación adecuada.

• Si se produce un error, deje que lo resuelva exclusivamente un especialista.

• Antes de efectuar cualquier trabajo en el inversor, desconéctelo siempre de la tensión tal y
como se describe en este documento.

Peligro de muerte por descarga eléctrica

El contacto con un módulo fotovoltaico o con el bastidor del generador puede causar descargas
eléctricas mortales si no están conectados a tierra.

• Conecte los módulos fotovoltaicos, el bastidor del generador y las superficies conductoras
de forma que conduzcan la electricidad de manera continua y póngalos a tierra. Tenga en
cuenta las normas locales vigentes.

Daños en el inversor debido al uso de productos de limpieza

• Si el inversor está sucio, limpie la carcasa, la tapa de la carcasa, la placa de
características y los leds únicamente con agua limpia y un paño.

3 Símbolos

Peligro de muerte por descarga eléctrica

El producto funciona con altas tensiones. Los trabajos en el producto de­ben ser llevados a cabo exclusivamente por instaladores eléctricos.

Peligro de quemaduras por superficies calientes

El producto puede calentarse durante el funcionamiento. Procure no tocar­lo mientras está funcionando. Antes de llevar a cabo cualquier trabajo en
el producto, espere a que se enfríe lo suficiente.

3 Símbolos

SMA Solar Technology AG

Instrucciones breves 29SB15-25-1VL-40-IS-xx-15

ESPAÑOL

Precaución

Este símbolo advierte de peligros generales. En este caso advierte de que
el inversor debe tener una conexión a tierra adicional si en el lugar de ins­talación se requiere una toma a tierra adicional o una conexión equipo­tencial.

Conductor de protección

Este símbolo señaliza el lugar para conectar un conductor de protección.

Peligro de muerte por altas tensiones en el inversor; respetar el
tiempo de espera de 5minutos

En los componentes conductores del interior del inversor existen altas ten­siones que pueden causar descargas eléctricas mortales. Antes de efec­tuar cualquier trabajo en el inversor, desconéctelo siempre de la tensión.

4 Declaración de conformidad UE

En virtud de las directivas europeas

• Compatibilidad electromagnética 2014/30/UE (29/3/2014 L
96/79-106) (CEM)

• Baja tensión 2014/35/UE (29/3/2014 L96/357-374) (DBT)

• Equipos radioeléctricos y equipos terminales de telecomunicación
1999/05/CE (R&TTE)

Por la presente, SMA Solar Technology AG declara que los inversores descritos en este
documento cumplen los requisitos básicos y cualquier otra disposición relevante de las directivas
mencionadas anteriormente. Encontrará la declaración de conformidadUE completa en
www.SMA-Solar.com.

4 Declaración de conformidad UE

SMA Solar Technology AG

Instrucciones brevesSB15-25-1VL-40-IS-xx-1530

ESPAÑOL

1 Suunised selle dokumendi kohta

1.1 Kehtivusala

See dokument kehtib järgmiste seadmetüüpide korral alates püsivara versioonist 2.04.03.R:

• SB1.5-1VL-40 (SunnyBoy 1.5)

• SB2.5-1VL-40 (SunnyBoy 2.5)

1.2 Ehitus

See dokument on jagatud sõnaliseks ja pildiliseks osaks.
Sõnaline osa sisaldab toote kohta üldist ja ohutuse seisukohalt olulist teavet, mis on esitatud

järgemööda erinevates keeltes. Sõnalise osa võib ära tunda küljel olevast registrist.
Pildilises osas esitatakse graafiliselt toote paigaldamise ja kasutuselevõtu sammud. Pildiline osa on

paigutatud sõnalise osa järele ja selle võib ära tunda küljel olevast hallist servast. Tehke graafiliselt
kujutatud toimingud pildilises osas etteantud järjekorras ja järgige kõiki suuniseid.

Dokumendi kõige värskema versiooni ja põhjaliku juhendi paigaldamiseks, kasutuselevõtuks,
konfigureerimiseks ja kasutuselt kõrvaldamiseks leiate PDF-vormingus aadressil www.SMA­Solar.com.

1.3 Sihtrühm

Selles dokumendis kirjeldatud toiminguid võivad teha ainult spetsialistid. Spetsialistidel peab olema
järgmine kvalifikatsioon.

• Vaheldi tööpõhimõtte ja kasutamise tundmine

• Koolitus ohtude ja riskidega toimetulemisest elektriseadmete ja süsteemide paigaldamisel ning
kasutamisel

• Väljaõpe elektriseadmete ja süsteemide paigaldamise ja kasutuselevõtu alal.

• Kehtivate standardite ja direktiivide tundmine.

• Selle dokumendi ja kõikide ohutussuuniste tundmine ja järgimine.

2 Ohutus

2.1 Nõuetekohane kasutus

SunnyBoy on transformaatorita fotoelektriline vaheldi, mis muundab fotoelektrilise generaatori
alalisvoolu võrguühilduvaks vahelduvvooluks ning juhib vahelduvvoolu avalikku vooluvõrku.

Toode on ette nähtud kasutuseks nii välis- kui sisetingimustes.
Toodet tohib kasutada üksnes IIkaitseklassi (vastavalt IEC61730, kasutusklassA) fotoelektriliste

generaatoritega. Tarvitatavad fotoelektrilised moodulid peavad sobima kasutamiseks selle tootega.
Maa suhtes suure mahtuvusega fotoelektrilisi mooduleid tohib kasutada vaid siis, kui nende

mahtuvusliku sidestuse väärtus ei ületa 900 nF (infot mahtuvusliku sidestuse väärtuse arvutamise
kohta vaadake Tehnilise teabe "Mahtuvuslikud lekkevoolud" jaotise www.SMA-Solar.com alt).

Alati tuleb kinni pidada kõigi komponentide lubatud töövahemikust.

1 Suunised selle dokumendi kohta

SMA Solar Technology AG

Kiirülevaade 31SB15-25-1VL-40-IS-xx-15

EESTI

Toodet tohib kasutada vaid riikides, kus see on lubatud või SMA Solar Technology AG ja
võrguoperaatori loaga.

Toode on lubatud ka Austraalia turu jaoks ja seda võib Austraalias kasutada. Kui nõutav on DRM­tugi, ei tohi vaheldit kasutada koos Demand Response Enabling Device'iga (DRED). Nii saate
veenduda selles, et vaheldi kindlasti rakendab võrguoperaatori aktiivvõimsuse piirangu käsklused.
Vaheldi ja Demand Response Enabling Device (DRED) peavad olema ühendatud sama võrguga
ning vaheldi Modbusi liides peab olema aktiveeritud ja TCP-server reguleeritud.

Kasutage toodet üksnes vastavalt kaasasolevate dokumentide andmetele ja kooskõlas kohapeal
kehtivate normide ja eeskirjadega. Sellest hälbiv kasutamine võib kaasa tuua inimvigastused ja
ainelise kahju.

Toote manipuleerimine, nt muudatused ja ümberehitused, on lubatud üksnes SMA Solar
Technology AG selgesõnalise kirjaliku loaga. Volitamata manipulatsioonide korral ei ole võimalik
garantiinõudeid esitada ning valdavalt kaasneb ka kasutusloa kehtetuks muutumine. SMA Solar
Technology AG vastutus selliste manipulatsioonide tagajärjel tekkinud kahjude eest on välistatud.

Toote igasugune nõuetekohasest kasutusest hälbiv kasutus loetakse mittenõuetekohaseks.
Kaasasolevad dokumendid kuuluvad toote juurde. Dokumendid tuleb läbi lugeda, järgida ja hoida

ligipääsetavas kohas alati käepärast.
Andmesilt peab olema tootele paigaldatud.

2.2 Ohutusjuhised

See peatükk sisaldab ohutussuuniseid, mida tuleb kõikide tööde korral tootega ja selle juures
järgida.

Lugege see peatükk tähelepanelikult läbi ja järgige alati kõiki ohutussuuniseid, et vältida inimeste
vigastamist ja varalist kahju ning tagada toote pikaajaline töö.

OHT

Eluohtlik fotoelektrilise generaatori kõrge pinge tõttu

Fotoelektriline generaator toodab päikesevalguses ohtlikku alalispinget, mis on alalisvoolujuhtidel
ja vaheldi pingestatud osadel. Alalisvoolujuhtide või pingestatud osade puudutamine võib kaasa
tuua eluohtliku elektrilöögi. Kui lahutate alalisvoolu pistmiku koormuse all vaheldist, võib tekkida
elektrikaar, mis põhjustab elektrilöögi ja põletusi.

• Ärge puudutage lahtiseid kaabliotsi.

• Ärge puudutage alalisvoolujuhtmeid.

• Ärge puudutage voolu all olevaid vaheldi komponente.

• Laske vaheldi paigaldada ja kasutusele võtta ainult vastava kvalifikatsiooniga spetsialistidel.

• Kui tekib rike, laske see ainult spetsialistidel kõrvaldada.

• Enne kõikide tööde alustamist vaheldi juures tuleb vaheldi alati pingevabaks lülitada, nagu
selles dokumendis kirjeldatud.

1 Suunised selle dokumendi kohta

SMA Solar Technology AG

KiirülevaadeSB15-25-1VL-40-IS-xx-1532

EESTI

OHT

Eluoht elektrilöögi läbi

Maandamata fotoelektrilise mooduli või generaatorikorpuse puudutamine võib põhjustada
surmava elektrilöögi.

• Ühendage fotoelektrilised moodulid, generaatorikorpus ja elektrit juhtivad pinnad läbiva
elektrijuhtivusega ja maandage. Seejuures järgige kohalikke kehtivaid eeskirju.

TÄHELEPANU

Vaheldi kahjustamine puhastusvahendite kasutamise tõttu.

• Kui vaheldi on määrdunud, puhastage korpust, korpuse kaant, tüübisilti ja valgusdioode
ainult puhta vee ja lapiga.

3 Sümbolid

Eluoht elektrilöögi läbi!

Toode töötab suure pinge all. Kõiki töid tootel tohivad teha eranditult vaid
elektrikud.

Põletusoht kuumade pindade tõttu

Toode võib käitamise ajal kuumeneda. Vältige toote puudutamist
käitamise ajal. Laske tootel enne mis tahes töid piisavalt jahtuda.

Tähelepanu!

See sümbol hoiatab üldiste ohtude eest. Käesoleval juhul viitab see sellele,
et vaheldit tuleb täiendavalt maandada, juhul kui kohapeal on nõutav
täiendav maandus või potentsiaaliühtlustus.

Kaitsejuht

See sümbol tähistab kaitsejuhi ühendamise kohta.

Eluoht vaheldi suure pinge tõttu, pidage kinni ooteajast 5 minutit!

Vaheldi sisemuses olevad pingestatud osad on suure pinge all, mis võib
põhjustada eluohtlikku elektrilööki. Enne kõiki vaheldil tehtavaid töid
lülitage vaheldi alati pingevabaks.

4 ELi vastavusdeklaratsioon

ELi direktiivide tähenduses

• Elektromagnetiline ühilduvus 2014/30/EL (29.3.2014L96/79-106)
(EMÜ)

• Madalpinge 2014/35/EL (29.3.2014L96/357-374) (LVD)

• Raadio- ja telekommunikatsiooniseadmed 1999/05/EÜ (R&TTE)

3 Sümbolid

SMA Solar Technology AG

Kiirülevaade 33SB15-25-1VL-40-IS-xx-15

EESTI

Käesolevaga kinnitab SMA Solar Technology AG, et selles dokumendis kirjeldatud vaheldi vastab
ülalnimetatud direktiivide põhinõuetele ja muudele asjakohastele sätetele. Täieliku ELi
vastavusdeklaratsiooni leiate www.SMA-Solar.com alt.

3 Sümbolid

SMA Solar Technology AG

KiirülevaadeSB15-25-1VL-40-IS-xx-1534

EESTI

1 Huomautuksia tästä dokumentista

1.1 Vaikutusalue

Tämä dokumentti on voimassa seuraaville laitetyypeille laiteohjelmistoversiosta 2.04.03.R lähtien:

• SB1.5-1VL-40 (SunnyBoy 1.5)

• SB2.5-1VL-40 (SunnyBoy 2.5)

1.2 Rakenne

Tämä dokumentti on jaettu kielikohtaiseen ja kielellisesti neutraaliin osaan.
Kielikohtainen osa sisältää tuotteesta yleisiä ja turvallisuuden kannalta tärkeitä tietoja, jotka on

lueteltu peräkkäin eri kielillä. Kielikohtainen osa on tunnistettavissa sivun reunassa olevasta
rekisteristä.

Kielellisesti neutraali osa kuvaa graafisesti tuotteen asennuksen ja käyttöönoton vaiheita.
Kielellisesti neutraali osa sijaitsee kielikohtaisen osan perässä ja sen tunnistaa harmaasta
sivureunasta. Suorita kielellisesti neutraalissa osassa graafisesti esitetyt toimenpiteet annetussa
järjestyksessä ja noudata kaikkia ohjeita.

Tämän dokumentin ajankohtainen versio sekä kattava ohje asennuksesta, käyttöönotosta,
konfiguraatiosta ja käytöstäpoistosta löytyy PDF-muodossa osoitteesta www.SMA-Solar.com.

1.3 Kohderyhmä

Ainoastaan ammattihenkilöstö saa suorittaa tässä dokumentissa kuvatut toimet. Ammattihenkilöstön
on täytettävä seuraavat kelpoisuusehdot:

• Invertterien toimintatapojen ja käytön tuntemus

• Koulutus sähkölaitteiden asentamiseen ja käyttöön liittyviin vaaroihin ja riskeihin

• Koulutus sähkölaitteiden ja laitteistojen asennukseen ja käyttöönottoon

• Voimassa olevien standardien ja määräyksien tuntemus

• Tämän dokumentin ja kaikkien sen turvaohjeiden tuntemus ja noudattaminen

2 Turvallisuus

2.1 Määräystenmukainen käyttö

SunnyBoy on ilman muunninta käytettävä aurinkosähköinvertteri, joka muuttaa
aurinkokennojärjestelmän tuottaman tasavirran verkkoon sopivaksi vaihtovirraksi ja syöttää sen
sähkönjakeluverkkoon.

Tuote soveltuu sekä sisä- että ulkokäyttöön.
Tuotetta saa käyttää vain sellaisten aurinkokennojärjestelmien kanssa, joiden suojausluokka

standardin IEC 61730 mukaisesti on II, käyttöluokka A. Käytettävien aurinkosähkömoduulien täytyy
sopia yhteen tämän tuotteen kanssa.

1 Huomautuksia tästä dokumentista

SMA Solar Technology AG

Pikaohje 35SB15-25-1VL-40-IS-xx-15

SUOMI

Aurinkosähkömoduuleja, joiden maahan kohdistuva kapasiteetti on korkea, saa käyttää vain, jos
niiden kytkentäkapasiteetti ei ole yli 900 nF (tietoja kytkentäkapasiteetin laskemisesta on teknisissä
tiedoissa "Kapasitiiviset vuotovirrat", kohta www.SMA-Solar.com).

Kaikkien komponenttien sallittua käyttöaluetta on aina noudatettava.
Tuotetta saa käyttää ainoastaan niissä maissa, joissa sen käyttö on sallittu tai joissa SMA Solar

Technology AG ja sähköverkon ylläpitäjä ovat hyväksyneet sen.
Tuote on hyväksytty myös Australian markkinoilla ja sitä saa käyttää Australiassa. Jos edellytetään

tukea, invertteriä saa käyttää ainoastaan sähkön kysyntäjouston mahdollistavan laitteen (Demand
Response Enabling Device, DRED) kanssa. Näin varmistetaan, että invertteri toteuttaa aina
sähköverkon ylläpitäjän antamat pätötehorajoitusmääräykset. Invertterin ja sähkön kysyntäjouston
mahdollistavan laitteen on oltava liitetty samaan verkkoon, invertterin Modbus-liitännän on oltava
aktiivinen ja TCP-palvelimen täytyy olla asennettu.

Tuotteen käytön tulee tapahtua ainoastaan oheisten dokumenttien sisältämien tietojen ja ohjeiden
sekä asennuspaikalla voimassa olevien määräysten ja ohjeiden mukaisesti. Muu kuin
ohjeidenmukainen käyttö voi aiheuttaa henkilö- tai omaisuusvahinkoja.

Tuotteen muuntaminen tai kaikenlaisten muutosten teko on sallittua ainoastaan, mikäli SMA Solar
Technology AG on antanut tätä varten kirjallisen luvan. Luvattomat muutokset johtavat takuiden ja
vastuiden sekä tavallisesti myös käyttöluvan mitätöintiin. SMA Solar Technology AG ei ole
vastuussa vahingoista, jotka aiheutuvat kyseisistä muutoksista.

Tuotteen käyttöä muuhun kuin ohjeissa kuvatun mukaiseen käyttöön ei voida pitää asianmukaisena
käyttönä.

Oheiset dokumentit kuuluvat olennaisena osana tuotteeseen. Dokumentit on luettava, niitä on
noudatettava ja ne on säilytettävä niin, että ne ovat helposti käyttäjien saatavilla.

Laitteen tyyppikilven tulee aina olla kiinnitettynä laitteeseen.

2.2 Turvallisuusohjeet

Tämä luku sisältää turvallisuusohjeita, joita on aina noudatettava kaikissa tuotteelle ja tuotteella
suoritettavissa töissä.

Lue tämä luku huolellisesti henkilövahinkojen ja aineellisten vahinkojen välttämiseksi ja tuotteen
jatkuvan toiminnan takaamiseksi ja noudata joka hetki kaikkia turvaohjeita.

1 Huomautuksia tästä dokumentista

SMA Solar Technology AG

PikaohjeSB15-25-1VL-40-IS-xx-1536

SUOMI

VAARA

Hengenvaara aurinkokennojärjestelmän suurten jännitteiden johdosta

Aurinkokennojärjestelmä tuottaa auringonvalossa vaarallista tasavirtaa, joka ohjautuu invertterin
tasavirtajohtoihin ja jännitettä johtaviin rakenneosiin. Tasavirtajohtojen tai jännitettä johtavien
rakenneosien koskettaminen voi johtaa hengenvaarallisiin sähköiskuihin. Kun kuormitettu
tasavirtapistoke irrotetaan invertteristä, voi syntyä valokaari, joka aiheuttaa sähköiskun tai
palovammoja.

• Älä koske paljaisiin johdonpäihin.

• Älä koske tasavirtajohtoihin.

• Älä koske invertterin jännitettä johtaviin rakenneosiin.

• Anna invertterin asennus, liittäminen ja käyttöönotto ainoastaan vastaavan pätevyyden
omaavan ammattihenkilöstön tehtäväksi.

• Häiriön sattuessa anna häiriön poistaminen ainoastaan ammattihenkilöstön tehtäväksi.

• Kytke invertteri jännitteettömäksi tämän dokumentin ohjeiden mukaan aina ennen
työskentelyä invertterin parissa.

VAARA

Sähköisku voi olla hengenvaarallinen

Maadoittamattoman aurinkokennomoduulin tai generaattorin rungon koskettaminen voi aiheuttaa
hengenvaarallisen sähköiskun.

• Liitä aurinkokennomoduulit, generaattorirunko ja sähköisesti johtavat pinnat jatkuvasti
johtaen ja maadoita ne. Huomioi tällöin paikan päällä voimassa olevat määräykset.

HUOMIO

Invertterin vaurioituminen puhdistusaineita käytettäessä

• Jos invertteri on likaantunut, puhdista kotelo, kotelon kansi, tyyppikilpi ja LEDit ainoastaan
puhtaalla vedellä ja liinalla.

3 Symbolit

Sähköisku voi olla hengenvaarallinen

Laite toimii suurella jännitteellä. Kaikki laitteen parissa suoritettavat toimen­piteet tulee sallia vain asianmukaisesti koulutetuille sähköalan ammattihen­kilöille.

Kuumat pinnat voivat aiheuttaa palovammoja

Laite voi kuumentua sen ollessa toiminnassa. Vältä laitteeseen koskemista
sen ollessa toiminnassa. Anna laitteen jäähtyä riittävästi ennen kuin alat
työskennellä sen parissa.

3 Symbolit

SMA Solar Technology AG

Pikaohje 37SB15-25-1VL-40-IS-xx-15

SUOMI

Huomio

Tämä symboli varoittaa yleisistä vaaroista. Tässä tapauksessa symboli viit­taa siihen, että invertteri on varustettava lisämaadoituksella, jos asennus­paikka vaatii lisämaadoituksen tai potentiaalintasauksen.

Maadoitusjohdin

Tämä symboli on merkkinä maadoitusjohtimen liitäntäpaikasta.

Invertterissä oleva korkea jännite voi aiheuttaa hengenvaaran.
Huomioi 5 minuutin odotusaika.

Invertterin sisällä olevissa jännitteisissä osissa on korkea jännite, joka voi
aiheuttaa hengenvaarallisia sähköiskuja. Kytke invertteri jännitteettömäksi
aina ennen työskentelyä invertterin parissa.

4 EU-vaatimustenmukaisuusvakuutus

EU-direktiivien mukaisesti

• Elektromagneettinen yhteensopivuus 2014/30/EU
(29.3.2014L96/79-106) (EMC)

• Pienjännite 2014/35/EU (29.3.2014L96/357-374) (NSR)

• Radio- ja telepäätelaitteet 1999/05/EY (R&TTE)

SMA Solar Technology AGSMA Solar Technology AG vakuuttaa, että tässä dokumentissa kuvatut
invertterit täyttävät edellä mainittujen direktiivien olennaiset vaatimukset ja muut asiaa koskevat
määräykset. Täysi EU-vaatimustenmukaisuusvakuutus on osoitteessa www.SMA-Solar.com.

4 EU-vaatimustenmukaisuusvakuutus

SMA Solar Technology AG

PikaohjeSB15-25-1VL-40-IS-xx-1538

SUOMI

1 Remarques relatives à ce document

1.1 Champ d’application

Ce document est valable pour les types d’appareils suivants à partir de la version du micrologiciel

2.04.03.R:

• SB1.5-1VL-40 (SunnyBoy 1.5)

• SB2.5-1VL-40 (SunnyBoy 2.5)

1.2 Structure

Ce document se compose d’une partie disponible en plusieurs langues et d’une partie commune à
toutes les langues.

La partie disponible en plusieurs langues contient des informations d’ordre général et des
informations relatives à la sécurité sur le produit. Les sections en différentes langues sont présentées
successivement. La partie disponible en plusieurs langues est identifiée par un onglet en marge de
la page.

La partie commune à toutes les langues est une description sous forme graphique des étapes
d’installation et de mise en service du produit. Elle se trouve après la partie disponible en plusieurs
langues. Elle est identifiée par une bordure de page grise. Exécutez les actions représentées
graphiquement dans la partie commune à toutes les langues dans l’ordre donné et respectez toutes
les consignes.

Vous trouverez la version la plus récente de ce document ainsi que les instructions complètes pour
l’installation, la mise en service, la configuration et la mise hors service du produit au formatPDF sur
www.SMA-Solar.com.

1.3 Groupe cible

Les opérations décrites dans le présent document doivent uniquement être réalisées par un
personnel qualifié. Ce dernier doit posséder les qualifications suivantes:

• Connaissances relatives au mode de fonctionnement et à l’exploitation d’un onduleur

• Formation au comportement à adopter face aux dangers et risques encourus lors de
l’installation et de la manipulation d’appareils et installations électriques

• Formation à l’installation et à la mise en service des appareils et installations électriques

• Connaissance des normes et directives applicables

• Connaissance et respect du présent document avec toutes les consignes de sécurité

2 Sécurité

2.1 Utilisation conforme

Le Sunny Boy est un onduleur photovoltaïque sans transformateur qui transforme le courant continu
du générateur photovoltaïque en courant alternatif conforme au réseau et qui injecte ce dernier
dans le réseau électrique public.

Le produit est adapté pour une utilisation en intérieur comme en extérieur.

1 Remarques relatives à ce document

SMA Solar Technology AG

Notice résumée 39SB15-25-1VL-40-IS-xx-15

FRANÇAIS

Le produit ne doit être exploité qu’avec des générateurs photovoltaïques de la classe de
protectionII selon IEC61730,classe d’applicationA. Les panneaux photovoltaïques utilisés
doivent convenir à une utilisation avec ce produit.

Les panneaux photovoltaïques d’une grande capacité à la terre ne doivent être utilisés que si leur
capacité de couplage est inférieure à 900nF (pour plus d’informations concernant le calcul de la
capacité de couplage, voir l’information technique «Courants de fuite capacitifs» sur www.SMA­Solar.com).

La plage de fonctionnement autorisée de tous les composants doit être respectée en toutes
circonstances.

Le produit ne doit être utilisé que dans les pays pour lesquels il est homologué ou pour lesquels il a
été autorisé par SMA Solar Technology AG et par l’exploitant de réseau.

Le produit est également admis sur le marché australien et peut être utilisé en Australie. Si un
système de gestion des droits numériques est exigé, l’onduleur doit être utilisé uniquement avec un
Demand Response Enabling Device (DRED). Cela vous garantit que l’onduleur applique
systématiquement les consignes de limitation de la puissance active de l’exploitant de réseau.
L’onduleur et le Demand Response Enabling Device (DRED) doivent être raccordés au même
réseau et l’interface Modbus de l’onduleur doit être activé et le serveur TCP, configuré.

Utilisez ce produit exclusivement en conformité avec la documentation fournie ainsi qu’avec les
normes et directives en vigueur sur le site. Tout autre usage peut compromettre la sécurité des
personnes ou entraîner des dommages matériels.

Les interventions sur le produit (modifications ou transformations, par exemple) ne sont autorisées
qu’après accord écrit de SMA Solar Technology AG. Toute intervention non autorisée entraîne
l’annulation de la garantie légale et commerciale et, en règle générale, le retrait de l’autorisation
d’exploitation. SMA Solar Technology AG décline toute responsabilité en cas de dommages
résultant d’une telle intervention.

Toute utilisation du produit différente de celle décrite dans l’utilisation conforme est considérée
comme non conforme.

Les documents joints font partie intégrante du produit. Les documents doivent être lus, respectés et
rester accessibles à tout moment.

La plaque signalétique doit être apposée en permanence sur le produit.

2.2 Consignes de sécurité

Ce chapitre contient des consignes de sécurité qui doivent être systématiquement respectées lors de
toute opération effectuée sur et avec le produit.

Lisez ce chapitre attentivement et respectez en permanence toutes les consignes de sécurité pour
éviter tout dommage corporel et matériel, et garantir un fonctionnement durable du produit.

1 Remarques relatives à ce document

SMA Solar Technology AG

Notice résuméeSB15-25-1VL-40-IS-xx-1540

FRANÇAIS

Danger de mort dû à de hautes tensions du générateur photovoltaïque

En cas d’ensoleillement, le générateur photovoltaïque produit une tension continue dangereuse
dans les conducteurs DC et les composants sous tension dans l’onduleur. Le contact avec les
conducteurs DC ou composants conducteurs peut entraîner des chocs électriques susceptibles
d’entraîner la mort. Si vous déconnectez en charge les connecteurs DC de l’onduleur, un arc
électrique pouvant provoquer un choc électrique et des brûlures est susceptible de se former.

• Ne touchez pas aux extrémités des câbles dénudés.

• Ne touchez pas aux conducteurs DC.

• Ne touchez pas aux composants conducteurs de tension dans l’onduleur.

• Le montage, l’installation et la mise en service ne doivent être effectués que par du
personnel qualifié.

• Si une erreur survient, faites-la corriger exclusivement par du personnel qualifié.

• Avant toute intervention sur l’onduleur, mettez toujours ce dernier hors tension comme décrit
dans le présent document.

Danger de mort par choc électrique

Le contact avec un panneau photovoltaïque non mis à la terre ou avec le châssis d’un générateur
non mis à la terre peut provoquer un choc électrique susceptible d’entraîner la mort.

• Les panneaux photovoltaïques, le châssis du générateur et les surfaces conductrices
d’électricité doivent être constamment reliés et mis à la terre. Dans ce cadre, veillez à
respecter les dispositions applicables sur site.

Endommagement de l’onduleur dû à l’utilisation de produits nettoyants

• Si l’onduleur est encrassé, nettoyez le boîtier, le couvercle du boîtier, la plaque signalétique
et les DEL uniquement avec de l’eau claire et un chiffon.

3 Symboles

Danger de mort par choc électrique

Le produit fonctionne avec des tensions élevées. Toute intervention sur le
produit doit être effectuée exclusivement par du personnel qualifié en élec­tricité.

Risque de brûlure au contact de surfaces brûlantes

Au cours du fonctionnement, le produit peut devenir brûlant. Évitez tout
contact avec l’appareil pendant le fonctionnement. Laissez le produit re­froidir suffisamment avant toute intervention.

3 Symboles

SMA Solar Technology AG

Notice résumée 41SB15-25-1VL-40-IS-xx-15

FRANÇAIS

Prudence

Ce symbole met en garde contre des dangers généraux. Dans ce cas, le
symbole indique que l’onduleur doit être mis à la terre de façon supplé­mentaire si une mise à la terre supplémentaire ou une liaison équipoten­tielle est nécessaire sur place.

Conducteur de protection

Ce symbole signale l’emplacement du raccordement de conducteur de
protection.

Danger de mort dû à de hautes tensions dans l’onduleur, respec­ter un délai d’attente de cinqminutes

Les composants conducteurs de courant à l’intérieur de l’onduleur sont
soumis à de hautes tensions qui peuvent provoquer des chocs électriques
susceptibles d’entraîner la mort. Avant de commencer tout travail sur l’on­duleur, mettez toujours l’onduleur hors tension.

4 Déclaration de conformité UE

selon les directives UE

• Compatibilité électromagnétique 2014/30/UE (29/03/2014 L
96/79-106) (CEM)

• Directive basse tension 2014/35/UE (29/03/2014 L 96/357-374)
(DBT)

• Équipements hertziens et équipements terminaux de télécommunications
(R&TTE) 1999/05/CE

Par la présente, SMA Solar Technology AG déclare que les onduleurs décrits dans ce document
sont conformes aux exigences essentielles et aux autres dispositions pertinentes des directives citées
ci-dessus. Vous trouverez l’intégralité de la déclaration de conformité UE sur www.SMA-Solar.com.

4 Déclaration de conformité UE

SMA Solar Technology AG

Notice résuméeSB15-25-1VL-40-IS-xx-1542

FRANÇAIS

1 Napomene uz ovaj dokument

1.1 Područje valjanosti

Ovaj dokument vrijedi za sljedeće tipove uređaja od verzije firmvera 2.04.03.R:

• SB1.5-1VL-40 (SunnyBoy 1.5)

• SB2.5-1VL-40 (SunnyBoy 2.5)

1.2 Konstrukcija

Ovaj je dokument podijeljen na dio koji se odnosi na određeni jezik i dio koji se ne odnosi na
određeni jezik.

Dio koji se odnosi na određeni jezik sadrži općenite informacije i informacije vezane uz sigurnost
proizvoda, a one su navedene jedna nakon druge na različitim jezicima. Dio koji se odnosi na
određeni jezik moguće je prepoznati prema kazalu na rubu stranice.

Dio koji se ne odnosi na određeni jezik grafički opisuje dijelove za instalaciju i puštanje proizvoda
u pogon. Dio koji se ne odnosi na određeni jezik naveden je nakon dijela koji se odnosi na
određeni jezik i može se prepoznati po sivom rubu stranice. Izvedite postupke koji su grafički
prikazani u dijelu koji se ne odnosi na određeni jezik prema zadanom redoslijedu i pridržavajte se
svih uputa.

Ažuriranu verziju ovog dokumenta i podrobne upute za instalaciju, puštanje u pogon,
konfiguriranje i stavljanje izvan pogon moguće je pronaći u PDF formatu na web-mjestu www.SMA­Solar.com.

1.3 Ciljna skupina

Postupke opisane u ovom dokumentu smije izvršiti samo odgovarajuće kvalificirano osoblje.
Stručno osoblje treba imati sljedeće kvalifikacije:

• poznavanje načina funkcioniranja i rada izmjenjivača

• obuka o opasnostima i rizicima instalacije i rukovanja električnim uređajima i sustavima

• obuka o instalaciji i puštanju električnih uređaja i sustava u pogon

• poznavanje službenih normi i smjernica

• poznavanje ove dokumentacije s njezinim napomenama o sigurnosti

2 Sigurnost

2.1 Namjenska primjena

SunnyBoy je PV-izmjenjivač bez transformatora koji istosmjernu struju PV-generatora pretvara u
izmjeničnu struju za mrežu te je pohranjuje u javnu strujnu mrežu.

Proizvod je namijenjen korištenju u vanjskom i unutarnjem području.
Proizvod smije raditi samo s PV-generatorima stupnja zaštite II sukladno normi IEC61730, klasi

primjene A. Upotrijebljeni PV-moduli trebaju biti namijenjeni primjeni s ovim proizvodom.

1 Napomene uz ovaj dokument

SMA Solar Technology AG

Kratke upute za uporabu 43SB15-25-1VL-40-IS-xx-15

HRVATSKI

PV-moduli većeg kapaciteta mogu se ukopati u zemlju samo ako njihov kapacitet spajanja ne
prelazi 900nF (informacije o izračunu kapaciteta spajanja potražite u tehničkim informacijama
„Leading Leakage Currents“ pod www.SMA-Solar.com).

Potrebno je uvijek se pridržavati dopuštenog radnog područja svih komponenti.
Proizvod se smije koristiti samo u zemljama u kojima postoji odobrenje za njegovu primjenu ili u

kojima ga je odobrio SMA Solar Technology AG i mrežni operater.
Proizvod je također odobren za australsko tržište i smije se primjenjivati u Australiji. Ako se

zahtijeva DRM podrška, izmjenjivač se smije primjenjivati samo zajedno s jedinicom Demand
Response Enabling Device (DRED). Time se jamči da će izmjenjivač realizirati samo naredbe o
ograničenju djelatne snage koje izdaje elektrodistributer. Izmjenjivač i Demand Response Enabling
Device (DRED) moraju biti priključeni na istu mrežu, Modbus sučelje izmjenjivača mora biti
aktivirano i TCP server parametriran.

Namjestite proizvod isključivo sukladno podacima iz priložene dokumentacije te službenim
lokalnim normama i smjernicama. Bilo koja druga primjena može dovesti do ozljeda ili materijalnih
šteta.

Intervencije na proizvodu, npr. izmjene ili preinake, dozvoljene su samo uz izričito pisano
odobrenje tvrtke SMA Solar Technology AG. Neovlaštene intervencije vode do ukidanja prava na
primjenu jamstva te u pravilu do ukidanja dozvole za rad. Tvrtka SMA Solar Technology AG neće
biti odgovorna za štete koje nastanu zbog takvih intervencija.

Svaka druga uporaba proizvoda koja odstupa od namjenske nije dozvoljena.
Priložena dokumentacija sastavni je dio proizvoda. Dokumentaciju treba pročitati, slijediti njezine

upute i čuvati na lako dostupnom mjestu.
Označna pločica mora biti trajno postavljena na proizvod.

2.2 Napomene o sigurnosti

Ovo poglavlje sadrži sigurnosne napomene, koje treba uvijek uzeti u obzir kod svih radova na
proizvodu i s njim.

Kako biste spriječili ozljede i materijalnu štetu te omogućili dugotrajan rad ovog proizvoda,
pažljivo pročitajte ovo poglavlje i u svakom trenutku slijedite sve sigurnosne napomene.

1 Napomene uz ovaj dokument

SMA Solar Technology AG

Kratke upute za uporabuSB15-25-1VL-40-IS-xx-1544

HRVATSKI

Smrtna opasnost od visokog napona FN-generatora.

FN-generator djelovanjem sunčeva svjetla proizvod opasan istosmjerni napon, koji se zadržava
na DC‑vodičima ili elementima koji provode napon u izmjenjivaču. Dodirivanje DC-vodiča ili
elemenata koji provode napon može uzrokovati strujne udare opasne po život. Kada odvojite
DC-utične spojnike pod opterećenjem od izmjenjivača, može nastati svjetlosni luk koji može
izazvati strujni udar i opekline.

• Ne dotičite slobodne krajeve kabela.

• Nemojte dodirivati DC-vodič.

• Nemojte dodirivati elemente izmjenjivača koji provode napon.

• Pobrinite se da izmjenjivač postavi, instalira i pokrene isključivo stručno osoblje
odgovarajuće kvalifikacije.

• Ako dođe do greške, pobrinite se da je ukloni samo stručno osoblje.

• Prije svih radova na izmjenjivaču, izmjenjivač mora biti stavljen u beznaponsko stanje kako
je opisano u dokumentaciji.

Smrtna opasnost od strujnog udara

Dodirivanjem neuzemljenog FN-modula ili postolja generatora može doći do strujnog udara
opasnog po život.

• FN-module, postolje generatora i površine koje provode struju u potpunosti povežite i
uzemljite. Pritom poštujte službene propise.

Oštećenja izmjenjivača sredstvima za čišćenje

• Ako je izmjenjivač onečišćen, kućište, rashladna rebra, poklopac kućišta, tipsku pločicu i
LED lampice očistite isključivo čistom vodom i krpom.

3 Simboli

Smrtna opasnost od strujnog udara

Proizvod radi s visokim naponima. Radove na proizvodu smiju izvoditi is­ključivo stručni električari.

Opasnost od opeklina uzrokovanih vrućom površinom

Proizvod se tijekom rada može jako zagrijati. Tijekom rada ne dodirujte
proizvod. Prije izvođenja svih radova prvo pustite proizvod da se u potpu­nosti ohladi.

3 Simboli

SMA Solar Technology AG

Kratke upute za uporabu 45SB15-25-1VL-40-IS-xx-15

HRVATSKI

Pažnja

Ovaj simbol upozorava na opće opasnosti. U ovom slučaju ukazuje na
dodatno uzemljenje izmjenjivača ako je na licu mjesta potrebno dodatno
uzemljenje ili izjednačavanje potencijala.

Zaštitni vod uzemljenja

Ovaj simbol označava mjesto za priključivanje zaštitnog voda uzemljenja.

Smrtna opasnost zbog visokih napona u izmjenjivaču; pridržavaj­te se vremena čekanja od 5 minuta

Na komponentama unutar izmjenjivača koje provode napon nalaze se vi­soki naponi koji mogu uzrokovati strujne udare opasne po život. Prije ra­dova na izmjenjivaču, izmjenjivač stavite u beznaponsko stanje.

4 EU izjava o sukladnosti

u smislu EU direktiva

• Elektromagnetska kompatibilnost 2014/30/EU
(29.3.2014L96/79-106) (EMC)

• Niskonaponska oprema 2014/35/EU (29.3.2014L96/357-374)
(NSR)

• Radijska oprema i telekomunikacijska terminalna oprema 1999/05/EZ
(R&TTE)

Ovim SMA Solar Technology AG izjavljuje da izmjenjivači opisani u ovom dokumentu ispunjavaju
osnovne kriterije i druge relevantne odredbe gore navedenih direktiva. Kompletna EU izjava o
sukladnosti nalazi se pod www.SMA-Solar.com.

4 EU izjava o sukladnosti

SMA Solar Technology AG

Kratke upute za uporabuSB15-25-1VL-40-IS-xx-1546

HRVATSKI

1 Tudnivalók a jelen dokumentumhoz

1.1 Hatály

A jelen dokumentum a következő típusú készülékekre érvényes, 2.04.03.R firmware-verziótól:

• SB1.5-1VL-40 (SunnyBoy 1.5)

• SB2.5-1VL-40 (SunnyBoy 2.5)

1.2 Felépítés

A jelen dokumentum egy nyelvspecifikus és egy nyelvsemleges részre van felosztva.
A nyelvspecifikus rész a termékre vonatkozó általános és biztonsággal kapcsolatos információkat

tartalmaz, amelyek egymás után vannak felsorolva különböző nyelveken. A nyelvspecifikus részt az
oldalszegélyen lévő fülek jelzik.

A nyelvsemleges rész ábrákkal mutatja be a termék telepítéséhez és üzembe helyezéséhez
szükséges lépéseket. A nyelvsemleges rész a nyelvspecifikus rész után található és a szürke
oldalszegélyről ismerhető fel. Hajtsa végre a nyelvsemleges részben ábrákkal bemutatott
műveleteket az előírt sorrendben, és tartsa be az utasításokat.

A jelen dokumentum aktuális verzióját, valamint a telepítés, üzembe helyezés, konfiguráció és
üzemen kívül helyezés PDF-formátumú részletes útmutatóját itt találja: www.SMA-Solar.com.

1.3 Célcsoport

A jelen dokumentumban ismertetett tevékenységeket csak szakemberek végezhetik el. A
szakembereknek a következő képzettséggel kell rendelkezniük:

• Inverterek működéséhez és használatához szükséges ismeretek

• Elektromos készülékek és berendezések összeszerelésekor és kezelésekor felmerülő
veszélyekkel és kockázatokkal kapcsolatos oktatás

• Elektromos készülékek és berendezések összeszereléséhez és üzembe helyezéséhez
szükséges képzés

• Az érvényes szabványok és irányelvek ismerete

• A jelen dokumentum és a benne foglalt összes biztonsági információ ismerete és betartása

2 Biztonság

2.1 Rendeltetésszerű használat

A SunnyBoy egy transzformátor nélküli PV-inverter, amely a PV-generátor egyenáramát a
hálózatnak megfelelő váltakozó árammá alakítja, és a váltakozó áramot a közcélú villamos
hálózatba táplálja.

A termék kültéri és beltéri használatra alkalmas.
A termék csak az IEC61730 A alkalmazási kategória II. védelmi osztálya szerinti PV-

generátorokkal üzemeltethető. Az alkalmazott PV-moduloknak alkalmasnak kell lenniük a termékkel
való használatra.

1 Tudnivalók a jelen dokumentumhoz

SMA Solar Technology AG

Gyors útmutató 47SB15-25-1VL-40-IS-xx-15

MAGYAR

Nagy földkapacitású PV-modulokat csak akkor szabad használni, ha csatolási kapacitásuk
legfeljebb 900 nF (a csatolási kapacitás kiszámításához szükséges információkhoz lásd a(z)
„Leading Leakage Currents” műszaki tájékoztatót a(z) www.SMA-Solar.com oldalon).

Mindig be kell tartani az összes komponens megengedett üzemi tartományát.
A terméket csak olyan országokban szabad használni, ahol engedélyezték vagy ahol a(z) SMA

Solar Technology AG és a hálózat üzemeltetője jóváhagyta a használatát.
A termék az ausztrál piacra is be van vezetve és használható Ausztráliában. Ha DRM-támogatásra

van szükség, akkor az inverter csak egy Demand Response Enabling Device (DRED) készülékkel
együtt használható. Ezzel biztosítható, hogy az inverter a hálózat üzemeltetőjének a hatásos
teljesítmény korlátozására vonatkozó parancsait minden esetben kövesse. Az invertert és a
Demand Response Enabling Device (DRED) készüléket ugyanarra a hálózatra kell csatlakoztatni,
és aktiválni kell az inverter Modbus-interfészét, valamint be kell állítani a TCP-szervert.

A terméket kizárólag a mellékelt dokumentációk adatai és a helyileg érvényes szabványok és
irányelvek szerint szabad használni. Ettől eltérő használat személyi sérülésekhez és anyagi
károkhoz vezethet.

A terméken beavatkozást, pl. módosítást és átépítést, csak a(z) SMA Solar Technology AG
kifejezett írásos engedélyével szabad végezni. A nem engedélyezett beavatkozások a garancia és
a szavatosság megszűnéséhez, valamint rendszerint a típusjóváhagyás érvénytelenné válásához
vezetnek. Az ilyen beavatkozásokból származó károkért nem vállal felelősséget a(z) SMA Solar
Technology AG.

A termék rendeltetésszerű használattól eltérő bármilyen jellegű használata nem rendeltetésszerűnek
minősül.

A mellékelt dokumentációk a termék részét képezik. A dokumentációkat el kell olvasni, figyelembe
kell venni és mindig kéznél kell tartani.

A típustáblát tilos eltávolítani a termékről.

2.2 Biztonsági utasítások

A jelen fejezet olyan biztonsági utasításokat tartalmaz, amelyeket a terméken és a termékkel
végzett munkák során mindig be kell tartani.

A személyi sérülések és anyagi károk elkerülése, valamint a termék tartós működésének biztosítása
érdekében olvassa el figyelmesen a jelen fejezetet és mindig tartsa be a benne foglalt biztonsági
utasításokat.

1 Tudnivalók a jelen dokumentumhoz

SMA Solar Technology AG

Gyors útmutatóSB15-25-1VL-40-IS-xx-1548

MAGYAR

Életveszély a PV-generátor magas feszültségei miatt

Napsütésben a PV-generátor veszélyes egyenfeszültséget hoz létre, amely a DC-vezetőkön és az
inverter áramvezető alkatrészein áll fenn. A DC-vezetők vagy az áramvezető alkatrészek
megérintése életveszélyes áramütést okozhat. Ha terhelés alatt leválasztja a DC-csatlakozókat az
inverterről, akkor áramütést és égési sérüléseket okozó elektromos ív keletkezhet.

• Tilos megérinteni a szabadon lévő kábelvégeket.

• Tilos megérinteni a DC-vezetőket.

• Tilos megérinteni az inverter áramvezető alkatrészeit.

• Az inverter összeszerelését, telepítését és üzembe helyezését kizárólag megfelelő
képzettségű szakemberek végezhetik el.

• A fellépő hibákat kizárólag szakemberek háríthatják el.

• Az inverteren végzett munkák előtt mindig áramtalanítani kell az invertert a jelen
dokumentumban leírt módon.

Életveszély áramütés miatt

Nem földelt PV-modul vagy generátorállvány megérintése életveszélyes áramütést okozhat.

• A PV-modulokat, generátorállványt és áramvezető felületeket végig vezetőképesen kell
összekötni és földelni. Közben figyelembe kell venni a helyileg érvényes előírásokat.

Az inverter károsodása tisztítószerek használata miatt

• Az inverter elszennyeződése esetén kizárólag tiszta vízzel és törlőkendővel szabad
megtisztítani a házat, a házfedelet, a típustáblát és a LED-eket.

3 Szimbólumok

Életveszély áramütés miatt

A termék magas feszültségekkel dolgozik. A terméken kizárólag villamos­sági szakemberek végezhetnek munkát.

Égési sérülés veszélye forró felületek miatt

A termék üzem közben felforrósodhat. Kerülje a termék megérintését üzem
közben. Hagyja lehűlni a terméket valamennyi munka előtt.

Figyelem

Ez a szimbólum általános veszélyekre figyelmeztet. Ebben az esetben arra
figyelmeztet, hogy az invertert földelni kell, ha a helyszínen kiegészítő föl­delésre vagy potenciál-kiegyenlítőre van szükség.

3 Szimbólumok

SMA Solar Technology AG

Gyors útmutató 49SB15-25-1VL-40-IS-xx-15

MAGYAR

Védővezető

Ez a szimbólum a védővezető csatlakoztatási helyét jelöli.

Életveszély az inverteren belüli magas feszültségek miatt; tartsa
be az 5 perces várakozási időt

Az inverter belsejében található áramvezető alkatrészek magas feszültség
alatt állnak, ezért életveszélyes áramütést okozhatnak. Az inverteren vég­zett munkák előtt mindig áramtalanítani kell az invertert.

4 EU-megfelelőségi nyilatkozat

az alábbi EU-irányelvek értelmében

• Elektromágneses összeférhetőség 2014/30/EU
(29.3.2014L96/79-106) (EMC)

• Alacsonyfeszültség 2014/35/EU (29.3.2014L96/357-374) (NSR)

• Rádióberendezések és távközlő végberendezések 1999/05/EK (R&TTE)

A(z) SMA Solar Technology AG ezennel kijelenti, hogy a jelen dokumentumban ismertetett
inverterek megfelelnek a fent nevezett irányelvek alapvető követelményeinek és egyéb fontos
rendelkezéseinek. A teljes EU-megfelelőségi nyilatkozat megtalálható a(z) www.SMA-Solar.com
oldalon.

4 EU-megfelelőségi nyilatkozat

SMA Solar Technology AG

Gyors útmutatóSB15-25-1VL-40-IS-xx-1550

MAGYAR

1 Note relative al presente documento

1.1 Ambito di validità

Il presente documento è valido per i seguenti tipi di apparecchi, a partire dalla versione firmware

2.04.03.R:

• SB1.5-1VL-40 (Sunny Boy 1.5)

• SB2.5-1VL-40 (Sunny Boy 2.5)

1.2 Struttura

Il presente documento è suddiviso in una parte verbale e una parte averbale.
La parte verbale contiene informazioni generali e rilevanti per la sicurezza relative al prodotto,

tradotte in diverse lingue. La parte verbale è riconoscibile dall’indicazione della lingua sul bordo
della pagina.

La parte averbale descrive graficamente le fasi di installazione e messa in servizio del prodotto. La
parte averbale è posizionata dopo la parte verbale ed è riconoscibile dal bordo grigio della
pagina. Eseguire le operazioni rappresentate graficamente nella parte averbale nella sequenza
indicata, rispettando tutte le indicazioni.

L’attuale versione del presente documento, così come le istruzioni dettagliate per l’installazione, la
messa in servizio, la configurazione e la messa fuori servizio sono disponibili in formato PDF sul sito
www.SMA-Solar.com.

1.3 Destinatari

Le operazioni descritte nel presente documento devono essere eseguite esclusivamente da tecnici
specializzati. Questi ultimi devono disporre delle seguenti qualifiche:

• Conoscenze in merito a funzionamento e gestione di un inverter

• Corso di formazione su pericoli e rischi durante l’installazione e l’uso di apparecchi e impianti
elettrici

• Addestramento all’installazione e alla messa in servizio di apparecchi e impianti elettrici

• Conoscenza di norme e direttive vigenti

• Conoscenza e osservanza del presente documento, comprese tutte le avvertenze di sicurezza

2 Sicurezza

2.1 Utilizzo conforme

Sunny Boy è un inverter FV senza trasformatore che converte la corrente continua del generatore
fotovoltaico in corrente alternata conforme alla rete e immette quest’ultima nella rete pubblica.

Il prodotto è idoneo all’uso in ambienti sia esterni che interni.
Il prodotto deve essere utilizzato esclusivamente con generatori FV che corrispondono alla classe

di isolamentoII in conformità con la norma IEC61730, classe di applicazioneA. I moduli FV
utilizzati devono essere idonei all’impiego con il presente prodotto.

1 Note relative al presente documento

SMA Solar Technology AG

Guida rapida 51SB15-25-1VL-40-IS-xx-15

ITALIANO

I moduli FV con grande capacità verso terra possono essere impiegati solo se la loro capacità di
accoppiamento non supera 900 nF (per informazioni sul calcolo della capacità di accoppiamento,
v. l’informazione tecnica “Correnti di dispersione capacitiva” sul sito www.SMA-Solar.com).

Tutti i componenti devono sempre rispettare il range di valori consentiti.
Il prodotto può essere impiegato solo nei paesi per cui è omologato o autorizzato da SMA Solar

Technology AG e dal gestore di rete.
Il prodotto è omologato anche per il mercato australiano e può essere impiegato in Australia. Se è

richiesto il supporto DRM, l’inverter può essere impiegato solo in combinazione con un DRED
(Demand Response Enabling Device). In questo modo ci si assicura che l’inverter attui in ogni caso i
comandi del gestore di rete in merito alla limitazione della potenza attiva. L’inverter e il DRED
devono essere collegati alla stessa rete, l’interfaccia Modbus dell’inverter deve essere attivata e
deve essere impostato il server TCP.

Utilizzare il prodotto esclusivamente in conformità con le indicazioni fornite nella documentazione
allegata nonché nel rispetto di norme e direttive vigenti a livello locale. Un uso diverso può
provocare danni personali o materiali.

Gli interventi sul prodotto, ad es. modifiche e aggiunte, sono consentiti solo previa esplicita
autorizzazione scritta da parte di SMA Solar Technology AG. Eventuali interventi non autorizzati
comportano l’estinzione dei diritti di garanzia e di regola come anche la revoca
dell’autorizzazione di funzionamento. È esclusa ogni responsabilità di SMA Solar Technology AG
per danni derivanti da tali interventi.

Non è consentito alcun utilizzo del prodotto diverso da quanto specificato nel capitolo “Utilizzo
conforme”.

La documentazione in allegato è parte integrante del prodotto. La documentazione deve essere
letta, rispettata e conservata in modo tale da essere sempre accessibile.

La targhetta di identificazione deve essere applicata in maniera permanente sul prodotto.

2.2 Avvertenze di sicurezza

Il presente capitolo riporta le avvertenze di sicurezza che devono essere rispettate per qualsiasi
operazione sul e con il prodotto.

Per evitare danni personali o materiali e garantire una lunga durata del prodotto, leggere
attentamente il presente capitolo e seguire in ogni momento tutte le avvertenze di sicurezza.

1 Note relative al presente documento

SMA Solar Technology AG

Guida rapidaSB15-25-1VL-40-IS-xx-1552

ITALIANO

Pericolo di morte per alta tensione del generatore fotovoltaico

In presenza di luce solare, il generatore FV produce una pericolosa tensione CC sui conduttori
CC e sui componenti sotto tensione dell’inverter. Il contatto con conduttori CC o componenti sotto
tensione comporta il pericolo di morte per folgorazione. Scollegando dall’inverter i terminali CC
sotto carico può svilupparsi un arco voltaico con conseguenti folgorazioni e ustioni.

• Non toccare le estremità di cavi a vista.

• Non toccare i conduttori CC.

• Non toccare i componenti sotto tensione dell’inverter.

• Affidare il montaggio, l’installazione e la messa in servizio dell’inverter esclusivamente a
tecnici specializzati provvisti di apposita qualifica.

• In caso di errore, incaricare esclusivamente un tecnico specializzato della sua risoluzione.

• Prima di eseguire qualsiasi operazione sull’inverter, disinserire sempre la tensione come
descritto nel presente documento.

Pericolo di morte per folgorazione

In caso di contatto con un modulo FV o con la struttura del generatore senza messa a terra
sussiste il pericolo di morte per folgorazione.

• Collegare e mettere a terra moduli FV, struttura del generatore e superfici conduttrici senza
interruzioni, nel rispetto delle direttive vigenti a livello locale.

Danneggiamento dell’inverter in seguito all’uso di detergenti

• Se l’inverter è sporco, pulire l’involucro, il coperchio dell’involucro, la targhetta di
identificazione e i LED esclusivamente con acqua pulita e un panno.

3 Simboli

Pericolo di morte per folgorazione

Il funzionamento del prodotto comporta tensioni elevate. Tutti gli interventi
sullo stesso devono essere eseguiti esclusivamente da tecnici abilitati.

Pericolo di ustioni per contatto con superfici bollenti

Durante il funzionamento il prodotto può surriscaldarsi: evitare pertanto il
contatto in questa fase. Evitare pertanto il contatto durante il funzionamen­to. Prima di qualsiasi operazione, lasciar raffreddare a sufficienza il pro­dotto.

3 Simboli

SMA Solar Technology AG

Guida rapida 53SB15-25-1VL-40-IS-xx-15

ITALIANO

Avviso

Questo simbolo ammonisce contro pericoli generali. In questo caso segna­la che l’inverter deve essere ulteriormente messo a terra se a livello locale
è richiesta una seconda messa a terra o un collegamento equipotenziale.

Conduttore di protezione

Questo simbolo indica il punto di collegamento di un conduttore di prote­zione.

Pericolo di morte per alta tensione nell’inverter: rispettare il tempo
di attesa, pari a 5 minuti.

Nei componenti sotto tensione all’interno dell’inverter sono presenti tensio­ni elevate che possono causare folgorazioni potenzialmente letali. Prima
di eseguire qualsiasi intervento sull’inverter, disinserire sempre la tensione.

4 Dichiarazione di conformità UE

Ai sensi delle direttive UE

• Compatibilità elettromagnetica 2014/30/UE (29.3.2014 L 96/79-106)
(CEM)

• Bassa tensione 2014/35/UE (29.3.2014 L 96/357-374) (BT)

• Apparecchiature radio e terminali di telecomunicazione 1999/05/CE
(R&TTE)

SMA Solar Technology AG dichiara che gli inverter descritti all’interno del presente documento
sono conformi ai requisiti fondamentali e alle altre disposizioni rilevanti delle direttive sopra citate.
La dichiarazione di conformità UE completa è disponibile sul sito www.SMA-Solar.com.

4 Dichiarazione di conformità UE

SMA Solar Technology AG

Guida rapidaSB15-25-1VL-40-IS-xx-1554

ITALIANO

1 Pastabos dėl šio dokumento

1.1 Galiojimo apimtis

Šis dokumentas galioja toliau nurodytų tipų prietaisams, kurių programinės įrangos versija yra nuo

2.04.03.R:

• „SB1.5-1VL-40“ („SunnyBoy1.5“)

• „SB2.5-1VL-40“ („SunnyBoy2.5“)

1.2 Sandara

Šis dokumentas yra padalytas į rašytinės informacijos ir grafinės informacijos dalis.
Rašytinės informacijos dalyje iš eilės įvairiomis kalbomis pateikiama bendroji ir su saugumu susijusi

informacija apie gaminį. Šią dalį galima atskirti iš skirtukų paraštėse.
Grafinės informacijos dalyje gaminio montavimo ir eksploatavimo pradžios veiksmai yra pateikti

kaip iliustracijos. Ši dalis pateikiama už tekstinės informacijos dalies, kurią atskirsite iš pilkos
paraštės. Šiame dokumente grafinės informacijos dalyje grafiškai pavaizduotus veiksmus atlikite
nurodyta eilės tvarka ir paisykite visų nurodymų.

Naujausios šio dokumento versijos bei išsamių instrukcijų, kaip atlikti montavimo, pradėjimo
eksploatuoti, konfigūravimo ir išėmimo iš eksploatacijos procedūras, ieškokite PDF formatu
www.SMA-Solar.com.

1.3 Tikslinė auditorija

Šiame dokumente aprašytus veiksmus gali atlikti tik specialistai. Specialistai turi:

• išmanyti, kaip veikia ir kaip turi būti naudojamas inverteris;

• būti išmokyti ir išmanyti riziką bei pavojus, kurių gali kilti montuojant ir valdant elektros
prietaisus ir įrenginius;

• būti išmokyti, kaip sumontuoti ir pradėti eksploatuoti elektros prietaisus ir įrenginius;

• išmanyti galiojančias normas ir direktyvas;

• suprasti ir laikytis šio dokumento ir visų su sauga susijusių nuorodų;

2 Saugumas

2.1 Naudojimas pagal paskirtį

„SunnyBoy“ yra fotovoltinis inverteris be transformatoriaus, kuris fotovoltinio generatoriaus
nuolatinę srovę paverčia tinklui tinkama trifaze kintamąja srove ir šią srovę perduoda bendrajam
srovės tinklui.

Gaminys yra pritaikytas naudoti lauke ir viduje.
Gaminį galima naudoti tik su IIapsaugos klasės fotovoltiniais generatoriais, atitinkančiais

IEC61730, A naudojimo klasę. Naudojami fotovoltiniai moduliai turi būti pritaikyti šiam gaminiui.

1 Pastabos dėl šio dokumento

SMA Solar Technology AG

Sparčioji apžvalga 55SB15-25-1VL-40-IS-xx-15

LIETUVIŠKAI

Fotovoltiniai moduliai su didesniu talpiu žemės atžvilgiu gali būti naudojami tik tuomet, kai
neviršijamas jų jungties talpis 900 nF (informacijos apie jungties talpio apskaičiavimą pateikta
techninėje informacijoje „Talpinė nuotėkio srovė“, kuri pateikta www.SMA-Solar.com).

Visada būtina laikytis leistinos visų komponentų eksploatavimo srities.
Gaminį leidžiama naudoti tik tose šalyse, kuriose leidžiama naudoti šį gaminį, arba kuriose naudoti

leidimą suteikė „SMA Solar Technology AG“ ir tinklo operatorius.
Šis gaminys yra pritaikytas ir Australijos rinkai, todėl jį leidžiama naudoti Australijoje. Jei būtina

naudoti DRM (Skaitmeninė teisių valdymo technologija), tuomet inverterį galima eksploatuoti tik
kartu su paklausos reguliavimo įjungimo prietaisu (DRED). Taip bus galima užtikrinti, kad inverteris
bet kokiu atveju įvykdys tinklo operatoriaus aktyviosios galios ribojimo komandas. Inverteris ir
paklausos reguliavimo įjungimo prietaisas (DRED) turi būti prijungti prie to paties tinklo, turi būti
aktyvinta inverterio „Modbus“ sąsaja ir nustatytas TCP serveris.

Gaminį naudokite tik remdamiesi pridėtoje dokumentacijoje pateiktais duomenimis ir vietoje
galiojančiomis normomis ir standartais. Kitaip naudojant gali būti padaryta žalos žmonėms ir turtui.

Pertvarkyti gaminį, pvz., keisti konstrukciją ir permontuoti, galima tik gavus aiškų raštišką „SMA
Solar Technology AG“ sutikimą. Jei gaminys pertvarkomas neturint leidimo, netenkama teisės teikti
garantinių pretenzijų ir visada netenkama leidimo eksploatuoti. „SMA Solar Technology AG“
neprisiima atsakomybės už žalą, jei ji buvo padaryta atliekant tokius pertvarkymus.

Bet koks kitoks gaminio naudojimas nei aprašytasis yra laikomas naudojimu ne pagal paskirtį.
Pridėti dokumentai yra gaminio sudedamoji dalis. Dokumentus reikia perskaityti, jų paisyti ir laikyti

visada lengvai pasiekiamoje vietoje.
Specifikacijų lentelė visada turi būti pritvirtinta prie gaminio.

2.2 Saugos nurodymai

Šiame skyriuje pateikiami saugos nurodymai, kurių privaloma laikytis atliekant visus darbus ir
visada eksploatuojant gaminį.

Kad nekiltų pavojus žmonių ir materialinio turto saugumui ir gaminys ilgai veiktų tinkamai, atidžiai
perskaitykite šį skyrių ir visada laikykitės visų nurodymų dėl saugos.

1 Pastabos dėl šio dokumento

SMA Solar Technology AG

Sparčioji apžvalgaSB15-25-1VL-40-IS-xx-1556

LIETUVIŠKAI

PAVOJUS

Pavojus gyvybei dėl aukštos fotovoltinio generatoriaus įtampos

Šviečiant saulei fotovoltinis generatorius gamina pavojingą nuolatinę įtampą, kuri tiekiama
inverterio nuolatinės srovės laidais ir įtampingosiomis konstrukcinėmis dalimis. Prisilietus prie
nuolatinės srovės laidų ar įtampingųjų konstrukcinių dalių kyla pavojus patirti elektros smūgį. Jei
nuolatinės srovės kištukinę jungtį nuo inverterio atjungsite tuomet, kai tiekiama įtampa, gali
susidaryti elektros lankas ir sukelti elektros smūgį arba nudeginti.

• Nelieskite laisvų kabelių galų.

• Nelieskite nuolatinės srovės kabelių.

• Nelieskite inverterio įtampingųjų konstrukcinių dalių.

• Inverterį sumontuoti, įrengti ir perduoti eksploatuoti gali tik tinkamos kvalifikacijos
specialistai.

• Jei įvyko klaida, ją gali pašalinti tiktai specialistai.

• Prieš pradėdami bet kokius darbus prie inverterio, visada atjunkite įtampos tiekimą, kaip
aprašyta šiame dokumente.

PAVOJUS

Pavojus gyvybei dėl elektros smūgio

Palietus neįžemintą fotovoltinį modulį arba generatoriaus stovą, galima patirti gyvybei pavojingą
elektros smūgį.

• Fotovoltinius modulius, generatoriaus stovą ir elektrai laidžius paviršius prijunkite laidžiai ir
įžeminkite. Paisykite vietoje galiojančių potvarkių.

DĖMESIO

Inverterio pažeidimas dėl naudojamų valymo priemonių

• Jei inverteris išsipurvino, korpusą, korpuso dangtelį, tipo lentelę ir šviesos diodus valykite tik
švariu vandeniu suvilgyta šluoste.

3 Simboliai

Pavojus gyvybei dėl elektros smūgio

Veikdamas gaminys naudoja aukštą įtampą. Visus darbus prie gaminio
gali atlikti tik kvalifikuoti elektrikai.

Pavojus nusideginti, prisilietus prie karšto paviršiaus

Eksploatuojamas gaminys įkaista. Stenkitės neliesti eksploatuojamo
gaminio. Prieš pradėdami dirbti palaukite, kol gaminys pakankamai atvės.

3 Simboliai

SMA Solar Technology AG

Sparčioji apžvalga 57SB15-25-1VL-40-IS-xx-15

LIETUVIŠKAI

Dėmesio

Šis simbolis įspėja apie bendruosius pavojus. Šiuo atveju jis nurodo, kad
inverterį reikia papildomai įžeminti, jei vietoje būtinas papildomas
įžeminimas arba potencialų išlyginimas.

Apsauginis laidas

Šiuo simboliu žymima vieta, kur reikia prijungti apsauginį laidą.

Pavojus gyvybei dėl inverteryje esančios aukštos įtampos. Būtina
palaukti 5 minučių.

Inverterio vidinėse įtampingosiose konstrukcinėse dalyse yra aukšta
įtampa, todėl gali įvykti pavojingas gyvybei elektros smūgis. Prieš
pradėdami bet kokius darbus prie inverterio, visada atjunkite įtampos
tiekimą.

4 ES atitikties deklaracija

pagal ES direktyvas

• Elektromagnetinis suderinamumas 2014/30/ES
(2014-03-29L96/79-106) (EMS)

• Žemosios įtampos direktyva 2014/35/ES (2014-03-29L96/357-374)
(ŽĮD)

• Radijo ryšio ir telekomunikacijos įrenginių direktyva 1999/05/EB
(R&TTE)

Šiuo dokumentu „SMA Solar Technology AG“ patvirtina, kad šiame dokumente aprašyti inverteriai
atitinka anksčiau minėtų direktyvų pagrindinius reikalavimus ir kitas susijusias nuostatas. Visą ES
atitikties deklaraciją rasite www.SMA-Solar.com.

4 ES atitikties deklaracija

SMA Solar Technology AG

Sparčioji apžvalgaSB15-25-1VL-40-IS-xx-1558

LIETUVIŠKAI

1 Informācija par šo dokumentu

1.1 Lietošanas joma

Šis dokuments attiecas uz tālāk norādītajiem ierīču tipiem ar programmatūras versiju 2.04.03.R.

• SB1.5-1VL-40 (SunnyBoy 1.5)

• SB2.5-1VL-40 (SunnyBoy 2.5)

1.2 Struktūra

Šis dokuments ir iedalīts vārdiskā daļā un nevārdiskā daļā.
Vārdiskajā daļā ietverta vispārēja informācija un drošības informācija par izstrādājumu, kas sniegta

dažādās valodās cita aiz citas. Vārdiskā daļa ir apzīmēta ar cilni lappuses malā.
Nevārdiskajā daļā sniegts grafisks izstrādājuma uzstādīšanas un ekspluatācijas sākšanas darbību

attēlojums. Nevārdiskā daļa novietota aiz vārdiskās daļas, un to var noteikt pēc pelēkajām lappušu
malām. Veiciet nevārdiskajā daļā grafiski attēlotās darbības norādītajā secībā un ievērojiet visus
norādījumus.

Šī dokumenta jaunākā versija un izsmeļoša uzstādīšanas, ekspluatācijas sākšanas, konfigurēšanas
un ekspluatācijas pārtraukšanas instrukcija pieejama PDF formātā vietnē www.SMA-Solar.com.

1.3 Mērķgrupa

Šajā dokumentā aprakstītās darbības drīkst veikt tikai drošības speciālisti. Drošības speciālistiem
jābūt šādai kvalifikācijai:

• zināšanas par invertora darbības principu un lietošanu;

• apgūta apmācība par rīcību apdraudējuma un risku gadījumā, veicot elektrisko ierīču un
iekārtu uzstādīšanu un lietošanu;

• izglītība par elektrisko ierīču un iekārtu uzstādīšanu un ekspluatācijas sākšanu;

• zināšanas par spēkā esošajiem standartiem un vadlīnijām;

• šī dokumenta un tajā ietverto drošības norādījumu pārzināšana un ievērošana;

2 Drošība

2.1 Paredzētais lietojums

SunnyBoy ir beztransformatora fotovoltaikas (FV) sprieguma invertors, kurš FV ģeneratora
līdzstrāvu pārveido tīklam piemērotā maiņstrāvā un pievada to publiskajam elektrotīklam.

Izstrādājums ir piemērots lietošanai telpās un ārvidē.
Izstrādājumu drīkst lietot tikai kopā ar ģeneratoriem, kuri atbilst II drošības klasei saskaņā ar

IEC61730, Alietojuma klasei. Izmantotajiem FV moduļiem ir jābūt piemērotiem lietošanai ar šo
Izstrādājumu.

FV moduļus ar lielu kapacitāti pret zemi drīkst izmantot tikai tad, ja to saites kapacitāte nepārsniedz
900nF (informāciju par saites kapacitātes aprēķināšanu skatiet tehniskajā informācijā
"Kapacitatīvas noplūdes strāvas" vietnē www.SMA-Solar.com).

1 Informācija par šo dokumentu

SMA Solar Technology AG

Īsā pamācība 59SB15-25-1VL-40-IS-xx-15

LATVISKI

Visu komponenšu atļautais darba diapazons ir jāievēro visu laiku.
Izstrādājumu drīkst lietot tikai valstīs, kuras tā lietošana ir apstiprināta vai kurās to atļauj lietot SMA

Solar Technology AG un tīkla apsaimniekotājs.
Izstrādājums ir piemērots Austrālijas tirgum, un to Austrālijā drīkst izmantot. Ja ir nepieciešams DRM

atbalsts, sprieguma invertoru drīkst izmantot tikai kopā ar Demand Response Enabling Device
(DRED). Tādējādi jūs nodrošināt, ka invertors jebkurā gadījumā piemēro tīkla apsaimniekotāja
komandas par darba jaudas ierobežošanu. Invertoram un Demand Response Enabling Device
(DRED) jābūt pieslēgtiem pie viena un tā paša tīkla, invertora Modbus saskarnei jābūt aktivizētai un
TCP serverim jābūt iestatītam.

Lietojiet Izstrādājumu tikai atbilstīgi norādījumiem pievienotajā dokumentācijā un saskaņā ar
vietējiem likumiem un vadlīnijām. Citāda lietošana var izraisīt traumas vai mantas bojājumus.

Izstrādājuma izmaiņas, piem., modifikācija un pārbūve, ir atļautas tikai ar viennozīmīgu rakstisku
SMA Solar Technology AG piekrišanu. Neautorizētas izmaiņas atceļ garantijas prasības un
standarta gadījumos– arī lietošanas atļauju. SMA Solar Technology AG neatbild par
zaudējumiem, kas radušies šādu izmaiņu dēļ.

Izstrādājuma izmantošana jebkurā citā veidā, kas neatbilst aprakstītajam paredzētajam lietojumam,
ir uzskatāma par nepiemērotu.

Pievienotā dokumentācija ir Izstrādājuma daļa. Dokumentāciju ir jāizlasa, jāievēro un jāglabā
jebkurā brīdī pieejamā vietā.

Tipa plāksnītei pastāvīgi jābūt pievienotai pie Izstrādājuma.

2.2 Drošības norādījumi

Šajā nodaļā sniegti drošības norādījumi, kas vienmēr jāievēro, strādājot ar izstrādājumu.
Lai nepieļautu personu savainojumus un materiālos zaudējumus, kā arī lai nodrošinātu ilgstošu

izstrādājuma darbību, uzmanīgi izlasiet šo nodaļu un vienmēr ievērojiet visus drošības norādījumus.

BĪSTAMI

Dzīvības apdraudējums FV ģeneratora augstā sprieguma dēļ

FV ģenerators saules gaismā ražo bīstamu līdzstrāvu, kura tiek pievadīta līdzstrāvas vadītājiem un
invertora strāvu vadošajiem elementiem. Pieskaršanās līdzstrāvas vadītājiem vai strāvu
vadošajiem elementiem var izraisīt dzīvībai bīstamu strāvas triecienu. Ja atvienojat līdzstrāvas
spraudsavienojumus no invertora, kad tas ir zem sprieguma, var rasties elektriskais loks, kas var
izraisīt strāvas triecienu un apdegumus.

• Nepieskarieties kailiem kabeļu galiem.

• Nepieskarieties līdzstrāvas vadītājiem.

• Nepieskarieties invertora spriegumu vadošajiem elementiem.

• Invertora montāžu, uzstādīšanu un nodošanu ekspluatācijā drīkst uzticēt tikai attiecīgi
kvalificētiem drošības speciālistiem.

• Ja radusies kļūda, tās novēršanu uzticiet tikai drošības speciālistiem.

• Pirms veicat jebkādus darbus ar invertoru, vispirms atslēdziet invertoru no strāvas, kā
aprakstīts šajā dokumentā.

1 Informācija par šo dokumentu

SMA Solar Technology AG

Īsā pamācībaSB15-25-1VL-40-IS-xx-1560

LATVISKI

BĪSTAMI

Dzīvības apdraudējums strāvas trieciena dēļ

Ja pieskaras neiezemētam FV modulim vai ģeneratora rāmim, var rasties dzīvībai bīstams strāvas
trieciens.

• Savienojiet un iezemējiet FV moduļus, ģeneratora rāmi un strāvu vadošās virsmas. Ievērojiet
vietējos spēkā esošos noteikumus.

UZMANĪBA

Invertora bojājums tīrīšanas līdzekļu lietošanas dēļ

• Ja invertors ir netīrs, notīriet korpusu, korpusa vāku, datu plāksnīti un LED diodes tikai ar tīru
ūdeni un drānu.

3 Simboli

Dzīvības apdraudējums elektrotrieciena dēļ

Izstrādājums darbojas ar augstu spriegumu. Jebkādus darbus ar
Izstrādājumu drīkst veikt tikai profesionāli elektriķi.

Risks apdedzināties ar karstu virsmu

Izstrādājums darba laikā var uzkarst. Nepieskarieties pie tā darba laikā.
Pirms jebkādu darbu veikšanas ļaujiet iztrādājumam pietiekami atdzist.

Uzmanību

Šis simbols brīdina par vispārēju apdraudējumu. Šajā gadījumā tas
brīdina, ka invertors ir papildus jāzemē, ja vietējie likumi un vadlīnijas
nosaka papildu zemējuma nepieciešamību.

Aizsargzemējuma vads

Šis simbols apzīmē aizsargzemējuma vada savienojuma atrašanās vietu.

Dzīvības apdraudējums augsta sprieguma dēļ invertorā, jāievēro
5minūšu gaidīšanas laiku

Spriegumu vadošajās daļās invertora iekšienē ir augsts spriegums, kas var
radīt dzīvībai bīstamus elektriskās strāvas triecienus. Pirms veicat jebkādus
darbus ar invertoru, vispirms atslēdziet to no strāvas.

3 Simboli

SMA Solar Technology AG

Īsā pamācība 61SB15-25-1VL-40-IS-xx-15

LATVISKI

4 ES atbilstības deklarācija

atbilstīgi ES direktīvām

• Elektromagnētiskā savietojamība, 2014/30/ES (29.3.2014L96/79–

106) (EMS)

• Zemspriegums, 2014/35/ES (29.3.2014L96/357–374)

• Radioiekārtas un telekomunikāciju termināļa iekārtas, 1999/05/EK
(R&TTE)

Ar šo SMA Solar Technology AG apliecina, ka šajā dokumentā aprakstītie sprieguma invertori
atbilst iepriekš minēto direktīvu pamatprasībām un citiem attiecīgajiem noteikumiem. Pilno ES
atbilstības deklarāciju skatīt vietnē www.SMA-Solar.com.

4 ES atbilstības deklarācija

SMA Solar Technology AG

Īsā pamācībaSB15-25-1VL-40-IS-xx-1562

LATVISKI

1 Toelichting bij dit document

1.1 Geldigheid

Dit document is geldig voor de volgende apparaattypen vanaf firmwareversie 2.04.03.R:

• SB1.5-1VL-40 (Sunny Boy 1.5)

• SB2.5-1VL-40 (Sunny Boy 2.5)

1.2 Opbouw

Dit document is verdeeld in een tekstgedeelte en een taalneutraal gedeelte.
Het tekstgedeelte bevat algemene en veiligheidsrelevante informatie over het product in

verschillende talen. Het tekstgedeelte kan worden herkend aan de index aan de rand van de
bladzijden.

Het taalneutrale gedeelte omschrijft in grafische vorm de stappen voor het installeren en de
inbedrijfstelling van het product. Het taalneutrale gedeelte bevindt zich achter het tekstgedeelte en
is herkenbaar aan de grijze rand langs de bladzijden. Voer de in het taalneutrale gedeelte grafisch
weergegeven handelingen in de aangegeven volgorde uit en volg alle aanwijzingen op.

De nieuwste versie van dit document evenals de uitgebreide handleiding voor installeren,
inbedrijfstelling, configuratie en buitenbedrijfstelling vindt u in pdf-formaat op www.SMA-Solar.com.

1.3 Doelgroep

De in dit document beschreven werkzaamheden mogen uitsluitend door vakmensen worden
uitgevoerd. De vakmensen moeten over de volgende kwalificaties beschikken:

• kennis over het functioneren en het bedienen van een omvormer

• geschoold in de omgang met de gevaren en risico’s bij het installeren en bedienen van
elektrische apparaten en installaties

• opgeleid voor de installatie en inbedrijfstelling van elektrische apparaten en installaties

• kennis van de geldende normen en richtlijnen

• kennis over en naleving van dit document, inclusief alle veiligheidsaanwijzingen

2 Veiligheid

2.1 Reglementair gebruik

De Sunny Boy is een PV-omvormer zonder transformator die de gelijkstroom van de PV-generator
omzet in netconforme wisselstroom en deze aan het openbare stroomnet teruglevert.

Het product is geschikt voor gebruik binnens- en buitenshuis.
Het product mag uitsluitend met PV-generatoren van beschermingsklasseII conform IEC61730,

gebruiksklasseA worden gebruikt. De toegepaste PV-panelen moeten geschikt zijn voor gebruik
met dit product.

1 Toelichting bij dit document

SMA Solar Technology AG

Beknopte handleiding 63SB15-25-1VL-40-IS-xx-15

NEDERLANDS

PV-panelen met grote capaciteit ten opzichte van aarde mogen alleen worden gebruikt als hun
koppelcapaciteit niet groter is dan 900 nF (zie voor informatie over de berekening van de
koppelcapaciteit de technische informatie "Capacitieve afvoerstromen" op www.SMA-Solar.com).

Alle componenten moeten altijd binnen het toegestane operationele bereik worden gebruikt.
Het product mag alleen worden gebruikt in landen waarvoor het is toegelaten of waarvoor het

door SMASolarTechnologyAG en de netwerkexploitant is vrijgegeven.
Het product is ook toegelaten voor de Australische markt en mag in Australië worden gebruikt. Als

een DRM-ondersteuning is vereist, mag de omvormer alleen samen met een Demand Response
Enabling Device (DRED) worden gebruikt. Op die manier zorgt u ervoor dat de omvormer de
commando's voor de begrenzing van het werkelijk vermogen van de netwerkexploitant in elk geval
uitvoert. De omvormer en het Demand Response Enabling Device (DRED) moeten op hetzelfde
netwerk zijn aangesloten en de Modbus-interface van de omvormer moet zijn geactiveerd en de
TCP-server moet zijn ingesteld.

Gebruik het product uitsluitend conform de aanwijzingen van de bijgevoegde documentatie en
conform de plaatselijke normen en richtlijnen. Andere toepassingen kunnen tot persoonlijk letsel of
materiële schade leiden.

Wijzigingen van het product, bijvoorbeeld veranderingen of montage van onderdelen, zijn alleen
toegestaan met uitdrukkelijke schriftelijke toestemming van SMASolarTechnologyAG. Als er niet
goedgekeurde wijzigingen worden uitgevoerd, vervalt de garantie en in de meeste gevallen ook
de typegoedkeuring. SMASolarTechnologyAG is in geen geval aansprakelijk voor schade die
door zulke wijzigingen is ontstaan.

Elke vorm van gebruik die niet overeenkomt met het onder reglementair gebruik omschreven
gebruik, wordt als niet-reglementair gebruik beschouwd.

De meegeleverde documentatie maakt deel uit van het product. De documentatie moet worden
gelezen, in acht worden genomen en op een altijd toegankelijke plek worden bewaard.

Het typeplaatje moet permanent op het product zijn aangebracht.

2.2 Veiligheidsaanwijzingen

Dit hoofdstuk bevat veiligheidsaanwijzingen die bij alle werkzaamheden aan en met het product in
acht genomen moeten worden.

Lees dit hoofdstuk aandachtig door en neem altijd alle veiligheidsaanwijzingen in acht om
lichamelijk letsel of materiële schade te voorkomen en een lange levensduur van het product te
garanderen.

1 Toelichting bij dit document

SMA Solar Technology AG

Beknopte handleidingSB15-25-1VL-40-IS-xx-1564

NEDERLANDS

Levensgevaar door hoge spanningen van de PV-generator

De PV-generator genereert bij zonlicht gevaarlijke gelijkspanning, die op de DC-leidingen en
spanningvoerende onderdelen van de omvormer staat. Het contact met de DC-leidingen of de
spanningvoerende onderdelen kan levensgevaarlijke elektrische schokken veroorzaken. Als de
DC-connectoren onder belasting worden losgekoppeld van de omvormer, kan er een lichtboog
ontstaan die een elektrische schok of verbrandingen veroorzaakt.

• Raak geen blootliggende kabeluiteinden aan.

• Raak de DC-leidingen niet aan.

• Raak geen spanningvoerende onderdelen van de omvormer aan.

• Laat de omvormer uitsluitend monteren, installeren en in bedrijf stellen door vakmensen met
de juiste kwalificaties.

• Laat fouten uitsluitend door vakmensen verhelpen.

• Voordat er werkzaamheden aan de omvormer verricht worden, moet deze altijd op de in
dit document beschreven manier spanningsvrij worden geschakeld.

Levensgevaar door elektrische schok

Als u een niet geaard PV-paneel of het niet geaarde frame van de generator aanraakt, kunnen
levensgevaarlijke elektrische schokken ontstaan.

• Zorg ervoor dat de PV-panelen, het frame van de generator en elektrisch geleidende
oppervlakken volledig geleidend met elkaar verbonden en geaard zijn. Neem daarbij de
ter plaatse geldende voorschriften in acht.

Beschadiging van de omvormer door het gebruik van reinigingsmiddelen

• Als de omvormer vuil is, mag u de behuizing, de behuizingsdeksel, het typeplaatje en de
leds uitsluitend met water zonder zeep en een doek reinigen.

3 Symbolen

Levensgevaar door elektrische schok

Het product werkt met hoge spanningen. Alle werkzaamheden aan het
product mogen uitsluitend door elektromonteurs worden uitgevoerd.

Verbrandingsgevaar door heet oppervlak

Het product kan tijdens gebruik heet worden. Vermijd aanraking tijdens
gebruik. Laat het product voldoende afkoelen voordat u werkzaamheden
uitvoert.

3 Symbolen

SMA Solar Technology AG

Beknopte handleiding 65SB15-25-1VL-40-IS-xx-15

NEDERLANDS

Opgelet

Dit symbool waarschuwt voor algemene gevaren. In dit geval geeft het
aan dat de omvormer extra moet worden geaard als ter plaatse een extra
aarding of een potentiaalvereffening vereist is.

Aardleiding

Dit symbool markeert de plaats voor de aansluiting van een aardleiding.

Levensgevaar door hoge spanningen in de omvormer, houd een
wachttijd van 5 minuten aan.

Op de spanningvoerende onderdelen aan de binnenkant van de omvor­mer staan hoge spanningen die levensgevaarlijke elektrische schokken
kunnen veroorzaken. Maak de omvormer altijd spanningsvrij voordat u er
werkzaamheden aan verricht.

4 EU-markering van overeenstemming

conform de EU-richtlijnen

• Elektromagnetische compatibiliteit 2014/30/EU (29.3.2014 L
96/79-106) (EMC)

• Laagspanning 2014/35/EU (29.3.2014 L 96/357-374) (LSR)

• Radioapparatuur en telecommunicatie-eindapparatuur 1999/05/EG
(R&TTE)

Hiermee verklaart SMASolarTechnologyAG dat de in dit document beschreven omvormers in
overeenstemming zijn met de wezenlijke vereisten en andere relevante bepalingen van de
bovengenoemde richtlijnen. De volledige EU-markering van overeenstemming vindt u op
www.SMA-Solar.com.

4 EU-markering van overeenstemming

SMA Solar Technology AG

Beknopte handleidingSB15-25-1VL-40-IS-xx-1566

NEDERLANDS

1 Informacje na temat niniejszego dokumentu

1.1 Zakres obowiązywania

Niniejszy dokument dotyczy następujących typów urządzeń z oprogramowaniem sprzętowym w
wersji 2.04.03.R lub nowszym:

• SB1.5-1VL-40 (Sunny Boy 1.5)

• SB2.5-1VL-40 (Sunny Boy 2.5)

1.2 Układ

Niniejszy dokument składa się z części językowej oraz części neutralnej językowo.
Część językowa zawiera sformułowane w różnych językach informacje ogólne o produkcie oraz

informacje dotyczące bezpieczeństwa produktu. Część językową można rozpoznać po
umieszczonym na brzegu strony rejestrze.

Część neutralna językowo przedstawia w formie graficznej kroki wymagane w celu instalacji i
uruchomienia produktu. Część neutralna językowo znajduje się za częścią językową i wyróżnia ją
brzeg strony w kolorze szarym. Czynności przedstawione graficznie w neutralnej językowo części
dokumentu należy wykonywać w określonej kolejności i przy przestrzeganiu wszystkich
wskazówek.

Aktualna wersja dokumentu oraz szczegółowa instrukcja instalacji, uruchomienia, konfiguracji i
wyłączenia urządzenia w formacie PDF są dostępne pod następującym adresem www.SMA­Solar.com.

1.3 Grupa docelowa

Opisane w niniejszym dokumencie czynności mogą wykonywać wyłącznie wykwalifikowani
specjaliści. Specjaliści muszą posiadać następujące kwalifikacje:

• Znajomość zasady działania oraz eksploatacji falownika

• Odbyte szkolenie w zakresie niebezpieczeństw izagrożeń mogących wystąpić podczas
montażu oraz obsługi urządzeń iinstalacji elektrycznych

• Wykształcenie w zakresie montażu oraz uruchamiania urządzeń iinstalacji elektrycznych

• Znajomość obowiązujących norm i dyrektyw

• Znajomość i przestrzeganie treści niniejszego dokumentu wraz ze wszystkimi wskazówkami
dotyczącymi bezpieczeństwa

2 Bezpieczeństwo

2.1 Użytkowanie zgodne z przeznaczeniem

Sunny Boy jest beztransformatorowym falownikiem fotowoltaicznym, który przekształca prąd stały
wytwarzany przez generator fotowoltaiczny na trójfazowy prąd przemienny o parametrach
wymaganych przez publiczną sieć elektroenergetyczną i dostarcza go do niej.

Falownik jest przeznaczony do użytkowania zarówno na zewnątrz, jak i wewnątrz budynków.

1 Informacje na temat niniejszego dokumentu

SMA Solar Technology AG

Skrócona instrukcja 67SB15-25-1VL-40-IS-xx-15

POLSKI

Falownik wolno eksploatować tylko z generatorami fotowoltaicznymi drugiej klasy ochronności wg
normy IEC 61730, klasy zastosowania A. Należy stosować moduły fotowoltaiczne, które mogą
współpracować z falownikiem.

Moduły fotowoltaiczne o dużej pojemności elektrycznej w stosunku do potencjału ziemi mogą być
stosowane tylko wtedy, gdy ich pojemność sprzęgająca nie przekracza 900 nF (informacje
dotyczące obliczania pojemności sprzęgającej zawiera informacja techniczna „Leading Leakage
Currents” dostępna w Internecie pod adresem www.SMA-Solar.com).

W żadnym wypadku nie wolno przekraczać dozwolonego zakresu roboczego wszystkich
komponentów.

Produkt wolno używać wyłącznie w tych krajach, w których posiada on homologację krajową lub
zezwolenie wydane przez firmę SMA Solar Technology AG i operatora sieci przesyłowej.

Produkt posiada również homologację na rynek australijski i wolno go używać w Australii. Jeśli
wymagana jest obsługa systemów DRM, falownik wolno używać tylko wraz z urządzeniem do
zarządzania zapotrzebowaniem na moc (DRED). Jest to gwarancją stosowania przez falownik
poleceń sterowniczych ograniczania mocy czynnej ze strony operatora sieci przesyłowej. Falownik
i urządzenie DRED muszą być podłączone do tej samej sieci, interfejs Modbus falownika musi być
włączony oraz należy wprowadzić ustawienia serwera TCP.

Produkt wolno stosować wyłącznie w sposób opisany w załączonych dokumentach i zgodnie z
normami oraz wytycznymi obowiązującymi w miejscu montażu. Używanie produktu w inny sposób
może spowodować szkody osobowe lub materialne.

Wprowadzanie zmian w produkcie, na przykład poprzez jego modyfikację lub przebudowę,
wymaga uzyskania jednoznacznej zgody firmy SMA Solar Technology AG w formie pisemnej.
Wprowadzanie zmian w produkcie bez uzyskania stosownej zgody prowadzi do utraty gwarancji
i rękojmi oraz z reguły do utraty ważności pozwolenia na eksploatację. Wyklucza się
odpowiedzialność firmy SMA Solar Technology AG za szkody powstałe wskutek wprowadzania
tego rodzaju zmian.

Użytkowanie produktu w sposób inny niż określony w punkcie „Użytkowanie zgodne z
przeznaczeniem” jest uważane za niezgodne z przeznaczeniem.

Dołączone dokumenty stanowią integralną część produktu. Dokumenty te należy przeczytać,
przestrzegać ich treści i przechowywać miejscu, w którym będą zawsze łatwo dostępne.

Tabliczka znamionowa musi znajdować się na stałe na urządzeniu.

2.2 Wskazówki dotyczące bezpieczeństwa

W niniejszym rozdziale zawarte są wskazówki dotyczące bezpieczeństwa, których należy
przestrzegać podczas wykonywania wszystkich prac przy produkcie i za pomocą produktu.

Aby uniknąć powstania szkód osobowych i materialnych oraz zapewnić długi okres użytkowania
produktu, należy dokładnie przeczytać ten rozdział i zawsze przestrzegać wszystkich wskazówek
dotyczących bezpieczeństwa.

1 Informacje na temat niniejszego dokumentu

SMA Solar Technology AG

Skrócona instrukcjaSB15-25-1VL-40-IS-xx-1568

POLSKI

Zagrożenie życia wskutek występowania wysokiego napięcia w generatorze
fotowoltaicznym

Generator fotowoltaiczny generuje pod wpływem promieni słonecznych niebezpieczne napięcie
stałe, które występuje na przewodach stałonapięciowych (DC) lub innych elementach falownika
będących pod napięciem. Dotknięcie przewodów stałonapięciowych (DC) lub elementów
będących pod napięciem może prowadzić do niebezpiecznego dla życia porażenia prądem
elektrycznym. W przypadku odłączenia wtyków DC od falownika pod obciążeniem może dojść
do powstania łuku elektrycznego, który powoduje porażenie prądem elektrycznym i oparzenia.

• Nie wolno dotykać odsłoniętych końcówek przewodów.

• Nie wolno dotykać przewodów DC.

• Nie wolno dotykać elementów falownika będących pod napięciem.

• Montaż, instalację i uruchomienie falownika wolno wykonywać wyłącznie specjalistom
posiadającym odpowiednie kwalifikacje.

• Usuwanie usterek należy powierzać wyłącznie specjalistom.

• Przed wykonywaniem jakichkolwiek prac przy falowniku należy odłączyć go spod
napięcia zgodnie z opisem zawartym w niniejszym dokumencie.

Zagrożenie życia na skutek porażenia prądem

Dotknięcie nieuziemionego modułu fotowoltaicznego lub podstawy generatora może prowadzić
do niebezpiecznego dla życia porażenia prądem elektrycznym.

• Moduły fotowoltaiczne, podstawę generatora oraz powierzchnie przewodzące prąd
elektryczny należy połączyć ze sobą galwanicznie i uziemić. Należy przy tym
przestrzegać przepisów obowiązujących w kraju instalacji.

Zagrożenie uszkodzeniem falownika wskutek używania środków czyszczących

• W przypadku zabrudzenia obudowę, pokrywę obudowy, tabliczkę znamionową i diody
LED wolno wyczyścić wyłącznie przy użyciu czystej wody i ściereczki.

3 Symbole

Zagrożenie życia wskutek porażenia prądem elektrycznym

Produkt pracuje pod wysokim napięciem. Wszystkie prace przy produkcie
mogą wykonywać wyłącznie profesjonalni elektrycy.

3 Symbole

SMA Solar Technology AG

Skrócona instrukcja 69SB15-25-1VL-40-IS-xx-15

POLSKI

Niebezpieczeństwo poparzenia się o gorącą powierzchnię

Podczas pracy produkt może się bardzo rozgrzać. Nie dotykać falowni­ka, gdy jest on włączony. Przed przystąpieniem do wykonywania jakich­kolwiek prac należy poczekać na odpowiednie schłodzenie się produktu.

Uwaga

Ten symbol ostrzega przed ogólnymi zagrożeniami. W tym przypadku in­formuje on o konieczności dodatkowego uziemienia falownika, jeśli w
miejscu instalacji produktu wymagane jest stosowanie dodatkowego prze­wodu uziemiającego lub wyrównanie potencjału.

Przewód ochronny

Ten symbol oznacza miejsce, w którym należy podłączyć przewód
ochronny.

Zagrożenie życia wskutek występowania w falowniku wysokiego
napięcia - należy poczekać 5 minut.

W położonych wewnątrz falownika, będących pod napięciem elemen­tach występuje wysokie napięcie, które może doprowadzić do zagroże­nia życia wskutek porażenia prądem elektrycznym. Przed przystąpieniem
do jakichkolwiek prac przy falowniku należy odłączyć go od napięcia.

4 Deklaracja zgodności UE

zgodna z wymogami dyrektyw UE

• Dyrektywa dotycząca kompatybilności elektromagnetycznej 2014/30/
UE (29.3.2014 L 96/79-106) (EMC)

• Dyrektywa niskonapięciowa 2014/35/UE (29.3.2014 L 96/357-374)
(LVD)

• Dyrektywa 1999/05/WE w sprawie urządzeń radiowych i końcowych
urządzeń telekomunikacyjnych (R&TTE)

Firma SMA Solar Technology AG oświadcza niniejszym, że falowniki opisane w niniejszym
dokumencie spełniają zasadnicze wymagania i inne istotne wymogi określone przez ww.
dyrektywy. Pełna deklaracja zgodności UE znajduje się pod adresem www.SMA-Solar.com.

4 Deklaracja zgodności UE

SMA Solar Technology AG

Skrócona instrukcjaSB15-25-1VL-40-IS-xx-1570

POLSKI

1 Observações relativas a este documento

1.1 Aplicabilidade

Este documento é válido para os seguintes modelos de aparelho a partir da versão de firmware

2.04.03.R:

• SB1.5-1VL-40 (Sunny Boy 1.5)

• SB2.5-1VL-40 (Sunny Boy 2.5)

1.2 Apresentação

Este documento está dividido em duas partes: uma com textos em vários idiomas e outra com
ilustrações comuns a todos.

A parte de texto contém informações gerais e relevantes para a segurança relativas ao produto,
apresentando os diversos idiomas sequencialmente. Esta parte é facilmente identificada pelos
separadores na margem das páginas.

A parte gráfica apresenta ilustrações das etapas de instalação e colocação em serviço do
produto. Esta parte vem depois da parte dos textos e é facilmente identificada pela margem
cinzenta das páginas. Execute as operações representadas na parte gráfica do documento,
seguindo a ordem indicada e respeitando todas as instruções.

A actual versão deste documento, bem como o manual completo de instalação, colocação em
serviço, configuração e colocação fora de serviço estão disponíveis no formato PDF em
www.SMA-Solar.com.

1.3 Grupo-alvo

As actividades descritas neste documento só podem ser executadas por técnicos especializados.
Os técnicos especializados devem ter as seguintes qualificações:

• Conhecimento sobre o funcionamento e a operação de um inversor

• Formação sobre perigos e riscos na instalação e operação de aparelhos e sistemas
eléctricos

• Formação sobre a instalação e colocação em serviço de aparelhos e sistemas eléctricos

• Conhecimento sobre as normas e directivas em vigor

• Conhecimento e cumprimento deste documento, incluindo todos os avisos de segurança

2 Segurança

2.1 Utilização prevista

O Sunny Boy é um inversor fotovoltaico sem transformador que converte a corrente contínua do
gerador fotovoltaico em corrente alternada adequada à rede, injectando-a depois na rede
eléctrica pública.

O produto é adequado à utilização no exterior e no interior.

1 Observações relativas a este documento

SMA Solar Technology AG

Instruções sumárias 71SB15-25-1VL-40-IS-xx-15

PORTUGUÊS

O produto só pode ser operado com geradores fotovoltaicos que correspondam à classe de
protecçãoII conforme a IEC61730, classe de utilização A. Os módulos fotovoltaicos usados têm
de ser adequados para a utilização com este produto.

Módulos fotovoltaicos com grande capacidade à terra apenas podem ser utilizados se a sua
capacidade de acoplamento não exceder 900nF (para informações relativas ao cálculo da
capacidade de acoplamento, ver informação técnica "Correntes de fuga capacitivas" em
www.SMA-Solar.com).

As condições operacionais permitidas de todos os componentes têm de ser sempre respeitadas.
O produto só pode ser utilizado em países para os quais esteja homologado ou para os quais

tenha sido aprovado pela SMA Solar Technology AG e pelo operador da rede.
O produto também está homologado para mercado australiano e pode ser utilizado na Austrália.

Se for exigida a compatibilidade DRM, o inversor só pode ser utilizado conjuntamente com um
Demand Response Enabling Device (DRED). Deste modo fica assegurado que o inversor
implementa sempre as ordens de limitação da potência activa emitidas pelo operador da rede. O
inversor e o Demand Response Enabling Device (DRED) têm de estar ligados à mesma rede, a
interface Modbus do inversor tem de estar activada e o servidor TCP tem de estar configurado.

Utilizar o produto exclusivamente de acordo com as indicações da documentação em anexo e as
normas e directivas em vigor no local de instalação. Qualquer outra utilização pode resultar em
danos físicos ou materiais.

Intervenções no produto, p.ex., modificações e conversões, só são permitidas se tal for
expressamente autorizado, por escrito, pela SMA Solar Technology AG. Intervenções não
autorizadas têm como consequência a cessação dos direitos relativos à garantia, bem como, em
regra, a anulação da licença de operação. A SMA Solar Technology AG não assume qualquer
responsabilidade por danos resultantes de tais intervenções.

Qualquer outra utilização do produto, que não se encontre descrita como utilização prevista, é
considerada como desadequada e indevida.

Os documentos fornecidos são parte integrante do produto. Os documentos têm de ser lidos,
respeitados e guardados sempre em local acessível.

A placa de identificação tem de estar sempre afixada no produto.

2.2 Avisos de segurança

Este capítulo contém avisos de segurança que têm de ser sempre respeitados em todos os
trabalhos no e com o produto.

Para evitar danos pessoais e materiais e para garantir um funcionamento duradouro do produto,
leia este capítulo com atenção e siga sempre todos os avisos de segurança.

1 Observações relativas a este documento

SMA Solar Technology AG

Instruções sumáriasSB15-25-1VL-40-IS-xx-1572

PORTUGUÊS

Perigo de morte devido a tensões elevadas do gerador fotovoltaico

Quando há incidência de luz solar, o gerador fotovoltaico produz tensão contínua perigosa, que
se mantém nos condutoresCC e nas peças condutoras de tensão do inversor. Tocar nos
condutoresCC ou em peças condutoras de tensão pode originar choques eléctricos
extremamente perigosos. Se separar do inversor os conectores de fichaCC sob carga, pode
ocorrer um arco eléctrico que cause um choque eléctrico e queimaduras.

• Não entrar em contacto com extremidades de cabos a descoberto.

• Não tocar nos condutoresCC.

• Não tocar em peças condutoras de tensão no inversor.

• O inversor deve ser montado, instalado e colocado em funcionamento exclusivamente por
técnicos especializados devidamente qualificados.

• Caso ocorra um erro, este deverá ser solucionado exclusivamente por técnicos
especializados.

• Antes de qualquer trabalho no inversor, colocar sempre o inversor sem tensão conforme
descrito neste documento.

Perigo de morte devido a choque eléctrico

Pode ocorrer um choque eléctrico muito perigoso caso se toque num módulo fotovoltaico ou
numa armação de gerador que não estejam ligados à terra.

• Ligar de forma contínua e à terra os módulos fotovoltaicos, a armação do gerador e as
superfícies condutoras de electricidade. Ao fazê-lo, respeitar os regulamentos em vigor no
local.

Danos no inversor devido à utilização de produtos de limpeza

• Se o inversor estiver sujo, limpar a caixa, a tampa da caixa, a placa de identificação e os
LED exclusivamente com água limpa e um pano.

3 Símbolos

Perigo de morte devido a choque eléctrico

O produto funciona com tensões elevadas. A execução de todo e qual­quer trabalho no produto só é permitida a técnicos electricistas.

Perigo de queimaduras devido a superfície quente

O produto pode atingir temperaturas elevadas durante o funcionamento.
Evite tocar nele enquanto estiver a funcionar. Deixe o produto arrefecer o
suficiente antes de iniciar qualquer trabalho.

3 Símbolos

SMA Solar Technology AG

Instruções sumárias 73SB15-25-1VL-40-IS-xx-15

PORTUGUÊS

Atenção

Este símbolo alerta para perigos gerais. Neste caso, ele indica que o in­versor tem de ser ligado adicionalmente à terra se no local for exigida
uma ligação adicional à terra ou uma ligação equipotencial.

Condutor de protecção

Este símbolo identifica o local para a ligação de um condutor de protec­ção.

Perigo de morte devido a tensões elevadas no inversor. Respeitar
o tempo de espera de 5minutos

Nos componentes condutores de tensão no interior do inversor existem
tensões elevadas que podem causar choques eléctricos muito perigosos.
Antes de qualquer trabalho no inversor, colocá-lo sempre sem tensão.

4 Declaração de conformidade UE

nos termos das directivasUE

• Compatibilidade electromagnética 2014/30/UE (29.3.2014 L
96/79-106) (CEM)

• Baixa tensão 2014/35/UE (29.3.2014 L 96/357-374) (DBT)

• Equipamentos de rádio e equipamentos terminais de telecomunicações
1999/05/CE (R&TTE)

A SMA Solar Technology AG declara, por este meio, que os inversores descritos neste documento
cumprem os requisitos essenciais e outras disposições relevantes das directivas acima
mencionadas. A declaração de conformidadeUE completa encontra-se em www.SMA-Solar.com.

4 Declaração de conformidade UE

SMA Solar Technology AG

Instruções sumáriasSB15-25-1VL-40-IS-xx-1574

PORTUGUÊS

1 Indicaţii privind acest document

1.1 Domeniul de valabilitate

Acest document este valabil pentru următoarele tipuri de aparate, începând cu versiunea de
firmware 2.04.03.R:

• SB1.5-1VL-40 (SunnyBoy 1.5)

• SB2.5-1VL-40 (SunnyBoy 2.5)

1.2 Structura

Acest document este împărţit într-o secţiune formată preponderent din text şi o secţiune
preponderent grafică.

Secţiunea formată preponderent din text conţine informaţii cu caracter general despre produs şi
relevante pentru siguranţă, prezentate consecutiv în diverse limbi. Secţiunea formată preponderent
din text se poate recunoaşte după semnul de registru de la marginea paginii.

Secţiunea grafică descrie prin imagini etapele de instalare şi punere în funcţiune a produsului.
Secţiunea grafică este dispusă după secţiunea formată preponderent din text şi se poate
recunoaşte după marginea gri a paginii. Executaţi acţiunile reprezentate prin imagini în secţiunea
grafică, în ordinea indicată, şi respectaţi toate indicaţiile.

Versiunea actuală a acestui document, precum şi instrucţiunile detaliate pentru instalarea, punerea
în funcţiune, configurarea şi scoaterea din funcţiune sunt disponibile în format PDF la adresa
www.SMA-Solar.com.

1.3 Grupul-ţintă

Activităţile descrise în acest document se vor realiza numai de către personal de specialitate.
Personalul de specialitate trebuie să dispună de următoarele calificări:

• să cunoască modul de funcţionare şi exploatare a unui invertor

• să fi absolvit un instructaj cu privire la pericolele şi riscurile la instalarea şi operarea
aparatelor şi a instalaţiilor electrice

• să dispună de pregătire profesională pentru instalarea şi punerea în funcţiune a aparatelor şi
instalaţiilor electrice

• să cunoască normele şi directivele în vigoare

• să cunoască şi să respecte acest document, cu toate indicaţiile de siguranţă

2 Siguranţa

2.1 Utilizare conformă

SunnyBoy este un invertor fotovoltaic fără transformator care transformă curentul continuu al
generatorului fotovoltaic în curent alternativ adecvat pentru rețea, pe care îl introduce în rețeaua
publică de electricitate.

Produsul este adecvat pentru utilizarea în exterior şi interior.

1 Indicaţii privind acest document

SMA Solar Technology AG

Instrucţiuni pe scurt 75SB15-25-1VL-40-IS-xx-15

ROMÂNĂ

Produsul se va utiliza numai cu generatoare fotovoltaice din clasa de protecţie II conform IEC
61730, clasa de utilizare A. Modulele fotovoltaice utilizate trebuie să fie adecvate pentru folosirea
cu acest produs.

Modulele fotovoltaice cu capacitate mare la pământ nu se pot utiliza decât dacă capacitatea lor
de cuplaj nu depăşeşte 900 nF (pentru informaţii privind calculul capacităţii de cuplaj vezi
Informaţii tehnice "Curenţi de descărcare capacitivi" la adresa www.SMA-Solar.com).

Respectarea intervalului de funcţionare permis este obligatorie în orice circumstanţă, pentru toate
componentele.

Produsul nu poate fi folosit decât în ţările pentru care este omologat sau pentru care este autorizat
de către SMA Solar Technology AG sau de către exploatatorul reţelei.

Produsul este autorizat şi pentru piaţa australiană, iar utilizarea lui este permisă în Australia. Dacă
este nevoie de asistenţă DRM, invertorul se va utiliza numai împreună cu un Demand Response
Enabling Device (DRED). În acest fel vă asiguraţi că invertorul îndeplineşte întotdeauna comenzile
de limitare a puterii active primite de la exploatatorul reţelei. Invertorul şi Demand Response
Enabling Device (DRED) trebuie să fie conectate la aceeaşi reţea, interfaţa modbus a invertorului
trebuie să fie activată, iar serverul TCP trebuie să fie setat.

Utilizaţi produsul exclusiv conform indicaţiilor din documentaţiile ataşate şi în conformitate cu
normele şi directivele valabile la faţa locului. O altfel de utilizare poate provoca vătămări
corporale şi daune materiale.

Intervenţiile în interiorul produsului, cum sunt modificările şi transformările, sunt permise numai cu
acordul expres, dat în scris, al SMA Solar Technology AG. Intervenţiile neautorizate duc la
anularea drepturilor de garanţie legală şi comercială, antrenând de regulă şi retragerea
autorizaţiei de funcţionare. Societatea SMA Solar Technology AG nu îşi asumă răspunderea pentru
daune cauzate de asemenea intervenţii.

Orice altă utilizare a produsului în afara celei descrise în secţiunea Utilizare conformă este
considerată neconformă.

Documentaţiile ataşate constituie parte componentă a produsului. Documentaţiile trebuie citite,
respectate şi păstrate întotdeauna la îndemână.

Plăcuţa de fabricaţie trebuie să rămână tot timpul aplicată pe produs.

2.2 Indicaţii de siguranţă

Acest capitol conţine indicaţii de siguranţă care trebuie respectate la toate lucrările efectuate la şi
cu produsul.

Pentru a evita vătămările corporale şi daunele materiale şi a garanta o funcţionare permanentă a
produsului, citiţi cu atenţie acest capitol şi respectaţi în orice moment toate indicaţiile de siguranţă.

1 Indicaţii privind acest document

SMA Solar Technology AG

Instrucţiuni pe scurtSB15-25-1VL-40-IS-xx-1576

ROMÂNĂ

Pericol de moarte din cauza tensiunilor mari la generatorul fotovoltaic

Când soarele luminează, generatorul fotovoltaic produce o tensiune continuă periculoasă în
conductorii DC şi componentele purtătoare de tensiune ale invertorului. Contactul cu conductorii
DC sau cu componentele purtătoare de tensiune poate provoca electrocutări susceptibile să ducă
la deces. Când deconectaţi sub sarcină conectorii DC de la invertor, se poate forma un arc
electric cauzator de şoc electric şi de arsuri.

• Nu atingeţi extremităţile cablurilor cu izolaţia îndepărtată.

• Nu atingeţi conductorii DC.

• Nu atingeţi componentele purtătoare de tensiune ale invertorului.

• Montarea, instalarea şi punerea în funcţiune a invertorului nu se vor realiza decât de către
personal de specialitate, care dispune de calificarea corespunzătoare.

• Când intervine o eroare, dispuneţi remedierea erorii numai de către personalul calificat.

• Înainte de orice fel de lucrări la invertor, acesta trebuie întotdeauna scos de sub tensiune,
respectând descrierea din prezentul document.

Pericol de moarte prin electrocutare

Contactul cu un modul fotovoltaic neîmpământat sau cu cadrul neîmpământat al generatorului
poate provoca o electrocutare cauzatoare de moarte.

• Modulele fotovoltaice, cadrul generatorului şi suprafeţele conducătoare de electricitate
trebuie toate conectate şi legate la pământ. Respectaţi normele în vigoare la faţa locului.

Deteriorarea invertorului din cauza utilizării de detergenţi

• Dacă invertorul este murdar, curăţaţi carcasa, capacul carcasei, plăcuţa de identificare şi
LED-urile utilizând numai apă curată şi o lavetă.

3 Simboluri

Pericol de moarte prin electrocutare

Produsul lucrează cu tensiuni mari. Toate lucrările la produs se vor execu­ta exclusiv de către electricieni calificaţi.

Pericol de arsuri din cauza suprafeţei fierbinţi

Produsul poate deveni fierbinte în timpul utilizării. Evitaţi atingerile în timpul
utilizării. Înainte de a efectua orice fel de lucrări, produsul trebuie lăsat să
se răcească suficient.

3 Simboluri

SMA Solar Technology AG

Instrucţiuni pe scurt 77SB15-25-1VL-40-IS-xx-15

ROMÂNĂ

Atenţie

Acest simbol atrage atenţia asupra pericolelor generale. În acest caz atra­ge atenţia asupra faptului că invertorul trebuie împământat suplimentar
atunci când la faţa locului este necesar un al doilea conductor de protec­ţie sau o legătură echipotenţială.

Conductor de protecţie

Acest simbol marchează locul pentru conectarea unui conductor de pro­tecţie.

Pericol de moarte din cauza tensiunilor mari din invertor. Respec­tați timpul de așteptare de 5 minute

Componentele aflate sub tensiune din interiorul invertorului prezintă tensi­uni mari care pot provoca electrocutări cu efect mortal. Înainte de orice fel
de lucrări la invertor, acesta trebuie întotdeauna scos de sub tensiune.

4 Declaraţie de conformitate UE

în sensul directivelor UE

• Compatibilitate electromagnetică 2014/30/UE
(29.3.2014L96/79-106) (CEM)

• Joasă tensiune 2014/35/UE (29.3.2014L96/357-374) (DJT)

• Echipamente radio şi echipamente terminale de telecomunicaţii
1999/05/CE (R&TTE)

Prin prezenta SMA Solar Technology AG declară că invertoarele descrise în prezentul document
sunt în concordanţă cu standardele fundamentale şi cu celelalte prevederi relevante ale directivelor
menţionate mai sus. Declaraţia de conformitate UE în întregime poate fi consultată la adresa
www.SMA-Solar.com.

4 Declaraţie de conformitate UE

SMA Solar Technology AG

Instrucţiuni pe scurtSB15-25-1VL-40-IS-xx-1578

ROMÂNĂ

1 Informácie o tomto dokumente

1.1 Rozsah platnosti

Tento dokument je platný pre nasledujúce typy zariadení od verzie firmvéru 2.04.03.R:

• SB1.5-1VL-40 (SunnyBoy1.5)

• SB2.5-1VL-40 (SunnyBoy2.5)

1.2 Štruktúra

Tento dokument je rozdelený na časť vzťahujúcu sa na jazyk a na jazykovo neutrálnu časť.
Časť vzťahujúca sa na jazyk obsahuje všeobecné a dôležité bezpečnostné informácie o výrobku,

ktoré sú za sebou uvedené v rôznych jazykoch. Časť vzťahujúca sa na jazyk je na bočnom okraji
označená registrom.

Jazykovo neutrálna časť graficky znázorňuje jednotlivé kroky inštalácie a uvedenia výrobku do
prevádzky. Jazykovo neutrálna časť sa nachádza za časťou vzťahujúcou sa na jazyk a označená
je šedým bočným okrajom. Vykonajte graficky zobrazené úkony v jazykovo neutrálnej časti v
stanovenom poradí a dodržiavajte všetky pokyny.

Aktuálnu verziu tohto dokumentu, ako aj podrobný návod na inštaláciu, uvedenie do prevádzky,
konfiguráciu a vyradenie z prevádzky nájdete v PDF formáte na www.SMA-Solar.com.

1.3 Cieľová skupina

Činnosti opísané v tomto dokumente smú vykonávať len odborníci. Odborníci musia mať
nasledovnú kvalifikáciu:

• Vedomosti o spôsobe činnosti a prevádzke striedača

• Školenie o zaobchádzaní s nebezpečenstvami a rizikami pri inštalácii a obsluhe elektrických
prístrojov a zariadení

• kvalifikácia na inštaláciu a uvedenie elektrických prístrojov a zariadení do prevádzky

• poznať platné normy a smernice

• poznať a dodržiavať tento dokument so všetkými bezpečnostnými pokynmi

2 Bezpečnosť

2.1 Použitie v súlade s určením

SunnyBoy je FV striedač bez transformátora, ktorý mení jednosmerný prúd FV generátora na
trojfázový striedavý prúd zodpovedajúci rozvodnej sieti a dodáva trojfázový striedavý prúd do
verejnej elektrickej siete.

Výrobok je vhodný na použitie v exteriéroch a interiéroch.
Výrobok sa smie prevádzkovať iba s FV generátormi triedy ochrany II podľa IEC 61730, trieda

použitia A. Použité FV moduly musia byť vhodné na použitie s týmto výrobkom.

1 Informácie o tomto dokumente

SMA Solar Technology AG

Rýchly sprievodca 79SB15-25-1VL-40-IS-xx-15

SLOVENSKY

FV moduly s veľkou kapacitou voči zemi sa smú použiť iba v prípade, ak ich väzbová kapacita
nepresahuje 900nF (informácie na výpočet väzbovej kapacity nájdete v Technických informáciách
„Kapacitný zvodový prúd“ na www.SMA-Solar.com).

Povolené pracovné rozmedzie všetkých komponentov sa musí vždy dodržiavať.
Výrobok sa smie používať len v štátoch, pre ktoré je schválený alebo povolený SMA Solar

Technology AG a prevádzkovateľom siete.
Výrobok je schválený aj pre austrálsky trh a môže sa používať v Austrálii. Ak sa vyžaduje podpora

DRM, smie sa striedač používať iba spolu s Demand Response Enabling Device (DRED). Takto
zabezpečíte, že striedač v každom prípade vykoná príkazy od prevádzkovateľa siete na
obmedzenie činného výkonu. Striedač a Demand Response Enabling Device (DRED) musia byť
pripojené na rovnakú sieť a rozhranie Modbus striedača musí byť aktivované, rovnako musí byť
nastavený server TCP.

Výrobok používajte len podľa údajov v pripojenej dokumentácii a v súlade s platnými miestnymi
normami a smernicami. Iné použitie môže viesť k zraneniu osôb a vecným škodám.

Zásahy do výrobku, napr. zmeny a prestavby, sú povolené len s výslovným písomných schválením
spoločnosti SMA Solar Technology AG. V prípade neautorizovaných zásahov zaniká nárok na
záruku a záručné plnenie a spravidla dochádza aj k zrušeniu prevádzkového povolenia. Ručenie
spoločnosti SMA Solar Technology AG za škody, ktoré vznikli v dôsledku takýchto zásahov, je
vylúčené.

Akékoľvek iné použitie výrobku, než je uvedené v časti o správnom používaní, sa považuje za
nesprávne použitie.

Pripojená dokumentácia je súčasťou výrobku. Dokumentáciu je potrebné prečítať, dodržiavať ju a
musí byť uschovávaná vždy na dosah ruky.

Typový štítok musí byť umiestnený na výrobku stále.

2.2 Bezpečnostné pokyny

Táto kapitola obsahuje bezpečnostné pokyny, ktoré sa musia vždy dodržiavať pri všetkých prácach
na výrobku a s výrobkom.

Aby ste sa vyhli zraneniam osôb a vecným škodám a zabezpečili trvalú prevádzku výrobku,
pozorne si prečítajte túto kapitolu a vždy dodržiavajte všetky bezpečnostné pokyny.

1 Informácie o tomto dokumente

SMA Solar Technology AG

Rýchly sprievodcaSB15-25-1VL-40-IS-xx-1580

SLOVENSKY

NEBEZPEČENSTVO

Nebezpečenstvo ohrozenia života hroziace vysokými napätiami generátora FV

FV generátor vytvára pri slnečnom svetle nebezpečné jednosmerné napätie, ktoré je prítomné na
DC vodičoch a súčastiach striedača, ktoré sú pod napätím. Dotknutie sa DC vodičov alebo
súčastí, ktoré sú pod napätím, môže viesť k životu nebezpečnému zásahu elektrickým prúdom. Ak
DC konektory odpojíte od striedača pod záťažou, môže vzniknúť elektrický oblúk, ktorý spôsobí
zásah elektrickým prúdom a popáleniny.

• Nedotýkajte sa voľne ležiacich káblov.

• Nedotýkajte sa DC vodičov.

• Nedotýkajte sa žiadnych konštrukčných súčastí striedača, ktoré sú pod napätím.

• Striedač smú montovať, inštalovať a uviesť do prevádzky iba odborníci s príslušnou
kvalifikáciou.

• V prípade výskytu chyby ju dajte odstrániť len odborníkom.

• Pred všetkými prácami na striedači, vždy striedač odpojte od napätia tak, ako to je
uvedené v tomto dokumente.

NEBEZPEČENSTVO

Nebezpečenstvo ohrozenia života zásahom elektrickým prúdom

Pri kontakte s neuzemneným modulom FV alebo so stojanom generátora môže vzniknúť životu
nebezpečný zásah elektrickým prúdom.

• Spojte moduly FV, stojan generátora a elektricky vodivé plochy tak, aby boli priebežne
vodivé a uzemnené. Dodržiavajte pritom na mieste inštalácie platné predpisy.

UPOZORNENIE

Poškodenie striedača pri použití čistiacich prostriedkov

• Ak je striedač znečistený, očistite kryt, veko krytu, typový štítok a LED len čistou vodou a
handrou.

3 Symboly

Nebezpečenstvo ohrozenia života zásahom elektrickým prúdom

Výrobok pracuje s vysokým napätím. Všetky práce na výrobku smú vy­konávať iba kvalifikovaní elektrikári.

Nebezpečenstvo popálenia na horúcom povrchu

Výrobok sa môže počas prevádzky zohrievať. Počas prevádzky sa ho
nedotýkajte. Pred akýmikoľvek prácami nechajte výrobok dostatočne vyc­hladnúť.

3 Symboly

SMA Solar Technology AG

Rýchly sprievodca 81SB15-25-1VL-40-IS-xx-15

SLOVENSKY

Pozor

Tento symbol varuje pred všeobecnými nebezpečenstvami. V tomto prípa­de upozorňuje na to, že sa striedač musí dodatočne uzemniť, ak sa na
danom mieste vyžaduje dodatočné uzemnenie alebo vyrovnanie poten­ciálu.

Ochranný vodič

Tento symbol označuje miesto zapojenia ochranného vodiča.

Nebezpečenstvo ohrozenia života v dôsledku vysokého napätia v
striedači, dodržiavajte čas čakania 5 minút

Na vnútorných súčastiach striedača, ktoré sú pod napätím, je prítomné vy­soké napätie, ktoré môže spôsobiť životunebezpečný zásah elektrickým
prúdom. Striedač pred akýmikoľvek prácami na striedači vždy odpojte od
napätia.

4 EÚ vyhlásenie o zhode

V zmysle smerníc EÚ

• elektromagnetická kompatibilita 2014/30/EÚ (29.3.2014 L
96/79-106) (EMC)

• nízke napätie 2014/35/EÚ (29.3.2014 L 96/357-374) (LVD)

• Rozhlasové a telekomunikačné zariadenia 1999/05/EG (R&TTE)

SMA Solar Technology AG týmto vyhlasuje, že striedače opísané v tomto dokumente spĺňajú
základné požiadavky a iné relevantné ustanovenia hore uvedených smerníc. Kompletné EÚ
vyhlásenie o zhode nájdete na www.SMA-Solar.com.

4 EÚ vyhlásenie o zhode

SMA Solar Technology AG

Rýchly sprievodcaSB15-25-1VL-40-IS-xx-1582

SLOVENSKY

1 Napotki k temu dokumentu

1.1 Področje veljavnosti

Ta dokument velja za naslednje vrste naprav z različico vdelane opreme od 2.04.03.R dalje:

• SB1.5-1VL-40 (SunnyBoy 1.5)

• SB2.5-1VL-40 (SunnyBoy 2.5)

1.2 Sestava

Dokument je sestavljen iz jezikovnega in nejezikovnega dela.
Jezikovni del vsebuje splošne in varnostne podatke o izdelku v več različnih jezikih. Jezikovni del

prepoznate po kazalu na robovih strani.
Nejezikovni del grafično prikazuje korake za namestitev in zagon izdelka. Nejezikovni del sledi

jezikovnemu in ga prepoznate po sivih robovih strani. Izvedite vse korake, prikazane v
nejezikovnem delu, v predpisanem zaporedju in upoštevajte vse napotke.

Trenutno različico tega dokumenta ter podrobna navodila za namestitev, zagon, konfiguracijo in
ustavitev uporabe najdete v formatu PDF pod www.SMA-Solar.com.

1.3 Ciljna skupina

Dejavnosti, opisane v tem dokumentu, smejo izvajati samo strokovnjaki. Strokovno osebje mora
imeti naslednje kvalifikacije:

• znanje o funkcijah in načinu delovanja razsmernika,

• opravljeno šolanje o ravnanju pri nevarnostih in tveganjih, ki se pojavljajo pri montaži in
upravljanju električnih naprav in sistemov,

• ustrezno izobrazbo za montažo in zagon električnih naprav in sistemov,

• poznavanje veljavnih standardov in direktiv ter

• poznavanje in upoštevanje tega dokumenta z vsemi varnostnimi napotki.

2 Varnost

2.1 Namenska uporaba

SunnyBoy je solarni razsmernik brez transformatorja, ki pretvarja enosmerni tok fotovoltaičnega
generatorja v omrežju prilagojen izmenični tok ter ga dovaja v javno električno omrežje.

Izdelek je primeren za uporabo na prostem in v notranjih prostorih.
Izdelek lahko uporabljate samo s FV-generatorji zaščitnega razredaII v skladu s standardom

IEC61730, razred uporabeA. Uporabljeni FV-moduli morajo biti primerni za uporabo s tem
izdelkom.

FV-module z veliko kapacitivnostjo proti zemlji lahko uporabite samo, če spojna kapacitivnost ne
presega vrednosti 900nF (podrobnosti o računanju spojne kapacitivnosti najdete v tehničnih
informacijah »Leading Leakage Currents« na spletnem mestu www.SMA-Solar.com).

Vedno upoštevajte dovoljene delovne razpone vseh komponent.

1 Napotki k temu dokumentu

SMA Solar Technology AG

Kratka navodila 83SB15-25-1VL-40-IS-xx-15

SLOVENŠČINA

Izdelek se sme uporabljati samo v državah, za katere ima dovoljenje ter v katerih sta jih odobrila
SMA Solar Technology AG in upravitelj omrežja.

Izdelek ima dovoljenje tudi za avstralski trg in ga je dovoljeno uporabljati v Avstraliji. Če je
zahtevana podpora DRM, se sme razsmernik uporabljati samo skupaj z napravo Demand
Response Enabling Device (DRED). S tem zagotovite, da razsmernik v vsakem primeru izpolni
ukaze upravitelja omrežja v zvezi z omejitvijo zmogljivosti. Razsmernik in naprava Demand
Response Enabling Device (DRED) morata biti priključena na isto omrežje in vmesnik Modbus
razsmernika mora biti aktiviran, strežnik TCP pa nastavljen.

Izdelek uporabljajte izključno v skladu z navedbami v priloženi dokumentaciji ter v skladu s
standardi in smernicami, ki veljajo na lokaciji postavitve. Vsak drugačen namen uporabe lahko
privede do telesnih poškodb ali stvarne škode.

Posegi v izdelek, na primer spremembe in predelave, so dovoljeni samo z izrecno pisno odobritvijo
podjetja SMA Solar Technology AG. Nepooblaščeni posegi so razlog za prenehanje veljavnosti
garancijskih in jamstvenih pravic, praviloma pa tudi za prenehanje veljavnosti dovoljenja za
obratovanje. Jamstvo podjetja SMA Solar Technology AG za škodo, ki bi nastala zaradi takih
posegov, je izključeno.

Vsak drug način uporabe izdelka, ki se razlikuje od tega, ki je opisan v poglavju o namenski
uporabi, velja kot neprimeren.

Priložena dokumentacija je sestavni del izdelka. Dokumentacijo preberite, upoštevajte in shranite
tako, da je vedno pri roki.

Tipska ploščica mora biti vedno nameščena na izdelku.

2.2 Varnostni napotki

V tem poglavju so opisani varnostni napotki, ki jih je treba upoštevati pri vseh delih na izdelku in z
njim.

Za preprečevanje poškodb oseb in materialne škode ter za zagotovitev dolgotrajnega delovanja
izdelka pozorno preberite to poglavje in vedno upoštevajte vse varnostne napotke.

1 Napotki k temu dokumentu

SMA Solar Technology AG

Kratka navodilaSB15-25-1VL-40-IS-xx-1584

SLOVENŠČINA

Smrtno nevarno zaradi visokih napetosti v fotonapetostnem generatorju

Fotonapetostni generator ob sončni svetlobi ustvarja nevarno enosmerno napetost, ki jo
uporabljajo prevodniki enosmerne napetosti in vsi sestavni deli razsmernika, ki so pod napetostjo.
Teh delov se ne dotikajte, saj bi lahko prišlo do smrtno nevarnega električnega udara. Če vtično
povezavo enosmerne napetosti, ki je pod obremenitvijo, ločite od razsmernika, lahko nastane
oblok, ki lahko povzroči električni udar ali opekline.

• Ne dotikajte se prostih koncev kablov.

• Ne dotikajte se prevodnikov enosmerne napetosti.

• Ne dotikajte se sestavnih delov razsmernika, ki so pod napetostjo.

• Razsmernik sme montirati, namestiti in zagnati izključno ustrezno usposobljeno strokovno
osebje.

• Če pride do napake, naj jo odpravi izključno strokovno osebje.

• Pred vsemi deli na razsmerniku je treba razsmernik vedno odklopiti od napetosti v skladu z
navodili v tem dokumentu.

Smrtna nevarnost zaradi električnega udara

Ob dotiku FV-modula ali ohišja generatorja lahko pride do električnega udara s smrtnim izidom.

• FV-modul, ohišje generatorja in površine, ki prevajajo elektriko, je treba prevodno povezati
in ozemljiti. Pri tem upoštevajte lokalne predpise.

Poškodbe razsmernika zaradi uporabe čistilnih sredstev

• Če je razsmernik umazan, očistite ohišje, pokrov ohišja, tipsko ploščico in diode LED
izključno s čisto vodo in krpo.

3 Simboli

Smrtna nevarnost električnega udara

Izdelek deluje z visokimi napetostmi. Dela na njem lahko izvajajo izključno
strokovno usposobljeni elektroinštalaterji.

Nevarnost opeklin zaradi vročih površin

Izdelek se lahko med delovanjem segreje. Takrat se ga ne dotikajte. Pred
morebitnimi deli počakajte, da se izdelek dovolj ohladi.

Pozor

Ta simbol opozarja na splošno nevarnost. V tem primeru označuje, da je
treba razsmernik dodatno ozemljiti, če mesto postavitve zahteva dodatno
ozemljitev ali izenačevalnik potencialov.

3 Simboli

SMA Solar Technology AG

Kratka navodila 85SB15-25-1VL-40-IS-xx-15

SLOVENŠČINA

zaščitni ozemljitveni vodnik

Ta simbol predstavlja kraj za priklop zaščitnih vodnikov

Smrtna nevarnost zaradi visoke napetosti v razsmerniku;
počakajte 5minut.

Na sestavnih delih v notranjosti razsmernika, ki prevajajo napetost, je zelo
visoka napetost, ki lahko povzroči električni udar s smrtnim izidom. Preden
začnemo s kakršnimikoli deli, je treba razsmernik vedno odklopiti od
napetosti.

4 Izjava EU o skladnosti

v smislu direktiv EU

• Direktiva št.2014/30/EU o elektromagnetni združljivosti (29. 3.
2014L96/79-106) (EMV)

• Direktiva št. 2014/35/EU o nizki napetosti (29. 3.
2014L96/357-374) (NSR)

• Direktiva št.1999/05/ES o radijski opremi in telekomunikacijski
terminalski opremi (R&TTE)

SMA Solar Technology AG izjavljam, da so razsmerniki, opisani v tem dokumentu, skladni s
temeljnimi zahtevami in drugimi veljavnimi določbami navedenih direktiv. Celotna izjava EU o
skladnosti je na voljo na strani www.SMA-Solar.com.

4 Izjava EU o skladnosti

SMA Solar Technology AG

Kratka navodilaSB15-25-1VL-40-IS-xx-1586

SLOVENŠČINA

1 Information om detta dokument

1.1 Giltighetsområde

Detta dokument gäller för följande apparattyper från och med firmwareversion2.04.03.R:

• SB1.5-1VL-40 (Sunny Boy 1.5)

• SB2.5-1VL-40 (Sunny Boy 2.5)

1.2 Uppbyggnad

Det här dokumentet är indelat i en textdel och en språkneutral del.
Textdelen innehåller allmän och säkerhetsrelevant information om produkten. Informationen

kommer efter varandra på olika språk. Man känner igen textdelen på registret vid kanten av
sidorna.

Den språkneutrala delen beskriver grafiskt stegen för att installera produkten och ta den i drift. Den
språkneutrala delen kommer efter textdelen och man känner igen den på den gråa kanten på
sidorna. Utför alla arbeten i den ordning som anges grafiskt i den språkneutrala delen och följ alla
anvisningar.

Den aktuella versionen av det här dokumentet, samt utförliga anvisningar för installation,
idrifttagning, konfiguration och urdrifttagning finns i PDF-format på www.SMA-Solar.com.

1.3 Målgrupp

De uppgifter som beskrivs i detta dokument får endast utföras av specialister. Specialister måste
besitta följande kvalifikationer:

• Kunskap om en växelriktares funktion och arbetssätt

• Skolning i hantering av faror och risker vid installation och manövrering av elektriska
apparater och anläggningar

• Utbildning för installation och idrifttagande av elektriska apparater och anläggningar

• Kunskap om gällande standarder och direktiv

• Kunskap om och beaktande av detta dokument med alla säkerhetsanvisningar

2 Säkerhet

2.1 Ändamålsenlig användning

SunnyBoy är en transformatorlös PV-växelriktare som omvandlar PV-generatorns likström till
nätanpassad växelström och matar in växelströmmen i det allmänna elnätet.

Produkten lämpar sig för användning utomhus och inomhus.
Produkten får endast drivas med PV-generatorer av skyddsklassII enligt IEC61730,

applikationsklassA. De PV-moduler som används måste vara lämpade för användning med denna
produkt.

1 Information om detta dokument

SMA Solar Technology AG

Snabbanvisning 87SB15-25-1VL-40-IS-xx-15

SVENSKA

PV-moduler med stor kapacitet mot jord får endast användas om deras kopplingskapacitet inte
överstiger 900 nF (för information om beräkning av kopplingskapaciteten, se teknisk information
”Firmware Update with SD Card” på www.SMA-Solar.com).

Tillåtet driftområde för alla komponenter måste alltid iakttas.
Produkten får bara användas i länder där den är tillåten eller för vilka den är frigiven av SMA

Solar Technology AG och nätoperatören.
Produkten är även godkänd för den australiensiska marknaden och kan användas i Australien. Om

det krävs DRM-stöd kan växelriktaren endast användas tillsammans med en efterfrågan Demand
Response Enabling Device (DRED). Detta säkerställer att växelriktaren alltid omvandlar kommandon
för aktiv effektbegränsning från nätoperatörens sida. Växelriktaren och Demand Response Enabling
Device (DRED) måste vara anslutna till samma nätverk och växelriktarens modbusgränssnitt måste
aktiveras och TCP-servern ställas in.

Använd bara produkten enligt anvisningarna i bifogad dokumentation och enligt de standarder och
direktiv som gäller på platsen. Annan användning kan leda till person- eller sakskador.

Ingrepp i produkten, t.ex. förändringar och ombyggnader, är endast tillåtna med uttryckligt skriftligt
medgivande från SMA Solar Technology AG. Icke godkända ingrepp leder till att garantianspråk
bortfaller samt i regel till att typgodkännandet blir ogiltigt. SMA Solar Technology AG bär inget
ansvar för skador som uppstår till följd av sådana ingrepp.

Varje annan användning av produkten än den som beskrivs som ändamålsenlig användning räknas
som icke ändamålsenlig.

Den bifogade dokumentationen utgör en del av produkten. Dokumentationen måste läsas, beaktas
och alltid hållas tillgänglig.

Typskylten måste ständigt vara anbringad på produkten.

2.2 Säkerhetsanvisningar

Detta kapitel innehåller säkerhetsanvisningar som alltid måste beaktas vid alla arbeten på och med
produkten.

För att undvika person- och sakskador och säkerställa en varaktig drift av produkten ska du läsa
detta kapitel uppmärksamt och alltid följa alla säkerhetsanvisningar.

1 Information om detta dokument

SMA Solar Technology AG

SnabbanvisningSB15-25-1VL-40-IS-xx-1588

SVENSKA

FARA

Livsfara på grund av höga spänningar i PV-generatorn

PV-generatorn genererar vid solsken farlig likspänning som ligger an på växelriktarens
likströmsledare och spänningsförande komponenter. Att vidröra likströmsledarna eller de
spänningsförande komponenterna kan framkalla livsfarliga elektriska stötar. Om du skiljer
likströmskontakten från växelriktaren under belastning kan det uppstå en ljusbåge som framkallar
en elstöt och brännskador.

• Vidrör inga fritt liggande kabeländar.

• Vidrör inte likströmsledarna.

• Vidrör inte någon av växelriktarens spänningsförande komponenter.

• Låt endast specialister med motsvarande kvalifikationer montera, installera och driftsätta
växelriktaren.

• Om ett fel uppträder, låt endast specialister åtgärda felet.

• Före alla arbeten på växelriktaren ska den alltid kopplas spänningsfri så som beskrivs i
detta dokument.

FARA

Livsfara genom elektrisk stöt

Om man vidrör en icke-jordad PV-modul eller ett icke-jordat generatorstativ kan en livsfarlig
elektrisk stöt bli följden.

• PV-moduler, generatorstativ och elektriskt ledande ytor ska förbindas med genomgående
ledning och jordas. Därvid ska lokalt gällande bestämmelser iakttas.

Växelriktaren skadas genom användning av rengöringsmedel

• Då växelriktaren är smutsig får huset, huskåpan, typskylten och lysdioderna endast
rengöras med rent vatten och en trasa.

3 Symboler

Livsfara genom elektriskt stöt

Produkten arbetar med höga spänningar. Endast elektriker får utföra arbe­ten på produkten.

Risk för brännskador från het yta

Produkten kan bli het under drift. Undvik direktkontakt under drift. Låt pro­dukten svalna tillräckligt före alla arbeten.

3 Symboler

SMA Solar Technology AG

Snabbanvisning 89SB15-25-1VL-40-IS-xx-15

SVENSKA

Se upp

Den här symbolen varnar för allmänna faror. I det här fallet visar den att
växelriktaren behöver en extra jordning om det lokalt krävs en extra jord­ning eller potentialutjämning.

Skyddsledare

Den här symbolen markerar platsen för att ansluta en skyddsledare.

Livsfara på grund av höga spänningar i växelriktaren, iaktta en
väntetid på 5 minuter

Det finns höga spänningar på de spänningsförande komponenterna inuti
växelriktaren, vilka kan orsaka livsfarliga elektriska stötar. Koppla alltid
bort spänningen från växelriktaren innan alla arbeten.

4 EU-konformitetsförklaring

enligt EU-direktiv

• Elektromagnetisk kompatibilitet 2014/30/EU (29.3.2014L96/79-106)
(EMV)

• Lågspänning 2014/35/EU (29.3.2014L96/357-374) (NSR)

• Radioutrustning och teleterminalutrustning 1999/05/EG (R&TTE)

Härmed förklarar SMA Solar Technology AG, att växelriktaren som beskrivs i detta dokument
överensstämmer med grundläggande krav och andra relevanta bestämmelser i ovannämnda
direktiv. Den fullständiga EU-konformitetsförklaringen hittar du på www.SMA-Solar.com.

4 EU-konformitetsförklaring

SMA Solar Technology AG

SnabbanvisningSB15-25-1VL-40-IS-xx-1590

SVENSKA

Scope of Delivery| Lieferumfang| Обхват на доставката| Obsah dodávky|
Leveringsomfang| Παραδιδόμενος εξοπλισμός| Contenido de la entrega|
Tarnekomplekt| Toimituksen sisältö| Contenu de la livraison| Opseg isporuke| A
csomag tartalma| Contenuto della fornitura| Pristatomas komplektas| Piegādes
komplekts| Leveringsomvang| Zakres dostawy| Material fornecido| Setul de
livrare| Objem dodávky| Obseg dobave| Leveransomfattning

+

_

1x1x 1x 1x 1x

1x 1x 1x

L

N

1x

Mounting location| Montageort| Място на монтажа| Místo montáže|
Monteringssted| Σημείο εγκατάστασης| Lugar de montaje| Paigalduskoht|
Asennuspaikka| Lieu de montage| Mjesto montaže| Felszerelés helye| Luogo di
montaggio| Montavimo vieta| Montāžas vieta| Montagelocatie| Miejsce montażu|
Local de montagem| Locul de montaj| Miesto montáže| Mesto montaže|
Monteringsplats

max. 3000 m

IP65
4K4H

outdoor

–40 °C

+60 °C

15°

9 kg

90°

91SB15-25-1VL-40-IS-xx-15

Mounting| Montage| Монтаж| Montáž| Montering| Εγκατάσταση| Montaje|
Monteerimine| Asennus| Montage| Montaža| Felszerelés| Montaggio|
Montavimas| Montāža| Montage| Montaż| Montagem| Montajul| Montáž|
Montaža| Montering

mm

1

357

450

122

6-10

9 kg

mm

115

105

334

240

410

320

520

665

2

SW 10

Ø 6

10

50

410

SB15-25-1VL-40-IS-xx-1592

Disconnect from voltage sources| Freischalten| Изключване на напрежението|
Odpojení střídače od napětí| Åbning| Απομόνωση από την τάση| Desconexión de la
tensión| Lahti ühendamine| Kytkentä jännitteettömäksi| Mettez hors tension|
Isključivanje| Az inverter áramtalanítása| Disinserire| Atblokavimas| Atbloķēšana|
Vrijschakelen| Odłączenie| Seccionar completamente| Deconectarea| Spustenie|
Odklop| Frikoppling

OFF

1

3

0.0A

2

6

3.5 Nm

TX 20

5

0.00

4

1

2

3 mm

1

7

L

N

1

2

93SB15-25-1VL-40-IS-xx-15

AC Connection| AC-Anschluss| Свързване на променливия ток| AC připojení| AC­tilslutning| Σύνδεση AC| Conexión de CA| Toiteühendus| AC-liitäntä| Raccordement
AC| AC-priključak| AC-csatlakoztatás| Collegamento CA| Kintamosios srovės
jungtis| Maiņstrāvas pieslēgums| AC-aansluiting| Przyłącze AC| LigaçãoCA|
Conexiune AC| Prípojka pre striedavý prúd| Priključek AC| Växelströmsanslutning

5 to 7 mmØ to 13 mmØ 8

2

1

L

N

1

3

PE

5 to 13 mm

15 mm

N

L

2

1.5 to 4 mm

70 mm

1

1

2

2

1

3

1

4

6 Nm

TX 25

2

1

2

1.5 to 10 mm

12 mm

Optional

*max. 16 A

*

*

5

3.5 Nm

TX 20

2

1

3

AC SB1.5-1VL-40 SB2.5-1VL-40

P

AC (@ 230 V, 50 Hz)

1500 W 2500 W

S

AC (@ cos φ = 1)

1500 VA 2500 VA

V

AC, r

220V / 230V / 240V 220V / 230V / 240V

V

AC, range

180 V to 280 V 180 V to 280 V

SB15-25-1VL-40-IS-xx-1594

AC SB1.5-1VL-40 SB2.5-1VL-40

I

AC, r (@ 220 V)

7A 11A

I

AC, r (@ 230 V)

6.5 A 11 A

I

AC, r (@ 240 V)

6.25 A 10.5 A

I

AC,max

7A 11A

f

AC

50 Hz / 60 Hz 50 Hz / 60 Hz

cos φ

0.8 overexcited to 1 to 0.8
underexcited

0.8 overexcited to 1 to 0.8
underexcited

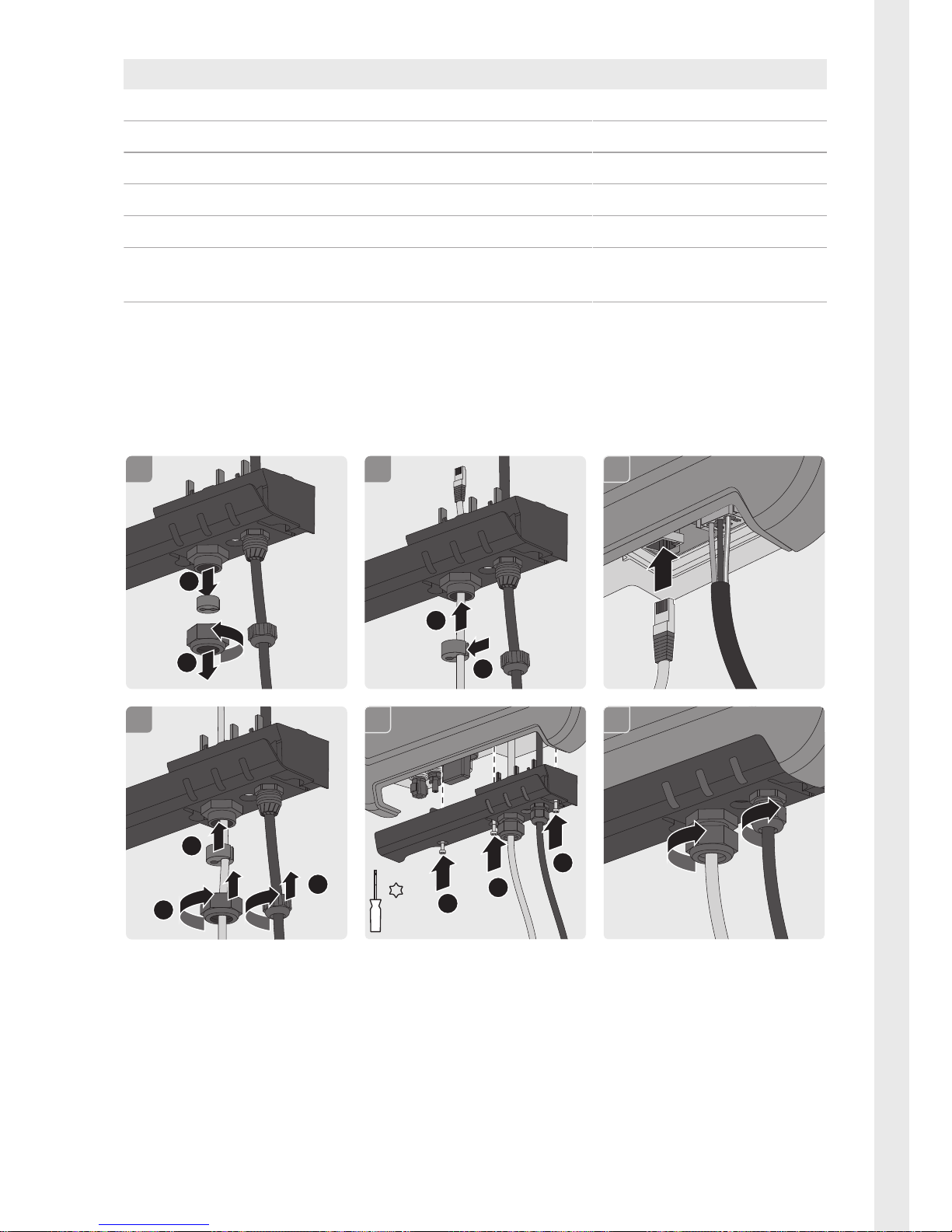

Connecting the network| Netzwerk anschließen| Свързване към мрежата| Připojení
datové sítě| Tilslutning af netværk| Σύνδεση δικτύου| Conexión de la red|
Elektrivõrku ühendamine| Verkon liittäminen| Connexion au réseau| Povezivanje
mreže| Hálózat csatlakoztatása| Collegamento della rete| Tinklo prijungimas| Tīkla
sakaru kabeļa pievienošana| Netwerk aansluiten| Podłączanie sieci| Ligar rede|
Conectare rețea| Pripojenie k sieti| Priključitev na električno omrežje| Ansluta nätverk

2

1

163

2

2

1

5

3.5 Nm

TX 20

2

1

3

4

2

1

3

95SB15-25-1VL-40-IS-xx-15

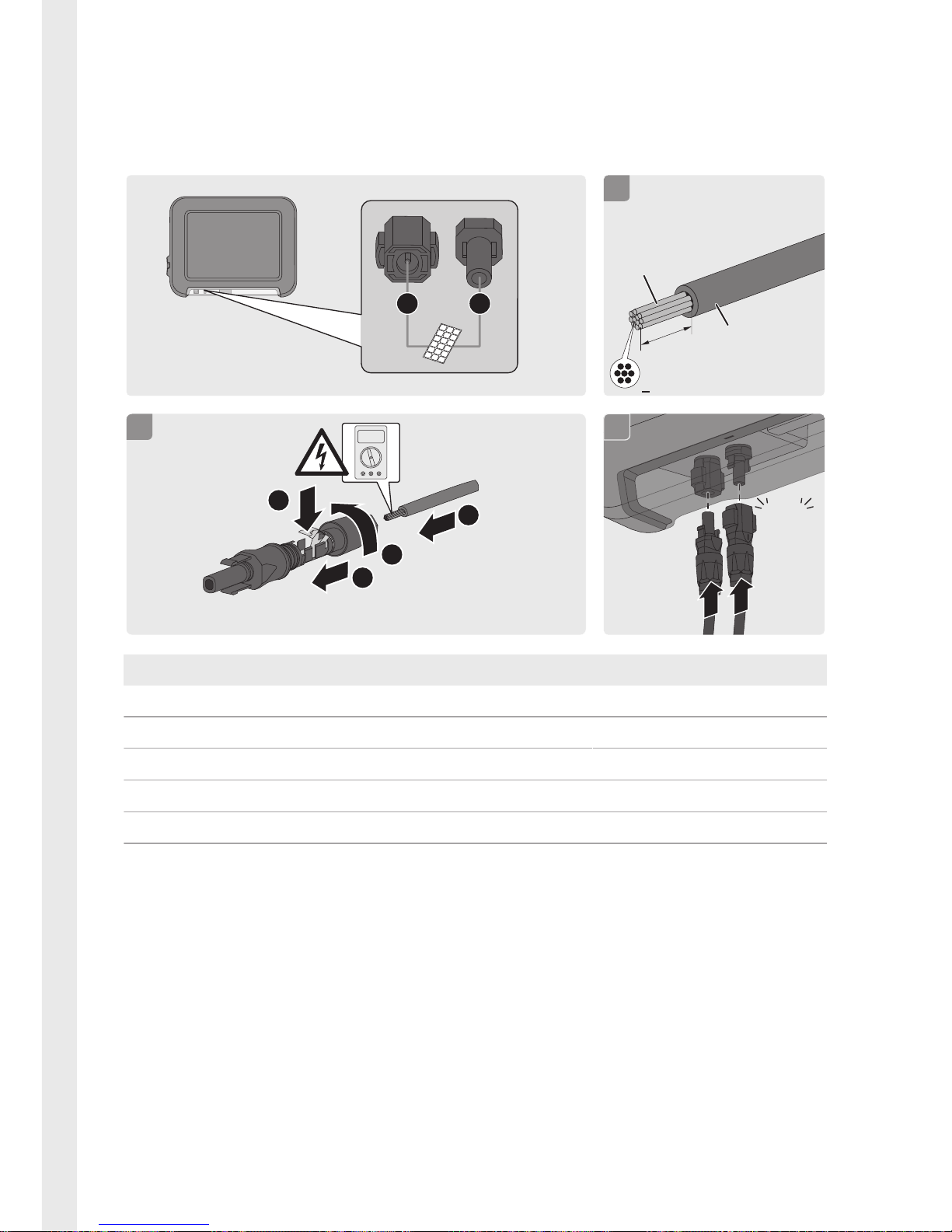

DC Connection| DC-Anschluss| Свързване на постоянния ток| DC připojení| DC­tilslutning| Σύνδεση DC| Conexión de CC| Alalisvooluühendus| DC-liitäntä|
Raccordement DC| DC-priključak| DC-csatlakoztatás| Collegamento CC| Nuolatinės
srovės jungtis| Līdzstrāvas pieslēgums| DC-aansluiting| Przyłącze DC| LigaçãoCC|
Conexiune DC| DC prípojka| Priključek DC| Likströmsanslutning

2

2.5 to 6 mm

Ø 5 to 8 mm

> 7

PV1-F/UL-ZKLA/

USE2

U > 1000 V

~

12 mm

1

+

2

3

0.0V

4

1

2

+

+

+

3

click

+

_

DC SB1.5-1VL-40 SB2.5-1VL-40

P

DC, max (@ cos φ = 1)

1600 W 2650 W

V

DC, max

600V

V

DC, MPP

160V to 360V to 550V 260V to 360V to 550V

I

DC, max

10 A

I

SC PV

18 A

SB15-25-1VL-40-IS-xx-1596

Disassembling the DC Connectors| DC-Steckverbinder demontieren| Демонтаж на DC
свързващия щепсел| Demontáž DC konektorů| Afmontering af AC-stikforbinder|
Αφαίρεση βύσματος σύνδεσης DC| Desmontaje de los conectadores de enchufe de CC|
Alalisvoolu pistmiku lahtivõtmine| Tasavirtapistokkeen irrotus| Démontage des
connecteursDC| Demontaža istosmjerne utične spojnice| DC-csatlakozó leszerelése|
Smontaggio dei terminali CC| DC kištukinės jungties išmontavimas| Līdzstrāvas
spraudsavienojuma demontāža| DC-connectoren demonteren| Demontaż wtyków
DC| Desmontar os conectores de fichaCC| Demontarea conductorilor DC| Demontáž
DC konektora| Demontaža vtičnih priključkov za enosmerni tok| Demontera DC­kontakt

+

2

3

1

2

+

2

3

1

4

3

1

1

2

3 mm

Commissioning| Inbetriebnahme| Пускане в експлоатация| Uvedení do provozu|
Idriftsættelse| Θέση σε λειτουργία| Puesta en marcha| Kasutuselevõtt|
Käyttöönotto| Mise en service| Puštanje u pogon| Üzembe helyezés| Messa in
servizio| Eksploatavimo pradžia| Ekspluatācijas sākšana| Inbedrijfstelling|
Uruchomienie| Colocação em serviço| Punerea în funcţiune| Uvedenie do
prevádzky| Zagon| Idrifttagning

OK

3

31

ON

2

97SB15-25-1VL-40-IS-xx-15

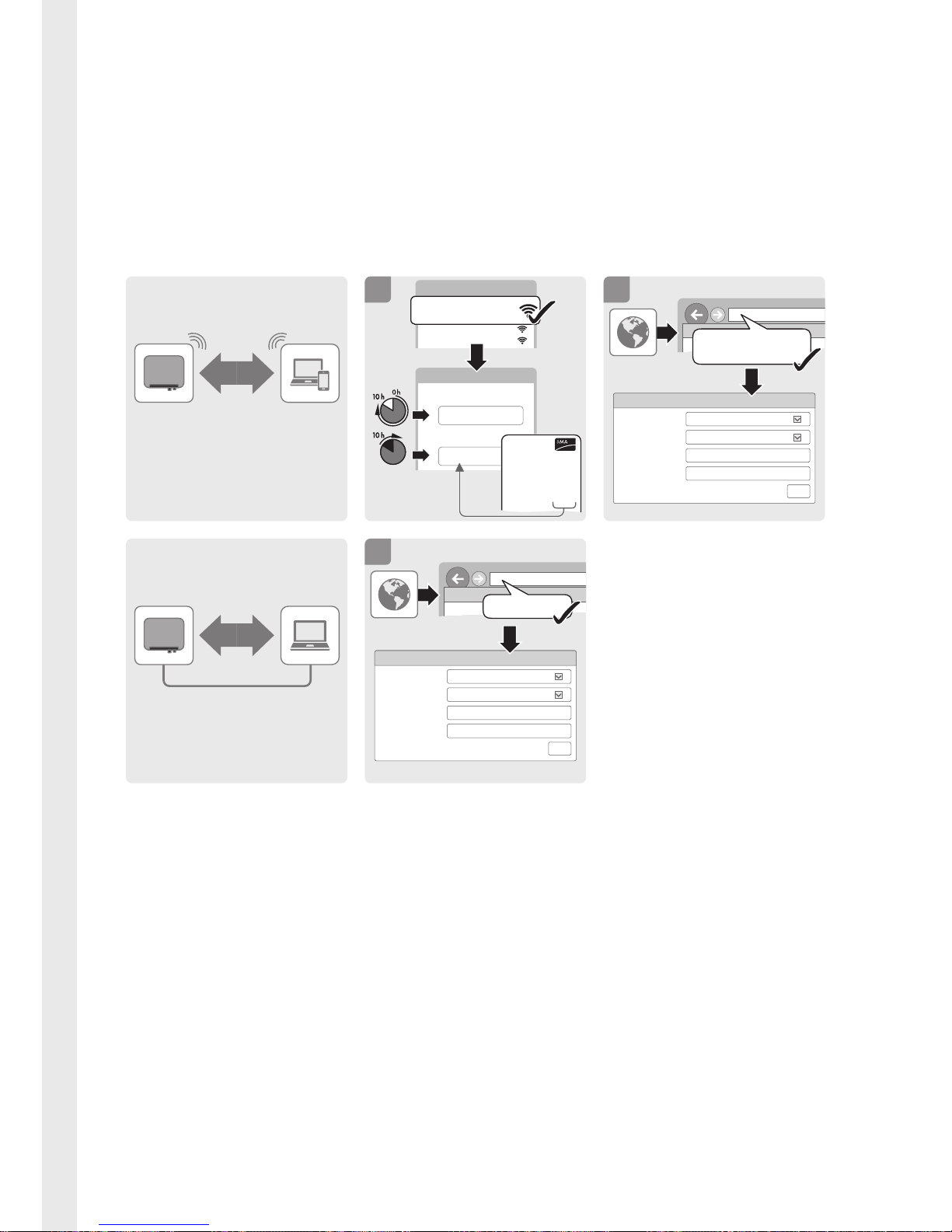

Accessing the user interface| Benutzeroberfläche aufrufen| Извикване на
потребителския интерфейс| Navázání připojení kuživatelskému rozhraní| Hentning
af brugeroverflade| Άνοιγμα επιφάνειας εργασίας| Acceso a la interfaz de usuario|
Kasutajaliidese avamine| Käyttöliittymän avaaminen| Affichage de l’interface
utilisateur| Otvaranje korisničke površine| A felhasználói felület csatlakoztatása|
Richiamare l'interfaccia utente| Atidaryti vartotojo sąsają| Lietotāja saskarnes
atvēršana| Gebruikersinterface oproepen| Otwarcie interfejsu użytkownika| Aceder
à interface de utilizador| Apelarea interfeței cu utilizatorul| Vyvolanie
používateľského rozhrania| Priklic uporabniškega vmesnika| Öppna
användargränssnitt

File Edit View Favorites Tools Help

2

Login Sunny Boy 2.5

Language

User group

New password

English

Repeat password

Login

Installer

System password or New password

192.168.12.3

SMAxxxxxxxx.local

or

File Edit View Favorites Tools Help

1

Login Sunny Boy 2.5

Language

User group

New password

English

Repeat password

Login

Installer

System password or New password

169.254.12.3

SMA12345

WLAN password

SMAxxxxxxxx

XXX

SUNNY BOY

SB2.5-1VL-40
XXXXXXXXXX

WPA2-PSK: XXX

Solar Inverter made in China

SMA Solar Technology AG

Sonnenallee 1
34266 Niestetal
Germany
www.SMA.de

Model

Serial No.

1

Network 2

Network 1

SMAxxxxxxxx

WLAN

...

WLAN

Ethernet

SB15-25-1VL-40-IS-xx-1598

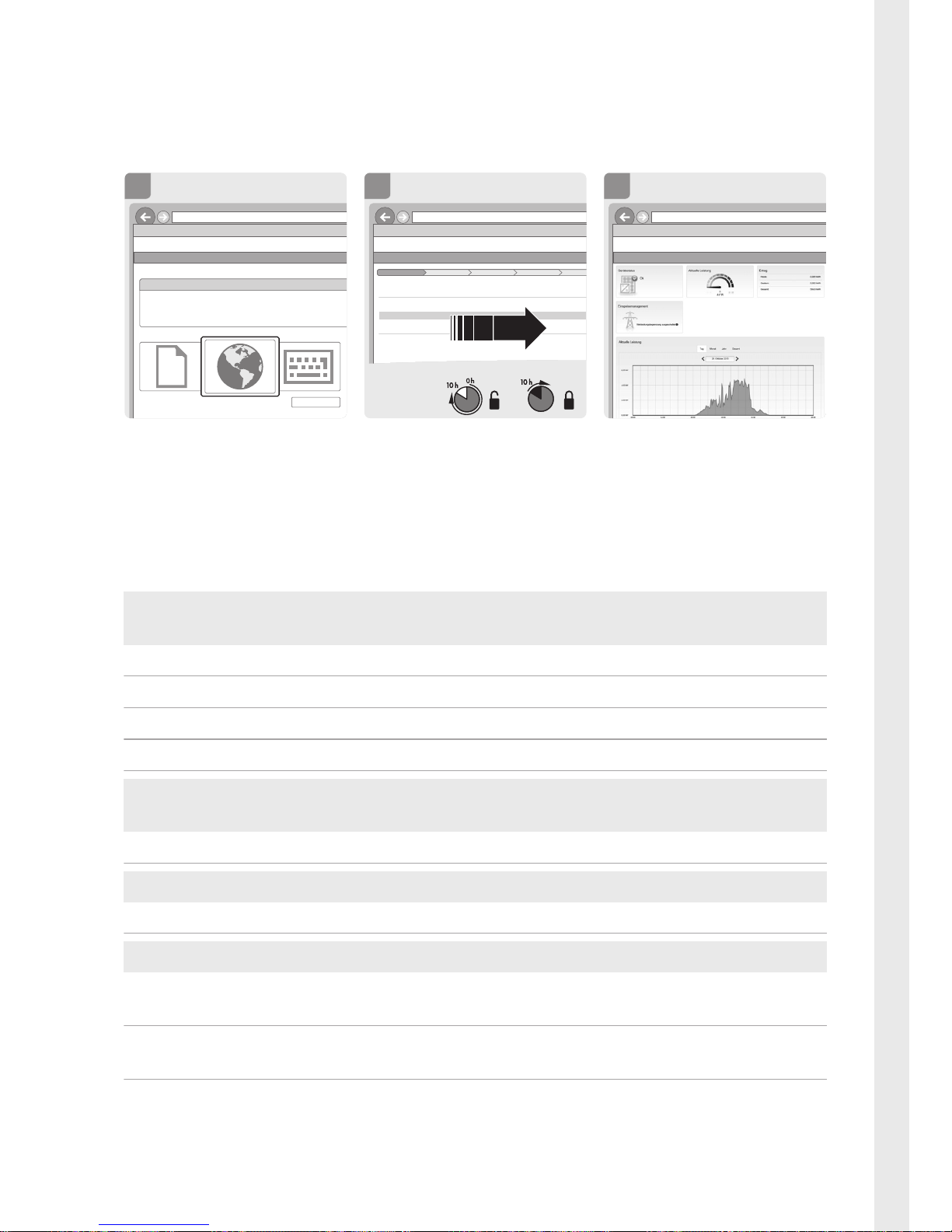

Configuration| Konfiguration| Конфигурация| Konfigurace| Konfiguration|
Διαμόρφωση| Configuración| Seadistamine| Konfigurointi| Configuration|
Konfiguracija| Konfiguráció| Configurazione| Konfigūracija| Konfigurācija|
Configuratie| Konfiguracja| Configuração| Configurarea| Konfigurácia|
Konfiguracija| Konfigurering

File Edit View Favorites Tools Help

192.168.12.3

Sunny Boy XX

3

File Edit View Favorites Tools Help

192.168.12.3

Sunny Boy XX

Sunny Boy XX

Device name:
Serial number:

Firmware version:

Configuring the Inverter

Select a configuration option:

Skip configuration

1

File Edit View Favorites Tools Help

192.168.12.3

Sunny Boy XX

Network Configuration

4532

Network Configuration Country standard

1

Time and date Grid management service Summa

Network configured

Network name Type of communication IP address of the inverter

Status

WLAN

Ethernet

Type of communication

2

SMA Grid
Guard-Code

...

Default settings| Werkseinstellungen| Фабрични настройки| Výrobní nastavení
střídače| Fabriksindstillinger| Εργοστασιακές ρυθμίσεις| Ajustes de fábrica|
Tehaseseaded| Tehdasasetukset| Réglages par défaut| Tvorničke postavke| Az
inverter gyári beállításai| Impostazioni di fabbrica| Gamykliniai nustatymai|
Rūpnīcas iestatījumi| Fabrieksinstellingen| Ustawienia fabryczne| Configurações de
fábrica| Setările din fabrică| Výrobné nastavenia| Tovarniške nastavitve|
Fabriksinställningar

Voltage and frequency monitoring Treshold Max. disconnection

time

Lower limit AC voltage 195.5V 0.2000s
Upper limit AC voltage 264.5V 0.2000s
Lower limit AC frequency 47.50Hz 0.2000s
Upper limit AC frequency 51.50Hz 0.2000s

Loss of mains Active Max. disconnection

time

Active islanding detection No --s

Time before reconnection Active Grid monitoring time

Time to reconnection after a grid failure No --s

Grid quality Active Treshold

DC injection - max allowed value for the offset
of the AC current

No 1A

Voltage rise protection - monitoring of 10min.
mean value, e.g. as per EN50160

Yes 253.0V

99SB15-25-1VL-40-IS-xx-15

System data| System-Daten| Данни на системата| Systémové údaje | System-data|
Στοιχεία συστήματος| Datos del sistema| Süsteemiandmed| Järjestelmätiedot|
Données du système| Podaci o sustavu| Rendszeradatok| Dati del sistema| Sistemos
duomenys| Sistēmas dati| Systeemgegevens | Dane techniczne systemu| Dados do
sistema| Date despre sistem| Systémové údaje| Podatki o sistemu| Systemdata

Topology transformerless
Overvoltage category in accordance with IEC 60664-1 II (DC), III (AC)
Protection class in accordance with IEC 61140 I
All-pole sensitive residual-current monitoring unit integrated
Maximum permissible value for relative humidity, non-condensing 100 %
Extended humidity range according to IEC 60721-3-4 0 % to 100 %
Pollution degree inside the enclosure 2
Pollution degree outside the enclosure 3
Local requirements NRS 97-2-1: This standard

requires a separate label

attached to the AC

distribution board, which

indicates the AC-side

disconnection of the inverter

in case of a grid failure (for

further details, see NRS

97-2-1, Sect. 4.2.7.1 and

4.2.7.2)

SB15-25-1VL-40-IS-xx-15100
