CORDLESS DRILL/DRIVER
2712 (F0152712..)
ORIGINAL INSTRUCTIONS 6
GB
NOTICE ORIGINALE 9
F
ORIGINALBETRIEBSANLEITUNG 14
D
ORIGINELE GEBRUIKSAANWIJZING 18
NL
BRUKSANVISNING I ORIGINAL 22
S
ORIGINAL BRUGSANVISNING 26
DK
N
ORIGINAL BRUKSANVISNING 30
FIN
ALKUPERÄISET OHJEET 33
E
MANUAL ORIGINAL 37
P
MANUAL ORIGINAL 41
I
ISTRUZIONI ORIGINALI 46
H
EREDETI HASZNÁLATI UTASÍTÁS 50
CZ
PŮVODNÍM NÁVODEM K POUŽÍVÁNÍ 54
TR
ORİJİNAL İŞLETME TALİMATI 58
PL
INSTRUKCJA ORYGINALNA 62
RU
ПОДЛИННИК РУКОВОДСТВА
ПО ЭКСПЛУАТАЦИИ
67
www.skilmasters.com
SKIL Europe BV - Konijnenberg 60 07/09 1619X04475
4825 BD Breda - The Netherlands
ОРИГІНАЛЬНА ІНСТРУКЦІЯ
UA
З ЕКСПЛУАТАЦІЇ
GR
ΠΡΩΤΟΤΥΠΟ Ο∆ΗΓΙΩΝ ΧΡΗΣΗΣ 76
RO
INSTRUCŢIUNI DE FOLOSIRE
ORIGINALE
BG
ОРИГИНАЛНО РЪКОВОДСТВО
ЗА ЕКСПЛОАТАЦИЯ
SK
PÔVODNÝ NÁVOD NA POUŽITIE 90
HR
ORIGINALNE UPUTE ZA RAD 94
SRB
ORIGINALNO UPUTSTVO ZA RAD 98
SLO
IZVIRNA NAVODILA 102
EST
ALGUPÄRANE KASUTUSJUHEND 106
LV
ORIĢINĀLĀ LIETOŠANAS PAMĀCĪBA 109
LT
ORIGINALI INSTRUKCIJA 114
AR
FA
127
125
ME77
72
81
85
1
2712
2
GCD
E
A
18
Vol t
EPTA 01/2003
1,8 kg
28 mm13 mm
0-400/
1250/min
8 mm
2-13 mm
1 HOUR
3
F
H
J
4
G
B
5 6
7 8
2
9
/K
0a 0b
0c 0d
0e 0f
3
!
@
E
#
C
25
1
4
D
$
F
%
G
ACCESSORIES SKIL Nr.
18 V 1,3 Ah Li-Ion
^
1619X04477
5
• Batteriet måste hållas ifrån vår miljö och får således inte
kastas som vanligt hushållsavfall (symbolen 9 kommer
att påminna om detta när batteriet är slut)
! före avyttring av batterierna, tejpa kontaktytorna
med kraftig tejp för att undvika kortslutning
CE-FÖRSÄKRAN OM
ÖVERENSSTÄMMELSE
• Vi intygar och ansvarar för, att denna produkt
överensstämmer med följande norm och dokument:
EN 60 335, EN 60 745, EN 55 014, enl. bestämmelser
och riktlinjema 2006/95/EG, 2004/108/EG, 98/37/EG
(till 28.12.2009), 2006/42/EG (from 29.12.2009)
• Teknisk tillverkningsdokumentation finns hos:
SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL
09 SKIL Europe BV A. v.d. Kloot
LJUD/VIBRATION
• Ljudtrycksnivån som uppmätts enligt EN 60 745 är på
denna maskin 72 dB(A) och ljudeffektnivån 83 dB(A)
(standard deviation: 3 dB), och vibration ✱ m/s² (handarm metod; onoggrannhet K = 1,5 m/s²)
✱ vid borrning i metall <2,5 m/s²
✱ vid skruvdragning <2,5 m/s²
• Vibrationsemissionsvärdet har uppmätts enligt ett
standardiserat test i enlighet med EN 60 745; detta
värde kan användas för att jämföra vibrationen hos olika
verktyg och som en ungefärlig uppskattning av hur stor
vibration användaren utsätts för när verktyget används
enligt det avsedda syftet
- om verktyget används på ett annat än det avsedda
syftet eller med fel eller dåligt underhållna tillbehör
kan detta drastiskt öka vibrationsnivån
- när verktyget stängs av eller är på men inte används,
kan detta avsevärt minska vibrationsnivån
! skydda dig mot vibration genom att underhålla
verktyget och dess tillbehör, hålla händerna
varma och styra upp ditt arbetssätt
DK
Akkubore-/skruemaskine 2712
INLEDNING
• Værktøjet er beregnet til boring i træ, metal, keramik og
kunststof; værktøj med elektronisk regulering af
omdrejningstal og højre-/ venstreløb er også egnet til
skruearbejde og gevindskæring
• Læs og gem denne betjeningsvejledning 3
TEKNISKE SPECIFIKATIONER 1
Max. drejningsmoment hårdt skruearbejde iht. ISO 5393:
54 Nm
VÆRKTØJETS DELE 2
A Afbryder til tænd/sluk og regulering af omdrejningstal
B Grønt indikatorlys til opladning
C Ring til justering af drejningsmoment
D Låseposition (kobling)
E Omskifter til ændring af omdrejningsretningen
F Gearomskifter
G Indikator for batteritilstand
H Ventilationshuller
J Oplader
SIKKERHED
GENERALE SIKKERHEDSINSTRUKSER
VIGTIGT! Læs alle advarselshenvisninger og
instrukser. I tilfælde af manglende overholdelse af
advarselshenvisningerne og instrukserne er der risiko for
elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle advarselshenvisninger og instrukser til
senere brug. Det i advarselshenvisningerne benyttede
begreb “el værktøj” refererer til netdrevet el værktøj
(med netkabel) og akkudrevet el værktøj (uden netkabel).
1) SIKKERHED PÅ ARBEJDSPLADSEN
a) Sørg for, at arbejdsområdet er rent og ryddeligt.
Uorden eller uoplyste arbejdsområder øger faren for
uheld.
b) Brug ikke maskinen i eksplosionstruede omgivelser,
hvor der er brændbare væsker, gasser eller støv.
El-værktøj kan slå gnister, der kan antænde støv eller
dampe.
c) Sørg for, at andre personer og ikke mindst børn
holdes væk fra arbejdsområdet, når maskinen er i
brug. Hvis man distraheres, kan man miste kontrollen
over maskinen.
2) ELEKTRISK SIKKERHED
a) Maskinens stik skal passe til kontakten. Stikket må
under ingen omstændigheder ændres. Brug ikke
adapterstik sammen med jordforbundne maskiner.
Uændrede stik, der passer til kontakterne, nedsætter
risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader
som f.eks. rør, radiatorer, komfurer og køleskabe.
Hvis din krop er jordforbundet, øges risikoen for
elektrisk stød.
c) Maskinen må ikke udsættes for regn eller fugt.
Indtrængning af vand i maskinen øger risikoen for
elektrisk stød.
d) Brug ikke ledningen til formål, den ikke er beregnet
til (f.eks. må man aldrig bære maskinen i ledningen,
hænge maskinen op i ledningen eller rykke i
ledningen for at trække stikket ud af kontakten).
Beskyt ledningen mod varme, olie, skarpe kanter
eller maskindele, der er i bevægelse. Beskadigede
eller indviklede ledninger øger risikoen for elektrisk stød.
e) Hvis maskinen benyttes i det fri, må der kun
benyttes en forlængerledning, der er godkendt til
udendørs brug. Brug af forlængerledning til udendørs
brug nedsætter risikoen for elektrisk stød.
26
f) Hvis det ikke kan undgås at bruge maskinen i
fugtige omgivelser, skal der bruges et HFI-relæ.
Brug af et HFI-relæ reducerer risikoen for at få elektrisk
stød.
3) PERSONLIG SIKKERHED
a) Det er vigtigt at være opmærksom, se, hvad man
laver, og bruge maskinen fornuftigt. Man bør ikke
bruge maskinen, hvis man er træt, har nydt alkohol
eller er påvirket af medicin eller euforiserende
stoffer. Få sekunders uopmærksomhed ved brug af
maskinen kan føre til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid
beskyttelsesbriller på. Brug af sikkerhedsudstyr som
f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm
eller høreværn afhængig af maskintype og anvendelse
nedsætter risikoen for personskader.
c) Undgå utilsigtet igangsætning. Kontrollér, at el
værktøjet er slukket, før du tilslutter det til
strømtilførslen og/eller akkuen, løfter eller bærer
det. Undgå at bære el værktøjet med fi ngeren på
afbryderen og sørg for, at el værktøjet ikke er tændt,
når det sluttes til nettet, da dette øger risikoen for
personskader.
d) Fjern indstillingsværktøj eller skruenøgle, inden
maskinen tændes. Hvis et stykke værktøj eller en nøgle
sidder i en roterende maskindel, er der risiko for
personskader.
e) Overvurder ikke dig selv. Sørg for at stå sikkert,
mens der arbejdes, og kom ikke ud af balance.
Det er derved nemmere at kontrollere maskinen, hvis
der skulle opstå uventede situationer.
f) Brug egnet arbejdstøj. Undgå løse
beklædningsgenstande eller smykker. Hold hår,
tøj og handsker væk fra dele, der bevæger sig.
Dele, der er i bevægelse, kan gribe fat i løstsiddende
tøj, smykker eller langt hår.
g) Hvis støvudsugnings- og opsamlingsudstyr kan
monteres, er det vigtigt, at dette tilsluttes og
benyttes korrekt. Brug af en støvopsugning nedsætter
risikoen for personskader som følge af støv.
4) OMHYGGELIG OMGANG MED OG BRUG AF
EL-VÆRKTØJ
a) Undgå overbelastning af maskinen. Brug altid en
maskine, der er beregnet til det stykke arbejde, der
skal udføres. Med den rigtige maskine arbejder man
bedst og mest sikkert inden for det angivne
effektområde.
b) Brug ikke en maskine, hvis afbryder er defekt.
En maskine, der ikke kan startes og stoppes, er farlig og
skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern
akkuen, inden maskinen indstilles, der skiftes
tilbehørsdele, eller maskinen lægges fra.
Disse sikkerhedsforanstaltninger forhindrer utilsigtet
start af maskinen.
d) Opbevar ubenyttet el-værktøj uden for børns
rækkevidde. Lad aldrig personer, der ikke er
fortrolige med maskinen eller ikke har gennemlæst
disse instrukser, benytte maskinen. El-værktøj er
farligt, hvis det benyttes af ukyndige personer.
e) Maskinen bør vedligeholdes omhyggeligt.
Kontroller, om bevægelige dele fungerer korrekt og
ikke sidder fast, og om delene er brækket eller
beskadiget, således at maskinens funktion påvirkes.
Få beskadigede dele repareret, inden maskinen
tages i brug. Mange uheld skyldes dårligt vedligeholdte
maskiner.
f) Sørg for, at skæreværktøjer er skarpe og rene.
Omhyggeligt vedligeholdte skæreværktøjer med skarpe
skærekanter sætter sig ikke så hurtigt fast og er
nemmere at føre.
g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht.
disse instrukser. Tag hensyn til arbejdsforholdene
og det arbejde, der skal udføres. I tilfælde af
anvendelse af værktøjet til formål, som ligger uden for
det fastsatte anvendelsesområde, kan der opstå farlige
situationer.
5) OMHYGGELIG OMGANG MED OG BRUG AF AKKUMASKINER
a) Oplad kun akku´er i ladeaggregater, der er anbefalet
af fabrikanten. Et ladeaggregat, der er egnet til en
bestemt type akku´er, må ikke benyttes med andre
akku´er - brandfare.
b) Brug kun de akku´er, der er beregnet til el-værktøjet.
Brug af andre akku´er øger risikoen for personskader og
er forbundet med brandfare.
c) Ikke benyttede akku´er må ikke komme i berøring
med kontorclips, mønter, nøgler, søm, skruer eller
andre små metalgenstande, da disse kan kortslutte
kontakterne. En kortslutning mellem akku-kontakterne
øger risikoen for personskader i form af forbrændinger.
d) Hvis akku´en anvendes forkert, kan der slippe væske
ud af akku´en. Undgå at komme i kontakt med
denne væske. Hvis det alligevel skulle ske, skylles
med vand. Søg læge, hvis væsken kommer i øjnene.
Akku-væske kan give hudirritation eller forbrændinger.
6) SERVICE
a) Sørg for, at maskinen kun repareres af kvalificerede
fagfolk, og at der kun benyttes originale reservedele.
Dermed sikres størst mulig maskinsikkerhed.
SIKKERHEDSINSTRUKSER FOR AKKUBORE-/
SKRUEMASKINE
• Undgå skader forårsaget af skruer, søm eller andre
materialer i arbejdsstykket; fjern disse før De begynder
at arbejde
• Kontrollér altid at forsyningsspændingen er den samme
som den spænding, der er anført på opladerens
navneskilt (oplader med betegnelsen 230V eller 240V
kan også tilsluttes til 220V)
• I tilfælde af elektrisk eller mekanisk fejlfunktion skal
værktøjet straks afbrydes eller opladeren fjernes fra
stikkontakten
• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis
der benyttes den rigtige tilbehør, som kan fås hos SKILforhandleren
• Der må kun benyttes tilbehør, hvis godkendte
omdrejningstal er mindst så højt som værktøjets max.
omdrejningstal i ubelastet tilstand
27
• Værktøj/oplader er ikke beregnet til brug for personer
(herunder børn), der har nedsatte fysiske, sensoriske
eller mentale evner eller mangel på erfaring og viden,
med mindre disse personer er blevet givet instruktion
og supervision i brugen af værktøjet/opladeren fra en
person, som er ansvarlig for deres sikkerhed
• Børn må ikke lege med dette værktøj/oplader
• Fastgør emnet (det er sikrere at holde emner i en
fastgøringsanordning eller skruestik end med hånden)
• Hold altid kun el-værktøjet i de isolerede gribeflader,
når du udfører arbejde, hvor indsatsværktøjet kan
ramme bøjede strømledninger eller værktøjets eget
kabel (kontakt med en spændingsførende ledning
sætter også metaldele under spænding, hvilket fører til
elektrisk stød)
• Anvend egnede søgeinstrumenter til at finde frem til
skjulte forsyningsledninger eller kontakt det lokale
forsyningsselskab (kontakt med elektriske ledninger
kan føre til brand og elektrisk stød; beskadigelse af en
gasledning kan føre til eksplosion; brud på et vandrør
kan føre til materiel skade eller elektrisk stød)
• Bearbejd ikke asbestholdigt materiale (asbest er
kræftfremkaldende)
• Støv fra materiale som f.eks. maling, der indeholder bly,
nogle træsorter, mineraler og metal kan være skadeligt
(kontakt med eller indånding af støvet kan forårsage
allergiske reaktioner og/eller sygdomme i luftvejene hos
den, der anvender værktøjet, eller hos omkringstående);
bær en støvmaske og arbejd med en
støvudsugningsanordning, hvor en sådan kan
sluttes til
• Visse slags støv er klassifi ceret som kræftfremkaldende
(som f.eks. støv fra eg og bøg) især i forbindelse med
tilsætningsstoffer til træbehandling; bær en støvmaske
og arbejd med en støvudsugningsanordning, hvor
en sådan kan sluttes til
• Følg de nationale krav, hvad angår støv, for de
materialer, du ønsker at arbejde med
• Kontroller, at omskifter E 2 er i midterste (låst) position
inden værktøjet indstilles eller der skiftes tilbehørsdele
eller værktøjet bæres eller lægges fra
OPLADNING/BATTERIERNE
• Oplad kun batteriet i den leverede lader
• Berør ikke kontaktpunkterne i opladeren
• Sæt ikke værktøj/opladeren/batteriet ud i regn
• Oplad ikke batteriet i fugtige eller våde omgivelser
• Opbevar værktøj/opladeren/batteriet i et lokale, hvor
temperaturen ikke overstiger 50°C eller falder under 0°C
• Brug ikke opladeren hvis den er beskadiget; send den til
et sikkerhedscheck hos et autoriseret SKIL service
værksted
• Brug ikke opladeren, hvis ledning eller stik er
beskadiget; ledning eller stik bør straks udskiftes på et
autoriseret SKIL service værksted
• Brug ikke batteriet hvis de er beskadiget; de bør
erstates straks
• Skille ikke opladeren eller batteriet ad
• Forsøg ikke at oplade batterierne, som ikke kan
genoplades, med opladeren
• Forklaring af symboler på lader/batteri
3 Læs instruktionen inden brugen
4 Benyt kun laderen indendørs
5 Dobbelt isolering (jordforbindelse unødvendig)
6 Batterier vil eksplodere, hvis de kommes i ild, så
forsøg aldrig at brænde batteriet
7 Opbevar værktøj/opladeren/batteriet i et lokale, hvor
temperaturen ikke overstiger 50°C
8 Opladeren må ikke bortskaffes som almindeligt affald
9 Batteriet må ikke bortskaffes som almindeligt affald
BETJENING
• Kombineret afbryder A 2 for til/fra og hastighedskontrol
Kontrolér hastigheden trinløst fra 0 til max. hastighed
ved at trykke mere eller mindre på afbryderen
• Opladning af batteriet 0
! en ny litiumion-batteri eller en litiumion-batteri,
som ikke har været benyttet i længere tid, yder
først fuld kapacitet efter ca. 3 opladninger/
afladninger
- forbind opladeren med en stikkontakt som vist på
illustrationen 0a
- den grønne lampe B tændes for at angive, at
opladeren er klar til brug 0a
- sæt batteriet i laderen som vist 0b
- den grønne lampe B begynder at blinke, og indikerer
hermed at batteriet modtager en opladning 0c
- efter ca. 1 time er batteriet fuldt opladet og grøne lys
B bliver vist konstant, idet øjeblik opladeren
automatisk skifter over til vedligeholdelsesopladning
0d
! fjern batteriet fra opladeren after
opladningsperioden er slut, hvilket forøger
batteriets levetid
VIGTIGT:
- hvis den grønne lampe B begynder at blinke hurtigt,
efter at man har sat batteriet i, kan dette skyldes:
1) at batteriet er for koldt eller varmt til at oplades
(opladeren oplader kun batteriet når disses
temparatur er mellem 0°C og 45°C); opladeren
skifter da automatisk til vedligeholdelsesopladning,
indtil en temparatur på mellem 0°C og 45°C er
nået, hvorpå opladeren automatisk skifter til
normalt-opladning 0e
2) at batteriet bør udskiftes 0f
- litiumion-batteriet kan oplades når som helst
(batteriet tager ikke skade af, at opladningen
afbrydes)
- lithium-ion batteriet behøver ikke at være helt afl adt,
før det oplades (det har ingen “hukommelse” som
nikkel-kadmium batterier)
- under opladning kan opladeren og batteriet blive
varme at røre ved; dette er normalt og er ikke tegn på
et problem
- kontroller, at batteriets udvendige overfl ade er ren og
tør, før det sættes i opladeren
- oplad ikke i temperature under 0°C og over 45°C;
dette vil i høj grad skade batteriet og opladeren
- fjern ikke batteriet fra værktøjet medens der arbejdes
- hvis værktøjet i længere tid ikke bliver benyttet, er det
bedst at trække opladerens stik ud af stikkontakten
28
- når litiumion-batteriet er afl adt, slukkes der
automatisk for værktøjet
- en betydelig reduceret arbejdsperiode efter
opladning betyder, at batteriet er brugt og bør
udskiftes

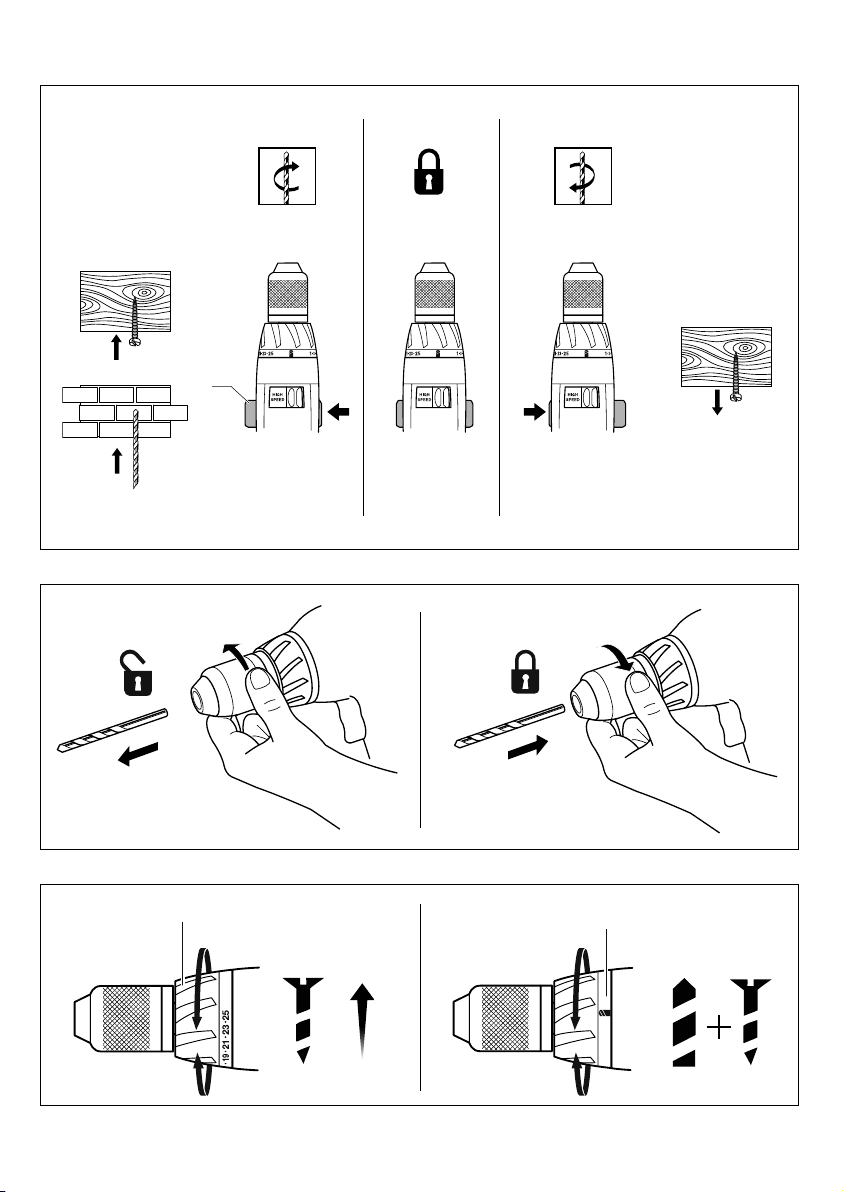

• Ændring af omdrejningsretningen !
- afbryderen A 2 kan ikke aktiveres, hvis venstre/højre
stillingen ikke er indstillet nøjagtigt
! ændre kun omdrejningsretningen når værktøjet er
standset helt
• Ombytning af bits @
- indsæt bit så dybt som muligt i borepatronen
! brug ikke bits med beskadiget skaft
! brug kun skarpe bits
• Justering af drejningsmoment (VariTorque) #
- trækkraften vil forøges når indstillingsringen C drejes
fra 1 til 25; pos. D vil tillade may trækkraft til boring
og skruning meget kraftigt arbejde
- ved iskruning af en skrue, prøv først VariTorque
stilling 1 og forøg derefter på skalaen indtil den
ønskede dybde er nået
• Mekanisk gearvalg $
- stil omskifteren F på ønskede omdrejningstal
! tryk på gearomskifteren mens værktøjet kører
langsomt
HØJ EFFEKT (HIGH POWER)
- stor trækkraft
- for iskruning og boring ved store diametre på bor
- for gevindskæring
HØJ OMDREJNINGSTAL (HIGH SPEED)
- lavere trækkraft
- for boring ved små diametre på bor
• Indikator for batteritilstand G %
Viser, hvor meget energi der er tilbage i batteriet
• Batteribeskyttelse
Slukker automatisk for værktøjet, når
1) belastningen er for høj
2) batteritemperaturen er ikke inden for det tilladte
område for betjeningstemperatur på 0 til 45°C
3) lithium-ion batteriet næsten er afl adt (for at beskytte
mod for kraftig afl adning)
- i begge tilfælde vil de 3 LED-lys på indikatoren for
batteriniveau G blinke hurtigt
! undlad at betjene kontakten, efter at der er
slukket for værktøjet, da det kan beskadige
batteriet
• Automatisk akselblokering
- når kontakten A 2 ikke er trykket ned, er akslen låst
- gør dig i stand til at anvende værktøjet som
skruetrækker (selv når batteriet er fl adt)
• Håndtering og styring af værktøjet ^
! under arbejde, hold altid om værktøjet på de grå
markerede grebsområde(r)
- hold ventilationshullerne H 2 utildækkede
- pres ikke for hårdt med værktøjet; lad værktøjet gøre
arbejdet for dig
GODE RÅD
• Ved boring i metal
- forbor et mindre hul, når et stort hul skal bores
- sørg for at smøre boret en gang imellem med olien
• Ved iskruning af en skrue nær endefl ader eller i endetræ
bør der forbores for at undgå splinter i træet
• For at få optimal glæde at værktøjet er det nødvendig
mot ed jævn tryk på skruen, især ved udskruning
• Ved iskruning i hårdt træ anbefales det at forbore
VEDLIGEHOLDELSE/SERVICE
• Hold Deres værktøj og oplader ren
- rens kontaktfl aderne i opladeren med alkohol eller
anden rensevæske
! fjern opladeren fra stikkontakten før rensning
• Skulle el værktøjet/opladeren trods omhyggelig
fabrikation og kontrol holde op med at fungere, skal
reparationen udføres af et autoriseret serviceværksted
for SKIL-elektroværktøj
- send venligst det uskilte værktøj eller oplader
sammen med et køb-bevis til Deres
værktøjsforhandler eller nærmeste autoriseret SKIL
service værksted (adresser og reservedelstegning af
værktøjet fi ndes på www.skilmasters.com)
MILJØ
• Elværktøj, tilbehør og emballage må ikke
bortskaffes som almindeligt affald (kun for EU-lande)
- i henhold til det europæiske direktiv 2002/96/EF om
bortskaffelse af elektriske og elektroniske produkter
og gældende national lovgivning, skal brugt elværktøj
indsamles separat og bortskaffes på en måde, der
skåner miljøet mest muligt
- symbolet 8 erindrer dig om dette, når udskiftning er
nødvendig
• Batteriet kan forurene naturen og må ikke blandes med
almindeligt affald (symbolet 9 erindrer dig om dette,
når udskiftning er nødvendig)
! beskyt batteri terminaler med bredt tape for at
undgå kortslutning
CE-OVERENSSTEMMELSESERKLÆRING
• Vi erklærer under almindeligt ansvar, at dette produkt er
i overensstemmelse med følgende normer eller
normative dokumenter: EN 60 335, EN 60 745,
EN 55 014, i henhold til bestem melserne i direktiverne
2006/95/EF, 2004/108/EF, 98/37/EF (indtil 28.12.2009),
2006/42/EF (fra 29.12.2009)
• Teknisk dossier hos: SKIL Europe BV (PT-SEU/PJE),
4825 BD Breda, NL
09 SKIL Europe BV A. v.d. Kloot
STØJ/VIBRATION
• Måles efter EN 60 745 er lydtrykniveau af dette værktøj
72 dB(A) og lydeffektniveau 83 dB(A) (standard
deviation: 3 dB), og vibrationsniveauet ✱ m/s² (håndarm metoden; usikkerhed K = 1,5 m/s²)
✱ ved boring i metal <2,5 m/s²
✱ ved skruning <2,5 m/s²
29
• Det vibrationsniveau er målt i henhold til den
standardiserede test som anført i EN 60 745; den kan
benyttes til at sammenligne to stykker værktøj og som
en foreløbig bedømmelse af udsættelsen for vibrationer,
når værktøjet anvendes til de nævnte formål
- anvendes værktøjet til andre formål eller med andet
eller dårligt vedligeholdt tilbehør, kan dette øge
udsættelsesniveauet betydeligt
- de tidsrum, hvor værktøjet er slukket, eller hvor det
kører uden reelt at udføre noget arbejde, kan
reducere udsættelsesniveauet betydeligt
! beskyt dig selv imod virkningerne af vibrationer
ved at vedligeholde værktøjet og dets tilbehør,
ved at holde dine hænder varme og ved at
organisere dine arbejdsmønstre
N
Oppladbar bormaskin/ 2712
skrutrekker
INTRODUKSJON
• Dette verktøyet er beregnet til boring i tre, metall,
keramikk og kunststoff; verktøj med elektronisk
turtallsregulering og høyre-/ venstregang er også egnet
til skruing og gjengeskjæring
• Les og ta vare på denne brukerveiledningen 3
TEKNISKE OPPLYSNINGER 1
Max. dreiemoment for hard skruing jf. ISO 5393: 54 Nm
VERKTØYELEMENTER 2
A Bryter til av/på og turtallsregulering
B Grønt ladelys
C Ring til momentinnstilling
D Låst stilling (clutch)
E Bryter til endring av dreieretning
F Girvalgbryter
G Batterinivåindikator
H Ventilasjonsåpninger
J Lader
SIKKERHET
GENERELLE SIKKERHETSANVISNINGER
OBS! Les gjennom alle advarslene og anvisningene.
Feil ved overholdelsen av advarslene og nedenstående
anvisninger kan medføre elektriske støt, brann og/eller
alvorlige skader. Ta godt vare på alle advarslene og
informasjonene. Det nedenstående anvendte uttrykket
“elektroverktøy” gjelder for strømdrevne elektroverktøy
(med ledning) og batteridrevne elektroverktøy
(uten ledning).
1) SIKKERHET PÅ ARBEIDSPLASSEN
a) Hold arbeidsområdet rent og ryddig.
Rotete arbeidsområder eller arbeidsområder
uten lys kan føre til ulykker.
b) Ikke arbeid med maskinen i eksplosjonsutsatte
omgivelser – der det befinner seg brennbare væsker,
gass eller støv. Elektroverktøy lager gnister som kan
antenne støv eller damper.
c) Hold barn og andre personer unna når
elektroverktøyet brukes. Hvis du blir forstyrret under
arbeidet, kan du miste kontrollen over maskinen.
2) ELEKTRISK SIKKERHET
a) Støpselet til maskinen må passe inn i stikkontakten.
Støpselet må ikke forandres på noen som helst
måte. Ikke bruk adapterstøpsler sammen med
jordede maskiner. Bruk av støpsler som ikke er
forandret på og passende stikkontakter reduserer
risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater slik
som rør, ovner, komfyrer og kjøleskap. Det er større
fare ved elektriske støt hvis kroppen din er jordet.
c) Hold maskinen unna regn eller fuktighet. Dersom det
kommer vann i et elektroverktøy, øker risikoen for
elektriske støt.
d) Ikke bruk ledningen til andre formål, f.eks. til å bære
maskinen, henge den opp eller trekke den ut av
stikkontakten. Hold ledningen unna varme, olje,
skarpe kanter eller maskindeler som beveger seg.
Med skadede eller opphopede ledninger øker risikoen
for elektriske støt.
e) Når du arbeider utendørs med et elektroverktøy, må
du kun bruke en skjøteledning som er godkjent til
utendørs bruk. Når du bruker en skjøteledning som er
egnet for utendørs bruk, reduseres risikoen for
elektriske støt.
f) Hvis det ikke kan unngås å bruke elektroverktøyet i
fuktige omgivelser, må du bruke en jordfeilbryter.
Bruk av en jordfeilbryter reduserer risikoen for elektriske
støt.
3) PERSONSIKKERHET
a) Vær oppmerksom, pass på hva du gjør, gå fornuftig
frem når du arbeider med et elektroverktøy. Ikke
bruk maskinen når du er trett eller er påvirket av
narkotika, alkohol eller medikamenter. Et øyeblikks
uoppmerksomhet ved bruk av maskinen kan føre til
alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid å bruke
vernebriller. Bruk av personlig sikkerhetsutstyr som
støvmaske, sklifaste arbeidssko, hjelm eller hørselvern –
avhengig av type og bruk av elektroverktøyet –
reduserer risikoen for skader.
c) Unngå å starte verktøyet ved en feiltagelse. Forviss
deg om at elektroverktøyet er slått av før du kobler
det til strømmen og/eller batteriet, løfter det opp
eller bærer det. Hvis du holder fi ngeren på bryteren når
du bærer elektroverktøyet eller kobler elektroverktøyet
til strømmen i innkoblet tilstand, kan dette føre til uhell.
d) Fjern innstillingsverktøy eller skrunøkler før du slår
på elektroverktøyet. Et verktøy eller en nøkkel som
befi nner seg i en roterende maskindel, kan føre til
skader.
e) Ikke overvurder deg selv. Sørg for å stå stødig og i
balanse. Dermed kan du kontrollere maskinen bedre i
uventede situasjoner.
30
Loading...
