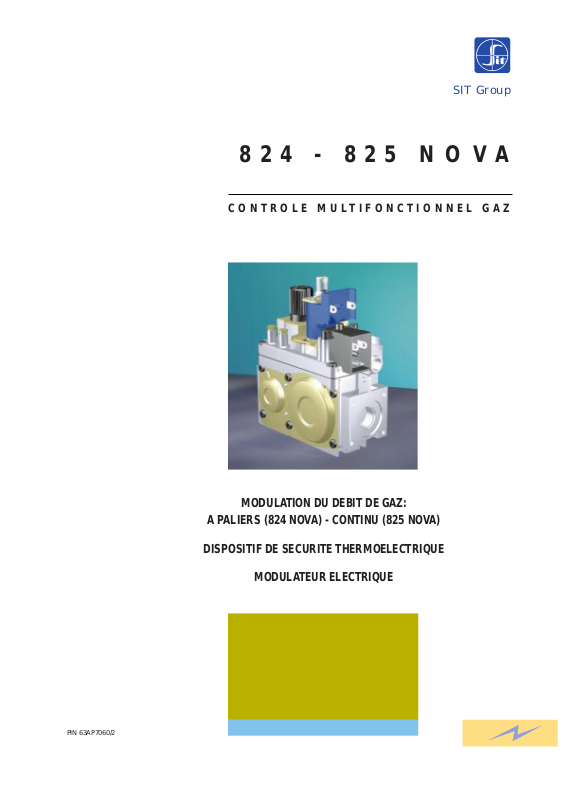

824 - 825 NOVA
CONTROLE MULTIFONCTIONNEL GAZ
MODULATION DU DEBIT DE GAZ:
A PALIERS (824 NOVA) - CONTINU (825 NOVA)
DISPOSITIF DE SECURITE THERMOELECTRIQUE
MODULATEUR ELECTRIQUE
SIT Group
PIN 63AP7060/2
CARACTERISTIQUES PRINCIPALES
Vanne multifonctionnelle à
sécurité thermoélectrique,
équipée de: sélecteur monocommande (éteint, veilleuse,
allumé), modulation électrique
de la pression du gaz de sortie
à paliers (824 NOVA) ou
continue (825 NOVA), dispositif
contre les fausses manoeuvres,
régulateur de pression
servo-assisté, électrovanne de
régulation.
Sur demande, un dispositif
d’allumage ralenti peut être
installé.
CONTROLE MULTIFONCTIONNEL
A MODULATION ELECTRIQUE
Modulation électrique de la pression de sortie de gaz: à paliers (824 NOVA) ou continu (825 NOVA),
avec présélection mécanique du minimum et du maximum.
Bouton de commande avec positions éteint, veilleuse, allumé.
Dispositif de sécurité flamme thermoélectrique avec verrouillage au réarmement (Interlock).
Electrovanne de régulation à fonctionnement silencieux.
Régulateur de pression de type servo-assisté.
Dispositif d’allumage ralenti (sur demande).
Sortie veilleuse avec vis de réglage du débit de gaz.
Filtre entrée gaz et sortie veilleuse.
Prises de pression entrée et sortie gaz.
Entrée et sortie gaz filetées équipées pour raccordement par bride.
Raccord pour la connexion de la partie “air” du régulateur de pression avec la chambre de combustion.
824-825 NOVA peuvent être installées sur les appareils pour
la restauration collective, les chauffe-bains instantanés, les
chaudières, les thermo-convecteurs qui exigent la
régulation du débit de gaz en fonction de la température.
Données se référant à la norme EN 126
ALIMENTATION ELECTRIQUE
ELECTROVANNE MODULATEUR A PALIERS (824) MODULATEUR CONTINU (825)
Tension Consommation Tension Consommation Tension Consommation
(AC) (mA) (rectifié AC) (mA) (DC) (mA)
230 V 50 Hz 23 230 V 30 220 max 25 max
220 V 60 Hz 25 24 V 270 28 max 165 max
24 V 50 Hz 210 16 max 310 max
24 V 60 Hz 220
Degré de protection électrique:
IP 54 en utilisant des connecteurs
de type 160 avec vis et joint
DONNEES TECHNIQUES
DESCRIPTION
1 Bouton de commande
2 Modulateur électrique
3 Vis de réglage du débit de gaz à la
veilleuse
4 Raccordement thermocouple
5 Raccordement thermocouple
6 Trou de fixation pour accessoires
7 Prise de pression entrée gaz
8 Prise de pression sortie gaz
9 Electrovanne de régulation
• Raccordements gaz: Rp 1/2 ISO 7
• Positions de montage: indifférentes
• Familles de gaz de fonctionnement: I, II et III
• Pression maximale entrée gaz: 60 mbar
• Température ambiante d'utilisation: 0 ... 60°C
• Régulateur de pression: Classe B
• Electrovanne de régulation: Classe D (sur demande Classe C)
Données se référant à la norme EN 126
• 824 NOVA
modulateur à paliers - plages d'étalonnage de la pression de sortie:
- pression max 7 - 50 mbar
- pression min 2 - 45 mbar
• 825 NOVA
modulateur continu - plages d'étalonnage de la pression de sortie:
2 - 20 mbar (vis blanche)
5 - 37 mbar (vis rouge)
7 - 50 mbar (vis noire)
7 8
9
6
10
11
21
3
4
12
5
13
14
10 Sortie brûleur veilleuse
11 Sortie brûleur principal
12 Trous (M5) pour fixation brides
13 Points supplémentaires de fixation du
corps de la vanne
14 Raccord pour la connexion de la partie
“air” du régulateur de pression avec
la chambre de combustion
Degré de protection électrique :
IP 54 en utilisant des connecteurs de type 350 avec circuit
intégré rectifié, vis et joint.

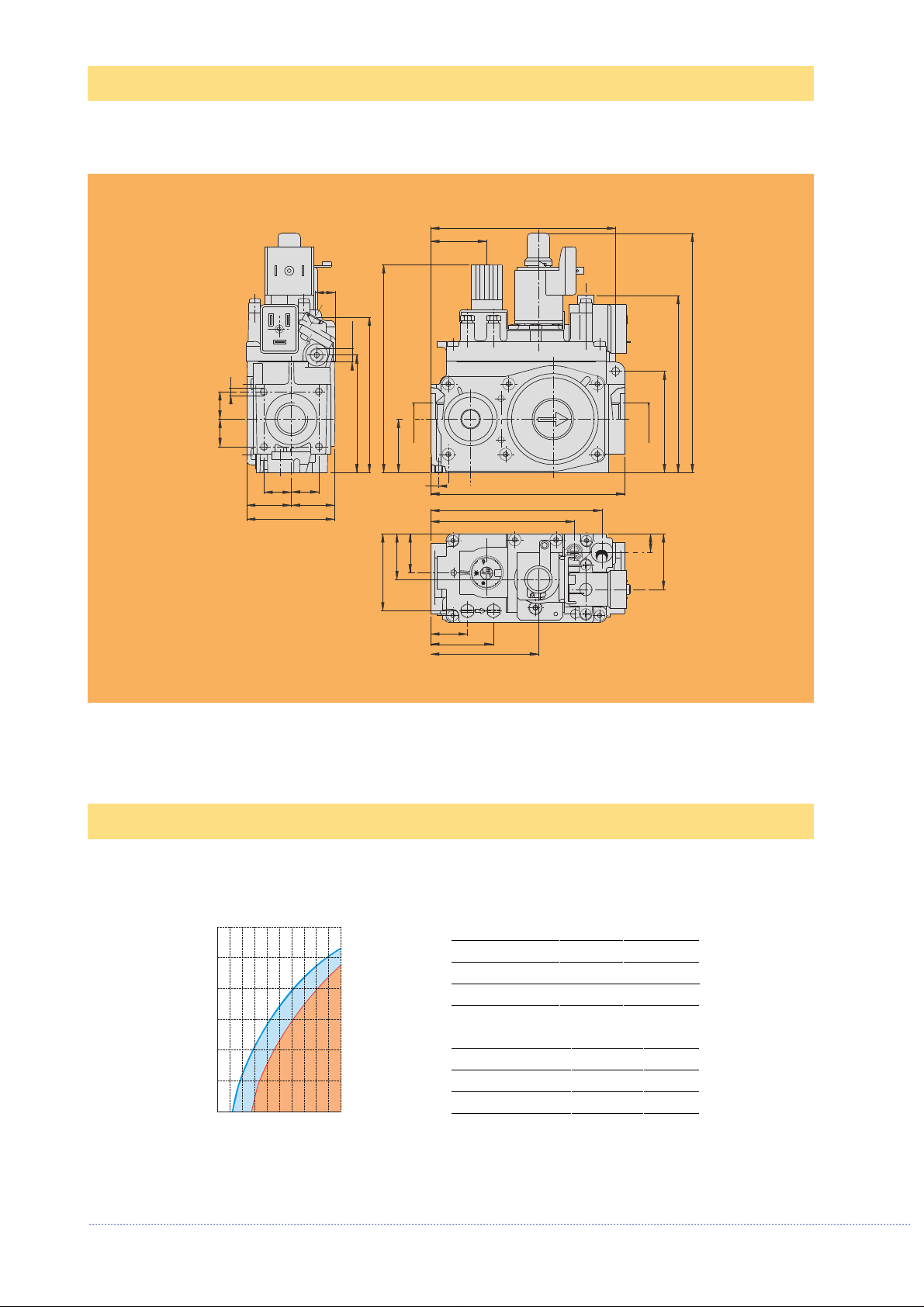

DIMENSIONS
DEBIT EN FONCTION DE LA PERTE DE CHARGE
CLASSE B+D
I Famille (d = 0.45) Q = 7.5 m3/h ∆p = 5 mbar
II Famille (d = 0.6) Q = 6.5 m3/h ∆p = 5 mbar
III Famille (d = 1.7) Q = 8.1 kg/h ∆p = 5 mbar
CLASSE B+C
I Famille (d = 0.45) Q = 5.3 m3/h ∆p = 5 mbar
II Famille (d = 0.6) Q = 4.6 m3/h ∆p = 5 mbar
III Famille (d = 1.7) Q = 5.8 kg/h ∆p = 5 mbar
CLASSE B+D
CLASSE B+C
70.5
120,5
158
116
66.4
Rp1/2
127
112
94
O
T
L
I
P
AE
12
36.5
36.5
13
M10x1
M5
18
18
18
18
2929
58
137
102
77
Rp1/2
35
5
30
25.5
50.5
24
41
Q [m3/h d=0,6]
10
8
6
4
2
0
5
10
∆p [mbar]

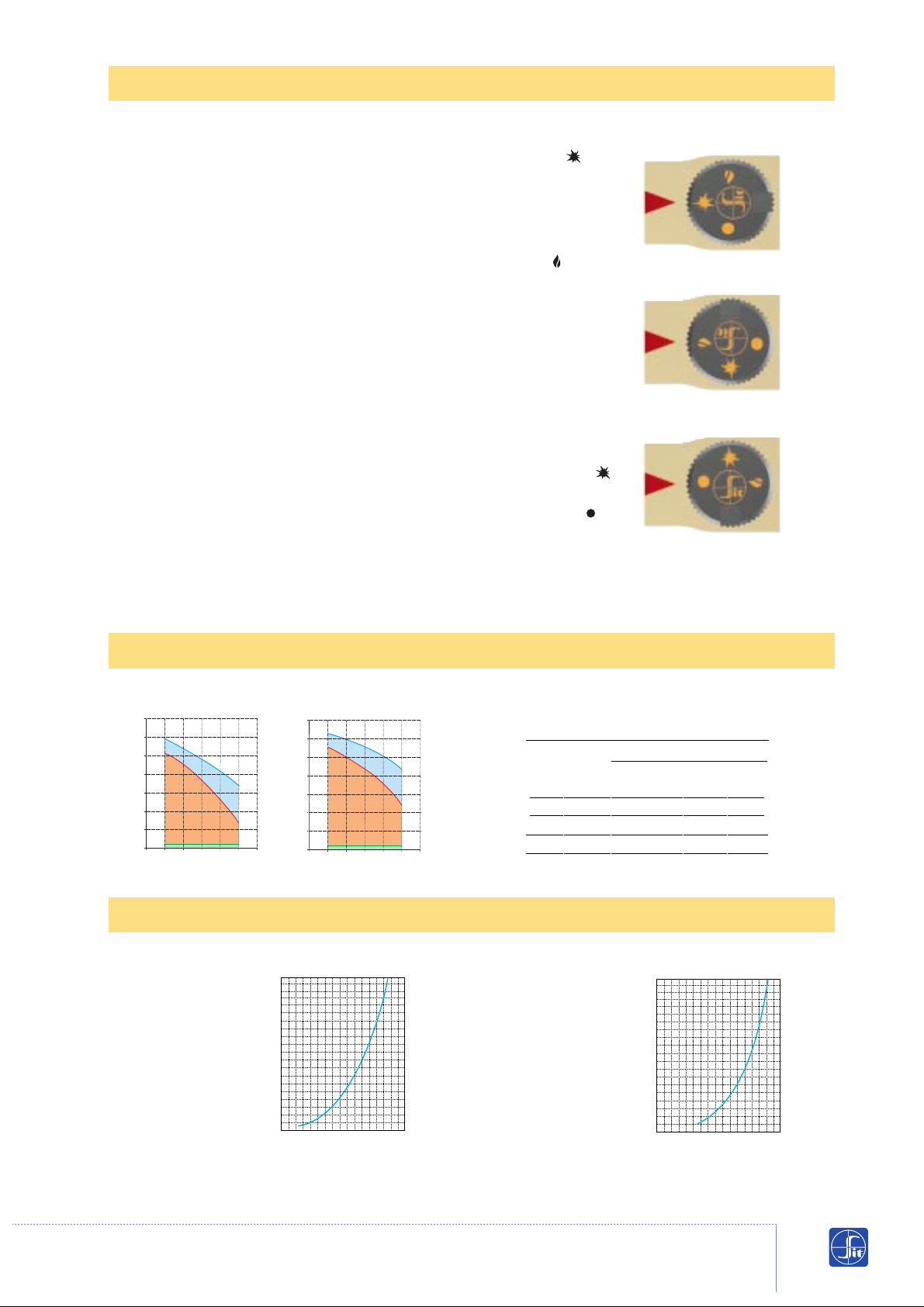

Allumage de la veilleuse :
Pousser et tourner le bouton de commande jusqu'à la position veilleuse .
Appuyer sur le bouton, et allumer la veilleuse en maintenant le bouton
toujours appuyé à fond durant quelques secondes (fig.1).
Relâcher le bouton et vérifier que la veilleuse reste allumée. Dans le cas
contraire, répéter les opérations d'allumage.
Allumage du brûleur principal
Pousser et tourner le bouton de commande jusqu'à la position allumé (fig.2).
En alimentant l’électrovanne de régulation, le passage du gaz vers le brûleur
principal est autorisé, la pression à la sortie dépend alors du modulateur :
- 824 NOVA modulateur à paliers :
- courant au modulateur - pression maximale à la sortie
- courant au modulateur interrompu - pression minimale à la sortie
- 825 NOVA modulateur continu : la pression de la sortie varie en fonction de
la variation du courant d'alimentation.
Les vannes avec dispositif d’allumage ralenti obtiennent un débit de gaz maximum après - 10 secondes.
Position veilleuse
Pour maintenir le brûleur principal fermé tout en conservant la veilleuse
allumée, pousser et tourner le bouton de commande sur la position veilleuse
Arrêt
Appuyer sur le bouton de commande et le faire tourner sur la position Off
(fig.3).
ATTENTION : le dispositif de verrouillage du réarmement empêche l’allumage
de l'appareil tant que le dispositif de sécurité de flamme n’a pas interrompu le
débit de gaz. Au terme de cette période (après la fermeture du groupe magnétique), il est possible d’effectuer l’opération d’allumage.
DEBIT REGLE SELON EN 88
825 : COURBES CARACTERISTIQUES DE LA MODULATION
Plage des pressions d’entrée (mbar)
Type de gaz
Nominale Max. Min.
2H 20 25 17
2L 25 30 20
Tolérance sur la pression de sortie +10%...-15%
FONCTIONNEMENT
CLASSE B+D et CLASSE B+C
0
0 50 100 150
5
10
15
20
Position verticale
Pression de sortie Pu (mbar)
Intensité du courant (mA)
0
0 50 100 150
5
10
15
20
Position horizontale
VERSION 2...20 mbar
Pression de sortie Pu (mbar)
Intensité du courant (mA)
CLASSE B+D
CLASSE B+C
fig. 1
fig. 2
fig. 3
Q = [m3/h d=0.6]
14
12
10
8
6
4
2
0
6 8 10 12 14 16 18
2L
2H
Pu [mbar]
Q = [m3/h d=0.6]
14
12
10
8
6
4
2
0
6 8 10 12 14 16 18
2L
2H
Pu [mbar]
INSTALLATION
Branchement du circuit principal gaz
Le branchement est effectué en utilisant des conduites de gaz avec filetage Rp 1/2 ISO 7.
Couple de serrage : 25 Nm. Il est possible d'utiliser des brides (disponibles sur demande),
dans ce cas, visser d'abord les conduites sur les brides et puis les brides sur la vanne.
Couple de serrage conseillé pour les vis de fixation des brides : 3 Nm.
Branchement au brûleur veilleuse
Des conduites de ø 4mm, ø 6mm et ø 1/4 peuvent être utilisées. Utiliser un raccord et un
bicône de dimensions appropriées. Serrer le raccord avec un couple de 7 Nm.
Branchement à la chambre de combustion
Il est possible de connecter la partie “air” du régulateur de pression à la chambre de combustion lorsque celle-ci est pressurisée.
Dans ce cas, l’utilisation de raccords SIT est conseillée. Couple de serrage : 1 Nm.
Branchements électriques
Utiliser les connecteurs appropriés pour le raccordement des versions alimentées à la tension du réseau. Afin de garantir que la vanne soit raccordée au circuit de terre de l'appareil, il est recommandé d’utiliser le connecteur d'alimentation qui contient la borne de
masse, et la fixer avec la vis prévue à cet effet.
Les versions à 24 VAC doivent être alimentées par l'intermédiaire d'un transformateur
d'isolation (à très faible tension de sécurité, selon EN 60742). Pour le branchement, utiliser
des bornes AMP 6,3x0,8 mm DIN 46244. Effectuer les branchements conformément aux
normes spécifiques de l'appareil.
Les dispositifs électriques de sécurité (par exemple le limiteur de surchauffe ou autres)
doivent interrompre l'alimentation du circuit thermoélectrique du groupe magnétique de
sécurité.
Branchement du modulateur à paliers (824 NOVA)
Le modulateur à paliers doit être alimenté avec une tension redressée. L'utilisation de connecteurs de type 350 avec circuit de rectification intégré est recommandé. Sinon, incorporer
dans le circuit d’alimentation un pont de diodes et un limiteur de tension appropriés.
ATTENTION: Après avoir effectué tous les branchements, vérifier les étanchéités de gaz et
l’isolation électrique.

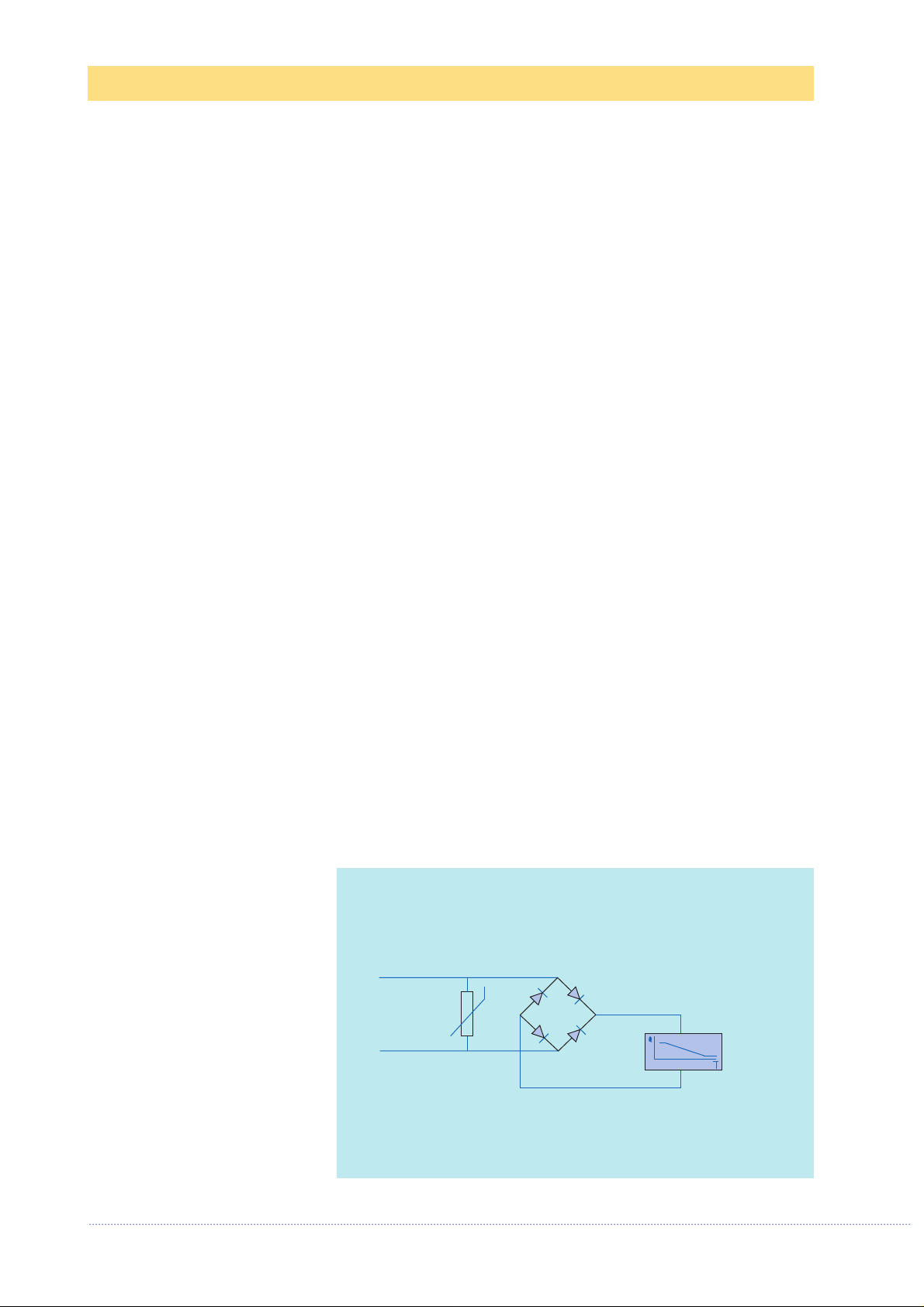

BRANCHEMENT DU MODULATEUR A PALIERS
V~
SMD

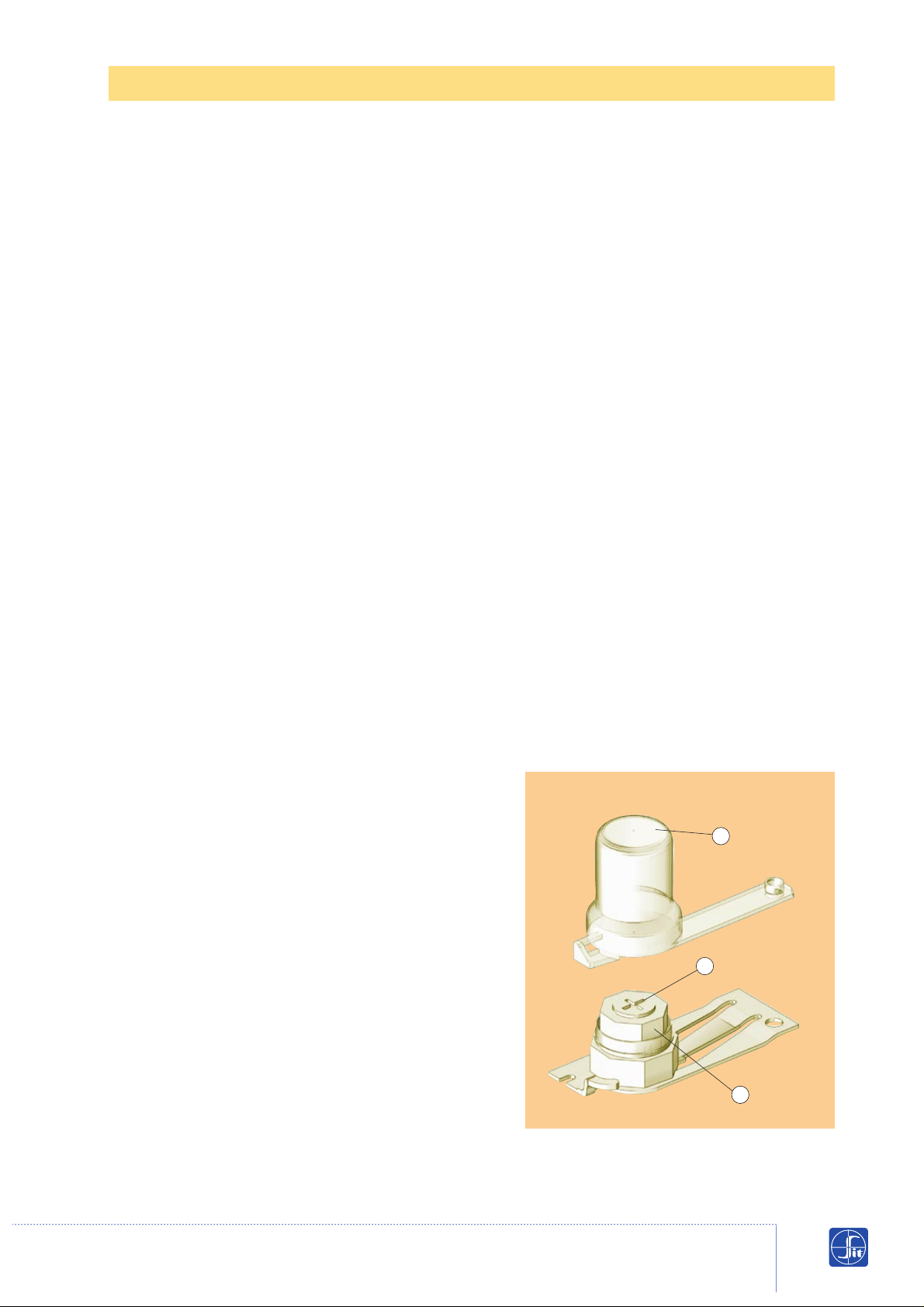

ETALONNAGES ET REGLAGES
Mesure de la pression entrée et sortie gaz
En dévissant les vis de fermeture des prises prévues à cet effet, il est possible de mesurer la
pression du gaz en entrée et en sortie.
Revisser avec le couple de serrage conseillé :
2,5 Nm.
Réglage de la pression de sortie
Pression maximale : alimenter le modulateur
au maximum. En vissant l’écrou (B), la pression
de sortie augmente, en le dévissant, elle diminue.
Pression minimale : (effectuer le réglage uniquement après avoir réglé la pression maximale)
Couper le courant au modulateur et, en tenant
l’écrou (B) bloqué, visser la vis (A) pour
augmenter la pression, et la dévisser pour
diminuer la pression.
Remettre le bouchon de protection en plastique (C).
Réglage du débit de gaz à la veilleuse
Visser la vis correspondante afin de diminuer le
débit, et la dévisser pour l’augmenter.
Exclusion du réglage du débit de gaz à la
veilleuse
Il suffit de visser à fond la vis de réglage, puis
de la dévisser de deux tours complets.
Changement de la famille ou du groupe de
gaz d'utilisation
Vérifier que l'appareil est destiné à fonctionner
avec la famille ou le groupe de gaz concerné.
En suivant les instructions ci-dessus, effectuer le
réglage de la pression de sortie conformément
aux valeurs données dans la notice de l'appareil.
ATTENTION:
Vérifier les étanchéités de gaz et le bon fonctionnement de l'appareil. Sceller les dispositifs
de réglage.
Pour installer, régler et utiliser la vanne, appliquer les instructions
données dans le manuel d’utilisation et d’installation Code 9.956.824
C
B
A
Réglage de la pression de sortie

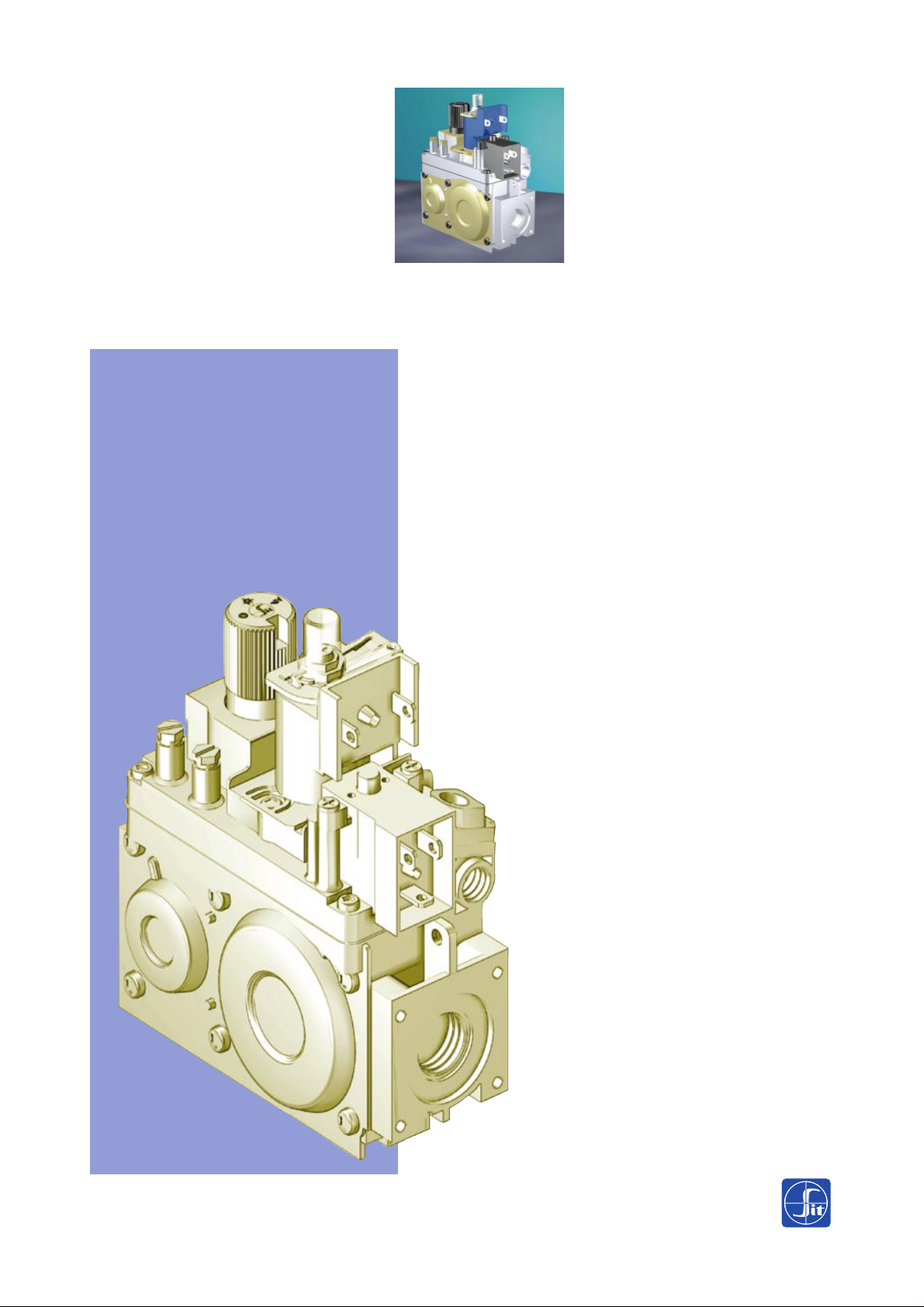

824 - 825 NOVA
Vanne multifonctionnelle à
sécurité thermoélectrique,
équipée de: sélecteur
monocommande avec
modulation électrique de
la pression de sortie,
destinée aux appareils à
gaz qui exigent la
régulation du débit de
gaz en fonction de la
température.
9.955.942 R00 GRAPHIC DESIGN BY START - PD - ITALY
SIT La Precisa
Viale dell'Industria 31/33 35129 PADOVA - ITALY
Tel. 049/8293111 - Fax 049/8070093 - Telex 430130 SITEC I
