822 NOVA
CONTROLE MULTIFONCTIONNEL GAZ
DEUX ELECTROVANNES DE REGULATION
REGULATEUR DE PRESSION SERVO-ASSISTE
TOUS LES REGLAGES PEUVENT SE FAIRE PAR LE HAUT
SIT Group
PIN 63AP7060/2
Page 2
CONTROLE
MULTIFONCTIONNEL AUTOMATIQUE
Deux électrovannes de régulation à fonctionnement silencieux. Régulateur de pression de type servo-assisté. Dispositif d’allumage ralenti (sur demande). Sortie veilleuse avec vis de réglage du débit de gaz. Filtre entrée gaz et sortie veilleuse. Prises de pression entrée et sortie gaz. Entrée et sortie gaz filetées équipées pour raccordement par brides. Raccord pour la connexion de la partie “air” du régulateur de pression avec la chambre de combustion.
822 NOVA peut être utilisée dans des appareils à gaz munis
de systèmes automatiques d’allumage et de sécurité de la
flamme avec ou sans brûleur veilleuse intermittent.
Vanne multifonctionnelle
équipée de deux électrovannes
de régulation
à fonctionnement silencieux.
Régulateur de pression
servo-assisté.
Sur demande, un dispositif
d’allumage ralenti peut être
installé.
Page 3
DONNEES TECHNIQUES
DESCRIPTION
ALIMENTATION ELECTRIQUE
ELECTROVANNES EV1 Classe B
EV2 Classe D
Tension (AC) 230 V 50 Hz Consommation (mA) 45 Consommation (mA) 23
220 V 60 Hz 45 25
24 V 50 Hz 450 210 24 V 60 Hz 450 220
Degré de protection électrique
8 Sortie brûleur principal 9 Trous (M5) pour fixation brides
10 Points de fixation supplémentaires du
corps de la vanne
11 Raccord pour la connexion de la
partie “air” du régulateur de pression avec la chambre de combustion.

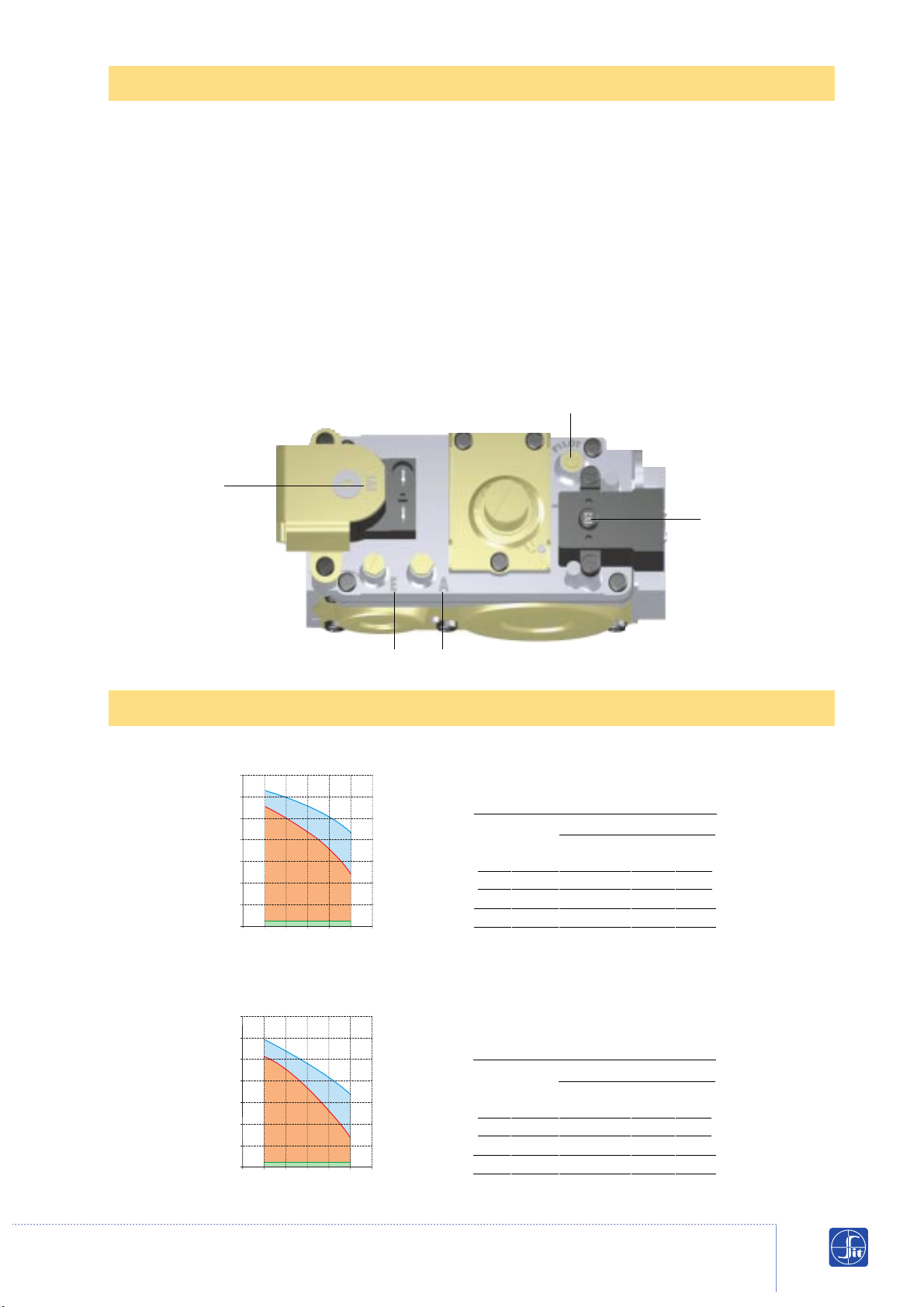

1 Electrovanne de régulation EV1 2 Dispositif d’étalonnage du régulateur
de pression
3 Vis de réglage du débit de gaz à la
veilleuse 4 Prise de pression entrée gaz 5 Prise de pression sortie gaz 6 Electrovanne de régulation EV2 7 Sortie brûleur veilleuse
• Raccordements gaz Rp 1/2 ISO 7
• Positions de montage indifférentes
• Familles de gaz de fonctionnement I, II et III
• Pression max. entrée gaz 60 mbar
• Plage d’étalonnage de
la pression de sortie
3... 30 mbar (sur demande 20... 50 mbar)
• Température ambiante
d’utilisation 0... 60°C
• Régulateur de pression classe B
• Electrovanne EV1 classe B (sur demande classe A)
• Electrovanne EV2 classe D (sur demande classe C)
Données se référant à la norme EN 126
1
4 5 6
9
7
2
3
8
10
11
IP 54 en utilisant des connecteurs
de type 002
et des vis de fixation
code 0.960.125
IP 54 en utilisant des connecteurs
de type 160 avec vis et joint code 0.960.104
Page 4

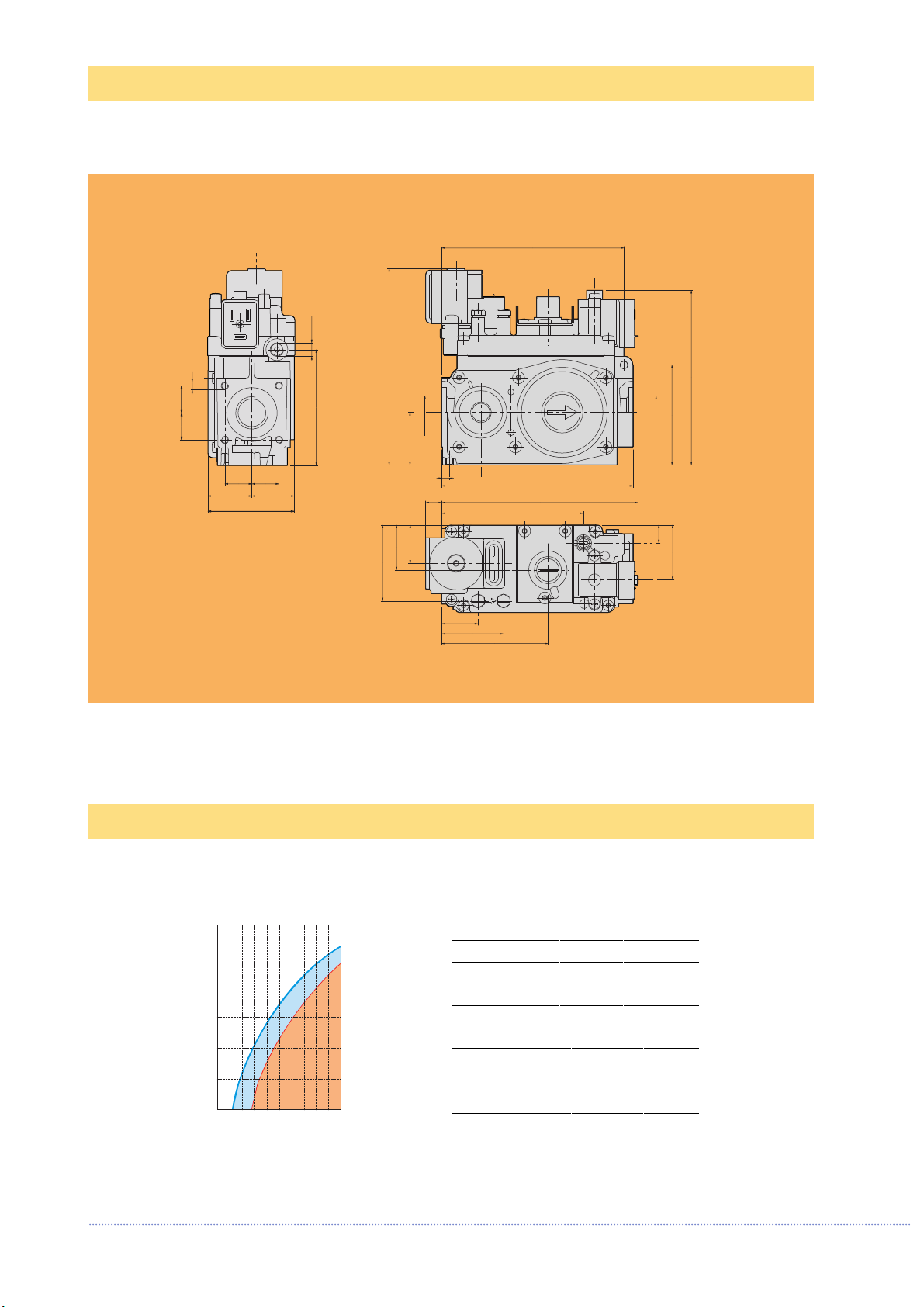

DIMENSIONS
DEBIT EN FONCTION DE LA PERTE DE CHARGE
58
18
18
M10x1
M5
77
2929
1818
Rp1/2
66.4
Rp1/2
127
120,5
35
5
116
131
AE
P
I
L
O
T
94
70.5
30
50.5
12
36.5
24
41
25.5
13111
CLASSE B+D
I Famille (d = 0.45) Q = 7.5 m3/h Æp = 5 mbar
II Famille (d = 0.6) Q = 6.5 m3/h Æp = 5 mbar
III Famille (d = 1.7) Q = 8.1 kg/h Æp = 5 mbar
CLASSE B+C
I Famille (d = 0.45) Q = 7.5 m3/h Æp = 5 mbar
II Famille (d = 0.6) Q = 6.5 m3/h Æp = 5 mbar
III Famille (d = 1.7) Q = 8.1 kg/h Æp = 5 mbar
CLASSE B+D CLASSE B+C
Q [m3/h d=0,6]
10
8
6
4
2
0
5
10
Dp [mbar]
Page 5
DEBIT REGLE CONFORMEMENT A LA NORME EN 88
Plage des pressions d’entrée
Type de gaz
Nominale Max. Min.
2H 20 25 17
2L 25 30 20
Tolérance sur la pression de sortie +10% ...-15%
Lecture de la pression d’entrée
Lorsque les deux électrovannes ne sont pas alimentées, il est possible d’effectuer la lecture de la pression entrée gaz à l’aide de la prise de mesure E.
Allumage du brûleur veilleuse
L’alimentation de l’électrovanne EV1 permet au gaz d’alimenter la sortie du brûleur veilleuse (versions avec veilleuse intermittente) après avoir traversé le filtre d’entrée, le filtre de la veilleuse et le dispositif de réglage du débit veilleuse “Pilot”.
Allumage du brûleur principal
Le passage du gaz vers le brûleur principal est autorisé lorsque les deux électrovannes EV1 et EV2 sont ali­mentées.
Pression de sortie
La lecture de la pression sortie gaz se fait à l’aide de la prise de mesure A.
FONCTIONNEMENT
CLASSE B+C
Plage des pressions d’entrée
Type de gaz
Nominale Max. Min.
2H 20 25 17
2L 25 30 20
Tolérance sur la pression de sortie +10% ...-15%
CLASSE B+D
EV1
EV2
E A
PILOT
Q = [m3/h d=0.6]
14 12
10
8 6 4 2 0
6 8 10 12 14 16 18
Pu [mbar]
Q = [m3/h d=0.6]
14 12
10
8 6 4 2 0
6 8 10 12 14 16 18
Pu [mbar]
2L
2H
2L
2H
Page 6
INSTALLATION
Branchement du circuit principal gaz
Le branchement est effectué en utilisant des conduites de gaz avec filetage Rp 1/2 ISO 7. Couple de serrage : 25 Nm. Il est possible d’utiliser des brides (disponibles sur demande), dans ce cas, visser d’abord les conduites sur les brides et puis les brides sur la vanne. Couple de serrage conseillé pour les vis de fixation des brides : 3 Nm.
Branchement au brûleur veilleuse
Des conduites de ø 4mm , ø 6mm et ø 1/4” peuvent être utilisées. Utiliser un raccord et un bicône de dimensions appropriées. Serrer le raccord avec un couple de 7 Nm. ATTENTION : si la sortie veilleuse n’est pas utilisée, la boucher de façon étanche avec l’accessoire code 0.972.041. Couple de serrage : 7 Nm.
Branchement à la chambre de combustion
Il est possible de connecter la partie “air” du régulateur de pression à la chambre de combustion au cas où cette dernière serait pressurisée (voir figure). Dans ce cas, utiliser des raccords à flexible SIT. Couple de serrage : 1 Nm.
Branchements électriques
Utiliser les connecteurs appropriés pour le branchement des versions alimentées avec la tension du réseau. Afin de garantir que la vanne soit raccordée au circuit de terre de l’appareil, il est nécessaire que le connecteur d’alimentation de l’électrovanne EV2, qui contient la borne de masse, soit toujours utilisé et vissé avec la vis de fixation prévue à cet effet.
Les versions à 24 VAC doivent être alimentées par l’intermédiaire d’un transformateur d’isolation (à très faible tension de sécurité, selon EN 60742). Pour le branchement, utiliser des bornes AMP 6,3x0,8mm DIN 46244. Effectuer les branchements conformément aux normes spécifiques de l’appareil.
Les dispositifs électriques de sécurité (par exemple le dispositif de sécurité de flamme, le limiteur de surchauffe et autres) doivent interrompre en même temps l’alimentation électrique des électrovannes EV1 et EV2.
ATTENTION: Après avoir effectué tous les
branchements, vérifier les étanchéités de gaz et l’isolation électrique.

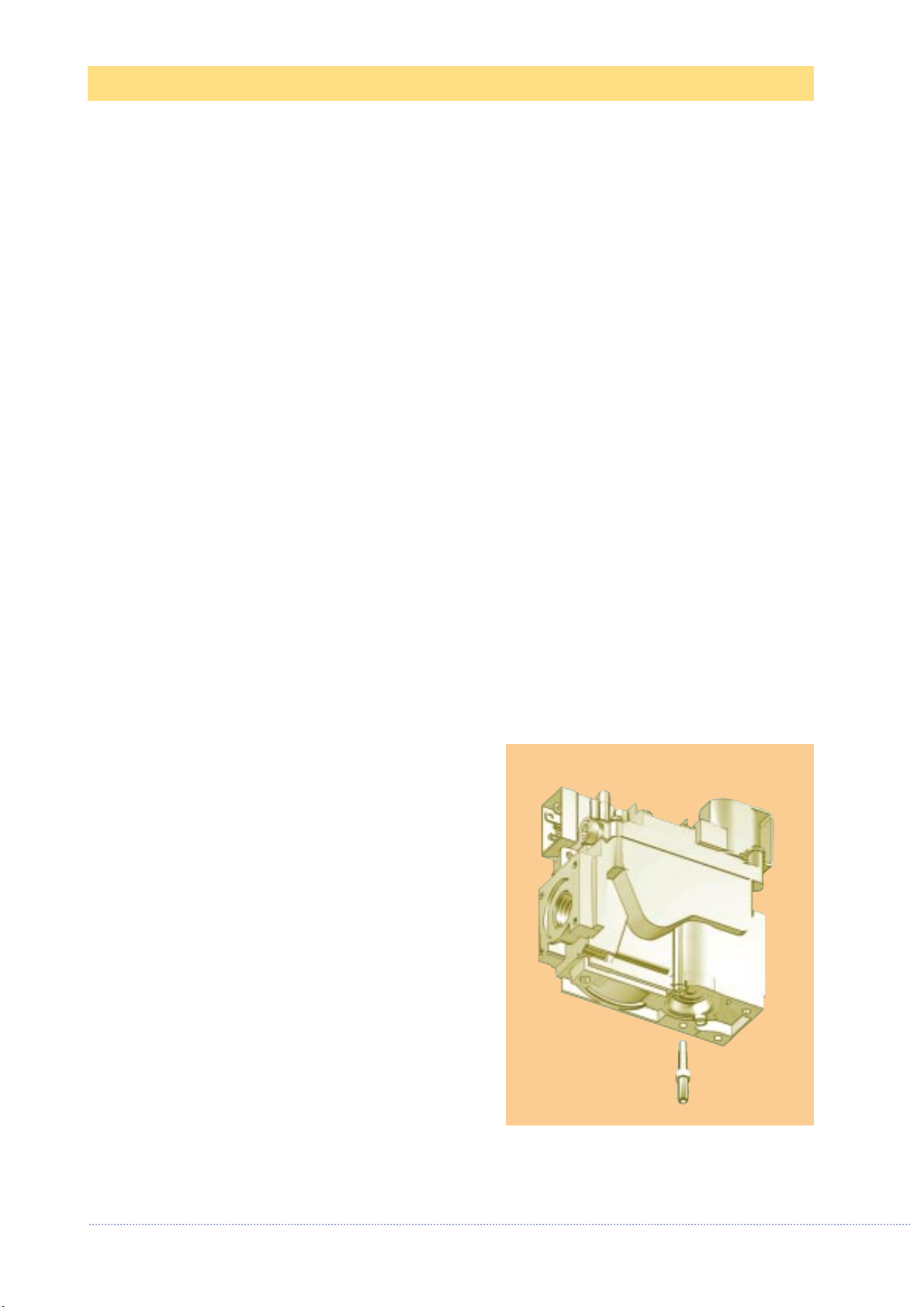

Branchement à la chambre de combustion
Page 7
ETALONNAGES ET REGLAGES
Mesure de la pression entrée et sortie gaz
Il est possible de mesurer la pression du gaz à l’entrée et à la sortie de la vanne en dévissant les vis de fermeture des prises prévues à cet effet. Couple de serrage conseillé pour revisser : 2.5 Nm.
Réglage de la pression de sortie

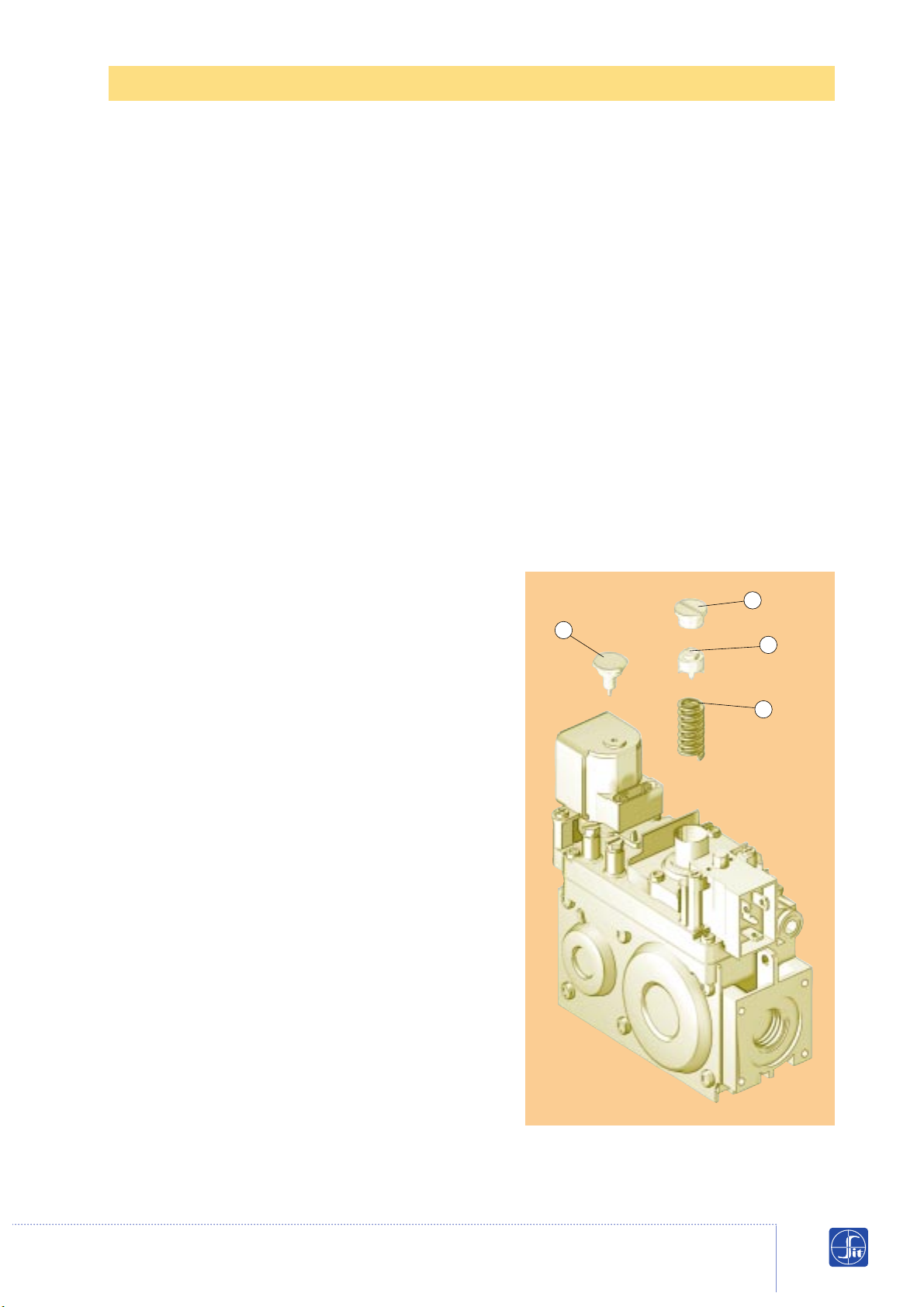

Enlever le bouchon de protection (A).Visser la vis de réglage (B) pour augmenter la pression à la sortie, et dévisser pour la diminuer. Quand l’étalonnage est effectué : visser le bouchon (A) à fond.
Exclusion du régulateur de pression
Remplacer le bouchon (A), la vis de réglage (B) et le ressort (C) par l’accessoire (D) code 0.907.037. Couple de serrage : 1 Nm.
Réglage du débit de gaz à la veilleuse
(Versions avec brûleur veilleuse intermittent) Visser la vis réservée à cet effet afin de diminuer le débit, et la dévisser pour l’augmenter.
Exclusion du réglage du débit de gaz à
la veilleuse
(Versions avec brûleur veilleuse intermittent) Il suffit de visser à fond la vis de réglage, puis de la dévisser de deux tours complets.
Changement de la famille ou du groupe de gaz
d’utilisation
Vérifier que l’appareil est destiné à fonctionner avec la famille ou le groupe de gaz concerné. En suivant les instructions reportées ci-dessus, régler la pression de sortie aux valeurs indiquées dans la notice d’instructions de l’appareil. Sur demande, il est possible d’exclure le régulateur de pression et le réglage du débit de gaz à la veilleuse
ATTENTION :
Vérifier l’étanchéité de gaz et le bon fonctionnement de l’appareil, et sceller ensuite les dispositifs de réglage.
Pour l’installation, les réglages et l’utilisation de la vanne, suivre les indications données dans le manuel d’utilisation et d’installation code 9.956.822
C
B
A
D
Exclusion du régulateur de pression
Page 8
822 NOVA
Contrôle
multifonctionnel à deux
électrovannes pour
appareils à gaz munis de
systèmes automatiques
d’allumage et de sécurité
de la flamme.
9.955.932 R00 GRAPHIC DESIGN BY START - PD - ITALY
