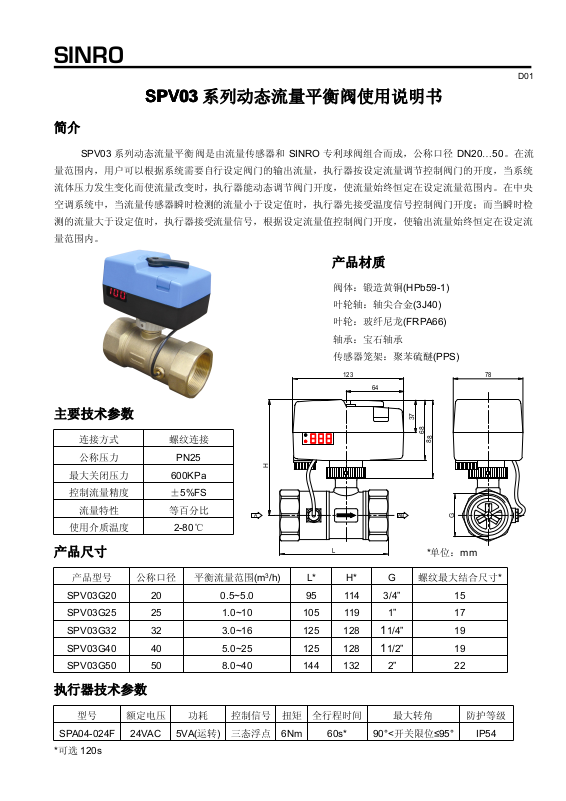

SPV03 系列动态流量平衡阀使用说明书
简介
SPV03 系列动态流量平衡阀是由流量传感器和 SINRO 专利球阀组合而成，公称口径 D N 20 … 50 。在流
量范围内，用户可以根据系统需要自行设定阀门的输出流量，执行器按设定流量调节控制阀门的开度，当系统
流体压力发生变化而使流量改变时，执行器能动态调节阀门开度，使流量始终恒定在设定流量范围内。 在中央
空调系统中，当流量传感器瞬时检测的流量小于设定值时，执行器先接受温度信号控制阀门开度；而当瞬时检
测的流量大于设定值时，执行器接受流量信号，根据设定流量值控制阀门开度， 使输出流量始终恒定在设定流
量范围内。
产品材质
阀体：锻造黄铜 (HPb59-1)
叶轮轴：轴尖合金 (3J40)
叶轮：玻纤尼龙 (FRPA66)
D01
轴承：宝石轴承
传感器笼架：聚苯硫醚 (PPS)
123
64
主要技术参数
连接方式 螺纹连接
公称压力 PN25
最大关闭压力 600KPa
控制流量精度 ± 5%FS
流量特性 等百分比
使用介质温度 2-80 ℃
产品尺寸
产品型号 公称口径 平衡流量范围 (m
SPV03G20 20 0.5~5.0 95 114 3/4 ” 15
SPV03G25 25 1.0~10 105 119 1 ” 17
H
L
3
/h) L* H* G 螺纹最大结合尺寸 *
37
ABA
78
68
88
G
* 单位： mm
SPV03G32 32 3.0~16 125 128 1 1/4 ” 19
SPV03G40 40 5.0~25 125 128 1 1/2 ” 19
SPV03G50 50 8.0~40 144 132 2 ” 22
执行器技术参数
型号 额定电压 功耗 控制信号 扭矩 全行程时间 最大转角 防护等级
SPA04-024F 24VAC 5VA( 运转 ) 三态浮点 6Nm 60s* 90 ° < 开关限位 ≤ 95 ° IP54
* 可选 120s
SINRO
执行器接线图
AC24V
Red
IN AC24V
OPENCOM
Blue
流量设置
1. 先拿开驱动器上壳的黑色塑料胶粒；
2. 在安装使用过程中，如果把驱动器搞混了，请把驱动器上壳
打开，重新设置拨码开关参数。而在驱动器带电状态下，跳选拨
码开关后要按下电路板上 ” RESET ” 键，让驱动器复位，然后按系
统要求重新设定流量。拨码开关的详细设置码参数见图 1 所示。
出厂时一般已按客户要求设置好拨码开关。
3. 用小一字螺丝刀调节电路板上的电位器，如图 2 所
示，顺时针方向旋转，流量值增大；逆时针方向旋转 ， 流
量值减小。调节流量时， LED 显示器上的白色灯长亮，
达到设定流量值时， LED 数码管显示数值不能闪烁。
4. 设定好流量后 ， 将驱动器上壳重新装好 。 注 ： 出厂的
默认设定值是流量范围的最大值 ； 但可按客户要求工
厂设定或客户在现场设定。
CLOSE
Yellow
Green
LED
JP2
ON
1
2
3
4
ON
1
2
3
4
ON
1
2
3
4
ON
1
2
3
4
ON
1
2
3
4
显示信息
H04 DN50
对应管径通电时
DN20H00
DN25H01
DN32H02
DN40H03
(图1)
流量设置电位器
设定流量指示灯
实测流量指示灯
流量值显示器
安装及注意事项
（图2）
1. 安装位置
平衡阀可安装在供水管路上 ， 也可安装在回水管路上 （ 每个环路中只需安装一处 ） 。 对于热力站的一次环路
为方便平衡调试，建议将平衡阀安装在水温较低的回水管路上。
2. 尽量安装在直管段上。
由于平衡阀具有流量计量功能，为使流经阀门前后水流稳
定 ， 保证测量精度 ， 在条件允许的情况下应尽量将平衡阀安装在
直管段处。
3. 系统增设（或取消）环路时应重新调试整定。
在管网系统中增设（或取消）环路时，除应增加（或关闭
相应的平衡阀之外 ， 原则上所有新设的平衡阀及原有系统环路中
的平衡阀均应重新调试整定（原环路中支管平衡阀不必重新调
整 ） 。
）
注：“
D
”是指接管的公称直径。
Y
型过滤器
L>5D
SP V
SINRO
动态流量平衡阀
4. 平衡阀的安装管道上一定要安装 Y 型过滤器。
Y 型过滤器离平衡阀的距离大于 5 倍管径，如图 3 所示。
产品质量保证
产品质量保证
产品质量保证
产品质量保证 ：
◊ 产品自售出之日起，免费保用一年。
◊ 在正确存放和安装使用的情况下，公司保证产品在保用期内正常工作。如在此期间，因制造质量不良而发生损坏或不能
正常工作时，则由公司负责更换或维修。
◇ 售后服务电话： 020 – 83936008
(图3)
，
