SINRO

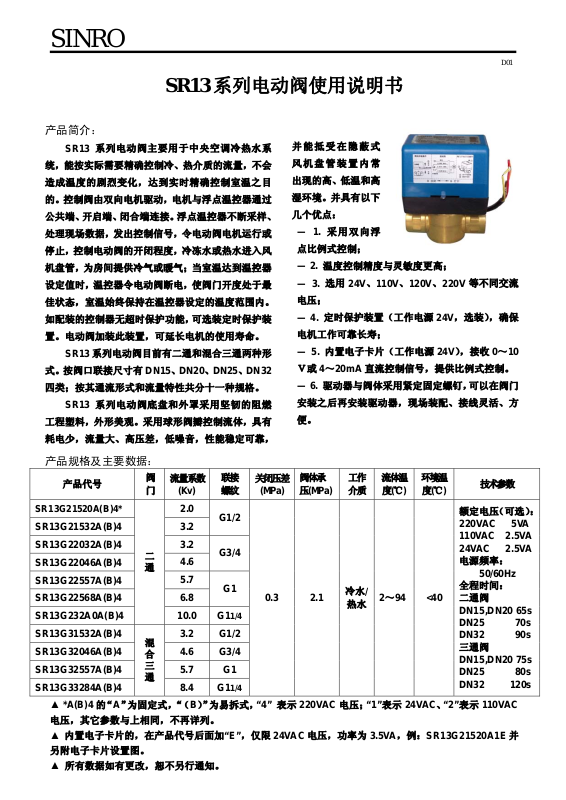

SR13 系列电动阀使用说明书

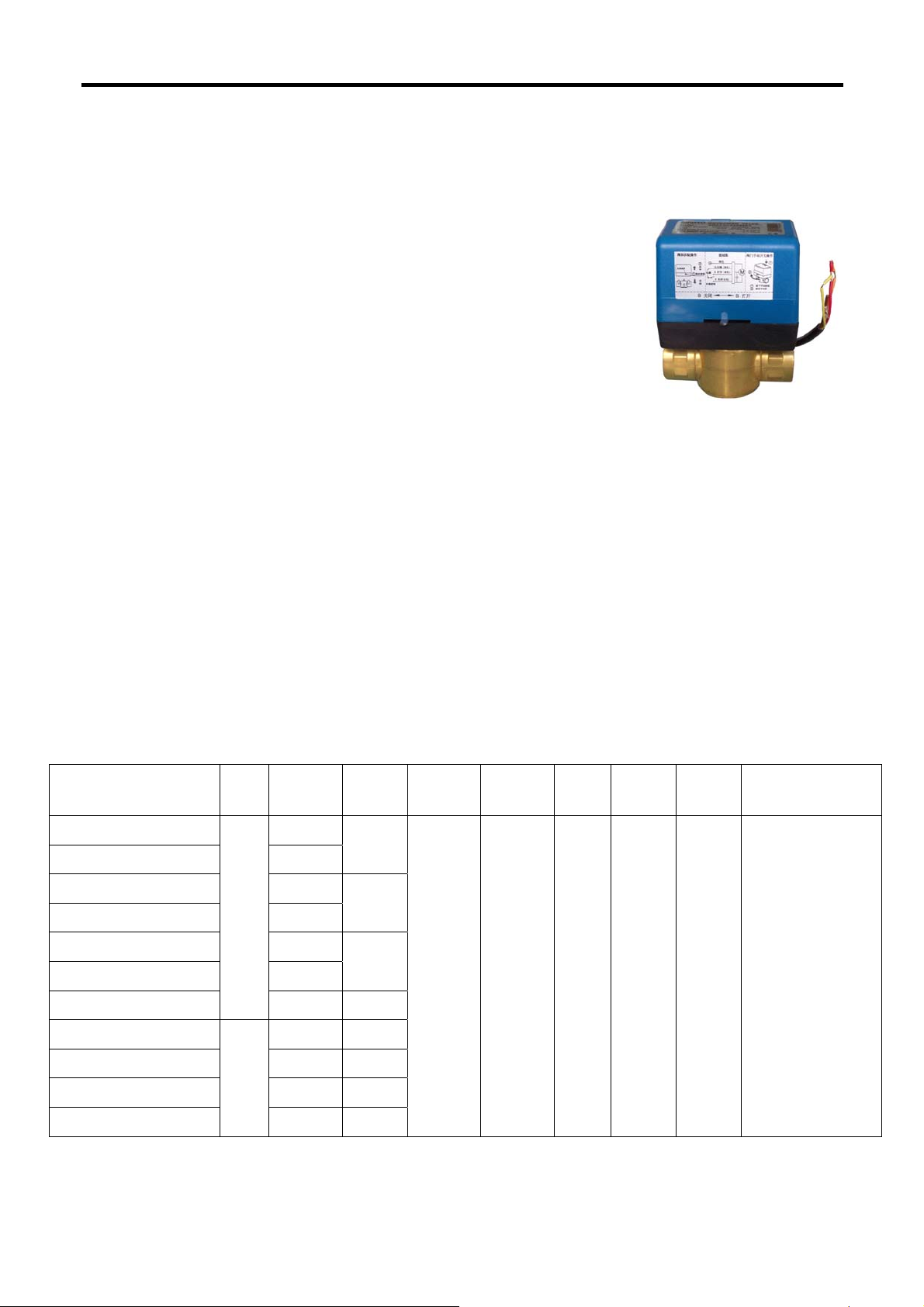

产品简介：
SR13 系列电动阀主要用于中央空调冷热水系
统，能按实际需要精确控制冷、热介质的流量，不会
造成温度的剧烈变化，达到实时精确控制室温之目
的。控制阀由双向电机驱动，电机与浮点温控器通过
公共端、开启端、闭合端连接。浮点温控器不断采样、
处理现场数据，发出控制信号，令电动阀电机运行或
停止，控制电动阀的开闭程度，冷冻水或热水进入风
机盘管，为房间提供冷气或暖气；当室温达到温控器
设定值时，温控器令电动阀断电，使阀门开度处于最
佳状态，室温始终保持在温控器设定的温度范围内。
如配装的控制器无超时保护功能，可选装定时保护装
置。电动阀加装此装置，可延长电机的使用寿命。
SR13 系列电动阀目前有二通和混合三通两种形
式。按阀口联接尺寸有 DN15、DN20、DN25、DN32
四类；按其通流形式和流量特性共分十一种规格。
SR13 系列电动阀底盘和外罩采用坚韧的阻燃
工程塑料，外形美观。采用球形阀瓣控制流体，具有
并能抵受在隐蔽式
风机盘管装置内常
出现的高、低温和高
湿环境。并具有以下
几个优点：
— 1. 采用双向浮
点比例式控制；
— 2. 温度控制精度与灵敏度更高；
— 3. 选用 24V、110V、120V、220V 等不同交流
电压；
— 4. 定时保护装置（工作电源 24V，选装），确保
电机工作可靠长寿；
— 5. 内置电子卡片（工作电源 24V），接收 0～10
Ｖ或 4～20mA 直流控制信号，提供比例式控制。
— 6. 驱动器与阀体采用紧定固定螺钉，可以在阀门
安装之后再安装驱动器，现场装配、接线灵活、方
便。
D01
耗电少，流量大、高压差，低噪音，性能稳定可靠，
产品规格及主要数据：
阀
产品代号
SR13G21520A(B)4* 2.0
SR13G21532A(B)4
SR13G22032A(B)4
SR13G22046A(B)4
SR13G22557A(B)4
SR13G22568A(B)4
SR13G232A0A(B)4
SR13G31532A(B)4
SR13G32046A(B)4
SR13G32557A(B)4
SR13G33284A(B)4
▲ *A(B)4 的“A”为固定式，“（B）”为易拆式，“4” 表示 220VAC 电压；“1”表示 24VAC、“2”表示 110VAC
电压，其它参数与上相同，不再详列。
▲ 内置电子卡片的，在产品代号后面加“E”，仅限 24VAC 电压，功率为 3.5VA，例：SR13G21520A1E 并
另附电子卡片设置图。
▲ 所有数据如有更改，恕不另行通知。
门
二
通
混
合
三
通
流量系数
(Kv)
3.2
3.2
4.6
5.7
6.8
10.0 G1
3.2 G1/2
4.6 G3/4
5.7 G1
8.4 G1
联接
螺纹
G1/2
G3/4
G1
1/4
1/4
关闭压差
(MPa)
0.3
阀体承
压(MPa)
2.1
工作
介质
冷水/
热水
流体温
度(℃)
2～94
环境温
度(℃)
<40
技术参数
额定电压（可选）：
220VAC 5VA
110VAC 2.5VA
24VAC 2.5VA
电源频率：
50/60Hz
全程时间：
二通阀
DN15,DN20 65s
DN25 70s
DN32 90s
三通阀
DN15,DN20 75s
DN25 80s
DN32 120s
Page 2
SINRO

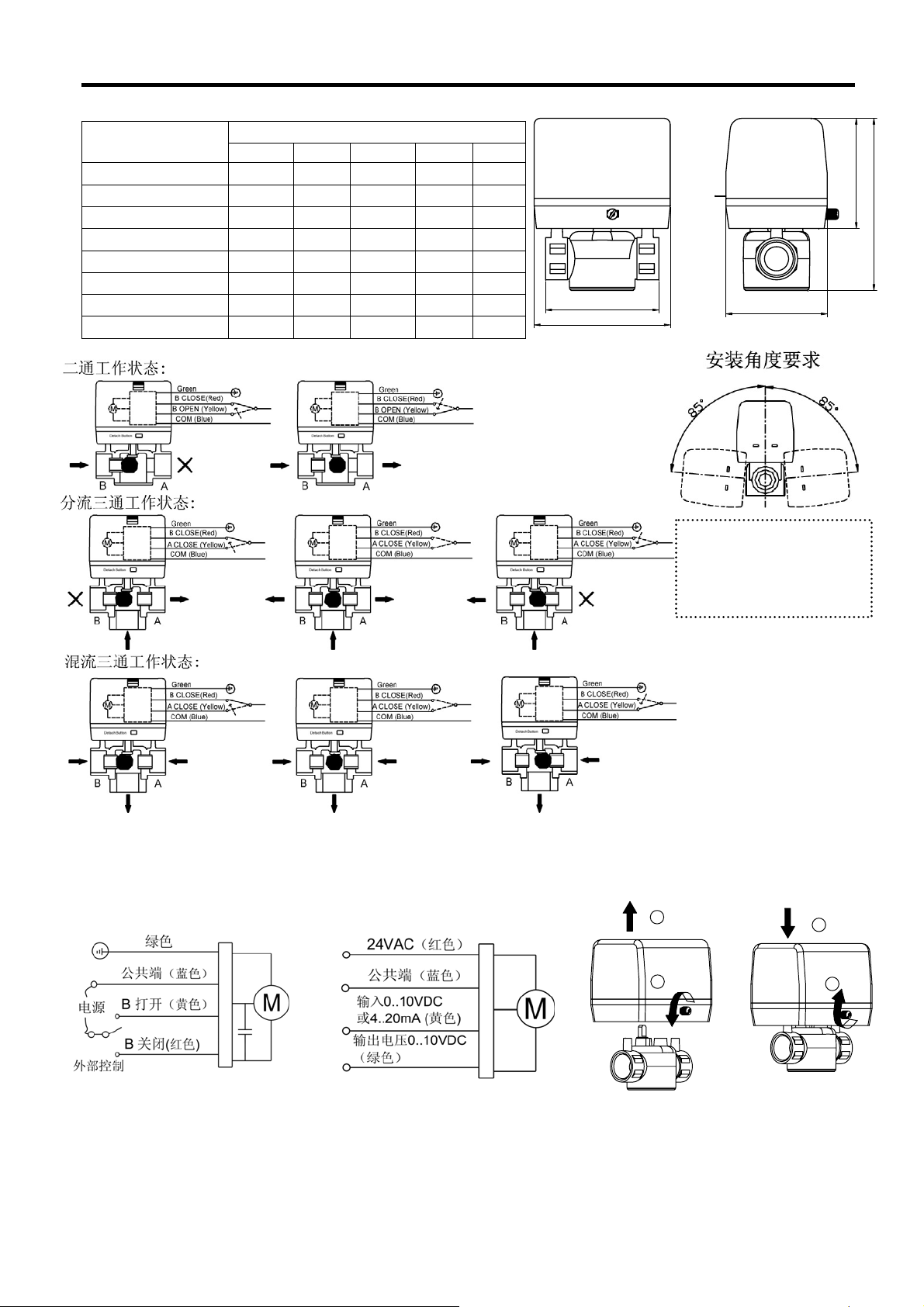

外形尺寸（如图一）：
规 格
DN15 二 通 阀
DN15 三 通 阀
DN20 二 通 阀
DN20 三 通 阀
DN25 二 通 阀
DN25 三 通 阀
DN32 二 通 阀
DN32 三 通 阀
C D E F G
115 73 67 80 90
125
115
127
117
139
131
146
尺 寸(mm)
73 67 80 90
73 67 89 90
73 67 89 90
73 67 93 90
73 67 93 90
73 67 105 90
73 67 105 90
D
C
F
G
*注：当阀门装在垂直管道上
时，马达外罩必须防止滴水渗
入。对于高层建筑物，应在底
层支管上采用减压阀。
E
常规接线图： 内置电子卡片接线图：
电动阀拆卸、安装步骤示意：
2
拆卸
拧松
1
1
安装
拧紧
2
