SINRO
DO1

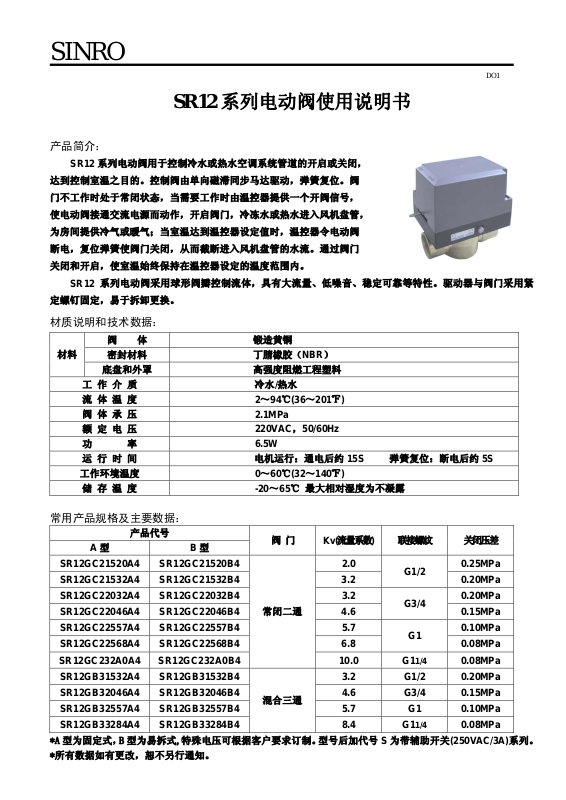

SR12 系列电动阀使用说明书

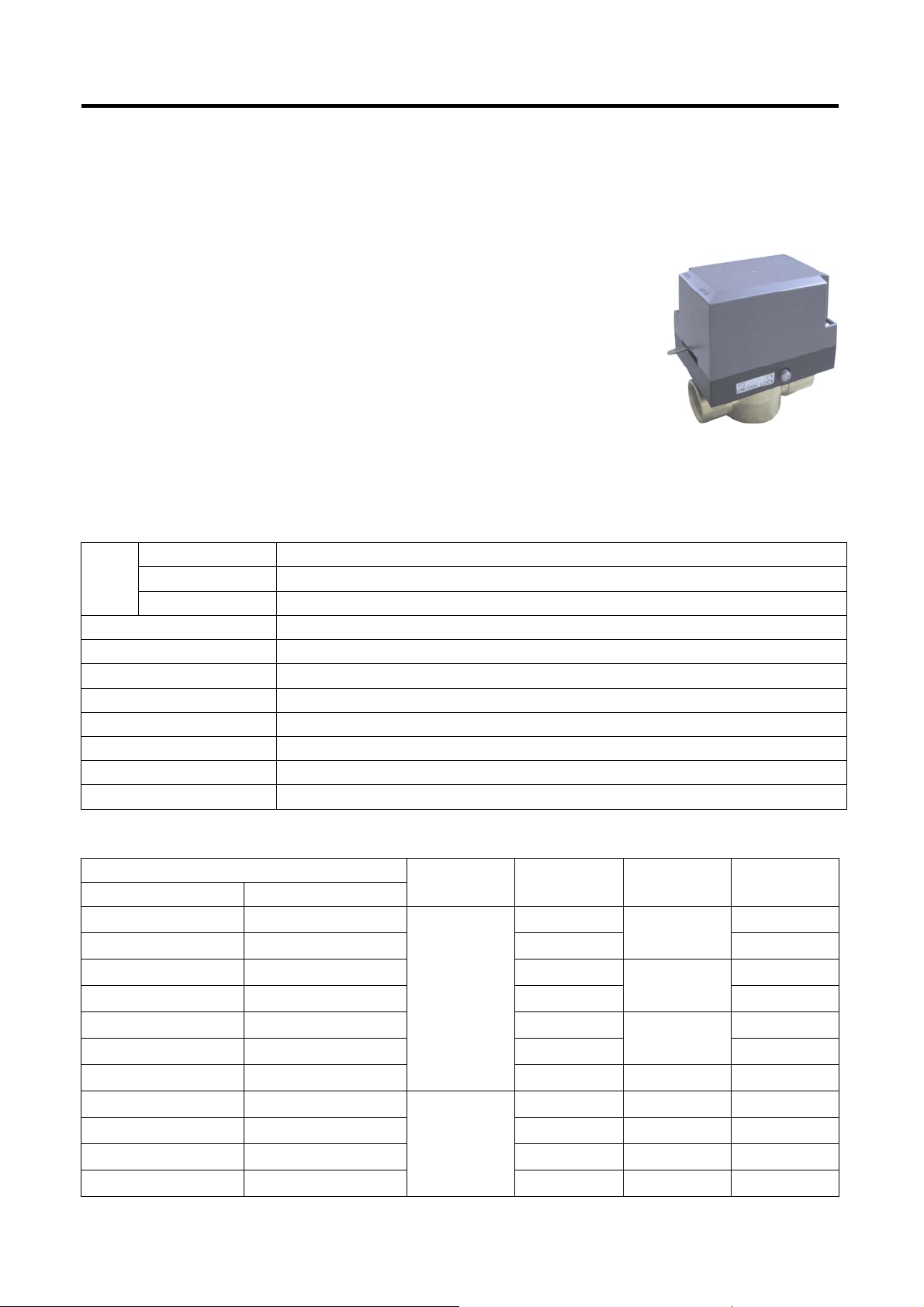

产品简介：
SR12 系列电动阀用于控制冷水或热水空调系统管道的开启或关闭，
达到控制室温之目的。控制阀由单向磁滞同步马达驱动，弹簧复位。阀
门不工作时处于常闭状态，当需要工作时由温控器提供一个开阀信号，
使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，
为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀
断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门
关闭和开启，使室温始终保持在温控器设定的温度范围内。
SR12 系列电动阀采用球形阀瓣控制流体，具有大流量、低噪音、稳定可靠等特性。驱动器与阀门采用紧
定螺钉固定，易于拆卸更换。
材质说明和技术数据：
阀 体 锻造黄铜
材料
密封材料 丁腈橡胶（NBR）
底盘和外罩 高强度阻燃工程塑料
工 作 介 质 冷水/热水
流 体 温 度 2～94℃(36～201 )℉
阀 体 承 压 2.1MPa
额 定 电 压 220VAC，50/60Hz
功 率 6.5W
运 行 时 间
工作环境温度 0～60℃(32～140 )℉
储 存 温 度 -20～65 ℃ 最大相对湿度为不凝露
电机运行：通电后约 15S 弹簧复位：断电后约 5S
常用产品规格及主要数据：
产品代号
A 型 B型
SR12GC21520A4 SR12GC21520B4 2.0 0.25MPa
SR12GC21532A4 SR12GC21532B4 3.2
SR12GC22032A4 SR12GC22032B4 3.2 0.20MPa
SR12GC22046A4 SR12GC22046B4 4.6
SR12GC22557A4 SR12GC22557B4 5.7 0.10MPa
SR12GC22568A4 SR12GC22568B4 6.8
阀 门 Kv(流量系数) 联接螺纹 关闭压差
G1/2
G3/4
常闭二通
G1
0.20MPa
0.15MPa
0.08MPa
SR12GC232A0A4 SR12GC232A0B4
SR12GB31532A4 SR12GB31532B4 3.2 G1/2 0.20MPa
SR12GB32046A4 SR12GB32046B4 4.6 G3/4 0.15MPa
混合三通
SR12GB32557A4 SR12GB32557B4 5.7 G1 0.10MPa
SR12GB33284A4 SR12GB33284B4
*A 型为固定式，B 型为易拆式,特殊电压可根据客户要求订制。型号后加代号 S 为带辅助开关(250VAC/3A)系列。
*所有数据如有更改，恕不另行通知。
10.0 G11/4 0.08MPa
8.4 G11/4 0.08MPa
Page 2
SINRO

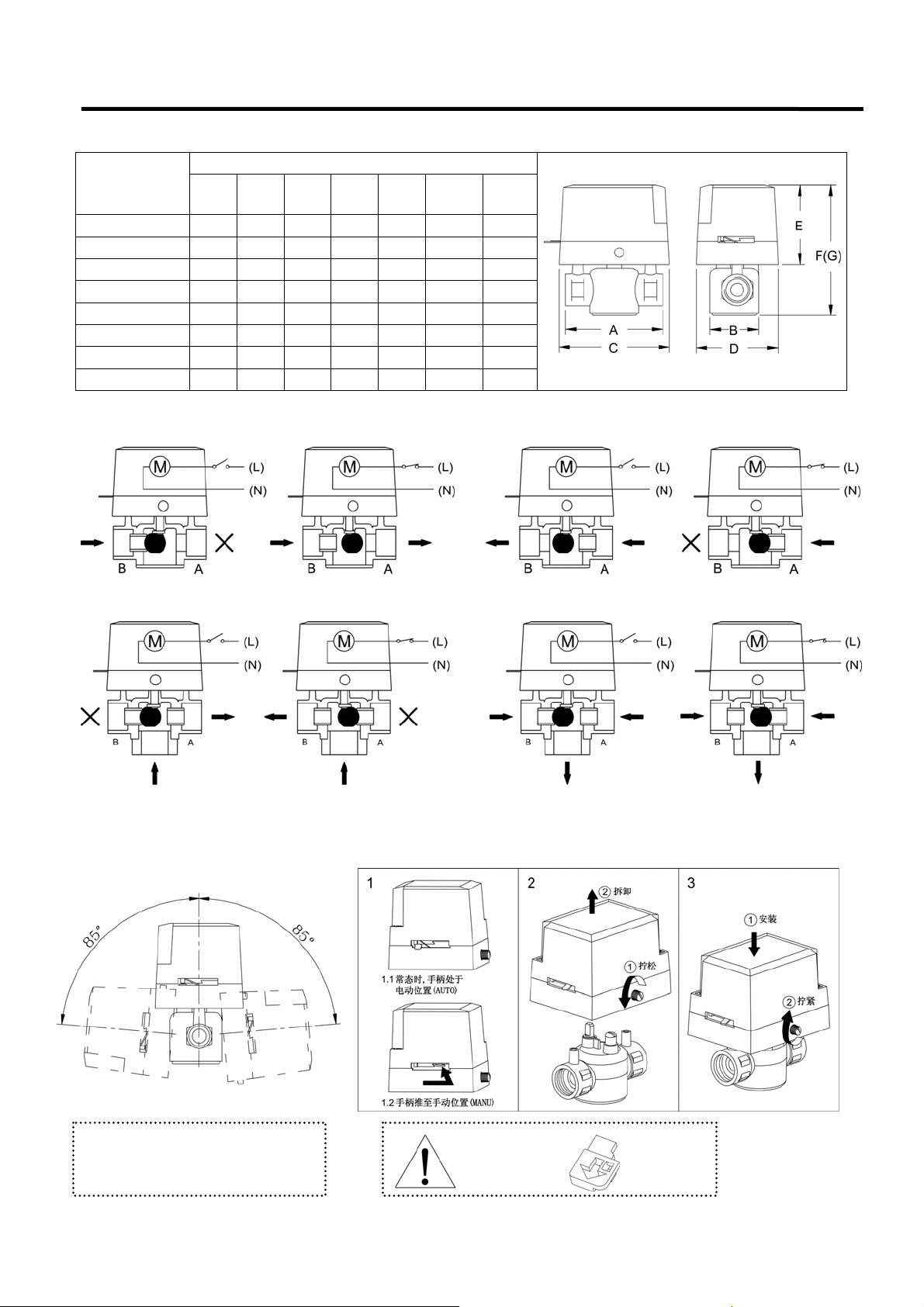

外形尺寸：
尺 寸(mm)
规 格
DN15 二通阀
DN15 三通阀
DN20 二通阀
DN20 三通阀
DN25 二通阀
DN25 三通阀
DN32 二通阀
DN32 三通阀
常闭二通阀工作状态： 常开二通阀工作状态：
A B C D E
80 40 91 68 65 108 -80 40 91 68 65 -- 118
89 44 91 68 65 108 -89 44 91 68 65 -- 120
93 44 91 68 65 110 --
93 44 91 68 65 -- 126
105 54 91 68 65 124 -105 54 91 68 65 -- 139
F
(二通)G (三通)
分流三通阀工作状态： 混流三通阀工作状态：
安装角度要求： 电动阀拆卸安装步骤示意：
*注：当阀门装在垂直管道上时，马达罩
壳必须防止滴水渗入。对于高层建筑物，
应在底层支管上采用减压阀。
安装须知：
首次装配完成后，
需去除手柄挡片 方可正常工作。
