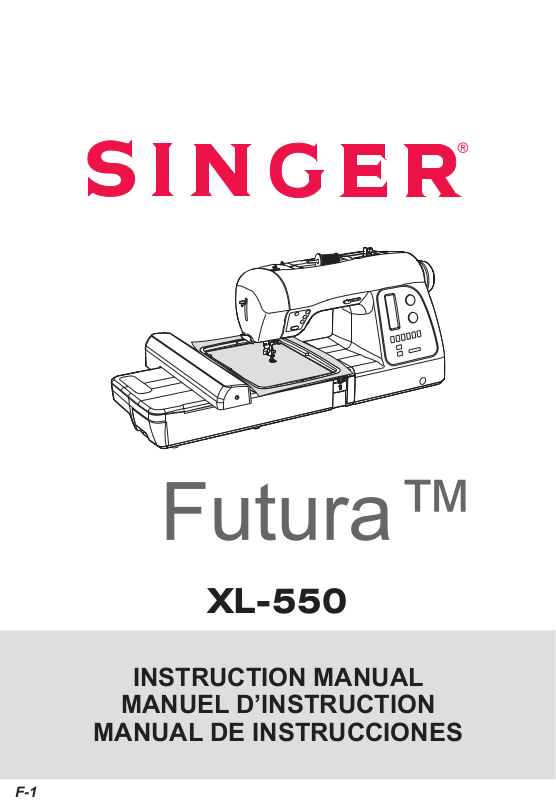

Singer XL-550 Instruction Manual

F-1

XL-550

INSTRUCTION MANUAL

MANUEL D’INSTRUCTION

MANUAL DE INSTRUCCIONES

119

“IMPORTANT SAFETY INSTRUCTIONS”

“When using an electrical appliance, basic safety precautions should always be followed, including the following.” “Read all instructions before using this sewing machine.”

“DANGER--

1. “ This sewing machine should never be left unattended when plugged in. Always unplug this sewing machine from the electric outlet immediately after using and before cleaning.”

“WARNING

1. “Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near children.”

2. “ This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.”

3. “ Use this sewing machine only for its intended use as described in this manual. Use only attachments recommended by the manufacturer as contained in this manual.”

4. “ Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or damaged, or dropped into water. Return the sewing machine to the nearest authorized dealer or service center for examination, repair, electrical or mechanical adjustment.”

5. “ If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualied persons in

order to avoid a hazard.”

6. “ Never operate the sewing machine with any air openings blocked. Keep ventilation openings of the sewing machine and foot control free from the accumulation of lint, dust, and loose cloth.”

7. “Never drop or insert any object into any opening.”

8. “ Indoors use only.”

9. “Do not operate where aerosol (spray) products are being used or where oxygen is being administered.”

10. “To disconnect, turn switch to the off („0“) position, then remove plug from outlet.”

11. “ Switch off or unplug the appliance when leaving it unattended, unplug the appliance before carrying out maintenance or replacing lamps.”

12. “Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.”

13. “Keep ngers away from all moving parts. Special care is required around the sewing machine needle.”

14. “Never sew with a damaged needle plate as this can cause needle to break.”

15. “Do not use bent needles.”

16. “Do not pull or push fabric while stitching. It may deect the needle causing it to break.”

17. “ Switch the sewing machine off (“0”) when making any adjustments in the needle area, such as threading needle, changing needle, threading bobbin, or changing presser foot, etc.”

18. “ Always unplug sewing machine from the electrical outlet when removing covers, lubricating, or when making any other user servicing adjustments mentioned in the instruction manual.”

19. “ To avoid electrical shock never put the machine nor the mains cable or mains plug into water or other liquids.”

20. “ The LED lamp maximum power is 0.3w, maximum voltage is DC 5v, if the LED lamp is damaged, you should not use the product and send it to the manufacture or service agent to repair or replace at once.”

21. “ Attention the following to avoid injury:

- Unplug the foot controller of the appliance when leaving it unattended:

- Unplug the foot controller of the appliance before carrying out any maintenance.”

To reduce the risk of electric shock:”

To reduce the risk of burns, re, electric shock, or injury to persons: ”

Moving parts-To reduce risk of injury, switch off before servicing. Close cover before operating

“CAUTION

machine.”

“SAVE THESE INSTRUCTIONS”

“This product is for household use, or equivalent.”

FOOT CONTROL (USA & Canada only)

Use Model YC-485 EC or Model JF-1000 with this sewing machine.

POLARIZED PLUGS CAUTION (USA & Canada only)

This appliance has a polarized plug (one blade wider than the other). To reduce the risk of electric shock, this plug is intended

to t in a polarized outlet only one way. If the plug does not t fully in the outlet, reverse the plug. If it still does not t, contact a qualied electrician to install the proper outlet. Do not modify the plug in any way.

This appliance complies with EEC Directive 2004/108/EC covering the electromagnetic compatibility.

Please note that on disposal, this product must be safely recycled in accordance with relevant National legislation relating to electrical/ electronic products. If in doubt please contact your retailer for guidance.

SINGER is a registered trademark of The Singer Company Limited or its afliates.

F-2

MESURES DE SÉCURITÉ IMPORTANTES

”Lorsque vous utilisez un appareil électrique, il faut toujours observer certaines mesures élémentaires de sécurité y compris les suivantes.“ ”Lisez toutes les instructions avant d’utiliser cette machine à coudre.“

DANGER

1. “Cette machine à coudre ne devrait jamais être laissé sans surveillance lorsqu’elle est branché. Débranchez toujours cette

machine à coudre de la prise externe de courant immédiatement après usage et avant le nettoyage.

MISE EN GARDE-

1. “ Cet appareil ne doit pas être utilisé comme un jouet. Une stricte surveillance doit être exercée lorsque l’appareil est utilisé

par ou près des enfants.”

2. “ Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) avec des handicaps physiques

réduisant les capacités sensoriel ou mental ou d’un manque d’expérience ou de connaissance, à moins qu’ils ne soient sous la surveillance ou les directives, concernant l’utilisation de l’appareil, d’une personne responsable de leur sécurité. Les

enfants doivent être surveillés an de s’assurer qu’ils ne jouent pas avec cet appareil.”

3. “ N’utilisez cet appareil qu’aux fins mentionnées dans ce manuel. N’utilisez que les accessoires recommandés par le

manufacturier tel qu’indiqué dans ce manuel.”

4. “ N’utilisez jamais cet appareil si le cordon ou la che sont endommagés, si l’appareil ne fonctionne pas correctement, s’il a

été échappé ou endommagé ou immergé. Retournez cette machine à coudre chez le concessionnaire autorisé ou centre de

réparations le plus-près pour être vérié. réparé, ou faire les réglages électrique ou mécanique.”

5. “ Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou toutes personnes

qualiées, an d’éviter une menace.”

6. “ N’utilisez jamais la machine à coudre lorsque les évents sont obstrués. Gardez les évents de la machine à coudre et du

rhéostat libre de mousse, poussière ou tissu.”

7. “ Ne jamais laissez tomber ou insérer des objets dans les ouvertures.”

8. “Pour usage à l’intérieur seulement.”

9. “ Ne pas faire fonctionner si des produits en aérosol sont utilisés ou si de l’oxygène est administré.”

10. “ Pour débrancher, déplacer l’interrupteur à la position “Arrêt” (Off ou 0), ensuite débrancher la che de la prise de sortie

électrique.”

11. “ Éteignez ou débranchez l’appareil lorsque vous la laissez sans surveillance, débranchez l’appareil avant de la déplacer pour

effectuer l’entretien ou le remplacement des ampoules.”

12. “ Ne pas débrancher en tirant sur le cordon. Pour débrancher, tirer sur la che pas le cordon.”

13. “ Garder les doigts loin des pièces en mouvements. Une attention spéciale doit être prise autour de l’aiguille de la machine à

coudre.”

14. “ Ne cousez jamais si la plaque aiguille est endommagée cela pourrait faire briser l’aiguille.”

15. “ N’utilisez pas des aiguilles croche.”

16. “ Ne tirez ni ne poussez sur le tissu en cousant. Cela pourrait faire dévier l’aiguille et la briser.”

17. “ Mettre l’interrupteur à Arrêt (OFF ou 0) lorsque vous faites des ajustements près de l’aiguille, tel que l’enfilage ou le

remplacement de l’aiguille, l’enlage de la canette, le changement du pied presseur, etc.”

18. “ Toujours débrancher la machine à coudre de la prise de sortie du courant électrique lorsque vous enlevez des couvercles,

pour lubrier ou lorsque vous voulez faire les ajustements tel qu’indiqué dans le manuel d’instruction.”

19. “ Pour éviter un choc électrique ne jamais mettre la machine ou le câble d’alimentation ou la prise d’alimentation dans l’eau ou autres

liquides.”

20. “La consommation maximum de l’ampoule DEL est de 0.3 watt, le voltage maximale est de 5volts DC, si l’ampoule DEL est

endommagée, vous ne devriez cesser d’utiliser le produit et l’envoyer au fabriquant ou a un agent de service pour être réparer ou remplacer.”

21. “ Attention voir ce qui suit pour éviter des blessures:

- Débranchez le rhéostat (pédale) de l’appareil lorsque vous le laissez sans surveillance.

- Débranchez le rhéostat (pédale) de l’appareil avant d’en effectuer l’entretien.”

Pour réduire le risque de décharge électrique:

Pour réduire le risque de brûlures, de feu, de décharge électrique ou de blessures personnelles:

Pièces en mouvement- Afin d’éviter tout risque de blessure placer l’interrupteur a Arrêt

“PRECAUTION

(Off ou 0) avant de faire l’entretient. Fermer les couvercles avant de faire fonctionner la

machine.”

CONSERVEZ CES INSTRUCTIONS

Cette machine à coudre est conçue pour usage domestique seulement.

RHÉOSTAT (États-Unis et Canada seulement)

Utilisez le modèle YC-485 EC ou JF-1000, pour cette machine à coudre.

INFORMATIONS CONCERNANT LES FICHES POLARISÉES (États-Unis et Canada seulement)

Cet appareil est équipé d'une fiche polarisée (une lame est plus large que l’autre). Pour réduire les risques de décharge

électrique, cette che est conçue pour être branchée dans une prise de courant polarisée d'une seule façon. Si la che ne peut pas être insérée entièrement dans la prise, tournez la che. Si la che ne peut toujours pas entrer dans la prise, veuillez contacter un électricien qualié an qu’il vous installe une prise murale appropriée. En aucun cas ne modiez pas la che.

Cet appareil est conforme à la directive CEE 2004/108/EC concernant les normes de compatibilités électromagnétiques.

Veuillez noter qu’en cas de destruction, ce produit doit bénécier d’un recyclage sécurisé, conforme à la législation

nationale applicable aux produits électriques/électroniques. En cas de doute, veuillez contacter votre distributeur agréé.

SINGER est une marque enregistrée de The Singer Company Limited ou de ses sociétés afliées.

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

Cuando se usa un aparato eléctrico, debe seguirse unas precauciones básicas y que vienen incluidas a continuación. “Leer las instrucciones antes de usar la máquina de coser.”

PELIGRO -

1. La máquina no debe dejarse nunca desatendida mientras esté conectada. Desconectar la máquina de la red eléctrica

inmediatamente después de su uso y antes de limpiarla.

CUIDADO -

1. “ No usar la máquina como un juguete.” Prestar atención si fuese necesario cuando la máquina está siendo usada por niños o cerca de ellos.

2. “ Este aparato no está destinado al uso por personas (incluyendo niños) con una reducción de física, sensorial o mental, capacidad, o falta de experiencia y el conocimiento, a menos que se les ha dado la supervisión o las instrucciones de utilización del aparato por una persona responsable de su seguridad. Los niños deben ser supervisados para asegurarse de que no juegan con el aparato.”

3. “ Usar la máquina de coser solamente como se describe en este manual.

Usar únicamente los accesorios recomendados por el fabricante y que vienen especicados en este manual.”

4. “ No trabajar nunca con la máquina en caso de que tenga el cable o el enchufe en malas condiciones, si no cose correctamente, en caso de que se haya caído, haya sido dañada o se haya mojado.”

5. “ Si se daña el cable de suministro, debe ser sustituido por el fabricante, su agente de servicio o similares a personas

calicadas, a n de evitar un peligro.”

6. “ No usar la máquina con los oricios de ventilación bloqueados. Mantener los oricios de ventilación de la máquina de coser

y el pedal sin acumulación de polvo, suciedad y restos de tejido.”

7. “ No introducir no insertar objetos en los oricios de ventilación.”

8. “ Adentro uso solamente.”

9. “ No usar mientras se estén utilizando productos aerosoles (spray) o en lugares donde se esté administrando oxigeno.”

10. “ Para desconectar, girar el interruptor hasta la posición Off ( “0” ), luego desconectar el enchufe de la red.”

11. “ Apague o desconecte el aparato cuando no lo use, desconecte el aparato antes de llevar a cabo el mantenimiento o sustitución de las lámparas.”

12. “ No desconectar el enchufe tirando del cable. Para desconectar, tirar de la clavija, no del cable.”

13. “ Mantener los dedos alejados de todas las partes movibles de la máquina. Tener un cuidado especial con la aguja.”

14. “ Usar siempre la placa de agujas apropiada. Una placa de agujas impropia puede producir la rotura de la aguja.”

15. “ No usar agujas despuntadas.”

16. “ No presionar ni tirar del tejido mientras se está cosiendo. Esto podría doblar la aguja y romperla.”

17. “ Situar el interruptor principal de la máquina en posición Off ( “0” ) cuando se realice algún ajuste en el área de la aguja como enhebrar la aguja, cambiar la aguja, cambiar la canilla, cambiar el pie prensatelas y similares.”

18. “ Desconectar siempre la máquina de la red eléctrica cuando se retiren las tapas, para lubricar, o cuando se realice algún otro tipo de ajuste mecánico mencionado en el manual de instrucciones.”

19. “ Para evitar descargas eléctricas, no ponga la máquina ni el cable o enchufe en agua u otros líquidos.”

20. “ La lámpara LED de potencia máxima es 0,3 W, la tensión máxima es de DC 5V, si se daña la lámpara LED, que no debe usar el producto y enviarlo a la fabricación o el agente de servicio para reparar o reemplazar a la vez.”

21. “ Atención los siguientes campos para evitar lesiones:

- Desconecte el pedal del aparato cuando no lo use:

- Desconecte el pedal del aparato antes de realizar cualquier tipo de mantenimiento.”

Para reducir el riesgo de una descarga eléctrica.

Para reducir el riesgo de quemaduras, fuego, descargas eléctricas o causar daños a personas.

PARTES MÓVILES

Para reducir el riesgo de daños personales, apague y desconecte antes de

cualquier mantenimiento. Cierre la tapa antes de utilizar la máquina.

CONSERVE ESTE MANUAL DE INSTRUCCIONES

Esta máquina de coser es para uso doméstico

PEDAL (sólo EE.UU. y Canadá)

Use el modelo YC-485 EC o JF-1000 con esta máquina de coser.

INFORMACIÓN REFERENTE AL ENCHUFE POLARIZADO (sólo EE.UU. y Canadá)

Este electrodoméstico está equipado con un enchufe polarizado (note que una patita es más ancha que la otra). Para reducir el riesgo de choques eléctricos, este enchufe solamente puede ser usado en una toma de corriente polarizada. Si no puede insertar el enchufe completamente en la toma de corriente, déle la vuelta e inténtelo de nuevo. Si el enchufe no entra todavía correctamente,

contrate a un electricista calicado para que le instale la toma de corriente adecuada. No intente modicar el enchufe.

Este instrumento se conforma con directivo de CEE 2004/108/EC cubriendo supresión contra interferencia de radio.

Por favor, recuerde que estos productos deben ser reciclados de acuerdo con la legislación nacional referente a productos eléctricos y electrónicos. Si tiene alguna duda al respecto, por favor contacte con el distribuidor.

SINGER es una marca registrada de The Singer Company Limited o sus liales.

TABLE OF CONTENTS

1. GETTING TO KNOW YOUR MACHINE

Machine identication ---------------------------------------------- 6 - 7 Accessories ----------------------------------------------------------- 8 - 9 Set up your machine -------------------------------------------- 10 - 11 Spool pins ---------------------------------------------------------- 10 - 11 Winding bobbin --------------------------------------------------- 12 - 13 Threading the bobbin thread ---------------------------------- 14 - 15 Threading the top thread --------------------------------------- 16 - 17 Using automatic needle threader ---------------------------- 18 - 19 Needle, thread and fabric chart ------------------------------------ 20 Changing the needle -------------------------------------------------- 21 Adjusting top thread tension ---------------------------------- 22 - 23 Changing presser foot ------------------------------------------ 22 - 23 Control panel function ------------------------------------------ 24 - 29 Functions of operation switch panel ------------------------- 30 - 31

2. STARTING TO SEW

Quick reference table of stitch length and width --------- 32 - 35 Straight stitching ------------------------------------------------- 36 - 39 Keeping seams straight, Inserting zippers and piping Hand-look quilt stitch -------------------------------------------- 38 - 39 Straight stitch with auto tie-off function --------------------- 38 - 39 Zigzag stitching --------------------------------------------------- 40 - 41 Adjusting stitch width and length, Satin stitch Placement of patterns Blind stitch --------------------------------------------------------- 42 - 43 Multi-stitch zigzag ------------------------------------------------ 42 - 43 Stretch stitches --------------------------------------------------- 44 - 51 Straight stretch stitch, Overedge stitch, Ric-rac stitch, Feather stitch, Blanket stitch, Honeycomb stitch, Slant overedge stitch, Turkish stitch, Slant pin stitch, Thorn stitch, Reinforced overedge stitch, Wizard stitch, Crossed stitch, Pin stitch, Entredeux stitch, Ladder stitch, Criss-cross stitch, Fishbone stitch Sewing on a button ---------------------------------------------- 50 - 51 Buttonholes -------------------------------------------------------- 52 - 59 Using buttonhole foot, Procedure, Corded buttonholes Buttonholing with hard-to-sew fabrics, Manual buttonhole Decorative sewing ----------------------------------------------- 60 - 61 Tips on design stitching ----------------------------------------60 - 61 More sewing examples ----------------------------------------- 62 - 63

3. PREPARATION FOR EMBROIDERY SEWING

Before attaching embroidery unit ---------------------------- 64 - 67 Attaching embroidery foot, Inserting the bobbin, Threading the top thread, Extension table, Attaching embroidery unit -------------------------------------- 68 - 69 Removing embroidery unit ------------------------------------- 68 - 69 Securing fabric in embroidery hoop ------------------------- 70 - 71 Using fabric and stabilizer ------------------------------------- 72 - 75 Preparing the machine before installing the hoop ------- 76 - 77 Attaching and removing embroidery hoop ----------------- 76 - 77 Installation of software ------------------------------------------ 78 - 81 Function buttons when embroidering ------------------------- 82 - 83 Operation switches, Thread tension control Troubleshooting -------------------------------------------------- 84 - 93 Helpful information for embroidering with FUTURA Multi hoop -------------------------------------------------------- 94 - 101 Control panel when embroidering ------------------------102 - 103 Helpful messages when embroidering ------------------104 - 105

4. OTHER THINGS YOU SHOULD KNOW

Presser foot lifter ----------------------------------------------106 - 107 Feed dog control ----------------------------------------------106 - 107 Converting to free-arm sewing ----------------------------106 - 107 Performance checklist ---------------------------------------108 - 109 Cleaning hook area and feed dogs -----------------------110 - 111 Oiling inside the face cover ---------------------------------112 - 113 Special accessories ------------------------------------------114 - 115 Helpful messages --------------------------------------------- 116 - 117

For European version

Sewing machine Dimensions: 567 mm × 240 mm × 317 mm Mass of the equipment: 10.8 kg

Embroidery unit Dimensions: 504 mm × 411 mm × 141 mm Mass of the equipment: 3.0 kg

Rated Voltage: 230 V ~ Rated Frequency: 50 Hz Rated input: 64 W Using ambient temperature: Normal temperature Acoustic noise level: less than 70 db(A)

TABLE DES MATIERES

1. VOTRE MACHINE À COUDRE

Description de la machine ---------------------------------------- 6 - 7 Accessoires ----------------------------------------------------------- 8 - 9 Préparation de la machine ------------------------------------- 10 - 11 Porte-bobine ------------------------------------------------------- 10 - 11 Préparation de la canette -------------------------------------- 12 - 13

Enlage du l de canette --------------------------------------- 14 - 15 Enlage du l supérieur ---------------------------------------- 16 - 17 Utilisation de l’enle-aiguille automatique ----------------- 18 - 19 Tableau des aiguilles, ls et tissus --------------------------------- 20

Changement d’aiguille ------------------------------------------------ 21 Réglage de la tension du l supérieur ---------------------- 22 - 23 Remplacement du pied presseur ----------------------------- 22 - 23 Fonctions du panneau de commande ---------------------- 24 - 29 Fonctions des touches du panneau de commande ----- 30 - 31

2. COMMENCEZ À COUDRE

Tableau de référence rapide des longueurs et largeurs de points -------------------------- 32 - 35 Point droit ---------------------------------------------------------- 36 - 39 Pour garder la couture droite, Insérer une fermeture à glissière ou un biais (galonner) Exécution du point de matelassage ------------------------- 38 - 39 Point Droit avec la fonction du point d’arrêt automatique ------------------------------ 38 - 39 Point zigzag ------------------------------------------------------- 40 - 41 Réglage de la largeur et de la longueur de point, Point bourdon, Positionnement des motifs Point invisible ----------------------------------------------------- 42 - 43 Zigzag multi-point ------------------------------------------------ 42 - 43 Points extensible ------------------------------------------------- 44 - 51 Point droit extensible, Point surjet, Point ric rac, Point plume, Point languette, Point nid d’abeille, Surjet oblique, Point turc, Point epingle oblique, Point d’épine, Point surjet renforcé, Point sorcier, Point croisé, Point épingle, Point entredeux, Point d’échelle, Point entrecroisé, Point d’arrete Pose de boutons -------------------------------------------------- 50 - 51 Confection des boutonnières ---------------------------------- 52 - 59 Utilisation du pied boutonnière, procédure, Boutonnières avec ganse (renforcees),

Couture de boutonnières avec des tissus difciles à coudre,

Boutonnière Manuelle

Couture décorative ---------------------------------------------- 60 - 61 Astuces pour la couture de dessin -------------------------- 60 - 61 Plus d’exemple de couture ------------------------------------ 62 - 63

3. PRÉPARATIFS POUR LA BRODERIE

Avant de xer l’unité de broderie ----------------------------- 64 - 67 Fixation du pied broderie, Enlage du l de canette, Enlage du l supérieur, Plateau de rallonge

Fixation de l’unité de broderie -------------------------------- 68 - 69 Retrait de l’unité de broderie ---------------------------------- 68 - 69 Installer le tissu dans le cerceau de broderie ------------- 70 - 71 Utilisation du tissu et de l’entoilage -------------------------- 72 - 75 Préparation de la machine avant d’installer le cerceau - 76 - 77 Fixation et retrait du cerceau de broderie ------------------ 76 - 77 Installation du logiciel ------------------------------------------- 78 - 81 Fonction des boutons en mode broderie --------------------- 82 - 83 Touches de fonctionnement,

Réglage tension du l supérieur

Dépannage -------------------------------------------------------- 84 - 93 Information utile pour la broderie avec la futura Cerceau Multiple ----------------------------------------------- 94 - 101 Panneau de conguration en mode broderie ----------102 - 103 Messages utiles pour la broderie -------------------------104 - 105

4. D'AUTRES CHOSES QUE VOUS DEVRIEZ SAVOIR

Levier du pied presseur -------------------------------------106 - 107 Contrôle des griffes d’entraînement ----------------------106 - 107 Utilisation du bras libre --------------------------------------106 - 107 Vérication des petits problèmes de couture ----------108 - 109 Nettoyage des griffes et du crochet ----------------------110 - 111 Huilage de l’intérieure de la plaque frontale ------------112 - 113 Accessoires spéciales ---------------------------------------114 - 115 Messages d’aide ----------------------------------------------116 - 117

Version pour l’Europe

Machine à coudre Dimensions: 567 mm × 240 mm × 317 mm Poids de l’équipement: 10,8 kg

Unité de broderie Dimensions: 504 mm × 411 mm × 141 mm Poids de l’équipement: 3,0 kg

Tension nominale: 230 V ~ Fréquence nominale: 50 Hz Entrée nominale: 64 W Utilisation de la

température ambiante: température normale Niveau de bruit acoustique: moins de 70 db(A)

CONTENIDO

1. PRINCIPALES PARTES DE LA MAQUINA

Identicación de la máquina ------------------------------------- 6 - 7 Accesorios ------------------------------------------------------------ 8 - 9 Preparación de la máquina ------------------------------------ 10 - 11 Porta carretes ----------------------------------------------------- 10 - 11 Devanado de la canilla ----------------------------------------- 12 - 13 Enhebrado del hilo de la canilla ------------------------------ 14 - 15 Enhebrado del hilo superior ----------------------------------- 16 - 17 Uso del ensatador automatico --------------------------------18 - 19 Tabla de hilo, aguja y material -------------------------------------- 20 Cambio de la aguja ---------------------------------------------------- 21 Ajuste de la tensión del hilo superior ------------------------ 22 - 23 Cambio del pie prensatelas ----------------------------------- 22 - 23 Funciones del panel de control ------------------------------- 24 - 29 Funciones del panel de operación --------------------------- 30 - 31

2. EMPEZER A COSER

Cuadro de referencia rápida de largo y ancho de puntada ---------------------------------------------------- 32 - 35 Puntada recta ----------------------------------------------------- 36 - 39 Manteniendo la puntada derecha, Insercion de cremalleras y vivo Puntada de acolchado continua ------------------------------ 38 - 39 Puntada recta con funcion de remate automatico ------- 38 - 39 Puntada zig-zag -------------------------------------------------- 40 - 41 Ajuste del ancho y largo de puntada, Puntada de relleno, Ubicación de los patrones Puntada invisible ------------------------------------------------- 42 - 43 Zig-zag de tres puntadas -------------------------------------- 42 - 43 Puntadas elásticas ---------------------------------------------- 44 - 51 Puntada recta triple, Puntada sobre-borde, Puntada ric rac, Puntada pluma, Punto de ribete, Puntada panal, Puntada overlock elastica, Puntada turca, Puntada sobreorilla inclinado, Puntada “herringbone”, Puntada sobre-borde reforzado, Puntada mago, Punto cruzado, Puntada de broche, Puntada “entredos”, Puntada en escalera, Puntada entrecruz, Puntada raspa Cosido de botones ----------------------------------------------- 50 - 51 Confección de ojales -------------------------------------------- 52 - 59 Uso del pie de ojaladora, Procedimiento, Ojales con cordón,

Haciendo ojales en materiales diciles de coser, Ojal manual

Costura decorativa ----------------------------------------------- 60 - 61 Consejos sobre puntadas decorativas --------------------- 60 - 61 Mas ejemplos de costura -------------------------------------- 62 - 63

3. PREPARACION PARA BORDADO

Antes de colocar la unidad de bordado -------------------- 64 - 67 Colocando el pie de bordado, Enhebrado del hilo de la canilla, Enhebrado del hilo superior, Base de extension, Colocando la unidad de bordado ---------------------------- 68 - 69 Retirando la unidad de bordado ------------------------------ 68 - 69 Asegurando el material en el aro de bordado ------------ 70 - 71 Usando el material y estabilizador --------------------------- 72 - 75 Preparando la máquina antes de instalar el aro --------- 76 - 77 Colocando y retirando el aro para bordar ------------------ 76 - 77 Instalación del software ---------------------------------------- 78 - 81 Funciones de botones al bordar ----------------------------- 82 - 83 Interruptores de funcionamiento, Control tensión hilo Localización de averias ---------------------------------------- 84 - 93 Información de ayuda Aro multiple ------------------------------------------------------ 94 - 101 Panel de Control al Bordar ---------------------------------102 - 103 Mensajes útiles durante el bordado ----------------------104 - 105

4. OTRAS COSAS QUE USTED DEBE SABER

Palanca pie prensatelas -------------------------------------106 - 107 Control de dientes --------------------------------------------106 - 107 Conversion para la costura con brazo -------------------106 - 107 Cuadro de vericacion de rendimiento ------------------108 - 109 Limpiar el area del transportador y la lanzadera ------110 - 111 Aceitando la cubierta -----------------------------------------112 - 113 Accesorios especiales ---------------------------------------114 - 115 Mensajes de ayuda -------------------------------------------116 - 117

Para versión europea

Máquina de coser Dimensiones: 567 mm × 240 mm × 317 mm Peso del equipo: 10.8 kg

Unidad de bordado Dimensiones: 504 mm × 411 mm × 141 mm Peso del equipo: 3.0 kg

Voltaje nominal: 230 V ~ Frecuencia nominal: 50 Hz Consumo nominal: 64 W Uso de temperatura ambiente: temperatura normal Nivel de ruido acústico: menos de 70 db(A)

1. GETTING TO KNOW YOUR MACHINE

MACHINE IDENTIFICATION

1. Pre-tension guide

2. Bobbin winding tension disk

3. Threading lever

4. Face cover

5. Thread cutter/holder

6. Extension table (Accessory box)

7. Bobbin winder spindle

8. Bobbin winder latch

9. Operation buttons

10. Horizontal spool pin

11. Handle

12. Hand wheel

13. Power/light switch

14. Cord socket

15. Buttonhole lever

16. Feed dog control

17. Presser foot lifter

18. Identication plate

19. Thread guide

20. Twin thread guide

21. Presser foot screw

22. Needle

23. Bobbin cover plate

24. Needle bar

25. Alternate thread cutter

26. Foot release button

27. Needle clamp screw

28. General purpose foot

29. Feed dogs

30. Needle plate

31. Bobbin cover release button

32. Embroidery unit

33 Hoop release lever

34. Carriage

35. Handle

36. Accessory drawer

37. Hoop bracket

38. Release lever

39. Connector

40. Large hoop

41. Inner frame

42. Outer frame

43. Hoop adjusting screw

44. Hoop mounting plate

45. Small hoop

46. Power line cord

47. Foot control

48. USB cable

49. Instruction manual

NOTE: Be sure the USB cable is

attached to your machine when doing embroidery.

2 1

13 14

3837

7 8

15 16 17

30 31

1. VOTRE MACHINE À COUDRE

1. PRINCIPALES PARTES DE LA MAQUINA

DESCRIPTION DE LA MACHINE

1. Guide pré-tension

2. Guide-l

3. Levier d’enleur

4. Plaque frontale

5. Coupe-l / support

6. Boîte à accessoires/Table de rallonge

7. Axe du bobineur

8. Butée d’arrêt du bobinage

9. Touches de fonctionnement

10. Porte-bobine horizontal

11. Poignée

12. Volant

13. Interrupteur/Lumière

14. Prise de cordon

15. Levier-poussoir boutonnière

16. Abaisse-griffes d’entraînement

17. Levier du pied de biche

18. Plaque d’identication

19. Guide-l

20. Guide-l double

21. Vis du pied

22. Aiguille

23. Couvercle canette

24. Barre à aiguille

25. Coupe-l

26. Touche de verrouillage du pied

27. Vis de l’aiguille

28. Pied presseur

29. Griffe d’entraînement

30. Plaque-aiguille

31. Bouton du couvercle canette

32. Unité de broderie

33. Levier de relâche du cerceau

34. Chariot

35. Poignée

36. Tiroir des accessoires

37. Support de cerceau

38. Levier de déverrouillage

39. Connecteur

40. Grand cerceau

41. Cadre intérieur

42. Cadre extérieur

43. Vis de réglage de cerceau

44. Plaque de montage de cerceau

45. Petit cerceau

46. Cordon

47. Rhéostat

48. Câble USB

49. Manuel d’instruction

IDENTIFICACION DE LA MAQUINA

1. Guía hilo

2. Guía hilo

3. Palanca de ensartado

4. Cubierta frontal

5. Cortador de hilo

6. Base de extensión (caja de accesorios)

7. Eje devanador canilla

8. Tope devanador canilla

9. Botones de operación

10. Pasador de carrete horizontal

11. Asa para llevar

12. Volante

13. Interruptor corriente/luz

14. Conector del cable

15. Palanca para ojales

16. Control de dientes

17. Palanca pie prensatelas

18. Placa de identicación

19. Guía hilo

20. Guía doble hilo

21. Tornillo, pie prensatelas

22. Aguja

23. Tapa de canilla

24. Barra de aguja

25. Cortador de hilo

26. Boton de desprendimiento prensatelas

27. Tornillo de sujeción aguja

28. Pie prensatelas

29. Transporte de dientes

30. Plancha aguja

31. Botón de apertura tapacanilla

32. Unidad de bordado

33. Palanda de liberación del aro

34. Carro

35. Mango

36. Cajón de accesorios

37. Ménsula de aro

38. Palanca de liberación

39. Conector

40. Aro grande

41. Marco interior

42. Marco exterior

43. Tornillo de ajuste de aro

44. Placa de montaje de aro

45. Aro pequeño

46. Cordón de la linea eléctrica

47. Control por pedal

48. Cable USB

49. Manual de instrucciones

REMARQUE: Assurez-vous que le câble USB, est branché à

la machine lorsque vous êtes en mode broderie.

NOTA: Asegurese de utilizar el cable USB incluido con su

máquina cuando se utilice la función de bordado.

ACCESSORIES

FOR SEWING MACHINE

1. Needles

2. Bobbins

3. Auxiliary spool pin

4. Spool pin felt discs

5. Spool pin cap (mini)

6. Spool pin cap (small)

7. Spool pin cap (large)

8. Buttonhole opener/Brush

9. Screwdriver for needle plate

10. Screwdriver (large)

11. Screwdriver (small)

12. Zipper foot

13. Blind hem foot

14. Satin foot

15. Button sewing foot

16. Buttonhole foot and underplate

17. Thread spool net (long)

18. Thread spool net (short)

1 2 5 6

3 4

The Foot that comes on your Sewing machine is called the General Purpose Foot and will be used for the majority of your sewing.

The Satin Foot (14) is another very useful foot and should be used for most decorative sewing.

When purchasing additional bobbins, be sure they are Class I5 J.

FOR EMBROIDERY

19. Vinyl bag

20. Bobbins

21. Scissors

22. Embroidery presser foot

23. Embroidery software CD

7 8

9 10 11

14 15

16 17 18

To utilize the embroidery function and all of its

capabilities, it is rst necessary to install the FUTURA

software.

To install the FUTURA software, refer to the CD insert

for more information.

ACCESSOIRES

ACCESORIOS

POUR LA MACHINE À COURE

1. Aiguilles

2. Canettes

3. Porte-bobine auxiliaire vertical

4. Rondelle feutre

5. Chapeau pour petite bobine

6. Chapeau pour moyen bobine

7. Chapeau pour grande bobine

8. Découseur/Brosse

9. Tournevis pour plaque aiguille

10. Tournevis grand

11. Tournevis petit

12. Pied fermeture glissière

13. Pied point invisible

14. Pied pour point bourdon

15. Pied pour boutons

16. Pied boutonnière

17. Filet de bobine (long)

18. Filet de bobine (court)

PARA MAQUINA DE COSER

1. Agujas

2. Canillas

3. Pasador de carrete auxiliar

4. Disco del pasador carrete

5. Tapa del pasador carrete (pequeño)

6. Tapa del pasador carrete (mediano)

7. Tapa del pasador carrete (grande)

8. Abridor de ojales/Cepillo

9. Destornillador para placa de aguja (grande)

10. Destornillador (grande)

11. Destornillador (pequeño)

12. Prensatelas de cremalleras

13. Prensatelas de puntada invisible

14. Pie prensatelas para coser en satén

15. Prensatelas para coser botones

16. Prensatelas de ojales

17. Red de bobina (larga)

18. Red de bobina (corta)

Le pied qui accompagne votre machine à coudre est appelé le pied universel et est utilisé pour la plus grande partie de vos travaux de couture.

Le pied pour point bourdon (14) est un autre pied fort utile, et doit être utilisé pour la plupart des points décoratifs.

Lorsque vous désirez acheter des canettes supplémentaires, assurez-vous qu’elles soient du Type 15 J.

POUR LA BRODERIE

19. Sachet d’accessoires

20. Canettes

21. Ciseaux

22. Pied de broderie

23. CD du logiciel de broderie

El prensatelas que viene con la máquina de coser se llama pie prensatelas universal y será usado para la mayoría de sus costuras.

El prensatelas para coser en satén (14) es otro prensatelas muy útil y debe ser usado para costura de puntadas decorativas.

Cuándo compre bobinas adicionales este segura que sean clase 15 J.

PARA BORDADO

19. Bolsa de accesorio

20. Canillas

21. Tijeras

22. Prensatelas de bordado

23. CD de software de bordado

Il est primordial d’installer le logiciel FUTURA, pour

utiliser la fonction de broderie et toutes ses capacités. Pour installer le logiciel FUTURA, reportez-vous aux instructions sur l’insertion du CD.

Para utilizar la función de bordado y todas sus

funciones, es necesario instalar el software FUTURA.

Para poder instalar el software, lea etiqueta del

estuche del CD para mayor información.

SET UP YOUR MACHINE

Be sure to wipe off any surplus oil from needle plate area

before using your machine the rst time.

POWER LINE CORD/FOOT CONTROL

Connect the plug of the power line cord into the cord socket (1) and your wall outlet (2) as illustrated.

Connect the foot control plug into the machine socket (3), when using sewing machine only.

NOTE: In sewing mode, the machine can be operated either

with or without the foot control (see page 30 - 31).

Always disconnect the machine from power supply by removing the plug from the walloutlet.

POWER/LIGHT SWITCH

Your machine will not operate until the power/light switch is turned on. The same switch controls both the power and the light.

When servicing the machine, or when changing needles or lights, etc., the machine must be disconnected from the power supply.

Set power/light switch at “OFF”

Mettez l’interrupteur moteur/ lumière sur “OFF”.

Poner el Interruptor de corriente/ luz de velocidad en “OFF”

Pin Butée Pasador

Foot control Rhéostat Control por pedal

Machine socket Connecteur de la

machine Conector de la máquina

Power line cord Cordon Cordón de la linea eléctrica

Power/light switch “OFF” Interrupteur moteur/lumière “ARRÊT” Interruptor corriente/luz “OFF”

SPOOL PINS

HORIZONTAL SPOOL PIN for normal thread spool

Place thread spool on the pin and secure with a spool cap

to ensure smooth ow of thread.

VERTICAL SPOOL PIN for large thread spool

Attach the spool pin. Place felt disc over it. Place a thread spool on the spool pin.

Power/light switch “ON” Interrupteur moteur/lumière “MARCHE” Interruptor corriente/luz “ON”

Spool Bobine Carrete

Felt disc Rondelle feutre Disco del pasador carrete

Vertical spool pin Porte-bobine vertical Pasador de carrete vertical

Thread retaining slit

Fente de retenue de l

Ranura de retención de hilo

Spool pin cap Chapeau de Bobine Tapa del pasador carrete

Spool Bobine Carrete

Spool pin Porte-bobine Pasador carrete

PRÉPARATION DE LA MACHINE

Avant d’utiliser votre machine pour la première fois, bien essuyer tout excédent d’huile sur la plaque de recouvrement et ses abords.

CORDON D’ALIMENTATION SECTEUR/RHÉOSTAT

Connectez la fiche du cordon d’alimentation secteur au connecteur de cordon (1) et à la prise murale (2) comme indiqué sur l’illustration.

Connectez la che du rhéostat au connecteur de la machine (3).

Lorsque vous utilisez uniquement la machine. NOTEZ : En mode de couture normale, la machine peut

fonctionnée avec ou sans le contrôle de pied. (voir page 30 - 31)

PREPARACION DE LA MAQUINA

Asegurarse de limpiar cualquier aceite sobrante del área de la plancha de aguja, antes de usar, por primera vez, la máquina.

CORDON DE LA LINEA ELECTRICA/CONTROL POR PEDAL

Conecte el cordón de la linea eléctrica a la máquina (1) y el enchufe a la alimentación de corriente (2) tal como se ve en el dibujo.

Conecte el enchufe del control de pedal en el conector de la máquina (3).

NOTA: Cuando el control de pedal está desconectado, la

máquina no funcionará.

Débranchez toujours. La machine de

l’alimentation électrique en retirant la che de la

prise murale.

INTERRUPTEUR MOTEUR ET LUMIÈRE

Votre machine ne fonctionnera que lorsque l’interrupteur sera en position marche (1). Le même interrupteur contrôle à la fois le moteur et la lumière.

Vous devez débrancher la machine du secteur lorsque vous voulez l’entretenir, changer une aiguille, une ampoule, etc.

PORTE-BOBINE

PORTE-BOBINE HORIZONTAL pour la bobine normale

Placez la bobine sur la tige et xez-y un chapeau pour assurer un débit de l bien régulier.

Siempre desconecte la máquina de la fuente de alimentación retirando el enchufe del tomacorriente de la pared.

INTERRUPTOR CORRIENTE/LUZ

La máquina no funcionará hasta que se conecte el interruptor de corriente/luz. El mismo interruptor controla la corriente y la luz. Cuando se está utilizando la máquina, o se están cambiando agujas o bobillas, etc., la máquina se debe desconectar de los suministros principales.

PORTA CARRETES

PASADOR DE CARRETE HORIZONTAL para carrete de hilo normal

Coloque el carrete de hilo en el pasador y asegúrelo con la tapa de pasador para asegurarse que el hilo se mueve suavemente.

PORTE-BOBINE VERTICAL pour grande bobine

Insérer le porte-bobine. Placez la rondelle de feutre par

dessus. Introduisez une bobine de l sur le porte-bobine.

PASADOR DE CARRETE VERTICAL para carrete de hilo grande

Inserte el portacarrete. Coloque la tapa del portacarrete

vertical y el disco de eltro. Coloque el hilo en el portacarrete.

WINDING BOBBIN

Be sure to use Class 15 J bobbins.

1. Place a spool of thread on the spool pin, and secure it with the spool pin cap. Pull the thread out from the spool and place it through thread guides as shown in illustration.

2. Put end of thread through the hole in bobbin as shown. Place bobbin onto the bobbin winder spindle as far as it can go.

3. Holding onto the end of the thread, push the bobbin winder latch against the bobbin until it clicks and bobbin starts to rotate.

4. Bobbin will disengage automatically and the winding mechanism will stop when the bobbin is full. Remove the wound bobbin and cut the thread tail.

PRÉPARATION DE LA CANETTE

DEVANADO DE LA CANILLA

Assurez-vous d’utiliser uniquement des canettes de Type 15J.

1. Placez une bobine de l en place sur un porte-bobine et

fixez-la bien à l’aide du couvre-fil. Tirez le fil hors de la

bobine et faites-le passer par le guide-l, comme indiqué

dans l’illustration.

Este seguro de usar clase 15 J bobinas.

1. Coloque el carrete de hilo en el pasador de carrete y asegúrelo con la tapa de pasador de carrete. Tire del hilo hacia afuera del carrete y páselo a través de las guías de

hilo tal como se indica en la gura.

2. Introduire le fil dans un des trous de la canette comme indiqué. Insérer la canette sur l’axe du bobineur aussi loin qu’elle peut aller.

3. Tout en maintenant la queue du fil, pousser l’axe du bobineur vers le butoir d’arrêt du bobineur jusqu’à ce qu’il clique et la bobine commencera à tourner.

4. La canette se déclenchera automatiquement et le mécanisme de bobinage s’arrêtera lorsque la canette sera

remplie. Enlevez la canette et coupez la queue du l.

2. Coloque el extremo del hilo por el orificio en la bobina como se muestra. Coloque la bobina en el eje del devanador de bobina lo más alejado que se pueda.

3. Sosteniendo el extremo del hilo, empuje el seguro del devanador de bobina hasta que escuche un chasquido y la bobina comience a girar.

4. La bobina se desengancha de forma automática y el mecanismo de devanado se detendrá cuando esté llena. Quite la bobina devanada y corte el hilo del extremo.

THREADING THE BOBBIN THREAD

1. Raise the needle to its highest position by rotating the hand wheel counter clockwise (toward you).

2. Remove the bobbin cover plate by pushing the release

button to the right. Bobbin cover will pop up sufciently to

allow you to remove the cover.

3. Insert the bobbin making sure the bobbin rotates counterclockwise when you pull the thread.

NOTE: This is a very important step. The bobbin must rotate counterclockwise when thread is pulled.

4. Pull thread through the slot (A) and then to the left.

5. With a finger held gently on top of the bobbin, pull the thread until it stops in the slot (B). Then pull the thread along the groove on the needle plate until it is snipped with cutter on the top left.

NOTE: Sewing can be started without having to pull up the bobbin thread.

6. Replace the clear bobbin cover plate onto the needle plate.

Cutter Coupe Fil Cortador

Groove Cannelure Surco

ENFILAGE DU FIL DE CANETTE

ENHEBRADO DEL HILO DE LA CANILLA

1. Relevez l’aiguille en position haute en tournant manuellement le volant dans le sens contraire des auguilles d’une montre (Vers vous).

2. Retirez la plaque de canette en poussant le bouton de libération vers la droite. Le couvercle de la canette se

relève sufsamment pour vous permettre de le retirer.

3. Insérez la canette en vous assurant que la canette tourne dans le sens inverse des aiguilles d’une montre lorsque

vous tirez sur le l.

Note: Cette étape est très importante. La canette doit obligatoirement tourner dans le sens inverse des

aiguilles d’une montre lorsque vous tirez sur le l.

1. Eleve la aguja hasta su posición más alta girando el volante contador a la derecha.

2. Retire la tapa de canilla empujando el botón de apertura hacia la derecha. La tapa de canilla saldrá lo suficiente para permitirle desmontar la cubierta.

3. Inserte la canilla asegurándose que la canilla gira hacia la izquierda cuando se tira del hilo.

NOTA: Este es un paso muy importante pues la canilla se puede desenrollar y causar problemas de costura si se gira hacia la derecha.

4. Tirez le l à travers la fente (A), puis vers la gauche.

5. Retenez la canette, en appuyant doucement avec un doigt sur le dessus de celle-ci, tirez sur le fil jusqu’à ce

qu’il s’arrête dans la fente (B). Continuez de tirer le l en

le faisant passer dans la cannelure de la plaque d’aiguille

jusqu’à ce que le l se coupe en le faisant passer par le coupe l situé sur la partie supérieure gauche de la plaque.

Remarque: Vous pouvez démarrer la couture sans

avoir fait remonter le l de la canette.

6. Replacez le couvercle de canette sur la plaque aiguille.

4. Lleve el hilo por la abertura (A) y después hacia la izquierda.

5. Con un dedo sostuvo suavemente encima de la bobina, tiran del hilo hasta que para en la ranura (B). Entonces tirar del hilo a lo largo del surco en la placa de la aguja hasta que se corta con tijeras con el cortador en la izquierda superior.

NOTA: La costura puede ser comenzada sin recoger encima del hilo de la bobina.

6. Vuelva a cerrar la tapa.

THREADING THE TOP THREAD

A. Raise the presser foot lifter. Always be sure to raise the

presser foot lifter before threading the top thread. (If the presser foot lifter is not raised, correct thread tension cannot be obtained.)

B. Turn the hand wheel counter clockwise (toward you) until

the needle is in its highest position.

C. Thread the machine with your left hand while rmly gripping

the thread with your right hand in the following order as illustrated.

* Guide the thread through thread guides (1 & 2), and then

pull it down along the groove (3). * Guide the thread into the thread guide (4). * Pass the thread through the eye of the needle (5) from

front to back. (See following page for instructions on

operation of the Automatic Needle Threader.)

IMPORTANT: To verify that the machine is threaded properly in the

tension discs, do this simple check:

1.) With the presser foot raised, pull the thread towards

the back of the machine. You should detect only

a slight resistance and little or no deection of the

needle.

2.) Now lower the presser foot and again pull the thread

towards the the back of the machine. This time you

should detect a considerable amount of resistance

and much more deflection of the needle. If you do

not detect the resistance you have mis-threaded the

machine and need to re-thread it.

ENFILAGE DU FIL SUPÉRIEUR

A. Soulevez le pied presseur. Veillez à toujours soulevez le

releveur de pied presseur avant d’enler le l supérieur. (Si

le releveur de pied presseur n’est pas soulevez, vous ne

pourrez pas obtenir une tension de l correcte.)

ENHEBRADO DEL HILO SUPERIOR

A. Levante el prensatelas. Siempre asegúrese de levantar

el prensatelas antes de bobinar el hilo superior. (Si no se levanta el prensatelas, no se podrá lograr la tensión correcta del hilo.)

B. Tournez le volant dans le sens contraire des aiguilles d’une

montre jusqu’à ce que l’aiguille soit en position haute et

que le releveur de l soit visible.

C. Enfilez le fil de la machine avec votre main gauche tout

en tenant le fil fermement de la main droite dans l’ordre suivant comme montré dans l’illustration.

* Faites passer le l par les guides-l (1 et 2), puis tirez-le

vers le bas le long de la rainure (3).

* Guidez le l dans le guide-l (4). * Faites passer le l par l’orice de l’aiguille (5) de l’avant

vers l’arrière. (Reportez-vous à la page suivante pour les

instructions concernant le fonctionnement de l’enleur de

chas d’aiguille automatique.)

IMPORTANT: Pour vous assurez que les disques de tensions de

la machine ont été enfilés correctement, faite les

vérications suivantes:

1.) Avec le pied presseur relevé, tirez le l vers l’arrière

de la machine. Vous ne devriez sentir qu’une légère

résistance ainsi qu’une faible ou aucune déflexion

de l’aiguille.

2.) Ensuite, abaisser le pied presseur et tirez de

nouveau le l vers l’arrière de la machine. Cette fois,

vous devriez sentir une forte résistance et beaucoup

plus de déexion de l’aiguille. Si vous ne sentez pas

de résistance, le l a été mal enlé et vous devez le

réenler.

B. Gire el volante contador a la derecha hasta que la aguja se

encuentre en su posición más alta y el tirahilos quede a la vista.

C. Enhebre la máquina con su mano izquierda mientras

toma rmemente el hilo con su mano derecha en el orden

siguiente tal como está ilustrado.

* Guíe el hilo por los guía hilos (1 y 2), y luego tire de él

hacia abajo a lo largo de la ranura (3). * Guíe el hilo por la guía de hilo (4). * Pase el hilo a través del ojo de la aguja (5) de adelante

hacia atrás. (Continúe con la página siguiente por

instrucciones sobre el funcionamiento del enhebrador

automático de agujas.)

IMPORTANTE:

Para vericar que la máquina ha sido bien enhebrada en los discos de tensión, realice esta vericación sencilla:

1.) Con el pie prensatelas levantado, tire del hilo hacia

atrás de la máquina. Deberá detectar solo una ligera

resistencia y una pequeña o ninguna deexión de la

aguja.

2.) Ahora vuelva a bajar el pie prensatelas y vuelva

a tirar del hilo hacia atrás de la máquina. En ese

momento deberá detectar una cantidad considerable

de resistencia y mucha más deflexión de la aguja.

Si no detecta la resistencia ha enhebrado mal la

máquina y deberá volver a enhebrarla.

USING AUTOMATIC NEEDLE THREADER

Be sure to raise the presser foot lifter and raise the needle



to its highest position before threading.

UTILISATION DE L’ENFILE-AIGUILLE AUTOMATIQUE

Veillez à relever le pied presseur et à lever l’aiguille dans sa



position la plus haute avant d'enler le l.

1. Thread the machine with your left hand while gripping the thread with your right hand. Hook thread to the thread guide on the needle bar and pull it toward you leaving about 4” (10 cm) clear.

2. Hook thread into the twin thread guides (A and B).

3. Pull thread gently into the thread cutter/holder to cut and hold it in place.

Don’t pull thread with strong force or thread may be pulled off from needle hole after threading.

4. Pull down the threading lever to its lowest position until the twin thread guide rotates and stops.

Make sure that the guide doesn’t touch fabric, etc.

5. Release the threading lever and needle will be threaded automatically. If it should not return to the original position, raise it gently by hand.

6. Pull thread loop away from you.

If the needle has not been threaded correctly, rethread from STEP 1.

NOTE:

For smooth threading, it is recommended that the



machine be set for straight stitch (in center needle position) when using the automatic needle threader.

Heavy thread cannot be threaded through ne needle.



Don’t lower the threading lever while the machine is



in operation or the threading hook may be broken.

IMPORTANT: If the needle cannot be threaded with the Automatic Needle Threader due to particular qualities of the thread, or if the thread is too thick for the needle being used, then manually thread the needle after hooking the thread through the thread guide on the needle bar.

1. Enler la machine avec la main gauche tout en tenant le l avec votre main droire. Faire passer le l dans le guide

fil situé sur la barre de l’aiguille et le tirer vers vous en laissant dépasser environ 10cm (4’’).

2. Faire passer le l dans le guide l double (A et B).

3. Tirer le l doucement vers le coupe-l pour le couper et le

maintenir en place.

Ne pas tirer trop fort sur le fil car il pourrait se

désenler de l'aiguille.

4. Appuyer sur la barre de l’enfileur jusqu’à ce qu’il soit à sa

position la plus basse et que le guide l double pivote et s’arrête.

S'assurer que le guide ne touche pas le tissu, etc.

5. Relâchez le levier de l’enfileur et l’aiguille sera

automatiquement enlée. S’il ne revient pas à sa position

initiale, relevez-le doucement à la main.

6. Éloignez la boucle de l en la tirant doucement vers l’arrière.

Si l’aiguille n’a pas été correctement enfilée, répéter l’opération depuis l'étape 1.

NOTE :

Pour un meilleur enlage, il est recommandé de régler



la machine sur le point droit ( aiguille au centre) lors de

l'utilisation de l'enlage automatique de l'aiguille.

Un l epais ne peut pas être enlé dans une aiguille ne.



Ne pas abaisser la barre de l'enfileur lorsque la



machine est en marche car le crochet de l'enfileur pourrait se casser.

IMPORTANT : Si l’aiguille ne s’enfile pas avec l’enfileaiguille automatique due à la qualité du fil, où si le fil est trop gros pour l’aiguille utilisée, enfiler l’aiguille

manuellement après avoir passé le l à travers le guide l

situé sur la barre d’aiguille.

Thread guide

Guide-l

Guía hilo

Threading hook

Crochet d’enlage

Gancho del ensartador

Twin thread guide

Guide-l double

Guía doble hilo

Thread cutter/holder

Coupe-l / support

Cortador de hilo

USO DEL ENSATADOR AUTOMATICO

Asegurarse de levantar la palanca del prensatelas y la



aguja a la posición más elevada antes del ensartado.

1. Ensarte la máquina con su mano izquierda mientras detiene el hilo con la derecha. Enganche el hilo en el guía hilo de la barra de aguja y jálelo hacia usted dejando alrededor de 4” (10 cm) de hilo.

2. Enganche el hilo en el guía hilo doble (A y B).

3. Jale el hilo suavemente en el corta hilo, corte y manténgalo en su lugar.

No jale el hilo con fuerza o éste se saldrá del

oricio de la aguja antes de ser ensartada.

4. Jale la palanca de ensartado a su más baja posición hasta que la doble-guía hilo gire y pare.

Asegúrese de que la guía no toque la tela, etc.

5. Libere la palanca y la aguja se ensartará automáticamente. Si no regresaa la posición original, levente suavemente con la mano.

6. Jale el rizo de hilo sobrante lejos de usted.

HELPFUL SUGGESTIONS:

Put a drop of sewing machine oil onto the felt



disc, if the machine is used after a long interval.

SUGGESTION UTILE :

Mettre une goutte d’huile pour machine à coudre



sur le disque de tension, si vous n’avez pas utilisé la machine depuis longtemps

SUGERENCIAS UTILES

Poner una gota de aceite el el disco de eltro, si



la máquina ha sido usada por un largo periodo.

Felt disc Rondelle de feutre

Disco de eltro

If the threading hook is deviated from needle hole,



adjust the position of the hook using a small screw driver.

Si le crochet de l’enfileur à dévié de sa position



initiale, l’ajuster à l’aide d’un petit tournevis.

Si el gancho se desvía del oricio de la aguja, ajuste



la posición del gancho con un pequeño desarmador.

Si la aguja no se ensartó correctamente, volver a ensartar desde el paso 1

NOTA:

Para un fácil ensartado, se recomienda jar la máquina



en posición de costura recta (posición de central de la aguja) cuando se use el ensartador de aguja automático.

Los hilos gruesos no se pueden ensartar en agujas



delgadas.

No bajar la palanca de ensartado mientras la máquina está



funcionando o se puede romper el gancho del ensartador.

IMPORTANTE: Si la aguja no puede ensartarse debido a la naturaleza del hilo, ensartar manualmente después de enganchar en hilo en la guía de la barra de la aguja.

Threading lever

Releveur de l

Palanca de ensartado

If the threading hook cannot catch thread, adjust the



vertical position by bending the twin thread guide.

Si le crochet de l’enleur n’attrape pas le l, ajuster



la position verticale en recourbant le guide l pour

aiguille double. Si el gancho no jala el hilo, ajuste la posición



vertical doblando la guía de hilo.

654

NEEDLE, THREAD AND FABRIC CHART

Your fabric will determine the choice of a needle and thread. The following table is a practical guide to needle and thread selection. Always refer to it before a new sewing project. Generally, the same size and type of thread is used in the bobbin as in the upper thread.

FABRICS THREAD NEEDLES

The fabrics below can be of any

ber: cotton, linen, silk, wool,

synthetic, rayon, blends. They are listed as examples of weight.

LightWeight

MediumWeight

MediumHeavy

Knits Bonded Knits

Batiste Chiffon Crepe

Corduroy Flannel Gabardine Gingham Linen Muslin Wool Crepe

Bonded Wovens Canvas Coating Denim Duck Sailcloth

Double Knit Jersey Tricot

Cotton-wrapped Polyester 100% Polyester * Mercerized Size 60

Cotton-wrapped Polyester 100% Polyester * Mercerized Size 50 Nylon

Cotton-wrapped Polyester 100% Polyester * Mercerized Size 40 * "Heavy Duty"

Cotton-wrapped Polyester Polyester Nylon

* For best sewing results, always use a Singer Branded Needle.

TYPE SIZE

2000 or 2020

red

shank

2000 or 2020

red

shank

2000 or 2020

red

shank

2001 or 2045

yellow shank

11/80

orange

band

14/90

blue

band

16/100

purple

band

18/110

yellow

band

11/80

orange

band

14/90

blue

band

16/100 purple

band

TABLEAU DES AIGUILLES, FIILS ET TISSUS

Le choix d’une aiguille et du l correspondant à votre tissu

est très important. Le tableau suivant vous aidera à faire le choix, avant d’entreprendre votre ouvrage. Utilisez, sauf dans

certain cas particulier, Ie même l pour I’aiguille et la canette.

TISSUS FIL AIGUILLES

Les tissus ci-dessous peuvent être de n’importe

quelle bre: coton, lin, soie, laine,

synthétique,rayonne, composite. Ils sont énumérés en fonction de leur poids.

LÉGERS Batiste

MOYENS

MOYENSLOURDS

MAILLES Mailles apprêtés

Gaze Crêpe

Velours côtelé Flanelle Gabardine Guigan Toile de lin Mousseline Crêpe de laine

Tissus apprêtés Toile forte Tissu de manteau Toile de jean Coutil Toile à voiles

Maille double Jersey Tricot

Polyester-coton 100% polyester *Mercerisé calibre 60

Polyester-coton 100% polyester *Mercerisé calibre 50 Nylon

Polyester-coton 100%polyester *Mercerisé calibre 40 *Fil fort

Polyester-coton Polyester Nylon

* Pour obtenir les meilleurs résultats de couture, utilisez

toujours une aiguille de marque Singer.

TYPE CALIBRE

2000 ou 2020

tige

rouge

2000 ou 2020

tige

rouge

2000 ou 2020

tige

rouge

2001 ou 2045

tige

jaune

11/80

bague

orange

14/90

bague

bleue

16/100

bague

pourpre

18/110

bague

jaune 11/80

bague

orange

14/90

bague

bleue

16/100

bague

pourpre

TABLA DE HILO, AGUJA Y MATERIAL

Su material determinará el selecctión de aguja y hilo. Esta tabla es guía práctica para al selección de aguja y hilo. Siempre referirlo antes de coser el material nuevo. Usar el hilo inferior de mismo tamaño y tipo con el hilo superior.

MATERIAL HILO AGUJAS

Los materiales abajos pueden

ser de cualquiera bra:

algodón, lino, seda, lana, sintetico, rayón, mezclas. Están listados como ejémplos de peso.

Peso ligero

Peso medio

Medio pesado

Puntos

Batista Gasa Crepé

Pana Franela Gabardina Guinga Lino Muselina Crepé de lana

Tejido aglomerado Lona Abrigos Denim Loneta Material para Velamen Punto aglomerado Punto doble Jersey Tricot

Algodón sobre mecha polyester 100% Polyester * Mercerizado número 60

Algodón sobre mecha polyester 100% Polyester * Mercerizado número 50

Algodón sobre mecha polyester 100% Polyester * Mercerizado número 40

Algodón sobre mecha polyester Polyester

* Para los mejores resultados de costura, use siempre agujas

marca Singer.

TYPO TAMAÑO

2000 o 2020 Vastago rojo

2001 o 2045 amarilla rojo

11/80

banda

narranja

14/90 banda

azúl

16/100

banda

púrpula

11/80

banda

narranja

14/90 banda

azúl

16/100 banda

púrpula

Always disconnect the machine from power supply by removing the plug from the wall-outlet.

Changing the needle

1. Raise the needle bar to its highest position by turning the hand wheel counter clockwise (toward you).

2. Loosen the needle clamp screw by turning it toward you.

3. Remove the needle by pulling it downward.

4. Insert the new needle into the needle clamp with the at side toward the back.

5. Push the needle up as far as it can go.

6. Tighten the needle clamp screw firmly with the screw driver.

Flat side Côté plat Lado plano

Pin Butée Pasador

Flat side toward the back

Needle Aiguille Aguja

Côté plat orienté vers l’arrière

Lado plano hacia fuera de Vd.

Débranchez toujours la machine de

l’alimentation électrique en retirant la che de la

prise murale.

Changement d’aiguille

1. Relever la barre à aiguille à sa position la plus haute en tournant le volant vers vous.

2. Desserrer la vis du serre-aiguille.

3. Enlever l’aiguille en la tirant vers le bas.

4. Insérer la nouvelle aiguille dans le serre- aiguille, avec le côté plat à l’arrière.

5. Pousser l’aiguille vers le haut, jusqu’ à la butée.

6. Resserrer la vis du serre-aiguille fermement.

Siempre desconecte la máquina de la fuente de alimentación retirando el enchufe del tomacorriente de la pared.

Cambio de la aguja

1. Levantar la barra de la aguja a la posición más alta girando el volante hacia Ud.

2. Aojar el tornillo que sujeta la aguja girándolo hacia Ud.

3. Quitar la aguja sacándola hacia abajo.

4. Insertar la aguja nueva en la brida porta-aguja con el lado plano hacia la parte posterior.

5. Empujar la aguja lo más arriba posible.

6. Apretar el tornillo memente con el destornillador.

ADJUSTING TOP THREAD TENSION

Helpful Hint: A slight adjustment to a higher number or a lower number may improve sewing appearance.

STRAIGHT STITCHING

The correct appearance of your stitching is largely determined by the balanced tension of both top and bobbin threads. The tension is well balanced when these two threads ‘lock’ in the middle of layers of the fabric you are sewing.

If, when you start to sew, you nd that the stitching is irregular,

you will need to adjust the tension control. Do this, however, only after you have determined that the machine is correctly threaded (see page 16 - 17).

Make all adjustments with presser foot ‘down’.

Under side Côté de dessous Reverso

Well balanced Correct Bien equilibrada

Top side Côté de dessus Cara

A balanced tension (identical stitches both top and bottom) is usually only desirable for straight stitch sewing.

ZIGZAG, SATIN STITCH, DECORATIVE and BUTTON HOLE SEWING

For zigzag sewing, satin stitch and decorative stitch functions, thread tension should be less than that for straight stitch sewing.

It is recommended to decrease thread tension for buttonholes.

You will always obtain a nicer stitch and less puckering when the upper thread appears slightly on the bottom side of your fabric.

BOBBIN TENSION

The bobbin tension has been correctly set at the factory, so you do not need to adjust it.

Top stitch too tight

Fil supérieur trop tendu

Puntada superior

demasiado apretada

Decrease tension

Diminuer la tension

Disminuir tensión

Top stitch too loose

Fil supérieur trop lâche

Puntada superior

demasiado oja

Increase tension

Augmenter la tension

Aumentar tensión

CHANGING PRESSER FOOT

Be sure the needle is in the highest position. Raise presser foot lifter.

1. Push presser foot release button to remove the foot.

2. Place the desired foot on the needle plate aligning the presser foot pin with the foot holder.

3. Lower the presser foot lifter so that the foot holder snaps on the foot.

Presser foot lifter Levier de verrouillage du pied Palanca pie prensatelas

Foot release button Touche de verrouillage du pied

Boton de desprendimiento prensatelas

Foot holder Support du pied Sujetador prensatelas

RÉGLAGE DE LA TENSION DU FIL SUPÉRIEUR

AJUSTE DE LA TENSION DEL HILO SUPERIOR

Suggestion utile: Un léger ajustement sur le côté + ou – de AUTO améliorera l’apparence de la couture.

POINT DROIT

L’aspect de votre point droit dépend surtout du bon équilibre entre la tension supérieure et la tension inférieure. Elle est parfaite lorsque les deux fils se nouent entre les deux épaisseurs de tissu.

Vous pouvez régler la tension supérieure avec le cadran de réglage de tension. Si la tension supérieure est trop lâche, tourner le cadran vers la droite pour l’augmenter. Si elle est

trop forte, tournez-la vers l’autre côté pour la diminuer. Vérier que la machine est bien enlée (voir page 16 - 17).

Une tension équilibrée (points supérieurs et inférieurs identiques) n’est généralement désirable que pour la couture de points droits.

COUTURE DU POINT ZIGZAG, SATIN, DÉCORATIF et BOUTTONIÈRE

Pour les fonctions de couture du zigzag, des boutonnières et

des points décoratifs, la tension de l devrait être moindre que

celle pour la couture de points droits.

Consejo útil: Un pequeño ajuste para el lado + o – de AUTO mejorará la apariencia de la costura.

COSTURA RECTA

El buen aspecto de la costura generalmente está determinado por la tensión equilibrada de ambos hilos superior e inferior.

Si se encuentra que la costura es irregular, se necesitará ajustar el control de la tensión.

Cualquier ajuste se ha de realizar con el pie prensatelas (abajo).

Una tensión balanceada (puntadas idénticas arriba y abajo) normalmente es lo deseado para costura de puntadas rectas.

ZIGZAG, PUNTADA SATINADA, DECORATIVA y COSTURAS DE OJAL

La tensión del hilo debe ser menor para las costuras de ZigZag, puntadas satinadas y funciones decorativas que la que se requiere para costura recta.

Il est recommandé de diminuer la tension du fil pour confectionner des boutonnières.

Pour la couture au point zigzag, au point satin et les fonctions

de points décoratifs, la tension du l devrait être moins élevé

que pour la couture au point droit.

TENSION DE LA CANETTE

La tension de la canette a été correctement réglée à l'usine, il est inutile de l’ajuster.

REMPLACEMENT DU PIED PRESSEUR

Relevez l’aiguille au maximum, ainsi que le levier du pied presseur.

1. Poussez la touche de verrouillage et enlever le pied.

2. Placez le pied choisie sur la plaque-aiguille comme illustré.

3. Rabaissez le levier du pied presseur de façon à ce que le pied s’enclenche de lui-même sur son support.

Se recomienda disminuir la tensión del hilo para hacer ojales.

Siempre deberá obtener una costura bonita y menos arrugas cuando el hilo superior aparece levemente del lado de debajo de su tejido.

TENSIÓN BOBINA

Esta ha sido ajustada correctamente en fábrica por lo que no es necesario realizar ningún ajuste.

CAMBIO DEL PIE PRENSATELAS

Asegurarse de que la aguja está en la posición superior. Alzar la palanca del pie prensatelas.

1. Alzar la boton de desprendimiento prensatelas para sacar el prensatelas.

2. Colocar el prensaetelas deseado sobre la plancha de agujas, alineando los agujeros aguja.

3. Bajar la palanca pie prensatelas, de manera que el sujetador prensatelas se cierre de golpe en el prensatelas.

CONTROL PANEL FUNCTIONS

1. LCD DISPLAY

When turning on the machine without the embroidery unit attached, straight stitch number 00, is selected. The information on the display changes for regular sewing, programming and embroidering. For regular sewing, the LCD display shows the number of the selected stitch, an image of the stitch, and stitch width and stitch length settings.

See page 26 - 27 for information about the display when creating a stitch program, and page 102 - 103 for information about the display when embroidering.

2. DIRECT SELECTION BUTTONS

Frequently used stitches are available by the direct selection buttons. Simply press a button to select that stitch.

3. PROGRAM MODE BUTTON

Press this button to enter Program Mode. Read more about programming under 4 and 5 below.

FONCTIONS DU PANNEAU DE COMMANDE FUNCIONES DEL PANEL DE CONTROL

1. AFFICHEUR ACL

En allumant la machine sans que l'unité de broderie soit attachée, le numéro 00, couture au point droit, est sélectionné. Les informations sur l'afficheur changent pour la couture normale, la programmation et la broderie. Pour la couture

normale, l'afcheur à cristaux liquides indique le numéro du

point choisi, une image du point et les réglages de la largeur et la longueur de point

Voir le page 26 - 27 pour des informations sur l'afchage lors

de la création d'un programme de point et le page 102 - 103

pour des nformations sur l'afchage pour la broderie.

2. BOUTONS DE SÉLECTION DIRECTES

Les points fréquemment utilisés sont accessible par les boutons de sélections directes. Appuyez simplement sur un bouton pour sélectionné ce point.

3. BOUTON DE MODE DE PROGRAMME

Appuyez sur ce bouton pour entrer le Mode de Programme. Pour plus d'information sur la programmation voir l'étape 4 et 5 ci-dessous.

1. DISPLAY LCD

Al encender la máquina sin la unidad de bordado instalada aparece la Puntada Recta No. 00. La información en el tablero cambia para costura regular, programación y bordado. En costura regular el tablero LCD muestra el número de la puntada seleccionada, una imagen de la puntada y el ancho y largo de puntada.

Ver página 26 - 27 para información acerca del display al momento de crear un programa de puntada, y página 102 103 para información sobre el display cuando se borda.

2. BOTONES DE SELECCIÓN DIRECTOS

Las puntadas que se usan con más frecuencia están disponibles en selección de botones directos. Simplemente presione un botón para seleccionar esa puntada.

3. PROGRAMA MODO DE BOTONES

Presione este botón para ingresar al Modo de Programa. Lea más sobre programación dentro del 4 y 5 mostrados abajo.

4. STITCH SELECTION DIAL

There are two main categories of stitches:

• utility and decorative stitches that are sewn continuously

(buttonholes are also included here)

• stitches that are sewn in single repetitions and can be

programmed into longer sequences.

Turn the dial to browse the available stitches one by one. Press the center of the dial to step ten stitches at a time.

Example: To select stitch number 52, press the center

of the dial ve times and then turn the dial two steps

clockwise.

When the “ABC” Program Mode button has been pressed (see 3 above) turning the Stitch Selection Dial will browse through letters and other programmable stitches. Selected stitch will be sewn in one repetition only. Press the center of the dial to program selected stitch.

5. STITCH SETTING/SCROLL AND DELETE PROGRAM DIAL

Setting Stitch Width and Stitch Length

In sewing mode, stitch width (needle position for straight stitch) and stitch length are displayed. Width and length are automatically set to default for all stitches when turning on the machine. Default numbers are underlined.

Press the center of the dial to toggle between stitch width and stitch length setting. A LED indicator is lit next to the selected setting. Turn the dial to adjust the selected setting. The numbers change on the display as you turn, and the underlining is removed, indicating that the new setting is not default.

Note: When an arrow on either side of the stitch width/ stitch length value number disappear, the machine is set at maximum or minimum stitch width or length available for that particular stitch.

The settings made for each stitch are saved until the machine is turned off.

Scroll program and delete programmed stitches

When the “ABC” Program Mode button has been pressed (see 3 above) turning the lower dial will scroll through the programmed letters and stitches, displaying your program as it will be stitched out.

Press the center of the dial to delete the last stitch in the program. Press repeatedly or keep the center of the dial pressed to continue deleting letters and/or programmed stitches one at a time.

4. CADRAN DE SÉLECTION DE POINT

Il y a deux catégories principales de points :

• les points utilitaires et décoratifs qui sont cousus de façon

continue (les boutonnières sont aussi incluses ici)

• les points qui sont cousus en simple répétition et qui

peuvent être programmé dans des séquences plus longues.

Tournez le cadran pour faire déler les points disponibles un à

un. Appuyez au centre du cadran pour avancer de dix points à la fois.

4. SELECTOR SELECCIÓN DE PUNTADA

Hay dos principales categorías de puntadas:

• Las puntadas utilitarias y decorativas que continuamente se

usan (aquí también se incluye la de ojales)

• Las puntadas que cosen en repeticiones se pueden

programar en secuencias más grandes.

Gire el selector para visualizar las puntadas disponibles una por una. Presione el centro del selector para elegir 10 puntadas.

Exemple : Pour choisir le point numéro 52, appuyez au centre du cadran cinq fois et ensuite tourner le cadran de deux étapes dans le sens des aiguilles d'une montre.

Lorsque le bouton du Mode de Programme “ABC” a été appuyé (voir 3 ci-dessus) le fait de tourner le Cadran de

Sélection de Point fera déler le lettrage et les autres points

programmables. Le point sélectionné sera cousu dans une répétition seulement. Appuyez au centre du cadran pour programmer le point sélectionné.

5. RÉGLAGE DU POINT/CADRAN DE DÉFILEMENT ET DE SUPPRESSION DE PROGRAMME.

Réglage de la Largeur et de la Longueur du Point.

En mode de couture, la largeur (la position d'aiguille pour le

point droit) et la longueur du point sont afchées. La Largeur

et la longueur sont réglées automatiquement par défaut pour tous les points lorsque vous mettez la machine en marche. Les réglages par défaut sont soulignés.

Appuyez au centre du cadran pour basculer entre les réglages de la largeur et la longueur du point. Un indicateur DEL est allumé à côté du réglage sélectionné. Tournez le cadran pour sélectionner le bon réglage. Lorsque vous faites tourner le

cadran les numéros changent sur l'afchage, et le soulignage

disparait, indiquant que le nouveau réglage n'est pas celui par défaut.

Notez : Quand une èche située de chaque côté d'une

valeur numérique de la largeur/longueur du point disparaît, le réglage de la largeur ou de la longueur du point de la machine à atteint le minimum ou maximum disponible pour le point en particulier.

Ejemplo: Para elegir la puntada No. 52, presione el centro del selector 5 veces y gire el selector dos pasos en sentido de las manecillas del reloj.

Cuando el botón Modo de Programa "ABC" ha sido presionado (ver 3 arriba) girando el Selector de Selección de Puntada se visualizarán letras y otras puntadas programables. La puntada seleccionada se coserá un vez. Presione el centro del selector para programar la puntada seleccionada.

5. SELECTOR DE PROGRAMA DE AJUSTE/ DESPLAZAMIENTO Y BORRADO DE PUNTADA

Ajuste de Largo y Ancho de Puntada

En modalidad costura, se muestra el ancho (aguja colocada en puntada recta) y largo de puntada. Al encender la máquina automáticamente se ajusta el ancho y largo a todas las puntadas. Los números predeterminados se subrayan.

Presione el centro del selector para alternar entre el ancho y largo de puntada. Se enciende un indicador LED cerca del ajuste seleccionado. Gire la perilla para ajustar la selección. Los números cambian conforme usted gira y el subrayado desaparece indicando que el nuevo parámetro no está predeterminado.

Nota: Cuando una echa de cualquier lado del ancho/

largo de puntada desaparece, la máquina se coloca en el máximo o mínimo ancho o largo disponible para esa puntada en particular.

Los ajustes hechos para cada puntada se guardan hasta que la máquina se apaga.

Les réglages sélectionnés pour chaque point sont sauvegardés jusqu’à la machine soit fermé.

Défilement de programme et Suppression des points programmés.

Lorsque le bouton du Mode de Programme “ABC” a été appuyé (voir 3 ci-dessus) le lettrage et les points programmés

déleront en faisant tourner le cadran inférieur, afchant ainsi

votre programme tel qui’il sera cousu. Appuyez au centre du cadran pour supprimer le dernier point

du programme. Appuyez à plusieurs reprises ou maintenir la pression au centre du cadran pour continuer à supprimer les lettres et/ou les points programmés un par un.

Revise el programa y borre las puntadas programadas.

Cuando el botón Modo de Programa “ABC” ha sido presionado (ver 3 arriba) girando el selector inferior se desplazará por las letras y puntadas programadas, mostrando cómo quedará cosido su programa.

Presione el centro del selector para borrar la última puntada del programa. Presione repetidamente o mantenga el centro del selector presionado para continuar borrando letras y/o puntadas programadas al momento.

6. TWIN NEEDLE SAFETY

When using twin needles, press the twin needle safety button regardless of the stitch you selected. Doing so will reduce the stitch width automatically and save broken needles and possible damage to your machine. When the button is pressed, the LED indicator next to the button is lit, indicating that Twin Needle Safety is activated. When turning the Stitch Selection Dial, the machine now automatically skips all stitches that are not suitable for twin needle, and a beep will sound when selecting buttonhole pattern with the direct selection button, indicating that buttonholes cannot be sewn with twin needle.

Note: Always select the Twin Needle Safety prior to selecting a pattern. This will preclude any possibility of the twin needle breaking.

To disengage Twin Needle Safety and return the machine to normal sewing mode, either press the Twin Needle Safety button again or turn the machine off. Twin Needle Safety is only active when the LED light next to the Twin Needle button is lit.

7. THREAD CUTTING MODE

Press this button to activate Thread Cutting Mode. The machine will automatically cut the top and bobbin thread every time you stop sewing. When activated, the LED indicator next to the button is lit.

Note: Twin needle safety and Thread cutting mode cannot be enabled at the same time.

8. THREAD TENSION CONTROL BUTTON

Press - to decrease and + to increase thread tension. While pressing the button, thread tension adjustment mode is displayed on LCD screen.
