SINGER 8763 CURVY User Manual

MESURES DE SÉCURITÉ IMPORTANTES

Lorsqu’un appareil électrique est en usage, il faut toujours observer certaines mesures élémentaires de sécurité y compris les suivantes. Lire les instructions en entier avant d’utiliser cette machine à coudre.

DANGER

1. Un appareil ne devrait jamais être laissé sans surveillance lorsqu’il est branché. Débranchez toujours l’appareil de la prise externe de courant immédiatement après usage et avant le nettoyage.

MISE EN GARDE

1. Cet appareil ne doit pas être utilisé comme un jouet. Une stricte surveillance doit être exercée lorsque l’appareil est en usage par ou près des entants.

2. N’utilisez cet appareil qu’aux fins mentionnées dans ce manuel. N’utilisez que les accessoires recommandés par le manufacturier tel qu’indiqué dans ce manuel.

3. N’utilisez jamais cet appareil si le cordon ou la fiche sont endommagés, si l’appareil fait défaut, s’il a été échappé ou endommagé ou immergé. Retournez cet appareil au concessionnaire autorisé ou centre de réparations pour examen. Réparation, réglage électrique ou mécanique.

4. N’utilisez jamais l’appareil lorsque les ventilateurs sont obstrués. Gardez les ventilateurs de la machine à coudre et du rhéostat libres de mousse, poussière ou de tissu.

5. Gardez les doigts loin des pièces en mouvement spécialement autour de l’aiguille de la machine à coudre.

6. Utilisez toujours la plaque à aiguille recommandée. Une plaque inappropriée peut causer le bris de l’aiguille.

7. N’utilisez jamais d’aiguilles gauchies.

8. Ne tirez ni ne poussez le tissu pendant que vous cousez. Ceci peut faire dévier l’aiguille et la briser.

9. Arrêtez («0») la machine à coudre lorsque vous faites des réglages à l’aiguille, enlage, changement.

enlage de canette ou changement de pied presseur, etc.

10. Débranchez toujours la machine de la prise externe de courant lorsque vous retirez les couvercles,

effectuez la lubrication ou tout autre entretien mentionné dans le manuel d’instructions.

11. N’insérez ni ne laissez tomber aucun objet dans aucune ouverture.

12. N’utilisez pas en plein air.

13. N’utilisez pas ou des produits en aérosol sont en usage ni ou est administré de l’oxygene.

14. Pour débrancher, tournez tous les réglages en position d’arrêt («0»), puis débranchez la prise externe de courant.

15. Ne débranchez pas en tirant le cordon. Pour débrancher, saisissez la che, non pas le cordon.

Pour réduire le risque de décharge électrique:

Pour réduire le risque de brûlures, de feu, de décharge électrique ou de

blessures personnelles:

CONSERVEZ CES INSTRUCTIONS

Cette machine à coudre est couçue pour usage domestique seulement.

RHÉOSTAT (Etats-Unis et canada seulement)

Avec cette machine à coudre, utilisez le modèle YC-485 EC de Yamamoto Electric.

INFORMATIONS CONCERNANT LES FICHES POLARISÉES (Etats-Unis et canada seulement)

Cet appareil est équipé d'une fiche polarisée (une lame est plus large que I’autre). Pour réduire les risques de décharge

électrique, cette che ne peut être branchée dans la prise que d’une seule façon. Si la che ne peut pas être insérée entièrement dans la prise, tournez la che. Si la che ne peut toujours pas entrer dans la prise, veuillez contacter un électricien qualié an qu'il vous installe la prise murale appropriée. Ne modiez la che en aucun cas.

Cet appareil est conforme à la directive CEE 89/336 EEC concernant les normes électromagnétiques.

Cet équipement est marqué par le symbole représenté ci dessus. Cela signie, qu’en n de vie, cet équipement ne

doit pas être mélangé à vos ordures ménagères, mais doit être déposé dans un point de collecte prévu pour les déchets des équipements électriques et électroniques. Votre geste préservera l’environnement. (union européenne seulement)

SINGER

est une marque déposée de The Singer Company Ltd ou de ses liales.

2007

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

Cuando se usa un aparato eléctrico, debe seguirse unas precauciones básicas y que vienen incluidas a continuación. "Leer las instrucciones antes de usar la máquina de coser."

PELIGRO -

1. La máquina no debe dejarse nunca desatendida mientras esté conectada. Desconectar la máquina de la red eléctrica

inmediatamente después de su uso y antes de limpiarla.

CUIDADO -

1. No usar la máquina como un juguete.Prestar atención si fuese necesario cuando la máquina está siendo usada por niños o

cerca de ellos.

2. Usar la máquina de coser solamente como se describe en este manual.Usar únicamente los accesorios recomendados por

el fabricante y que vienen especicados en este manual.

3. No trabajar nunca con la máquina en caso de que tenga el cable o el enchufe en malas condiciones, si no cose

correctamente, en caso de que se haya caído, haya sido dañada o se haya mojado.

4. No usar la máquina con los oricios de ventilación bloqueados. Mantener los oricios de ventilación de la máquina de coser y

el pedal sin acumulació de polvo, suciedad y restos de tejido.

5. No introducir no insertar objetos en los oricios de ventilación.

6. No usar al aire libre.

7. No usar mientras se estén utilizando productos aerosoles (spray) o en lugares donde se esté administrando oxigeno.

8. Para desconectar, girar el interruptor hasta la posición Off ("0"), luego desconectar el enchufe de la red.

9. No desconectar el enchufe tirando del cable. Para desconectar, tirar de la clavija, no del cable.

10. Mantener los dedos alejados de todas las partes movibles de la máuqina. Tener un cuidado especial con la aguja.

11. Usar siempre la placa de agujas apropiada. Una placa de agujas impropia puede producir la rotura de la aguja.

12. No usar agujas despuntadas.

13. No presionar ni tirar del tejido mientras se está cosiendo. Esto podría doblar la aguja y romperla.

14. Situar el interruptor principal de la máuina en posición Off ("0") cuando se realice algún ajuste en el área de la aguja como

enhebrar la aguja, cambiar la aguja, cambiar la canilla, cambiar el pie prensatelas y similares.

15. Desconectar siempre la máquina de la red eléctrica cuando se retiren las tapas, para lubricar, o cuando se realice algún otro

tipo de ajuste mecánico mencionado en el manual de instrucciones.

Para reducir el riesgo de una descarga eléctrica.

Para reducir el riesgo de quemaduras, fuego, descargas eléctricas o causar daños a personas.

CONSERVE ESTE MANUAL DE INSTRUCCIONES

Esta máquina de coser es para uso doméstico

PEDAL (sólo EE.UU. y Canadá)

Use el modelo YC-485 EC de Yamamoto Electric con esta máquina de coser.

INFORMACIÓN REFERENTE AL ENCHUFE POLARIZADO (sólo EE.UU. y Canadá)

Este electrodoméstico está equipado con un enchufe polarizado (note que una patita es más ancha que la otra). Para reducir el riesgo de choques eléctricos, este enchufe solamente puede ser usado en una toma de corriente polarizada. Si no puede insertar el enchufe completamente en la toma de corriente, déle la vuelta e inténtelo de nuevo. Si el enchufe no entra todavía

correctamente, contrate a un electricista cualicado para que le instale la toma de corriente adecuada. No intente modicar el

enchufe.

Este instrumento se conforma con directivo de CEE 89/336/EEC cubriendo supresión contra interferencia de radio.

Este equipo está etiquetado con el símbolo de reciclado que puede verse arriba. Esto quiere decir que al nal de la vida del equipo, éste debe ser llevado a un punto de recogida especíco para equipos electrónicos, y no a los contenedores normales de residuos domésticos. Esto beneciará al medio ambiente para todos.

(Sólo Unión Europea)

SINGER® es una marca registrada de The Singer Company Ltd o sus aliados.

2007

TABLE OF CONTENTS

1. KNOWING YOUR SEWING MACHINE

Machine identication ------------------------------------------------6 - 7 Accessories -------------------------------------------------------------8 - 9 Setting up your machine -----------------------------------------10 - 11 Spool pins ----------------------------------------------------------- 12 - 13 Presser foot lifter, Darning plate ------------------------------- 12 - 13 Converting to free-arm sewing -------------------------------- 12 - 13 Winding the bobbin ----------------------------------------------- 14 - 15 Threading the bobbin thread ----------------------------------- 16 - 17 Threading the top thread ---------------------------------------- 18 - 19 Using automatic needle threader --------------------------- 20 - 21 Needle, thread and fabric chart ------------------------------- 22 - 23 Adjusting top thread tension ----------------------------------- 24 - 25 Changing presser foot ------------------------------------------- 24 - 25 Control panel function ------------------------------------------- 26 - 27 Reverse Operation Switch -------------------------------------- 28 - 29

2. STARTING TO SEW

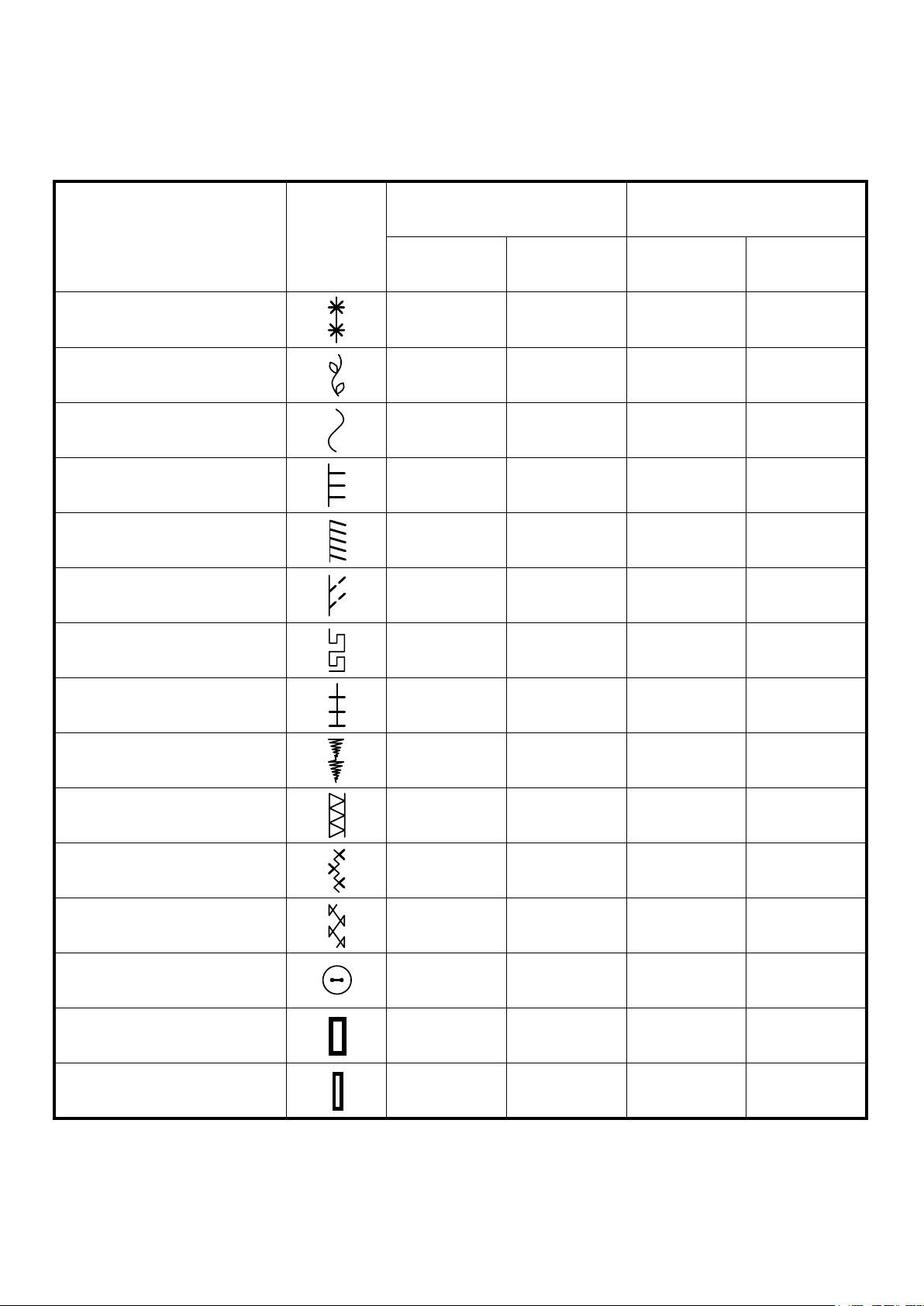

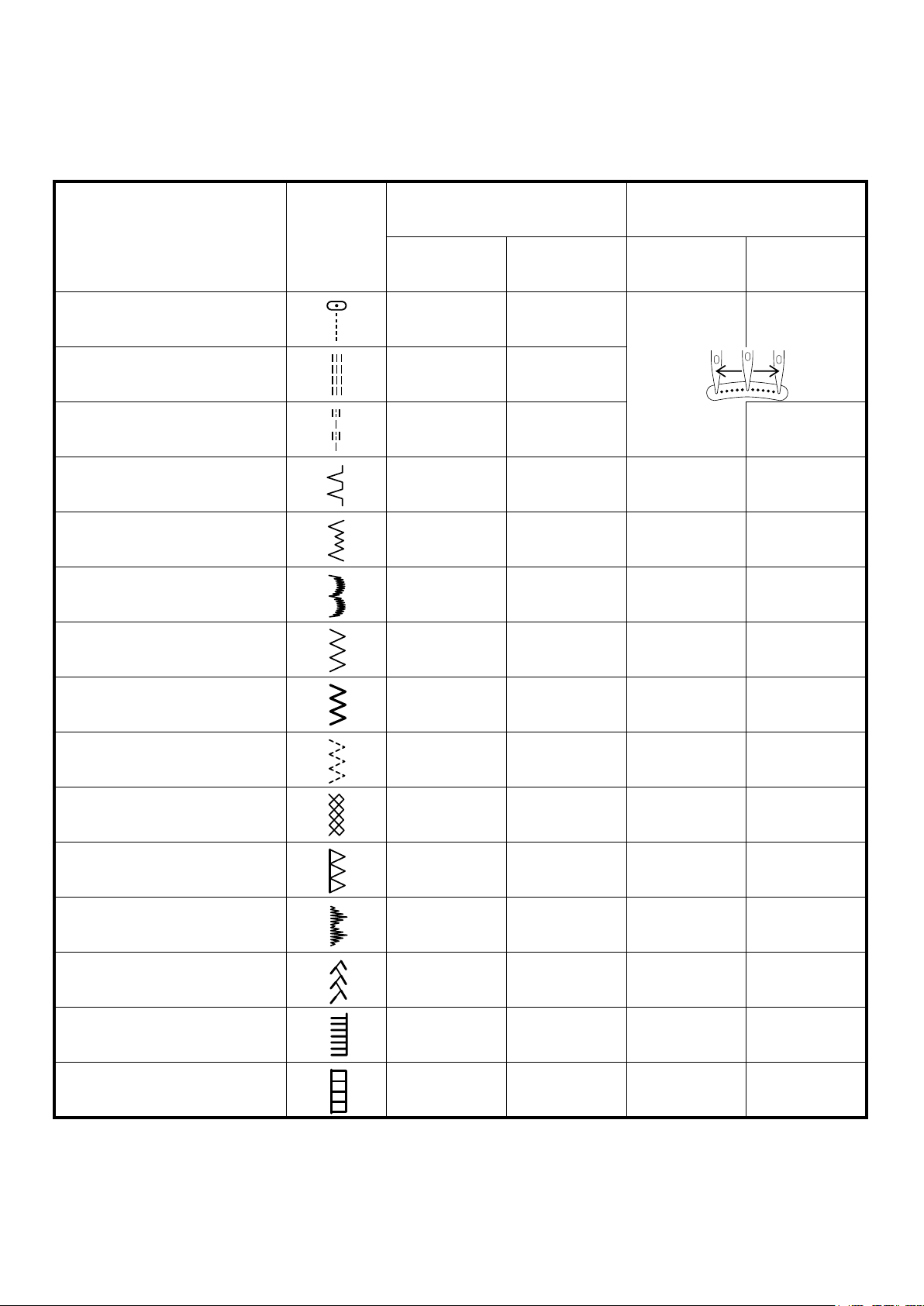

Quick reference table of stitch length and width ---------- 30 - 31 Straight stitching -------------------------------------------------- 32 - 35 Keeping seams straight, Inserting zippers and piping Hand-look quilt stitch --------------------------------------------- 34 - 35 Zigzag stitching ---------------------------------------------------- 36 - 37 Adjusting stitch width and length, Satin stitch Placement of patterns

Blindhem stitch ---------------------------------------------------- 38 - 39 Multi-stitch ---------------------------------------------------------- 40 - 41 Stretch and Decorative stitches ------------------------------- 42 - 49 Straight stretch stitch, Ric-rac stitch, Honeycomb stitch, Overedge stitch, Feather stitch, Pin stitch, Blanket stitch,

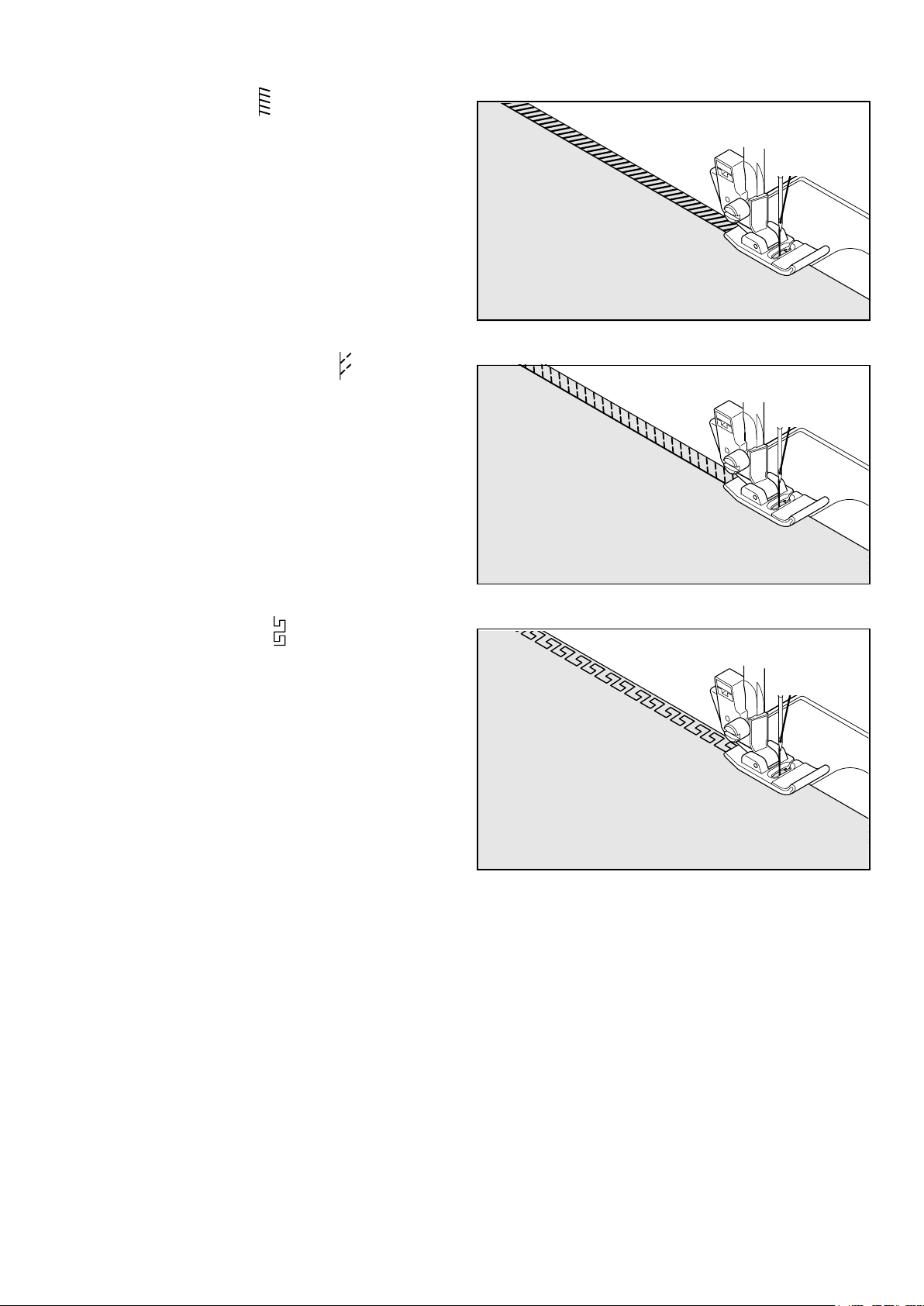

Ladder stitch, Slant pin stitch, Slant overedge stitch, Greek key stitch, Entredeux stitch, Double overlock stitch, Criss-cross stitch, Crossed stitch Decorative embroidery designs ------------------------------- 50 - 51 Ideas on design stitching Continuous patterns ---------------------------------------------- 52 - 53 Sewing on a button ----------------------------------------------- 52 - 53 Sewing a buttonhole --------------------------------------------- 54 - 59 Using buttonhole foot, Procedure, Corded buttonholes

3. CARING FOR YOUR MACHINE

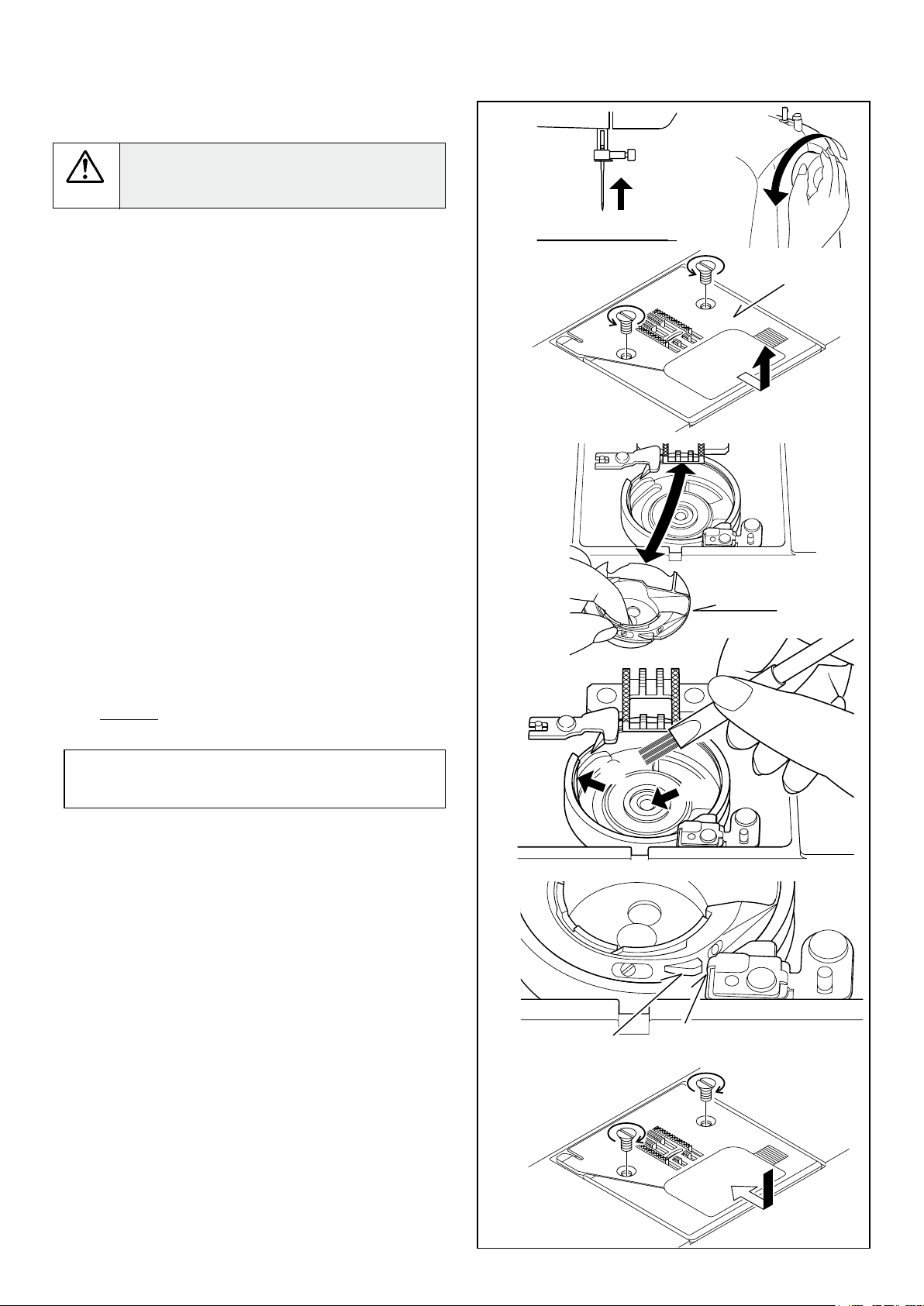

Cleaning hook area and feed dogs --------------------------- 60 - 61

4. OTHER INFORMATION

Satin stitch foot, Twin needle, Straight stitch needle position --------------------------------- 62 - 63

5. PERFORMANCE CHECKLIST

------------------------ 64 - 65

For European version

Dimensions: 449 mm × 229 mm × 318 mm

Mass of the equipment: 7.6 kg

Rated Voltage: 230V ~ Rated Frequency: 50Hz Rated input: 65W Rated ambient temperature: 15 - 35°C Acoustic noise level: less than 70db(A)

TABLE DES MATIERES

1. VOTRE MACHINE À COUDRE

Description de la machine ------------------------------------------6 - 7 Accessoires -------------------------------------------------------------8 - 9 Préparation de la machine ---------------------------------------10 - 11 Porte-bobine -------------------------------------------------------- 12 - 13 Levier du pied presseur, Plaque de reprisage -------------- 12 - 13 Utilisation du bras libre ------------------------------------------ 12 - 13 Préparation de la canette --------------------------------------- 14 - 15

Enlage du l de canette ---------------------------------------- 16 - 17 Enlage du l supérieur ----------------------------------------- 18 - 19 Utilisation de l’enle-aiguille automatique ---------------- 20 - 21 Tableau des aiguilles, ils et tissus --------------------------- 22 - 23 Réglage de la tension du l supérieur ----------------------- 24 - 25

Remplacement du pied presseur ----------------------------- 24 - 25 Fonctions du panneau de commande ----------------------- 26 - 27 Touche de fonctionnement ------------------------------------- 28 - 29

2. COMMENCEZ À COUDRE

Tableau de référence rapide des longueurs et largeurs de points --------------------------- 30 - 31 Point droit ----------------------------------------------------------- 32 - 35 Pour garder la couture droite, Placer une fermetures à glissière ou un biais (galonner) Exécution du point de matelassage -------------------------- 34 - 35 Point zigzag -------------------------------------------------------- 36 - 37 Réglage de la largeur et de la longueur de point, Point bourdon, Positionnement des motifs

Point invisible ------------------------------------------------------ 38 - 39 Zigzag multi-point ------------------------------------------------- 40 - 41 Points extensible et décoratifs --------------------------------- 42 - 49 Point droit extensible, Point ric rac, Point nid d’abeille, Point surjet extensible, Point plume, Point épingle, Point languette, Point d’échelle, Point épingle oblique, Surjet oblique, Point grec, Point entredeux, Point surjet double, Point entrecroisé, Point croisé Motifs décoratifs --------------------------------------------------- 50 - 51 Conseils pour les points fantaisie Motifs continus ----------------------------------------------------- 52 - 53 Pose de boutons -------------------------------------------------- 52 - 53 Confection des boutonnières ---------------------------------- 54 - 59 Utilisation du pied boutonnière, procédure, Boutonnières gansees (renforcees)

3. ENTRETIEN DE VOTRE MACHINE

Nettoyage des griffes et du crochet -------------------------- 60 - 61

4. RENSEIGNEMENTS AUTRES

Pied pour point bourdon, Aiguille double, Réglage de la position d’aiguille pour le point droit ------ 62 - 63

5. VÉRIFICATION DES PETITS PROBLÈMES DE COUTURE

-------------------------- 64 - 65

Version pour l’Europe

Dimensions: 449 mm × 229 mm × 318 mm Poids de l’équipement: 7,6 kg Tension nominale: 230 V ~ Fréquence nominale: 50 Hz Entrée nominale: 65 W Température ambiante nominale: 15 - 35°C Niveau de bruit acoustique: moins de 70 db(A)

INDICE DE CONTENIDOS

1. PRINCIPALES PARTES DE LA MAQUINA

Identicación de la máquina ---------------------------------------6 - 7 Accesorios --------------------------------------------------------------8 - 9 Preparación de la máquina --------------------------------------10 - 11 Porta carretes ------------------------------------------------------ 12 - 13 Palanca pie prensatelas, Plancha de zurcido ------------- 12 - 13 Conversion para la costura con brazo ----------------------- 12 - 13 Devanado de la canilla ------------------------------------------ 14 - 15 Enhebrado del hilo de la canilla ------------------------------- 16 - 17 Enhebrado del hilo superior ------------------------------------ 18 - 19 Uso del ensatador automatico ------------------------------ 20 - 21 Tabla de hilo, aguja y material --------------------------------- 22 - 23 Ajuste de la tensión del hilo superior ------------------------ 24 - 25 Cambio del pie prensatelas ------------------------------------ 24 - 25 Funciones del panel de control -------------------------------- 26 - 27 Interruptor de funcionamiento --------------------------------- 28 - 29

2. EMPEZER A COSER

Cuadro de referencia rapida de largo y ancho de puntada ------------------------------------------------------ 30 - 31 Puntada recta ------------------------------------------------------ 32 - 35

Manteniendo la puntada derecha,

Inserción de cremalleras y vivo Puntada de acolchado continua ------------------------------- 34 - 35 Puntada zig-zag --------------------------------------------------- 36 - 37 Ajuste del ancho y largo de puntada, Puntada de relleno, Ubicacion de los patrones

Puntada invisible -------------------------------------------------- 38 - 39 Zig-zag de tres puntadas --------------------------------------- 40 - 41 Puntadas elasticas y decorativos ----------------------------- 42 - 49 Puntada recta triple, Puntada ric rac, Puntada panal, Puntada sobre-borde, Puntada pluma, Puntada de broche, Puntada de ribete, Puntada en escalera,

Puntada aller inclinado, Puntada overlock inclinado,

Puntada llave griega, Puntada “Entredos”, Puntada obrlock doble, Puntada entrecruz, Puntada cruzado Diseños de bordados decorativos ---------------------------- 50 - 51 Tipos de puntadas decorativas Patrones continuos ----------------------------------------------- 52 - 53 Cosido de botones ------------------------------------------------ 52 - 53 Confección de ojales --------------------------------------------- 54 - 59 Uso del pie de ojaladora, Procedimiento, Ojales con cordón

3. CUIDE SU MAQUINA

Limpiar el area del transportador y la lanzadera ---------- 60 - 61

4. INFORMACION OTRA

Pie prensatelas para coser en satén, Aplicacion de dos agujas, Ajuste de posición de aguja para puntada recta ---------- 62 - 63

5. CUADRO DE VERIFICACION DE RENDIMIENTO

---------------------------------------------- 64 - 65

Para versión europea

Dimensiones: 449 mm × 229 mm × 318 mm Peso del equipo: 7,6 kg Voltaje nominal: 230V ~ Frecuencia nominal: 50Hz Consumo nominal: 65W Temperatura ambiente nominal: 15 - 35°C Nivel de ruido acústico: menos de 70db(A)

1. KNOWING YOUR SEWING MACHINE

MACHINE IDENTIFICATION

1. Thread guide

2. Thread tension control

3. Threading lever

4. Face cover

5. Thread cutter/holder

6. Extension table (Accessory box)

7. Bobbin winder shaft

8. Bobbin winder stop

9. Reverse stitch button

10. Horizontal spool pin

11. Handle

12. Hand wheel

13. Power/light switch

14. Cord socket

15. Identication plate

16. Presser foot lifter

17. Buttonhole lever

18. Twin thread guide

19. Thread guide

20. Presser foot screw

21. Needle

22. Bobbin cover plate

23. Needle bar

24. Alternate thread cutter

25. Foot release button

26. Needle clamp screw

27. Presser foot

28. Feed dogs

29. Needle plate

30. Bobbin cover release button

31. Power line cord

32. Foot control

33. Instruction manual

7 8

2 3

13 14

19 20 21

31 32 33

24 25

26 27

28 29

1. VOTRE MACHINE À COUDRE

DESCRIPTION DE LA MACHINE

1. PRINCIPALES PARTES DE LA MAQUINA

IDENTIFICATION DE LA MAQUINA

1. Guide-l

2. Réglage tension du l supérieur

3. Releveur de l

4. Plaque frontale

5. Coupe-l / support

6. Boîte à accessoires/Table de rallonge

7. Axe du bobineur

8. Butée d’arrêt du bobinage

9. Interrupteur couture arrière

10. Porte-bobine horizontal

11. Poignée

12. Volant

13. Interrupteur/Lumière

14. Prise de cordon

15. Plaque d’identication

16. Levier du pied de biche

17. Levier-poussoir boutonnière

18. Guide-l double

19. Guide-l

20. Vis du pied

21. Aiguille

22. Couvercle canette

23. Barre à aiguille

24. Coupe-l

25. Touche de verrouillage du pied

26. Vis de l’aiguille

27. Pied presseur

28. Griffe d’entraînement

29. Plaque-aiguille

30. Bouton du couvercle canette

31. Cordon électrique

32. Rhéostat

33. Manuel d’instruction

1. Guía hilo

2. Control tensión hilo

3. Palanca de ensartado

4. Cubierta frontal

5. Cortador de hilo

6. Base de extensión (caja de accesorios)

7. Eje devanador canilla

8. Tope devanador canilla

9. Botón de puntadas hacia atrás

10. Pasador de carrete horizontal

11. Asa para llevar

12. Volante

13. Interruptor corriente/luz

14. Conector del cable

15. Placa de identicación

16. Palanca pie prensatelas

17. Palanca para ojales

18. Guía doble hilo

19. Guía hilo

20. Tornillo, pie prensatelas

21. Aguja

22. Tapa de canilla

23. Barra de aguja

24. Cortador de hilo

25. Boton de desprendimiento prensatelas

26. Tornillo de sujeción aguja

27. Pie prensatelas

28. Transporte de dientes

29. Plancha aguja

30. Botón de apertura tapacanilla

31. Cordón de la linea eléctrica

32. Control por pedal

33. Manual de instrucciones

ACCESSORIES

1. Needles

2. Bobbins (4 total - 1 in machine)

3. Auxiliary spool pin

4. Spool pin felt discs (2)

5. Spool pin cap (small)

6. Spool pin cap (medium)

7. Spool pin cap (large)

8. Buttonhole opener/Seam Ripper and Brush

9. Screwdriver for needle plate

10. Darning plate

11. Zipper foot

12. Satin stitch foot

13. Blind stitch foot

14. Buttonhole foot

The Foot that c o m e s on your Sewing m a chine is called the General Purpose Foot and will be used for the majority of your sewing.

2 31 4

The Satin Foot (12) is another very useful foot and should be used for most of your decorative sewing.

Whe n pu r cha s ing addi tion a l bobbins, be sure they are Class I5 J.

ACCESSOIRES

ACCESORIOS

1. Aiguilles

2. Canettes (total 4 - 1 dans la machine)

3. Porte-bobine auxiliaire vertical

4. Rondelle feutre

5. Chapeau pour petite bobine

6. Chapeau pour moyen bobine

7. Chapeau pour grande bobine

8. Ouverture de boutonnière/Pinceau/Déchire-surjet

9. Tournevis pour plaque aiguille

10. Plaque de reprisage

11. Pied fermeture glissière

12. Pied pour point bourdon

13. Pied point invisible

14. Pied boutonnière

Le pied qui accompagne votre machine à coudre est appelé le pied universel et est utilisé pour la plus grande partie de vos travaux de couture.

1. Agujas

2. Canillas (4 total – 1 en máquina)

3. Pasador de carrete auxiliar

4. Disco del pasador carrete

5. Tapa del pasador carrete (pequeño)

6. Tapa del pasador carrete (mediano)

7. Tapa del pasador carrete (grande)

8. Abridor de ojales/Cepillo/Abridor de costuras

9. Destornillador para placa de aguja

10. Plancha de zurcido

11. Prensatelas de cremalleras

12. Pie prensatelas para coser en satén

13. Prensatelas de puntada invisible

14. Prensatelas de ojales

El prensatelas que viene con la máquina de coser se llama pie prensatelas universal y será usado para la mayoría de sus costuras.

Le pied pour point bourdon (12) est un autre pied fort utile, et doit être utilisé pour la plupart des points décoratifs.

Si vous achetez des canettes, chercher que la classe 15 J.

El prensatelas para coser en satén (12) es otro prensatelas muy útil y debe ser usado para costura de puntadas decorativas.

Cuándo compre bobinas adicionales este segura que sean clase 15 J.

SETTING UP YOUR MACHINE

Be sure to wipe off any surplus oil from needle plate area before using your machine

the rst time.

POWER LINE CORD/FOOT CONTROL

Connect the plug of the power line cord into the cord socket (1) and your wall outlet (2) as illustrated.

Connect the foot control plug (3) into the machine socket.

NOTE: When foot control is disconnected, the machine will not operate.

Pin plug Butée Pasador

Set power/light switch at “OFF”

Mettez l’interrupteur moteur/

lumière sur “OFF” Poner el Interruptor de corriente/

luz de velocidad en “OFF”

Machine socket Connecteur de la

machine Conector de la máquina

Power line cord Cordon Cordón de la linea eléctrica

POWER/LIGHT SWITCH

Your machine will not operate until the power/light switch is turned on. The same switch controls both the power and the light.

When servicing the machine, or changing needles, etc., machine must be disconnected from the power supply.

Foot control Rhéostat Control por pedal

Always disconnect the machine from power supply by removing the plug from the wall-outlet.

Power/light switch “OFF” Interrupteur moteur/lumière “OFF” Interruptor corriente/luz “OFF”

Power/light switch “ON” Interrupteur moteur/lumière “ON” Interruptor corriente/luz “ON”

PRÉPARATION DE LA MACHINE

Installez votre machine sur une surface bien plane. Votre machine à coudre a été huilée à fond par l’usine. ll est donc indispensable, avant de commencer à l’utiliser, de bien essuyer la plaque de recouvrement complète et ses abords. Faites ensuite un essai sur un échantillon de tissu pour bien éponger l’huile en excès.

CORDON D’ALIMENTATION SECTEUR/RHÉOSTAT

Connectez la fiche du cordon d’alimentation secteur au connecteur de cordon (1) et à la prise murale (2) comme indiqué sur l’illustration.

Connectez la fiche du rhéostat (3) au connecteur de la machine.

REMARQUE: Lorsque la pédale est débranchée, il est impossible d’utiliser la machine.

PRÉPARACION DE LA MAQUINA

Asegurarse de limpiar cualquier aceite sobrante del área de la plancha de aguja, antes de usar, por primera vez, la máquina.

CORDON DE LA LINEA ELECTRICA/CONTROL POR PEDAL

Conecte el cordón de la linea eléctrica a la máquina (1) y el enchufe a la alimentación de corriente (2) tal como se ve en el dibujo.

Conecte el enchufe del control (3) de pedal en el conector de la máquina.

NOTA: Cuando el control de pedal está desconectado, la máquina no funcionará.

Débranchez toujours. La machine de

l’alimentation électrique en retirant la che de la

prise murale.

INTERRUPTEUR MOTEUR ET LUMIÈRE

Votre machine est équipée d’un interrupteur unique moteur/ lumière. Vous piquez donc constamment avec votre travail éclairé.

Siempre desconecte la máquina de la fuente de alimentación retirando el enchufe del tomacorriente de la pared.

INTERRUPTOR CORRIENTE/LUZ

La máquina no funcionará hasta que se conecte el interruptor de corriente/luz. El mismo interruptor controla la corriente y la luz.

Cuando se está utilizando la máquina, o se están cambiando agujas o bobillas, etc., la máquina se debe desconectar de los suministros principales.

SPOOL PINS

HORIZONTAL SPOOL PIN for normal thread spool

Place thread spool on the pin and secure with a spool cap to

ensure smooth ow of thread. If the thread spool has a thread

retaining slit, it should be placed to the right. Select the correct spool pin cap according to the type and

diameter of spool being used. The diameter of the spool pin cap should always be larger than that of the spool itself.

VERTICAL SPOOL PIN for large thread spool

Attach the spool pin. Place the large spool pin cap and felt disc over it. Place a thread spool on the spool pin.

Spool Bobine Carrete

Large spool pin cap Chapeau pour grande bobine Tapa del pasador carrete (grande)

Spool pin cap

Couvre-l

Tapa del pasador carrete

Felt disc Rondelle feutre Disco del pasador carrete

Vertical spool pin Porte-bobine vertical Pasador de carrete vertical

Thread retaining slit

Fente de retenue de l

Ranura de retención de hilo

Spool Bobine Carrete

Spool pin Porte-bobine Pasador carrete

PRESSER FOOT LIFTER

There are three positions for your presser foot.

1. Lower the presser foot to sew.

2. Raise the lifter to the middle position to insert or remove fabric.

3. Lift it to its highest position to change the presser foot or to remove thick fabric.

DARNING PLATE

Use the darning plate when you need to control fabric feeding for button sewing, free motion work and free motion darning.

Raise needle and presser foot, and position darning plate onto the needle plate with the two pins on the back inserted to the holes of needle plate.

CONVERTING TO FREE-ARM SEWING

Your machine can be used either as a at- bed or as a free-

arm model. With the extension table in position, it provides a large working

surface as a standard at-bed model. To remove the extension table, hold it rmly with both hands

and pull it off to the left as shown. To replace, slide the extension table back into place until it clicks.

With the extension table removed the machine converts into a slim free-arm model for sewing children’s clothes, cuffs, trouser legs, and other awkward places.

PORTE-BOBINE

PORTA CARRETES

PORTE-BOBINE HORIZONTAL pour la bobine normale

Placez la bobine sur la broche et fixez-y un couvre-fil pour

assurer un débit de l bien régulier. Si la bobine est dotée d’une fente de retenue de l, elle doit être placée à droite.

Sélectionner la broche de couvre-l correcte en fonction du

type et du diamètre de la bobine utilisée. Le diamètre de la

broche du couvre-l doit toujours être supérieur à celui de la

bobine elle-même.

PORTE-BOBINE VERTICAL pour la grande bobine

Accrochez le porte-bobine. Placez le grand capuchon de bobine et la rondelle de feutre par dessus. Introduisez une

bobine de l sur le porte-bobine.

PASADOR DE CARRETE HORIZONTAL para carrete de hilo normal

Coloque el carrete de hilo en el pasador y asegúrelo con la tapa de pasador para asegurarse que el hilo se mueve suavemente. El carrete de hilo tiene una ranura de retención de hilo, que debe quedar hacia la derecha.

Seleccione la tapa de pasador de carrete de acuerdo al tipo y diámetro del carrete usado. El diámetro de la tapa de pasador de carrete debe ser siempre mayor que la del mismo carrete.

PASADOR DE CARRETE VERTICAL para carrete de hilo grande

Inserte el portacarrete. Coloque la tapa del portacarrete

vertical y el disco de eltro. Coloque el hilo en el portacarrete.

LEVIER DU PIED PRESSEUR

Il y a 3 positions:

1. Abaisser le levier pour coudre.

2. Soulever le levier en position moyenne pour insérer ou enlever le tissu.

3. Soulever le levier à sa position la plus haute, pour changer le pied ou enlever les tissus épais.

PLAQUE DE REPRISAGE

Utilisez la plaque de reprisage lorsque vous devez contrôler vous-même l’entraînement du tissu pour coudre des boutons, pour les travaux à mouvements libres et pour effectuer du reprisage par vous-même.

Mettre l'aiguille à sa position la plus haute et relever le pied

presseur. Placer la plaque à reprisage sur la plaque aiguille en veillant à ce que les deux vis s'introduisent correctement dans les trous.

UTILISATION DU BRAS LIBRE

Cette machine peut s’utiliser aussi bien sous la forme d’une base plane que celle d’un bras libre. En conservant la table de rallonge en place, vous disposez d’une grande table de travail.

Pour retirer la table de rallonge, tenez-la fermement avec les deux mains et tirez-la à gauche vers l’extérieur, comme indiqué sur l’illustration. Pour la remettre en place, faites glisser la table de rallonge à sa place jusqu’à ce qu’elle s’enclenche.

Une fois la table de rallonge retirée, la machine est convertie en modèle bras libre mince pour la couture de vêtements pour enfants, de poignets, de jambes de pantalons et autres

endroits difciles.

PALANCA PIE PRENSATELAS

Su prensatelas tiene tres posiciones.

1. Bajar el prensatelas para coser.

2. Levantar la palanca a la posición media para insertar o mover la tela.

3. Levantar a la posición más alta para cambiar el prensatelas o para mover el material grueso.

PLANCHA DE ZURCIDO

Use la palanca de zurcido cuando deba controlar la alimentación del tejido para costura de botones, trabajo de movimiento libre y zurcido.

Alzar la aguja y el pie prensatelas y montar la plancha de zurcido en la plancha de agujas, con los dos pasadores de la parte posterior introducidos en los agujeros de la plancha de agujas.

CONVERSION PARA LA COSTURA CON BRAZO

La máquina tanto se puede utilizar como base plana o una máquina de brazo libre.

Con la base de extensión en posición se consigue una supercie

de trabajo grande como la de un modelo normal de base plana.

Para retirar la extensión de la cama, sosténgala rmemente

con ambas manos y sáquela hacia la izquierda tal como se indica. Para volver a colocarla, deslice la extensión de la cama nuevamente a su lugar hasta que haga clic.

Sin la base de extensión instalada la máquina se convierte en un modelo de brazo libre delgado para costura de vestimenta de niños, puños, piernas de pantalones y otros lugares difíciles.

WINDING THE BOBBIN

Be sure to use Class 15 J bobbins.

1. Place a spool of thread on the spool pin, and secure it with the spool pin cap. Pull the thread out from the spool and place it through thread guides as shown in illustration.

2. Put end of thread through the hole in bobbin as shown.

3. Push bobbin winder shaft to far left position, if it is not already there. Place bobbin onto shaft with end of thread coming from top of bobbin. Push bobbin winder shaft to the right until it clicks. Hold onto end of thread.

4. Start machine. After the bobbin has begun to ll, stop to cut

the thread tail. Step on the foot control again to continue

to ll the bobbin. The bobbin will automatically stop turning

when completely filled. Push shaft to the left to remove bobbin and cut thread.

PRÉPARATION DE LA CANETTE

DEVANADO DE LA CANILLA

Utilisez que la canette 15 J. Este seguro de usar clase 15 J bobinas.

1. Placez une bobine de l en place sur un porte-bobine et

fixez-la bien à l’aide du couvre-fil. Tirez le fil hors de la

bobine et faites-le passer par le guide-l, comme indiqué

dans l’illustration.

1. Coloque el carrete de hilo en el pasador de carrete y asegúrelo con la tapa de pasador de carrete. Tire del hilo hacia afuera del carrete y páselo a través de las guías de

hilo tal como se indica en la gura.

2. Faites passer l’extrémité du fil par le trou de la canette, comme indiqué.

3. Pousser l’axe du dévidoir vers la gauche, placer la canette sur cet axe. Pousser le tout vers la droite jusqu’au déclic.

Tenir le bout de l à la verticale.

4. Démarrez la machine. Une fois que la canette a commencé

à se remplir, arrêtez pour couper le bout de l. Appuyez à

nouveau sur la pédale pour continuer à remplir la canette. Celle-ci s’arrêtera automatiquement de tourner lorsqu’elle sera complètement pleine. Poussez la tige vers la gauche

pour retirer la canette et coupez le l.

2. Pase el extremo del hilo a través del agujero en la bobina tal como se indica.

3. Empujar el eje del devanador canilla hacia la posición maxima izquierda, si no está ya ahi. Colocar la canilla en el eje, con el extremo del hilo saliendo por la parte superior de la canilla. Empujar hacia la derecha el eje del devanador, hasta que se sienta un golpe seco. Retener el extremo del hilo.

4. Encienda la máquina. Después de que la bobina ha comenzado a llenarse, deténgala y corte el hilo sobrante, para después continuar hasta llenar la bobina. La bobina se detendrá automáticamente cuando esté completamente llena. Empuje el devanador a la izquierda para remover la bobina y corte el hilo.

THREADING THE BOBBIN THREAD

1. Raise the needle to its highest position by rotating the hand wheel counter clockwise.

2. Remove the bobbin cover plate by pushing the release

button to the right. Bobbin cover will pop up sufciently to

allow you to remove the cover.

3. Insert the bobbin making sure the bobbin rotates counterclockwise when you pull the thread.

NOTE: This is a very important step. The bobbin must rotate counterclockwise when thread is pulled.

4. Pull thread through the slot (A) and then to the left.

5. With a finger held gently on top of the bobbin, pull the thread until it stops in the slot (B). Then pull the thread along the groove on the needle plate until it is snipped with cutter on the top left.

NOTE: Sewing can be started without picking up the bobbin thread.

6. Replace the clear bobbin cover plate onto the needle plate.

Cutter Coupeur Cortador

Groove Cannelure Surco

ENFILAGE DU FIL DE CANETTE

ENHEBRADO DEL HILO DE LA CANILLA

1. Relevez l’aiguille en position haute en tournant manuellement le volant dans le sens contraire des auguilles d’une montre.

2. Retirez la plaque de canette en poussant le bouton de libération vers la droite. La couvercle de la canette se

relève sufsamment pour vous permettre de le retirer.

3. Insérez la canette en vous assurant que le l tourne dans

le sens inverse des aiguilles d’une montre lorsque vous

tirez sur le l.

REMARQUE: Cette étape est très importante car la canette risque de se désenfiler et causer des problèmes de couture si elle tourne dans le sens des aiguilles d’une montre.

1. Eleve la aguja hasta su posición más alta girando el volante contador a la derecha.

2. Retire la tapa de canilla empujando el botón de apertura hacia la derecha. La tapa de canilla saldrá lo suficiente para permitirle desmontar la cubierta.

3. Inserte la canilla asegurándose que la canilla gira hacia la izquierda cuando se tira del hilo.

NOTA: Este es un paso muy importante pues la canilla se puede desenrollar y causar problemas de costura si se gira hacia la derecha.

4. Tirez le l à travers la fente (A), puis vers la gauche.

5. Avec un doigt s'est tenu doucement sur la bobine, tirent le

l jusqu'à ce qu'il s'arrête dans la fente (B). Tirer alors le l

le long de la cannelure du plat d'aiguille jusqu'à ce qu'il soit coupé d'un coup de ciseaux avec le coupeur sur la gauche supérieure.

REMARQUE: La couture peut être commencée sans

faire remonter vers le haut du l de bobine.

6. Replacez le couvercle de canette sur la plaque aiguille.

4. Lleve el hilo por la abertura (A) y después hacia la izquierda.

5. Con un dedo sostuvo suavemente encima de la bobina, tiran del hilo hasta que para en la ranura (B). Entonces tirar del hilo a lo largo del surco en la placa de la aguja hasta que se corta con tijeras con el cortador en la izquierda superior.

NOTA: La costura puede ser comenzada sin recoger encima del hilo de la bobina.

6. Vuelva a cerrar la tapa.

THREADING THE TOP THREAD

A. Raise the presser foot lifter. Always be sure to raise the

presser foot lifter before threading the top thread. (If the presser foot lifter is not raised, correct thread tension cannot be obtained.)

B. Turn the hand wheel counter clockwise until the needle is

in its highest position.

C. Thread the machine with your left hand while rmly gripping

the thread with your right hand in the following order as illustrated.

* Guide the thread through thread guides (1 & 2), and then

pull it down along the groove (3). * Guide the thread into the thread guide (4). * Pass the thread through the eye of the needle (5) from

front to back. (See following page for instructions on

operation of the Automatic Needle Threader.)

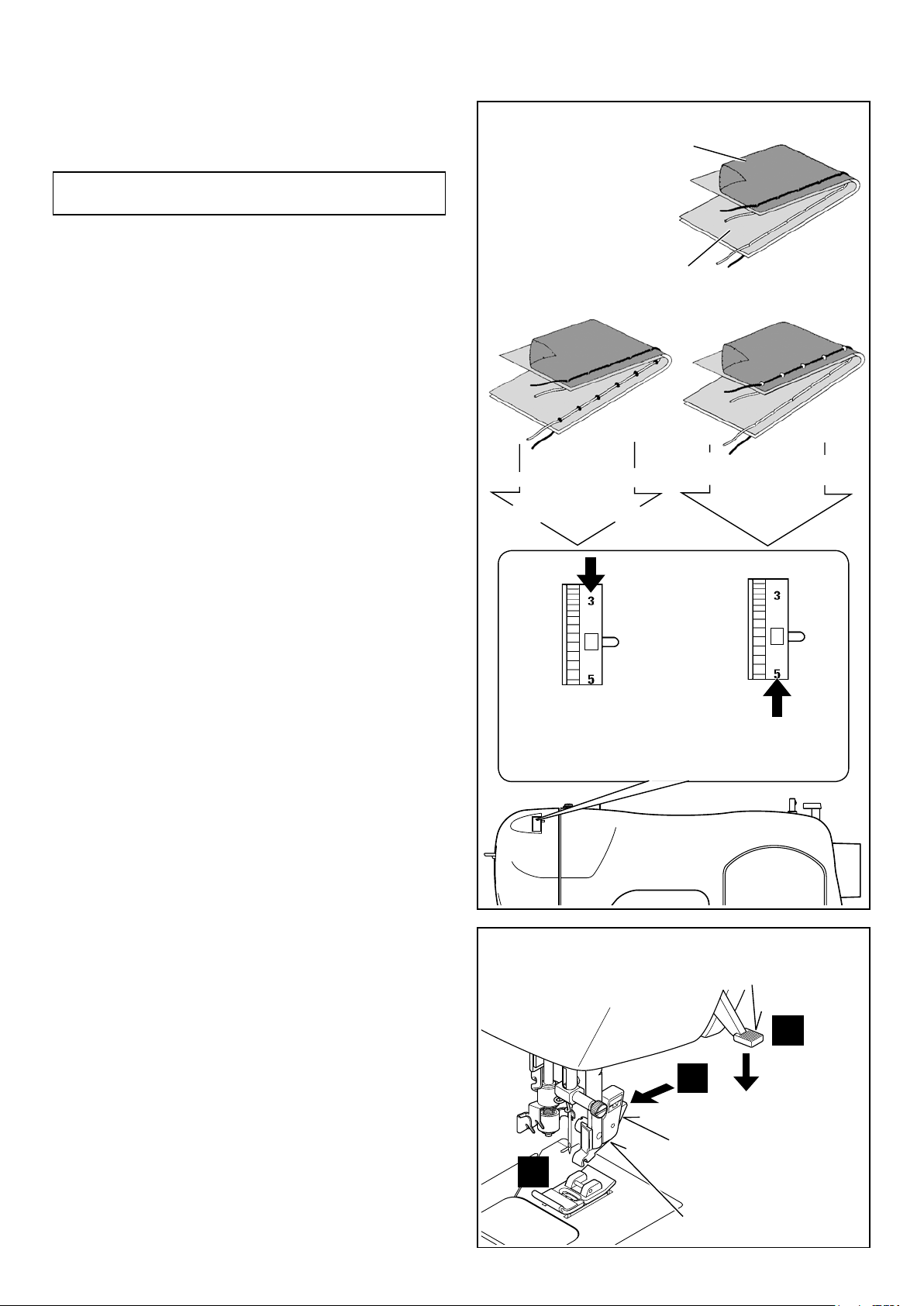

IMPORTANT: To verify that the machine is threaded properly in the

tension discs, do this simple check:

1.) With the presser foot raised, pull the thread towards

the back of the machine. You should detect only

a slight resistance and little or no deection of the

needle.

2.) Now lower the presser foot and again pull the thread

towards the the back of the machine. This time you

should detect a considerable amount of resistance

and much more deflection of the needle. If you do

not detect the resistance you have mis-threaded the

machine and need to re-thread it.

ENFILAGE DU FIL SUPÉRIEUR

A. Elevez le pied presseur. Veillez à toujours élever le

releveur de pied presseur avant d’enfiler le fil supérieur. (Si le releveur de pied presseur n’est pas élevé, vous ne

pourrez pas obtenir une tension de l correcte.)

ENHEBRADO DEL HILO SUPERIOR

A. Levante el prensatelas. Siempre asegúrese de levantar

el prensatelas antes de bobinar el hilo superior. (Si no se levanta el prensatelas, no se podrá lograr la tensión correcta del hilo.)

B. Tournez le volant dans le sens contraire des auguilles d’une

montre jusqu’à ce que l’aiguille soit en position haute et

que le releveur de l soit visible.

C. Enfilez le fil de la machine avec votre main gauche tout

en tenant le fil fermement de la main droite dans l’ordre suivant comme montré dans l’illustration.

* Faites passer le l par les guides-l (1 et 2), puis tirez-le

vers le bas le long de la rainure (3).

* Guidez le l dans le guide-l (4). * Faites passer le l par l’orice de l’aiguille (5) de l’avant

vers l’arrière. (Reportez-vous à la page suivante pour les

instructions concernant le fonctionnement de l’enleur de

chas d’aiguille automatique.)

IMPORTANT: Pour vous assurer que la machine est correctement

pourvue de l dans les disques de tension, effectuez cette simple vérication:

1.) Avec le pied presseur relevé, tirez le l vers l’arrière

de la machine. Vous ne devriez sentir qu’une légère

résistance ainsi qu’une faible ou aucune déflexion

de l’aiguille.

2.) Ensuite, abaisser le pied presseur et tirez de

nouveau le l vers l’arrière de la machine. Cette fois,

vous devriez sentir une forte résistance et beaucoup

plus de déexion de l’aiguille. Si vous ne sentez pas

de résistance, le l a été mal enlé et vous devez le

réenler.

B. Gire el volante contador a la derecha hasta que la aguja se

encuentre en su posición más alta y el tirahilos quede a la vista.

C. Enhebre la máquina con su mano izquierda mientras

toma rmemente el hilo con su mano derecha en el orden

siguiente tal como está ilustrado.

* Guíe el hilo por los guía hilos (1 y 2), y luego tire de él

hacia abajo a lo largo de la ranura (3). * Guíe el hilo por la guía de hilo (4). * Pase el hilo a través del ojo de la aguja (5) de adelante

hacia atrás. (Continúe con la página siguiente por

instrucciones sobre el funcionamiento del enhebrador

automático de agujas.)

IMPORTANTE:

Para vericar que la máquina ha sido bien enhebrada en los discos de tensión, realice esta vericación sencilla:

1.) Con el pie prensatelas levantado, tire del hilo hacia

atrás de la máquina. Deberá detectar solo una ligera

resistencia y una pequeña o ninguna deexión de la

aguja.

2.) Ahora vuelva a bajar el pie prensatelas y vuelva

a tirar del hilo hacia atrás de la máquina. En ese

momento deberá detectar una cantidad considerable

de resistencia y mucha más deflexión de la aguja.

Si no detecta la resistencia ha enhebrado mal la

máquina y deberá volver a enhebrarla.

USING AUTOMATIC NEEDLE THREADER

* Be sure to raise the presser foot lifter and raise the needle to

its highest position before threading.

NOTE: For smooth threading, it is recommended that the machine be set for straight stitch (in center needle position) when using the automatic needle threader.

1. Hook thread to the thread guide on the needle bar and pull it toward you leaving about 4” (10 cm) clear.

2. Hook thread to the twin thread guide (A and B).

3. Pull thread gently into the thread cutter/holder to cut and hold it in place.

NOTE: Don’t pull thread with strong force or thread may be pulled off from needle hole after threading.

4. Pull down the threading lever until the twin thread guide rotates and stops.

NOTE: Make sure that the guide doesn’t touch fabric, etc.

5. Release the threading lever and needle will be threaded automatically. If it should not return to the original position, raise it gently by hand.

6. Pull thread loop away from you.

Note:

1. Heavy thread cannot be threaded through ne needle.

2. Don’t lower the threading lever while the machine is in operation or the threading hook may be broken.

3. Put a drop of sewing machine oil onto the felt disc, if the machine is used after a long interval.

4. If the threading hook is deviated from needle hole, adjust the position of the hook.

Felt disc Rondelle de feutre

Disco de eltro

Thread guide

Guide-l

Guía hilo

Threading hook

Crochet d’enlage

Gancho del ensartador

Threading lever

Releveur de l

Palanca de ensartado

Twin thread guide

Guide-l double

Guía doble hilo

Thread cutter/holder

Coupe-l / support

Cortador de hilo

UTILISATION DE L’ENFILE-AIGUILLE AUTOMATIQUE

* Veillez à relever le releveur de pied presseur et à relever

l’aiguille dans sa position la plus haute avant d'enler le l.

REMARQUE : pour un enfilage facile, il est recommandé de régler la machine sur point droit (position de l’aiguille au centre) lors de l’utilisation de

l’enle-aiguille automatique.

USO DEL ENSATADOR AUTOMATICO

* Asegúrese levantar la palanca pie prensatelas y aguja, a su

más alta posición antes de ensartar.

NOTA: Para un enhebrado correcto con el enhebrador, se recomienda que la máquina esté colocada en puntada recta (posición central).

1. Accrochez le l au guide-l sur la barre à aiguille et tirez

vers vous en laissant environ 10 cm (4”).

2. Accrochez le l au guide-l double (A et B).

3. Tirez doucement sur le l pour le mettre dans le coupe-l an de le couper et de le maintenir en place.

REMARQUE : ne tirez pas trop fort sur le l car celui-ci peut glisser hors du trou de l'aiguille après l'enlage.

4. Appuyez sur le releveur de fil jusqu’à ce que le guide-fil double tourne et s’arrête.

REMARQUE : veillez à ce que le guide ne soit pas en contact avec le tissu, etc.

5. Relâchez le releveur de fil et l’aiguille sera

automatiquement enlée. S’il ne revient pas à sa position

initiale, relevez-le doucement à la main.

6. Éloignez la boucle de l de vous.

Remarque :

1. Les ls lourds ne peuvent être enlés au travers d’une aiguille ne.

2. Ne baissez pas le releveur de l si la machine

est en marche ou si le crochet d’enfilage est cassé.

1. Lleve el hilo hacia el guía hilo de la barra de aguja y jálelo hacia usted dejando aproximadamente 4” (10 cm) de hilo.

2. Lleve el hilo hacia la guía doble hilo (A y B).

3. Empuje el suavemente en el cortador detenga el hilo a cortar y regréselo a su lugar.

NOTA: No jale el hilo con fuerza porque se puede

salir del oricio de la aguja después de ensartada.

4. Jale hacia abajo la palanca de ensartado hasta que la guía gire y se detenga.

NOTA: Asegúrese que la guía no toque la tela, etc.

5. Libere la palanca del enhebrador y la aguja automáticamente se ensartará. Si no regresa a su posición original, levántela suavemente con la mano.

6. Jale el hilo.

Nota:

1. El hilo grueso no se podrá ensartar en agujas delgadas.

2. No baje la palanca del hilo mientras que la máquina esté funcionando porque se puede romper el gancho.

3. Mettez une goutte d’huile pour machine à coudre sur la rondelle de feutre, si vous n’avez pas utilisé la machine depuis longtemps.

4. Si le crochet d’enfilage dévie du trou de l’aiguille, réglez la position du crochet.

3. Ponga una gota de aceite en el disco de eltro,

si la máquina es usada por largos periodos.

4. Si el gancho del ensartador es desviado del hoyo de la aguja, ajuste la posición del gancho.

+ 47 hidden pages
