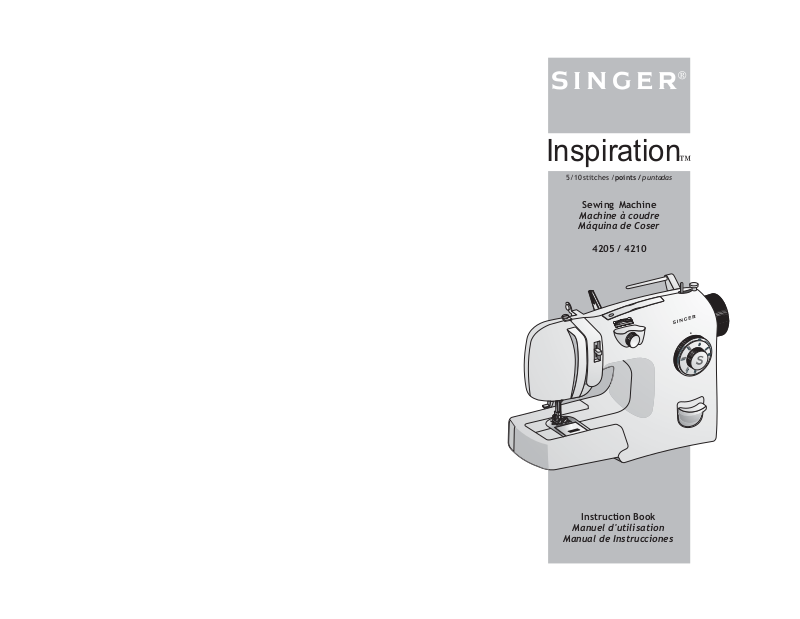

Page 1

Inspiration

stitches /

5/10

Sewing Machine

Machine à coudre

Máquina de Coser

points /

4205 / 4210

puntadas

Instruction Book

Manuel d'utilisation

Manual de Instrucciones

Page 2

® A registered trademark of The Singer Company Ltd. or its affiliates.

® Une marque déposée de The Singer Company Ltd. ou ses affiliés.

® Una marca registrada de The Singer Company Ltd. o sus afiliados.

Page 3

Table of Contents

Table des matières

1. Important Safety Instructions..........................................................

2. Getting to Know Your Machine.........................................................

3. Learning How to Set the Machine for the Different Stitches....................

4. Lifting the Carrying Handle............................................................

5. Connecting the Machine................................................................

6. Machine Basics...........................................................................

Changing the Needles

Removing Presser Feet

Attaching Presser Feet

Changing Screw-on Presser Feet/ Shank

Extension Table

Covering the Feed Dogs

Thread Tension

Needle Types

7. Threading the Machine.................................................................

Winding the Bobbin

Inserting the Bobbin and Removing the Bobbin

Threading the Needle Thread

Automatic Needle Threader(only on model 4210)

Picking Up the Bobbin Thread

8. Straight Stitching........................................................................

9. Basting.....................................................................................

10. Zig-zag Stitching.........................................................................

11. Buttonholes...............................................................................

12. Overedging................................................................................

13. Stretch Stitches(only on model 4210)................................................

14. Blindhem Stitching......................................................................

15 Twin Needle Sewing.....................................................................

16. Machine Maintenance...................................................................

Cleaning the Machine

Removing the Bobbin Case

Lubricating the Machine

Performance Checklist

Page 05

Page 09 Page 14

Page 20

Page 20 Page 22

Page 30

Page 41

Page 43 Page 45

Page 47

Page 50

Page 52

Page 55

Page 57

Page 64

1. Consignes de sécurité importantes....................................................

2. Faites connaissance avec votre machine.............................................

3. Comment régler la machine pour les différents points............................

4. Relever la poignée pour transporter la machine...................................

5. Branchement de la machine.............................................................

6. Généralités..................................................................................

Changement d'aiguille Retirer le pied presseur Mettre en place le pied presseur Changer le pied presseur sur talon visser Retirer et remettre en place le bras libre Plaque couvre griffes Tension du fil Tableau des tissus, fils et aiguilles

7. Enfilage de la machine...................................................................

Remplissage de la canette Mettre en place et retirer la canette Enfiler le fil d'aiguille Enfile-aiguille automatique (4210 uniquement) Remonter le fil de canette

8. Points droits................................................................................

9. Bâtir..........................................................................................

10. Points zigzags..............................................................................

11. Boutonnières................................................................................

12. Surjeter une couture ou un bord.......................................................

13. Points extensibles (4210 uniquement)................................................

14. Point invisible..............................................................................

15. Couture à l'aiguille jumellée optionnelle............................................

16. Entretien................................................................................

Nettoyage de la machine Retirer le boîtier de canette Lubrification Liste de performance

page 05 page 09 page 16 page 20 page 20 page 22

page 30

page 41 page 43 page 45 page 47 page 50 page 52 page 55 page 57 page 64

Page 4

Índice

Important Safety Instructions

Consignes de sécurité importantes

Instrucciones importantes de seguridad

1. Instrucciones Importantes de Seguridad.................................................

2. Conociendo su Máquina.....................................................................

3. Aprendiendo cómo ajustar la máquina para las distintas puntadas.................

4. Levantando el Asa...........................................................................

5. Conectando la Máquina.....................................................................

6. Aspectos Básicos de la Máquina...........................................................

Cambiando las Agujas Quitando el Prensatelas de colocación instantánea Colocando el Prensatelas de colocación instantánea Cambiando el Prensatelas Brazo de extensión Dientes Impelentes Tensión del Hilo Tipos de Agujas

7. Ensartando la Máquina.....................................................................

Devanando la Bobina Insertando y Quitando la Bobina Ensartando el Hilo de la Aguja Ensartador Automático de Aguja (sólo modelo 4210) Tomando el hilo bobina

8. Puntada recta................................................................................

9. Hilvanado.....................................................................................

10. Puntada Zigzag...............................................................................

11. Ojales..........................................................................................

12. Puntada tipo Overlock......................................................................

13. Puntadas Flexibles (sólo en modelo 4210)...............................................

14. Puntada para dobladillo invisible.........................................................

15. Costura con aguja doble....................................................................

16. Mantenimiento de la máquina............................................................

Limpieza de la máquina Quitando la caja bobina Lubricando la máquina Guia de solución de problemas

Página 05 Página 09 Página 18 Página 20 Página 20 Página 22

Página 30

Página 41 Página 43 Página 45 Página 47 Página 50 Página 52 Página 55 Página 57 Página 64

Check the voltage.

Vérifiez la tension.

Verifique el voltaje.

110-127V

or/ou /o

220-240V

For domestic use.

Pour usage domestique

Para uso Doméstico

For European Territories:

This Singer Sewing Machine was tested according to European norms and meets the requirements regarding electrical safety, radio interference and electromagnetic immunity. The conformity is documented with the mark . (*) Tested in 220-240V condition.

Pour les territoires européens : Cette machine à coudre Singer a été testée conformément aux normes européennes et répond aux directives de sécurité électrique, d'interférence radio et d'immunité électromagnétique. L'identification confirme la conformité aux normes. (*) Testé dans les conditions 220-240 V.

Para los Territorios Europeos: Esta máquina de coser Singer fue evaluada de acuerdo con las normas Europeas y aporta los requerimientos relativos a seguridad eléctrica, interferencias de radio e inmunidad electromagnética. La conformidad está documentada con la marca . (*) Probada en 220-240V condición.

Dear Customer: We recommend that for future reference you record the serial number of your sewing machine in the space provided (below).

Cher client, pour référence, nous vous conseillons d'inscrire le numéro de série de votre machine à coudre dans l'espace prévu à cet effet ci-dessous.

Estimado Cliente: Recomendamos que para su futura referencia registre el número de serie de su máquina de coser en el lugar asignado para ello (abajo).

Page 5

Important Safety Instructions

Consignes de sécurité importantes

HOW TO REDUCE RISK OF FIRE, ELECTRIC SHOCK OR PERSONAL DAMAGE. WHEN USING AN ELECTRICAL APPLIANCE, BASIC SAFETY PRECAUTIONS SHOULD ALWAYS BE FOLLOWED, INCLUDING THE FOLLOWING: READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE.

This machine has been designed for domestic use.

This machine should never be plugged in while NOT in use. Always unplug the machine from the electric outlet before cleaning or after using it.

Before switching on the machine, make sure that the electric voltage of the socket outlet is the same as the ratedvoltage.

Use this machine only for its intended use as described in this Instruction Book. Use only attachments specifically recommended for the machine.

Disconnect the power-line plug from the socket outlet or switch the machine off when making any adjustments in the needle area, such as threading a needle, changing a needle, changing the needle plate, changing presser foot or removing bobbin case, etc.

Always unplug the machine from the electrical outlet before removing covers, lubricating or when making any other adjustments mentioned in this Instruction Book.

Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

Do not attempt to adjust the motor belt. Contact your nearest authorized SINGER Service Center should any adjustment be required.

If the LED Luminaire is damaged, it must be replaced by the manufacturer or its service agent or a similarly qualified person in order to avoid a hazard.

When sewing, keep fingers away from all moving parts. Special care is required to avoid accidents with needle while in movement.

Do not pull or push fabric firmly while stitching. It may deflect the needle causing it to break.

Never operate the machine with any air openings blocked. Keep ventilation openings of the machine and foot control pedal free from the accumulation of lint and dust.

Do not operate where aerosol (spray) products are being used or where oxygen is being administered.

The appliance is not intended for use by young children or infirmed persons without supervision.

If the supply cord is damaged, it must be replaced by the manufacturer or its service agent or a similarly qualified person in order to avoid a hazard.

Do not use outdoors.

Do not use bent needle.

Always use the proper needle plate. The wrong plate, can cause the needle breaks.

Switch off or unplug the appliance when leaving it unattended.

SAVETHESE INSTRUCTIONS.

COMMENT RÉDUIRE LES RISQUES D'INCENDIE, DE DÉCHARGE ÉLECTRIQUE ET DE BLESSURES CORPORELLES : LORS DE L'UTILISATION DE TOUT APPAREIL ÉLECTRIQUE ; IL EST IMPORTANT D'OBSERVER DES PRÉCAUTIONS DE SÉCURITÉ ÉLÉMENTAIRES, ET NOTAMMENT CELLES QUI SUIVENT : VEUILLEZ LIRE L'ENSEMBLE DES CONSIGNES AVANT D'UTILISER CET APPAREIL :

Cette machine a été conçue pour un usage domestique.

Cette machine ne doit jamais été branchée quand elle n'est PAS utilisée. Retirez toujours la fiche de la machine de la prise murale avant le nettoyage et après l'usage.

Avant d'allumer la machine, assurezvous que la tension électrique de la prise murale correspond bien à la tension recommandée.

N'utilisez la machine que pour l'usage prescrit dans le présent manuel d'utilisation. N'utilisez que les pièces explicitement conseillées pour la machine.

Débranchez toujours la fiche électrique de la prise murale ou éteignez la machine avant d'effectuer tout ajustement dans la zone de l'aiguille, par exemple pour enfiler l'aiguille, changer d'aiguille, changer la plaque à aiguille, le pied presseur, retirer le boîtier de canette, etc.

Débranchez toujours la machine de la prise murale avant de retirer des couvercles, de lubrifier la machine et d'effectuer tout ajustement mentionné dans le présent manuel d'utilisation.

Ne débranchez pas la machine en tirant sur le câble. Pour débrancher, saisissez la fiche, et non le câble.

N'essayez pas d'ajuster la courroie du moteur. Si un ajustement est nécessaire, adressez-vous au centre SINGER autorisé le plus proche.

Si la lampe LED est endommagée, elle doit être remplacée par le constructeur, par un agent du service après-vente, ou par une personne qualifiée de façon similaire afin d'éviter tout danger.

Pendant la couture, ne placez pas vos doigts près des parties en mouvement. Il est nécessaire de faire particulièrement attention dans la zone de l'aiguille quand celle-ci est en mouvement.

Ne tirez pas et ne poussez pas le tissu avec fermeté pendant la couture. Ceci pourrait tordre l'aiguille et la casser.

N'utilisez jamais la machine si une aire d'aération est obstruée. Veillez à ce que les ouvertures destinées à la ventilation de la machine ainsi que la pédale restent dégagées de peluches et de poussière.

N'utilisez pas la machine dans les lieux où des aérosols sont utilisés ou de l'oxygène administré.

La machine n'est pas destinée à être utilisée sans surveillance par des enfants ni par des personnes handicapées.

Si le câble d'alimentation est endommagé, il doit être remplacé par le constructeur, par un agent du service après-vente ou par une personne qualifiée de façon similaire afin d'éviter tout danger.

N'utilisez pas la machine en plein air. N'utilisez pas d'aiguilles tordues. N'utilisez que la plaque à aiguille

correcte. Une autre plaque à aiguille pourrait casser l'aiguille.

Éteignez ou débranchez l'appareil quand vous le laissez sans surveillance.

CONSERVEZ CES CONSIGNES.

Page 6

Instrucciones importantes de seguridad

ANTES DE USAR UN APARATO ELÉCTRICO, SIEMPRE DEBEN SEGUIRSE LAS INSTRUCCIONES DE SEGURIDAD, INCLUYENDO LO SIGUIENTE:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE APARATO. COMO REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O DAÑOS PERSONALES:

Esta máquina ha sido desarrollada para uso doméstico.

La máquina nunca debe estar conectada a la clavija cuando no se encuentre en uso. Antes de limpiarla o después de usarla, no olvide desconectarla de la clavija.

Asegúrese de que el voltaje de la clavija sea el mismo de la máquina antes de usarla.

Use la máquina según este manual. Utilice solamente los accesorios recomendados especificamente para ella.

Desconecte el cable de la clavija o apague la máquina cuando tenga que realizar algún ajuste en el área de la aguja, tales como: enhebrar la aguja, cambiar la aguja, el aislante de los dientes, el prensatelas, remover la caja bobina, etc.

No deje de desconectar el cable de la clavija antes de remover las tapas, lubricar o hacer cualquier ajuste mencionado en este Manual.

No trate de ajustar la correa del motor. Siempre que sea necesario algún ajuste, solicite apoyo de algún técnico de la Red de Servicio Autorizado de Singer.

No descibecte jalando el cable, desconecte de la clavija, nunca del cable.

Si el Led de Iluminación (brillante) se encuentra dañado debe reemplazarse por el fabricante, su agente de servicio de Singer o una persona debidamente

Cuando cosa, mantenga los dedos alejados de todas las piezas en movimiento. Se requiere de un especial cuidado para evitar accidentes mientras la aguja está en movimiento.

No tire o empuje demasiado el tejido mientras la máquina está cosiendo. Esto puede doblar la aguja y en consecuencia, podrá quebrarla.

Nunca maneje la máquina con las aberturas de aire bloqueadas. Mantenga las aberturas de ventilación de la máquina y del control de velocidad libres de acumulaciones de hebras y polvo.

No opere la máquina cuando alguien esté utilizando productos en aerosol (spray) u oxígeno en los alrededores.

El aparato no debe ser utilizado por niños o personas incapacitadas, sin vigilancia.

Si el cable se encuentra dañado, debe reemplazarse por el fabricante su agente de servicio, o una persona calificada.

No se use en exteriores.

No use la máquina con la aguja doblada.

Utilice siempre la placa aguja adecuada, una placa aguja errónea puede romper la aguja.

Apague o desconecte el aparato cuando se deje de utilizar o sin atención.

GUARDE ESTAS INSTRUCCIONES

calificada para evitar riesgos.

Parts / Pièces / Partes

10(*)

1. Bobbin winder stop

2. Bobbin winder pin

3. Horizontal spool pin

4. Stitch width dial

5. Needle position selector

6. Needle thread tension lever

7. Thread guides

8. Bobbin winder tension disc

9. Face plate

10. Automatic needle threader (*)

11. General purpose presser foot

12. Needle plate

13. Bobbin visor (slide plate)

14. Removable extension table

15. Reverse button

16. Pattern selector dial

17. Stitch length dial

18. Hand wheel

19. Presser foot lifter

20. Thread cutter

21. Needle clamp

22. Feed dogs

23. Power and light switch

24. Machine plug

25. Foot controller

(*) Only for 10 stitch machine

Faites connaissance avec votre machine

Getting to know your machine

Conociendo su Máquina

1. Arrêt du dévidoir

2. Tige du dévidoir

3. Porte-bobine horizontal

4. Cadran de largeur du point

5. Sélecteur de la position de l'aiguille

6. Manette de tension du fil d'aiguille

7. Guide-fils

8. Disque de tension du dévidoir

9. Plaque frontale

10. Enfile-aiguille automatique (*)

11. Pied presseur universel

12. Plaque à aiguille

13. Couvercle du compartiment à canette

14. Bras libre

15. Bouton de marche arrière

16. Sélecteur de point

17. Cadran de longueur du point

18. Volant

19. Releveur du pied presseur

20. Coupe-fil

21. Pince-aiguille

22. Griffes

23. Interrupteur lampe et marche/arrêt

24. Prise du câble

25. Rhéostat

(*) Uniquement pour les modèles10 points

P/N: 362286 359102

1. Limitador de cantidad de hilo en la bobina

2. Eje del devanador de la bobina

3. Porta carretes horizontal

4. Selector de ancho de puntada

5. Selector de posición de la aguja

6. Selector de tensión del hilo

7. Guía hilo

8. Tensor devanador de la bobina

9. Tapa lateral

10.Ensartador automático de aguja(*)

11.Prensatelas de uso general

12.Placa aguja

13.Visor de la bobina (placa corrediza)

14.Extensión removible del brazo

15.Botón de retroceso

16.Selector de puntadas

17.Selector largo de puntadas

18.Volante

19.Palanca alza prensatelas

20.Corta hilo

21.Tornillo prendedor de aguja

22.Dientes Impelentes

23.Interruptor de encendido

24.Entrada del cable eléctrico

25.Controlador de velocidad

(*)Solo para la máquina de 10 puntades

Page 7

Getting to know your machine

Needle position selector dial

Stitch width dial

Sélecteur de la position de

l'aiguille

Faites connaissance avec votre machine

Bouton rotatif de

largeur du point

Needle thread tension

AUTO

Stitch length selector dial

Pattern selector Dial

Reverse button

Needle position selector: The needle can be moved from the center position to either the right or left position. This is helpful when inserting zippers or cording, and when topstitching.

Needle thread tension knob: This control determines the amount of pressure on the needle thread as it passes through the machine. It is normally positioned at AUTO. It may be necessary to increase or decrease the tension for decorative stitches.

Pattern selector: Turn this dial to select a stitch pattern, such as a Straight Stitch. Turn the dial until the desired stitch is aligned with the small red dot on the machine. The stitches are in groups of two. The Pattern selector dial will turn easier when the Stitch width dial is set at straight stitch. Always be sure the needle is in the highest position when turning the Pattern selector dial.

Stitch width dial: This controls the width of a stitch. Turning the dial to the left makes a stitch wider. When the dial is turned to the right it has no width, creating a straight stitch.

Stitch length dial: This controls how close the stitches are to one another or how far apart one stitch is from the previous stitch. A stitch length of “5” means the stitches are farther apart. As the number becomes smaller the stitches become closer together. When the Stitch length is “0” the stitches are on top of one another. For the model 4210, the dial must be set at the stretch setting when sewing any STRETCH stitches.

Reverse button: At the beginning and end of every seam, it is advised to press the reverse button to reinforce the seam with backstitching.

arrière

Bouton rotatif de longueur du point

Manette de tension du fil

d'aiguille

AUTO

Sélecteur de point

T S

Bouton de marche

Sélecteur de la position de l'aiguille : l'aiguille peut être déplacée de sa position centrale vers la droite ou vers la gauche. Cette manœuvre est pratique pour insérer des fermetures à glissière, des cordonnets et pour surpiquer.

Manette de tension du fil d'aiguille : cette commande détermine la pression exercée sur le fil d'aiguille quand il passe dans la machine. Normalement, il est en position « AUTO ». Il sera peut-étre nécéssaire d’augmenter ou diminuer la tension pour les points décoratifs.

Sélecteur de point : tournez ce bouton pour sélectionner un point, tel qu'un point droit ou un point de feston. Tournez le bouton jusqu'à ce que le point désiré soit dans l'alignement du petit point rouge sur la machine. Les points sont groupés par deux. Le bouton du sélecteur de point tourne plus facilement quand le bouton de largeur du point est réglé sur la couture droite.

Bouton rotatif de largeur du point : il règle la largeur d'un point. Quand on tourne le bouton vers la gauche, le point s'élargit. Quand il est positionné à droite, le point n'a pas de largeur et forme ainsi un point droit.

Bouton rotatif de longueur du point : il règle la proximité entre les points ou la distance d'un point au point suivant. Une longueur de point de « 5 » indique que les points sont très éloignés les uns des autres. Quand la longueur du point est réglée sur « 0 », les points sont superposés. Pour le modèle 4210, réglez la longueur de point sur la position « coutures extensibles pour la couture de tout point EXTENSIBLE.

Bouton de marche arrière : au début et à la fin de chaque couture, il est conseillé d'appuyer sur le bouton de marche arrière pour renforcer la couture par des points en arrière.

Page 8

Conocimiendo su máquina

Getting to know your machine

Faites connaissance avec votre machine

Conociendo su Máquina

Selectores

Selector de ancho

Selector de posición de la aguja

Selector de tensión del hilo

AUTO

Selector de posición de aguja: Este selector permite que la agujapueda moverse de la posición central o a la izquierda o derecha. Esto es útil cuando se pegan cierres o se cosen cordones y cuando se hace puntada de pespunte.

Selector de tensión del hilo:Este control determina la cantidad de tensión en el hilo de la agujacuando pasa por la máquina.Normalmente está enAUTO.

Selector de puntadas: Gire esta perilla para seleccionar desde una puntada recta o una puntada decorativa. Gire el selector hasta que la puntada deseada esté alineada con el punto rojo en la máquina. Las puntadas están en grupos de dos. El selector de puntadasgira más fácil cuando el selector de ancho depuntada está en puntada recta.

Selector ancho de puntada: Estecontrola elancho de la puntada.Al girar el selector deancho a la izquierda la puntada es másancha. Cuando elselector esta ala derecha notiene ancho, creandouna puntada recta.

Selector de largo de puntada: Este selector regula la distancia de las puntadas. Un largo de puntada «5» significa que las puntadas están separadas. Conforme el número disminuye las puntadas están más juntas. Cuando el largo de puntada es de debe estar enpuntada flexible cuando cose conpuntadas ROJO /FLEXIBLES.

Botón de retroceso: Al inicioy fin decada costura, seaconseja presionar elbotón de retroceso para reforzar lacostura.

Selector de puntadas

Botón de retroceso

T S

«0» las puntadas se enciman una con otra.Para el modelo 4210, elselector

de puntada

Selector de largo de puntada. Selector detrás del selector de puntada

Accessories / / AccessoriosAccessoires

446492

600029

356630

507836

(Large)

(Grand)

179967

(Grande)

(Small)

507664

(Petit)

(Pequeño)

313117

353364

359838900

IMPORTANT:

This machine uses only the special bobbin (359838900) by Singer. These bobbins are Sure Fit™ insertion.

IMPORTANT : Seules les canettes spéciales Sure Fit™(359838900) de Singer sont à utiliser sur cette machine. L'insertion de ces canettes s'effectue dans un seul sens.

IMPORTANTE: Esta máquina usa solamente las bobinas-Sure Fit™ (359838900) por Singer. Las bobinas se instalan en una sola dirección.

546358

444813

Note: To acqu ire op tion al acc esso ries c heck w ith a Si nger r etailer.

Remarque : pour acquérir des accessoires supplémentaires, adressez-vous à votre détaillant Singer.

Nota: Para adquirir accesórios adicionales, visite un Centro de Atención Singer.

Special purpose presser foot (J)

Pied bourdon (J)

Prensatelas de uso especial (J)

Buttonhole presser foot

Pied boutonnière

Prensatelas para ojales (L)

Blind hem presser foot

Pied pour point invisible

Prensatelas para puntada invisible

Zipper presser foot

Pied fermeture à glissière

Prensatelas para cremalleras

Spool pin holders

Etrier de bobines

Sujetador de portacarrete

Feed cover plate

Plaque couvre griffes

Cubierta de impelentes

Needle pack

Assortiment d'aiguilles

Paquete de agujas

Bobbin (3 units) (*)

Bobinas (3 unidades)

Lint brush for cleaning

Brosse pour le nettoyage

Escobilla para limpieza

Canettes (3 unités)

Vertical Spool pin

Porte-bobine vertical

Porta carrete

Page 9

Learning how to set the machine for the different stitches

Model 42

ing

Basic Application

General sew

neral

Foot

resser

resser P

Stitch

Width

Tension

à5.0

Stitch

Length

0.5

h tc

raight st

TTERN

t S

hat stret

Seams t

uto A

retch stitch

ight st

Stra

Foot

à5.0

0.5

ing

hing

stitc

rative stitch

Deco

Decorative

Foot

General

Auto

c-Rac stitch

i R

Zig-zag stitch

ems

ishing h Fin

eneral

eneral G

Auto

à2.5

1.5

e stitch edg

over

titch

Blind hem s

Reve rse slant

fabric

it and stretch

Seams in kn

Foot

à5.0

0.5

itch

ig-zag st

ulti z M

sertion

ing

itch t

;elasticin

ding en

Decorative s

Decorative sewing; elastic insertion

neral

Foot

General

Auto

à5.0

0.5

tch ti

stitch

ge (shell) d

Overe

Honeycomb

ishes

dseamfin

Seams an

Foot

Auto

h c

ge stretch stit

Overed

Model 4205

ication

Basic Appl

Foot

Presse

itch t S

Width

Tension

eng

Stitch

PATTERN

sewing

neral Ge

ral

Foot

Gene

Auto

à5.0

0.5

ght stitch

i a

Str

Decorative stitching

Foot

General

Auto

à5.0

0.5

tch ti

Zig-zag

ems h

ing

Finish

General

Auto

1.5 à2

stitch

Blind hem

Needle position selector dial

Stitch width dial

astic insertion

Decorative stitchin

Mending; el

eral

neral

Foot

Gen

Auto

Needle thread tension lever

AUTO

Pattern selector dial

T S

Stitch length Selector dial

IMPORTANT: For machine model 4210, always set the Stitch Length to for all

STRETCH stitches to ensure the stitch forms properly.

0.5 à5.0

stitch

ulti zig-zag M

à5.0

0.5

ell) stitch h

Overedge (s

Stitch Selectors for the model 4205. Stitch Selectors for the model 4210.

IMPORTANT: It is easier to turn the pattern selector dial, if the Stitch width dial is in the

Straight Stitch position and the needle is in the highest position.

Page 10

Comment régler la machine pour les différents points

stante

210

Modèle 4

Applicati

Travaux de couture o

Pied

presseur

Largeur

de point

du fil

Tension

à5.0

de point

Longueur

0.5

POINT

tiques

rdinaires

s élas

s ordinaire e

Coutur

Pied

universel

Auto

astique

Point droit

Point droit él

très rési

ture élastique

Couture décorativ

Cou

ied P

universel

Auto

à5.0

0.5

gzag

tRicR

Poin

Point zi

tricotées et

let

ndel'our

initio

Couture sur matières

Pied

universel

Auto

1.5 à2.5

gauch

et ouvert à

isible nv

surj

oint i

Point

sage

smocks

trepri

es et

Bordur

Arrêt e

extensibles

Pied

universel

Auto

5.0

0.5

ltipl

'abeill id d

Point zigzag mu

Point

blage et surjet

Assem

Coutures décoratives

Pied

universel

Auto

à5.0

0.5

e u q

sti

rjet

rjet éla

Point su

Modèle 4205

Application

ied P

Pied

presseur

Largeur

de point

du fil

Tension

de point

Longueur

INT

dinaires

Travaux de couture or

Pied

universel

Auto

à5.0

0.5

roit

Point d

rative

Couture déco

universe

Auto

à5.0

0.5

Point zigza

n de l'ourlet

initio F

ied P

universel

Auto

.5 à2.5 1

nvisible nt i

i o P

prisage e r

Arrêt

ied P

universel

o Aut

à5.0

0.5

ultipl gm

Point zigza

urjet s

Assemblage et

Pied

Auto

à5.0

0.5

et urj

Point s

rsel

unive

Comment régler la machine pour les différents points

Cadran de

largeur du point

Sélecteur de la position

de l'aiguille

Bouton rotatif de

Manette de tension du fil

d'aiguille

AUTO

Sélecteur de point

longueur du point

IMPORTANT:

pour le modèle 4210, réglez la longueur de point sur la position « coutures extensibles » pour la couture de tout point EXTENSIBLE, afin de vous assurer que les points seront formés correctement.

Stitch Selectors for the model 4205. Stitch Selectors for the model 4210.

IMPORTANT : il est plus facile de tourner le sélecteur de point si le cadran de largeur du point est réglé en position « point droit ».

Page 11

Aprendiendo a Configurar su Máquina para las Distintas Puntadas

Selector de ancho de puntada

Selector de posición de la aguja

Modelo 42

Aplicación básica

Prensatelas

puntada

Ancho de

Te ns i ón

Puntada

Largo de

Patrón

Costura general

Costuras en elástico

Puntadas decorativas

General

Prensatelas

Auto

à5.0

0.5

Puntada recta elástica

Puntada recta

Dobladillos terminados

Costura general tela gruesa

General

Prensatelas

Auto

à2.5

à5.0

1.5

Puntada ric-rac

Puntada dobladillo invisible

Puntada Zigzag

Costuras en tejidos elasticos

de punto

General

Prensatelas

Auto

Puntada tipo Overlock

inclinado (izquierda)

Colocación de elástico

Nido de abeja, decorativa

General

Prensatelas

Auto

à5.0

0.5

Puntada Zigzag múltiple

Puntada nido de abeja

Puntada tipo Overlock

Costuras de empalme y unión

General

Prensatelas

Auto

à5.0

0.5

Puntada tipo Overlock

elástico

o4205

Model

Aplicación básica

Prensatelas

puntada

Ancho de

Te ns i ón

Puntada

Largo de

Patrón

Costura general

Puntada decorativa

General

Prensatelas

Auto

à5.0

0.5

Puntada recta

General

Auto

0.5 à5.0

Puntada Zigzag

Dobladillos terminados

Refuerzo, zurcido

General

Prensatelas

Auto

2.5

5.0

0.5

1.5 à

Puntada Dobladillo invisible

Puntada Zigzag múltiple

Costuras de empalme y

unión

General

Prensatelas

Auto

.5 à5.0 0

Puntada tipo Overlock

Selector de tensión del hilo

Selector de largo de puntada

AUTO

Selector de puntadas

IMPORTANTE: Para el modelo 4210, ajuste siempre el Largo de Puntada a

para todas las puntadas FLEXIBLES para asegurar que la puntada se

forme correctamente.

Stitch Selectors for the model 4205. Stitch Selectors for the model 4210.

IMPORTANTE: Es más fácil girar el selector de puntada, si la perilla de ancho de

puntada está en puntada recta.

Page 12

Lifting the Carrying Handle

Relever la poignée pour transporter la machine

Levantando la asa

Connecting the machine

Branchement de la machine Conectando la máquina

Connecting the machine

Branchement de la machine

Conectando la Máquina

For North America

“This appliance has a polarized (one blade wider than the other) plug. To reduce the risk of electric shock, this plug is intended to fit in a polarized outlet only one way. If the plug does not fit fully in the outlet, reversethe plug. If it still does notfit, contact a qualified electrician to install the proper outlet. Do not modify the plug in any way”.

Pour L’Amérique du Nord

“Cet appareil a une prise polarisée (une lame plus large que l’autre). Afin de réduire le risque de décharge électrique, cette prise est conçue pour ne pouvoir être branchée que dans le bon sens avec des connecteurs muraux polarisés. Si la prise ne peut être insérée complètement dans le connecteur mural, inversez la. Si leproblème persiste,vous devez consulter un electricien qualifié qui vous installera le support mural adapté. En aucun cas vous nedevez modifier la prise".

ParaAmerica delNorte

Marche

Encendido

Foot controller

Pédale

Controlador de velocidad

Speed

Rhéostat

Velocidad

Off

Arrêt

Apagado

“Este aparato tiene una polarización (una hoja más ancha que la otra). Para reducir el riesgo de electrocución, este clavija está preparado para alojarse, en una toma de corriente polarizada sólo de una forma. Si la clavija no se ajusta completamente en la toma de corriente, dela vuelta a la clavija. Si aún así continúasin entrar, contactecon un electricista la clavija para instalar la toma de corriente adecuada. No modifique de ninguna manera la clavija”.

Page 13

Machine basics

Généralités Aspectos básicos de la máquina

Machine basics

Généralités

Aspectos básicos de la máquina

Changing needles / Changement d'aiguille / Cambiando agujas

Use only SINGER needles

Utilisez des aiguilles SINGER uniquement

Utilice solamente agujas Singer

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en su posición más alta.

Lower presser foot.

Abaissez le pied presseur.

Baje la palanca del prensatelas.

Loosen thumb screw and remove needle.

Desserrez la vis du pince-aiguille et retirez l'aiguille.

Afloje el tornillo y quite la aguja.

To replace the needle, place flat side of the needle to the back, and push needle all the way up.

Pour remplacer l'aiguille, insérez l'aiguille en positionnant le côté plat de l'aiguille vers l'arrière, puis poussez l'aiguille vers le haut le plus loin possible.

Para cambiar la aguja, coloque el lado plano de la aguja hacia atrás y empuje la aguja al fondo.

Changing snap-on presser foot

Changer les pieds à enclenchement direct

Cambiando el prensatelas de colocación instantánea

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot.

Relevez de pied presseur.

Levante la palanca del prensatelas.

Press up from under the presser foot and the foot will disengage.

Appuyez sur le bout du pied presseur et le pied se dégage.

Presione el liberador del prensatelas para que se suelte.

Remove foot.

Retirez le pied.

Retire el prensatelas.

Tighten thumb screw.

Resserrez la vis du pince-aiguille.

Apriete el tornillo.

Page 14

Machine basics Généralités

Aspectos básicos de la máquina

Machine basics

Généralités

Aspectos básicos de la máquina

Attaching snap-on presser feet

Mettre en place le pied presseur à enclenche

Colocando el prensatelas de colocación instantánea

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter.

Relevez de pied presseur.

Levante la palanca del prensatelas.

Align the foot under the presser foot holder/shank.

Alignez le pied sous le support de pied presseur.

Alinee el pie prensatelas debajo del zanco (sujeta prensatelas)

Lower presser foot lifter.

Abaissez de pied presseur.

Baje la palanca del prensatelas.

Changing screw-on presser feet or shank

Changer le pied presseur sur talon visser

Cambio del prensatelas a tornillo

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter.

Relevez le pied presseur.

Levante la palanca del prensatelas.

Removing

Retirer

Remoción

Using a screwdriver, turn the screw counter-clockwise to loosen presser foot screw.

À l'aide du tournevis, dévissez dans le sens inverse des aiguilles d'une montre pour desserrer la vis du pied presseur.

Usando el destornillador, gire el tornillo en sentido contrario a la manecillas del reloj para aflojar el sujeta prensatelas / zanco.

Remove presser foot screw, presser foot and foot holder/shank.

Retirer la vis du pied presseur, le pied presseur et le talon de pied presseur.

Quite el tornillo, el sujeta prensatelas / zanco y el prensatelas.

Press down on the screw to snap foot into place.

Appuyez sur la vis du pied presseur. Le pied presseur s'enclenche.

Presione hacia abajo el tornillo para que el prensatelas encaje en su lugar.

To attach a screw-on presser foot or shank:

Align the presser foot holder and presser foot screw with the opening in the presser bar. Tighten the screw clockwise.

Pour mettre en place un pied presseur à talon visser ou un support de pied presseur : Alignez le talon de pied presseur et la vis du pied presseur avec le trou de la tige du pied. Serrez la vis dans le sens des aiguilles d'une montre.

Para colocar el sujeta prensatelas / zanco, apriete el tornillo en la abertura de la barra presionadora en sentido de las manecillas del reloj. Oj.

Page 15

Machine basics Généralités

Aspectos básicos de la máquina

Machine basics

Généralités

Aspectos básicos de la máquina

Removing and replacing the extension table

Retirer et remettre en place le bras libre

Colocación y extracción de la cubierta removible

To attach, slide extension table to the right.

Pour le mettre en place, faites glisser le bras libre vers la droite.

Para colocar, deslice la cubierta a la derecha.

Press down, locking into place.

Appuyez pour qu'il se fixe à sa place.

Presione hacia abajo, para asegurar en su sitio.

Applications

Aplicaciones

To remove, pull extension table to the left.

Pour le retirer, tirez le bras libre vers la gauche.

Para retirar, deslice la cubierta removible a la izquierda.

Covering the feed dogs /

The feed dogs control the movement of the fabric that is being sewn. They should be uncovered for all general sewing purposes and covered for darning, embroidery and monogramming. When the feed dogs are covered, you must manually move the fabric. The feed dogs are located under the presser foot.

Les griffes d'entraînement servent à transporter automatiquement le tissu. Pour la plupart des travaux de couture, la plaque qui couvre les griffes n'est pas utilisée. Pour certains ouvrages, tels que le reprisage, la broderie ou l'application de monogrammes, les griffes doivent être couvertes. Quand les griffes sont couvertes, le tissu doit être guidé à la main. Les griffes sont situées sous le pied presseur.

Los dientes impelentes controlan el movimiento de la tela que se está cosiendo. Deben levantarse para todo tipo de costura y bajarse bordado, zurcido y monogramas. Cuando se baja el control de dientes impelentes, debe mover manualmente la tela. Los dientes impelentes están ubicados debajo del prensatelas.

Plaque couvre griffes /

Unscrew the presser foot shank, and remove it along with the foot. It is easier to attach and remove the feed cover plate when the foot and shank are removed.

Dévissez le talon du pied presseur et retirez-le avec le pied presseur. Il est plus facile de mettre en place et de retirer la plaque couvre griffes quand le pied presseur et son talon sont démontés.

Quite el prensatelas. Es más fácil colocar y retirar la cubierta de los dientes cuando el presatelas se ha retirado.

Cover the feed dogs with the clear feed cover plate by aligning the cover with the openings on the bobbin visor. Press in place.

Placez la plaque couvre griffes sur la plaque à aiguille en l'alignant avec les trous du couvercle du compartiment à canette et enclenchez-la en appuyant dessus.

Cubra el impelente con la placa aguja, presionando los botones en los dos orificios.

Bajando los dientes impelentes

To remove the feed cover plate, slide finger nail under the cover and push up.

Pour la retirer, saisissez la plaque couvre griffes par dessous avec l’ongle et soulevez-la.

Para quitar la cubierta de los dientes impelentes, deslice la uña debajo de la cubierta y empuje hacia arriba.

Page 16

Machine basics Généralités

Aspectos básicos de la máquina

Machine basics

Généralités

Aspectos básicos de la máquina

Adjusting thread tension

Tension du fil

Ajuste de la tensión del hilo

Straight stitch

Point droit

Costura recta Zig-zag Tensión

Balanced stitch

Point régulier

Puntada balanceada

Not enough tension: loose stitch

Tension insuffisante : points lâches

Tensión insuficiente: puntadas sueltas

Too much tension: puckered

Tension trop forte : fronces

Demasiada tensión: fruncido

Zig-zag

Point zigzag

Tension

AUTO

Correction

Corrección

AUTO

Correction

Corrección

AUTO

For basic sewing with standard thread, the tension lever will normally remain at the AUTO setting. However, the tension can be tightened or loosened to compensate for decorative stitches, decorative threads, speciality fabrics or certain sewing techniques.

Pour une couture de base avec un fil standard, la manette de tension doit normalement être réglée sur AUTO. Cependant, la tension peut être augmentée ou diminuée pour compenser l'effet de fils décoratifs, point décoratifs, de tissus spéciaux ou de certaines techniques de couture.

Para costura básica con hilo común, la palanca de tensión normalmente permanece en AUTO. Sin embargo, la tensión puede aumentarse o disminuirse para balancear las puntadas, especialmente en diferentes tipos de telas o tejidos o bien en algunas técnicas de costura.

Fabric, thread and needle table

Use only original Singer needles

Fabric (according to the weight)

Tissu (selon son poids)

Tela (conforme su peso)

batiste,

Lightweight

Léger

Liviano

Mediumweight

Moyen

Mediano

Medium heavy

Épais

Mediano pesado

Knits

Mailles

De punto

chiffon, crepe, silk

linen, percale, piqué, muslin, velvet, microfiber

gabardine, tweed, canvas, duck, denim, gingham

single knits, double knits, jersey, tricot

batista mousseline de soie, crêpe soie

lin percale piqué mousseline velours microfibres

gabardine tweed toile lourde, jean, guingan

laine tricoteé, laine epaiseé jersey tricot

Tableau des tissus, fils et aiguilles

Employez seulement les aiguilles originales Singer.

batista, chiffon, crepe, seda

lino, percal, piqué, musselina, tana, satén

gabardina, tweed, brin, sarga, cotelé

puntos cerrados, puntos dobles, tricot

Coton-wrapped poliester or 100% poliester or mercerized # 60*

Coton-wrapped poliester or 100% poliester or mercerized # 50*

Coton-wrapped poliester or 100% poliester or mercerized # 40*

Coton-wrapped poliester or 100% poliester or nylon

* Not recommended on stretch fabrics.

* Déconseillé sur les tissus extensibles

* No se recomienda para telas elásticas.

Coton mélangé polyester ou 100% Polyester ou Mercerisé 60*

Coton mélangé polyester ou 100% Polyester ou Mercerisé 50*

Coton mélangé polyester ou 100% Polyester ou Mercerisé 40*

Coton mélangé polyester ou 100% Polyester ou Nylon

Thread

Fil

Hilo

Tabla de telas, hilos y agujas

Utilice solamente agujas originales Singer.

Algodón retorcido con poliéster, o 100 % Polyester o mercerizada 60*

Algodón retorcido con poliéster, o 100 % Polyester o mercerizada 50*

Algodón retorcido con poliéster, o 100 % Polyester o mercerizada 40*

Algodón retorcido con poliéster, o 100 % Polyester o nylon

Needles

Catégorie

Ball point

Point balle

Always use SINGER needles for best results.

Change the needle regularly (approximately after sewing two to three projects). Damaged fabric and poorly formed stitches are usually caused by a bent, blunt or burred needle. The above chart will assist in finding the correct needle for the type and weight of your fabric.

Pour de meilleurs résultats, utilisez toujours des aiguilles SINGER.

Remplacez l'aiguille régulièrement (après avoir cousu deux ou trois projets environ). L'endommagement des tissus et la mauvaise formation des points sont souvent dus à des aiguilles tordues, émoussées ou rugueuses. Le tableau ci-dessus vous aidera à trouver l'aiguille idéale pour le type et l'épaisseur de votre tissu.

Siempre utilice agujas SINGER para mejores resultados.

Cambie regularmente las agujas (aproximadamente después de coser dos o tres trabajos de costura).Tejidos mal formados o de baja calidad son normalmente causados por una aguja dañada. La tabla de telas, hilos y agujas le ayudará a encontrar la aguja correcta para cada tipo de tela.

Typ e

Tipo

2020

Punta

Esférica

2045

AgujasAiguille

Size

Grosseur

Tamaño

11/80

14/90

16/100

11/80

14/90 16/100 18/110

Page 17

Threading the machine

Enfilage de la machine Ensartando la Máquina

Winding the bobbin

Remplissage de la canette

Devanando la bobina

Pull the thread from the spool, hold firmly over the first thread guide. Then push the thread down, snapping it into the thread guide.

Tirez le fil de la bobine. Maintenez-le fermement au-dessus du premier guide-fil. Ensuite, tirez le fil vers le bas pour l'introduire dans le guide-fil.

Jale el hilo del carrete, sostengalo con firmeza sobre el primer guía hilos. Posteriormente, jale el hilo hacia adentro del guía hilos.

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter.

Relevez le de pied presseur.

Levante la palanca del prensatelas.

Slide thread onto horizontal spool pin. Secure thread in place with either the large or small spool pin holder, depending on the size of your thread spool.

Placez la bobine de fil sur le porte-bobine horizontal. Fixez le fil dans la bonne position avec le grand ou le petit capuchon de bobine, suivant la taille de votre bobine de fil.

Deslice el hilo en el portacarrete horizontal. Asegure la hebra en su sitio con el sujetador grande o pequeño, dependiendo del tamaño del carrete de hilo.

Threading the machine

Enfilage de la machine

Ensartando la Máquina

Pull thread out from the spool through the second thread guide.

Tirez le fil de la bobine et faites-le passer par le deuxième guide-fil.

Jale la hebra del carrete hacia el segunda guíá hilos.

Place the thread to the right of the Bobbin winder disc, then swing the bobbin thread to the left going under and around the disc, pulling the thread toward the Bobbin winder.

Placez le fil à droite du disque de tension du dévidoir, puis faites-le passer à gauche sous le disque et autour du disque, en tirant le fil vers le dévidoir de canette.

Coloque el hilo a la derecha del tensor, dé vuelta a la izquierda como se muestra en la imagen, jale el hilo hacia el devanador de bobina.

Pull the thread through the hole in the bobbin as shown, leaving a 4” tail.

Faites passer le fil par un des trous de la canette conformément à l'illustration en laissant dépasser un bout de fil de 10 cm.

Pase el hilo por uno de los orificios de adentro hacia afuera de la bobina como se muestra, dejando una hebra de 4 centimetros aproximadamente.

Page 18

Threading the machine

Enfilage de la machine Ensartando la Máquina

Threading the machine

Enfilage de la machine

Ensartando la Máquina

Push the bobbin on to the Bobbin winder pin.

Poussez la canette sur la tige du dévidoir de canette.

Empuje la bobina en el poste del devanador de bobina.

Push the bobbin winder pin to the far right position.

Poussez la tige du dévidoir complètement vers la droite.

Empuje el poste del devanador de bobina hacia la derecha.

Hold the thread tail and step on the foot controller. The needle will not move but the Bobbin winder will turn, winding the bobbin. After the thread has wound around the bobbin 10 times, cut the thread tail. Then continue winding the bobbin until it is full.

Tenez l'extrémité du fil et appuyez sur le rhéostat. L'aiguille ne bouge pas mais le dévidoir de canette tourne et remplit ainsi la canette. Une fois que le fil a été enroulé une dizaine de fois autour de la canette, coupez l'extrémité du fil. Ensuite, continuez le remplissage jusqu'à ce que la canette soit pleine.

Sostenga la hebra de hilo y comience a coser. La aguja no se moverá pero el devanador de bobina girará. Después de que el hilo se haya enrollado en la bobina 10 veces, corte la hebra del hilo. Luego continúe devanando hasta que la bobina esté llena.

Inserting the bobbin and removing the bobbin ()Use only SINGER #359838900 bobbins

Mettre en place et retirer la canette

(Utilisez des canettes SINGER #359838900 uniquement)

Colocando y quitando la bobina (Sólo en bobinas SINGER #359838900)

Turn handwheel counter clockwise until the needle is in the highest position. Raise presser foot lifter.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Relevez le releveur de pied presseur.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Levante la palanca del prensatelas.

Pull the bobbin visor slide plate forward to open bobbin area.

Tirez vers l'avant le couvercle transparent du compartiment à canette.

Jale la placa transparente hacia delante para dejar descubierta el área de la bobina.

IMPORTANT: Place bobbin into case with the two holes on the bobbin facing up. The bobbin thread should rotate counterclockwise as it comes off the bobbin. The bobbin should lay flush within the bobbin case.

IMPORTANT : placez la canette dans son logement en veillant à ce que les deux trous de la canette soient situés sur le dessus. Le fil de canette doit tourner dans le sens contraire des aiguilles d'une montre quand il se déroule de la canette. Le haut de la canette doit être au même niveau que le boîtier de canette.

IMPORTANTE: Coloque la bobina en la caja con los dos orificios de la bobina hacia arriba. El hilo de la bobina debe girar en sentido contrario a las manecillas del reloj cuando sale de la bobina. La bobina debe estar nivelada dentro de la caja bobina.

Pull thread into groove (1) of the bobbin case. Then swing thread to the back pulling it over the groove (2), then pull the thread to the back of the machine.

Tirez le fil dans la rainure (1) du boîtier de canette. Ensuite, faites passer le fil vers l'arrière en le tirant par dessus la rainure (2), puis tirez le fil vers l'arrière de la machine.

Jale el hilo de la ranura (1) de la caja de bobina. Luego, dé vuelta al hilo hacia atrás jalándolo por la ranura (2), luego jale el hilo hacia atrás de la máquina.

2º

Correct

Correct Correcto

Incorrect

Incorrect Incorrecto

1º

Page 19

Threading the machine

Enfilage de la machine Ensartando la Máquina

Threading the machine

Enfilage de la machine

Ensartando la Máquina

Close bobbin visor slide plate, leaving a 6” thread tail.

Fermez la plaque transparente du compartiment à canette en laissant dépasser un bout de fil de 15 cm.

Cierre la placa transparente, dejando una hebra de 6 centimetros.

Removing the bobbin / Retirer la canette / Retirando la bobbina

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu’ à ce que l’aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter.

Relevez le pied presseur.

Levante la palanca del prensatelas

Pull the clear bobbin slide plate forward to open bobbin area.

Tirez la plaque transparente vers vous.

Jale la placa transparente hacia delante para dejar al descubierto el área de la bobina.

Threading the needle /

Enfiler le fil d'aiguille / Enhebrado de la aguja

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter.

Relevez le pied presseur.

Levante la palanca del prensatelas.

Slide thread onto horizontal spool pin. Secure thread in place with either the large or small spool pin holder, depending on the size of your thread spool.

Placez la bobine de fil sur le porte-bobine horizontal. Fixez le fil dans la bonne position avec le grand ou le petit étrier de bobine, suivant la taille de votre bobine de fil.

Deslice el hilo en el portacarrete horizontal. Asegure el hilo en su sitio con el sujetador de carrete pequeño o grande, dependiendo del tamaño del carrete de hilo.

Using your fingernail, remove bobbin from bobbin case.

Retirez la canette avec le bout du doigt.

Usando las uñas, quite la bobina de la caja bobina.

Pull the thread from the spool, hold firmly over the first thread guide. Then push the thread down, snapping it into the thread guide.

Tirez le fil de la bobine. Maintenez-le fermement au-dessus du premier guide-fil. Ensuite, tirez les fils vers le bas pour les introduire dans le guide-fil.

Jale el hilo del carrete, sostenga con firmeza sobre el primer guía hilos. Luego bájelo, enganchándolo en guía hilos.

Page 20

Threading the machine

Enfilage de la machine Ensartando la Máquina

Pull thread out from the spool through the second thread guide.

Tirez le fil de la bobine et faites-le passer dans le deuxième guide-fil.

Jale el hilo de la carrete por el segundo guía hilo.

Firmly hold the thread close to the spool with your right hand, then holding the thread-end in your left hand, follow the thread guides. The thread should be taut as it goes through the guides.

Tenez fermement le fil près de la bobine de la main droite, puis en tenant l'extrémité du fil de la main gauche, faitesle passer en suivant les guide-fil. Le fil doit être bien tendu quand il passe dans les guide-fil.

Sostenga firmemente el hilo cerca al carrete con la mano derecha, luego el extremo del hilo con la mano izquierda, siga el guía hilos. El hilo debe estar tenso en las guías.

Threading the machine

Enfilage de la machine

Ensartando la Máquina

Continue to hold the thread firmly, as you thread the machine.

Continuez à tenir le fil bien fermement pendant que vous enfilez la machine.

Continúe sosteniendo el hilo con firmeza, mientras ensarta la máquina

Slide the thread behind the metal thread guide.

Faites passer le fil derrière le guide-fil métallique.

Deslice el hilo detrás del guía hilos metálico.

Pass the thread through the eye of the needle from front to back.

Faites passer le fil dans le chas de l'aiguille de l'avant vers l'arrière.

Pase el hilo por el ojo de la aguja desde el frente hacia atrás.

Page 21

Threading the machine

Enfilage de la machine Ensartando la Máquina

Automatic needle threader (only model 4210)

Enfile-aiguille automatique

Ensartando la máquina

To use the Automatic needle threader; thread the machine, stopping at the needle, and set the machine as follows:

Pour utiliser l'enfile-aiguille automatique, enfilez la machine en vous arrêtant à l'aiguille, puis réglez la machine de la façon suivante:

Para usar el ensartador automático de aguja, ensarte la máquina, y deténgase en la aguja, luego ajuste la máquina como sigue:

Needle position: Center

Position de l'aiguille:

Posición de aguja:

Stitch width:

Largeur du point:

Ancho de la puntada:

Straight

point droit

Recta

(4210 uniquement)

(sólo 4210)

centrale

Centro

Turn handwheel counter clockwise until the needle is in the highest position. Lower the presser foot lifter.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Abaissez le pied presseur.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta. Baja la palanca del prensatelas

Threading the machine

Enfilage de la machine

Ensartando la Máquina

Pull the Automatic needle threader lever down, and place the thread as illustrated.

Poussez la manette de l'enfile-aiguille automatique vers le bas et positionnez le fil conformément à l'illustration.

Jale la palanca del ensartador automático de aguja hacia abajo y coloque el hilo como muestra la imágen.

Pull the automatic needle threader down until the wire hook passes through the needle’s eye. Guide the thread into hooked end and pull the thread upward.

Abaissez la manette de l'enfile-aiguille automatique jusqu'à ce que le crochet métallique passe dans le chas de l'aiguille. Faites passer le fil dans l'extrémité crochetée, puis tirez vers le haut.

Jale hacia abajo el ensartador automático hasta que el gancho de alambre pase por el ojo de la aguja. Guíe el hilo por el extremo del gancho y jale el hilo hacia arriba.

Release the threader lever and thread simultaneously, and needle will be threaded automatically.

Relâchez en même temps la manette de l'enfile-aiguille et le fil. L'aiguille est alors enfilée.

Libere la palanca del ensartador y el hilo al mismo tiempo, así la aguja se ensartará de forma automática.

Pull thread to the left.

Tirez le fil vers la gauche.

Jale el hilo a la izquierda.

Page 22

Threading the machine

Enfilage de la machine Ensartando la Máquina

Straight Stitching

Points droits

Puntada Recta

Raising the bobbin thread

Remonter le fil de canette

Sacando el hilo de la bobina

Raise presser foot lifter.

Relevez le pied presseur.

Levante la palanca del prensatelas.

Hold needle thread loosely with your left hand. Turn the handwheel toward you with your right hand, first lowering the needle and continuing until the needle comes to its highest position.

Retenez le fil d'aiguille de façon lâche avec la main gauche. Tournez le volant vers vous de la main droite pour abaisser l'aiguille et continuez jusqu'à ce que l'aiguille soit dans la position la plus haute.

Sostenga el hilo de la aguja holgado con la mano izquierda. Gire el volante hacia usted con la mano derecha, bajando primero la aguja y continuando hasta que la aguja llegue a su posición más alta.

Lightly pull up the needle thread, and pick up the bobbin thread which will appear through the needle plate slot. Then pull both threads to the back of the machine, leaving a 6” thread tail.

Tirez légèrement le fil d'aiguille et saisissez le fil de canette qui apparaît dans la fente de la plaque à aiguille. Ensuite, tirez les deux fils vers l'arrière de la machine et laissez dépasser des bouts de fil de 15 cm.

Jale ligeramente hacia arriba el hilo de la aguja y tome el hilo de la bobina que aparece por la ranura de la placa aguja. Entonces jale ambas hebras hacia atrás de la máquina, dejando un extremo de 6 centimetros.

Note: Any of the three needle positions can be selected when sewing a straight stitch.

Remarque : n'importe laquelle des trois positions d'aiguille peut être sélectionnée pour la couture au point droit.

Nota: Cualquiera de las tres posiciones de la aguja puede seleccionarse cuando se cose con puntada recta.

Needle position

Position de l'aiguille

Posición de la aguja

Start with the Needle thread tension in the Auto position

Tension du fil d'aiguille

Tensión de hilo

AUTO

Pattern selector dial

Sélecteur de point

Selector de puntadas

Relevez le pied presseur et mettez le tissu sous le pied presseur.

Lower the presser foot.

Abaissez le pied presseur.

Baje la palanca del prensatelas

Stitch width

Largeur du point

Ancho de puntada

For a very close stitch, set the Stitch Length dial at a smaller number, such as “2”. For a longer stitch, set at a higher number, such as “5”.

Pour coudre des points très serrés, réglez la longueur du point sur un petit nombre, par ex. sur «2». Pour obtenir un point plus long, réglez sur un nombre plus grand, par ex. sur «5».

Para una puntada muy cerrada, ajuste el selector de Largo de Puntada a un número más pequeño como «2». Para una puntada más larga, ajuste a un número más alto, como «5».

Stitch length dial

Longueur du

largo de puntada

point

Selector del

Turn handwheel counter clockwise until the needle is in the highest position. Raise presser foot lifter and slide fabric under the presser foot.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta. Levante la palanca del prensatelas

Page 23

Straight Stitching

Points droits Puntada Recta

Basting

Bâtir

Hilvanado

Begin sewing. Sew 5-6 stitches, then stop.

Commencer la couture. Cousez cinq ou six points, puis arrêtez.

Comience a coser. Cosa 5-6 puntadas, luego deténgase.

Hold the reverse button down, and sew. The machine will sew in reverse, reinforcing the stitching. Sew 5-6 stitches then release the reverse button.

Appuyez sur le bouton de marche arrière et maintenez-le ainsi. Cousez. La machine coud alors en marche arrière, renforçant ainsi la couture. Piquez cinq ou six points, puis relâchez le bouton de marche arrière.

Mantenga presionado el botón de retroceso, y cosa. La maquina coserá en reversa, reforzando la puntada. Cosa 5-6 puntadas luego libere el botón de retroceso.

Continue sewing. At the end, reinforce the stitching by pushing the reverse dial again.

Continuez la couture. À la fin, renforcez la couture en appuyant à nouveau sur le bouton de marche arrière.

Continúe cosiendo. Al final, refuerce la puntada presionando de nuevo el botón de retroceso.

Turn handwheel counter clockwise until the needle is in the highest position, raise the presser foot lifter and slide fabric from under the presser foot.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute. Relevez le releveur de pied presseur et retirez le tissu en le faisant glisser sous le pied presseur.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta, levante la palanca del prensatelas y retire la tela debajo del prensatelas.

Note: Any of the three needle positions can be selected when sewing a straight stitch.

Remarque : n'importe laquelle des trois positions d'aiguille peut être sélectionnée pour la couture au point droit.

Nota: Cualquiera de las tres posiciones de la aguja puede seleccionarse cuando se cose con puntada recta.

Needle position

Position de l'aiguille

Posición de la aguja

Needle thread tension

Push to Negative (-)

Tension du fil d'aiguille: poussez vers le signe (-)

Tensión de hilo

Presione a negativo(-)

AUTO

Pattern selector Dial

Sélecteur de point

Selector de puntadas

Turn handwheel counter clockwise until the needle is in the highest position. Raise presser foot lifter and slide fabric under the presser foot.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Relevez le pied presseur et mettez le tissu sous le pied presseur.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta. Levante la palanca del prensatelas.

Lower the presser foot.

Abaissez le pied presseur.

Baje la palanca del prensatelas.

Stitch width

Largeur du point

Ancho de puntada

For Basting set Stitch length to “5”.

Pour bâtir, régler la longueur de point sur « 5 ».

Para hilvanar ajuste el largo de puntada a "5".

Stitch length Dial

Longueur du

point

Selector del

largo de puntada

Page 24

Basting

Bâtir

Hilvanado

Zig-zag Stitching

Points zigzags

Puntada Zigzag

Sew

Cousez

Comience a coser.

Continue sewing until finished.

Continuez la couture jusqu'à la fin.

Continúe cosiendo hasta terminar la costura.

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter and slide fabric from under the presser foot. The stitch is very loose and can easily be pulled out.

Relevez le releveur de pied presseur et retirez le tissu en le faisant glisser sous le pied presseur. La couture est très lâche et peut être facilement retirée.

Levante la palanca del prensatelas y retire la tela debajo del prensatelas.

Note: Any of the needle positions can be selected.

Remarque : n'importe laquelle des trois positions d'aiguille peut être sélectionnée.

Nota: Cualquiera de las tres posiciones de la aguja puede seleccionarse cuando se cose con puntada recta.

Needle position

Position de l'aiguille

Posición de la aguja

Start with the Needle thread tension in the Auto position

Tension du fil d'aiguille

Tensión de hilo

AUTO

Pattern selector dial

Sélecteur de point

Selector de puntadas

Turn handwheel counter clockwise until the needle is in the highest position. Raise presser foot lifter and slide fabric under the presser foot.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Relevez le pied presseur et mettez le tissu sous le pied presseur.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta. Levante la palanca del prensatelas y coloque la tela debajo del prensatelas.

Lower the presser foot.

Abaissez le pied presseur.

Baje la palanca del prensatelas

Stitch width

Largeur du point

Ancho de puntada

For a very close stitch, set the Stitch Length dial at a smaller number, such as “2”. For appliqueing set “0.5” or below. For a longer stitch, set at a higher number, such as “5”.

Pour coudre des points très serrés, réglez la longueur du point sur un petit nombre, par ex. sur « 2 ». Pour appliqués, régler sur « 0,5 » ou moins. Pour obtenir un point plus long, réglez sur un nombre plus grand, par ex. sur « 5 ».

Para una puntada muy cerrada, ajuste el largo de puntada a un número inferior, como “2”. Para aplicaciones ajuste a “5” o menos. Para una puntada más larga

ajuste a un número mayor, como “5”.

Stitch length dial

Longueur du

point

Selector del

largo de puntada

Page 25

Zig-zag Stitching

Points zigzags

Puntada Zigzag

Buttonholes

Boutonnières

Ojales

Sew.

Cousez.

Comience a coser.

When finished, turn handwheel counter clockwise until the needle is in the highest position.

Une fois la couture terminée, tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Cuando termine, gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter and slide fabric from under the presser foot.

Relevez le pied presseur et retirez le tissu en le faisant glisser sous le pied presseur.

Levante la palanca del prensatelas y retire la tela debajo del prensatelas.

Position de l'aiguille: centrale

Start with the Needle thread tension in the Auto position

Tension du fil d'aiguille

Tensión de hilo

AUTO

Needle position: Center

Posición de aguja: Centro

Pattern selector Dial

Sélecteur de point

Selector de puntadas

Stitch width dial

Largeur du point

Ancho de puntada

Select the buttonhole icon

Sélectionnez le symbole:

Seleccione el icono ojal.

Stitch length dial

Longueur du

point

Selector del

largo de puntada

Using a removable fabric marker, draw lines on the fabric’s right side,to represent size of your button. Always make a practice buttonhole on a scrap of the fabric you are using. Use an interfacing or stabilizer between the two fabric layers to create a more stable buttonhole.

À l'aide d'un crayon à tissu, marquez la position et la taille du bouton souhaité sur l'endroit du tissu. Cousez tout d'abord une boutonnière sur un échantillon du tissu souhaité. Il est conseillé d'appliquer un entoilage sous le tissu afin qu'il ne fronce pas pendant la couture.

Usando un marcador de tela o tiza, dibuje líneas en el lado derecho de la tela, para revisar el tamaño de su botón. Siempre haga un ojal de practica en un pedazo de tela.Use estabilizador entre las dos capas de tela para fabricar un ojal mas estable.

Place the buttonhole foot on the machine, slide the foot toward the back as shown.

Mettez le pied boutonnière en place sur la machine et poussez-le vers l'arrière (voire illustration).

Coloque el prensatelas para ojal, coloque el prensatelas hacia atrás como se muestra.

Page 26

Buttonholes

Boutonnières Ojales

End

Fin

Fim

Start

Début

Inicio

Place the fabric under the foot aligning the first red line on the foot with the line on your fabric. This will be the starting point of the four step buttonhole.

Placez le tissu sous le pied presseur. La première ligne rouge du pied presseur doit être alignée avec le marquage du bouton sur le tissu. Cette ligne représente le point de départ de la boutonnière 4 étapes.

Coloque la tela debajo del prensatelas para ojal alineando primero la primera línea roja en el prensatelas con la línea de su tela. Este será el punto inicial del ojal en cuatro pasos.

Lower Presser foot lifter.

Abaisser le pied presseur.

Baje la palanca del prensatelas.

Step 1 / 1 Étape / Paso 1

Sew. The machine will sew a narrow Zig-zag in reverse. Stop sewing when the stitching reaches the mark on the fabric. This is the first step of the four step buttonhole.

Appuyez sur le rhéostat. La machine coud un petit point zigzag en arrière. Quand les

points arrivent jusqu'au marquage du tissu, arrêtez la machine. C'est la première étape.

Cosa. La máquina coserá un pequeño Zigzag en reversa. Deje de coser cuando la puntada alcance la marca en la tela. Este es el primer paso del ojal en cuatro pasos.

Raise the needle and turn the Pattern Selector to the second part of the buttonhole.

Relevez l'aiguille et réglez le bouton de sélection du point sur la 2ière étape.

Levante la aguja y gire el selector de puntadas a la segunda parte del ojal.

Buttonholes

Boutonnières

Ojales

Continue until all four sides of the buttonhole are sewn, being sure to raise the needle before turning the Pattern selector dial between each step.

Poursuivez la couture jusqu'à ce que les quatre côtés de la boutonnière soient terminés.

Continúe hasta que se cosan los cuatro lados del ojal.

Step 2

ème

2 temps

Paso 2

Step 3

ème

3 temps

Paso 3

Step 4

ème

4 temps

Paso 4

Open the buttonhole.

Coupez l'ouverture de la boutonnière.

Abra el ojal.

Balancing the buttonhole

Équilibrage de la boutonnière

Regulación del ojal

A perfect, well balanced buttonhole.

Too open

Trop éloignés

Muy abiertas

Too close

Trop proches

Muy cerradas

Une boutonnière parfaite et équilibrée.

Un ojal perfecto, bien regulado.

Standard density

Densité standard

Densidad adecuada

Standard density

Densité standard

Densidad adecuada

Page 27

Model 4210

Modèle 4210

Modelo 4210

Overedging a seam or edge

Surjeter une couture ou un bord Puntada tipo Overlock

Model 4205/ 4210

Modèle 4205 / 4210

Modelo 4205 / 4210

Needle position: Center

Position de l'aiguille: centrale

Posición aguja: Centro

Stitch width

Largeur du point

Largo puntada

Overedging a seam or edge

Surjeter une couture ou un bord

Puntada tipo Overlock

Lower the presser foot.

Abaissez le pied presseur.

Baje la palanca del prensatelas.

Start with the Needle thread tension in the Auto position

Tension du fil d'aiguille

Tensión de hilo

AUTO

For model 4210, set the Stitch Length to for model 4205 set the Stitch Length to “1”.

Pour le modèle 4210, réglez la longueur de point sur . Pour le modèle 4205, réglez la longueur de point sur "1”

Pattern selector dial

Sélecteur de point

Selector de puntadas

Para modelo 4210 ajuste el Largo de Puntada a Para el modelo 4205 ajuste el Largo de Puntada a “1”.

Stitch length dial

Longueur du

point

Selector del

largo de puntada

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter and slide fabric under the presser foot.

Relevez le pied presseur et mettez le tissu sous le pied presseur.

Levante la palanca del prensatelas y coloque la tela debajo del prensatelas.

Sew, guiding the fabric so that the stitch forms on the edge of the fabric.

Cousez en guidant le tissu de façon à ce que le point se forme sur le bord du tissu.

Comience a coser, guiando la tela de modo que la puntada se forme en el borde de la tela.

Continue sewing until finished.

Continuez la couture jusqu'à la fin.

Continúe cosiendo hasta que termine.

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter and slide fabric from under the presser foot.

Relevez le pied presseur et retirez le tissu en le faisant glisser sous le pied presseur.

Levante la palanca del prensatelas y retire la tela debajo del prensatelas.

Page 28

Stretch Stitches (only found on model 4210)

Points extensibles (4210 uniquement) Puntadas Flexibles (sólo en modelo 4210)

Stitch width

Largeur du point

Largo puntada

Needle position: Center

Position de l'aiguille: centrale

Posición aguja: Centro

Stretch Stitches

Points extensibles

Puntadas Flexibles

Lower the presser foot.

Abaissez le pied presseur.

Baje la palanca del prensatelas.

Set the Stitch Length to

Start with the Needle thread tension in the Auto position

Tension du fil d'aiguille

Tensión de hilo

AUTO

Pattern selector dial

Sélecteur de point

Selector de puntadas

for all RED stitches

Réglez la longueur du point sur

pour tous les points ROUGES

Ajuste el largo de puntada a para todas las puntadas en ROJO.

Stitch length dial

Longueur du

Selector del

largo de puntada

point

The RED/Stretch stitches on the pattern selector dial are stretch stitches. They can be sewn on fabrics that have stretch, or can be used as decorative stitch on almost any type of fabric.

Les points ROUGES/extensibles sur le sélecteur de point sont des points extensibles. Ils peuvent être cousus sur des tissus extensibles ou être utilisés comme points décoratifs sur presque tous les types de tissus.

Las puntadas flexibles en ROJO dentro del selector de puntadas son las que puede coser telas elásticas. Con ellas puede realizar una puntada decorativa en casi cualquier tipo de tela.

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter and slide fabric under the presser foot.

Relevez le pied presseur et mettez le tissu sous le pied presseur.

Levante la palanca del prensatelas y coloque tela debajo del prensatelas.

Sew, allowing the machine to feed the fabric. Stretch stitches have a forward/backward motion.

Cousez en laissant la machine faire avancer le tissu. Les points extensibles sont formés par un mouvement vers l'avant et un mouvement vers l'arrière.

Comience a coser, permitiendo que la máquina avance la tela. Las puntadas flexibles tienen un movimiento adelante/atrás.

Continue sewing until finished.

Continuez la couture jusqu'à la fin.

Continúe cosiendo hasta que termine.

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter and slide fabric under the presser foot.

Relevez le pied presseur et retirez le tissu en le faisant glisser sous le pied presseur.

Levante la palanca del prensatelas y retire la tela debajo del prensatelas.

Page 29

Adjusting Stretch Stitches

Réglage pour les points extensibles Ajustando las puntadas flexibles

Blind hem stitch

Point invisible

Puntada para dobladillo invisible

Stretch stitches are stitches with a forward and reverse motion. For best results place a stabilizer under the fabric to assist in proper stitch formation. Always sew a test on a scrap of the fabric that you are using.

Les points extensibles sont des points formés par un mouvement en avant et un mouvement en arrière. Pour de meilleurs résultats, placez sous le tissu un entoilage qui vous aidera à obtenir des points correctement formés. Effectuez toujours une couture d'essai sur un morceau du tissu que vous utilisez.

Las puntadas flexibles son puntadas con un movimiento adelante y atrás. Para mejores resultados coloque un estabilizador debajo de la tela para ayudar en una adecuada formación de la puntada. Cosa siempre una prueba en un pedazo de tela que no este utilizando.

Only for 10 stitches model

Uniquement pour les modèles 10 points

Sólo 10 puntadas

Correct

Correcto

Too close

Trop serré

Muy cerrado

Too open

Trop ouvert

Muy abierto

Correct by turning the Stitch length selector dial to the right.

Corrigez en tournant le cadran de longueur du point vers la droite.

Correcto girando el selector de largo de puntada a la derecha.

Correct by turning the Stitch length selector dial to the left.

Corrigez en tournant le cadran de longueur du point vers la gauche.

Correcto girando el selector de largo de puntada a la izquierda.

Needle position: Center

Position de l'aiguille: centrale

Posición de aguja: Centro

Start with the Needle thread tension in the Auto position

Tension du fil d'aiguille

Tensión de hilo

AUTO

Blind hem foot

Pied pour

point invisible

Prensatelas para

costura de dobladillo

1cm

Stitch width dial

Largeur du point

Ancho de puntada

Stitch length: . . from 1 5 to 2 5

Longueur de point: de 1,5 à 2.5

Largo de puntada: 1,5 a 2,5

Stitch length dial

Longueur du

Pattern selector

Sélecteur de point

Selector de puntadas

largo de puntada

point

Selector de

If desired first finish the raw edge, then turn the hem up to the required depth. Stitch in place with a basting stitch.

Si vous souhaitez surjeter le bord coupé, pliez l'ourlet de la profondeur désirée. Fixez-le au point de bâti.

Si lo desea primero determine el borde de la tela, luego gire el dobladillo al ancho deseado. Asegure con una puntada de refuerzo.

Page 30

Blind hem stitch

Point invisible Puntada para dobladillo invisible

Twin Needle Sewing with Optional Twin Needle

Couture à l'aiguille jumellée optionnelle

Coser con Aguja Doble (opcional)

Fold and pin fabric as shown.

Pliez et épinglez le tissu conformément à l'illustration.

Doble y coloque alfileres en la tela como se muestra.

Place the fabric under the blind hem presser foot with the fold of the fabric positioned so that the needle just pierces the fold when the needle swings to the left.

Placez le tissu sous le pied pour point invisible, le pli du tissu doit être positionné de façon à ce que l'aiguille ne pique le pli que quand l'aiguille pique du côté gauche.

Coloque la tela debajo del prensatelas para dobladillos con el doblez de la tela colocado de modo que la aguja apenas tome el doblez cuando la aguja se mueva a la izquierda.

Use the stitch width control to fine tune the exact position of the needle as it pierces the fabric fold.

Utilisez le cadran de largeur du point pour régler avec précision la position exacte de l'aiguille quand elle pique le pli de tissu.

Use el control de ancho de puntada para ajustar la posición exacta de la aguja.

IMPORTANT: Only the Center Needle position can be selected when using a twin needle.

IMPORTANT: seule la position centrale de l'aiguille peut être sélectionnée avec l'aiguille double.

IMPORTANTE: Sólo puede seleccionarse la posición alcentro de la aguja cuando se usa aguja doble.

Needle position

Position de

l'aiguille

Posición de aguja

Start with needle thread tension in Auto position

Tension du fil d'aiguille

Tensión de hilo

AUTO

Optional twin needle Use Singer twin needles Style #2025. See your Singer retailer

Aiguille en option

jumellée N'utilisez que des aiguilles Singer Type d'aiguille: #2025, Disponible dans votre magasin Singer

Aguja doble opcional. Use agujas Singer #2025. Consulte a su vendedor Singer.

Stitch width

Largeur du point

Ancho de puntada

Pattern selector

Sélecteur de point

Selector de puntadas

IMPORTANT: The Stitch width must be set within the twin needle range. The needle will hit the foot and break if the width is set outside of the range.

IMPORTANT: la largeur du point doit être réglée en fonction de la largeur de l'aiguille. Si la largeur de

point réglée ne correspond pas à la largeur de l'aiguille, l'aiguille piquera dans le pied et se cassera.

IMPORTANTE: El ancho de puntada debe ajustarse dentro del rango de la aguja doble. La aguja golpeará el pie y la romperá si el ancho está fuera del rango.

For twin needle sewing it is recommend to set Stitch length between “2” and “4”.

Pour la couture à l'aiguille jumellée, réglez la longueur du point entre «2» et «4».

Para costura con aguja doble, ajuste el largo de puntada entre “2” y “4”

Stitch length

Longueur du

point

Largo de

puntada

Reverse

Envers

Anverso

Right

Endroit

Derecho

When finished, the thread is almost invisible on the right side of the fabric, especially when using matching thread color.

Une fois la couture terminée, le fil est presque invisible sur l'endroit du tissu, surtout si vous utilisez un fil de la même couleur.

Cuando termine, el hilo será casi invisible en el lado derecho de la tela, especialmente cuando se usa hilo de color de la tela.

Twin needle sewing produces two rows of parallel lines of stitching. When selecting a Straight stitch and inserting a twin needle you can create a sporty professional hem, or a sophisticated top-stitch. Select a Zig-zag stitch or a decorative stitch, and insert the twin needle to create a double row of stitch embellishment. Try threading each eye of the needle with a different color of thread for an unique effect.

La couture à l'aiguille jumellée produit deux lignes de coutures parallèles. En sélectionnant un point droit et en insérant une aiguille jumellée, vous pouvez créer un ourlet surpiqué sport ou une lisière sophistiquée. Sélectionnez un point zigzag ou un point décoratif et insérez l'aiguille jumellée pour créer une double rangée de coutures ornementales. Essayez d'enfiler chacun des chas d'une couleur différente pour obtenir un effet exceptionnel.

La costura con aguja doble produce dos hileras de líneas paralelas. Cuando se selecciona una puntada recta e inserta una aguja doble puede crear un dobladillo deportivo o un pespunte sofisticado. Seleccione una puntada Zigzag o una puntada decorativa e inserte la aguja doble para crear una hilera doble de una puntada decorativa. Intente ensartar cada ojo de la aguja con un hilo de color distinto para obtener un efecto único.

Page 31

Twin Needle Sewing with Optional Twin Needle

Couture à l'aiguille jumellée optionnelle Coser con Aguja Doble (opcional)

Twin Needle Sewing with Optional Twin Needle

Couture à l'aiguille jumellée optionnelle

Coser con Aguja Doble (opcional)

Change to the twin needle.

Mettre en place l'aiguille jumellée

Cambie a la aguja doble.

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en su posición más alta.

Lower presser foot.

Abaissez le pied presseur.

Baje la palanca del prensatelas.

Loosen thumb screw and remove needle.

Desserrez la vis du pince-aiguille et retirez l'aiguille.

Afloje el tornillo y quite la aguja.

Insert the twin needle, placing the flat side of the needle to the back, and push needle all the way up.

Insérez l'aiguille jumellée en positionnant le côté plat de l'aiguille vers l'arrière, puis poussez l'aiguille vers le haut le plus loin possible.

Inserte la aguja doble, colocando el lado plano de la aguja hacia atrás y empuje la aguja hacia arriba.

Threading for twin needle sewing

Enfilage de la machine avec l'aiguille jumellée

Ensartando para costura con aguja doble

Insert the vertical spool pin into the opening to the left of the bobbin winder.

Insérez le porte-bobine vertical dans l’ouverture situé à gauche du dévidoir de la canette

Inserte el porta carrete en la abertura a la izquierda del devanador de bobina.

Turn handwheel counter clockwise until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter.

Relevez le pied presseur.

Levante la palanca del prensatelas.

Tighten thumb screw.

Resserrez la vis du pince-aiguille.

Apriete el tornillo.

Slide thread onto horizontal spool pin. Secure thread in place with either the large or small spool pin holder, depending on the size of your thread spool.

Placez la bobine de fil sur le porte-bobine horizontal. Fixez le fil dans la bonne position avec le grand ou le petit étrier de bobine, suivant la taille de votre bobine de fil.

Deslice el hilo en el porta carrete. Asegure el hilo en su sitio con el sujetador para porta carrete grande o pequeño, dependiendo del tamaño del sur carrete de hilo.

Page 32

Twin Needle Sewing with Optional Twin Needle

Couture à l'aiguille jumellée optionnelle Coser con Aguja Doble (opc ional)

Twin Needle Sewing with Optional Twin Needle

Couture à l'aiguille jumellée optionnelle

Coser con Aguja Doble (opcional)

Place one spool of thread on the vertical spool pin.

Placez une bobine de fil sur le portebobine vertical.

Coloque un carrete de hilo en el porta carrete vertical. Coloque el otro carrete de hilo en el porta carrete horizontal.

Pull thread from both spools, hold firmly over the first thread guide. Then push the threads down, snapping them into the thread guide.

Tirez le fil des deux bobines et maintenez-les fermement audessus du premier guide-fil. Ensuite, tirez les fils vers le bas pour les introduire dans le guide-fil.

Jale el hilo de ambos carretes, sostenga con firmeza sobre el primer guía hilos. Luego baje las hebras, enganchándolas en el guía hilos.

Firmly hold both threads close to the spool with your right hand, then holding the thread-ends in your left hand, follow the thread guides. The threads should be taut as they go through the guides.

Tenez fermement les deux fils près de la bobine de la main droite, puis en tenant les extrémités des fils avec la main gauche, faites-les passer en suivant les guide-fil. Les fils doivent être tendus quand ils passent dans les guide-fil.

Sostenga con firmeza ambas hebras cerca del carrete con la mano derecha, luego sostenga los extremos de los guía hilos con la mano izquierda, siga las guías hilo. Los hilos deben estar tensos cuando pasen por las guías.

Continue to hold the threads firmly, as you thread the machine.

Continuez à tenir les fils bien tendus pendant l'enfilage de la machine.

Siga sosteniendo los hilos con firmeza mientras ensarta la máquina.

Place both threads behind the metal thread guide.

Placez les deux fils derrière le guide-fil métallique.

Coloque ambos hilos detrás del guía hilos metálico.

Pull both threads through the second thread guide.

Faites passer les deux fils dans le deuxième guide-fil.

Jale ambas hebras por el segundo guía hilos.

Page 33

Twin Needle Sewing with Optional Twin Needle

Couture à l'aiguille jumellée optionnelle Coser con Aguja Doble (opc ional)

Twin Needle Sewing with Optional Twin Needle

Couture à l'aiguille optionnelle jumellée

Coser con Aguja Doble (opcional)

Pass one thread through the eye of the right needle, and then pass the second thread through the eye of the left needle. Pull 6” of both threads under the presser foot, and to the back of the machine.

Faites passer un fil dans le chas de l'aiguille droite, puis faites passer l'autre fil dans le chas de l'aiguille gauche. Tirez chaque fil de 15 cm, faites-les passer sous le pied presseur, puis vers l'arrière de la machine.

Pase un hilo por el ojo derecho de la aguja, y luego pase el segundo hilo por el ojo izquierdo de la aguja. Jale 6 centímetros aproximadamente de ambos hilos bajo el prensatelas y hacia atrás de la máquina.

Important : Never use the Automatic needle threader with a twin needle(Only for 4210 machines).

Important : n'utiliser jamais l'enfile-aiguille automatique avec une aiguille jumellée (uniquement pour le modèle 4210).

Importante: Nunca use el ensartador automático (solo para la máquina 4210) con una aguja doble.

Turn handwheel counter clockwise you until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter.

Relevez le pied presseur.

Levante la palanca del prensatelas.

Slide fabric under the presser foot and lower the presser foot lifter.

Mettez le tissu sous le pied, puis abaissez le pied presseur.

Coloque la tela debajo del prensatelas y baje la palanca del prensatelas

Sew. Note: Do not use the Reverse button with the Twin needle.

Cousez. Remarque: n'utilisez pas le bouton de marche arrière avec l'aiguille jumellée.

Comience a coser. Nota: No use el botón de retroceso con la aguja doble.

Turn handwheel counter clockwise you until the needle is in the highest position.

Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans la position la plus haute.

Gire el volante hacia usted hasta que la aguja esté en la posición más alta.

Raise presser foot lifter and slide fabric from under the presser foot.

Relevez le du pied presseur et retirez le tissu de sous le pied presseur.

Levante la palanca del prensatelas y retire la tela debajo del prensatelas.

Page 34

Maintenance

Entretien

Mantenimiento

Maintenance

Entretien

Mantenimiento

Cleaning the machine

Nettoyage de la machine

Limpieza de la máquina

Removing bobbin case

Retirer le boîtier de canette

Retirar la caja bobina

Replacing bobbin case

Remettre le boîtier de canette en place

Colocar la caja bobina

Lubrication

Lubrification

Lubricación

“A” under the feed dog

"A" sous les griffes

"A" debajo de los dientes

"B" sous la plaquette de positionnement

"B" under the position plate

"B" debajo de la placa de posición

DO NOT remove the positioning plate (A).

Ne retirez PAS la plaquette de positionnement (A).

NUNCA remueva la placa de posición (A).

Lubricate the moving parts.

Lubrifiez les pièces á mouvement.

Lubricar las piezas que se muevan.

Page 35

Maintenance

Maintenance Mantenimiento

Entretien

Performance checklist

Thread balls up on the underside of the fabric

Needle does not move

Needle moves but stitch is not formed

Needle breaks

Bobbin winding difficulties

Lower thread breaks

Upper thread breaks

Skipped stitches

Fabric does not move properly under presser foot

6666

Lift presser foot and re-thread the machine, holding thread firmly. Lower presser foot prior to sewing

Is machine connected to electrical supply? Is the power and light switched on? Is speed control pedal connected? Is the bobbin winder spindle pushed to the right?

Is needle bent? Is Stitch Selector fully engaged? Is needle fully inserted into needle clamp? Are bobbin and needle correctly threaded?

Is needle correct size for fabric? Is needle fully inserted into needle clamp? Are controls properly set? Are accessories correct for sewing?

Is thread unwinding freely from spool? Is bobbin winder disc at the correct height? Is thread hanging up on the slit on the thread spool? Is the bobbin winder spindle pushed to the right? Is thread end securely held at start of winding?

Is bobbin correctly wound? Is bobbin correctly inserted into bobbin case?

Is machine properly threaded? Is thread freely unwinding from spool? Is upper thread tension too tight? Is bobbin case properly inserted? Is bobbin rim free of nicks?

Is machine properly threaded? Is fabric firmly held down? Is needle correct style and size for fabric? Is needle straight?

Is presser foot correctly attached to machine? Is presser foot lowered? Is stitch length correctly set?

Liste de performance

Le fil s'emmêle sous le tissu

L'aiguille ne bouge pas

L'aiguille bouge mais le point ne se forme pas

L'aiguille casse

Difficultés pour remplir la canette

Le fil de canette casse

Le fil d'aiguille casse

La machine saute des points

Le tissu n'est pas entraîné correctement sous le pied presseur

Relevez le pied presseur et enfilez la machine à nouveau en tenant fermement le fil. Abaissez le pied presseur avant de coudre.

La machine est-elle connectée à la prise électrique ? La machine et la lampe sont-elles allumées ? Le rhéostat est-il connectée à la machine ? La tige du dévidoir de canette est-elle déplacée vers la droite ?

L'aiguille est-elle tordue ? L'aiguille est-elle insérée complètement dans le pince-aiguille? Les fils de la bobine et de la canette sont-ils correctement enfilés ?

La grosseur de l'aiguille est-elle adaptée au tissu ? L'aiguille est-elle insérée complètement dans le pince-aiguille ? Les réglages sont-ils corrects ? Les accessoires en place conviennent-ils à l'ouvrage ?

Le fil se dévide-t-il correctement de la bobine ? Le fil est-il coincé dans la fente de la bobine ? La tige du dévidoir de canette est-elle déplacée vers la droite ? L'extrémité du fil est-elle retenue fermement au début du bobinage ?

La canette est-elle bobinée correctement ? La canette est-elle insérée correctement dans le boîtier de canette ?

La machine est-elle enfilée correctement ? Le fil se déroule-t-il correctement de la bobine ? La tension du fil d'aiguille est-elle trop forte ? Le boîtier de canette est-il correctement inséré ? Le bord de la canette n'est-il pas ébréché ?

La machine est-elle enfilée correctement ? Le tissu est-il fermement maintenu à plat ? Le type d'aiguille et la grosseur de l'aiguille sont-ils adaptés au tissu ? L'aiguille est-elle droite ?

Le pied presseur est-il mis en place correctement ? Le pied presseur est-il abaissé ? La longueur de point est-elle réglée correctement ?

Page 36

Maintenance

Entretien

Mantenimiento

Guía de solución de problemas

La Aguja no se mueve

La aguja se mueve pero la puntada no se forma

La aguja se quiebra

Dificultades para devanar la bobina?

El hilo inferior se corta

El hilo superior se corta

Falla en las puntadas

La tela no se mueve correctamente bajo el prensatelas

¿Está el cable conectado a la clavija? ¿Está el interruptor encendido? ¿Está el controlador conectado? ¿Está el eje devanador a la derecha?

¿Tiene algún defecto la aguja? ¿Está la aguja colocada correctamente en el prendedor? ¿Están la aguja y la bobina enhebradas correctamente?

¿Está la aguja enhebrada correctamente? ¿Es el tamaño de la aguja apropiado para la tela? ¿Está la aguja colocada correctamente? ¿Están los controladores ajustados correctamente?

¿Se desenrolla el hilo libremente del carrete? ¿Está el eje devanador de la bobina a la derecha? ¿Sujetó la punta del hilo al comienzo del devanado? ¿Se engancha el hilo en el carrete?

¿Se enrolló el hilo de la bobina correctamente? ¿Está la bobina instalada en la caja bobina correctamente?

¿Está la máquina enhebrada correctamente? ¿Se desenrolla el hilo del carrete libremente? ¿Es el tamaño correcto de la aguja para el hilo? ¿Está la tensión superior del hilo muy alta? ¿Está instalada la caja bobina correctamente? ¿Tienen las puntas de la bobina alguna rebaba?

¿Está correcto el enhebrado de la aguja? ¿Está la tela presionada por el prensatelas firmemente? ¿Están correctos el tipo y el tamaño de la aguja para la tela? ¿Está la aguja torcida?

¿Está el prensatelas instalado correctamente en la máquina? ¿Está el largo de la puntada ajustado correctamente? ¿Está el prensatelas abajo?

Page 37

7170737275

Page 38

Page 39

Page 40

Printe d in Braz il

Imprimé au Brésil

Impreso en Brasil

Engl./ Fren./ Spa.

Part Number / Pieza Nº.Pièce Nº. /

360100-020
