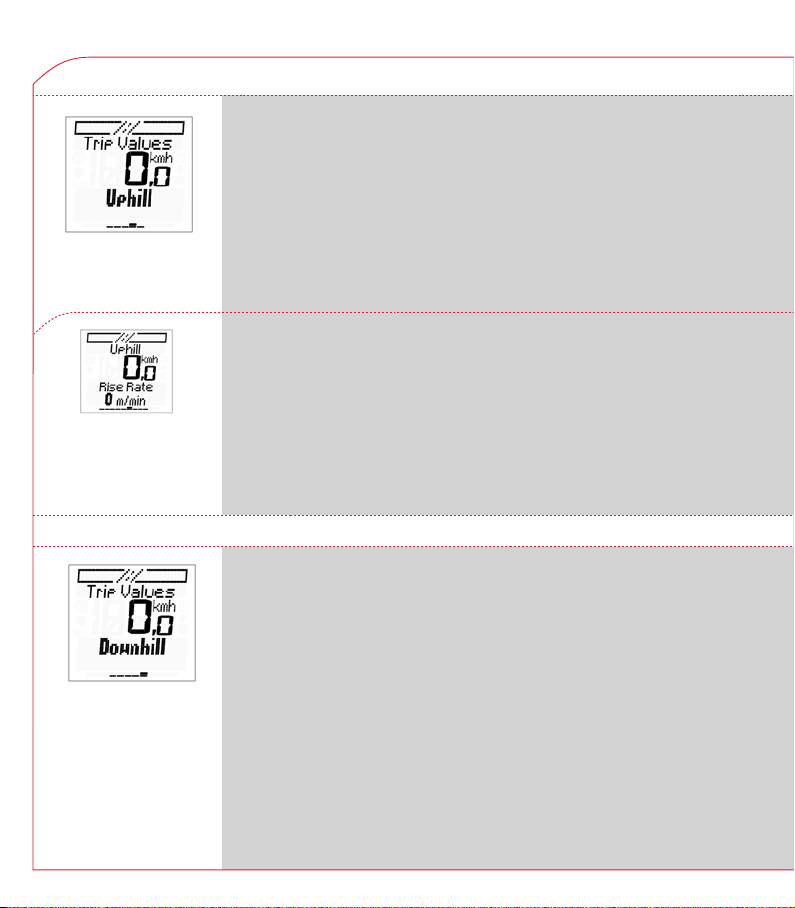

5.5 Functies voor bergop .....................................................................................................................................................18
5.6 Functies voor bergaf ......................................................................................................................................................18

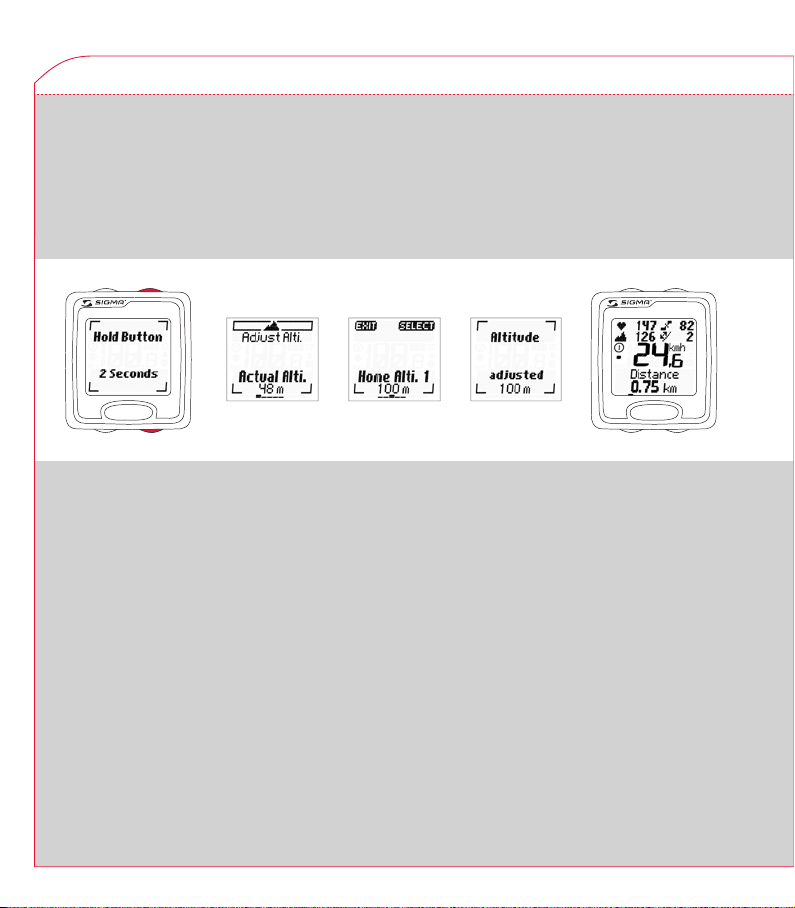

5.8.2 Kalibreren van de hoogte .............................................................................................................................................20
5.8.3 Berekening van het vermogen: hoe werkt dat? .................................................................................................21
2
www.sigmasport.com
INHOUDSOPGAVE
6 Functiebereik van de SIGMA ROX 8.1..........................................................................................................21
6.1 Favorieten A en Favorieten B .....................................................................................................................................21
6.2 Op nul stellen/opslaan van afzonderlijke ritten (cumulatieve waarden) ..................................................22
7.2 Instellen van de SIGMA ROX 8.1 ..............................................................................................................................23

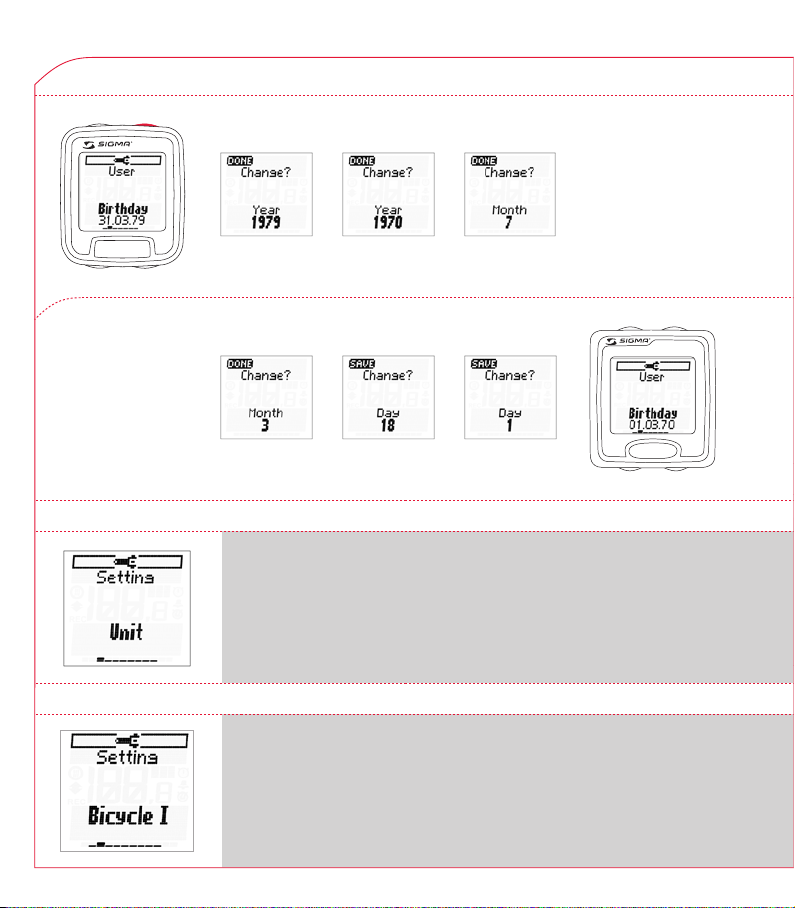

7.4 Fiets I ....................................................................................................................................................................................24

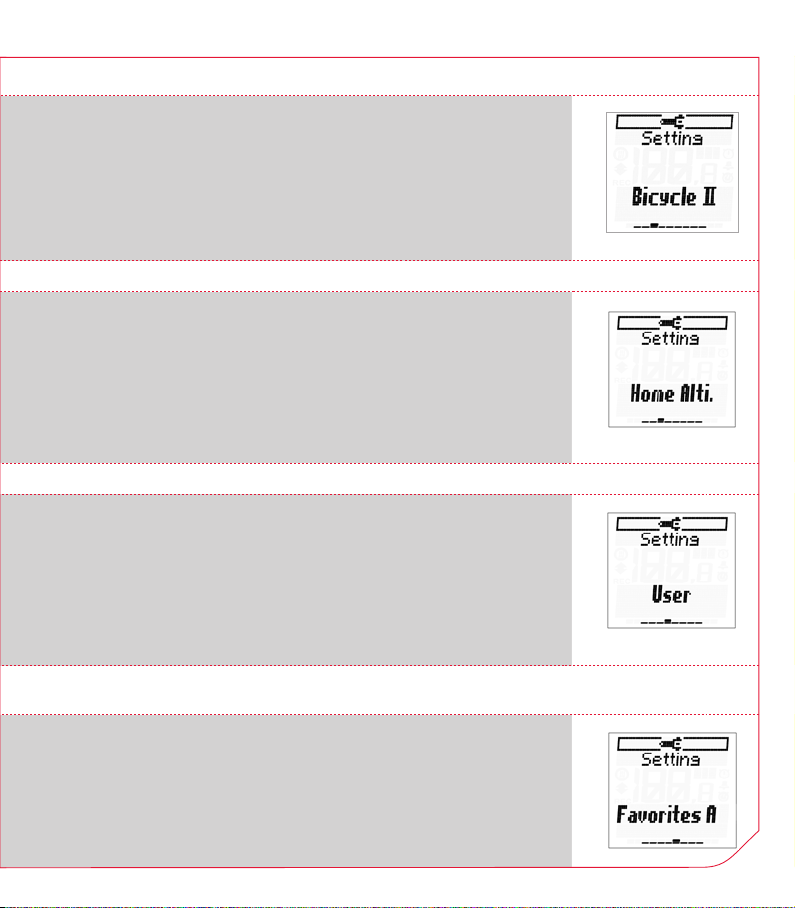

7.5 Fiets II ...................................................................................................................................................................................25
7.8 Favorieten A en Favorieten B .....................................................................................................................................25
8.1 Waterdichtheid van de SIGMA ROX 8.1 ...............................................................................................................28
8.2 Onderhoud van de borstriem .....................................................................................................................................28
Gefeliciteerd met uw keuze voor een
fietscomputer van SIGMA SPORT
®
. Uw nieuwe
SIGMA ROX 8.1 zal u jarenlang trouw
begeleiden bij het fietsen. Lees a.u.b. deze
gebruiksaanwijzing zorgvuldig door om de
veelzijdige functies van uw nieuwe fietscomputer
te leren kennen en te gebruiken. SIGMA SPORT®
wenst u veel plezier met het gebruik van uw
SIGMA ROX 8.1.
De SIGMA ROX 8.1 is een multifunctionele
fietscomputer die u tijdens en na de rit een
grote verscheidenheid aan informatie biedt:
1.2 VERPAKKINGSINHOUD
k SIGMA ROX 8.1
Computerkop
k Snelheids zender
k Informatie over de rit snelheid, tijd, afstand en nog veel meer
k Informatie over de locatie hoogte, stijging en nog veel meer
k Informatie over uw lichamelijke gesteldheid,
hartslag, trainingszones en nog veel meer
k Overdracht van alle gegevens naar de
computer om de resultaten van uw rit
eenvoudig en grafisch na te kunnen lezen.
k Trapfrequentie zender
k COMFORTEX +
borstriem en
R1-zender
4
www.sigmasport.com
1 VOORWOORD EN VERPAKKINGSINHOUD
1.2 VERPAKKINGSINHOUD
k Houderk Bevestigings-
materiaal
2 MONTAGE VAN DE SIGMA ROX 8.1 EN DE ACCESSOIRES
De afbeeldingen die bij deze montageteksten horen staan op het bijgeleverde vouwblad!
2.1 MONTAGE VAN DE HOUDER
k Stuur of stuurpen
k Gele folie verwijderen
2.2 MONTAGE VAN DE ZENDER – SNELHEID EN TRAPFREQUENTIE
k Beide zenders kunnen ofwel met kabels (duurzame montage)
of naar keuze met de O-ringen worden gemonteerd.
k Om de noodzakelijke 12 mm of minder te bereiken,
monteert u de zender en de magneet dichtbij de naaf.
5432
9876
13121110
161514
2.3 MONTAGE VAN DE MAGNEET – SNELHEID EN TRAPFREQUENTIE
2.4 MONTAGE VAN DE SIGMA ROX 8.1 OP DE HOUDER
191817
20
5ROX 8.1
2 MONTAGE VAN DE SIGMA ROX 8.1 EN DE ACCESSOIRES
2.5 DE SYNCHRONISATIE
In gemonteerde toestand is de SIGMA ROX 8.1
elke keer als deze uit de slaapmodus wordt
gehaald, klaar voor synchronisatie met alle
zenders: snelheid, trapfrequentie en hartslag.
Bij synchronisatie met de snelheidszender
knippert de snelheidsmelding op het display.
Zodra de melding niet meer knippert heeft de
SIGMA ROX 8.1 zich gesynchroniseerd met de
snelheidszender en geeft hij de actuele snelheid
aan.
2.5.1 SYNCHRONISEREN VAN DE SNELHEID
Hiervoor zijn 2 mogelijkheden:
k Ga rijden, meestal is de ontvanger na
3 wielomwentelingen met de zender
gesynchroniseerd.
k Draai aan het voorwiel tot de km/
u-weergave niet meer knippert.
2.5.2 SYNCHRONISEREN VAN DE TRAPFREQUENTIE
Hiervoor zijn 2 mogelijkheden:
k Ga rijden, meestal is de ontvanger
na 3 pedaalomwentelingen met de
zender gesynchroniseerd.
De trapfrequentiezender en de borstriem
synchroniseren zich automatisch parallel
daarmee. In de favorietenmenu's (A en/of B)
wordt de desbetreffende waarde in het
bovenste puntmatrixblok weergegeven zodra de
overeenkomstige synchronisatie doorlopen is.
Bovendien kunt u met de ROX 8.1 de
synchronisatie ook handmatig starten.
k Door de onderste rechterknop wat langer
ingedrukt te houden, start u de nieuwe
synchronisatie. Op het display verschijnt dan
"Synchro Reset Taste 2 Sek. drücken"
(Synchro-terugstelknop 2 sec. indrukken).
k Pedalen naar onder en naar boven bewegen,
tot de huidige trapfrequentie weergegeven
wordt.
2.5.3 SYNCHRONISEREN VAN DE BORSTRIEM
Doe de borstriem om.
Ga in de buurt van de SIGMA ROX 8.1 staan
of stap op uw fiets.
6
www.sigmasport.com
Meestal synchroniseert de SIGMA ROX 8.1
zichzelf met de borstriem binnen 10 seconden.
De actuele hartslag verschijnt dan op het display.
3 ALLES OVER DE SIGMA ROX 8.1
3 ALLES OVER DE SIGMA ROX 8.1
3.1 EERSTE KEER ONTWAKEN
Bij levering bevindt de SIGMA ROX 8.1 zich in
een zogenaamde diepeslaapmodus. Om deze
modus op te heffen, houdt u een willekeurige
n
Willekeurige toets
5 seconden ingedrukt
houden.
3.2 NAVIGATIEPRINCIPE VAN DE SIGMA ROX 8.1
De SIGMA ROX 8.1 kent tot 5 menuniveaus.
Bij de navigatie door de menu’s en submenu’s
van de SIGMA ROX 8.1 dient u steeds het
boomdiagram in hoofdstuk 3.5 als uitgangspunt
te nemen.
Door een navigatieniveau wordt het gebruik
van het menu van de SIGMA ROX 8.1 voor de
gebruiker belangrijk vereenvoudigd. Door een
keer te drukken op een van de beide bovenste
functie-toetsen, verschijnt automatisch het
navigatieniveau. Op dit niveau worden de
mogelijke toetsfuncties van de bovenste twee
toetsen weergegeven om:
Gewenste taal met +/- toets kiezen en
met "SAVE" opslaan.
toets 5 seconden lang ingedrukt. Volg daarna
de aanwijzingen op het display.
n
k Naar het volgende diepere niveau
te gaan (ENTER);
k Terug naar het volgende hogere niveau
te gaan (BACK);
k Naar een ander niveau in het instellingenmenu
te gaan (NEXT);
k Een instelling te bevestigen/op te slaan
(SAVE/DONE).
Bevestig de op het navigatieniveau weergegeven
functie door binnen 2 seconden nog een keer te
drukken.
Dit navigatieniveau is standaard in de SIGMA
ROX 8.1 geactiveerd. Voor het geval u na
langer gebruik van de SIGMA ROX 8.1 dit
niveau niet meer nodig hebt, kunt u het in het
instellingenmenu deactiveren.
n
De weergave springt
naar het hoofdmenu
"Favorieten A".
7ROX 8.1
3 ALLES OVER DE SIGMA ROX 8.1
3.3 TOETSINDELING
Functietoets 1
Met deze toets verlaat u de
submenu's of slaat u
de ingestelde waarde op.
Functietoets min
Terugbladeren in
een menuniveau...
... of de weergegeven
waarde verlagen/wijzigen
3.4 DISPLAYOPBOUW – FUNCTIES
Functietoets 2
Met deze toets gaat u naar de
submenu's of schakelt u naar de
bovenste 4-regelige weergave over.
Functietoets plus
Voorwaarts bladeren in
een menuniveau...
… of de weergegeven
waarde verhogen/wijzigen.
De displayweergave van de ROX 8.1 is in 3 hoofdgebieden
verdeeld:
REC
8
www.sigmasport.com
3 ALLES OVER DE SIGMA ROX 8.1
3.4.1 BOVENSTE PUNTMATRIXBLOK
Dit blok geeft verschillende informatie weer, afhankelijk van het menu waarin u zich bevindt.
3.4.1.1 FAVORIETEN A EN B
Hier kunnen tot 4 actuele waarden weergegeven worden:
k De actuele hoogte (permanent)
k De actuele stijging (permanent)
k De actuele hartslag (alleen als de borstriem omgedaan is)
k De actuele trapfrequentie (alleen als de trapfrequentiezender
gemonteerd is).
Bij het indrukken van de bovenste rechtertoets kan de weergave gewijzigd
worden zodat er nog maar één van de in totaal 4 fucties weergegeven wordt.
3.4.1.2 NAVIGATIENIVEAU
Als de functie geactiveerd is, verschijnt het navigatieniveau steeds door
eenmalig indrukken van een van de beide bovenste functietoetsen. In het
navigatieniveau worden de mogelijke toetsfuncties weergegeven. Als u
wat meer vertrouwd bent met het apparaat en de functies ervan, hebt u
de mogelijkheid in het menuonderdeel "Instelling" het navigatieniveau uit
te schakelen (Instellen/Apparaat/Toetsinfo).
3.4.1.3 INFORMATIEBALK
Het bovenste puntmatrixblok, d.w.z. de zogenaamde "informatiebalk", helpt
u bij de oriëntatie in de niveaus.
Dat geldt voor de volgende menuniveaus: "Ritgegevens", "Tijd", "Opslag",
"Instellen".
In het bovenste deel van het display wordt het hoofdmenu weergegeven,
in het onderste deel het submenu waarin u zich op dat moment bevindt.
9ROX 8.1
3 ALLES OVER DE SIGMA ROX 8.1
3.4.2 MIDDELSTE SEGMENT/PICTOGRAMWEERGAVE
Deze segmentweergave geeft bij wijze van voorbeeld de huidige
snelheid weer.
Ook de volgende symbolen zijn in dit deel van het display zichtbaar:
Fiets I/Fiets II-symbool
Snelheidsvergelijking voor
gemiddelde snelheid
Vooringestelde eenheid
(km/u of mp/u)

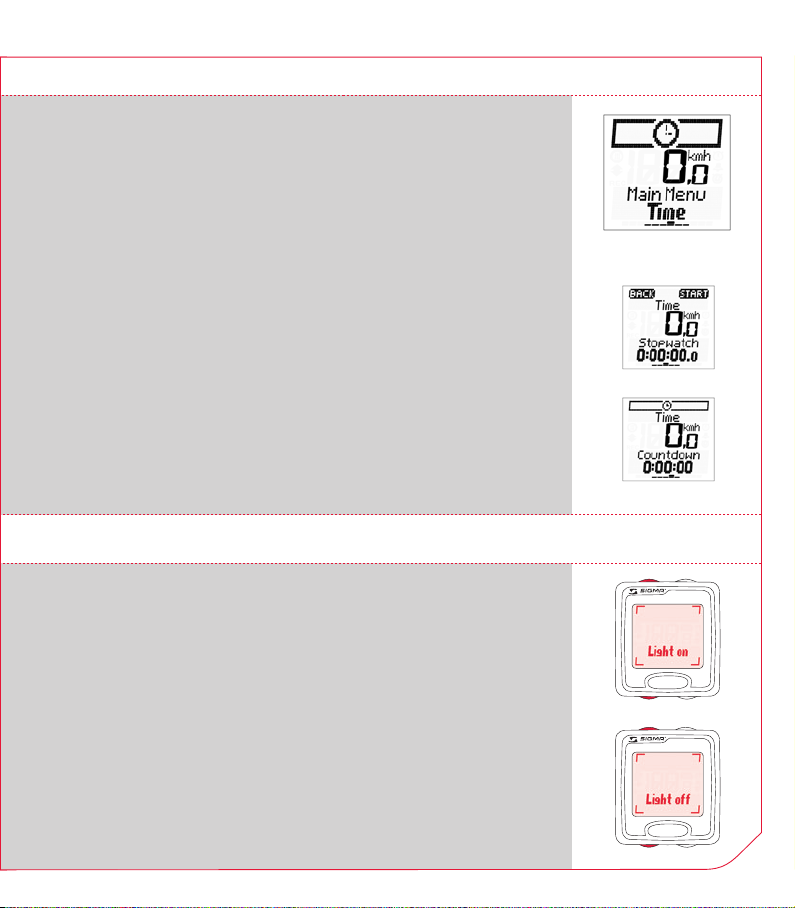

Stopwatch actief
Aftelklok actief
Wekker actief
3.4.3 ONDERSTE PUNTMATRIXBLOK
In dit blok wordt de geselecteerde actieve functie weergegeven, ongeacht in
welk menu/submenu u zich bevindt.
3.6 WELKE FUNCTIES EN EIGENSCHAPPEN HEEFT DE SIGMA ROX 8.1?
De SIGMA ROX 8.1 is een zeer uitgebreid apparaat dat het mogelijk maakt een rit/training optimaal
te plannen, te volgen en te evalueren.
3.6.1 FUNCTIEBEREIK
De SIGMA ROX 8.1 is uitgerust met zeer
gedifferentieerde functies.
Naast de klassieke fietsfuncties biedt de SIGMA
ROX 8.1 ook pols- hoogte- en stijgingsfuncties,
waardoor een overzicht van de belangrijkste
ritgegevens gegarandeerd is.
3.6.2 BEWEGINGSSENSOR
De SIGMA ROX 8.1 is met een bewegingssensor uitgerust. Deze bewegingssensor heeft
2 afzonderlijke taken:
k Automatische start/stop
k Hoogtemeting
Dankzij de bewegingssensor ontwaakt de SIGMA
ROX 8.1 bij kleine bewegingen van de fiets
(vooropgesteld dat de SIGMA ROX 8.1 al op de
houder is gemonteerd). Het is dus niet nodig een
toets in te drukken om hem te activeren.
De bewegingssensor corrigeert de actuele
hoogte automatisch en de SIGMA ROX 8.1
slaat de actuele hoogte op voordat hij in de
slaapmodus overgaat. Bij het volgende
De SIGMA ROX 8.1 maakt niet alleen een
evaluatie van de ritgegevens mogelijk, maar
heeft ook eigenschappen die het gebruik
vereenvoudigen. (Favorieten, navigatieniveaus
etc.)
ontwaken wordt de laatst opgeslagen hoogte
overgenomen, ongeacht eventuele
luchtdrukverschillen. Bij een verplaatsing en
zonder dat de SIGMA ROX 8.1 op de houder is
gemonteerd, registreert de bewegingssensor
de bewegingen van de SIGMA ROX 8.1 en
verricht met regelmatige tussenpozen een
luchtdrukmeting. Daardoor wordt de hoogte
van de SIGMA ROX 8.1 geactualiseerd tijdens
de rit naar de volgende plaats. Dat betekent dat
een kalibratie op de plaats van bestemming niet
meer per se noodzakelijk is.
Opmerking: Denk eraan dat bij een autorit de
luchtdrukmeting beïnvloedt wordt door de airco
en tot onnauwkeurige metingen kan leiden.
12
www.sigmasport.com
3 ALLES OVER DE SIGMA ROX 8.1
3.6.3 FAVORIETEN
Door de individuele programmering van de
beschikbare "Favorieten" is het mogelijk "klikken"
tijdens de rit te vermijden.
In de favorieten slaat u de noodzakelijke functies
op die u tijdens de rit nodig heeft. U kunt
daarvoor in de verschillende favorieten max.
10 posities gebruiken.
3.6.4 VERBERGEN VAN DE WAARDEN TIJDENS DE RIT
Tijdens de rit zijn de niet per se noodzakelijke
functies verborgen. Zo staan de 2
favorietenmenu’s en alle ritgegevens ter
beschikking.
3.6.5 7 RITTEN
De ROX 8.1 beschikt over een gegevensgeheugen: Hier kunt u nagenoeg alle ritgegevens, die op het
SIGMA ROX 8.1-display worden weergegeven, selectief opslaan. Er zijn tot 7 ritten op te slaan.
3.6.6 VERBINDING MET DE COMPUTER
Zoals eerder gezegd is de SIGMA ROX 8.1
geschikt voor gebruik met een computer, dat wil
zeggen dat hij op een computer aangesloten kan
worden. Het optionele "dockingstation" zorgt voor
het verzenden van de opgeslagen gegevens van
de SIGMA ROX 8.1 naar uw computer.
Nu hoeft u tijdens de rit niet meer door
30 functies en 5 niveaus heen te klikken
maar gebruikt u alleen de door u individueel
samengestelde functies. Daardoor kunt u zich
volledig op de rit concentreren.
Alle andere hoofdmenu’s ("Opslaan" en
"Instellen") zijn verborgen.
Ook kunt u de SIGMA ROX 8.1 via uw computer
instellen. Daarna worden de gegevens naar
uw fietscomputer overgedragen. Zo kunt u uw
SIGMA ROX 8.1 snel en eenvoudig instellen,
zonder door alle menuniveaus heen te moeten
klikken.
13ROX 8.1
4 INGEBRUIKNAME
4 INGEBRUIKNAME
4.1 DE SLAAPMODUS VERLATEN
De SIGMA ROX 8.1 wordt bij elke beweging
van de fiets gewekt. Indien de SIGMA ROX 8.1
4.2 FUNCTIEBEREIK VAN DE SIGMA ROX 8.1
k De SIGMA ROX 8.1 is een veelzijdige
fietscomputer. Naast de klassieke
fietsfuncties kan de SIGMA ROX 8.1 ook de
trapfrequentie, de hartslag en de hoogte/
stijging meten.
k Alle functiegebieden (fiets, hartslag,
hoogte) zijn onderverdeeld in subgebieden,
waarin alle individuele functies af te lezen zijn.
k Alle huidige waarden (huidige snelheid, huidige
hoogte, huidige hartslag, huidige
trapfrequentie en huidige stijging) zijn op het
grote 6-regelige display eenvoudig en continu
af te lezen.
niet op de houder is gemonteerd, wordt hij pas
gewekt door het indrukken van een (willekeurige)
toets.
k De SIGMA ROX 8.1 beschikt over klassieke
fietscomputerkenmerken zoals bijvoorbeeld
2 instelbare wielgroottes, die automatisch
herkend worden (met behulp van de
snelheidszender), een automatische start/stop
en een kalibratie van de hoogte met 3
verschillende mogelijkheden.
14
www.sigmasport.com
5 FUNCTIEBESCHRIJVING
(functies die tijdens de rit ingeschakeld zijn)
5 FUNCTIEBESCHRIJVING
5.1 FAVORIETEN A EN B
De favorieten A en B kunnen door max. 10
functies bezet worden. Deze kunt u zelf uitkiezen.
De door ons voorgeprogrammeerde instelling
Favorieten A – Vooringestelde functies
k Afstand
k Rittijd
k Gemiddelde snelheid
k Maximale snelheid
k Calorieën
Favorieten B – Vooringestelde functies
k Afstand
k Rittijd
k Gemiddelde snelheid
k Max. hoogte
k Hoogtemeter bergop
5.2 FIETSFUNCTIES
Alle fietsfuncties zijn onder: "Ritgegevens/Fietsen" te vinden. De volgende
functies zijn onderdeel van de submenu's:
k % van de maximale hartslag
k Huidig vermogen
k Stopwatch
k Huidige temperatuur
k Kloktijd
k Afstand bergop
k Stijgingssnelheid
k Huidig vermogen
k % van de maximale hartslag
k Kloktijd
van de favorieten is enerzijds voor vlak terrein,
anderzijds voor de bergen gedacht en kan
individueel gewijzigd worden.
k Afstand
k Rittijd
k Gemiddelde snelheid
k Maximale snelheid
k Afstand +/-
k Gemiddelde trapfrequentie
k Maximale trapfrequentie
k Verzet
k Gemiddeld verzet
k Huidig vermogen
k Gemiddeld vermogen
k Maximaal vermogen
15ROX 8.1
5 FUNCTIEBESCHRIJVING
(functies die tijdens de rit ingeschakeld zijn)
5.2 FIETSFUNCTIES
Het gaat hier om een aparte afstandsmeter (naar keuze afstand+ of afstand-).
Deze afstandsmeter maakt een intervaltraining of een rit volgens Roadbook
mogelijk. Hij is voorprogrammeerbaar en kan van + naar - worden omgeschakeld
zonder dat u naar de hoofdinstellingen hoeft te gaan.
Optimalisering van het schakelen
Onder verzet verstaat men de afstand die een fiets door één omwenteling
van de trapas aflegt.
Rijdt u met een hoog verzet en lage trapfrequentie, dan rijdt u op dat
moment op kracht. Rijdt u daarentegen met een laag verzet en hoge
trapfrequentie, dan rijdt u op dat moment op trapsnelheid.
Deze informatie kan u helpen om uw kracht optimaal aan de stijging aan
te passen.
Het huidige verzet dient ter optimalisatie van het schakelen tijdens het rijden
of om dubbele overbrenging te kiezen.
16
www.sigmasport.com
5 FUNCTIEBESCHRIJVING
(functies die tijdens de rit ingeschakeld zijn)
5.3 HARTSLAGFUNCTIES
Alle hartslagfuncties zijn onder: "Ritgegevens/Hartslag" te vinden.
De volgende functies zijn onderdeel van de submenu's:
k % van de maximale hartslag
k Gemiddelde hartslag
k Maximale hartslag
k Tijd in de eerste zone
De SIGMA ROX 8.1 heeft 3 hartslagzones.
Deze zones worden automatisch berekend bij invoeren
van de "Gebruiker"-instellingen.
De 3 voorberekende zones zijn:
k Zone 1: 55- 70% van de max. hartslag
Regeneratietraining
k Zone 2: 70- 80% van de max. hartslag
Hart-bloedsomlooptraining
k Zone 3: 80- 100% van de max. hartslag
Prestatietraining
5.4 TEMPERATUURFUNCTIES
Alle temperatuurfuncties zijn onder: "Ritgegevens/Temperatuur"
te vinden. De volgende functies zijn onderdeel van de submenu's:
k Huidige temperatuur
k Minimale temperatuur
k Maximale temperatuur
k Tijd in de tweede zone
k Tijd in de derde zone
k Calorieënverbruik
17ROX 8.1
5 FUNCTIEBESCHRIJVING
(functies die tijdens de rit ingeschakeld zijn)
5.5 BERGOPFUNCTIES
Alle bergopfuncties zijn onder: "Ritgegevens/Bergop" te vinden.
De volgende functies zijn onderdeel van de submenu’s:
5.6 BERGAFFUNCTIES
k Gereden hoogtemeters
k Maximale hoogte
k Afstand bergop
k Rittijd bergop
k Gemiddelde snelheid bergop
De stijgingssnelheid geeft de verticale, actuele snelheid in meters per
minuut weer. Zo kunt u snel berekenen hoeveel tijd u tot de top nodig
heeft. Het gaat hier om een actuele functie, net zoals de snelheid.
Alle bergaffuncties zijn onder: "Ritgegevens/Bergaf" te vinden.
De volgende functies zijn onderdeel van de submenu's:
k Gereden hoogtemeters bergaf
k Afstand bergaf
k Rittijd bergaf
k Gemiddelde snelheid bergaf
k Gemiddeld verzet bergop
k Stijgingssnelheid
k Maximale stijgingssnelheid
bergop
k Gemiddelde stijging
k Maximale stijging
k Dalingssnelheid
k Maximale dalingssnelheid bergaf
k Gemiddelde daling bergaf
k Maximale dalingssnelheid bergaf
18
www.sigmasport.com
5 FUNCTIEBESCHRIJVING
(functies die tijdens de rit ingeschakeld zijn)
5.7 TIJDFUNCTIES
Alle tijdfuncties zijn onder: "Tijd" te vinden.
De volgende functies zijn onderdeel van de submenu’s:
k Kloktijd
k Datum
k Stopwatch
k Aftelklok
k Wekker
De stopwatch wordt met de bovenste rechtertoets gestart resp.
gestopt. Met de linkertoets kunt u de stopwatch op 0 terugzetten. De
stopwatch loopt onafhankelijk van de rijtijd en moet daarom handmatig
gestart en gestopt worden.
Om de aftelklok voor te programmeren, drukt u op de rechter boventoets.
Volg de aanwijzing op het display om de tijd in te stellen. Na het instellen
van de tijd, start en stopt u de aftelklok door indrukken van de rechter
boventoets. Met de linkertoets zet u de aftelklok weer op 0 terug.
5.8 SPECIALE FUNCTIES
5.8.1 LICHTBEHEER
De SIGMA ROX 8.1 is uitgerust met een lichtbeheerfunctie.
Het licht kan ingeschakeld en uitgeschakeld worden (zie hiervoor de volgende
afbeeldingen). Bij ingeschakelde lichtfunctie wordt elke keer als een toets
wordt ingedrukt het licht ingeschakeld; dit blijft dan 3 seconden lang
branden, mits er binnen deze 3 seconden geen toets wordt ingedrukt.
De weergave wordt door de bediening van het licht niet gewijzigd.
Om een functie met ingeschakeld licht te activeren, dient u binnen
3 seconden een andere toets in te drukken, net zo lang tot de gewenste
functie bereikt is.
n
n
n
Opmerking: Als de ROX 8.1 zich in de slaapmodus bevindt, wordt het
lichtbeheer automatisch gedeactiveerd.
n
19ROX 8.1
5.8 SPECIALE FUNCTIES
5.8.2 KALIBREREN VAN DE HOOGTE
De hoogtemeting van de SIGMA ROX 8.1 wordt
aan de hand van de barometrische luchtdruk
berekend. Elke weersverandering betekent
een verandering van de luchtdruk, wat tot een
wijziging van de actuele hoogte kan leiden. Om
deze luchtdrukverandering te compenseren
n
n
n
De SIGMA ROX 8.1 biedt 3 verschillende vormen
van kalibratie:
k 3 starthoogtes
De starthoogte is de hoogte van uw
gewoonlijke startplaats (meestal uw woon plaats). Deze waarde kunt u van plattegronden
of landkaarten aflezen. Deze wordt eenmalig in
de SIGMA ROX 8.1 ingesteld en kan binnen
enkele seconden worden gekalibreerd. In
de SIGMA ROX 8.1 kunt u 3 verschillende
starthoogtes instellen.
k De actuele hoogte
De actuele hoogte is de hoogte van de plaats
waar u zich momenteel bevindt, onafhankelijk
van uw starthoogte (het beginpunt van uw rit,
een berghut of een andere locatie). De actuele
hoogte wordt gebruikt wanneer u met een
fiets onderweg bent en u uw hoogte kent.
- /+
dient u een referentiehoogte in de SIGMA
ROX 8.1 in te voeren (de zogenaamde kalibratie).
U kunt de kalibratie ook handmatig uitvoeren.
Hoe u de kalibratie handmatig uitvoert, leest u
in de hiervolgende uitleg:
SELECT
!
k
De luchtdruk op zeeniveau
In het geval dat u zich op een onbekende
locatie bevindt (geen gegevens over de
actuele hoogte bekend), kunt u de
zogenaamde "luchtdruk, gereduceerd naar
zeeniveau" invoeren om de huidige
hoogte te kalibreren. De luchtdruk,
gereduceerd naar zeeniveau, kunt u op het
internet (bijv. www.meteo24.de), in de krant
of op het vliegveld nalezen.
PAS OP: De luchtdruk van uw weerstation is de
actuele luchtdruk, niet de luchtdruk gereduceerd
op zeeniveau! Voor de luchtdrukmeting zitten er
aan de onderkant van de SIGMA ROX 8.1 drie
gaten. Deze gaten moeten altijd open blijven en
dienen daarom regelmatig gereinigd te worden.
Niet met een puntig voorwerp in het meetgat
steken!
20
www.sigmasport.com
5.8 SPECIALE FUNCTIES
5.8.3 BEREKENING VAN HET VERMOGEN: HOE WERKT DAT?
De SIGMA ROX 8.1 is met een nieuwe functie
uitgerust: BEREKENING VAN HET VERMOGEN.
De berekening van het vermogen is gebaseerd
op een in de ROX 8.1 opgeslagen formule.
Het hierdoor berekende vermogen is het
vermogen dat wordt gebruikt om de fiets voort
te bewegen, niet het vermogen dat op de
pedalen werkt.
Om het vermogen uit te kunnen rekenen,
moeten verschillende waarden in de ROX 8.1
ingevoerd zijn: Gewicht van fiets en berijder,
fietstype en positie van de berijder op de fiets,
lichaamsgrootte en schouderbreedte van de
berijder.
6 HET GEBRUIK VAN DE SIGMA ROX 8.1
In dit hoofdstuk behandelen we alle functies
en eigenschappen van de SIGMA ROX 8.1 om
zorgeloos te kunnen rijden.
6.1 FAVORIETEN A EN B
De favorieten A en B zijn twee gebieden waarin
u uw persoonlijk belangrijkste functies kunt
programmeren. Beide favorieten zijn met
bepaalde functies bezet maar kunnen op elk
moment gewijzigd worden.
De weergegeven vermogenswaarden zijn
benaderingen en worden berekend onder
aanname van een gemiddelde windsnelheid en
en gemiddelde bestratingstoestand.
Het vermogen wordt bij een stijging preciezer
berekend, bij een vlak traject worden gemiddelde
waarden voor de berekening gebruikt.
Beide favorieten kunnen met in totaal
10 functies gevuld worden. Zo hebt u tot
15 functies (snelheid, actuele hoogte, actuele
hartslag, actuele trapfrequentie en 10 functies
uit de favorieten) waar u tijdens de rit eenvoudig
toegang toe hebt.
21ROX 8.1
6 HET GEBRUIK VAN DE SIGMA ROX 8.1
6.2 OP NUL STELLEN/OPSLAAN VAN AFZONDERLIJKE RITTEN (ACTUELE WAARDEN)
De ritwaarden van de SIGMA ROX 8.1 worden
niet automatisch opgeslagen. Het opslaan in
het "7 ritten"-geheugen gebeurt handmatig. Dit
maakt het selectief opslaan van ritten mogelijk.
Het wissen/opslaan van de ritgegevens is alleen
! BACK
! BACK
Als de ritgegevens al gewist zijn, verschijnt op
het display: "Tourendaten gespeichert und auf
Null gesetzt" (Ritgegevens opgeslagen en op nul
gesteld).
RESET
!
RESET
!
NO
!
in de hoofdmenu's: "Favorieten A", "Favorieten B"
en "Ritgegevens" mogelijk. Om de ritgegevens te
wissen/op te slaan, handelt u als volgt:
YES
!
YES
!
Opmerking: Als u de ritgegevens opslaat,
worden de actuele waarden automatisch
op nul gesteld.
22
www.sigmasport.com
7 INSTELLINGEN
7 INSTELLINGEN
7.1 VOORWOORD
In het hoofdmenu "Instellen" bevinden zich alle
instelbare functies. Deze functies zijn verdeeld in
de volgende submenu's:
k 1. Apparaat
k 2. Fiets I
k 3. Fiets II
k 4. Starthoogte
k 5. Gebruiker
k 6. Favoriet A
7.2 INSTELLEN VAN DE SIGMA ROX 8.1
Het instellen van de verschillende functies in de
SIGMA ROX 8.1 dient altijd op dezelfde manier
7.2.1 INSTELLEN/APPARAAT/TIJD
ENTER !
n
- /+
NEXT
!
k 7. Favoriet B
k 8. Totaalwaarden
k 9. Fabrieksinstellingen
Alle daarin gebruikte functies kunnen of direct
in de SIGMA ROX 8.1 ingesteld worden, of op de
computer ingesteld en daarna naar de SIGMA
ROX 8.1 overgedragen worden.
te gebeuren. Het basisprincipe van het instellen
wordt aan de hand van het volgende voorbeeld
verduidelijkt:
DONE
!
n
- /+
SAVE
!
n
- /+
23ROX 8.1
7 INSTELLINGEN
7.2.2 INSTELLEN/GEBRUIKER/VERJAARDAG
ENTER !
DONE
!
7.3 APPARAAT
7.4 FIETS I
n
- /+
NEXT
!
k Taal
k Kmu/mpu
k Kloktijd
k Datum
k Fietstype
k Wielomtrek
k Wielgewicht
n
- /+
SAVE
!
n
- /+
k Geluidssterkte
k Zonealarm
k Toetsinfo
k Mijn naam
24
www.sigmasport.com
7 INSTELLINGEN
7.5 FIETS II
k Fietstype
k Wielomtrek
k Wielgewicht
7.6 STARTHOOGTE
k Starthoogte 1
k Starthoogte 2
k Starthoogte 3
7.7 GEBRUIKER
k Geslacht
k Verjaardag
k Gewicht
k Lichaamsgrootte
k Schouderbreedte
7.8 FAVORIETEN A EN B
7.8.1 FAVORIETEN A
1. Afstand
2. Rittijd
3. Gemiddelde snelheid
4. Maximale snelheid
5. Calorieën
k Maximale hartslag
k 1. Hartslagzone
k 2. Hartslagzone
k 3. Hartslagzone
6. % van de maximale hartslag
7. Huidig vermogen
8. Stopwatch
9. Actuele temperatuur
10. Kloktijd
25ROX 8.1
7 INSTELLINGEN
7.8.2 FAVORIETEN B
7.9 TOTAALWAARDEN
7.9.1 FIETSEN
7.9.2 HARTSLAG
7.9.3 BERGOP
1. Afstand
2. Rittijd
3. Gemiddelde snelheid
4. Hoogtemeters bergop
5. Max. hoogte
k Afstand fiets I
k Afstand fiets II
k Rittijd fiets I
k Rittijd fiets II
k Calorieënverbruik fiets I
k Calorieënverbruik fiets II
6. Afstand bergop
7. Stijgingssnelheid
8. Huidig vermogen
9. % van de maximale hartslag
10. Kloktijd
26
k Hoogtemeter bergop fiets I
k Hoogtemeter bergop fiets II
k Maximale hoogte fiets I
k Maximale hoogte fiets II
www.sigmasport.com
k Afstand bergop fiets I
k Afstand bergop fiets II
k Rittijd bergop fiets I
k Rittijd bergop fiets II
7 INSTELLINGEN
7.9.4 BERGAF
k Hoogtemeter bergaf fiets I
k Hoogtemeter bergaf fiets II
k Afstand bergaf fiets I
k Afstand bergaf fiets II
7.10 FABRIEKSINSTELLINGEN
U kunt uw SIGMA ROX 8.1 op elk moment op
de fabrieksinstellingen terugzetten. Daarbij
worden alle totaalwaarden op nul gesteld en alle
voorinstellingen zoals bij levering weergegeven.
ENTER !
k Rittijd bergaf fiets I
k Rittijd bergaf fiets II
n
- /+
Om terug te zetten naar de fabrieksinstellingen,
gaat u als volgt te werk:
ENTER
!
LOAD
!
YES
!
Nadat de SIGMA ROX 8.1 op de
fabrieksinstellingen teruggezet is, gaat de
fietscomputer terug naar de diepeslaapmodus.
Om deze modus te verlaten, gaat u te werk als in
hoofdstuk 3.1.
27ROX 8.1
8 BELANGRIJKE AANWIJZINGEN/PROBLEMEN OPLOSSEN/FAQ
8 BELANGRIJKE AANWIJZINGEN/PROBLEMEN OPLOSSEN/FAQ
8.1 WATERDICHTHEID VAN DE SIGMA ROX 8.1
De SIGMA ROX 8.1 is waterdicht, dat wil
zeggen, de fietser kan in de regen rijden zonder
gevaar voor het apparaat. De toetsen kunnen
dan gewoon ingedrukt worden. Mocht er toch
water in het inwendige van de SIGMA ROX 8.1
binnendringen, verwijder dan meteen de batterij
8.2 ONDERHOUD VAN DE BORSTRIEM
De COMFORTEX+ textielborstriem kan op
+40°C/104°F handwas in de wasmachine
gewassen worden. U kunt gangbare
wasmiddelen gebruiken. Geen bleekmiddel of
wasmiddel met bleekmiddel gebruiken. Geen
zeep of wasverzachter gebruiken.
De COMFORTEX+ niet chemisch laten reinigen.
8.3 TRAININGSADVIES
Consulteer voor het begin van de training uw
arts om gezondheidsrisico's te vermijden. Dit
geldt vooral als u hart- of vaatziekten heeft.
We adviseren personen die een pacemaker
dragen om vóór gebruik van ons systeem de
en droog deze, bijvoorbeeld op de verwarming.
Nadat het apparaat en de batterij droog zijn, is
de SIGMA ROX 8.1 weer rijklaar en kunt u hem
zoals u gewend bent gebruiken.
Noch de riem, noch de zender mogen in de
droger. Leg de riem neer als hij moet drogen.
Niet uitwringen of in natte toestand uitrekken
of ophangen. De COMFORTEX+ mag niet
gestreken worden.
compatibiliteit van beide apparaten in ieder geval
met een arts te bespreken!
28
www.sigmasport.com
8 BELANGRIJKE AANWIJZINGEN/PROBLEMEN OPLOSSEN/FAQ
8.4 PROBLEMEN OPLOSSEN
Geen snelheidsmelding
k Is de computer op de juiste manier op de
houder geschoven?
k Hebt u de contacten op roest/
corrosie gecontroleerd?
k Hebt u de afstand magneet/zender
(max. 12mm) gecontroleerd?
k Hebt u gecontroleerd of de magneet
gemagnetiseerd is?
k Heeft u de batterijen van de
snelheidszender gecontroleerd?
Geen weergave van de trapfrequentie
k Hebt u de afstand magneet/zender
(max. 12mm) gecontroleerd?
k Hebt u gecontroleerd of de magneet
gemagnetiseerd is?
k Heeft u de batterijen van de
zender gecontroleerd?
Geen hartslagmelding
k Zijn de elektroden vochtig genoeg?
k Heeft u de batterijen gecontroleerd?
Geen displaymelding
k Heeft u de batterijen van de
SIGMA ROX 8.1 gecontroleerd?
k Is de batterij correct geplaatst
(+ naar boven)?
k Zijn de batterijcontacten in orde
(voorzichtig bijbuigen)?
Foute snelheidsmelding
k Zijn er 2 magneten gemonteerd?
k Is de magneet correct geplaatst
(parallel en midden tegenover de zender)?
k Is de wielomtrek juist ingesteld?
k Is de zender op de juiste fiets
ingesteld (fiets I of II)?
Weergave op het display zwart/traag
k Is de temperatuur te hoog (>60°C)
of te laag (<0°C)?
Geen synchronisatie
k Hebt u de afstand magneet/zender(s)
gecontroleerd?
k Is/zijn de batterijen van de zender(s)
leeg?
k Hebt u het bereik van de
betreffende zender gecontroleerd?
k Bij gebruik van een naafdynamo
verplaatst u de zender.
Melding "TOO MANY SIGNALS" (te veel
signalen)
k Vergroot de afstand tot andere
zenders en druk op een willekeurige
toets.
29ROX 8.1
8 BELANGRIJKE AANWIJZINGEN/PROBLEMEN OPLOSSEN/FAQ
8.5 FAQ (MEEST GESTELDE VRAGEN)
Kan ik de batterijen zelf verwisselen?
Alle delen van de SIGMA ROX 8.1 zijn voorzien
van een batterijvak zodat het verwisselen van
de batterijen door de gebruiker mogelijk is. Let
daarbij goed op dat de afdichtingsring voor het
sluiten van het batterijvak juist geplaatst is.
Kan iemand anders met een andere
fietscomputer/hartslagmeter storingen
veroorzaken?
Het digitale overdrachtssysteem is gecodeerd.
Daardoor is wederzijdse storing van twee
apparaten nagenoeg uitgesloten. Let er bij de
synchronisatie van de ontvanger met de zender
op, dat er geen andere SIGMA ROX-apparaten
in de buurt zijn.
Hoe lang gaat de batterij in de zender/
ontvanger mee?
De levensduur van de batterij hangt af van de
gebruiksfrequentie en van het gebruik van het
lichtbeheer.
In het algemeen zijn alle delen van de SIGMA
ROX 8.1 (ontvanger en alle 3 zenders) zo
ontworpen dat de batterij minimaal een jaar
meegaat (uitgaande van 1 uur gebruik per dag).
Is het STS-overdrachtssysteem compatibel
met het DTS-systeem?
Het overdrachtssysteem van de SIGMA ROX 8.1
is een verdere ontwikkeling van het bestaande
DTS-systeem en daardoor niet meer compatibel.
De hoogte wijzigt zich hoewel ik op dezelfde
plaats blijf. Hoe komt dat?
De hoogtemeting van de SIGMA ROX 8.1 is
gebaseerd op een barometrische hoogtemeting.
Daar de barometrische luchtdruk permanent
verandert kan dat tot een wijziging van de
actuele hoogte leiden, ook als er geen beweging
is.
De SIGMA ROX 8.1 is echter voorzien van een
systeem dat de actuele hoogte bevriest als het
apparaat in de "slaapmodus" gaat. Zo kunnen we
een constante actuele hoogte garanderen mits
het apparaat niet regelmatig bewogen wordt.
Waarom moet ik steeds de actuele hoogte
kalibreren?
Omdat we van de barometrische luchtdruk
gebruik maken om de actuele hoogte te bepalen,
leiden de permanente veranderingen van de
actuele luchtdruk tot wijzigingen in de actuele
hoogte. Om deze voortdurende veranderingen
te compenseren en om een nauwkeurigheid
van 1meter in de actuele hoogtemelding te
bereiken, dient de SIGMA ROX 8.1 voor elke
rit over een referentiehoogte te beschikken.
De invoer van de referentiehoogte noemt men
kalibratie.
30
www.sigmasport.com
9 BATTERIJEN VERWISSELEN
9 BATTERIJEN VERWISSELEN
De toestand van de batterij van de ontvanger
en die van de betreffende zender wordt kort
voordat de batterij leeg is als informatie voor
Het verwisselen van de batterij van het
betreffende apparaat wordt uitgelegd in het
bijgeleverde blad.
de gebruiker vermeldt. De weergave ziet er als
volgt uit:
10 TECHNISCHE GEGEVENS
10.1 MAX/MIN/STANDAARDWAARDEN
Eenheid Voorinst. Min. Max.
stand
Fiets
Snelheid kmu/mpu 0,0 0,0 199,8/119,8
Afgelegde afstand km/mi 0,0 0,0 9.999,99
Gereden tijd uu:mm:ss 00:00:00 00:00:00 999:59:59
Gemiddelde snelheid kmu/mpu 0,0 0,0 199,8/119,8
Maximale snelheid kmu/mpu 0,0 0,0 199,8/119,8
Aparte afstandsteller (+/-) km/mi 0,0 -99,99 999,99
Huidige trapfrequentie tpm 0 0 180
Gemiddelde trapfrequentie tpm 0 0 180
Maximale trapfrequentie tpm 0 0 180
Huidig/gem. verzet m/omw 0,0 0,0 10,0
Gem. verzet bergop m/omw 0,0 0,0 10,0
Huidig/max./gem. vermogen Watt 0 0 2000
31ROX 8.1
10 TECHNISCHE GEGEVENS
10.1 MAX/MIN/STANDAARDWAARDEN
Eenheid Voorinst. Min. Max.
stand
Hartslag
Huidige hartslag tpm 0 40 240
% van max. hartslag % 0 17 150
Gemiddelde hartslag bpm 0 40 240
Maximale hartslag tpm 0 40 240
Tijd in trainingszone uu:mm:ss 00:00:00 00:00:00 99:59:59
Calorieënverbruik kcal 0 0 99.999
Temperatuur
Huidige/Min./Max. temperatuur °C/°F huidige temp. -10,0/14,0 +70,0/+158,0
Wij zijn bij gebreken volgens de wettelijke
regels aansprakelijk voor onze betreffende
handelspartners. Batterijen zijn van de garantie
uitgesloten. Wendt u zich bij een garantiekwestie
tot de winkelier waar u uw fietscomputer
heeft gekocht. U kunt de fietscomputer met
de kassabon en alle toebehoren ook naar het
volgende adres sturen. Let daarbij a.u.b. op
voldoende frankering.
Batterijen mogen niet bij het
LI
LI =
Lithium Ionen
huishoudelijk afval. Geef de batterijen
af bij een daarvoor bestemde
inzamelplaats.
Bij een terecht beroep op de garantie ontvangt u
een vervangend exemplaar.
Er bestaat slechts recht op het op dat moment
actuele model. De fabrikant behoudt zich voor
technische wijzigingen aan te brengen.
Elektronische apparaten mogen
niet bij het huishoudelijk afval
terecht-komen. Geef het apparaat
af bij een daarvoor bestemde
afvalverzamelplaats.
