Siemens WT47W5H8IT User guide [it]

Asciugatrice

WT47W5H8IT

siemens-home.bsh-group.com/welcome

it ,VWUX]LRQLSHUOXVRHOLQVWDOOD]LRQH

Register
your
product
online

La vostra nuova asciugatrice

Avete scelto un'asciugatrice di marca
Siemens.

Concedetevi qualche minuto di tempo
per la lettura dei testi e scoprirete i
vantaggi della vostra asciugatrice.

Per soddisfare gli elevati requisiti di
qualità della marca Siemens, tutte le
asciugatrici vengono sottoposte a un
severo controllo prima di lasciare la
fabbrica, finalizzato ad accertarne il
corretto funzionamento e ad assicurarsi
che siano prive di difetti.

Per ulteriori informazioni sui nostri
prodotti, accessori e ricambi o per
ricevere assistenza tecnica è possibile
consultare il nostro sito Internet
www.siemens-home.bsh-group.com o
rivolgersi ai nostri centri di assistenza
clienti.

Il manuale di utilizzo e installazione fa
riferimento a vari modelli differenti, le
differenze vengono indicate nei singoli
passaggi delle funzioni.

Interpretazioni di simboli / parole chiave

: Pericolo!

La combinazione del simbolo e della
parola precedente indica una situazione
potenzialmente pericolosa. Il mancato
rispetto delle indicazioni può provocare
lesioni o portare alla morte.

Attenzione!

Indica una situazione potenzialmente
pericolosa. Il mancato rispetto delle
indicazioni può provocare danni a cose
e/o all'ambiente.

Indicazione / consiglio

Indicazioni per un impiego ottimale
dell'apparecchio / informazioni utili.

1. 2. 3. / a) b) c)

Le procedure da seguire sono indicate
tramite numeri o lettere.

■ / -

Gli elenchi sono indicati tramite una
casella o un trattino.

Azionare l'asciugatrice soltanto dopo
aver letto queste istruzioni per l'uso e
l'installazione!

2

it

Indice

itIstruzioni per l'uso e l'installazione

8 Uso conforme alle norme . . . . . .4

( Avvertenze di sicurezza . . . . . . .5

Bambini/persone/animali domestici . . 5

Installazione . . . . . . . . . . . . . . . . . . . . 7

Funzionamento . . . . . . . . . . . . . . . . . . 9

Pulizia/Manutenzione . . . . . . . . . . . . 12

7 Consigli per risparmiare . . . . . .14

5 Installazione ed allacciamento

dell’apparecchio . . . . . . . . . . . .14

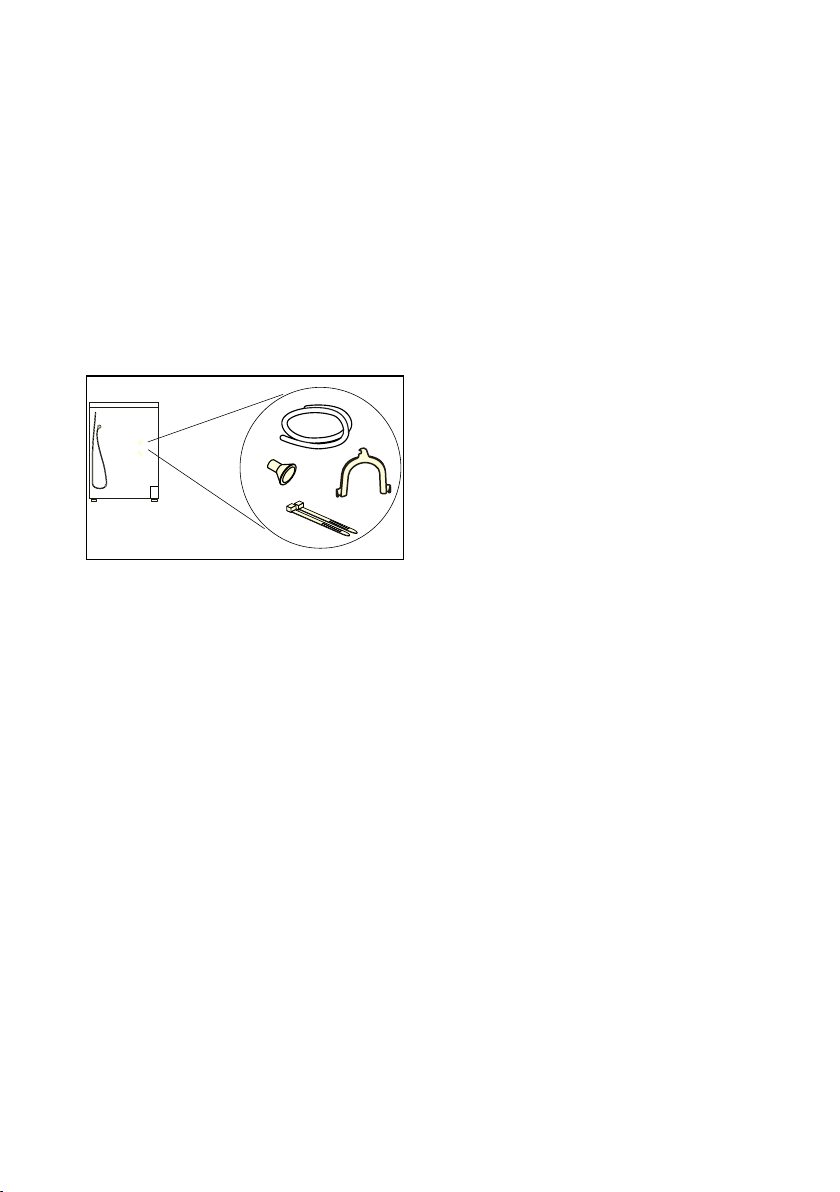

Contenuto della confezione . . . . . . . 14

Installazione dell'apparecchio . . . . . . 15

Collegare l'apparecchio . . . . . . . . . . 17

Prima del primo utilizzo . . . . . . . . . . 18

Accessori opzionali. . . . . . . . . . . . . . 18

2 Impostazioni

dell'apparecchio. . . . . . . . . . . . .19

Sicurezza bambini . . . . . . . . . . . . . . 19

Attivazione della modalità

di impostazione . . . . . . . . . . . . . . . . 19

Fine della modalità

di impostazione . . . . . . . . . . . . . . . . 20

9 Istruzioni brevi . . . . . . . . . . . . . .21

* Conoscere l'apparecchio . . . . .22

Panoramica dell'apparecchio . . . . . . 22

Pannello . . . . . . . . . . . . . . . . . . . . . . 23

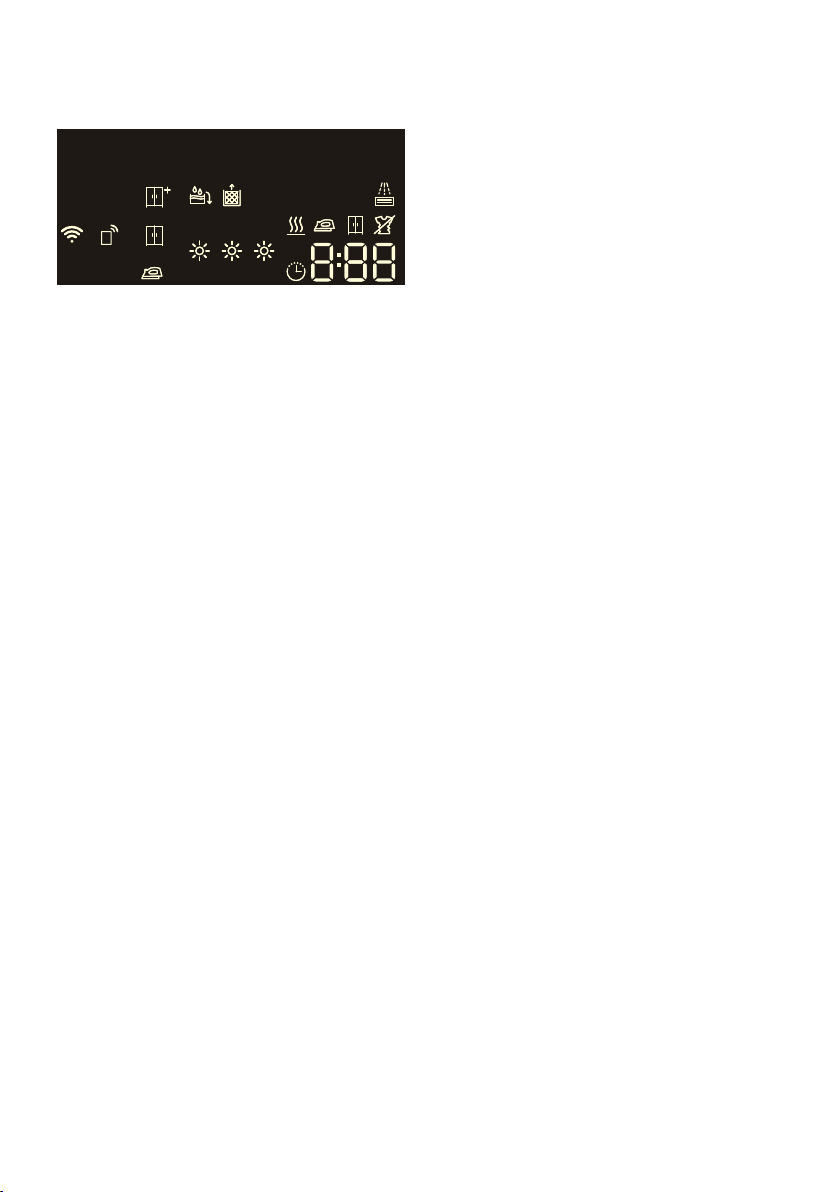

Display . . . . . . . . . . . . . . . . . . . . . . . 24

/ Tabella dei programmi . . . . . . .25

1 Uso dell’apparecchio . . . . . . . . 31

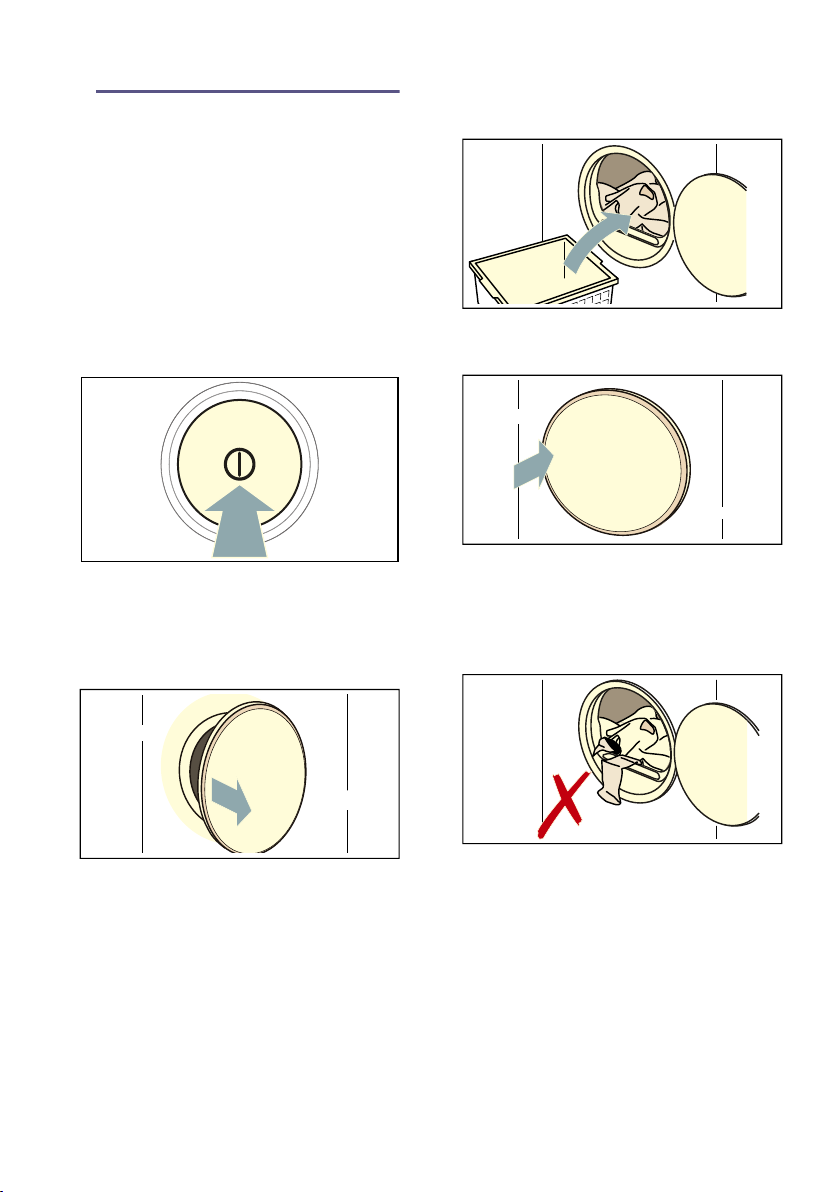

Introdurre la biancheria

e accendere l'apparecchio . . . . . . . .31

Impostare il programma . . . . . . . . . .32

Avviare il programma . . . . . . . . . . . .32

Svolgimento del programma . . . . . . .32

Modificare il programma

o aggiungere biancheria . . . . . . . . . .32

Interruzione del programma . . . . . . .32

Fine del programma . . . . . . . . . . . . .32

Estrazione del bucato

e spegnimento dell'apparecchio . . . .33

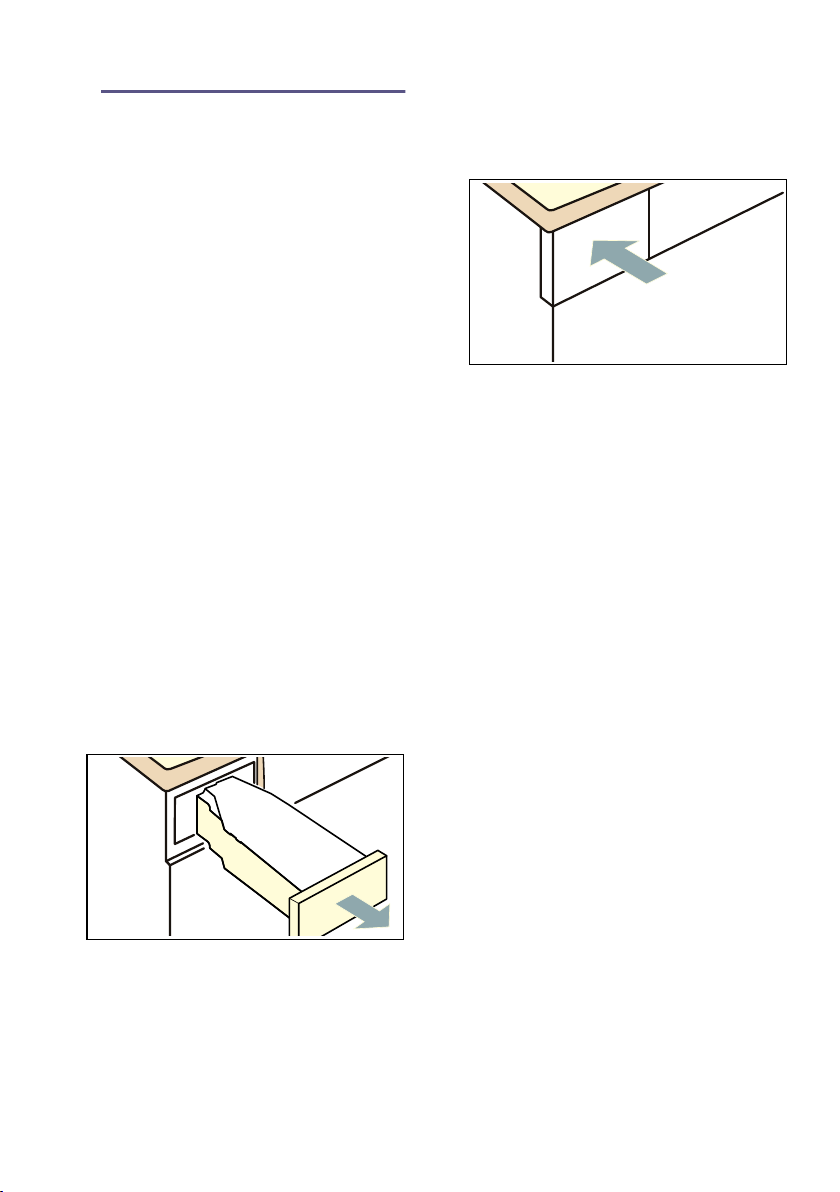

Svuotare il contenitore dell'acqua

di condensa . . . . . . . . . . . . . . . . . . .33

Eliminare la lanugine . . . . . . . . . . . . .34

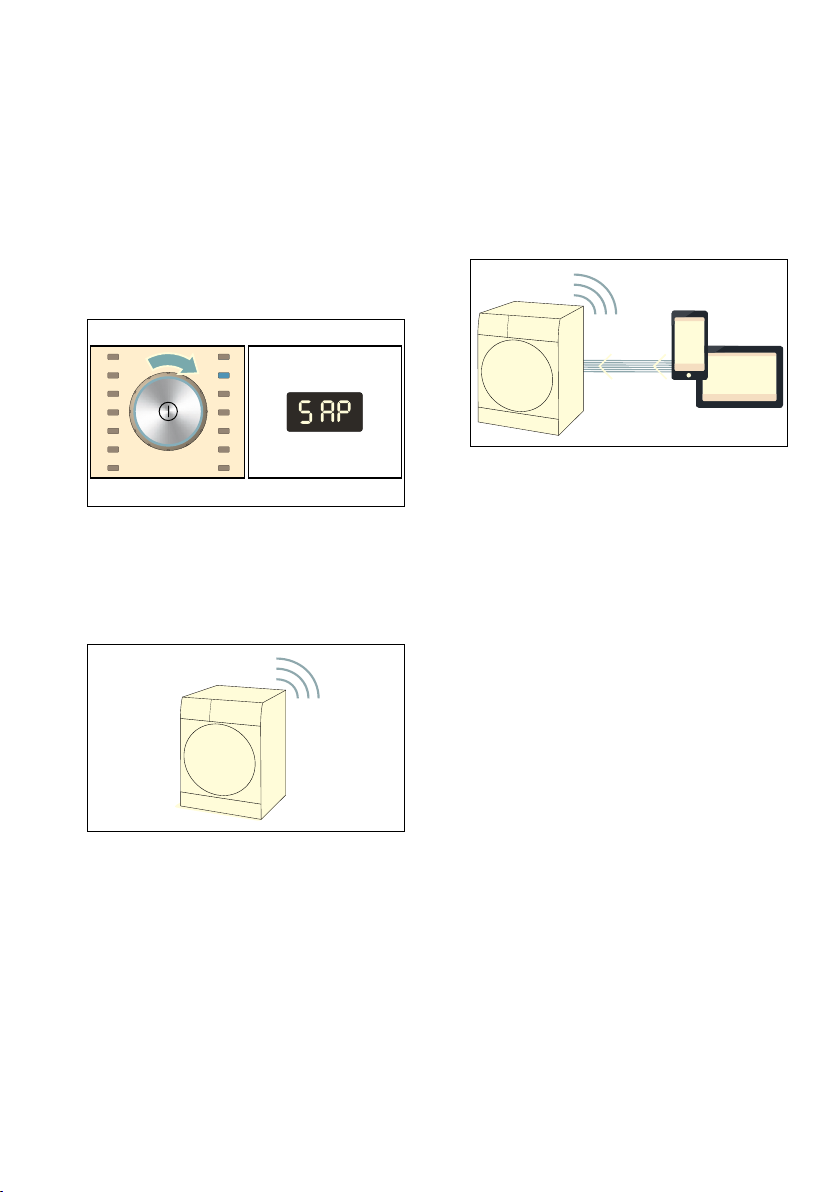

o Home Connect . . . . . . . . . . . . . . 36

Richiamare il menu

Home Connect . . . . . . . . . . . . . . . . .36

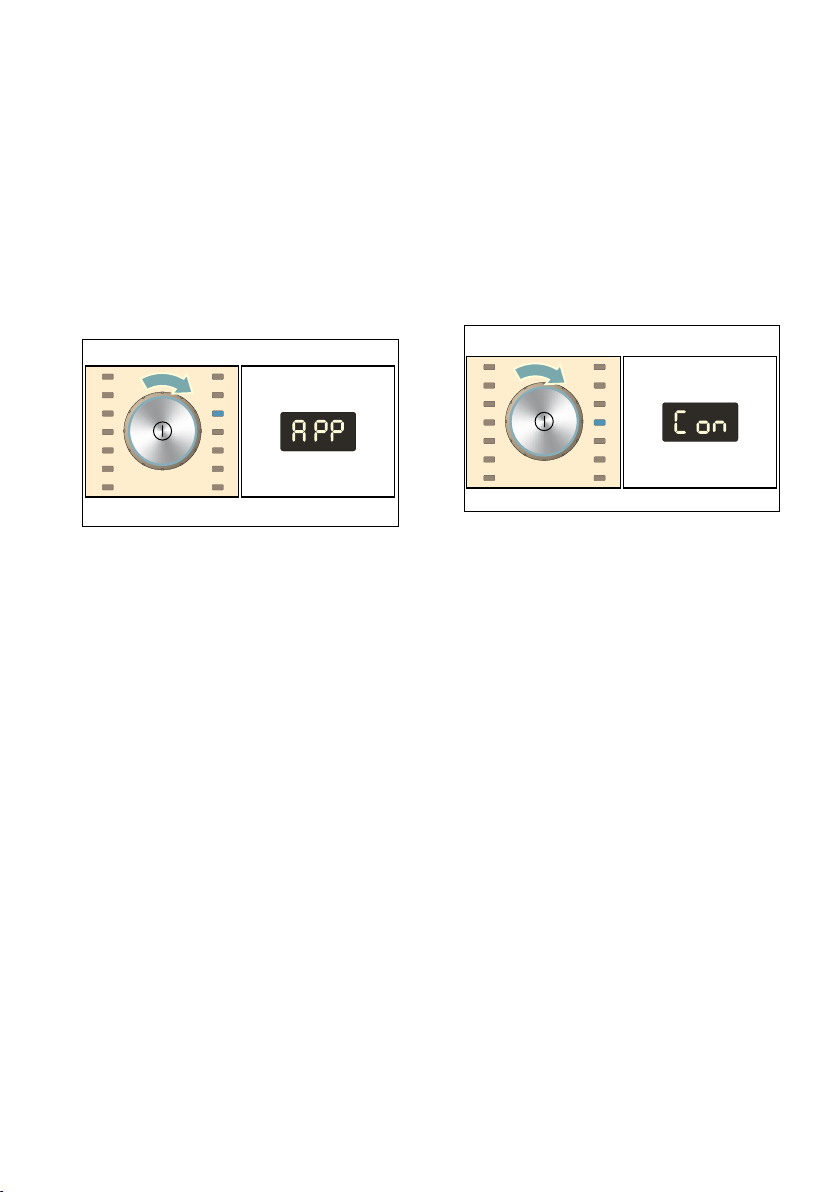

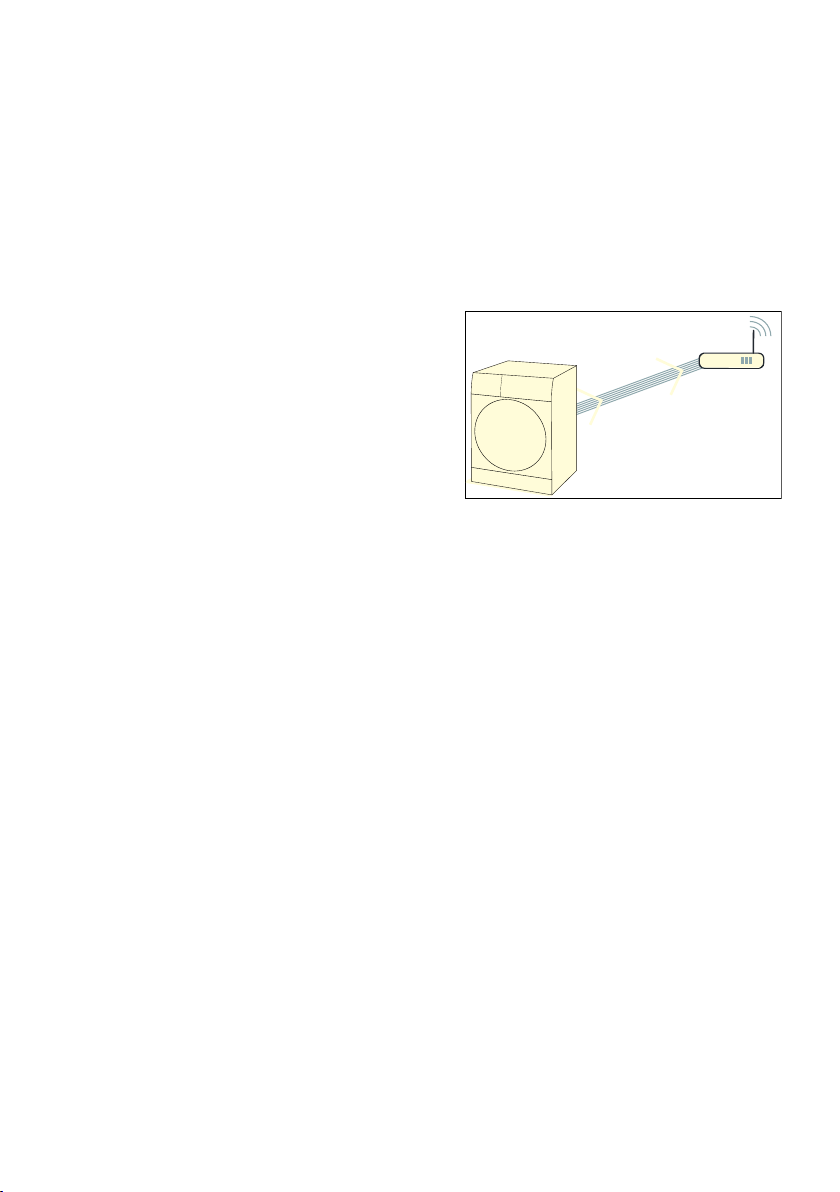

Collegare alla rete domestica

e all'app Home Connect . . . . . . . . . .37

Attivazione/disattivazione del Wi-Fi . .39

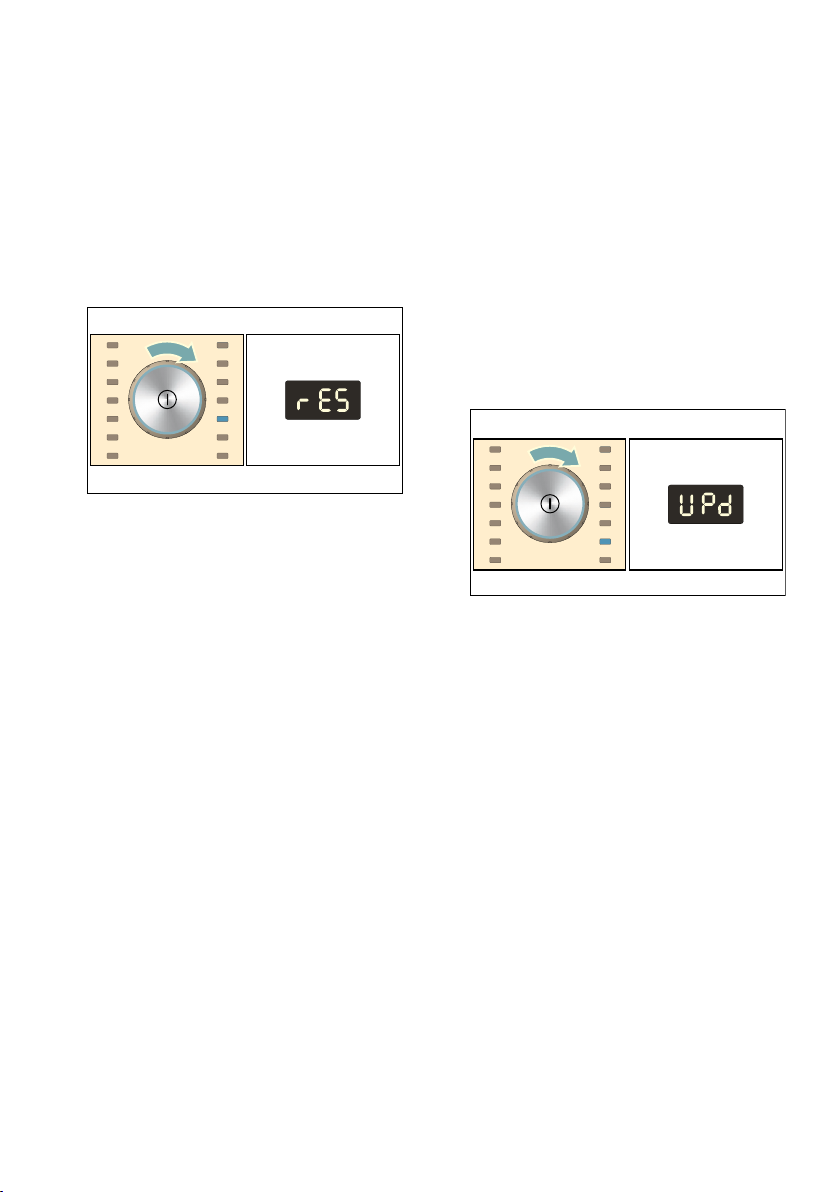

Ripristino delle impostazioni

di rete . . . . . . . . . . . . . . . . . . . . . . . .40

Aggiornamento software . . . . . . . . . .40

Avvertenze sulla tutela dei dati . . . . .41

Dichiarazione di conformità . . . . . . . .41

„ Asciugatura con

il cestello lana . . . . . . . . . . . . . . 42

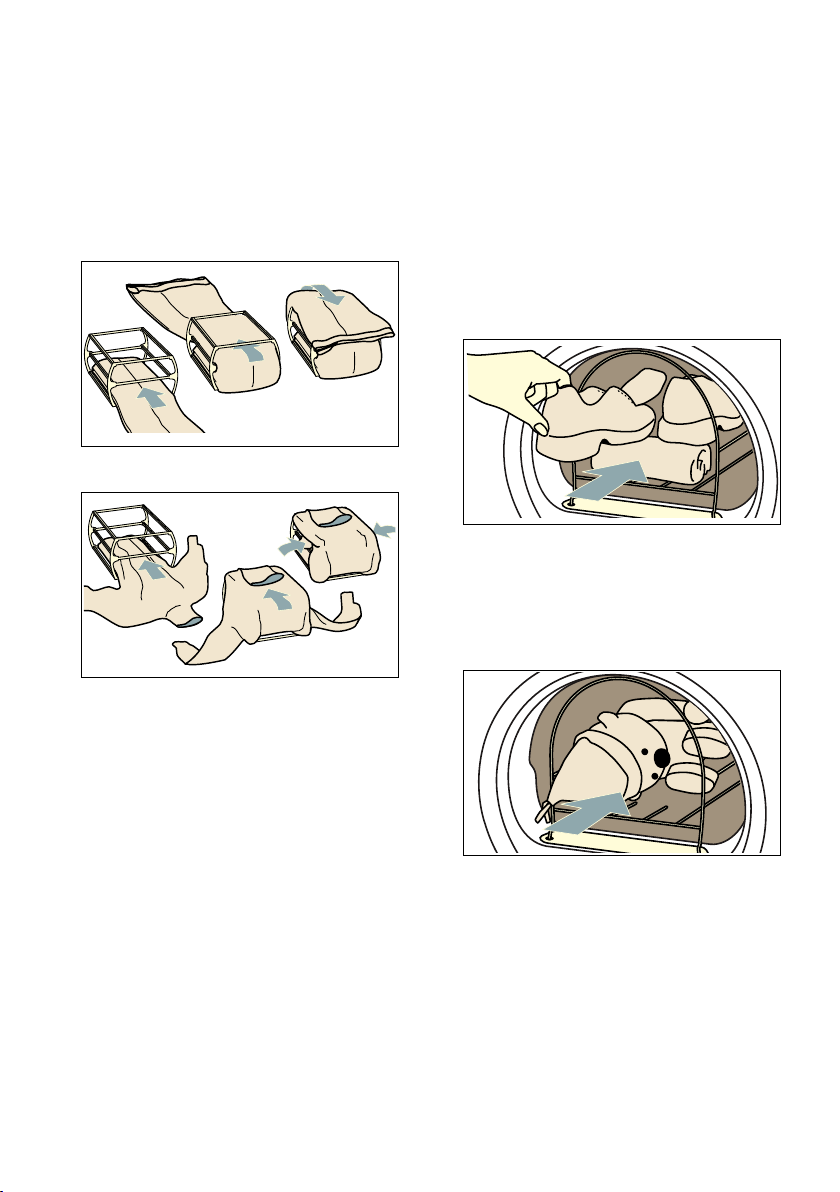

Il cestello lana . . . . . . . . . . . . . . . . . .42

Fissaggio del cestello lana . . . . . . . .42

Esempi d’impiego . . . . . . . . . . . . . . .43

Introdurre l'inserto e avviare

il programma. . . . . . . . . . . . . . . . . . .44

0 Impostazioni dei programmi. . .27

Z Biancheria . . . . . . . . . . . . . . . . .29

Preparazione della biancheria . . . . . 29

Suddividere la biancheria . . . . . . . . . 29

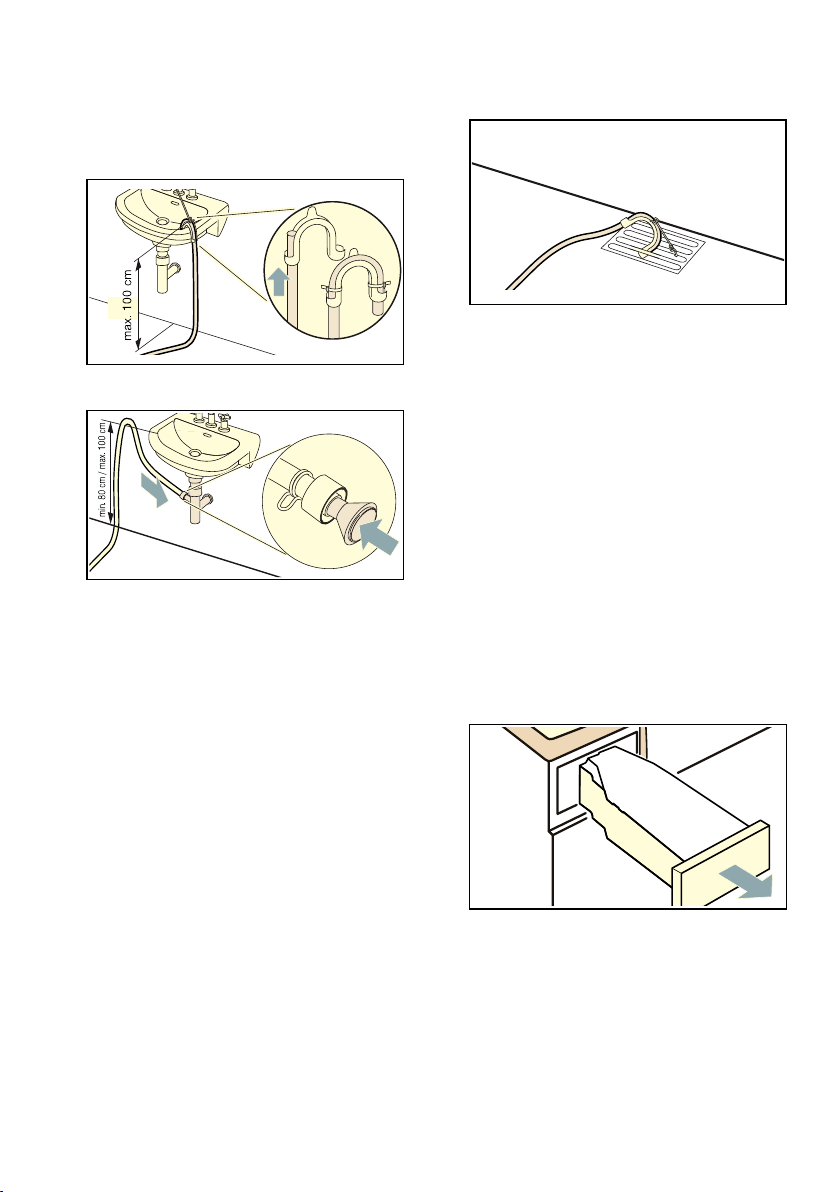

ΠConvogliamento dell'acqua

di condensa . . . . . . . . . . . . . . . .45

D Pulizia e manutenzione. . . . . . . 48

Pulizia dell’apparecchio. . . . . . . . . . .48

Pulizia del sensore dell'umidità . . . . .49

Pulire il filtro nel contenitore

dell'acqua di condensa . . . . . . . . . . .49

3

it Uso conforme alle norme

Y Avvertenze sul display. . . . . . . 51

3 Guida per l'apparecchio. . . . . . 52

L Trasporto dell'apparecchio . . . 54

[ Valori di consumo. . . . . . . . . . . 55

Tabella dei consumi. . . . . . . . . . . . . 55

Programma più efficiente per

capi in cotone . . . . . . . . . . . . . . . . . 55

{ Dati tecnici. . . . . . . . . . . . . . . . . 56

) Smaltimento . . . . . . . . . . . . . . . 56

4 Servizio di assistenza clienti . . 57

8 Uso conforme alle

norme

Uso conforme alle norme

■ Questo apparecchio è pensato per

un uso esclusivamente domestico.

■ Non installare o mettere in funzione

questo apparecchio in zone a
rischio di congelamento e/o in
ambienti esterni. In questo caso si
corre il rischio che l'apparecchio
subisca dei danni se si ghiaccia
l'acqua rimasta al suo interno. Se i
tubi si ghiacciano è possibile che si
spezzino/scoppino.

■ Questo apparecchio deve essere

utilizzato solo per asciugare e
rinfrescare biancheria domestica, in
particolare di capi lavati con acqua
che si prestino per l'asciugatura con
centrifuga (vedere etichetta sul
capo). Un utilizzo dell'apparecchio
per scopi diversi esula dalle
applicazioni per le quali è stato
concepito ed è vietato.

■ Questo apparecchio è progettato

per essere utilizzato ad un'altezza
massima di 4000 metri sopra il
livello del mare.

Prima di accendere l'apparecchio:

Controllare che non vi siano danni
visibili sull'apparecchio. Non mettere in
funzione l'apparecchio se danneggiato.
Se si dovessero presentare problemi di
qualsiasi tipo, contattare il proprio
rivenditore specializzato oppure il
nostro servizio di assistenza clienti.

Leggere e seguire le istruzioni per la
messa in funzione e l'installazione
nonché tutte le altre informazioni fornite
con questo apparecchio.

Conservare tutti i documenti per
impieghi successivi o per eventuali
futuri proprietari.

4

Avvertenze di sicurezza it

( Avvertenze

di sicurezza

Avvertenze di sicurezza

Le seguenti informazioni di
sicurezza e avvertenze sono
allegate per proteggervi da
lesioni ed evitare danni
materiali alle aree circostanti.

È in ogni caso fondamentale
prendere le precauzioni
necessarie e procedere con
attenzione durante
l'installazione, manutenzione,
pulizia e funzionamento
dell'apparecchio.

Bambini/persone/animali domestici

:Avviso

Pericolo di morte!

I bambini e altre persone che
non sono in grado di
comprendere i rischi correlati
all'utilizzo dell'apparecchio
possono procurarsi lesioni o
mettere in pericolo la propria
vita. Pertanto ricordarsi sempre
di quanto segue:

■ L'apparecchio può essere

utilizzato da bambini al di
sopra degli 8 anni di età e
da persone con ridotte
capacità fisiche, sensoriali o
mentali oppure da persone
inesperte se sorvegliate o se
sono state loro fornite
informazioni su come
utilizzare l'apparecchio in
modo sicuro e che siano
consapevoli dei potenziali
rischi legati all'utilizzo
dell'apparecchio.

■ I bambini non devono

giocare con il presente
apparecchio.

■ Non permettere ai bambini di

pulire o effettuare
manutenzioni
sull'apparecchio se non
sono sorvegliati.

5

it Avvertenze di sicurezza

■ Tenere i bambini con età

inferiore ai 3 anni e animali
domestici lontani
dall'apparecchio.

■ Non lasciare l'apparecchio

non sorvegliato quando
bambini o altre persone che
non sono in grado di
comprenderne i rischi si
trovano nei pressi
dell'apparecchio.

:Avviso

Pericolo di morte!

I bambini possono rimanere
chiusi all'interno degli
apparecchi e trovarsi in
pericolo di vita.

■ Non posizionare

l'apparecchio dietro una
porta, poiché potrebbe
ostacolare l'oblò
dell'apparecchio o impedirne
la completa apertura.

■ Una volta che un

apparecchio ha esaurito la
propria vita utile, togliere la
spina di alimentazione dalla
presa prima di tagliare il
cavo di alimentazione, e
quindi distruggere la
chiusura dell'oblò
dell'apparecchio.

:Avviso

Pericolo di soffocamento!

Se lasciati giocare con
imballaggi/pellicole di plastica
o elementi di imballaggio, i
bambini possono rimanervi
intrappolati oppure rischiare di
soffocare mettendoli sopra la
testa.
Tenere imballaggi, pellicole di
plastica e parti di imballaggio
fuori dalla portata dei bambini.

:Avviso

Pericolo di avvelenamento!

Detersivi e additivi possono
provocare avvelenamento se
ingeriti.
In caso di ingestione
accidentale, consultare il
medico. Tenere i detersivi e gli
additivi fuori dalla portata dei
bambini.

:Avviso

Irritazioni agli occhi/alla pelle!

Il contatto con i detersivi e gli
additivi può causare irritazioni
agli occhi o alla pelle.
Risciacquare accuratamente gli
occhi e la pelle in caso di
contatto con detersivi o additivi.
Tenere i detersivi e gli additivi
fuori dalla portata dei bambini.

6

Avvertenze di sicurezza it

Installazione

:Avviso

Rischio di scosse elettriche/ incendio/danni materiali/danni all'apparecchio!

Un'installazione non eseguita
correttamente può condurre a
una situazione pericolosa.
Verificare quanto segue:

■ La tensione di alimentazione

della presa di alimentazione
deve corrispondere alla
tensione nominale indicata
sull'apparecchio (targhetta
identificativa). Le potenze di
allaccio e la protezione
fusibile richiesti sono
specificati sulla targhetta
identificativa.

■ L'apparecchio non deve

essere alimentato mediante
un dispositivo di accensione
esterno, come un timer, né
connesso a un circuito che
viene regolarmente acceso e
spento da un'utenza.

■ La spina di alimentazione e

la presa con contatto di
protezione devono
corrispondere e il sistema di
messa a terra deve essere
installato in modo corretto.

■ L'installazione deve avere

una sezione adeguata.

■ La spina di alimentazione

deve essere liberamente
accessibile in qualsiasi
momento. Se questo non
fosse possibile, al fine di
ottemperare alle relative
norme di sicurezza, deve
essere realizzato un
interruttore (interruttore a 2
poli) nell'installazione
permanente in conformità
alle norme di installazione
elettrica.

■ Nel caso venga utilizzato un

interruttore di circuito
differenziale, sia utilizzato
soltanto se reca il seguente
marchio: z. Soltanto la
presenza del presente
marchio garantisce la
conformità a tutte le
regolazioni applicabili.

:Avviso

Rischio di scosse elettriche/ incendio/danni materiali/danni all'apparecchio!

Se il cavo di alimentazione
dell'apparecchio è danneggiato
o alterato, possono verificarsi
scosse elettriche, cortocircuiti o
incendi causati dal
surriscaldamento.
Il cavo di alimentazione non sia
aggrovigliato, schiacciato o
alterato, e non venga a contatto
con fonti di calore.

7

it Avvertenze di sicurezza

:Avviso

Rischio di incendio/danni materiali/danni all'apparecchio!

L'utilizzo di prolunghe o prese
elettriche multiple, può
provocare incendi causati dal
surriscaldamento o
cortocircuiti.
Collegare l'apparecchio
direttamente a una presa
dotata di messa a terra montata
in modo corretto. Non utilizzare
prolunghe, prese multiple o
unità di accoppiamento
multiple.

:Avviso

Rischio di lesioni/danni materiali/danni all'apparecchio!

■ L'apparecchio può vibrare o

spostarsi durante il
funzionamento e quindi
potenzialmente provocare
lesioni o danni materiali.

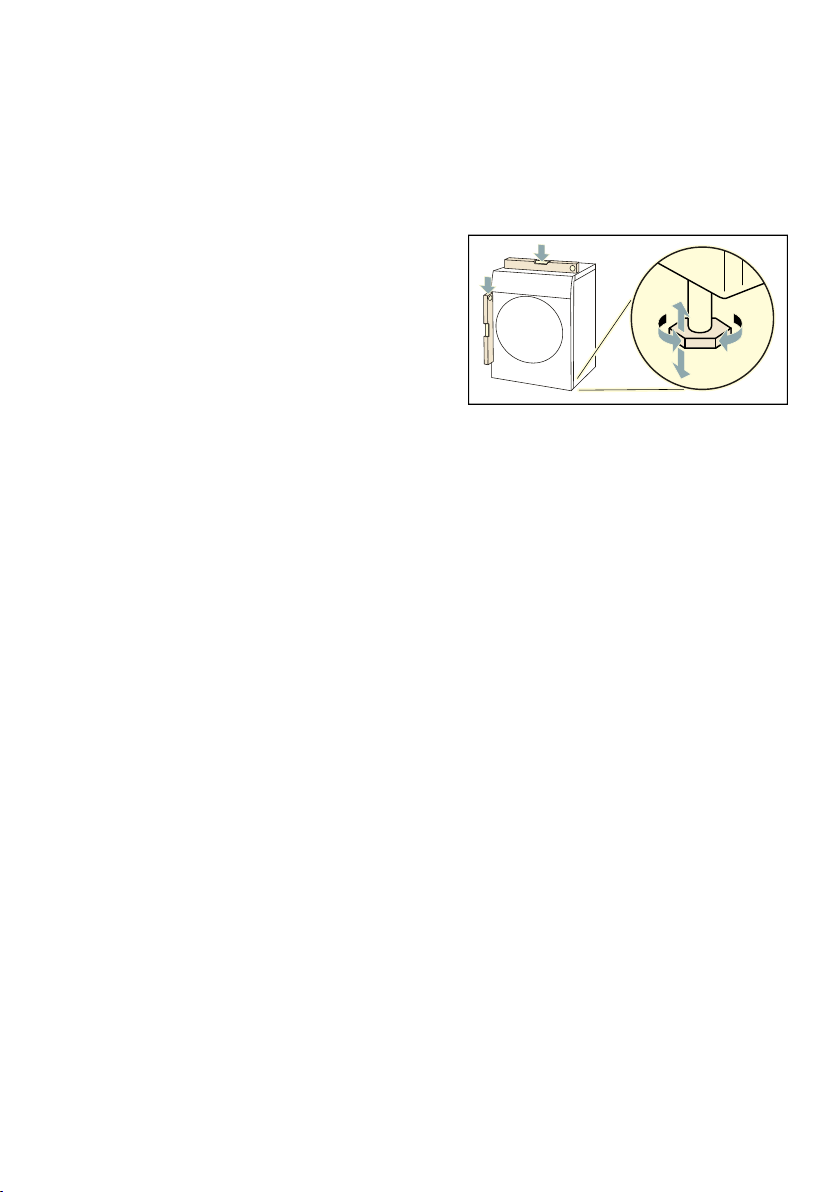

Posizionare l'apparecchio su
una superficie pulita,
uniforme e solida e,
utilizzando una livella a bolla
come guida, metterlo in
piano con i piedini avvitati.

Rischio di lesioni/danni materiali/danni all'apparecchio!

■ Un posizionamento non

corretto (impilamento) del
presente apparecchio sopra
una lavatrice può provocare
lesioni, danni materiali e/o
danni all'apparecchio.
Se il presente apparecchio
deve essere posizionato
sopra una lavatrice, la
lavatrice deve avere
larghezza e profondità
almeno uguali ad esso, e
deve essere fissato in
posizione con l'idoneo set di
collegamento, se disponibile.

~ Pagina 18

L'apparecchio DEVE essere
fissato con questo set di
collegamento. Non è
consentito impilare
l'apparecchio in altro modo.

Rischio di lesioni/danni materiali/danni all'apparecchio!

■ Se si afferra un qualsiasi

componente sporgente
dell'apparecchio (ad es.
l'oblò dell'apparecchio) per
sollevarlo o spostarlo, tali
componenti possono
rompersi e causare lesioni.
Non afferrare alcun
componente sporgente
dell'apparecchio per
spostarlo.

8

Avvertenze di sicurezza it

:Avviso

Pericolo di lesioni!

■ L'apparecchio è molto

pesante. Il suo sollevamento
può provocare lesioni.
Non sollevare l'apparecchio
da sé.

Pericolo di lesioni!

■ L'apparecchio ha bordi

affilati che possono
provocare tagli alle mani.
Non afferrare l'apparecchio
dai bordi affilati. Indossare
guanti di protezione per
sollevarlo.

Pericolo di lesioni!

■ Se i tubi flessibili e i cavi di

alimentazione non sono
instradati in modo corretto, vi
è il pericolo di rimanervi
impigliati e quindi di lesioni.
Instradare i tubi flessibili e i
cavi in modo da impedire
l'eventualità di rimanervi
impigliati.

Funzionamento

:Avviso

Rischio di esplosione/ incendio!

Bucato che è entrato a contatto
con solventi, olio, cera,
decerante, pittura, grasso o
smacchiatore, potrebbe
prendere fuoco se asciugato
nella macchina, oppure
causare l'esplosione
dell'apparecchio. Pertanto
ricordarsi sempre di:

■ Risciacquare il bucato

accuratamente con acqua
calda e detersivo prima di
asciugarlo nella macchina.

■ Non inserire nel presente

apparecchio bucato da
asciugare che non sia stato
lavato preliminarmente.

■ Non utilizzare l'apparecchio

se sono stati utilizzati
prodotti chimici industriali
per la pulizia del bucato.

9

it Avvertenze di sicurezza

:Avviso

Rischio di esplosione/ incendio!

■ In caso di presenza di

materiale residuo nel filtro
lanugine, è possibile che
quest'ultimo prenda fuoco
durante l'esecuzione
dell'asciugatura, oppure
causi l'incendio o
l'esplosione
dell'apparecchio.

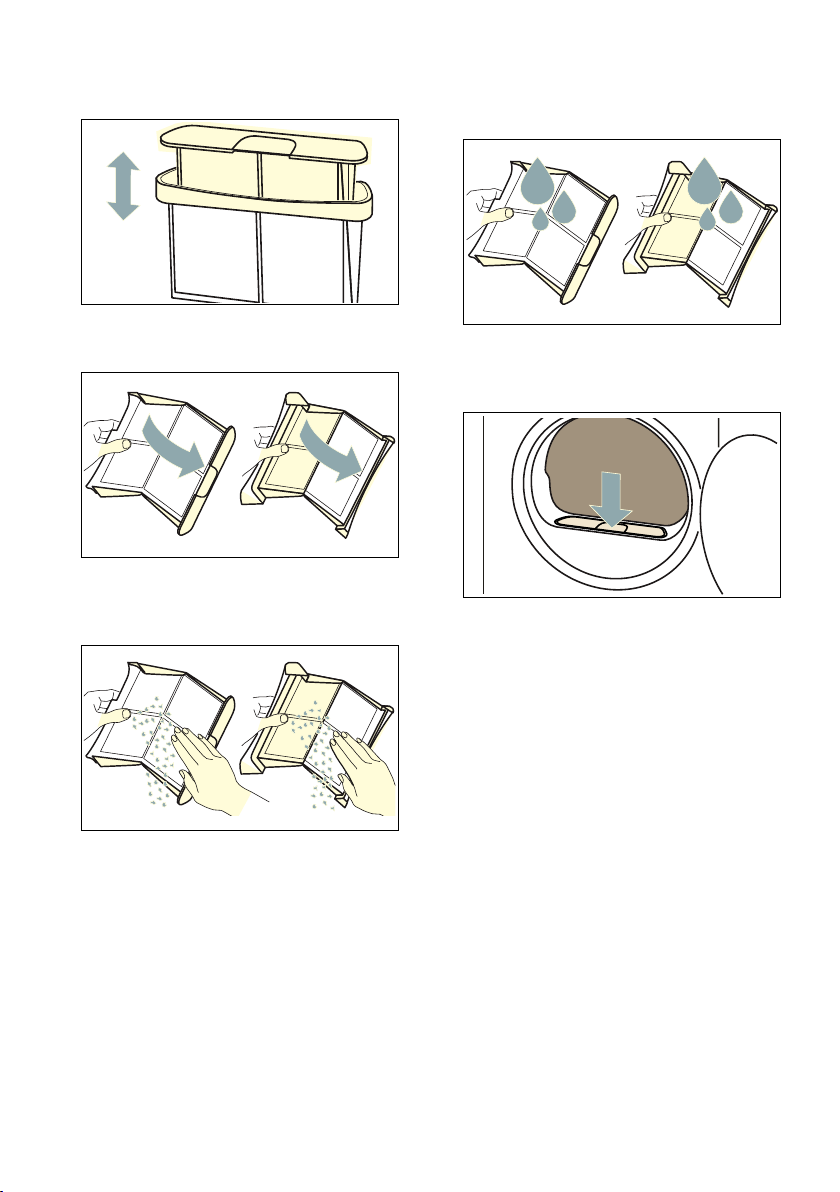

Pulire regolarmente il filtro
lanugine.

Rischio di esplosione/incendio!

■ Alcuni oggetti possono

prendere fuoco durante
l'esecuzione dell'asciugatura,
oppure causare l'incendio o
l'esplosione
dell'apparecchio.
Rimuovere accendini o
fiammiferi dalle tasche dei
capi.

Rischio di esplosione/incendio!

■ In presenza di farina o

polvere di carbone nell'aria
circostante l'apparecchio, è
possibile che si verifichi un
esplosione.
Assicurarsi che l'area intorno
all'apparecchio sia tenuta
pulita quando è in
funzionamento.

:Avviso

Rischio di incendio/danni materiali/danni all'apparecchio!

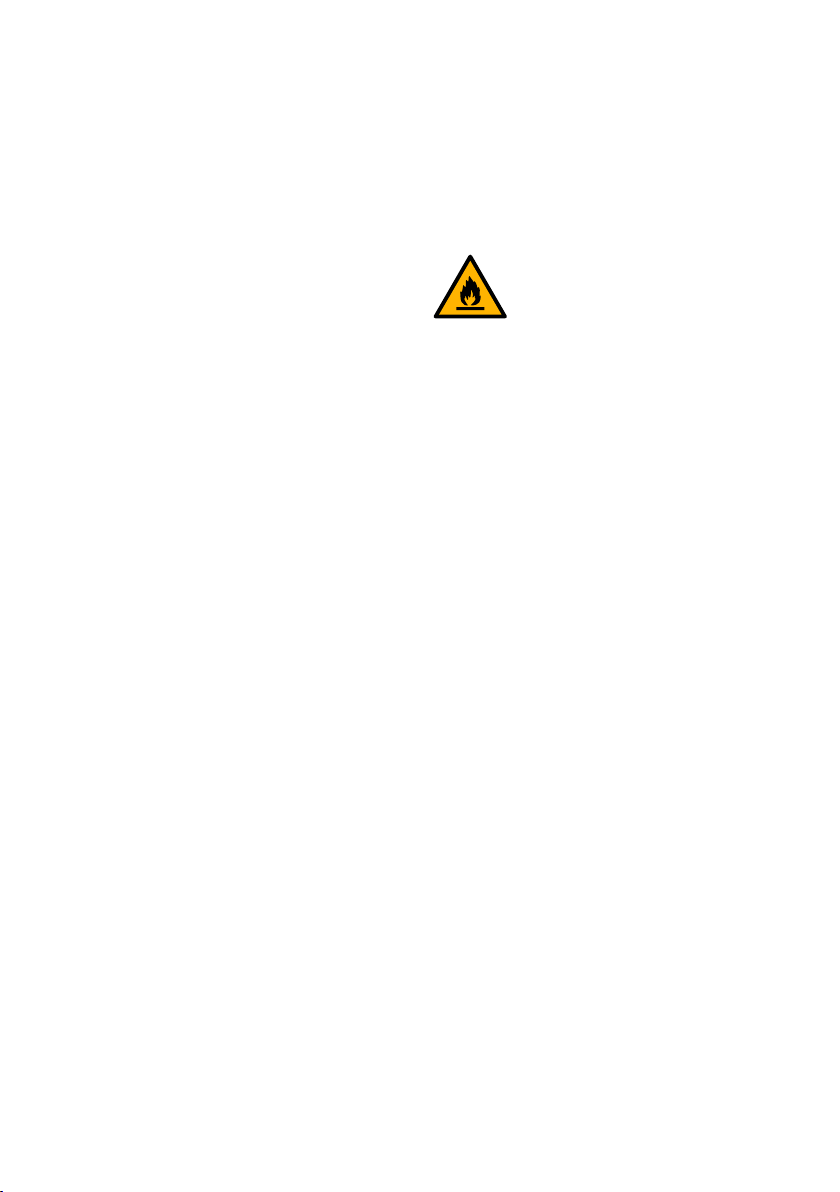

L'apparecchio contiene l'R290,
un refrigerante ecosostenibile
ma infiammabile.
Tenere fonti di ignizione e
fiamme libere lontano
dall'apparecchio.

:Avviso

Rischio di scosse elettriche/ incendio/danni materiali/danni all'apparecchio!

Se un programma viene
terminato prima del termine del
ciclo di asciugatura, il bucato
non si raffredda a sufficienza
ed è possibile che prenda
fuoco, oppure è possibile che
si verifichino danni materiali o
danni all'apparecchio.

■ Durante l'ultima fase del

ciclo di asciugatura, il bucato
nel cestello non viene
riscaldato (ciclo di
raffreddamento). Ciò
garantisce che il bucato resti
a una temperatura alla quale
non verrà danneggiato.

■ Non spegnere l'apparecchio

prima del termine del ciclo di
asciugatura, a meno che non
si rimuova immediatamente
tutti i capi di bucato e li si
divida (per dissipare il
calore).

10

Avvertenze di sicurezza it

:Avviso

Pericolo di avvelenamento/ danni materiali!

L'acqua di condensa non è
potabile ed è possibile che sia
contaminata con fibre di
tessuto. L'acqua di condensa
contaminata può essere nociva
per la salute e causare danni
materiali.
Non bere e non riutilizzare.

:Avviso

Pericolo di avvelenamento!

Si possono sprigionare fumi
tossici a causa di detersivi
contenenti solventi, ad es.
sgrassatore.
Non usare detersivi che
contengono solventi.

:Avviso

Pericolo di lesioni!

■ Se ci si sostiene/ci si siede

sull'oblò dell'apparecchio
quando è aperto,
l'apparecchio potrebbe
ribaltarsi e quindi causare
lesioni.
Non sostenersi all'oblò
dell'apparecchio quando è
aperto.

Pericolo di lesioni!

■ Se si sale sull'apparecchio, il

piano di lavoro potrebbe
rompersi e quindi causare
lesioni.
Non salire sull'apparecchio.

Pericolo di lesioni!

■ Inserire le mani nel cestello

ancora in movimento
potrebbe causare lesioni alle
mani.
Attendere fino a che il
cestello non è
completamente fermo.

Attenzione!
Rischio di danni materiali/

danni all'apparecchio

■ Se la quantità di bucato

nell'apparecchio supera la
massima capacità di carico,
esso potrebbe non essere in
grado di funzionare in modo
corretto, oppure potrebbero
verificarsi danni materiali o
danni all'apparecchio.
Non superare la capacità di
carico massima per
l'asciugatura del bucato.
Assicurarsi di attenersi alle
capacità di carico massime
indicate per ciascuno dei
programmi ~ Pagina 25.

11

it Avvertenze di sicurezza

Rischio di danni materiali/danni all'apparecchio

■ Se si mette in funzione

l'apparecchio senza un
raccoglitore di lanugine (ad
es. filtro lanugine, vano
lanugine, a seconda delle
specifiche dell'apparecchio),
o se il raccoglitore di
lanugine è incompleto o
difettoso, è possibile che si
verifichino danni
all'apparecchio.
Non mettere in funzione
l'apparecchio senza un
raccoglitore di lanugine
oppure con un raccoglitore
di lanugine incompleto o
difettoso.

Rischio di danni materiali/danni all'apparecchio

■ Oggetti leggeri quali capelli

o fibre di tessuto potrebbero
essere risucchiate nell'
ingresso aria quando
l'apparecchio è in funzione.
Tenerli lontani
dall'apparecchio.

Rischio di danni materiali/danni all'apparecchio

■ Schiuma e gommapiuma

potrebbero deformarsi o
sciogliersi se asciugate
nell'apparecchio.
Non asciugare capi di
bucato che contengono
schiuma o gommapiuma
nell'apparecchio.

Rischio di danni materiali/danni all'apparecchio

■ Se si versa una quantità

errata di detersivo o di
detergente nell'apparecchio,
potrebbero verificarsi danni
materiali o danni
all'apparecchio.
Utilizzare detersivi/additivi/
detergenti e ammorbidenti
rispettando le istruzioni del
produttore.

Rischio di danni materiali/danni all'apparecchio

■ Se l'apparecchio si

surriscalda, esso potrebbe
non essere in grado di
funzionare in modo corretto,
oppure potrebbero verificarsi
danni materiali o danni
all'apparecchio.
Assicurarsi che l'ingresso
aria dell'apparecchio non sia
mai ostruito quando
l'apparecchio è in funzione, e
che l'area circostante
l'apparecchio sia ventilata in
modo adeguato.

Pulizia/Manutenzione

:Avviso

Pericolo di morte!

L'apparecchio è alimentato a
energia elettrica. Rischio di
scosse elettriche in caso di
contatto con componenti sotto
tensione. Pertanto ricordarsi
sempre di:

■ Spegnere l'apparecchio.

Scollegare l'apparecchio
dall'alimentazione (estrarre la
spina).

■ Non toccare mai la spina di

alimentazione con le mani
bagnate.

■ Nel rimuovere la spina di

alimentazione dalla presa,
afferrare la spina stessa e
mai il cavo di alimentazione,
in caso contrario il cavo di
alimentazione potrebbe
subire danni.

12

Avvertenze di sicurezza it

■ Non apportare nessuna

modifica tecnica
all'apparecchio o alle sue
caratteristiche.

■ Riparazioni e qualsiasi altro

lavoro sull'apparecchio
devono essere eseguiti
unicamente dal nostro
servizio di assistenza clienti
oppure da un elettricista. Lo
stesso vale per la
sostituzione del cavo di
alimentazione (quando
necessario).

■ È possibile ordinare cavi di

alimentazione di ricambio dal
nostro servizio di assistenza
clienti.

:Avviso

Pericolo di avvelenamento!

Si possono sprigionare fumi
tossici a causa di detersivi
contenenti solventi, ad es.
sgrassatore.
Non usare detersivi che
contengono solventi.

:Avviso

Rischio di scosse elettriche/ danni materiali/ danni all'apparecchio!

Nel caso in cui penetri
dell'umidità nell'apparecchio,
potrebbe verificarsi un
cortocircuito.
Non utilizzare un'idropulitrice,
un pulitore a vapore,
un'idropistola o una pistola a
spruzzo per la pulizia
dell'apparecchio.

:Avviso

Rischio di lesioni/danni materiali/danni all'apparecchio!

L'utilizzo di parti di ricambio e
accessori di altre marche è
rischioso e potrebbe provocare
lesioni, danni materiali o danni
all'apparecchio.
Per ragioni di sicurezza,
utilizzare solo parti di ricambio
e accessori originali.

Attenzione!
Rischio di danni materiali/

danni all'apparecchio

Detergenti e pretrattanti per
bucato (ad es. smacchiatori,
spray di prelavaggio, etc)
possono causare danni in caso
di contatto con le superfici
dell'apparecchio. Pertanto
ricordarsi sempre di:

■ Non far entrare in contatto

tali detergenti con le
superfici dell'apparecchio.

■ Pulire l'apparecchio soltanto

con acqua e un panno
umido e morbido.

■ Rimuovere immediatamente

qualsiasi residuo di detersivo
o spray o altri.

13

it Consigli per risparmiare

7 Consigli per

risparmiare

Consigli per risparmiare

■ Prima dell'asciugatura, centrifugare il

bucato. Biancheria più asciutta
riduce il tempo di asciugatura e
diminuisce il consumo di energia.

■ Caricare l'apparecchio con il carico

massimo consentito per il
programma selezionato..

Avvertenza: Un superamento della

quantità di carico massima provoca un
allungamento della durata del
programma e un aumento del consumo
di energia.

■ Installare l'apparecchio in un

ambiente ventilato e tenere libera la
griglia di raffreddamento
sull'apparecchio, in modo tale da
garantire il ricambio di aria.

■ Rimuovere regolarmente la lanugine

nell'apparecchio. Un apparecchio
sporco di lanugine richiede più
tempo per l'asciugatura e consuma
più energia.

■ Se prima dell'avvio del programma e

dopo la fine del programma
l'apparecchio resta a lungo
inutilizzato, passa automaticamente
alla modalità di risparmio energetico.
Il display e le spie si spengono dopo
alcuni minuti e Avvio/Pausa Ü
lampeggia. Terminare la modalità di
risparmio energetico azionando
nuovamente l'apparecchio, ad es.
aprire o chiudere lo sportello.

■ Se l'apparecchio in modalità di

risparmio energetico non viene
utilizzato per un periodo di tempo
prolungato si spegne
automaticamente

5 Installazione ed

allacciamento
dell’apparecchio

Installazione ed allacciamento dell’apparecchio

Contenuto della confezione





#

+

3

( Documentazione allegata (ad es.

Istruzioni per l'uso e
l'installazione)

0 Materiale di fissaggio
8 Collettore per il fissaggio del tubo

flessibile di scarico

@ Tubo flessibile di scarico
H Adattatore
P Cestello lana

Avvertenza: Se il Wi-Fi è attivato,

l'apparecchio non si spegne
automaticamente.

14

Installazione ed allacciamento dell’apparecchio it

1. Rimuovere completamente il

materiale di imballaggio e le
pellicole protettive dall'apparecchio.

2. Aprire la porta.

3. Estrarre tutti gli accessori dal

cestello.
Adesso si può procedere
all'installazione e all'allacciamento
dell’apparecchio.

Attenzione!
Danni materiali e all'apparecchio

Eventuali oggetti rimasti nel cestello che
non siano necessari al funzionamento
dell'apparecchio possono causare
danni materiali e danneggiare
l'apparecchio.
Rimuovere dal cestello tutti gli oggetti e
gli accessori.

Installazione dell'apparecchio

:Avviso

Pericolo di morte!

I bambini possono rimanere chiusi
all'interno degli apparecchi e trovarsi in
pericolo di vita.

■ Non posizionare l'apparecchio dietro

una porta, poiché potrebbe

ostacolare l'oblò dell'apparecchio o

impedirne la completa apertura.

■ Una volta che un apparecchio ha

esaurito la propria vita utile, togliere

la spina di alimentazione dalla presa

prima di tagliare il cavo di

alimentazione, e quindi distruggere

la chiusura dell'oblò

dell'apparecchio.

:Avviso

Rischio di esplosione/incendio!

In presenza di farina o polvere di
carbone nell'aria circostante
l'apparecchio, è possibile che si verifichi
un esplosione.
Assicurarsi che l'area intorno
all'apparecchio sia tenuta pulita quando
è in funzionamento.

:Avviso

Rischio di incendio/danni materiali/ danni all'apparecchio!

L'apparecchio contiene l'R290, un
refrigerante ecosostenibile ma
infiammabile.
Tenere fonti di ignizione e fiamme libere
lontano dall'apparecchio.

:Avviso

Rischio di lesioni/danni materiali/ danni all'apparecchio!

■ L'apparecchio può vibrare o

spostarsi durante il funzionamento e
quindi potenzialmente provocare
lesioni o danni materiali.
Posizionare l'apparecchio su una
superficie pulita, uniforme e solida e,
utilizzando una livella a bolla come
guida, metterlo in piano con i piedini
avvitati.

Rischio di lesioni/danni materiali/danni all'apparecchio!

■ Un posizionamento non corretto

(impilamento) del presente
apparecchio sopra una lavatrice può
provocare lesioni, danni materiali e/
o danni all'apparecchio.
Se il presente apparecchio deve
essere posizionato sopra una
lavatrice, la lavatrice deve avere
larghezza e profondità almeno
uguali ad esso, e deve essere
fissato in posizione con l'idoneo set
di collegamento, se disponibile.

~ Pagina 18

L'apparecchio DEVE essere fissato
con questo set di collegamento. Non
è consentito impilare l'apparecchio
in altro modo.

Rischio di lesioni/danni materiali/danni all'apparecchio!

■ Se si afferra un qualsiasi

componente sporgente
dell'apparecchio (ad es. l'oblò
dell'apparecchio) per sollevarlo o
spostarlo, tali componenti possono
rompersi e causare lesioni.
Non afferrare alcun componente
sporgente dell'apparecchio per
spostarlo.

15

it Installazione ed allacciamento dell’apparecchio

:Avviso

Pericolo di lesioni!

■ L'apparecchio è molto pesante. Il

suo sollevamento può provocare
lesioni.
Non sollevare l'apparecchio da sé.

Pericolo di lesioni!

■ L'apparecchio ha bordi affilati che

possono provocare tagli alle mani.
Non afferrare l'apparecchio dai bordi
affilati. Indossare guanti di
protezione per sollevarlo.

Attenzione!
Rischio di danni materiali/danni

all'apparecchio

Se l'apparecchio si surriscalda, esso
potrebbe non essere in grado di
funzionare in modo corretto, oppure
potrebbero verificarsi danni materiali o
danni all'apparecchio.
Assicurarsi che l'ingresso aria
dell'apparecchio non sia mai ostruito
quando l'apparecchio è in funzione, e
che l'area circostante l'apparecchio sia
ventilata in modo adeguato.

Attenzione!
Danni materiali e all'apparecchio

Prima di lasciare la fabbrica,
l'apparecchio è stato sottoposto a una
prova di funzionamento e può
contenere residui di acqua. Tali residui
di acqua possono fuoriuscire se
l'apparecchio viene inclinato oltre i 40 .

Installare l'apparecchio come segue:

1. Installare l'apparecchio su un fondo

pulito, piano e solido.

2. Controllare il livellamento

dell’apparecchio con una livella a
bolla d’aria.

3. Se necessario, utilizzare i piedini

dell'apparecchio per ottenere un

livellamento perfetto.
Adesso si può procedere
all'allacciamento dell’apparecchio.

Avvertenze

■ Tutti i piedini dell'apparecchio

devono poggiare stabilmente sul

pavimento.

■ Un livellamento non corretto

dell'apparecchio può causare

durante il funzionamento rumori e

vibrazioni, movimenti irregolari del

cestello nonché la fuoriuscita

dell'acqua residua dall'apparecchio.

16

Installazione ed allacciamento dell’apparecchio it

Collegare l'apparecchio

:Avviso

Rischio di scosse elettriche/incendio/ danni materiali/danni all'apparecchio!

Un'installazione non eseguita
correttamente può condurre a una
situazione pericolosa. Verificare quanto
segue:

■ La tensione di alimentazione della

presa di alimentazione deve
corrispondere alla tensione nominale
indicata sull'apparecchio (targhetta
identificativa). Le potenze di allaccio
e la protezione fusibile richiesti sono
specificati sulla targhetta
identificativa.

■ L'apparecchio non deve essere

alimentato mediante un dispositivo
di accensione esterno, come un
timer, né connesso a un circuito che
viene regolarmente acceso e spento
da un'utenza.

■ La spina di alimentazione e la presa

con contatto di protezione devono
corrispondere e il sistema di messa
a terra deve essere installato in
modo corretto.

■ L'installazione deve avere una

sezione adeguata.

■ La spina di alimentazione deve

essere liberamente accessibile in
qualsiasi momento. Se questo non
fosse possibile, al fine di
ottemperare alle relative norme di
sicurezza, deve essere realizzato un
interruttore (interruttore a 2 poli)
nell'installazione permanente in
conformità alle norme di
installazione elettrica.

■ Nel caso venga utilizzato un

interruttore di circuito differenziale,
sia utilizzato soltanto se reca il
seguente marchio: z. Soltanto la
presenza del presente marchio
garantisce la conformità a tutte le
regolazioni applicabili.

:Avviso

Rischio di scosse elettriche/incendio/ danni materiali/danni all'apparecchio!

Se il cavo di alimentazione
dell'apparecchio è danneggiato o
alterato, possono verificarsi scosse
elettriche, cortocircuiti o incendi causati
dal surriscaldamento.
Il cavo di alimentazione non sia
aggrovigliato, schiacciato o alterato, e
non venga a contatto con fonti di calore.

:Avviso

Rischio di incendio/danni materiali/ danni all'apparecchio!

L'utilizzo di prolunghe o prese elettriche
multiple, può provocare incendi causati
dal surriscaldamento o cortocircuiti.
Collegare l'apparecchio direttamente a
una presa dotata di messa a terra
montata in modo corretto. Non utilizzare
prolunghe, prese multiple o unità di
accoppiamento multiple.

17

it Installazione ed allacciamento dell’apparecchio

:Avviso

Pericolo di lesioni!

Se i tubi flessibili e i cavi di
alimentazione non sono instradati in
modo corretto, vi è il pericolo di
rimanervi impigliati e quindi di lesioni.
Instradare i tubi flessibili e i cavi in
modo da impedire l'eventualità di
rimanervi impigliati.

Collegare l'apparecchio come segue:

1. Collegamento del tubo di scarico

~ Pagina 45

2. Inserire la spina dell'apparecchio

nella presa.

3. Controllare che la spina di rete sia

saldamente inserita.

Ora la macchina è pronta per l’uso.

Attenzione!
Danni materiali e all'apparecchio

L'apparecchio contiene refrigerante e
potrebbe danneggiarsi se messo in
funzione immediatamente dopo il
trasporto.
Prima della messa in funzione lasciare
l'apparecchio fermo per due ore.

Avvertenza: In caso di dubbi, far

controllare l'apparecchio da personale
qualificato.

Prima del primo utilizzo

Prima di accendere l'apparecchio:

Controllare che non vi siano danni
visibili sull'apparecchio. Non mettere in
funzione l'apparecchio se danneggiato.
Se si dovessero presentare problemi di
qualsiasi tipo, contattare il proprio
rivenditore specializzato oppure il
nostro servizio di assistenza clienti.

Avvertenza: Dopo l'installazione e

l'allacciamento, l’apparecchio è pronto
per l'uso. Non sono necessarie altre
operazioni.

Accessori opzionali

Ordinare gli accessori opzionali* presso
il servizio i assistenza clienti:

■ Piedistallo:

Sollevare l'asciugatrice con un

piedistallo per caricare/scaricare nel

modo migliore.

Trasportare la biancheria con il

cesto della biancheria integrato nel

vano del piedistallo.

– Codice dell'ordine: WZ20500.

■ Set di collegamento per colonna

lavatrice-asciugatrice:

L'asciugatrice può essere collocata,

per risparmiare spazio, su un'idonea

lavatrice di uguale profondità e

larghezza.

È indispensabile fissare

l'asciugatrice alla lavatrice mediante

questo kit di congiunzione.

– Codice dell'ordine con piano di

lavoro estraibile: WZ20400

– Codice dell'ordine senza piano di

lavoro estraibile: WZ11410.

18

* in funzione dell'allestimento

dell'apparecchio

Impostazioni dell'apparecchio it



2 Impostazioni

dell'apparecchio

Impostazioni dell'apparecchio

Sicurezza bambini

Con l'attivazione della sicurezza
bambini si impedisce che il pannello
venga azionato per sbaglio.

Attivazione/disattivazione della
sicurezza bambini:

■ Premere Sicurezza bambini 3 sec.

per 3 secondi.

Avvertenza: La sicurezza bambini

rimane attiva anche dopo lo
spegnimento dell'apparecchio. Per
poter utilizzare il pannello dopo
l'accensione, è necessario disattivare la
sicurezza bambini.

Attivazione della modalità di impostazione

Per eseguire le impostazioni seguenti è
sempre necessario attivare innanzitutto
la modalità di impostazione. A tale
scopo vale il seguente ordine del
selettore programmi:





#

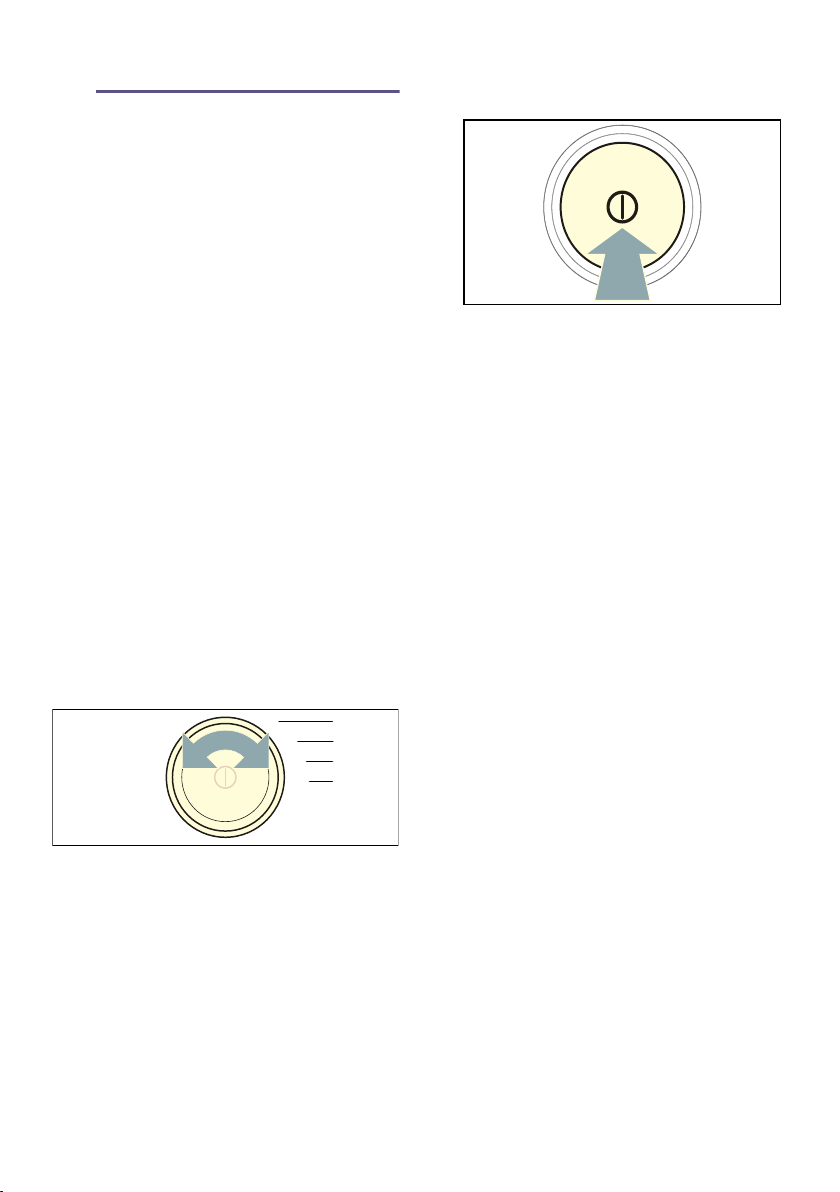

1. Accendere l'apparecchio.

2. Ruotare il selettore programmi sulla

posizione 1.

3. Premere su Livello di asciugatura e

contemporaneamente ruotare il
selettore programmi portandolo in
posizione 2.

4. Rilasciare Livello di asciugatura .

La modalità di impostazione è attiva.

Modifica del volume del segnale

Il volume per i segnali di avviso (ad es.
fine del programma) e i toni tasti
possono essere modificati sulle
posizioni seguenti del selettore:

■ 2: volume dei segnali di avviso

■ 3: volume dei toni tasti

1. Attivazione della modalità di

impostazione.

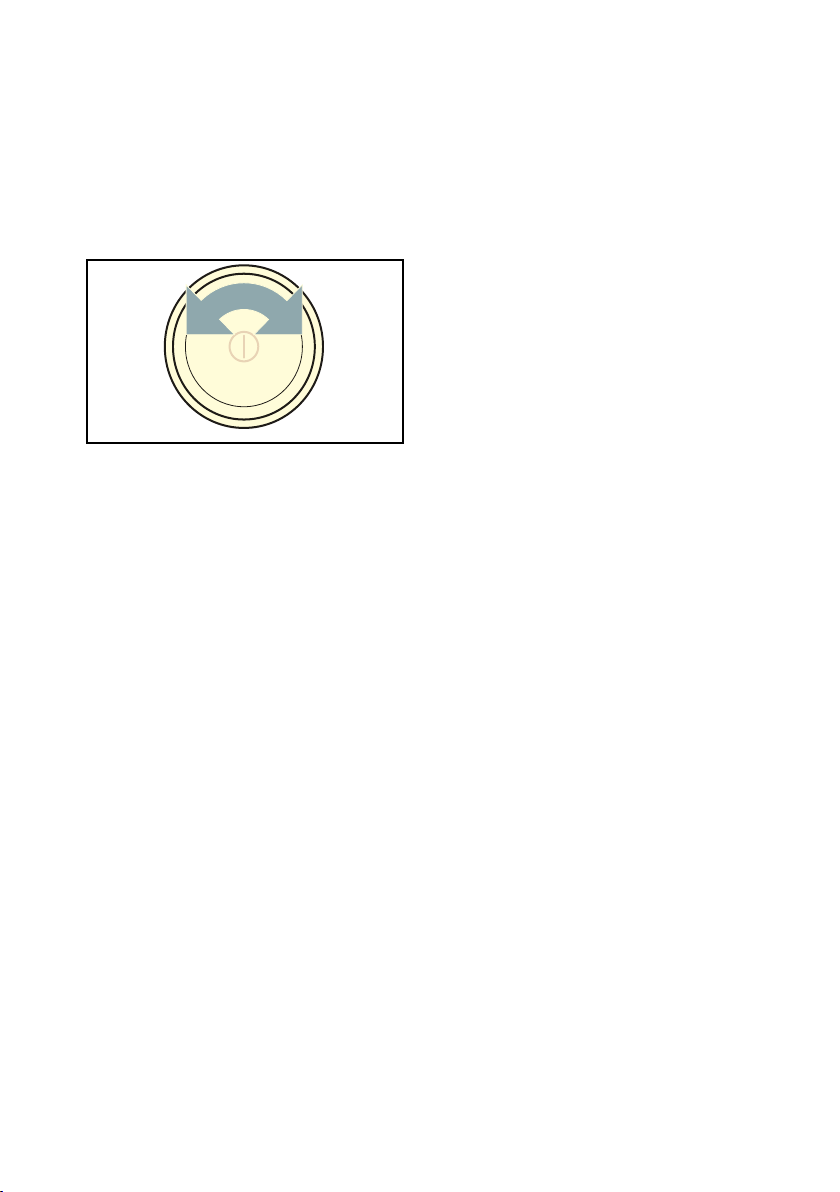

2. Ruotare il selettore programmi sulla

posizione desiderata.

3. Con Fine fra + o - impostare il

volume desiderato (0=spento fino a
4=molto alto).

1 Attivazione della modalità di

impostazione

2 Attivare lamodalità

d'impostazione e il volume dei
segnali di avvertimento

3 Volume dei toni tasti
4 Spegnimento automatico

19

it Impostazioni dell'apparecchio

Spegnimento automatico dell'apparecchio

Se l'apparecchio resta a lungo
inutilizzato, sia all'avvio del programma
che al termine del programma, si
spegne automaticamente per
risparmiare energia. Premendo il tasto
# è possibile riaccenderlo in qualsiasi
momento.

Il disinserimento automatico
dell'apparecchio può essere attivato o
disattivato nel modo seguente:

1. Attivazione della modalità di

impostazione.

2. Ruotare il selettore programmi sulla

posizione 4.

3. Con Fine fra + o - può essere

attivato (on) o disattivato (off) il
disinserimento automatico
dell'apparecchio.

Avvertenza: Se il Wi-Fi è attivato,

l'apparecchio non si spegne
automaticamente.

Fine della modalità di impostazione

Quando sono state acquisite tutte le
impostazioni, premere su #, per
spegnere l'apparecchio.

Le impostazioni selezionate vengono
salvate e saranno operative al
successivo avvio.

20

Istruzioni brevi it

9 Istruzioni brevi

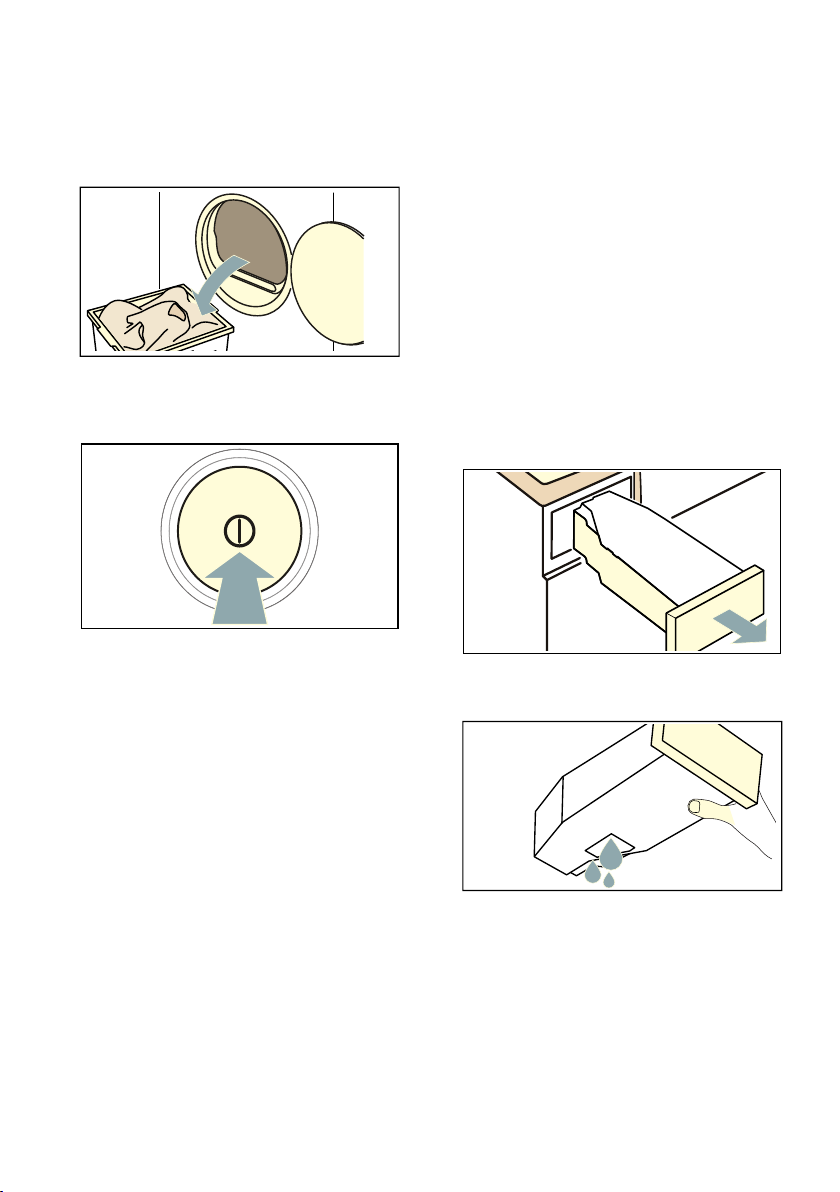

Istruzioni brevi

Avvertenza: L'apparecchio deve essere installato e collegato in modo corretto.

~ Pagina 14

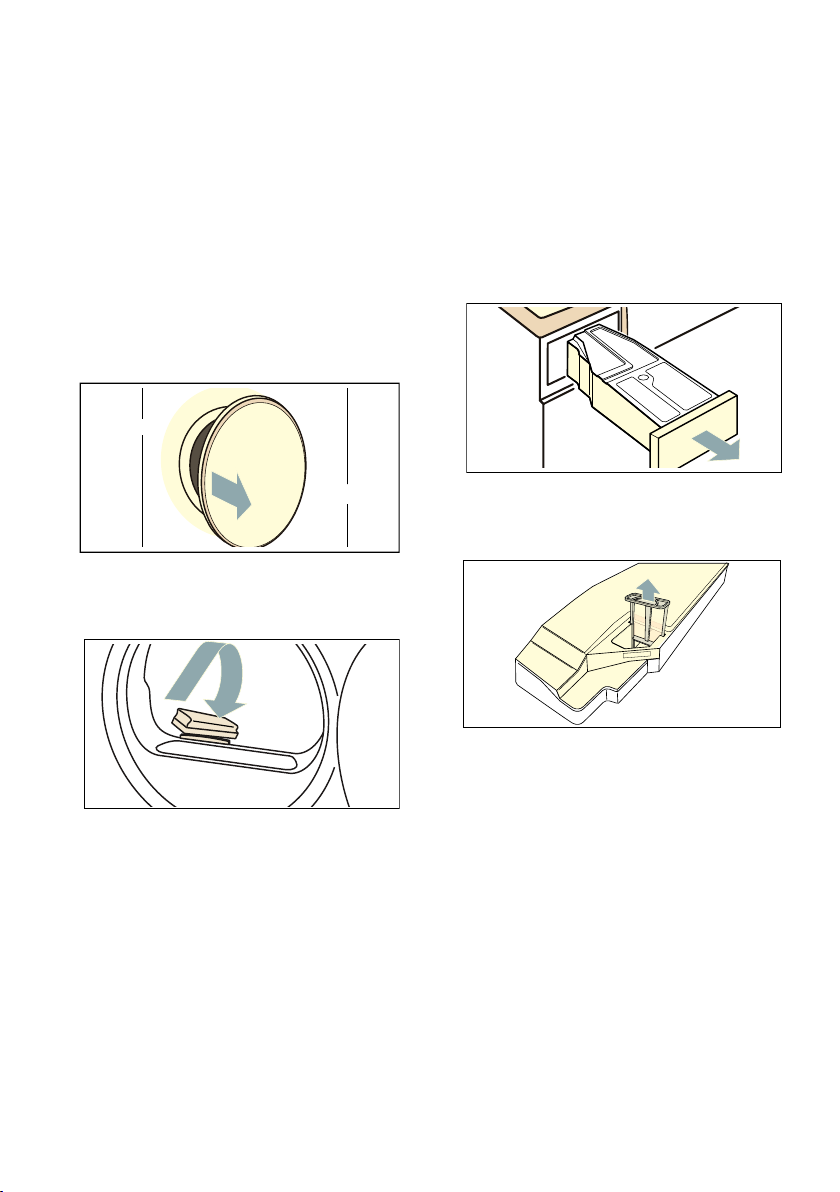

1

@ @ @

Prima dell'avvio
del programma:

Suddividere la

--------

biancheria.

Accendere
l'apparecchio.

2 @ @ @

Aprire l'oblò e
introdurre la
biancheria.

--------

3

Chiudere l'oblò. Se necessario,

modificare le
impostazioni del
programma.

@ @ @

Al termine del

programma:

Selezionare il
programma.

Avviare il
programma.

Spegnere
l'apparecchio.

Aprire l'oblò ed
estrarre la
biancheria.

--------

Svuotare il
contenitore
dell'acqua di
condensa.

4

Eliminare la

--------

lanugine.

21

it Conoscere l'apparecchio

+

* Conoscere l'apparecchio

Conoscere l'apparecchio

Panoramica dell'apparecchio



3





( Contenitore dell'acqua di condensa
0 Pannello
8 Illuminazione interna del cestello (a seconda dell'allestimento

dell'apparecchio)

@ Griglia di raffreddamento
H Oblò
P Filtro lanugine

22

#

Pannello







Conoscere l'apparecchio it

;





K

+#

( Programmi ~ Pagina 25 0 Selettore programmi

■ Premere: accensione/spegnimento dell' apparecchio

■ Ruotare: impostazione programma

8 Sicurezza bambini

contro l'indesiderata modifica delle funzioni immesse.
Per attivare/disattivare:~ Pagina 19

@ Antipiega 60 min.
H Antipiega 120 min.
P Asciugatura delicata
X Display

Visualizzazione delle impostazioni e informazioni

` Ü al:

■ Avvio di un programma

■ Interruzione di un programma, ad es. aggiungere il bucato

■ Terminare un programma

h Fine tra

“ Grado di asciugatura
” Risultato d'asciugatura
‘ Segnale
’ Avvio a distanza e impostazioni Home Connect~ Pagina 36

3





C

23

it Conoscere l'apparecchio

Display

ð

ñ

é

e

Ø
»

Ý

- ˜ -

- ‹ -

Ø
»

Ò

Ô

}

|

û

1.27

3h

Svuotare il contenitore
dell'acqua di condensa

~ Pagina 33

Eliminare la lanugine

~ Pagina 34

Lo scambiatore di calore
viene pulito automaticamente

Avanzamento del
programma per:

Asciugatura
Stiratura con ferro
Asciugatura normale
Antipiega
Pausa

Fine del programma
Risultati di asciugatura per:

Stiratura con ferro
Asciugatura normale
Asciugatura normale intensa
Grado di asciugatura

selezionato
È selezionato l'avvio a

distanza
OFF: il Wi-Fi è disattivato e

l'apparecchio non è collegato
alla rete domestica
lampeggiante: l'apparecchio
sta cercando di stabilire un
collegamento con la rete
domestica
acceso: il Wi-Fi è attivo e
l'apparecchio è collegato alla
rete domestica

È stato selezionato un
programma a tempo

Durata prevista del

programma in ore e minuti
Posticipo del programma in

ore se è stato selezionato il
tempo di Fine fra

24

Tabella dei programmi it

/ Tabella dei programmi

Tabella dei programmi

Programma Carico massimo

Nome del programma

Breve spiegazione del programma o per quali indumenti è idoneo.

ü Cotone

Indumenti resistenti, indumenti molto resistenti di cotone oppure lino.
Sintetici

Tessuti in fibra sintetica o mista.
Mix

Carico misto di capi in cotone e tessuti sintetici.
Lingerie

Biancheria intima delicata, lavabile in lavatrice, ad es. con pizzi, Lycra, raso o tes­suti misti.

Lana con cestello
I tessuti in lana o parzialmente di lana; scarpe/scarpe sportive e per il tempo libero;

animali di peluche lavabili in fibre plastiche.

Avvertenze

■ Asciugare gli indumenti esclusivamente con il cestello per la lana

~ Pagina 42.

■ Non asciugare scarpe in pelle o con parti in pelle.

■ L'imbottitura degli animali di peluche deve essere adatto per l'asciugatrice.

Freddo û
Programma a tempo per tutti gli indumenti, tranne lana e seta.
Per rinfrescare o arieggiare capi di biancheria poco sporchi.

Avvertenza: È possibile adattare la durata del programma.

~ "supplementari selezionabili" a pagina 27

Caldo û
Programma a tempo per tutti i tipi di indumenti eccetto lana e seta.
Adatto per biancheria preasciugata o leggermente umida e per la postasciugatura

di biancheria spessa, a più strati.

Avvertenza: Nel programma di tempo, l'umidità residua della biancheria non viene

riconosciuta automaticamente. Se dopo l'asciugatura la biancheria è ancora troppo
umida, ripetere il programma e prolungare eventualmente la durata del programma.

~ "supplementari selezionabili" a pagina 27

Il carico massimo si
riferisce al peso
degli indumenti
asciutti.

8 kg

3,5 kg

3 kg

1 kg

max. carico per
lana/animali di
peluche nel
cestello:
1 riempimento
cestello

max. carico per
scarpe nel cestello:
1 paio

3 kg

3 kg

25

it Tabella dei programmi

Camicie
Camicie/grembiuli di cotone, lino, tessuti sintetici oppure misti.

Avvertenza: Dopo l'asciugatura stirare la biancheria oppure appenderla. In questo

modo si disperde l'umidità residua.
Trapunta

Indumenti, cuscini, trapunte o copriletti imbottiti con fibre sintetiche.

Avvertenza: Asciugare singolarmente i capi più grandi. Prestare attenzione alle

istruzioni di lavaggio.
Piumini

Cuscini con imbottitura in piuma o fibre sintetiche.

Avvertenza: Scuotere i cuscini di piume alla fine del programma per distribuire

l'imbottitura e dissipare l'umidità. Eventualmente avviare nuovamente il program­ma.

Outdoor
Abbigliamento impermeabile e outdoor con fodera impermeabile e tessuti idrore-

pellenti.
Asciugamani

Asciugamani resistenti e accappatoi di cotone.
speed 40’

Carico misto costituito da indumenti in fibra sintetica e cotone leggero.
Hygiene

Indumenti resistenti.

Avvertenza: Il programma raggiunge temperature superiori. Particolarmente

adatto per esigenze igieniche elevate.

--------

1,5 kg

2,5 kg

1 cuscino

1 capo

6 kg

2 kg

4 kg

26

supplementari selezionabili it

0 Impostazioni dei programmi

supplementari selezionabili

Tasti Indicatori Chiarimenti e suggerimenti

Avvertenza: Non tutti i tasti e le funzioni ad essi collegate sono selezionabili per tutti i programmi.

Remote Start } Grazie a Remote Start } è possibile avviare l'apparecchio a

ü Tipo di
asciugatura :

Asciugatura normale

Ò Biancheria a più strati di spessore maggiore, che non si asciuga

intensa
Asciugatura normale » Biancheria sottile normale.
Stiratura con ferro Ø Per biancheria sottile normale che resta umida anche dopo

Livello di asciugatura Ô

Ô Ô
Ô Ô Ô

distanza mediante l'app Home Connect e tornare alle imposta­zioni Home Connect.

Premendo brevemente si abilita l'apparecchio per l'avvio a
distanza tramite l'app Home Connect. L'avvio a distanza resta
attivo per 24 ore dopo la selezione e in seguito si disattiva auto­maticamente se il programma non è stato avviato mediante
l'app Home Connect. Ogni funzionamento sull'apparecchio
come l'apertura dello sportello o la selezione di un altro pro­gramma, disattiva il tasto di avvio a distanza per motivi di sicu­rezza.

Avvertenze

■ Lo sportello dell'apparecchio deve essere chiuso per atti-

vare l'avvio a distanza.

■ Se è stata selezionata la sicurezza bambini, non è possibile

attivare l'avvio a distanza.

Se si tiene premuto il tasto per almeno 3 secondi, si torna alle
impostazioni Home Connect ~ Pagina 36.

Selezionare il risultato di asciugatura in base al grado di asciu­gatura desiderato.

Una volta scelto un risultato di asciugatura, resta memorizzato
per il programma selezionato anche dopo che l'apparecchio
viene spento. Eccezione: per il cotone le impostazioni non ven­gono memorizzate.

facilmente.

l'asciugatura o che deve essere stirata o stesa.
Se dopo l'asciugatura la biancheria risulta ancora troppo umida,

per un buon risultato è possibile adattare il grado di asciugatura
e passare dal livello da Ô a Ô Ô Ô. A parità di temperatura,
ciò allunga la durata del programma.

Se è stato adattato il grado di asciugatura di un programma,
l'impostazione del programma resta memorizzata anche dopo
che lì'apparecchio viene spento.

27

it supplementari selezionabili

Fine fra ‚ - ƒ… Prima dell'avvio del programma si può prestabilire la fine del

programma (tempo Fine tra) in intervalli di un'ora (h=ora) fino a
un massimo di 24 h:

1. Selezionare il programma.

Viene visualizzata la durata del programma per il pro­gramma selezionato ad es. ‚:…† (ore:minuti).

2. Premere ripetutamente Fine fra finché non compare il

numero di ore desiderato.

Avvertenza: Con il tasto Fine fra+ i valori di regolazione

vengono aumentati, con il tasto Fine fra-vengono invece
diminuiti.

3. Premere Avvio/Pausa Ü.

La partenza ritardata è attivata.
Prima dell'avvio del programma viene visualizzato sul
display il numero delle ore desiderato ad es. ‰ e viene ese­guito un conto alla rovescia sino a quando il programma di
asciugatura avrà inizio. Segue poi la visualizzazione della
durata del programma.

Avvertenza: La durata del programma è inserita nel tempo di

Fine tra.

ad es.
û ‹ : …‹

Nei programmi a tempo il tempo di asciugatura può essere
impostato fino a un massimo di 3 ore e 30 minuti a passi di 10
minuti.

stiroFacile 60’
stiroFacile 120’

Al termine dell'asciugatura, il cestello muove la biancheria a
intervalli regolari per evitare la formazione di pieghe. È possibile
prolungare la funzione Antipiega automatica di 60 minuti, al
termine di ciascun programma (con il tasto stiroFacile 60’ ) o
di 120 minuti (con stiroFacile 120’ ).

Delicato La temperatura ridotta per indumenti delicati come ad es. polia-

crilico o elastan può prolungare la durata dell'asciugatura.

Segnale acustico Selezionando Segnale acustico si determina se alla fine del

programma viene emesso un segnale acustico. Se l'imposta­zione è stata selezionata, la spia del pulsante si accende e viene
attivato il segnale acustico.

--------

28

Biancheria it

Z Biancheria

Biancheria

Preparazione della biancheria

:Avviso

Rischio di esplosione/incendio!

Alcuni oggetti possono prendere fuoco
durante l'esecuzione dell'asciugatura,
oppure causare l'incendio o l'esplosione
dell'apparecchio.
Rimuovere accendini o fiammiferi dalle
tasche dei capi.

Attenzione!
Danni al cestello e ai tessuti

La presenza di oggetti nelle tasche
degli indumenti durante il
funzionamento potrebbe danneggiare il
cestello e i tessuti. Togliere tutti gli
oggetti dalle tasche degli indumenti,
come ad es. oggetti metallici.

Preparare la biancheria come segue:

■ Legare insieme cinture di stoffa,

nastri di grembiule, ecc. o usare un
sacchetto per biancheria.

■ Chiudere chiusure lampo, ganci,

asole e bottoni. Abbottonare i capi di
biancheria più grandi, come ad es.
le federe.

■ Asciugare sempre gli indumenti

molto piccoli, ad es. calzini per
neonati, insieme ai capi di
biancheria più grandi, ad es.
asciugamani.

■ Per capi di biancheria singoli

utilizzare un programma a tempo.

■ I tessuti a maglia, come t-shirt e

magliette sportive, spesso alla prima
asciugatura si restringono. Utilizzare
un programma delicato.

■ Non asciugare eccessivamente la

biancheria sintetica. Potrebbe
aumentare la formazione di pieghe
nella biancheria.

■ Alcuni detersivi o additivi, ad es.

amido di lavanderia o
ammorbidente, contengono
particelle che si possono depositare
sul sensore di umidità. Ciò può
compromettere il funzionamento del
sensore e pertanto i risultati di
asciugatura.

Avvertenze

– Nel lavaggio di biancheria per cui

si prevede l'uso dell'asciugatrice
dosare il detersivo e l'additivo in
base alle indicazioni del
produttore.

– Pulire regolarmente il sensore di

umidità ~ Pagina 49.

Suddividere la biancheria

Avvertenza: Caricare i capi di

biancheria singolarmente
nell'apparecchio. Per ottenere una
buona asciugatura occorre evitare che i
capi si aggroviglino.

Attenzione!
Danni materiali all'asciugatrice o agli

indumenti

La biancheria non adatta all'asciugatrice
può danneggiare l'apparecchio e la
stessa biancheria può rovinarsi durante
l'asciugatura. Prima dell'asciugatura
suddividere il bucato secondo le
indicazioni per la cura riportate
sull'etichetta:

c adatta all'asciugatura
a Asciugatura a temperatura normale
` Asciugatura a temperatura ridotta
b Non asciugare nell'asciugatrice

29

it Biancheria

Durante la suddivisione della biancheria
da asciugare tenere presente anche
quanto segue:

■ Asciugare insieme solo biancheria

con lo stesso tipo di tessuto e
struttura, così che l'asciugatura risulti
uniforme.
Se si fanno asciugare insieme
indumenti leggeri, pesanti o a più
strati, si ottengono risultati di
asciugatura diversi.

■ Seguire le indicazioni contenute

nella descrizione dei programmi di
asciugatura.

~ "Tabella dei programmi"
a pagina 25
~ "Asciugatura con il cestello lana"
a pagina 42

Avvertenza: Se dopo l'asciugatura la

biancheria è ancora umida, scegliere un
programma a tempo per continuare
l'asciugatura.

Attenzione!
Danni materiali all'apparecchio o agli

indumenti.

Non asciugare i seguenti indumenti

nell'apparecchio:

■ biancheria sporca di solventi, cera o

grasso;

■ indumenti non ancora lavati;

■ indumenti impermeabili, come ad es.

biancheria gommata;

■ tessuti delicati, ad es. seta, tende in

materiale sintetico.

30

Uso dell’apparecchio it

1 Uso dell’apparecchio

Uso dell’apparecchio

Introdurre la biancheria e accendere l'apparecchio

Avvertenza: L'apparecchio deve

essere installato e collegato in modo
corretto. ~ Pagina 14

1. Preparare e suddividere la

biancheria.

2. Premere su # per accendere

l'apparecchio.

3. Aprire la porta.

Verificare che il cestello sia stato
svuotato completamente. Se
necessario svuotarlo.

4. Inserire il bucato smistato nel

cestello.

5. Chiudere l'oblò.

Attenzione!

Possibili danni materiali all'apparecchio o agli indumenti.

Non impigliare la biancheria
dell'oblò.

Avvertenza: Il cestello dell'apparecchio

s'illumina dopo l'apertura, la chiusura e
l'avvio del programma. L'illuminazione
interna del cestello si spegna
automaticamente.

31

it Uso dell’apparecchio

Impostare il programma

Avvertenza: Se la sicurezza bambini è

attivata, è necessario disattivarla prima
di poter impostare un programma.

~ Pagina 19

1. Impostare il programma desiderato.

Sul display compaiono le
impostazioni di programma.

2. Adattare le impostazioni di

programma, se necessario.

~ "supplementari selezionabili"
a pagina 27

Avviare il programma

Premere su Avvio/Pausa Ü.

Avvertenza: Per impedire modifiche

accidentali al programma, attivare la
sicurezza bambini. ~ Pagina 19

Modificare il programma o aggiungere biancheria

Durante l'asciugatura è possibile
togliere o aggiungere biancheria in
qualsiasi momento, così come
modificare o adattare il programma.

1. Aprire lo sportello o premere su

Avvio/Pausa Ü per una pausa.

2. Aggiungere o estrarre la biancheria

e chiudere l'oblò.

3. Se desiderato, scegliere un altro

programma o un'altra impostazione.

~ "Tabella dei programmi"

a pagina 25

~ "supplementari selezionabili"

a pagina 27

4. Chiudere l'oblò.

5. Premere su Avvio/Pausa Ü.

Avvertenza: La durata del programma

sul display si aggiorna a seconda del
carico e dell'umidità residua della
biancheria. I valori indicati possono
variare dopo la modifica del programma
e del carico.

Interruzione del programma

Il programma può essere interrotto in
qualsiasi momento, aprendo lo sportello
oppure premendo Avvio/Pausa Ü.

Svolgimento del programma

Lo stato del programma viene
visualizzato sul display.

Avvertenza: Selezionando un

programma viene indicata la durata di
asciugatura prevista per un carico
massimo. Durante l'asciugatura il
sensore dell'umidità determina l'umidità
residua nella biancheria. A seconda del
tasso di umidità residuo vengono
adattate automaticamente la durata del
programma e l'indicazione del tempo
residuo in corso (eccetto programmi a
tempo).

32

Attenzione!
Pericolo di incendio. La biancheria può

prendere fuoco.

Interrompere il programma, rimuovere
tutta la biancheria e allargarla per
disperdere il calore.

Fine del programma

Sul display compare - ‹ -.

Uso dell’apparecchio it

Estrazione del bucato e spegnimento dell'apparecchio

1. Estrarre la biancheria.

2. Premere su # per spegnere

l'apparecchio.

Svuotare il contenitore dell'acqua di condensa

L'impostazione di fabbrica prevede che
l'acqua di condensa dell'apparecchio
venga convogliata nell'apposito
contenitore.

L'acqua di condensa, volendo, può
essere convogliata tramite un apposito
tubo flessibile,
convoglia l'acqua di condensa nello
scarico, non è necessario svuotare il
contenitore dell'acqua di condensa
durante l'asciugatura né dopo ogni
asciugatura.

1. Estrarre il contenitore dell'acqua di

condensa perpendicolarmente.

*

nello scarico. Quando si

2. Eliminare l'acqua di condensa.

Attenzione!

Possibili danni materiali e alla salute

L'acqua di condensa non è potabile
e può contenere lanugine. L'acqua di
condensa impura può causare danni
alla salute e danni materiali. . Non
bere o non utilizzare per altri scopi.

* in dotazione a seconda del modello,

33

it Uso dell’apparecchio

3. Inserire nuovamente il contenitore

dell'acqua di condensa
nell'apparecchio fino a percepire
uno scatto.

Avvertenza: Il filtro nel contenitore

dell'acqua di condensa filtra la
condensa, che viene utilizzata per la
pulizia automatica dell'apparecchio.
Svuotando l'acqua di condensa il filtro
viene pulito. Ciononostante controllare
regolarmente che non ci siano depositi
di impurità nel filtro. In caso contrario,
rimuoverli.

~ "Pulire il filtro nel contenitore
dell'acqua di condensa" a pagina 49

Eliminare la lanugine

Avvertenza: Durante l'asciugatura il

filtro cattura la lanugine e i capelli
presenti sulla biancheria. Un filtro
lanugine otturato o sporco riduce il
flusso di aria e l'apparecchio non può
raggiungere il massimo delle proprie
prestazioni. Filtri lanugine sporchi
aumentano il consumo di energia e
rallentano l'asciugatura.

Pulire il filtro per lanugine dopo ogni asciugatura.

1. Aprire l'oblò dell'asciugatrice e

rimuovere la lanugine.

2. Estrarre il filtro lanugine in due parti.

3. Rimuovere la lanugine dalla cavità

del filtro. Accertarsi che la lanugine

non cada nel vano aperto.

34

Uso dell’apparecchio it

4. Estrarre la parte interna dal filtro.

5. Aprire i due filtri.

6. Eliminare la lanugine da entrambi i

filtri.

7. Pulire il filtro lanugine sotto acqua

calda corrente.

8. Asciugare il filtro lanugine, chiuderlo

e riposizionarlo.

Attenzione!
Rischio di danni materiali/danni

all'apparecchio

Se si mette in funzione l'apparecchio
senza un raccoglitore di lanugine (ad
es. filtro lanugine, vano lanugine, a
seconda delle specifiche
dell'apparecchio), o se il raccoglitore di
lanugine è incompleto o difettoso, è
possibile che si verifichino danni
all'apparecchio.
Non mettere in funzione l'apparecchio
senza un raccoglitore di lanugine
oppure con un raccoglitore di lanugine
incompleto o difettoso.

35

it Home Connect

o Home Connect

Home Connect

Questo apparecchio è dotato di
connessione Wi-Fi e può essere
comandato a distanza con un
dispositivo mobile.

Mediante l'app Home Connect è
possibile collegarsi a questo
apparecchio con un dispositivo mobile
ed eseguire le seguenti funzioni:

■ impostare e avviare i programmi.

■ Adattare e attivare/disattivare le

impostazioni di programma.

■ Visualizzare lo stato del programma.

■ Adattare e attivare/disattivare le

impostazioni dell'apparecchio.

■ Spegnere l'apparecchio.

Prima di poter usufruire delle funzioni
Home Connect, eseguire i seguenti
punti:

1. installare l'app Home Connect sul

dispositivo mobile.

2. Registrarsi nell'app Home Connect.

3. Collegare un'unica volta

l'apparecchio automaticamente o
manualmente alla rete domestica.

4. Collegare l'apparecchio all'app

Home Connect.

Le informazioni sull'app sono contenute
nella nostra pagina Internet dedicata a
Home Connect www.home-connect.com

I servizi Home Connect non sono
disponibili in tutti i Paesi. La
disponibilità della funzione Home
Connect dipende dalla disponibilità dei
servizi Home Connect nel proprio
Paese. Ulteriori informazioni al riguardo
sono disponibili su: www.home­connect.com

Avvertenze

■ Osservare le avvertenze di sicurezza

delle presenti istruzioni per l'uso e

accertarsi che vengano rispettate

anche quando l'apparecchio viene

utilizzato mediante l'app Home

Connect e non si è in casa.

Osservare anche le avvertenze

presenti nell'app Home Connect.

■ Se l'apparecchio viene utilizzato, non

è possibile apportare modifiche in

parallelo mediante l'app

Home Connect. Le modifiche

all'apparecchio vengono però rese

visibili nell'app Home Connect.

Richiamare il menu Home Connect

Nel menu Home Connect è possibile
creare e controllare i collegamenti alla
rete, ripristinare le impostazioni di rete,
attivare/disattivare il Wi-Fi e trovare altre
funzioni Home Connect.

1. Accendere l'apparecchio.

2. Premere su Remote Start } e

tenere premuto almeno per 3

secondi.
Sul display compare: ‘ž£.
Questo è il menu Home Connect.

Avvertenza: Premere brevemente su

Remote Start }, per uscire dal menu

Home Connect.

36

Home Connect it

Collegare alla rete domestica e all'app Home Connect

Collegare l'apparecchio una volta
automaticamente o manualmente alla
rete domestica.

Avvertenze

■ Se il router della vostra rete

domestica dispone di una funzione
WPS è possibile collegare
automaticamente l'apparecchio con
la rete domestica.

■ Se il vostro router non dispone della

funzione WPS è necessario
collegare manualmente
l'apparecchio alla rete domestica.

In seguito è necessario collegarsi con la
app Home Connect.

Avvertenza: Per collegare

l'apparecchio alla rete domestica,
sull'apparecchio deve essere attivato
Wi-Fi. Il produttore disattiva Wi-Fi
sull'apparecchio che si attiva
automaticamente quando l'apparecchio
viene collegato alla rete domestica.

Connessione automatica alla rete domestica

Passo 2.1

Accertarsi di essere nel menu Home
Connect. ~ Pagina 36

1. Premere su Avvio/Pausa Ü.

L'apparecchio tenta ora di collegarsi
alla rete domestica. Sul display
lampeggia |.

2. Entro 2 minuti attivare la funzione

WPS sul router della rete domestica.
Se il collegamento dell'apparecchio
alla rete domestica è avvenuto, sul
display compare ™©Ÿ è e | si
accende a luce permanente.

Avvertenza: Se non è stato possibile

creare un collegamento, controllare se
l'apparecchio rientra nella copertura
della rete domestica. Ripetere la
procedura per il collegamento
automatico o eseguire il collegamento
manuale.

37

it Home Connect

Connessione manuale alla rete domestica

Passo 2.2

Accertarsi di essere nel menu Home
Connect. ~ Pagina 36

Assicurarsi di aprire e accedere
all'applicazione Home Connect.

1. Impostare il programma in posizione

2.

Sul display compare: †‘˜
(collegamento manuale).

2. Premere su Avvio/Pausa Ü.

L'apparecchio crea ora una propria
rete WLAN con il nome (SSID)

HomeConnect.

4. Collegare il dispositivo mobile con la

rete WLAN HomeConnect e
immettere la password WLAN (key)
HomeConnect.
Il dispositivo mobile si collega ora
con l'apparecchio. Il processo di
collegamento può durare fino a 60
secondi.

5. Una volta stabilita la connessione,

aprire l'app Home Connect sul
dispositivo mobile.

6. Nell’applicazione Home Connect,

immetttere il nome della rete (SSID)
e la password (key) della rete

domestica.

7. Seguire gli ultimi passaggi nell'app

Home Connect per collegare

l'apparecchio.
Se il collegamento dell'apparecchio
alla rete domestica è avvenuto, sul
display compare ™©Ÿ è e | si
accende a luce permanente.

3. Nel dispositivo mobile richiamare le

impostazioni WLAN.

38

Avvertenza: Se non è stato possibile

creare un collegamento, controllare se
l'apparecchio rientra nella copertura
della rete domestica. Ripetere il
collegamento manuale.

Home Connect it

Collegamento all'app Home Connect

Se l'apparecchio è già stato collegato
alla rete domestica, è possibile
collegarsi all'app Home Connect.

Accertarsi di essere nel menu Home
Connect. ~ Pagina 36

Assicurarsi di aprire e accedere
all'applicazione Home Connect.

1. Impostare il programma in posizione

3.

Sul display compare: ‘˜˜
(collegamento con app).

2. Premere su Avvio/Pausa Ü.

L'apparecchio tenta ora di collegarsi
all'app Home Connect.

3. Seguire le ultime fasi

dell'applicazione Home Connect
quando lo strumento viene
visualizzato nell'applicazione.

Avvertenza: Se non è possibile creare

un collegamento, controllare se il
dispositivo mobile rientra nella
copertura della rete domestica o se è
già collegato con la rete. Ripetere il
collegamento all'app Home Connect.

Attivazione/disattivazione del Wi-Fi

Se l'apparecchio è già collegato alla
rete domestica è possibile attivare o
disattivare il Wi-Fi sull'apparecchio.

Accertarsi di essere nel menu Home
Connect. ~ Pagina 36

1. Impostare il programma in posizione

4.

Sul display compare: ’©Ÿ (funzione
Wi-Fi)

2. Premere su Avvio/Pausa Ü.

Se sul display ©Ÿ compare, la funzione
Wi-Fi è attivata sull'apparecchio. Se sul
display ©”” compare, la funzione Wi-Fi
è disattivata sull'apparecchio.

Avvertenze

■ Se si collega l'apparecchio con la

rete domestica, il Wi-Fi sarà attivato
automaticamente.

■ Se il Wi-Fi è attivato, l'apparecchio

non si spegne automaticamente.

■ Se il Wi-Fi sull'apparecchio è spento,

non è possibile né l'avvio a distanza
né il comando a distanza
dell'apparecchio mediante l'app
Home Connect.

■ Se il Wi-Fi viene spento e se prima

l'apparecchio era collegato con la
rete domestica, durante la
riaccensione del Wi-Fi il
collegamento viene creato
automaticamente.

■ Se si attiva questa funzione, il

consumo d'energia aumenta rispetto
ai valori indicati all'interno della
tabella dei valori di consumo.

~ Pagina 55

39

it Home Connect

Ripristino delle impostazioni di rete

È possibile ripristinare tutte le
impostazioni di rete.

Accertarsi di essere nel menu Home
Connect. ~ Pagina 36

1. Impostare il programma in posizione

5.

Sul display compare: §“à (ripristino
delle impostazioni di rete).

2. Premere su Avvio/Pausa Ü.

Sul display compare: ¢“à.

3. Premere su Avvio/Pausa Ü.

Avvertenza: Se si desidera utilizzare di

nuovo l'apparecchio con l'app
Home Connect, è necessario
ricollegarlo alla rete domestica e all'app
Home Connect.

Aggiornamento software

È possibile aggiornare il software
Home Connect sull'apparecchio. Non
appena è disponibile un aggiornamento
del software, sul display compare un
avviso: —˜š

Installare l'aggiornamento direttamente
dall'avviso sul display oppure
manualmente come indicato di seguito:

Accertarsi di essere nel menu Home
Connect. ~ Pagina 36

1. Impostare il programma in posizione

6.

Sul display compare: —˜š

(aggiornamento). Avvio/Pausa Ü

lampeggia, se l'aggiornamento del

software è disponibile.

2. Premere su Avvio/Pausa Ü.

Sul display compare: ¢“à.

3. Premere Avvio/Pausa Ü.

40

Avvertenza: L'aggiornamento del

software può durare alcuni minuti. Non
spegnere l'apparecchio durante
l'aggiornamento.

Home Connect it

Avvertenze sulla tutela dei dati

Con il primo collegamento
dell'apparecchio alla rete WLAN,
connessa a Internet, l'apparecchio
trasmette le seguenti categorie di dati al
server Home Connect (prima
registrazione):

■ Chiaro riconoscimento

dell'apparecchio (che consiste nelle
chiavi dell'apparecchio e
nell'indirizzo MAC del modulo di
comunicazione Wi-Fi installato).

■ Certificazione di sicurezza del

modulo di comunicazione Wi-Fi (per
la messa in sicurezza delle
informazioni del collegamento).

■ La versione attuale del software e

dell'hardware dell'elettrodomestico.

■ Stato di un eventuale ritorno alle

impostazioni di fabbrica.

Questa prima registrazione prepara
l'impiego alle funzionalità Home
Connect ed è necessaria soltanto al
momento in cui desideriamo sfruttare
per prima le funzionalità Home Connect.

Avvertenza: Le funzionalità Home

Connect possono essere utilizzate solo
in presenza di un collegamento con
l'app Home Connect. Le informazioni
sulla tutela dei dati possono essere
richiamate nell'app Home Connect.

Dichiarazione di conformità

Con la presente BSH Hausgeräte
GmbH dichiara che l'apparecchio con
funzionalità Home Connect è in
conformità con i requisiti fondamentali e
le disposizioni relative alla direttiva
2014/53/EU.

La dichiarazione di conformità
dettagliata RED è consultabile su
Internet, sul sito www.siemens­home.bsh-group.com, alla pagina del
prodotto nei documenti supplementari.

2,4 GHz di banda: 100 mW max.

41

it Asciugatura con il cestello lana

„ Asciugatura con il

cestello lana

Asciugatura con il cestello lana

Il cestello lana

Avvertenza: Il cestello lana è in

dotazione all'apparecchio
essere acquistato come accessorio
presso il servizio di assistenza clienti.

Attenzione!
Danni materiali all'apparecchio e agli

indumenti.

L'asciugatura in un cestello per la lana
danneggiato può causare danni
all'apparecchio e agli indumenti.
Non mettere mai in funzione
l'apparecchio con un cestello lana
danneggiato.

*

oppure può







#

Fissaggio del cestello lana

1. Collocare i piedini del cestello lana

nei fori sul filtro lanugine.

2. Appoggiare il cestello alla parte

anteriore del gancio superiore.

Adesso il cestello lana dovrebbe

essere saldamente alla parte

anteriore.

( Agganciare il piedino per il

fissaggio al gancio nella parte alta
della parete anteriore
dell'apparecchio

0 Alloggiamento del cestello lana
8 Cestello lana
@ Piedini per il fissaggio nel filtro

lanugine

* a seconda del modello

42

Asciugatura con il cestello lana it

Esempi d’impiego

■ Indumenti

Gli indumenti devono essere stati
centrifugati.
Disporre gli indumenti
nell'alloggiamento senza schiacciarli.
– Pantaloni o gonna

– Maglione

■ Scarpe da ginnastica

Disporre le scarpe da ginnastica nel
cestello lanasenza l'alloggiamento.
Estrarre il più possibile la linguetta
delle scarpe. Rimuovere eventuali
solette o paratalloni.
Mettere un asciugamano arrotolato
sotto le scarpe da ginnastica in
modo da ottenere una superficie
d'appoggio inclinata. Posizionare le
scarpe da ginnastica con la zeppa
sull'asciugamano.

■ Peluches

Asciugare i peluches nel cestello
lana senza utilizzare l'alloggiamento.
Non riempire eccessivamente il
cestello: i peluches non devono
essere schiacciati né cadere fuori.

43

it Asciugatura con il cestello lana

Introdurre l'inserto e avviare il programma

1. Disporre l'alloggiamento con gli

indumenti o le scarpe da ginnastica
o peluches nel cestello lana.

Attenzione!

Possibili danni materiali agli indumenti.

Disporre gli indumenti
nell'alloggiamento del cestello lana
in modo tale che questi ultimi non
entrino in contatto con il cestello.

2. Selezionare il programma per il

cestello lana o un programma a
tempo.

~ "Tabella dei programmi"
a pagina 25

3. Impostare il tempo di asciugatura.

La tabella sottostante riporta esempi

di carico e del tempo di asciugatura

da impostare.

Maglione di lana sot­tile

Maglione di lana
spesso

Gonna ca. 1:00 h - 1:30 h
Pantaloni ca. 1:00 h - 1:30 h
Guanti ca. 30 min.
Scarpe da ginnastica ca. 1:30 h /

Avvertenza: Per indumenti più

spessi o a più strati aumentare

eventualmente il tempo di

asciugatura per raggiungere il

risultato di asciugatura desiderato.

4. Avviare il programma.

5. Al termine del programma estrarre il

carico e spegnere l'apparecchio.

ca. 1:20 h

ca. 1:30 h - 3:00 h

con aerazione max. 2:00
h

44

Convogliamento dell'acqua di condensa it

ΠConvogliamento

dell'acqua di condensa

Convogliamento dell'acqua di condensa

Durante l'asciugatura nell'apparecchio è

presente dell'acqua di condensa.
Mettere in funzione l'apparecchio con

tubo di scarico collegato.
Se non viene impiegato alcun tubo di

scarico, l'acqua di condensa
dell'apparecchio viene convogliata
nell'apposito contenitore. In questo
caso il contenitore dell'acqua di
condensa deve essere svuotato dopo
ogni asciugatura ed eventualmente
anche nel corso dell’asciugatura, se è
già stato riempito.

Collegare il tubo di scarico come segue:

1. Estrarre gli accessori dal cestello.

3. Staccare il tubo dell'acqua di

condensa dal bocchettone.

Avvertenza: Alla consegna

dell'apparecchio il tubo flessibile è
fissato al manicotto.

4. Portare il tubo dell'acqua di

condensa in posizione di riposo.

2. Togliere tutti i capi dal sacchetto.

5. Prendere il tubo di scarico dagli

accessori, infilarlo sul manicotto
vuoto e spingere fino in fondo.

45

it Convogliamento dell'acqua di condensa

6. Fissare l'altro lato del tubo di

scarico, a seconda della tipologia di
allacciamento, con gli altri accessori.

Lavandino:

Sifone:

Assicurare il punto di raccordo con
una fascetta stringitubo (area di
serraggio 12-22 mm, reperibile nei
negozi specializzati).
Per il collegamento a un sifone
bisogna accertarsi che il tubo di
scarico venga convogliato a
un'altezza minima di 80 cm e
massima di 100 cm.

Scarico a terra:

Attenzione!

Danni materiali a causa di una

perdita o della fuoriuscita di acqua.

Ancorare il tubo di scarico in modo

appropriato per impedire che si

sganci. Non comprimere il tubo di

scarico. Differenza di livello tra la

superficie di appoggio e lo scarico

max. 100 cm.

Attenzione!

Può succedere che l'acqua

stagnante venga aspirata

dall'apparecchio provocando danni

materiali.

Controllare che l'acqua defluisca

rapidamente. Lo scarico non deve

essere né tappato né otturato.

7. Estrarre il contenitore dell'acqua di

condensa in orizzontale e svuotarlo.

46

Convogliamento dell'acqua di condensa it

8. Capovolgere il contenitore

dell'acqua di condensa con una
rotazione di 180° e rimuovere il
tappo inserito.

9. Ruotare nuovamente di 180° il

contenitore dell'acqua di condensa e
inserire il tappo nell'apertura posta
sulla parte superiore del contenitore
dell'acqua di condensa.

11.Inserire il filtro nell'incavo del

contenitore dell'acqua di condensa.

12.Inserire il contenitore dell'acqua di

condensa fino all'arresto.

Ora l'acqua di condensa viene
convogliata tramite il tubo di scarico
nelle condutture o nel lavandino.

10.Estrarre il filtro dall'alloggiamento.

Avvertenza: Se si desidera convogliare

nuovamente l'acqua di condensa
nell'apposito contenitore, ripetere la
procedura in ordine inverso.

Attenzione!
Danni materiali e all'apparecchio

Quando si convoglia l'acqua di
condensa nel contenitore dell'acqua di
condensa, è possibile che dal
manicotto fuoriesca del liquido e
provochi danni. Prima di mettere in
funzione l'apparecchio, fissare il tubo
flessibile al manicotto.

47

it Pulizia e manutenzione

D Pulizia e

manutenzione

Pulizia e manutenzione

Pulizia dell’apparecchio

:Avviso

Pericolo di morte!

L'apparecchio è alimentato a energia
elettrica. Rischio di scosse elettriche in
caso di contatto con componenti sotto
tensione. Pertanto ricordarsi sempre di:

■ Spegnere l'apparecchio. Scollegare

l'apparecchio dall'alimentazione
(estrarre la spina).

■ Non toccare mai la spina di

alimentazione con le mani bagnate.

■ Nel rimuovere la spina di

alimentazione dalla presa, afferrare
la spina stessa e mai il cavo di
alimentazione, in caso contrario il
cavo di alimentazione potrebbe
subire danni.

■ Non apportare nessuna modifica

tecnica all'apparecchio o alle sue
caratteristiche.

■ Riparazioni e qualsiasi altro lavoro

sull'apparecchio devono essere
eseguiti unicamente dal nostro
servizio di assistenza clienti oppure
da un elettricista. Lo stesso vale per
la sostituzione del cavo di
alimentazione (quando necessario).

■ È possibile ordinare cavi di

alimentazione di ricambio dal nostro
servizio di assistenza clienti.

:Avviso

Rischio di scosse elettriche/danni materiali/ danni all'apparecchio!

Nel caso in cui penetri dell'umidità
nell'apparecchio, potrebbe verificarsi un
cortocircuito.
Non utilizzare un'idropulitrice, un
pulitore a vapore, un'idropistola o una
pistola a spruzzo per la pulizia
dell'apparecchio.

Attenzione!
Rischio di danni materiali/danni

all'apparecchio

Detergenti e pretrattanti per bucato (ad
es. smacchiatori, spray di prelavaggio,
etc) possono causare danni in caso di
contatto con le superfici
dell'apparecchio. Pertanto ricordarsi
sempre di:

■ Non far entrare in contatto tali

detergenti con le superfici

dell'apparecchio.

■ Pulire l'apparecchio soltanto con

acqua e un panno umido e morbido.

■ Rimuovere immediatamente

qualsiasi residuo di detersivo o

spray o altri.

:Avviso

Pericolo di avvelenamento!

Si possono sprigionare fumi tossici a
causa di detersivi contenenti solventi,
ad es. sgrassatore.
Non usare detersivi che contengono
solventi.

48

Pulizia e manutenzione it

Pulizia del sensore dell'umidità

Avvertenza: Il sensore dell'umidità

misura il grado di umidità della
biancheria. Dopo un lungo periodo di
funzionamento, si può depositare un
sottile strato di calcare oppure residui di
detersivo o additivo. Tali depositi vanno
rimossi regolarmente, altrimenti
vengono compromessi i risultati
dell'asciugatura.

1. Aprire la porta.

2. Pulire il sensore dell'umidità con una

spugna leggermente ruvida.

Pulire il filtro nel contenitore dell'acqua di condensa

Avvertenza: Il filtro nel contenitore

dell'acqua di condensa pulisce l'acqua
di condensa che viene utilizzata per la
pulizia automatica dell'apparecchio.

1. Estrarre il contenitore dell'acqua di

condensa perpendicolarmente.

2. Eliminare l'acqua di condensa.

3. Estrarre il filtro.

Attenzione!
Il sensore dell'umidità potrebbe

danneggiarsi.

Il sensore dell'umidità è in acciaio inox.
Non pulire il sensore di umidità con
prodotti abrasivi e lana d'acciaio.

49

it Pulizia e manutenzione

4. Lavare il filtro sotto l'acqua corrente

calda oppure in lavastoviglie.

5. Inserire il filtro fino allo scatto.

Attenzione!

In assenza di filtri, della lanugine può cadere all'interno dell'apparecchio e danneggiarlo.

Azionare l'apparecchio solo con il
filtro inserito.

6. Inserire il contenitore dell'acqua di

condensa finché non si innesta.

50

Avvertenze sul display it

Y Avvertenze sul display

Avvertenze sul display

Anomalie Causa/Rimedio

ð sul display e l'asciu­gatura è stata interrotta.

ñ sul display. Eliminare la lanugine.~ Pagina 34

é sul display. Nessun guasto. Lo scambiatore di calore viene pulito automaticamente. Mentre

Non è possibile stabilire
il collegamento con la
rete domestica.

Display spento e il tasto
Avvio/Pausa Ü lampeg­gia.

* in funzione dell'allestimento dell'apparecchio o degli accessori disponibili

--------

Avvertenza:

Se non si riesce a eliminare autonomamente un'anomalia spegnendo e accendendo l'apparecchio, rivolgersi al Servizio di assistenza clienti.~ Pagina 57

■ Svuotare il contenitore dell'acqua di condensa e inserire. ~ Pagina 33

Premere Avvio/Pausa Ü.

■ Se è stato installato un tubo di scarico* opzionale, accertarsi che questo:

sia correttamente collegato ~ Pagina 45
sia posato senza essere piegato
non sia bloccato oppure otturato, ad es. a causa di sedimentazioni

Premere Avvio/Pausa Ü.

è presente questa indicazione non estrarre il contenitore dell'acqua di con­densa.

■ Il Wi-Fi è spento. Per collegarsi con la rete domestica, accendere il Wi-Fi.

| deve comparire sul display.

■ Il Wi-Fi è attivato, ma non è possibile stabilire il collegamento con la rete

domestica. Verificare se la rete domestica è disponibile o collegarsi nuova­mente alla rete domestica.

Nessun guasto. La modalità di risparmio energetico è attiva .

51

it Guida per l'apparecchio

3 Guida per l'apparecchio

Guida per l'apparecchio

Anomalie Causa/Rimedio

L'apparecchio non si
avvia.

Formazione di pieghe. ■ Le pieghe si formano quando viene superata la quantità di carico o viene

Fuoriuscita d'acqua. È possibile che l'apparecchio non sia in piano. Mettere in piano

La durata del pro­gramma visualizzata
varia durante la fase di
asciugatura.

La biancheria non è
abbastanza asciutta o è
ancora troppo umida.

Il programma non si
avvia.

Controllare la spina di rete e i fusibili.

scelto un programma non adatto al tipo di indumento. Nella tabella dei pro­grammi si trovano tutte le informazioni necessarie .~ Pagina 25

■ Estrarre il bucato dal cestello subito dopo l'asciugatura. La permanenza nel

cestello, infatti, potrebbe causare la formazione di pieghe.

l'apparecchio.~ Pagina 15
Nessun guasto. Il sensore dell'umidità rileva l'umidità residua nella biancheria e

adatta di conseguenza la durata del programma (tranne che per i programmi a
tempo).

■ Al termine del programma, la biancheria calda al tatto sembra più umida di

quanto non lo sia in realtà. Allargare la biancheria e lasciarla raffreddare.

■ Adattare il risultato di asciugatura oppure aumentare il grado di asciuga-

tura. A parità di temperatura, ciò allunga la durata del programma di asciu­gatura.

■ Scegliere un programma a tempo per continuare l'asciugatura della bian-

cheria ancora umida .

■ Scegliere un programma a tempo per una quantità di carico minore.

■ Non superare la quantità di carico massima indicata per un

programma.~ Pagina 25

■ Pulire il sensore dell'umidità nel cestello. Sul sensore può crearsi uno strato

sottile di calcare o possono depositarsi residui di detersivo o additivo, che
ne compromettono il funzionamento.~ Pagina 49

■ L'asciugatura è stata interrotta a causa di un'interruzione di corrente

oppure del fatto che il contenitore dell'acqua di condensa è pieno o che il
tempo di asciugatura massimo è stato superato.

Avvertenza: Leggere anche i consigli in merito alla biancheria ~ Pagina 29.

Assicurarsi che:

■ lo sportello è chiuso.

■ Sicurezza bambini 3 sec. sia disattivato

■ Non è stato premuto il tasto Avvio/Pausa Ü.

Avvertenza: Se è stato impostato un posticipo del programma mediante Fine

fra , il programma si avvia in un secondo momento.

52

Guida per l'apparecchio it

Tempo di asciugatura
troppo lungo.

■ L'apparecchio può essere sporco di lanugine. Ciò causa un tempo di asciu-

gatura prolungato. Eliminare la lanugine.~ Pagina 34

■ Un ingresso aria sull'apparecchio ostruito o non liberamente accessibile,

può aumentare il tempo di asciugatura . Tenere libera la griglia di raffredda­mento.

■ Se la temperatura ambiente è inferiore a 15°C e maggiore di 30°C, è pos-

sibile che si prolunghi il tempo di asciugatura.

■ Un'insufficiente circolazione d'aria nell'ambiente può far aumentare il

tempo di asciugatura. Arieggiare sufficientemente l'ambiente.

L'umidità nell'ambiente

Arieggiare sufficientemente l'ambiente.

aumenta.
Il programma di asciuga-

tura viene interrotto.
Rumori insoliti durante

l'asciugatura.

Se il programma di asciugatura si interrompe per l'assenza di corrente, riav­viare il programma oppure estrarre la biancheria e allargarla.

Durante la pulizia automatica dello scambiatore di calore si percepiscono
rumori. Questi rumori, però, non sono indizio di un malfunzionamento dell'appa­recchio.

Nonostante l'asciuga­tura, l'apparecchio

Nessun guasto. L'apparecchio con la pompa di calore asciuga efficacemente a
basse temperature.

risulta freddo al tatto.
Home Connect non fun-

ziona.

■ In caso di problemi con Home Connect consultare il sito www.home-con-

nect.com.

■ Il fatto che si possano o meno utilizzare le funzioni Home Connect sul pro-

prio apparecchio, dipende dalla disponibilità del servizio Home Connect (ad
es. con una app) nel proprio Paese. Il servizio Home Connect non è disponi­bile in tutti i Paesi, informazioni a tale proposito sono reperibili su
www.home-connect.com.

Presenza di acqua resi­dua nel contenitore
dell'acqua di condensa,

Se il tubo di scarico opzionale è installato, resta dell'acqua residua nel conteni­tore per l'acqua di condensa a causa della funzione di autopulizia dell'apparec-

chio.
nonostante l'apparec­chio sia collegato al tubo
di scarico*.

* in funzione dell'allestimento dell'apparecchio o degli accessori disponibili

--------

Avvertenza:

Se non si riesce a eliminare autonomamente un'anomalia spegnendo e accendendo l'apparecchio, rivolgersi al Servizio di assistenza clienti.~ Pagina 57

53

it Trasporto dell'apparecchio

L Trasporto

dell'apparecchio

Trasporto dell'apparecchio

:Avviso

Rischio di lesioni/danni materiali/ danni all'apparecchio!

Se si afferra un qualsiasi componente
sporgente dell'apparecchio (ad es.
l'oblò dell'apparecchio) per sollevarlo o
spostarlo, tali componenti possono
rompersi e causare lesioni.
Non afferrare alcun componente
sporgente dell'apparecchio per
spostarlo.

:Avviso

Pericolo di lesioni!

■ L'apparecchio è molto pesante. Il

suo sollevamento può provocare
lesioni.
Non sollevare l'apparecchio da sé.

Pericolo di lesioni!

■ L'apparecchio ha bordi affilati che

possono provocare tagli alle mani.
Non afferrare l'apparecchio dai bordi
affilati. Indossare guanti di
protezione per sollevarlo.

Preparare l'apparecchio al trasporto
come segue:

1. Estrarre il contenitore dell'acqua di

condensa in orizzontale e svuotarlo.

2. Inserire nuovamente il contenitore

dell'acqua di condensa
nell'apparecchio fino a percepire
uno scatto.

3. Accendere l'apparecchio.

4. Impostare un programma qualsiasi.

5. Premere su Avvio/Pausa Ü.

6. Attendere 5 minuti.

L'acqua di condensa viene scaricata.

7. Svuotare nuovamente il contenitore

dell'acqua di condensa.

8. Se installato, rimuovere il tubo

flessibile di scarico dal lavandino,
dal sifone o dal tombino.

~ Pagina 45

Attenzione!

Ancorare il tubo flessibile di scarico
in modo da impedire che si sganci.
Non comprimere il tubo di scarico.

9. Spegnere l'apparecchio.

10.Staccare l’apparecchio dalla rete

elettrica.
Adesso l'apparecchio è pronto per
essere trasportato.

54

Attenzione!
Danni materiali e all'apparecchio

Nonostante lo scarico, nell'apparecchio
c'è ancora dell'acqua residua. L'acqua
residua può defluire e causare danni
materiali.
Trasportare l'apparecchio in posizione
verticale.

Valori di consumo it

[ Valori di consumo

Valori di consumo

Tabella dei consumi

Velocità a cui è stata

Programma

ü Cotone 8 kg 4 kg 8 kg 4 kg Asciugatura normale »* 1400 126 80 1,24 0,70

Stiratura con ferro Ø* 1400 98 62 0,98 0,55

Sintetici 3,5 kg 3,5 kg Asciugatura normale »* 800 54 0,43

* Impostazione del programma per il controllo secondo la vigente norma EN61121.
** I valori possono discostarsi da quelli indicati in base al tipo di indumento, alla biancheria da asciugare,

all'umidità residua dell'indumento, al grado di asciugatura impostato, alla quantità del carico, alle con­dizioni ambientali e all'attivazione delle funzioni supplementari.

centrifugata

la biancheria

(in giri/min)

1000 148 94 1,46 0,82

800 170 108 1,68 0,94

1000 115 73 1,15 0,65

800 132 84 1,32 0,74

600 66 0,53

Durata**

(in min)

Consumo di energia**

(in kWh)

Programma più efficiente per capi in cotone

Il seguente "Programma cotone standard" (contrassegnato da ü) è adatto
all'asciugatura di biancheria in cotone con un grado di umidità normale ed è il più
efficiente, per quanto concerne il consumo di energia combinato, per l'asciugatura
di biancheria in cotone umida.

Programmi standard per cotone in conformità all'attuale regolamento UE 932/2012

Programma + risultato d'asciugatura Carico

(in kg)

ü Cotone + Asciugatura normale » 8/4 1,46/0,82 148/94

Impostazione del programma per i test e l’etichettatura energetica secondo la direttiva 2010/30/UE

Consumo d'energia
(in kWh)

Durata del programma
(in min)

55

it Dati tecnici

{ Dati tecnici

Dati tecnici

Dimensioni:
85 x 60 x 60 mm

(altezza x larghezza x profondità)
Peso:

57 kg (a seconda del modello)
Allacciamento alla rete elettrica:

Tensione di rete 220 - 240 V, 50Hz
Corrente nominale 10 A
Potenza nominale max. 1000 W
Massima quantità di carico:
8 kg

Potenza assorbita ad apparecchio
spento:

0,1 W

Potenza assorbita ad apparecchio non
spento:

0,10 W

Illuminazione interna del cestello
Temperatura ambiente:

5 - 35 °C

Potenza assorbita con pronto
funzionamento con collegamento alla
rete (Wi-Fi)/durata di tempo:

1,8 W / 20 Min

*

) Smaltimento

Smaltimento

)

Attenzione!
Pericolo di incendio/pericolo di

avvelenamento/danni materiali e danni
all'apparecchio

Questo apparecchio contiene un gas
refrigerante ecocompatibile, ma
infiammabile R290. Uno smaltimento
scorretto può provocare incendi o
essere causa di avvelenamenti.
Smaltire l'apparecchio in modo corretto
e non danneggiare i tubi per la
circolazione del gas refrigerante.

Smaltire l’imballaggio e
l'apparecchio secondo le
normative ambientali vigenti.
Questo apparecchio è
contrassegnato
conformemente alla Direttiva
europea 2012/19/UE sui rifiuti
di apparecchiature elettriche
ed elettroniche (waste
electrical and electronic
equipment - WEEE).
Tale direttiva definisce il
quadro normativo valido a
livello europeo per la raccolta
e il riciclaggio degli apparecchi
dismessi.

* in funzione dell'allestimento

dell'apparecchio

56

4 Servizio di assistenza

clienti

Servizio di assistenza clienti

Se non si riesce a eliminare
autonomamente un'anomalia
spegnendo e accendendo
l'apparecchio, rivolgersi al servizio di
assistenza clienti.~ Elenco dei centri di
assistenza clienti allegato o copertina

Troviamo sempre la soluzione adatta,
evitando di coinvolgere un tecnico
quando non è strettamente necessario.

Preghiamo di indicare al servizio di
assistenza clienti il codice prodotto
(cod. E) e il numero di fabbricazione
(FD) dell'apparecchio.

(1U )'

Servizio di assistenza clienti it

Codice
prodotto
(E)
FD Numero di fabbricazione

*A seconda del modello, questi dati si
trovano:

sul lato interno dell'oblò*/sullo sportello
di servizio aperto* e sul retro
dell'apparecchio.

Fidatevi della competenza del
costruttore.

Rivolgetevi a noi. Così è garantito che la
riparazione viene eseguita da tecnici
qualificati del servizio di assistenza
clienti, che dispongono dei ricambi
originali.

Codice prodotto

57

6

6

Ordine di riparazione e consulenza in caso di guasti

I 800 018346 (Linea verde)
CH 0848 840 040

I dati di contatto di tutti i paesi sono reperibili nell'elenco dei centri di assistenza clienti
allegato.

BSH Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München
GERMANY

siemens-home.bsh-group.com

3URGRWWRGD%6++DXVJHUlWH*PE+LQTXDQWROLFHQ]LDWDULRGHOPDUFKLRGL6LHPHQV$*

*9001368512*

9001368512 (9802)
