1
Sikkerhedsanvisninger
– Vaskemaskinen er meget tung - vær forsigtig, når den skal løftes.
– Bemærk: Hvis vandet i slangerne er frosset, kan de knække/springe. Vaskemaskinen må
ikke opstilles i rum, hvor der kan blive frost, eller i det fri.
– Vaskemaskinen kan blive beskadiget. Løft ikke vaskemaskinen i dele, der stikker ud (som
f.eks. påfyldningslugen).
– Udover de her nævnte anvisninger kan der være specielle forskrifter fra vand- og
elektricitetsværkerne, der skal overholdes.
– Lad i tvivlstilfælde en fagmand foretage tilslutningen.
– Slanger og ledninger skal placeres, så der ikke er fare for, at nogen snubler over dem.
Miljøvenlig bortskaffelse
– Bortskaf emballagen på en miljøvenlig måde.
– Denne maskine er mærket iht. det europæiske direktiv 2002/96/EF om genvinding og
bortskaffelse af affald fra elektrisk og elektronisk udstyr (waste electrical and electronic
equipment - WEEE).
Direktivet fastsætter rammen for returnering og genanvendelse af kasserede el-apparater i
alle EU-lande.
Opstillingssted
– Det er vigtigt, at vaskemaskinen står fast og stabilt, så den ikke "vandrer"!
– Underlaget på opstillingsstedet skal være fast og plant.
– Bløde tæpper/gulvbelægninger er ikke egnede.
Opstilling på sokkel
– Vaskemaskinens fødder skal altid fastgøres med fastgøringsbeslag *.
* Bestillingsnr. WMZ 2200, WX 9756, CZ 110600, Z 7080X0
Opstilling på gulv, som er lagt på træbjælker
– Opstil om muligt vaskemaskinen i et hjørne.
– Skru en vandfast træplade (min. 30 mm tyk) fast på gulvet.
– Vaskemaskinens fødder skal altid fastgøres med fastgøringsbeslag *.
* Se bestillingsnr. herover
Opstilling på forhøjning med skuffe*
* Bestillingsnr. WMZ 20460, WZ 20460
Indbygning af apparatet (med / uden topplade)
Strømforsyningen skal først tilsluttes efter indbygningen.
Indbygning i et køkkenelement (med / uden topplade)
– Nichen skal være mindst 60 cm bred.
– Vaskemaskinen må kun opstilles under en gennemgående bordplade, som er fast
forbundet med de tilstødende skabe.
Indbygning uden topplade
Fare for elektrisk stød!
– Lad altid en fagmand montere en metalafdækning * i stedet for apparatets topplade.
* Bestillingsnr. WMZ 2043, WZ 20430
– Nichen skal være mindst 60 cm bred.
2

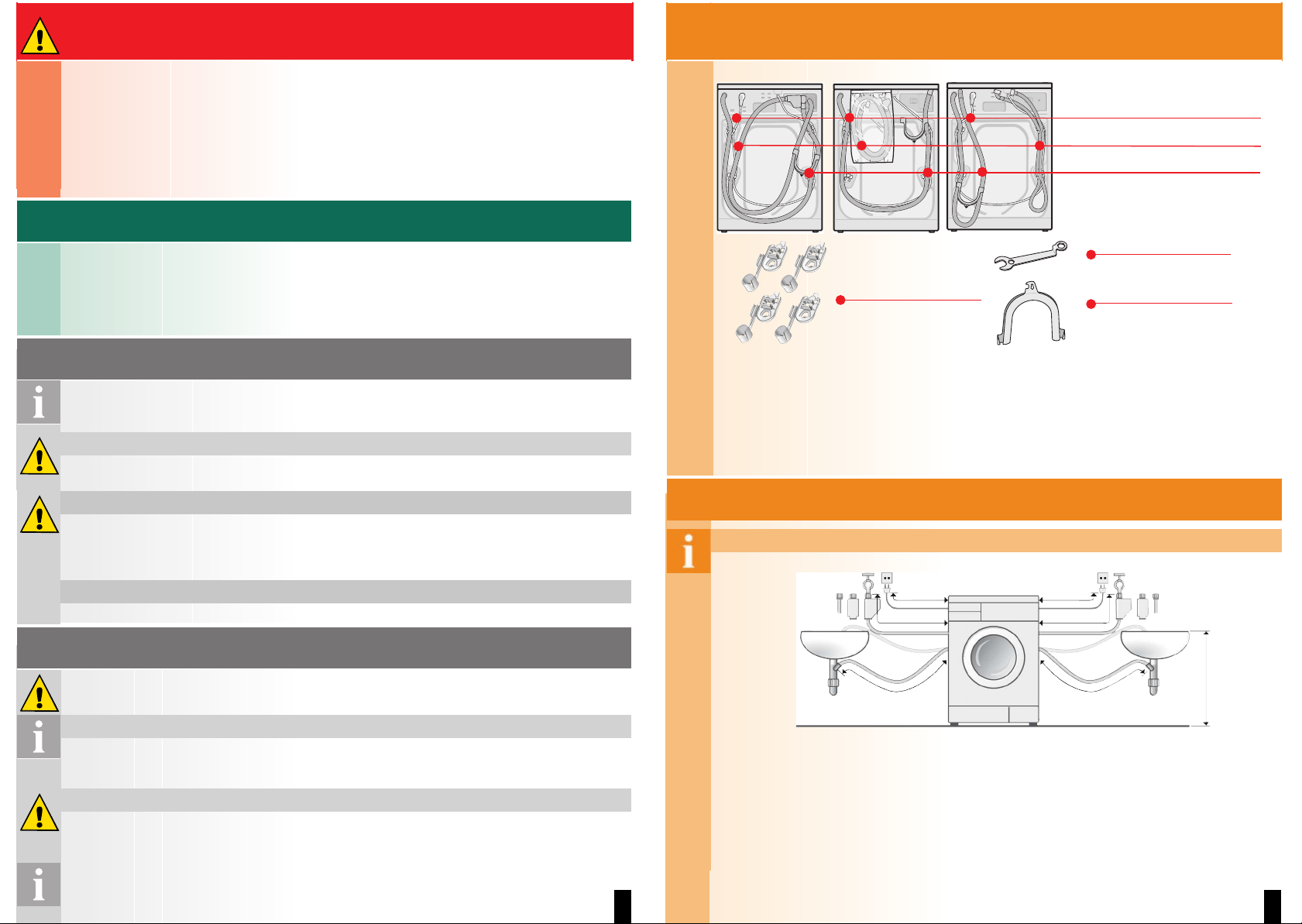

Leveringsomfang afhænger af model
Afhængig af tilslutningen skal der yderligere bruges
– 1 slangespændebånd Ø 24-40 mm (specialforretning) for tilslutning til en vandlås
--> side 4; Vandtilslutning.
Nyttigt værktøj
– Vaterpas til indjustering.
– Skruenøgle med
SW13: til fjernelse af transportsikringerne –> side 3 og
SW17: til indjustering af apparatets fødder –> side 5.
Længder, vand- og afløbsslanger afhængigt af model
Tilslutning i venstre side
eller
tilslutning i højre side
Bemærk! Når der anvendes slangeholdere, bliver de mulige maksimale slangelængder
reduceret!
Fås i specialforretninger/kundeservice:
– Forlængerslanger til Aquastop hhv. koldtvandstilførsel (ca. 2,50 m).
Bestillingsnr. WMZ2380, WZ10130, CZ11350, Z7070X0
– Længere vandtilførselsslange (ca. 2,20 m) til model Standard.
Skruenøgle
(afhængigt af model)
Netledning
Vandtilførsel
Afløb
Rørbøjning
til fastgøring af
afløbsslangen
Afdækninger
med slangeholdere
Aquastop Aquasecure Standard
~
140 cm
~
95 cm
~
120 cm
~
130 cm
~
100 cm
~
135 cm
0 - maks. 100 cm
Væden i tromlen stammer fra den
afsluttende kontrol på fabrikken.
3

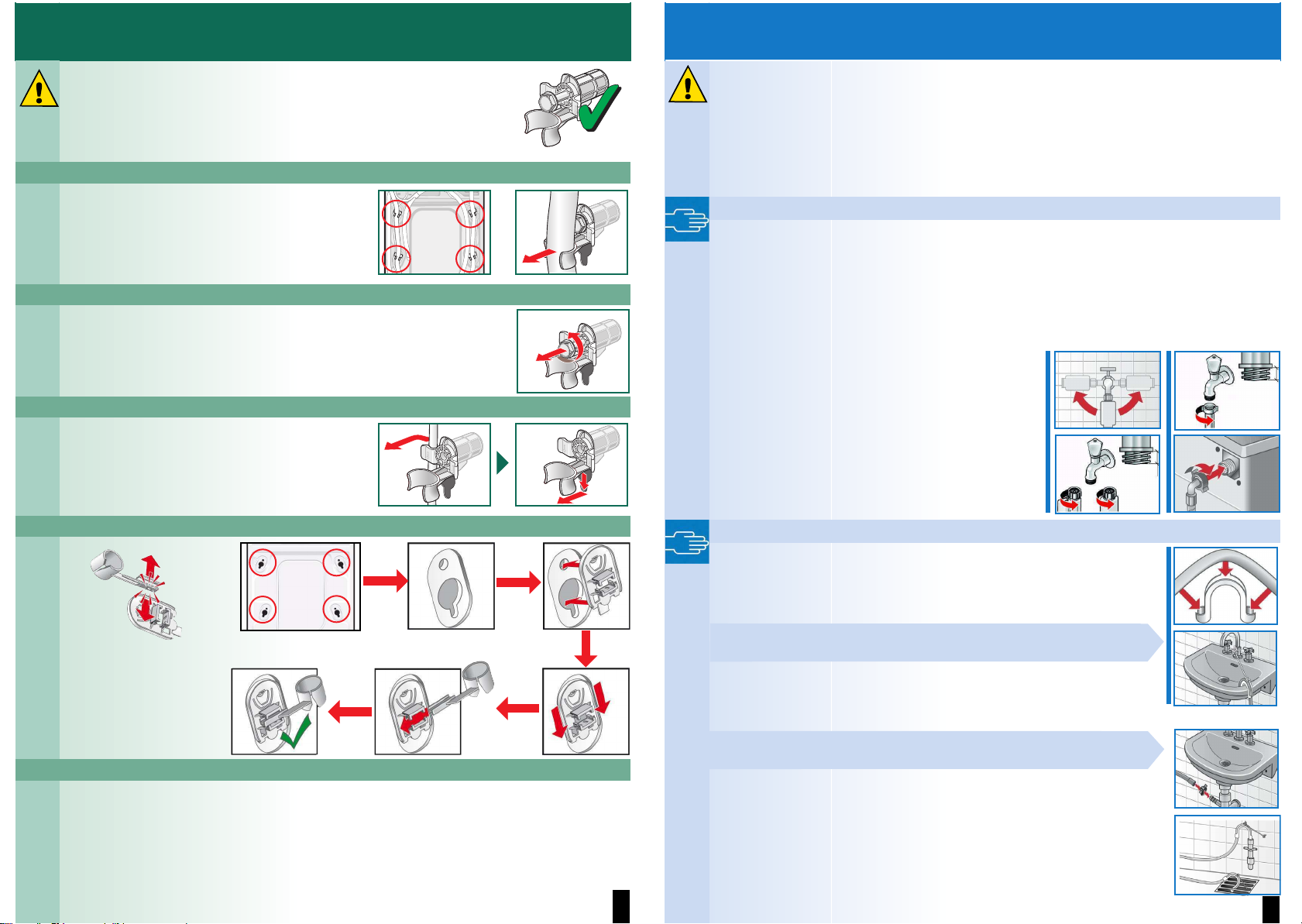

Fjerne transportsikringer
– Før vaskemaskinen tages i brug første gang, skal alle 4
transportsikringer fjernes og opbevares til senere brug.
– Det er meget vigtigt at montere transportsikringerne igen ved en
senere transport - de forhindrer beskadigelse af maskinen. –> Side 6.
– Opbevar skrue og bøsning i sammenskruet stand.
1. Tag slangerne (afhængigt af model) ud af holderne og rørbøjningen. Tag rørbøjningen af.
2. Frigør alle 4 transportsikringer, og tag dem ud.
3. Tag netledningen ud af holderne. Fjern bøsningerne.
4. Sæt afdækningerne på. Fastgør dem med et tryk på låsetappen. Sæt slangeholderne på.
5. Fastgør slangerne i slangeholderne.
4
Vandtilslutning afhængigt af model
– Fare for elektrisk stød! Aquastop sikkerhedsanordningen må ikke dyppes i vand
(indeholder en elektrisk ventil).
– Det er meget vigtigt, at anvisningerne i dette kapitel overholdes - derved undgås lækager
eller vandskader!
– Pas på: Vaskemaskinen må kun anvendes med koldt ledningsvand.
– Den må ikke tilsluttes til blandingsbatteriet på en trykløst varmtvandsanlæg.
– Anvend kun den leverede vandtilførselsslange eller en slange fra en specialforretning -
anvend aldrig en brugt slange!
– Lad i tvivlstilfælde en fagmand foretage tilslutningen.
Vandtilførsel
Vandtilførselsslange:
Pas på: Slangen må ikke knækkes, klemmes, ændres eller skæres over
(i modsat fald kan der ikke garanteres for brudstyrken).
Optimalt vandtryk i vandforsyningsnettet: 100-1000 kPa (1-10 bar)
– Et vandflow på mindst 8l/min ved helt åben vandhane.
– Hvis vandtrykket er højere, skal der monteres en trykreduktionsventil.
Model: Aquastop
Aquasecure
Standard
1. Tilslut vandtilførselsslangen til vandhanen.
Pas på: Spænd kun slangeforskruningerne til med
hånden.
2. Luk langsomt op for vandhanen, og kontroller
samtidig, om tilslutningsstederne er tætte.
Pas på: Skrueforbindelserne står under tryk fra
vandforsyningsnettet.
Afløb
Vandafløbsslange:
Pas på: Slangen må ikke knækkes eller trækkes i længden.
Højdeforskel mellem opstillingssted og afløb:
0 - maks. 100 cm
Afløb i en håndvask
Pas på: Fastgør afløbsslangen, så den ikke kan glide væk.
Pas på: Proppen må ikke være sat i håndvaskens afløb. Kontroller, at
vandet løber tilstrækkelig hurtigt af, når maskinen pumper ud.
Afløbsslangens ende må ikke nå ned i det udpumpede vand! Der er risiko
for, at vandet bliver suget tilbage i vaskemaskinen!
Afløb i en vandlås:
Pas på: Tilslutningsstedet skal sikres med et slangespændebånd,
Ø 24-40 mm (specialforretning).
.
Afløb i et kunststofrør eller i gulvafløb:
Pas på: Fastgør afløbsslangen, så den ikke kan glide væk.
maks.
90°
maks.
90°
min.
10 mm
min.
10 mm
3/4"
3/4"
5
Producent -> brugsanvisning
1109 / 9000460854
*460854*
Indjustering af vaskemaskinen med et vaterpas
Kraftig støj, vibrationer og at maskinen "vandrer" kan skyldes ukorrekt
indjustering!
1. Kontramøtrikkerne løsnes med en skruenøgle i retning med uret.
2. Højden bliver ændret, når apparatets fødder drejes.
Bemærk: Alle maskinens fire fødder skal stå fast på underlaget.
Vaskemaskinen må ikke vippe!
Kontroller vaskemaskinens indjustering med vaterpasset, og korriger
den evt.
3. Skru kontramøtrikkerne fast op mod maskinens kabinet.
Hold samtidig apparatets fod fast, så højden ikke ændres.
Bemærk: Kontramøtrikkerne på alle fire fødder skal været skruet fast
til mod kabinettet!
Elektrisk tilslutning
ʑ
Apparatet er udstyret med et EUäSchukoästik (sikkerhedsstik) og kan
anvendes i Finland, Norge og Sverige. I Danmark er apparatet kun
godkendt til brug i forbindelse med en stikkontakt type E hhv. type
CEE7/7-S med et jordben.
Typ E
Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal
apparatet tilsluttes med en egnet stik-adapter. Kun på denne kan det
sikres, at apparatet er korrekt sikkerhedsjordet.
Denne adapter (tilladt til maks. 13 ampere) kan bestilles via
kundeservice (reservedelsnr. 616581).
Typ K
ʑ
Vaskemaskinen må kun tilsluttes til vekselstrøm over en korrekt installeret
beskyttelses-stikkontakt.
ʑ
Den aktuelle netspænding skal stemme overens med angivelserne om
netspænding på vaskemaskinen (typeskilt).
ʑ
Tilslutningsværdi og krævet afsikring er angivet på typeskiltet.
ʑ
Sørg for, at:
– netstik og stikkontakt passer sammen
– ledningstværsnittet er stort nok
– jordingssystemet er installeret i henhold til forskrifterne.
ʑ
Hvis det er nødvendigt at udskifte et netkabel, må dette kun udføres af en
elektriker. Der kan fås netkabler til udskiftning hos kundeservice.
ʑ
Anvend ikke dobbeltstik, sammenkoblinger eller forlængerledninger.
ʑ
Hvis der anvendes et fejlstrømsrelæ, må der kun anvendes en type, som er
forsynet med dette mærke:
Kun dette mærke garanterer for, at alle aktuelt gældende forskrifter er overholdt.
ʑ
Træk aldrig netstikket ud af stikkontakten / sæt det ikke i stikkontakten med
fugtige hænder. Træk kun stikket ud af kontakten ved at trække i selve netstikket
og aldrig i ledningen.
6
Transport, f.eks. ved flytning
Inden transport af vaskemaskinen:
1. Luk for vandhanen.
2. Tap restvandet af maskinen −> Brugsanvisning; Vedligeholdelse - pumpe.
3. Reducer vandtrykket i tilløbsslangen −> Brugsanvisning; Vedligeholdelse - si i vandtilførsel.
4. Afbryd strømforsyningen til vaskemaskinen.
5. Afmonter slangerne.
Monter transportsikringerne:
1. Tag afdækningerne af.
2. Sæt alle 4 bøsninger ind i hullerne.
Klem netledningen fast i holderne. Sæt skruerne i, og
spænd dem til.
Efter transport skal transportsikringerne ubetinget fjernes! −> Side 3.
For at forhindre at vaskemidlet løber ubrugt ud i afløbet ved den næste vask: Hæld 1 liter
vand i kammer II, og start programmet Udpumpning.
Tekniske data
ʑ
Ydre mål (bredde x dybde x højde) 60 x 59 x 85 cm
ʑ
Vægt 63 - 83 kg afhængigt af model
ʑ
Nettilslutning Mærkespænding 220-240 V, 50 Hz
Mærkestrøm 10 A
Mærkeeffekt 2300 W
ʑ
Vandtryk 100ä1000 kPa (1ä10 bar)
1.
2.
7
Aquastop garanti Kun for apparater med Aquastop
Udover forhandlerens garantiforpligtigelser iht. købekontrakten og ud over vores almindelige
garantiforpligtigelser for apparatet yder vi erstatning i henhold til følgende betingelser:
1. Hvis der opstår en vandskade, der skyldes en fejl i Aquastop systemet, erstatter vi skader til
private brugere.
2. Denne garantiforpligtigelse gælder for hele apparatets levetid
3. Det er en forudsætning for garantiforpligtigelsen, at apparatet med Aquastop er blevet
opstillet og tilsluttet korrekt iht. vores vejledning. Dette omfatter også anvendelse af den
korrekte Aquastop-forlænger (originalt tilbehør).
Vores garanti omfatter ikke defekte tilførselsledninger eller armaturer mellem Aquastop
tilslutningen og vandhanen.
4. Apparater med Aquastop behøver generelt ikke at være under opsigt under brugen, og det
er heller ikke nødvendigt at sikre dem efter brug ved at lukke for vandhanen.
Det er kun ved længere tids fravær fra boligen (f.eks. ved en ferie af flere ugers varighed), at
der skal lukkes for vandhanen.
Kundeservice
ʑ
Hvis De ikke selv kan afhjælpe en fejl aBrugsanvisning: Hvad nu hvis ..., side 12/13, kan
De kontakte vores kundeservice. Vi finder altid en passende løsning - også for at undgå
unødvendige teknikerbesøg.
ʑ
Kontaktdata til den nærmeste kundeservice findes her eller i listen over
kundeserviceafdelinger (afhængigt af model).
ʑ
Oplys maskinens modelnummer (Eänr.) og fabrikationsnummer (FD) til kundeservice.
Modelnummer Fabrikationsnummer
Disse oplysninger findes følgende steder:
Lugens inderside* / indvendig i serviceklappen*
eller på bagsiden af apparatet.
*afhængigt af model
ʑ
De kan være sikker på, at producenten har den største kompetence. Så henvend Dem til
os.
På den måde sikres det, at reparationer bliver udført af uddannede serviceteknikere, som
anvender originale reservedele.
Vaskemaskine
Indhold Side
ʋSikkerhedsanvisninger . . . . . . . . . . . . . . . . . . . . . . 1
ʋMiljøvenlig bortskaffelse . . . . . . . . . . . . . . . . . . . . . 1
ʋOpstillingssted . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
ʋIndbygning af apparatet (med / uden topplade) . . . 1
ʋLeveringsomfang . . . . . . . . . . . . . . . . . . . . . . . . . . 2
ʋLængder, vand- og afløbsslanger . . . . . . . . . . . . . . 2
ʋFjerne transportsikringer . . . . . . . . . . . . . . . . . . . . . 3
ʋVandtilslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
ʋIndjustering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
ʋElektrisk tilslutning . . . . . . . . . . . . . . . . . . . . . . . . . 5
ʋTransport, f.eks. ved flytning . . . . . . . . . . . . . . . . . . 6
ʋTekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
ʋAquastop-garanti.... . . . . . . . . . . . . . . . . . . . . . . . . . 7
Opstillingsanvisning
Læs venligst denne vejledning, inden vaskemaskinen tages i brug!
Overhold også den separate brugsanvisning.
Opbevar alle papirer til senere brug eller til evt. efterfølgende ejere.
da
Loading...
