Page 1

Dunstabzugshaube

siemens-home.bsh-group.com/welcome

de *HEUDXFKVXQG0RQWDJHDQOHLWXQJ

Page 2

Inhaltsverzeichnis

deGebrauchs- und Montageanleitung

GEBRAUCHSANLEITUNG....................................................... 2

3 Störungen, was tun?..................................................... 9

8 Bestimmungsgemäßer Gebrauch ................................ 2

4 Kundendienst................................................................. 9

( Wichtige Sicherheitshinweise ...................................... 3

7 Umweltschutz................................................................. 5

Ç Betriebsarten.................................................................. 5

1 Gerät bedienen .............................................................. 6

2 Reinigen und warten .....................................................7

GEBRAUCHSANLEITUNG

Produktinfo

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.siemens-

home.bsh-group.com und Online-Shop: www.siemens-home.bsh-group.com/eshops

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unsere Siemens Info Line unter Tel.: 089 21 751 751* (Mo-Fr: 8.00-18.00 Uhr erreichbar) oder unter [email protected] *) Nur für Deutschland gültig.

8Bestimmungsgemäßer

Gebrauch

Bestimmungsgemäßer Gebrauch

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des

MONTAGEANLEITUNG ......................................................... 11

( Wichtige Sicherheitshinweise.................................... 12

K Allgemeine Hinweise................................................... 14

5 Installation ................................................................... 15

Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Page 3

(Wichtige

Sicherheitshinweise

Wichtige Sicherheitshinweise

:Warnung

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen.

:Warnung

Lebensgefahr!

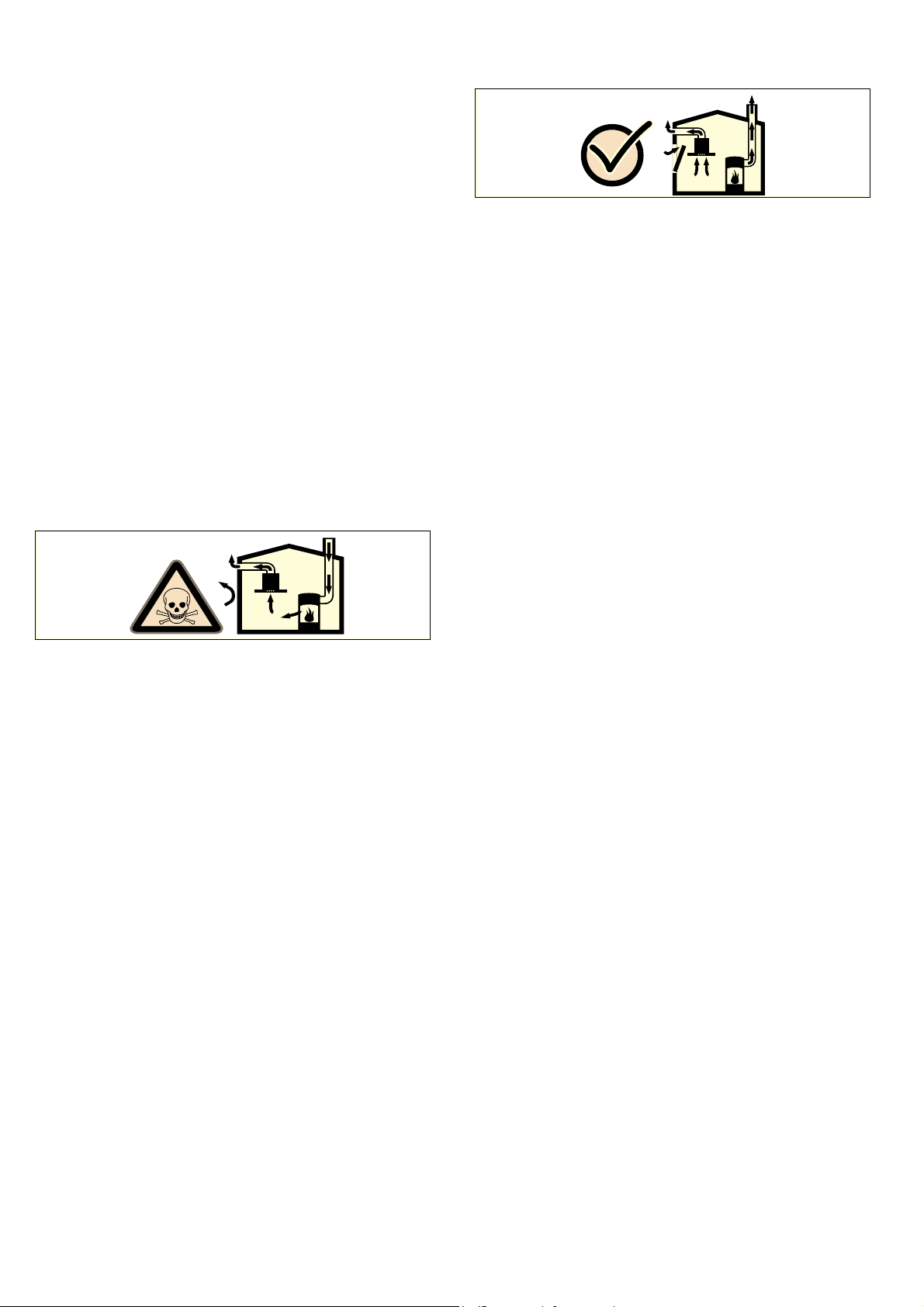

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.

Raumluftabhängige Feuerstätten (z. B. gas-, öl, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.

In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

■ Es muss daher immer für ausreichende

Zuluft gesorgt werden.

■ Ein Zuluft-/Abluftmauerkasten allein stellt

die Einhaltung des Grenzwertes nicht

sicher. Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Wichtige Sicherheitshinweise de

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

:Warnung

Brandgefahr!

■ Die Fettablagerungen im Fettfilter können

sich entzünden. Fettfilter regelmäßig reinigen. Gerät nie ohne Fettfilter betreiben.

Brandgefahr!

■ Die Fettablagerungen im Fettfilter können

sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.

Brandgefahr!

■ Heißes Öl und Fett entzündet sich schnell.

Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.

Brandgefahr!

■ Gas-Kochstellen ohne aufgesetztes Koch-

geschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben.

Brandgefahr!

■ Bei gleichzeitigem Betrieb mehrerer Gas-

Kochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern.

Page 4

de Wichtige Sicherheitshinweise

:Warnung

Verbrennungsgefahr!

Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten.

:Warnung

Verletzungsgefahr!

■ Bauteile innerhalb des Gerätes können

scharfkantig sein. Schutzhandschuhe tragen.

Verletzungsgefahr!

■ Auf dem Gerät abgestellte Gegenstände

können herabfallen. Keine Gegenstände auf das Gerät stellen.

Verletzungsgefahr!

■ Das Licht von LED-Leuchten ist sehr grell

und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

:Warnung

Verletzungsgefahr!

Klemmgefahr beim Öffnen und Schließen der Glasfront. Nicht in den Bereich hinter der Glasscheibe und nicht in den Bereich der Scharniere greifen.

Ursachen für Schäden

Achtung!

Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.

Defekte Lampen immer sofort austauschen, um eine Überlastung der restlichen Lampen zu verhindern.

Beschädigungsgefahr durch eindringende Nässe in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.

Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.

Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.

Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälle).

:Warnung

Gefahr durch Magnetismus!

In der Gerätefront sind Permanentmagnete eingesetzt. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen, beeinflussen. Als Träger von elektronischen Implantaten 10 cm Mindestabstand zur Gerätefront einhalten.

:Warnung

Stromschlaggefahr!

■ Ein defektes Gerät kann einen Stromschlag

verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

Stromschlaggefahr!

■ Unsachgemäße Reparaturen sind gefähr-

lich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

Stromschlaggefahr!

■ Eindringende Feuchtigkeit kann einen

Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

Beschädigungsgefahr durch falsche Beanspruchung von Designelementen. Nicht an Designelementen ziehen. Keine Gegenstände auf Designelemente stellen oder an diese anhängen.

Page 5

Umweltschutz de

7Umweltschutz

Umweltschutz

Ihr neues Gerät ist besonders energieeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit Ihrem Gerät noch mehr Energie sparen können und wie Sie das Gerät richtig entsorgen.

Energiesparen

■ Beim Kochen ausreichend Zuluft sicherstellen, damit

die Dunstabzugshaube effizient und mit geringen

Betriebsgeräuschen arbeitet.

■ Lüfterstufe an die Intensität der Kochdünste anpas-

sen. Die Intensivstufe nur nach Bedarf einsetzen.

Eine kleinere Lüfterstufe bedeutet einen geringeren

Energieverbrauch.

■ Bei intensiven Kochdünsten frühzeitig eine höhere

Lüfterstufe wählen. Bereits in der Küche verteilte

Kochdünste machen einen längeren Betrieb der

Dunstabzugshaube erforderlich.

■ Dunstabzugshaube ausschalten, wenn sie nicht

mehr benötigt wird.

■ Beleuchtung ausschalten, wenn sie nicht mehr benö-

tigt wird.

■ Filter in den angegebenen Abständen reinigen bzw.

wechseln, um die Wirksamkeit der Lüftung zu erhö-

hen und eine Brandgefahr zu vermeiden.

ÇBetriebsarten

Betriebsarten

Abluftbetrieb

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Hinweis: Die Abluft darf weder in einen in Betrieb

befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

■ Soll die Abluft in einen Rauch- oder Abgaskamin

geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

■ Wird die Abluft durch die Außenwand geleitet, sollte

ein Teleskop-Mauerkasten verwendet werden.

Umluftbetrieb

Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt.

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Hinweis: Um die Gerüche im Umluftbetrieb zu binden,

müssen Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.

Page 6

de Gerät bedienen

1Gerät bedienen

Gerät bedienen

Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Hinweis: Schalten Sie die Dunstabzugshaube bei Koch-

beginn ein und erst einige Minuten nach Kochende wieder aus. Der Küchendunst wird so am wirkungsvollsten beseitigt.

Bedienfeld

Symbol Erläuterung

1-3 Lüfterstufen

Lüfter Ein/Aus

Intensivstufe

Licht Ein/Aus/Dimmung

PowerBoost Position

Bei einigen Geräten ist eine Zwischenstellung (powerBoost Position) der Glasfront möglich. Bei besonders starker Geruchs- und Dunstentwicklung kann die powerBoost Position verwendet werden.

Die Glasfront mittig anfassen und vorsichtig öffnen.

Beleuchtung

Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten.

Tippen Sie auf das Symbol =.

Lüfter einstellen

Einschalten

Tippen Sie auf das Symbol #. Der Lüfter startet in Lüfterstufe 2.

Leistungsstufe einstellen

Tippen Sie auf das Symbol 1, 2 oder 3, um eine andere Lüfterstufe einzustellen.

Ausschalten

Tippen Sie auf das Symbol #.

Intensivstufe

Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden.

Einschalten

Tippen Sie auf das Symbol &.

Hinweis: Nach circa 6 Minuten schaltet die Dunstab-

zugshaube selbstständig auf die Leistungsstufe 3 zurück.

Ausschalten

Möchten Sie die Intensivstufe vor Ablauf der voreingestellten Zeit beenden, tippen Sie auf das Symbol &.

Page 7

Reinigen und warten de

2Reinigen und warten

Reinigen und warten

:Warnung

Verbrennungsgefahr!

Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen.

:Warnung

Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

:Warnung

Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

:Warnung

Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

:Warnung

Verletzungsgefahr!

Klemmgefahr beim Öffnen und Schließen der Glasfront. Nicht in den Bereich hinter der Glasscheibe und nicht in den Bereich der Scharniere greifen.

Bereich Reinigungsmittel

Edelstahl Heiße Spüllauge:

Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen.

Edelstahlflächen nur in Schliffrichtung reinigen.

Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünn auftragen.

Lackierte Oberflächen

Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.

Keinen Edelstahlreiniger verwenden.

Aluminium und Kunststoff

Glasreiniger: Mit einem weichen Tuch reinigen.

Glas Glasreiniger:

Mit einem weichen Tuch reinigen. Keinen Glasschaber verwenden.

Bedienelemente Heiße Spüllauge:

Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.

Stromschlaggefahr durch eindringende Nässe.

Beschädigungsgefahr der Elektronik durch eindringende Nässe. Bedienelemente nie mit nassem Tuch reinigen.

Keinen Edelstahlreiniger verwenden.

--------

Reinigungsmittel

Damit die unterschiedlichen Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie

■ keine scharfen oder scheuernden Reinigungsmittel,

z.B. Scheuerpulver oder Scheuermilch,

■ keine stark alkoholhaltigen Reinigungsmittel,

■ keine harten Scheuerkissen oder Putzschwämme,

■ keine Hochdruckreiniger oder Dampfreiniger,

■ keine kalklösenden Reinigungsmittel,

■ keine aggressiven Allzweckreiniger,

■ kein Backofenspray.

Hinweis: Neue Schwammtücher vor Gebrauch gründ-

lich auswaschen.

Hinweis: Alle Anweisungen und Warnungen beachten,

die den Reinigungsmitteln beiliegen.

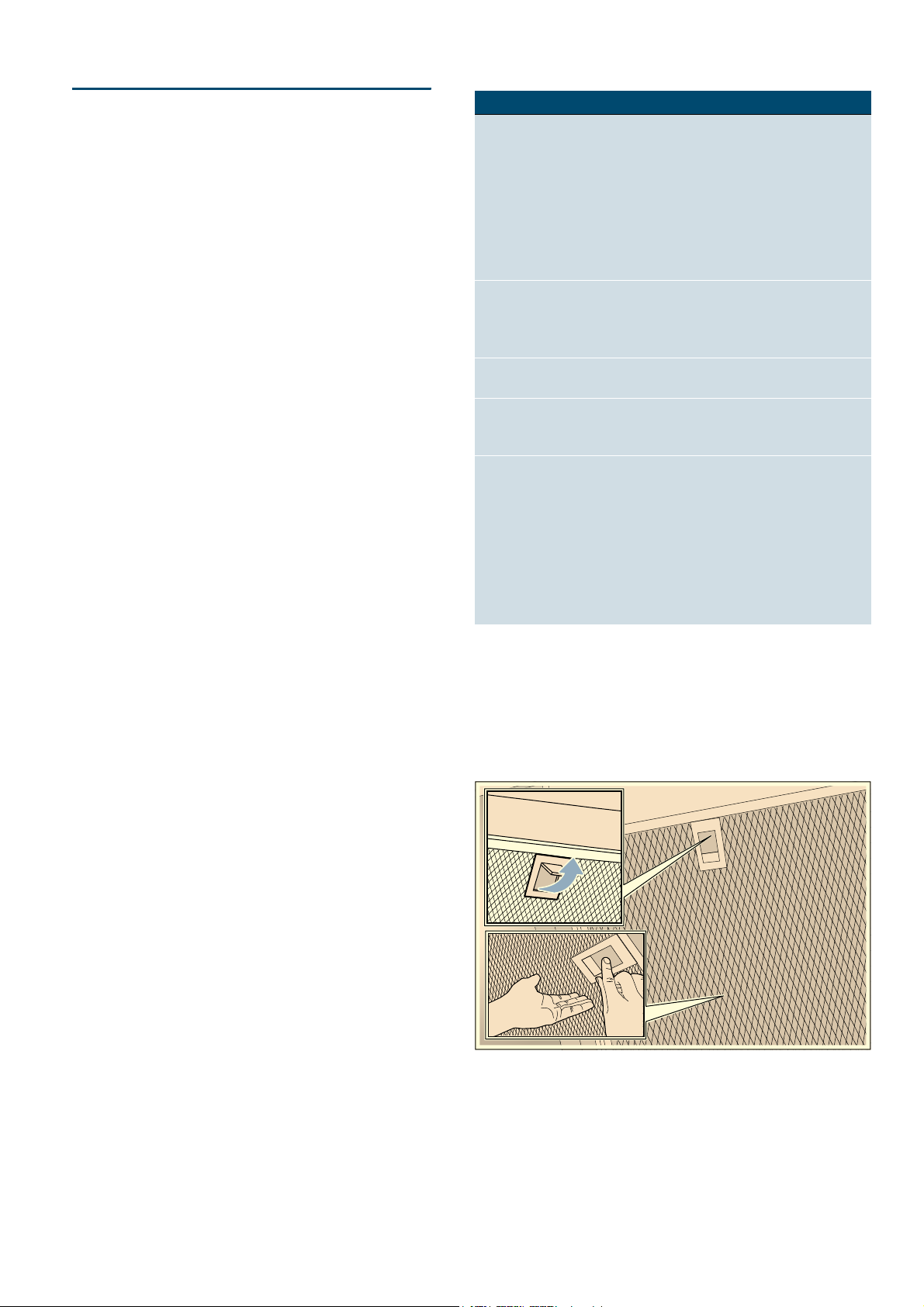

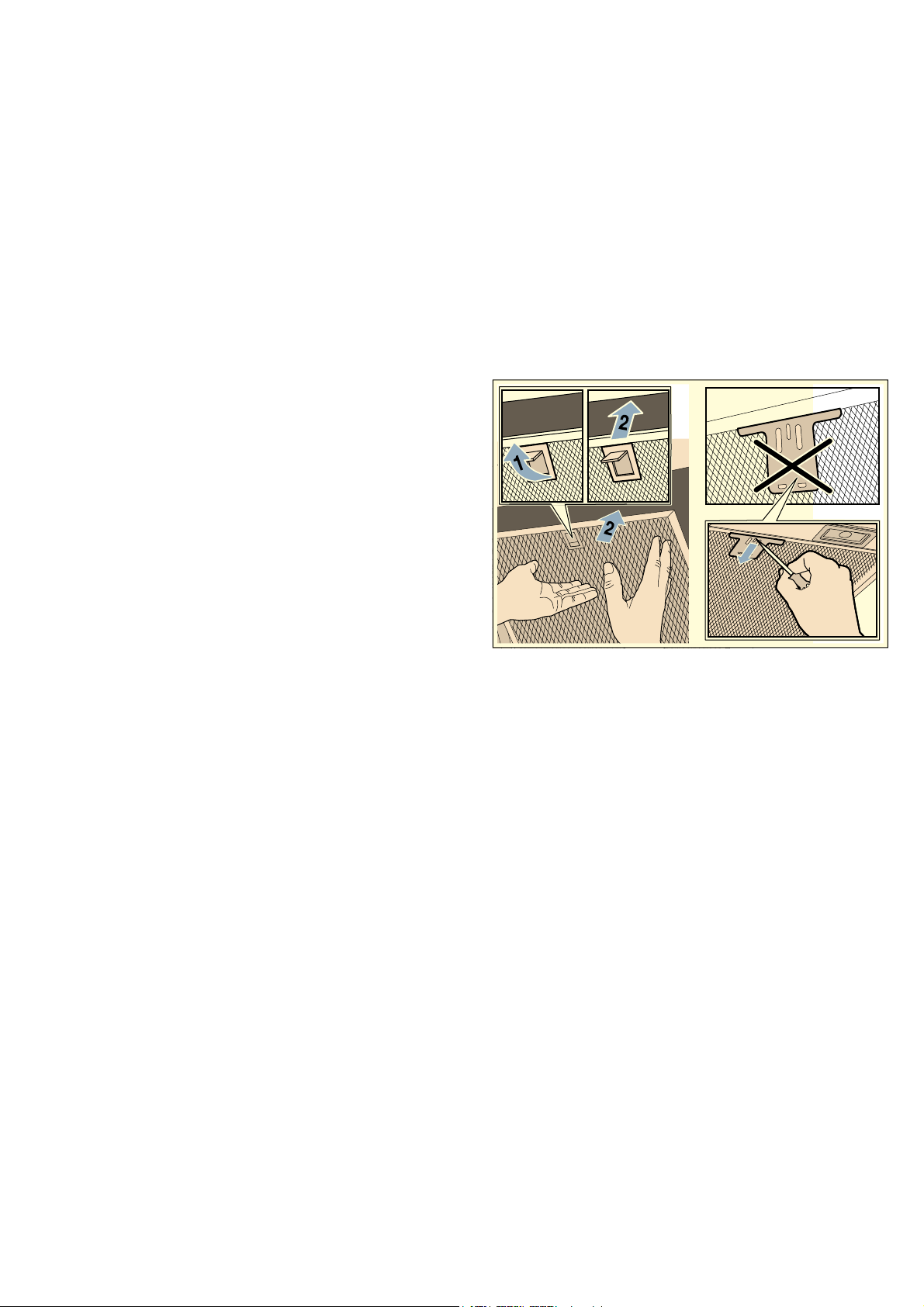

Metallfettfilter ausbauen

1. Glasfront vollständig öffnen.

2. Verriegelung öffnen und den Metallfettfilter herunter-

klappen. Dabei mit der anderen Hand unter den Metallfettfilter fassen.

3. Metallfettfilter aus der Halterung herausnehmen.

Hinweise

– Fett kann sich unten im Metallfettfilter ansam-

meln.

– Metallfettfilter waagerecht halten, um ein Abtrop-

fen von Fett zu vermeiden.

Page 8

de Reinigen und warten

Metallfettfilter reinigen

Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

:Warnung

Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter regelmäßig reinigen. Gerät nie ohne Fettfilter betreiben.

Hinweise

■ Verwenden Sie keine aggressiven, säure- oder lau-

genhaltigen Reinigungsmittel.

■ Wir empfehlen, die Fettfilter alle zwei Monate zu reini-

gen.

■ Bei Reinigung der Metallfettfilter auch die Halterung

der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.

■ Die Metallfettfilter können Sie in der Geschirrspülma-

schine oder von Hand reinigen.

Von Hand:

Hinweis: Bei hartnäckigem Schmutz können Sie einen

speziellen Fettlöser verwenden. Er kann über den Online-Shop bestellt werden.

Metallfettfilter einbauen

:Warnung

Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

Hinweis: Alle zugänglichen Gehäuseteile reinigen.

1. Metallfettfilter einsetzen und Verriegelung einrasten.

Dabei mit der anderen Hand unter den Metallfettfilter fassen.

Hinweis: Die korrekte Lage der Metallfettfilter beach-

ten.

2. Falls der Metallfettfilter nicht korrekt eingesetzt

wurde, die Verriegelung öffnen und den Metallfettfilter korrekt einsetzen.

■ Die Metallfettfilter in heißer Spüllauge einweichen.

■ Zur Reinigung eine Bürste verwenden und danach

die Filter gut ausspülen.

■ Die Metallfettfilter auf einer saugfähigen Unterlage

abtropfen lassen.

In der Geschirrspülmaschine:

Hinweis: Bei der Reinigung in der Geschirrspülma-

schine können leichte Verfärbungen auftreten. Verfärbungen haben keinen Einfluss auf die Funktion der Metallfettfilter.

■ Haushaltsüblichen Geschirrreiniger verwenden.

■ Stark verschmutzte Metallfettfilter nicht zusammen

mit Geschirr reinigen.

■ Die Metallfettfilter locker in die Geschirrspülma-

schine stellen. Die Metallfettfilter nicht einklemmen.

■ Bei der Temperatureinstellung maximal 50°C wäh-

len.

Page 9

Störungen, was tun? de

3Störungen, was tun?

Störungen, was tun?

Oft können Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.

:Warnung

Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

Störungstabelle

Störung Mögliche Ursa-

che

Gerät funktioniert nicht

Stecker ist nicht eingesteckt

Stromausfall Prüfen, ob andere Küchenge-

Sicherung defekt Im Sicherungskasten prüfen,

Die Beleuchtung funktioniert nicht.

Die Tastenbeleuchtung funktio-

Die LED-Leuchten sind defekt.

Die Steuereinheit ist defekt.

niert nicht.

--------

LED-Leuchten

Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstallateur) ausgetauscht werden.

Lösung

Gerät am Stromnetz anschließen

räte funktionieren

ob die Sicherung für das Gerät in Ordnung ist

Rufen Sie den Kundendienst.

4Kundendienst

Kundendienst

Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie auf der Oberseite des Gerätes.

=1U)'(1U

7\SH

Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.

E-Nr. FD-Nr.

Kundendienst O

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist.

Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.

Reparaturauftrag und Beratung bei Störungen A 0810 550 522

D 089 21 751 751 CH 0848 840 040

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind.

:Warnung

Verletzungsgefahr!

Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

Page 10

de Kundendienst

Zubehör

(nicht im Lieferumfang enthalten)

Hinweis: Diese Anleitung gilt für mehrere Gerätevarian-

ten. Es ist möglich, dass Sonderzubehör aufgeführt ist, das nicht auf Ihr Gerät zutrifft.

Hinweis: Beachten Sie die Montageanleitung im Zube-

hör.

Zubehör Bestellnummer

Starter Set für Umluftbetrieb (Flachessen mit

Kamin)

Wechselfilter für Starter Set

Starter Set für Umluftbetrieb (Flachessen ohne

Kamin)

Wechselfilter für Starter Set

Starter Set für Umluftbetrieb (Schrägessen mit

Kamin)

Wechselfilter für Starter Set

Starter Set für Umluftbetrieb (Schrägessen ohne

Kamin)

Wechselfilter für Starter Set

Starter Set für Umluftbetrieb mit regenerierbarem

Filter (Flachessen mit Kamin)

Starter Set für Umluftbetrieb mit regenerierbarem

Filter (Schrägessen mit Kamin)

Starter Set für Umluftbetrieb mit regenerierbarem

Filter (Flachessen ohne Kamin)

Starter Set für Umluftbetrieb mit regenerierbarem

Filter (Schrägessen ohne Kamin)

CleanAir Umluftmodul

Wechselfilter für CleanAir Umluftmodul (nicht

regenerierbar)

Wechselfilter für CleanAir Umluftmodul (regene-

rierbar)

--------

LZ10AFU00

LZ10AFA00

LZ10AFT00

LZ10AFA00

LZ10AKU00

LZ10AKA00

LZ10AKT00

LZ10AKA00

LZ10AFS00

LZ10AKS00

LZ10AFR00

LZ10AKR00

LZ10AXC50

LZ56200

LZ00XXP00

Page 11

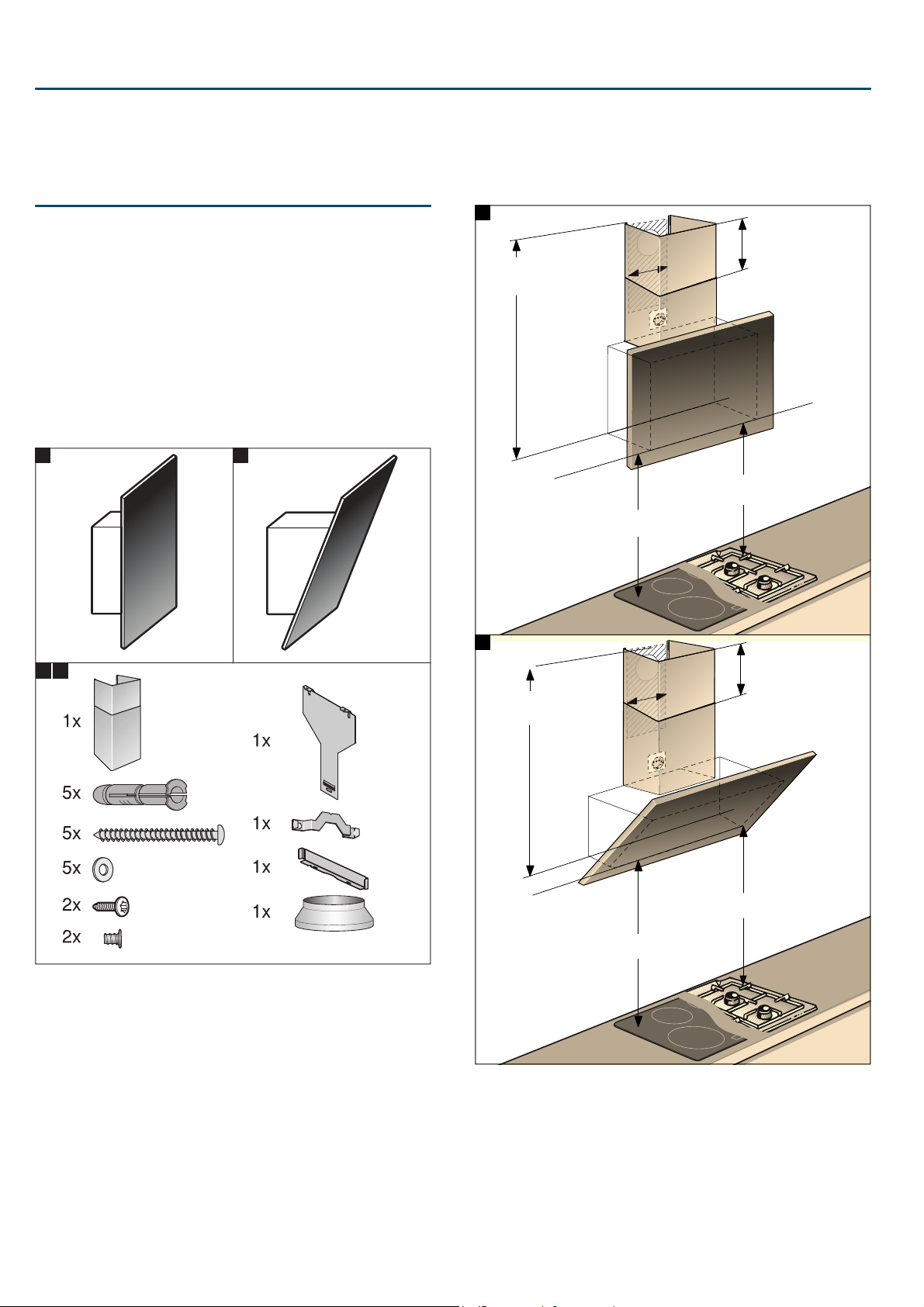

MONTAGEANLEITUNG

Kundendienst de

Montageanleitung

■ Dieses Gerät wird an der Wand installiert.

■ Wird die Dunstabzugshaube im Abluftmodus betrie-

ben, muss eine Kaminverblendung montiert werden.

Wird die Dunstabzugshaube im Umluftmodus betrie-

ben, muss Sonderzubehör montiert werden. Dazu

die dort beiliegende Installationsanleitung beachten.

Die Montage der Kaminverblendung kann im Umluft-

modus entfallen.

■ Für zusätzliche Sonderzubehörteile die dort beilie-

gende Installationsanleitung beachten.

■ Die Oberflächen des Gerätes sind empfindlich. Bei

der Installation Beschädigungen vermeiden.

$ %

PLQ PP PD[PP

PP

PP

PP

PLQ PP

PP

PLQ PP

PP

PP

Page 12

de Wichtige Sicherheitshinweise

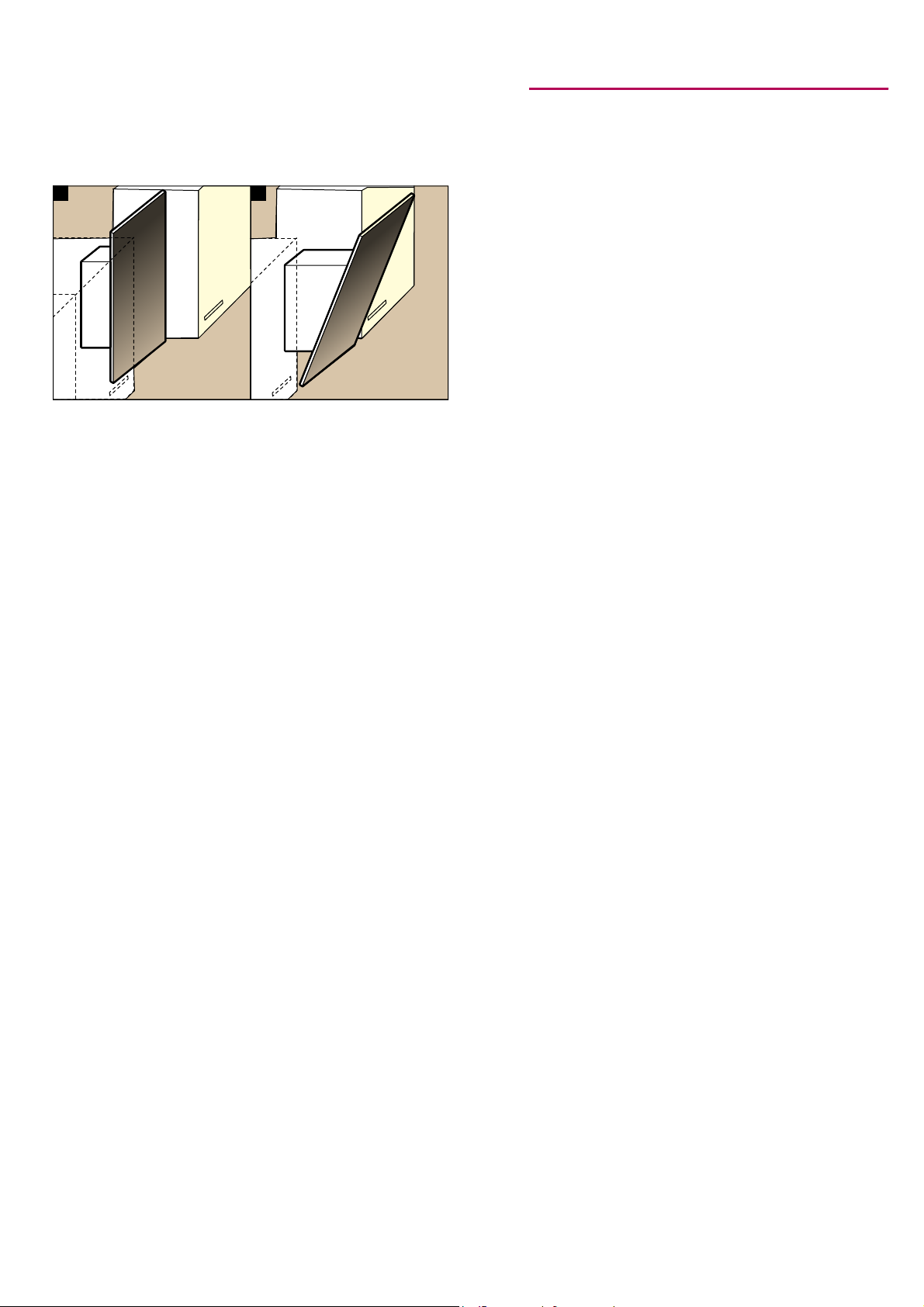

Hinweis: Wir empfehlen das Gerät so aufzuhängen,

dass die untere Kante des Glasschirms mit der Unterkante der benachbarten Oberschränke eine Linie bildet. Sicherstellen, dass die angegebenen Sicherheitsabstände zum Kochfeld eingehalten werden.

" #

(Wichtige

Sicherheitshinweise

Wichtige Sicherheitshinweise

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Achtung! Geräteschaden

Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.

Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.

Für die Installation müssen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.

:Warnung

Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hitzestau zu vermeiden. Beachten Sie die Angaben zu Ihrem Kochgerät. Werden Gasund Elektro-Kochstellen zusammen betrieben, gilt der größte angegebene Abstand.

:Warnung

Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

Page 13

:Warnung

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Falls die Abluft in einen Rauch- oder Abgaskamin geführt werden soll, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

:Warnung

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.

Wichtige Sicherheitshinweise de

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

:Warnung

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Bei Installation einer Lüftung mit einer kamingebundenen Feuerstelle muss die Stromzuführung der Haube mit einer geeigneten Sicherheitsschaltung versehen werden.

■ Es muss daher immer für ausreichende

Zuluft gesorgt werden.

■ Ein Zuluft-/Abluftmauerkasten allein stellt

die Einhaltung des Grenzwertes nicht

:Warnung

Verletzungsgefahr!

■ Bauteile innerhalb des Gerätes können

scharfkantig sein. Schutzhandschuhe tragen.

Verletzungsgefahr!

■ Ist das Gerät nicht ordnungsgemäß befes-

tigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher montiert werden.

Verletzungsgefahr!

■ Das Gerät ist schwer. Zum Bewegen des

Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.

Verletzungsgefahr!

■ Veränderungen am elektrischen oder

mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen. Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen.

:Warnung

Gefahr durch Magnetismus!

Page 14

de Allgemeine Hinweise

:Warnung

Stromschlaggefahr!

■ Bauteile innerhalb des Gerätes können

scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.

Stromschlaggefahr!

■ Die Trennung des Gerätes vom Stromnetz

muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden. Falls der Stecker nach dem Einbau nicht mehr erreichbar ist oder bei einem erforderlichen Festanschluss, muss installationsseitig eine allpolige Trennvorrichtung mit einem Kontaktabstand von mind. 3 mm vorhanden sein. Nur eine Elektrofachkraft darf den Festanschluss ausführen. Wir empfehlen einen Fehlerstromschutzschalter (FISchalter) im Stromkreis der Geräteversorgung zu installieren.

:Warnung

Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter KundendienstTechniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

:Warnung

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen.

KAllgemeine Hinweise

Allgemeine Hinweise

Wand überprüfen

■ Die Wand muss eben, senkrecht und ausreichend

tragfähig sein.

■ Die Tiefe der Bohrlöcher muss der Länge der

Schrauben entsprechen. Die Dübel müssen einen festen Halt haben.

■ Die beiliegenden Schrauben und Dübel sind für mas-

sives Mauerwerk geeignet. Für andere Konstruktionen (z. B. Rigips, Porenbeton, Poroton-Mauerziegel) müssen entsprechende Befestigungsmittel verwendet werden.

■ Das max. Gewicht der Dunstabzugshaube beträgt 40

kg.

Elektrischer Anschluss

:Warnung

Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.

Die erforderlichen Anschlussdaten stehen auf dem Typenschild auf der Oberseite des Gerätes.

Länge der Anschlussleitung: ca. 1,30 m

Dieses Gerät entspricht den EG-Funkentstörbestimmungen.

:Warnung

Stromschlaggefahr!

Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden. Falls der Stecker nach dem Einbau nicht mehr erreichbar ist oder bei einem erforderlichen Festanschluss, muss installationsseitig eine allpolige Trennvorrichtung mit einem Kontaktabstand von mind. 3 mm vorhanden sein. Nur eine Elektrofachkraft darf den Festanschluss ausführen. Wir empfehlen einen Fehlerstromschutzschalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren.

Page 15

Installation de

5Installation

Installation

Installation vorbereiten

Achtung!

Stellen Sie sicher, dass sich im Bereich der Bohrungen keine Stromleitungen, Gas- oder Wasserrohre befinden.

Wird die Dunstabzugshaube im Abluftmodus betrieben, muss eine Kaminverblendung montiert werden.

Wird die Dunstabzugshaube im Umluftmodus betrieben, muss Sonderzubehör montiert werden. Dazu die dort beiliegende Installationsanleitung beachten.Die Montage der Kaminverblendung kann im Umluftmodus entfallen.

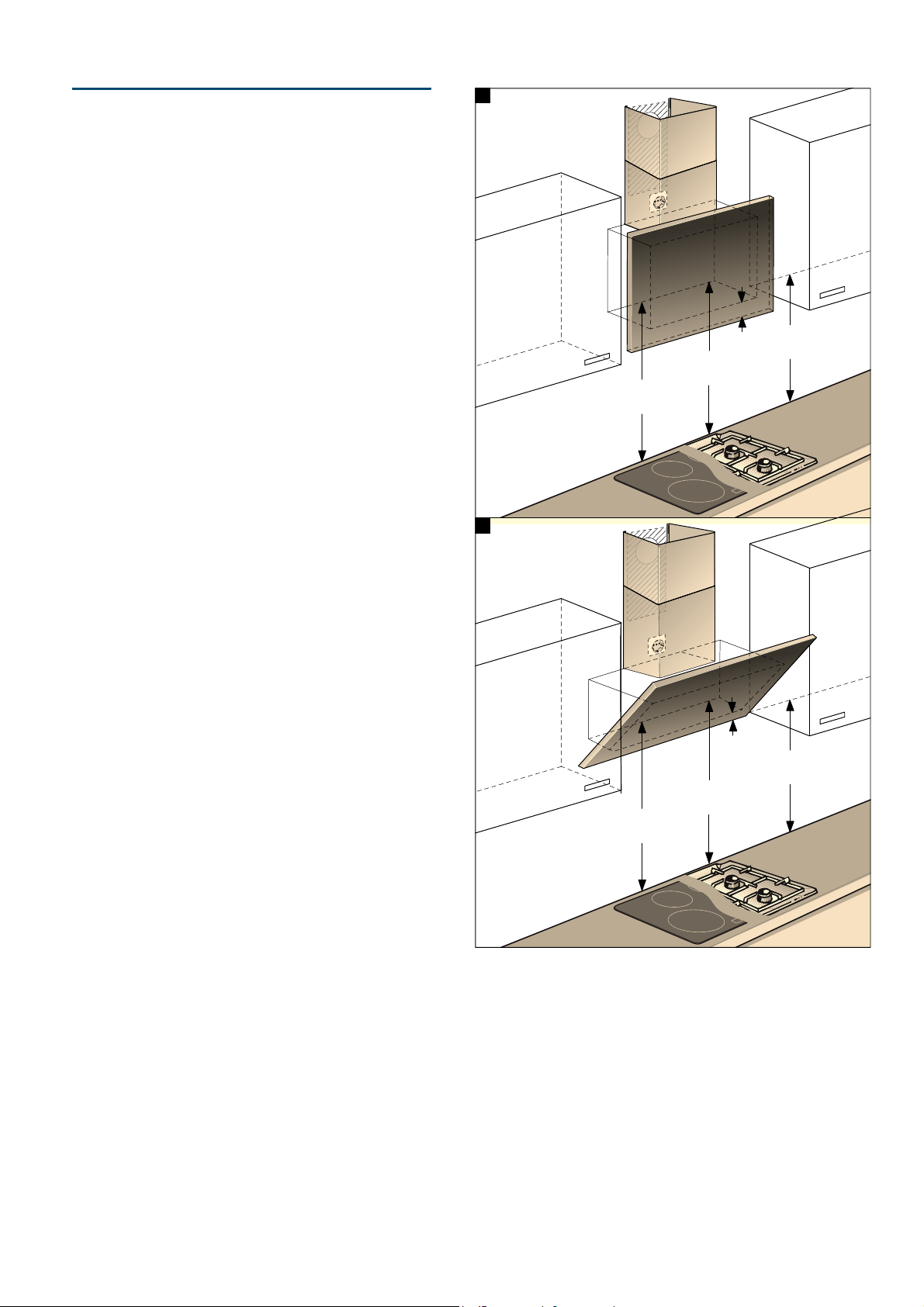

1. Position der Dunstabzugshaube ermitteln und die

Unterkante des Geräts leicht an der Wand anzeich-

nen. Die Mitte dabei vom Kochfeld ausgehend

bestimmen.

Hinweis: Wir empfehlen die Dunstabzugshaube so

aufzuhängen, dass die untere Kante des Glas-

schirms mit der Unterkante der benachbarten Ober-

schränke eine Linie bildet. Sicherstellen, dass die

angegebenen Sicherheitsabstände zum Kochfeld

eingehalten werden.

]

[

PP

[

PP

]

[

PP

[

PP

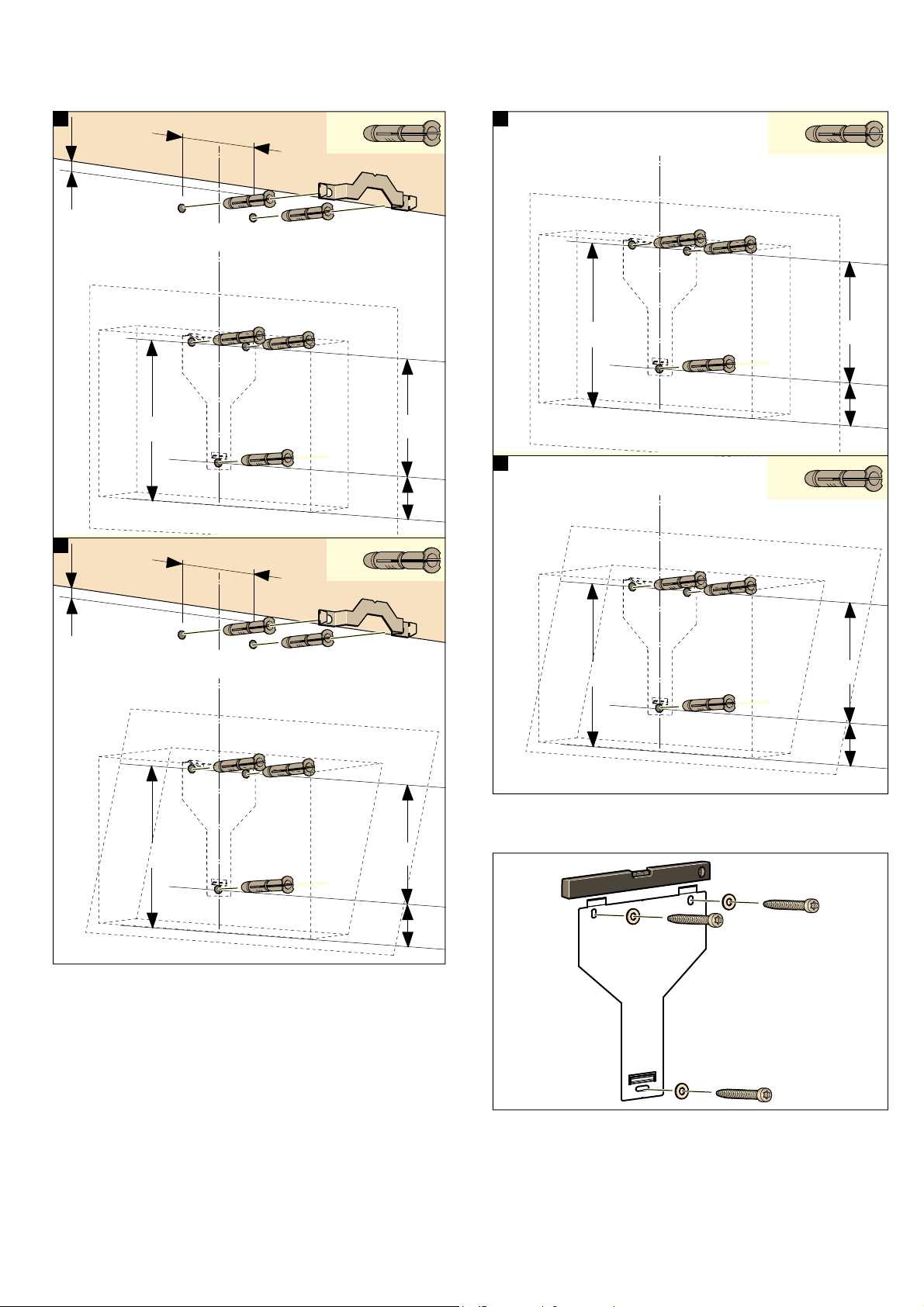

2. Schablone an die vorgezeichnete Linie anlegen und

fixieren. Positionen für die Schrauben anzeichnen. Für die Montage der Kaminverblendung muss die Schablone an der vorgegebenen Schnittlinie getrennt werden.

3. Löcher mit Ø 8 mm und Bohrtiefe 80 mm für die

Befestigungen bohren, Schablone entfernen und Dübel wandbündig eindrücken.

Page 16

de Installation

Montage mit Kaminverblendung Montage ohne Kaminverblendung

PP

PP

[

[

PP

PP

PP

[

PP

PP

PP

PP

PP

[

PP

PP

PP

PP

Installation

PP

PP

Die Aufhängung für die Dunstabzugshaube handfest anschrauben, mit einer Wasserwaage ausrichten und festschrauben.

Page 17

Installation de

Gerät aufhängen und ausrichten

1. Schutzfolie vom Gerät zuerst an der Rückseite und

nach der Montage vollständig abziehen.

2. Gerät so einhängen, dass es fest an den Aufhängun-

gen einrastet.

3. Bei Bedarf kann das Gerät nach rechts oder links

verschoben werden.

4. Schrauben für die Aufhängung fest anziehen. Dabei

den Winkel festhalten. ¨

5. Wird kein Kanal montiert, die zwei Sicherungs-

:Warnung

Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.

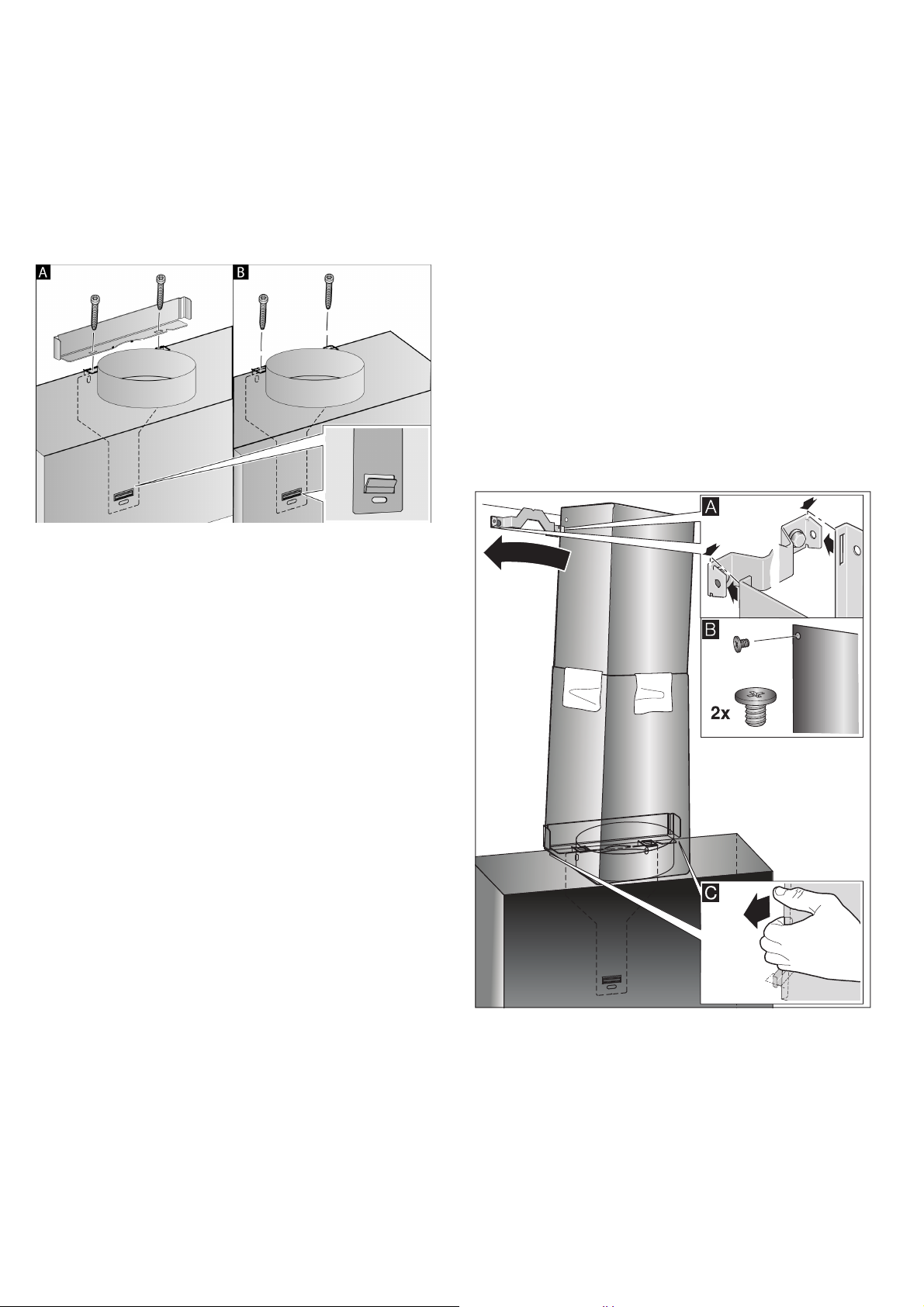

1. Kaminverblendungen trennen.

Dazu das Klebeband abziehen

2. Schutzfolien an beiden Kaminverblendungen abzie-

hen.

3. Kaminverblendungen ineinander schieben.

Hinweise

– Um Kratzer zu vermeiden, Papier als Schutz über

die Kanten der äußeren Kaminverblendung legen.

– Schlitze der inneren Kaminverblendung nach

unten.

4. Kaminverblendungen auf dem Gerät aufsetzen.

5. Innere Kaminverblendung nach oben schieben, links

und rechts am Haltewinkel einhängen und nach unten einrasten. ¨

6. Kaminverblendung mit zwei Schrauben seitlich an

Rohrverbindungen befestigen

Wird die Dunstabzugshaube im Abluftmodus betrieben, muss die Rohrverbindung hergestellt werden. Wird die Dunstabzugshaube im Umluftmodus betrieben, muss Sonderzubehör montiert werden. Dazu die dort beiliegende Installationsanleitung beachten.

Hinweis: Wird ein Aluminiumrohr verwendet, den

Anschlussbereich vorher glätten.

Abluftrohr Ø 150 mm (empfohlene Größe)

Abluftrohr direkt am Luftstutzen befestigen und abdichten.

Abluftrohr Ø 120 mm

1. Reduzierstutzen direkt am Luftstutzen befestigen.

2. Abluftrohr am Reduzierstutzen befestigen.

3. Beide Verbindungsstellen geeignet abdichten.

Kaminverblendung montieren

Wird die Dunstabzugshaube im Abluftmodus betrieben, muss eine Kaminverblendung montiert werden.

Die Montage der Kaminverblendung kann im Umluftmodus entfallen.

:Warnung

Verletzungsgefahr!

durch scharfe Kanten während der Installation. Während der Installation des Gerätes immer Schutzhandschuhe tragen.

7. Untere Kaminverblendung am Haltewinkel einklip-

sen. Das Anschlusskabel darf nicht beschädigt werden! ª

Hinweis: Wurde ein Sonderzubehör Umluft montiert

und wird die Dunstabzugshaube ohne Kaminverblendung betrieben, muss das Kabel am Stutzen aufgerollt werden.

Page 18

de Installation

Page 19

Installation de

Page 20

BSH Hausgeräte GmbH Carl-Wery-Straße 34, 81739 München GERMANY

siemens-home.bsh-group.com

+HUJHVWHOOWYRQ%6++DXVJHUlWH*PE+XQWHU0DUNHQOL]HQ]GHU6LHPHQV$*

*9001158506*

9001158506 961001
