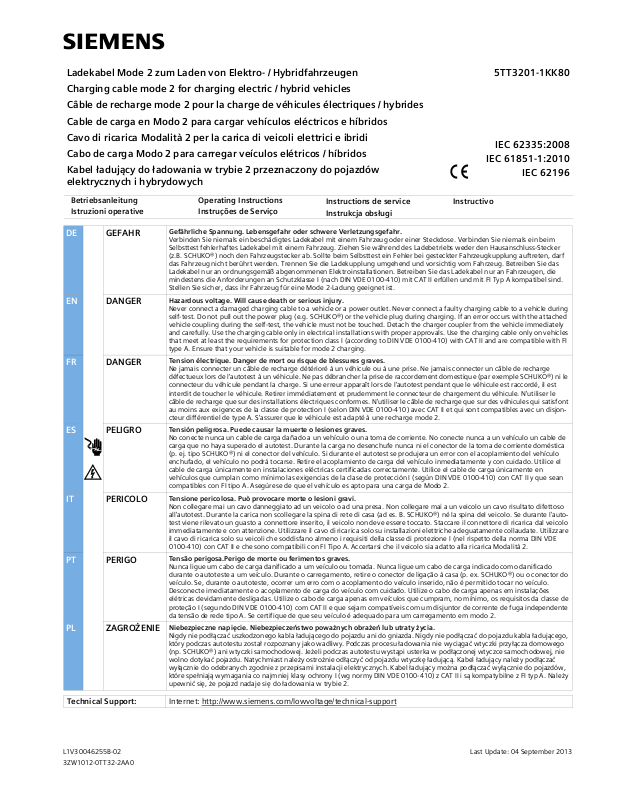

Ladekabel Mode 2 zum Laden von Elektro- / Hybridfahrzeugen
Charging cable mode 2 for charging electric / hybrid vehicles
Câble de recharge mode 2 pour la charge de véhicules électriques / hybrides
Cable de carga en Modo 2 para cargar vehículos eléctricos e híbridos
Cavo di ricarica Modalità 2 per la carica di veicoli elettrici e ibridi
Cabo de carga Modo 2 para carregar veículos elétricos / híbridos
Kabel ładujący do ładowania w trybie 2 przeznaczony do pojazdów

elektrycznych i hybrydowych

Betriebsanleitung Operating Instructions
Istruzioni operative Instruções de Serviço

DE GEFAHR

EN DANGER

FR DANGER

ES PELIGRO

IT PERICOLO

PT PERIGO

РL ZAGROŻENIE

Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr.

Verbinden Sie niemals ein beschädigtes Ladekabel mit einem Fahrzeug oder einer Steckdose. Verbinden Sie niemals ein beim
Selbsttest fehlerhaftes Ladekabel mit einem Fahrzeug. Ziehen Sie während des Ladebetriebs weder den Hausanschluss-Stecker
(z.B. SCHUKO®) noch den Fahrzeugstecker ab. Sollte beim Selbsttest ein Fehler bei gesteckter Fahrzeugkupplung auftreten, darf
das Fahrzeug nicht berührt werden. Trennen Sie die Ladekupplung umgehend und vorsichtig vom Fahrzeug. Betreiben Sie das
Ladekabel nur an ordnungsgemäß abgenommenen Elektroinstallationen. Betreiben Sie das Ladekabel nur an Fahrzeugen, die
mindestens die Anforderungen an Schutzklasse I (nach DIN VDE 0100-410) mit CAT II erfüllen und mit FI Typ A kompatibel sind.
Stellen Sie sicher, dass ihr Fahrzeug für eine Mode 2-Ladung geeignet ist.

Hazardous voltage. Will cause death or serious injury.

Never connect a damaged charging cable to a vehicle or a power outlet. Never connect a faulty charging cable to a vehicle during
self-test. Do not pull out the power plug (e.g. SCHUKO®) or the vehicle plug during charging. If an error occurs with the attached
vehicle coupling during the self-test, the vehicle must not be touched. Detach the charger coupler from the vehicle immediately
and carefully. Use the charging cable only in electrical installations with proper approvals. Use the charging cable only on vehicles
that meet at least the requirements for protection class I (according to DIN VDE 0100-410) with CAT II and are compatible with FI
type A. Ensure that your vehicle is suitable for mode 2 charging.

Tension électrique. Danger de mort ou risque de blessures graves.

Ne jamais connecter un câble de recharge détérioré à un véhicule ou à une prise. Ne jamais connecter un câble de recharge
défectueux lors de l'autotest à un véhicule. Ne pas débrancher la prise de raccordement domestique (par exemple SCHUKO®) ni le
connecteur du véhicule pendant la charge. Si une erreur apparaît lors de l'autotest pendant que le véhicule est raccordé, il est
interdit de toucher le véhicule. Retirer immédiatement et prudemment le connecteur de chargement du véhicule. N'utiliser le
câble de recharge que sur des installations électriques conformes. N'utiliser le câble de recharge que sur des véhicules qui satisfont
au moins aux exigences de la classe de protection I (selon DIN VDE 0100-410) avec CAT II et qui sont compatibles avec un disjon­cteur différentiel de type A. S'assurer que le véhicule est adapté à une recharge mode 2.

Tensión peligrosa. Puede causar la muerte o lesiones graves.

No conecte nunca un cable de carga dañado a un vehículo o una toma de corriente. No conecte nunca a un vehículo un cable de
carga que no haya superado el autotest. Durante la carga no desenchufe nunca ni el conector de la toma de corriente doméstica
(p. ej. tipo SCHUKO®) ni el conector del vehículo. Si durante el autotest se produjera un error con el acoplamiento del vehículo
enchufado, el vehículo no podrá tocarse. Retire el acoplamiento de carga del vehículo inmediatamente y con cuidado. Utilice el
cable de carga únicamente en instalaciones eléctricas certificadas correctamente. Utilice el cable de carga únicamente en
vehículos que cumplan como mínimo las exigencias de la clase de protección I (según DIN VDE 0100-410) con CAT II y que sean
compatibles con FI tipo A. Asegúrese de que el vehículo es apto para una carga de Modo 2.

Tensione pericolosa. Può provocare morte o lesioni gravi.

Non collegare mai un cavo danneggiato ad un veicolo o ad una presa. Non collegare mai a un veicolo un cavo risultato difettoso
all'autotest. Durante la carica non scollegare la spina di rete di casa (ad es. B. SCHUKO®) né la spina del veicolo. Se durante l'auto­test viene rilevato un guasto a connettore inserito, il veicolo non deve essere toccato. Staccare il connettore di ricarica dal veicolo
immediatamente e con attenzione. Utilizzare il cavo di ricarica solo su installazioni elettriche adeguatamente collaudate. Utilizzare
il cavo di ricarica solo su veicoli che soddisfano almeno i requisiti della classe di protezione I (nel rispetto della norma DIN VDE
0100-410) con CAT II e che sono compatibili con FI Tipo A. Accertarsi che il veicolo sia adatto alla ricarica Modalità 2.

Tensão perigosa.Perigo de morte ou ferimentos graves.

Nunca ligue um cabo de carga danificado a um veículo ou tomada. Nunca ligue um cabo de carga indicado como danificado
durante o autoteste a um veículo. Durante o carregamento, retire o conector de ligação à casa (p. ex. SCHUKO®) ou o conector do
veículo. Se, durante o autoteste, ocorrer um erro com o acoplamento do veículo inserido, não é permitido tocar no veículo.
Desconecte imediatamente o acoplamento de carga do veículo com cuidado. Utilize o cabo de carga apenas em instalações
elétricas devidamente desligadas. Utilize o cabo de carga apenas em veículos que cumpram, no mínimo, os requisitos da classe de
proteção I (segundo DIN VDE 0100-410) com CAT II e que sejam compatíveis com um disjuntor de corrente de fuga independente
da tensão de rede tipo A. Se certifique de que seu veículo é adequado para um carregamento em modo 2.

Niebezpieczne napięcie. Niebezpieczeństwo poważnych obrażeń lub utraty życia.

Nigdy nie podłączać uszkodzonego kabla ładującego do pojazdu ani do gniazda. Nigdy nie podłączać do pojazdu kabla ładującego,
który podczas autotestu został rozpoznany jako wadliwy. Podczas procesu ładowania nie wyciągać wtyczki przyłącza domowego
(np. SCHUKO®) ani wtyczki samochodowej. Jeżeli podczas autotestu wystąpi usterka w podłączonej wtyczce samochodowej, nie
wolno dotykać pojazdu. Natychmiast należy ostrożnie odłączyć od pojazdu wtyczkę ładującą. Kabel ładujący należy podłączać
wyłącznie do odebranych zgodnie z przepisami instalacji elektrycznych. Kabel ładujący można podłączać wyłącznie do pojazdów,
które spełniają wymagania co najmniej klasy ochrony I (wg normy DIN VDE 0100-410) z CAT II i są kompatybilne z FI typ A. Należy
upewnić się, że pojazd nadaje się do ładowania w trybie 2.

Instructions de service Instructivo
Instrukcja obsługi

5TT3201-1KK80

IEC 62335:2008

IEC 61851-1:2010

IEC 62196

Technical Support: Internet: http://www.siemens.com/lowvoltage/technical-support

L1V30046255B-02 Last Update: 04 September 2013
3ZW1012-0TT32-2AA0

DE GEFAHR

Brandgefahr

Verwenden Sie keine beschädigte SCHUKO-Steckdose. Aufgrund der z. T. hohen Leistungsentnahme kann es zu
einer beschleunigten Alterung der SCHUKO-Steckdose kommen. Lassen Sie die Steckdose von einem Fachmann
überprüfen, wenn diese Verfärbungen aufzeigt oder der Stecker unverhältnismäßig leicht oder schwer eingesteckt
oder gezogen werden kann.
Verwenden Sie das Ladekabel nicht in explosionsgefährdeten Bereichen.

EN DANGER

Fire hazard

Do not use damaged SCHUKO sockets. Due to the high power consumption that can occur at times, the SCHUKO
sockets may experience accelerated aging. Have the power outlet checked by a professional technician if it shows
discoloration or if it is seems disproportionately easy or difficult to plug or unplug the connector.
Do not use the charging cable in hazardous areas.

FR DANGER

Risque d'incendie

Ne pas utiliser de prise à contact de protection détériorée. La consommation de puissance parfois élevée peut
entraîner l'accélération du vieillissement de la prise à contact de protection. Faire vérifier la prise par un profes­sionnel si elle présente une coloration ou si le branchement ou le débranchement de la fiche est anormalement
facile ou difficile.
Ne pas utiliser le câble de recharge dans des zones à risque d'explosion.

ES PELIGRO

Peligro de incendio

No utilice nunca una toma de corriente tipo SCHUKO dañada. Debido a la potencia absorbida relativamente alta,
se puede producir un envejecimiento acelerado de la toma de corriente tipo SCHUKO. Solicite la comprobación de
la toma de corriente a un experto si presenta coloración o si resulta anormalmente fácil o difícil enchufar o
desenchufar el conector.
No utilice el cable de carga en zonas con peligro de explosión.

IT PERICOLO

Pericolo di incendio

Non utilizzare prese SCHUKO danneggiate. L'assorbimento elevato può causare un'usura più rapida della presa
SCHUKO. Far controllare la presa da personale specializzato se è scolorita o se la spina può essere inserita o estr­atta con eccessiva facilità o difficoltà.
Non utilizzare il cavo di ricarica in ambienti a rischio esplosione.

PT PERIGO

Perigo de incêndio

Não utilize uma tomada SCHUKO danificada. Devido, em parte, ao elevado consumo de potência pode ser pro­vocado um envelhecimento acelerado da tomada SCHUKO. Solicite a um especialista a verificação da tomada, se
esta apresentar descolorações ou se for excessivamente fácil ou difícil inserir ou retirar o conector da tomada.
Não utilize o cabo de carga em áreas sujeitas a risco de explosão.

PL ZAGROŻENIE

Niebezpieczeństwo pożaru

Nie podłączać kabla do uszkodzonych gniazd SCHUKO. Ze względu na częściowo wysoki pobór mocy może dojść
do przyspieszonego starzenia się gniazda SCHUKO. Należy zlecić sprawdzenie gniazda przez specjalistę, jeżeli
zmieniło kolor lub gdy wyciąganie z niego wtyczki odbywa się nietypowo łatwo lub trudno.
Nie używać kabla ładującego w obszarach zagrożonych wybuchem.

2

L1V30046255B-02

3ZW1012-0TT32-2AA0

DE ACHTUNG

/LHIHUXPIDQJ6FRSHRIGHOLYHU\(WHQGXHGHODOLYUDLVRQ$OFDQFHGHVXPLQLVWUR

i

EN NOTICE

FR ATTENTION

ES ATENCIÓN

IT ATTENZIONE

PT ATENÇÃO

PL UWAGA

Wärmeschäden der Steckdose durch fehlerhafte Kontakte

Verbinden Sie das Gerät so mit der Steckdose, dass keine mechanische Belastung auf die Wandsteckdose ausgeübt
wird.
Stellen Sie den Ladestrom am Ladekabel niemals höher als den maximal zulässigen Dauerladestrom der Wand­steckdose ein! Fragen Sie im Zweifelsfall ihren Elektroinstallateur oder laden Sie mit reduziertem Ladestrom z.B.
(8A)

Heat damage to the power outlets due to faulty contacts

Connect the device to the power outlet so that no mechanical stress is applied to the wall outlet.
Never set the charging current on the charging cable to exceed the maximum permitted continuous charging cur­rent of the wall outlet! If in doubt, ask your electrician or charge with reduced charging current, for example, (8A)

Détérioration thermique de la prise à cause de contacts défectueux

Connecter l'appareil à la prise de façon qu'aucune sollicitation mécanique ne s'exerce sur la prise murale.
Ne jamais régler le câble de recharge sur un courant de charge supérieur au courant de charge permanent
maximal admissible de la prise murale! En cas de doute, demander conseil à un électricien ou effectuer la
recharge avec un courant de charge réduit par ex. (8A)

Daños en la toma de corriente por temperatura debido a contactos en mal estado

Conecte el dispositivo a la toma de corriente de forma que esta no se vea sometida a ningún esfuerzo mecánico.
No ajuste nunca la corriente de carga en el cable de carga por encima de la corriente de carga permanente permi­tida de la toma de corriente de pared. En caso de duda pregunte a un instalador eléctrico o realice la carga con cor­riente de carga reducida, p. ej. (8A)

Danni termici della presa causati da contatti difettosi

Collegare il dispositivo con la presa in modo che sulla presa alla parete non venga esercitato alcun carico
meccanico.
Non impostare mai la corrente di carica del cavo sopra la corrente di carica permanente massima consentita della
presa alla parete! In caso di dubbio chiedere all'elettricista o effettuare la ricarica con corrente di carica ridotta, ad
es. (8A)

Danos térmicos na tomada devido a contatos com defeito

Ligue o aparelho à tomada de forma a não ser exercida nenhuma carga mecânica na tomada de parede.
Nunca defina a corrente de carga no cabo de carga para um valor superior ao valor máximo permitido da corrente
permanente de carga da tomada de parede! Em caso de dúvida, pergunte a seu eletricista ou carregue com uma
corrente de carga reduzida p. ex. (8A)

Uszkodzenie termiczne gniazda z powodu wadliwych styków

Podłączyć urządzenie do gniazda w taki sposób, aby gniazdo naścienne nie było obciążone mechanicznie.
Nigdy nie ustawiać prądu ładowania w kablu ładującym powyżej maksymalnej, dopuszczalnej wartości ciągłego
prądu ładowania gniazda naściennego! W przypadku wątpliwości należy skontaktować się z instalatorem sieci
elektrycznej lub zredukować prąd ładowania np.(8 A).

3

L1V30046255B-02

3ZW1012-0TT32-2AA0

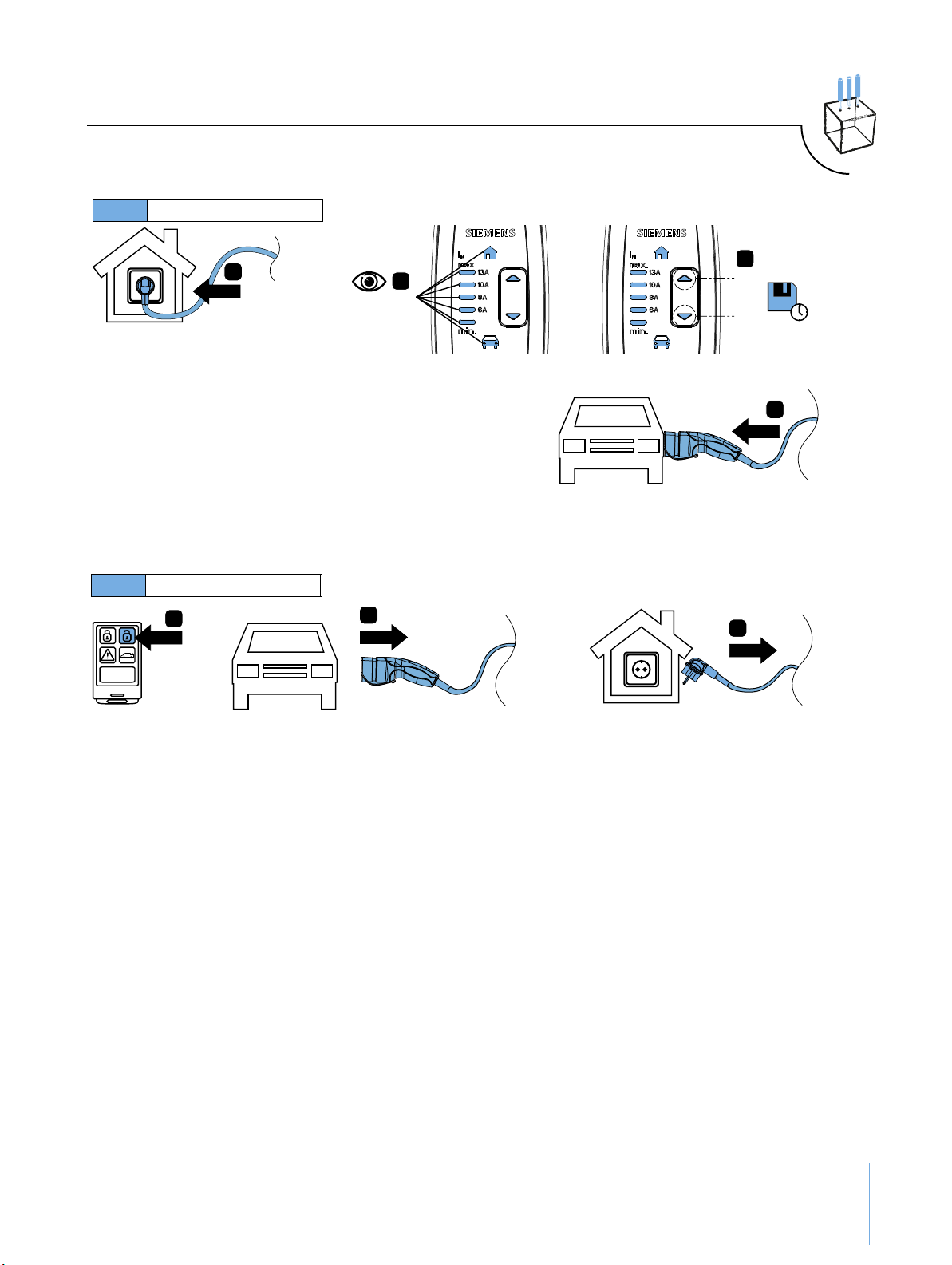

$QVFKOXVV&RQQHFWLRQ5DFFRUGHPHQW&RQH[LyQ

2Hz 2Hz 2Hz

0,7 Hz

t>3s 0,7Hz

2x

G

G

RRR

2.

GGG

G

G

> 55 °C

R

GGG

, $

R2.R

R

R

2.

3(

R

R

2.

R

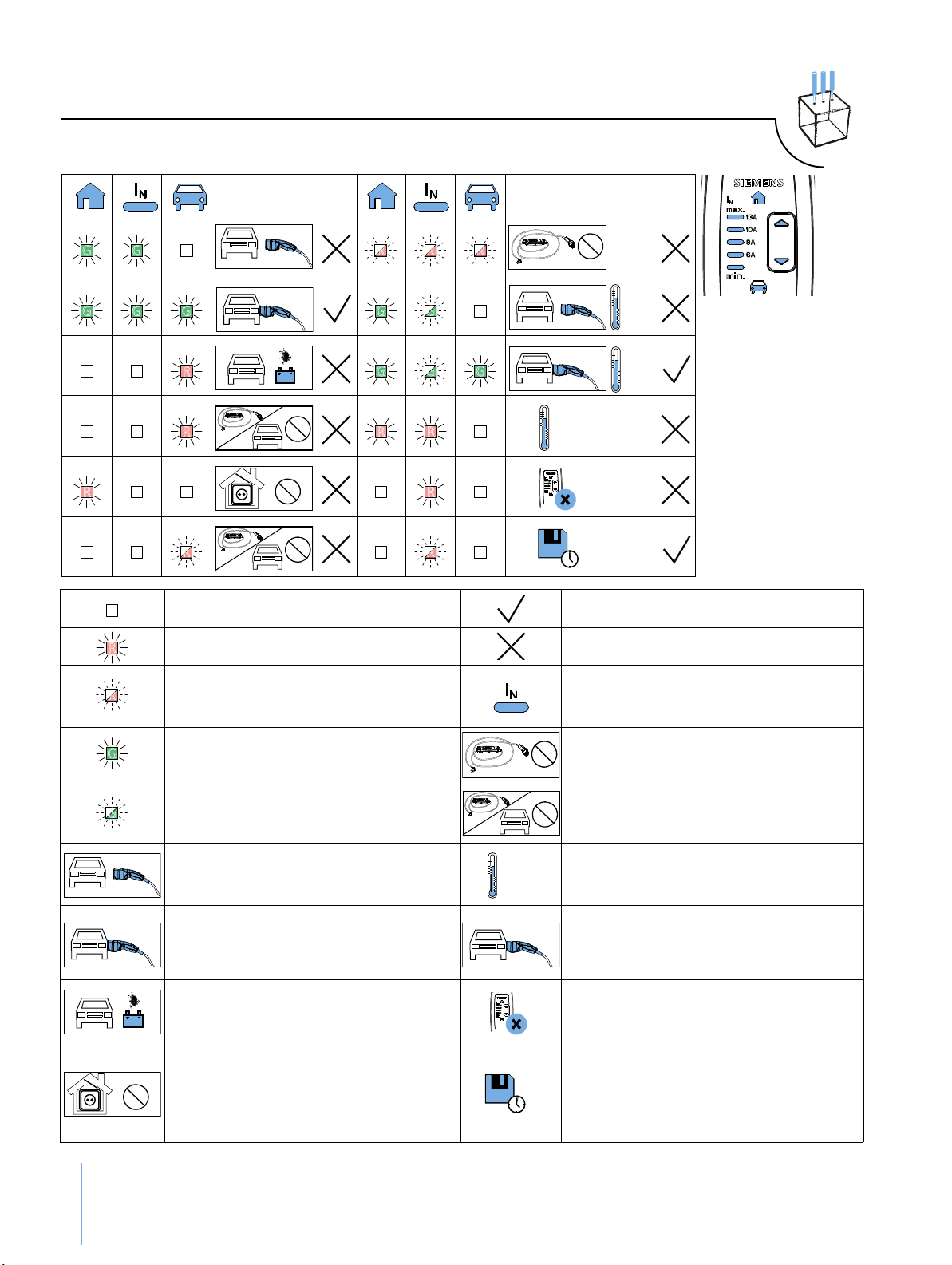

Kein Licht / No light / Pas de lumière / Luz apagada / Nes­suna luce / Sem luz / Dioda nie świeci się

Laden möglich / Charging possible / Chargement possible /
La carga es posible / Carica possibile / Carregamento possível

/ Ładowanie jest możliwe
Dauerlicht rot / Continuous red light / Lumière fixe rouge /
Luz roja permanente / Luce continua rossa / Luz contínua
vermelha / Dioda świeci na czerwono w sposób ciągły

Laden nicht möglich / Charging not possible / Chargement

impossible / La carga no es posible / Carica non possibile /

Carregamento impossível / Ładowanie nie jest możliwe
Blinklicht rot / Flashing red light / Lumière clignotante
rouge / Luz roja intermitente / Luce lampeggiante rossa /
Luz intermitente vermelha / Dioda miga na czerwono

LED Ladestrom 6A, 8A, 10A, 13A / LED charging current 6A,

8A, 10A, 13A / LED courant de charge 6A, 8A, 10A, 13A / LED

corriente de carga 6A, 8A, 10A, 13A / Corrente di carica LED

6A, 8A, 10A, 13A / LED Corrente de carga 6 A, 8 A, 10A, 13A

/ Dioda LED prądu ładowania 6 A, 8 A, 10A, 13A
Dauerlicht grün / Continuous green light / Lumière fixe

verte / Luz verde permanente / Luce continua verde / Luz
contínua verde / Dioda świeci na zielono w sposób ciągły

Ladekabel defekt / Charging cable is defective / Câble de

recharge défectueux / Cable de carga defectuoso / Cavo di

ricarica difettoso / Cabo de carga com defeito / Kabel

ładujący jest uszkodzony
Blinklicht grün / Flashing green light / Lumière clignotante

verte / Luz verde intermitente / Luce lampeggiante verde /
Luz intermitente verde / Dioda miga na zielono

Fahrzeug oder Ladekabel defekt / Vehicle or charging cable is

defective / Véhicule ou câble de recharge défectueux /

Vehículo o cable de carga defectuoso / Veicolo o cavo di

ricarica difettosi / Veículo ou cabo de carga com defeito /

Uszkodzony pojazd lub kabel ładujący
Fahrzeug nicht angeschlossen / Vehicle not connected /

Véhicule non raccordé / Vehículo no conectado / Veicolo
non collegato / Veículo não conectado / Pojazd nie jest
podłączony

Temperaturbereichsangabe / Temperature range specifica-

tion / Indication de la plage de températures / Indicación del

rango de temperatura / Indicazione dell'intervallo di tem-

peratura / Indicação da faixa de temperaturas / Informacja

dot. zakresu temperatury
Fahrzeug angeschlossen / Vehicle connected / Véhicule
raccordé / Vehículo conectado / Veicolo collegato / Veículo

conectado / Pojazd jest podłączony

Lädt mit reduziertem Ladestrom (6A) / Charging with redu-

ced charging current (6A) / Chargement avec courant de

charge réduit (6A) / Carga con corriente de carga reducida

(6A) / Carica con corrente di carica ridotta (6A) / Carrega com

corrente de carga reduzida (6A) / Zredukować prąd

ładowania (6A)
Fahrzeug mit gasender Batterie / Vehicle with gassing bat­tery / Véhicule avec batterie dégageant du gaz / La batería

del vehículo emite gases / Veicolo con batteria in ebolli­zione / Veículo com bateria com emissão de gases / Pojazdy
z akumulatorem wydzielającym gaz

Interner Fehler / Internal error / Erreur interne / Error interno

/ Errore interno / Erro interno / Błąd wewnętrzny

Fehler in der Hausinstallation / Error in residential installa­tion / Erreur dans l'installation domestique / Fallo en la
instalación doméstica / Guasto nell'impianto domestico /
Erro na instalação da casa / Usterka w instalacji domowej

Ladestrom wird automatisch nach 2 s gespeichert / Charging

current is automatically stored after 2 s / Le courant de

charge est automatiquement stocké au bout de 2 s / La corri-

ente de carga se memoriza automáticamente tras 2 s / La

corrente di carica viene immagazzinata automaticamente

ogni 2 s / A corrente de carga é automaticamente memoriz-

ada após 2 s / Wartość prądu ładowania zostaje zapisana

automatycznie po 2 s.

R

R

G

2.

G

, $

3E

2.

3(

V

$872

3E

> 55 °C

> 65 °C

V

$872

4

L1V30046255B-02

3ZW1012-0TT32-2AA0

2.

> 55 °C

$QVFKOXVV&RQQHFWLRQ5DFFRUGHPHQW&RQH[LyQ

















ON

OFF

grün / green /
vert / verde /
verde / verde /
zielony





$872

V







L1V30046255B-02

3ZW1012-0TT32-2AA0

5

,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLRQV,QIRUPDFLyQ

2.

DE

Empfehlung

Bringen Sie Brandmelder in der Nähe der Ladedose an.

FR

Recommandation

Installer des détecteurs d'incendie à proximité de la prise de recharge.

IT

Raccomandazione

Applicare rilevatori di incendio in prossimità della presa di ricarica.

PL

Zalecenie

Zamontować czujnik przeciwpożarowy w pobliżu gniazda do ładowania.

EN

Recommendation

Install a fire detector near the charging socket.

ES

Recomendación

Instale sensores antiincendio cerca de la toma de carga.

PT

Recomendação

Instale detectores de incêndio próximo da tomada de carga.

2.

2.

2.

PD[



6

L1V30046255B-02

3ZW1012-0TT32-2AA0

Versorgungsnetze / Supply networks / Réseaux d'alimentation / Redes de suministro / Reti di alimentazione / Redes de

,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLRQV,QIRUPDFLyQ

TN, TNC, TNS, TT

alimentação / Sieci zasilające
Versorgungsspannungsbereich / Supply voltage range / Plage de tension d'alimentation / Rango de tensión de

165 V ... 265 V

alimentación / Campo della tensione di alimentazione / Faixa da tensão de alimentação / Zakres napięcia zasilającego
Frequenz (Versorgungssystem) / Frequency (supply system) / Fréquence (système d'alimentation) / Frecuencia (sistema

50Hz±5%
de suministro) / Frequenza (sistema di alimentazione) / Frequência (sistema de alimentação) / Częstotliwość (system
zasilania)

Betriebstemperatur / Operating temperature / Température de service / Temperatura de servicio / Temperatura d'esercizio

-32...+40°C

/ Temperatura de serviço / Temperatura robocza
Mittlere Temperatur über 24 h / Average temperature over 24 h / Température moyenne sur 24 h / Temperatura media

≦45°C

en 24 horas / Temperatura media nelle 24 h / Temperatura média durante 24 h / Średnia temperatura powyżej 24 h
Lagertemperaturen / Storage temperature / Températures de stockage / Temperaturas de almacenamiento /

-40 °C ... +75 °C

Temperature di stoccaggio / Temperaturas de armazenamento / Temperatury przechowywania
Nennstrom / Rated current / Courant nominal / Corriente nominal / Corrente nominale / Corrente nominal /

13 A
Prąd znamionowy

Max. Ladeleistung / Max charging power / Puissance de charge max. / Potencia de carga máx. / Capacità di carico massima

3kW
/ Potência máx. de carga / Maks. moc ładowania

Verlustleistung / Power loss / Puissance dissipée / Disipación / Potenza dissipata / Potência de perda / Strata mocy < 9W
Nennfehlerstrom / Rated fault current / Courant de défaut nominal / Corriente de defecto asignada / Corrente

30 mA
differenziale nominale / Corrente nominal de fuga / Znamionowy prąd uszkodzeniowy

Charakteristik / Characteristic / Caractéristique / Característica / Caratteristica / Característica / Charakterystyka Typ A
Überspannungskategorie / Overvoltage category / Catégorie de surtension / Categoría de sobretensión /

CAT II
Categoria di sovratensione / Categoria de sobretensão / Kategoria przepięciowa

Schutzart / Degree of protection / Indice de protection / Grado de protección / Grado di protezione / Grau de proteção /

IP67
Rodzaj ochrony

Max. Einsatzhöhe / Max. installation height / Altitude d'utilisation max. / Altura de uso máx. / Altezza di utilizzo max /

2000 m
Altura máx. de aplicação / Maks. wysokość użytkowania

Kabellänge gesamt / Total cable length / Longueur de câble totale / Longitud de cable total / Lunghezza totale del cavo /

4m
Comprimento total dos cabos / Całkowita długość kabla

Kabellänge gebäudeseitig / Cable length from building / Longueur de câble totale côté bâtiment / Longitud de cable en el

1,5 m
edificio / Lunghezza del cavo dall'edificio / Comprimento do cabo do lado do edifício / Długość kabla podłączanego do
gniazda w budynku

Gebäudeseitiger Stecker / Connector at building end / Connecteur côté bâtiment / Conector del edificio / Spina edificio /

SCHUKO Combi 90 °
Conector do lado do edifício / Wtyczka do gniazda budynku

Fahrzeugseitiger Stecker gemäß IEC 62196 / Connector at vehicle end according to IEC 62196 / Connecteur côté véhicule
conformément à la norme CEI 62196 / Conector del vehículo según IEC 62196 / Spina veicolo ai sensi

di IEC 62196 /

Typ2

Conector do lado do veículo conforme IEC 62196 / Wtyczka w pojeździe zgodnie z IEC 62196
Einstellbarer Ladestrom / Adjustable charging current / Courant de charge réglable / Corriente de carga ajustable /

6, 8, 10, 13 A
Corrente di carica regolabile / Corrente de carga ajustável / Możliwe wartości prądu ładowania

L1V30046255B-02

3ZW1012-0TT32-2AA0

7

Hinweis

DE

Das Fahrzeug muss für das Mode 2 Laden nach IEC 61851-1: 2012
zugelassen sein. Beachten Sie die Warnhinweise in der Bedie­nungsanleitung ihres Elektrofahrzeugs.
Eine Veränderung oder Öffnen des Ladekabels ist nicht zulässig.
Die Fahrzeugkupplung ist bei Nichtgebrauch mit der Schutzkappe
vor Feuchtigkeit und Schmutz zu schützen!
Trennen Sie das Ladekabel nach jedem Gebrauch vom Netz um
beim nächsten Start einen vollständigen Selbsttest zu
gewährleisten.
Um Fehlermeldungen zurückzusetzen, trennen Sie das Ladekabel
vom Fahrzeug und schließen Sie es nach ca. 3 Sekunden erneut
an. Bestimmte Fehler, die eine dauerhafte Beschädigung anzei­gen, können nicht zurückgesetzt werden. Senden Sie das Ladeka­bel im Zweifelsfall an den Hersteller zurück.
Das Ladekabel ist kein Ersatz für die Schutzeinrichtungen einer
normkonformen Elektroinstallation.

Remarque

FR

Le véhicule doit être homologué pour la recharge mode 2 selon
CEI 61851-1:2012. Veuillez respecter les avertissements du
manuel d'utilisation de votre véhicule électrique.
Toute modification ou ouverture du câble de recharge est inter­dite.
Le boîtier de raccordement de la voiture doit être protégé de
l'humidité et de la poussière par un cache lorsqu'il n'est pas utilisé!
Débrancher le câble de recharge du réseau après chaque utilisa­tion pour garantir un autotest complet au démarrage suivant.
Pour réinitialiser les messages d'erreur, débrancher le câble de
recharge du véhicule et le raccorder à nouveau au bout de 3
secondes environ. Certaines erreurs qui signalent une
détérioration durable ne peuvent pas être réinitialisées. En cas de
doute, veuillez retourner le câble de recharge au fabricant.
Le câble de recharge ne remplace pas les dispositifs de sécurité
d'une installation électrique aux normes.

Nota

IT

Il veicolo deve essere omologato per la Modalità 2 ai sensi di IEC
61851-1: 2012. Osservare gli avvertimenti contenuti nella guida
all'uso del veicolo elettrico.
Non è consentito modificare o aprire il cavo di carica.
In caso di inutilizzo del veicolo il connettore deve essere protetto
da umidità e sporco con l'apposito cappuccio!
Dopo ogni utilizzo staccare il cavo di carica dalla rete per garantire
un autotest completo all'avvio successivo.
Per cancellare i messaggi di errore staccare il cavo di carica dal
veicolo e ricollegarlo dopo ca. 3 secondi. Alcuni messaggi che
indicano un danno permanente non possono essere cancellati. In
caso di dubbio restituire il cavo di carica al produttore.
Il cavo di carica non sostituisce i dispositivi di protezione di
un'installazione elettrica a norma.

Wskazówka

PL

Pojazd musi posiadać dopuszczenie do ładowania w trybie 2
według IEC 61851-1: 2012. Należy stosować się do wskazówek
ostrzegawczych zawartych w instrukcji obsługi pojazdu
elektrycznego.
Modyfikacja lub otwarcie kabla ładującego są niedozwolone.
Nieużywaną wtyczkę samochodową należy zabezpieczyć przed
wilgocią i zanieczyszczeniem za pomocą nasadki ochronnej!
Po każdym użyciu należy odłączyć kabel ładujący od sieci, aby przy
kolejnym starcie zagwarantować kompletny autotest.
Aby zresetować komunikaty o usterkach, należy odłączyć kabel
ładujący od pojazdu i podłączyć go ponownie po upływie ok. 3
sekund. Nie można zresetować określonych błędów, które
wskazują na długotrwałe uszkodzenie. W przypadku wątpliwości
należy odesłać kabel ładujący do producenta.
Kabel ładujący nie stanowi zamiennika za urządzenia
zabezpieczające zgodnej z wymaganiami norm instalacji
elektrycznej.

Note

EN

The vehicle must be approved for mode 2 charging according to
IEC 61851-1: 2012. Read the warnings in the operating instruc­tions of your electric vehicle.
It is prohibited to modify or open the charging cable.
The vehicle coupling must be protected against moisture and dirt
by the protective cap when not in use!
Disconnect the charging cable from the power supply after each
use to ensure a full self-test at the next start.
To reset error messages, disconnect the charging cable from the
vehicle and reconnect it after about 3 seconds. Certain errors that
indicate permanent damage cannot be reset. If in doubt, return
the charging cable to the manufacturer.
The charging cable is not a substitute for protective mechanisms
of standard-compliant electrical installations.

Nota

ES

El vehículo debe estar homologado para la carga de Modo 2
conforme a IEC 61851-1: 2012. Observe las advertencias
recogidas en las Instrucciones de servicio del vehículo eléctrico.
No está permitido modificar ni abrir el cable de carga.
Cuando no se utilice, el acoplamiento del vehículo debe
protegerse contra la humedad y la suciedad con la cubierta
protectora.
Tras el uso, desenchufe el cable de la red para garantizar un
autotest completo en el siguiente arranque.
Para resetear los mensajes de error, desenchufe el cable de carga
del vehículo y vuelva a conectarlo pasados unos 3 segundos.
Determinados errores, que indican daños permanentes, no
pueden resetearse. En caso de duda, envíe el cable de carga al
fabricante.
El cable de carga no es sustitutivo de ningún dispositivo de
protección de una instalación eléctrica certificada.

Indicação

PT

O veículo tem de estar aprovado para o carregamento em modo 2
segundo IEC 61851-1: 2012. Respeite as indicações de aviso que
se encontram no manual de instruções de seu veículo elétrico.
Não é permitida a alteração ou abertura do cabo de carga.
Caso não esteja sendo usado, o acoplamento do veículo deve ser
protegido da umidade e sujeira com uma cobertura de proteção!
Após a utilização, desconecte o cabo de carga da rede, para asse­gurar um autoteste completo no arranque seguinte.
Para resetar mensagens de erro, desconecte o cabo de carga do
veículo e conecte novamente após aprox. 3 segundos. Certos erros
que indicam um dano permanente não podem ser resetados. Em
caso de dúvida, devolva o cabo de carga ao fabricante.
O cabo de carga não substitui as instalações de proteção de uma
instalação elétrica irregular.
