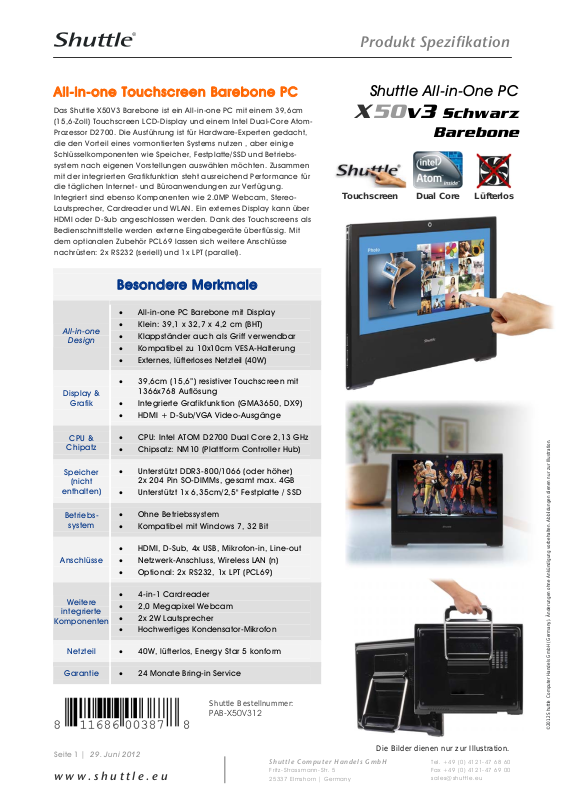

Shuttle PAB-X50V312, X50v3 Datasheet [de]

Produkt Spezifikation
All-in-one Touchscreen Barebone PC
Das Shuttle X50V3 Barebone ist ein All-in-one PC mit einem 39,6cm (15,6-Zoll) Touchscreen LCD-Display und einem Intel Dual-Core Atom­Prozessor D2700. Die Ausführung ist für Hardware-Experten gedacht, die den Vorteil eines vormontierten Systems nutzen , aber einige Schlüsselkomponenten wie Speicher, Festplatte/SSD und Betriebs­system nach eigenen Vorstellungen auswählen möchten. Zusammen mit der integrierten Grafikfunktion steht ausreichend Performance für die täglichen Internet- und Büroanwendungen zur Verfügung. Integriert sind ebenso Komponenten wie 2.0MP Webcam, Stereo­Lautsprecher, Cardreader und WLAN. Ein externes Display kann über HDMI oder D-Sub angeschlossen werden. Dank des Touchscreens als Bedienschnittstelle werden externe Eingabegeräte überflüssig. Mit dem optionalen Zubehör PCL69 lassen sich weitere Anschlüsse nachrüsten: 2x RS232 (seriell) und 1x LPT (parallel).
Besondere Merkmale
 All-in-one PC Barebone mit Display
All-in-one
Design
 Klein: 39,1 x 32,7 x 4,2 cm (BHT)  Klappständer auch als Griff verwendbar  Kompatibel zu 10x10cm VESA-Halterung  Externes, lüfterloses Netzteil (40W)
Shuttle All-in-One PC
X 50v3 Schwarz
Barebone
Touchscreen Dual Core Lüfterlos
Display &
Grafik
CPU &
Chipatz
Speicher
(nicht
enthalten)
Betriebs-
system
Anschlüsse
Weitere
integrierte
Komponenten
Netzteil
 39,6cm (15,6”) resistiver Touchscreen mit
1366x768 Auflösung
 Integrierte Grafikfunktion (GMA3650, DX9)  HDMI + D-Sub/VGA Video-Ausgänge
 CPU: Intel ATOM D2700 Dual Core 2,13 GHz  Chipsatz: NM10 (Plattform Controller Hub)
 Unterstützt DDR3-800/1066 (oder höher)
2x 204 Pin SO-DIMMs, gesamt max. 4GB
 Unterstützt 1x 6,35cm/2,5" Festplatte / SSD
 Ohne Betriebssystem  Kompatibel mit Windows 7, 32 Bit
 HDMI, D-Sub, 4x USB, Mikrofon-in, Line-out  Netzwerk-Anschluss, Wireless LAN (n)  Optional: 2x RS232, 1x LPT (PCL69)
 4-in-1 Cardreader  2,0 Megapixel Webcam  2x 2W Lautsprecher  Hochwertiges Kondensator-Mikrofon
 40W, lüfterlos, Energy Star 5 konform
Garantie
 24 Monate Bring-in Service
Shuttle Bestellnummer:
PAB-X50V312
©2012 Shu tt l e Co mp uter Handels Gmb H (Ger m any ) . Ä nde r un ge n ohne Ankündi gu ng vorbehalt en . A b bildungen dienen nur zur Illu stration.
Seite 1 | 29. Juni 2012
www.shuttle.eu
Shuttle Computer Handels GmbH
Fritz-Strassmann-Str. 5 25337 Elmshorn | Germany
Die Bilder dienen nur zur Illustration.
Tel. +49 (0) 4121-47 68 60 Fax +49 (0) 4121-47 69 00 sales@shuttle.eu
Produkt Spezifikation
Shuttle Barebone X50V3 –Leistungsmerkmale
Steuern Sie Ihre Software mit dem Finger
Der Touchscreen ist eines der einfachsten Eingabegeräte und deshalb die erste Wahl für eine Vielzahl von Anwendungen, wo eine einfache Interaktion zwischen Mensch und PC erforderlich ist. Mit einem Touchscreen kann auf Informationen einfacher und schneller zugegriffen werden, da der Anwender für seine Auswahl lediglich intuitiv den Bildschirm berühren muss. Darüber hinaus ist natürlich weiterhin der Anschluss von Maus und Tastatur per USB möglich.
Atom D2700
Dual Core
(Cedarview-D)
NM10
Chipset
Der Atom D2700 Prozessor integriert den Grafikkern
Shuttle X50V3 ist mit Intels Atom-Prozessor D2700 ausgestattet (Codename: Cedarview). Er integriert auch die Grafikeinheit mit HDMI­und D-Sub-Ausgang und den Speichercontroller, wodurch die Verlustleistung verringert und der Speicherzugriff beschleunigt wird. Der Prozessor ist mit der Southbridge NM10 verbunden.
Dual Core. Do more.
Viele verfügbare Netbooks und All-in-one-PCs mit Atom-Prozessor verwenden die Single-Core-Ausführung. Shuttle hebt sich dagegen mit seinem All-in-one-PC Barebone ab, indem es die leistungsstärkere Dual-Core-Version Intel Atom D2700 integriert. Dies führt zu einem spürbar besseren Reaktionsverhalten beim Arbeiten unter Windows, insbesondere bei Multithreading-Anwendungen.
Energiesparend, umweltfreundlich
Die neue X50V3 Version mit Intel Atom D2700 Dual-Core Prozessor und einem ENERGY STAR 5.0 konformen Netzteil nimmt nur etwa zwischen 20 und 27 Watt aus dem Stromnetz auf (mit 4GB RAM und 500GB Festplatte).
Was bedeutet "Barebone"?
Das Shuttle X50V3 Barebone ist für Hardware-Experten gedacht, die den Vorteil eines vormontierten Systems nutzen möchten, aber einige Schlüsselkomponenten wie Speicher, Festplatte und Betriebssystem nach eigenen Vorstellungen auswählen möchten. Um ein vollständiges PC-System zu erhalten, müssen in diesem Fall folgende Komponenten installiert werden:
- eine 6,35cm/2,5" Serial-ATA-Festplatte oder SSD
- ein oder zwei DDR3-667/800 SO-DIMM Speichermodule (204 Pins)
- optional eine USB-Tastatur und USB-Maus
- Windows 7 (32 Bit) Betriebssystem: Home Premium oder Professional
All-in-one PC
Das Shuttle X50V3 Barebone integriert bereits die üblichen PC­Komponenten in einem Gerät, die bei herkömmlichen Desktop-PCs zusätzlich angeschafft werden müssen. Dies schließt z.B. folgende Komponenten mit ein: Webcam, Mikrofon, Mainboard, Display, Touchscreen-Eingabegerät, Wireless-LAN-Modul und Stereo­Lautsprecher. Das spart neben Geld auch Platz und sieht dabei viel aufgeräumter aus.
©2012 Shu tt l e Co mp uter Handels Gmb H (Ger m any ) . Ä nde r un ge n ohne Ankündi gu ng vorbehalt en . A b bildungen dienen nur zur Illu stration.
Seite 2 | 29. Juni 2012
www.shuttle.eu
Shuttle Computer Handels GmbH
Fritz-Strassmann-Str. 5 25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60 Fax +49 (0) 4121-47 69 00 sales@shuttle.eu
Produkt Spezifikation
HDMI und D-Sub/VGA Anschluss
Der digitale HDMI-Anschluss oder der analoge D-Sub/VGA-Anschluss dient zum Anschließen eines zweiten Displays oder eines Beamers. Die integrierte Grafikeinheit unterstützt Clone-Modus oder erweiterten Modus.
Webcam and Mikrofon integriert
Mit der eingebauten 2,0 Megapixel Webcam und dem Mikrofon ist es ein Leichtes, Bilder oder Live-Videostreams im Internet zu veröffentlichen – und man kann in Echtzeit mit Freunden, Verwandten und Kollegen per Bild und Ton kommunizieren.
Klein und schick
Das Shuttle X50V3 Barebone hat mit nur 3,6cm Tiefe ein schlankes, kompaktes Design und bietet darüber hinaus eine erstklassige Funktionalität. Das dezente Design lässt zunächst nicht auf einen kompletten PC schließen. Dieser schlanke PC findet selbst unter engsten Verhältnissen immer einen Platz – ob als Blickfang auf dem Schreibtisch oder als Schmuckstück im Wohnzimmer.
Lüfterlos und mit 22dBA nahezu geräuschlos
Das Shuttle X50V3 hat ein lüfterloses Kühlsystem aus einer Kombination aus Kühlkörpern und Wärmepads. Somit ist es nicht nur leise, sondern es wird auch kein Staub angesaugt.
Tragegriff
Der Ständer wurde idealerweise so konstruiert, dass er hochgeklappt auch als Tragegriff funktioniert. So lässt sich das Gerät leicht mit einer Hand transportieren.
Seite 3 | 29. Juni 2012
www.shuttle.eu
Kensington Diebstahlsicherung
Ein Drahtseil mit Öse wird um einen festen Gegenstand geschlungen und hat am anderen Ende ein Schloss, welches in einer ca. 3x7mm großen Öffnung am PC verankert wird. Das Schloss mit Drahtseil ist nicht im Lieferumfang enthalten.
