Shure Nexadyne 6 User guide

Nexadyne 6

Микрофон для том-барабана/малого

барабана

Shure Nexadyne 6 tom/snare drum microphone manual (Model: NXN6). Find specifications, including frequency response, setup, and more

about Revonic technology.

Version: 0.1 (2025-A)

Table of Contents

Nexadyne 6 Микрофон для том-барабана/малого ба-

рабана 3

О микрофоне Nexadyne™ 6 3

Что представляет собой технология преобразовате-

лей Revonic? 3

Настройка микрофона Nexadyne 6 4

Технические характеристики Nexadyne 6 5

Микрофон и входящие в комплект принадлежности 6

Shure Incorporated

Импеданс нагрузки 7

Дополнительные ресурсы 7

О технологии Revonic 7

Важные инструкции по безопасности для пассивных

микрофонов 7

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 7

Нормативная информация по охране окружающей

среды 8

Сертификации 8

2/9

Shure Incorporated

Nexadyne 6 Микрофон для том-барабана/малого барабана

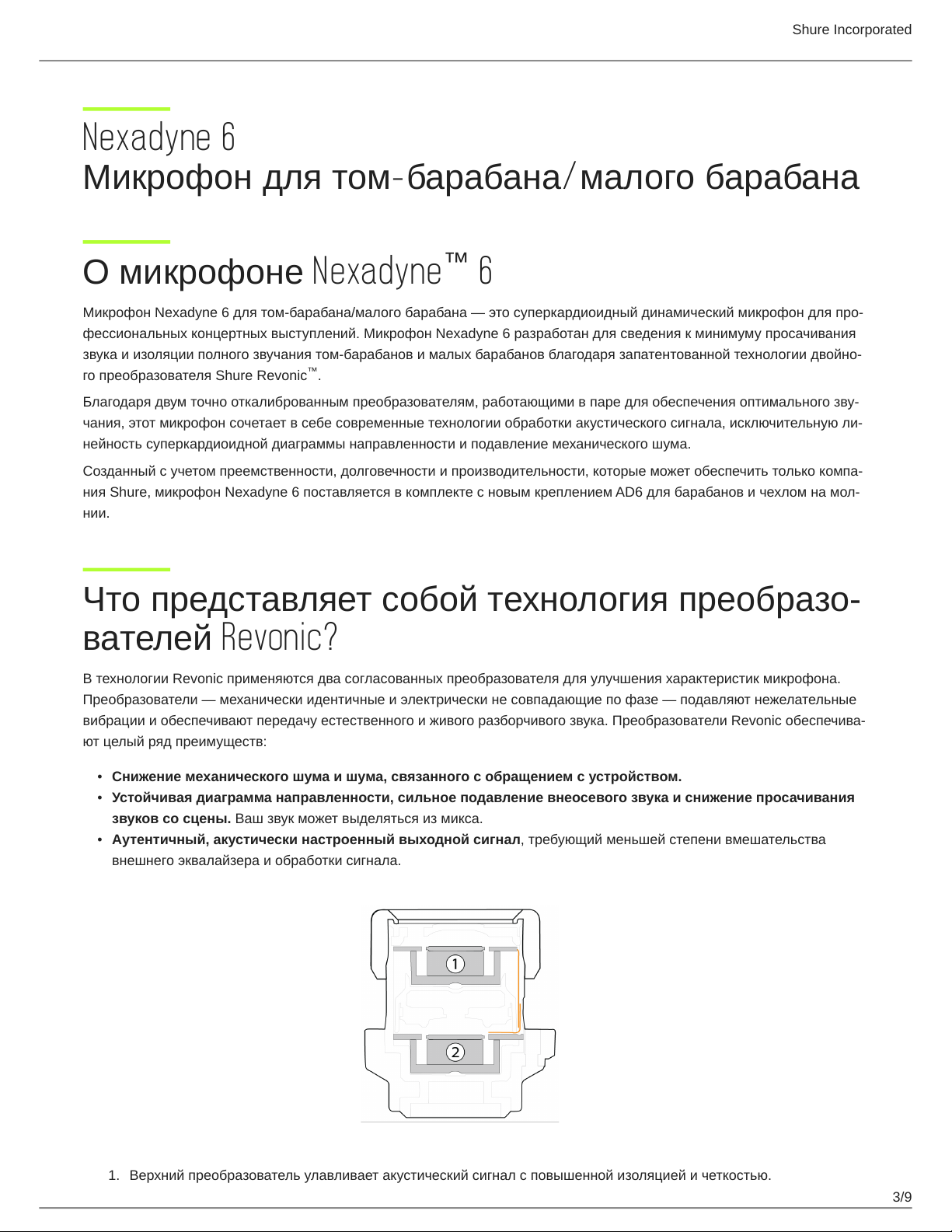

О микрофоне Nexadyne 6

™

Микрофон Nexadyne 6 для том-барабана/малого барабана — это суперкардиоидный динамический микрофон для про-

фессиональных концертных выступлений. Микрофон Nexadyne 6 разработан для сведения к минимуму просачивания

звука и изоляции полного звучания том-барабанов и малых барабанов благодаря запатентованной технологии двойно-

го преобразователя Shure Revonic .

Благодаря двум точно откалиброванным преобразователям, работающими в паре для обеспечения оптимального зву-

чания, этот микрофон сочетает в себе современные технологии обработки акустического сигнала, исключительную ли-

нейность суперкардиоидной диаграммы направленности и подавление механического шума.

Созданный с учетом преемственности, долговечности и производительности, которые может обеспечить только компа-

ния Shure, микрофон Nexadyne 6 поставляется в комплекте с новым креплением AD6 для барабанов и чехлом на мол-

нии.

™

Что представляет собой технология преобразо-
вателей Revonic?

В технологии Revonic применяются два согласованных преобразователя для улучшения характеристик микрофона.

Преобразователи — механически идентичные и электрически не совпадающие по фазе — подавляют нежелательные

вибрации и обеспечивают передачу естественного и живого разборчивого звука. Преобразователи Revonic обеспечива-

ют целый ряд преимуществ:

•

Снижение механического шума и шума, связанного с обращением с устройством.

•

Устойчивая диаграмма направленности, сильное подавление внеосевого звука и снижение просачивания

звуков со сцены. Ваш звук может выделяться из микса.

•

Аутентичный, акустически настроенный выходной сигнал, требующий меньшей степени вмешательства

внешнего эквалайзера и обработки сигнала.

1.

Верхний преобразователь улавливает акустический сигнал с повышенной изоляцией и четкостью.

3/9

2.

Нижний преобразователь соединен с верхним проводным способом для большего контроля диаграммы направ-

ленности и подавления механических шумов.

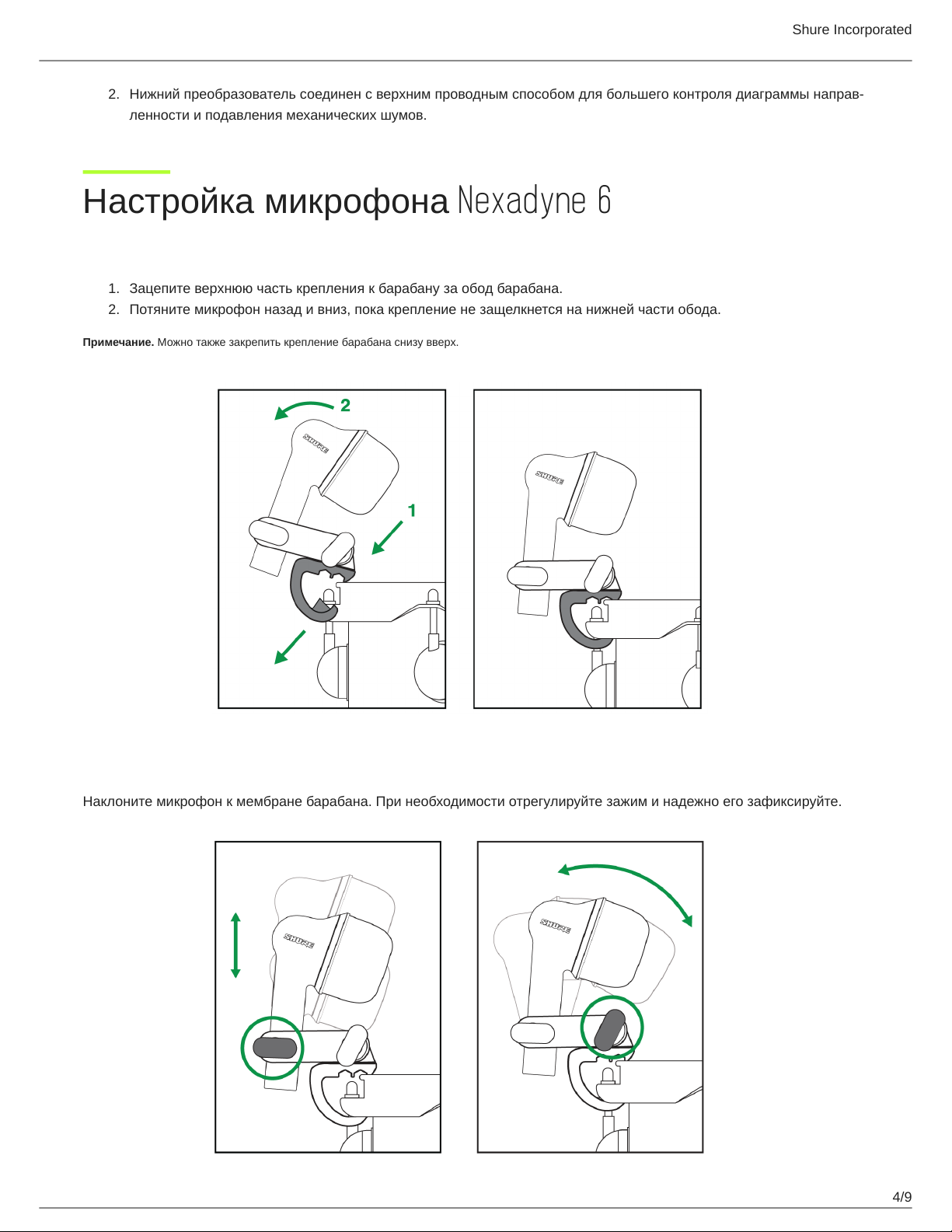

Настройка микрофона Nexadyne 6

Прикрепите микрофон к барабану

1.

Зацепите верхнюю часть крепления к барабану за обод барабана.

2.

Потяните микрофон назад и вниз, пока крепление не защелкнется на нижней части обода.

Примечание. Можно также закрепить крепление барабана снизу вверх.

Shure Incorporated

Расположите микрофон

Наклоните микрофон к мембране барабана. При необходимости отрегулируйте зажим и надежно его зафиксируйте.

4/9

Shure Incorporated

Советы

•

Проверьте расположение. Слушайте и экспериментируйте, меня угол наклона и расположение микрофона, пока не

найдете нужный вам звук.

•

Для большей атаки направьте микрофон на центр барабанной мембраны.

•

Чтобы добиться большего резонанса, направьте микрофон на обод барабана.

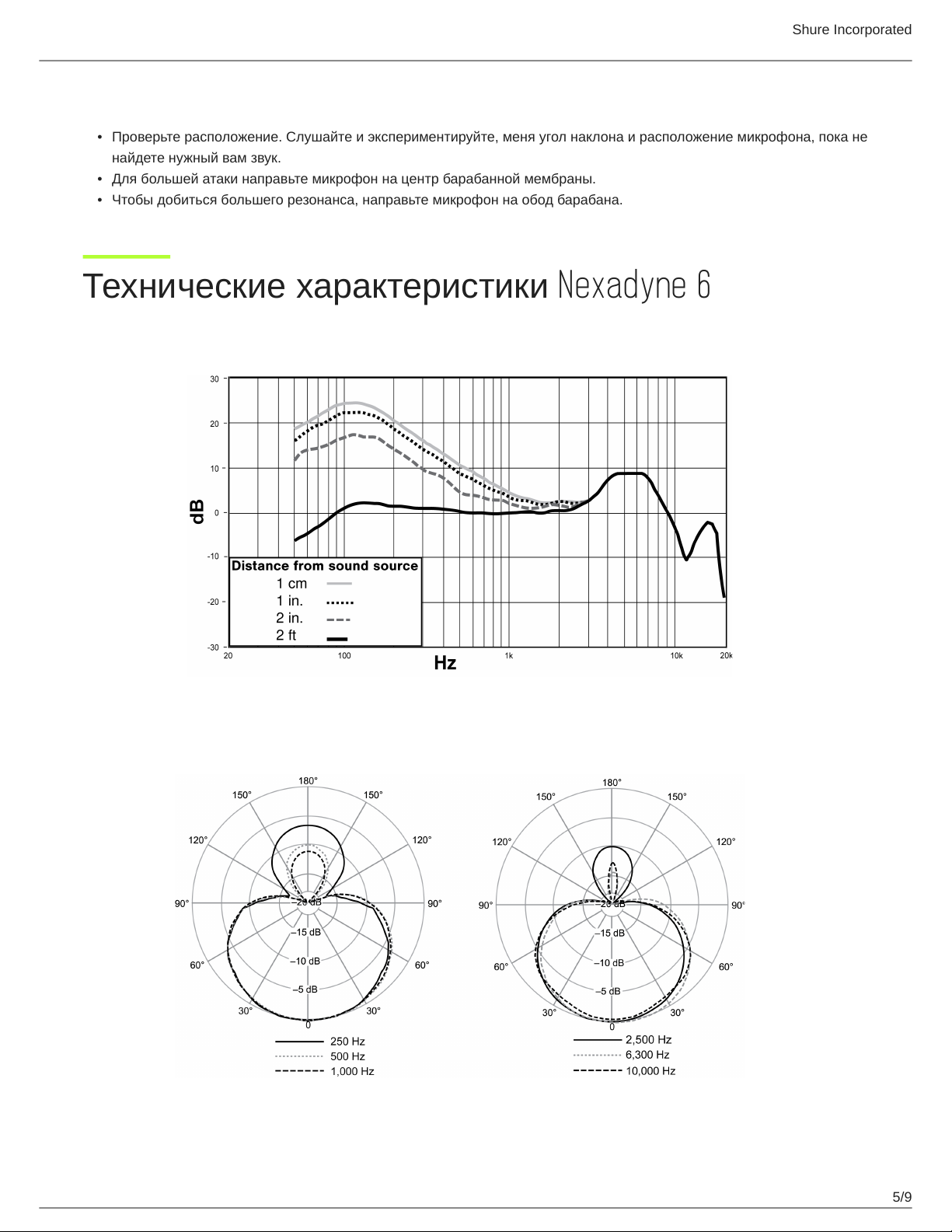

Технические характеристики Nexadyne 6

Амплитудно-частотная характеристика

Полярная диаграмма

5/9

Shure Incorporated

Тип преобразователя

Динамический (с подвижной катушкой) и вспомогательным динамическим преобразователем с функ-

цией подавления вибраций

Полярная диаграмма

суперкардиоидная

Амплитудно-частотная характеристика

50 Гц–16 кГц

Выходной импеданс

при 1 кГц

335 Ом

Чувствительность

напряжение разомкнутой цепи, при 1 кГц, типичн.

–60,5 дБВ/Па (0,94 мВ/Па) [1]

Полярность

Положительное давление на мембрану создает положительное напряжение на контакте 2 относи-

тельно контакта 3.

Масса

246 г

Разъем

Трехконтактный штекерный для профессиональной аудиоаппаратуры (XLR)

Корпус

Литой цинк с черной краской

[1] 1 Па = 94 дБ УЗД

Микрофон и входящие в комплект принадлеж-
ности

SKU Продукт

NXN6

NXN6-3PK

A6D Крепление для барабана

95D2313 Футляр на молнии

Nexadyne 6 — динамический суперкардиоидный микро-

фон для том-барабана/малого барабана

Комплект из 3 динамических суперкардиоидных микро-

фонов Nexadyne 6 для том-барабана/малого барабана

6/9

Shure Incorporated

Импеданс нагрузки

Для успешной передачи сигнала микрофона, нагрузочный/выходной импеданс предусилителя должен составлять по

крайней мере 1000 Ом. Большинство современных предусилителей микрофонов отвечают этим требованиям.

Дополнительные ресурсы

•

Часто задаваемые вопросы из базы знаний Shure

•

Канал YouTube, посвященный производительности и производству Shure

•

Канал YouTube, посвященный создателям Shure

О технологии Revonic

Важные инструкции по безопасности для пас-
сивных микрофонов

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Прежде чем пользоваться этим изделием, прочитайте и сохраните прилагаемые предупреждения и указания по техни-

ке безопасности.

ВНИМАНИЕ! Игнорирование этих предупреждений может привести к серьезной травме или

смерти в результате неправильной эксплуатации.

Если в устройство попадет вода или какой-либо посторонний предмет, это может привести к воз-

горанию или поражению электрическим током.

Не пытайтесь вносить изменения в это изделие. Это может привести к травме и (или) выходу из-

делия из строя.

ОСТОРОЖНО: Игнорирование этих предупреждений может привести к незначительной травме

или повреждению имущества в результате неправильной эксплуатации.

Ни в коем случае не разбирайте и не модифицируйте это устройство, поскольку это может при-

вести к поломке.

Не подвергайте чрезмерным нагрузкам и не тяните за кабель, чтобы не повредить изделие.

Содержите микрофон сухим и не подвергайте его воздействию очень высоких или низких темпе-

ратур и влажности.

7/9

Shure Incorporated

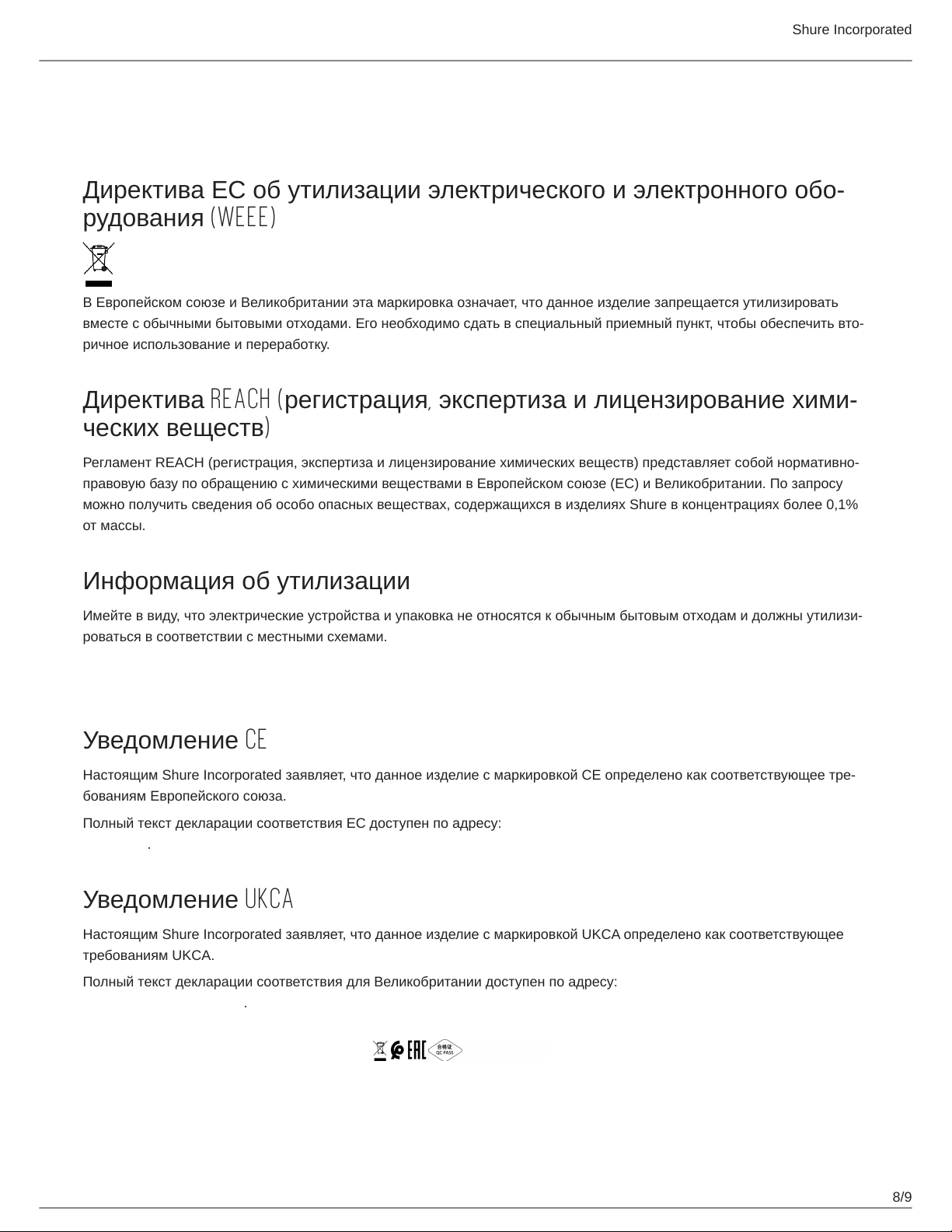

Нормативная информация по охране окружающей сре­ды

Директива ЕС об утилизации электрического и электронного обо-
рудования (WEEE)

В Европейском союзе и Великобритании эта маркировка означает, что данное изделие запрещается утилизировать

вместе с обычными бытовыми отходами. Его необходимо сдать в специальный приемный пункт, чтобы обеспечить вто-

ричное использование и переработку.

Директива REACH (регистрация, экспертиза и лицензирование хими-
ческих веществ)

Регламент REACH (регистрация, экспертиза и лицензирование химических веществ) представляет собой нормативно-

правовую базу по обращению с химическими веществами в Европейском союзе (ЕС) и Великобритании. По запросу

можно получить сведения об особо опасных веществах, содержащихся в изделиях Shure в концентрациях более 0,1%

от массы.

Информация об утилизации

Имейте в виду, что электрические устройства и упаковка не относятся к обычным бытовым отходам и должны утилизи-

роваться в соответствии с местными схемами.

Сертификации

Уведомление CE

Настоящим Shure Incorporated заявляет, что данное изделие с маркировкой CE определено как соответствующее тре-

бованиям Европейского союза.

Полный текст декларации соответствия ЕС доступен по адресу: https://www.shure.com/en-EU/support/declarations-of-

conformity.

Уведомление UKCA

Настоящим Shure Incorporated заявляет, что данное изделие с маркировкой UKCA определено как соответствующее

требованиям UKCA.

Полный текст декларации соответствия для Великобритании доступен по адресу: https://www.shure.com/en-GB/support/

declarations-of-conformity.

8/9

Shure Incorporated

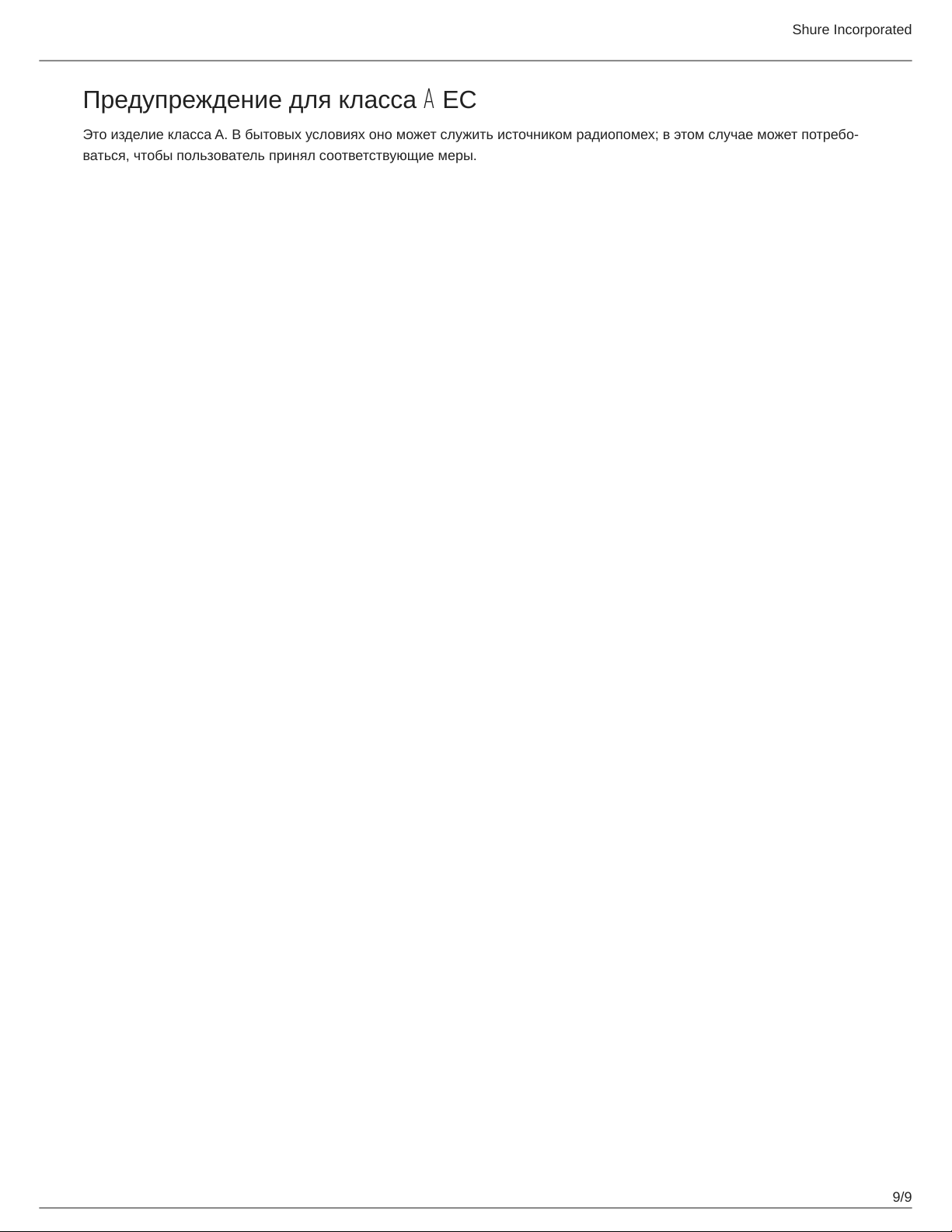

Предупреждение для класса A ЕС

Это изделие класса A. В бытовых условиях оно может служить источником радиопомех; в этом случае может потребо-

ваться, чтобы пользователь принял соответствующие меры.

9/9
