Page 1

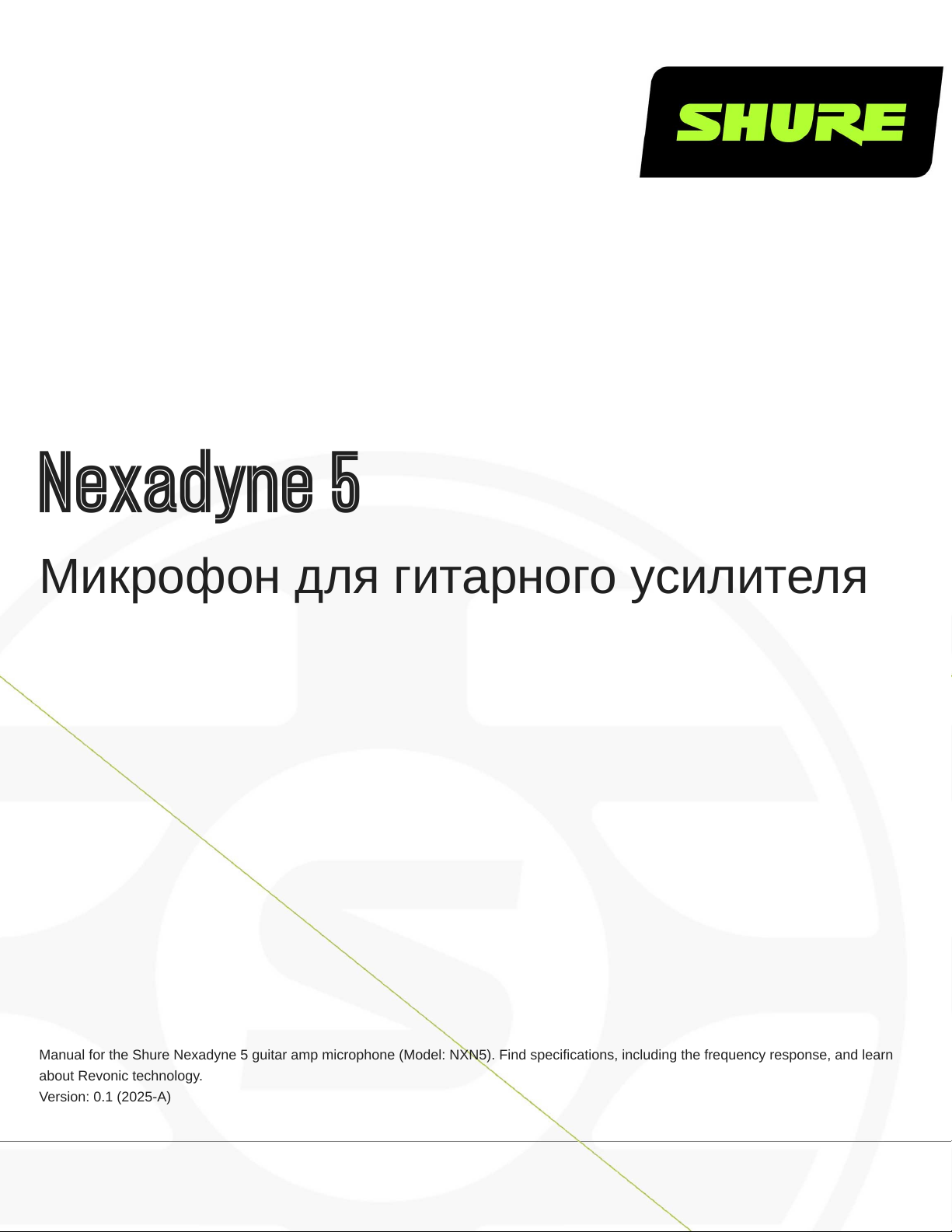

Nexadyne 5
Микрофон для гитарного усилителя
Manual for the Shure Nexadyne 5 guitar amp microphone (Model: NXN5). Find specifications, including the frequency response, and learn
about Revonic technology.
Version: 0.1 (2025-A)
Page 2
Table of Contents
Nexadyne 5 Микрофон для гитарного усилителя 3
О микрофоне Nexadyne™ 5 3
Что представляет собой технология преобразовате
лей Revonic? 3
Настройка микрофона Nexadyne 5 4
Технические характеристики Nexadyne 5 4
Микрофон и входящие в комплект принадлежности 6
Shure Incorporated
Импеданс нагрузки 6
Дополнительные ресурсы 6
О технологии Revonic 7
Важные инструкции по безопасности для пассивных
микрофонов 7
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 7
Нормативная информация по охране окружающей
среды 7
Сертификации 8
2/8
Page 3

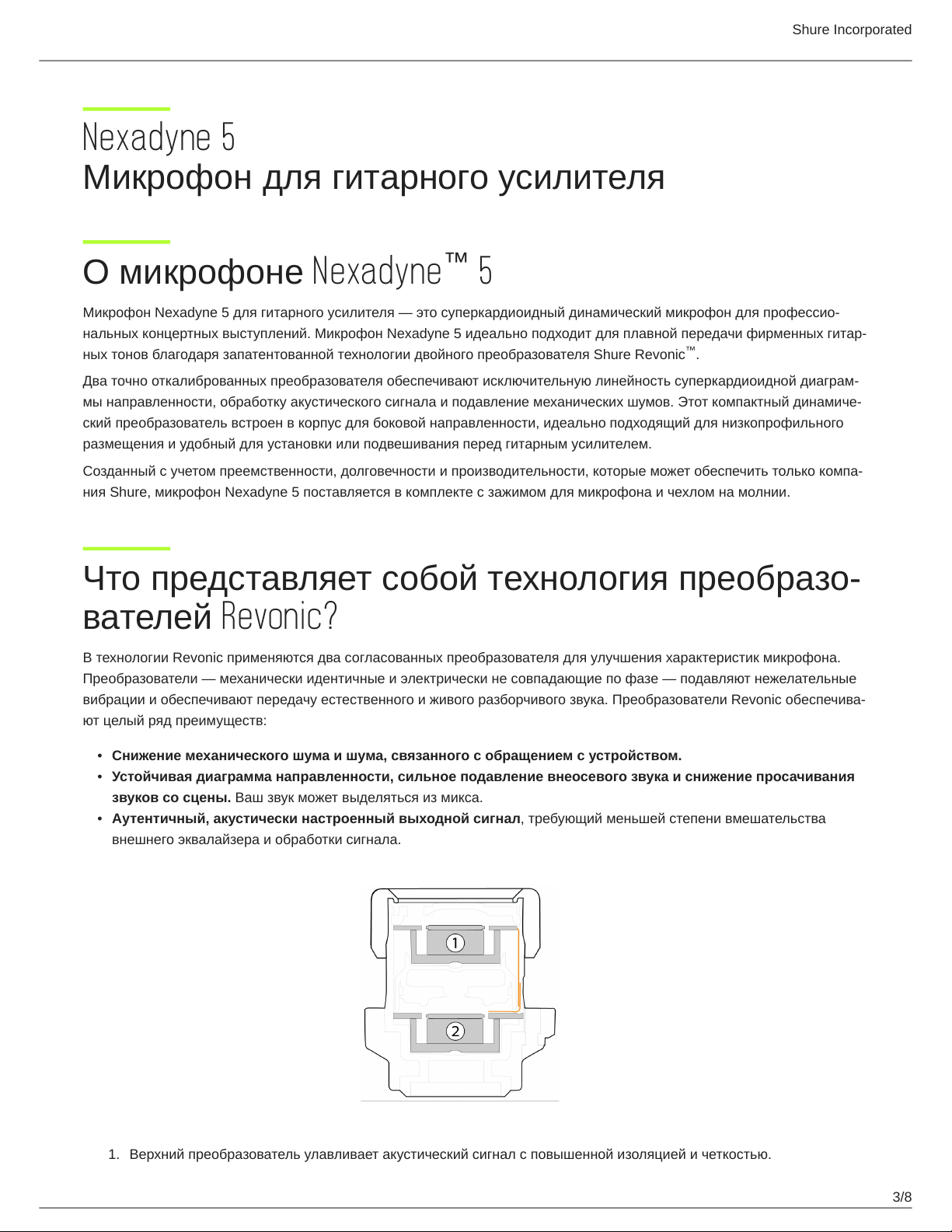

Nexadyne 5 Микрофон для гитарного усилителя
Shure Incorporated
О микрофоне Nexadyne 5
™
Микрофон Nexadyne 5 для гитарного усилителя — это суперкардиоидный динамический микрофон для профессио
нальных концертных выступлений. Микрофон Nexadyne 5 идеально подходит для плавной передачи фирменных гитар
ных тонов благодаря запатентованной технологии двойного преобразователя Shure Revonic .
Два точно откалиброванных преобразователя обеспечивают исключительную линейность суперкардиоидной диаграм
мы направленности, обработку акустического сигнала и подавление механических шумов. Этот компактный динамиче
ский преобразователь встроен в корпус для боковой направленности, идеально подходящий для низкопрофильного
размещения и удобный для установки или подвешивания перед гитарным усилителем.
Созданный с учетом преемственности, долговечности и производительности, которые может обеспечить только компа
ния Shure, микрофон Nexadyne 5 поставляется в комплекте с зажимом для микрофона и чехлом на молнии.
™
Что представляет собой технология преобразо
вателей Revonic?
В технологии Revonic применяются два согласованных преобразователя для улучшения характеристик микрофона.
Преобразователи — механически идентичные и электрически не совпадающие по фазе — подавляют нежелательные
вибрации и обеспечивают передачу естественного и живого разборчивого звука. Преобразователи Revonic обеспечива
ют целый ряд преимуществ:
•
Снижение механического шума и шума, связанного с обращением с устройством.
•
Устойчивая диаграмма направленности, сильное подавление внеосевого звука и снижение просачивания
звуков со сцены. Ваш звук может выделяться из микса.
•
Аутентичный, акустически настроенный выходной сигнал, требующий меньшей степени вмешательства
внешнего эквалайзера и обработки сигнала.
1.
Верхний преобразователь улавливает акустический сигнал с повышенной изоляцией и четкостью.
3/8
Page 4

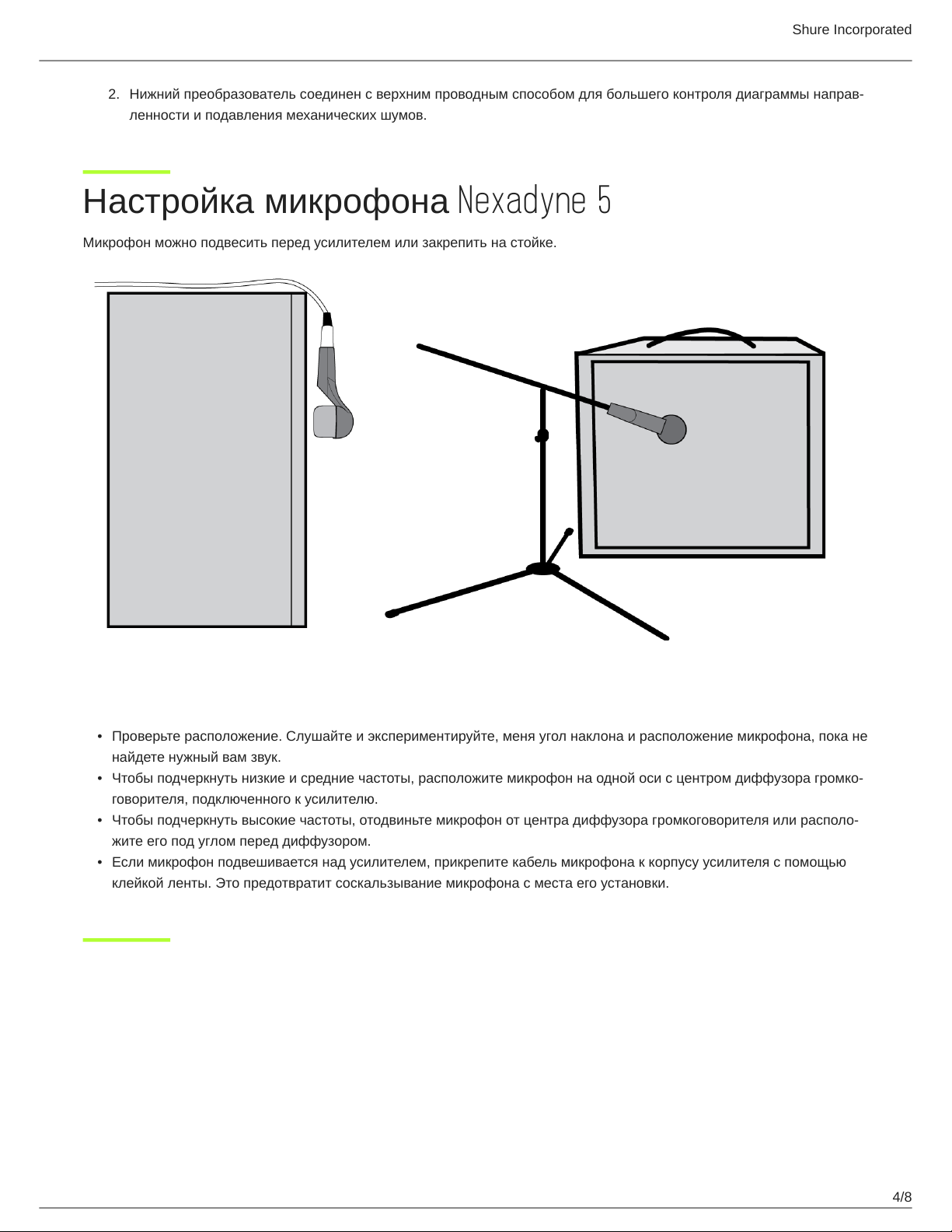

2.
Нижний преобразователь соединен с верхним проводным способом для большего контроля диаграммы направ
ленности и подавления механических шумов.
Настройка микрофона Nexadyne 5
Микрофон можно подвесить перед усилителем или закрепить на стойке.
Shure Incorporated
Советы
•
Проверьте расположение. Слушайте и экспериментируйте, меня угол наклона и расположение микрофона, пока не
найдете нужный вам звук.
•
Чтобы подчеркнуть низкие и средние частоты, расположите микрофон на одной оси с центром диффузора громко
говорителя, подключенного к усилителю.
•
Чтобы подчеркнуть высокие частоты, отодвиньте микрофон от центра диффузора громкоговорителя или располо
жите его под углом перед диффузором.
•
Если микрофон подвешивается над усилителем, прикрепите кабель микрофона к корпусу усилителя с помощью
клейкой ленты. Это предотвратит соскальзывание микрофона с места его установки.
4/8
Page 5

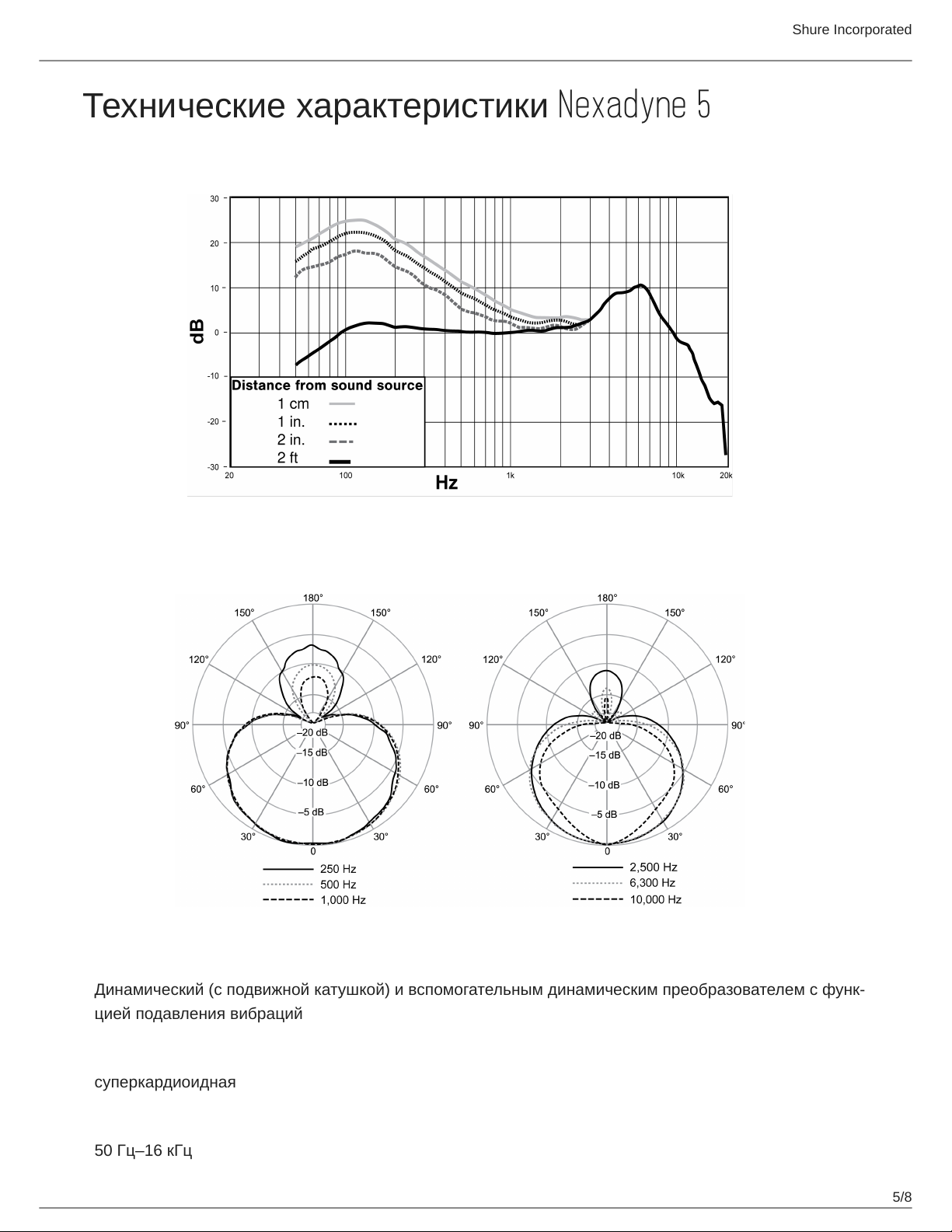

Технические характеристики Nexadyne 5
Амплитудно-частотная характеристика
Shure Incorporated
Полярная диаграмма
Тип преобразователя
Динамический (с подвижной катушкой) и вспомогательным динамическим преобразователем с функ
цией подавления вибраций
Полярная диаграмма
суперкардиоидная
Амплитудно-частотная характеристика
50 Гц–16 кГц
5/8
Page 6
Shure Incorporated

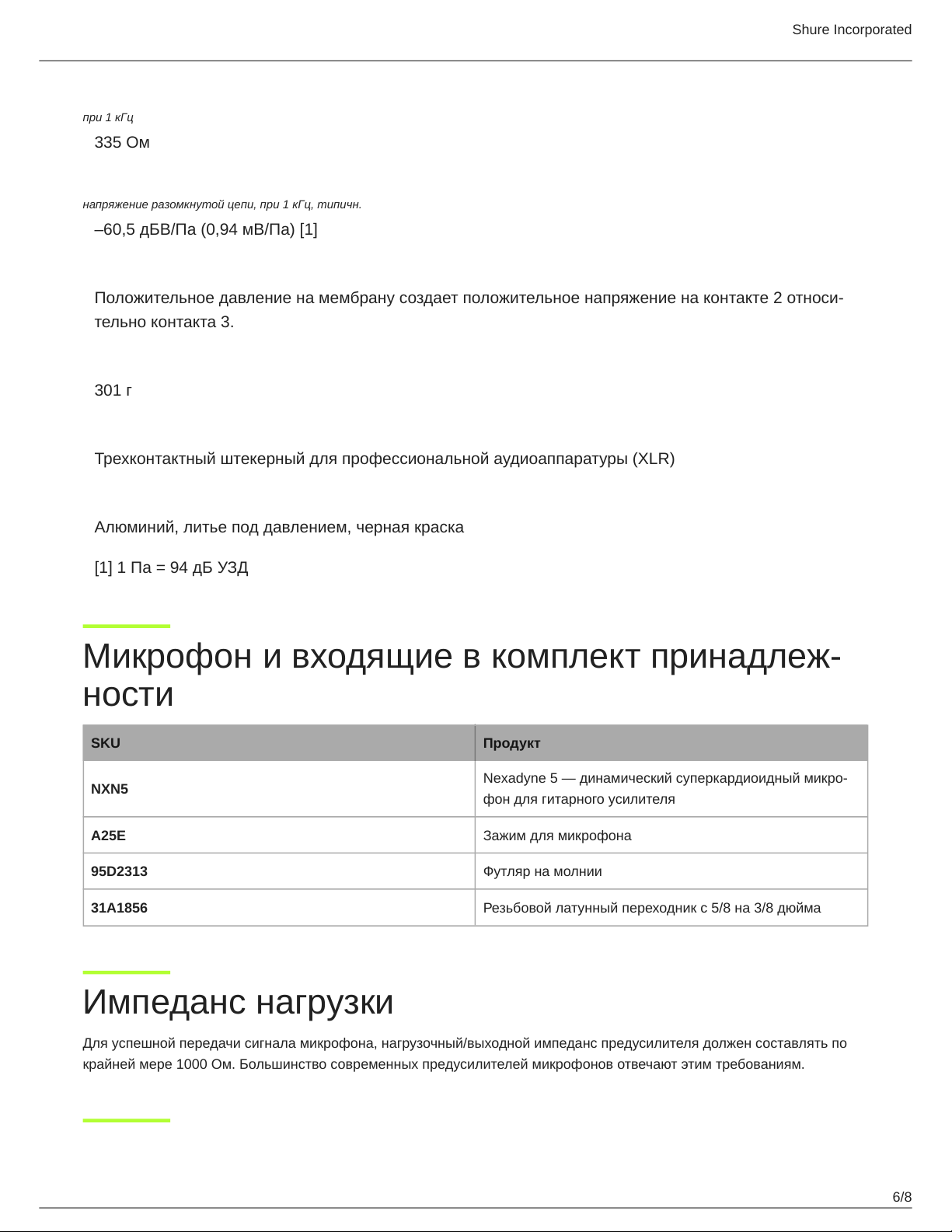

Выходной импеданс
при 1 кГц
335 Ом
Чувствительность
напряжение разомкнутой цепи, при 1 кГц, типичн.
–60,5 дБВ/Па (0,94 мВ/Па) [1]
Полярность
Положительное давление на мембрану создает положительное напряжение на контакте 2 относи
тельно контакта 3.
Масса
301 г
Разъем
Трехконтактный штекерный для профессиональной аудиоаппаратуры (XLR)
Корпус
Алюминий, литье под давлением, черная краска
[1] 1 Па = 94 дБ УЗД
Микрофон и входящие в комплект принадлеж
ности
SKU Продукт
NXN5
A25E Зажим для микрофона
95D2313 Футляр на молнии
31A1856 Резьбовой латунный переходник с 5/8 на 3/8 дюйма
Nexadyne 5 — динамический суперкардиоидный микро
фон для гитарного усилителя
Импеданс нагрузки
Для успешной передачи сигнала микрофона, нагрузочный/выходной импеданс предусилителя должен составлять по
крайней мере 1000 Ом. Большинство современных предусилителей микрофонов отвечают этим требованиям.
6/8
Page 7
Shure Incorporated
Дополнительные ресурсы
•
Часто задаваемые вопросы из базы знаний Shure
•
Канал YouTube, посвященный производительности и производству Shure
•
Канал YouTube, посвященный создателям Shure
О технологии Revonic
Важные инструкции по безопасности для пас
сивных микрофонов
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Прежде чем пользоваться этим изделием, прочитайте и сохраните прилагаемые предупреждения и указания по техни
ке безопасности.
ВНИМАНИЕ! Игнорирование этих предупреждений может привести к серьезной травме или
смерти в результате неправильной эксплуатации.
Если в устройство попадет вода или какойлибо посторонний предмет, это может привести к воз
горанию или поражению электрическим током.
Не пытайтесь вносить изменения в это изделие. Это может привести к травме и (или) выходу из
делия из строя.
ОСТОРОЖНО: Игнорирование этих предупреждений может привести к незначительной травме
или повреждению имущества в результате неправильной эксплуатации.
Ни в коем случае не разбирайте и не модифицируйте это устройство, поскольку это может при
вести к поломке.
Не подвергайте чрезмерным нагрузкам и не тяните за кабель, чтобы не повредить изделие.
Содержите микрофон сухим и не подвергайте его воздействию очень высоких или низких темпе
ратур и влажности.
Нормативная информация по охране окружающей сре
ды
Директива ЕС об утилизации электрического и электронного обо
рудования (WEEE)
В Европейском союзе и Великобритании эта маркировка означает, что данное изделие запрещается утилизировать
вместе с обычными бытовыми отходами. Его необходимо сдать в специальный приемный пункт, чтобы обеспечить вто
ричное использование и переработку.
7/8
Page 8
Shure Incorporated

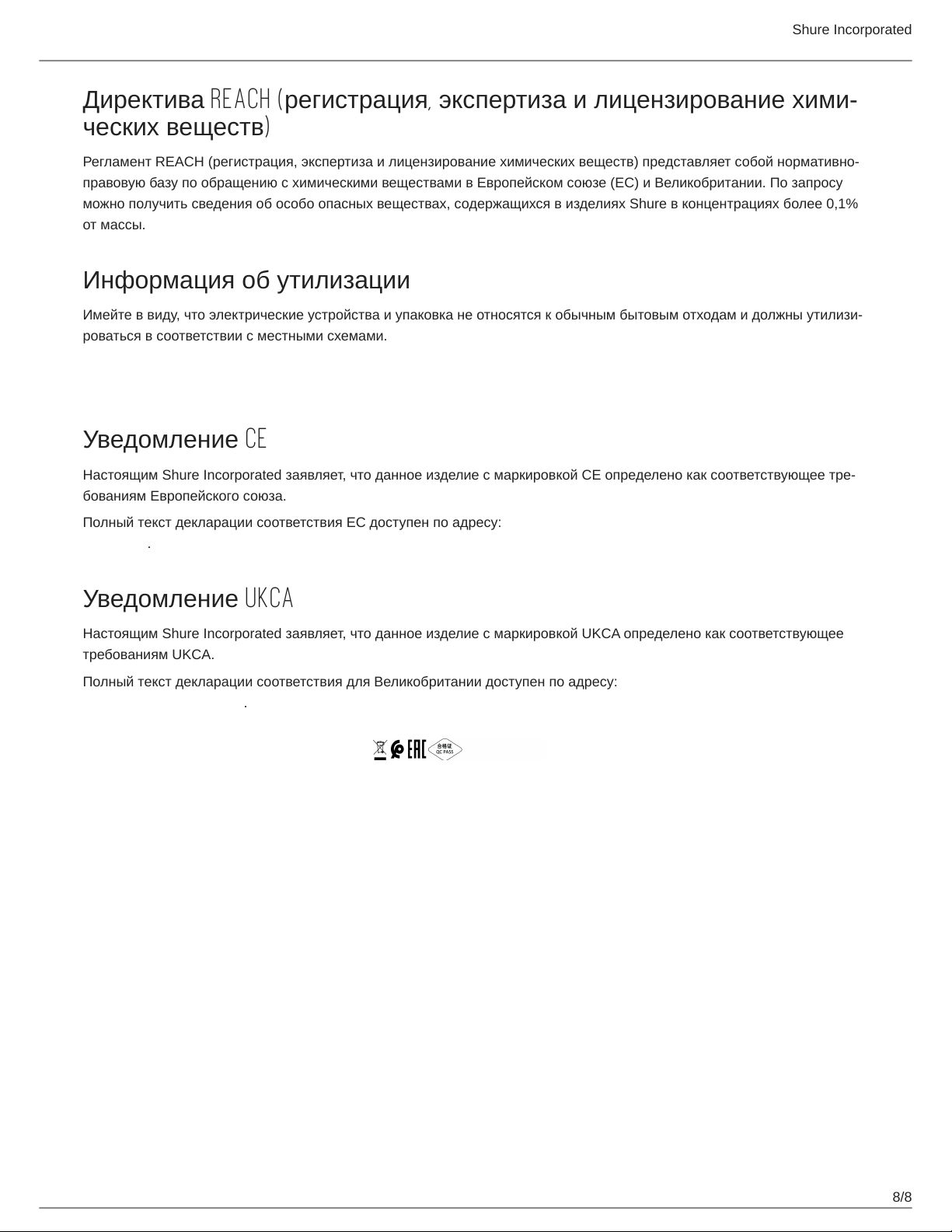

Директива REACH (регистрация, экспертиза и лицензирование хими
ческих веществ)
Регламент REACH (регистрация, экспертиза и лицензирование химических веществ) представляет собой нормативно
правовую базу по обращению с химическими веществами в Европейском союзе (ЕС) и Великобритании. По запросу
можно получить сведения об особо опасных веществах, содержащихся в изделиях Shure в концентрациях более 0,1%
от массы.
Информация об утилизации
Имейте в виду, что электрические устройства и упаковка не относятся к обычным бытовым отходам и должны утилизи
роваться в соответствии с местными схемами.
Сертификации
Уведомление CE
Настоящим Shure Incorporated заявляет, что данное изделие с маркировкой CE определено как соответствующее тре
бованиям Европейского союза.
Полный текст декларации соответствия ЕС доступен по адресу: https://www.shure.com/en-EU/support/declarations-of-
conformity.
Уведомление UKCA
Настоящим Shure Incorporated заявляет, что данное изделие с маркировкой UKCA определено как соответствующее
требованиям UKCA.
Полный текст декларации соответствия для Великобритании доступен по адресу: https://www.shure.com/en-GB/support/
declarations-of-conformity.
8/8
