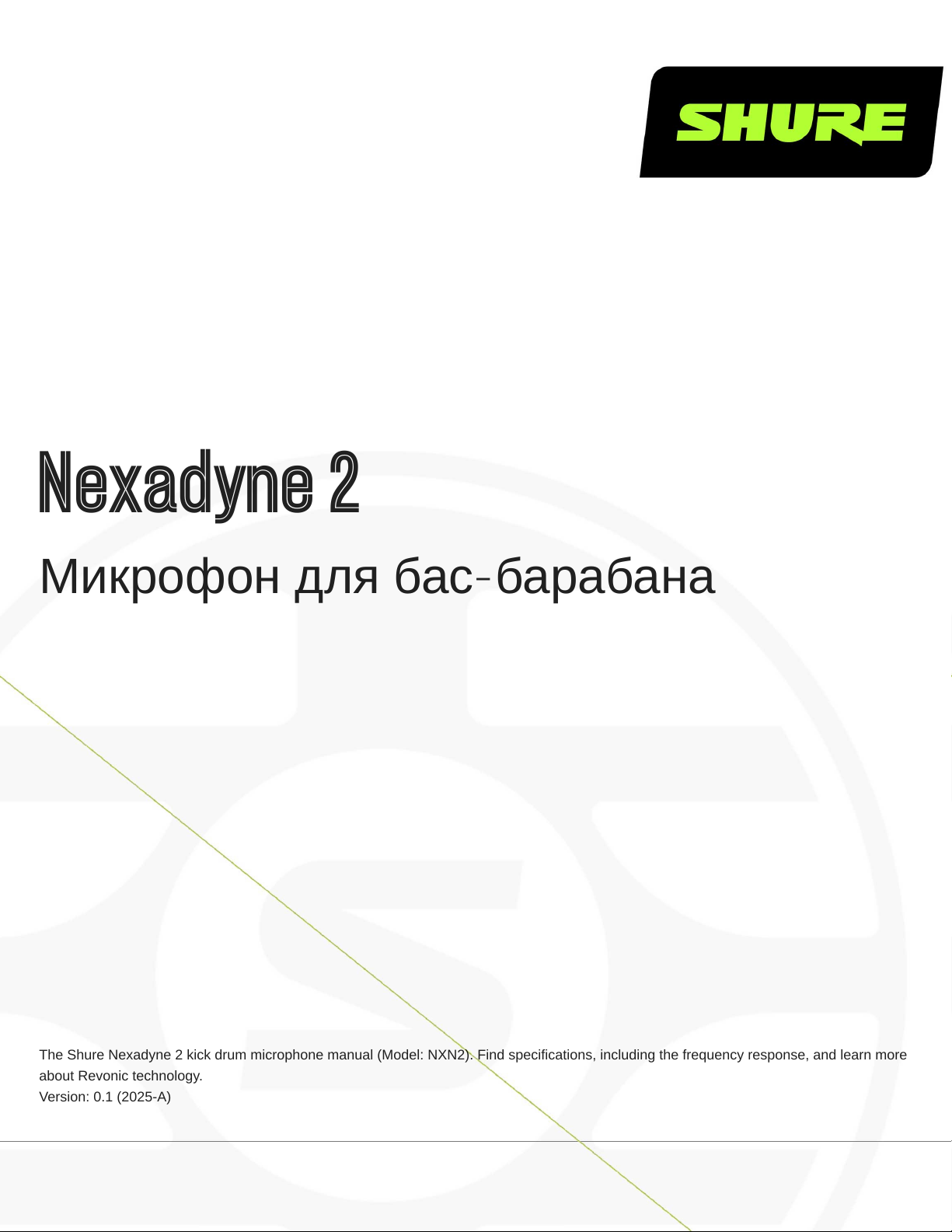

Shure Nexadyne 2 User guide

Nexadyne 2

Микрофон для бас-барабана

The Shure Nexadyne 2 kick drum microphone manual (Model: NXN2). Find specifications, including the frequency response, and learn more

about Revonic technology.

Version: 0.1 (2025-A)

Table of Contents

Nexadyne 2 Микрофон для бас-барабана 3

О микрофоне Shure Nexadyne™ 2 3

Что представляет собой технология преобразовате-

лей Revonic? 3

Настройка микрофона Nexadyne 2 4

Технические характеристики Nexadyne 2 4

Микрофон и входящие в комплект принадлежности 6

Shure Incorporated

Импеданс нагрузки 6

Дополнительные ресурсы 6

О технологии Revonic 7

Важные инструкции по безопасности для пассивных

микрофонов 7

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 7

Нормативная информация по охране окружающей

среды 7

Сертификации 8

2/8

Nexadyne 2 Микрофон для бас-барабана

Shure Incorporated

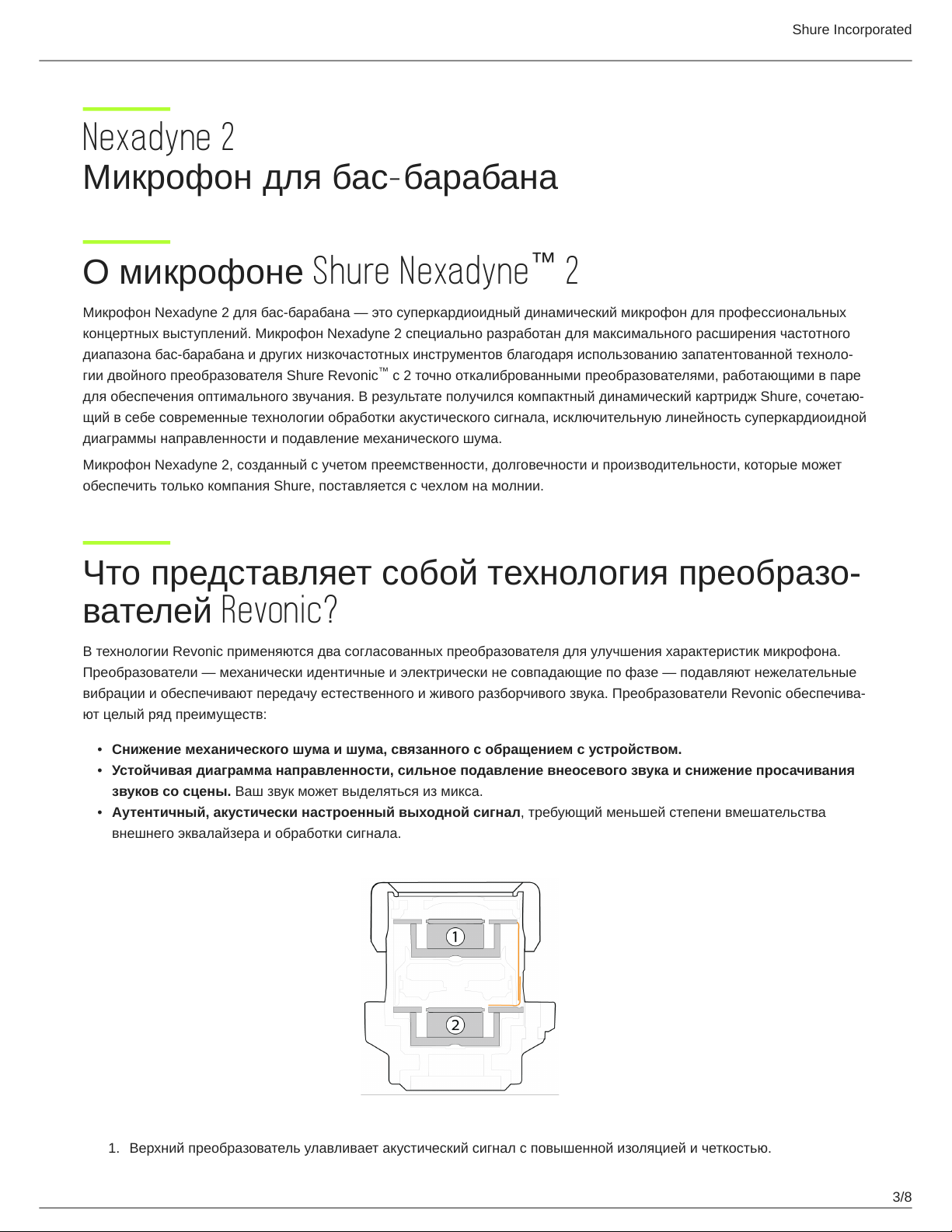

О микрофоне Shure Nexadyne 2

™

Микрофон Nexadyne 2 для бас-барабана — это суперкардиоидный динамический микрофон для профессиональных

концертных выступлений. Микрофон Nexadyne 2 специально разработан для максимального расширения частотного

диапазона бас-барабана и других низкочастотных инструментов благодаря использованию запатентованной техноло-

гии двойного преобразователя Shure Revonic с 2 точно откалиброванными преобразователями, работающими в паре

для обеспечения оптимального звучания. В результате получился компактный динамический картридж Shure, сочетаю-

щий в себе современные технологии обработки акустического сигнала, исключительную линейность суперкардиоидной

диаграммы направленности и подавление механического шума.

Микрофон Nexadyne 2, созданный с учетом преемственности, долговечности и производительности, которые может

обеспечить только компания Shure, поставляется с чехлом на молнии.

™

Что представляет собой технология преобразо-
вателей Revonic?

В технологии Revonic применяются два согласованных преобразователя для улучшения характеристик микрофона.

Преобразователи — механически идентичные и электрически не совпадающие по фазе — подавляют нежелательные

вибрации и обеспечивают передачу естественного и живого разборчивого звука. Преобразователи Revonic обеспечива-

ют целый ряд преимуществ:

•

Снижение механического шума и шума, связанного с обращением с устройством.

•

Устойчивая диаграмма направленности, сильное подавление внеосевого звука и снижение просачивания

звуков со сцены. Ваш звук может выделяться из микса.

•

Аутентичный, акустически настроенный выходной сигнал, требующий меньшей степени вмешательства

внешнего эквалайзера и обработки сигнала.

1.

Верхний преобразователь улавливает акустический сигнал с повышенной изоляцией и четкостью.

3/8

2.

Нижний преобразователь соединен с верхним проводным способом для большего контроля диаграммы направ-

ленности и подавления механических шумов.

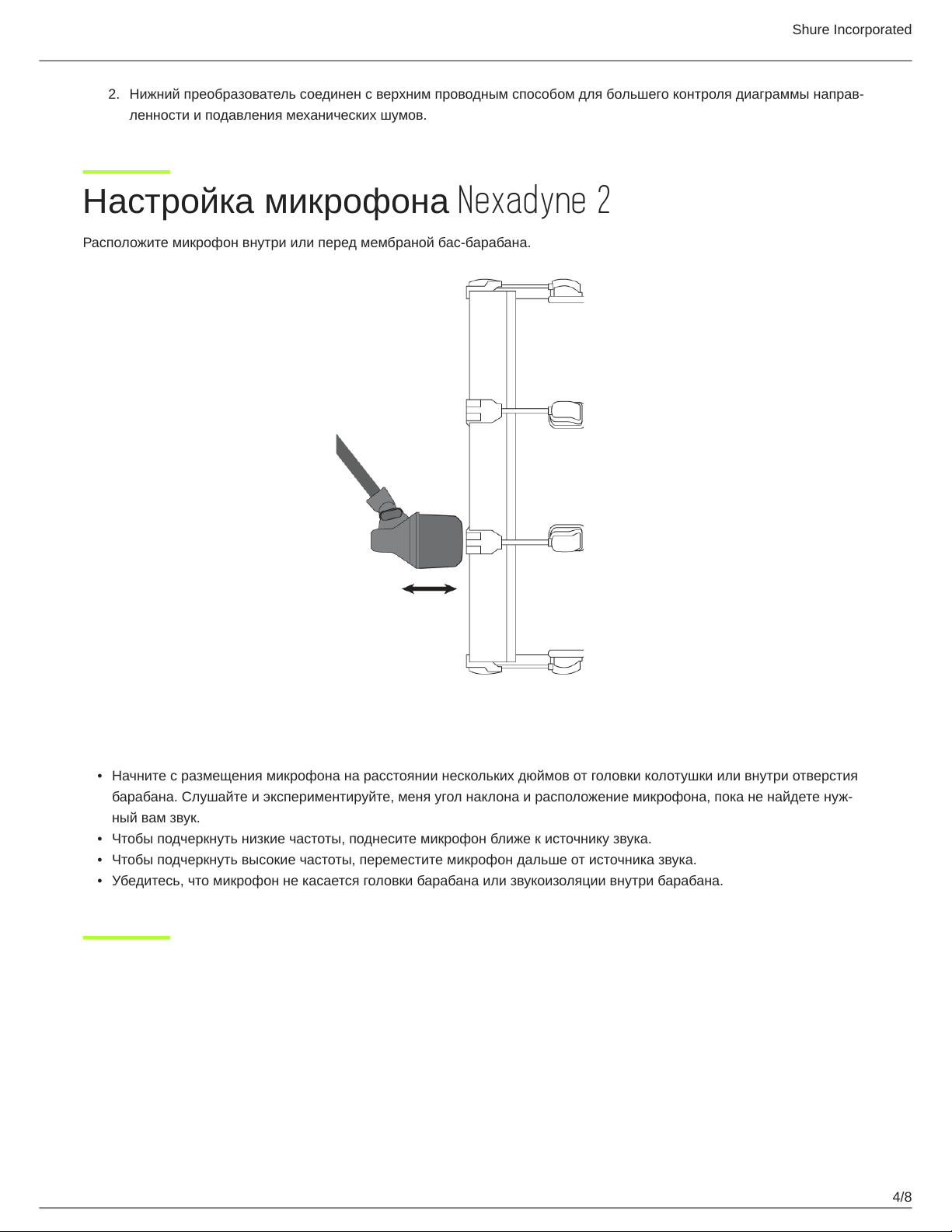

Настройка микрофона Nexadyne 2

Расположите микрофон внутри или перед мембраной бас-барабана.

Shure Incorporated

Советы

•

Начните с размещения микрофона на расстоянии нескольких дюймов от головки колотушки или внутри отверстия

барабана. Слушайте и экспериментируйте, меня угол наклона и расположение микрофона, пока не найдете нуж-

ный вам звук.

•

Чтобы подчеркнуть низкие частоты, поднесите микрофон ближе к источнику звука.

•

Чтобы подчеркнуть высокие частоты, переместите микрофон дальше от источника звука.

•

Убедитесь, что микрофон не касается головки барабана или звукоизоляции внутри барабана.

4/8

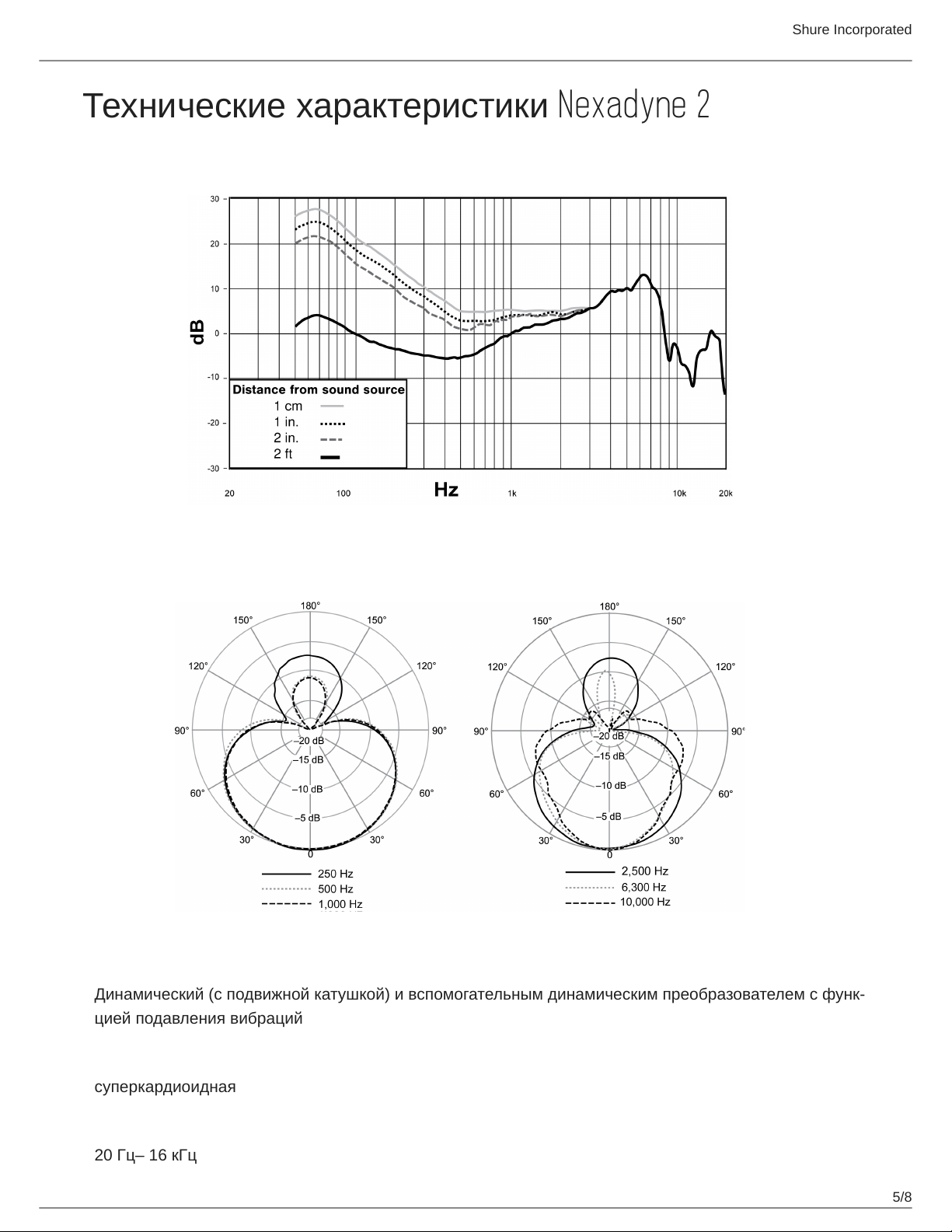

Технические характеристики Nexadyne 2

Амплитудно-частотная характеристика

Shure Incorporated

Полярная диаграмма

Тип преобразователя

Динамический (с подвижной катушкой) и вспомогательным динамическим преобразователем с функ-

цией подавления вибраций

Полярная диаграмма

суперкардиоидная

Амплитудно-частотная характеристика

20 Гц– 16 кГц

5/8

Shure Incorporated

Выходной импеданс

при 1 кГц

225 Ом

Чувствительность

напряжение разомкнутой цепи, при 1 кГц, типичн.

–65,0 дБВ/Па (0,56 мВ/Па) [1]

Полярность

Положительное давление на мембрану создает положительное напряжение на контакте 2 относи-

тельно контакта 3.

Масса

560 г

Разъем

Трехконтактный штекерный для профессиональной аудиоаппаратуры (XLR)

Корпус

Литой цинк с черной краской

[1] 1 Па = 94 дБ УЗД

Микрофон и входящие в комплект принадлеж-
ности

SKU Продукт

NXN2

95D2313 Футляр на молнии

31A1856 Резьбовой латунный переходник с 5/8 на 3/8 дюйма

Nexadyne 2 — динамический суперкардиоидный микро-

фон для бас-барабана

Импеданс нагрузки

Для успешной передачи сигнала микрофона, нагрузочный/выходной импеданс предусилителя должен составлять по

крайней мере 1000 Ом. Большинство современных предусилителей микрофонов отвечают этим требованиям.

Дополнительные ресурсы

•

Часто задаваемые вопросы из базы знаний Shure

•

Канал YouTube, посвященный производительности и производству Shure

6/8

Shure Incorporated

• Канал YouTube, посвященный создателям Shure

О технологии Revonic

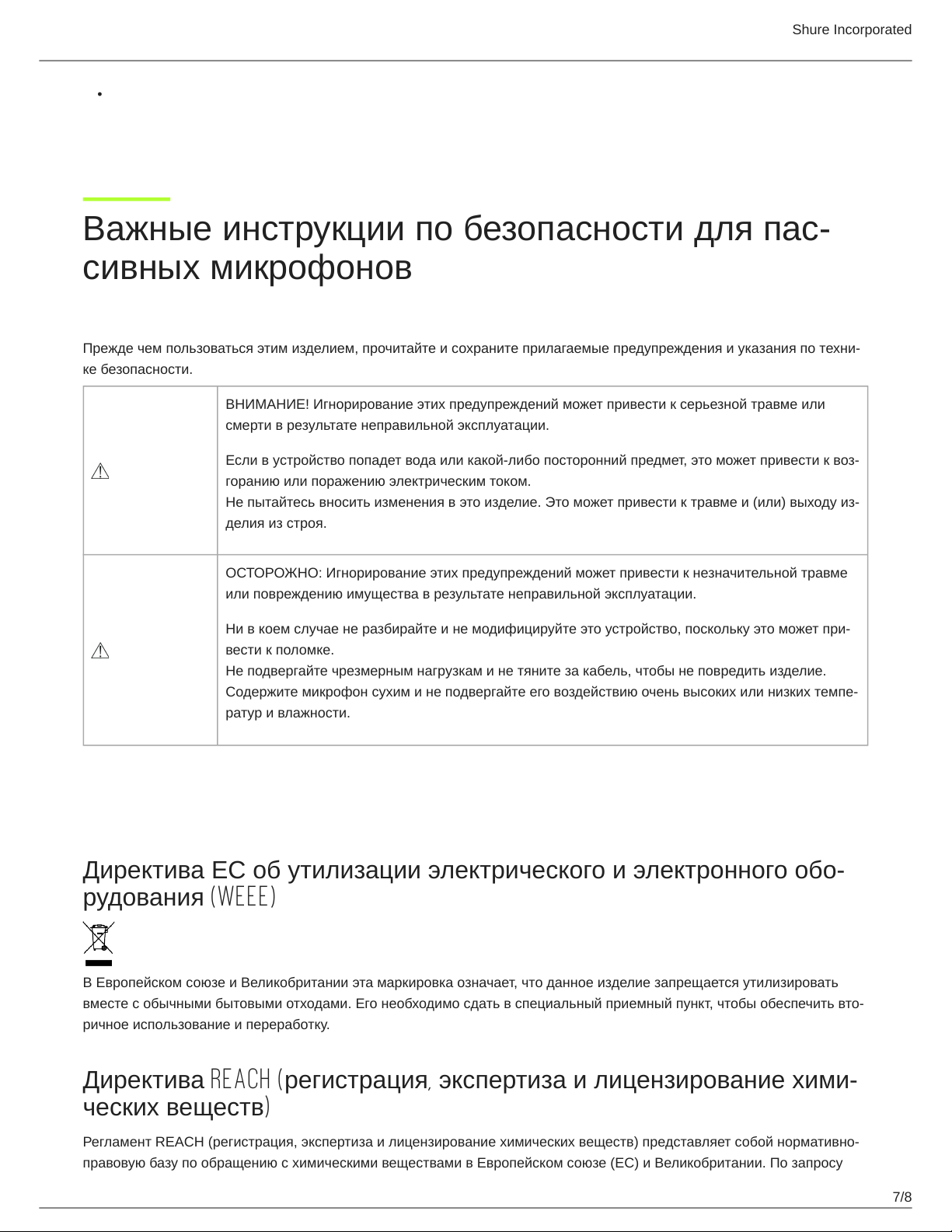

Важные инструкции по безопасности для пас-
сивных микрофонов

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Прежде чем пользоваться этим изделием, прочитайте и сохраните прилагаемые предупреждения и указания по техни-

ке безопасности.

ВНИМАНИЕ! Игнорирование этих предупреждений может привести к серьезной травме или

смерти в результате неправильной эксплуатации.

Если в устройство попадет вода или какой-либо посторонний предмет, это может привести к воз-

горанию или поражению электрическим током.

Не пытайтесь вносить изменения в это изделие. Это может привести к травме и (или) выходу из-

делия из строя.

ОСТОРОЖНО: Игнорирование этих предупреждений может привести к незначительной травме

или повреждению имущества в результате неправильной эксплуатации.

Ни в коем случае не разбирайте и не модифицируйте это устройство, поскольку это может при-

вести к поломке.

Не подвергайте чрезмерным нагрузкам и не тяните за кабель, чтобы не повредить изделие.

Содержите микрофон сухим и не подвергайте его воздействию очень высоких или низких темпе-

ратур и влажности.

Нормативная информация по охране окружающей сре­ды

Директива ЕС об утилизации электрического и электронного обо-
рудования (WEEE)

В Европейском союзе и Великобритании эта маркировка означает, что данное изделие запрещается утилизировать

вместе с обычными бытовыми отходами. Его необходимо сдать в специальный приемный пункт, чтобы обеспечить вто-

ричное использование и переработку.

Директива REACH (регистрация, экспертиза и лицензирование хими-
ческих веществ)

Регламент REACH (регистрация, экспертиза и лицензирование химических веществ) представляет собой нормативно-

правовую базу по обращению с химическими веществами в Европейском союзе (ЕС) и Великобритании. По запросу

7/8

Shure Incorporated

можно получить сведения об особо опасных веществах, содержащихся в изделиях Shure в концентрациях более 0,1%

от массы.

Информация об утилизации

Имейте в виду, что электрические устройства и упаковка не относятся к обычным бытовым отходам и должны утилизи-

роваться в соответствии с местными схемами.

Сертификации

Уведомление CE

Настоящим Shure Incorporated заявляет, что данное изделие с маркировкой CE определено как соответствующее тре-

бованиям Европейского союза.

Полный текст декларации соответствия ЕС доступен по адресу: https://www.shure.com/en-EU/support/declarations-of-

conformity.

Уведомление UKCA

Настоящим Shure Incorporated заявляет, что данное изделие с маркировкой UKCA определено как соответствующее

требованиям UKCA.

Полный текст декларации соответствия для Великобритании доступен по адресу: https://www.shure.com/en-GB/support/

declarations-of-conformity.

8/8
