Shure M44C User Guide

	222 HARTREY AVE	EVANSTON IL 6 0 2 0 4 U S A			MzLt, 24
	AREA CODE 312 866 2200		CABLE	SHUREMCRO
HIGH FIDELITY AUDIO PRODUCTS	TWX YIO2'31	0048	TELEX	7 2 4381

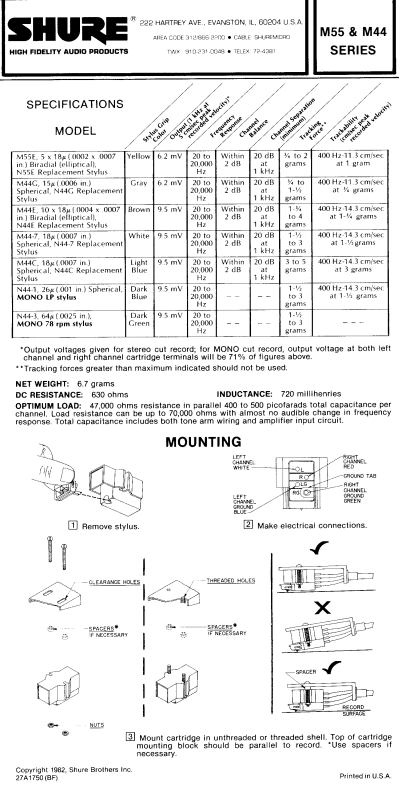

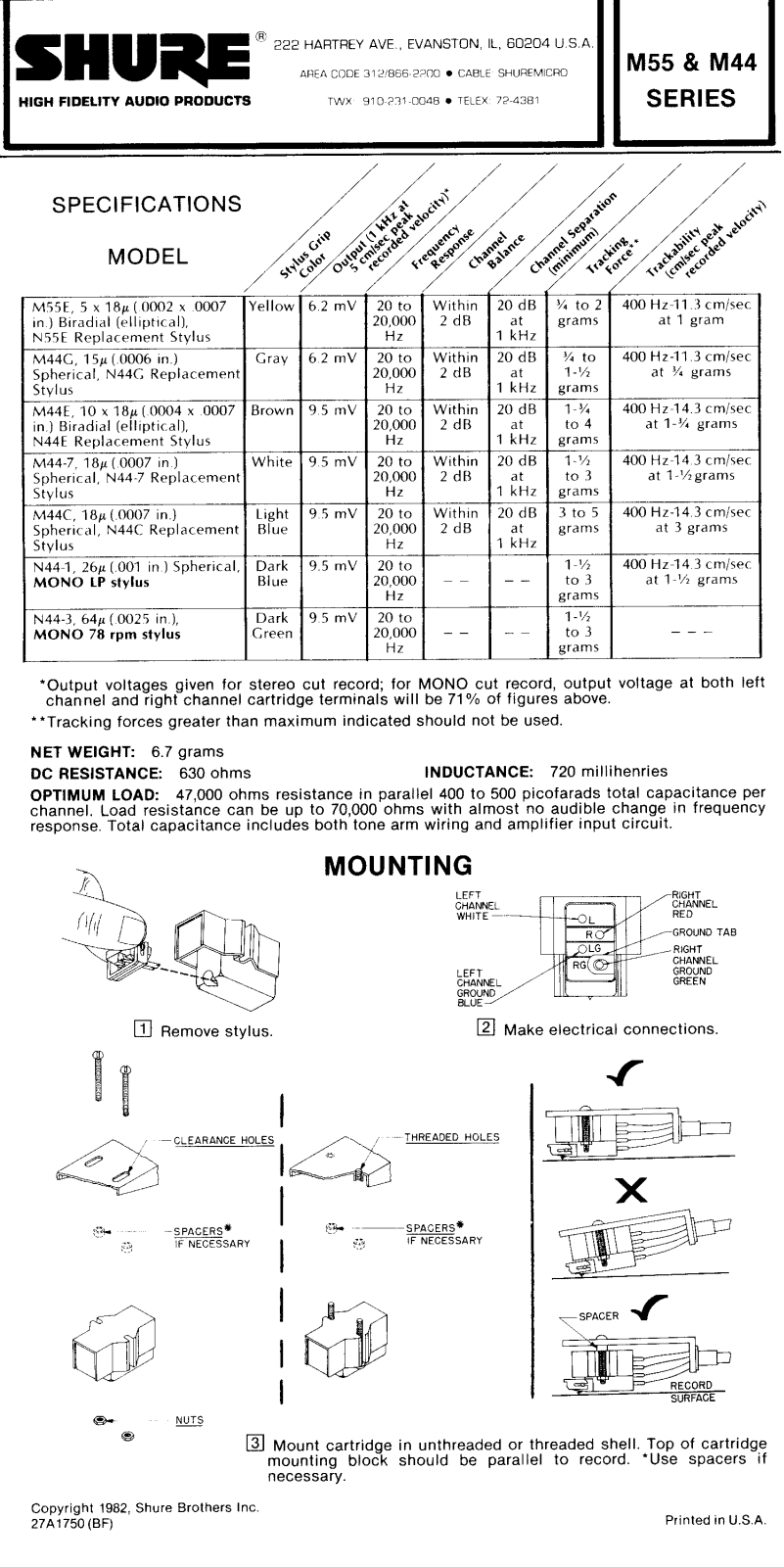

SPECIFICATIONS

MODEL

'Output voltages given for stereo cut record; for MONO cut record, output voltage at both left channel and right channel cartridge terminals will be 71% of figures above.

"Tracking forces greater than maximum indicated should not be used.

NET WEIGHT: 6.7 grams
DC RESISTANCE: 630 ohms	INDUCTANCE: 720 millihenries

OPTIMUM LOAD: 47,000 ohms resistance in parallel 400 to 500 picofarads total capacitance per channel. Load resistance can be up to 70,000 ohms with almost no audible change in frequency response. Total capacitance includes both tone arm wiring and amplifier input circuit.

-h	MOUNTING

/GROUND TAB

Remove stylus Make electr~calconnect~ons

I

	aC L E A R A N C E HOLES				THREADED HOLES
			a'-&	--	-*
	Tk
	i	IF NECESSARY	I	:	IF NECESSARY

e2- NUTS

e

Mount cartridge in unthreaded or threaded shell.?op of cartridge mounting block should be parallel to record. Use spacers ~f necessary.

Copyright 1982, Shure Brothers Inc	Printed In U.S.A.
27A1750 (BF)

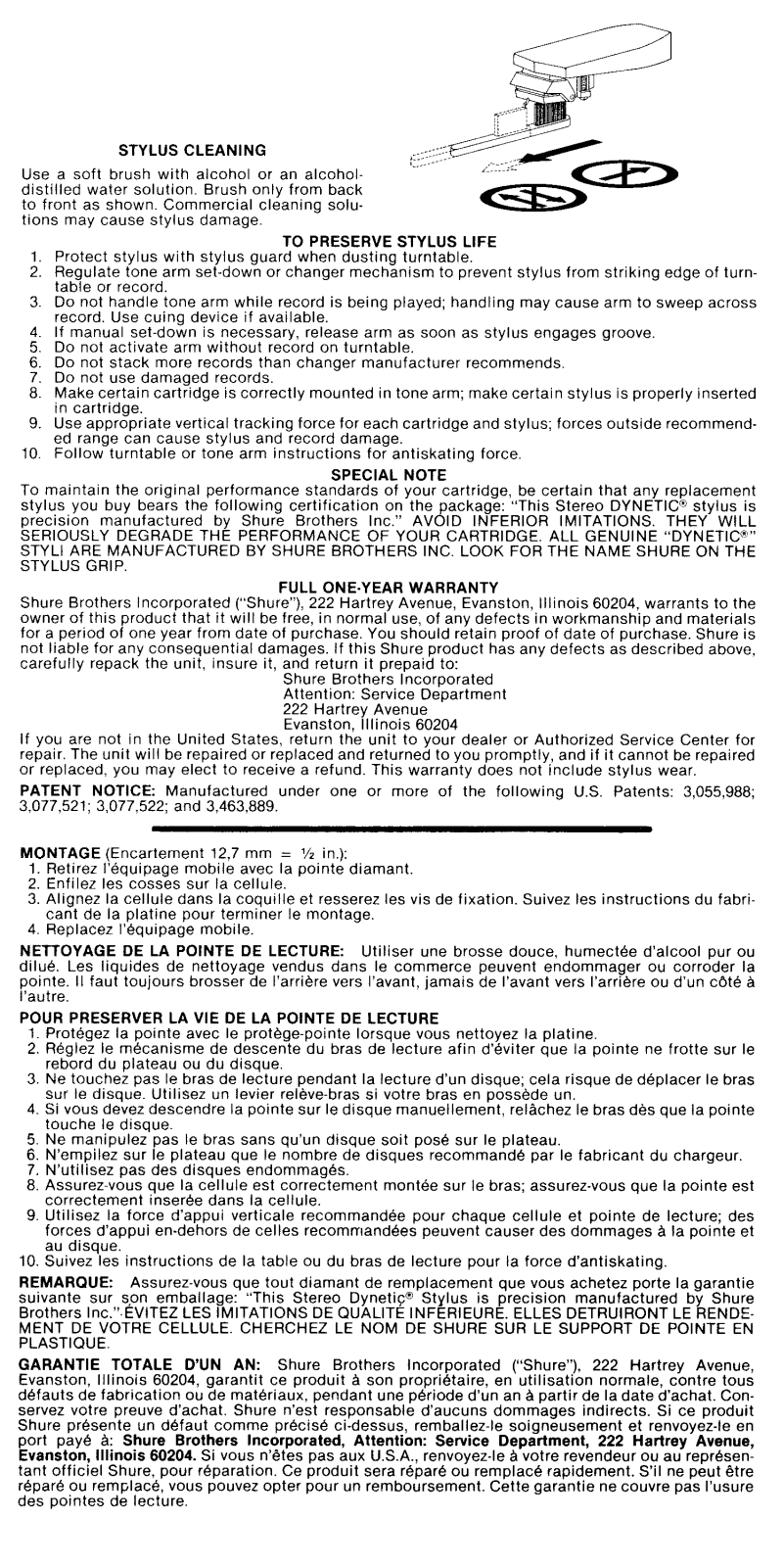

STYLUS CLEANING

..~.~.~:::

Use a soft brush with alcohol or an alcoholdistilled water solution. Brush only from back to front as shown. Commercial cleaning solutions may cause stylus damage.

TO PRESERVE STYLUS LIFE

1.Protect stylus with stylus guard when dusting turntable.

2.Regulate tone arm set-down or changer mechanism to prevent stylus from striking edge of turntable or record.

3.Do not handle tone arm while record is being played; handling may cause arm to sweep across record. Use cuing device if available.

4.If manual set-down is necessary, release arm as soon as stylus engages groove.

5.Do not activate arm without record on turntable.

6.Do not stack more records than changer manufacturer recommends.

7.Do not use damaged records.

8.Make certain cartridge is correctly mounted in tone arm; make certain stylus is properly inserted in cartridge.

9.Use appropriate vertical tracking force for each cartridge and stylus; forces outside recommended range can cause stylus and record damage.

10.Follow turntable or tone arm instructions for antiskating force.

SPECIAL NOTE

To maintain the original performance standards of your cartridge, be certain that any replacement stylus you buy bears the following certification on the package: "This Stereo DYNETIC" stylus is precision manufactured by Shure Brothers Inc." AVOID INFERIOR IMITATIONS. THEY WILL SERIOUSLY DEGRADE THE PERFORMANCE OF YOUR CARTRIDGE. ALL GENUINE "DYNETIC""

STYLI ARE MANUFACTURED BY SHURE BROTHERS INC. LOOK FOR THE NAME SHURE ON THE STYLUS GRIP.

FULL ONE.YEAR WARRANTY

Shure Brothers lncorporated ("Shure"), 222 Hartrey Avenue, Evanston, Illinois 60204, warrants to the owner of this product that it will be free, in normal use, of any defects in workmanship and materials for a period of one year from date of purchase. You should retain proof of date of purchase. Shure is not liable for any consequential damages. If this Shure product has any defects as described above, carefully repack the unit, insure it, and return it prepaid to:

Shure Brothers lncorporated Attention: Service Department 222 Hartrev Avenue

Evanston, illinois 60204

If you are not in the United States, return the unit to your dealer or Authorized Service Center for repair. The unit will be repaired or replaced and returned to you promptly, and if it cannot be repaired or replaced, you may elect to receive a refund. This warranty does not include stylus wear.

PATENT NOTICE: Manufactured under one or more of the following U.S. Patents: 3,055,988; 3,077,521; 3,077,522; and 3,463,889.

-- - - -- - -

MONTAGE (Encartement 12,7 mm = % in.):

1.Retirez I'equipagemobile avec la pointe diarnant.

2.Enfilez les cosses sur la cellule.

3.Alignez la cellule dans la coqutlle et resserez les vis de fixation. Suivez les instructions du fabricant de la platine pour terminer le montage.

4.Replacez 1'6quipagemobile.

NETTOYAGE DE LA POINTE DE LECTURE: Utiliser une brosse douce, humectee d'alcoolpur ou dilue. Les liquides de nettoyage vendus dans le commerce peuvent endornmager ou corroder la pointe. II faut toujours brosser de I'arrierevers I'avant,jarnais de I'avant versI'arriereou d'unc6te a I'autre.

POUR PRESERVER LA VIE DE LA POINTE DE LECTURE

1.Protegez la pointe avec le protege-pointe lorsque vous nettoyez la platine.

2.RBglez le mecanisme de descente du bras de lecture afin d'eviterque la pointe ne frotte sur le rebord du plateau ou du disque.

3.Ne touchez pas le bras de lecture pendant la lecture d'un disque;cela risque de deplacer le bras sur le disque. Utilisez un levier releve-bras si votre bras en possede un.

4.Si vous devez descendre la pointe sur le disque rnanuellement, relAchez le bras des que la pointe touche le disque.

5.Ne rnanipulez pas le bras sans qu'un disquesoit pose sur le plateau.

6.N'ernpilezsur le plateau que le nombre de disques recomrnande par le fabricant du chargeur.

7.N'utilisezpas des disques endornmagks.

8.Assurez-vous que la cellule est correctement rnontee sur le bras; assurez-vous que la pointe est correctement inseree dans la cellule.

9.Utilisez la force d'appuiverticale recomrnandee pour chaque cellule et pointe de lecture; des

forces d'appuien-dehors de celles recornm1and6es peuvent causer des domrnages A la pointe et au disque.

10. Suivez les instructions de la table ou du bras de lecture pour la force d'antiskating.

REMARQUE: Assurez-vous aue tout diarnant de rernolacernent aue vous achetez oorto la oarantie sulvante sur son ernballage'' T h ~Stereos ~ ~ n e t ~ ~ @ 1s~ Cieclslont ~ l u s rnanufaitured-b'y-shure Brothers I n c " EVITEZ LES IMITATIONS DE QUALITE INFERIEURE ELLES DETRUIRONT LE RENDE MENT DE VOTRE CELLULE CHERCHEZ LE NOM DE SHURE SUR LE SUPPORT DE POINTE EN PLASTIQUE

GARANTIE TOTALE D'UN AN: Shure Brothers lncorporated ("Shure"), 222 Hartrey Avenue, Evanston, Illinois 60204, garantit ce produit A son proprietaire, en utilisation norrnale, contre tous defauts de fabrication ou de rnateriaux, pendant une periode d'un anA partir de la date d'achat.Conservez votre preuve d'achat.Shure n'estresponsable d'aucuns dornmages indirects.Si ce produit Shure presente un defaut cornme precise ci-dessus, rernballez-le soigneusernent et renvoyez-le en port pay6 A: Shure Brothers Incorporated, Attention: Service Department, 222 Hartrey Avenue, Evanston, Illinois 60204. Si vous n'etespas aux U.S.A., renvoyez-le B votre revendeur ou au reprbsentant offic~elShure. pour reparation Ce produit sera repare ou rernplace rapidernent. S'ilne peut &re

r e ~ a r 6ou remrjlac6, vous Douvez o.~ t e Dour. un rernboursernent. Cette aarantie- ne couvre Das I'usure des pointes de lecture. '
