LED Operator 6 V1
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande
Bestellnummer: 50728
HANDBUCH
DEUTSCH
Bestellnummer: 50728
LED Operator 6
Inhaltsverzeichnis
Warnung .............................................................................................................................................................................. 2
Auspacken ..................................................................................................................................................................... 2
Sicherheitshinweise ....................................................................................................................................................... 2
Bestimmungsgemäßer Gebrauch ............................................................................................................................. 4
Netzanschlüsse .............................................................................................................................................................. 4
Rückgabe ....................................................................................................................................................................... 5
Reklamationen .............................................................................................................................................................. 5
Beschreibung des Geräts ................................................................................................................................................ 6
Übersicht ......................................................................................................................................................................... 6
Vorderseite ..................................................................................................................................................................... 7
Rückseite ........................................................................................................................................................................ 8
Installation ........................................................................................................................................................................... 8
Setup und Betrieb .............................................................................................................................................................. 8
Verbinden der Geräte ................................................................................................................................................. 9
Datenverkabelung ....................................................................................................................................................... 9
Steuerungsmodi ..........................................................................................................................................................10
1. Voreingestellte Farben .......................................................................................................................................10
2. Farb-Fade ..............................................................................................................................................................10
3. Automodus ...........................................................................................................................................................11
4. Chase .....................................................................................................................................................................11
5. RGB-Offset .............................................................................................................................................................11
6. Makrofarbe ...........................................................................................................................................................11
7. Sound-Override ....................................................................................................................................................12
8. Stroboskop-Override ...........................................................................................................................................12
9. Blackout .................................................................................................................................................................12
10. RGBWAUV manuell ...........................................................................................................................................12
Wartung .............................................................................................................................................................................13
Fehlersuche ......................................................................................................................................................................14
Kein Licht ......................................................................................................................................................................14
Keine Reaktion auf DMX-Signale .............................................................................................................................14
Technische Daten ............................................................................................................................................................15
Abmessungen ..................................................................................................................................................................16
1
Bestellnummer: 50728
LED Operator 6
Lieferumfang:
Showtec LED Operator 6
DC-Netzteil (1,5 m)
Bedienungsanleitung
Warnung
Auspacken
Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und
Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der
Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie
es in der Originalverpackung zurücksenden.
Sicherheitshinweise
Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:
dafür qualifiziert sein und
die Anweisungen in dieser Bedienungsanleitung beachten.
Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat.
Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht.
Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die
Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung
übernehmen.
Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie
Wartungsarbeiten nur von qualifizierten Technikern durchführen.
2
Bestellnummer: 50728
LED Operator 6
WICHTIG:
Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte
Änderungen an diesem Produkt entstehen.
Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen
Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen!
Entfernen Sie die Warnungen und Informationsetiketten nicht vom Produkt.
Der Massekontakt darf niemals abgeklebt werden.
Achten Sie darauf, dass keine Kabel herumliegen.
Führen Sie keine Objekte in die Belüftungsschlitze ein.
Öffnen Sie das Gerät auf keinen Fall und nehmen Sie keine Änderungen an ihm vor.
Schließen Sie dieses Gerät niemals an ein Dimmerpack an.
Schalten Sie das Gerät nicht in kurzen Abständen ein und aus, da das die Lebenszeit des Geräts
verkürzt.
Keinen Erschütterungen aussetzen. Wenden Sie keine übermäßige Kraft an, wenn Sie das Gerät
installieren oder verwenden.
Benutzen Sie das Produkt nur in Innenräumen und vermeiden Sie den Kontakt mit Wasser oder
anderen Flüssigkeiten.
Überprüfen Sie, dass das Gehäuse fest verschlossen ist und dass alle Schrauben fest angezogen sind,
bevor Sie das Gerät verwenden.
Verwenden Sie das Gerät erst, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Bringen Sie das Produkt nicht in die Nähe von offenen Feuern oder leicht entflammbaren
Flüssigkeiten oder Gasen.
Öffnen Sie während des Betriebs niemals das Gehäuse.
Trennen Sie das Gerät immer vom Netz, wenn Sie es nicht benutzen oder wenn Sie es reinigen
wollen! Fassen Sie das Netzkabel nur an der dafür vorgesehenen Grifffläche am Stecker an. Ziehen
Sie den Stecker niemals am Kabel aus der Steckdose.
Schützen Sie das Produkt vor extremer Hitze, Feuchtigkeit oder Staub.
Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der
Rückseite des Geräts angegeben.
Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und das
Netzkabel in regelmäßigen Abständen auf eventuelle Schäden.
Trennen Sie das Gerät unverzüglich von der Stromversorgung, falls es herunterfällt oder stark
erschüttert wird. Lassen Sie das Gerät von einem qualifizierten Techniker auf Sicherheit überprüfen,
bevor Sie es erneut in Betrieb nehmen.
Schalten Sie das Gerät nicht sofort ein, nachdem es starken Temperaturschwankungen ausgesetzt
wurde (z. B. beim Transport). Das entstehende Kondenswasser könnte das Gerät beschädigen.
Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das
Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler.
Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von
Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt.
Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Geräts.
Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation
verursacht werden.
Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet
werden.
Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern
durchgeführt bzw. bearbeitet werden.
GARANTIE: Ein Jahr ab Kaufdatum.
3
Bestellnummer: 50728
LED Operator 6
International
Kabel Europa
Kabel UK
Kabel USA
Stift
L
BRAUN
ROT
GELB/KUPFER
PHASE
N
BLAU
SCHWARZ
SILBER
NEUTRAL
GELB-GRÜN
GRÜN
GRÜN
SCHUTZERDUNG
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen
erhöht die Lebensdauer des Geräts.
Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter.
Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 40°C und darf auf keinen Fall
überschritten werden.
Die relative Luftfeuchtigkeit darf 50 % bei einer Umgebungstemperatur von 40 °C nicht überschreiten.
Wenn das Gerät nicht so verwendet wird, wie in dieser Anleitung beschrieben, könnte es Schaden
nehmen und die Garantie erlischt.
Jegliche unsachgemäße Verwendung führt zu Risiken wie z. B. Kurzschlüsse, Verbrennungen,
Stromschlag, Abstürze, etc.
Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr!
Netzanschlüsse
Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an.
Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen
angeschlossen sind.
Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist!
Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und
Sachschäden führen!
4
Bestellnummer: 50728
LED Operator 6
Rückgabe
Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir
lassen keine Waren rückholen.
Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle
Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die
zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. Rufen Sie Highlite unter
0031-455667723 an oder schreiben Sie ein E-Mail an aftersales@highlite.nl und fordern Sie eine RMANummer an, bevor Sie die Ware versenden. Sie sollten die Modellnummer und die Seriennummer sowie
eine kurze Begründung für die Rücksendung angeben. Verpacken Sie die Ware sorgfältig, da Sie für alle
Transportschäden, die durch unsachgemäße Verpackung entstehen, haften. Highlite behält sich das
Recht vor, das Produkt oder die Produkte nach eigenem Ermessen zu reparieren oder zu ersetzen. Wir
empfehlen Ihnen, die Verwendung von UPS-Verpackungen oder die Produkte doppelt zu verpacken. So
sind Sie immer auf der sicheren Seite.
Hinweis: Wenn Sie eine RMA-Nummer erhalten, geben Sie bitte die folgenden Daten auf einem Zettel an
und legen Sie ihn der Rücksendung bei:
01) Ihr vollständiger Name.
02) Ihre Anschrift.
03) Ihre Telefonnummer.
04) Eine kurze Problembeschreibung.
Reklamationen
Der Kunde ist dazu verpflichtet, die empfangene Ware direkt nach Erhalt auf Fehler und/oder sichtbare
Defekte zu überprüfen, oder diese Überprüfung nach dem Erhalt der Benachrichtigung, dass die Ware
nun zur Verfügung steht, durchzuführen. Das Transportunternehmen haftet für Transportschäden. Deshalb
müssen ihm eventuelle Schäden bei Erhalt der Warenlieferung mitgeteilt werden.
Es unterliegt der Verantwortung des Kunden, das Transportunternehmen über eventuelle
Transportschäden der Ware zu informieren und Ausgleichsforderungen geltend zu machen. Alle
Transportschäden müssen uns innerhalb von einem Tag nach Erhalt der Lieferung mitgeteilt werden.
Alle Rücksendungen müssen vom Kunden freigemacht werden und eine Mitteilung über den
Rücksendegrund enthalten. Nicht freigemachte Rücksendungen werden nur entgegengenommen,
wenn das vorher schriftlich vereinbart wurde.
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg
oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert.
Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten
vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren.
5
Bestellnummer: 50728
LED Operator 6
Abb. 01
Beschreibung des Geräts
Funktionen
Der LED Operator 6 von Showtec ist ein kompakter Lichtcontroller mit sehr praktischen Funktionen:
• 6 Kanäle für je 6 Scheinwerfer
• Einstellbare Fadezeit und Geschwindigkeit
• 10 Steuerungsmodi: Preset, Farb-Fade, Auto, Chase, RGB-Offset, Farbmakros, Sound-Override,
Stroboskop-Override, Blackout, RGBWAUV manuell
• Stroboskopsteuerung
• Musiktaktung
• Scheinwerfer: 6
• Kanäle: 36 (6 pro Scheinwerfer)
• RGB-Farbpresets: 18
• Chases: 18
• DMX-512: XLR-Buchse, 3-polig
• Stromversorgung: 12V DC, 500 mA
• Leistungsaufnahme: 20 Watt
• Netzanschluss: Netzteil (enthalten)
• Abmessungen: 393 x 140 x 50 mm (LxBxH)
• Gewicht: 1,7 kg
Übersicht
6
Bestellnummer: 50728
LED Operator 6

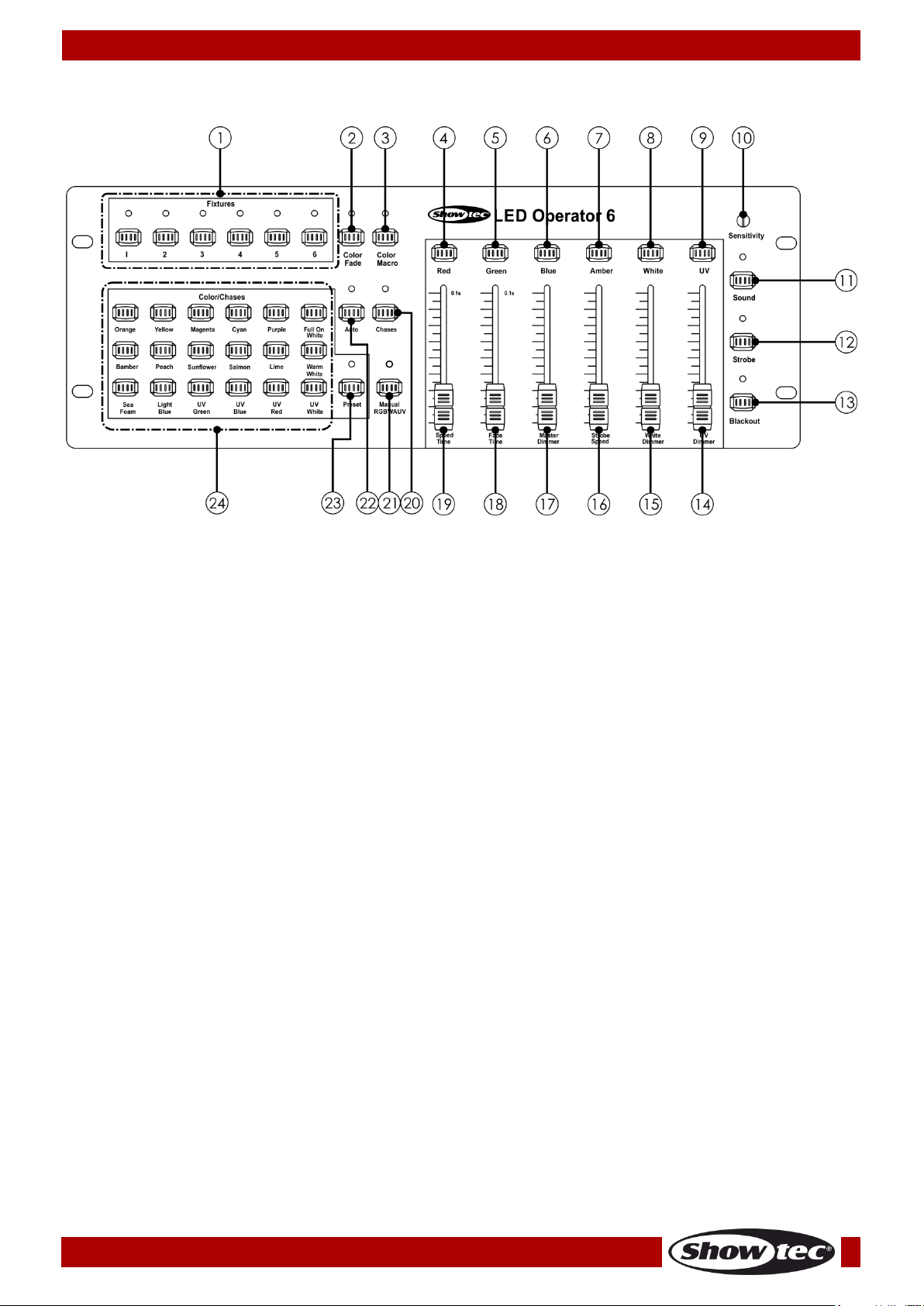

Abb. 02
Vorderseite
01) Fixture-Tasten (1-6)
02) Color Fade
03) Color Macro
04) Rot
05) Grün
06) Blau
07) Gelb
08) Weiß
09) UV
10) Audioempfindlichkeit
11) Sound
12) Stroboskop
13) Blackout-Taste
Drücken Sie die Blackout-Taste, um den entsprechenden DMX-Kanal zu aktivieren oder zu
deaktivieren. Wenn die LED leuchtet, ist die relevante DMX-Ausgabe deaktiviert. Wenn Sie die Taste
erneut drücken, erlischt die LED-Anzeige.
Die DMX-Ausgabe ist nun wieder aktiv.
14) UV-Regler
15) Weiß-Regler
16) Blitzfrequenz-Regler
17) Masterregler
18) Fade-Time-Regler
19) Geschwindigkeitsregler
20) Chases
21) Manual RGBWAUV
22) Auto
23) Preset
24) Farbtasten (Orange, Gelb, Magenta, Zyan, Lila, Weiß Full On, Amber ("Bamber" am Gerät), Pfirsich,
Sonnenblume, Lachs, Limette, Warmweiß, Meeresschaum, Hellblau, UV-Grün, UV-Blau, UV-Rot, UVWeiß)
7
Bestellnummer: 50728
LED Operator 6
Abb. 03
Rückseite
25) Netzschalter (EIN/AUS)
26) Netzeingang 12V DC, 500mA
27) DMX-Ausgang, 3-polig
Installation
Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und
Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an.
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.
Setup und Betrieb
Befolgen Sie die unten stehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören.
Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische
Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine
Netzspannung von 230V angeschlossen werden und umgekehrt.
Schließen Sie das Gerät an das Stromnetz an. Dank des integrierten Mikrofons kann das Gerät
musikgetaktet werden.
8
Bestellnummer: 50728
LED Operator 6
Wichtig:
Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe
geschaltet sein. Gemäß dem Standard EIA-485 sollten niemals mehr als 30 Geräte an eine
Datenübertragungsleitung angeschlossen werden. Wenn Sie dennoch mehr als 30 Geräte
an eine serielle Datenübertragungsleitung anschließen, ohne einen Opto-Splitter zu
verwenden, verschlechtert sich eventuell die Qualität des DMX-Signals.
Maximale empfohlene Länge der DMX-Datenübertragungsleitung: 100 Meter
Maximale empfohlene Anzahl von Geräten an einer DMX-Datenübertragungsleitung: 30
Geräte
Verbinden der Geräte
Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder
synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen,
müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten
benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann.
Datenverkabelung
Zur Verbindung der Geräte müssen Datenkabel verwendet werden. Sie können DAP-Audio-zertifizierte
DMX-Kabel direkt bei einem Händler erwerben oder Ihr eigenes Kabel herstellen. Wenn Sie selbst ein
Kabel herstellen möchten, verwenden Sie bitte ein Datenkabel, das qualitativ hochwertige Signale
übertragen kann und relativ resistent gegen elektromagnetische Interferenzen ist.
DAP-Audio zertifizierte DMX-Datenkabel
• Mehrzweck DAP-Audio-Kabel. bal. XLR/M 3-polig. > XLR/F 3-polig. Artikelnummer FL01150 (1,5m.),
FL013 (3m.), FL016 (6m.), FL0110 (10m.), FL0115 (15m.), FL0120 (20m.).
• DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und
Verbindungsstück von Neutrik®. Artikelnummer FL71150 (1,5m.), FL713 (3m.), FL716 (6m.), FL7110
(10m.).
9
Bestellnummer: 50728
LED Operator 6
Es gibt 10 Modi:
1. Voreingestellte Farben
2. Farb-Fade
3. Automodus
4. Chase
5. RGB-Offset
6. Makrofarbe
7. Sound-Override
8. Stroboskop-Override
9. Blackout
10. RGBWAUV manuell
Achtung!
Die Musiktaktung funktioniert nicht im Preset-Modus.
Die Musiktaktung funktioniert im Audomodus.
Steuerungsmodi
Schließen Sie auf keinen Fall ein Gerät, das sich im selbstständigen Modus befindet (statisch, Auto oder
Musiktaktung), über eine DMX-Übertragungsleitung an einen DMX-Controller an.
Wenn sich ein Gerät im selbstständigen Modus befindet, überträgt es mitunter DMX-Signale, die die
Signale des Controllers stören können.
Die Modi Stroboskop- und Blackout-Override setzen alle anderen Modi und Steuerung außer Kraft.
Achten Sie darauf, dass sie nicht aktiviert sind, bevor Sie versuchen, das Gerät in einem anderen Modus
zu betreiben.
Der Weiß-Regler (15) hat nur im Makrofarbenmodus einen Effekt.
Er funktioniert unabhängig von allen anderen Betriebsmodi.
Scheinwerfer mit gelben LEDs leuchten unabhängig vom gerade aktiven Modus gelb auf, wenn der
Weißregler (15) aktiv ist.
Wenn Sie zum Beispiel im Chase-Modus die Cyan-Taste drücken, leuchten die gelben LEDs auch
während des Blackouts weiter. Achten Sie daher darauf, den Weißregler (15) in die AUS-Position zu
schieben, damit während des Blackouts die gelben LEDs nicht leuchten.
1. Voreingestellte Farben
Mit den 18 Tasten für die voreingestellten Farben (24) (Orange, Gelb, Magenta, Zyan, Lila, Weiß Full On,
Amber, Pfirsich, Sonnenblume, Lachs, Limette, Warmweiß, Meeresschaum, Hellblau, UV-Grün, UV-Blau,
UV-Rot, UV-Weiß) kann jedem adressierten Scheinwerfer eine Farbe zugewiesen werden.
01) Wählen Sie mit den 6 Fixture-Tasten (01) einen oder mehrere Scheinwerfer aus.
02) Drücken Sie Preset (23), bis die Anzeige-LED aufleuchtet.
03) Stellen Sie mit dem Fade-Time-Regler (18) die Fadezeit ein.
04) Stellen Sie mit dem Masterregler (17) die gewünschte Lichtintensität ein.
05) Drücken Sie eine der 18 Preset-Farbtasten (24).
06) Stellen Sie mit dem Blitzfrequenz-Regler (16) die gewünschte Blitzfrequenz ein.
2. Farb-Fade
In diesem Modus erfolgt der Farb-Fade für alle angeschlossenen Geräte gemeinsam.
01) Wählen Sie mit den 6 Fixture-Tasten (01) einen oder mehrere Scheinwerfer aus.
02) Drücken Sie Farb-Fade (02), bis die Anzeige-LED aufleuchtet.
03) Stellen Sie mit dem Geschwindigkeitsregler (19) die Farbwechselgeschwindigkeit ein.
04) Stellen Sie mit dem Fade-Time-Regler (18) die Fadezeit (Übergangszeit) zwischen den Farben ein.
05) Stellen Sie mit dem Masterregler (17) die gewünschte Lichtintensität ein.
06) Stellen Sie mit dem Blitzfrequenz-Regler (16) die gewünschte Blitzfrequenz ein.
10
Bestellnummer: 50728
LED Operator 6
Die Musiktaktung funktioniert im Chase-Modus.
Die Musiktaktung funktioniert im RGB-Offset-Modus.
Während die Farbmakros abgespielt werden, kann der Sound-OverrideModus nicht aktiviert werden.
Die Musiktaktung funktioniert im Automodus.
3. Automodus
In diesem Modus werden voreingestellte Programme abgespielt, in denen die Scheinwerfer ihre Farben in
zufälliger Reihenfolge wechseln. Der Farbwechsel erfolgt an allen Geräten selbstständig.
01) Wählen Sie mit den 6 Fixture-Tasten (01) einen oder mehrere Scheinwerfer aus.
02) Drücken Sie Auto (22), bis die Anzeige-LED aufleuchtet.
03) Stellen Sie mit dem Geschwindigkeitsregler (19) die Programmgeschwindigkeit ein.
04) Stellen Sie mit dem Fade-Time-Regler (18) die Fadezeit ein.
05) Stellen Sie mit dem Masterregler (17) die gewünschte Lichtintensität ein.
06) Stellen Sie mit dem Blitzfrequenz-Regler (16) die gewünschte Blitzfrequenz ein.
07) Drücken Sie eine der 18 Preset-Farbtasten (24).
08) An allen Scheinwerfern (1-6) werden die Farben nun in unterschiedlicher zufälliger Reihenfolge
wiedergegeben.
4. Chase
Mit den voreingestellten Chases werden verschiedene Farbkombinationen wiedergegeben. Die LEDs
leuchten so auf, dass der Eindruck entsteht, dass sich das Licht an einer Schur entlang bewegt.
01) Wählen Sie mit den 6 Fixture-Tasten (01) einen oder mehrere Scheinwerfer aus.
02) Drücken Sie die Chase-Tasten (20), bis die Anzeige-LED aufleuchtet.
03) Stellen Sie mit dem Geschwindigkeitsregler (19) die Farbwechselgeschwindigkeit ein.
04) Stellen Sie mit dem Fade-Time-Regler (18) die Fadezeit (Übergangszeit) zwischen den Farben ein.
05) Stellen Sie mit dem Masterregler (17) die gewünschte Lichtintensität ein.
06) Drücken Sie Preset/Chases (24), um die gewünschte Farb-Chase auszuwählen.
5. RGB-Offset
RGB-Offset ist ein voreingestelltes Farbfadeprogramm, das eine fortlaufende Chase über alle 6
Scheinwerfer hinweg erstellt.
01) Drücken Sie gleichzeitig die Tasten Farb-Fade (02) und Auto (22).
02) Stellen Sie mit dem Geschwindigkeitsregler (19) die Chase-Geschwindigkeit ein:
03) Stellen Sie mit dem Fade-Time-Regler (18) die Fadezeit (Übergangszeit) zwischen den Farben ein.
04) Stellen Sie mit dem Masterregler (17) die gewünschte Lichtintensität ein.
05) Stellen Sie mit dem Blitzfrequenz-Regler (16) die gewünschte Blitzfrequenz ein.
6. Makrofarbe
Die voreingestellten Farbmakros haben eine variable Lichtintensität.
01) Wählen Sie mit den 6 Fixture-Tasten (01) einen oder mehrere Scheinwerfer aus.
02) Drücken Sie Color Macro (03), bis die Anzeige-LED aufleuchtet.
03) Stellen Sie mit dem Geschwindigkeitsregler (19) die gewünschte Farbkombination ein.
04) Stellen Sie mit dem Fade-Time-Regler (18) die Fadezeit (Übergangszeit) zwischen den Farben ein.
05) Stellen Sie mit dem Masterregler (17) die gewünschte Lichtintensität ein.
06) Stellen Sie mit dem Weiß-Regler (15) die gewünschte Intensität der weißen/gelben LEDs ein.
07) Stellen Sie mit dem Blitzfrequenz-Regler (16) die gewünschte Blitzfrequenz ein.
08) In diesem Modus werden dieselben Farben auf alle Scheinwerfer angewendet.
11
Bestellnummer: 50728
LED Operator 6
Die Musiktaktung funktioniert nicht im Preset-Modus.
Im Stroboskop-Override-Modus funktionieren die anderen Betriebsmodi des LED Operators
nicht.
7. Sound-Override
Diese Funktion kann in den Modi Farb-Fade, Auto, Chase und RGB-Offset angewendet werden und dient
dazu, mit dem aktiven Automodus eine musikgetaktete Show zu erstellen. Die Funktion Sound-Override
funktioniert über das Mikrofon anstelle des Geschwindigkeitsreglers (19), der für andere mehrstufige Modi
verwendet werden kann:
01) Drücken Sie Sound (11), bis die Anzeige-LED aufleuchtet.
02) Stellen Sie die Audioempfindlichkeit mit dem Regler (10) ein. Drehen Sie den Regler nach rechts, um
die Empfindlichkeit zu erhöhen, und nach links, um sie zu verringern.
03) Stellen Sie mit dem Blitzfrequenz-Regler (16) die gewünschte Blitzfrequenz ein.
04) Das Gerät reagiert nur auf die niedrigen Frequenzen der Musik (Bass und Drums).
8. Stroboskop-Override
In diesem Modus werden Lichtblitze in regelmäßigen Abständen erzeugt.
01) Wählen Sie mit den 6 Fixture-Tasten (01) einen oder mehrere Scheinwerfer aus.
Hinweis: Der Stroboskop-Override wird nur auf die ausgewählten Scheinwerfer angewandt.
02) Achten Sie darauf, dass die Farbregler auf über 1% eingestellt sind, damit die Blitze sichtbar sind.
03) Drücken Sie Stroboskop (12), bis die Anzeige-LED aufleuchtet.
04) Stellen Sie mit dem Blitzfrequenz-Regler (16) die Blitzfrequenz ein.
05) Wenn Sie diesen Modus für alle Scheinwerfer auf einmal deaktivieren möchten, drücken Sie zweimal
auf Stroboskop (12), bis die LED-Anzeige erlischt.
06) Wenn Sie diesen Modus nur für einen einzelnen Scheinwerfer deaktivieren möchten, achten Sie
darauf, dass das Stroboskop aktiviert und der Blitzfrequenz-Regler auf sein Minimum gesetzt ist.
07) Drücken Sie Stroboskop (12), bis die Anzeige-LED erlischt.
9. Blackout
In diesem Modus wird die Ausgabe aller Scheinwerfer unterbrochen. Die Blackout-Taste (13) funktioniert
gemeinsam mit dem Fade-Time-Regler (18) oder selbstständig.
So erstellen Sie ein allmähliches Blackout:
01) Wählen Sie mit den 6 Fixture-Tasten (01) einen oder mehrere Scheinwerfer aus.
02) Stellen Sie mit dem Fade-Time-Regler (18) ein, wie schnell das Licht ausgeblendet werden soll.
03) Drücken Sie Blackout(13), bis die Anzeige-LED aufleuchtet.
04) Wenn Sie diesen Modus nur für einen einzelnen Scheinwerfer deaktivieren möchten, achten Sie
darauf, dass das Blackout aktiviert und der Fade-Time-Regler auf 0,1s (der maximale Wert) gesetzt ist.
05) Drücken Sie Blackout (13), bis die Anzeige-LED erlischt. Die Lichtausgabe wird auf die anfängliche
Lichtintensität zurückgesetzt.
10. RGBWAUV manuell
In diesem Modus wird die durch die Schieberegler für Rot, Grün, Blau und Weiß eingestellte
Farbkombination angezeigt.
01) Drücken Sie Manual RGBWAUV (21), bis die Anzeige-LED aufleuchtet.
02) Stellen Sie die Farben manuell mit den Geschwindigkeits- (Rot), Fade-Time- (Grün), Master- (Blau) und
Blitzfrequenz-Reglern (Weiß) (19, 18, 17, 16) ein.
03) Wenn Sie schnelle Farbwechsel benötigen, halten Sie die Tasten Rot, Grün, Blau und Amber (04, 05,
06, 07) gedrückt. Solange Sie die Tasten gedrückt halten, werden die Farben mit voller Leistung
wiedergegeben. Sobald Sie die Tasten loslassen, kann die Farbintensität wieder mit den
entsprechenden Reglern (19, 18, 17, 16) eingestellt werden.
12
Bestellnummer: 50728
LED Operator 6
Das allmähliche Blackout funktioniert nicht im manuellen RGBWAUV-Modus.
Der Geschwindigkeits- und der Fade-Time-Regler funktionieren nicht im
manuellen RGBWAUV-Modus.
04) Drücken Sie die Stroboskop-Taste (12), wenn Sie den Stroboskopeffekt zu Ihrer Lichtshow hinzufügen
möchten.
05) Stellen Sie mit dem Blitzfrequenz-Regler (16) die Blitzfrequenz ein.
06) Drücken Sie erneut die Stroboskop-Taste (12), um das Stroboskop zu deaktivieren.
Mit dem Blitzfrequenzregler (16) können Sie nun erneut die Weißintensität einstellen.
Wartung
Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen
Vorrichtungen jeweils nach einem Jahr einer technischen Abnahmeprüfung durch qualifiziertes Personal
unterzogen werden.
Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen
Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden.
Bei der Überprüfung müssen die nachfolgenden Punkte betrachtet werden:
01) Alle Schrauben, die für die Installation des Produkts oder von Teilen des Produkts verwendet werden,
müssen festsitzen und dürfen nicht korrodiert sein.
02) Weder Gehäuse noch Befestigungen oder die Stellen, an denen das Produkt befestigt ist, dürfen
Verformungen aufweisen.
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen.
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung
aufweisen.
Der LED Operator 6 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig
gereinigt werden.
Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät
niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel.
Die Anschlüsse sollten ebenfalls regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und
wischen Sie den DMX- und den Audio-Eingang mit einem feuchten Tuch ab. Versichern Sie sich, dass alle
Anschlüsse vollständig trocken sind, bevor Sie das Gerät mit anderen Geräten verbinden oder wieder ans
Netz anschließen.
13
Bestellnummer: 50728
LED Operator 6
Fehlersuche
Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen.
Falls ein Problem auftreten sollte, führen Sie die untenstehenden Schritte der Reihe nach aus, bis das
Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden
Schritte nicht mehr ausgeführt werden.
Kein Licht
Der LED Operator 6 funktioniert nicht ordnungsgemäß – Wenden Sie sich an Fachpersonal.
Es gibt zwei mögliche Fehlerquellen: die Stromversorgung, die LEDs.
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen
ist.
02) Die LEDs. Geben Sie den LED Operator 6 an Ihren Showtec-Händler zurück.
03) Ein LED-Effektlicht reagiert nicht auf den LED Operator 6: Überprüfen Sie die DMX-Adresse des Geräts
und des Controllers. Versichern Sie sich, dass sie übereinstimmen. Versichern Sie sich, dass alle
Anschlüsse korrekt vorgenommen wurden.
04) Überprüfen Sie, ob die Blackout-Funktion aktiviert ist.
05) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden
Sie das Gerät wieder mit dem Netz.
06) Wenn nach 30 Sekunden nichts passiert, ziehen Sie erneut den Stecker ab.
07) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall den
LED Operator 6, da er dabei Schaden nehmen könnte und die Garantie erlischt.
08) Geben Sie das Gerät an Ihren Showtec-Händler zurück.
Keine Reaktion auf DMX-Signale
Mögliche Lösung: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter
Controller oder eine defekte DMX-Karte für die Lichteffekte sein.
01) Überprüfen Sie die DMX-Einstellungen. Versichern Sie sich, dass die DMX-Adressen korrekt zugewiesen
sind.
02) Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und
stecken Sie den Netzstecker erneut an. Probieren Sie erneut, ob das Gerät nun auf DMX-Signale
reagiert.
03) Stellen Sie fest, ob der Controller oder das Lichteffektgerät defekt ist. Funktioniert der Controller
ordnungsgemäß mit anderen DMX-Produkten? Falls das nicht der Fall ist, lassen Sie ihn reparieren.
Falls der Controller funktioniert, bringen Sie das DMX-Kabel und das Lichteffektgerät zu einem
qualifizierten Techniker.
14
Bestellnummer: 50728
LED Operator 6
Modell:
LED Operator 6
Eingangsspannung:
12V DC, 500 mA
Kontinuierliche Leistung:
20 Watt
Abmessungen:
393 x 140 x 50 mm (LxBxH)
Gewicht:
1,7 kg
Bedienung und Programmierung
Signal Pin OUT:
Pin 1 Erdung, Pin 2 (-), Pin 3 (+)
DMX-Kanäle:
36 (6 pro Scheinwerfer)
Signalausgänge:
DMX-Ausgang, 3-polig
Maximale Anzahl der unterstützten
Scheinwerfer
6
Elektromechanische Effekte
RGB-Presets:
18
Chases:
18
Steuerungsarten:
Voreingestellte Farben
Farb-Fade
Auto
Chase
RGB-Offset
Makrofarbe
Sound-Override
Stroboskop-Override
Blackout
RGBWAUV manuell
Gehäuse:
Graues Metall & feuerfester Kunststoff
Anschlüsse:
Netzteil & DMX-Datenanschluss
Max. Umgebungstemperatur ta:
40°C
Mindestabstand:
Mindestabstand zum beleuchteten Objekt:
1 m
Technische Daten
Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten.
15
Website: www.Showtec.info
E-Mail: service@highlite.nl
Bestellnummer: 50728
LED Operator 6
Abmessungen
16
Bestellnummer: 50728
LED Operator 6
17
©2015 Showtec
Loading...
