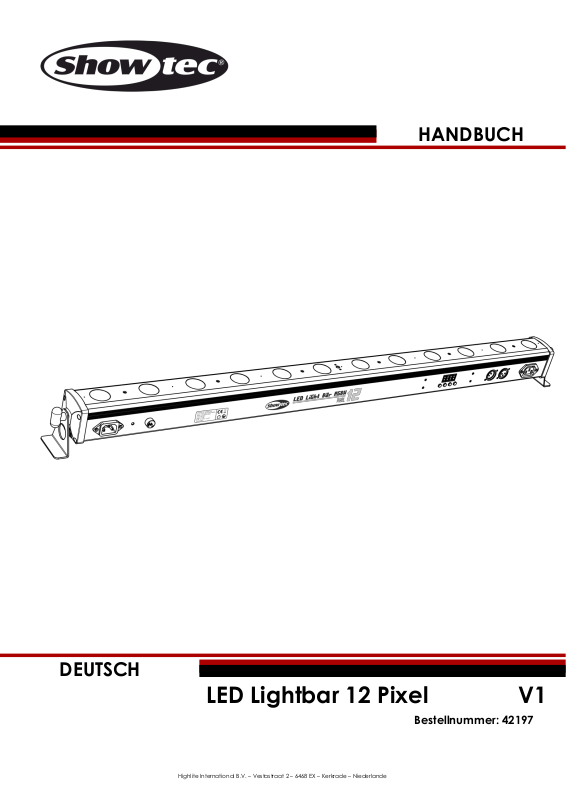

Page 1
LED Lightbar 12 Pixel V1
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande
Bestellnummer: 42197
HANDBUCH
DEUTSCH
Page 2
Bestellnummer: 42197
LED Lightbar 12 Pixel
Inhaltsverzeichnis
Warnung .............................................................................................................................................................................. 2
Sicherheitshinweise ....................................................................................................................................................... 2
Bestimmungsgemäßer Gebrauch ............................................................................................................................. 4
Montage ......................................................................................................................................................................... 4
Netzanschlüsse .............................................................................................................................................................. 5
Rückgabe ....................................................................................................................................................................... 6
Reklamationen .............................................................................................................................................................. 6
Beschreibung des Geräts ................................................................................................................................................ 7
Optionales Zubehör ...................................................................................................................................................... 7
Übersicht ......................................................................................................................................................................... 8
Installation ........................................................................................................................................................................... 8
Setup und Betrieb .............................................................................................................................................................. 8
Steuerungsmodi ............................................................................................................................................................ 8
Ein LED Lightbar 12 Pixel (voreingestellte Programme/Auto) ............................................................................ 8
Ein LED Lightbar 12 Pixel (Musiktaktung) ................................................................................................................ 9
Ein LED Lightbar 12 Pixel (Manuelle Steuerung) ................................................................................................... 9
Mehrere LED Lightbar 12 Pixel (Master/Slave-Steuerung) .................................................................................. 9
Mehrere LED Lightbar 12 Pixel (DMX512-Modus) ...............................................................................................10
Verbinden der Geräte ...............................................................................................................................................11
Datenverkabelung .....................................................................................................................................................11
Bedienfeld ....................................................................................................................................................................12
DMX-Steuermodus ......................................................................................................................................................12
DMX-Adresszuweisung ...............................................................................................................................................12
Menü-Übersicht ...............................................................................................................................................................13
Hauptmenü-Optionen ...............................................................................................................................................14
Voreingestellte Programme ...................................................................................................................................14
Auto-Programm .......................................................................................................................................................15
DMX-Modus ...............................................................................................................................................................16
Master/Slave-Modus ...............................................................................................................................................17
Musikgetakteter Modus ..........................................................................................................................................17
Statische Farben ......................................................................................................................................................18
Einstellungen .............................................................................................................................................................18
Wiederherstellen der Werkseinstellungen ...........................................................................................................18
DMX-Kanäle .................................................................................................................................................................19
4 DMX-Kanäle ..........................................................................................................................................................19
4 DMX-Kanäle ..........................................................................................................................................................19
6 DMX-Kanäle ..........................................................................................................................................................20
12 DMX-Kanäle ........................................................................................................................................................20
10 DMX-Kanäle ........................................................................................................................................................22
18 DMX-Kanäle ........................................................................................................................................................23
48 DMX-Kanäle ........................................................................................................................................................26
Wartung .............................................................................................................................................................................28
Sicherung austauschen .............................................................................................................................................28
Fehlersuche ......................................................................................................................................................................29
Kein Licht.......................................................................................................................................................................29
Keine Reaktion auf DMX-Signale .............................................................................................................................29
Technische Daten ............................................................................................................................................................31
Abmessungen ..................................................................................................................................................................32
Notizen ...............................................................................................................................................................................33
1
Page 3
Bestellnummer: 42197
LED Lightbar 12 Pixel
Lieferumfang:
Showtec LED Lightbar 12 Pixel
• 2 Halterungen und Schrauben
• IEC-Netzkabel (1,5 m)
• Bedienungsanleitung
Warnung
Auspacken
Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und
Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der
Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie
es in der Originalverpackung zurücksenden.
Voraussichtliche Nutzungsdauer von LEDs
Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess
beschleunigt. Wenn LEDs sehr dicht beieinander angebracht werden, sind sie einer höheren
Betriebstemperatur ausgesetzt, als wenn ein idealer Abstand eingehalten wird oder sie unter optimalen
Bedingungen, also einzeln, betrieben werden. Aus diesem Grund verringert sich die Nutzungsdauer
erheblich, wenn alle Farb-LEDs mit maximaler Helligkeit betrieben werden. Falls die Verlängerung der
Nutzungsdauer von großer Bedeutung für Sie ist, sollten Sie darauf achten, dass die Betriebstemperatur
gering gehalten wird. Dazu können eine klimatisierte Betriebsumgebung und die Verringerung der
generellen Leuchtintensität beitragen.
Sicherheitshinweise
Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:
● dafür qualifiziert sein und
● die Anweisungen in dieser Bedienungsanleitung beachten.
Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat.
Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht.
Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die
Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung
übernehmen. Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie
Wartungsarbeiten nur von qualifizierten Technikern durchführen.
WICHTIG:
2
Page 4
Bestellnummer: 42197
LED Lightbar 12 Pixel
Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte
Änderungen an diesem Produkt entstehen.
Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen
Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen!
Entfernen Sie die Warnungen und Informationsetiketten nicht vom Produkt.
Der Massekontakt darf niemals abgeklebt werden.
Bedecken Sie die Linse unter keinen Umständen, gleichgültig mit welchem Material.
Schauen Sie niemals direkt in die Lichtquelle.
Achten Sie darauf, dass keine Kabel herumliegen.
Führen Sie keine Objekte in die Belüftungsschlitze ein.
Schließen Sie dieses Gerät nie an ein Dimmerpack an.
Schalten Sie das Gerät nicht in kurzen Abständen ein und aus, da das die Lebenszeit des Geräts
verkürzt.
Berühren Sie das Gehäuse des Geräts während des Betriebs niemals mit bloßen Händen. Lassen Sie
das Gerät nach Gebrauch mindestens 5 Minuten lang abkühlen, bevor Sie es berühren.
Keinen Erschütterungen aussetzen. Wenden Sie keine übermäßige Kraft an, wenn Sie das Gerät
installieren oder verwenden.
Benutzen Sie das Produkt nur in Innenräumen und vermeiden Sie den Kontakt mit Wasser oder
anderen Flüssigkeiten.
Überprüfen Sie, dass das Gehäuse fest verschlossen ist und dass alle Schrauben fest angezogen sind,
bevor Sie das Gerät verwenden.
Verwenden Sie das Gerät erst, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Bringen Sie das Produkt nicht in die Nähe von offenen Feuern oder leicht entflammbaren
Flüssigkeiten oder Gasen.
Öffnen Sie während des Betriebs niemals das Gehäuse.
Lassen Sie immer zumindest 50 cm Freiraum um das Gerät, um die ausreichende Belüftung zu
gewährleisten.
Trennen Sie das Gerät immer vom Netz, wenn Sie es nicht benutzen oder wenn Sie es reinigen
wollen! Fassen Sie das Netzkabel nur an der dafür vorgesehenen Grifffläche am Stecker an. Ziehen
Sie den Stecker niemals am Kabel aus der Steckdose.
Schützen Sie das Produkt vor extremer Hitze, Feuchtigkeit oder Staub.
Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der
Rückseite des Geräts angegeben.
Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und das
Netzkabel in regelmäßigen Abständen auf eventuelle Schäden.
Falls die Linse eindeutige Schäden wie Risse oder tiefe Kratzer aufweist, durch die ihre
Funktionstüchtigkeit eingeschränkt wird, muss sie ersetzt werden.
Trennen Sie das Gerät unverzüglich von der Stromversorgung, falls es herunterfällt oder stark
erschüttert wird. Lassen Sie das Gerät von einem qualifizierten Techniker auf Sicherheit überprüfen,
bevor Sie es erneut in Betrieb nehmen.
Schalten Sie das Gerät nicht sofort ein, nachdem es starken Temperaturschwankungen ausgesetzt
wurde (z. B. beim Transport). Das entstehende Kondenswasser könnte das Gerät beschädigen.
Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das
Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler.
Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von
Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt.
Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu
überbrücken.
Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die
bereits enthaltenen Sicherungen.
Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Geräts.
Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation
verursacht werden.
Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet
werden.
Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist
nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß
funktioniert.
3
Page 5
Bestellnummer: 42197
LED Lightbar 12 Pixel
Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern
durchgeführt bzw. bearbeitet werden.
GARANTIE: Ein Jahr ab Kaufdatum.
Bestimmungsgemäßer Gebrauch
● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen
erhöht die Lebensdauer des Geräts.
● Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter.
● Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 40°C und darf auf keinen Fall
überschritten werden.
● Die relative Luftfeuchtigkeit darf 50 % bei einer Umgebungstemperatur von 40 °C nicht überschreiten.
● Wenn das Gerät nicht so verwendet wird, wie in dieser Anleitung beschrieben, könnte es Schaden
nehmen und die Garantie erlischt.
● Jegliche unsachgemäße Verwendung führt zu Risiken wie z. B. Kurzschlüsse, Verbrennungen,
Stromschlag, Abstürze, etc.
Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr!
Montage
Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem
Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen.
Versuchen Sie nicht, das Gerät selbst zu installieren!
Lassen Sie die Installation immer von einem Vertragshändler vornehmen!
Verfahrensweise:
Falls der LED Lightbar 12 Pixel von der Decke oder hohen Balken herabgelassen werden soll, muss
ein professionelles Traversensystem verwendet werden.
Verwenden Sie eine Schelle, um den LED Lightbar 12 Pixel mithilfe der Halterung an einem
Traversenrahmen zu befestigen.
Der LED Lightbar 12 Pixel darf unter keinen Umständen so montiert werden, dass er frei im Raum
schwingen kann.
Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten
Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.
Stellen Sie immer sicher, dass der Bereich unter dem LED Lightbar 12 Pixel gesperrt wird und dass
das Betreten dieses Bereichs verboten ist, wenn das Gerät montiert, demontiert oder gewartet
wird.
4
Page 6
Bestellnummer: 42197
LED Lightbar 12 Pixel
International
Kabel Europa
Kabel UK
Kabel USA
Stift
L
BRAUN
ROT
GELB/KUPFER
PHASE
N
BLAU
SCHWARZ
SILBER
NEUTRAL
GELB-GRÜN
GRÜN
GRÜN
SCHUTZERDUNG
Der LED Lightbar 12 Pixel kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer
Schelle an einem Traversenrahmen befestigt werden.
Netzanschlüsse
Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an.
Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen
angeschlossen sind.
Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist!
Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und
Sachschäden führen!
5
Page 7
Bestellnummer: 42197
LED Lightbar 12 Pixel
Rückgabe
Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir
lassen keine Waren rückholen.
Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle
Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die
zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. Rufen Sie Highlite an
unter 0031-455667723 oder schreiben Sie ein E-Mail an aftersales@highlite.nl und fordern Sie eine RMANummer an, bevor Sie die Ware versenden. Sie sollten die Modellnummer und die Seriennummer sowie
eine kurze Begründung für die Rücksendung angeben. Verpacken Sie die Ware sorgfältig, da Sie für alle
Transportschäden, die durch unsachgemäße Verpackung entstehen, haften. Highlite behält sich das
Recht vor, das Produkt oder die Produkte nach eigenem Ermessen zu reparieren oder zu ersetzen. Wir
empfehlen Ihnen, die Verwendung von UPS-Verpackungen oder die Produkte doppelt zu verpacken. So
sind Sie immer auf der sicheren Seite.
Hinweis: Wenn Sie eine RMA-Nummer erhalten, geben Sie bitte die folgenden Daten auf einem Zettel an
und legen Sie ihn der Rücksendung bei:
01) Ihr vollständiger Name.
02) Ihre Anschrift.
03) Ihre Telefonnummer.
04) Eine kurze Problembeschreibung.
Reklamationen
Der Kunde ist dazu verpflichtet, die empfangene Ware direkt nach Erhalt auf Fehler und/oder sichtbare
Defekte zu überprüfen, oder diese Überprüfung nach dem Erhalt der Benachrichtigung, dass die Ware
nun zur Verfügung steht, durchzuführen. Das Transportunternehmen haftet für Transportschäden. Deshalb
müssen ihm eventuelle Schäden bei Erhalt der Warenlieferung mitgeteilt werden.
Es unterliegt der Verantwortung des Kunden, das Transportunternehmen über eventuelle
Transportschäden der Ware zu informieren und Ausgleichsforderungen geltend zu machen. Alle
Transportschäden müssen uns innerhalb von einem Tag nach Erhalt der Lieferung mitgeteilt werden.
Alle Rücksendungen müssen vom Kunden freigemacht werden und eine Mitteilung über den
Rücksendegrund enthalten. Nicht freigemachte Rücksendungen werden nur entgegengenommen,
wenn das vorher schriftlich vereinbart wurde.
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg
oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert.
Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten
vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren.
6
Page 8
Bestellnummer: 42197
LED Lightbar 12 Pixel
Beschreibung des Geräts
Funktionen
Der LED Lightbar 12 Pixel von Showtec ist eine preiswerte LED-Leiste mit 12x 4-in-1 RGBW-LEDs. Die Pixel
sind im 48-Kanal-Modus vollständig ansteuerbar, sodass Sie wunderschöne Farbflusseffekte erstellen
können. Sie können aber auch mit 4, 6, 10, 12 oder 18 Kanälen angesteuert werden. Mit den RGBW-LEDs
können sowohl kräftige Farben als auch Pastellfarben gemischt werden.
• LEDs: 12 X 4W RGBW
• Strahlungswinkel: 30º
• Kompakte Größe
• Pixel-Ansteuerung
• Strom- und Daten-Reihenschaltung
• Lumen @2m: 500 (Volle Leistung)
• Farbmischung: RGBW
• Stromversorgung: 100-240 V AC, 50/60 Hz
• Antriebsstrom: 100 mA
• Aktualisierungsrate: 2 kHz
• Steuermodus: DMX512
• Dimmer: 0-100 %
• Stroboskop: 0-20 Hz
• Stromverbrauch: 20 Watt
• 3-poliger weiblicher und 3-poliger männlicher XLR-Anschluss
• IEC-Stromein- und -ausgang (max. 10 A).
• Kann mit 3-poligem XLR-Kabel verlinkt werden
• Eingebautes Mikrofon
• Gehäuse: Aluminium
• LED-Display
• Sicherung: T1L/250V
• Kühlung: Kühlkörper aus Aluminium
• IP-Schutzart: IP-20
• Voreingestellte Programme, Automodus, DMX-Modus, Slave-Modus, statische Farben und
Musiktaktung.
• Betrieb mit 4, 6, 10, 12, 18 und 48 DMX-Kanälen
• Abmessungen: 1080 x 65 x 88 mm LxBxH (einschl. Halterung)
• Gewicht: 2,14 kg
Hinweis: Um dieses Gerät richtig bedienen zu können, sind DMX-Kenntnisse erforderlich.
Optionales Zubehör
D7012 Case für 4x LED Bar Value Line
D7595 Case für LED Bar
7
Page 9
Bestellnummer: 42197
LED Lightbar 12 Pixel
Abb. 01
Es gibt 6 Modi:
Voreingestellte Programme
Auto-Modus
Musiktaktung
Manueller Steuerungsmodus (Statisch)
Master/Slave
DMX512
Übersicht
01) IEC-Netzeingang
02) Erde
03) Sicherung T1L/250V
04) 12 X 4W RGBW
05) Menü-Tasten + LED-Display
06) 3-poliger DMX-Eingang (IN)
07) 3-poliger DMX-Ausgang (OUT)
08) IEC-Stromausgang (max. 10 A)
09) Einstellschraube + Montagebügel für die Befestigung an einer Traverse
Installation
Entfernen Sie alle Verpackungsmaterialien.
Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie
alle Kabel an.
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.
Setup und Betrieb
Befolgen Sie die unten stehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören.
Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische
Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine
Netzspannung von 230 V angeschlossen werden und umgekehrt.
Schließen Sie das Gerät an das Stromnetz an.
Steuerungsmodi
Ein LED Lightbar 12 Pixel (voreingestellte Programme/Auto)
01) Befestigen Sie den Strahler an einem stabilen Traversenrahmen oder stellen Sie ihn auf den Boden.
Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Der LED Lightbar funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
03) Wenn das Gerät auf oder gestellt ist, wird eins der voreingestellten Programme
abgespielt oder der Automodus aktiviert. Siehe Seiten 14-16 für mehr Informationen über die
voreingestellten Programme und den Automodus.
8
Page 10
Bestellnummer: 42197
LED Lightbar 12 Pixel
Die Steckerkontakte:
1. Erdung
2. Signal (-)
3. Signal (+)
Abb. 02
Ein LED Lightbar 12 Pixel (Musiktaktung)
01) Befestigen Sie den Strahler an einem stabilen Traversenrahmen oder stellen Sie ihn auf den Boden.
Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Der LED Lightbar funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
03) Schalten Sie die Musik ein. Wenn das Gerät auf gestellt ist (Musiktaktung), reagiert es auf
den Rhythmus der Musik. Siehe Seite 17 für mehr Informationen über die Musiktaktung.
Ein LED Lightbar 12 Pixel (Manuelle Steuerung)
01) Befestigen Sie den Strahler an einem stabilen Traversenrahmen oder stellen Sie ihn auf den Boden.
Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Der LED Lightbar funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
03) Wenn eingestellt ist, kann das Gerät manuell angesteuert werden.
04) Siehe Seite 18 für mehr Informationen über die manuelle Steuerung.
Mehrere LED Lightbar 12 Pixel (Master/Slave-Steuerung)
01) Befestigen Sie den Strahler an einem stabilen Traversenrahmen oder stellen Sie ihn auf den Boden.
Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
03) Verbinden Sie die LED Lightbars und andere Geräte mit einem 3-poligen XLR-Kabel.
04) Verbinden Sie die Geräte so wie in (Abb. 02) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT“-Buchse des ersten Geräts mit der „IN“-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite und dritte Gerät ebenfalls anzuschließen. Mit dem
Mastergerät stehen Ihnen dieselben Funktionen wie auf Seite 14 -16 beschrieben zur Verfügung
(voreingestellte Programme, Automodus). Das bedeutet, dass Sie den gewünschten Betriebsmodus
am Mastergerät einstellen können, und dass dann alle Slave-Geräte genauso reagieren wie dieses
Gerät.
Mehrere LED Lightbar 12 Pixel (Master/Slave-Steuerung)
9
Page 11
Bestellnummer: 42197
LED Lightbar 12 Pixel
Abb. 03
Mehrere LED Lightbar 12 Pixel (DMX512-Modus)
01) Befestigen Sie den Strahler an einem stabilen Traversenrahmen oder stellen Sie ihn auf den Boden.
Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
03) Verbinden Sie die LED Lightbars und andere Geräte mit einem 3-poligen XLR-Kabel.
04) Verbinden Sie die Geräte so wie in Abb. 03 gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT“-Buchse des ersten Geräts mit der „IN“-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite und dritte Gerät ebenfalls anzuschließen.
05) Die Geräte an das Stromnetz anschließen: Schließen Sie je ein Netzkabel an den IEC-Eingang aller
Geräte an und stecken Sie das andere Ende der Netzkabel in eine geeignete Steckdose. Beginnen
Sie mit dem ersten Gerät. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte
korrekt angebracht und angeschlossen sind.
Mehrere LED Lightbar 12 Pixel –DMX-Setup
Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen!
10
Page 12
Bestellnummer: 42197
LED Lightbar 12 Pixel
Wichtig:
Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe
geschaltet sein. Gemäß dem Standard EIA-485 sollten niemals mehr als 30 Geräte an eine
Datenübertragungsleitung angeschlossen werden. Wenn Sie dennoch mehr als 30 Geräte
an eine serielle Datenübertragungsleitung anschließen, ohne einen Opto-Splitter zu
verwenden, verschlechtert sich eventuell die Qualität des DMX-Signals.
Maximale empfohlene Länge der DMX-Datenübertragungsleitung: 100 Meter
Maximale empfohlene Anzahl von LED Lightbar 12 Pixel an einer DMXDatenübertragungsleitung: 30 Geräte
Verbinden der Geräte
Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder
synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen,
müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten
benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann.
Der LED Lightbar 12 Pixel kann mit bis zu 48 Kanälen angesteuert werden.
Datenverkabelung
Zur Verbindung der Geräte müssen Datenkabel verwendet werden. Sie können DAP-Audio-zertifizierte
DMX-Kabel direkt bei einem Händler erwerben oder Ihr eigenes Kabel herstellen. Wenn Sie selbst ein
Kabel herstellen möchten, verwenden Sie bitte ein Datenkabel, das qualitativ hochwertige Signale
übertragen kann und relativ resistent gegen elektromagnetische Interferenzen ist.
DAP-Audio DMX-Datenkabel
• DAP Audio Basic Mehrzweckmikrofonkabel. bal. XLR/M 3-polig > XLR/F 3-polig. Bestellnummer
FL01150 (1,5 m), FL013 (3 m), FL016 (6 m), FL0110 (10 m), FL0115 (15 m), FL0120 (20 m).
• DAP Audio Datenkabel Typ X, XLR/M 3-polig > XLR/F 3-polig. Bestellnummer FLX0175 (0,75 m),
FLX01150 (1,5 m), FLX013 (3 m), FLX016 (6 m), FLX0110 (10 m).
• DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und
Verbindungsstück von Neutrik®. Bestellnummer FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110
(10 m).
• DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und
Verbindungsstück von Neutrik®. Bestellnummer FL7275 (0,75 m), FL72150 (1,5 m), FL723 (3 m),
FL726 (6 m), FL7210 (10 m).
• DAP Audio Kabel, 110 Ohm, mit digitaler Signalübertragung. Bestellnummer FL0975 (0,75 m), FL09150
(1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m).
• DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30.
11
Page 13
Bestellnummer: 42197
LED Lightbar 12 Pixel
A. LED-Display
B. Mode-Taste
C. Setup-Taste
D. Up-Taste
E. Down-Taste
Abb. 04
Display aus nach 20 Sekunden
Bedienfeld
DMX-Steuermodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Rückseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der
erste Kanal, über den der LED Lightbar 12 Pixel vom Controller angesteuert wird. Achten Sie bei der
Verwendung eines Controllers darauf, dass das Gerät maximal über 48 Kanäle verfügt. Die DMX-Adresse
muss unbedingt richtig eingestellt werden, wenn Sie mehrere LED Lightbar 12 Pixel verwenden. Daher
sollte die DMX-Adresse des ersten LED Lightbar 12 Pixel 1 (001) sein; die DMX-Adresse des zweiten Geräts
sollte 1+48=6 (049) sein; die DMX-Adresse des dritten Geräts sollte 49+49=97 (097) sein, etc. Stellen Sie
sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt angesteuert werden
kann. Wenn zwei oder mehreren LED Lightbar 12 Pixel ähnliche Adressen zugewiesen werden, reagieren
sie entsprechend ähnlich.
Steuerung:
Nachdem Sie allen LED Lightbar 12 Pixel eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem
Lichtpult ansteuern.
Hinweis: Beim Einschalten erkennt der LED Lightbar 12 Pixel automatisch, ob er DMX512-Daten empfängt.
Es könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des LED Lightbar 12 Pixel
angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Wenn 20 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert. Drücken Sie Mode, Setup,
Up oder Down, um das Display wieder zu aktivieren.
Wenn die Stromversorgung angeschlossen wird und Sie sofort Setup oder Mode drücken, wird auf dem
Display die Temperatur angezeigt. Falls die Temperatur sich nicht im normalen Bereich befindet, wird
auf dem Display angezeigt, und die LEDs des Geräts leuchten 3 Sekunden lang rot.
12
Page 14
Bestellnummer: 42197
LED Lightbar 12 Pixel
Menü-Übersicht
13
Page 15
Bestellnummer: 42197
LED Lightbar 12 Pixel
Voreingestellte Programme
Auto-Modus
DMX-Modus
Slave
Musiktaktung
Farbe
Einstellungen
Hauptmenü-Optionen
Voreingestellte Programme
In diesem Menü können Sie die voreingestellten Programme auswählen.
01) Drücken Sie Mode, bis das Display anzeigt.
02) Mit Up/Down können Sie zwischen 16 verschiedenen voreingestellten Programmen
wählen.
03) Wenn Sie auswählen und Setup drücken, können Sie mit Up/Down zwischen 15
Programmen und „Off“ wählen.
14
Page 16
Bestellnummer: 42197
LED Lightbar 12 Pixel
04) Drücken Sie erneut Setup, um den Stroboskopwert mit Up/Down einzustellen.
05) Drücken Sie Mode, um zu zurückzukehren.
06) Mit Up/Down können Sie nun zwischen wählen.
07) Drücken Sie Setup, um die Geschwindigkeit oder den Stroboskopwert aufzurufen.
08) Stellen Sie den Geschwindigkeits- und Stroboskopwert mit Up/Down zwischen 0-99 oder auf SPFL ein.
Auto-Programm
In diesem Menü können Sie den Automodus des LED Lightbar 12 Pixel einstellen.
01) Drücken Sie die Mode-Taste an dem Gerät, bis das Display anzeigt.
02) Der LED Lightbar beginnt automatisch mit der Wiedergabe des voreingestellten Programms.
03) Drücken Sie Setup, um das Untermenü aufzurufen.
04) Mit können Sie die Frequenz jedes Schritts des Autoprogramms einstellen.
05) Mit können Sie die Geschwindigkeit des Autoprogramms
einstellen.
15
Page 17
Bestellnummer: 42197
LED Lightbar 12 Pixel
4 Kanäle
4 Kanäle
6 Kanäle
12 Kanäle
10 Kanäle
18 Kanäle
48 Kanäle
06) Mit können Sie die Stroboskopfrequenz des Autoprogramms einstellen.
07) Sie können mit Setup durch diese Optionen scrollen.
08) Mit Up/Down können Sie die Optionen dann einstellen.
DMX-Modus
In diesem Menü können Sie eine DMX-Adresse einstellen und eine DMX-Konfiguration auswählen.
01) Drücken Sie Mode, bis das Display anzeigt.
02) Sie können zwischen 512 verschiedenen DMX-Adressen wählen.
03) Wählen Sie mit Up und Down die gewünschte Adresse von aus.
04) Mit Setup können Sie einen anderen DMX-Modus aktivieren .
16
Page 18
Bestellnummer: 42197
LED Lightbar 12 Pixel
Sie können die Empfindlichkeit mit Up/Down von gering nach
hoch (SU.00 - SU.31) einstellen.
Master/Slave-Modus
Master
01) Standardmäßig ist dieses Gerät als Mastergerät eingestellt.
02) Nur ein Gerät kann als Master dienen.
Hinweis:
• Trennen Sie das Gerät vor der Verwendung als Master/Slave vom DMX-Controller, damit es zu keiner
Datenkollision kommt und die Geräte ordnungsgemäß arbeiten!
• Wenn das Mastergerät im Master/Slave-Modus die voreingestellten Programme ausführt, reagieren
alle Slavegeräte genauso.
• Sie können bei der Bedienung der Master/Slave-Kette das Mastergerät ganz einfach daran erkennen,
dass kein Kabel an seinen DMX-Eingang angeschlossen ist.
Slavesteuerung
Mit dieser Funktion können Sie die Slavegeräte in einem Master/Slave-Setup über das Bedienfeld am
Mastergerät steuern.
01) Nur 1 Gerät kann das Mastergerät sein, die anderen müssen Slavegeräte sein. Standardmäßig ist
jedes Gerät als Mastergerät eingestellt. Am ersten Gerät müssen Sie also keine Änderungen
vornehmen.
Drücken Sie an den Slavegeräten auf Mode, bis auf dem Display angezeigt wird.
02) Alle Slavegeräte müssen die Adresse haben.
Musikgetakteter Modus
In diesem Menü können Sie die Empfindlichkeit der Musiktaktung des LED Lightbar 12 Pixel einstellen.
01) Drücken Sie die Mode-Taste an dem Gerät, bis das Display anzeigt.
02) Drücken Sie Setup, um das Untermenü aufzurufen.
03) Sie können mit Setup durch diese Optionen scrollen.
04) Sie haben die Wahl zwischen 3 Modi: , oder
.
05) Im Modus reagiert der LED Lightbar von links nach rechts auf den Rhythmus der Musik.
06) Im Modus reagiert der LED Lightbar von rechts nach links auf den Rhythmus der Musik.
07) Wenn Sie Musik abspielen, reagiert der LED Lightbar 12 Pixel auf ihren Rhythmus.
17
Page 19
Bestellnummer: 42197
LED Lightbar 12 Pixel
Statische Farben
In diesem Menü können Sie eine statische Farbe erstellen.
01) Drücken Sie Mode, bis das Display anzeigt.
02) Drücken Sie Setup, um eine Farbe zu erstellen.
03) In diesem Untermenü können Sie 4 statische Farben des LED Lightbar 12 Pixel einstellen.
Mit Setup können Sie die Farben, Rot, Grün, Blau oder Weiß auswählen.
Ändern Sie den Wert jeder Farbe mit Up/Down von 000-255.
Einstellungen
In diesem Menü können Sie einstellen, wie der LED Lightbar 12 Pixel reagieren soll, wenn er keine DMXSignale empfängt, und Sie können die Temperatur ansehen.
01) Drücken Sie Mode, bis das Display anzeigt.
02) Wählen Sie mit Setup aus.
03) Drücken Sie erneut Setup, und wählen Sie mit Up/Down zwischen den Modi und
aus.
01) Wenn Sie auswählen, behält der LED Lightbar 12 Pixel die letzten Einstellungen bei und geht
nicht aus, wenn kein DMX-Signal vorhanden ist.
04) Wenn Sie auswählen, geht der LED Lightbar 12 Pixel aus, wenn kein DMX-Signal vorhanden
ist.
05) Drücken Sie erneute Setup. Auf dem Display erscheint nun .
06) Drücken Sie erneut Setup, um die aktuelle Temperatur aufzurufen.
07) Wenn die Temperatur zu hoch ist, wird auf dem Display angezeigt.
Wiederherstellen der Werkseinstellungen
Schalten Sie das Gerät aus und halten Sie gleichzeitig Mode und Up gedrückt.
Halten Sie 5 Sekunden lang den Ein/Aus-Schalter gedrückt und lassen Sie dann Mode und Up los.
Der LED Lightbar 12 Pixel wird auf die Werkseinstellungen zurückgesetzt. Das Gerät fährt sich nun im
Automodus wieder hoch.
18
Page 20
Bestellnummer: 42197
LED Lightbar 12 Pixel
Kanal 1 - Pixelprogramme
2-24
Programm 1
25-49
Programm 2
50-74
Programm 3
75-99
Programm 4
100-124
Programm 5
125-149
Programm 6
150-174
Programm 7
175-199
Programm 8
200-224
Programm 9
225-249
Programm 10
250-255
Programm 11
Kanal 2 - Farbprogramme
2-35
Programm 1
36-53
Programm 2
54-71
Programm 3
72-89
Programm 4
90-107
Programm 5
108-125
Programm 6
126-143
Programm 7
144-161
Programm 8
162-179
Programm 9
180-197
Programm 10
198-215
Programm 11
216-233
Programm 12
234-251
Programm 13
252-255
Programm 14
Kanal 3 - Geschwindigkeit
0-255
Schrittweise Geschwindigkeitseinstellung, von langsam nach schnell
Kanal 4 – Linearer Stroboskopeffekt
2-255
Stroboskopintensität, von langsam nach schnell (0-20 Hz)
Kanal 1 – Rotintensität
0-255
Rot von 0 – 100%
Kanal 2 – Grünintensität
0-255
Grün von 0 – 100%
Kanal 3 – Blauintensität
0-255
Blau von 0 – 100%
Kanal 4 – Weißintensität
0-255
Weiß von 0 – 100%
DMX-Kanäle
4 DMX-Kanäle
4 DMX-Kanäle
19
Page 21
Bestellnummer: 42197
LED Lightbar 12 Pixel
Kanal 1 – Dimmer (RGBW-Farben müssen geöffnet sein )
0-255
Von Schwarz bis maximale Helligkeit
Kanal 2 – Linearer Stroboskopeffekt
(CH1, CH2, CH3, CH4, CH5 und CH6 müssen zwischen 001-255 eingestellt sein )
0-255
Stroboskopintensität, von langsam nach schnell (0-20 Hz, Auswahl der Stroboskopfarbe
mit CH3-CH6)
Kanal 3 – Rotintensität (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Rot von 0 – 100%
Kanal 4 – Grünintensität (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Grün von 0 – 100%
Kanal 5 – Blauintensität (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Blau von 0 – 100%
Kanal 6 – Weißintensität (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Weiß von 0 – 100%
Kanal 1 - Dimmer
0-255
Von Schwarz bis maximale Helligkeit
Kanal 2 – Linearer Stroboskopeffekt
(CH1, CH4-CH6 oder CH9-CH12 müssen zwischen 001-255 eingestellt sein )
2-255
Stroboskopintensität, von langsam nach schnell (0-20Hz)
Kanal 3 – Zufälliger Stroboskopeffekt
(CH1, CH4-CH6 oder CH9-CH12 müssen zwischen 001-255 eingestellt sein )
2-255
Zufälliger Stroboskopeffekt
Kanal 4 – Voreingestellte Farben (CH1 muss zwischen 001-255 eingestellt sein )
2-6
Farbe 1 (R255, G000, B000, W000)
7-13
Farbe 2 (R255, G000, B000, W100)
14-20
Farbe 3 (R255, G000, B000, W200)
21-27
Farbe 4 (R255, G050, B000, W000)
28-34
Farbe 5 (R255, G150, B000, W000)
35-41
Farbe 6 (R255, G255, B000, W000)
42-48
Farbe 7 (R255, G255, B000, W075)
49-55
Farbe 8 (R255, G255, B000, W255)
56-62
Farbe 9 (R000, G255, B000, W150)
63-69
Farbe 10 (R000, G255, B000, W050)
70-76
Farbe 11 (R000, G255, B000, W000)
77-83
Farbe 12 (R000, G255, B050, W000)
84-90
Farbe 13 (R000, G255, B150, W000)
91-97
Farbe 14 (R000, G255, B255, W000)
98-104
Farbe 15 (R000, G255, B255, W075)
6 DMX-Kanäle
12 DMX-Kanäle
20
Page 22
Bestellnummer: 42197
LED Lightbar 12 Pixel
105-111
Farbe 16 (R000, G255, B255, W150)
112-118
Farbe 17 (R000, G100, B255, W255)
119-125
Farbe 18 (R000, G000, B255, W100)
126-132
Farbe 19 (R000, G000, B255, W050)
133-139
Farbe 20 (R000, G000, B255, W000)
140-146
Farbe 21 (R075, G000, B255, W000)
147-153
Farbe 22 (R160, G000, B255, W000)
154-160
Farbe 23 (R255, G000, B255, W000)
161-167
Farbe 24 (R255, G000, B175, W000)
168-174
Farbe 25 (R255, G000, B100, W000)
175-181
Farbe 26 (R255, G000, B100, W050)
182-188
Farbe 27 (R255, G000, B025, W050)
189-195
Farbe 28 (R255, G000, B025, W025)
196-202
Farbe 29 (R255, G000, B025, W000)
203-209
Farbe 30 (R000, G000, B000, W255)
210-216
Farbe 31 (R075, G075, B000, W255)
217-223
Farbe 32 (R000, G000, B100, W255)
224-255
Farbe 33 (R255, G255, B255, W255)
Kanal 5 – Pixelprogramme (CH1 und CH7 müssen zwischen 001-255 eingestellt sein )
2-24
Programm 1
25-49
Programm 2
50-74
Programm 3
75-99
Programm 4
100-124
Programm 5
125-149
Programm 6
150-174
Programm 7
175-199
Programm 8
200-224
Programm 9
225-249
Programm 10
250-255
Programm 11
Kanal 6 – Farbprogramme (CH1 und CH7 müssen zwischen 001-255 eingestellt sein )
2-35
Programm 1
36-53
Programm 2
54-71
Programm 3
72-89
Programm 4
90-107
Programm 5
108-125
Programm 6
126-143
Programm 7
144-161
Programm 8
162-179
Programm 9
180-197
Programm 10
198-215
Programm 11
216-233
Programm 12
234-251
Programm 13
252-255
Programm 14
Kanal 7 - Geschwindigkeit
0-255
Schrittweise Geschwindigkeitseinstellung, von langsam nach schnell
Kanal 8 - Musiktaktung
0-50
Keine Funktion
51-255
Schrittweise Empfindlichkeitseinstellung, von 0-100%
21
Page 23
Bestellnummer: 42197
LED Lightbar 12 Pixel
Kanal 9 – Rotintensität (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Rot von 0 – 100%
Kanal 10 – Grünintensität (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Grün von 0 – 100%
Kanal 11 – Blauintensität (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Blau von 0 – 100%
Kanal 12 – Weißintensität (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Weiß von 0 – 100%
Kanal 1 - Dimmer
0-255
Von Schwarz bis maximale Helligkeit
Kanal 2 – Linearer Stroboskopeffekt (CH1, CH3-10 müssen zwischen 001 -255 eingestellt sein )
2-255
Stroboskopintensität, von langsam nach schnell (0-20Hz)
Kanal 3 – Rotintensität Abschnitt 1 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Rot von 0 – 100%
Kanal 4 – Grünintensität Abschnitt 1 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Grün von 0 – 100%
Kanal 5 – Blauintensität Abschnitt 1 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Blau von 0 – 100%
Kanal 6 – Weißintensität Abschnitt 1 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Weiß von 0 – 100%
10 DMX-Kanäle
22
Page 24
Bestellnummer: 42197
LED Lightbar 12 Pixel
Kanal 7 – Rotintensität Abschnitt 2 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Rot von 0 – 100%
Kanal 8 – Grünintensität Abschnitt 2 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Grün von 0 – 100%
Kanal 9 – Blauintensität Abschnitt 2 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Blau von 0 – 100%
Kanal 10 – Weißintensität Abschnitt 2 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Weiß von 0 – 100%
Kanal 1 - Dimmer
0-255
Von Schwarz bis maximale Helligkeit
Kanal 2 – Linearer Stroboskopeffekt (CH1, CH3-CH18 müssen zwischen 001 -255 eingestellt sein )
2-255
Stroboskopintensität, von langsam nach schnell (0-20Hz)
Kanal 3 – Rotintensität Abschnitt 1 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Rot von 0 – 100%
Kanal 4 – Grünintensität Abschnitt 1 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Grün von 0 – 100%
18 DMX-Kanäle
23
Page 25
Bestellnummer: 42197
LED Lightbar 12 Pixel
Kanal 5 – Blauintensität Abschnitt 1 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Blau von 0 – 100%
Kanal 6 – Weißintensität Abschnitt 1 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Weiß von 0 – 100%
Kanal 7 – Rotintensität Abschnitt 2 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Rot von 0 – 100%
Kanal 8 – Grünintensität Abschnitt 2 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Grün von 0 – 100%
Kanal 9 – Blauintensität Abschnitt 2 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Blau von 0 – 100%
Kanal 10 – Weißintensität Abschnitt 2 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Weiß von 0 – 100%
Kanal 11 – Rotintensität Abschnitt 3 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Rot von 0 – 100%
24
Page 26
Bestellnummer: 42197
LED Lightbar 12 Pixel
Kanal 12 – Grünintensität Abschnitt 3 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Grün von 0 – 100%
Kanal 13 – Blauintensität Abschnitt 3 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Blau von 0 – 100%
Kanal 14 – Weißintensität Abschnitt 3 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Weiß von 0 – 100%
Kanal 15 – Rotintensität Abschnitt 4 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Rot von 0 – 100%
Kanal 16 – Grünintensität Abschnitt 4 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Grün von 0 – 100%
Kanal 17 – Blauintensität Abschnitt 4 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Blau von 0 – 100%
Kanal 18 – Weißintensität Abschnitt 4 (CH1 muss zwischen 001 -255 eingestellt sein )
0-255
Weiß von 0 – 100%
25
Page 27
Bestellnummer: 42197
LED Lightbar 12 Pixel
0-255
Rot von 0 – 100%
0-255
Grün von 0 – 100%
0-255
Blau von 0 – 100%
0-255
Weiß von 0 – 100%
0-255
Rot von 0 – 100%
0-255
Grün von 0 – 100%
0-255
Blau von 0 – 100%
0-255
Weiß von 0 – 100%
0-255
Rot von 0 – 100%
0-255
Grün von 0 – 100%
0-255
Blau von 0 – 100%
0-255
Weiß von 0 – 100%
0-255
Rot von 0 – 100%
0-255
Grün von 0 – 100%
0-255
Blau von 0 – 100%
0-255
Weiß von 0 – 100%
48 DMX-Kanäle
Kanal1 – Rotes Pixel LED 1
Kanal2 – Grünes Pixel LED 1
Kanal3 – Blaues Pixel LED 1
Kanal4 – Weißes Pixel LED 1
Kanal5 – Rotes Pixel LED 2
Kanal6 – Grünes Pixel LED 2
Kanal7 – Blaues Pixel LED 2
Kanal8 – Weißes Pixel LED 2
Kanal9 – Rotes Pixel LED 3
Kanal10 – Grünes Pixel LED 3
Kanal11 – Blaues Pixel LED 3
Kanal12 – Weißes Pixel LED 3
Kanal13 – Rotes Pixel LED 4
Kanal14 – Grünes Pixel LED 4
Kanal15 – Blaues Pixel LED 4
Kanal16 – Weißes Pixel LED 4
26
Page 28
Bestellnummer: 42197
LED Lightbar 12 Pixel
0-255
Rot von 0 – 100%
0-255
Grün von 0 – 100%
0-255
Blau von 0 – 100%
0-255
Weiß von 0 – 100%
0-255
Rot von 0 – 100%
0-255
Grün von 0 – 100%
0-255
Blau von 0 – 100%
0-255
Weiß von 0 – 100%
0-255
Rot von 0 – 100%
0-255
Grün von 0 – 100%
0-255
Blau von 0 – 100%
0-255
Weiß von 0 – 100%
0-255
Rot von 0 – 100%
0-255
Grün von 0 – 100%
0-255
Blau von 0 – 100%
0-255
Weiß von 0 – 100%
Kanal33 – Rotes Pixel LED 9
Kanal34 – Grünes Pixel LED 9
Kanal35 – Blaues Pixel LED 9
Kanal36 – Weißes Pixel LED 9
Kanal37 – Rotes Pixel LED 10
Kanal38 – Grünes Pixel LED 10
Kanal39 – Blaues Pixel LED 10
Kanal40 – Weißes Pixel LED 10
Kanal41 – Rotes Pixel LED 11
Kanal42 – Grünes Pixel LED 11
Kanal43 – Blaues Pixel LED 11
Kanal44 – Weißes Pixel LED 11
Kanal45 – Rotes Pixel LED 12
Kanal46 – Grünes Pixel LED 12
Kanal47 – Blaues Pixel LED 12
Kanal48 – Weißes Pixel LED 12
27
Page 29
Bestellnummer: 42197
LED Lightbar 12 Pixel
Wartung
Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen
Vorrichtungen jeweils nach einem Jahr einer technischen Abnahmeprüfung durch qualifiziertes Personal
unterzogen werden.
Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen
Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden.
Bei der Überprüfung müssen die nachfolgenden Punkte betrachtet werden:
01) Alle Schrauben, die für die Installation des Produkts oder von Teilen des Produkts verwendet werden,
müssen festsitzen und dürfen nicht korrodiert sein.
02) Weder Gehäuse noch Befestigungen oder die Stellen, an denen das Produkt befestigt ist, dürfen
Verformungen aufweisen.
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen.
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen.
Der LED Lightbar 12 Pixel von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig
gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der
Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen
Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. Verwenden Sie keinen Alkohol oder
Lösungsmittel. Da Nebelfluid generell Rückstände hinterlässt und so die Lichtleistung schnell verringert,
sollte die Glasscheibe auf der Vorderseite einmal in der Woche gereinigt werden. Tauchen Sie das Gerät
niemals in eine Flüssigkeit.
Die Anschlüsse sollten ebenfalls regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und
wischen Sie den DMX- und den Audio-Eingang mit einem feuchten Tuch ab. Versichern Sie sich, dass alle
Anschlüsse vollständig trocken sind, bevor Sie das Gerät mit anderen Geräten verbinden oder wieder ans
Netz anschließen.
Sicherung austauschen
Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung
durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Führen Sie in diesem
Fall die folgenden Schritte durch:
01) Ziehen Sie den Netzstecker ab.
02) Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein. Hebeln Sie
die Abdeckung vorsichtig auf.
Die Sicherung kommt nun zum Vorschein.
03) Entfernen Sie die alte Sicherung. Wenn Sie braun oder milchig aussieht, ist sie durchgebrannt.
04) Setzen Sie die neue Sicherung in die Halterung ein. Schließen Sie die Abdeckung. Verwenden Sie
ausschließlich eine Sicherung desselben Typs und mit den gleichen Spezifikationen. Beachten Sie
dafür das Etikett mit den technischen Daten.
28
Page 30
Bestellnummer: 42197
LED Lightbar 12 Pixel
Fehlersuche
Kein Licht
Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen.
Falls ein Problem auftreten sollte, führen Sie die unten stehenden Schritte der Reihe nach aus, bis das
Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden
Schritte nicht mehr ausgeführt werden.
Der Lichteffekt funktioniert nicht ordnungsgemäß – Wenden Sie sich an Fachpersonal.
Mögliche Lösung: Es gibt drei mögliche Fehlerquellen: die Stromversorgung, die LEDs, die Sicherung.
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen
ist.
02) Die LEDs. Geben Sie den LED Lightbar 12 Pixel an Ihren Showtec-Händler zurück.
03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 28 für nähere Informationen zum Auswechseln
der Sicherung.
04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, schalten
Sie das Gerät wieder ein.
05) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall den
LED Lightbar 12 Pixel, da er dabei Schaden nehmen könnte und die Garantie erlischt.
06) Geben Sie das Gerät an Ihren Showtec-Händler zurück.
Keine Reaktion auf DMX-Signale
Mögliche Lösung: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter
Controller oder eine defekte DMX-Karte für die Lichteffekte sein.
01) Überprüfen Sie die DMX-Einstellungen. Versichern Sie sich, dass die DMX-Adressen korrekt zugewiesen
sind.
02) Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und
stecken Sie den Netzstecker erneut an. Probieren Sie erneut, ob das Gerät nun auf DMX-Signale
reagiert.
03) Stellen Sie fest, ob der Controller oder das Lichteffektgerät defekt ist. Funktioniert der Controller
ordnungsgemäß mit anderen DMX-Produkten? Falls das nicht der Fall ist, lassen Sie ihn reparieren.
Falls der Controller funktioniert, bringen Sie das DMX-Kabel und das Lichteffektgerät zu einem
qualifizierten Techniker.
29
Page 31
Bestellnummer: 42197
LED Lightbar 12 Pixel
Problem
Mögliche Ursache(n)
Lösung
Einer oder
mehrere
Scheinwerfer
funktionieren
überhaupt nicht
Das Gerät erhält keinen Strom
• Überprüfen Sie, ob das Gerät
eingeschaltet ist und dass die Kabel
angeschlossen sind.
Hauptsicherung durchgebrannt
• Ersetzen Sie die Sicherung
Die Geräte
starten korrekt
neu, aber sie
reagieren
fehlerhaft oder
überhaupt nicht
auf den
Controller
Der Controller ist nicht
angeschlossen.
• Schließen Sie den Controller an.
Der 3-polige XLR-Ausgang des
Controllers passt nicht zum XLREingang des ersten Geräts an der
Datenübertragungsleitung (d. h.,
die Polarität ist vertauscht)
• Schalten Sie einen Phasendreher
zwischen den Controller und das
erste Gerät an der
Datenübertragungsleitung.
Die Geräte
starten korrekt
neu, aber einige
reagieren
fehlerhaft oder
überhaupt nicht
auf den
Controller
Schlechte Signalqualität
• Überprüfen Sie die Signalqualität.
Falls Sie weit unter 100 % liegt,
könnte das Problem eine
minderwertige
Datenübertragungsleitung,
minderwertige oder gebrochene
Kabel, ein fehlender Endstecker
oder ein defektes Gerät sein, dass
die Datenübertragung stört
Schlechte Verbindung der
Datenübertragungsleitung
• Überprüfen Sie alle Verbindungen
und Kabel. Korrigieren Sie schlechte
Verbindungen. Reparieren oder
ersetzen Sie beschädigte Kabel
Die Datenübertragung wird nicht
mit einem 120-Ohm-Endstecker
beendet
• Bringen Sie an der Ausgangsbuchse
des letzten Geräts an der
Datenleitung einen Endstecker an
Fehlerhafte Adresszuweisung der
Geräte
• Überprüfen Sie die
Adresseinstellungen
Eines der Geräte an der
Datenübertragungsleitung
funktioniert nicht korrekt und stört
die Datenübertragung
• Überbrücken Sie eine Verbindung
nach der anderen, bis die
Funktionsfähigkeit wieder hergestellt
ist: Ziehen Sie beide Stecker heraus
und verbinden Sie sie direkt
miteinander.
• Lassen Sie das defekte Gerät von
einem qualifizierten Techniker
warten
3-polige XLR-Ausgänge an den
Geräten passen nicht zueinander
(Pins 2 und 3 vertauscht)
• Schalten Sie einen Phasendreher
zwischen die Geräte oder tauschen
Sie Pin 2 und Pin 3 an dem nicht
ordnungsgemäß funktionierendem
Gerät aus.
Kein Licht oder
die Leuchte fällt
zeitweise aus
Das Gerät ist zu heiß geworden
• Lassen Sie das Gerät abkühlen
• Reinigen Sie den Ventilator
• Stellen Sie die Klimaanlage kälter
LEDs beschädigt.
• Trennen Sie alle Verbindungen des
Geräts und geben Sie es an Ihren
Händler zurück
Die Stromversorgungseinstellungen
passen nicht zur örtlichen
Netzspannung und Frequenz
• Trennen Sie das Gerät von der
Stromversorgung. Überprüfen Sie die
Einstellungen und korrigieren Sie sie
bei Bedarf
30
Page 32
Bestellnummer: 42197
LED Lightbar 12 Pixel
Modell:
Showtec LED Lightbar 12 Pixel
Eingangsspannung:
100-240 V AC, 50/60 Hz
Leistungsaufnahme
20 Watt
Antriebsstrom:
100 mA
Aktualisierungsrate:
2 kHz
DMX-Verbindung:
30 Stk.
Sicherung:
T1L/250V
Abmessungen:
1080 x 65 x 88 mm (LxBxH) (einschl. Halterung)
Gewicht:
2,14 kg
Bedienung und Programmierung:
Signal Pin OUT:
Pin 1 (Erde), Pin 2 (-), Pin 3 (+)
DMX-Modus:
Betrieb mit 4, 6, 10, 12, 18 und 48 DMX-Kanälen
Signaleingang:
3-poliger XLR-Stecker
Signalausgang:
3-polige XLR-Buchse
Elektromechanische Effekte:
Lichtquelle:
12 X 4W RGBW
Lux @2m:
500 (Volle Leistung)
Strahlungswinkel:
30º
Auswählbare Abschnitte:
2, 4 oder 12
Dimmer:
0-100 %
Stroboskop:
0-20 Hz
Farbbereich:
RGBW
Kühlung:
Kühlkörper aus Aluminium
Display:
LED-Display
Gehäuse:
Aluminium
IP-Schutzart:
IP-20
DMX-Steuerung:
DMX512-Steuerung mit einem Standard-DMX-Controller
Steuerung:
DMX, Auto, Musiktaktung, Statisch, Slave
Anschlüsse:
XLR-Datenein/ausgang (XLR, 3-polig), IEC
Stromein/ausgang (max. 10 A)
Eingebautes Mikrofon
Max. Umgebungstemperatur ta:
40°C
Max. Gehäusetemperatur tB:
80°C
Mindestabstand:
Mindestabstand zu brennbaren Oberflächen:
0,5 m
Mindestabstand zum beleuchteten Objekt:
1 m
Website: www.Showtec.info
E-Mail: service@highlite.nl
Technische Daten
Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten
31
Page 33
Bestellnummer: 42197
LED Lightbar 12 Pixel
Abmessungen
32
Page 34
Bestellnummer: 42197
LED Lightbar 12 Pixel
Notizen
33
Page 35
©2016 Showtec
Loading...
