SHO-ME Combo Wombat User Manual
SHO-ME
Combo Wombat
Руководство пользователя
Благодарим Вас за приобретение SHO-ME Combo Wombat - радар-детектора и ви-
деорегистратора, скомбинированных в одно устройство.
Внимательно прочитайте данное руководство и сохраните для последующего об-
ращения.
Характеристики и набор функций могут быть изменены производителем без пре-
дупреждения.
1. Комплектация
1. SHO-ME Combo Wombat
2. Провод питания (12В) с дополни-
тельным слотом
3. Кабель USB
4. Скоба для крепления устройства
6. Переходник для карты памяти
microSD - USB
5. Руководство пользователя
2. Описание устройства
1. Кнопка MUTE – включение/отключение звука
2. Кнопка MENU – вход в меню
3. Кнопка CITY – переключение режимов работы радар-детектора
4. Кнопка - включение/выключение устройства
5. Кнопка - выбор в меню, включение/отключение микрофона, громкость
6. Кнопка - подтверждение выбора/защита файла
7. Кнопка - выбор в меню, регулировка яркости дисплея
8. Дисплей
9. Микрофон
10. Паз для крепления
11. USB-порт
12. Кнопка RESET
(перезагрузка)
13. Вход для провода питания
14. Слот для карты памяти
15. Приемник радарных сигналов и
линза для приема лазерных сигналов
16. Объектив
3. Установка
Прибор должен быть установлен на лобовом стекле, антенна радар-детектора
должна быть направлена на дорогу параллельно линии горизонта и не должна быть
закрыта какими-либо металлическими частями автомобиля. Обратите внимание, что
для уверенного приема GPS-сигналов необходимо обеспечить связь со спутниками и
ничем не закрывать прибор сверху.
Для установки откройте скобу крепления и прижмите присоску в выбранном месте.
Закройте скобу и проверьте, что прибор надежно закреплен. Убедитесь, что прибор не
мешает обзору водителя. Установите прибор так, чтобы при резком торможении он не
упал и не нанес повреждения водителю или пассажирам.
Убирайте прибор с лобового стекла, когда покидаете автомобиль, чтобы не под-
вергать его резким перепадам температур, а также уберечь от возможной кражи.
Примеры установки
Установка карты памяти
В SHO-ME Combo Wombat используется карта формата microSD (TF) от 8Гб до
64Гб. Для корректной работы рекомендуем использовать карты известных марок
класса 10 и выше.
Вставьте карту в слот и нажмите на нее, чтобы зафиксировать. Карта должна легко
входить в слот. Не применяйте силу, чтобы вставить карту. Чтобы извлечь карту,
нажмите на нее так, чтобы края вышли за пределы слота, и вытащите карту. Обратите
внимание, что установку и извлечение карты можно производить только при выклю-
ченном приборе.
Подключение питания
Подключите провод питания, идущий в комплекте, к прибору. Подключите другой
конец провода в гнездо прикуривателя в автомобиле. Используйте только провод пи-
тания, идущий в комплекте, соблюдайте необходимое напряжение.

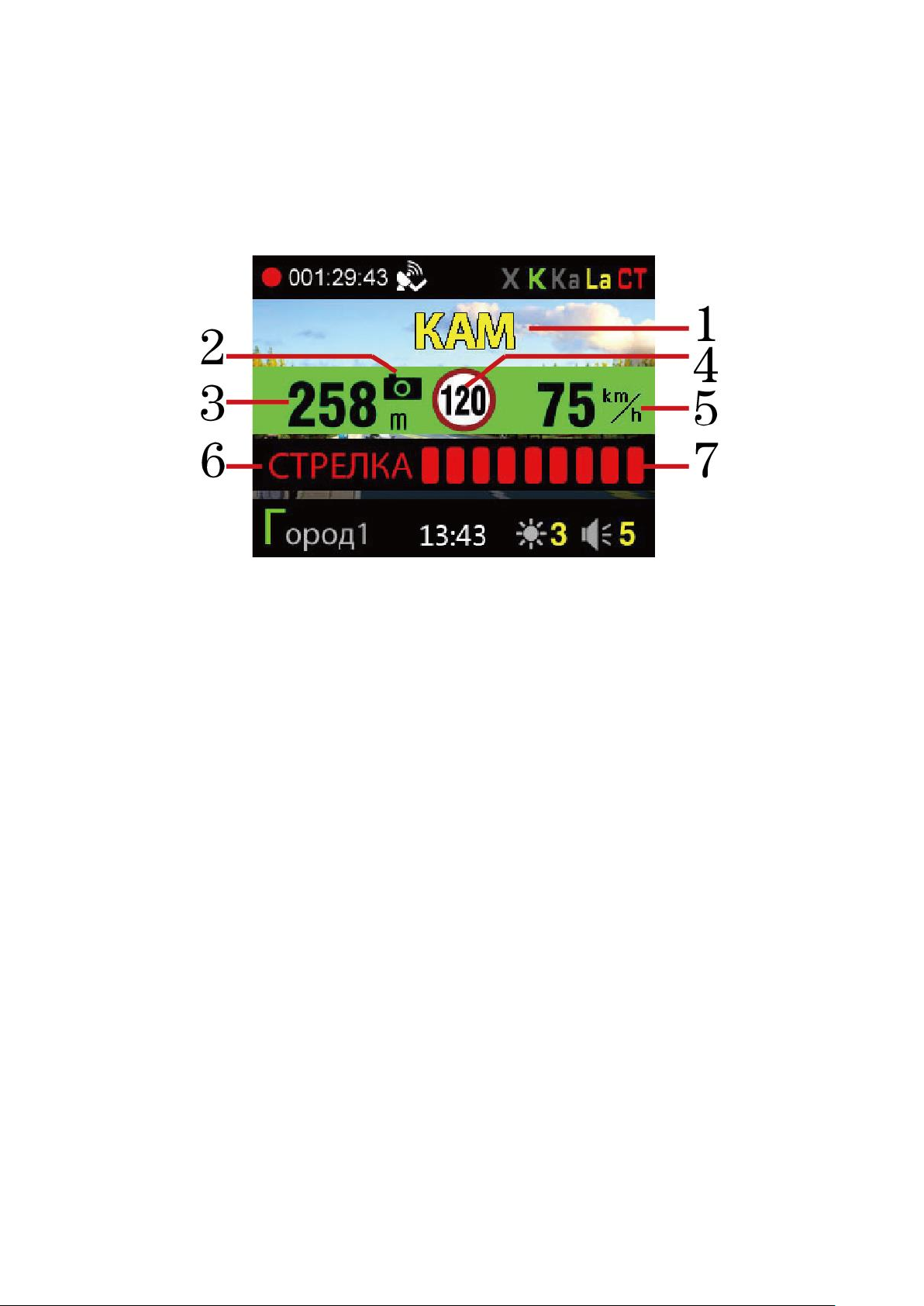

4. Показания дисплея
1
Видеозапись. Красная точка мигает, когда идет запись.
Если запись не идет, значок отсутствует на дисплее.
2 Время записи
3
GPS. Значок загорается при установке связи со спутни-
ками
4
Отключение микрофона. Значок загорается при отключении записи аудио.
5 Индикатор датчика движения
6 Индикатор режима WDR
7
Файл защищен от перезаписи во время циклической за-
писи
8
Радарные диапазоны. Подсвечиваются буквы
включенных диапазонов.
9
Направление движения. При отсутствии связи со спут-
никами всегда Север.
10 Скорость движения
11
Режимы работы: Трасса, Город1, Город2, AOSPD,
ACSPD, AMSPD
12 Текущее время
13 Яркость (3 уровня)
14 Громкость (7 уровней)
5. Функции кнопок
Кнопка
Функция
Примечания
MUTE
Автоприглушение звука
Добавление точки
пользователя (POI)
1. Короткое нажатие при отсутствии входящего
сигнала – включение/отключение автоприглушения звука
2. Короткое нажатие во время приема сигнала ра-
дарного диапазона – отключение звука
3. Длительное нажатие при отсутствии входящих
сигналов и вне оповещения о точке из базы рада-
ров – добавление точки пользователя (POI)
4. Длительное нажатие во время оповещения о
точке пользователя или о точке из базы радаров –
удаление этой точки
MENU
Вход в меню/Просмотр
видеофайлов
1. Краткое нажатие в режиме ожидания – вход в
меню устройства, длительное нажатие – вход в
режим просмотра видеофайлов
2. Краткое нажатие в меню – переход к настройкам РД, повторное нажатие – выход из меню
настроек
3. Длительное нажатие в режиме выбора видеофайла в папке или во время просмотра видео –
удаление видеофайла
CITY
Переключение режимов
работы радар-детектора
1. Выбор режима работы радар-детектора – Трасса, Город1, Город2
Выбор в меню/
Регулировка громкости/
Включение или отклю-
чение записи аудио
1. Выбор пунктов меню/видеофайлов
2. Короткие нажатия при отсутствии входящего
сигнала – регулировка громкости (0-6)
3. Длительное нажатие в режиме ожидания – от-
ключение или включение записи аудио (микро-
фона)
Защита файла/
подтверждение выбора
1. Краткое нажатие во время записи видеофайла –
защита файла от перезаписи
2. Подтверждение выбора и возврат на уровень
выше
3. Просмотр и остановка просмотра видеофайла
Выбор в меню/
Регулировка яркости/
/Отключение
дисплея
1. Выбор пунктов меню/видеофайлов
2. Короткое нажатие – регулировка яркости (3
уровня)
3. Длительное нажатие – отключение дисплея
6. Управление видеорегистратором
6.1 Запись видеофайлов
6.1.1. Начало работы
Подключите питание. Устройство начнет запись автоматически (если есть карта
памяти). Если нет карты памяти, на дисплее появится сообщение «Нет карты памяти».
Если карта вставлена, но неправильно отформатирована, будет предложено отформа-
тировать карту. Кнопками Вверх и Вниз выберите ДА или НЕТ, подтвердите кнопкой
ОК для форматирования карты.
Внимание! Рекомендуется форматировать карту перед использованием. Не дер-
жите на карте текстовые или любые другие файлы, записанные с помощью других
устройств. Это может негативно отразиться на работе устройства или даже вывести
его из строя.
Мигающая красная точка в левом верхнем углу дисплея означает, что ведется ви-
деозапись.
