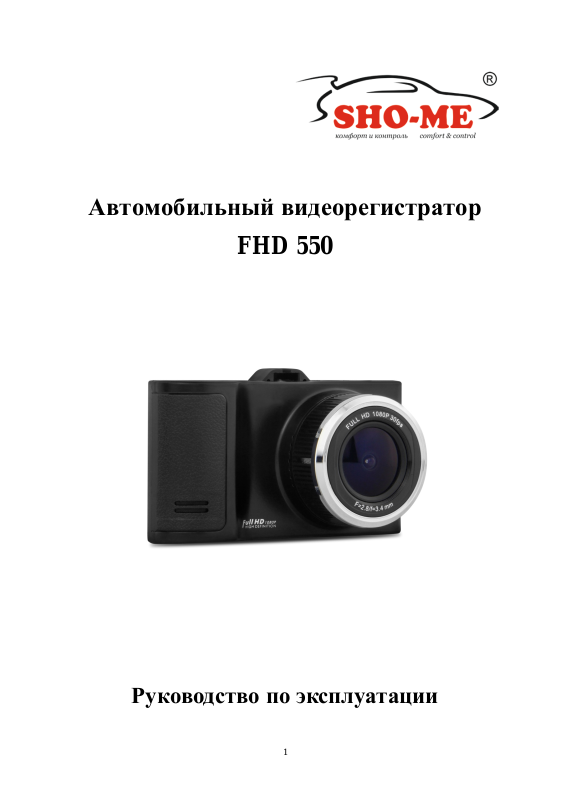

Автомобильный видеорегистратор
FHD 550
Руководство по эксплуатации
1
Page 2
Содержание
стр.
1. Комплектация …………………………………………………………………………
2. Описание устройства .................................................................
3. Подготовка к работе ……...........................................................
4. Функции кнопок ………................................................................
5. Работа устройства ………...........................................................
6. Подключение видеорегистратора к компьютеру ……………………
7. Технические характеристики …...................................................
1. Комплектация
2
3
4
6
7
10
12
2
Page 3
2. Описание устройства
1. кнопка ВКЛ/ВЫКЛ 10. кнопка SOS
2. кнопка ВВЕРХ 11. дисплей
3. кнопка MENU 12. слот для установки карты SD-микро
4. кнопка OK 13. микрофон
5. кнопка MODE 14. разъем AV (видеовыход)
6. кнопка ВНИЗ 15. разъем USB
7. кнопка СБРОС 16. место крепления кронштейна
8. светодиодный индикатор
17. разъем HDMI
9. громкоговоритель 18. камера
3
Page 4
3. Подготовка к работе
3.1. Установка карты памяти
для установки в видеорегистратор следует использовать карту памяти SD-
микро объемом до 32 Гб и классом быстродействия 10 или выше;
карта памяти должна устанавливаться/извлекаться только при
отключенном напряжении питания устройства;
перед установкой новой карты памяти рекомендуется предварительно
отформатировать ее на персональном компьютере;
поместить карту памяти в слот и зафиксировать легким нажатием до упора.
При установке недопустим ее перекос и применение чрезмерных усилий.
3.2. Установка и подключение видеорегистратора
соединить корпус видеорегистратора с кронштейном;
вы
п
брать место на лобовом стекле автомобиля для установки устройства.
Обезжирить стекло, удалить с кронштейна защитную пленку и зафиксироват
конструкцию нажатием на фиксатор кронштейна;
роложить кабель адаптера питания и закрепить его вдоль всей трассы.
Подключить кабель к разъему USB видеорегистратора, а адаптер к гнезд
прикуривателя автомобиля;
3.3. Зарядка встроенного аккумулятора
Зарядка встроенной аккумуляторной батареи видеорегистратора производится:
при включенном зажигании автомобиля в случае, если устройство
подключено к бортовой сети;
ь
у
при подключении устройства к персональному компьютеру через интерфейс
USB;
п
роцесс зарядки аккумулятора идентифицируется красным свечением
светодиодного индикатора;
4
Page 5
п
OK
ри работе от встроенного аккумулятора уровень его заряда можно
контролировать с помощью пиктограммы на дисплее.
3.4. Включение/выключение устройства
Предусмотрено 2 способа включения устройства:
1
. принудительно. Если к видеорегистратору не подключено внешнее
питание он может быть включен коротким нажатием кнопки ВКЛ/ВЫКЛ
Дл
я включения видеозаписи кратковременно нажать кнопку ОК;
2
. автоматически, в случае, если видеорегистратор подключен к бортовой
сети автомобиля. Процесс видеозаписи начинается при включении
зажигания и продолжается в течение всего времени, пока зажигание
включено. При необходимости запись может быть
остановлена/продолжена кратковременным нажатием кнопки ОК
Выключение устройства может осуществляться:
1
. принудительно, нажатием и удержанием кнопки ОК;
.
.
2
. автоматически, после выключения зажигания
Внимание: устройство может быть выключено автоматически через
определенный промежуток времени в случае, если оно не
производит никаких действий и в меню системных настроек
активирована функция Автовыключение.
.
4. Функции кнопок
4.1. Кн
нажать и удерживать - выключение устройства;
кратковременное нажатие – включение устройства;
кратковременное нажатие в процессе работы – гашение дисплея. Для
опка ВКЛ/ВЫКЛ
восстановления дисплея нажать любую кнопку.
4.2. Кнопка ОК
в режиме видеорегистрации: старт/стоп процесса записи;
5
Page 6
в режиме фотосъемки: фиксация сюжета (фотографирование);
MENU
MODE
в режиме воспроизведения: старт/стоп воспроизведения видеофайла;
в процессе корректировки меню фото/видеозаписи, воспроизведения и
меню системных параметров устройства: подтверждение выбора и
сохранение параметров;
4.3. Кнопка ВВЕРХ
движение вверх по списку параметров всех меню настроек
устройства;
в
режиме видео – включение/выключение функции Парковка режим
А
ктивное состояние функции отображается на дисплее символом Р;
в
режиме фотосъемки: увеличение масштаба изображения;
в
режиме воспроизведения видео – увеличение уровня громкости.
4.4. Кнопка ВНИЗ
движение вниз по списку параметров всех меню настроек
устройства;
в
в
в
режиме видеозаписи – включение/выключение микрофона
режиме фотосъемки: уменьшение масштаба изображения;
режиме воспроизведения видео – уменьшение уровня громкости;
4.5. Кнопка MENU
.
вход в меню настроек текущего режима и системных настроек.
4.6. К
нопка MODE
в состоянии ожидания: переключение режима работы устройства в
последовательности видеорегистрация (состояние ожидания)
фотографирование – воспроизведение);
4.7. К
нопка SOS
в процессе видеозаписи - установка защиты текущего файла от
удаления. запись защищенного файла идентифицируется на диспл
п
иктограммой .
6
ее
Page 7
4.8. Кнопка СБРОС
Предназначена для инициализации устройства в случае его зависания. Кнопка
защищена от случайного нажатия. При необходимости кратковременно нажать
ее тонким предметом.

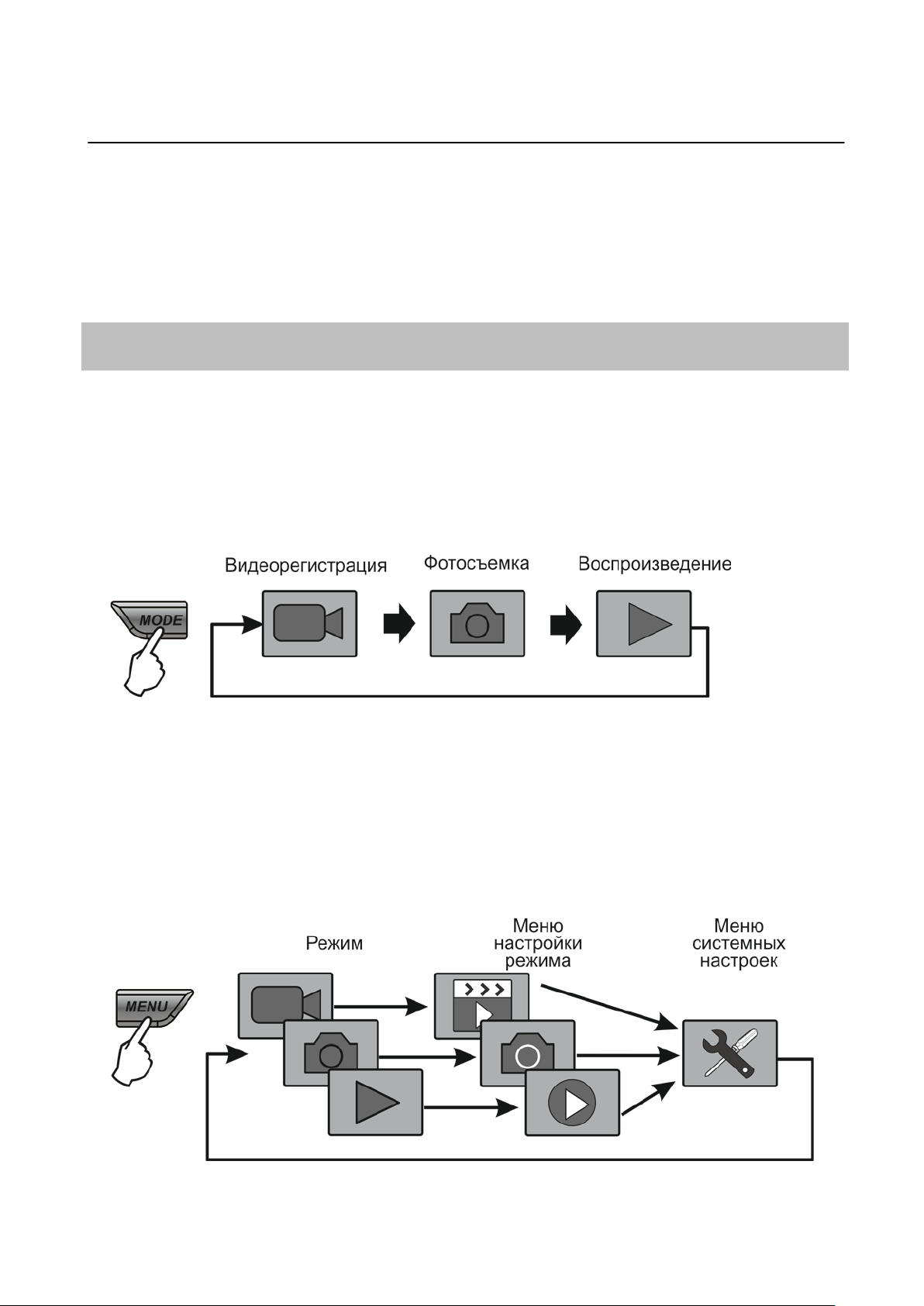

5. Работа устройства
в процессе работы видеорегистратор может находиться в одном из трех
режимов: видеорегистрация, фотосъемка или воспроизведение. Выбор
режима осуществляется последовательным нажатием кнопки MODE
Т
екущий режим идентифицируется соответствующей пиктограммой на
дисплее устройства.
.
абота в каждом конкретном режиме определяется его настройками, которые
р
устанавливаются в соответствующих меню. Общие настройки устройства, не
зависящие от конкретного режима, устанавливаются в меню системных
настроек. Выбор необходимого меню и возврат в текущий режим
осуществляется последовательным нажатием кнопки MENU
.
7
Page 8
5.1. Меню настройки режимов и системных параметров
при входе в меню настроек открывается список параметров.
Кнопками ВВЕРХ или ВНИЗ выбрать необходимый и нажать
кнопку ОК;
в открывшемся перечне значений параметра кнопками ВВЕРХ или ВНИЗ
выбрать требуемое и нажать кнопку ОК для подтверждения.
5.2. Видеорегистрация
в
ключение/выключение записи в режиме видеорегистрации
осуществляется автоматически или кнопкой ОК. Процесс записи
идентифицируется на дисплее мигающим круглым транспарантом красного
цвета;
информация, зафиксированная устройством в процессе видеозаписи,
фрагментируется и размещается на карте памяти в последовательно
пронумерованных файлах. Длительность фрагментов может быть изменена
в меню настроек ВИДЕО (параметр Циклическая запись. В состоянии
параметра ОТ фрагментирование не производится и запись осуществляется в
один файл);
п
осле заполнения карты памяти устройство последовательно удаляет самые
старые файлы и на их место записывает новые;
п
ри необходимости текущие файлы могут быть защищены от удаления. Для
этого в процессе видеозаписи следует нажать кнопку SOS;
екущие файлы могут быть защищены от удаления автоматически, если в
т
меню ВИДЕО включен датчик перемещения G sensor и в процессе записи
будет зафиксировано резкое воздействие на кузов автомобиля (например, в
результате ДТП). Включенное состояние датчика G sensor отображается н
плее символом G;
дис
а
в случае, если устройство находится в состоянии ожидания, то процесс
деозаписи будет начат автоматически если в меню ВИДЕО активирована
ви
функция Обнаружение движения и камера видеорегистратора зафиксирует
какое либо перемещение;
8
Page 9
для выключения микрофона в процессе записи нажать кнопку ВНИЗ. Для
включения микрофона еще раз нажать кнопку ВНИЗ;
5.3. Фотосъемка
ля фотографирования нажать кнопку ОК. На карте памяти будет
д
сформирован файл изображения;
в случае, если в меню ФОТО включена функция Последовательность, то при
нажатии кнопки ОК осуществляется автоматическая последовательн
ф
иксация 3-х изображений подряд;
ф
иксация сюжета может осуществляться не сразу после нажатия кнопки ОК, а
с задержкой. Величина задержки (в секундах) устанавливается с помощью
функции Режим захвата в меню ФОТО;
ля увеличения/уменьшения масштаба фотографируемого сюжета
д
воспользоваться кнопками ВНИЗ/ВВЕРХ.
ая
5.4. Воспроизведение
п
ри переходе в режим воспроизведения открывается последний,
сформированный на карте памяти файл;
д
ля воспроизведения/паузы нажать кнопку ОК
воспроизведения нажать кнопку MODE;
ля перехода к демонстрации превью всех, содержащихся на карте памяти
д
файлов, нажать кнопку ВНИЗ. Далее кнопками ВВЕРХ и ВНИЗ выбрать
необходимый и подтвердить выбор кнопкой ОК;
ля совершения операций с выбранным файлом (удаление, установка/снятие
д
блокировки от удаления) нажать кнопку MENU и прейти в меню
воспроизведения:
Внимание: файлы. защищенные от удаления идентифицируются
п
иктограммой . Для их удаления предварительно следует
снять блокировку.
. Д
ля завершения
9
Page 10
5.5. Функция мониторинга на парковке
P
активировать функцию мониторинга на парковке, для чего в режиме
видеорегистрации нажать кнопку ВВЕРХ (или включить параме
арковка режим в меню системных настроек). Включение функции
П
идентифицируется на дисплее символом Р;
тр
вы
ви
ключить зажигание и покинуть салон автомобиля;
деорегистратор автоматически включит видеозапись в случае, если во
время стоянки автомобиля будет зафиксировано механическое воздействие
на его кузов. Длительность зафиксированного сюжета 20 сек. Файл
защищается от удаления
.
6. Подключение видеорегистратора к компьютеру
подключить видеорегистратор к компьютеру с помощью кабеля из комплекта
устройства;
в
открывшемся меню кнопками ВВЕРХ или ВНИЗ выбрать режи
взаимодействия и нажать ОК:
м
Mass Storage - видеорегистратор опознается компьютером как
USB-накопитель с возможность чтения, копирования, удаления и т.д. файлов
на SD-карте;
камера ПК - видеорегистратор может быть использован в
качестве дополнительного устройства компьютера - внешней USB
камеры.
10
Page 11
7. Технические характеристики
Параметр
Значение
Дисплей
3.0”, LCD
Угол обзора
1700
Режим
видеозаписи
циклическая / по сигналу датчика движения
Формат
видеофайлов
MOV
Кодек
H.264
Разрешение
видеозаписи
1080FHD, 720P/60кадр/с, 720P/30кадр/с, WVGA, VGA
Формат фото
JPEG
Разрешение фото
1,3, VGA, 2MHD, 3M, 5M, 8M, 10M, 12M
Выход видео
PAL/NTSC
Автоматическая
видеорегистрация
поддерживается
G-sensor
есть
Формирование
файлов
автоматически, принудительно
Мониторинг на
парковке
есть
Язык
английский / русский /китайский и т.д.
Фрагментирование
видеозаписи
1 минута /3 минуты /5 минут
Запись звука
есть
Карта памяти
SD –микро, 32 Гб max
Интерфейс USB
USB 2.0
Встроенный
аккумулятор
180 мAч
Потребление
700 мА макс
Адаптер питания
5 В/1,5 A
Температура
хранения
-100С ～ 700С
Рабочая
температура
-100С ～ 60℃
защищенных
11
Page 12
Гарантийный талон
SHO-ME SFHD 550
Гарантийный срок - 12 месяцев со дня продажи (но не более 24
месяцев с момента производства устройства).
Дата продажи Серийный номер
« » 20 г. ________________________
Подпись продавца М. П.
Прибор может быть принят в гарантийный ремонт только при наличии
гарантийного талона. В гарантийном талоне, обязательно указание
серийного номера устройства, даты продажи и печать продавца.
Устройство не подлежит бесплатному сервисному обслуживанию в
случае, если:
• утерян или неправильно заполнен гарантийный талон, не указана
дата продажи, отсутствует печать продавца;
• были нарушены правила эксплуатации устройства;
• устройство подвергалось механическим повреждениям, в результате
перегрева (огня), аварий, при наличии коррозии элементов в
результате воздействия влаги (воды) или агрессивных жидкостей,
использования не по прямому назначению, небрежного обращения,
неквалифицированных попыток вскрытия или ремонта;
• при эксплуатации прибора применялись неоригинальные
аксессуары.
Срок службы изделия 3 года
Сделано в Китае
12
Loading...
