Руководство пользователя
Автомобильный видеорегистратор
SHO-ME HD-170D
Page 2
Всту пление
Благодарим Вас за покупку видеорегистратора SHO-ME HD-170D.
Особенностью данной модели является наличие 2-х камер. Ультратонкий дизайн этого высокотехнологичного устройства разработан
специально для эксплуатации в автомобиле с целью регистрации
событий, происходящих во время движения. Вращающаяся на 180°
головка объектива фронтальной камеры позволяет вести запись с
разных ракурсов.
Особенно ст и у ст ройст в а
2 камеры
У лучшенн ая оптика для более качественного видео и фо то
даже п ри слабом освещении
Встроенный ми крофон и динами к
Датчик движения
Стабили зация ви деосъѐмки при вибрации
Меры без опасно ст и при эксплу ат ации
1. Не и сп ольз уйте устрой ство в условиях с экстремальными
темп ера турами, а также избег айте попадани я во ды на устройство.
2. Избегайте попадания грязи, пыли или смазочных материалов на
устройство. Это может привести к повреждению оптики или
функциональных узлов видеорегистратора. В случае загрязнения/
запыления объектива, используйте мягкую чистую ткань или
специализированный комплект для очистки оптики.
3. Крайне сильн ая ви брация може т п ривести к мех анически м
п овре ждени ям.
4. Не п одв ергайте у строй ство длите льному во з действию пр ямых
солн ечных лучей, т .к эт о може т п овредить оп ти ку об ъектив а.
5. Сильное электромагнитное и злучение може т вывести из строя
электронику устройств а.
6. Для хранения и записи информации, рекомендуется использовать
Micro SD карту памяти не менее 2 Гб. Видеорегистратор
функционирует только при ее наличии.
Ком плект ация
1. Руководство польз ова те ля
2. Крепление
3. Авт омоби льный адап тер питания в прикури ва те ль
4. USB-каб ель
Page 3

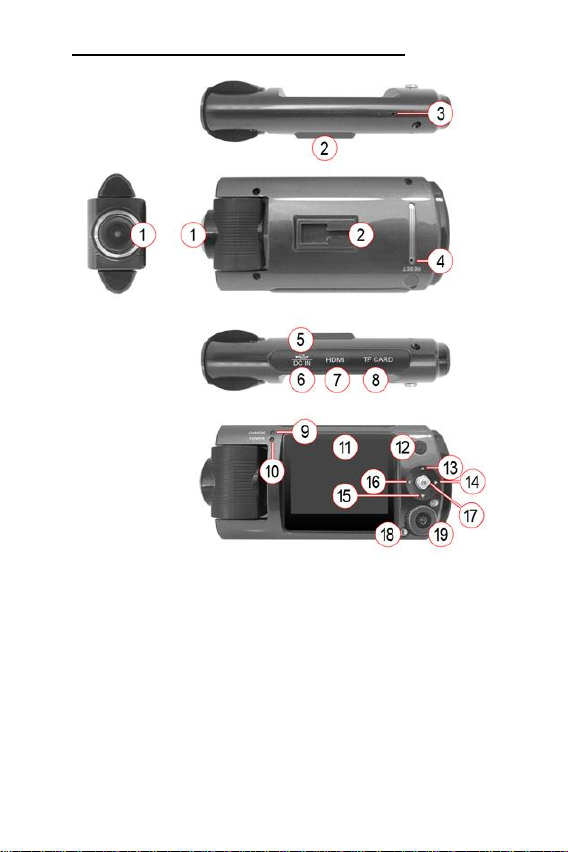

Внешний вид и описание у ст ройст в а
1. Фронтальная камера
2. Отверстие для крепления
3. Ми крофон
4. Кнопка «Сброс»
5. USB-ра зъѐм
6. Р а з ъѐм пит ания
7. HDMI-вх од
8. Слот для ми кро SD-карты
9. Индикатор заряда аккумул ятора
10. Индикатор рабо чего состояния
11. ЖК-дисплей
12. Кнопка «Питание» Вкл./Выкл.
13. Кнопка «Вверх»
14. Кнопка «Вправо»
15. Кноп ка «Вниз»
16. Кноп ка «Влево»
17. Кноп ка «ОК»
18. LED – п о дсве тка
19. Задняя камера
Page 4
Вклю чение/вы клю чение
1. Нажмит е кнопку пит ания и включит е видеорегистра тор.
Загори тся синий индикат ор.
2. Отключени е устройств а выполн яет ся с п омощью эт ой же кноп ки.
Примечание: ког да у ровень заряда б а тареи критически ни зкий ,
у строй ство о тключае т ся ав тома ти чески .
Зарядка акку му лят ора
Варианты заряда акку мулятора:
1. Се т евой адап тер (не вх о ди т в комплект).
2. USB-каб ель
3. Авт омоби льный се т евой адап тер в п рикурив ате ль.
Примечание: во время процедуры заряда аккумулятора на корпусе
устройства горит красный индикатор. Когда аккумулятор полностью
заряжен, индикатор отключается. Полное восстановление заряда
занимает 1 час.
У ст ановка и изв ле чение карт ы памят и
1. Ус тан ови те M icr oSD к арт у в с лот , с об люд ая п рав иль ное п оло жен ие.
В противном случае, карта памяти может быть повреждена.
2. Для более эффективной работы рекомендуется использовать
карты памяти с повышенной скоростью считывания стандарта
SDHC. Обычно на них указана маркировка С4, С6
3. Если видеорегистратор не считывает карту, то либо она не
совместима с устройством, либо повреждена. В последнем случае
ее нужно попробовать отформатировать.
Описание режим ов работ ы
Режим видеозаписи активируется автоматически при включении
устройства. С помощью кнопки-джойстика нажатием вправо
переключаются режимы «Фото/Видео». Для остановки/продолжения
записи нажимайте положение «ОК». Для входа в меню настроек
п е р е в е д и т е к н о п к у в л е в о . Н а э к р а н е п о я в и т с я ж ѐ л т о е о к н о с о с л е д у ю щ и м и
параметрами:
Resolution ratio (Разрешение): 1920x720 / 720P (HD)
Repeat to video recording (Длительност ь файлов): 3/5/10 минут
Motion detection (Детект ор движения): open/close (вкл./выкл.)
Date Label (Маркировка даты и вере мени): open/close (вкл./выкл.)
Page 5
Режим фотографирования активируется переключением кнопки-джойстика
вправо. Нажимая кнопку «ОК», сделайте необходимое количество
фотоснимков. Для входа в меню настроек нажмите кнопку влево. На
экране появится жѐлтое окно со следующими параметрами:
Resolution ratio (Разрешение): 12M(4032x3024) / 8M(3264x2448) /
5M(2560x1920) / 3M(2048x1536)
Picture quality (Качество изображения): Хорошее/Среднее/Низкое
White Balance (Баланс белого): автоматический/солнечно/
облачно/ флуоресцент/холодный свет
Digital special efficiency (Спецэффект): Нет/Черно-белый/
Под старину
Time of selftimer / Таймер самоотключения: Нет/10/20 мин.
Continuous shooting (Серия снимков): Вкл./Выкл.
Date Label (Маркировка даты и времени): open/close (вкл./выкл.)
Exposure compensation (Яркость): от -2 до +2
Системные настройки
Key sound (Звук кнопок): Вкл./Выкл.
Frequency of light source (Установка частоты): 50Hz/60Hz
Foramtting (форматирование): Да/Нет
Default Setting (Сброс к заводским настройкам): Да
Нет Language set (Выбор языка)
Date/Time Set: Уст ано вк а д ат ы, времени
TV output (Тип ТВ-сигнала): PAL/NTSC
Version (Версия)
Просмотр записанной информации
Во время работы регистратора в видео или фоторежиме нажмите
кнопку-джойстик вверх, чтобы перейти в режим воспроизведения. В
появившемс я окне выберите нужный файл, перемещая кнопку влево
или вправо. Нажмите «ОК» для начала воспроизведен ия. Кнопко й
вправо отрегулируйте звук. Для входа в режим просмотра фотографий
используется левое положение кнопки.
USB-соединение
С помощью USB-кабеля подключите видеорегистратор к компьютеру.
На рабочем столе откройте папку «Мой компьютер», в списке
дисковых накопителей съемный диск (SD-карта). Можете
прист упать к переносу файлов на жесткий диск.
Page 6
Т ехничес кие характ ерист ики
Оп ти ка
Обз ор фронтальной камеры – 120°,
задней – 120°
Дисплей
-дисплей 2
Ви део
Р а зрешение HD (1920x720). Формат MP4.
Ви деоcи гнал: P AL/NTSC
Фо то
А у ди о
Ми крофон и динамик
Носит ель
информации
Внешний. Micro-SD карт а памяти (до 32 Гб.)
Аккуму лят ор
Li-Ion
Пи тание
5V , 1A
Инт ерфейс
USB 2.0
Форма т JPG . 2592х1944, 4000х3000, 5 МП
G-сенсор Обор у дован
арантийный талон
Продавец гарантирует исправную работу системы в
течение 12 месяцев со дня продажи.
Дата продажи « » _______________ 20___г.
М. П.
Подпись продавца _________________
Гарантийные обязательства не распространяются на
изделия:
- залитые водой или другой жидкостью;
- имеющие механические повреждения;
- с незаполненным гарантийным талоном.
