SHO-ME Combo Slim User Manual

SHO-ME Combo Slim

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Благодарим Вас за приобретение SHO-ME Combo Slim –

1) SHO-ME Combo Slim

2) Провод питания

радар-детектора и видеорегистратора, скомбинирован-
ных в одно устройство.

Главными особенностями SHO-ME Combo Slim является
уникальная патч-антенна, которая по качеству приема
сигналов не уступает обычной рупорной антенне, а бла­годаря своей компактности позволяет сделать устройство
более эргономичным, и touch-дисплей, который делает
эксплуатацию устройства максимально удобной.

Внимательно прочитайте данное руководство перед
началом использования устройства и сохраните его для
последующего обращения. В руководстве представлена
информация об устройстве, его настройке и функциях,
правилах установки и использования. Правильная уста­новка устройства позволит использовать его максималь­но эффективно.

Стандартная комплектация

3) Скоба крепления с
клейкой лентой

5) Руководство пользо­вателя

4) Скоба крепления с
присоской

7) Переходник для
карты памяти microSD
на USB

Внимание! Характеристики и набор функций, а также
комплектация устройства могут быть изменены про­изводителем без предупреждения.

Строение модели и внешний вид

1. Кнопка включе­ния/выключения

2. Слот для карты памяти

3. Микрофон

4. Динамик

5. Отверстие для скобы
крепления

6. Touch-дисплей

7. Кнопка для защиты
файла от перезаписи

8. Вход для провода пита-
ния

9. Кнопка Reset

10. Приемная часть патч­антенны и лазера

11. Объектив

Установка и подготовка к работе

Прибор должен быть установлен на лобовом стекле так,
чтобы приемная часть патч-антенны радар-детектора
была направлена на дорогу параллельно линии горизон­та и не закрыта какими-либо частями автомобиля. Обра­тите внимание, что для уверенного приема GPS-сигналов

необходимо обеспечить связь со спутниками и ничем не
закрывать прибор сверху.

Для установки с помощью присоски откройте скобу креп­ления и прижмите присоску в выбранном месте. Закройте
скобу. Для установки с помощью клейкой ленты выберите
нужное место на стекле, очистите его от пыли и грязи,
лучше протереть спиртовой салфеткой. Снимите защит­ную красную пленку с клейкой ленты и крепко прижмите
крепление к стеклу.

После установки крепления на лобовое стекло совмести­те площадку крепления держателя с самим устройством
до щелчка. Отрегулируйте положение устройства. Убеди­тесь, что прибор не мешает обзору водителя. Установите
прибор так, чтобы при резком торможении он не упал и
не нанес повреждения водителю или пассажирам.

В SHO-ME Combo Slim используется карта формата
microSD (TF) от 8Гб до 64Гб. Для корректной работы
рекомендуем использовать карты известных марок клас­са 10. Установка и удаление карты памяти производится
на выключенном устройстве.

Вставьте карту в слот контактами к пользователю и
нажмите на нее, чтобы зафиксировать в слоте. Карта
должна легко входить в слот. Не применяйте силу, чтобы
вставить карту. Чтобы извлечь карту, нажмите на нее так,
чтобы края вышли за пределы слота, и вытащите карту.

Подключите провод питания, идущий в комплекте, к при­бору. Подключите другой конец провода в гнездо прику­ривателя в автомобиле. Используйте только провод
питания, идущий в комплекте, соблюдайте необходимое
напряжение.

Чтобы включить устройство, переведите кнопку включе­ния/выключения в нижнее положение. Если кнопка нахо-

дится в нижнем положении, и вы подаете питание на
устройство, устройство включится автоматически. Чтобы
выключить устройство, переведите кнопку включе­ния/выключения в верхнее положение или просто отклю­чите питание.

Убирайте прибор с лобового стекла, когда покидаете
автомобиль, чтобы не подвергать его резким перепадам
температур, а также уберечь от возможной кражи.

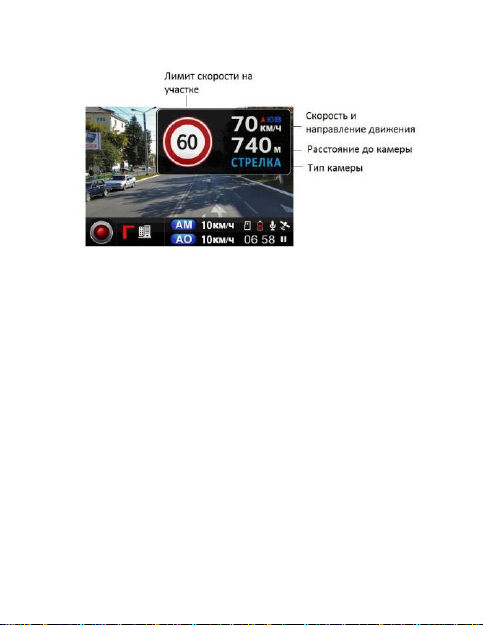

Показания дисплея

В режиме РД+ВР на дисплей выводится картинка с каме­ры, в режиме РД нет (видеорегистратор работает в обоих
режимах).

Детектирование сигналов радаров и лазеров

Сигналы радаров и лазеров принимаются с помощью
патч-антенны. Прибор принимает сигналы в различных
диапазонах и информирует пользователя о диапазоне, в
котором был принят сигнал. Доступные диапазоны: К, Х,
Ка. Радарный комплекс Стрелка работает в диапазоне К,
но сигнал этого комплекса отличается, поэтому Стрелка
детектируется как отдельный тип сигнала.

В России в основном используются радары, работающие
в диапазоне К, поэтому этот диапазон особо важен для
корректной работы прибора. Диапазон Ка в настоящее
время не применяется в России, поэтому прием сигналов
в данном диапазоне отключен во всех режимах.

По умолчанию прибор работает в режиме Город, в кото­ром активны основные диапазоны К и Стрелка. Также
доступны другие режимы: Трасса - с максимальным опо­вещением и специальные режимы работы, в которых
отключены некоторые диапазоны либо звуковое опове­щение о них - это режимы Город1 и Город2, которые
созданы для фильтрации ложных срабатываний, т.к. в
больших городах наблюдается много различных
устройств, работающих в таких же диапазонах, что и
полицейские радары (в основном это диапазоны Х и К).

Пользователь может включить или отключить диапазоны
по своему усмотрению для каждого из режимов – Трас­са/Город/Город1/Город2.

При приеме сигнала в радарном диапазоне прибор опо­вещает об этом особым сигналом для каждого диапазона.
Далее идет голосовое оповещение, после которого про-
должается звуковое оповещение. Частота звуков обозна­чает силу сигнала: чем чаще звук, тем сильнее сигнал.

Также о силе сигнала сообщает количество сегментов в

Диапазон

Прием сигналов в диапазоне

К

Включен

Х

Включен

Ка

Отключен

Стрелка

Включен

Диапазон

Прием сигналов в диапазоне

К

Включен, но звуковое оповещение начи­нается, только если сила сигнала 3 и
больше

Х

Отключен

Ка

Отключен

Стрелка

Включен

круге. Чем больше сегментов, тем сильнее сигнал.

Режим Трасса

Этот режим рекомендуется использовать при движении
по скоростным автомагистралям и большим дорогам,
соединяющим города. Прибор максимально чувствителен
в этом режиме.

Режим Город

Рекомендуется для использования в небольших городах
и поселках.
