SHARP
Стереомагнитола
Модели: QT-120W, 125W
Руководство по эксплуатации
Page 2
Торговая компания «СВ», Москва, ул. Монтажная, д.7/2
Служба информации: 966-01-01, 966-10-01
2
Page 3
Торговая компания «СВ», Москва, ул. Монтажная, д.7/2
Служба информации: 966-01-01, 966-10-01
*
3
Page 4
Торговая компания «СВ», Москва, ул. Монтажная, д.7/2
Служба информации: 966-01-01, 966-10-01

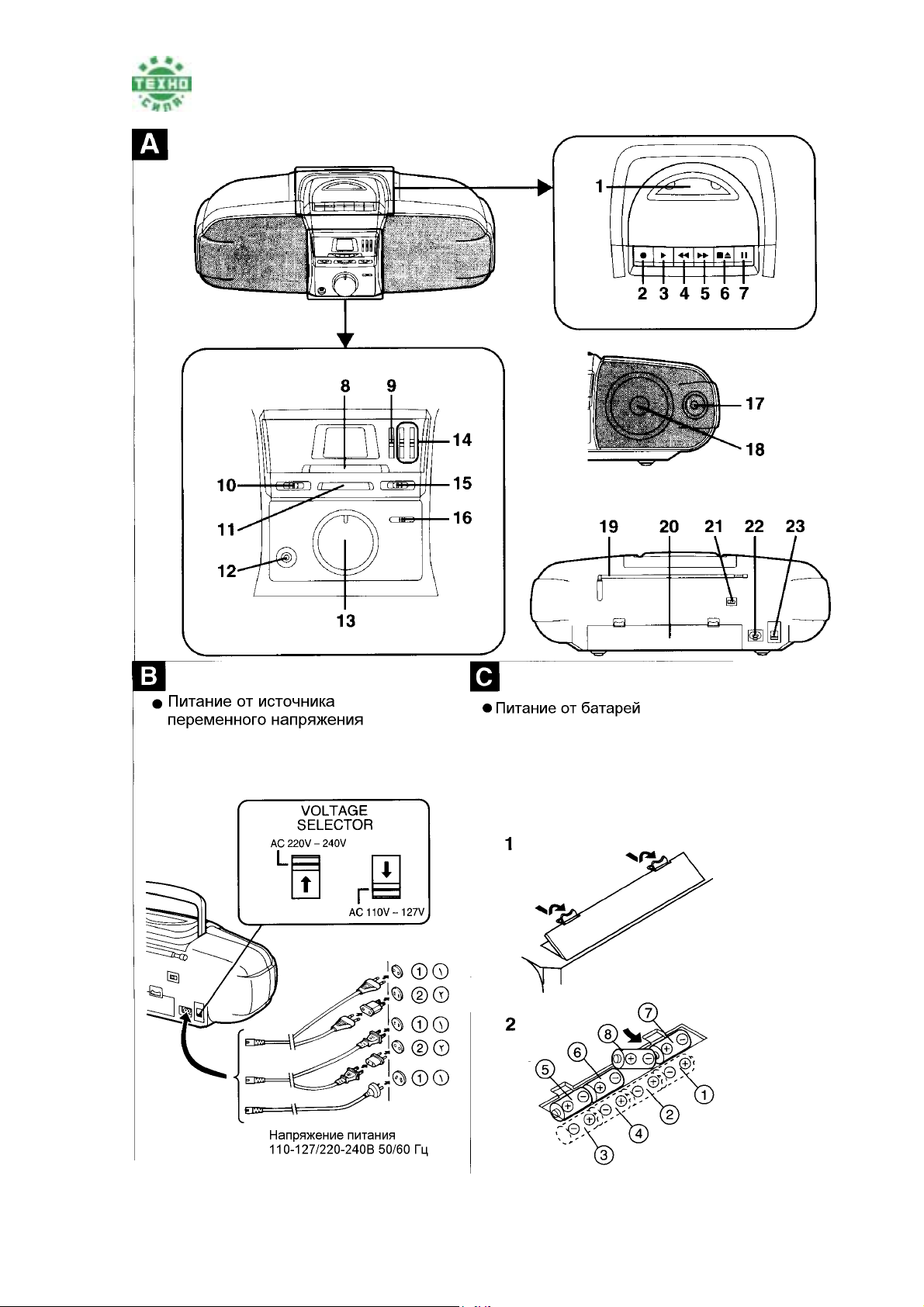

А Название органов управления и индикаторов
1. Кассетоприёмник
2. Кнопка записи .
3. Кнопка воспроизведения
4. Перемотка назад 3
5. Перемотка вперёд 2
6. Кнопка Остановки/выброса −8
7. Кнопка паузы 6
8. Ручка настройки
9. Ручка регулировки низких частот (X-
BASS)
10. Переключатель Режим
ожидания/Функции/Режим FM приёма
11. Ручка точной настройки
В Источник питания
Источник переменного
напряжения
Проверьте установка переключателя
напряжения питания на задней панели
перед подключением магнитолы к
электросети. Если требуется, установите
переключатель в положение,
соответствующее напряжению сети в вашей
местности.
Установка переключателя
Передвиньте переключатель, используя
отвёртку в нужное положение (АС 110-127V
или АС 220-240 V).
Замечание:
• Если магнитола не используется в
течении длительного периода времени,
отключите шнур питания от
электророзетки.
• При подключении шнура питания к
магнитоле, происходит автоматическое
отключение батарей.
• Никогда не используйте шнуры питания
кроме входящего в комплект.
• В случае возникновения мощных шумов,
отключите
В местности, где используются
электророзетки, показанные на рисунке (2),
подключите магнитолу через адаптер,
входящий в комплект. Адаптер не входит в
комплект при поставке в те районы, где
установлены розетки, изображённые на
12. Гнездо для подключения головных
телефонов
13. Регулятор громкости
14. Графический эквалайзер
15. Переключатель диапазонов
16. Встроенный микрофон
17. Высокочастотный громкоговоритель
18. Широкодиапазонный громкоговоритель
19. Телескопическая антенна диапазонов
20. Батарейный отсек
21. Выключение режима BEAT
22. Гнездо для подключения шнура питания
23. Переключатель напряжения питания
рисунке (1). В этом случае непосредственно
подключите шнур питания к розетке.
Питание от батарей
1. Отсоедините шнур питания от магнитолы
и снимите крышку батарейного отсека.
• При подключении шнура питания,
батареи отключаются.
2. Вставьте 8 батарей размера “D”
(UM/SUM-1, RF20, HP-2 или подобные) в
батарейный отсек.
• При установке батарей (4) и (8), нажмите
установленные батареи в направлении
(-).
• Неправильная установка батарей может
привести к поломке.
3. Закройте крышку батарейного отсека.
Удаление батарей
• Нажмите на батареи (4) и (8) в
направлении (-) и удалите батареи.
Предосторожности при использовании
батарей
• Вставляйте батареи в направлении,
показанном на задней панели.
• Удалите батареи, если они разрядились,
или магнитола не используется в течении
длительного периода времени для
предотвращения протекания батарей.
• Заменяйте сразу все батареи на новые.
4
Page 5
Торговая компания «СВ», Москва, ул. Монтажная, д.7/2
Служба информации: 966-01-01, 966-10-01
• Не смешивайте старые и новые батареи.
Внимание:
Не используйте аккумуляторы (никелькадмиевые и др.)

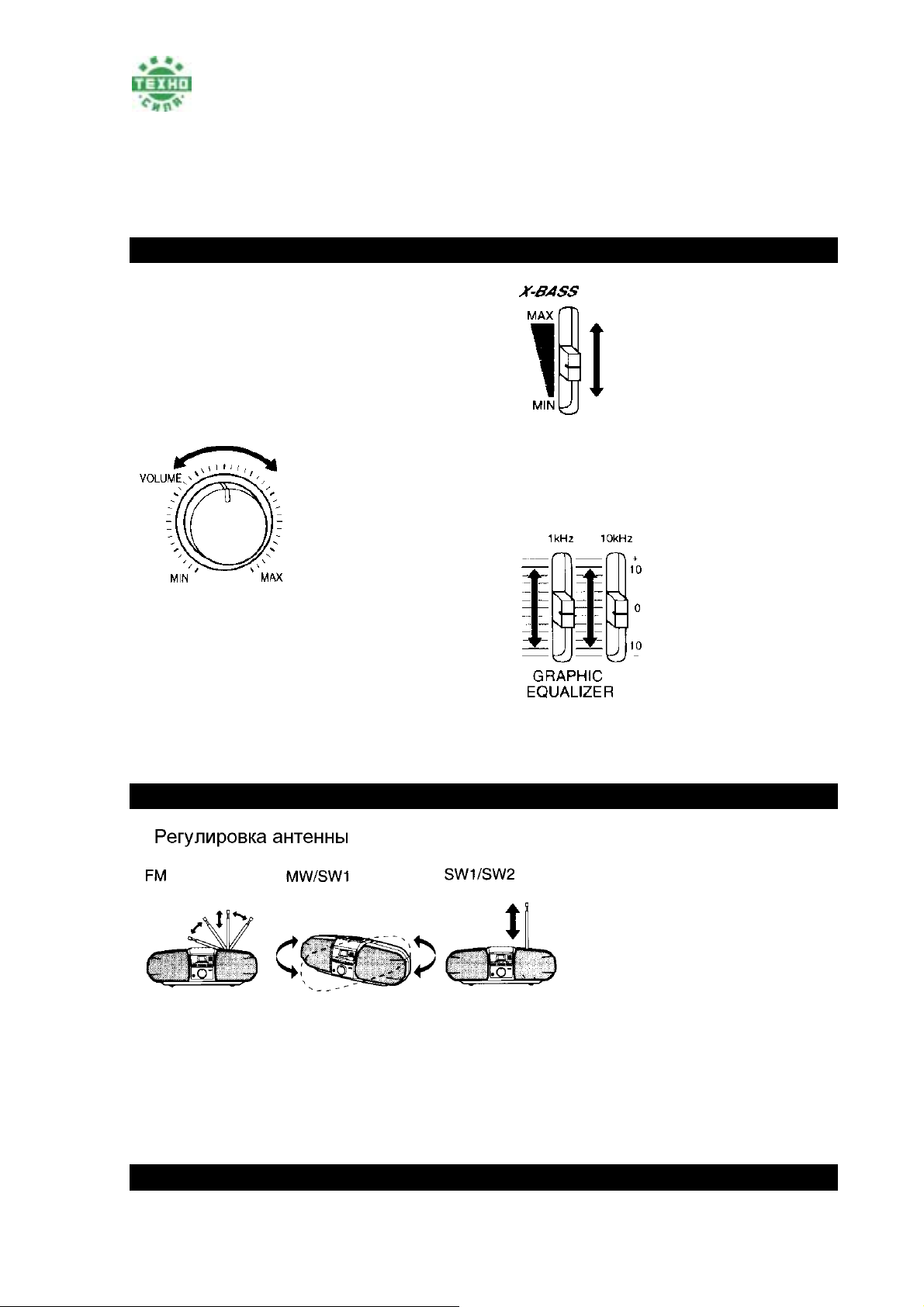

Регулировка звука
Громкость
Поверните ручку VOILUME в направлении
MAX для увеличения громкости и в
направлении MIN для уменьшения
громкости.
Специальная схема громкости включается
автоматически при уменьшении громкости
для подчёркивания низких частот.
Замена батарей:
Заменяйте батареи когда они разрядились и
запись или воспроизведение искажены. Это
может быть даже в том случае, когда приём
радиостанций ведётся нормально.
Графический эквалайзер
Перемещайте ползунок регулятора для
любой частоты в направлении +10 для
усиления соответствующей частоты и в
направлении -10 для уменьшения уровня.
Экстра бас (X-BASS) - усиление низких
частот
Перемещайте ручку X-BASS в направлении
MAX для подчеркивания низких частот.
Средняя позиция соответствует нормальной
установки.

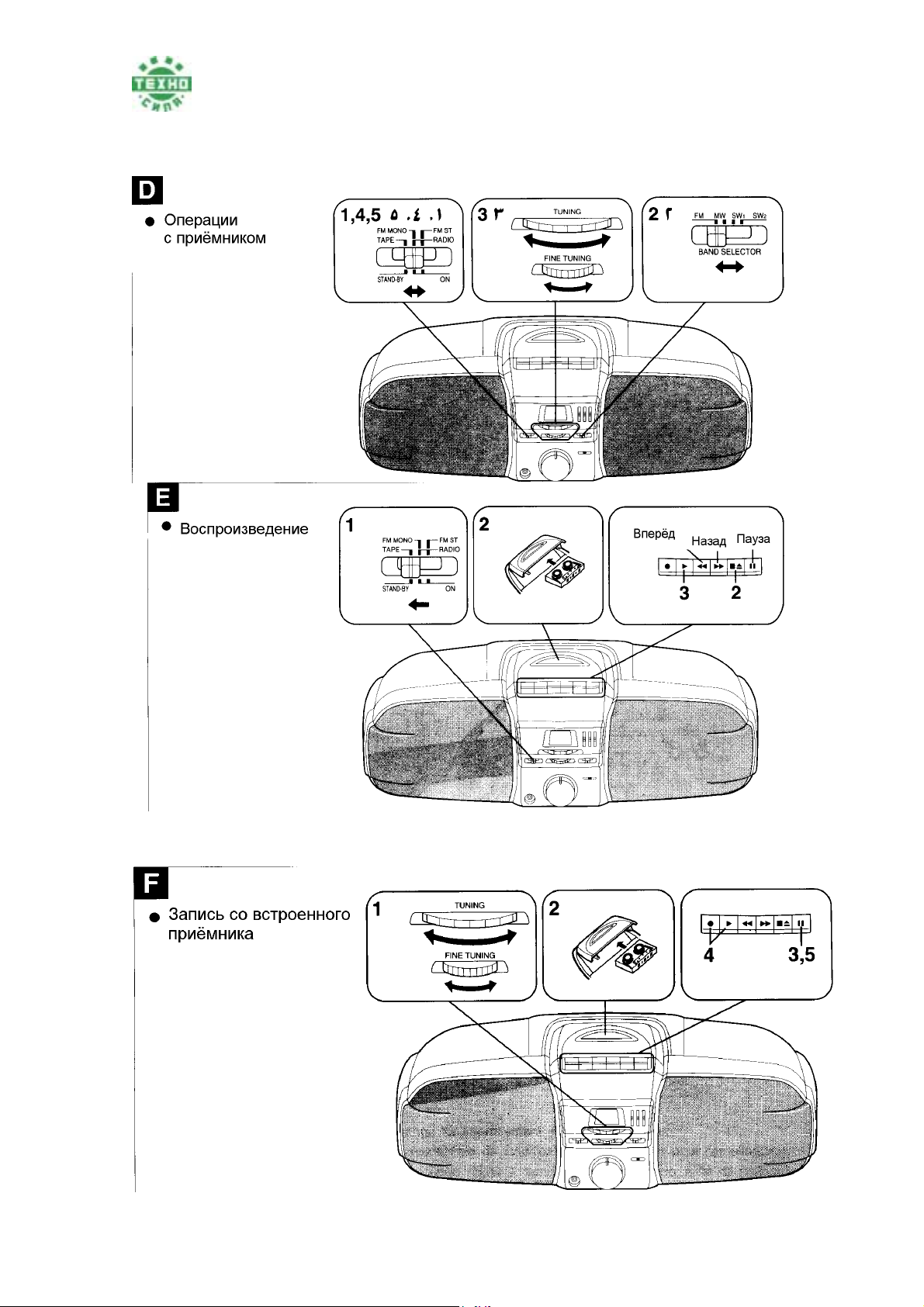

D Использование радиоприёмника
1. Установите переключатель
TAPE/RADIO в RADIO.
2. Установите переключатель
BAND SELECTOR в положение
FM, MW, SW1 или SW2.
3. Используйте ручку TUNING для
настройки на нужную станцию.
Ручка FINE TUNING работает
только в диапазонах SW1 и
SW2.
4. Для приёма стерео программ в диапазоне FM установите переключатель FM MONO/FM в
положение FM ST.
5. Если FM - станция принимается слабо, установите переключатель FM MONO/FM ST в
положение FM MONO.
• При переключении приёма в режим моно, звук становится чище.
Выключение магнитолы после использования.
Установите переключатель STAND-BY/ON в положение STAND-BY.
Использование кассетного магнитофона
5
Page 6
Торговая компания «СВ», Москва, ул. Монтажная, д.7/2
Служба информации: 966-01-01, 966-10-01
Общая информация
• Для воспроизведения используйте кассету с лентой
NORMAL или с пониженным уровнем шумов. (Кассеты с
лентой CrO
или METAL не рекомендуется. Для записи
2
используйте только кассеты NORMAL.
• Не используйте кассеты С-120, а также кассеты с большим
диаметром ролика, а также низкокачественные кассеты.
Это может привести к поломке.
• Перед загрузкой кассеты в кассетоприёмник натяните
ленту используя карандаш или ручку.

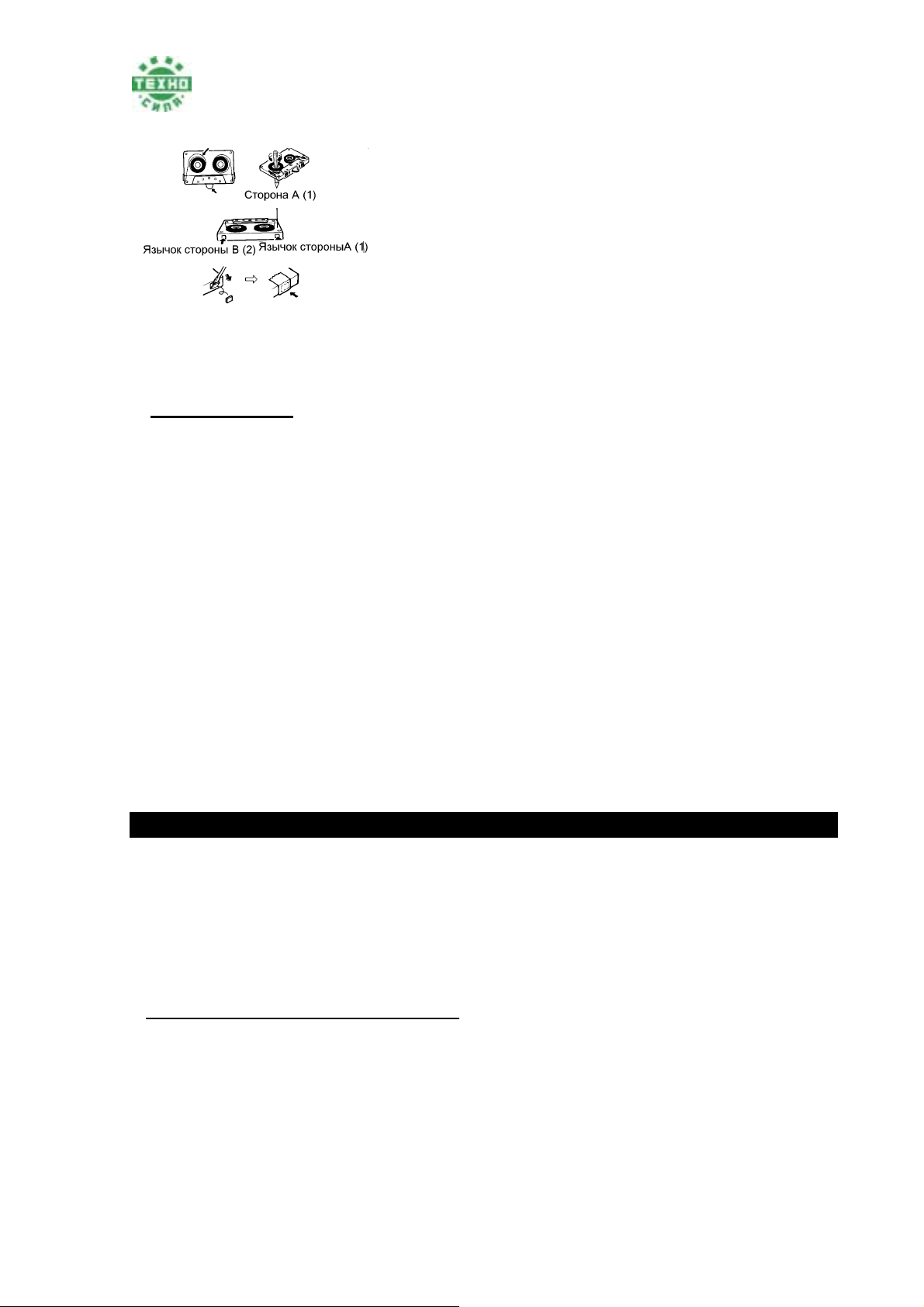

• Кассеты имеют удаляемый язычок, который предохраняет от непреднамеренной записи или
стирания. Для предохранения от случайной записи удалите язычок. Заклейте отверстие
липкой ленты для возможности записи на кассету с удалённым язычком.
Е Воспроизведение
1. Установите переключатель TAPE/RADIO в положение TAPE.
2. Нажмите кнопку STOP/EJECT и загрузите кассету в кассетоприёмник.
3. Нажмите кнопку PLAY
4. Для перемотки кассеты вперёд нажмите кнопку STOP/EJECT, затем кнопку F FWD. Для
перемотки назад нажмите кнопку STOP/EJECT, затем кнопку REWIND.
Для прерывания воспроизведения
Нажмите кнопку PAUSE во время воспроизведения.
Нажмите кнопку PAUSE ещё раз для возобновления воспроизведения.
Для прекращения воспроизведения
Нажмите кнопку STOP/EJECT
Предосторожности
• Не нажимайте кнопки PLAY и REWIND одновременно, это может привести к повреждению
кассеты.
• Перед сменой операции нажмите кнопку STOP/EJECT.
• Если кнопка PAUSE была нажата во время перемотки вперёд или назад, кнопка F FWD или
REWIND не будет отпущена при достижении конца кассеты. В этом случае нажмите кнопку
STOP/EJECT.
Запись
• При записи важных материалов, выполните вначале пробную запись.
• Схема ALC (Управление автоматическим уровнем записи) автоматически установит уровень
записи в зависимости от входного сигнала.
• Вы можете изменить положение регуляторов VOLUME, X-BASS и эквалайзера без влияния
на запись.
• Кассеты с лентой типа METAL или CrO
F Запись со встроенного радиоприёмника
1. Настройтесь на выбранную радиостанцию.
2. Загрузите кассету в кассетоприёмник.
3. Нажмите кнопку PAUSE
4. Нажмите кнопку RECORD, которая задействует также кнопку PLAY
5. Нажмите кнопку PAUSE ещё раз для начала записи.

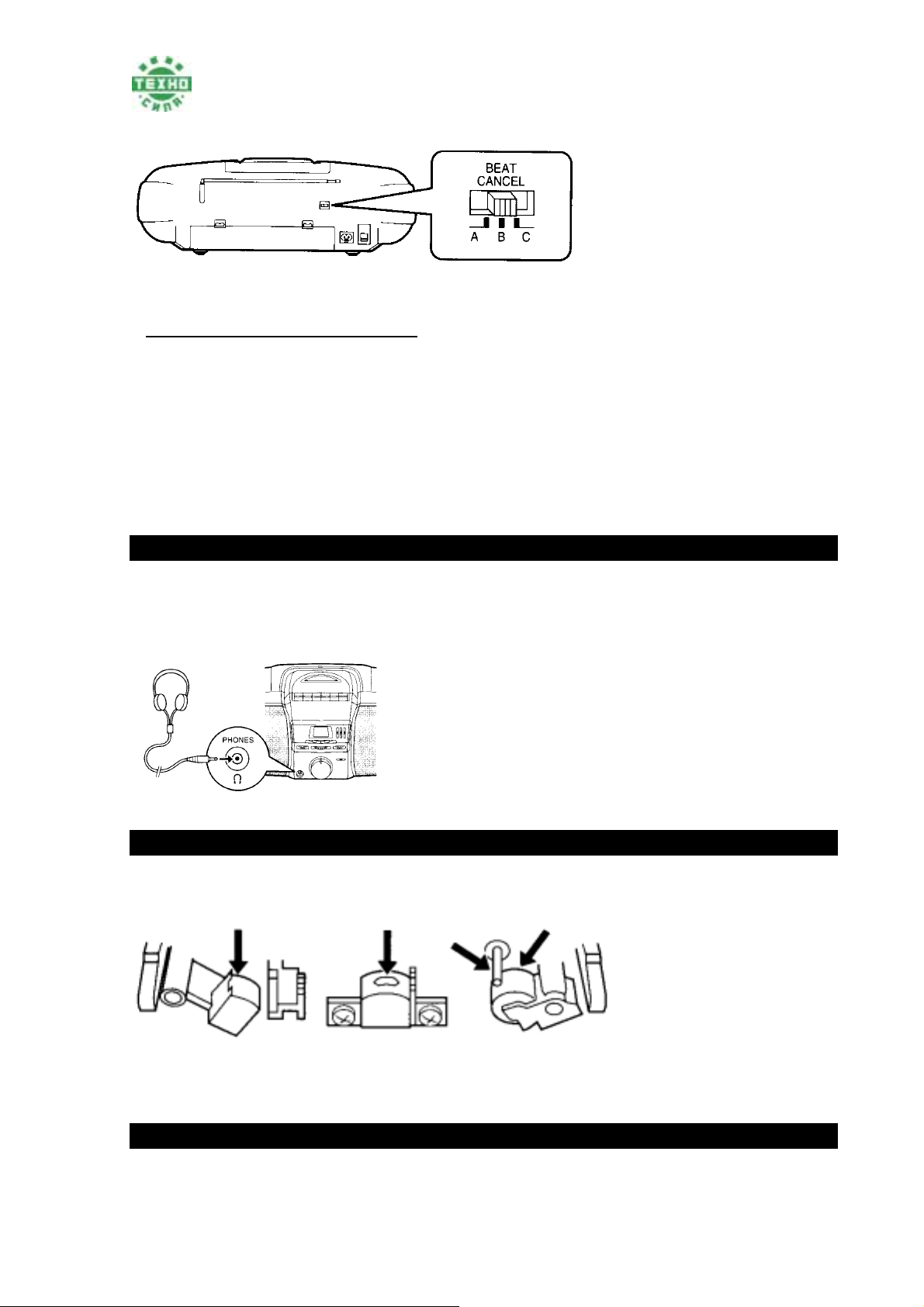

Переключатель BEAT
Если при записи с диапазонов MW, SW1 или SW2 возникают свистящие шумы, установите
переключатель в позицию A, B или С, что приведёт в улучшению приёма.
не используйте для записи.
2
6
Page 7
Торговая компания «СВ», Москва, ул. Монтажная, д.7/2
Служба информации: 966-01-01, 966-10-01
F Запись со встроенного микрофона
1. Установите переключатель TAPE/RADIO в позицию TAPE.
2. Загрузите кассету в кассетоприёмник.
3. Нажмите кнопку PAUSE
4. Нажмите кнопку RECORD, которая задействует также кнопку PLAY
5. Нажмите кнопку PAUSE ещё раз для начала записи.
Замечание:
• Контроль записываемого сигнала невозможен.
• Запись со встроенного микрофона осуществляется в режиме MONO.
Головные телефоны
Убедитесь, что головные телефоны имеют диаметр штекера 3.5 мм (1/8”) и сопротивление от 16
до 50 Ом. Рекомендуемое сопротивление - 32 Ом.
Подключите штекер головных телефонов к гнезду PHONES. Громкоговорители будут
автоматически отключены. Отрегулируйте громкость ручкой VOLUME.
Обслуживание
• Загрязнённые головки
или прижимные ролики
могут быть причиной
плохого звука и
замятия ленты.
Очистите устройство с
помощью ватного
тампона, слегка
смоченного очищающей жидкости или спирте.
• Размагничивайте головки и все металлические детали лентопротяжного механизма с
помощью приобретенного в торговой сети размагничивателя.
Технические характеристики
• Общие:
7
Page 8
Торговая компания «СВ», Москва, ул. Монтажная, д.7/2
Служба информации: 966-01-01, 966-10-01
Источник питания Переменное напряжение: 110-127в,/220-240в, 50-60 Гц.
Постоянное напряжение : 12в (батареи размера “D”х8)
Потребляемая
мощность 30 Вт
Выходная
мощность PMPO; 60 Вт (общая) (питания от переменного напряжения)
MPO (макс.) 20 Вт (10 Вт+10 Вт)
RMS; 10 Вт (5 Вт+5 Вт) (питание от батарей)
Громкоговорители 12 см х2 - широкополосные,
высокочастотные х2
Выходные гнёзда Головные телефоны, 16-50 Ом (рекомендуется 32 Ом)
Ширина 515 мм (20-5/16”)
Высота 173 мм (6-13/16”)
Глубина 203 мм (8””)
Вес 3,7 кг без батарей
• Радиоприёмник
Диапазон частот FM 88-108 мГц
SW1 2.3 - 7.3 мГц
SW2 7.3 - 22 мГц
МW 526.5 - 1,606.5 кГц
• Магнитофон
Диапазон частот 60-12.000 Гц (нормальная кассета)
Отношение
сигнал/шум 40 дб
Коэффициент
детонации 0,15% (WRMS)
Тип системы
подмагничивания Подмагничивание переменным током
Стирающая система Магнитное стирание
