MANUAL DE OPERAÇÃO

MODELO

PG-MB60X

Introdução

Referência

Rápida

Configuração

Conexões

PROJETOR MULTIMÍDIA

Operação

Básica

Recursos

úteis

Apêndice

IMPORTANTE

Para ajudá-lo a notificar a perda ou roubo do seu projetor, anote o Número de Série, localizado na base do projetor, e guarde esta informação. Antes de desfazer-se da embalagem (reciclável), verifique com cuidado o conteúdo da mesma, a fim de se assegurar que você recebeu todos os itens acessórios, conforme descrito em “Acessórios fornecidos”, na página 10.

Modelo.: PG-MB60X

NO.de Série:

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 5A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 5A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

WARNING:

THIS APPARATUS MUST BE EARTHED.

IMPORTANT:

The wires in this mains lead are coloured in accordance with the following code:

Green-and-yellow : Earth Blue : Neutral

Brown : Live As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

or and of the same rating as

• The wire which is coloured green-and-yellow must be connected to the terminal in the plug which is marked by

the letter E or by the safety earth symbol

or coloured green or green-and-yellow.

• The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured

black.

• The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured

red.

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Portuguese, Chinese (Traditional Chinese and Simplified Chinese) and Korean. Carefully read through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Chinesisch (Traditionelles Chinesisch und einfaches Chinesisch) und Koreanisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois, espagnol, italien, néerlandais, portugais, chinois (chinois traditionnel et chinois simplifié) et coréen. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska, italienska, holländska, portugisiska, kinesiska (traditionell kinesiska och förenklad kinesiska) och koreanska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español, italiano, holandés, portugués, chino (chino tradicional y chino simplificado) y coreano. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano, olandese, portoghese, cinese (cinese tradizionale e cinese semplificato) e coreano. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans, Nederlands, Portugees, Chinees (Traditioneel Chinees en Vereenvoudigd Chinees) en Koreaans. Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Sueco, Espanhol, Italiano, Holandês, Português, Chinês, (Chinês Tradicional e Chinês Simplificado) e Coreano. Leia cuidadosamente todas as instruções de operação antes de operar o projetor.

Antes de utilizar este projetor, leia atentamente este Manual de Operação.

Introdução

PORTUGUÊS

Existem duas boas razões para que você faça, sem demora, o registro de garantia do seu novo Projetor SHARP, usando o CARTÃO DE REGISTRO que acompanha o aparelho.

1. GARANTIA

Para assegurar que você receba imediatamente todos os benefícios de garantia para peças, assistência técnica e mão de obra especializada a que você tem direito.

2. ESTATUTO DE SEGURANÇA PARA PRODUTOS DE CONSUMO

Para assegurar que você receba, prontamente, todas as notificações relativas a segurança, tais como inspeções, modificações ou recolha, que a SHARP poderá ser requerida a executar com base no Estatuto de Segurança para Produtos de Consumo de 1972. RECOMENDA-SE UMA LEITURA CUIDADOSA DA IMPORTANTE CLÁUSULA “GARANTIA LIMITADA”.

SOMENTE PARA OS E.U.A.

ATENÇÃO: Fonte de iluminação intensa. Não olhe direta nem fixamente o feixe de luz. Tenha muito cuidado

com crianças, não permitindo que olhem fixamente o feixe de luz.

ATENÇÃO: Para reduzir riscos de incêndios ou choques elétricos, não exponha

este aparelho à chuva ou umidade.

O símbolo do raio com a extremidade em

CUIDADO

RISCO DE CHOQUE ELÉTRICO. NÃO RETIRE

OS PARAFUSOS, EXCETO AQUELES

DEVIDAMENTE ESPECIFICADOS PARA

MANUSEIO PELO USUÁRIO.

CUIDADO: PARA REDUZIR O RISCO DE CHOQUES ELÉTRICOS,

NÃO RETIRE A TAMPA. NÃO HÁ PEÇAS QUE POSSAM SER

CONSERTADAS PELO USUÁRIO NA PARTE INTERNA, EXCETO A

LÂMPADA. ENCAMINHE OS CONSERTOS A UM POSTO DE

ASSISTÊNCIA TÉCNICA QUALIFICADA.

forma de flecha dentro de um triângulo equilátero destina-se a alertar o usuário sobre a presença de “voltagens perigosas” e sem isolamento dentro do produto, que podem ser de magnitude suficiente para constituir perigo de choque elétrico para pessoas.

O ponto de exclamação dentro de um triângulo equilátero destina-se a alertar o usuário sobre a existência de instruções de operação e manutenção (assistência técnica) importantes na literatura que acompanha o produto.

ATENÇÃO:

Os regulamentos FCC declaram que qualquer alteração ou modificação efetuada neste aparelho, que não seja expressamente aprovada pelo fabricante, poderá anular o direito de operação do equipamento pelo usuário.

SOMENTE PARA OS E.U.A.

INFORMAÇÃO

Este equipamento foi testado e aprovado de acordo com os limites Classe A para dispositivos digitais, em conformidade com a Parte 15 das Normas FCC. Estes limites são designados a fim de prover uma proteção razoável contra interferências nocivas quando o equipamento for operado em ambientes comerciais. Este equipamento gera, usa e pode irradiar energia em frequência de rádio e, caso não seja instalado e utilizado de acordo com o manual de operação, pode causar interferências prejudiciais a comunicações de rádio. Entretanto, não há nenhuma garantia que não ocorrerão interferências em uma instalação em particular. A operação deste equipamento numa área residencial é susceptível de causar interferências prejudiciais, e nesse caso o utilizador será obrigado a corrigir a interferência a suas próprias custas.

O cabo de computador incluso deve ser usado com este aparelho. O cabo é fornecido a fim de assegurar que o aparelho esteja de acordo com os requerimentos das normas FCC Classe A.

SOMENTE PARA OS E.U.A.

ATENÇÃO:

Este aparelho é um produto de classe A. Ele poderá causar interferências de rádio em ambientes residenciais, sobre as quais o usuário poderá ser requerido a tomar as devidas providências por conta própria.

ATENÇÃO:

A ventoinha de refrigeração deste projetor continua a funcionar por cerca de 90 segundos depois que o projetor entra em modo espera. Em condições normais de operação, ao colocar o projetor em modo espera use sempre a tecla STANDBY (Espera) no projetor, ou no controle remoto. Certifique-se que a ventoinha de refrigeração tenha parado antes de desconectar o cabo de força. EM CONDIÇÕES NORMAIS DE USO, NUNCA DESLIGUE O PROJETOR DESCONECTANDO O CABO DE FORÇA. A NÃO OBSERVÂNCIA DESTA ADVERTÊNCIA RESULTARÁ EM PROBLEMAS PREMATUROS DE OPERAÇÃO DA LÂMPADA.

AO DESCARTAR-SE DO PRODUTO

Este projetor utiliza solda de estanho-chumbo e uma lâmpada pressurizada contendo uma pequena quantidade de mercúrio. Para informações quanto ao descarte ou reciclagem, recomenda-se contatar as autoridades locais ou, se estiver situado nos Estados Unidos da América, a Associação das Indústrias Eletrônicas: www.eiae.org .

Cuidados em relação à troca da lâmpada

Veja “Substituição da Lâmpada” na página 64.

LAMP REPLACEMENT WARNING :

TURN OFF THE LAMP AND DISCONNECT POWER CORD BEFORE OPENING THIS COVER. HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. REPLACE WITH SAME SHARP LAMP UNIT MODEL AN-MB60LP ONLY.

HIGH PRESSURE LAMP :

POTENTIAL HAZARD OF GLASS PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

SERVICEMAN-WARNING :

SKIN PROTECTION DURING SERVICING.

AVERTISSEMENT CONCERNANT LE REMPLACEMENT DE LA LAMPE :

ETEINDRE LA LAMPE ET DEBRANCHER LE CORDON D’ALIMENTATION AVANT D’OUVRIR LE COUVERCLE. L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE. NE REMPLACER QUE PAR UNE LAMPE SHARP DE MODÈLE AN-MB60LP.

LAMPE A HAUTE PRESSION :

D’EXPLOSION. DANGER POTENTIEL DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA LAMPE. A MANIPULER AVEC PRECAUTION. SE REPORTER AU MODE D’EMPLOI.

AVERTISSEMENT – REPARATEUR :

YEUX ET LA PEAU DES RADIATIONS LORS DES REPARATIONS.

RISK OF EXPLOSION.

USE RADIATION EYE AND

RISQUE

SE PROTEGER LES

AVISO DE TROCA DA LÂMPADA:

DESLIGAR A LÂMPADA E DESCONECTAR O CABO DE ENERGIA ANTES DE ABRIR ESTA TAMPA. SUPERFÍCIE QUENTE NO INTERIOR. ANTES DE TROCAR A LÂMPADA, DEIXÁ-LA ESFRIAR POR 1 HORA. TROCAR SOMENTE PELA MESMA UNIDADE DE LÂMPADA SHARP MODELO AN-MB60LP. LÂMPADA PRESSURIZADA: RISCO DE EXPLOSÃO. RISCO POTENCIAL DE CACOS DE VIDRO SE A LÂMPADA QUEBRAR. MANUSEAR COM CUIDADO. VER O MANUAL DE OPERAÇÃO. AVISO AO MANTENEDOR: USAR PROTETOR DE RADIAÇÃO À VISTA E À PELE DURANTE OS REPAROS.

Este projetor SHARP usa um painel DMD (Dispositivo de Microespelhos Digitais). Este sofisticadíssimo painel contém microespelhos de 786.432 pixels. Tal como em qualquer equipamento eletrônico de alta tecnologia como grandes telas de TV, sistemas de vídeo e câmaras vídeo, existem certas tolerâncias aceitáveis que o equipamento deverá cumprir. Esta unidade possui alguns pixels inativos dentro de tolerâncias aceitáveis que poderão resultar em pontos inativos na tela da imagem. Isto não afetará a qualidade da imagem ou a vida útil da unidade.

• DLPTM (Digital Light Processing) e DMDTM (Digital Micromirror Device) são marcas comerciais da Texas

Instruments, Inc.

• Microsoft

® e Windows® são marcas registradas da Microsoft Corporation, nos Estados Unidos e/ou outros

países.

• PC/AT é uma marca registrada da International Business Machines Corporation nos Estados Unidos.

• Adobe

• Macintosh

Reader

® é uma marca comercial da Adobe Systems Incorporated.

é uma marca registrada da Apple Computer, Inc. nos Estados Unidos e/ou outros países.

• Todas as outras companhias ou nomes de produtos são marcas comerciais ou marca registradas das

respetivas companhias.

• Alguns cicuitos integrados neste produto contém propriedade confidencial e/ou segredos comercias da

Te xas Instruments. Assim, não é permitido copiar, modificar, adaptar, traduzir, distribuir, executar engenharia reversa, montagem reversa ou descompilar o seu conteúdo.

Tecla ENTER

Tecla MENU

Tecla UNDO

Tecla MOUSE/Ajustes ('/"/\/|)

Como Ler Este Manual de Operação

••

• Neste manual de operação, as ilustrações e exibições de tela estão simplificadas para melhor

••

entendimento, e podem diferir da exibição de tela real.

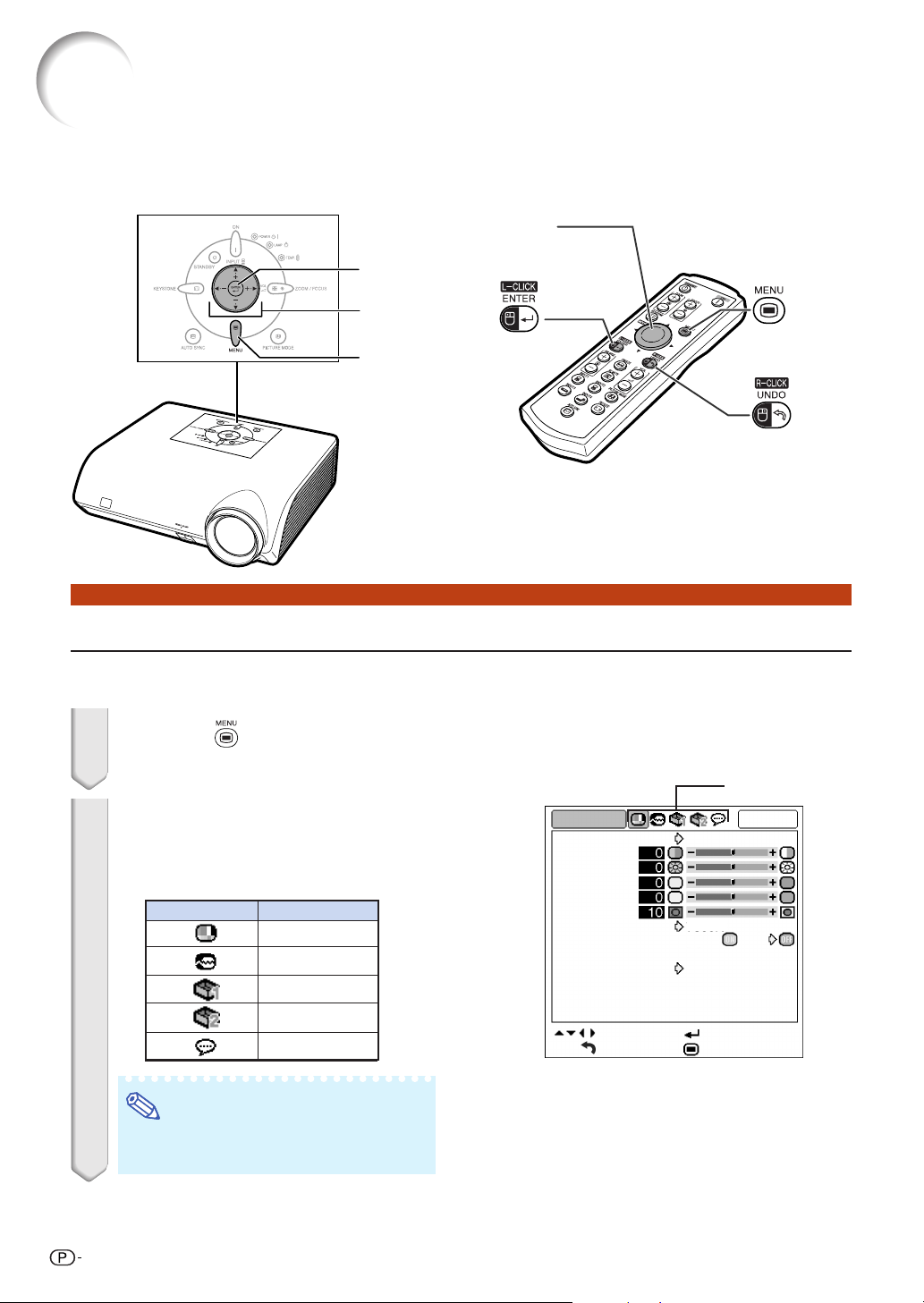

Utilização da Tela de Menu

O menu pode ser operado para realizar duas funções, ajustes e configurações. (Para configurar itens do menu, veja páginas 42 e 43.)

Introdução

Teclas usadas nesta operação

Tecla usada nesta etapa

Tecla ENTER

Teclas de Ajuste ('/"/\/|)

Tecla MENU

Seleções do Menu (Ajustes)

Exemplo: Ajuste de “Brilho”

• Esta operação também pode ser executado com as teclas do projetor.

Pressione .

• A tela do menu “Imagem” para o modo de entrada selecionado é exibida.

Nota

| ou

\ para exibir as

Imagem

Sincronia

Opções1

Opções2

Idiomas

Pressione outras telas de menu.

• O ícone da tela de menu escolhida é realçado.

Ícone de menu Tela de menu

• O menu “Sincronia” não está disponível

para ENTRADA 3 ou 4.

Exemplo: tela do menu “Imagem” para

Imagem Modo Imagem

Contraste Brilho Vermelho Azul Ênfase br. Temp Cor sRGB Reset Tipo de Sinal

modo ENTRADA 1 (RGB)

SEL/AJU VOLT

Ícones de menu

ENTR 1

Padrão

7500K

Auto

CONF FIM

Teclas usadas nesta operação

Exibição na tela

Informação

Nota

....... Indica salvaguardas ao usar o projetor.

................ Indica informações adicionais para configuração e operação do projetor.

Para referência posterior

Manutenção Solução de Problemas Índice

Página 61

Páginas 68 e 69

Página 73

Índice

Preparativos

Introdução

Como Ler Este Manual de Operação........... 3

Índice............................................................... 4

INFORMAÇÕES DE SEGURANÇA ............... 6

Como Acessar os Manuais de Operação PDF

Acessórios ................................................... 10

Nomes de Peças e Funções ....................... 11

Utilização do Controle Remoto .................. 15

Alcance Disponível ........................................... 15

Coloção das Pilhas ............................................ 15

Referência Rápida

Referência Rápida ....................................... 16

Configuração

Guardando o Projetor .................................. 18

Como Usar o Estojo de Proteção ...................... 18

Uso

Operação Básica

Ligando e Desligando o Projetor ............... 29

Projeção da Imagem.................................... 30

Utilização dos Pés de Ajuste ............................ 30

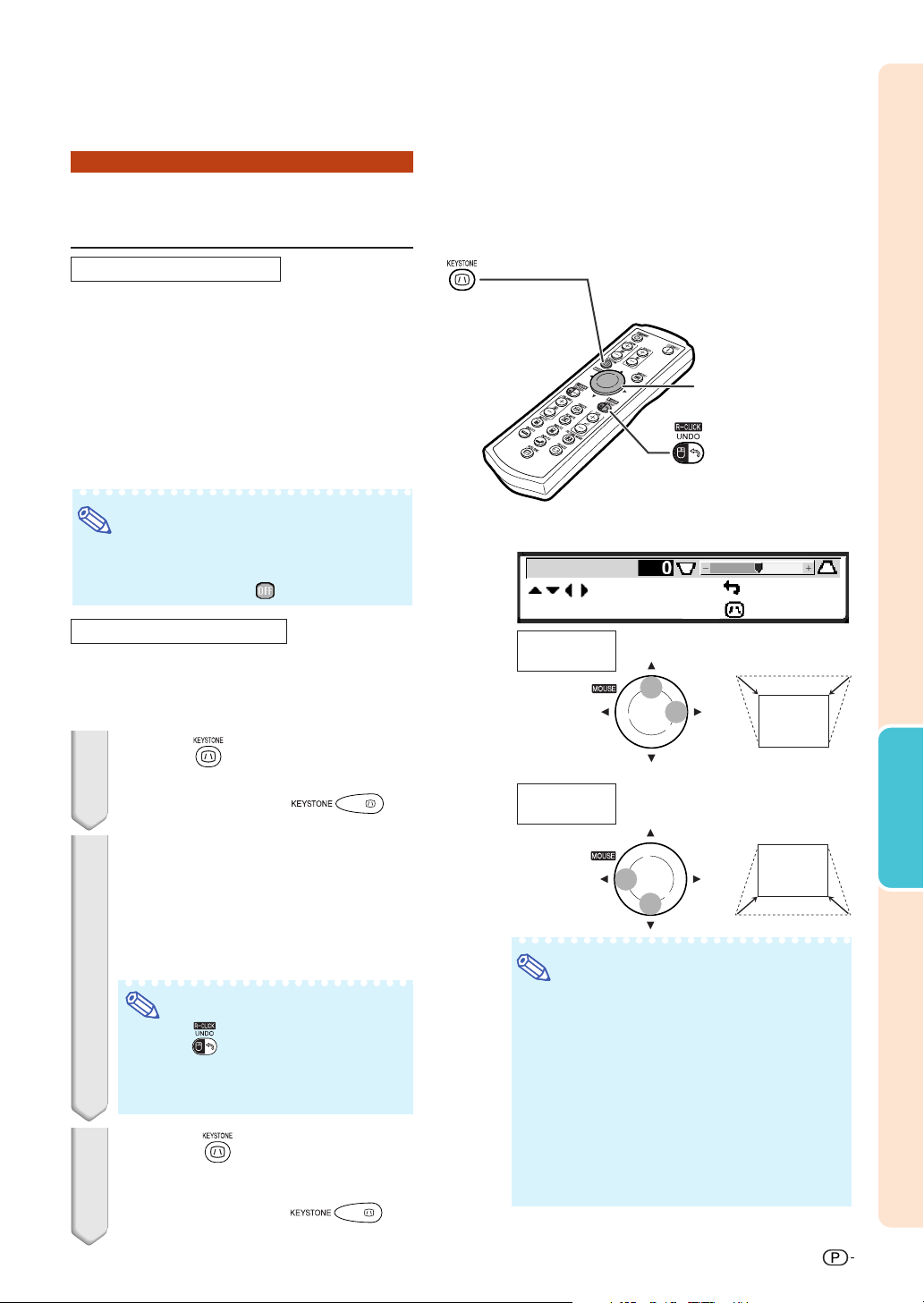

Correção da Distorção Trapezoidal ................. 31

Ajuste do Foco ..................................................32

Ajuste do Tamanho da Imagem Projetada .......32

Mudando o Modo de ENTRADA ...................... 33

Ajustando o Volume ..........................................33

Exibindo a Tela Preta e Desligando

Temporariamente o Som ............................34

Exibição de uma Parte Ampliada da

Imagem .......................................................34

Congelando uma Imagem em Movimento .......35

Selecionando o Modo Imagem ........................ 35

Modo Redimensionar ........................................ 36

Recursos úteis

Itens do Menu............................................... 38

Utilização da Tela de Menu......................... 40

Seleções do Menu (Ajustes)............................. 40

Seleções do Menu (Definições) ....................... 42

Ajustes de Imagem (Menu “Imagem”) ...... 44

Selecionando o Modo Imagem ........................ 44

Ajustando a Imagem ......................................... 44

Enfatizando o Contraste ................................... 45

Ajustando a Temperatura de Cor ..................... 45

Ajuste sRGB ......................................................46

Ajuste de Tipo de Sinal ..................................... 46

... 9

Instalação do Projetor ................................. 19

Instalação do Projetor ....................................... 19

Projeção de uma Imagem Revertida................ 20

Conexões

Conexões ...................................................... 21

Te rminais ENTRADA/SAÍDA (INPUT/OUTPUT) e

Equipamento Principal Conectável ...............

Exemplos de Cabos para Conexão ........... 22

Conexão a um Computador ....................... 23

Utilização do Controle Remoto como Mouse

sem Fio do Computador............................. 24

Conexão a Equipamento de Vídeo ............ 25

Controle do Projetor através de um

Computador ............................................ 27

Conexão a um Monitor com Terminal de

Entrada RGB ........................................... 28

Conexão a um Amplificador ou Outro

Equipamento de Áudio .......................... 28

Ajuste da Imagem de Computador (Menu

“Sincronia”) ............................................ 47

Ajuste da Imagem do Computador .................. 47

Ajuste do Modo Especial .................................. 47

Ajuste de Sincronia Automática ....................... 48

Verificação do Sinal de Entrada ....................... 48

Utilização do Menu “Opções1” .................. 49

Verificação da Vida Útil da Lâmpada............... 49

Ajuste do Modo Reajustar (Redimensionar) .... 49

Ajuste da Exibição na Tela ...............................50

Ajuste do Sistema de Vídeo ..............................

Seleção de uma Imagem Inicial e de Fundo ...51

Modo Eco .......................................................... 51

Função de Desligamento Automático .................

Seleção da Posição do Menu na Tela ..............52

Função Bloqueio do Sistema .............................. 53

Função de Travamento ..................................... 54

Conjunto de Funções Úteis durante a

Instalação (Menu “Opções2”)................. 55

Definição de uma Senha .................................. 55

Se Esquecer a Sua Senha ................................55

Ligação da Auto-angulação

Utilização do Alto-falante.................................. 56

Uso do Tipo de Saída de Áudio ....................... 57

Reversão/Inversão das Imagens Projetadas ...57 Seleção da Velocidade de Transmissão

(RS-232C) ................................................... 58

Ajustes da Saída do Monitor ............................ 58

Voltando aos Ajustes-Padrão ........................... 59

............................. 56

Utilização do Menu “Idiomas” .................... 60

Seleção do Idioma de Exibição na Tela ...........60

-4

Referência

Apêndice

Manutenção .................................................. 61

Indicadores de Manutenção ........................ 62

A Respeito da Lâmpada .............................. 64

Lâmpada ........................................................... 64

Cuidados Relativos à Lâmpada ........................ 64

Substituição da Lâmpada ................................. 64

Remoção e Instalação da Unidade

da Lâmpada ................................................ 65

Reiniciação do Temporizador da Lâmpada ...... 66

Tabela de Compatibilidade de

Computadores ........................................ 67

Solução de Problemas................................. 68

Assistência da SHARP ................................ 70

Especificações ............................................. 71

Glossário....................................................... 72

Índice Rimissivo ........................................... 73

Introdução

-5

INFORMAÇÕES DE SEGURANÇA

ATENÇÃO: Leia por favor todas estas instruções antes de operar este produto e guarde-as para

uso posterior.

A energia elétrica pode realizar muitas funções úteis. Este produto foi concebido e fabricado para garantir a sua segurança pessoal. MAS A UTILIZAÇÃO INCORRETA PODERÁ RESULTAR EM POTENCIAL CHOQUE ELÉTRICO OU PERIGO DE INCÊNDIO. A fim de não neutralizar as seguranças incorporadas neste produto, observe as seguintes regras básicas para a sua instalação, uso e assistência.

1. Leia as instruções

Todas as instruções de segurança e de operação devem ser lidas antes de utilizar o aparelho.

2. Guarde as instruções

Todas as instruções de segurança e de operação devem ser guardadas para consultas futuras.

3. Observe as advertências

Todas as advertências e as instruções de operação devem ser observadas.

4. Siga as instruções

Todas as instruções de uso e de operação devem ser seguidas.

5. Limpeza

Desligue o aparelho da tomada elétrica antes de limpá-lo. Não utilize produtos de limpeza líquidos ou em aerosol, apenas um pano úmido.

6. Adaptadores

Utilize somente os adaptadores recomendados pelo fabricante para não danificar o aparelho.

7. Água e umidade

Não utilize o aparelho perto da água. Por exemplo: perto de uma banheira, pia da cozinha ou tanque de lavar roupa, de um porão úmido ou perto de uma piscina, etc.

8. Acessórios

Não coloque este aparelho sobre um carrinho, suporte, tripé ou mesa instáveis. Ele pode cair, causando ferimentos graves a alguém ou ficar bastante danificado. Use somente os acessórios recomendados pelo fabricante ou vendidos junto com o aparelho. A fixação do aparelho e o acessório a ser utilizado devem seguir as recomendações do fabricante.

9. Transporte

Caso o aparelho esteja colocado sobre uma mesa com rodas, o conjunto deve ser movido com cuidado. Paradas repentinas, força excessiva e superfície desnivelada podem derrubá-lo.

10. Ventilação

Os furos e aberturas no gabinete foram projetados para proporcionar ventilação e garantir o funcionamento adequado do aparelho, protegendo-o contra superaquecimento. As aberturas não devem ser obstruídas, e assim sendo, não coloque o aparelho sobre uma cama, sofá, tapete ou qualquer outra superfície semelhante. Não o instale em um móvel fechado, como uma estante ou um “rack”, a não ser que disponha de ventilação adequada e que as instruções do fabricante sejam cumpridas.

11. Alimentação

Este aparelho deve ser operado apenas com o tipo de alimentação indicado na etiqueta. Se não tiver certeza acerca do tipo de alimentação na sua casa, consulte um revendedor autorizado ou a companhia elétrica local. Consulte o manual de instruções para aparelhos que irão funcionar com pilhas ou outras fontes de energia.

12. Aterramento ou polarização

Este produto está equipado com um dos seguintes tipos de plugues. Se o plugue não servir na tomada de força, por favor contate o seu eletricista. Não anule a característica de segurança do plugue.

a. Plugue de tipo de dois fios (corrente). b.

Plugue de tipo de três fios com terra (corrente) com um terminal de aterramento. Este plugue apenas servirá numa tomada de força de tipo com terra.

13. Proteção do cabo de alimentação

Os fios de alimentação devem ser instalados em locais que não possam ser pisados, nem posicionados sob objetos que possam pressioná-los. Preste atenção especial ao encaixe dos fios nos plugues, nas réguas de tomada e nos pontos onde saem do aparelho.

14. Relâmpagos

Para maior proteção deste equipamento durante tempestades, ou quando o mesmo não vá ser usado por um longo período, aconselha-se desligá-lo da tomada. Isto irá prevenir danos ao aparelho, causados por raios ou por sobretensão na energia elétrica.

15. Sobrecarga

Não sobrecarregue as tomadas elétricas, fios de extensão ou réguas de tomada pois podem causar incêndios ou choques elétricos.

16. Entrada de líquidos ou objetos

Nunca introduza nenhum tipo de objeto nas aberturas do aparelho porque este pode tocar pontos perigosos de tensão ou causar curto-circuito, provocando incêndio ou choque elétrico. Nunca derrame qualquer líquido no equipamento.

17. Assistência técnica

Não tente consertar o aparelho por conta própria, pois ao abrir ou retirar as tampas, você ficará exposto a altas tensões e outros perigos. Caso necessário, solicite sempre o serviço de técnicos qualificados.

18. Danos que necessitam assistência

Desligue o aparelho da tomada elétrica e solicite o serviço de técnicos qualificados nas seguintes circunstâncias:

a. Quando o cabo de alimentação ou o plugue estiverem

danificados.

b. Se algum líquido ou objetos caírem dentro do

equipamento. c. Se o equipamento for exposto à chuva ou à água. d. Se o equipamento não estiver funcionando

normalmente, mesmo depois de verificadas as

instruções de uso. Ajuste somente os controles

indicados no manual já que o ajuste incorreto de outros

controles pode causar danos outros que, muitas vezes,

podem requerer o trabalho intenso de um técnico

qualificado para que o equipamento volte a funcionar

devidamente. e. Se o equipamento tiver caído ou sofrido algum dano. f. Quando o equipamento apresentar uma alteração

brusca no desempenho, indicando a necessidade de

conserto.

19. Reposição de peças

Quando houver necessidade de reposição de alguma peça, certifique-se de que o técnico use peças indicadas pelo fabricante ou que possuem as mesmas características das peças originais. Substituições por peças não autorizadas podem causar incêndio, choque elétrico ou outros perigos.

20. Inspeção de segurança

Após o término ou reparo de qualquer serviço, peça ao técnico que realize inspeções de segurança para determinar se o equipamento está em perfeitas condições de uso.

21. Montagem na Parede ou no Teto

Este aparelho só deve ser montado no teto ou na parede conforme recomendação do fabricante.

22. Calor

Este aparelho deve ficar longe de qualquer fonte de calor, como radiadores, saídas de calor, aquecedores ou outros produtos geradores de calor (incluindo amplificadores).

Leia cuidadosamente as seguintes informações de segurança quando instalar o seu projetor.

Introdução

Cuidados relativos à lâmpada

■ Perigo de ferimentos com partículas de vidro caso a lâmpada se quebre. Caso a lâmpada venha a quebrar, contate o Revendedor Autorizado ou Centro de

Assistência

CAUTION PRECAUCION PRECAUTION

AN-MB60LP

Técnica Autorizado para Projetores Sharp para trocar a lâmpada. Veja “Substituição da Lâmpada” na página 64.

Cuidados relativos à instalação do projetor

■

Para um mínimo de assistência e para manter uma elevada qualidade de imagem, a SHARP recomenda que este projetor seja instalado em uma área isenta de umidade, poeira e fumo de tabaco. Caso o projetor esteja sujeito a estes ambientes, as aberturas e a lente deverão ser limpas mais freqüentemente. Desde que o projetor seja limpo regularmente, a utilização nesses ambientes não reduzirá o tempo total de vida da unidade. A limpeza interna deverá ser efetuada apenas por o Revendedor Autorizado ou Centro de Assistência Técnica Autorizado.

Não instale o projetor em locais expostos à luz solar direta ou a luzes fortes.

■ Posicione a tela de forma a que esta não

fique sob a luz solar ou luz ambiente diretas. A luz incidindo diretamente na tela esvanece as cores, dificultando a visualização. Feche as cortinas e reduza a iluminação quando instalar a tela em uma sala exposta ao sol ou muito iluminada.

O projetor pode ser inclinado com segurança em um ângulo máximo de 12 graus.

■ A colocação deve estar dentro de ±12 graus da horizontal.

Cuidados ao colocar o projetor em locais altos

■ Quando for colocar o projetor em locais altos, assegure-se de segurá-lo com cuidado para evitar ferimentos devido à queda do mesmo.

Não sujeite o projetor a pancadas fortes e/ou vibrações.

■ Tome cuidado para não atingir nem danificar a superfície da lente.

Repouse seus olhos de vez em quando.

■ Olhar continuamente para a tela durante longas horas cansará seus olhos. Não deixe de descansar seus olhos de vez em quando.

Evite locais com temperaturas extremas.

■ A temperatura de operação para o projetor é de 41°F a 104°F (+5°C a +40°C).

■ A temperatura de armazenagem para o projetor é de –4°F a 140°F (–20°C a +60°C).

Não bloqueie as grades de ventilação de entrada e de saída.

■ Deixe um espaço de pelo menos 7 7/8" polegadas (20 cm) entre a grade de ventilação e a parede ou obstáculo mais próximos.

■ Confira se as grades de ventilação de entrada e de saída não estão obstruídas.

■ Se a ventoinha de arrefecimento ficar obstruída, um circuito de proteção colocará automaticamente o projetor em modo espera. Isto não indica uma avaria e

63.)

. Desconecte o cabo de alimentação do projetor da rede elétrica e espere pelo menos 10 minutos. Coloque o projetor onde as grades de ventilação de entrada e de saída não estejam bloqueadas, ligue novamente o plugue do cabo de força e ligue o projetor. Isto fará voltar o projetor ao modo de funcionamento normal.

(Veja páginas 62

INFORMAÇÕES DE SEGURANÇA

Precauções referentes ao uso do projetor

■ Quando em uso, não submeter o projetor a impacto e/ou vibração fortes, pois isto poderá danificá-lo. Tomar cuidado especial com a lente. Se não for usar o projetor por muito tempo, desligar o cabo de energia da tomada na parede, e desconectar quaisquer outros cabos ligados ao mesmo.

■

Não usar o projetor segurando-o pela lente.

■

Quando guardar o projetor, colocar a tampa na lente do mesmo. (Veja página 11.)

■ Não expor o estojo de proteção ou o projetor à

luz solar direta ou a fontes de calor. O estojo de proteção ou o projetor poderão mudar de cor ou sofrer deformação.

Outro equipamento conectado

■ Quando conectar um computador ou outro equipamento audiovisual ao projetor, efetue as conexões APÓS desligar o cabo de força do projetor da tomada de força CA e desligar o o equipamento a ser conectado.

■ Leia por favor os manuais de operação do projetor e o equipamento a ser conectado para instruções sobre como efetuar as conexões.

Informação

•

A ventoinha de esfriamento regula a temperatura interna, e o seu funcionamento é controlado automaticamente. O som da ventoinha poderá variar durante a operação de projeção devido a alterações da velocidade da ventoinha. Isto não indica uma avaria.

• Não retire o plugue do cabo de força durante a projeção ou o funcionamento da ventoinha de esfriamento. Isto poderá originar danos devido à subida da temperatura interna, quando a ventoinha de esfriamento parar.

Utilização do projetor em outros países

■ A tensão de força de alimentação e a forma do plugue poderão variar dependendo da região ou país no qual você está utilizando o projetor. Quando utilizar o projetor no estrangeiro, certifique-se que usa o cabo de força apropriado para o país no qual se encontra.

Função de monitorização de temperatura

■ Se o projetor começar aquecendo devido a problemas de instalação ou bloqueamento das grades de ventilação, “ ” e “ ” iluminar-se-á no

canto inferior esquerdo da imagem. Se a temperatura continuar aumentando, a lâmpada apagará, o indicador Aviso de Temperatura no projetor piscará, e após um período de arrefecimento de 90 segundos o projetor entrará em modo espera. Consulte “Indicadores de Manutenção” na página 62 para detalhes.

Como Acessar os Manuais de Operação PDF

O CD-ROM inclui os manuais de operação (em formato PDF) em vários idiomas, para que você possa trabalhar com o projetor mesmo que não os possua. Para utilizar estes manuais, você precisará instalar Adobe® Reader ® no seu PC (Windows ® ou Macintosh®).

Introdução

Instale Adobe® Reader

® pela Internet (http://www.adobe.com).

Para acessar os manuais PDF

Para Windows®:

Insira o CD-ROM na unidade de CD-ROM.

Dê um duplo clique no ícone “Meu Computador”.

3 Dê um duplo clique no “CD-ROM”. 4

Para ver o manual de operações

1) Dê um duplo clique na pasta “MANUALS”.

2) Dê um duplo clique no idioma (nome da pasta) que deseja visualizar.

3) Dê um duplo clique no arquivo PDF “MB60” para acessar os manuais do projetor.

Para

ver o guia de configuração

1) Dê um duplo clique na pasta “SETUP”.

2) Dê um duplo clique no idioma (nome da pasta) que deseja visualizar.

3) Dê um duplo clique no arquivo PDF “SE_MB6” para acessar o guia de configuração.

Informação

Para Macintosh

Insira o CD-ROM na unidade de CD-ROM.

2 Dê um duplo clique no ícone “CD-ROM”. 3

Para ver o manual de operações

1) Dê um duplo clique na pasta “MANUALS”.

2) Dê um duplo clique no idioma (nome da pasta) que deseja visualizar.

3) Dê um duplo clique no arquivo PDF “MB60” para acessar os manuais do projetor.

Para

1) Dê um duplo clique na pasta “SETUP”.

2) Dê um duplo clique no idioma (nome da pasta) que deseja visualizar.

3) Dê um duplo clique no arquivo PDF “SE_MB6” para acessar o guia de configuração.

ver o guia de configuração

• Se o arquivo PDF desejado não puder ser aberto com o duplo clique, inicie primeiro Adobe® Reader então especifique o arquivo desejado utilizando o menu “Arquivo”, “Abrir”.

GUIA DE CONFIGURAÇÃO

Para detalhes, consulte o “GUIA DE CONFIGURAÇÃO” contido no CD-ROM fornecido.

Tamanho da Tela e Distância de Projeção .....

Atribuições dos Pinos de Conexão .............. 3

RS-232C Especificações e

Configurações de Comandos ................. 4

Dimensões ...................................................... 6

®, e

Acessórios

Acessórios fornecidos

Alguns acessórios (controle remoto, cabo de energia etc.) vêm de fábrica acondicionados na bolsa da frente do estojo de proteção.

Controle remoto RRMCGA342WJSA

Cabo de energia*

Duas pilhas R-03 (Tamanho “AAA”, UM/SUM-4, HP-16 ou similar)

(1)

Para os EUA, Canadá, etc. (12' (3,6 m)) QACCDA010WJPZ

(2) (3)

Para Europa, exceto R.U. (6' (1,8 m)) QACCVA011WJPZ

*Use o cabo de energia correspondente ao seu país.

Cabo RGB (9'10" (3,0 m)) QCNWGA045WJPZ

Cabo USB (9'10" (3,0 m)) QCNWGA014WJPZ

CD-ROM de referência técnica e manual do projetor UDSKAA053WJZZ

Para R.U., Hong Kong e Cingapura (6' (1,8 m)) QACCBA036WJPZ

Estojo de proteção GCASNA014WJSA

Etiqueta “QUICK GUIDE (Guia Rápido)” TLABZA793WJZZ

(4)

Para Austrália, Nova Zelândia e Oceania (6' (1,8 m)) QACCLA018WJPZ

Tampa da lente (anexa) RCAPHA021WJSA

Manual de operação (este manual) TINS-B526WJZZ

Acessórios opcionais

■ Cabo 3 RCA para 15 pinos D-sub (9'10'' (3,0 m)) AN-C3CP

■ Adaptador DIN-D-sub RS-232C (5

■ Unidade de lâmpada AN-MB60LP

/64'' (15 cm)) AN-A1RS

Nota

• Alguns dos acessórios opcionais podem não estar disponíveis na região. Verifique por favor com o Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo.

Nomes de Peças e Funções

Os números em referem-se às páginas principais neste manual de operação onde o tópico é explicado.

Projetor

Vista Superior

Introdução

Tecla ON

Liga a energia.

Tecla STANDBY

Coloca o projetor em modo

espera.

Tecla KEYSTONE

Para ativar o modo de

Correção de Angulação.

Tecla ENTER

Para definir itens selecionados

ou ajustados no menu.

Tecla AUTO SYNC

Para ajustar automaticamente

imagens quando conectado a

um computador.

Tecla MENU

Para ajustes e definição

de telas.

Vista Frontal

Indicador de Energia

12·62 12·62

Indicador da Lâmpada

Indicador de Aviso de Temperatura

Teclas Volume

Para ajustar o nível de som do alto-falante.

Tecla ZOOM/FOCUS

Para ajustar o tamanho da imagem projetada ou para ajustar o foco.

Teclas INPUT

Para ligar o modo de entrada 1, 2, 3 ou 4.

Tecla PICTURE MODE

Para mudar o modo Imagem.

Teclas de Ajuste ('/"/\/|)

Para selecionar itens do menu e para outros ajustes.

Sensor de

controle remoto

Pé de ajuste dianteiro

(no fundo do projetor)

Tecla HEIGHT ADJUST

• Colocação da tampa da lente

Empurrar a tampa da lente até clicar na posição.

• Remoção da tampa da lente

Puxar a tampa da lente diretamente para fora.

Alto-falante

Nomes de Peças e Funções

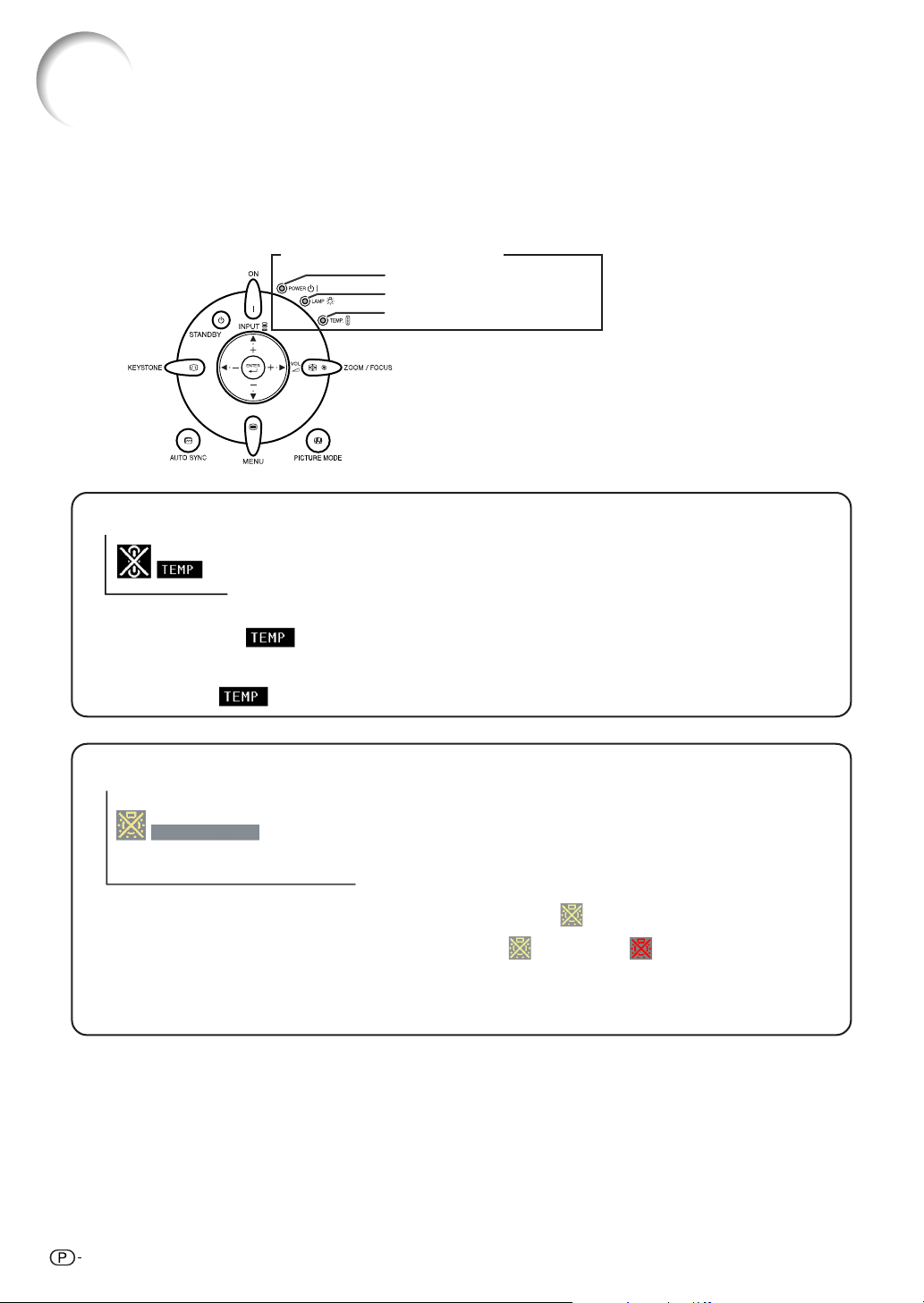

Sobre os Indicadores do Projetor

Indicador de Energia

Vermelho aceso Verde aceso

Indicador da Lâmpada

Verde aceso Verde piscando

Vermelho aceso

...

Normal (Espera)

...

Normal (Ligado)

...

Normal

...

Lâmpada em aquecimento ou se

desligando.

...

A lâmpada foi desligada de modo anormal ou precisa ser trocada. (Veja página 62.)

Indicador de Aviso de Temperatura

Desligado Vermelho aceso

...

Normal

...

Temperatura interna alta demais. (Veja página 62.)

Afixando a Etiqueta “QUICK GUIDE (Guia Rápido)”

A etiqueta “QUICK GUIDE (Guia Rápido)” afixada ao projetor o ajudará nos procedimentos de configuração. Coloque a etiqueta “QUICK GUIDE (Guia Rápido)” na tampa superior do projetor como mostra a figura à direita. Não a coloque em outro local para não obstruir nenhuma entrada ou saída de ar.

Etiqueta “QUICK

GUIDE (Guia Rápido)”

Os números em referem-se às páginas principais neste manual de operação onde o tópico é explicado.

Projetor (Vista Posterior)

Introdução

Terminais

Consulte “ Conectável

Terminal AUDIO OUTPUT

Terminal de saída de áudio do

equipamento conectado ao

terminal AUDIO INPUT.

Terminal OUTPUT (INPUT 1, 2)

•

Terminal de saída dos sinais componentes e RGB do computador para ENTRADA 1 e 2.

•

Terminal para conectar o monitor.

Terminal AUDIO INPUT 1, 2

Terminal de entrada de áudio

compartilhado para ENTRADA 1 e 2.

Terminal INPUT 2

Terminal para sinais de componente

e RGB de computador.

Terminal INPUT 1

Terminal para sinais de

componente e RGB de

computador.

23·25

Terminais Entrada/Saída (INPUT/OUTPUT) e Equipamento Principal

” na página 21.

Terminal INPUT 3

Para conexão de equipamento vídeo.

Terminal INPUT 4

Terminal para conexão de equipamento vídeo com um terminal S-VIDEO.

Terminal AUDIO INPUT 3, 4

Terminal de entrada de áudio compartilhado para ENTRADA 3 e 4.

Terminal USB

Terminal RS-232C

Terminal para controlar o projetor usando um computador.

Grade de ventilação de saída

A velocidade e o som da ventoinha de ventilação podem variar durante a operação em resposta a mudanças na temperatura interna. Trata-se de uma operação normal e não indica defeito.

Sensor de

Grade de ventilação

de entrada

Pés de ajuste traseiros

controle remoto Conector Kensington

Security Standard

Tomada de CA

Conecte o cabo de energia fornecido.

Utilização do Bloqueio Kensington

• Este projetor tem um conector Kensington Security Standard para uso do Sistema de Segurança Kensington MicroSaver. Consulte as informações que acompanham o sistema para instruções sobre como usá-lo para proteger o seu projetor.

Nomes de Peças e Funções

Os números em referem-se às páginas principais neste manual de operação onde o tópico é explicado.

Controle Remoto

Tecla STANDBY

Coloca o projetor em modo

Para ajustar o tamanho da

imagem projetada.

Tecla KEYSTONE

Para ativar o modo de

Correção de Angulação.

Tecla L-CLICK/ENTER

•

Para clique esquerdo quando

conectar o terminal USB do projetor ao computador com o cabo USB.

•

Para configurar itens

selecionados ou ajustados no menu.

Para congelar imagens.

Teclas ENLARGE

(Ampliação/Redução)

Para ampliação ou redução de

parte da imagem.

espera.

Teclas ZOOM

24·40

Tecla FREEZE

Tecla ON

Liga a energia.

Teclas FOCUS

Para colocar em foco a imagem projetada.

Tecla MENU

Para ajustes e definição de telas.

24·40

Tecla MOUSE/Ajustes ('/"/\/|)

• Para mover o cursor do computador quando conectar o terminal USB do projetor ao computador com o cabo USB.

• Para selecionar itens do menu.

Tecla R-CLICK/UNDO

• Para clique direito quando conectar o terminal USB do projetor ao computador com o cabo USB.

• Para desfazer uma operação ou retornar à exibição anterior.

Tecla AV MUTE

Para temporariamente apresentar a tela preta e desligar o som.

Teclas Volume

Teclas INPUT 1, 2, 3 e 4

Para ativar os modos de entrada

respectivos.

Tecla AUTO SYNC

Para ajustar automaticamente

imagens quando conectado a um

computador.

Para ajustar o nível de som do alto-falante.

Tecla PICTURE MODE

Para mudar o modo Imagem.

Tecla RESIZE

Para mudar o tamanho da tela (NORMAL, BORDA, etc).

Nota

• Todas as teclas do controle remoto, exceto a tecla MOUSE/Ajuste, são feitos de material luminoso visível no escuro. A sua visibilidade diminui com o tempo. Sua exposição à luz irá recarregar as teclas luminosas.

Utilização do Controle Remoto

Introdução

Alcance Disponível

O controle remoto pode ser usado para controlar o projetor dentro dos alcances indicados na ilustração.

Nota

• O sinal do controle remoto pode ser refletido em uma tela para facilidade de operação. Contudo, o alcance efetivo do sinal poderá variar dependendo do material da tela.

Quando utilizar o controle remoto:

• Não o deixe cair, nem o exponha a umidade ou temperatura elevada.

•

O controle remoto poderá funcionar mal sob uma lâmpada fluorescente. Nessa circunstância, afaste o projetor da lâmpada fluorescente.

Coloção das Pilhas

As pilhas (duas pilhas R-03 (tamanho “AAA”, UM/SUM-4, HP-16 ou similar)) estão incluídas na embalagem.

Vista Posterior

Transmissores do sinal do controle remoto

Vista Frontal

Sensor de controle remoto

23' (7 m)

Controle Remoto

Sensor de controle remoto

23' (7 m)

Controle Remoto

Transmissores do sinal do controle remoto

1 Pressione a marca ▲ na tampa

e deslize-a na direção da seta.

2 Coloque as pilhas.

•

Coloque as pilhas assegurando-se que as polaridades correspondem corretamente às marcas e

dentro do compartimento.

3 Coloque a tampa e deslizando-a

até encaixa-la no lugar.

O uso incorreto das pilhas poderá causar seu vazamento ou explosão. Favor seguir as precauções a seguir.

Atenção

• Coloque as pilhas assegurando-se que as polaridades correspondem corretamente às marcas e dentro do compartimento.

• Pilhas de tipos diferentes têm propriedades diferentes, portanto não misture pilhas de diferentes tipos.

• Não misture pilhas novas com antigas.

Isto poderá encurtar a vida das pilhas novas ou poderá provocar o vazamento das antigas.

• Remova as pilhas do controle remoto assim que se esgotarem, para evitar o seu vazamento. O líquido das pilhas é prejudicial à pele; portanto, use um pano para limpar as pilhas e depois retirá-las.

• As pilhas usadas neste projetor poderão se esgotar num curto tempo, dependendo de como forem mantidas. Tenha o cuidado de as substituir por pilhas novas logo que possível.

• Remova as pilhas do controle remoto se não pretender usá-lo por muito tempo.

Referência Rápida

Esta seção mostra as operações básicas (conexão do projetor a um computador). Para detalhes, veja a página indicada para cada passo.

Configuração e Projeção

Nesta seçao, descreve-se como exemplo a conexão do projetor ao computador.

3 Tecla ON 7 Tecla STANDBY 7 Tecla STANDBY

6 Teclas INPUT 5 Tecla ZOOM/FOCUS

•

6 Teclas de Ajuste ('/"/\/|)

5 Teclas ZOOM

3 Tecla ON

5 Teclas FOCUS

6 Tecla INPUT1

4 Tecla HEIGHT ADJUST

(Ajuste da altura)

1. Coloque o projetor em frente a uma tela

Página 19

2. Conecte o projetor no computador e ligue o fio de energia na

entrada AC do projetor

Para conectar outros equipamentos além do computador, consulte as páginas 25 e 26.

Páginas23, 29

3. Remova a tampa da lente e ligue o projetor

No controle remotoNo projetor

Página 29

4. Ajuste o ângulo

Ajuste o ângulo do projetor

••

•

Ajuste o ângulo do projetor usando a tecla

••

HEIGHT ADJUST.

Tecla HEIGHT ADJUST

5. Ajuste o foco e o zoom

••

•

Este projetor está equipado com uma função “Correção

••

Auto Keystone” que corrige automaticamente qualquer distorção trapezoidal da imagem projetada. A correção é feita automaticamente desde que a inclinação ou declinação vertical seja de até 12 graus.

Página 30

Referência

Rápida

1 1

1 Coloque no foco a imagem projetada

1 1

••

• Ajuste a focagem da imagem projetada

••

através do foco.

No projetor

1 Pressione .

2 Ajuste pressionando \ ou |.

No controle remoto

Ajuste pressionando as

teclas FOCUS.

2 2

2 Ajuste o tamanho da imagem projetada

2 2

••

•

Ajuste o tamanho da imagem projetada através

••

do zoom.

No projetor

1 Pressione .

2 Ajuste pressionando ' ou ".

No controle remoto

Ajuste pressionando as

teclas ZOOM.

Página 32

6. Selecione o modo ENTRADA

Selecione “ENTRADA 1” com a tecla INPUT do projetor ou com a tecla INPUT1 do controle remoto.

No projetor

No controle

remoto

" Exibiç

o na tela (RGB)

ENTRADA1

RGB

••

• Ao pressionar

••

ENTRADA 1 ENTRADA 2 ENTRADA 3 ENTRADA 4

••

•

Ao utilizar o controle remoto, pressione / / / para alterar o modo de ENTRADA

••

" no projetor, o modo de entrada é alterado na ordem de:

Página 33

Deslique a energia

Para colocar o projetor no modo Espera, pressione a tecla STANDBY, e depois pressione-a novamente ao aparecer a mensagem de confirmação.

No controle remotoNo projetor

••

• Desligue o cabo de energia da tomada de CA depois que a ventoinha de ventila

••

" Exibiç

o na tela

Entrar em modo ESPERA? Sim: Pressione Novamente. Não: Aguarde.

çã

o parar.

Página 29

Guardando o Projetor

Como Usar o Estojo de Proteção

Quando guardar o projetor, afixar a tampa na lente e colocá-lo no estojo de proteção fornecido.

1 Abra a tampa do estojo de

proteção.

2 Coloque o projetor no estojo de

proteção.

Informação

•

Deixar o projetor esfriar suficientemente antes de colocá-lo no estojo.

• Certificar-se de que a tampa de proteção da lente está afixada.

• Colocar o projetor no estojo de proteção com a lente voltada para cima.

• Prender o projetor no lugar com a cinta de fixação.

Tampa da lente

Cinta de fixação

3 Feche a tampa do estojo de

proteção.

4 Coloque os acessórios na bolsa

da frente do estojo de proteção.

Informação

• Este estojo de proteção serve apenas para guardar o projetor.

Instalação do Projetor

Posicione o projetor perpendicularmente à tela, com os pés recolhidos e nivelados, para obter uma imagem ótima.

Nota

• A lente do projetor deverá apontar para centro da tela. Se a linha horizontal que passa pelo centro da lente não for perpendicular à tela, a imagem ficará distorcida, tornando difícil a visualização.

• Para uma imagem ideal, posicione a tela de forma a não ficar sob a luz solar ou luz ambiente diretas. A luz incidindo diretamente na tela esvanece as cores, dificultando a visualização. Feche as cortinas e reduza a iluminação quando instalar o projetor em uma sala ensolarada, ou muito iluminada.

Ajuste Padrão (Projeção Frontal)

■ Posicione o projetor a uma distância adequada em relação à tela de acordo com o tamanho da imagem

desejada. (Para detalhes, consulte a página 2 do “GUIA DE CONFIGURAÇÃO” contido no CD-ROM fornecido.)

Indicação do Tamanho da Imagem de Projetada e da Distância de Projeção

Para detalhes, consulte a página 2 do “GUIA DE CONFIGURAÇÃO” contido no CD-ROM fornecido. Exemplo: Modo NORMAL (4:3)

Configuração

Tamanho da imagem

300"

200"

100"

84" 60"

48"

67"

160"

80"

60"

50"

36"

8'11

"–

5'11

(1,8 m – 2,7 m)

8'4

120"

12'6

"–

(2,5 m

240"×180"

" 3,8 m)

–

14'11

"–

4,6 m)

–

9'11

(3,0 m

19'10

(6,0 m

29'10

"–

9,1 m)

–

29'9

44'9

–

1 m – 13

Distância de projeção

7 m)

Instalação do Projetor

Projeção de uma Imagem Revertida

Projeção por detrás da tela

■ Coloque uma tela translúcida entre o projetor e a audiência.

■ Reverta a imagem colocando “Traseira” no menu “Projeção”. (Veja página 57.)

Tela translúcida

Audiência

Projeção utilizando um espelho

■ Posicione um espelho (tipo plano, normal) em frente à lente.

■ Quando a tela translúcida estiver entre o espelho e a platéia, selecione “Frontal” no menu “Projeção”. (Veja

página 57.)

■ Quando o espelho estiver no lado da platéia, selecione “Traseira” no menu “Projeção”. (Veja página 57.)

“Frontal” selecionado

Espelho

“Traseira” selecionado

Tela translúcida

Audiência

Informação

• Quando usar um espelho, tenha o cuidado de posicionar tanto o projetor como o espelho de maneira que a luz não atinja os olhos da audiência.

Audiência

Espelho

Instalação no teto

■ Para esta instalação, recomenda-se o uso do suporte opcional Sharp de montagem no teto. Antes de montar o projetor, contate o Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para adquirir o suporte de montagem no teto recomendado (vendido separadamente).

• Suporte para montagem no teto AN-MBCM10, extensão tubu-

lar AN-EP101B e suporte universal AN-JT200, adaptador para instalações não niveladas no teto (EUA).

•

Suporte para montagem no teto AN-60KT, e suas extensões tubulares AN-TK201 e AN-TK202 (para outros países fora os EUA).

■ Inverta a imagem colocando “Teto + Frontal” no “Projeção”. Veja página 57 para usar esta função.

Conexões

Terminais Entrada/Saída (INPUT/OUTPUT) e Equipamento Principal Conectável

Terminal OUTPUT (INPUT 1, 2)

Terminal INPUT 1, 2

Conectando o computador. (Veja página 23.) Conectando o equipamento de vídeo no terminal de saída de componente (reprodutor de DVD, decodificador DTV, gravador de DVD com disco rígido etc.). (Ve

página 25.)

Terminal AUDIO INPUT 1, 2

Conectando o cabo de áudio (terminal de entrada de áudio para as

ENTRADAS 1 e 2.)

(Veja páginas 23 e 25.)

Conectando o monitor para ver simultaneamente a imagem da projeção no monitor. (Veja página 28.)

compartilhado

Terminal AUDIO OUTPUT

Conectando o cabo de áudio (terminal de saída de áudio as

ENTRADAS 1, 2, 3 e 4.)

(Veja página 28.)

compartilhado para

Conexões

Terminal INPUT 4

Conectando o vídeo com o terminal de saída S-video (VCR, aparelho de DVD, etc.). (Veja página 26.)

Terminal INPUT 3

Conectando o vídeo sem o terminal de saída S-video. (Veja página 26.)

Terminal AUDIO INPUT 3, 4

Conectando o cabo de áudio (terminal de entrada de áudio compartilhado para as ENTRADAS 3 e 4.) (Veja página 26.)

Terminal USB

Conectando o computador usando um cabo USB. (Veja página 23.)

Terminal RS-232C

Conectando o computador para controlar o projetor. (Veja página 27.)

Exemplos de Cabos para Conexão

•Para mais detalhes acerca de conexões e cabos, consulte o manual de operação do equipamento conectado.

•Você poderá precisar de outros cabos ou conectores não relacionados abaixo.

Equipamento

Computador

Equipamento audiovisual

Terminal em equipamento

conectado

Cabo RGB (fornecido)

Terminal de

saída RGB

Cabo de áudio ø3,5 mm estéreo (disponível no mercado)

Terminal de

saída áudio

Terminal de

saída vídeo

componente

Terminal para uso

de cabo

dedicado

Terminal de

saída vídeo

Cabo 3 RCA (Componente) a D-sub 15-pinos (opcional: AN-C3CP)

Conexão com adaptador de cabo etc.

Cabo dedicado

Cabo vídeo (disponível no mercado)

Cabo S-vídeo (disponível no mercado)

Cabo

Cabo 3 RCA (Componente) a D-sub 15pinos (opcional: AN-C3CP)

Adaptador de cabo (disponível no mercado)

Terminal no

projetor

INPUT 1, 2

AUDIO INPUT

INPUT 1, 2

INPUT 3

INPUT 4

Amplificador

Monitor

Terminal de

saída S-vídeo

Terminal de

saída áudio

Terminal para uso

de cabo

dedicado

Terminal de entrada áudio

Terminal de entrada RGB

Cabo miniconector de ø3,5 mm para áudio RCA (disponível no mercado)

Conexão com adaptador de cabo etc.

Adaptador de cabo (disponível no mercado)

Cabo dedicado

Cabo miniconector de ø3,5 mm para áudio RCA (disponível no mercado)

Cabo RGB (disponível no mercado)

AUDIO INPUT

AUDIO OUTPUT

OUTPUT

Conexão a um Computador

Antes de conectar, desligue o cabo de energia do projetor da tomada de força CA e desligue os dispositivos a serem conectados. Depois de feitas todas as conexões, ligue primeiro o projetor e depois os outros dispositivos. Ao conectar um computador, assegure-se que este será o último dispositivo a ser ligado após todas as conexões estarem efetuadas.

Antes de fazer as conexões, leia cuidadosamente os manuais de operação dos dispositivos a serem conectados.

Acessórios

Cabo RGB

fornecidos

Cabo USB

Computador

terminal USB

Ao terminal de saída de áudio

Ao terminal de saída RGB

terminal

INPUT 1

Ao terminal AUDIO INPUT 1, 2

terminal USB

Conexões

Cabo RGB

Cabo RGB Conectar para usar o controle

Cabo de áudio de ø3,5 mm estéreo ou mono (disponível no mercado ou disponível como peça de serviço Sharp QCNWGA038WJPZ)

Ao usar o cabo de áudio mono de ø3,5 mm, o volume será a metade do que se usar o cabo de áudio estéreo de ø3,5 mm.

Nota

• Quando conectado com cabo USB, o controle remoto poderá ser usado como mouse para controlar o cursor. Veja página 24.

• Veja na página 67 “Tabela de Compatibilidade de Computadores” uma relação de sinais de computadores compatíveis com o projetor. A utilização de sinais de computador não relacionados poderá ocasionar o não funcionamento de algumas funções.

• Poderá ser necessário um adaptador Macintosh para uso com alguns computadores Macintosh. Contatar um Revendedor Macintosh.

• Dependendo do computador utilizado, a imagem poderá não ser projetada. Neste caso, passe a saída de sinal do computador para a saída externa. Consulte o manual de operação do computador

para mudar os ajustes de saída de sinal do computador.

remoto como um mouse sem fio do computador.

Função “Plug and Play” (quando conectado a um terminal de 15 pinos)

■ Este projetor é compatível com a norma VESA DDC 1/DDC 2B. O projetor e um computador compatível com VESA DDC informarão os requisitos necessários para uma configuração fácil e rápida.

■ Antes de usar a função “Plug and Play”, certifique-se de ligar primeiro o projetor e, por último, o computador conectado.

Nota

• A função DDC “Plug and Play” deste projetor funciona apenas quando usada em conjunto com um

computador compatível VESA DDC.

Conexão a um Computador

Utilização do Controle Remoto como Mouse sem Fio do computador

Quando o projetor e o computador estiverem conectados com o cabo RGB e o cabo USB fornecidos (veja página 23), o controle remoto poderá ser usado como mouse do computador.

Depois de conectado, o cursor do mouse pode ser operado da seguinte maneira.

■ Para mover o cursor

Pressione tecla MOUSE/Ajustes ('/"/ \/|).

■ Para clique esquerdo (l-click)

Pressione

■ Para clique direito (r-click)

Pressione .

Tecla MOUSE/Ajustes ('/"/\/|)

■

Se o seu computador aceita apenas mouse de um clique (como um Macintosh)

Pressione ou .

CLIQUE ESQUERDO e CLIQUE DIREITO

têm uma função comum.

Nota

• Não se pode usar esta função quando o menu

estiver exibido na tela.

• Confirme o reconhecimento da conexão USB

pelo computador.

• Se o tamanho da tela foi estabelecido como “Dot

By Dot”, e aparecer “Reajustar” durante a entrada de sinais com resolução maior que XGA, a função mouse não poderá ser operada.

Tecla R-CLICK

Tecla L-CLICK

Conexão a Equipamento de Vídeo

O projetor possui um terminal COMPUTER-RGB/COMPONENT, um terminal S-VIDEO e um terminal VIDEO para entrada de vídeo. Veja a ilustração abaixo para conectar a um equipamento audiovisual. A qualidade da imagem fica melhor com sinais componente, sinais RGB, sinais S-video e sinais de vídeo, nesta ordem. Se o equipamento audiovisual tiver um terminal de saída componente ou terminal de saída RGB, use o terminal COMPUTER-RGB/COMPONENT (INPUT 1 ou INPUT 2) no projetor para a conexão de vídeo.

Quando conectar equipamento de vídeo com o terminal de saída vídeo componente

(Para conexão a INPUT 1)

Ao terminal de saída áudio

Ao terminal de saída vídeo componente

Cabo miniconector de ø3,5 mm para áudio RCA (disponível no mercado)

Ao terminal INPUT 1

Equipamento de vídeo

Cabo 3 RCA (Componente) a D-sub 15-pinos (opcional, AN-C3CP)

Ao terminal AUDIO

INPUT 1, 2

Nota

• Um cabo miniconector de ø3,5 mm para áudio RCA (disponível no mercado) é necessário para entrada de áudio.

• Quando conectar ao projetor um equipamento de vídeo com saída RGB de 21 pinos (Euro-scart), utilize um cabo disponível no comércio adequado ao terminal do projetor onde o mesmo será conectado.

Conexões

Conexão a Equipamento de Vídeo

Quando conectar equipamento de vídeo com o terminal de saída vídeo

Ao terminal de saída áudio

Ao terminal de saída de vídeo

Cabo miniconector de ø3,5 mm para áudio RCA (disponível no mercado)

Equipamento de vídeo

Cabo composto de vídeo (disponível no mercado)

Ao terminal INPUT 3

Ao terminal AUDIO INPUT 3, 4

Quando conectar equipamento de vídeo com o terminal de saída S-vídeo

Ao terminal de saída áudio

Ao terminal de saída S-video

terminal INPUT 4

Ao terminal AUDIO INPUT 3, 4

Equipamento de vídeo

Cabo miniconector de ø3,5 mm para áudio RCA (disponível no mercado)

Cabo S-VIDEO (disponível no mercado)

Nota

• Um cabo miniconector de ø3,5 mm para áudio RCA (disponível no mercado) é necessário para entrada de áudio.

Controle do Projetor através de um Computador

Quando o terminal RS-232C do projetor é conectado a um computador com um adaptador DIN-D-sub RS232C (opcional: AN-A1RS) e um cabo de controle serial RS-232C (tipo cruzado, disponível no mercado), o computador pode ser usado para controlar o projetor e verificar o estado do projetor. Para detalhes, veja o “GUIA DE CONFIGURAÇÃO” no CD-ROM fornecido.

Quando conectar a um computador com cabo de controle serial RS-232C e adaptador DIN-D-sub RS-232C

Computador

Ao terminal RS-232C

Cabo de controle serial RS-232C (tipo cruzado, disponível no mercado)

Adaptador DIN-D-sub RS-232C (opcional: AN-A1RS)

Nota

• A função RS-232C poderá não operar se o seu terminal de computador não estiver montado corretamente. Consulte o manual de operação do computador para detalhes.

• Consulte “RS-232C Especificações e Configurações de Comandos” na página 4 do “GUIA DE CONFIGURAÇÃO” contido no CD-ROM fornecido.

Informação

• Não conecte o cabo RS-232C em nenhuma outra porta que não seja o terminal RS-232C do computador, para não danificar o computador ou o projetor.

• Não conecte ou desconecte um cabo de controle serial RS-232C para ou do computador enquanto ele estiver ligado. lsto poderá danificar seu computador.

Conexões

Conexão a um Monitor com Terminal de Entrada RGB

Pode-se exibir imagens de computador tanto no projetor como num monitor separado usando dois cabos RGB.

Monitor

Computador

Acessório

fornecido

Ao terminal OUTPUT (INPUT 1, 2)

Ao terminal de entrada RGB

Cabo RGB (disponível no comércio)

Ao terminal INPUT 1

Ao terminal de entrada RGB

Cabo RGB

Nota

• Sinais RGB e sinais de componentes podem ser enviados ao monitor.

• Para esta conexão, é necessário um outro cabo RGB (disponível no mercado).

Cabo RGB

Conexão a um Amplificador ou Outro Equipamento de Áudio

A entrada de sinais de áudio do equipamento conectado a cada terminal de entrada de áudio do projetor pode ter saída para equipamento de áudio.

Amplificador

Ao terminal AUDIO OUTPUT

Ao terminal de saída áudio

Cabo miniconector de ø3,5 mm para áudio RCA (disponível no mercado)

Nota

•

Para a entrada de áudio, é necessário um cabo miniconector de ø3,5 mm para áudio RCA (disponível no mercado).

• Antes de fazer a conexão, desligue o projetor e o equipamento de áudio.

• No caso de conectar o amplificador ou outro equipamento de áudio, desligue primeiro o amplificador e

depois o projetor.

• Para melhorar o som, o volume poderá ser ampliado com a utilização de componentes de áudio externos.

• Veja página 57 para detalhes sobre Saída var. áudio e Saída fixa áudio.

Ligando e Desligando o Projetor

Conectando Cabo de Energia

Insira cabo fornecido na tomada CA, na traseira do projetor.

Ligando o Projetor

Antes de iniciar as etapas desta seção, conecte qualquer equipamento que será usado com o projetor. (Veja páginas 23 - 28.)

Remova a tampa da lente e pressione no projetor ou no controle remoto.

• O indicador de

• Depois que o indicador da lâmpada acende, o

projetor está pronto a iniciar a operação.

•

A tela de entrada do código de acesso aparece quando o Bloqueio do Sistema é ativado. Digite corretamente o código de acesso para iniciar a projeção. Veja página 53 para mais detalhes.

Nota

• O indicador da lâmpada fica aceso ou pisca para indicar o seu estado.

Verde: A lâmpada está pronta. Verde piscando: A lâmpada está em aquecimento

Vermelho: A lâmpada foi desligada de forma

•

Ao ligar o projetor, pode ocorrer breve tremulação da imagem nos primeiros minutos de operação da lâmpada. Trata-se de uma ocorrência normal para estabilização da lâmpada, e não se constitui defeito.

•

Se o projetor for colocado no modo Espera e for novamente ligado logo depois, a lâmpada poderá levar algum tempo para acender.

energia

acende em verde.

ou está se desligando.

anormal ou necessita ser trocada.

Acessório fornecido

Informação

• Inglês é o idioma original de fábrica. Para mudar o idioma do menu na tela, siga os procedimentos na página 60.

Tecla ON

Tecla STANDBY

Tecla ON

Tecla STANDBY

Cabo de energia

Indicador de Energia

Indicador da Lâmpada

Operação

Básica

Desligando a

(Colocando o Projetor no Modo Espera)

Para colocar o projetor no modo Espera, pressione projetor ou

Energia

no controle remoto,

e então pressione a mesma tecla novamente quando a mensagem de confirmação for exibida.

2 Desligue o cabo de

energia

da tomada CA depois que a ventoinha parar.

▼ Exibição na tela

Entrar em modo ESPERA? Sim: Pressione Novamente. Não: Aguarde.

Fim.Aguarde.

Informação

•

Não desconecte o cabo de energia durante a projeção ou o funcionamento da ventoinha de ventilação. A parada da ventoinha poderá causar danos devido ao aumento da temperatura interna. A ventoinha deste projetor deverá continuar funcionando por 90 segundos após o projetor entrar no modo de espera (standby).

Projeção da Imagem

Utilização dos Pés de Ajuste

Quando a tela está em posição mais alta que o projetor, quando ela está inclinada, ou ainda quando o local da instalação é ligeiramente inclinado, pode-se ajustar a altura do projetor por meio dos pés de ajuste, situados na frente e na traseira do mesmo. Instale o projetor de maneira tão perpendicularmente à tela quanto possível.

1 Pressione a tecla HEIGHT ADJUST

(Ajuste da altura).

• O pé de ajuste dianteiro aparece.

Vista Lateral

Centro da lente

2 Levante o projetor para ajustar

sua altura e pressione a tecla HEIGHT ADJUST.

• O projetor pode ser ajustado até cerca de 12 graus (6 níveis).

• Ao baixar o projetor, pode ficar difícil mover o pé de ajuste dianteiro se a superfície onde está assentado não é lisa. Neste caso, levante ligeiramente o projetor e ajuste sua altura.

Tecla HEIGHT ADJUST (Ajuste da altura)

Vista Superior

Pé de ajuste dianteiro

3 Tire a mão da tecla HEIGHT AD-

JUST do projetor após o ajuste fino de sua altura.

4 Faça o ajuste final de altura e

inclinação girando os pés de ajuste traseiros.

•

O ajuste da altura do projetor causa distorção trapezoidal. Quando a “Auto Angulação” do menu “Opções2” está em

” (Ligado) (veja página 56), a correção

“ keystone (correção angular) funciona automaticamente para corrigir a distorção trapezoidal. Se desejar ajustar melhor a imagem corrigida automaticamente, usar a correção keystone manual (veja página 31).

Informação

• Segure o projetor com firmeza antes de pressionar a tecla HEIGHT ADJUST e acionar o pé de ajuste dianteiro.

• Não segure na lente ao levantar e baixar o projetor.

• Ao baixar o projetor, tenha cuidado para não prender seu dedo entre o pé de ajuste e o projetor.

Pés de ajuste traseiros

Correção da Distorção

Nota

Trapezoidal

Correção Auto-angular

A imagem sofre distorção trapezoidal quando é projetada em ângulo de cima ou de baixo para a tela. A função para corrigir a distorção trapezoidal é chamada de

Correção Trapezoidal.

Este projetor está equipado com uma função “Correção Auto Keystone” que corrige automaticamente qualquer distorção trapezoidal da imagem projetada. A correção é feita automaticamente desde que a inclinação ou declinação vertical seja de até 12 graus.

Tecla KEYSTONE

Tecla MOUSE/ Ajustes ('/"/\/|)

Tecla UNDO

Nota

• Quando não usar a função “Correção Autoangular”, coloque “Auto Angulação” do menu “Opções2” em “

” (Desligado).

Correção Angular Manual

Para ajustes finos depois que a função “Correção Auto-angular” foi ativada, ou para correções sem o uso desta função, faça ajustes manuais adotando o seguinte procedimento.

Pressione no controle remoto para entrar no modo Correção Angular.

•

Você também pode usar projetor.

Pressione

' , | ou ", \ no

controle remoto para ajustar a Correção Angular.

• A Correção Angular pode também ser ajustada através das teclas

\ do projetor.

Nota

•

Pressione para retornar à configuração padrão.

• As linhas retas ou as margens das imagens poderão parecer denteadas durante o ajuste da imagem.

Pressione

• A exibiçãodo modo de Correção Angular desaparece da tela.

• Pode-se também usar

projetor.

| ou

"Exibição na tela (Modo Correção Angular)

Angulação

AJUST

Comprime o lado superior.

Comprime o lado inferior.

•

A Correção Angular Manual pode ser ajustada num ângulo de até aproximadamente ±35 graus, e a tela também (quando o modo de exibição estiver em “NORMAL” (veja página

36)).

A tela pode também estar inclinada até esse ângulo.

• A Correção de Angulação não pode ser ajustada na direção lateral.

• Pode-se usar os mesmos ajustes utilizados no modo NORMAL 4:3 para 16:9.

RESET FIM

Operação

Básica

Projeção da Imagem

Ajuste do Foco

Para ajustar o foco usando as teclas

do projetor

Pressione

Ajuste pressionando

\ ou |.

do controle remoto

Ajuste pressionando as teclas FOCUS.

Tecla ZOOM/FOCUS

Teclas de Ajuste ('/"/\/|)

Ajuste do Tamanho da Imagem Projetada

Para ajustar o zoom com as teclas

do projetor

Pressione

Ajuste pressionando ' ou ".

Nota

• Após ter pressionado as teclas FOCUS ou ZOOM no controle remoto, ou a tecla ZOOM/FOCUS no projetor, você poderá exibir o padrão de teste pressionando a tecla ENTER. O padrão de teste é útil para se fazer ajustes mais precisos.

do controle remoto

Ajuste pressionando as teclas ZOOM.

Teclas FOCUS

Teclas ZOOM

Mudando o Modo de ENTRADA

Selecione o modo apropriado de entrada para o equipamento conectado.

Pressione , , ou no controle remoto para selecionar o modo de entrada.

••

• Ao pressionar

••

entrada é mudado, nesta ordem:

ENTRADA 1 ENTRADA 2 ENTRADA 3 ENTRADA 4

' ou

" no projetor, o modo de

/ / /

Taclas INPUT

"Painel na tela do Modo de entrada (exemplo)

Modo ENTRADA 1/2

Usando RGB

➝

ENTRADA1

RGB

Nota

• Quando nenhum sinal é recebido, aparece “SEM SINAL”. Quando é recebido um sinal para o qual o projetor não está configurado, aparece “INDEFINIDO”.

• O modo ENTRADA não é exibido quando “Mostrar OSD” no menu “Opções1” está colocado em “ página 50).

Sobre os Modos ENTRADA

ENTRADA 1 ENTRADA 2 (RGB/ Componente)

ENTRADA 3 (Video)

ENTRADA 4 (S-Video)

Usado para projetar imagens do equipamento que envia sinais RGB ou sinais do componente conectado ao terminal de entrada RGB.

Usado para projetar imagens a partir de equipamento conectado ao terminal de entrada VIDEO.

Usado para projetar imagens a partir de equipamento conectado ao terminal de entrada S-VIDEO.

” (Desligado) (Veja

Ajustando o Volume

Usando Componente

Modo ENTRADA 3

Usando Video

Modo ENTRADA 4

Usando S-Video

ENTRADA2

ENTRADA1

componente

ENTRADA2

Komponente

➝

ENTRADA3

➝

ENTRADA4

➝

RGB

Operação

Básica

Pressione

| no projetor ou VOL /

no controle remoto para ajustar o

volume.

Nota

• Pressionando ou \ diminuirá o volume. Pressionando ou | aumentará o volume.

Teclas Volume

"Exibição na tela

VOLUME

Projeção da Imagem

Exibindo a Tela Preta e Desligando Temporariamente o Som

Pressione no controle remoto para temporariamente apresentar

uma tela preta e desligar o som.

Nota

•

Pressione imagem projetada e ligar novamente o som.

novamente para voltar à

Exibição de uma Parte Ampliada da Imagem

Gráficos, tabelas e outras partes das imagens projetadas podem ser ampliadas. Isto ajuda quando há necessidade de explicações mais detalhadas.

Pressione no controle remoto.

• Amplia a imagem.

• Pressionando

reduz a imagem projetada.

Nota

ou aumenta ou

Tecla AV MUTE

"Exibição na tela

AV MUDO

Tecla MOUSE/ Ajustes ('/"/\/|)

Teclas ENLARGE (Ampliação/ Redução)

Tecla UNDO

Tecla RESIZE

×1 ×4 ×9 ×16 ×36 ×64×2 ×3

•

Você pode alterar a localização da imagem aumentada usando ', ", \ ou |.

Pressione no controle remoto para cancelar a operação.

• A ampliação volta a ×1.

Nota

Nos casos seguintes, a imagem voltará ao tamanho normal (×1).

•

Quando mudar o modo de entrada.

• Quando pressionar .

•

Quando mudar o sinal de entrada.

•

Quando mudar a resolução do sinal de entrada e a taxa de atualização (frequência vertical).

• Quando pressionar .

Congelando uma Imagem em Movimento

Pressione no controle remoto.

• A imagem projetada é congelada.

2 Pressione novamente para

voltar à imagem em movimento do dispo-sitivo atualmente conectado.

Selecionando o Modo Imagem

Pode-se selecionar o modo de imagem adeguado para a imagem projetada, como filmes ou vídeo games.

Pressione no controle remoto.

• Quando pressionar , o modo imagem mudará nest ordem:

PADRÃO

• Você também pode usar no projetor.

•

Pressione para voltar ao modo “PADRÃO”.

• Esta função pode também ser acessada do menu OSD (veja página 44).

APRESENTAÇÃO

Nota

CINEMA

JOGO

Tecla FREEZE

Tecla UNDO

Tecla PICTURE MODE

Operação

Básica

Projeção da Imagem

Esta função permite a você modificar ou personalizar o modo de exibição da imagem melhorando a entrada de imagem. Dependendo do sinal de entrada, você poderá escolher imagem “NORMAL”, “DOT BY DOT”, “BORDA” ou “ALONGAR”.

Tecla MOUSE/

Modo Redimensionar

Pressione no controle remoto.

• Pressionando , a tela muda conforme indicado nas páginas 36 e 37.

• Para voltar à imagem padrão, pressione ao aparecer “REAJUSTAR” na tela.

• Esta função pode também ser acessada do menu OSD (veja página 49).

COMPUTADOR

Ajustes ('/"/\/|)

Tecla UNDO

Tecla RESIZE

Razão aparente 4:3

Outras razões aparentes

Sinal de Entrada

Computador

Resolução

inferior a

XGA

Resolução superior a

XGA

SXGA (1280 × 1024)

SVGA (800 × 600) XGA (1024 × 768)

SXGA (1280 × 960)

SXGA+ (1400 × 1050)

SXGA (1280 × 1024)

1280 × 720

Tipo de Imagem

Razão aparente 4:3

Razão aparente 5:4

NORMAL

1024 × 768

960 × 768

—

NORMAL DOT BY DOT BORDA

DOT BY DOT BORDA ALONGAR

800 × 600

—

1280 × 960 1400 × 1050 1280 × 1024

—

Imagem de tela de saída

768 × 576

720 × 576

—

1024 × 576

960 × 576

1024 × 576

ALONGAR

1280 × 720

Razão aparente 16:9

* Modo para projetar uma imagem com a razão aparente de origem sem cortar quaisquer porções.

Nota

•

Se o tamanho da tela foi estabelecido como “DOT BY DOT”, e aparecer “REAJUSTAR” durante a entrada de sinais com resolução maior que XGA, a imagem poderá ser movida para que apareça inteiramente no painel. Para isto, use as teclas

de ajuste ('/"/\

|) do controle remoto. (Entretanto, isto não se aplica quando se usa “Reajustar” do menu OSD).

: Área recortada na qual não podem ser projetadas imagens. : Área onde os sinais estão fora da tela.

VIDEO

• “ALONGAR” é fixado quando os sinais 540P, 720P ou 1080I são ativados.

Sinal de Entrada

Tipo de ImagemDVD/ Video

NORMAL

Imagem de saída na tela

Razão aparente 4:3

480I, 480P,

NTSC, PAL, SECAM

540P, 720P,

1080I (16:9)

Modo para projetar uma imagem com a razão aparente de origem sem cortar quaisquer porções.

: Área recortada na qual não podem ser projetadas imagens. : Área na qual a imagem não é incluída nos sinais de origem.

Letter box

Imagem comprimida 16:9

Imagem comprimida 4:3

Razão aparente 16:9

Razão aparente 16:9 (Razão de aspecto de 4:3 em uma tela 16:9)

BORDA ALONGAR

Operação

Básica

Itens do Menu

Veja a seguir os itens que podem ser ajustados no projetor.

Menu “Imagem”

ENTRADA 1 (RGB)/ENTRADA 2 (RGB)

Imagem

Modo Imagem Contraste Brilho Ver melho Azul Ênfase br. Temp Cor sRGB Reset Tipo de Sinal

SEL/AJU VOLT

Padrão

7500K

Auto

ENTR 1

CONF FIM

ENTRADA 1 (Componente)/ENTRADA 2 (Componente)/ENTRADA 3/ENTRADA 4

Imagem Modo Imagem

Contraste Brilho Cor Matiz Nitidez Ver melho Azul Ênfase br. Temp Cor Reset

Padrão

7500K

ENTR 1

Menu principal Submenu

Imagem

Página 44

Modo Imagem

Página 44

Contraste

Brilho

Cor

Matiz

Nitidez

Vermelho

Azul

Padrão Apresentação Cinema Jogo

+30-30

Página 44

Ênfase br.

+100

Página 45

Temp Cor

Página 45

sRGB [Ligado/Desligado]

5500K 6500K 7500K 8500K 9300K 10500K

Página 46

Reset

Página 44

Tipo de Sinal

Página 46

Auto RGB

Componente

SEL/AJU VOLT

CONF FIM

Itens quando entra sinal de componente através de ENTRADA 1 ou ENTRADA 2, ou ainda quando ENTRADA 3 ou ENTRADA 4 é selecionada

Item quando entra sinal de RGB através de ENTRADA 1 ou ENTRADA 2

*3 Item quando ENTRADA 1 ou ENTRADA 2 é selecionada

Menu “Sincronia”

ENTRADA 1/ENTRADA 2

Sincronia

Relógio Fase Horiz. Ver tic. Reset Modo Especial Automática Info do Sinal

SEL/AJU VOLT

CONF FIM

ENTR 1

Menu principal

Sincronia

Página 47

Relógio

Fase

Horiz.

Vertic.

Reset

+30-30

+15-15

+30-30

Página 47

Modo Especial

Página 47

Automática [Ligado/Desligado]

Página 48

Info do Sinal

Página 48

Item quando entra sinal de RGB através de ENTRADA 1 ou ENTRADA 2

Nota

Quando usar modo ENTRADA 1 ou ENTRADA 2:

•

O menu de “Sincronia” somente aparece quando a entrada do projetor é ENTRADA 1 ou ENTRADA 2.

Menu “Opções1”

Exemplo: ENTRADA 3/ENTRADA 4

Opções1 T.lâmp.(Vida)

Reajustar Mostrar OSD Sist. de Vídeo Tela de Fundo Modo Eco Auto Desligamento Posição do Menu Bloqueio Sistema

SEL/AJU VOLT

Normal

Auto Logo

Centro

CONF FIM

Menu “Opções2”

Opções2 Senha

Auto Angulação Alto falante Saída áudio Projeção RS-232C Monitor Desligado Reiniciar Tudo

SEL/AJU VOLT

Saída fixa áudio Frontal 9600bps Ativar

CONF FIM

Menu “Idiomas”

Idiomas

ENTR 3

hr ( 100%)

ENTR 1

Menu principal Submenu

Opções1

Página 49

*1 Item quando entra sinal de RGB através de ENTRADA 1 ou ENTRADA 2 *2 Item quando ENTRADA 3 ou ENTRADA 4 é selecionada

Menu principal Submenu

Opções2

Página 55

T.lâmp.(Vida)

Página 49

Reajustar

Página 49

Mostrar OSD [Eco/Padrão]

Página 50

Sist. de Vídeo

Página 50

Tela de Fundo

Página 51

Modo Eco [Eco/Padrão]

Página 51

Auto Desligamento [Ligado/Desligado]

Página 52

Posição do Menu

Página 52

Bloqueio Sistema

Páginas 53, 54

Senha

Página 55

Auto Angulação [Ligado/Desligado]

Normal

Borda

Dot By Dot

Alongar

Auto PAL NTSC3.58 SECAM NTSC4.43 PAL-M PAL-N PAL-60

Logo Tela Azul Nenhum

Centro Sup. Dto. Inf. Dto. Sup. Esq. Inf. Esq.

Senha Antiga Senha Nova Reconfirmar

Página 56

Alto falante [Ligado/Desligado]

Página 56

Saída áudio

Página 57

Projeção

Página 57

RS-232C

Página 58

Monitor Desligado

Página 58

Reiniciar Tudo

Saída fixa áudio Saída var. áudio

Frontal Teto+Frontal Traseira Teto+Traseira

9600 bps 115200 bps

Ativar Desativar

Página 59

Menu principal

Idiomas

Página 60

English Deutsch Español Nederlands Français Italiano Svenska Português

Recursos

úteis

SEL/AJU VOLT

CONF FIM

Utilização da Tela de Menu

O menu pode ser operado para realizar duas funções, ajustes e configurações. (Para configurar itens do menu, veja páginas 42 e 43.)

Tecla MOUSE/Ajustes

Tecla ENTER

Teclas de Ajuste ('/"/\/|)

Tecla MENU

('/"/\/|)

Tecla ENTER

Tecla MENU

Tecla UNDO

Seleções do Menu (Ajustes)

Exemplo: Ajuste de “Brilho”

• Esta operação também pode ser executado com as teclas do projetor.

1 Pressione .

• A tela do menu “Imagem” para o modo de entrada selecionado é exibida.

2 Pressione

| ou

outras telas de menu.

• O ícone da tela de menu escolhida é realçado.

Ícone de menu Tela de menu

Nota

• O menu “Sincronia” não está disponível para ENTRADA 3 ou 4.

\ para exibir as

Imagem

Sincronia

Opções1

Opções2

Idiomas

Exemplo: tela do menu “Imagem” para

Imagem

Modo Imagem Contraste Brilho Ver melho Azul Ênfase br. Temp Cor sRGB Reset Tipo de Sinal

modo ENTRADA 1 (RGB)

Ícones de menu

Padrão

7500K

Auto

SEL/AJU VOLT

ENTR 1

CONF FIM

Pressione

' ou

" para selecionar

o item que pretende ajustar.

• O item selecionado é realçado.

Para ajustar a imagem projetada enquanto a vê

Pressione

• O item de ajuste simples escolhido (p.ex., “Brilho”) é exibido em vez do menu

• Ao pressionar-se ' ou", o item seguinte será exibido (“Vermelho” será exibido depois de “Brilho”).

•

Pressione para voltar à tela anterior.

Nota

Itens de ajustes simples

Imagem

Modo Imagem Contraste Brilho Ver melho

Azul Ênfase br. Temp Cor sRGB Reset Tipo de Sinal

SEL/AJU VOLT

Brilho

ENTR 1

Padrão

7500K

Auto

CONF FIM

4 Pressione

\ ou

| para ajustar

o item selecionado.

• O ajuste é armazenado.

5 Pressione .

• A tela de menu irá desaparecer.

Imagem Modo Imagem

Contraste Brilho Ver melho Azul Ênfase br. Temp Cor sRGB Reset Tipo de Sinal

SEL/AJU VOLT

ENTR 1

Padrão

7500K

Auto

CONF FIM

Recursos

úteis

Utilização da Tela de Menu

O menu pode ser operado para realizar duas funções, ajustes e configurações. (Para configurar itens do menu, veja páginas 40 e 41.)

Tecla MOUSE/Ajustes ('/"/\/|)

Tecla ENTER

Seleções do Menu (Definições)

Exemplo: Ajustar “Posiçao do Menu”

• Esta operação também pode ser executada com as teclas do projetor.

1 Pressione .

• A tela do menu “Imagem” para o modo de entrada desejado é exibido.

Exemplo: tela do menu “Imagem” para

Imagem Modo Imagem

Contraste Brilho Ver melho Azul Ênfase br. Temp Cor sRGB Reset Tipo de Sinal

Tecla MENU

Tecla UNDO

modo ENTRADA 1 (RGB)

Ícones de menu

ENTR 1

Padrão

7500K

Auto

2 Pressione

| ou

\ para exibir as

outras telas de menu.

• É realçado o ícone de menu para a tela de menu escolhida.

Ícone de menu Tela de menu

Imagem

Sincronia

Opções1

Opções2

Idiomas

Nota

• O menu “Sincronia” não está disponível para ENTRADA 3 ou 4.

SEL/AJU VOLT

CONF FIM

Exemplo: tela do menu “Opções1”

Opções1 T.lâmp.(Vida)

Reajustar Mostrar OSD Tela de Fundo Modo Eco Auto Desligamento Posição do Menu Bloqueio Sistema

SEL/AJU VOLT

Normal

Logo

Centro

ENTR 1

hr ( 100%)

CONF FIM

Pressione

' ou

" para selecionar o

item que pretende ajustar e depois pressione

• O item selecionado é realçado.

• Quando selecionar “Bloqueio Sistema” no

menu “Opções1” e “Senha” no menu “Opções2”,

• Pressione ou \ para voltar à tela anterior.

• Para alguns itens, pressione \ ou | para selecionar o ícone usando “

4 Pressione

| para exibir o submenu.

pressione

Nota

' ou

" para selecionar

”.

o ajuste do item exibido no submenu.

Opções1 T.lâmp.(Vida)

Reajustar Mostrar OSD Tela de Fundo Modo Eco Auto Desligamento Posição do Menu Bloqueio Sistema

SEL/AJU VOLT

Opções1 T.lâmp.(Vida)

Reajustar Mostrar OSD Tela de Fundo Modo Eco Auto Desligamento Posição do Menu Bloqueio Sistema

Normal

Logo

Centro Sup. Dto. Inf. Dto. Sup. Esq. Inf. Esq.

CONF FIM

Normal

Logo

Centro Sup. Dto. Inf. Dto.

Sup. Esq. Inf. Esq.

ENTR 1

hr ( 100%)

Submenu

ENTR 1

hr ( 100%)

5 Pressione .

• O item selecionado está ajustado.

6 Pressione .

• A tela de menu irá desaparecer.

SEL/AJU VOLT

CONF FIM

Recursos

úteis

Ajustes de Imagem (Menu “Imagem”)

Você pode ajustar a imagem do projetor conforme a sua preferência utilizando o menu “Imagem”.

Selecionando o Modo Imagem

Esta função permite selecionar o modo de imagem de acordo com a claridade do ambiente ou o conteúdo da imagem a ser projetada. Em todos os modos de imagem, pode-se ajustar e salvar os itens do menu “Imagem”.

Operação do menu

Exemplo: tela do menu “Imagem” para

modo ENTRADA 1 (RGB)

Imagem Modo Imagem

Contraste Brilho Ver melho Azul Ênfase br. Temp Cor sRGB Reset Tipo de Sinal

SEL/AJU VOLT

Descrição dos Modos de Imagem

Itens selecionáveis Padrão Apresentação

Para imagem padrão Clareia porções mais escuras da imagem

para acentuar as apresentações.

Cinema

Proporciona maior profundidade a porções mais escuras da imagem, para projeções de filmes mais excitantes.

Jogo

Para gradações mais naturais de cor quando se estiver jogando video-game, etc.

Nota

• Você pode também pressionar no projetor ou

no controle remoto para selecionar o

modo Imagem. (Veja página 35.)

Página 42

ENTR 1

Padrão

7500K

Auto

CONF FIM

Descrição

Ajustando a Imagem

Selecione um modo de imagem antes de ajustar a imagem.

Operação do menu

Exemplo: tela do menu “Imagem” para

modo ENTRADA 1 (RGB)

Imagem Modo Imagem

Contraste Brilho Ver melho Azul Ênfase br. Temp Cor sRGB Reset Tipo de Sinal

SEL/AJU VOLT

Descrição dos Itens de Ajuste

Itens selecionáveis

Contraste Brilho

Cor

Matiz

Nitidez Vermelho

Azul

“Cor”, “Matiz” e “Nitidez” não serão exibidos quando selecionar ENTRADA 1/ENTRADA 2, ajustar o “Tipo de Sinal” em “RGB” ou em “Auto”, e o sinal de entrada for reconhecido como um sinal RGB.

“Vermelho” e “Azul” não podem ser ajustados quando o “sRGB” está em “ ” (Ligado).

Pressione \ Pressione |

Para menor contraste Para menor brilho Para menor intensidade de cor Os tons de pele tornam-se arroxeados Para menor nitidez

Para diminuir o vermelho Para diminuir o azul

Nota

•

“Nitidez” pode ser ajustada quando forem detectados os sinais 480I, 480P, 540P, 576I, 576P, 720P, 1035I ou 1080I estando o “Tipo de Sinal” em ENTRADA 1 ou ENTRADA 2 regulado para “Componente” ou regulado para “Auto” e o sinal de entrada for reconhecido como um sinal componente.

• Para reiniciar todos os itens de ajuste, selecione “Reset” e pressione .

Página 40

ENTR 1

Padrão

7500K

Auto

CONF FIM

Para maior contraste Para maior brilho Para maior intensidade de cor Os tons de pele tornam-se esverdeados Para maior nitidez Para aumentar o vermelho Para aumentar o azul

Enfatizando o Contraste

Ajustando a Temperatura de Cor

Esta função enfatiza porções mais claras das imagens para dar-lhes maior contraste.

Operação do menu

Página 40

Exemplo: tela do menu “Imagem” para

modo ENTRADA 1 (RGB)

Imagem Modo Imagem

Contraste Brilho Ver melho Azul Ênfase br. Temp Cor sRGB Reset Tipo de Sinal

SEL/AJU VOLT

Padrão

7500K

Auto

ENTR 1

CONF FIM

Descrição do Ajuste de Ênfase no Branco

Descrição

Para melhorar a reprodução em cores, diminua a ênfase no branco.

Para aumentar o brilho, aumente a ênfase no branco.

Nota

• “Ênfase br.” não pode ser ajustado quando “sRGB” estiver em “ ” (Ligado).

Operação do menu

Página 42

Exemplo: tela do menu “Imagem” para

modo ENTRADA 1 (RGB)

Imagem Modo Imagem

Contraste Brilho Ver melho Azul Ênfase br. Temp Cor sRGB Reset Tipo de Sinal

SEL/AJU VOLT

Padrão

7500K

Auto

ENTR 1

CONF FIM

Descrição dos Ajustes na Temperatura de Cor

Itens

selecionáveis

5500K 6500K 7500K 8500K 9300K

10500K

Para menor temperatura de cor para imagens mais quentes, avermelhadas com matiz incandescente.

Para maior temperatura de cor para imagens mais frias, azuladas com matiz fluorescente.

Descrição

Nota

• Os valores de “Temp Cor” são somente para fins genéricos normais.

• “Temp Cor” não pode ser ajustado quando “sRGB” estiver em “

” (Ligado) .

Recursos

úteis

Ajustes de Imagem (Menu “Imagem”)

Ajuste sRGB

Para exibir a imagem na matiz natural de uma imagem original do computador, selecione “sRGB” e coloque em “

Operação do menu

Exemplo: tela do menu “Imagem” para

Imagem Modo Imagem

Contraste Brilho Ver melho Azul Ênfase br. Temp Cor sRGB Reset Tipo de Sinal

Nota

• Padrão internacional para reprodução de cores controlado pela IEC (Comissão Eletrotécnica Internacional. Como a área de cores fixas é decidida pela IEC, quando “sRGB” está em “ (Ligado), as imagens são exibidas no matiz natural de uma imagem original. Não se pode ajustar os itens “Vermelho”, “Azul”,

•

“Temp Cor” e “Enfase br.” quando “sRGB” está em “ ” (Ligado).

•

Para mais informações adicionais sobre a função sRGB, visite o site “http://www.srgb.com/”.

” (Ligado).

Página 42

modo ENTRADA 1 (RGB)

ENTR 1

Padrão

7500K

Auto

SEL/AJU VOLT

CONF FIM

”

Ajuste de Tipo de Sinal

Esta função permite selecionar o sinal de entrada de RGB ou de componente em ENTRADA 1 ou ENTRADA 2.

Operação do menu

Exemplo: tela do menu “Imagem” para

modo ENTRADA 1 (RGB)

Imagem Modo Imagem

Contraste Brilho Ver melho Azul Ênfase br. Temp Cor sRGB Reset Tipo de Sinal

SEL/AJU VOLT

Descrição dos Ajustes de Tipo de Sinal

Itens

selecionáveis

Auto

RGB Componente

Os sinais de entrada são automaticamente reconhecidos como RGB ou Componente.

Ajuste quando receber sinais RGB. Ajuste quando receber sinais

Componente.

Página 42

ENTR 1

Padrão

7500K

Auto

CONF FIM

Descrição

Informação

•

Quando “sRGB” está em “ ” (Ligado), a imagem projetada poderá escurecer, mas isto não indica defeito.

Ajuste da Imagem de Computador (Menu “Sincronia”)

Utilizando o menu “Sincronia”, você poderá ajustar a imagem de computador, combiná-la com o modo de exibição do computador, e confirmar o sinal de entrada.

Ajuste da Imagem do Computador

Use a função Sincronia Fina em caso de irregularidades como listas verticais ou tremulações em parte da tela.

Operação do menu

Exemplo: tela do menu “Sincronia”

para modo ENTRADA 1 (RGB)

Sincronia Relógio

Fase Horiz. Ver tic. Reset Modo Especial Automática Info do Sinal

Descrição dos Itens de Ajuste

Itens

selecionáveis

Relógio Fase

Horiz.

Ver tic.

Ajustar o ruído vertical. Ajustar o ruído horizontal (como o tracking do VCR). Centralizar a imagem na tela movendo-a para esquerda ou direita. Centralizar a imagem na tela movendo-a para cima ou para baixo.

Nota

• A imagem do computador pode ser automaticamente ajustada colocando a “Automática” no menu “Sincronia” em “ ”

(Ligado), ou ainda pressionando no projetor

no controle remoto. Veja detalhes na

ou página seguinte.

• Para reiniciar todos os itens de ajuste, selecione “Reset” e pressione .

SEL/AJU VOLT

Página 40

ENTR 1

CONF FIM

Descrição

Ajuste do Modo Especial

Normalmente, o tipo de sinal de entrada é detectado e o modo de resolução correto é automaticamente selecionado. Contudo, para alguns sinais, é necessário selecionar o modo de resolução ideal em “Modo Especial” do menu “Sincronia” que combine com o modo de exibição do computador.

Operação do menu

Exemplo: tela do menu “Sincronia”

para modo ENTRADA 1 (RGB)

Sincronia

Relógio Fase Horiz. Ver tic. Reset Modo Especial Automática Info do Sinal

Nota

• Quando o computador exibe padrões repetitivos em linhas alternadas (faixas horizontais), pode aparecer uma tremulação que dificulte a visualização da imagem.

• Veja em “Verificação do Sinal de Entrada”, na página seguinte, informações sobre o sinal de entrada ora selecionado.

SEL/AJU VOLT

Página 42

ENTR 1

CONF FIM

Recursos

úteis

Ajuste da Imagem de Computador (Menu “Sincronia”)

Ajuste de Sincronia

Automática

Usado para ajustar automaticamente uma imagem de computador.

Operação do menu

Exemplo: tela do menu “Sincronia” para

modo ENTRADA 1 (RGB)

Sincronia Relógio

Fase Horiz. Ver tic. Reset Modo Especial Automática Info do Sinal

SEL/AJU VOLT

Descrição do Ajuste Sinc. Automática

Itens selecionáveis

O ajuste de Sincronia Automática

(Ligado)

(Desligado)

ocorre quando o projetor é ligado ou, se conectado a um computador, quando os sinais de entrada são mudados.

O ajuste de Sincronia Automática não funciona automaticamente.

Página 42

ENTR 1

CONF FIM

Descrição

Verificação do Sinal de Entrada

Operação do menu

Exemplo: tela do menu “Sincronia” para

modo ENTRADA 1 (RGB)

Sincronia Relógio

Fase Horiz. Ver tic. Reset Modo Especial Automática Info do Sinal

SEL/AJU VOLT

Nota

• O projetor exibirá o número de linhas escaneadas disponíveis no equipamento audio-visual como um reprodutor de DVD ou Vídeo Digital.

• O projetor exibirá a resolução quando conectar o computador.

Página 42

ENTR 1

CONF FIM

Nota

• O ajuste de Sincronia Automática também funciona pressionando no projetor ou

no controle remoto.

• O ajuste de Sincronia Automática poderá levar algum tempo para completar, dependendo da imagem do computador conectado ao projetor.

• Quando não for possível otimizar a imagem com o ajuste de Sincronia Automática, use ajustes manuais. (Veja página 47.)

Utilização do Menu “Opções1”

Pode-se o menu “Opções1” para melhorar o desempenho do projetor.

Verificação da Vida Útil da Lâmpada

Pode-se

lâmpada e o tempo de vida restante (percentagem).

Operação do menu

Condição de uso da lâmpada

confirmar o tempo de uso acumulado da

Página 42

Exemplo: tela do menu “Opções1” para

modo ENTRADA 1 (RGB)

Opções1

T.lâmp.(Vida) Reajustar Mostrar OSD

Tela de Fundo Modo Eco Auto Desligamento

Posição do Menu Bloqueio Sistema

SEL/AJU VOLT

Normal

Logo

Centro

ENTR 1

hr ( 100%)

CONF FIM

Descrição de T.lâmp.(Vida)

Vida útil restante da lâmpada

“Vida”

Usando somente no

(

Modo Eco

)

Usando somente no Modo Padrão

( )

100% 5%

aprox. aprox.

3.000 horas 150 horas aprox. aprox.

2.000 horas 100 horas

Ajuste do Modo Reajustar (Redimensionar)

Dependendo do sinal de entrada, pode-se selecionar a imagem da tela.

Operação do menu

Exemplo: tela do menu “Opções1” para

modo ENTRADA 1 (RGB)

Opções1

T.lâmp.(Vida) Reajustar Mostrar OSD

Tela de Fundo Modo Eco Auto Desligamento

Posição do Menu Bloqueio Sistema

SEL/AJU VOLT

Itens Selecionáveis dos Modos de Reajustar

• Normal

• Borda

• Dot By Dot*

• Alongar

Item quando o sinal RGB entra através de ENTRADA

1 ou ENTRADA 2

Página 42

ENTR 1

hr ( 100%)

Normal

Logo

Centro

CONF FIM

Nota

• Recomenda-se trocar a lâmpada quando sua vida útil restante estiver 5%.

• A tabela acima indica estimativas aproximadas, no caso de uso somente num dos casos mostrados.

• A vida restante da lâmpada varia dentro da faixa de valores mostrados dependendo da freqüência em que o “Modo Eco” é mudado entre “ (Modo Eco) e “ ” (Modo Padrão). (Veja página

51.)

• A vida útil da lâmpada pode variar dependendo das condições de uso.

Nota

• Para detalhes do modo Reajustar, veja páginas

Recursos

úteis

36 e 37.

• Pode-se também pressionar no controle remoto para ajustar o modo Reajustar. (Veja

página 36.)

”

Utilização do Menu “Opções1”

Ajuste

da Exibição na Tela

Esta função permite ligar ou desligar as mensagens na tela.

Operação do menu

Página 42

Exemplo: tela do menu “Opções1” para

modo ENTRADA 1 (RGB)

Opções1 T.lâmp.(Vida)

Reajustar Mostrar OSD Tela de Fundo Modo Eco Auto Desligamento Posição do Menu Bloqueio Sistema

Descrição dos

Itens

selecionáveis

(Ligado)

(Desligado)

Normal

Logo

Centro

SEL/AJU

VOLT

Ajuste

Descrição

Aparecem todas as exibições na tela.

• Não são exibidos ENTRADA/VOLUME/ AV MUDO/IMOBILIZAÇÂO/AUTO SINC/ AMPLIAR/ “Foi pressionado um botão inválido”.

• “Todos os botões do Projetor estão travados” é exibido quando se pressiona o botão STANDBY com a função Tr avamento de tecla ligada.

ENTR 1

hr ( 100%)

CONF FIM

s Mostrar OSD

Ajuste do Sistema de Vídeo

O modo do sistema de entrada de vídeo vem predeterminado de fábrica em “Auto”; contudo, dependendo da diferença do sinal de vídeo, pode não aparecer uma imagem nítida do equipamento audio-visual conectado. Neste caso, mude o sinal de vídeo.

Operação do menu

Exemplo: tela do menu “Opções1” para

modo ENTRADA 3 (Vídeo)

Opções1 T.lâmp.(Vida)

Reajustar Mostrar OSD Sist. de Vídeo Tela de Fundo Modo Eco Auto Desligamento Posição do Menu Bloqueio Sistema

SEL/AJU VOLT

Descrição dos Sistemas de Vídeo

Itens selecionáveis

PA L

SECAM

NTSC4.43

NTSC3.58

Quando conectado a equipamento de vídeo PAL. Quando conectado a equipamento de vídeo SECAM. Quando reproduzindo sinais NTSC em equipamento de vídeo PAL. Quando conectado a equipamento de vídeo NTSC.

Página 42

ENTR 3

hr ( 100%)

Normal

Auto Logo

Centro

CONF FIM

Descrição

Nota

• O sinal de vídeo somente pode ser colocado no modo ENTRADA 3 ou ENTRADA 4.

• Quando “Sist. de Vídeo” está em “Auto”, pode não receber uma imagem nítida devido a diferenças de sinal. Neste caso, mude para o sistema de vídeo do sinal de origem.

Seleção de uma Imagem Inicial e de Fundo

Modo Eco

Operação do menu

Página 42

Operação do menu

Página 42

Exemplo: tela do menu “Opções1” para

modo ENTRADA 1 (RGB)

Opções1 T.lâmp.(Vida)

Reajustar Mostrar OSD Tela de Fundo Modo Eco Auto Desligamento Posição do Menu Bloqueio Sistema

SEL/AJU

VOLT

Normal

Logo

Centro

ENTR 1

hr ( 100%)

CONF FIM

Descrição de Imagens de Fundo

tens

selecionáveis Logo Azul Nenhum

Imagem padrão SHARP Tela azul

Tela preta*

Descrição

Exemplo: tela do menu “Opções1” para

modo ENTRADA 1 (RGB)

Opções1 T.lâmp.(Vida)

Reajustar Mostrar OSD Tela de Fundo Modo Eco Auto Desligamento Posição do Menu Bloqueio Sistema

SEL/AJU VOLT

Normal

Logo

Centro

ENTR 1

hr ( 100%)

CONF FIM

Descrição do Modo Eco

tens

selecionáveis

(

Modo Eco

)

(Modo Padrão)

Brilho

80%

100%

Consumo de energia

(Quando usar AC 100V)

220 W

270 W

Vida Útil da

Lâmpada

aprox.

3.000 horas aprox.

2.000 horas

Nota

* Se o sinal de entrada tiver interferência, a tela

será exibida durante a interferência.

Nota

• Quando “Modo Eco” estiver em “ ” (Modo Eco), o consumo de energia diminuirá e a vida útil da lâmpada aumentará. (A claridade de projeção diminuirá em 20%.)

Recursos

úteis

Utilização do Menu “Opções1”

Função de Desligamento Automático

Operação do menu

Exemplo: tela do menu “Opções1” para

modo ENTRADA 1 (RGB)

Opções1 T.lâmp.(Vida)

Reajustar Mostrar OSD Tela de Fundo Modo Eco Auto Desligamento Posição do Menu Bloqueio Sistema

SEL/AJU

VOLT

Descrição do Auto Desligamento

Itens

selecionáveis

(Ligado)

(Desligado)

O projetor entra automaticamente no modo de espera quando nenhum sinal de entrada é detectado por 15 minutos ou mais.

A função “Auto Desligamento” é desativada.

Nota

• Quando a função “Auto Desligamento” estiver em “ ” (Ligado), aparecerá na tela 5 minutos

antes do projetor entrar no modo Espera a mensagem “Entrar em modo ESPERA em X min.”, indicando os minutos restantes.

Página 42

ENTR 1

hr ( 100%)

Normal

Logo

Centro

CONF FIM

Descrição

Seleção da Posição do Menu na Tela

Selecione “Posição do Menu” no menu “Opções 1” e a posição desejada para a tela do menu.

Operação do menu

Exemplo: tela do menu “Opções1” para

modo ENTRADA 1 (RGB)

Opções1 T.lâmp.(Vida)

Reajustar Mostrar OSD Tela de Fundo Modo Eco Auto Desligamento Posição do Menu Bloqueio Sistema

SEL/AJU VOLT

Descrição das Posições do Menu

Itens

selecionáveis Centro Sup. Dto. Inf. Dto. Sup. Esq. Inf. Esq.

No centro da imagem. No canto superior direito da imagem. No canto inferior direito da imagem. No canto superior esquerdo da imagem. No canto inferior esquerdo da imagem.

Página 42

ENTR 1

hr ( 100%)

Normal

Logo

Centro

CONF FIM

Descrição

Função Bloqueio do Sistema

Esta função previne usos não-autorizados do projetor. Com esta função ativada, os usuários precisam digitar o código de acesso correto toda vez que o projetor for ligado. Recomenda-se que se guarde o código de acesso em lugar seguro onde somente usuários autorizados tenham acesso.

Informação

•

Se perder ou esquecer o seu código de acesso, contate o Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página 70). Mesmo que a garantia do produto esteja na validade, o serviço para reativação do código de acesso será cobrado.

Operação do menu

Exemplo: tela do menu “Opções1” para

modo ENTRADA 1 (RGB)

Opções1 T.lâmp.(Vida)

Reajustar Mostrar OSD Tela de Fundo Modo Eco Auto Desligamento Posição do Menu Bloqueio Sistema

SEL/AJU VOLT

Página 42

ENTR 1

hr ( 100%)

Normal

Logo

Centro

CONF FIM

Nota

• Se digitar um código de acesso errado, o cursor voltará ao ponto inicial do “Código Antigo”.

• O código de acesso válido consta de 4 teclas

do projetor. ativado, a tela para entrada do código de acesso não aparecerá quando a energia for ligada.

Pressione as 4 teclas no controle remoto

Se este código de acesso estiver

ou no projetor para digitar o novo código de acesso em “Código Novo”.

Nota

• As seguintes teclas não podem ser usadas para o código de acesso:

• Tecla ON

• Tecla STANDBY

• Tecla L-CLICK/ENTER

• Tecla R-CLICK/UNDO

• Tecla MENU

• Tecla ZOOM/FOCUS

• Teclas ZOOM

• Teclas FOCUS

A função Bloqueio do Sistema reconhece cada tecla

•

do controle remoto ou do projetor como uma tecla individual, mesmo que as teclas tenham o mesmo nome. Caso o código de acesso seja configurado com as teclas do projetor, use somente as mesmas teclas no projetor. Se configurar o código de acesso com as teclas do controle remoto, use as mesmas teclas no controle remoto.

Colocação do Código de Acesso

Selecione “Bloqueio Sistema” no menu “Opções1”, e pressione

• Aparecerá uma mensagem.

• Leia esta mensagem, e pressione

Pressione as 4 teclas no controle remoto ou no projetor para digitar o código de acesso válido em “Código Antigo”.

• Quando configurar a senha pela primeira vez, pressione " no projetor quatro vezes.

"Exibição na tela

Bloqueio Sistema Código Antigo

Código Novo Reconfirmar

VOLT

FIM

4 Digite o mesmo código de acesso

em “Reconfirmar”.

Nota

A janela de entrada do código de acesso não é exibida quando o projetor é ligado

• Pressione " no projetor quatro vezes nas etapas 2 e 3 acima.

Quando o Bloqueio do Sistema estiver ativado

• Quando o Bloqueio do Sistema estiver ativado, a janela para entrada do código de acesso aparecerá ao ser ligado o aparelho. Neste caso, digitar o código de acesso correto para iniciar a projeção.Se o código de acesso não for inserido, as imagens não serão projetadas, mesmo que os sinais sejam enviados ao projetor.

Recursos

úteis

Utilização do Menu “Opções1”

Modificação do Código de Acesso

Bloqueio Sistema Código Antigo

Código Novo Reconfirmar

VOLT

FIM

1 Pressione as 4 teclas no controle

remoto ou no projetor para digitar o código de acesso válido em “Código Antigo”.

2 Pressione as 4 teclas no controle

remoto ou no projetor para digitar o novo codigo de acesso em “Código Novo”.

3 Digite o mesmo código de acesso

em “Reconfirmar”.

Quando o Bloqueio do Sistema está Ativado

Se o bloqueio do sistema estiver ativado, digite o código de acesso e adote o procedimento abaixo para liberar o bloqueio do sistema.

▼Tela de entrada para código de acesso

Bloqueio Sistema

Nota

• Quando o Bloqueio do Sistema está ativado, a janela para entrada do código de acesso aparece depois que o aparelho é ligado.

• Se nenhum código de acesso for digitado, a imagem aparecerá, mesmo se o projetor receber o sinal de entrada.

Pressione no controle remoto ou

do projetor para ligar o projetor.

Quando aparecer a

janela para entrada do código de acesso, digite o código correto para iniciar a projeção.

Nota

•

A função Bloqueio do Sistema reconhece cada tecla do controle remoto ou do projetor como uma tecla individual, mesmo que as teclas tenham o mesmo nome. Caso acesso seja configurado projetor, use somente as mesmas teclas no projetor. com as teclas do controle remoto, use as mesmas teclas no controle remoto.

Função de Travamento

Use esta função para travar as teclas de operação do projetor.

■ Travando as Teclas de Operação

Mantenha pressionado

enquanto o projetor é ligado.

"Exibição na tela

Função Trava Tecla Ativada

• A função de Travamento não afeta a operação das teclas do controle remoto.

• Não se pode usar a função de travamento durante o aquecimento do projetor.

no projetor por cerca de 3 segundos

■ Desativando o Travamento

Mantenha pressionado

"Exibição na tela

Função Trava Tecla Desativada

• Quando o projetor está no modo de espera, o código de acesso pode ser liberado mantendo pressionado

cerca de 3 segundos.

o código de

com as teclas do

Se configurar o código de acesso

no projetor por cerca de 3 segundos.

no projetor por

Conjunto de Funções Úteis durante a Instalação (Menu “Opções2”)

Modificação de Senha

Definição de uma Senha

••

• Nenhuma senha vem definida de fábrica, e o

••

menu “Opções2” está disponível.

••

• Se não quiser que outras pessoas usem o

••

menu “Opções2”, defina uma senha.

Operação do menu

Exemplo: tela do menu “Opções2”

Opções2

Senha Auto Angulação Alto falante Saída áudio Projeção RS-232C Monitor Desligado Reiniciar Tudo

SEL/AJU VOLT

Senha

Senha Antiga

Senha Nova

Reconfirmar

VOLT

Página 42

ENTR 1

Saída fixa áudio Frontal 9600bps Ativar

CONF FIM

FIM

Senha Senha Antiga

Senha Nova Reconfirmar

VOLT

1 Pressione

FIM

" e

| para digitar a

senha em “Senha Antiga” e pressione

2 Pressione

" e

| para definir

uma nova senha em “Senha Nova” e pressione

3 Digite a mesma senha de 4 dígitos

em “Reconfirmar” e pressione

Nota

•

Se não quiser definir uma senha, deixe os cam-

pos em branco nas etapas 2 e 3 e pressione .

1 Selecione “Senha” no menu

“Opções2”, e pressione

• A tela para inserir a senha aparece.

2 Pressione ' ou " para inserir o

primeiro dígito em “Senha Nova”, e depois pressione |.

3 Digite os 3 dígitos restantes e

pressione

Insira a mesma senha em “Reconfirmar” e pressione

Nota

•

Após a definição de uma senha, será necessário digitá-la para utilizar o menu “Opções2”.

•

Para cancelar a digitação da senha, pressione .

Se Esquecer a Sua Senha

Se esquecer a senha, apague-a utilizando o procedimento a seguir, e defina uma senha nova.

Pressione

Nota

• Se pressionar por mais de 3 segundos, as teclas de operação do projetor serão travadas.

(Veja página 54.)

• Apenas as teclas do projetor podem ser usadas para apagar a senha.

Recursos

úteis

Conjunto de Funções Úteis durante a Instalação (Menu “Opções2”)

Ligação da Auto-angulação

Quando a imagem é projetada de cima ou de baixo a uma tela inclinada, a imagem sofre distorção trapezoidal. Esta distorção é corrigida automaticamente.

Operação do menu

Exemplo: tela do menu “Opções2”

Opções2

Senha Auto Angulação Alto falante Saída áudio Projeção RS-232C Monitor Desligado Reiniciar Tudo

SEL/AJU VOLT

Descrição da Auto-angulação

Itens

selecionáveis

(Ligado)

(Desligado)

A distorção trapezoidal da imagem projetada é corrigida automaticamente. A distorção trapezoidal da imagem projetada não é corrigida automaticamente.

Página 42

ENTR 1

Saída fixa áudio Frontal 9600bps Ativar

CONF FIM

Descrição

Utilização do Alto-falante

Esta função permite colocar a saída de áudio do alto-falante interno em “ (Desligado) quando, por exemplo, o projetor está conectado a um amplificador externo.

Operação do menu

Exemplo: tela do menu “Opções2”

Opções2

Senha Auto Angulação Alto falante Saída áudio Projeção RS-232C Monitor Desligado Reiniciar Tudo

SEL/AJU VOLT

Descrição dos Ajustes do Alto-falante

Itens

selecionáveis

(Ligado)

(Desligado)

O sinal de áudio sai do alto-falante interno.

O sinal de áudio não sai do alto-falante interno.

” (Ligado) ou “ ”

Página 42

ENTR 1

Saída fixa áudio Frontal 9600bps Ativar

CONF FIM

Descrição

Nota

• A distorção trapezoidal pode ser corrigida com a função de Correção Auto-angular, para ângulos de até aproximadamente 12 graus fora da perpendicular com a tela.

• Quando a tela estiver inclinada ou a imagem estiver distorcida, coloque “Auto Angulação” em

” (Desligado).

“

• Correções manuais podem ser feitas quando se quer ajustes finos, depois que a função Correção Auto-angular foi ativada. (Veja página 31.)

Uso do Tipo de Saída de Áudio

Reversão/Inversão das Imagens Projetadas

Esta função, ligada ao VOLUME, determina se a saída do nível de áudio do terminal AUDIO OUTPUT é fixa ou variável.

Operação do menu

Página 42

Exemplo: tela do menu “Opções2”

Opções2

Senha Auto Angulação Alto falante Saída áudio Projeção RS-232C Monitor Desligado Reiniciar Tudo

Descrição

Itens

selecionáveis

Saída fixa áudio

Saída var. áudio

Saída fixa áudio Frontal 9600bps Ativar

SEL/AJU VOLT

dos

Ajustes de Saída de Áudio

Descrição

Saída de áudio cuja potência não varia com o nível de volume do projetor. Saída de áudio cuja potência varia com o nível de volume do projetor.

ENTR 1

CONF FIM

Este projetor está equipado com uma função de reversão/inversão de imagem que permite reverter ou inverter a imagem projetada para diversas finalidades.

Operação do menu

Página 42

Exemplo: tela do menu “Opções2”

Opções2

Senha Auto Angulação Alto falante Saída áudio Projeção RS-232C Monitor Desligado Reiniciar Tudo

SEL/AJU VOLT

Saída fixa áudio Frontal 9600bps Ativar

ENTR 1

CONF FIM

Descrição de Projeção

Itens selecionáveis Frontal Teto + Frontal Tr aseira Teto +Traseira

Imagem normal Imagem invertida Imagem revertida Imagem revertida e invertida

Descrição

Informação

•

Se a “Saída áudio” estiver em “Saída var. áudio”, assegure-se de diminuir o volume do projetor antes de ligar ou desligar a energia, e quando mudar a entrada.

Nota

• Esta função é usada para instalações de imagem revertida e de montagem no teto. (Veja página 20.)

Recursos

úteis

Conjunto de Funções Úteis durante a Instalação (Menu “Opções2”)

Seleção da Velocidade de Transmissão (RS-232C)

Lembre-se de ajustar o projetor e o computador na mesma taxa de transmissão.

Operação do menu

Exemplo: tela do menu “Opções2”

Opções2

Senha Auto Angulação Alto falante Saída áudio Projeção RS-232C Monitor Desligado Reiniciar Tudo

SEL/AJU VOLT

Descrição do RS-232C

Itens selecionáveis

9600 bps

115200 bps

A velocidade de transmissão é lenta.

A velocidade de transmissão é rápida.

Nota

• Veja no “GUIA DE CONFIGURAÇÃO” do CDROM fornecido, RS-232C Especificações e Configurações de Comandos.

• Veja no manual de operações do computador as instruções para ajustar a taxa de transmissão do computador.

Página 42

ENTR 1

Saída fixa áudio Frontal 9600bps Ativar

CONF FIM

Descrição

Ajustes da Saída do Monitor

Ao colocar a Saída do Monitor em “Ativar”, sua saída é ativada e o monitor consome energia mesmo no modo de espera. Recomenda-se colocar a Saída do Monitor em “Desativar” quando ele não estiver conectado, para economizar energia com o projetor no modo de espera.

Operação do menu

Exemplo: tela do menu “Opções2”

Opções2

Senha Auto Angulação Alto falante Saída áudio Projeção RS-232C Monitor Desligado Reiniciar Tudo

SEL/AJU VOLT

Descrição de Saída do Monitor

Itens selecionáveis

Ativar

Desativar

A função de saída do monitor é ativada mesmo quando o projetor está no modo de espera. A função de saída do monitor é desligada quando o projetor está no modo de espera.

Página 42

ENTR 1

Saída fixa áudio Frontal 9600bps Ativar

CONF FIM

Descrição

Voltando aos Padr

ão

Ajustes-

Esta função permite reiniciar os ajustes feitos no projetor.

Operação do menu

Página 42

Exemplo: tela do menu “Opções2”

Opções2

Senha Auto Angulação Alto falante Saída áudio Projeção RS-232C Monitor Desligado Reiniciar Tudo

SEL/AJU VOLT

Saída fixa áudio Frontal 9600bps Ativar

ENTR 1

CONF FIM

Nota

Os itens seguintes não podem ser reiniciados.

• Menu “Sincronia”

Modo Especial

• Menu “Opções1”

T.lâmp. (Vida) Bloqueio Sistema

• Menu “Idiomas”

úteis

Recursos

Utilização do Menu “Idiomas”

Seleção do Idioma de Exibição na Tela

O projetor pode exibir o menu na tela em 11 idiomas diferentes ; Inglês, Alemão, Espanhol, Holandês, Francês, Italiano, Sueco, Português, Chinês, Coreano ou Japonês.

Exemplo: tela do menu “Idiomas” para

modo ENTRADA 1 (RGB)

Idiomas

ENTR 1

Tecla ENTER

Tecla MENU

Tecla MOUSE/ Ajustes ('/"/\/|)

SEL/AJU VOLT

CONF FIM

1 Pressione no controle remoto.

• O menu “Imagem” será exibido.

2 Pressione

o ícone do menu “Idiomas” (

• O menu “Idiomas” será exibido.

3 Pressione

' ou

\ ou

| para selecionar

" para selecionar

o idioma desejado, e então pressione

• O idioma selecionado será o que aparece na tela.

4 Pressione .

• O menu “Idioma” desaparecerá.

Nota

• Este procedimento pode ser feito usando as teclas do projetor.

Manutenção

Limpeza do projetor

■ Lembre-se de desligar o cabo de energia antes de

limpar o projetor.

■ O gabinete e o painel de operações são feitos de plástico. Evite o uso de benzina e diluente, pois estes podem danificar o acabamento do gabinete.

■ Não use agentes voláteis, como inseticidas, no projetor. Não prenda por muito tempo no projetor itens de borracha ou de plástico. Os efeitos de alguns elementos no plástico podem causar danos à qualidade ou ao acabamento do projetor.

Detergente suave

diluído em água

Diluente

Cera

Limpeza da lente

■ Para limpar a lente, use um soprador disponível no mercado, ou lenços de papel (para óculos e câmeras). Não use quaisquer agentes líquidos de limpeza, pois estes podem danificar a película que reveste a superfície da lente.

■ Como a superfície da lente pode ser facilmente danificada, tenha o cuidado de não arranhar ou bater na lente.

Papel de

Limpeza

Limpeza das grades de ventilação de entrada e de saída

■ Use um aspirador de pó para limpar as grades de ventilação de entrada e de saída.

■ Limpe suavemente a sujeira com uma de flanela macia.

■ Para sujeira de difícil de remoção, umedeça o pano em detergente suave diluído com água, esprema-o bem, e então limpe o projetor. Detergentes fortes podem descolorir, deformar ou danificar o acabamento do projetor. Antes de usá-los, faça um teste numa área pequena e pouco visível do projetor.

Informação

• Se desejar limpar as grades de ventilação durante a operação do projetor, coloque antes o projetor no modo de espera pressionando

no projetor ou no controle remoto. Após a parada da ventoinha de ventilação, desligue o cabo da tomada e só então limpe as grades.

Apêndice

Indicadores de Manutenção

■ As luzes de aviso no projetor indicam problemas dentro do projetor.

■ Ao ocorrer um problema, o indicador da temperatura ou o indicador da lâmpada acende em vermelho,

e o projetor entra no modo espera. Após o projetor entrar em espera, siga os procedimentos indicados a seguir.

Indicadores de Manutenção

Indicador de Energia Indicador da Lâmpada Indicador Aviso de Temperatura

Sobre o indicador aviso de temperatura

Se a temperatura interna do projetor subir, devido ao bloqueio das grades de ventilação, ou à instalação em local inadequado, “ ” acenderá no canto inferior esquerdo da imagem. Se a temperatura continuar aumentando, a lâmpada apagará, o indicador de aviso de temperatura piscará, a ventoinha de ventilação continuará funcionando por mais 90 segundos e então o projetor entrará no modo espera. Depois do aparecimento de “

” , não deixe de tomar as medidas descritas na página 63.

Sobre o indicador da lâmpada

Mudar Lâmp.

■ Quando a vida útil restante da lâmpada cai para 5% ou menos, “ ” (amarelo) e “Mudar Lâmp.” serão

exibidos na tela. Quando a porcentagem cai para 0%, “ automaticamente se apaga, e então o projetor entra automaticamente em modo espera. Neste ponto,

o indicador da lâmpada acenderá em vermelho.

Se tentar ligar o projetor uma quarta vez sem trocar a lâmpada, o projetor não ligará.

■

” muda para “ ” (vermelho), a lâmpada

Indicador de manutenção

Indicador de

aviso de

temperatura

Indicador da

lâmpada

Desativar

Verde aceso

Pisca em

quando a

lâmpada

aquecendo.

Normal

verde

estiver

Anormal

Ver melho aceso

(Espera)

Ver melho aceso

Ver melho aceso (Espera)

Problema

A temperatura interna está anormalmente

alta.

A lâmpada não acende.

Hora de trocar a lâmpada.

A lâmpada não acende.

Causa Possível Solução

• Entrada de ar bloqueada

•

Ventoinha de ventilação quebrada

• Falha no circuito interno

•

Entrada de ar bloqueada

• A lâmpada foi desligada de forma anormal.

• Vida útil restante da lâmpada chegou a 5% ou menos.

• Lâmpada queimada

• Falha no circuito da

lâmpada

• Recoloque o projetor em local com ventilação adequada. (Veja página 7.)

•

Leve o projetor ao Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página

70) para reparos.

•

Limpe as grades de ventilação de entrada e de saída. (Veja página 61

• Desconecte o cabo de energia da tomada CA, e depois conecte-o novamente.

• Cuidados ao trocar a lâmpada. (Veja página 65.)

•

Leve o projetor ao Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página

70) para reparos.

•

Recomenda-se bastante cuidado quando for substituir a lãmpada.

Informação

• Se o indicador de aviso de temperatura acender e o projetor entrar no modo de espera, verifique se alguma das grades de ventilação está bloqueada (veja página 7), e depois tentar ligar novamente a energia. Espere que o projetor esteja completamente frio (pelo menos 10 minutos) antes de conectar o cabo e ligar novamente a energia.

• Durante o uso do projetor, se a energia for interrompida por um breve momento devido à falta de luz ou qualquer outra causa , e a luz voltar logo em seguida, o indicador da lâmpada irá acender em vermelho e a lâmpada poderá não acender. Em tais casos, desconecte o cabo de energia da tomada CA, torne a conectá-lo na tomada CA e então ligue o aparelho novamente.

• Quando o projetor entrar no modo espera, não desconecte o cabo de energia enquanto a ventoinha de ventilação estiver funcionando. A ventoinha continuará funcionando por aproximadamente 90 segundos.

Apêndice

A Respeito da Lâmpada

Lâmpada

■ Recomenda-se a substituição da lâmpada (opcional: AN-MB60LP) quando sua vida útil restante chegar a 5% ou menos, ou quando se notar uma significativa deterioração na qualidade e na cor da imagem. A vida útil da lâmpada (porcentagem) pode ser verificada na tela. (Veja página 49.)

■ Adquira uma lâmpada sobressalente tipo AN-MB60LP no seu fornecedor, no Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp.

NOTA IMPORTANTE PARA CLIENTES DOS EUA:

A lâmpada fornecida com este projetor vem protegida com uma garantia de 90 dias limitada a peças e mão-de-obra. Qualquer reparo neste projetor sob garantia, inclusive substituição da lâmpada, deve ser executados em Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp. Para informações sobre o Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo, faça uma ligação gratuita para: 1-888-GO-SHARP (1- 888-467-

4277).

Cuidados Relativos à Lâmpada

■ Este projetor utiliza uma lâmpada de mercúrio pressurizada. Um som estridente pode indicar avaria na lâmpada. A avaria pode ter várias causas, tais como: choque excessivo, ventilação inadequada, arranhões na superfície ou deterioração pelo tempo de uso. O período de tempo até a queima da lâmpada pode variar muito, dependendo das condições e/ou freqüência em que ela é usada. É importante notar que a avaria pode muitas vezes resultar na quebra da bulbo.

■ Quando o indicador de troca de lâmpada e o ícone correspondente acendem, recomenda-se a troca imediata da lâmpada por outra nova, mesmo que ela pareça estar operando normalmente.

■ Se a lâmpada quebrar, os cacos de vidro podem se espalhar no seu receptáculo, ou o gás contido na lâmpada pode escapar através da grade de ventilação. Como o gás mercúrio, se a lâmpada quebrar, procure ventilar bem o ambiente e evitar qualquer exposição ao gás liberado. Em caso de exposição ao gás, consulte um médico logo que rápido possível.

■ Se a lâmpada quebrar, existe também a possibilidade de cacos de vidro se espalharem pelo interior do projetor. Neste caso, recomenda-se contatar o Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para obter um reparo seguro.

SOMENTE PARA OS ESTADOS UNIDOS

Substituição da Lâmpada

Cuidado

• Não remova a lâmpada do projetor logo após o uso. Ela estará muito quente e poderá causar queimaduras

ou ferimentos.

• Antes de remover a lâmpada, espere pelo menos uma hora após ter desconectado o cabo de energia, para

permitir o arrefecimento completo da lâmpada.

■ Troque a lâmpada como cuidado seguindo as instruções descritas nesta seção. * Se preferir, a lâmpada

poderá se substituída no Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo.

* Se a lâmpada nova instalada não acender, leve o projetor ao Revendedor Autorizado ou Centro de Assistência

Técnica Autorizado para Projetores Sharp mais próximo para reparos.

Remoção e Instalação da Unidade da Lâmpada

Informação

• Remova a unidade da lâmpada segurando pela alça. Tenha o cuidado de não tocar na superfície de vidro da unidade da lâmpada ou no interior do projetor.

• Para evitar ferimentos a si próprio e danos à lâmpada, siga cuidadosamente as etapas abaixo.

• Não afrouxe parafuso algum exceto os da tampa da unidade da lâmpada e os da unidade da lâmpada propriamente dita.

1 Pressione no projetor ou

no controle remoto para

colocar o projetor no modo espera.

• Espere a parada da ventoinha de ventilação.

Aviso!

•

Não remova a unidade da lâmpada do projetor imediatamente após uso. A lâmpada poderá estar muito quente e causar queimaduras ou ferimentos.

Acessórios

opcionais

Tecla STANDBY

Unidade da lâmpada AN-MB60LP

2 Desconecte o cabo de energia.

• Desconecte o cabo de energia da tomada de CA.

• Não toque na lâmpada até que esteja completamente fria (cerca de 1 hora).

3 Remova a tampa da unidade de

lâmpada.

• Vire o projetor. Afrouxe o parafuso de serviço (1) que prende a tampa. Pressionando a aba, remova a tampa da unidade da lâmpada (2).

Tomada de CA

Aba

Apêndice

Aba

Parafuso de serviço (para a tampa da unidade da lâmpada)

A Respeito da Lâmpada

4 Remova a unidade da lâmpada.

•

Afrouxe os parafusos de fixação da unidade da lâmpada. Segure a unidade da lâmpada pela alça e puxe-a na direção da seta. Ao fazê-lo, mantenha a unidade da lâmpada na horizontal sem incliná-la.

Coloque a nova unidade da lâmpada.

•

Comprima com firmeza a unidade da lâmpada no seu compartimento. Aperte os parafusos de fixação.

Recoloque a tampa da unidade da lâmpada.

• Alinhe a tampa da unidade da lâmpada e encaixá-la para fechar. Depois apertar o parafuso de serviço para afixar a tampa da unidade da lâmpada.

Informação

• Se a unidade da lâmpada e a tampa da unidade de lâmpada não estiverem corretamente colocados, o projetor não funcionará mesmo que o cabo de energia esteja conectado ao mesmo.

Alza

Parafusos de fixação

Reiniciação do Temporizador da Lâmpada

Reinicie o temporizador depois de trocar a lâmpada.

Informação

• Assegure-se de reiniciar o temporizador da lâmpada apenas quando trocar a lâmpada. Se reiniciar o temporizador e continuar a utilizar a mesma lâmpada, ela poderá sofrer avarias ou explodir.

1 Conecte o cabo de energia.

• Conecte o cabo de energia na tomada de CA do projetor.

Reinicie o temporizador da lâmpada.

•

Pressionando simultaneamente

e no projetor, pressione

arece na tela “LAMP 0000H”,

•

indicando que o temporizador da lâmpada foi reiniciado.

no projetor.

Parafuso de serviço (para a tampa da unidade da lâmpada)

Tomada de CA

Tecla ON

Tecla ENTER " Tecla Tecla MENU

Tabela de Compatibilidade de Computadores

A tabela abaixo relaciona os códigos de sinais compatíveis com o projetor. Quando as imagens ficam distorcidas ou não podem ser projetadas, ajustar o sinal de saída de seu computador e assim por diante, guiando-se pela tabela abaixo.

Computador

• Suporte de sinal múltiplo Frequência Horizontal: 15–70 kHz Frequência Vertical: 43–85 Hz Relógio de Pixel: 12–108 MHz Sinal de sincronia: Compatível com nível TTL

A lista a seguir relaciona os modos compat

íveis com VESA. Contudo, este projetor aceita outros

sinais além dos padrões VESA.

PC/MAC/WS Resolução Padrão VESA

640 × 350

640 × 400

720 × 350

VGA

720 × 400

640 × 480

800 × 600

SVGA

1.024 × 768

XGA

1.152 × 864

SXGA

1.280 × 1.024

1.400 × 1.050

MAC 13" MAC 16" MAC 19"

MAC 21"

SXGA+

VGA

SVGA

XGA

SXGA

640 × 480 800 × 600 832 × 624

1.024 × 768

1.152 × 870

Frequência

Horizontal (kHz)

27,0 31,5 37,5 27,0 31,5 37,9 27,0 31,5 27,0 31,5 37,9 26,2 31,5 34,7 37,9 37,5 43,3 31,4 35,1 37,9 46,6 48,1 46,9 53,7 35,5 40,3 48,4 56,5 60,0 68,7 55,0 66,2 67,5 64,0 64,0 34,9 37,8 49,7 60,2 68,7

• Compatível com sinal sinc em verde

• Compatível com SXGA+ e SXGA em compressão

inteligente

• Tecnologia de redimensionamento Compressão Inteligente e Sistema de Expansão

Frequência

Vertical (Hz)

60 70 85 60 70 85 60 70 60 70 85 50 60 70 72 75 85 50 56 60 70 72 75 85 43 50 60 70 75 85 60 70 75 60 60 67 60 75 75 75

✔

✔ ✔ ✔

✔ ✔

✔ ✔ ✔

✔ ✔ ✔ ✔

✔ ✔

Tela

Superior

Verdadeiro

Compressão Inteligente

Superior

Verdadeiro

Compressão Inteligente

Nota

•

Este projetor poderá não conseguir exibir imagens a partir de computadores notebook em modo simultâneo (CRT/LCD). Caso tal ocorra, desligue a tela LCD do computador notebook e faça sair os dados de tela em modo “apenas CRT”. Detalhes sobre como alterar os modos de exibição podem ser encontrados no seu manual de operação do computador notebook.

• Quando este projetor receber sinais VGA de formato 640 × 350 VESA, será exibido na tela “640 × 400”.

• Ao projetar o sinal de interlace RGB usando a ENTRADA 1/2 com o “Tipo de Sinal” definido para “Auto”

ou “RGB”, a imagem pode não ser projetada como esperada. Neste caso, selecione ENTRADA 3 (Vídeo) ou ENTRADA 4 (S-Vídeo).

DTV

Sinal Frequência Vertical (Hz)Frequência Horizontal (kHz)

480 480P 540P 576 576P

720P 1035 1035 1080 1080

I I I I

15,7 31,5 33,8 15,6 31,3 45,0 28,1 33,8 28,1 33,8

60 60 60 50 50 60 50 60 50 60

Apêndice

Solução de Problemas

Problema

Não aparece imagem,não

há som ou o projetor não

começa a funcionar.

Escuta-se som mas

não aparece imagem.

Cor desbotada ou de má

qualidade.

Imagem borrada;

aparece ruído.

Verifique

• O cabo de energia do projetor não está na tomada CA.

•

A energia para os dispositivos externos conectados está desligada.

• O modo de entrada está selecionado errado.

• A função AV MUDO está ativada.

•

Cabos incorretamente conectados ao painel traseiro do projetor.

• Pilhas do controle remoto estão esgotadas.

• Saída externa não ajustada após conectar o notebook.

•

Tampa da unidade de lâmpada não está corretamente colocada.

• Cabos conectados incorretamente no painel traseiro do projetor.

• “Brilho” está ajustado na posição mínima.

• Os ajustes de imagem estão incorretos.

(Apenas Entrada Vídeo)

• Sistema de entrada vídeo incorretamente ajustado. (Apenas ENTRADA 1, ENTRADA 2)

Tipo de sinal de entrada (RGB/Componente) incorretamente ajustado.

•

• Ajuste o foco.

• Distância de projeção além do alcance do foco.

(Apenas Entrada de Computador)

• Execute os ajustes “Sincronia” (Ajuste “Relógio”)

• Execute os ajustes “Sincronia” (Ajuste “Fase”)

• Poderá aparecer ruído dependendo do computador.

•

Cabos incorretamente conectados ao painel traseiro do projetor.

• Volume está colocado no mínimo.

Página

—

33 34

23, 25–28

15 67

65, 66

23, 25–28

32 19

47 47

—

23, 25–28

Imagem aparece mas não

se escuta som.

Som anormal ocasional

vindo do gabinete.

Indicador de

manutenção acende ou

pisca em vermelho.

O projetor não liga ou

não entra no modo

espera usando-se a

tecla ON ou STANDBY .

• Se a imagem está normal, o som é devido à deformação do gabinete,face a mudanças de temperatura. Isto não afeta a operação ou performance.

• Veja “Indicadores de Manutenção”.

• A função de travamento está ativada.

Se a função de travamento estiver em “Ligado”, todas as teclas estarão travadas.

—

VerifiqueProblema Página

A imagem está verde em

ENTRADA 1

(COMPONENTE)/ENTRADA

2 (COMPONENTE).

A imagem está rosa (sem

verde) em ENTRADA 1

(RGB)/ENTRADA 2 (RGB).

A imagem está muito

clara e esbranquiçada.

Ventoinha de ventilação

barulhenta.

A lâmpada não acende

depois que o projetor é

ligado.

A lâmpada apaga-se de

repente durante a projeção.

A imagem tremula às

vezes.

A lâmpada leva muito

tempo para acender.

A imagem está escura.

• Mude a configuração do tipo de sinal de entrada.

• Os ajustes de imagem estão incorretos.

• Quando a temperatura interna do projetor aumenta, a ventoinha

• O indicador da lâmpada está aceso em vermelho.

• Cabos conectados de forma errada no projetor, ou o

• Caso ocorra com freqüência, troque a lâmpada.

• A lâmpada eventualmente necessitará ser trocada.

gira mais rápido.

Troque a lâmpada.

equipamento conectado não está funcionando bem.

A lâmpada chegou ao fim de sua vida útil. Substituir a lâmpada.

—

23, 25–28

65 65

Este projetor está equipado com um microprocessador. Seu desempenho pode ser afetado de forma adversa por operações incorretas ou interferências. Caso seja necessário, desconecte o projetor da tomada e torne a conectá-lo após mais de 5 minutos.

Apêndice

Assistência da SHARP

Se tiver problemas durante a instalação ou a operação deste projetor, consulte primeiramente a seção “Solução de Problemas” nas páginas 68 e 69. Se este manual de operação não dirimir suas dúvidas, contate os Centros de Assistência Técnica da SHARP relacionados a seguir.

Estados Unidos Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277) lcdsupport@sharpsec.com http://www.sharplcd.com

Canadá Sharp Electronics of Canada Ltd.

(905) 568-7140 http://www.sharp.ca

México Sharp Electronics Corporation Mexico

Branch

(525) 716-9000 http://www.sharp.com.mx

América Latina Sharp Electronics Corp. Latin American

Group

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

Alemanha Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

Reino Unido Sharp Electronics (U.K.) Ltd.

0161-205-2333 cic@sharp-uk.co.uk http://www.sharp.co.uk

Itália Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

França Sharp Electronics France

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

Espanha Sharp Electronica Espana, S.A.

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

Suíça Sharp Electronics (Schweiz) AG

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

Suécia Sharp Electronics ( Nordic ) AB

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Áustria Sharp Electronics (Europe) GMBH

Branch Office Austria

0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

Benelux SHARP Electronics Benelux BV

0900-SHARPCE (0900-7427723) Nederland 9900-0159 Belgium http://www.sharp.nl http://www.sharp.be http://www.sharp.lu

Austrália Sharp Corporation of Australia

Pty. Ltd.

1300-135-022 http://www.sharp.net.au

Nova Zelândia Sharp Corporation of New Zealand

(09) 634-2059, (09) 636-6972 http://www.sharpnz.co.nz

Cingapura Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

Hong Kong Sharp-Roxy (HK) Ltd.

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

Taiwan Sharp Corporation (Taiwan)

0800-025111 http://www.sharp-scot.com.tw

Malásia Sharp-Roxy Sales & Service Co.

(60) 3-5125678

E.A.U. Sharp Middle East Fze

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

Tailândia Sharp Thebnakorn Co. Ltd.

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Coréia Sharp Electronics Incorporated of

Korea

(82) 2-3660-2002 lcd@sharp-korea.co.kr http://www.sharpkorea.co.kr

Índia Sharp Business Systems (India)

Limited

(91) 11- 6431313 service@sharp-oa.com

Especificações

Tipo de produto

Modelo

Sistema Vídeo

Método de exibição

Painel DMD

Lâmpada de projeção

Sinal de entrada (INPUT1/2)/

saída (OUPUT) do componente

Resolução horizontal

Sinal de entrada (INPUT 1/2)/

saída (OUTPUT) computador

Sinal de entrada Vídeo

Sinal de entrada S-video

Sinal de entrada audio

Frequência horizontal

Sistema alto-falantes

Frequência nominal

Consumo de energia

Consumo de energia (modo de espera)

Dissipação de calor

Temperatura de operação

Temperatura de armazenagem

Frequência da portadora I/R

Dimensões (aprox.)

Peças de reposição

(INPUT 3)

(INPUT 4)

Te r minal USB

Te r minal

Frequência vertical

RS-232C

Relógio de Pixel

Saída audio

Tensão nominal

Corrente entrada

Gabinete

Peso (aprox.)

Projetor Multimídia PG-MB60X NTSC3.58/NTSC4.43/PAL/PAL-M/PAL-N/PAL-60/SECAM/ DTV480I/DTV480P/DTV540P/DTV576I/DTV576P/DTV720P/DTV1035I/DTV1080I Digital Micromirror DeviceTM (DMDTM) em um Chip, da Texas Instruments Tamanho do painel: 0,7 pol No. de pontos: 786.432 pontos (1.024 [H] × 768 [V]) Lente de 1,5 × zoom/foco elétrico , F 2,0–2,5, f = 21,3–31,6 mm

Lente

Lâmpada de 200 W CC Conector miniatura D-sub de 15 pinos Y: 1,0 Vp-p, sinc negativo, 75 Ω terminado PB: 0,7 Vp-p, 75 Ω terminado PR: 0,7 Vp-p, 75 Ω terminado 750 linhas TV (DTV720P) Conector miniatura D-sub de 15 pinos RGB separado/sinc em entrada analógica tipo verde: 0–0,7 Vp-p, positivo, 75 Ω terminado SINAL SINC. HORIZONTAL: Nível TTL (positivo/negativo)

RGB

SINAL SINC. VERTICAL: Mesmo que de cima Conector RCA: VIDEO, vídeo composto, 1,0 Vp-p, sinc negativo, 75 Ω terminado Conector de 4 pinos Mini DIN Y (sinal luminância): 1,0 Vp-p, sinc negativo, 75 Ω terminado C (sinal crominância): Burst 0,286 Vp-p, 75 Ω terminado ø3,5 mm Miniconector: AUDIO, 0,5 Vrms, mais de 22 kΩ (estereo) Conector fêmea USB tipo B de 4 pinos Miniconector DIN de 9 pinos 12–108 MHz 43–85 Hz 15–70 kHz 2,0 W (monofônico) 4,0 cm × 2,85 cm oval × 1 CA 100–240 V 2,7 A 50/60 Hz 270 W (Modo Padrão)/220 W (Modo Eco) com CA 100 V 255 W (Modo Padrão)/210 W (Modo Eco) com CA 240 V 5

W (CA 100V)

1.015 BTU/hora 960 BTU/hora 41°F a 104°F (+5°C a +40°C) –4°F a 140°F (–20°C a +60°C) Plástico 38 kHz 12 7/32" × 3 33/64" × 11 7/64" (310 (L) × 89 (A) × 282 (P) mm) (apenas corpo principal) 12 7/32" × 4 7/64" × 11 5/16" (310 (L) × 104 (A) × 287 (P) mm) (inclui o pé de ajuste e as peças salientes) 8,8 lbs. (4,0 kg) Unidade da lâmpada (Módulo lâmpada/porta-lâmpada) (AN-MB60LP), Controle remoto (RRMCGA342WJSA), Cabo de energia para os EUA, Canadá, etc. (QACCDA010WJPZ), Cabo de energia para Europa, exceto R.U. (QACCVA011WJPZ), Cabo de energia para R.U., Hong Kong e Cingapura (QACCBA036WJPZ), Cabo de energia para Austrália, Nova Zelândia e Oceania (QACCLA018WJPZ), Cabo RGB (QCNWGA045WJPZ), Cabo USB (QCNWGA014WJPZ), Estojo de proteção (GCASNA014WJSA), Tampa de lente (RCAPHA021WJSA), CD-ROM de referência técnica e manual do projetor (UDSKAA053WJZZ), Etiqueta “QUICK GUIDE (Guia Rápido)” (TLABZA793WJZZ), Manual de operação (TINS-B526WJZZ)

– 6 W (CA 240V) (Modo Padrão)/960 BTU/hora (Modo Eco) com CA 100 V

(Modo Padrão)/760 BTU/hora (Modo Eco) com CA 240 V

Como parte da sua política de contínuas melhorias, a SHARP se reserva ao direito de, sem aviso prévio, fazer modificações no design e nas especificações para melhoria do produto. Os valores de especificações de desempenho indicados são valores nominais para unidades de produção. Poderá existir algum desvio destes valores em unidades individuais.

Apêndice

Glossário

Alongar

Modo que alonga a imagem 4:3 horizontalmente para exibi-la completa em uma tela 16:9.

Automática (Sincronia Automática)

Otimiza as imagens de computador projetadas com o ajuste automático de certas características.

Bloqueio do Sistema

Se o “Código de Acesso” não for digitado corretamente, o projetor não operará mesmo com a entrada de sinais.

Borda

Exibe uma imagem 4:3 completa em uma tela 16:9 mantendo a razão aparente de 4:3.

Compressão inteligente

Excepcional redimensionamento de imagens de menor ou maior resolução, para corresponder à resolução original do projetor.

Correção angular

Função que corrige digitalmente uma imagem distorcida quando o projetor está inclinado em relação a tela, suaviza recortes em imagens inclinadas e comprime a imagem horizontal e verticalmente, mantendo a razão aparente de 4:3.

Dot by Dot (Ponto a Ponto)

Modo que projeta imagens com a sua resolução original.

Fase

A mudança de fase representa a mudança entre sinais isomórficos com a mesma resolução. Quando o nível de fase está incorreto, a imagem projetada geralmente apresenta tremulação horizontal.

Modo Imagem

Função de melhoria de qualidade que oferece uma imagem mais rica tornando mais claras as áreas escuras da imagem sem alterar o brilho das áreas mais brilhantes. Você pode selecionar quatro modos diferentes: PADRÃO, APRESENTAÇÃO, CINEMA e JOGO.

Razão Aparente

Razão largura x altura de uma imagem. A razão aparente normal de uma imagem de computador e de vídeo é de 4:3. Existem também imagens largas com razão aparente de 16:9 e de 21:9.

Reajustar

Permite modificar ou personalizar o modo de exibição da imagem, para realçar a imagem projetada. Pode-se selecionar quatro modos diferentes: NORMAL, DOT BY DOT, BORDA e ALONGAR.

Relógio

Ajuste de relógio, usado para ajustar o ruído vertical quando o nível de relógio é incorreto.

Senha

Uma senha é definida de forma a que as alterações não podem ser feitas na definição de “Opções2”.

sRGB

Norma internacional de reprodução de cor regulamentada pela IEC (Comissão Eletrotécnica Internacional). Como a área de cor fixa é definida pela IEC, a cor muda conforme as características DLP. Com “sRGB” ativado, as imagens são exibidas no matiz natural da imagem original.

Tela de Fundo

Imagem inicial projetada quando não há saída de sinal.

Temp Cor (Temperatura de cor)

Função que pode ser usada para ajustar a temperatura de cor de acordo com o tipo de imagem alimentada no projetor. Diminua a temperatura de cor para criar imagens mais quentese avermelhadas, para tonalidades de pele naturais, ou aumente para criar imagens mais friase azuladas, para imagens mais brilhantes.

Trava Tecla

Modo que pode bloquear a operação das teclas do projetor e evitar ajustes não autorizados.

Índice Rimissivo

Acessórios fornecidos ......................................... 10

Acessórios opcionais ........................................... 10

Adaptador DIN-D-sub RS-232C ..........................27

Alongar........................................................... 36, 49

Apresentação....................................................... 44

Auto Angulação ................................................... 56

Auto Desligamento .............................................. 52

Automática (Ajuste de Sinc. Automática) ............ 48

Azul ...................................................................... 44

Borda ............................................................. 36, 49

Bloqueio Sistema................................................. 53

Brilho .................................................................... 44

Cabo de energia .................................................. 29

Cabo RGB............................................................ 23

Cinema................................................................. 44

Código.................................................................. 53

Conector Kensington Security Standard ............. 13

Contraste ............................................................. 44

Controle remoto ...................................................14

Cor ....................................................................... 44

Correção angular ................................................. 31

Dot By Dot ..................................................... 36, 49

Ênfase br. ............................................................. 45

Estojo de proteção............................................... 18

Fase ..................................................................... 47

Grade de ventilação de entrada ...................... 7, 61

Grade de ventilação de saída ................... 7, 13, 61

Horiz..................................................................... 47

Idioma (Idioma de exibição na tela) .............. 39, 60

Imagem ..........................................................38, 44

Indicador Aviso de Temperatura ..........................62

Indicador de Energia ........................................... 12

Indicador da Lâmpada ......................................... 62

Info do Sinal ......................................................... 48

Jogo ..................................................................... 44

Lâmpada ..............................................................64

Matiz .................................................................... 44

Modo Eco ............................................................. 51

Modo Especial ..................................................... 47

Modo Imagem ...................................................... 44

Modos de ENTRADA 1 – 4 .................................. 33

Mostrar OSD ........................................................ 50

Nitidez ..................................................................44

Normal ........................................................... 36, 49

Opções 1........................................................ 39, 49

Opções 2........................................................ 39, 55

Padrão.................................................................. 44

PDF ........................................................................ 9

Pé de ajuste dianteiro .......................................... 30

Pés de ajuste traseiros ........................................ 30

Posição do Menu .................................................52

Projeção (Reversão das Imagens Projetadas)..... 57

Razão aparente ............................................. 36, 37

Relógio ................................................................. 47

Senha................................................................... 55

Sensor de controle remoto .................................. 15

Sincronia ........................................................ 38, 47

Sist. de Vídeo ....................................................... 50

sRGB ................................................................... 46

Tampa de lente .................................................... 11

Tecla AUTO SYNC ............................................... 48

Tecla AV MUTE.................................................... 34

Tecla ENTER ....................................................... 40

Tecla FREEZE ..................................................... 35

Tecla HEIGHT ADJUST ....................................... 30

Tecla KEYSTONE ................................................ 31

Tecla L-CLICK/ENTER .................................. 24, 40

Tecla MENU ......................................................... 40

Tecla MOUSE/Ajustes ................................... 24, 40

Tecla ON .............................................................. 29

Tecla PICTURE MODE ........................................ 35

Tecla R-CLICK/UNDO ................................... 24, 40

Tecla RESIZE ...................................................... 36

Teclas de Ajuste ................................................... 40

Teclas ENLARGE ................................................ 34

Teclas FOCUS .....................................................32

Teclas INPUT ....................................................... 33

Tecla STANDBY ................................................... 29

Teclas Volume...................................................... 33

Teclas ZOOM ....................................................... 32

Tecla ZOOM/FOCUS ...........................................32

Tela de Fundo ...................................................... 51

Temp Cor (Temperatura de Cor) ......................... 45

Te rminal AUDIO INPUT ....................................... 23

Te rminal AUDIO OUTPUT ................................... 28

Te rminal INPUT 1 .......................................... 23, 25

Te rminal INPUT 2 .......................................... 23, 25

Te rminal INPUT 3 ................................................ 26

Te rminal INPUT 4 ................................................ 26

Te rminal OUTPUT (INPUT1, 2) ........................... 28

Te rminal RS-232C ............................................... 27

Te rminal USB ....................................................... 23

Tipo de Sinal ........................................................ 46

T. lâmp. (Vida) ......................................................49

Tomada de CA ..................................................... 29

Tr ava Tecla ........................................................... 54

Troca da lâmpada ................................................ 64

Vermelho .............................................................. 44

Vertic. ................................................................... 47

Apêndice

SHARP CORPORATION

Sharp PG-MB60X User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Introdução

Como Ler Este Manual de Operação

Índice

INFORMAÇÕES DE SEGURANÇA

Como Acessar os Manuais de Operação PDF

Acessórios

Nomes de Peças e Funções

Utilização do Controle Remoto

Alcance Disponível

Coloção das Pilhas

Referência Rápida

Guardando o Projetor

Como Usar o Estojo de Proteção

Instalação do Projetor

Instalação do Projetor

Projeção de uma Imagem Revertida

Conexões

Terminais Entrada/Saída (INPUT/OUTPUT) e Equipamento Principal Conectável

Conexões

Exemplos de Cabos para Conexão

Conexão a um Computador

Utilização do Controle Remoto como Mouse sem Fio do computador

Conexão a Equipamento de Vídeo

Controle do Projetor através de um Computador

Conexão a um Monitor com Terminal de Entrada RGB

Conexão a um Amplificador ou Outro Equipamento de Áudio

Ligando e Desligando o Projetor

Projeção da Imagem

Utilização dos Pés de Ajuste

Ajuste do Foco

Ajuste do Tamanho da Imagem Projetada

Mudando o Modo de ENTRADA

Ajustando o Volume

Exibindo a Tela Preta e Desligando Temporariamente o Som

Exibição de uma Parte Ampliada da Imagem

Congelando uma Imagem em Movimento

Selecionando o Modo Imagem

Modo Redimensionar

Itens do Menu

Utilização da Tela de Menu

Seleções do Menu (Ajustes)

Seleções do Menu (Definições)

Ajustes de Imagem (Menu “Imagem”)

Selecionando o Modo Imagem

Ajustando a Imagem

Enfatizando o Contraste

Ajustando a Temperatura de Cor

Ajuste sRGB

Ajuste de Tipo de Sinal

Ajuste da Imagem de Computador (Menu “Sincronia”)

Ajuste da Imagem do Computador

Ajuste do Modo Especial

Verificação do Sinal de Entrada

Utilização do Menu “Opções1”

Verificação da Vida Útil da Lâmpada

Ajuste do Modo Reajustar (Redimensionar)

Ajuste do Sistema de Vídeo

Seleção de uma Imagem Inicial e de Fundo

Modo Eco

Função de Desligamento Automático

Seleção da Posição do Menu na Tela

Função Bloqueio do Sistema

Função de Travamento

Conjunto de Funções Úteis durante a Instalação (Menu “Opções2”)

Definição de uma Senha

Se Esquecer a Sua Senha

Ligação da Auto-angulação

Utilização do Alto-falante

Uso do Tipo de Saída de Áudio

Reversão/Inversão das Imagens Projetadas

Seleção da Velocidade de Transmissão (RS-232C)

Ajustes da Saída do Monitor

Utilização do Menu “Idiomas”

Seleção do Idioma de Exibição na Tela

Manutenção

Apêndice
