INSTRUKCJA OBSŁUGI

MOD

PG-M

CYFROWY PROJEKTOR MULTIMEDIALNY

Wprowadzenie

WAŻNE

Prosimy o zapisanie numeru seryjnego (Serial No.) posiadanego przez Państwa projektora. Będzie to przydatne na wypadek jego ewentualnej kradzieży lub zagubienia. Numer ten znajduje się na tylnej ściance projektora. Przed wyrzuceniem opakowania od projektora należy się upewnić, czy wszystkie elementy wyposażenia, wyszczególnione w punkcie „Dostarczone wyposażenie” na stronie 20, zostały wypakowane.

OSTRZEŻENIE

Projektor jest źródłem intensywnego światła. Należy unikać bezpośredniego patrzenia w wiązkę. Należy zwrócić szczególną uwagę na dzieci, żeby nie patrzyły bezpośrednio w obiektyw.

OSTRZEŻENIE:

Żeby zmniejszyć ryzyko wybuchu pożaru lub porażenia prądem, należy chronić projektor przed deszczem i wilgocią.

Żeby uniknąć ryzyka porażenia prądem, nie wolno zdejmować obudowy projektora. Wewnątrz nie ma żadnych elementów wymagających obsługi. Naprawę projektora należy zlecać autoryzowanym punktom serwisowym.

OSTRZEŻENIE:

Opisywany projektor jest urządzeniem elektrycznym klasy A, które może zakłócać pracę innych urządzeń w gospodarstwie domowym. W takim przypadku użytkownik jest zobowiązany do podjęcia działań zapobiegają- cych takim zakłóceniom.

Symbol błyskawicy w trójkącie równobocznym ostrzega użytkownika o obecności we wnętrzu urzą- dzenia nieizolowanych elementów pod napięciem, które może być niebezpieczne dla zdrowia i życia.

Wykrzyknik znajdujący się w trójkącie równobocznym informuje użytkownika o konieczności zapoznania się z ważnymi informacjami w dokumentacji dołączonej do urządzenia.

Numer modelu: PG-M25X Numer seryjny:

OSTRZEŻENIE:

Wentylator projektora pracuje jeszcze przez około 90 sekund od wyłączenia projektora. W czasie normalnej eksploatacji należy wyłączać projektor przy pomocy przycisku POWER na pilocie lub projektorze. Przed odłączeniem kabla zasilającego od sieci należy się upewnić, że wentylator się zatrzymał.

PODCZAS NORMALNEJ EKSPLOATACJI NIE WOLNO WYŁĄCZAĆ PROJEKTORA POPRZEZ WYJMOWANIE WTYCZKI Z GNIAZDKA ELEKTRYCZNEGO, PONIEWAŻ DOPROWADZI TO DO PRZEDWCZESNEGO ZUŻYCIA ŻARÓWKI.

Uwaga dotycząca wymiany żarówki

Patrz opis „Wymiana żarówki” na stronie 111.

OSTRZEŻENIE DOTYCZĄCE WYMIANY ŻARÓWKI

Przed wykręceniem tej śruby należy odłączyć kabel zasilający. Niektóre elementy wewnątrz mogą być bardzo gorące - należy odczekać godzinę przed wymianą żarówki. Należy instalować wyłącznie oryginalne żarówki firmy SHARP (model BQC-PGM20X/1). Promieniowanie ultrafioletowe: może spowodować uszkodzenie wzroku. Przed zdjęciem obudowy należy wyłączyć zasilanie. Należy zachować szczególną ostrożność, ponieważ w przypadku pęknięcia żarówki we wnętrzu projektora mogą się znajdować ostre odłamki szkła.

Najważniejsze właściwości projektora

1. Wysoka jakość obrazu

• Wyjątkowa jakość obrazu dzięki systemowi soczewek Fujinon™.

• Nowy układ DDR eliminuje zjawisko powstawania odbarwień typowe dla projekto-

rów DLP™ poprzedniej generacji.

• Nowej generacji układ 12° DMD™ zapewnia wydajny obraz o wysokim kontraście.

2. Zwarta konstrukcja i niewielka waga

• Niewielka waga i wymiary (waga 2,6 kg, objętość 4,2 litra) ułatwiają przenoszenie

projektora.

3. Zgodność ze standardami PC

• Projektor jest w stanie wyświetlać obrazy o częstotliwości odświeżania do 200 Hz

• Dzięki zaawansowanemu algorytmowi inteligentnej kompresji zostały zminima-

lizowane zniekształcenia powstające podczas wyświetlania obrazów o rozdzielczości UXGA (1.600 x 1.200).

4. Zaawansowana technologia kompatybilna z systemami komputerowymi i wideo

• Nowy algorytm konwersji sygnału z przeplotem poprawiający jakość ruchomych

obrazów.

Dodatkowe ulepszenia pozwalają zmniejszyć postrzępienia na krawędziach lub ukośnych liniach.

• Dynamiczna korekcja gamma poprawiająca jakość obrazu.

Poprawia kontrast i naturalną gradację barw minimalizując zmiany odcienia.

• Funkcja zarządzania kolorami

Wykorzystuje standard sRGB.

• Redukcja szumów

Zapewnia wyraźniejszy obraz pochodzący ze źródeł generujących liczne szumy.

• Nowy system skalowania obrazu

Zmniejsza postrzępienia krawędzi i mruganie pojawiające się podczas powiększania obrazów.

Najważniejsze właściwości projektora, c.d.

5. Wbudowane gniazdo karty PCMCIA (typu II)

• Prezentacje bezprzewodowe poprzez kartę LAN PC:

Projektor obsługuje bezprzewodowy standard LAN IEE802.11b.

Podłączając komputer wyposażony w bezprzewodową kartę LAN PC można przeprowadzać bezprzewodowe prezentacje.

Informacja

• Nie ma gwarancji prawidłowej komunikacji ze wszystkimi komputerami zgodnymi ze standardem LAN

IEE802.11b.

Projektor lub komputer można postawić w dowolnym miejscu!

Dzięki bezprzewodowemu podłączeniu można podnieść efektywność prezentacji, na przykład poprzez instalację projektora na suficie.

Dzięki połączeniu bezprzewodowemu można wyświetlać obraz pochodzący z wielu komputerów.

Efektywne prezentacje mogą być przeprowadzane bez konieczności przełączania kabli.

• Prezentacje bez użycia komputera bezpośrednio z kart pamięci:

Wkładając kartę pamięci (np. CompactFlash) do projektora wyposażonego w odpowiednie przejście w gnieździe PCMCIA, można przeprowadzać prezentacje lub automatyczne pokazy bez użycia komputera.

Informacja

• Więcej informacji na temat bezprzewodowych prezentacji przeprowadzanych przy pomocy karty LAN PC,

a także prezentacji z wykorzystaniem kart pamięci można znaleźć w instrukcji obsługi oprogramowania Wireless Reality.

Projektor lub komputer można postawić w dowolnym miejscu!

Dzięki bezprzewodowemu podłączeniu można podnieść efektywność prezentacji, na przykład poprzez instalację projektora na suficie.

Dzięki połączeniu bezprzewodowemu można wyświetlać obraz pochodzący z wielu komputerów.

Efektywne prezentacje mogą być przeprowadzane bez konieczności przełączania kabli.

6. Żyroskopowy pilot zdalnego sterowania

• Dzięki wbudowanemu żyroskopowi można w efektywny sposób przeprowadzać

zaawansowane prezentacje.

• Wyraźnym wskaźnikiem ekranowym można sterować w sposób intuicyjny.

• Wielokierunkowa transmisja pomiędzy pilotem a projektorem umożliwia wykorzy-

stywanie pilota jako bezprzewodowej myszy w standardzie USB.

Spis treści

Ważne informacje

Wprowadzenie ...............................................1

WAŻNE................................................................ 1

Uwaga dotycząca wymiany żarówki.................... 2

Najważniejsze właściwości projektora........ 3

Spis treści ......................................................5

WAŻNE INFORMACJE DOTYCZĄCE

BEZPIECZEŃSTWA ....................................... 8

Nazwy części................................................ 14

Projektor (widok z przodu i z góry)....................14

Projektor (widok z boku)....................................15

Pilot zdalnego sterowania ................................. 16

Obsługa pilota zdalnego sterowania......... 17

Wkładanie baterii................................................... 17

Wymiana baterii .................................................... 17

Właściwości pilota................................................. 18

Korzystanie z pilota............................................... 19

Kalibracja pilota..................................................... 19

Wyposażenie................................................ 20

Podłączenie i ustawienia

Ustawienie.................................................... 22

Regulacja nóżek ............................................ 22

Ustawienie ekranu ......................................... 23

Rozmiar ekranu a odległość projektora od

ekranu............................................................24

Wyświetlanie obrazu odwróconego i w odbiciu

lustrzanym .....................................................25

Podłączenie projektora do innych urządzeń

....................................................................... 26

Przed przystąpieniem do pracy............................. 26

Podłączanie kabla zasilającego ............................ 26

Podłączenie projektora do komputera .................. 27

Podłączenie projektora do urządzeń wideo .......... 29

Instalacja / wyjmowanie karty PC ......................... 31

Podłączenie monitora............................................ 32

Podstawy obsługi

Sterowanie poprzez zmianę położenia pilota w przestrzeni (wybieranie menu i symboli

wspomagających prezentację).............................. 40

Przyporządkowywanie funkcji ............................... 41

Ustawienie i kontrola kanałów radiowych ............. 42

Rejestracja pilota w projektorze ............................ 42

Rejestracja kilku pilotów w jednym projektorze .... 43

Funkcje wspomagające prezentacje..........44

Obsługa wskaźnika ............................................... 44

Wyświetlanie symboli............................................ 45

Rysowanie linii ...................................................... 46

Sterowanie bezprzewodową myszą ...........47

Korzystanie z bezprzewodowej myszy ................. 47

Podłączenie pilota poprzez kabel ......................... 48

Wyłączenie pilota .................................................. 49

Korzystanie z menu ekranowego ...............50

Podstawy obsługi menu (regulacje) ...................... 50

Podstawy obsługi menu (ustawienia).................... 52

Podstawy obsługi menu przy pomocy pilota

(regulacje) ............................................................. 54

Podstawy obsługi menu przy pomocy pilota

(ustawienia)........................................................... 55

Struktura menu ekranowego ......................56

Regulacja obrazu .........................................59

Regulacja parametrów obrazu .............................. 59

Wybór typu sygnału............................................... 59

Tryb PROGRESSIVE............................................ 60

Regulacja obrazu z komputera...................61

Gdy funkcja „Auto Sync” jest wyłączona............... 61

Zapisywanie ustawień........................................... 61

Przywoływanie zapamiętanych ustawień.............. 62

Regulacja trybu specjalnego................................. 62

Kontrola sygnału wejściowego.............................. 63

Dostrojenie automatyczne .................................... 63

Obraz podczas dostrajania ................................... 64

Wyświetlanie obrazu ................................... 34

Czynności podstawowe......................................... 34

Wybór języka w menu........................................... 37

Regulacja obiektywu ............................................. 37

Korekcja efektu trapezowego..................... 38

Korekcja efektu trapezowego................................ 38

Praca z pilotem ............................................ 40

Przed przystąpieniem do pracy............................. 40

Spis treści, c.d.

Użyteczne funkcje

Praca w sieci................................................ 66

Przed uruchomieniem sieci ................................... 66

Korzystanie z bezprzewodowej karty

LAN PC ......................................................... 68

Instalacja bezprzewodowej karty LAN PC ............ 68

Wyjmowanie karty ................................................. 68

Konfiguracja sieci ....................................... 69

Zapisanie nazwy projektora................................... 69

Ustawienie TCP/IP ................................................ 70

Ustawienie bezprzewodowego kanału LAN.......... 71

Ustawienie serwera DHCP.................................... 73

Skasowanie ustawień sieci.................................... 74

Bezprzewodowa karta LAN PC:

rozwiązywanie problemów ......................... 74

Korzystanie z karty pamięci ....................... 75

Wyświetlenie zawartości karty w postaci indeksu . 75

Wyjmowanie karty ................................................. 75

Ustawienia w trybie wyświetlania indeksu............. 76

Ustawienia w trybie wyświetlania listy plików........ 77

Ustawienia w trybie pracy z kartą pamięci78

Ustawienie plików.................................................. 78

Ustawienie kolejności wyświetlania plików............ 78

Ustawienie trybu wyświetlania zawartości karty.... 79

Automatyczne uruchomienie pokazu .................... 79

Ustawienie czasu wyświetlania obrazów ..............80

Zatrzymanie obrazu..................................... 81

Wyświetlanie nieruchomego obrazu ..................... 81

Ustawienie proporcji obrazu ...................... 82

Zmiana proporcji obrazu dla różnych sygnałów

wejściowych........................................................... 82

Powiększanie wybranego fragmentu

obrazu........................................................... 84

Wyświetlanie powiększonego fragmentu obrazu.. 84

Funkcja gamma ........................................... 86

Regulacja gamma ................................................. 86

Wybór trybu oszczędzania energii ............ 87

Ustawienie trybu oszczędzania energii ................. 87

Funkcja automatycznie wyłączająca projektor...... 87

Wyświetlanie obrazów z dwóch źródeł ..... 88

Wyświetlanie wewnętrznego obrazu ..................... 88

Włączenie funkcji zarządzającej kolorami 89

Ustawienie funkcji zarządzającej kolorami

(sRGB).............................................................. 89

Automatyczne wyszukiwanie

źródeł sygnału ............................................. 90

Używanie funkcji.................................................... 90

Redukcja szumów na obrazie.....................91

Włączenie funkcji................................................... 91

Ustawienie komunikatów ekranowych ......92

Wyłączenie komunikatów ekranowych.................. 92

Ustawienie systemu wideo .........................93

Ustawienie systemu wideo .................................... 93

Zapisywanie obrazów..................................94

Zapisanie obrazu................................................... 94

Usunięcie obrazu................................................... 94

Ustawienie obrazu tła ..................................95

Wybór obrazu tła ...................................................95

Ustawienie obrazu startowego ...................95

Wybór obrazu startowego .....................................95

Korzystanie z rozdzielnika RGB.................96

Korzystanie z rozdzielnika RGB............................ 96

Kontrola stopnia zużycia żarówki ..............96

Kontrola stopnia zużycia żarówki .......................... 96

Wyświetlanie informacji o czasie

pozostałym do końca przerwy....................97

Ustawienie i wyświetlanie czasu pozostałego do

końca przerwy .......................................................97

Wyłączenie zegara ................................................ 97

Projekcja obrazu obróconego

i lustrzanego.................................................98

Ustawienie trybu projekcji...................................... 98

Blokada przycisków na pulpicie

sterowniczym ...............................................99

Ustawienie blokady ............................................... 99

Wyłączenie blokady............................................... 99

Zabezpieczenie ważnych ustawień

hasłem.........................................................100

Wprowadzanie hasła........................................... 100

Zmiana hasła....................................................... 101

Jeśli zapomnisz hasła .........................................101

Ustawienie zabezpieczenia przed

kradzieżą.....................................................102

Wprowadzenie kodu............................................ 102

Zmiana kodu........................................................ 104

Przywrócenie ustawień standardowych..105

Przywrócenie ustawień standardowych .............. 105

Kontrola ustawień......................................106

Wyświetlenie wykazu wszystkich ustawień

projektora ....................................................106

Dodatek

Transport projektora ................................. 108

Jak korzystać z torby........................................... 108

Konserwacja projektora............................ 109

Wskaźniki ostrzegawcze........................... 110

Informacje dotyczące żarówki.................. 111

Żarówka .............................................................. 111

Ostrzeżenia dotyczące żarówki .......................... 111

Wymiana żarówki ................................................ 111

Opis wymiany żarówki......................................... 112

Skasowanie zegara żarówki ............................... 113

Opis gniazd ................................................ 114

Lista obsługiwanych sygnałów

komputerowych......................................... 115

Rozwiązywanie problemów ...................... 116

Autoryzowane serwisy SHARP................ 118

Dane techniczne ........................................ 119

Dane techniczne bezprzewodowej karty

LAN PC .......................................................120

Obsługiwane karty i ich pojemności ....... 121

Wymiary...................................................... 122

Przegląd najważniejszych pojęć .............. 123

Skorowidz................................................... 125

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIE: Przed przystąpieniem do pracy należy zapoznać się uważnie z poniższymi informacjami.

Energia elektryczna znalazła bardzo wiele zastosowań. Opisywany projektor został zaprojektowany i skonstruowany w taki sposób, żeby zapewnić bezpieczeństwo osobom, które go obsługują i przebywają w jego pobliżu. Należy jednak pamiętać, że NIEPRAWIDŁOWA OBSŁUGA ZWIĘKSZA RYZYKO PORAŻENIA PRĄDEM I WYSTĄPIENIA POŻARU. Żeby nie dopuścić do uszkodzenia wewnętrznych zabezpieczeń, w które wyposażony został projektor, prosimy o przestrzeganie następujących zasad przy jego instalacji i obsłudze.

1. Przeczytaj uważnie instrukcję obsługi

Przed przystąpieniem do pracy z projektorem na-

leży uważnie przeczytać wszystkie informacje zamieszczone w niniejszej instrukcji.

2. Zachowaj instrukcję obsługi Niniejsza instrukcja obsługi, wraz z informacjami

dotyczącymi bezpieczeństwa powinna znajdować się zawsze w pobliżu projektora na wypadek wystąpienia wątpliwości związanych z jego obsługą.

3. Zachowaj tabliczki ostrzegawcze Nie wolno usuwać żadnych tabliczek ostrzegaw-

czych umieszczonych na obudowie projektora.

4. Przestrzegaj wszystkich wskazówek Należy bezwzględnie przestrzegać wszystkich

wskazówek zamieszczonych w niniejszej instrukcji obsługi.

5. Czyszczenie Przed przystąpieniem do czyszczenia, odłącz

projektor od sieci elektrycznej. Nie używaj żadnych środków czyszczących w płynie lub aerozolu. Używaj tylko wilgotnej ściereczki. Nigdy nie używaj silnych detergentów z alkoholem lub rozpuszczalnikiem.

6. Dodatkowe urządzenia Nie należy podłączać do projektora urządzeń nie

zalecanych przez producenta.

7. Woda i wilgoć Nie należy używać projektora w pobliżu wody, na

przykład: w pobliżu wanien, umywalek, zlewów, basenów, na mokrej nawierzchni.

8. Akcesoria Nie należy ustawiać projektora na niestabilnych

stołach, wózkach, czy innych podstawach. Upadek projektora może spowodować zranienie kogoś i/lub uszkodzenie samego urządzenia. Należy używać wyłącznie akcesoria zalecane przez producenta i zgodnie z jego wskazaniami.

9. Transport Jeśli projektor został zainsta-

lowany na wózku, należy go przewozić z dużą ostrożnością. Gwałtowne zatrzymanie, zbyt szybkie przesuwanie, czy transport po nierównej nawierzchni mogą spowodować wywrócenie wózka.

10. Wentylacja Otwory znajdujące się w obudowie projektora za-

pewniają prawidłową wentylację i zabezpieczaj przed przegrzaniem. W żadnym wypadku nie wolno ich czymkolwiek przykrywać. Nie powinno się go również stawiać w miejscach osłoniętych (np. na półkach, na łóżkach, itp.), jeśli mogłoby to utrudnić wentylację.

11. Zasilanie Projektor może być zasilany tylko takim napięciem,

jakie zaznaczone jest na tylnej ściance projektora. W razie jakichkolwiek wątpliwości prosimy o kontakt z serwisem.

12. Uziemienie Opisywany projektor jest dostarczany z jedn

z opisanych poniżej wtyczek elektrycznych. Jeśli wtyczka nie pasuje do gniazdka, skontaktuj się z elektrykiem. a. Standardowa wtyczka dwużyłowa. b. Standardowa wtyczka trójżyłowa z uziemieniem.

Wtyczka ta będzie pasowała jedynie do gniazdka elektrycznego z uziemieniem.

13. Zabezpieczenie kabla zasilającego Projektor należy ustawiać w taki sposób, żeby jego

przewód nie został uszkodzony przez przechodzą- ce osoby.

14. Burza Żeby zapobiec uszkodzeniu projektora z powodu

burzy, czy awarii sieci elektrycznej, należy go wyłączać z sieci, kiedy nie jest używany.

15. Przeciążenie gniazdka elektrycznego Nie należy podłączać do jednego gniazdka siecio-

wego zbyt wielu urządzeń, ponieważ może to być przyczyną pożaru, czy porażenia prądem.

16. Przedmioty lub płyny we wnętrzu projektora Nie wolno wrzucać żadnych przedmiotów do wnę-

trza projektora, ponieważ może to spowodować zwarcie, a co za tym idzie, pożar lub porażenie kogoś prądem.

17. Naprawa Nie wolno naprawiać projektora samodzielnie.

Zdejmowanie obudowy projektora, może narazić użytkownika na porażenie prądem. Naprawę projektora należy pozostawić autoryzowanym serwisom.

18. Kiedy wezwać serwis

W następujących przypadkach prosimy o odłącze-

nie projektora z sieci i skontaktowanie się z serwisem: a. Jeśli kabel sieciowy lub wtyczka zostały

uszkodzone.

b. Jeśli jakikolwiek płyn przedostał się do wnętrza

projektora.

c. Jeśli projektor został poddany działaniu wody lub

deszczu.

d. Jeżeli projektor nie działa prawidłowo podczas

normalnej obsługi. Prosimy o regulację tylko tych funkcji, które opisane zostały w niniejszej instrukcji. Nieprawidłowe ustawienia pozostałych opcji mogą spowodować uszkodzenie projektora, co może wymagać przeprowadzenia skomplikowanych napraw.

e. Jeśli projektor został zrzucony lub obudowa zo-

stała uszkodzona.

f. Jeżeli zauważalne jest wyraźne obniżenie jakości

pracy projektora.

19. Części zamienne Jeśli zachodzi konieczność wymiany pewnych

elementów projektora, należy upewnić się, że serwisant wyposaża projektor w części zalecane przez producenta. Instalacja nieodpowiednich podzespołów może spowodować pożar lub być przyczyną porażenia prądem użytkowników projektora.

20. Kontrola sprawności Po naprawie projektora serwis ma obowiązek skon-

trolować go, czy nadaje się on do pracy i jest bezpieczny dla osób, które będą z niego korzystały.

21. Instalacja na ścianie lub suficie Instalując projektor na ścianie lub suficie należy

postępować zgodnie z zaleceniami producenta

22. Wysoka temperatura Projektora nie należy ustawiać w pobliżu źródeł

ciepła - kaloryferów, pieców, ani żadnych innych urządzeń grzewczych.

WAŻNE

• Embedix (Embedded Linux) Embedix™ jest zarejestrowanym znakiem handlowym firmy U.S.A. LINEO, Inc.

• Standard DLP™ (Digital Light Processing) i DMD™ (Digital Micromirror Device) są znakami handlowymi firmy Texas

Instruments Inc.

• Microsoft i Windows są zarejestrowanymi znakami handlowymi firmy Microsoft Corporation.

• PC/AT jest zarejestrowanym znakiem handlowym firmy International Business Machines Corporation.

• Macintosh jest zarejestrowanym znakiem handlowym firmy Apple Computer Inc.

• Wszystkie inne nazwy przedsiębiorstw i urządzeń wymienione w niniejszej instrukcji obsługi są własnością odpowied-

nich przedsiębiorstw.

Przystępując do instalacji projektora należy zapoznać się z poniższymi wskazówkami:

Ostrzeżenia dotyczące wymiany zespołu żarówki

 Jeśli żarówka pęknie, we wnętrzu projektora mog

Uwagi dotyczące ustawienia projektora

 Z projektora nie należy korzystać w pomieszczeniach

Projektora nie należy ustawiać w silnie nasło- necznionych pomieszczeniach.

 Ekran należy ustawiać w ten sposób, by nie padało

Projektora nie należy odchylać o ponad 10 stopni od poziomu.

 Projektor można odchylać w zakresie +/- 10 stopni

Projektora nie należy poddawać działaniu uderzeń lub wstrząsów.

 Należy zwrócić szczególną uwagę na obiektyw, żeby

się znajdować odłamki szkła. W takim przypadku należy porozumieć się z serwisem. Opis wymiany żarówki znajduje się na stronie 111.

wilgotnych, zakurzonych lub zadymionych. Praca w takich warunkach będzie wymagała częstszego czyszczenia elementów optycznych projektora i wymiany filtra. Jeśli projektor pracujący w takich warunkach będzie czyszczony regularnie, jego stan techniczny nie ulegnie pogorszeniu. Czyszczenie wewnętrznych elementów projektora należy zlecać wyłącznie autoryzowanym punktom serwisowym.

na niego intensywne światło, ponieważ mogłoby to utrudnić lub uniemożliwić obserwację wyświetlanych obrazów. Przeprowadzając prezentację w ciągu dnia należy zasunąć zasłony i zgasić światło.

od poziomu.

nie uszkodzić jego powierzchni.

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA, C.D.

Chroń swój wzrok!

 Oglądanie obrazów z projektora przez wiele godzin

bez przerwy będzie powodowało zmęczenie wzorku. Należy pamiętać o robieniu przerw.

Projektora nie należy poddawać działaniu ekstremalnych temperatur.

 Temperatura otoczenia w trakcie pracy:

+5°C do +35°C

 Temperatura otoczenia w trakcie przechowywania:

-20°C do +60°C

Nie wolno blokować kratek wentylacyjnych.

 Wszelkie ściany i przeszkody powinny się znajdować

co najmniej w odległości 30 cm od kratek wentylacyjnych.

 Nie wolno wsuwać żadnych przedmiotów do otworów

wentylacyjnych.

 Jeśli wentylator zostanie zablokowany, obwód za-

bezpieczający automatycznie wyłączy projektor. Nie oznacza to jednak uszkodzenia. W takiej sytuacji należy odłączyć projektor od sieci elektrycznej i odczekać ponad 10 minut, a następnie ustawić projektor w miejscu, w którym otwory wentylacyjne nie będą zablokowane, ponownie kabel zasilający i uruchomić projektor.

Ostrzeżenia dotyczące transportu projektora

 Transportując projektor należy postępować ostrożnie,

żeby nie narazić go na silne uderzenia i/lub wstrząsy,

ponieważ mogłoby to spowodować jego uszkodzenie. Szczególną uwagę należy zwrócić na obiektyw. Przed przeniesieniem projektora należy odłączyć od niego wszystkie kable.

Inne urządzenia

 Przystępując do podłączania do projektora wszelkie-

go rodzaju urządzeń audio-wizualnych należy bezwzględnie wyłączyć zasilanie projektora i podłącza- nego sprzętu.

 W trakcie dokonywania podłączeń należy postępo-

wać zgodnie z opisami zawartymi w instrukcjach obsługi projektora i podłączanego sprzętu.

Korzystanie z projektora w innych krajach

 Napięcie zasilające i typ gniazdka elektrycznego

zależą od kraju, w którym projektor jest eksploatowany. Zabierając projektor za granicę należy się zaopatrzyć w odpowiedni kabel zasilający.

Funkcja kontroli temperatury

 Jeśli projektor będzie przegrzewał się z powodu nie-

prawidłowego ustawienia lub zablokowania otworów wentylacyjnych, w lewym dolnym rogu ekranu będ widoczne symbole „

” i „ ”. Jeśli temperatura nadal będzie wzrastała, żarówka projektora zostanie wyłączona, zacznie pulsować wskaźnik TEMP., a po 90 sekundach chłodzenia zasilanie zostanie wyłą- czone. Gdy na ekranie pojawia się napis „ leży postępować według opisu zamieszczonego w rozdziale „Wskaźniki ostrzegawcze" na stronie

110.

Informacja

• Wbudowany wentylator reguluje temperaturę wewnątrz

projektora a jego wydajność jest ustalana automatycznie. Odgłos pracy wentylatora może się zmieniać w zależności od prędkości obrotów silnika.

• Podczas wyświetlania obrazu lub pracy wentylatora nie

wolno odłączać kabla zasilającego, ponieważ mogłoby to spowodować gwałtowny wzrost temperatury wewnątrz obudowy i uszkodzenie projektora.

” na-

Nazwy części

Liczby umieszczone obok nazw części wskazują numery stron, na których można znaleźć więcej informacji na dany temat.

Projektor (widok z przodu i z góry)

Wskaźnik LAMP

W trakcie normalnej eksploatacji świeci na zielono. Gdy świeci na czerwono, należy wymienić ża- rówkę.

Wskaźnik POWER

Świeci na czerwono, gdy projektor znajduje się w trybie gotowości. Po włączeniu zasilania zaczyna świecić na zielono.

Przycisk POWER

Służy do włączania i wyłączania zasilania.

Przycisk LENS

Służy do regulacji efektu trapezowego i cyfrowego przesuwania obiektywu.

Przyciski regulacyjne (  )

Służą do wyboru elementów menu.

Przycisk ENTER

Służy do ustawiania wybranych elementów w menu.

Przycisk AV MUTE

Służy do tymczasowego wyłą- czania dźwięku i obrazu.

Antena do komunikacji z pilotem

Pokrętło regulacji wielkości obrazu

Przyciski blokady nóżek

Umożliwiają regulację kąta pochylenia projektora.

Instalacja pokrywy gniazd

Żeby założyć pokrywę, należy ustawić ją na wysokości panelu bocz- nego i docisnąć, tak jak jest to pokazane na rysunku obok.

Wskaźnik TEMP.

W trakcie normalnej pracy świeci na zielono. Gdy temperatura we wnętrzu nadmiernie wzrośnie, wskaźnik zacznie świecić na czerwono.

Przycisk INPUT

Służy do przełączania źródeł sygnału: 1, 2 lub 3.

Przycisk MENU

Służy do wyświetlania menu ekranowego.

Przyciski VOLUME

Służą do regulacji poziomu gło- śności.

Przycisk UNDO

Służy do anulowania operacji lub przywracania ustawień standardowych.

Przycisk AUTO SYNC

Służy do automatycznej regulacji obrazu z komputera.

Pierścień regulacji ostrości

Pokrywa gniazd

Głośnik

Odbiornik sygnału pilota

Projektor (widok z boku)

Gniazdo INPUT 3

Służy do podłączenia urządzenia wideo.

Gniazdo INPUT AUDIO

Służy do podłączenia do-

Gniazdo INPUT 1

Służy do wprowadzania cyfrowych sygnałów DVI, RGB i COMPONENT.

Gniazdo INPUT 2

Służy do podłączenia urządzeń wyposażonych w gniazdo S-VIDEO.

Gniazdo AC

Kratka wylotowa

Złącze zabezpieczające

Kensington

Korzystanie ze złącza zabezpieczającego

• Opisywany projektor wyposażony jest w złącze zabezpieczające, które może współpracować z systemem bez-

pieczeństwa Kensington. Opis obsługi złącza jest dostarczany razem z systemem.

Mocowanie osłony obiektywu

Po zamocowaniu paska do osłony należy przełożyć go przez ucho znajdujące się w spodniej części obudowy projektora, a następnie przełożyć osłonę przez pętlę paska i zaciągnąć, tak jak zostało to pokazane na rysunku obok.

wolnego źródła dźwięku.

Gniazdo USB

Służy do podłączenia komputera poprzez kabel USB.

Gniazdo WIRED R/C

Służy do podłączenia pilota poprzez kabel zakończony wtyczką 3,5 mm minijack.

Gniazdo INPUT 4 PC

Służy do instalacji bezprzewodowej karty LAN PC lub karty pamięci.

Widok od spodu

Nazwy części, c.d.

Pilot zdalnego sterowania

Przód

Przyciski funkcyjne 1/2

Służą do przywoływania przyporządkowanych im funkcji.

Przycisk INPUT

Służy do przełączania pomiędzy źródłami sygnału INPUT 1, 2, 3 i 4.

Przycisk L-CLICK/ENTER

Służy do poruszania się w menu oraz jako lewy przycisk bezprzewodowej myszy.

Przycisk POWER

Służy do włączania i wyłączania projektora.

Przycisk LENS

Służy do korekcji efektu trapezowego oraz cyfrowego przesuwania obrazu.

Przyciski funkcyjne 3/4

Służą do przywoływania przyporządkowanych im funkcji.

Przycisk TEACH (OK)

Służy do zarejestrowania pilota

projektorze.

Dioda

Świeci, gdy pilot jest w ruchu.

Przycisk POINTER

Naciśnięcie przycisku powoduje pojawienie się na ekranie wskaźnika.

Przycisk R-CLICK/UNDO

Służy do anulowania operacji oraz jako prawy przycisk bezprzewodowej myszy.

Przycisk MENU

Służy do wyświetlania menu ekranowego.

Przyciski VOLUME

Służą do regulacji poziomu głośności.

Przycisk ASSIGN

Służy do przełączania grup funkcji przyporządkowanych przyciskom.

Przycisk RF CH+

Służy do sprawdzenia bieżącego kanału RF oraz do jego zmiany.

Tył

Spód

Gniazdo WIRE R/C

Przycisk GYRO ACTIVE

Służy do przesuwania symboli ekranowych, wybierania menu ekranowego oraz przesuwania kursora bezprzewodowej myszy.

JACK

Służy do podłączenia pilota poprzez kabel zakończony wtyczką 2,5 mm minijack.

Obsługa pilota zdalnego sterowania

Wkładanie baterii

Baterie do pilota są dostarczane w zestawie razem z projektorem (cztery baterie R-03 – „AAA”).

Zsuń osłonę pojemnika baterii w kierunku

wskazywanym przez strzałkę. Włóż dostarczone w zestawie baterie.

• Wkładając baterie należy pamiętać, by były one

ułożone zgodnie z oznaczeniami +/- wewnątrz pojemnika.

Informacja

• Wkładając baterie do pilota należy zwrócić uwagę, by

ułożyć je na tasiemce, która umożliwi w przyszłości ich łatwe wyjęcie.

W przeciwnym razie usunięcie zużytych baterii może być utrudnione.

Nasuń osłonę w kierunku wskazywanym

przez strzałkę.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Automatyczne wyłączanie

Żeby zapobiec zbyt szybkiemu rozładowywaniu baterii,

pilot przechodzi automatycznie do trybu uśpienia po upływie 5 minut od wykonania ostatniej operacji. Jeśli pilot nie działa, należy jeden raz nacisnąć przycisk POWER, żeby kontynuować pracę.

Wymiana baterii

Konieczność wymiany baterii sygnalizuje pulsująca dioda.

• Baterie należy wymienić jak najszybciej po rozpoczęciu

pulsowania przez diodę.

• Należy używać wyłącznie baterii alkalicznych.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Pilot przechodzi automatycznie do trybu uśpienia po

upływie 5 minut od wykonania ostatniej operacji. Jeśli pilot nie działa, należy nacisnąć przycisk dowolny przycisk, żeby kontynuować pracę.

Nieprawidłowe korzystanie z baterii może spowodować ich wyciek lub wybuch. Prosimy o przestrzeganie poniższych zaleceń.

Tasiemka ułatwiająca wyjmowanie baterii

Dioda

Ostrzeżenie

• Wkładając baterie należy pamiętać, by były one ułożone zgodnie z oznaczeniami +/- wewnątrz pojemnika.

• Baterie różnych typów mają różne właściwości i dlatego nie należy ich używać równocześnie.

• Nie należy równocześnie instalować starych i nowych baterii. Ponieważ mogłoby to spowodować skrócenie żywotności nowych baterii oraz wyciek starych.

• Wyczerpane baterie należy niezwłocznie wyjąć z pilota, ponieważ pozostawienie ich mogłoby spowodować wyciek. Płyt wyciekający z baterii jest szkodliwy dla

skóry, dlatego usuwając nieszczelne baterie należy trzymać je przez papier lub ścierkę.

• Baterie dostarczone razem z pilotem mogą ulec szybkiemu rozładowaniu, w zależności od tego, jak długo były przechowywane. Z tego powodu należy je wy-

mienić jak najszybciej na nowe.

• Jeśli pilot ma pozostać nieużywany przez dłuższy czas, należy wyjąć z niego baterie.

Obsługa pilota zdalnego sterowania, c.d.

Właściwości pilota

W opisywanym pilocie zdalnego sterowania została zastosowana technologia GyroRemote, dzięki której w znacznym stopniu przewyższa on tradycyjne piloty wykorzystujące podczerwień.

Fale radiowe

Zasięg działania tradycyjnych pilotów jest w znacznym stopniu ograniczony ze względu na ściśle kierunkowy charakter wiązki promieni podczerwonych. Dodatkowo, wszelkie obiekty znajdujące się pomiędzy pilotem a projektorem uniemożliwiają komunikację. Sygnał opisywanego pilota odbierany jest z dowolnego kierunku w promieniu 18 metrów.

Wskazówka

• Podany zasięg został zmierzony przy całkowicie wysuniętej antenie

• Zasięg działania pilota w rzeczywistych warunkach może się różnić w zależności od sposobu instalacji projektora oraz

ewentualnych źródeł zakłóceń.

Ostrzeżenie

Pilota nie wolno używać w niektórych instytucjach – np. szpitalach.

• Sygnał pilota może mieć wpływ na działanie skomplikowanych urządzeń medycznych powodując wypadki.

• Korzystając z pilota na terenie placówek służby zdrowia należy postępować zgodnie z wewnętrznymi przepisami.

Sterowanie wieloma projektorami

Funkcja indywidualnego rozpoznawania sygnału pilota umożliwia sterowanie wieloma projektorami.

 Zakłócenia radiowe nie pojawią się nawet wtedy, gdy w zasięgu działania pilota będzie pracowało kilka

projektorów.

Zasięg pilota:

ok. 18 metrów

 Istnieje możliwość sterowania kilkoma projektorami przy pomocy jednego pilota.

 Istnieje możliwość sterowania jednym projektorem przy pomocy kilku pilotów.

• Szczegóły na temat obsługi pilota znajdują się na stronie 40.

Korzystanie z pilota

Informacja

• Pilot nadaje sygnały na podstawie swojej orientacji oraz

zmian położenia w przestrzeni.

• Sterowanie kursorem polega na poruszaniu pilotem

w powietrzu.

• Sygnały są przekazywane, gdy naciśnięty jest przycisk

GYRO ACTIVE w tylnej części pilota.

• Jeśli przycisk nie będzie naciśnięty, sygnały nie będą

wysyłane.

• Jeśli przycisk GYRO ACITVE zostanie dwukrotnie

naciśnięty, sygnały będą wysyłane w sposób ciągły. Ponowne naciśnięcie przycisku przywraca normalny tryb pracy.

Kalibracja pilota

Jeśli pilot jest używany w pomieszczeniu o szczególnie wysokiej temperaturze, albo bezpośrednio po wymianie baterii, wskaźnik myszy może się samoczynnie przesuwać, pomimo, że pilot pozostaje nieruchomy. W takim przypadku należy przeprowadzić procedurę kalibracji pilota.

Naciśnij przycisk GYRO ACTIVE w tylnej

części pilota. Upewnij się, że dioda na pilocie świeci

i ułóż pilota na płaskiej powierzchni. Odczekaj co najmniej 6 sekund, a następ-

nie naciśnij przycisk GYRO ACTIVE.

• Procedura kalibracyjna zostanie zakończona.

Przycisk GYRO ACTIVE

Wyposażenie

Dostarczone wyposażenie

Kabel zasilający (1,8 m):

Pilot zdalnego sterowania RRMCG1653CESA

Cztery baterie typu R-03 („AAA”)

Dwie bezprzewodowe karty LAN PC

AN-WC11B

Wersja dla Ameryki Północ-

nej

QACCDA007WJPZ

Wskazówka

Wersja dla Europy, oprócz

Wielkiej Brytanii

QACCV4002CEZZ

Wersja dla Wielkiej Brytanii,

Hong Kongu i Singapuru

QACCB5024CENA

Wersja dla Australii, Nowej

Zelandii i Oceanii

QACCL3022CEZZ

• W zależności od kraju, w którym został kupiony, projektor jest dostarczany w zestawie z jednym z pokazanych powyżej kabli zasilających.

Kabel z wtyczkami

DVI/15-złączowa D-sub

QCNWGA010WJZZ

Kabel USB (1,8 m)

QCNWG0001WJPZ

Torba do przenoszenia projektora

GCASN0005CESA

Instrukcja obsługi projektora Instrukcja obsługi programu

Wireless Reality TINS-A049WJZZ

CD-ROM UDSKAA001WJZZ

Instrukcja obsługi karty LAN TINS-A306WJZZ

Osłona obiektywu (założona)

CCAPHA001WJ01

Pasek osłony obiektywu

UBNDT0013CEZZ

Osłona gniazd (założona)

GCOVD0103CESA

Wyposażenie opcjonalne

Cyfrowy kabel DVI (3 m) AN-C3DV Przejście 3RCA / wtyczka 15-złączowa D-sub (3 m) AN-C3CP Komputerowy kabel RGB (10 m) AN-C10BM <dla systemów IBM-PC, PC9821 i PC98NX> AN-C10 <dla systemów PC98 (oprócz PC9821 i PC98NX)> Przejście 5BNC / wtyczka 15-złączowa D-sub (3 m) AN-C3BN Rozdzielacz RGB (20 cm) AN-A1MY Przejście DVI/15-złączowa wtyczka D-sub (20 cm) AN-A1DV

• W przypadku problemów z podłączeniem projektora do komputera należy zapoznać się z informacjami w instrukcji obsługi komputera. W niektórych przypadkach może być konieczne zastosowanie odpowiedniego przejścia sprzedawanego oddzielnie.

Bezprzewodowa karta LAN PC AN-WC11B

Wskazówka

• Niektóre kable nie są dostępne we wszystkich regionach sprzedaży. Więcej informacji na ten temat można uzyskać

u autoryzowanych przedstawicieli firmy SHARP.

Podłączenie i ustawienia

Ustawienie

Regulacja nóżek

Kąt pochylenia projektora można regulować przy pomocy nóżek o zmiennej długości. Jest to szczególnie przydatne, gdy projektor jest ustawiony na nierównej powierzchni lub ekran jest pochylony. Posługując się nóżkami można również unieść obraz, jeśli ekran znajduje się powyżej projektora.

Naciśnij przyciski zwalniające blokady

nóżek.

Przyciski zwalniające blokady nóżek

Nóżki

Unieś projektor na żądaną wysokość

i zwolnij przyciski.

W razie potrzeby wkręć lub wykręć nóżki,

żeby dokonać precyzyjnej regulacji.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Żeby przywrócić projektor do położenia wyjściowego,

należy trzymając go oburącz nacisnąć przyciski blokady nóżek i ostrożnie opuścić projektor.

• Projektor można maksymalnie odchylić o 5,5 stopnia od

poziomu

Informacja

• Jeśli nóżki są wysunięte, nie wolno naciskać przycis-

ków zwalniających ich blokady bez podtrzymywania projektora.

• Nie wolno unosić projektora trzymając go za obiektyw.

• Przywracając projektor do poziomu należy postępować

ostrożnie, żeby nie przytrzasnąć sobie palców.

W górę

W dół

Ustawienie ekranu

W celu uzyskania obrazu o najwyższej jakości należy ustawić projektor prostopadle do powierzchni ekranu.

Wskazówka

• Środek obiektywu powinien się znajdować na wysokości środka ekranu. Jeśli pozioma oś przechodząca przez środek

obiektywu nie będzie prostopadła do powierzchni ekranu, obraz będzie niewyraźny.

• Ekran należy ustawiać w ten sposób, by nie padało na niego intensywne światło, ponieważ mogłoby to utrudnić lub

uniemożliwić obserwację wyświetlanych obrazów. Przeprowadzając prezentację w ciągu dnia należy zasunąć zasłony i zgasić światło.

• Opisywanego projektora nie można używać z ekranem polaryzującym.

Ustawienie standardowe (projekcja od przodu)

Projektor należy ustawić w odpowiedniej odległości od ekranu, zależnie od żądanej wielkości obrazu (patrz strona 18).

Widok z boku

Widok z góry

Przykład standardowego ustawienia projektora

• Odpowiednia odległość pomiędzy ekranem a projek-

torem zależy od wielkości ekranu.

• Podczas ustawienia tego typu nie ma potrzeby dokony-

wania zmian w menu projektora, jeśli wyświetlany jest obraz „do góry nogami” lub w odbiciu lustrzanym, należy wybrać ustawienie „Front” w menu „PRJ Mode”.

• Projektor należy ustawić w ten sposób, by pozioma oś

Widownia

przechodząca przez środek obiektywu była prostopadła do powierzchni ekranu.

Strona 24

Strona 98

Ustawienie, c.d.

Rozmiar ekranu a odległość projektora od ekranu

Ekran

Linia bazowa: Pozioma oś przechodząca przez środek obiektywu.

Środek obiektywu

L: odległość projektora od ekranu

Tryb NORMAL (4:3)

Rozmiar ekranu (obrazu) w calach

Przekątna

Szerokość Wysokość Maks. (L1) Min. (L2)

(X)

300 240 180 – 39' 5" (12,0 m) 0" (0,0 cm)

250 200 150 39' 8" (12,1 m) 32' 10" (10,0 m) 0" (0,0 cm)

200 160 120 31' 9" (9,7 m) 26' 3" (8,0 m) 0" (0,0 cm)

150 120 90 23' 9" (7,2 m) 19' 8" (6,0 m) 0" (0,0 cm)

100 80 60 15' 10" (4,8 m) 13' 1" (4,0 m) 0" (0,0 cm)

84 67 50 13' 3" (4,0 m) 10' 11" (3,3 m) 0" (0,0 cm)

72 58 43 11' 4" (3,5 m) 9' 4" (2,9 m) 0" (0,0 cm)

60 48 36 9' 5" (2,9 m) 7' 9" (2,4 m) 0" (0,0 cm)

40 32 24 6' 3" (1,9 m) 5' 2" (1,6 m) 0" (0,0 cm)

Odległość projektora od ekranu

(L)

Odległość poziomu środka obiektywu

od poziomu dolnej krawędzi ekranu (H)

Wzór pozwalający obliczyć rozmiar obrazu i odległość od ekranu: L1 (w stopach) = (0,048539X – 0,037278) / 0,3048 L2 (w stopach) = (0,040172X – 0,037561) / 0,3048 H (w calach) = 0 X: Przekątna ekranu (w calach) L: odległość projektora od ekranu (w metrach) L1: maksymalna odległość projektora od ekranu (w stopach) L2: minimalna odległość projektora od ekranu (w stopach) H: odległość pomiędzy poziomem środka obiektywu a poziomem dolnej krawędzi ekranu

Tryb STRETCH (16:9)

Rozmiar ekranu (obrazu) w calach

Przekątna

Szerokość Wysokość Maks. (L1) Min. (L2)

(X)

250 218 123 – 35' 9" (10,9 m) –20 27/64" (–51,9 cm)

225 196 110 38' 11" (11,9 m) 32' 2" (9,8 m) –18 25/64" (–46,7 cm)

200 174 98 34' 7" (10,5 m) 28' 7" (8,7 m) –16 22/64" (–41,5 cm)

150 131 74 25' 11" (7,9 m) 21' 5" (6,5 m) –12 16/64" (–31,1 cm)

133 116 65 22' 11" (7,0 m) 18' 12" (5,8 m) –10 56/64" (–27,6 cm)

106 92 52 18' 3" (5,6 m) 15' 1" (4,6 m) –8 42/64" (–22,0 cm)

100 87 49 17' 3" (5,3 m) 14' 3" (4,3 m) –8 11/64" (–20,8 cm)

92 80 45 15' 10" (4,8 m) 13' 1" (4,0 m) –7 33/64" (–19,1 cm)

84 73 41 14' 5" (4,4 m) 11' 11" (3,6 m) –6 55/64" (–17,4 cm)

72 63 35 12' 4" (3,8 m) 10' 3" (3,1 m) –5 57/64" (–14,9 cm)

60 52 29 10' 3" (3,1 m) 8' 6" (2,6 m) –4 58/64" (–12,5 cm)

40 35 20 6' 10" (2,1 m) 5' 7" (1,7 m) –3 17/64" (–8,3 cm)

Odległość projektora od ekranu

(L)

Odległość poziomu środka obiektywu

od poziomu dolnej krawędzi ekranu (H)

Wzór pozwalający obliczyć rozmiar obrazu i odległość od ekranu: L1 (w stopach) = (0,052882X – 0,037278) / 0,3048 L2 (w stopach) = (0,043766X – 0,037561) / 0,3048 H (w calach) = –0,08171X

Tryb BORDER (4:3)

Rozmiar ekranu (obrazu) w calach

Przekątna

Szerokość Wysokość Maks. (L1) Min. (L2)

(X)

200 160 120 – 35' 0" (10,7 m) –20" (–50,8 cm)

180 144 108 38' 1" (11,6 m) 31' 6" (9,6 m) –18" (–45,7 cm)

150 120 90 31' 9" (9,7 m) 26' 3" (8,0 m) –15" (–38,1 cm)

100 80 60 21' 1" (6,4 m) 17' 5" (5,3 m) –10" (–25,4 cm)

84 67 50 17' 9" (5,4 m) 14' 8" (4,5 m) –8 26/64" (–21,3 cm)

72 58 43 15' 2" (4,6 m) 12' 6" (3,8 m) –7 13/64" (–18,3 cm)

60 48 36 12' 7" (3,8 m) 10' 5" (3,2 m) –6" (–15,2 cm)

40 32 24 8' 4" (2,6 m) 6' 11" (2,1 m) –4" (–10,2 cm)

Wskazówka

Odległość projektora od ekranu

(L)

Odległość poziomu środka obiektywu

od poziomu dolnej krawędzi ekranu (H)

• Powyższe wzory są obarczone 3% błędem.

• Wartości poprzedzone znakiem minus (-) dotyczą przypadku, w którym środek obiektywu znajduje się poniżej krawędzi

Wzór pozwalający obliczyć rozmiar obrazu i odległość od ekranu: L1 (w stopach) = (0,064719X – 0,037278) / 0,3048 L2 (w stopach) = (0,053563X – 0,037561) / 0,3048 H (w calach) = 0,100X

ekranu.

Wyświetlanie obrazu odwróconego i w odbiciu lustrzanym

Projekcja tylna

 Ustaw przezroczysty ekran pomiędzy widownią a projektorem.  Przy pomocy odpowiedniego ustawienia w menu wybierz tryb

projekcji „Rear” w menu „PRJ Mode” (patrz strona 98).

Gdy wybrane jest ustawienie standardowe.

 Menu ekranowe

Projekcja z wykorzystaniem lustra

 Umieść zwykłe płaskie lustro naprzeciwko obiektywu.  Jeśli lustro znajduje się po tej samej stronie ekranu co widownia,

należy wybrać ustawienie „Rear” w menu „PRJ Mode” (patrz strona 98).

Informacja

• Projektor i lustro należy ustawić w ten sposób, żeby światło nie raziło

widowni.

Instalacja na suficie

 Instalacja na suficie jest możliwa przy wykorzystaniu dodatkowe-

go wspornika.

 Zanim zainstalujesz projektor na suficie, skontaktuj się

z autoryzowanym sprzedawcą projektorów firmy SHARP, w celu nabycia dodatkowych akcesoriów umożliwiających instalację projektora pod sufitem. (AN-60KT - wspornik, AN-TK301/AN-TK201 i AN-TK302/AN-TK202 - dodatkowy statyw).

 Gdy projektor jest odwrócony, górną krawędź ekranu należy

traktować jako linię bazową (patrz strona 24).

 Przy pomocy odpowiedniego ustawienia w menu ustaw odpo-

wiedni tryb projekcji „Ceiling + Front” w menu „PRJ Mode”.

Obraz zostanie odwrócony.

Gdy wybrane jest ustawienie standardowe.

 Menu ekranowe

Obraz zostanie odwrócony.

Gdy wybrane jest ustawienie standardowe.

 Menu ekranowe

Obraz zostanie obrócony.

Podłączenie projektora do innych urządzeń

Przed przystąpieniem do pracy

Wskazówka

• Przed przystąpieniem do pracy należy wyłączyć zarówno zasilanie projektora jak i wszystkich podłączanych urządzeń.

Podłączając komputer należy pamiętać, żeby był on ostatnim włączanym urządzeniem.

• Przed dokonaniem podłączeń należy się zapoznać z instrukcjami obsługi wszystkich podłączanych urządzeń.

Opisywany projektor można podłączyć do:

Komputera poprzez:

 Kabel z wtyczkami DVI i 15-złączową D-sub (patrz strona 27).  Kabel DVI (typ AN-C3DV) (sprzedawany oddzielnie) (patrz strona

28).

 Bezprzewodową kartę LAN PC (patrz strona 68).

Urządzeń wideo:

 Odtwarzacza DVD lub dekodera DTV* (patrz strona 29).  Magnetowidu, laserowego odtwarzacza płyt lub innych urządzeń

audio-wideo (patrz strona 30).

* DTV jest roboczym terminem określającym nowy standard telewizji cyfrowej

w Stanach Zjednoczonych.

Monitora poprzez:

 Rozdzielacz RGB (AN-A1MY) (sprzedawany oddzielnie) oraz kabel

RGB (sprzedawany oddzielnie) (patrz strona 32).

Podłączanie kabla zasilającego

Podłącz dostarczony w zestawie kabel

zasilający do gniazda AC z tyłu projektora.

Dostarczone wyposażenie

Kabel zasilający

Podłączenie projektora do komputera

Podłączenie komputera poprzez kabel zakończony wtyczkami DVI i 15-złączową D-sub

Podłącz projektor do komputera poprzez

dostarczony w zestawie kabel zakoń- czony wtyczkami DVI i 15-złączową D-sub.

• Zabezpiecz wtyczki wkrętami.

W celu doprowadzenia sygnału dźwięko-

wego podłącz projektor do komputera przy pomocy kabla audio zakończonego wtyczkami minijack o średnicy 3,5 mm (powszechnie dostępnego w sprzedaży oraz jako element wyposażenia dodatkowego QCNW-4870CEZZ u przedstawicieli firmy SHARP).

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Przed podłączeniem komputera należy zapoznać się

z listą obsługiwanych sygnałów znajdującą się na stronie 115. Podłączenie projektora do nieodpowiedniego źródła sygnału może spowodować, że niektóre funkcje nie będą działały.

• Podłączając projektor do komputera w opisany powyżej

sposób, należy opcję „Signal Type” w menu „Picture” ustawić na „RGB”. Patrz strona 59.

• Jeśli podłączasz komputer typu Macintosh, konieczne

może być użycie odpowiedniego przejścia. Skontaktuj się z autoryzowanym przedstawicielem firmy SHARP. Patrz strona 118.

Podłączenie wtyczek

 Podłączając wtyczkę należy się upewnić, że zo-

stała dokładnie wprowadzona do gniazda, a następnie zabezpieczyć ją z obu stron wkrę- tami.

 Nie należy usuwać ferrytowych filtrów zamoco-

wanych na obydwu końcach kabla zakończone- go wtyczkami DVI i 15-złączowa wtyczką D-sub.

Dostarczone wyposażenie

Do gniazda wyjściowego RGB

Do gniazda wyjściowego

nału audio

Notebook

Kabel DVI/15-złączowa wtyczka D-sub

Filtr ferrytowy

Kabel DVI/15złączowa wtyczka D-sub

Kabel audio z wtyczkami minijack 3,5 mm (dostępny w sprzedaży i jako element wyposażenia dodatkowego QCNW-4870CEZZ u przedstawicieli firmy SHARP)

Podłączenie projektora do innych urządzeń, c.d.

Podłączenie komputera poprzez kabel DVI

Opisywany projektor jest wyposażony w cyfrowe gniazdo DVI, poprzez które można wprowadzać bezpośrednio sygnały z komputera w postaci cyfrowej.

Podłącz projektor do komputera poprzez

dostarczony w zestawie kabel DVI.

W celu doprowadzenia sygnału dźwięko-

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Gniazdo DVI projektora jest kompatybilne ze standar-

dem DVI w wersji 1,0. Z tego powodu, jeśli wprowadzany będzie sygnał ze źródła kompatybilnego ze standardem ochrony praw autorskich (DVI wersja 2,0), obraz nie będzie widoczny.

Wyposażenie opcjonalne

Do gniazda wyjściowego DVI

Do gniazda wyjściowego sygnału audio

Komputer

Kabel DVI (sprzedawany oddzielnie)

Kabel DVI, typ: AN-C3DV; 3,0 m

Kabel audio z wtyczkami minijack 3,5 mm (dostępny w sprzedaży i jako element wyposażenia dodatkowego QCNW4870CEZZ u przedstawicieli firmy SHARP)

Funkcja „Plug & Play” (działa z gniazdem 15-złączowym)

 Opisywany projektor jest zgodny ze standardami VESA DDC 1 i DDC 2B. Przy podłączeniu projektora

do komputera kompatybilnego ze standardem VESA DDC, wymogi dotyczące niezbędnych ustawień zostaną przekazane automatycznie.

 Zanim użyjesz funkcji „Plug and Play”, pamiętaj, by włączyć najpierw projektor, a następnie połączony

z nim komputer.

Wskazówka

• Funkcja DDC, „Plug and Play” będzie działała tylko przy współpracy z komputerem kompatybilnym ze standardem

VESA DDC.

)

Podłączenie projektora do urządzeń wideo

Podłączenie projektora do źródeł sygnału wideo o składowych rozdzielonych

Dokonując podłączenia do gniazda INPUT 1 należy użyć kabla zakończonego 3 wtyczkami RCA i 15złączową wtyczką D-sub oraz przejścia DVI/15złącz D-sub. Źródłami sygnału wideo o składowych rozdzielonych są m.in. odtwarzacze DVD oraz dekodery DTV*.

* DTV jest roboczym terminem określającym nowy

standard telewizji cyfrowej w Stanach Zjednoczonych.

Podłącz kabel zakończony 3 wtyczkami

RCA i 15-złączową wtyczką D-sub poprzez przejście DVI/15-złącz D-sub do projektora.

Przy pomocy wymienionych powyżej ka-

bli podłącz projektor ze źródłem sygnału wideo.

Wyposażenie opcjonalne

Do gniazda wyjściowego sygnału audio

Kabel audio (sprzedawany oddzielnie)

Kabel 3RCA/15-złącz D-sub, typ: AN-C3CP; 3,0 m

Przejście DVI/15 złącz D-sub typ: AN-A1DV; 20 cm

Do gniazd wyjściowych sygnału wideo o składowych rozdzielonych

Odtwarzacz DVD lub dekoder DTV

Kabel 3RCA/15-

Przejście DVI/15złącz D-sub (sprzedawane oddzielnie

złącz D-sub (sprzedawany oddzielnie)

W celu doprowadzenia sygnału dźwięko-

wego podłącz projektor do źródła fonii przy pomocy kabla audio (sprzedawanego oddzielnie).

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Podłączając projektor do komputera w opisany powyżej

sposób, należy opcję „Signal Type” w menu „Picture” ustawić na „Component”. Patrz strona 59.

• Do wprowadzenia sygnału audio potrzebny będzie

sprzedawany oddzielnie kabel zakończony wtyczkami minijack 3,5 mm i RCA (cinch).

Podłączenie projektora do innych urządzeń, c.d.

(sp

)

(sp

)

Podłączenie projektora do źródeł sygnału wideo poprzez kable s-wideo lub wideo i audio

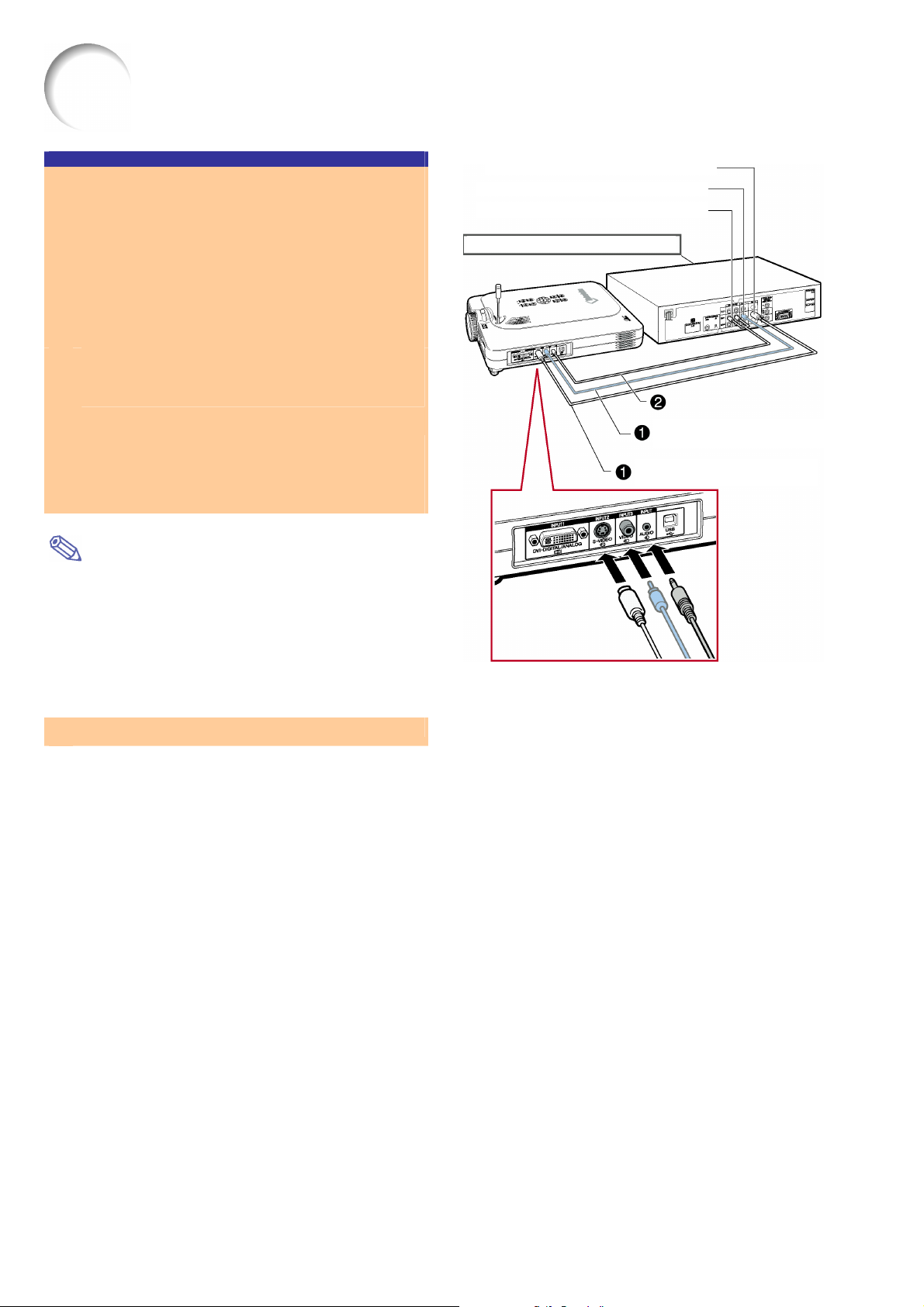

Przy pomocy kabli s-wideo lub wideo i audio moż- na podłączyć do gniazd INPUT 2 i INPUT 3 w projektorze magnetowid, laserowy odtwarzacz płyt lub inne urządzenie audio-wideo.

Podłącz projektor do urządzenia wideo

poprzez kabel s-wideo lub wideo (obydwa sprzedawane oddzielnie).

W celu doprowadzenia sygnału dźwięko-

wego podłącz projektor do źródła fonii przy pomocy kabla audio (sprzedawanego oddzielnie).

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• W systemie s-wideo informacja o barwie i jasności ob-

razu jest przekazywana oddzielnie, dzięki czemu uzyskiwany jest obraz o podwyższonej jakości. Dlatego, jeśli podłączane urządzenie wyposażone jest w oba typy gniazd: wideo i s-wideo, lepiej jest używać gniazda s-wideo.

• Do wprowadzenia sygnału audio potrzebny będzie

sprzedawany oddzielnie kabel zakończony wtyczkami minijack 3,5 mm i RCA (cinch).

Do gniazda wyjściowego sygnału s-wideo

Do gniazda wyjściowego sygnału wideo

Do gniazda wyjściowego sygnału audio

Magnetowid lub inne źródło sygnału

Kabel s-wideo

Kabel audio

rzedawany oddzielnie

Kabel wideo (sprzedawany oddzielnie)

rzedawany oddzielnie

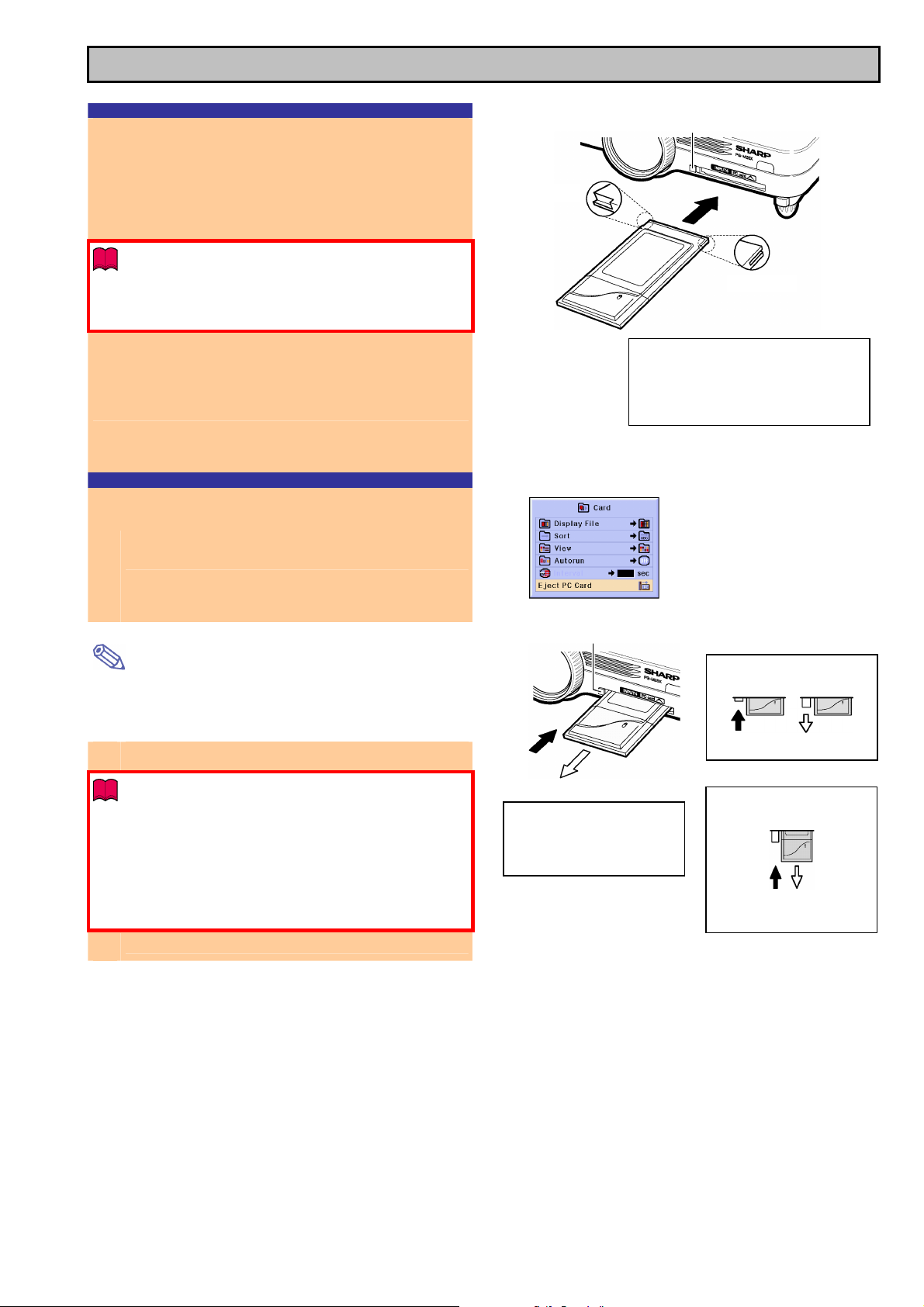

Instalacja / wyjmowanie karty PC

Instalacja karty PC w gnieździe INPUT 4 PC CARD

Wsuń do szczeliny kartę LAN PC lub kartę pamię- ci, tak jak zostało to pokazane na rysunku po prawej stronie.

Informacja

• Przed wsunięciem karty należy upewnić się, że przycisk

do jej wysuwania jest wciśnięty. Pozwoli to uniknąć przypadkowego wysunięcia karty podczas pracy.

• Po włożeniu karty do gniazda zostanie automatycznie

wybrany tryb INPUT 4.

Wyjmowanie karty

W menu „Card” wybierz „Eject PC CARD”.

Szczegóły znajdziesz na stronie 68.

Wycięcie

Przycisk do wysuwania karty

Przystępując do wkładania karty należy się upewnić, że przycisk nie jest wyciśnięty, a karta

est prawidłowo zorientowana względem projek-

tora. Należy postępować uważnie, ponieważ karta nie jest symetryczna (ma wierzch i spód).

Wycięcie

Wyjmij kartę.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Użycie funkcji „Eject PC Card” w menu pozwoli uniknąć

niestablilnej pracy projektora podczas wyjmowania karty.

Informacja

• Jeśli karta zostanie wyjęta bez użycia funkcji „Eject PC

Card” w punkcie 1 powyższego opisu, dane znajdujące się na karcie lub sama karta mogą zostać zniszczone.

• Przenosząc projektor należy się upewnić, że nie ma

w nim karty, a przycisk do jej wysuwania jest wciśnięty. Przenoszenie przy wyciśniętym przycisku może spowodować uszkodzenie projektora.

Przycisk do wysuwania karty

Wysuń kartę ze szczeliny i przechowuj ją w bezpiecznym miejscu. Jeśli przycisk jest wysunięty, naciśnij go ponownie, żeby wsunąć go do wnętrza.

1. Naciśnij przycisk. Spowoduje to jego wysunięcie.

Naciśnij. Wysunie się.

2. Ponownie naciśnij przycisk.

Karta zostanie wysunięta.

Naciśnij. Karta wysunie

się nieznacz nie.

Podłączenie monitora

Równoczesne wyświetlanie obrazu z projektora i na ekranie monitora

Obrazy z komputera mogą być wyświetlane rów- nocześnie z projektora oraz na ekranie monitora dzięki zastosowaniu dodatkowego rozdzielnika RGB.

Podłącz projektor do komputera i monito-

ra poprzez rozdzielnik RGB (sprzedawany oddzielnie) oraz kabel RGB (dostępny w sprzedaży).

W menu „Options (1)” ustaw opcję

„Monitor Out” na „Yes (Y cable)”.

• Jeśli wybrana będzie opcja „Disable”, wyświetlany

obraz będzie ciemniejszy. Nie oznacza to jednak uszkodzenia. Więcej informacji na ten temat moż- na znaleźć na stronie 96.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Rozdzielnika RGB należy używać tylko do podłączania

monitora.

• Do monitora może być doprowadzany zarówno sygnał

RGB jak i sygnał o składowych rozdzielonych.

Wyposażenie opcjonalne

Kabel RGB (sprzedawany oddzielnie)

Rozdzielnik RGB (sprzedawany oddzielnie)

Do gniazda wejściowego sygnału RGB

Monito

Czarny: do monitora Niebieski: do komputera

Rozdzielnik RGB, typ: AN-A1MY; 20 cm

Notebook

Do gniazda wyjściowego sygnału RGB

Informacja

• W ten sposób wyprowadzane mogą być wyłącznie

analogowe sygnały RGB i o składowych rozdzielonych. Sygnałów z urządzeń podłączonych do cyfrowego gniazda DVI nie mogą być wyprowadzane.

Korzystanie z gniazda INPUT 1 przy założonej osłonie gniazd

Fragment osłony znajdujący się na wysokości gniazda INPUT 1 można odchylić, dzięki czemu dokonując podłączenia tylko do gniazda INPUT 1 nie ma konieczności zdejmowania całej osłony.

Podstawy obsługi

Wyświetlanie obrazu

Czynności podstawowe

Przed wykonaniem opisanych poniżej czynności należy podłączyć do projektora wszystkie urzą- dzenia zewnętrzne.

Informacja

• Zgodnie z ustawieniem fabrycznym, menu ekranowe

wyświetlane jest w języku angielskim. Opis wyboru ję- zyka menu znajduje się na stronie 37.

Podłącz kabel zasilający do gniazdka

elektrycznego w ścianie.

• Wskaźnik POWER zacznie świecić na czerwono

i projektor przejdzie do trybu gotowości.

Naciśnij przycisk POWER na projektorze

lub pilocie zdalnego sterowania.

• Wskaźnik POWER zacznie świecić na zielono.

Projektor będzie gotowy do pracy od momentu, w którym zacznie świecić wskaźnik LAMP.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Gdy zasilanie jest włączone, kolor wskaźnika LAMP

informuje o stanie żarówki:

Zielony: żarówka gotowa Pulsujący zielony: żarówka się rozgrzewa Pulsujący czerwony: żarówkę należy wkrótce wy-

mienić. Czerwony: zmień żarówkę.

• Jeśli zasilanie projektora zostanie wyłączone i natych-

miast włączone z powrotem, wskaźnik LAMP zacznie świecić dopiero po pewnym czasie.

Jeśli włączone będzie zabezpieczenie

przed kradzieżą (patrz strona 102), na ekranie pojawi się okienko umożliwia- jące wprowadzenie kodu.

• Wprowadź kod.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Kod jest kombinacją uprzednio zaprogramowanych

przycisków.

Informacja

• Jeśli projektor będzie zabezpieczony przed kradzieżą,

obraz pochodzący ze źródła nie pojawi się, dopóki nie zostanie podany prawidłowy kod (patrz strona 102).

 Wskaźniki na pulpicie sterowniczym projektora

Wskaźnik LAMP

Wskaźnik POWER

Przycisk POWER

Przycisk INPUT

Przycisk POWER

Przyciski VOLUME

Przycisk INPUT

Przyciski VOL



 Okienko do wprowadzania kodu

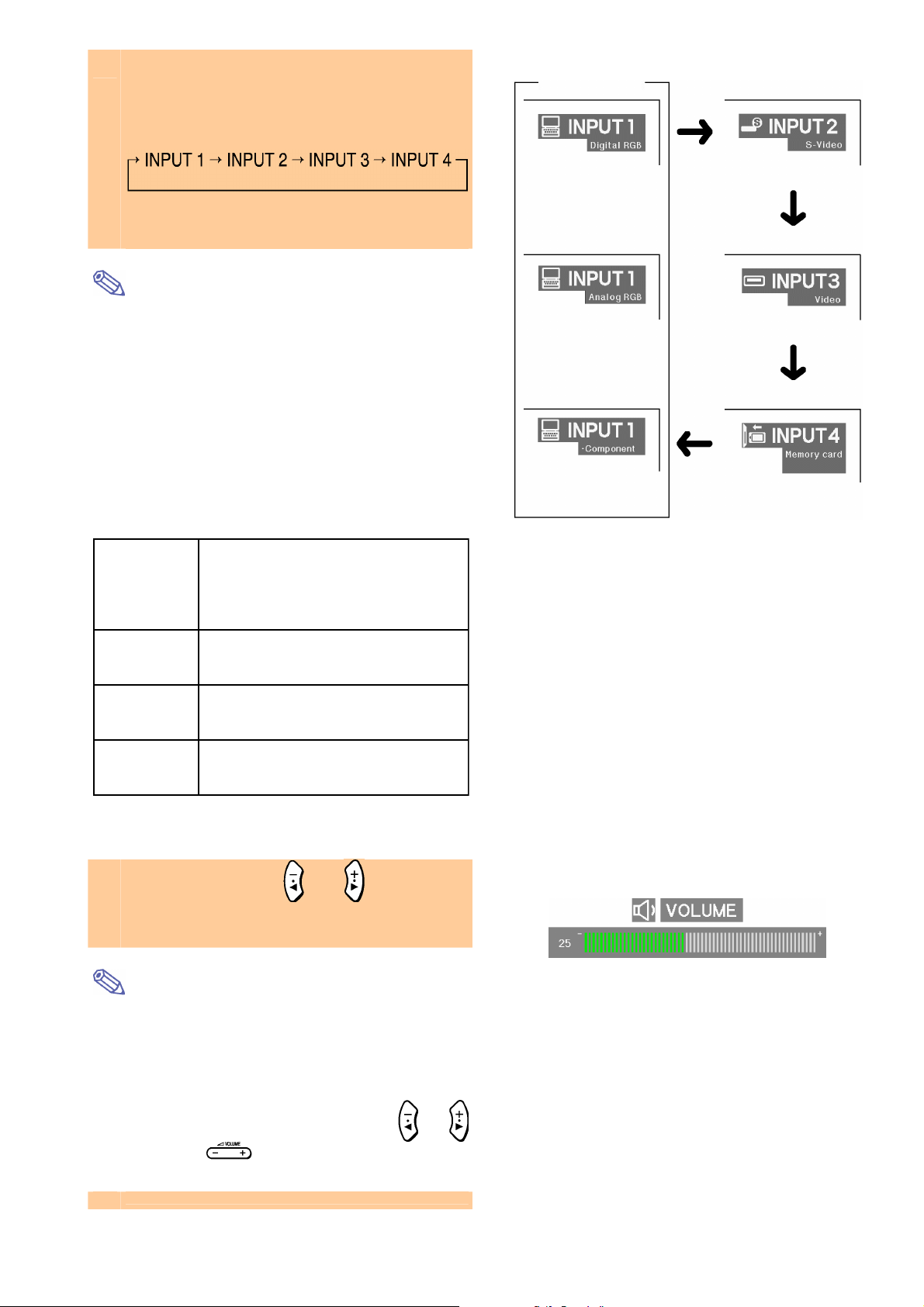

Naciśnij przycisk INPUT, żeby wybrać

odpowiednie źródło sygnału.

• Naciśnięcie przycisku INPUT na pulpicie sterowni-

czym projektora powoduje zmianę źródeł sygnału w następującej sekwencji:

• Można również używać przycisku INPUT na pilo-

cie.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli projektor nie wykryje sygnału, na ekranie pojawi

się komunikat „NO SIGNAL”. Jeśli wykryty zostanie sygnał nieznanego typu, na ekranie pojawi się komunikat „NOT REG.”

• Jeśli włączona jest funkcja automatycznego wyszuki-

wania źródeł sygnału, wybierane będą tryby pracy odpowiadające docierającym sygnałom (patrz strona 90).

• Po włożeniu karty zostanie automatycznie wybrany tryb

INPUT 4.

• Tryb odbioru można wybierać bezpośrednio przy po-

mocy odpowiednich przycisków funkcyjnych na pilocie (patrz strona 41).

Tryby wyświetlania sygnałów wejściowych

INPUT 1 (RGB/ Component)

Służy do wyświetlania obrazów z urządzeń wysyłających sygnały RGB i sygnał o składowych rozdzielonych doprowadzone do gniazda

DVI-DIGITAL/ANALOG. INPUT 2 (S-VIDEO)

Służy do wyświetlania obrazów

z urządzeń podłączonych do gniazda

S-VIDEO. INPUT 3

(VIDEO)

Służy do wyświetlania obrazów

z urządzeń podłączonych do gniazda

VIDEO. INPUT 4 (PC CARD)

• Jeśli projektor będzie połączony z komputerem poprzez

Służy do wyświetlania obrazów

z bezprzewodowej karty LAN lub

karty pamięci.

bezprzewodową kartę LAN, po wybraniu innego źródła sygnału transmisja zostanie przerwana.

Naciśnij przycisk lub na pulpicie sterowniczym projektora, żeby usta-

wić żądany poziom głośności.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Naciśnięcie przycisku „+” powoduje zwiększenie gło-

śności.

• Naciśnięcie przycisku „-” powoduje zmniejszenie gło-

śności.

• Poziom głośności można również regulować naciskając

przycisk na pilocie.

 Przykładowa informacja ekranowa

Tryb INPUT 1

Cyfrowy sygnał DVI

Tryb INPUT 2

Sygnał s-wideo

Tryb INPUT 3

Analogowy sygnał RGB

Sygnał wideo

Tryb INPUT 4

Sygnał o składowych rozdzielonych

Sygnał z karty pamięci

• Jeśli zainstalowana jest karta PC, przyciski lub

oraz przyciski służą do sterowania kursorem w otwartym menu ekranowym.

Wyświetlanie obrazu, c.d.

Naciśnij przycisk AV MUTE na pulpicie

sterowniczym projektora, żeby tymczasowo wyłączyć obraz i dźwięk.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Ponowne naciśnięcie przycisku AV MUTE spowoduje

ponowne włączenie obrazu i dźwięku.

• Używając pilota można wybrać funkcję AV MUTE przy

pomocy odpowiedniego przycisku funkcyjnego (patrz strona 41).

• Jeśli chcesz tymczasowo wyłączyć dźwięk korzystając

z pilota, wybierz opcję MUTE przy pomocy odpowiedniego przycisku funkcyjnego (patrz strona 41).

Przycisk POWER

Przycisk MENU

Przycisk VOL.

Przycisk AV MUTE

Żeby wyłączyć zasilanie, naciśnij przycisk

POWER na pulpicie sterowniczym projektora lub pilocie, a gdy pojawi się prośba o potwierdzenie, naciśnij przycisk POWER ponownie.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli przycisk POWER naciśnięty został przez przypa-

dek i projektor ma pozostać włączony, należy odczekać aż informacja ekranowa zniknie.

Informacja

• Nie wolno odłączać projektora od sieci elektrycznej tak

długo, jak pracuje wentylator, ponieważ mogłoby to spowodować uszkodzenie projektora z powodu nadmiernego wzrostu temperatury we wnętrzu obudowy.

• Jeśli projektor podłączony jest np. do zewnętrznego

wzmacniacza lub innych urządzeń dodatkowych, najpierw należy wyłączyć zasilanie tych urządzeń, a dopiero na końcu sam projektor.

Wybór języka w menu

• Standardowym językiem w menu ekranowym jest język

angielski. Oprócz niego można również wybrać niemiecki, szwedzki, niderlandzki, francuski, włoski, hiszpański, portugalski, chiński, koreański lub japoński.

Naciśnij przycisk MENU.

• Wskaźnik POWER zacznie świecić na czerwono

i projektor przejdzie do trybu gotowości.

Przy pomocy przycisku  lub  wybierz

„Language”.

Przy pomocy przycisku  lub  wybierz

żądany język, a następnie naciśnij przycisk ENTER. Naciśnij przycisk MENU.

• Od tego momentu wszystkie komunikaty i ele-

menty menu ekranowego będą wyświetlane w wybranym języku.

Regulacja obiektywu

Regulację ostrości i wielkości obrazu przeprowadza się przy pomocy pierścienia i pokrętła umieszczonych na projektorze.

Ostrość można wyregulować obracając

pierścień regulacyjny.

Wielkość obrazu ustawia się zmieniając

położenie pokrętła.

Pokrętło regulacji wielkości obrazu

Pierścień regulacji ostrości

Powiększanie

Pomniejszanie

Korekcja efektu trapezowego

Opisana poniżej funkcja jest przydatna, gdy krawędzie obrazu nie są prostopadłe (obraz ma kształt trapezu).

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Funkcja ta umożliwia zminimalizowanie deformacji

obrazu powstającej, gdy projektor nie jest ustawiony prostopadle do ekranu.

• Istnieje możliwość korekcji deformacji wynikającej

z odchylenia projektora maksymalnie o 35 stopni.

• Nie należy pochylać projektora o ponad 10 stopni.

Naciśnij przycisk LENS na pulpicie ste-

rowniczym projektora lub pilocie.

• Ponownie naciśnięcie przycisku LENS, gdy na

ekranie widoczny będzie napis BORDER, STRETCH lub SMART STRETCH spowoduje włą- czenie funkcji cyfrowego przesuwania obrazu. Patrz strona 39.

Przy pomocy przycisków , ,  i  sko-

ryguj deformację obrazu.

• W celu dokonania precyzyjnych regulacji naciśnij

przycisk ENTER, żeby wyświetlić obraz testowy, a następnie przy pomocy przycisków , , 

i  skoryguj deformację obrazu.

• Regulacji można również dokonać korzystając

z przycisków L-CLICK/ENTER i VOLUME na pilocie.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Ponieważ opisywana funkcja jest w stanie korygować

deformacje wynikające z pochylenia o kąt do 35 stopni, przekątna ekranu może być również odchylona o taki kąt.

• Naciśnij przycisk UNDO, żeby anulować działanie funk-

cji korekcji efektu trapezowego.

• W celu anulowania ustawienia można również użyć

przycisku R-CLICK/UNDO na pilocie.

Przycisk LENS

Przycisk ENTER

Wyświetlany obraz Menu korekcyjne

Zwęża dolną krawędź.

Zwęża górną krawędź.

Obraz testowy

Przyciski   

Przyciski UNDO

Naciśnij przycisk LENS.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Ustawienia dokonane dla trybu NORMAL 4:3 mogą być

również wykorzystane w trybie 16:9.

• Podczas regulacji obrazu linie proste lub krawędzie

obrazów mogą się stać postrzępione.

Cyfrowe przesuwanie obrazu

Opisywana funkcja, w celu ułatwienia obserwacji, umożliwia przesunięcie w górę lub w dół całego obrazu o proporcjach 16:9 pochodzącego z odtwarzacza DVD lub dekodera DTV*.

* DTV jest roboczym terminem określającym nowy standard telewi-

zji cyfrowej w Stanach Zjednoczonych.

Obraz testowy

Żeby przesunąć obraz do góry, naciśnij przycisk

.

Żeby przywrócić pierwotne położenie obrazu, naciśnij przycisk UNDO.

Przycisk

UNDO

Wskazówka

Korzystając z pilota:

• Do przesuwania obrazu w górę i w dół można używać przycisków VOLUME.

• Żeby przywrócić oryginalne położenie obrazu, naciśnij przycisk R-CLICK/UNDO.

* Funkcja cyfrowego przesuwania obrazu działa w trybach BORDER, STRETCH oraz SMART STRETCH. Szczegóły

na ten temat można znaleźć na stronie 83.

Żeby przesunąć obraz do góry, naciśnij przycisk

.

Żeby przywrócić pierwotne położenie obrazu, naciśnij przycisk UNDO.

Praca z pilotem

Przed przystąpieniem do pracy

Przed przystąpieniem do korzystania z projektora należy się upewnić, że antena na projektorze jest całkowicie wysunięta.

Informacja

• Zasięg pilota w rzeczywistych warunkach zależy od

ustawienia projektora oraz lokalnych warunków transmisji radiowej.

• Jeśli pilot nie działa, należy nacisnąć przycisk POWER

na pilocie.

Sterowanie poprzez zmianę po- łożenia pilota w przestrzeni

(wybieranie menu i symboli wspomagających prezentację)

Pilot śledzi ruchy dłoni, w której się znajduje, umożliwiając na tej podstawie wykonywanie następujących operacji:

Sterowanie jasnym, wyraźnym wskaź-



nikiem ekranowym (patrz strona 44).





Wybieranie elementów menu przy pomo-



cy prostych ruchów ręką (patrz strony 54,

55).

Wybieranie spośród 5 grup funkcji przy-



porządkowanych przyciskom funkcyjnym od 1 do 4. Grupy funkcji można przełą- czać naciskając przycisk ASSIGN.

Sterowanie bezprzewodową myszą (po



podłączeniu projektora do komputera poprzez kabel USB – patrz strona 47).

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Ustawienia dokonane dla trybu NORMAL 4:3 mogą być

również wykorzystane w trybie 16:9.

• Podczas regulacji obrazu linie proste lub krawędzie

obrazów mogą się stać postrzępione.



Przycisk funkcyjny 1

Przycisk funkcyjny 3

Przycisk funkcyjny 4



Przycisk funkcyjny 2

Przycisk ASSIGN

Sterowanie

myszą

Przyporządkowywanie funkcji

Funkcje projektora są podzielone na 5 grup. W każdej z grup znajdują się 4 funkcje. Wybór przycisków funkcyjnych odbywa się poprzez projektor.

Naciśnij przycisk ASSIGN na pilocie.

• Każde naciśnięcie przycisku ASSIGN powoduje

zmianę grupy dostępnych funkcji.

Naciśnij przycisk R-CLICK/UNDO.

• Na ekranie pojawi się lista dostępnych funkcji.

Lista wszystkich grup funkcji

• Listę można również wyświetlić naciskając przycisk L-CLICK/ENTER.

Przycisk funkcyjny 4

Przycisk funkcyjny 3

Przycisk funkcyjny 1 Przycisk funkcyjny 2 Przycisk funkcyjny 3 Przycisk funkcyjny 4

Przycisk funkcyjny 1

Przycisk ASSIGN

Przycisk UNDO

Przycisk funkcyjny 2

: przycisk ASSIGN : przycisk L-CLICK/ENTER : przycisk R-CLICK/UNDO

Praca z pilotem, c.d.

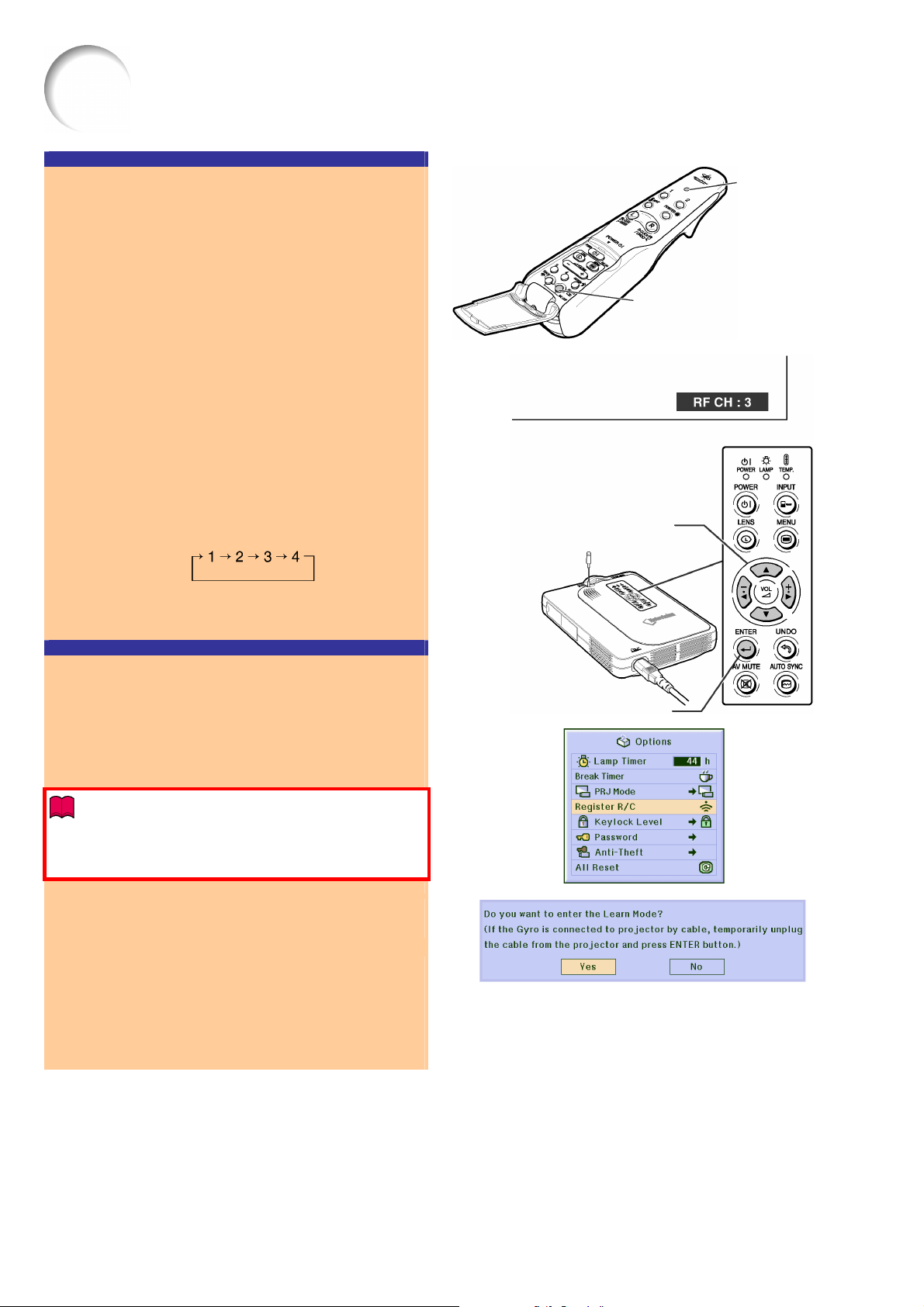

Ustawienie i kontrola kanałów radiowych

Pilot zdalnego sterowania wykorzystuje sygnały radiowe, które czasami być zakłócane. Żeby zapobiec zakłóceniom, można przełączać kanały radiowe. Opisywany pilot może pracować na jednym z czterech kanałów.

Naciśnij przycisk RF CH+ na pilocie.

• Aktualnie używany kanał zostanie wyświetlony

w prawym dolnym rogu ekranu.

• Numer kanału można również sprawdzić licząc, ile

razy pulsuje dioda. (np. jeśli dioda pulsowała 3 razy, ustawiony jest kanał 3.)

Naciśnij przycisk RF CH+ przez ponad 1

sekundę.

• Przy każdym naciśnięciu i przytrzymaniu przycisku

RF CH+ przez ponad 1 sekundę kanał radiowy będzie się zmieniał w następującej sekwencji.

Przyciski regulacyjne (  )

Służą do wyboru elementów menu.

Przycisk RF CH+

Dioda

• Przy każdej zmianie kanału jego numer będzie

wyświetlany w prawym dolnym rogu ekranu.

Rejestracja pilota w projektorze

Żeby można było używać pilota do sterowania kilkoma projektorami lub sterować jednym projektorem przy pomocy kilku pilotów, należy dokonać rejestracji pilota (pilotów) w projektorze (projektorach).

Informacja

• Jeśli pilot podłączony jest poprzez kabel, należy go

odłączyć przed przystąpieniem do przeprowadzania procedury rejestracyjnej.

W menu „Option (2)” wybierz „Register

R/C”.

Gdy pojawi się komunikat „Do you want

to enter the Learn Mode?”, wybierz „Yes” przy pomocy przycisku  lub , a następnie naciśnij przycisk ENTER.

Przycisk ENTER

Naciśnij przycisk TEACH na pilocie, który

chcesz zarejestrować.

• Dioda na pilocie zacznie pulsować.

• W dolnej części ekranu na kilka sekund pojawi się

komunikat „Registered” i uruchomiona zostanie procedura rejestracji pilota.

• Po zakończeniu procedury rejestracyjnej pojawi

się komunikat „Learn Mode”.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli w przeciągu 5 minut nie zostanie wykonana żądna

czynność, tryb rejestracji zostanie automatycznie wyłączony.

Naciśnij przycisk ENTER.

• Tryb rejestracji pilota zostanie wyłączony.

Rejestracja kilku pilotów w jednym projektorze

Maksymalnie można zarejestrować 8 pilotów.

Ustaw ten sam kanał RF we wszystkich

pilotach, które chcesz zarejestrować.

• Opis procedury znajduje się na stronie 42.

W punkcie 3 w opisie „Rejestracja pilota

w projektorze” naciśnij przycisk TEACH na pilocie, który ma zostać zarejestrowany.

• Rejestrując kilka pilotów należy powtarzać powyż-

szą procedurę.

• Po zarejestrowaniu 8 pilotów procedura rejestra-

cyjna zostanie zakończona automatycznie.

Jeśli zarejestrowanych zostało mniej niż 8

pilotów, należy nacisnąć przycisk L-CLICK/ENTER.

• Procedura rejestracji zostanie zakończona.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Dodatkowe piloty można zamówić u autoryzowanych

przedstawicieli firmy SHARP.

Przycisk TEACH

Przycisk ENTER

Przycisk TEACH

Dioda

Funkcje wspomagające prezentacje

Opisywany pilot wyposażony jest w następujące funkcje ułatwiające przeprowadzanie prezentacji:

• Wskaźnik

• Symbole ekranowe

• Linia

Obsługa wskaźnika

Poruszając pilotem w powietrzu naciśnij

przycisk POINTER.

• Wskaźnik będzie się przesuwał zgodnie z ruchami

pilota. Wskaźnik zniknie po zwolnieniu przycisku POINTER.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• W przypadku sterowania kilkoma projektorami przy

pomocy jednego pilota położenie wskaźników widocznych na ekranach może być nieznacznie przesunięte.

Przycisk ENTER

Przycisk funkcyjny 3

Przycisk funkcyjny 4

Przycisk funkcyjny 1

Dioda

Przycisk funkcyjny 2

Przycisk POINTER

Przycisk UNDO

Przycisk ASSIGN

Informacja

• Pilota należy przesuwać w powietrzu trzymając go

w ręku. Wskaźnik będzie się przesuwał po ekranie zgodnie z ruchami pilota. Najwygodniej jest poruszać wyłącznie nadgarstkiem i przedramieniem.

Przycisk GYRO

CTIVE

Wyświetlanie symboli

Naciśnij przycisk ASSIGN na pilocie

i wybierz „Button Assign 1/5”.

• Lista funkcji zostanie wyświetlona w prawym dol-

nym rogu ekranu.

Naciśnij przycisk funkcyjny 1 na pilocie.

• Każde naciśnięcie przycisku funkcyjnego będzie

powodowało zmianę symbolu w sekwencji pokazanej po prawej stronie.

Naciśnij przycisk funkcyjny 3 na pilocie,

żeby wybrać kolor symbolu.

• Każde naciśnięcie przycisku funkcyjnego będzie

powodowało zmianę koloru symbolu w sekwencji pokazanej po prawej stronie.

Poruszaj pilotem trzymając naciśnięty

przycisk GYRO ACTIVE.

• Symbol będzie się przesuwał po ekranie.

Po ustawieniu symbolu w żądanym miejs-

cu na ekranie zwolnij przycisk GYRO ACTIVE, a następnie naciśnij przycisk LCLICK/ENTER.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Żeby wyświetlić inny symbol, powtórz czynności opisa-

ne w punktach od 2 do 5.

• Żeby usunąć ostatnio ustawiony symbol, naciśnij przy-

cisk R-CLICK/UNDO.

• Żeby usunąć wszystkie symbole, naciśnij przycisk

funkcyjny 4.

• Wskaźnik lub symbol można przesunąć tylko wtedy,

gdy naciśnięty jest przycisk GYRO ACTIVE.

Czerwony  zielony  niebieski  żółty 

 czarny  biały  purpurowy  jasno niebieski

Funkcje wspomagające prezentacje, c.d.

Rysowanie linii

Przy pomocy pilota można rysować na wyświetla- nym obrazie różnego rodzaju linie i kształty (pro- stokąty, okręgi, linie poziome, pionowe, prostopadłe i krzywe)

Naciśnij przycisk ASSIGN na pilocie

i wybierz „Button Assign 1/5”.

• Lista funkcji zostanie wyświetlona w prawym dol-

nym rogu ekranu.

Naciśnij przycisk funkcyjny 2 na pilocie.

• Każde naciśnięcie przycisku funkcyjnego będzie

powodowało zmianę typu rysowanego obiektu w sekwencji pokazanej po prawej stronie.

Naciśnij przycisk funkcyjny 3 na pilocie,

żeby wybrać kolor obiektu.

• Każde naciśnięcie przycisku funkcyjnego będzie

powodowało zmianę koloru obiektu w sekwencji pokazanej po prawej stronie.

Poruszając pilotem z naciśniętym przy-

ciskiem GYRO ACTIVE wybierz położenie początkowe.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Żeby wyświetlić inny obiekt, powtórz czynności opisane

w punktach od 2 do 4.

Zwolnij przycisk GYRO ACTIVE, a następ-

nie naciśnij przycisk L-CLICK/ENTER. Trzymając naciśnięty przycisk GYRO

ACTIVE przesuń kursor do położenia końcowego, a następnie naciśnij przycisk L-CLICK/ENTER.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Żeby wyświetlić inny symbol, powtórz czynności opisa-

ne w punktach od 2 do 6.

• Żeby usunąć ostatnio ustawiony symbol, naciśnij przy-

cisk R-CLICK/UNDO.

• Żeby usunąć wszystkie symbole, naciśnij przycisk

funkcyjny 4.

Linia ukośna Linia

Czerwony  zielony  niebieski  żółty 

 czarny  biały  purpurowy  jasno niebieski

: Punkt początkowy : Punkt końcowy : Kierunek rysowania

pozioma

lub pionowa

Jak rysować kształty i linie

Kwadrat Okrąg Krzywa

Sterowanie bezprzewodową myszą

Przy pomocy opisywanego pilota można sterować kursorem myszy komputerowej widocznym na ekranie.

Korzystanie z bezprzewodowej myszy

Podłącz projektor do komputera przy po-

mocy dostarczonego w zestawie kabla USB.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Opisywana funkcja działa tylko z systemami Microsoft

Windows i Mac OS. W następujących wersjach systemów funkcja ta nie bę- dzie działała:

• Wersje wcześniejsze niż Windows 95.

• Wersje wcześniejsze niż Windows NT 4.0.

• Wersje wcześniejsze niż Mac OS 8.5.

Dostarczone wyposażenie

Komputer

Kabel USB

Port USB

Poruszaj pilotem trzymając naciśnięty

przycisk GYRO REMOTE. Dioda będzie świecić. Przyciski L-CLICK/ENTER i R-CLICK/

UNDO działają tak samo jak lewy i prawy przycisk standardowej myszy.

• W systemach z jednym przyciskiem myszy (np.

w komputerach Macintosh), oba przyciski na pilocie (L-CLICK/ENTER i R-CLICK/ UNDO) spełniają tę samą funkcję.

Przycisk L-CLICK

Dioda

Przycisk R-CLICK

Przycisk GYRO

ACTIVE

Sterowanie bezprzewodową myszą, c.d.

Podłączenie pilota poprzez kabel

W miejscach, w których odbiór sygnału pilota jest słaby, można podłączyć pilota do projektora poprzez kabel.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Po odłączeniu kabla pilot automatycznie się wyłącza.

Żeby kontynuować pracę, należy nacisnąć przycisk

POWER.

• Kabel zakończony wtyczkami o średnicy 2,5 mm

i 3,5 mm można kupić u autoryzowanych przedstawicieli firmy SHARP.

Kabel do podłączenia pilota zakończony wtyczkami 3,5 mm (nr części QCNW4870CEZZ).

Kabel do podłączenia pilota zakończony wtyczkami 3,5 mm i 2,5 mm (nr części QCNW-5943CEZZ).

Wyłączenie pilota

Należy pamiętać o wyłączaniu pilota, jeśli ma on pozostawać przez dłuższy czas nieużywany. Pozwoli to również zapobiec nadmiernemu zużyciu baterii.

Ostrzeżenie

• Należy pamiętać o wyłączeniu pilota na pokładzie sa-

molotu, a także w innych miejscach, w których obowią- zują ograniczenia dotyczące korzystania z nadajników fal radiowych.

Naciśnij i przytrzymaj przez ponad 2 se-

kundy przyciski TEACH i RF CH+ znajdujące się pod dolną osłoną pilota.

• Dioda błyśnie trzy razy i pilot się wyłączy.

• Jakikolwiek przycisk (oprócz przycisku POWER)

naciśnięty po wyłączeniu pilota nie wywoła żadnego działania.

Naciśnij przycisk POWER, żeby włączyć

pilota.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Automatyczne wyłączanie zasilania pilota

• Żeby zapobiec zbędnemu rozładowywaniu baterii pi-

lot automatycznie przechodzi do trybu uśpienia po upływie 5 minut od wykonania ostatniej operacji. Je-

śli pilot nie działa, należy nacisnąć przycisk POWER, żeby kontynuować pracę.

Przycisk TEACH

Przycisk POWER

Przycisk RF CH+

Korzystanie z menu ekranowego

Opisywany projektor wyposażony jest w dwa zestawy menu ekranowego, które umożliwiają regulację obrazu i dokonywanie ustawień różnych funkcji projektora. Menu może być obsługiwane bezpośrednio z projektora lub z pilota za pomocą pokazanych poniżej przycisków.

Tryb INPUT 1 RGB

(przykładowe menu)

Tryb INPUT 2 lub 3

(przykładowe menu)

Pasek menu

(menu główne)

Tryb INPUT 4 RGB

(przykładowe menu)

Pasek menu

(menu główne)

Podstawy obsługi menu (regulacje)

Naciśnij przycisk MENU.

• Wyświetlone zostanie menu ekranowe.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Wyświetlone zostanie menu „Picture” odpowiedniego

źródła sygnału.

• Jeśli wybrane będzie źródło INPUT 1, wyświetlone

zostanie menu pokazane na rysunku po prawej stronie u dołu.

Pasek menu

(menu główne)

Przycisk MENU

Przyciski   

Przycisk ENTER

 Informacja ekranowa

Przy pomocy przycisku  lub  wybierz

menu, w którym chcesz dokonać regulacji.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Szczegółowa struktura menu jest pokazana na stro-

nach 56 i 58.

• Opis obsługi menu przy pomocy pilota znajduje się na

stronie 54.

Przy pomocy przycisku  lub  wybierz

element, który chcesz wyregulować.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Żeby wyświetlić tylko regulowany element, naciśnij

przycisk ENTER po wybraniu tego elementu. Wyświetlony zostanie tylko pasek menu i regulowany element.

Naciśnięcie przycisku  lub  spowoduje wyświetlenie kolejnego elementu.

• Naciśnij przycisk UNDO, żeby powrócić do poprzed-

niego ekranu.

Przy pomocy przycisku  lub  dokonaj

regulacji wybranego elementu.

• Zwolnienie przycisku  lub  spowoduje zapi-

sanie ustawienia w pamięci.

Naciśnij przycisk MENU.

• Menu ekranowe zostanie wyłączone.

Korzystanie z menu ekranowego, c.d.

Podstawy obsługi menu (ustawienia)

Naciśnij przycisk MENU.

• Wyświetlone zostanie menu ekranowe.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Wyświetlone zostanie menu „Picture” dla odpowiednie-

go źródła sygnału.

• Jeśli wybrane będzie źródło INPUT 1, wyświetlone

zostanie menu pokazane na rysunku po prawej stronie u dołu.

Przy pomocy przycisku  lub  wybierz

menu, w którym chcesz dokonać regulacji.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Szczegółowa struktura menu jest pokazana na stro-

nach 56 i 58.

• Opis obsługi menu przy pomocy pilota znajduje się na

stronie 55.

Przy pomocy przycisku  lub  wybierz

element, który chcesz ustawić.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Naciśnij przycisk UNDO, żeby powrócić do poprzednie-

go ekranu.

• W niektórych przypadkach ustawienie sprowadza się

do wybrania odpowiedniej ikony przy pomocy przycisku  lub .

Przycisk MENU

Przyciski   

Przycisk ENTE

 Informacja ekranowa

Menu poboczne

Naciśnij przycisk .

• Kursor zostanie przeniesiony do menu poboczne-

go.

Przy pomocy przycisku  lub  wybierz

żądane ustawienie dostępne w menu pobocznym.

Menu poboczne

Naciśnij przycisk ENTER.

• Ustawienie zostanie zatwierdzone.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• W niektórych przypadkach może się pojawić prośba

o potwierdzenie. Dokonując ustawienia naciśnij przycisk  lub , żeby wybrać „Yes” lub „OK”, a następnie naciśnij przycisk ENTER.

Naciśnij przycisk MENU.

• Menu ekranowe zostanie wyłączone, a dokonane

ustawienie zapamiętane.

Korzystanie z menu ekranowego, c.d.

Podstawy obsługi menu przy pomocy pilota (regulacje)

Naciśnij przycisk MENU.

• Wyświetlone zostanie menu ekranowe.

Przycisk MENU

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Wyświetlone zostanie menu „Picture” dla odpowiednie-

go źródła sygnału.

• Jeśli wybrane będzie źródło INPUT 1, wyświetlone

zostanie menu pokazane na rysunku po prawej stronie u dołu.

 Trzymając naciśnięty przycisk GYRO

ACTIVE przesuń pilota w lewo lub w prawo, żeby wybrać menu.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Pilot zdalnego sterowania nie będzie działał, jeśli przy-

cisk GYRO REMOTE nie będzie naciśnięty.

• Po dwukrotnym naciśnięciu przycisku GYRO ACTIVE,

można poruszać pilotem bez konieczności naciskania przycisku GYRO ACTIVE (dioda będzie świeciła). Ponowne naciśnięcie przycisku GYRO ACTIVE spowoduje wyłączenie diody i funkcji śledzenia ruchów ręki.

• Gdy menu jest widoczne na ekranie, można dokonywać

wyborów przy pomocy przycisków VOLUME.

 Trzymając naciśnięty przycisk GYRO

ACTIVE przesuń pilota w górę lub w dół, żeby wybrać żądany element.

 Trzymając naciśnięty przycisk GYRO

ACTIVE przesuń pilota w lewo lub w prawo, żeby wyregulować wybrany element.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Ustawienie zostanie zapisane w pamięci.

• Regulacji można również dokonywać przy pomocy

przycisku VOLUME.

Naciśnij przycisk MENU.

• Menu ekranowe zostanie wyłączone.

Menu ekranowe w trybie INPUT 1

Przycisk GYRO ACTIVE

Widok z tyłu

Przycisk GYRO ACTIVE

Pasek menu

(menu główne)

Podstawy obsługi menu przy pomocy pilota (ustawienia)

Naciśnij przycisk MENU.

• Wyświetlone zostanie menu ekranowe.

Przycisk MENU

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Wyświetlone zostanie menu „Picture” dla odpowiednie-

go źródła sygnału.

• Jeśli wybrane będzie źródło INPUT 1, wyświetlone

zostanie menu pokazane na rysunku po prawej stronie u dołu.

 Trzymając naciśnięty przycisk GYRO

ACTIVE przesuń pilota w lewo lub w prawo, żeby wybrać menu.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Pilot zdalnego sterowania nie będzie działał, jeśli przy-

cisk GYRO REMOTE nie będzie naciśnięty.

• Po dwukrotnym naciśnięciu przycisku GYRO ACTIVE,

• Gdy menu jest widoczne na ekranie, można dokonywać

wyborów przy pomocy przycisków VOLUME.

 Trzymając naciśnięty przycisk GYRO

ACTIVE przesuń pilota w górę lub w dół, żeby wybrać żądany element.

 Trzymając naciśnięty przycisk GYRO

ACTIVE przesuń pilota w prawo.

• Kursor zostanie przeniesiony do menu

pobocznego.

 Trzymając naciśnięty przycisk GYRO

ACTIVE przesuń pilota w górę lub w dół, żeby wybrać żądany element w menu pobocznym, a następnie naciśnij przycisk ENTER.

• Ustawienie zostanie zapisane w pamięci.

Naciśnij przycisk MENU.

• Menu ekranowe zostanie wyłączone.

Menu ekranowe w trybie INPUT 1

Przycisk GYRO ACTIVE

Widok z tyłu

Przycisk GYRO ACTIVE

Pasek menu

(menu główne)

Struktura menu ekranowego

Poniżej pokazane są poszczególne ustawienia dostępne w menu ekranowym.

 Tryb INPUT 1

Menu główne Menu poboczne

Wskazówka

• Powyżej podane zostały jedynie przykładowe wartości rozdzielczości oraz częstotliwości pionowej i poziomej.

• Ustawienia „Color”, „Tint” i „Sharp” w menu „Picture” są dostępne, gdy projektor pracuje w trybie „Component”.

• Jeśli projektor odbiera cyfrowy sygnał DVI, w menu „Picture” dostępne są tylko ustawienia „CLR Temp”, „Red” i „Blue”

a w menu „Fine Sync” tylko „Signal Info”, „Auto Sync” i „Auto Sync Disp”.

• Niektórych ustawień nie można zmienić nawet przy pomocy opcji „All Reset” w menu „Options (2)”. Szczegółowe infor-

macje na ten temat można znaleźć na stronie 105.

Poniżej pokazane są poszczególne ustawienia dostępne w menu ekranowym.

 Tryby INPUT 2 / 3

Menu główne Menu poboczne

Struktura menu ekranowego, c.d.

Poniżej pokazane są poszczególne ustawienia dostępne w menu ekranowym.

 Tryb INPUT 4

Menu główne Menu poboczne

Wskazówka

• Niektórych ustawień nie można zmienić nawet przy pomocy opcji „All Reset” w menu „Options (2)”. Szczegółowe infor-

macje na ten temat można znaleźć na stronie 105.

Regulacja obrazu

Do regulacji obrazu służą wymienione poniżej ustawienia.

Wybrany parametr Opis Przycisk  Przycisk 

Contrast Regulacja poziomu kontrastu Mniejszy kontrast Większy kontrast Bright Regulacja jasności obrazu Ciemniej Jaśniej Color Regulacja nasycenia kolorów Mniejsza intensywność Większa intensywność Tint Regulacja odcienia obrazu Więcej czerwieni Więcej zieleni Sharp Regulacja ostrości konturów obrazu Kontury bardziej rozmyte Ostrzejsze kontury Red Regulacja poziomu koloru czerwonego Mniej czerwonego Więcej czerwonego Blue Regulacja poziomu koloru niebieskiego Mniej niebieskiego Więcej niebieskiego CLR Temp Regulacja temperatury barw obrazu Obniża temperaturę barw

powodując ocieplenie obrazu i nadanie mu silniejszych odcieni czerwonych.

Podwyższa temperaturę barw powodując ochłodzenie obrazu i nadanie mu silniejszych odcieni niebieskich.

Regulacja parametrów obrazu

Regulacja jest dokonywana w menu „Picture”.  Opis obsługi menu znajduje się na stro- nach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Elementy „Color”, „Tint” i „Sharp” są niedostępne, gdy

projektor pracuje w trybie INPUT 1 lub opcja „Signal Type” jest ustawiona na „RGB”.

• Ustawienia parametrów obrazu są zachowywane nieza-

leżnie dla poszczególnych źródeł sygnału.

• Jeśli w trybie INPUT 1 typ sygnału jest ustawiony na

„Component”, parametr „Sharp” będzie mógł zostać wyregulowany, jeśli odbierany będzie sygnał 480I, 480P, 720P lub 1080P.

• Żeby wszystkim parametrom przywrócić ustawienia

fabryczne, wybierz opcję „Reset” i naciśnij przycisk ENTER.

Wybór typu sygnału

Opisywana funkcja umożliwia wybranie typu sygnału (RGB lub Component) wprowadzanego przez gniazdo INPUT1.

W menu „Picture” wybierz „Signal Type”.  Opis obsługi menu znajduje się na stro- nach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Wybierz RGB, jeśli wprowadzany jest sygnał RGB.

• Wybierz Component, jeśli wprowadzany jest sygnał

o składowych rozdzielonych.

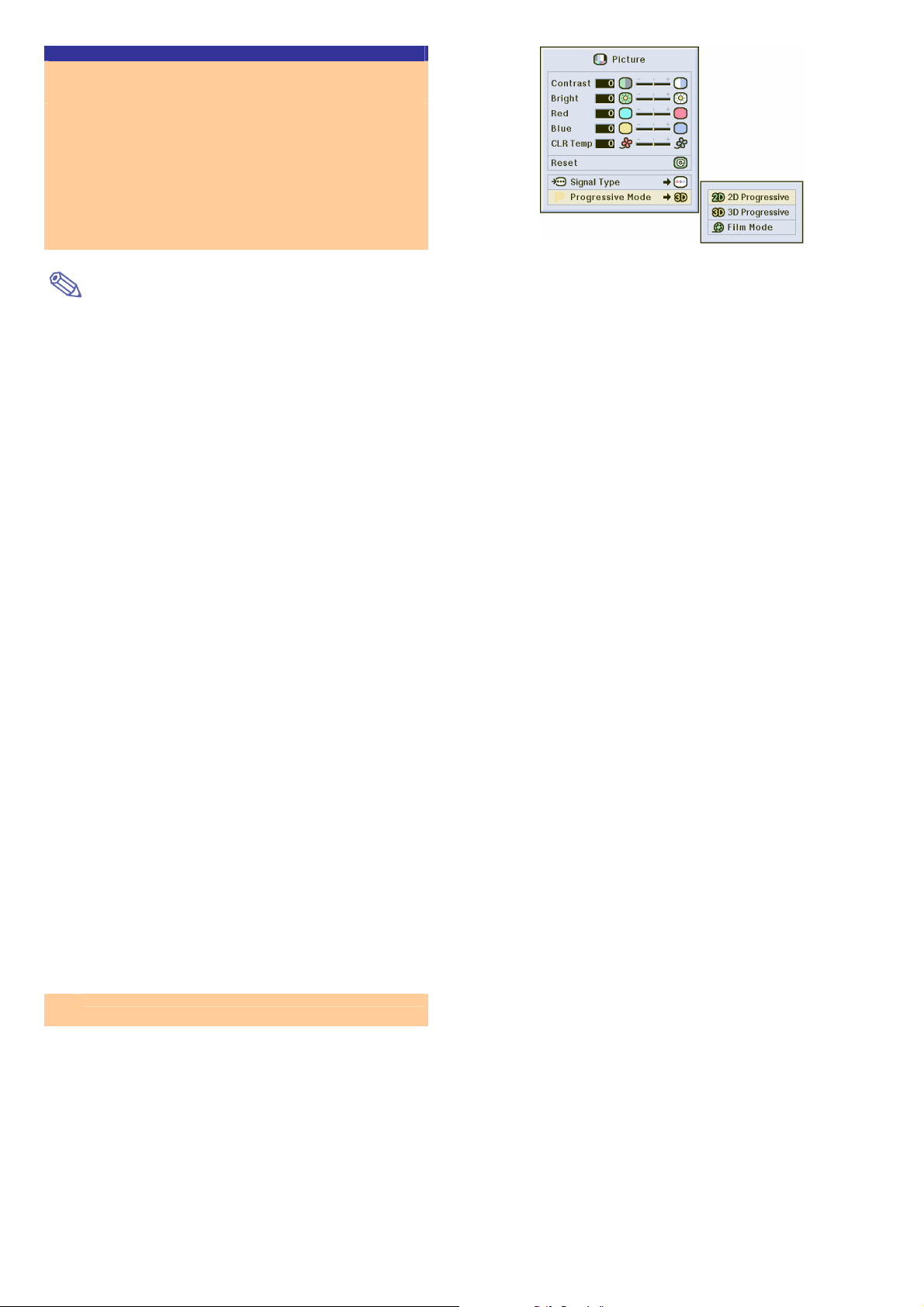

Tryb PROGRESSIVE

Ta funkcja umożliwia włączenie jednego z trybów PROGRESSIVE. W trybach tych obraz jest uaktualniany w sposób bardzie płynny. W menu „Picture” wybierz „Progressive Mode”.  Opis obsługi menu znajduje się na stro- nach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Tryb 2D

Ten tryb nadaje się najlepiej do wyświetlania szybko poruszających się obrazów, np. relacji sportowych lub filmów akcji. W trybie tym obraz jest optymalizowany klatka po klatce.

• Tryb 3D

Ten tryb nadaje się najlepiej do wyświetlania stosunkowo wolno zmieniających się obrazów, np. filmów obyczajowych lub dokumentalnych. W trybie tym obraz jest optymalizowany na podstawie kilku poprzednich i przewidywanych następnych klatek.

• Tryb Film Mode

Ten tryb poprawia jakość filmów* z komputera. Wyświe- tlany obraz jest optymalizowany przy pomocy algorytmu „three-two pull down” (system NTSC i PAL 60 Hz) lub „two-two pull down” (system SECAM i PAL 50 Hz).

* Pod pojęciem „film” rozumiany jest w tym miejscu cy-

frowy materiał wideo zakodowany w oryginalnym formacie 24 klatek na sekundę. Projektor jest w stanie przetworzyć taki obraz do trybu PROGRESSIVE odtwarzanego z prędkością 60 klatek na sekundę w systemie NTSC i PAL60Hz lub 50 klatek na sekundę w systemie PAL50Hz i SECAM, co w znacznym stopniu poprawia jakość obrazu.

• Obrazy pochodzące ze źródła nadającego sygnał

w trybie PROGRESSIVE (bez przeplotu) wyświetlane są bezpośrednio w trybie PROGRESSIVE i dlatego ustawienia 2D Progressive, 3D Progressive i Film Mode są niedostępne. Tryby te są dostępne tylko wtedy, gdy odbierany jest sygnał z przeplotem, inny niż 1080I.

• W systemie NTSC lub PAL60Hz, nawet jeśli wybrany

zostanie uprzednio tryb 3D Progressive, algorytm „three-two pull down” zostanie uruchomiony automatycznie w sytuacji, gdy wyświetlany będzie film.

• W systemie PAL50Hz lub SECAM algorytm „two-two

pull down” będzie działał tylko w trybie Film Mode w sytuacji, gdy wyświetlany będzie film.

Regulacja obrazu z komputera

Ustawienia w menu „Fine Sync” umożliwiają likwidację zakłóceń (np. pionowych pasków lub mrugających punktów) pojawiających się na obrazie z komputera.

Wybrany parametr Opis

Clock Reguluje pionowe szumy.

Phase Reguluje poziome szumy (podobne do trackingu w magnetowidzie).

H-Pos Centruje obraz w poziomie.

V-Pos Centruje obraz w pionie.

Gdy funkcja „Auto Sync” jest wyłączona

Gdy funkcja „Auto Sync” jest wyłączona, na obrazie z komputera mogą się pojawiać zakłócenia (np. pionowe paski lub mrugające punkty). W takim przypadku w celu uzyskania optymalnego obrazu należy dokonać regulacji parametrów „Clock”, „Phase”, „H-Pos” oraz „V-Pos”.

W menu „Fine Sync” wyreguluj „Clock”, „Phase”, „H-Pos” oraz „V-Pos”.  Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Regulacja obrazu z komputera może być przeprowa-

dzona również automatycznie przy pomocy przycisku AUTO SYNC. Szczegóły na ten temat można znaleźć na stronie 63.

Zapisywanie ustawień

Opisywany projektor umożliwia zapisanie w swojej pamięci do siedmiu różnych ustawień odpowiadających, na przykład różnym komputerom.

W menu „Fine Sync” wybierz „Save Setting”.  Opis obsługi menu znajduje się na stronach od 50 do 55.

Regulacja obrazu z komputera, c.d.

Przywoływanie zapamiętanych ustawień

Po zapamiętaniu ustawień możliwe jest ich szybkie przywoływanie.

W menu „Fine Sync” wybierz „Select Setting”.  Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli pod wybraną pozycją nie zapisano żadnych usta-

wień, rozdzielczość i częstotliwość nie zostaną wyświetlone.

• Przywołując przy pomocy opcji „Select Setting” usta-

wienie zapisane w pamięci należy pamiętać, że powinno ono odpowiadać aktualnemu trybowi pracy komputera podłączonego do projektora.

Regulacja trybu specjalnego

W większości przypadków rodzaj sygnału wejścio- wego, rozdzielczość i tryb pracy są rozpoznawane automatycznie. Jednak w niektórych przypadkach zachodzi konieczność dokonania zmian opcji „Special Modes” w menu „Fine Sync”.

Ustaw rozdzielczość wybierając w menu „Fine Sync” „Special Modes”.  Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Należy unikać wyświetlania obrazów składających się

z cienkich poziomych linii, ponieważ może wystąpić migotanie obrazu.

• Jeśli projektor jest podłączony do odtwarzacza DVD lub

magnetowidu cyfrowego należy wybrać sygnał 480P.

• Żeby wyświetlić informacje na temat aktualnego sygna-

łu wejściowego należy postępować według opisu „Kontrola sygnału wejściowego”, ze strony następnej.

Kontrola sygnału wejściowego

Ta funkcja służy do wyświetlania informacji o aktualnym sygnale wejściowym.

W menu „Signal Info” wybierz „Signal Type”.  Opis obsługi menu znajduje się na stronach od 50 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Na ekranie pojawi się informacja na temat liczby linii

w obrazie pochodzącym z wybranego źródła – np. odtwarzacza DVD lub magnetowidu cyfrowego.

Dostrojenie automatyczne

Ta funkcja umożliwia automatyczne dostrojenie projektora do sygnału z komputera.

W menu „Fine Sync” wybierz „Auto Sync”.  Opis obsługi menu znajduje się na stronach od 50 do

55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

Gdy wybrane jest ustawienie „Normal” lub „High Speed”:

• Dostrojenie będzie przeprowadzane automatycznie po

włączeniu projektora oraz zmianie źródła sygnału, gdy projektor będzie podłączony do komputera.

• W trybie „Normal” dostrojenie jest przeprowadzane

w sposób bardziej precyzyjny w porównaniu z trybem „High Speed” i dlatego trwa ono nieco dłużej.

Strojenie ręczne należy przeprowadzić:

• Gdy strojenie automatyczne nie zapewnia optymalnego

obrazu. Patrz strona 61.

• Czas automatycznego dostrajania zależy od rodzaju

obrazu pochodzącego z komputera.

• Jeśli opcja „Auto Sync” jest ustawiona na „OFF” lub

„High Speed”, naciśnięcie przycisku AUTO SYNC spowoduje dostrojenie w trybie „High Speed”. Ponowne naciśnięcie przycisku AUTO SYNC w ciągu jednej minuty spowoduje dostrojenie w trybie „Normal”.

• Regulacji również można dokonywać wybierając opcję

„Auto Sync” przy pomocy przycisku funkcyjnego.

Informacja ekranowa widoczna

podczas dostrajania

Regulacja obrazu z komputera, c.d.

Obraz podczas dostrajania

Ta funkcja służy do określenia obrazu, który ma być widoczny podczas automatycznego dostrajania.

W menu „Fine Sync” wybierz „Fine Sync”.  Opis obsługi menu znajduje się na stronach od 50 do

55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• ... oznacza, że wyświetlany będzie obraz tła.

• ... oznacza, że wyświetlany będzie obraz aktualnie

odbierany z komputera.

Użyteczne funkcje

Praca w sieci

Przed uruchomieniem sieci

W tej części instrukcji znajduje się opis funkcji umożliwiających pracę projektora w sieci. Bezprzewodowe połączenie projektora będzie niemożliwe, jeśli którakolwiek z tych funkcji zostanie ustawiona nieprawidłowo. Przygotowując projektor do pracy w sieci należy wprowadzić do jego pamięci pewne wielkości charakterystyczne dla danej sieci. W tym celu należy się porozumieć z administratorem.

Adres IP

 Co to jest adres IP?

Adres IP jest liczbą identyfikującą urządzenia podłączone do sieci. Sposób tworzenia adresu IP jest charakterystyczny dla danej sieci.

Bezprzewodowe połączenie projektora i komputera polega na stworzeniu bezprzewodowej sieci LAN. Z tego powodu, jeśli projektor (i komputer) nie będą miały przyporządkowanych adresów IP, bezprzewodowa komunikacja między nimi nie będzie możliwa.

 Przyporządkowanie adresu IP

Tworząc lokalne środowisko sieciowe, w którym projektor i komputer są połączone bezprzewodowo, można przyporządkować poszczególnym urządzeniom w sieci adresy IP od 192.168.0.1 do 192.168.255.254. Standardowy adres IP projektora to 192.168.0.1. Dopóki nie ma problemów z połączeniem, nie ma potrzeby zmiany tego ustawienia.

Przykład:

• Projektor 192.168.150.150

• Komputer 192.168.150.151

• Komputer 192.168.150.152

Opis ustawień znajduje się na stronie 70.

Projektor wyposażony jest w funkcję DHCP, która automatycznie przyporządkowuje adresy IP urządzeniom pod- łączonym do sieci.

Szczegóły na ten temat znajdują się na stronie 73.

Wskazówka

• Zakres adresów IP, które mogą być przyporządkowane w sieci lokalnej, jest stały.

• IP jest skrótem określenia Internet Protocol (protokół internetowy).

Serwer DHCP

 Co to jest serwer DHCP?

Serwer DHCP automatycznie przyporządkowuje adresy IP urządzeniom podłączonym do sieci. Gdy funkcja automatycznego pobierania adresu IP jest w komputerze włączona (włączona jest obsługa serwera DHCP), projektor automatycznie przyporządkuje adresy IP.

Korzystając z tej funkcji należy przeprowadzić następujące ustawienia:

 Włącz serwer DHCP w projektorze  Określ początkowy adres IP oraz oczekiwaną liczbę adresów do przyporządkowania.

Opis ustawień znajduje się na stronie 73.

Wskazówka

• DHCP jest skrótem określenia Dynamic Host Configuration Protocol (protokół dynamicznej konfiguracji serwera).

Kanały bezprzewodowe

 Co to jest kanał bezprzewodowy?

Kanał bezprzewodowy jest to częstotliwość wykorzystywana przez karty PC LAN do komunikacji. Zgodnie ze standardem IEEE802.11b można wykorzystywać 14 kanałów. Jeśli w pobliżu projektora wykorzystywane są inne bezprzewodowe sieci LAN, należy w nich ustawić różne kanały IP, żeby uniknąć zakłóceń.

 Przyporządkowane kanały bezprzewodowe

Jeśli w pobliżu nie ma innej sieci, która mogłaby spowodować zakłócenia, należy użyć kanału 1, 6 lub 11. Jeśli nie ma zakłóceń na ustawionym standardowo kanale 11, nie ma potrzeby wybierania innego kanału.

Opis ustawień znajduje się na stronie 71.

Korzystanie z bezprzewodowej karty LAN PC

Po zainstalowaniu w gnieździe INPUT 4 PC bezprzewodowej karty sieciowej LAN PC można odbierać obraz z komputera bez konieczności podłączania go przy pomocy kabla.

Instalacja bezprzewodowej karty LAN PC

Wsuń bezprzewodową kartę LAN PC do

szczeliny INPUT 4 PC z przodu projektora.

• Szczegółowy opis instalacji karty znajduje się na

stronie 31.

• Po włożeniu karty projektor automatycznie przełą-

czy się do trybu INPUT 4.

Informacja

• Uruchamiając bezprzewodową transmisję należy naj-

pierw włączyć projektor, a komputer dopiero po poja- wieniu się na ekranie napisu „Standby”.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Instalując w projektorze kartę pamięci należy postępo-

wać według opisu ze strony 75.

• Procedurę instalacyjną należy przeprowadzić dopiero

po pojawieniu się w prawym dolnym rogu ekranu napisu „Standby”.

Wyjmowanie karty

Należy pamiętać, żeby przed wyjęciem karty z projektora wybrać opcję „Eject PC Card” w menu Card.  Opis obsługi menu znajduje się na stronach od 50 do 55.

Wybierz „Eject PC Card” i naciśnij przy-

cisk ENTER.

• Po kilku sekundach pojawi się komunikat „You can

safely eject the PC card”.

Wyjmij kartę.

• Po pojawieniu się komunikatu wyjmij kartę.

• Szczegółowy opis wyjmowania karty znajduje się

na stronie 31.

Informacja

• Jeśli karta zostanie wyjęta bez użycia funkcji „Eject PC

Card” w punkcie 1 powyższego opisu, dane znajdujące się na karcie lub sama karta mogą zostać zniszczone.

• Przenosząc projektor należy się upewnić, że nie ma

w nim karty, a przycisk do jej wysuwania jest wciśnięty. Przenoszenie przy wyciśniętym przycisku może spowodować uszkodzenie projektora.

Konfiguracja sieci

• Przystępując do wyświetlania obrazów poprzez połączenie bezprzewodowe należy dokonać odpowiedniej konfiguracji

ustawień sieciowych zarówno w projektorze jak i komputerze.

• Szczegóły na temat konfiguracji komputera można znaleźć w instrukcji obsługi programu Wireless Reality.

• Ponieważ przygotowując projektor do pracy w sieci należy wprowadzić do jego pamięci pewne wielkości charaktery-

styczne dla danej sieci, należy się porozumieć z jej administratorem.

Zapisanie nazwy projektora

Opisana poniżej funkcja umożliwia przyporządko- wanie projektorowi nazwy. Standardowo jest to „MY_PROJECTOR”. Ustawień dokonuje się w menu „Network”.

• Nazwa jest wyświetlana po wykryciu projektora przez

komputer i może być ona dowolna.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

Przy pomocy przycisku  lub  wybierz

„Projector”, a następnie naciśnij przycisk ENTER.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli projektor został zabezpieczony hasłem, jego zna-

omość będzie konieczna w celu uzyskania dostępu do

opcji „Projector”.

Naciśnij przycisk ENTER w polu „NAME”.

Przy pomocy przycisku  lub  wybieraj

znaki, które chcesz wprowadzić.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Istnieje możliwość wprowadzania następujących zna-

ków: litery (A-Z), cyfry (0-9) i symbole (-, _, ()).

• Naciskanie przycisku  lub  powoduje zmianę zna-

ków w następującej sekwencji:

• Chcąc usunąć znak znajdujący się z lewej strony kurso-

ra, należy wybrać „BS” przy pomocy przycisku  lub , a następnie nacisnąć ENTER.

Konfiguracja sieci, c.d.

Naciśnij przycisk , żeby przesunąć kur-

sor do następnego znaku.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Żeby poprawić literę lub symbol, przy pomocy przycisku

 lub  ustaw kursor na znaku, który chcesz zmienić,

a następnie przy pomocy przycisków  lub  wprowadź prawidłowy znak.

• Kursor można również przesuwać przy pomocy przyci-

sku VOLUME na pilocie.

• Jeśli chcesz anulować ustawienia, naciśnij przycisk

UNDO.

Powtarzaj czynności opisane w punktach

3 i 4, żeby wprowadzić pozostałe znaki.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Maksymalnie można wprowadzić 16 znaków.

Naciśnij przycisk ENTER.

• Ustawienie zostanie zapisane w pamięci.

Ustawienie TCP/IP

Przed uruchomieniem połączenia konieczne jest podanie adresu IP, numeru bramki i maski podsieci. Ustawień dokonuje się w menu „Network”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

Przy pomocy przycisku  lub  wybierz

„TCP/IP”, a następnie naciśnij przycisk ENTER.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli projektor został zabezpieczony hasłem, jego zna-

omość będzie konieczna w celu uzyskania dostępu do

opcji „TCP/IP”.

Przy pomocy przycisku  lub  wybierz

„IP Adddress”, „Gateway” lub „Subnet Mask”, a następnie naciśnij przycisk ENTER. Przy pomocy przycisku  lub  wybieraj

wartości, które chcesz wprowadzić.

Przyciskiem  lub  ustaw kursor na

znaku, który chcesz poprawić.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Kursor można również przesuwać przy pomocy przyci-

sku VOLUME na pilocie.

• Jeśli chcesz anulować ustawienia, naciśnij przycisk

UNDO.

Powtarzaj czynności opisane w punktach

3 i 4, żeby wprowadzić wszystkie cyfry. Naciśnij przycisk ENTER.

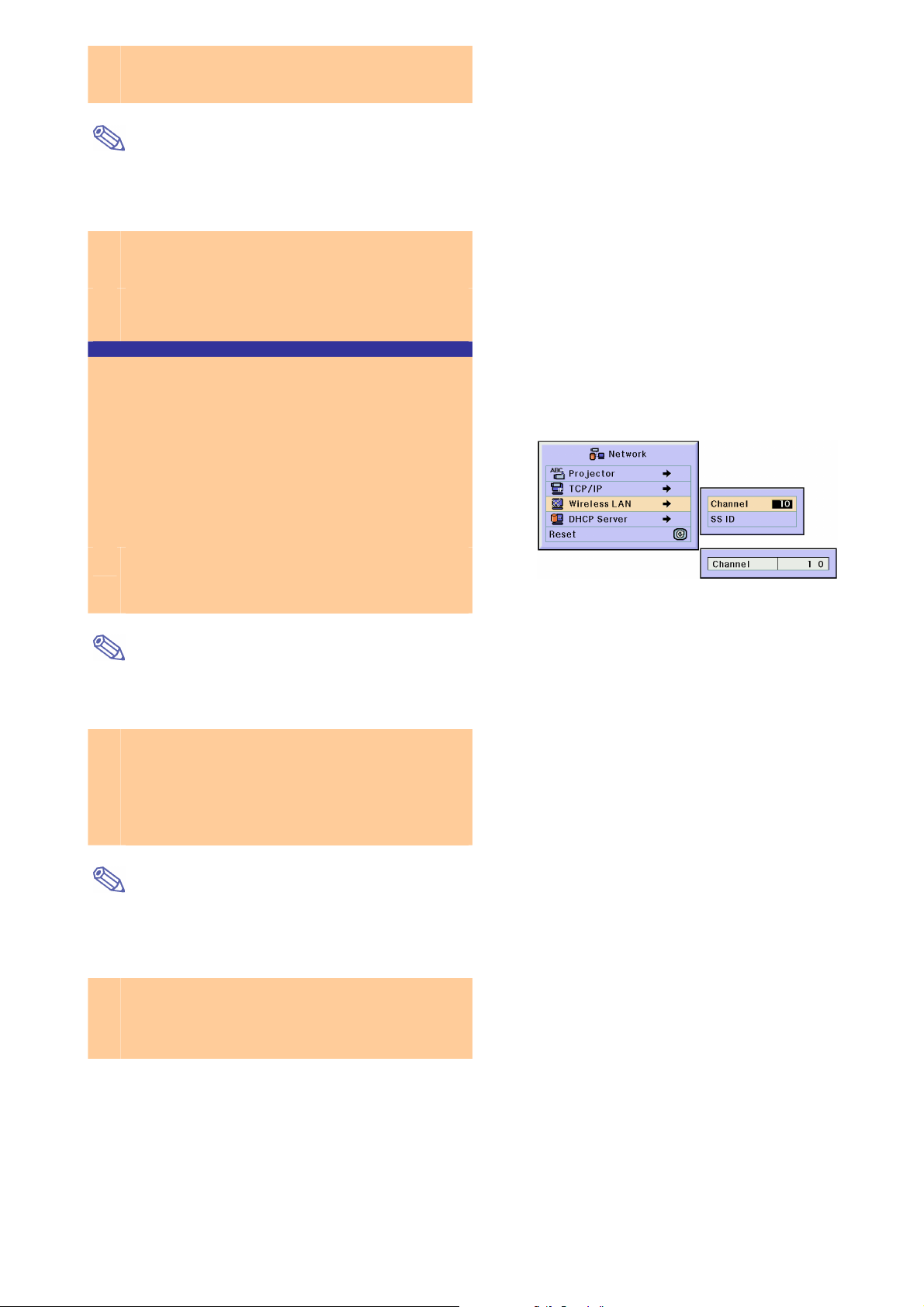

Ustawienie bezprzewodowego kanału LAN

1. Ustawienie kanału

Kanał bezprzewodowy należy dobrać w taki sposób, żeby zapobiec powstawaniu zakłóceń pomię- dzy urządzeniami pracującymi na innych kanałach. Ustawień dokonuje się w menu „Network”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

Przy pomocy przycisku  lub  wybierz

„Wireless LAN”, a następnie naciśnij przycisk ENTER.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli projektor został zabezpieczony hasłem, jego zna-

omość będzie konieczna w celu uzyskania dostępu do

opcji „Wireless LAN”.

Przy pomocy przycisku  lub  wybierz

„Channel”, a następnie naciśnij przycisk ENTER. Przy pomocy przycisku  lub  wybierz

numer bezprzewodowego kanału.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Zakres dozwolonych kanałów zależy od kraju, w którym

projektor jest eksploatowany. Informacje na temat kanałów bezprzewodowych można znaleźć w instrukcji obsługi bezprzewodowej karty LAN.

Naciśnij przycisk ENTER

Konfiguracja sieci, c.d.

2. Ustawienie SS ID

Standardowo ustawiona jest nazwa „SHARP_ID”. Ustawień dokonuje się w menu „Network”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

Przy pomocy przycisku  lub  wybierz

„Wireless LAN”, a następnie naciśnij przycisk ENTER.

Przy pomocy przycisku  lub  wybierz

„SS ID”, a następnie naciśnij przycisk ENTER. Przy pomocy przycisku  lub  wybieraj

znaki, które chcesz wprowadzić.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Istnieje możliwość wprowadzania następujących zna-

ków: litery (A-Z), cyfry (0-9) i symbole (-, _, ()).

• Naciskanie przycisku  lub  powoduje zmianę zna-

ków w następującej sekwencji:

• Chcąc usunąć znak znajdujący się z lewej strony kurso-

ra, należy wybrać „BS” przy pomocy przycisku  lub , a następnie nacisnąć ENTER.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Żeby poprawić literę lub symbol, przy pomocy przycisku

 lub  ustaw kursor na znaku, który chcesz zmienić,

a następnie przy pomocy przycisków  lub  wprowadź prawidłowy znak.

• Kursor można również przesuwać przy pomocy przyci-

sku VOLUME na pilocie.

• Jeśli chcesz anulować ustawienia, naciśnij przycisk

UNDO.

Powtarzaj czynności opisane w punktach

3 i 4, żeby wprowadzić pozostałe znaki.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Maksymalnie można wprowadzić 16 znaków.

Naciśnij przycisk ENTER.

• Ustawienie zostanie zapisane w pamięci.

Ustawienie serwera DHCP

Opisane poniżej ustawienia są niezbędne do korzystania z serwera DHP. Ustawień dokonuje się w menu „Network”/„DHCP Server”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Ustawienia „Start Adress” i „Max Lease” można zmie-

niać tylko wtedy, gdy serwer DHCP jest wyłączony.

• Jeśli projektor został zabezpieczony hasłem, jego zna-

omość będzie konieczna w celu uzyskania dostępu do

opcji „DHCP Server”.

Wyłączenie serwera DHCP

W podmenu „Server” wybierz ustawienie „OFF”.

Ustawienie adresu początkowego

Adres początkowy należy wprowadzić w podmenu „Start Address”.

• Sposób wprowadzania adresów został opisany

w części Ustawienie TCP/IP (strona 70).

Ustawienie maksymalnej liczby adresów

Niniejsza funkcja służy do ustawienia maksymalnej liczby adresów, które mogą być automatycznie przyporządkowane rozpoczynając od adresu początkowego.

• Należy podać przybliżoną liczbę komputerów,

które mają zostać podłączone do bezprzewodowej sieci LAN. Można wprowadzić liczbę od 1 do 253.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Adresy IP nie zostaną przyporządkowane, jeśli trzy

ostatnie cyfry będą tworzyły liczbę większą niż 255.

Włączenie serwera DHCP

W podmenu „Server” wybierz ustawienie „ON”.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Po włączeniu serwera DHCP należy ponownie urucho-

mić komputer.

• Jeśli serwer DHCP został włączony w bezprzewodowej

sieci LAN, w pobliżu której znajduje się inny serwer DHCP (i projektor), sieć może nie działać prawidłowo. Jeśli w pobliżu znajduje się inny serwer DHCP, należy porozumieć się z administratorem sieci.

Konfiguracja sieci, c.d.

Skasowanie ustawień sieci

Poniższa procedura umożliwia przywrócenie ustawieniom sieci standardowych wartości.

W menu „Network” wybierz „Reset”. Gdy pojawi się okienko z prośbą o potwierdzenie, przy pomocy przycisków  lub wybierz „Yes”, a następnie naciśnij ENTER.  Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli projektor został zabezpieczony hasłem, jego zna-

omość będzie konieczna w celu uzyskania dostępu do

opcji „Reset”.

Bezprzewodowa karta LAN PC: rozwiązywanie problemów

Jeśli podłączenie do sieci poprzez bezprzewodową kartę LAN PC nie działa, należy wykonać następujące czynności:

1. Czy wskaźnik Link na bezprzewodowej karcie LAN PC świeci?

• Świeci: normalna praca.

• Pulsuje: bezprzewodowa karta LAN PC nie działa prawidłowo. Porozum się z przedstawicielem firmy SHARP.

• Wyłączony: karta nie działa. Upewnij się, że została prawidłowo włożona.

2. Czy SSID i kanał w projektorze i komputerze są takie same?

• Jeśli ustawione w komputerze SSID oraz kanał nie będą identyczne, komunikacja nie będzie możliwa.

• Upewnij się, że wybrany został tryb transmisji 802.11 ad hoc.

3. Skontroluj ustawienia sieciowe w projektorze i komputerze.

• Jeśli funkcja „DHCP Server” w projektorze jest ustawiona na „OFF”:

Sprawdź ponownie wartości adresu IP, maski podsieci i bramki w projektorze i komputerze.

• Jeśli funkcja „DHCP Server” w projektorze jest ustawiona na „ON”:

Sprawdź ponownie wartości adresu IP, maski podsieci i oraz adresu początkowego dla serwera DHCP w

projektorze.

Jeśli fragment adresu IP lub początkowy adres DHCP nie będzie identyczny z maską podsieci, prawidłowe przyporządkowanie adresów będzie niemożliwe.

Adres IP Maska podsieci Adres początkowy Adres początkowy

4. Przygotowując transmisję należy najpierw włączyć projkektor.

Gdy na ekranie będzie widoczny komunikat „Standby”, należy włączyć komputer. Jeśli po wykonaniu wszystkich powyższych czynności karta nadal nie działa, należy postępować zgodnie z informacjami z instrukcji obsługi programu Wireless Reality.

192.168.150.120

255.255.255.0

192.168.150.100…prawidłowy

192.168.050.100…nieprawidłowy

Korzystanie z karty pamięci

Po zainstalowaniu w projektorze karty pamięci można wyświetlać zapisane na niej obrazy, dzięki czemu można przeprowadzać prezentacje bez konieczności korzystania z komputera.

Wyświetlenie zawartości karty w postaci indeksu

Wsuń kartę pamięci do szczeliny INPUT 4

PC z przodu projektora.

• Szczegółowy opis instalacji karty znajduje się na

stronie 31.

• Pliki zapisane na karcie zostaną wyświetlone po-

staci indeksu. Jeśli jednak włączona jest funkcja automatycznego uruchamiania pokazu („Script Files” lub „Slide Show”), prezentacja rozpocznie się automatycznie (patrz strona 79).

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Szczegółowe informacje na temat obsługiwanych kart

pamięci znajdują się na stronie 121.

• Szczegóły na temat trybu wyświetlania indeksu znajdu-

ją się na stronach 76 i 77.

• Opis instalacji bezprzewodowej karty LAN PC znajduje

się na stronie 68.

• Projektor rozpoznaje pliki w następujących formatach:

- nieskompresowane bitmapy (.BMP)

- pliki JPEG (.JPEG/.JPG)

- nieskompresowane pliki TIFF (.TIFF/.TIF)

- pliki VQ (.VQ)

- pliki skryptów (.SSF)

• Nazwy plików będą wyświetlane w postaci 8-znakowej

z rozszerzeniami (3 znaki).

Wyjmowanie karty

Przed wyjęciem karty należy wykonać opisane poniżej czynności.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Wyjęcie karty bez wykonania opisanych poniżej czyn-

ności może spowodować utratę zapisanych na niej informacji.

Należy pamiętać, żeby przed wyjęciem karty z projektora wybrać opcję „Eject PC Card” w menu Card.  Opis obsługi menu znajduje się na stronach od 50 do 55.

Informacja

• Jeśli karta zostanie wyjęta bez użycia funkcji „Eject PC

Card” w punkcie 1 powyższego opisu, dane znajdujące się na karcie lub sama karta mogą zostać zniszczone.

• Przenosząc projektor należy się upewnić, że nie ma

w nim karty, a przycisk do jej wysuwania jest wciśnięty. Przenoszenie przy wyciśniętym przycisku może spowodować uszkodzenie projektora.

Korzystanie z karty pamięci, c.d.

Wybierz „Eject PC Card” i naciśnij przy-

cisk ENTER.

• Po kilku sekundach pojawi się komunikat „You can

safely eject the PC card”.

Wyjmij kartę.

• Po pojawieniu się komunikatu wyjmij kartę.

• Szczegółowy opis wyjmowania karty znajduje się

na stronie 31.

Ustawienia w trybie wyświetlania indeksu

Pliki prezentacji zapisanych w formacie JPEG i VQ mogą być wyświetlane w postaci indeksu. Zamiast plików, które nie mogą być wyświetlane w postaci indeksu, wyświetlane będą ich nazwy.

• Pozostałe pliki oprócz folderów, plików z obrazami

i plików ze skryptami zaznaczone będą na szaro.

• Nazwy folderów będą wyświetlane w nawiasach kwa-

dratowych [].

• Jeśli nazwa pliku lub folderu będzie zawierała znaki

inne niż litery lub cyfry, widoczne będą „?”.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Pliki JPEG będą wyświetlane w postaci indeksu, jeśli

zostały wykonane aparatem cyfrowym zgodnym ze standardem PCF.

Przenoszenie folderów

• Przy pomocy przycisków , ,  i  wybierz fol-

der i naciśnij przycisk ENTER.

Przenoszenie folderu o jeden poziom w górę

• Wybierz i naciśnij przycisk ENTER.

Zmiana wyświetlanej strony

• Wybierz lub i naciśnij przycisk ENTER.

Wyświetlanie zawartości pliku

• Przy pomocy przycisków , ,  i  wybierz plik

i naciśnij przycisk ENTER.

• Zawartość wybranego pliku zostanie wyświetlona.

• Naciśnięcie przycisku UNDO podczas wyświetlania

obrazu spowoduje wyświetlenie menu pobocznego.

• „Next”

Powoduje przejście do następnej strony.

• „Previous”

Powoduje przejście do poprzedniej strony.

• „Rotate (right)”

Obraca obraz o 90 stopni w prawo.

• „Rotate (left)”

Obraca obraz o 90 stopni w lewo.

• „Index Mode”

Wyłącza tryb automatycznego wyświetlania obrazów i przywraca tryb wyświetlania plików w postaci indeksu.

Ustawienia w trybie wyświetlania listy plików

Pliki zapisane na karcie mogą być wyświetlane w postaci listy plików. Opis wyboru trybu wyświetlania zawartości karty znajduje się na stronie 79.

Przenoszenie folderów

• Przy pomocy przycisków , ,  i  wybierz fol-

der i naciśnij przycisk ENTER.

Przenoszenie folderu o jeden poziom w górę

• Wybierz i naciśnij przycisk ENTER.

Zmiana wyświetlanej strony

• Wybierz lub i naciśnij przycisk ENTER.

Wyświetlanie zawartości pliku

• Przy pomocy przycisków , ,  i  wybierz plik

i naciśnij przycisk ENTER.

• Zawartość wybranego pliku zostanie wyświetlona.

• Naciśnięcie przycisku UNDO podczas wyświetlania

obrazu spowoduje wyświetlenie menu pobocznego.

• „Next”

Powoduje przejście do następnej strony.

• „Previous”

Powoduje przejście do poprzedniej strony.

• „Rotate (right)”

Obraca obraz o 90 stopni w prawo.

• „Rotate (left)”

Obraca obraz o 90 stopni w lewo.

• „Index Mode”

Wyłącza tryb automatycznego wyświetlania obrazów i przywraca tryb wyświetlania plików w postaci indeksu.

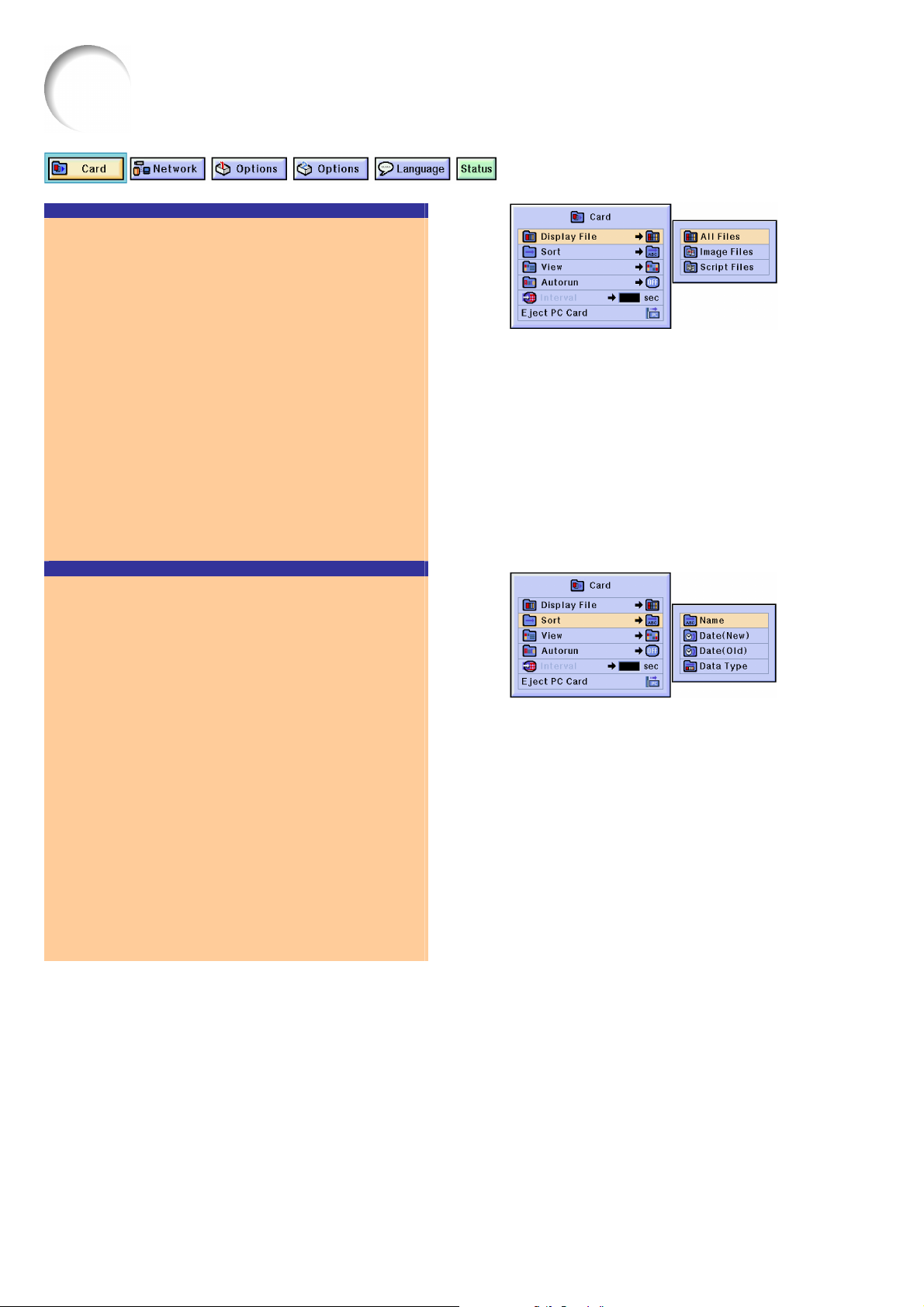

Ustawienia w trybie pracy z kartą pamięci

Ustawienie plików

Zawartość indeksu można ograniczyć do plików określonego typu.

Ustawień dokonuje się wybierając opcję „Display File” w menu „Card”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• „All Files”

Wyświetlane będą wszystkie pliki i foldery.

• „Image File”

Wyświetlane będą pliki z obrazami i foldery. Rozpoznawane są następujące formaty plików z obrazami: JPEG, VQ, TIFF, BMP.

• „Script File (.SSF)”

Wyświetlane będą wyłącznie pliki skryptów opisują- cych pokazy slajdów.

Ustawienie kolejności wyświe- tlania plików

Istnieje możliwość określenia kolejności, w jakiej mają być wyświetlane pliki w indeksie.

Ustawień dokonuje się wybierając opcję „Sort” w menu „Card”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• „Name”

Kolejność alfabetyczna

• „Date (New)”

Kolejność chronologiczna od najnowszego do najstarszego.

• „Date (Old)”

Kolejność chronologiczna od najstarszego do najnowszego.

• „Data Type”

Kolejność określana na podstawie typu plików.

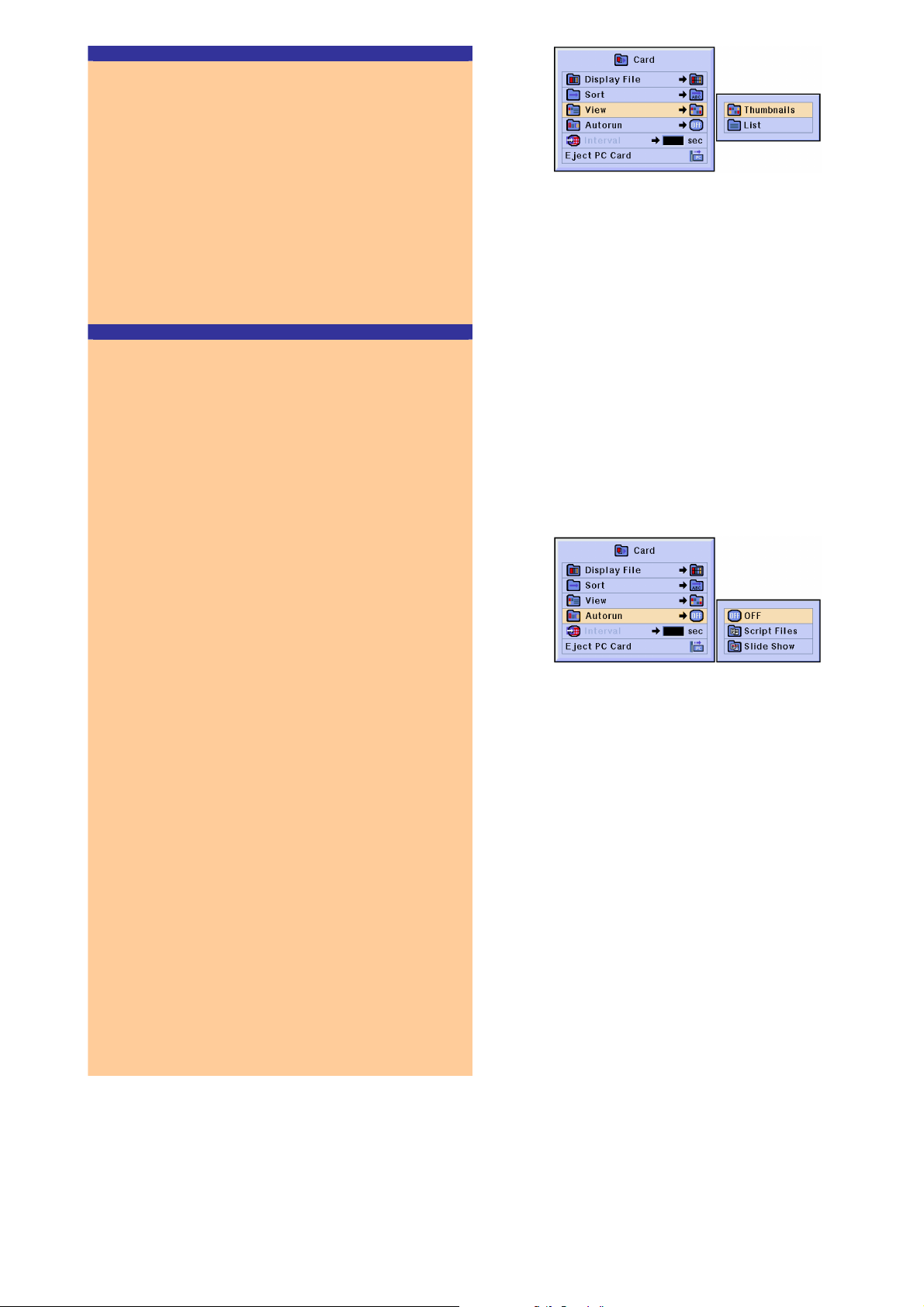

Ustawienie trybu wyświetlania zawartości karty

Ustawień dokonuje się wybierając opcję „View” w menu „Card”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• „Thumbnails”

Zawartość karty pamięci będzie wyświetlana w postaci indeksu.

• „List”

Zawartość karty pamięci będzie wyświetlana w postaci listy plików.

Automatyczne uruchomienie pokazu

Pokaz jest uruchamiany automatycznie w następu- jących przypadkach:

• Po włączeniu projektora z zainstalowaną kartą pamięci.

• Po zainstalowaniu karty pamięci we włączonym projek-

torze.

Ustawień dokonuje się wybierając opcję „Autorun” w menu „Card”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

„OFF”

Funkcja automatycznego uruchamiania pokazu jest wyłączona.

„Script File”

Jeśli na kracie będą się znajdowały pliki skryptów stworzone w programie Slide Manager z pakietu Wireless Reality dostarczonego razem z projektorem, projektor załaduje je automatycznie i rozpocznie wyświetlanie obrazów w zapisanej w nich kolejności.

• Czas wyświetlania poszczególnych obrazów jest

określony w skrypcie.

• Tylko jeden skrypt znajdujący się na karcie może

zostać uruchomiony automatycznie.

• Jeśli na kacie nie będzie żadnego skryptu, folderu

SHARP PRJ, ani skryptu przeznaczonego do automatycznego uruchomienia, zawartość karty zostanie wyświetlona w postaci indeksu.

„Slide Show”

Pliki znajdujące się w głównym katalogu na karcie zostaną automatycznie kolejno wyświetlone.

• Jeśli na kacie nie będzie żadnego skryptu, folderu

SHARP PRJ, ani skryptu przeznaczonego do automatycznego uruchomienia, zawartość karty zostanie wyświetlona w postaci indeksu.

Ustawienia w trybie pracy z kartą pamięci, c.d.

Ustawienie czasu wyświetlania obrazów

Istnieje możliwość ustawienia czasu wyświetlania poszczególnych obrazów na kacie.

Ustawień dokonuje się wybierając opcję „Interval” w menu „Card”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

Naciśnięcie przycisku UNDO podczas uruchomionego automatycznie pokazu spowoduje wyświetlenie menu pobocznego.

• „Next”

Powoduje przejście do następnej strony.

• „Previous”

Powoduje przejście do poprzedniej strony.

• „Index Mode”

Wyłącza tryb automatycznego wyświetlania obrazów i przywraca tryb wyświetlania plików w postaci indeksu.

Informacja

Wykonanie następujących czynności spowoduje przerwanie automatycznego pokazu:

• Wybranie funkcji AV MUTE, Break Timer, INPUT

i LENS.

• Naciśnięcie przycisku UNDO w celu wyświetlenia in-

deksu plików.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Podczas wyświetlania pokazu slajdów na ekranie będzie

się pojawiał komunikat „Please wait.”. Komunikat ten można wyłączyć wybierając poziom „A” lub „B” trybu wy- świetlania komunikatów ekranowych. Patrz strona 92.

• W zależności od rodzaju karty pamięci i wielkości obra-

zu. Czas wyświetlania obrazu może być dłuższy niż ustawiono.

Zatrzymanie obrazu

Ta funkcja umożliwia natychmiastowe zatrzymanie ruchomego obrazu. Jest to szczególnie uży- teczne, jeśli chcesz wyświetlić zatrzymany obraz z magnetowidu lub komputera, np. żeby go dokładniej omówić.

Wyświetlanie nieruchomego obrazu

Naciśnij przycisk ASSIGN, żeby wyświet-

lić menu „Button Assign 2/5”.

• Menu „Assign” wyświetlane jest w prawym dolnym

rogu ekranu.

Naciśnij przycisk funkcyjny 2.

• Aktualnie wyświetlany obraz zostanie zatrzymany.

Przycisk ASSIGN

Przycisk funkcyjny 2

Ponownie naciśnij przycisk funkcyjny 2,

żeby powrócić do wyświetlania ruchomego obrazu z bieżącego źródła.

Informacja

• Funkcja zatrzymywania obrazu nie działa w trybie

INPUT 4.

 Informacja ekranowa

Ustawienie proporcji obrazu

Ta funkcja umożliwia zmianę trybu wyświetlania i dostosowanie go do indywidualnych potrzeb poprawiając jakość wyświetlanego obrazu. W zależności od rodzaju sygnału wejściowego można wybrać NORMAL, FULL, DOT BY DOT, BORDER, STRETCH lub SMART STRETCH.

Zmiana proporcji obrazu dla różnych sygnałów wejściowych

Naciśnij przycisk ASSIGN, żeby wyświet-

lić menu „Button Assign 4/5”.

• Menu „Assign” wyświetlane jest w prawym dolnym

rogu ekranu.

Naciśnij przycisk funkcyjny 3.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• W trybie „Dot by Dot” obrazy są wyświetlane

w oryginalnych rozdzielczościach i nie są powiększane.

• Obrazy o rozdzielczości XGA (1024 x 768) oraz obrazy

w trybie INPUT 4 mogą być wyświetlane tylko w trybie NORMAL.

• Dla obrazów w trybach 720P i 1080I wybierane jest na

stałe ustawienie „STRETCH”.

• Żeby powrócić do standardowego trybu wyświetlania

obrazu, naciśnij przycisk UNDO, gdy na ekranie widoczny będzie napis „RESIZE”.

Przycisk funkcyjny 3

Informacja ekranowa widoczna podczas zmiany

sposobu wyświetlania obrazu

Przycisk ASSIGN

Sygnał z komputera

Obraz o proporcjach 4:3

Inne proporcje

• Obrazy o rozdzielczości XGA (1024 x 768) oraz obrazy w trybie INPUT 4 mogą być wyświetlane tylko w trybie NORMAL.

Sygnał wejściowy

Rozdzielczość niższa

niż XGA

XGA

Rozdzielczość wyższa

niż XGA

SXGA (1280 x 1024)

Proporcje 4:3

NORMA

Obraz wyświetlany jest na pełnym ekranie z zachowaniem proporcji.

Obraz wyjściowy

FULL

Obraz wyświetlany jest na pełnym ekranie bez zachowania proporcji.

DOT BY DO

Obraz wyświetlany jest

w oryginalnej rozdzielczości.

Sygnał wideo

Obraz o proporcjach 4:3,

koperta i ściśnięty

Obraz o proporcjach 16:9

• Gdy wprowadzane są sygnały 720P lub 1080I, ustalony jest tryb „STRETCH”.

* W tych trybach może być używana funkcja cyfrowego przesuwania obrazu.

Sygnał wejściowy

Proporcje 4:3

Format koperty

Obraz wyświetlany jest na

pełnym ekranie.

Obraz o proporcjach 4:3 jest wyświetlany tak jak w trybie

STRETCH (patrz obok).

Obraz o proporcjach 16:9 jest wyświetlany równomiernie na

całej powierzchni ekranu

z pasami na dole i na górze.

Obraz o proporcjach 16:9 jest

wyświetlany na całej po-

wierzchni ekranu, rozciągane

są tylko boczne obszary

obrazu.

Obraz ściśnięty

Proporcje 16:9

Powiększanie wybranego fragmentu obrazu

Ta funkcja umożliwia powiększenie określonego fragmentu obrazu. Jest to użyteczne, gdy chcesz wyświetlić element obrazu składający się z wielu drobnych szczegółów.

Wyświetlanie powiększonego fragmentu obrazu

Naciśnij przycisk ASSIGN, żeby wyświet-

lić menu „Button Assign 3/5”.

• Menu „Assign” wyświetlane jest w prawym dolnym

rogu ekranu.

Naciśnij przycisk funkcyjny 2, żeby po-

większyć obraz.

• Żeby zmniejszyć rozmiar powiększonego obrazu,

naciśnij przycisk funkcyjny 1.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

Przycisk funkcyjny 1

Przycisk funkcyjny 3

Przycisk UNDO

Przycisk ASSIGN

Przycisk funkcyjny 2

Powiększanie

Pomniejszanie

• Jeśli wyświetlany jest obraz w rozdzielczości SXGA

lub UXGA (patrz strona 115), powiększenie „x2” i „x3” jest niedostępne.

Naciśnij przycisk UNDO, żeby powrócić

do wyświetlania obrazu o normalnej wielkości.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

W następujących przypadkach przywrócony zostanie normalny tryb wyświetlania obrazu:

• Gdy naciśnięty zostanie przycisk INPUT 2 lub 3 pod-

czas wyświetlania obrazu ze źródła INPUT 1.

• Gdy naciśnięty zostanie przycisk UNDO.

• Gdy sygnał wejściowy ulegnie zmianie.

• Gdy rozdzielczość i częstotliwość pionowa obrazu ule-

gną zmianie.

 Przykładowy obraz i informacja ekranowa

Wskaźnik przesuwania obrazu

Naciśnij i przytrzymaj przycisk GYRO

ACTIVE, a następnie poruszając pilotem przesuwaj powiększony fragment obrazu.

• Jeśli wskaźnik przesuwania obrazu znikł, naciśnij

przycisk funkcyjny 3, żeby go wyświetlić ponownie, a następnie przesuń obraz.

• Menu „Assign” wyświetlane jest w prawym dolnym

rogu ekranu.

Informacja

• Jeśli ustawiony będzie tryb „A” lub „B” wyświetlania

komunikatów ekranowych, wskaźnik przesuwania bę- dzie niewidoczny i przesuwanie powiększonego „okna” będzie niemożliwe.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Powiększone „okno” można również przesuwać przy

pomocy przycisków , ,  i  na pulpicie sterowniczym projektora.

Naciśnij przycisk R-CLICK/UNDO, żeby

powrócić do wyświetlania obrazu o normalnej wielkości.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

W następujących przypadkach przywrócony zostanie normalny tryb wyświetlania obrazu:

• Gdy zmienione zostanie źródło sygnału.

• Gdy naciśnięty zostanie przycisk R-CLICK/UNDO.

• Gdy sygnał wejściowy ulegnie zmianie.

• Gdy zmieniony zostanie obraz podczas automatycz-

nego pokazu.

Funkcja gamma

Gamma jest funkcją poprawiającą jakość wyświetlanego obrazu poprzez rozjaśnianie ciemnych frag- mentów obrazu bez zmiany jasności fragmentów jasnych. W trakcie wyświetlania długich ciemnych scen, np. filmów i koncertów lub podczas projekcji w jasnych pomieszczeniach, opisywana funkcja ułatwia oglądanie i stwarza wrażenie głębi obrazu.

Wybrane ustawienie Opis

STANDARD Standardowy obraz, bez korekcji gamma. PRESENTATION Rozjaśnia ciemne fragmenty obrazu w zaawansowanych prezentacjach. CINEMA Nadaje większą głębię ciemnym fragmentom obrazu. GAME Poprawia jakość obrazu podczas wyświetlania gier telewizyjnych lub komputerowych.

Regulacja gamma

Naciśnij przycisk ASSIGN, żeby wyświet-

lić menu „Button Assign 4/5”.

• Menu „Assign” wyświetlane jest w prawym dolnym

rogu ekranu.

Naciśnij przycisk funkcyjny 1.

• Każde naciśnięcie przycisku funkcyjnego 1 będzie

powodowało wybór kolejnego trybu gamma.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli w menu „Options (1)” włączona będzie funkcja

„sRGB”, korekcja gamma nie będzie mogła zostać przeprowadzona w trybach INPUT 1 i 4.

Naciśnięcie przycisku R-CLICK/UNDO,

gdy na ekranie będzie widoczny napis „GAMMA” będzie powodowało włączenie trybu gamma domyślnego dla bieżącego źródła sygnału.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Poniżej podane są domyślne tryby pracy dla poszcze-

gólnych źródeł sygnału.

Źródło

sygnału

INPUT1

INPUT2 S-Video STANDARD INPUT3 VIDEO STANDARD INPUT 4 - PRESENTATION

Sygnał

wejściowy

RGB PRESENTATION

COMPONENT CINEMA

Tryb GAMMA

Przycisk funkcyjny 1

Przycisk UNDO

Przycisk ASSIGN

Wybór trybu oszczędzania energii

Tryb oszczędzania energii oraz funkcja automatycznie wyłączająca projektor pozwalają zmniejszyć ilość energii zużywanej przez projektor.

Ustawienie trybu oszczędzania energii

W menu „Options (1)” wybierz „Power Save”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

Opis ustawień

OFF

Jasność jest zmniejszana do poziomu 80%. Zużycie energii wynosi 240W.

Jasność nie jest zmniejszana (wynosi 100%). Zużycie energii wynosi 290W.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Fabrycznie ustawiona jest opcja „OFF”.

• Wybierz „ON” lub „OFF”, żeby zwiększyć lub zmniej-

szyć jasność i stopień zużycia energii.

Funkcja automatycznie wyłą- czająca projektor

Jeśli ta funkcja będzie włączona (ustawienie ), projektor zostanie automatycznie wyłączony, w przypadku gdy przez ponad 15 minut nie zostanie wykonana żadna czynność oraz spełniony bę- dzie jeden z poniższych warunków:

• W trybach INPUT od 1 do 3: do projektora nie bę-

dzie docierał żaden sygnał.

• W trybie INPUT 4: w projektorze nie będzie karty.

Ustawienie ( ) spowoduje, że funkcja zostanie wyłączona.

W menu „Options (1)” wybierz „Auto Power Off”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli funkcja automatycznie wyłączająca projektor bę-

dzie aktywna ( ), na pięć minut przed wyłączeniem projektora na ekranie zaczną się pojawiać komunikaty pokazane z prawej strony.

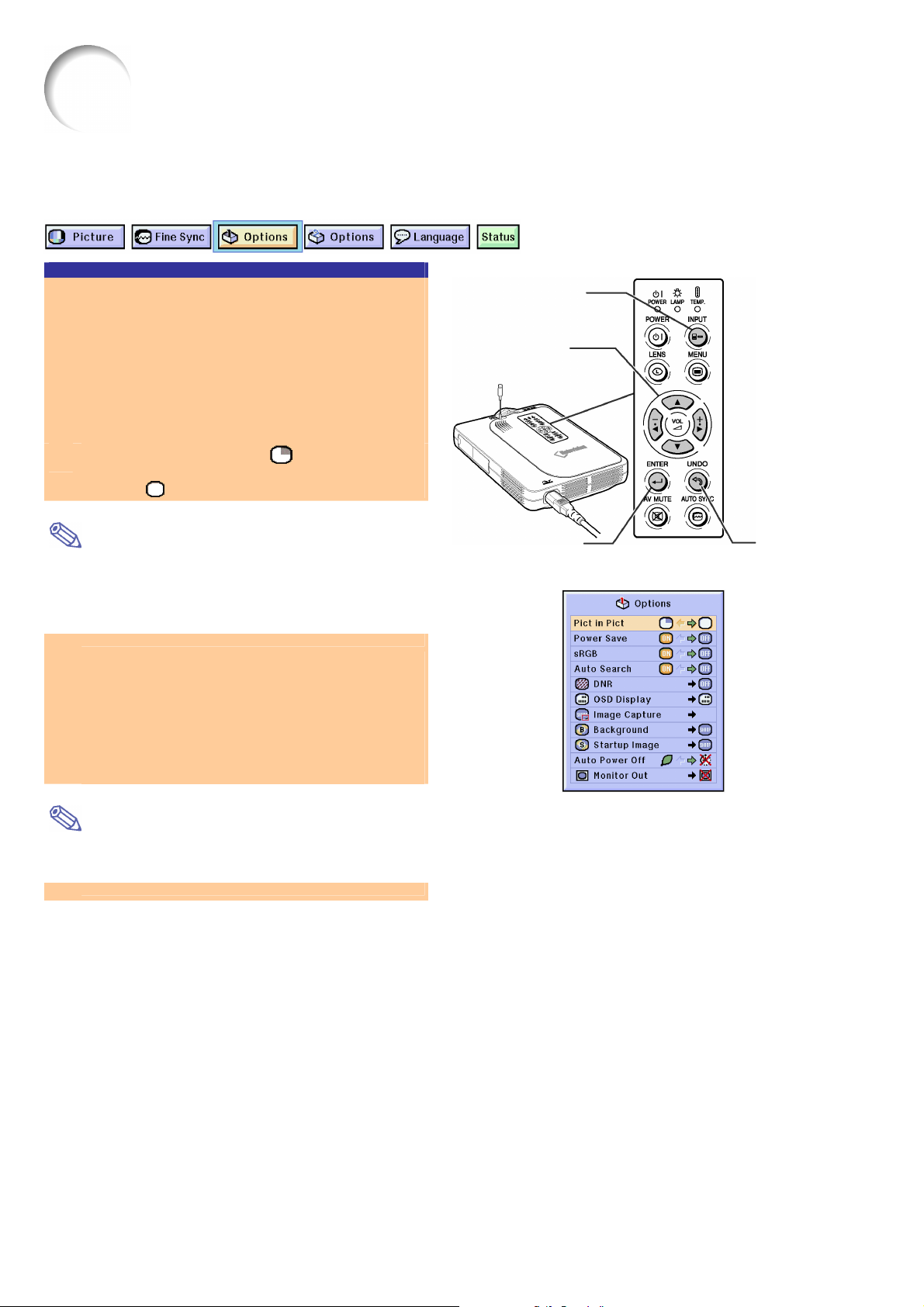

Wyświetlanie obrazów z dwóch źródeł

Ta funkcja umożliwia jednoczesne wyświetlenie obrazów pochodzących z dwóch źródeł. Można na obraz pochodzący ze źródła INPUT 1 nałożyć obraz ze źródła INPUT 2 lub 3 (Funkcja dostępna jest tyl- ko w trybie RGB).

Wyświetlanie wewnętrznego obrazu

W menu „Options (1)” wybierz „Pict in Pict”. Opisane poniżej czynności należy wykonać po doprowadzeniu odpowiednich sygnałów do gniazd INPUT 1, 2 i 3.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

Przyciskiem  wybierz .

• Żeby anulować tryb wyświetlania dwóch obrazów,

wybierz .

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Korzystając z pilota należy nacisnąć przycisk ASSIGN,

żeby wyświetlić menu „Button Assign 3/5”, a następnie nacisnąć przycisk funkcyjny 4.

• Opisywana funkcja nie działa w trybie INPUT 4.

Naciśnij przycisk INPUT, żeby wyświetlić

wewnętrzny obraz w postaci ruchomej ramki. Przy pomocy przycisków , ,  i 

określ położenie ramki na ekranie.

• Naciśnij przycisk UNDO, żeby zatrzymać lub ukryć

ramkę.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Naciśnij i przytrzymaj przycisk GYRO ACTIVE,

a następnie poruszając pilotem określ położenie ramki.

Przycisk

INPUT

Przyciski

   

Przycisk

ENTER

Przycisk UNDO

Naciśnij przycisk ENTER, żeby przenieść

wewnętrzny obraz do ramki.

• Obraz zostanie przeniesiony.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• W oknie może być wyświetlany tylko obraz przekazy-

wany w postaci standardowego sygnału wideo (NTSC, PAL lub SECAM) lub sygnału s-wideo.

• W trybie wyświetlania obrazu na obrazie funkcja

FREEZE zatrzymuje tylko wewnętrzny obraz. Opisywana funkcja nie działa z następującymi sygnałami doprowadzanymi do wejścia INPUT 1:

• Z sygnałami o rozdzielczości większej niż SXGA.

• Z sygnałami 480I, 480P, 720P lub 1080I.

• Z sygnałami RGB wyświetlanymi z przeplotem.

• Z sygnałami wyświetlanymi w trybie „DOT BY DOT”.

• Dodatkowo funkcja zostanie wyłączona, jeśli sygnał

przestanie docierać do gniazda INPUT 1, albo zmieni się rozdzielczość lub częstotliwość odświeżania obrazu.

• Żeby przełączyć obraz w wewnętrznym oknie, naciśnij

przycisk INPUT na pilocie lub pulpicie sterowniczym

projektora.

Włączenie funkcji zarządzającej kolorami

Funkcja zarządzająca kolorami umożliwia korekcję wyświetlanych barw i uzgodnienie ich z kolorami widocznymi na monitorze komputera.

Ustawienie funkcji zarządzają- cej kolorami (sRGB)

W menu „Options (1)” wybierz „sRGB”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Dodatkowe informacje na temat funkcji sRGB można

znaleźć na stronie „http://www.srgb.com/”.

Informacja

• Ustawienie funkcji sRGB na „ON” może spowodować,

że obraz stanie się ciemniejszy, nie oznacza to jednak

uszkodzenia.

Gdy funkcja sRGB jest włączona:

• Nie można ustawić korekcji gamma.

• W menu „Picture” nie można regulować parametrów

„Red”, „Blue” i „CLR Temp”.

Automatyczne wyszukiwanie źródeł sygnału

Ta funkcja automatycznie wyszukuje i wybiera źródło sygnału bezpośrednio po włączeniu zasilania lub naciśnięciu przycisku INPUT.

Używanie funkcji

W menu „Options (1)” wybierz „Auto Search”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• ON: Po włączeniu zasilania lub naciśnięciu przycisku

INPUT na pulpicie sterowniczym projektor automatycznie przełączy się na aktualnie odbierany sygnał.

• OFF: Poszczególne źródła sygnału muszą być wybie-

rane ręcznie poprzez naciskanie przycisku INPUT na pulpicie sterowniczym.

• Żeby przerwać wyszukiwanie źródła sygnału, należy

nacisnąć przycisk INPUT na pulpicie sterowniczym projektora lub pilocie.

Redukcja szumów na obrazie

System cyfrowej redukcji szumów (DNR) minimalizuje szumy i drżenia punktów poprawiając jakość obrazu.

Włączenie funkcji

W menu „Options (1)” wybierz „Power Save”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Należy dobrać poziom („Level”) zapewniający najlepszą

jakość obrazu.

Funkcję DNR należy wyłączyć w następujących przypadkach:

• Gdy obraz jest rozmyty.

• Gdy kontury i kolory ruchomych obiektów na obrazie

rozmywają się.

• Gdy wyświetlany jest przekaz telewizyjny o słabym

sygnale.

Informacja

• Opisywaną funkcję należy włączyć, gdy odbierany jest

sygnał ze źródła INPUT 2 lub 3.

• Funkcja DNR będzie działała tylko z sygnałami ze źró-

deł INPUT 1 (480I i 480P) oraz INPUT 2 i 3 (wszystkie

sygnały).

Ustawienie komunikatów ekranowych

Ta funkcja służy do włączania lub wyłączania komunikatów ekranowych. Gdy ustawiony będzie poziom „A” lub „B”, informacje ekranowe o bieżącym źródle sygnału nie będą się pojawiały, nawet po naciśnięciu przycisku INPUT.

Wybrane ustawienie Opis

Normal Wyświetlane będą wszystkie informacje i komunikaty ekranowe. Level A Napisy Input/Freeze/Enlarge/Auto Sync/Volume/AV Mute nie będą się pojawiały. Level B Na ekranie nie będą się pojawiały żadne napisy oprócz komunikatów ostrzegawczych (Po-

wer off/Temp./Lamp, itp.).

Wyłączenie komunikatów ekranowych

W menu „Options (1)” wybierz „OSD Display”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Niezależnie od wybranego ustawienia na ekranie będą

się pojawiały następujące komunikaty:

• „Standby” – gdy w gnieździe INPUT 4 zainstalowana

będzie bezprzewodowa karta LAN PC.

• „Please wait” – w czasie odczytywania obrazów

z karty pamięci.

Ustawienie systemu wideo

Fabrycznie projektor jest ustawiony na automatyczne rozpoznawanie odbieranego systemu wideo. Ustawienie to może być jednak zmienione, jeśli dobrany przez projektor system jest niezgodny z emitowanym przez używane urządzenie wideo.

Ustawienie systemu wideo

W menu „Options (1)” wybierz „Video System”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• System wideo można określić tylko dla trybów INPUT 2

lub INPUT 3.

• W trybie „Auto” obrazy są wyświetlane w systemie PAL,

nawet jeśli odbierany jest sygnał PAL-N lub PAL-M.

PAL

SECAM

NTSC4.43

NTSC3.58

Gdy odbierany jest sygnał ze źródła pracującego w systemie PAL.

Gdy odbierany jest sygnał ze źródła pracującego w systemie SECAM.

Sygnał w systemie NTSC jest odtwarzany w urządzeniu pracującym w systemie PAL. Gdy odbierany jest sygnał ze źródła pracującego w systemie NTSC.

Zapisywanie obrazów

• Opisywany projektor może zapisywać nieruchomy obraz RGB, a następnie odtwarzać go jako

obraz początkowy lub obraz tła.

• Zapisywać można analogowe obrazy RGB i cyfrowe obrazy DVI XGA.

Zapisanie obrazu

W menu „Options (1)” wybierz „Image Capture”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

Przyciskiem  lub  wybierz „Save Ima-

ge”, a następnie naciśnij przycisk ENTER.

• Wyświetlany aktualnie obraz zostanie zapisany

w pamięci projektora. Może to chwilę potrwać.

 Przyciskiem  lub  wybierz „Yes”.

 Naciśnij przycisk ENTER.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Zapisywać można obrazy następujących typów:

• XGA (1024 x 768) bez przeplotu w trybie INPUT 1.

• XGA (1024 x 768) załadowane z karty pamięci

w trybie INPUT 4.

• XGA (102x x 768) odebrane poprzez bezprzewodo-

wą kartę LAN PC w trybie INPUT4.

• Obraz jest zapisywany w 256 kolorach.

Usunięcie obrazu

Wybierz „Delete”, a następnie naciśnij

przycisk ENTER.  Przyciskiem  lub  wybierz „OK”.

 Naciśnij przycisk ENTER.

Ustawienie obrazu tła

Ta funkcja umożliwia wybór obrazu, który ma być wyświetlany, gdy żaden sygnał nie będzie docierał do projektora.

Wybrane ustawienie Opis

Sharp Custom*1 Obraz zaprogramowany przez Użytkownika (np. logo firmy) Blue None

*1 To ustawienie umożliwia wyświetlanie obrazu zapisanego w pamięci projektora zgodnie z opisem z poprzedniej strony. *2 Jeśli sygnał wejściowy jest zakłócany, na czarnym obrazie również widoczne będą zakłócenia.

Standardowy obraz z logo firmy SHARP

Niebieski obraz

Czarny obraz

Wybór obrazu tła

W menu „Options (1)” wybierz „Background”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Gdy wybrane jest ustawienie „Custom”, na ekranie

będzie wyświetlany obraz zapisany w pamięci projekto-

ra przez Użytkownika (patrz strona 94).

• Jeśli w pamięci projektora nie będzie zapisanego obra-

zu, widoczny będzie czarny ekran.

Ustawienie obrazu startowego

Ta funkcja umożliwia wybór obrazu, który ma być wyświetlany podczas nagrzewania projektora.

Wybrane ustawienie Opis

Sharp Custom* Obraz zaprogramowany przez Użytkownika (np. logo firmy) None

*1 To ustawienie umożliwia wyświetlanie obrazu zapisanego w pamięci projektora zgodnie z opisem z poprzedniej strony.

Wybór obrazu startowego

W menu „Options (1)” wybierz „Startup Image”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Gdy wybrane jest ustawienie „Custom”, na ekranie

będzie wyświetlany obraz zapisany w pamięci projekto-

ra przez Użytkownika.

• Jeśli w pamięci projektora nie będzie zapisanego obra-

zu, widoczny będzie czarny ekran.

Standardowy obraz z logo firmy SHARP

Czarny obraz

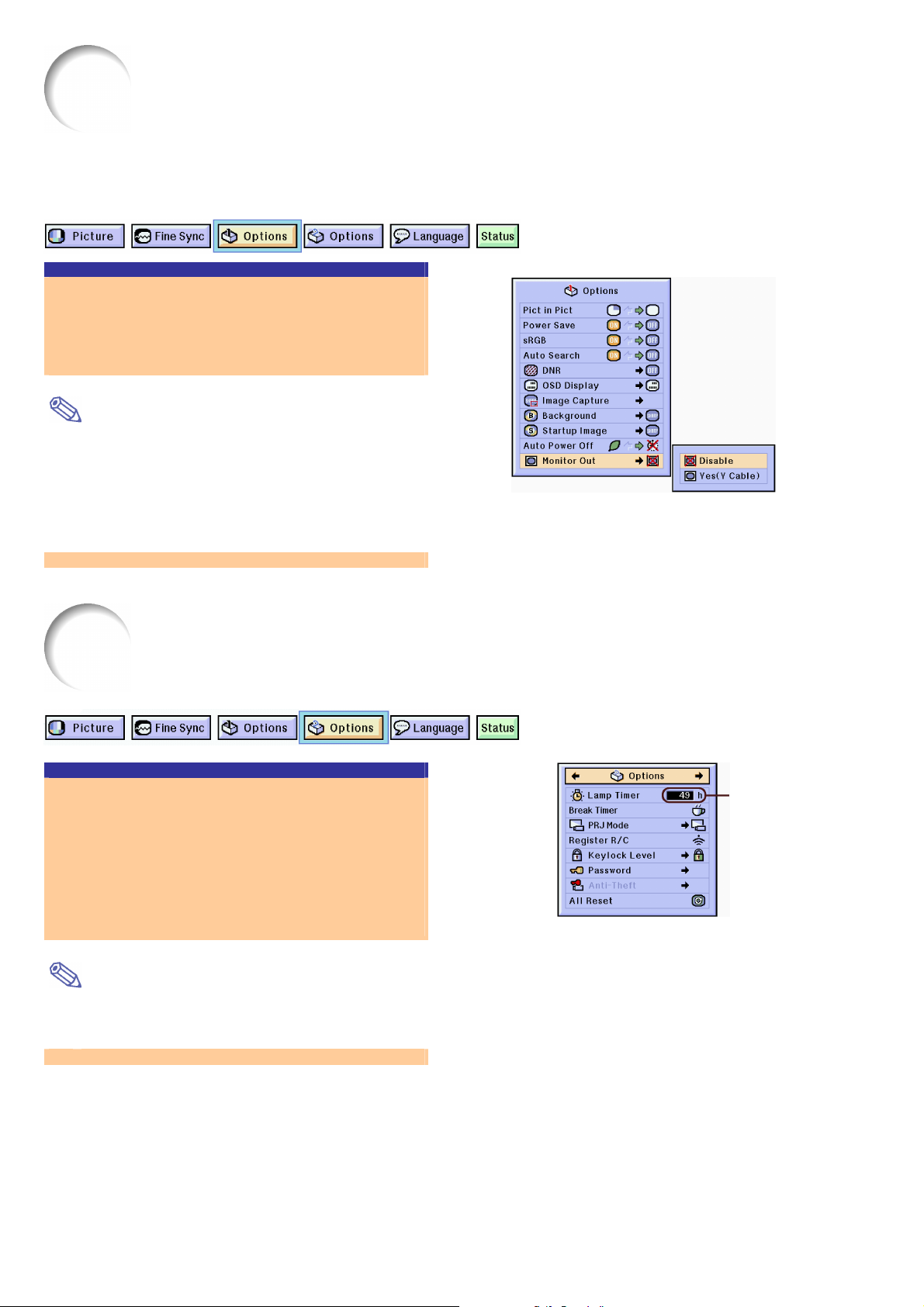

Korzystanie z rozdzielnika RGB

Korzystając ze sprzedawanych oddzielnie rozdzielnika RGB i kabla RGB w celu równoczesnego wyświetlania obrazu z projektora oraz na ekranie monitora należy pamiętać o wybraniu ustawienia „Yes (Y Cable)”.

Korzystanie z rozdzielnika RGB

W menu „Options (1)” wybierz „Monitor Out”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli rozdzielnik nie jest podłączony, należy pamiętać

o wybraniu ustawienia „Disable”.

• Jeśli ustawienie będzie nieprawidłowe obraz może być

zbyt ciemny, zbyt jasny lub wyblakły. Nie oznacza to uszkodzenia.

• Używając rozdzielnika należy wybrać ustawienie „Yes

(Y Cable)”.

Kontrola stopnia zużycia żarówki

Kontrola stopnia zużycia ża- rówki

Ta funkcja umożliwia wyświetlenie informacji o łącznym całkowitym czasie pracy żarówki.

W menu „Options (2)” wybierz „Lamp Timer”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Zaleca się wymianę żarówki po około 1.900 godzinach

łącznej pracy. W sprawie wymiany żarówki należy się porozumieć z autoryzowanym serwisem firmy SHARP.

Czas pracy żarówki

Wyświetlanie informacji o czasie pozostałym do końca przerwy

Ustawienie i wyświetlanie czasu pozostałego do końca przerwy

W menu „Options (2)” wybierz „Break Timer”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

Gdy na ekranie widoczny będzie symbol

„ ”, przyciskiem  lub  wybierz żądany czas.

• Przerwa może trwać od 1 do 60 minut.

Wyłączenie zegara

Naciśnij przycisk UNDO ma pulpicie ste-

rowniczym lub R-CLICK UNDO na pilocie, żeby wyłączyć zegar.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Zegar można również ustawić przy pomocy pilota (patrz

strona 41).

• W trakcie działania zegara odliczającego czas do za-

kończenia przerwy funkcja automatycznie wyłączająca

projektor będzie tymczasowo zablokowana. Jeśli po 15

minutach od zakończenia przerwy do projektora nie zo-

stanie doprowadzony żaden sygnał, projektor się wyłą-

czy.

• Informacja o czasie pozostałym do zakończenia prze-

rwy jest wyświetlana na tle obrazu startowego. Opis

zmiany obrazu startowego znajduje się na stronie 95.

 Informacja ekranowa

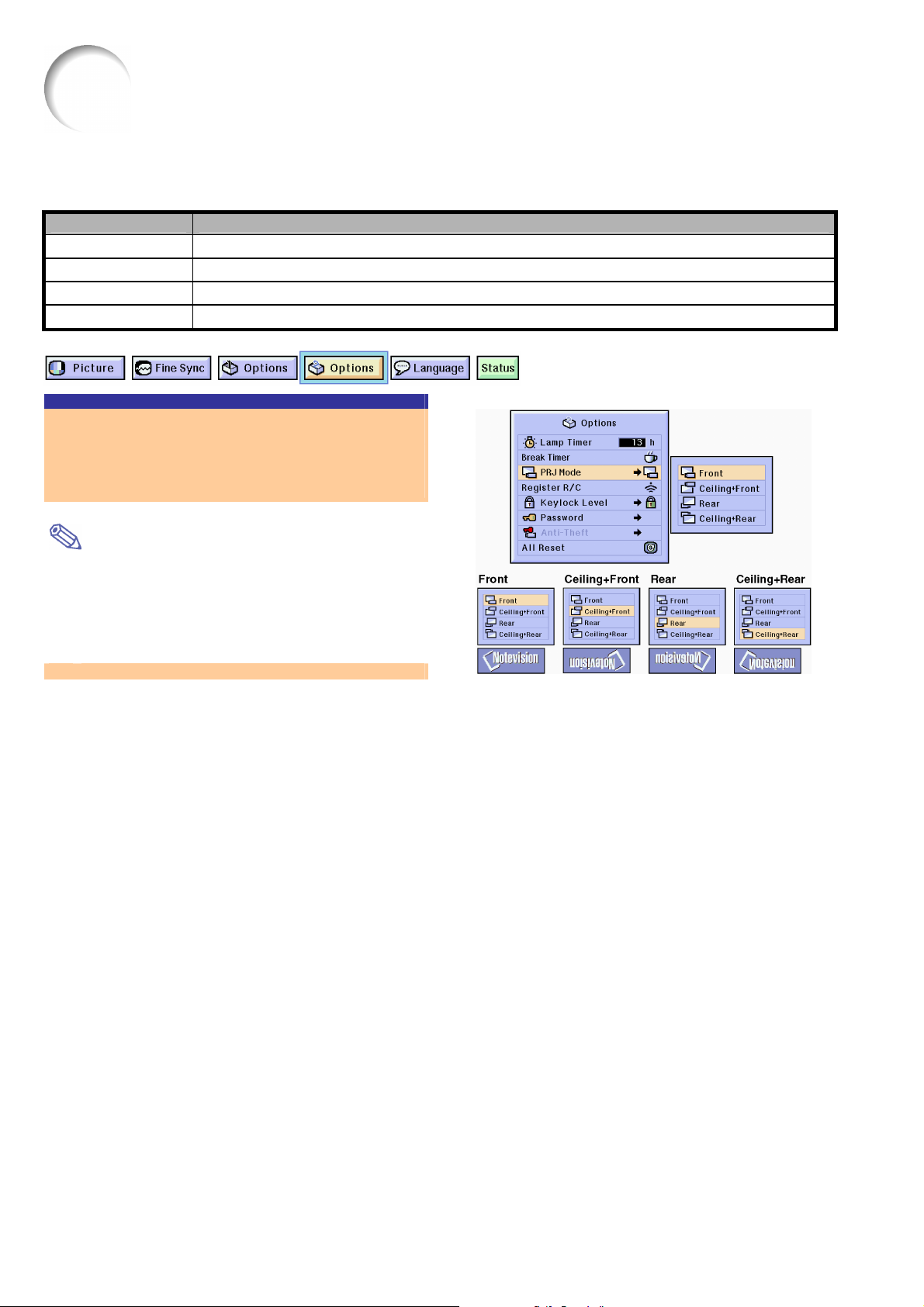

Projekcja obrazu obróconego i lustrzanego

Opisywany projektor wyposażony jest w funkcje projekcji obrazu lustrzanego i obróconego. Umożliwia to instalację projektora na różne sposoby.

Wybrane ustawienie Opis

Front Ceiling + Front Rear Ceiling + Rear

Normalny obraz

Obraz obrócony („do góry nogami”)

Obraz lustrzany

Obraz lustrzany i obrócony

Ustawienie trybu projekcji

W menu „Options (2)” wybierz „PRJ Mode”.

 Opis obsługi menu znajduje się na stronach od 50 do 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli projektor został zabezpieczony hasłem, po wybra-

niu opcji „PRJ Mode” pojawi się okno do wprowadzania hasła.

• Dzięki tym funkcjom możliwa jest instalacja pro

na suficie. Opis możliwych sposobów instalacji znajduje się na stronie 25.

ektora

Sharp PG-M25X User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
