Antes de emplear el proyector, lea con atención este manual de manejo.

MANUAL DE MANEJO ESPAÑOL

Información

importante

IMPORTANTE

Para que le sirva de ayuda al notificar la pérdida o el robo
de su proyector, anote el número de serie que se
encuentra en la parte inferior del proyector y guarde esta
información. Antes de reciclar la envoltura, asegúrese de
haber comprobado el contenido de la caja de cartón
comparándolo con la lista de la sección de “Accesorios
suministrados” en la página 12.

Hay dos razones importantes por las que debe registrar rápidamente la garantía de su nuevo proyector
SHARP, empleando para ello la TARJETA DE REGISTRO entregada con el proyector.

1. GARANTÍA

Ésta es para asegurar que usted reciba inmediatamente todos los beneficios relacionados con la
garantía de los componentes, servicio y mano de obra aplicables a su adquisición.

2. ACTA DE SEGURIDAD DE PRODUCTOS DEL CONSUMIDOR

Para asegurar que usted reciba rápidamente cualquier aviso de inspección de seguridad, modificación
o retirada del mercado que SHARP tenga que llevar a cabo cumpliendo con el Acta de Seguridad de
Productos del Consumidor, LEA CON ATENCIÓN LA IMPORTANTE CLÁUSULA DE “GARANTÍA
LIMITADA”.

N.º de modelo: PG-M15X
N.º de serie:

N.º de modelo: PG-M15S
N.º de serie:

EE.UU. solamente

ADVERTENCIA: Fuente de iluminación intensa. No mire fija ni directamente al haz de luz. Tenga especial

cuidado de que los niños no miren fijamente hacia el haz de luz.

ADVERTENCIA: Para reducir el riesgo de que se produzca una descarga eléctrica, no exponga este producto

a la lluvia ni a la humedad.

El signo del rayo con punta de flecha, en el

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA. NO

RETIRE LOS TORNILLOS, EXCEPTO

AQUELLOS ESPECIFICADOS PARA QUE

EL USUARIO PUEDA REALIZAR EL

MANTENIMIENTO.

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA

ELÉCTRICA NO RETIRE LA TAPA. A EXCEPCIÓN DE LA

LÁMPARA NO HAY COMPONENTES QUE DEBA REPARAR

EL USUARIO. SOLICITE LAS REPARACIONES AL PER-

SONAL DE SERVICIO CUALIFICADO.

interior de un triángulo equilátero, tiene la
finalidad de avisar al usuario de la presencia
de una tensión peligrosa sin aislar dentro de la
caja del producto que puede ser de suficiente
magnitud como para constituir un riesgo de
descarga eléctrica para las personas.

El signo de exclamación en el interior de un
triángulo tiene la finalidad de avisar al usuario
de la presencia de importantes instrucciones
de operación y mantenimiento (servicio) en los
documentos que acompañan al producto.

ADVERTENCIA: Las normas de la FCC estipulan que cualquier cambio o modificación realizado en este

equipo sin la aprobación expresa del fabricante podrá anular la autoridad que el usuario
tiene para utilizar este equipo.

EE.UU. solamente

INFORMACIÓN

Este equipo ha sido probado y ha demostrado cumplir con las limitaciones para dispositivos digitales de la Clase A,
de conformidad con el apartado 15 de las Normas de la FCC. Estas limitaciones han sido designadas para proporcionar
una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera,
utiliza y puede radiar energía radioeléctrica, y, si no se instala y utiliza según las instrucciones del manual de manejo,
puede causar una interferencia perjudicial en las comunicaciones por radio. Sin embargo, no existe garantía de que
no se produzcan interferencias en una instalación particular. Si este equipo causa interferencias prejudiciales en la
recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, al usuario se le
recomienda que trate de eliminar las interferencias tomando una o más de las medidas siguientes:

• Cambie la orientación o el lugar de instalación de la antena receptora.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo a una toma de corriente cuyo circuito no sea el mismo que aquel al que está conectado el

receptor.

• Consulte a su concesionario o técnico en radio/TV que tenga experiencia para que le ayude.

El cable de ordenador suministrado deberá ser utilizado con el dispositivo. Este cable se suministra para asegurar
que el dispositivo cumpla con las indicaciones de la Clase A de la FCC.

EE.UU. solamente

EE.UU. solamente

1

ón

importante

Informaci

ADVERTENCIA:

Éste es un producto de la Clase A. En un entorno doméstico, este producto puede causar interferencias, en
cuyo caso, el usuario deberá tomar las medidas adecuadas.

ADVERTENCIA:

El ventilador de este proyector continúa funcionando durante unos 90 segundos después de haber apagado el
proyector. Durante la operación normal, cuando desconecte la alimentación, utilice siempre el botón ON/OFF
del proyector o el botón POWER del control remoto. Asegúrese de que el ventilador esté parado antes de
desconectar el cable de alimentación.
DURANTE EL FUNCIONAMIENTO NORMAL, NUNCA APAGUE EL PROYECTOR DESCONECTANDO EL CABLE
DE ALIMENTACIÓN. SI NO SIGUE ESTE CONSEJO, LA LÁMPARA PODRÁ FALLAR PREMATURAMENTE.

PARA TIRAR EL PRODUCTO

Este producto utiliza soldadura de estaño y plomo, y una lámpara de descarga de alta intensidad (lámpara HID)
que contiene una pequeña cantidad de mercurio. Debido a la conservación del medio ambiente es posible que
para tirar estos materiales existan ciertos reglamentos. Para obtener información sobre cómo tirar o reciclar este
producto, póngase en contacto con las autoridades de su localidad o con la Alianza de la Industria Electrónica:
www.eiae.org.

Precaución acerca del reemplazo de la lámpara

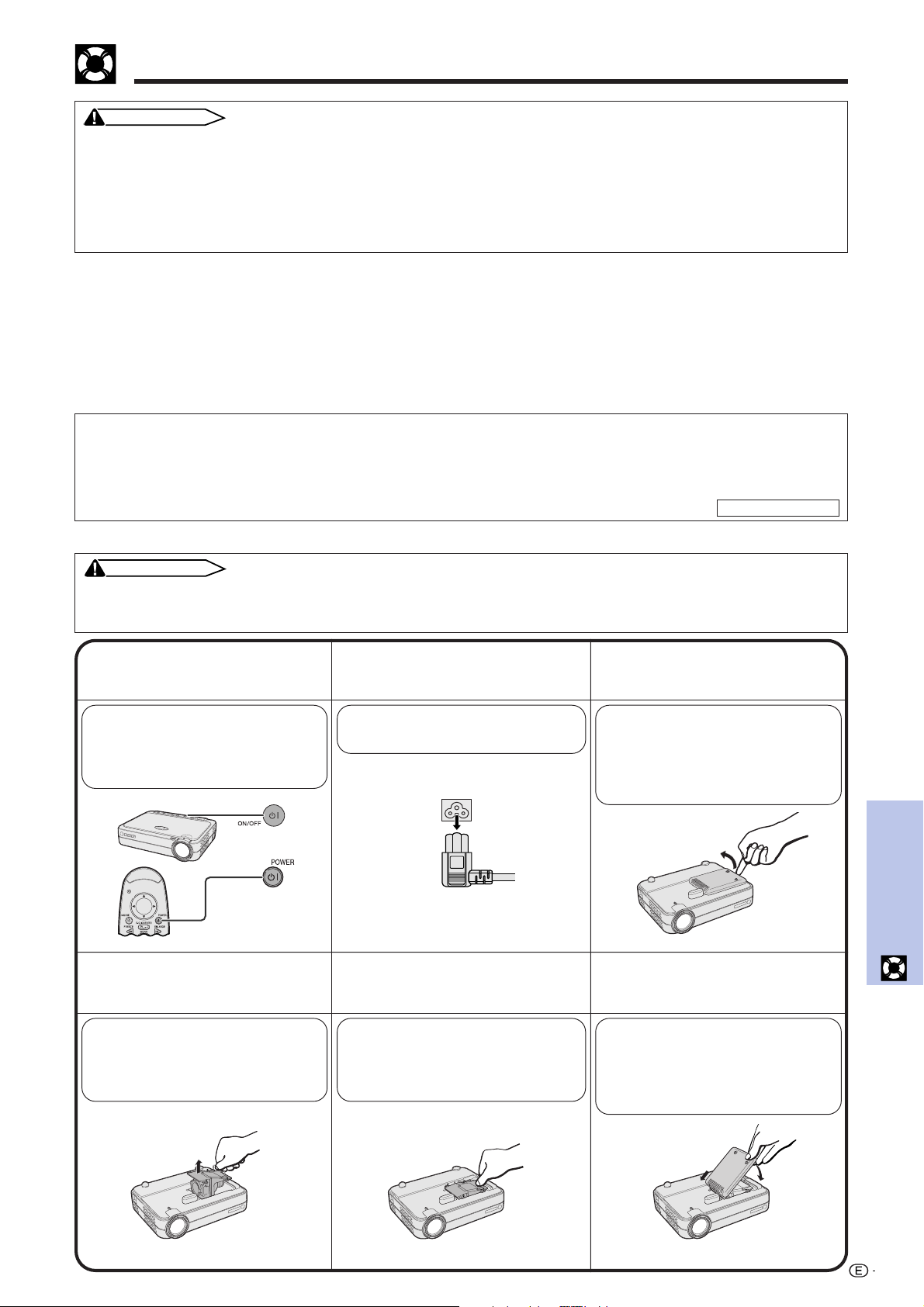

Consulte “Reemplazo de la lámpara del proyector” en las páginas 47 y 48.

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE
INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP.
REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-PGM15X / /1 ONLY.
UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE
SERVICING. MEDIUM PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL
HAZARD OF GLASS PARTICLES IF LA MP HAS RUPTURED. HANDLE WITH
CARE. SEE OPERATION MANUAL.

LAMP REPLACEMENT CAUTION

PRECAUTIONS A OBSERVER LORS DU
REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LES VIS.
L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE
AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE.
NE REMPLACER QUE PAR UNE LAMPE SHARP DE TYPE BQC-PGM15X// 1.
RAYONS ULTRAVIOLETS : PEUVENT ENDOMMAGER LES YEUX.
ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN.
LAMPE A MOYENNE PRESSION : RISQUE D’EXPLOSION. DANGER POTENTIEL
DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA L AM PE.
A MANIPULER AVEC PRECAUTION, SE REPORTER AU MODE D’EMPLOI.

USER SERVICE SCREWS
VIS POUR ENTRETIEN PAR L’UTILISATEUR

TORNILLOS PARA EL MANTENIMIENTO POR
PARTE DEL USUARIO

ANTES DE RETIRAR EL TORNILLO, DESCONECTE EL
CABLE DE ALIMENTACIÓN. EN EL INTERIOR HAY PARTES
CALIENTES. DEJE QUE SE ENFRÍE EL PROYECTOR
ANTES DE REEMPLAZAR LA LÁMPARA. SÓLO
REEMPLACE LA LÁMPARA POR OTRA LÁMPARA SHARP
DEL MISMO TIPO: BQC-PGM15X//1. RADIACIÓN UV:
PUEDE CAUSAR DAÑOS EN SUS OJOS. APAGUE LA
LÁMPARA ANTES DE TRABAJAR EN ELLA. LÁMPARA DE
PRESIÓN MEDIA: RIESGO DE EXPLOSIÓN. SI LA
LÁMPARA SE ROMPE, LAS PARTÍCULAS DE CRISTAL
PUEDEN CONVERTIRSE EN UN PELIGRO POTENCIAL.

CONSULTE EL MANUAL DE MANEJO.

2

MEDIDAS DE SEGURIDAD IMPORTANTES

La energía eléctrica puede realizar muchas funciones útiles. Este proyector ha sido diseñado y fabricado pensando en su seguridad
personal. Sin embargo, una UTILIZACIÓN INCORRECTA PUEDE CAUSAR UNA DESCARGA ELÉCTRICA O UN PELIGRO DE
INCENDIO. Para no anular las funciones de seguridad incorporadas en este proyector, siga las normas básicas siguientes para su
instalación, utilización y mantenimiento. Para su propia seguridad, y para utilizar de forma fiable su proyector, asegúrese de leer
atentamente estas “MEDIDAS DE SEGURIDAD IMPORTANTES” antes de utilizarlo.

Información

importante

1. Lectura de instrucciones

Antes de utilizar el producto deberán leerse todas las
instrucciones de seguridad y funcionamiento.

2. Conservación de las instrucciones

Las instrucciones de seguridad y funcionamiento deberán
conservarse para poder utilizarlas como referencia en el
futuro.

3. Cumplimiento de advertencias

Deberán cumplirse todas las advertencias que aparecen en
el producto y en el manual de instrucciones.

4. Seguimiento de las instrucciones

Deberán seguirse todas las instrucciones de funcionamiento
y utilización.

5. Limpieza

• Desenchufe este producto de la toma de corriente antes
de limpiarlo. No emplee limpiadores líquidos ni aerosoles.
Para la limpieza, utilice un paño húmedo.

• No utilice nunca detergentes o disolventes fuertes tales
como alcohol o diluyente.

• Utilice un soplador o tisú para lentes cuando tenga que
limpiar el objetivo, y tenga mucho cuidado para no rayar ni
manchar la lente.

6. Aditamentos

No utilice aditamentos que no hayan sido recomendados
por el fabricante del producto porque podrán causar peligros.

7. Agua y humedad

No utilice este producto cerca del agua como, por ejemplo,
próximo a una bañera, lavabo, fregadero o lavadora; ni en
un sótano húmedo, al lado de una piscina o lugares similares.

8. Accesorios

No coloque este producto encima de un carrito, soporte,
trípode, ménsula o mesa inestable porque podría caerse y
estropearse seriamente o causar lesiones graves a un niño
o a un adulto. Utilícelo solamente con un carrito, soporte,
trípode, ménsula o mesa que sea recomendado por el
fabricante o que se venda con el producto. Al montar el
producto deberán seguirse siempre las instrucciones del
fabricante, y deberán utilizarse los accesorios de montaje
recomendados por él.

9. Transporte

La combinación del producto y el
carrito deberá moverse con
cuidado. Las paradas repentinas, la
fuerza excesiva y las superficies
desniveladas podrían hacer que la
combinación del producto y el
carrito volcase.

10. Ventilación

Las ranuras y aberturas de la caja tienen la finalidad de que
el aparato pueda ventilarse; para asegurar así su buen
funcionamiento y protegerlo contra el recalentamiento. Las
aberturas no deberán cubrirse ni bloquearse nunca
colocando el producto en una cama, sofá, alfombra u otra
superficie similar. Este producto no deberá colocarse en una
instalación empotrada como, por ejemplo, una librería o
estantería para libros, a menos que se disponga de la
ventilación apropiada o se hayan seguido las instrucciones
del fabricante.

11. Fuentes de alimentación

Este producto sólo deberá funcionar con el tipo de
alimentación indicado en la etiqueta de características. Si
no está seguro del tipo de alimentación empleado en su
hogar, consulte al concesionario de su producto o a la
compañía eléctrica local. Para los productos diseñados para
funcionar con la alimentación de pilas o baterías, u otras
fuentes, consulte las instrucciones de manejo respectivas.

12. Puesta a tierra o polarización

Este producto se suministra con una de los dos tipos de
clavija siguientes. Si la clavija no entra en la toma de
alimentación, póngase en contacto con un electricista.

a. Clavija (alimentación) del tipo de dos conductores.
b. Clavija (alimentación) del tipo de tres conductores con

terminal de tierra.
Esta clavija sólo entrará en una toma de corriente con
conexión a tierra.

13. Protección de los cables de alimentación

Los cables de alimentación deberán colocarse de forma que
no sean pisados por personas ni aplastados por los objetos
que se pongan sobre o contra ellos, y deberá tenerse mucho
cuidado en los puntos donde las clavijas se unen a los cables,
en las tomas de alimentación y en los puntos por donde salen
del producto.

14. Tormentas eléctricas

Para mayor protección de este producto durante tormentas
eléctricas o cuando se deje sin atender durante una largo
periodo de tiempo, desenchufe el cable de alimentación de
la toma de corriente y desconéctelo del proyector. Esto
impedirá que se estropee el producto debido a las tormentas
eléctricas y a la sobretensión de la línea.

15. Sobrecarga

No sobrecargue las tomas de corriente, cables de extensión
o receptáculos de alimentación integrales porque esto puede
causar un riesgo de incendio o descarga eléctrica.

16. Entrada de objetos sólidos y líquidos

No meta nunca objetos de ninguna clase en este producto a
través de las aberturas porque podrán tocar puntos
peligrosos de alta tensión o crear cortocircuitos, lo que a su
vez podría producir un incendio o una descarga eléctrica.
No derrame nunca ningún tipo de líquido sobre el producto.

17. Reparaciones

No intente reparar este producto usted mismo ya que al abrir
o retirar las cubiertas podrá exponerse a una tensión
peligrosa o a otros peligros. Solicite cualquier reparación al
personal de servicio cualificado.

18. Daños que requieren reparaciones

Desenchufe este producto de la toma de corriente y solicite
el servicio de reparaciones de personal cualificado cuando
se produzcan las condiciones siguientes:

a. Si el cable o el enchufe de alimentación está

estropeado.

b. Si se han derramado líquidos o han caído objetos en el

interior del producto.
c. Si el producto ha estado expuesto a la lluvia o al agua.
d. Si el producto no funciona normalmente siguiendo las

instrucciones de operación. Ajuste solamente los

controles indicados en este manual de instrucciones,

ya que un ajuste mal hecho en otros controles podría

causar daños y tal vez requiera el trabajo laborioso de

un técnico cualificado para que el producto vuelva a

funcionar normalmente.
e. Si el producto se ha caído o estropeado de cualquier

otra forma.
f. Si el producto muestra un cambio patente en su

funcionamiento, esto indicará la necesidad de tener que

repararlo.

19. Reemplazo de componentes

Cuando sea necesario reemplazar componentes, asegúrese
de que el técnico de servicio haya empleado los
componentes de reemplazo especificados por el fabricante
o que posean las mismas características que los originales.
Las sustituciones no autorizadas podrían resultar en
incendios, descargas eléctricas u otros peligros.

20. Comprobación de seguridad

Al terminar cualquier trabajo de mantenimiento o reparación
en este producto, solicite al técnico de servicio que realice
comprobaciones de seguridad para determinar si el producto
se encuentra en buenas condiciones de funcionamiento.

21. Calor

Este producto deberá instalarse lejos de fuentes de calor
como, por ejemplo, radiadores, salidas de aire caliente,
estufas y otros productos (incluidos amplificadores) que
produzcan calor.

3

MEDIDAS DE SEGURIDAD IMPORTANTES

22. Instalación

ón

importante

Informaci

23. Alimentación

• Para obtener los mejores resultados, utilice el producto
en una habitación oscura.

• Instale el producto encima de una superficie plana y
nivelada, en un lugar seco y alejado del polvo y la
humedad.

• No instale el producto en un lugar expuesto a la luz
solar directa, fuentes de calor o aparatos que
produzcan calor.

• La exposición a la luz solar directa, humo o vapor
pueden estropear los componentes internos.

• Maneje el producto cuidadosamente. Si lo deja caer o
lo sacude puede estropear los componentes internos.

• No ponga objetos pesados encima del producto.

• El producto ha sido diseñado para funcionar con una

alimentación de CA, 100 a 240 V, 50/60 Hz. Asegúrese
de que su fuente de alimentación satisfaga estos
requisitos antes de intentar utilizar la unidad.

• Para el EQUIPO ENCHUFABLE, la toma de corriente
deberá estar instalada cerca del equipo y quedar
accesible.

• Desconecte el cable de alimentación (cable principal)
de la toma de corriente después de utilizar el producto.
Antes de desconectar el cable de alimentación,
asegúrese de que la lámpara indicadora POWER esté
encendida en color anaranjado y no esté parpadeando.

• Maneje cuidadosamente el cable de alimentación y
evite doblarlo excesivamente. Un cable estropeado
puede causar una descarga eléctrica o un incendio.

24. Reemplazo de la lámpara

• Asegúrese de reemplazar la lámpara cuando se
encienda el indicador LAMP. Si continúa utilizando la
lámpara después de haberla usado 1.500 horas, la
lámpara se apagará (consulte las páginas 47 y 48).

25. Precauciones contra incendios y descargas eléctricas

• Asegúrese de que haya suficiente ventilación y de que
las aberturas de ventilación no estén obstruidas para
evitar que se acumule calor dentro del producto. Deje
un mínimo de 20 cm entre la unidad y las obstrucciones
circundantes.

• Evite que objetos extraños tales como clips para papel
o trozos de papel caigan dentro del producto. No intente
recuperar ningún objeto que haya caído al interior del
producto. No inserte ningún objeto de metal como, por
ejemplo, un cable o un destornillador dentro del
producto. Si algo cae dentro del producto, desconecte
inmediatamente el cable de alimentación y solicite a
un centro de servicio o al concesionario de proyectores
autorizado por Sharp más cercano que le retiren el
objeto introducido.

• No coloque ningún líquido encima del producto.

• No mire al objetivo mientras el producto está

encendido. De lo contrario podría lastimarse
seriamente los ojos.

IMPORTANTE

• DLP (procesamiento digital de luz) y DMD (Digital
Micromirror Device) son marcas registradas de Texas
Instruments, Inc.

• Microsoft y Windows son marcas registradas en los
Estados Unidos y en otros países de Microsoft
Corporation.

• PC/AT es una marca registrada en los Estados Unidos
de International Business Machines Corporation.

• Macintosh es una marca registrada en los Estados
Unidos y en otros países de Apple Computer, Inc.

• Los nombres de otras compañías y productos
mencionados son marcas comerciales o marcas
registradas de cada compañía respectiva.

4

Características más sobresalientes

1. DISEÑO PEQUEÑO, LIGERO Y FÁCIL DE UTILIZAR

El diseño pequeño y ligero (3,5 libras/1,6 kg, 2,0 litros) mejora la portabilidad del proyector.

2. ZOOM MANUAL 1,2ⴒ/ENFOQUE

Ajusta el tamaño de la imagen sin tener que cambiar la ubicación del proyector.

3. INTERFACE DE USUARIO GRÁFICO (GUI) FACIL DE UTILIZAR

Interfaz multicolor para seleccionar fácilmente las funciones.

4. TECNOLOGÍA DE SINCRONIZACIÓN AUTOMÁTICA PARA
OPTIMIZAR AUTOMÁTICAMENTE LAS IMÁGENES

Hace automáticamente todos los ajustes necesarios para imágenes de ordenador
perfectamente sincronizadas.

5. IMÁGENES DE ALTA RESOLUCIÓN CON TECNOLOGÍA DE COMPRESIÓN

INTELIGENTE

PG-M15X

Resolución XGA nativa (1.024 ⳯ 768) y compatibilidad con SXGA utilizando compresión inteligente.

PG-M15S

Resolución SVGA nativa (800 ⳯ 600) y compatibilidad con SXGA y XGA utilizando compresión inteligente.

6. ENTRADA DIRECTA DE SEÑALES DIGITALES DE ORDENADOR (DVI)

Las señales procedentes del dispositivo y enviadas al proyector se mantienen digitales, produciéndose unas
imágenes de ordenador más nítidas y claras, sin ruido y sin necesidad de hacer ningún ajuste.

Información

importante

7. TERMINAL DE SALIDA DE MONITOR RGB

Los presentadores pueden ver simultáneamente sus presentaciones en una pantalla LCD o CRT mientras las
imágenes se proyectan para que las vean los espectadores.

8. CORRECCIÓN DIGITAL DE DISTORSIÓN TRAPECIAL “ANTI-

ALIASING”

Ajusta digitalmente la imagen proyectada en ángulo para mantener la calidad y el brillo
general de la imagen.

9. CONTROL REMOTO MEDIANTE RATÓN INALÁMBRICO

Le permite controlar el proyector y su ratón de ordenador.

10. AJUSTE DE TEMPERATURA DEL COLOR

Asegura una reproducción perfecta de los colores.

5

Índice

Información importante

MEDIDAS DE SEGURIDAD IMPORTANTES … 3

importante

Información

Características más sobresalientes …………… 5

Índice………………………………………………… 6

Notas acerca de la utilización ………………… 7
Cómo acceder a los manuales de manejo

PDF (para Windows y Macintosh) ………… 8

Nomenclatura ……………………………………… 9

Ajustes y conexiones

Accesorios suministrados ……………………… 12
Conexión del proyector ………………………… 13

Ajustes y conexiones

Operaciones

Operaciones básicas …………………………… 18

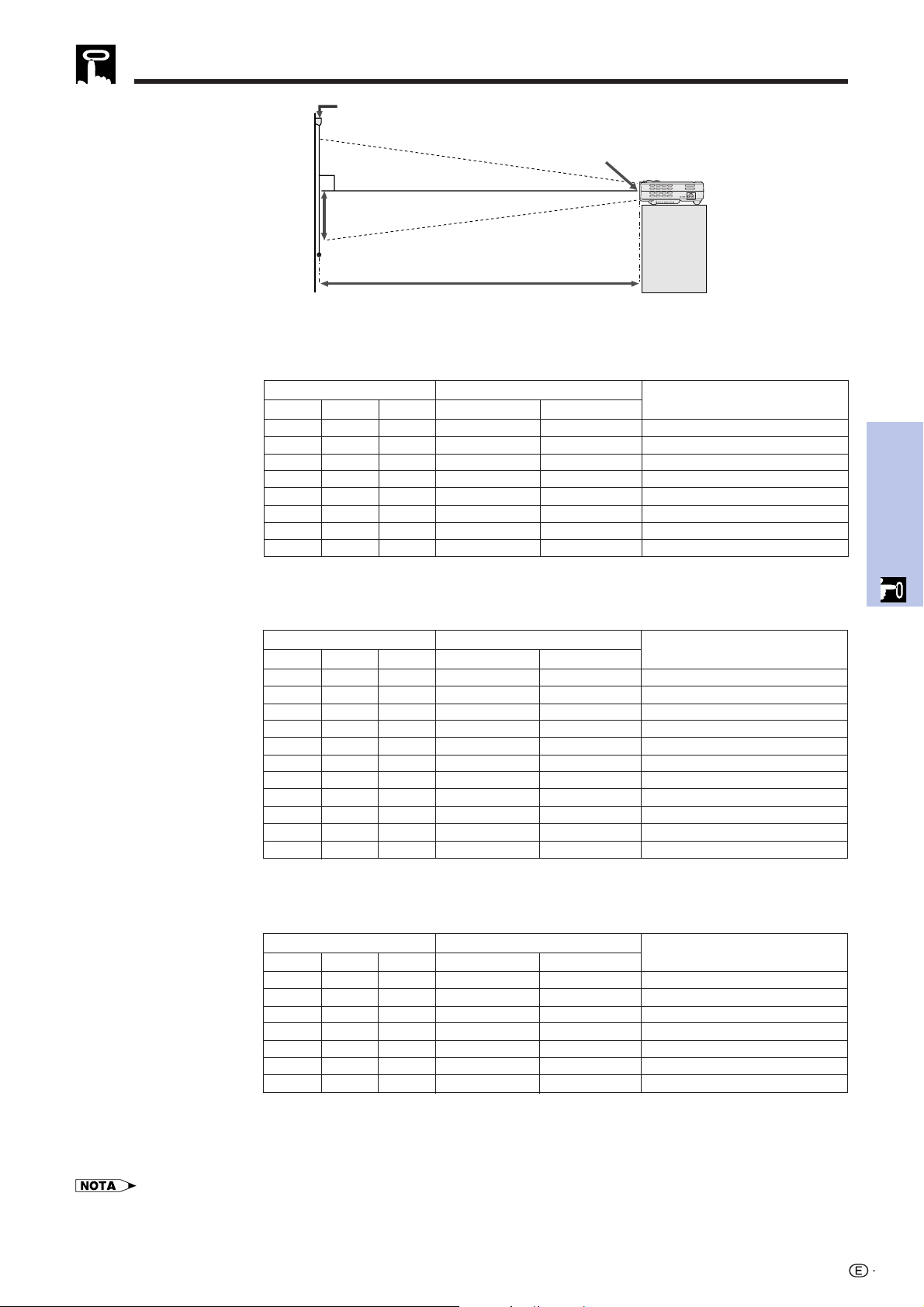

Instalación de la pantalla ………………………… 20
Funcionamiento del mando a distancia

inalámbrico tipo ratón del mando a
distancia………………………………………… 24

Operaciones

Utilización de las pantallas del menú GUI

(Interface de usuario gráfico) ……………… 26

Selección del idioma de visualización en

pantalla ………………………………………… 30

Selección del modo del sistema

de entrada de vídeo
(ENTRADA 2 ó 3 solamente)………………… 30

Ajustes de la imagen …………………………… 31

Ajuste de la imagen …………………………… 31

ísticas útiles

Caracter

Selección de temperatura del color ………… 32

Ajustes de la imagen del ordenador

(Modo ENTRADA 1 (RGB) solamente) …… 33

Ajuste de la sincronización automática ……… 33
Ajuste de imágenes del ordenador ………… 33

Características útiles

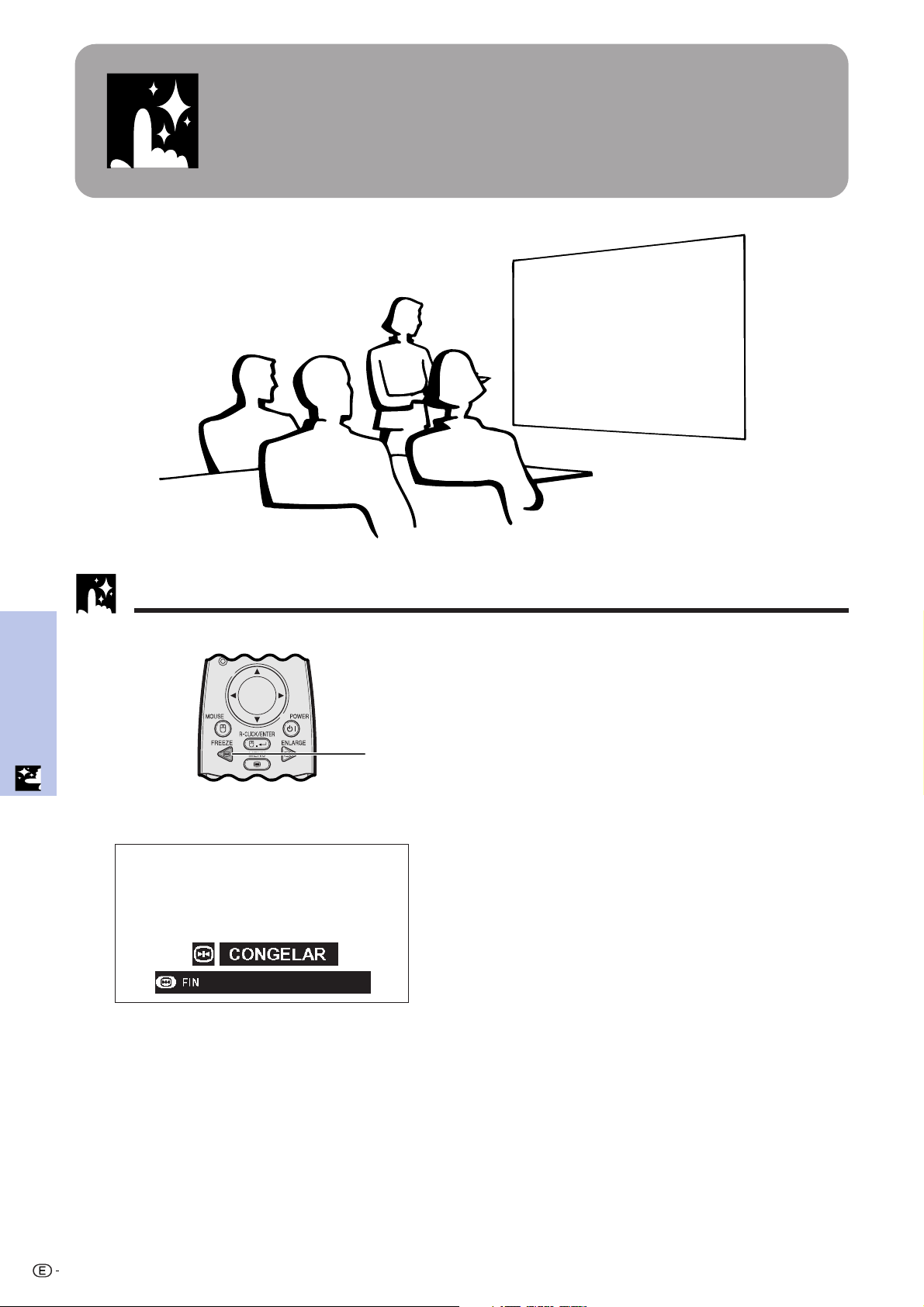

Función de congelación ………………………… 34
Aumento de imagen digital ……………………… 35
Selección del modo de visualización de

imagen ………………………………………… 36
Corrección gamma ……………………………… 38
Verificación de la señal de entrada

(Mode ENTRADA 1

(DVI) o (RGB) solamente) ……………… 39
Verificación el tiempo de uso de la lámpara … 39

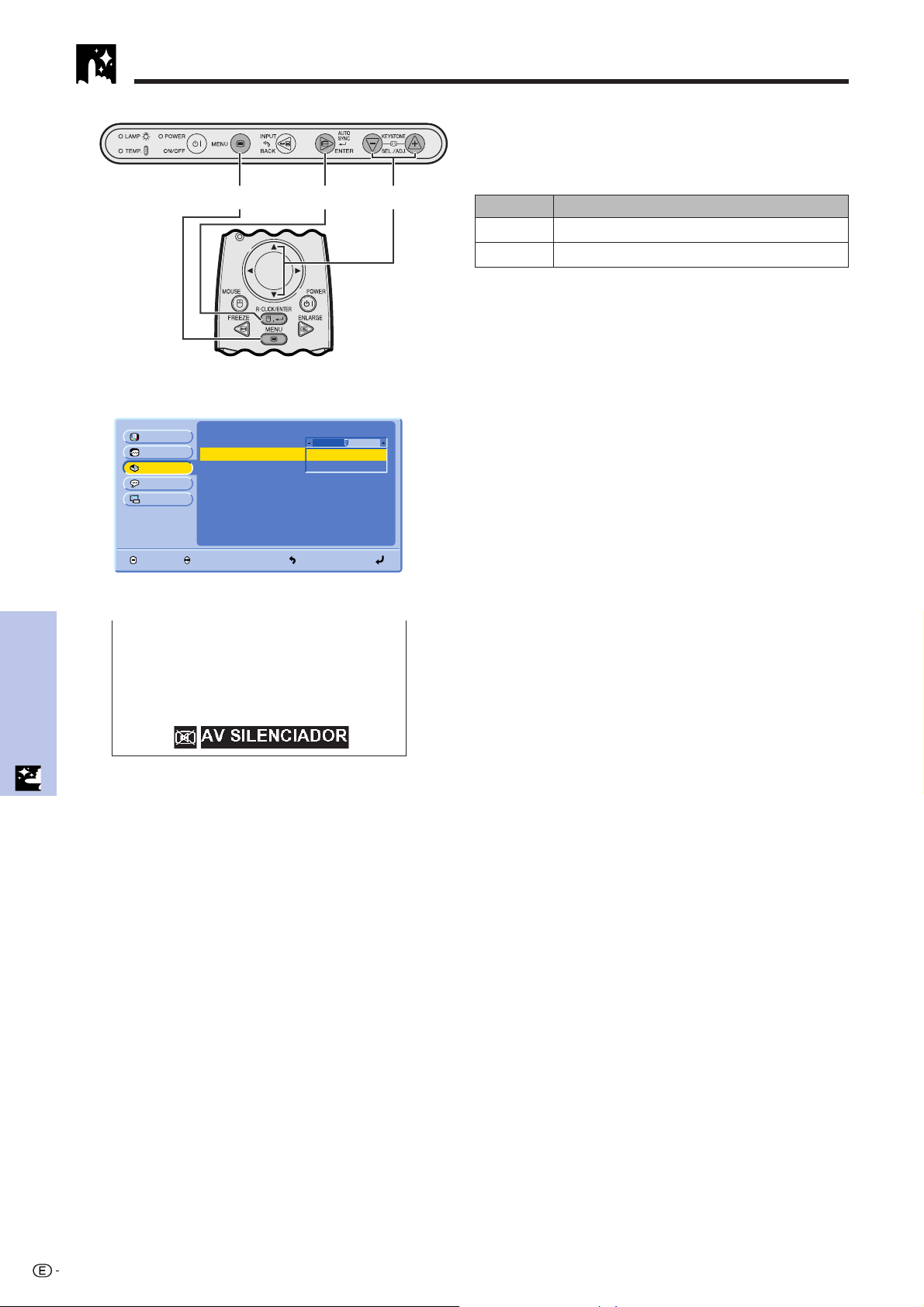

Encendido/apagado del mensaje de

silenciamiento AV …………………………… 40

Función de cancelación en la visualización

en pantalla ……………………………………… 41

Función de desconexión automática de la

alimentación …………………………………… 42

Detección automática de la fuente de

entrada ………………………………………… 43
Selección de una imagen del fondo …………… 43
Función de espejo/inversión de imagen ……… 44

Mantenimiento y solución de problemas

Lámpara/indicadores de mantenimiento……… 46
Reemplazo de la lámpara del proyector ……… 47
Empleo del bloqueo Kensington ……………… 48
Solución de problemas ………………………… 48

Apéndice

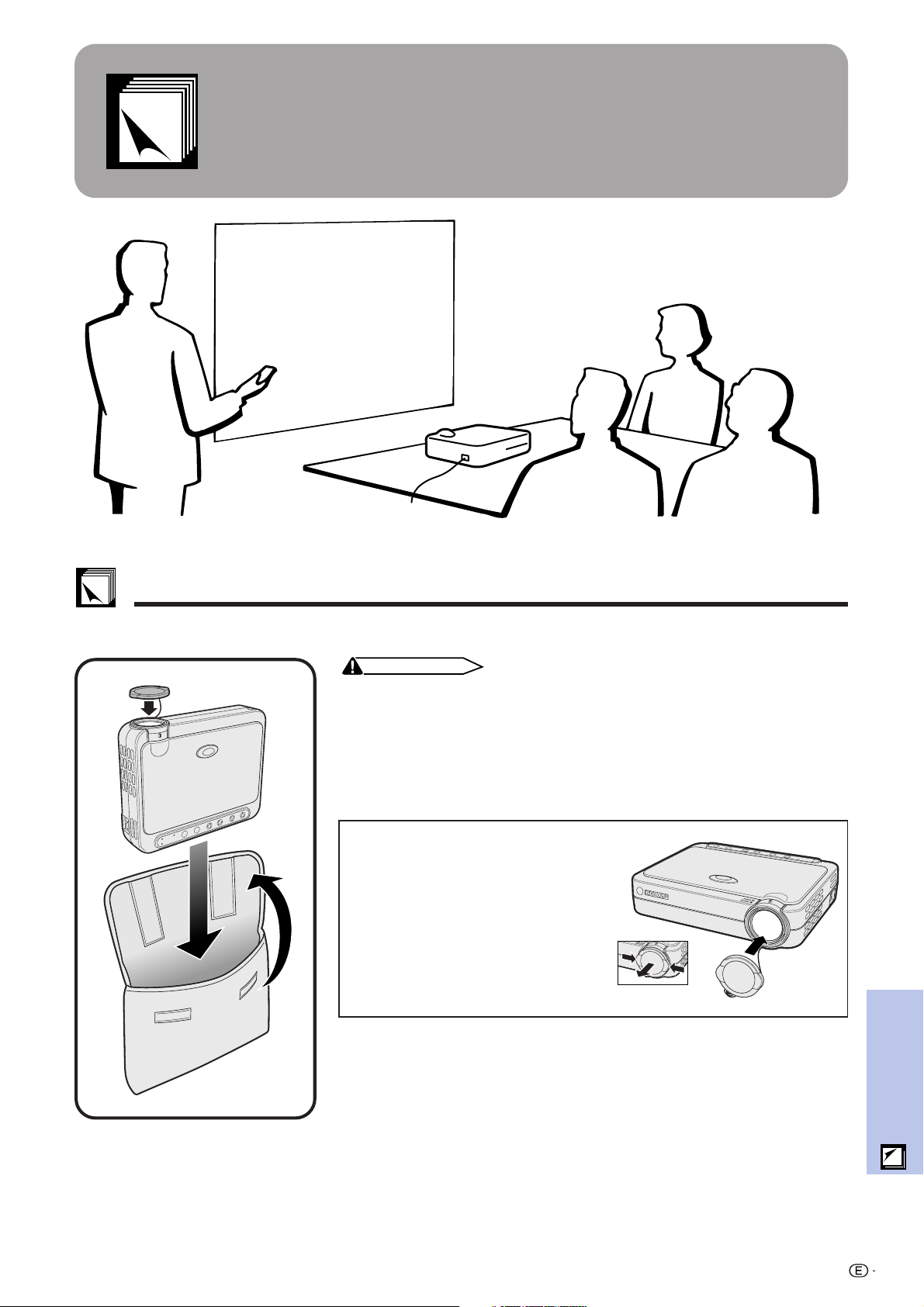

Utilización de la bolsa de transporte blanda … 49
Asignaciones de las conexiones de clavijas … 50
Especificaciones del terminal RS-232C ……… 52
Gráfica de compatibilidad con ordenador …… 53
Especificaciones ………………………………… 54

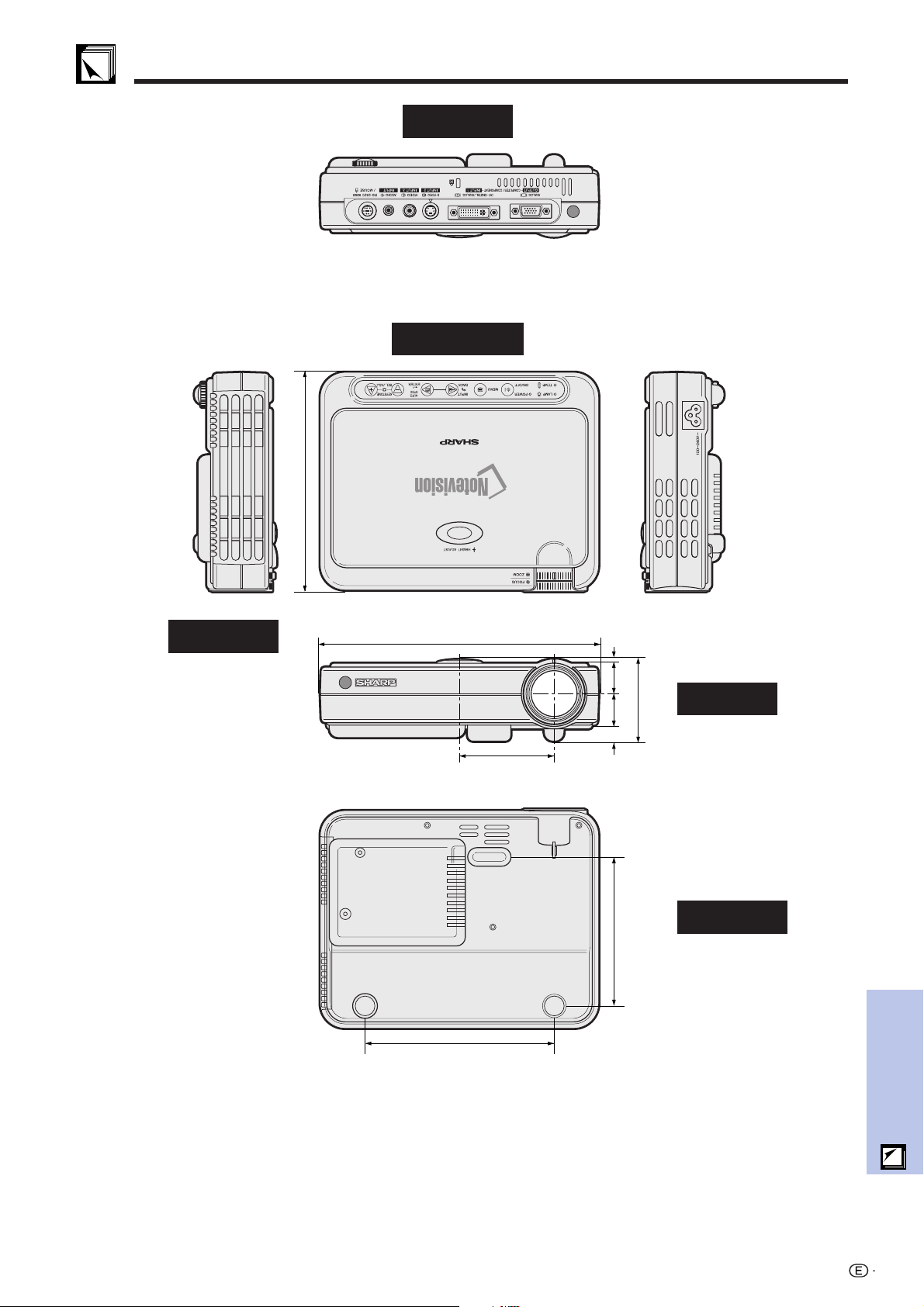

Dimensiones ……………………………………… 55
Glosario …………………………………………… 56
Índice………………………………………………… 57
Para recibir asistencia de SHARP ……………… 58

Mantenimiento y

solución de problemas

Apéndice

6

Notas acerca de la utilización

Precaución acerca de la unidad de la lámpara

Si la lámpara se rompe, las partículas de cristal pueden ser un peligro. Pida a un
concesionario de proyectores autorizado por Sharp o a un centro de servicio
que le reemplace la lámpara si ésta se rompe.
Consulte “Reemplazo de la lámpara del proyector” en las páginas 47 y 48.

Información

importante

95˚F
(Ⳮ35˚C)

41˚F
(Ⳮ5˚C)

CAUTION

PRECAUCIÓN
PRÉCAUTION

BQC-PGM15X//1

PRECAUCION

Precauciones acerca de la instalación del proyector

Para limitar al mínimo los trabajos de reparación y mantener una imagen de alta
calidad, SHARP recomienda instalar este proyector en un lugar exento de
humedad, polvo y humo de tabaco. Cuando el proyector funcione en estos
ambientes, el objetivo deberá limpiarse más a menudo. El interior del proyector
deberá limpiarse periódicamente. Siempre que el proyector se mantenga de
esta manera, la utilización en estas condiciones no reducirá su duración media.
Tenga en cuenta que toda la limpieza del interior deberá ser realizada por un
centro de servicio o concesionario de proyectores autorizado por Sharp.

• No exponga el proyector a un calor o frío excesivo.
Temperatura de operación: 41°F a 95°F (Ⳮ5°C a Ⳮ35°C)
Temperatura para guardar el aparato: 14°F a 140°F (ⳮ10°C a Ⳮ60°C)

Notas sobre el funcionamiento

• La marca de la izquierda avisa al usuario de que hay una parte del proyector
que emite un calor intenso durante la operación.

• La salida de escape, la cubierta de la jaula de la lámpara y las partes
circundantes pueden estar muy calientes durante el funcionamiento del
proyector. Para evitar heridas, no toque estas partes hasta que se hayan
enfriado lo suficiente.

• Deje por lo menos 4 pulgadas (10 cm) de espacio entre el ventilador de
enfriamiento (salida de escape) y la pared u obstrucción más cercana.

• Si se obstruye el ventilador de enfriamiento, un dispositivo de protección
apagará automáticamente la lámpara del proyector. Esto no indica ningún
mal funcionamiento. Saque el cable de alimentación del proyector de la toma
de la pared y espere por lo menos 10 minutos. Luego, vuelva a conectar el
cable de la alimentación y reinicie el proyector. Esto volverá a poner el proyector
en su modo normal.

Función de comprobación de la temperatura

Si el proyector empieza a recalentarse debido a problemas de instalación, en la
esquina inferior izquierda de la imagen aparecerá “TEMPERATURA” Si la
temperatura continúa aumentando, la lámpara se apagará, parpadeará el
indicador de aviso de la temperatura del proyector, y después de un período de
enfriamiento de 90 segundos se desconectará la alimentación. Consulte el
apartado de “Lámpara/indicadores de mantenimiento” en la página 46, para
encontrar los detalles.

• El ventilador de enfriamiento regula la temperatura del interior, y su rendimiento se controla
automáticamente. El sonido del ventilador podría cambiar durante le funcionamiento
del proyector debido a cambios de velocidad del ventilador.

Función de comprobación de la lámpara

Cuando se encienda el proyector después de haber utilizado la lámpara durante

1.400 horas, en la esquina inferior izquierda de la imagen aparecerá “LÁMP.”

para avisarle que debe reemplazar la lámpara. Con respecto al reemplazo de la
lámpara, consulte las páginas 47 y 48. Cuando haya utilizado la lámpara durante

1.500 horas, la alimentación del proyector se desconectará automáticamente y

éste entrará en el modo de reserva. Consulte el apartado “Lámpara/indicadores
de mantenimiento” en la página 46, para encontrar los detalles.

7

Cómo acceder a los manuales de manejo PDF (para Windows y Macintosh)

En el CD-ROM se incluyen manuales de manejo PDF en varios idiomas. Para utilizar estos manuales usted necesita

ón

instalar Adobe Acrobat Reader en su PC (Windows o Macintosh). Si no ha instalado Acrobat Reader todavía,
usted podrá descargarlo de Internet (http://www.adobe.com) o instalarlo desde el CD-ROM.

importante

Informaci

Para instalar Acrobat Reader desde el CD-ROM

Para Windows:

1 Inserte el CD-ROM en la unidad de CD-ROM.
2 Haga dos veces clic en el icono “My Computer”.
3 Haga dos veces clic en el icono “CD-ROM”.
4 Haga dos veces clic en la carpeta “manuals”.
5 Haga dos veces clic en la carpeta “acrobat”.
6 Haga dos veces clic en la carpeta “windows”.
7 Haga dos veces clic en el programa de instalación

deseado y siga las instrucciones de la pantalla.

Para otros sistemas operativos:

Descargue Acrobat Reader de Internet (http://www.adobe.com).

Para otros idiomas:

Si prefiere utilizar Acrobat Reader para otros idiomas que no sean los indicados en el CD-ROM, descargue la versión apropiada
de Internet.

Para Macintosh:

1 Inserte el CD-ROM en la unidad de CD-ROM.
2 Haga dos veces clic en el icono “CD-ROM”.
3 Haga dos veces clic en la carpeta “manuals”.
4 Haga dos veces clic en la carpeta “acrobat”.
5 Haga dos veces clic en la carpeta “mac”.
6 Haga dos veces clic en el programa de instalación

deseado y siga las instrucciones de la pantalla.

Acceso a los manuales PDF

Para Windows:

1 Inserte el CD-ROM en la unidad de CD-ROM.
2 Haga dos veces clic en el icono “My Computer”.
3 Haga dos veces clic en el icono “CD-ROM”.
4 Haga dos veces clic en la carpeta “manuals”.
5 Haga dos veces clic en la carpeta “pg-m15”.
6 Haga dos veces clic en el idioma (nombre de la

carpeta) que usted quiera ver.

7 Haga dos veces clic en el archivo pdf.

• Si el archivo pdf deseado no puede abrirse haciendo dos veces clic en el ratón, inicie primero Acrobat Reader y luego
especifique el archivo deseado utilizando el menú “File”, “Open”.

• Consulte el archivo “readme.txt” del CD-ROM para obtener la información importante del CD-ROM que no se incluye en
este manual de manejo.

Para Macintosh:

1 Inserte el CD-ROM en la unidad de CD-ROM.
2 Haga dos veces clic en el icono “CD-ROM”.
3 Haga dos veces clic en la carpeta “manuals”.
4 Haga dos veces clic en la carpeta “pg-m15”.
5 Haga dos veces clic en el idioma (nombre de la

carpeta) que usted quiera ver.

6 Haga dos veces clic en el archivo pdf.

8

Nomenclatura

Los números a continuación de los nombres de las partes se refieren a las páginas principales de este manual
donde se explica el tema.

Proyector

Front and Top View

Vista delantera y superior

19

Botón del menú (MENU)

Botón de encendido/apagado

(ON/OFF)

Indicador de alimentación

26

18

18

Botón de entrada/retroceso
(INPUT/BACK)

27

Botón de sincronización

26

automática/introducción

33

(AUTO SYNC/ENTER)
Botones de distorsión trapecial

23

(Ⳮ/ⳮ)/selección/ajuste (∂/ƒ)

26

(KEYSTONE/SEL./ADJ.)

Información

importante

Indicador de cambio de la

lámpara

Indicador de aviso de la

temperatura

Ventilador de enfriamiento

(salida de escape de aire)

Sensor del mando a distancia

Botón de ajuste de altura

(HEIGHT ADJUST)

Anillo del enfoque (FOCUS)

Vista lateral y trasera

Terminal de entrada de S-vídeo 2

(S-VIDEO INPUT 2)

(Mini DIN de 4 clavijas)

Puerto de entrada digital DVI/

analógica 1 (DVI-DIGITAL/

ANALOG INPUT 1) (29 clavijas)

Puerto de salida analógica

para la entrada 1

(ANALOG OUTPUT) (HD 15)

46

46

7

25

22

19

15

13

17

Ejilla de entrada de aire

Toma de CA

13

Altavoz

Anillo de zoom

19

Terminal de entrada de vídeo 3

15

(VIDEO INPUT 3) (RCA)

Terminal de entrada de audio

13

(AUDIO INPUT) (minitoma
estéreo de 3,5 mm)

Puerto de RS-232C/ratón (RS-

17

232C/MOUSE) (Mini DIN de 7
clavijas)

Sensor del mando a distancia

25

Regulador

22

Conector estándar de

48

seguridad Kensington

9

Nomenclatura

Mando a distancia

ón

Front View

Vista delantera Vista trasera

importante

Informaci

Botones del ratón

(∂/ƒ)/ajuste

(∂/ƒ)

Indicador del transmisor de
señales del mando a distancia
(Parpadea cuando el mando a
distancia transmite una señal.)

Botón del ratón (ß)

Botón del ratón

(MOUSE)

Botón de imagen

congelada (FREEZE)

Botón del menú

(MENU)

Botón de entrada

(INPUT)

Botones de

distorsión trapecial

(Ⳮ/ⳮ) (KEYSTONE)

Botones del

volumen (Ⳮ/ⳮ)

(VOLUME)

25
26

25

25

34

26

19

23

19

Ventanilla transmisora de
señales del mando a distancia

25

18

25
26

35

33

19

36

38

Botón del ratón (©)

Botón de
alimentación
(POWER)

Botón de clic
derecho/
introducción
(R-CLICK/ENTER)

Botón de ampliación
(ENLARGE)

Botón de sincronización
automática
(AUTO SYNC)

Botón de
silenciamiento de
AV (AV MUTE)

Botón de cambio de
tamaño (RESIZE)

Botón de gamma
(GAMMA)

Botón de clic
izquierdo/

25

retroceso

27

(L-CLICK/
BACK)

Abertura de la tapa
basculante

Tapa basculante

Inserción de las pilas

Presione la lengüeta y

13

levante la tapa de las pilas
en el sentido de la flecha.

• Seque inmediatamente el control remoto si se moja.

• Evite el calor y la humedad excesivos.

• Retire las pilas si no va a utilizar el control remoto durante mucho tiempo.

• No mezcle pilas nuevas y viejas, ni tampoco pilas de tipos diferentes.

• Hay operaciones que sólo pueden controlarse mediante el mando a distancia. Manipule cuidadosamente el mando a distancia.

Inserte dos pilas del tamaño

2

AAA , asegurándose de que
sus polaridades
correspondan con las
marcas ⴐ y ⴑ del interior del
compartimiento de las pilas.

Inserte las lengüetas del
extremo de la tapa de las
pilas en las ranuras y
presione la tapa para
colocarla en su posición.

10

Ajustes y conexiones

Ajustes y conexiones

11

Accesorios suministrados

Accesorios suministrados

Mando a distancia
9HJ7583104001

Cable de alimentación

(1) (2) (3) (4)

Ajustes y conexiones

Dos pilas del tamaño AAA
9HJ4683101001

Para EE.UU., Canadá, etc.
9HJ4283114001

• Dependiendo de la zona, los proyectores sólo se envían con un cable de alimentación (Consulte las ilustraciones de arriba.) Utilice el
cable de alimentación que corresponda la toma de corriente de su país.

Cable DVI analógico a VGA
9HJ4283119001

Cable DIN-D-sub RS-232C
9HJ4283123001

Para Europa, excepto el
Reino Unido
9HJ4283116001

Adaptador DVI analógico a VGA
9HJ4283124001

Cable RGB de ordenador
9HJ4283111001

Para el Reino Unido,
Hong Kong y Singapur
9HJ4283117001

Para Australia, Nueva
Zelanda y Oceanía
9HJ4283118001

Cable de audio de PC
9HJ4283120001

Cable de control del ratón USB
9HJ4283122001

12

Cable de vídeo
9HJ4283112001

Bolsa de transporte blanda
9HJ5383101001

Cable de S-vídeo
9HJ4283113001

Tapa de objetivo con correa
9HJ7083117001

Cables opcionales

Cable DVI digital (9⬘10⬙, 3,0 m)
AN-C3DVU

Cable HD-15/RCA (9⬘10⬙, 3,0 m)
AN-C3CP

Cable RS-232C (32⬘10⬙, 10,0 m)
AN-C10RS

Cable de AV
9HJ4283121001

CD-ROM
9HJ3683104001

Manual de manejo del proyector
9HJ3683107001

Guía de referencia rápida del
proyector
9HJ3683110001

Conexión del proyector

Conexión del cable de alimentación

Enchufe el cable de alimentación suministrado en la toma de CA del costado del proyector.

Cable de alimentación

PRECAUCION

• Asegúrese de conectar firmemente el cable de alimentación en la toma de CA.

Conexión del proyector a un ordenador

Podrá conectar el proyector a un ordenador para proyectar imágenes de ordenador a todo color.

Conexión de un ordenador al proyector utilizando el cable digital DVI—Instrucciones de
conexión digital

1 Conecte un extremo del cable DVI digital (vendido

separadamente) al puerto DVI-DIGITAL/ANALOG
INPUT 1 en el proyector.

2 Conecte el otro extremo al puerto de salida del monitor

(DVI) del ordenador. Asegure los conectores apretando
los tornillos de apriete manual.

3 Para utilizar el sistema de audio incorporado, conecte

un extremo del cable de audio de PC suministrado al
puerto AUDIO INPUT del proyector.

4 Conecte el otro extremo al terminal de salida de audio

del ordenador.

Ajustes y conexiones

Proyector

1

Cable de audio de
PC

Cable digital DVI

(vendido separadamente)

Nombre del modelo AN-C3DVU

3

Proyección de la imagen

Cuando haga la conexión siguiendo
este método, pulse INPUT en el mando
a distancia o en el proyector y
seleccione el tipo de señal de entrada
a ENTRADA 1 DVI (Digital).

PRECAUCION

• Antes de la conexión, asegúrese de haber desconectado la
alimentación del proyector y del ordenador. Después de realizar todas
las conexiones, conecte primero la alimentación del proyector. La
alimentación del ordenador siempre deberá conectarse en último lugar.

• Lea con atención el manual de manejo del ordenador.

• Consulte la página 53 “Gráfica de compatibilidad con ordenador” para

ver la lista de señales de ordenador que pueden conectarse al proyector.
El empleo con ordenador que no se menciona en la lista puede producir
que algunas funciones no operen.

• Este puerto DVI es compatible con DVI versión 1.0. Por lo tanto, cuando
se introduzca la señal desde un equipo compatible con el sistema de
protección contra copia (DVI versión 2.0), no se recibirá ninguna señal.

Cable de audio de PC

4

2

Ordenador

13

Conexión del proyector

Conexión de un ordenador al proyector utilizando el adaptador DVI analógico a VGA o el cable
DVI analógico a VGA—Instrucciones de conexión analógica

1 Conecte un extremo del cable RGB de ordenador

suministrado, utilizando el adaptador DVI analógico a
VGA suministrado, al puerto DVI-DIGITAL/ANALOG
INPUT 1 del proyector, o conecte el lado DVI del cable
DVI analógico a VGA suministrado al puerto DVI­DIGITAL/ANALOG INPUT 1 del proyector.

2 Conecte el otro extremo del cable RGB de ordenador

o el lado VGA del cable DVI analógico a VGA al
ordenador. Asegure los conectores apretando los
tornillos de apriete manual.

3 Para utilizar el sistema de audio incorporado, conecte

un extremo del cable de audio de PC suministrado al
puerto AUDIO INPUT del proyector.

Ajustes y conexiones

Cable DVI analógico a
VGA

Adaptador DVI
analógico a VGA

Cable RGB de
ordenador

Cable de audio de
PC

4 Conecte el otro extremo al terminal de salida de audio

del ordenador.

Proyección de la imagen

Cuando haga la conexión siguiendo
este método, pulse INPUT en el mando
a distancia o en el proyector y
seleccione el tipo de señal de entrada
a ENTRADA 1 (Comp./RGB anal.).

PRECAUCION

• Antes de la conexión, asegúrese de haber desconectado la
alimentación del proyector y del ordenador. Después de realizar
todas las conexiones, conecte primero la alimentación del
proyector. La alimentación del ordenador siempre deberá
conectarse en último lugar.

• Lea con atención el manual de manejo del ordenador.

• Consulte la página 53 “Gráfica de compatibilidad con ordenador”

para ver la lista de señales de ordenador que pueden conectarse
al proyector. El empleo con ordenador que no se menciona en la
lista puede producir que algunas funciones no operen.

• Para utilizar con algunos ordenadores Macintosh tal vez sea
necesario un adaptador Macintosh. Póngase en contacto con

Proyector

1

3

Adaptador DVI analógico a VGA

Cable RGB de ordenador

Cable DVI analógico a VGA

su concesionario de proyectores autorizado por Sharp o con
su centro de servicio más cercano.

Cable de audio de PC

4

2

Ordenador

Conexión a otros ordenadores compatibles

Cuando conecte el proyector a un ordenador compatible que no sea uno de las series IBM-PC (VGA/SVGA/XGA/SXGA)
o Macintosh (por ejemplo, ordenador de estación), es posible que necesite un cable separado. Solicite más información
a su concesionario.

• Las conexiones de ordenador que no son las recomendadas, pueden producir daños en el proyector, en el ordenador, o en ambos.

Función “enchufar y reproducir”

• Este proyector es compatible con normas VESA DDC 1 y DDC 2B. El proyector y el ordenador compatible con
VESA DCC comunicarán sus requisitos de ajuste para poder realizar una configuración rápida y fácil.

• Antes de utilizar la función “enchufar y reproducir”, asegúrese de encender primero el proyector y conectar el
ordenador en último lugar.

• La función “enchufar y reproducir” compatible con DDC de este proyector opera sólo cuando se emplea junto con un
ordenador compatible con VESA DDC.

14

Conexión del proyector

Conexión del proyector a un equipo de vídeo

Puede conectar su proyector a un vídeo, reproductor de discos láser y otro equipo audiovisual.

PRECAUCION

• Apague siempre el proyector antes de conectarlo a un equipo audiovisual para proteger ambos.

Conexión de una fuente de vídeo (vídeo o reproductor de discos láser) utilizando la entrada de
vídeo estándar

1 Conecte el cable de vídeo S suministrado al terminal

S-VIDEO INPUT 2 del proyector y al terminal de salida
de vídeo S de la fuente de vídeo, o conecte el cable de
vídeo suministrado al terminal VIDEO INPUT 3 del
proyector y al terminal de salida de vídeo de la fuente
de vídeo.

2 Para utilizar el sistema de audio incorporado, conecte

el cable de AV suministrado al terminal AUDIO INPUT
del proyector y a los terminales de salida de audio de
la fuente de vídeo.

El terminal S-VIDEO INPUT 2 utiliza un sistema de señal de
vídeo en el que la imagen se separa en una señal de color
y en una señal de luminancia para lograr una imagen de
calidad más alta.

Cable S-vídeo

Cable de vídeo

Cable de AV

Proyección de la imagen

• Cuando haga la conexión al terminal
S-VIDEO INPUT 2 del proyector,
pulse INPUT en el mando a distancia
o en el proyector y seleccione el tipo
de señal de entrada a INPUT 2 S­VIDEO.

• Cuando haga la conexión al terminal
VIDEO INPUT 3 del proyector, pulse
INPUT en el mando a distancia o en
el proyector y seleccione el tipo de
señal de entrada a INPUT 3 VIDEO.

Ajustes y conexiones

Proyector

1

2

Cable S-vídeo

Cable de AV

Cable de vídeo

• Para obtener vídeo de calidad más alta, usted podrá utilizar el
terminal S-VIDEO INPUT 2 del proyector.

• Si su equipo de S-vídeo no tiene un terminal de salida de S­vídeo, utilice el terminal de salida de vídeo compuesto.

A los terminales

de salida de audio

Al terminal de salida

de vídeo

Al terminal de salida de S-vídeo

2

Videograbadora

o

Reproductor de discos láser

1

15

Conexión del proyector

Conexión de una fuente de vídeo (descodificador DTV* o reproductor DVD) utilizando el puerto
DVI-DIGITAL/ANALOG NPUT 1

1 Conecte un extremo del adaptador DVI analógico a

VGA suministrado al puerto DVI-DIGITAL/ANALOG
INPUT 1 del proyector.

2 Conecte el otro extremo del adaptador DVI analógico

a VGA a la fuente de vídeo utilizando el cable HD-15/
RCA (vendido separadamente).

3 Para utilizar el sistema de audio incorporado, conecte

un extremo del cable de AV suministrado al terminal
AUDIO INPUT del proyector.

4 Conecte el otro extremo al terminal de salida de audio

en la fuente de vídeo.

Proyección de la imagen

Ajustes y conexiones

Adaptador DVI
analógico a VGA

Cable de AV

• Cuando conecte el descodificador
DTV o el reproductor DVD al puerto
DVI-DIGITAL/ANALOG INPUT 1 del
proyector, pulse INPUT del mando a
distancia o del proyector y seleccione
el tipo de señal de entrada a
ENTRADA 1 COMPONENTES.

• La calidad de la imagen puede disminuir dependiendo de la
compatibilidad de la señal DTV.

• El proyector sólo puede aceptar señales 480i.

Proyector

Cable de AV

3

1

4

Adaptador DVI analógico a VGA

Cable HD-15/RCA (vendido separadamente)

Nombre del modelo AN-C3CP

Descodificador DTV

o

Reproductor DVD

2

* DTV es la sigla empleada en los Estados Unidos de América para describir el nuevo sistema de televisión digital.

16

Conexión del proyector

Conexión del proyector a un monitor

Cuando el puerto ANALOG OUTPUT del proyector se conecte a un monitor con entrada RGB, el ordenador podrá
utilizarse para visualizar simultáneamente la imagen de salida al proyector y al monitor. Utilice el cable RGB de
ordenador suministrado para conectarlos.

1 Conecte un extremo del cable RGB de ordenador suministrado al puerto ANALOG OUTPUT del proyector.
2 Conecte el otro extremo al puerto de entrada RGB del monitor.

• La salida analógica se desactiva cuando el proyector está en el modo de espera.

• Tal vez sea necesario un cable RGB adicional para conectar el proyector a un monitor externo si el cable suministrado se utiliza para

introducir datos del proyector.

Proyector

Ajustes y conexiones

1

Cable RGB de ordenador

2

Monitor

Conexión del puerto RS-232C/MOUSE

Cuando el puerto RS-232C/MOUSE del proyector se conecte a un ordenador con un cable RS-232C (módem de
cero, tipo cruzado, vendido separadamente), el ordenador se podrá utilizar para controlar el proyector y comprobar
el estado del proyector. Vea la página 52 para conocer detalles.

Cable DVI analógico a
VGA

Adaptador DVI analógico
a VGA

Cable RGB de ordenador

Cable DIN-D-sub
RS-232C

(modem nulo, tipo cruzado, vendido sparadamente)

1 Conecte de antemano el proyector al ordenador

como se describe en la página 13 o 14.

2 Conecte el cable DIN-D-sub RS-232C suministrado al

puerto RS-232C/MOUSE del proyector.

3 Conecte un cable RS-232C (modem nulo, tipo cruzado,

vendido separadamente) al otro extremo del cable DIN­D-sub RS-232C y al puerto serial del ordenador.

PRECAUCION

• No conecte ni desconecte un cable RS-232C al o del ordenador
mientras éste está encendido. Podría causar daños en el ordenador.

• Cuando desconecte la alimentación, asegúrese de apagar
primero el proyector y luego el ordenador conectado.

• El ratón inalámbrico o la función RS-232C pueden dejar de funcionar si
el terminal de su ordenador no está correctamente configurado.
Consulte el manual de manejo del ordenador para ver los detalles sobre
la configuración/instalación del controlador correcto de ratón.

• Para utilizar con algunos ordenadores Macintosh tal vez sea necesario un
adaptador Macintosh. Póngase en contacto con su concesionario de
proyectores autorizado por Sharp o con su centro de servicio más cercano.

3 Cable RS-232C

Proyector

Adaptador DVI analógico a VGA

2 Cable DIN-D-sub

RS-232C

Nombre del modelo

AN-C10RS

Cable de audio de PC

Cable digital DVI (vendido sparadamente)

Nombre del modelo AN-C3DVU

Ordenador

Cable RGB de ordenador

Cable DVI analógico a VGA

17

Operaciones

Operaciones

Operaciones básicas

Indicadores de mantenimiento

Proyector

2

Mando a distancia

1 Haga las conexiones necesarias antes de

proseguir. Conecte el cable de alimentación a una
toma de corriente. El indicador de alimentación
se enciende en rojo, y el proyector entra en el
modo de espera.

2 Pulse ON/OFF en el proyector o POWER en el

mando a distancia para conectar la alimentación.

• El indicador verde de cambio de la lámpara parpadeando

indica que se está calentando la lámpara. Espere a que el
indicador deje de parpadear antes de operar el proyector.

• La alimentación no se puede desconectar durante un
minuto una vez iniciada la secuencia de calentamiento
inicial.

• Después de desembalar el proyector y de haberse
conectado la alimentación por primera vez, es posible que
se emita cierto olor por la salida de escape. Este olor
desaparece pronto a medida que se utiliza.

18

Indicadores de mantenimiento

Cuando la alimentación está conectada, se enciende el
indicador de cambio de la lámpara para indicar el estado
de la lámpara.

Verde: La lámpara está preparada.
Parpadeo en verde: Calentamiento.
Rojo: Cambie la lámpara.

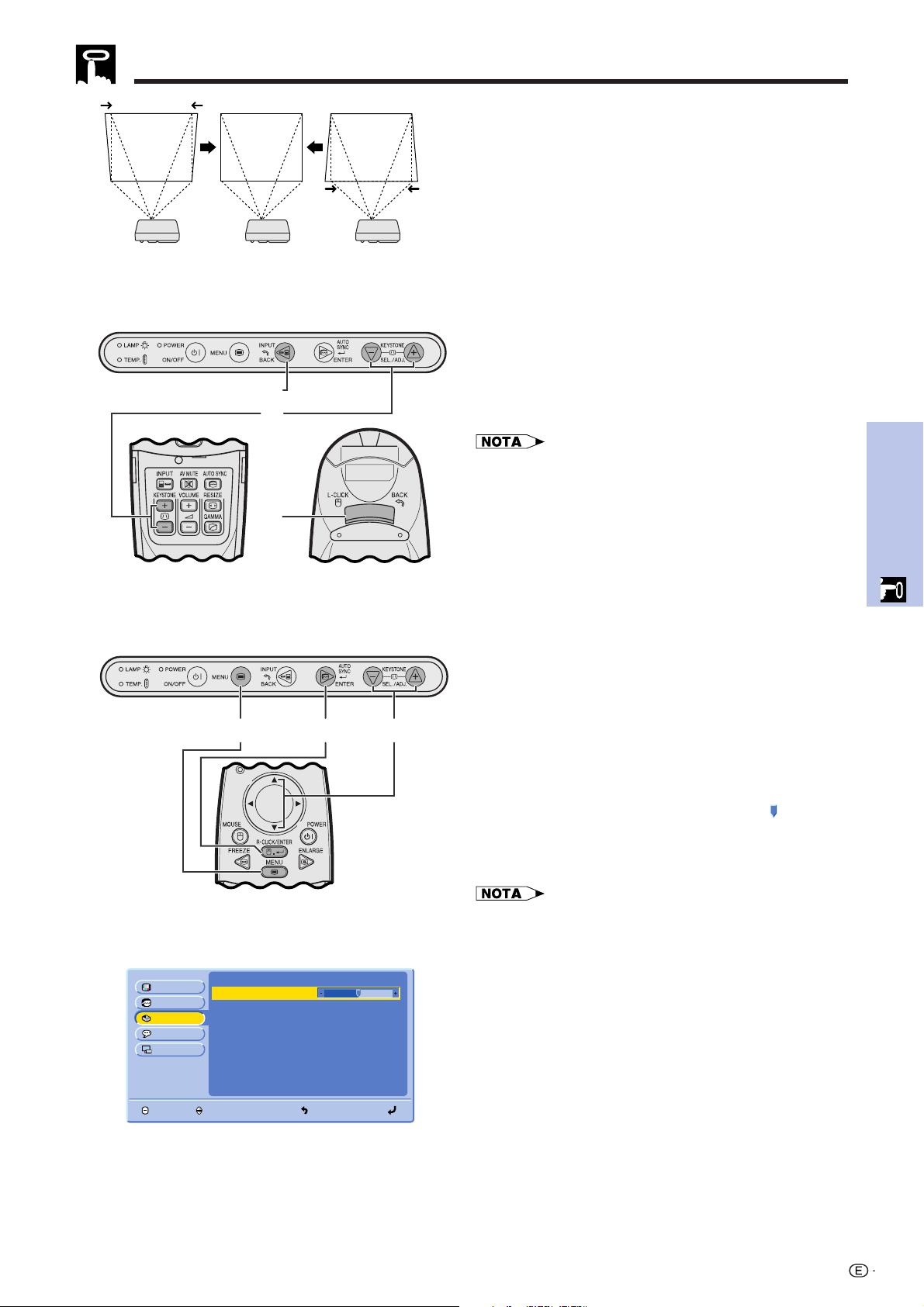

Operaciones básicas

Empleo del zoom/enfoque

Proyector

Mando a distancia

3 Gire el control ZOOM. Se puede ajustar la imagen

al tamaño deseado dentro del alcance del zoom.

4 Gire el anillo FOCUS hasta que la imagen de la

pantalla se vea nítida.

5 Pulse INPUT para seleccionar el modo de entrada

deseado.
Pulse INPUT otra vez para cambiar el modo.

58

7

• Cuando esté siendo recibida la señal de entrada, se
visualizará “Ajuste imagen”.

• Cuando no se reciba ninguna señal, se visualizará “SIN
SEÑAL”. Cuando se reciba una señal para la que el
proyector no esté ajustado, se visualizará “NON ENREG.”.

• Cuando “Fuente automática” esté en “OFF”, podrá visualizar
todos los modos de entrada uno a uno.

6 Pulse VOLUME en el mando a distancia para

ajustar el volumen.

Operaciones

6

7 Pulse AV MUTE en el mando a distancia para

apagar temporalmente la imagen y el sonido.
Pulse de nuevo AV MUTE para volver a encender
la imagen y el sonido.

EJEMPLO

Modo ENTRADA 1

5

(DVI)

f

Modo ENTRADA 1
(RGB)

f

Modo ENTRADA 1
(COMPONENTES)

f

Modo ENTRADA 2
(S-VÍDEO)

6

7

8

8 Pulse ON/OFF en el proyector o POWER en el

mando a distancia, y luego pulse de nuevo ON/
OFF o POWER mientras se visualiza el mensaje

para desconectar la alimentación.

VOLUMEN 51

• Si pulsa ON/OFF o POWER por error y no desea
desconectar la alimentación, espere hasta que
desaparezca la pantalla de desconexión de la alimentación.

• Cuando se pulse dos veces ON/OFF o POWER, el
indicador de alimentación se encenderá en rojo y el
ventilador de enfriamiento funcionará durante unos 90
segundos. Entonces, el proyector se establecerá en el
modo de reserva.

• Espere hasta que el ventilador se pare antes de
desconectar el cable de alimentación.

• La alimentación puede conectarse de nuevo pulsando ON/
OFF o POWER. La alimentación puede conectarse de

nuevo pulsando ON. Cuando la alimentación está
conectada, el indicador de alimentación y el indicador de
cambio de la lámpara se encienden en verde.

f

Modo ENTRADA 3
(VÍDEO)

19

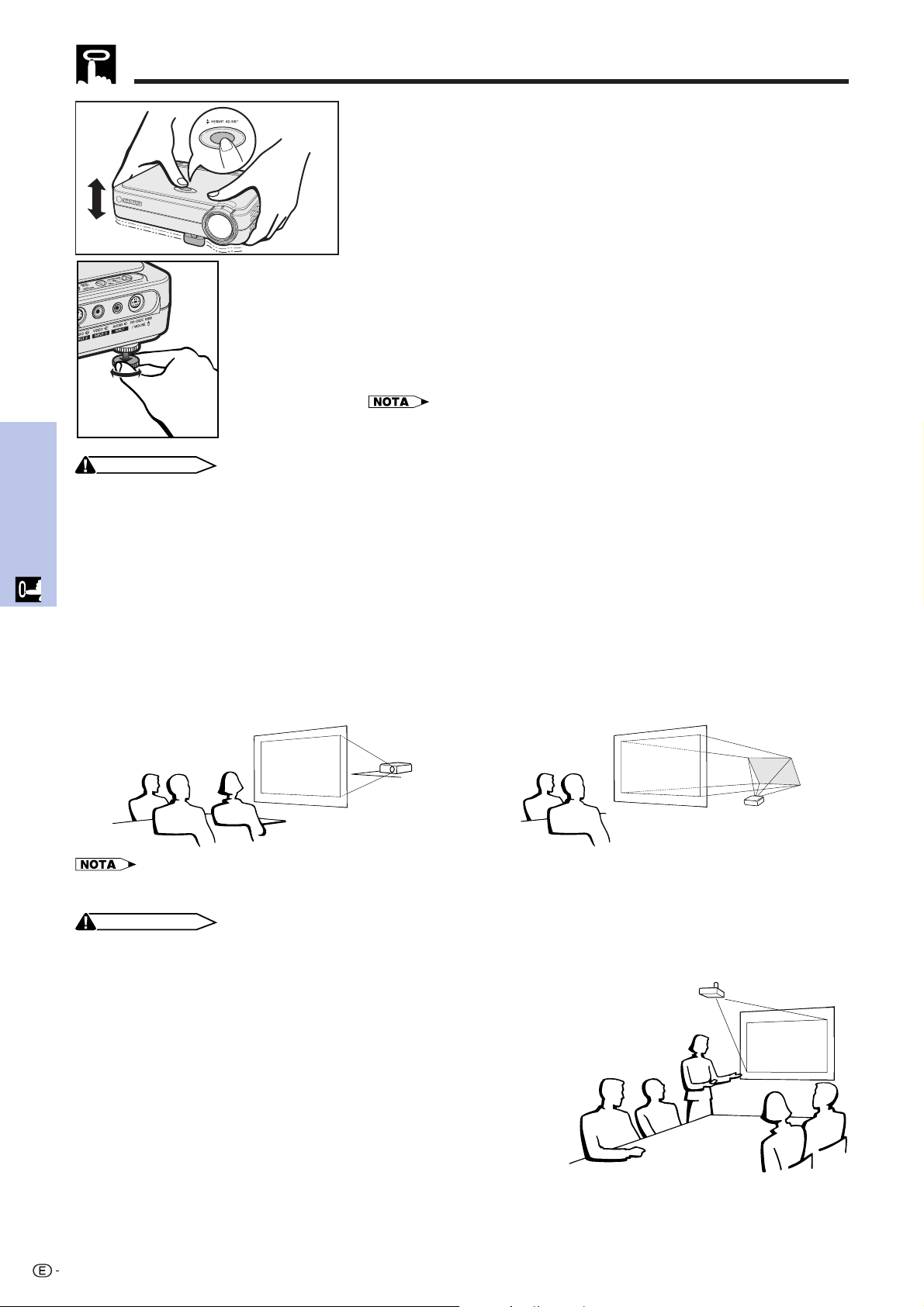

Instalación de la pantalla

Instale el proyector en posición perpendicular a la pantalla con las patas planas para obtener una imagen óptima.
Mueva el proyector hacia adelante o atrás si los bordes de la imagen están distorsionados.

• El objetivo del proyector debe centrarse en la mitad de la pantalla. Si el centro del objetivo no está perpendicular con la pantalla, la imagen
se distorsionará, dificultando la visión.

• Sitúe la pantalla de modo que no le dé la luz directa del sol ni la de la sala. La luz que dé directamente a la pantalla atenúa los colores,
dificultando la visión. Cierre las ventanas y atenúe la iluminación cuando ponga la pantalla en una sala soleada o muy iluminada.

• Con este proyector no se puede utilizar una pantalla de polarización.

Instalación estándar (proyección de adelante)

Instale el proyector a la distancia especificada de la pantalla según el tamaño de imagen deseada (vea la tabla
de abajo).

L

PG-M15X
Relación de distancia
de proyección

x : Tamaño de imagen (en diagonal) (pulgadas)

: Distancia de proyección máxima (pies)

L

1

: Distancia de proyección mínima (pies)

2

H : Distancia desde el centro del objetivo a

la parte inferior de la imagen (pulgadas)

Modo NORMAL
(4:3)

Operaciones

Modo
ALARGAMIENTO
(16:9)

Distancia de proyección (L)Tamaño de la imagen

Diag. (x)

250
200
150
100

84
72
60
40

Anchura

200
160
120

80
67
58
48
32

Altura

150
120

90
60
50
43
36
24

Maximum (L1)
40 0 (12,2 m)*
32 0 (9,8 m)
24 0 (7,3 m)
16 0 (4,9 m)
13 5 (4,1 m)
11 6 (3,5 m)

9 7 (2,9 m)
6 5 (2,0 m)

La fórmula para el tamaño de la imagen y la
distancia de proyección

Distancia de proyección (L)Tamaño de la imagen

Diag. (x)

225
200
150
133
106
100

92
84
72
60
40

Anchura

196
174
131
116

92
87
80
73
63
52
35

Altura

110

98
74
65
52
49
45
41
35
29
20

Maximum (L1)
39 2 (12,0 m)*

34 10 (10,6 m)*

26 3 (8,0 m)
23 2 (7,1 m)
18 6 (5,6 m)
17 5 (5,3 m)
16 0 (4,9 m)
14 8 (4,5 m)
12 7 (3,8 m)
10 5 (3,2 m)

7 0 (2,1 m)

Minimum (L2)

1

33 4 (10,2 m)*
26 8 (8,1 m)
20 0 (6,1 m)
13 4 (4,1 m)
11 2 (3,4 m)

9 7 (2,9 m)
8 0 (2,4 m)
5 4 (1,6 m)

Minimum (L2)

3

32 8 (10,0 m)*

5

29 1 (8,9 m)
21 9 (6,6 m)
19 4 (5,9 m)
15 5 (4,7 m)
14 6 (4,4 m)
13 4 (4,1 m)
12 2 (3,7 m)
10 6 (3,2 m)

8 9 (2,7 m)

5 10 (1,8 m)

Distancia desde el centro del objetivo

al borde inferior de la imagen (H)

2

17 1⁄64 (43,2 cm)
13 39⁄64 (34,6 cm)
10 13⁄64 (25,9 cm)

6 51⁄64 (17,3 cm)
5 46⁄64 (14,5 cm)
4 57⁄64 (12,4 cm)

4 5⁄64 (10,4 cm)

2 46⁄64 (6,9 cm)

L1 (pies) = 0,04875x 3,281

(pies) = 0,04064x 3,281

L

2

H (pulgadas) = 0,06804x

Distancia desde el centro del objetivo

al borde inferior de la imagen

4

35 4⁄64 (89,1 cm)
31 11⁄64 (79,2 cm)
23 24⁄64 (59,4 cm)
20 46⁄64 (52,6 cm)
16 33⁄64 (42,0 cm)
15 37⁄64 (39,6 cm)
14 22⁄64 (36,4 cm)

13 6⁄64 (33,2 cm)
11 14⁄64 (28,5 cm)

9 22⁄64 (23,7 cm)
6 15⁄64 (15,8 cm)

(H)

La fórmula para el tamaño de la imagen y la
distancia de proyección

L1 (pies) = 0,05315x 3,281

(pies) = 0,04428x 3,281

L

2

H (pulgadas) = 0,1558x

Modo BORDE
(4:3)

Diag. (x)

180
150
100

84
72
60
40

Anchura

144
120

80
67
58
48
32

Altura

108

90
60
50
43
36
24

La fórmula para el tamaño de la imagen y la
distancia de proyección

Distancia de proyección (L)Tamaño de la imagen

Maximum (L1)
38 5 (11,7 m)*
32 0 (9,8 m)
21 4 (6,5 m)

17 11 (5,5 m)

15 4 (4,7 m)

12 10 (3,9 m)

8 6 (2,6 m)

Minimum (L2)

6

32 0 (9,8 m)
26 8 (8,1 m)

17 9 (5,4 m)
14 11 (4,6 m)
12 10 (3,9 m)

10 8 (3,3 m)

7 1 (2,2 m)

Distancia desde el centro del objetivo

al borde inferior de la imagen

34 21⁄64 (87,2 cm)
28 39⁄64 (72,7 cm)

19 5⁄64 (48,4 cm)

16 1⁄64 (40,7 cm)
13 47⁄64 (34,9 cm)
11 28⁄64 (29,1 cm)

7 40⁄64 (19,4 cm)

L1 (pies) = 0,06504x 3,281

(pies) = 0,05419x 3,281

L

2

H (pulgadas) = 0,1907x

• Hay un error de 3% en la fórmula de arriba.

• Los valores con un signo menos () indican la distancia desde el centro del objetivo hasta la parte inferior de la pantalla.

• Los valores no concuerdan cuando se aplica la fórmula de *1 a *6 de arriba. Sin embargo, esto no es un error de cálculo.

• Para obtener un enfoque óptimo, la distancia de proyección recomendada (L) es de 3 9 (1,15 m) a 32 10 (10,0 m).

20

(H)

Instalación de la pantalla

Pantalla

Centro del objetivo

90˚

H

L: Distancia de proyección

PG-M15S
Relación de distancia
de proyección

Modo NORMAL
(4:3)

Modo
ALARGAMIENTO
(16:9)

x : Tamaño de imagen (en diagonal) (pulgadas)

: Distancia de proyección máxima (pies)

L

1

Distancia de proyección (L)Tamaño de la imagen

Diag. (x)

250
200
150
100

84
72
60
40

Anchura

200
160
120

80
67
58
48
32

Altura

150
120

90
60
50
43
36
24

Maximum (L1)
41 8 (12,7 m)*
33 4 (10,2 m)*
25 0 (7,6 m)
16 8 (5,1 m)
14 0 (4,3 m)
12 0 (3,7 m)
10 0 (3,0 m)

6 8 (2,0 m)

1

35 0 (10,7 m)*

3

28 0 (8,5 m)
21 0 (6,4 m)
14 0 (4,3 m)
11 9 (3,6 m)
10 1 (3,1 m)

La fórmula para el tamaño de la imagen y la
distancia de proyección

Distancia de proyección (L)Tamaño de la imagen

Diag. (x)

225
200
150
133
106
100

92
84
72
60
40

Anchura

196
174
131
116

92
87
80
73
63
52
35

Altura

110

98
74
65
52
49
45
41
35
29
20

Maximum (L1)

40 10 (12,5 m)*

36 4 (11,1 m)*
27 3 (8,3 m)
24 2 (7,4 m)
19 3 (5,9 m)
18 2 (5,5 m)
16 8 (5,1 m)
15 3 (4,6 m)
13 1 (4,0 m)

10 11 (3,3 m)

7 3 (2,2 m)

4

34 4 (10,5 m)*

6

30 6 (9,3 m)

22 11 (7,0 m)

20 4 (6,2 m)
16 2 (4,9 m)
15 3 (4,7 m)
14 0 (4,3 m)

12 10 (3,9 m)

11 0 (3,3 m)

L

: Distancia de proyección mínima (pies)

2

H : Distancia desde el centro del objetivo a

la parte inferior de la imagen (pulgadas)

Distancia desde el centro del objetivo

Minimum (L2)

8 5 (2,6 m)
5 7 (1,7 m)

al borde inferior de la imagen

2

17 41⁄64 (44,8 cm)

14 7⁄64 (35,8 cm)

10 37⁄64 (26,9 cm)

7 4⁄64 (17,9 cm)

5 59⁄64 (15,1 cm)

5 5⁄64 (12,9 cm)
4 15⁄64 (10,8 cm)
2 53⁄64 (7,2 cm)

L1 (pies) = 0,05080x 3,281

(pies) = 0,04269x 3,281

L

2

H (pulgadas) = 0,07056x

Distancia desde el centro del objetivo

Minimum(L2)

9 2 (2,8 m)
6 1 (1,9 m)

al borde inferior de la imagen

5

35 43⁄64 (90,6 cm)
31 47⁄64 (80,6 cm)
23 50⁄64 (60,4 cm)

21 7⁄64 (53,6 cm)
16 52⁄64 (42,7 cm)
15 55⁄64 (40,3 cm)
14 39⁄64 (37,1 cm)
13 20⁄64 (33,8 cm)
11 27⁄64 (29,0 cm)

9 34⁄64 (24,2 cm)
6 22⁄64 (16,1 cm)

(H)

Operaciones

(H)

La fórmula para el tamaño de la imagen y la
distancia de proyección

L1 (pies) = 0,05535x 3,281
L2 (pies) = 0,04651x 3,281

H (pulgadas) = 0,1586x

Modo BORDE
(4:3)

Diag. (x)

180
150
100

84
72
60
40

Anchura

144
120

80
67
58
48
32

Altura

108

90
60
50
43
36
24

La fórmula para el tamaño de la imagen y la
distancia de proyección

Distancia de proyección (L)Tamaño de la imagen

Maximum (L1)
40 0 (12,2 m)*
33 4 (10,2 m)*
22 3 (6,8 m)
18 8 (5,7 m)
16 0 (4,9 m)
13 4 (4,1 m)
8 11 (2,7 m)

Minimum (L2)

7

33 7 (10,2 m)*

9

28 0 (8,5 m)
18 8 (5,7 m)
15 8 (4,8 m)
13 5 (4,1 m)
11 2 (3,4 m)

7 6 (2,3 m)

Distancia desde el centro del objetivo

al borde inferior de la imagen (H)

8

34 60⁄64 (88,7 cm)

29 7⁄64 (73,9 cm)
19 26⁄64 (49,3 cm)
16 19⁄64 (41,4 cm)
13 62⁄64 (35,5 cm)
11 41⁄64 (29,6 cm)

7 49⁄64 (19,7 cm)

L1 (pies) = 0,06774x 3,281

(pies) = 0,05692x 3,281

L

2

H (pulgadas) = 0,1941x

• Hay un error de 3% en la fórmula de arriba.

• Los valores con un signo menos () indican la distancia desde el centro del objetivo hasta la parte inferior de la pantalla.

• Los valores no concuerdan cuando se aplica la fórmula de *1 a *9 de arriba. Sin embargo, esto no es un error de cálculo.

• Para obtener un enfoque óptimo, la distancia de proyección recomendada (L) es de 3 9 (1,15 m) a 32 10 (10,0 m).

21

Instalación de la pantalla

Utilización de las patas de ajuste

Se puede ajustar la altura de la imagen levantando el proyector con la
liberación de pata.

1 Levante el proyector y pulse HEIGHT ADJUST.

(El regulador sale.)

2 Mientras pulsa HEIGHT ADJUST, baje el proyector para ajustar

la altura. (Ajustable dentro de un margen de hasta 8°
aproximadamente de la posición estándar.)

3 Retire su dedo de HEIGHT ADJUST cuando obtenga el ángulo

deseado.

4 Gire el regulador trasero para ajustar con exactitud el proyector.

(Ajustable hasta un máximo de 1° desde la pata trasera izquierda.)

Para poner el proyector en su posición original

Mientras sujeta el proyector, pulse HEIGHT ADJUST y baja lentamente el
proyector a su posición original.

• Cuando se hace un ajuste, la imagen puede quedar distorsionada (distorsión trapecial)
según las posiciones relativas del proyector y de la pantalla.

PRECAUCION

• No pulse HEIGHT ADJUST cuando la pata de ajuste esté extendida sin sujetar firmemente el proyector.

• No tome el objetivo cuando eleve o baje el proyector.

• Cuando baje el proyector, tenga cuidado de que sus dedos no queden atrapados entre la mesa y el proyector.

Operaciones

Ajuste de imagen de espejo

Proyección de trasera

• Instale una pantalla traslúcida entre el proyector y la
audiencia.

• Utilice el sistema de menús del proyector para hacer una
reversión de la imagen proyectada. (Vea la página 44 para
el uso de esta función.)

• Cuando el proyector esté posicionado perpendicular a la pantalla con todas las patas planas y niveladas podrá obtenerse una calidad de
imagen óptima.

PRECAUCION

• Cuando emplee un espejo, asegúrese de colocar con cuidado el proyector y el espejo de modo que la luz no deslumbre los
ojos de la audiencia.

Proyección con un espejo

• Cuando la distancia entre el proyector y la pantalla no sea
suficiente para la proyección trasera normal, usted podrá
utilizar un espejo para reflejar la imagen en la pantalla.

• Instale un espejo (de tipo plano normal) delante del objetivo.

• Proyecte la imagen normal en el espejo.

• La imagen reflejada en el espejo se proyecta a la pantalla

transparente.

Ajuste de montaje en el techo

• Se le recomienda utilizar el soporte opcional de montaje en el techo
Sharp para hacer este tipo de instalación.

• Antes de montar el proyector, asegúrese de ponerse en contacto
con su concesionario de proyectores autorizado por Sharp o con
el centro de servicio que le quede más cercano para obtener la
ménsula de montaje en el techo (vendido por separado)
recomendada. (Soporte de montaje en el techo AN-PGCM85 y su
tubo de extensión AN-EP101A (para los EE.UU.) o soporte de
montaje en el techo AN-M15T y su tubo de extensión AN-TK201/
AN-TK202 (para otros países que no sean los EE.UU.))

• Cuando el proyector está en la posición invertida, emplee el borde
superior de la pantalla como línea de base.

• Utilice el sistema de menús del proyector para seleccionar el modo
de proyección apropiado. (Vea la página 44 para el uso de esta
función.)

22

Instalación de la pantalla

Corrección digital de distorsión
trapecial

• Cuando se distorsiona la imagen debido al ángulo
de la proyección, la función de corrección digital de
distorsión trapecial permite hacer la corrección.

• La corrección digital del efecto trapecial puede
hacerse pulsando KEYSTONE (/).

Proyector Utilizando los botones KEYSTONE

1 Pulse KEYSTONE (/) para establecer el

ajuste.

2
1

2 Para reponer el ajuste trapecial, pulse BACK.

• Siempre que se visualice “E.trapecial” en la pantalla, usted
podrá reponer el ajuste pulsando BACK.

Operaciones

Mando a distancia

Proyector

Mando a distancia

(GUI) Visualizacíon en pantalla

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

Tempori.lámp.

E. trapecial

Vis. Sile. AV

Visualizador

Desconex Automát

Fuente automática ON

Fondo Azul

2

Utilizando el menú GUI

1 Pulse MENU.

2 Pulse ∂/ƒ para seleccionar “Opciónes”, y luego

2,3,42,31,5

0

100

ON

ON

ON

pulse ENTER.

3 Pulse ∂/ƒ para seleccionar “E.trapecial”, y

luego pulse ENTER.

4 Pulse ∂/ƒ para mover la marca al ajuste

deseado.

5 Para salir del GUI, pulse MENU.

• Las líneas rectas y los bordes de la imagen visualizada
pueden aparecer quebrados cuando se haga el ajuste E.
trapecial.

FIN SELECCIONAR

ANTERIOR INTRODUCIR

23

Funcionamiento del mando a distancia inalámbrico tipo ratón del mando a distancia

Podrá utilizar el mando a distancia para controlar el ratón de la imagen de ordenador proyectada en la pantalla.

Conexión del proyector a un ordenador utilizando un cable de control de ratón
USB

Conexión al puerto USB de un PC o Macintosh

1 Conecte un extremo del cable de control de ratón USB suministrado al puerto RS-232C/MOUSE del

proyector.

2 Conecte el otro extremo al terminal correspondiente del ordenador.

Cable de control del
ratón USB

1

Operaciones

• Windows 95 no es compatible con software controlador de ratón USB.

• Los requerimientos mínimos del sistema para el sistema de ratón tipo USB se muestran a continuación.

Windows

Hardware: Máquina con puerto USB que sea compatible con PC/AT.
OS: Windows 98/Windows 2000/Windows Me

Macintosh

Hardware: Serie Macintosh con puerto USB
OS: Mac OS 8.5 o superior

• Las funciones del ratón inalámbrico se pueden utilizar para controlar los ordenadores compatibles con un sistema de ratón
tipo USB.

Al puerto RS-232C/MOUSE

Al puerto USB

2

Ordenador

24

Funcionamiento del mando a distancia inalámbrico tipo ratón del mando a distancia

Posicionamiento del mando a distancia/ratón inalámbrico

• Las funciones del mando a distancia y del ratón inalámbrico se pueden utilizar para controlar el proyector
dentro de los márgenes mostrados más abajo.

• El mando a distancia se puede utilizar con las funciones del ratón inalámbrico para controlar las operaciones
del ratón en el ordenador conectado al proyector.

• La señal del mando a distancia puede reflejare en la pantalla para facilitar la operación. Sin embargo, la distancia eficaz
de la señal puede ser algo distinta debido al material de la pantalla.

Control del proyector o utilización de las funciones del ratón inalámbrico

Mando a distancia

23 (7 m)

30˚

30˚

Sensor del mando

a distancia

23 (7 m)

Botones efectivos en el modo MOUSE

Mando a distancia

(Vista frontal)

Ratón

Funcionamiento controlado
por ratón

R-CLICK

Mando a distancia

(Vista trasera)

45˚

Operaciones

45˚

30˚

Mando a distancia

Utilización como un ratón inalámbrico

• Cuando se pulse MOUSE, los botones del mando a
distancia se encenderán y éste se pondrá en el modo
MOUSE.

• Durante el modo MOUSE, el cursor se puede utilizar
como puntero. El modo MOUSE dura unos diez
segundos mientras los botones están encendidos.

• Cuando se pulse MENU o ENLARGE, el modo
MOUSE cambia al modo normal.

• El ratón inalámbrico tal vez no funcione correctamente si
su ordenador no está instalado correctamente. Consulte el
manual de manejo del ordenador para ver los detalles sobre
la configuración/instalación del controlador correcto de
ratón.

• Para los sistemas de ratón de un botón, utilice el botón L-
CLICK o R-CLICK.

• Para conservar energía de las pilas, MOUSE permanece
activo durante 10 segundos aproximadamente. Pulse de
nuevo MOUSE para volver a activarlo.

L-CLICK

25

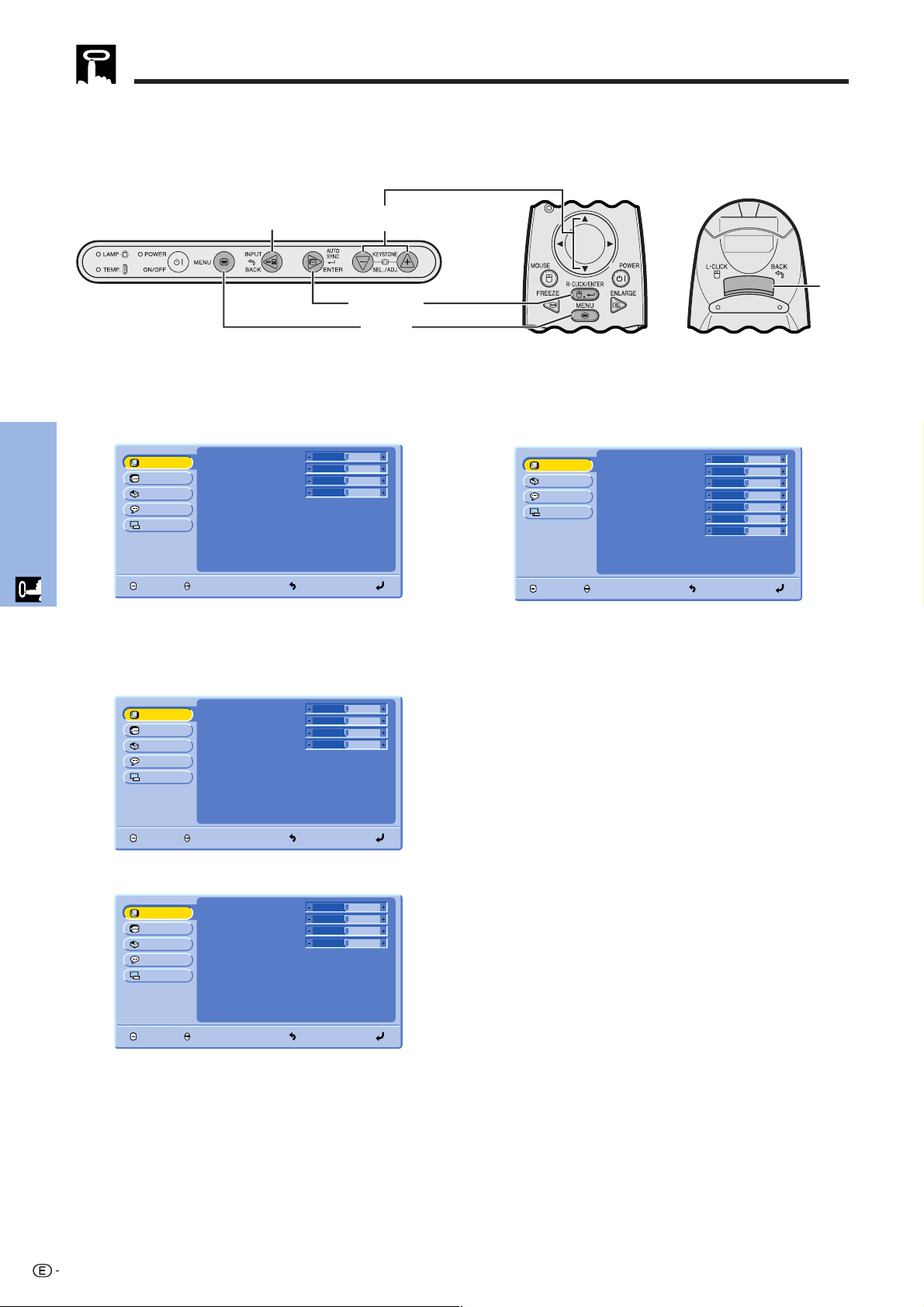

Utilización de las pantallas del menú GUI (Interface de usuario gráfico)

Este proyector tiene cuatro juegos de pantallas de menús (ENTRADA 1 (DVI), ENTRADA 1 (RGB), ENTRADA 1
(COMPONENTES) e ENTRADA 2 (S-VÍDEO) o 3 (VÍDEO)) que le permiten ajustar la imagen y varias configuraciones
del proyector. Estas pantallas de menú pueden operarse desde el proyector o el mando a distancia con los
botones siguientes.

Proyector

2,4,78

3,5,6

1,9

(GUI) Visualización en pantalla

Mando a distancia

8

Pantalla de menú del modo ENTRADA 1

(DVI) o (RGB) (Ejemplo)

Operaciones

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

FIN SELECCIONAR

Contrast

Brillantez

Rojo

Azul

Temp Clr

Reposición

0

0

0

0

Alta

ANTERIOR INTRODUCIR

Funcionamiento básico de la pantalla de menú

1

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

FIN SELECCIONAR

Contrast

Brillantez

Rojo

Azul

Temp Clr

Reposición

0

0

0

0

Alta

ANTERIOR INTRODUCIR

Pantalla de menú del modo ENTRADA 1 (COMPONENTES),

ENTRADA 2 (S-VÍDEO) o ENTRADA 3 (VÍDEO) (Ejemplo)

Imagen

Opciónes

Idioma

Modo PRY

FIN SELECCIONAR

Contraste

Brillantez

Color

Matiz

Nitidez

Rojo

Azul

Temp Clr

Reposición

0

0

0

0

0

0

0

Alta

ANTERIOR INTRODUCIR

1 Pulse MENU para visualizar el menú principal.

26

2, 3

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

FIN SELECCIONAR

Contrast

Brillantez

Rojo

Azul

Temp Clr

Reposición

0

0

0

0

Alta

ANTERIOR INTRODUCIR

2 Pulse ∂/ƒ para seleccionar un ítem de ajuste

en el menú principal.

3 Pulse ENTER para visualizar el menú secundario.

Utilización de las pantallas del menú GUI (Interface de usuario gráfico)

4, 5

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

Contraste

Brillantez

Rojo

Azul

Temp Clr

Reposición

Alta

0

0

0

0

4 Pulse ∂/ƒ para seleccionar un ítem de ajuste

en el menú secundario.

5 Pulse ENTER para activar el ítem de ajuste

seleccionado.

FIN SELECCIONAR

6

Contraste 0

7

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

FIN SELECCIONAR

Contraste

Brillantez

Rojo

Azul

Temp Clr

Reposición

ANTERIOR INTRODUCIR

01

0

0

0

Alta

ANTERIOR INTRODUCIR

6 Para visualizar un sólo ítem de ajuste, pulse

ENTER después de seleccionar el ítem. Sólo se
visualizarán la barra de menú y el ítem de ajuste
seleccionado.

7 Pulse ∂/ƒ para ajustar el ítem.

Operaciones

8 Pulse BACK para volver a la pantalla anterior.

9 Pulse MENU para salir del GUI.

• Para conocer detalles de los ítemes de la pantalla de menú
consulte las tablas de las páginas 28 y 29.

27

Utilización de las pantallas del menú GUI (Interface de usuario gráfico)

Ítemes en la barra de menú de modo ENTRADA
1 (DVI)

Ítemes en la barra de menú de modo ENTRADA 1
(RGB)

Menú principal Menú principal

Imagen

Sinc.fina

Opciónes Tempori.lámp.

Operaciones

Idioma English

Contraste

Brillantez

Rojo

Azul

Temp Clr

Reposición

Reloj

Fase

Pos.H.

Pos.V.

Información de señal

E. trapecial

Vis. Sile. AV

Visualizador

Desconex Automát

Fuente automática ON

Fondo

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Alta

Baja

Resolución

Frec.H.

Frec.V.

ON

OFF

ON

OFF

ON

OFF

OFF

Azul

Ninguno

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Ⳮ15ⳮ15

Ⳮ30ⳮ30

Ⳮ30ⳮ30

XXX ⳯ YYY

XXX kHz

XXX Hz

Ⳮ127ⳮ127

Imagen

Sinc.fina

Opciónes Tempori.lámp.

Idioma English

Menú secundarioMenú secundario

Contraste

Brillantez

Rojo

Azul

Temp Clr

Reposición

Reloj

Fase

Pos.H.

Pos.V.

Información de señal

E.trapecial

Vis. Sile. AV

Visualizador

Desconex Automát

Fuente automática ON

Fondo

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Alta

Baja

Ⳮ30ⳮ30

Ⳮ15ⳮ15

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Resolución

Frec.H.

Frec.V.

ON

OFF

ON

OFF

ON

OFF

OFF

Azul

Ninguno

XXX ⳯ YYY

XXX kHz

XXX Hz

Ⳮ127ⳮ127

Modo PRY

Frente

Techo y frente

Detrás

Techo y detrás

Modo PRY

Frente

Techo y frente

Detrás

Techo y detrás

• Los ítemes oscurecidos en la tabla de arriba se visualizarán en gris y no podrán ser seleccionados.

28

Utilización de las pantallas del menú GUI (Interface de usuario gráfico)

Ítemes en la barra de menú de modo
ENTRADA 1 (COMPONENTES)

Menú principal

Imagen

Opciónes Tempori.lámp.

Idioma English

Modo PRY

Menú secundario

Contraste

Brillantez

Color

Matiz

Nitidez

Rojo

Azul

Temp Clr

Reposición

E.trapecial

Vis. Sile. AV

Visualizador

Desconex Automát

Fuente automática ON

Fondo

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Frente

Techo y frente

Detrás

Techo y detrás

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Ⳮ70

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Alta

Baja

Ⳮ127ⳮ127

ON

OFF

ON

OFF

ON

OFF

OFF

Azul

Ninguno

Ítemes en la barra de menú de modo
ENTRADA 2 (S-VÍDEO) ó ENTRADA 3 (VÍDEO)

Menú principal

Imagen

Opciónes Tempori.lámp.

Idioma English

Menú secundario

Contraste

Brillantez

Color

Matiz

Nitidez

Rojo

Azul

Temp Clr

Reposición

E. trapecial

Vis. Sile. AV

Visualizador

Desconex Automát

Fuente automática ON

Fondo

Señal de vídeo

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Ⳮ70

Ⳮ30ⳮ30

Ⳮ30ⳮ30

Alta

Baja

Ⳮ127ⳮ127

ON

OFF

ON

OFF

ON

OFF

OFF

Azul

Ninguno

Auto

PAL

NTSC3.58

SECAM

NTSC4.43

PAL-M

PAL-N

PAL(60 Hz)

Operaciones

Modo PRY

Frente

Techo y frente

Detrás

Techo y detrás

•“Matiz” no aparece cuando se reciben señales “PA L”, “SECAM”, “PAL-M”, “PAL-N” o “PAL (60 Hz)” en el modo ENTRADA 2 (S-VÍDEO) o
ENTRADA 3 (VÍDEO).

29

Selección del idioma de visualización en pantalla

Operaciones

Proyector

Mando a distancia

(GUI) Visualización en pantalla

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

FIN SELECCIONAR

English
Deutsch

Español

Nederlands
Français
Italiano
Svenska
Português

2, 32, 41, 5

ANTERIOR INTRODUCIR

El inglés es el idioma inicial de las visualizaciones en
la pantalla. El idioma podrá ser inglés, alemán, español,
holandés, francés, italiano, sueco, portugués, chino,
coreano o japonés.

1 Pulse MENU.

2 Pulse ∂/ƒ para seleccionar “Idioma”, y luego

pulse ENTER.

3 Pulse ∂/ƒ para seleccionar el idioma deseado.

4 Pulse ENTER para memorizar el ajuste. La

visualización en pantalla queda así para visualizar
en el idioma seleccionado.

5 Para salir del GUI, pulse MENU.

Selección del modo del sistema de entrada de vídeo (ENTRADA 2 ó 3 solamente)

Proyector

Mando a distancia

(GUI) Visualización en pantalla

Imagen

Opciónes

Idioma

Modo PRY

Tempori.lámp.

E. trapecial

Vis. Sile. AV

Visualizador

Desconex Automát

Fuente automática ON

Fondo

Señal de vídeo

ON

ON

ON

Azul

Auto

2,3,42,3,51,6

0

100

El modo del sistema de entrada de vídeo está
programado en “Auto”; sin embargo puede cambiarlo
a un modo de sistema específico, si el modo de sistema
seleccionado no es compatible con el equipo
audiovisual conectado.

1 Pulse MENU.

2 Pulse ∂/ƒ para seleccionar “Opciónes”, y luego

pulse ENTER.

3 Pulse ∂/ƒ para seleccionar “Señal de vídeo”, y

luego pulse ENTER.

4 Pulse ∂/ƒ para seleccionar el modo de sistema

de vídeo deseado.

5 Pulse ENTER para memorizar el ajuste.

6 Para salir del GUI, pulse MENU.

• Cuando el modo del sistema se ajusta a “Auto”, es posible
que no se reciba una imagen clara debido a diferencias
de la señal. En caso de ocurrir esto, cambie al sistema de
vídeo de la señal de la fuente.

30

FIN SELECCIONAR

ANTERIOR INTRODUCIR

Ajustes de la imagen

Proyector

Mando a distancia

(GUI) Visualización en pantalla

Modo ENTRADA 1 (RGB)

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

Contraste

Brillantez

Rojo

Azul

Temp Clr

Reposición

Alta

Ajuste de la imagen

Se puede ajustar la imagen del proyector de acuerdo
a sus preferencias utilizando los siguientes ajustes de
imagen.

2,3,42,31,5

0

0

0

0

Descripción de los ítemes de ajuste

Ítem seleccionado

Contraste
Brillantez
Color
Matiz
Nitidez
Rojo
Azul
Reposición

• Estos ajustes no sirven en el modo ENTRADA 1 (DVI).

• “Color”, “Matiz” y “Nitidez” no aparecen en el modo
ENTRADA 1 (DVI) o (RGB).

1 Pulse MENU.

2 Pulse ∂/ƒ para seleccionar “Imagen” y luego

pulse ENTER.

Botón ƒ

Disminuir contraste
Disminuir brillantez
Disminuir intensidad del color
Los tonos de la piel se vuelven púrpura
Disminuir nitidez
Debilitar rojo
Debilitar azul

Botón ∂

Aumentar contraste
Aumentar brillantez
Aumentar intensidad del color
Los tonos de la piel se vuelven verdosos
Aumentar nitidez
Fortalecer rojo
Fortalecer azul

Todos los ítemes de ajustes de imagen vuelven a los ajustes
iniciales de fábrica.

Operaciones

FIN SELECCIONAR

ANTERIOR INTRODUCIR

Modo ENTRADA 1 (COMPONENTES)

Imagen

Opciónes

Idioma

Modo PRY

FIN SELECCIONAR

Contraste

Brillantez

Color

Matiz

Nitidez

Rojo

Azul

Temp Clr

Reposición

0

0

0

0

0

0

0

Alta

ANTERIOR INTRODUCIR

Modo ENTRADA 2 (S-VÍDEO) ó ENTRADA 3 (VÍDEO)

Imagen

Opciónes

Idioma

Modo PRY

FIN SELECCIONAR

Contraste

Brillantez

Color

Matiz

Nitidez

Rojo

Azul

Temp Clr

Reposición

0

0

0

0

0

0

0

Alta

ANTERIOR INTRODUCIR

3 Pulse ∂/ƒ para seleccionar un ítem de ajuste

específico y luego pulse ENTER.
Los ítemes, a excepción del que haya sido
seleccionado, se visualizarán en gris.

4 Pulse ∂/ƒ para mover la marca del ítem de

ajuste seleccionado al ajuste deseado.

5 Para salir del GUI, pulse MENU.

• Para reponer todos los ítemes de ajuste, seleccione
“Reposición”, y luego pulse ENTER.

31

Ajustes de la imagen

Operaciones

Proyector

Mando a distancia

(GUI) Visualización en pantalla

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

FIN SELECCIONAR

Contraste

Brillantez

Rojo

Azul

Temp Clr

Reposición

0

0

0

0

Alta

Baja

ANTERIOR INTRODUCIR

Selección de temperatura del color

Esta función puede utilizarse para ajustar la temperatura
del color de forma que se adapte al tipo de imagen
introducida en el proyector (vídeo, imagen de

2,3,42,3,41,5

ordenador, emisión de TV, etc.). Disminuya la
temperatura del color para crear unas imágenes rojizas
y más cálidas para los tonos naturales de la piel.
Aumente la temperatura del color para crear imágenes
azuladas y más frías con mayor brillo.

Descripción de la temperatura del color

Ítem seleccionado

Alta

Baja

1 Pulse MENU.

2 Pulse ∂/ƒ para seleccionar “Imagen” y luego

3 Pulse ∂/ƒ para seleccionar “Temp Clr” y luego

4 Pulse ∂/ƒ para seleccionar “Alta” o “Baja” y

Descripción

Aumenta la temperatura del color para proporcionar
imágenes más frescas, azuladas y como si fueran
fluorescentes. (Temperatura del color alta)

Disminuye la temperatura del color para proporcionar
imágenes más cálidas, rojizas y como si fueran
incandescentes. (Temperatura del color baja)

pulse ENTER.

pulse ENTER.

luego pulse ENTER.

5 Para salir del GUI, pulse MENU.

32

Ajustes de la imagen del ordenador (Modo ENTRADA 1 (RGB) solamente)

Proyector

Mando a distancia

Visualización en pantalla

1

Ajuste de la sincronización automática

• Se utiliza para ajustar automáticamente una imagen
de ordenador.

• El ajuste de sincronización automática se puede
hacer manualmente pulsando AUTO SYNC.

1 Pulse AUTO SYNC.

Durante el ajuste de sincronización automática se
visualiza “Ajuste imagen” como se muestra a la
izquierda.

• El ajuste de sincronización automática puede tardar un
poco en completarse dependiendo de la imagen del
ordenador conectado al proyector.

• Cuando no se pueda obtener una imagen óptima con el
ajuste de sincronización automática, utilice los ajustes
manuales. (Consulte los pasos de abajo.)

Operaciones

Proyector

Mando a distancia

(GUI) Visualización en pantalla

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

Reloj

Fase

Pos.H.

Pos.V.

Información de señal

Ajuste de imágenes del ordenador

Cuando muestra patrones de ordenador muy detallados
(azulejos, franjas verticales, etc.), se pueden producir
interferencias que a su vez causan parpadeos, franjas
verticales, o irregularidades en el contraste en partes

2,3,42,31,5

0

0

0

0

de la pantalla. En este caso, ajuste “Reloj”, “Fase”,
“Pos.H.”, y “Pos.V.” para lograr la imagen óptima del

ordenador.

Descripción de los ítemes de ajuste

Ítem seleccionado
Reloj

Fase

Pos.H.

Pos.V.

• El ajuste de imagen del ordenador se puede hacer
fácilmente pulsando AUTO SYNC (
de arriba para conocer detalles.

(Seleccion el modo de entrada del ordenador con
INPUT.)

Descripción

Ajusta el ruido vertical.
Ajusta el ruido horizontal (similar al ajuste de seguimiento de su
videograbadora).

Ajusta la imagen en la pantalla al centro moviéndola hacia la
izquierda o derecha.

Ajusta la imagen en la pantalla al centro moviéndola hacia
arriba o abajo.

). Consulte los pasos

FIN SELECCIONAR

ANTERIOR INTRODUCIR

1 Pulse MENU.

2 Pulse ∂/ƒ para seleccionar “Sinc.fina” y luego

pulse ENTER.

3 Pulse ∂/ƒ para seleccionar un ítem de ajuste

específico, y luego pulse ENTER.

4 Pulse ∂/ƒ para mover la marca del ítem de

ajuste seleccionado al ajuste deseado.

5 Para salir del GUI, pulse MENU.

33

Características útiles

Características útiles

Función de congelación

Mando a distancia

1, 2

Visualización en pantalla

Esta función le permite congelar inmediatamente una
imagen en movimiento. Esto resulta muy útil para
cuando se desea visualizar una imagen fija de un
ordenador o vídeo, para tener más tiempo de explicar
la imagen al público.
Usted también podrá utilizar esta función para visualizar
una imagen fija procedente de un ordenador mientras
prepara la presentación de las siguientes imágenes de
ordenador.

• Si la señal de entrada se cambia pulsando INPUT durante

1 Pulse FREEZE en el mando a distancia para

congelar la imagen.

2 Pulse de nuevo FREEZE para volver a la imagen

en movimiento.

FREEZE, la función se desactivará.

34

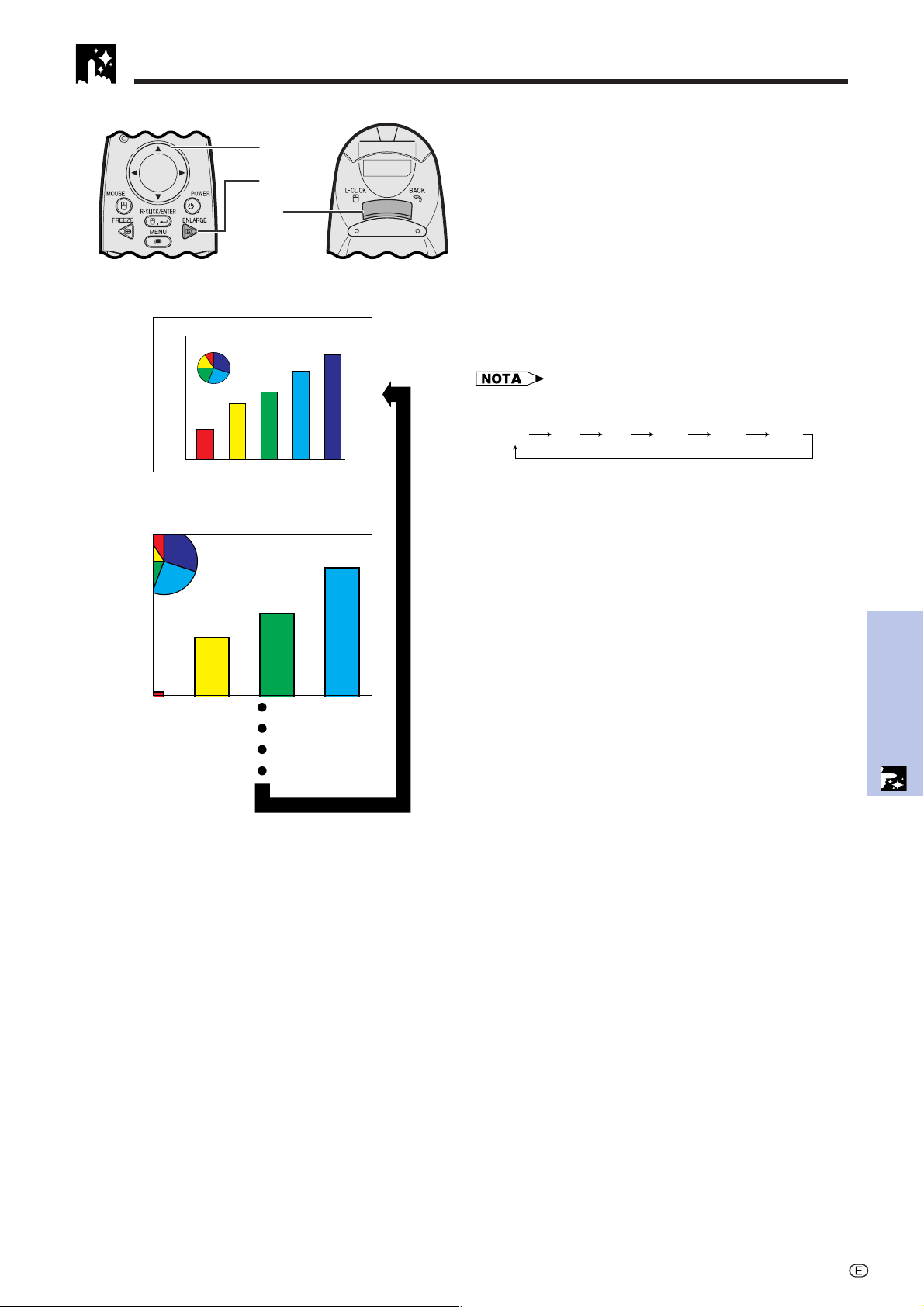

Aumento de imagen digital

Mando a distancia

2

1

3

Visualización en pantalla

s

Esta función le permite aumentar una parte específica
de una imagen. Es útil cuando desea visualizar una
parte detallada de la imagen.

1 Pulse ENLARGE en el mando a distancia. La

imagen aumentará cada vez que se pulse
ENLARGE.

2 Cuando la imagen esté aumentada, usted podrá

desplazarse por la imagen y explorarla utilizando
∂/ß/ƒ/©.

3 Para volver a ⳯1, pulse BACK (en el mando a

distancia solamente).

• Cada vez que se pulse ENLARGE, el aumento de la imagen
cambiará como se muestra a continuación.

ⴒ1 ⴒ4 ⴒ9 ⴒ16 ⴒ36 ⴒ64

• Si la señal de entrada cambia durante el aumento de
imagen digital, la imagen volverá a ⳯1. La señal de entrada
cambia a
(a) cuando se pulsa INPUT,
(b) cuando se interrumpe la señal de entrada
(c) cuando cambia la definición o el régimen de renovación.

Características útiles

35

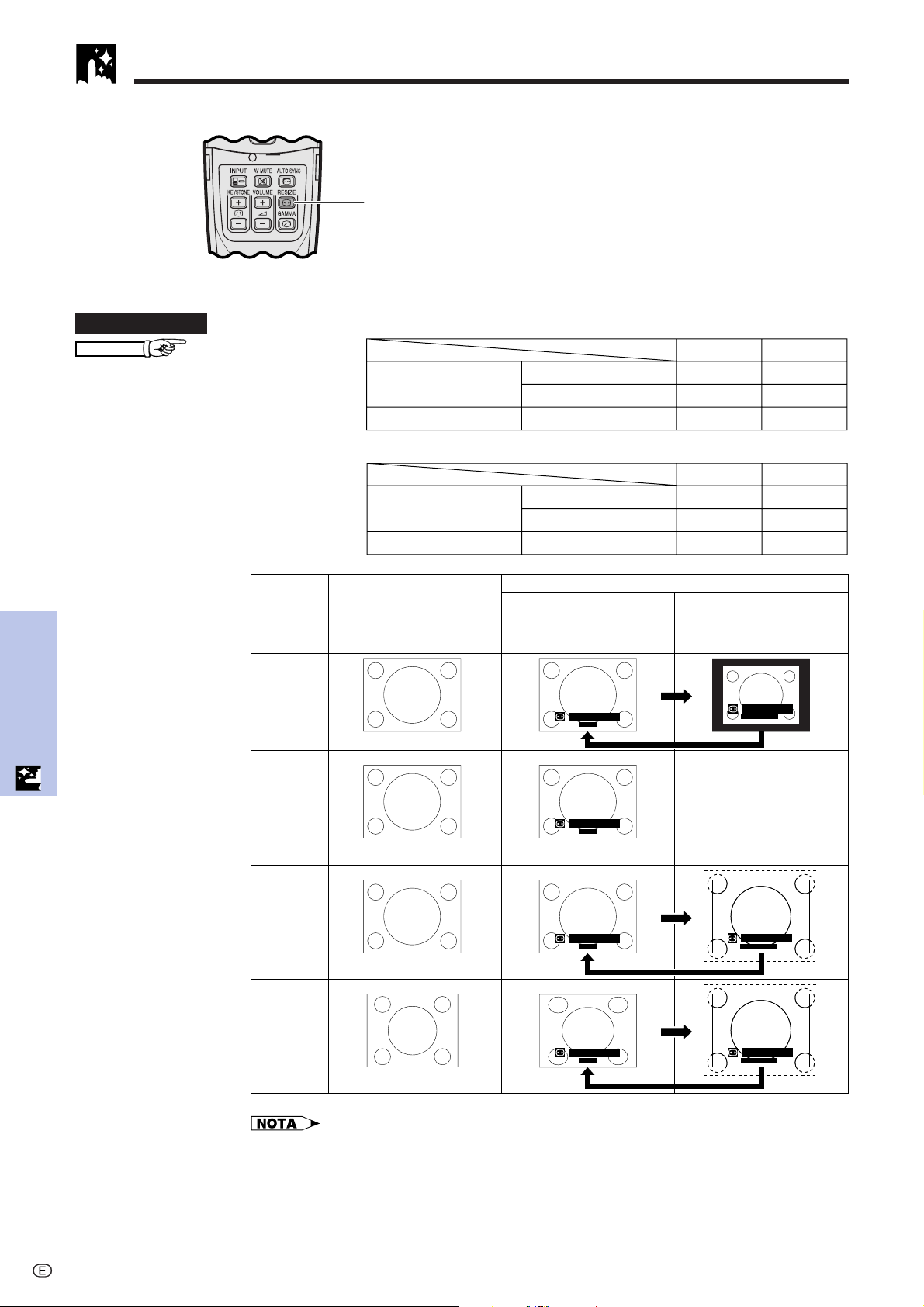

Selección del modo de visualización de imagen

Mando a distancia Esta función le permite modificar o personalizar el modo

de visuallización de la imagen para realzar la imagen
de entrada. Dependiendo de la señal de entrada, puede
elegir el modo de visualización de imagen que prefiera.

ísticas útiles

Caracter

ORDENADOR

EJEMPLO

VGA,

SVGA

(PG-M15X)

VGA

(PG-M15S)

XGA

(PG-M15X)

1

PG-M15X

Relación de aspecto 4:3

Otras relaciones de aspecto

PG-M15S

Relación de aspecto 4:3

Otras relaciones de aspecto

Sénal de entrada

1 Pulse RESIZE en el mando a distancia. Cada vez

que pulse RESIZE, el modo de imagen cambiará
como se muestra a continuación.

SVGA (800 ⳯ 600)

XGA (1024 ⳯ 768)

SXGA (1280 ⳯ 1024)

SVGA (800 ⳯ 600)

XGA (1024 ⳯ 768)

SXGA (1280 ⳯ 1024)

Imagen de pantalla de salida

NORMAL PUNTO POR PUNTO

Proyecta una imagen de
pantalla completa.

CAMBIO TAMAÑO

NORMAL

NORMAL

1024 ⳯ 768

1024 ⳯ 768

1024 ⳯ 768

NORMAL

800 ⳯ 600

800 ⳯ 600

800 ⳯ 600

Proyecta la señal de
resolución original de la
imagen.

PUNTO POR PUNTO

800 ⳯ 600

1280 ⳯1024

PUNTO POR PUNTO

1024 ⳯ 768

1280 ⳯ 1024

CAMBIO TAMAÑO

PUNTO POR PUNTO

–

–

36

SVGA

CAMBIO TAMAÑO

NORMAL

(PG-M15S)

XGA

(PG-M15S)

CAMBIO TAMAÑO

NORMAL

CAMBIO TAMAÑO

PUNTO POR PUNTO

SXGA

(PG-M15X)

SXGA

(PG-M15S)

CAMBIO TAMAÑO

NORMAL

CAMBIO TAMAÑO

PUNTO POR PUNTO

PG-M15X

• Cuando introduzca una señal XGA (1024⳯768), la visualización de la imagen se pondrá en
el modo NORMAL y la selección PUNTO POR PUNTO no estará disponible.

PG-M15S

• Cuando introduzca una señal SVGA (800⳯600), la visualización de la imagen se pondrá en
el modo NORMAL y la selección PUNTO POR PUNTO no estará disponible.

Selección del modo de visualización de imagen

DVD/VIDEO

EJEMPLO

PG-M15X

PG-M15S

• Buzón: El área de píxeles de 4:3 donde está grabada la imagen. Las bandas negras

• Apretada: Comprime una imagen realzada (ej. 16:9) creando una imagen de 4:3.

Sénal de entrada

Relación de aspecto 4:3

480I, NTSC,

PAL, SECAM

Relación de aspecto 4:3

480I, NTSC,

PAL, SECAM

en la parte superior e inferior son píxeles sin utilizar.

NORMAL ALARGAMIENTO BORDE

Proyecta una imagen de
pantalla completa.

NORMAL BORDEALARGAMIENTO

4:3 1024 ⳯ 768

Buzón

Apretada

4:3

Buzón

Apretada

1024 ⳯ 768

1024 ⳯ 768

NORMAL BORDEALARGAMIENTO

800 ⳯ 600

800 ⳯ 600

800 ⳯ 600

Imagen de pantalla de salida

Proyecta uniformemente una
imagen de 16:9 sobre toda la
pantalla (parte superior/
inferior cortada).

1024 ⳯ 576

1024 ⳯ 576

1024 ⳯ 576

800 ⳯ 450

800 ⳯ 450

800 ⳯ 450

768 ⳯ 576

768 ⳯ 576

768 ⳯ 576

600 ⳯ 450

600 ⳯ 450

600 ⳯ 450

Proyecta completamente una
imagen 4:3 (parte izquierda/
derecha cortada) en el modo de
imagen 16:9 alargada (consulte la
ilustración de la izquierda).

480I,

NTSC,

PAL,

SECAM

Relación de aspecto 4:3

Buzón

Apretada

CAMBIO TAMAÑO

NORMAL

CAMBIO TAMAÑO

NORMAL

CAMBIO TAMAÑO

NORMAL

CAMBIO TAMAÑO

ALARGAMIENTO

CAMBIO TAMAÑO

ALARGAMIENTO

CAMBIO TAMAÑO

ALARGAMIENTO

CAMBIO TAMAÑO

BORDE

CAMBIO TAMAÑO

BORDE

CAMBIO TAMAÑO

BORDE

Características útiles

37

Corrección gamma

ESTÁNDAR

GAMMA 1

Mando a distancia

Visualización en pantalla

1

• Gamma es una función que mejora la calidad de la
imagen. Ofrece una imagen más viva dando brillo a
las partes más oscuras de la imagen sin alterar el
brillo de las partes más brillantes.

• Son posible tres ajustes gama para permitir
diferencias en las imágenes que aparecen y en el
brillo de la habitación.

• Cuando aparecen imágenes con escenas oscuras
frecuentes, tales como una película o concierto o
cuando se ven imágenes en una habitación brillante,
esta función permite ver las escenas oscuras más
fácilmente y le da una impresión de gran profundidad
a la imagen.

Modos gamma

Modo seleccionado

ESTÁNDAR

GAMMA 1

GAMMA 2

1 Pulse GAMMA en el mando a distancia. Cada

vez que pulse GAMMA, el nivel de gamma
cambiará como se muestra a la izquierda.

Modo gamma

Imagen normal sin corrección gamma.

Aclara las partes oscuras de la imagen para
una presentación más fácil de ver.

Da más profundidad a las partes oscuras de la imagen
para una experiencia en teatro más excitante.

ísticas útiles

Caracter

ss

GAMMA 2

38

Verificación de la señal de entrada (Mode ENTRADA 1 (DVI) o (RGB) solamente)

Proyector

Mando a distancia

(GUI) Visualización en pantalla

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

Reloj

Fase

Pos.H.

Pos.V.

Información de señal

0

0

0

0

Resolución

Frec.H.

Frec.V.

1024 ⳯ 768

46.3 kHz

60 Hz

Esta función permite comprobar la información de señal
de entrada vigente.

1 Pulse MENU.

2, 32, 31, 4

2 Pulse ∂/ƒ para seleccionar “Sinc.fina” y luego

pulse ENTER.

3 Pulse ∂/ƒ para seleccionar “Información de

señal” y luego pulse ENTER.

4 Para salir del GUI, pulse MENU.

FIN SELECCIONAR

ANTERIOR INTRODUCIR

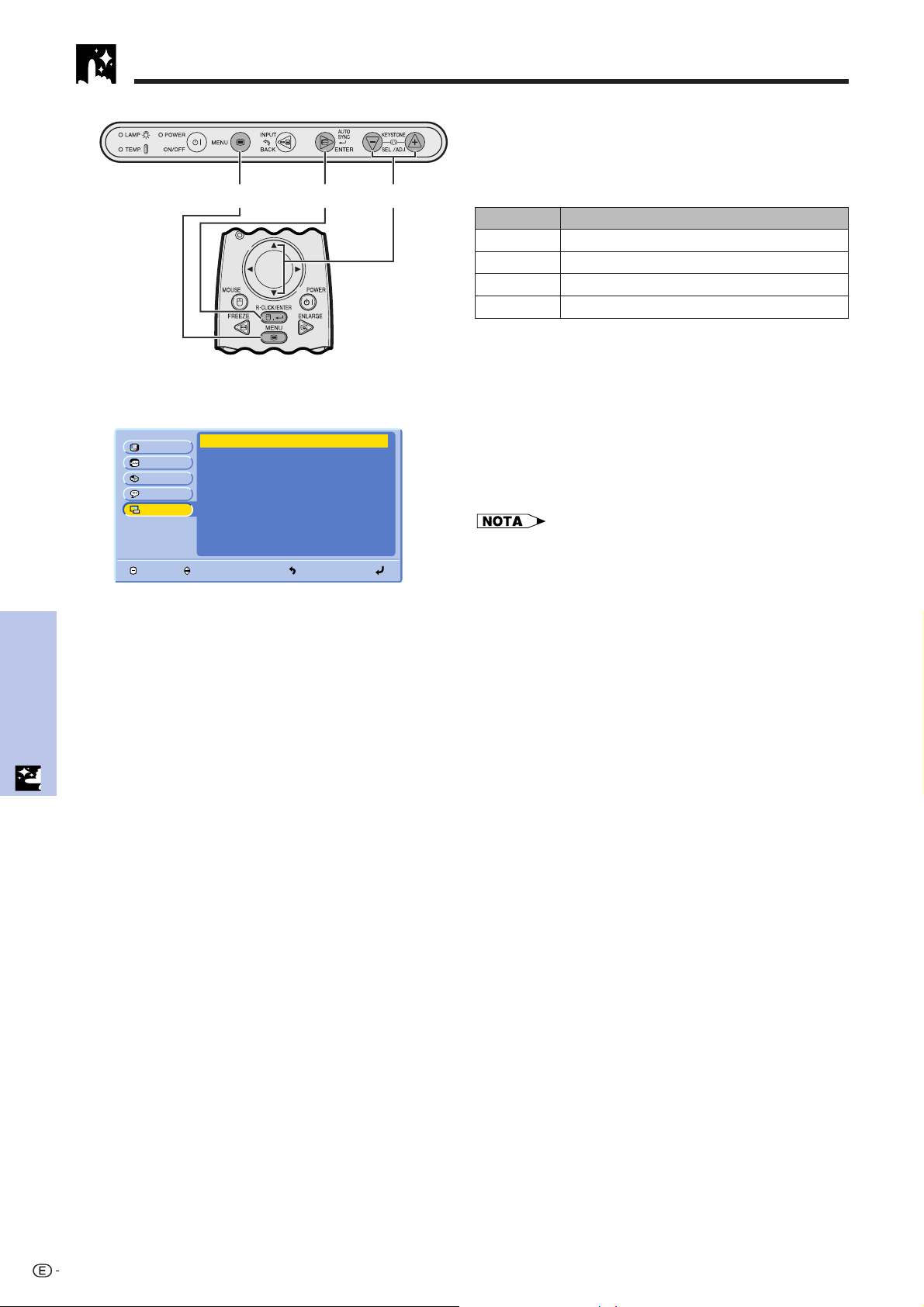

Verificación el tiempo de uso de la lámpara

Proyector

Mando a distancia

(GUI) Visualización en pantalla

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

Tempori.lámp.

E. trapecial

Vis. Sile. AV

Visualizador

Desconex Automát

Fuente automática ON

Fondo Azul

221

0

100

ON

ON

ON

Esta función permite comprobar el tiempo de uso
acumulado de la lámpara.

1 Pulse MENU.

2 Pulse ∂/ƒ para seleccionar “Opciónes” y luego

pulse ENTER. Se visualizará el tiempo de
utilización actual de la lámpara.

• Se recomienda cambiar la lámpara después de haberla
utilizado durante unas 1.400 horas aproximadamente. Vea
las páginas 47 y 48 para el cambio de la lámpara.

Características útiles

FIN SELECCIONAR

ANTERIOR INTRODUCIR

39

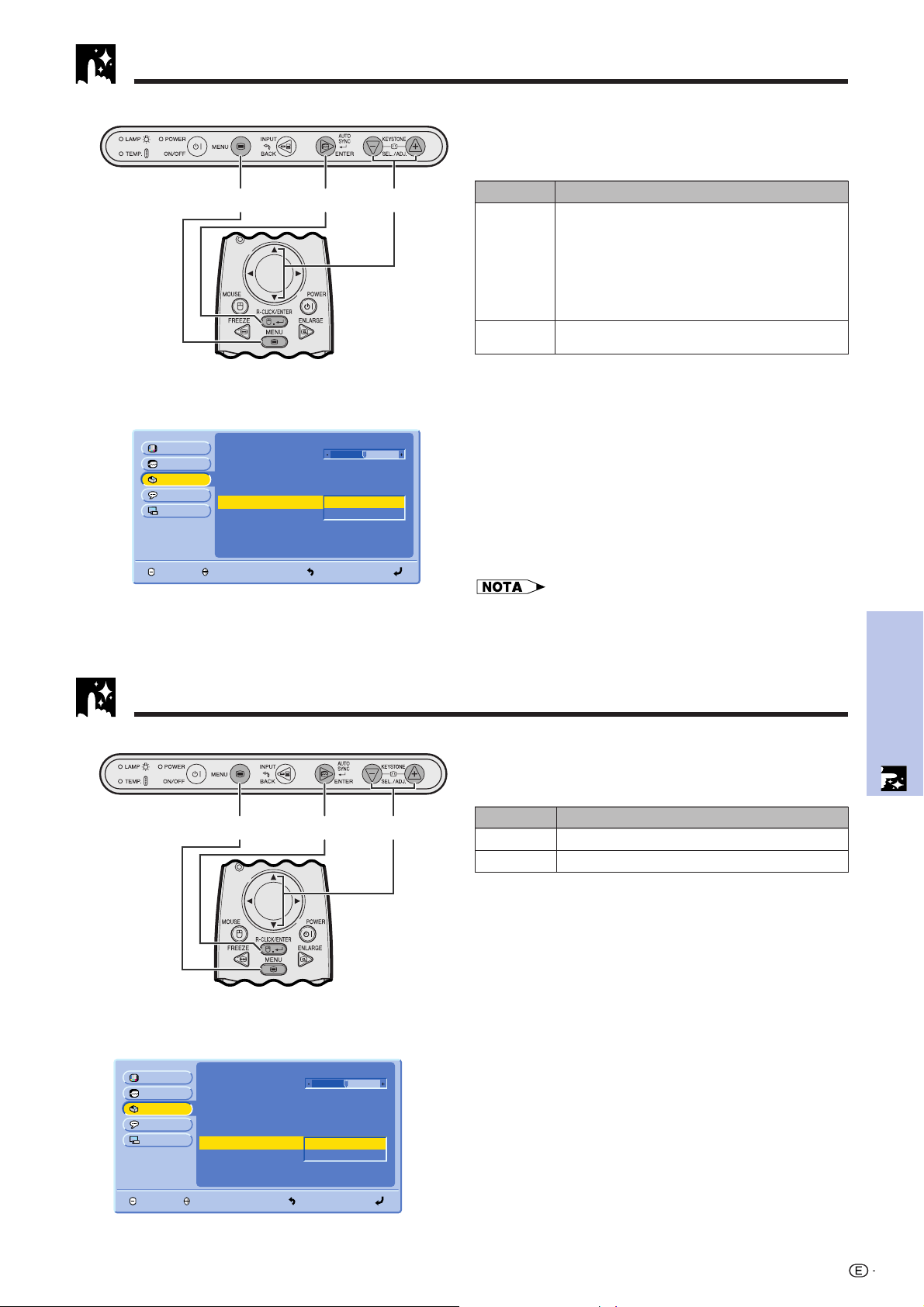

Encendido/apagado del mensaje de silenciamiento AV

Proyector

Mando a distancia

(GUI) Visualización en pantalla

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

Tempori.lámp.

E. trapecial

Vis. Sile. AV

Visualizador

Desconex Automát

Fuente automática ON

Fondo Azul

Esta función le permite apagar el mensaje que aparece
en la pantalla estando encendido el silenciamiento AV.

Descripción de la visualización del
silenciamiento AV

2,3,42,3,41,5

ON

OFF

ON

100

0

Ítem seleccionado

ON

OFF

Descripción

Se visualiza “AV SILENCIADOR”.

No se visualiza “AV SILENCIADOR”.

1 Pulse MENU.

2 Pulse ∂/ƒ para seleccionar “Opciónes” y luego

pulse ENTER.

3 Pulse ∂/ƒ para seleccionar “Vis.Sile.AV” y luego

pulse ENTER.

4 Pulse ∂/ƒ para seleccionar “ON” o “OFF” y luego

pulse ENTER.

5 Para salir del GUI, pulse MENU.

ísticas útiles

Caracter

FIN SELECCIONAR

Visualización en pantalla

ANTERIOR INTRODUCIR

40

Función de cancelación en la visualización en pantalla

Proyector

Mando a distancia

(GUI) Visualización en pantalla

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

Tempori.lámp.

E. trapecial

Vis. Sile. AV

Visualizador

Desconex Automát

Fuente automática ON

Fondo Azul

Esta función le permite apagar los mensajes en pantalla
que aparecen durante la selección de la entrada. Una
vez que “Visualizador” se ponga en “OFF” en el menú
GUI, los mensajes de la pantalla no aparecerán.

2,3,42,3,41,5

Descripción de la visualización en pantalla

Ítem seleccionado

ON
OFF

Descripción

Se muestra la visualización en pantalla.

No se muestra la visualización en pantalla.

1 Pulse MENU.

2 Pulse ∂/ƒ para seleccionar “Opciónes” y luego

pulse ENTER.

3 Pulse ∂/ƒ para seleccionar “Visualizador” y

luego pulse ENTER.

ON

ON

OFF

100

0

4 Pulse ∂/ƒ para seleccionar “ON” o “OFF” y luego

pulse ENTER.

5 Para salir del GUI, pulse MENU.

FIN SELECCIONAR

Visualización en pantalla

ANTERIOR INTRODUCIR

Características útiles

41

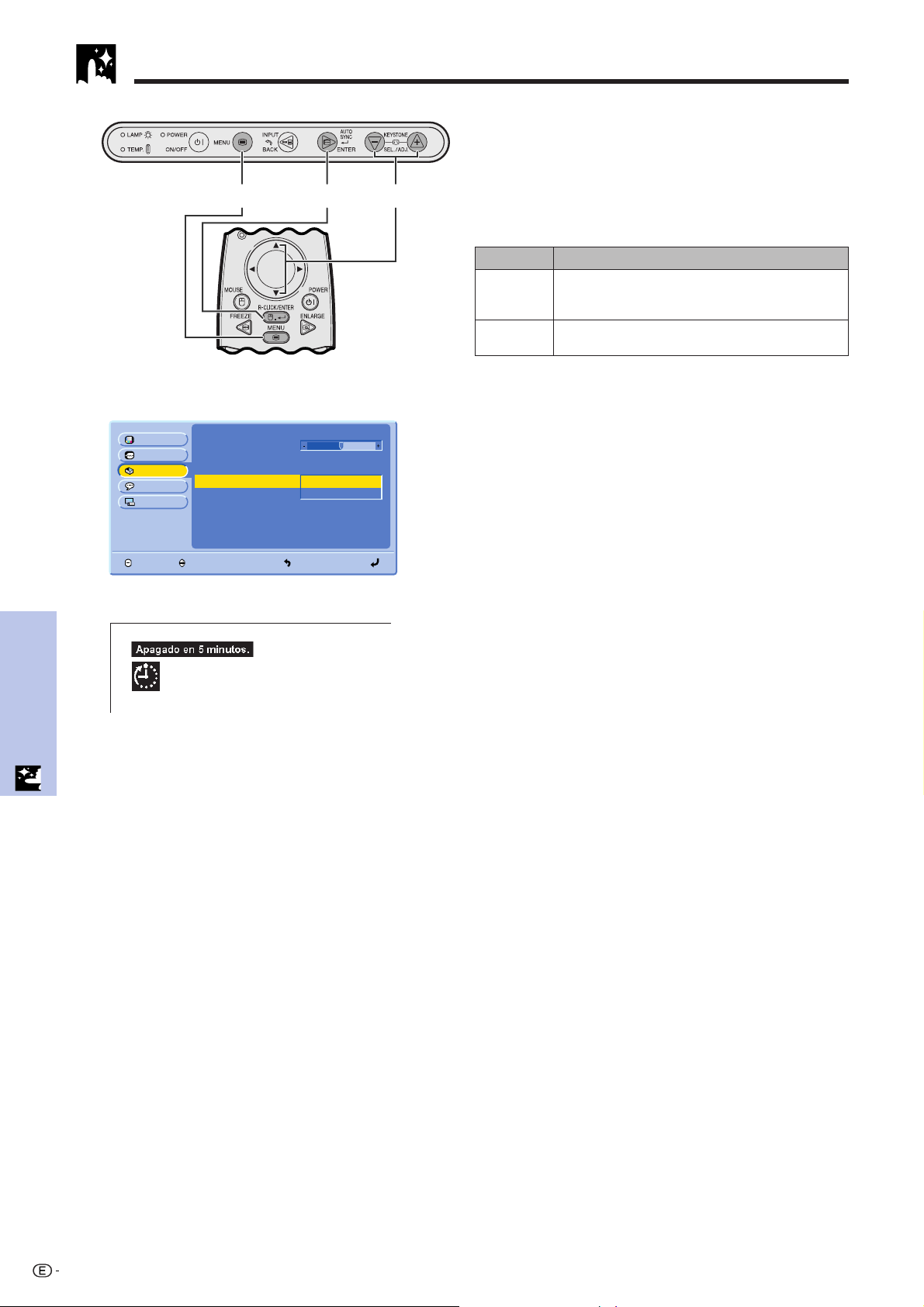

Función de desconexión automática de la alimentación

Proyector

Mando a distancia

(GUI) Visualización en pantalla

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

Tempori.lámp.

E. trapecial

Vis. Sile. AV

Visualizador

Desconex Automát

Fuente automática

Fondo Azul

Cuando no se detecte señal de entrada durante 15
minutos aproximadamente, el proyector se apagará
automáticamente. El mensaje en pantalla indicado
abajo aparecerá cinco minutos antes de que la
alimentación se desconecte automáticamente.

2,3,42,3,41,5

Descripción de la desconexión automática de
la alimentación

Ítem seleccionado

ON

OFF

1 Pulse MENU.

2 Pulse ∂/ƒ para seleccionar “Opciónes” y luego

ON

ON

ON

OFF

100

3 Pulse ∂/ƒ para seleccionar “Desconex Automát”

0

4 Pulse ∂/ƒ para seleccionar “ON” o “OFF” y luego

Descripción

La alimentación se desconecta automáticamente
después de unos 15 minutos si no se introduce
ninguna señal.

Desconexión automática de la alimentación
desactivada.

pulse ENTER.

y luego pulse ENTER.

pulse ENTER.

ísticas útiles

Caracter

FIN SELECCIONAR

Visualización en pantalla

ANTERIOR INTRODUCIR

5 Para salir del GUI, pulse MENU.

42

Detección automática de la fuente de entrada

Proyector

Mando a distancia

(GUI) Visualización en pantalla

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

Tempori.lámp.

E. trapecial

Vis. Sile. AV

Visualizador

Desconex Automát

Fuente automática

Fondo

Esta función se utiliza para detectar automáticamente
la fuente de entrada.

Descripción de la fuente de audio

2,3,42,3,41,5

Ítem seleccionado

ON

OFF

1 Pulse MENU.

2 Pulse ∂/ƒ para seleccionar “Opciónes” y luego

ON

ON

ON

ON

OFF

100

3 Pulse ∂/ƒ para seleccionar “Fuente automática”

4 Pulse ∂/ƒ para seleccionar “ON” o “OFF” y luego

0

Descripción

• Selecciona automáticamente la fuente de
entrada conectada al proyector.

• Si se detiene la señal, cambia automáticamente
a una fuente de entrada que está transmitiendo
una señal.

• Para la entrada de múltiples señales puede
omitir la fuente de entrada que no tiene señal de
entrada y selecciona la que tiene una señal.

• Permite seleccionar manualmente la fuente de
entrada conectada al proyector.

pulse ENTER.

y luego pulse ENTER.

pulse ENTER.

FIN SELECCIONAR

ANTERIOR INTRODUCIR

5 Para salir del GUI, pulse MENU.

• Cuando se ponga en “ON”, usted no podrá seleccionar

manualmente una entrada inactiva pulsando INPUT.

Selección de una imagen del fondo

Proyector

2,3,42,3,41,5

Mando a distancia

Esta función permite seleccionar la imagen visualizada
cuando no se envía ninguna señal al proyector.

Descripción de las imágenes del fondo

Ítem seleccionado
Azul
Ninguno

1 Pulse MENU.

2 Pulse ∂/ƒ para seleccionar “Opciónes” y luego

pulse ENTER.

3 Pulse ∂/ƒ para seleccionar “Fondo” y luego

pulse ENTER.

Descripción

Pantalla azul

Pantalla negra

Características útiles

(GUI) Visualización en pantalla

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

FIN SELECCIONAR

Tempori.lámp.

E. trapecial

Vis. Sile. AV

Visualizador

Desconex Automát

Fuente automática ON

Fondo Azul

0

100

ON

ON

ON

Ninguno

ANTERIOR INTRODUCIR

4 Pulse ∂/ƒ para seleccionar “Azul” o “Ninguno”

y luego pulse ENTER.

5 Para salir del GUI, pulse MENU.

43

Función de espejo/inversión de imagen

Proyector

Mando a distancia

(GUI) Visualización en pantalla

Imagen

Sinc.fina

Opciónes

Idioma

Modo PRY

FIN SELECCIONAR

Frente

Techo y frente

Detrás

Techo y detrás

2, 32, 31, 4

ANTERIOR INTRODUCIR

Este proyector tiene una función de espejo/inversión
de imagen que permite hacer una reversión de la
imagen o invertir la imagen proyectada para distintas
aplicaciones.

Descripción de las imágenes proyectadas

Ítem seleccionado
Frente
Techo y frente
Detrás
Techo y detrás

1 Pulse MENU.

2 Pulse ∂/ƒ para seleccionar “Modo PRY” y luego

pulse ENTER.

3 Pulse ∂/ ƒ para seleccionar el modo de

proyección deseado, y luego pulse ENTER.

4 Para salir del GUI, pulse MENU.

• Esta función se utiliza para las instalaciones de imagen de
espejo y con montaje en el techo. Vea la página 22 para
encontrar más detalles sobre estas instalaciones.

Imagen proyectada

Imagen normal

Imagen inversa

Imagen de espejo

Imagen de espejo y inversa

ísticas útiles

Caracter

44

Mantenimiento y
solución de problemas

solución de problemas

Mantenimiento y

45

Lámpara/indicadores de mantenimiento

Indicadores de mantenimiento

Indicador de cambio
de la lámpara

Indicador de alimentación

Indicador de aviso de la
temperatura

Indicador de aviso

Indicador de aviso
de la temperatura

Indicador de
cambio de la
lámpara

Condición Solución posible

La temperatura interna
es demasiado alta.

El indicador parpadea
en rojo.

La lámpara no se
enciende.

Es necesario
reemplazar la lámpara.

• La luz de aviso del proyector indica los problemas del
interior del proyector.

• Hay dos luces de aviso: Un indicador de aviso de la
temperatura que avisa que el proyector está demasiado
caliente, y un indicador de cambio de la lámpara que le
indica el momento en que debe reemplazarse la lámpara.

• Si se produce un problema, el indicador de aviso de la
temperatura o el indicador de cambio de la lámpara se
encenderá. Después de desconectarse la alimentación
siga los procedimientos se dan a continuación.

Problema

• Entrada de aire obstruida. • Ponga el proyector en un lugar con buena

• Avería del ventilador de

enfriamiento.

• Falla en el circuito interno.

• Refrigerando. • Espere hasta que el indicador deje de

• Lámpara fundida.

• Falla en el circuito de la
lámpara.

• La cubierta de la jaula de

la lámpara no está
instalada firmemente.

•

Se ha usado la lámpara
durante más de 1.400 horas.

ventilación.

• Lleve el proyector a reparar al concesionario

de proyectores autorizado por Sharp o
centro de servicio que le quede más
cercano.

parpadear y se apague.

Reemplace la lámpara con cuidado. (Vea las

•
páginas 47 y 48.)

• Lleve el proyector a reparar al concesionario

de proyectores autorizado por Sharp o
centro de servicio que le quede más
cercano.

• Si se ilumina el indicador de aviso de la temperatura, siga las posibles soluciones indicadas arriba y luego espere a que el proyector se
haya enfriado completamente antes de volver a conectar la alimentación. (Por lo menos 5 minutos.)

• Si se desconecta la alimentación y luego se vuelve a conectar, como en el caso de un breve descanso, es posible que se active el
indicador de cambio de la lampara, evitando que se conecte la alimentación. En ese caso, desenchufe el cable de alimentación de la toma
de la pared y vuélvalo a enchufar.

Lámpara

La lámpara de este proyector funcionará durante unas1.500 horas acumuladas, dependiendo de las condiciones
de utilización. Se recomienda reemplazar la lámpara después de 1.400 horas acumuladas o cuando note un
deterioro significativo en la calidad de la imagen y los colores. El tiempo de utilización de la lámpara puede
comprobarse con la visualización en pantalla (consulte la página 39).

PRECAUCION

• Peligro de luz intensa. No intente mirar por la abertura y el objetivo mientras el proyector esté funcionando.

• Como las condiciones de utilización pueden variar de forma significativa, es posible que la lámpara del proyector no dure 1.500 horas.

•“1.500 horas” arriba indica la duración promedia, y sólo deberá utilizarse como referencia. Esta duración es diferente de la del periodo de
garantía.

• Por motivos de seguridad, la alimentación no se conectará a partir de la cuarta vez que se intente conectarla si no se ha cambiado la

Mantenimiento y

lámpara después de haberla utilizado durante 1.500 horas.

solución de problemas

Condición

El indicador de cambio de la lámpara se
enciende en rojo y “LÁMP.” aparecerá en la
esquina inferior izquierda de la imagen.

Se produce un deterioro importante de la
calidad de imagen y color.

Se desconecta automáticamente la
alimentación y el proyector entra en el
modo de reserva.

“LÁMP.” aparecerá en la esquina inferior
izquierda de la imagen y la alimentación se
desconectará.

Problema

• Se ha utilizado la lámpara
durante más de 1.400
horas.

• Lamp has been used for
over 1.500 hours.

Solución posible

• Adquiera una unidad de lámpara/jaula de
repuesto (módulo de lámpara/jaula) del
tipo utilizado actualmente BQC-PGM15X//
1 en su concesionario de proyectores
autorizado por Sharp o centro de servicio
que le quede más cercano.

• Cambie la lámpara. (Vea las páginas 47 y

48.) Si lo desea, puede solicitar a su
concesionario de proyectores autorizado
por Sharp o centro de servicio que le
quede más cercano para que le cambie la
lámpara.

46

Reemplazo de la lámpara del proyector

PRECAUCION

• Si la lámpara se rompe, las partículas de cristal pueden ser un peligro. Pida a un concesionario de

proyectores autorizado por Sharp o centro de servicio que le cambie la lámpara si se produce su
rotura.

• No extraiga la jaula de la lámpara directamente después de haber estado funcionando el proyector.

La lámpara puede estar muy caliente. Espere por lo menos una hora después de haber
desenchufado el cable de alimentación para que la superficie de la jaula de la lámpara pueda
enfriarse por completo antes de sacar la jaula de la lámpara.

Se recomienda reemplazar la lámpara después de que ésta haya acumulado aproximadamente unas 1.400 horas de utilización
o cuando note un deterioro significativo en la calidad de la imagen y los colores. Cambie la lámpara con mucho cuidado
siguiendo las indicaciones siguientes.
Si la lámpara nueva no se enciende después del reemplazo, lleve el proyector a reparar al concesionario de proyectores
autorizado por Sharp o centro de servicio que le quede más cercano. Adquiera una unidad de lámpara de recambio (módulo
de lámpara/jaula) del tipo BQC-PGM15X//1 en el centro de servicio o en el establecimiento del concesionario de proyectores
autorizado por Sharp más cercano. Luego tenga cuidado de cambiar la lámpara siguiendo las instrucciones de abajo. Si lo
desea podrá sustituir la lámpara en nuestro centro de servicio o en el establecimiento del concesionario de proyectores
autorizado por Sharp más cercano.

AVISO IMPORTANTE PARA LOS CLIENTES DE LOS EE.UU.:

La lámpara incluida con este proyector tiene una garantía limitada para piezas y mano de obra de 90 días. Todas las
reparaciones de este proyector cubiertas por la garantía, incluyendo el cambio de la lámpara, deberán hacerse a través de
un concesionario de proyectores autorizado por Sharp o un centro de servicio. Para conocer el nombre del concesionario
de proyectores autorizado por Sharp o el centro de servicio más cercano a usted, llame gratis al: 1-888-GO-SHARP (1-888­467-4277).

EE.UU. solamente

Extracción e instalación de la unidad de lámpara

PRECAUCION

• Asegúrese de sacar la jaula de la lámpara por el asa. Asegúrese de no tocar la superficie de vidrio de la jaula de la
lámpara ni el interior del proyector.

• Para evitar heridas personales y daños en la lámpara, asegúrese de seguir con cuidado los pasos siguientes.

Desconecte la

1 3

alimentación principal.

Pulse ON/OFF en el proyector o
POWER en el control remoto.

Espere hasta que se pare el
ventilador de refrigeración.

o

Extraiga la jaula de la

46

lámpara.

Desenchufe el cable de

2

la alimentación.

Desenchufe el cable de la
alimentación de la toma de CA.

Inserte una jaula de

5

lámpara nueva.

Quite la cubierta de la
jaula de la lámpara.

Dé la vuelta al proyector y afloje los
tornillos para el mantenimiento por parte
del usuario que aseguran la tapa de la
jaula de la lámpara. Luego levante la
cubierta en el sentido de la flecha.

solución de problemas

Mantenimiento y

Coloque la cubierta de
la jaula de la lámpara.

Afloje los tornillos de fijación de
la jaula de la lámpara.
la jaula de la lámpara por el asa y
tire de la misma hacia usted.

Sostenga

Presione firmemente la jaula de
la lámpara al compartimiento de
la jaula de la lámpara. Apriete
los tornillos de fijación.

Deslice la cubierta de la jaula de
la lámpara hacia la dirección de
la flecha. Luego apriete los
tornillos para mantenimiento por
parte del usuario.

47

Reemplazo de la lámpara del proyector

Reposición de la lámpara del temporizador

Enchufe el cable de

1

alimentación.

Enchufe el cable de
alimentación en la toma de CA
del proyector.

Reponga el temporlzador de la lámpara.

2

Pulse simultáneamente KEYSTONE
(ⴐ) y KEYSTONE (ⴑ) y pulse ON/OFF

al mismo tiempo.

Se visualizará “LÁMP.
0000H”, indicando que el
temporizador de la
lámpara ha sido repuesto
a cero.

1

• Reponga a cero el temporizador de la lámpara sólo después de haber cambiado la lámpara.

Empleo del bloqueo Kensington

No hay imagen ni sonido.

Mantenimiento y

Se oye el sonido pero no aparece
la imagen.

solución de problemas

El color se debilita o es insatisfactorio.
La imagen es borrosa.

Aparece la imagen, pero no se
oye el sonido.

De Vez en cuando se oye un
sonido anormal del aparato.

El indicador de mantenimiento se
enciende.

Aparece ruido de imagen.
La lámpara no se enciende.

Conector estándar de
seguridad Kensington

Solución de problemas

Problema

• El cable de alimentación del proyector no está enchufado en la toma de la pared.

• La entrada seleccionada no es la correcta. (Vea la página 19.)

• Cables mal conectados al panel trasero del proyector. (Vea las páginas 13–17.)

• Se han gastado las pilas del mando a distancia. (Vea la página 10.)

• La cubierta de la jaula de la lámpara no está firmemente instalada. (Vea la página 47.)

• Cables mal conectados al panel trasero del proyector. (Vea las páginas 13–17.)

• Los ajustes “Contraste” y “Brillantez” no están en la posición mínima. (Vea la página 31.)

• Los ajustes “Color” y “Matiz” no son correctos. (Vea la página 31.)

• Ajuste el enfoque. (Vea la página 19.)

• La distancia de proyección es excesiva para poder realizar correctamente el enfoque. (Vea la página 20–

21.)

• Cables mal conectados al panel trasero del proyector. (Vea las páginas 13–17.)

• El volumen está ajustado al mínimo. (Vea la página 19.)

• Si la imagen es normal el sonido se debe a la retracción de la estructura causada por los cambios

de temperatura. Esto no afecta el funcionamiento ni el rendimiento.

• Consulte la sección “Lámpara/indicadores de mantenimiento” en la página 46.

• Ajuste “Fase”. (Vea la página 33.)

• La cubierta de la jaula de la lámpara no está firmemente instalada. (Vea la página 47.)

Este proyector tiene un conector estándar de seguridad
Kensington para poderlo emplear con un sistema de
seguridad Kensington MicroSaver. Consulte la
información que se sirve con el sistema para ver las
instrucciones sobre el empleo para asegurar el
proyector.

Comprobación

48

Apéndice

Utilización de la bolsa de transporte blanda

Utilice la bolsa de transporte blanda para impedir estropear su proyector y su objetivo durante el transporte.

PRECAUCION

• No levante ni transporte el proyector tomándolo por el objetivo o por la tapa del
objetivo porque éste podría estropearse.

• Aparte del proyector, no ponga nada más en la bolsa de transporte blanda.

• Asegúrese de que el proyector se haya enfriado adecuadamente antes de ponerlo
en la bolsa de transporte blanda.

• Utilice la bolsa de transporte blanda sólo cuando guarde o transporte el proyector.

• No deje el proyector expuesto a la luz solar directa, en el interior de un automóvil
sin ventilación adecuada o cerca de un equipo que genere calor.

Instalación de la tapa del objetivo

Instálela como se muestra en la
imagen de la derecha.

Cuando retire la tapa del objetivo, tire
de ella presionando las dos partes
convexas.

Apéndice

49

Asignaciones de las conexiones de clavijas

Puerto de entrada de DVI 1: 29 clavijas

C5

C4 C3

24 17

816 1

C2 C1

• *1Retorno para  5 V, sincronización
horizontal y sincronización vertical

2

Estas clavijas no se utilizan en este equipo

• *

Entrada DVI

N.° de clavija

9

1 Datos 2 T.M.D.S.

Nombre

2 Datos 2 T.M.D.S.
3 Blindaje de datos 2/4 T.M.D.S.
4 Datos 4 T.M.D.S.*
5 Datos 4 T.M.D.S.*

2
2

6 Reloj DDC
7 Datos DDC
8 Sincronización vertical

9 Datos 1 T.M.D.S.
10 Datos 1 T.M.D.S.
11 Blindaje de datos 1/3 T.M.D.S.
12 Datos 3 T.M.D.S.*
13 Datos 3 T.M.D.S.*
14 Alimentación de  5 V
15 Masa*

1

2
2

16 Detección de clavija conectada
17 Datos 0 T.M.D.S.
18 Datos 0 T.M.D.S.
19 Blindaje de datos 0/5 T.M.D.S.
20 Datos 5 T.M.D.S.*
21 Datos 5 T.M.D.S.*

2
2

22 Blindaje de reloj T.M.D.S.
23 Reloj  T.M.D.S.
24 Reloj  T.M.D.S.

C1 Entrada analógica de rojo
C2 Entrada analógica de verde
C3 Entrada analógica de azul
C4 Sincronización horizontal
C5 Masa

Entrada RGB

N.° de clavija

1 Sin conectar
2 Sin conectar
3 Sin conectar
4 Sin conectar
5 Sin conectar
6 Reloj DDC
7 Datos DDC
8 Sincronización vertical

9 Sin conectar
10 Sin conectar
11 Sin conectar
12 Sin conectar
13 Sin conectar
14 Alimentación de  5 V
15 Masa
16 Sin conectar
17 Sin conectar
18 Sin conectar
19 Sin conectar
20 Sin conectar
21 Sin conectar
22 Sin conectar
23 Sin conectar
24 Sin conectar

C1 Entrada analógica de rojo
C2 Entrada analógica de verde
C3 Entrada analógica de azul
C4 Sincronización horizontal
C5 Masa

Nombre

Apéndice

Entrada COMPONENTES

N.° de clavija

1 Sin conectar
2 Sin conectar
3 Sin conectar
4 Sin conectar
5 Sin conectar
6 Sin conectar
7 Sin conectar
8 Sin conectar

9 Sin conectar
10 Sin conectar
11 Sin conectar
12 Sin conectar
13 Sin conectar
14 Sin conectar
15 Masa
16 Sin conectar
17 Sin conectar
18 Sin conectar
19 Sin conectar
20 Sin conectar
21 Sin conectar
22 Sin conectar
23 Sin conectar
24 Sin conectar

C1 Entrada analógica Pr
C2 Entrada analógica Y
C3 Entrada analógica Pb
C4 Sin conectar
C5 Masa

Nombre

50

Asignaciones de las conexiones de clavijas

Puerto de salida de señales (ENTRADA 1): Conector hembra D-Sub mini de 15 clavijas

Salida COMPONENTES

Analógica

R (CR)

1P
2Y

B (CB)

3P
4 Sin conectar
5 Sin conectar
6 Tierra (P
7 Tierra (Y)
8 Tierra (P

9 Sin conectar
10 Sin conectar
11 Sin conectar
12 Sin conectar
13 Sin conectar
14 Sin conectar
15 Sin conectar

11

Salida RGB

Analógica

1 Salida de vídeo (rojo)

15
6
1

10

5

2 Salida de vídeo (verde/

sincronización verde)

3 Salida de vídeo (azul)
4 Sin conectar
5 Sin conectar
6 Tierra (rojo)
7 Tierra

(verde/sincronización verde)
8 Tierra (azul)
9 Sin conectar

10 Tierra
11 Tierra
12 Sin conectar
13 Señal de sincronía horizontal
14 Señal de sincronía vertical
15 Sin conectar

Terminal RS-232C: Conector hembra mini DIN de 7 clavijas

R)

B)

6

7

4

N.° de clavija Señal Nombre

1 VCC (USB) Alimentación USB

5

3

2 RD Datos de recepción
3 SD Datos de transmisión
4 USB () Datos USB ()
5 Tierra Tierra de señal
6 USB () Datos USB ()
7 NC (Reservada)

21

Puerto RS-232C: Conector macho D-sub de 9 clavijas del cable DIN-D-sub RS-232C

15

69

N.° de clavija Señal Nombre

1CD
2 RD Datos de recepción
3 SD Datos de transmisión
4ER
5 SG Tierra de señal
6 DR Datos preparados
7 RS Solicitud de transmisión
8 CS Listo para enviar
9CI

Conector USB: Conector USB de 4 clavijas del cable de control del ratón USB

N.° de clavija Señal Nombre

1 VCC Alimentación USB

4321

2 USB Datos USB
3 USB Datos USB
4 SG Tierra de señal

Apéndice

51

Especificaciones del terminal RS-232C

Control de ordenador

Puede emplearse un ordenador para controlar el proyector conectando un cable RS-232C (modem nulo, tipo
cruzado, de venta por separado) al proyector. (Para la conexión, vea la página 17.)

Condiciones de las comunicaciones

Ajuste el terminal en serie del ordenador para que corresponda con los datos.
Formato de la señal: Conforme a las normas RS-232C.
Velocidad de transmisión: 9.600 bps
Longitud de datos: 8 bits
Bit de paridad: NO
Bit de parada: 1 bit
Control del flujo: Ninguno

Formato básico

Los comandos desde el ordenador se transmiten en el orden siguiente: Comando, parámetro y código de retorno.
Después de que el proyector ha procesado el comando procedente del ordenador, emite un código de respuesta
al ordenador.

Formato del comando

C1 C2 C3 C4 P1 P2 P3 P4

Comando de 4 dígitos

Parámetro de 4 dígitos

Código de retorno (0DH)

Formato del código de respuesta

Respuesta normal

O K

Código de retorno (0DH)

Respuesta de problema (Fallo debido a un comando/parámetro incorrecto o a otros errores de comunicación)

E R R

Código de retorno (0DH)

Cuando se transmite más de un código, transmita cada comando sólo después de que se haya verificado el
código de respuesta OK para el comando anterior.

• Cuando emplee la función de control de ordenador del proyector, el estado de funcionamiento del proyector no podrá
leerse en el ordenador. Por lo tanto, confirme el estado transmitiendo comandos de visualización para cada menú de ajuste
y compruebe el estado con la visualización en pantalla. Si el proyector recibe un comando que no sea un comando de
visualización de menú, ejecutará el comando sin visualización en pantalla.

Comandos

EJEMPLO

• Cuando CONMUTACIÓN DE ENTRADA se ponga en ENTRADA 1 (DVI).

ProyectorOrdenador

IRGB _ 1__ OK

→
←

ÍTEM DE

CONTROL

ALIMENTACIÓN

CONMUTACIÓN DE
ENTRADA

Apéndice

• Si aparece subrayado (_) en la columna de los parámetros, introduzca un espacio.

COMANDO

C1 C2 C3 C4 P1 P2 P3 P4

P

O

P

O

I

R

I

R

I

R

I

V

I

V

PARÁMETRO

_

_

_

W

R

_

_

_

W

R

_

_

_

B

G

_

_

_

B

G

_

_

_

B

G

_

_

_

D

E

_

_

_

D

E

CONTENIDOS
DE CONTROL

0

DESCONEXIÓN AUTOMÁTICA DE LA ALIMENTACIÓN (ESPERA)

1

CONEXIÓN DE LA ALIMENTACIÓN

1

ENTRADA 1 (DVI)

2

ENTRADA 1 (RGB)

3

ENTRADA 1 (COMPONENTES)

1

ENTRADA 2 (S-VíDEO)

2

ENTRADA 3 (VíDEO)

52

Gráfica de compatibilidad con ordenador

Frecuencia horizontal: 31,5–80 kHz
Frecuencia vertical: 56–85 Hz
Reloj de pixeles: 25–135 MHz
Compatible con señales de sincronización en verde y sincronización compuesta
Compatible con SXGA (1.280  1.024) en compresión inteligente
Compatible con XGA (1.024  768) en compresión inteligente (PG-M15S solamente)

PC/

MAC/

WS

PC

PC/

MAC 13"

PC/

MAC 19"
MAC 16"

MAC 21"

VGA

SVGA

XGA

SXGA

VGA

XGA

SVGA

SXGA

Resolución

640  350

720  350

640  400

720  400

640  480

800  600

1.024  768

1.152  864

1.152  882

1.280 1.024

640  480

1.024  768

832  624

1.152  870

Frecuencia

horizontal

Frecuencia

(kHz)

27,0 60
31,5 70
37,9 85
27,0 60
31,5 70
27,0 60
31,5 70
37,9
27,0
31,5
37,9
26,2
31,5
34,7
37,9
37,5
43,3
31,3 50
35,1 56
37,9 60
44,5 70
48,1 72
46,9 75
53,7 85
35,5 43
40,3 50
48,4 60
56,5 70
60,0 75
68,7 85
55,0 60
66,2 70
67,5 75
54,8 60
65,9 72
64,0 60

48,4 60
60,0
49,7 75

68,7

vertical

(Hz)

85
60
70
85
50
60

70
72
75
85

67

75

75

Estándar

VESA















































Visualización

M15S

Elevado

Verdadero

Compresión

inteligente

Elevado35,0

Compresión

inteligente

Visualización

M15X

Elevado

Verdadero

Compresión

inteligente

Elevado

Verdadero

Elevado

Compresión

inteligente

• Es posible que este proyector no pueda visualizar imágenes de ordenadores Notebook en el modo simultáneo (CRT/
LCD). En ese caso, desconecte el visualizador de LCD del ordenador Notebook y emita los datos de visualización en el
modo “sólo CRT”. Los detalles sobre cómo cambiar los modos de visualización los encontrará en el manual de manejo
de su ordenador Notebook.

• Este proyector puede recibir señales VGA del formato VESA de 640  350, sin embargo, en la pantalla aparecerá “640
 400”.

Apéndice

53

Especificaciones

Apéndice

Tipo de producto

Modelo

Sistema de vídeo

Método de visualización

Panel DMD

Objetivo

Lámpara de proyección

Relación de contraste

Señal de entrada de vídeo

Señal de entrada de S-vídeo

Señal de entrada conponente

Definición horizontal

Señal de entrada RGB de

ordenadorl

Reloj de pixeles

Frecuencia vertical

Frecuencia horizontal

Señal de entrada de audio

Salida de audio

Sistema de altavoz

Tensión nomina

Corriente de entrada

Frecuencia nominal

Consumo

Disipación térmica

Temperatura de funcionamiento

Temperatura de almacenaje

Caja

Frecuencia de portadora I/R

Dimensiones (aprox.)

Peso (aprox.)

Accesorios suministrados

Partes de recambio

Proyector multimedia digital
PG-M15X/PG-M15S
NTSC/NTSC 4.43/PAL/PAL-M/PAL-N/PAL 60/SECAM/DTV480i
Digital Micromirror Device™ de un solo chip (DMD™) de Texas Instruments
Tamaño del panel: 17,8 mm (0,7), XGA DMD/SVGA DMD de 1 chip
N.° de puntos: 786.432 puntos (1.024 [H]  768 [V])/PG-M15X

480.000 puntos (800 [H]  600 [V])/PG-M15S
Objetivo zoom de 1–1,2, F2,2–2,4, f = 28,5–34,2 mm
Lámpara de descarga de alta intensidad (lámpara HID), 120 W CA
500:1
Conector RCA (INPUT 3): VÍDEO, vídeo compuesta, 1,0 Vp-p, sincronización negativa, 75
Ω terminal
Conector DIN Mini de 4 clavijas (INPUT 2)
Y (señal de luminancia): 1,0 Vp-p, sincronización negativa, 75 Ω terminal
C (señal de crominancia): ráfaga 0,286 Vp-p, 75 Ω terminal
Conector de 29 clavijas (INPUT 1)
Y: 1,0 Vp-p, sincronización negativa, 75 Ω terminal

B: 0,7 Vp-p, 75 Ω terminal

P

R: 0,7 Vp-p, 75 Ω terminal

P
700 líneas de TV (entrada de vídeo)
Conector de 29 clavijas (INPUT 1)
Entrada analógica RGB tipo separado/sincronización en verde: 0–0,7 Vp-p, positiva, 75 Ω
terminal

EÑAL DE SINCRONIZACIÓN HORIZONTAL: Nivel TTL (positivo/negativo)

S

EÑAL DE SINCRONIZACIÓN VERTICAL: Igual que arriba

S
25–135 MHz
56–85 Hz
31,5–80 kHz
Miniclavija de 3,5 ø: AUDIO, 0,4 Vrms, más de 47 kΩ (estéreo)
2,0 W (monofónico)
4  2,8 cm
100–240 VCA
2,0 A
50/60 Hz
180 W
Menos de 680 BTU/hora
41°F a 95°F (5°C a 35°C)
14°F a 140°F (10°C a 60°C)
Aleación de magnesio (panel de terminales, cubierta de lámpara y cubierta de ventilación
lateral de plástico)
38 kHz

55

⁄64  1 31⁄32  6 59⁄64 (225 (An)  50 (Al)  176 (Prf) mm) (sólo el cuerpo principal)

8

55

⁄64  2 19⁄32  6 31⁄32 (225 (An)  66 (Al)  177 (Prf) mm) (incluyendo las patas de

8
ajuste y partes de proyección)
3,5 lbs (1,6 kg)
Mando a distancia, Dos pilas del tamaño AAA, Cable de alimentación para los EE.UU.,
Canadá, etc. (5 11, 1,8 m), Cable de alimentación para Europa, a excepción del Reino
Unido (5 11, 1,8 m), Cable de alimentación para el Reino Unido, Hong Kong y Singapur
(5 11, 1,8 m), Cable de alimentación para Australia, Nueva Zelanda y Oceanía (5 11,
1,8 m), Cable DVI analógico a VGA (5 11, 1,8 m), Adaptador DVI analógico a VGA,
Cable de audio de PC (6 7, 2,0 m), Cable DIN-D-sub RS-232C (6

1

⁄2, 16,5 cm), Cable
RGB de ordenador (5 11, 1,8 m), Cable de control del ratón USB (5 11, 1,8 m), Cable
de vídeo (5 11, 1,8 m), Cable de S-vídeo (5 11, 1,8 m), Cable de AV (5 11, 1,8 m),
Bolsa de transporte blanda, Tapa de objetivo con correa, CD-ROM, Manual de manejo del
proyector, Guía de referencia rápida del proyector
Mando a distancia (9HJ7583104001), Pilas del tamaño AAA (9HJ4683101001), Cable de
alimentación para los EE.UU., Canadá, etc. (9HJ4283114001), Cable de alimentación
para Europa, a excepción del Reino Unido (9HJ4283116001), Cable de alimentación para
el Reino Unido, Hong Kong y Singapur (9HJ4283117001), Cable de alimentación para
Australia, Nueva Zelanda y Oceanía (9HJ4283118001), Cable DVI analógico a VGA
(9HJ4283119001), Adaptador DVI analógico a VGA (9HJ4283124001), Cable de audio de
PC (9HJ4283120001), Cable DIN-D-sub RS-232C (9HJ4283123001), Cable RGB de
ordenador (9HJ4283111001), Cable de control del ratón USB (9HJ4283122001), Cable de
vídeo (9HJ4283112001), Cable de S-vídeo (9HJ4283113001), Cable de AV
(9HJ4283121001), Bolsa de transporte blanda (9HJ5383101001), Tapa de objetivo con
correa (9HJ7083117001), CD-ROM (9HJ3683104001), Manual de manejo del proyector
(9HJ3683107001), Guía de referencia rápida del proyector (9HJ3683110001)

Este proyector Sharp utiliza un panel DMD. Este sofisticado panel
contiene 786.432 (PG-M15X)/480.000 (PG-M15S) píxeles. Como con
cualquier equipo electrónico de alta tecnología como por ejemplo
televisores grandes, sistemas de vídeo y videocámaras, hay ciertas
tolerancias aceptables que el equipo debe cumplir.

Especificaciones sujetas a cambios sin previo aviso.

54

Esta unidad tiene algunos píxeles inactivos, dentro de las tolerancias
aceptables, que pueden producir puntos inactivos en la pantalla de
la imagen. Esto no afecta a la calidad de la imagen ni a la duración
del aparato.

Dimensiones

(176)

64

/

59

6

Vista trasera

Vista superior

Vista lateral

8 55/64 (225)

6 1/32 (153)

3 1/64 (76,5)

1

33

(3)

3

/

(13)

64

/

(24,5)

32

/

31

1 (25,5)

(120,5)

4

/

3

4

(66)

Vista frontal

32

/

19

2

Vista inferior

Apéndice

Unidades: pulgadas(mm)

55

Glosario

Aumento

Acerca digitalmente el zoom sobre una parte de la imagen.

CAMBIO TAMAÑO (RESIZE)

Permite modificar o personalizar el modo de visualización de la imagen para mejorar la imagen entrada. Puede
seleccionar cuatro modelos diferentes: NORMAL, PUNTO POR PUNTO, ALARGAMIENTO y BORDE.

Compatibilidad

Es la capacidad para utilizar distintos modos de señal de imagen.

Congelación

Función para congelar una imagen en movimiento.

Corrección digital de distorsión trapecial “anti-aliasing”

Función que corrige digitalmente una imagen distorsionada cuando se instala un proyector en ángulo.

DVI

Interfaz visual digital que superpone visualizaciones digitales y analógicas.

Fase

El desplazamiento de fase es un desplazamiento sincronizado entre las señales isomórficas con la misma
resolución. Cuando el nivel de fase es incorrecto, la imagen proyectada muestra típicamente una vibración
horizontal.

Fondo

Imagen de ajuste inicial proyectada cuando no se entra ninguna señal.

GUI

Interface de usuario gráfico. Interface de usuario con gráficos para facilitar el funcionamiento.

PDF

Formato de Documentos Portátil. El formato de la documentación utilizada para transferir el texto y las imágenes
del CD-ROM.

Punto por punto

Modo que proyecta las imágenes a su resolución original.

Ratón inalámbrico

Función para utilizar el control de ratón de un ordenador con el mando a distancia suministrado.

Relación de aspecto

Es la relación entre el ancho y la altura de una imagen. La relación de tamaño normal de un ordenador o de una
imagen de video es 4:3. También hay imágenes anchas con una relación de tamaño de 16:9 y 21:9.

Reloj

Se utiliza el ajuste del reloj para ajustar el ruido vertical cuando el nivel del reloj es incorrecto.

Resolución SVGA

Resolución con 800  600 pixeles que utiliza la señal de un ordenador IBM/AT compatible (DOS/V).

Resolución XGA

Resolución con 1.024  768 pixeles que utiliza la señal de un ordenador IBM/AT compatible (DOS/V).

RS-232C

Función para controlar el proyector del ordenador utilizando los terminales RS-232C del proyector y ordenador.

Sincronización

Sincroniza la resolución y desplazamiento de fase de dos señales. Cuando se recibe una imagen con una resolución
diferente del ordenador, la imagen proyectada puede quedar distorsionada.

Sincronización automática

Optimiza las imágenes de ordenador proyectadas ajustando automáticamente determinadas características.

Sincronización compuesta

Es la señal que combina las pulsaciones de sincronización horizontal y vertical.

Sincronización verde

Modo de señal de vídeo de un ordenador que superpone la señal de sincronización horizontal y vertical a la

Apéndice

patilla de señal de color verde.

Tecnología de compresión inteligente

Cambio de tamaño de gran calidad de las imágenes de resolución baja y alta para que entre en la resolución
original del proyector.

56

Índice

A

Adaptador DVI analógico a VGA ..................................... 14

Ajuste de altura (HEIGHT ADJUST) ................................. 22

Ajuste de la sincronización automática ........................... 33

Ajustes de la imagen ....................................................... 31

Altavoz ............................................................................. 9

Anillo del zoom................................................................. 19

Anillo FOCUS ................................................................... 9

Aumento de imagen digital .............................................. 35

B

Bolsa de transporte blanda ............................................. 49

Botón AUTO SYNC .......................................................... 33

Botón AV MUTE................................................................ 19

Botón BACK ..................................................................... 27

Botón ENLARGE .............................................................. 35

Botón ENTER ................................................................... 26

Botones KEYSTONE ........................................................ 23

Botones selección/ajuste (SELECT/ADJUST) .................. 26

Botones VOLUME ............................................................ 19

Botón FREEZE.................................................................. 34

Botón GAMMA ................................................................. 38

Botón INPUT .................................................................... 19

Botón L-CLICK ................................................................. 25

Botón MENU .................................................................... 26

Botón MOUSE .................................................................. 25

Botón ON/OFF.................................................................. 18

Botón POWER .................................................................. 18

Botón R-CLICK................................................................. 25

Botón RESIZE................................................................... 36

C

Cable de alimentación ..................................................... 13

Cable de audio de PC ..................................................... 13

Cable de AV ..................................................................... 15

Cable de control del ratón USB ....................................... 24

Cable de S-vídeo ............................................................. 15

Cable de vídeo................................................................. 15

Cable DIN-D-sub RS-232C .............................................. 17

Cable DVI analógico a VGA............................................. 14

Cable RGB de ordenador ................................................ 14

Conector estándar de seguridad Kensington ................. 48

Corrección de efecto trapecial ........................................ 23

D

Desconex Automát........................................................... 42

F

Fase ................................................................................. 33

Fondo ............................................................................... 43

Fuente automática ........................................................... 43

G

GUI (Interface de usuario gráfico) ................................... 26

I

Idioma de visualización en pantalla................................. 30

Indicador de alimentación ............................................... 18

Indicador de aviso de la temperatura.............................. 46

Indicador de cambio de la lámpara ................................ 46

Indicador del transmisor de señales del

mando a distancia ........................................................ 10

Información de señal ....................................................... 39

M

Mando a distancia ........................................................... 25

Modo PRY ........................................................................ 44

Montaje en el techo ......................................................... 22

P

PDF .................................................................................. 8

Proyección de trasera ...................................................... 22

Puerto de entrada digital DVI/analógica 1

(DVI-DIGITAL/ANALOG INPUT 1) ................................ 9

Puerto de salida analógica (ANALOG OUTPUT) ............ 9

Puerto MOUSE ................................................................. 24

Puerto RS-232C ............................................................... 17

R

Ratón inalámbrico ............................................................ 25

Regulador ........................................................................ 22

Rejilla de entrada de aire ................................................. 9

Relación de aspecto ........................................................ 36

Reloj ................................................................................. 33

Resolución SVGA ............................................................. 5

Resolución XGA ............................................................... 5

S

Sensor del mando a distancia ......................................... 25

T

Tapa basculante............................................................... 10

Techo y detrás.................................................................. 44

Tecnología de compresión inteligente ............................. 5

Tempori. lámp .................................................................. 39

Terminal de entrada de audio (AUDIO INPUT) ................ 9

Terminal S-VIDEO INPUT 2 .............................................. 15

Terminal VIDEO INPUT 3 ................................................. 15

Toma de CA ..................................................................... 13

V

Ventanilla transmisora de señales del

mando a distancia ........................................................ 10

Ventilador de enfriamiento (salida de escape de aire) .... 9

Vis. Sile. AV ...................................................................... 40

Visualizador...................................................................... 41
