Sharp MX-M503N, MX-M363N, MX-M283N, MX-M453N User Manual [no]

Download

Søk basert på hva du ønsker å gjøre

Søk ved hjelp av innholdsfortegnelsen

DRIFTSVEILEDNING

Søk basert på hva

Søk ved hjelp av

du ønsker å gjøre

LAG EN KOPI SKRIV UT ET DOKUMENT SKANN ET BILDE /

SEND EN

INTERNETTFAKS

innholdsfortegnelsen

FØR DU BRUKER MASKINEN

KOPIMASKIN

SKRIVER

SKANNER / INTERNETTFAKS

DOKUMENTARKIVERING

SYSTEMINNSTILLINGER

LAGRE EN JOBB

OG BRUK DEN

PÅ NYTT SENERE

PROBLEMLØSNING

VEDLIKEHOLD

MASKINEN

Om Driftshåndboken

LAG EN KOPI

Spar Reduser

2010/04/04

Legg til dato eller

sidenumre

Andre nyttige funksjoner

kopieringsfeil

Lag et hefte av

utskriften

Lag en kopi av denne

originaltypen

Lag en kopi på

denne papirtypen

Spar

Kopier flere sider på én

Kopier på begge sider av papiret

Kopier på for- og baksiden av et kort

side av ett ark

Reduser kopieringsfeil

Sjekk antallet skannede

Skriv ut ett sett med kopier for korrekturlesing

sider før du lager kopier

Lag en kopi av denne originaltypen

Flere originalsider enn antallet som kan lastes samtidig

Tykk original (skygger vises langs kantene)

Bok eller hefte (lag sidekopier som vender mot hverandre)

Originaler av blandede størrelser

Innbundet original, for eksempel en bok (én side om gangen)

Lag en kopi på denne papirtypen

Konvolutter og annet spesialpapir

Fanepapir Transparenter

A3-papir

Legg til dato eller sidenumre

2010/04/04

Legg til dato

Legg til sidenumre

Legg til et stempel

Legg til tekst

ABCDEFG

Lag et hefte av utskriften

Lag et stiftet hefte

Lag en tom marg for hulling Lag hull i utskriften

Brett utskriften på midten

Stift sammen utskriften

Andre nyttige funksjoner

Funksjoner som brukes for spesifikke formål

z Lag en kopi av grupperte fotografier z Lag en stor plakat z Lag en speilvendt kopi z Kopier på midten av papiret z Lag en negativ kopi

Nyttige funksjoner

z Bruk to maskiner samtidig z Gi prioritet til en kopieringsjobb z Sjekk statusen for en reservert jobb z Sett inn omslag/innlegg i kopiutskriften z Kopier en tynn original

SKRIV UT ET DOKUMENT

Spar Skriv ut uten en

Skriv ut på denne

papirtypen

Andre nyttige funksjoner

datamaskin

Legg til tekst

eller bilde

Skriv ut tiltalende

utskrifter

Lag et hefte av

utskriften

Spar

Skriv ut på begge sider av papiret

Skriv ut flere sider på én side av papiret

FTP

Skriv ut uten en datamaskin

Skriv ut en fil på en FTP-server

Skriv ut en fil i en nettverksmappe

Skriv ut en fil på en USB-minneenhet

Skriv ut en fil som er lagret på maskinen

Skriv ut tiltalende utskrifter

Skriv ut slik at utskriftsbildet tilpasses papirstørrelsen

Få svak tekst og svake linjer til å bli tydelige

Juster lysstyrke og kontrast

Lag et hefte av utskriften

Lag et stiftet hefte

Lag en tom marg for hulling Lag hull i utskriften

Skriv ut spesifikke sider på forsiden av papiret

Stift sammen utskriften

Skriv ut på denne papirtypen

Konvolutter

Transparenter Skriv ut spesifikke sider på

Roter bildet 180 grader

Fanepapir

annet papir

Legg til tekst eller bilde

Legg til et vannmerke på utskriftsdataene

Legg over et fastsatt skjema på utskriftsdataene

Legg over et bilde på utskriftsdataene

Andre nyttige funksjoner

Korriger størrelsen eller retningen på utskriftsdataene

z Forstørr eller forminsk utskriftsbildet z Skriv ut et speilvendt bilde

Sikkerhet er viktig

z Skriv ut konfidensielt z Skriv ut en kryptert PDF-fil

Funksjoner som brukes for spesifikke formål

z Skriv ut en "fakturakopi" z Lag en stor plakat

Nyttige funksjoner

z Gi prioritet til en utskriftsjobb z Bruk to maskiner samtidig z Lagre ofte brukte utskriftsinnstillinger z Lagre en utskriftsjobb z Skriv ut og brett utskriften

SKANN ET BILDE / SEND EN INTERNETTFAKS

Send et tydelig

bilde

Unngå

ekstraarbeid

Andre nyttige funksjoner

Send denne

dokumenttypen

Skann fra min

datamaskin

Forhindre overføring til

feil destinasjon

Send en mindre

fil

Send et tydelig bilde

Juster kontrasten eller bildekvaliteten

Send uten skygger langs kantene

Juster oppløsningen før du sender

Demp bakgrunnen på et overført dokument

Send denne dokumenttypen

Tykk original (skygger vises langs kantene)

Flere originalsider enn antallet som kan lastes samtidig

Original med utskrift på begge sider

Innbundet original, for eksempel en bok (én side om gangen)

Originaler av blandede størrelser

Original med bakgrunn

Forhindre overføring til feil destinasjon

Sjekk resultatet for overføringen

Stemple skannede originalsider

Sjekk loggen for tidligere overføringer

Send en mindre fil

Send med lav oppløsning

Forminsk et bilde før det sendes

Send to originalsider som én enkelt side

Komprimer en fil før den sendes

Send et bilde i svart/hvitt

Legitimasjon eller annet kort

Unngå ekstraarbeid

12 3

aaa@aa.aa.c bbb@bb.bb. ccc@cc.cc.c ddd@dd.dd. eee@ee.ee.c

Lagre ofte brukte innstillinger

Vis overføringsloggen

Send en Internettfaks fra en datamaskin

aaa@aa.aa.c bbb@bb.bb. ccc@cc.cc.c ddd@dd.dd. eee@ee.ee.e

Send til flere destinasjoner

Enkel angivelse av adresse (søk på nummer)

Innbundet original, for eksempel en bok (én side om gangen)

Andre nyttige funksjoner

Nyttige administrasjonsfunksjoner

z Videresend en mottatt faks til en nettverksadresse z Skriv ut en liste over overføringsdestinasjoner

Nyttige funksjoner

z Skann en tynn original z Velg en overføringsdestinasjon fra en global adressebok z Send på et angitt klokkeslett z Gi prioritet til en overføring z Send i USB-minnemodus

LAGRE EN JOBB OG BRUK DEN PÅ NYTT SENERE

Søk etter en fil Organiser mine

filer

Lagre et viktig

dokument

Skriv ut en

gruppe med filer

abc

Søk etter en fil

Søk etter en fil med et

Søk ved å sjekke innholdet

søkeord

i filer

Organiser mine filer

Slett en fil

Slett filer med jevne mellomrom

Slett alle filer

Bytt mappe

VEDLIKEHOLD MASKINEN

Rengjør

maskinen

Skift ut toneropp-

samlingsbeholderen

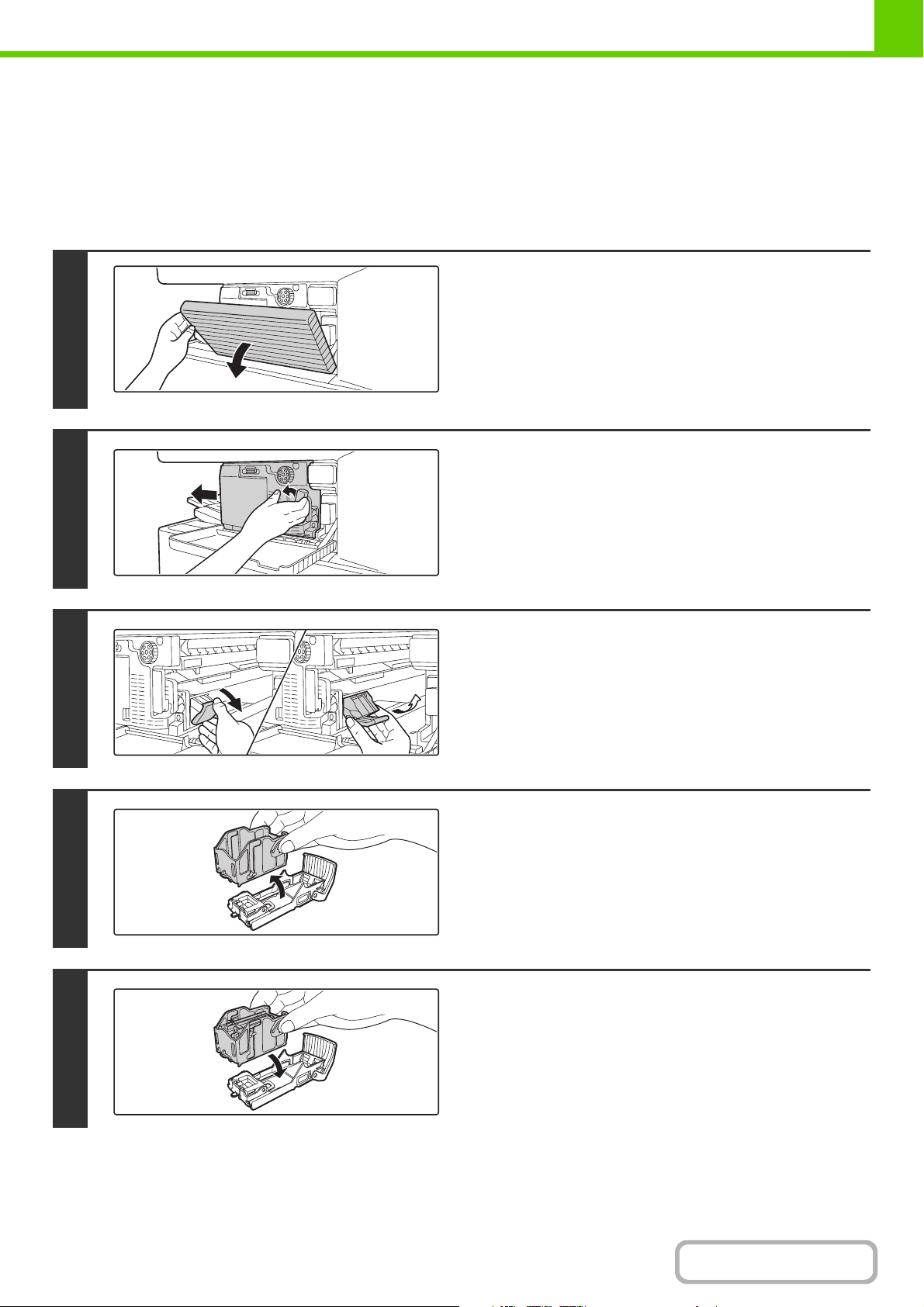

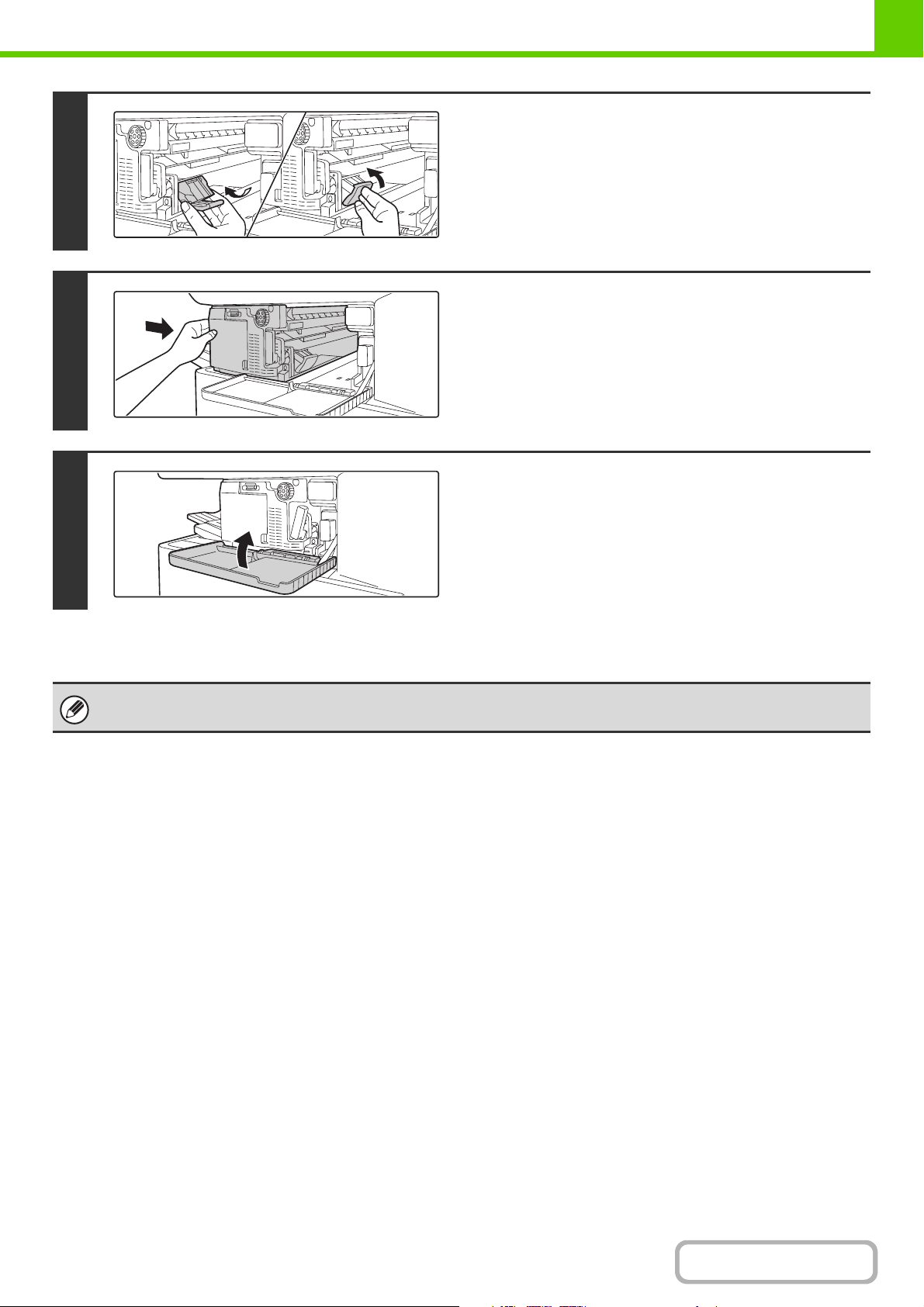

Skift tonerpatron Skift stiftekassett Skift

stempelkassett

Kast stanseavfall

Rengjør maskinen

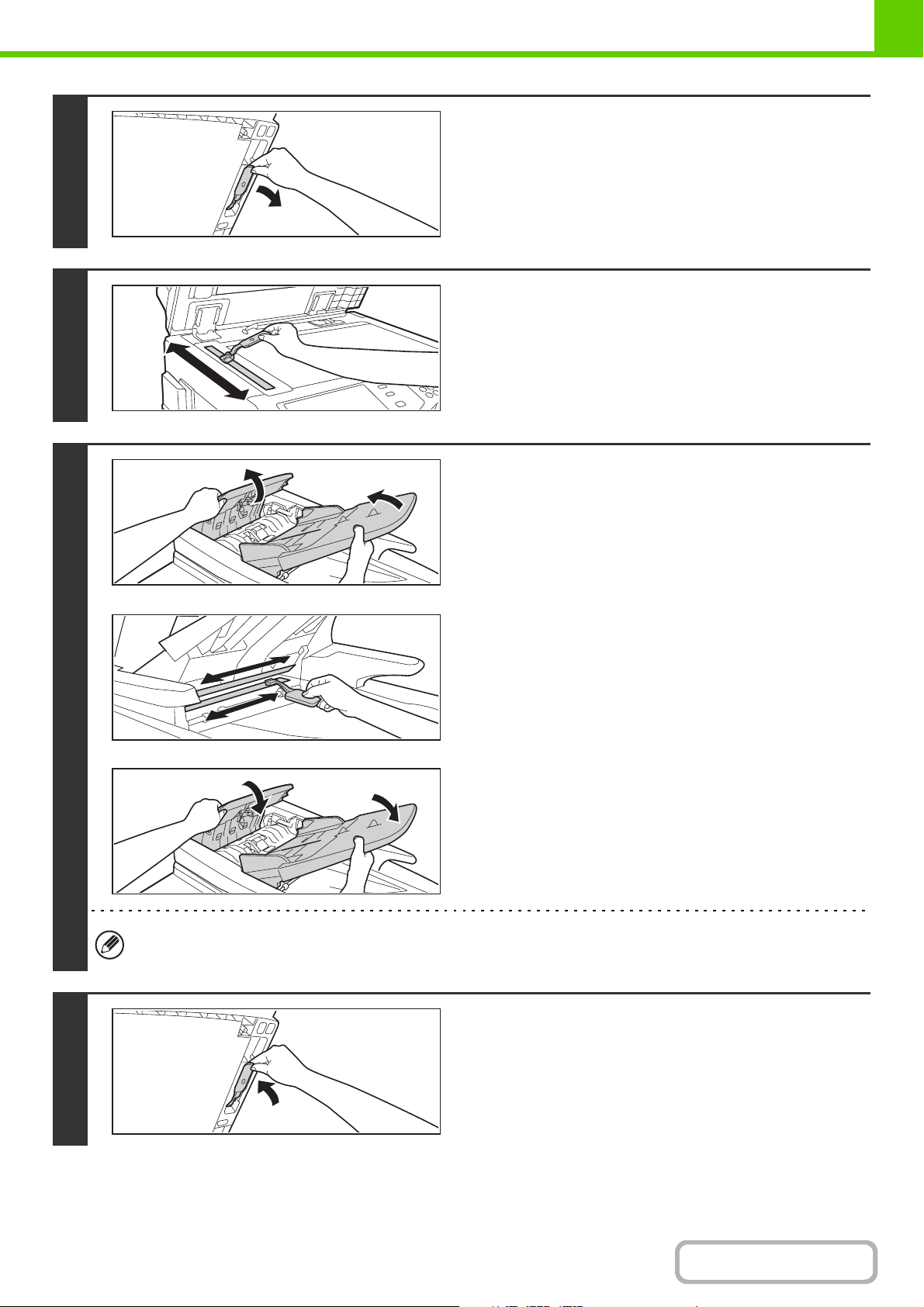

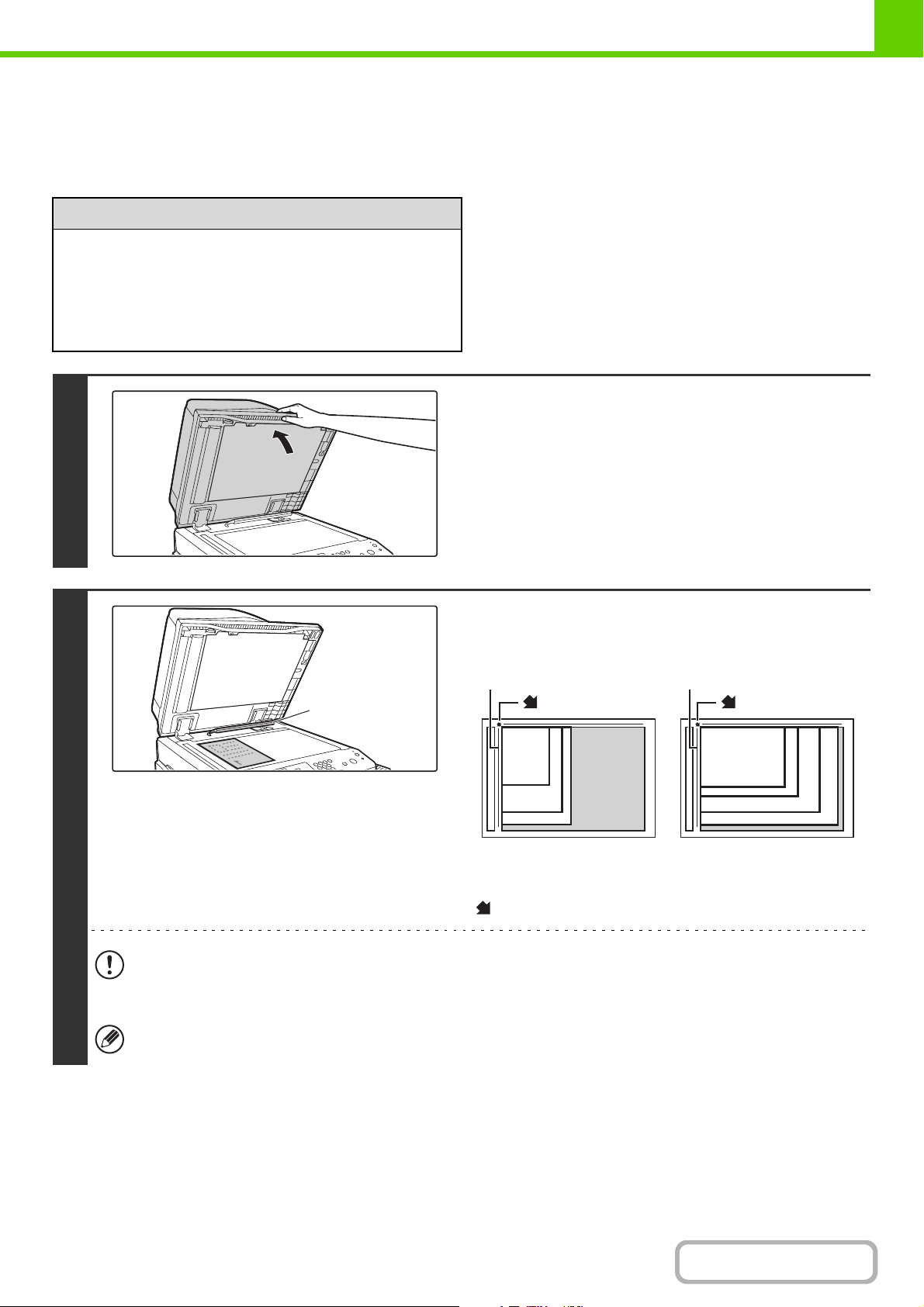

Rengjør dokumentglasset og den automatiske dokumentmateren

Rengjør matingsrullen for manuell innmating

Rengjør papirmatingsrullen

OM DRIFTSHÅNDBOKEN

Du kan søke etter et emne i denne håndboken på to måter: Du kan bruke en "Jeg ønsker å..."-meny, eller du kan bruke en vanlig innholdsfortegnelse. Følgende forklaring forutsetter at Adobe Reader 8.0 brukes. (Enkelte knapper vises ikke i standardtilstand.)

Tilbake til første side ( )

Søk basert på hva du

ønsker å gjøre

Menyside Side med

Tilbake til den forrige siden som ble vist ( )

Søk ved hjelp av

innholdsfortegnelsen

innholdsforteg nelse

Innholdsside

SLIK BRUKER DU DENNE HÅNDBOKEN

Klikk en knapp nedenfor for å gå til siden du ønsker å vise.

(1) (2) (3) (4)

(5)

(1) Knapp for å gå tilbake til første side

Hvis en funksjon ikke utføres som forventet, klikker du denne knappen for å starte på nytt igjen.

(2) Knapp for å gå tilbake én side

Viser forrige side.

(3) Knapp for å gå frem én side

Viser neste side.

(4) Knapp for å tilbake til den forrige siden som ble vist

Viser siden som ble vist før gjeldende side.

• Hvis en knapp ikke vises, kan du gå til Adobe Reader-hjelp for å vise knappen.

• Advarsel ved utskrift

Hvis du skriver ut alle sidene, vil også menysidene for "Jeg ønsker å..."-menyen skrives ut. Hvis du bare vil skrive ut sidene som inneholder forklaringen av en funksjon, må du angi et sideområde.

(6)

(5) Knapp for Adobe Reader-hjelp

Åpner Adobe Reader-hjelp.

(6) Innholdsknapp

Viser innholdet i hvert kapittel. Hvis den gjeldende siden for eksempel er en side fra skriverkapittelet, viser denne knappen innholdet i skriverkapittelet.

HÅNDBØKER SOM LEVERES MED MASKINEN

Veiledninger i PDF-format (denne håndboken)

Veiledningene i PDF-format gir detaljerte forklaringer av prosedyrene for bruk av maskinen i hver modus. PDF-veiledningene kan lastes ned fra harddisken i maskinen. Fremgangsmåten for nedlasting av håndbøkene forklares i "Slik laster du ned veiledningene i PDF-format" i Hurtigveiledning.

1. FØR DU BRUKER MASKINEN

Dette kapittelet gir informasjon om blant annet grunnleggende driftsprosedyrer, hvordan man legger i papir og vedlikehold av maskinen.

2. KOPIMASKIN

Dette kapittelet gir detaljerte forklaringer av prosedyrene for bruk av kopieringsfunksjonen.

3. SKRIVER

Dette kapittelet gir detaljerte forklaringer av prosedyrene for bruk av skriverfunksjonen.

4. SKANNER / INTERNETTFAKS

Dette kapittelet gir detaljerte forklaringer av prosedyrene for bruk av skannerfunksjonen og Internettfaksfunksjonen.

Trykte veiledninger

Navn på

veiledning

Sikkerhetsveiledning

5. DOKUMENTARKIVERING

Dette kapittelet gir detaljerte forklaringer av prosedyrene for bruk av funksjonen for dokumentarkivering. Funksjonen for dokumentarkivering gir deg muligheten til å lagre dokumentdataene for en kopi- eller faksjobb, eller dataene for en utskriftsjobb, som en fil på maskinens harddisk. Filen kan hentes opp igjen ved behov.

6. SYSTEMINNSTILLINGER

Dette kapittelet forklarer systeminnstillingene, som brukes for å konfigurere en rekke parametere i henhold til behovet på ditt arbeidssted. De gjeldende innstillingene kan vises eller skrives ut fra "Systeminnstillinger"..

7. PROBLEMLØSNING

Dette kapittelet forklarer hvordan du fjerner feilmatet papir og gir svar på vanlige spørsmål i forbindelse med drift av maskinen i de ulike modus. Henvis til denne veiledningen når du har problemer med bruken av maskinen.

Innhold

Denne veiledningen inneholder instrukser for sikker bruk av maskinen, og viser spesifikasjonene for maskinen samt dens ytre utstyrsenheter.

Oppsett av programvare

Hurtigveiledning

Denne veiledningen forklarer hvordan du installerer programvare og hvordan du konfigurerer innstillingene for å bruke maskinen som skriver eller skanner.

Denne veiledningen gir lettfattelige forklaringer på alle maskinens funksjoner i ett enkelt kapittel. Detaljerte forklaringer om hver av funksjonene finner du i veiledningene i PDF-format.

iii

OM DRIFTSHÅNDBOKEN

Denne håndboken forklarer hvordan du bruker MX-M283N/MX-M363N/MX-M453N/MX-M503N digitalt flerfunksjonssystem.

Vennligst vær oppmerksom på følgende

•

Informasjon om hvordan du installerer driverne og programvaren som beskrives i denne håndboken, finner du i Oppsett av programvare.

•

Hvis du trenger informasjon om operativsystemet, henviser du til brukerhåndboken for operativsystemet eller den elektroniske Hjelp-funksjonen.

• Forklaringene av skjermbilder og prosedyrer i et Windows-miljø, gjelder i første rekke for Windows Vista®. Skjermbildene kan variere for andre versjoner av operativsystem eller programvareapplikasjon.

• Forklaringene på skjermbilder og fremgangsmåter i et Macintosh-miljø er basert på Mac OS X v10.4 når det gjelder Mac OS X. Skjermbildene kan variere avhengig av versjonen av operativsystemet eller programvareapplikasjonen.

• Når "MX-xxxx" fremgår i brukerhåndboken, skal "xxxx" erstattes med navnet på din modell.

•

Denne veiledningen refererer til faksfunksjonen. Vær imidlertid oppmerksom på at faksfunksjonen ikke er tilgjengelig i enkelte land og regioner.

• Mye omhu er lagt ned i utarbeidelsen av brukerhåndboken. Kontakt den nærmeste autoriserte servicerepresentant dersom du har kommentarer eller spørsmål vedrørende innholdet i brukerhåndboken.

• Dette produktet har gjennomgått strenge kvalitetskontroller og undersøkelsesprosedyrer. Kontakt din forhandler eller den nærmeste autoriserte servicerepresentant dersom det mot all formodning skulle oppdages mangler eller problemer.

• Bortsett fra i omstendigheter som er dekket av lov, er ikke SHARP ansvarlig for svikt som oppstår under bruk av produktet eller dets tilleggsfunksjoner, svikt som skyldes feil betjening av produktet og dets tilleggsfunksjoner, eller andre typer feil, inkludert enhver skade som oppstår på grunn av vanlig slitasje på produktet.

Advarsel

• Reproduksjon, bearbeiding eller oversettelse av innholdet i bruksanvisningen uten forutgående skriftlig tillatelse er forbudt, med unntak av hva lov om opphavsrett tillater.

• Informasjonen i denne brukerhåndboken kan endres uten videre varsel.

Illustrasjoner, driftspanel og berøringspanel som vises i brukerveiledningen

De ytre utstyrsenhetene er som regel tilleggsutstyr, men enkelte modeller inkluderer imidlertid ytre utstyrsenheter som standard utstyr. Forklaringene i denne håndboken forutsetter at høyreskuff og skap/2x500 arks papirskuff er installert på MX-M503N For noen funksjoner og prosedyrer forutsetter forklaringene at også andre innretninger enn de ovennevnte er installert.

Skjermbildene, meldingene og tastenavnene som vises i denne brukerhåndboken kan på grunn av produktforbedringer og modifikasjoner være forskjellige fra de som finnes på den faktiske maskinen.

Ikoner som brukes i veiledningene

Ikonene i veiledningene indikerer følgende typer informasjon:

Varsel

Advarsel

Dette varsler deg om situasjoner hvor det foreligger risiko for maskinskade eller -svikt.

Dette gir tilleggsforklaring av en funksjon eller en prosedyre.

Dette forklarer hvordan du kan avbryte eller korrigere en funksjon.

Dette varsler deg om en situasjon der det er risiko for at mennesker kan komme til skade eller dø.

Dette varsler deg om en situasjon der det er risiko for at mennesker eller gjenstander kan komme til skade.

Dette indikerer navnet på en systeminnstilling og gir en kort forklaring av innstillingen.

Når "Systeminnstillinger:" vises:

En generell innstilling blir forklart.

Når "Systeminnstillinger (Administrator):" vises:

En innstilling som kun kan konfigureres av administrator, blir forklart.

KAPITTEL 1 FØR DU BRUKER MASKINEN

Dette kapittelet

gir informasjon om grunnleggende driftsprosedyrer, hvordan man legger i papir, og vedlikehold av maskinen.

FØR DU BRUKER MASKINEN

KOMPONENTNAVN OG FUNKSJONER . . . . . . . . 1-3

• EKSTERIØR. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

• INTERIØR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

• AUTOMATISK DOKUMENTMATER OG

DOKUMENTGLASS . . . . . . . . . . . . . . . . . . . . . . 1-6

• SIDE OG BAKSIDE . . . . . . . . . . . . . . . . . . . . . . 1-7

• KONTROLLPANEL . . . . . . . . . . . . . . . . . . . . . . 1-8

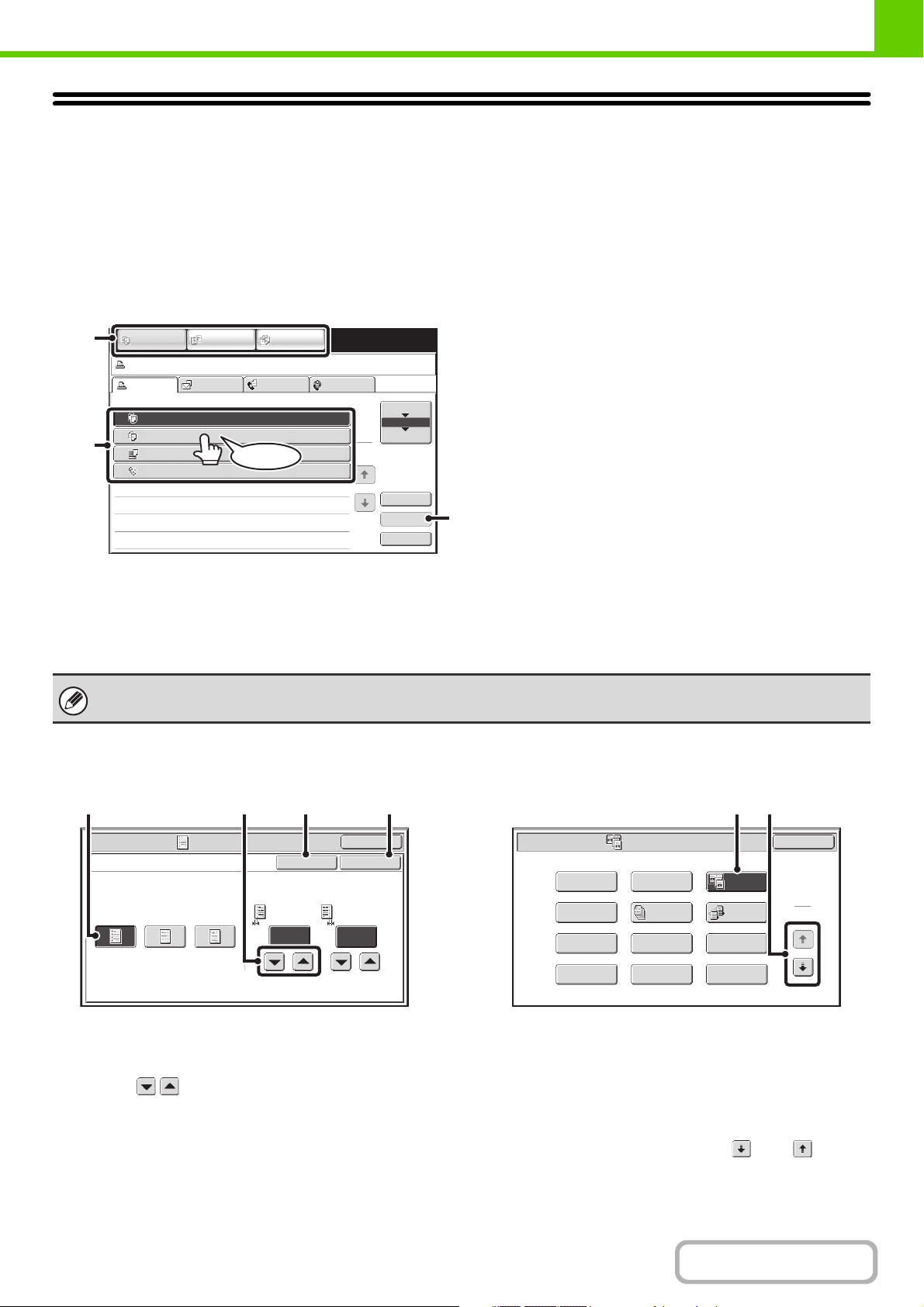

BERØRINGSPANEL . . . . . . . . . . . . . . . . . . . . . . . 1-10

• STATUSVISNING. . . . . . . . . . . . . . . . . . . . . . . 1-12

• SYSTEMLINJE . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

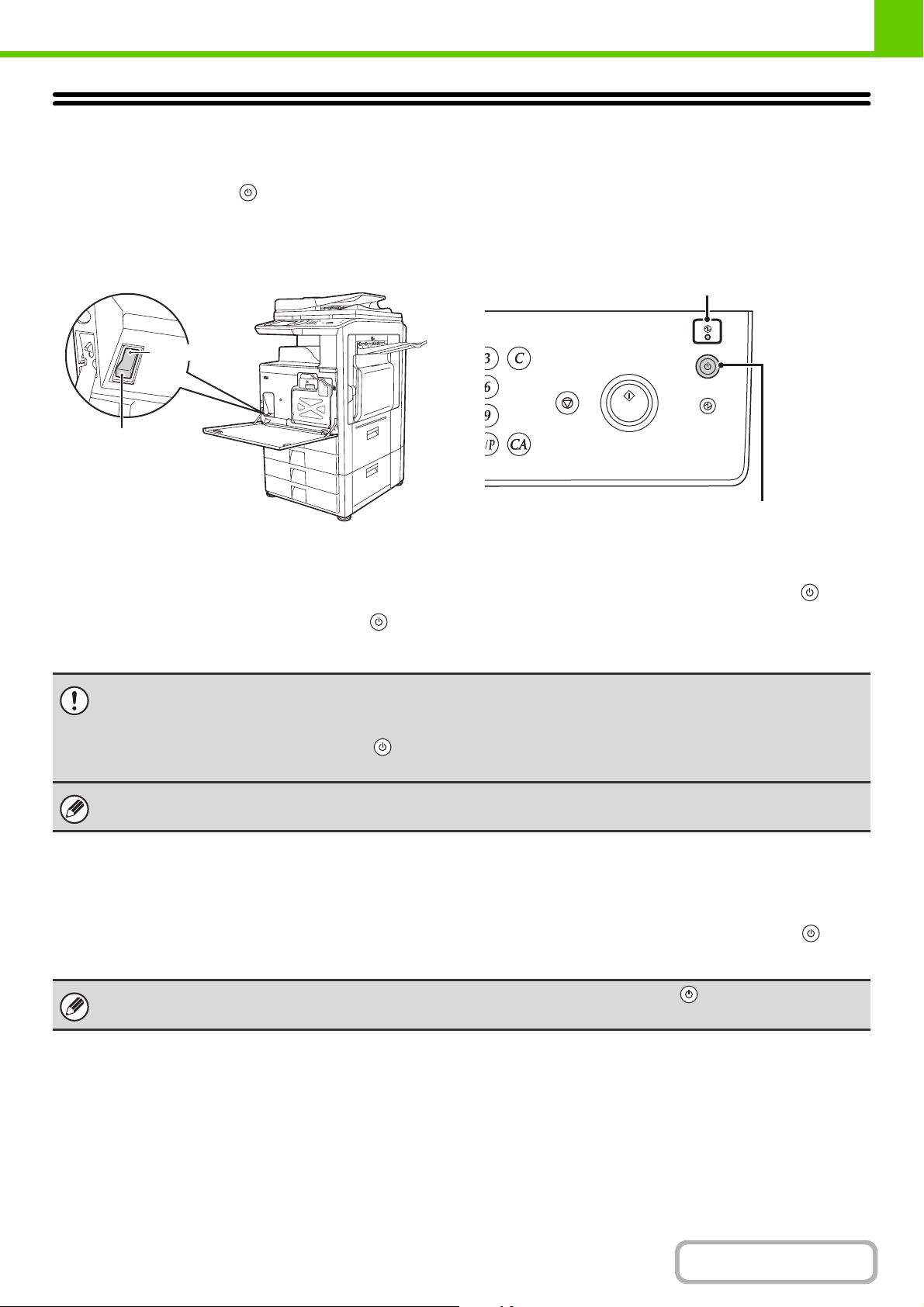

SLÅ MASKINEN PÅ OG AV . . . . . . . . . . . . . . . . . 1-15

• ENERGISPARINGFUNKSJONER . . . . . . . . . . 1-16

• [ENERGISPARING]-TASTEN . . . . . . . . . . . . . 1-16

BRUKERAUTENTISERING . . . . . . . . . . . . . . . . . . 1-17

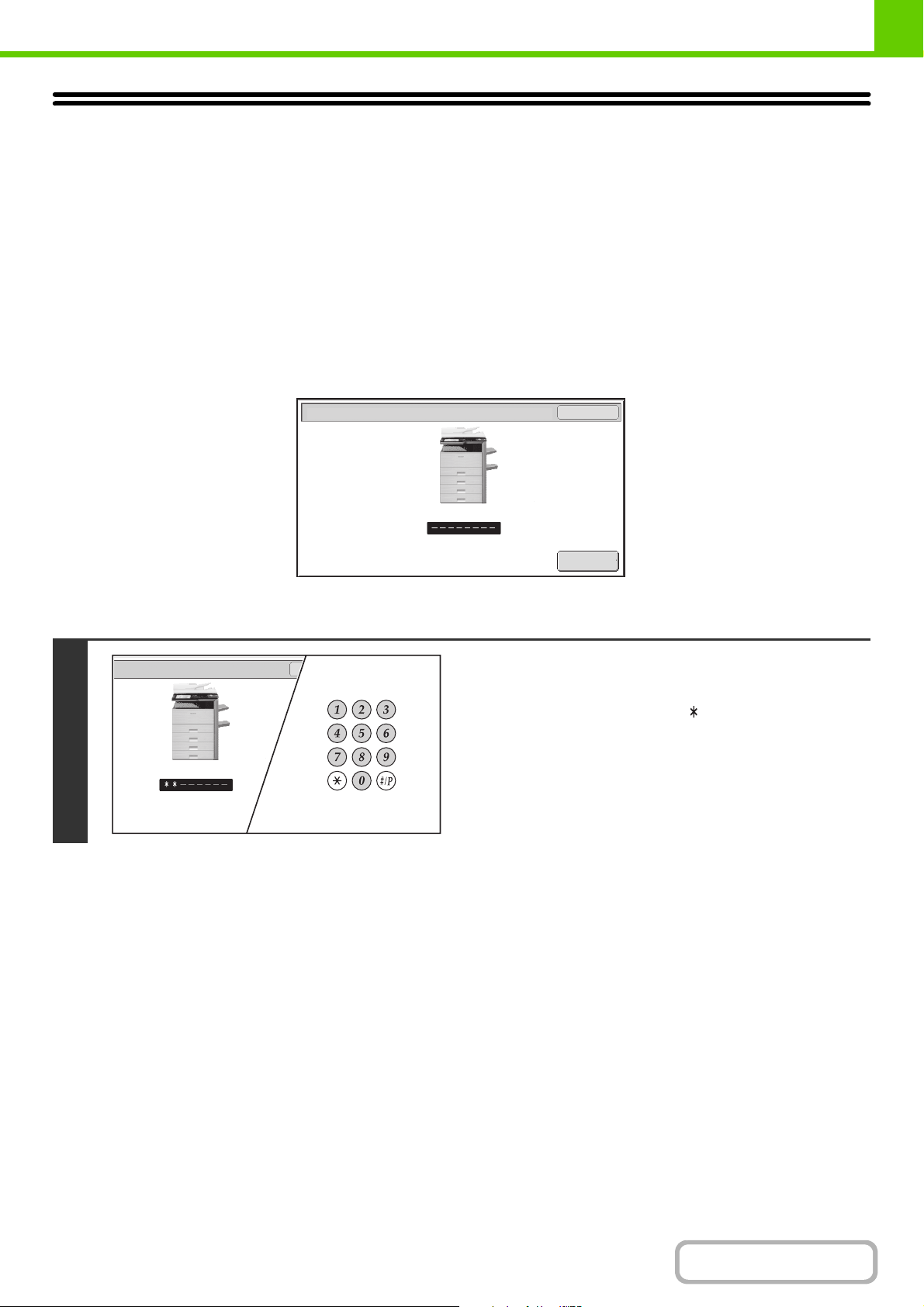

• BRUKERAUTENTISERING MED

BRUKERNUMMER . . . . . . . . . . . . . . . . . . . . . 1-17

• BRUKERAUTENTISERING MED

BRUKERNAVN / PASSORD . . . . . . . . . . . . . . 1-19

HOVEDSKJERM . . . . . . . . . . . . . . . . . . . . . . . . . . 1-22

FJERNBETJENING AV MASKINEN . . . . . . . . . . . 1-23

ELEMENTER SOM REGISTRERES I

JOBBLOGGEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-24

LEGGE I PAPIR

VIKTIGE PUNKTER OM PAPIR. . . . . . . . . . . . . . . 1-27

• SKUFFENES NAVN OG PLASSERING . . . . . 1-27

• BETYDNINGEN AV "R" I

PAPIRSTØRRELSER . . . . . . . . . . . . . . . . . . . 1-27

• PAPIR SOM KAN BRUKES . . . . . . . . . . . . . . . 1-28

SKUFFEINNSTILLINGER FOR SKUFF 1 TIL 4. . . 1-30

• ILEGGING AV PAPIR OG ENDRING AV

PAPIRSTØRRELSE . . . . . . . . . . . . . . . . . . . . . 1-30

SKUFF-INNSTILLINGER FOR SKUFF 5

(HØYVOLUMSKASSETT) . . . . . . . . . . . . . . . . . . . 1-32

• LEGGE I PAPIR . . . . . . . . . . . . . . . . . . . . . . . . 1-32

ORIGINALER

PLASSERE ORIGINALEN . . . . . . . . . . . . . . . . . . . 1-38

• PLASSERE ORIGINALER I DEN

AUTOMATISKE DOKUMENTMATEREN. . . . . 1-38

• PLASSERE ORIGINALEN PÅ

GLASSPLATEN . . . . . . . . . . . . . . . . . . . . . . . . 1-40

PERIFERENHETER

PERIFERENHETER . . . . . . . . . . . . . . . . . . . . . . . . 1-42

ETTERBEHANDLER . . . . . . . . . . . . . . . . . . . . . . . 1-44

• KOMPONENTNAVN . . . . . . . . . . . . . . . . . . . . 1-44

• FORSYNINGSVARER . . . . . . . . . . . . . . . . . . . 1-44

• VEDLIKEHOLD AV ETTERBEHANDLER . . . . 1-45

FERDIGGJØRER (STORT

STABLEMAGASIN) . . . . . . . . . . . . . . . . . . . . . . . . 1-47

• KOMPONENTNAVN . . . . . . . . . . . . . . . . . . . . 1-47

• FORSYNINGSVARER . . . . . . . . . . . . . . . . . . . 1-47

• VEDLIKEHOLD AV FERDIGGJØRER

(STORT STABLEMAGASIN) . . . . . . . . . . . . . . 1-48

ETTERBEHANDLER MED STIFT OG FALS. . . . . 1-50

• KOMPONENTNAVN . . . . . . . . . . . . . . . . . . . . 1-50

• FORSYNINGSVARER . . . . . . . . . . . . . . . . . . . 1-50

• VEDLIKEHOLD AV ETTERBEHANDLER

MED STIFT OG FALS . . . . . . . . . . . . . . . . . . . 1-51

HULLINGSENHET . . . . . . . . . . . . . . . . . . . . . . . . . 1-54

• FJERNE STANSEAVFALL. . . . . . . . . . . . . . . . 1-54

SHARP OSA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-57

• APPLIKASJONENS KOMMUNIKASJONSMODUL. (MX-AMX2) . . . 1-57

• EKSTERN KONTOMODUL (MX-AMX3) . . . . . 1-58

LEGGE PAPIR I MANUELT MATEBRETT . . . . . . 1-34

• VIKTIGE POENG VED BRUK AV

MANUELT MATEBRETT . . . . . . . . . . . . . . . . . 1-35

1-1

VEDLIKEHOLD

REGELMESSIG VEDLIKEHOLD . . . . . . . . . . . . . . 1-60

• GJØRE REN GLASSPLATEN OG DEN

AUTOMATISKE DOKUMENTMATEREN. . . . . 1-60

• RENGJØRING AV MATERULLEN. . . . . . . . . . 1-62

• RENGJØRING AV

ORIGINALMATERULLEN . . . . . . . . . . . . . . . . 1-62

SKIFTING AV TONERKASSETTER . . . . . . . . . . . 1-63

UTSKIFTNING AV

TONEROPPSAMLINGSBEHOLDER . . . . . . . . . . . 1-66

UTSKIFTNING AV STEMPELPATRON . . . . . . . . . 1-68

SKRIVE INN TEKST

HOVEDTASTENES FUNKSJONER . . . . . . . . . . . 1-70

• SKRIVE INN TEKST FRA ET TASTATUR. . . . 1-71

FØR DU BRUKER MASKINEN

1-2

FØR DU BRUKER MASKINEN

Denne delen inneholder grunnleggende informasjon om maskinen. Vær vennlig og les dette kapitlet før du bruker maskinen.

KOMPONENTNAVN OG FUNKSJONER

EKSTERIØR

(1)

(1) Automatisk dokumentmater

Denne mater og skanner flere originaler. Begge sidene av tosidige originaler kan skannes automatisk.

☞ PLASSERE ORIGINALEN (side 1-38)

(2) Frontdeksel

Åpne dette dekselet for å skru hovedstrømbryteren "På" eller "Av", eller for å skifte ut tonerpatron.

☞ SLÅ MASKINEN PÅ OG AV (side 1-15) ☞ SKIFTING AV TONERKASSETTER (side 1-63)

(3) Papirmaterenhet*

Dette overfører utskriften til Ferdiggjører (stort stablemagasin) eller etterbehandler med stift og fals.

(2)

(3)

(4)

(5)

Hvis en etterbehandler/ etterbehandler med stift og fals ikke er installert

Når etterbehandler er installert:

(5) Utmatningsskuff (høyre skuff)

Når den er installert, kan utskrifter sendes til denne skuffen.

(6) Utmatingsskuff (midtskuff)

Når den er installert, kan utskrifter sendes til denne skuffen.

(7) Etterbehandler*

Denne kan brukes til å stifte utskriften. En hullemodul kan også installeres for å lage hull i utskriften.

☞ ETTERBEHANDLER (side 1-44)

(6)

(7)

(4) Kontrollpanel

Dette brukes til å velge funksjoner og sette antall kopier.

☞ KONTROLLPANEL (side 1-8)

* Periferenhet.

1-3

Innholdet

Når etterbehandler med stift og fals eller etterbehandler er installert:

FØR DU BRUKER MASKINEN

(9) (10)(8)

(11) (14)(13) (17)(15) (16)

(8) Hullingsenhet*

Denne brukes til å stanse hull i utskriften. Krever Ferdiggjører (stort stablemagasin).

☞

HULLINGSENHET

(9) USB-kontakt (A-type)

Støtter USB 2.0 (høy hastighet). Denne brukes til koble til en USB-hub eller en USB-minneenhet til maskinen. Bruk en skjermet USB-kabel.

(10) Tastatur*

Dette tastaturet er integrert i maskinen. Når det ikke er i bruk, kan det oppbevares under betjeningspanelet.

☞

SKRIVE INN TEKST FRA ET TASTATUR (side 1-71)

(11) Etterbehandler med stift og fals*

Denne kan brukes til å stifte utskriften. Ryggstiftingsfunksjonen for bretting og stifting av utskrifter og brettefunksjonen for bretting av utskrifter på midten er også tilgjengelig. En hullemodul kan også installeres for å lage hull i utskriften.

☞

ETTERBEHANDLER MED STIFT OG FALS (side 1-50)

(side

1-54

)

(12)

(13) Skuff 1

Denne inneholder papir.

☞

SKUFFEINNSTILLINGER FOR SKUFF 1 TIL 4 (side 1-30)

(14) Skuff 2

Denne inneholder papir.

☞

SKUFFEINNSTILLINGER FOR SKUFF 1 TIL 4 (side 1-30)

(15) Skuff 3 (når skap/1 x 500 arks papirskuff eller

skap/2 x 500 arks papirskuff er installert)*

Denne inneholder papir.

☞

SKUFFEINNSTILLINGER FOR SKUFF 1 TIL 4 (side 1-30)

(16) Skuff 4 (når skap/2 x 500 arks papirskuff er

installert)*

Denne inneholder papir.

☞

SKUFFEINNSTILLINGER FOR SKUFF 1 TIL 4 (side 1-30)

(17) Skuff 5 (når høyvolumskassett er montert)*

Denne inneholder papir.

☞ SKUFF-INNSTILLINGER FOR SKUFF 5

(HØYVOLUMSKASSETT) (side 1-32)

(12) Ferdiggjører (stort stablemagasin)*

Denne kan brukes til å stifte utskriften.

☞

FERDIGGJØRER (STORT STABLEMAGASIN)

(side

1-47

)

* Periferenhet.

1-4

Innholdet

INTERIØR

FØR DU BRUKER MASKINEN

(18) (19) (22)(21)(20)

(18) Tonerkassetter

Disse inneholder toner for utskriften. Når kassetten går tom for toner, må den skiftes ut med en ny kassett.

☞

SKIFTING AV TONERKASSETTER (side 1-63)

(19) Sikringsenhet

Her tilføres det varme for å overføre bildet til papiret.

Advarsel

Varmeseksjonen er varm. Pass på at du ikke brenner deg når du fjerner en papirstopp.

(20) Høyre sidedeksel

Du åpner dette dekselet når du skal fjerne fastkjørt papir.

(21) Deksel for papirreverseringsdelen

Dette brukes når det utføres 2-sidig utskrift. Du åpner dette dekselet når du skal fjerne et papirstopp.

(22) Manuelt matebrett

Her mater du papir manuelt. Når du laster papir som er større enn A4R eller

8-1/2" x 11" R, må du huske å trekke ut forlengelsen på det manuelle matebrettet.

☞

LEGGE PAPIR I MANUELT MATEBRETT (side 1-34)

(24) (27) (28)(26)(25)(23)

(23) Hovedstrømbryter

Denne brukes til å slå på maskinen. Når du bruker faks- eller Internettfaks-funksjonen, skal

denne bryteren stå i "På"-stilling.

☞ SLÅ MASKINEN PÅ OG AV (side 1-15)

(24) Beholder for toneroppsamling

Denne samler opp toneravfall etter kopiering og utskrift.

☞ UTSKIFTNING AV

TONEROPPSAMLINGSBEHOLDER (side 1-66)

Serviceteknikeren vil hente beholderen for toneroppsamling.

(25) Håndtak

Trekk ut håndtaket og hold i det når du flytter maskinen.

(26) Høyre deksel på skap/1 x 500 arks papirskuff

Høyre deksel på skap/2 x 500 arks papirskuff (når skap/1 x 500 arks papirskuff eller skap/2 x 500 arks papirskuff er installert)

Åpne dette dekselet for å fjerne en papirstopp i skuff 3 eller skuff 4.

(27) Høyre sidedeksel for papirskuffen

Åpne dette dekselet for å fjerne en papirstopp i skuff 1 eller skuff 2.

(28) Utløserspak for høyre sidedeksel

Når du skal fjerne feilmatet papir, trekker du ut og holder oppe dette håndtaket for å åpne det høyre sidedekselet.

1-5

Innholdet

FØR DU BRUKER MASKINEN

AUTOMATISK DOKUMENTMATER OG DOKUMENTGLASS

(2)

(1)

(3) (4) (5) (6) (7)

(1) Papirmatingsrulle

Denne rullen roterer for å mate originalen automatisk.

(2) Deksel for dokumentmaterområdet

Du åpner dette dekselet for å fjerne en original som har satt seg fast eller for å rengjøre papirmatingsrullen.

(3) Originalskinner

Disse sørger for at originalen skannes korrekt. Juster papirlederne i forhold til bredden på originalen.

☞ PLASSERE ORIGINALEN (side 1-38)

(4) Skuff for dokumentmating

Legg originalene i denne skuffen. Ensidige originaler må plasseres med forsiden opp.

☞ PLASSERE ORIGINALEN (side 1-38)

(5) Utmatingsskuff for orginaler

Orginaler sendes til denne skuffen etter skanning.

(8)

(6) Skanneområde

Orginaler som plasseres i dokumentmaterskuffen skannes her.

☞ REGELMESSIG VEDLIKEHOLD (side 1-60)

(7) Orginalstørrelsedetektor

Denne finner størrelsen på en orginal som plasseres på dokumentglasset.

☞

PLASSERE ORIGINALEN PÅ GLASSPLATEN (side 1-40)

(8) Dokumentglass

Du bruker dette til å skanne en bok eller en annen tykk orginal som ikke kan mates gjennom den automatiske dokumentmateren.

☞

PLASSERE ORIGINALEN PÅ GLASSPLATEN (side 1-40)

1-6

Innholdet

SIDE OG BAKSIDE

FØR DU BRUKER MASKINEN

(1) (2) (3)

(4)

(5)

(1) USB-kontakt (A-type)

Støtter USB 2.0 (høy hastighet). Denne brukes til koble til en USB-hub eller en USB-minneenhet til maskinen. Denne kontakten er innledningsvis ikke klar for bruk. Kontakt servicetekniker hvis du vil bruke kontakten.

(2) LAN-kontakt

Du kobler LAN-kabelen til denne kontakten når maskinen brukes i et nettverk. Bruk en skjermet LAN-kabel.

(3) USB-kontakt (B-type)

Støtter USB 2.0 (høy hastighet). En datamaskin kan kobles til denne kontakten for å bruke maskinen som en skriver. Bruk en skjermet USB-kabel.

(4) Tilkobling kun for service

Advarsel

Denne kontakten skal kun benyttes av serviceteknikere. Dersom det kobles en kabel til denne kontakten kan det forårsake funksjonssvikt i maskinen.

Viktig merknad til serviceteknikere: Kabelen som kobles til servicekontakten, må være kortere enn 3 m (118").

(5) Elektrisk støpsel

1-7

Innholdet

KONTROLLPANEL

FØR DU BRUKER MASKINEN

(5)(4) (6)(3)(2)(1)

(1) Berøringspanel

Meldinger og taster vises på berøringspanelet. Du berører tastene som vises for å utføre flere ulike operasjoner. Når du berører en tast, høres et lydsignal og det valgte elementet utheves. Lydsignalet er en bekreftelse på at du utfører operasjonen.

☞ BERØRINGSPANEL (side 1-10)

(2) [SYSTEM INNSTILLINGER]-tasten

Trykk på denne tasten for å vise menyskjermbildet for systeminnstillinger. Systeminnstillinger brukes til å konfigurere skuffeinnstillinger, lagre adresser for overføringsfunksjoner, og til å justere parametre for at maskinen skal være enklere å bruke.

(3) [JOBB STATUS]-tasten

Trykk på denne tasten for å vise jobbstatusskjermbildet. Jobbstatusskjermbildet brukes til å kontrollere informasjon om jobber og til å avbryte jobber. Gå til kapitlene for hver av funksjonene i denne håndboken hvis du vil ha mer detaljert informasjon.

(4) UTSKRIFT-modus indikatorer

• KLAR-lampe

Utskriftsdata kan mottas når denne lampen lyser.

• DATA-lampen

Denne blinker mens utskriftsdata mottas og lyser uavbrutt mens utskriften skrives ut.

JOBB STATUS

SYSTEM

INNSTILLINGER

HJEM

UTSKRIFT

KLAR

DATA

BILDE SENDT

LINJE DATA

LOGOUT

(8)(7)

(5) Talltaster

Disse brukes til å angi antall kopier og fakser og andre numeriske verdier. Disse tastene brukes også til å angi nummerverdiinnstillinger (med unntak av for systeminnstillingene).

(6) [SLETT]-tasten ( )

Trykk på denne tasten for å tilbakestille antall kopier til "0".

(7) [HJEM]-tasten

Berør denne tasten for å vise følgende skjermbilde. Ofte brukte innstillinger kan registreres på Min meny-skjermen for rask og enkel betjening av maskinen.

☞ HOVEDSKJERM (side 1-22)

(8) BILDE SEND-lampen

• LINJE-lampen

Denne tennes under sending eller mottak i faks- eller Internettfaks-modus. Den tennes også under sending av et bilde i skannemodus.

• DATA-lampen

Denne blinker når en mottatt faks ikke kan skrives ut på grunn av et problem, som for eksempel at maskinen er tom for papir. Den tennes når det finnes en sendejobb som ikke er sendt.

1-8

Innholdet

FØR DU BRUKER MASKINEN

(9)

JOBB STATUS

SYSTEM

INNSTILLINGER

(9) [START]-tasten

Trykk på denne tasten for å kopiere eller skanne en original.

(10) [LOGOUT]-tasten ( )

Trykk på denne tasten for å logge av etter at du har logget på og brukt maskinen. Når du bruker faksfunksjonen kan denne tasten også trykkes for å sende tonesignaler på en pulslinje.

☞ BRUKERAUTENTISERING (side 1-17)

(11) [#/P]-tast ( )

Når du bruker kopieringsfunksjonen, trykker du på denne tasten for å bruke et jobbprogram. Når du bruker faksfunksjonen kan denne tasten brukes til å slå nummeret.

(12) [SLETT ALT]-tasten ( )

Trykk på denne tasten for å returnere til opprinnelig betjeningstilstand. Bruk denne tasten når du vil avbryte alle innstillinger som er valgt og begynne betjeningen fra opprinnelig tilstand.

HJEM

UTSKRIFT

KLAR DATA

BILDE SENDT

LINJE DATA

LOGOUT

(12) (13) (14)(10) (11) (15) (16)

(13) [STOPP]-tasten ( )

Trykk på denne tasten for å stoppe en kopijobb eller skanning av en original.

(14) [ENERGISPARING]-tasten ( ) / lampe

Bruk denne tasten til å sette maskinen i modus for autoavstenging for å spare strøm. [ENERGISPARING]-tasten ( ) blinker når enheten er i modus for autoavstenging.

☞ [ENERGISPARING]-TASTEN (side 1-16)

(15) [STRØMBRYTER]-tasten ( )

Bruk denne tasten til å slå strømmen til maskinen på og av.

☞ SLÅ MASKINEN PÅ OG AV (side 1-15)

(16) Lampe for hovedstrømbryter

Denne tennes når maskinens strømbryter står i "På"-stilling.

☞ SLÅ MASKINEN PÅ OG AV (side 1-15)

Lampene på betjeningspanelet kan variere etter land og område.

1-9

Innholdet

FØR DU BRUKER MASKINEN

BERØRINGSPANEL

Denne delen forklarer hvordan du bruker berøringspanelet.

• For å skrive inn tekst, se "SKRIVE INN TEKST" (side 1-70).

• For informasjon om skjermbilder og prosedyrer for bruk av systeminnstillingene, se "Felles driftsmetoder" (side 6-4) i "6. SYSTEMINNSTILLINGER".

Bruke berøringspanelet

Eksempel 1

(1)

(2)

KOPI

Job status screen.

Utskr.Jobb

Jobbkø Sett/Fremgang Status

KOPI

Computer01 002 / 000 Venter

0312345678 001 / 000 Venter

BILDE SENDT

Skanne til

DOKUMENT ARKIVERING

Faksjobb Internettfaks

020 / 001 Kopierer

002 / 000 Venter

Lydsignal

Spool

Jobbkø

Fullført

Detaljer

Prioritet

Stopp/Slett

(3)

(1) Modusvalgtaster

Bruk disse tastene for veksle mellom modusene kopi, bilde sendt og dokumentarkivering.

(2) Det er enkelt å velge og avbryte innstillinger for hver funksjon ved å berøre tastene på skjermbildet med fingeren. Når

du velger et element, høres et lydsignal og elementet utheves som bekreftelse på at det er valgt.

(3) Taster som er nedtonet, kan ikke velges.

Hvis du berører en tast som ikke kan velges, hører du et dobbelt lydsignal.

Eksempel 2

Eksempel 3

(3) (4)(2)(1)

Side 2

(0~20) mm

Spesial Modus

Margforskyvning

DW2950

Høyre Venstre Ned

Side 1

Avbryt

(0~20) mm

(1) Hvis en tast er uthevet på skjermen i utgangspunktet,

er tasten valgt. Hvis du vil endre valget, trykker du på én av de andre tastene for å utheve tasten.

(2) Tastene kan brukes til å øke eller redusere en

verdi. Hvis du vil at verdien skal endre seg hurtig,

holder du fingeren på tasten. (3) Berør denne tasten for å avbryte innstillingen. (4) Berør [OK]-tasten for å angi valget.

1-10

(1) (2)

Spesial Modus

forskyvning.

Kopiering

Omslag/

Innlegg.Modus

Bok kopi

Marg

Folder

Slett

Jobb

Lages

Transparent

Innlegg

Flikkopiering

Bok-

Kopiering

Tandem-

Kopi

Multibilder

Kortformat

(1) Noen elementer i skjermbildet for spesialmoduser

velges ved at du bare berører tasten til elementet. Hvis du vil avbryte et valgt element, berører du den uthevede tasten på nytt, slik at den ikke lenger er uthevet.

(2) Når innstillingene strekker seg over flere

skjermbilder, berører du tastene eller for å veksle mellom skjermbildene.

Innholdet

Eksempel 4

FØR DU BRUKER MASKINEN

Spesial Modus

2-Sidig Kopi

Sorter

Fil

Hurtigfil

Forhånds-

visning

Kontrast

Auto

Kopigrad

100%

Original

Auto

A4R

B4 A3

Vanlig

Papir Valg

Auto

Vanlig papir

Når det er valgt minst én spesialmodus, vises tasten

i skjermbildet for grunninnstillinger.

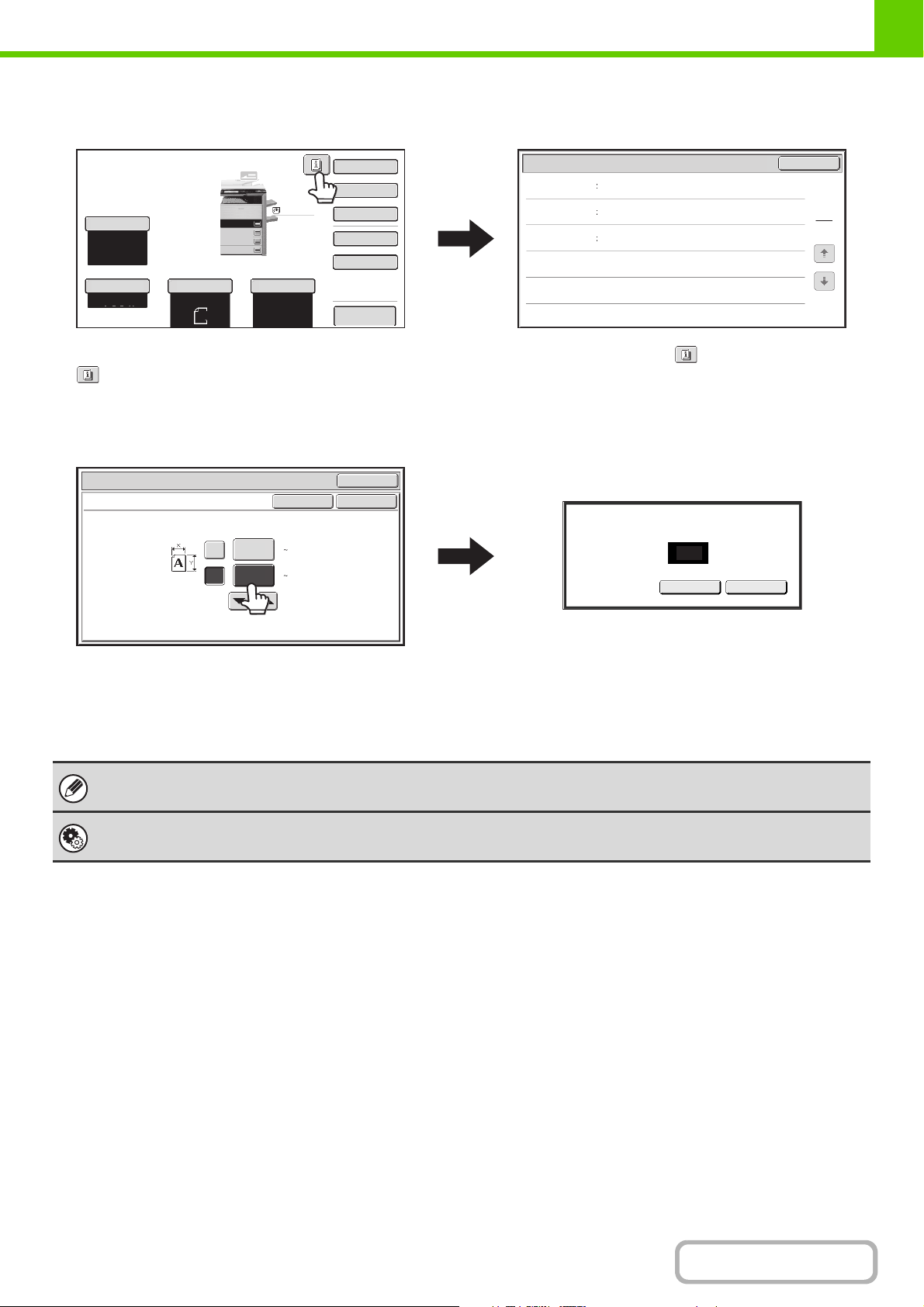

Eksempel 5

Original

Format Innmating

Avbryt

(25 432)

420

297

(25 297) mm

Funksjonsrevisjon

Marg forskyvning.

Slett

Omslag/ Innlegg.Modus

Shift:Høyre Front:10mm/Bakside:10mm

Kant:10mm Senter:10mm

Front:2-Sided/Bakside:Innlegg Innlegg A:10Side/B:10Side

Du kan trykke på tasten for å vise en liste over de valgte spesial modus.

Bruk tastaturet til å angi verdien.

297

(25-297)

Avbryt

Trykk på tasten for visning av en numerisk verdi for å

direkte taste inn en verdi med nummertastene.

Trykk på nummertastene for å angi en hvilken som helst nummerverdi, og trykk deretter på [OK]-tasten.

Berøringspanelet (skjermbildet) som vises i denne håndboken, er et beskrivende bilde. Det faktiske skjermbildet er litt annerledes.

Systeminnstillinger (Administrator): Tastelyd

Brukes til å justere styrken på lydsignalet du hører når tastene berøres. Det går også an å slå av lydsignalet.

1-11

Innholdet

FØR DU BRUKER MASKINEN

STATUSVISNING

Når startskjermbildet for en modus vises, finner du maskinstatusen på høyre siden av berøringspanelet. Informasjonen som vises er forklart nedenfor.

Eksempel: Startskjermbilde for kopieringsmodus

Kopiering pågår fra skuff 1. Klar for skanning for neste kopijobb.

Original

Auto

A4R

B4 A3

Vanlig papir

Kontrast

Auto

Kopigrad

100%

Vanlig

Papir Valg

Auto

Pause

Spesial Modus

2-Sidig Kopi

Sorter

Fil

Hurtigfil

Forhånds-

visning

Jobb Status

MFP-status

020/015

Kopierer

020/015

Venter

xxx

020/015

xxx

Venter

020/015

xxxx

Venter

(1)

(2) (3)

Jobb Status

MFP-status

Vedlikeholdsinformasjon

DC DC DC

(1) Visningsvalgtast

Statusvisningen kan byttes mellom "Jobb Status" og "MFP-status". Hvis jobbstatusskjermbildet vises, endres statusvisningen automatisk til "MFP-status".

(2) "Jobb Status"-visning

Viser de første 4 utskriftsjobbene i utskriftskøen (jobben som pågår og jobbene som venter på utskrift). Jobbtypen, innstilt antall kopier, antallet kopier som er fullført og jobbstatusen vises. Jobber kan ikke manipuleres i dette skjermbildet. Du kan kun manipulere jobber i jobbstatusskjermbildet. Gå til kapitlene for hver av funksjonene i denne håndboken hvis du vil ha mer detaljert informasjon.

(3) "MFP-status"-visning

Viser maskinens systeminformasjon. "Vedlikeholdsinformasjon" Viser maskinens vedlikeholdsinformasjon ved hjelp av koder.

1-12

Innholdet

SYSTEMLINJE

Systemlinjen vises nederst på berøringspanelet. Elementene som vises på systemlinjen forklares nedenfor.

Original

Auto

A4R

Kontrast

Auto

Kopigrad

100%

Skuff1

Vanlig

Papir Valg

Auto

Vanlig papir

Spesial Modus

2-Sidig Kopi

Sorter

Fil

Hurtigfil

Forhånds-

visning

FØR DU BRUKER MASKINEN

MFP-status

020/015

Kopierer

020/015

Venter

020/015

Venter

020/015

Venter

(1)

(1) Jobbstatusdisplay

Jobber som pågår eller reserverte jobber indikeres med ikoner. Ikonene er som følger.

Utskriftsjobb Kopijobb

Skanne til e-post jobb

Skanne til nettverksmapp

Skanne til FTP jobb

Skanne til Skrivebord jobb

e jobb

Internettfaksov erføringsjobb (Inkl. Dir. SMTP)

PC-I-Faksoverf øringsjobb

Internettfaks-m ottaksjobb (Inkl. Dir. SMTP)

Gruppejobb* Jobb for innkommende routing

Skanne til HDD-fil utskriftsjobb

Tandem kopi-/utskriftsjo bb

Jobb for sending av metadata

* Vises i en gruppejobb med flere modi.

(2)

(3)

Når det vises et annet startskjermbilde enn startskjermbildet for bildesendingsmodus, vises nummeret på skuffen som brukes til papirmating mens matingen pågår. Fargen som vises i jobbstatusdisplayet avhenger av jobbstatusen, som vist i tabellen nedenfor. Jobbstatusdisplayet kan berøres for å vise jobbstatusskjermen.

Jobbstatu sdisplay

Grønn

Maskinkonfigurasjon

En utskrift, skanning eller annen jobb utføres normalt.

Maskinen varmes opp eller er i

Gul

ventemodus, eller en jobb blir avbrutt.

Rød

En papirstopp eller en annen feiltilstand har oppstått.

Grå Maskinen har ingen jobber.

(2) Ikonvisning

Dette ikonet vises når data sendes eller mottas.

Dette ikonet vises når faksdata, skannedata eller Internettfaksdata lagres i maskinens minne. Når data som skal overføres lagres, vises . Når mottatte data lagres, vises

. Når både data som skal overføres og

mottatte data lagres, vises .

1-13

Vises når en servicetekniker har aktivert simuleringsmodus.

Vises når et USB-minne eller en annen USB-enhet er koblet til maskinen.

Innholdet

Dette vises når datasikkerhetsprogrammet brukes.

Vises mens funksjonen for fjernbetjening brukes.

Ikonet vises når maskinen kobles til med eksterne programmer.

(3) Justeringstast for lysstyrke

Berør denne tasten for å justere lysstyrken på berøringspanelet. Når den berøres vises følgende skjerm ved siden av tasten.

Berør tastene [+] eller [-] for å justere lysstyrken. Når du er ferdig, beører du justeringstasten for lysstyrke igjen for å lukke skjermen.

FØR DU BRUKER MASKINEN

1-14

Innholdet

FØR DU BRUKER MASKINEN

SLÅ MASKINEN PÅ OG AV

Maskinen har to på/av-brytere. Strømbryteren sitter nede til venstre når du åpner frontdekselet. Den andre bryteren er [STRØMBRYTER]-tasten ( ) på betjeningspanelet oppe til høyre.

Hovedstrømbryter

Når hovedstrømbryteren slås på, tennes lampen for hovedstrømbryter på betjeningspanelet.

"På"-stilling

"Av"-stilling

Slå på strømmen

(1) Sett hovedstrømbryteren i "På"-stilling. (2) Trykk på [STRØMBRYTER]-tasten ( ) for å

skru på strømmen.

[STRØMBRYTER]-tasten

Lampe for hovedstrømbryter

[STRØMBRYTER]-tasten

Slå av strømmen

(1) Trykk på [STRØMBRYTER]-tasten ( ) for å

skru av strømmen.

(2) Sett hovedstrømbryteren i "Av"-stilling.

• Før du slår av hovedsstrømbryteren, må du påse at DATA-lampen for utskrift og DATA- og LINJE-lampene for BILDE SEND ikke er tent eller blinker på betjeningspanelet. Å slå av hovedstrømbryteren eller å trekke ut støpslet fra stikkontakten når en av lampene er tent eller blinker, kan skade harddisken og forårsake tap av data.

• Skru av både [STRØMBRYTER] -tasten ( ) og nettstrømsbryteren, og plugg fra strømledningen hvis du har mistanke om maskinfeil, hvis det er et kraftig tordenvær i nærheten, eller hvis du flytter maskinen.

Når du bruker faks- eller Internettfaks-funksjonen, skal denne bryteren alltid stå i "På"-stilling.

Ny start av maskinen

For at enkelte innstillinger skal tre i kraft må maskinen startes på nytt. Hvis en melding i berøringspanelet ber deg starte maskinen på nytt, trykker du på [STRØMBRYTER]-tasten ( ) for å slå av strømmen og trykker deretter på tasten igjen for å gjenopprette strømforsyningen.

I enkelte maskintilstander vil det ikke være tilstrekkelig å trykke på [STRØMBRYTER]-tasten ( ) for omstart for at innstillingene skal tre i kraft. Hvis dette skjer, må du bruke hovedstrømbryteren for å slå strømmen av og på igjen.

1-15

Innholdet

FØR DU BRUKER MASKINEN

ENERGISPARINGFUNKSJONER

Dette produktet har følgende to funksjoner for energisparing som overholder Energy Star-retningslinjene for bevaring av naturressurser og reduksjon av miljøforurensning.

Hvilestilling (Lavt strømforbruk)

I hvilestilling reduseres temperaturen til varmeenheten automatisk, og dermed reduseres maskinens strømforbruk hvis maskinen står i hvilestilling så lenge som det er angitt i "Innstilling For Hvilestilling" i systeminnstillingene (administrator). Dette holder varmeseksjonen på en lavere temperatur og reduserer strømforbruket mens maskinen er i ventemodus. Maskinen våkner automatisk og går tilbake til vanlig drift når den mottar en utskriftsjobb, når du trykker en tast på betjeningspanelet eller legger på en original.

Modus for automatisk strømavstengning (Hvilemodus)

Autoavstengning slår automatisk av strømmen til skjermen og varmeenheten hvis maskinen står i standby så lenge som det er angitt i "Tidsinnstilling For Autoavstengning" i systeminnstillingene (administrator). Denne modusen gir lavest strømforbruk. Det spares atskillig mere strøm enn i hvilestilling, men oppvåkningstiden er lengre. Denne modusen kan deaktiveres i systeminnstillingene (administrator). Maskinen aktiveres automatisk fra hvilemodus og gjenopptar normal drift når en utskriftsjobb mottas, eller når den blinkende [ENERGISPARING]-tasten

( ) trykkes inn.

[ENERGISPARING]-TASTEN

Trykk på [ENERGISPARING]-tasten ( ) for å sette maskinen i autoavstengningsmodus eller vekke den opp fra autoavstengningsmodus. [ENERGISPARING]-tasten ( ) har en lampe som viser om maskinen er i modus for autoavstenging.

Når [ENERGISPARING]-tastens ( ) lampe er slukket i ventemodus.

Når [ENERGISPARING]-tastens ( ) lampe blinker.

Maskinen er klar til bruk. Hvis du trykker på [ENERGISPARING]-tasten ( ) når lampen ikke lyser, vil lampen blinke og maskinen går i autoavstengningsmodus etter kort tid.

Maskinen er i modus for autoavstenging. Hvis du trykker på [ENERGISPARING]-tasten ( ) når lampen blinker, vil lampen slukke og maskinen går tilbake til å være klar til bruk etter kort tid.

[ENERGISPARING]

-tast / lampe

1-16

Innholdet

FØR DU BRUKER MASKINEN

BRUKERAUTENTISERING

Brukerautentisering begrenser bruken av maskinen for brukere som er registrert. Funksjonene som hver bruker har tillatelse til å bruke, kan angis, slik at maskinen kan tilpasses til å oppfylle behovene på arbeidsstedet. Når maskinens administrator har aktivert brukerautentisering, må hver bruker logge seg på for å bruke maskinen. Det finnes ulike typer brukerautentisering, og hver type har sin egen påloggingsmetode. For mer informasjon, se forklaringene av påloggingsmetodene.

☞ BRUKERAUTENTISERING MED BRUKERNUMMER (se nedenfor) ☞ BRUKERAUTENTISERING MED BRUKERNAVN / PASSORD (side 1-19)

BRUKERAUTENTISERING MED BRUKERNUMMER

Følgende fremgangsmåte brukes til å logge inn ved hjelp av et brukernummer som du får fra maskinens administrator.

Brukerautentisering

Når autentisering skjer med brukernummer

Admin. innlogg

Oppgi brukernummeret (5 til 8 sifre) med talltastene.

Hvert tall som angis vil vises som " ".

1-17

Innholdet

FØR DU BRUKER MASKINEN

Brukerautentisering

Når brukernummeret er et 8-sifret nummer, er ikke dette trinnet nødvendig. (Pålogging skjer automatisk etter at brukernummeret er tastet inn.)

Admin. innlogg

Trykk på [OK]-tasten.

Når det angitte brukernummeret er autentisert, vises skjermbildet for brukerteller en kort stund.

Bruksstatus: brukte/gjenværemde sider Sort-hvitt : 87,654,321/12,345,678

Antall gjenværende sider vises når sidebegrensninger er angitt i "Sidebegrensning -gruppe liste" i systeminnstillingene (administrator). (Antall gjenværende sider som brukeren kan bruke i hvert modus (kopiering, skanning, osv.) vises.) Hvor lenge dette skjermbildet vises, kan endres ved hjelp av "Tidsoppsett For Melding" i systeminnstillingene (administrator).

Når du er ferdig med å bruke maskinen og er klar til å logge ut, trykker du på [LOGOUT]-tasten ( ).

LOGOUT

Hvis en forhåndsinnstilt varighet utløper etter at maskinen sist ble brukt, aktiveres AUTOSLETTING-funksjonen. Når automatisk tømming aktiveres, utføres også avlogging automatisk. Men når PC-skanning-modus brukes, logges du ikke ut når [LOGOUT]-tasten ( ) trykkes inn, og AUTOSLETTING fungerer ikke. Bytt til en annen modus på maskinen og logg ut.

Hvis du oppgir et ukorrekt tall 3 ganger på rad...

Hvis "Advarsel når innlogg mislykkes" er aktivert i systeminnstillingene (administrator), låses maskinen i 5 minutter hvis du oppgir et ukorrekt brukernummer 3 ganger på rad. Spør maskinens administrator om hvilket brukernummer du skal bruke.

Administrator kan slette låsestilstanden. Dette gjøres fra [Brukerkontroll] og deretter [Standardinnstillinger] i nettsidemenyen.

1-18

Innholdet

FØR DU BRUKER MASKINEN

BRUKERAUTENTISERING MED BRUKERNAVN / PASSORD

Følgende fremgangsmåte brukes til å logge inn ved hjelp av et brukernavn og passord som du får fra maskinens administrator eller administratoren av LDAP-serveren.

Brukerautentisering

Påloggingsnavn

Brukernavn

Passord

Autent. til:

Logg inn lokalt

Brukerautentisering

Påloggingsnavn

Brukernavn

Passord

Autent. til:

Logg inn lokalt

Når autentisering skjer med påloggingsnavn og passord

(Ulike elementer vises på skjermen når LDAP-autentisering brukes.)

Berør [Påloggingsnavn]-tasten eller

-tasten.

Hvis du trykker på [Påloggingsnavn]-tasten, kommer det opp et skjermbilde for valg av brukernavn. Gå til neste trinn. Hvis tasten berøres, vil et område for angivelse av "Registreringsnr" vises [---]. Bruk de numeriske tastene til å taste inn registreringsnummeret ditt som ble lagret i "Brukerliste" i systeminnstillingene (administrator). Når du har oppgitt registreringsnummeret, går du til trinn 3.

(A)

Enhetskonto-modus brukervalg

126

User 0001

User 0003

Admin. innlogg

Direktevalg

ABC

Bruker

User 0005

User 0007

User 0009

ABCD EFGH IJKL MNOP QRSTU VWXYZ etc.

Alle

(B) (C)

Tilbake

User 0002

User 0004

User 0006

User 0008

User 0010

User 0012User 0011

Velg brukernavnet.

(A) [Direktevalg]-tasten

Bruk denne tasten hvis du ikke er lagret under "Brukerliste"

i systeminnstillingene (administrator) og bare bruker LDAP-autentisering. Da vises et skjermbilde der du kan skrive inn tekst. Angi ditt påloggingsnavn.

(B) Taster for valg av brukernavn

Berør brukernavnet ditt som er lagret under "Brukerliste" i systeminnstillingene (administrator).

Berør denne tasten for å gå tilbake til påloggingsskjermen.

(D)

(D) Indeks-fanene

Alle brukerne vises på fanen [Alle]. Brukere er gruppert på de andre fanene i.h.t. søketegn som ble angitt når hver bruker ble lagret.

LDAP-autentisering kan brukes når serverens administrator yter LDAP-tjenester over et LAN (lokalt nettverk).

1-19

Innholdet

FØR DU BRUKER MASKINEN

Brukerautentisering

Trykk på [Passord]-tasten.

Da vises et skjermbilde der du kan skrive inn passordet.

Påloggingsnavn

Brukernavn

Passord

Autent. til:

User 0001

Logg inn lokalt

Skriv passordet ditt som er lagret under "Brukerliste" i systeminnstillingene (administrator).

Hvis du logger deg på en LDAP-server, oppgir du passordet som er lagret med påloggingsnavnet ditt for LDAP-serveren. Hvert tegn du angir vises som " ". Når du er ferdig med å skrive inn passordet, berører du [OK]-tasten. Når autentiseringen skjer via LDAP-server og du har forskjellige passord lagret i "Brukerliste" i systeminnstillingene (administrator) og på LDAP-serveren, bruker du passordet som er lagret på LDAP-serveren.

• Når en LDAP-server er blitt lagret, kan [Autent. til:] endres. endres.

• Hvis du logger på ved hjelp av en brukervalgstast...

LDAP-serveren ble lagret når brukerinformasjonen din ble lagret, derfor vises LDAP-serveren i en autentisert server når du velger påloggingsnavnet ditt. Gå til trinn 4.

• Når du logger på ved hjelp av [Direct Entry]-tasten...

Trykk på [Autent. til:] -tasten.

Brukerautentisering

Påloggingsnavn

Brukernavn

Passord

Autent. til:

Dir. Innskrift

Logg inn lokalt

Velg LDAP-serveren og trykk på [OK]-tasten.

Autentiser til:

Logg inn lokalt

server 1

server 2

server 3

server 4

server 5

server 6

server 7

1-20

Innholdet

FØR DU BRUKER MASKINEN

Brukerautentisering

Påloggingsnavn

Brukernavn

Passord

Autent. til:

User 0001

Logg inn lokalt

(Ulike elementer vises på skjermen når LDAP-autentisering brukes.)

Trykk på [OK]-tasten.

Når det angitte påloggingsnavnet er autentisert, vises skjermbildet for brukerteller en kort stund.

Bruksstatus: brukte/gjenværemde sider Sort-hvitt : 87,654,321/12,345,678

Når du er ferdig med å bruke maskinen og er klar til å logge ut, trykker du på [LOGOUT]-tasten ( ).

LOGOUT

Hvis du oppgir et ukorrekt påloggingsnavn eller passord 3 ganger på rad...

Hvis "Advarsel når innlogg mislykkes" er aktivert i systeminnstillingene (administrator), låses maskinen i 5 minutter hvis du oppgir et ukorrekt påloggingsnavn eller passord 3 ganger på rad. Verifiser påloggingsnavnet og passordet som du skal bruke med maskinens administrator.

• Administrator kan slette låsestilstanden. Dette gjøres fra [Brukerkontroll] og deretter [Standardinnstillinger] i nettsidemenyen.

• Når LDAP-autentisering brukes, kan tasten [E-postadresse] vises, avhengig av autentiseringsmetode. Hvis [E-postadresse]-tasten vises i trinn 3, berører du den. Da vises et skjermbilde der du kan skrive inn tekst. Angi e-postadressen din.

Brukerautentisering

Påloggingsnavn

Brukernavn

E-postadresse

Passord

Autent. til:

User 0002

server 2

Systeminnstillinger (Administrator): Brukerliste

Dette brukes til å lagre maskinens brukernavn. Detaljert informasjon som påloggingsnavn, brukernummer og passord blir også lagret. Be maskinens administrator om å gi deg de opplysningene du trenger for å bruke maskinen.

1-21

Innholdet

FØR DU BRUKER MASKINEN

HOVEDSKJERM

Når [HJEM]-tasten trykkes på betjeningspanelet, vises startskjermen på berøringsskjermen. Modusvalgtaster vises på startskjermen. Du kan trykke på disse tastene for å åpne startskjermbildet for hvert modus. Du kan trykke på [Min meny]-tasten for å vise snarveier til funksjoner som er lagret i "Min meny".

Første skjermbilde

(1) (1)

BILDE SENDT

KOPI

App 01 App 02 App 03 App 04

DOKUMENT

ARKIVERING

Min meny

(1) Modusvalgtaster

Bruk disse tastene for å veksle mellom modiene kopi, bildesending, dokumentarkivering og SHARP OSA. Tastenavn og -bilder kan endres. (Bare første skjermbilde)

(2) Bakgrunnsbilde

Bakgrunnsbilde på hovedskjermen. Bakgrunnsbildet kan endres.

(3) [Min meny]-tast

Trykk for å gå til Min meny-skjermen. Tastenavn og

-bilder kan endres.

Andre skjermbilde

(3)(2)

Total Tellerstand

DOKUMENT ARKIVERING

AdresseKontroll

Skuff-Innstillinger

04/04/2010 11:40

(7)

KOPI

Min meny

(5)

BILDE SENDT

DokumentarkivEringskontroll

(6)(4)

(5) Tittel

Viser Min meny-skjermens tittel.

(6) Hurtigtaster

En registrert funksjon vises som en hurtigtast. Tasten kan berøres for å velge den registrerte funksjonen.

(7) Brukernavn

Dette viser navnet på bruker som er pålogget. Brukernavnet vises når brukerautentisering er aktivert på maskinen.

(4) Applikasjonstaster

Det kan vises opptil fire snarveier til Sharp OSA-applikasjoner.

Snarveier til funksjoner kan registreres som taster på Min meny-skjermen. Når du berører en hurtigtast, vises et skjermbilde for den funksjonen. Registrer ofte brukte funksjoner på Min meny-skjermen for å ha rask og enkel tilgang til disse funksjonene. Når brukerautentisering benyttes, kan Min meny-skjermen for "Favoritt funksjonsgruppe" vises.

Bruk nettsiden til å konfigurere følgende innstillinger:

• Endre navnet på tasten for hovedskjermen, endre bildet, lagre en applikasjonstast.

• Lagre taster som vises på Min meny-skjermen.

• Systeminnstillinger (Administrator): Innstillinger for min meny Registrering gjøres i [Systeminnstillinger] - [Driftsinnstillinger] - [Innstillinger for min meny] i nettsidemenyen.

• Systeminnstillinger (Administrator): Min meny-liste Når brukerautentisering er aktivert, kan det angis en Min meny-skjerm for hver "Favorittoperasjon gruppeliste". Registrering utføres på "Min meny-liste" under [Brukerkontroll] i nettsidemenyen.

1-22

Innholdet

FØR DU BRUKER MASKINEN

FJERNBETJENING AV MASKINEN

Funksjonen for fjernbetjening gjør at du kan betjene maskinen fra en datamaskin. Når denne funksjonen legges til, vises samme skjermbilde som betjeningspanelskjermbildet på datamaskinen. Dette gjør at du kan betjene maskinen fra datamaskinen på samme måte som om du befant deg foran maskinen.

Maskinen

Din datamaskin

Kontrollpanel

Betjen maskinen fra dataskjermen.

Nettverk

Funksjonen for fjernkontroll kan kun brukes på én datamaskin om gangen.

Slik bruker du funksjonen for fjernbetjening

Før du bruker denne funksjonen, setter du "Brukerinnstillingsrettigheter" til "Tillatt" i "Fjernbetjent programvareoperasjon" under "Innstillinger fjernkontroll" i systeminnstillingene (administrator).

☞ 6. SYSTEMINNSTILLINGER "Innstillinger fjernkontroll" (side 6-64)

For å bruke funksjonen for fjernbetjening må maskinen være koblet til et nettverk og VNC-programvare må være installert på datamaskinen. (Anbefalt VNC-programvare: RealVNC) Prosedyren for bruk av funksjonen er som følger:

Eksempel: RealVNC

Koble til fra datamaskinen til maskinen.

(1) Start VCN-viseren.

(2)(3)

Følg meldingene på maskinens driftspanel for å tillate tilkoblingen.

Når maskinen er koblet til fjernprogramvaren, vises i systemlinjen på maskinens berøringspanel. Hvis du vil koble deg fra, avslutter du fjernprogramvaren eller trykker på .

(2) Angi IP-adressen til maskinen i

inntastingsboksen "Server".

(3) Klikk [OK]-knappen.

Bruk betjeningspanelet på samme måte som på maskinen. Vær oppmerksom på at du ikke kan holde inne en tast for å kontinuerlig endre verdien som skal angis. Gå til kapitlene for hver av funksjonene i denne håndboken hvis du vil ha mer informasjon.

Systeminnstillinger (Administrator): Innstillinger fjernkontroll

Angi driftsfullmakt for funksjonen for fjernbetjening.

1-23

Innholdet

FØR DU BRUKER MASKINEN

ELEMENTER SOM REGISTRERES I JOBBLOGGEN

Maskinen registrerer jobbene som utføres i jobbloggen. Den viktigste informasjonen som registreres i jobbloggen, beskrives nedenfor.

• For å gjøre det lettere å summere brukstellingen for ulikt konfigurerte maskiner, er elementene som registreres i jobbloggen faste, uavhengig av hvilke ytre utstyrsenheter som er installert eller målet med registreringen.

• I enkelte tilfeller kan det hende at jobbinformasjon ikke registreres på riktig måte, for eksempel hvis det oppstår strømbrudd under en jobb.

Nr. Elementnavn Beskrivelse

1 Hovedelementer Jobb-ID Jobb-IDen registreres.

Jobb-IDer vises i loggen som sammenhengende numre opptil maksimalt 999999. Deretter tilbakestilles tellingen til 1.

2 Jobbmodus

Jobbmodusen, for eksempel kopiering eller utskrift.

3 Datamaskinnavn

4 Brukernavn Brukernavnet når funksjonen for brukerautentisering brukes.

5 Påloggingsnavn Påloggingsnavnet når funksjonen for brukerautentisering brukes.

6 Startdato & klokkeslett Datoen og klokkeslettet jobben ble startet.

7 Fullført dato &

klokkeslett

8 Sort-hvit totalantall

12 Ugyldig papiropptelling

13 Antall reserverte sett Antall angitte sett eller reserverte destinasjoner.

Fullfarge totalantall

Telle i henhold til format

Antallet ark etter størrelse

(sort/hvitt)

Navnet på datamaskinen som sendte en utskriftsjobb.*

Datoen og klokkeslettet jobben ble fullført.

For en utskriftsjobb registreres totalantallet. For en sendejobb registreres antallet overførte svart/hvitt-sider. gruppeoverføring oppsummeres, registreres det totale antallet sider. For en Skann til HDD-jobb registreres antallet lagrede svart/hvitt-sider.

For en sendejobb registreres det totale antallet overførte sider i full farge.

Når en gruppeoverføring oppsummeres, registreres det totale antallet sider. For en Skann til HDD-jobb registreres antallet lagrede sider i full farge.

Telling etter originalstørrelse/papirstørrelse i fargemodus og svart/hvitt-modus.

Indikerer antallet ark etter papirtype.

Indikerer ugyldig arkopptelling for svart/hvitt.

Når en

14 Antall fullførte sett Antall fullførte sett eller antall destinasjoner som overføringen ble

fullført til.

15 Antall reserverte sider Antall reserverte originalsider i en kopieringsjobb, utskriftsjobb,

skannejobb eller annen jobb.

16 Antall fullførte sider Antall fullførte sider i et sett.

17 Resultater Resultatet for en jobb.

18 Feilårsak

Viser feilårsaken når det oppstår feil under en jobb.

1-24

Innholdet

FØR DU BRUKER MASKINEN

Nr. Elementnavn Beskrivelse

20 Stifte Statusen for stifting.

22 Stanseantall Stanseantallet.

23 Brett Registreres i en jobb hvor brettefunksjonen brukes.

24 Brett-telling Antall brettede sider.

25 Skrivertone Tonen som er brukt for en utskriftsjobb.

26 Bildesendingsrelatert

27 Avsendernavn Avsendernavnet for en bildesendingsjobb.

28 Senderadresse Senderadressen for en bildesendingsjobb.

29 Overføringstype Overføringstypen for en bildesendingsjobb.

30 Administrativt

31 Kringkastingsnummer Kringkastingsnummer for en bildesendingsjobb.

32 Innføringsrekkefølge Reserveringsrekkefølge for gruppeoverføring av en

33 Fil Type Filformatet for en bildesendingsjobb.

34 Komprimeringsfunksjo

Skriverjobb-relatert enhet

enhet

Utskriftsresultat Utskriftsmodusen for en utskrevet jobb.

Stempelantall

Direkte Addresse Adressen for en bildesendingsjobb.

serienummer

n/Kompresjonsgrad

Stifteantallet.

Administrativt serienummer for en bildesendingsjobb.

bildesendingsjobb. For en serieavspørringsjobb brukes denne til å korrelere kommunikasjon med utskrift.

Kompresjonsfunksjonen og kompresjonsgraden for filen i en bildesendingsjobb.

35 Kommunikasjonstid Indikerer kommunikasjonstiden for bildesendingsjobber.

36 Faks.Nr Indikerer nummeret til den lagrede avsenderen.

37 Dokumentlagringsrelat

38 Lagringsmodus Lagringsmodus for dokumentarkivering.

39 Filnavn Filnavnet på en fil som er lagret med dokumentarkivering eller

40 Datastørrelse [KB] Filstørrelsen.

41 Vanlig funksjonalitet Fargeinnstilling Fargemodusen som er valgt av brukeren.

42 Spesial Modus Spesialmodiene som ble valgt da jobben ble kjørt.

43 Filnavn 2 Registrerer filnavnene til utskriftsjobber.*

ert enhet

Dokumentarkivering Status for dokumentarkivering.

oppbevaringsutskrift.*

1-25

Innholdet

FØR DU BRUKER MASKINEN

Nr. Elementnavn Beskrivelse

44 Detaljerte elementer Originalstørrelse Størrelsen på skannet original.

Henviser til papirstørrelsen for filen hvis det gjelder en utskriftsjobb fra dokumentarkiv.

45 Originaltype Originaltypen (tekst, trykt bilde osv.) som er angitt i skjermbildet for

kontrastinnstillinger.

46 Papirstørrelse For en utskriftsjobb er dette papirstørrelsen.

For en sendejobb er dette den overførte papirstørrelsen. For en Skann til HDD-jobb er dette papirstørrelsen i den lagrede filen.

47 Papirtype Papirtypen som ble brukt for utskrift.

48 Papiregenskap: Deakt.

Duplex

Indikerer at dupleks ble deaktivert i "Papirtype".

49 Papiregenskap: Fast

Papirside

50 Papiregenskap: Deakt.

Stift

51 Papiregenskap: Deakt.

Hulling

52 Dupleksoppsett Indikerer dupleksinnstillingen.

53 Oppløsning Indikerer skanneoppløsningen.

54 Maskindel Modellnavn Indikerer modellnavnet til maskinen.

55 Serienummer for enhet Indikerer maskinens serienummer.

56 Navn Indikerer maskinnavnet som er angitt på nettsidene.

57 Maskinplassering Indikerer maskinens installasjonsplassering som angitt på nettsidene.

*I enkelte miljøer registreres ikke dette.

Indikerer at fast side ble angitt i "Papirtype".

Indikerer at stifting ble deaktivert i "Papirtype".

Indikerer at hulling ble deaktivert i "Papirtype".

1-26

Innholdet

FØR DU BRUKER MASKINEN

LEGGE I PAPIR

VIKTIGE PUNKTER OM PAPIR

I denne delen finner du informasjon du bør lese før du legger papir i papirskuffene. Sørg for å lese denne delen før du laster papir.

SKUFFENES NAVN OG PLASSERING

Navnene på skuffene er som følger.

Manuelt matebrett

Skuff 1

Skuff 2 Skuff 3 (når skap/1 x 500 arks papirskuff eller skap/2 x 500 arks papirskuff er installert) Skuff 4 (når skap/2 x 500 arks papirskuff er installert)

Skuff 5 (når en høyvolumskassett er montert)

BETYDNINGEN AV "R" I PAPIRSTØRRELSER

Enkelte original- og papirstørrelser kan plasseres i både vertikal og horisontal retning. For å skille mellom vertikal og horisontal retning, etterfølges papirstørrelser i horisontal retning av en "R" (for eksempel A4R, 8-1/2" x 11"R). Størrelser som bare kan plasseres i horisontal retning (A3w, B4, 12" x 18", 11" x 17", 8-1/2" x 14", 8-1/2" x 13") har ingen "R" i størrelsesbetegnelsen.

A4R

(8-½" x 11"R)

(8-½" x 11")

(11" x 17")

Horisontal retning

"R" er lagt til.

Vertikal retning

"R" er ikke lagt til.

1-27

Kan bare plasseres i horisontal

retning

"R" er ikke lagt til.

Innholdet

FØR DU BRUKER MASKINEN

PAPIR SOM KAN BRUKES

Flere papirtyper er i handel. I dette avsnittet forklares hvilket vanlig papir og spesialmedia som kan brukes i maskinen. Hvis du vil ha detaljert informasjon om størrelsene og papirtypene som kan lastes i de ulike skuffene på maskinen, går du til spesifikasjonene i Sikkerhetsveiledning og "Papirskuffinnstillinger" (side 6-13) i "6. SYSTEMINNSTILLINGER".

Vanlig papir, spesialpapir

Vanlig papir som kan brukes

• SHARP standard vanlig papir (80 g/m2 (21 lbs.)). For å se på papirspesifikasjoner, skal du lese spesifikasjonene i Sikkerhetsveiledning.

• Vanlig papir utenom SHARP standardpapir (60 g/m

Resirkulert papir, farget papir, og forhåndshullet papir må oppfylle samme kravene til spesifikasjoner som vanlig papir. Henvend deg til forhandleren eller den nærmeste godkjente servicerepresentant for råd i forbindelse med bruk av disse papirtypene.

Typer av papir som kan brukes i hver skuff

Følgende papirtyper kan legges i hver skuff.

til 105 g/m2 (16 lbs. til 28 lbs.))

Skuff 1/Skuff 2 Skuff 3/Skuff 4 Manuelt matebrett

Vanlig Papir Tillatt Tillatt Tillatt Tillatt

Fortrykket Tillatt Tillatt Tillatt Tillatt

Resirkulert papir Tillatt Tillatt Tillatt Tillatt

Brevhode Tillatt Tillatt Tillatt Tillatt

Forhåndshullet Tillatt Tillatt Tillatt Tillatt

Farget Tillatt Tillatt Tillatt Tillatt

Tykt papir*

Etiketter – – Tillatt –

Transparent – – Tillatt –

Flik Papir – – Tillatt –

Konvolutt – – Tillatt –

Tynt papir*

*1Tykt papir opptil 209 *2 Tynt papir fra 56 g/m2 til 59 g/m2 (15 lbs. til 16 lbs.) kan brukes.

g/m2 (110 lbs.) kan brukes.

Tillatt Tillatt Tillatt –

– – Tillatt –

Skuff 5

(høyvolumskassett)

1-28

Innholdet

FØR DU BRUKER MASKINEN

Utskriftbar side opp eller ned

Papiret legges i med den utskriftbare siden opp eller ned, avhengig av papirtype og skuff.

Skuffer 1 til 4

Legg i papiret med den utskriftbare siden opp. Dersom papirtypen er "Brevhode" eller "Fortrykket", legges papiret i med den utskriftbare siden ned*.

Manuelt matebrett og skuff 5

Legg i papiret med den utskriftbare siden ned. Dersom papirtypen er "Brevhode" eller "Fortrykket", legges papiret i med den utskriftbare siden opp*. * Hvis "Deaktivering av Dupleks" er aktivert i systeminnstillingene (administrator), legges papiret i på normalt vis

(utskriftssiden opp i skuffene 1 til 4, og ned i manuelt matebrett og skuff 5).

Papir som ikke kan brukes

• Spesialpapir for blekkskrivere (fint papir, glanset papir, glanset film osv)

• Karbonpapir eller termisk papir

• Limt papir

• Papir med binders

• Papir med brettemerker

• Istykkerrevet papir

• Impregnerte transparenter

• Tynt papir med gramvekt på mindre enn 56 g/m (15 lbs.)

• Tykt papir med gramvekt på 210 g/m over

(80 lbs.) eller

Ikke-anbefalt papir

• Bestrøket overføringspapir

• Japanpapir

• Perforert papir

• Flere typer vanlig papir og spesialmedia er i handelen. Enkelte typer kan ikke brukes i maskinen. Henvend deg til forhandleren eller den nærmeste godkjente servicerepresentant for råd i forbindelse med bruk av disse papirtypene.

• Bildekvaliteten og hvor godt toneren fester seg til papiret kan variere avhengig av bruksmiljø, driftsforhold og papirkarakteristikk, og kan føre til en bildekvalitet som er lavere enn den som angis for SHARP standardpapir. Henvend deg til forhandleren eller den nærmeste godkjente servicerepresentant for råd i forbindelse med bruk av disse papirtypene.

• Bruk av papir som ikke er anbefalt, eller papir som er forbudt, kan føre til skjev mating, papirstopp, dårlig tonerfeste (toneren fester seg ikke til papiret og den kan gnis av) eller svikt i maskinen.

• Bruk av papir som ikke er anbefalt kan resultere i papirstopp eller dårlig bildekvalitet. Før du bruker papir som ikke er anbefalt, må du sjekke om utskrift kan utføres uten problemer.

• Ujevnt formet papir

• Stiftet papir

• Fuktig papir

• Krøllet papir

• Papir hvor det er skrevet ut på enten utskriftssiden eller baksiden med en annen skriver eller flerfunksjonsenhet.

• Papir med et bølgelignende mønster som skyldes

opptak av fuktighet

1-29

Innholdet

FØR DU BRUKER MASKINEN

SKUFFEINNSTILLINGER FOR SKUFF 1 TIL 4

ILEGGING AV PAPIR OG ENDRING AV PAPIRSTØRRELSE

Maksimalt 500 ark fra størrelse A5R til størrelse A3 (5-1/2" x 8-1/2"R til 11" x 17") kan legges i skuff 1 og 2. Maksimalt 500 ark papir fra størrelse B5R til størrelse A3 (7-1/4" x 10-1/2"R til 11" x 17") kan legges i skuff 3 og 4.

Trekk ut papirskuffen.

Trekk skuffen forsiktig ut til den stopper. For å legge i papir, gå til trinn 3. For å legge i papir med en

annen størrelse, gå til neste trinn.

Juster styreplatene A og B ved å klemme på låsespakene og flytte dem slik at de

samsvarer med de vertikale og horisontale målene til papiret som skal legges i.

Styreplatene A og B kan flyttes. Skyv den enkelte styreplaten

mens du klemmer på platens låsespak.

Luft papiret.

Luft papiret godt før det legges i. Hvis papiret ikke luftes, kan flere ark bli matet samtidig og forårsake papirstopp.

Legg papiret i skuffen.

Legg i papiret med den utskriftbare siden opp. Papirbunken må ikke være høyere enn indikatorlinjen (ikke mer enn 500 ark).

Indikator linje

1-30

Innholdet

Skyv papirskuffen forsiktig inn i maskinen.

Trykk skuffen helt inn i maskinen.

Hvis du har lagt i en annen papirtype eller størrelse enn den som tidligere var lastet, må du huske å endre "Skuff-Innstillinger" i systeminnstillingene. Hvis disse innstillingene konfigureres feil, blir feil papirstørrelse valgt ved automatisk papirvalg, noe som kan hindre utskriften, forårsake feilmating eller gi andre problemer.

Unngå å plassere tunge gjenstander på skuffen, og trykk den ikke nedover.

Systeminnstillinger: Papirskuffinnstillinger (side 6-13)

Du endrer disse innstillingene når du endrer papirstørrelsen eller papirtypen i en skuff.

FØR DU BRUKER MASKINEN

1-31

Innholdet

FØR DU BRUKER MASKINEN

SKUFF-INNSTILLINGER FOR SKUFF 5 (HØYVOLUMSKASSETT)

LEGGE I PAPIR

Høyvolumskassetten rommer opptil 3500 ark i størrelsen A4 eller 8-1/2" x 11" (80 g/m2 (20 lbs.)). Papirstørrelsen i skuff 5 kan bare endres av en SHARP-servicetekniker. Hvis du behøver å endre papirstørrelsen må du kontakte din forhandler eller nærmeste autoriserte servicetekniker.

Trekk ut papirskuffen.

Trekk skuffen forsiktig ut til den stopper.

Indikator linje

Luft papiret.

Luft papiret godt før det legges i. Hvis papiret ikke luftes, kan flere ark bli matet samtidig og forårsake papirstopp.

Plasser papiret midt på papirtabellen.

Legg i papiret med den utskriftbare siden ned. Papirbunken må ikke være høyere enn indikatorlinjen (ikke mer enn 3500 ark).

1-32

Innholdet

Hvis du har lagt i en annen papirtype enn den som tidligere var lastet, må du huske å endre papirtypeinnstillingen i "Skuff-Innstillinger" i systeminnstillingene.

Unngå å plassere tunge gjenstander på skuffen, og trykk den ikke nedover.

FØR DU BRUKER MASKINEN

Skyv papirskuffen forsiktig inn i maskinen.

Trykk skuffen helt inn i maskinen.

Systeminnstillinger: Papirskuffinnstillinger (side 6-13)

Du endrer disse innstillingene når du endrer papirtypen som legges i skuffen.

1-33

Innholdet

FØR DU BRUKER MASKINEN

LEGGE PAPIR I MANUELT MATEBRETT

Det manuelle matebrettet kan brukes til å skrive ut på vanlig papir, konvolutter, etikettark, fanepapir og andre typer spesialpapir. Du kan legge i opptil 100 ark (opptil 40 ark tykt papir) for kontinuerlig utskrift som fra de andre skuffene.

Åpne det manuelle matebrettet.

Når du laster papir som er større enn A4R eller 8-1/2" x 11" R,

må du huske å trekke ut forlengelsen på det manuelle matebrettet. Trekk forlengelsen for enkeltmaterskuffen helt ut. Hvis skuffeforlengelsen ikke trekkes helt ut, vil ikke størrelsen på papiret som er lagt inn vises korrekt.

Unngå å plassere tunge gjenstander på det manuelle matebrettet, og trykk det ikke nedover.

Juster papirlederne på det manuelle matebrettet slik at de matcher bredden på papiret.

Legg i papir langs papirlederne på det manuelle matebrettet helt inn i det manuelle matebrettet, til det stopper.

Legg i papiret med den utskriftbare siden ned.

• Ikke press papiret inn.

• Hvis papirlederne på det manuelle matebrettet er satt videre enn papirstørrelsen, flytter du papirlederne til de passer til bredden på papiret. Hvis papirlederne er plassert for bredt, kan papiret bli trukket skjevt inn eller bli krøllet.

1-34

Innholdet

FØR DU BRUKER MASKINEN

VIKTIGE POENG VED BRUK AV MANUELT MATEBRETT

• Når du bruker vanlig papir som ikke er SHARP-standardpapir, eller andre spesialpapirtyper enn transparenter som anbefales av SHARP, eller hvis du skriver ut på baksiden av tidligere brukt papir, må du mate inn papiret med ett ark om gangen. Hvis du legger i mer enn ett ark om gangen, vil det oppstå papirstopp.

• Glatt ut eventuelt krøllet papir.

• Når du legger inn papir, må du fjerne eventuelle papir som er igjen i bypass-brettet, blande det sammen med det papiret som skal legges inn, og laste inn som én singel bunke. Hvis du legger i papir uten å fjerne gjenværende papir, vil det oppstå papirstopp.

Legge i papir

Plasser papir som er A5 (7-1/4" x 10-1/2") eller mindre i horisontal retning.

Legge i fanepapir

Når du skriver ut på fanepapir, legger du i fanepapiret med siden det skal skrives på ned på det manuelle matebrettet.

Forsiden ned

• Du kan bare bruke faneark som er laget av papir. Fanepapir som er laget av annet materiale enn papir (film osv), kan ikke brukes.

• For å skrive ut på fanene på fanepair I kopieringsmodus, bruk "Fanekopiering" i spesialmodi. I utskriftsmodus skal du bruke tabulatorutskriftsfunksjonen.

Legge i transparenter

• Bruk transparenter som anbefales av SHARP. Når du legger transparenter i det manuelle matebrettet, skal det avrundede hjørnet være fremst til venstre når transparentene er plassert horisontalt, eller bakerst til venstre når transparentene er plassert vertikalt.

Horisontalt Vertikalt

• Når du legger flere ark med transparenter på det manuelle matebrettet, må du passe på å lufte arkene flere ganger før du legger dem i.

• Når du skriver ut eller kopierer på transparenter, må du passe på å fjerne arkene etter hvert som de kommer ut av maskinen. Hvis du lar arkene legge seg oppå hverandre på utmatingsbrettet, kan de krølle seg.

1-35

Innholdet

FØR DU BRUKER MASKINEN

Legge i konvolutter

Når du legger i konvolutter i det manuelle matebrettet, skal tilpasses til venstre i retningen som vises nedenfor. Man kan kun skrive på forsiden av konvoluttene. Pass på at du legger forsiden ned.

• Ikke skriv på begge sider av en konvolutt. Dette kan resultere i papirstopp eller dårlig utskriftskvalitet.

• Enkelte driftsmiljøer kan forårsake krølling, flekker, papirstopp, dårlig toneroppvarming eller maskinfeil.

Det gjelder visse begrensninger for enkelte typer konvolutter. Kontakt en kvalifisert servicetekniker hvis du trenger mer informasjon.

Viktige poeng ved bruk av konvolutter

• Ikke bruk følgende konvolutter: Konvolutter med metallklemmer, plastkroker eller båndkroker, konvolutter som lukkes med hyssing, vinduskonvolutter eller forede konvolutter, konvolutter med ujevn forside på grunn av relieffer, doble konvolutter, konvolutter som lukkes med lim, håndlagede konvolutter, konvolutter med luft inni, konvolutter med krøll- eller brettemerker, fillete eller skadde konvolutter

• Du kan ikke bruke konvolutter med feilaktig justert limplassering i hjørnene, da det kan forårsake at de krølles.

• Utskriftskvaliteten garanteres ikke i området 10mm eller 13/32" rundt kantene av konvolutten.

• Utskriftskvaliteten garanteres ikke på deler av konvoluttene der det er en stor trinnvis endring i tykkelse, for eksempel på deler med fire lag eller deler med mindre enn 3 lag.

• Utskriftskvaliteten garanteres ikke på konvolutter med avrivningsstrips for forsegling.

Kan brukes

Kan ikke brukes

1-36

Innholdet

FØR DU BRUKER MASKINEN

Trykkjusteringsspaker for varmeseksjonen

I noen tilfeller kan konvoluttskader eller flekker oppstå selv om det brukes konvolutter i henhold til spesifikasjonene. Dette problemet kan reduseres ved å endre stillingen til trykkjusteringsspakene for varmeseksjonen fra vanlig posisjon til lavtrykksposisjon. Bruk den følgende fremgangsmåten.

Trekk ut høyre sidedeksel.

Åpne dekselet forsiktig, samtidig som du trykker åpne- og lukke-spaken på høyre sidedeksel opp.

Sett trykkjusteringsspakene (to) for varmeseksjonen til lavtrykksposisjon som vist på illustrasjonen.

Lavtrykksposisjon

Normal posisjon

Lukk høyre sidedeksel.

Sett spaken tilbake i normal stilling når du er ferdig med å mate konvolutter.

Advarsel

Fjern papiret forsiktig. Pass på at du ikke brenner deg når du bruker trykkjusteringsspakene for varmeseksjonen.

Pass på at du setter spakene tilbake i normal posisjon før du skriver ut eller kopierer på annet papir enn konvolutter. Hvis ikke kan det oppstå varmeproblemer, papirstopp eller feil på utstyret.

1-37

Innholdet

FØR DU BRUKER MASKINEN

ORIGINALER

Denne delen beskriver hvordan du plasserer originaler i den automatiske dokumentmateren og på glassplaten.

PLASSERE ORIGINALEN

PLASSERE ORIGINALER I DEN AUTOMATISKE DOKUMENTMATEREN

Dette avsnittet beskriver hvordan du plasserer originaler i den automatiske dokumentmateren.

Tillatte orginalstørrelser

Minimum originalstørrelse Maksimum orginalstørrelse

Standardstørrelser

(Minimumsstørrelse som kan avleses automatisk) A5: 148 mm (høyde) x 210 mm (bredde) 5-1/2" (høyde) x 8-1/2" (bredde)

Ikke-standardstørrelser

(Minimumsstørrelse som kan angis manuelt) 131 mm (høyde) x 140 mm (bredde) 5-1/8" (høyde) x 5-1/2" (bredde)

Når originalen ikke har standardstørrelse, henviser du til riktig forklaring nedenfor for modusen du bruker.

Standardstørrelser

(Maksimumsstørrelse som kan avleses automatisk) A3: 297 mm (høyde) x 420 mm (bredde) 11" (høyde) x 17" (bredde) A3W papirstørrelse (12" x 18") kan ikke brukes.

Ikke-standardstørrelser

(Maksimumsstørrelse som kan angis manuelt) Kopieringsmodus: 297 mm (høyde) x 432 mm (bredde)

11-5/8" (høyde) x 17" (bredde)

Bildesendingsmodus: 297 mm (høyde) x 1000 mm (bredde)

11" (høyde) x 39-3/8" (bredde)

☞ 2. KOPIMASKIN "SPESIFISERE ORIGINALSTØRRELSEN" (side 2-27) ☞ 4. SKANNER / INTERNETTFAKS "BILDEINNSTILLINGER" (side 4-53)

Tillatte originalvekter

MX-M363N/M453N/M503N 1-Sidig Kopi: 35 g/m2 til 128 g/m2 (9 Ibs. til 34 Ibs.)

2-Sidig Kopi: 50 g/m

MX-M283N 1-Sidig Kopi: 35 g/m2 til 128 g/m2 (9 Ibs. til 34 Ibs.)

2-Sidig Kopi: 50 g/m

Hvis du vil skanne originaler fra 35 g/ Hvis du skanner uten å bruke "Sakte sk. Modus", kan det resultere i feilmating av originalen. Når "Sakte sk. Modus" er valgt, er automatisk dobbeltsidig skanning ikke mulig.

til 49 g/m2 (9 lbs. til 14 lbs.), bruker du "Sakte sk. Modus" i spesialmodusene.

til 128 g/m2 (15 Ibs. til 34 Ibs.)

til 105 g/m2 (15 Ibs. til 28 Ibs.)

1-38

Innholdet

FØR DU BRUKER MASKINEN

Kontroller at det ikke ligger en original igjen på glassplaten.

Åpne den automatiske dokumentmateren, kontroller at det ikke ligger noen original på glassplaten og lukk deretter den automatiske dokumentmateren forsiktig.

Juster originallederne i forhold til størrelsen på originalen.

Plasser originalen.

Indikatorlinje

• Originaler av ulike størrelser kan legges sammen i den automatiske dokumentmateren. I dette tilfellet, velg "Blandede. Originaler" i spesialmodi for modus som benyttes.

• Før du legger originaler inn i dokumentmaterskuffen, må du passe på å fjerne eventuelle stifter eller binders.

• Hvis originalene har fuktflekker på grunn av korrekturlakk, blekk eller lim, må du vente til originalene er tørre før du kopierer. Ellers kan innsiden av dokumentmateren eller glassplaten bli tilsølt.

• Ikke bruk følgende originaler. Det kan resultere i feilaktig påvisning av originalstørrelse, feilmating av original og flekker.

Transparenter, overleggspapir, karbonpapir eller originaler som er skrevet på med varmefargebånd må ikke mates gjennom dokumentmateren. Originaler som skal mates gjennom materen må ikke være skadet, krøllet, brettet, løst sammenlimt eller ha hull. Det kan hende at originaler med flere stansede hull enn tohulls eller trehulls hullepapir ikke blir matet korrekt.

• Når du bruker originaler med to eller tre hull, skal du plassere dem slik at den hullete kanten er i posisjon fra matesporet på dokumentmaterbrettet.

Kontroller at kantene på originalene er jevne. Legg originalene helt inn i dokumentmaterskuffen, med forsiden opp. Legg i det antall originaler som ikke overskrider indikatorlinjen på dokumentmaterskuffen. Opptil 100 innleggsark kan legges inn. Sørg for å fjerne originaler som er ferdig skannet fra utmatingsskuffen for originaler.

Matespalte

Hullplass eringer

1-39

Innholdet

FØR DU BRUKER MASKINEN

PLASSERE ORIGINALEN PÅ GLASSPLATEN

Dette avsnittet beskriver hvordan du plasserer originaler på glassplaten.

Tillatte orginalstørrelser

Maksimum orginalstørrelse

Standardstørrelser

A3: 297 mm (høyde) x 420 mm (bredde) 11" (høyde) x 17" (bredde)

Ikke-standardstørrelser

297 mm (høyde) x 432 mm (bredde) 11-5/8" (høyde) x 17" (bredde)

Når originalen ikke har standardstørrelse, henviser du til riktig forklaring nedenfor for modusen du bruker.

☞ 2. KOPIMASKIN "SPESIFISERE

ORIGINALSTØRRELSEN" (side 2-27)

☞ 4. SKANNER / INTERNETTFAKS

"BILDEINNSTILLINGER" (side 4-53)

Åpne den automatiske dokumentmateren.

Plasser originalen.

Plasser originalen med forsiden ned i det borterste venstre hjørnet på glassplaten.

Dokumentglasskala

Orginalstørrel sedetektor

Originalen skal alltid plasseres i det borterste venstre hjørnet, uavhengig av størrelse.

Juster øvre venstre hjørne av originalen med tuppen på

-merket.

Vær oppmerksom på å ikke plassere gjenstander under originalstørrelsesdetektoren. Hvis du lukker den automatiske dokumentmateren med en gjenstand under, kan du ødelegge originalstørrelsesindikatoren og hindre at originalstørrelsen blir indikert korrekt.

Hvis du plasserer en liten ikke-standard størrelse original på dokumentglasset, er det praktisk å plassere et blankt ark i formatet A4 eller B5 (8-1/2" x 11" eller 5-1/2" x 8-1/2") oppå originalen for å hjelpe til å lese originalstørrelse.

-merke

(5-1/2" x 8-1/2")

A4 (8-1/2" x 11")

Dokumentglasskala

-merke

A4R (8-1/2" x 11"R)

B5R

B4 (8-1/2" x 14")

A3 (11" x 17")

1-40

Innholdet

FØR DU BRUKER MASKINEN

Lukk den automatiske dokumentmateren.

Husk å lukke den automatiske dokumentmateren når du har plassert originalen. Hvis du lar den stå åpen, blir deler utenfor

originalen kopiert i svart, noe som vil føre til overdreven bruk av toner

Plassering av en tykk bok

Ved skanning av en tykk bok eller annen tykk original, følger du trinnene nedenfor for å trykke boken ned.

(1) Skyv opp den borterste siden av den

automatiske dokumentmateren.

Hengslene som fester den automatiske dokumentmateren løses ut, og baksiden av den automatiske dokumentmateren heves.

(2)

(1)

(2) Lukk den automatiske dokumentmateren

forsiktig.

Ikke trykk en bok eller et annet tykt dokument for hardt ned på glasset i den automatiske dokumentmateren. Hvis skygger rundt kantene på dokumentet er et problem, kan du bruke slettefunksjonen.

☞ 2. KOPIMASKIN "SLETTE SKYGGER LANGS

YTTERKANTENE (Slett)" (side 2-46)

Advarsel

• Lukk den automatiske dokumentmateren forsiktig. Hvis den automatiske dokumentmateren lukkes hardt kan den skades.

• Påse at fingrene ikke klemmes når du lukker den automatiske dokumentmateren.

Den automatiske dokumentmateren kan ikke lukkes på riktig måte i denne tilstanden. Hvis du vil sette den automatiske dokumentmateren tilbake til vanlig tilstand, åpner du den helt og lukker den igjen.

1-41

Innholdet

FØR DU BRUKER MASKINEN

PERIFERENHETER

Denne delen beskriver periferenhetene som kan brukes med maskinen og forklarer hvordan du bruker etterbehandler, etterbehandler med stift og fals samt Sharp OSA (applikasjonens kommunikasjonsmodul og ekstern kontomodul).

PERIFERENHETER

Du kan installere periferenheter på maskinen for å utvide dens funksjonalitetsområde. De ytre utstyrsenhetene er som regel tilleggsutstyr, men enkelte modeller inkluderer imidlertid ytre utstyrsenheter som standard utstyr.

(Fra og med mars 2009)

Produktnavn Produktnummer Beskrivelse

Skap/1x500 arks papirskuff MX-DEX8

Skap/2x500 arks papirskuff MX-DEX9

Høyvolumskassett MX-LCX1

Utmatningsskuff (høyre skuff)

Etterbehandler MX-FNX9

Hullingsenhet

Ferdiggjører (stort stablemagasin) MX-FN11

MX-TRX2 Denne kan settes på høyre side av maskinen (høyre skuff).

MX-PNX1A

MX-PNX1B

MX-PNX1C

MX-PNX1D

MX-PNX6A

Ekstra skuff. Det kan legges i maksimalt 500 ark papir i hver skuff.

Ekstra skuff. Det kan legges i maksimalt 3500 ark papir i skuffen. For å installere skuffen, kreves det et skap/1 x 500 arks papirskuff eller et skap/2 x 500 arks papirskuff.

Utmatingsenhet som gjøre det mulig å bruke stiftefunksjonen og sorteringsfunksjonen.

Stanser hull i kopiene og andre utskrifter. Krever en etterbehandler.

Utmatingsenhet som gjøre det mulig å bruke stiftefunksjonen og sorteringsfunksjonen. Hvis du vil installere Ferdiggjører (stort stablemagasin), kreves skap/1 x 500 arks papirskuff eller skap/2 x 500 arks papirskuff.

Hullingsenhet

MX-PNX6B

MX-PNX6C

MX-PNX6D

Etterbehandler med stift og fals MX-FN10

Papirmaterenhet MX-RBX3

Stanser hull i kopiene og andre utskrifter. Krever Ferdiggjører (stort stablemagasin).

Utmatingsenhet som gjør det mulig å bruke stiftefunksjonen, sorteringsfunksjonen og funksjonen for folderkopiering. For å installere etterbehandler med stift og fals, kreves det et skap/1 x 500 arks papirskuff eller et skap/2 x 500 arks papirskuff.

Kreves når ferdiggjører (stort stablemagasin) / etterbehandler med stift og fals er installert.

1-42

Innholdet

FØR DU BRUKER MASKINEN

Produktnavn Produktnummer Beskrivelse

MX-PNX5A

Hullingsenhet

Skriftliste for strekkoder AR-PF1 Legger strekkodeskrifttyper til maskinen.

PS3 ekspansjonssett MX-PKX1

XPS-ekspansjonssett MX-PUX1

Utvidelsesminnekort MX-SMX3 Utvider minnet som kan brukes på maskinen.

Internett faks utvidelsespakke MX-FWX1 Muliggjør Internettfaks.

Applikasjonsintegrasjonsmodus MX- AMX1

Applikasjonens kommunikasjonsmodul.

Ekstern kontomodul MX-AMX3

MX-PNX5B

MX-PNX5C

MX-PNX5D

MX-AMX2

Stanser hull i kopiene og andre utskrifter. Krever en etterbehandler med stift og fals.

Gjør at maskinen kan brukes som en Postscript-kompatibel skriver.

Maskinen kan brukes som en XPS-kompatibel skriver. Kontakt forhandleren hvis du vil ha mer informasjon. For å installere dette settet kreves det et utvidelsesminnekort på 1 GB (MX-SMX3).

Applikasjonsintegrasjonsmodusen kan kombineres med nettverksskannerfunksjonen for å legge en metadatafil til en skannet bildefil.

Gjør at maskinen kan kobles til en ekstern programvareapplikasjon over et nettverk.

Kreves for å kunne bruke en ekstern kontoapplikasjon på maskinen.

Et skannet dokument kan lagres i Kompakt PDF-format.

Forbedret komprimeringspakke MX-EBX3

Sharpdesk 1 lisenspakke MX-USX1 Denne programvaren muliggjør integrert administrasjon av

Sharpdesk 5 lisenspakke MX-USX5

Sharpdesk 10 lisenspakke MX-US10

Sharpdesk 50 lisenspakke MX-US50

Sharpdesk 100 lisenspakke MX-USA0

Tastatur MX-KBX2SJ

Stempelenhet AR-SU1 Stempler hver originalside etter skanning i bildesendingsmodus.

Det kan være at enkelte modeller ikke er tilgjengelig i alle land og områder.

Kompakt PDF gir et resultat med mindre størrelse enn vanlig PDF.

dokumenter og datafiler.

Dette tastaturet er integrert i maskinen. Når det ikke er i bruk, kan det oppbevares under betjeningspanelet.

1-43

Innholdet

FØR DU BRUKER MASKINEN

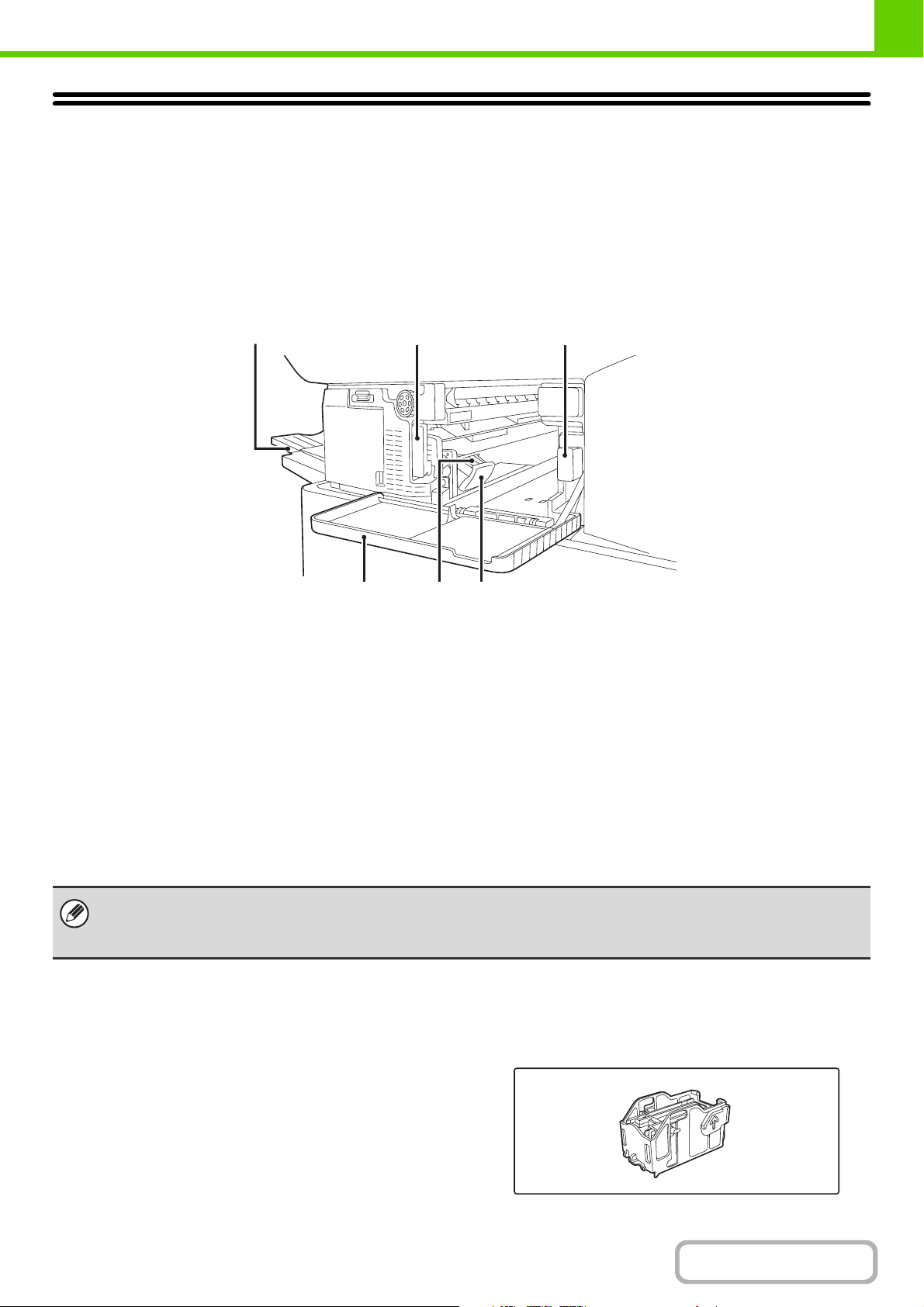

ETTERBEHANDLER

Etterbehandler er utstyrt med en forskyvningsfunksjon som forskyver hvert utskriftseksemplar i forhold til foregående sett. I tillegg kan hvert utskriftseksemplar stiftes. Det kan monteres en hullingsenhet som stanser hull i utskriften.

KOMPONENTNAVN

Du har tilgang til følgende komponenter når etterbehandler er åpen.

(1)

(4)

(1) Utmatingsskuff

Stiftede og sorterte utskrifter sendes til denne skuffen. Skuffen er skyvbar. Utvid skuffen for store utskrifter (størrelsene A3W, A3, A4R, B4, B5R, 12" x 18", 11" x 17", 8-1/2" x 14", 8-1/2" x 13", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 11"R, 7-1/4" x 10-1/2"R, 8K og 16KR).

(2) Spak

Bruk denne til å flytte etterbehandler for å fjerne en papirstopp, fylle på stifter eller fjerne en stiftestopp.

(3) Returbeholder for hullslagningsenhet (når en

hullingsenhet er montert)

Denne samler opp avfallet fra hullingen.

(2)

(3)

(6)(5)

(4) Forsideomslag

Du åpner dette dekselet når du vil fjerne en papirstopp, fylle på stifter, fjerne en stiftestopp eller fjerne returbeholderen for hullingsavfall.

(5) Stiftebeholder

Her plasseres stiftekassetten. Trekk ut beholderen når du skal skifte stiftekassett eller fjerne en stiftestopp.

(6) Utløserspak for stiftebeholder

Bruk denne til å ta ut stiftebeholderen.

• En etterbehandler kan ikke installeres samtidig som en Ferdiggjører (stort stablemagasin) eller en etterbehandler med stift og fals.

• Utvis varsomhet når du slår på strømmen og når maskinen skriver ut, ettersom skuffen kan bevege seg opp og ned.

FORSYNINGSVARER

Etterbehandleren krever følgende stiftekassett: Stiftekassett (ca. 5000 stifter per kassett x 3 kassetter)MX-SCX1

1-44

Innholdet

FØR DU BRUKER MASKINEN

VEDLIKEHOLD AV ETTERBEHANDLER

Når stiftekassetten går tom for stifter, vises en melding på betjeningspanelet. Følg fremgangsmåtene nedenfor når du skal skifte stiftekassett.

Skifte stiftekassetten

Åpne dekselet.

Trykk spaken ned mot venstre og skyv etterbehandleren mot venstre til den stopper.

Skyv etterbehandleren forsiktig til den stopper.

Senk utløserspaken for stiftebeholderen og fjern stiftebeholderen.

Trekk stiftebeholderen ut mot høyre.

Fjern den tomme stiftekassetten fra stifteboksen.

Sett en ny stiftekassett inn i stifteboksen som vist på illustrasjonen.

Skyv stiftekassetten inn til den klikker på plass.

1-45

Innholdet

FØR DU BRUKER MASKINEN

Skift stiftebeholderen.

Skyv stifteboksen inn til den klikker på plass.

Skyv etterbehandler tilbake mot høyre.

Skyv etterbehandler tilbake mot høyre til den låses i sin opprinnelige stilling.

Lukk dekselet.

Ta en testutskrift eller testkopi i stiftsorteringsmodus for å kontrollere at stiftingen foregår korrekt.

1-46

Innholdet

FØR DU BRUKER MASKINEN

FERDIGGJØRER (STORT STABLEMAGASIN)

Ferdiggjører (stort stablemagasin) er utstyrt med sorteringsfunksjonen som forskyver hvert utskriftssett i forhold til forrige sett, og stiftesorteringsfunksjonen som stifter hvert utskrevet sett. En hullemodul kan også installeres for å lage hull i utskriften.

KOMPONENTNAVN

(3)

(1)

(4)

(2)

(1) Stifte- og samleenhet

Her stables papir som skal stiftes midlertidig.

(2) Utmatingsskuffer (øvre skuff, nedre skuff)

Stiftede og sorterte utskrifter sendes til disse skuffene. Skuffene er skyvbare. For utskrifter med stor størrelse (A3W, A3, B4, 12" x 18", 11" x 17", 8-1/2" x 14", 8-1/2" x 13", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8K), trekkes skuffen ut.

• Du trenger en papirmaterenhet for å installere en ferdiggjører (stort stablemagasin).

• Unngå å plassere tunge gjenstander på ferdiggjører (stort stablemagasin), og legg heller ikke press på ferdiggjører (stort stablemagasin).

• Vær forsiktig når du skrur på strømmen og når utskrivingen finner sted, fordi utskriftsbrettet kan bevege seg opp og ned.

• En Ferdiggjører (stort stablemagasin) kan ikke installeres samtidig som en etterbehandler med stift og fals eller en etterbehandler.

FORSYNINGSVARER

Ferdiggjører (stort stablemagasin) krever følgende stiftekassett: Stiftekassett (ca. 5000 stifter x 3 kassetter) AR-SC2

(3) Toppdeksel

Du åpner dette dekselet når du skal fjerne et papirstopp.

(4) Forsideomslag

Du åpner frontdekselet når du skal skifte stiftekassett eller fjerne en stiftestopp.

1-47

Innholdet

FØR DU BRUKER MASKINEN

VEDLIKEHOLD AV FERDIGGJØRER (STORT STABLEMAGASIN)

Når stiftekassetten går tom for stifter, vises en melding på betjeningspanelet. Følg fremgangsmåtene nedenfor når du skal skifte stiftekassett.

Skifte kassett

Åpne frontdekselet.

Klem på de grønne delene av stiftekassetten og trekk kassetten opp og ut.

Fjern den tomme stiftekassetten.

Trykk på låseknappen for å frigjøre låsen for dekselet til stiftebeholderen og fjern deretter stiftekassetten.

Hvis den fortsatt inneholder stifter, kan ikke stiftekassetten fjernes.

Sett en ny stiftekassett inn i stifteboksen.

Skyv stiftekassetten inn til den klikker på plass.

Ikke fjern forseglingen på kassetten før du setter kassetten inn i beholderen.

1-48

Innholdet

FØR DU BRUKER MASKINEN

Trekk forseglingen som holder stiftene på plass, rett ut.

Skyv stifteboksen godt inn igjen.

Skyv stifteboksen inn til den klikker på plass.

Lukk frontdekselet.

Ta en testutskrift eller testkopi i stiftsorteringsmodus for å kontrollere at stiftingen foregår korrekt.

1-49

Innholdet

FØR DU BRUKER MASKINEN

ETTERBEHANDLER MED STIFT OG FALS

Inkluderer sorteringsfunksjonen som forskyver hvert utskriftssett i forhold til forrige sett, stiftesorteringsfunksjonen som stifter hvert utskriftssett, ryggstiftingsfunksjonen som automatisk stifter og bretter utskriften og brettefunksjonen som bretter utskriften på midten. Det kan monteres en hullingsenhet som stanser hull i utskriften.

KOMPONENTNAVN

(1)

(2)

(3)

(4)

(1) Stifte- og samleenhet

Her stables papir som skal stiftes midlertidig.

(2) Utmatingsskuff

Stiftede og sorterte utskrifter sendes til denne skuffen. Skuffen er skyvbar. Utvid skuffen for store utskrifter (størrelsene A3W, A3, B4, 12" x 18", 11" x 17", 8-1/2" x 14", 8-1/2" x 13", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5" og 8K).

(5)

(6)

(3) Sidedeksel

Du åpner frontdekselet når du skal skifte stiftekassett eller fjerne en stiftestopp.

(4) Rygg-stift brettet

Stiftede og brettede utskrifter sendes til denne skuffen.

(5) Toppdeksel

Du åpner dette dekselet når du skal fjerne et papirstopp.

(6) Frontdeksel

Åpne dette når du skal skifte stiftekassett, fjerne stifter som sitter fast eller ta ut fastkjørt papir.

• Du trenger en papirmaterenhet for å installere en etterbehandler med stift og fals.

• Unngå å plassere tunge gjenstander på etterbehandler med stift og fals, og du må heller ikke trykke etterbehandler med stift og fals ned.

• Utvis varsomhet når du slår på strømmen og når maskinen skriver ut, ettersom skuffen kan bevege seg opp og ned. En etterbehandler med stift og fals kan ikke installeres samtidig som en Ferdiggjører (stort stablemagasin) eller en etterbehandler.

•

FORSYNINGSVARER

Etterbehandler med stift og fals krever følgende stiftekassett:

Etterbehandlerenhet

Stiftekassett (ca. 5000 stifter per kassett x 3 kassetter)MX-SCX1

1-50

Ryggstiftingsenhet

Stiftekassett (ca. 2000 stifter per kassett x 3 kassetter)AR-SC3

Innholdet

FØR DU BRUKER MASKINEN

VEDLIKEHOLD AV ETTERBEHANDLER MED STIFT OG FALS

Når stiftekassetten går tom for stifter, vises en melding på betjeningspanelet. Følg fremgangsmåtene nedenfor når du skal skifte stiftekassett.

Skifte stiftekassetten (etterbehandlerenhet)

Åpne frontdekselet.

Trekk i spaken og skyv etterbehandler med stift og fals for ryggstifting mot venstre til den stopper.

Senk utløserspaken for stiftebeholderen og fjern stiftebeholderen.

Trekk stiftebeholderen ut mot høyre.

Fjern den tomme stiftekassetten fra stifteboksen.

Sett en ny stiftekassett inn i stifteboksen som vist på illustrasjonen.

Skyv stiftekassetten inn til den klikker på plass.

1-51

Innholdet

FØR DU BRUKER MASKINEN

Skift stiftebeholderen.

Skyv stifteboksen inn til den klikker på plass.

Skyv etterbehandler med stift og fals for ryggstifting tilbake og fest den til maskinen.

Lukk frontdekselet.

Ta en testutskrift eller testkopi i stiftsorteringsmodus for å kontrollere at stiftingen foregår korrekt.

1-52

Innholdet

FØR DU BRUKER MASKINEN

Skifte stiftekassetten (ryggstiftingsenhet)

Før igangsetting av prosedyren må du fjerne alle utskrifter fra utmatingsskuffen for etterbehandler med stift og fals. Ikke legg tilbake utskriftene du fjernet i utmatingsskuffen.

Åpne sidedekselet.

Fjern den tomme stiftekassetten.

Sett inn den nye stiftekassetten.

Fjern dekselet fra stiftekassetten og installer kassetten.

Lukk sidedekselet.

Ta en testutskrift eller testkopi i stiftsorteringsmodus for å kontrollere at stiftingen foregår korrekt.

1-53

Innholdet

FØR DU BRUKER MASKINEN

HULLINGSENHET

Det kan monteres en hullingsenhet som stanser hull i utskriften. For å installere en hullemodul, er det nødvendig med en etterbehandler eller etterbehandler med stift og fals.

FJERNE STANSEAVFALL

Stanseavfall fra stansede huller samles opp i returbeholderen. Følg trinnene nedenfor for å fjerne stanseavfallet.

Etterbehandler

Åpne dekselet.

Ta tak i håndtaket til returbeholderen for hullslagingsenheten og kast stanseavfallet.

Kast stanseavfallet i en plastpose eller en annen beholder, og pass på at du ikke sprer det utover.

Skyv boksen forsiktig tilbake på plass.

Lukk dekselet.

1-54

Innholdet

Ferdiggjører (stort stablemagasin)

FØR DU BRUKER MASKINEN

Åpne frontdekslet på hullingsenheten.

Trekk ut mottakerenheten for stanseavfall fremover og kast stanseavfallet.

Kast stanseavfallet i en plastpose eller en annen beholder, og pass på at du ikke sprer det utover.

Sett tilbake mottakerboksen for stanseavfall.

Hvis mottakerboksen for stanseavfall ikke settes riktig på plass, vil man ikke kunne skrive ut med bruk av hullingsfunksjonen.

Lukk frontdekslet på hullingsenheten.

1-55

Innholdet

Etterbehandler med stift og fals

FØR DU BRUKER MASKINEN

Åpne frontdekselet.

Trekk ut mottakerenheten for stanseavfall fremover og kast stanseavfallet.

Kast stanseavfallet i en plastpose eller en annen beholder, og pass på at du ikke sprer det utover.

Sett mottakerenheten for stanseavfall tilbake i opprinnelig stilling.

Lukk frontdekselet.

1-56

Innholdet

FØR DU BRUKER MASKINEN

SHARP OSA

Sharp OSA (Open Systems Architecture) er en standard som gir avansert informasjonsdeling og distribuert kontroll, noe som tidligere ikke var mulig på en digital multifunksjonsmaskin brukt på egen hånd. Ved bruk av en multifunksjonsmaskin som støtter Sharp OSA, kan driftspanelsfunksjonene og skanneoverføringsfunksjonene styres fra en ekstern applikasjon. Det er to typer eksterne applikasjoner: "Standard applikasjon" og "Ekstern kontoapplikasjon". "Ekstern kontoapplikasjon" brukes for sentralisert kontoadministrasjon av en multifunksjonsmaskin på et nettverk. "Standard applikasjon" henviser til alle andre bruksområder.

APPLIKASJONENS KOMMUNIKASJONSMODUL. (MX-AMX2)

"Applikasjonens kommunikasjonsmodul." må bruke et "standard applikasjon" på maskinen. Når en standard applikasjon som tidligere er blitt lagret på websidene velges fra en maskin, henter maskinen opp igjen betjeningsskjermbildet fra en tidligere lagret webadresse. Styring av betjeningsskjermbildet utføres av standardapplikasjonen, og Skanne til FTP, Skanne til nettverksmappe og HTTPS-overføring kan utføres.

Oppsett av standard applikasjon

Hvis du vil aktivere en generell applikasjon i websidene til maskinen, klikker du [Applikasjonsinnstillinger] i menyrammen for administrator og deretter [Installasjon av eksterne program] og [Standard applikasjoner]. Konfigurer innstillinger for standardprogrammet i skjermbil-det som vises.

Velge en standard applikasjon

Prosedyren for valg av en generell applikasjon som er aktivert på maskinens nettsider, forklares nedenfor.

DOKUMENT ARKIVERING

Spesial Modus

Vanlig

A4R

Papir Valg

Auto

Vanlig papir

2-Sidig Kopi

Sorter

Fil

Hurtigfil

Forhånds-

visning

Trykk på [Sharp OSA]-tasten i modusvalgtastene.

Hvis det ikke er lagret noen standard applikasjoner i websidene, kan ikke tasten trykkes på.

KOPI

Klar for skanning for kopi.

Kontrast

Auto

Kopigrad

100%

BILDE SENDT

Original

Auto

1-57

Innholdet

FØR DU BRUKER MASKINEN

Velg Ekstern Applikasjon

App 00 App 01 App 02 App 03

App 04 App 05 App 06 App 07

Velg standard applikasjon.

Hvis to eller flere standard applikasjoner er blitt lagret i websidene, vil skjermbildet for valg av standard applikasjon vises. Velg den standard applikasjonen du vil bruke fra det følgende skjermbildet. Hvis kun én standard applikasjon er blitt lagret i websidene, vil tilkobling til standard applikasjon starte.

Maskinen kobler seg til den standard applikasjonen.

Meldingen "Kopler til den eksterne applikasjonsserveren." vises mens maskinen kommuniserer med den standard

applikasjonen.

Modusvalgtasten kan ikke brukes i lopet av skanning.

EKSTERN KONTOMODUL (MX-AMX3)

Ekstern kontomodul må bruke et "ekstern kontoapplikasjon" på maskinen. En ekstern kontoapplikasjon kan brukes i "eksternt autentiseringsmodus" eller i "eksternt tellemodus". Når eksternt autentiseringsmodus brukes, hentes påloggingsskjermbildet fra applikasjonen når maskinen startes. Når en jobb avsluttes, sendes det et jobbmeldingsskjermbilde til applikasjonen, slik at telling kan opprettholdes for hver autentisert bruker. Når "eksternt tellemodus" brukes, vises ikke påloggingsskjermbildet når maskinen startes. Det sendes kun en jobbresultatmelding til applikasjonen. Brukerautentisering via den eksterne kontoapplikasjonen kan ikke brukes, men den eksterne kontoapplikasjonen kan imidlertid brukes sammen med den interne kontofunksjonen.

Oppsett av ekstern kontoapplikasjon

Hvis du vil aktivere en ekstern kontoapplikasjon i websidene til maskinen, klikker du [Applikasjonsinnstillinger] i menyrammen for administrator og deretter [Installasjon av eksterne program] og [Programinstillinger for eksterne konto]. Konfigurer innstillinger for det eksterne kontoprogrammet i skjermbildet som vises. Innstillingsendringen vil tre i kraft når maskinen startes på nytt. Se "SLÅ MASKINEN PÅ OG AV" (side 1-15) for informasjon om hvordan maskinen startes på nytt.

Betjening i eksternt kontomodus

De to modiene for bruk av en ekstern kontoapplikasjon fungerer slik som forklart nedenfor.

Eksternt autentiseringsmodus

Når avmerkingsboksen [Aktiver autentifisering for ekstern server] er valgt i "Ekstern Kontoinnstilling" i "Sharp OSA-innstillinger" i systeminnstillingene (administrator), går maskinen i modus for ekstern autentisering. Når maskinen slås på i eksternt autentiseringsmodus, går maskinen til den eksterne kontoapplikasjonen og påloggingsskjermbildet vises. Påloggingsskjermbildet vises også når du trykker på [Hent]-tasten for å kjøre en jobb i jobbstatusskjermbildet for fullførte jobber. (Påloggingsskjermbildet vises ikke hvis brukeren allerede har logget seg på på vanlig måte.) Du kan trykke [JOBB STATUS]-tasten mens påloggingsskjermbildet vises for å få opp jobbstatusskjermbildet. Hvis du vil gå tilbake til opprinnelig tilstand, trykker du på modusvalgtasten.

• Brukerkontrollfunksjonen til maskinen kan ikke brukes i ekstern autentise-ringsmodus. "Brukerregistrering", "Brukerkontovisning", "Nullstilling av brukerkonto", "Brukerinformasjon utskrift" og "Innstilling for antall brukernavn vist" kan imidlertid brukes.

• Modusvalgtasten kan ikke brukes mens skjermbildet for pålogging vises.

1-58

Innholdet

FØR DU BRUKER MASKINEN

Hvis pålogging mislykkes

Hvis påloggingsskjermbildet ikke vises, eller hvis applikasjonen ikke fungerer som den skal, kan det også hende at maskinen ikke lenger fungerer korrekt. I slike tilfeller anbefaler vi at du avslutter eksternt kontomodus fra maskinens websider. Hvis du vil ha mer informasjon, går du til [Hjelp] på websidene. Hvis det er nødvendig å avslutte eksternt kontomodus ved hjelp av maskinens kontrollpanel, følger du fremgangsmåten nedenfor. Trykk på [SYSTEMINNSTILLINGER]-tasten og endre "Ekstern Kontoinnstilling" i systeminnstillingene (administrator). Innstillingsendringen vil tre i kraft når maskinen startes på nytt. Se "SLÅ MASKINEN PÅ OG AV" (side 1-15) for informasjon om hvordan maskinen startes på nytt.

Eksternt tellemodus

Når bare [Ekstern kontolkontroll]-innstillingen er aktivert i "Ekstern Kontoinnstilling" i "Sharp OSA-innstillinger" i systeminnstillingene (administrator), går maskinen i modus for ekstern telling. I motsetning til i eksternt autentiseringsmodus, vises ikke påloggingsskjermbildet for den eksterne kontoapplikasjonen når maskinen startes i "eksternt tellemodus". Kun jobbresultatet sendes til den eksterne kontoapplikasjonen. Eksternt tellemodus kan brukes sammen med maskinens funksjon for brukerkontroll. (Eksternt tellemodus kan også brukes når brukerkontroll og kontokontroll er deaktivert.)

1-59

Innholdet

FØR DU BRUKER MASKINEN

VEDLIKEHOLD

I denne delen beskrives det hvordan du rengjør maskinen og skifter tonerkassett eller toneroppsamlingsbeholder.

REGELMESSIG VEDLIKEHOLD

Du sikrer at maskinen fortsetter å produsere topp kvalitet ved å sørge for at den rengjøres regelmessig.

Advarsel

Unngå bruk av brennbar spray for å rengjøre maskinen. Hvis gass fra sprayen kommer i kontakt med varme elektriske komponenter eller varmeenheten inne i maskinen, kan det resultere i brann eller elektrisk støt.

• Unngå bruk av tynner, benzen eller lignende flyktige rengjøringsstoffer for å rengjøre maskinen. Disse kan slite på eller misfarge eksteriøret.

• Bruk en myk klut til å forsiktig tørke av skitt fra området på betjeningspanelet som har en speilaktig overflate (vist til høyre). Hvis du bruker en stiv klut eller gnikker hardt, kan overflaten skades.

Området som har en speilaktig overflate, er området som er .

GJØRE REN GLASSPLATEN OG DEN AUTOMATISKE DOKUMENTMATEREN

Hvis dokumentglasset eller dokumentbakplatearket blir skittent, vil skitten synes på det skannede bildet. Disse komponentene skal alltid holdes rene. Tørk av komponentene med en ren, myk klut. Om nødvendig fukter du kluten med vann eller litt nøytralt rengjøringsmiddel. Når du har rengjort med den fuktige kluten, tørrer du av komponentene med en ren, tørr klut.

Dokumentglass Dokumentbakplaten

Skanneområde

Hvis det kommer svarte eller hvite striper på bilder som skannes ved hjelp av den automatiske dokumentmateren, rengjør du skanneområdet (det tynne, lange glasset ved siden av dokumentglasset). Du rengjør dette området ved hjelp av glassrenseren

som er lagret i den automatiske dokumentmateren. Når du har brukt glassrenseren, må du passe på å sette den tilbake på plass.

Eksempler på striper på bildet

Svarte striper Hvite striper

1-60

Innholdet

FØR DU BRUKER MASKINEN

Åpne den automatiske dokumentmateren og fjern glassrenseren.

Gjør rent dokumentskanneområdet på dokumentglasset med glassrenseren.

(1) (2)

(5) (4)

Rengjør dokumentskanningsområdet i den automatiske dokumentmateren med glassrenseren.

(1) Åpne dokumentmaterdekselet. (2) Åpne dokumentmaterskuffen.

(3) Rengjør skanneområdet i den automatiske

dokumentmateren.

(4) Lukk dokumentmaterskuffen. (5) Lukk dokumentmaterdekselet.

På MX-M283N er ikke denne rengjøringen nødvendig.

Skift glassrenseren.

1-61

Innholdet

FØR DU BRUKER MASKINEN

RENGJØRING AV MATERULLEN

Hvis papiret ofte feilmates når du mater konvolutter eller tykt papir gjennom det manuelle matebrettet, tørker du av overflaten av matingsrullen med en ren, myk klut fuktet med vann eller et nøytralt rengjøringsmiddel.

RENGJØRING AV ORIGINALMATERULLEN

Hvis det kommer striper eller annen skitt på den skannede originalen når den automatiske dokumentmateren brukes, tørker du av overflaten av rullen med en ren, myk klut fuktet med vann eller et nøytralt rengjøringsmiddel.

1-62

Innholdet

FØR DU BRUKER MASKINEN

SKIFTING AV TONERKASSETTER

Påse at tonerkassetten skiftes ut når meldingen "Bytt tonerkassett." vises.

I kopimodus

Klar for skanning for kopi.

Klar til å skanne for kopi. (Gjør klar en ny.)

Klar for skanning for kopi. (Lite toner.)

Når meldingen vises i meldingsdisplayet, skiftes tonerkassetten.

Hvis du fortsetter å bruke maskinen uten å skifte ut patronen, vil den følgende meldingen vises når det går tomt for fargepulver.

Bytt tonerkassett.

1-63

Innholdet

FØR DU BRUKER MASKINEN

Åpne frontdekselet.

Trekk tonerkassetten mot deg.

Trekk tonerkassetten forsiktig mot deg horisontalt. Når du trekker ut tonerpatronen må du gjøre det på en forsiktig måte. Hvis patronen trekkes ut på en brå måte, kan toneren søles ut.

Hold tonerkassetten med begge hender som vist på illustrasjonen og trekk den ut av maskinen.

Ta den nye tonerkassetten ut av emballasjen, og rist den fem eller seks ganger som vist.

Sett inn den nye tonerkassetten vannrett.

Skyv patronen inn til den klikker på plass.

1-64

Innholdet

FØR DU BRUKER MASKINEN

Lukk frontdekselet.

Når du har skiftet tonerkassett, går maskinen automatisk i bildejusteringsmodus.

Advarsel

• Du må ikke brenne tonerkassetter. Toner kan sprute ut og forårsake brannskader.

• Tonerkassetter skal oppbevares utenfor rekkevidden til små barn.

• Hvis en tonerpatron lagres på høykant, kan toneren hardne og bli ubrukelig. Tonerkassetter skal alltid lagres på siden,

med oversiden opp.

• Ved bruk av annen tonerpatron enn SHARP-godkjent tonerpatron, kan det hende at maskinen ikke oppnår full kvalitet og ytelse, og maskinskader kan oppstå. Sørg for at det brukes en SHARP-godkjent tonerpatron.

• Oppbevar den brukte tonerpatronen i en plastpose (ikke kast den). Serviceteknikeren vil hente beholderen for avfallstoner.

• Hvis du vil vise omtrent hvor mye toner som er igjen, holder du [KOPI]-tasten nede under kopiering eller utskrift eller når maskinen ikke brukes. Prosentandelen toner som er igjen vises på skjermen mens du holder tasten nede. Når prosentandelen faller til "25-0 %", må du anskaffe en ny tonerkassett slik at den ligger klar når du må skifte.

• Avhengig av dine bruksforhold, kan fargene bli svake eller bildet kan bli utydelig.

1-65

Innholdet

FØR DU BRUKER MASKINEN

UTSKIFTNING AV TONEROPPSAMLINGSBEHOLDER

Beholderen for toneroppsamling inneholder overflødig toner som produseres under utskrift. Hvis beholderen blir full, vises meldingen "Bytt ut den brukte beholderen for toneroppsamling". Følg prosedyren nedenfor for utskiftning av beholderen for toneroppsamling.

Åpne frontdekselet.

Ta ut beholderen for toneroppsamling.

(1) Vipp toneroppsamlingsbeholderen forover.

Ta tak i hjørnene på toneroppsamlingsbeholderen med begge hender som vist, og vipp den forover til den stopper.

(2) Løft toneroppsamlingsbeholderen sakte

opp.

Sett beholderen på en flat overflate.

Beskytt overflaten med en avis før du plasserer beholderen.

Hullene må ikke vende nedover, ellers vil brukt toner søles ut.

Fjern hetten på siden av toneroppsamlingsbeholderen.

Ta tak i enden på hetten og trekk den forover.

1-66

Innholdet

FØR DU BRUKER MASKINEN

Plugg igjen hullet i toneroppsamlingsbeholderen med hetten.

Skyv hetten godt inn, slik at toner ikke lekker ut.

Ikke kast beholderen. Legg den i en plastpose og oppbevar den til serviceteknikeren kommer innom for å utføre vedlikehold. Serviceteknikeren vil hente beholderen for toneroppsamling.

Installer den nye beholderen for toneroppsamling.

Sett inn beholderen ovenfra i hellende vinkel.

Skyv toneroppsamlingsbeholderen inn i maskinen.

Skyv beholderen inn til den klikker på plass.

Lukk frontdekselet.

Advarsel

• Beholderen for toneroppsamling må ikke utsettes for åpen flamme. Toner kan sprute ut og forårsake brannskader.

• Beholderen for toneroppsamling må oppbevares utenfor små barns rekkevidde.

Ved utskiftning av toneroppsamlingsbeholderen må du være oppmerksom på at den kan skitne til klærne dine eller området hvor den tas ut av maskinen.

1-67
