KÄYTTÖOHJE

Kun tässä oppaassa käytetään lyhennettä ”TV”, sillä tarkoitetaan näyttöä ja AVC-järjestelmää.

•
Tässä käyttöohjeessa olevat kuvat ja OSD on tarkoitettu vain selitykseksi, ja ne saattavat erota hieman varsinaisissa

•
toiminnoissa näkyvistä ruutunäytöistä.
Tässä käyttöohjeessa käytetyt esimerkit perustuva LC-52XS1E-malliin.

•
Tämä malli on yhteensopiva pakattujen H.264 (MPEG4 H.264, MPEG4 AVC ja MPEG4 AVC/H.264) -lähetysten kanssa.

•
Sivulla 59 on lyhennettyjen termien selitykset.

•

Sisältö

SUOMI

Sisältö ...............................................................................................1

Esittely ..............................................................................................2

Hyvä SHARP-asiakas ................................................................2

Tärkeitä turvallisuutta koskevia huomautuksia ............................2

Tavaramerkit .............................................................................. 2

Kauko-ohjain .............................................................................3

Osan nimi ..................................................................................4

Näyttö (edestä katsottuna / sivulta katsottuna) ..................... 4

AVC-järjestelmä (edestä katsottuna / takaa katsottuna) ........4

AVC-järjestelmä (alhaalta katsottuna) ....................................4

Valmistelutoimet ..............................................................................5

Vakiovarusteet ...........................................................................5

Erilliset varusteet ........................................................................5

Paristojen asettaminen ............................................................... 6

Kauko-ohjaimen käyttö .............................................................. 6

Huomautuksia kauko-ohjaimesta .........................................6

Pikaopas ...........................................................................................7

Yleisnäkymä alustavasta asennuksesta ......................................7

Ennen päävirran kytkemistä .......................................................8

Näytön valmistelu toimintakuntoon .......................................8

TV- ja antennikaapeleiden asetus .........................................9

Virran kytkeminen ja alustavan automaattiasennuksen

käynnistäminen .....................................................................10

Verkkojohdon kytkeminen pistorasiaan ...............................10

Kytke virta ja suorita automaattiasennus .............................10

Alustava automaattiasennus ....................................................11

Signaalin voimakkuuden ja kanavan voimakkuuden

tarkistaminen (DVB-T/C) ..................................................16

Signaalin voimakkuuden ja kanavan voimakkuuden

tarkistaminen (DVB-S) ..................................................... 16

TV:n katsominen ............................................................................17

Päivittäinen käyttö ....................................................................17

Virran kytkeminen tai katkaisu ............................................17

Vaihtaminen digitaalisten lähetysten, analogisten

lähetysten ja satelliittilähetysten välillä .............................. 17

Kanavien muuttaminen .......................................................17

Ulkoisen videolähteen valinta ..............................................17

Äänimuodon valinta ............................................................17

EPG .........................................................................................18

EPG:n yleiskatsaus ..................................................................18

Hyödyllisiä asetuksia EPG:n käyttöä varten ..............................18

Ohjelman valinta EPG:tä käyttäen ............................................19

Ajastinnauhoitus EPG:tä käyttämällä ........................................ 20

Ajastinnauhoituksen peruuttaminen ..........................................20

Teksti-TV ..................................................................................21

MHEG-5-ohjelman käyttö (vain Iso-Britannia) ........................... 21

Ulkoisten laitteiden liittäminen .....................................................22

Liitäntöjen esittely .....................................................................22

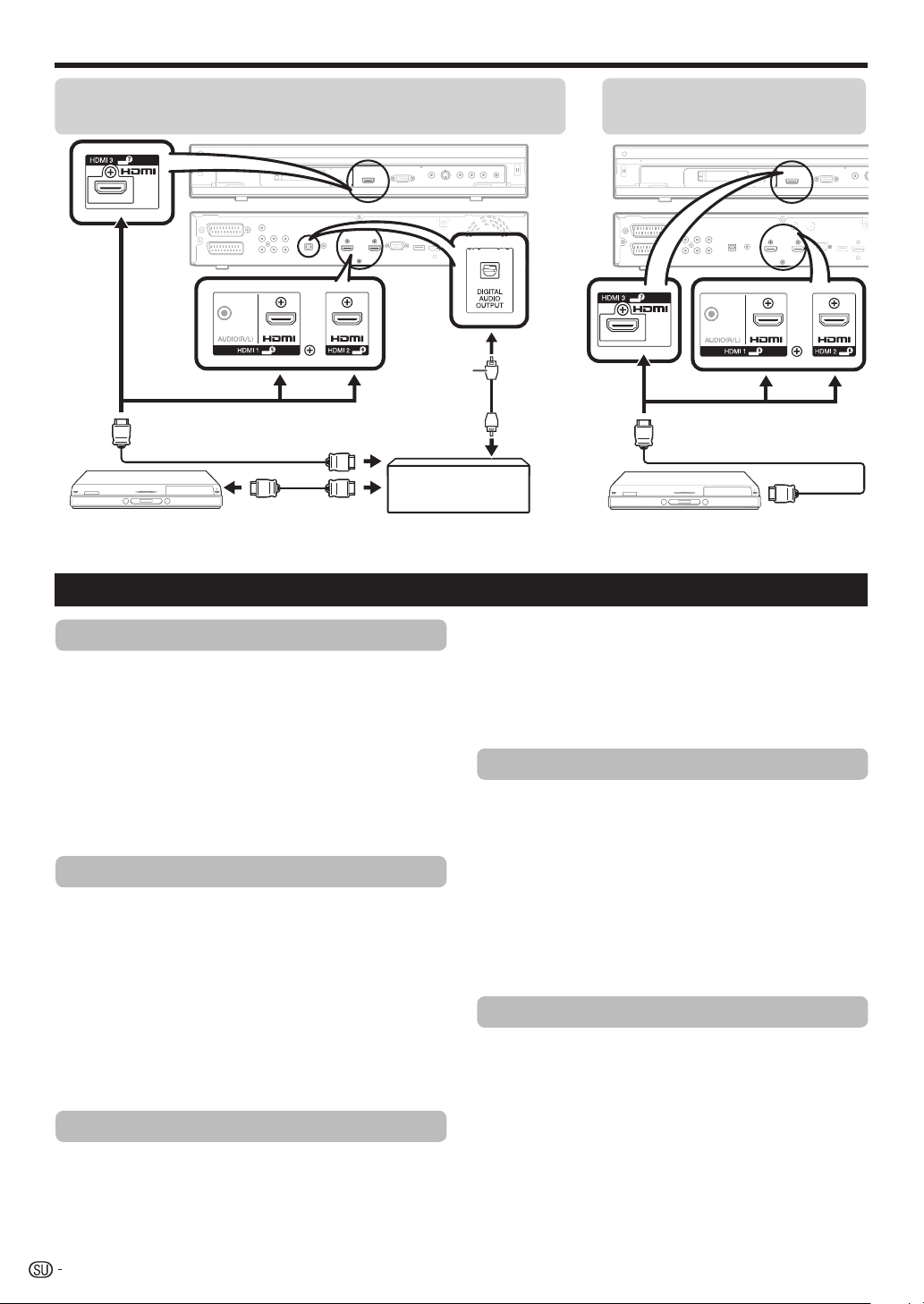

HDMI-liitäntä ......................................................................23

Komponenttiliitäntä ............................................................23

S-VIDEO-/VIDEO-liitäntä ....................................................23

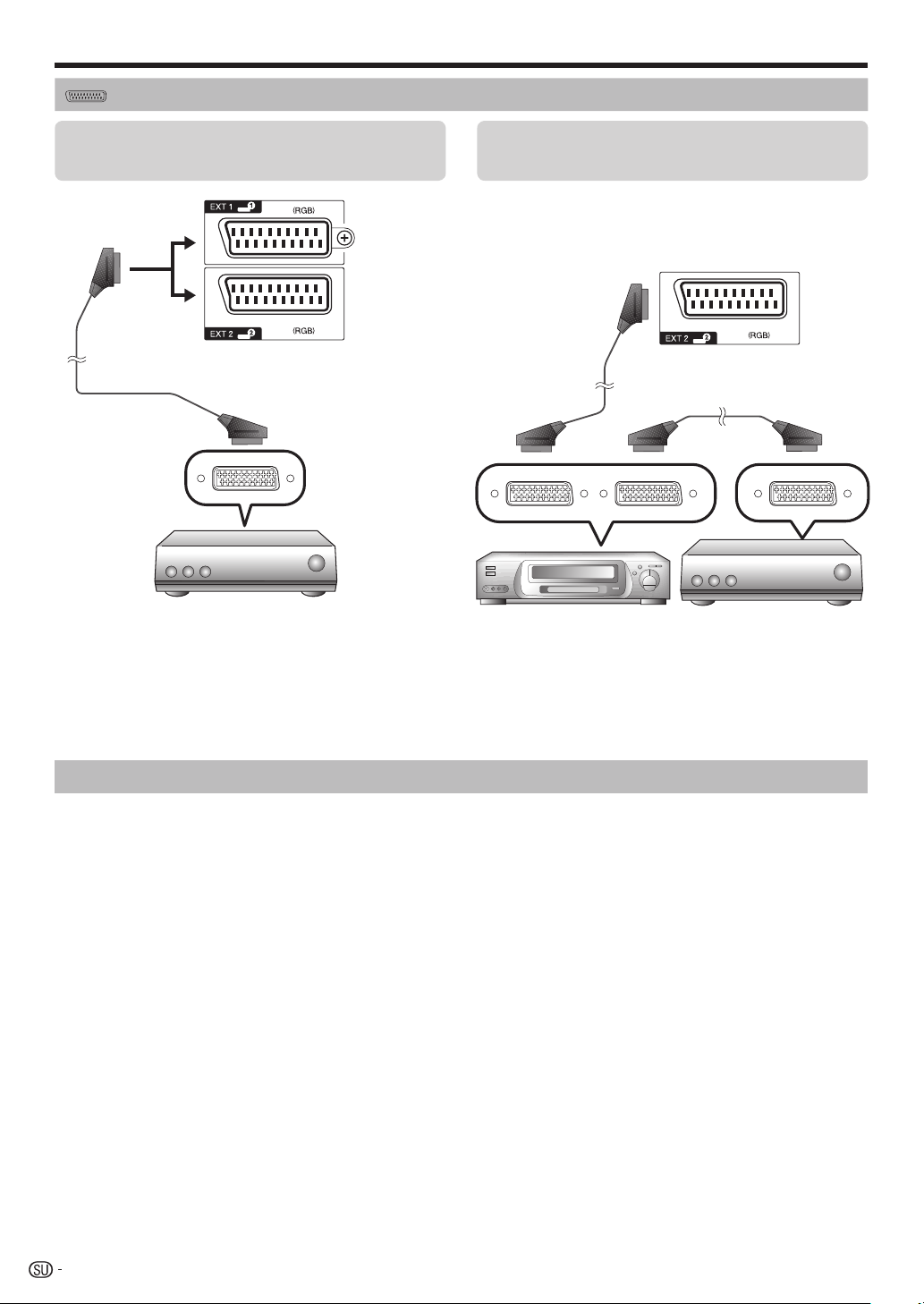

SCART-liitäntä .................................................................... 24

SCART-laitteiden säätö AV Link -toimintoa käyttämällä .......24

Kaiuttimen tai vahvistimen liitäntä ....................................... 25

CA-kortin asettaminen .............................................................26

AQUOS LINK ..................................................................................27

HDMI-laitteiden säätö AQUOS LINK -toimintoa käyttämällä......27

AQUOS LINK -liitäntä ............................................................... 27

AQUOS LINK -säätö ................................................................28

AQUOS LINK -laitteen käyttö ................................................... 29

Valikon käyttö ................................................................................30

Mikä on VALIKKO? .................................................................. 30

Yleiset toiminnot .................................................................30

Perussäätö .....................................................................................31

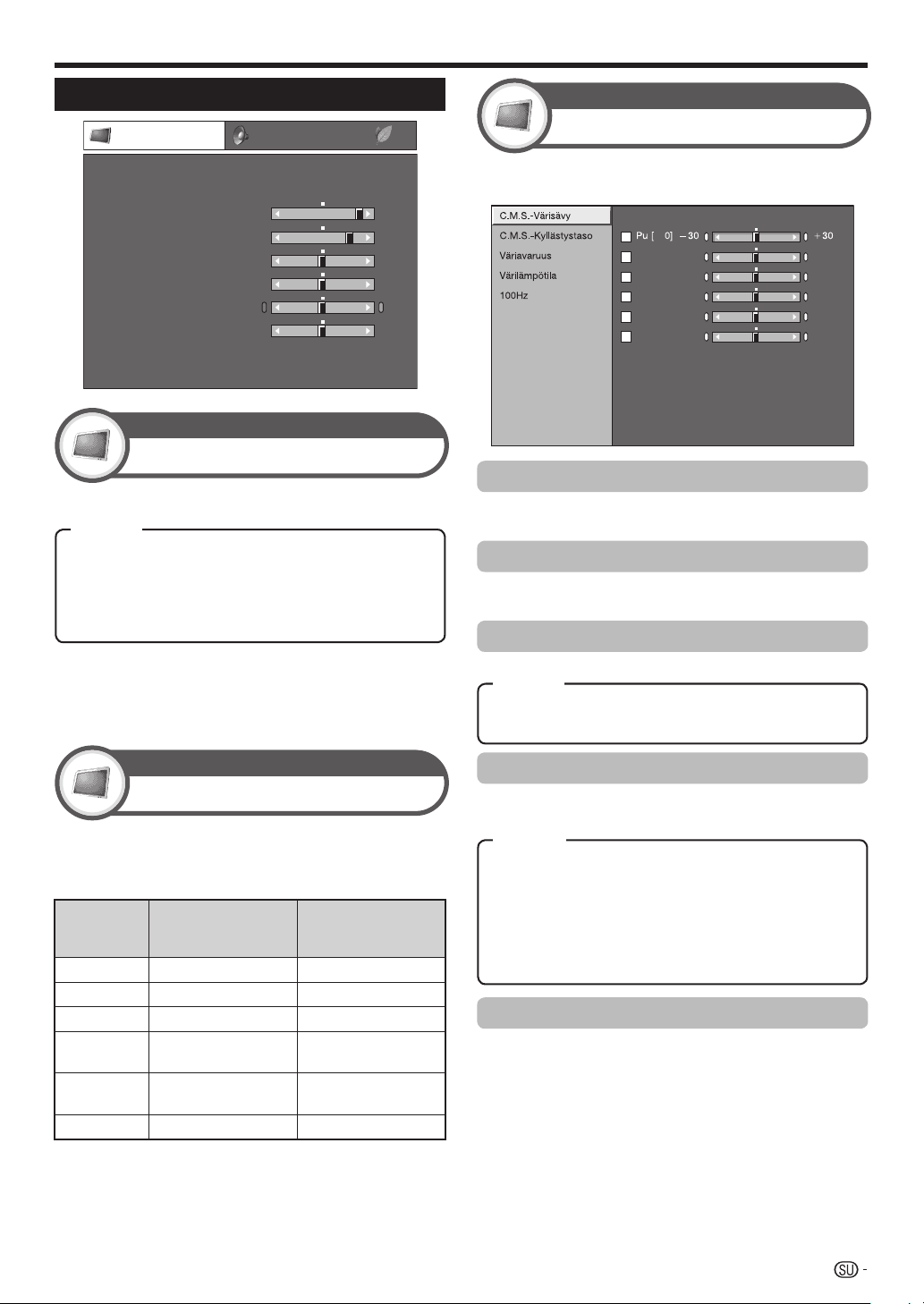

Kuva-asetukset ........................................................................31

AV-MUOTO ........................................................................ 32

Ääniasetukset ..........................................................................32

Virransäästöasetukset ..............................................................33

Kanava-asetukset ....................................................................34

Automaattiasennus ............................................................34

Ohjelman säätö ..................................................................34

Tunnussanan tai lapsilukon asetukset .................................37

Kieliasetukset (kieli, teksti tai multiaudio) ...................................37

Hyödyllisiä katselutoimintoja .......................................................38

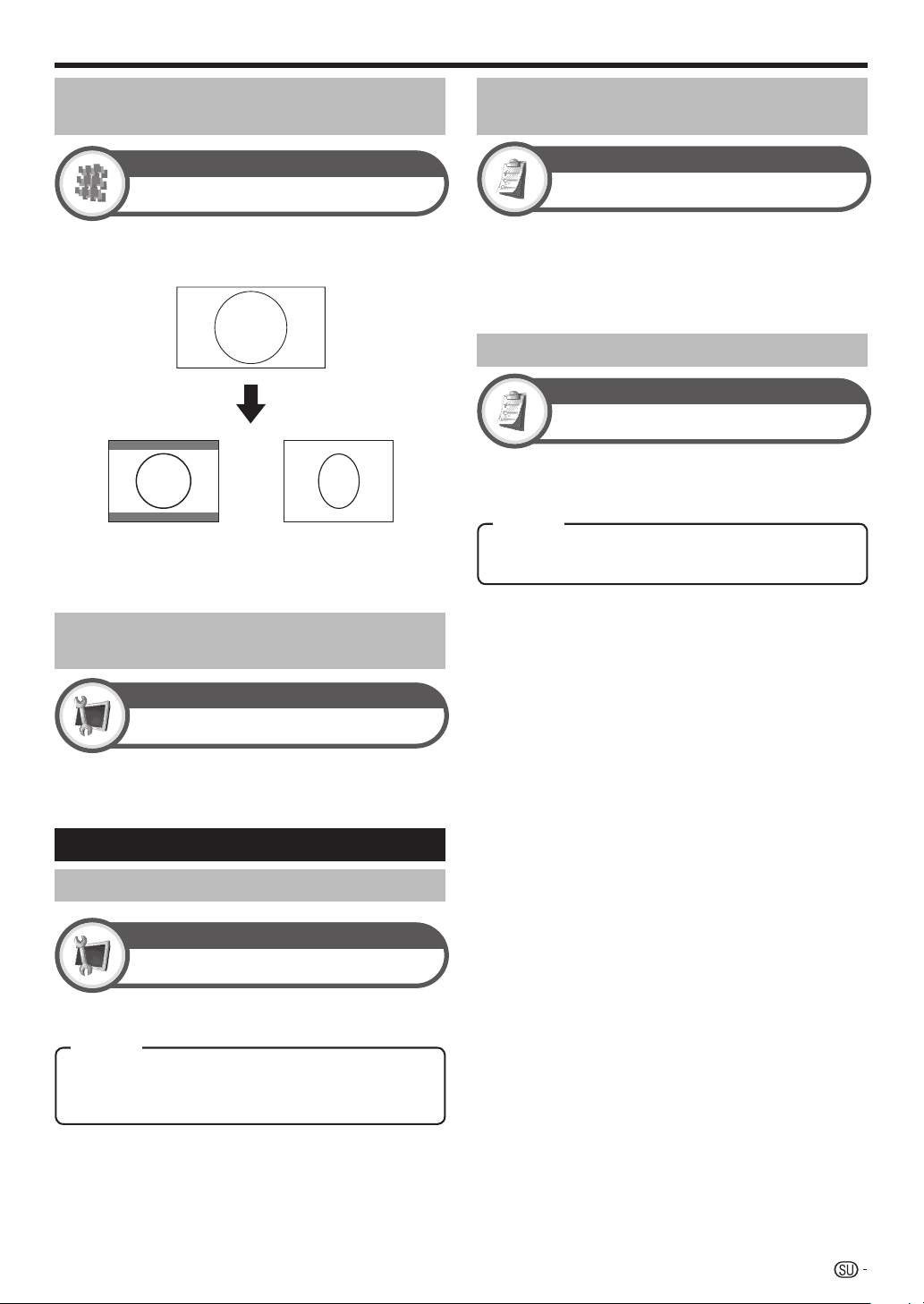

Kuvakoon valinta ......................................................................38

WSS-kuvakoon automaattinen valinta ................................38

WSS-kuvakoon manuaalinen valinta ...................................38

Kuvakoon manuaalinen valinta ...........................................38

Nauhoitettavan kuvakoon manuaalinen valinta ...................39

HDMI-kuvakoon automaattinen valinta ...............................39

Muut kuvan ja äänen säädöt ....................................................39

Kuvan paikan säätäminen ..................................................39

Automaattinen äänenvoimakkuuden säätö .........................39

Vain äänen kuuntelu ........................................................... 39

Näytön asetukset .....................................................................40

Kanavanäyttö .....................................................................40

Ajan ja nimen näyttö ........................................................... 40

Muita hyödyllisiä toimintoja ..........................................................41

Ulkoisia laitteita käytettäessä tehtävät säädöt ...........................41

Tulolähteen asetukset .........................................................41

Tietyn tulon ohitus ..............................................................41

Värijärjestelmän asetukset ..................................................41

Lisäominaisuuksia ....................................................................41

USB-laitteen liittäminen ............................................................42

Valokuvien ja musiikin USB-katseluohjelma tai -soitin ...............42

Valokuvamuoto ..................................................................42

Musiikkimuoto ....................................................................43

USB-laitteen yhteensopivuus ...................................................43

Galleria-muoto .........................................................................44

Galleria-muodon peruskäyttö ...................................................44

Galleria-muodon säätö .............................................................44

Galleria-muodon vianmääritys ............................................45

PC:n liitäminen ...............................................................................46

PC:n liitäminen ......................................................................... 46

PC-kuvan näyttö ruudussa .......................................................46

Kuvakoon valinta ................................................................ 46

PC:n kuvan säätö automaattisesti ......................................47

PC:n kuvan säätö manuaalisesti .........................................47

Tulon tarkkuuden valinta .......................................................... 47

RS-232C-portin tekniset tiedot ................................................48

PC-yhteensopivuustaulukko .....................................................49

RS-232C-komentolista ............................................................49

LIITE ................................................................................................50

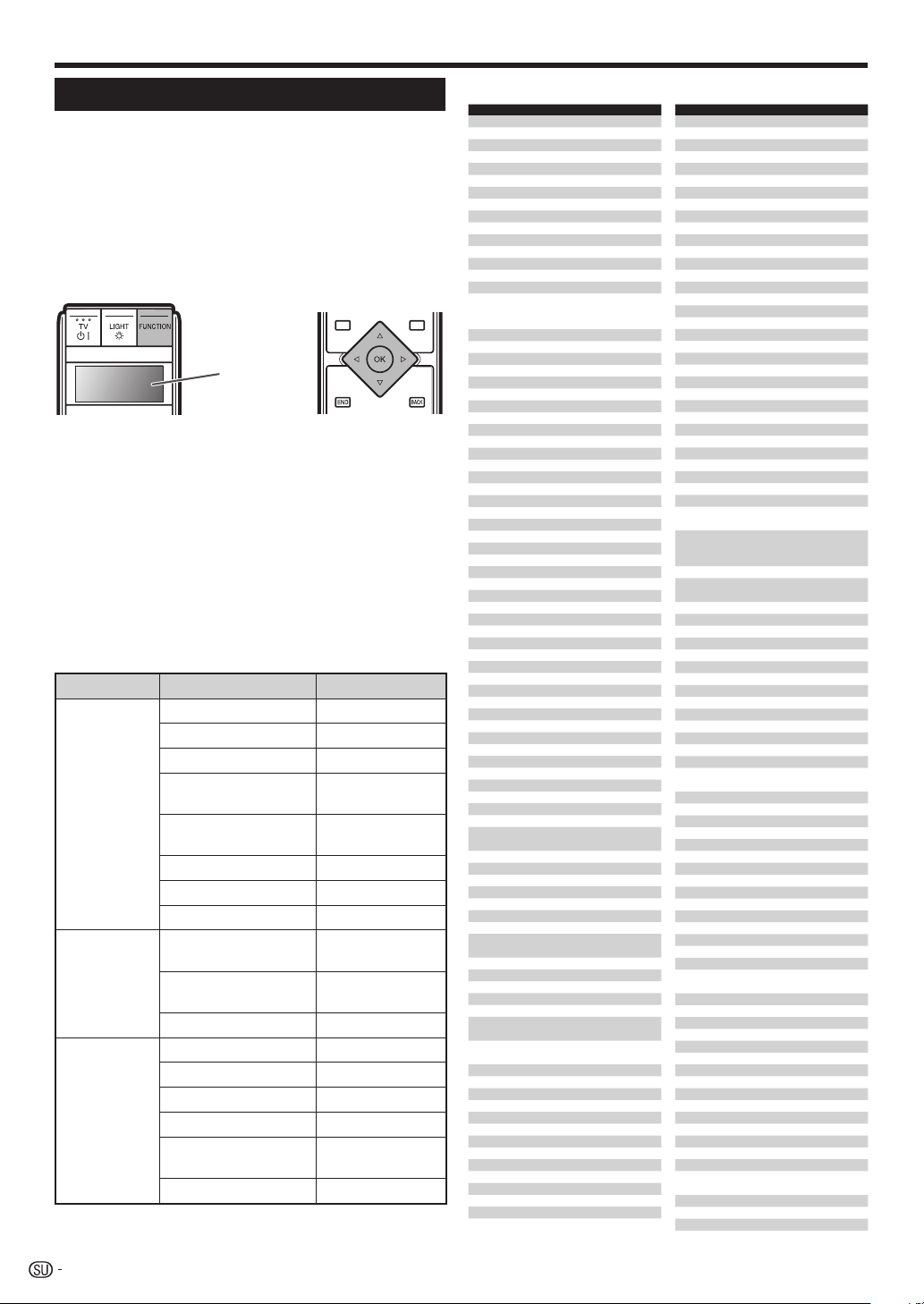

Yleiskauko-ohjauslaitteen käyttö ..............................................50

Vianmääritys ............................................................................54

TV-vastaanottimen päivittäminen DVB-T:n kautta .....................55

Nollaus ....................................................................................55

Tunnistus .................................................................................55

TV-vastaanottimen päivittäminen USB:n kautta ........................ 56

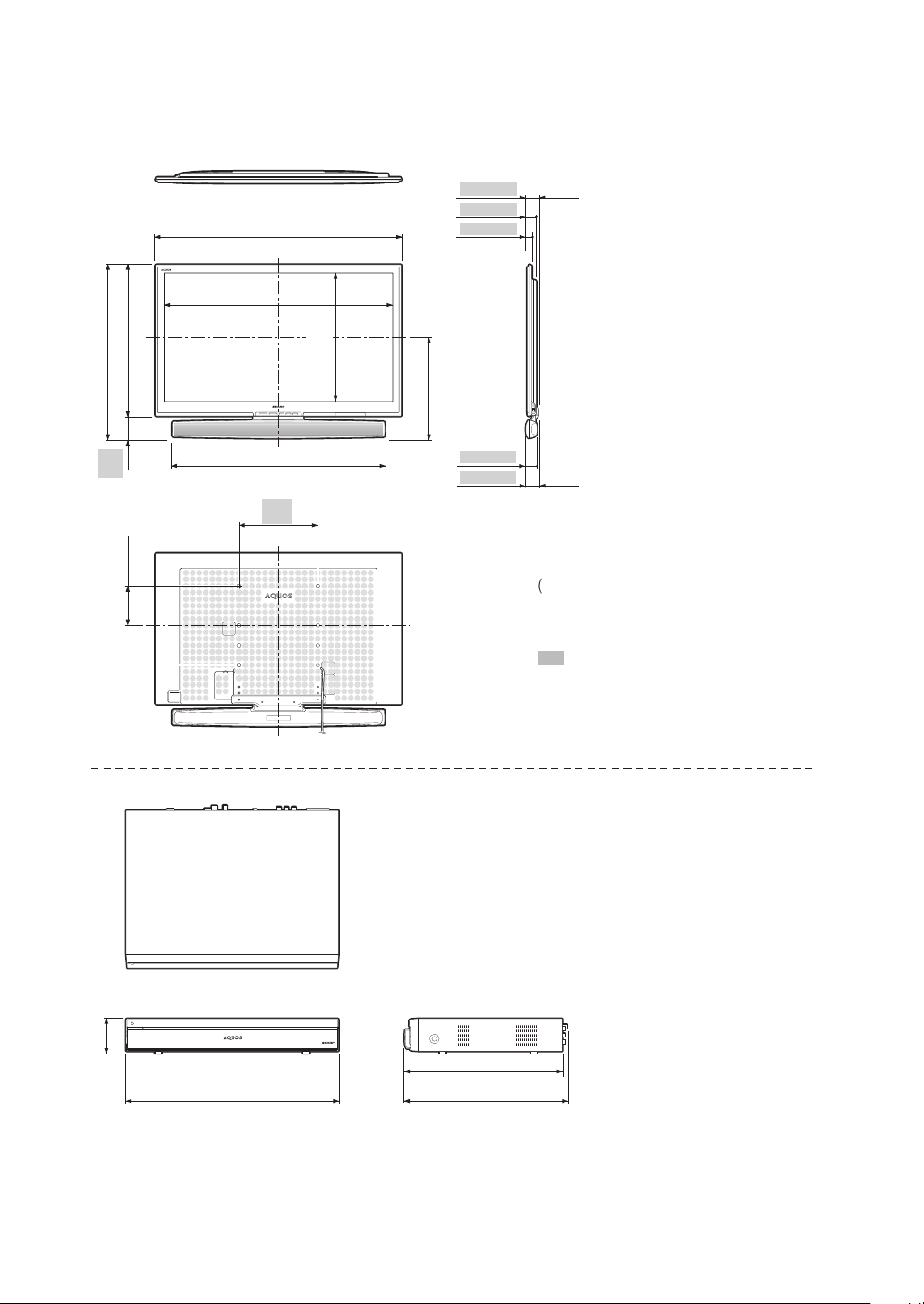

Tekniset tiedot ..........................................................................57

Kulutusosien käyttöikä .............................................................58

Lyhenneluettelo ........................................................................59

SUOMI

1

Esittely

Hyvä SHARP-asiakas

Kiitämme tämän SHARP nestekidenäyttöisen TV-vastaanottimen hankinnasta. Jotta turvallisuus ja laitteen ongelmaton toiminta
saadaan taattua vuosiksi, pyydämme lukemaan luvun Tärkeitä turvallisuutta koskevia huomautuksia ennen laitteen käytön aloittamista.

Tärkeitä turvallisuutta koskevia huomautuksia

Puhdistaminen—Irrota verkkojohto pistorasiasta ennen laitteen puhdistamista. Puhdista laite kostealla kankaalla. Älä käytä

•
nestemäisiä puhdistimia tai aerosoleja.
Vesi ja kosteus—Älä käytä laitetta veden lähellä, kuten kylpyammeen, pesualtaan, keittiön tiskipöydän, pyykinpesupaikan

•
tai uima-altaan läheisyydessä tai märässä kellarissa.
Älä aseta kukkamaljakoita tai muita nesteitä sisältäviä astioita laitteen päälle. Vettä saattaa roiskua

•
laitteeseen, mikä saattaa aiheuttaa tulipalon syttymisen tai sähköiskun.
Jalusta—Älä aseta laitetta epävakaalle telineelle, jalustalle, kolmijalalle tai pöydälle. Tämä saattaa aiheuttaa

•
laitteen kaatumisen, mistä on seurauksena vakavia henkilövahinkoja sekä laitevahinkoja. Käytä ainoastaan
valmistajan suosittelemaa tai laitteen mukana toimitettua telinettä, jalustaa, kolmijalkaa tai pidintä. Kun
laite asennetaan seinälle, valmistajan ohjeita on aina noudatettava tarkasti. Käytä aina vain valmistajan
suosittelemia asennustarvikkeita.
Kun telineeseen asennetun laitteen paikkaa halutaan muuttaa, laitetta on siirrettävä äärimmäisen

•
huolellisesti. Äkkipysäytykset, liiallinen voima ja epätasainen lattiapinta saattavat aiheuttaa laitteen
putoamisen telineeltä.
Ilmanvaihto—Laitteessa olevat aukot ovat ilmanvaihtoa varten. Älä peitä tai tuki näitä aukkoja, sillä

•
riittämätön ilmanvaihto saattaa aiheuttaa ylikuumenemista ja/tai lyhentää laitteen käyttöikää. Älä aseta
laitetta vuoteelle, sohvalle, matolle tms. pinnalle, sillä nämä pinnat saattavat tukkia ilmanvaihtoaukot.
Tätä laitetta ei ole suunniteltu asennettavaksi suljettuun kaapistoon; älä siis aseta sitä suljettuun tilaan,
kuten kirjahyllyyn tai telineeseen, ellei riittävästä ilmanvaihdosta ole pidetty huolta noudattamalla
valmistajan antamia ohjeita.
Tämän laitteen nestekidenäyttö on valmistettu lasista. Se saattaa siis mennä rikki, jos laite putoaa tai siihen kohdistuu

•
voimakas isku. Jos LCD-paneeli rikkoutuu, varo loukkaamasta itseäsi rikkinäiseen lasiin.
Lämmönlähteet—Pidä laite poissa lämmönlähteistä, kuten lämpöputkista, lämmittimistä, liesistä ja muista lämpöä

•
erittävistä esineistä (vahvistimet mukaan lukien).
Kuulokkeet—Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista

•
kuuntelua korkealla äänenvoimakkuuden tasolla.
Tulipalon estämiseksi älä koskaan aseta kynttilöitä tai muita avotulenlähteitä TV-vastaanottimen päälle tai

•
sen läheisyyteen.
Tulipalo- tai sähköiskuvaaran estämiseksi älä aseta verkkojohtoa TV-vastaanottimen tai muiden painavien

•
esineiden alle.
Älä pidä paikallaan pysyvää kuvaa näytössä kauan aikaa, sillä siitä saattaa jäädä jälkikuva.

•
Sähkövirtaa kuluu aina, kun laite on kytketty verkkovirtaan.

•
Huolto—Älä yritä huoltaa laitetta itse. Kannen irrottaminen altistaa korkealle jännitteelle ja muille vaaroille. Jätä huolto

•
ammattihenkilön suoritettavaksi.

LCD-paneeli on erittäin korkealaatuinen tekninen tuote, joka toistaa tarkasti kuvan yksityiskohdat.
Suuren pikselilukumäärän vuoksi ruudussa saattaa silloin tällöin näkyä muutama toimimaton pikseli kiinteänä sinisenä,
vihreänä tai punaisena pisteenä. Tämä on kuitenkin laitteen teknisten vaatimusten rajoissa eikä ole oire laiteviasta.

Varotoimia näyttöä kuljetettaessa

Kun siirrät näyttöä, älä kanna sitä ottamalla kiinni kaiuttimista. Näytön kantamiseen tarvitaan aina kaksi henkilöä, jotka pitävät
siitä kiinni kaksin käsin—yksi kummallakin puolella näyttöä.

Tavaramerkit

”HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä

•
tavaramerkkejä.”

Valmistettu Dolby Laboratories’n lisenssillä.

•
”Dolby” ja kaksois-D -tunnus ovat Dolby Laboratories’n tavaramerkkejä.

•

TruSurround XT, SRS ja h symboli ovat SRS Labs, Inc. yhtiön tavaramerkkejä.

•
TruSurround XT teknologia on rekisteröity SRS Labs, Inc. yhtiön antaman lisenssin alaisena.

•

”HD ready” logomerkki on EICTA:n tavaramerkki.

•

•

DVB on Digital Video Broadcasting—DVB—projektin- rekisteröity tavaramerkki.

”x.v.Colour” ja

2

ovat Sony Corporationin tavaramerkkejä.•

Esittely

Kauko-ohjain

HUOMAA

Symbolit 8, 9 ja 0 osoittavat, että painikkeet ovat käytettävissä vastaavassa käyttötilassa, kun kauko-ohjainta käytetään

•
yleiskauko-ohjaimena.

TV B (TV:n valmiustila / virta

1

kytketty) -merkkivalo (sivu 17)
LIGHT D 8 9 0

2

Painettaessa usein käytettyjä painikkeita
(Pr/s, ik/l, numeeriset
painikkeet 0–9, A ja b) niihin syttyy
valo. Valo sammuu, jos mitään toimintoja
ei suoriteta noin viiden sekunnin kuluessa.
Tätä painiketta käytetään suoritettaessa
toimintoja huonossa valaistuksessa.

FUNCTION 8 9 0

3

Paina tätä painiketta hetken aikaa
(kauemmin kuin 0,2 sekuntia), jolloin
kauko-ohjain siirtyy DVD-, SetTopBox­tai videonauhuritoimintojen välillä,
ja säädettävänä oleva laite näkyy
nestekidenäytössä.
Katso sivulta 50 tiedot siitä, miten
voit käyttää tätä ohjainta yleiskauko­ohjaimena.

Nestekidenäyttö 8 9 0

4

Tässä näytössä näkyy säädettävä laite (TV,
DVD, STB tai videonauhuri).

Numeropainikkeet 0–9 9

5

Säädä kanava.
Näppäile halutut numerot.
Säädä sivu teksti-TV-muodossa.

Kun jokin viidestä Pohjoismaasta

•

(Ruotsi, Norja, Suomi, Tanska tai Islanti)
on valittuna ”Automaattinen asennus”

-kohdan maa-asetuksista (sivu 34),
DTV-palvelut ovat nelinumeroisia. Kun
jokin muu maa on valittuna, DTV­palvelut ovat kolminumeroisia.

A (Palautus takaisin)

6

Tätä painamalla voidaan palauttaa
edelliseen kuvaan tavallisessa
katselumuodossa.

ATV

7

Tätä painamalla päästään tavalliseen
analogiseen TV-muotoon.

DTV

8

Tätä painamalla päästään digitaaliseen
TV-muotoon.

ik/l (Äänenvoimakkuus)

9

Suurenna tai pienennä TV:n
äänenvoimakkuutta.

e (Vaimennus)

0

TV:n ääni päälle tai pois päältä.

R/G/Y/B (Väri) -painikkeet

Q

Väripainikkeiden avulla valitaan
vastaavanväriset kohdat ruudusta (esim.
EPG, MHEG-5 tai Teksti-TV).

W

a/b/c/d (Kohdistin) 8

Valitse haluttu kohta säätöruudusta.

OK 8 9

Suorita ”VALIKKO”-ruudun komento.
ATV/DTV/SAT: Näytä ohjelmalista, kun
mitään muuta ”VALIKKO”-ruutua ei ole
käynnistetty.

E

END

Poistu ”VALIKKO”-ruudusta.

R

Teksti-TV:n ja muiden hyödyllisten
toimintojen painikkeet

[ (Tekstitys)

Kytke tekstityksen kielet päälle tai pois
päältä (sivut 21 ja 37).

1

23

4

5

6
7

8
9

10
11

12

13
14

m (Teksti-TV)

ATV: Näytä analoginen teksti-TV (sivu 21).
DTV/SAT: Valitse MHEG-5 ja teksti-TV
DTV:lle tai SAT:lle (sivu 21).

EPG

DTV/SAT: Näytä EPG-ruutu (sivut 18–20).

f (Laajakuvamuoto)

Valitse laajakuvamuoto (sivut 38 ja 46).

GALLERY

Siirry Galleria-muotoon painamalla tätä
painiketta (sivu 44).

3 (Pysäytys/Pito)

Pysäytä liikkuva kuva näyttöön tätä
painamalla.
Teksti-TV: Lopeta teksti-TV-sivujen
automaattinen päivitys tai vapauta
pitomuoto.

15
16

17
18

19

20

21

22

b (TULOLÄHDE)

T

Valitse tulolähde (sivu 17).

RADIO

Y

DTV/SAT: Kytke radio- ja tietomuodon
välillä.

Kun DVB välittää vain datalähetystä (ei

•
radiolähetystä), radiolähetys ohitetaan.

SAT

U

Siiry satelliittitilaan painamalla tätä
painiketta.

Pr/s 8 9 0

I

Valitse TV-kanava.

MENU 8

O

ATV/DTV/SAT: ”VALIKKO”-ruutu päälle tai
pois päältä.
DVD: Otsikkovalikko päälle tai pois päältä.

6 (Palautus)

P

Palaa edelliseen ”VALIKKO”-ruutuun.

Teksti-TV:n ja muiden hyödyllisten

A

toimintojen painikkeet

Avaa kauko-ohjaimen edessä oleva
taitettava kansi.

p (Näytä tiedot)

Saat näkyviin asematiedot (kanavan
numero, signaali, jne.) ruudun oikeaan
yläkulmaan painamalla tätä painiketta
(sivu 40).

P. INFO

Saat digitaalisen videolähetyksen kautta
välitettävät ohjelmatiedot näkyviin ruudun
vasempaan yläkulmaan painamalla tätä
painiketta (Vain DTV/SAT).

7 (Äänimuoto)

Valitse moniäänimuoto (sivu 17).
k (Näytä piilotettu teksti-TV:n osa)

(sivu 21)

1 (Alasivu) (sivu 21)
v (Yläosa/alaosa/täysi)

Säädä suurennusala teksti-TV-muodossa
(sivu 21).

AV MODE

Valitse videoasetus (sivu 32).

AQUOS LINK -painikkeet 8 9

S

0

TV-tila: Jos jokin ulkoinen laite, kuten
AQUOS BD -soitin on liitetty HDMI­kaapeleilla ja se on AQUOS LINK

-yhteensopiva, on mahdollista käyttää

AQUOS LINK -painikkeita. Katso
tarkemmat tiedot sivuilta 27 ja 29.
DVD- tai videonauhuritila: Pysäytä kuva
painamalla OPTION-painiketta.

Painikkeiden, OPTION-painiketta

•
lukuun ottamatta, avulla valitaan
vastaava kohde näytöltä.

STB-tila: Vain B -painiketta voidaan
käyttää STB-tilassa.

3

Esittely

Osan nimi

Näyttö (edestä katsottuna / sivulta katsottuna)

1 2 3 4 5 6 9

il/k

1

Äänenvoimakkuuspainikkeet*

Ps/r Ohjelma (kanava) -

2

painikkeet*
b (TULOLÄHDE) -painike*

3

MENU-painike*

4

a (Päävirta) -painike*

5

6

Kauko-ohjaimen tunnistin

7

B (valmiustila / virta kytketty)

-merkkivalo
SLEEP-merkkivalo

8

OPC-merkkivalo

9

RESET-painike

10

USB-liitin

11

Symbolien merkkivalot palavat, kun vastaavia painikkeita

*

painetaan. Merkkivalo sammuu tietyn ajan kuluttua.

78

AVC-järjestelmä (edestä katsottuna / takaa katsottuna)

321 4 5 6 7 8

COMMON INTERFACE 1/2 -aukko

B (Virta) -painike

1

B (valmiustila / virta kytketty)

2

-merkkivalo

3

RESET-painike

4

HDMI3 (HDMI) -liitin

5

VAROITUS

Liiallinen kuulokkeiden äänipaine voi aiheuttaa kuulonalenemaa.

•
Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista kuuntelua korkealla äänenvoimakkuuden tasolla.

•

11

12 13 14 15

EXT4 (ANALOGUE RGB/AUDIO)

6

-liittimet
EXT8-liittimet

7

Kuulokkeet

8

10

11

9

10

16

EXT1 (RGB) -liitin

9

EXT2 (RGB) -liitin

10

EXT3 (COMPONENT/AUDIO)

11

-liittimet
OUTPUT (AUDIO) -liittimet

12

SAT (satelliitti) -antenniliitin

13

Antenniliitin

14

DC OUTPUT -liitin

15

DIGITAL AUDIO OUTPUT -liitin

16

HDMI1 (HDMI/AUDIO) -liittimet

17

AVC-järjestelmä (alhaalta katsottuna)

4

17 18 19 20 21 22

HDMI2 (HDMI) -liitin

18

RS-232C-liitin

19

USB-liitin

20

DISPLAY OUTPUT -liitin

21

Vaihtovirran tuloliitin (AC INPUT)

22

Tuotetarra on AVC-järjestelmän
pohjassa.

Valmistelutoimet

Vakiovarusteet

HDMI-kaapeli (g1)

Sivu 8

Kauko-ohjain (g1)

Sivut 3 ja 6

Virtajohdon kansi (g1)

Tämä peittää näytön takana olevan

lokeron, kun seinäkiinnikkeet tai

jalustat on asennettu.

AAA-kokoinen

alkaliparisto (g2)

Sivu 6

Verkkojohto (g2)

Laitteen muoto on erilainen eri

maissa.

Sivu 10

HDMI-kaapeli (g1)

Sivut 8 ja 9

HDMI-kaapelin kiinnike

Erilliset varusteet

Luettelossa mainitut erilliset varusteet ovat
saatavilla tälle nestekidenäyttöiselle värilliselle TV­vastaanottimelle. Ne voidaan hankkia paikallisesta
liikkeestä.

Erillisiä lisävarusteita saattaa tulla myyntiin enemmänkin

•
lähitulevaisuudessa. Kun hankit varusteita, lue
yhteensopivuustiedot uusimmasta esitteestä ja tarkista,
onko kyseistä varustetta saatavilla.

ja pehmike (g1)

Sivu 9

Numero

Käyttöohje

Osan nimi Osan numero

Kiinnike seinälle kiinnitystä

1

varten (LC-52XS1E)
Kiinnike seinälle kiinnitystä

2

varten (LC-65XS1E)
3 Jalusta (LC-52XS1E) AN-52ST1
4 Jalusta (LC-65XS1E) AN-65ST1

AN-52AG8

AN-65AG2

5

Valmistelutoimet

Paristojen asettaminen

Ennen kuin TV-vastaanotinta käytetään ensimmäisen kerran, aseta kaksi mukana toimitettua AAA-kokoista
alkaliparistoa paristokoteloon. Kun paristot tyhjenevät, eikä kauko-ohjain enää toimi, vaihda paristot uusiin AAA­kokoisiin paristoihin.

Avaa paristotilan kansi.

1
2

Aseta paristotilaan kaksi mukana olevaa AAA­kokoista alkaliparistoa.

Aseta paristot niin, että niiden liittimet vastaavat

•

paristokotelon merkintöjä (e) ja (f).

Sulje paristotilan kansi.

3

HUOMAUTUS

Paristojen virheellinen käyttö saattaa aiheuttaa kemikaalien vuotamisen tai räjähdyksen. Alla olevia ohjeita on
ehdottomasti noudatettava.

Älä käytä yhdessä eri tyyppisiä paristoja. Eri tyyppisillä paristoilla on erilaiset ominaisuudet.

•
Älä käytä yhdessä vanhoja ja uusia paristoja. Vanhan ja uuden pariston käyttö yhdessä lyhentää uuden pariston käyttöikää tai

•
saattaa aiheuttaa kemikaalien vuotamista vanhasta paristosta.
Ota kuluneet paristot heti pois. Paristoista vuotavat kemikaalit saattavat aiheuttaa ihottumaa. Jos

•
huomaat, että kemikaaleja on vuotanut, pyyhi paristo heti huolellisesti kankaalla.
Älä käytä liikaa painikkeen LIGHT D valaistustoimintoa, sillä se lyhentää paristojen käyttöikää.

•
Vaihda paristot, kun nestekidenäytön tai valaistustoiminnon valo on himmeä tai jos näyttö on
epäselvä.
Älä käytä kauko-ohjauslaitetta, jos sen paristot ovat kuluneet. Tästä saattaa olla seurauksena

•
virheilmoitus tai virheellinen toiminta. Jos näin käy, vaihda paristot ja anna laitteen olla käyttämättä
jonkin aikaa. Voit myös avata takana olevan paristotilan kannen ja painaa RESET-painiketta. Kun
painetaan RESET-painiketta, yleiskauko-ohjaimen asetukset pyyhkiytyvät pois.
Kauko-ohjaimessa on sisäinen muisti ulkoisille laitteille. Jotta tiedot eivät pyyhkiydy pois, paristot on vaihdettava

•
nopeasti. Jos valmistajan koodi nolautuu ja katoaa, se voidaan näppäillä uudelleen (ks. sivu 50–53).
Säilytysolosuhteista johtuen tämän laitteen mukana toimitetuilla paristoilla saattaa olla tavallista lyhyempi käyttöikä.

•
Jos et käytä kauko-ohjainta pitkään aikaan, poista siitä paristot.

•
Käytä vaihtoparistoina aina alkaliparistoja sinkki-hiiliparistojen asemesta.

•

RESET­painike

Paristojen hävittämisessä huomioitavaa:

Mukana toimitetut paristot eivät sisällä vahingollisia aineita, kuten kadmiumia, lyijyä tai elohopeaa.
Paristojen hävittämistä koskevissa säännöksissä on määrätty, että paristoja ei saa enää hävittää talousjätteiden
mukana. Kaikki käytetyt paristot on vietävä liikkeissä oleviin erityisiin keräyspisteisiin.

Kauko-ohjaimen käyttö

Käytä kauko-ohjainta suuntaamalla se kauko-ohjaimen tunnistimeen. Kauko-ohjaimen ja tunnistinruudun välissä
olevat esineet saattavat estää oikean toiminnan.

5 m

30° 30°

Kauko-ohjaimen tunnistin

Huomautuksia kauko-ohjaimesta

•

Älä kolhi kauko-ohjainta. Älä myöskään anna kauko-ohjaimen kastua äläkä pidä sitä
kosteissa tiloissa.

•

Älä asenna tai sijoita kauko-ohjainta suoraan auringonvaloon. Kuumuus voi vaurioittaa
laitteen pintaa.

•

Kauko-ohjain ei kenties toimi kunnolla, jos näytön kauko-ohjaimen tunnistimeen kohdistuu
suora auringonvalo tai voimakas valo valaisimesta. Muuta tällaisessa tapauksessa
valaisimen tai näytön asentoa tai käytä kauko-ohjainta lähempänä kauko-ohjaimen
tunnistinta.

6

Pikaopas

Yleisnäkymä alustavasta asennuksesta

Suorita alla näkyvät vaiheet yksi kerrallaan, kun käytät TV-vastaanotinta ensimmäisen kerran. Jotkut vaiheista eivät
ehkä ole tarpeen TV-vastaanottimen asennuksesta ja liitännästä riippuen.

Ennen päävirran kytkemistä

Valmistele näyttö toimintakuntoon (sivu 8)

1

HDMI-kaapeli:

Liitä mukana toimitettu HDMI-kaapeli näytön HDMI-liittimeen. Kiinnitä kaapeli

•
sen jälkeen näyttöön mukana toimitetun HDMI-kaapelin pidikkeen avulla.

Aseta TV- ja antennikaapelit (sivu 9)

2

Näyttö:

•

Valitse TV-vastaanottimen sijainti.

HDMI-kaapelin kiinnike ja pehmike:

•

Liitä mukana toimitettu HDMI-kaapeli, jonka toinen pää on kytketty
näyttöön vaiheessa 1 esitetyllä tavalla, AVC-järjestelmän DISPLAY
OUTPUT -liittimeen. Liitä kaapeli AVC-järjestelmään mukana toimitetun
HDMI-kaapelin kiinnikkeen ja pehmikkeen avulla.

Analoginen/DVB-C/DVB-T antenni:

•

Liitä antennijärjestelmän, kaapelijärjestelmän tai huoneantennin antenni
AVC-järjestelmän antenniliittimeen.

Satelliittiantenni:

•

Liitä antennipistoke tms. antennin muutoskytkimestä tai satelliittiantennin
kaksois-LCN:stä AVC-järjestelmän SAT-liittimeen.

Liitä ulkoiset laitteet tai äänikomponentit (sivus

3

22–25)

Liitä halutessasi ulkoiset laitteet, kuten DVD-nauhuri.

•
Kaapelit ja liittimet saattavat vaihdella käytettävien laitteiden mukaan.

•

Valmistele kauko-ohjain toimintakuntoon (sivu 6)

4

Aseta kauko-ohjaimeen mukana toimitetut AAA-kokoiset alkaliparistot.

•

Virran kytkeminen ja alustavan automaattiasennuksen käynnistäminen

5

Kytke virta TV-vastaanottimeen (sivu 10)

Kytke verkkojohto pistorasiaan.

•
Kytke näytön päävirta painamalla näytön a-painiketta.

•

Suorita alustava automaattiasennus (sivut 11–15)

6

Alustavan automaattiasennuksen apuohjelma tulee näkyviin automaattisesti (vain, kun TV-vastaanotin kytketään päälle

•
ensimmäisen kerran).

Säädä DVB-T-/S-/C-antenni (sivu 16)

7

Säädä tarvittaessa DVB-T-/S-/C-antennin sijoitusta ja suuntausta.

•

7

Pikaopas

Ennen päävirran kytkemistä

Näytön valmistelu toimintakuntoon

Varmista, että näytön virta on katkaistu, ennen kuin aloitat toimet.

•
Ennen työn aloittamista pane jokin liina pinnalle, jolle näyttö asetetaan. Näin voit estää pinnan vahingoittumisen.

•

HDMI-kaapelin liittäminen HDMI-kaapelin pidikkeen avulla

HDMI-kaapeli

Kaiutinkaapeli*

Paina ylemmästä

1 Liitä HDMI-kaapeli näyttöön.2 Kiinnitä HDMI-kaapelin

koukusta ja irrota
takaliittimen kansi
vetämällä sitä itseesi
päin.

(vakiovaruste)

3

pidike painamalla sitä alas.

HDMI­kaapelin
pidike
(vakiovaruste)

HUOMAA

Nämä ovat TV-vastaanottimen kaiuttimien liittimet. Älä liitä muunlaisia kaapeleita.

*

Älä irrota kaiutinkaapelia, ellei se ole aivan välttämätöntä. Jos irrotat kaiutinkaapelin, varmista, että kaiutinvastakkeen ja

•
kaiutinliittimen värit (värien järjestys vasemmalta oikealle: punainen/musta/valkoinen) vastaavat toisiaan, ennen kuin liität
kaiutinkaapelin uudelleen.

Näytön asennus seinälle

Tämä näyttö tulee asentaa seinälle vain SHARP:ilta saatavan seinäkiinnikkeen avulla (sivu 5). Muiden

•

seinäkiinnikkeiden käyttäminen saattaa aiheuttaa sen, että asennuksesta ei tule luja ja seurauksena
saattaa olla vakavia vammoja.
Näytön asentaminen edellyttää erityistaitoja, ja se on jätettävä ammattitaitoisen huoltohenkilöstön

•

tehtäväksi. Asiakkaiden ei tule yrittää asennusta itse. SHARP ei ota vastuuta virheellisestä
asennuksesta, joka saattaa aiheuttaa onnettomuuden tai vamman.

Voit kysyä ammattitaitoiselta huoltohenkilöstöltä erillisen kiinnikkeen käyttämisestä näytön seinälle tapahtuvassa

•
asennuksessa.
Kun haluat käyttää tätä näyttöä seinälle asennettuna, irrota ensin teippi kahdesta kohdasta näytön takaa ja

•
kiinnitä sitten seinäkiinnike näytön taakse mukana toimitettujen ruuvien avulla.

Seinäkiinnikekannattimen AN-52AG8 tai AN-65AG2 käyttö

E

Voit tarkistaa TV-ruudun keskikohdan seinäkiinnikkeeseen kaiverretun merkin avulla, kun asennat näytön seinälle.

LC-52XS1E: TV-ruudun keskikohta on seinäkiinnikkeen merkin ”E” kohdalla.
LC-65XS1E: TV-ruudun keskikohta on seinäkiinnikkeen merkin ”A” kohdalla.

Näytön asetus vaihtoehtoisen jalustan avulla

Tämän näytön saa asettaa pöydälle, lattialle jne. vain SHARPin jalustan avulla, joka myydään erikseen (sivu 5).

•
Noudata jalustan ohjekirjan ohjeita.

•

8

Pikaopas

TV- ja antennikaapeleiden asetus

Virran kytkeminen antenniin

Antenniin on kytkettävä virta, jotta voidaan ottaa vastaan digitaalisia maanpäällisesti tai satelliitin kautta
lähettäviä ohjelmia sen jälkeen, kun alustava automaattiasennus on suoritettu. Valitse vaihtoehdot ”VALIKKO” >
”Säätö” > ”Antennin asetus - DIGITAALINEN” > ”Digitaaliasetus” > ”Virtalähde” ja valitse ”Kytketty”.

HUOMAA

AVC-järjestelmän B-ilmaisin syttyy, kun päävirta kytketään sen jälkeen, kun näyttö ja AVC-järjestelmä liitetään toisiinsa mukana toimitetun

•
HDMI-kaapelin avulla.
HDMI-kaapeli on liitettävä lujasti. Jos näin ei toimita, kaapeli löystyy ja aiheuttaa yhteyshäiriön AVC-järjestelmää siirrettäessä. Tämä saattaa

•
aiheuttaa virheilmoituksen näkymisen näytöllä ilman näkyvää kuvaa.

Satelliittiantennikaapeli

HDMI-kaapelin liittäminen pidikkeen
ja pehmikkeen avulla

1 3

2

Kieleke

Aseta HDMI-

1 Irrota kiinnikkeen

kaapelin kiinnike
AVC-järjestelmän
DISPLAY OUTPUT

-liittimen alapuolella
olevaan reikään.

2

osat toisistaan
samalla, kun painat
kiinnikkeen kielekettä
alaspäin.
Kiedo pehmike

3

HDMI-kaapelin
ympärille.

Standardi
DIN45325-jakki
(IEC 169-2) 75 q
koaksiaalikaapeli

Älä aseta tai poista
HDMI-kaapelia väkisin.
Liitin tai kaapeli saattaa
vahingoittua.

HDMI-kaapeli (vakiovaruste)

4 5

Kiinnitä kiinnikkeen

4 Liitä HDMI-kaapeli,

osat pehmikkeeseen
työntämällä
kielekettä alaspäin.

5

johon kiinnike on
kiinnitetty, DISPLAY
OUTPUT -liittimeen
liu'uttamalla sitä
kiinnikkeen kiskoa
pitkin.

AVC-järjestelmän käsittely

HUOMAUTUS

Älä sijoita videonauhuria tai muuta laitetta AVC-järjestelmän

•
päälle.
Jätä riittävästi tilaa AVC-järjestelmän yläpuolelle ja sivuille.

•
Älä tuki yläpuolella ja vasemmassa sivussa olevia

•
ilmanvaihtoaukkoja tai oikeassa sivussa olevaa tuuletinta.
Älä sijoita paksua kangasta AVC-järjestelmän alle tai peitä sitä kankaalla, koska se saattaa aiheuttaa ylikuumenemista ja laite

•
voi vioittua.

5cm

5cm 5cm

9

Pikaopas

Virran kytkeminen ja alustavan automaattiasennuksen käynnistäminen

Verkkojohdon kytkeminen pistorasiaan

Aseta TV-vastaanotin lähelle
pistorasiaa ja varmista, että
virtapistoketta päästään
käsittelemään esteettä.

Verkkojohto*

Verkkojohto*

Laitteen muoto on erilainen eri maissa.*

Kytke virta ja suorita automaattiasennus

Kytke virta päälle näytön

n

painikkeen a avulla.

Digitaalinen etsintä

Suorita alustava

o

automaattiasennus (sivut 11–

15).
Kielisäätö

✔

English

Italiano

Svenska

KOTI-/TALLENNA-asetus

✔

TALLENNAKOTI

Maan säätö

✔

Itävalta A B/G

Suomi

FIN

B/G

Kreikka GR B/G

Kanavan hakusäätö

✔

Digitaalinen etsintä

Analoginen etsintä

Ohita

Aloita digitaalisten palveluiden asetus

(sivut 11–13)

KaapeliMaanpäällinen

Analoginen etsintä

Aloita analogisten kanavien haku (sivu

13)

01 628.25 02 693.25 03 767.25 04 831.25

Ohita

Aloita satelliittipalveluiden asetus

(sivut 14–15)

eikyllä

10

Pikaopas

Alustava automaattiasennus

Kanavien haun aloittaminen.

5

Kun TV:n virta kytketään ensimmäisen kerran
hankinnan jälkeen, alustavan automaattiasennuksen
apuohjelma tulee näkyviin. Noudata valikoissa näkyviä
ohjeita ja tee tarpeelliset säädöt.

Varmista seuraavat seikat ennen
päävirran kytkemistä

Onko näyttö ja AVC-järjestelmä liitetty toisiinsa

E

mukana toimitetun HDMI-kaapelin avulla?
Onko antennikaapeli liitetty?

E

Onko verkkojohto liitetty?

E

Paina näytön painiketta a.

1

Alustavan automaattiasennuksen apuohjelma tulee

•

näkyviin.

OSD-kielen asetus.

2

English

Italiano

Svenska

Valitse kieli painamalla a/b/c/d ja paina sitten

OK.

3

TV-vastaanottimen sijainnin valinta.

Digitaalinen etsintä

Analoginen etsintä

Ohita

Valitse ”Digitaalinen etsintä”, ”Analoginen etsintä”
tai ”Ohita” painamalla a/b ja paina sitten OK.

Jos haluat katsoa analogisia lähetyksiä, digitaalisia

•
lähetyksiä ja satelliittilähetyksiä, sinun on määritettävä
kanavan hakusäätö kullekin muodolle.
Jos haluat hakea lisää lähetyksiä, valitse ”Ohjelman

•
säätö” -valikosta ”Lisähaku” (sivut 34–36).
Kun valitset vaihtoehdon “Ohita”, vain “Satelliittin

•
etsintä” -toiminto suoritetaan. Suorita tarvittaessa
toiminnot ”Digitaalinen etsintä” ja ”Analoginen etsintä”
”Säätö”-valikon ”Automaattinen asennus” -kohdasta.
Kun ”Digitaalinen etsintä”- tai ”Analoginen etsintä”

•

-toiminto on suoritettu, ruutuun vaihtuu ”Satelliittin
etsintä” -asetus. Valitse vaihtoehto ”Kyllä”, jos haluat
hakea satelliittikanavia.

”Digitaalinen etsintä” -asetus

Valitse ”Maanpäällinen”- tai ”Kaapeli”-vaihtoehto
painamalla c/d ja paina sitten OK.

KaapeliMaanpäällinen

TALLENNAKOTI

Valitse sijainti, jossa TV-vastaanotinta käytetään,
painamalla c/d ja paina sitten OK.

KOTI: ”AV-MUOTO”-asetuksen oletusarvo on

•
”Standardi”.
TALLENNA: ”AV-MUOTO”-asetuksen oletusarvo

•
on ”Dynaaminen (Kiinteä)”. Jos “AV-MUOTO”­asetusta muutetaan, TV-vastaanotin siirtyy takaisin
“Dynaaminen (Kiinteä)” -asetukseen, kun TV­vastaanottimesta tai kauko-ohjaimesta ei tule signaalia
30 minuutin kuluessa.

Maan asetus.

4

Itävalta A B/G

FIN

Suomi

Kreikka GR B/G

B/G

Valitse painiketta a/b/c/d painamalla maa tai
alue ja paina sitten OK.

Tämä säätöruutu tulee näkyviin vain asennettaessa

•
laite ensimmäistä kertaa.

”Maanpäällinen”-haku

E

01 628.25 02 693.25 03 767.25 04 831.25

TV-vastaanotin hakee, lajittelee ja tallentaa
kaikki vastanotettavissa olevat TV-asemat niiden
asetusten ja liitetyn antennin mukaan.

Alustava automaattiasennus voidaan lopettaa kesken

•
painamalla 6.

Kun DVB-T-kanavia on haettu, ruutuun vaihtuu
”Satelliittin etsintä” -asetus (sivu 14).

HUOMAA

•

Jos näytöstä katkaistaan virta, kun ”Maanpäällinen”-haku
on meneillään, alustava automaattiasennus ei tule näkyviin.
Automaattinen asennus voidaan suorittaa uudelleen
”Säätö”-valikosta (sivu 34).

•

Alustavan automaattiasennuksen apuohjelma sammuu,
jos TV-vastaanotin jätetään käyttämättä 30 minuutin ajaksi
ennen kanavien hakua.

11

Pikaopas

”Kaapeli”-haku

E

Voimassa oleva DVB-C-asetus näkyy ruudussa.

Häirityt asemat:

Etsintätapa:

Aloitustaajuus: 47.0 MHz

Verkon tunnus:

Tiedonsiirtonopeus 1:

Tiedonsiirtonopeus 2:

QAM-modulaatio 1:

QAM-modulaatio 2:

ei

Kanava

Ei mitään

6875

6900

64

Ei mitään

Muuta asetusAloita etsintä

no

Kun aloitat DVB-C-kanavien haun nykyisellä

n

asetuksella:

Valitse ”Aloita etsintä” painamalla c/d ja

1

paina sitten OK.

Kun muutat kunkin kohdan asetuksia sopiviksi:

o

1

Valitse ”Muuta asetus” -vaihtoehto
painamalla c/d ja paina sitten OK.

Häirityt asemat

Etsintätapa

Aloitustaajuus

Verkon tunnus

Tiedonsiirtonop 1

Tiedonsiirtonop 2

QAM-modulaatio 1

QAM-modulaatio 2

Etsinnän aloitus

2

Valitse valikko painamalla a/b ja paina

[ei]

[Kanava]

[47.0]

[Ei mitään]

[6875]

[6900]

[64]

[Ei mitään]

kyllä ei

sitten OK.

3

Valitse haluamasi kohta tai arvo tai syötä se
painamalla a/b/c/d tai 0–9 paina sitten
OK.

4

Valitse ”Etsinnän aloitus” painamalla a/b ja
paina sitten OK.

01 628.25 02 693.25 03 767.25 04 831.25

TV-vastaanotin hakee, lajittelee ja tallentaa

2

kaikki vastanotettavissa olevat TV-asemat
niiden asetusten ja liitetyn antennin mukaan.

Alustava automaattiasennus voidaan lopettaa kesken

•
painamalla 6.

Kun DVB-C-kanavia on haettu, ruutuun vaihtuu
”Satelliittin etsintä” -asetus (sivu 14).

HUOMAA

•

Jos näytöstä katkaistaan virta, kun ”Kaapeli”-haku on
meneillään, alustava automaattiasennus ei tule näkyviin.
Automaattinen asennus voidaan suorittaa uudelleen
”Säätö”-valikosta (sivu 34).

•

Alustavan automaattiasennuksen apuohjelma sammuu,
jos TV-vastaanotin jätetään käyttämättä 30 minuutin ajaksi
ennen kanavien hakua.

01 628.25 02 693.25 03 767.25 04 831.25

5

TV-vastaanotin hakee, lajittelee ja tallentaa
kaikki vastanotettavissa olevat TV-asemat
niiden asetusten ja liitetyn antennin mukaan.

Alustava automaattiasennus voidaan lopettaa kesken

•
painamalla 6.

Kun DVB-C-kanavia on haettu, ruutuun vaihtuu
”Satelliittin etsintä” -asetus (sivu 14).

HUOMAA

Jos näytöstä katkaistaan virta, kun ”Kaapeli”-haku on

•
meneillään, alustava automaattiasennus ei tule näkyviin.
Automaattinen asennus voidaan suorittaa uudelleen
”Säätö”-valikosta (sivu 34).
Alustavan automaattiasennuksen apuohjelma sammuu,

•
jos TV-vastaanotin jätetään käyttämättä 30 minuutin ajaksi
ennen kanavien hakua.

12

Pikaopas

Valikko Kuvaus

Häirityt
asemat

Etsintätapa

Aloitustaajuus

Verkon
tunnus

Tiedonsiirtonop 1*

Tiedonsiirtonop 2*

QAM­modulaatio 1

QAM­modulaatio 2

Määrittää, onko
maksu-TV-palvelut
lisättävä.

Määrittää, miten
kanavia etsitään.

————————— 47,0–858,0 MHz
Määrittää verkon.

Määritä tämä asetus,
jos haluat rekisteröidä
vain määritetyn
verkkotunnuksen ilman
tiettyjen palvelujen
rekisteröintiä.

Kaapelintarjoaja
määrittää
tiedonsiirtonopeudet.
Syötä CATV:n
vastaanotettu arvo.

Kaapelintarjoaja
määrittää
tiedonsiirtonopeudet.
Syötä CATV:n
vastaanotettu arvo.

—————————

—————————

Valittavana

oleva kohta

Kyllä, Ei

Kanava: Poimii
kaikki kanavan
tiedot (nopeasti,
mutta edellyttää
vastaavia TV­asemia).
Taajuus: Tarkistaa
kaikki alueella
olevat taajuudet
(hidas).

Ei mitään, 0–65
535

1000–9000

1000–9000

16, 32, 64, 128
tai 256

Ei mitään, 16, 32,
64, 128 tai 256

”Analoginen etsintä” -asetus

01 628.25 02 693.25 03 767.25 04 831.25

TV-vastaanotin hakee, lajittelee ja tallentaa
kaikki vastanotettavissa olevat TV-asemat niiden
asetusten ja liitetyn antennin mukaan.

•

Alustava automaattiasennus voidaan lopettaa kesken
painamalla 6.

Kun analogisia kanavia on haettu, ruutuun
vaihtuu ”Satelliittin etsintä” -asetus (sivu 14).

HUOMAA

•

Jos näytöstä katkaistaan virta, kun ”Analoginen etsintä”

-toiminto on meneillään, alustava automaattiasennus ei
tule näkyviin. Automaattinen asennus voidaan suorittaa
uudelleen ”Säätö”-valikosta (sivu 34).

•

Alustavan automaattiasennuksen apuohjelma sammuu,
jos TV-vastaanotin jätetään käyttämättä 30 minuutin ajaksi
ennen kanavien hakua.

Valitse ”Tiedonsiirtonop 2”, jos kaapelin tarjoaja käyttää

*

useaa tiedonsiirtonopeutta.

13

Pikaopas

”Satelliittin etsintä” -asetus

Paina c/d valitaksesi ”Kyllä” ja paina sitten
OK.

eikyllä

Jos et määritä ”Satelliittin etsintä” -asetusta, valitse ”Ei” ja

•

paina sitten OK.

•

Näkyviin tulee nykyinen DVB-S-säätöruutu.

Satelliittijärjestelmä

Maks. 4 satelliittia DiSEqC-multikytkimessä

LNB-taajuus

Matala

9700

Korkea

10700

Muuta asetusSeuraava

Satelliitti

ASTRA1SAT1

no

•

”Muuta asetus” -toiminto on suoritettava ensin ennen
”Seuraava”-asetukseen siirtymistä.

Kun aloitat satelliittihaun häirittyjen asemien

n

säädön jälkeen:
Valitse ”Seuraava” painamalla c/d ja paina

sitten OK.

Häirityt asemat: ei

Satelliitti

SAT1

SAT2

Aloita etsintä: DVB-S-kanavien haku.

E

1

Valitse ”Aloita etsintä” painamalla c/d ja

ASTRA1

ASTRA2

ASTRA3SAT3

muuSAT4

Tiedonsiirtonop 1

27500

27500

27500 22000

27500 22000

paina sitten OK.

Tiedonsiirtonop 2

22000

22000

Muuta asetusAloita etsintä

Muuta asetus:

E

Valitse ”Muuta asetus” -vaihtoehto

1

painamalla c/d ja paina sitten OK.

Näkyviin tulevat ”Häirityt asemat”- ja

•
”Tiedonsiirtonopeus”-säätöruudut.

Häirityt asemat

SAT1-Tiedonsiirtonop 1
SAT1-Tiedonsiirtonop 2 [6875]
SAT2-Tiedonsiirtonop 1

Etsinnän aloitus

Valitse ”Häirityt asemat” painamalla a/b ja

2

[ei]

[6875]

[6875]

kyllä ei

paina sitten OK.

Häirityt asemat: Määrittää, onko maksu-TV-palvelut

•
lisättävä.

Paina c/d valitaksesi ”Kyllä” ja paina sitten

3

OK.
Valitse muokattava tiedonsiirtonopeus

4

painamalla a/b ja paina sitten OK.

Tiedonsiirtonopeus: Kaikkien niiden satelliittilähetysten

•
tiedonsiirtonopeudet on säädettävä erikseen, jotka
TV-vastaanotin voi vastaanottaa (näytettävien
tiedonsiirtonopeuksien enimmäismäärä on
kahdeksan).

Valitse ”Etsinnän aloitus” painamalla c/d ja

5

paina sitten OK.

01 628.25 02 693.25 03 767.25 04 831.25

TV-vastaanotin hakee, lajittelee ja tallentaa

6

kaikki vastanotettavissa olevat TV-asemat
niiden asetusten ja liitetyn antennin mukaan.

Alustava automaattiasennus voidaan lopettaa kesken

•
painamalla 6.

01 628.25 02 693.25 03 767.25 04 831.25

TV-vastaanotin hakee, lajittelee ja tallentaa

2

kaikki vastanotettavissa olevat TV-asemat
niiden asetusten ja liitetyn antennin mukaan.

Alustava automaattiasennus voidaan lopettaa kesken

•
painamalla 6.

14

Pikaopas

o

Kun muutat antenniliitännän asetusta:
Valitse DVB-S-säätöruudun vasemman sarakkeen

”Muuta asetus” -vaihtoehto painamalla c/d ja paina
sitten OK.

Näkyviin tulee antenniliitännän säätöruutu.

•

Yksi satelliitti

1 satelliittia 22 kHz kytkentärasiassa

2 satelliittia toneburst-kytkentärasiassa

Maks. 4 satelliittia DiSEqC-multikytkimessä

Kommunaalisatelliittijärjestelmä

HUOMAA

•

Voit valita antenniliitäntätavan viidestä vaihtoehdosta. Ota yhteys
jälleenmyyjään, ennen kuin käytät muuta kuin ”Yksi satelliitti” -tapaa.

”Yksi satelliitti” -asetus

E

Valitse ”Yksi satelliitti” painamalla a/b ja paina

1

sitten OK.

2

Valitse ”SAT1 [Ei]” painamalla a/b, jos haluat
nähdä, mitä satelliittilähetyksiä TV-vastaanotin
voi vastaanottaa, ja paina sitten OK.

SAT1 [Ei]

Seuraava

ESIMERKKI

SAT 1 matala

SAT 1 korkea

Paina a/b valitaksesi ”OK” ja paina sitten OK.

7

[9000] 9000

[12000]

9000

OK

12000

12000

Kun tämä asetus on määritetty, ruutu muuttuu
sivun 14 vasemmassa sarakkeessa näkyväksi
DVB-S-säätöruuduksi.

3

Valitse haluamasi satelliitti painamalla a/b/c/d
ja paina sitten OK.

Et voi valita ”Seuraava”-asetusta, ellet ole säätänyt

•
satelliittilähetystä vaiheessa 3.

ASTRA 1

ASTRA 3

Altalntic Bird 3

Valitse ”Seuraava” painamalla a/b ja paina

4

sitten OK.

SAT1 [ASTRA 1]

Seuraava

Aseta LNB-taajuuden arvoksi ”Kyllä (0/22 kHz)”

5

tai ”Ei” painamalla c/d ja paina sitten OK.

eiKyllä (0/22kHz)

Valitse kohta painamalla a/b ja säädä arvo

6

sopivaksi (9 000 MHz - 12 000 MHz) painamalla
c/d.

15

Pikaopas

Signaalin voimakkuuden ja kanavan voimakkuuden tarkistaminen (DVB-T/C)

Jos asennat DVB-T/C antennin ensimmäistä kertaa tai muutat
sen paikkaa, antenni on suunnattava katsomalla antennin
säätöruudusta niin, että saadaan hyvä vastaanotto.

Paina MENU-painiketta ja ”VALIKKO”-ruutu

1

tulee näkyviin.

2

Paina c/d valitaksesi ”Säätö”.
Paina a/b valitaksesi ”Antennin asetus -

3

DIGITAALINEN” ja paina sitten OK.

4

Paina a/b valitaksesi ”Digitaaliasetus” ja paina
sitten OK.

Signaalin voimakkuuden tarkistaminen

E

Paina a/b valitaksesi ”Sign. voim.” ja paina
sitten OK.

Virtalähde

Sign. voim.

Kanavan voimakkuus

Kanavan voimakkuuden tarkistaminen

E

Paina a/b valitaksesi ”Kanavan voimakkuus” ja
paina sitten OK.

Taajuuskaista voidaan näppäillä numeropainikkeilla 0–9.

•

DVB-T-kanavan voimakkuus

Virtalähde

Sign. voim.

Kanavan voimakkuus

Kanavanumero
Sign. voim.

Virta Maks. 0

Laatu

Virta Maks.00

Kanavanumero
Sign. voim.

Virta Maks. 0

Laatu

21

474. 0

21

0

MHz

0

Signaalin voimakkuuden ja kanavan voimakkuuden tarkistaminen (DVB-S)

Jos asennat DVB-S antennin ensimmäistä kertaa
tai muutat sen paikkaa, antenni on suunnattava
katsomalla antennin säätöruudusta niin, että saadaan
hyvä vastaanotto.

1

Paina MENU-painiketta ja ”VALIKKO”-ruutu
tulee näkyviin.

2

Paina c/d valitaksesi ”Säätö”.

3

Paina a/b valitaksesi ”Antennin asetus ­DIGITAALINEN” ja paina sitten OK.

4

Paina a/b ”Satelliitin kokoaminen” ja paina
sitten OK.

Signaalin voimakkuuden tarkistaminen

E

Paina a/b ”Sign. voim.” ja paina sitten OK.

Sign. voim.

Kanavan voimakkuus

Sign. voim.

Virta Maks. 0 0

Laatu

Virta Maks.00

E

Kanavan voimakkuuden tarkistaminen

Paina a/b valitaksesi ”Kanavan voimakkuus” ja
paina sitten OK.

Taajuuskaista voidaan näppäillä numeropainikkeilla

•

0–9.

DVB-S-kanavan voimakkuus

Sign. voim.

Kanavan voimakkuus

Taajuus

Tiedonsiirtonopeus

Kaista

Sign. voim.

4

74

********

Pysty/matala

00 MHz

Virta Maks. 0 0

DVB-C-kanavan voimakkuus

Virtalähde

Sign. voim.

Kanavan voimakkuus

Sijoita ja suuntaa antenni niin, että saadaan

5

Taajuus

Tiedonsiirtonopeus

QAM-modulaatio

Sign. voim.

Virta Maks.0

Laatu

Virta Maks.00

4

74640 MHz.

*******

0

maksimiarvot kohtiin ”Sign. voim.” ja ”Laatu”.

HUOMAA

Kohtien ”Signaalin voimakkuus” ja ”Laatu” arvot näyttävät,

•
milloin antennin suunta on tarkistettava.

16

Virta Maks.0

Laatu

Virta Maks.00

0

TV:n katsominen

Päivittäinen käyttö

Virran kytkeminen tai katkaisu

Päävirran kytkeminen tai katkaisu

Paina näytön painiketta a.
Virta katkaistaan painamalla näytön painiketta a.

HUOMAA

Kun päävirta katkaistaan

•
painamalla näytön painiketta
a, EPG-tiedot menetetään
eikä TV suorita ohjelmoituja
ajastinnauhoituksia.

Valmiustilamuoto

E

Valmiustilamuotoon

Jos TV-vastaanottimen virta on kytketty, se voidaan
vaihtaa valmiustilaan painamalla kauko-ohjaimen
painiketta TV B tai AVC-järjestelmän painiketta B.

E

Virran kytkeminen valmiustilasta

Paina valmiustilassa kauko-ohjaimen painiketta TV B
tai AVC-järjestelmän painiketta B.

Kanavien muuttaminen

Painikkeilla Pr/s:

Painikkeilla 0–9:

Ulkoisen videolähteen valinta

Kun liitäntä on tehty, tuo
”TULOLÄHDE”-ruutu näkyviin
painamalla painiketta b, vaihda
sitten haluttuun ulkoiseen lähteeseen
painikkeiden a/b avulla ja paina
lopuksi OK.

TULOLÄHDE
TV

EXT1
EXT2
EXT3

EXT4

HDMI1

Äänimuodon valinta

DTV/SAT-muoto:

E

Jos TV vastaanottaa moniäänimuotoja, muoto muuttuu
seuraavalla tavalla aina, kun painetaan painiketta 2.

Ääni (ENG) : STEREO

L/R LRLR

B-merkkivalon tila (näyttö/AVC­järjestelmä)

B-merkkivalo
Pois päältä
Sininen
Punainen

Virta katkaistu
Virta kytketty
Valmiustila

HUOMAA

Jos tätä TV-vastaanotinta ei aiota käyttää pitkään aikaan, irrota

•
verkkojohto pistorasiasta.
Pieni määrä virtaa kuluu, vaikka a on kytketty pois päältä.

•

Tila

Vaihtaminen digitaalisten lähetysten, analogisten lähetysten ja satelliittilähetysten välillä

Satelliittilähetysten

Digitaalisten

E

ohjelmien katsominen

Analogisten ohjelmien

E

katsominen

E

katsominen

Ääni (ENG) : CH A

CH A CH B CH AB

Ääni (ENG) : MONO

Valitse painiketta c/d painamalla vasen (L) tai oikea (R) ääni,
kun STEREO tai DUAL MONO -ruutu on näkyvissä.

Ääni (ENG) : STEREO

L/R L RLR

HUOMAA

Äänimuodon ruutu katoaa näkyvistä kuuden sekunnin kuluessa.

•
Valittavana olevat kohdat vaihtelevat vastaanotetun lähetyksen mukaan.

•

ATV-muoto:

E

Painiketta 2 painettaessa, muoto muuttuu seuraavissa
taulukoissa kuvatulla tavalla.

NICAM TV -lähetyksen valinta
Signaali Valittavana olevat kohdat
Stereo

Kaksikielinen

Monofoninen

Signaali Valittavana olevat kohdat
Stereo
Kaksikielinen
Monofoninen

NICAM STEREO tai MONO
NICAM CH A, NICAM CH B, NICAM CH AB tai

MONO
NICAM MONO tai MONO

A2 TV -lähetyksen valinta

STEREO tai MONO
CH A, CH B tai CH AB
MONO

HUOMAA

Kun signaalia ei tule, äänimuotona näkyy ”MONO”.

•

17

TV:n katsominen

EPG

EPG on ohjelmalista, joka näkyy ruudussa. EPG avulla on mahdollista katsoa DTV-, satelliitti-, radio- tai tieto­ohjelmien aikatauluja, nähdä niistä yksityiskohtaisia tietoja, virittää kanava parhaillaan meneillään olevalle ohjelmalle
ja säätää ajastin tulevia ohjelmia varten.

EPG:n yleiskatsaus

PerustoiminnotE

Valitse ohjelma EPG:tä käyttäen (sivu 19)

E

Tarkista ohjelmatiedot (sivu 19)

E

Hyödyllisiä asetuksia EPG:n käyttöä varten

Tavallinen käyttö

Paina MENU-painiketta ja ”VALIKKO”-ruutu

1

tulee näkyviin.

2

Paina c/d valitaksesi ”Digitaalinen säätö”.
Paina a/b valitaksesi ”EPG-säätö” ja paina

3

sitten OK.

Digitaalinen säätö

Nauhoituskuvan koko

Latauksen säätö

EPG-säätö

Tekstitys

CI-valinta

CI-valikko

4

Valitse haluamasi kohta painamalla a/b ja
paina sitten OK (esimerkki: ”EPG-säätö”,
”Näyttöalan säätö” jne.).

EPG-säätö

Näyttöalan säätö

Lajitunnuksen säätö

[16:9 TV]

[kyllä]

kyllä ei

E

Jos haluat käyttää EPG:tä digitaalisia asemia varten,
valitse ”Kyllä”. EPG-tiedot on kerättävä automaattisesti,
kun TV on valmiustilassa. Kun asetukseksi on säädetty
”Kyllä”, virran katkaisu kauko-ohjaimella saattaa kestää
jonkin aikaa tietojen keräämisen takia.

HUOMAA

•

E

”Näyttöalan säätö” -toiminnon avulla voidaan valita
kolme ruudussa näytettävää aikajaksotyyppiä.

E

Voit varjostaa tai merkitä halutut lajit, jolloin löydät
helposti usein katsotut ohjelmat.

Hyödyllisiä toimintojaE

Etsi ohjelma EPG:tä käyttäen (sivu 19)

E

Etsi ohjelma päivämäärän tai ajan avulla (sivu

E

19)
Ajastinnauhoitus EPG:tä käyttäen (sivu 20)

E

EPG-näytön asetukset

EPG-säätö (säätö EPG-tietojen
vastaanottoa varten)

Jos päävirta katkaistaan, EPG-tietoja ei kerätä.

Näyttöalan säätö

Kohta

Toiminto 1: Näyttää kuuden tunnin ohjelmatiedot.
Toiminto 2: Näyttää kolmen tunnin ohjelmatiedot.
Toiminto 3: Muuta EPG-näyttömuotoon, jolla on

vertikaalinen aikajakso.

Lajitunnuksen säätö

Valitse haluamasi kohta tai säädä sitä painamalla

5

a/b/c/d ja paina sitten OK (Esimerkki:
”Kyllä”, ”ei” jne.).

18

E

Lajikuvakelista

Kuvake

Elokuva/draama

Uutiset/
ajankohtaiset asiat

Show/peli

Urheilu

Lasten/nuorten
ohjelmat

Laji

Kuvake

Musiikki/baletti/
tanssi

Taide/kulttuuri (ilman
musiikkia)

Sosiaaliset/poliittiset
aiheet/talous

Koulutus/tiede/tieto­ohjelmat

Vapaa-ajan
harrastukset

Laji
