LC-32DH77E LC-32DH77S LC-42DH77E LC-42DH77S LC-46DH77E LC-46DH77S LC-52DH77E LC-52DH77S

SVENSKASUOMIDANSK

LCD-FÄRG-TV NESTEKIDENÄYTTÖINEN VÄRITELEVISIO LCD FARVEFJERNSYN LCD FARGEFJERNSYN

NORSK

BRUKSANVISNING KÄYTTÖOHJE BRUGSVEJLEDNING BRUKERHÅNDBOK

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

ASA

and of

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

IMPORTANT:

The wires in the mains lead are coloured in accordance with the following code:

Blue: Neutral Brown: Live

As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red.

Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin

plug.

Before replacing the plug cover make sure that:

• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires.

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

BRUKSANVISNING

Bilderna och OSD i denna bruksanvisning är endast för illustrativa syften och kan skilja sig en aning från vad som faktiskt visas.

• De exempel som används i denna bruksanvisning är baserade på modellen LC-37DH77E.

• Modellerna LC-32DH77E, LC-32DH77S, LC-42DH77E, LC-42DH77S, LC-46DH77E, LC-46DH77S, LC-52DH77E och LC-

• 52DH77S är kompatibla med komprimerade sändningar i formatet H.264 (MPEG4 H.264, MPEG4 AVC, MPEG4 AVC/H.264).

SVENSKA

Innehåll

SVENSKA

Innehåll ............................................................................... 1

Inledning ............................................................................. 2

Ärade SHARP-kund ...................................................... 2

Viktiga säkerhetsföreskrifter...........................................2

Varumärken ..................................................................2

Fjärrkontroll ................................................................... 3

TV (sedd framifrån) ........................................................ 4

TV (sedd bakifrån) ......................................................... 4

Förberedelser .....................................................................5

Medföljande tillbehör ..................................................... 5

Montering av stället ....................................................... 5

Isättning av batterier ......................................................6

Användning av fjärrkontrollen ........................................6

Försiktighetsåtgärder gällande fjärrkontrollen ............6

Snabbguide ........................................................................ 7

Översikt av grundinstallation ..........................................7

Innan strömmen slås på ................................................ 8

Hopbindning av kablarna .........................................8

Grundläggande autoinstallation ..................................... 9

Kontroll av signalstyrka och kanalstyrka ................... 9

Titta på TV ........................................................................ 10

Daglig manövrering ..................................................... 10

På- och avslagning ................................................10

Växling mellan analoga och digitala sändningar ...... 10

Kanalbyte .............................................................. 10

Val av extern videokälla .......................................... 10

Val av ljudläge ........................................................ 10

EPG ............................................................................ 11

EPG-översikt ...............................................................11

Användbara inställningar för användning av EPG .........11

Val av ett program med hjälp av EPG .......................... 12

Text-TV ....................................................................... 13

Användning av tillämpningsprogrammet MHEG-5

(endast Storbritannien).............................................. 13

Anslutning av externa enheter .......................................14

Presentation av anslutningar .......................................14

HDMI-anslutning .................................................... 15

Komponentanslutning ............................................ 15

VIDEO-anslutning ...................................................15

SCART-anslutning .................................................. 16

Manövrering av SCART-anslutna enheter via

länksystemet AV Link ..........................................16

Anslutning av högtalare/förstärkare ........................ 17

Isättning av ett CA-kort ...............................................18

AQUOS LINK .................................................................... 19

Manövrering av HDMI-enheter med AQUOS LINK .......19

AQUOS LINK-anslutning ............................................. 19

AQUOS LINK-inställning.............................................. 20

Manövrering av en AQUOS LINK-enhet....................... 21

Menymanövrering ............................................................22

Vad menas med MENY? ............................................. 22

Gemensamma manövreringar ................................ 22

Grundjustering ................................................................. 23

Bildinställningar ........................................................... 23

A/V läge ................................................................. 24

Ljudinställningar .......................................................... 24

Inställningar för strömbesparing ..................................25

Kanalinställningar ........................................................ 26

Autoinstallation ...................................................... 26

Digitala kanalinställningar .......................................26

Analoga kanalinställningar ...................................... 27

Inställningar för lösenord/barnsäkring ..................... 28

Språkinställningar (språk, textning, multiljud) ...............28

Användbara visningsfunktioner .....................................29

Välja bildstorlek ........................................................... 29

Automatiskt val av bildformat via WSS ................... 29

Manuellt val av bildformat via WSS .........................29

Manuellt val av bildstorlek ......................................29

Manuellt val av bildstorlek för inspelning ................. 30

Automatiskt val av HDMI-bildstorlek ....................... 30

Andra bild- och ljudinställningar ...................................30

Ändring av bildposition ...........................................30

Automatisk volyminställning ...................................30

Klar röst ................................................................. 30

Enbart ljud .............................................................30

Visningsinställningar .................................................... 31

Kanalvisning ...........................................................31

Visning av tid och titel ............................................31

Andra användbara funktioner .........................................32

Inställning vid användning av externa enheter .............. 32

Inställningar för ingångskälla .................................. 32

Överhoppning av valda ingångar ............................ 32

Inställningar av färgsystem ..................................... 32

Extra finesser .............................................................. 32

Ansluta en USB-enhet................................................. 33

USB-fotovisare/-musikspelare ..................................... 33

Fotoläge ................................................................ 33

Musikläge .............................................................. 34

Kompatibilitet för USB-enhet .......................................34

Anslutning av en dator .................................................... 35

Anslutning av en dator ................................................35

Inställning av ljudkälla ............................................. 35

Visning av en datorbild på skärmen .............................35

Val av bildstorlek .................................................... 35

Automatisk justering av datorbilden........................ 36

Manuell justering av datorbilden ............................. 36

Val av inmatad upplösning ..........................................36

Specifikationer för porten RS-232C .............................37

Tabell över datorkompatibilitet ..................................... 38

RS-232C-kommandolista ........................................... 38

Bilaga ................................................................................ 39

Felsökning .................................................................. 39

Uppdatering av TV:n via DVB-T ...................................40

Nollställ ....................................................................... 40

Identifikation ................................................................40

Tekniska data .............................................................. 41

Extra tillbehör .............................................................. 42

Slutlig avskaffning .......................................................43

Lista med förkortningar ............................................... 44

Inledning

Ärade SHARP-kund

Vi tackar för ditt inköp av denna färg-TV med LCD-skärm från SHARP. Läs noga igenom avsnittet Viktiga säkerhetsföreskrifter innan produkten tas i bruk för att garantera säkerhet och felfri drift under så lång tid som möjligt.

Viktiga säkerhetsföreskrifter

Rengöring—Koppla loss nätkabeln från nätuttaget före rengöring av produkten. Torka av produkten med en fuktig trasa.

• Använd inte flytande rengöringsmedel eller sprejer. Vatten och fukt—Använd inte produkten på våta och fuktiga ställen, såsom i badrum, kök, tvättstuga, intill en bassäng

• eller i en fuktig källare. Placera aldrig en vas, en kopp eller annan vätskefylld behållare på produkten.

• Vätska som tränger in i produkten kan orsaka brand eller elstötar. Placering—Placera inte produkten på en vagn, ett ställ, ett stativ eller ett bord där det är ostadigt.

• Produkten kan falla och orsaka personskador eller själv utsättas för skador. Använd endast en vagn, ett ställ, ett stativ, en hållare eller ett bord som rekommenderas av tillverkaren eller medföljer produkten. Vid väggmontering är det viktigt att tillverkarens anvisningar följs. Använd endast de monteringstillbehör som rekommenderas av tillverkaren. När produkten placeras på en vagn för att flyttas måste stor försiktighet iakttas. Plötsliga stopp, kraftiga

• stötar eller ett ojämnt underlag kan göra att produkten faller av vagnen. Ventilation—Lufthålen och andra öppningar i höljet är avsedda att tillförsäkra god ventilation. Täck

• aldrig över dessa hål och öppningar, då det kan leda till överhettning och/eller förkortad livslängd för produkten. Placera inte produkten på en säng, en soffa, en tjock matta eller annat mjukt underlag, eftersom hålen då kan blockeras. Produkten är inte utformad för inbyggd placering. Placera den inte inuti en bokhylla, ett rack eller ett liknande ställe där inte god ventilation kan garanteras eller tillverkarens anvisningar efterlevas. Produktens LCD-skärm är tillverkad av glas. Den kan därför spricka, om produkten tappas i golvet eller

• utsätts för en kraftig stöt. Om LCD-skärmen skulle råka spricka, så se till att undvika skärskador från det trasiga glaset. Värmekällor—Håll produkten borta från värmekällor, såsom värmeelement, spisar och andra föremål som avger värme

• (t.ex. förstärkare). Hörlurar—Skruva inte upp volymen för högt. Hörselexperter varnar för att hörselskador kan uppstå som ett

• resultat av att du under en längre tid utsätter dig för höga ljud. Placera aldrig stearinljus eller någon annan form av öppen eld ovanpå eller intill TV:n.

• För att undvika risk för brand och elstötar bör nätkabeln inte placeras under TV:n eller andra tunga

• föremål. Visa inte en stillbild under en längre tid, eftersom det kan göra att en spökbild blir kvar på skärmen.

• En liten mängd ström förbrukas alltid medan nätkabeln är ansluten.

• Reparation—Försök inte reparera produkten själv. Avlägsnande av skyddshöljen kan medföra utsättande för hög spänning

• och andra farliga förhållanden. Begär reparation av en kvalificerad tekniker.

LCD-skärmen är en högteknologisk produkt, som sörjer för utsökta bilddetaljer. Beroende på det stora antal bildpunkter kan det emellertid hända att några få inaktiva bildpunkter uppträder som en fast blå, grön eller röd punkt. Detta ligger inom ramen för produktens tekniska data och utgör inte ett fel.

Att observera vid flyttning av TV:n

Bär aldrig TV:n genom att hålla i högtalarna, när TV:n ska flyttas. Se till att TV:n alltid bärs av två personer som håller fast den med båda händerna—en hand på var sida om TV:n.

Varumärken

”HDMI, logotypen HDMI och High-Definition Multimedia Interface är varumärken eller registrerade varumärken tillhörande

• HDMI Licensing LLC.”

Tillverkas med licens från Dolby Laboratories.

• ”Dolby” och dubbel-D-symbolen är varumärken tillhöriga Dolby Laboratories.

•

Logotypen ”HD ready” är ett varumärke tillhörigt EICTA.

•

Logotypen DVB är ett registrerat varumärke tillhörigt projektet Digital Video Broadcasting—DVB.

•

”x.v.Colour” och

är varumärken som tillhör Sony Corporation.•

Inledning

Fjärrkontroll

B (beredskap/på)

(sid. 10)

Användbara

manövreringsknappar m (text-TV)

ATV: Visa analog text-TV (sid. 13). DTV: Välj MHEG-5 och text-TV för DTV (sid. 13).

k (dold visning för text-TV)

(sid. 13)

[ (textning)

Koppla in/ur textningsspråk (sid. 13 och 28).

3 (frysning/stopp)

Tryck här för att frysa en rörlig bild på skärmen. Text-TV: Stoppa automatisk uppdatering av text-TV-sidor eller frigör stoppläget.

1 (undersida)

(sid. 13)

v (längst upp/längst ner/full)

Ställ in ytan för förstoring i text-TVläget (sid. 13).

Sifferknapparna 0–9

Ställ in kanalen. Mata in önskade siffror. Ställ in sidan i text-TV-läget.

När något av de fem nordiska

• länderna (Sverige, Norge, Finland, Danmark eller Island) väljs vid landinställningen under ”Autoinstallation” (sidan 26) är DTV-tjänsterna fyrsiffriga. När något annat land väljs är DTVtjänsterna tresiffriga.

A (återgång)

Tryck här för att återgå till föregående vald kanal eller extern ingångskälla.

DTV

Tryck här för att välja digital-TV-läget.

ATV

Tryck här för att välja konventionellt analogt TV-läge.

2 (ljudläge)

Välj ljudmultiplexläget (sid. 10).

ik/l (volym)

Höj/sänk TV-volymen.

e (ljudavstängning)

In/urkoppling av TV-ljudet.

f (Bred läge)

Välj ett bredbildsläge (sid. 29 och

35).

AV MODE

Välj en videoinställning (sid. 24).

1 2

4 5

6 7

8 9

13 14

a/b/c/d (markör)

Välj önskad post på en inställningsmeny.

Utför ett kommando på en ”MENY”skärm. ATV/DTV: Ta fram programlistan när ingen annan ”MENY” skärm är aktiv.

END

Lämna ”MENY”skärmen.

R/G/Y/B-knappar (färger)

De färgade knapparna används för att välja poster med motsvarande färg på skärmen (t.ex. EPG, MHEG5 eller Text-TV).

b (INGÅNGSKÄLLA)

Välj en ingångskälla (sid. 10).

EPG

DTV: Ta fram EPG-skärmen (sid.

11–12).

RADIO

DTV: Koppla om mellan läget Radio

och Data.

•

20 21

Radiosändning hoppas över när endast datasändning (ingen radiosändning) överförs av DVB.

P. INFO

Tryck här för att ta fram den programinformation som överförs via digitala videosändningar längst upp till vänster på skärmen (endast DTV).

Pr/s

Välj TV-kanalen.

p (informationsvisning)

Tryck här för att ta fram stationsinformationen (kanalnummer, signal, osv.) längst upp till höger på skärmen (sid. 31).

ECO (Standard/Avancerad/Av)

Välj inställningen ”Energibesparing” (sid. 25).

In/urkoppling av en ”MENY”skärm.

6 (återgå)

Återgå till föregående ”MENY”skärm.

SLEEP

Tryck för att ange en tid då TV:n automatiskt ska ställas i viloläge (sid.

25).

AQUOS LINK-knappar

Om AQUOS LINK-kompatibel extern utrustning, såsom en AQUOS BDspelare, är ansluten via HDMI-kablar kan dessa AQUOS LINK-knappar användas. Vi hänvisar till sid. 19 och 21 angående detaljer.

Inledning

TV (sedd framifrån)

Fjärrkontrollsensor

OPC-sensor

TV (sedd bakifrån)

4 56

7 8 9 10

VARNING!

Alltför hög ljudvolym från hörlurar och hörsnäckor kan orsaka hörselskador.

• Skruva inte upp volymen för högt. Hörselexperter varnar för att hörselskador kan uppstå som

• ett resultat av att du under en längre tid utsätter dig för höga ljud.

Ingångarna EXT4 (ANALOGUE

RGB/AUDIO)* Ingången HDMI1 (HDMI)

Ingångarna HDMI2 (HDMI/AUDIO)*

Ingångarna EXT3 (COMPONENT/

AUDIO) Utgångarna OUTPUT (AUDIO)

Utgången DIGITAL AUDIO OUTPUT

Antenningång

Porten RS-232C

Ingången EXT1 (RGB)

Ingången EXT2 (AV)

Öppningen COMMON INTERFACE

Ingångarna EXT8

Ingången HDMI3 (HDMI)

USB-ingång

Hörlursutgång

Nätintaget AC INPUT

Indikatorn OPC

B Strömindikator (beredskap/på)

Uttagens placering kan variera beroende

på modellen.

a (Ström) knapp

MENU knapp

b (INGÅNGSKÄLLA) knapp

Pr/s Programknappar (kanal)

ik/l volymknappar

Ingångarna HDMI2 och EXT4 kan

båda använda samma ljudingång. Rätt alternativ måste dock väljas i menyn ”PC-ljudval” (se sid. 35 för detaljer).

Förberedelser

Medföljande tillbehör

Fjärrkontroll (g1) Nätkabel (g1) Ställ (g1)

Formen på produkten kan

variera från land till land.

Sid. 3 och 6 Sid. 5

Bruksanvisning (denna skrift)•

Kabelklämma (g1)

Sid. 8Sid. 8

LC-32DH77E, LC-32DH77S• LC-42DH77E, LC-42DH77S/

Zinkkarbonbatteri av storlek ”AAA” (g2) ... Sid. 6•

• LC-46DH77E, LC-46DH77S/ LC-52DH77E, LC-52DH77S

Montering av stället

Innan stället monteras (eller demonteras) måste nätkabeln kopplas loss från nätintaget AC INPUT.

• Placera någonting mjukt över det basområde som TV:n ska läggas på, innan ett arbete påbörjas. Detta förhindrar skador på

• TV:n.

OBSERVERA

Montera stället i korrekt riktning.

•

Var noga med att följa anvisningarna. Felaktig montering av stället kan resultera i att TV:n välter omkull.

•

LC-32DH77E, LC-32DH77S:

Bekräfta att åtta skruvar medföljer stället.

Fäst stödställningen för stället på basen med de fyra skruvarna med skruvmejseln (medföljer) såsom visas på bilden.

Stödbalk

LC-42DH77E, LC-42DH77S/LC-46DH77E, LC-46DH77S/LC-52DH77E, LC-52DH77S:

Bekräfta att åtta skruvar (fyra korta och fyra

långa) medföljer stället.

Fäst stödställningen för stället på basen med de fyra långa skruvarna med insexnyckeln (medföljer) såsom visas på bilden.

Insexnyckel

Lång skruv

Isättning av stället.

För in stället i öppningarna på undersidan

av TV:n (Håll i stället, så att det inte faller ner från kanten på basområdet).

Skruva i och dra åt de fyra skruvarna i de

fyra hålen på baksidan av TV:n.

Mjuk kudde

NOTERA

Utför åtgärderna ovan i omvänd ordning för att demontera

• stället.

Stödbalk

Isättning av stället.

För in stället i öppningarna på undersidan

av TV:n (håll i stället, så att det inte faller ner från kanten på basområdet).

Skruva i och dra åt de fyra korta skruvarna i

de fyra hålen på baksidan av TV:n.

Mjuk kudde

Kort skruv

NOTERA

Utför åtgärderna ovan i omvänd ordning för att demontera

• stället.

2 2

Insexnyckel

Förberedelser

Isättning av batterier

Sätt i de två medföljande zinkkarbonbatterierna av storlek ”AAA” innan TV:n tas i bruk för första gången. Byt ut batterierna mot två nya batterier av storlek ”AAA”, när batterierna har blivit urladdade och fjärrkontrollen inte längre kan användas.

Öppna batterilocket.

Sätt i de två medföljande zinkkarbonbatterierna

av storlek ”AAA”.

Sätt i batterierna med polerna korrekt vända enligt

• märkena (e) och (f) i batterifacket.

Stäng batterilocket.

OBSERVERA

Felaktig användning av batterierna kan resultera i läckage av kemiska ämnen eller explosion. Var noga med att följa anvisningarna nedan.

Blanda inte batterier av olika typer. Olika typer av batterier har olika egenskaper.

• Blanda inte gamla och nya batterier. Det kan medföra att de nya batteriernas livslängd förkortas eller att de

• gamla batterierna läcker. Ta ut batterierna så fort de är förbrukade. I annat fall kan de läcka en vätska som irriterar huden. Torka noga rent

• batterifacket, om ett batteri har läckt. Batterierna som medföljer produkten har en något kortare livslängd än helt nya batterier.

• Ta ut batterierna, om fjärrkontrollen inte ska användas under en längre period.

• Använd zinkkarbonbatterier istället för alkaliska batterier vid batteribyte.

•

Notera angående kassering av batterier:

De medföljande batterierna innehåller inga sådana skadliga material som kadmium, bly eller kvicksilver. Enligt gällande förordningar för använda batterier får batterier inte längre kastas tillsammans med vanliga hushållssopor. Deponera förbrukade batterier avgiftsfritt i någon av de insamlingsbehållare som återfinns vid köpcentrum och på andra platser.

Användning av fjärrkontrollen

Använd fjärrkontrollen genom att rikta den mot fjärrkontrollsensorn på TV:n. Föremål mellan fjärrkontrollen och sensorn kan förhindra korrekt manövrering.

5 m

30° 30°

Fjärrkontrollsensor

Försiktighetsåtgärder gällande fjärrkontrollen

•

Undvik att utsätta fjärrkontrollen för slag och stötar. Utsätt inte heller fjärrkontrollen för vätskor och placera den inte på ett ställe där luftfuktigheten är hög.

•

Undvik att placera fjärrkontrollen på ställen som utsätts för solsken. Hög värme kan deformera höljet.

•

Det kan hända att fjärrkontrollen inte fungerar korrekt, om fjärrkontrollsensorn på TV: n utsätts för solsken eller annan stark belysning. Ändra i så fall vinkeln på belysningen eller på TV:n eller använd fjärrkontrollen närmare fjärrkontrollsensorn.

Snabbguide

Översikt av grundinstallation

Utför åtgärderna nedan i ordningsföljd, när TV:n används för första gången. Beroende på TV:ns installation och anslutningar kan det hända att vissa åtgärder kan hoppas över.

1 2 3

Slå på strömmen

Förberedelser

Anslut en antennkabel till antenningången (sid. 8).

Sätt vid behov in ett CA-kort i CI-facket för att kunna titta på krypterade sändningar (sid. 8 och 18).

och kör

autoinstallationen

Tryck på a för att slå på strömmen till TV:n (sid. 10).

Uttagens placering kan

variera beroende på modellen.

Kör den grundläggande autoinstallationen (sid. 9).

Språkinställning

✔

English

Italiano

Svenska

Titta på TV

Gratulerar! Nu kan du titta på TV.

Justera vid behov antennen för att uppnå maximal signalmottagning (sid. 9).

Anslut externa

enheter

Anslut externa enheter, t.ex. en DVDspelare/-brännare, enligt anvisningarna (sid. 14–16).

Anslut nätkabeln till TV:n (sid. 8).

Formen på produkten kan variera

från land till land.

Hem/Affär-inställning

✔

AFFÄRHEM

Landinställning

✔

Österrike

A B/G

Finland

FIN

B/G

Grekland

GR B/G

Kanalsökningsinställning

✔

Analog sökningDigital sökning

Starta

kanalsökning

Anslut externa ljudenheter, såsom högtalare/förstärkare, enligt anvisningarna (sid. 14 och 17).

Snabbguide

Innan strömmen slås på

Skjut försiktigt in CImodulen i CI-facket med kontaktsidan vänd framåt. Logotypen på CI-

Standardkontakt DIN45325 (IEC 169-2) 75 q koaxialkabel

Strömförsörjning av antennen

Antennen måste tillföras ström för att möjliggöra mottagning av digitala/jordbundna sändningar efter att antennkabeln har anslutits till antenningången på baksidan av TV:n.

Tryck på MENU för att ta fram ”MENY”skärmen.

Tryck på c/d för att välja ”Inställning”.

Tryck på a/b för att välja ”Antenninställning - DIGITAL” och

tryck sedan på OK. Tryck på a/b för att välja ”Tillför ström” och tryck sedan på OK.

Tryck på c/d för att välja ”På” och tryck sedan på OK.

Montering av TV:n på en vägg

En speciell väggmonteringshållare och fästdon från SHARP bör alltid användas vid montering av TV:n på en vägg

•

(sid. 42). Användning av andra väggmonteringshållare kan resultera i en instabil installation, som kan leda till allvarlig kroppsskada. Montering av LCD-färg-TV:n kräver speciella färdigheter som endast en kvalificerad servicetekniker besitter.

•

Försök inte att utföra detta på egen hand. SHARP åtar sig inget ansvar för felaktig montering som kan leda till personella eller materiella skador.

Rådgör med en kvalificerad installatör angående användning av ett separat inköpt monteringsfäste och fästdon för montering

• av TV:n på en vägg. Om TV:n ska monteras på en vägg, så riv först loss de två tejpbitarna på TV:ns baksida och använd sedan de skruvar som

• följer med väggmonteringshållaren till att fästa hållaren på baksidan av TV:n. Vid montering av TV:n på en vägg bör du även fästa stödställningen.

•

Vid användning av väggmonteringshållaren AN-37AG5 eller AN-52AG4

När du monterar TV:n på väggen kan du kontrollera TV-skärmens centrum via det ingraverade märket på väggmonteringshållaren.

AN-37AG5

LC-32DH77E, LC-32DH77S: TV-skärmens centrum är 13 mm under märket ”B” på väggmonteringshållaren.

AN-52AG4

LC-42DH77E, LC-42DH77S: Mitten av TV-skärmen återfinns vid märket ”c” på väggfästet. LC-46DH77E, LC-46DH77S: Mitten av TV-skärmen återfinns vid märket ”b” på väggfästet. LC-52DH77E, LC-52DH77S: TV-skärmens centrum är 7,3 mm under märket ”f” på väggmonteringshållaren.

modulen måste vara vänd utåt sett från baksidan av TV:n.

Placera TV:n nära ett nätuttag med stickkontakten lätt åtkomlig.

Nätkabel

Formen på produkten kan variera

från land till land.

Hopbindning av kablarna

Kabelklämma

Bind ihop kablarna med

klämman.

Snabbguide

Grundläggande autoinstallation

När TV:n slås på allra första gången efter inköp visas guiden för grundläggande autoinstallation automatiskt. Följ menyerna och utför nödvändiga inställningar en efter en.

Bekräfta följande innan strömmen slås på

Är antennkabeln ansluten?

Är nätkabeln ansluten?

Tryck på a på TV:n.

Guiden för grundläggande autoinstallation visas.

•

Inställning av skärmspråk.

English

Italiano

Svenska

TV:n söker efter, sorterar och lagrar alla

mottagningsbara TV-stationer i enlighet med deras inställningar och ansluten antenn.

Tryck på 6 om du vill avbryta den grundläggande

• autoinstallationen.

NOTERA

Om strömmen till TV:n slås av efter att åtgärden i punkt 5 har

• utförts, så visas inte guiden för grundläggande autoinstallation. Autoinstallationen tillåter att installationen utförs på nytt från menyn ”Inställing” (sid. 26).

•

Guiden för grundläggande autoinstallation kopplas ur, om TV:n lämnas som den är i 30 minuter innan sökning av kanaler i punkt 6 påbörjas.

•

Efter att grundläggande autoinstallation är klar ställs grundinställningen för låskod automatiskt in på ”1234”. Låskoden kan ändras enligt anvisningarna under Inställningar för lösenord/ barnsäkring på sidan 28. Låskoden kan raderas (inmatning av låskod krävs ej längre) enligt anvisningarna under RADERING AV LÅSKODEN på sidan 40.

•

När ”Italien” väljs vid landinställningen ställs grundinställningen för låskod automatiskt in på ”1234” medan grundvärdet för åldersgräns ställs in på 18.

Tryck på a/b/c/d för att välja önskat språk och tryck sedan på OK.

Välja TV:ns uppställningsplats.

AFFÄRHEM

Tryck på c/d för att välja var du kommer att använda TV:n och tryck sedan på OK.

HEM: ”STANDARD” kommer att vara standardvärde för

• inställningen ”A/V läge”.

•

AFFÄR: ”DYNAMISK (Fixerad)” kommer att vara standardvärde för inställningen ”A/V läge”. Om ”A/V läge” ändras kommer TV:n automatiskt av växla tillbaka till ”DYNAMISK (Fixerad)” när det inte kommer någon signal från TV:n eller fjärrkontrollen under 30 minuter.

•

En demonstrationsbild visas när den ursprungliga autoinstallationen är avslutad. Om du valt ”AFFÄR” av misstag ska du gå till ”Inställning” > ”Nollställ” > välj ”HEM” igen.

Inställning av land.

Österrike

A B/G

Finland

FIN

B/G

Grekland

GR B/G

Tryck på a/b/c/d för att välja aktuellt land eller område och tryck sedan på OK.

Denna inställningsskärm visas bara under den första

• installationen.

Start av kanalsökning.

Analog sökningDigital sökning

Tryck på c/d för att välja ”Digital sökning” eller ”Analog sökning” och tryck sedan på OK.

Om du vill söka efter fler sändningar väljer du ”Extra sökning” på

• menyn ”Programinställning” (sid. 26 och 27).

•

Om du vill se både analoga och digitala sändningar måste du genomföra kanalsökningar för respektive format var för sig.

EXEMPEL

•

Om du vid den guiden för grundläggande autoinstallation valde ”Digital sökning” ska du genomföra ”Analog sökning” under ”Autoinstallation” på menyn ”Inställning” (sid. 26 och 27).

Kontroll av signalstyrka och kanalstyrka

Om en DVB-T-antenn har installerats för första gången eller flyttats, så bör antennen finjusteras för att erhålla god mottagning, samtidigt som antenninställningsskärmen observeras.

Tryck på MENU för att ta fram ”MENY”skärmen.

Tryck på c/d för att välja ”Inställning”.

2 3

Tryck på a/b för att välja ”Antenninställning

- DIGITAL” och tryck sedan på OK.

Kontroll av signalstyrka

Tryck på a/b för att välja ”Signalstyrka”.

Tillför ström

Signalstyrka

Kanalstyrka

Kontroll av kanalstyrka

Tryck på a/b för att välja ”Kanalstyrka” och tryck sedan på OK.

Ett specifikt frekvensband kan anges med hjälp av

•

sifferknapparna 0–9.

Tillför ström

Signalstyrka

Kanalstyrka

Placera och inrikta antennen så att högsta möjliga

värde för ”Signalstyrka” och ”Kvalitet” uppnås.

NOTERA

Värdena för ”Signalstyrka” och ”Kvalitet” antyder när det är dags att

• kontrollera korrekt inriktning av antennen.

Kanalnummer Signalstyrka

Kvalitet

Kanalnummer Signalstyrka

Kvalitet

Ström Max.0

Ström Max.0 0

474. 0

Ström Max.0

Ström Max.0 0

MHz

Titta på TV

Daglig manövrering

På- och avslagning

På- och avslagning av strömmen

Tryck på a på TV:n. Slå av den genom att trycka på a på TV:n.

NOTERA

Om du stänger av strömmen

• med hjälp av a på TV:n kommer alla EPG-data att förloras och programmerade timerinspelningar att ignoreras av TV:n.

Uttagens placering kan variera

beroende på modellen.

Beredskapsläge

Till beredskapsläge

Om TV:n är påslagen, så kan den ställas i strömberedskap genom att trycka på B på fjärrkontrollen.

Påslagning från strömberedskap

Tryck under strömberedskap på B på fjärrkontrollen.

TV-indikatorstatus

Indikatorn B Av Grön Röd

NOTERA

Koppla alltid loss nätkabeln från nätuttaget, om TV:n inte ska

• användas under en längre tid.

•

En liten mängd ström förbrukas även när a är släckt.

Strömmen av Strömmen på Strömberedskap

Status

Växling mellan analoga och digitala sändningar

Mottagning av

digitala sändningar

EMottagning av

analoga sändningar

Kanalbyte

Med Pr/s:

Med 0–9:

Val av extern videokälla

Tryck efter att anslutningen är klar på b för att ta fram menyn ”INGÅNGSKÄLLA” och tryck sedan på a/b för att växla till lämplig extern källa med OK.

INGÅNGSKÄLLA TV

EXT1 EXT2 EXT3

EXT4

HDMI1

Val av ljudläge

DTV-läge:

Vid mottagning av flera ljudlägen ändras läget enligt följande vid tryckning på 2.

Ljud (ENG) : STEREO

V/H VHVH

Ljud (ENG) : CH A

CH A CH B CH AB

Ljud (ENG) : MONO

Tryck på c/d för att välja vänster (V) eller höger (H) ljud, när menyn STEREO eller DUAL MONO visas.

Ljud (ENG) : STEREO

V/H V HVH

NOTERA

Ljudlägesmenyn slocknar efter sex sekunder.

• Valbara poster varierar beroende på mottagna sändningar.

•

ATV-läge:

Med vart tryck på 2 ändras ljudläget såsom visas i följande tabeller.

Signal Valbara poster Stereo Tvåspråkig Enkanalig

NOTERA

När inga signaler matas in visas ”MONO” som aktuellt ljudläge.

•

Val av NICAM TV-sändningar

NICAM STEREO, MONO NICAM CH A, NICAM CH B, NICAM CH AB, MONO NICAM MONO, MONO

Val av A2 TV-sändningar

STEREO, MONO CH A, CH B, CH AB MONO

Titta på TV

EPG

EPG är en programlista som visas på skärmen. Med hjälp av EPG går det att kontrollera schemat för DTV/RADIO/ DATA, se detaljerad information om dessa, ställa in ett program som sänds för tillfället och ställa in timern för framtida program.

EPG-översikt

Grundläggande funktionerE

Välj ett program med hjälp av EPG (sid. 12)

Kontrollera programinformation (sid. 12)

Användbara funktionerE

Sök efter ett program enligt kategori (sid. 12)

Sök efter ett program enligt datum och tid

(sid. 12)

Användbara inställningar för användning av EPG

Vanlig manövrering

Tryck på MENU för att ta fram ”MENY”skärmen.

Tryck på c/d för att välja ”Digital inställning”.

Tryck på a/b för att välja ”EPG-inställning” och

tryck sedan på OK.

Digital inställning

Bildstorlek för inspelning

Nerladdningsinställning

EPG-inställning

Textning

CI-meny

Tryck på a/b för att välja önskat alternativ och

tryck sedan på OK (Exempel: ”EPG-inställning”, ”Visningsomfång”, osv.).

EPG-inställning

Visningsomfång

Genreikonsinställning

Tryck på a/b/c/d för att välja eller ändra

önskad post, och tryck sedan på OK (Exempel: ”Ja”, ”Nej”, osv.).

[16:9 TV]

[Ja]

Ja Nej

Inställningar för EPG-visning

EPG-inställning (inställning för

mottagning av EPG-data)

Välj ”Ja” för att använda EPG för digitala stationer. EPG-data måste samlas in automatiskt medan TV:n är i beredskapsläge. Efter val av inställningen ”Ja” kan processen för datainsamling göra att det tar en stund att slå av strömmen med hjälp av fjärrkontrollen.

NOTERA

Om huvudströmmen på TV:n är avslagen kan EPG-data

• inte samlas in.

Visningsomfång

Med hjälp av inställningen av ”Visningsomfång” är det möjligt att välja tre typer av tidsomfång för visning på skärmen.

Post

Läge 1: Visa sex timmar med programinformation. Läge 2: Visa tre timmar med programinformation. Läge 3: Ändra till EPG-visningsformatet med ett vertikalt

tidsomfång.

Genreikonsinställning

Vissa genrer kan gråmarkeras eller bockas av för att förenkla sökning efter program som du ofta vill titta på.

Lista över genreikoner

Ikon Genre Ikon Genre

Film/drama Musik/balett/dans

Nyheter/aktuella händelser

Show/spelshow

Sport

Barn- och ungdomsprogram

Konst/kultur (utan musik)

Sociala och politi. frågor/ekonomi

Utbildning/ vetenskap/sakämnen

Fritidsintressen

Titta på TV

Val av ett program med hjälp av EPG

Grundläggande manövrering

I illustrationerna på denna sida används tresiffriga tjänster som exempel.

Visa/stäng EPG-skärmen

Tryck på EPG.

Välj ett program

Välj tidsintervall

Tryck på c/d för att välja det tidsomfång som ska sökas igenom.

Fortsätt att trycka på d för att visa program i nästa tidsomfång.

•

Välj önskat program

Tryck på a/b för att välja önskat program.

Om a eller b visas till vänster om stationerna, så fortsätt att trycka på a/b för att ta fram nästa eller föregående skärm.

•

Val av ett program

Kontrollera programinformation

Tryck på a/b/c/d för att välja det program

som ska kontrolleras.

Tryck på R.

040

BBC News 24 BBC News

10 : 00 f.m. - 1 : 00 f.m.

Programinformation

BBC TWO 002 BBC THREE 007 BBC FOUR 010 BBC FIVE 012 CBBC Channel 030 BBC 1 061 BB22 062 BBC NEWS 24 340 BBCi 351

Tryck på OK för att ställa in det valda programmet.

Sök ett program i en kategori

Tryck på G.

Tryck på a/b för att välja önskad genre och

tryck sedan på OK.

Tryck på a/b för att välja ett program att titta på och tryck sedan på OK.

Genre

Programinformation

The BBC’s rolling news service with headlines every 15 minutes.

Tillbaka till EPG

The BBC’s rolling news service with headlines every 15 minutes.

Nästa

Tillbaka till EPG

Nästa

10 f.m. 11 0 e.m. 1 2 3

This is BBC THREE

BBC NEWS BBC NEWS

BBCi BBCi

This is BBC THREE

EPG [Mån]16/04 10:57 f.m.[DTV-TV] Idag (Tis)20 (Ons)21 (Tor)22 (Fre)23 (Lör)24 (Sön)25 (Mån)26

040

BBC News 24 BBC News

10 : 00 f.m. - 1 : 00 f.m.

BBC TWO 002 BBC THREE 007 BBC FOUR 010 BBC FIVE 012 CBBC Channel 030 BBC 1 061 BB22 062 BBC NEWS 24 340 BBCi 351 SIT 1 994 SIT 2 995 SIT 3 996 SIT 4 997 SIT 5 998 BBC ONE 999

: Välj : Ange6:

10 f.m. 11 0 e.m. 1 2 3

This is BBC THREE

BBC NEWS BBC NEWS

BBCi BBCi

This is BBC THREE

EPG

Tillbaka

RGYB

Lämna Programinformation

345

Sök efter ett program enligt datum/tid

Tryck på Y.

Tryck på c/d för att välja önskat tidsomfång

och tryck sedan på OK.

Sökning efter tid

BBC TWO 002 BBC THREE 007 BBC FOUR 010 BBC FIVE 012 CBBC Channel 030 BBC 1 061 BB22 062 BBC NEWS 24 340 SIT 1 994

0 f.m. 6 f.m.

0 f.m. - 6 f.m.

: Välj tid

: Ange

10 f.m. 11 0 e.m. 1 2 3

This is BBC THREE

BBC NEWS BBC NEWS

Tryck på a/b för att välja önskat program och tryck sedan på OK.

This is BBC THREE

Sök efter genre Sök efter datum Timerlista

Datum/tid

Idag

6 f.m. -

0 e.m. -

0 e.m.

6 e.m.

6 f.m. -

0 e.m. -

0 e.m.

6 e.m.

Tillbaka till EPG

: Ange

BBC NEWS BBC NEWS

AngeGplus en vecka

This is BBC THREE

6 e.m. - 0 f.m.

AngeG plus en vecka

6 e.m. 0 f.m.

Nästa

Film/drama

Nyheter/aktuella händelser

Show/spelshow

Sport

Barn- och ungdomsprogram

Musik/balett/dans

Konst/kultur (utan musik)

Sociala och politi. frågor/ekonomi

Utbildning/vetenskap/sakämnen

Fritidsintressen

Vi hänvisar till sidan 11 angående genreinställning.

•

[Idag] f.m. [Idag] e.m. [Tis] 20 f.m. [Tis] 20 e.m.

10 : 50 f.m. - 11 : 05 f.m.Mån 19/05CBBC Cahnnel 030 time 10 : 50 f.m. - 11 : 10 f.m.Mån 19/05BBC TWO 002 School is Lock 11 : 05 f.m. - 11 : 20 f.m.Mån 19/05CBBC Cahnnel 030 Words and Pictures

Titta på TV

Text-TV

Vad är text-TV?

Text-TV-sändningar förmedlar sidor av information och underhållning till TV-apparater försedda med text-TV-funktion. TV:n tar emot text-TV-signaler från en TV-station och avkodar dessa till grafiskt format för visning på bildskärmen. Bland de tjänster som erbjuds finns nyheter, väderprognoser, sport, aktiekurser, programtablåer med mera.

In-/urkoppling av text-TV

Välj en TV-kanal eller en extern källa som

förmedlar text-TV-program.

Tryck på m för att visa text-TV.

Många stationer använder TOP-manövrerings-

• systemet, medan en del användar FLOF (t.ex. CNN). Din TV stöder båda dessa system. Sidorna är indelade i ämnesgrupper och ämnen. Vid inkoppling av text-TVmottagning lagras 2 000 sidor för snabb åtkomst. Vart tryck på m gör att skärmen ändras såsom visas

• nedan. Tryck på m igen för att se text-TV-bilden på

• skärmens högra del medan en normal bild visas på den vänstra delen. Meddelandet ”Text-TV ej tillgänglig.” visas efter val av

• ett program som inte sänder text-TV-signaler. Samma meddelande visas i andra visningslägen, om

• inga text-TV-signaler finns tillgängliga.

Text-TV-bild

NOTERA

Text-TV-visning fungerar inte efter val av RGB som

• signaltyp (sid. 32).

Knappar för text-TV-manövrering

Knappar Beskrivning Pr/s Färgknappar

(R/G/Y/B)

0–9

v (längst upp/längst ner/full)

k (dold visning för text-TV)

3 (frysning/ stopp)

[ (textning för text-TV)

1 (undersida)

Höj eller sänk sidnumret. Genom att trycka på någon av

Färgknappar (R/G/Y/B) på fjärrkontrollen kan motsvarande grupp eller bunt sidor angivna inom en parentes med samma färg längst ner på skärmen väljas.

Direktvälj en sida, från 100 till 899, med hjälp av sifferknapparna 0–9.

Visa text-TV-bilden längst upp, längst ner eller full.

Visa eller göm dold information, såsom svaret på en fråga.

Stoppa automatisk uppdatering av textTV-sidor eller frigör stoppläget.

Visa textning eller lämna textningsskärmen.

Textning visas inte för stationer

• som inte innehåller någon textningsinformation.

Visa eller göm undersidor.

Knappen R: Gå till föregående

• undersida. Knappen G: Gå till efterföljande

• undersida. Dessa två knappar anges på skärmen

• av symbolerna ”e” och ”f”.

Användning av tillämpningsprogrammet MHEG-5 (endast Storbritannien)

Vissa stationer sänder program med det kodade tillämpningsprogrammet MHEG, vilket medger en interaktiv upplevelse av DTV. I tillgängliga fall startas tillämpningen MHEG-5 vid tryckning på m.

Exempel på MHEG-5-skärm

Anslutning av externa enheter

Före anslutning ...

Se till att TV:n och andra enheter är avstängda, innan anslutningar påbörjas.

• Anslut kontakterna på en kabel ordentligt till korrekta in/utgångar.

•

Kontrollera noga i bruksanvisningen till varje extern enhet vilka typer av anslutningar som kan utföras. Det kan också vara till hjälp för att uppnå bästa möjliga audiovisuella kvalitet och maximera potentialen hos TV:n och anslutna enheter.

•

På sidan 35 anges hur du ansluter en dator till tv:n.

Presentation av anslutningar

TV:n är försedd med de in/utgångar som visas nedan. Hitta den kabel som motsvarar TV:ns koppling och anslut enheten.

NOTERA

Kablarna som visas på sidorna 14–17 finns att köpa separat.

•

Ljudenhet (sid. 17)

Optisk ljudkabel

eller

Ljudkabel

Komponentkabel

Videoinspelningsenhet

(sid. 15 och 16)

Ljudkabel

Spelkonsol eller

videokamera (sid.15)

HDMI-enhet (sid. 15)

SCART-kabel

AV-kabel

HDMI-certifierad kabel

DVI/HDMI-kabel

Kabel med 3,5 mm ø stereominikontakter

Anslutning av externa enheter

HDMI-anslutning

YPB

Komponentanslutning

(

CB)

CR)

Exempel på anslutningsbara enheter

DVD-spelare/-brännare E

Spelkonsol

HDMI-anslutningar medger överföring av digitala video- och ljudsignaler via en anslutningskabel från en uppspelnings- eller inspelningskomponent. Digitala bild- och ljuddata överförs utan datakomprimering och förlorar därför ingenting av sin kvalitet. Analogdigitalomvandling mellan anslutna enheter, vilket också skulle resultera i kvalitetsförlust, krävs inte längre.

HDMIcertifierad kabel

DVI/HDMI-omvandling

Genom att använda en DVI/HDMI-kabel kan digitala videosignaler från en DVD-spelare också återges via en kompatibel HDMI-anslutning. Ljudet måste matas in separat.

När du ansluter en DVI/HDMI-kabel till HDMI-ingången kan det

• hända att bilden blir otydlig.

•

Både HDMI och DVI använder sig av samma slags HDCPkopieringsskydd.

När du använder ingången HDMI2

Du måste ställa in ljudsignalens ingångskälla baserat på den typ av HDMI-kabel som ansluts (se sid. 35 för detaljer).

HDMI-certifierad kabel

Gå till ”MENY” > ”Alternativ” > ”PC-ljudval” > välj ”EXT4 (RGB)”.

DVI/HDMI-kabel

Gå till ”MENY” > ”Alternativ” > ”PC-ljudval” > välj ”HDMI2”.

BD-spelare/-brännare

DVI/HDMI-

kabel

Kabel med

3,5 mm ø

stereominikontakter

Exempel på anslutningsbara enheter

Videobandspelare E DVD-spelare/-brännare

BD-spelare/-brännare

Exakt färgåtergivning och hög bildkvalitet kan erhållas efter anslutning av en DVD-spelare/-brännare eller annan enhet till kopplingen EXT3.

Komponentvideokabel

Ljudkabel

Y PB

L R PR

(

CB)

CR)

COMPONENTAUDIO

VIDEO-anslutning

Exempel på anslutningsbara enheter

Videobandspelare E DVD-spelare/-brännare

BD-spelare/-brännare E Spelkonsol

Videokamera

En spelkonsol, en videokamera, en DVD-spelare/-brännare eller annan enhet kan anslutas till kopplingen EXT8.

AV-kabel

NOTERA

Om en ansluten HDMI-enhet är AQUOS LINK-kompatibel

•

erbjuds en rad användbara finesser (sid. 19–21).

•

Videobrus kan uppstå beroende på vilken typ av HDMI-kabel som används. Se till att använda en certifierad HDMI-kabel.

•

Vid visning av en HDMI-bild identifieras och väljs bästa möjliga format för bilden automatiskt.

Videosignaler som stöds:

576i, 576p, 480i, 480p, 1080i, 720p, 1080p Vi hänvisar till sidan 38 angående datorsignalkompatibilitet.

Anslutning av externa enheter

SCART-anslutning

Exempel på anslutningsbara enheter

AvkodareE

Exempel på anslutningsbara enheter

Videobandspelare E DVD-spelare/-brännareE

Vid användning av kopplingen EXT2 (SCART)

En videobandspelare som stöder det avancerade TV-videolänksystemet AV Link kan anslutas via en fullkopplad SCART-kabel.

SCART-kabel

Avkodare

NOTERA

Se till att använda ”Manuell justering” på menyn ”Analoginställning” till att välja den korrekta ingång till vilken avkodaren är

• ansluten, om avkodaren behöver ta emot signaler från TV:n (sid. 27). Det kan hända att det avancerade TV-videolänksystem AV Link inte är kompatibelt med viss extern utrustning.

• En videobandspelare med avkodare kan inte anslutas via en fullkopplad SCART-kabel samtidigt som ”Y/C” väljs under ”EXT2”

• på menyn ”Ingångsval”.

SCART-kabel

AvkodareVideobandspelare

Manövrering av SCART-anslutna enheter via länksystemet AV Link

TV:n erbjuder fyra typiska AV-länkfunktioner för smidig anslutning mellan TV:n och annan AV-utrustning.

Entrycks uppspelningsstart

När TV:n står i beredskapsläget slås den på och visar automatiskt bilden från ansluten AV-källa (t.ex. videobandspelare, DVD-spelare/-brännare).

TV-strömberedskap

När TV:n ställs i strömberedskap (viloläge) ställs även annan ansluten AV-utrustning (t.ex. videobandspelare, DVDspelare/-brännare) i strömberedskap.

WYSIWYR

Om fjärrkontrollen till en ansluten videobandspelare har knappen WYSIWYR kan inspelning startas automatiskt genom att trycka på denna knapp.

Förvalsnerladdning

Detta överför automatiskt information om kanalförinställning från TV:ns kanalmottagare till kanalmottagaren på AVutrustning (t.ex. videobandspelare) ansluten via kopplingen EXT2.

NOTERA

Vi hänvisar till bruksanvisningarna till extern utrustning angående detaljer.

• Funktionen AV Link kan endast utnyttjas när AV-utrustning är ansluten till EXT2-anslutningen via en fullkopplad SCART-kabel.

• Funktionen AV Link kan enbart användas efter att TV:n utfört en komplett autoinstallation tillsammans med ansluten AV-

• utrustning (se Grundläggande autoinstallation på sid. 9). Tillgängligheten för funktionen AV Link beror på den AV-utrustning som används. Beroende på tillverkaren och typen av utrustning kan det hända att de angivna funktionerna kan användas endast delvis eller inte alls.

Anslutning av externa enheter

Anslutning av högtalare/förstärkare

Anslut en förstärkare med externa högtalare enligt bilden nedan.

ljudinmatning

EAnslutning av en förstärkare med digital

Anslutning av en förstärkare med analog ljudinmatning

Optisk ljudkabel

DIGITAL AUDIO IN

Förstärkare med

digital ljudinmatning

Efter anslutning

Inställning av digital ljudutmatning

Efter anslutning av en förstärkare med digital ljudingång och externa högtalare såsom visas bör ett ljudutmatningsformat kompatibelt med det program som visas eller den anslutna enheten ställas in.

Gå till ”MENY” > ”Alternativ” > ”Digital ljudutmatning” > välj ”PCM” eller ”Dolby Digital”.

NOTERA

När du väljer inställningen ”Dolby Digital” och

• insignalens ljudformat är Dolby Digital eller Dolby Digital Plus blir utgångsljudet Dolby Digital. I annat fall blir utgångsljudet av typen PCM. När du väljer inställningen ”PCM” blir utgångsljudet av typen PCM, oavsett ingående ljudformat.

Ljudkabel

L R

AUX OUT

Förstärkare med

analog ljudinmatning

AUX1 IN

L R

Anslutning av externa enheter

Isättning av ett CA-kort

För att kunna ta emot kodade digitala stationer måste en modul för gemensamt gränssnitt (CI-modul) och ett CA-kort vara isatt i CI-facket på TV:n (sid. 8). CI-modul och CA-kort följer inte med TV:n. De brukar däremot finnas att tillgå hos en TV-handlare.

Isättning av CA-kortet i CI-modulen

Vänd sidan med det guldfärgade kontaktchipet

på mot den sida på CI-modulen som är märkt med leverantörens logotyp och skjut in CAkortet i CI-modulen så långt det går. Observera det håll som pilen på CA-kortet pekar åt.

Isättning av CI-modulen i CI-facket

Skjut försiktigt in CImodulen i CI-facket med kontaktsidan vänd framåt. Logotypen på CImodulen måste vara vänd utåt sett från baksidan av TV:n. Ta inte i med våld. Se till att modulen inte böjs vid isättningen.

Kontroll av CI-modulinformation

NOTERA

Kontrollera att CI-modulen är korrekt isatt.

• Denna meny är endast tillgänglig för digitala stationer.

•

Tryck på MENU för att ta fram ”MENY”skärmen.

Tryck på c/d för att välja ”Digital inställning”.

Innehållet på menyn beror på leverantören av CI-

• modulen.

Tryck på a/b för att välja ”CI-meny” och tryck

sedan på OK.

Modul

Allmän information om CI-modulvisningar.

Meny

Justeringsparametrar för varje CA-kortvisning.

Förfrågan

Här kan siffervärden, såsom lösenord, matas in.

NOTERA

Innehållet på varje skärm beror på leverantören av

• CI-modulen.

AQUOS LINK

Manövrering av HDMI-enheter med AQUOS LINK

Vad är AQUOS LINK?

Genom användning av protokollet HDMI CEC möjliggör AQUOS LINK interaktiv manövrering av kompatibla systemenheter (AV-förstärkare, DVD-spelare/-brännare, BDspelare/-brännare) med hjälp av en enda fjärrkontroll.

NOTERA

AQUOS AUDIO-högtalare och AQUOS-inspelare som är AQUOS LINK-kompatibla planeras att

• marknadsföras efter lanseringen av denna TV.

Vad AQUOS LINK kan användas till

Entrycks inspelning (endast DTV)

✔

Du behöver inte söka reda på fjärrkontrollen till din inspelningsenhet. Tryck på knapparna REC E eller REC STOP H innanför luckan på fjärrkontrollen för att börja/sluta spela in det som visas på inspelningsenheten.

✔

Entrycks uppspelning

När TV:n står i viloläge slås den automatiskt på och visar bilden från ansluten HDMI-källa.

✔

Manövrering med en fjärrkontroll

AQUOS LINK identifierar automatiskt en ansluten HDMI-enhet och TV:n och övriga enheter kan manövreras på samma sätt som vid användning av en universell fjärrkontroll.

✔

Användning av titellistor i externa enheter

Förutom visning av TV:ns egna timerlista (sid. 12) är det även möjligt att ta fram en extern uppspelningsenhets huvudmeny eller en AQUOS BD-spelares/AQUOS-inspelares titellista, förutsatt att enheten ifråga stöder AQUOS LINK.

✔

Manövrering av flera HDMI-enheter

Knappen OPTION kan användas till att välja vilken HDMI-enhet som ska manövreras.

NOTERA

Vid användning av AQUOS LINK ska du vara noga med att använda en bestyrkt HDMI-kabel.

• Rikta fjärrkontrollen mot TV:n, inte den anslutna HDMI-enheten.

• Videobrus kan uppstå beroende på vilken typ av HDMI-kabel som används. Se till att använda en

• certifierad HDMI-kabel. Upp till tre HDMI-inspelningsenheter, en AV-förstärkare och två uppspelningsenheter kan anslutas

• till detta system. Dessa manövreringar påverkar den HDMI-enhet som är vald som nuvarande extern källa.

• Om manövrering av enheten inte fungerar, så slå på enheten och välj korrekt extern källa med hjälp av b. Slå på alla anslutna HDMI-enheter, innan TV:n slås på, om någon HDMI-kabel har anslutits/

• kopplats loss eller någon anslutning har ändrats. Kontrollera att bild och ljud återges korrekt genom att välja ”HDMI1”, ”HDMI2” eller ”HDMI3” på menyn ”INGÅNGSKÄLLA”.

AQUOS LINK-anslutning

Anslut först en AQUOS AUDIO-högtalare eller en AQUOS-BD-spelare/AQUOS-inspelare som stöder protokollet HDMI CEC.

NOTERA

Vi hänvisar till bruksanvisningen till den enhet som ska anslutas angående närmare detaljer.

• Om anslutningskablar har kopplats loss eller anslutningsmönstret ändrats, kontrollerar du att de enheter du ska använda

• är påslagna innan du slår på TV:n. Tryck på b för att välja extern ingångskälla, välj lämplig extern källa och verifiera AVutmatningen. Kablarna som visas i följande beskrivning finns att köpa separat.

•

AQUOS LINK

Anslutning av AQUOS-BD-spelare/AQUOS-inspelare via en AQUOS AUDIO-högtalare

Optisk

ljudkabel

HDMI-certifierad kabel

HDMI-certifierad

kabel

AQUOS-BD-spelare/

AQUOS-inspelare

AQUOS AUDIO-

högtalare

AQUOS LINK-inställning

Kontroll av AQUOS LINK

Välj alternativet ”På” för att aktivera HDMI CECfunktioner.

Tryck på MENU för att ta fram ”MENY”skärmen.

Tryck på c/d för att välja ”Alternativ”.

Tryck på a/b för att välja ”AQUOS LINK-

inställning” och tryck sedan på OK. Tryck på a/b för att välja ”Kontroll av AQUOS

LINK” och tryck sedan på OK. Tryck på c/d för att välja ”På” och tryck sedan

på OK.

Automatiskt strömpåslag

Medan detta är aktiverat kan entrycks uppspelning användas. När TV:n står i beredskapsläget slås den på och visar automatiskt bilden från ansluten HDMI-källa.

Upprepa åtgärderna i punkt 1 till 3 under

Kontroll av AQUOS LINK.

Tryck på a/b för att välja ”Automatiskt

strömpåslag” och tryck sedan på OK. Tryck på c/d för att välja ”På” och tryck sedan

på OK.

NOTERA

Grundinställningen för denna post är ”Av”.

•

Använd detta till att välja en bland flera anslutna inspelningsenheter för inspelning.

1 2 3

NOTERA

•

Med hjälp av denna funktion kan TV:n automatiskt koppla in lämpligt ljudläge i enlighet med den genreinformation som medföljer en digital sändning.

1 2 3

Anslutning av enbart en AQUOSBD-spelare/AQUOS-inspelare

HDMI-certifierad

kabel

AQUOS-BD-spelare/

AQUOS-inspelare

Val av inspelningsenhet

Upprepa åtgärderna i punkt 1 till 3 under Kontroll av AQUOS LINK.

Tryck på a/b för att välja ”Val av inspelningsenhet” och tryck sedan på OK.

Välj önskad inspelningsenhet och tryck sedan på OK.

Om AQUOS AUDIO-högtalare har anslutits mellan TV:n och en AQUOS-inspelningsenhet, så ändras indikeringen för extern källa (till exempel från ”HDMI1” till ”HDMI1 (Sub)”).

Användning av genreinformation

Upprepa åtgärderna i punkt 1 till 3 under Kontroll av AQUOS LINK.

Tryck på a/b för att välja ”Användning av genreinformation” och tryck sedan på OK.

Tryck på c/d för att välja ”På” och tryck sedan på OK.

AQUOS LINK

Manövrering av en AQUOS LINK-enhet

AQUOS LINK medger manövrering av en HDMIansluten enhet med en enda fjärrkontroll.

Öppna luckan på fjärrkontrollen. Tryck på PLAY I för att starta uppspelning av en titel.

Vi hänvisar till avsnittet ”Uppspelning av titlar med AQUOS

•

LINK” i spalten till höger angående uppspelningsstart med hjälp av titellistan till en AQUOS-BD-spelare/AQUOS-inspelare.

Tryck på FWD J för att snabbspela framåt. Tryck på REV G för att snabbspela bakåt. Tryck på STOP H för att stoppa. Tryck på B för att slå på/av den HDMI-anslutna

enheten.

Ljudåtergivning via ansluten AQUOS AUDIO-högtalare

TV-ljudet kan alternativt återges enbart via en ansluten AQUOS AUDIO-högtalare.

Öppna luckan på fjärrkontrollen och tryck på

OPTION.

AQUOS LINK-meny Inspelare EPG Huvudmeny/titellista Byte av media

Via AQUOS-ljudhögtalare

Via AQUOS-högtalare Byte av ljudläge Inställningsmeny Val av modell

Tryck på a/b för att välja ”Via AQUOS-

ljudhögtalare” och tryck sedan på OK.

Inget ljud matas ut till TV:ns högtalare eller hörlursutgången och

• endast ljud via anslutna AQUOS AUDIO-högtalare kan höras.

Ljudåtergivning via AQUOS-TV-högtalare

TV-ljudet kan alternativt återges enbart via AQUOS-TVhögtalarna.

Öppna luckan på fjärrkontrollen och tryck på

OPTION.

Tryck på a/b för att välja ”Via AQUOS-

högtalare” och tryck sedan på OK.

Manuell ändring av AQUOS AUDIOhögtalarnas ljudläge

Öppna luckan på fjärrkontrollen och tryck på

OPTION.

Tryck på a/b för att välja ”Byte av ljudläge”.

Ljudläget ändras vid varje tryckning på OK.

Vi hänvisar till bruksanvisningen till AQUOS AUDIO-

• högtalarna angående detaljer.

Öppna menyn för en extern enhet som är ansluten till tv:n via HDMI

Du kan öppna menyn för en HDMI CEC-kompatibel extern enhet (spelare, inspelningsenhet, avkodare, osv.) via funktionen ”Inställningsmeny”.

Öppna luckan på fjärrkontrollen och tryck på

OPTION.

Tryck på a/b för att välja ”Inställningsmeny” och tryck sedan på OK.

NOTERA

Om en ansluten enhet inte har denna funktion eller om enheten

• är i ett läge där menyn inte kan visas (inspelning, på väg i beredskapsläge, osv.) kan det hända funktionen inte är tillgänglig.

Uppspelning av titlar med AQUOS LINK

I detta avsnitt beskrivs hur det går till att spela upp en titel från en AQUOS-BD-spelare/AQUOS-inspelare.

Öppna luckan på fjärrkontrollen och tryck på

OPTION.

Tryck på a/b för att välja ”Huvudmeny/

titellista” och tryck sedan på OK.

Strömmen till den sammanlänkade inspelnings-enheten slås

• på och TV:n väljer automatiskt lämplig extern ingångskälla. Titellistdata från den anslutna AQUOS-BD-spelare/

• AQUOS-inspelare visas.

Välj önskad titel med hjälp av a/b/c/d och

tryck sedan på PLAY I.

Val av medietyp för CEC-kompatibel inspelningsenhet

Välj önskad medietyp här, om inspelningsenheten innehåller fler än ett lagringsmedium.

Öppna luckan på fjärrkontrollen och tryck på

OPTION.

Tryck på a/b för att välja ”Byte av media” och

tryck sedan på OK.

Välj önskat medium, t.ex. DVD-brännare eller HDD. Medietypen ändras vid varje tryckning på OK.

Val av HDMI-enhet

Om flera HDMI-enheter har anslutits i en seriekoppling (daisy chain), så kan den enhet som ska manövreras väljas enligt nedan.

Öppna luckan på fjärrkontrollen och tryck på

OPTION.

Tryck på a/b för att välja ”Val av modell” och tryck sedan på OK. HDMI-enheten ändras vid varje tryckning på OK.

Inspelning via AQUOS-inspelningsenhetens EPG (endast för inspelningsenheter)

En CEC-kompatibel inspelningsenhets elektroniska programguide (EPG) kan tas fram och timerinspelningar förinställas med hjälp av TV:ns fjärrkontroll.

Öppna luckan på fjärrkontrollen och tryck på

OPTION.

Tryck på a/b för att välja ”Inspelare EPG” och tryck sedan på OK.

Den externa ingångskällan ändras och

• inspelningsenhetens EPG visas.

Välj det program som ska spelas in.

Vi hänvisar till bruksanvisningen till inspelningsenheten

• angående detaljer.

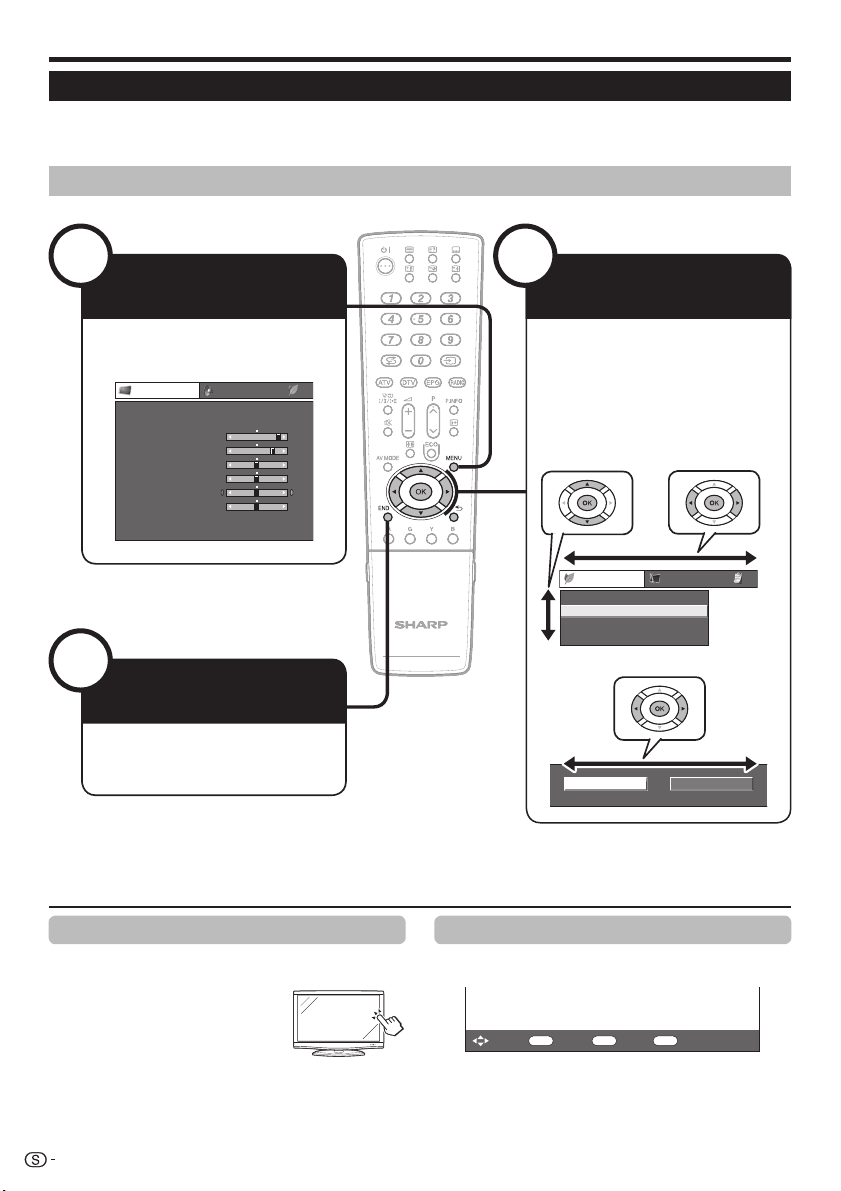

Menymanövrering

Vad menas med MENY?

En bildskärmsmeny behöver tas fram för att utföra inställningar för TV:n. Bildskärmsmenyn för inställningar benämns ”MENY”.

• ”MENY”n kan användas till olika inställningar och justeringar.

• ”MENY”n kan styras med hjälp av fjärrkontrollen.

•

Gemensamma manövreringar

Ta fram

MENYskärmen

Tryck på MENU för att ta fram menyskärmen ”MENY”.


DYNAMISK

OPC [Av]

Bakgr.belysn. [+14] –16

Kontrast

Ljusstyrka

Färg

Toning

Skärpa

Avancerad

Nollställ

[+30]

–30

[0]

–30

[0]

–30

[0]

–10

[0]

Lämna

+16

+40

+30

+10

Välj en post

Tryck på a/b/c/d för att välja/ ändra en viss meny och ändra en viss post till önskat värde och tryck sedan på OK.

Tryck på 6 för att återgå till föregående ”MENY”sida.

Val på MENYnE

ECO

Energibesparing

Ingen signal av

Ingen funkt. av

Insomningstimer

Val av alternativE

[Avaktivera]

[Av]

MENYskärmen

”MENY”skärmen lämnas vid styrning med ett tryck på END innan den är klar.

NOTERA

De olika inmatningslägena erbjuder olika ”MENY”alternativ, men tillvägagångssättet vid styrning är detsamma.

• De bilder på skärmar som förekommer i bruksanvisningen syftar till att beskriva vad som visas på skärmen (en del har förstorats, andra har

• beskurits) och kan skilja sig en aning från det som verkligen visas på skärmen.

•

Poster med 4 kan av olika anledningar inte väljas.

Analog sökningDigital sökning

Manövrering utan fjärrkontroll

Detta tillvägagångssätt kan användas, om ingen fjärrkontroll finns inom räckhåll.

Tryck på MENU för att ta fram

”MENY”skärmen. Tryck på Pr/s istället för

a/b eller ik/l istället för c/d för att välja poster.

Tryck på b för att slutföra en inställning.

NOTERA

Skärmbilden ”MENY” slocknar efter några sekunder om ingen

• manövrering utförs.

Angående guidevisning

Guidevisningen längst ner på skärmen visar manövreringar med bildskärmsmenyn.

: Välj : Ange

Raden ovan är en manövreringsguide för fjärrkontrollen. Raden ändras i enlighet med varje menyinställningsskärm.

Tillbaka

: Avsluta

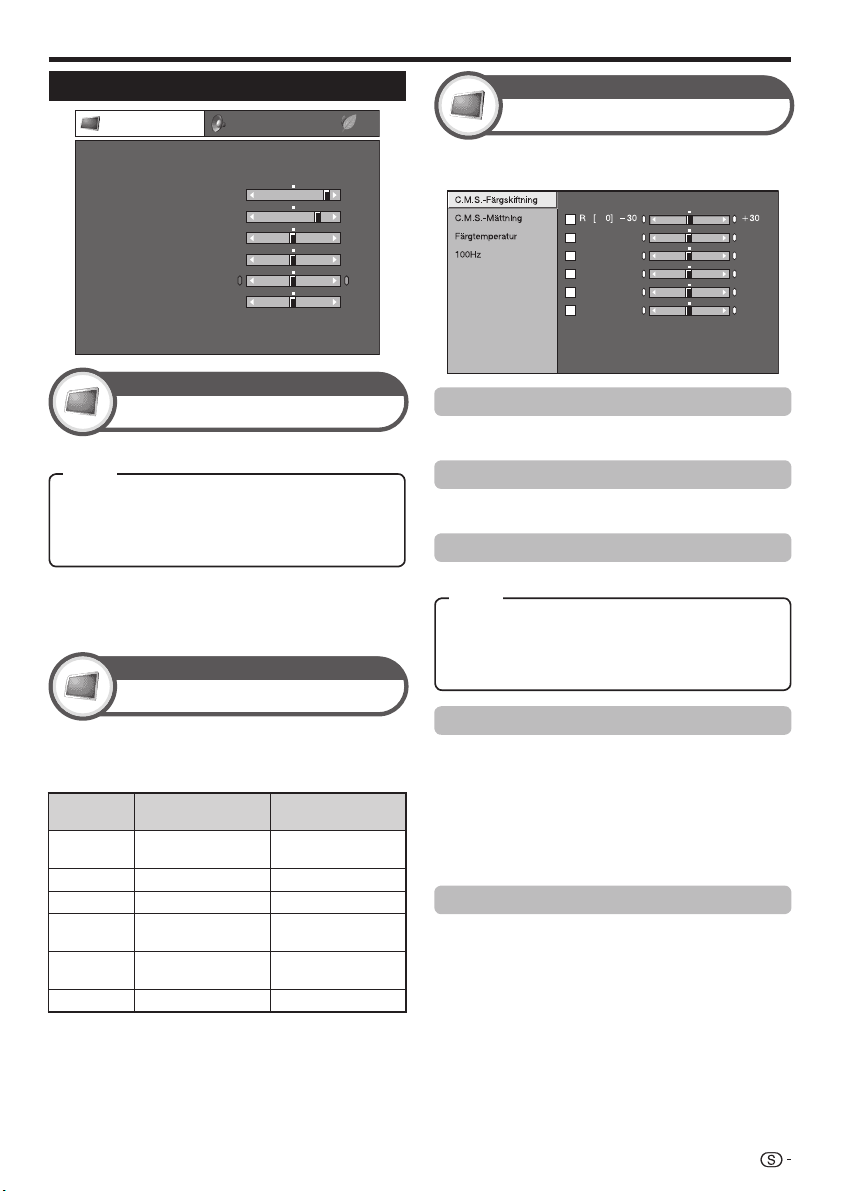

Grundjustering

Bildinställningar


DYNAMISK

OPC [Av]

Bakgr.belysn. [+14] –16

Kontrast

Ljusstyrka

Färg

Toning

Skärpa

Avancerad

Nollställ

[+30]

[0]

–30

–10

+16

+40

+30

+10


OPC

Ljusstyrkan på bildskärmen justeras automatiskt.

Post

Av: Ljusstyrkan är fast enligt det värde som ställts in vid för

”Bakgr.belysn.”.

På: Automatisk justering. På:visning: OPC-effekten visas på skärmen under pågående

justering av skärmens ljusstyrka.

NOTERA

I läget ”På” avkänner TV:n den omgivande belysningen och justerar

• automatiskt bakgrundens ljusstyrka. Kontrollera att ingenting är i vägen för OPC-sensorn, eftersom det kan påverka dess förmåga att avkänna den omgivande belysningen.


Bildjusteringar

Justera bilden på önskat sätt genom att utföra följande bildinställningar.

Justeringsposter

Valbara

poster

Bakgr. belysn.

Kontrast Ljusstyrka

Färg

Toning

Skärpa

Knappen c Knappen d

Skärmen lyser svagare

Skärmen lyser

starkare För mindre kontrast För större kontrast För mindre ljusstyrka För större ljusstyrka För mindre

färgintensitet Hudfärgstoner blir

purpuraktiga

För större

färgintensitet

Hudfärgstoner blir

grönaktiga För mindre skärpa För större skärpa


Avancerad

TV:n erbjuder en rad olika avancerade funktioner för optimering av bildkvaliteten.

[ 0]

f30

[ 0]

Filmläge

Aktiv kontrast

D. brusred.

3D-Y/C

Svart & vit

Räckvidd för OPC

f30

[ 0]

f30

[ 0]

f30

[ 0]

f30

C.M.S.-Färgskiftning

Denna funktion justerar färgskiftningen för en vald färg via ett justeringssystem med sex färger.

C.M.S.-Mättning

Denna funktion ökar eller minskar mättnaden för en vald färg via ett justeringssystem med sex färger.

Färgtemperatur

Justera färgtemperaturen för att uppnå bästa möjliga vitbild.

Post

Hög: Vit med blåaktig ton. Mellan-Hög: Mellanton mellan ”Hög” och ”Mellan”. Mellan: Naturlig ton. Mellan-Låg: Mellanton mellan ”Mellan” och ”Låg”. Låg: Vit med rödaktig ton.

100Hz

”100Hz”-teknik erbjuder överlägsna lösningar för bildkvalitet vid digital visning, där suddiga konturer i rörelser avlägsnas.

NOTERA

Denna effekt är större på snabbrörliga bilder.

• ”100Hz” har ingen effekt i följande fall:

•

1) Mottagna signaler är av datorsignalstyp.

2) En bildskärmsmeny visas.

3) Text-TV-mottagning är inkopplat. Om bilder uppträder suddiga, så ställ in ”100Hz” på ”Av”.

•

Filmläge

TV:n identifierar automatiskt en filmbaserad källa (ursprungligen kodad med 24/25 bildrutor per sekund, beroende på vertikal frekvens), analyserar den och omskapar sedan varje bildruta för visning med högupplöst bildkvalitet.

e30

Grundjustering

Aktiv kontrast

En bilds kontrast ställs in automatiskt i enlighet med aktuell scen.

D. brusred.

En tydligare bild kan erhållas med hjälp av ”D. brusred.” (digital brusreducering) (”Av”, ”Hög”, ”Mellan”, ”Låg”).

NOTERA

Beroende på aktuell insignaltyp kan det hända att denna funktion

• inte är tillgänglig.

3D-Y/C

Sörjer för högkvalitativa bilder med minimal punktkrypning och korsfärgstörningar genom att avläsa ändringar i bilden.

Post

Standard: Normal justering. Snabb: Ställ in optimal bildkvalitet för snabbt rörliga bilder. Långsam: Ställ in optimal bildkvalitet för långsamt rörliga bilder.

NOTERA

Beroende på insignaltyp eller brus i insignalerna kan det hända att

• ”3D-Y/C” inte fungerar. ”3D-Y/C” har en ännu större effekt på kompositvideosignaler (FBAS).

•

Svart & vit

För att titta på videomaterial i svartvitt.

Räckvidd för OPC

Ljusstyrkenivåns omfång för OPC-sensorns automatiska justeringar kan ställas in enligt egna preferenser. OPC-sensorns justeringsomfång kan ställas in på maximalt e16 och minimalt f16.

Valbara

poster Max. Min.

NOTERA

Denna funktion är endast tillgänglig medan ”OPC” är inställt

• på ”På” eller ”På:visning”. Den maximala inställningen kan inte ställas in på ett lägre

• nummer än den minimala inställningen. Den minimala inställningen kan inte ställas in på ett högre

• nummer än den maximala inställningen. Den maximala och den minimala inställningen kan inte

• ställas in på samma nummer. Beroende på den omgivande belysningens ljusstyrka

• kan det hända att OPC-sensorn inte fungerar ifall justeringsomfånget är litet.

f16 till e16 f16 till e16

Beskrivning

Tryck på AV MODE.

1 2

Vid varje tryckning på AV MODE ändras läget.

•

Läget kan också ändras på menyskärmen ”Bild” och ”Ljud” genom att trycka på AV MODE.

Post

STANDARD: För en klart angiven bild i ett normalt

upplyst rum.

FILM: För visning av en film i ett nersläckt rum. SPEL: För spelning av TV-spel. PC*: För en dator. x.v.Colour**: Skapar realistiska färger på TV-skärmen,

olik någon annan signal.

ANVÄNDARE: Inställningar kan skräddarsys efter egna

önskemål. Läget kan ställas in för varje ingångskälla.

DYNAMISK (Fixerad): För en skarp bild med tydliga

kontraster vid visning av sportprogram (Inställningarna ”Bild” och ”Ljud” kan inte ändras).

DYNAMISK: För en skarp bild med tydliga kontraster vid

visning av sportprogram.

NOTERA

Posten märkt med * är endast tillgänglig efter val av

• ”HDMI1”, ”HDMI2”, ”HDMI3” eller ”EXT4” på menyn ”INGÅNGSKÄLLA”. Posten märkt med ** är endast tillgänglig medan

• ”x.v.Colour”-signaler accepteras via en HDMI-ingång.

Ljudinställningar

Ljud

DYNAMISK

Diskant

Bas

Balans

Surround

Nollställ

[ 0] –15

[ 0]

–15

[ 0]

+15

[Av]

Ljud

Ljudinställning

Följande inställningar kan användas till att ställa in önskad ljudkvalitet.

Valbara

poster Diskant Bas Balans

Knappen c Knappen d

För svagare diskant För starkare diskant För svagare bas För starkare bas Minska ljudvolymen

via höger högtalare

Minska ljudvolymen via vänster högtalare

A/V läge

”A/V läge” erbjuder fem olika bildåtergivningsalternativ att välja mellan för systemet. Välj önskat alternativ i enlighet med sådana faktorer som rummets ljusstyrka, typen av program som visas eller den typ av bild som matas in från en yttre källa.

Ljud

Surround

Denna funktion medger återgivning av ett realistiskt levande ljud.

Grundjustering

[0]

Inställningar för strömbesparing

ECO

Energibesparing

Ingen signal av

Ingen funkt. av

Insomningstimer

[ Standard]

[Avaktivera]

ECO

Energibesparing

Med denna funktion kan du automatiskt reducera bakgrundsbelysningens ljusstyrka för att sänka strömförbrukningen och öka bakgrundsbelysningens livslängd.

Post

Standard: Minskar bakgrundsbelysningens ljusstyrka

med 20 %.

Avancerad: Minskar bakgrundsbelysningens ljusstyrka

med 30 %.

Av: Bakgrundsbelysningens ljusstyrka har samma värde

som inställningarna för valt ”A/V läge”.

NOTERA

Denna funktion fungerar inte när ”A/V läge” är inställd på

• ”DYNAMISK (Fixerad)”.

Statusikoner för ”Energibesparing”

Ikon Beskrivning

”Energibesparing” är inställd på ”Standard”.

”Energibesparing” är inställd på ”Avancerad”.

När ”Energibesparing” är inställd på ”Standard” eller ”Avancerad” visas statusikonerna för ”Energibesparing” i menyn ”Bild” och i kanalinformationsfönstren enligt bilden nedan.

EXEMPEL


DYNAMISK

OPC [På]

Bakgr.belysn. [+14] –16

Kontrast

usstyrka

När ”OPC” är inställd på ”På” eller ”På:visning” visas en statusikon

• för ”Energibesparing” till vänster om ”OPC” i menyn ”Bild”.

•

När ”OPC” är inställd på ”Av” visas en statusikon för ”Energibesparing” till vänster om ”Bakgr.belysn.” i menyn ”Bild”.

[+30]

0 –30

EXEMPEL

BBC1

ATV

PAL I NICAM STEREO

Textning Text-TV Av:

Ny information

+16

+40

+30

ECO

Ingen signal av

Medan ”Aktivera” är inställt ställs TV:n automatiskt i viloläge, om ingen signal matas in under 15 minuter.

Från och med fem minuter innan TV:n ställs i viloläge visas

• den återstående tiden varje minut.

NOTERA

Även om ett TV-program slutar kan det hända att denna

• funktion inte fungerar på grund av störningar från andra TV-stationer eller signaler.

ECO

Ingen funkt. av

TV:n ställs automatiskt i viloläge, om ingen manövrering utförs under den tidslängd som ställts in (”30 min.” eller ”3 tim.”).

Från och med fem minuter innan TV:n ställs i viloläge visas

• den återstående tiden varje minut.

ECO

Insomningstimer

Här kan du ange en tidpunkt då du vill att TV:n ska ställas i beredskapsläge.

NOTERA

Välj ”Av” för att koppla ur insomningstimern.

• När tiden har ställts in startar nerräkning automatiskt.

• Fem minuter innan den förinställda tiden går ut visas den

• återstående tiden varje minut.

Grundjustering

Kanalinställningar

Autoinstallation

Inställning

Autoinstallation

TV:n identifierar och lagrar automatiskt alla tillgängliga stationer i aktuellt område. Denna funktion kan också användas till att utföra kanalinställning för digital och analog var för sig och omkonfigurera inställningarna efter att den grundläggande autoinstallationen har avslutats.

Efter att ”Ja” har valts på skärmen kan språk och kanalsökning ställas in på samma som i den grundläggande autoinstallationen. Följ anvisningarna i punkt 2, 5 och 6 på sidan 9.

NOTERA

Inmatning av låskod krävs vid utförande av

• ”Autoinstallation”. Grundinställningen för låskod är ”1234”. Låskoden kan ändras enligt anvisningarna under Inställningar för lösenord/barnsäkring på sidan 28. Låskoden kan raderas (inmatning av låskod krävs ej längre) enligt anvisningarna under RADERING AV LÅSKODEN på sidan 40. Du kan inte ange inställningen Hem/Affär och

• landinställningen i ”Autoinstallation” på menyn ”Inställning”. Genomför den grundläggande autoinstallationen efter att ha utfört ”Nollställ” på menyn ”Inställning”, om dessa inställningar ska konfigureras om. Nuvarande landinställning visas på skärmen.

•

Digitala kanalinställningar

Inställning

Programinställning

Digitalinställning

DTV-stationsinställningar kan konfigureras om automatiskt eller manuellt.

NOTERA

Inmatning av låskod krävs vid utförande av

• ”Programinställning”. Grundinställningen för låskod är ”1234”. Låskoden kan ändras enligt anvisningarna under Inställningar för lösenord/barnsäkring på sidan 28. Låskoden kan raderas (inmatning av låskod krävs ej längre) enligt anvisningarna under RADERING AV LÅSKODEN på sidan 40.

Extra sökning

Använd denna meny till att lägga till nya stationer automatiskt efter att autoinstallationen har avslutats.

Manuell sökning

Lägg till nya stationer inom ett angivet frekvensband.

Ange frekvensen med hjälp av sifferknapparna 0–9.

• Du kan endast utföra ”Manuell sökning” med ett tjänstenummer

• när något av de fem nordiska länderna valts i landinställningen.

Manuell justering

Konfigurera diverse inställningar för varje station med hjälp av Färgknappar (R, G, B).

Gammalt

Stationsnamn

Stationsnummer

DTV 993

DTV 994 ✔SIT 2

DTV 995 ✔SIT 1

DTV 999 HD Monosco

: Lås

Tryck på a/b för att välja önskad station.

Tryck på den färgknapp på fjärrkontrollen som

motsvarar det objekt som du vill konfigurera.

Märket ✔ anger att aktuell manövrering är inkopplad.

• Vid varje tryckning på en färgknapp kan motsvarande manövrering kopplas in/ur.

SIT 3

: kanal Hoppa

kanal

Lås

Hoppa

: Sortera

log kan.nr

Knappar för manuell justering

Lås: Tryck på R.

När en station är låst måste korrekt låskod matas in varje gång stationen ska ställas in.

Kanal Hoppa: Tryck på G.

Kanaler markerade med ✔ hoppas över vid tryckning på

Pr/s på TV:n eller fjärrkontrollen.

Sortera: Tryck på B.

Stationers positioner som poster kan sorteras om.

Tryck på a/b för att välja den station vars position ska ändras och tryck sedan på OK.

DTV 994 ✔ SIT 2

DTV 995 ✔SIT 1

Tryck på a/b för att flytta den till önskad position och tryck sedan på OK.

DTV 994✔SIT 1

DTV 995✔SIT 2

Upprepa åtgärderna i punkt 1 och 2 tills alla

önskade stationer har sorterats om.

Grundjustering

Analoga kanalinställningar

Inställning

Programinställning

Analoginställning

Inställningar för analoga TV-kanaler kan konfigureras om automatiskt eller manuellt.

Extra sökning

Använd denna meny till att lägga till nya kanaler automatiskt efter att autoinstallationen har utförts.

Påbörja kanalsökning efter att färgsystem och ljudsystem

• har valts.

Manuell justering

Använd denna meny till att ställa in analoga TV-kanaler manuellt.

Välj ”Ja” på skärmen, tryck på a/b/c/d för att välja den kanal som ska ställas in och tryck sedan på OK.

Fin

Frekvensen kan justeras till önskad position.

NOTERA

•

Justera genom att samtidigt kontrollera bilden i bakgrunden.

•

Istället för att trycka på c/d för att ställa in frekvensen går det att ställa in direkt genom att mata in kanalens frekvensnummer med sifferknapparna 0–9.

EXEMPEL

179,25 MHz: Tryck på 1 s 7 s 9 s 2 s 5.

• 49,25 MHz: Tryck på 4 s 9 s 2 s 5 s OK.

•

Färgsystem

Välj optimalt färgsystem att ta emot (”Auto”, ”PAL”, ”SECAM”).

Ljudsystem (sändningssystem)

Välj optimala ljudsystem (sändningssystem) att ta emot (”B/G”, ”D/K”, ”I”, ”L/L’”).

Etikett

När en TV-kanal sänder ett nätverksnamn avkänner ”Autoinstallation” denna information enligt vilken kanalen tilldelas ett namn. Det är emellertid möjligt att ändra individuella kanalnamn.

Tryck på a/b/c/d för att välja varje tecken i

det nya namnet för kanalen och tryck sedan på OK.

Upprepa åtgärden i punkt 1 ovan tills hela

namnet är ifyllt.

NOTERA

Ett namn kan bestå av upp till fem tecken.

• Om ett kanalnamn består av färre än fem tecken, så välj

• ”SLUT” för att fastställa kanalnamnet.

Överhoppa

Kanaler med ”Överhoppa” inställt på ”På” hoppas över vid användning av knapparna Pr/s, även om de väljs under pågående TV-mottagning.

Avkodare

Efter anslutning av en avkodare till TV:n måste ”EXT1” eller ”EXT2” väljas.

NOTERA

Grundinställningen är ”Av”.•

Lås

Visning av en viss kanal kan blockeras.

NOTERA

Se ”Barnlås” angående inställning av en låskod.

• När ”Lås” är inställt på ”På” för vald kanal visas

• meddelandet ”Barnlås har aktiverats.”, vilket betyder att bild och ljud från kanalen ifråga är blockerat. Tryckning på 6 medan ”Barnlås har aktiverats.” visas gör

• att inmatningsfönstret för låskod visas. Inmatning av korrekt låskod låser upp ”Barnlås” temporärt tills strömmen slås av.

Sortera

Kanaler kan sorteras i önskad ordning.

Tryck på c/d för att välja ”Ja” och tryck sedan

på OK.

Tryck på a/b/c/d för att välja den kanal som ska flyttas och tryck sedan på OK.

Tryck på a/b/c/d för att flytta den till önskad position och tryck sedan på OK.

Upprepa åtgärderna i punkt 2 och 3 tills samtliga kanaler är sorterade i önskad ordning.

Radera program

Det går att radera ett enskilt program.

Tryck på c/d för att välja ”Ja” och tryck sedan

på OK.

Tryck på a/b/c/d för att välja den kanal som ska raderas och tryck sedan på OK.

Ett meddelandefönster visas.

•

Tryck på c/d för att välja ”Ja” och tryck sedan

på OK för att radera det valda programmet. Alla efterföljande program flyttas uppåt.

Upprepa åtgärden i punkt 2 och 3 tills alla

oönskade kanaler har raderats.

Grundjustering

Inställningar för lösenord/barnsäkring

Inställning

Barnlås

Medger användning av en låskod för att förhindra oavsiktlig ändring av vissa inställningar.

NOTERA

Inmatning av låskod krävs för användning av ”Barnlås”.

• Grundinställningen för låskod är ”1234”. Låskoden kan raderas (inmatning av låskod krävs ej längre) enligt anvisningarna under

RADERING AV LÅSKODEN på sidan 40.

Ändra låskoden

Registrera ett fyrsiffrigt lösenordsnummer för att använda ”Barnlås”.

Mata in det fyrsiffriga numret som en låskod med

sifferknapparna 0–9.

Bekräfta genom att ange samma fyrsiffriga nummer som i punkt 1.

Meddelandet ”Ändring av personlig systemkod har fullbordats.” visas.

•

NOTERA

För att kunna se en spärrad kanal måste korrekt låskod anges (se sid. 26

• och 27 angående låsning av kanaler från visning i DTV- eller ATV-läge). Vid val av en låst kanal visas ett meddelande om angivning av låskod på skärmen. Tryck på 6 för att få fram rutan för inmatning av låskoden.

Radera låskoden

Låskoden kan återställas.

NOTERA

Som försiktighetsåtgärd är det rekommenderat att notera

•

låskoden på baksidan av denna bruksanvisning, klippa ut den och bevara den på ett säkert ställe oåtkomligt för barn.

Föräldranivå

Denna funktion kan användas till att begränsa mottagning av DTV-stationer. Den förhindrar barn från att titta på våldsamma och andra olämpliga program.

NOTERA

”Universell visning” och ”Prioriterat föräldragodtagande” är

• graderingar som används enbart i Frankrike.

•

Vi hänvisar till sidan 44 angående detaljer kring graderingar.

Alternativ

Tangentlås

Denna funktion kan användas till att låsa knapparna på TV:n eller fjärrkontrollen för att förhindra att barn ändrar kanalval eller volyminställning.

Post

Av: Lås upp knapparna. Fjärrmanövreringslås: Lås alla knappar på fjärrkontrollen. Knappmanövreringslås:

NOTERA

Det går inte att ställa in både ”Fjärrmanövreringslås” och ”Knappmanövreringslås” samtidigt.

•

Annullering av låset

Tryck på MENU på TV:n och välj inställningen ”Av” för annullering av ”Fjärrmanövreringslås”. Tryck på MENU på fjärrkontrollen och välj inställningen ”Av” för annullering av ”Knappmanövreringslås”.

Vi hänvisar till sidan 22 angående menymanövrering med hjälp av

• knappen MENU på TV:n.

Lås alla knappar på TV:n utom strömbrytaren.

Språkinställningar (språk, textning, multiljud)

Inställning

Språk

Önskat språk för bildskärmsmenyer kan väljas på menyn ”Inställning”. Välj bland 23 olika språk (tjeckiska, danska, nederländska, engelska, estniska, finska, franska, tyska, grekiska, ungerska, italienska, lettiska, litauiska, norska, polska, portugisiska, ryska, slovakiska, slovenska, spanska, svenska, turkiska, ukrainska).

Digital inställning

Textning

Ställ in upp till två föredragna språk för textning (inklusive textning för hörselskadade) som ska visas när textning finns tillgängligt.

Valbara poster

1:a språk E 2:a språk

För hörselskadade

Ändring av textningsspråk

Vid varje tryckning på [ på fjärrkontrollen ändras textningsspråket.

••••••

1:a språk

2:a språ

Ställ in ”För hörselskadade” på ”Ja”

Textning för hörselskadade har företräde framför textningens språkinställningar (Exempel: ”1:a språk”, ”2: a språk”, osv.).

EXEMPEL

1:a språk

1:a språ

(För hörselskadade)

NOTERA

Textning visas inte för stationer som inte innehåller någon

• textningsinformation.

Alternativ

Digitalt ljudspråk

Ställ in upp till tre föredragna språk för multiljud som ska visas när ljudspråk finns tillgängliga.

Växling mellan språk för multiljud

Vid varje tryckning på 2 på fjärrkontrollen ändras ljudspråket.

Användbara visningsfunktioner

Välja bildstorlek

Automatiskt val av bildformat via WSS

Inställning

WSS

Med hjälp av ”WSS” kan TV:n automatiskt växla mellan olika bildstorlekar.

NOTERA

Använd ”Bred läge”, om en bild inte ändras till lämplig

• bildstorlek. Fungerar inte för sändningar som inte innehåller någon ”WSS”-information, även om funktionen är aktiverad.

Manuellt val av bildformat via WSS

Inställning

Läget 4:3

”WSS”-signalen inkluderar automatisk omkoppling för 4:3 som medger val mellan ”Normal” och ”Panorama”.

Post

Normal: Normalt omfång med bildproportionerna 4:3

eller 16:9.

Panorama: Bred bild utan kantremsor.

4:3-skärm med WSS-signal

Läget 4:3 ”Panorama”Läget 4:3 ”Normal”

Manuellt val av bildstorlek

Det går att välja önskad bildstorlek. Valbara bildstorlekar varierar beroende på mottagen signaltyp.

Post (för SD [standarddefinition]-signaler)

Normal: Bevarar ursprungligt bildformat i full skärmstorlek. Zoom 14:9: För brevlådebilder i formatet 14:9. En tunn

kantrand visas på var sida om bilden och för vissa program visas kantränder även ovanför och under bilden.

Panorama: I detta läge är bilden horisontellt utdragen

mot skärmens båda sidokanter. Bilden kan vara likartad med läget ”Full” beroende på utsändningens signal.

Full: För hoptryckta bilder i formatet 16:9. Bildformat 16:9: För brevlådebilder i formatet 16:9. För

vissa program visas kantränder ovanför och under bilden.

Bildformat 14:9: För brevlådebilder i formatet 14:9. För

vissa program visas kantränder ovanför och under bilden.

Post (för HD [högdefinition]-signaler)

Full: Visa med en överskannad bild. Alla sidor av skärmen

beskärs.

Underskanning: Visa med en underskannad bild

enbart vid mottagning av 720p-signaler. Visa med högupplösningsbilden optimalt justerad. För vissa program kan det hända att brus uppstår i kanten av skärmen.

Dot By Dot: En bild med samma antal bildpunkter visas

på skärmen enbart vid mottagning av 1080i/1080psignaler.

NOTERA

Vissa poster visas inte beroende på mottagen signaltyp.

•

Tryck på f.

Menyn ”Bred läge” visas på skärmen.

• På menyn visas en lista över de ”Bred läge” som kan

• väljas för den typ av videosignaler som tas emot för tillfället.

Tryck på f eller a/b medan menyn ”Bred

läge” visas på skärmen.

Varje alternativ avspeglas direkt på bildskärmen

• allteftersom de rullas fram. Det är inte nödvändigt att trycka på OK.

I princip gäller att om ”WSS” ställts in på ”På” på menyn ”Inställning”, så väljs optimalt ”Bred läge” automatiskt för varje sändning, videobandspelare eller DVD-spelare/-brännare.

NOTERA

Även om du valt önskat ”Bred läge” manuellt kan det

• hända att TV:n automatiskt växlar till optimalt ”Bred läge” beroende på den signal som tas emot när ”WSS” är inställd på ”På”.

Användbara visningsfunktioner

Manuellt val av bildstorlek för inspelning

Digital inställning

Bildstorlek för inspelning

Denna meny kan användas till att ställa in lämplig bildstorlek för visning av ett TV-program med formatet 16:9 på en TV med bildförhållandet 4:3.

Inställning på ”4:3 TV” Inställning på ”16:9 TV”

NOTERA

Denna funktion måste ställas in före inspelning.

•

Automatiskt val av HDMI-bildstorlek

Inställning

Automatisk HDMI-visning

Denna funktion medger automatisk ändring till lämplig bildstorlek vid mottagning av HDMI-signaler via någon av ingångarna HDMI1, 2 eller 3.

Automatisk volyminställning

Alternativ

Autovolym

Olika ljudkällor har inte alltid samma volymnivå. Skillnader kan t.ex. förekomma mellan program och reklaminslag. Automatisk volymkontroll minskar detta problem genom att utjämna nivåer.

Klar röst

Alternativ

Klar röst

Denna funktion framhäver tal mot bakgrundsljud för att förbättra tydligheten. Den rekommenderas inte för musikkällor.

Enbart ljud

Alternativ

Enbart ljud

Vid lyssning på musik från ett musikprogram går det att slå av TV:n och enbart lyssna på ljudet.

Post

Av: Både bilder på skärmen och ljud återges. På: Ljud återges utan bild på skärmen.

Andra bild- och ljudinställningar

Ändring av bildposition

Inställning

Position

Ställ in en bilds position horisontellt och vertikalt.

Post

H.Pos.: Bilden centreras genom flyttning åt vänster eller

höger.

V.Pos.: Bilden centreras genom flyttning uppåt eller neråt.

NOTERA

Inställningar lagras separat för varje ingångskälla.

• Beroende på insignaltyp eller ”Bred läge” inställning kan det

• hända att en positionsinställning inte är tillgänglig. Denna funktion är inte tillgänglig för DTV-sändningar med

• MHEG-signaler.

Användbara visningsfunktioner

Visningsinställningar

Kanalvisning

Kanalinformationen kan tas fram genom att trycka på p på fjärrkontrollen.

DTV-läge

DTV

Ljud (ENG) STEREO :

Dolby Digital Plus

Video 1080i:

Textning ENG 1/3:

Ny information

Fyrsiffriga nummer (t.ex. 0001) visas om du

valt någon av de fem nordiska länderna i landinställningen.

Tidsvisning i kanalinformation

Den tidsinformation som inkluderas i DTV- och text-TVsändningar kan visas på skärmen.

NOTERA

Hoppa över punkt 1 vid DTV-mottagning.

•

Välj en TV-kanal (tidsinformationen uppbringas

automatiskt).

Tryck på p. Kanalvisningen uppträder på TV:n. Tryck en gång till på p inom den tid (flera

sekunder) som kanalvisningen är kvar på skärmen. Tidsinformationen kommer att visas längst ner till höger på skärmen i flera sekunder.

Även om TV-kanalen ändras är det möjligt att

ta fram tidsinformationen enligt punkt 2 och 3 ovan.

NOTERA

Om datainsamlingen lyckats kommer tidsinformationen

• att visas längst upp till höger på skärmen vid tryckning på MENU.

BBC2

001

ATV-läge

ATV

PAL I NICAM STEREO

Textning Text-TV Av:

Ny information

BBC1

Visning av tid och titel

Alternativ

Tidsvisning

Denna funktion medger visning av aktuellt klockslag längst ner till höger på skärmen.

Post

På: Visa aktuellt klockslag. På (halvtimmesvis): Visa aktuellt klockslag med 30

minuters mellanrum.

Av: Dölj aktuellt klockslag.

Tidvisningssätt

Önskat tidvisningssätt (”24-timmars” eller ”Fm/em”) för visning av klockslag kan väljas.

Alternativ

Speltid för spel

Denna funktion medger visning av förfluten tid på skärmen medan ”A/V läge” är inställt på ”SPEL”.

Post

På: Efter att en spelkonsol har anslutits till TV:n och ett

spel har påbörjats visas hur lång tid spelet har pågått var 30:e minut.

Av: Dölj tiden.

NOTERA

Denna meny kan inte väljas om ”TV” eller ”USB” är valt

• som ingångskälla.

Alternativ

Visning av programtitel

Denna funktion medger visning av programinformation som titel och sändningstid, vid inställning av en kanal.

NOTERA

Denna funktion är tillgänglig enbart vid val av läget DTV.•

Andra användbara funktioner

Inställning vid användning av externa enheter

Inställningar för ingångskälla

Alternativ

Ingångsval

Används till inställning signaltyp för extern utrustning.

Post

EXT1: Y/C, FBAS, RGB EXT2: Y/C, FBAS

NOTERA

Om ingen bild (färgbild) visas på skärmen, så prova

•

att välja en annan signaltyp.

Vi hänvisar till bruksanvisningen till den externa utrustningen

• angående dess signaltyp.

Inställning

Inmatningsetikett

Varje ingångskälla kan ges en valfri beskrivning.

Tryck på b för att välja önskad ingångskälla.

Gå till ”MENY” > ”Inställning” > ”Inmatningsetikett”.

Tryck på a/b/c/d för att välja varje tecken

i det nya namnet för ingångskällan och tryck sedan på OK.

DVD

0 1 2 3 4 5 6 7 8 9

Upprepa teckeninmatningen tills hela etiketten

är inskrivet.

NOTERA

Etiketten kan bestå av upp till sex tecken.

• Om önskat namn på en ingångskälla består av färre än sex

• tecken, så välj ”SLUT” för att fastställa namnet.

INGÅNGSKÄLLA TV

EXT1 EXT2

DVD

EXT4 HDMI1 EXT6

NOTERA

•

Det går inte att ändra etiketter medan ”TV” eller ”USB” är valt som ingångskälla.

RENSA

TILLBAKA

– _

SLUT

Överhoppning av valda ingångar

Inställning

Ingångsöverhoppning

Med denna inställning kan du hoppa över SCART-, HDMI- eller RGB-ingång vid val av INGÅNGSKÄLLA.

EXT1 (SCART)

EXT2 (SCART)

EXT4 (RGB)

HDMI1

HDMI2

HDMI3

Nej

Inställningar av färgsystem

Alternativ

Färgsystem

Färgsystemet kan ändras till ett som är kompatibelt med den bild som visas på skärmen.

NOTERA

Grundinställningen är ”Auto”.

• Efter val av ”Auto” ställs färgsystemet för varje kanal in

• automatiskt. Om en bild inte visas tydligt, så välj ett annat färgsystem (t.ex. ”PAL” eller ”SECAM”).

Extra finesser

Inställning

Snabbstart

TV:ns uppstartstid efter påslagning av strömmen med hjälp av fjärrkontrollen kan förkortas.

Post

På: TV:n startas snabbt upp från viloläge. En

energiförbrukning på 30 W eller mer krävs i beredskapsläge.

Av: Strömförbrukningen är låg i viloläge.

Andra användbara funktioner

Ansluta en USB-enhet

Anslut en USB-enhet till TV:n enligt bilden nedan.

Beroende på USB-enhet kan det hända att TV:n inte kan känna

• igen den lagrade informationen.

•

Använd bara alfanumeriska tecken för filnamnen.

•

Filnamn med över 80 tecken (kan variera beroende på teckenuppsättning) kan inte alltid visas.

•

Koppla inte loss en USB-enhet eller ett minneskort från TV: n när filer överförs, bildspelsfunktionen används, när du växlar till en annan skärmbild eller innan du gått ur ”USB” på menyn ”INGÅNGSKÄLLA”.

•

Undvik att ansluta och koppla loss en USB-enhet från TV:n upprepade gånger.

USB-fotovisare/-musikspelare

I detta läge kan du visa foton eller lyssna på musik från externa USB-enheter. Välj ”USB” på menyn ”INGÅNGSKÄLLA” för att aktivera detta läge.

NOTERA

För att kunna aktivera detta läge måste en

• USB-enhet vara ansluten till TV:n. Detta läge är inte tillgängligt under pågående

• DTV-timerinspelning.

•

”Bred läge” är fixerat i detta läge.

•

”ANVÄNDARE (USB)” är standardvärdet för inställningen ”A/V läge”. Varje gång du trycker på AV MODE ändras läget mellan ”ANVÄNDARE (USB)”, ”DYNAMISK (Fixerad)”, ”DYNAMISK” och ”STANDARD”.

Välja lägen och enheter

Välj läge

INGÅNGSKÄLLA TV

EXT1 EXT2 EXT3 EXT4 HDMI1 HDMI2 HDMI3 EXT8

USB

Fotoläge

Visa miniatyrer

Sample

Demo/Demo 01 Demo.jpg 2007:10:18 13:30:00 600KB 1600X1200

Knappar för miniatyrvisning

Knappar Beskrivning

a/b/c/d (markör)

Knappen R Knappen G Knappen Y Knappen B

NOTERA

När det finns ogiltiga fotofiler visas symbolen g framför

• filen. Du kan se filnamn, fotograferingsdatum, filstorlek och antal

• pixlar för det valda fotot i bildskärmens nedre vänstra hörn (fotograferingsdatum är endast tillgängligt för filformatet EXIF).

Visa foton i fullskärmsläge

När du väljer en mappikon med symbolen 6: Återgå till överordnad mapp. När du väljer en mappikon: Öppna mappen. När du väljer en en fotominiatyr: Visa fotot i fullskärmsläge.

Markera önskad post.

Återgå till huvudmenyn. Återgå till föregående mapp. Gå till nästa sida. Välj bakgrundsmusik för bildspelet. Starta bildspelet.

Fotoläge Musikläge

Välj USB-enhet

Enhet 2 Enhet 3 Enhet 4

Enhet 1

Enhet 5 Enhet 6 Enhet 7 Enhet 8 Enhet 9 Enhet 10 Enhet 11 Enhet 12 Enhet 13 Enhet 14 Enhet 15 Enhet 16

Tryck på c/d för att växla mellan ”Fotoläge”

och ”Musikläge” och tryck sedan på OK.

Tryck på a/b/c/d för att välja den delenhet som du vill hämta dina filer från och tryck sedan på OK.

NOTERA

Du behöver inte välja delenhet i steg 2 när den anslutna USB-

• enheten bara består av en delenhet.

•

16 är det maximala antalet delenheter som kan visas.

Knappar för styrning av fullskärmsvisning

Knappar Beskrivning

c/d (markör)

Knappen R Knappen G Knappen B

NOTERA

Rotering av foton påverkar bara temporärt den valda bilden

• och inställningen sparas inte.

Gå till föregående/nästa foto i samma mapp.

Återgå till skärmbilden för miniatyrval. Rotera fotot 90 grader åt vänster. Rotera fotot 90 grader åt höger. Visa/dölj guidevisning.

Andra användbara funktioner

Bildspel

Val av bakgrundsmusik

Filnamn

Demo/Demo1

SONGS CLASSIC SONG_01.MP3 SONG_02.MP3

SONG_03.MP3

SONG_04.MP3 SONG_05.MP3 SONG_06.MP3 SONG_07.MP3 SONG_08.MP3 SONG_09.MP3

Spelar:

SONG_02.MP3

Bildspel BGM:

SONG_03.MP3

Tid

3:05 3:15

3:02

6:05 4:52 0:00 3:13 3:23 3:33

1:00 / 3:15

Knappar för val av bildspelets bakgrundsmusik

Knappar Beskrivning

a/b (markör) c (markör) d (markör)

Knappen R Knappen G Knappen Y

Knappen B

NOTERA

Bara en sång kan ställas in som bildspelets

• bakgrundsmusik. Bildspelets bakgrundsmusik nollställs i nedanstående fall.

•

Återgå till huvudmenyn.

• Ändra ”INGÅNGSKÄLLA”.

•

När det finns ogiltiga musikfiler visas symbolen g framför

• filen. Den speltid som visas kan skilja sig något från den verkliga

• speltiden beroende på filerna.

Bildspel

När du väljer en mappikon med symbolen 6: Återgå till överordnad mapp. När du väljer en mappikon: Öppna mappen. När du väljer en musikfil: Spela musik.

Markera önskad post. Sida upp. Sida ned. Återgå till skärmbilden för miniatyrval. Stoppa musik. Spela/pausera musik. Ställ in vald musik som bildspelets

bakgrundsmusik. Nollställ bildspelets bakgrundsmusik.

Knappar för styrning av bildspel

Knappar Beskrivning

Knappen B

NOTERA

Vald bakgrundsmusik spelas upprepade gånger.

• Bildspelet fortsätter tills du trycker på 6.

• Bildspelets hastighet är cirka 10 sekunder per foto.

•

Återgå till skärmbilden för miniatyrval. Visa/dölj guidevisning.

Musikläge

Filnamn

Demo/Demo1

ROOT CLASSIC SONG_01.MP3 SONG_02.MP3

SONG_03.MP3

SONG_04.MP3 SONG_05.MP3 SONG_06.MP3 SONG_07.MP3 SONG_08.MP3 SONG_09.MP3

Spelar:

SONG_02.MP3

Knappar för musikläge

Knappar Beskrivning

a/b (markör) c (markör) d (markör)

Knappen R Knappen G Knappen B

NOTERA

•

När det finns ogiltiga musikfiler visas symbolen g framför filen.

•

Den speltid som visas kan skilja sig något från den verkliga speltiden beroende på filerna.

När du väljer en mappikon med symbolen 6: Återgå till överordnad mapp. När du väljer en mappikon: Öppna mappen. När du väljer en musikfil: Spela musik.

Markera önskad post. Sida upp. Sida ned. Återgå till huvudmenyn. Stoppa musik. Spela/pausera musik. Stäng av skärmbilden för enbart

ljudutmatning.

Tid

3:05 3:15

3:02

6:05 4:52 0:00 3:13 3:23 3:33

1:00 / 3:15

Kompatibilitet för USB-enhet

USB-enhet

Filsystem Format för

bildfiler Format för

ljudfiler

NOTERA

Progressivt formaterade jpeg-filer stöds inte.

• Det är möjligt att musikfiler på USB 1.1-enheter inte spelas

• upp korrekt. Vid användning av USB-nav garanteras inte korrekt

• funktion.

USB-minne, USB-kortläsare (av typen Lagringsenhet)

FAT/FAT32 JPEG (.jpg) (som uppfyller DCF2.0)

MP3 (.mp3) Bithastighet: 32k, 40k, 48k, 56k, 64k, 80k, 96k, 112k, 128k, 160k, 192k, 224k, 256k, 320kbps Samplingsfrekvens: 32k, 44,1k, 48kHz

Anslutning av en dator

HDMI-anslutning

Dator

HDMI-certifierad kabel

Dator

När du använder HDMI2-ingången måste du välja rätt alternativ

i menyn ”PC-ljudval” beroende på vilken typ av HDMI-kabel som anslutits (se högra kolumnen för detaljerade instruktioner).

Kabel med 3,5 mm ø

stereominikontakter

DVI/HDMI-kabel

Analog anslutning

RGB-kabel

Dator

Kabel med 3,5 mm ø

DVI/RGB-omvandlingskabel

stereominikontakter

HDMI1, 2* eller 3

HDMI2*

EXT4*

Inställning av ljudkälla

Alternativ

PC-ljudval

När du använder ingångarna EXT4 eller HDMI2 måste du välja vilken av ingångarna som ska använda kontakten AUDIO (R/L) för analog ljudinmatning.

Post

HDMI2: När du ansluter enheter (inklusive en dator) med DVI/

HDMI-kabel via ingången HDMI2 och tar in analoga ljudsignaler via kontakten AUDIO (R/L).

EXT4 (RGB): När du ansluter en dator via ingången EXT4 och tar

in analoga ljudsignaler via kontakten AUDIO (R/L).

NOTERA

Du måste ställa in denna på ”EXT4 (RGB)” när du ansluter

• enheter (inklusive en dator) med en HDMI-certifierad kabel via ingången HDMI2. Om ”HDMI2” är valt matas inget ljud ut.

Visning av en datorbild på skärmen

Val av bildstorlek

Det går att välja önskad bildstorlek.

Tryck på f.

Menyn ”Bred läge” visas på skärmen.

•

Tryck på f eller a/b för att välja önskad post

på menyn.

NOTERA

Anslut datorn innan du gör några justeringar.

• Valbara bildstorlekar kan variera beroende på insignaltyp.

•

EXEMPEL

Dator

Kabel med 3,5 mm ø

stereominikontakter

När du använder EXT4-ingången måste du välja ”EXT4 (RGB)”

i menyn ”PC-ljudval” (se högra kolumnen för detaljerade instruktioner).

NOTERA

Datoringångarna är DDC1/2B-kompatibla.

• Vi hänvisar till sidan 38 för en lista över datorsignaler som är

• kompatibla med TV:n. En Macintosh-adapter kan behövas vid användning av vissa

• Macintosh-datorer.

EXT4*

Normal Full

Post

Full: En bild fyller ut hela skärmen. Bildformat: För bilder i brevlådeformat. För vissa

program visas kantränder ovanför och under bilden.

Normal: Bevarar ursprungligt bildformat i full skärmstorlek. Dot By Dot: En bild med samma antal bildpunkter visas

på skärmen.

NOTERA

Se sidan 29 angående AV-signaler (se nedan).

• HDMI: 480i/480p/576i/576p/720p/1080i/1080p ANALOGUE RGB: 576p/720p (50Hz)/1080i

•

Ingången ANALOGUE RGB (PC) (EXT4) är inte kompatibel med 480i/576i/1080p-signaler.

Anslutning av en dator

Automatisk justering av datorbilden

Med hjälp av denna funktion kan skärmen justeras automatiskt till bästa möjliga förhållande, när de analoga in/utgångarna på TV:n och datorn är anslutna med en separat inköpt DVI/RGB-omvandlingskabel, osv.

Inställning

Autosynk

30%

NOTERA

Efter lyckad ”Autosynk” visas ”Autosynk. framgångsrikt

• avslutad.”. I annat fall har ”Autosynk” misslyckats. ”Autosynk” kan ha misslyckats även om ”Autosynk.

• framgångsrikt avslutad.” visas. ”Autosynk” kan misslyckas, om datorbilden har låg

• upplösning, har otydliga (svarta) kanter eller flyttas medan ”Autosynk” genomförs. Se till att ansluta datorn till TV:n och slå på den, innan

• ”Autosynk” startas. ”Autosynk” kan endast utföras vid inmatning av analoga

• signaler via kopplingen EXT4.

Manuell justering av datorbilden

Vanligtvis kan bilden enkelt ställas in efter behov genom ändring av bildposition med hjälp av ”Autosynk”. I vissa fall krävs dock manuell justering för att optimera bilden.

Inställning

Finsynk

Tryck på a/b för att välja en viss

justeringspost.

Tryck på c/d för att justera vald post till önskad position.

Post

H.Pos.: Bilden centreras genom flyttning åt vänster eller

höger.

V.Pos.: Bilden centreras genom flyttning uppåt eller neråt. Klocka: Justeras när bilden flimrar med vertikala ränder. Fas: Justeras när tecken har låg kontrast eller när bilden

flimrar.

NOTERA

Alla justeringsposter kan återställas till grundvärdena

• genom att trycka på a/b för att välja ”Nollställ” och sedan trycka på OK. ”Klocka” och ”Fas” på menyn ”Finsynk” kan endast justeras

• vid inmatning av analoga signaler via EXT4-anslutningen.

Val av inmatad upplösning

Det kan hända att vissa insignaler behöver

• registreras manuellt för att korrekt visning ska erhållas. Insignalsparen (upplösningarna) på listan nedan

• är inte urskiljbara medan de tas emot. I sådana fall måste korrekt signal ställas in manuellt. Efter att inställningen har gjorts en gång visas den när samma signaler (upplösning) matas in igen.

Inställning

Insignal

1024 x 768

1360 x 768

(Exempel)

NOTERA

”Insignal” på menyn ”Inställning” kan endast väljas medan

• någon av de två insignaler som angas på listan ovan tas emot.

H.Pos. [ 90] ab

[ 39]

V.Pos.

Klocka

Fas

Nollställ

[ 90]

[ 20]

Anslutning av en dator

Specifikationer för porten RS-232C

Datorkontroll av TV:n

När ett program är inställt kan TV:n styras från en

• dator via porten RS-232C. Ingångssignaler (dator/ video) kan väljas, volymen kan regleras och en rad andra justeringar och inställningar kan utföras, vilket möjliggör automatisk programmerad uppspelning. Använd en seriell RS-232C-styrkabel (korstyp) (säljs

• separat) för anslutningarna.

NOTERA

Detta driftsystem bör användas av en person som är van

• vid att använda datorer.

Seriell RS-232C-styrkabel (korstyp)

Kommunikationsförhållanden

Ställ in kommunikationsinställningarna för RS-232C på datorn så att de matchar TV:ns kommunikationsvillkor. Följande kommunikationsinställningar gäller för TV:n:

Överföringshastighet: Datalängd: Paritetsbitar: Stoppbitar: Flödeskontroll:

Kommunikationsförfarande

Sänd kontrollkommandona från datorn via RS-232Canslutningen. TV:n reagerar i enlighet med mottaget kommando och sänder ett svarsmeddelande till datorn. Sänd inte flera kommandon samtidigt. Vänta tills datorn tagit emot en OK-respons, innan nästa kommando sänds. Se till att sända ”A” med vagnreturen och bekräfta att ”ERR” återvänder, innan manövrering sker.

Kommandoformat

Åtta ASCII-koder eCR

9 600 bps 8 bitar Ingen 1 bit Ingen

Parameter

Ange parametervärdena, med förskjutning åt vänster, och fyll ut med mellanslag (Se till att fyra värden anges för parametern). Om en angiven parameter inte är inom justerbart omfång visas åter ”ERR” (se ”Svarskodsformat”).

0009

100

0055

Om ”?” anges för vissa kommandon, så svarar det för tillfället inställda värdet.

????

Svarskodsformat

Normalt svar

Returkod (0DH)

Felsvar (kommunikationsfel eller felaktigt kommando)

ERR

Returkod (0DH)

Se till att även sända linjematningen (0AH) efter att returkoden (0DH) har sänts.

C1 C2 C3 C4 P1 P2 P3 P4

Fyrsiffrigt kommando Fyrsiffrig parameter Returkod

Fyrsiffrigt kommando: kommando. Text med fyra tecken. Fyrsiffrig parameter: parameter 0–9, mellanslag, ?, minustecken

Anslutning av en dator

Tabell över datorkompatibilitet

Upplösning

VGA

SVGA

XGA

WXGA

SXGA

SXGA+

640 g 480

800 g 600 1 024 g 768 1 360 g 768

1 280 g 1 024

1 400 g 1 050

VGA, SVGA, XGA, WXGA, SXGA och SXGA+ är registrerade varumärken tillhöriga International Business Machines Corporation.

Horisontell

frekvens

31,5 kHz 60 Hz 37,9 kHz 60 Hz 48,4 kHz 60 Hz 47,7 kHz 60 Hz 64,0 kHz 60 Hz

65,3 kHz 60 Hz

RS-232C-kommandolista

Vertikal

frekvens

Analog (D-Sub)

Digital (HDMI)

✔✔✔

✔✔

NOTERA

Denna TV har endast begränsad datorkompatibilitet.

• Korrekt drift kan endast garanteras under förutsättning att datorns videokort är i exakt överensstämmelse med standarden VESA 60 Hz. Alla eventuella avvikelser från denna standard resulterar i bildförvrängningar.

VESA-

standard

Manövreringspost Kommando Parameter Manövreringsinnehåll

Ströminställning P O W R 0 _ _ _ Strömavslag Ingångsval A I T G D _ _ _ _ Ingångsbyte (växling)

Kanal D C C H * * _ _ Direkt TV-kanal (1–99)

Ingångsval B I N P 1 0 _ _ _ EXT1 (Y/C)

Val av AV-läge A V M D 0 _ _ _ Växling

Volym V O L M * * _ _ Volymnivå (0–60)

I T V D _ _ _ _ TV (fast kanal) I D T V _ _ _ _ DTV (fast kanal) I A V D * _ _ _ EXT1–4, 8 (1–4, 8), HDMI1–3

C H U P _ _ _ _ Högre kanal C H D W _ _ _ _ Lägre kanal D T V D * * * _ TRESIFFRIG DIREKT DTV-KANAL

D T V D * * * * FYRSIFFRIG DIREKT DTV-KANAL

D T U P _ _ _ _ Högre DTV-kanal D T D W _ _ _ _ Lägre DTV-kanal

I N P 1 1 _ _ _ EXT1 (CVBS) I N P 1 2 _ _ _ EXT1 (RGB) I N P 2 0 _ _ _ EXT2 (Y/C) I N P 2 1 _ _ _ EXT2 (CVBS)

A V M D 1 _ _ _ Standard A V M D 2 _ _ _ Film A V M D 3 _ _ _ Spel A V M D 4 _ _ _ Användare A V M D 5 _ _ _ Dynamisk (Fixerad) A V M D 6 _ _ _ Dynamisk A V M D 7 _ _ _ Dator A V M D 8 _ _ _ x.v.Colour A V M D ? ? ? ? 1–8

(5–7)

(1–999) (icke-nordiska länder)

(1–9999) (endast nordiska länder)

Manövreringspost Kommando Parameter Manövreringsinnehåll

Position H P O S * * * _ H. position (AV/dator)

Bred läge W I D E 0 _ _ _ Växling (AV)

Ljudavstängning M U T E 0 _ _ _ Växling

Surround A C S U 0 _ _ _ Surroundväxling

Ljudändring A C H A _ _ _ _ Växling Insomningstimer O F T M 0 _ _ _ Av

Text T E X T 0 _ _ _ Text av

V P O S * * * _ V. position (AV/dator)

C L C K * * * _ Klocka (0–180)

P H S E * * _ _ Fas (0–40)

W I D E 1 _ _ _ Normal (AV) W I D E 2 _ _ _ Zoom 14:9 (AV) W I D E 3 _ _ _ Panorama (AV) W I D E 4 _ _ _ Full (AV) W I D E 5 _ _ _ Bio 16:9 (AV) W I D E 6 _ _ _ Bio 14:9 (AV) W I D E 7 _ _ _ Normal (dator) W I D E 8 _ _ _ Bio (dator) W I D E 9 _ _ _ Full (dator) W I D E 1 0 _ _ Dot by Dot (AV/dator) W I D E 1 1 _ _ Underskanning (AV)

M U T E 1 _ _ _ Ljudavstängning på M U T E 2 _ _ _ Ljudavstängning av

A C S U 1 _ _ _ Surround på A C S U 2 _ _ _ Surround av

O F T M 1 _ _ _ Insomningstimer 30 min. O F T M 2 _ _ _ Insomningstimer 1 timme O F T M 3 _ _ _ Insomningstimer 1 timme 30 min. O F T M 4 _ _ _ Insomningstimer 2 timmar O F T M 5 _ _ _ Insomningstimer 2 timmar 30

T E X T 1 _ _ _ Text på (växling)

D C P G * * * _ Direkt sidhopp (100–899)

min.

Bilaga

Felsökning

Problem Möjlig lösning

Ingen ström.•

TV:n kan inte manövreras.• Yttre störningar, såsom åskväder, statisk elektricitet, osv., kan orsaka driftfel. Slå i så fall av

Fjärrkontrollen fungerar inte.•

Bilden är beskuren.• Är bildens position korrekt inställd?

Färger är underliga, för ljusa/mörka eller

• Justera bildtonen. förskjutna.

Strömmen slås plötsligt av.• TV:n har blivit för varm på insidan.

Ingen bild visas.• Är anslutningar till extern utrustning korrekta? (sid. 14–16)

Inget ljud hörs.• Är volymen för lågt inställd?

Ett knäppande ljud hörs ibland från

• Detta tyder inte på något fel. Det uppstår när höljet utvidgas eller dras ihop en liten aning på TV:n.

Kontrollera om B på fjärrkontrollen har tryckts in.

• Om indikatorn på TV:n tänds i rött, så tryck på B. Är nätkabeln losskopplad?

• Kontrollera om a på TV:n har tryckts in.

•

• strömmen, eller koppla loss och anslut nätkabeln igen efter en eller två minuter, innan TV:n manövreras på nytt.

Är batterierna isatta med polerna (e, f) korrekt vända?

• Är batterierna urladdade? (Byt ut batterierna mot nya.)

• Används TV:n under kraftig belysning eller en lysrörslampa?

• Utsätts fjärrkontrollsensorn för ljuset från en lysrörslampa?

•

• Är inställningarna för skärmvisning (Bred läge), såsom bildstorlek, korrekt justerade? (sid. 29 och 35)

•

• Är rummet för ljust? Bilden kan te sig mörk i ett rum där belysningen är skarp.

• Kontrollera inställningen av ”Färgsystem” (sid. 27 och 32).

•

• Ta bort eventuella föremål som blockerar ventilationsöppningen eller rengör TV:n. Är ”Insomningstimer” inställd? Välj ”Av” på menyn ”Insomningstimer” (sid. 25).

• Är ”Ingen signal av” eller ”Ingen funkt. av” aktiverad?

•

• Har korrekt insignaltyp valts efter anslutning? (sid. 32)

• Är korrekt ingångskälla vald? (sid. 10)

• Matas icke-kompatibla signaler in? (sid. 38)

• Är bilden korrekt inställd? (sid. 23–24)

• Är antennen ordentligt ansluten? (sid. 8)

• Har ”På” valts för ”Enbart ljud”? (sid. 30)

•

• Kontrollera att inga hörlurar är anslutna.

• Kontrollera om e på fjärrkontrollen har tryckts in.

• Är korrekt alternativ valt i menyn ”PC-ljudval” när du ansluter enheter via ingångarna HDMI2 eller

• EXT4? (sid. 15 och 35)

• grund av omgivande temperaturförändringar. Det påverkar inte TV:ns prestanda.

Försiktighetsåtgärder vid användning i varma och kalla miljöer

När TV:n används på ett kallt ställe (t.ex. i ett ouppvärmt rum eller kontor) kan det hända att bilden efterlämnar spår eller

• uppträder långsammare än normalt. Detta tyder inte på något fel och TV:n bör fungera normalt när temperaturen stiger. Lämna aldrig TV:n på en väldigt varm eller kall plats. Lämna den inte heller där den kan utsättas för solsken eller nära ett

• element, eftetsom hög värme kan deformera höljet och orsaka fel på LCD-skärmen. Förvaringstemperatur: e5 °C till e35 °C.

Information gällande programvarulicensen för denna produkt

Programuppbyggnad

Den programvara som inkluderas i denna produkt består av olika programvarukomponenter vars enskilda upphovsrätter innehas av SHARP eller av tredje parter.

Programvara utvecklad av SHARP och fri programvara

Upphovsrätterna för de programvarukomponenter och andra relevanta dokument som ingår i denna produkt och som utvecklats eller skrivits av SHARP ägs av SHARP och skyddas av upphovsrättslagen, internationella avtal och andra relevanta lagar. Denna produkt använder sig också av fritt distribuerad programvara och programvarukomponenter vars upphovsrätter innehas av tredje parter. Bland dessa återfinns programvarukomponenter som täcks av upphovsrättslicensen GNU General Public License (hädanefter benämnd GPL), licensen GNU Lesser General Public License för fri programvara (hädanefter benämnd LGPL) eller andra licensavtal.

Erhållande av källkod

Vissa licensgivare av fri programvara kräver att distributörer erbjuder källkoden tillsammans med användningsbara programvarukomponenter. GPL och LGPL inkluderar liknande krav. För information om hur källkoden till fri programvara kan erhållas och för erhållande av information om GPL, LGPL och andra licensavtal hänvisar vi till följande webbplats: http://www.sharp-eu.com/gpl/ Vi är oförmögna att besvara eventuella frågor gällande källkoden för fri programvara. Källkoden för de programvarukomponenter vars upphovsrätter innehas av SHARP distribueras ej.

Tillkännagivanden

Följande fria programvarukomponenter ingår i denna produkt:

• linux kernel • busy box • uClibc • zlib • libpng • libjpeg

Bilaga

Uppdatering av TV:n via DVB-T

Se till att TV:ns programvara alltid är aktuell. SHARP kommer då och då att tillhandahålla uppdaterad TVbasprogramvara och DVB-programvara.

Digital inställning

Nerladdningsinställning

Sökning efter uppdateringar*

Andra länder än Sverige och Storbritannien har ”Nej”

inställt för denna funktion. TV:n avgör automatiskt huruvida en ny programvaruversion finns tillgänglig medan TV:n är i viloläge.

Post

Ja: Sök automatiskt efter uppdaterad programvara när

TV:n är i viloläge.

Nej: Sök ej efter information om uppdatering. Nu:

Kontrollera omedelbart om ny programvara förekommer.

Nerladdning av programvaran

Önskad metod för uppdatering kan då väljas.

Om programvaran är uppdaterad, så visas

bekräftelse-meddelandet ”Information om ny nerladdning upptäckt.”.

Om TV:n tar emot uppdateringen när den står i

• beredskapsläge kommer ett bekräftelsemeddelande att visas när strömmen slås på igen.

Följ noga uppmaningarna på skärmen.

Post

Ja: Nerladdning startar omedelbart. Uppdatering tar cirka

en timme i anspråk. Ingen annan manövrering kan utföras medan nerladdning pågår. Avbryt nerladdning genom att trycka på OK på

• fjärrkontrollen medan ”Avbryt” visas på skärmen under pågående uppdatering.

Nej: Nerladdning startar automatiskt flera minuter efter att

viloläget kopplats in.

NOTERA

TV:n måste lämnas i viloläge för nerladdning. Slå inte av

• strömmen med a på TV:n. Uppdatering av programvaran kan ta ett tag.

•

Information

Meddelandelista

När ny programvara har identifierats kan du bekräfta uppdateringsinformationen och ladda ned programvaran från menyn ”Meddelandelista”.

NOTERA

Efter att TV:n har lyckats ladda ner ny programvara

• uppdateras meddelandet på listan ”Meddelandelista” på menyn ”Information”. Uppdateringen av programvara utförs inte, om ingen ny

• programvara finns tillgänglig vid den nerladdningstid som angetts.

Information

Mottagarrapport

Visa rapporter gällande misslyckanden och ändringar för timerinställningar.

Nollställ

Om komplicerat utförda ändringar har lett till att inställningarna blivit onormala, så kan inställningarna återställas till ursprungliga grundinställningar.

Inställning

Nollställ

Gå till ”MENY” > ”Inställning” > ”Nollställ”.

Tryck på c/d för att välja ”Ja” och tryck sedan

på OK.

”Nu kommer TV:n att starta om automatiskt. OK?”

• visas på skärmen.

Tryck på c/d för att välja ”Ja” och tryck sedan

på OK.

”Initialiserar nu ...” visas på skärmen och blinkar.

• Efter att nollställningen är klar slås strömmen av

• och sedan på igen. Skärmen visar därefter återigen ursprungliga inställningar.

Initialiserar nu...

NOTERA

Inmatning av låskod krävs för användning av ”Nollställ”.

• Grundinställningen för låskod är ”1234”. Låskoden kan ändras enligt anvisningarna under Inställningar för lösenord/barnsäkring på sidan 28. Låskoden kan raderas (inmatning av låskod krävs ej längre) enligt anvisningarna under RADERING AV LÅSKODEN på sidan 40.

Identifikation

Inställning

Identifikation

TV:ns ID-nummer kan kontrolleras på skärmen för rapportering till kundtjänst.

RADERING AV LÅSKODEN

Gå till ”MENY” > ”Inställning”.

Tryck på a/b för att välja ”Autoinstallation”,

”Programinställning”, ”Barnlås” eller ”Nollställ” och tryck sedan på OK. Rutan för inmatning av låskoden visas.

Tryck in och håll både Pr och ik på TV:n

intryckta samtidigt tills meddelandet visas på skärmen.

Bilaga

Tekniska data

Detalj

LCD-skärm Upplösning Videofärgsystem PAL/SECAM/NTSC 3,58/NTSC 4,43/PAL 60 TV-funktion TV-standard Analog CCIR (B/G, I, D/K, L/L’)

Mottagningskanaler

TV-inställningssystem Automatisk förinställning av 999 kanaler: icke-nordiska länder / 9999 kanaler: nordiska länder

Ljusstyrka 450 cd/m Bakgrundsbelysningens livslängd 60 000 timmar (När ”Bakgr.belysn.” är inställt på standardvärdet) Visningsvinklar Horisontellt: 176°, vertikalt: 176° Ljudförstärkare Högtalare Kopplingar Antenningång

Skärmspråk Tjeckiska, danska, nederländska, engelska, estniska, finska, franska, tyska, grekiska, ungerska,

Strömförsörjning 220–240 V nätspänning, 50 Hz Strömförbrukning (enl. metoden IEC62087) Vikt 12,0 kg (utan ställ), 13,5 kg (med ställ) Drifttemperatur

Ingångarna HDMI2 och EXT4 kan båda använda samma ljudingång.

Som ett led i vår strävan att vidta ständiga förbättringar förbehåller sig SHARP rätten att ändra utformning och tekniska data utan föregående

• meddelande. Här angivna tekniska data ska betraktas som nominella värden för massproducerade enheter. Vissa avvikelser från dessa värden kan förekomma hos enskilda enheter.

NOTERA

Måttritningar återfinns på insidan av bakomslaget.

•

Stereo/tvåspråkigt NICAM/A2

RS-232C 9-polig D-Sub-hankoppling EXT1 SCART (AV-ingång, Y/C-ingång, RGB-ingång, TV-utgång) EXT2 SCART (AV-ingång/bildskärmsutgång, Y/C-ingång, AV Link-koppling) EXT3 COMPONENT IN: Y/P EXT4 15-polig mini-D-sub, Ø 3,5 mm kontakt* HDMI1 (EXT5) HDMI HDMI2 (EXT6) HDMI, Ø 3,5 mm kontakt* HDMI3 (EXT7) HDMI EXT8 RCA-stift (AV-ingång) USB USB DIGITAL AUDIO OUTPUT S/PDIF-utgång för optiskt digitalt ljudutgång C. I. (gemensamt gränssnitt) EN50221, R206001 OUTPUT RCA-stift (AUDIO R/L) Hörlursutgång Ø 3,5 mm kontakt (ljudutgång)

Digital DVB-T (2K/8K OFDM) VHF/UHF E2–E69 kanaler, F2–F10 kanaler, I21–I69 kanaler, IR A–IR J kanaler (digitala: IR A–E69 kanaler) Kabel-TV Hyperband, S1–S41 kanaler

32o Färg-TV med LCD-skärm, Modell: LC-32DH77E, LC-32DH77S

32o Advanced Super View & BLACK TFT LCD 2 073 600 punkter (1 920 g 1 080)

(ATV: 99 kanaler), automatisk namngivning, automatisk sortering

10 W g 2 (40 mm g 110 mm) g 2 UHF/VHF 75 q Din-typ (analog & digital)

)/PR(CR), RCA-stift (AUDIO R/L)

B(CB

italienska, lettiska, litauiska, norska, polska, portugisiska, ryska, slovakiska, slovenska, spanska, svenska, turkiska, ukrainska

142 W (0,5 W i viloläge)

0 °C till e40 °C

Bilaga

Detalj

LCD-skärm

Upplösning Videofärgsystem PAL/SECAM/NTSC 3,58/NTSC 4,43/PAL 60 TV-funktion TV-standard Analog CCIR (B/G, I, D/K, L/L’)

Mottagningskanaler

TV-inställningssystem Automatisk förinställning av 999 kanaler: icke-nordiska länder / 9999 kanaler: nordiska länder

Skärmspråk

Strömförsörjning 220–240 V nätspänning, 50 Hz Strömförbrukning (enl. metoden IEC62087) 210 W (0,3 W i viloläge) 220 W (0,2 W i viloläge) 252 W (0,2 W i viloläge) Vikt 16,0 kg (utan ställ), 19,7 kg

Drifttemperatur

Ingångarna HDMI2 och EXT4 kan båda använda samma ljudingång.

Som ett led i vår strävan att vidta ständiga förbättringar förbehåller sig SHARP rätten att ändra utformning och tekniska data utan föregående

• meddelande. Här angivna tekniska data ska betraktas som nominella värden för massproducerade enheter. Vissa avvikelser från dessa värden kan förekomma hos enskilda enheter.

NOTERA

Måttritningar återfinns på insidan av bakomslaget.

•

Stereo/tvåspråkigt NICAM/A2

Digital DVB-T (2K/8K OFDM) VHF/UHF E2–E69 kanaler, F2–F10 kanaler, I21–I69 kanaler, IR A–IR J kanaler (digitala: IR A–E69 kanaler) Kabel-TV Hyperband, S1–S41 kanaler

42o Färg-TV med LCDskärm, Modell: LC-42DH77E, LC-42DH77S

42o Advanced Super View & BLACK TFT LCD

2 073 600 punkter (1 920 g 1 080)

(ATV: 99 kanaler), automatisk namngivning, automatisk sortering

10 W g 2 (40 mm g 110 mm) g 2 UHF/VHF 75 q Din-typ (analog & digital)

Tjeckiska, danska, nederländska, engelska, estniska, finska, franska, tyska, grekiska, ungerska, italienska, lettiska, litauiska, norska, polska, portugisiska, ryska, slovakiska, slovenska, spanska, svenska, turkiska, ukrainska

(med ställ) 0 °C till e40 °C

46o Färg-TV med LCDskärm, Modell: LC-46DH77E, LC-46DH77S

46o Advanced Super View & BLACK TFT LCD

)/PR(CR), RCA-stift (AUDIO R/L)

B(CB

19,0 kg (utan ställ), 22,5 kg (med ställ)

52o Färg-TV med LCDskärm, Modell: LC-52DH77E, LC-52DH77S

52o Advanced Super View & BLACK TFT LCD

23,5 kg (utan ställ), 27,0 kg (med ställ)

Extra tillbehör

De extra tillbehör som anges på listan finns tillgängliga för denna LCD-färg-TV. Införskaffa dessa i närmaste butik.

Ytterligare extra tillbehör kan bli tillgängliga inom en snar framtid.

• Läs den senaste katalogen för att kontrollera vad som finns tillgängligt vid inköp.

Nr Namn på del Detaljnummer

Väggmonteringshållare

(LC-32DH77E, LC-32DH77S) Väggmonteringshållare

(LC-42DH77E, LC-42DH77S,

LC-46DH77E, LC-46DH77S, LC-52DH77E, LC-52DH77S)

AN-37AG5

AN-52AG4

Slutlig avskaffning

A. Information om återvinning för hushåll

1. Inom EU-länder

OBS! Kasta inte denna produkt tillsammans med vanliga hushållssopor.

Förbrukad elektrisk och elektronisk utrustning måste hanteras i enlighet med gällande miljölagstiftning och återvinningsföreskrifter. I enlighet med gällande EU-regler ska hushåll ha möjlighet att lämna in elektrisk och elektronisk utrustning till

OBS! Produkten är märkt med symbolen ovan. Den anger att förbrukade elektriska och elektroniska produkter inte bör kastas tillsammans med vaniga hushållssopor. Det finns ett särskilt insamlingssystem för dessa produkter.

återvinningsstationer utan kostnad.* I vissa länder* kan det även hända att man gratis kan lämna in gamla produkter till återförsäljaren vid köp av en ny, liknande produkt. *) Kontakta din lokala myndighet angående närmare detaljer.

Om utrustningen ifråga innehåller batterier eller ackumulatorer, så ska dessa först avlägsnas och hanteras separat i enlighet med gällande miljöföreskrifter.

Genom att avyttra denna produkt på korrekt sätt kommer den att tas om hand och återvinnas på lämpligt sätt, vilket förhindrar potentiella negativa hälso- och miljöeffekter.

2. I länder utanför EU

Kontakta de lokala myndigheterna och ta reda på gällande sorterings- och återvinningsföreskrifter, om du behöver göra dig av med denna produkt.

B. Information om återvinning för företag

1. Inom EU-länder

Gör så här om produkten ska kasseras efter användning i affärsverksamhet:

Kontakta Sharps återförsäljare för information om hur man går till väga för att lämna tillbaka produkten. Det kan hända att en avgift för transport och återvinning tillkommer. Mindre skrymmande produkter (i litet antal) kan eventuellt återlämnas till lokala återvinningsstationer.

2. I länder utanför EU

Kontakta de lokala myndigheterna och ta reda på gällande sorterings- och återvinningsföreskrifter, om du behöver göra dig av med denna produkt.

Batteriet som följer med denna produkt kan innehålla spår av Bly.

För EU: Batteriet är märkt med den överkorsade soptunnan vilket betyder att det inte ska kastas i det vanliga hushållsavfallet. Det finns ett separat insamlingssystem för batterier för att underlätta korrekt behandling och återvinning enligt gällande lagstiftning. Kontakta kommunen för vidare information om insamling och återvinning.

För Schweiz: Använda batterier lämnas till inköpsstället.

För länder utanför EU: Kontakta de lokala myndigheterna för information om gällande sorterings- och återvinningsföreskrifter om du behöver göra dig av med ett använt batteri.

Graderingstabell för barnlås

Sänd gradering

Användarinställd gradering

Universell visning

Prioriterat

föräldragodtagande

X-klassad

Sänd gradering

Användarinställd gradering

Universell visning

Prioriterat

föräldragodtagande

X-klassad

456789101112131415161718

——————————————

✔

✔✔✔✔✔

✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔

Universell visning Prioriterat föräldragodtagande X-klassad

———

✔

✔✔

——————————

Lista med förkortningar

Förkortning Betyder

ATV CEC DNR DTV DVB-T DVI EPG HDCP HDMI MHEG OSD PCM USB WSS WYSIWYR

Analogue TV Analog TV Consumer Electronics Control Kontroll av konsumentelektronik Digital Noise Reduction Digital brusreducering Digital TV Digital-TV Digital Video Broadcasting-Terrestrial Jordbunden digital videosändning Digital Visual Interface Digitalt visuellt gränssnitt Electronic Pogramme Guide Elektronisk programguide High-bandwidth Digital Content Protection Digitalt innehållskydd med hög bandbredd High-Definition Multimedia Interface Multimediagränssnitt med hög definition Multimedia and Hypermedia Expert Group Expertgruppen för multimedia och hypermedia On Screen Display Skärmexempel Pulse Code Modulation Pulskodsmodulering Universal Serial Bus Universiell seriebuss Wide Screen Signalling Bredskärmssignalering What You See Is What You Record Det som du tittar på är det som spelas in

Ålder

——

—

]

573.0 [

]

200.0 [

]

528.0

[

]

45.0 [

]

143.0 [

[

699.2

[

]

773.0

]

393.8 [

]

328.9

[

[ ] : LC-32DH77E,

[

]

[

516

200.0

[

]

103.3

]

[

]

85.7

[

270.2

LC-32DH77S

]]

717.2 [[ /

]

770.6 [ / )

863.9 (

)

145.0 (

400.0

]]

658.9 [[ /

]

714.4 [ / )

815.9 (

)

48.0

(

]

174.3 [

(

1157.0)/[1023.4]/[[933.2

]

]]

58.3

56.2 [

[[

]]

200.0 [[

1254.0)/[1112.8]/[[1019.4

]]

(

527.6)/[527.6

]

400.0

]

575.6 [ / )

651.0 (

/[[527.6

]]

526.0

[[

]

]]

438.0 [ / )

414.2 [[

485.5 (

]]

(

) (

118.0

[

] [

113.8

[[

]] [[

118.8

111.7

99.9

103.3

[[ ]] : LC-42DH77E, LC-42DH77S [ ] : LC-46DH77E,

)

]

LC-46DH77S

]]

( ) : LC-52DH77E, LC-52DH77S : LC-42DH77E,

LC-42DH77S LC-46DH77E, LC-46DH77S LC-52DH77E, LC-52DH77S

325.0

(LC-52DH77E/S)

15°

10°

15°

10°

SHARP ELECTRONICS (Europe) GmbH

Sonninstraße 3, D-20097 Hamburg

SHARP CORPORATION

Tryckt i Polen Painettu Puolassa Trykt i Polen Trykket i Polen

TINS-D909WJN2

09P03-PL-NG

Sharp LC-52DH77S, LC-32DH77S User Manual [se]

Specifications and Main Features

Frequently Asked Questions

User Manual

Innehåll

Inledning

Ärade SHARP-kund

Viktiga säkerhetsföreskrifter

Varumärken

Fjärrkontroll

TV (sedd framifrån)

TV (sedd bakifrån)

Förberedelser

Medföljande tillbehör

Montering av stället

Isättning av batterier

Användning av fjärrkontrollen

Försiktighetsåtgärder gällande fjärrkontrollen

Snabbguide

Översikt av grundinstallation

Innan strömmen slås på

Hopbindning av kablarna

Grundläggande autoinstallation

Kontroll av signalstyrka och kanalstyrka

Titta på TV

Daglig manövrering

På- och avslagning

Växling mellan analoga och digitala sändningar

Kanalbyte

Val av extern videokälla

Val av ljudläge

EPG-översikt

Användbara inställningar för användning av EPG

Val av ett program med hjälp av EPG

Text-TV

Användning av tillämpningsprogrammet MHEG-5 (endast Storbritannien)

Anslutning av externa enheter

Presentation av anslutningar

HDMI-anslutning

Komponentanslutning

VIDEO-anslutning

SCART-anslutning

Manövrering av SCART-anslutna enheter via länksystemet AV Link

Anslutning av högtalare/förstärkare

Isättning av ett CA-kort

AQUOS LINK

Manövrering av HDMI-enheter med AQUOS LINK

AQUOS LINK-anslutning

AQUOS LINK-inställning

Manövrering av en AQUOS LINK-enhet

Menymanövrering

Vad menas med MENY?

Gemensamma manövreringar

Grundjustering

Bildinställningar

Ljudinställningar

A/V läge

Inställningar för strömbesparing

Kanalinställningar

Autoinstallation

Digitala kanalinställningar

Analoga kanalinställningar

Inställningar för lösenord/barnsäkring

Språkinställningar (språk, textning, multiljud)

Användbara visningsfunktioner

Välja bildstorlek

Automatiskt val av bildformat via WSS

Manuellt val av bildformat via WSS

Manuellt val av bildstorlek

Manuellt val av bildstorlek för inspelning

Automatiskt val av HDMI-bildstorlek

Automatisk volyminställning

Klar röst

Enbart ljud

Andra bild- och ljudinställningar

Ändring av bildposition

Visningsinställningar

Kanalvisning

Visning av tid och titel

Andra användbara funktioner
