LC-46XD1RU
LC-52XD1RU
ЦВЕТНОЙ ТЕЛЕВИЗОР С
ЖИДКОКРИСТАЛЛИЧЕСКИМ
ДИСПЛЕЕМ
ИНСТРУКЦИЯ ПО
ЭКСПЛУАТАЦИИ
ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ ПРОДУКЦИИ
Жидкокристаллические
телевизоры марки “SHARP”
Модели: LC-46XD1RU/LC-52XD1RU
Сертифицированы
ME01
компанией ВНИИС
Официальным представителем
Национального сертификационного
органа электрооборудования
Госстандарта России
(НСО ГОСТ Рэ)
Модели: LC-46XD1RU
LC-52XD1RU
соответствуют требованиям
нормативных документов:
По безопасности
- ГОСТ Р МЭК 60065-2002
По ЭМС
- ГОСТ 22505-97,
- ГОСТ Р 51515-99,
- ГОСТ Р 18198-89,
- ГОСТ Р 51317.3.2-99,
- ГОСТ Р 51317.3.3-99
© Copyright SHARP Corporation 2006. Все права защищены.
Воспроизведение, изменение или перевод текста без письменного
разрешения владельца прав запрещены, за исключением случаев,
предусмотренных в соответствующих разделах авторского права.
Сведения о торговых марках
Все торговые марки и копирайты, упоминаемые в настоящем руководстве,
принадлежат соответствующим владельцам авторских прав.
Страна-изготовитель:Произведено в Испании
Фирма-изготовитель:ШАРП Корпорейшн
Юридический адрес изготовителя:
22-22 Нагайке-чо, Абено-ку,
Осака 545-8522, Япония
Во исполнение со Статьей 5 Закона Российской Федерации «О защите прав
потребителей», а также Указа Правительства Российской Федерации №720
от 16 июня 1997г. устанавливается срок службы данной модели - 7 лет с
момента производства при условии использования в строгом соответствии с
инструкцией по эксплуатации и применяемыми техническими стандартами.
РУССКИЙ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
•
Иллюстрации и экранная индикация в данной инструкции по эксплуатации используются с целью пояснения, и они
могут немного отличаться от реальных действий.
•
Примеры, используемые в данном руководстве, относятся к модели LC-52XD1RU.
Содержание
Содержание ..................................................................................1
Уважаемый покупатель продукции SHARP ............................2
Важные меры предосторожности по безопасности .............2
Товарные знаки............................................................................2
Прилагаемые принадлежности .................................................3
Руководство по быстрой настройке ........................................3
Прикрепление подставки .......................................................3
Установка телевизора ...........................................................4
Телевизор (Вид спереди) ......................................................5
Телевизор (Вид сзади)...........................................................5
Вставка батарей .....................................................................6
Использование пульта дистанционного управления ..........6
Предостережения относительно пульта
дистанционного управления ..........................................6

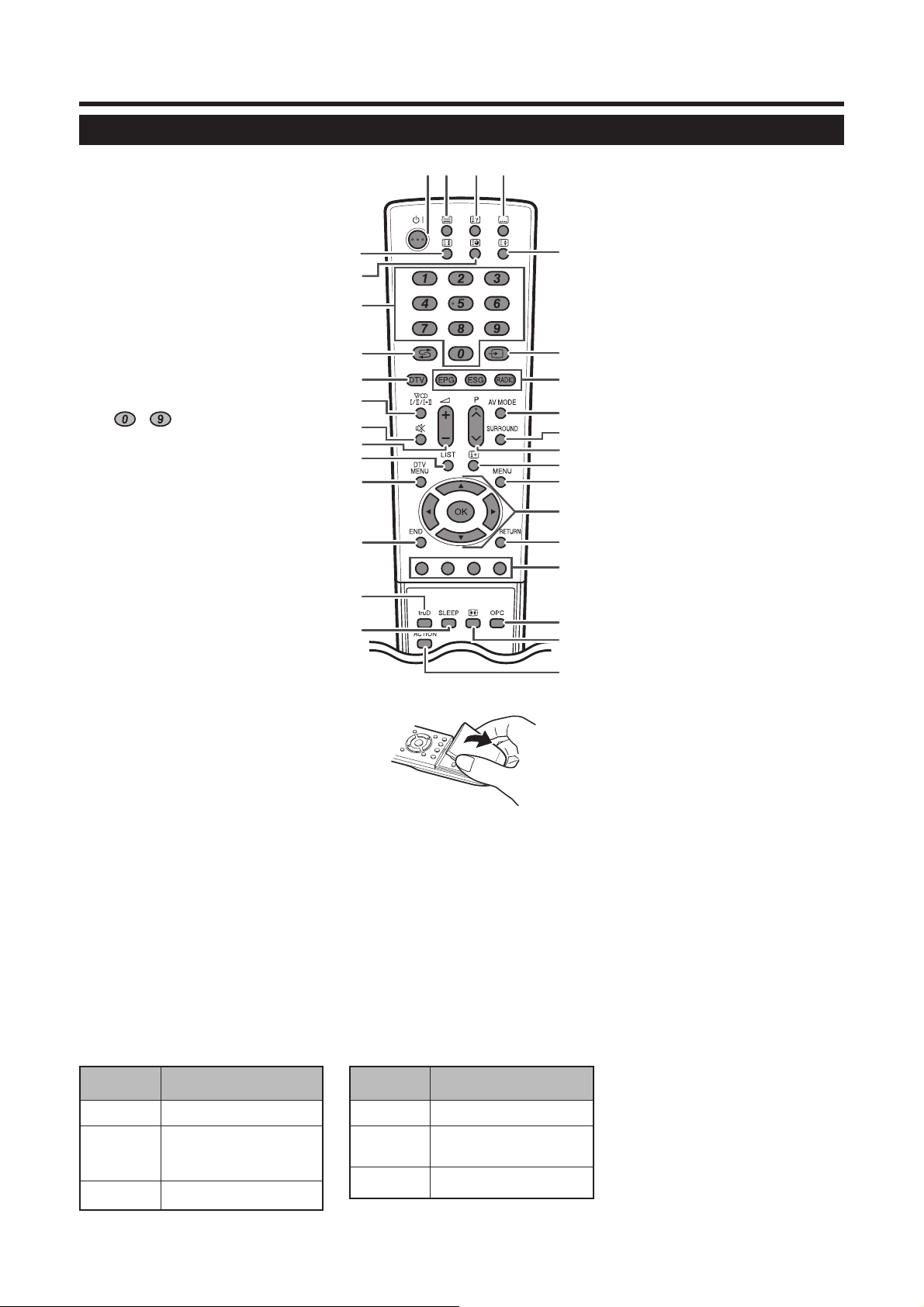

Пульт дистанционного управления ......................................7
Включение питания ................................................................8
Режим ожидания ....................................................................8
Первоначальная автоматическая установка (для
аналогового
Первоначальная автоматическая установка (ЦТВ) ............8
Выбор канала при помощи меню Обзор программ (для
аналогового телевидения) ..................................................9
Использование внешнего оборудования .............................10
Подсоединение видеомагнитофона ...................................10
Подсоединение игровой приставки или видеокамеры .....10
Подсоединение DVD-проигрывателя .................................10
Подсоединение декодера....................................................11
Подсоединение персонального компьютера .....................11
Использование функции AV Link ........................................11
Операции меню ..........................................................................12
Экранная индикация ............................................................12
Общие операции ..................................................................12
Работа с меню без пульта дистанционного управления
Меню Изобр. .........................................................................13
Подсветка ...................................................................13
Контраст......................................................................13
Яркость .......................................................................13
Цвет ............................................................................13
Цв. тон ........................................................................13
Резкость ......................................................................13
Красный ......................................................................13
Зеленый ......................................................................13
Синий ..........................................................................13
Цв. темп. .....................................................................13
Чёрный ........................................................................13
3D-Y/C .........................................................................13
DNR (Цифровое шумоподавление) ..........................13
Уст. I/P .........................................................................13
Режим кинопленки .....................................................14
truD(R) .........................................................................14
Cброс ..........................................................................14
Меню Звук .............................................................................14
Выс. ч. .........................................................................14
Низк. ч. ........................................................................14
Loudness .....................................................................14
Автоматика динам. ....................................................14
Баланс ........................................................................14
Чистый звук ................................................................14
Cброс ..........................................................................14
Меню Подключения .............................................................15
Декодер .......................................................................15
Выбор ввода ...............................................................15
Установка HDMI .........................................................15
Питающее напряжение .............................................16
AV-Link (только EXT 2) ..............................................16
Прочее ........................................................................16
Меню Установка ...................................................................16
Станции ......................................................................16
Запрет
Автоформат ................................................................17
Язык ............................................................................17
Заводские настройки .................................................17
Прочее ........................................................................18
телевидения) ..................................................8
...12
детям ..............................................................17
Меню Геометрия ..................................................................18
Изображение горизонтально ....................................18
Изображение вертикально ........................................18
Распол. фаз ................................................................18
Другие пункты меню .............................................................19
Режим AV .........................................................................19
Индикация состояния .....................................................19
ИСТ. ВВОДА ....................................................................19
Режим действия ..............................................................19
Стоп-кадр .........................................................................19
OPC ..................................................................................19
Режим Широкий ...............................................................20
Аналоговый телетекст .........................................................21
Использование меню аналогового телетекста .............21
Посл. новости .............................................................21
Открыть/Скрыть .........................................................21
Операции меню ЦТВ .................................................................23
Приложение ................................................................................33
Установка ...................................................................22
Кнопки управления меню ЦТВ ............................................23
Экранная индикация ЦТВ ....................................................23
Общие операции ЦТВ ..........................................................23
Об использовании экрана установки
Язык ......................................................................................24
Установка программ ............................................................24
Фав (Фаворитные) ......................................................25
Блок (Блокировка) ......................................................25
Пер. (Перемещение) ..................................................25
Пер.в (Перемещение в) .............................................25
Проп (Пропуск) ...........................................................25
Выбор ..........................................................................26
Стир (Стирание) .........................................................26
Метка ..........................................................................26
Просм. (Просмотр) .....................................................26
Инсталляция .........................................................................26
Автоинсталляция ............................................................26
Сканирование несущей частоты ....................................26
Установка несущей частоты ..........................................27
Установка системы ..............................................................27
Установка OSD ................................................................27
Запрет детям ...................................................................28
Принадлежности ..................................................................28
Версия программного обеспечения ..............................28
Обновление програм. обеспеч. .....................................28
Общий интерфейс ................................................................29
Вставка карты условного доступа .................................29
Подача питания к антенне ...................................................29
О функции EPG ....................................................................30
Использование EPG .......................................................30
Использование таймера EPG ........................................30
Использование ESG ............................................................31
Использование списка цифровых программ .....................31
Просмотр рекламной вставки программы ..........................31
Использование функции мультиаудиосигнала ..................32
Отображение субтитров ......................................................32
Использование приложения MHEG5 (только для
Великобритании) ...............................................................32
Поиск и устранение неисправностей ..................................33
Совместимость с персональными компьютерами ............34
Технические характеристики порта RS-232C ....................34
Технические характеристики...............................................36
Дополнительные принадлежности .....................................36
символов ...........24
1
Уважаемый покупатель продукции SHARP
Благодарим Вас за приобретение цветного телевизора с жидкокристаллическим дисплеем SHARP. Для
обеспечения безопасности и многих лет беспроблемной эксплуатации Вашего изделия, пожалуйста,
перед использованием данного изделия прочтите Важные меры предосторожности по безопасности.
Важные меры предосторожности по безопасности
•
Чистка—Перед чисткой изделия выньте шнур питания переменного тока из штепсельной розетки. Для
очистки изделия используйте влажную ткань. Не используйте жидкие или аэрозольные очистители.
•
Вода и влага—Не используйте изделие вблизи воды, например, рядом с ванной, умывальником, кухонной
мойкой, емкостью для стирки, плавательным бассейном и в сыром подвале.
•
Не размещайте на данном изделии вазы или другие емкости с водой.
Изделие может упасть, что приведет к возгоранию или поражению электрическим током.
•
Подставка—Не размещайте данное изделие на неустойчивой тележке, подставке, треноге
или на столе. Это может вызвать падение изделия, что приведет к серьезным травмам, а
также к повреждению
или стол, рекомендуемые производителем или продаваемые вместе с изделием.
При установке изделия на стену обязательно следуйте инструкциям производителя.
Используйте только монтажные детали, рекомендуемые производителем.
•
При перемещении изделия, размещенного на тележке, его следует перемещать с
максимальной осторожностью. Внезапные остановки, чрезмерные усилия и неровная
поверхность пола могут вызвать падение изделия с тележки.
•
Вентиляция—Вентиляционные и другие отверстия в корпусе предназначены для
вентиляции. Не закрывайте и не загромождайте данные щели и отверстия, так как
недостаточная вентиляция может привести к перегреву и/или сокращению срока
эксплуатации изделия. Не размещайте изделие на кровати, диване, ковре и на
так как это может закрыть вентиляционные отверстия. Данное изделие не предназначено для встроенной
установки; не размещайте данное изделие в закрытом пространстве, таком как книжный шкаф или стойка,
не обеспечив соответствующую вентиляцию, указанную в инструкциях производителя.
•
Панель жидкокристаллического дисплея, используемая в данном изделии, сделана из стекла.
Следовательно, она
панели жидкокристаллического дисплея будьте осторожны, чтобы не пораниться осколками стекла.
•
Источники тепла—Храните изделие вдали от источников тепла, таких как радиаторы, нагреватели, печи и
прочих изделий, выделяющих тепло (включая усилители).
•
Для предотвращения возгорания никогда не размещайте сверху или
либо свечи или открытый огонь.
•
Для предотвращения возгорания или поражения электрическим током не размещайте шнур
питания переменного тока под телевизором или другими тяжелыми предметами.
•
Избегайте длительного отображения неподвижного изображения, так как это приведет к
возникновению остаточного изображения.
•
При подсоединенной штепсельной розетке всегда потребляется питание.
•
Обслуживание—Не пытайтесь обслуживать изделие самостоятельно. При снятии крышек существует
опасность воздействия высокого напряжения и прочие опасности. Для выполнения обслуживания
обращайтесь к квалифицированному персоналу.
изделия. Используйте только тележку, подставку, треногу, кронштейн
подобных поверхностях,
может разбиться при падении или сильной встряске изделия. В случае повреждения
снизу телевизора какие-
Панель жидкокристаллического дисплея является высокотехнологичным изделием, которое
обеспечивает высокую детализацию изображения.
В связи с высоким числом пикселей иногда на экране могут появляться некоторые неактивные
пиксели в виде синей, зеленой или красной точки.
Это соответствует техническим характеристикам изделия и не представляет собой неисправности.
Меры предосторожности при перемещении телевизора
При перемещении телевизора никогда не переносите его, удерживая за громкоговорители.
Обязательно переносите телевизор вдвоем, удерживая двумя руками — одна рука на каждой
стороне телевизора.
Товарные знаки
•
“HDMI, логотип HDMI и High-Defi nition Multimedia Interface являются торговыми марками или
зарегистрированными торговыми марками HDMI Licensing LLC.”
•
truD является зарегистрированной торговой маркой Micronas в Германии и других странах.
•
Логотип “HD ready” является торговой маркой EICTA.
2
Прилагаемые принадлежности
Пульт
дистанционного
управления (g1)
Стр. 6 и 7
•
Батарея размера “AAA” (g2)..........Стр. 6
•
Инструкция по эксплуатации (Данное издание)
Руководство по быстрой настройке
Шнур питания
переменного тока
(g1)
Формы изделия могут
быть различными в
некоторых странах.
Стр. 4
Кабельный хомут
(g1)
Стр. 4
Элемент
подставки (g1)
Стр. 3
Кабельный зажим
(Маленькийg2,
Большой g1)
Стр. 4
Адаптер 3 RCA −
15 pin D-sub (g1)
Стр. 10
Прикрепление подставки
Прежде, чем подложить амортизирующий материал на место, где будет располагаться телевизор,
убедитесь в том, что поверхность совершенно плоская. Это предотвратит его повреждение.
Перед подсоединением (или отсоединением) подставки выньте шнур питания переменного тока из
гнезда AC INPUT.
ПРЕДОСТЕРЕЖЕНИЕ
•
Прикрепите подставку в правильном положении.
•
Обязательно следуйте приведенным ниже инструкциям. Неправильная установка подставки может
привести к падению телевизора.
Убедитесь в наличии 10 винтов (6 коротких и 4
1
длинных винтов), прилагаемых к телевизору.
3
Вставьте подставку в отверстия с нижней
1
стороны телевизора.
Вставьте и затяните 4 длинных винта в 4
2
отверстия на задней стороне телевизора.
Шестигранный
ключ
Прикрепите две подпорки к элементу
2
подставки на основание с помощью ячейки
Длинный
винт
для элемента подставки, как показано ниже.
(Вид крупным планом верхней стороны элемента
подставки)
Мягкая
подкладка
Шестигранный ключ
Короткий винт
1 Вставьте оба выступа на двух подпорках в
отверстия на верхней стороне основания.
2 Вставьте и затяните 6 коротких винтов с
помощью шестигранного винта (прилагается к
изделию) в порядке 1, 2 и 3.
ПРИМЕЧАНИЕ
•
Для отсоединения подставки выполните приведенные
выше действия в обратном порядке.
3
Руководство по быстрой настройке
Установка телевизора
Стандартный
штекер DIN45325
(IEC 169-2)
75-омный
коаксиальный
кабель
Свяжите
кабели с
помощью
зажима.
Кабельный
зажим
(большой)
Ферритовый стержень*
Расположите телевизор
вблизи сетевой розетки,
так чтобы штепсельная
вилка была в пределах
досягаемости.
Формы
изделия
могут быть
Шнур
питания
переменного
тока
различными
в некоторых
странах.
Свяжите
сетевой шнур
с помощью
зажима
(маленький).
Кабельный
хомут
Кабельный зажим
Антенна
Подсоедините антенный кабель от антенного-/кабельного гнезда или (комнатную-/наружную) антенну к входному
антенному гнезду на задней панели телевизора для приема цифрового/наземного ТВ-вещания.
В условиях хорошего приема можно также использовать комнатную антенну. В продаже имеются пассивные и активные
антенны. В активной антенне питание подается через входное антенное гнездо.
Напряжение
питание (5 В) должно соответствовать напряжению, указанному в разделе “Питающее напряжение”. (Стр. 16.)
*Ферритовый стержень
Ферритовый стержень должен быть прикреплен постоянно, и никогда не отсоединяйте его от шнура питания
переменного тока.
Установка телевизора на стене
•
Данный телевизор следует устанавливать на стене с помощью имеющегося в наличии кронштейна для
установки на стену фирмы SHARP. (См. стр. 36.) При использовании других кронштейнов установка может
получиться неустойчивой, что приведен к тяжелым травмам.
•
Установка цветного телевизора с жидкокристаллическим дисплеем требует специальной квалификации и
должна производиться только квалифицированным обслуживающим персоналом. Покупателям не следует
пытаться сделать эту работу самостоятельно. Фирма SHARP не несет ответственности за несоответствующую
установку или установку, которая приведет к повреждению изделия или травме человека.
•
Вы можете обратиться к квалифицированному обслуживающему персоналу относительно использования
дополнительного кронштейна для установки телевизора на стене.
4
Руководство по быстрой настройке
Телевизор (Вид спереди)
Датчик дистанционного
управления
Датчик OPC
Телевизор (Вид сзади)
(Кнопки программ [каналов])
(Кнопки громкости)
P (s/r)
i (l/k
Гнездо входа антенны
(DVB-T 5В=/80 мА)
)
Кнопка MENU
(Кнопка питания)
a
Индикатор OPC
Индикатор SLEEP
Индикатор
B
(Ожидание/Вкл)
Гнездо RS-232C
Гнездо EXT 6 (HDMI)
Гнезда EXT 5 (HDMI/AUDIO)
Слот ОБЩИЙ ИНТЕРФЕЙС
Гнезда EXT 4
Гнездо EXT 1 (RGB)
Гнездо EXT 2 (AV)
Гнезда OUTPUT (Аудио)
Гнезда EXT 3
Гнездо для подключения
наушников
ПРИМЕЧАНИЕ
•
Только в случае,
если Вы используете
активную антенну
наземного ТВвещания, выберите
установку “да (5V)” в
разделе “Питающее
напряжение”. (Стр.
16)
Гнездо AC INPUT
5
Руководство по быстрой настройке
Вставка батарей
Перед использованием телевизора в первый раз вставьте две батареи размера “AAA” (прилагаются).
Когда батареи разрядятся, и пульт дистанционного управления перестанет работать, замените батареи
новыми батареями размера “AAA”.
Нажмите и передвиньте крышку батарейного
1
отсека, чтобы открыть его.
Вставьте две прилагаемые батареи размера
2
“AAA”.
•
Разместите батареи в гнездах в соответствии со
знаками (e) и (f) в батарейном отсеке.
Закройте крышку батарейного отсека.
3
ПРЕДОСТЕРЕЖЕНИЕ
Неправильное использование батарей может привести к утечке химикатов или взрыву. Обязательно
следуйте приведенным ниже инструкциям.
•
Не используйте вместе батареи различных типов. Различные типы батарей имеют различные
характеристики.
•
Не используйте вместе старые батареи с новыми. Использование вместе старых и новых батарей
может сократить срок эксплуатации новых батарей или вызвать утечку
•
Удалите батареи, как только они разрядятся. Химикаты, вытекающие из батарей, могут вызвать
повреждения. Если Вы обнаружите какую-либо утечку химикатов, тщательно вытрите их тканью.
•
Батареи, прилагаемые к данному изделию, могут иметь более короткий срок эксплуатации из-за
условий хранения.
•
Если Вы не будете
времени, извлеките из него батареи.
использовать пульт дистанционного управления в течение длительного периода
химикатов в старых батареях.
Использование пульта дистанционного управления
Используйте пульт дистанционного управления, направляя его в сторону окошка датчика
дистанционного управления. Предметы между пультом дистанционного управления и окошком датчика
могут помешать правильной работе.
5 м
30°
30°
Предостережения относительно пульта дистанционного управления
•
Не подвергайте пульт дистанционного управления ударам.
Кроме того, не подвергайте пульт дистанционного управления воздействию
жидкостей, а также не размещайте его в местах с высокой влажностью.
•
Не устанавливайте и не размещайте пульт дистанционного управления под
прямым солнечным светом. Нагрев может вызвать деформацию пульта.
•
Пульт дистанционного управления может не
окошко датчика дистанционного управления на телевизоре подвержено
воздействию прямого солнечного света или сильного освещения. В подобном
случае измените угол освещения телевизора или пользуйтесь пультом
дистанционного управления ближе к окошку датчика дистанционного
управления.
работать правильно, если
Датчик дистанционного
управления
6
Руководство по быстрой настройке
Пульт дистанционного управления
1
2
TВ: Отображение аналогового
ЦТВ: Выберите данные вещания
3
(Стр. 21 и 22)
4
ТВ/Внешний: Включение/
ЦТВ: Отображение экрана выбора
5
6
7
Установка канала в телевизоре и
Ввод нужных цифр или букв.
Установка страницы в режиме
8
Нажмите для возврата к
9 DTV
10
Выбор звукового мультиплексного
11
Включение/выключение звука
12
13 LIST
E
(Oжидание/вкл) (Стр. 8)
B
(Телетекст)
m
телетекста. (Стр. 21)
ЦТВ и ТЕЛЕТЕКСТ. (Стр. 32)
(Вызов скрытого телетекста)
k
(Субтитр для телетекста)
[
выключение субтитров. (Стр. 22)
субтитров. (Стр. 32)
(Стоп-кадр/Приостановка) (Стр. 22)
3
(Субстраница) (Стр. 22)
1
–
режима ЦТВ.
телетекста.
(Обратный кадр)
A
предыдущему изображению в
обычном режиме просмотра.
Нажмите для доступа к режиму ЦТВ
во время просмотра других источников
входного сигнала, и наоборот.
(Эта кнопка не будет
функционировать, если Вы
просматривали ЦТВ непосредственно
перед выключением телевизора.
В этом случае сначала выберите
какой-либо другой источник входного
сигнала, кроме ЦТВ, с помощью
кнопки b.)
(Звуковой режим)
2
режима. (См. ниже.)
(Приглушение)
e
i (k/l
Повышение/понижение громкости.
ЦТВ: Отображение списка программ.
Использование кнопки
) (Громкость)
4
12
3
5
6
7
8
9
10
11
12
13
14
15
16
17
14 DTV MENU
ЦТВ: Вызов экрана меню ЦТВ.
15 END
Выход из экрана меню.
на пульте дистанционного управления
2
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Режим ЦТВ:
Нажмите кнопку 2 для открытия экрана Мультиаудиосигнал. (Стр. 32)
Режим аналогового ТВ:
Каждый раз при нажатии кнопки 2 режим переключается, как
показано в приведенной ниже таблице.
Выбор режима телевещания NICAM
Сигнал
Стерео
Двуязычный
Монофонический
Выбираемые опции
Стерео, Моно!
2-звук Звук 1, 2-звук
Звук 2, 2-звук Звук 1+2,
Моно!
NICAM, Моно!
ПРИМЕЧАНИЕ
•
Если не подается никакого входного сигнала, в качестве режима звука будет
отображаться “Моно”.
•
Индикация “Моно!” означает, что Вы вручную переключились на FM-моно.
Выбор режима телевещания A2
Сигнал
Стерео
Двуязычный
Монофонический
Выбираемые опции
Стерео, Моно!
2-звук Звук 1, 2-звук
Звук 2, 2-звук Звук 1+2
Моно
16 truD
Демонстрация эффектов truD в
формате двойного экрана. (Стр. 14)
17 SLEEP (Сон)
Установка таймера включения (c
интервалами в 30 мин. макс. до 2
ч. 30 мин.) и отключения.
(Если отображается экран “Время
и дата”, введите время и дату,
как объясняется на стр. 18, и
установите таймер включения и
отключения снова).
18 v (Верх/Низ/Полностью)
Установка области увеличения в
режиме телетекста. (Стр. 22)
19
(TB, ЦТВ, EXT1, EXT2, EXT3,
20 EPG
ЦТВ: Для отображения экрана
ESG
ЦТВ: Для отображения экрана
RADIO
ЦТВ: Переключение между
21 AV MODE
22 SURROUND
Включение/выключение
23 P (r/s)
Выбор канала.
В режиме аналогового ТВ можно
24 p (Отображение информации)
(Стр. 18, 19, 30 и 31)
25 MENU
Включение/выключение экрана
26 a/b/c/d (Курсор)
OK
Отображение меню Обзор
27 RETURN (Возврат)
Возвращение к предыдущему
28 Цвет (Красный/Зеленый/
Цветные кнопки используются для
29 OPC
30 f (Режим Широкий)
31 ACTION (Режим действия)
(Стр. 19)
(Источник входного сигнала)
b
Выбор источника входного сигнала.
EXT4, EXT5, EXT6) (Стр. 19)
(Электронной программы передач).
(Электронная программа передач).
режимом РАДИО и ЦТВ.
Выбор установки видеорежима. (Стр. 19)
окружающего звука.
также выбрать внешние источники
входного сигнала (EXT 1 - 6).
МЕНЮ. (Стр. 12)
Выбор нужного пункта на экране настройки.
Выполнение команды на экране меню.
программ в аналоговом режиме и
списка программ в режиме ЦТВ.
экрану меню.
Желтый/Синий)
ТЕЛЕТЕКСТ: Выбор страницы. (Стр. 22)
выбора соответствующих цветных
опций на экране меню.
Включение и выключение оптимальной
регулировки изображения. (Стр. 19)
Выбор широкоэкранного режима. (Стр. 20)
Режим действия вкл/выкл.
EPG
ESG
7
Руководство по быстрой настройке
Появится сообщение, указывающее на
Включение питания
Нажмите кнопку a на телевизоре.
Режим ожидания
Нажмите кнопку B на пульте дистанционного
управления в то время, когда телевизор включен.
•
Телевизор перейдет в режим ожидания, а изображение на
экране исчезнет.
•
Индикатор B на телевизоре изменится с зеленого на красный.
•
Для полного отключения питания телевизора выньте шнур питания
переменного тока из сетевой розетки. Однако, без необходимости
не следует вынимать шнур питания из сетевой розетки.
Индикатор состояния дисплея
Выкл
Красный
Зеленый
ПРИМЕЧАНИЕ
•
Если Вы не собираетесь использовать телевизор в течение
длительного периода времени, обязательно выньте шнур
питания переменного тока из штепсельной розетки.
•
Даже если питание a выключено, немного электроэнергии
все же потребляется.
•
В режиме ЦТВ, если питание отключено непосредственно
после изменения установок в экране меню, новые установки
или информация о
Питание выкл
Телевизор находится в режиме ожидания.
Телевизор включен.
каналах может не сохраниться.
Первоначальная автоматическая установка (для аналогового телевидения)
При первом включении телевизора после приобретения
выполняется первоначальная автоматическая
установка (для аналогового телевидения). Следуйте
указаниям меню и последовательно выполните все
необходимые установки.
ПРИМЕЧАНИЕ
•
Для изменения настроек первоначальной автоматической
установки попробуйте вызвать экран “Станции” и запустить
процедуру “Ассистент поиска” из меню Установка. (Стр. 16)
Установка языка экранного меню
1
2
3
4
8
Воспользуйтесь кнопками a/b/c/d для
1
выбора нужного языка из списка на экране.
Нажмите кнопку OK для ввода установки.
2
Установка страны (экран “Местонахожд. ТВ”)
Воспользуйтесь кнопками a/b/c/d для
1
выбора Вашей страны или области из
списка на экране.
Нажмите кнопку OK для ввода установки.
2
•
Появится обзор установок, используемых для
автоматического поиска.
Нажмите кнопку OK для запуска поиска.
•
Телевизор выполнит поиск, сортировку и сохранит в
памяти все принимаемые ТВ станции в соответствии с
их установками и подключенной антенной.
•
Для прекращения первоначальной автоматической
установки нажмите кнопку END.
По завершении автоматической сортировки
появится опция “Декодер”. Воспользуйтесь
кнопками c/d для выбора опции “EXT 1” или
“EXT 2”, а затем нажмите кнопку OK.
•
Когда подсоединен декодер, следует выбрать
гнездо (EXT 1 или 2).
5
успешное завершение первоначальной
установки. Нажмите кнопку OK, если нужно.
•
В случае подключения записывающего
устройства с функцией AV-Link к гнезду EXT 2
телевизор автоматически начнет передавать
список станций на записывающее устройство.
Первоначальная автоматическая установка (ЦТВ)
Цифровое телевидение представляет собой схему
передачи сигнала. Оно является намного большим,
чем просто заменой существующей схемы передачи
аналогового телевизионного сигнала. ЦТВ предлагает
большее количество станций, более четкое качество
изображения и отображение на экране других услуг. Оно
также предоставляет набор новых возможностей и услуг,
включая субтитры и множественные звуковые дорожки.
Для просмотра телевизионного вещания ЦТВ
выполните приведенную ниже процедуру для
поиска всех имеющихся в наличии программ в
Вашем регионе.
ПРИМЕЧАНИЕ
•
Убедитесь, что выполнили первоначальную
автоматическую установку (для аналогового
телевидения), описанную в предыдущем разделе, даже
если намереваетесь просматривать только каналы ЦТВ.
Нажмите кнопку DTV (или b, а затем
1
воспользуйтесь кнопками a/b для выбора
пункта “ЦТВ”, после чего нажмите кнопку ОК)
для доступа к режиму ЦТВ.
Нажмите кнопку DTV MENU, после чего
2
появится экран меню ЦТВ.
Воспользуйтесь кнопками c/d для выбора
3
опции “Инсталляция”.
Воспользуйтесь кнопками a/b для выбора
4
опции “Автоинсталляция”, а
кнопку OK.
Если Вы уже установили PIN-код, введите
его здесь. Если нет, введите заводской
предустановленный PIN-код “1234”.
•
См. стр. 17 для получения информации об установке
PIN-кода.
•
На экране появится сообщение о подтверждении.
Нажмите кнопку c/d для выбора опции “Да”, а затем
нажмите кнопку OK для начала поиска.
Телевизор начнет поиск всех имеющихся в
5
наличии программ ЦТВ и радиопрограмм в
Вашем регионе.
ПРИМЕЧАНИЕ
•
Установки языка и страны, используемые в данной
операции, уже приняты при выполнении Первоначальная
автоматическая установка (для аналогового
телевидения). Если Вы хотите изменить установку страны,
например, после переезда в другую страну, выполните
операцию “Ассистент поиска” из меню аналогового
телевидения еще раз.(Стр. 16)
•
Поиск и хранение в памяти программ ЦТВ
соответствии с информацией о номере канала, включенной
в ТВ-сигнал (если доступна). Если эта информация
недоступна, программы хранятся в памяти в том порядке, в
котором они были приняты.
Если Вы хотите сортировать порядок программ, их
расстановку можно провести так, как поясняется на стр. 25.
•
Для отмены процесса поиска нажмите кнопку END.
•
Вы не можете выбрать какую-либо опцию, связанную с меню
ЦТВ до тех пор, пока не будет завершена “Автоинсталляция”.
затем нажмите
выполняется в
Руководство по быстрой настройке
Выбор канала при помощи меню Обзор программ (для аналогового телевидения)
Данный раздел поясняет порядок
изменения/удаления/перемещения/
переименования станций с помощью
меню Обзор программ аналогового
режима. Если Вы просматриваете ЦТВ,
обращайтесь к разделу “Использование
списка цифровых программ”. (Стр. 31)
Вы можете также выбирать нужный канал из меню
Обзор программ вместо использования цифровых
кнопок
1
- или P (r/s).
Находясь в режиме аналогового ТВ, нажмите
кнопку OK в то время, когда не отображается
никакой другой экран меню.
Обзор программ Числовой
0
1
2
3
4
DTV
EXT1
EXT2
EXT3
EXT4
EXT5
EXT6
VIDEO
ARD
ZDF
SAT.1
RTL
5
VOX
6
S-RTL
7
N-TV
8
DSF
9
9LIVE
10
PRO7
11
RTL2
12
WDR 3
13
BR
14
HR
15
MDR 3
16
KIKA
Переименование
E
Выберите станцию, подлежащую
переименованию, а затем нажмите Синюю
кнопку (Переименовать). Нажмите любую
из цифровых кнопок
- для выбора
нужного символа. Помните, что нажимать
цифровую кнопку и выполнять переключение
следует быстро, так как переход к следующей
цифре достаточно короткий. Повторяйте
операцию до тех пор, пока новое название
не будет полностью введено. Подтвердите
выбор кнопкой OK или отмените его Синей
кнопкой.
•
Название может быть длиной до 8 символов.
Ввод символов при помощи кнопок -
Воспользуйтесь кнопками a/b/c/d или
2
- для выбора нужной станции в меню
Обзор программ, а затем нажмите кнопку OK
для настройки на станцию.
•
Нажмите Синюю кнопку для сортировки списка
в соответствии с выбором “Алфавитный” или
“Числовой”.
•
Для получения информации о том, какой набор
символов соответствует каждой цифровой
кнопке, обращайтесь к следующей таблице.
Для удаления, перемещения и
переименования станций в меню Обзор
программ
Находясь в меню Обзор программ, нажмите
Желтую кнопку (Изменить программу).
Удаление
E
Выберите станцию, подлежащую удалению,
а затем нажмите Красную кнопку (Удалить).
При необходимости отметьте другие станции
при помощи кнопок a/b/c/d или
Подтвердите выбор кнопкой OK или отмените
его Красной кнопкой.
Перемещение
E
Выберите станцию, подлежащую
перемещению, а затем нажмите Желтую
кнопку (Переместить). При необходимости
отметьте другие станции при помощи кнопок
a/b/c/d
или
- . Для завершения
отметки нажмите кнопку OK. Воспользуйтесь
кнопками a/b/c/d или
- для выбора
позиции, в которую следует выполнить
перемещение. Подтвердите выбор кнопкой
OK или отмените его Желтой кнопкой.
•
Убедитесь, что выбрали соответствующий
блок каналов или место назначения при
перемещении.
- .
Кнопки
Соответствующие символы и цифры
0
1, k, l, . (точка), (пробел)
A, B, C, 2
D, E, F, 3
G, H, I, 4
J, K, L, 5
M, N, O, 6
P, Q, R, S, 7
T, U, V, 8
W, X, Y, Z, 9
9
Использование внешнего оборудования
Установка источника входного сигнала
Для просмотра изображений
внешних источников, выберите
источник входного сигнала при
помощи кнопки b на пульте
дистанционного управления.
(Стр. 19)
ИСТ. ВВОДА
TV
DTV
EXT1
EXT2
EXT3
EXT4
EXT5
EXT6
ПРИМЕЧАНИЕ
•
Кабели со знаком * приобретаются отдельно.
•
Сигнал TV-OUT с гнезда EXT1 выводит изображение ЦТВ,
если в качестве входа выбрано ЦТВ. В противном случае
будет постоянно выводиться изображение аналогового ТВ.
•
Сигнал MONITOR OUTPUT с гнезда EXT 2 выводит звук
только если в качестве входа выбрано гнездо EXT 4, 5 и 6.
Подсоединение видеомагнитофона
Для подключения видеомагнитофона или
другого записывающего устройства Вы можете
воспользоваться разъемом EXT 2. Если Ваш
видеомагнитофон поддерживает усовершенствованную
систему связи телевизор-видеомагнитофон “AV Link”,
Вы можете выполнить подключение видеомагнитофона
при помощи полнопроводного кабеля SCART.
Кабель SCART*
Кабель SCART*
ПРИМЕЧАНИЕ
•
EXT 3: Разъем S-Video имеет приоритет над другими
видеоразъемами.
Подсоединение DVD-проигрывателя
Для подключения DVD-проигрывателя или
другого аудиовидеооборудования Вы можете
воспользоваться разъемами EXT 3, 4, 5 (HDMI)
или 6 (HDMI).
Кабель AUDIO*
Кабель S-Video*
или
VIDEOS-VIDEOL-AUDIO-R
AV OUTPUT
DVD-проигрыватель
ПРИМЕЧАНИЕ
•
EXT 3: Разъем S-Video имеет приоритет над другими
видеоразъемами.
Композитный
видеокабель*
EXT 3
Видеомагнитофон
Декодер
EXT 2 (рекомендуется)
ПРИМЕЧАНИЕ
•
Если приведенная выше схема соответствует Вашему
подключению, убедитесь, что в пункте меню “Декодер”
при выполнении первоначальной автоматической
установки (аналоговой) (стр. 8) или при последующем
изменении установки выбрана опция “EXT 2” (стр. 15).
•
Системы с усовершенствованной системой связи телевизор-
видеомагнитофон AV Link могут быть несовместимы с
некоторыми внешними источниками сигнала.
Подсоединение игровой приставки или видеокамеры
Вы можете подсоединить игровую приставку,
видеокамеру или другое аудиовидеоустройство к
гнезду EXT 3.
Кабель AUDIO*
Кабель S-Video*
или
Компонентный
кабель*
PR
(CR)
(CB)
COMPONENT
YPB
Стереофонический кабель с
мини-гнездом диаметром 3,5 мм*
DVD-проигрыватель
Переходный адаптер/
кабель HDMI-DVI*
При использовании переходного
EXT 5
адаптера/кабеля HDMI-DVI,
подключите аудиосигнал к этому
гнезду. Если нет, используйте
гнездо EXT 6.
Кабель HDMI*
EXT 6
Адаптер 3 RCA − 15 pin
D-sub (прилагается)
EXT 4
DVD-
проигрыватель
10
AV O UTPUT
Игровая приставка
VIDEOS-VIDEOL-AUDIO-R
Композитный
видеокабель*
Видеокамера
EXT 3
DVD-
проигрыватель
ПРИМЕЧАНИЕ
•
При подсоединении переходного адаптера/кабеля HDMI-DVI
к гнезду HDMI изображение может быть нечетким.
