LC-40LE822E LC-40LE812E
LC-40LE822ERU LC-40LE812ERU
LC-40LU822E LC-40LX812E
LC-46LE822E LC-40LX812ERU
LC-46LE822ERU LC-46LE812E
LC-46LU822E LC-46LE812ERU
LC-52LE822E LC-46LX812E
LC-52LE822ERU LC-46LX812ERU
LCD COLOUR TELEVISION
LCD-FARBFERNSEHGERÄT
TÉLÉVISEUR COULEUR À ÉCRAN
CRISTAUX LIQUIDES (LCD)
TELEVISORE A COLORI LCD
LCD-KLEURENTELEVISIE
TELEVISIÓN EN COLOR LCD
TELEVISOR DE CRISTAL LÍQUIDO
LCD RENKLİ TELEVİZYON
КОЛЬОРОВИЙ ТЕЛЕВІЗОР З
РІДКОКРИСТАЛІЧНИМ ДИСПЛЕЄМ
ЦВЕТНОЙ ТЕЛЕВИЗОР С
ЖИДКОКРИСТАЛЛИЧЕСКИМ ДИСПЛЕЕМ
OPERATION MANUAL
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
MANUALE DI ISTRUZIONI
GEBRUIKSAANWIJZING
MANUAL DE MANEJO
MANUAL DE OPERAÇÃO
KULLANMA KILAVUZU
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ENGLISHDEUTSCHFRANÇAISITALIANO
NEDERLANDS
ESPAÑOL
PORTUGUÊS
TÜRKÇE
УКРАЇНСЬКА
РУССКИЙ
The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A
ASA
SPECIAL NOTE FOR USERS IN THE U.K.
fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked or
and of the same rating as above, which is also indicated on the pin face of the plug, must be
used.
Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover
fitted.
In the unlikely event of the socket outlet in your home not being compatible with the plug supplied,
cut off the mains plug and fit an appropriate type.
DANGER:
The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and
disposed of in a safe manner.
Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as
a serious electric shock may occur.
To fit an appropriate plug to the mains lead, follow the instructions below:
IMPORTANT:
The wires in the mains lead are coloured in accordance with the following code:
Blue: Neutral
Brown: Live
As the colours of the wires in the mains lead of this product may not correspond with the coloured
markings identifying the terminals in your plug, proceed as follows:
The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.
•
The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red.
•
Ensure that neither the brown nor the blue wire is connected to the earth terminal in your threepin plug.
Before replacing the plug cover make sure that:
If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.
•
The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires.
•
IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.
BEDIENUNGSANLEITUNG
•
Die Illustrationen und OSD in dieser Bedienungsanleitung
dienen zur Veranschaulichung und können geringfügig vom
tatsächlichen Betrieb abweichen.
•
Die in diesem Handbuch verwendeten Beispiele beruhen auf
dem Modell LC-46LE822E.
Verehrter SHARP-Kunde
Herzlichen Dank für den Kauf dieses LCD-Farb-TV
von SHARP. Im Interesse sicherer und langfristig
störungsfreier Benutzung dieses Geräts lesen Sie
bitte vor der Inbetriebnahme den Abschnitt Wichtige
Sicherheitshinweise vollständig durch.
Warenzeichen
„HDMI, das HDMI-Logo und High-Definition Multimedia
•
Interface sind Marken oder eingetragene Marken der HDMI
Licensing LLC in den USA und anderen Ländern.“
Hergestellt unter Lizenz von Dolby Laboratories.
•
•
„Dolby“ und das Doppel-D-Symbol sind Warenzeichen von
Dolby Laboratories.
Das „HD TV 1080p“ Logo ist ein Warenzeichen von EICTA.•
Das DVB-Logo ist ein eingetragenes Warenzeichen des
•
Projekts Digital Video Broadcasting—DVB.
LC_ LCFONT+ und das LC
•
Logo-Zeichen sind eingetragene Marken von SHARP
Corporation. In dieses Produkt ist LC Font-Technologie
eingebettet, die von SHARP Corporation für saubere und
ablesefreundliche Zeichenanzeige auf LCD-Bildschirmen
entwickelt wurde. Für die Anzeige einiger Bildschirmseiten
werden allerdings andere Nicht-LCD-Schriften verwendet.
DivX® ist eine eingetragene Marke von DivX, Inc., und wird
•
im Rahmen einer Lizenz verwendet.
INFORMATIONEN ZU DIVX-VIDEO: DivX® ist ein von DivX,
•
Inc., entwickeltes digitales Videoformat. Bei diesem Gerät
handelt es sich um ein offizielles DivX Certified-Gerät für die
Wiedergabe von DivX-Videos. Auf der Website www.divx.
com finden Sie weitere Informationen und Software-Tools
zum Konvertieren Ihrer Dateien in das DivX-Videoformat.
•
INFORMATIONEN ZU DIVX-VIDEO-ON-DEMAND: Dieses
DivX Certified®-Gerät muss für die Wiedergabe von
DivX-Video-on-Demand (VOD)-Inhalten registriert werden.
Suchen Sie zum Generieren des Registrierungscodes
den DivX VOD-Abschnitt im Setup-Menü für das Gerät.
Besuchen Sie die Website vod.divx.com, um mit diesem
Code die Registrierung vorzunehmen und weitere
Informationen DivX VOD zu erhalten.
•
„x.v.Colour“ und
Corporation.
sind Marken der Sony
DEUTSCH
Einleitung..................................................................... 2
Wichtige Sicherheitshinweise ................................ 2
Bezeichnung ......................................................... 3
Was ist das „Menü“? ............................................. 5
Mitgeliefertes Zubehör .......................................... 6
Vorbereitung ................................................................ 7
Anbringen des Ständers ....................................... 7
Benutzung der Fernbedienung .............................. 8
Kurzanleitung .............................................................. 9
Übersicht über die Erstinbetriebnahme ................. 9
Vor dem Einschalten des Geräts ......................... 10
Einsetzen der CA-Karte in das CI-Modul ............. 10
Anfängliche Autoinstallation................................. 11
Fernsehen ................................................................. 16
Täglicher Betrieb ................................................. 16
EPG .................................................................... 18
Teletext ............................................................... 21
Anschließen von externen Geräten ........................ 22
Videoanschlüsse ................................................. 22
Audioverbindungen ............................................. 24
AQUOS LINK ............................................................. 25

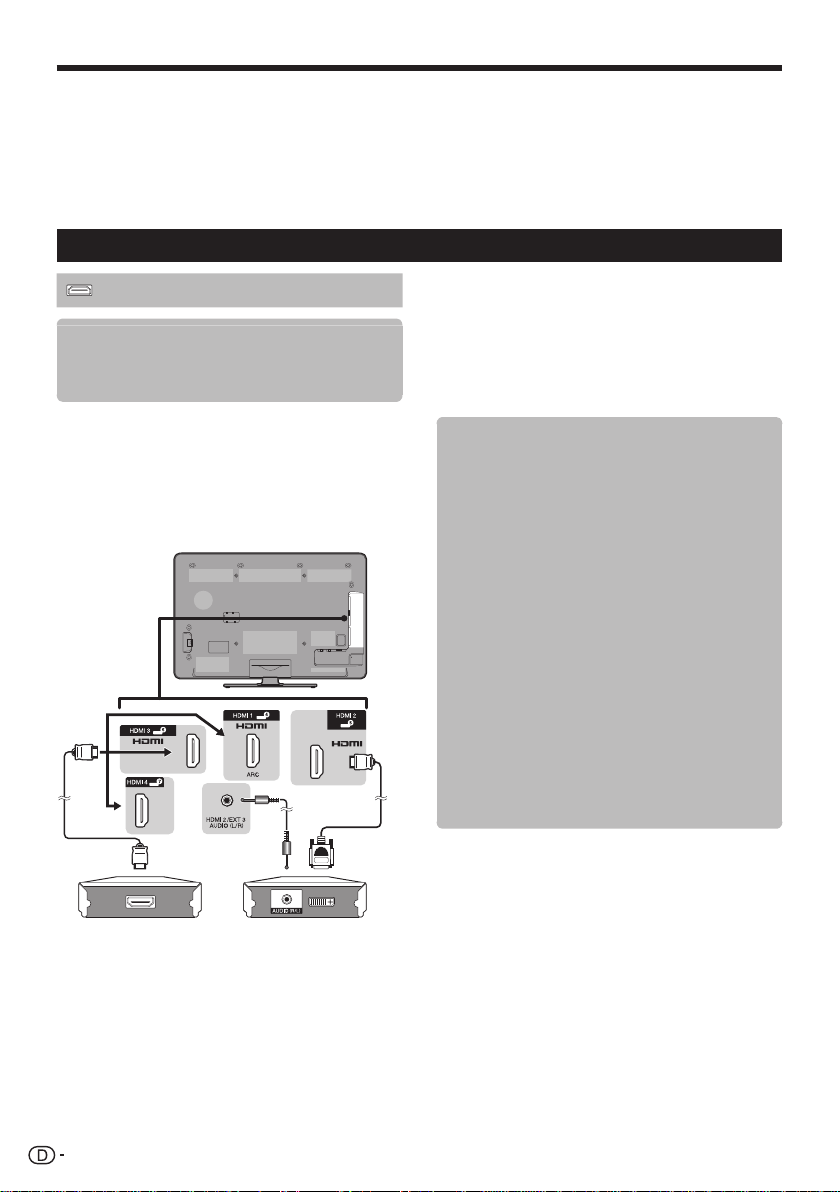

Steuern von HDMI-Geräten über AQUOS LINK ... 25
AQUOS LINK-Anschluss ..................................... 25
AQUOS LINK-Einstellungen ................................ 26
Bedienen eines AQUOS LINK-Geräts .................. 27
Grundeinstellung ...................................................... 28
Bildeinstellungen ................................................. 28
Toneinstellungen ................................................. 30
Stromspareinstellungen ....................................... 31
Kanaleinstellungen .............................................. 32
Passwort/Sperre-Einstellungen ........................... 35
Sprache-Einstellungen ........................................ 36
Praktische Einstellungen ..................................... 36
Praktische Betrachtungsfunktionen ....................... 37
Time Shift ........................................................... 37
Wählen der Bildgröße ......................................... 39
Display-Einstellungen .......................................... 41
Weitere praktische Funktionen ............................... 42
Einstellungen bei Verwendung externer Geräte ... 42
Zusätzliche Funktionen ....................................... 43
Anschließen eines USB-Geräts ........................... 44
Anschließen eines Heimnetzwerkservers ............. 44
USB-Medien/Heimnetzwerk ................................ 44
Kompatibilität mit USB-Gerät/Heimnetzwerkserver
Wählen der Bildgröße für den Videomodus ......... 47
Anschließen eines PC .............................................. 48
Anschließen eines PC ......................................... 48
Anzeigen eines PC-Bilds auf dem Bildschirm ...... 48
Kenndaten der RS-232C-Schnittstelle ................ 50
Anhang ...................................................................... 52
Fehlersuche ........................................................ 52
Updaten des TV über DVB-T .............................. 53
Abrufen von Update-Informationen ..................... 53
Updaten des TV über USB .................................. 54
Technische Daten ............................................... 56
Umweltrelevante technische Daten ..................... 57
Maßzeichnungen ................................................ 59
Entsorgung ......................................................... 61
... 47
DEUTSCH
1
Einleitung
Wichtige Sicherheitshinweise
Reinigung—Das Netzkabel vor der Reinigung des Geräts von der Netzsteckdose abtrennen. Reinigen Sie das Gerät mit einem
•
angefeuchteten Tuch. Verwenden Sie keine flüssigen Reiniger oder Aerosol-Sprays.
Wenn das Panel verschmutzt ist, verwenden Sie zum Abwischen bitte ein feuchtes weiches Tuch. Um das Panel zu schützen,
•
verwenden Sie zum Reinigen bitte keine chemischen Tücher. Die Chemikalien könnten eine Beschädigung oder Risse im Gehäuse
des TVs verursachen.
Wasser und Feuchtigkeit—Benutzen Sie das Gerät nicht in der Nähe von Wasser, wie z.B. neben einer Badewanne, Spüle oder
•
Waschwanne, an einem Swimmingpool oder in einem feuchten Keller.
Keine Vasen oder andere mit Wasser gefüllten Behälter auf dem Gerät abstellen. Bei Eindringen von Wasser in
•
das Gerät besteht Brand- und Stromschlaggefahr.
Sicherer Stand—Stellen Sie das Produkt nicht auf instabilen Wagen, Ständern, Stativen oder Tischen usw.
•
auf. Das Gerät könnte herunterfallen und eventuell schwere Verletzungen verursachen und/oder beschädigt
werden. Nur vom Hersteller empfohlene oder mitgelieferte Wagen, Ständer, Stative, Halterungen oder Tische
verwenden. Bei Wandmontage sind die Anleitungen des Herstellers unbedingt zu befolgen. Verwenden Sie
ausschließlich vom Hersteller empfohlene Befestigungsteile.
Wenn das Produkt auf einem Wagen transportiert wird, darf es nur mit größter Vorsicht bewegt werden. Bei
•
plötzlichem Halten, übermäßiger Kraftanwendung und auf unebenem Boden kann das Produkt vom Wagen
kippen.
Belüftung—Das Gehäuse weist Schlitze und andere Öffnungen auf, die der Belüftung dienen. Diese Öffnungen
•
dürfen nicht blockiert werden, da ungenügende Belüftung zu einem Wärmestau und/oder einer Verkürzung
der Produktlebensdauer führen kann. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppichen oder anderen
Unterlagen auf, die die Belüftungsöffnungen blockieren könnten. Das Gerät ist nicht für Einbau bestimmt
und darf nicht an beengten Plätzen wie in Bücherschränken oder Regalen aufgestellt werden, solange keine
ausreichende Belüftung gewährleistet oder den Anweisungen des Herstellers nicht entsprochen ist.
Das in diesem Produkt verwendete LCD-Panel besteht aus Glas. Es kann daher zerbrechen, wenn das Produkt
•
fallen gelassen oder Druck darauf ausgeübt wird. Seien Sie vorsichtig, damit Sie sich nicht durch gebrochene
Glasstücke verletzen, falls das LCD-Panel bricht.
Wärmequellen—Stellen Sie das Produkt nicht in der Nähe von Heizkörpern, Heizgeräten, Öfen oder anderen
•
Geräten (einschließlich Verstärker) auf, die Hitze abstrahlen.
Wegen Brandgefahr auf keinen Fall Kerzen oder andere Objekte mit offener Flamme auf oder neben dem Gerät
•
abstellen.
Nicht das Fernsehgerät oder andere schwere Gegenstände auf dem Netzkabel abstellen, da anderenfalls
•
Brand- und Stromschlaggefahr besteht.
Kopfhörer—Drehen Sie die Lautstärke nicht voll auf. Experten raten von langer Beschallung bei hohem Lautstärkepegel ab.•
Nicht über lange Zeit ein Standbild anzeigen, da dadurch ein Nachbild zurückbleiben könnte.•
Wenn der Netzstecker angeschlossen ist, wird stets auch Strom verbraucht.•
Wartung—Versuchen Sie nicht, das Produkt selbst zu warten. Beim Entfernen von Abdeckungen bestehen Stromschlag- und andere
•
potentielle Gefahren. Lassen Sie Wartungsarbeiten stets von einem qualifizierten Servicetechniker vornehmen.
Das LCD-Panel ist ein Hochtechnologie-Produkt, das eine hohe Bildqualität bietet.
Wegen der hohen Pixelzahl können sporadisch einige nicht aktive Pixel als feste blaue, grüne oder rote Punkte auf dem Bildschirm
erscheinen. Dies liegt innerhalb der Produktspezifikationen und stellt keine Störung dar.
Vorsichtsmaßnahmen beim Transport des TV
Achten Sie darauf, dass der TV beim Transportieren nicht an den Lautsprechern gehalten wird. Der TV ist stets von zwei Personen mit
beiden Händen zu tragen—mit jeweils einer Hand an beiden Seiten des TV.
WARNUNG
Wegen Brandgefahr dürfen Kerzen oder andere offene Feuerquellen niemals in der
Nähe dieses Produkts verwendet werden.
2
/
Einleitung
Bezeichnung
Fernbedienung
>a (Bereitsch./Ein)
1
(Seite 16)
ATV
2
Schaltet auf den normalen AnalogTV-Modus.
DTV
Zum Aufrufen des Digital-TV-Modus.
SAT
Zum Aufrufen des Satellitenmodus.
RADIO
DTV/SAT: Zum Umschalten zwischen
dem Radio- und Datenmodus.
Wenn bei DVB nur Datenprogramme
•
(keine Radioprogramme)
übertragen werden, werden die
Radioprogramme übersprungen.
AQUOS LINK-Tasten
3
Diese AQUOS LINK-Tasten können
verwendet werden, wenn über HDMIKabel ein externes Gerät wie ein
AQUOS BD-Spieler angeschlossen
ist, das mit AQUOS LINK kompatibel
ist. Näheres siehe Seiten 25 und 27.
Die vier Tasten (S, I, V, H )
•
können bei der Modellreihe 822 im
Time Shift-Modus verwendet werden.
TIME SHIFT (READY/!/F/$)
4
Zum temporären Aufnehmen eines
Programms, das Sie anschauen,
wenn Sie das Programm unterbrechen
möchten, um z.B. einen Telefonanruf
zu beantworten (Seiten 37_38).
Diese Funktion ist nur für die
•
Modellreihe 822 verfügbar.
Zifferntasten 0_9
5
Zum Wählen des Kanals.
Zum Eingeben der gewünschten
Nummern.
Wählt im Teletext-Modus die Seite.
Wenn bei der Landeinstellung in
•
der „Autoinstallation“ (Seite 32)
eines der fünf nordischen Länder
(Schweden, Norwegen, Finnland,
Dänemark oder Island) gewählt
wurde, sind die DTV-Dienste
vierstellig. Wenn ein anderes
Land gewählt wurde, sind die
DTV-Dienste dreistellig.
6
A (Rückgriff)
Zum Zurückschalten auf den vorher
gewählten Kanal oder externen Eingang.
7 (Tonmodus)
7
Zum Wählen des TonmultiplexModus (Seite 17).
f (Breitbildmodus)
Wählt den Breitbildmodus (Seiten
39, 47 und 48).
e (Stumm)
8
Schaltet den TV-Ton ein/aus.
LE822E/LE822ERU/LU822E
114
2
3
4
5
6
7
8
9
10
11
15
16
17
18
19
12
13
20
21
22
LE812E/LE812ERU
LX812E/LX812ERU
i+/- (Lautstärke)
9
Erhöht/senkt die TV-Lautstärke.
@
0
Zum Anzeigen/Schließen des
„Menü“.
CONTROL
Q
Zum Anzeigen des Panels zum
Ausführen von Funktionen auf dem
Bildschirm.
a/b/c/d (Cursor)
W
Zum Wählen des gewünschten
Punkts im Einstellmenü.
;
Zum Ausführen eines Befehls im
„Menü“.
ATV/DTV/SAT: Zeigt die „Kanal-liste“
an, wenn kein anderer „MENÜ“Bildschirm ausgeführt wird.
>
E
Zum Schließen des „Menü“.
p (Display-Information)
R
Zum Anzeigen von Senderdaten
(Kanalnummer, Signal, usw.) in der
oberen rechten Bildschirmecke
(Seite 41).
P. INFO
Zeigt die bei digitalen
Videoprogrammen ausgestrahlten
Programminformationen an (nur
DTV/SAT).
b (EINGANG)
T
Wählt eine Eingangsquelle (Seite
17).
#
Y
Wählt eine Videoeinstellung (Seite
28).
ECO (Standard/Verbessert/Aus)
Wählen Sie die Einstellung
„Energiesparung“ (Seite 31).
m (Teletext)
U
ATV: Zum Anzeigen von analogem
Teletext (Seite 21).
DTV/SAT: Wählt MHEG-5 und
Teletext für DTV/SAT (Seite 21).
:r/s
I
Wählt den TV-Kanal.
EPG
O
DTV/SAT: Zeigt den EPG-Bildschirm
an (Seiten 18_20).
6 (Zurück)
P
Zum Zurückkehren zum vorherigen
„Menü“.
Tasten für praktische
A
Funktionen
[ (Untertitel)
Schaltet Untertitelsprachen ein/aus
(Seiten 21 und 36).
k (Verdeckten Teletext
anzeigen)
(Seite 21)
1 (Unterseite)
(Seite 21)
3 (Einfrieren/Halten)
Zum Anhalten eines Bewegtbilds
auf dem Bildschirm.
Teletext: Zum Stoppen des
automatischen Aktualisierens der
Teletextseiten bzw. Deaktivieren des
Haltemodus.
R/G/Y/B-Tasten (Farbentasten)
S
Die Farbentasten dienen zum
Wählen der in der betreffenden
Farbe auf dem Bildschirm
angezeigten Punkte (z.B. EPG,
MHEG-5, Teletext).
3
Einleitung
TV (Vorderseite)
1 3 458672
TV (Rückseite)
1
*3
17
3 4 5
2
6
7
8
9
10
11
12
13
14
15
16
*1
*2
1
Yl/k
(Lautstärkeregeltasten)
2
!s/r (Programmtasten
[Kanal])
3
#b (Eing-Quelle-Taste)
4
@- (Menü-Taste)
5
<a (Stromtaste)
6
OPC-Sensor
7
Fernbedienungssensor
8
Beleuchtungs-LED
Antennenbuchse
1
Satellitenantennenbuchse
2
EXT 1 (RGB)-Buchse
3
RS-232C-Buchse
4
DIGITAL AUDIO OUTPUT-Buchse
5
USB-Anschluss
6
ETHERNET (10/100)-Buchse
7
OUTPUT (Kopfhörer/AUDIO
8
(L/R))-Buchse
EXT 2 (AV IN/VIDEO/AUDIO
9
(L/R))-Buchse
EXT 3 (ANALOGUE RGB (PC/
10
COMPONENT))-Buchse
HDMI 2/EXT 3 AUDIO (L/R)-
11
Buchse
HDMI 1 (HDMI/ARC)-Buchse
12
HDMI 2 (HDMI)-Buchse
13
HDMI 3 (HDMI)-Buchse
14
HDMI 4 (HDMI)-Buchse
15
C.I. (COMMON INTERFACE)-
16
Steckplatz
MAIN POWER-Schalter
17
WARNUNG
Ein übermäßiger Schalldruck von Ohr- und
•
Kopfhörern kann eine Gehörschädigung
verursachen.
•
Drehen Sie die Lautstärke nicht voll auf.
Experten raten von langer Beschallung bei
hohem Lautstärkepegel ab.
Diese Buchse ist für die Modellreihe 812 nicht verfügbar.
I
Für die Buchsen HDMI 2 und EXT 3 kann dieselbe Toneingangsbuchse verwendet werden (HDMI 2/EXT 3 AUDIO (L/R)). Hierfür muss
J
aber im Menü „Audiowahl“ der richtige Punkt gewählt werden (Näheres siehe Seite 30).
K
Wenn der MAIN POWER-Schalter ausgeschaltet (a) ist, verringert sich der Stromverbrauch auf 0,01 W oder weniger. Anders als bei
abgezogenem Netzkabel ist der Strom aber nicht vollständig unterbrochen.
4
Einleitung
Was ist das „Menü“?
Zum Vornehmen von Einstellungen für den TV müssen Sie die OSD aufrufen. Eine Liste mit OSD wird als „Menü“
bezeichnet. Das „Menü“ ermöglicht verschiedene Einstellungen und Anpassungen.
Grundbedienung
Das Menü aufrufen
Rufen Sie mit @ das „Menü“ auf.
Einen Punkt wählen
Das „Menü“ enthält Einstellungskategorien zur Optimierung des TV-Bilds.
Wählen im Menü
Wählen Sie mit c/d das gewünschte Menü und drücken Sie
dann ;. Drücken Sie 6 zum Zurückkehren zur vorherigen
Menükategorie.
Wählen Sie mit c/d das gewünschte Untermenü und drücken
Sie dann ;.
Verwenden Sie a/b zum Wählen/Einstellen des gewünschten
Punkts und drücken Sie dann ;.
Menü
Kanal-liste
: Zurück: OK
Setup
AV-Modus
OPC
Hintergr.-Bel.
Kontrast
[Aus]
Das Menü schließen
Das „Menü“ erlischt, wenn Sie
> drücken, bevor der Vorgang
abgeschlossen ist.
Wählen von Optionen
Konfigurieren Sie mit a/b
oder c/d die Steuerung zur
Optimierung des TV-Bilds und
drücken Sie dann ;.
BEISPIEL
Hintergr.-Bel.
Ja Nein
ZUR BEACHTUNG
Anhand der Führungsanzeige unter der
•
Menüleiste können Sie feststellen, wann
Sie die Taste ; drücken sollten.
LCFONT
ZUR BEACHTUNG
Die „Menü“-Optionen unterscheiden sich je nach gewähltem Eingangsmodus, die Bedienverfahren sind aber gleich.
•
Punkte mit 4 können aus bestimmten Gründen nicht gewählt werden.
•
Einige Punkte können je nach Signaltypen, optionalen Einstellungen oder angeschlossenen Geräten nicht gewählt werden.
•
In dieses Produkt ist LC Font-Technologie eingebettet, die von SHARP Corporation für saubere und ablesefreundliche Zeichenanzeige auf
LCD-Bildschirmen entwickelt wurde.
5
Einleitung
Bedienung ohne Fernbedienung
Diese Funktion ist praktisch, wenn die Fernbedienung nicht zur Hand ist.
Rufen Sie mit @- das „Menü“ auf.
1
2
Drücken Sie !s/r anstelle von a/b bzw. Yl/k anstelle von
c/d, um einen Punkt zu wählen.
Drücken Sie #b zum Abschließen der Einstellung.
3
Über die Führungsanzeige
Die Führungsanzeige unter der Menüleiste zeigt die Bedienung mit der
OSD.
Der obige Balken dient als eine Bedienungshilfe für die Fernbedienung. Der Balken
•
ändert sich in Abhängigkeit vom angezeigten Einstellmenü.
Mitgeliefertes Zubehör
Fernbedienung ( x 1) Alkali-Microbatterie ( x 2) Kabelklemme ( x 1)
Seiten 3 und 8 Seite 8 Seite 10
: Wählen
SetupKanal-liste
: Zurück: OK
RGB-Komponentenkabel ( x 1) SCART-Kabel ( x 1) AV-Kabel ( x 1)
Seite 23 Seite 23 Seiten 23 und 24
Ständer ( x 1) Bedienungsanleitung (dieses
Seite 7
Exemplar)
6
Vorbereitung
Anbringen des Ständers
•
Vor den Arbeiten bitte eine Decke oder Ähnliches auf der vorgesehenen Ablagefläche für den TV ausbreiten. So schützen Sie den TV vor
einer etwaigen Beschädigung.
VORSICHT
•
Befestigen Sie den Ständer in korrekter Ausrichtung.
•
Stellen Sie sicher, dass die Anweisungen befolgt werden. Bei falsch angebrachtem Ständer besteht die Gefahr, dass der TV
umkippt.
Vergewissern Sie sich, dass dem Ständer
1
neun Schrauben (vier lange Schrauben und
fünf kurze Schrauben) beigepackt sind.
Befestigen Sie wie gezeigt mit einem
2
Schraubenzieher die Stütze des Ständers mit
Hilfe der vier langen Schrauben am Sockel.
Setzen Sie die vier kurzen Schrauben auf die
4
vier Löcher in der TV-Rückseite an und ziehen
Sie sie fest.
Stütze
Schieben Sie den Ständer in die Öffnungen
3
am Boden des TV (halten Sie den Ständer
so, dass dieser nicht von der Kante der
Arbeitsfläche fällt).
Weiches Polster
Anbringen der Ständerabdeckung.
5
ZUR BEACHTUNG
•
•
•
•
Führen Sie die Ständerabdeckung in die
1
beiden Arretierungen am Ständersockel ein.
Setzen Sie eine kurze Schraube auf das Loch
2
in der Mitte der Ständerabdeckung an und
ziehen Sie sie fest.
Zum Abnehmen des Ständers die obigen Schritte bitte
sinngemäß umgekehrt rückwärts ausführen.
Ein Schraubenzieher ist nicht im Lieferumfang dieses Produkts
enthalten.
Der Ständersockel besteht aus Glas. Achten Sie daher darauf,
den Ständersockel nicht fallen zu lassen oder Druck darauf
auszuüben.
Legen oder stellen Sie keine schweren Gegenstände auf den
Ständersockel.
7
Vorbereitung
Benutzung der Fernbedienung
Einlegen der Batterien
Bevor Sie den TV erstmals in Betrieb nehmen, setzen Sie bitte die beiden mitgelieferten Alkali-Microbatterien („AAA“) ein.
Wenn die Batterien erschöpft sind und die Fernbedienung nicht mehr funktioniert, sind sie durch neue Microbatterien zu
ersetzen.
Öffnen Sie den Batteriefachdeckel.
1
2
Setzen Sie die beiden mitgelieferten AlkaliMicrobatterien („AAA“) ein.
Legen Sie die Batterien so ein, dass die Pole auf die
•
entsprechenden Markierungen (e) und (f) im Batteriefach
ausgerichtet sind.
Schließen Sie den Batteriefachdeckel.
3
VORSICHT
Die falsche Verwendung von Batterien kann zum Austreten von Batterieflüssigkeit und Explodieren der Batterien führen.
Stellen Sie sicher, dass die folgenden Anweisungen befolgt werden.
Verwenden Sie unterschiedliche Batterietypen nicht zusammen. Unterschiedliche Typen weisen unterschiedliche Eigenschaften auf.
•
Verwenden Sie alte und neue Batterien nicht gemeinsam. Dies kann die Lebensdauer der neuen Batterie verkürzen und evtl. ein
•
Auslaufen der alten Batterie zur Folge haben.
•
Entnehmen Sie die Batterien, wenn diese verbraucht sind. Aus den Batterien ausgetretene Batteriesäure kann Hautreizungen
verursachen. Etwaige ausgetretene Batteriesäure sorgsam mit einem Tuch entfernen.
•
Bei den Batterien, die dem Produkt beiliegen, kann die Lebensdauer lagerungsbedingt verkürzt sein.
•
Wenn die Fernbedienung längere Zeit nicht benutzt wird, entnehmen Sie bitte deren Batterien.
•
Verwenden Sie beim Auswechseln der Batterien bitte Alkalibatterien anstelle von Zink-Kohle-Batterien.
Hinweis zur Entsorgung von Batterien
Die mitgelieferten Batterien enthalten keine schädlichen Stoffe wie Cadmium, Blei oder Quecksilber.
Nach den Entsorgungsvorschriften für Batterien dürfen diese nicht in den normalen Haushaltsmüll gegeben werden. Sie
können verbrauchte Batterien kostenlos entsorgen, indem Sie sie in die dafür vom Handel aufgestellten Sammelbehälter
werfen.
Winkel der Fernbedienung
Zur Benutzung der Fernbedienung ist diese auf den Fernbedienungssensor zu richten. Bei Hindernissen im Signalweg
zwischen Fernbedienung und Sensor ist einwandfreies Ansprechen nicht gewährleistet.
5 m
Fernbedienungssensor
Vorsichtsmaßregeln zur Fernbedienung
Setzen Sie die Fernbedienung keinen Stößen aus. Setzen Sie die Fernbedienung auch
•
keinen Flüssigkeiten aus und verwahren Sie sie nicht an Orten mit hoher Feuchtigkeit.
Setzen Sie die Fernbedienung keiner direkten Sonnenbestrahlung aus. Durch die Hitze
•
könnte sich das Gehäuse verformen.
Die Fernbedienung funktioniert möglicherweise nicht richtig, wenn der
•
Fernbedienungssensor des TV direkt von Sonnenlicht oder Beleuchtungsgeräten
angestrahlt wird. Ändern Sie in diesem Fall den Winkel der Beleuchtung oder des TV oder
verwenden Sie die Fernbedienung näher am Fernbedienungssensor.
8
Kurzanleitung
Übersicht über die Erstinbetriebnahme
Führen Sie bei der Inbetriebnahme des TV zunächst der Reihe nach die folgenden Schritte durch. Je nach TV-Installation
und Anschlüssen sind einige der Schritte eventuell nicht erforderlich.
Vorbereitung
Schließen Sie das Antennenkabel an
die Antennenbuchse an (Seite 10).
Erforderlichenfalls die CA-Karte
für verschlüsselte Programme
in den CI-Steckplatz einsetzen
(Seite 10).
Schließen Sie das Netzkabel an
die Netzsteckdose an (Seite 10).
Das Produkt kann je nach Lieferland
Unterschiede aufweisen.
Anfängliche
Einstellungen
Überprüfen Sie, ob der MAIN
POWER-Schalter auf der Rückseite
des TV eingeschaltet ist (;).
Der MAIN POWER-Schalter
•
ist gemäß Werksvorgabe
eingeschaltet (;).
Schalten Sie den TV mit
<a ein (Seite 16).
Führen Sie die anfängliche
Autoinstallation durch (Seiten 11_14).
Sprache-Einstellung
✔
Daheim/Geschäft-
✔
Einstellung
Land-Einstellung
✔
Kanalsuche-Einstellung
✔
(„Digitalsuche“/
„Analogsuche“/
„Überspringen“)
Fernsehen
Herzlichen Glückwunsch!
Jetzt können Sie fernsehen.
Richten Sie erforderlichenfalls
die Antenne auf maximalen
Signalempfang aus (Seite 15).
Externe Geräte
anschließen
Schließen Sie gemäß
Anleitung etwaige externe
Geräte wie DVD-Spieler/
Recorder an (Seiten 22_24).
Schließen Sie gemäß
Anleitung etwaige
externe Audiogeräte wie
Lautsprecher/Verstärker an
(Seite 24).
Starten Sie die
Kanalsuche
9
Kurzanleitung
Vor dem Einschalten des Geräts
q
n
o
r
21
p
Standardstecker DIN45325 (IEC 169-2) 75 q Koaxialkabel
Satellitenantennenkabel
Netzkabel (das Produkt kann je nach Lieferland Unterschiede aufweisen)
Überprüfen Sie, ob der MAIN POWER-Schalter auf der Rückseite des
TV eingeschaltet ist (;).
Kabelklemme (Bündeln Sie die Kabel mit der Klemme.)
Stellen Sie den TV nahe an einer
Netzsteckdose auf und sorgen Sie
dafür, dass der Netzstecker gut
zugänglich ist.
Einsetzen der CA-Karte in das CI-Modul
Um verschlüsselte Digitalprogramme empfangen zu können, muss ein Common Interface Module (CI-Modul) mit einer
CA-Karte in den CI-Steckplatz des TV eingesetzt sein.
Kontrollieren der CI-Modul-Informationen
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“ > „CI-Menü“.
Dieses Menü ist nur für digitale Sender verfügbar.
•
Der Inhalt dieses Menüs ist je nach Anbieter des CI-Moduls unterschiedlich.
•
Modul
Setzen Sie das CI-Modul
1
vorsichtig mit der Kontaktseite
nach vorn in den CI-Steckplatz
ein.
Das Logo auf dem CI-Modul
2
muss von der TV-Rückseite nach
außen gerichtet sein.
ZUR BEACHTUNG
Die Zertifizierung des Lizenzschlüssels dauert etwa 30 Sekunden, wenn Sie eine CA-Karte zum ersten Mal in das CI+-kompatible
•
CI-Modul einführen. Dieser Vorgang schlägt möglicherweise fehl, wenn kein Antennensignal empfangen wird oder wenn Sie die
„Autoinstallation“ noch nie ausgeführt haben.
Die Firmware wird gelegentlich vom CI+-kompatiblen CI-Modul aktualisiert. Vor dem Update empfangen Sie möglicherweise kein
•
Fernsehbild. Während des Updates können Sie nur die Stromtaste verwenden.
Das CI+-kompatible CI-Modul lässt den Empfang kopiergeschützter Programme über den Monitor-Ausgang nicht zu. In diesem Fall wird
•
das Kopierschutz-Icon* in den Programminformationen angezeigt, wenn Sie P. INFO drücken.
Kopierschutz-Icon: X
*
Folgen Sie den Anleitungen auf dem Bildschirm, wenn während des Empfangs CI+-kompatibler Programme eine Update-
•
Bestätigungsmeldung für die CA-Karte auf dem TV angezeigt wird.
•
Vergewissern Sie sich, dass das CI-Modul richtig eingesetzt ist.
Zeigt allgemeine Informationen zum CI-Modul an.
Menü
Zeigt die Einstellparameter jeder CA-Karte an.
Anfrage
Hier können Sie numerische Werte wie Passwörter eingeben.
10
Kurzanleitung
Anfängliche Autoinstallation
Wenn der TV nach dem Kauf zum ersten Mal
eingeschaltet wird, erscheint der Assistent für die
anfängliche Autoinstallation. Folgen Sie bitte den
Anzeigen und nehmen Sie der Reihe nach die
erforderlichen Einstellungen vor.
Starten der Kanalsuche.
5
Digitalsuche
Analogsuche
Überspringen
Kontrollieren Sie vor dem Einschalten
Folgendes
Ist das Antennenkabel angeschlossen?
E
Ist das Netzkabel angeschlossen?
E
Ist der MAIN POWER-Schalter eingeschaltet
E
(;)?
Drücken Sie <a am TV.
1
Der Assistent für die anfängliche Autoinstallation
•
erscheint.
Einstellen der OSD-Sprache.
2
Wählen Sie mit a/b/c/d die gewünschte
Sprache und drücken Sie dann ;.
3
Einstellen des TV-Standorts.
DAHEIM
Wählen Sie mit c/d, wo der TV benutzt wird, und
drücken Sie dann ;.
Der Bestätigungsbildschirm wird nur angezeigt, wenn Sie
•
„GESCHÄFT“ wählen. Wählen Sie mit c/d den Punkt
„Ja“ oder „Nein“.
•
DAHEIM: „STANDARD“ wird zur Vorgabeeinstellung für
die „AV-Modus“-Einstellung.
•
GESCHÄFT: „DYNAMISCH (Konstant)“ wird zur
Vorgabeeinstellung für die „AV-Modus“-Einstellung.
Falls der „AV-Modus“ geändert wird, schaltet der TV
automatisch auf „DYNAMISCH (Konstant)“ zurück,
wenn länger als 30 Minuten vom TV oder von der
Fernbedienung kein Signal eingegeben wird.
•
GESCHÄFT: Nach Ende der anfänglichen Autoinstallation
erscheint ein Demo-Bild. Falls Sie versehentlich
„GESCHÄFT“ gewählt haben, gehen Sie bitte zu „Setup“
> „Bildeinstellungen“ > „Rücksetzen“ und wählen Sie
wieder „DAHEIM“.
Einstellen des Lands.
4
Wählen Sie mit a/b/c/d Ihr Land oder Gebiet
und drücken Sie dann ;.
Diese Einstellanzeige erscheint nur bei der
•
Erstinbetriebnahme.
ZUR BEACHTUNG
Wenn bei der Ländereinstellung „Schweden“ eingestellt wurde,
•
ist der Kabelanbieter „ComHem“ wählbar. Die Einstellungen
für „ComHem“ finden Sie in den nachfolgenden Schritten bzw.
Anleitungen unter der Kennzeichnung H.
GESCHÄFT
Wählen Sie mit a/b „Digitalsuche“, „Analogsuche“ oder
„Überspringen“ und drücken Sie dann ;.
Wenn Sie sowohl analoge, digitale als auch Satellitenprogramme
•
sehen möchten, sollten Sie die Autoinstallation-Einstellung für jedes
Format vornehmen (Seite 32).
•
Um nach weiteren Sendern zu suchen, führen Sie bitte „Zusätzliche
Suche“ über das „Programm- Einstellungen“-Menü aus (Seiten
32_34).
•
Bei Auswahl von „Überspringen“ wird nur „Satellitensuche“
ausgeführt. Sie sollten bei Bedarf die „Digitalsuche“ und
„Analogsuche“ über „Autoinstallation“ im Menü „Setup“
vornehmen.
•
Nach der Ausführung von „Digitalsuche“ oder „Analogsuche“ wird
zur Einstellung „Satellitensuche“ gewechselt. Sie sollten dann „Ja“
ausführen, wenn Sie nach den Satellitenkanälen suchen möchten.
ZUR BEACHTUNG
•
Wenn der TV bei laufender Kanalsuche ausgeschaltet wird, erscheint der
Assistent für die anfängliche Autoinstallation nicht mehr. Die Autoinstallation
kann über „Setup“ > „Bildeinstellungen“ auch später wieder neu gestartet
werden (Seite 32).
•
Der Assistent für die anfängliche Autoinstallation wird automatisch
abgebrochen, wenn der TV länger als 30 Minuten nicht bedient wird, bevor
die Kanalsuche startet.
•
Nach Ende der anfänglichen Autoinstallation ist die Geheimnummer
automatisch auf die Vorgabe „1234“ eingestellt. Informationen zum Ändern
der eingestellten Geheimnummer finden Sie unter Passwort/Sperre-
Einstellungen (Seite 35). Informationen zum Löschen der eingestellten
Geheimnummer (Geheimnummer muss nicht mehr eingegeben werden)
finden Sie unter Löschen der Geheimnummer (Seite 52).
•
Wenn bei der Ländereinstellung „Italien“ gewählt wurde, ist der
Standardwert für die Altersbeschränkung auf 18 eingestellt.
Einstellungen für
Digitalprogramme
Wählen Sie mit c/d „Terrestrisch“ oder „Kabel“ und
drücken Sie dann ;.
Terrestrisch
H
Wenn bei der Ländereinstellung „Schweden“ und für das
•
Suchformat „Kabel“ eingestellt wurde, ist der Kabelanbieter
„ComHem“ wählbar.
Suchen nach terrestrischen Programmen
E
Der TV sucht, sortiert und speichert alle TVProgramme, die bei den aktuellen Einstellungen mit
der angeschlossenen Antenne empfangbar sind.
Um die laufende anfängliche Autoinstallation abzubrechen, drücken
•
Sie bitte 6.
Kabel
Nach der Suche nach DVB-T-Kanälen wird zur
Einstellung „Satellitensuche“ gewechselt (Seite 13).
11
Kurzanleitung
Suchen nach Kabelprogrammen
E
Zum Ändern der Gegenstände auf die
gewünschten Einstellungen:
Wählen Sie mit a/b das Menü und drücken
1
Sie dann ;.
Verschlüsseltprogr. [Ja]
Suchmethode [Kanal]
Startfrequenz
Netzwerk-ID [Keine]
Symbolrate 1
Symbolrate 2
QAM-Modulation 1
QAM-Modulation 2
Rücksetzen
Suchstart
2
Drücken Sie a/b/c/d oder 0_9 zum
Wählen bzw. Eingeben des gewünschten
Gegenstands/Wertes und drücken Sie dann
;.
3
Drücken Sie a/b zum Wählen von
„Suchstart“ und drücken Sie dann ;.
4
Wählen Sie mit c/d „Ja“ zum Suchen nach
Kabelprogrammen und drücken Sie dann ;.
5
Der TV sucht, sortiert und speichert alle
TV-Programme, die bei den aktuellen
Einstellungen mit der angeschlossenen
Antenne empfangbar sind.
Um die laufende anfängliche Autoinstallation
•
abzubrechen, drücken Sie bitte 6.
Nach der Suche nach DVB-C-Kanälen wird
zur Einstellung „Satellitensuche“ gewechselt
(Seite 13).
H
Das Menü „Verschlüsseltprogr.“ und das Menü „Suchmethode“
•
werden beim Festlegen der einzelnen Menüpunkte nicht auf
dem Bildschirm angezeigt.
•
Der Wert von „Startfrequenz“ und „Netzwerk-ID“ sollte auf den
vom Kabelanbieter angegebenen Wert eingestellt werden.
Menü Beschreibung Wählbare Punkte
Verschlüsseltprogr.
Suchmethode
Startfrequenz
Netzwerk-ID
Symbolrate 1*
Symbolrate 2*
QAMModulation 1
QAMModulation 2
I
Stellen Sie „Symbolrate 2“ ein, wenn der Kabelanbieter mehrere
Symbolraten verwendet.
J
Wenn „Schnell“ gewählt wird, wird “Verschlüsseltprogr.“
automatisch auf „Nein“ eingestellt.
J
Wenn „Schnell“ gewählt wird, kann „Keine“ nicht für die
„Netzwerk-ID“ gewählt werden.
H
Wenn bei der Ländereinstellung „Schweden“ und für das Suchformat
•
„Kabel“ eingestellt wurde, ist der Kabelanbieter „ComHem“ wählbar.
Folgen Sie den Anleitungen auf dem Bildschirm.
Legt fest, ob Pay-TVDienste anzufügen sind.
Legt fest, wie nach
Kanälen gesucht wird.
Legt das Netzwerk
fest. Stellen Sie diesen
Punkt nur ein, wenn
nur die angegebene
Netzwerk-ID registriert
werden soll, ohne
andere spezielle
Dienste zu registrieren.
Die Symbolraten werden
vom Kabelanbieter
1
festgelegt. Geben Sie
den für CATV erhaltenen
Wert ein.
Die Symbolraten werden
vom Kabelanbieter
1
festgelegt. Geben Sie
den für CATV erhaltenen
.
Wert ein
Ja, Nein
Kanal: Extrahiert alle
Informationen von einem
Kanal (schnell, erfordert
aber entsprechende
Fernsehprogramme).
Frequenz: Kontrolliert alle
Frequenzen im Bereich
(langsam).
2
: Alle Dienste
Schnell*
werden anhand einer
einzigen Frequenz gesucht.
Dieses Menü kann nur
verwendet werden, wenn Ihr
Kabelanbieter die Frequenz
und die Netzwerk-ID (z.B.
Homing-Kanal) bereitstellt.
Von 47,0_858,0 MHz
Keine, 0_65535
1000_9000
1000_9000
16, 32, 64, 128, 256
Keine, 16, 32, 64,
128, 256
12
Einstellungen für Analogprogramme
Der TV sucht, sortiert und speichert alle TVProgramme, die bei den aktuellen Einstellungen mit
der angeschlossenen Antenne empfangbar sind.
•
Um die laufende anfängliche Autoinstallation
abzubrechen, drücken Sie bitte 6.
Nach der Suche nach analogen Kanälen wird
zur Einstellung „Satellitensuche“ gewechselt
(Seite 13).
Kurzanleitung
Suchen nach
Satellitenprogrammen
Wählen Sie mit c/d „Ja“ und drücken Sie dann
;.
Ja
Wenn Sie die Einstellung „Satellitensuche“ nicht
•
vornehmen, wählen Sie „Nein“ und drücken Sie dann
;.
•
Der aktuelle DVB-S/S2-Einstellungen-Bildschirm wird
angezeigt.
Max. 4 Satelliten auf DiSEqC-Multiswitch
Satellitensystem
Satellit
Nein
LNB-Frequenz
Tief Hoch
Suche starten:
E
DVB-S/S2-Kanalsuche.
Wählen Sie mit c/d „Suche starten“ und
1
drücken Sie dann ;.
Der TV sucht, sortiert und speichert alle
2
TV-Programme, die bei den aktuellen
Einstellungen mit der angeschlossenen
Antenne empfangbar sind.
Um die laufende anfängliche Autoinstallation
•
abzubrechen, drücken Sie bitte 6.
Einstellung ändern:
E
Wählen Sie mit c/d „Einstellung ändern“ und
1
drücken Sie dann ;.
Der Einstellungen-Bildschirm „Verschlüsseltprogr.“ und
•
„Symbolrate“ wird angezeigt.
Verschlüsseltprogr. [Nein]
SAT1-Symbolrate 1
SAT1-Symbolrate 2
SAT2-Symbolrate 1
Ja Nein
andere
Weiter
•
Sie müssen zuerst „Einstellung ändern“ abschließen,
bevor Sie mit der Einstellung „Weiter“ fortfahren.
Wenn Sie die Satellitensuche
1
Einstellung ändern
nach dem Einstellen der
Verschlüsseltprogramme starten:
Wählen Sie mit c/d „Weiter“ und drücken
Sie dann ;.
ZUR BEACHTUNG
Beim Ausführen der anfänglichen Autoinstallation kann
•
„Weiter“ nicht gewählt werden. Wenn Sie „Einstellung ändern“
abgeschlossen haben, können Sie „Weiter“ wählen.
Verschlüsseltprogr.: Nein
Satellit
andere
Suche starten
Symbolrate 1 Symbolrate 2
Einstellung ändern
Suchstart
Wählen Sie mit a/b „Verschlüsseltprogr.“
2
und drücken Sie dann ;.
Verschlüsseltprogr.: Legt fest, ob Pay-TV-Dienste
•
anzufügen sind.
Wählen Sie mit c/d „Ja“ und drücken Sie
3
dann ;.
Wählen Sie mit a/b die zu ändernde
4
Symbolrate und drücken Sie dann ;.
Symbolrate: Sie müssen die Symbolraten aller
•
Satellitenprogramme einstellen, die vom TV empfangen
werden können (maximal acht Symbolraten können
angezeigt werden).
Wählen Sie mit c/d „Suchstart“ und drücken
5
Sie dann ;.
6
Der TV sucht, sortiert und speichert alle
TV-Programme, die bei den aktuellen
Einstellungen mit der angeschlossenen
Antenne empfangbar sind.
Um die laufende anfängliche Autoinstallation
•
abzubrechen, drücken Sie bitte 6.
13
Kurzanleitung
Wenn Sie die Einstellung für den
2
Antennenanschluss ändern:
Wählen Sie mit c/d „Einstellung ändern“
im DVB-S/S2-Einstellungen-Bildschirm und
drücken Sie dann ;.
Der Bildschirm zum Einstellen des Antennenanschlusses
•
wird angezeigt.
Nur ein Satellit
2 Satelliten auf 22-kHz-Switchbox
2 Satelliten auf Tonburst-Switchbox
Max. 4 Satelliten auf DiSEqC-Multiswitch
Satelliten-Gemeinschaftsanlage
ZUR BEACHTUNG
Für den Antennenanschluss stehen fünf Methoden zur Auswahl.
•
Wenden Sie sich an Ihren Fachhändler, bevor Sie eine andere
Methode als „Nur ein Satellit“ verwenden.
Einstellung „Nur ein Satellit“
E
Wählen Sie mit a/b „Nur ein Satellit“ und
1
drücken Sie dann ;.
Wählen Sie mit a/b „SAT1 [Keine]“, um die
2
Satellitenprogramme anzuzeigen, die vom TV
empfangen werden können, und drücken Sie
dann ;.
SAT1 [Keine]
Weiter
Wählen Sie mit a/b „Weiter“ und drücken
4
Sie dann ;.
SAT1 [ASTRA 1]
Weiter
Wählen Sie mit c/d „Ja (0/22 kHz)“ oder
5
„Nein“ zum Einstellen der LNB-Frequenz und
drücken Sie dann ;.
Ja (0/22 kHz)
Wählen Sie mit a/b den gewünschten Punkt
6
Nein
und drücken Sie c/d, um den gewünschten
Wert im Bereich zwischen 9.000 MHz und
12.000 MHz einzustellen.
BEISPIEL
SAT1 Low
SAT1 High
OK
Wählen Sie mit a/b „OK“ und drücken Sie
7
dann ;.
Wählen Sie mit a/b/c/d den bevorzugten
3
Satelliten und drücken Sie dann ;.
„Weiter“ kann nur gewählt werden, wenn Sie in Schritt 3
•
das Satellitenprogramm eingestellt haben.
Atlantic Bird 3
14
Nach Abschluss dieser Einstellung wird der
in der linken Spalte auf Seite 13 dargestellte
DVB-S/S2-Einstellungen-Bildschirm
angezeigt.
ZUR BEACHTUNG
Befolgen Sie die angezeigten Anweisungen für die Einstellungen
•
„2 Satelliten auf 22-kHz-Switchbox“, „2 Satelliten auf TonburstSwitchbox“, „Max. 4 Satelliten auf DiSEqC-Multiswitch“ und
„Satelliten-Gemeinschaftsanlage“.
•
Zum Einstellen mehrerer Satellitenkanäle verwenden Sie „Max.
4 Satelliten auf DiSEqC-Multiswitch“.
Kurzanleitung
Prüfen der Signal- und
Kanalstärke (DVB-T/C/S/S2)
Wenn Sie eine DVB-T/C/S/S2-Antenne neu installieren
oder positionieren, sollten Sie die Ausrichtung der
Antenne anhand der Antennensetup-Anzeige auf guten
Empfang optimieren.
Gehen Sie zu „Menü“ > „Setup“ >
1
„Bildeinstellungen“ > „Kanaleinstellungen“ >
„Antennensetup - DIGITAL“.
Wählen Sie mit a/b „Digital-Setup“ oder
2
„Satellit-Setup“ und drücken Sie dann ;.
Kontrollieren der Signalstärke
E
Wählen Sie mit a/b „Signalstärke“ und
3
drücken Sie dann ;.
Signalstärke für DVB-T/C
Speise- Spannung
Signalstärke
Kanalstärke
Signalstärke für DVB-S/S2
Signalstärke
Kanalstärke
Kontrollieren der Kanalstärke
E
Wählen Sie mit a/b „Kanalstärke“ und
4
drücken Sie dann ;.
Sie können mit den Zifferntasten 0_9 ein bestimmtes
•
Frequenzband anweisen.
Kan.-Nr.
Signalstärke
Augenblicklich
Qualität
Augenblicklich
Signalstärke
Augenblicklich
Qualität
Augenblicklich
Max.
Max.
Max.
Max.
Kanalstärke von DVB-T
Speise- Spannung
Signalstärke
Kanalstärke
Frequenz
Kan.-Nr.
Signalstärke
Augenblicklich
Qualität
Augenblicklich
Max.
Max.
Kanalstärke von DVB-C
Speise- Spannung
Signalstärke
Kanalstärke
Frequenz
Symbolrate
QAM-Modulation
Signalstärke
Augenblicklich
Qualität
Augenblicklich
Max.
Max.
Kanalstärke von DVB-S/S2
Signalstärke
Kanalstärke
Passen Sie die Position und Ausrichtung der
5
Frequenz
Symbolrate
Band
Signalstärke
Augenblicklich
Qualität
Augenblicklich
Vert./Low
Max.
Max.
Antenne so an, dass Sie die größtmöglichen
Werte für „Signalstärke“ und „Qualität“
erhalten.
ZUR BEACHTUNG
Die richtige Ausrichtung der Antenne kann anhand der Werte
•
von „Signalstärke“ und „Qualität“ kontrolliert werden.
MHz
MHz
MHz
Spannungsversorgung der Antenne
Um digitale/terrestrische Programme oder Satellitenprogramme empfangen zu können, muss die Antenne nach
dem Anschließen des Antennenkabels an die Antennenbuchse auf der Rückseite des TV mit Spannung versorgt
werden.
Rufen Sie mit @ das „Menü“ auf.
1
Wählen Sie mit c/d „Setup“ und drücken Sie dann ;.
2
Wählen Sie mit c/d „Bildeinstellungen“ und drücken Sie dann ;.
3
Wählen Sie mit a/b „Kanaleinstellungen“ und drücken Sie dann ;.
4
Wählen Sie mit a/b „Antennensetup - DIGITAL“ und drücken Sie dann ;.
5
Wählen Sie mit a/b „Speise- Spannung“ und drücken Sie dann ;.
6
Wählen Sie mit c/d „Ein“ und drücken Sie dann ;.
7
15
Fernsehen
Täglicher Betrieb
Ein- und Ausschalten
Ein- und Ausschalten des Geräts
Schalten Sie den MAIN POWER-Schalter auf
1
der Rückseite des TV (Seite 4) ein (;).
Zum Einschalten des TV drücken Sie
2
<a am TV oder >a an der
Fernbedienung.
Zum Ausschalten des TV drücken Sie
3
<a am TV oder >a an der
Fernbedienung.
Schalten Sie den MAIN POWER-Schalter auf
4
der Rückseite des TV (Seite 4) aus (a).
Wenn Sie den Strom mit dem MAIN POWER-Schalter
•
auf der Rückseite des TV ausschalten, werden die EPGDaten gelöscht.
Bereitschaftsmodus
In Bereitschaftsmodus
E
Wenn der MAIN POWER-Schalter auf der Rückseite des
TV eingeschaltet ist (;), können Sie ihn durch Drücken
von <a am TV oder >a an der Fernbedienung
in den Bereitschaftsmodus versetzen.
E
Einschalten aus Bereitschaft
Drücken Sie im Bereitschaftsmodus <a am TV
oder >a an der Fernbedienung.
Umschalten zwischen
digitalen, analogen und
Satellitenprogrammen
Betrachten
von digitalen
Programmen
Betrachten von
Satellitenprogrammen
ZUR BEACHTUNG
Mit jedem Drücken der SAT-Taste wird der Kanal wie folgt
•
umgeschaltet, wenn eine Reihe von Satellitenkanälen eingestellt
sind.
SAT1 SAT2
Betrachten
von analogen
Programmen
SAT3SAT4
Wechseln des Kanals
Mit :r/s Mit 0_9
ZUR BEACHTUNG
Wenn der TV längere Zeit nicht benutzt wird, stellen Sie sicher,
•
dass das Netzkabel von der Netzsteckdose getrennt oder der
MAIN POWER-Schalter auf der Rückseite des TV ausgeschaltet
(a) wird (Seite 4).
•
Eine geringe Menge Strom wird auch dann verbraucht, wenn
der MAIN POWER-Schalter ausgeschaltet (a) ist (Seite 4).
16
Fernsehen
Wählen einer externen
Videoquelle
Nach erfolgten Anschlüssen
können Sie mit b das
„EINGANG“-Menü aufrufen
und mit b oder a/b
und anschließend ; auf
die gewünschte externe
Quelle schalten.
ZUR BEACHTUNG
Eine externe Videoquelle
•
können Sie auch mit „Kanalliste“ > „EINGANG“ wählen.
Kanal-liste
EINGANG
TV
Umschaltbar
Wählen des Tonmodus
DTV/SAT-Modus
E
Falls mehrere Tonmodi verfügbar sind, kann der Modus
mit 7 folgendermaßen weitergeschaltet werden.
Audio (ENG) STEREO
Li./Re.
Li. Re.
Audio (ENG) CH A
CH A CH B CH AB
Audio (ENG) MONO
Sie können mit c/d den linken (Li.) oder rechten (Re.)
Kanal wählen, wenn der Menübalken STEREO oder
DUAL MONO eingeblendet ist.
Audio (ENG) STEREO
Li./Re.
Li. Re.
ZUR BEACHTUNG
Die Tonmoduswahl-Anzeige erlischt nach sechs Sekunden.
•
Die wählbaren Punkte sind je nach empfangenem Programm
•
unterschiedlich.
ATV-Modus
E
Wiederholtes Drücken von 7 schaltet den Modus wie
in den nachstehenden Tabellen gezeigt weiter.
Wählen bei NICAM TV-Fernsehprogrammen
Signal Wählbare Punkte
Stereo
Bilingual
Mono
Signal Wählbare Punkte
Stereo
Bilingual
Mono
NICAM STEREO, MONO
NICAM CH A, NICAM CH B, NICAM CH AB,
MONO
NICAM MONO, MONO
Wählen bei A2 TV-Fernsehprogrammen
STEREO, MONO
CH A, CH B, CH AB
MONO
Li.Re.
Li.Re.
ZUR BEACHTUNG
Wenn kein Eingangssignal anliegt, wird als Tonmodus „MONO“
•
angezeigt.
17
Fernsehen
EPG
Der EPG ist eine elektronische Programmzeitung, die auf dem Bildschirm angezeigt wird. Über den EPG können Sie
die Sendezeiten von DTV-, SAT-, RADIO- und DATA-Programmen einsehen, nähere Einzelheiten zu den Programmen
abrufen und auf gerade laufende Events (Ereignisse) abstimmen.
Praktische EPG-Einstellungen
Grundlegende Einstellung
Bildeinstellungen
EPG
Wählen Sie „Ja“, wenn Sie den EPG für digitale
Programme wünschen. Die EPG-Daten müssen
automatisch erfasst werden, während der TV im
Bereitschaftsmodus ist. Durch die erforderliche
Datenerfassung kann es nach dem Einstellen auf „Ja“
eine Weile dauern, bis das Gerät mit der Fernbedienung
ausgeschaltet werden kann.
Gehen Sie zu „Menü“ > „Setup“ >
„Bildeinstellungen“ > „Individuelle Einstellung“
> „Bereitschaftssuche“ > „EPG“.
ZUR BEACHTUNG
Wenn der MAIN POWER-Schalter ausgeschaltet wird, werden
•
die EPG-Daten nicht erfasst.
Bestätigung für die „EPG“-
E
Einstellung
Wenn Sie „EPG“ auf „Ja“ oder „Nein“ einstellen, wird
unter „Optionen“ in „EPG-Setup“ die gewählte Option
angezeigt.
Menü
Kanal-liste
: Zurück: OK
Setup
Optionen
Bildoptionen
AQUOS LINK- Einstellungen
Buchseneinstellung
EPG-Setup
[Ja]
EPG-Anzeigeeinstellungen
Optionen
Anzeigebereich-Setup
Über das „Anzeigebereich-Setup“ kann zwischen
drei Zeitfenster-Einstellungen für die angezeigten
Informationen gewählt werden.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „EPG-Setup“ > „Anzeigebereich-Setup“.
Punkt
Modus 1
(Weitwinkel)
Modus 2 (Zoom)
Modus 3 (Vertikal)
Zeigt Programminformationen zu drei
Stunden an.
Zeigt Programminformationen zu sechs
Stunden an.
Schaltet auf EPG-Anzeige mit vertikalem
Zeitverlauf.
Optionen
Genre-Icon-Einstellungen
Hier können Sie wählen, welche Genres ausgegraut oder
mit Icons (Symbolen) angezeigt werden sollen, um oft
gewünschte Programme schneller auffinden zu können.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
1
> „EPG-Setup“ > „Genre-Icon-Einstellungen“.
Wählen Sie mit a/b das gewünschte Genre
2
und drücken Sie dann ;.
Liste der Genre-Icons
E
Icon Genre Icon Genre
Film/Drama Musik/Ballett/Tanz
News/Aktuelles
Show/Spielshow
Sport
Kinder/Jugendliche Freizeit/Hobby
Kunst/Kultur (außer
Musik)
Gesellschaft/Politik/
Wirtschaft
Bildung/
Wissenschaft/
Sachthemen
18
Drücken Sie a/b, um eine gewünschte
3
Ebene zu wählen, oder um nach Programmen,
die Sie ansehen möchten, zu suchen
(„Standard“, „Leicht“ und „Bemerkung“).
Fernsehen
Wählen eines Programms über den EPG
Grundbedienung
Die Illustrationen auf dieser Seite zeigen zur
Erläuterung dreistellige Dienste.
EPG-Anzeige aufrufen/schließen
E
Drücken Sie EPG.
Programm-Info
Wählen
ZUR BEACHTUNG
Den EPG-Bildschirm können Sie auch über „Menü“ > „EPG“ > „EPG“ anzeigen.•
Wählen eines Programms
E
1
Wählen Sie das Zeitfenster
Drücken Sie c/d zum Wählen des
Zeitfensters für die Programmsuche.
Drücken Sie weiter d, um die Programme des nächsten
•
Zeitraums anzuzeigen.
Praktische Zusatzfunktionen
Programm-Info einsehen
3
1
Wählen Sie mit a/b/c/d das zu kontrollierende Programm.
2
Drücken Sie R und dann ; zum Empfangen des gewählten Programms.
Programm in einer Kategorie suchen
4
1
Drücken Sie G.
2
Wählen Sie mit a/b das gewünschte Genre und drücken Sie dann ;.
3
Wählen Sie mit a/b das wiederzugebende Programm und drücken
Sie dann ;.
Näheres zur Genre-Einstellung finden Sie auf Seite 18.
•
ZUR BEACHTUNG
Den Einstellungen-Bildschirm können Sie auch über „Menü“ > „EPG“ > „Nach Genre suchen“
•
anzeigen.
AM PM
Nach Genre suchen
OK
Zurück
Wählen Sie das gewünschte Programm
2
Wählen Sie mit a/b das gewünschte Programm.
Falls links von den Diensten a oder b angezeigt ist,
•
drücken Sie weiter a/b, um die nächste bzw. vorherige
Anzeige aufzurufen.
Beenden
Nach Datum suchen
Film/Drama
News/Aktuelles
Show/Spielshow
Sport
Kinder/Jugendliche
Musik/Ballett/Tanz
Timerliste
5
Programm nach Datum und Uhrzeit suchen
1
Drücken Sie Y.
2
Wählen Sie mit c/d das gewünschte Zeitfenster und drücken Sie dann ;.
Suchen nach Zeit
3
Wählen Sie mit a/b das gewünschte Programm und drücken Sie dann ;.
ZUR BEACHTUNG
Den Einstellungen-Bildschirm können Sie auch über „Menü“ > „EPG“ > „Nach Datum suchen“ anzeigen.
•
0 AM - 6 PM 6 AM - 0 PM 0 PM - 6 AM 6 PM - 0 AM
OKZeit wählen
Heute
Zurück zum EPG
OK +1 Woche Nächste
Nächste
19
Fernsehen
Timerliste für TV-Programme
6
anzeigen
Drücken Sie B.
Näheres zum Timer-Setup finden Sie auf Seite 20.
•
Timer-Setup über EPG
Sie können zu einer voreingestellten Zeit auf ein
Programm umschalten.
Drücken Sie EPG.
1
2
Wählen Sie mit a/b/c/d das einzustellende
Programm und drücken Sie dann ;.
Programm-Info
Zurück zum EPG
Betrachten Nein
3
Wählen Sie mit c/d „Betrachten“ und
drücken Sie dann ;.
Falls Sie „Nein“ wählen, wechselt der TV wieder auf den
•
EPG.
Wählen Sie mit c/d „Ja“ und drücken Sie
4
dann ;.
Das gewählte TV-Programm wird mit einem Icon
•
markiert.
Wählen Sie mit ; „Zurück“.
5
Nächste
Annullieren des Timer-Setups
Drücken Sie EPG.
1
2
Wählen Sie mit a/b/c/d das Programm mit
Timer-Setup und drücken Sie dann ;.
Wählen Sie mit c/d „Annullieren“ und
3
drücken Sie dann ;.
Wählen Sie mit c/d „Ja“ und drücken Sie
4
dann ;.
Annullieren mit der Taste B auf der
E
Fernbedienung
Drücken Sie EPG.
1
2
Rufen Sie mit B die Timer-Setup-Liste auf.
3
Wählen Sie mit a/b das Programm, für das
Sie das Timer-Setup annulieren möchten, und
drücken Sie dann ;.
Wählen Sie mit c/d „Annullieren“ und
4
drücken Sie dann ;.
Wählen Sie mit c/d „Ja“ und drücken Sie
5
dann ;.
20
Fernsehen
Teletext
Was ist Teletext?
Teletext bezeichnet von den Sendeanstalten zur
Information und Unterhaltung ausgestrahlte Textdaten,
die mit entsprechend ausgestatteten TVs empfangbar
sind. Der TV decodiert die empfangenen Teletextsignale
zum Betrachten auf ein grafisches Format. Zum TeletextAngebot zählen u.a. Nachrichten, Wetterberichte, Sportund Börsenmeldungen und Programmvorschauen.
Teletext ein/ausschalten
Wählen Sie einen Fernsehkanal oder eine
1
externe Quelle mit Teletext.
Drücken Sie m zum Anzeigen des Teletexts.
2
Viele Sender verwenden das TOP-Bedienungssystem,
•
während manche anderen (z.B. CNN) FLOF verwenden.
Dieser TV unterstützt beide Systeme. Die Seiten sind
nach thematischen Gruppen und Themen geordnet.
Nach dem Einschalten des Teletexts werden bis zu 2.000
Seiten für schnellen Abruf gespeichert.
•
Wenn Sie ein Programm wählen, das keinen Teletext
ausstrahlt, erscheint „Teletext nicht verfügbar.“.
•
Die gleiche Meldung erscheint auch in anderen
Betriebsarten, wenn kein Teletextsignal verfügbar ist.

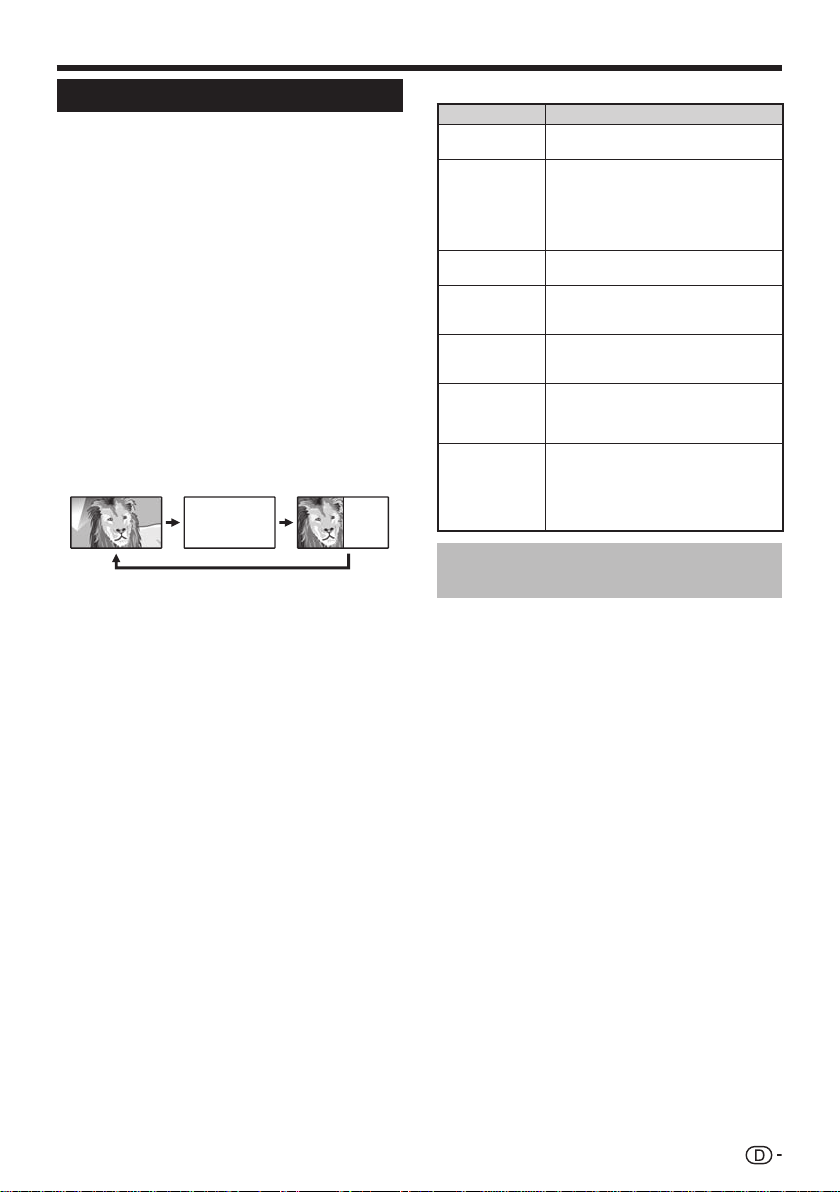

TELETEXT
•
Drücken von m schaltet den Bildschirm wie oben
gezeigt weiter.
•
Drücken Sie m erneut, um den Teletext auf der rechten
und das normale Bild auf der linken Bildschirmhälfte
wiederzugeben.
ZUR BEACHTUNG
•
Teletext funktioniert nicht, wenn als Signaltyp RGB gewählt ist
(Seite 42).
TELETEXT
Tasten für Teletext-Bedienung
Tasten Beschreibung
:r/s
Farben (R/G/
Y/B)
Zifferntasten
0_9
k (Verdeckten
Teletext
anzeigen)
3 (Einfrieren/
Halten)
[ (Untertitel für
Teletext)
1 (Unterseite)
Erhöhen oder Vermindern der
Seitennummer.
Sie können Gruppen- und Blockseiten,
die in den farbigen Kästen an der unteren
Bildschirmkante angezeigt werden, durch
Drücken der Taste für die entsprechende
Farbe (R/G/Y/B) an der Fernbedienung
aufrufen
Seiten von 100 bis 899 können über die
Zifferntasten 0_9 direkt gewählt werden.
Zum Anzeigen bzw. Verdecken versteckter
Informationen wie z.B. Antworten in einem
Quiz.
Zum Stoppen des automatischen
Aktualisierens der Teletextseiten bzw.
Deaktivieren des Haltemodus.
Zum Anzeigen bzw. Ausblenden der
Untertitel.
Falls das Programm keine Untertiteldaten
•
überträgt, werden keine Untertitel angezeigt.
Zum Anzeigen bzw. Verdecken von
Unterseiten.
Führt zur vorhergehenden Unterseite (R).
•
Führt zur folgenden Unterseite (G).
•
Diese beiden Tasten erscheinen auf dem
•
Bildschirm als Symbole „e“ und „f“.
Verwenden der MHEG-5Anwendung (nur U.K.)
Einige Sender strahlen für die MHEG-Anwendung
codierte Programme aus, die interaktives DTV/SAT
ermöglichen. Wenn vorhanden, startet die MHEG-5Anwendung auf Drücken von m.
21
Anschließen von externen Geräten
Vor dem Anschließen …
E
•
Schalten Sie unbedingt den TV und alle anderen Geräte aus, bevor Sie Anschlüsse vornehmen.
•
Schieben Sie die Kabelstecker fest in die betreffenden Buchsen ein.
•
Bitte lesen Sie zur Anschlussweise des jeweiligen externen Geräts in der dazugehörigen Bedienungsanleitung nach. Dies kann auch
hilfreich zur Optimierung der Bild- und Tonqualität sein, um das Potential des TV und der angeschlossenen Geräte voll auszuschöpfen.
•
Näheres zum Anschließen eines PC an den TV finden Sie auf Seite 48.
ZUR BEACHTUNG
Die auf den Seiten 22_24 gezeigten Kabel sind mit Ausnahme der mit „(mitgeliefertes Zubehör)“ gekennzeichneten Kabel im Fachhandel
•
erhältlich.
Videoanschlüsse
HDMI-Anschluss
Beispiele für anschließbare Geräte
DVD-Spieler/Recorder
E
Blu-ray-Spieler/Recorder
E
Spielekonsole
E
Die HDMI-Anschlüsse erlauben die Übertragung digitaler
Audio- und Videodaten von einem Spieler/Recorder über
ein einziges Anschlusskabel. Die digitalen Audio- und
Videodaten werden ohne Datenkomprimierung und damit
ohne die entsprechende Qualitätseinbuße übertragen.
Eine Analog/Digital-Umwandlung im angeschlossenen
Gerät, die ebenfalls eine Qualitätseinbuße zur Folge hätte,
ist nicht mehr erforderlich.
n
o
p
DVI/HDMI-Konvertierung
Mit Hilfe eines DVI/HDMI-Kabels können auch digitale
Videosignale von DVD über den kompatiblen HDMIAnschluss wiedergeben werden. Der Ton muss separat
eingespeist werden.
Wenn ein DVI/HDMI-Kabel an den HDMI-Anschluss
•
angeschlossen wird, erhalten Sie eventuell kein sauberes Bild.
•
HDMI und DVI verwenden dieselbe Kopierschutzmethode
(HDCP).
Bei Benutzung der HDMI 2-
E
Buchse
Sie müssen die Tonsignal-Eingangsquelle auf den
Typ des angeschlossenen HDMI-Kabels einstellen
(Näheres siehe Seite 30).
HDMI-geprüftes Kabel
Wählen Sie mit b „HDMI 2“ im
1
„EINGANG“-Menü und drücken Sie dann
;.
Gehen Sie zu „Menü“ > „Setup“ >
2
„Optionen“ > „Buchseneinstellung“ >
„PC-Eingang“ > „Audiowahl“ und wählen
Sie „HDMI (Digital)“.
DVI/HDMI-Kabel
Wählen Sie mit b „HDMI 2“ im
1
„EINGANG“-Menü und drücken Sie dann
;.
Gehen Sie zu „Menü“ > „Setup“ >
2
„Optionen“ > „Buchseneinstellung“ >
„PC-Eingang“ > „Audiowahl“ und wählen
Sie „HDMI+Analog“.
HDMI-geprüftes Kabel
Kabel mit ø 3,5-mm-Stereo-Miniklinke
DVI/HDMI-Kabel
22
ZUR BEACHTUNG
Wenn ein angeschlossenes HDMI-Gerät mit AQUOS
•
LINK kompatibel ist, stehen verschiedene praktische
Funktionen zur Verfügung (Seiten 25_27).
•
Abhängig vom Typ des verwendeten HDMI-Kabels kann
Videorauschen auftreten. Verwenden Sie daher unbedingt ein
diesbezüglich geprüftes HDMI-Kabel.
•
Bei HDMI-Bildwiedergabe wird das günstigste Bildformat
automatisch erkannt und eingestellt.
•
Ein mit ARC (Tonwiedergabekanal) kompatibler Empfänger
muss mit einem ARC-kompatiblen Kabel an die Buchse HDMI 1
angeschlossen werden.
Unterstützte Videosignale
576i, 576p, 480i, 480p, 1080i, 720p, 1080p
Näheres zur Kompatibilität mit PC-Signalen finden Sie
auf Seite 49.
Anschließen von externen Geräten
SCART-Anschluss
YPB
PR
(
(
CB)
CR)
Komponentenanschluss
Beispiele für anschließbare Geräte
VCR
E
DVD-Spieler/Recorder
E
q
r
VCR Decoder
SCART-Kabel (mitgeliefertes Zubehör)/
Konverterkabel
SCART-Kabel
ZUR BEACHTUNG
Falls der Decoder ein Signal vom TV empfangen muss, wählen
•
Sie bitte unbedingt unter „Manuelle Einstellung“ des „AnalogTuner-Einstellung“-Menüs die Buchse EXT 1, an die der
Decoder angeschlossen ist (Seite 34).
Sie können den Videorecorder mit Decoder nicht über ein voll
•
verdrahtetes SCART-Kabel anschließen, wenn Sie „Y/C“ unter
„EXT 1“ im „Eingangswahl“-Menü wählen.
Beispiele für anschließbare Geräte
VCR
E
DVD-Spieler/Recorder
E
Der Anschluss eines DVD-Spielers/Recorders oder
anderen Geräts über EXT 3 ermöglicht eine verbesserte
Farbwiedergabe und hohe Bildqualität.
s
LR
AUDIO
Stereokonverterkabel*
Das mitgelieferte Konverterkabel (AV-Kabel) wird nur für die
*
EXT 2-Buchse, nicht für die Buchse für den Audioeingang/ausgang verwendet. Verwenden Sie stattdessen ein
Stereokonverterkabel (im Fachhandel erhältlich).
t
(G) (B) (R)
YPB
R
P
(CB)
(CR)
COMPONENT
RGB-Komponentenkabel
(mitgeliefertes Zubehör)/
Konverterkabel
Nach dem Anschließen
E
Sie müssen für den Komponentenanschluss die
entsprechenden Einstellungen für die Eingangsquelle
und das Eingangssignal wählen, um eine hohe
Bildqualität über die Buchse EXT 3 zu gewährleisten.
Wählen des Komponentensignals
Wählen Sie mit b „EXT 3“ im „EINGANG“-
1
Menü und drücken Sie dann ;.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
2
> „Buchseneinstellung“ > „Eingangswahl“
und wählen Sie „COMPONENTE“.
Einstellen des Audioausgangs
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Buchseneinstellung“ > „PC-Eingang“ >
„Audiowahl“ und wählen Sie „Video+Audio“.
23
Anschließen von externen Geräten
VIDEO-Anschluss
Beispiele für anschließbare Geräte
VCR
E
DVD-Spieler/Recorder
E
Spielekonsole
E
Camcorder
E
Sie können die Buchse EXT 2 für den Anschluss von
Geräten wie Spielekonsole, Camcorder oder DVDSpieler/Recorder verwenden.
u
AV-Kabel (mitgeliefertes Zubehör)/Konverterkabel
Audioverbindungen
Lautsprecher/Verstärker-Anschluss
Schließen Sie ggf. wie unten gezeigt einen Verstärker mit
externen Lautsprechern an.
Anschließen eines Verstärkers mit
E
digitalen/analogen Toneingängen
w
v
DIGITAL AUDIO IN
Optisches Audiokabel (für digitalen Ton)
Stereokonverterkabel*
Diese Buchse wird auch für einen Kopfhörer verwendet.
*
Reduzieren Sie die Lautstärke, bevor Sie einen Kopfhörer
verwenden. Durch einen zu hohen Lautstärkepegel kann Ihr
Gehör geschädigt werden.
I
Das mitgelieferte Konverterkabel (AV-Kabel) wird nur für die
EXT 2-Buchse, nicht für die Buchse für den Audioeingang/ausgang verwendet. Verwenden Sie stattdessen ein
Stereokonverterkabel (im Fachhandel erhältlich).
1
(für analogen Ton)
LR
AUX1 IN
24
Nach dem Anschließen
E
Digital-Audio-Ausgabeeinstellung
Wenn Sie wie gezeigt einen Verstärker mit digitalem Audioeingang
und externen Lautsprechern anschließen, sollten Sie ein AudioAusgabeformat einstellen, das mit dem betrachteten Programm
oder dem angeschlossenen Gerät kompatibel ist.
Gehen Sie zu „Menü“ > „Optionen“ >
„Buchseneinstellung“ > „Digital-Audioausgang“
> und wählen Sie „PCM“ oder „Dolby Digital“.
ZUR BEACHTUNG
Wenn Sie hier „Dolby Digital“ einstellen und ein Signal im
•
Dolby Digital- oder Dolby Digital Plus-Tonformat empfangen,
wird der Ton in Dolby Digital ausgegeben. Wenn Sie hier
„PCM“ einstellen, erfolgt die Tonausgabe unabhängig vom
Tonformat des empfangenen Signals in PCM.
•
Wenn Sie hier „Dolby Digital“ einstellen, können HE-AACTonformate in Dolby Digital ausgegeben werden.
AQUOS LINK
Steuern von HDMI-Geräten über AQUOS LINK
Was ist AQUOS LINK?
E
Mit Hilfe des HDMI CEC-Protokolls ermöglicht AQUOS LINK interaktive Bedienung
von kompatiblen Systemgeräten (AV-Verstärker, DVD-Spieler/Recorder, Blu-raySpieler/Recorder) über eine einzige Fernbedienung.
ZUR BEACHTUNG
Nach der Markteinführung dieses TV ist auch die Einführung eines AQUOS LINK-kompatiblen
•
AQUOS AUDIO-Lautsprechersystems und AQUOS-Recorders vorgesehen.
•
AQUOS LINK ist während der Verwendung von Time Shift-Funktionen ohne Funktion.
Was Sie mit AQUOS LINK tun können
E
One Touch Recording (nur DTV/SAT)
✔
Es ist nicht mehr erforderlich, die Fernbedienung des Aufnahmegeräts zu suchen.
Drücken Sie die Taste REC E bzw. REC STOP H, um die Aufnahme des aktuell
betrachteten Signals auf dem Recorder zu starten oder zu stoppen.
One Touch Play
✔
Wenn der TV auf Bereitschaft geschaltet ist, schaltet er sich automatisch ein und gibt
das Bild von der HDMI-Signalquelle wieder.
✔
Mit nur einer Fernbedienung steuern
AQUOS LINK erkennt automatisch die angeschlossenen HDMI-Geräte und lässt Sie
den TV und die Geräte wie mit einer Universal-Fernbedienung steuern.
✔
Titelliste von externen Geräten abrufen
Zusätzlich zur Timerübersicht (Seite 20) des TV können Sie auch das Top-Menü des
externen Spieler oder die Titelliste eines AQUOS BD-Spielers/AQUOS-Recorders
aufrufen, falls das betreffende Gerät AQUOS LINK unterstützt.
✔
Mehrere HDMI-Geräte steuern
Mit dem „Link-Betrieb“-Menü oder der <-Taste können Sie wählen, welches
HDMI-Gerät gesteuert werden soll.
ZUR BEACHTUNG
Bitte achten Sie bei der Benutzung der Funktion AQUS LINK darauf, dass Sie ein zertifiziertes
•
HDMI-Kabel benutzen.
•
Richten Sie die Fernbedienung auf den TV, nicht auf das angeschlossene HDMI-Gerät.
•
Abhängig vom Typ des verwendeten HDMI-Kabels kann Videorauschen auftreten. Verwenden
Sie daher unbedingt ein diesbezüglich geprüftes HDMI-Kabel.
•
Sie können über dieses System bis zu drei HDMI-Aufnahmegeräte, einen AV-Verstärker und drei
Spieler anschließen.
•
Diese Bedienung steuert das aktuell als externe Quelle verwendete HDMI-Gerät. Falls das Gerät
nicht in Betrieb ist, schalten Sie das Gerät ein und wählen Sie mit b die geeignete externe
Quelle.
•
Wenn Sie HDMI-Kabel anschließen/abziehen oder Anschlüsse ändern, schalten Sie alle
angeschlossenen HDMI-Geräte wieder ein, bevor Sie den TV einschalten. Überzeugen Sie sich,
dass Bild und Ton korrekt ausgegeben werden, indem Sie „HDMI 1“, „HDMI 2“, „HDMI 3“ oder
„HDMI 4“ im „EING-QUELLE“-Menü wählen.
AQUOS LINK-Anschluss
Schließen Sie als Erstes das AQUOS AUDIO-Lautsprechersystem oder einen AQUOS BD-Spieler/AQUOS-Recorder mit
Unterstützung des HDMI CEC-Protokolls an.
ZUR BEACHTUNG
Genaueres entnehmen Sie bitte der Bedienungsanleitung des anzuschließenden Geräts.
•
Nach dem Abtrennen von Anschlusskabeln oder Ändern der Anschlussweise schalten Sie den TV bitte erst ein, nachdem alle relevanten
•
Geräte eingeschaltet worden sind. Ändern Sie die externe Eingangsquelle mit b, wählen Sie die entsprechende externe Quelle und
kontrollieren Sie die Bild- und Tonausgabe.
Die in den folgenden Erläuterungen gezeigten Kabel sind im Fachhandel erhältlich.
•
Die vier mit einer grünen Linie verbundenen Tasten (G, I, V, H) werden für den Time Shift-Betrieb der Time Shift-Funktion
•
verwendet.
25
AQUOS LINK
Anschließen eines AQUOS BD-Spielers/AQUOSRecorders über das AQUOS AUDIO-Lautsprechersystem
n
o
n
AQUOS BD-Spieler/AQUOS-Recorder
HDMI-geprüftes Kabel Optisches Audiokabel
AQUOS AUDIO-Lautsprechersystem
AQUOS LINK-Einstellungen
Grundbedienung
Gehen Sie zu „Menü“ > „Link-Betrieb“ >
„AQUOS LINK-Einstellungen“ > und wählen
Sie das einzustellende Menü.
AQUOS LINK-Steuerung
Wählen Sie für diesen Punkt „Ein“, um die HDMI CECFunktionen zu aktivieren.
Einschalt-Automatik
Wenn aktiviert, ist die One Touch Play-Funktion verwendbar. Wenn
der TV auf Bereitschaft geschaltet ist, schaltet er sich automatisch
ein und gibt das Bild von der HDMI-Signalquelle wieder.
ZUR BEACHTUNG
Die Werksvorgabe für diesen Punkt ist „Aus“.
•
Recorder wählen
Hier können Sie bei mehreren angeschlossenen Recordern
das für die Aufnahme zu verwendende Gerät wählen.
ZUR BEACHTUNG
Falls Sie das AQUOS AUDIO-Lautsprechersystem zwischen
•
dem TV und dem AQUOS-Recorder angeschlossen haben,
wechselt die angezeigte externe Quelle (z.B. von „HDMI 1“ auf
„HDMI 1 (Sub)“).
26
Mit Hilfe dieser Funktion kann der Kanal des angeschlossenen
HDMI-Geräts über die TV-Fernbedienung gewählt werden.
1
2
Diese Funktion ermöglicht automatisches Umschalten auf
den geeigneten Tonmodus in Abhängigkeit von den GenreInformationen, die im digitalen Sendesignal enthalten sind.
Wenn diese Funktion auf „Auto“ eingestellt ist, kann der
TV Audiodaten für auf dem TV angezeigten Videoinhalt
an ein angeschlossenes Audiogerät nur mit einem
ARC-kompatiblen Kabel senden. Die Verwendung eines
separaten digitalen oder analogen Audiokabels ist mit
dieser Funktion nicht erforderlich.
Anschluss für die Verwendung von
„Tonwiedergabekanal“
•
Anschließen nur eines
AQUOS BD-Spielers/
AQUOS-Recorders
n
AQUOS BD-Spieler/AQUOS-Recorder
Die ARC-Funktion (Audio Return Channel,
*
Tonwiedergabekanal) kann nur in Verbindung
mit der HDMI 1-Buchse verwendet werden.
Kanaltaste wählen
Wählen Sie mit a/b die Eingangsquelle des
angeschlossenen HDMI-Geräts, das Sie über
die TV-Fernbedienung steuern wollen, und
drücken Sie dann ;.
Wählen Sie mit c/d „Ein“ und drücken Sie
dann ;.
Genre-Info verwenden
Tonwiedergabekanal (ARC)
Zur Aktivierung dieser Funktion müssen Sie ARC-kompatible
Kabel/Geräte verwenden und an die HDMI 1-Buchse
anschließen. Die Anschlussmethode ist identisch mit der
Beschreibung weiter oben im Abschnitt Anschließen nur
eines AQUOS BD-Spielers/AQUOS-Recorders.
AQUOS LINK
Bedienen eines AQUOS LINKGeräts
Durch AQUOS LINK können Sie mit einer einzigen
Fernbedienung auch das an HDMI angeschlossene Gerät
bedienen.
Drücken Sie I zum Starten der Wiedergabe eines
1
Titels.
Lesen Sie bitte im Abschnitt Topmenü/Titelliste nach, wenn
•
Sie die Wiedergabe von der Titelliste des AQUOS BD-Spielers/
AQUOS-Recorders starten möchten.
Drücken Sie J für schnellen Vorlauf.
2
Drücken Sie G für Rücklauf.
Drücken Sie H zum Stoppen.
Drücken Sie SOURCE B zum Ein- und
Ausschalten des über HDMI angeschlossenen
Geräts.
AQUOS LINK-Menü
Die Einstellungen für den Ton oder das externe Gerät können
Sie durch Drücken von < an der Fernbedienung
vornehmen, wodurch das AQUOS LINK-Menü angezeigt wird.
ZUR BEACHTUNG
Das AQUOS LINK-Menü können Sie auch im „Link-Betrieb“-Menü
•
wählen.
Recorder ein/aus
Sie können mit der Fernbedienung des TV die
Programmzeitung (EPG) des angeschlossenen CECkompatiblen Recorders aufrufen und Timeraufnahmen
vorprogrammieren.
Wählen Sie mit a/b „Recorder ein/aus“ und
1
drücken Sie dann ;.
Die externe Eingangsquelle wechselt und der EPG des
•
Recorders erscheint.
Wählen Sie das aufzunehmende Programm.
2
Genaueres entnehmen Sie bitte der Bedienungsanleitung des
•
Recorders.
Topmenü/Titelliste
Dieser Abschnitt erläutert, wie ein auf dem AQUOS BD-Spieler/
AQUOS-Recorder gespeicherter Titel wiedergeben wird.
Wählen Sie mit a/b „Topmenü/Titelliste“ und
1
drücken Sie dann ;.
Der verbundene Recorder schaltet sich ein und der TV wählt
•
automatisch die geeignete externe Eingangsquelle.
•
Die Titellistendaten vom angeschlossenen AQUOS BD-Spieler/
AQUOS-Recorder erscheinen.
Mit @ blenden Sie das Menü aus und können
2
die Tasten a/b/c/d verwenden.
Wählen Sie mit a/b/c/d den Titel und drücken
3
Sie dann PLAY I.
Setup-Menü
Sie können das Menü eines HDMI CEC-kompatiblen
externen Geräts (Player, Recorder, Decoder usw.) mit der
„Setup-Menü“-Funktion aufrufen.
Wählen Sie mit a/b „Setup-Menü“ und
drücken Sie dann ;.
ZUR BEACHTUNG
Wenn ein angeschlossenes Gerät nicht über diese Funktion
•
verfügt oder das Gerät in einem Status ist, in dem das
Menü nicht angezeigt werden kann (Aufnahme, Wechsel in
Bereitschaft usw.), ist diese Funktion eventuell nicht verfügbar.
Medienänderung
Falls Ihr Recorder mehrere Speichermedien übergreift,
wählen Sie hier den Medientyp.
Wählen Sie mit a/b „Medienänderung“ und
1
drücken Sie dann ;.
Wählen Sie das gewünschte Medium, wie
2
z.B. DVD-Recorder oder HDD. Der Medientyp
wechselt mit jedem Drücken von ;.
Tonwiedergabemodus ändern
Über AQUOS AUDIO SP
Sie können den TV-Ton wahlweise nur über das AQUOS
AUDIO-Lautsprechersystem wiedergegeben lassen.
Wählen Sie mit a/b „Über AQUOS AUDIO
SP“ und drücken Sie dann ;.
Der Ton vom TV-Lautsprecher und der Kopfhörerbuchse
•
wird stummgeschaltet und die Wiedergabe erfolgt nur
über das AQUOS AUDIO-Lautsprechersystem.
Über AQUOS SP
Sie können den Fernsehton wahlweise nur über das
Lautsprechersystem des AQUOS TV wiedergegeben
lassen.
Wählen Sie mit a/b „Über AQUOS SP“ und
drücken Sie dann ;.
Tonmodus-Änderung
Sie können den Tonmodus des AQUOS AUDIOLautsprechersystems manuell ändern.
Wählen Sie mit a/b „Tonmodus-Änderung“.
1
2
Der Tonmodus wechselt mit jedem Drücken
von ;.
Genaueres entnehmen Sie bitte der Bedienungsanleitung
•
des AQUOS AUDIO-Lautsprechersystems.
Modellwahl
Wenn mehrere HDMI-Geräte in Reihe liegend
angeschlossen sind, können Sie hier anweisen, welches
Gerät gesteuert werden soll.
Wählen Sie mit a/b „Modellwahl“ und
drücken Sie dann ;. Das HDMI-Gerät
wechselt mit jedem Drücken von ;.
27
Grundeinstellung
Bildeinstellungen
Gehen Sie zu „Menü“ > „Setup“ > „Bild“.
Menü
Kanal-liste
: Zurück: OK
Setup
AV-Modus
OPC
Hintergr.-Bel.
Kontrast
[Aus]
AV-Modus
Der „AV-Modus“ bietet verschiedene
Betrachtungsoptionen zur Anpassung an die
Systemumgebung, die je nach Faktoren wie Helligkeit
des Raums, Art des betrachteten Programms oder
Typ des von einem externen Gerät eingespeisten Bilds
unterschiedlich sein kann.
Wählen Sie mit a/b den gewünschten
Modus und drücken Sie dann ;.
Sie können den Modus auch im Menü „Bild“ und „Ton“
•
umschalten, indem Sie # drücken.
Punkt
Der TV wählt je nach Lichtverhältnissen
AUTO
STANDARD
FILM
SPIELE
PC*
ANWENDER
x.v.Colour**
DYNAMISCH
DYNAMISCH
(Konstant)
und betrachtetem Programm
automatisch die geeignete Einstellung
im „AV-Modus“-Menü.
Für ein definitionsstarkes Bild in einem
normalen hellen Raum.
Zum Betrachten von Filmen in einem
abgedunkelten Raum.
Zum Spielen von Videospielen.
Für PC.
Hier können Sie differenzierte
Einstellungen vornehmen. Sie können
für jede Eingangsquelle einen Modus
einstellen.
Bietet auf dem Bildschirm realistischere
Farben als andere Signale.
Für ein klares Bild mit betont hohem
Kontrast für Sportprogramme.
Für ein klares Bild mit betont hohem
Kontrast für Sportprogramme (die „Bild“und „Ton“-Einstellungen sind nicht
anpassbar).
ZUR BEACHTUNG
Den „AV-Modus“ können Sie auch durch Drücken von
•
# wählen.
Der mit * markierte Punkt ist nur verfügbar, wenn im
•
„EINGANG“-Menü „HDMI 1“, „HDMI 2“, „HDMI 3“, „HDMI 4“
oder „EXT 3“ gewählt wurde.
Der mit ** markierte Punkt ist nur verfügbar, wenn über den
•
HDMI-Anschluss ein „x.v.Colour“-Signal eingeht.
Wenn Sie „AUTO“ wählen, werden einige Punkte im „AV-
•
Modus“-Menü eventuell nicht automatisch eingestellt.
OPC
Passt die Bildschirmhelligkeit automatisch an.
Punkt
Aus
Ein
Ein:Display
ZUR BEACHTUNG
Bei Einstellung „Ein“ erfasst der TV das Umgebungslicht und
•
passt die Helligkeit der Hintergrundbeleuchtung automatisch
an. Achten Sie darauf, dass der OPC-Sensor nicht durch
Objekte blockiert ist, die die Lichtmessung behindern.
Die Helligkeit steht fest auf dem für die
„Hintergr.-Bel.“ eingestellten Wert.
Für automatische Anpassung.
Zeigt bei der Helligkeitsregelung den
OPC-Effekt auf dem Bildschirm an.
Bild-Einstellungen
Stellen Sie das Bild anhand der nachstehenden
Einstellungen wunschgemäß ein.
Einstellpunkte
Wählbare
Punkte
Hintergr.-Bel.
Kontrast
Helligkeit
Farbe
Farbton
Schärfe
c (Cursor) d (Cursor)
Der Bildschirm
verdunkelt sich
Zum Abschwächen
des Kontrasts
Zum Absenken der
Helligkeit
Zum Verringern der
Farbstärke
Für eine stärker
blaustichige
Hauttönung
Für geringere Schärfe Für höhere Schärfe
Der Bildschirm hellt
sich auf
Zum Verstärken des
Kontrasts
Zum Erhöhen der
Helligkeit
Zum Erhöhen der
Farbstärke
Für eine stärker
grünstichige
Hauttönung
28
Grundeinstellung
Weiterführend
Dieser TV besitzt eine Reihe weiterführender Funktionen
zur Optimierung der Bildqualität.
Gehen Sie zu „Menü“ > „Setup“ > „Bild“ >
„Weiterführend“.
Farbeinst.-Farbton
Diese Funktion dient zur Anpassung einer gewählten
Farbe über ein Anpasssystem für sechs Farben.
Farbeinst.-Sättigung
Diese Funktion dient zum Erhöhen und Vermindern
des Sättigungsgrads einer gewählten Farbe über ein
Anpasssystem für sechs Farben.
Farbeinst.-Wert
Diese Funktion dient zur Anpassung der Helligkeit einer
gewählten Farbe über ein Anpasssystem für sechs
Farben.
Farbtemperatur
Stellen Sie die Farbtemperatur auf optimale
Weißwiedergabe ein.
Punkt
Hoch
Mittel bis hoch
Mittel
Tief bis mittel
Tief
R/G/B-Verst. (LO),
R/G/B-Verst. (HI)
Fine Motion weiterführend
Die „Fine Motion weiterführend“-Technologie bietet
hervorragende Lösungen für eine bessere digitale
Bildwiedergabequalität durch Reduzieren von
Bewegungsunschärfen („Starker Effekt“, „Tief“, „Aus“).
ZUR BEACHTUNG
Dieser Effekt ist größer bei schneller Motivbewegung.
•
In den folgenden Fällen hat „Fine Motion weiterführend“ keinen
•
Effekt.
1) Beim Empfangssignal handelt es sich um ein PC-Signal.
2) Es wird ein OSD angezeigt.
3) Teletext ist aktiviert.
•
Falls das Bild unscharf erscheint, stellen Sie bitte „Fine Motion
weiterführend“ auf „Aus“.
Gamma-Anpassung
Wählt die Tondifferenz von Helligkeit und Dunkelheit des
Bilds entsprechend dem betrachteten Programmtyp
zwischen max. e 2 und min. f 2.
Weiß mit bläulichem Ton.
Zwischenton zwischen „Hoch“ und
„Mittel“.
Natürlicher Ton.
Zwischenton zwischen „Mittel“ und „Tief“.
Weiß mit rötlichem Ton.
Passt den Weißabgleich durch Ändern
der Werte der einzelnen Punkte an.
Film-Modus
Erkennt automatisch Quellen, die auf Kinofilmen basieren
(ursprünglich 24 oder 25 Bilder pro Sekunde, je nach
vertikaler Bildfrequenz), analysiert die Signale und
bereitet die einzelnen Standbilder für eine High-DefinitionBildqualität auf („Fortgeschritten (hoch)“, „Fortgeschritten
(niedrig)“, „Standard“, „Aus“).
Aktiver Kontrast
Passt den Kontrast eines Bilds automatisch an die jeweilige
Szene an.
Rauschunterdrückung
Die digitale „Rauschunterdrückung“ sorgt für ein saubereres
Bild („Auto“, „Starker Effekt“, „Mittel“, „Tief“, „Aus“).
ZUR BEACHTUNG
Abhängig vom Eingangssignaltyp ist diese Funktion eventuell nicht
•
verfügbar.
3D-Y/C
Erfasst Änderungen im Bild, um durch Unterdrückung von
Effekten wie Dot Crawl und Farbübersprechen eine hohe
Bildqualität zu gewährleisten
Punkt
Standard
Schnell
Langsam
ZUR BEACHTUNG
•
Je nach Eingangssignaltyp und Rauschanteilen ist „3D-Y/C“
eventuell ohne Funktion.
•
Bei Composite-Videosignalen (FBAS) hat „3D-Y/C“ einen noch
größeren Effekt.
Normaleinstellung.
Für eine optimale Bildqualität bei
schnellen Bewegungsabläufen.
Für eine optimale Bildqualität bei
langsamen Bewegungsabläufen.
Schwarz/Weiß
Zum Betrachten eines Videos in Schwarz/Weiß.
OPC-Bereich
Der Helligkeitsstufenbereich für die automatischen
Anpassungen des OPC-Sensors kann den eigenen
Präferenzen gemäß eingestellt werden. Der Anpassbereich
des OPC-Sensors erstreckt sich von max. e 16 bis min.
f 16.
ZUR BEACHTUNG
•
Diese Funktion ist nur verfügbar, wenn die Einstellung „OPC“ auf
„Ein“ oder „Ein:Display“ eingestellt ist.
•
Der Wert der Max.-Einstellung kann nicht kleiner als der Wert der
Min.-Einstellung gewählt werden.
•
Der Wert der Min.-Einstellung kann nicht größer als der Wert der
Max.-Einstellung gewählt werden.
•
Für die Max.- und Min.-Einstellungen kann nicht der gleiche Wert
gewählt werden.
•
Je nach Helligkeit des Umgebungslichts ist der OPC-Sensor
eventuell nicht wirksam, wenn ein enger Anpassbereich eingestellt
ist.
29
Grundeinstellung
Toneinstellungen
Gehen Sie zu „Menü“ > „Setup“ > „Ton“.
Menü
Kanal-liste
: Zurück: OK
Setup
Ton
Lautst.-Abgleich
Höhen
Bass
Balance
Li.30
STANDARD
[Aus]
Re.30
To n
Lautst.-Abgleich
Verschiedene Klangquellen besitzen nicht immer die
gleiche Grundlautstärke, wie z.B. bei einem Programm
und seinen Werbespots. Diese Funktion reduziert dieses
Problem durch eine Anpassung der Pegel.
Punkt
Hoch
Mittel
Tief
Aus
Die Unterschiede beim Lautstärkepegel
werden für verschiedene Klangquellen
stark reduziert.
Die Unterschiede beim Lautstärkepegel
werden für verschiedene Klangquellen
geringfügig reduziert.
Unterschiede beim Lautstärkepegel
werden nicht angepasst.
To n
Klangregelung
Mit den nachstehenden Einstellungen können Sie das
Klangbild wunschgemäß regeln.
Wählbare
Punkte
Höhen
Bass
Balance
c (Cursor) d (Cursor)
Für schwächere
Höhen
Für schwächeren
Bass
Zum Absenken
des rechten
Lautsprecherpegels
Für stärkere Höhen
Für stärkeren Bass
Zum Absenken
des linken
Lautsprecherpegels
To n
Raumklang
To n
Bass Enhancer
Diese Funktion betont den Bassbereich der
Tonwiedergabe.
To n
Sprachverbesserung
Diese Funktion hebt Sprache gegen das
Hintergrundrauschen ab, um sie klarer hörbar zu
machen.
Einstellen des Audioeingangs
Optionen
Audiowahl
Bei Verwendung der Buchse EXT 3 oder HDMI 2 müssen
Sie wählen, mit welchem Anschluss die Buchse AUDIO
(R/L) für analoge Toneingabe verwendet wird.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Buchseneinstellung“ > „PC-Eingang“ >
„Audiowahl“.
Bei Auswahl von „HDMI 2“ im „EINGANG“-Menü
Punkt
HDMI (Digital)
HDMI+Analog
ZUR BEACHTUNG
Sie müssen diesen Punkt auf „HDMI+Analog“ einstellen, wenn
•
Sie Geräte (einschließlich PC) mit einem HDMI-geprüften Kabel
an die HDMI 2-Buchse anschließen. Wenn „HDMI (Digital)“
eingestellt ist, erfolgt keine Tonausgabe.
Bei Auswahl von „EXT 3“ im „EINGANG“-Menü
Video
Video+Audio
ZUR BEACHTUNG
Sie müssen außerdem „COMPONENTE“ im „Eingangswahl“-
•
Menü einstellen, wenn Sie „EXT 3“ im „EINGANG“-Menü
wählen (Seiten 17 und 42).
Wenn Sie Geräte (einschließlich PC) mit
einem HDMI-Kabel an die HDMI 2Buchse anschließen.
Bei Anschluss von Geräten
(einschließlich PC) über ein DVI/HDMIKabel an die Buchse HDMI 2 und
Eingabe von analogen Tonsignalen über
Buchse AUDIO (R/L).
Punkt
Wenn Sie Geräte mit einem AV-Kabel an
die EXT 3-Buchse anschließen, wird das
Bild ohne Ton angezeigt.
Bei Anschluss eines PC an die Buchse
EXT 3 und Eingabe von analogen
Tonsignalen über Buchse AUDIO (R/L).
Diese Funktion sorgt für wirklichkeitsnahen Live-Sound.
30
Grundeinstellung
Stromspareinstellungen
Gehen Sie zu „Menü“ > „Setup“ > „ECO“.
Menü
Kanal-liste
: Zurück: OK
ECO
Setup
ECO
ECO-Bildsteuerung
Energiesparen
Auto Stand-by
Auto System aus
[Ein]
[Aus]
[Aus]
[Aus]
ECO-Bildregelung
Diese Funktion erfasst automatisch die Bildquelle
und verringert bei gleichzeitig unverändert gehaltener
Bildhelligkeit den Stromverbrauch.
ZUR BEACHTUNG
Diese Funktion arbeitet nicht, wenn der „AV-Modus“ auf
•
„DYNAMISCH (Konstant)“ oder „AUTO“ eingestellt ist.
•
Diese Funktion arbeitet nicht, wenn „Energieeinsparung“ auf
„Standard“ oder „Verbessert“ eingestellt ist.
ECO
Energiesparung
Diese Funktion verringert wie in der nachstehenden
Tabelle gezeigt die Helligkeit der Hintergrundbeleuchtung,
um den Stromverbrauch zu reduzieren und die
Lebensdauer der Hintergrundbeleuchtung zu verlängern.
Punkt
Standard
Weiterführend
Aus
ZUR BEACHTUNG
Diese Funktion arbeitet nicht, wenn der „AV-Modus“ auf
•
„DYNAMISCH (Konstant)“ eingestellt ist.
Verringert die Helligkeit der
Hintergrundbeleuchtung.
Verringert die Helligkeit der
Hintergrundbeleuchtung stärker als
„Standard“.
Die Helligkeit der
Hintergrundbeleuchtung entspricht
dem Wert Ihrer Einstellungen für den
gewählten „AV-Modus“.
Status-Icons für „Energiesparung“
E
Icon Beschreibung
„Energiesparung“ ist auf „Standard“ eingestellt.
„Energiesparung“ ist auf „Verbessert“ eingestellt.
Wenn „Energiesparen“ auf „Standard“ oder
„Weiterführend“ eingestellt ist, erscheinen die
„Energiesparen“-Status-Icons im „Bild“-Menü und in den
Kanal-Info-Fenstern.
ECO
Auto Stand-by
Bei Einstellung auf „Ein“ wechselt der TV automatisch
in den Bereitschaftsmodus, wenn 15 Minuten lang kein
Signal eingeht.
ZUR BEACHTUNG
Wenn ein TV-programm endet, arbeitet diese Funktion bei
•
Störeinstrahlung durch andere TV-Sender oder andere Signale
eventuell nicht.
ECO
Auto System aus
Der TV schaltet automatisch in den Bereitschaftsmodus,
wenn „Ein“ gewählt ist und drei Stunden lang keine
Bedienung erfolgt.
ZUR BEACHTUNG
Ab fünf Minuten vor dem Wechsel in Bereitschaft zeigt der TV
•
jede Minute die restliche Zeit an.
ECO
Einschlaf- Timer
Ermöglicht das Einstellen einer Zeit, nach deren Ablauf
der TV automatisch auf Bereitschaft wechselt. Nachdem
Sie„Ändern“ gewählt haben, können Sie den Zeitraum für
den Wechsel in den Bereitschaftsmodus festlegen.
ZUR BEACHTUNG
Wählen Sie „Aus“, um den Einschlaf- Timer zu deaktivieren.
•
Nachdem die Zeit eingestellt worden ist, startet die
•
Rückwärtszählung automatisch.
•
Ab fünf Minuten vor Ablauf der voreingestellten Zeit wird jede
Minute die Restzeit angezeigt.
ECO
Nur Audio
Beim Hören von Musikprogrammen können Sie das TVBild abschalten und nur den Ton wiedergeben lassen.
Punkt
Ein
Aus
Der Ton wird ohne das Bild ausgegeben.
Bild und Ton werden wiedergegeben.
31
Grundeinstellung
Kanaleinstellungen
Menü
Kanal-liste
: Zurück: OK
Bildeinstellungen
Setup
Bildeinstellungen
Autoinstallation
Kanaleinstellungen
Schnellstart
Individuelle Einstellung
Autoinstallation
Der TV erfasst automatisch alle verfügbaren Dienste in
Ihrem Gebiet. Über diese Funktion können Sie auch die
Kanaleinstellung für digital, Satellit und analog individuell
vornehmen und die Einstellungen neu konfigurieren,
nachdem die anfängliche Autoinstallation bereits beendet
ist.
Gehen Sie zu „Menü“ > „Setup“ >
1
„Bildeinstellungen“ > „Autoinstallation“.
Wählen Sie mit c/d „Ja“ und drücken Sie
2
dann ;.
Wählen Sie mit a/b/c/d die gewünschte
3
Sprache und drücken Sie dann ;.
ZUR BEACHTUNG
Zum Ausführen von „Autoinstallation“ ist die Geheimnummer
•
einzugeben. Die Vorgabe für die Geheimnummer ist „1234“.
Informationen zum Ändern der eingestellten Geheimnummer
finden Sie unter Passwort/Sperre-Einstellungen (Seite 35).
Informationen zum Löschen der eingestellten Geheimnummer
(Geheimnummer muss nicht mehr eingegeben werden) finden
Sie unter Löschen der Geheimnummer (Seite 52).
•
Sie können die Daheim/Geschäft-Einstellung und die
Landeinstellung nicht über „Autoinstallation“ im „Einstellungen“Menü vornehmen. Um diese Einstellungen neu vornehmen
zu können, führen Sie bitte „Rücksetzen“ im „Einstellungen“Menü aus und lassen Sie dann die automatische anfängliche
Autoinstallation neu ablaufen.
•
Die aktuelle Einstellung des Landes erscheint auf dem
Bildschirm.
Wählen Sie mit a/b den zu suchenden
4
Sendestandard und drücken Sie dann ;.
32
Digitalsuche
E
Beziehen Sie sich nach dem Wählen des zu
suchenden Dienstes, entweder „Terrestrisch“
oder „Kabel“, auf Einstellungen für
Digitalprogramme auf den Seiten 11_12.
Analogsuche
E
Der TV sucht, sortiert und speichert
alle empfangbaren Fernsehprogramme.
Näheres finden Sie unter Einstellungen für
Analogprogramme auf Seite 12.
Satellitensuche
E
Nach der Auswahl von „Satellitensuche“ wird
der aktuelle DVB-S/S2-Einstellungen-Bildschirm
angezeigt. Weitere Informationen finden Sie
auf den Seiten 13 und 14 im Abschnitt zur
Einstellung „Satellitensuche“.
ZUR BEACHTUNG
Nach der Auswahl von „Weiter“ im DVB-S/S2-Einstellungen-
•
Bildschirm müssen Sie das bevorzugte Satellitenprogramm wählen,
um die Suche zu starten.
Bildeinstellungen
Programm-Einstellungen
Sie können die Einstellungen für DTV-Dienste automatisch
oder manuell neu konfigurieren.
Gehen Sie zu „Menü“ > „Setup“ >
1
„Bildeinstellungen“ > „Kanaleinstellungen“ >
„Programm-Einstellungen“.
Wählen Sie mit a/b den neu zu
2
konfigurierenden Sendestandard und drücken
Sie dann ;.
ZUR BEACHTUNG
Zum Ausführen von „Programm-Einstellungen“ ist die
•
Geheimnummer einzugeben. Die Vorgabe für die Geheimnummer
ist „1234“. Informationen zum Ändern der eingestellten
Geheimnummer finden Sie unter Passwort/Sperre-Einstellungen
(Seite 35). Informationen zum Löschen der eingestellten
Geheimnummer (Geheimnummer muss nicht mehr eingegeben
werden) finden Sie unter Löschen der Geheimnummer (Seite 52).
Digital Tuner Einstellungen
Terrestrisch
Die folgenden Einstellungen können Sie neu konfigurieren,
wenn Sie bei der anfänglichen Autoinstallation oder im
„Autoinstallation“-Menü „Terrestrisch“ wählen.
Zusätzliche Suche
E
Verwenden Sie dieses Menü, um nach der Ausführung von
„Digitalsuche“ im „Autoinstallation“-Menü neue Dienste
automatisch hinzuzufügen.
E
Manuelle Suche
Zum Hinzufügen neuer Dienste aus einem bestimmten
Frequenzband.
Geben Sie die Frequenz mit den Zifferntasten 0_9 ein.
•
„Manuelle Suche“ mit einer Service-Nummer ist nur möglich, wenn
•
bei der Landeinstellung die fünf nordischen Länder gewählt wurden.
Grundeinstellung
Manuelle Einstellung
E
Zum Konfigurieren verschiedener Einstellungen für die
einzelnen Dienste mit den Farbentasten (R/G/Y/B).
Dienstname Sperre Kanal
Dienstnummer
Sperre
Wählen Sie mit a/b den gewünschten Dienst.
1
2
Drücken Sie die für den neu einzustellenden Punkt
zuständige Farbentaste auf der Fernbedienung.
Die Markierung ✔ zeigt an, dass die Funktion aktiviert
•
ist. Mit jedem Drücken der Farbentaste wechselt die
betreffende Funktion zwischen ein und aus.
Kanal überspringen
Tasten für „Manuelle Einstellung“
Sperre
Wenn ein Programm gesperrt ist, muss die Geheimnummer
eingegeben werden, wenn dieses aufgerufen werden soll.
Kanal überspringen
Dienste, die mit einem ✔ markiert sind, werden
beim Drücken von :r/s am TV oder der TVFernbedienung übersprungen.
Löschen
Der gewählte Dienst wird gelöscht. Wenn Sie
den gelöschten Dienst noch einmal anschauen
möchten, führen Sie „Autoinstallation“, „Zusätzliche
Suche“ oder „Manuelle Suche“ aus.
Sortieren
Die Anzeigeposition von Diensten kann verschoben werden.
1
2
3
Drücken Sie Taste R.
Drücken Sie Taste G.
Drücken Sie Taste Y.
Drücken Sie Taste B.
Wählen Sie mit a/b den Dienst mit der
zu verschiebenden Anzeigeposition und
drücken Sie dann ;.
Verschieben Sie den Kanal mit a/b an die
gewünschte Position und drücken Sie dann ;.
Wiederholen Sie die Schritte 1 und 2, bis alle
gewünschten Dienstepunkte sortiert sind.
Kabel
Die folgenden Einstellungen können Sie neu konfigurieren,
wenn Sie bei der anfänglichen Autoinstallation oder im
„Autoinstallation“-Menü „Kabel“ wählen.
Zusätzliche Suche
E
Verwenden Sie dieses Menü, um nach der Ausführung von
„Digitalsuche“ im „Autoinstallation“-Menü neue Dienste
automatisch hinzuzufügen. Befolgen Sie die Schritte 1 bis
5 unter Suchen nach Kabelprogrammen auf Seite 12.
überspringen
Alte LCN
SortierenLöschen
Manuelle Suche
E
Zum Hinzufügen neuer Dienste aus einem bestimmten
Frequenzband. Nach dem Einstellen der Punkte im
folgenden Bildschirm startet der TV die Suche.
Beziehen Sie sich bitte auf die Tabelle zu den
•
Menüpunkten in der rechten Spalte von Seite 12.
Frequenz
Symbolrate
QAM-Modulation
Suchstart
Manuelle Einstellung
E
MHz
Diese Funktion ist mit „Terrestrisch“ identisch. Siehe
„Manuelle Einstellung“ in „Terrestrisch“.
H
Sie können nur die Einstellungen von „Manuelle Einstellung“
•
neu konfigurieren.
•
Sie können nur die Einstellung von „Sperre“ in „Manuelle
Einstellung“ vornehmen.
Satellit-Einstellung
Sie müssen zunächst das Satellitenprogramm wählen,
bevor Sie in „Satellit-Einstellung“ die Suchmethode
wählen können.
SAT2 [Hot Bird 13E]
SAT3 [Keine]
SAT4 [Turksat]
Zusätzliche Suche
E
Verwenden Sie dieses Menü, um nach erfolgter
Autoinstallation neue Dienste hinzuzufügen. Führen Sie
die Schritte 1 bis 6 in der rechten Spalte auf Seite 13 aus.
E
Manuelle Suche
Zum Hinzufügen neuer Dienste aus einem bestimmten
Frequenzband. Nach dem Einstellen der Punkte
im folgenden Bildschirm wählen Sie „Ja“ im Menü
„Suchstart“.
Band [Vert./Low]
Frequenz
Symbolrate
Suchstart
E
Manuelle Einstellung
Diese Funktion ist die gleiche wie in „Digital Tuner
Einstellungen“. Siehe „Manuelle Einstellung“ in „Digital
Tuner Einstellungen“.
Vert./Low
Vert./High
Horiz./Low
Horiz./High
33
Grundeinstellung
Analog-Tuner- Einstellung
Sie können die Einstellungen für analoge TV-Kanäle
automatisch oder manuell neu konfigurieren.
Zusätzliche Suche
E
Verwenden Sie dieses Menü, um nach der Ausführung
von „Analogsuche“ im „Autoinstallation“-Menü neue
Dienste automatisch hinzuzufügen.
Starten Sie die Kanalsuche nach dem Wählen von Farbsystem
•
und Tonsystem.
Manuelle Einstellung
E
Verwenden Sie dieses Menü zum manuellen Einrichten
von TV-Kanälen.
Drücken Sie nach dem Wählen von „Ja“ auf
dem Bildschirm a/b/c/d zum Wählen des
einzurichtenden Kanals und drücken Sie dann
;.
Fein- Einstellung
Sie können die Frequenz auf die gewünschte Position
einstellen.
ZUR BEACHTUNG
Orientieren Sie sich beim Einstellen am angezeigten
•
Hintergrundbild.
•
Anstelle der Frequenzeinstellung mit c/d können Sie die
Frequenz des Kanals auch mit den Zifferntasten 0_9 direkt
eingeben.
BEISPIEL
•
179,25 MHz: Drücken Sie 1 > 7 > 9 > 2 > 5.
•
49,25 MHz: Drücken Sie 4 > 9 > 2 > 5 > ;.
Farbsystem
Wählen Sie das für den Empfang optimale Farbsystem
(„AUTO“, „PAL“, „SECAM“).
Soundsystem
Wählen Sie das für den Empfang optimale Soundsystem
(Tonnorm) („B/G“, „D/K“, „I“, „L/L’“).
Name
Wenn ein TV-Kanal seine Namenskennung ausstrahlt,
wird diese bei der „Autoinstallation“ erfasst und
dem Kanal ein Name zugewiesen. Sie können die
zugewiesenen Kanalnamen nachträglich individuell
ändern.
Wählen Sie mit a/b/c/d den ersten für
1
den Kanal einzugebenden Buchstaben und
drücken Sie dann ;.
Wiederholen Sie den obigen Schritt 1, bis alle
2
Zeichen des Namens eingegeben sind.
ZUR BEACHTUNG
Ein Name kann maximal fünf Zeichen lang sein.
•
Wenn ein Kanalname kürzer als fünf Zeichen ist, zum
•
Einspeichern des Kanalnamens bitte „ENDE“ wählen.
Überspringen
Kanäle, für die „Überspringen“ auf „Ein“ eingestellt ist,
werden beim Wählen mit :r/s übersprungen, auch
wenn bei Betrachtung des Bilds auf dem TV gewählt
wird.
Decoder
Wenn Sie einen Decoder an den TV anschließen, ist
„EXT 1“ zu wählen.
ZUR BEACHTUNG
Als Werksvorgabe ist „Aus“ eingestellt.
•
Sperre
Sie können die Wiedergabe jedes beliebigen Kanals
blockieren.
ZUR BEACHTUNG
Näheres zum Einstellen der Geheimnummer siehe „Geheimnr.“.
•
Wenn „Sperre“ für einen Kanal auf „Ein“ gestellt ist, erscheint
•
„Kindersicherung ist aktiviert!“ und Bild und Ton des Kanals
werden blockiert.
•
Wenn 6 bei Anzeige von „Kindersicherung ist aktiviert!“
gedrückt wird, erscheint das Eingabefenster für die
Geheimnummer. Durch Eingeben der korrekten Geheimnummer
wird die „Geheimnr.“ bis zum Ausschalten des Geräts
vorübergehend deaktiviert.
Sortieren
E
Die Kanalpositionen können beliebig geordnet werden.
Wählen Sie mit c/d „Ja“ und drücken Sie
1
dann ;.
Wählen Sie mit a/b/c/d den zu
2
verschiebenden Kanal und drücken Sie dann
;.
Verschieben Sie den Kanal mit a/b/c/d
3
an die gewünschte Position und drücken Sie
dann ;.
Wiederholen Sie die Schritte 2 und 3, bis alle
4
Kanäle wunschgemäß geordnet sind.
Programm löschen
E
Kanäle können individuell gelöscht werden.
Wählen Sie mit c/d „Ja“ und drücken Sie
1
dann ;.
Wählen Sie mit a/b/c/d den zu
2
löschenden Kanal und drücken Sie dann ;.
Ein Mitteilungsfenster erscheint.
•
Wählen Sie mit c/d „Ja“ und drücken
3
Sie dann ;, um den gewählten Kanal zu
löschen. Die nachfolgenden Kanäle rücken
entsprechend auf.
Wiederholen Sie die Schritte 2 und 3, bis alle
4
zu löschenden Kanäle gelöscht sind.
34
Grundeinstellung
Passwort/Sperre-Einstellungen
Bildeinstellungen
Geheimnr.
Ermöglicht das Eingeben einer Geheimnummer
zum Schützen bestimmter Einstellungen vor einer
versehentlichen Änderung.
Gehen Sie zu „Menü“ > „Setup“ >
„Bildeinstellungen“ > „Individuelle
Einstellungen“ > „Geheimnr.“.
ZUR BEACHTUNG
Zum Ausführen von „Geheimnr.“ ist die Geheimnummer
•
einzugeben. Die Vorgabe für die Geheimnummer ist „1234“.
Informationen zum Löschen der eingestellten Geheimnummer
(Geheimnummer muss nicht mehr eingegeben werden) finden
Sie unter Löschen der Geheimnummer (Seite 52).
Bei Auswahl von „Ja“
E
Speichern Sie für die „Geheimnr.“ ein vierstelliges
Passwort (Geheimnummer) ein.
Wählen Sie mit c/d „Ja“ und drücken Sie
1
dann ;.
Geben Sie als Geheimnummer eine vierstellige
2
Zahl mit den Zifferntasten 0_9 ein.
Geben Sie zur Bestätigung erneut die gleiche
3
vierstellige Zahl wie in Schritt 1 ein.
Die Meldung „System-Geheimnummer erfolgreich
•
geändert.“ erscheint.
Drücken Sie ;.
4
ZUR BEACHTUNG
Zum Betrachten eines gesperrten Kanals muss die
•
Geheimnummer eingegeben werden (Näheres zum Sperren
von Kanälen im DTV-, SAT- und ATV-Modus finden Sie auf den
Seiten 33 und 34). Wenn ein gesperrter Kanal gewählt wird,
erscheint eine Aufforderung zum Eingeben der Geheimnummer.
Drücken Sie 6 zum Anzeigen des GeheimnummerEingabefensters.
Bei Auswahl von „Nein“
E
Ermöglicht das Rücksetzen der Geheimnummer.
Wählen Sie mit c/d „Ja“ und drücken Sie
dann ;.
ZUR BEACHTUNG
Es wird empfohlen, die Geheimnummer vorsichtshalber
•
auf dem Rücken dieser Bedienungsanleitung zu notieren,
auszuschneiden und an einem Ort außerhalb der
Reichweite von Kindern aufzubewahren.
Bildeinstellungen
Kinderschutzstufe
Mit dieser Funktion kann die Verfügbarkeit von
DTV-Diensten eingeschränkt werden. Sie können so
verhindern, dass sich Kinder ungeeignete Programme mit
brutalen oder erotischen Szenen ansehen.
Gehen Sie zu „Menü“ > „Setup“ >
1
„Bildeinstellungen“ > „Individuelle
Einstellungen“ > „Kinderschutzstufe“.
Wiederholen Sie die Schritte 1 bis 4 unter Bei
2
Auswahl von „Ja“.
ZUR BEACHTUNG
„Unbegrenzte Freigabe“ und „Vorzugsweise mit Zustimmung
•
der Eltern“ sind Einstufungen, die nur in Frankreich verwendet
werden.
•
Näheres zu den Kinderschutzstufen finden Sie auf Seite 58.
Optionen
Tastensperre
Diese Funktion ermöglicht das Sperren der Tasten am TV
oder der Fernbedienung, damit Kinder nicht den Kanal
oder die Lautstärke ändern können.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Tastensperre“.
Punkt
Aus
Fernbedienungssperre
Tastensperre
ZUR BEACHTUNG
•
Sie können die „Fernbedienungssperre“ und die „Tastensperre“
nicht gleichzeitig verwenden.
Aufheben der Sperre
E
Drücken Sie @ am TV und wählen Sie „Aus“,
um „Fernbedienungssperre“ aufzuheben. Drücken Sie
@ auf der Fernbedienung und wählen Sie „Aus“, um
„Tastensperre“ aufzuheben.
Näheres zur Menübedienung mit @- auf der Frontseite
•
des TV finden Sie auf Seite 6.
Hebt die Sperre auf.
Sperrt alle Tasten der Fernbedienung.
Sperrt mit Ausnahme des Netzschalters
sämtliche Tasten am TV.
35
Grundeinstellung
Sprache-Einstellungen
Bildeinstellungen
Digital Audio Sprache
Stellen Sie bis zu drei bevorzugte Multi-Audio-Sprachen
für die Anzeige bei vorhandenen Audiosprachen ein.
Gehen Sie zu „Menü“ > „Setup“ >
„Bildeinstellungen“ > „Individuelle
Einstellungen“ > „Digital Audio Sprache“.
Umschalten der Multi-Audio-
E
Sprachen
Mit jedem Drücken von 7 an der Fernbedienung
wechselt die Audiosprache.
Bildeinstellungen
Untertitel
Stellen Sie bis zu zwei bevorzugte Untertitelsprachen
(einschließlich Untertitel für Hörbehinderte) für die Anzeige
etwaiger Untertitel ein.
Gehen Sie zu „Menü“ > „Setup“ >
„Bildeinstellungen“ > „Individuelle
Einstellungen“ > „Untertitel“.
Wählbare Punkte
1. Sprache
E
2. Sprache
E
Für Hörbehinderte
E
Umschalten zwischen
E
Untertitelsprachen
Mit jedem Drücken von [ an der Fernbedienung
wechselt die Untertitelsprache.
Bildeinstellungen
Sprache
Als Anzeigesprache stehen 23 verschiedene Sprachen
zur Auswahl. Informationen zu den wählbaren Sprachen
finden Sie in der Spalte OSD-Anzeigesprache der
Tabelle mit den technischen Daten (Seite 56).
Gehen Sie zu „Menü“ > „Setup“ >
„Bildeinstellungen“ > „Sprache“.
Praktische Einstellungen
Bildeinstellungen
Schnellstart
Sie können die nach dem Einschalten des TV mit der
Fernbedienung erforderliche Startzeit verkürzen.
Gehen Sie zu „Menü“ > „Setup“ >
„Bildeinstellungen“ > „Schnellstart“.
Punkt
Ein
Aus
Schneller Start des TV aus der
Bereitschaft. In Bereitschaft beträgt die
Leistungsaufnahme mindestens 30 W.
Im Bereitschaftszustand ist der
Stromverbrauch gering.
Aus 1. Sprache
2. Sprache
„Für Hörbehinderte“ auf „Ja“
E
Untertitel für Hörbehinderte haben Vorrang vor allen
obigen Untertitelsprache-Einstellungen (z.B. „1.
Sprache“, „2. Sprache“ usw.).
BEISPIEL
1. Sprache
(Für Hörbehinderte)
ZUR BEACHTUNG
Falls das Programm keine Untertiteldaten überträgt, werden
•
keine Untertitel angezeigt.
1. Sprache
36
Praktische Betrachtungsfunktionen
Time Shift kann für ATV, externe Eingangsquellen,
•
Time Shift
Mit dieser Funktion können Sie das digitale TV- oder
Satellitenprogramm unterbrechen und die Wiedergabe
später mit dieser Szene fortsetzen. Diese Funktion ist nur
für die Modellreihe 822 verfügbar.
Drücken Sie READY.
1
Der TV beginnt mit der temporären Aufnahme der
•
Echtzeitsendung im Hintergrund.
•
Für die Time Shift-Funktion können etwa 150 Minuten
für SD bzw. 60 Minuten für HD aufgenommen werden
(in Abhängigkeit von den Programmen).
Drücken Sie I.
2
Der TV zeigt das Programm ab der Szene, bei der die
•
Aufnahme gestartet wurde, und die Aufnahme wird fortgesetzt.
•
Wenn der TV die Wiedergabe nach einmaligem Drücken
von H zum Beenden des Programms fortsetzt, wird das
Programm ab der angehaltenen Szene wiedergegeben.
Tasten für Time Shift-Bedienung
Tasten Beschreibung
Startet die Aufnahme des angeschauten
Programms.
Das aufgenommene Programm kann
READY
I
H
F
S
J
a
b
ZUR BE
ACHTUNG
•
Anstatt Tasten an der Fernbedienung zu drücken, können Sie
zum Ausführen der oben beschriebenen Funktionen auch den
Bildschirm mit dem Bedienfeld verwenden. Zum Aufrufen dieses
Bedienfelds drücken Sie CONTROL an der Fernbedienung oder
wählen „Steuerung (Time Shift)“ in „Optionen“ > „Bildoptionen“.
•
Das Bedienfeld für Time Shift wird nur für die Time ShiftBedienung angezeigt.
•
Wenn der für Time Shift verwendete Speicher „Voll“ erreicht
und sich der blaue Punkt am linken Rand des Balkens befindet
(siehe und im Abschnitt Zähler auf Seite 38), können
bestimmte Funktionen nicht verwendet werden (F (Pause),
(Rücklauf), a (Sprung rückwärts um 10 Sekunden)).
•
erst etwa drei Sekunden nach dem
Drücken von READY zum Starten der
Aufnahme wiedergegeben werden.
Gibt das aufgenommene Programm wieder.
Beendet das wiedergegebene Programme
(Time Shift-Aufnahme wird fortgesetzt) und
wechselt zurück zur Echtzeitsendung (Live).
Unterbricht das wiedergegebene Programm
(Time Shift-Aufnahme wird fortgesetzt).
Diese Funktion wird nach 15 Minuten deaktiviert.
•
Rücklauf (mit jedem Drücken dieser Taste
wird die Rücklaufgeschwindigkeit in drei
Stufen geändert).
Schneller Vorlauf (mit jedem Drücken dieser
Taste wird die Geschwindigkeit für den
schnellen Vorlauf in drei Stufen geändert).
Wiedergabe nach einem Sprung rückwärts
um 10 Sekunden.
Wiedergabe nach einem Sprung vorwärts
um 30 Sekunden.
S
Datenprogramme, und Radioprogramme nicht verwendet werden.
Zum Deaktivieren von Time Shift drücken Sie READY, ändern
•
den DTV/SAT-Kanal, ändern „EINGANG“ oder schalten den
TV aus.
•
Time Shift wird deaktiviert, wenn drei Stunden lang keine
Bedienung erfolgt.
•
Einige Funktionen sind nicht mit Time Shift kompatibel.
•
Bei Time Shift handelt es sich nicht wirklich um eine
Aufnahmefunktion, weshalb die aufgenommenen Daten beim
Beenden von Time Shift zurückgesetzt werden.
•
Time Shift wird nicht automatisch ausgeführt, sondern wird nur
durch Drücken von READY gestartet.
•
Die Geheimnummer ist bei Verwendung der Tasten wie z.B. S, J,
a und b erforderlich, wenn Sie die Geheimnummer einstellen und
die Punkte für „Kinderschutzstufe“ außer „Keine“ gewählt sind.
•
Die Aufnahme wird automatisch beendet, wenn kein Signal
empfangen wird (aufgenommene Daten werden gelöscht).
•
Time Shift ist nicht mit kopiergeschützten Programmen kompatibel.
•
Während der Time Shift-Wiedergabe weisen bestimmte Signale
möglicherweise eine reduzierte Auflösung auf.
Beispiele für die Verwendung von Time Shift
Wenn Sie sich eine Weile nicht in der Nähe
des TV befinden (drücken Sie in diesem Fall
READY)
Abwesend
Während Ihrer Abwesenheit verpassen Sie die Szene.
Abwesend
Sie können die verpasste Szene anschauen, wenn Sie wieder
zurückkommen.
Wenn Sie eine Szene erneut anschauen
möchten (Sie müssen vorher READY drücken,
damit Time Shift verwendet werden kann)
Sie können eine Szene nicht erneut anschauen.
Sie können eine Szene erneut anschauen.
Ohne Time Shift
Mit Time Shift
Ohne Time Shift
Mit Time Shift
37
Praktische Betrachtungsfunktionen
Angezeigte Informationen im
Zusammenhang mit Time Shift
Kanalanzeige
Kanal-Info wird durch Drücken von p an der Fernbedienung
angezeigt.
Audio (ENG) STEREO
Video
Untertitel Aus
>> Neue Information
Das Time Shift bereit-Icon wird angezeigt, wenn
Sie READY drücken und das Programm vom TV
aufgenommen wird.
Das Status-Icon ist in Abhängigkeit vom
angezeigten Bildschirm sichtbar.
Zähler
Der Zähler wird angezeigt, wenn Sie „Time Shift-Speicher
anzeigen“ auf „Ein“ einstellen (gehen Sie zu „Setup“ > „Optionen“
> „Time-Shift-Einstellungen“).
Time shift
Verwendeter Speicher:
Der graue Balken zeigt, wie viel Speicher
verwendet wird.
Dieser blaue Punkt zeigt, wie viel Zeit verstrichen
ist.
„Voll“ wird angezeigt, wenn der graue Balken den
rechten Rand erreicht. Der TV beginnt mit dem
Überschreiben der zuvor aufgenommenen Daten.
Optionen
Automatische Eingangswahl
Sie können wählen, ob die Eingangsquelle automatisch
gewechselt wird, wenn Sie im Time Shift-Betrieb ein
AQUOS LINK-Signal oder ein Euro-SCART-kompatibles
Signal auf dem TV empfangen.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Time Shift-Einstellungen“ > „Automatische
Eingangswahl“.
Punkt
Deaktiviert Time Shift, wenn ein AQUOS
Ein
Aus
LINK-Signal oder ein Euro-SCARTkompatibles Signal empfangen wird.
Die Eingangsquelle wird automatisch
gewechselt.
Time Shift wird weiterhin ausgeführt. Die
Eingangsquelle wird nicht automatisch
gewechselt, selbst wenn ein AQUOS
LINK-Signal oder ein Euro-SCARTkompatibles Signal empfangen wird.
ZUR BEACHTUNG
Zum Aufrufen der oben beschriebenen Informationen können
•
Sie auch CONTROL an der Fernbedienung drücken oder
„Steuerung (Time Shift)“ in „Optionen“ > „Bildoptionen“ wählen.
38
Praktische Betrachtungsfunktionen
Wählen der Bildgröße
Automatisches Wählen des
Breitbildmodus (WSS)
Optionen
WSS
Das „Breitbildmodus (WSS)“-Signal ermöglicht dem TV
automatisches Umschalten zwischen verschiedenen
Bildgrößen.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Breitbildmodus (WSS)“.
ZUR BEACHTUNG
Verwenden Sie den „Breitbildmodus“, wenn ein Bild nicht auf
•
die richtige Bildgröße schaltet. Die Funktion arbeitet nicht,
auch wenn sie eingeschaltet ist, wenn das Sendersignal kein
„Breitbildmodus (WSS)“-Signal enthält.
Manuelles Wählen des
Breitbildmodus (WSS)
Optionen
4:3 Bildformat
Das „Breitbildmodus (WSS)“-Signal schaltet automatisch
auf 4:3 um; hierfür kann zwischen „Normal“ und
„Panorama“ gewählt werden.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „4:3 Bildformat“.
Punkt
Normal
Panorama
Normalzone für Bildseitenverhältnis 4:3
oder 16:9.
Breitbild ohne seitliche Balken.
Format 4:3 für Breitbildmodus (WSS)-Signal
4:3-Modus „Normal“
4:3-Modus
„Panorama“
Manuelles Wählen der Bildgrößen
Optionen
Breitbildmodus
Punkt (für SD-Signale [Standardauflösung])
Normal
Zoom 14:9
Panorama
Voll
Kino 16:9
Kino 14:9
Punkt (für HD-Signal [hohe Auflösung])
Voll
Underscan
Punkt. f. Pkt.
ZUR BEACHTUNG
Je nach empfangenem Signal werden einzelne Punkte eventuell
•
nicht angezeigt.
Gehen Sie zu „Menü“ > „Setup“ >
1
„Bildoptionen“ > „Breitbildmodus“.
Einen Punkt können Sie auch durch Drücken von f an
•
der Fernbedienung wählen.
•
Im Menü sind die „Breitbildmodus“-Optionen aufgeführt,
die beim derzeit empfangenen Signaltyp wählbar sind.
Wählen Sie mit a/b den gewünschten Punkt.
2
Beim Umschalten zwischen den Optionen wird
•
die gewählte Variante sofort auf dem Display
wiedergegeben. Es ist nicht erforderlich, ; zu drücken.
Das ursprüngliche Seitenverhältnis bleibt
bei voller Bildschirmanzeige erhalten.
Für Bilder im 14:9-Letterboxformat. Auf
beiden Seiten erscheinen dünne Balken,
wobei bei manchen Programmen auch
Balken über und unter dem Bild zu
sehen sind.
In diesem Modus wird das Bild
kontinuierlich bis an die seitlichen
Bildkanten gestreckt. Abhängig vom
Sendersignal kann das Bild ähnlich wie
bei „Voll“ dargestellt sein.
Für Squeeze-Bilder im Format 16:9.
Für Bilder im 16:9-Letterboxformat. Bei
manchen Programmen können oben
und unten Balken auftreten.
Für Bilder im 14:9-Letterboxformat. Bei
manchen Programmen können oben
und unten Balken auftreten.
Für Anzeige mit Overscan-Bild. Alle
Bildseiten beschnitten.
Anzeige mit Underscan-Bild nur
bei Empfang eines 720p-Signals.
Anzeige mit optimal komprimiertem
High-Definition-Bild. Bei manchen
Programmen kann oben und unten
Rauschen auftreten.
Zeigt nur bei Empfang von 1080i/1080pSignalen ein Bild mit der gleichen
Pixelzahl auf dem Bildschirm an.
Im Prinzip wird für jede Sendung und jedes
über einen Videorecorder oder DVD-Spieler/
Recorder wiedergegebene Programm der
optimale „Breitbildmodus“ gewählt, wenn Sie
„Breitbildmodus (WSS)“ im Menü „Optionen“
auf „Ein“ einstellen.
ZUR BEACHTUNG
Auch wenn „Breitbildmodus“ manuell wunschgemäß eingestellt
•
wurde, schaltet der TV je nach empfangenem Signal eventuell
automatisch auf die optimale „Breitbildmodus“-Einstellung, falls
„Breitbildmodus (WSS)“ auf „Ein“ eingestellt ist.
Sie können die Bildgröße wählen. Welche Bildgrößen
wählbar sind, richtet sich nach der Art des
Eingangssignals.
39
Praktische Betrachtungsfunktionen

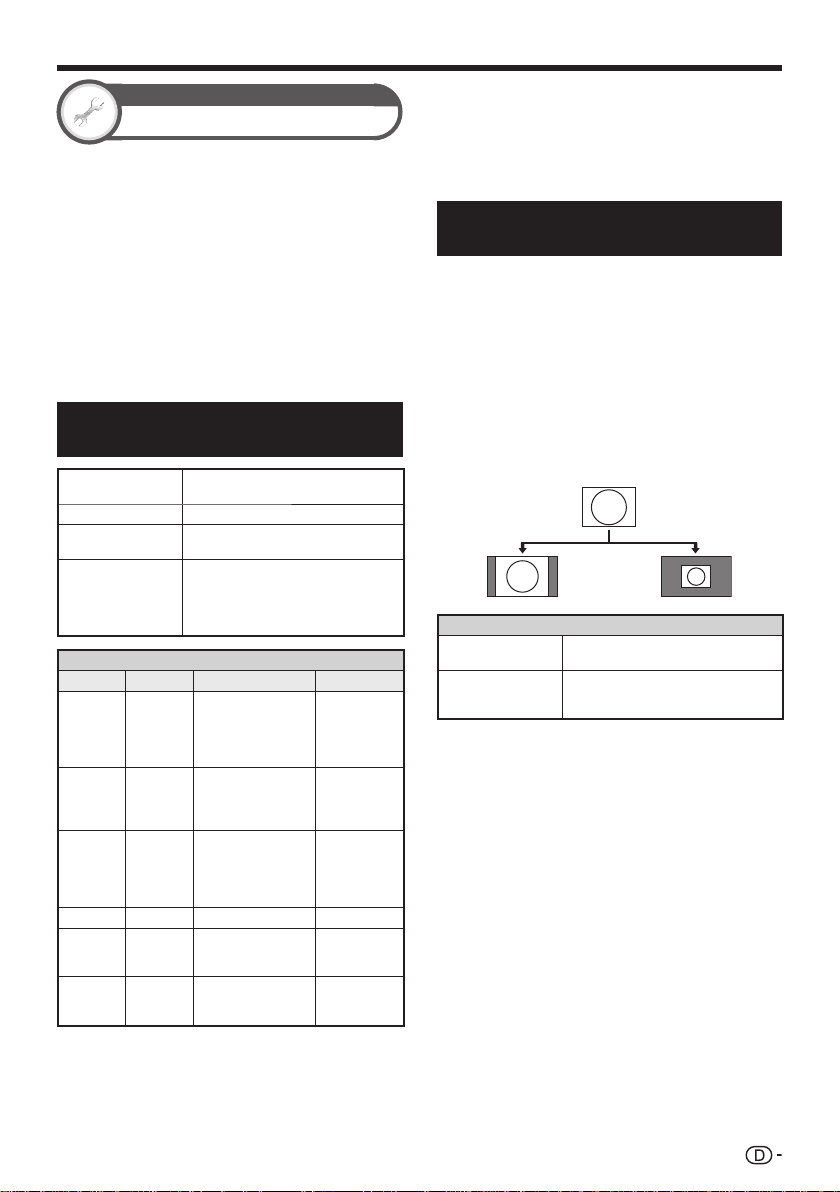

Manuelles Wählen der AufnahmeBildgröße
Optionen
Aufnahme-Bildgröße
Sie können in diesem Menü die passende Bildgröße für
Betrachtung eines 16:9-TV-Programms auf einem 4:3-TV
wählen.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Buchseneinstellung“ > „AufnahmeBildgröße“.
Einstellung „4:3 TV“ Einstellung „16:9 TV“
ZUR BEACHTUNG
Diese Funktion muss vor der Aufnahme eingestellt werden.
•
Automatisches Wählen der HDMIBildgröße
Anpassen der Bildlage
Optionen
Bildlage (AV)
Zum Verschieben der horizontalen und vertikalen Lage
des Bilds auf dem Bildschirm.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Bildschirmeffekt“ > „Bildlage (AV)“.
Punkt
H-Pos.
V-Pos.
ZUR BEACHTUNG
Die Einstellungen werden nach Eingangsquellen getrennt
•
gespeichert.
Je nach Eingangssignaltyp, „Breitbildmodus“-Einstellung oder
•
„Videomodus“ für den USB-Modus ist eine Bildlage-Einstellung
eventuell nicht möglich.
Bei DTV-/SAT-Programmen mit MHEG-Signalen ist diese
•
Funktion nicht verfügbar.
Zum Zentrieren der Bildlage durch
Verschieben nach links oder rechts.
Zum Zentrieren der Bildlage durch
Verschieben nach oben oder unten.
Optionen
HDMI Autoviewer
Diese Funktion erlaubt automatische Umstellung auf
die passende Bildgröße bei Betrachtung eines über die
Buchse HDMI 1, 2, 3 oder 4 eingespeisten HDMISignals.
Wählen Sie mit b die Eingangsquelle
1
(„HDMI 1“, „HDMI 2“, „HDMI 3“ oder
„HDMI 4“) des angeschlossenen HDMIGeräts, und drücken Sie dann ;.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
2
> „Buchseneinstellung“ > „HDMI Autoviewer“.
40
Praktische Betrachtungsfunktionen
Display-Einstellungen
Kanalanzeige
Sie können die Kanal-Info durch Drücken von p an der
Fernbedienung aufrufen.
DTV-Modus ATV-Modus
Audio (ENG) STEREO
Video
Untertitel Aus
>> Neue Information
SAT-Modus
Audio (ENG) STEREO
Video
Untertitel Aus
>> Neue Information
Wenn bei der Landeinstellung die fünf nordischen Länder
I
gewählt wurden, werden vierstellige Nummern (z.B. 0001)
angezeigt.
J
Satellitenkanäle werden mithilfe vierstelliger Zahlen angezeigt
(z.B. 0001).
K
Sie können vier Satellitenstationen auf „SAT1“, „SAT2“, „SAT3“,
„SAT4“ einstellen.
Zeitanzeige in der Kanal-Info
E
Sie können die mit DTV-, SAT- und Teletext-Programmen
ausgestrahlten Zeitinformationen anzeigen.
ZUR BEACHTUNG
Überspringen Sie Schritt 1, wenn Sie DTV-/SAT-Programme
•
empfangen.
Wählen Sie einen TV-Kanal (Die
1
Zeitinformation wird automatisch erfasst).
Drücken Sie p. Die Kanalanzeige erscheint
2
auf dem TV.
Drücken Sie vor dem Erlöschen der mehrere
3
Sekunden lang angezeigten Kanalanzeige
erneut p. In der unteren rechten Ecke des
Bildschirms wird einige Sekunden lang die
Zeitinformation angezeigt.
Auch wenn Sie den TV-Kanal wechseln, kann
4
die Zeitinformation mit den obigen Schritten 2
und 3 angezeigt werden.
ZUR BEACHTUNG
Falls erfolgreich erfasst, wird die Zeitinformation auf Drücken
•
von @ in der oberen rechten Ecke angezeigt.
AUTO
Untertitel
MONO
Uhrzeit- und Titelanzeige
Bildeinstellungen
Zeitanzeige
Gehen Sie zu „Menü“ > „Setup“ > „Bildeinstellungen“
> „Individuelle Einstellungen“ > „Zeitanzeige“.
Zeitanzeige
Diese Funktion blendet in der unteren rechten
Bildschirmecke die Uhrzeit ein.
Punkt
Ein
Ein (halbstündlich)
Aus
Für Anzeige der Uhrzeit.
Zeigt die Uhrzeit in 30-Minuten-
Inkrementen an.
Uhrzeit ausgeblendet.
Uhrzeitformat
Sie können das Zeitformat („24 Std.“ oder „AM/PM“) für
die Uhrzeit wählen.
Optionen
Game-Spielzeit
Diese Funktion ermöglicht die Anzeige der abgelaufenen
Spielzeit, wenn der „AV-Modus“ auf „SPIELE“ eingestellt
ist.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Game-Spielzeit“.
Punkt
Bei Anschluss einer Spielekonsole an
Ein
Aus
ZUR BEACHTUNG
•
Dieses Menü ist nicht wählbar, wenn die Eingangsquelle auf
„TV“ oder „USB“ eingestellt ist.
den TV wird in 30-Minuten-Inkrementen
die seit Spielstart abgelaufene Zeit
angezeigt.
Uhrzeit ausgeblendet.
Optionen
Programmtitel-Anzeige
Diese Funktion dient für die Anzeige von
Programminformationen wie Titel und Sendezeit, wenn
auf einen Kanal abgestimmt wird.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Bildschirmeffekt“ > „ProgrammtitelAnzeige“.
ZUR BEACHTUNG
Diese Funktion ist nur im DTV-/SAT-Betrieb aktiv.
•
41
Weitere praktische Funktionen
Wiederholen Sie den Vorgang, bis der neue
Einstellungen bei Verwendung externer Geräte
Eingangsquelle-Einstellungen
Optionen
Eingangswahl
4
Name vollständig eingegeben ist.
ZUR BEACHTUNG
Ein Name kann maximal sechs Zeichen lang sein.
•
Um für eine Eingangsquelle einen Namen mit weniger als sechs
•
Zeichen einzustellen, zum Einspeichern des Namens bitte
„ENDE“ wählen.
Kanal-liste
Zum Einstellen des Signaltyps eines externen Geräts.
Wählen Sie mit b die Eingangsquelle zum
1
Einstellen des Eingangssignals („EXT 1“ oder
„EXT 3“) im „EINGANG“-Menü und drücken
Sie dann ;.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
2
> „Buchseneinstellung“ > „Eingangswahl“.
Punkt
EXT 1
EXT 3
ZUR BEACHTUNG
Falls kein Bild (Farbbild) erscheint, sollten Sie einen
•
anderen Signaltyp versuchen.
•
Schlagen Sie bitte den Signaltyp der angeschlossenen
Signalquelle in der dazugehörigen Bedienungsanleitung nach.
Y/C, FBAS, RGB
COMPONENTE, RGB
Optionen
Eingangskennung
Sie können jeder Eingangsquelle eine selbst gewählte
Beschreibung zuweisen.
Wählen Sie mit b die gewünschte
1
Eingangsquelle im „EINGANG“-Menü und
drücken Sie dann ;.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
2
> „Buchseneinstellung“ > „Eingangskennung“.
Wählen Sie mit a/b/c/d den ersten
3
Buchstaben des neuen Namens der
Eingangsquelle und drücken Sie dann ;.
LÖSCHEN
ZURÜCK
ENDE
EINGANG
TV
Umschaltbar
ZUR BEACHTUNG
Sie können keine Kennungen ändern, wenn die Eingangsquelle
•
auf „TV“ oder „USB“ eingestellt ist.
Angewiesenen Eingang
überspringen
Optionen
Input Skip
Diese Einstellung ermöglicht das Überspringen des
SCART-, HDMI-, RGB-, ATV-, DTV- oder SAT-Eingangs
im Wahlmenü für die Eingangsquelle.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Input Skip“.
Setup
Buchseneinstellung
Input Skip
[Ja]
[Nein]
[Nein]
[Nein]
[Nein]
[Nein]
42
ZUR BEACHTUNG
Wenn Sie „ATV“, „DTV“ oder „SAT“ wählen, funktioniert die
•
Funktion zum Überspringen nur, wenn Sie die # bTaste auf der Frontseite des TV verwenden.
Weitere praktische Funktionen
Zusätzliche Funktionen
Optionen
Farbsystem
Hier können Sie auf ein Farbsystem umschalten, das mit
dem Bild auf dem Bildschirm kompatibel ist.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Farbsystem“.
ZUR BEACHTUNG
Als Werksvorgabe ist „AUTO“ eingestellt.
•
Wenn „AUTO“ gewählt ist, wird das Farbsystem automatisch
•
auf den jeweiligen Kanal eingestellt. Falls das Bild nicht scharf
angezeigt wird, wählen Sie bitte ein anderes Farbsystem (z.B.
„PAL“, „SECAM“).
Optionen
Kopfhörer/Audioausgang wählen
Sie können das Gerät für die Tonausgabe wählen.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Buchseneinstellung“ > „Kopfhörer/
Audioausgang wählen“.
Punkt
Kopfhörer
Audioausgang
VORSICHT
Diese Buchse wird auch für einen Kopfhörer verwendet.
•
Reduzieren Sie die Lautstärke, bevor Sie einen Kopfhörer
verwenden. Durch einen zu hohen Lautstärkepegel kann Ihr
Gehör geschädigt werden.
ZUR BEACHTUNG
Wenn Sie „Audioausgang“ wählen und ein Kabel an die Buchse
•
HDMI 2/EXT 3 AUDIO (L/R) angeschlossen wird, werden die
TV-Lautsprecher stummgeschaltet.
Wenn Sie „Audioausgang“ wählen, können Sie die Lautstärke
•
des TV mit den Tasten Yl/k am TV oder mit den Tasten
i+/- an der Fernbedienung anpassen.
Der Ton wird über den Kopfhörer
ausgegeben.
Der Ton wird über einen A/V-Empfänger
oder Raumklang-Audiocontroller
ausgegeben.
Optionen
Kanalwahleffekt
Diese Funktion erzeugt beim Wählen oder Wechseln der
Kanäle einen Bildschirmeffekt.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Bildschirmeffekt“ > „Kanalwahleffekt“.
Optionen
Beleuchtung
Mit dieser Funktion leuchtet die LED auf der Frontseite
des TV auf verschiedene Weise auf.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
> „Beleuchtung“.
Punkt
Aus
Bereitsch.
Betrachten
Immer
ZUR BEACHTUNG
Die Werksvorgabe für diesen Punkt ist „Betrachten“. Stellen Sie
•
„Aus“ ein, wenn die LED nicht leuchten soll.
Die LED leuchtet nicht auf.
Die LED leuchtet, wenn sich der TV im
Bereitschaftsmodus befindet.
Die LED leuchtet auf, während Sie
fernsehen.
Die LED leuchtet immer auf.
43
Weitere praktische Funktionen
Anschließen eines USB-Geräts
Schließen Sie wie unten ein USB-Gerät an den TV an.
Der TV schaltet automatisch auf den USB-Modus, wenn
•
ein USB-Gerät in den USB-Anschluss gesteckt wird (bei
Verwendung der Time Shift-Funktion funktioniert dies nicht).
•
Abhängig vom USB-Gerät werden die enthaltenen Daten vom
TV eventuell nicht erkannt.
•
Verwenden Sie für die Namen von Dateien nur alphanumerische
Zeichen.
•
Dateinamen mit mehr als 80 Zeichen (kann je nach Zeichensatz
unterschiedlich sein) werden eventuell nicht angezeigt.
•
Trennen Sie ein USB-Gerät oder eine Speicherkarte nicht
vom TV ab, während noch Dateien übertragen werden, die
Diaschau-Funktion läuft, der Bildschirm gerade wechselt oder
bevor Sie „USB“ im „EINGANG“-Menü geschlossen haben.
•
Ein USB-Gerät darf nicht wiederholt an den TV angeschlossen
und wieder abgezogen werden.
VORSICHT
•
Verwenden Sie kein USB-Verlängerungskabel zum Anschließen
eines USB-Geräts an den USB-Anschluss des TV.
•
Bei Verwendung eines USB-Verlängerungskabels kann es sein,
dass der TV nicht ordnungsgemäß läuft.
Anschließen eines Heimnetzwerkservers
Schließen Sie wie unten gezeigt einen
Heimnetzwerkserver an den TV an. Diese Funktion ist nur
für die Modellreihe 822 verfügbar.
ZUR BEACHTUNG
Möglicherweise müssen Sie den TV im „Bildeinstellungen“-Menü über
•
„Ethernet-Einrichtung“ für einen Heimnetzwerkserver einrichten.
•
Als Werksvorgabe für „Ethernet-Einrichtung“ ist „AUTO“ eingestellt.
Gehen Sie zu „Menü“ > „Setup“ > „Bildeinstellungen“ > „EthernetEinrichtung“ und wählen Sie „Ändern“, falls der TV nicht automatisch
eine Verbindung zu Heimnetzwerkinhalten herstellt. Folgen Sie den
Anleitungen auf dem Bildschirm und nehmen Sie die Einstellungen vor.
•
Abhängig vom Heimnetzwerkserver werden die enthaltenen Daten vom
TV eventuell nicht erkannt.
•
Verwenden Sie für die Namen von Dateien nur alphanumerische
Zeichen.
•
Dateinamen mit mehr als 80 Zeichen (kann je nach Zeichensatz
unterschiedlich sein) werden eventuell nicht angezeigt.
•
Trennen Sie einen Heimnetzwerkserver nicht vom TV ab, während noch
Dateien übertragen werden, die Diaschau-Funktion läuft, der Bildschirm
gerade wechselt oder bevor Sie „Heimnetzwerk“ im „EINGANG“-Menü
geschlossen haben.
•
Ein Heimnetzwerkserver darf nicht wiederholt an den TV angeschlossen
und wieder abgezogen werden.
USB-Medien/Heimnetzwerk
Wählen Sie zum Aufrufen dieses Modus „USB“ oder
„Heimnetzwerk“ im „EINGANG“-Menü. Andernfalls schaltet der
TV automatisch in den USB-/Heimnetzwerkmodus, wenn ein
USB-Gerät/Heimnetzwerkserver an den TV angeschlossen wird.
USB-Medien
In diesem Modus können Sie von externen USB-Geräten
eingespeiste Fotos betrachten, Musik hören und Videos
anschauen.
Heimnetzwerk
In diesem Modus können Sie vom externen Heimnetzwerkserver
eingespeiste Fotos betrachten und Musik hören.
ZUR BEACHTUNG
•
Dieser Modus ist nicht aufrufbar, wenn kein USB-Gerät oder
Heimnetzwerkserver an den TV angeschlossen ist.
•
Im „Foto-Modus“ ist unveränderlich „Breitbildmodus“ eingestellt. Im
„Videomodus“ können Sie „Auto“ oder „Original“ wählen.
Modus und Laufwerke/Server wählen
n
Heimnetzwerkserver
Router
LAN-Kabel
44
p
o
Musik-Modus
Videomodus
Foto-Modus
Wählen Sie mit B das Laufwerk bzw. den Server mit
1
den gewünschten Dateien und drücken Sie dann
;.
Wählen Sie mit c/d zwischen „Foto-Modus“,
2
„Musik-Modus“ und „Videomodus“ und drücken Sie
dann ;.
ZUR BEACHTUNG
„Videomodus“ ist nur für den USB-Modus verfügbar.
•
Sie können das Wählen des Laufwerks/Servers in Schritt 1
•
überspringen, wenn das angeschlossene USB-Gerät nur ein
Laufwerk besitzt oder wenn nur ein Heimnetzwerkserver an den TV
angeschlossen ist.
•
Es können maximal 16 Laufwerke/Server angezeigt werden.
Weitere praktische Funktionen
Foto-Modus
Miniaturbilder betrachten
Diese Leiste wird im „Heimnetzwerk“-Bildschirm nicht
*
angezeigt.
Tasten für Miniaturbild-Bedienung
Tasten Beschreibung
Beim Wählen eines Ordner-Icons: Ruft
;
a/b/c/d (Cursor)
6
R Taste
G Taste
Y Taste
B Taste
ZUR BEACHTUNG
Wenn unzulässige Fotodateien vorhanden sind, werden diese
•
mit g für die Datei angezeigt.
•
Auf der linken Seite des Bildschirms können Sie den
Dateinamen, das Aufnahmedatum und die Pixelgröße des
gewählten Fotos einsehen (Aufnahmedatum nur bei EXIFDateiformat verfügbar).
Vergrößerte Fotos anzeigen
Tasten für die Anzeige vergrößerter Fotos
Tasten Beschreibung
c/d (Cursor)
6
R Taste
G Taste
Y Taste
ZUR BEACHTUNG
Drehen eines Fotos wirkt nur auf den vorübergehend gewählten
•
Gegenstand; diese Einstellung wird nicht gespeichert.
dieses Verzeichnis auf.
Beim Wählen eines Foto-Miniaturbilds:
Vergrößert das Foto.
Zum Wählen des gewünschten Punkts.
Kehrt zum vorherigen Vorgang zurück.
Wählt Punkte aus bzw. hebt deren
Auswahl auf (✔ wird für gewählte Punkte
angezeigt).
Wählt Hintergrundmusik für die
Diaschau.
Startet die Diaschau.
Zeigt Diaschau-Setupoptionen an.
Ruft das vorherige/nächste Foto im
selben Verzeichnis auf.
Ruft die Miniaturbildwahl-Anzeige
zurück.
Dreht das Foto um 90 Grad nach links.
Dreht das Foto um 90 Grad nach rechts.
Blendet die Führungsanzeige ein/aus.
Diaschau
Wählen der Hintergrundmusik
E
Richten Sie die Diaschau-Hintergrundmusik (HGM) in
„Diaschau-HGM wählen“ ein, indem Sie B drücken, wenn
Sie Foto-Miniaturbilder wählen.
Diese Leiste wird im „Heimnetzwerk“-Bildschirm nicht
*
angezeigt.
Tasten für Diaschau-HintergrundmusikwahlBedienung
Tasten Beschreibung
;
a/b/c/d (Cursor)
6
R Taste
G Taste
Y Taste
B Taste
ZUR BEACHTUNG
•
In den nachstehenden Fällen wird die DiaschauHintergrundmusik rückgesetzt.
•
Sie wählen „Alle als HGM deaktivieren“, indem Sie B bei
der Auswahl von Musikdateien drücken.
•
Sie rufen das oberste Menü zurück.
•
Sie ändern den „EINGANG“.
•
Wenn unzulässige Musikdateien vorhanden sind, werden diese
mit g für die Datei angezeigt.
•
Die angezeigte Wiedergabezeit kann je nach Datei geringfügig
von der tatsächlichen Wiedergabezeit abweichen.
Diaschau
E
Beim Wählen einer Musikdatei: Spielt
die Musik ab.
Zum Wählen des gewünschten Punkts.
Kehrt zum vorherigen Vorgang zurück.
Wählt Punkte aus bzw. hebt deren
Auswahl auf (✔ wird für gewählte Punkte
angezeigt).
Stoppt die Musik.
Schaltet Musik auf Wiedergabe/Pause.
Zeigt Diaschau-Setupoptionen an.
Tasten für Diaschau-Bedienung
Tasten Beschreibung
6
Y Taste
B Taste
ZUR BEACHTUNG
Spielt die gewählte Hintergrundmusik wiederholt ab.
•
Die Diaschau wird fortgesetzt, bis Sie 6 drücken.
•
Das Diaschau-Intervall pro Foto kann in „Diaschauintervall
•
wählen“ durch Drücken von B eingestellt werden.
Kehrt zum vorherigen Vorgang zurück.
Blendet die Führungsanzeige ein/aus.
Zeigt Diaschau-Setupoptionen an.
45
Weitere praktische Funktionen
Musik-Modus
Diese Leiste wird im „Heimnetzwerk“-Bildschirm nicht
*
angezeigt.
Tasten für Musik-Modus-Bedienung
Tasten Beschreibung
;
a/b/c/d (Cursor)
6
R Taste
G Taste
Y Taste
B Taste
ZUR BEACHTUNG
Wenn unzulässige Musikdateien vorhanden sind, werden diese
•
mit g für die Datei angezeigt.
Die angezeigte Wiedergabezeit kann je nach Datei geringfügig
•
von der tatsächlichen Wiedergabezeit abweichen.
Beim Wählen einer Musikdatei: Spielt
die Musik ab.
Zum Wählen des gewünschten Punkts.
Kehrt zum vorherigen Vorgang zurück.
Wählt Punkte aus bzw. hebt deren
Auswahl auf (✔ wird für gewählte Punkte
angezeigt).
Stoppt die Musik.
Schaltet Musik auf Wiedergabe/Pause.
Zeigt Setupoptionen für die
automatische Wiedergabe an.
ZUR BEACHTUNG
•
„Videomodus“ ist nur für den USB-Modus verfügbar.
•
Anstatt Tasten an der Fernbedienung zu drücken, können
Sie zum Ausführen der oben beschriebenen Funktionen
auch den Bildschirm mit dem Bedienfeld verwenden. Zum
Aufrufen dieses Bedienfelds drücken Sie CONTROL an der
Fernbedienung oder wählen „Steuerung (USB)“ in „Optionen“ >
„Bildoptionen“.
Tasten für Wiedergabemodus
Tasten Beschreibung
Durch einmaliges Drücken von a
a (Cursor)
b (Cursor)
c/d (Cursor)
6
R Taste
G Taste
Y Taste
ZUR BEACHTUNG
Der Rücklauf/schnelle Vorlauf wird bei der Dauerwiedergabe
•
zwischen den Dateien ausgeführt.
wechseln Sie zum Anfang einer Datei,
und durch zweimaliges Drücken von a
wechseln Sie zur vorherigen Datei.
Ruft die nächste Datei auf.
Rücklauf/schneller Vorlauf für ein Video.
Wechselt zum Dateiwahl-Bildschirm
zurück.
Startet die Wiedergabe ab der zuvor
angehaltenen Szene.
Beendet ein Video.
Blendet die Führungsanzeige ein/aus.
Videomodus
Tasten für Dateiwahl-Bedienung
Tasten Beschreibung
Beim Wählen eines Ordner-Icons: Ruft
;
a/b/c/d (Cursor)
6
R Taste
B Taste
46
dieses Verzeichnis auf.
Beim Wählen einer Videodatei: Video
wiedergeben.
Zum Wählen des gewünschten Punkts.
Kehrt zum vorherigen Vorgang zurück.
Wählt Punkte aus bzw. hebt deren
Auswahl auf (✔ wird für gewählte Punkte
angezeigt).
Zeigt Setupoptionen für die
automatische Wiedergabe an.
Weitere praktische Funktionen
Bildeinstellungen
DivX®-Setup
Mit dieser Funktion bestätigen Sie Ihren
Registrierungscode. Sie müssen den Code auf der
Website www.divx.com registrieren.
Gehen Sie zu „Menü“ > „Setup“ >
„Bildeinstellungen“ > „DivX®-Setup“.
DivX® VOD-Registrierung
E
In diesem Menü finden Sie Ihren Registrierungscode.
Sie müssen den TV auf der Website www.divx.com
registrieren, um DivX-Inhalte wiedergeben zu können.
E
DivX® VOD-Deregistrierung
In diesem Menü finden Sie Ihren Deregistrierungscode.
Sie müssen den TV auf der Website www.divx.com
deregistrieren, um die Registrierung aufzuheben.
Kompatibilität mit USB-Gerät/ Heimnetzwerkserver
USB-Gerät
Dateisystem
Fotodateien-
Format
MusikdateienFormat
Dateierweiterung
*.avi AVI
*.mkv MKV
*.asf ASF
*.wmv ASF VC-1 WMA
*.mp4
*.mov
*.mpg
*.mpeg
USB-Speicher, USB-Kartenleser
(Massenspeicher-Klasse)
FAT/FAT32
JPEG (.jpg) (DCF2.0-konform)
MP3 (.mp3)
Bitrate: 32 k, 40 k, 48 k, 56 k, 64 k, 80
k, 96 k, 112 k, 128 k, 160 k, 192 k, 224
k, 256 k, 320 kbps
Samplingfrequenz: 32 k, 44,1 k, 48 kHz
Videodateien-Format
Container Video Ton
MP4
(SMP4)
PS
DivX 3.11/4.x/5.1/6.0
XviD
H.264
MPEG4
Motion Jpeg
DivX 3.11/4.x/5.1/6.0
XviD
H.264
MPEG4
DivX 3.11/4.x/5.1/6.0
XviD
H.264
MPEG4
VC-1
H.264
MPEG4
XviD
MPEG2
MPEG1
MP3
AC3
LPCM
ADPCM
MP3
AC3
LPCM
ADPCM
MP3
AC3
LPCM
ADPCM
MP3
AAC
AC3
MPEG Audio
LPCM
ZUR BEACHTUNG
Jpeg-Dateien mit Progressiv-Format werden nicht unterstützt.
•
Musik- oder Videodateien auf USB 1.1-Geräten werden
•
eventuell nicht einwandfrei wiedergegeben.
Bei Verwendung von USB-Hubs ist einwandfreie Funktion nicht
•
gewährleistet.
•
Einige Videodateien-Formate werden in Abhängigkeit von der
Datei möglicherweise nicht wiedergegeben.
Wählen der Bildgröße für den Videomodus
Im „Videomodus“ können Sie die Bildgröße wählen.
Wählen Sie „Videomodus“.
1
Näheres finden Sie unter Modus und Laufwerke/
•
Server wählen auf Seite 44.
Drücken Sie f.
2
Das „Breitbildmodus“-Menü erscheint.
•
Wählen Sie mit f oder a/b den
3
gewünschten Punkt.
Beim Umschalten zwischen den Optionen wird
•
die gewählte Variante sofort auf dem Display
wiedergegeben. Es ist nicht erforderlich, ; zu drücken.
BEISPIEL
Punkt
AUTO
Original
Das ursprüngliche Seitenverhältnis bleibt
bei voller Bildschirmanzeige erhalten.
Das ursprüngliche Seitenverhältnis
und die ursprüngliche Größe bleiben
erhalten.
47
Anschließen eines PC
Anschließen eines PC
HDMI-Anschluss
PC HDMI 1, 2, 3 oder 4
n
HDMI-geprüftes Kabel
PC HDMI 2*
o
p
Kabel mit ø 3,5-mm-
DVI/HDMI-Kabel
Stereo-Miniklinke
Bei Verwendung der HDMI 2-Buchse muss im Menü
*
„Audiowahl“ je nach Typ des angeschlossenen HDMI-Kabels
der richtige Punkt gewählt werden (Näheres siehe Seite 30).
Analoger Anschluss
Nach dem Anschließen
E
Sie müssen außerdem „RGB“ im „Eingangswahl“-Menü
einstellen, wenn Sie „EXT 3“ im „EINGANG“-Menü
wählen (Seiten 17 und 42).
ZUR BEACHTUNG
Die PC-Eingangsanschlüsse sind mit DDC1/2B kompatibel.
•
Siehe Seite 49 für eine Liste der PC-Signale, die mit diesem TV
•
kompatibel sind.
Anzeigen eines PC-Bilds auf dem Bildschirm
Wählen der Bildgröße
Sie können die Bildgröße wählen.
Drücken Sie f.
1
Das „Breitbildmodus“-Menü erscheint.
•
Wählen Sie mit f oder a/b den
2
gewünschten Punkt.
BEISPIEL
PC EXT 3*
q
r
RGB-Kabel Kabel mit ø 3,5-mm-
PC EXT 3*
Stereo-Miniklinke
s
t
DVI/RGB-
Kabel mit ø 3,5-mm-
Konverterkabel
Bei Verwendung der EXT 3-Buchse muss im Menü „Audiowahl“
*
der Punkt „Video+Audio“ gewählt werden (Näheres siehe
Seite 30).
48
Stereo-Miniklinke
Normal Voll
Punkt
Normal
Kino
Voll
Punkt. f. Pkt.
ZUR BEACHTUNG
Einen Punkt können Sie auch durch Drücken von f an der
•
Fernbedienung wählen.
•
Schließen Sie den PC vor dem Vornehmen von Einstellungen
an.
•
Die wählbare Bildgröße ändert sich mit dem Eingangssignaltyp.
•
Näheres zu AV-Signalen finden Sie auf Seite 39.
HDMI: 480i/480p/576i/576p/720p/1080i/1080p
ANALOGUE RGB: 576p/720p (50 Hz)/1080i
•
Der ANALOGUE RGB (PC)-Anschluss (EXT 3) ist mit 480i/576i/
1080p-Signalen nicht kompatibel.
Das ursprüngliche Seitenverhältnis bleibt
bei voller Bildschirmanzeige erhalten.
Für Bilder im Letterboxformat. Bei
manchen Programmen können oben
und unten Balken auftreten.
Das Bild füllt den Bildschirm aus.
Zeigt ein Bild mit der gleichen Pixelzahl
auf dem Bildschirm an.
Anschließen eines PC
PC-Bildlage automatisch
einstellen
Optionen
Auto-Sync.
Diese Funktion stellt das Bild automatisch auf die
bestmögliche Bildlage ein, wenn TV und PC mit
Hilfe eines im Fachhandel erhältlichen DVI/RGBKonverterkabels usw. über die analogen Buchsen
verbunden sind.
Wählen Sie mit b „EXT 3“ im „EINGANG“-
1
Menü und drücken Sie dann ;.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
2
> „Buchseneinstellung“ > „Eingangswahl“ und
wählen Sie „RGB“.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
3
> „Buchseneinstellung“ > „PC-Eingang“ >
„Auto-Sync.“.
ZUR BEACHTUNG
Wenn „Auto-Sync.“ erfolgreich verlaufen ist, erscheint
•
die Meldung „Automatische Synchronisierung erfolgreich
beendet.“. Falls die Meldung nicht erscheint, war „Auto-Sync.“
nicht möglich.
•
Unter Umständen kann „Auto-Sync.“ auch scheitern, wenn
„Automatische Synchronisierung erfolgreich beendet.“
erscheint.
•
„Auto-Sync.“ kann scheitern, wenn das PC-Bild eine niedrige
Auflösung oder unscharfe (schwarze) Kanten aufweist oder
während der Ausführung von „Auto-Sync.“ bewegt wird.
•
Schließen Sie den PC unbedingt an den TV an und schalten Sie
ihn ein, bevor Sie „Auto-Sync.“ ausführen.
•
„Auto-Sync.“ kann nur bei Eingabe analoger Signale über
Anschluss EXT 3 eingestellt werden.
PC-Bildlage manuell einstellen
Optionen
Fein-Sync.
Normalerweise kann die Bildlage mit „Auto-Sync.“
problemlos wie erforderlich angepasst werden. In
manchen Fällen kann es aber erforderlich sein, zur
Optimierung eine manuelle Einstellung vorzunehmen.
Wählen Sie mit b „EXT 3“ im „EINGANG“-
1
Menü und drücken Sie dann ;.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
2
> „Buchseneinstellung“ > „Eingangswahl“ und
wählen Sie „RGB“.
Gehen Sie zu „Menü“ > „Setup“ > „Optionen“
3
> „Buchseneinstellung“ > „PC-Eingang“ >
„Fein-Sync.“.
Wählen Sie mit a/b den betreffenden
4
Einstellpunkt.
Stellen Sie den Einstellpunkt mit c/d auf die
5
gewünschte Lage ein.
Punkt
H-Pos.
V-Pos.
Clock
Phase
Zum Zentrieren der Bildlage durch
Verschieben nach links oder rechts.
Zum Zentrieren der Bildlage durch
Verschieben nach oben oder unten.
Zum Anpassen, wenn das Bild mit
vertikalen Streifen flimmert.
Zum Anpassen, wenn der
Zeichenkontrast niedrig ist oder das Bild
flimmert.
Tabelle zur PC-Kompatibilität
Auflösung
VGA 640 x 480 31,5 kHz 60 Hz
SVGA 800 x 600 37,9 kHz 60 Hz
XGA 1.024 x 768 48,4 kHz 60 Hz
WXGA 1.360 x 768 47,7 kHz 60 Hz
SXGA 1.280 x 1.024 64,0 kHz 60 Hz
SXGA+ 1.400 x 1.050 65,3 kHz 60 Hz
UXGA 1.600 x 1.200 75,0 kHz 60 Hz
1080p 1.920 x 1.080 67,5 kHz 60 Hz
VGA, SVGA, XGA, WXGA, SXGA, SXGA+ und UXGA
sind eingetragene Marken der International Business
Machines Corporation.
Horizontalfrequenz
ZUR BEACHTUNG
Zum Zurückstellen aller Einstellpunkte auf die Werte der
•
Werksvorgabe wählen Sie mit a/b „Rücksetzen“ und drücken
Sie dann ;.
•
„Clock“ und „Phase“ im „Fein-Sync.“-Menü können nur bei
Eingabe analoger Signale über Anschluss EXT 3 eingestellt
werden.
Vertikalfrequenz
ZUR BEACHTUNG
Dieser TV besitzt nur begrenzte PC-Kompatibilität und
•
einwandfreier Betrieb ist nur gewährleistet, wenn die Videokarte
exakt dem VESA 60 Hz-Standard entspricht. Etwaige
Abweichungen von diesem Standard haben Bildverzerrungen
zur Folge.
Analog (D-Sub) Digital (HDMI) VESA-Standard
✔✔✔
✔✔✔
✔✔✔
✔✔✔
✔✔✔
✔✔✔
✔✔✔
✔✔
49
Anschließen eines PC
Kenndaten der RS-232CSchnittstelle
PC-Steuerung des TV
Wenn ein Programm eingestellt ist, kann der TV
•
über die RS-232C-Schnittstelle mit einem PC
gesteuert werden. Dies umfasst das Umschalten des
Eingangs (PC/Video), das Regeln der Lautstärke und
verschiedene andere Regel- und Einstellmöglichkeiten,
was automatische programmierte Wiedergabe
ermöglicht.
Verwenden Sie für die Anschlüsse ein gekreuztes
•
serielles RS-232C-Steuerkabel (überkreuzt) (im
Fachhandel erhältlich).
ZUR BEACHTUNG
Diese Bedienungsschritte sollten nur von Personen
•
ausgeführt werden, die mit der Verwendung von PCs
vertraut sind.
Serielles RS-232C-Steuerkabel (überkreuzt)
Übertragungsbedingungen
Stellen Sie die Einstellungen für die RS232C-Kommunikation des PCs auf die
Kommunikationsbedingungen des TV ein. Beim TV sind
folgende Kommunikationseinstellungen vorgegeben:
Baud-Rate
Datenlänge
Paritätsbit
Stoppbit
Flusssteuerung
Datenübertragungsverfahren
Senden Sie die Steuerbefehle vom PC über den RS232C-Anschluss.
Der TV wird entsprechend den empfangenen Befehlen
gesteuert und sendet eine Antwortmeldung zum PC.
Senden Sie nicht mehrere Befehle gleichzeitig. Warten
Sie, bis der PC die OK-Antwort empfängt, bevor der
nächste Befehl gesendet wird.
Senden Sie vor der Bedienung unbedingt „A“ mit
Rücklaufcode und überzeugen Sie sich, dass „ERR“
erhalten wird.
9.600 bps
8 Bit
Keine
1 Bit
Keine
Befehlsformat
Acht ASCII-Codes +CR
C1 C2 C3 C4 P1 P2 P3 P4
nop
Vierstelliger Befehl: Befehl. Text mit vier Zeichen.
Vierstelliger Parameter: Parameter 0_9,
Leerzeichen, ?, Minus
Rücklaufcode (0DH): ?
Parameter
Geben Sie die Parameterwerte linksbündig ein und füllen
Sie die restlichen Stellen mit Leerzeichen auf (achten
Sie darauf, dass für Parameter vier Werte eingegeben
werden).
Wenn der eingegebene Parameter nicht innerhalb
des Einstellbereichs liegt, erscheint „ERR“ (siehe
„Antwortcode-Format“).
0
0009
100
0055
Bei einigen Befehlen erscheint auf Eingabe von „?“ der
aktuelle Einstellwert.
????
Antwortcode-Format
Normalantwort
OK
Rücklaufcode (0DH)
Problemantwort (Übertragungsfehler oder nicht korrekter
Befehl)
ERR
Rücklaufcode (0DH)
50
Anschließen eines PC
RS-232C-Befehlsliste
Gegenstand Befehl Parameter Steuerungsinhalt
Versorgung P O W R 0 _ _ _ Strom AUS (Bereitschaft)
Eingangswahl A I T G D ____Eingangsumschaltung
ITVD____TV (Kanal fix)
IDTV____DTV (Kanal fix)
IAVD*___
Kanal D C C H * * _ _
CHUP____Kanal aufwärts
CHDW____Kanal abwärts
D T V D * * * _ DREISTELLIGER DIREKT-
DTVD****VIERSTELLIGER
IDEG____Änderung des digitalen
DSC1****DVB-S/S2 1-Direktwahl
DSC2****DVB-S/S2 2-Direktwahl
DSC3****DVB-S/S2 3-Direktwahl
DSC4****DVB-S/S2 4-Direktwahl
DTUP____DTV-Kanal aufwärts
DTDW____DTV-Kanal abwärts
Eingangswahl B I N P 1 0 _ _ _ EXT 1 (Y/C)
I N P 1 1 _ _ _ EXT 1 (FBAS)
I N P 1 2 _ _ _ EXT 1 (RGB)
I N P 3 0 _ _ _ EXT 3 (COMP)
I N P 3 1 _ _ _ EXT 3 (RGB)
AV-Moduswahl A V M D 0 _ _ _ Toggle
A V M D 1 _ _ _ STANDARD
A V M D 2 _ _ _ FILM
A V M D 3 _ _ _ SPIELE
A V M D 4 _ _ _ ANWENDER
A V M D 5 _ _ _ DYNAMISCH (Konstant)
A V M D 6 _ _ _ DYNAMISCH
AVMD7___PC
A V M D 8 _ _ _ x.v.Colour
A V M D 1 0 0 _ AUTO
AVMD????
(Toggle)
EXT 1_3 (1_3),
HDMI 1_4 (4_7)
TV-Direktwahl (1_99)
KANAL (1_999) (Nichtnordische Länder)
DIREKT-KANAL (1_9999)
(Nordische Länder)
Netzwerks
(1_9999)
(1_9999)
(1_9999)
(1_9999)
1_8, 100
Gegenstand Befehl Parameter Steuerungsinhalt
Lautstärke V O L M * * _ _
Bildlage H P O S * * * _ H-Position (AV/PC)
Breitbildmodus W I D E 0 _ _ _ Toggle (AV)
Stummschaltung
Raumklang A C S U 0 _ _ _ Raumklang Toggle
Audio ändern A C H A ____Toggle
Einschlaf-Timer O F T M 0 _ _ _ AUS
Text T E X T 0 _ _ _ Text AUS
V P O S * * * _ V-Position (AV/PC)
CLCK***_
PHSE * * _ _
W I D E 1 _ _ _ Normal (AV)
W I D E 2 _ _ _ Zoom 14:9 (AV)
W I D E 3 _ _ _ Panorama (AV)
W I D E 4 _ _ _ Voll (AV)
W I D E 5 _ _ _ Kino 16:9 (AV)
W I D E 6 _ _ _ Kino 14:9 (AV)
W I D E 7 _ _ _ Normal (PC)
W I D E 8 _ _ _ Kino (PC)
W I D E 9 _ _ _ Voll (PC)
W I D E 1 0 _ _ Punkt für Pkt. (AV/PC)
W I D E 1 1 _ _ Underscan (AV)
W I D E 1 2 _ _ AUTO (USB-Video)*
W I D E 1 3 _ _ ORIGINAL (USB-Video)*
M U T E 0 _ _ _ Toggle
M U T E 1 _ _ _ Stummschaltung
M U T E 2 _ _ _ Stummschaltung AUS
A C S U 1 _ _ _ Raumklang EIN
A C S U 2 _ _ _ Raumklang AUS
O F T M 1 _ _ _ Einschlaf-Timer 30 Min.
O F T M 2 _ _ _ Einschlaf-Timer 1 Std.
O F T M 3 _ _ _ Einschlaf-Timer 1 Std.
O F T M 4 _ _ _ Einschlaf-Timer 2 Std.
O F T M 5 _ _ _ Einschlaf-Timer 2 Std.
T E X T 1 _ _ _ Text EIN (Toggle)
DCPG***_
Lautstärke (0_60)
Clock (0_180)
Phase (0_40)
30 Min.
30 Min.
Direkter Seitenzugriff
(100_899)
Diese Befehle sind nur im USB-Videomodus verfügbar.*
51
Anhang
Fehlersuche
Kein Strom.•
Kein Betrieb möglich.• Externe Faktoren wie Gewitter und statische Elektrizität können Funktionsstörungen verursachen. In
Kein Ansprechen auf Fernbedienung.•
Bild verstümmelt.• Bild falsch positioniert?
Verfärbungen, Farbe blass oder zu
• Farbtönung anpassen.
dunkel, schlechter Farbabgleich.
Plötzliches Ausschalten.• Innentemperatur des Geräts erhöht. Reinigen bzw. alle die Belüftung behindernde Objekte entfernen.
Kein Bild.•
Kein Ton.• Lautstärke zu niedrig eingestellt?
Vom Fernseher sind gelegentlich
• Dies ist kein Hinweis auf ein Problem. Die Geräusche treten dadurch auf, dass sich das Gehäuse
Knackse zu hören.
Problem Lösungsansätze
Schalten Sie den MAIN POWER-Schalter auf der Rückseite des TV (Seite 4) ein (;).
•
Ist das Netzkabel abgetrennt?
•
Kontrollieren Sie, ob <a am TV gedrückt wurde.
•
•
solchen Fällen den TV zunächst aus- und wieder einschalten oder das Netzkabel ziehen und nach ein
oder zwei Minuten wieder anschließen.
Batterien in falscher Ausrichtung (e, f) eingelegt?
•
Batterien verbraucht? (Durch neue Batterien ersetzen.)
•
Unter zu hellem Licht oder Leuchtstoffbeleuchtung benutzt?
•
Starker Einfall von Leuchtstofflicht in den Fernbedienungssensor?
•
•
Sind die Anzeigemodus-Einstellungen (Breitbildmodus) wie z.B. Bildgröße in Ordnung? (Seiten 39, 47
•
und 48)
•
Ist der Raum zu hell? In zu hellen Räumen kann das Bild dunkel wirken.
•
„Farbsystem“-Einstellung kontrollieren (Seiten 34 und 43).
•
•
Ist „Einschlaf- Timer“ aktiviert? Wählen Sie „Aus“ im „Einschlaf- Timer“-Menü (Seite 31).
•
Ist „Auto Stand-by“ oder „Auto System aus“ aktiviert? (Seite 31)
•
Ist das externe Gerät korrekt angeschlossen? (Seiten 22_24)
•
Wurde nach dem Anschluss der richtige Eingangssignaltyp gewählt? (Seite 42)
•
Ist die richtige Eingangsquelle gewählt? (Seite 17)
•
Eingangssignal nicht kompatibel? (Seite 49)
•
Bildeinstellungen richtig gewählt? (Seiten 28_29)
•
Ist die Antenne korrekt angeschlossen? (Seite 10)
•
Ist „Ein“ für „Nur Audio“ gewählt? (Seite 31)
•
•
Vergewissern Sie sich, dass der Kopfhörer nicht angeschlossen ist.
•
Kontrollieren Sie, ob an der Fernbedienung e gedrückt wurde.
•
Ist die richtige Option im Menü „Audiowahl“ gewählt, falls Geräte an die Buchse HDMI 2 oder EXT 3
•
angeschlossen sind? (Seiten 22, 23 und 30)
•
temperaturbedingt geringfügig ausdehnt oder zusammenzieht. Das Leistungsvermögen des TV wird
dadurch nicht beeinflusst.
LÖSCHEN DER GEHEIMNUMMER
Gehen Sie zu „Menü“ > „Setup“.
1
2
Wählen Sie mit a/b „Autoinstallation“, „Programm-Einstellungen“, „Geheimnr.“ oder „Rücksetzen“
und drücken Sie dann ;. Das Geheimnummer-Eingabefenster.
Halten Sie gleichzeitig :r und i+ am TV gedrückt, bis die Mitteilung auf dem Bildschirm
3
erscheint.
Rücksetzen
Wenn sich die Einstellungen nach komplizierten Anpassungen nicht mehr in den Normalzustand zurückbringen lassen,
können Sie das Gerät auf die Werksvorgaben zurückstellen.
Gehen Sie zu „Menü“ > „Setup“ > „Bildeinstellungen“ > „Rücksetzen“.
1
2
Wählen Sie mit c/d „Ja“ und drücken Sie dann ;.
„Der TV startet automatisch neu, OK?“ erscheint auf dem Bildschirm.
•
Wählen Sie mit c/d „Ja“ und drücken Sie dann ;.
3
„Initialisiere...“ erscheint auf dem Bildschirm und blinkt.
•
Wenn die Rücksetzung abgeschlossen ist, schaltet sich das Gerät aus und dann wieder ein. Der Bildschirm ist jetzt auf die
•
Originaleinstellungen zurückgestellt.
ZUR BEACHTUNG
Zum Ausführen von „Rücksetzen“ ist die Geheimnummer einzugeben. Die Vorgabe für die Geheimnummer ist „1234“. Informationen zum
•
Ändern der eingestellten Geheimnummer finden Sie unter Passwort/Sperre-Einstellungen (Seite 35). Informationen zum Löschen der
eingestellten Geheimnummer (Geheimnummer muss nicht mehr eingegeben werden) finden Sie unter Löschen der Geheimnummer
(Seite 52).
52
Anhang
Updaten des TV über DVB-T
Halten Sie Ihre Software-Version stets auf dem neuesten
Stand. SHARP stellt von Zeit zu Zeit aktualisierte
Versionen der TV-Basis- und DVB-Software zur
Verfügung.
Bildeinstellungen
Download-Setup
Gehen Sie zu „Menü“ > „Setup“ >
„Bildeinstellungen“ > „Individuelle Einstellung“
> „Bereitschaftssuche“ > „Download-Setup“.
Suchen nach Updates*
Alle Länder außer U.K., Schweden und Italien sind für diese
*
Funktion auf „Nein“ eingestellt.
Der TV ermittelt im Bereitschaftsmodus automatisch, ob
eine neue Software-Version verfügbar ist.
Punkt
Ja
Nein
Jetzt
Downloaden der Software
Sie können die Update-Methode wählen.
Wenn die Software aktualisiert worden ist,
1
erscheint zur Kontrolle die Meldung „Neue
Download-Information gefunden.“.
Falls der TV den Update-Service im Bereitschaftsmodus
•
empfängt, wird nach dem Einschalten eine
Bestätigungsmeldung angezeigt.
Folgen Sie den Anleitungen auf dem
2
Bildschirm.
Ja
Nein
Automatisch nach verfügbaren neuen
Software-Updates suchen, wenn der TV
auf Bereitschaft geschaltet ist.
Nicht nach Update-Informationen
suchen.
Kontrollieren, ob neue Software
verfügbar ist.
Punkt
Download sofort starten. Ein Update
dauert ungefähr eine Stunde. Bei
laufendem Download ist keine andere
Bedienung möglich.
Zum Annullieren des Downloads
•
drücken Sie bitte ; an der
Fernbedienung, solange während des
Updates „Abbrechen“ angezeigt ist.
Download automatisch mehrere
Minuten nach dem Wechsel in den
Bereitschaftsmodus starten.
Abrufen von UpdateInformationen
Information
Nachrichtenliste
Wenn neue Software erfasst wird, können Sie die
Update-Informationen kontrollieren und die Software von
der „Nachrichtenliste“ herunterladen.
Gehen Sie zu „Menü“ > „Setup“ >
„Information“ > „Nachrichtenliste“.
ZUR BEACHTUNG
Wenn der TV die Software erfolgreich heruntergeladen hat, wird
•
die Mitteilung in der „Nachrichtenliste“ des „Information“-Menüs
aktualisiert.
•
Das Software-Update wird nicht ausgeführt, wenn zur
angewiesenen Downloadzeit keine neue Software verfügbar ist.
Information
Empfängerbericht
Zeigt Berichte zu Fehlern und Änderungen bei TimerEinstelllungen an.
Gehen Sie zu „Menü“ > „Setup“ >
„Information“ > „Empfängerbericht“.
Information
Kennung
Sie können in der Anzeige für Berichte an den
Kundendienst die TV-Kennnummer einsehen.
Gehen Sie zu „Menü“ > „Setup“ >
„Information“ > „Kennung“.
ZUR BEACHTUNG
Für den Download muss der TV auf Bereitschaft geschaltet
•
bleiben. Schalten Sie den Strom nicht mit >a am TV aus.
•
Das Updaten der Software kann einige Zeit in Anspruch
nehmen.
53
Anhang
Updaten des TV über USB
Information
Software-Update
Mit dieser Funktion können Sie mithilfe eines USB-Geräts
auf die neueste Software updaten. Sie müssen die
Software über den USB-Anschluss updaten.
Verwenden Sie zum Überprüfen der Software-Version für den
•
TV die auf der Rückseite dieser Anleitung angegebene URL.
Gehen Sie zu „Menü“ > „Setup“ >
1
„Information“ > „Software-Update“.
Drücken Sie ; und schließen Sie das USB-
2
Gerät an, das die Datei für das SoftwareUpdate enthält.
VORSICHT
Schließen Sie das USB-Gerät unbedingt ordnungsgemäß an
•
die Buchse an.
Auf dem TV wird ein Bestätigungsbildschirm
3
angezeigt, während die Daten auf dem
angeschlossenen USB-Gerät überprüft
werden.
VORSICHT
Falls die Daten nicht mit dem System kompatibel sind, wird auf
•
dem Bildschirm eine Fehlermeldung angezeigt. Drücken Sie
; und wiederholen Sie die Schritte 2 und 3.
•
Überprüfen Sie Folgendes, falls eine Fehlermeldung angezeigt
wird:
•
Das USB-Gerät ist fest angeschlossen.
•
Der USB-Speicher weist mindestens zwei Dateien für
das Software-Update auf.
•
Im USB-Speicher sind keine Daten zum Updaten des
Systems vorhanden.
•
Die Datei für das Software-Update ist beschädigt.
•
Die Datei für das Software-Update ist nicht mit der
Software für Ihren TV kompatibel.
•
Das aktuelle System ist mit den Systemupdatedaten
identisch.
Auf dem TV werden nach der Überprüfung der
4
Daten die Informationen zur Softwareversion
angezeigt.
Wählen Sie mit c/d „Ja“ zum Updaten des
5
Systems und drücken Sie dann ;.
Drücken Sie ;, um das System automatisch
6
zurückzusetzen und den Updatevorgang zu
starten.
Dieser Vorgang kann eine Weile dauern.
•
Der TV startet den Updatevorgang für das
System
Nach Abschluss des Updates
wird auf dem Bildschirm eine
Bestätigungsmeldung angezeigt, und
der TV wird automatisch neu gestartet.
Drücken Sie ;, um den Vorgang
abzuschließen.
54
Anhang
Informationen zur Software-Lizenz für dieses Produkt
Software-Komposition
Die in dieses Produkt einbezogene Software umfasst verschiedene Softwarekomponenten, an denen SHARP oder dritte Parteien die
Urheberrechte besitzen.
Von SHARP entwickelte Software und Open-Source-Software
Die Urheberrechte an den von SHARP entwickelten oder geschriebenen Softwarekomponenten und verschiedenen relevanten
Dokumenten, die bei diesem Produkt inbegriffen sind, sind Eigentum von SHARP und stehen unter dem Schutz des Urheberrechts,
internationaler Verträge und anderer relevanter Gesetze. Dieses Produkt macht darüber hinaus von frei verteilter Software und SoftwareKomponenten Gebrauch, an denen dritte Parteien die Urheberrechte besitzen. Hierzu gehören Softwarekomponenten, die unter
einer GNU General Public License (nachstehend GPL), einer GNU Lesser General Public License (nachstehend LGPL) oder anderen
LIzenzvereinbarungen genutzt werden.
Beschaffung von Quellcode
Ein Teil der Lizenzgeber von Open-Source-Software verlangt vom Distributor die Bereitstellung des Quellcodes mit den ausführbaren
Softwarekomponenten. GPL und LGPL schließen ähnliche Auflagen ein. Näheres zur Beschaffung des Quellcodes für die Open-SourceSoftware und von Informationen zu den GPL-, LGPL- und anderen Lizenzvereinbarungen finden Sie auf der folgenden Website:
http://www.sharp-eu.com/gpl/
Fragen zum Quellcode für die Open-Source-Software können wir leider nicht beantworten. Der Quellcode der Softwarekomponenten, an
denen SHARP die Urheberrechte hält, wird nicht ausgegeben.
Danksagungen
In diesem Produkt sind die folgenden Open-Source-Softwarekomponenten enthalten:
• linux kernel • busy box • glibc • zlib • libpng • libjpeg • mtd-utils • u-Boot • device-mapper
Software-Urheberrechte
BSD-Lizenz
libjpeg
Teilweises Urheberrecht © 2004 Intel Corporation
Warnung zur grundlegenden Verwendung
Vorsichtsmaßregeln zur Benutzung bei hohen und niedrigen Umgebungstemperaturen
Wenn der TV bei niedrigen Temperaturen (z.B. unbeheizter Raum, Büro) verwendet wird, kann das Bild nachziehen oder leicht
•
verzögert angezeigt werden. Dies ist keine Fehlfunktion und der TV funktioniert wieder normal, wenn sich die Temperaturen im Raum
normalisieren.
Den TV nicht an einem warmen oder kalten Ort stehen lassen. Der TV sollte auch nicht an einem Ort aufgestellt werden, an dem
•
direkte Sonneneinstrahlung vorhanden ist, oder in der Nähe eines Heizgerätes. Dadurch kann sich das Gehäuse verziehen und es
kann zu Fehlfunktionen des LCD-Panels kommen.
Lagertemperatur: e 5 °C bis e 35 °C
Dieses Produkt enthält von der University of California, Berkeley und beteiligten
Personen entwickelte Software.
Diese Software ist urheberrechtlich geschützt. © 1991-1998, Thomas G. Lane.
Komponenten dieser Software basieren teilweise auf der Arbeit der Independent JPEG
Group.
Bei Geräten, die über einen Netzanschluss oder eine andere mit der Schutzerdung verbundene Einrichtung an die Schutzerdung der
Gebäudeinstallation und über ein Koaxialkabel an eine Fernsehverteileranlage angeschlossen sind, kann unter Umständen Brandgefahr
bestehen. Der Anschluss an eine Fernsehverteileranlage muss daher über eine Einrichtung erfolgten, die elektrische Isolierung innerhalb
eines bestimmten Frequenzbereichs (galvanischer Isolator, siehe EN 60728-11) bietet.
ZUR BEACHTUNG
Nach den Vorschriften in Norwegen und Schweden sind die Anforderungen an die Isolierung auch für Geräte relevant, die an
•
Fernsehverteileranlagen anschließbar sind.
55
Anhang
Technische Daten
Punkt LCD-Farb-TV
LCD-Panel
Auflösung 1.920 x 1.080 x 4 Punkte
Videofarbsystem PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60
TV-Funktion TV-Norm Analog CCIR (B/G, I, D/K, L/L’)
Digital DVB-T (2K/8K OFDM), DVB-C, DVB-S/S2
Empfangbare
Kanäle
TV-Tunersystem
STEREO/BILINGUAL NICAM/A2
Audioverstärker 10 W x 2/15 W x 1
Lautsprecher (234 mm x 22 mm) x 2/Ø 110 mm
Anschlüsse Antenne
RS-232C D-Sub-9-Pin-Stecker
EXT 1 SCART (AV-Eingang, Y/C-Eingang, RGB-Eingang, TV-Ausgang)
EXT 2 RCA-Cinch (AV-Eingang/AUDIO L/R)
EXT 3 15-pin Mini D-sub
HDMI 1 (EXT 4) HDMI (ARC)
HDMI 2 (EXT 5) HDMI
HDMI 3 (EXT 6) HDMI
HDMI 4 (EXT 7) HDMI
USB USB
ETHERNET (10/100) Heimnetzwerkanschluss (nur die Modellreihe 822)
HDMI 2/EXT 3 AUDIO (L/R) 3,5 mm Ø Klinkenbuchse*
DIGITAL AUDIO OUTPUT S/PDIF Digital-Audioausgang, optisch
C.I. (Common Interface) EN50221, R206001, CI Plus-Spezifikation
OUTPUT/Kopfhörer RCA-Cinch (AUDIO R/L)/3,5 mm Ø Klinkenbuchse (Audioausgang)
OSD-Anzeigesprache
Stromversorgung
Leistungsaufnahme (Standard
IEC62087)
Gewicht 822-Modelle 19,5 kg (ohne Ständer),
Betriebstemperaturbereich
I
Für die Buchsen HDMI 2 und EXT 3 kann dieselbe Toneingangsbuchse verwendet werden.
J
Für die Standby-Leistungsaufnahme ist der Empfang von EPG-Daten für den TV deaktiviert.
K
Die Frequenz des Satellitenkanals kann in Abhängigkeit von Satelliten und Antennen variieren.
•
Im Interesse fortlaufender Verbesserungen behält sich SHARP das Recht vor, das Design und die technischen Daten für
Produktverbesserungen ohne vorherige Ankündigung zu ändern. Die angegebenen technischen Leistungsdaten sind nominale Werte von
Produktionseinheiten. Es können Abweichungen von diesen Werten bei einzelnen Geräten auftreten.
VHF/UHF
CATV
Satellit
822-Modelle
812-Modelle
812-Modelle 16,0 kg (ohne Ständer),
(40 o/102 cm),
LC-40LE822E,
LC-40LE822ERU,
LC-40LU822E,
LC-40LE812E,
LC-40LE812ERU,
LC-40LX812E,
LC-40LX812ERU
102 cm (40 o) X-Gen panel 117 cm (46 o) X-Gen panel 132 cm (52 o) X-Gen panel
Kan. IR A_Kan. E69 (Digital), Kan. E2_E69, Kan. F2_F10, Kan. I21_I69, Kan. IR A_IR J
Hyperband, Kan. S1_S41
950_2150 MHz*
Automatische Presets Kan. 999 (nicht-nordisch [DTV]), automatische Presets Kan.
9999 (nordisch [DTV]), automatische Presets Kan. 99 (ATV), automatische Eingabe
der Kanalnamen, automatisches Sortieren, automatische Presets Kan. 9999 (SAT)
UHF/VHF 75 q DIN (analog & digital), Satellit 75 q Typ F (DVB-S/S2)
Dänisch, Deutsch, Englisch, Estnisch, Finnisch, Französisch, Griechisch, Italienisch, Lettisch,
Litauisch, Niederländisch, Norwegisch, Polnisch, Portugiesisch, Russisch, Schwedisch,
Slowakisch, Slowenisch, Spanisch, Tschechisch, Türkisch, Ukrainisch, Ungarisch
220_240 V Wechselstrom, 50 Hz
127 W (0,2 W Bereitschaft*2) 147 W (0,2 W Bereitschaft*2) 159 W (0,2 W Bereitschaft*2)
127 W (0,2 W Bereitschaft*2) 147 W (0,2 W Bereitschaft*2)
23,5 kg (mit Ständer)
19,5 kg (mit Ständer)
0 °C bis e 40 °C
3
1
LCD-Farb-TV
(46 o/117 cm),
LC-46LE822E,
LC-46LE822ERU,
LC-46LU822E,
LC-46LE812E,
LC-46LE812ERU,
LC-46LX812E,
LC-46LX812ERU
24,5 kg (ohne Ständer),
30,0 kg (mit Ständer)
20,5 kg (ohne Ständer),
26,0 kg (mit Ständer)
LCD-Farb-TV
(52 o/132 cm),
LC-52LE822E,
LC-52LE822ERU
30,0 kg (ohne Ständer),
35,0 kg (mit Ständer)
56
Anhang
Umweltrelevante technische Daten
Punkt 40-Zoll-Modelle 46-Zoll-Modelle 52-Zoll-Modelle
Ein-Modus (W) (Heim-Modus)
I
Energieeinsparung-Modus (W)
J
Bereitschaft-Modus (W)
K
Aus-Modus (W)
L
Jahresstromverbrauch (kWh)
M
Jahresstromverbrauch im
N
Energieeinsparung-Modus (kWh)
I
Gemessen nach IEC 62087 Ed. 2
J
Näheres über die Energieeinsparung-Funktion finden Sie auf den betreffenden Seiten in dieser Bedienungsanleitung.
K
Gemessen nach IEC 62301 Ed. 1
L
Gemessen nach IEC 62301 Ed. 1
M
Jahresstromverbrauch mit Bezug auf den Stromverbrauch im Ein-Modus (Heim-Modus) bei täglich 4 Stunden TV-Wiedergabe, 365 Tage
pro Jahr berechnet.
N
Jahresstromverbrauch mit Bezug auf den Stromverbrauch im Energieeinsparung-Modus bei täglich 4 Stunden TV-Wiedergabe, 365 Tage
pro Jahr berechnet.
ZUR BEACHTUNG
Der Stromverbrauch im Aus-Modus schwankt abhängig von den angezeigten Fernsehbildern.
•
Weiterführend 69 W 77 W 86 W
MAIN POWERSchalter
Weiterführend 100,7 kWh 112,4 kWh 125,6 kWh
Befestigen des TV an einer Wand
•
Zum Befestigen dieses TV-Geräts an einer Wand sollte ausschließlich die von SHARP erhältliche Wandmontage-Halterung
und Befestigung* (Seite 57) verwendet werden. Bei Verwendung anderer Wandmontage-Halterungen kann die Installation
instabil sein, wodurch die Gefahr eventuell ernster Verletzungen besteht.
•
Die Befestigung des LCD-Farb-TV erfordert besondere Kenntnisse und sollte nur durch qualifiziertes Kundendienstpersonal
ausgeführt werden. Führen Sie diese Arbeiten auf keinen Fall selbst aus. SHARP übernimmt keine Gewähr bei falscher
Anbringung oder für Unfälle oder Verletzungen, die als Folgen einer falschen Anbringung entstehen.
•
Erkundigen Sie sich bei Bedarf bei einem qualifizierten Service-Techniker nach einer optionalen Halterung und Befestigung* für
Wandmontage des TV.
•
Wenn Sie den TV an der Wand montieren, sollten Sie die Stützsäule anbringen.
•
Nehmen Sie vor der Wandmontage des TV die Netzkabelhalterung auf der Rückseite des TV ab.
*
Nur für 40-Zoll-Modelle.
Audio-Setup Wandmontage
E
Wenn Sie den TV an der Wand montieren, können Sie den Klang optimieren, indem Sie diese Funktion auf „Ja“
einstellen.
Gehen Sie zu „Menü“ > „Setup“ > „Bildeinstellungen“ > „Audio-Setup Wandmontage“.
Sonderzubehör
E
Für diesen LCD-Farb-TV ist das hier aufgeführte Sonderzubehör erhältlich. Sie können es bei Ihrem Fachhändler
erwerben.
Möglicherweise wird in naher Zukunft im Fachhandel weiteres Sonderzubehör verfügbar. Bitte prüfen Sie beim Kauf im neuesten Katalog
•
die Kompatibilität und fragen Sie nach der Erwerbsmöglichkeit.
Nr. Bezeichnung Teile-Nummer Bemerkungen
1 Wandhalterung (40-Zoll-Modelle) AN-37AG2
2 Befestigung (40-Zoll-Modelle) AN-37P30
3 Wandhalterung (46-Zoll-Modelle) AN-52AG4
4 Wandhalterung (52-Zoll-Modelle) AN-52AG4
71 W 85 W 96 W
0,20 W 0,20 W 0,20 W
0,01 W oder
weniger
103,7 kWh 124,1 kWh 140,2 kWh
Die Mitte des TV-Bildschirms liegt 7,6 mm unter der
Markierung „A“ an der Wandhalterung.
Die Mitte des TV-Bildschirms liegt 13 mm unter der
Markierung „b“ an der Wandhalterung.
Die Mitte des TV-Bildschirms liegt 1 mm über der Markierung
„b“ an der Wandhalterung.
0,01 W oder
weniger
0,01 W oder
weniger
57
Anhang
Einstufungentabelle für Kinderschutz
Vom Anwender
angepasste
Einstufung
Unbegrenzte
Freigabe
Vorzugsweise mit
Zustimmung der
Eltern
X-rated
Vom Anwender
angepasste
Einstufung
Unbegrenzte
Freigabe
Vorzugsweise mit
Zustimmung der
Eltern
X-rated
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
——————————————
✔
✔✔✔✔✔
✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔
Unbegrenzte Freigabe
———
✔
✔✔
Gesendete Einstufung
——————————
Gesendete Einstufung
Vorzugsweise mit Zustimmung
der Eltern
Liste der Abkürzungen
Abgekürzter Begriff Bedeutung
ARC
ATV
CEC
DivX®
:
DTV
DVB-C
DVB-S
DVB-S2
DVB-T
DVI
EPG
HDCP
HDMI
MHEG
OSD
PCM
SAT
USB
WSS
Audio Return Channel (Tonwiedergabekanal)
Analog-TV
Verbraucherelektronik-Kontrolle
Digital Video Express
Digitale Rauschunterdrückung
Digital-TV
Digital-Videorundfunk, Kabel
Digital-Videorundfunk, Satellit
Digital-Videorundfunk, zweite Generation
Digital-Videorundfunk, Terrestrisch
Digitale Grafische Schnittstelle
Elektronische Programmzeitung
Digital-Inhaltsschutz für hohe Bandbreiten
Hochauflösende Multimedia-Schnittstelle
Multimedia- und Hypermedia-Expertengruppe
Bildschirm-Einblendungen
Pulscodemodulation
Satellit
Universaler serieller Bus
Breitbildmodus
Alter
X-rated
——
—
58
Anhang
Maßzeichnungen
LC-52LE822E LC-52LE822ERU
1260.0
1260,0
1157.0
1157,0
861.0
861,0
811.0
811,0
50.0
50,0
172.0
172,0
400.0
400,0
LC-46LE822E LC-46LE822ERU LC-46LU822E
LC-40LE822E LC-40LE822ERU LC-40LU822E
(
1127.0)/[993.0
(
1127,0)/[993,0
400.0
400,0
653.0
653,0
]
]
484.0
484,0
540.0
540,0
39.0 157.7
39,0 157,7
340.0
340,0
:
( )
LC-46LE822E LC-46LE822ERU LC-46LU822E
:
[ ]
LC-40LE822E LC-40LE822ERU LC-40LU822E
:
LC-46LE822E LC-46LE822ERU LC-46LU822E
LC-40LE822E LC-40LE822ERU LC-40LU822E
]
]
]
]
707.0
707,0
659.0
659,0
[
[
[
[
/
/
/
/
)
)
)
)
785.0
785,0
734.0
734,0
(
(
(
(
)
)
]
51.0
51,0
48.0
(
(
[
]
)
)
132.0
211.0
211,0
[
(
(
]
]
300.0
300,0
[
[
/
/
)
)
400.0
400,0
(
(
ZUR BEACHTUNG
Die Abmessungen beinhalten keine hervorstehenden Teile wie z.B. Schrauben und bestimmte Teile.•
]
48,0
[
]
132,0
[
(
1023.4)/[890.6
(
1023,4)/[890,6
(
400.0
(
400,0
[
300.0
[
300,0
]
]
)
)
]
]
)
)
]
444.0
(
444,0
(
404.0
[
]
404,0
[
39.0
39,0
(
540.0
(
540,0
[
450.0
[
450,0
(
(
340.0
340,0
[
275.0
[
275,0
)
)
]
]
(
)
157.7
(
)
157,7
[
]
124.6
[
]
124,6
)
)
]
]
577.6
577,6
503.2
503,2
(
(
[
[
)
)
]
]
59
Anhang
LC-46LE812E LC-46LE812ERU
LC-46LX812E LC-46LX812ERU
LC-40LE812E LC-40LE812ERU
LC-40LX812E LC-40LX812ERU
(
1125.0)/[992.0
(
1125,0)/[992,0
658.0
/
733.0
]
658,0
[
/
)
733,0
(
]
48.0
[
]
132.0
[
]
48,0
[
]
132,0
[
(
1020.8)/[887.8
(
1020,8)/[887,8
(
(
[
[
]
]
]
706.0
706,0
[
[
[
/
/
)
)
)
784.0
784,0
(
(
(
)
)
51.0
51,0
(
(
)
)
211.0
211,0
(
(
]
]
300.0
300,0
[
[
/
/
)
)
400.0
400,0
(
(
ZUR BEACHTUNG
Die Abmessungen beinhalten keine hervorstehenden Teile wie z.B. Schrauben und bestimmte Teile.•
400.0
400,0
300.0
300,0
)
)
]
]
]
]
]
]
)
575.4
(
)
575,4
(
]
500.4
[
]
500,4
[
)
444.0
(
)
444,0
(
]
404.0
[
]
404,0
[
( ) : LC-46LE812E LC-46LE812ERU
LC-46LX812E LC-46LX812ERU
[ ] : LC-40LE812E LC-40LE812ERU
LC-40LX812E LC-40LX812ERU
:
LC-46LE812E LC-46LE812ERU
LC-46LX812E LC-46LX812ERU
LC-40LE812E LC-40LE812ERU
LC-40LX812E LC-40LX812ERU
(
)
540.0
(
)
540,0
[
]
450.0
[
]
450,0
(
)
275.0
275,0
157.1
(
)
157,1
[
]
124.0
[
]
124,0
)
)
]
]
39.5
39,5
(
(
[
[
340.0
340,0
60
Anhang
Entsorgung
61
Notizen
62
Notizen
63
Notizen
64
Информация на этой странице относится только к моделям, изготовленным
The details on this page are only for Russian models
для России
ИНФОРМАЦИЯ О
СЕРТИФИКАЦИИ ПРОДУКЦИИ
Жидкокристаллические телевизоры марки «SHARP»
Модели: LC-40LE822ERU/LC-46LE822ERU/
LC-52LE822ERU/LC-40LE812ERU/LC-40LX812ERU/
LC-46LE812ERU/LC-46LX812ERU
Сертифицированы
органом по сертификации
ME10
бытовой электротехники ТЕСТБЭТ
(номер в Госреестре POCC RU .0001.11ME10)
Модели: LC-40LE822ERU
LC-46LE822ERU
LC-52LE822ERU
LC-40LE812ERU
LC-40LX812ERU
LC-46LE812ERU
LC-46LX812ERU
соответствуют требованиям нормативных документов:
© Copyright SHARP Corporation 2010. Все права защищены. Воспроизведение, изменение или
перевод текста без письменного разрешения владельца прав запрещены, за исключением
случаев, предусмотренных в соответствующих разделах авторского права.
По безопасности
ГОСТ Р МЭК 60065-2005
По ЭМС
ГОСТ 18198-89 (Табл.1
(поз.2))
ГОСТ 22505-97
ГОСТ Р 51515-99
ГОСТ Р 51317.3.2.-2006
(P.6,7)
ГОСТ Р 51317.3.3-2008
Сведения о торговых марках
Все торговые марки и копирайты, упоминаемые в настоящем руководстве, принадлежат
соответствующим владельцам авторских прав.
Страна-изготовитель: Произведено в Польше
Фирма-изготовитель: ШАРП Корпорейшн
Юридический адрес изготовителя: 22-22 Нагайке-чо, Абено-ку, Осака 545-8522, Япония
Импортер: ООО «Шарп Электроникс Рaшa»
Адрeс: Россия, 119017, Москвa, ул. Большaя Ордынкa, 40/4
Тeлeфон: +7-495-411-8777
Во исполнение со Статьей 5 Закона Российской Федерации «О защите прав потребителей»,
а также Указа Правительства Российской Федерации №720 от 16 июня 1997г.
устанавливается срок службы данной модели - 7 лет с момента производства при условии
использования в строгом соответствии с инструкцией по эксплуатации и применяемыми
техническими стандартами.
PIN
SHARP ELECTRONICS (Europe) GmbH
Sonninstraße 3, D-20097 Hamburg
SHARP CORPORATION
http://www.sharp-eu.com
Printed in Poland
Gedruckt in Polen
Imprimé en Pologne
Stampato in Polonia
Gedrukt in Polen
Impreso en Polonia
Impresso na Polónia
Polonya’da basılmıştır
Надруковано в Польщі
Напечатано в Польше
TINS-E678WJN2
