LC-37GD1E (DISPLAY/DISPLAY/ECRAN) TU-37GD1E (AVC SYSTEM/AVC-GERÄT/SYSTÈME AVC)

ENGLISH

LC-32GD1E (DISPLAY/DISPLAY/ECRAN) TU-32GD1E (AVC SYSTEM/AVC-GERÄT/SYSTÈME AVC)

LCD COLOUR TELEVISION LCD-FARBFERNSEHGERÄT TÉLÉVISION COULEUR À ÉCRAN À CRISTAUX LIQUIDES (LCD)

OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI

DEUTSCH

FRANÇAIS

LC-37GD1E

LC-32GD1E

TU-37GD1E

LCD-FARBFERNSEHGERÄT

DEUTSCH

BEDIENUNGSANLEITUNG

Inhalt

Inhalt ……………………………………………………… 1 Verehrter SHARP-Kunde ………………………………… 3 Wichtige Sicherheitshinweise ………………………… 3 Mitgeliefertes Zubehör …………………………………… 5 Vorbereitung ……………………………………………… 6

Aufstellen des Systems ……………………………… 6 Verbinden des Systems ……………………………… 7 Abnehmen von Ständer und Lautsprecher ………… 9 Anbringen des Displays an einer Wand …………… 10 Aufstellen des AVC-Geräts mit dem Ständer ……… 10 Einlegen der Batterien ………………………………… 11 Benutzung der Fernbedienung ……………………… 11

Vorsichtsmaßnahmen zur Fernbedienung …… 11

Basisanschlüsse ……………………………………… 12

Anschließen einer Antenne ……………………… 12

Anschließen an eine Steckdose …………………12 Anfängliche Autoinstallation ………………………… 13 Erstbetrieb-Modus …………………………………… 14

Bezeichnung der Teile …………………………………… 15

Display ………………………………………………… 15 AVC-Gerät ……………………………………………… 16 Fernbedienung ………………………………………… 17

Fernsehempfang ………………………………………… 19

Einschalten des Systems …………………………… 19 Ausschalten der Stromversorgung ………………… 19 Wechseln des Kanals per Tastendruck …………… 20 Rückruftaste (A) auf der Fernbedienung ………… 20 Lautstärke- und Toneinstellungen per

Tastendruck ……………………………………… 22

Grundeinstellungen (Analog) ……………………………23

Menü-Steuertasten …………………………………… 23 Bildschirm-Einblendungen …………………………… 23 Menüpunkte im TV/AV-Eingangsmodus ……………24 Menüpunkte im PC-Eingangsmodus ……………… 24 Autoinstallation ………………………………………… 25 Programm-Setup ……………………………………… 25

Automatische Suche …………………………… 25

Manuelle Einstellung einzelner Kanäle ………… 26

Feineinstellen der Frequenz ……………… 26 Farbsystem ………………………………… 27 Soundsystem (Sendesystem) ……………… 27 Eingeben von Kanalnamen ………………… 27 Überspringen von Kanälen ………………… 28 Einstellen des Decodereingangs ………… 28 Einstellen der Kindersicherung (Sperre) … 28

Geheimnummer-Einstellung für Kindersicherung (für TV/DTV/AVEingangsmodus) Siehe Seite 78

Einstellen des Verstärker …………………… 28 Sortieren ……………………………………………29 Programm löschen ……………………………… 29

TU-32GD1E

DEUTSCH

Grundeinstellungen (Digital) …………………………… 30

Menüpunkte im DTV-Eingangsmodus ……………… 30 DTV-Modus wählen …………………………………… 30 Über die Farbentasten ………………………………30 Zeitzone ………………………………………………… 31 Automatische Sendersuche ………………………… 31 Gefundene DTV-Programme ………………………… 32 Gefundene Radio-Programme ……………………… 32 Speichern ……………………………………………… 33 Löschen ………………………………………………… 33 Bannerdauer …………………………………………… 33 Info-Banner …………………………………………… 34 Ton ……………………………………………………… 34 Untertitel ……………………………………………… 35 Videotext-Sprache …………………………………… 35 Alle Programme löschen ……………………………… 36 Zugangsbegrenzungen ……………………………… 36 Altersbegrenzung……………………………………… 36 DTV-Programme ……………………………………… 37 Radio-Programme …………………………………… 37 Programm wählen …………………………………… 37 EPG (Electronic Programme Guide) verwenden … 38 Thema einstellen ……………………………………… 38 Modus …………………………………………………39 Audiosprache ………………………………………… 39 Untertitelsprache ……………………………………… 40 DTV-Programme bearbeiten ………………………… 40 DTV-Programme sortieren …………………………… 41 Radio-Programme sortieren ………………………… 41 Neue DTV-Programme ……………………………… 41 Neue Radio-Programme ……………………………… 41 DTV-Programme löschen …………………………… 42 Radio-Programme löschen …………………………… 42 Gelöschte DTV-Programme ………………………… 42 Gelöschte Radio-Programme………………………… 42 Land …………………………………………………… 43 System-Software ……………………………………… 43 Funktion Download per Funk verwenden ………… 44 Software-Download ermöglichen …………………… 44 Download per Funk durchführen …………………… 45 Symbole …………………………………………………46 Common Interface …………………………………… 46

Inhalt

Grundeinstellungen (Analog/Digital) ………………… 47

Sprache-Einstellung für Bildschirmanzeige

(OSD) ……………………………………………… 47

OPC-Einstellung ……………………………………… 47 Bildeinstellungen ……………………………………… 48

Farbeinstellung …………………………………… 49 Farbtemperatur …………………………………… 49 Schwarzwert ……………………………………… 49 3D-Y/C …………………………………………… 50 Schwarz/Weiß …………………………………… 50 Film-Modus ……………………………………… 50 I/P-Modus ………………………………………… 50

Audioeinstellung ……………………………………… 51

Audioeinstellung ………………………………… 51 Dolby Virtual ……………………………………… 51

Ausschaltfunktion (Eco) ……………………………… 52

Ausschaltfunktion bei AV-Quelle ……………… 52 Ausschaltfunktion bei PC-Quelle ……………… 52

Speicherkarte verwenden ……………………………… 53

Wichtige Hinweise zur Verwendung von

Speicherkarten …………………………………… 53

Menüpunkte im Karte-Modus ………………………… 55 Standbild aufnehmen ………………………………… 56 Standbild wiedergeben ……………………………… 57 Vorführung einstellen ………………………………… 57 Vorführung wiedergeben …………………………… 57 Eigenes Programm …………………………………… 58 Tonwahl ………………………………………………… 58 Standbilddateien schützen/Schutz aufheben ……… 58 Einzelne Standbilddatei löschen …………………… 59 Alle Standbilddateien löschen ……………………… 59 Bewegtbild aufnehmen ……………………………… 60 Bewegtbild wiedergeben …………………………… 60 Aufnahme-Modus ……………………………………… 60 Vorwegaufnahme ……………………………………… 61 Wiederholung ………………………………………… 61 Bewegtbild-Dateien schützen/Schutz aufheben … 61 Einzelne Bewegtbild-Datei löschen ………………… 62 Alle Bewegtbild-Dateien löschen …………………… 62 Formatieren …………………………………………… 62

Einsatz externer Geräte ………………………………… 63

Bild eines externen Geräts anzeigen ……………… 63 DVD-Bild anzeigen (Beispiel) ……………………… 63 Anschließen eines Decoders ………………………… 64 Anschließen eines Videorecorders ………………… 64 Einsatz der AV-Link-Funktion ………………………… 65 Anschließen eines DVD-Spielers …………………… 66 Anschließen von Spielekonsole oder Camcorder …………………………………………… 66 Anschluss an einen PC ……………………………… 67 Digital-Audioausgang verwenden …………………… 67 Lautsprecher Konfiguration ………………………… 68

Anschluss von externen Lautsprechern ……… 68 Wahl der Lautsprecher ………………………… 68 Externe Audio-Umgehung ……………………… 68

Praktische Einstellmöglichkeiten ……………………… 69

Bildlage (für TV/AV-Eingangsmodus) ……………… 69 Nur Audio ……………………………………………… 69 Auto-Sync.-Anpassung (nur PC-Eingangsmodus) … 69 Fein-Sync.-Anpassung (nur PC-Eingangsmodus) … 70 Eingangssignal ………………………………………… 70 Eingangskennung …………………………………… 71 Farbstandard-Einstellung

(für TV/AV-Eingangsmodus) …………………… 71 AV-Modus ……………………………………………… 72 Breitbildmodus-Signalisierung

(für TV/AV-Eingangsmodus) …………………… 72 Bildseitenverhältnis (für TV/AV-Eingangsmodus) … 72 Breitbildmodus (für TV/AV-Eingangsmodus) ……… 73 Breitbildmodus (für PC-Eingangsmodus) ………… 74 Eingangssignal (nur PC-Eingangsmodus) ………… 75 Rauschunterdrückung ………………………………… 75 Schnellbild ……………………………………………… 75 Bilddrehung …………………………………………… 76 Aufnahme-Bereitschaft ……………………………… 76 Audio-Ausgang ……………………………………… 77 Timer Aus ……………………………………………… 77 Geheimnummer-Einstellung für Kindersicherung

(für TV/DTV/AV-Eingangsmodus) ……………… 78 Centerkanal-Eingang ………………………………… 79

Praktische Funktionen …………………………………… 80

Dual Screen-Funktionen ……………………………… 80 Teletext-Funktionen …………………………………… 81

Anhang ………………………………………………… 83

Störungsbehebung …………………………………… 83 Tabelle für PC-Kompatibilität ………………………… 84 RS-232C-Schnittstelle ………………………………… 85 Signalbelegung für SCART…………………………… 87 Technische Daten …………………………………… 88 Sonderzubehör ………………………………………… 88

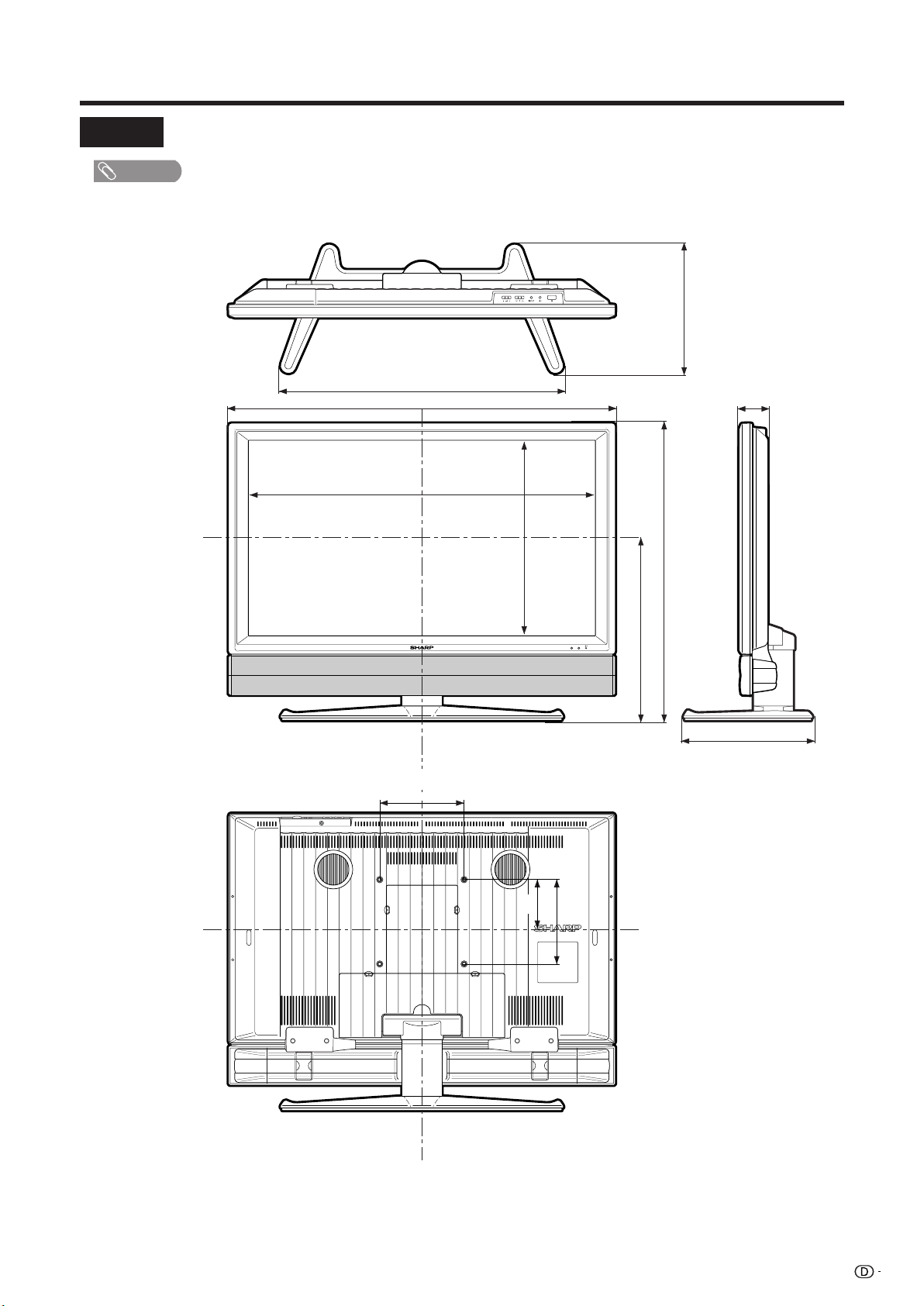

Zeichnungen mit Abmessungen ……………………… 89

Ab Werk ist als Geheimnummer

„1234“ eingestellt.

Schalten Sie das Gerät NICHT mit

dem Hauptnetzschalter (

X) am

Display aus, wenn nur die

Bereitschaftsmodus-/

Einschaltanzeige (

B) der AVC-

Gerät-Seite grün leuchtet (siehe

Seite 45).

Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“, „Pro Logic“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Hergestellt unter der Lizenz von BBE Sound, Inc. Lizensiert von BBE Sound, Inc. unter USP4638258, 5510752 und 5736897. BBE und das BBE-Logo sind eingetragene Warenzeichen der BBE Sound, Inc.

Verehrter SHARP-Kunde

Herzlichen Dank für den Kauf dieses LCD-Farbfernsehgerätes von SHARP. Im Interesse sicherer und langfristig störungsfreier Benutzung dieses Gerätes lesen Sie bitte vor der Inbetriebnahme den Abschnitt „Wichtige Sicherheitshinweise“ vollständig durch.

Wichtige Sicherheitshinweise

Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Dieses Produkt wurde mit Sicherheit als oberster Priorität konstruiert und hergestellt. Dennoch besteht bei unsachgemäßer Handhabung u.U. Stromschlag- und Brandgefahr. Um mögliche Gefahren abzuwenden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produkts bitte die nachstehenden Anleitungen. Lesen Sie im Interesse sicheren Betriebs und einer langen Produktlebensdauer zunächst die nachstehenden Hinweise sorgfältig durch.

1. Bedienungsanleitungen lesen—Bedienen Sie das Produkt erst, nachdem Sie alle diesbezüglichen Hinweise gelesen und verstanden haben.

2. Handbücher aufbewahren—Die Bedienungsanleitungen mit den Sicherheits- und Bedienungshinweisen etc. sollten aufbewahrt werden, damit Sie im Bedarfsfall jederzeit darauf zurückgreifen können.

3. Warnungen beachten—Alle Warnungen auf dem Gerät und in den Bedienungsanleitungen sind streng zu beachten.

4. Anleitungen befolgen—Alle Anleitungen zur Bedienung müssen eingehalten werden.

5. Zusatzgeräte/Zubehör—Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör etc. Bei Verwendung anderer Zusatzgeräte/Zubehörteile besteht evtl. Unfallgefahr.

6. Spannungsversorgung—Die verwendete Spannungsversorgung muss den Angaben auf dem Typenschild entsprechen. Bitte erkundigen Sie sich bei Ihrem Händler oder beim E-Werk, wenn Sie nicht sicher sind, ob Ihr Haushaltsnetz für das Produkt geeignet ist.

7. Schutz der Netzkabel—Die Netzkabel müssen ausserhalb des Gehbereichs von Personen verlegt werden und es dürfen keine Gegenstände auf die Kabel gestellt werden. Kontrollieren Sie die Kabel insbesondere an den Steckern und am Produkt.

8. Überlastung—Netzsteckdosen und Verlängerungskabel nicht überlasten. Bei Überlastung besteht Brand- und Stromschlaggefahr.

9. Eindringen von Objekten und Flüssigkeiten—Auf keinen Fall irgendwelche Objekte durch die Gehäuseöffnungen in das Produkt schieben. Im Produkt liegen hohe Spannungen vor. Durch Einschieben von Objekten besteht Stromschlaggefahr und/oder die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus dem selben Grunde dürfen auch keine Flüssigkeiten auf das Produkt verschüttet werden.

10. Wartung—Versuchen Sie nicht, das Produkt selbst zu warten. Durch Entfernen von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefährdungen aus. Lassen Sie die gesamte Wartung von qualifiziertem ServicePersonal ausführen.

11. Reparaturen—Falls einer der folgenden Fälle auftritt, das Netzkabel sofort von der Steckdose abtrennen und einen qualifizierten Service-Techniker mit der Reparatur des Gerätes beauftragen.

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist. b. Wenn Flüssigkeit auf das Produkt verschüttet wurde oder Objekte eingedrungen sind. c. Wenn das Produkt Regen oder Wasser ausgesetzt war. d. Wenn das Produkt nicht wie in der Bedienungsanleitung beschrieben funktioniert.

Nehmen Sie nur die in den Bedienungsanleitungen beschriebenen Einstellungen vor. Unsachgemäße Einstellungen an anderen Reglern können zu einer Beschädigung führen und machen häufig umfangreiche

Einstellarbeiten durch einen qualifizierten Service-Techniker erforderlich. e. Wenn das Produkt fallen gelassen oder beschädigt wurde. f. Wenn das Produkt einen anormalen Zustand anzeigt. Jedes erkennbare anormale Verhalten zeigt an, dass

Kundendienst erforderlich ist.

12. Ersatzteile—Wenn Ersatzteile benötigt werden, stellen Sie bitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Bei Verwendung unzulässiger Teile bestehen Brand-, Stromschlag- und/oder andere Gefahren.

13. Sicherheitsprüfung—Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfreien Betriebszustand ist.

14. Wand- und Deckenmontage—Bei Wand- oder Deckenmontage ist sicherzustellen, dass diese nach der vom Hersteller empfohlenen Methode durchgeführt wird.

Wichtige Sicherheitshinweise

•

Reinigung—Das Netzkabel vor der Reinigung des Gerätes von der Steckdose abtrennen. Reinigen Sie das Gerät mit einem angefeuchteten Tuch. Verwenden Sie keine flüssigen Reiniger oder Aerosol-Sprays.

• Wasser und Feuchtigkeit— Benutzen Sie das Gerät nicht in der Nähe von Wasser, wie z.B. neben einer Badewanne, Spüle oder Waschwanne, an einem Swimmingpool oder in einem feuchten Keller.

• Keine Vasen oder andere mit Wasser gefüllten Behälter auf dem Gerät abstellen. Bei Eindringen von Wasser in das Gerät besteht Brand- und Stromschlaggefahr.

•

Sicherer Stand—Stellen Sie das Produkt nicht auf instabilen Wagen, Ständern, Stativen oder Tischen usw. auf. Dadurch kann das Gerät herunterfallen und schwere Verletzungen verursachen und/ oder beschädigt werden. Nur vom Hersteller empfohlene oder mitgelieferte Wagen, Ständer, Stative, Halterungen oder Tische verwenden. Bei Wandmontage sind die Anleitungen des Herstellers unbedingt zu befolgen. Verwenden Sie ausschließlich vom Hersteller empfohlene Befestigungsteile.

• Beim Transportieren auf einem Wagen ist die Wagen-GeräteKombination vorsichtig zu bewegen, um Verletzungen durch plötzliches Umfallen zu vermeiden. Bei plötzlichem Halten, übermäßiger Kraftanwendung und auf unebenem Boden kann das Produkt vom Wagen kippen.

•

Belüftung—Das Gehäuse weist Belüftungsöffnungen wie Schlitze usw. auf, die nicht blockiert werden dürfen. Ungenügende Belüftung kann zu einem Wärmestau und/ oder einer Verkürzung der Produktlebensdauer führen. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppichen oder anderen Unterlagen auf, die die Belüftungsöffnungen blockieren könnten. Das Gerät ist nicht für Einbau bestimmt. Es darf daher nicht an beengten Plätzen wie in Bücherschränken oder Regalen aufgestellt werden, solange keine ausreichende Belüftung gewährleistet oder den Anweisungen des Herstellers nicht entsprochen ist.

• Das LCD-Panel dieses Gerätes ist aus Glas hergestellt, das zerbrechen kann, wenn die PanelEinheit fallen gelassen oder Druck darauf ausgeübt wird. Seien Sie vorsichtig, dass Sie nicht durch gebrochene Glasstücke verletzt werden, falls das LCD-Panel bricht.

• Wärmequellen—Stellen Sie das

Produkt nicht in der Nähe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (einschließlich Verstärker) auf, die Hitze abstrahlen.

• Wegen Brandgefahr auf keinen

Fall Kerzen oder andere Objekte mit offener Flamme auf oder neben dem Gerät abstellen.

• Nicht das Fernsehgerät oder

andere schwere Gegenstände auf dem Netzkabel abstellen, da anderenfalls Brand- und Stromschlaggefahr besteht.

Das LCD-Panel ist ein Hochtechnologie-Produkt mit

3.147.264 Filmtransistoren, das eine hohe

Bildqualität bietet. Wegen der hohen Pixelzahl können sporadisch einige nicht aktive Pixel als feste blaue, grüne oder rote Punkte auf dem Bildschirm erscheinen. Dies liegt innerhalb der Produktspezifikationen und stellt keine Störung dar.

Vorsichtsmassnahmen beim Transport des Displays

Das Display beim Transport niemals durch Anheben der Lautsprecher tragen. Stellen Sie sicher, dass das Display durch zwei Personen getragen wird, die das Display an jeder Seite mit beiden Händen tragen.

Mitgeliefertes Zubehör

Stellen Sie sicher, dass das folgende Zubehör mit dem Gerät mitgeliefert ist.

Display: LC-37GD1E/LC-32GD1E

Kabelklemme (g1)

AVC-Gerät: TU-37GD1E/TU-32GD1E

Fernbedienung (g1)

Seite 8

Das Zubehör kann je nach Lieferland

Unterschiede aufweisen.

Mignonbatterie (g2)

Netzkabel (g1)

Seite 7

Systemkabel (g1)

Seite 11

Ständereinheit (für AVC-Gerät) (g1)

Ständer (g1) Polster für Ständer (g4) Abstandhalter für Ständer (g4) Schrauben für Ständer (g2)

Seite 10

Seite 11

Netzkabel (g1)

Das Zubehör kann je nach Lieferland

Unterschiede aufweisen.

Seite 7

Bedienungsanleitung

LC-37GD1E TU-37GD1E LC-32GD1E TU-32GD1E

Seite 7

Antennenkabel (g1)

Seite 12

Vorbereitung

Aufstellen des Systems

„System“ bedeutet das Display und das AVC-Gerät. Wählen Sie zuerst den Aufstellungsort für das System.

Wahl des Aufstellungsortes für das System

• Wählen Sie einen Ort ohne direkte Sonneneinstrahlung und mit guter Belüftung.

• Das Display und das AVC-Gerät werden mit einem Systemkabel verbunden. (Siehe Seite 7 für weitere Hinweise.)

Wenn Sie einen größeren Abstand zwischen dem Display und dem AVCGerät wünschen, kaufen Sie bitte das zusätzliche Kabel AN-07SC2 (etwa 7 m lang). (Siehe Seite 88.)

Systemkabel

AVC-Gerät

Display

Aufstellung des Systems

Handhabung des Displays

VORSICHT

• Wenn das Fernsehgerät mit dem mitgelieferten Ständer benutzt wird, bitte nicht den Lautsprecher abnehmen. Dies würde die Gewichtsverteilung aus der Balance bringen, was Sach- und Personenschäden zur Folge haben kann.

• Nicht den Ständer und Lautsprecher vom Display abbauen, falls dieses nicht mit einer optionalen Halterung befestigt wird.

• Achten Sie auf ausreichenden Abstand über und hinter dem Display.

• Das Display wiegt ca. 13 kg (LC-32GD1E) und 14,5 kg (LC-37GD1E). Zum Bewegen sollte es von mindestens zwei Personen gehalten werden.

• Zum Bewegen des Displays bitte am Displayteil anfassen, nicht am Lautsprecher.

Handhabung des AVC-Geräts

VORSICHT

• Stellen Sie keinen Videorekorder oder andere Geräte auf das AVC-Gerät.

• Achten Sie auf ausreichend Abstand über und auf den Seiten des AVC-Geräts.

• Blockieren Sie nicht die Belüftungsöffnungen auf der Oberseite, der linken Seite und den Abluftventilator auf der rechten Seite.

• Stellen Sie das AVC-Gerät nicht auf ein dickes Tuch und decken Sie es nicht mit einem dicken Tuch ab. Dies kann zum Überhitzen führen und Fehlfunktionen verursachen.

VORSICHT

Stellen Sie den Bildschirm mit beiden Händen ein. Legen Sie eine Hand auf das Display und kippen Sie den Bildschirm, während Sie mit der anderen Hand den Ständer halten.

Der Bildschirm kann vertikal bis zu 2 Grad nach vorne und bis zu 6 Grad nach hinten oder horizontal um 10 Grad gedreht werden.

10 cm

oder mehr

Halten Sie ausreichend Abstand

5 cm oder mehr

auf beiden Seiten

Ein Abluftventilator befindet sich auf der rechten Seite.

Vorbereitung

Verbinden des Systems

Schließen Sie nach dem Aufstellen des Displays das Systemkabel und die Netzkabel an. Verwenden Sie die Kabelklemmen zum Bündeln der Kabel.

Entfernen der Anschlussabdeckungen

Display (Rückseite)

Drücken Sie die zwei Haken zur Mitte des Displays und ziehen Sie die Abdeckung ab.

Die zwei oberen Haken zum Entfernen der Abdeckung niederdrücken.

Anschließen des Systemkabels und des Netzkabels an das Display

(WEISS) Den Stecker anschließen und durch Festdrehen der Schrauben sichern.

(SCHWARZ)

Netzkabel

Systemkabel

Anschließen des Systemkabels und des Netzkabels an das AVC-Gerät

Systemkabel

AVC-Gerät (Rückseite)

(SCHWARZ)

Netzkabel

(GRAU) Den Stecker einstecken, bis die Haken auf beiden Seiten einrasten.

(WEISS)

(GRAU)

VORSICHT

• ZUR VERHINDERUNG DES RISIKOS VON ELEKTRISCHEM SCHLAG BEI ANGESCHLOSSENEM NETZKABEL KEINE UNISOLIERTEN BAUTEILE VON KABELN BERÜHREN.

Vorbereitung

Anbringen der Klemmen und Bündeln der Kabel mit der Klemme

Kabelklemme

Die Kabelklemme wie gezeigt in das Loch am Displayständer einsetzen.

Display (Rückseite)

Anbringen der Anschlussabdeckung

Die Kabel kommen aus der kleinen Öffnung heraus.

Vorbereitung

Abnehmen von Ständer und Lautsprecher

Das Gerät ist mit einem abnehmbaren Lautsprecher ausgestattet.

Der Lautsprecher des Systems kann bei der Verwendung externer Lautsprecher abgenommen werden. Vor dem Abnehmen (Anbringen) des Lautsprechers bitte den Netzstecker ziehen und das Systemkabel vom Display trennen.

VORSICHT

• Nicht den Ständer und Lautsprecher vom Display abbauen, falls dieses nicht mit einer optionalen Halterung befestigt wird.

Vor dem Anbringen/Abnehmen des Lautsprechers

• Stellen Sie vor der Ausführung dieser Schritte sicher, dass das System ausgeschaltet ist.

• Vor der Ausführung bitte eine weiche Decke o.ä. auf die vorgesehene Ablagefläche legen. So schützen Sie das Display vor einer etwaigen Beschädigung.

Die Befestigungsschrauben des Ständers entfernen und den Ständer vom Display abnehmen. (Den Ständer so halten, dass dieser nicht von der Ablagefläche herunterfällt.)

1 Die zum Sichern der

Abdeckungen für die Lautsprecherhalterung verwendeten Schrauben lösen und abnehmen.

2 Die Abdeckungen der

Lautsprecherklemmen abnehmen.

Das Kabel vom Lautsprecher trennen.

Die zum Sichern der Lautsprecherhalterung verwendeten Schrauben lösen.

VORSICHT

• Die Lautsprecherbuchsen am Display dienen ausschließlich für den angebrachten Lautsprecher. Schließen Sie keine anderen Geräte oder Lautsprecher an diese Buchsen an.

• Den Stecker des Lautsprechers vollständig in die Buchse einschieben.

HINWEIS

• Zum Anbringen von Lautsprecher und Ständer kehrt sich die Reihenfolge der obigen Schritte um.

Der Lautsprecher kann nun vom Display abgenommen werden.

Vorbereitung

Anbringen des Displays an einer Wand

VORSICHT

• Die Aufstellung des LCD-Farbdisplays erfordert besondere Kenntnisse und sollte nur durch qualifiziertes Kundendienstpersonal ausgeführt werden. Führen Sie diesen Vorgang niemals selbst aus. SHARP übernimmt keine Verantwortung für das falsche Anbringen oder für Unfälle oder Verletzungen, die als Folgen des falschen Anbringens entstehen.

Verwendung einer als Sonderzubehör erhältlichen Halterung zum Anbringen des Displays

• Sie können den Kundendienst zu Rate ziehen zur Verwendung der als Sonderzubehör erhältlichen Halterung AN-37AG2 zum Anbringen des Displays an einer Wand.

• Lesen Sie vor dem Beginn der Installation sorgfältig die der Halterung beiliegende Anleitung durch.

Anbringen an einer Wand

Wandhalterung AN-37AG2. (Siehe die der Halterung beiliegende Anleitung für weitere Hinweise.)

Zum Einstellen des Displaywinkels

• Abgewinkelte Montage ist bei

angebrachtem Lautsprecher nicht möglich.

• Wenn der Lautsprecher nicht angebracht ist, kann das Display um bis zu 20 Grad nach vorn geneigt an der Wand montiert werden. Diesen Winkelbereich bitte nicht überschreiten.

Aufstellen des AVC-Geräts mit dem Ständer

Vertikale Aufstellung des AVC-Geräts unter Verwendung des Ständers.

• Verwenden Sie den mitgelieferten Ständer für die vertikale Aufstellung des AVC-Geräts.

Die Abstandhalter wie gezeigt am Ständer

anbringen.

Die Abstandhalter vom Papier abziehen und auf den vorstehenden Stellen des Ständers anbringen.

Vorsprung

Den Ständer wie gezeigt mit den Ständerschrauben

anbringen.

Abstandhalter für Ständer

Vorsprung

Ständerschrauben

Die Polster wie gezeigt am Ständer anbringen.

Die Polster vom Papier abziehen und an den vier Stellen auf der Unterseite des Ständers anbringen.

Befestigungspunkt

Polster für Ständer

Befestigungspunkt

Das vertikal aufgestellte AVC-Gerät mit dem Ständer.

Den Ständer auf dem AVC-Gerät anbringen.

Stecken Sie den Ständer in das AVCGerät und stellen Sie sicher, dass die dicken und dünnen Vorsprünge des Ständers auf die großen und kleinen Öffnungen des AVC-Geräts angeglichen sind.

Öffnung

Vorsprung

HINWEIS

• Verwenden Sie immer nur den mitgelieferten Ständer für die vertikale Aufstellung des AVC-Geräts. Bitte beachten Sie, dass die Belüftungsöffnungen nicht blockiert werden, wenn der Ständer direkt auf dem Fußboden oder auf einer flachen Oberfläche aufgestellt wird, da dies zu einer Beschädigung des Geräts führen kann.

Vorbereitung

Einlegen der Batterien

Vor der ersten Inbetriebnahme des Systems bitte zwei Mignonbatterien (mitgeliefert) einlegen. Wenn die Batterien erschöpft sind und die Fernbedienung nicht mehr funktioniert, sind sie durch neue Mignonbatterien zu ersetzen.

1 Öffnen Sie den

Batteriefachdeckel.

VORSICHT

Bei unsachgemäßer Benutzung von Batterien besteht die Gefahr, dass Batteriesäure austritt oder die Batterien platzen. Befolgen Sie unbedingt die nachstehenden Anweisungen.

• Legen Sie die Batterien so ein, dass deren Pole auf die Markierungen (e) und (f) ausgerichtet sind.

• Verwenden Sie unterschiedliche Batterietypen nicht zusammen. Unterschiedliche Typen weisen unterschiedliche Eigenschaften auf.

• Verwenden Sie alte und neue Batterien nicht gemeinsam. Dies kann die Lebensdauer der neuen Batterie verkürzen und evtl. ein Auslaufen der alten Batterie zur Folge haben.

• Entnehmen Sie die Batterien, wenn diese verbraucht sind. Anderenfalls könnte Batteriesäure austreten, die Hautreizungen verursachen kann. Etwaige ausgetretene Batteriesäure sorgsam mit einem Tuch entfernen.

• Bei den Batterien, die dem Produkt beiliegen, kann die Lebensdauer lagerungsbedingt verkürzt sein.

• Wenn die Fernbedienung längere Zeit nicht benutzt wird, entnehmen Sie bitte deren Batterien.

2 Die beiden mitgelieferten

Mignonbatterien (AAA) einlegen.

• Legen Sie die Batterien so ein, dass die Plus- und Minuspole auf die entsprechenden Markierungen (e) und (f) im Batteriefach ausgerichtet sind.

3 Schließen Sie den

Batteriefachdeckel.

Benutzung der Fernbedienung

Zur Benutzung der Fernbedienung ist diese auf den Fernbedienungssensor zu richten. Bei Hindernissen im Signalweg zwischen Fernbedienung und Sensor ist einwandfreies Ansprechen nicht gewährleistet.

Vorsichtsmaßnahmen zur Fernbedienung

• Setzen Sie die Fernbedienung keinen Stößen aus. Setzen Sie die Fernbedienung keinen Flüssigkeiten aus und verwahren Sie sie nicht an Orten mit hoher Feuchtigkeit.

• Setzen Sie die Fernbedienung keiner direkten Sonnenbestrahlung aus. Durch die Hitze könnte sich das Gehäuse verformen.

• Die Fernbedienung kann nicht richtig funktionieren, wenn das Sensorfenster des Displays direkt von Sonnenlicht oder Beleuchtungsgeräten angestrahlt wird. Ändern Sie in diesem Fall den Winkel der Beleuchtung oder des Displays oder verwenden Sie die Fernbedienung näher am Sensorfenster des Displays.

Vorbereitung

Das System ermöglicht unkomplizierten Fernsehempfang.

Basisanschlüsse

Anschließen einer Antenne

Um ein sauberes Bild zu erhalten, empfiehlt sich der Anschluss einer Außenantenne. Nachstehend finden Sie eine kurze Beschreibung der bei Verwendung eines Koaxialkabels vorzunehmenden Anschlüsse.

(Beispiel: Für Wiedergabe von sowohl analogen als auch digitalen Programmen)

Standardmäßiger DIN45325-Stecker (IEC169-2)

75-Ohm-Koaxialkabel (Rundkabel) (im Fachhandel erhältlich)

Antennenkabel

(mitgeliefert)

Für Wiedergabe nur digitaler Programme braucht dieses Antennenkabel nicht angeschlossen zu werden (mitgeliefert).

(Beispiel: Für Wiedergabe von analogen Programmen)

Antennenkabel im Fachhandel erhältlich

Falls Ihre Außenantenne ein 75-Ohm-Koaxialkabel mit standardmäßigem DIN45325-Stecker (IEC 169-2) verwendet, schließen Sie diesen bitte an die DIGITAL IN-Buchse auf der Rückseite des AVC-Geräts an.

Anschließen an eine Steckdose

Vor dem Anschließen der Netzkabel bitte unbedingt zunächst das Systemkabel anschließen.

Display (Rückseite)

Das Zubehör kann je

nach Lieferland

Unterschiede

aufweisen

AVC-Gerät (Rückseite)

Das Zubehör kann je

nach Lieferland

Unterschiede

HINWEIS

• Immer den Hauptnetzschalter des Displays beim Anschluss der Netzkabel ausschalten.

• Trennen Sie die Netzkabel von der Steckdose, dem Display und dem AVC-Gerät ab, wenn das System für längere Zeit nicht verwendet wird.

aufweisen

Vorbereitung (Analog)

Anfängliche Autoinstallation

Wenn das System nach dem Kauf zum ersten Mal eingeschaltet wird (Siehe Seite 19), beginnt die anfängliche Autoinstallation. Sie können automatisch der Reihe nach Sprache, Land und die Kanäle einstellen.

HINWEIS

• Die anfängliche Autoinstallation lauft nur einmal automatische an. Falls die anfängliche Installation nicht abgeschlossen wurde (z.B. weil nach mehreren Minuten ohne Bedienung das Bildschirmmenü erlosch oder weil das Gerät ausgeschaltet wurde), führen Sie sie bitte über „Autoinstallation“ im Einstellungen-Menü durch. (Siehe Seite 25.)

• Die anfängliche Autoinstallation wird durch das Drücken von RETURN gestoppt.

Einstellen der Anzeigesprache

1 Wählen Sie mit a/b/c/d eine der auf

dem Bildschirm angezeigten Sprachen.

2 Drücken Sie OK zum Eingeben der

Einstellung.

Sprachenliste

Deutsch Englisch Finnisch Französisch Italienisch

Einstellen des Landes oder Gebiets

1 Wählen Sie mit a/b/c/d Ihr Land oder

Gebiet.

2 Drücken Sie OK zum Eingeben der

Einstellung.

• Gleichzeitig damit startet der automatische Programmsuchlauf.

Niederländisch Portugiesisch Schwedisch Spanisch Türkisch

Nach dieser Einstellung startet der automatische Suchlauf in der folgenden Reihenfolge.

1 Automatische Programmsuche 2 Automatische Eingabe der Kanalnamen 3 Automatisches Sortieren 4 Abspeichern auf die Presets

Sie brauchen während des automatischen Suchlaufs nichts auszuführen.

HINWEIS

• Die Abbildungen und Anzeigen auf dem Bildschirm in dieser Anleitung haben nur eine erklärende Funktion und können sich geringfügig von denen im tatsächlichen Betrieb unterscheiden.

Automatische Programmsuche

Die automatische Programmsuche findet alle gesendeten Kanäle in Ihrem Gebiet.

01 55.25 02 85.25 03 102.25

HINWEIS

• Wenn kein Kanal gefunden wurde, wird „Kein Programm gefunden.“ angezeigt und die automatische Programmsuche beendet.

Automatische Eingabe der Kanalnamen

Nach dem Auffinden der Fernsehkanäle beginnt das System mit der Zuweisung der Kanalnamen.

01 SAT.1 02 PR07 03 KABEL

HINWEIS

•

Das System kann einen Kanal nur benennen, wenn Informationen für den Kanal bereitgestellt werden. Falls keine Kanalkennungsdaten vorliegen, zeigt das System nur die Kanalnummer an und lässt den Kanalnamen leer.

Automatisches Sortieren der Kanäle

Wenn die automatische Eingabe der Kanalnamen beendet ist, beginnt das System mit dem Sortieren der bezeichneten Kanäle.

Länderliste

Belgien Dänemark Deutschland Finnland Frankreich Griechenland Großbritannien Irland Italien Luxemburg Niederlande Norwegen

Österreich Polen Portugal Russian Schweden Schweiz Spanien Türkei Westeuropa Osteuropa

01 SAT.1 02 PR07 03 KABEL

Abspeichern auf die Presets

Wenn das automatische Sortieren beendet ist, lädt das System die sortierten Kanäle automatisch vom Videorecorder herunter und speichert sie ab.

• Wenn über INPUT 2 ein Videorecorder angeschlossen ist, sendet das

System alle Preset-Kanaldaten an den Videorecorder. (Siehe Seite 64.)

• „Automatische Installation beendet.“ wird angezeigt. Danach erscheint das Autoinstallation-Menü.

Fernsehempfang

Das Einstellungen-Menü erlischt und Sie können das Programm von Kanal 1 betrachten.

SAT.1

PAL

B/G

Vorbereitung (Digital)

Digital Video Broadcasting (DVB) ist ein neuer Sendestandard. Es beinhaltet sehr viel mehr als lediglich einen Ersatz für den bisherigen analogen Fernsehempfang. DVB bietet ein erweitertes Senderangebot, eine höhere Bildqualität und auf dem Bildschirm anzeigbare zusätzliche Dienste. Es ermöglicht darüber hinaus eine Reihe neuer Funktionen und Leistungen wie Untertitel und multiple Tonkanäle. Weitere Informationen unter: www.ueberalltv.de; www.garv.de

Erstbetrieb-Modus

Zum Wiedergeben digitaler Fernsehprogramme bitte die nachstehend ausgeführten Einstellungen vornehmen.

• Im DTV-Modus sind einige schwarz angezeigte Menüpunkte nicht wählbar.

Wählen Sie mit a/b „Sendersuchlauf“ und drücken Sie OK.

Land

Sendersuchlauf

System-Software

• Das Suchlauffenster erscheint.

Drücken Sie OK, woraufhin der Suchlauf die in Ihrem Gebiet empfangbaren digitalen Sender sucht.

Autom. Sendersuche

• Das Suchmenü erlischt. Sie können die Programme nun betrachten.

HINWEIS

• Falls der Erstbetrieb-Modus nicht abgeschlossen oder der DTV-Modus verlassen wurde, bitte zu Schritt 1 zurückgehen und erneut versuchen.

Mit DTV auf den DTV-Modus schalten.

Mit a/b das Land wählen, in dem Sie sich befinden.

Land

Deutschland

Dänemark

England

Finnland

Frankreich

Wenn Sie das betreffende Land nicht finden, können Sie aus der Liste ein Land mit gleicher Zeitzone wählen.

Länderliste

Belgien Dänemark Deutschland Finnland Frankreich Griechenland Großbritannien Italien Luxemburg

Niederlande Norwegen Österreich Portugal Schweden Schweiz Spanien Türkei

Die Einstellung mit OK eingeben.

• Das Installationsfenster erscheint. Gehen Sie

mit OK zum nächsten Schritt.

Bezeichnung der Teile

Display

Lautstärkeregeltasten

( il/k )

Kanalwahltasten

(Ps/r)

Eingangswahltaste

(INPUT)

Bereitschaftsmodus-/ Einschalttaste (B)

Hauptnetzschalter

(X)

Fernbedienungssensor

OPC-Sensor*

Bereitschaftsmodus-/Einschaltanzeige

*OPC: Optical Picture Control (Optische

Bildsteuerung) (Siehe Seite 47.)

Bezeichnung der Teile

AVC-Gerät

Vorderseite

Bereitschaftsmodus-/ Einschaltanzeige

Netztaste (POWER)

Kopfhörerbuchse (Bei Anschluss eines Kopfhörers wird der Ton der Lautsprecher stummgeschaltet.)

CARD-Anzeige

RESET*

SYSTEM RESET**

Eingang 4 (VIDEO)

Eingang 4 (S-VIDEO)

Eingang 4 (AUDIO)

Zum Öffnen der Abdeckung

PC CARD-Schlitz

* Drücken Sie RESET, wenn das System nach Ausführung verschiedener Operationen nicht in den

Ausgangszustand zurückkehrt.

• Der AV-Modus stellt sich auf ANWENDER zurück. • Standbildmodus wird deaktiviert.

• Der analoge Fernsehkanal stellt sich auf Kanal 1 zurück. • Teletextmodus wird auf normal zurückgesetzt.

• Der Bildschirm stellt sich von Dual Screen auf Normal zurück. • Lautsprecher-Einstellung wird auf LAUTSPRECHER-A zurückgestellt.

• Audio-Einstellung wird initialisiert. • Einstellung des Audio-Ausgangs wird auf Konstant zurückgestellt.

• Dolby Virtual stellt sich auf „Aus“ zurück. • Centrekanal-Eingang wird auf Aus zurückgestellt.

• Die Bildlage wird initialisiert. • Nur Audio-Einstellung wird auf Aus zurückgestellt.

**Drücken Sie SYSTEM RESET, wenn das System nach dem Anlaufen nicht arbeitet.

HINWEIS

• Das Drücken von RESET ist wirkungslos, wenn das System auf Bereitschaft geschaltet ist (Anzeige leuchtet rot).

• Kanalvoreinstellung und Geheimnummer werden durch Drücken von RESET nicht gelöscht. Näheres zum Rückstellen einer noch

bekannten Geheimnummer siehe Seite 78. Falls die Geheimnummer vergessen wurde, siehe Seite 91 zum Zurückrufen der Werksvorgaben.

Rückseite

Antenneneingangsbuchse

AV-Ausgang (VIDEO)

DIGITAL ANTENNA INPUT-Buchse DIGITAL ANTENNA OUTPUT-Buchse

Eingang 3

B(CB), PR(CR))

(Y, P

Eingang 5 (AUDIO)

Eingang 1 (SCART)

Eingang 3 (SCART)

Common InterfaceSteckplatz

AV-Ausgang (AUDIO)

Eingang 2 (SCART)

Eingang 5 (DVI-I)

DIGITAL-AUDIO OUTPUT-Buchse*

RS-232C-Anschluss**

SPEAKER-B

Gleichstromausgang

CENTRE CHANNEL INPUT-Buchse

Display-Ausgang 1

Display-Ausgang 2

Display-Ausgang 3

Netzeingang

*Zum Anschließen eines digitalen Audiogeräts. **Für Befehl vom PC (siehe Seiten 85 und 86).

Bezeichnung der Teile

Fernbedienung

3 4 5

8 9

10 11

12 13

14 15

16 29

HINWEIS

• Bei Benutzung ist die Fernbedienung auf das Display zu richten.

18 19 20

21 22

25 26

1 B (Bereitschaftmodus/Ein)

Zum Ein- und Ausschalten des Stroms. (Siehe Seite 19.)

2 OPC

Schaltet die optische Bildregelung ein und aus (siehe Seite

47).

3 c (Dual Screen)

Schaltet auf Bildschirmteilung. Zum Zurückschalten auf normale Betrachtung erneut c drücken. (Siehe Seite 80.)

SELECT

Schaltet im Dual-Screen-Modus das aktive Schirmbild um.

4 d (Einfrieren/Halten)

TV/Extern-Eingangsmodus: Ändert den Standbildmodus. TELETEXT-Modus: Zum Einfrieren von mehrseitigem Text auf dem Bildschirm, während die anderen Seiten automatisch aktualisiert werden. Zum Zurückschalten auf das normale Bild erneut d drücken. (Siehe Seiten 80 und

81.)

5 f (Breitbild-Modus)

TV/Extern-Eingangsmodus: Ändert den Breitbildmodus. (Siehe Seiten 73 und 74.) TELETEXT-Modus: Wählt den zu vergrößernden Bereich (ganz/obere Hälfte/untere Hälfte). (Siehe Seite 81.)

6 CARD

Schaltet auf den Kartemodus. Kartemodus: Zum Ein- und Ausschalten des KarteBedienfelds drücken (siehe Seite 55).

E/REC STOP

Standbild: Zum Aufnehmen des auf dem Bildschirm wiedergegebenen Bilds eines analogen Programms oder externen Geräts nach dem Anhalten als Standbild auf Karte (siehe Seite 56). Bewegtbild: Zum Starten/Stoppen der Aufnahme des Bewegtbilds eines analogen Programms oder externen Geräts auf Karte (siehe Seite 60).

70 – 9

TV/Extern-Eingangsmodus: Stellt den Kanal ein. TELETEXT-Modus: Stellt die Seite ein.

8 A (Rückruf)

Zum Zurückschalten auf das vorherige Bild im normalen Betrachtungsmodus. (Siehe Seite 20.)

9 [ (Untertitel für Teletext)

TV/Extern-Eingangsmodus: Schaltet die Untertitel ein und aus. (Siehe Seite 82.) DTV-Eingangsmodus: Zeigt das Untertitel-Wählmenü an.

10 k (Anzeigen/Verdecken für Teletext)

TELETEXT-Modus: Zum Anzeigen verdeckter Zeichen. (Siehe Seite 81.)

11 SOUND

Zum Wählen des Ton-Multiplexmodus. (Siehe Seite 21.)

12 il/ik (Lautstärke)

Zum Einstellen der Lautstärke. (Siehe Seite 22.)

13 e (MUTE)

Schaltet den Ton stumm. (Siehe Seite 22.)

14 GUIDE

DTV-Eingangsmodus: Zeigt das EPG-Menü (Electronic Programm Guide) an.

15 DTV MENU

DTV-Eingangsmodus: Zeigt das Digital-TV-Menü an.

16 EXIT

Schaltet die Bildschirmeinblendungen ab.

17 SLEEP

Stellt den Timer Aus ein. (Siehe Seite 77.)

18 p (Display-Informationen)

Zeigt die Programminformationen an.

19 AV MODE

Wählt eine Video-Einstellung: AV-Modus (STANDARD, FILM, SPIELE, ANWENDER, DYNAMISCH), PC-Modus (STANDARD, ANWENDER) (Siehe Seite 72.)

20 3D-Y/C

Zum Ein- und Ausschalten der 3D-Y/C-Funktion (siehe Seite

50).

Bezeichnung der Teile

3 4 5

18 19 20

8 9

10 11

12 13

14 15

21 22

25 26

16 29

21 DTV

Schaltet zwischen dem Digital-TV-Modus und einer anderen Signalquelle um. Beispielsweise kann mit DTV von Wiedergabe eines über INPUT2 eingehenden Bildes auf den Digital-TV-Modus geschaltet werden. Erneutes Drücken schaltet zurück auf das Bild von INPUT2.

22 m (Teletext)

Wählt den TELETEXT-Modus (TV-Vollbild, DTV/DATA-Bild, TEXT-Vollbild, TV/TEXT-Bild). (Siehe Seiten 81 und 82.) DTV-Eingangsmodus: DTV Daten-Sendung und TELETEXT wählen.

23 l(TOP-Übersicht für Teletext)

TELETEXT-Modus: Zeigt bei CEEFAX/FLOF eine Indexseite an. Bei TOP-Programmen erscheint die TOP-Übersicht. (Siehe Seite 82.)

24 Pr/Ps

TV/DTV-Eingangsmodus: Wählt den Kanal. Externer Eingangsmodus: Auf TV- oder DTV-Eingangsmodus schalten. TELETEXT-Modus: Wählt die Seite ein. (Siehe Seite 81.)

25 b(Eingangswahl)

Wählt eine Eingangsquelle (TV, DTV, Eingang 1, Eingang 2, Eingang 3, Eingang 4, Eingang 5 und KARTE). (Siehe Seiten 63, 70, 71 und 80.)

26 LIST

DTV-Eingangsmodus: Zeigt die Liste der bevorzugten Digitalprogramme an.

27 MENU

Zeigt das Menü an.

28 a/b/c/d (Steuertasten)

Zum Wählen des gewünschten Punkts im Einstellmenü. Wählt bei angezeigtem EPG das Feld mit Programminformationen.

Zum Eingeben einer Instruktion.

29 RETURN

MENÜ-Modus: Zum Zurückkehren zum vorherigen Menü.

30 Farben (Rot, Grün, Gelb, Blau)

TELETEXT-Modus: Wählt eine Seite. (Siehe Seite 81.) DTV-Eingangsmodus: Die Farbentasten dienen zum Wählen der in gleicher Farbe angezeigten Menüpunkte.

Fernsehempfang

Display

Bereitschaftsmodus-/Einschalttaste (B)

Hauptnetzschalter (

Bereitschaftsmodus-/Einschaltanzeige (

AVC-Gerät

Netztaste (

Bereitschaftsmodus-/Einschaltanzeige

Einschalten des Systems

Vergewissern Sie sich, dass das Systemkabel angeschlossen ist, bevor Sie den Strom einschalten.

)

Drücken Sie den Hauptnetzschalter (

• Bereitschaftsmodus-/Einschaltanzeige (grün): Das System ist eingeschaltet. (Nach einigen Sekunden erscheint die Programminformation (mit Ton).)

• Bereitschaftsmodus-/Einschaltanzeige (rot): Das System ist in Bereitschaft. (Weiter zu Schritt 2.)

Nach einem der folgenden Vorgehen einschalten.

X) am Display.

Auf Einschalten wechselt die LED von rot auf grün.

• Die Bereitschaftsmodus-/Einschalttaste (B) am Display drücken.

• B am AVC-Gerät drücken.

• B auf der Fernbedienung drücken.

HINWEIS

• Nach dem ersten Einschalten der Stromversorgungen des Systems startet die anfängliche Autoinstallation. Wenn das System bereits einmal ausgeschaltet wurde, wird die anfängliche Autoinstallation nicht mehr automatisch aktiviert. Zum erneuten Starten der Autoinstallation über das Einstellungen-Menü siehe Seite 25.

Ausschalten der Stromversorgung

Bereitschaftsmodus-/Einschaltanzeige

Aus Rot Grün

Stromversorgung aus Das System ist auf Bereitschaftsmodus geschaltet. Zeigt an, dass die grün leuchtende Seite eingeschaltet ist.*

B an der Fernbedienung oder die Bereitschaftsmodus-/ Einschalttaste (B) am Display oder AVC-Gerät drücken.

• Das System schaltet auf den Bereitschaftsmodus und das Bild auf dem Bildschirm erlischt.

• Beide Bereitschaftsmodus-/Einschaltanzeigen wechseln von grün auf rot.

Drücken Sie den Hauptnetzschalter (

• Die Bereitschaftsmodus-/Einschaltanzeige des Displays erlischt langsam.

• Wenn das System mit dem Hauptnetzschalter ( wurde, kann es nicht mit B auf der Fernbedienung eingeschaltet werden.

HINWEIS

• Wenn das System längere Zeit nicht verwendet wird, stellen Sie sicher, dass die Netzkabel von der Steckdose abgetrennt werden.

• Ein wenig elektrischer Strom wird selbst dann verbraucht, wenn der Hauptnetzschalter (

• Wenn im DTV-Eingangsmodus unmittelbar nach Ändern einer Einstellung im Menü der Strom ausgeschaltet wird, kann es vorkommen, dass die neue Einstellung oder Kanalinformation nicht gespeichert wird.

X) und die Netztaste (

X) am Display.

X) ausgeschaltet

B) ausgeschaltet sind.

VORSICHT

* Wenn nur die STANDBY/ON-Anzeige am AVC-Gerät grün aufleuchtet, befindet sich das System im Modus oder Software-Download

(siehe S. 44 und 45).

In diesem Zustand nicht die Netzkabel ziehen oder den Hauptnetzschalter

X) am Display ausschalten.

(

HINWEIS

• Wenn die Bereitschaftsmodus-/Einschaltanzeige rot blinkt, bitte kontrollieren ob das Systemkabel richtig angeschlossen ist.

Fernsehempfang (Analog)

Wechseln des Kanals per Tastendruck

Kanäle können auf verschiedene Arten geändert werden.

Mit Pr/san der Fernbedienung

• Drücken Sie Pr zum Erhöhen der Kanalnummer.

• Drücken Sie Ps

HINWEIS

• Ps/r am Display hat die gleiche Funktion wie Ps/r

an der Fernbedienung.

• Im TV-Eingangsmodus ist der Kanal des DTVEingangsmodus nicht umschaltbar. Das gleiche gilt auch umgekehrt.

zum Verringern der Kanalnummer.

HINWEIS

• Die Eingabe muss innerhalb von 3 Sekunden erfolgen, weil das Gerät den zweistelligen Modus sonst wieder verlässt.

Beim Betrachten von Teletext

Zum direkten Aufrufen einer Seite mit dreistelliger Nummer zwischen 100 und 899 geben Sie mit 0 bis 9 die entsprechende Nummer ein.

Kanalanzeige

Die Kanalanzeige ändert sich nach etwa drei Sekunden wie unten gezeigt.

SAT.1

PAL

B/G

(Beispiel)

SAT.1

Ps/r

Mit 0 – 9 an der Fernbedienung

Wählen Sie die Kanäle direkt durch Drücken der Tasten 0 bis 9.

Zum Wählen eines Kanals mit einstelliger Nummer (als Beispiel Kanal 2):

• Taste 2 drücken. Zum Wählen eines Kanals mit zweistelliger Nummer (als Beispiel Kanal 12):

• Taste 1 und anschließend Taste 2 drücken.

• Beim Eingeben des Kanals erscheint im Digital-TVModus eine dreistellige und im Analog-TV-Modus eine zweistellige Eingabezeile. Nach der Eingabe eines Kanals wird dieser einige Momente später eingestellt, soweit keine andere Bedienung erfolgt. Wenn Sie nach der Eingabe OK drücken, erfolgt die Einstellung sofort.

MONO

Rückruftaste (A) auf der Fernbedienung

Drücken Sie A zum Zurückschalten vom jetzigen auf den zuvor empfangenen Kanal. Drücken Sie A erneut, um auf den jetzigen Kanal zurückzuschalten.

Zum Umschalten zwischen der aktuell gewählten und der zuvor gewählten Eingangsquelle bitte A drücken.

Durch Drücken von A zur vorherigen Seite im TELETEXT-Modus zurückkehren.

Fernsehempfang (Analog)

Benutzung von SOUND an der Fernbedienung

NICAM-Fernsehprogramme

Bei Empfang eines Stereosignals

Mit jedem Drücken von SOUND wechselt der Modus zwischen NICAM STEREO und MONO.

Stereo-Modus

BBC2

NICAM

STEREO

BBC2

MONO

Im TV-Modus von A2-Fernsehprogrammen

Bei Empfang eines Stereosignals

Mit jedem Drücken von SOUND wechselt der Modus zwischen STEREO und MONO.

Stereo-Modus

BBC2

STEREO

BBC2

MONO

Bei Empfang eines bilingualen Signals

Wiederholtes Drücken von SOUND schaltet den Modus zwischen CH A, CH B und CH AB.

Bilingual-Modus

BBC2

CH A

BBC2

Bei Empfang eines bilingualen Signals

Wiederholtes Drücken von SOUND schaltet den Modus zwischen NICAM CH A, NICAM CH B, NICAM CH AB und MONO weiter.

Bilingual-Modus

BBC2

NICAM

CH A

BBC2

NICAM

CH B

BBC2

NICAM

CH AB

BBC2

MONO

Bei Empfang eines monauralen Signals

Mit jedem Drücken von SOUND wechselt der Modus zwischen NICAM MONO und MONO.

Monaural-Modus

BBC2

NICAM

MONO

CH B

BBC2

CH AB

Bei Empfang eines monauralen Signals Auf Drücken von SOUND wird „MONO“ angezeigt.

Monaural-Modus

BBC2

MONO

HINWEIS

• Wenn kein Eingangssignal anliegt, wird als Tonmodus „MONO“ angezeigt.

• „BBC2“ und „99“ stehen als Beispiele für einen Sendernamen und Kanal.

BBC2

MONO

Fernsehempfang

Lautstärke- und Toneinstellungen per Tastendruck

Änderung der Lautstärke

Sie können die Lautstärke am Display oder mit der Fernbedienung ändern.

• Drücken Sie i

k zum Erhöhen der Lautstärke.

kk ll

l zum Verringern der Lautstärke.

Verwendung von e auf der Fernbedienung

eschaltet die laufende Tonausgabe stumm.

Drücken Sie e.

•„e“ wird 30 Minuten auf dem Bildschirm angezeigt und der Ton wird stummgeschaltet.

Stumm

HINWEIS

• Für die Betriebsarten „TV“, „DTV“, „Eingang 1“, „Eingang 2“, „Eingang 3“, „Eingang 4“ „Eingang 5“ und „Karte“ können jeweils getrennte Lautstärkeeinstellungen gespeichert werden.

Wenn „Audio-Ausgang“ auf „Variabel“ eingestellt ist, ändert sich die auf dem Bildschirm erscheinende Anzeige wie folgt:

Audio-Status

Ausgabeweg

Lautsprecher

Audio-Ausgang

Variabler Pegel

Konstant wie eingestellt

Audio-Ausgang

VariabelKonstant

Stumm

Variabler Pegel

HINWEIS

• Innerhalb von 30 Minuten nach Drücken von e kann die Stummschaltung nach einer der folgenden Methoden aufgehoben werden.

• Die Stummschaltung kann auch durch Drücken von i

e oder e aufgehoben werden.

• Die Stummschaltung wird nach 30 Minuten

aufgehoben. Das System wechselt aber nicht spontan auf laute Wiedergabe, sondern stellt die Lautstärke automatisch auf 0.

Drücken Sie innerhalb von 30 Minuten erneut

e, um die Stummschaltung aufzuheben.

• Vor Ablauf von 30 Minuten erhalten Sie die vorherige Lautstärke.

• Nach Ablauf von 30 Minuten erhöhen Sie die Lautstärke mit ie.

HINWEIS

• Näheres zur Regelung des Audio-Ausgangs siehe Seite

77.

Grundeinstellungen (Analog)

Menü-Steuertasten

Zum Steuern des Menüs dienen die nachstehenden Fernbedienungstasten.

Bildschirm-Einblendungen

Beispiel

[

MENÜ

Nur Audio

Rauschunterdrückung

Eingangswahl

Audio-Ausgang

Schnellbild

Farbsystem

Centerkanal-Eingang

Bereitschaftsaufnahme

Optionen

1 Gelb angezeigter Menüpunkt

• Zeigt den aktuell gewählten Punkt an.

• Mit OK zum Einstellfenster für den Menüpunkt gehen.

2 In Klammern angezeigter Menüpunkt

• Zeigt die aktuelle Einstellung des Menüpunkts an.

...

Schnellbild

[Aus]

[FBAS]

[Ein]

[Auto]

[Ein]

[Aus]

]

MENU: Zum Aufrufen und Schließen des

Menüs.

a/b/c/d: Zum Wählen des gewünschten

Menüpunkts oder Einstellen eines gewählten Menüpunkts.

OK: Zum Weitergehen zum nächsten Schritt

oder Abschließen eines Wahlvorgangs.

RETURN: Zum Zurückkehren zum vorherigen

Schritt.

CARD: Zum Öffnen oder Schließen des

Kartenmodusfensters.

DTV MENU: Zum Öffnen oder Schließen des DTV-

Menüfensters.

3 Weiß angezeigter Menüpunkt

• Zeigt an, dass der Punkt gewählt werden kann.

4 Grau angezeigter Menüpunkt

• Zeigt an, dass der Menüpunkt nicht wählbar ist. *Ein Punkt kann aus verschiedenen Gründen

nicht wählbar sein. Die häufigsten Gründe:

1. Der gewählte Eingang ist nicht belegt.

2. Die Funktion ist mit dem aktuell anliegenden Signal nicht kompatibel.

HINWEIS

• Die Menü-Optionen unterscheiden sich je nach gewähltem Eingangsmodus, die Bedienverfahren sind aber gleich.

• Die Bildschirmdarstellungen in der Bedienungsanleitung dienen lediglich der Veranschaulichung (manche vergrößert, andere beschnitten) und können geringfügig von der tatsächlichen Anzeige abweichen.

Grundeinstellungen (Analog)

Menüpunkte im TV/AV-Eingangsmodus

Diese Übersicht über die Menüs im AV-Modus vereinfacht die Orientierung bei der Bedienung


OPC ................................................ Seite 47

Hintergr.-Bel. ................................. Seite 48

Kontrast ......................................... Seite 48

Helligkeit ........................................Seite 48

Farbe .............................................. Seite 48

Farbtönung .................................... Seite 48

Schärfe ........................................... Seite 48

Weiterführend

Farbeinst.............................. Seite 49

Farbtemperatur ................... Seite 49

Schwarzwert ........................ Seite 49

3D-Y/C .................................. Seite 50

Schwarz/Weiß...................... Seite 50

Film-Modus.......................... Seite 50

I/P-Modus............................. Seite 50

Ton

Menüpunkte im PC-Eingangsmodus

Diese Übersicht über die Menüs im PC-Modus vereinfacht die Orientierung bei der Bedienung


OPC ................................................ Seite 47

Hintergr.-Bel. ................................. Seite 48

Kontrast ......................................... Seite 48

Helligkeit ........................................Seite 48

Rot .................................................. Seite 48

Grün ............................................... Seite 48

Blau ................................................ Seite 48

Weiterführend

Farbeinst.............................. Seite 49

Ton

Höhen ............................................. Seite 51

Bass ............................................... Seite 51

Balance .......................................... Seite 51

Dolby Virtual .................................. Seite 51

Eco

Auto Stand-by 15 Min. ..................Seite 52

Auto System aus ........................... Seite 52

Einstellungen

Autoinstallation ............................. Seite 25

Programm-Setup ................... Seiten 25-29

Kindersicherung ........................... Seite 78

Eingangskennung ......................... Seite 71

Lautsprecher-Konfig..................... Seite 68

Bildlage (AV) .................................. Seite 69

Breitbildmodus.............................. Seite 72

4:3 Bildformat ................................ Seite 72

Bilddrehung ................................... Seite 76

Sprache .......................................... Seite 47

Höhen ............................................. Seite 51

Bass ............................................... Seite 51

Balance .......................................... Seite 51

Dolby Virtual .................................. Seite 51

Eco

Stromversorgung .......................... Seite 52

Einstellungen

Eingangskennung ......................... Seite 71

Lautsprecher-Konfig..................... Seite 68

Eingangssignal ............................. Seite 75

Auto-Sync. .....................................Seite 69

Fein-Sync. ...................................... Seite 70

Bilddrehung ................................... Seite 76

Sprache .......................................... Seite 47

Optionen

Nur Audio....................................... Seite 69

Rauschunterdrückung.................. Seite 75

Eingangswahl ................................ Seite 70

Audio-Ausgang ............................. Seite 77

Schnellbild ..................................... Seite 75

Farbstandard .................................Seite 71

Centerkanal-Eingang .................... Seite 79

Aufnahme-Bereitschaft ................ Seite 76

Nur Audio....................................... Seite 69

Eingangswahl ................................ Seite 70

Audio-Ausgang ............................. Seite 77

Schnellbild ..................................... Seite 75

Centerkanal-Eingang .................... Seite 79

Aufnahme-Bereitschaft ................ Seite 76

HINWEIS

• Die wählbaren Punkte sind vom jeweils gewählten Modus abhängig.

Grundeinstellungen (Analog)

Autoinstallation

Sie können die Autoinstallation erneut starten, auch wenn die Preset-Kanäle bereits gespeichert sind.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Autoinstallation“ und drücken Sie OK.

[

MENÜ

Autoinstallation

Programm-Setup

Kindersicherung

Eingangskennung

Lautsprecher-Konfig.

Bildlage (AV)

Breitbildmodus

4:3 Bildformat [Panorama]

Bilddrehung

Sprache

Einstellungen

Einstellungen Optionen

...

Autoinstallation

[Ein]

[Normal]

[Deutsch]

]

Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 78.

––––

HINWEIS

• Das System nicht auschalten, solange noch „Automatische Installation

beendet“ angezeigt ist, da das System während der Anzeige dieser Meldung noch die gefundenen Daten abspeichert.

Programm-Setup

Sie können die Autoinstallation jederzeit neu starten, indem Sie das Einstellungen-Menü und dann die Programm-Setup aufrufen. Die Kanalabstimmung kann automatisch oder manuell erfolgen.

Automatische Suche

Sie können die Fernsehkanäle auch anhand der nachstehenden Anleitung automatisch suchen und abspeichern lassen. Dies aktiviert die gleiche Sequenz (automatische Programmsuche bis Abspeichern in Presets) wie bei der Autoinstallation.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Programm-Setup“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 78.

[

MENÜ

Autoinstallation

Programm-Setup

Kindersicherung

Eingangskennung

Lautsprecher-Konfig.

Bildlage (AV)

Breitbildmodus

4:3 Bildformat [Panorama]

Bilddrehung

Sprache

Einstellungen

Einstellungen Optionen

...

Programm-Setup

[Ein]

[Normal]

[Deutsch]

]

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Sie können die Sprache und das Land wie bei der anfänglichen Autoinstallation einstellen. Folgen Sie den Schritten 1 und 2 auf Seite 13. Nach dieser Einstellung startet der automatische Suchlauf in der folgenden Reihenfolge.

1 Automatische Programmsuche 2 Automatische Eingabe der Kanalnamen 3 Automatisches Sortieren 4 Abspeichern auf die Presets

Sie brauchen während des automatischen Suchlaufs nichts auszuführen.

Wählen Sie mit a/b „Autom. Suche“ und drücken Sie OK.

• Siehe Seite 13 für weitere Hinweise.

• Das System nicht auschalten, solange noch „Programm-Setup beendet“

angezeigt ist, da das System während der Anzeige dieser Meldung noch die gefundenen Daten abspeichert.

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

• Der automatische Suchlauf startet in der folgenden Reihenfolge.

1 Automatische Programmsuche 2 Automatische Eingabe der Kanalnamen 3 Automatisches Sortieren 4 Abspeichern auf die Presets

HINWEIS

Grundeinstellungen (Analog)

MENÜ

[

Einstellungen

...

Programm-Setup

...

Manuelle Einstellung

]

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

[179.25]

[AUTO]

[B/G]

[Aus]

[SAT.1]

[Aus]

179.25

Verstärker [Aus]

MHz

Manuelle Einstellung einzelner Kanäle

Sie können eine Reihe von Kanaleigenschaften manuell festlegen. Dies umfasst die Einstellungen Fein (TV-Frequenz), Farbsystem, Soundsystem, Name (Sendername), Überspringen, Decoder, Sperre (Kindersicherung) und Verstärker.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Programm-Setup“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 78.

Wählen Sie mit a/b „Manuelle Einstellung“ und drücken Sie OK.

Wählen Sie mit c/d „Ja“ und drücken Sie

OK.

Feineinstellen der Frequenz

Wählen Sie mit a/ b/c/d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Wählen Sie mit a/b „Fein“ und drücken Sie

OK.

Korrigieren Sie mit c/d die Frequenz und drücken Sie OK.

• Orientieren Sie sich beim Einstellen am angezeigten Hintergrundbild.

•

Anstelle des obigen Vorgehens ist auch direkte Eingabe der Kanalfrequenz über 0 – 9 möglich.

• 179,25 MHz: Drücken Sie 1 s 7 s 9 s 2 s 5.

• 49,25 MHz: Drücken Sie 4 s 9 s 2 s 5 s OK.

„Senderwahlmenüs für manuelle Einstellung“

01 SAT.1 02 PR07 03 KABEL

Weitere

HINWEIS

• Beim Verlassen des „Senderwahlmenüs für manuelle Einstellung“ werden Änderungen, die Sie im Menü vorgenommen haben, automatisch in den Presets abgespeichert.

Sie können eine der folgenden Einstellungen wählen.

1 Fein 2 Farbsystem (Siehe Seite 27.) 3 Soundsystem (Siehe Seite 27.) 4 Name (Siehe Seite 27.) 5 Überspringen (Siehe Seite 28.) 6 Decoder (Siehe Seite 28.) 7 Sperre (Siehe Seite 28.) 8 Verstärker (Siehe Seite 28.)

Grundeinstellungen (Analog)

Manuelle Einstellung einzelner Kanäle (Fortsetzung)

Farbsystem

Soundsystem (Sendesystem)

Wählen Sie mit a/ b /c/ d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Wählen Sie mit a/b „Farbsystem“ und drücken Sie OK.

• Die Liste der empfangbaren Farbsysteme erscheint.

Farbsystem-Menü

[

Einstellungen

MENÜ

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

Verstärker [Aus]

[179.25]

[AUTO]

[B/G]

[SAT.1]

[Aus]

...

Programm-Setup

...

Manuelle Einstellung

AUTO

PAL

SECAM

NTSC 4.43

PAL-60

]

Wählen Sie mit a/ b das geeignete Farbsystem und drücken Sie OK.

Eingeben von Kanalnamen

Wenn ein Fernsehkanal seinen Sendernamen ausstrahlt, weist die Autoinstallation dem Kanal anhand dieser Daten einen Namen zu. Es ist möglich, diesen Kanalnamen nachträglich zu ändern.

Wählen Sie mit a/ b /c/ d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Wählen Sie mit a/b „Name“ und drücken Sie OK.

• Die Liste der verfügbaren Zeichen (Buchstaben und Ziffern) erscheint.

Kanalnamen-Menü

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

Verstärker [Aus]

Wählen Sie mit a/b/c/d die Zeichen des

[179.25]

[AUTO]

[B/G]

[SAT.1]

[Aus]

– _

0123456789

LÖSCHEN

ZURÜCK

ENDE

neuen Namens und geben Sie diese jeweils mit OK ein.

Wählen Sie mit a/ b /c/ d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Wählen Sie mit a/b „Soundsystem“ und drücken Sie OK.

• Es erscheint die Liste der empfangbaren Soundsysteme (Sendesysteme).

Soundsystem-Menü

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

Verstärker [Aus]

Wählen Sie mit a/ b das geeignete

[179.25]

[AUTO]

[B/G]

[SAT.1]

[Aus]

B/G

D/K

L’

Tonsystem und drücken Sie OK.

HINWEIS

• Wenn die Tonausgabe nicht in Ordnung ist, bitte das Farbsystem (siehe oben) kontrollieren.

Geben Sie die Zeichen der Reihe nach ein.

• Ein Name kann maximal 5 Zeichen lang sein.

Grundeinstellungen (Analog)

Manuelle Einstellung einzelner Kanäle (Fortsetzung)

Überspringen von Kanälen

Kanäle, bei denen „Überspringen“ auf „Ein“ eingestellt ist, werden übersprungen, auch wenn sie bei der Fernsehwiedergabe mit Pr/Ps angewählt werden.

Einstellen des Decodereingangs

Wenn Sie einen Decoder anschließen, ist der entsprechende Eingang zuzuweisen.

Wählen Sie mit a/ b /c/d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Wählen Sie mit a/b „Überspringen“ und drücken Sie OK.

• Das Überspringen-Menü erscheint.

Überspringen-Menü

[

Einstellungen

MENÜ

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

Verstärker [Aus]

[179.25]

[AUTO]

[B/G]

[SAT.1]

[Aus]

...

Programm-Setup

...

Manuelle Einstellung

Aus

Ein

]

Stellen Sie „Überspringen“ mit a/b auf „Ein“ und drücken Sie OK.

Wählen Sie mit a/ b /c/d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Einstellen der Kindersicherung (Sperre)

Sie können die Wiedergabe jedes beliebigen Kanals blockieren.

Wählen Sie mit a/ b /c/d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Wählen Sie mit a/b „Sperre“ und drücken Sie OK.

• Das Kindersicherung-Menü erscheint.

Kindersicherung-Menü

[179.25]

[AUTO]

[B/G]

[SAT.1]

[Aus]

Aus

Ein

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

Verstärker [Aus]

Stellen Sie „Sperre“ mit a/b auf „Ein“ und drücken Sie OK.

HINWEIS

• Näheres zum Einstellen der Geheimnummer siehe S. 78.

• Wenn „Sperre“ für einen Kanal auf „Ein“ gestellt ist, erscheint „KINDERSICHERUNG IST AKTIVIERT!“ und Bild und Ton des Kanals werden blockiert.

• Wenn bei Anzeige von „KINDERSICHERUNG IST AKTIVIERT!“ OK gedrückt wird, erscheint die Geheimnummer-Eingabemaske. Durch Eingeben der richtigen Geheimnummer kann die Kindersicherung bis zum Ausschalten des Geräts vorübergehend aufgehoben werden.

Einstellen des Verstärker

In Regionen mit niedriger Signalstärke kann die Bildqualität mit dieser Funktion eventuell verbessert werden.

Wählen Sie mit a/b „Decoder“ und drücken Sie OK.

• Die Liste der Eingänge erscheint.

Decoder-Menü

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

Verstärker [Aus]

Drücken Sie a/b zur Einstellung von

[179.25]

[AUTO]

[B/G]

[SAT.1]

[Aus]

„Decoder“ auf „Eingang 1“, „Eingang 2“ oder „Eingang 3“ und drücken Sie dann OK.

HINWEIS

• Als Werksvorgabe ist „Aus“ eingestellt.

• Als Wahl wird „Eingang 1“ empfohlen.

Aus

Eingang 1

Eingang 2

Eingang 3

Wählen Sie mit a/ b /c/d den zu bearbeitenden Kanal und drücken Sie OK.

Wählen Sie mit a/b „Verstärker“ und drücken Sie OK.

• Das Verstärker-Menü erscheint.

Verstärker-Menü

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

Verstärker [Aus]

Stellen Sie „Verstärker“ mit a/b auf „Ein“

[179.25]

[AUTO]

[B/G]

[SAT.1]

[Aus]

Aus

Ein

und drücken Sie OK.

HINWEIS

• Bei ausreichender Signalstärke des gewählten Kanals ist die Verbesserung minimal und der Effekt könnte Instabilität verursachen. In solchen Fällen „Aus“ wählen.

Grundeinstellungen (Analog)

Sortieren

Die Kanalpositionen können beliebig geordnet werden.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Programm-Setup“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 78.

Wählen Sie mit a/b „Sortieren“ und drücken Sie OK.

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Wählen Sie mit a/ b/c/d den zu verlegenden Kanal und drücken Sie OK.

Programm löschen

Individuelle Programme können gelöscht werden.

Schritte 1 bis 3 für Sortieren wiederholen.

Wählen Sie mit a/b „Programm löschen“ und drücken Sie OK.

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Drücken Sie a/ b/c/d, um das zu löschende Programm zu wählen, und drücken Sie dann OK.

• Ein Mitteilungsfenster erscheint.

Wählen Sie mit c/d „Ja“ und drücken Sie OK, um das gewählte Programm zu löschen. Alle folgenden Programme werden nach oben bewegt.

Schritt 5 wiederholen, bis alle zu löschenden Kanäle gelöscht sind.

Bewegen Sie den zu verlegenden Kanal mit a/b/c/d zur gewünschten Position und drücken Sie OK.

Wiederholen Sie die Schritte 6 und 7, bis alle Kanäle wunschgemäß geordnet sind.

Sortiermenüs

01 SAT.1

0106SAT.1 KABEL

02 03 04 05

Weitere

01 SAT.1 02 KABEL

01 SAT.1 KABEL02

Weitere

01 KABEL

Programmlöschenmenüs

01 SAT.1

SAT.1

06 07 08 09 10

11 12 13 14 15

16 17 18 19 20

01 SAT.1 03 KABELPro702

06 07 08 09 10

11 12 13 14 15

16 17 18 19 20

01 SAT.1 02 KABEL

06 07 08 09 10

11 12 13 14 15

16 17 18 19 20

Pro702 KABEL03 04 05

Weitere

02 Pro7

04 05

Weitere

02 KABEL

03 04 05

Weitere

01 KABEL SAT.102

Weitere

Grundeinstellungen (Digital)

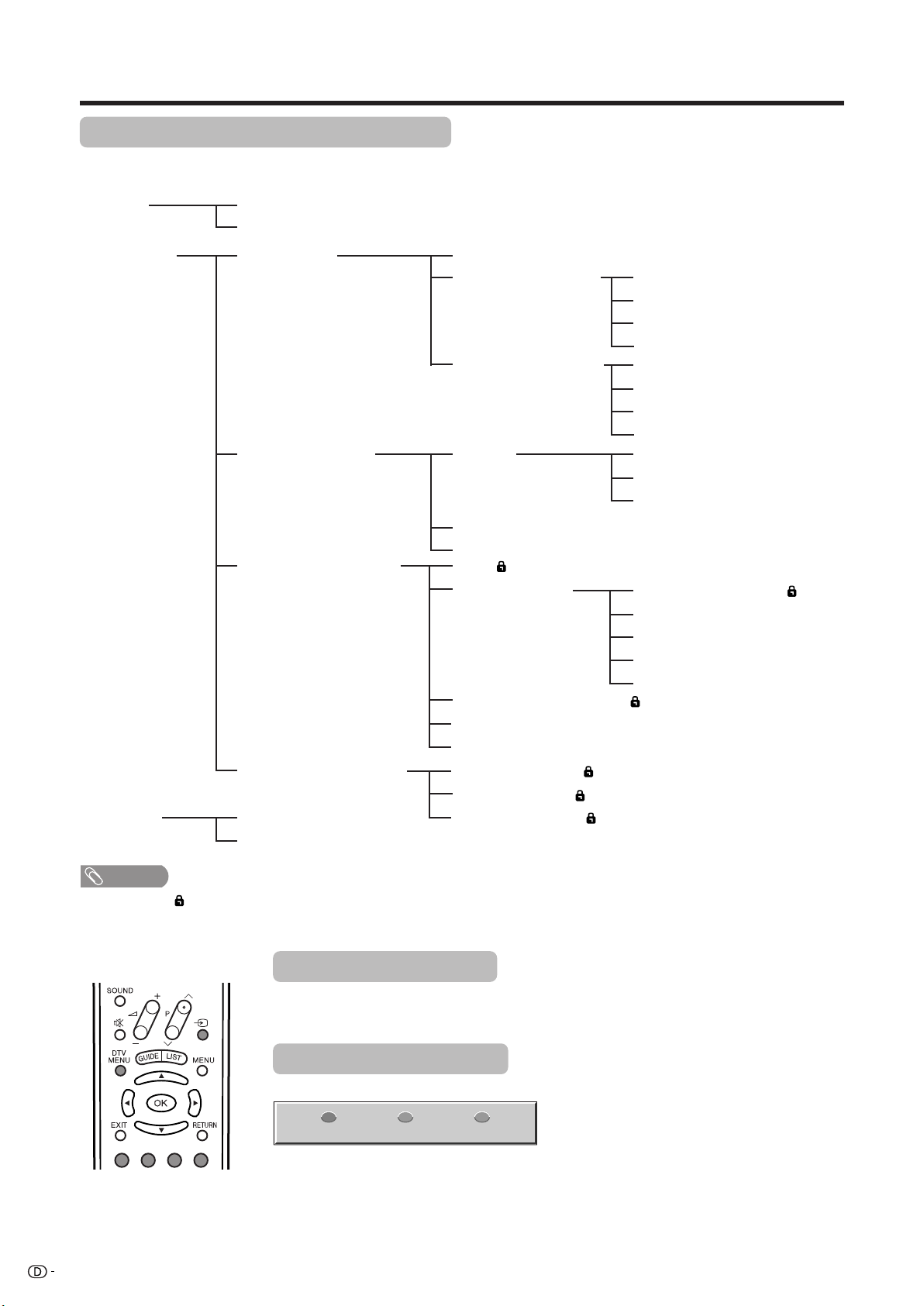

Menüpunkte im DTV-Eingangsmodus

Liste der DTV-Menüpunkte für schnelles Orientieren über die Bedienung.

Die Angaben in eckigen Klammern bezeichnen Seiten, auf denen der jeweilige Punkt näher beschrieben ist. Übersicht

(Rot)

Thema [38] Modus [39]

Einstellungen (Grün)

Anpassung (Blau)

Programmliste DTV-Programme bearbeiten

DTV-Programmliste

Radio-Programmliste

System-Einstellung

DTV-Senderinstallation

Zugangsbegrenzungen Altersbegrenzung [36]

Audiosprache [39] Untertitelsprache [40]

Sprache

Zeitzone [31] Bannerdauer [33]

Land [43] Sendersuchlauf Autom. Sendersuche [31]

Alle Programme löschen [36] System-Software [43] Software Download [44]

DTV-Programme [37] Radio-Programme [37]

DTV-Programme sortieren [41] Neue DTV-Programme [41]

DTV-Programme löschen [42] Gelöschte DTV-Programme [42]

Radioprogramme sortieren [41] Neue Radio-Programme [41]

Radio-Programme löschen [42] Gelöschte Radio-Programme [42]

Ton [34] Untertitel [35]

Videotext-Sprache [35]

Gefundene DTV-Programme [32] Gefundene Radio-Programme [32]

Speichern [33] Löschen [33]

HINWEIS

• Das Symbol bezeichnet, dass gegebenfalls die Geheimnummer einzugeben ist.

• Die Abbildungen und Anzeigen auf dem Bildschirm in dieser Anleitung haben nur eine erklärende Funktion und können sich geringfügig von denen im tatsächlichen Betrieb unterscheiden.

DTV-Modus wählen

DTV MENU drücken, um direkt das DTV-Menü aufzurufen.

Durch Drücken von b in den DTV-Modus eintreten.

Über die Farbentasten

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Zum direkten Aufrufen des gewünschten DTV-Menüs einfach die Taste mit der entsprechenden Farbe (Rot/Grün/Blau) drücken.

Übersicht: Rote Taste Einstellungen: Grüne Taste Anpassung: Blaue Taste

Grundeinstellungen (Digital)

Zeitzone

Bitte die Zeitzone wählen, in der das Gerät installiert ist.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „System-Einstellung“ und drücken Sie OK.

Automatische Sendersuche

Anhand der nachstehenden Anleitung können Sie TVKanäle auch suchen und herunterladen lassen, während Sie die bisherigen TV-Kanäle beibehalten.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTV-Senderinstallation“ und drücken Sie OK.

Wählen Sie mit a/b „Sendersuchlauf“ und drücken Sie OK.

Wählen Sie mit a/b „Autom. Sendersuche“ und drücken Sie OK.

Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 78.

Wählen Sie mit a/b „Zeitzone“ und drücken Sie OK.

Mit a/b die zutreffende Zeitzone wählen und dann OK drücken.

Land

Deutschland

Dänemark

England

Finnland

Frankreich

Autom. Sendersuche

• Das eingeblendete Fenster kann eine Weile leer bleiben, bis Sender gefunden sind.

• Wenn Sie nur „Autom. Sendersuche“ durchführen, können die gefundenen Programme nicht betrachtet werden. Um die mit „Autom. Sendersuche“ gefundenen Programme betrachten zu können, müssen Sie diese „Speichern“. Näheres zum „Speichern“ siehe Seite 33.

Wenn „Autom. Sendersuche“ beendet ist,

OK drücken und „Speichern“.

HINWEIS

Grundeinstellungen (Digital)

Gefundene DTV-Programme

Aufrufen einer Liste der beim letzten Suchlauf gefundenen DTV-Programme.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTV-Senderinstallation“ und drücken Sie OK.

Wählen Sie mit a/b „Sendersuchlauf“ und drücken Sie OK.

Wählen Sie mit a/b „Gefundene DTVProgramme“ und drücken Sie OK.

Autom. Sendersuche

Gefundene DTV-Programme

Gefundene Radio-Programme

Speichern

Löschen

Gefundene Radio-Programme

Aufrufen einer Liste der beim Suchlauf gefundenen Radio-Programme.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTV-Senderinstallation“ und drücken Sie OK.

Wählen Sie mit a/b „Sendersuchlauf“ und drücken Sie OK.

Wählen Sie mit a/b „Gefundene RadioProgramme“ und drücken Sie OK.

Autom. Sendersuche

Gefundene DTV-Programme

Gefundene Radio-Programme

Speichern

Löschen

DTV-Programme

1 - BBC ONE

2 - BBC TWO

7 - BBC CHOICE

10- BBC TEXT

11 - BBC NEWS 24

Gefundene Radio-Programme

999 - BBC PARLMNT

Grundeinstellungen (Digital)

Speichern

Speichern aller gefundenen Programme

HINWEIS

• Dieser Punkt ist nur nach Ausführung von „Autom. Sendersuche“ order „Alle Programme löschen“ wählbar.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTV-Senderinstallation“ und drücken Sie OK.

Wählen Sie mit a/b „Sendersuchlauf“ und drücken Sie OK.

Wählen Sie mit a/b „Speichern“ und drücken Sie OK.

Autom. Sendersuche

Gefundene DTV-Programme

Gefundene Radio-Programme

Speichern

Löschen

Bannerdauer

Sie können die Anzeigezeit (in Sekunden) des Banners einstellen.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „System-Einstellung“ und drücken Sie OK.

Wählen Sie mit a/b „Bannerdauer“ und drücken Sie OK.

Mit a/b die gewünschte Zeit wählen und OK drücken.

Bannerdauer

• Einheit: Sek.

Wählen Sie mit c/d „Ja“ und drücken Sie

OK.

Löschen

Löschen aller gespeicherten Programme

HINWEIS

• Dieser Punkt ist nur nach Ausführung von „Autom. Sendersuche“ order „Alle Programme löschen“ wählbar.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTV-Senderinstallation“ und drücken Sie OK.

Wählen Sie mit a/b „Sendersuchlauf“ und drücken Sie OK.

Wählen Sie mit a/b „Löschen“ und drücken Sie OK.

Wählen Sie mit c/d „Ja“ und drücken Sie

OK.

Grundeinstellungen (Digital)

Info-Banner

Sie können den Info-Banner aufrufen, während Sie ein Programm betrachten.

Drücken Sie p.

997 ZDFinfokanal 14:47

Gesundheit &Sport

Current affairs 13:30-13:45 Min. left: 0

• Die Anzeigedauer des Banners richtet sich nach der gewählten Einstellung.

Bei angezeigtem Info-Banner erneut p drücken, um Programmdetails aufzurufen.

Den Info-Banner und die Programmdetails mit p vom Bildschirm löschen.

Ton

Die bei allen Programmen vorzugebende Audiosprache wählen.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „System-Einstellung“ und drücken Sie OK.

Wählen Sie mit a/b „Sprache“ und drücken Sie OK.

Wählen Sie mit a/b „Ton“ und drücken Sie OK.

Wählen Sie mit a/b die gewünschte Sprache und drücken Sie OK.

Ton

Deutsch

English

Español

Euskara

HINWEIS

• Der Info-Banner erscheint bei jedem Wechseln des Kanals.

• Manche Programme enthalten keine Informationen zu Programmdetails.

• Das Herunterladen der Info-Banner-Daten kann einige Sekunden in Anspruch nehmen.

• Die in der Liste aufgeführten Sprachen können von Programm zu Programm unterschiedlich sein.

• Näheres zur Sprachenliste siehe Seite 35.

Grundeinstellungen (Digital)

Untertitel

Die bei allen Programmen vorzugebende Untertitelsprache wählen.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „System-Einstellung“ und drücken Sie OK.

Wählen Sie mit a/b „Sprache“ und drücken Sie OK.

Wählen Sie mit a/b „Untertitel“ und drücken Sie OK.

Wählen Sie mit a/ b die gewünschte Sprache und drücken Sie OK.

Untertitelsprache

Deutsch

Videotext-Sprache

Die bei allen Programmen vorzugebende Videotextsprache wählen.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „System-Einstellung“ und drücken Sie OK.

Wählen Sie mit a/b „Sprache“ und drücken Sie OK.

Wählen Sie mit a/b „Videotext-Sprache“ und drücken Sie OK.

Wählen Sie mit a/b die gewünschte Sprache und drücken Sie OK.

Videotext-Sprache

Deutsch

English

Español

Euskara

• Die in der Liste aufgeführten Sprachen können von Programm zu Programm unterschiedlich sein.

• Wenn Sie „Keine“ wählen, werden Untertitel nicht angezeigt.

English

Español

Euskara

• Die in der Liste aufgeführten Sprachen können von Programm zu Programm unterschiedlich sein.

Sprachenliste

Baskisch Dänisch Deutsch Englisch Finnisch Französisch Gälisch Galizisch Griechisch Italienisch Katalanisch Kroatisch

Niederländisch Norwegisch Polnisch Portugiesisch Russisch Schwedisch Serbisch Slowakisch Spanisch Tschechisch Türkisch Walisisch

Grundeinstellungen (Digital)

Alle Programme löschen

Lösch alle Programme, sucht dann neu und installiert die gefunden Programme.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTV-Senderinstallation“ und drücken Sie OK.

Wählen Sie mit a/b „Alle Programme löschen“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 78.

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Sendersuchlauf

Ja Nein

Zugangsbegrenzungen

Erlaubt das Einstellen einer Geheimnummer zur Begrenzung des Zugangs zu bestimmten Programmen und zum Sichern bestimmter Einstellungen gegen versehentliches Verändern.

Altersbegrenzung

Diese Funktion erlaubt das Begrenzen der empfangenen DTV- und Radio-Programme. Sie eignet sich dazu, Kinder vor Gefährdung durch Programme mit gewälttätigen oder erotischen Szenen zu schützen.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Zugangsbegrenzungen“ und drücken Sie OK.

Wählen Sie mit a/b „Altersbegrenzung“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 78.

Wenn „Alle Programme löschen“ beendet ist, OK drücken und „Speichern“.

• Wenn Sie nur „Alle Programme löschen“ durchführen, können die gefundenen Programme nicht betrachtet werden. Um die mit „Alle Programme löschen“ gefundenen Programme betrachten zu können, müssen Sie diese „Speichern“. Näheres zum „Speichern“ siehe Seite 33.

• „Generelle Betrachtung“ und „Beurteilung durch Eltern“ nur in Frankreich verwendbar.

• „Indiziert“ nur in Spanien verwendbar.

• Näheres zu den Einstufungen siehe Seite 90.

Wählen Sie mit a/b die zu verwendende Einstufung und drücken Sie dann OK.

Altersbegrenzung

Keine

Alter:4 Jahre

Alter:5 Jahre

Alter:6 Jahre

Alter:7 Jahre

HINWEIS

Grundeinstellungen (Digital)

DTV-Programme

Mit dieser Funktion kann die Betrachtung bestimmter DTV-Programme begrenzt werden.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Zugangsbegrenzungen“ und drücken Sie OK.

Wählen Sie mit a/b „DTV-Programme“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 78.

Mit a/b die zu begrenzenden TVProgramme wählen. Dann mit c/d das Programm wählen und OK drücken.

DTV-Programme

1 - BBC ONE

2 - BBC TWO

7 - BBC CHOICE

10- BBC TEXT

11 - BBC NEWS 24

Programm wählen

Sie können ein Programm aus der gespeicherten Programmliste wählen.

Drücken Sie LIST.

Wählen Sie mit a/b das gewünschte Programm und drücken Sie OK.

Gesp. Programmliste

1 - BBC ONE

2 - BBC TWO

7 - BBC CHOICE

10- BBC TEXT

11 - BBC NEWS 24

12 - BBC PARLMNT

997 - ZDFinfokanal

998 - ZDFdokukanal

999 - ZDF

• Zusammen mit dem normalen Fernsehprogramm gesendete Daten.

Radio-Programme

Zum Durchführen von „Radio-Programme“ im obigen Schritt 4 „Radio-Programme“ anstelle von „DTVProgramme“ wählen und den unter „DTV-Programme“ erläuterten Schritt 5 ausführen.

Radio-Programme

1 - BBC Radio 1

2 - BBC Radio 2

3 - BBC Radio 3

6 - BBC 6 Music

8 - BBC Asian Network

997 ZDFinfokanal 14:47

Gesundheit &Sport

Current affairs 13:30-13:45 Min. left: 0

HINWEIS

• Wenn das DTV-Menü angezeigt ist, erscheint die gespeicherte. Programmliste nicht. In solchen Fällen das DTV-Menü mit DTV MENU vom Bildschirm löschen.

Grundeinstellungen (Digital)

EPG (Electric Programme Guide) verwenden

Sie können beim Lesen der Programminformationen in der EPG-Liste ein Programm auswählen.

Drücken Sie GUIDE.

Now Next

BBC ONE

Trading Treasures 13:45 Passport To The Sun

BBC TWO

Anthony Ant 13:45 UGetMe

BBC CHOICE

Newsround 13:45 House Invaders

BBC TEXT

Mona the Vampire 13:45 Neighbours

BBC NEW ...

BBC News 14:00 BBC World News

BBC ...

Home Affairs Committee 14:00 Home Affairs Committee

997

ZDFinfo...

Gesun dheit &Sport 14:00 Info aus den Landern

999

ZDFdok...

National Geographic 14:00 Streit um Drei

999

ZDF

Discovery

Theme Mode

14:00 Heute - Sport

Wählen Sie mit a/b/c/d das gewünschte Programm und drücken Sie OK.

• Im Banner werden Informationen zum gewählten Programm angezeigt.

Thema einstellen

Zur Vereinfachung der Programmwahl können Sie die Programme nach Kategorien ordnen.

Mit GUIDE das EPG-Menü aufrufen.

Jetzt Nächste

BBC ONE

Trading Treasures 13:45 Passport To The Sun

BBC TWO

Anthony Ant 13:45 UGetMe

BBC CHOICE

Newsround 13:45 House Invaders

BBC TEXT

Mona the Vampire 13:45 Neighbours

BBC NEW ...

BBC News 14:00 BBC World News

BBC ...

Home Affairs Committee 14:00 Home Affairs Committee

997

ZDFinfo...

Gesun dheit &Sport 14:00 Info aus den Landern

999

ZDFdok...

National Geographic 14:00 Streit um Drei

999

ZDF

Discovery

Thema Modus

14:00 Heute - Sport

Mit der ROT-Taste das Thema-Menü aufrufen.

Mit a/b die gewünschte Kategorie wählen. Dann durch Drücken von c/d aktivieren und OK drücken.

• Gleichzeitiges Wählen mehrerer Kategorien ist nicht möglich.

Allgemeines

Kino

Nachrichten

Unterhaltung

Sport

HINWEIS

• Wenn vom EPG-Menü auf das normale Menü zurückgeschaltet werden soll, ohne ein Programm gewählt zu haben, ist dazu EXIT zu drücken. Mit GUIDE kann nicht zum normalen Menü zurückgekehrt werden.

Jetzt Nächste

BBC ONE

Trading Treasures 13:45 Passport To The Sun

BBC TWO

Anthony Ant 13:45 UGetMe

BBC CHOICE

Newsround 13:45 House Invaders

BBC TEXT

Mona the Vampire 13:45 Neighbours

BBC NEW ...

BBC News 14:00 BBC World News

BBC ...

Home Affairs Committee 14:00 Home Affairs Committee

997

ZDFinfo...

Gesun dheit &Sport 14:00 Info aus den Landern

999

ZDFdok...

National Geographic 14:00 Streit um Drei

999

ZDF

Discovery

Thema Modus

14:00 Heute - Sport

• Programme, die der Kategorie zugeordnet sind, werden blau angezeigt.

HINWEIS

• Das Themen-Menü erscheint nicht, wenn keine Programme gefunden oder empfangen werden.

Grundeinstellungen (Digital)

Modus

Sie können zwischen dem TV- und dem Radio-Modus wählen.

GUIDE drücken.

Jetzt Nächste

BBC ONE

Trading Treasures 13:45 Passport To The Sun

BBC TWO

Anthony Ant 13:45 UGetMe

BBC CHOICE

Newsround 13:45 House Invaders

BBC TEXT

Mona the Vampire 13:45 Neighbours

BBC NEW ...

BBC News 14:00 BBC World News

BBC ...

Home Affairs Committee 14:00 Home Affairs Committee

997

ZDFinfo...

Gesun dheit &Sport 14:00 Info aus den Landern

999

ZDFdok...

National Geographic 14:00 Streit um Drei

999

ZDF

Discovery

Thema Modus

14:00 Heute - Sport

Audiosprache

Aus dieser Liste können Sie die bevorzugte Audiosprache wählen.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der BLAU-Taste das Anpassung-Menü aufrufen.

Mit der ROT-Taste das Audiosprache-Menü aufrufen.

Audiospr. Untertitelspr.

Die GRÜN-Taste drücken, um auf den Radio- Modus umzuschalten.

Jetzt Nächste

999

BBC...

House of Commons 13:45 House of Lords

Thema Modus

• Mit jedem Drücken der GRÜN-Taste wechselt

der Modus zwischen TV und Radio.

• Wenn eine Warnmeldung im Radio-Modus

erscheint, kann diese mit EXIT gelöscht werden.

Wählen Sie mit a/b die gewünschte Sprache und drücken Sie OK.

Audiosprache

Deutsch

English

Español

Euskara

• Die in der Liste aufgeführten Sprachen können von Programm zu Programm unterschiedlich sein.

• Diese Einstellung wird deaktiviert, wenn der Kanal gewechselt wird oder das Programm endet.

• Näheres zur Sprachenliste siehe Seite 35.

Grundeinstellungen (Digital)

Untertitelsprache

Aus dieser Liste können Sie die bevorzugte Untertitelsprache wählen.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der BLAU-Taste das Anpassung-Menü aufrufen.

Mit der GRÜN-Taste das UntertitelspracheMenü wählen.

Audiospr. Untertitelspr.

Wählen Sie mit a/ b die gewünschte Sprache und drücken Sie OK.

Untertitelsprache

Deutsch

English

Español

Euskara

DTV-Programme bearbeiten

Sie können zwischen DTV-Programmliste und Persönliche DTV-Programmliste wählen.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Programmliste“ und drücken Sie OK.

Wählen Sie mit a/b „DTV-Programme bearbeiten“ und drücken Sie OK.

Mit a/b „DTV-Programmliste“ oder „Persönliche DTV-Programmliste“ wählen und OK drücken.

DTV-Programme bearbeiten

DTV-Programmliste

Persönliche DTV-Programmliste

• Die in der Liste aufgeführten Sprachen können von Programm zu Programm unterschiedlich sein.

• Wenn Sie „Keine“ wählen, werden Untertitel nicht angezeigt.

• Diese Einstellung wird deaktiviert, wenn der Kanal gewechselt wird oder das Programm endet.

• Näheres zur Sprachenliste siehe Seite 35.

Gewählter Punkt

DTV-Programmliste

Persönliche DTVProgrammliste

HINWEIS

• Wenn „DTV-Programmliste“ gewählt ist, sind die Einstellungen für „DTV-Programmliste“ und „Radio-Programmliste“ ungültig und „DTV-Programmliste“, „Radio-Programmliste“ und „Zugangsbegrenzungen“ sind im Menü nicht wählbar.

Ursprüngliche Einstellung

Benutzereinstellung gültig.

Beschreibung

Grundeinstellungen (Digital)

DTV-Programme sortieren

Die Programmpositionen können beliebig geordnet werden.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Programmliste“ und drücken Sie OK.

Wählen Sie mit a/b „DTV-Programmliste“ und drücken Sie OK.

Wählen Sie mit a/b „DTV-Programme sortieren“ und drücken Sie OK.

Mit a/b das zu verschiebende Programm und mit c/d den Menüpunkt wählen.

Durch Drücken von a/bin die vorgesehene Position bewegen und dann c/d drücken.

Radio-Programme sortieren

Zum Durchführen von „Radio-Programme sortieren“ im obigen Schritt 4 „Radio-Programmliste“ anstelle von „DTV-Programmliste“ wählen und die gleichen Schritte 5 bis 8 wie unter „DTV-Programme sortieren“ ausführen.

Neue DTV-Programme

Zeigt eine Liste mit allen neu installierten TVProgrammen an.

Die Schritte 1 bis 3 von DTV-Programme sortieren wiederholen.

Wählen Sie mit a/b „DTV-Programmliste“ und drücken Sie OK.

Wählen Sie mit a/b „Neue DTVProgramme“ und drücken Sie OK.

DTV-Programme sortieren

Neue DTV-Programme

DTV-Programme Iöschen

Gelöschte DTV-Programme

Wiederholen Sie die Schritte 6 und 7, bis alle Programme wunschgemäß geordnet sind.

DTV-Programme sortieren

1 - BBC ONE

2 - BBC TWO

7 - BBC CHOICE

10- BBC TEXT

11 - BBC NEWS 24

DTV-Programme sortieren

1 - BBC ONE

2 - BBC TWO

7 - BBC CHOICE

10- BBC TEXT

11 - BBC NEWS 24

DTV-Programme sortieren

1- BBC TEXT

2 - BBC TWO

7 - BBC CHOICE

10 - BBC ONE

11 - BBC NEWS 24

Neue DTV-Programme

997 - ZDFinfokanal

998 - ZDFdokukanal

999 - ZDF

• Die im Suchlauf gefundenen Programme sind aufgelistet.

Neue Radio-Programme

Zum Durchführen von „Neue Radio-Programme“ im obigen Schritt 2 „Neue Radio-Programme“ anstelle von „Neue DTV-Programme“ wählen und den unter „Neue DTV-Programme“ erläuterten Schritt 3 ausführen.

Grundeinstellungen (Digital)

DTV-Programme löschen

Sie können die installierten Programme kontrollieren und nicht gewünschte Programme aus der DTVProgrammliste löschen.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Programmliste“ und drücken Sie OK.

Wählen Sie mit a/b „DTV-Programmliste“ und drücken Sie OK.

Wählen Sie mit a/b „DTV-Programme löschen“ und drücken Sie OK.

Mit a/b den von der Liste zu löschenden Kanal wählen. Dann mit c/ d den Gegenstand wählen und OK drücken.

• Der gelöschte Kanal wird in die Gelöschte DTVProgramme-Liste verschoben.

DTV-Programme Iöschen

1 - BBC ONE

2 - BBC TWO

7 - BBC CHOICE

10- BBC TEXT

11 - BBC NEWS 24

Gelöschte DTV-Programme

Hier können Sie die gelöschten Programme kontrollieren und Programme in die DTV-Programmliste zurückgeben.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Programmliste“ und drücken Sie OK.

Wählen Sie mit a/b „DTV-Programmliste“ und drücken Sie OK.

Wählen Sie mit a/b „Gelöschte DTVProgramme“ und drücken Sie OK.

Mit a/b den Kanal wählen, der in die DTVProgramme Iöschen gegeben werden soll, mit c/d den Gegenstand wählen und OK drücken.

Gelöschte DTV-Programme

BBC ONE

BBC TWO

BBC CHOICE

BBC TEXT

BBC NEWS 24

Radio-Programme löschen

Für „Radio-Programme löschen“ bitte im vorstehenden Schritt 4 „Radio-Programmliste“ anstelle von „DTVProgrammeliste“ wählen und dann wie unter den Schritten 5 und 6 von „DTV-Programme löschen“ vorgehen.

Gelöschte Radio-Programme

Für „Gelöschte Radio-Programme“ bitte im vorstehenden Schritt 4 „Radio-Programmliste“ anstelle von „DTV-Programmliste“ wählen und dann wie unter den Schritten 5 und 6 von „Gelöschte DTVProgramme“ vorgehen.

Grundeinstellungen (Digital)

Land

Wählen Sie das Land Ihres Standortes.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTV-Senderinstallation“ und drücken Sie OK.

Wählen Sie mit a/b „Land“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 78.

Mit a/b das Land wählen, in dem Sie sich befinden.

Land

Deutschland

Dänemark

England

Finnland

Frankreich

System-Software

Zeigt die verwendete System-Software-Version an.

Mit DTV MENU das DTV-Menü aufrufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTV-Senderinstallation“ und drücken Sie OK.

Wählen Sie mit a/b „System-Software“ und drücken Sie OK.

Land

Sendersuchlauf

Alle Programme Iöschen

System-Software

Software-Download

Beispiel

System-Software

V1.0

• Die Nummer der Version kann je nach installierter Software unterschiedlich sein.

HINWEIS

Durch die Länderwahl werden folgende Einstellungen vorgegeben:

• Logische Kanalnummerierung

• Beim Suchlauf abzutastendes Frequenzband

• Zu verwendende Altersbegrenzungen

• Zu verwendende Zeitzone

• Zu verwendender Sommerzeit-Zeitraum

Grundeinstellungen (Digital)

Funktion Download per Funk verwenden

Die Steuersoftware des eingebauten DTV-Decoders kann erforderlichenfalls aktualisiert werden (Upgrade). In Großbritannien ist dies durch Download per Funk möglich. Um die Funktion verwenden zu können, muss sie zunächst im Menü Einstellungen freigegeben werden.

Vorbereitung

• Wenn diese Funktion eingesetzt werden soll, ist dazu die Funktion „Software-Download“ auf „Ja“ einzustellen.

Software-Download ermöglichen

Bei laufendem Empfang eines digitalen Fernsehprogramms DTV MENU am Fernseher drücken. Das DTV-MENÜ-Schirmbild erscheint.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Mit a/b „DTV-Senderinstallation“ wählen und dann OK drücken.

Mit a/b „Software-Download“ wählen und dann OK drücken.

Zum Freigeben von „Download per Funk“ mit c/d „Ja“ wählen und dann OK drücken.

Software-Download

Ja Nein

GRÜN

Grundeinstellungen (Digital)

Download per Funk durchführen

Schalten Sie mit Taste der Fernbedienung auf den Bereitschaftsmodus.

Vorbereitung

•

Bitte die aktuelle Version der Systemsoftware kontrollieren und notieren. Dies ist über „SystemSoftware“ möglich. Siehe Seite 43.

Beim laufenden Empfang eines DTVProgramms erscheint automatisch die Update-Information für „Download per Funk“, wenn eine Version verfügbar ist. (Die angezeigte Update-Information ändert sich entsprechend den erhaltenen Termindaten.)

Es erscheint eine Bestätigungsmeldung für die Update-Information.

Software-Download

Die Meldung zeigt die Zeit des Software-Updates an.

• Bitte die Updatezeit kontrollieren und notieren.

• Wenn keine Informationen zur Updatezeit erscheinen, kann das Software-Update sofort gestartet werden.

Bitte wählen

Später wieder fragen

Diese Software annehmen

Diese Software zurückweisen

Gewählter Punkt

Später wieder fragen

Diese Software annehmen

Diese Software zurückweisen

HINWEIS

• Wenn Sie „Später wieder fragen“ wählen, erscheint die selbe Meldung bei jedem Einschalten mit gewähltem DTVEingangsmodus.

• Es wird empfohlen, „Diese Software annehmen“ zu wählen und das Update durchzuführen.

• Wenn Sie „Diese Software zurückweisen“ wählen und OK drücken, wird der Update der betreffenden Version danach nicht mehr zum Download angeboten (Update Information für die Version erscheint nicht mehr.) Die „Download per Funk“-Mitteilung erscheint aber automatisch wieder, wenn eine neue Version der Software verfügbar ist.

Mit dieser Option können Sie den Download zu einer günstigeren anderen Zeit durchführen. Die Option erscheint beim nächsten Einschalten mit gewähltem DTV-Eingangsmodus erneut.

Um den Download jetzt durchzuführen.

Wenn die Software-Version auch später nicht heruntergeladen werden soll.

Wählen

Speichern

Ende

EXIT

Beschreibung

Die gewünschte Option wählen und durch Drücken von OK bestätigen.

Wenn in Schritt 2 „Diese Software annehmen“ gewählt wurde, zeigt der Bildschirm nun die Zeit des nächsten Software-Updates an.

Software-Download

Zum Akzeptieren OK drücken.

• Drücken Sie OK, um zum normalen Bild zurückzukehren.

Wenn die Einstellungen beendet sind, führt das System in Ihrer Abwesenheit den Software-Download automatisch durch.

HINWEIS

•

Nach dem Einschalten wechselt das Schirmbild automatisch auf den Download-Kanal und das Download-Fenster erscheint.

• Falls die Meldung Sie auffordert, das System zum Starten

des Updates aus- und wieder einzuschalten, bitte mit B auf Bereitschaft schalten und dann durch erneutes Drücken von B wieder einschalten.

VORSICHT

• Nicht mit dem Hauptnetzschalter ( System ausschalten oder die Netzkabel abtrennen, während das Software-Update programmiert wird. Dies könnte ein Scheitern des Updates verursachen. Bei Problemen wenden Sie sich bitte vor Ablauf des SoftwareUpdatezeitraums an einen qualifizierten Kundendienst.

HINWEIS

• Das Software-Update dauert ca. 30 Minuten, kann aber je nach Signalstatus auch länger in Anspruch nehmen (bis zu 1 Stunde). Während des Updates kann auf TV, den externen Eingangsmodus oder Bereitschaft geschaltet werden, indem

Wenn Software-Download startet, während Sie ein analoges Fernsehprogramm betrachten:

• Der Bildschirm weist Sie darauf hin und das Update startet automatisch.

• Zum Annullieren des Downloads auf den DTV-Modus schalten und den auf dem Bildschirm angezeigten Meldungen folgen.

Wenn Software-Download startet, während Sie ein DTVProgramm betrachten:

• Eine Bestätigungsmeldung erscheint und das Update startet auf Befolgen der auf dem Bildschirm erscheinenden Anweisungen.

• Zum Abbrechen des Downloads „Nein“ wählen und OK drücken.

B an der Fernbedienung gedrückt wird.

Zum Prüfen, ob das Update erfolgreich war,

X) am Display das

bitte den Menüpunkt System-Software aufrufen (siehe S. 43) und kontrollieren, ob die Nummer der Version sich geändert hat.

Bitte schalten Sie NICHT während des

Software-Updates den

Hauptnetzschalter (

X) am Display aus.

Dies könnte eine schwerwiegende

Beschädigung zur Folge haben.

Grundeinstellungen (Digital)

Symbole

345

1 Allgemeines EPG-Symbol.

2 Zeigt an, dass zumindest ein Thema gewählt ist.

3 Zeigt an, dass zusätzliche Informationen zum

Thema verfügbar sind.

4 Zeigt an, dass zumindest eine Untertitelsprache

verfügbar ist.

Common Interface

Mit Hilfe eines DVB Common Interface (CI) kann von einem einsteckbaren CA-Modul ein Conditional Access (CA)-System übernommen werden. Verschlüsselte Fernsehprogramme können durch das CA-System geschleift werden. Falls das CA-System im CI-Modul einen Smart-CardLeser erfordert, muss das verwendete CI-Modul damit ausgestattet sein.

Common InterfaceModul*

CA-Karte*

Wenn eine kompatible CA-Karte eingesetzt ist, kann das Programm unmittelbar betrachtet werden.

Wenn keine kompatible Karte eingesetzt ist:

1 Das Programm wählen, für das die kompatible Karte

benötigt wird.

• Schirmbild mit Warnung erscheint.

2 Die kompatible CA-Karte einsetzen.

• Das Schirmbild mit der Warnung erlischt und das Programm kann betrachtet werden.

5 Zeigt an, dass zumindest zwei Tonsprachen

verfügbar sind.

6 Allgemeines Einstellungen-Menü-Symbol.

CA-System unterstützt von:

Crypto Works MediaGuard VIAccess Conax Nagra Vision Irdeto

HINWEIS

• Um Pay-TV-Programme betrachten zu können, ist ein Vertrag mit einem entsprechenden Anbieter zu schließen. Für Einzelheiten wenden Sie sich bitte an den Anbieter.

* Common Interface-Modul und CA-Karte werden nicht mitgeliefert

und sind auch nicht als optionales Sonderzubehör lieferbar.

Grundeinstellungen (Analog/Digital)

Sprache-Einstellung für Bildschirmanzeige (OSD)

Sie können auch die Anzeigesprache beliebig wählen. Zur Auswahl stehen 10 Sprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Niederländisch, Schwedisch, Portugiesisch, Finnisch und Türkisch.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Sprache“ und drücken Sie OK.

Wählen Sie mit a/b/c/d in der angezeigten Liste die gewünschte Sprache und drücken Sie OK.

Sprachenliste

Deutsch Englisch Finnisch Französisch Italienisch

Niederländisch Portugiesisch Schwedisch Spanisch Türkisch

OPC-Einstellung

Passt die Bildschirmhelligkeit automatisch an.

OPC über Fernbedienung verwenden

Die optische Bildregelung (OPC) mit OPC ein- und ausschalten.

OPC über Menüfenster verwenden

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Bild“.

Drücken Sie

a/b

zur Wahl von „OPC“.

• Bei Einstellung auf „Ein“ misst das System das Umgebungslicht und passt die Helligkeit der Hintergrundbeleuchtung automatisch daran an. Achten Sie bitte darauf, dass der OPC-Sensor nicht behindert wird, da sonst das Umgebungslicht nicht einwandfrei erfasst wird.

Gewählter Punkt

Aus

Ein

Drücken Sie c/d zur Wahl von „Ein“.

HINWEIS

Beschreibung

Die Helligkeit steht fest auf dem unter „Hintergr-Bel.“ (siehe Seite 48) eingestellten Wert.

Automatische Anpassung

Grundeinstellungen (Analog/Digital)

Bildeinstellungen

Stellen Sie das Bild anhand der nachstehenden Einstellungen wunschgemäß ein.

[

]

MENÜ


Bild Ton

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Bild“.

Wählen Sie mit a/b den einzustellenden Gegenstand.

Nehmen Sie mit c/d die gewünschte Einstellung vor.

HINWEIS

• Zum Zurückstellen aller einstellbaren Punkte auf die Voreinstellungen ab Werk drücken Sie a/b zur Wahl von „Rücksetzen“, und drücken dann OK.

Einstellpunkte für PC-QuelleEinstellpunkte für AV-Quelle

[

]

MENÜ


Bild Ton

ANWENDER [TV]

OPC

Hintergr.-Bel.

Kontrast

Helligkeit

Farbe

Farbtönung

Schärfe

Weiterführend

Rücksetzen

Gewählter Punkt

Hintergr.-Bel.

Kontrast

Helligkeit

Farbe

Aus Ein

[+8] –8

[+30]

[0]

–30

[0]

–30

[0]

–30

[0]

–10

Taste c

Der Bildschirm verdunkelt sich

Zum Abschwächen des Kontrasts

Zum Absenken der Helligkeit

Zum Verringern der Farbstärke

+40

+30

+10

Taste

Der Bildschirm hellt sich auf

Zum Verstärken des Kontrasts

Zum Erhöhen der Helligkeit

Zum Erhöhen der Farbstärke

ANWENDER [PC]

OPC

Hintergr.-Bel.

Kontrast

Helligkeit

Rot

Grün

Blau

Weiterführend

Rücksetzen

Gewählter Punkt

Hintergr.-Bel.

Kontrast

Helligkeit

Rot

Aus Ein

[+8] –8

[+30]

[0]

–30

[0]

–30

[0]

–30

[0]

–30

Taste c

Der Bildschirm verdunkelt sich

Zum Abschwächen des Kontrasts

Zum Absenken der Helligkeit

Zum Abschwächen von Rot

+40

+30

Taste

Der Bildschirm hellt sich auf

Zum Verstärken des Kontrasts

Zum Erhöhen der Helligkeit

Zum Betonen von Rot

Farbtönung

Schärfe

Für stärker blaustichige Hautfarben

Für geringere Schärfe

Für stärker grünstichige Hautfarben

Für höhere Schärfe

HINWEIS

• „Weiterführend“ wählen und dann OK drücken, um „Farbeinst.Farbton“, „Farbeinst.-Sättigung“, „Farbeinst.-Wert“, „Farbtemperatur“, „Schwarzwert“, „3D-Y/C“, „Schwarz/Weiß“, „Film-Modus“ oder „I/P-Modus“ zu wählen. Siehe Seiten 49–50.

Grün

Blau

Zum Abschwächen von Grün

Zum Abschwächen von Blau

Zum Betonen von Grün

Zum Betonen von Blau

HINWEIS

• „Weiterführend“ wählen und dann OK drücken, um „Farbeinst.Farbton“, „Farbeinst.-Sättigung“ und „Farbeinst.-Wert“.

Grundeinstellungen (Analog/Digital)

Farbeinstellung

Der Farbton kann unter Verwendung der Einstellungen für das Sechsfarben-System eingestellt werden.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Bild“.

Wählen Sie mit a/b „Weiterführend“ und drücken Sie OK.

Wählen Sie mit a/b „Farbeinst.-Farbton“ und drücken Sie OK.

Wählen Sie mit a/b den einzustellenden Punkt.

Farbeinst.-Farbton

Farbeinst.-Sättigung

Farbeinst.-Wert

Verändert Rot

mehr nach

Magenta oder Gelb.

Rücksetzen

–30

[ 0]

–30

[ 0]

–30

[ 0]

–30

[ 0] –30

+30

Farbtemperatur

Wählen Sie die für optimale Weißwiedergabe geeignete Farbtemperatur.

Die Schritte 1 bis 3 unter Farbeinstellung wiederholen.

Wählen Sie mit a/b „Farbtemperatur“ und drücken Sie OK.

Wählen Sie mit a/b die gewünschte Stufe und drücken Sie OK.

Gewählter Punkt

Blau Bläulich Normal Rötlich Rot

Beschreibung

Weiß mit bläulichem Ton

Weiß mit rötlichem Ton

Schwarzwert

Zur Verbesserung des Betrachtungskomforts kann die Betrachtungstiefe durch Wählen einer Stufe für automatische Anpassung der dunklen Bildbereiche geändert werden.

• Sie können hier „Farbeinst.-Sättigung“ oder „Farbeinst.-Wert“ anstelle von „Farbeinst.Farbton“ wählen.

Nehmen Sie mit c/d die gewünschte Einstellung vor.

HINWEIS

• Zum Zurückstellen aller einstellbaren Punkte auf die Voreinstellungen ab Werk drücken Sie a/b zur Wahl von „Reset“ und drücken dann OK.

Gewählter Punkt

Farbeinst.-Farbton

Farbeinst.-Sättigung

Farbeinst.-Wert

Dies ist ein Standard zum Einstellen eines rötlicheren oder bläulicheren Farbtons.

Erhöht oder vermindert den Sättigungsgrad der gewählten Farbe.

Ein höherer Wert bedeutet ein helleres Bild. Ein niedriger Wert bedeutet ein dunkleres Bild.

Beschreibung

Die Schritte 1 bis 3 unter Farbeinstellung wiederholen.

Wählen Sie mit a/b „Schwarzwert“ und drücken Sie OK.

Wählen Sie mit a/b „Ein“ und drücken Sie OK.

Farbeinst. – Farbton

Farbeinst. – Sättigung

Farbeinst. – Wert

Farbtemperatur

Schwarzwert

3D - Y/C

Schwarz/Weiß

Film-Modus

I/P-Modus

Gewählter Punkt

Aus

Ein

Ein Aus

Beschreibung

Keine Anpassung

Für eine hohe Detailschärfe in schwarzen Bereichen

Grundeinstellungen (Analog/Digital)

3D-Y/C

Sorgt für eine hohe Bildqualität mit minimalem DotCrawl und Farbübersprechen.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Bild“.

Wählen Sie mit a/b „Weiterführend“ und drücken Sie OK.

Wählen Sie mit a/b „3D-Y/C“ und drücken Sie OK.

Farbeinst. – Farbton

Farbeinst. – Sättigung

Farbeinst. – Wert

Farbtemperatur

Schwarzwert

3D - Y/C

Schwarz/Weiß

Film-Modus

I/P-Modus

Standard

Schnell

Langsam

Schwarz/Weiß

Für Schwarzweiß-Wiedergabe von Videos.

Die Schritte 1 bis 3 unter 3D-Y/C wiederholen.

Wählen Sie mit a/b „Schwarz/Weiß“ und drücken Sie OK.

Wählen Sie mit c/d „Ein“ und drücken Sie

OK.

HINWEIS

• Wenn Schwarz/Weiß auf „Ein“ eingestellt ist, wird das Menü im DTV-Modus monochrom angezeigt.

Film-Modus

Erkennt automatisch Quellen, die auf Kinofilmen basieren (ursprünglich 24/25 Bilder/Sek., je nach Bildfrequenz), analysiert die Signale und bereitet die einzelnen Standbilder für eine Bildqualität mit hoher Auflösung auf.

Die Schritte 1 bis 3 unter 3D-Y/C wiederholen.

Wählen Sie mit a/b die gewünschte Stufe und drücken Sie OK.

Gewählter Punkt

Standard

Schnell

Langsam

HINWEIS

• Abhängig vom Eingangssignaltyp ist 3D-Y/C eventuell nicht wählbar.

Normale Anpassung

Für Bewegtbild

Für Standbild

Beschreibung

Aktivieren von 3D-Y/C auf der Fernbedienung

3D-Y/C drücken, um die 3D-Y/C-Funktion ein- und

auszuschalten.

HINWEIS

• Beim Wiedereinschalten des Systems ist „3D-Y/C“ auf „Ein“ eingestellt.

• Je nach Eingangssignaltyp ist 3D-Y/C eventuell ohne Funktion.

Wählen Sie mit a/b „Film-Modus“ und drücken Sie OK.

• Einige Menüpunkte werden abgeschwächt angezeigt. Diese können nicht gewählt werden.

Wählen Sie mit c/d „Ein“ und drücken Sie

OK.

I/P-Modus

Durch die Einstellung des Bildes und des Eingangssignals kann ein besseres Bild erzielt werden.

• Der I/P-Modus ist auf „Progressiv“ eingestellt, wenn der FilmModus auf „Ein“ eingestellt ist.

Die Schritte 1 bis 3 unter 3D-Y/C wiederholen.

Wählen Sie mit a/b „I/P-Modus“ und drücken Sie OK.

• Einige Menüpunkte werden abgeschwächt angezeigt. Diese können nicht gewählt werden.

Wählen Sie mit c/d „Zeilensprung“ oder „Progressiv“ und drücken Sie OK.

HINWEIS

Grundeinstellungen (Analog/Digital)

Audioeinstellung

Mit den nachstehenden Einstellungen können Sie das Klangbild wunschgemäß regeln.

Gewählter Punkt

Höhen

Bass

Balance

• Zur Rückstellung aller Einstellungen auf die Werte ab Werk drücken Sie a/b zur Wahl von „Rücksetzen“ und drücken dann OK. Drücken Sie c/d zur Wahl von „Ja“ und dann OK.

• Bei variablem Audioausgang und bei Benutzung eines Kopfhörers erscheinen die Punkte im Ton-Menü grau und sind nicht wählbar.

• Wenn Dolby Virtual auf „Ein“ eingestellt ist, erscheint „Balance“ grau und ist nicht wählbar.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Ton“.

MENÜ

[Ton]

Ton Eco

ANWENDER [TV]

–15

Höhen

Bass

Balance

Dolby Virtual

Rücksetzen

Wählen Sie mit a/b den einzustellenden Punkt.

Wählen Sie mit c/ d die gewünschte Einstellung vor.

HINWEIS

[0]

–15

[0]

Li.

Taste c

Für schwächere Höhen

Für schwächeren Bass

Zum Absenken des rechten Lautsprecherpegels

Taste

Für stärkere Höhen

Für stärkeren Bass

Zum Absenken des linken Lautsprecherpegels

+15

Re.

[Aus]

Dolby Virtual

Über die „Ton“-Einstellung sind auch Dolby VirtualEffekte möglich.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Ton“.

Wählen Sie mit a/b „Dolby Virtual“ und drücken Sie OK.

...

[

Ton

MENÜ

Ton Eco

Dolby Virtual

]

ANWENDER [TV]

–15

[0]

–15

[0]

Li.

Höhen

Bass

Balance

Dolby Virtual

Rücksetzen

Wählen Sie mit c/d die gewünschte Stufe und drücken Sie OK.

HINWEIS

• Bei variablem Audioausgang und bei Benutzung eines Kopfhörers erscheinen die Punkte im Ton-Menü grau und sind nicht wählbar.

• Externe Audio-Umgehung wird grau angezeigt, wenn Dolby Virtual auf „Ein“ gestellt ist.

• Wenn Dolby Virtual auf „Ein“ eingestellt ist, erscheint „Balance“ grau und ist nicht wählbar.

• Für manche Discs können Einstellungen am DVD-Spieler erforderlich sein. Richten Sie sich in solchen Fällen bitte nach der Bedienungsanleitung des DVD-Spielers.

• Sie erhalten eventuell nicht den Dolby Virtual SurroundEffekt, wenn Sie die Einstellungen von „Höhen“ und „Bass“ verändern.

+15

Re.

[Aus]

Grundeinstellungen (Analog/Digital)

Ausschaltfunktion (Eco)

Mit der Ausschaltfunktion Strom gespart werden.

Ausschaltfunktion bei AV-Quelle

Auto Stand-by 15 Min.

Wenn Sie diesen Punkt auf „Ein“ einstellen, schaltet sich das System automatisch aus, wenn länger als 15 Minuten kein Signal eingeht.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Eco“.

Wählen Sie mit a/b „Auto Stand-by 15 Min.“ und drücken Sie OK.

Wählen Sie mit c/d „Ein“ und drücken Sie OK.

• Ab fünf Minuten vor dem Ausschalten wird die

verbleibende Zeit jede Minute angezeigt.

Ausschaltfunktion bei PC-Quelle

Mit der Ausschaltfunktion Strom gespart werden.

Stromversorgung

Wenn aktiviert, schaltet sich das System automatisch aus.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Eco“.

Wählen Sie mit a/b „Stromversorgung“ und drücken Sie OK.

Wählen Sie mit a/b „Modus 1“ oder „Modus 2“ und drücken Sie OK.

Aus

Modus 1

Modus 2

HINWEIS

• Als Werksvorgabe ist „Aus“ eingestellt.

• Wenn ein Fernsehprogramm endet und am AVC-Gerät ein Eingangssignal anliegt, arbeitet diese Funktion eventuell nicht.

Auto System aus

Bei Einstellung auf „Ein“ wird das Gerät automatisch ausgeschaltet, wenn 3 Stunden lang kein Bedienvorgang erfolgt.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Eco“.

Wählen Sie mit a/b „Auto System aus“ und drücken Sie OK.

Wählen Sie mit c/d „Ein“ und drücken Sie OK.

• Ab fünf Minuten vor dem Ausschalten wird die

verbleibende Zeit jede Minute angezeigt.

Gewählter Punkt

Aus

Modus 1

Modus 2

Beschreibung

• Kein automatisches Ausschalten

• Werksvorgabe

• Das System schaltet sich aus, wenn länger als 8 Minuten kein Signal eingeht.

• Das System bleibt ausgeschaltet, auch wenn danach vom PC wieder ein Signal eingeht.

• Das System wird erneut durch das Drücken der Bereitschaftsmodus-/Einschalttaste auf dem Display oder von B auf der Fernbedienung eingeschaltet. (Siehe Seite

19.)

• Das System schaltet sich aus, wenn länger als 8 Sekunden kein Signal eingeht.

• Wenn danach vom PC wieder ein Signal eingeht, schaltet sich das System wieder ein.

• Das System wird erneut durch das Drücken der Bereitschaftsmodus-/Einschalttaste auf dem Display oder von B auf der Fernbedienung eingeschaltet. (Siehe Seite

19.)

HINWEIS

• Als Werksvorgabe ist „Aus“ eingestellt.

Speicherkarte verwenden

Wichtige Hinweise zur Verwendung von Speicherkarten

• SHARP übernimmt keine Verantwortung für fehlerhafte Verwendung des LCD-Fernsehgerätes, für während der Verwendung auftretende Störungen oder andere Probleme bzw. für Beschädigungen, die auf die Verwendung des LCD-Fernsehgerätes zurückzuführen sind, ausgenommen Fälle, für welche SHARP gesetzlich verantwortlich ist.

• Falls Sie oder andere Personen das LCD-Fernsehgerät fehlerhaft verwenden bzw. das LCD-Fernsehgerät durch statische Elektrizität oder elektrisches Rauschen beeinträchtigt wird, können die aufgezeichneten Daten geändert oder gelöscht werden.

• Falls Sie eine wichtige Aufnahme planen, führen Sie vorher eine Testaufnahme durch, um sicherzustellen, dass die gewünschte Bild- und Tonqualität bei der Aufnahme gewährleistet wird.

• SHARP übernimmt keine Verantwortung und bietet keine Kompensation, wenn die Bilder oder der Ton aufgrund von Störungen des LCDFernsehgerätes nicht richtig aufgenommen werden können.

Anmerkung: Für Großbritannien

• Die Aufnahme und Wiedergabe beliebigen Materials erfordert vielleicht das Einverständnis des Urheberrechtinhabers. Beachten Sie

besonders die Bedingungen in dem Copyright Act 1956, dem Dramatic and Musical Performers Protection Act 1958, den Performers Protection Act 1963 und 1972 sowie alle anderen einschlägigen Richtlinien und Gesetze.

Für Europa

•

Audio-visuelles Material kann Urheberrechte umfassen, die ohne Genehmigung des Eigentümers dieser Urheberrechte nicht aufgenommen werden dürfen. Siehe die entsprechenden nationalen Gesetze.

Das Duplizieren von Bildern und Musik durch Kopieren und/oder Bearbeiten von Videokassetten und/oder Fernsehprogrammen, die durch das Copyright geschützt sind, ist nur dann gestattet, wenn die bearbeiteten und kopierten Versionen für die persönliche Unterhaltung verwendet werden. Mit der Ausnahme, wenn der Anwender persönlich der Inhaber des Urheberrechts der in Frage stehenden Daten ist bzw. wenn spezifische und schriftliche Genehmigung von dem (den) Inhaber(n) der in Frage stehenden Daten vorliegt, ist es dem Anwender nicht gestattet, Kopien und/oder Duplikate und/oder bearbeitete Versionen herzustellen, da dies eine Verletzung des Urheberrechts darstellt, wodurch möglicherweise Anforderungen für Kompensation des entstandenen Schadens an den Anwender gestellt werden können. Daher sollten Sie die gültigen Gesetze über das Copyright immer einhalten. Zusätzlich kann die Verwendung von Bilddaten, die dritte Parteien einschließen, ohne deren Genehmigung eine Verletzung der Privatsphäre dieser dritten Parteien darstellen, so dass Sie diese Art der Verwendung strikt unterlassen müssen.

Aufnahmeformate

Standbild

Laufbild

* Laufbilderdateien und Standbilderdateien, die mit anderen Geräten aufgenommen, gespeichert oder bearbeitet wurden, können vielleicht nicht richtig

wiedergegeben werden.

Aufnahme-/Wiedergabedateiformat

Größe des eingefangenen Standbildes

Aufnahmedateiformat

Größe des aufgezeichneten Laufbildes/Anzahl der Bilder

Wiedergabedateiformat

JPEG (DCF kompatibel)

640 × 480 Punkte

SP/LP ...ASF (Laufbild: MPEG-4 kompatibel, Ton: WMA kompatibel)

EP ........ASF (Laufbild: MPEG-4 kompatibel, Ton: G.726 kompatibel)

SP ... Größe: 320 × 240 Punkte, Bilder: ca. 25 Bilder/sek. (50 Hz)

LP .... Größe: 320 × 240 Punkte, Bilder: ca. 25 Bilder/sek. (50 Hz)

EP ... Größe: 320 × 240 Punkte, Bilder: ca. 12,5 Bilder/sek.

ASF (Laufbild: MPEG-4 kompatibel, Ton: WMA kompatibel) ASF (Laufbild: MPEG-4 kompatibel, Ton: G.726 kompatibel)

(50 Hz)

Ungefähre Anzahl aufnehmbarer Bilder/Spielzeit

Standbilder

Bildgröße

Aufnehmbare Bilder

* Die Anzahl der aufnehmbaren Bilder kann in Abhängigkeit von den Empfangsbedingungen des LCD-Fernsehgerätes und/oder dem Bildinhalt variieren.

640g480

32MB

Ca. 300 Bilder

Speicherkarte

128MB

Ca. 1.000 Bilder

Laufbilder

Bildgröße

320g240

Aufnahmedauer

• Die Aufnahmedauer kann in Abhängigkeit von den Empfangsbedingungen des LCD-Fernsehgerätes und/oder dem Bildinhalt variieren.

•

Die maximale Datenmenge, die Sie auf einer Speicherkarte aufzeichnen können, beträgt insgesamt 1.000 Bilder einschließlich Standbilder und Laufbilder.

• Dateien über 4 GB und Dateien über 12 Stunden Aufnahmedauer können nicht aufgenommen und/oder nicht wiedergegeben werden.

320g240 320g240

Aufnahmemodus

SP LP EP

Speicherkartenkapazität

256MB Ca. 10 Min. Ca. 30 Min. Ca. 1 Stdn.

5GB

Ca. 4 Stdn. Ca. 10 Stdn. Ca. 25 Stdn.

Speicherkarte verwenden

Sie können Speicherkarten (im Fachhandel erhältlich) für die Aufnahme und Wiedergabe von Bildern verwenden.

• Bitte verwenden Sie einen geeigneten PC-Kartenadapter (im Fachhandel erhältlich) für die jeweilige Speicherkarte.

• Die folgenden Speicherkarten können verwendet werden. (Achten Sie darauf, dass die Bezeichnungen der Speicherkarten in Abhängigkeit von den Herstellern variieren.)

Speicherkartenbezeichnung

SD Memory Card miniSD™ Card CompactFlash MultiMediaCard SmartMedia Memory Stick Memory Stick Pro Micro Drive xD-Picture Card PC Card Hard Disk

Speicherkapazität

512 MB oder weniger

32 MB oder weniger

2 GB oder weniger 128 MB oder weniger 128 MB oder weniger 128 MB oder weniger

1 GB oder weniger

2 GB oder weniger 128 MB oder weniger

5 GB oder weniger

* Alle Speicherkartennamen sind Warenzeichen. * Die angegebene Speicherkartenkapazität ist eine ungefähre Angabe.

Die Kartenkapazität kann je nach Hersteller unterschiedlich sein.

• Für das Lesen der mit Digitalkameras aufgenommenen Bilddateien müssen Sie den von dem entsprechenden Hersteller empfohlenen PC-Kartenadapter verwenden. (Die Bezeichnungen der PCKartenadapter variieren in Abhängigkeit von den Herstellern.)

• Instruktionen für die Verwendung der Digitalkameras oder der PCKartenadapter entnehmen Sie bitte der mit jedem Produkt mitgelieferten Bedienungsanleitung.

• Abhängig von der verwendeten Karte oder dem verwendeten Adapter ist vielleicht der normale Betrieb nicht möglich.

Im Fachhandel erhältliche Speicherkarten

SD Memory

Card

miniSD™ Card

MultiMediaCard

SmartMedia

• Bitte verwenden Sie einen geeigneten PCKartenadapter (im Fachhandel erhältlich) für jede Speicherkarte.

Vorbereitung einer Speicherkarte

Setzen Sie eine Speicherkarte (im Fachhandel erhältlich) in eine PC-Kartenadapter (im Fachhandel erhältlich) ein.

Beispiel: Einsetzen der SD-Speicherkarte in einen PC-Kartenadapter.

PC-Kartenadapter

CompactFlash

Memory Stick

PRO

PC Card

Hard Disk

xD Picture Card

Microdrive

Sie können DCF-kompatible JPEG-Bilder, die mit anderen Geräten aufgenommen wurden, in dem Kartenwiedergabemodus wiedergeben.

• DCF (Design rule for Camera File system) ist ein Standard der Japan Electronics and Information Technology Association (JEITA). Dieser Standard spezifiziert das Bilddateiformat, das für die Aufnahme mit einer Digitalkamera verwendet wird.

• Manche mit anderen Geräten aufgezeichnete Laufbilder können vielleicht nicht richtig wiedergegeben werden.

Hinweise zur Verwendung von Speicherkarten und PC-Kartenadaptern

Bitte beachten Sie die folgenden Punkte, wenn Sie Speicherkarten und PC-Kartenadapter verwenden, um Korruption der Daten oder Fehlbetrieb des LCD-Fernsehgerätes zu vermeiden.

• Falls Sie andere als die oben aufgeführten Speicherkarten verwenden, kann die Aufnahme oder Wiedergabe nicht gewährleistet werden.

• Manche PC-Kartenadapter weisen Restriktionen hinsichtlich der Kapazität der Speicherkarte auf. Entnehmen Sie solche Restriktionen

der relevanten Bedienungsanleitung.

• Manche Bilder, die Sie auf Ihrem PC erstellt, modifiziert oder kopiert haben, können vielleicht nicht wiedergegeben werden.

• Bitte schalten Sie den LCD-Farbfernseher vor dem Einsetzen oder Entfernen eines PC-Kartenadapters unbedingt aus.

• Achten Sie darauf, dass die Speicherkarten oder PC-Kartenadapter nicht abgebogen, fallen gelassen oder Stößen ausgesetzt werden.

• Halten Sie die Speicherkarten und PC-Kartenadapter entfernt von Hitze, Wasser oder direktem Sonnenlicht.

• Zerlegen oder modifizieren Sie niemals die Speicherkarten oder PC-Kartenadapter.

• Einzelheiten über die Verwendung und Aufbewahrung der Speicherkarten oder PC-Kartenadapter entnehmen Sie bitte den entsprechenden

Bedienungsanleitungen.

• Schalten Sie das LCD-Fernsehgerät niemals während des Speicherkartenbetriebs (z.B. während Wiedergabe, Aufnahme oder Vorführung)

aus.

• Da die aufgezeichneten Daten aufgrund von Fehlbedienung dieses Gerätes, Einfluss von statischer Elektrizität oder elektrischem Rauschen

gelöscht oder geändert werden können, fertigen Sie regelmäßig Sicherungen der Daten an.

• Sichern Sie unbedingt wichtige Dateien, indem Sie ein anderes Speichermedium wie zum Beispiel einen PC verwenden.

Speicherkarte verwenden

Menüpunkte im Karte-Modus

Zum Aufrufen der folgenden Punkte zuerst die KARTE-Taste drücken.

StandbildKonfig.

Vorf.Konfig.

Intervall

1-10/15/20/25/30/ 45/60 Sek.

15/30/60 Min.

Karte

Video-Konfig.

Formatieren

Bedienfeld für Vorführung Bedienfeld für Bewegtbilder

KARTE - STANDBILD

VORFÜHRUNG

1 Bild rotieren 2 Pause 3 Zur vorherigen Seite 4 Vorführung starten 5 Vorführung stoppen 6 Zur nächsten Seite

Eig. Progr. SP/LP/EP Edit

Aufn.-Modus Vorwegaufn. Wiederholung Edit Ja/Nein

0001/0045 FOLGE:NORMAL

VORHER

WIEDERH.:Aus

345 6

Folge

Normal/Zufällig/ Eig. Progr.

Wiederholung

Ein/Aus

Einstellungen/Löschen Aus/TV/DTV/Eingang 1 – Eingang 5 Schützen/Datei lösch./Alle lösch.

SP/LP/EP Ein/Aus Aus/Datei/Alle Schützen/Datei lösch./Alle lösch.

12345

KARTE - VIDEO

WIEDERG.

MODUS : SP

00:15:25

WIEDERG.

0001/0045 WIEDERH.:Aus

6 7 8 9 10 11 12 13

1 Aktion 2 Zurück zum Datei-Anfang 3 Pause 4 Wiedergabe-Einstellung

wiederholen

5 Zum Anfang der nächsten

Datei

6 Aufnahme-Modus 7 Zählwerk

8 Laufende Aktion 9 Rückwärts 10 Wiedergabe 11 Stopp 12 Schneller Vorlauf 13 Langsame Wiedergabe

Vorsichtsmaßnahmen für die Wiedergabe von PC-Bilddaten auf dem LCD-TV

Bilddaten-Aufnahmeformate:

Die Aufnahme von Bilddaten auf dem LCD-TV erfolgt in folgenden Aufnahmeformaten:

• Bei Aufnahme von Bewegtbildern: Das System legt einen SD_VIDEO-Ordner an und speichert in diesem die Daten. Beim Abspielen der Karte erkennt das Gerät das SD_VIDEO-Aufnahmeformat.

• Bei Aufnahme von Standbildern: Das System legt einen DCIM-Ordner an und speichert in diesem die Daten. Beim

Abspielen der Karte erkennt das Gerät das DCIM-Aufnahmeformat.

Beim Abspielen der Karte die PC-Daten in einem Aufnahmeformat aufzeichnen, das vom LCD-TV erkannt wird.

1. Wenn Sie Bewegtbilder von einem PC auf eine mit dem LCD-TV bespielte Karte kopieren, die Bilder erst abspielen,

nachdem sie in einem SD_VIDEO-Ordner abgelegt wurden.

2. Wenn Sie Standbilder von einem PC auf eine mit dem LCD-TV bespielte Karte kopieren, die Bilder erst abspielen,

nachdem sie in einem DCIM-Ordner abgelegt wurden.

3. Wenn Sie zum Kopieren von Bewegtbildern eine neue Karte verwenden, diese zunächst formatieren und einen

SD_VIDEO-Ordner anlegen, bevor Sie die Daten zum Abspielen im Ordner ablegen.

4. Wenn Sie zum Kopieren von Standbildern eine neue Karte verwenden, diese zunächst formatieren und einen

DCIM-Ordner anlegen, bevor Sie die Daten zum Abspielen im Ordner ablegen.

Bei Erzeugen, Überarbeiten oder Kopieren von Bildern auf Ihrem PC werden die bearbeiteten Bilder eventuell nicht korrekt wiedergegeben.

Speicherkarte verwenden

Einsetzen eines PC-Kartnadapters

• Bei vorgesprungener EJECT-Taste diese bitte wieder nach innen drücken.

• Zuvor eine Speicherkarte in den PC-Kartnadapter einsetzen. (Siehe Seite 54.)

• Die PC-Adapterkarte langsam einschieben.

CARD-Anzeige

PC Card-Schlitz

• Die CARD-Anzeige leuchtet grün, wenn eine Karte eingesetzt ist.

HINWEIS

• Wenn „PC-Karte nicht eingesetzt“ angezeigt wird, den PCKartenadapter auswerfen und dann langsam bis zum Anschlag wieder einschieben.

• Wenn eine Karte über 1000 Dateien enthält, kann das Laden mehrere Minuten (ca. 5 Minuten) in Anspruch nehmen.

• Auch bei bereits leuchtender grüner Lampe kann auf einer Karte sofort nach dem Einsetzen noch nicht aufgenommen werden.

• Vergewissern Sie sich vor dem Entnehmen einer Karte, dass die CARD-Anzeige grün leuchtet. Die Karte auf keinen Fall entnehmen, wenn die Anzeige rot leuchtet. Die Karte könnte dadurch beschädigt werden.

Standbild aufnehmen

Sie können auf der Karte ein Standbild aufnehmen.

Drücken Sie d.

Cooking Time

Standbild

Onion Tomato Potato

x 1 x 1 x 1

Karte auswerfen

• Vergewissern Sie sich, dass die CARD-Anzeige grün leuchtet.

Die EJECT-Taste drücken.

• Die EJECT-Taste springt vor.

EJECT-Taste

Die EJECT-Taste noch einmal drücken.

• Der PC-Kartenadapter springt vor.

Den PC-Kartenadapter entnehmen.

Liste der für Aufnahme nicht verfügbaren Programmtypen oder Eingangssignale:

1 DTV-Programme 3 RGB-Eingang 2 COMPONENT-Eingang 4

Drücken Sie E.

Cooking Time

Standbild auf Karte aufgenommen

• „Standbild auf Karte aufgenommen“ erscheint.

• Abhängig vom Eingangssignaltyp und Kartenspeicher-Status ist Aufnahme eventuell nicht möglich.

Standbild

Onion Tomato Potato

Zum Aktualisieren des Standbilds OK drücken.

Cooking Time

HINWEIS

Kopiergeschütztes Signal

5 DVI-I-Eingang

Standbild

Cooking Time

x 1 x 1 x 1

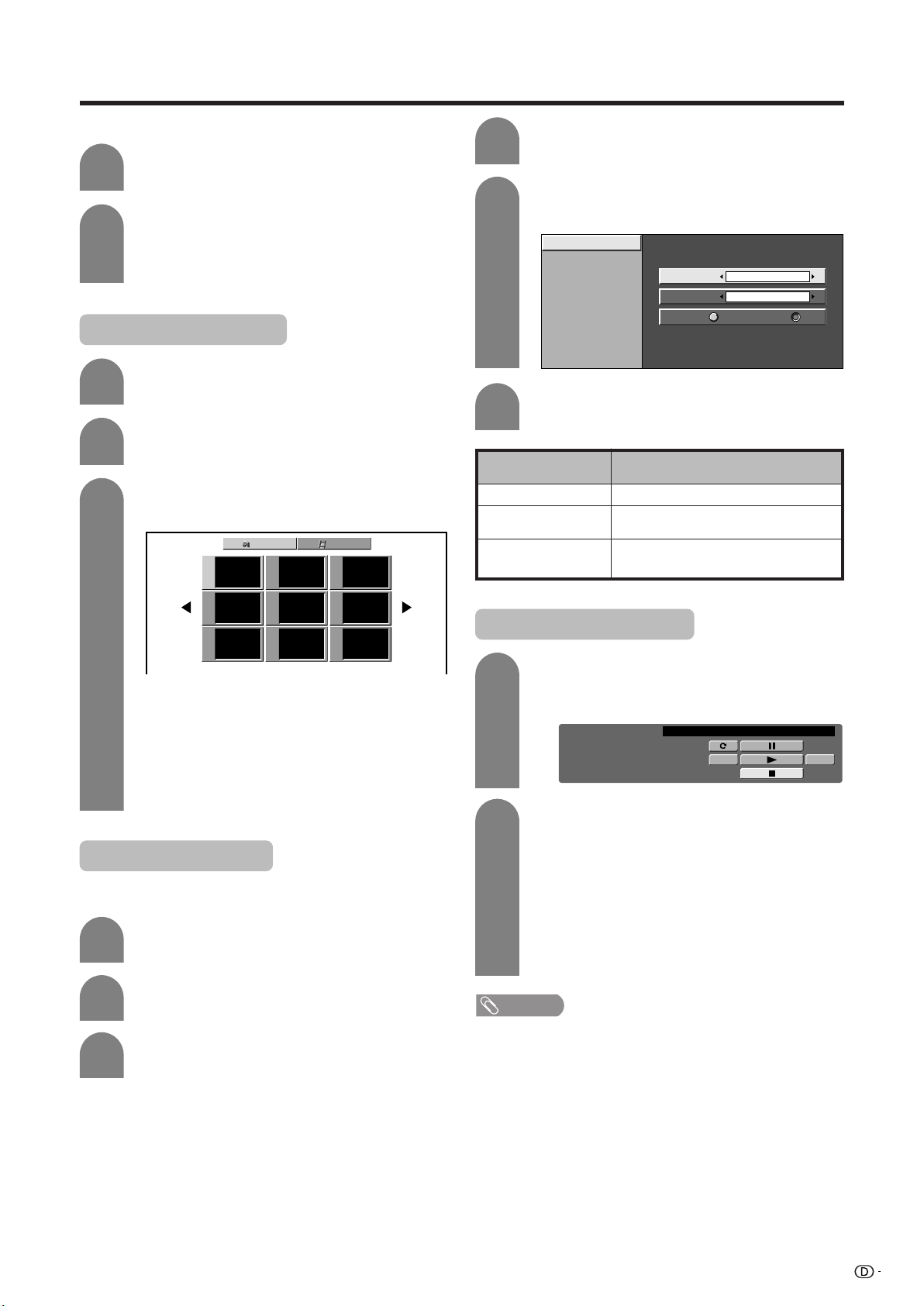

Speicherkarte verwenden

Standbild modus wählen

Standbild wiedergeben

Auf Drücken von CARD erscheint das Kartenmodus-Fenster.

Mit c /d „Standbild“ wählen und OK drücken.

• Im Kartenmodus mit 0 – 9 oder b auf den TV- oder AV-Eingangsmodus schalten.

Auf Drücken von CARD erscheint das Kartenmodus-Fenster

Mit c /d „Standbild“ wählen und OK drücken.

Mit a/b/c/d die anzuzeigende Datei wählen und OK drücken.

Standbild Video

Datei 1 Datei 2 Datei 3

Wählen Sie mit a/b „Standbild-Konfig.“ und drücken Sie OK.

Wählen Sie mit a/b „Vorf.Konfig.“ und drücken Sie OK.

Vorf.Konfig.

Eig. Progr.

Tonwahl

Bearbeiten

Mit a/b/c/d die gewünschte Vorführeinstellung wählen und OK drücken.

Gewählter Punkt

Intervall Folge

Wiederholung

Intervall

Folge

Wiederholung

Wählbarer Punkt

Das Intervall für Vorführung einstellen.

Die Bildreihenfolge für Vorführung einstellen. Näheres siehe Eig. Progr.

Wenn auf „Ein“ eingestellt, beginnt die Vorführung nach dem letzten Bild erneut.

5 Sek.

Normal

Ein

Aus

Datei 4 Datei 5 Datei 6

Datei 7 Datei 8 Datei 9

• Zum Anzeigen der Dateien der vorhergehenden oder nächsten Seite c/d im Indexfenster wählen und OK drücken.

• Beim Betrachten eines Standbilds ändert sich durch Drücken von f die Bildgröße. Normal – voll. Diese Funktion arbeitet nicht, wenn das Indexfenster angezeigt ist.

Vorführung einstellen

Sie können das Intervall, die Reihenfolge und die Wiederholeinstellungen ändern.

Auf Drücken von CARD erscheint das Kartenmodus-Fenster.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Karte“.

Vorführung wiedergeben

• Näheres zu den Bedienfeldfunktionen siehe Seite 55.

• Bei Vorführung können die Bilder nicht rotiert werden. Zum Rotieren ist die Vorführung zu stoppen.

Die oben für Standbild wiedergeben aufgeführten Schritte 1 bis 3 wiederholen.

• Das Bedienfeld erscheint.

KARTE - STANDBILD

0001/0045 FOLGE:NORMAL

VORFÜHRUNG STOPP

VORHER

Mit a/b/c/d Nummer d wählen und OK drücken.

• Die Vorführung beginnt.

• Die Vorführung über das auf dem Bildschirm angezeigte Bedienfeld steuern.

• Zum Abschalten der Bedientafel bitte CARD an der Fernbedienung drücken.

• Zum Schalten der Vorführung auf Pause F drücken, und zum Zurückschalten auf den Index-Bildschirm H drücken.

HINWEIS

WIEDERH.:Aus

Speicherkarte verwenden

Eigenes Programm

Sie können für die Vorführung bis zu 32 Bilder wählen und deren Reihenfolge festlegen.

Auf Drücken von CARD erscheint das Kartenmodus-Fenster.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Karte“.

Wählen Sie mit a/b „Standbild-Konfig“ und drücken Sie OK.

Wählen Sie mit a/b „Eig. Progr.“ und drücken Sie OK.

Vorf.Konfig.

Eig. Progr.

Tonwahl

Bearbeiten

Einstellungen Löschen

Tonwahl

Sie können die Standbild-Wiedergabe mit dem Ton von TV oder einem externen Gerät begleiten.

Die für Eigenes Programm aufgeführten Schritte 1 bis 4 wiederholen.

Wählen Sie mit a/b „Tonwahl“ und drücken Sie OK.

Vorf.Konfig.

Eig. Progr.

Tonwahl

Bearbeiten

Mit a/b/c/d die gewünschte Tonausgabe

Aus

DTV

Eingang 2

Eingang 4

Eingang 1

Eingang 3

Eingang 5

wählen und OK drücken.

Standbilddateien schützen/Schutz aufheben

Sie können Ihre Dateien vor versehentlichem Löschen schützen.

Wählen Sie mit c/d „Einstellungen“ und drücken Sie OK.

Mit a/b/c/d die jeweilige Datei wählen und

OK drücken.

Wiederholten Sie den Vorgang von Schritt 7. (Sie können bis zu 32 Dateien wählen.)

Nach dem Wählen der gewünschten Dateien mit RETURN auf das MENU zurückschalten.

Eigene Programm-Einstellung löschen

„Löschen“ in Schritt 6 von Eigenes Programm wählen und OK drücken.

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

• Alle registrierten Nummern werden gelöscht.

Die oben für Eigenes Programm aufgeführten Schritte 1 bis 4 wiederholen.

Wählen Sie mit a/b „Bearbeiten“ und drücken Sie OK.

Vorf.Konfig.

Eig. Progr.

Tonwahl

Bearbeiten

Schützen

Datei lösch.

Alle lösch.

Wählen Sie mit a/b „Schützen“ und drücken Sie OK.

• Die Liste der Standbilddateien escheint.

Datei 1 Datei 2 Datei 3

Datei 4 Datei 5 Datei 6

Datei 7 Datei 8 Datei 9

Mit a/b/c/d die zu schützende Datei wählen und OK drücken.

• Das Schutzsymbol ( ) erscheint.

• Die Datei mit Schutzsymbol wählen und OK drücken, um den Schutz aufzuheben.

HINWEIS

• Sie können keine geschützte Datei auf der Karte löschen.

Speicherkarte verwenden

Einzelne Standbilddatei löschen

Auf Drücken von CARD erscheint das Kartenmodus-Fenster.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Karte“.

Wählen Sie mit a/b „Standbild-Konfig“ und drücken Sie OK.

Wählen Sie mit a/b „Bearbeiten“ und drücken Sie OK.

Wählen Sie mit a/b „Datei lösch.“ und drücken Sie OK.

Mit a/b/c/d die zu löschende Datei wählen und OK drücken.

Standbild Video

Alle Standbilddateien löschen

• Sie können keine geschützte Datei auf der Karte löschen.

• Während des Löschens einer Datei nicht das Gerät ausschalten oder die Karte entnehmen. Dadurch könnte die Karte beschädigt werden.

Unter Schritt 6 von Einzelne Standbilddatei löschen bitte „Alle Lösch.“ anstelle von „Datei lösch.“ wählen.

Vorf.Konfig.

Eig. Progr.

Tonwahl

Bearbeiten

Wählen Sie mit c/d „Ja“ und drücken Sie

OK.

HINWEIS

Schützen

Datei lösch.

Alle lösch.

Datei 1 Datei 2 Datei 3

Datei 4 Datei 5 Datei 6

Datei 7 Datei 8 Datei 9

• Sie können keine geschützte Datei auf der Karte löschen.

• Während des Löschens einer Datei nicht das Gerät ausschalten oder die Karte entnehmen. Dadurch könnte die Karte beschädigt werden.

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Die obigen Schritte 7 und 8 wiederholen.

Nach dem Löschen der nicht mehr benötigten Bilder mit RETURN auf das MENÜ zurückschalten.

HINWEIS

Speicherkarte verwenden

Bewegtbild aufnehmen

Verwenden Sie diese Einstellung zum Aufnehmen gerade betrachteter Bilder. Sie können mit eigenen Einstellungen für „Aufn.Modus“ und „Vorwegaufn.“ aufnehmen.

Die Aufnahme durch Drücken von E starten.

• Die CARD-Anzeige leuchtet rot auf.

• In der rechten unteren Bildschirmecke werden die Aufnahmeinformationen angezeigt.

Zum Stoppen der Aufnahme die Taste E drücken.

HINWEIS

Liste der für Aufnahme nicht verfügbaren Programmtypen oder Eingangssignale:

1 DTV-Programme 2 COMPONENT-Eingang 3 RGB-Eingang 4 Kopiergeschütztes Signal 5 DVI-I-Eingang

Aufnahme-Restzeit anzeigen

Bei nicht laufender Aufnahme die Taste p drücken.

• Die Aufnahme-Restzeit erscheint in der rechten unteren Bildschirmecke.

HINWEIS

• Während der Aufnahme nicht X am Display drücken, da die Aufnahme sonst nicht normal abgeschlossen und die Datei eventuell beschädigt wird.

• Die Aufnahme stoppt, wenn während der Aufnahme B an der Fernbedienung gedrückt wird.

• Wenn der freie Speicherplatz auf der Karte nicht ausreicht, erscheint „Karte voll“ und die Aufnahme stoppt.

• Bei laufender Aufnahme sind Kanal und Eingangsquelle nicht umschaltbar.

Bewegtbild wiedergeben

Auf Drücken von CARD erscheint das Kartenmodus-Fenster.

Wählen Sie mit c/d „Video“ und drücken Sie OK.

Mit a/b/c/d die wiederzugebende Datei wählen und OK drücken.

• Die Video-Wiedergabe startet.

KARTE - VIDEO

WIEDERG.

MODUS : SP

00: 15 :25

WIEDERG.

0001/0045 WIEDERH.:Aus

Erneut CARD drücken, um das Bedienfeld anzuzeigen.

• Nähere Informationen zum Bedienfeld siehe Seite 55.

• Beim Betrachten eines Bewegtbilds kann mit f die Bildgröße geändert werden. Klein – Mittel – Groß

Aufnahme-Modus

Diese Einstellung dient zum Aufnehmen von Bildern, die gerade betrachtet werden. Für Bewegtbilder kann der gewünschte Aufnahmemodus (Bildqualität) gewählt werden.

Auf Drücken von CARD erscheint das Kartenmodus-Fenster.

Mit MENU das MENÜ aufrufen.

Videomodus wählen

Auf Drücken von CARD erscheint das Kartenmodus-Fenster.

Mit c/d „Video“ wählen und OK drücken.

• Im CARD-Modus mit 0 – 9 oder b auf den TV- oder AV-Eingangsmodus schalten.

Drücken Sie c/d zur Wahl von „Karte“.

Wählen Sie mit a/b „Video-Konfig.“ und drücken Sie OK.

Wählen Sie mit a/b „Aufn.-Modus“ und drücken Sie OK.

Aufn.-Modus

Vorwegaufn.

Wiederholung

Bearbeiten

Mit a/b den gewünschten Modus wählen und OK drücken.

Speicherkarte verwenden

Vorwegaufnahme

Sie können das Bild ab einer Stelle vor dem Punkt aufzeichnen, an dem die Aufnahmetaste gedrückt wurde, um auch die gerade betrachtete Szene noch erfassen zu können.

Auf Drücken von CARD erscheint das Kartenmodus-Fenster.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Karte“.

Wählen Sie mit a/b „Video-Konfig.“ und drücken Sie OK.

Wählen Sie mit a/b „Vorwegaufn.“ und drücken Sie OK.

Aufn.-Modus

Vorwegaufn.

Wiederholung

Bearbeiten

Ein Aus

Bewegtbild-Dateien schützen/Schutz aufheben

Sie können Ihre Dateien vor unbeabsichtigtem Löschen schützen.

Die für Vorwegaufnahme aufgeführten Schritte 1 bis 4 wiederholen.

Wählen Sie mit a/b „Bearbeiten“ und drücken Sie OK.

Aufn.-Modus

Vorwegaufn.

Wiederholung

Bearbeiten

Schützen

Datei lösch.

Alle lösch.

Wählen Sie mit a/b „Schützen“ und drücken Sie OK.

Mit a/b/c/d die zu schützende Datei wählen und OK drücken.

• Das Schutzsymbol ( ) erscheint.

• Die Datei mit Schutzsymbol wählen und OK drücken, um den Schutz aufzuheben.

Wählen Sie mit c/d „Ein“ und drücken Sie

OK.

Wiederholung

Sie können eine einzelne oder alle Dateien für wiederholte Wiedergabe anweisen.

Die oben für Vorwegaufnahme aufgeführten Schritte 1 und 4 wiederholen.

Wählen Sie mit a/b „Wiederholung“ und drücken Sie OK.

Aufn.-Modus

Vorwegaufn.

Wiederholung

Bearbeiten

Aus

Datei

Alle

Mit a/b die gewünschte Einstellung wählen und OK drücken.

Den obigen Schritt 4 wiederholen.

Nach dem Schützen der gewünschten Dateien mit RETURN auf das MENÜ zurückschalten.

Gewählter Punkt

Aus

Datei

Alle

Beschreibung

Keine Wiedergabe oder Wiederholung. Zum Wiedergeben und Wiederholen

einer einzelnen Datei.

Zum Wiedergeben und Wiederholen aller Bewegtbild-Dateien auf der Karte.

Speicherkarte verwenden

Einzelne Bewegtbild-Datei löschen

Auf Drücken von CARD erscheint das Kartenmodus-Fenster.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Karte“.

Wählen Sie mit a/b „Video-Konfig.“ und drücken Sie OK.

...

[

Karte

MENÜ

Karte

Standbild-Konfig.

Video-Konfig.

Format

Wählen Sie mit a/b „Bearbeiten“ und drücken Sie OK.

Wählen Sie mit a/b „Datei lösch.“ und drücken Sie OK.

Aufn.-Modus

Vorwegaufn.

Wiederholung

Bearbeiten

Video-Konfig.

]

Schützen

Datei lösch.

Alle lösch.

Alle Bewegtbild-Dateien löschen

Auf Drücken von CARD erscheint das Kartenmodus-Fenster.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Karte“.

Wählen Sie mit a/b „Video-Konfig.“ und drücken Sie OK.

Wählen Sie mit a/b „Bearbeiten“ und drücken Sie OK.

Wählen Sie mit a/b „Alle lösch.“ und drücken Sie OK.

Aufn.-Modus

Vorwegaufn.

Wiederholung

Bearbeiten

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Schützen

Datei lösch.

Alle lösch.

• Sie können keine geschützte Datei auf der Karte löschen.

• Während des Löschens einer Datei nicht das Gerät ausschalten oder die Karte entnehmen. Dadurch könnte die Karte beschädigt werden.

Mit a/b/c /d die zu löschende Datei wählen und OK drücken.

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Die obigen Schritte 7 und 8 wiederholen.

Nach dem Löschen der nicht mehr benötigten Bilder mit RETURN auf das MENÜ zurückschalten.

HINWEIS

• Sie können keine geschützte Datei auf der Karte löschen.

• Während des Löschens einer Datei nicht das Gerät ausschalten oder die Karte entnehmen. Dadurch könnte die Karte beschädigt werden.

Formatieren

Auf Drücken von CARD erscheint das Kartenmodus-Fenster.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Karte“.

Wählen Sie mit a/b „Formatieren“ und drücken Sie OK.

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

HINWEIS

• Durch Formatieren werden alle auf einer Karte gespeicherten Dateien gelöscht, einschließlich löschgeschützter Dateien.

Einsatz externer Geräte

An das System können verschiedene externe Geräte angeschlossen werden, z.B. ein Decoder, Videorecorder, DVD-Spieler, PC, Spielekonsolen und Camcorder. Zur Wiedergabe externer Geräte sollte die Signalquelle mit b an der Fernbedienung oder INPUT am Display gewählt werden.

Bild eines externen Geräts anzeigen

Die hier erläuterte Einstellung gilt bei Anschluss einer DVD-Quelle an INPUT 3.

VORSICHT

• Zum Schutz der Anlage ist das AVC-Gerät vor dem Anschließen eines externen Geräts, z.B. Videorecorder, DVD-Spieler, PC, Spielkonsole oder Camcorder, stets auszuschalten.

HINWEIS

• Näheres zum Anschließen externer Geräte finden Sie auf den Seiten 64 bis 68.

• Machen Sie sich vor Ausführung der Anschlüsse bitte mit der Bedienungsanleitung der entsprechenden Geräte (DVD-Spieler, PC usw.) vertraut.

• Mit jedem Drücken von b wechselt entsprechend die Eingangsquelle.

• Falls das Bild nicht sauber erscheint, kann es erforderlich sein, die Eingangssignaltyp-Einstellung im „Eingangswahl“-Menü zu ändern.

• Näheres zum Signaltyp entnehmen Sie bitte der Bedienungsanleitung des externen Geräts.

DVD-Bild anzeigen (Beispiel)

Zum Betrachten eines Bildes vom Decoder wählen Sie „Eingang 3“ im Menü „EINGQUELLE“ mit b an der Fernbedienung oder INPUT am Display.

EING -QUELLE TV DTV

Eingang 1 Eingang 2

Eingang 3

Eingang 4 Eingang 5 Karte

Den gewünschten Signaltyp unter „Eingangswahl“ im „Optionen“-Menü wählen (siehe Seite 70).

Für Eingang 3-Signal

...

MENÜ

[

Optionen

Eingangssignal

]

COMPONENTE

Y/C

FBAS

RGB

Die Einstellung wird gespeichert und kann im Menü „EING-QUELLE“ gewählt werden.

Einsatz externer Geräte

Anschließen eines Decoders

Zum Anschließen eines Decoders oder anderen Audio/Video-Gerätes kann der Anschluss INPUT 1 verwendet werden.

HINWEIS

• Falls der Decoder ein Signal vom System empfangen muss, bitte sicherstellen, dass „Decoder“ in „Manuelle Einstellung“ von „Programm-Setup“ auf „Eingang 1“ gestellt ist (siehe Seite 28).

Zum Betrachten des über diesen Eingang eingehenden Bilds muss zunächst die Eingangsquelle (siehe Seite 63) und der Eingangssignaltyp (siehe Seite 70) gewählt

AVC-Gerät (Rückseite)

Scart-Kabel (im Fachhandel erhältlich)

werden.

Decoder

Anschließen eines Videorecorders

Der Anschluß INPUT 2 kann zum Anschließen eines Videorecorders oder anderen Audio/Video-Gerätes verwendet werden. Wenn Ihr Videorecorder fortgeschrittene „AV Link“-Systeme (siehe Seite 65) für TV-VCR-Verbundbetrieb unterstützt, können Sie den Videorecorder über ein voll verdrahtetes SCART-Kabel an die Buchse INPUT 2 am AVC-Gerät anschließen.

HINWEIS

• Fortgeschrittene „AV-Link“-Systeme für TV-VCR-Verbundbetrieb sind mit manchen externen Quellen u.U. nicht kompatibel.

• Es wird empfohlen, den Anschluss INPUT 2 zu belegen, wenn ein Decoder zum Zuspielen von terrestrischen Empfangssignalen mit einem Videorecorder verwendet wird. Wenn das Signal von Eingang 2 bei der Autoinstallation oder der Programm-Setup abgespeichert wird, ist „Decoder“ in „Manuelle Einstellung“ von „Senderinstellung“ auf „Eingang 2“ zu stellen. (Siehe Seite 28.)

Zum Betrachten des über diesen Eingang eingehenden Bilds muss zunächst die Eingangsquelle (siehe Seite 63) und der Eingangssignaltyp (siehe Seite 70) gewählt werden.

AVC-Gerät (Rückseite)

Scart-Kabel (im Fachhandel erhältlich)

Videorecorder

Decoder

Einsatz externer Geräte

Einsatz der AV-Link-Funktion

Dieses System ist mit vier typischen AV-Link-Funktionen für Verbundbetrieb des AVC-Geräts mit entsprechenden anderen audiovisuellen Geräten ausgestattet.

HINWEIS

• Arbeitet nur, wenn die Audio/Video-Signalquelle über ein voll verdrahtetes SCART-Kabel an die INPUT 2-Buchse des AVC-Geräts mit AV Link angeschlossen ist.

One Touch Play

Wenn das System auf Bereitschaft geschaltet ist, schaltet es sich automatisch ein und gibt das Bild von der Audio/Video-Signalquelle (z.B. Videorecorder, DVD-Spieler) wieder.

Betriebsbereitschaft

Wenn das angeschlossene Audio/Video-Gerät (z.B. Videorecorder, DVD-Spieler) auf Betriebsbereitschaft geschaltet wird, wird das System ebenfalls auf Bereitschaft geschaltet.

WYSIWYR (What You See Is What You Record)

Wenn die Fernbedienung des angeschlossenen Videorecorders eine WYSIWYR-Taste besitzt, startet die Aufnahme automatisch auf Drücken dieser Taste.

Abspeichern auf die Presets

Automatische Übertragung der gespeicherten Kanalinformationen vom Tuner des Systems auf eines der angeschlossenen Audio/Video-Geräte (z.B. Videorecorder) über den INPUT 2-Anschluss.

AVC-Gerät (Rückseite)

Scart-Kabel (im Fachhandel erhältlich)

Videorecorder

HINWEIS

• Genaueres entnehmen Sie bitte den Bedienungsanleitungen der externen Geräte.

Einsatz externer Geräte

Anschließen eines DVD-Spielers

Der Anschluss INPUT 3 kann zum Anschließen eines DVD-Spielers oder anderen Audio/Video-Gerätes verwendet werden.

Zum Betrachten des über diesen Eingang eingehenden Bilds muss zunächst die Eingangsquelle (siehe Seite 63) und der Eingangssignaltyp (siehe Seite 70) gewählt

AVC-Gerät (Rückseite)

SCART-Kabel (im Fachhandel erhältlich)

Bei Anschluss über ein Komponentenkabel stellen Sie bitte unter „Eingangssignal“ im Menü „COMPONENTE“ ein.

Komponentenkabel (im Fachhandel erhältlich)

werden.

DVD-Spieler

Anschließen von Spielekonsole oder Camcorder

An die Buchsen von INPUT 4 kann in unkomplizierter Weise eine Spielekonsole, ein Camcorder oder ein anderes Audio/Video-Gerät angeschlossen werden.

HINWEIS

• Die S-Video-Buchse hat Priorität über die Videobuchsen.

• Sie können die Spielekonsole auch an Eingang 1 oder 3 anschließen, um ein saubereres Bild zu erhalten.

Zum Betrachten des über diesen Eingang eingehenden Bilds muss zunächst die Eingangsquelle (siehe Seite 63) und der Eingangssignaltyp (siehe Seite 70) gewählt

AVC-Gerät (Vorderseite)

Composite-Videokabel (im Fachhandel erhältlich)

S-Video-Kabel (im Fachhandel erhältlich)

werden.

Spielekonsole/Camcorder

Einsatz externer Geräte

Anschluss an einen PC

Verwenden Sie INPUT 5 zum Anschluss eines PCs.

HINWEIS

• Die PC-Eingangsanschlüsse sind mit DDC1/2B kompatibel.

• Siehe Seite 84 für eine Liste der PC-Signale, die mit diesem System kompatibel sind.

AVC-Gerät (Vorderseite)

DVI-Kabel (im Fachhandel erhältlich)

Kabel mit ø 3,5-mm-Stereo-Miniklinke (im Fachhandel erhältlich)

Zum Betrachten des über diesen Eingang eingehenden Bilds muss zunächst die Eingangsquelle (siehe Seite

63) und der Eingangssignaltyp (siehe Seite 70) gewählt werden.

RGB/DVI-Konvertierkabel (im Fachhandel erhältlich)

Kabel mit ø 3,5-mm-Stereo-Miniklinke (im Fachhandel erhältlich)

HINWEIS

• Für den Anschluss bestimmter Macintosh-Computer kann ein Macintosh-Adapter erforderlich sein.

• Beim Anschluss eines PCs wird das richtige Eingangssignal automatisch festgestellt. (Siehe Seite 75.) Wenn die Wiedergabe mit dem PC kein klares Bild ergibt, sollte die Auto-Sync.-Einstellung im „Einstellungen“-Menü ausgeführt werden. (Siehe Seite

69.)

Digital-Audioausgang verwenden

Über en DIGITAL AUDIO-OUTPUT-Anschluss kann ein Audiosignal ausgegeben werden. Über die Buchse wird PCM-Audio ausgegeben.

Lichtleiterkabel

An optischen Digitaleingang eines externen Audiogerätes

Einsatz externer Geräte

Lautsprecher Konfiguration

Anschluss von externen Lautsprechern

Rückseite

Anschluss des Lautsprecherkabels

Lasche nach unten

drücken.

Wahl der Lautsprecher

Ein Audiosignal kann wahlweise an die mitgelieferten Lautsprecher oder andere externe Lautsprecher ausgegeben werden.

Gewählter Punkt

Lautsprecher-A

Lautsprecher-B

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Lautsprecher-Konfig.“ und drücken Sie OK.

Wählen Sie mit a/b „Lautsprecher“ und drücken Sie OK.

Wählen Sie mit c/d „Lautsprecher-A“ oder „Lautsprecher-B“ und drücken Sie OK.

Beschreibung

An Display angeschlossener Lautsprecher

An AVC-Gerät angeschlossener Lautsprecher

Kabelende einschieben.

Lasche wieder

hochstellen.

Wenn externe Lautsprecher verwendet werden

• Ändern Sie die Lautsprechereinstellung auf externe Lautsprecher (Lautsprecher-B).

Stellen Sie sicher, dass die Lautsprecherklemmen und die Kabelpolarität (L, +) richtig sind.

• Die Lautsprecherklemmen haben Plus- (L) und MinusPolarität (+).

• Plus ist rot und Minus ist schwarz.

• Die Kabel sind ebenfalls in Plus und Minus unterteilt.

• Stellen Sie beim Anschluss des linken bzw. rechten Lautsprechers sicher, dass die Plus-/Minus-Klemmen mit den richtigen Kabeln belegt sind.

HINWEIS

• Das Netzkabel vor der Installation der Lautsprecher von der Steckdose abtrennen.

VORSICHT

• Stellen Sie sicher, dass die technischen Daten der externen Lautsprecher 4 Ohm und 10 Watt betragen.

• Verbinden Sie die Plus/Minus-Klemmen mit den richtigen Kabeln. Ein falscher Anschluss kann einen Kurzschluss verursachen.

Externe Audio-Umgehung

Externe Audio-Umgehung optimiert die Tonqualität automatisch auf die internen (mitgelieferten) Lautsprecher.

Gewählter Punkt

Nein

• Externe Audio-Umgehung wird grau angezeigt, wenn Dolby Virtual auf „Ein“ gestellt ist.

• Externe Audio-Umgehung wird deaktiviert, wenn der Centerkanal-Eingang auf „Ein“ gestellt ist.

• Wenn externe Lautsprecher (Lautsprecher-B) verwendet werden, ist „Externe Audio-Umgehung“ unbedingt auf „Ja“ einzustellen.

• Wenn Dolby Virtual eingeschaltet ist, ist „Externe AudioUmgehung“ automatisch auf „Ja“ eingestellt.

Die oben für Wahl der Lautsprecher aufgeführten Schritte 1 bis 3 ausführen.

Wählen Sie mit a/b „Externe AudioUmgehung“ und drücken Sie OK.

Wählen Sie mit c/d „Ja“ oder „Nein“ und drücken Sie OK.

Beschreibung

Wählen Sie den optimalen Ton für die eingebauten (mitgelieferten) Lautsprecher.

Wenn Sie Ihre eigenen Lautsprecher verwenden, bitte den Originalton ohne „Externe Audio-Umgehung“ ausgeben.

HINWEIS

Praktische Einstellmöglichkeiten

Bildlage (für TV/AV-Eingangsmodus)

Zum Verschieben der horizontalen und vertikalen Lage des Bilds auf dem Bildschirm.

• Zum Zurückstellen aller einstellbaren Punkte auf die Voreinstellungen ab Werk drücken Sie a/b zur Wahl von „Rücksetzen“, und drücken dann OK.

• Die Einstellungen werden nach Eingangsquellen

getrennt gespeichert.

• Diese Funktion kann mit dem AV-Eingangsmodus und dem TV-Tunermodus verwendet werden.

Gewählter Punkt

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Bildlage (AV)“ und drücken Sie OK.

Wählen Sie mit a/b „H-Pos.“ oder „V-Pos.“.

H-Pos. [0] –10 +10

V-Pos. [0] –20

Rücksetzen

Nehmen Sie mit c/d die gewünschte Einstellung vor.

HINWEIS

Beschreibung

+20

Nur Audio

Beim Hören von Musikprogrammen können Sie das Flüssigkristalldisplay ausschalten, um sich ganz auf die Musik zu konzentrieren.

Gewählter Punkt

Ein

Aus

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Optionen“.

Wählen Sie mit a/b „Nur Audio“ und drücken Sie OK.

Wählen Sie mit c/d „Ein“ und drücken Sie

OK.

Beschreibung

Tonausgabe ohne Bildwiedergabe

Bild und Ton wiedergegeben

Auto-Sync.-Anpassung (nur PCEingangsmodus)

Für automatische Anpassung des Bildsignals von einem PC.

Mit MENU das MENÜ-Schirmbild aufrufen.

H-Pos.

V-Pos.

Zum Zentrieren der Bildlage durch Verschieben nach links oder rechts.

Zum Zentrieren der Bildlage durch Verschieben nach oben oder unten.

• Wenn Auto-Sync. erfolgreich verläuft, erscheint „Automatische Synchronisierung erfolgreich beendet.“. Bei Nichterscheinen ist die Anpassung gescheitert.

• Auto-Sync. kann erfolglos verlaufen, auch wenn „Automatische Synchronisierung erfolgreich beendet.“ angezeigt wird.

• Eine wirksame Auto-Sync.-Anpassung ist wahrscheinlich, wenn das vom PC zugespielte Bild breite senkrechte Streifen aufweist (kontrastreiche Streifenmuster oder kreuzschraffierte Muster). Wenn das vom PC zugespielte Bild einfarbig (kontrastarm) ist, ergibt die Anpassung eventuell keine Verbesserung.

• Vergewissern Sie sich vor dem Starten von Auto-Sync., dass der PC an das AVC-Gerät angeschlossen und eingeschaltet ist.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Auto-Sync.“ und drücken Sie OK.

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

• Die automatische Anpassung der Synchronisierung startet und „Einstellung des Bildes“ wird angezeigt.

30%

HINWEIS

Praktische Einstellmöglichkeiten

Fein-Sync.-Anpassung (nur PCEingangsmodus)

Normalerweise kann das Bild zum Ändern der Bildlage mühelos mit Auto-Sync. den Erfordernissen angepasst werden. In manchen Fällen kann allerdings eine manuelle Optimierung erforderlich sein.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Fein-Sync.“ und drücken Sie OK.

Wählen Sie mit a/b den feineinzustellenden Menüpunkt.

H-Pos. [90] – +

V-Pos.

Clock

Phase

Rücksetzen

[39]

[90]

[20]

–

Eingangssignal

Eingangsquelle wählen

Kann zum Wählen der Eingangsquelle verwendet werden.

Eingangssignaltyp wählen

Zum Einstellen des Signaltyps einer externen Signalquelle.

Drücken Sie b an der Fernbedienung oder INPUT am Display.

Drücken Sie b an der Fernbedienung oder INPUT am Display, um die Eingangsquelle zu wählen.

• Es erscheint automatisch das Bild der gewählten Eingangsquelle.

• Sie können die Eingangsquelle auch durch Drücken von a/b wählen.

Mit MENU das MENÜ-Schirmbild aufrufen.

Nehmen Sie mit c/d die gewünschte Einstellung vor.

HINWEIS

• Zum Zurückstellen aller einstellbaren Punkte auf die Voreinstellungen ab Werk drücken Sie a/b zur Wahl von „Rücksetzen“, und drücken dann OK.

Gewählter Punkt

H-Pos.

V-Pos.

Clock

Phase

Zum Zentrieren der Bildlage durch Verschieben nach links oder rechts.

Zum Zentrieren der Bildlage durch Verschieben nach oben oder unten.

Zum Korrigieren von Bildflimmern mit vertikalen Streifen.

Zum Anpassen bei niedrigem Zeichenkontrast oder Bildflimmern.

Beschreibung

Drücken Sie c/d zur Wahl von „Optionen“.

Wählen Sie mit a/b „Eingangssignal“ und drücken Sie OK.

Drücken Sie a/b/c/d zur Wahl eines einzustellenden Signaltyps und dann OK.

• Wenn der Signaltyp falsch eingestellt ist, erscheint kein Bild oder kein Farbbild auf dem Bildschirm.

Eingangstyp

Eingang 1

Eingang 2

Eingang 3

Eingang 4

Eingang 5

FBAS, RGB

Y/C, FBAS

COMPONENTE, Y/C, FBAS, RGB

AUTO, S-Video, Video

PC analog, PC digital, AV analog, AV digital

Signaltyp

HINWEIS

• Falls kein Bild bzw. kein Farbbild erscheint, sollten Sie

einen anderen Signaltyp versuchen.

• Schlagen Sie bitte den Signaltyp der angeschlossenen Signalquelle in der dazugehörigen Bedienungsanleitung nach.

Praktische Einstellmöglichkeiten

Eingangskennung

Sie können jeder Eingangsquelle einen beliebigen Namen zuweisen.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Eingangskennung“ und drücken Sie OK.

Mit a/b/c/d das jeweils gewünschte Zeichen für den neuen Kanalnamen wählen und mit OK eingeben.

DVD

– _

0123456789

LÖSCHEN

ZURÜCK

ENDE

Nach dem obigen Vorgehen alle Zeichen des gewünschten Namens eingeben und OK drücken.

• Der Name kann maximal 6 Zeichen umfassen.

EING -QUELLE

Farbstandard-Einstellung (für TV/AVEingangsmodus)

Sie können den Farbstandard auf ein mit dem Bild auf dem Bildschirm kompatibles System umschalten.

• Als Werksvorgabe ist „AUTO“ eingestellt.

• Wenn „AUTO“ gewählt ist, werden die Farbsysteme für die einzelnen Eingänge automatisch eingestellt. Falls kein sauberes Bild erscheint, wählen Sie bitte ein anderes Farbsystem (z.B. PAL, NTSC 4.43).

• Diese Funktion kann mit dem AV-Eingangsmodus und dem TV-Tunermodus verwendet werden.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Optionen“.

Wählen Sie mit a/b „Farbstandard“ und drücken Sie OK.

Wählen Sie mit a/b ein kompatibles Videosignalsystem Ihrer Anlage und drücken Sie OK.

• Einige Menüpunkte werden abgeschwächt angezeigt. Diese können nicht gewählt werden.

AUTO

PAL

SECAM

NTSC 3.58

NTSC 4.43

PAL-60 Hz

HINWEIS

TV DTV

Eingang 1 Eingang 2

DVD

Eingang 4 Eingang 5 Karte

(Beispiel)

HINWEIS

• Sie können die Namen nicht ändern, wenn EING.-QUELLE auf TV, DTV oder Karte eingestellt ist.

Praktische Einstellmöglichkeiten

AV-Modus

Für den AV-Modus stehen fünf verschiedene Wiedergabe-Optionen zur Auswahl, die der Anpassung an die System-Umgebung dienen, die aufgrund von Faktoren wie Raumhelligkeit, wiedergegebener Programmtyp oder die Bildeingabe von externen Geräten Unterschiede aufweisen kann.

AV-Modus: STANDARD

Drücken Sie AV MODE.

• Der derzeit eingestellte AV-Modus wird angezeigt.

Drücken Sie erneut AV MODE, bevor die Modusanzeige wieder erlischt.

• Der Modus ist wie links gezeigt weiterschaltbar.

AV-Eingangsmodus

AV-Modus: FILM

Breitbildmodus-Signalisierung (für TV/AV-Eingangsmodus)

Die Breitbildmodus-Signalisierung ermöglicht Fernsehgeräten automatisches Umschalten zwischen verschiedenen Bildformaten.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Breitbildmodus“ und drücken Sie OK.

Wählen Sie mit c/d „Ein“ oder „Aus“ und drücken Sie OK.

HINWEIS

• Stellen Sie versuchsweise den Breitbildmodus ein, wenn das Bild nicht im korrekten Bildformat erscheint. Wenn das Sendersignal keine Breitbildmodus-Daten enthält, arbeitet die Breitbildmodus-Funktion auch dann nicht, wenn sie aktiviert wurde.

• Diese Funktion kann mit dem AV-Eingangsmodus und dem TV-Tunermodus verwendet werden.

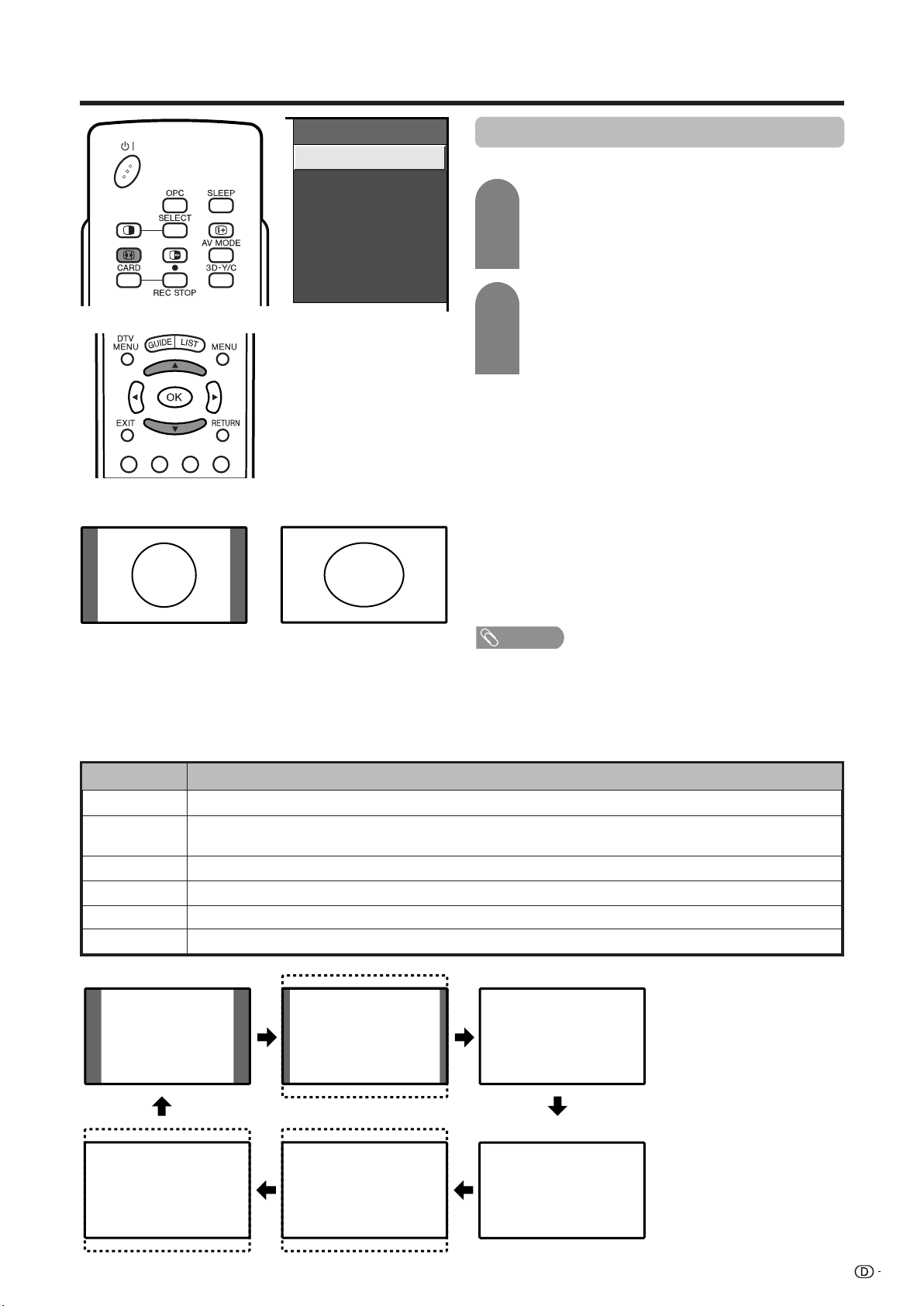

Bildseitenverhältnis (für TV/AVEingangsmodus)

AV-Modus: DYNAMISCH

AV-Modus: ANWENDER

AV-Modus: STANDARD

Gewählter Punkt

STANDARD

FILM

SPIELE

ANWENDER

DYNAMISCH

AV-Modus: SPIELE

PC-Eingangsmodus

AV-Modus: ANWENDER

Beschreibung

Für ein definitionsstarkes Bild in einem normalen hellen Raum.

Für Kinofilme.

Für komfortable Betrachtung durch verringerte Helligkeit.

Für differenzierte Einstellung durch den Benutzer. Sie können für jede Eingangsquelle einen Modus einstellen.

Für ein klares Bild mit betont hohem Kontrast für Sportprogramme.

Das Breitbildmodus-Signal schaltet automatisch auf 4:3 um; damit kann zwischen „Normal“ und „Panorama“ gewählt werden.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“

Wählen Sie mit a/b „4:3 Bildformat“ und drücken Sie OK.

Wählen Sie mit c/ d „Normal“ oder „Panorama“ und drücken Sie OK.

Format 4:3 für Breitbildmodus-Signal

4:3-Modus „Normal“

Gewählter Punkt

4:3-Modus „Panorama“

Beschreibung

HINWEIS

• Sie können für jeden Eingangsmodus einen anderen AVMODUS einstellen (Beispiel: STANDARD für den TVEingang und DYNAMISCH für den VIDEO-Eingang).

Normal

Panorama

Normalzone für Bildseitenverhältnis 4:3 oder 16:9

Breitbild ohne seitliche Balken

Praktische Einstellmöglichkeiten

4:3-Modus bei Wahl von „Normal“

Breitbildmodus

Normal

Zoom 14:9

Panorama

Voll

Kino 16:9

Kino 14:9

4:3-Modus bei Wahl von „Panorama“

Breitbildmodus (für TV/AV-Eingangsmodus)

Manuelle Wahl

Drücken Sie f.

• Das Breitbildmodus-Menü erscheint.

• Das Menü enthält eine Liste der BildschirmmodusEinstellungen, die für das aktuell empfangene Videosignal wählbar sind.

Automatische Wahl

Wenn Sie im Einstellungen-Menü von Seite 72 „Breitbildmodus“ und „4:3 Modus“ wählen, wird bei Sendersignalen mit WSS-Daten automatisch der optimale Breitbildmodus gewählt.

„Breitbildmodus“-Menü

Aktivieren Sie die automatische Wahlfunktion, indem Sie „Breitbildmodus“ im Einstellungen-Menü auf „Ein“ einstellen. (Siehe Seite 72.)

„4:3 Bildformat“-Menü

Wählen Sie zum Festlegen des Bildschirmmodus-Typs zwischen „Normal“ und „Panorama“ im 4:3 BildformatMenü. (Siehe Seite 72.)

• Auch wenn die Breitbildmodus-Option aktiviert ist, arbeitet die automatische Wahlfunktion nicht, wenn das Sendersignal keine Breitbildmodus-Daten enthält.

• Diese Funktion kann mit dem AV-Eingangsmodus und dem TVTunermodus verwendet werden.

• Abhängig von der gewählten Bildschirmgröße kann das Bild im DTV-Modus oben und unten beschnitten sein.

Drücken Sie f oder a/b , bevor das Breitbildmodus-Menü wieder erlischt.

• Beim Umschalten der vorgegebenen Varianten wird jede sofort auf dem Display wiedergegeben. Es ist nicht erforderlich, OK zu drücken.

HINWEIS

Gewählter Punkt

Normal

Zoom 14:9

Panorama Voll Kino 16:9

Kino 14:9

Normal Zoom 14:9

Beschreibung

Für Bilder im 4:3-Standardformat. Auf beiden Seiten erscheinen Balken. Für letterboxformatige Bilder im Format 14:9. Auf beiden Seiten erscheinen schmale Balken. Bei manchen

Programmen sind Balken auch oben und unten zu sehen. In diesem Modus wird das Bild kontinuierlich bis an die seitlichen Bildkanten gestreckt. Für vollformatige Bilder im Format 16:9. Für letterboxformatige Bilder im Format 16:9. Bei manchen Programmen können oben und unten Balken auftreten.

Für letterboxformatige Bilder im Format 14:9. Bei manchen Programmen können oben und unten Balken auftreten.

Panorama

VollKino 16:9Kino 14:9

Praktische Einstellmöglichkeiten

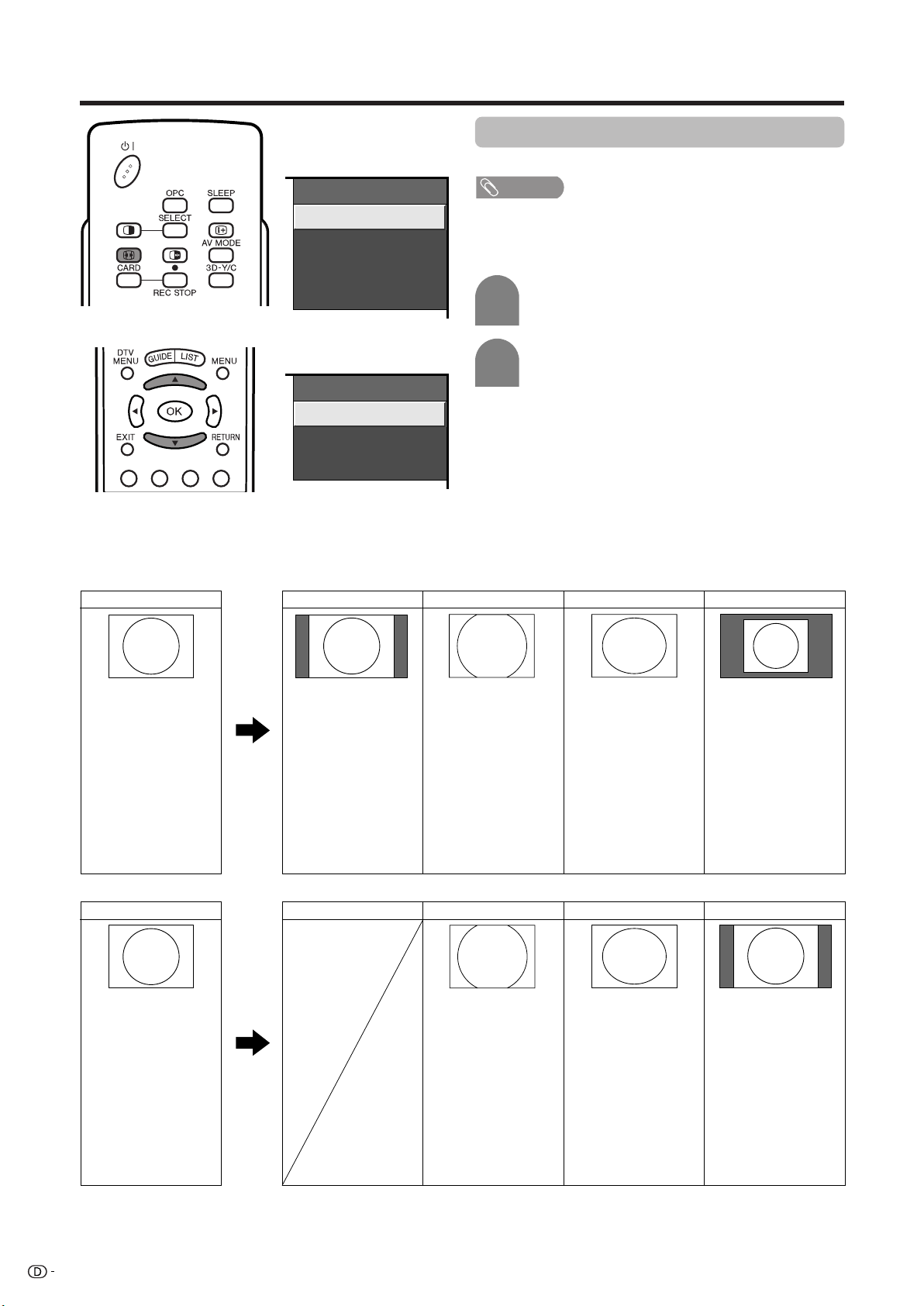

Bildgrößen des Bildschirms

Eingangssignal

(640m480)

Breitbildmodus

Normal

Kino

Voll

Punkt f. Pkt.

Eingangssignal

(1024m768)

Breitbildmodus

Kino

Voll

Punkt f. Pkt.

Breitbildmodus (für PC-Eingangsmodus)

Sie können die Bildgröße wählen.

HINWEIS

• Schließen Sie den PC vor der Ausführung der Einstellungen an. (Siehe Seite 67.)

• Die wählbare Bildgröße ändert sich mit dem Eingangssignaltyp.

Drücken Sie f.

• Das Breitbildmodus-Menü erscheint.

Drücken Sie f oder a/b zur Wahl des gewünschten Menüpunktes.

Eingangssignal

640g480 Das ursprüngliche

Eingangssignal

1024g768

Normal

Seitenverhältnis bleibt bei voller Bildschirmanzeige erhalten.

Normal

Das ursprüngliche Seitenverhältnis bleibt bei voller Bildschirmanzeige erhalten. Der Oberund Unterteil des Bildes sind ein wenig abgeschnitten.

VollKino

Das Bild füllt den Bildschirm aus.

VollKino

Das Bild füllt den Bildschirm aus.

Punkt f. Pkt.

Stellt die Auflösung des Signals fest und gibt das Bild mit der gleichen Anzahl der Bildpunkte auf dem Bildschirm wieder.

Punkt f. Pkt.

Stellt die Auflösung des Signals fest und gibt das Bild mit der gleichen Anzahl der Bildpunkte auf dem Bildschirm wieder.

Praktische Einstellmöglichkeiten

Eingangssignal (nur PC-Eingangsmodus)

• Einige Eingangssignale müssen manuell registriert werden, damit sie richtig wiedergegeben werden.

• Die Paare der Eingangssignale (Auflösungen) in der folgenden Liste weisen beim Empfang keinen Unterschied auf. In diesem Fall muß das richtige Eingangssignal manuell eingestellt werden. Nach der erstmaligen Einstellung wird es wiedergegeben, wenn das gleiche Signal (Auflösung) erneut eingegeben wird.

640g400 640g480

1024g768

HINWEIS

• Sie können nur das „Eingangssignal“ aus dem Einstellungen-Menü wählen, wenn eines der oben aufgeführten Signale empfangen wird.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

720g400 848g480

1280g768

Rauschunterdrückung

Damit wird ein klareres Videobild erzeugt.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Optionen“.

Wählen Sie mit a/b „Rauschunterdrückung“ und drücken Sie OK.

• Einige Menüpunkte werden abgeschwächt angezeigt. Diese können nicht gewählt werden.

Wählen Sie mit a/b die gewünschte Stufe und drücken Sie OK.

Aus

Max.

Min.

Wählen Sie mit a/b „Eingangssignal“ und drücken Sie OK.

Drücken Sie a/b zur Wahl des gewünschten Eingangssignals auf dem Display.

640 x 480

848 x 480

(Beispiel)

Schnellbild

Verbessert die LCD-Reaktion bei der Wiedergabe von sich schnell bewegenden Bildern. Der Effekt ist größer bei niedrigen Raumtemperaturen (bei oder unter 15˚C/ 59°F).

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Optionen“.

Wählen Sie mit a/b „Schnellbild“ und drücken Sie OK.

Wählen Sie mit c/d „Ein“ und drücken Sie OK.

AusEin

HINWEIS

• In der Schnellbild-Funktion kann Bildrauschen auftreten. In solchen Fällen die Funktion auf „Aus“ stellen.

Praktische Einstellmöglichkeiten

Bilddrehung

Sie können die Ausrichtung des Bildes einstellen.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen

Wählen Sie mit a/b „Bilddrehung“ und drücken Sie OK.

Wählen Sie mit a/b den gewünschten Modus und drücken Sie OK.

“.

Normal

Gespiegelt

Umkehrbild

Rotiert

Aufnahme-Bereitschaft

Auch wenn das System auf den Bereitschaftsmodus geschaltet ist, können Sie mit dieser dieser Funktion auf ein externes Aufnahmegerät (Videorecorder oder DVD-Gerät) überspielen, das an AV OUTPUT oder einen Scart-Anschluss angeschlossen ist.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Optionen“.

Wählen Sie mit a/ b „ Bereitschaft

Wählen Sie mit c/d „Ein“ und drücken Sie OK.

“ und drücken Sie OK.

Aufnahme-

AusEin

[Normal]:

Normales Bild

ABC

[Umkehrbild]:

Umgekehrtes Bild

ABC

[Gespiegelt]:

Spiegelbild

[Rotiert]:

Gedrehtes Bild

Gewählter Punkt

ABC

Ein

Aus

HINWEIS

• Aufnahme-Bereitschaft wird automatisch auf „Aus“

ABC

eingestellt, wenn das System durch Ausschalten mit dem Hauptnetzschalter (

Beschreibung

Das System gibt AV-Signale auch im Bereitschaftsmodus aus.

Das System gibt im Bereitschaftsmodus keine AV-Signale aus.

X) am Display rückgesetzt wird.

Praktische Einstellmöglichkeiten

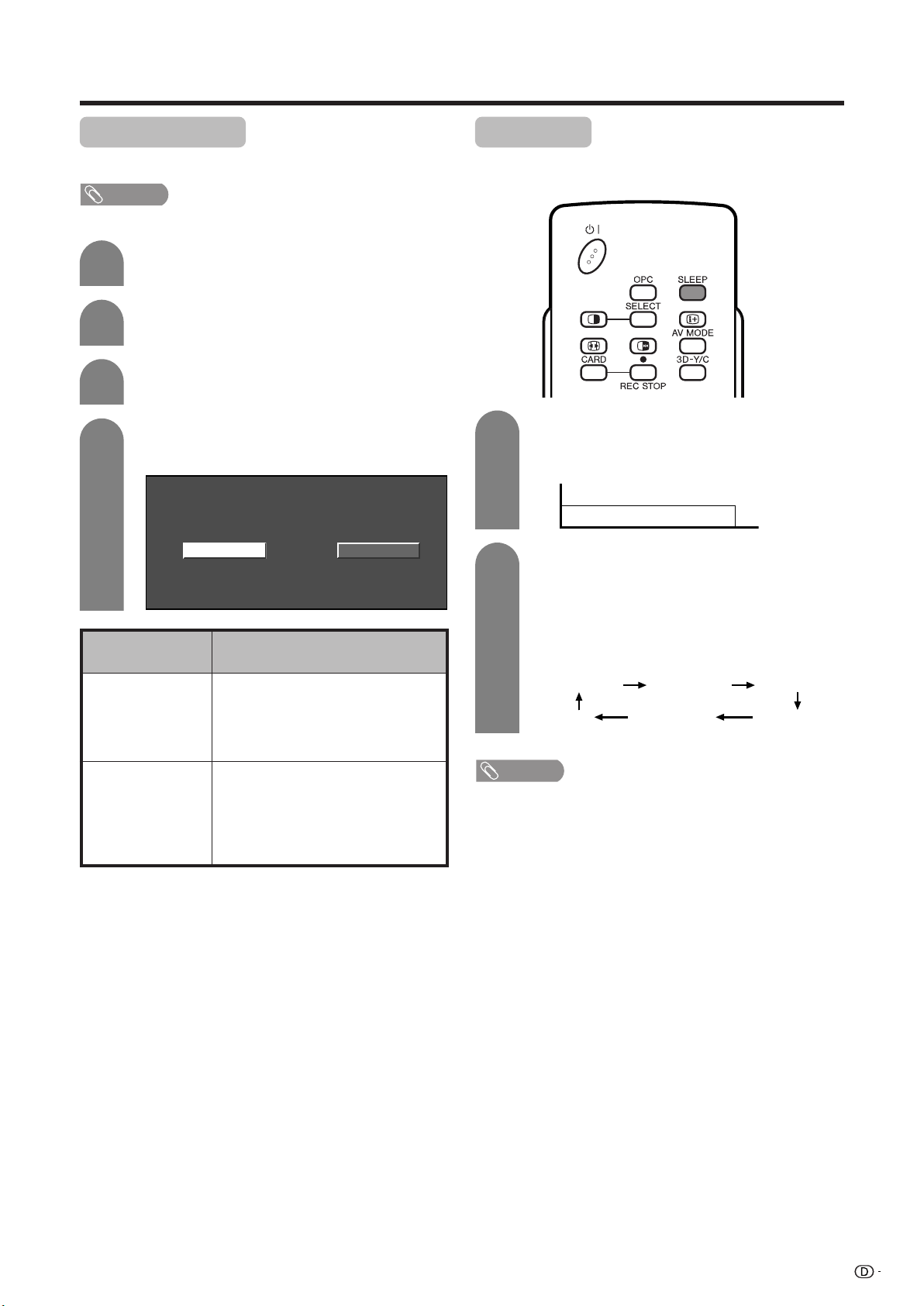

Audio-Ausgang

Zum Einstellen, welcher Audio-Ausgang geregelt wird.

HINWEIS

• Diese Einstellung ist nur im TV-Eingangsmodus möglich.

Gewählter Punkt

Konstant

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Optionen“.

Wählen Sie mit a/b „Audio-Ausgang“ und drücken Sie OK.

Wählen Sie mit c/d „Konstant“ oder „Variabel“ und drücken Sie OK.

VariabelKonstant

Beschreibung

•

Die Tonwiedergabe über die Lautsprecher wird mit il/k an der Fernbedienung oder am Display eingestellt.

•

Das Signal an AV OUTPUT ist nicht regelbar und wird konstant ausgegeben.

Timer Aus

Zum Einstellen einer Zeit, nach deren Ablauf das System automatisch auf Bereitschaft schaltet.

Drücken Sie SLEEP.

• Wenn der Timer Aus aktiviert ist, wird die Restzeit angezeigt.

Timer Aus : Restzeit 2 Std. 00 Min.

Wiederholtes Drücken von SLEEP schaltet die Restzeit automatisch folgendermaßen weiter.

• Nach der Einstellung der Zeit startet das Herunterzählen automatisch.

• Ab fünf Minuten vor Ablauf der eingestellten Zeit wird jede Minute die Restzeit angezeigt.

0 Std. 30 Min. 1 Std. 00 Min. 1 Std. 30 Min.

Aus

2 Std. 30 Min. 2 Std. 00 Min.

Variabel

•

Die Tonwiedergabe über die AV OUTPUT-Anschlüsse wird mit il/k an der Fernbedienung oder am Display eingestellt.

• Der Ton von den Lautsprechern wird stummgeschaltet.

HINWEIS

• Durch Wählen von „Aus“ mit Taste SLEEP wird der Timer

Aus deaktiviert.

Praktische Einstellmöglichkeiten

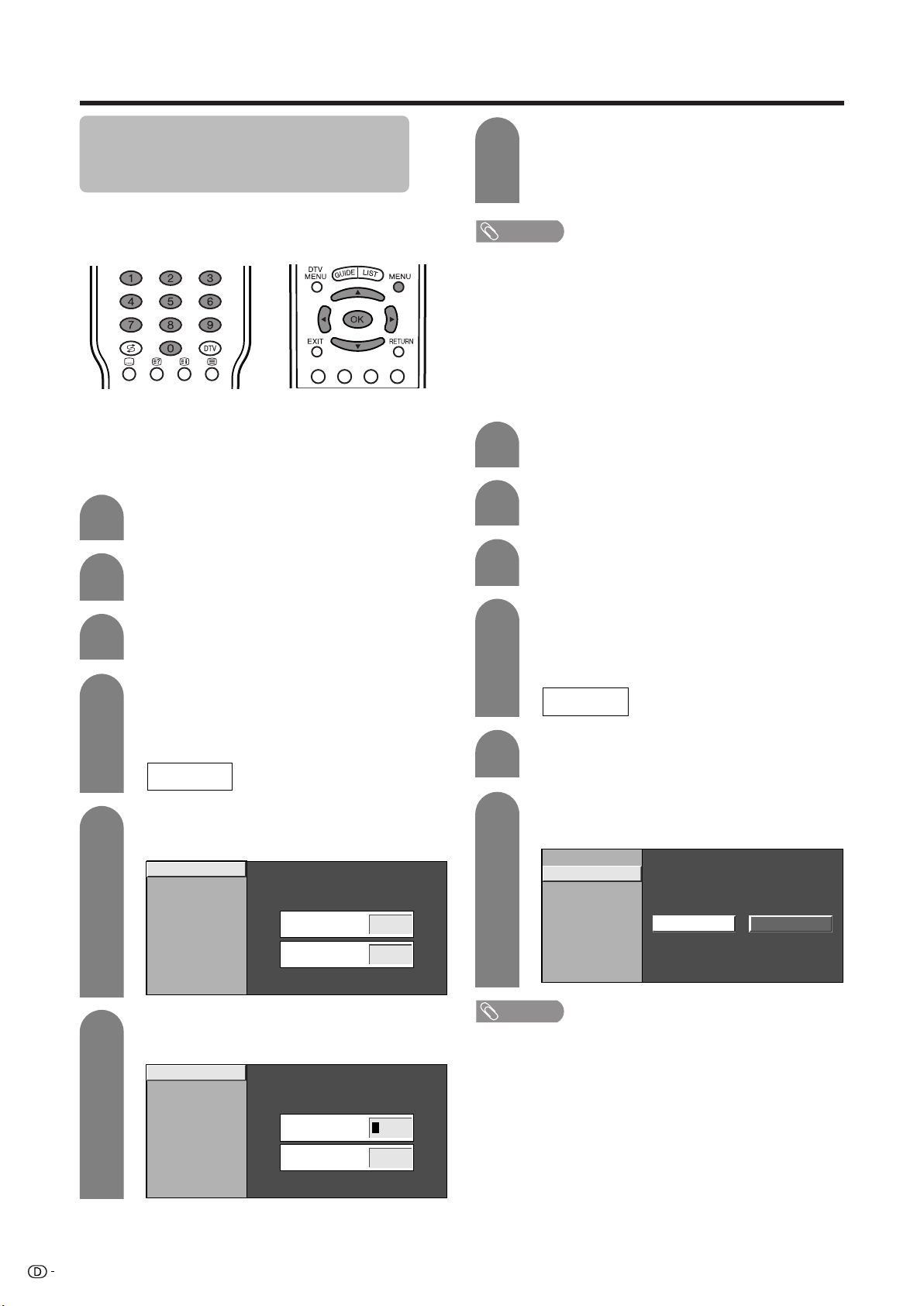

Geheimnummer-Einstellung für Kindersicherung (für TV/DTV/AVEingangsmodus)

Ermöglicht das Eingeben einer Geheimnummer zum Schützen bestimmter Einstellungen vor einer versehentlichen Änderung.

Ändern einer Geheimnummer

Sie können die ab Werk voreingestellte Geheimnummer „1234“ durch eine beliebige vierstellige Nummer ersetzen.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Geben Sie zur Bestätigung erneut die gleiche vierstellige Zahl wie in Schritt 6 ein.

• Die Meldung „System-Geheimnummer erfolgreich geändert.“ erscheint.

HINWEIS

• Zum Wiedergeben eines gesperrten Kanals („Sperre“ im Menü „Manuelle Einstellung“ von „Senderinstellung“ auf „Ein“ gestellt) ist das Passwort einzugeben. (Siehe Seite

28.) Wenn ein gesperrter Kanal gewählt wird, erscheint die Eingabe-Aufforderung. Drücken Sie OK, um das Eingabefenster aufzurufen.

Rücksetzen der Geheimnummer

Ermöglicht das Zurückstellen der Geheimnummer.

Mit MENU das MENÜ aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Kindersicherung“ und drücken Sie OK.

Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls noch nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

––––

Wählen Sie mit a/b „Geheimnummer ändern“ und drücken Sie OK.

Geheimnummer ändern

Rücksetzen

Neue Geheimnummer

Bestätigen

–––

–

––––

Mit 0 – 9 eine vierstellige Nummer als Geheimnummer eingeben.

Geheimnummer ändern

Rücksetzen

Neue Geheimnummer

Bestätigen

–––

–

––––

Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls noch nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

––––

Wählen Sie mit a/b „Rücksetzen“ und drücken Sie OK.

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Geheimnummer ändern

Rücksetzen

Ja Nein

HINWEIS

• Vorsichtshalber sollten Sie sich Ihre Geheimnummer notieren und diese an einem Ort aufbewahren, an dem Sie sie auch wiederfinden. Falls Sie die Geheimnummer verlieren oder vergessen, das System erneut initialisieren, was alle Einstellungen außer den TV-Kanaleinstellungen auf die Werksvorgaben zurückstellt. (Siehe Seite 91.)

• Diese Funktion kann mit dem AV-Eingangsmodus und dem TV-Tunermodus verwendet werden.

Praktische Einstellmöglichkeiten

Centerkanal-Eingang

Sie können den Lautsprecher in einem 5.1-Surround-System als Center-Lautsprecher einsetzen.

Lautsprecher

DVD-Spieler etc.

Mit MENU das MENÜ aufrufen.

Wählen Sie mit c/d „Optionen“ und drücken Sie OK.

Wählen Sie mit a/b „Centerkanal-Eingang“ und drücken Sie OK.

Wählen Sie mit c/d „Ein“ und drücken Sie OK.

• Nur der über den Centerkanal-Eingang eingehende Ton wird an den Lautsprecher ausgegeben.

AV-Verstärker

* An ein für 5.1 Surround Sound

geeignetes externes Audiogerät anschließen. Näheres entnehmen Sie bitte der Bedienungsanleitung des externen Geräts.

AusEin

Praktische Funktionen

Dual Screen-Funktionen

Ermöglicht Bildschirmteilung für parallele Anzeige von zwei Bildern auf dem Bildschirm.

Dual Screen

Außer bei Signalen von einer EINGANG 5-Buchse oder von einer Karte können zwei Bilder angezeigt werden.

Drücken Sie c.

• Die beiden Bildschirme erscheinen und das Bild der gewählten Eingangsquelle wird wiedergegeben.

Bild und Standbild

Sie können Bewegtbilder auf dem Display anhalten.

Aktivieren Sie mit SELECT einen der beiden Bildschirme.

•„z“ wird auf dem aktiven Bildschirm angezeigt, für den der Ton wiedergegeben wird.

Drücken Sie b zum Wählen einer anderen Eingangsquelle für den aktiven Bildschirm.

• Das gewählte Bild erscheint.

Drücken Sie c zum Verlassen des Dual Screen-Modus.

HINWEIS

• Diese Funktion arbeitet nicht unter den folgenden Eingangsbedingungen:

1 Im 5-Eingangsmodus. 2 Karte-Modus 3 Bei identischer Quelle auf beiden Seiten (z.B. Eingang

1 und Eingang 1).

4 Bei zwei Bildern mit abweichender Bildfrequenz (z.B.

PAL und PAL-60).

5 Auf der rechten Bildschirmhälfte wird eine HDTV-

Signalquelle (480P/1080i/720P) eingespeist.

• Wenn diese Funktion nicht verfügbar ist, erscheint „Doppelte Bildschirmanzeige nicht verfügbar.“.

• Signale von DTV-Quellen können nicht auf dem rechten Bildschirm angezeigt werden.

Drücken Sie d.

• Auf dem linken Bildschirm wird ein bewegtes Bild und auf dem rechten Bildschirm ein Standbild wiedergegeben. Beim Standbild handelt es sich um ein Einzelbild aus einem bewegten Bild, bei dem d gedrückt wurde.

STANDBILD

Aktualisieren Sie das Standbild durch Drücken von OK.

• Mit jedem Drücken von OK wird das Standbild auf dem rechten Bildschirm aktualisiert.

Drücken Sie d zum Beenden des Standbildes.

HINWEIS

• Diese Funktion kann nicht im 5 und KARTEEingangsmodus verwendet werden.

• Wenn diese Funktion nicht verfügbar ist, erscheint „Standbildanzeige nicht verfügbar.“.

• Das angehaltene Bild kann auf einer PC-Karte aufgezeichnet werden (siehe Seite 56).

• Das Standbild erlischt automatisch nach 30 Minuten.

Praktische Funktionen

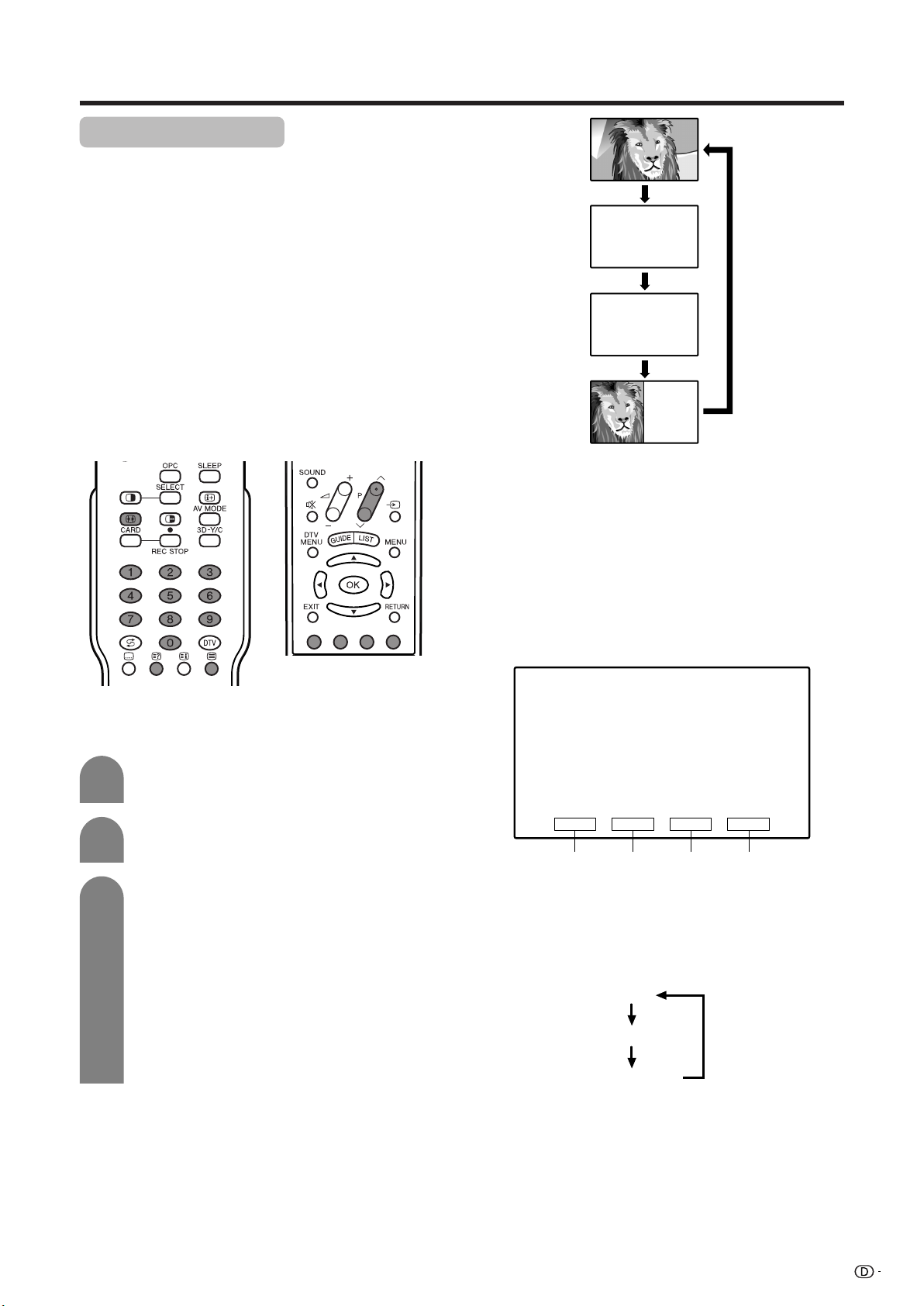

Teletext-Funktionen

Was ist Teletext?

Teletext bezeichnet von den Sendeanstalten zur Information und Unterhaltung ausgestrahlte Textdaten, die mit entsprechend ausgestatteten Fernsehgeräten empfangbar sind. Das System empfängt Teletextsignale, die von einem Fernsehsender gesendet werden, und decodiert sie zum Betrachten auf ein grafisches Format. Zum Teletext-Angebot zählen u.a. Nachrichten, Wetterberichte, Sport- und Börsenmeldungen und Programmvorschauen.

Teletext-Modus

Teletext kann mit m an der Fernbedienung ein- und ausgeschaltet werden. Das System kann im TeletextModus direkt durch die Eingabe von Befehlen mit der Fernbedienung bedient werden.

DATEN*

TELETEXT

*Kann im DTV-Eingangsmodus erscheinen.

Beim Betrachten von Teletext

• Drücken Sie P

r zum Erhöhen der Seitennummer.

s zum Verringern der Seitennummer.

Ein- und Ausschalten des Teletexts

Wählen Sie einen Fernsehkanal oder eine externe Signalquelle mit Teletext.

Drücken Sie m zum Anzeigen des Teletexts.

Drücken Sie m erneut, um den Teletext auf der rechten und das normale Bild auf der linken Bildschirmhälfte wiederzugeben.

• Jedesmal beim Drücken von m wird die Anzeige auf dem Bildschirm wie oben rechts gezeigt umgeschaltet.

• Wenn ein Programm ohne Teletextsignal gewählt wird, erscheint „Teletext nicht verfügbar.“.

• Die gleiche Meldung erscheint auch im Dual Screen-Modus und in anderen Betriebsarten, wenn kein Teletextsignal verfügbar ist.

Tastenfunktionen

Farben (Rot, Grün, Gelb, Blau):

Sie können Gruppen- und Blockseiten, die in den farbigen Kästen an der unteren Bildschirmkante angezeigt werden, durch Drücken der Taste für die entsprechende Farbe (Rot, Grün, Gelb, Blau) an der Fernbedienung aufrufen.

TELETEXT

Rot

0 – 9:

Seiten von 100 bis 899 können über 0 – 9 direkt gewählt werden.

Wiederholtes Drücken von f schaltet die Teletextanzeige folgendermaßen weiter.

Drücken Sie k zum Anzeigen verdeckter Informationen wie Anworten in einem Quiz.

• Auf erneutes Drücken von k werden die Informationen wieder verdeckt.

Die Taste d stoppt das automatische Aktualisieren der Teletextseiten.

• Zum Aufheben der Sperre bitte erneut d drücken.

Grün

Ganz

Obere Hälfte

Untere Hälfte

Gelb Blau

Praktische Funktionen

Untertitel anzeigen

Sie können mehrere Untertitel wie empfangen anzeigen.

Zum Anzeigen etwaiger Untertitel [ drücken.

• Die Untertitel werden anhand der vom Sender empfangenen Daten automatisch aktualisiert.

•

Zum Beenden der automatischen Aktualisierung d drücken.

Zum Schließen der Untertitel-Einblendung [ drücken.

HINWEIS

• Falls das Programm keine Untertiteldaten überträgt, werden keine Untertitel angezeigt.

Anzeigen der TOP-Übersicht

Bei Empfang von TOP-Teletext kann eine TOPTextübersicht aufgerufen werden.

Zeitdaten-Anzeige

Sie können die in DTV- und Teletext-Programmen enthaltenen Zeitdaten anzeigen.

HINWEIS

• Bei Empfang von DTV-Programmen Schritt 1 überspringen.

• Die Zeitanzeige wird beim Ausschalten des Gerätes nicht als aktiviert gespeichert. Nach dem Wiedereinschalten sind daher erneut die Schritte 1 – 4 auszuführen.

• Bei erfolgreicher Erfassung erscheinen die Zeitdaten auf Drücken von MENU in der oberen rechten Bildschirmecke.

• Die aus DTV-Programmen entnommenen Informationen richten sich auch nach der Einstellung der „Zeitzone“ (Seite 31) und der Sommerzeitvorgabe aus der Einstellung von „Land“ (Seite 43).

Wählen Sie einen Fernsehkanal mit Teletext. (Die Zeitdaten werden automatisch empfangen.)

Drücken Sie p. Die Kanalanzeige wird auf dem Display angezeigt.

Drücken Sie p erneut innerhalb der drei Sekunden der Kanalanzeige-Anzeigedauer. Die Zeitdaten werden ca. drei Sekunden lang unten links auf dem Bildschirm eingeblendet.

Auch wenn Sie den Fernsehkanal wechseln, können Sie mit den obigen Schritten 2 – 3 die Zeitdaten abrufen.

HINWEIS

Drücken Sie m für Teletext.

Drücken Sie l zur Anzeige der TOPÜbersicht wie unten gezeigt.

Bildschirm der TOP-Übersicht

INDEX

BLOCK PAGES

TV PROGRAMS COLOR BAR WEATHER NEWS MOVIE LOCAL

SPORTS

BLOCK 1 BLOCK 2 BLOCK 3

GROUP PAGES

FOOT BALL BASKETBALL

TENNIS

SKI JUDO SWIM GROUP 1 GROUP 2 GROUP 3 GROUP 4

Wählen Sie mit a/b/c/d einen Block oder eine Gruppe.

Drücken Sie OK zum Anzeigen des Blocks bzw. der Gruppe.

Drücken Sie l zum Schließen des Bildschirms der TOP-Übersicht.

Anhang

Störungsbehebung

Problem Lösungsansätze

• Kein Strom.

• Kein Betrieb möglich.

• Kein Ansprechen auf Fernbedienung.

• Bild verstümmelt.

• Verfärbung, Farbe blass oder dunkel, schlechter Farbabgleich.

• Plötzliches Ausschalten.

• Stellen Sie sicher, dass das Display und das AVC-Gerät richtig angeschlossen sind. (Siehe S. 7.)

• B an der Fernbedienung gedrückt? (Siehe S. 19.) Falls die Anzeige am Display rot aufleuchtet, drücken Sie B.

• Ist das Netzkabel abgetrennt? (Siehe S. 12.)

• Hauptnetzschalter eingeschaltet? (Siehe S. 19.)

• Externe Einflüsse, wie z.B. Gewitter oder statische Elektrizität usw., können eine Funktionsstörung verursachen. In diesem Fall zuerst das Display und das AVC-Gerät einschalten oder das Netzkabel abtrennen und nach ein bis zwei Minuten wieder anschließen.

• Batterien in falscher Ausrichtung (e, f) eingelegt? (Siehe S. 11.)

• Batterien erschöpft? (Durch neue Batterien ersetzen.)

• Unter zu heller Leuchtstoffröhrenbeleuchtung benutzt?

• Starker Einfall von Leuchtstoffröhrenlicht in den Fernbedienungssensor?

• Bild falsch positioniert? (Siehe S. 69.)

• Ungeeignete Bildschirmmodus-Einstellungen, z.B. Bildformat ? (Siehe S. 73-76.)

• Farbtönung anpassen. (Siehe S. 48-50 und 75.)

• Raum zu hell? In zu hellen Räumen kann das Bild dunkel wirken.

• Farbsystem-Einstellung kontrollieren. (Siehe S. 27 und 71.)

• Eingangssignal-Einstellung kontrollieren. (Siehe S. 70.)

• Innentemperatur des Gerätes erhöht. Reinigen und alle die Belüftung behindernden Objekte entfernen.

• Ausschaltfunktion-Einstellung kontrollieren. (Siehe S. 52.)

• Ist der Timer Aus eingestellt? (Siehe S. 77.)

• Kein Bild.

• Kein Ton.

• DTV-Menü wird monochrom angezeigt, Menüpunkte schwer wählbar

• Externe Komponenten richtig angeschlossen? (Siehe S. 63-67.)

• Wurde die Einstellung des Eingangssignals nach dem Anschluss richtig ausgeführt? (Siehe S. 70.)

• Eingang richtig gewählt? (Siehe S. 70.)

• Eingangssignal nicht kompatibel? (Siehe S. 84.)

• Bildeinstellungen richtig gewählt? (Siehe S. 48-50.)

• Ist die Antenne korrekt angeschlossen? (Siehe S. 12.)

• Ist „Ein“ für „Nur Audio“ gewählt? (Siehe Seite 69.)

• Lautstärke zu niedrig eingestellt? (Siehe S. 22.)

• Ist „Audio-Ausgang“ auf „Variabel“ eingestellt? (Siehe S. 77.)

• Ist der Lautsprecher richtig angeschlossen?

• Ist unter „Lautsprecher“ der richtige Lautsprecherausgang („Lautsprecher-A“ oder „Lautsprecher-B“) gewählt? (Siehe Seite 68.)

• Ist „Centerkanal-Eingang“ auf „Ein“ eingestellt? (Siehe Seite 79.)

• Vergewissern Sie sich, dass der Kopfhörer nicht angeschlossen ist. (Siehe Seite 16.)

• Kontrollieren, ob „Schwarz/Weiß“ auf „Ein“ gestellt ist. Falls ja, auf „Aus“ einstellen. (Siehe S. 50.)

Vorsichtsmaßnahmen bei der Verwendung in Umgebungen mit hohen oder tiefen Temperaturen

• Wenn dieses Gerät in einer Umgebung mit tiefer Temperatur (z.B. unbeheizter Raum, Büro) verwendet wird, kann das Bild nachziehen oder leicht verzögert angezeigt werden. Dies ist keine Fehlfunktion und das Gerät funktioniert wieder normal, wenn sich die Temperaturen im Raum normalisieren.

• Das Gerät nicht an eine warmen oder kalten Ort stehen lassen. Das Gerät sollte auch nicht an einem Ort aufgestellt werden, an dem direkte Sonneneinstrahlung vorhanden ist oder in der Nähe eines Heizgerätes. Dadurch kann sich das Gehäuse verziehen und es kann zu Fehlfunktionen der LCD-Panele kommen. Lagertemperatur:

f20°C bis e60°C (f4°F bis e140°F)

Anhang

Tabelle für PC-Kompatibilität

PC/MAC Auflösung Horizontalfrequenz

MAC13" MAC16" MAC19"

640 x 400

720 x 400

VGA

640 x 480

WVGA 848 x 480

SVGA

800 x 600

1024 x 768XGA

WXGA

SXGA

VGA

SVGA

XGA

1280 x 720 1280 x 768 1366 x 768

1280 x 1024

640 x 480 832 x 624

1024 x 768

31,5 kHz 37,9 kHz 31,5 kHz 37,9 kHz 31,5 kHz 37,9 kHz 37,5 kHz 43,3 kHz 31,5 kHz 35,1 kHz 37,9 kHz 48,1 kHz 46,9 kHz 53,7 kHz 48,4 kHz 56,5 kHz 60,0 kHz 68,7 kHz 45,0 kHz 48,1 kHz 48,4 kHz 64,0 kHz 34,9 kHz 49,7 kHz 60,2 kHz

Vertikalfrequenz

60 Hz 85 Hz 60 Hz 85 Hz 60 Hz 72 Hz 75 Hz 85 Hz 60 Hz 56 Hz 60 Hz 72 Hz 75 Hz 85 Hz 60 Hz 70 Hz 75 Hz 85 Hz 60 Hz 60 Hz 60 Hz 60 Hz 67 Hz 75 Hz 75 Hz

VESA-Standard

O O O O O

O O O O O O O O O

Apple und Macintosh sind geschützte Warenzeichen der Apple Computer Inc. DDC ist ein geschütztes Warenzeichen der Video Electronics Standards Association. Power Management ist ein geschütztes Warenzeichen der Sun Microsystems, Inc. VGA und XGA sind geschützte Warenzeichen der International Business Machines Co., Inc.

Anhang

RS-232C-Schnittstelle

PC-Steuerung des Systems

• Wenn ein Programm eingestellt ist, kann das Display mit dem PC unter Verwendung des RS-232C-Anschlusses gesteuert werden. Dies umfasst das Umschalten des Eingangs (Computer/Video), das Regeln der Lautstärke und verschiedene andere Regel- und Einstellmöglichkeiten, die automatische programmierte Wiedergabe ermöglichen.

• Schließen Sie den Computer über ein gekreuztes RS-232C-Kabel (im Fachhandel erhältlich) an die Din/D-

sub-RS-232C-Schnittstelle an.

HINWEIS

• Diese Bedienungsschritte sollten nur von Personen ausgeführt werden, die mit der Verwendung von PCs vertraut sind.

Übertragungsbedingungen

Stellen Sie die Einstellungen für die RS-232C-Kommunikation des PCs auf die Kommunikationbedingungen des Displays ein. Beim Display sind folgende Einstellungen vorgegeben:

Baud-Rate: Datenlänge: Paritätsbit:

Stoppbit:

Flusssteuerung:

Datenübertragungsverfahren

Senden Sie die Steuerbefehle vom PC über den RS-232C-Anschluss. Das Display wird entsprechend den empfangenen Befehlen gesteuert und sendet eine Antwort zum PC. Senden Sie nicht mehrere Befehle gleichzeitig. Warten Sie bis der PC die OK-Antwort empfängt, bevor der nächste Befehl gesendet wird.

9.600 bps 8 Bit Keines 1 Bit Keine

Befehlsformat

Acht ASCII-Codes e CR

C1 C2 C3 C4 P1 P2 P3 P4

Parameter

Geben Sie die Parameterwerte linksbündig ein und füllen Sie die restlichen Stellen mit Leerzeichen auf. (Achten Sie darauf, dass für Parameter vier Werte eingegeben werden.) Wenn der eingegebene Parameter nicht innerhalb des Einstellbereichs liegt, erscheint „ERR“. (Siehe „Antwortcode-Format“.) Für „x“ in der Tabelle kann problemlos ein beliebiger numerischer Wert eingegeben werden.

4 stelliger Befehl: Befehl. Text mit vier Zeichen. 4 stelliger Parameter: Parameter 0 – 9, x, Leerzeichen, ?

Rücklaufcode4stelliger Befehl 4stelliger Parameter

0009

– 30

100

0055

Bei einigen Befehlen erscheint auf Eingabe von „?“ der aktuelle Einstellwert.

????

Anhang

Antwortcode-Format

Normalantwort

Problemantwort (Übertragungsfehler oder nicht korrekter Befehl)

ERR

Befehle

Rücklaufcode (0DH)

Gegenstand Befehl Parameter Steuerungsinhalt

Versorgung

Eingangswahl A

Kanal

Eingangswahl B

AV-Moduswahl

Lautstärke

Strom aus (Standby)

Eingangsumschaltung (Toggle)

TV (Kanal fix)

DTV (Kanal fix)

Eingang1 – 5 (1 – 5)

Karte

Direktwahl (1 – 99)

Kanal aufwärts

Kanal abwärts

DTV-DIRECTKANAL (1 – 999)

DTV-Kanal aufwärts

DTV-Kanal abwärts

Eingang 1 (FBAS)

Eingang 1 (RGB)

Eingang 2 (FBAS)

Eingang 2 (Y/C)

Eingang 3 (FBAS)

Eingang 3 (Y/C)

Eingang 3 (RGB)

Eingang 3 (Komponenten)

Eingang 4 (AUTO)

Eingang 4 (S-VIDEO)

Eingang 4 (VIDEO)

PC digital

PC analog

AV digital

AV analog

Toggle

Standard

Film

Spiele

Anwender

Dynamisch

Lautstärke (0 – 60)

Gegenstand Befehl Parameter Steuerungsinhalt

Position

Breitbild-Modus

STUMMSCHALTUNG

DOLBY VIRTUAL

Dual Screen

AUDIO-WECHSEL

Timer Aus

Text

H-Pos. (AV) (ⳮ10 – Ⳮ10)

H-Pos. (PC) (0 – 180)

V-Pos. (AV) (ⳮ20 – Ⳮ20)

V-Pos. (PC) (0 – 100)

Takt (0 – 180)

Phase (0 – 40)

Toggle (AV)

Normal (AV)

Zoom 14:9 (AV)

Panorama (AV)

Voll (AV)

Kino 16:9 (AV)

Kino 14:9 (AV)

Normal (PC)

Kino (PC)

Voll (PC)

Punkt f. Pkt. (PC)

Toggle

STUMMSCHALTUNG

STUMMSCHALTUNG AUS

Toggle

Ein

Aus

Dual Screen aus

Dual Screen ein

Toggle

Aus

Timer Aus 30 MIN.

Timer Aus 1 STD.

Timer Aus 90 MIN.

Timer Aus 2 STD.

Timer Aus 150 MIN.

Text aus

Text ein (Toggle)

Direkter Seitenzugriff (100 – 899)

HINWEIS

• Auf Stellen, die in der Parameterspalte einen tief gesetzten Strich (_) enthalten, jeweils ein Leerzeichen eingeben.

• Auf Stellen, die ein Sternchen (*) enthalten, einen Wert innerhalb des unter „Steuerungsinhalt“ angegebenen Bereiches

eingeben.

Anhang

Signalbelegung für SCART

Über die SCART-Buchsen können verschiedene Audio- und Videogeräte angeschlossen werden.

13579111315171921

2468101214161820

SCART (Eingang 1)

1. Ausgang Audio, rechts (TV Monitor-Ausg.)

2. Eingang Audio, rechts

3. Ausgang Audio, links (TV Monitor-Ausg.)

4. Gemeinsame Erde für Audio

5. Erde für Blau

6. Eingang Audio, links

7. Eingang Blau

8. Audio-Video-Steuerung

9. Erde für Grün

10. Nicht belegt

11. Eingang Grün

12. Nicht belegt

13. Erde für Rot

14. Nicht belegt

15. Eingang Rot

16. Steuerung Rot/Grün/Blau

17. Erde für Video

18. Erde für Rot/Grün/BlauSteuerung

19. Ausgang Video (TV Monitor-Ausg.)

20. Eingang Video

21. Steckerabschirmung

SCART (Eingang 2)

1. Ausgang Audio, rechts

2. Eingang Audio, rechts

3. Ausgang Audio, links

4. Gemeinsame Erde für Audio

5. Erde

6. Eingang Audio, links

7. Nicht belegt

SCART (Eingang 3)

1. Ausgang Audio, rechts

2. Eingang Audio, rechts

3. Ausgang Audio, links

4. Gemeinsame Erde für Audio

5. Erde

6. Eingang Audio, links

7. Eingang Blau

8. Audio-Video-Steuerung

9. Erde

10. AV LINK-Steuerung

11. Nicht belegt

12. Nicht belegt

13. Erde

14. Nicht belegt

8. Audio-Video-Steuerung

9. Erde

10. Nicht belegt

11. Eingang Grün

12. Nicht belegt

13. Erde

14. Nicht belegt

15. Eingang Chroma S-Video

16. Nicht belegt

17. Erde für Video

18. Erde

19. Ausgang TV Monitor

20. Eingang Video/Eingang SVideo

21. Steckerabschirmung

15. Eingang Rot/Eingang Chroma S-Video

16. Steuerung Rot/Grün/Blau

17. Erde für Video

18. Erde

19. Ausgang TV Monitor

20. Eingang Video/Eingang SVideo

21. Steckerabschirmung

Anhang

Technische Daten

Gegenstand

32o LCD-FARBFERNSEHGERÄT, Modell LC-32GD1E (Display) TU-32GD1E (AVC-Gerät)

LCD-Panel 32o Advanced Super View & BLACK TFT LCD

Anzahl der Pixel 3.147.264 Bildpunkte (1366 m 768 m 3 Bildpunkte)

Videofarbsystem PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60

TVFunktion

Empfangbare Kanäle

Fernseh-Tuner-System 99 Chan. Auto Preset, Auto Label, Auto Sort

STEREO/BILINGUAL NICAM/A2

Helligkeit 450 cd/m

Lebensdauer der Hintergrundleuchte 60.000 Stunden (bei Standard-Hintergrundbeleuchtung)

Betrachtungswinkel H : 170° V : 170°

Audioverstärker 10W g 2

Lautsprecher 8 cm Ø 2 Stück, 2,5 cm Ø 2 Stück

Anschlüsse

OSD-Sprache Englisch/Deutsch/Französisch/Italienisch/Spanisch/Niederländisch/Schwedisch/Portugiesisch/Finnisch/Türkisch

Stromversorgung 220 – 240 V Wechselstrom, 50 Hz

Nennaufnahme

Gewicht 7,1 kg (ohne Ständer), 7,3 kg (mit Ständer)

Zubehör Bedienungsanleitung, Fernbedienung (g1), Systemkabel (g1), Netzkabel (g2),

AVCGerät

AVC-Gerät

Display

AVC-Gerät

Display

Analog

Digital DVB-T (2K/8K OFDM)

VHF/UHF E2–E69ch, F2–F10ch, I21–I69ch, IR A–IR Jch, (Digital: E5-E69ch)

CATV Hyperband, Kan. S1 – S41

Rückseite

ANTENNA IN

ANTENNA OUT

INPUT 1

INPUT 2

INPUT 3

INPUT 5 3,5mm Ø Steckanschluss (Audioeingang), DVI-I (DVI-I-Eingang)

AV OUTPUT RCA Cinch (AV-Ausgang [Audio: Variabel/Konstant])

DC OUTPUT Gleichstrom 9 V; max. 7 W

SPEAKER-B Ausgang für externe Lautsprecher (L u. R)

CENTRE CHANNEL INPUT

Digital-AUDIO OUTPUT

C.I. (Common Interface)

RS-232C D-sub 9-Pin-Steckerteil

Vorderseite

INPUT 4 S-VIDEO (Y/C-Eingang), RCA-Cinch (AV-Eingang)

Kopfhörer 3,5mm Ø Steckanschluss (Audioausgang)

PC Card-Schlitz

CCIR (B/G, D/K, L, L’)TV-Standard

UHF/VHF 75 q DIN-Buchse (Analog)

UHF/VHF 75 q DIN-Buchse (Digital)

UHF/VHF 75 q DIN-Buchse

Scart (AV-Eingang, RGB-Eingang, TV-Ausgang)

Scart (AV Eingang/Ausgang, Y/C-Eingang, AV Link)

Scart (AV Eingang/Ausgang, Y/C-Eingang, RGB-Eingang), RCA-Cinch (Komponenteneingang)

RCA-Cinch (Audioeingang)

Rechteckiger optischer Digital-Audioanschluss (S/P DIF)

EN50221, R206001

PC-Karte Typ II (PC-Karten-adapter)

45 W (0,55 W Bereitschaft)

117 W (0,3 W Bereitschaft) (Standard IEC60107)

13 kg (nur Display), 16,5 kg (Display mit Lautsprecher), 21 kg (mit Display, Lautsprecher und Ständer)

Mignonbatterie (g2), Ständereinheit (g1), Kabelklemmen (g1), Antennenkabel (g1)

37o LCD-FARBFERNSEHGERÄT, Modell LC-37GD1E (Display) TU-37GD1E (AVC-Gerät)

37o Advanced Super View & BLACK TFT LCD

157 W (0,3 W Bereitschaft) (Standard IEC60107)

14,5 kg (nur Display), 18,5 kg (Display mit Lautsprecher), 23 kg (mit Display, Lautsprecher und Ständer)

• Um fortlaufende Verbesserungen sicherzustellen, behält sich SHARP das Recht vor, das Design und die technischen Daten für Produktverbesserungen ohne vorherige Ankündigung zu ändern. Die angegebenen technischen Leistungsdaten sind nominale Werte von Produktionseinheiten. Es können Abweichungen von diesen Werten bei einzelnen Geräten auftreten.

Sonderzubehör

Das aufgeführte Sonderzubehör ist für den LCD-Farbfernseher erhältlich. Sie können es bei Ihrem Fachhändler erwerben.

• Weiteres Sonderzubehör kann in naher Zukunft im Fachhandel angeboten werden. Bitte prüfen Sie beim Kauf im neuesten Katalog die Kompatibilität und fragen Sie nach der Erwerbsmöglichkeit.

Nr.

1 AN-37AG2

2 AN-07SC2

Bauteil Bauteil-Nummer

Wandhalterung

Systemkabel (7 m)

Zeichnungen mit Abmessungen

Display

HINWEIS

• Zahlen in Klammern gelten nur für Modell LC-37GD1E.

671

795(917)

700,4(822,6)

Einheit: mm

307

70,5

200

395,1(463,8)

110

200

638(706)

400(434)

307

Zeichnungen mit Abmessungen

AVC-Gerät

Einheit: mm

95 303

Altersbegrenzung

Einstufung

Generelle

Betrachtung

Beurteilung

durch Eltern

Indiziert

Einstufung

Generelle

Betrachtung

365

430

22049

303

Alter

5 6 7 8 9 101112131415161718

——————————————

✓

✓✓✓✓✓✓——————————

✓✓✓✓✓✓✓✓✓✓✓✓✓✓

Generelle Betrachtung Beurteilung durch Eltern Indiziert

—

Beurteilung

durch Eltern

Indiziert

✓

—

✓

—

Informationen für unsere Kunden

zur umweltfreundlichen Entsorgung dieses SHARP-Produkts

Wenn das Produkt unbrauchbar geworden ist, sollte dafür Sorge getragen werden, dass es gemäß den jeweiligen örtlichen Vorschriften und in umweltverträglicher Weise entsorgt wird.

DAS PRODUKT NICHT IN DEN HAUSMÜLL GEBEN ODER MIT ANDEREM MÜLL MISCHEN!

Sharp Corporation engagiert sich für den Schutz der Umwelt und die Einsparung von Energie. Wir sind bemüht, die

Belastung der Umwelt durch unsere Produkte durch fortlaufende Weiterentwicklung und Verbesserung der Technologie und

Konstruktion und durch Umweltschutz-Informationen für unsere Kunden zu minimieren.

(1) Für unsere Kunden in Belgien, den Niederlanden, Schweden und der Schweiz

SHARP ist an den jeweiligen nationalen Recycling-Systemen für Elektronik-Geräte beteiligt, die in diesen Ländern zur Erfüllung der Umweltvorschriften geschaffen worden sind.

Einzelheiten zu diesen Ländern finden Sie in der nachstehenden Tabelle.

Land

Schweden

Niederlande

Belgien

Schweiz

(2) Für unsere Kunden in Großbritannien, Deutschland, Frankreich und Italien

DIES KÖNNTE UMWELTSCHÄDLICH SEIN!

Recycling-Informationen für das betreffende Land

Bitte nutzen Sie das schwedische Elektronik-Recyclingsystem "ELRETUR". Näheres siehe Webseite http://www.el-kretsen.se

Bitte nutzen Sie das niederländische Elektronik-Recyclingsystem "ICT-Milieu". Näheres siehe Webseite http://www.nederlandict.nl/index.php

Bitte nutzen Sie das belgische Elektronik-Recyclingsystem "Recupel". Näheres siehe Webseite http://www.recupel.be

Bitte nutzen Sie das schweizerische Elektronik-Recycling-System "SWICO". Näheres siehe Webseite http://www.swico.ch

Bitte erkundigen Sie sich bezüglich Abholung und Recycling-Einrichtungen bei den zuständigen Behörden oder wenden Sie sich an eine für das Recycling von Elektronik-Geräten zugelassene Recycling-Service-Firma.

ZURÜCKRUFEN DER WERKSVORGABEN

Das Display durch Drücken des Hauptnetzschalters ( Die Taste RESET am AVC-Gerät gedrückt halten und den Hauptnetzschalter ( das System auszuschalten. Alle vorgenommenen Einstellungen (außer TV-Kanal) stellen sich auf die Werksvorgaben zurück.

HINWEIS

• Durch Rückstellen auf die Werksvorgaben stellt sich auch die Geheimnummer (PIN) auf die Vorgabe „1234“ zurück.

Anhand der folgenden Schritte kann erneut die Autoinstallation gestartet werden:

X) ausschalten.

X) am Display drücken, um

1 Schalten Sie das Display und das AVC-Gerät aus. 2 Drücken Sie MENU. (Vergewissern Sie sich, dass der Menübildschirm erscheint.) 3 Drücken Sie c/d, um „Einstellungen“ zu wählen. 4 Wählen Sie mit a/b „Autoinstallation“ und drücken Sie OK. 5 Wenn die Maske zum Eingeben der Geheimnummer erscheint, als Geheimnummer die Werksvorgabe

„1234“ eingeben.

6 Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Geheimnummer

HINWEIS

• Vorsichtshalber sollten Sie Ihre Geheimnummer in die obigen Felder eintragen, ausschneiden und so aufbewahren, dass Sie sie bei Bedarf auch wiederfinden.

SHARP CORPORATION

Printed on environmentally friendly paper

Auf ökologischem Papier gedruckt

Imprímé sur papíer écologique

Printed in Spain Gedruckt in Spanien Imprimé en Espagne TINS-B360WJZZ 06-2004

Sharp LC-37GD1E, LC-32GD1E, TU-32GD1E, TU-37GD1E User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
