KEZELÉSI ÚTMUTATÓ

MAGYAR

Kedves SHARP vásárló!

Köszönjük, hogy a SHARP LCD színes TV készülékét választotta. A biztonságos és hosszú, hibamentes működés
érdekében a készülék használatba vétele előtt kérjük, olvassa el figyelmesen a Betartandó biztonsági előírásokat.

• Az útmutatóban található illusztrációk és képernyőmenük csak magyarázatra szolgálnak, a tényleges műveletek kinézete
némileg eltérhet.

• A kezelési útmutatóban szereplő példák az LC-37RA1E típus alapján készültek.

• A gyárilag előre beállított PIN: „1234”.

csak TV/AV csak PCcsak AV

csak TV

: Ezek a kézikönyvben több helyen is szereplő ikonok azt jelölik, hogy

az adott menüpontban végzett beállítás csak a jelzett bemeneti
módban lehetséges.

Tartalom

MAGYAR

Kedves SHARP vásárló! ………………………………… 1
Tartalom …………………………………………………… 1
Betartandó biztonsági előírások ……………………… 2
Mellékelt tartozékok ……………………………………… 2
Rövid útmutató …………………………………………… 3

Az állvány felszerelése ………………………………… 3
A TV beállítása ………………………………………… 3
Az elemek behelyezése ……………………………… 4
A távirányító használata ……………………………… 4

A távirányító használatával kapcsolatos

észrevételek ………………………………… 4
Távirányító …………………………………………… 5
TV (Elölnézet) ………………………………………… 6
TV (Hátulnézet) ……………………………………… 6
A készülék bekapcsolása …………………………… 7
Készenléti üzemmód ………………………………… 7
A készülék kikapcsolása ……………………………… 7
Kezdeti automatikus beállítás ………………………… 7
A programlista használata …………………………… 7

Külső berendezés használata ………………………… 8

Videomagnó csatlakoztatása ………………………… 8
Játék konzol vagy kamkorder csatlakoztatása …… 8
DVD lejátszó csatlakoztatása ………………………… 8
Dekóder csatlakoztatása ……………………………… 9
Számítógép csatlakoztatása ………………………… 9
Az AV Link funkció használata ……………………… 9

Menüműveletek ……………………………………………10

Menükezelő gombok ………………………………… 10
Képernyőn megjelenő menürendszer ……………… 10
Alapvető műveletek …………………………………… 11
Picture (Kép) menü …………………………………… 12

AV Mode (AV mód) ……………………………… 12
OPC …………………………………………… 12
Képbeállítás ……………………………………… 12
Advanced (Speciális beállítás) …………………… 12

Colour Temp. (Színhőmérséklet) …………… 13

Black (Fekete) ……………………………… 13

3D-Y/C ……………………………………… 13

Monochrome (Monokróm)…………………… 13

Film Mode (Film mód) ……………………… 13

truD ……………………………………………13

I/P Setting (Bemenet beállításai) ……………13
Audio (Hang) menü …………………………………… 13

AV Mode (AV mód) ……………………………… 13
Hangzás beállítás ………………………………… 13
Surround ……………………………………………14
Auto Vol. (Automatikus hangerő) ………………… 14
Clear Voice (Tiszta hangzás) ……………………… 14

Power Control (Be- és kikapcsolás vezérlés) menü … 14

No Signal Off (Automatikus lekapcsolás,

ha megszűnik a jel) ………………………… 14

No Operation Off (Automatikus kikapcsolás,

ha nincs művelet) …………………………… 14

Power Management (Energiagazdálkodás) …… 14

Setup (Beállítás) menü ………………………………… 14

Auto Installation (Automatikus telepítés) ………… 14
Programme Setup (Adók beprogramozása) …… 15

Auto Search (Automatikus keresés) ……… 15
Manual Adjust (Kézi beállítás) ……………… 15

Fine (Finomhangolás) …………………… 15
Colour sys. (Színrendszer) …………… 15
Sound sys. (Hangrendszer)

(műsorszórási rendszer) …………… 15
Label (Adók elnevezése) ……………… 15
Skip (Átugrás) ………………………… 15
Decoder (Dekóder) …………………… 15
Lock (Gyerekzár) ……………………… 16

Sort (Sorba rendezés) ……………………… 16
Erase Programme (Program törlése) ……… 16

Child Lock (Gyerekzár) ……………………………16

Input Label (Név megadása) …………………… 16
Fine Sync. (Finom szinkronizálás beállítások) … 17
Position (Pozíció) ………………………………… 17
WSS (Wide Screen Signalling,

Széles képernyő megjelenítés) ……………… 17
4:3 Mode (4:3 mód) ……………………………… 17
Language (Nyelv) ………………………………… 17

Option (Lehetőségek) menü ……………………………17

Audio Only (Csak hang) ………………………… 17
DNR (Digital Noise Reduction,

azaz digitális zajcsökkentés) ………………… 18
HDMI Setup (HDMI beállítás) …………………… 18
Input Select (Bemenet kiválasztása) …………… 18
Colour System (Színrendszer) …………………… 18
Demo (Bemutató) ………………………………… 18

Hasznos szolgáltatások ………………………………… 19

WIDE MODE (SZÉLES MÓD) ………………………… 19
Állókép ………………………………………………… 20
Teletext ………………………………………………… 20

Függelék …………………………………………………… 21

Hibakeresés …………………………………………… 21
Az RS-232C csatlakozó specifikációja ……………… 22
Műszaki adatok ……………………………………… 23
Választható tartozékok ………………………………… 23
PC kompatibilitási táblázat …………………………… 23
Hulladék-elhelyezési tájékoztató selejtezés esetén … 24

• „A HDMI, a HDMI embléma és a „High-Definition Multimedia Interface” megnevezés a HDMI Licensing LLC

védjegye vagy bejegyzett védjegye.”

• A truD a Micronas Németországban és más államokban bejegyzett védjegye.

• A „HD ready” embléma az EICTA bejegyzett védjegye.

1

Betartandó biztonsági előírások

• Tisztítás—A készülék tisztítása előtt húzza ki a tápkábelt a hálózati csatlakozó aljzatból. A készülék tisztításához
használjon nedves törlőkendőt. Ne alkalmazzon folyékony tisztítószert vagy tisztító aeroszolt.

• Víz és nedvesség—Ne használja a készüléket víz közelében, például fürdőkád, zuhanyzó, konyhai mosogató,
mosódézsa közelében, uszodában és nedves padlójú helyiségekben.

• Ne helyezzen vázát vagy egyéb, vizet tartalmazó edényt a készülékre.
A készülékbe kerülő víz tüzet vagy áramütést okozhat.

• Elhelyezés—Ne helyezze a készüléket labilis kocsira, állványra, háromlábra vagy asztalra. Ezekről a
készülék könnyen leeshet, így súlyos személyi sérülés vagy anyagi kár keletkezhet. Csak a gyártó
által javasolt, vagy a termékkel együtt szállított kocsi, állvány, háromláb, tartó vagy asztal használható.
A készülék falra történő szerelése esetén feltétlenül kövesse a gyártó utasításait. Csak a gyártó
által javasolt szerelvényeket használjon.

• Ha a készüléket kocsin tolva helyezi át, azt a legnagyobb körültekintéssel tegye. A hirtelen fékezések,
a nagyobb erőbehatások és az egyenetlen talaj mind a készülék leeséséhez vezethetnek.

• Szellőzés—A készülékházon található nyílások a készülék szellőzését szolgálják. A nyílásokat ne
fedje be, ne takarja el, mert a nem megfelelő szellőzés túlmelegedést és a készülék élettartamának
jelentős csökkentését okozhatja. Ne helyezze a készüléket ágyra, heverőre, vastag szőnyegre vagy hasonló felületre,
mert így elzáródnak a szellőzőnyílásai. A készülék nem beépített üzemelésre lett tervezve; ne helyezze azt zárt helyre,
például könyvespolcra vagy szekrénybe, hacsak nem biztosított a gyártó szerint előírt szellőzése.

• A készülék LCD kijelzője üvegből készült. Ennél fogva, a készülék leejtése esetén, vagy ha ütés éri, eltörhet. Ha az
LCD kijelző eltörne, az üvegszilánkokkal—a személyi sérülés elkerülése érdekében - bánjon körültekintően.

• Hőforrások—Tartsa távol a készüléket radiátortól, fűtőberendezéstől, kályhától és más hőt kibocsátó berendezésektől
(erősítőktől is).

• A tűzesetek elkerülése érdekében soha ne helyezzen gyertyát vagy más nyílt lángot a TV készülék
tetejére vagy közelébe.

• A tűzesetek és az áramütés elkerülése érdekében ne vezesse a tápkábelt a TV készülék vagy egyéb
súlyos tárgy alatt.

• Ne hagyja, hogy a képernyő hosszú ideig állóképet sugározzon, mert az beéghet, és a beégett kép
halványan tovább látszódhat.

• A tápvezeték csatlakoztatása esetén mindig van tápfeszültség.

Az LCD-kijelző csúcstechnológiájú termék, kiváló felbontású képeket tekinthet meg rajta.
A képpontok hatalmas száma miatt a képernyőn véletlenszerűen előfordulhat néhány inaktív képpont, amely
folyamatosan kék, zöld vagy vörös színben világít.
Ez megfelel a készülék specifikációjának, nem jelent hibás működést.

A TV készülék szállításakor betartandó óvintézkedések

A TV-készülék áthelyezésekor mindig két ember vigye azt két kézzel fogva, és ügyeljenek, hogy a képernyőt
ne érje erőhatás.

Mellékelt tartozékok

Távirányító (g1) Tápkábel (g1)

A készülék alakja

országonként eltérő lehet.

4. és 5. oldal

Kábelbilincs

(Kicsig1, Nagyg1)

3 RCA - 15-pólusú D-sub

3. oldal

adapter (g1)

Kábelkötés (g1)

3. oldal

Állvány egység (g1)

3. oldal

• „AA” méretű elem (g2) ......... 4. oldal

2

8. oldal

• Kezelési útmutató (Jelen kiadvány)

3. oldal

Rövid útmutató

Az állvány felszerelése

A munka megkezdése előtt helyezzen el alátétet oda, ahová a TV-készüléket teszi, és ügyeljen
arra, hogy a felület tökéletesen sima legyen. Ez megakadályozza a sérülését.

Az állvány felszerelése (vagy leszerelése) előtt húzza ki a csatlakozóból a tápkábelt.

1 Készítse elő a TV-hez mellékelt 8 db csavart.

Rövid csavarok (m4)

(a 2. lépésben kerülnek

felhasználásra)

Hosszú csavarok (m4)

(a 4. lépésben kerülnek

felhasználásra)

2 Szerelje össze az állvány két felét a 4 db rövid

csavarral, az ábra szerint.

3 Illessze az állványt a TV alján található nyílásba. 4 Az ábra szerint helyezze a 4 db hosszú csavart a

TV hátulján található furatokba, és húzza meg
őket.

FIGYELEM

• Az állvány leszerelésekor hajtsa végre a fenti lépéseket fordított sorrendben.

A TV beállítása

Ferritgyűrű

A ferritgyűrűt felhelyezés után már ne távolítsa el a
tápkábelről a használat során.

Szabványos DIN45325
csatlakozódugó
(IEC169-2)
75ohm-os koaxiális
kábel

Kábelbilincs

(nagy)

Fogja össze a kábeleket a kábelszorítóval (nagy).

Fogja össze a tápkábelt a
kábelszorítóval (kicsi).

Ferritgyűrű

Helyezze el a TV készüléket a
fali csatlakozóaljzat közelében,
és tartsa a csatlakozódugót
elérhető helyen.

A termék alakja
országonként
eltérő lehet.

Tápkábel

Kábelbilincs (kicsi)

Kábelkötés

A TV falra szerelése

• A készüléket kizárólag a SHARP által biztosított fali tartókkal rögzítse a falra. (Lásd a 23. oldalon.) Más fali tartók
használata instabil szerelést, illetve súlyos sérülést is okozhat.

• AN-37AG2 (SHARP) fali tartók használatakor állítsa a TV-t 0°-os vagy 5°-os szögbe. Ez a szög nem lehet több,
mint 10°.

• A TV készülék felszerelése különleges szakismereteket igényel, azt csak képzett szakember végezheti. Ne kísérelje
meg a munkát saját kezűleg elvégezni. A SHARP nem vállalja a felelősséget a hibás, vagy az esetleges balesettel,
sérüléssel járó szerelés következményeiért.

• Kérjen meg egy szakembert, hogy az opcionális tartóval szerelje fel a készüléket a falra.

3

Rövid útmutató

Az elemek behelyezése

A TV készülék első használata előtt helyezze be a három darab „AA” méretű elemet (tartozék). Ha az elemek lemerültek,
és a távirányító nem működik, cserélje ki az elemeket új „AA” méretűekre.

1 Az elemtartó fedelén a fület benyomva húzza a

fedelet a nyíl irányába.

2 Helyezze be a két mellékelt „AA” méretű elemet.

• Az elemeket úgy helyezze be, hogy a polaritásuk
megfeleljen az elemtartóban látható (e) és (f)
jelöléseknek.

3 Illessze az elemtartó fedelének kisebb fülét a

nyílásba (1), majd nyomja le a fedelet, amíg a
helyére nem kattan (2).

VIGYÁZAT!

Az elemek nem megfelelő használata vegyi anyagok szivárgásával vagy az elemek felrobbanásával járhat. Feltétlenül kövesse az
alábbi utasításokat.

• Ne keverjen különböző típusú elemeket. A különböző elemek különböző karakterisztikával rendelkeznek.

• Ne keverjen össze használt és új elemeket. A használt elemek lerövidíthetik az újak élettartamát, vagy a használat során
megfolyhatnak.

• Ha az elemek kimerültek, azonnal távolítsa el azokat. Az elemekből szivárgó vegyi anyagok korróziót okoznak. Ha ilyen megfolyást
tapasztal, törölje azt ki száraz törlőkendővel.

• A mellékelt elemek a tárolási körülmények miatt alacsonyabb élettartammal is rendelkezhetnek.

• Ha huzamosabb ideig nem használja a távirányítót, távolítsa el belőle az elemeket.

1

2

A távirányító használata

A távirányítót a készülék távérzékelőjére irányítva használja. A készülék távérzékelője és a távirányító között elhelyezkedő
tárgyak gátolhatják a megfelelő működést.

5 m

30°30°

A távirányító használatával kapcsolatos észrevételek

• Ne engedje, hogy a távirányítót hirtelen mechanikai behatás érje.
Továbbá, ne tegye ki a távirányítót nedvesség hatásának, ne használja magas
nedvességtartalmú környezetben.

• Ne tegye ki a távirányítót közvetlen napsugárzásnak. A távirányító háza
deformálódhat.

• Ha a TV készülék távérzékelőjét közvetlen napsugárzás vagy erős fény éri, a
távirányító működése bizonytalan lehet. Ilyen esetben változtassa meg a tv­re eső fény szögét, vagy menjen közelebb a távirányítóval a készülék
távérzékelőjéhez.

Távérzékelő

4

Rövid útmutató

Távirányító

B (Készenlét/Bekapcsolt állapot)

Készenléti üzemmódba lépés vagy a

készülék bekapcsolása.

(Lásd a 7. oldalt.)

Csatornaválasztás TV üzemmódban.

Az oldalszám beállítása Teletext

üzemmódban.

A (Visszalépés)

Megnyomására a készülék

visszatér a korábbi nézethez normál

megjelenítési módban.

f (WIDE MODE, SZÉLES MÓD)

Szélesképernyős mód kiválasztása.

(Lásd a 19. oldalt.)

Nagyítás területének beállítása Teletext

üzemmódban.

(Lásd a 20. oldalt.)

2 (Hangzás mód)

A hangzást multiplex filmszínház

üzemmódra állítja (Lásd alább.)

m (Teletext)

(Lásd a 20. oldalt.)

a/b/c/d (Kurzor)

A beállító képernyőn a kívánt tétel

kiválasztásához.

Kilépés a menü képernyőről.

0–9

END

SURROUND

A térhatású hangzás ki- vagy
bekapcsolása.

e (Némítás)

A hang ki- és bekapcsolása.

i (k/l) (Hangerő)
i (k) Fokozza a hangerőt.
i (l) Csökkenti a hangerőt.

P (r/s)

TV: Csatornaválasztás.
Külső: TV bemeneti módra váltás.
Teletext: Következő/előző oldalra ugrás.

b (BEMENETI MŰSORFORRÁS)

Kiválasztja a bemeneti műsorforrást.
(TV, EXT1, EXT2, EXT3, EXT4, EXT5, EXT6)
(Lásd a 8. oldalt.)

SLEEP

Az elalvás-időzítő be és leállítása (30
perces egységekben, maximum 2 óra 30
perces intervallumra).

p (Információk Megjelenítése)

(Lásd a 20. oldalt.)

MENU

A MENU képernyő megjelenítése.
(Lásd a 10. oldalt.)

OK

Parancs végrehajtása a menü
képernyőn.
Programlista megjelenítése.
(Külső input kivételével.)
(Lásd a 7. oldalt.)

3 (Állókép/Tartás)

(Lásd a 20. oldalt.)

k (Megjeleníti a Teletext

Szín (Vörös/Zöld/Sárga/Kék)

NICAM TV adás kiválasztása A2 TV adás kiválasztása

Jel

Sztereó

Kétnyelvű

rejtett oldalait)

(Lásd a 20. oldalt.)

(Lásd a 20. oldalt.)

Választható tételek

NICAM STEREO, MONO

NICAM CH A, NICAM CH

Jel

Sztereó

Kétnyelvű

Választható tételek

STEREO, MONO

CH A, CH B, CH AB

B, NICAM CH AB, MONO

Mono

NICAM MONO, MONO

Mono

MONO

FIGYELEM

• Ha nincs bemenő jel, a hangzás mód kijelzése „MONO” lesz.

RETURN

Visszalép a korábbi menüképernyőre.

[ (Teletext Felirat)

(Lásd a 20. oldalt.)

1 (Aloldal)

(Lásd a 20. oldalt.)

5

Rövid útmutató

TV (Elölnézet)

TV (Hátulnézet)

(Program [csatorna] gombok)

(Hangerő szabályzó gombok)

Távérzékelő

OPC érzékelő

P (s/r)

i (l/k)

OPC visszajelző

SLEEP (Elalvás) visszajelző

B (Készenlét/Bekapcsolt
állapot) visszajelző

b (Bevitel gomb)

a (Tápellátás gomb)

Antenna csatlakozó

RS-232C csatlakozó

EXT 6 (HDMI) csatlakozó

EXT 5 (HDMI/AUDIO)
csatlakozók

EXT 4 csatlakozók

EXT 1 (RGB) csatlakozó

EXT 2 (RGB) csatlakozó

OUTPUT (hang kimenet)
csatlakozók

EXT 3 csatlakozók
Fejhallgató csatlakozó

6

AC INPUT (Táp)

csatlakozó

Rövid útmutató

A készülék bekapcsolása

Nyomja meg a készülék a jelű gombját.

•A B visszajelző vörösről zöld színre vált.

Készenléti üzemmód

Nyomja meg a távirányítón a B gombot.

• A TV készenléti üzemmódra vált, a kép pedig eltűnik.

•A B visszajelző zöldről vörös színre vált.

A készülék kikapcsolása

Nyomja meg a készülék a jelű gombját.

•A B visszajelző fokozatosan elhalványul.

• Ha a készüléket a rajta lévő a gombbal kapcsolta ki, a
távirányító B gombjával nem fogja tudni bekapcsolni.

Állapot kijelző

Ki
Vörös
Zöld

FIGYELEM

• Ha a készüléket hosszabb ideig nem használja, feltétlenül
húzza ki a tápkábelét a fali csatlakozó aljzatból.

• A készülék teljesen a állapotban is fogyaszt némi áramot.

Kikapcsolva
A készülék készenléti üzemmódban van.
A készülék be van kapcsolva.

Kezdeti automatikus beállítás

A készülék megvásárlása utáni első bekapcsoláskor
elindul az automatikus telepítés. Az egymást követő
műveletek során automatikusan beállításra kerül a nyelv,
az ország, és behangolásra kerülnek a csatornák is.

FIGYELEM

• A kezdeti automatikus telepítés csak egyszer fut le. Ha a
kezdeti automatikus telepítés nem fejeződik be, (pl.: Ha pár
perc kikapcsolás, áramszünet stb. után a menü képernyő
eltűnik), hívja elő az Auto Installation (automatikus telepítés)
menüt a Setup menüből. (Lásd a 14. oldalon.)

• A kezdeti automatikus telepítés a RETURN gombot
megnyomva leáll.

1 A kijelzőn megjelenő beállítások nyelvezetének

beállítása

1 A képernyőn megjelenő választékból a a/b/c/d

megnyomásával válassza ki a kívánt nyelvet.

2 A beállítás eltárolásához nyomja meg az OK gombot.

2 Az ország vagy régió beállítása

1 A képernyőn megjelenő választékból a a/b/c/d

megnyomásával válassza ki saját országát.

2 A beállítás eltárolásához nyomja meg az OK gombot.

• Ekkor azonnal elkezdődik az automatikus
állomáskeresés.

Ezután a beállítás után az automatikus keresés a
következő sorrendben fog elindulni.

1 Automatikus csatornakeresés
2 Automatikus elnevezés
3 Automatikus sorba rendezés
4 Beállítások áttöltése

Az automatikus állomáskeresés alatt nincs semmi
tennivalója.

A beállítási menü eltűnik, a készülék pedig beáll az 1.
csatornára.

A programlista használata

A kívánt csatornát a 0-9 számbillentyűk vagy a P (r/
s) gomb használata helyett a programlistából is

kiválaszthatja.

1 Ha nincs a képernyőn más menü, nyomja meg

az OK gombot. (Külső input kivételével.)

2 A a/b gombbal válassza ki a behangolni kívánt

csatornát, majd nyomja meg az OK gombot.

3 A programlistából való kilépéshez nyomja meg az

END gombot.

7

Külső berendezés használata

Bemeneti forrás beállítása

A külső jelforrás képeinek megjelenítéséhez válassza ki az adott jelforrást a távirányító vagy a TV készülék b
gombjával.

FIGYELEM

• A *-gal jelölt kábelek kereskedelmi forgalomban kaphatók.

Videomagnó csatlakoztatása

Videomagnó és más audiovizuális berendezés
csatlakoztatására használhatja az EXT 1 vagy 2
csatlakozót.
Ha videomagnója támogatja a TV és videomagnó közötti
fejlett AV Link rendszert, a videomagnót a TV készülékhez
egy teljesen bevezetékezett SCART kábellel is az EXT 2
csatlakozóba kötheti.

SCART kábel* SCART kábel*

Videomagnó

Dekóder

EXT 1 vagy 2

FIGYELEM

• A TV és videomagnó közötti fejlett AV Link rendszerek nem
minden külső jelforrással kompatibilisek.

• Az EXT 1-ről érkező TV-OUT nem jelenik meg kimenetként,
ha bemenetként az EXT 5 (HDMI) vagy az EXT 6 (HDMI)
opciót választotta.

Játék konzol vagy kamkorder csatlakoztatása

Játék konzol, kamkorder és néhány egyéb audiovizuális
berendezés csatlakoztatására kényelmesen
használhatók az EXT 3 csatlakozói.

AUDIO kábel*

DVD lejátszó csatlakoztatása

DVD lejátszó vagy más audovizuális berendezés
csatlakoztatásához használhatja az EXT 2, 3, 4, 5 (HDMI)
vagy 6 (HDMI) csatlakozókat.

AUDIO kábel*

S-video kábel*

vagy

VIDEOS-VIDEOL-AUDIO-R

AV OUTPUT

DVD lejátszó

FIGYELEM

• EXT 3: Az S-VIDEO csatlakozók a többi VIDEO
csatlakozóhoz képest prioritással rendelkeznek.

Komponens

kábel*

PR

CR)

(

CB)

(

COMPONENT

YPB

ø 3,5 mm-es sztereó

mini csatlakozó kábel*

Kompozit

video kábel*

EXT 3

3 RCA - 15-pólusú

D-sub adapter

(tartozék)

EXT 4

S-video kábel*

vagy

AV OUTPUT

VIDEOS-VIDEOL-AUDIO-R

Kompozit

video kábel*

EXT 3

Játék konzol Kamkorder

FIGYELEM

• EXT 3: Az S-VIDEO csatlakozók a többi VIDEO
csatlakozóhoz képest prioritással rendelkeznek.

8

DVD lejátszó

HDMI-DVI átalakító-

adapter/kábel*

HDMI-DVI átalakító-adapter/

kábel használatakor az

DVD lejátszó

audio jelet itt vezesse be.

Ha nem, használja az

EXT 6 kimenetet.

EXT 5

HDMI kábel*

EXT 6

DVD lejátszó

FIGYELEM

• A HDMI-DVI átalakító-adapter/kábel HDMI csatlakozóba
kötésekor a kép minősége gyengébb lehet.

Külső berendezés használata

Dekóder csatlakoztatása

Dekóder és más audiovizuális berendezés
csatlakoztatására használhatja az EXT 1 csatlakozót.

EXT 1

SCART kábel*

Dekóder

FIGYELEM

• Ha a dekódernek szüksége van a TV készülék jelére,
győződjön meg arról, hogy a Programme Setup „Manual
Adjust” menüjében a „Decoder” „EXT1”-re van beállítva.
(Lásd a 15. oldalon.)

• A dekódert ne az EXT 2 aljzatba csatlakoztassa.

Számítógép csatlakoztatása

Számítógép csatlakoztatásához használja az EXT 4
csatlakozókat.

Számítógép

RGB kábel*

ø 3,5 mm-es sztereó mini

csatlakozó kábel*

Számítógép

RGB/DVI konvertáló kábel*

ø 3,5 mm-es sztereó mini

csatlakozó kábel*

FIGYELEM

• A *-gal jelölt kábelek kereskedelmi forgalomban kaphatók.

• A számítógép bemeneti csatlakozói DDC1/2B­kompatibilisek.

• Az 23. oldalon megtalálja a TV készülékkel kompatíbilis
számítógép jelzések listáját.

• Számítógépre történő csatlakoztatás esetén a megfelelő
bemeneti jel automatikusan kiválasztásra kerül.

EXT 4

EXT 4

Az AV Link funkció használata

A TV és más audiovizuális berendezés
összekapcsolásának megkönnyítéséhez az Ön TV
készüléke három tipikus AV Link funkcióval is rendelkezik.

Egy nyomógombos lejátszás

Ha a TV készenléti üzemmódban van, akkor
automatikusan bekapcsol, és játszani kezdi az
audiovizuális eszköz (pl. videomagnó, DVD) műsorát.

WYSIWYR („What You See Is What You
Record”, azaz azt veszi fel, amit lát)

Ha a csatlakoztatott videomagnó távirányítója
rendelkezik WYSIWYR gombbal, azt megnyomva
automatikusan elkezdheti az éppen nézett műsor
felvételét.

Beállítások áttöltése

Ezzel a funkcióval a tévé hangoló egységéből
automatikusan áttöltésre kerül az összes beállított
csatorna információja az EXT 2 bemenetre
csatlakoztatott audiovizuális berendezésbe (pl.
videomagnó).

FIGYELEM

• A részleteket megtalálhatja az adott külső berendezés
kezelési kézikönyvében.

• A funkció csak akkor működik, ha az audiovizuális
berendezés a TV EXT 2 csatlakozójára van kötve az AV Link
használatához szükséges, teljesen bevezetékezett SCART
kábellel.

• Az AV Link funkció csak akkor vehető igénybe, ha a TV­készüléket összehangolta a csatlakoztatott audiovizuális
berendezésekkel az automatikus telepítés teljes lefutásakor
(7. oldal, Kezdeti automatikus beállítás).
Az AV Link funkció rendelkezésre állása függ a használt
audiovizuális berendezések jellegétől is. A használt
berendezés gyártmányától vagy típusától függően
elképzelhető, hogy az ismertetett funkciók csak részben
vagy egyáltalán nem alkalmazhatók.

9

Menüműveletek

Menükezelő gombok

A menü kezeléséhez a következő gombokat használja a
távirányítón.

MENU: A menü képernyő megnyitására és

bezárására való.

Képernyőn megjelenő menürendszer

Példa

...

[

Option

MENU

Option

Audio Only

DNR

Input Select

Colour System

Demo

Colour System

1 Sárga színűre változott menüpont

• Ez jelzi, hogy a menüpont ki lett jelölve.

2 Zárójelbe fogott tétel

• Ez jelzi az adott tétel aktuális beállítását.

3 Fehér színűre változott menüpont

• Ez jelzi azt, hogy a menüpont kijelölhető.

4 4 jelű, kiszürkített tétel

• Ez azt jelzi, hogy a tétel különböző okokból nem
választható.

FIGYELEM

• A különböző bemenetekhez különböző menülehetőségek
tartoznak, de a műveletek megegyeznek.

• A kezelési kézikönyvben látható képernyők csak
magyarázatra szolgálnak (némelyik ki lett nagyítva, másokból
ki lettek részletek emelve), így kissé eltérhetnek az aktuális
képernyőktől.

[Off]

[CVBS]

[AUTO]

]

1

2
3

4

a/b/c/d: A képernyő kívánt menüpontjának

kiválasztására vagy a kijelölt tétel
beállítására.

OK: Ezt a gombot megnyomva a következő

lépésre ugrik, vagy tárolja a beállítást.

RETURN: Ezt kell megnyomni az előző lépésre való

visszatéréshez.

END: Kilépés a menütételből.

10

Menüműveletek

Colour Temp.

Black

3D - Y/C

Monochrome

Film Mode

truD

I/P Setting

High

Mid-High

Middle

Mid-Low

Low

Alapvető műveletek

Menüművelet: A

1 Nyomja meg a MENU gombot. Megjelenik a

MENU képernyő.

2 A c/d gombokkal válassza ki a kívánt menüt.
3 A a/b gombokkal válasszon menütételt, majd

nyomja meg az OK gombot (például: AV Mode,
OPC, stb.).

• Ha az értékeket vissza kívánja állítani a gyári beállításra,
válassza a „Reset” lehetőséget.

[

]

MENU

AV Mode [STANDARD]

OPC

Backlight [+6] –8

Contrast

Brightness

Colour

Tint

Sharpness

Advanced

Reset


Picture Audio

[+30]

0

[0]

–30

[0]

–30

[0]

–30

[0]

–10

[Off]

+8

+40

+30

+30

+30

+10

4 A a/b/c/d gombokkal válassza ki a kívánt

tételt, majd nyomja meg az OK gombot.

Off

On

On(Display)

Menüművelet: B

1 Nyomja meg a MENU gombot. Megjelenik a

MENU képernyő.

2 A c/d gombokkal válassza ki a kívánt menüt.
3 A a/b gombokkal válasszon menütételt (például:

Backlight, Contrast, stb.).

4 A c/d gombbal végezze el a kívánt beállítást.

• Ha az értékeket vissza kívánja állítani a gyári beállításra,
válassza a „Reset” lehetőséget.

...

[

MENU

AV Mode [STANDARD]

OPC

Backlight [+6] –8

Contrast

Brightness

Colour

Tint

Sharpness

Advanced

Reset


Picture Audio

[+30]

[0]

[0]

[0]

[0]

Backlight

0

–30

–30

–30

–10

]

[Off]

+8

+40

+30

+30

+30

+10

Menüművelet: C

1 Nyomja meg a MENU gombot. Megjelenik a

MENU képernyő.

2 A c/d gombokkal válassza ki a kívánt menüt.
3 A a/b gombokkal válasszon menütételt, majd

nyomja meg az OK gombot (például: Advanced,
Demo, stb.).

4 A a/b gombokkal válasszon menütételt, majd

nyomja meg az OK gombot (például: Colour
Temp., Black, stb.).

• Ha az értékeket vissza kívánja állítani a gyári beállításra,
válassza a „Reset” lehetőséget.

5 A a/b/c/d gombokkal navigáljon a kívánt

elemhez, vagy végezze el a beállítást, majd
nyomja meg az OK gombot.

11

Menüműveletek

Colour Temp.

Black

3D - Y/C

Monochrome

Film Mode

truD

I/P Setting

High

Mid-High

Middle

Mid-Low

Low

TitleB

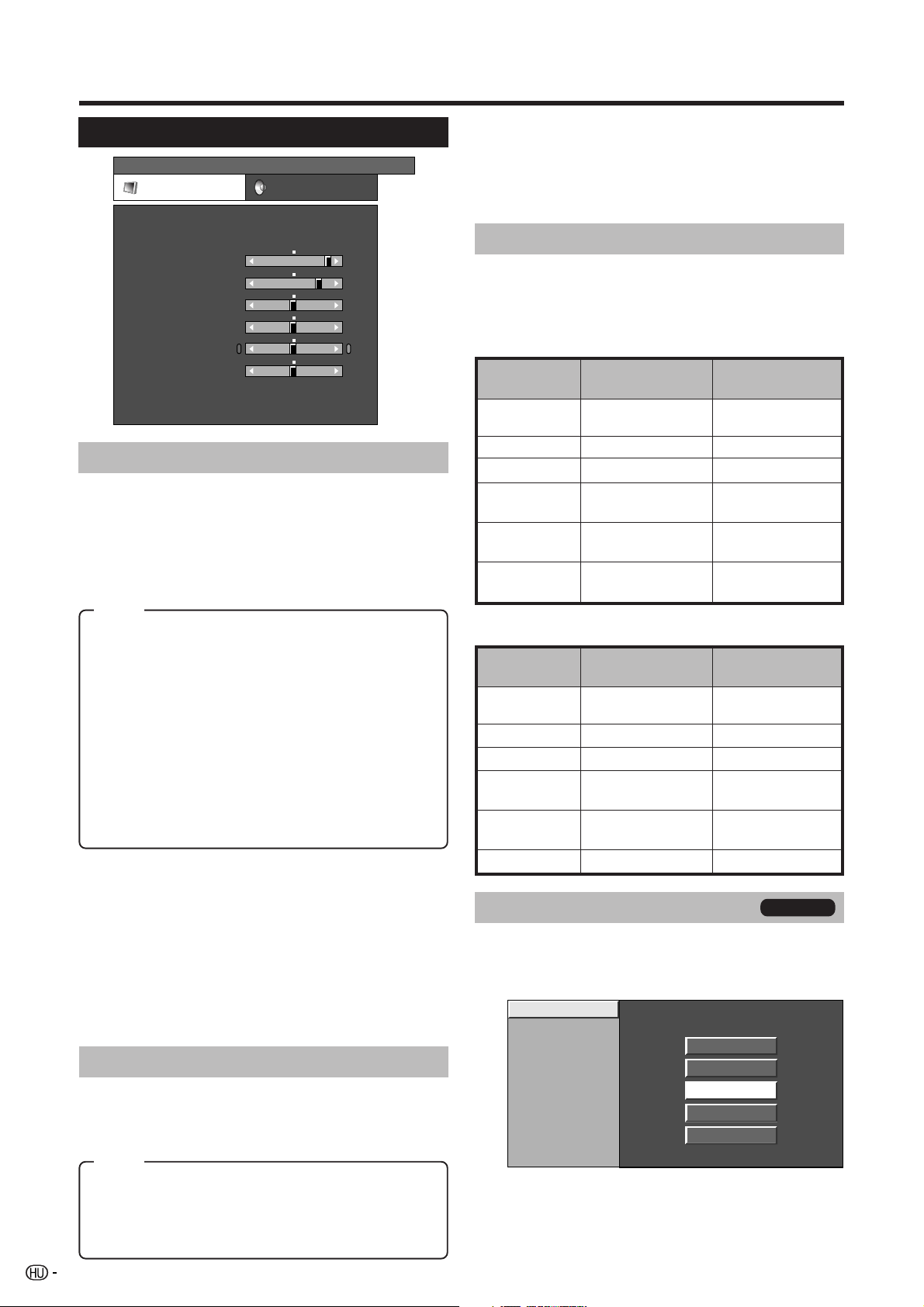

Picture (Kép) menü

[

]

MENU

AV Mode [STANDARD]

OPC

Backlight [+6] –8

Contrast

Brightness

Colour

Tint

Sharpness

Advanced

Reset

AV Mode (AV mód)

Menüművelet: A (11. oldal)

Az AV mód segítségével öt különböző lehetőséget állíthat
be a tévéműsor nézésének feltételeihez, melyek a
környezet fényerejéhez, a nézett műsor típusához vagy
a külső berendezéstől érkező kép típusától tüggően
különbözőek lehetnek.

Tétel

STANDARD: Részletgazdag képmegjelenítés normál

megvilágítású helyiségben (Képkontraszt javítása:
Bekapcsolva)

SOFT*: Lágyabbá teszi a képet. (Képkontraszt javítása:

Bekapcsolva)

ECO*: Csökkenti az energiafogyasztást. (Képkontraszt

javítása: Kikapcsolva)

USER: Lehetővé teszi, hogy a néző állítsa be saját ízlése

szerint a képet. Minden műsorforráshoz egyedileg
elvégezheti a beállítást. (Képkontraszt javítása:
Kikapcsolva)

DYNAMIC*: Az erőteljes kontraszt sportműsorok nézése

esetén tisztább körvonalakat eredményez. (Képkontraszt
javítása: Bekapcsolva)

FIGYELEM

• A „STANDARD”, „SOFT”, „ECO”, „DYNAMIC” beállítások
gyári paramétereit kedvére módosíthatja. A választott értékek
mindegyik bemenetre érvényesek lesznek.
A * jelölésű elemek csak TV/AV bemeneti módban elérhetőek.

•

• A képkontraszt-javítási technológia észleli a forrás videojelek
jellemzőit, és ehhez hangolja a képernyő fényerejét, mélyebb
fekete színhatást eredményezve.

• A képkontraszt javítása funkció aktiválásához kapcsolja ki
az OPC funkciót a „STANDARD”, „SOFT” és „DYNAMIC”
beállítások esetében AV módban.


Picture Audio

0

[+30]

–30

[0]

–30

[0]

–30

[0]

[0]

–10

[Off]

+8

+40

+30

+30

+30

+10

FIGYELEM

• A szolgáltatást bekapcsolva („On”), a készülék érzékeli a
környezeti fényviszonyokat, és automatikusan beállítja a
háttér-megvilágítás fényerejét. Ügyeljen rá, hogy semmi ne
takarja az OPC érzékelőt, amely megzavarná a fényviszonyok
érzékelésében.

Képbeállítás

Menüművelet: B (11. oldal)

A következő képbeállításokkal saját ízlése szerint
beállíthatja a készülék által sugárzott képet.

Az AV jelforrás beállítási menüpontjai

Választható
tételek

Backlight A képernyő

Contrast A kontraszt csökken Erősebb kontraszt
Brightness A fényerő csökken Nagyobb fényerő

Colour A szín intenzitása

Tint A bőrszínek bíborba

Sharpness A kép életlenebb

A PC jelforrás beállítási menüpontjai

Választható
tételek

Backlight A képernyő

Contrast A kontraszt csökken Erősebb kontraszt
Brightness A fényerő csökken Nagyobb fényerő
Red A vörös szín

Green A zöld szín

Blue A kék szín halványul Élénkebb kék

Advanced (Speciális beállítás)

Menüművelet: C (11. oldal)

A TV készülék a képminőség optimalizálására számos
fejlett funkcióval rendelkezik.

c gomb d gomb

A képernyő

elhalványul

fényereje nő

A szín intenzitása

csökken

nő
A bőrszínek zöldbe

hajlanak

hajlanak
A kép élesebb lesz

lesz

c gomb d gomb

A képernyő

elhalványul

fényereje nő

Élénkebb vörös

halványul

Élénkebb zöld

halványul

csak TV/AV

OPC

Menüművelet: A (11. oldal)

A szolgáltatás automatikusan módosítja a képernyő
fényerejét.

Tétel

Off: A fényerő a „Backlight” menüpontban megadott

értéken rögzült.

On: Automatikus állítás
On(Display): A képernyő fényerejének beállítása közben

megjeleníti az OPC hatást a képernyőn.

12

Menüműveletek

Colour Temp. (Színhőmérséklet)

Állítsa be a színhőmérsékletet a legszebb fehér kép
eléréséhez.

Tétel

High: Kékes tónusú fehér
Mid-High: Köztes tónus a High és a Middle között
Middle: Természetes tónus
Mid-Low: Köztes tónus a Middle és a Low között
Low: Vöröses tónusú fehér

Black (Fekete)

A könnyebb láthatóság érdekében módosítsa a látás
mélységét a kép sötét részei automatikus beállítási
szintjének módosításával.

3D-Y/C

Kitűnő képminőséget nyújt minimális képpont­elcsúszással és kereszt-színzajjal.

Tétel

Off: Érzékelés kikapcsolva
Standard: Normál beállítás
Fast: Optimális képminőséget biztosít gyorsan mozgó

képek esetében.

Slow: Lassan változó képeknél optimális beállítás.

I/P Setting (Bemenet beállításai)

A kép és a bemeneti jel módosításával még szebb képet
lehet elérni.

Tétel

Interlace: Részletgazdag képek megjelenítése a TV vagy

videó stb. esetében.

Progressive: Sima érzetű képek, állóképek vagy ábrák stb.

esetében.

FIGYELEM

• Az I/P beállítás bekapcsolt film módnál progresszívre lett
állítva.

Audio (Hang) menü

[

]

MENU

AV Mode [STANDARD]

Treble

Bass

Balance

Surround

Auto Vol. [Off]

Clear Voice [Off]

Reset

Audio

Audio Power Control

[0] –15

[0]

–15

[0]

L

+15

+15

R

[Off]

FIGYELEM

• A 3D-Y/C funkció a bemeneti jel típusától vagy a jel
zajosságától függően nem mindig működik.

• A 3D-Y/C funkció még nagyobb hatással van az összetett
videojelekre (CVBS).

Monochrome (Monokróm)

A kép monokrómban való megjelenítéséhez.

Film Mode (Film mód)

Automatikusan detektálja a film alapú műsorforrást (amely
a függőleges frekvenciától függően eredetileg
másodpercenként 24/25 kockát jelenít meg), analizálja
azt, majd minden egyes állókép minőségét feljavítja.

truD

A „truD” funkció használatával a vibráló, szaggatott
mozgás folyamatossá válik. A szolgáltatás a kontrasztot
és az élességet fejlett video algoritmusok alkalmazásával
tovább fokozva javítja a képminőséget. A „truD” menübe
lépve (a Advanced menüpontból) csak a
torzuláskorrekció kapcsolható ki- vagy be. A
képminőség-beállítások, így például a kontraszt- vagy
élességfokozás mindig aktívak.

FIGYELEM

• Ez a hatás jobban érezhető mozgóképek, például
filmtartalmak esetében.

AV Mode (AV mód)

Menüművelet: A (11. oldal)

Ez az opció a „Picture” (Kép) menü „AV Mode”
beállításához visz. (Lásd a 12. oldalon.)

Hangzás beállítás

Menüművelet: B (11. oldal)

A következő beállításokkal a hangminőséget állíthatja be
ízlése szerint.

Választható
tételek

Treble A magas hangok

Bass A mélyhangok

Balance

c gomb d gomb

halkításához

halkításához

A jobb
hangcsatorna
halkításához

A magas hangok
erősítéséhez

A mélyhangok
erősítéséhez

A bal hangcsatorna
halkításához

13

Menüműveletek

Surround

Menüművelet: A (11. oldal)

A térhangzás funkciónak köszönhetően valósághű, „élő”
hangzást kap.

FIGYELEM

• A térhangzást a távirányító SURROUND gombjára kattintva
is kiválaszthatja.

Auto Vol. (Automatikus hangerő)

csak TV/AV

Menüművelet: A (11. oldal)

Különböző hangforrások, melyek meglehetősen gyakran
eltérő hangszinttel is rendelkeznek, pl. mozi után
következő reklámok. Az „Auto Vol.” megoldja ezt a
problémát, és kiegyenlíti a hangerő-szinteket.

Clear Voice (Tiszta hangzás)

Menüművelet: A (11. oldal)

A funkció az érthetőség növelése érdekében a
beszédhangot a háttérzajhoz képest kiemeli. Zenés
műsorokhoz nem ajánlott.

Power Control (Be- és kikapcsolás vezérlés) menü

[

MENU

No Signal Off

No Operation Off

Power Control

Audio Power Control

No Signal Off (Automatikus lekapcsolás, ha megszűnik a jel)

Menüművelet: A (11. oldal)

A készülék „Enable” beállításnál automatikusan készenléti
üzemmódra vált, ha 15 percig nem érkezik bemenő jel.

• Öt perccel azelőtt, hogy a készülék készenléti üzemmódra
váltana, percenként megjelenik a fennmaradó üzemidő.

FIGYELEM

• Ha csak egy TV program ér véget, a funkció nem működik.

No Operation Off (Automatikus kikapcsolás, ha nincs művelet)

Menüművelet: A (11. oldal)

A készülék „Enable” beállításnál automatikusan készenléti
üzemmódra vált, ha 3 órán keresztül nem indít semmilyen
műveletet.

• Öt perccel azelőtt, hogy a készülék készenléti üzemmódra
váltana, percenként megjelenik a fennmaradó üzemidő.

]

[Disable]

[Disable]

csak TV/AV

csak TV/AV

Power Management

csak PC

(Energiagazdálkodás)

Menüművelet: A (11. oldal)

A beállítástól függően a TV-készülék automatikusan
készenléti üzemmódra vált.

Tétel

Off: • Nincs energiagazdálkodás

Mode1: • Ha 8 percen belül nem érkezik bemenő jel, a

Mode2: • Ha 8 másodpercen belül nem érkezik bemenő

• Gyári alapbeállítás.

TV-készülék készenléti üzemmódra vált.

• A TV-készülék akkor is készenléti üzemmódban
marad, ha a számítógépet kezdi használni, és
ismét érkezik bemenő jel.

• A TV készülék a gombjával vagy a távirányító
B gombjával is újra bekapcsolható. (Lásd a

7. oldalon.)

jel, a TV-készülék készenléti üzemmódra vált.

• Ha elkezdi használni a számítógépet és a jel újra
megjelenik, a készülék bekapcsol.

• A TV készülék a gombjával vagy a távirányító
B gombjával is újra bekapcsolható. (Lásd a

7. oldalon.)

Setup (Beállítás) menü

[

]

MENU

Auto Installation

Programme Setup

Child Lock

Position

WSS

4:3 Mode [Panorama]

Auto Installation (Automatikus telepítés)

Setup

Setup Option

[On]

[English]Language

csak TV

Bármikor újra elindíthatja az automatikus telepítést, még
azután is, hogy már behangolta a csatornákat.

1 Nyomja meg a MENU gombot. Megjelenik a

MENU képernyő.

2 Nyomja meg a c/d gombot a „Setup”

kiválasztásához.

3 Nyomja meg a a/b gombot az „Auto Installation”

kiválasztásához, majd nyomja meg az OK
gombot.
Ha a „Child Lock” menüpontban már meghatározta
a PIN-kódot, itt adja meg.

• A PIN beállításához lásd a 16. oldalt.

4 Nyomja meg a c/d gombot a „Yes”

kiválasztásához, majd nyomja meg az OK
gombot.

5 Ugyanúgy beállíthatja a nyelvet és az országot,

mint a kezdeti automatikus telepítés esetén.
Kövesse a 7. oldalon található 1. és 2. pontokat.

14

Menüműveletek

Programme Setup

csak TV

(Adók beprogramozása)

A fejezet az analóg TV csatornák kézzel történő beállítását
ismerteti.

1 Nyomja meg a MENU gombot. Megjelenik a

MENU képernyő.

2 Nyomja meg a c/d gombot a „Setup”

kiválasztásához.

3 Nyomja meg a a/b gombot a „Programme

Setup” kiválasztásához, majd nyomja meg az OK
gombot.
Ha a „Child Lock” menüpontban már meghatározta
a PIN-kódot, itt adja meg.

• A PIN beállításához lásd a 16. oldalt.

4 Nyomja meg a a/b gombot az „Auto Search”,

„Manual Adjust”, „Sort” és „Erase Programme”
kiválasztásához, majd nyomja meg az OK
gombot.

Auto Search

Manual Adjust

Sort

Erase Programme

No Yes

3 A a/b/c/d gombokkal válassza ki a

szerkesztendő csatornát, majd nyomja meg az
OK gombot.

• Megjelennek a kijelölt csatorna információi.

4 Nyomja meg a a/b gombot a kívánt menütétel

kiválasztásához, majd nyomja meg az OK
gombot.

5 A a/b/c/d gombokkal adhatja meg vagy

módosíthatja a beállítást.

FIGYELEM

• A Programme Setup „Manual Adjust” menü elhagyásakor,
ha itt módosításokat végzett, a beállítások áttöltése
automatikusan elindul.

Fine (Finomhangolás)

A frekvenciát a kívánt pozícióra állíthatja.

FIGYELEM

• A háttérképen ellenőrizve a vétel minőségét végezze el a
beállítást.

• A frekvencia beállításához: a fenti 5. lépésben ismertetett
c/d gombok helyett közvetlenül, a 0–9 számgombokkal is
megadhatja a csatorna frekvenciaszámát.

PÉLDA

• 179,25 MHz: Nyomja meg: 1 s 7 s 9 s 2 s 5.

• 49,25 MHz: Nyomja meg: 4 s 9 s 2 s 5 s OK.

Colour sys. (Színrendszer)

Válassza ki az optimális vételi színrendszert. (AUTO, PAL,
SECAM)

Auto Search (Automatikus keresés)

Az alábbi műveletsort követve elindíthatja az automatikus
keresést, majd letöltheti a TV csatornák információit. Ez
ugyanaz a funkció, mint amit automatikus telepítésnél
az adók automatikus keresésétől a beállítások áttöltéséig
végez a rendszer.

1 Ismételje meg a Programme Setup (Adók

beprogramozása) lépéseit 1-től 4-ig.

2 Nyomja meg a c/d gombot a „Yes”

kiválasztásához, majd nyomja meg az OK gombot.

1 Automatikus csatornakeresés
2 Automatikus elnevezés
3 Automatikus sorba rendezés
4 Beállítások áttöltése

Manual Adjust (Kézi beállítás)

A csatornák beállításait manuálisan is módosíthatja.

...

MENU

Fine

Colour sys.

Sound sys.

Label

Skip

Decoder

Lock

[

Setup

Programme Setup

[179.25]

[AUTO]

[B/G]

[SAT.1]

[Off]

[Off]

[Off]

]

179.25 MHz

1 Ismételje meg a Programme Setup (Adók

beprogramozása) lépéseit 1-től 4-ig.

2 Nyomja meg a c/d gombot a „Yes”

kiválasztásához, majd nyomja meg az OK gombot.

Sound sys. (Hangrendszer) (műsorszórási rendszer)

Válassza ki az optimális vételi (műsorszórási rendszer)
hangrendszert. (B/G, D/K, I, L, L’)

Label (Adók elnevezése)

Ha egy TV csatorna elküldi a hálózatának a nevét, az
automatikus telepítés veszi az információt, és ennek
alapján elnevezi a csatornát. Mindazonáltal Ön
módosíthatja az egyes csatornák neveit.

1 Ismételje meg a Manual Adjust (Kézi beállítás)

lépéseit 1-től 4-ig.

2 A név egyes karaktereit a a/b/c/d gombokkal

választhatja ki. Mindegyik betű után nyomja meg
az OK gombot.

3 A fenti 2. lépést ismételje mindaddig, amíg a teljes

nevet meg nem adta.

• A név maximálisan 5 karakterből állhat.

• Ha a csatorna neve 5 karakternél rövidebb, válassza

az „END” lehetőséget, majd nyomja meg az OK
gombot.

Skip (Átugrás)

A bekapcsolt „Skip” beállítással („On”) rendelkező
csatornákat a készülék a Pr/Ps gombokkal történő
tallózás során átugorja még akkor is, ha előzőleg éppen
az volt kiválasztva.

Decoder (Dekóder)

A készülékhez dekódert csatlakoztatva ki kell jelölnie a
bemeneti csatlakozót.

FIGYELEM

• „Off” a gyári alapbeállítás.

15

Menüműveletek

Lock (Gyerekzár)

A gyerekzár funkció segítségével bármelyik csatorna
nézését blokkolhatja.

FIGYELEM

• A PIN-kód beállításához lásd a „ Child Lock (Gyerekzár)” című részt.

• Ha bekapcsolta a gyerekzárt, a képernyőn megjelenik a „Child lock
has been activated.” (gyerekzár aktiválva) felirat, a csatorna képe
és hangja pedig blokkolódik.

• Ha a „Child lock has been activated.” (gyerekzár aktiválva) üzenet
közben megnyomja az OK gombot, megjelenik a PIN beadása
menü. A megfelelő PIN beadása után a gyerekzár a készülék
kikapcsolásáig ideiglenesen kikapcsol.

Sort (Sorba rendezés)

A csatornák tetszőleges sorrendbe rendezhetők.

1 Ismételje meg a Programme Setup (Adók

beprogramozása) lépéseit 1-től 4-ig.

2 Nyomja meg a c/d gombot a „Yes”

kiválasztásához, majd nyomja meg az OK gombot.

3 A a/b/c/d gombokkal válassza ki az áthelyezendő

csatornát, majd nyomja meg az OK gombot.

4 A a/b/c/d gombokkal állítsa a kívánt

helyzetbe, majd nyomja meg az OK gombot.

5 Ismételje addig a 3. és 4. lépéseket, amíg minden

csatorna a kívánt helyre nem kerül.

Erase Programme (Program törlése)

Minden egyes csatorna törölhető.

1 Ismételje meg a Programme Setup (Adók

beprogramozása) lépéseit 1-től 4-ig.

2 Nyomja meg a c/d gombot a „Yes”

kiválasztásához, majd nyomja meg az OK gombot.

3 A a/b/c/d gombokkal válassza ki a törlendő

csatornát, majd nyomja meg az OK gombot.

• Megjelenik egy üzenet képernyő.

4 Nyomja meg a c/d gombot a „Yes”

kiválasztásához, majd nyomja meg az OK gombot
a kiválasztott program törléséhez. Az összes
utána következő program eggyel feljebb lép.

5 Ismételje addig a 3. és 4. pontot, amíg minden

nem kívánt programot ki nem törölt.

Child Lock (Gyerekzár)

A funkció lehetővé teszi bizonyos beállítások személyi
kóddal (PIN) történő védelmét véletlen elállítás ellen.

csak TV

A PIN kód módosítása

1 Nyomja meg a MENU gombot. Megjelenik a

MENU képernyő.

2 Nyomja meg a c/d gombot a „Setup”

kiválasztásához.

3

Nyomja meg a a/b gombot a „Child Lock”
kiválasztásához, majd nyomja meg az OK gombot.

Change PIN

Reset

4 Vigye be a 4-jegyű számot PIN kódként a 0–9

gombokkal.

5 A megerősítéshez vigye be újra a 4. pontban

megadott 4 számjegyet.

• A képernyőn megjelenik a „The system PIN has been
changed successfully” (A rendszer PIN kódja sikeresen
módosítva lett).

FIGYELEM

• Kóddal védett (lezárt) csatorna nézéséhez (A gyerekzár a
Programme Setup „Manual Adjust” menüjében „On”-ra van
beállítva.) meg kell adnia a PIN kódot.) Ha egy lezárt csatornához
ér, megjelenik a PIN kódot kérő üzenet. Az OK megnyomásával a
megjelenik a PIN beadását lehetővé tevő képernyő.

A PIN visszaállítása

Ezzel a szolgáltatással állítható vissza a PIN kód a gyári
„1234” alapértékre.

1 Ismételje meg a A PIN kód módosítása lépéseit

1-től 3-ig.

2 Adja meg a PIN kódot.
3 Nyomja meg a a/b gombot a „Reset”

kiválasztásához, majd nyomja meg az OK
gombot.

4 Nyomja meg a c/d gombot a „Yes”

kiválasztásához, majd nyomja meg az OK
gombot.

FIGYELEM

• Elővigyázatosságból jegyezze fel PIN kódját a kezelési
útmutató hátlapjára, majd vágja ki, és tartsa gyermekektől
távol, biztos helyen.

• Ha elvesztette vagy elfelejtette, a jelenleg beállított PIN kód
gyári „1234” alapértékre történő visszaállítását lásd a 21.
oldalon.

Input Label (Név megadása)

Minden bemeneti jelforrást kedve szerint elnevezhet.

1 Nyomja meg az b gombot a kívánt jelforrás

kiválasztásához.

2 Nyomja meg a MENU gombot. Megjelenik a

MENU képernyő.

3 Nyomja meg a c/d gombot a „Setup”

kiválasztásához.

4 Nyomja meg a a/b gombot az „Input Label”

kiválasztásához, majd nyomja meg az OK
gombot.

5 A bemeneti jelforrás számára az új név egyes

karaktereit a a/b/c/d gombokkal választhatja
ki. Mindegyik betű után nyomja meg az OK
gombot.

6 A fenti 5. lépést ismételje mindaddig, amíg a teljes

nevet meg nem adta, majd nyomja meg az OK
gombot.

• A név maximálisan 6 karakterből állhat.

• Ha a csatorna neve 6 karakternél rövidebb, válassza az „END”

lehetőséget, majd nyomja meg az OK gombot.

FIGYELEM

• Ha a jelforrás a TV, az elnevezéseket nem módosíthatja.

16

New PIN

Reconfirm

–––

–

––––

Menüműveletek

Fine Sync. (Finom szinkronizálás beállítások)

csak PC

Menüművelet: C (11. oldal)

Normál esetben a TV automatikusan beállítja a
számítógépről jövő képek pozícióját (Auto Sync. funkció).
Némely esetben azonban a képmegjelenítés
optimalizálásához a beállítások kézi módosítására is
szükség lehet.

Tétel

H-Pos.: A képet balra vagy jobbra mozdítva központosítja.
V-Pos.: A képet felfelé vagy lefelé mozdítva központosítja.

Clock: Akkor kell állítani, ha a képen a függőleges sávok

vibrálnak.

Phase: Akkor kell állítani, ha a képen a karakterek

elmosódnak vagy a kép vibrál.

FIGYELEM

• Ha a kép pozíciót kell beállítani, akkor a számítógép
segítségével állítsa be a pozíciót.

Position (Pozíció)

csak TV/AV

Menüművelet: C (11. oldal)

A kép függőleges és vízszintes pozíciójának
beállításához.

Tétel

H-Pos.: A képet balra vagy jobbra mozdítva központosítja.
V-Pos.: A képet felfelé vagy lefelé mozdítva központosítja.

FIGYELEM

• A beállítások minden bemenethez külön-külön
eltárolásra kerülnek.

• A bemeneti jel típusától függően a pozíció beállítás lehet hogy
nem elérhető.

WSS (Wide Screen Signalling,

csak TV/AV

Széles képernyő megjelenítés)

4:3 Mode (4:3 mód)

csak TV/AV

Menüművelet: A (11. oldal)

A WSS jel 4:3 automatikus átkapcsolással rendelkezik,
amely lehetővé teszi a Normal és Panorama módok
közötti átkapcsolást.

Tétel

Normal: A normál beállítás megtartja a 4:3 vagy 16:9

képarányt

Panorama: Széles kép oldalsó csíkok nélkül

WSS jel 4:3 képaránynál

4:3 „Normal” mód

4:3 „Panorama” mód

Language (Nyelv)

Menüművelet: A (11. oldal)

A nyelvet a beállítási menüből is kiválaszthatja. 13 nyelv közül
választhat. (Angol, Finn, Francia, Görög, Holland, Lengyel,
Német, Olasz, Orosz, Portugál, Spanyol, Svéd, Török)

Option (Lehetőségek) menü

[

]

MENU

Audio Only

DNR

Input Select

Colour System

Demo

Option

Option

[Off]

[CVBS]

[AUTO]

Menüművelet: A (11. oldal)

A WSS lehetővé teszi, hogy a készülék automatikusan
váltson a különböző képformátumok között.

FIGYELEM

• Ha a kép nem vált át automatikusan a megfelelő
képernyőformátumra, próbálkozzon a WIDE MODE
beállításával. Ha az adás nem tartalmaz WSS információt, a
funkció bekapcsolt állapotban sem fog működni. (Lásd a

19. oldalon.)

FIGYELEM

• A „HDMI Setup” menü csak akkor jelenik meg, ha az INPUT
SOURCE menüben az „EXT5” vagy „EXT6” forrást
választotta.

Audio Only (Csak hang)

Menüművelet: A (11. oldal)

Zenei műsor hallgatásakor kikapcsolhatja a TV képét,
hogy csak a hangot hallgassa.

Tétel

Off: Kép és hang együttes sugárzása.
On: Hang sugárzása kép nélkül.

17

Menüműveletek

DNR (Digital Noise Reduction,

csak TV/AV

azaz digitális zajcsökkentés)

Menüművelet: A (11. oldal)

Segítségével tisztább videojelet lehet elérni. (Off, High,
Low [kikapcsolva, magas, alacsony])

HDMI Setup (HDMI beállítás)

csak AV

HDMI (High-Definition Multimedia Interface) (Nagy
felbontóképességű multimedia interfész) terminál kiválasztása.

1 Ha meg kívánja tekinteni a HDMI eszköz képét,

válassza az „INPUT SOURCE” menüben az
„EXT5” vagy „EXT6” (a használatban levő
csatlakozó) lehetőséget a távirányító b
gombjával vagy a készüléken.

2 Nyomja meg a MENU gombot. Megjelenik a

MENU képernyő.

3 Nyomja meg a c/d gombot az „Option”

kiválasztásához.

4 Nyomja meg a a/b gombot a „HDMI Setup”

kiválasztásához, majd nyomja meg az OK gombot.

•

A „HDMI Setup” menü csak akkor jelenik meg, ha az INPUT
SOURCE menüben az „EXT5” vagy „EXT6” jelforrást választotta.

...

MENU

Option

Audio Only

DNR

HDMI Setup

Demo

[

Option

HDMI Setup

]

[Off]

5 A a/b gombokkal válassza ki a kívánt tételt, majd

nyomja meg az OK gombot.

6 A a/b/c/d gombokkal válassza ki a kívánt

beállítást, majd nyomja meg az OK gombot.

HDMI
beállítások

Signal Type*
(Jeltípus)

Colour
Matrix*
(Színmátrix)

Dynamic
Range*
(Dinamikus
tartomány)

Auto View
(Auto
nézet)

Audio
Select**
(Audio
kiválasztása)

Választható tételek

RGB/YCbCr 4:4:4/
YCbCr 4:2:2

ITU601/ITU709

Normal (Normál)/
Enhanced (Fokozott)

Disable (kikapcsolva)/
Enable (bekapcsolva)

Digital (digitális)/
Analogue (analóg)

Leírás

Válassza ki a videojel típusát
a HDMI terminálból.

Válassza ki a belső színtér
átalakítási módját RGB
bemeneti jel mellett.

Válassza ki a jel amplitúdó­tartományát. Általában a
„Normal” beállítás
megfelelő.

Meghatározhatja, hogy kívánja­e használni a jelfelismerésen
(HDMI jel is) alapuló WIDE
MODE beállítást.

Válassza a „Digital” beállítást,
ha az audiojeleket az HDMI
terminálon keresztül kívánja
fogadni. „Analogue” beállításnál
az audiojelek az AUDIO
csatlakozón keresztül érkeznek.

Input Select (Bemenet kiválasztása)

Menüművelet: A (11. oldal)

A külső berendezés jeltípusának beállításához.

Bemeneti forrás Jeltípus
EXT 1 Y/C, CVBS, RGB
EXT 2 Y/C, CVBS, RGB
EXT 3
EXT 4 PC (RGB), COMPONENT (Y, PB, PR)

FIGYELEM

• Ha nem jön kép, vagy a kép nem színes, válasszon ki más
jeltípust.

• A sugárzott jeltípussal kapcsolatban lapozza fel a külső berendezés
kezelési útmutatóját.

• A TV, EXT3, EXT5 és az EXT6 lehetőségek a bemenet
kiválasztásánál nem jelennek meg.

• Ha SCART kábellel mind a CVBS, mind pedig az RGB jelet bevezeti
az EXT 1 vagy az EXT 2 bemenethez, előfordulhat, hogy a TV
készülék CVBS terminál választásakor is RGB jelet továbbít
kimenetként. Ezt a küldő berendezés beállításai okozhatják.

Colour System (Színrendszer)

Menüművelet: A (11. oldal)

Beállíthatja a színrendszert olyanra, amely kompatibilis a
képernyőn megjelenítendő képpel. (AUTO, PAL, SECAM,
NTSC3.58, NTSC4.43, PAL-60)

FIGYELEM

• A gyári alapbeállítás „AUTO”.

• Az „AUTO” kiválasztása esetén a színrendszer minden csatornához
automatikusan beállításra kerül. Ha a kép nem tiszta, válasszon
más színrendszert (pl. PAL, SECAM).

• TV vevőkészülék üzemmódban az „NTSC3.58”, „NTSC4.43” és
„PAL-60” beállítást nem lehet kiválasztani.

Demo (Bemutató)

Menüművelet: C (11. oldal)

Aktiválása esetén a funkció bemutatja a képernyőn a TV
néhány szolgáltatását.

Tétel

Demo: Itt állítható be a funkció aktiválása.
Input Source: Itt választható ki, hogy a csatlakoztatott

elemek minden funkciója bemutatásra kerüljön, vagy
kimaradjon néhány.

Teletext: A Teletext bemutatásának beállítása.
Freeze: A Freeze bemutatásának beállítása.
Menu: A Menü bemutatásának beállítása.
Interval: A bemutatók közötti szünet beállítása.

FIGYELEM

• A fent elvégzett beállításoktól függően előfordulhat, hogy néhány
bemutató nem jelenik meg.

• A demó funkció aktiválása után körülbelül 70 másodperc elteltével
kezdi lejátszani a TV-készülék a bemutatót. A kijelölt funkciók
folyamatosan ismétlődnek. Normál televízió üzemmódba csak a
demó funkció kikapcsolásával lehet visszaváltani.

AUTO

csak TV/AV

csak TV/AV

FIGYELEM

• A jel típusával kapcsolatos információkat az adott eszköz kezelési
útmutatója tartalmazza.

• A külső berendezés jelbemeneti típusától függően előfordulhat, hogy
a *-gal megjelölt elemek nem állnak rendelkezésre (kiszürkítve
jelennek meg, 4 ikonnal).

• A ** jelölésű elemek csak EXT5 kiválasztása esetén elérhetők.

18

Hasznos szolgáltatások

WIDE MODE (SZÉLES MÓD)

csak TV/AV

Kiválaszthatja a kép méretét. A választható képméret a
fogadott jel típusától függ.

Menütétel (SD (Standard) jel esetében)

Normal: 4:3 képarányú, „normál” képhez. A képernyő

mindkét oldalán függőleges fekete csík látszik.

Zoom 14:9: 14:9 képarányú, levelesláda alakú képhez.

Mindkét oldalon, emellett néhány adás esetén alul és felül
is vékony fekete csík látható.

Panorama: Ebben az üzemmódban a képet a rendszer

progresszíven a képernyő széléig húzza.

Full: 16:9 képarányú, összenyomott képhez.
Cinema 14:9: 14:9 képarányú, „levelesláda” alakú képhez.

Néhány programnál alul és felül feltűnhet egy-egy vékony
fekete csík.

Cinema 16:9: 16:9 képarányú, „levelesláda” alakú képhez.

Néhány programnál alul és felül feltűnhet egy-egy vékony
fekete csík.

Menütétel (HD (High-Definition) jel esetében)

Full: Megjelenítés Overscan képpel. A képernyő minden

oldalának levágása.

Kézi kiválasztás

1 Nyomja meg a f gombot.

• Megjelenik a WIDE MODE menü.

• A menü kilistázza azokat az üzemmódokat, amelyeket
az aktuálisan vett videojel számára kiválaszthat.

2 Nyomja meg az f vagy a a/b gombot, amíg a

WIDE MODE menü látható a képernyőn.

• Az egyes módok közötti váltás során az eredmény a
képernyőn minden alkalommal azonnal látható lesz.
Az OK gomb megnyomására nincs szükség.

WIDE MODE (SZÉLES MÓD)

csak PC

Kiválaszthatja a kép méretét.

1 Nyomja meg az f gombot.

• Megjelenik a WIDE MODE menü.

2 Az f vagy a a/b gomb megnyomásával a

menüből kiválasztható a kívánt tétel.

FIGYELEM

• A beállítások előtt csatlakoztassa a számítógépet. (Lásd a

9. oldalon)

• A választható képméret a bemeneti jel típusától függően
változhat.

PÉLDA

Normal Full

Menütétel

Normal: Megtartja az eredeti képarányt teljes képernyős

megjelenítésnél.

Full: A kép teljesen kitölti a képernyőt.

Automatikus kiválasztás

Ha a Setup menüben (17. oldalon) WSS és 4:3 Mode
értéket ad meg, a rendszer a WSS adatokat tartalmazó
minden adás, videomagnó vagy DVD esetében
automatikusan a WIDE MODE beállítást választja.

WSS menü

Az Automatikus kiválasztás engedélyezéséhez a Setup
menüben be kell kapcsolnia („ON”) a WSS módot. (Lásd
a 17. oldalon.)

4:3 Mode menü

A széles képernyős megjelenítés típusának beállításához
a 4:3 Mode menüben válassza ki a „Normal” vagy a
„Panorama” módot. (Lásd a 17. oldalon.)

4:3 mód „Normal” állásban

FIGYELEM

• Ha a jel nem tartalmaz WSS adatokat, az Automatikus
kiválasztás funkció akkor sem működik, ha a WSS opció
engedélyezett.

4:3 mód „Panorama” állásban

19

Hasznos szolgáltatások

Állókép

Rögzítheti a képernyőn a mozgókép egy képkockáját.

1 Nyomja meg a 3 gombot.
2 Nyomja meg újra a 3 gombot az állóképből

történő kilépéshez.

FIGYELEM

• Amikor a funkció nem elérhető, a „No still image display
available.” (az állókép nem elérhető) felirat jelenik meg.

• Az állókép 30 perc elteltével automatikusan eltűnik.

Teletext

Mi az a teletext?

A teletext szolgáltatás annak vételére alkalmas televíziók
számára sugároz közérdekű és szórakoztató
információkat. Az Ön televíziókészüléke a TV hálózat által
közvetített jeleket veszi, dekódolja, és grafikus
formátumban megjeleníti. A rengeteg rendelkezésre álló
szolgáltatás között megtalálhatók a legfrissebb napi hírek,
az időjárás előrejelzés, sporthírek, tőzsdei információk
és a tévéműsorok is.

A teletext be- és kikapcsolása

1 Válasszon ki egy olyan adót vagy külső

műsorforrást, amely teletext információt is
sugároz.

2 Nyomja meg a m gombot a teletext

bekapcsolásához.

3 Nyomja meg újra a m gombot, hogy a teletext a

képernyő jobb oldalán, a normál kép pedig a
baloldalon jelenjen meg.

•A m gomb minden egyes megnyomásával a képernyő
a következőképpen változik.

TELETEXT

TELETEXT

Idő kijelzés

Megjelenítheti a teletext adásban sugárzott idő
információt.

1 Válasszon ki egy teletextet is sugárzó adót.

(Automatikusan megjelenik a pontos idő)

2 Nyomja meg a p gombot. A csatorna-kijelző

megjelenik a TV-n.

3 Nyomja meg ismét a p gombot addig a pár

másodpercig, amíg képernyőn a csatorna jele
látható.
Az időt a csatorna jelzése alatt pár másodpercre
megjeleníti a készülék.

4 Az idő a fenti 2. és 3. lépéssel még akkor is

előhívható, ha csatornát vált.

FIGYELEM

• Az idő kijelzése a készülék kikapcsolása esetén nem őrződik
meg. Ha kikapcsolta az áramot, végezze el újra az 1-4 lépést.

• Ha sikerült előhívni, az idő a MENU gomb megnyomásával
a képernyő jobb felső sarkában fog megjelenni.

A gombok funkciói

Gomb

P (r/s)

Szín (Vörös/
Zöld/Sárga/
Kék)

0–9

f

(WIDE MODE,
SZÉLES MÓD)

k

(Megjeleníti a
Teletext rejtett
oldalait)

Az oldalszám növelése vagy csökkentése.

Minden oldal alján megjelenik egy
oldalszámokat tartalmazó színes jelcsoport
(Vörös/Zöld/Sárga/Kék). A színekkel jelölt
oldalszámok a távirányító megfelelő színű
gombjával könnyebben elérhetők.

100-tól 899-ig bármelyik oldalszám közvetlenül
elérhető a 0–9 számgombokkal.

A Teletext megjelenítésének módosítása: Teljes
kép, Felül vagy Alul.

Rejtett információ (pl. kvízkérdés
megoldásának) megjelenítése vagy elrejtése.

Leírás

• Ha olyan adást néz, amely nem sugároz teletext jeleket,
a képernyőn a „No Teletext available.” (a teletext nem
elérhető) felirat jelenik meg.

• Ugyanez a felirat jelenik meg más módban is, ha nem
elérhetők a teletext jelek.

FIGYELEM

• A teletext nem működik, ha RGB jeltípust választ. (Lásd a

18. oldalon.)

20

3 (Állókép/
Tartás)

[ (Teletext
Felirat)

1 (Aloldal)

A Teletext oldalak automatikus frissítésének
leállítása vagy a kimerevítés mód feloldása.

Képernyőfelirat megjelenítése vagy kilépés a
felirat képernyőből.

• Ha az adás nem tartalmaz felirat információt,
nem fog megjelenni felirat.

Aloldalak megjelenítése vagy elrejtése.

• Vörös gomb: az előző aloldalra lépés.

• Zöld gomb: a következő aloldalra lépés.

• Ezt a két gombot a képernyőn l és k jelzi.

Függelék

Hibakeresés

Probléma Lehetséges megoldás

• Nincs áram.

• A készülék nem működik.

• A távirányító nem működik.

• A kép el van vágva.

• Természetellenes színek, túl világos
vagy sötét a kép, a színek össze
vannak keverve.

• A készülék hirtelen kikapcsolt.

• Ellenőrizze, hogy nem nyomta-e meg véletlenül a távirányító B gombját. (Lásd a

7. oldalon.)
Ha a TV jelzőfénye vörösen világít, nyomja meg a B gombot.

• Kihúzódhatott a tápkábel. (Lásd a 3. oldalon.)

• Ellenőrizze, hogy megnyomta-e a a gombot a TV-n. (Lásd a 7. oldalon.)

• A környezeti behatások, például villám, statikus elektromosság stb. okozhatnak
rendellenes működést. Ebben az esetben bekapcsolás előtt először áramtalanítsa
a készüléket. Húzza ki a tápkábelt, majd 1-2 perc elteltével csatlakoztassa újra.

• Az elemek megfelelő polaritással (e, f) lettek behelyezve? (Lásd a 4. oldalon.)

• Nem merülhettek ki az elemek? (Cserélje ki az elemeket újakra.)

• Nem erős fényben vagy neonfényben használja a készüléket?

• A neonfény zavarhatja a távirányító érékelőjét?

• Megfelelő a képpozíció? (Lásd a 17. oldalon.)

• Megfelelően lett beállítva (4:3 Mode/WSS) a képernyőmódok, mint pl. a képméret?
(Lásd a 17. és 19. oldalt.)

• Állítsa be a kép tónusát. (Lásd a 12. és 13. oldalt.)

• Nem túl világos a helyiség? A kép túl világos helyiségben sötétnek tűnhet.

• Ellenőrizze a színrendszer beállításait. (Lásd a 15. és 18. oldalt.)

• Ellenőrizze a HDMI beállításokat. (Lásd 18. oldalon.)

• A készülék túlmelegedett.
Távolítson el minden tárgyat, amely gátolhatja a szellőzést, vagy tisztítsa meg a készüléket.

• Ellenőrizze a kikapcsolás vezérlés beállításait. (Lásd a 14. oldalon.)

• Be van állítva az elalvás-időzítő? A távirányítón nyomja meg a SLEEP gombot,
amíg az Off (Ki) állásba nem kapcsol.

• Nincs kép.

• Nincs hang.

• Megfelelő a kapcsolat a többi eszközzel? (Lásd a 8. és 9. oldalt.)

• Megfelelően be lett állítva a bemeneti jel a csatlakoztatás után? (Lásd a 18. oldalon.)

• A megfelelő bemenet lett kiválasztva? (Lásd a 8. oldalon.)

• Elképzelhető, hogy nem kompatíbilis a beérkező jel? (Lásd a 23. oldalon.)

• Megfelelő a képbeállítás? (Lásd a 12. és 13. oldalt.)

• Megfelelően csatlakozik az antenna? (Lásd a 3. oldalon.)

• Nem lett kikapcsolva a kép („Audio Only”, „On”)? (Lásd a 17. oldalon.)

• Nem túl alacsony a hangerő? (Lásd a 5. és 6. oldalt.)

• Győződjön meg arról, hogy nincs-e csatlakoztatva a fejhallgató. (Lásd a 6. oldalon.)

• Ellenőrizze, hogy megnyomta-e a e gombot a távirányítón. (Lásd a 5. oldalon.)

Magas és alacsony hőmérsékletű környezetben történő működtetés óvó rendszabályai

• A készüléket alacsony hőmérsékletű helyen (pl. szoba, iroda) működtetve a kép nyomot hagyhat, vagy kissé késhet a
megjelenítése. Ez nem hibás működés, a normál megjelenítés a hőmérséklet emelkedésével helyreáll.

• Ne hagyja a készüléket forró vagy hideg helyen. Szintén ne tegye ki a készüléket közvetlen napsugárzásnak, és ne helyezze
hőforrás közelébe, mert a készülékház deformálódhat, az LCD kijelző pedig tönkre mehet.
Tárolási hőmérséklet: f20°C - e60°C

FONTOS MEGJEGYZÉS A PIN KÓD VISSZAÁLLÍTÁSÁVAL KAPCSOLATBAN!

Javasoljuk, hogy az alábbi útmutatót távolítsa el a kézikönyvből, hogy gyermekek ne férjenek hozzá. Mivel ez az
útmutató többnyelvű, érdemes minden nyelven eltávolítani az erre vonatkozó tudnivalókat. További használat
céljából tárolja az eltávolított részeket gyermekektől elzárt helyen.

1 Ismételje meg a A PIN kód módosítása lépéseit 1-től 3-ig. (Lásd a 16. oldalon)
2 Írja be a „3001”-es számot jelen PIN-kód érvénytelenítéséhez.

• A PIN-kód visszaállítódik az „1234”-es gyári beállításra.

21

Függelék

Az RS-232C csatlakozó specifikációja

A TV számítógépes vezérlése

A program feltelepítése után a TV az RS-232C csatlakozón
keresztül számítógéppel is vezérelhető. Kiválasztható a bemeneti
jel (PC/video), beállítható a hangerő és sok más beállítás is
elvégezhető, lehetővé téve az automatikus megjelenítést. A
kapcsolódáshoz csatlakoztasson egy kereszt bekötésű
(kereskedelmi forgalomban kapható) RS-232C kábelt a 9 pólusú
D-sub/MINI-DIN (opcionális: AN-A1RS) aljzatba.

FIGYELEM

• Ezt a műveletet egy a számítástechnikában már jártas személy
végezze.

9 pólusú D-sub/MINI-DIN
átalakító kábel
(opcionális: AN-A1RS)

RS-232C soros vezérlőkábel

(kereszt bekötésű, kereskedelmi

Kommunikációs feltételek

Állítsa be az RS-232C kommunikációs beállításokat a
számítógépen a TV igényeihez. A TV kommunikációs beállításai a
következők:

• Sebesség: 9.600 bps

• Adathossz: 8 bit

• Stop bit: 1 bit

• Folyamatvezérlés: Nincs

• Paritás bit: Nincs

Kommunikációs folyamat

Küldje el a vezérlőutasítást a számítógépről az RS-232C
csatlakozón keresztül.
A TV végrehajtja a beérkezett utasítást, és válaszüzenetet küld a
számítógépnek.
Ne küldjön egyszerre több utasítást. A következő utasítás elküldése
előtt várja meg, amíg a készülék az előzőt OK válasszal nyugtázza.

Parancsformátum

Nyolc ASCII kód e CR

C1 C2 C3 C4 P1 P2 P3 P4

4-digites parancs: Parancs. Négy karakterből álló szöveg.
4-digites paraméter: Paraméter 0 – 9, g, üres, ?

Paraméter

Adja meg a paraméter értékét balról kezdve, és töltse ki az üres
helyeket (ha vannak). (Fontos, hogy mindig négy értéket adjon
meg paraméternek.)
Ha a megadott paraméter az elfogadható tartományon kívül esik,
hibajelzés („ERR”) érkezik válaszként. (Lásd: válaszkód formátum.)

0

0009

– 30 0055

100

Ha valamely parancsként kérdőjelet („?”) ad meg, válaszul az
aktuális értéket kapja.

? ????

Válaszkód formátum

Normál válasz

OK

Visszatérési kód (0DH)

Hibás válasz (kommunikációs hiba vagy helytelen parancs)

ERR

Visszatérési kód (0DH)

22

forgalomban kapható)

Visszatérési kód4-digites parancs 4-digites paraméter

Utasítások

VEZÉRLŐELEM PARANCS
KI-/BEKAPCSOLÁS
BEMENET 7

KIVÁLASZTÁSA A

CSATORNA

BEMENET 7
KIVÁLASZTÁSA B

AV MÓD 7
KIVÁLASZTÁSA

HANGERŐ7

POZÍCIÓ7

SZÉLES MÓD

ELNÉMÍTÁS

TÉRHANGZÁS

AUDIOVÁLTÁS
IDÄZÍTETT 7

KIKAPCSOLÁS

TELETEXT

P7
I7
I7
I7

I7
D7
D7
C7
C7

I7

I7

I7

I7

I7

I7

I7

I7

I7

I7

I7

I7

I7

I7
A7
A7
A7
A7
A7
A7
A7
V7
V7
H7
H7
V7
V7
C7
C7
P7
P7

W7
W7
W7
W7
W7
W7
W7
W7
W7
W7

M7
M7
M7
M7
A7
A7
A7
A7
A7
O7
O7
O7
O7
O7
O7
O7
T7
T7
T7
D7
D

O7
T7
T7
A7
A7
C7
C7
H7
H7
N7
N7
N7
N7
N7
N7
N7
N7
N7
N7
N7
N7
N7
N7
V7
V7
V7
V7
V7
V7
V7
O7
O7
P7
P7
P7
P7

L7

L7
H7
H7

I7

I7

I7

I7

I7

I7

I7

I7

I7

I7
U7
U7
U7
U7
C7
C7
C7
C7
C7
F7
F7
F7
F7
F7
F7
F7
E7
E7
E7
C7
C

R7

W7

D7

G7

D7

V7

D7

V7

D7

V7

H7

C7

H7

C7

P7

U7

W7

D7

17

P7

17

P7

17

P7

17

P7

27

P7

27

P7

27

P7

27

P7

37

P7

47

P7

47

P7

47

P7

57

P7

67

P7

D7

M7

D7

M7

D7

M7

D7

M7

D7

M7

D7

M7

D7

M7

M7

L7

M7

L7

S7

O7

S7

O7

S7

O7

S7

O7

K7

C7

K7

C7

E7

S7

E7

S7

E7

D7

E7

D7

E7

D7

E7

D7

E7

D7

E7

D7

E7

D7

E7

D7

E7

D7

E7

D7

E7

T7

E7

T7

E7

T7

E7

T7

V7

D7

V7

D7

V7

D7

V7

D7

A7

H7

M7

T7

M7

T7

M7

T7

M7

T7

M7

T7

M7

T7

M7

T7

T7

X7

T7

X7

T7

X7

G7

P7

G

P

PARAMÉTER

_7

_7

_7

07

_7

_7

_7

_7

_7

_7

_7

_7

_7

_7

_7

*7

?7

?7

?7

?7

_7

_7

*7

*7

?7

?7

?7

?7

_7

_7

_7

_7

_7

_7

_7

_7

_7

_7

_7

07

_7

_7

_7

17

_7

_7

_7

27

?7

?7

?7

?7

_7

_7

_7

07

_7

_7

_7

17

_7

_7

_7

27

?7

?7

?7

?7

_7

_7

_7

07

_7

_7

_7

07

_7

_7

_7

17

?7

?7

?7

?7

_7

_7

_7

07

_7

_7

_7

07

_7

_7

_7

07

_7

_7

_7

17

_7

_7

_7

27

_7

_7

_7

37

_7

_7

_7

47

_7

_7

_7

57

?7

?7

?7

?7

_7

_7

*7

*7

?7

?7

?7

?7

_7

*7

*7

*7

?7

?7

?7

?7

_7

*7

*7

*7

?7

?7

?7

?7

_7

*7

*7

*7

?7

?7

?7

?7

_7

_7

*7

*7

?7

?7

?7

?7

_7

_7

_7

07

_7

_7

_7

17

_7

_7

_7

27

_7

_7

_7

37

_7

_7

_7

47

_7

_7

_7

57

_7

_7

_7

67

_7

_7

_7

97

_7

_7

07

17

?7

?7

?7

?7

_7

_7

_7

07

_7

_7

_7

17

_7

_7

_7

27

?7

?7

?7

?7

_7

_7

_7

07

_7

_7

_7

17

_7

_7

_7

27

?7

?7

?7

?7

_7

_7

_7

_7

_7

_7

_7

07

_7

_7

_7

17

_7

_7

_7

27

_7

_7

_7

37

_7

_7

_7

47

_7

_7

_7

57

?7

?7

?7

?7

_7

_7

_7

07

_7

_7

_7

17

?7

?7

?7

?7

_7

*7

*7

*7

?

?

?

?

VEZÉRLŐELEM-TARTALOM

KIKAPCSOLÁS7
BEMENETVÁLTÁS (TALLÓZÁS)7
TV (ÁLLANDÓ CSATORNA)7
EXT1 – 6 (1 – 6)7
1 - 6, HIB (TV)7
KÖZVETLEN TV-CSATORNA (1 – 99)7
1-ról 99-re7
CSATORNA FEL7
CSATORNA LE7
EXT1 (Y/C)7
EXT1 (CVBS)7
EXT1 (RGB)7
0-ról 2-re7
EXT2 (Y/C)7
EXT2 (CVBS)7
EXT2 (RGB)7
0-ról 2-re7
EXT37
EXT4 (RGB)7
EXT4 (ALKATRÉSZ)7
0-ról 1-re7
EXT5 (HDMI)7
EXT6 (HDMI)7
AV MÓD KIVÁLASZTÁSA (TALLÓZÁS)7
SZABVÁNYOS7
LÁGY7
EKO7
FELHASZNÁLÓ7
DINAMIKUS7
1-ról 5-re7
HANGERŐ (0 – 60)7
0-ról 60-re7
H-POZÍCIÓ AV (ⳮ10 – Ⳮ10)7
AV (ⳮ10 – Ⳮ10)7
V-POZÍCIÓ AV (ⳮ20 – Ⳮ20)7
AV (ⳮ20 – Ⳮ20)7
ÓRA (0 – 180)7
0-ról 180-re7
FÁZIS (0 – 40)7
0-ról 40-re7
SZÉLES MÓD (TALLÓZÁS)7
NORMÁL (AV)7
NAGYlTÁS 14:9 (AV)7
PANORÁMA (AV)7
TELJES KÉP (AV)7
MOZI 16:9 (AV)7
MOZI 14:9 (AV)7
NORMÁL (PC)7
TELJES KÉP (PC)7
1-ról 10-re7
ELNÉMÍTÁS (TALLÓZÁS)7
ELNÉMÍTÁS BEKAPCSOLVA7
ELNÉMÍTÁS KIKAPCSOLÁSA7
1-ról 2-re7
TÉRHANGZÁS (TALLÓZÁS)7
TÉRHANGZÁS BE7
TÉRHANGZÁS KI7
1-ról 2-re7
HANGVÁLASZTÁS(ST/kétnyelvű/mono)7
KI7
30p7
1h00p7
1h30p7
2h00p7
2h30p7
0-ról 150-re7
TELETEXT KIKAPCSOLÁSA7
SZÖVEGMÓDOSÍTÁS (TALLÓZÁS)7
0-ról 1-re7
KÖZVETLEN UGRÁS LAPRÓL LAPRA (100 – 899)
100-ról 899-re

FIGYELEM

• Ha egy alulvonás (_) jelenik meg a paraméter oszlopban, adjon meg
egy szóközt.

•

Ha csillag (*) jelenik meg, adjon meg egy a VEZÉRLŐELEM-TARTALOM
oszlopban zárójelben megadott tartományba tartozó értéket.

7

Függelék

Műszaki adatok

Tétel

LCD kijelző

Képpontok száma 3.147.264 képpont (1366 g 768 g 3 képpont)
Színrendszer PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60
TV funkció B/G, I, D/K, L, L’TV-szabvány (CCIR)

Vételi
csatorna

TV-hangoló rendszer

SZTEREO/KÉTNYELVŰ NICAM/A2
Fényerő 450 cd/m
A háttér megvilágítás élettartama 60.000 óra (Backlight Standard, azaz normál háttér megvilágítási szint mellett)
Láthatósági szögtartomány V : 176° F : 176°
Hangerősítő 10W g 2
Hangszóró (100 mm g 40 mm) g 2, Ø 20 mm g 2
Csatlakozók

Többnyelvű képernyőn
megjelenő menürendszer

Tápellátás 220–240 V, 50 Hz váltakozó feszültség

Energiafogyasztás
Tömeg 16,2 kg (csak a készülék),

Üzemi hőmérséklet

Hátul

VHF/UHF E2–E69ch, F2–F10ch, I21–I69ch, IR A–IR Jch
CATV Hipersáv, S1–S41ch

Antenna bemenet

EXT 1
EXT 2
EXT 3 S-VIDEO (Y/C bemenet), RCA csatlakozó (AV bemenet)
EXT 4 Ø 3,5 mm csatlakozó aljzat (hang bemenet), 15-tűs mini D-sub (PC/alkatrész)
EXT 5 HDMI, Ø 3,5 mm csatlakozó aljzat (hang bemenet)
EXT 6 HDMI
OUTPUT RCA csatlakozó (hang)
Fejhallgató

32o LCD SZÍNES TV,
Modell: LC-32RA1E

32o Fejlett Super View és BLACK TFT LCD

99 automatikusan behangolású programhely, automatikus elnevezés, automatikus sorba rendezés

2

UHF/VHF 75 q Din típusú
9 érintkezős MINI-DIN csatlakozó dugóRS-232C
SCART (AV bemenet, Y/C bemenet, RGB bemenet, TV kimenet)

SCART (AV bemenet/kimenet, Y/C bemenet, RGB bemenet, AV Link)

Ø 3,5 mm csatlakozó aljzat (hang kimenet)
Angol/német/francia/olasz/spanyol/holland/svéd/portugál/finn/török/görög/orosz/lengyel

152 W (0,9 W készenléti) (IEC60107 szerint) 168 W (0,9 W készenléti) (IEC60107 szerint)

18,4 kg (készülék és állvány)
0°C - e40°C

37o LCD SZÍNES TV,
Modell: LC-37RA1E

37o Fejlett Super View és BLACK TFT LCD

22,6 kg (csak a készülék),
25,3 kg (készülék és állvány)

• A folyamatos fejlesztés mellett való elkötelezettsége miatt a SHARP fenntartja a jogot a külalak és a műszaki adatok előzetes
figyelmeztetés nélkül történő megváltoztatására. A teljesítményre vonatkozó adatok a gyártási egységek névleges adatai.
Ezek az értékek az egyedi termékeknél kissé eltérőek is lehetnek.

FIGYELEM

• A méretrajzokat a hátsó borítás belső oldalán találja.

Választható tartozékok

A listában szereplő tételek az LCD színes televízió választható
tartozékai. Azok a legközelebbi szaküzletben megvásárolhatók.

• A közeljövőben további választható tartozékok is gyártásra
kerülnek. Vásárláskor kérjük, olvassa el a legfrissebb
információkat a kompatibilitásról és az egyes tartozékok
elérhetőségéről.

Sz.

Alkatrész neve Cikkszám

PC kompatibilitási táblázat

Felbontás

640 g 480VGA

Vízszintes
frekvencia

31,5 kHz 60 Hz ✓

800 g 600SVGA 37,9 kHz 60 Hz ✓

1024 g 768XGA 48,4 kHz 60 Hz ✓

Függőleges

frekvencia

VESA

Standard

A VGA, SVGA és XGA az International Business

Fali tartó

1 AN-37AG2

(LC-32RA1E, LC-37RA1E)

9 pólusú D-sub/MINI-DIN

2 AN-A1RS

átalakító kábel

Machines Co., Inc. bejegyzett védjegyei.

FIGYELEM

• Ez a TV csak korlátozottan PC-kompatibilitis, a megfelelő
működés csak akkor garantálható, ha a videókártya
pontosan megfelel a VESA 60Hz-es szabványnak. Bármely
eltérés ettől a szabványtól a kép torzulását okozhatja.

23

A. Hulladék-elhelyezési tájékoztató felhasználók részére (magán háztartások)

1. Az Európai Unióban

Figyelem: Ha a készüléket ki akarja selejtezni, kérjük, ne a közönséges szemeteskukát használja!

A használt elektromos és elektronikus berendezéseket külön, és a használt elektromos és elektronikus
berendezések szabályszerű kezeléséről, visszanyeréséről és újrahasznosításáról rendelkező jogszabályokkal
összhangban kell kezelni.

Figyelem: A terméket
ezzel a jelöléssel látták
el. Ez azt jelenti, hogy
a használt elektromos
és elektronikus
termékeket nem
szabad az általános
háztartási hulladékkal
keverni. Ezekhez a
termékekhez külön
hulladékgyűjtő
rendszer üzemel.

A tagállamok általi végrehajtást követően az EU államokon belül a magán háztartások használt elektromos és
elektronikai berendezéseiket díjmentesen juttathatják vissza a kijelölt gyűjtőlétesítményekbe*. Egyes
országokban* a helyi kiskereskedés is díjmentesen visszaveheti Öntől a régi terméket, ha hasonló új terméket
vásárol.
*) A további részletekről, kérjük, érdeklődjön az önkormányzatnál.

Ha használt elektromos vagy elektronikus berendezésében elemek vagy akkumulátorok vannak, kérjük,
előzetesen ezeket selejtezze ki a helyi előírásoknak megfelelően.

A termék szabályszerű kiselejtezésével Ön segít biztosítani azt, hogy a hulladék keresztülmenjen a szükséges
kezelésen, visszanyerési és újrahasznosítási eljáráson, ezáltal közreműködik a lehetséges káros környezeti és
humán egészségi hatások megelőzésében, amelyek ellenkező esetben a helytelen hulladékkezelés
következtében előállhatnának.

2. Az EU-n kívüli egyéb országokban

Ha a terméket ki szeretné selejtezni, kérjük, forduljon az önkormányzathoz, és érdeklődjön a helyes hulladék­elhelyezési módszerről.

B. Hulladék-elhelyezési tájékoztató vállalati felhasználók részére

1. Az Európai Unióban

Ha a terméket üzleti célokra használta, és ki kívánja selejtezni:

Kérjük, forduljon a SHARP kereskedéshez, ahol tájékoztatják Önt a termék visszavételéről. Lehetséges, hogy a
visszavételből és újrahasznosításból eredő költségeket felszámítják. Előfordulhat, hogy a helyi hulladékbegyűjtő
létesítmény átveszi a kisebb termékeket (és kis mennyiségeket).

2. Az EU-n kívüli egyéb országokban

Ha a terméket ki szeretné selejtezni, kérjük, forduljon az önkormányzathoz, és érdeklődjön a helyes hulladék­elhelyezési módszerről.

24

200.0
200,0

200.0

200,0

85.0

85,0

(506.0) / [542.0]
(506,0) / [542,0]

(796.4) / [920.0]
(796,4) / [920,0]

(700.4) / [823.0]
(700,4) / [823,0]

(83.9) / [100.0]
(83,9) / [100,0]

(115.1) / [115.9]
(115,1) / [115,9]

(250.0) / [291.4]
(250,0) / [291,4]

(343.0) / [377.0]

(343,0) / [377,0]

(589.6) / [657.0]

(589,6) / [657,0]

(532.1) / [600.0]

(532,1) / [600,0]

(57.5) / [57.0]

(57,5) / [57,0]

(395.1) / [464.0]

(395,1) / [464,0]

LC-32RA1E / LC-37RA1E

( ) : LC-32RA1E
[ ] : LC-37RA1E

: LC-32RA1E

LC-37RA1E

PIN

Wydrukowano na papierze przyjaznym dla środowiska

Környezetbarát papírra nyomva

Vytištěno na ekologicky nezávadném papíře
Vytlačené na ekologickom papieri

Wydrukowano w Hiszpanii

Készült Spanyolországban

Vytištěno ve Španělsku
Vytlačené v Španielsku

TINS-C792WJZZ

06P11-SP-NG
