SHARP LC-32FB500S, LC-32FB510, LC-32FH500E, LC-32FH500S, LC-32FH510S User Manual

...

LC-32FH500E LC-32FH500S LC-32FB500E LC-32FB500S LC-32FH510E LC-32FH510S LC-32FB510E LC-32FB510S LC-32FS510E LC-32FS510S

LCD COLOUR TELEVISION LCD-FARBFERNSEHGERÄT TÉLÉVISEUR COULEUR À ÉCRAN

CRISTAUX LIQUIDES (LCD) TELEVISORE A COLORI LCD LCD-KLEURENTELEVISIE TELEVISIÓN EN COLOR LCD TELEVISOR DE CRISTAL LÍQUIDO

OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI MANUALE DI ISTRUZIONI GEBRUIKSAANWIJZING

ENGLISHDEUTSCHFRANÇAISITALIANO

NEDERLANDS

ESPAÑOLPORTUGUÊS

MANUAL DE INSTRUCCIONES MANUAL DE OPERAÇÃO

DivX Certified to play DivX video, including premium content.

ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an official DivX Certified device that plays DivX video. Visit www.divx.com for more information and software tools to convert your files into DivX video.

ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified® device must be registered in order to play DivX Video-on-Demand (VOD) content. To generate the registration code, locate the DivX VOD section in the device setup menu. Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD.

Covered by one or more of the following U.S. Patents:

7,295,673; 7,519,274; 7,515,710; 7,460,688

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

IMPORTANT:

The wires in the mains lead are coloured in accordance with the following code:

Blue: Neutral Brown: Live

As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that:

• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

SPECIAL NOTE FOR USERS IN THE U.K.

DivX®

)5)

and of the same rating as

MODE D’EMPLOI

• Les illustrations et l’OSD dans ce mode d’emploi sont fournis à titre explicatif et peuvent être légèrement différents des opérations réelles.

• Les exemples utilisés dans ce mode d’emploi reposent sur le modèle LC-32FH500E et LC-32FH510E.

• Les modèles LC-32FH500E, LC-32FH500S, LC-32FB500E, LC-32FB500S, LC-32FH510E, LC-32FH510S, LC-32FB510E,

LC-32FB510S, LC-32FS510E et LC-32FS510S sont compatibles avec les émissions d’haute définition compressées H.264 (MPEG4 H.264, MPEG4 AVC, MPEG4 AVC/H.264.

FRANÇAIS

Table des matières

Table des matières .................................................. 1

Introduction ................................................................ 2

Cher client SHARP ...................................................... 2

Précautions de sécurité importantes ........................... 2

Marques commerciales ............................................... 2

Télécommande ........................................................... 3

Téléviseur (Vue de face) ............................................. 4

Téléviseur (Vue supérieure et de dos) ......................... 4

Préparation ................................................................. 5

Accessoires fournis ..................................................... 5

Pose de l’ensemble du socle ........................................5

Accessoires en option ............................................... 5

Insertion des piles ...................................................... 6

Utilisation de la télécommande .................................... 6

Précautions sur la télécommande ............................... 6

Guide rapide .............................................................. 7

Présentation de la première mise en service ................ 7

Avant de mettre le téléviseur sous tension .................. 8

Insertion d’une carte CA ............................................. 8

Auto installation initiale ................................................ 9

Vérification de la qualité et le niveau du signal .............. 9

Regarder la télévision ......................................... 10

Opérations quotidiennes .......................................... 10

Mise sous/ hors tension ............................................ 10

Commutation entre les chaînes analogiques et

numériques ............................................................. 10

Changement de canal ............................................... 10

Sélection d’une source vidéo externe ........................ 10

Sélection de la langue .............................................. 10

Sélection de la langue des sous-titres ....................... 10

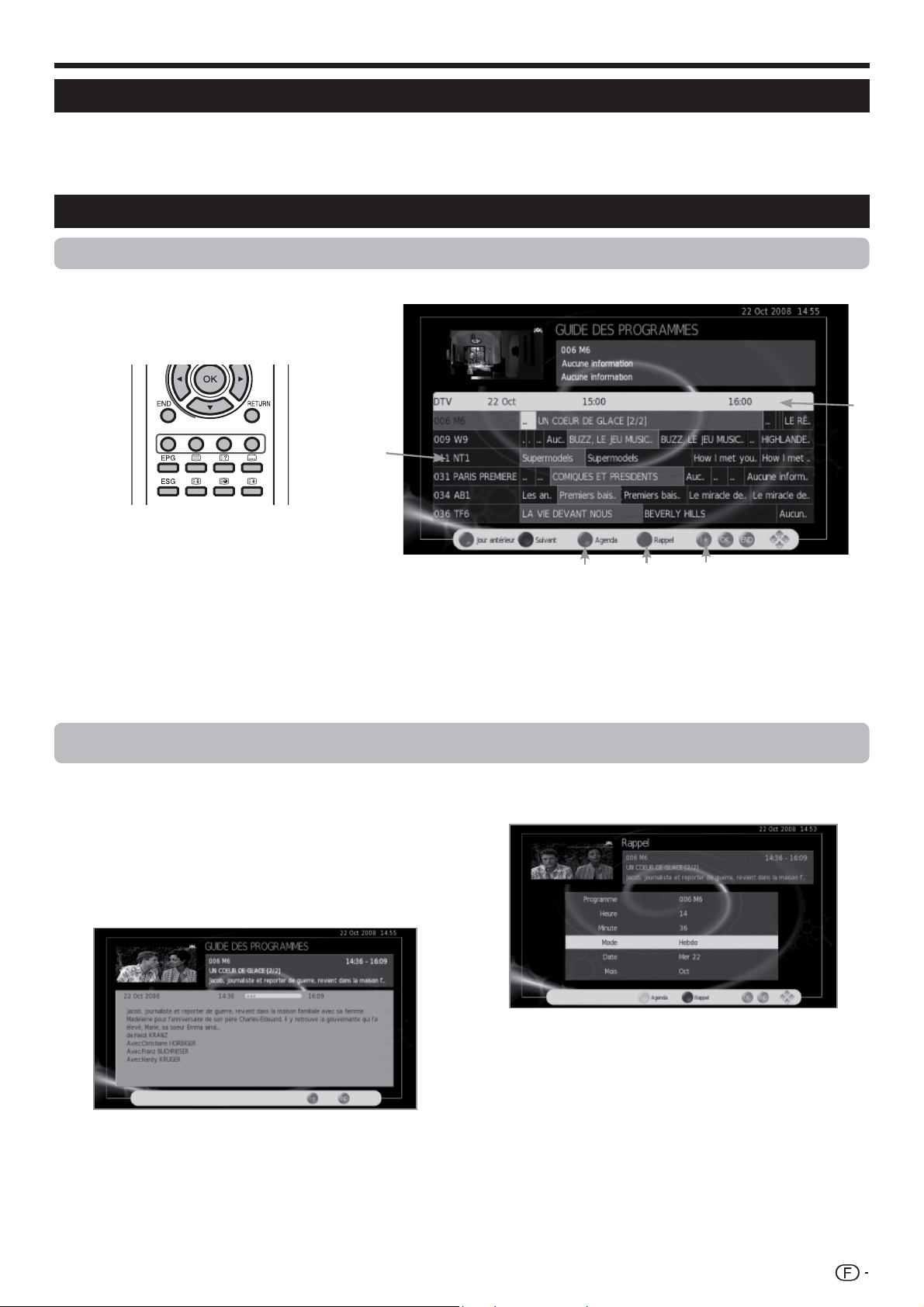

EPG .......................................................................... 11

Sélection d’un programme à l’aide de l’ EPG ............ 11

Télétexte .................................................................. 12

Utilisation de l’application MHEG-5

(Royaume-Uni uniquement) ..................................... 12

Raccordement d’appareils externes ............ 13

Présentation des branchements ................................ 13

Connexion HDMI .................................................... 14

Connexion Composantes ....................................... 14

Connexion VIDEO ................................................... 14

Connexion PÉRITEL ............................................... 15

Connexion d’un PC par HDMI (DVI) ........................ 15

Connexion HDMI (DVI) .......................................... 15

Raccordement d’enceinte/amplificateur ................... 15

Utilisation des menus ......................................... 16

Qu’est-ce que le menu? ............................................ 16

Opérations courantes ................................................ 16

Réglage de base .................................................... 17

Réglages de l’image .................................................. 17

MODE AV ................................................................. 17

Réglages d’audio ...................................................... 17

Réglages de l’installation ........................................... 18

Installation des canaux .............................................. 18

Réglages de temps ................................................... 18

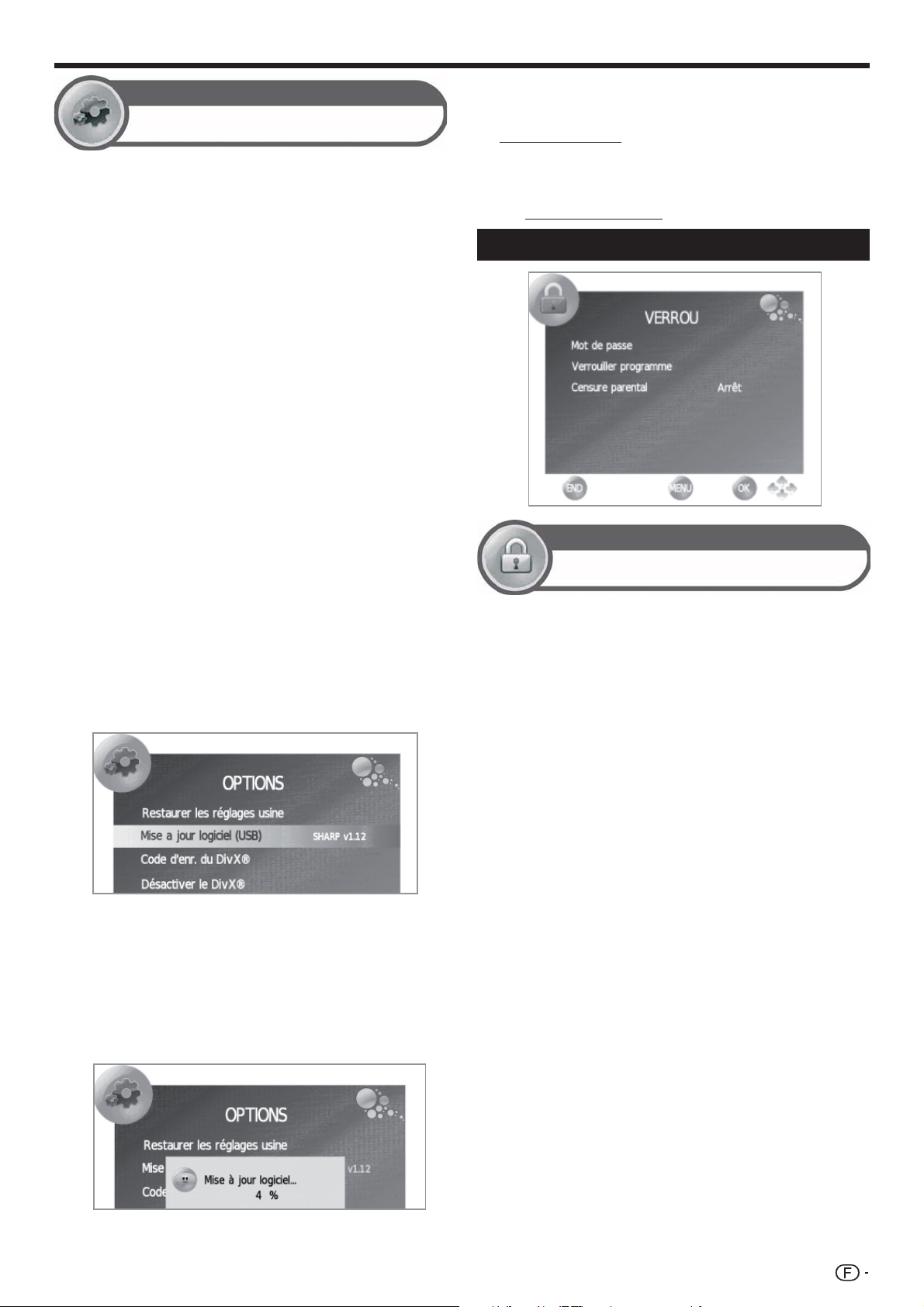

Options ..................................................................... 18

Verrou ....................................................................... 19

Fonctions pratiques de visualisation ........... 20

Liste de canaux ......................................................... 20

Sélection du canal qu’on veut visualiser .................... 20

Visualisation de l’information du canal

(seuls DTV) .............................................................. 20

Sélection de la taille d’image ..................................... 20

Sélection manuelle de la taille d’image ...................... 20

Autres fonctions pratiques ................................ 21

Réglage lors de l’utilisation

d’appareils externes ................................................ 21

Réglages de la source d’entrée ................................. 21

Connexion d’un périphérique USB

(Fonction Media Player) ........................................... 21

Fonction MEDIA PLAYER .......................................... 21

Mode PHOTO ...................................................... 21

Mode MUSIQUE .................................................. 22

Mode FILM .......................................................... 22

Mode TEXTE ........................................................ 22

Compatibilité des périphériques USB ........................ 23

Réglages d’épargne d’énergie .................................. 23

Liste des abréviations ............................................... 23

Fonction Timeshift ...................................................... 24

Annexe .......................................................................... 25

Guide de dépannage ................................................ 25

Information sur la permission de logiciel pour ce

produit .................................................................... 25

Installation du téléviseur sur un mur .......................... 25

Spécification ............................................................. 26

Spécification environnementale ................................. 26

Information sur l’étiquette écologique

de l’UE .................................................................... 27

Mise au rebut en fin de vie ........................................ 28

FRANÇAIS

Introduction

Cher client SHARP

Nous vous remercions pour votre achat de ce téléviseur couleur à cristaux liquides SHARP. Pour en assurer la sécurité et le bon fonctionnement pendant de longues années, veuillez lire attentivement les Précautions de sécurité importantes avant de l’utiliser.

Précautions de sécurité importantes

• Nettoyage — Débranchez le cordon secteur de la prise électrique avant de nettoyer l’appareil. Utilisez un chiffon mouillé pour le nettoyer. N’utilisez pas de produits nettoyant liquides ou en aérosols.

• Utilisez un chiffon doux et humide pour essuyer félicatement le panneau s’ill est sale. Pour présserver le panneau, n’utilisez pas de chiffon abrasif pour le nettoyer. Les produits chimiques pourraient endomager ou fissurer le coffret du téléviseur.

• Eau et humidité — N’utilisez pas l’appareil à proximité de l’eau, près d’une baignoire, d’un lavabo, d’un évier, d’une machine à laver, d’une piscine et dans un sous-sol humide.

• Ne placez pas de vases ou tout autre récipient rempli d’eau sur cet appareil. L’eau pourrait se renverser sur celui-ci et entraîner un incendie ou une électrocution.

• Support — Ne placez pas l’appareil sur un chariot, un support, un trépied ou une table instable. Ceci risquerait de causer la chute de l’appareil et de provoquer par là des blessures graves et d’endommager l’appareil. Utilisez uniquement un chariot, un support, un trépied, une applique ou une table recommandés par le fabriquant ou vendus avec l’appareil. Pour monter l’appareil sur un mur, suivez les instructions du fabricant. N’utilisez que du matériel recommandé par ce dernier.

• Pour déplacer l’appareil placé sur un chariot, procédez au transport avec précaution. Des arrêts brusques, une force excessive ou des irrégularités de la surface du sol peuvent provoquer la chute de l’appareil.

• Ventilation — Les évents et autres ouvertures du coffret sont destinés à la ventilation. Ne les recouvrez pas et ne les bloquez pas car une ventilation insuffisante risque de provoquer une surchauffe et/ou de réduire la durée de vie de l’appareil. Ne placez pas l’appareil sur un lit, un sofa, un tapis ou une autre surface similaire risquant de bloquer les ouvertures de ventilation. Ce produit n’est pas conçu pour être encastré ; ne le placez pas dans des endroits clos comme une bibliothèque ou une étagère, sauf si une ventilation adéquate est prévue ou si les instructions du fabricant sont respectées.

• Le panneau LCD utilisé dans cet appareil est en verre. Il peut donc se briser s’il tombe ou s’il subit un choc. Veillez à ne pas vous blesser avec des éclats de verre si le panneau LCD vient à se briser.

• Sources de chaleur — Éloignez l’appareil des sources de chaleur comme les radiateurs, les chauffages et autres appareils produisant de la chaleur (y compris les amplificateurs).

• Casque — Ne mettez pas le volume à un niveau élevé. Les spécialistes de l’oreille déconseillent l’écoute prolongée à des niveaux sonores élevés.

• Afin d’empêcher tout incendie, ne placez jamais une bougie ou autres flammes nues au dessus ou près de l’ensemble du téléviseur.

• Afin d’empêcher tout incendie ou électrocution, ne placez pas le cordon secteur sous l’ensemble du téléviseur ou autres objets volumineux.

• N’affichez pas une image fixe pendant une période prolongée, sous peine de laisser une image rémanente à l’écran.

• Il y a toujours consommation d’énergie si la prise principale est branchée.

• Entretien — Ne tentez pas de procéder vous-même à l’entretien de l’appareil. La dépose des couvercles risque de vous exposer à de hautes tensions et d’autres situations dangereuses. Faites appel à un technicien qualifié pour l’entretien.

Le panneau LCD est un appareil de très haute technologie vous offrant des détails fins de l’image. Dû au grand nombre de pixels, un certain nombre de pixels non actifs peuvent apparaître occasionnellement à l’écran sous la forme de point fixe bleu, vert ou rouge. Ceci rentre dans les spécifications du produit et ne constitue pas un défaut.

Précautions lors du transport du téléviseur

Lors du transport du téléviseur, ne le transportez pas en le tenant par les haut-parleurs. Veillez à toujours le transporter à deux, en le tenant à deux mains — une main de chaque côté du téléviseur.

Marques

• « HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC. »

• Fabriqué sous license de Dolby Laboratories.

• « Dolby » et le sigle double-D sont des marques de commerce de Dolby Laboratories.

• Le logo « HD TV 1080p » est une marque de commerce de DIGITALEUROPE.

• Le logo DVB est une marque déposée du projet DVB (Digital Video Broadcasting).

• DivX® est une marque inscrite de DivX, Inc., et elle est utilisée sous permission.

Introduction

Télécommande

1 B Attente/Marche

Passe en mode d’attente ou met le téléviseur sous tension.

2 p Canal / EPG

des informations

(Voir pages 11 et 20).

3 DTV MENU

Affiche l’écran du menu MEDIA PLAYER.

4 0–9

Règle le canal sur le mode TV. Règle la page en mode Télétexte.

Lorsque l'un des 5 pays nordiques (la Suède, la Norvège, la Finlande, la Danemark ou l’Islande) est sélectionné dans le réglage pays au moment de l’Autoinstallation, les canaux DTV sont de 4 chiffres. Lorsqu’un autre pays est sélectionné, les canaux DTV sont de 3 chiffres.

 







  

18 2

(Mode sonore)

Sélectionne le mode de son











multiplex. (Voir ci-dessous).

19 i (+/-) Volume

i (+) Augmente le volume. i (-) Baisse le volume.

20 P (∧/∨)

TV/DTV:

avancer/reculer les pages d’une liste de chaînes.

Source du Signal: Passe au mode d’entrée TV ou DTV.



   

Télétexte: Avance à la page suivante/ précédente.

21 b Source du Signal

Sélectionne une source d’entrée.(Voir page 10).

22 RADIO

DTV: Bascule entre le mode RADIO

Sélectionne le canal ou

et DTV.

5 A Flash-back

Appuyez sur cette touche pour revenir au canal ou au mode d’entrée externe sélectionné précédemment.

6 DTV

Change entre les chaînes analogiques et numériques.

7 f Format d’image

Change entre les différents formats d’image (Voir page 20)

8 Z Mode d’audio / Timeshift

F*500: Changer différents modes

d’audio déjà fixés.

F*510: Active et désactive le

Timeshift.

9 a/b/c/dCurseur

Sélectionne la rubrique désirée sur l’écran de réglage.

Exécute une commande au sein de l’écran du menu. TV/DTV: Affiche la liste des programmes. (Voir page 20)

10 END

Quitte l’écran du menu.

11 EPG

DTV: Pour afﬁ cher l’écran EPG (Guide

des programmes électroniques).(Voir page 11)

12 m Télétexte

ATV: Sélectionne le mode TELETEXTE. (Voir page 12).





  



DTV: Sélectionne MHEG-5 ou télétexte pour la télévision numérique (DTV).

13 ESG

Affiche la liste des favoris.

14 3 Geler / Mainteir

Geler l’image ou le télétexte à l’écran.

15 SLEEP

Active et désactive la minuterie d’extinction (par unité de 10 minutes jusqu’à 4h maximum).

16 AV MODE

Pour sélectionner un mode d’image (Voir page 17).

17 e Sourdine

Commute le son entre marche et arrêt.





  



•En raison des grands écarts entre les niveaux de volume transmis en mode RADIO, certaines stations produiront des distorsions si le volume est réglé trop fort.

23 PC

Pas d’utilisation.

24 MENU

Afﬁ che l’écran du menu.(Voir page

16).

25 RETURN

Pas d’utilisation

26 Couleur (Rouge/Vert/Jaune/Bleu)

TELETEXTE: Sélectionne une page. (Voir page 12) DTV: Les touches de couleur servent à sélectionner les rubriques colorées équivalentes sur l’écran du menu.

27 [ Sous-titres pour Télétexte

Pour activer ou désactiver les

ATV: sous-titres. DTV: Affiche l’écran de sélection des sous-titres. (Voir page 12).

28 k Montre le Télétexte caché

(Voir page 12).

29 v Haut/Bas/Entier

Commute l'image du Télétexte sur Haut, Bas ou Entier.

30 1 Sous-page

(Voir page 12).

• Utilisation de 2 de la télécommande

Mode DTV:

Appuyez sur 2 pour ouvrir l’écran Multiaudio. (Voir page 10).

Mode TV analogue :

À chaque pression sur

Sélection des émissions télévisées NICAM TV Sélection des émissions télévisées A2 TV

Signal Stéréo NICAM STÉRÉO, MONO Bilingue

Monaural NICAM MONO, MONO

Rubriques sélectionnables

NICAM CH A, NICAM CH B,

NICAM CH AB, MONO

2 , le mode change comme indiqué dans les tableaux suivants.

Signal

Rubriques sélectionnables Stéréo STÉRÉO, MONO Bilingue

CH A, CH B, CH AB

Monaural MONO

Introduction

Téléviseur (Vue de face)

Capteur de télécommande

Téléviseur (Vue supérieure et de dos)

Indicateur B (Attente/Marche)

(Touche d’alimentation)

Touche MENU

b (Touche d’entrée)

P (∧/∨)

(Touches de programme [canal])

i (+/-) (Touches de volume)

1 Prise USB 2 Prises COMPONENTS / AV 3 Casque 4 SCART 1 (AV/RGB) 5 SCART 2 (AV/S-VIDEO)

6 Prise d’entrée de l’antenne 7 Prise Digital Audio Output 8 Prise Service (Jack 3.5mm) 9 HDMI 1 (HDMI/AUDIO VIDEO-DVI) 10 HDMI 2 (HDMI/AUDIO VIDEO-DVI)

11 Prise Audio IN (DVI) 12 Fente COMMON INTERFACE 13 Prise AC INPUT

AVERTISSEMENT

• Une pression sonore trop forte des écouteurs ou du casque peut entraîner une pert e auditive.

• Ne mettez pas le volume à un niveau élevé. Les spécialistes de l’oreille déconsillent l’écoute prolongée à des niveaux sonores élevés.

Préparation

Accessoires fournis

• Pile au zinc-carbone format « AA » (g2)

Télécommande (g1) Cordon secteur (g1)

La forme de la prise peut

être différente dans certains

pays.

Pose de l’ensemble du socle

• Avant de poser (ou déposer) l’ensemble du socle, débranchez le cordon secteur de la prise AC INPUT.

• Avant de procéder aux opérations, étendez un rembourrage sur la surface de travail sur laquelle vous placerez le téléviseur. Ceci

lui évitera d’être endommagé

• Mode d’emploi (ce document)

• Ensemble du socle

(g1)

ATTENTION

• Fixez le socle dans le bon sens.

• Veillez à bien suivre les instructions. Un montage incorrect du socle peut entraîner la chute du téléviseur.

1 Confirmez la présence des huit vis avec l’ensemble du socle.

2 Fixez le pied de soutien pour l’ensemble du socle sur la base à l’aide de quatre vis avec le tournevis (fourni)

comme illustré.

Pied de soutien

3 Insertion du socle.

1 Insérez le socle dans les ouvertures sous le téléviseur (Maintenez le socle afin qu’il ne tombe pas du bord

de la surface de travail).

2 Insérez et serrez les quatre vis dans les quatre trous de vis au dos du téléviseur.

Coussin moelleux

REMARQUE

• Pour poser le socle, procédez aux étapes ci-dessus dans l’ordre inverse.

Accessoire en option

Les accessoires en option de la liste sont disponibles pour ce téléviseur couleur à cristaux liquides. Vous les trouverez chez votre revendeur le plus proche.

• D’autres accessoires en option peuvent être disponibles

dans un proche avenir. Lors de vos achats, lisez le catalogue le plus récent pour la compatibilité et vérifiez la disponibilité des accessoires

No.

Désignation Numéro de pièce

Applique murale

AN-37AG5

Préparation

Insertion des piles

Avant d’utiliser le téléviseur pour la première fois, insérez les deux piles au zinc-carbone format « AA » fournies. Lorsque les piles sont épuisées et que la télécommande ne fonctionne plus, remplacez les piles par des piles format « AA » neuves.

1 Ouvrez le couvercle du compartiment des piles. 2 Insérez les deux piles au zinc-carbone format « AA » fournies.

• Placez les piles en faisant correspondre leurs bornes avec les indications (e) et (f) dans le compartiment des piles.

Refermez le couvercle.

ATTENTION

Une utilisation incorrecte des piles peut entraîner une fuite de produits chimiques ou même une explosion. Veillez à bien suivre les instructions ci-dessous.

• N’utilisez pas ensemble des piles de types différents. Les autres piles ont des caractéristiques différentes.

• N’utilisez pas ensemble des piles usagées et neuves. Ceci peut raccourcir la durée de vie des piles neuves ou provoquer des fuites des piles usagées.

• Retirez les piles dès qu’elles sont usées. Les produits chimiques s’écoulant d’une pile peuvent provoquer une allergie. En cas de fuite, essuyez soigneusement avec un chiffon.

• Les piles fournies avec l’appareil peuvent avoir une durée de vie plus courte que prévue en raison des conditions de stockage.

• Si vous n’avez pas l’intention d’utiliser la télécommande pendant une période prolongée, retirez les piles.

• Lorsque vous remplacez les piles, utilisez des piles au zinc-carbone plutôt que des piles alcalines.

Remarque sur la mise au rebut des piles :

Les piles fournies ne contiennent pas de matériaux dangereux, comme du cadmium, du plomb ou du mercure. Les réglementations sur les piles usagées stipulent que les piles ne doivent plus être jetées avec les ordures ménagères. Déposez gratuitement les piles usagées dans les bacs collecteurs indiqués mis en place à cet effet dans les magasins.

Utilisation de la télécommande

Utilisez la télécommande en la dirigeant vers le capteur de télécommande. Des objets placés entre la télécommande et le capteur peuvent gêner le bon fonctionnement de la télécommande.

5 m

30°30°

Capteur de télécommande

Précautions sur la télécommande

● N’exposez pas la télécommande à des chocs. Ne l’exposez pas non plus à des

liquides et ne la placez pas dans des endroits très humides.

● N’installez pas, ni n’exposez la télécommande directement au soleil. La chaleur

risquerait de la déformer.

● La télécommande risque de ne pas fonctionner correctement si le capteur de

télécommande du téléviseur est directement exposé au soleil ou à un éclairage violent. Dans ce cas, modifiez l’angle de l’éclairage ou du téléviseur, ou rapprochez la télécommande du capteur de télécommande.

Guide rapide

Présentation de la première mise en service

Suivez une par une les étapes ci-dessous lorsque vous utilisez le téléviseur pour la première fois. Il se peut que certaines étapes ne soient pas nécessaires en fonction de l’installation et des raccordements de votre téléviseur.

1 2 3

Allumer le

Préparation

 Branchez le câble d’antenne à

la prise d’antenne (Page 8).

 Au besoin, insérez la carte CA

dans la fente CI pour voir les émissions cryptées (Page 8).

téléviseur et

exécuter l’auto

installation

 Allumez le téléviseur avec a

(Page 10).

 Exécutez l’auto installation

initiale (Page 9).

Réglage de la langue et du pays.

Regarder la

télévision

 Félicitations !

Vous pouvez à présent regarder la télévision.

 Au besoin, ajustez l’antenne

pour obtenir la meilleure réception de signal possible (Page 9).

Brancher des

appareils externes

 Branchez des

appareils externes comme un lecteur/ enregistreur DVD conformément aux instructions (Pages 14 et 15).

 Branchez le cordon secteur au

téléviseur (Page 8).

La forme de la prise peut être

différente dans certains pays.

Guide installation

Réglages langue Français

Pays France

Réglage des chaînes

END

Sélection de l’emplacement du téléviseur.

DOMICILE

MAGASIN

Lancer la recherche

des canaux

 Branchez des

appareils audio externes comme des enceintes/ amplificateurs conformément aux instructions (Pages 14 et 15).

Guide rapide

Avant de mettre le téléviseur sous tension

Fiche DIN45325 standard (IEC 169-2) Câble coaxial 75 q

1 Insérez soigneusement

le module CI dans la fente CI avec la partie contact tournée vers l’avant.

2 Le logo sur le module

CI doit être tourné vers l’extérieur par rapport au dos du téléviseur.

Placez le téléviseur près de la prise électrique et gardez la fiche du cordon d’alimentation à proximité.

Insertion d’une carte CA

Un module d’interface commune (module CI) et une carte CA doivent être insérés dans la fente CI de votre téléviseur pour recevoir des chaînes numériques cryptées. Le module CI et la carte CA ne sont pas fournis comme accessoires. Ils sont généralement disponibles

auprès de votre revendeur.

Insertion de la carte CA dans le module CI

1 Avec la face ayant la puce de contact dorée

tournée vers le côté du module CI marqué du logo du fournisseur, enfoncez la carte CA dans le module CI aussi loin que possible. Notez le

sens de la flèche imprimée sur la carte CA.

La forme de la prise peut être différente

dans certains pays.

Cordon secteur

Vérification des informations du module CI

REMARQUE

• Assurez-vous que le module CI est correctement inséré.

• Ce menu est disponible uniquement pour les chaînes numériques.

1 Appuyez sur MENU pour afficher l’écran du

« IMAGE ».

2 Appuyez sur c/d pour sélectionner « Réglage

numérique ».

Le contenu de ce menu dépend du fournisseur du module CI.

3 Appuyez sur a/b pour sélectionner « Menu

CI », et appuyez ensuite sur OK.

Insertion du module CI dans la fente CI

2 Insérez soigneusement le module CI dans

la fente CI avec la partie contact tournée vers l’avant. Le logo sur le module CI doit être tourné vers l’extérieur par rapport au dos du téléviseur. N’exercez pas une force excessive. Veillez à ne pas plier le module ce faisant.

E Module

Les informations générales sur le module CI s’affichent.

E Menu

Les paramètres de réglage de chaque carte CA s’affichent.

E Enquête

Vous pouvez saisir des valeurs numériques comme un mot de passe ici.

REMARQUE

• Le contenu de chaque écran dépend du foumisseur du module CI.

Guide rapide

Réglages

langue

Auto installation initiale

L’assistant pour l’auto installation initiale apparaît lorsque le téléviseur est mis sous tension pour la première fois après l’achat. Suivez les menus et procédez aux réglages nécessaires les uns après les autres.

Confirmez ce qui suit avant de mettre le

téléviseur sous tension

E Le câble d’antenne est-il raccordé ? E Le cordon secteur est-il branché ?

1 Appuyez sur a du téléviseur.

• L’assistant pour l’auto installation initiale apparaît.

2 Réglage de l’OSD.

Guide installation

Réglages langue Français

Pays France

Réglage des chaînes

END

Appuyez sur ▲/▼/◄/► pour sélectionner langue choisie

3 Sélection du pays.

rançai

5 Sélection de l’emplacement du téléviseur.

DOMICILE

MAGASIN

Appuyez sur ◄/► pour sélectionner où vous utiliserez ce téléviseur, et appuyez ensuite sur OK.

● DOMICILE: Pour le domicile de l’utilisateur final. MAGASIN: MODE DYNAMIQUE sera la valeur par

●

défaut. Si « Mode image » est modifié, le téléviseur reviendra automatiquement à DYNAMIQUE si aucun signal n’est reçcu du téléviseur ou de la télécommande pendant 30 minutes.

.Si vous avez choisi MAGASIN par erreur, allez à « OPTIONS » →« Restaurer » les réglages usine”→«OK», le téléviseur retournera

automatiquement à l’écran initial.

6 Le téléviseur cherche, trie et mémorise toutes les

chaînes de télévision recevables d’après leurs réglages et l’antenne raccordée.

. Pour arrêter en cours l’auto installation initiale, appuyez sur END.

REMARQUE

• Si vous éteignez le téléviseur après avoir effectué l’étape

4, l’assistant pour l’auto installation initiale n’apparat pas. La fonction d’auto installation vous permet d’exécuter à nouveau l’installation dans le menu « Installation » (Page

18).

• L’assistant pour l’auto installation initiale disparaît si vous n’utilisez pas le téléviseur pendant 30 minutes avant de chercher des chaînes à l’étape 4.

• Une foie l’auto installation initiale est terminée, le code

secret par défaut est automatiquement réglé à « 1234 ». Pour modifier le code secret, reportez-vous à « VERROU » →“Mot de Passe” à la page 19.

Appuyez sur ▲/▼/◄/► pour sélectionner le pays ou région.

•

Cet éctran de réglage n’apparaît que pendant la première

installation.

4 Lancement de la recherche des canaux.

Appuyez sur ▲/▼ pour sélectionner “Réglage du canal” et appuyez ensuite sur OK.

• Si vous souhaitez rechercher davantage d’émissions, procédez à “Syntonisation manuel DTV” (ou ATV) à partir du menu “Réglage” (page

18).

• Pour regarder à la fois des émissions analogiques et numériques, il est nécessaire de procéder aux réglages de la recherche du canal « DTV+ATV »

Vérification de la qualité et du niveau du signal

Si vous installez une antenne DVB-T pour la première fois ou la déplacez, il est recommandé d’ajuster l’alignement de l’antenne pour avoir une bonne réception en vérifiant sur l’écran de réglage d’antenne.

1 Sélectionner le canal à vérifier. 2 Appuyez sur MENU pour afficher l’écran « IMAGE ».

3 A

ppuyez sur ◄/► pour sélectionner «

4 Appuyez sur ▲/▼ pour sélectionner “Information

du signal” et appuyez ensuite sur OK.

INSTALLATION

Positionnez et alignez l’antenne pour obtenir les valeurs maximales possibles pour « Qualité » et «Niveau».

REMARQUE

• Les valeurs de « Qualité » et « Niveau » indiquent quand il est

nécessaire vérifier l’alignement correct de l’antenne.

INSTALLATION

».

Regarder la télévision

●



Opérations quotidiennes

Mise sous/hors tension

Allumer/éteindre le téléviseur

Appuyez sur a du téléviseur. Éteignez-le en appuyant sur a du téléviseur.

REMARQUE

Lorsque vous coupez l’alimentation à l’aide

Mode de veille

En mode de veille

Si le téléviseur est mis sous tension (DIODE VERTE), vous pouvez le mettre en veille en appuyant sur B de la télécommande.

Quitter le mode de veille

En veille (DIODE ROUGE), appuyez sur B de la télécommande.

de a du téléviseur, les données EPG sont perdues et les enregistrements programmés avec minuterie ne sont pas exécutés par le téléviseur.

* La disposition des prises peut être

différente selon le modèle.

Sélection d’une source vidéo externe

Une fois le raccordement effectué, appuyez sur b pour afficher l’écran « SOURCE DU SIGNAL » et appuyez ensuite sur a/b pour passer à la source externe adéquate avec OK

Sélection de la langue d’audio

Mode DTV :

Quand vous appuyez sur la touche 2 il s’affiche un menu avec les différentes langues ou sources d’audio disponibles dans l’émission.

Appuyez sur ▲/▼ pour la langue et appuyez sur OK.

REMARQUE

• L’écran du mode sonore disparaît au bout de six secondes.

• Les rubriques sélectionnables varient selon les émissions reçues.

Mode ATV:

À chaque fois que vous appuyez sur 2 le mode change comme indiqué dans les tableaux suivants.



Statut de l’indicateur TV

Indicateur B

Arrêt

Vert Mise sous tension Rouge Veille

REMARQUE

• Si vous prévoyez de ne pas utiliser le téléviseur pendant une période prolongée, veillez à retirer le cordon secteur de la prise électique.

• Une faible quantité d’électricité est consommée même lorsque a est éteint.

Mise hors tension

Statut

Commutation entre les chaînes analogiques et numériques

Appuyez sur “DTV” pour changer entre les

modes ATV et DTV.



Changement de canal

Sélection d’émissions NICAM TV Signal Rubriques sélectionnables Stéréo Bilingue Monaural

Signal Rubriques sélectionnables Stéréo Bilingue Monaural

REMARQUE

• Si aucun signal n’est reçu, le mode sonore affiche « MONO »

NICAM STÉRÉO, MONO NICAM CH A, NICAM CH B, NICAM CH AB, MONO NICAM MONO, MONO

Sélection d’émissions A2 TV (IGR)

STÉRÉO, MONO CH A, CH B, CH AB MONO

Sélection de la langue des sous-titres

● Mode DTV:

Pour accéder au menu “LANGUE SOUS-TITRES” vous devez appuyer sur la touche SOUS-TÍTRES [.

Avec 0–9:Avec P∧/∨:

● Mode ATV:

Appuyez sur la touche SOUS-TITRES [ pour activer ou désactiver les sous-titres disponibles dans l’émission.

Regarder la télévision



EPG

EPG est une liste de programmes qui s’affiche à l’écran. Avec EPG, vous pouvez consulter la programmation des évènements DTV/RADIO/DONNÉES, voir des informations détaillées sur ces évènements, syntoniser sur un évènement actuellement à l’antenne et programmer une minuterie pour des évènements futurs.

Sélection d’un programme à l’aide d’EPG

Opérations de base

Les illustrations sur cette page sont expliquées au moyen des services à trois chiffres.

E Afficher/Fermer l’écran EPG

Appuyez sur EPG.







E Sélection d’un programme

1 Sélectionnez la durée souhaitée

Appuyez sur c/d pour sélectionner la durée que vous souhaitez rechercher. Appuyez sur OK.



• Continuez d’appuyer sur d pour afficher les programmes dans la prochaine durée.





2 Sélectionnez l’émission de votre choix

Appuyez sur a/b pour sélectionner le programme de votre choix. Appuyez sur OK.

• Si a ou b s’affiche à gauche des services, continuez d’appuyer sur a/b pour afficher l’écran suivant ou précédent.

D’autres fonctions d’EPG

3 Vérifiez les informations sur le programme

1 Appuyez sur ▲/▼/◄/► pour sélectionner le

programme que vous souhaitez vérifier.

Appuyez sur “p.

Informations sur le programme

2 Appuyez sur la touche BLEUE de la télécommande.

3 Appuyez sur p pour revenir a l’EPG.

4 Fonction “Rappel”

1 Sélectionner le programme que vous souhaitez

rappeler.

3 Appuyez sur ▲/▼/◄/► pour sélectionner heure, minute, mode et date que vous souhaitez rappeler. Appuyez sur OK.

• Ce programme reste d’une couleur rouge dans le Guide de Programmes.

5 Fonction « Agenda »

1 Appuyez sur la touche JEUNE pour afficher tous

les rappels programmés.

Regarder la télévision

Télétexte

2 Avec ▲/▼/◄/► vous pouvez sélectionner un

rappel. Pour l’effacer, appuyez sur la touche ROUGE.

Télétexte

Qu’est-ce que le Télétexte ?

Le Télétexte transmet des pages d’informations et de jeux aux téléviseurs dotés d’un équipement spécial. Votre téléviseur reçoit les signaux Télétexte émis par des stations de télévision et les décode en format graphique pour les visionner. Les informations, le bulletin météo et les nouvelles sportives, les cours de la Bourse et les programmes des émissions font partie des nombreux services disponibles.

Activer/désactiver le Télétexte

1 Sélectionnez un canal télévisé ou une source

externe fournissant un programme télétexte.

2 Appuyez sur m pour afficher le Télétexte.

• De nombreuses chaînes utilisent le système d’exploitation TOP, tandis que certaines utilisent le FLOF (CNN, par ex.). Votre téléviseur prend en charge ces deux systèmes. Les pages sont divisées en groupes de thème et en thèmes. Une fois passé au télétexte, un maximum de 1000 pages sont mémorisées pour un accès rapide.

• À chaque fois que vous appuyez sur m, l’écran change comme indiqué ci-dessous.

• Si vous sélectionnez un programme sans signal de télétexte, « Pas de Télétexte disponible. » s’affiche.

• Le même message s’affiche pendant d’autres modes si aucun signal télétexte n’est disponible.

Touches pour les opérations du télétexte

Touches Description

Pr/s

Couleur (R/G/ Y/B)

0–9

v (Haut/Bas/ Entier)

k (Révèle le télétexte masqué)

3 (Geler/ Maintenir)

[ (Soustitres pour Télétexte)

1 (Souspage)

Augmentez ou diminuez le numéro de page.

Vous pouvez sélectionner un groupe ou un bloc de pages affichées dans les parenthèses en couleur en bas de l’écran en appuyant sur la couleur correspondante (R/G/Y/B) de la télécommande.

Sélectionnez directement une page de 100 à 899 à l’aide des touches numériques 0–9.

Commutez l’image du télétexte sur Haut, Bas ou Entier.

Révèle ou masque les informations dissimulées comme la réponse d’un jeu.

Interrompt la mise à jour automatique des pages télétexte ou libère le mode de maintien.

Affiche les sous-titres ou quitte l’écran des sous-titres.

• Les sous-titres ne seront pas affichés si le service ne contient pas d’informations de sous-titres.

Mode TXT

Révèle ou cache les sous-pages.

• Touche R : Pour reculer à la sous-page précédente.

• Touche G : Pour avancer à la sous- page suivante.

• Ces deux touches sont indiquées à I’écran par les symboles « e » et « f ».

Mode TV

S’affiche l’heure.

Utilisation de l’application MHEG-5 (Royaume-Uni uniquement)

Certains services vous apportent des programmes avec l’application codée MHEG qui vous permet d’avoir une expérience interactive DTV. Si elle est fournie, l’application MHEG-5 démarre lorsque vous appuyez sur m.

Télétexte

REMARQUE

• Le télétexte ne sera pas opérationnel si le type de signal sélectionné est RVB.

Écran d’exemple MHEG-5

Raccordement d’appareils externes

E Avant le raccordement ...

• Veillez à éteindre le téléviseur et tous les autres appareils avant de procéder à des raccordements.

• Branchez fermement un câble à une ou plusieurs prises.

• Lisez attentivement le mode d’emploi de chaque appareil externe pour voir les méthodes de raccordement possibles. Ceci vous aidera à obtenir la meilleure qualité audiovisuelle possible et à optimiser le potentiel de votre téléviseur et de l’appareil raccordé.

Présentation des branchements

Le téléviseur est doté des prises présentées ci-dessous. Trouvez le câble correspondant à la prise du téléviseur et raccordez l’appareil

REMARQUE

• Les câbles illustrés aux pages 13,14 et 15 sont en vente dans le commerce.

Appareil audio

(Page 15)

Câble audio

Appareil ’enregistrement

vidéo (Pages 14 et 15)

Console de jeu ou

caméscope (Page 14)

Câble audio

Câble composantes

Câble audio

Câble PERITEL

Câble AV

Appareil HDMI

(Page 14)

Câble certifié HDMI

Câble DVI/HDMI

Câble mini-prise

stéréo de ø 3,5 mm

Raccordement d’appareils externes

Connexion HDMI

YPB

Connexion Composantes

(

CB)

CR)

Exemple d’appareils raccordables

E Lecteur/enregistreur DVD E Lecteur/enregistreur Blu-ray E Console de jeu

Grâce aux connexions HDMI, la transmission vidéo et audio numérique est possible par l’intermédiaire d’un câble de raccordement à partir d’un lecteur/enregistreur. Les données audio et vidéo numériques sont transmises sans compression de données, ne perdant ainsi aucune de leur qualité. La conversion analogique/numérique n’est plus nécessaire sur les appareils raccordés au téléviseur, éliminant ainsi les pertes de qualité.

Câble certifié HDMI

AUDIO IN

HDMI (DVI)

Câble DVI/

HDMI

Câble

mini-prise

stéréo Ø

3,5 mm

Exemple d’appareils raccordables

E Magnétoscope E Lecteur/enregistreur DVD E Lecteur/enregistreur Blu-ray

Vous bénéficierez d’une restitution fidèle des couleurs et d’images de qualité élevée par la prise COMPONENTS au raccordement d’un lecteur/enregistreur DVD ou d’un autre appareil.

INPUT

COMPONENTS

/AV

Y/ AV

AUDIO

Câble audio

Câble composantes

9 0 "

,2 0 2

#"



#/-0/.%.4!5$)/

#2



Conversion DVI/HDMI

Les signaux vidéo numériques d’un DVD peuvent également être lus par l’intermédiaire d’une connexion HDMI compatible grâce à un câble HDMI. Le son doit être alimenté séparément.

• Lors du branchement d’un câble DVI/HDMI à la prise HDMI, l’image peut ne pas s’afficher correctement.

• THDMI et DVI utilisent la même méthode de protection contre la copie HDCP.

• Pour le branchement du câble DVI on a besoin d’un adaptateur (non fourni)

REMARQUE

• Un bruit vidéo peut apparaître en fonction du type de câble HDMI utilisé. Veillez à utiliser un câble HDMI certifié.

• Lors de la lecture des images HDMI, le format le plus convenant à l’image, sera automatiquement détecté et sélectionné.

Connexion VIDEO

Exemple d’appareils raccordables

E Magnétoscope E Lecteur/enregistreur DVD E Lecteur/enregistreur Blu-ray E Console de jeu E Caméscope

Vous pouvez utiliser la prise COMPONENTS / AV pour brancher une console de jeu, un caméscope, un lecteur/ enregistreur DVD et un autre appareil.

INPUT

COMPONENTS

/AV

Y/ AV

Câble AV

AUDIO

Signal vidéo pris en charge:

576i, 576p, 480i, 480p, 1080i, 720p, 1080p

Raccordement d’appareils externes

Connexion PÉRITEL

Exemple d’appareils raccordables

E VCR E Décodeur (Seulement SCART 1) E DVD

SCART 1

(AV / RGB)

Câble PERITEL

Décodeur

REMARQUE

• Dans les cas où le décodeur nécessite un signal du téléviseur,

assurez-vous de sélectionner la prise d’entrée appropriée à laquelle le décodeur est raccordé dans « Source du Signal » (Page

10).

Branchement d’un PC par HDMI (DVI)

Connexion HDMI (DVI)

HDMI 1 ou 2

Câble certifié HDMI

VGA, SVGA, XGA, WXGA, SXGA, SXGA+ et UXGA sont des marques déposées d’International Business Machines Corporation.

REMARQUE

• Ce téléviseur n’a qu’une compatibilité PC limitée, ainsi un fonctionnement correct ne peut être garanti que si la carte vidéo est en conformité exacte avec la norme VESA 60Hz. Toute variante à cette norme entraînera des déformations de l’image.

E Après connexion

● Si, après avoir raccordé un PC au téléviseur par un câble

HDMI, l’audio ne fonctionne pas, vous devez raccorder un câble d’audio mini connecteur stéréo 3.5mm du TV au PC comme le dessin.

● Après le raccordement d’un PC au TV avec un câble DVI,

il est nécessaire aussi raccorder un câble d’audio RCA du TV au PC comme le dessin.

Raccordement d’enceinte/amplificateur

Exemple d’appareils raccordables

E Raccordement d’un amplificateur avec une

entrée audio numérique

Raccordez un amplificateur avec des haut-parleurs externes comme illustré ci-dessous.

DIGITAL AUDIO

Câble audio

OUTPUT

SPDIF

Câble DVI/HDMI

AUDIO IN

HDMI (DVI)

Câble mini-prise stéréo ø 3,5 mm

Tableau des ordinateurs compatibles

VGA

SVGA

XGA

WXGA

SXGA

SXGA+

UXGA

1080p

Résolution

640 g 480

720 g 400

800 g 600

1.024 g 768

1.360 g 768

1.280 g 1.024

1.400 g 1.050

1.600 g 1.200

1.920 g 1.080

Fréquence

horizontale

31,5 kHz 60 Hz

31,47 kHz 70 Hz

37,9 kHz 60 Hz

48,4 kHz 60 Hz

47,7 kHz 60 Hz

64,0 kHz 60 Hz

65,3 kHz 60 Hz

75,0 kHz 60 Hz

67,5 kHz 60 Hz

Fréquence

verticale

SPDIF

$)')4!,!5$)/).

Amplificateur avec

entrée audio numérique

E Après connexion

Réglage de la sortie audio numérique

Après avoir raccordé un amplificateur avec entrée audio numérique et des enceintes externes comme illustré, il est recommandé de régler un format de sortie audio compatible avec le programme que vous regardez ou

l’appareil raccordé.

Allez sur « MENU » > « AUDIO » > « Mode SPDIF » > sélectionnez « PCM » ou « Dolby Digital ».

REMARQUE

• Lorsque vous réglez cette option sur « Dolby Digital », et que vous recevez le format audio Dolby Digital ou Dolby Digital Plus, le son Dolby Digital est émis. Autrement, le son PCM est émis. Lorsque vous réglez cette option sur « PCM », le son PCM est émis indépendamment du format audio reçu..

Utilisation des menus

●

Qu’est-ce que le menu ?

• Il est nécessaire d’afficher l’OSD pour procéder aux réglages du téléviseur. L’OSD pour les réglages s’appelle menu.

• Le menu permet d’effectuer divers réglages et ajustements.

• Le menu peut être opéré avec la télécommande et avec le clavier du TV.

Opérations courantes

Affichez l’écran du

Appuyez sur MENU pour afficher l’écran du « IMAGE »

Sélectionnez une

rubrique

Appuyez sur a/b/c/d pour sélectionner/ajuster le menu désiré, ajustez la rubrique au niveau désiré et ensuite appuyez sur OK.

Appuyez sur MENU pour revenir à la page précédent.

● Sélection dans le MENU

Mode Image Utilisateur Eco

● Sélection des options

Eco

Quittez l’écran du

Vous quitterez l’écran du menu si vous appuyez sur END.

REMARQUE

• Les options du menu sont différentes selon les modes d’entrée sélectionnés, mais les marches à suivre sont les mêmes.

• Les écrans dans le mode d’emploi ne sont qu’à titre explicatif (certains sont agrandis ; d’autres coupés) et peuvent légèrement varier des écrans réels.

• Les rubriques suivies ne peuvent pas être sélectionnées pour diverses raisons.

Opérations sans télécommande

(avec le clavier

Cette fonction s’avère pratique lorsque la télécommande n’est pas à portée de main 1 Appuyez sur MENU pour afﬁ cher l’écran du « IMAGE ».

2 Appuyez sur a/b ou sur pour sélectionner la rubrique.

3 Appuyez sur b pour valider le réglage.

REMARQUE

• L’écran «IMAGE» disparaît au bout de quelques secondes

d’inactivité.

Pr/s au lieu de

ik/l au lieu c/d

du téléviseur)

À propos de l’affichage du guide

L’affichage du guide en bas de l’écran présente les opérations sous la forme d’OSD.

END MEN8 OK

La barre au-dessus est un guide opérationnel pour la télécommande. La barre change d’après chaque écran de réglage du menu.

●

Réglages de base

Réglages de l’image


Réglage de l’image

Avec le « Mode image »→« Utilisateur » vous pouvez régler l’image selon vos préférences

Options de réglage

Réglage

sélectionné

Rêtroéclairage.

Contraste

Luminosité

Couleur

Netteté

Teinte

Temp. Couleur

Format d’image

Réduct bruit

Cette option peut ne pas être disponible selon le type

de signal d’entrée.

Le « AV MODE » vous offre plusieurs options pour sélectionner celle convenant le mieux à l’environnement du système, qui peut varier selon la luminosité de la pièce, le type de programme regardé ou le type d’image entrée par un appareil externe.

1 Appuyez sur AV MODE. 2 A chaque fois que vous appuyez sur AV MODE, le

TV change entre les modes suivants :

STANDARD→FAIBLE→ECO→UTILISATEUR→DYNÁMIQUE6

Touche ◄ Touche ►

L’écran s’assombrit L’êcran s’illumine

Diminuer contraste Augmenter contraste

Diminuer luminosité

Pour diminuer l’intesité de couleur

Adoucir les détails Souligner les détails Les tons chair

deviennent plus violets

Blanc avec des tons rougeâtre

Change entre différentes grandeurs d’image

Procure une image plus nette (Choisir entre différentes options)

Augmenter luminosité

Pour augmenter l’intesité de couleur

Les tons chair deviennent plus verts

Blanc avec des tons bleutés

MODE AV

Réglages d’audio

Audio

Reglages d’audio

Avec le « Mode Audio »→« Utilisateur » vous pouvez régler la qualité du son selon vos préférences avec les réglages suivants.

Options de réglage

Réglage

sélectionné

Aigus

Basses

Balance

Volume Automatiq.

Son à effect Surround

SPDIF

Modes d’audio

Sélectionnez la configuration que vous souhaitez. Les options disponibles sont :

UTILISATEUR →STANDARD →MUSIQUE →CINÉMA →SPORTS .

Volume Automatique

Parfois, des sources sonores différentes n’ont pas le même niveau de volume sonore (par exemple une émission et ses pauses commerciales). Le contrôle automatique du volume réduit ce problème en égalisant les niveaux.

Son à effet surround

Cette fonction lui permet de jouir d’un son enveloppant.

Mode SPDIF

Sortie du son numérique

Touche ◄ Touche ►

Pour diminuer les aigus

Pour diminuer les basses

Diminuer le son du haut-parleur droit

Arrêt Activer

(PCM) déclenchement du son numérique

Pour augmenter les aigus

Pour augmenter les basses

Augmenter le son du haut-parler gauche

Dolby Digital

●

Réglages de base

●

● Informations du signal

Présente les valeurs de la force du signal et de la qualité.

● Information CI

Réglages de l’installation

Installation

Réglages de l’installation

Permet reconfigurer les réglages des canaux après avoir fini l’auto installation initiale.

Installation des canaux

● Réglage automatique

Cette fonction permet sélectionner le pays et effectuer

le réglage automatique du canal analogique ou numérique.

● Réglage manuel DTV

Permet régler manuellement les canaux numériques.

● Réglage manuel ATV

Permet régler manuellement les canaux analogiques.

● Édition de programme

Permet effacer les canaux, sauter et configurer une

liste de canaux favoris.

Sélectionnez le canal que vous souhaitez réorganiser et appuyez sur la touche ROUGE pour effacer le canal, la touche BLEUE pour sauter le canal, le touche JAUNE pour déplacer le canal, ESG pour marquer comme favori ou la touche VERTE (soulement dans mode ATV) pour renommer le canal.

Ce réglage nous permet configurer et/ou visualiser les fonctions d’horloge, Marche/ Arrêt du TV et minuterie de l’arrêt du TV.

Horaire

Réglages de temps

● Horloge

Cette fonction permet afficher l’information de l’horloge

(jour/mois/heure/minutes). Avec cette option n’est pas possible modifier l’heure ni la date.

● Arrêt

Cette fonction vous permet programmer l’heure à

laquelle le téléviseur se met en mode de veille.

● Activer

Vous permet programmer l’heure à laquelle le téléviseur

doit s’allumer.

● Minuterie

Vous permet de régler une heure lorsque le téléviseur

entre automatique en mode de veille depuis : 10min, 20min, 30min, 60min, 90min, 120min, 180min et 240min.

REMARQUE

• Sélectionner “Arrêt” pour annuler la minuterie d’extinction.

• Une fois l’heure est réglée, le décompte est automatiquement

lancé.

• La dernière minute s’affiche seconde par seconde.

● Pas d’opération arrêt

Le téléviseur passera automatiquement en mode de

veille si aucune opération n’est effectuée pendant 3 heures.

● Aucun signal arrêt

Lorsque le réglage est sur « Activer », le téléviseur se

met automatiquement en veille si aucun signal n’est entré pendent 10 minutes.

● Fuseau horaire

Cette fonction permet régler le fuseau horaire.

● Horaire d’été

Cette fonction permet changer automatiquement

l’horaire d’été (auto, activer, arrêt).

REMARQUE

Si vous appuyez sur ESG et vous n’est pas dans aucun menu de réglage, la liste de canaux favoris apparaîtra sur l’écran.

Informations du signal

Présente les valeurs de la force du signal et de la qualité.

Information CI

Permet connaître l’information de la carte CA (Conditional

Acces Module), tels que le nom, fournisseur et OSD.

Réglages de temps

Options

● Réglages langue

Vous pouvez sélectionner la langue du OSD.

● Langues audio

Vous pouvez sélectionner la langue d’audio.

● Langue sous-titres

Vous pouvez sélectionner la langue des sous-titres.

●

Déficience auditive

Cette fonction permet activer ou désactiver les sous-

titres pour des personnes avec des problèmes auditifs. Ces sous-titres ont priorité.

●

Configuration lecture différée

●

Restaurer les réglages usine

Avec cette fonction vous pouvez rétablir les paramètres

originaux de fabrication.

●

Mise a jour logiciel (USB)

Cette option vous permet d’actualiser le logiciel.

11 Ajouter les archives binaires à la racine de la

mémoire USB.

2 2 Insérez la mémoire dans le connecteur USB du

téléviseur.

33 Appuyez sur

à la télécommande et

sélectionner

OPTIONS.

• • Appuyez sur

. S’affiche le message

Êtes-

vous sûr ?

•

◄/►

• • Le pourcentage de progrès d’actualisation

s’affiche à l’écran. Quand l’actualisation arrive au 100% le téléviseur recommencera automatiquement.

Cette fonctions vous permet d’utiliser un code secret pour verrouiller certains programmes et réglages.

● Mot de passe

●

11 Sélectionner le programme ou programmes que vous

souhaitez verrouiller et appuyez sur la touche

VERTE.

Il s’affiche un verrou à côté du canal bloqué dans la liste de canaux.

REMARQUE

•

● Censure parental

Réglages de base

●

Options

Menú d’options

Réglages langue

Vous pouvez sélectionner la langue du OSD.

Langues audio

Vous pouvez sélectionner la langue d’audio.

Langue sous-titres

Vous pouvez sélectionner la langue des sous-titres.

Déficience auditive

Cette fonction permet activer ou désactiver les soustitres pour des personnes avec des problèmes auditifs. Ces sous-titres ont priorité.

REMARQUE:

Les sous-titres ne seront pas affichés si le service ne contient

pas d’informations de sous-titres.

Configuration lecture différée

(seulement modèles F*510)

Sélectionnez le mode de démarrage, le disque , la configuration du disque et de tester la vitesse de la mémoire USB. Voir opération à la page 24.

Restaurer les réglages usine

Avec cette fonction vous pouvez rétablir les paramètres originaux de fabrication.

Mise a jour logiciel (USB)

Cette option vous permet d’actualiser le logiciel.

Ajouter les archives binaires à la racine de la

mémoire USB.

Insérez la mémoire dans le connecteur USB du

téléviseur.

Appuyez sur

sélectionner

Avec la touche ▼ ▼ descendez jusqu’à l’option Mise a

jour logiciel (USB).

OPTIONS.

à la télécommande et

Code d’enr. du DivX® (VOD)

Ce Téléviseur permet de lire la vidéo à la demande (DivX® VOD). Pour activer cette option, vous devez enregistrer la TV à www.divx.com/vod, télécharger le fichier de logs VOD et le reproduire dans la TV.

Désactiver le DivX® (VOD)

Affiche le code de désactivation nécessaire pour résilier ce

www.divx.com/vod.

TV à

Verrou

Verrou de programmes

Cette fonctions vous permet d’utiliser un code secret pour verrouiller certains programmes et réglages.

Il faut introduire toujours le mot de passe pour accéder à ce menu (par défaut il est “1234”).

Mot de passe

Vous pouvez changer le mot de passe. Appuyez sur OK, depuis le nouveau mot de passe et confirmez.

Appuyez sur OKOK

vous sûr ?

• Sélectionnez Oui avec les touches

. S’affiche le message

◄/► et

Êtes-

appuyez sur OK. Dans ce moment commencera l’actualisation du logiciel.

Le pourcentage de progrès d’actualisation s’affiche à l’écran. Quand l’actualisation arrive au 100% le téléviseur recommencera automatiquement.

5 Revenir au menu OPTIONS pour vérifier que la

version du logiciel est modifiée.

Verrouiller programme

Avant de verrouiller une programme il faut entrer le

mot de passe. Sélectionner le programme ou programmes que vous

souhaitez verrouiller et appuyez sur la touche Il s’affiche un verrou à côté du canal bloqué dans la liste de canaux.

VERTE.

2 Appuyez END pour sortir. Cette option introduit votre sélection dans unes liste de

programmes bloqués

REMARQUE

• Quand un programme est bloqué, le menu de syntonie se bloque aussi pour empêcher la recherche de canaux.

• Pour regarder un canal verrouillé, il est nécessaire de saisir le code secret. Lorsque vous sélectionnez un canal verrouillé, une invite pour saisir le code secret apparaît.

• Pour débloquer un programme verrouillés procédez aux étapes ci-dessus une autre fois.

Censure parental

Cette fonction vous permet de contrôler et empêcher

les enfants de certains programmes DTV, selon leur classement par âge.

L’émettrice fournit cette classification.

Fonctions de visualisation pratiques

Liste de canaux

Sélection du canal

1 Appuyez sur OK et s’affichera à l’écran la liste de

canaux.

2 Avec les touches ▲/▼ sélectionner le canal que vous

souhaitez et appuyez sur OK.

Affichage du canal

(seulement DTV)

Vous pouvez afficher les informations sur le canal en appuyant su p sur la télécommande.



Sélection de la taille d’image

Sélection manuelle de la taille d’image

Vous pouvez régler la taille d’image. Celle-ci change selon la sorte de signal reçu.

1 Appuyez sur f de la télécommande pour changer

la taille d’image.

Tailles pour signal SD (Définition standard)

Normal 4:3: Il maintient la relation d’aspect original

à l’écran complet.

Zoom 14:9: Pour les images 14 :9 boîte aux lettres.

Une barre latérale mince apparaît de chaque côté, et vous pouvez également avoir des barres en haut et en bas sur certains programmes.

Panorama: Dans ce mode, l’image est

progressivement allongée ver les côtés de l’écran. Parfois, l’image peut ressembler à “Écran complet” selon les signaux d’émission.

Écran complet: Pour des images comprimées en

16 :9.

Cine 16:9: Pour les images 16 :9 boîte aux lettres.

Des barres peuvent apparaître en haut et en bas sur certains programmes.

Cine 14:9: Pour des images 14 :9 boîte aux lettres.

Des barres peuvent apparaître en haut et en bas sur certains programmes.

Auto : Le téléviseur sélectionne automatiquement la

taille de l’image.











Information qui s’affiche à l’écran:

Numéro de programme

  Nom du programme  Information du canal  Langue

 Télétexte

 Information sur l’émission dans ce moment

EFFACEMENT DU CODE SECRET

Si vous perdez ou oubliez votre code secret, vous pouvez l’effacer en procédant comme suit.

1 Allez a «MENU»→«VERROU»→«MOT DE PASSE». 2 Tapez «3001» pour annuler le code secret actuel.

Le code secret actuel est remplacé par “1234” .

Taille pour signal HD (Haute Définition) HDMI

Écran complet: Affichage de l’image en Overscan.

Coupe tous les côtes de l’écran.

Sous-scan: Il s’affiche une image d’haute définition

parfaitement réglée. Avec quelques programmes il peut apparaître un bruit aux bords de l’image.

Auto: Ce mode permet au TV changer

automatiquement entre les différentes tailles d’image.

REMARQUE

Certaines rubriques n’apparaissent pas en fonction du type de signal reçu.

Autres fonctions pratiques

Réglage lors de l’utilisation d’appareils externes

Réglages de la source d’entrée

Pour régler le type de signal de l’appareil externe

SCART 1: CVBS,RGB SCART 2: Y/C, CVBS

• Si aucune image (couleur) ne s’affiche, tentez de passer sur un autre type de signal.

• Consultez le mode d’emploi de l’appareil externe pour le type de signal.

Fonction MEDIA PLAYER

Après avoir sélectionné Media Player, le TV charge les archives du dispositif USB et montre l’écran suivant :

Connexion d’un périphérique USB

(Media Player)

Connectez un périphérique USB au téléviseur comme illustré ci-dessous.

• Selon le périphérique USB, il se peut que le téléviseur ne reconnaisse pas les données contenues.

• N’utilisez que des caractères alphanumériques pour nommer les fichiers.

• Les noms de fichier de plus de 80 caractères (variable selon l’ensemble de caractères) peuvent ne pas s’afficher.

• Ne débranchez pas le périphérique USB ou la carte mémoire du téléviseur pendant le transfert de fichier, l’utilisation de la fonction diaporama, lors du passage d’un écran à un autre ou bien avant de quitter l’écran « MEDIA PLAYER » depuis le menu « SOURCE DU SIGNAL ».

1 Si vous appuyez sur les touches ◄/► vous pouvez

changer entre les modes : PHOTO, MUSIQUE, FILM o TEXTE.

Sélectionnez votre option et appuyer sur OK.

2 Appuyez sur ▲/▼/◄/► pour sélectionner le lecteur sur dossier vous souhaitez trouver vos fichiers, et

appuyez ensuite sur OK.

Mode PHOTO

Vous pouvez reproduire des photos avec le format JPG, JPEG et BMP.

Il sont possibles plusieurs types de reproduction.

• Compatibilité avec connexion de disque dur USB.

• Ne branchez ni ne débranchez de manière répétée le périphérique USB du téléviseur.

1 Sélectionez le mode PHOTO et appuyez sur OK. 2 Appuyez sur ▲/▼/◄/► pour sélectionnez l’archive

que vous souhaitez voire et appuyez sur OK pour commencer la visualisation.

Autres fonctions pratiques

Visualisation de photos en plein écran

Touches pour les opérations d’affichage du plein écran

Touches Description

▲/▼ Curseur

◄/► Curseur

Touche END Touche

Touche

Aller à la photo antérieure/suivante au même directoire.

Marquer avec X les photos que vous souhaitez regarder.

Revenir à l’écran antérieur. Zoom: a / b / c / d Il vous permet de

vous déplacer par les photos lorsque le zoom est activé.

La photo tourne 90º.

Mode MUSIQUE

Il reproduit archives de musique MP3.

1 Sélectionez le mode MUSIQUE et appuyez sur OK.

2 Appuyez sur ▲/▼/◄/► pour sélectionnez l’archive que vous souhaitez reproduire et appuyez sur OK pour commencer la reproduction.

3 Appuyez sur OK pour arrêter la reproduction d’archives MP3 et appuyez sur END pour sortir du mode MUSIQUE.

•

Vous pouvez arrêter/activer la reproduction en appuyant sur

OK.

Touches pour la reproduction de musique

Touches Description

▲/▼ Curseur

◄/► Curseur

Touche END Touche

Rouge

Aller à l’archive antérieur/suivant au même directoire.

- Marquer avec X les archives que vous souhaitez reproduire (dans le menu MUSIQUE).

- Arrière / avant rapide (dans le mode reproduction)

Revenir à l’écran antérieur. Change entre:

①Il reproduit l’archive sélectionné indéfiniment. ⓍIl reproduit les archives du dossier une fois. Lorsque la reproduction est finie revient à l’écran antérieur. ⒶIl reproduit les archives d’un dossier indéfiniment.

Mode FILM

Il reproduit films et vidéos. 1 Sélectionnez le mode FILM et appuyez sur OK. 2 Avec les touches ▲/▼/◄/► sélectionnez l’archive

que vous souhaitez reproduire et appuyez sur OK pour commencer la reproduction.

• S’il n’y a qu’un archive, la reproduction commencera automatiquement quand vous sélectionnerez l’archive.

3 Appuyez OK pour arrêter/activer la reproduction. 4 Appuyez sur END pour sortir du mode FILM.

Touches pour la reproduction d’un film.

Touches Description

▲/▼ Curseur -Aller à la photo antérieure/suivante au

même directoire (dans le menu FILM).

◄/► Curseur

Touche END Revenir à l’écran antérieur. Touche

Rouge

Touche BLEUE y

- Marquer avec X les photos que vous souhaitez regarder.

- Arrière/Avant rapide (dans le mode

reproduction)

-Dans le Menu FILM

Change entre : ①Il reproduit seulement l’archive sélectionné. ⓍIl reproduit les archives du dossier une fois. Lorsque la reproduction est finie revient à l’écran antérieur. Ⓐ Il reproduit les archives d’un dossier indéfiniment.

-Mode reproduction

Il permet de répéter indéfiniment un

fragment du filme. La première pulsation définit A (point initial), la deuxième pulsation définit B (point final). La troisième rétablit la reproduction normale.

Il permet d’aller en avant ou arrière jusqu’à un moment du film. Introduire « hh :mm :ss » et appuyez sur

OK.

Mode TEXTE

Visualisation des archives de texte.

1 Sélectionnez le mode TEXTE et appuyez sur OK. 2 Avec les touches ▲/▼/◄/► sélectionnez l’archive

que vous souhaitez visualiser et appuyez sur OK. L’archive sélectionné s’affichera à l’écran.

3 Avec les touches ▲/▼/◄/► vous pouvez vous

déplacer en haut ou en bas par les archives.

4 Avec les touches ◄/► vous pouvez visualiser l’archive

de texte antérieur ou postérieur.

5 Appuyez sur END pour sortir du mode TEXTE.

Autres fonctions pratiques

Connexion d’un périphérique USB

Périphériques

USB 2.0

Système de fichier

Format de fichier photo

Format de fichier audio

Format de fichier vidéo

Format de fichier/ sous-titre

Clé USB, lecteur de carte USB, HDD (de type Mass Storage)

FAT/ FAT32/ NTFS

JPEG (*.JPE, *.JPG), BMP, PNG

MPEG1 (*.MP3), AAC / HE AAC (*.AAC, *.M4A), PCM (*.WAV) Débit binaire: 32k, 40k, 48k, 56k, 64k, 80k, 96k, 112k, 128k, 160k, 192k, 224k, 256k, 320kbps Fréquence d’échantillonnage: 32k, 44,1k, 48kHz: 32k, 44,1k, 48kHz

MPEG1/2 (*.MPG, *.MPE, *.MPEG, *.VOB, *.DAT, *.TS, *.TRP), MPEG4 (*.AVI, *.MOV, *.MP4, *.MKV), H.264 (*.AVI, *.TS, *.TRP, *.MOV, *.MP4, *.MKV), DivX® (*.DIVX, *.AVI, *.MP4), XviD (*.AVI, *.MKV)

TXT (*.TXT, *.SRT, *.SSA)

Réglages d’épargne d’énergie

Cette fonction permet réduire automatiquement la luminosité du rétro-éclairage pour diminuer la consommation d’énergie et augmenter le temps de durée du rétro éclairage.

Dans le menu IMAGE Mode Image sélectionnez le réglage ECO.

REMARQUE

• Les archives jpeg de format progressif ne sont pas prises en charge.

• Il est possible que les archives d’audio sur le périphérique USB 1.1 ne soient pas lus correctement.

• Le fonctionnement avec un concentrateur USB n’est pas garanti.

Il est possible que les disques durs externes avec capacité

• supérieure à 1TB ne soient pas correctement détectés.

• Les prolongateurs pour dispositifs d’ USB doivent être certifiés comme USB 2.0.

• Il est possible que les archives de vidéo sur le périphique USB ne fonctionnent pas correctement si la vitesse n’est pas assez.

Liste des abréviations

Terme abrégé Signifie

ATV CEC

DNR DTV DVB-T DVI EPG HDCP

HDMI MHEG OSD PCM USB WSS DivX®

Analogue TV Télévision analogique Consumer Electronics Control Commande des appareils électroniques grand

Digital Noise Reduction Réduction numérique du bruit Digital TV Télévision numérique Digital Video Broadcasting-Terrestrial Diffusion vidéo numérique hertzienne Digital Visual Interface Interface numérique visuelle Electronic Pogramme Guide Guide de programmes électronique High-bandwidth Digital Content Protection Protection des contenus numériques haute

High-Definition Multimedia Interface Interface multimédia haute définition Multimedia and Hypermedia Expert Group Groupe d’experts en multimédia et hypermédia On Screen Display Affichage à l’écran Pulse Code Modulation Modulation par impulsion codée Universal Serial Bus Bus série universel Wide Screen Signalling Signalisation pour grand écran Digiltal Video Express Vidéo numérique express

public

définition

Autres fonctions pratiques

●

Fonction Timeshift (Lecture différée)

(

seulement modèles F*510)

La fonction Lecture différée vous permet d’enregistrer le programme numérique en cours et de le regarder plus tard. La lecture différée nécessite une mémoire externe USB 2.0, toujours connectée, précédemment configurée pour enregistrer les informations.

La mémoire USB 2.0 doit être formaté avant toute utilisation de la fonction “Lecture différée”.

● Mode de démarrage

Variation entre le mode Manuel et le mode Toujours . Manuel:

L’enregistrement commence lorsque l’utilisateur le

décide.

Toujours: L’enregistrement commence automatiquement

à chaque fois qu’un programme numérique es

sélectionnée (DTV.)

Pour confirmer le changement de mode il est nécessaire appuyez sur la touche END pour quitter ce menu, puis entrez de nouveau dans le menu de la Configuration

lecture différée.

Sélectionner le disque

Disponible uniquement dans le cas où il y a plus d’une partition dans la mémoire externe USB (choisir entre C:, D:, etc.).

● Configuration du disque

Vous pouvez choisir la taille du périphérique USB en fractionnement d’un 1GByte pour la fonction lecture différée.Le périphérique USB sera formatée.

ATTENTION:

• Toutes les données de la mémoire seront perdues.

• Dans le cas ou vous disposez d’un périphérique USB avec des partitions, toutes les données de la partition sélectionnée seront perdues.

● Test de vitesse

Permet de voir la compatibilité entre la mémoire USB et ce téléviseur.

REMARQUE:

• Le système de fichiers du périphérique USB doit être FAT/FAT32. Si l’appareil dispose d’un autre système, le téléviseur ne le reconnaît pas.

• La taille minimum du support mémoire est de1GByte USB 2.0 pour une utilisation avec la lecture différée.

• En tant que concept, la fonction lecture différée peut enregistrer jusqu’à 26 minutes sur SD DTV et de 7 minutes avec les émissions de télévision numérique HD, pour chaque GByte.

Utilisation de la lecture différée

● Mode Manuel

L’enregistrement commence lorsque l’utilisateur le décide.

1. Appuyez sur Z pour commencer l’enregistrement du

programme en cours. L’image reste figée et le TV affiche le symbole F sur l’écran.

2. Appuyez sur Z pour reprendre l’émission enregistrée.

Le TV continue à enregistrer l’émission tout en regardant l’émission enregistrée en différée. Le TV affiche le symbole I sur l’écran.

3. Appuyez sur la touche ► pour avancer rapidement.

En appuyant sur la touche ► à plusieurs reprises, vous sélectionnez la vitesse de l’avance rapide. Appuyez sur Z pour rétablir la vitesse normale.

4. Appuyer sur la touche ◄ pour revenir en arrière. En

appuyant sur la touche ◄ à plusieurs reprises, vous sélectionnez la vitesse de rembobinage.Appuyez sur Z pour rétablir la vitesse normale

Pour annuler la fonction lecture différée appuyez sur la

touche “END”, le changement Programme TV ou source d’entrée, ou de l’arrêt du téléviseur.

Alors que la fonction Lecture différée est activé,les symboles “I” ou “F” et la barre de progression de l’enregistrement peut être affichée.

hh:mm:ss



I 26 Min

La barre affiche le temps départ, en cours et la durée d’enregistrement maximale.

● Mode Toujours

L’enregistrement demarre automatiquement chaque fois qu’un programme TV numerique est selectionné.

•••••••••••••••••

Live hh:mm:ss





Play hh:mm:ss

1. Appuyer sur ◄ pour revenir en arriere jusqu’au point

desiré de lecture.

2. Appuyez sur Z pour reprendre ou mettre en pause

l’enregistrement. Cette action n’interrompt pas le temps réel d’enregistrement du programme TV.

3. Appuyez sur “END” pour revenir à la diffusion en

temps réel, sans perdre aucune donnée. Le processus d’enregistrement sera continu.

4. En changeant le programme TV pendant la fonction

lecture différée, celle ci va être remis à zero (toutes les données précédentes seront perdues), et repasse en diffusion direct. Le processus d’enregistrement en cours

se poursuit. Dans ce mode, après que l’utilisateur selectionne l’une des fonctions de la lecture différée disponibles (avance rapide, retour rapide, lecture, pause, etc ...) “I” ou “F” ou, la barre de progression de l’enregistrement peut être affichée.

REMARQUE:

La fonction “Lecture différée” ne fonctionne pas pour les

•

chaînes analogiques ou les entrées extérieures.

• Avec la fonction “Lecture différée” activée seule son, image et les services du sous-titres seront disponibles.

• Si, pendant la lecture différée la capacité maximale du support USB est dépassée, les données les plus anciennes seront perdues.

• Il peut apparaître des troubles au cours des modes rembobinage ou de l’avance rapide , en fonction des caractéristiques de la mémoire USB.

• La fonction “Lecture différée” n’a pas été créé comme un enregistreur type “magnétoscope” , si les données enregistrées seront effacées à chaque fois que vous l’annuler, changement de programme ou de la source d’entrée, ou que vous éteignez le téléviseur. Les données enregistrées ne seront jamais disponibles pour n’importe quel périphérique externe.

• Pendant le mode “Lecture différée”, p, “EPG” et m et les informations de radiodiffusion ne sont enregistrées. Garder le mode “TOUJOURS” comme une option

• permanente mais abrége la vie de la mémoire externe USB.

• Les programmes qui nécessitent un code PIN ne et qui s’affiche ne peut pas être enregistré avec la fonction “Lecture différée” jusqu’à ce que vous entrez le code PIN.

Annexe

Que faire en cas d’anomalie ?

Avant de faire appel à un service de réparations, effectuez les contrôles suivants pour de possibles solutions aux symptômes rencontrés. Si le problème ne peut être corrigé grâce à ce mémento, débranchez votre téléviseur de la prise murale et appelez notre service consommateur au n° 0820 856 333.

Problème constaté Solution possible

• Pas d’alimentation.

• Le téléviseur ne fonctionne pas.

• La télécommande ne fonctionne pas.

• L’image est coupée. • La position de l’image est-elle correcte ?

• Couleur anormale, couleurs trop claires ou trop sombres, ou mauvais alignement des couleurs.

• L’alimentation se coupe brusquement. • La température interne de l’appareil a augmenté.

• Pas d’image. • Les raccordements à l’appareil externe sont-ils corrects ? (Pages 13, 14 et 15)

• Pas de son. • Le volume est-il trop bas ?

• Le téléviseur émet quelquefois un bruit de craquement.

• Vérifiez que vous avez appuyé sur B de la télécommande. Si l’indicateur sur le téléviseur s’allume en rouge, appuyez sur B.

• Le cordon secteur est-il débranché ?

• Vérifiez que vous avez appuyé sur a sur le téléviseur.

• Des influences externes comme des éclairs, de l’électricité statique, etc., peuvent provoquer un mauvais fonctionnement. Le cas échéant, faites fonctionner le téléviseur après l’avoir mis tout d’abord hors tension, ou encore débranchez le cordon secteur et rebranchez-le après une ou deux minutes.

• Les piles sont-elles en place avec leurs polarités (e, f) alignées ?

• Les piles sont-elles épuisées ? (Remplacez-les par des piles neuves.)

• Utilisez-vous l’appareil sous un éclairage violent ou fluorescent ?

• Le capteur de télécommande est-il illuminé par un éclairage fluorescent ?

• Les réglages du mode d’écran (Format d’image) comme la taille de l’image ont-ils été effectués correctement ? (Page 20)

• Réglez la tonalité de l’image.

• La pièce est-elle trop claire ? L’image peut paraître sombre dans une pièce trop éclairée.

• Vérifiez le réglage du « Système couleur » (Page 17).

Retirez les objets bloquant les évents ou nettoyez.

• La « Minuterie » est-elle réglée ? Sélectionnez « Arrêt » dans le menu « Horaire » (Page 18)

• « Aucun signal arrêt » ou « Pas d’opé. arrêt » est-il activé ?

• Le type de signal d’entrée a-t-il été sélectionné correctement après le branchement ? (Page 10)

• La source d’entrée correcte est-elle sélectionnée ? (Page 10)

• Le réglage de l’image est-il correct ? (Pages 17)

• Est-ce que l’antenne est correctement raccordée ? (Page 8)

• Assurez-vous que les écouteurs ne sont pas raccordés.

• Vérifiez que vous avez appuyé sur e sur la télécommande.

• Il ne s’agit pas d’un dysfonctionnement. Ceci est dû à l’expansion/contraction du coffret suite aux changements de température. Ceci n’a aucune incidence sur les performances du téléviseur.

Précautions lors de l’utilisation dans des environnements à haute ou basse température

• Lorsque le téléviseur est utilisé dans un endroit à basse température (une pièce ou un bureau, par ex.), l’image peut laisser des traces ou apparaître avec un léger délai. Ceci n’est pas un défaut de fonctionnement et le téléviseur fonctionne de nouveau normalement lorsque la température redevient normale.

• Ne laissez pas le téléviseur dans un endroit chaud ou froid. Ne le laissez pas non plus dans un endroit directement exposé au soleil ou à proximité d’un radiateur, ceci pouvant provoquer des déformations du coffret et des problèmes de fonctionnement du panneau LCD. Température de stockage : -20 °C à e60 °C.

Informations sur la licence d’utilisation du logiciel pour ce produit

Composition du logiciel

e logiciel accompagnant ce produit comprend différents composants logiciels dont chaque droit d’auteur est détenu par SHARP ou par des tiers.

Logiciel développé par SHARP et /ou par des tiers

Les droits d’auteur pour les composants logiciels et les différents documents applicables fournis avec ce produit qui ont été développés ou rédigés par SHARP sont la propriété de SHARP et sont protégés par la Copyright Act, des traités internationaux et autres lois applicables. Ce produit utilise également des logiciels distribués gratuitement et des composants logiciels dont les droits d’auteur sont détenus par des tiers.

Installation du téléviseur sur un mur

• Ce téléviseur doit être installé sur un mur uniquement avec l’applique pour montage mural et la fixation disponibles auprès de SHARP (Page 5). Une installation instable et un risque de blessures graves pourraient résulter de l’utilisation d’autres appliques pour montage mural.

• L’installation du téléviseur couleur LCD demande des qualifications particulières et ne doit être effectuée que par un personnel de service qualifié. Nous vous conseillons de ne pas effectuer vous-même ce travail. SHARP décline toute responsabilité en cas de

montage défectueux pouvant provoquer un accident ou des blessures.

• Vous pouvez faire appel à un technicien de service qualifié et utiliser l’applique et la fixation en option pour monter le téléviseur sur un mur.

• Pour utiliser ce téléviseur monté sur un mur, retirez d’abord le ruban adhésif en deux endroits à l’arrière du téléviseur, puis utilisez les vis fournies avec l’applique pour montage mural afin de la sécuriser à l’arrière du téléviseur.

• Lorsque vous montez le téléviseur sur un mur, il est recommandé de fixer le pied de soutien.

Annexe

Fiche technique

Rubrique

Panneau LCD

Résolution

Système de couleur de vidéo

Standard TV

Fonction télévision

Luminosité Durée de vie du rétro-éclairage

Angles de visionnement

Ampliﬁ cateur audio

Haut-parleur

Prises

Langue OSD

Alimentation électrique

Consommation d’energie (

Poids

Température de fonctionnement

Canal de réception

Sistème de syntonisation TV

STÉRÉO / BILINGUE

Antenne TV

SERVICE

SCART1

SCART2

COMPONENT

HDMI1

HDMI2

MEDIAPLAYER

TIME-SHIFT

DIGITAL AUDIO OUTPUT

C. I. (Interface Commune)

Écouteurs

Méthode IEC62087)

Analogique

Numérique

VHF/UHF

CATV

TÉLÉVISEUR COULEUR LCD 32o, Modèle : LC-32FH500E, LC-32FH500S, LC-32FB500E, LC-

32FB500S, LC-32FH510E, LC-32FH510S, LC-32FB510E, LC-32FB510S, LC-32FS510E, LC-32FS510S

32" Advanced Super View & BLACK TFT LCD

2.073.600 pixels (1.902 x 1.080)

PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60

CCIR (B/G, I, D/K, L/L’)

DVB-T (2K/8K OFDM)(H.264)

E2–E69 ch, F2–F10 ch, I21–I69 ch, IR A–IR J ch (Digital: IR A ch–E69 ch)

Hyper-band, S1–S41 ch Préréglage auto, 999 canaux : autre que les pays nordiques/999 canaux : pays nordiques

(ATV : 99 canaux), désignation auto, tri auto

NICAM/A2

400 cd/m 60,000 heures (lorsque « Rétro éclair » est placé sur le réglage STANDARD par défaut)

H: 176°, V: 176°

10 W x 2

(35 mm x 100 mm) x 2

UHF/VHF 75  Din type (Analogique et Numérique)

Ø 3.5 mm jack

Péritel (entrée AV, entrée RGB, sortie TV)

Péritel (entrée AV/ sortie moniteur, entrée Y/C)

COMPONENT IN: Y/PB(CB)/PR(CR), Fiche RCA (AUDIO R/L)

HDMI, jack Ø 3.5mm

Fiche RCA (entrée AV)

USB 2.0 HOST (Type A)

USB 2.0 HOST (Type A

Sortie audio numérique S/PDIF.

EN50221, R206001

Jack Ø 3.5 mm (Sortie Audio) Tchèque, Danois, Néerlandais, Anglais, Estonien, Finlandais, Français, Allemand, Grec, Hongrois, Italien, Letton,

Lithuanien, Norvégien, Polonais, Portugais, Russe, Slovaque, Slovène, Espagnol, Suédois, Turc, Ukrainien

AC 220–240 V, 50 Hz

114W (0.20 W en veille)

10 Kg (Sans socle), 12,6 Kg (Avec socle)

0 °C to +40 °C

(Mode Dynámique)

Seulement modèles FH510, FB510 et FS510)

Spécifications environnementales

*1 Mode Marche (W) (MODE DOMICILE) 86 W

*2 Mode Épargne d’énergie (W) ECO 63 W

*3 Mode Attente (W) 0.20 W

*4 Mode Arrêt (W) 0.17 W

*5 Consommation d’énergie annuelle (kWh)

*6 Consommation d’énergie annuelle dans le Mode Épargne d’Énergie (kWh)

ECO 92kWh

REMARQUE

• La consommation d’énergie dans le Mode Marche change selon les

images montrées par le téléviseur.

126kWh

*1 Mesuré selon la IEC 32087 Ed.2. *2 Pour obtenir plus d’information à propos de la

fonction d’épargne d’énergie, consultez les pages rattachées dans cette guide.

*3 Mesuré selon la IEC 62301 Ed.1 *4 Mesuré selon la IEC 62301 Ed.1 *5 La consommation d’énergie annuelle est calculée

en prenant comme base la consommation d’énergie dans le Mode Marche (MODE DOMICILE) en utilisant le téléviseur 4 heures par jour, 365 jours par an.

*6 La consommation d’énergie annuelle est calculée

en prenant comme base la consommation d’énergie dans le Mode Marche en utilisant le téléviseur 4

heures par jour, 365 jours par an.

Annexe

Informations sur le label écologique de l’UE

Télévision LCD Sharp, homologuée par le label écologique de l’UE

Le label écologique de l’Union européenne, la «Fleur», a officiellement été décerné à ce produit (pour plus de détails regardez « EU Commission Decision 2009/300/EC-OJ 82/3 » de date 28.3.2..9).

Sharp est la première société au monde à obtenir ce label écologique pour une télévision, ce qui démontre le poids de son engagement dans l’amélioration de l’environnement.

La Fleur n’est accordée qu’aux produits qui contribuent réellement à l’amélioration de l’environnement et qui se montrent rigoureusement conformes à des critères stricts. Vous trouverez des informations supplémentaires à l’adresse: http://www.ecolabel.eu

¿En quoi ce produit Sharp est-il spécifiquement écologique ?

Ce poste de télévision est doté d’un écran à cristaux liquides (LCD, Liquid Crystal Displays) et non d’un tube cathodique (CRT, Cathode Ray Tube). Ainsi:

•

Dessiné pour une haute efficacité énergétique. Il réduit la consommation énergétique et économise de

l’argent.

•

Consommation d’énergie réduite pendant l’usage et en mode d’attente. Il est possible l’épargne d’énergie

en différents modes (voir annexe de ce document).

•

Le système de rétro-éclairage a une durée de vie près de 2,5 fois plus élevée que dans un poste à écran

CRT.

•

Ce téléviseur est conforme aux exigences relatives aux produits chimiques du label écologique de l’UE.

•

Une garantie de fonctionnement de deux ans accompagne ce produit dans tous les pays de l’UE.

•

Les pièces de rechange adéquates resteront disponibles lorsque ce modèle sera retiré de la production,

et ce pendant :

 sept ans, pour les composants électriques;  cinq ans pour les pièces mécaniques;

quatre ans pour les éléments de décoration.



•

De part sa conception, ce produit peut facilement être démonté, récupérer, et recycler. Il ne doit pas être

jeté avec les ordures ménagères. Pour de plus amples informations, veuillez vous reporter à l’information sur la méthode de rebut adéquate, mentionnée dans ce manuel d’utilisation.

•

Si vous avez besoin de réparer le téléviseur, vous devez contacter avec votre distributeur. Vous pouvez

aussi contacter avec votre centre de service local approuvé par Sharp (regarder page web local Sharp).

Comment pouvez-vous contribuer à la protection de l’environnement ?

•

Ne laissez pas votre poste de télévision en pause, débranchez-le en cas de non-utilisation prolongée.

Lorsque le poste est débranché, la consommation d’énergie est nulle ou presque zéro si le TV a un système de déconnexion. Leur localisation est décrite dans ce manuel d’utilisation.

•

La consommation d’énergie de la télévision en cours d’utilisation peut être réduite en diminuant la

luminosité du retro-éclairage. Ceci réduira l’ensemble des coûts d’utilisation du téléviseur.

Juillet 2009

Mise au rebut en fin de vie

A. Informations sur la mise au rebut à l’intention des utilisateurs privés (ménages)

1. Au sein de l’Union européenne

Attention : si vous souhaitez mettre cet appareil au rebut, ne le jetez pas dans une poubelle ordinaire !

Les appareils électriques et électroniques usagés doivent être traités séparément et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage adéquats de ces appareils. Suite à la mise en œuvre de ces dispositions dans les États membres, les ménages résidant au sein de l’Union

Attention : votre produit comporte ce symbole. Il signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés avec les déchets ménagers généraux. Un système de collecte séparé est prévu pour ces produits.

européenne peuvent désormais ramener gratuitement* leurs appareils électriques et électroniques usagés sur des sites de collecte désignés. Dans certains pays*, votre détaillant reprendra également gratuitement votre ancien produit si vous achetez un produit neuf similaire. *) Veuillez contacter votre administration locale pour plus de renseignements.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les mettre séparément et préalablement au rebut conformément à la législation locale en vigueur.

En veillant à la mise au rebut correcte de ce produit, vous contribuerez à assurer le traitement, la récupération et le recyclage nécessaires de ces déchets, et préviendrez ainsi les effets néfastes potentiels de leur mauvaise gestion sur l’environnement et la santé humaine.

2. Pays hors de l’Union européenne

Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration locale qui vous renseignera sur la méthode d’élimination correcte de cet appareil.

Suisse : les équipements électriques ou électroniques usagés peuvent être ramenés gratuitement au détaillant, même si vous n’achetez pas un nouvel appareil. Pour obtenir la liste des autres sites de collecte, veuillez vous reporter à la page d’accueil du site www.swico.ch ou www.sens.ch.

B. Informations sur la mise au rebut à l’intention des entreprises

1. Au sein de l’Union européenne

Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaitiez le mettre au rebut :

Veuillez contacter votre revendeur SHARP qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés. Les produits de petite taille (et en petites quantités) pourront être repris par vos organisations de collecte locales.

Espagne : veuillez contacter l’organisation de collecte existante ou votre administration locale pour les modalités de reprise de vos produits usagés.

2. Pays hors de l’Union européenne

Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration locale qui vous renseignera sur la méthode d’élimination correcte de cet appareil.

Les piles/accus fournies avec ce produit peuvent contenir des traces de Plomb.

Au sein de l’Union Européenne : Le symbole de la poubelle sur roues barrée laisse supposer que les piles/accus usagées ne doivent pas être mélangées avec les déchets ménagers ! Il existe un mode de collecte séparé pour les piles/accus usagées, ce qui permet d’effectuer un traitement et un recyclage en accord avec la législation. Veuillez contacter une autorité locale pour plus de renseignements sur le système mis en place.

Pour la Suisse : Les piles/accus usagées doivent être retournées chez votre détaillant.

Pour les pays hors Union Européenne : Veuillez contacter une autorité locale afin de connaître la bonne méthode à utiliser pour la collecte de vos piles/accus usagées.

LC-32FH500E / LC-32FH500S / LC-32FB500E / LC-32FB500S / LC-32FH510E LC-32FH510S / LC-32FB510E / LC-32FB510S / LC-32FS510E / LC-32FS510S

574

200.0

517

143.6

699.2

773

475.4

200.0

393.8

326.2

105

C.I

USB MEDIA PLAYER

245

SHARP ELECTRÓNICA ESPAÑA S.A

Polígono Industrial Can Sant Joan

Calle Sena 2-10

08174 SANT CUGAT DEL VALLÉS

BARCELONA (ESPAÑA)

SHARP CORPORATION

http://www.sharp-eu.com

Printed in Spain Gedruckt in Spanien Imprimé en Espagne Stampato in Spagna Gedrukt in Spanje Impreso en España Impresso no Espanha

TINS-E587WJZZ

10P04-SP

SHARP LC-32FB500S, LC-32FB510, LC-32FH500E, LC-32FH500S, LC-32FH510S User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
