AUDIO TOWER SYSTEM
MODEL
CD-CH1000H
INSTRUKCJA OBSŁUGI
CD-CH1000H to Wieża Audio, w której skład wchodzi CD-CH1000H (główna jednostka)
oraz CP-RW5000H (zestaw głośników).
POLSKI
i
------------ Patrz strony i do vi oraz PL-1 do PL-38.
UWAGI SPECJALNE
Urządzenie spełnia wymogi Dyrektyw 89/336/EEC i 73/23/EEC łącznie
λ
z poprawkami 93/68/EEC.
Materiał audiowizualny może zawierać dzieła chronione prawem autorskim, których
λ
nie wolno nagrywać bez zgody właściciela praw autorskich. Sprawdź odpowiednie
uchwały prawne obowiązujące w Twym kraju.
i
CD-CH1000H
Gdy przycisk ON/STAND-BY jest ustawiony w pozycji STAND-BY, w urządzeniu
λ
wciąż jest obecny prąd z sieci.
Gdy przycisk ON/STAND-BY jest ustawiony w pozycji STAND-BY, to urządzenie
może zostać przywrócone do pracy poprzez włączenie trybu timera lub przy pomocy
pilota zdalnego sterowania.
Ostrzeżenie:
Niniejsze urządzenie nie posiada żadnych części serwisowych. Nigdy nie wolno
zdejmować pokrywy bez odpowiedniej kwalifikacji. W urządzeniu znajduje się
napięcie elektryczne, stanowiące zagrożenie dla zdrowia i życia, zatem przed
rozpoczęciem jakiejkolwiek operacji serwisowej należy wyjąć przewód zasilania z
gniazdka sieciowego. Przewód wyjmij także wtedy, gdy urządzenie nie jest używane
przez dłuższy okres czasu.
CD-CH1000H
ii
Ostrzeżenie:
λ
W celu uniknięcia pożaru lub prażenia prądem elektrycznym, urządzenie należy
chronić przed zalaniem i wilgocią. Żadnych obiektów zawierających ciecze, np.
wazonów, nie wolno stawiać na urządzeniu.
iii
CD-CH1000H
OSTRZEŻENIE
λ
Użytkowanie urządzenia niezgodnie z niniejszą instrukcją może spowodować
wystawienie się na działanie niebezpiecznego promieniowania laserowego.
Ponieważ typ wiązki laserowej, zastosowany w tym odtwarzaczu płyt kompaktowych
jest niebezpieczny dla oczu, nigdy nie próbuj samemu otwierać obudowy. Sprzęt
należy oddać do serwisu, gdzie zostanie przeglądnięty przez wykwalifikowany
personel.
PRODUKT LASEROWY
KLASY 1
LASER KLASY 1
CD-CH1000H
iv
Charakterystyki układu optycznego lasera
Materiał: GaAIAs
Długość fali: 780 nm
Trwanie emisji: nieprzerwane
Moc wyjściowa lasera: maks. 0.6 mW
UWAGA – PO OTWARCIU
NIEWIDZIALNE PROMIENIOWANIE
LASEROWE. NIE WOLNO KIEROWAĆ
WZROKU DO PROMIENIA LUB
OGLĄDAĆ PRZY POMOCY
URZĄDZEŃ OPTYCZNYCH.
v
CD-CH1000H
POLSKI
Wstęp
Dziękujemy za zakup produktu firmy SHARP. Aby uzyskać jak najlepsze wyniki
podczas użytkowania sprzętu, prosimy o dokładne przeczytanie niniejszej instrukcji
obsługi. Z jej pomocą zapoznasz się dokładnie z możliwościami Twego sprzętu
SHARP.
Spis treści
Strona
Ogólne informacje
ν
Środki bezpieczeństwa.................................................................................. 2 - 3
Akcesoria..............................................................................................................3
Elementy sterowania i wskaźniki.................................................................. 4 - 7
Przygotowanie urządzenia do użycia
ν
Podłączenie zestawu ..................................................................................... 8 - 9
Pilot zdalnego sterowania.................................................................................10
Podstawowe operacje
ν
Sterowanie ogólnie............................................................................................11
Regulacja dźwięku .............................................................................................12
Nastawianie zegara............................................................................................13
CD
ν
Słuchanie płyty (płyt) CD........................................................................... 14 - 15

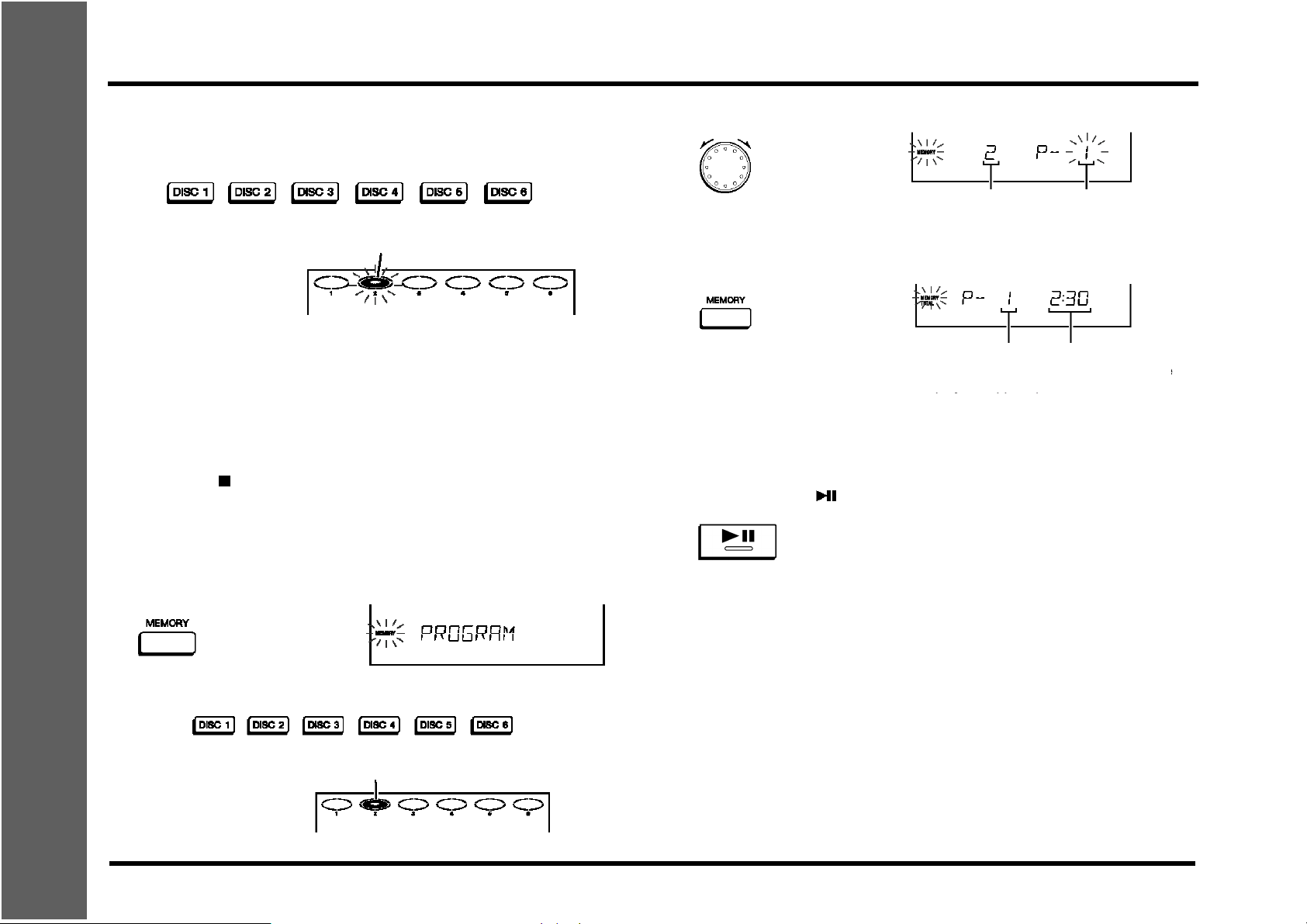

Zaawansowane odtwarzanie płyt CD ....................................................... 15 - 17
Magnetofon kasetowy
ν
Słuchanie taśmy magnetofonowej ...................................................................18
Strona
Radio
ν

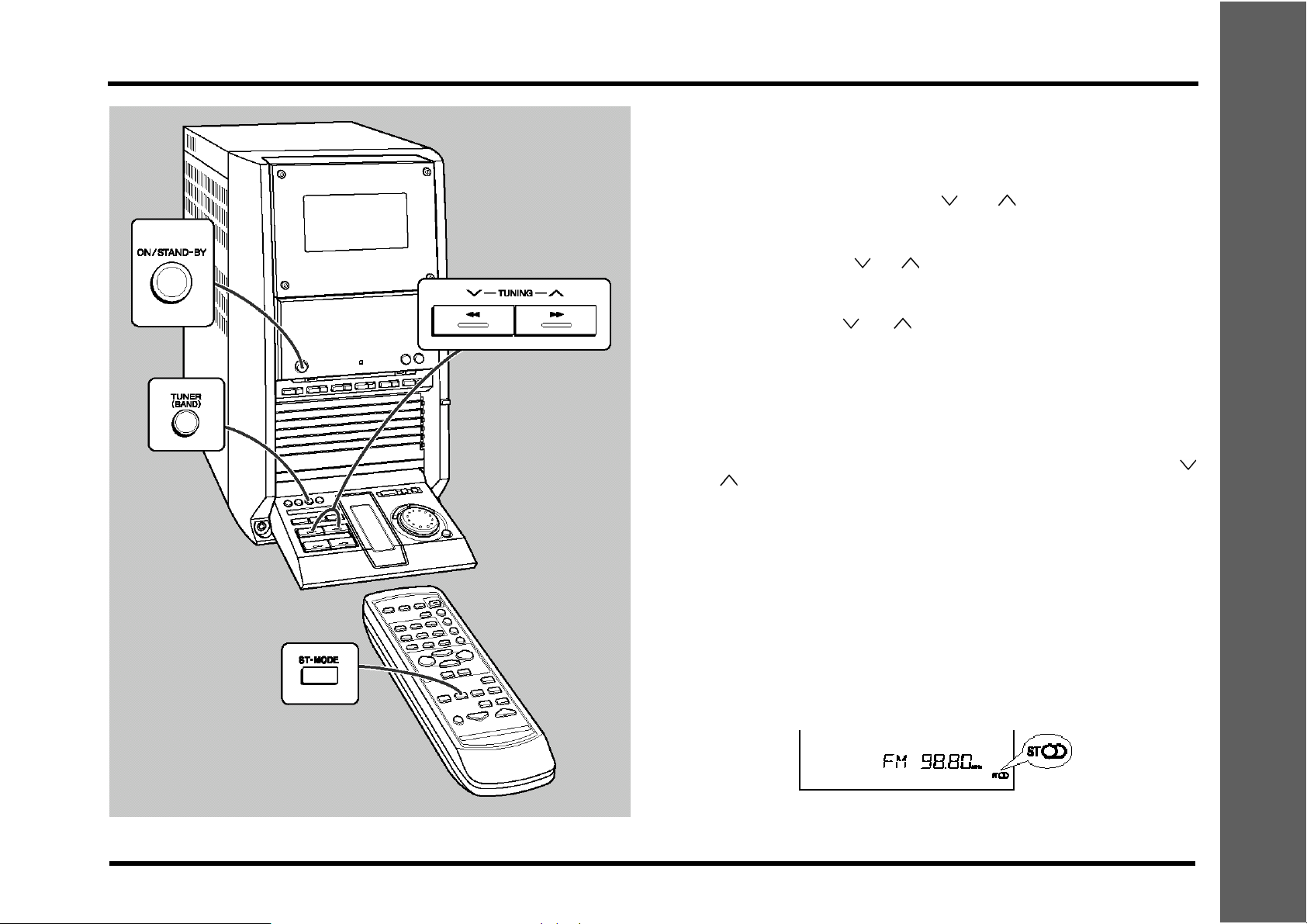

Słuchanie radia........................................................................................... 19 - 20
Radio RDS
ν

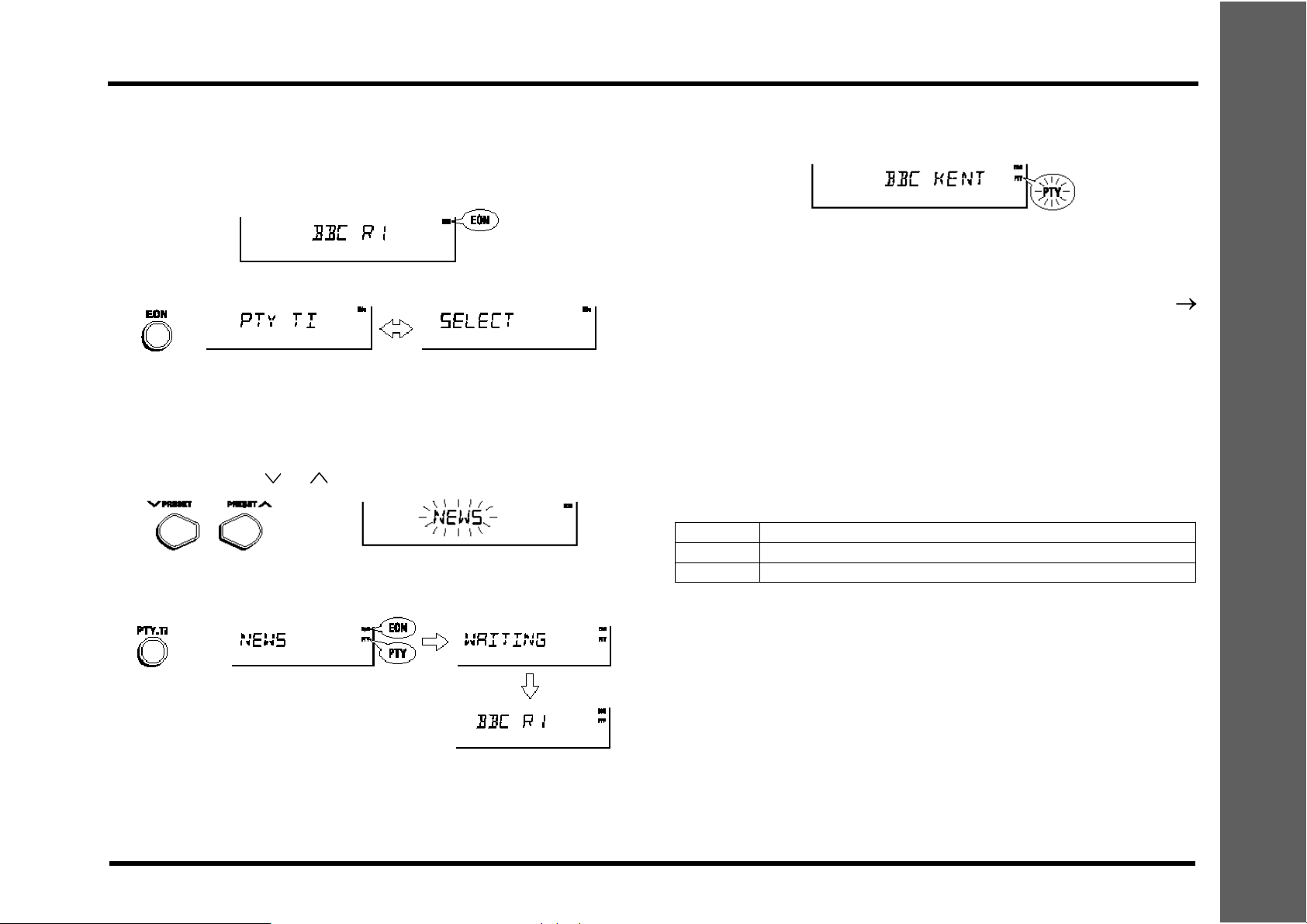

Używanie opcji Systemu Danych Radiowych (RDS) ............................... 21 - 28
Nagrywanie
ν

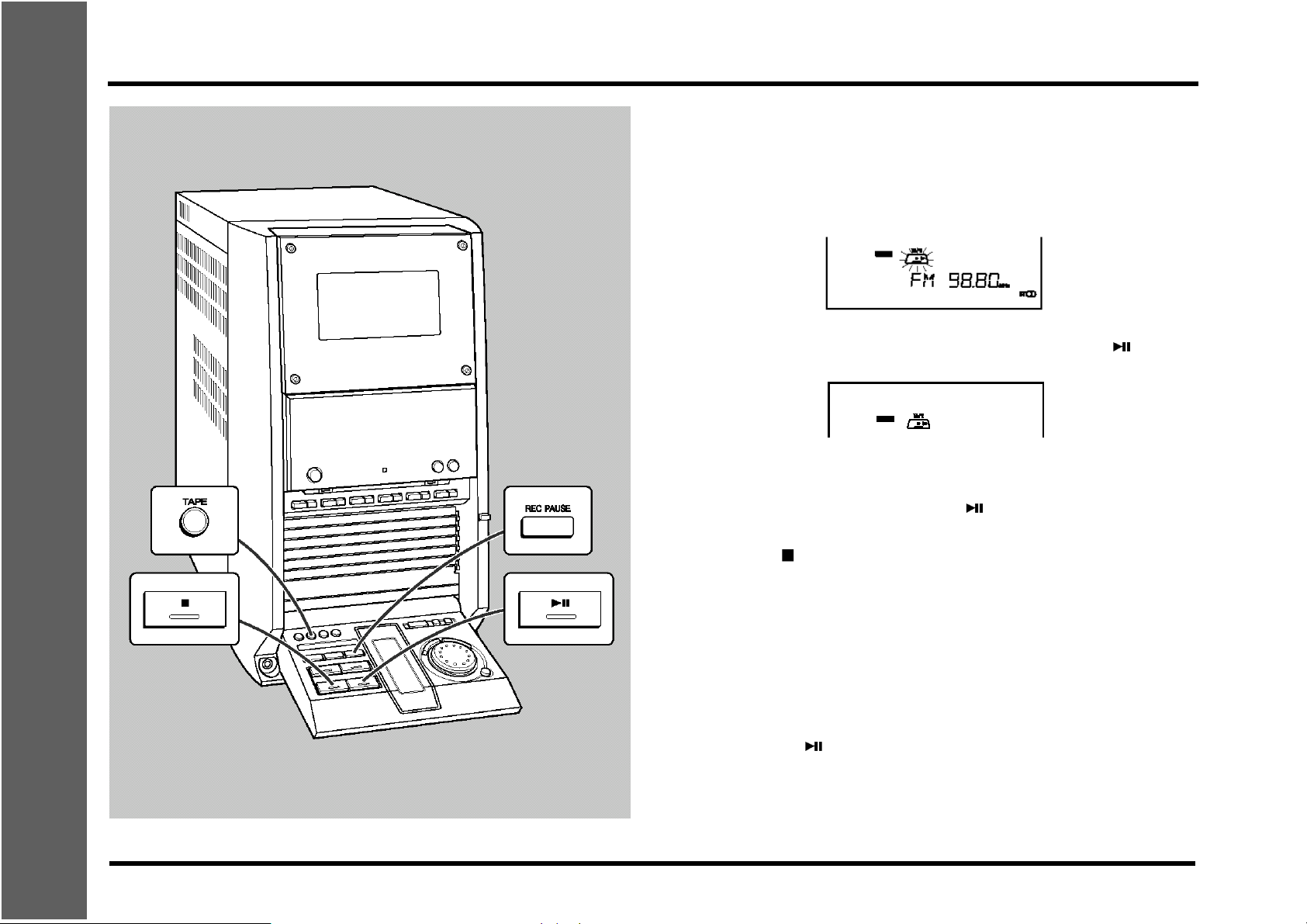

Nagrywanie na taśmie magnetofonowej .................................................. 29 - 30
Opcje zaawansowane
ν
Opcja timera i uśpienia.............................................................................. 31 - 33
Rozszerzanie zestawu audio ..................................................................... 34 - 35
Zestawienia końcowe
ν
Tabela usuwania usterek........................................................................... 36 - 37
Czyszczenie i konserwacja............................................................................... 37
Dane techniczne................................................................................................ 38
Ważne wskazówki
CD-CH1000H
PL-1
Środki bezpieczeństwa
Ogólnie
ν
Prosimy zadbać o to, by urządzenie było ustawione w dobrze wietrzonym
λ
miejscu i zapewnić co najmniej 10 cm (4”) wolnej przestrzeni po bokach, z góry i
z tyłu urządzenia.
Urządzenie powinno znajdować się na
λ
mocnej, poziomej powierzchni, na której nie
występują wibracje.
Przechowywać urządzenie z dala od
λ
bezpośredniego promieniowania słonecznego, silnych pól magnetycznych, mocno
zakurzonych i zawilgoconych miejsc oraz
sprzętu elektronicznego czy elektrycznego
Ogólne informacje
(komputery osobiste, faksy itd.), który
powoduje zakłócenia elektryczne.
Nie wolno niczego stawiać na urządzeniu.
λ
Nie wystawiać urządzenia na działanie wilgoci, temperatur powyżej 60 °C (140
λ
°F) lub ekstremalnie niskich temperatur.
Jeżeli urządzenie nie działa poprawnie, odłącz przewód zasilania z gniazdka
λ
sieciowego. Następnie podłącz przewód z powrotem i włącz urządzenie.
Jeżeli w okolicy jest burza, zalecamy ze
λ
względów bezpieczeństwa wyjąć przewód
zasilania z gniazdka.
Wyjmując wtyczkę z gniazdka sieciowego,
λ
trzymaj ją za oprawkę, gdyż ciągnięcie za
przewód może spowodować uszkodzenie kabli
znajdujących się wewnątrz.
Nie wolno zdejmować zewnętrznej pokrywy,
λ
ponieważ grozi niebezpieczeństwo porażenia
prądem elektrycznym. Zwróć się o pomoc do
lokalnego punktu serwisowego SHARP.
Nie wolno uniemożliwiać wentylacji urządzenia
λ
przez zakrywanie otworów wentylacyjnych
gazetami, serwetami, zasłonami itd.
Na urządzeniu nie wolno umieszczać żadnych otwartych palenisk, np.
λ
zapalonych świec.
Należy zwracać uwagę na aspekty środowiskowe podczas likwidacji zużytych
λ
baterii.
Urządzenie jest zaprojektowane do pracy w klimacie umiarkowanym.
λ
Ostrzeżenie:
Napięcie zasilania musi być takie samo, jakie podano w specyfikacjach urządzenia.
Użycie produktu na wyższym napięciu zasilającym, innym niż podano w
specyfikacjach, jest niebezpieczne i stanowi zagrożenie pożarowe lub zagrożenie
wypadku powodującego szkody. Firma SHARP nie bierze odpowiedzialności za
jakiekolwiek szkody spowodowane użyciem urządzenia na innym napięciu
zasilającym niż podano w specyfikacjach.
Regulacja wzmocnienia
ν
Poziom głośności przy danym ustawieniu wzmocnienia jest zależny od wydajności
głośników, miejsca słuchania i różnych innych czynników. Zaleca się unikania
wysokich poziomów siły głosu, które pojawiają się podczas włączania urządzenia z
nastawionym regulatorem wzmocnienia na większym poziomie, lub podczas
długotrwałego słuchania na wysokim poziomie wzmocnienia.
PL-2
CD-CH1000H
Środki bezpieczeństwa (ciąg dalszy)
Jak dbać o płyty kompaktowe
ν
Płyty kompaktowe są dosyć odporne na uszkodzenie, jednak wskutek
nagromadzenia się brudu na powierzchni płyty mogą wystąpić zakłócenia w
śledzeniu ścieżki. Aby być maksymalnie zadowolonym z Twojej kolekcji płyt CD
oraz odtwarzacza, kieruj się następującymi wskazówkami.
Nie wolno pisać po żadnej ze stron płyty, zwłaszcza po stronie bez etykietki.
λ
Dane są odczytywane od strony bez etykietki, stąd nie wolno robić na niej
żadnych notatek.
Przechowuj płyty z dala od bezpośredniego promieniowania słonecznego,
λ
nagrzanych miejsc czy intensywnej wilgoci.
Zawsze trzymaj płyty CD za ich krawędzie. Odciski palców, brud czy woda
λ
znajdujące się na płycie mogą spowodować zakłócenia dźwięku lub śledzenia
ścieżki. Jeżeli płyta kompaktowa jest zabrudzona lub gdy muzyka nie jest
odtwarzana bez zakłóceń, wtedy należy wyczyścić ją przy pomocy miękkiej,
suchej szmatki, wycierając równo od środka w kierunku krawędzi.
Akcesoria
Proszę sprawdzić, czy w opakowaniu znajdują się poniższe akcesoria.
Taśma magnetofonowa
ν
Kasety posiadają usuwalne fiszki, które zapobiegają przed przypadkowym
nagraniem lub skasowaniem nagrania na taśmie. Po usunięciu fiszki odpowiednia
strona zostanie zabezpieczona przed skasowaniem. W celu ponownego wykonania
nagrania lub skasowania zapisu należy zakryć otwory po fiszkach taśmą klejącą.
Pilot zdalnego sterowania x 1
(UM/SUM-3, R6, HP-7 lub podobne) x 2
Przewód głośnikowy do zacisków MAIN x 2
Uwaga:
Wraz ze sprzętem dostarczane są wyłącznie powyższe akcesoria.
Baterie typu "AA"
Niebieski
Czarny
Antena ramowa AM x 1
Przewód głośnikowy do zacisków SUBWOOFER x 2
CD-CH1000H
Antena FM x 1
Czerwony
Czarny
Ogólne informacje
PL-3
Elementy sterowania i wskaźniki
Ogólne informacje
Przednia ścianka
ν
Strona odniesienia
1. Kieszeń kasety............................................................................................... 18
2. Przycisk Volume Up / Demo (Zwiększ wzmocnienie / Demo).................. 11, 12
3. Przycisk Volume Down (Zmniejsz wzmocnienie)........................................... 12
4. Wskaźnik nastawienia Timera........................................................................ 32
5. Przycisk On / Stand-by (Włącz / Gotowość) ..................................................11
6. Przyciski bezpośredniego odtwarzania CD (wraz ze wskaźnikiem) / Przyciski
wysuwania płyt CD...................................................................................14, 16
7. Podajniki płyt kompaktowych......................................................................... 14
8. Gniazdko słuchawkowe .................................................................................35
9. Przycisk otwierania konsolki sterowania ........................................................ 11
10. Przycisk wyboru trybu odtwarzania płyt CD ................................................... 17
11. Przycisk wyboru trybu korektora.................................................................... 12
12. Przycisk Extra Bass (Uwypuklenie niskich tonów)......................................... 12
13. Przycisk wyświetlacza..............................................................................13, 31
14. Przycisk Menu.................................................................................... 13, 31, 33
15. Pokrętło Jog Dial.............................................................. 13, 15, 16, 20, 31, 33
16. Przycisk Enter (Wprowadź).......................................................... 13, 20, 31, 33
17. Przycisk CD (Odtwarzacz CD)........................................................... 14, 29, 32
18. Przycisk Tape (Magnetofon kasetowy) .............................................. 18, 30, 32
19. Przycisk Tuner - Band (Tuner - Zakres częstotliwości)............................ 19, 32
20. Przycisk Auxiliary (Dodatkowe urządzenia) ................................................... 34
21. Przycisk chwilowego zatrzymania nagrywania.........................................29, 30
22. Przycisk Clear (Kasowanie)..................................................................... 16, 20
23. Przycisk Memory (Pamięć) ............................................................................ 16
24. Przycisk Tuning Down / Fast Reverse (Strojenie w dół/Szybko do tyłu)
(wraz ze wskaźnikiem)................................................................. 15, 18, 19, 34
25. Przycisk Stop (Zatrzymanie) (wraz ze wskaźnikiem) ......................... 15, 18, 29
26. Przycisk Tuning Up / Fast Forward (Strojenie w górę/Szybko do przodu)
(wraz ze wskaźnikiem)................................................................. 15, 18, 19, 34
27. Przycisk CD Play (Odtwarzanie płyty CD) lub przycisk Pause/Tape Play
(Chwilowe zatrzymanie / Odtwarzanie taśmy magn.)
(wraz ze wskaźnikiem)................................................................. 15, 18, 29, 30
PL-4
CD-CH1000H
Elementy sterowania i wskaźniki (ciąg dalszy)
Wielofunkcyjny wyświetlacz LCD
ν
1. Wskaźnik wyboru funkcji
2. Wskaźnik Extra Bass (uwypuklenie niskich tonów)
3. Wskaźnik kolejności losowej odtwarzania
4. Wskaźnik pamięci
5. Wskaźnik całkowitego czasu
6. Wskaźnik pozostałego czasu
7. Wskaźnik Odtwarzania z Timerem
8. Wskaźnik Sleep (uśpienia)
9. Wskaźnik Nagrywania z Timerem
10. Wskaźnik odtwarzania wszystkich płyt
11. Wskaźnik kasety
12. Wskaźnik pomiaru poziomu
13. Wskaźniki płyt CD
14. Wskaźnik powtarzania płyty CD
15. Wskaźnik chwilowego zatrzymania płyty CD
16. Wskaźnik odtwarzania płyty CD
17. Wskaźnik FM Stereo
18. Wskaźnik włączonego trybu FM Stereo
19. Wskaźnik RDS
20. Wskaźnik tekstu radiowego
21. Wskaźnik czasu zegara
22. Wskaźnik dynamicznego PTY
23. Wskaźnik Traffic Programme (audycje motoryzacyjne)
24. Wskaźnik EON
25. Wskaźnik Traffic Information (informacje drogowe)
26. Wskaźnik typu audycji
27. Wskaźnik Traffic Announcement (komunikat drogowy)
Tylna ścianka
ν
Ogólne informacje
Strona odniesienia
1. Gniazdko anteny ramowej AM..............................................................................8
2. Zacisk przewodu antenowego FM........................................................................ 8
3. Gniazdka wejściowe Auxiliary ............................................................................ 34
4. Gniazdko cyfrowego wyjścia CD ........................................................................ 35
5. Zaciski głośników .................................................................................................8
6. Przewód zasilania z siec ...................................................................................... 8
CD-CH1000H
PL-5
Elementy sterowania i wskaźniki
Ogólne informacje
Pilot zdalnego sterowania
ν
Strona odniesienia
1. Nadajnik pilota zdalnego sterowania.............................................................. 10
2. Przycisk Tuner - Band (Tuner - Zakres częstotliwości) (Nr 19)................ 23, 24
3. Przycisk CD (Odtwarzacz CD) (Nr 17)
4. Przycisk Auxiliary (Dodatkowe urządzenia) (Nr 20)
5. Przyciski bezpośredniego odtwarzania CD (Nr 6)
6. Przycisk Clear (Kasowanie) (Nr 22)............................................................... 23
7. Przycisk Memory (Pamięć) (Nr 23)
8. Przycisk Fast Reverse / Preset Down
(Szybko do tyłu / Nastawy w dół) ................................................15, 20, 23 - 26
9. Przycisk Enter (Wprowadź) (Nr 16)................................................................23
10. Przycisk Stop (Zatrzymanie) (Nr 25)
11. Przycisk Menu (Nr 14)
12. Przycisk czasu ......................................................................................... 17, 28
13. Przycisk trybu stereo FM................................................................................19
14. Przycisk otwierania / zamykania konsolki sterowania (Nr 9)
15. Przycisk Tape (Magnetofon kasetowy) (Nr 18)
16. Przycisk On / Stand-by (Włącz / Gotowość) (Nr 5)
17. Przycisk RDS Programme Type / Traffic Information Search
(Typ audycji RDS / Wyszukiwanie informacji drogowej) .........................24 - 26
18. Przycisk RDS EON .................................................................................. 25, 26
19. Przycisk RDS ASPM (Auto Station Programme Memory) ............................. 23
20. Przycisk wyboru trybu wyświetlania RDS ..........................................21, 25, 28
21. Przycisk wyboru trybu odtwarzania płyt CD (Nr 10)
22. Przycisk Fast Forward / Preset Up Button (Szybko do przodu /
Nastawy w górę)......................................................................... 15, 20, 23 - 26
23. Przycisk CD Play (Odtwarzanie płyty CD) lub Pause / Tape Play
(Chwilowe zatrzymanie / Odtwarzanie taśmy magn.) (Nr 27)
24. Przycisk chwilowego zatrzymania nagrywania (Nr 21)
25. Przycisk Dimmer (Ściemniacz) ......................................................................11
26. Przycisk wyświetlacza (Nr 13)
27. Przycisk wyboru trybu korektora (Nr 11)
28. Przycisk Extra Bass (Uwypuklenie niskich tonów) (Nr 12)
29. Przyciski Volume Up / Down (Zwiększ / Zmniejsz wzmocnienie) (Nr 2, 3)
PL-6
Numer w nawiasie (Nr xx) wskazuje na identyczny przycisk funkcyjny znajdujący
się na głównej jednostce zestawu (zobacz strona 4). Przyciski bez podanego
numeru znajdują się tylko na pilocie zdalnego sterowania. W celu prezentacji
wspólnych przycisków będą użyte ilustracje głównej jednostki.
CD-CH1000H
Zestaw głośników
ν
1. Głośnik wysokotonowy
2. Głośnik niskotonowy
3. Otwór Bass Reflex
4. Subwoofer
5. Zaciski subwoofera
6. Zaciski głośnika głównego
Rozmieszczenie zestawu głośników:
Nie ma różnicy między prawym i
lewym głośnikiem. Można je ustawić
dowolnie.
Z subwoofera wychodzą dwa
rodzaje dźwięku:
Jeden z nich wydostaje się z otworu
Bass Reflex, a drugi odbija się od
ściany za głośnikiem.
Układ dwu wzmacniaczy:
Urządzenie charakteryzuje się wbudowanym układem subwoofera oraz układem
głośnikowym składającym się z głośnika wysokotonowego i niskotonowego, które
obsługują zakres częstotliwości średnich do wysokich przy pomocy dwu
niezależnych wzmacniaczy, posiadających indywidualne charakterystyki
częstotliwości. Wskutek niezależnego przebiegu wzmocnienia sygnału dla dwu
zakresów częstotliwości uzyskuje się czystszy dźwięk.
Lewy głośnik Prawy głośnik
Ogólne informacje
Kratki głośników można zdjąć:
Po zdjęciu kratek membrany głośnikowe zostają odkryte.
Należy zadbać o to, by nic nie dostało się z nimi do kontaktu.
PL-7
CD-CH1000H
Podłączenie zestawu
Antena FM Antena ramowa AM
Prawy
głośnik
Prawy głośnik Lewy głośnik
Niebieski Czarny Czerwony
Lewy
głośnik
Gniazdko zasilania
(AC 230 V, 50 Hz)
PL-8
Przygotowanie urządzenia do użycia
CD-CH1000H
Loading...
