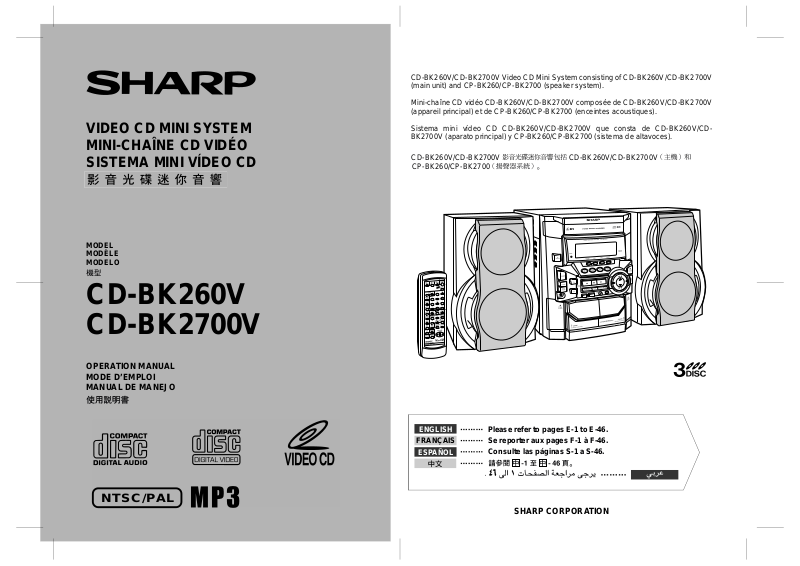

CD-BK260V/CD-BK2700V Video CD Mini System consisting of CD-BK260V/CD-BK2700V (main unit) and CP-BK260/CP-BK2700 (speaker system).

Mini-chaîne CD vidéo CD-BK260V/CD-BK2700V composée de CD-BK260V/CD-BK2700V (appareil principal) et de CP-BK260/CP-BK2700 (enceintes acoustiques).

VIDEO CD MINI SYSTEM MINI-CHAÎNE CD VIDÉO SISTEMA MINI VÍDEO CD

MODEL MODÈLE MODELO

CD-BK260V CD-BK2700V

OPERATION MANUAL MODE D’EMPLOI MANUAL DE MANEJO

Sistema mini vídeo CD CD-BK260V/CD-BK2700V que consta de CD-BK260V/CDBK2700V (aparato principal) y CP-BK260/CP-BK2700 (sistema de altavoces).

CD-BK260V/CD-BK2700V CD-BK260V/CD-BK2700V

CP-BK260/CP-BK2700

NTSC/PAL

ENGLISH

FRANÇAIS

ESPAÑOL

Please refer to pages E-1 to E-46. Se reporter aux pages F-1 à F-46. Consulte las páginas S-1 a S-46.

SHARP CORPORATION

Page 2

FRANÇAIS

Introduction

Nous vous remercions d'avoir porté votre choix sur ce produit SHARP. Pour en tirer le meilleur parti, veuillez lire ce mode d'emploi très attentivement.

Table des matières

Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Remarques spéciales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Précautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Commandes et voyants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 - 6

Raccordement du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 - 10

Télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Commande générale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Réglage du son . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Réglage de l'horloge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

CD vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

- Introduction / Table des matières -

Préparation pour la lecture de CD vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Instructions importantes

Lecture de CD vidéo avec P.B.C. (version 2,0) . . . . . . . . . . . . . . . . . . . . . . . 17, 18

Lecture de CD vidéo sans P.B.C. (version 1,1) . . . . . . . . . . . . . . . . . . . . . . .19, 20

Système de r e ch e rche directe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Répétition et lecture au hasard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Lecture des morceaux programmés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Sélection de digest sur disques et morceaux . . . . . . . . . . . . . . . . . . . . . . . 23, 24

Sélection de r e ch e rche pa r te m ps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Fonction de signet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Lecture par reprise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Pour reproduire le CD vidéo manuellement . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Changem e n t de l' a ffichage sur TV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Instructions importantes

Informations générales

Avant l'utilisation

Fonctionnement de base

Lecture de CD vidéo

Lecture avancée de CD vidéo (version 1,1)

Page

Lecture CD

Écoute de CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27, 28

Lecture du CD encodé en MP3

Écoute du disque MP3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29, 30

Répétition et lecture au hasard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Lecture des morceaux programmés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Radio

Écoute de la radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Écoute d'une station mise en mémoi r e . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Lecture de la cassette

Écoute d'une cassette (TAPE 1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Écoute d'une cassette (TAPE 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Karaoké

Faire du karaoké . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36, 37

Enregistrement sur la cassette

Enregistrement à partir de la radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Enregistrement de CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Copie entre cassettes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Fonctions avancées

Opérations programmées et mise en arrêt différée . . . . . . . . . . . . . . . . . . . 41, 42

Enrichissement du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Références

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44, 45

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Fiche technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

F-1

FRANÇAIS

01/4/24 CD-BK260V(X)F1.fm

Page 3

Accessoires

Vérifier que les accessoires ci-dessous sont présents dans l'emballage.

Télécommande 1 Pile "AA" (UM/SUM-3, R6, HP-7

Cadre-antenne PO 1 Antenne FM 1 Câble vidéo 1

ou équivalent) 2

Note:

L'appareil est livré seulement avec les accessoires ci-dessus.

Remarques spéciales

ATTENTION

Matière: GaAIAs

Cette mini-chaîne CD vidéo est classée comme un produit CLASS 1 LASER.

L'étiquette CLASS 1 LASER PRODUCT se trouve au couvercle arrière.

Respecter les indications données relatives à la manipulation, au réglage et au fonctionnement. En cas de non-respect, on s'exposera à une radiation dangereuse.

Éviter absolument de démonter l'appareil, qui utilise un rayon laser nuisible aux

yeux. Pour toute réparation, s'adresser à une personne qualifiée.

Lorsque la touche ON/STAND-BY est mise en STAND-BY, l'appareil est toujours sous tension. Lorsque la touche ON/STAND-BY se trouve sur la position STANDBY, l'appareil est prêt à fonctionner par la minuterie ou la télécommande.

Le matériel audio-visuel peut comporter des oeuvres faisant l'objet de droits d'auteur qui ne peuvent être enregistrées sans l'autorisation du possesseur du droit d'auteur, veuillez vous référer aux réglementations nationales en vigueur.

Caractéristiques de la diode laser Longueur d'onde: 780 nm

Durée d'émission: ininterrompue Puissance de sortie laser maximale: 0,6 mW

CAUTION-INVISIBLE LASER RADIATION WHEN OPEN. DO NOT STARE INTO BEAM OR VIEW DIRECTLY WITH OPTICAL INSTRUMENTS.

VARNING-OSYNLIG LASERSTRALNING NAR DENNA DEL AR OPPNAD. STIRRA EJ IN I STRALEN OCH BETRAKTA EJ STRALEN MED OPTISKA INSTRUMENT.

ADVERSEL-USYNLIG LASERSTRALING VED ABNING. SE IKKE IND I STRALEN-HELLER IKKE MED OPTISKE INSTRUMENTER.

VARO! AVATTAESSA OLET ALTTIINA NAKYMATON LASERSATEILYLLE. ALA TUIJOTA SATEESEEN ALAKA KATSO SITA OPTISEN LAITTEEN LAPI.

VARNING-OSYNLIG LASERSTRALNING NAR DENNA DEL AR OPPNAD. STIRRA EJ IN I STRALEN OCH BETRAKTA EJ STRALEN GENOM OPTISKT INSTRUMENT.

ADVERSEL-USYNLIG LASERSTRALING NAR DEKSEL APNES. STIRR IKKE INN I STRALEN ELLER SE DIREKTE MED OPTISKE INSTRUMENTER.

Avertissement:

Cet appareil contient des pièces non réparables par l'utilisateur. Personne non qualifiée n'enlèvera jamais les couvercles. L'appareil contenant des organes portés à haute tension, débrancher l'appareil avant toute réparation ou en période de non-utilisation.

Avertissement:

Pour éviter un incendie ou une secousse électrique, mettre l'appareil à l'abri d'eau (éclaboussure, goutte). Ne pas poser sur l'appareil un récipient contenant du liquide.

- Accessoires / Remarques spéciales -

Instructions importantes

FRANÇAIS

F-2

CD-BK260V(X)F1.fm01/4/24

Page 4

Précautions

Informations générales

Général

Vérifier que l'appareil est installé dans un lieu bien aéré et qu'il est dégagé de tous côtés (pas d'obstacle à moins de 10 cm de l'appareil).

10 cm 10 cm

Installer l'appareil sur un socle stable, horizontal et exempt de vibrations.

Mettre l'appareil à l'abri du soleil, du champ magnétique, de la poussière excessive ou de l'humidité. On l'écartera aussi d'un appareil électronique (ordinateur domestique, télécopieur, etc.) qui provoquerait des parasites.

Ne rien placer sur l'appareil.

Mettre l'appareil à l'abri de l'humidité, de la chaleur excessive (supérieure à 60°C) ou du froid excessif.

Si le système ne fonctionne pas correctement, débrancher et rebrancher le système. Puis on le rallumera.

En cas d'orage, débrancher l'appareil.

Débrancher le cordon d'alimentation en le tenant par la fiche pour ne pas abîmer les fils internes.

Ne pas ôter l'enveloppe, on s'exposera à la secousse électrique. Pour toute

- Précautions -

réparation interne, s'adresser au revendeur SHARP.

Veiller à ne pas couvrir les ouvertures de ventilation de journaux, de nappes, de rideaux, etc.

Éviter de placer sur l'appareil une bougie qui brûle.

Il faut traiter une pile usée selon la réglementation environnementale.

Utiliser ce produit dans une plage de température comprise entre 5 et 35°C.

Avertissement:

Respecter la tension indiquée sur l'appareil. Le fonctionnement sur une tension plus élevée est dangereux et risque de provoquer un incendie ou tout autre type d'accident. SHARP ne sera pas tenu pour responsable des dommages causés par le nonrespect de la tension spécifiée.

10 cm

Commande de volume

Le niveau sonore réel dans un réglage donné dépend de divers éléments: rendement des enceintes, lieu d'écoute, etc. Éviter une augmentation brusque du volume. Elle se produit, par exemple, lors de la mise sous tension avec un réglage du volume élevé. Éviter aussi une longue écoute à niveau élevé.

Condensation

Le changement brusque de la température et la conservation ou l'utilisation dans un lieu très humide peuvent occasionner une formation de condensation à l'intérieur de l'appareil (cellules porte-laser pour CD, têtes magnétiques, etc.) ou sur l'émetteur de la télécommande. La condensation peut entraîner un mauvais fonctionnement de l'appareil. Si le cas se présente, laisser l'appareil sous tension, sans disque (ou cassette) dans le compartiment, pour 1 heure environ afin d'assurer une lecture normale. Essuyer l'émetteur de la télécommande avec un chiffon doux.

Entretien des compact discs

Le compact disc résiste bien aux dommages, mais il peut se produire un mauvais alignement dû à l'encrassement de la surface du disque. Afin de profiter au maximum des disques et de ce lecteur, suivre les conseils ci-dessous.

Éviter d'écrire sur le disque, notamment sur la face non munie d'une étiquette. La lecture se fait sur la face non munie d'une étiquette.

Éviter d'exposer les disques directement au soleil, à la chaleur et à l'humidité.

Tenir le compact disc par les bords. Les traces de doigts, la saleté et l'eau sur le compact disc sont à l'origine de bruit ou d'un alignement erroné. Si le compact disc est encrassé ou ne fonctionne pas correctement, nettoyer le disque avec un chiffon doux et sec. Essuyer du centre vers la périphérie, en ligne droite.

NON OUI

Correct

F-3

FRANÇAIS

CD-BK260V(X)F1.fm01/4/24

Page 5

Commandes et voyants

1 2

1412 1311

18 19 20

21 22

29 30 31 33 3432

1615 17

23 24 25 26 27 28

9 10

Façade

1.Tiroir de CD vidéo/CD/disque MP3 . . . . . . . . . . . . . . . . . . . . . . . . . 17, 27

2.Voyant de réglage de la minuterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

3.Touche marche/attente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4.Compartiment de la cassette 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35, 40

5.Compartiment de la cassette 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34, 40

6.Sélecteur de mod e d'égaliseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

7.Touches de volume haut et bas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

8.Touche d'extra-graves/mo de de démonstration . . . . . . . . . . . . . . . 12, 13

9.Touche d'ouverture/fermeture de tiroir

de CD vidéo/CD/disque MP3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17, 27

10.Touche de saut de CD vidéo/CD/disque MP3 . . . . . . . . . . . . . . . . . 17, 27

11.Touche de lecture arrière de la cassette 2 . . . . . . . . . . . . . . . . . . . . . . 35

12.Touche de CD vidéo/CD/disque MP3 . . . . . . . . . . . . . . . . . . . . . . . . 17, 27

13.Touche de mode de karaoké . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

14.Touche de tuner (gamme d'ondes) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

15.Touche de contrôle de lecture CD vidéo . . . . . . . . . . . . . . . . . . . . . . . . 18

16.Touche marche/arrêt d'affichage sur écran CD vidéo . . . . . . . . . . . . . 26

17.Touche de digest de CD vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

18.Touche d'accord et de temps haut . . . . . . . . . . . . . . . . . . . . . . . . . . 14 , 32

19.Touche de gradateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

20.Touche d'horloge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14, 41

21.Touche de minuterie/mise en arrêt différée . . . . . . . . . . . . . . . . . . 41, 42

22.Prise de casque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

23.Touche vidéo/auxiliaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41, 43

4 5

24.Touche de cassette (1 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34, 35, 40

25.Touche d'arrêt ou retour de CD vidéo,

d'arrêt de CD/disque MP3/cassette . . . . . . . . . . . . . . . . . . . 18, 28, 34, 35

26.Touche de lecture, répétition, sélection ou reprise de CD vidéo, de lecture ou répétition de CD/disque MP3, de lecture de la cassette 1,

de lecture avant de la cassette 2 . . . . . . . . . . . . 17, 19, 21, 27, 30, 34, 35

27.Touche de sélection de mode d'inversion de la cassette 2 . . . . . . . . . 35

28.Touche de saut ou suivant de CD vidéo, de plage haut ou avance rapide de CD/disque MP3, de bobinage rapide de la cassette 2,

de présélection haut de tuner . . . . . . . . . . . . . . . . . . . . 18, 20, 28, 33, 35

29.Touche d'accord et de temps bas . . . . . . . . . . . . . . . . . . . . . . . . . . 14, 32

30.Touche de mémoire/réglage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14, 22, 33

31.Touche de pause d'enregistrement de la cassette 2 . . . . . . . . . . .38 - 40

32.Touche de saut ou précédent de CD vidéo, de plage bas ou inversion de CD/disque MP3, de bobinage rapide de la cassette 2,

de présélection bas de tuner . . . . . . . . . . . . . . . . . . . . . 18, 20, 28, 33, 35

33.Commande de niveau de microphone . . . . . . . . . . . . . . . . . . . . . . . . . 36

34.Prise de microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Page de référence

- Commandes et voyants -

Informations générales

Descriptions de la télécommande (Voir page 6.)

CD-BK260V(X)F1.fm01/4/24

FRANÇAIS

F-4

Page 6

Informations générales

Commandes et voyants (suite)

1 2

34 6

17 17

- Commandes et voyants -

8 9

Affichage

10 11

13 14 15 167

1 2

3 4

5 6 7

1.Voyant extra-graves

2.Voyant de mode FM stéréo

3.Voyant de réception en FM stéréo

4.Voyant de mode karaoké

5.Voyant de répétition de CD vidéo/CD/disque MP3

6.Voyant de pause de CD vidéo/CD/disque MP3

7.Voyant de CD vidéo/CD/disq ue MP3

8.Voyant d'enregistrement de la cassette 2

9.Voyant de mode d'inversion cassette

10.Voyants de numéro de CD vidéo/CD/disque MP3

11.Voyant de lecture programmée

12.Voyant de mémoire

13.Voyant de le cture arrière de la cassette 2

14.Voyant de lecture de la cassette 1 ou de lecture avant de la cassette 2

15.Voyant de mise en arrêt différée

16.Voyant d'enregistrement programmé

17.Analyseur spectral/voyant de niveau de volume

Panneau arrière

1.Prise de sortie vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

2.Borne d'antenne FM de 75 ohms . . . . . . . . . . . . . . . . . . . . . . . . . .7, 8

3.Borne de terre pour antenne FM . . . . . . . . . . . . . . . . . . . . . . . . . .7, 8

4.Prise de cadre-antenne PO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7, 8

5.Sélecteur d'intervalle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

6.Prises d'entrée vidéo/auxiliaire (signal audio) . . . . . . . . . . . . . . . .43

7.Bornes d'enceinte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7, 8

8.Cordon d'alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

9.Sélecteur de tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Enceinte acoustique

1.Tweeter

2.Woofer

3.Évent de baffle réflex

4.Fil d'enceinte

Page de référence

F-5

FRANÇAIS

CD-BK260V(X)F1.fm01/4/24

Page 7

Télécommande

Page de référence

- Commandes et voyants -

Informations générales

10 11 12 13 14 15

Émetteur de télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.Touches de sélection de numéro CD vidéo/CD/disque MP3 . . . . . 17, 27

1 2

16 17

3 4

5 6

8 9

21 22

23 24

25 26

27 28

29 30

3.Touches de niveau d'écho haut/bas . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Touche de mode de karaoké . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

5.Touche auto/marche de CD vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Touche auto/arrêt de contrôle de lecture de CD vidéo . . . . . . . . . . . . . . . 18

Touche marche/arrêt d'affichage sur écran CD vidéo . . . . . . . . . . . . . . . . 26

8.Touche d'effacement de CD vidéo/CD/disque MP3 . . . . . . . . . . . . 22, 31

9.Touche de recherche de temps/digest de CD vidéo . . . . . . . . . . . . 23, 24

Touche de saut ou précédent de CD vidéo, de plage bas ou inversion

10.

de CD/disque MP3, de bobinage rapide de la cassette 2, de présélection bas

de tuner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18, 20, 28, 33, 35

11.Touche de signet de CD vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Touche de lecture arrière de la cassette 2 . . . . . . . . . . . . . . . . . . . . . . . . 35

12.

13.Sélecteur PAL/NTSC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Touche de CD vidéo /CD/disque MP3 . . . . . . . . . . . . . . . . . . . . . . 17, 27, 39

14.

Touche de cassette (1 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34, 35, 40

15.

Touche marche/attente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

16.

17.Touche d'affichage de disque MP3 . . . . . . . . . . . . . . . . . . . . . . . . . 29, 30

18.Touches de recherche directe de CD vidéo/CD/disque MP3 . . . . . . . . 21

19.Touche de lecture au hasard sur CD vidéo/CD/disque MP3 . . . . . 21, 30

Touche de mémoire de CD vidéo/CD/disque MP3 . . . . . . . . . . . . . . . 22, 31

20.

Touche de saut ou suivant de CD vidéo, de plage haut ou avance rapide de

21.

CD/disque MP3, de bob in age rapide de la cassette 2, de présélection haut

de tuner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18, 20, 28, 33, 35

22.Touche de pause de CD vidéo/CD/disque MP3 . . . . . . . . . 18, 20, 28, 29

Touche de lecture, répétition, sélection ou reprise de CD vidéo, de lecture ou

23.

répétition de CD/disque MP3, de lecture de la cassette 1, de lecture avant de

la cassette 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17, 19, 21, 27, 30, 34, 35

Touche d'arrêt ou re tour de CD vidéo, d'arrêt de CD/disque MP3/cassette

24.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18, 28, 34, 35

Touche d'extra-graves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

25.

Sélecteur de mode d'ég aliseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

26.

Touches de volume haut et bas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

27.

Touche de pause d'enregistrement de la cassette 2 . . . . . . . . . . . . . .38 - 40

28.

Touche de tuner (gamme d'ondes) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

29.

Touche vidéo/auxiliaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

30.

Les touches portant la marque " " dans l'illustration ne peuvent être comman-

dées que par la télécommande.

Les autres touches peuvent être commandées par l'appareil principal ou la télé-

commande.

Mise en place des piles pour la télécommande (Voir page 11.)

CD-BK260V(X)F1.fm01/4/24

FRANÇAIS

F-6

Page 8

Raccordement du système

Avant l'utilisation

Cadre-antenne PO

Enceinte droite

- Raccordement du système -

Antenne FM

Enceinte gauche

Téléviseur

F-7

Vers une prise murale (Voir page 10.)

FRANÇAIS

CD-BK260V(X)F1.fm01/4/24

Page 9

Raccordement des antennes

Antenne FM fournie:

Brancher l'antenne FM à la borne FM 75 OHMS et diriger l'antenne FM vers la direction qui assure la meilleure réception.

Cadre-antenne PO fourni:

Raccorder le cadre-antenne PO aux bornes AM LOOP. Positionner le cadre-antenne de façon à assurer la meilleure réception. Placer le cadreantenne PO sur un meuble ou une étagère ou le visser sur une lampe ou au mur (vis non fournies).

Note:

Éloigner l'antenne de l'appareil ou du cordon d'alimentation pour assurer une meilleure réception.

Mise en place du cadre PO:

< Montage > < Fixation au mur >

Mur Vis (non fournies)

Antenne extéri eu r e F M:

Pour obtenir une meilleure réception, utiliser une antenne extérieure FM. S'adresser au revendeur.

Antenne extérieure FM

Câble coaxial de 75 ohms

Raccordement des enceintes

Brancher le fil noir sur la borne négative (-) et le fil rouge sur la borne positive (+).

Enceinte droite Enceinte gauche

Rouge

Noir

Attention:

Utiliser des enceintes ayant une impédance d'au moins 6 ohms. Des enceintes à faible impédance risquent d'endommager l'appareil.

Ne pas prendre le canal droit pour le canal gauche. L'enceinte de droite est celle située à droite quand on se place devant le système.

Ne pas laisser se toucher les fils dénudés des enceintes.

Ne rien placer ou laisser pénétrer dans l'évent de baffle réflex.

Éviter de monter (ou s'asseoir) sur les enceintes. On risque de se blesser en tombant.

Incorrect

Avant l'utilisation

- Raccordement du système -

Note:

Pour utiliser une antenne extérieure FM, débrancher l'antenne FM fournie.

FRANÇAIS

F-8

CD-BK260V(X)F1.fm01/4/24

Page 10

Raccordement du système (suite)

Avant l'utilisation

P o sitionnement des enceintes

Il n'y a pas de différence entre les deux enceintes.

Enceinte gauche Enceinte droite

Notes:

Les enceintes sont magnétiquement blindées . On peut donc les placer à proximité d'un téléviseur sans affecter ce dernier. Toutefois, il peut se produire une variation des couleurs selon le type du téléviseur.

S'il se produit une altération des couleurs ...

Éteindre le téléviseur (avec le commutateur marche/arrêt). 15 - 30 minutes après, rallumer le téléviseur.

Si les couleurs restent toujours altérées ...

Éloigner les enceintes du téléviseur.

S'il se trouve un aimant ou un électro-aimant à proximité du téléviseur ou du système, les couleurs peuvent être altérées sur l'écran du téléviseur.

- Raccordement du système -

Les façades des enceintes sont amovibles:

Veiller à ce que rien ne se heurte contre le diaphragme lorsqu'on retire la façade.

Raccordement d'un moniteur/téléviseur

Si le moniteur/télé est doté d'une entrée vidéo, on le raccordera à la prise VIDEO OUT à l'arrière de l'appareil.

Téléviseur

Vers une prise d'entrée vidéo

Câble vidéo

Note:

Si le moniteur/télé en est démuni, la pr ise VIDEO O UT sur l'appareil devra être connectée à un magnétoscope doté d'une entrée vidéo. On raccordera ensuite le magnétoscope au moniteur/télé par l'intermédiaire d'une entrée TV ANTENNA/ CABLE. (Allumer et régler le magnétoscope sur l'entrée "Auxiliaire".)

F-9

FRANÇAIS

CD-BK260V(X)F1.fm01/4/24

Page 11

Réglage du sélecteur de tension CA

Avant de brancher l'appareil, vérifier le réglage du sélecteur de tension situé au dos. Régler, s'il y a lieu, le sélecteur sur la tension de la région.

Avec un tourne vis , tourner le sélect eur jusqu'à ce que la v ale ur de tension appropriée apparaisse dans la fenêtre (110 V, 127 V, 220 V ou 230 V - 240 V CA).

Branchement du cordon d'alimentation

Brancher le système après avoir terminé toutes les connexions. Si on branche le système avant le raccordement, il entre en mode de démonstration (voir page 12).

Note:

Débrancher l'appareil en période de non-utilisation prolongée.

Adaptateur de fiche CA

Dans les régions (ou pays) où la prise murale est similaire à celle montrée dans l'illustration , brancher l'appareil avec l'adaptateur de fiche (voir illustration). Cet adaptateur n'accompagne pas les appareils destinés aux régions o ù le branchement peut se faire directement (voir illustration ).

Réglage du sélecteur d'intervalle FM/PO

L'Union Internationale des Télécommunications (UIT) a imposé à ses pays membres de maintenir un intervalle de 100 kHz ou 50 kHz entre les fréquences de radiodiffusion des stations FM et un intervalle de 10 kHz ou 9 kHz pour les stations PO. L'illustration indique les zones de 50/9 kHz (régions 1 et 3) et la zone de 100/10 kHz (région 2). Avant d'ut iliser l'appareil, agir sur l e commutateur SPAN SELECTOR (situé à l'arrière) pour le régler sur l'intervalle (portée) de la région.

Avant l'utilisation

- Raccordement du système -

Pour modifier la zone d'accord:

1 Appuyer sur la touche ON/STAND-BY pour mettre l'appareil en mode d'attente. 2Régler le commutateur SPAN SELECTOR (situé à l'arrière) comme suit.

Pour l'intervalle de 50 kHz en FM (9 kHz en PO) 50/9

Pour l'intervalle de 100 kHz en FM (10 kHz en PO) 100/10

3 Tout en maintenant les touches et X-BASS/DEMO enfonc ées, appuyer sur la

touche ON/STAND-BY pour afficher "CLEAR AL".

Attention:

Cette opération efface toutes les données en mémoire: réglages pour horloge, minuterie, présélection de tuner et programmes CD.

Mode de démonstrat ion (V oir page 12.)

FRANÇAIS

F-10

CD-BK260V(X)F1.fm01/4/24

Page 12

Télécommande

Avant l'utilisation

Mise en place des piles

1 Retirer le couvercle. 2 Installer les piles en respe ctant les p olarités indi quées dans le loge-

ment de piles.

Pour introduire ou retirer les piles, on les poussera vers les bornes .

3 Remettre le couvercle en place.

Précautions à prendre:

Remplacer en même temps toutes les piles par des neuves.

Ne pas utiliser en même temps des piles neuves et anciennes.

Pour éviter un endommagement éventuel dû à la fuite, on retirera les piles en période de non-emploi prolongée.

Attention:

Éviter d'utiliser des piles rechargeables (pile nickel-cadmium, etc.).

- Télécommande -

La mauvaise installation des piles peut entraîner un mauvais fonctionnement de l'appareil.

Notes:

Remplacer les piles si la dis tance télécommandable est réduite ou s i le fonctionnement est irrégulier. Se procurer 2 piles au format "AA" (UM/SUM-3, R6, HP-7 ou équivalent).

Avec un chiffon doux, nettoyer régulièrement l'émetteur de la télécommande et le capteur de l'appareil.

Une forte lumière frappant le capteur gênera le fonctionnement. Modifier l'éclairage ou changer l'orientation de l'appareil.

Mettre la télécommande à l'abri de l'humidité, la chaleur, le choc et les vibrations.

Essai de la télécommande

Diriger la télécommande vers le capteur placé sur l'appareil.

La télécommande peut être utilisée dans le rayon illustré ci-dessous:

Appuyer sur la touche ON/ST AND-BY. Le système s'est allumé ? On peut maintenant écouter de la musique.

Capteur de télécommande

0,2 m - 6 m

F-11

FRANÇAIS

CD-BK260V(X)F2.fm01/4/24

Page 13

Commande générale

Mode de démonstration

La première fois qu'on branche l'appareil, ce dernier entre en mode de démonstration. Des mots se déplacent sur l'afficheur.

Pour annuler le m ode de démonstration:

Lorsque l'appareil se trouve en attente (mode de démonstration), appuyer sur la touche X-BASS/DEMO. Le mode de démonstration s'annule et l'affichage disparaît.

Pour repasse r au mode de démonstration:

Lorsque l'appareil est en veille, réappuyer sur la touche X-BASS/DEMO.

Note:

Lorsque l'appareil est allumé, la touche X-BASS/DEMO peut être utilisée pour passer en mode d'extra-gra ves.

Pour allumer l'appareil

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

Pour mettre l'appareil en attente:

Réappuyer sur la touche ON/STAND-BY.

Pour modifier la luminosité de l'affichage

(2 niveaux)

On peut éclaircir ou assombrir l'afficheur en agissant sur la touche DIMMER.

- Commande générale -

Fonctionnement de base

Assombri Éclairci

FRANÇAIS

CD-BK260V(X)F2.fm01/4/24

F-12

Page 14

Réglage du son

Commande de volume

Appuyer sur la touche VOLUME pour augmenter le volume et la touche VOLUME

pour l'effet contraire.

- Réglage du son -

Fonctionnement de base

012 29 30 MAXIMUM

Commande de graves

Branché, l'appareil entre automatiquement en mode d'extra-graves, qui suramplifie les basses fréquences, et affiche "X-BASS". Pour annuler ce mode, il suffit d'appuyer sur la touche X-BASS/DEMO (X-BASS).

Voyant X-BASS

Égaliseur

La pression sur la touche EQUALIZER (EQUALIZER MODE) permet de visualiser le mode d'égaliseur en cours. Pour passer à un autre mode, on le sélectionnera en agissant à plusieurs reprises sur la touche EQUALIZER (EQUALIZER MODE).

Le son n'est pas modifié.

Les graves et les aigus sont amplifiés.

Les graves et les aigus sont légèrement amplifiés.

Les aigus sont un peu supprimés.

.....

F-13

Les aigus sont réduits.

Les voix (plage moyenne) sont amplifiées.

FRANÇAIS

CD-BK260V(X)F2.fm01/4/24

Page 15

Réglage de l'horloge

Dans cet exemple, l'horloge est réglée sur l'affichage 24 heures (0:00).

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

Appuyer sur la touche CLOCK et, avant 5 secondes, appuyer sur la touche MEMORY/SET.

Appuyer sur la touche TUNING/TIME ( ou ) pour sélectionner l'affichage 24 ou 12 heures et puis presser la touche MEMORY/

SET.

"0:00" L'affichage sur 24 heures apparaît. (0:00 - 23:59) "AM 12:00" L'affichage sur 12 heures apparaît. (AM 12:00 - PM 11:59) "AM 0:00" L'affichage sur 12 heures apparaît. (AM 0:00 - PM 11:59) Il faut rappeler que cette opération se fait lors de la première utilisation ou après

la réinitialisation. [Pour plus de détails, se reporter à "Effacement de toute la mémoire (réinitialisation) à la page 45.]

Appuyer sur la touche TUNING/TIME ( ou ) pour régler les heures et puis presser la touche MEMORY/SET.

Appuyer une fois sur la touche TUNING/TIME ( ou ) pour avancer l'heure de 1 heure. On la maintiendra enfoncée pour avancer l'heure continuellement.

S'il s'agit de l'affichage 12 heures, "AM" passe automatiquement à "PM".

Appuyer sur la touche TUNING/TIME ( ou ) pour régler les minutes et puis presser la touche MEMORY/SET.

Appuyer une fois sur la touche TUNING/TIME ( ou ) pour avancer l'heure de 1 minute. Si on la maintient enfoncée, le temps change à un intervalle de 5 minutes.

L'heure n'avance pas même si les minutes passent de "59" à "00".

L'horloge se met à compter à partir de "0" seconde (les secondes ne s'affichent pas d'ailleurs). L'heure affichée disparaît au bout de quelques secondes.

Pour vérifier l'heure:

Appuyer sur la touche CLOCK. L'afficheur indiquera l'heure pour 5 secondes environ.

Note:

"CLOCK" ou l'heure clignote à la pression de la touche CLOCK lorsque le courant est rétabli à la suite d'une panne de courant ou d'un débranchement de l'appareil. Remettre l'horloge comme suit.

Pour remettre l'horloge à l'heure:

Suivre "Réglage de l'horloge" depuis le début. Si l'heure affichée clignote, on peut sauter l'étape 3 (choix de l'affichage 24 ou 12 heures).

Pour pas ser à l'affichage 24 heures ou 12 heures:

1 Effacer tous les contenus programmés. [Pour plus de détails, se reporter à "Effa-

cement de toute la mémoire (réinitialisation) à la page 45.]

2 Renouveler "Réglage de l'horloge".

- Réglage de l'horloge -

Fonctionnement de base

FRANÇAIS

F-14

CD-BK260V(X)F2.fm01/4/24

Page 16

- CD vidéo -

Lecture de CD vidéo

CD vidéo

Tout CD contenant des images animées (film) est lisible. Vous pouvez apprécier les films avec une qualité sonore de MD et une qualité d'image de cassette VHS. La technologie de compression numérique permet la lecture en continu d'un maximum de 74 minutes sur un disque de 12 cm. Avec les CD vidéo, il est possible de sélectionner les élément s à visualiser au menu sur écran. Les disques qui supportent le "Contrôle de la lecture" peuvent afficher des images fixes. (Voir pages 17 - 18.) Les symboles de disque se trouvent sur l'étiquette ou la pochette du disque.

Symbole Taille Côté étiquette Format d'enregistrement audio Format d'enregistrement vidéo

8 cm 1 face Numérique (20 min. max) MPEG 1

12 cm 1 face Numérique (74 min. max)

Types de disques

Cet appareil accepte les CD vidéo supportant PBC (Version 2,0)(PBC est l'abréviation de "Contrôle de la lecture"). On peut choisir l'un des deux types de lecture en fonction du disque.

Type de disque Caractéristiques

CD vidéo sans PBC (version 1,1)

CD vidéo avec PBC (version 2,0)

Le son et les images animées peuvent être reproduits en suivant les mêmes opérations que celles décrites pour CD audio.

Outre la caractéristique ci-dessus (pour les disques sans PBC), les CD à PBC ont un menu s'affichant sur l'écran du téléviseur. Il est possible de jouer des jeux interactifs et d'utiliser d'autres logiciels à fonction de recherche (lecture du menu). Il est aussi possible d'afficher des images haute résolution ou des images fixes normales.

F-15

Notes:

Les CD vidéo sont enregistrés sous un format PAL ou NTSC.

Les CDV (12 cm) en système analogique sont illisibles.

Les CD photo et CD-ROM sont illisibles.

FRANÇAIS

CD-BK260V(X)F2.fm01/4/24

Page 17

Préparation pour la lecture de CD vidéo

Réglage du téléviseur et du magnétoscope

L'entrée du téléviseur ou du magnétoscope peut varier selon la méthode de raccordement. Bien effectuer le réglage. (Pour vérifier le réglage, suivre le procédé de la lecture aux pages 17 - 18.

Téléviseur

Mettre le sélecteur d'entrée en VCR.

Mettre le sélecteur d'entrée en AUX. Mettre le sélecteur en VCR.

Téléviseur

Magnétoscope

Sélection du format de sortie vidéo

Le CD vidéo est enregistré en format PAL ou NTSC. Sélectionner un format de sortie vidéo (NTSC ou PAL) selon le téléviseur ou le magnétoscope.

Pour sélectionner le format de sortie vidéo:

En mode d'arrêt, appuyer sur la touche PAL/NTSC. Chaque pression de la touche commute le format dans l'ordre suivant:

NTSC PAL

Notes:

Les CD vidéo ont été enregistrés sous un format PAL ou NTSC. Si on reproduit un disque PAL en mode NTSC ou inversement, la taille de l'image se modifie verticalement.

Sur un téléviseur multimode avec sélecteur d'entrée, régler le sélecteur à MULTI MODE. Pour les détails, voir le mode d'emploi du téléviseur.

Ne pas changer de format de sortie vidéo pendant la lecture. Sinon, le signal d'image pourrait ne pas être envoyé correctement.

Les images peuvent être distordues lorsque le réglage est changé. Il ne s'agit pas d'un mauvais fonctionnement.

Quelques heures après le débranchement, l'appareil repasse au réglage par défaut qui varie selon la région.

Lecture de CD vidéo

- Préparation pour la lecture de CD vidéo -

Mettre le sélecteur d'entrée en VCR.

FRANÇAIS

F-16

CD-BK260V(X)F2.fm01/10/12

Page 18

Lecture de CD vidéo avec P.B.C. (version 2,0)

Lecture de CD vidéo

Contrôle de la lecture:

Les CD vidéo supportant le "Contrôle de la lecture" peuvent afficher une image fixe. Cette fonction est utilisable avec des CD vidéo (CD vidéo avec contrôle de la lecture) à méthode de lecture enregistrée. Il est possible de sélectionner les éléments à visionner au menu affiché sur l'écran du téléviseur, ou d'afficher des images fixes.

Allumer le téléviseur et régler son sélecteur d'entrée sur "VCR" (magnétoscope).

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

Appuyer sur la touche CD/VIDEO CD (CD).

Appuyer sur la touche OPEN/CLOSE pour ouvrir le tiroir.

Placer un ou des CD vidéo avec P.B.C. dans le tiroir, l'étiquette vers le haut.

Pour mettre le troisième CD vidéo en place, on p ressera s ur la touche DISC SKIP pour tourner le tiroir et le posera sur un e place vide.

On peut mettre des CD vidéo dans une position souhaitée sur le tiroir.

Mettre le CD vidéo de 8 cm au centre d'une position.

12 cm

Refermer le tiroir en appuyant sur la touche OPEN/CLOSE.

8 cm

F-17

- Lecture de CD vidéo avec P.B.C. (version 2,0) -

Temps de lecture total du CD vidéo dont le numéro est en clignotement

Pour sélectionner le premier CD vidéo à écouter, appuyer sur la touche DISC SKIP.

FRANÇAIS

Appuyer sur la touche ( /SELECT/RESUME).

Un menu apparaîtra sur le téléviseur et l'appareil passera en pause de lecture.

Réglage du son (Voir page 13.)

<Écran du téléviseur>

1 2

CD-BK260V(X)F2.fm01/4/24

Page 19

Sélectionner le numéro de menu souhaité avec les touches de recherche directe de la télécommande.

La lecture commencera.

La lecture terminée, le menu apparaîtra sur l'écran. Sélectionner le numéro pour la reproduction.

Interruption de la lecture:

Appuyer sur la touche de la télécommande. Pour reprendre la lecture à partir du même point, appuyer sur la touche / SELECT/RESUME.

Pour arrêter l'opération en cours et revenir au menu:

Appuyer sur la touche ( /RETURN) moins de 0,5 seconde.

Pour arrêter complètement le CD vidéo:

Maintenir la touche ( /RETURN) pressée plus d'une seconde.

Pour retirer des CD vidéo:

En mode d'arrêt, appuyer sur la touche OPEN/CLOSE. Le tiroir de disque s'ouvre. Enlever les deux disques, puis appuyer sur la touche DISC SKIP pour tourner le tiroir. Retirer le disque qui reste.

Si la touche DISC SKIP ne permet pas de tourner le tiroir (on ne peut pas alors retirer le disque), fermer et rouvrir le tiroir.

Après utilisation:

Appuyer sur la touche ON/STAND-BY pour passer en veille.

Notes:

Pendant la lecture, on peut sélectionner un autre disque en pressant sur la touche DISC SKIP ou l'une des touches 1 - 3 de la télécommande.

Pendant que l'appareil lit le disque ("TOC READ" reste affiché), on ne peut pas sélectionner un autre disque même si on appuie sur la touche DISC SKIP ou l'une des touches 1 - 3 de la télécommande.

Le contrôle de la lecture permet de lire un CD vidéo en fonction des instructions enregistrées sur le disque. Les opérations "précédent", "suivant", "retour" et "sélection" peuvent différer selon les CD PBC.

Certains CD vidéo avec contrôle de la lecture peuvent avoir une pause automatique enregistrée. Sur de tels disques, l'écran sera automatiquement arrêté au point où un signal de pause automatique a été inséré.

Si l'image reproduite est parasitée, le CD vidéo peut être rayé. On le remplacera par un autre.

La fonction P.B.C. ne fonctionnera pas dans les conditions suivantes.

Quand la lecture commence avec une lecture à répétition, au hasard ou programmée, une reprise de lecture, un condensé de disque, un condensé de plage ou la recherche temporelle sélectionnée.

Quand la lecture commence avec les numéros de plage sélectionnés en recherche directe, avec la touche PRES ET (NEXT ) ou PR ESET ( PREV.).

P our se déplacer sur un menu dépassant 1

page

Pour passer au menu suivant:

En mode d'arrêt, appuyer sur la touche PRE SE T .

Pour repasser au menu précédent:

En mode d'arrêt, appuyer sur la touche PRESET .

Notes:

Cette fonction peut ne pas fonctionner selon le disque lu.

La touche PREV. ou NEXT de la télécommande permet de localiser un passage souhaité.

Lecture sans activation de la fonction de

contrôle de la lecture

Il est possible de reproduire un CD vidéo avec P.B.C. sans activer la fonction de contrôle de la lecture. Le menu n'apparaîtra pas dans ce cas et le disque sera reproduit comme s'il s'agissait d'un CD vidéo sans P.B.C.

En mode d'arrêt, appuyer sur la touche P.B.C. (P.B.C. AUTO/OFF) pour annuler le mode P.B.C.

La fonction P.B.C. ne peut pas être annulée quand l'écran de menu est affiché.

<Écran du téléviseur>

PBC OFF

Appuyer sur la touche ( /SELECT/RESUME).

La lecture commencera.

Notes:

La fonction P.B.C. peut aussi être annulée en mode de lecture.

Certains CD vidéo avec P.B.C. ne peuvent pas être lus quand le mode P.B.C. est désactivé.

Voir les pages 19 - 26 pour l'exécution des différentes fonctions sans activation de la fonction P.B.C.

Lecture de CD vidéo

- Lecture de CD vidéo avec P.B.C. (version 2,0) -

FRANÇAIS

F-18

CD-BK260V(X)F2.fm01/4/24

Page 20

Lecture de CD vidéo sans P.B.C. (version 1,1)

Appuyer sur la touche OPEN/CLOSE pour ouvrir le tiroir.

Placer un ou des C D vidéo dans le tiroir de disque, l 'étiq uette vers le haut.

Pour mettre le troisième CD vidéo en place, on p ressera s ur la touche DISC SKIP pour tourner le tiroir et le posera sur un e place vide.

On peut mettre des CD vidéo dans une position souhaitée sur le tiroir.

Mettre le CD vidéo de 8 cm au centre d'une position.

Refermer le tiroir en appuyant sur la touche OPEN/CLOSE.

Lecture de CD vidéo

F-19

Nombre de morceaux total du CD vidéo dont le numéro est en clignotement

Pour sélectionner le premier CD vidéo à écouter, appuyer sur la touche DISC SKIP.

Pour déclencher la lecture, appuy er sur la to uche ( /SELECT/ RESUME).

La lecture commence par le morceau 1 sur le disque sélectionné. Ce disque

- Lecture de CD vidéo sans P.B.C. (version 1,1) -

Allumer le téléviseur et régler son sélecteur d'entrée sur "VCR" (magnétoscope).

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

Appuyer sur la touche CD/VIDEO CD (CD).

FRANÇAIS

Réglage du son (Voir page 13.)

terminé, l'appareil passe automatiquement au suivant.

Lorsque l'appareil termine le dernier morceau du troisième disque, il s'arrête automatiquement.

Lorsque l'un des trois emplacements 1 - 3 est vide, l'appareil le sautera pour passer au suivant.

Notes:

Pendant la lecture, on peut sélectionner un autre disque en pressant sur la touche DISC SKIP ou l'une des touches 1 - 3 de la télécommande.

Temps de lecture total du CD vidéo dont le numéro est en clignotement

CD-BK260V(X)F2.fm01/4/24

Page 21

Interruption de la lecture:

Appuyer sur la touche de la télécommande. Pour reprendre la lecture à partir du même point, appuyer sur la touche / SELECT/RESUME.

Arrêt de la lecture:

Appuyer sur la touche ( /RETURN).

Pour retirer des CD vidéo:

En mode d'arrêt, appuyer sur la touche OPEN/CLOSE. Le tiroir de disque s'ouvre. Enlever les deux disques, puis appuyer sur la touche DISC SKIP pour tourner le tiroir. Retirer le disque qui reste.

Si la touche DISC SKIP ne permet pas de tourner le tiroir (on ne peut pas alors retirer le disque), fermer et rouvrir le tiroir.

Après utilisation:

Appuyer sur la touche ON/STAND-BY pour passer en veille.

Pour repasser au début du morceau en

cours (recherche de saut)

Pour passer au morceau suivant:

Appuyer, en c ours de lect ure, sur l a tou che PRESET (moins de 0,5 seconde).

On peut passer directement à un morceau souhaité. Afficher son numéro en agissant à plusieurs reprises sur la touche PRESET .

Pour repasser le morceau en cours:

Appuyer, en c ours de lect ure, sur l a tou che PRESET (moins de 0,5 seconde).

On peut passer directement à un morceau souhaité. Afficher son numéro en agissant à plusieurs reprises sur la touche PRESET .

[Exemple] Lorsque le morceau 9 est en cours

Lecture de balayage

Pour avancer rapidement:

En cours de lecture, presser la touche PRESET .

Pour reculer rapidement:

En cours de lecture, presser la touche PRESET .

Scène en cours

Notes:

La lecture normale se déclenche dès qu'on relâche la touche PRESE T ou PRESET .

La recherche d'un passage souhaité se fait sur un seul disque.

Pendant la lecture en balayage, les couleurs peuvent s'altérer et les images peuvent être distordues ou parasitées.

Pendant l'a v ance rapide ou l'inversion sur CD vidéo, les images sont intermittentes et aucun son n'est entendu.

Cette opération se fait au moyen de la touche ou de la télécommande.

Lecture de CD vidéo

- Lecture de CD vidéo sans P.B.C. (version 1,1) -

Début du morceau 9 Début du morceau 10

Notes:

On peut passer au début d'une plage sur un seul disque.

La touche PREV. ou NEXT sur la t élécommande pe rmet auss i de rechercher des morceaux.

FRANÇAIS

F-20

CD-BK260V(X)F2.fm01/4/24

Page 22

Système de recherche directe

Répétition et lecture au hasard

L'emploi des touches de recherche directe permet de lire les plages souhaitées.

En mode d'arrêt, appuyer s ur l a touche DISC SKIP pour sélectionner un

disque souhaité.

Utiliser les touches de rec herche directe de la télécommande pour sé-

lectionner un morceau souhaité.

Numéro de la plage choisie

Les touches de recherche directe permettent de sélectionner jusqu'au numéro 10.

Pour le numéro 11 ou plus, utiliser la touche "+10".

A. Par exemple, pour choisir 13

1 Appuyer une fois sur la touche "+10". 2 Appuyer sur la touche "3".

B. Par exemple, pour choisir 30

1 Appuyer trois fois sur la touche "+10". 2 Appuyer sur la touche "0".

Pour déclencher la lecture, appuyer sur la to uche ( /SELECT/ RESUME).

La lecture du morceau souhaité démarre. Lorsque le dernier morceau sur le disque contenant le morceau souhaité est terminé, le disque suivant se déclenche automatiquement.

Arrêt de la lecture:

Appuyer sur la touche ( /RETURN).

Numéro du disque choisi

- Système de recherche directe / Répétition et lecture au hasard -

Notes:

Lecture avancée de CD vidéo (version 1,1)

Pour déclencher la lecture du morceau choisi, il suffit simplement d'agir en cours de lecture sur les touches de recherche directe. [On n'a pas besoin de presser sur la touche ( /SELECT/RESUME).]

Un numéro de plage supérieur au nombre de plages sur le disque ne peut pas être sélectionné.

En lecture au hasard, la recherche directe est impossible.

Répétition

On peut répéter la totalité des disques (3 maxi) ou une programmation.

Répétition de la totalité des disques (3 maxi):

Appuyer deux fois sur la touche ( /SELECT/RESUME ).

Pour répéter un morceau:

Suivre les étapes 1 - 5 dans le chapitre "Lecture des m orceaux programmés" et puis appuyer deux fois sur la touche ( /SELECT/RESUME).

Pour arrêter la répétition:

Réappuyer sur la touche ( /SELECT/RESUME). " " s'éteint.

Lecture au hasard

On peut écouter des morceaux dans un ordre laissé au hasard.

Appuyer sur la touche RANDOM de la tél écommande pour décl encher la lecture au hasard.

Annulation de la lecture au hasard:

Appuyer sur la touche /SELECT/RESUME .

Notes:

Si on appuie sur la touche NEXT pendant la lecture au hasard, on peut passer à un morceau suivant sélectionné par l'opération au hasard. Mais la touche PREV. ne permet pas de repasser au morceau précédent. L'appareil repasse alors au début du morceau en cours.

Lors de la lecture au ha sard, l'appareil reproduit des morceaux dans un ordre aléatoire. (Il est impossible de spécifier un ordre.)

Attention:

Après la répétition ou la lecture au hasard, penser à a ppuyer sur la touche ( / RETURN). Dans le cas contraire, l'appareil lira le ou les disques indéfiniment.

Pendant la lecture P.B.C., la répétition ou la lecture au hasard n'est pas autorisée.

F-21

FRANÇAIS

CD-BK260V(X)F3.fm01/4/24

Page 23

Lecture des morceau x programmés

On peut sélectionner 32 morceaux (maxi) pour la lecture dans un ordre souhaité.

Appuyer 3 fois sur la touche DISC SKIP afin de lire les informa tions des disques et de les programmer.

En mode d'arrêt, appuyer sur l'une des touches 1 - 3 de la télécom-

mande pour sélectionner un disque souhaité.

Numéro du disque choisi

Appuyer sur les touches de recherche directe de la télécommande pour

sélectionner la plage souhaitée.

Numéro de la plage choisie

On peut sélectionner une plage en pressant sur la touche PRESET ( PREV.) ou PRESET (NEXT ).

Appuyer sur la touche MEMORY/SET (MEMORY) pour stocker le numéro

de morceau.

Ordre de lecture

Lorsque le morceau est mis en mémoire, l'appareil affiche "MEMORY".

Renouveler les étapes 2 - 4 pour d'autres morceaux. 32 morceaux au total sont programmables.

En cas d'erreur, on peut effacer des morceaux programmés en pressant sur la touche CLEAR.

Pour déclencher la lecture , appu yer sur la touche ( /SELECT/ RESUME).

Effacement des morceaux programmés:

Appuyer sur la touche CLEAR de la télécommande pendant que le voyant "MEMORY" reste allumé. Chaque fois que la touche est pressée, un morceau s'efface à partir du dernier morceau programmé. Tous les morceaux effacés, "MEMORY" disparaîtra.

Ajout de morceaux au programme:

Si un programme a été stocké préalablement, l'appareil affiche "MEMORY". Suivre les étapes 2 - 4 pour ajouter des morceaux. Ces derniers seront stockés à la suite du programme d'origine.

Notes:

L'ouverture du tiroir de disque annule automatiquement la séquence programmée.

Les sélections programmées ne seront pas effacées même si la touche ON/ STAND-BY est pressée pour passer en mode d'attente ou en cas de p assage de la fonction CD/VIDEO CD à une autre fonction.

La lecture au hasa rd n' es t pa s utilisable pour la lec tu re de s mor ce au x programmés.

La fonction de programmation ne marche pas dans le mode P.B.C. qui s'annule automatiquement si on active la programmation.

- Lecture des morceaux programmés -

Lecture avancée de CD vidéo (version 1,1)

FRANÇAIS

F-22

CD-BK260V(X)F3.fm01/4/24

Page 24

Sélection de digest sur disques et morceaux

1015111412

<Écran du téléviseur>

Sélection de digest sur disques

Il est possible de lire la plage souhaitée en sélectionnant une des 9 plages affichées sur l'écran.

En mode d'arrêt, appuyer sur la touche DIGEST (DIGEST/TIME SEARCH).

9 plages maximum seront affichées sur l'écran.

Chaque fois qu'un morceau s'affiche, l'appareil en reproduit les premières secondes.

Appuyer sur les touches de rech erche directe d e la téléco mmande pour sélectionner la plage souhaitée.

La lecture commencera à la plage souhaitée.

Lorsque l'appareil termine le dernier morceau du troisième disque, il s'arrête automatiquement.

Quand le CD vidéo contient plus de 9 plages:

Chaque pression de la touche PRESET

(NE XT ) permet d'afficher les 9 plages suivantes. Appuyer sur la touche PRESET ( PREV.) pour repasser à l'affichage précédent.

<Écran du téléviseur>

- Sélection de digest sur disques et morceaux -

Lecture avancée de CD vidéo (version 1,1)

F-23

Pour annuler le digest de disque:

Appuyer sur la touche ( /RETURN).

Notes:

La fonction de digest sur disque n'est utilisable qu'en mode d'arrêt.

Cette fonction n'est pas disponible pour un CD audio.

FRANÇAIS

CD-BK260V(X)F3.fm01/4/24

Page 25

Sélection de recherche par

Digest de plage

Chaque plage est divisée en 9 sections. On peut sélectionner une scène par laquelle commence la reproduction. Cette fonction est pratique surtout s'il s'agit d'un film non-divisé par exemple.

Pendant la lecture, appuyer sur la touche DIGEST (DIGEST/TIME SEARCH).

La plage lue sera divisée en 9 parties et l'appareil passera en pause de lecture.

Chaque fois qu'une partie divisée s'affiche, l'appareil en reproduit les premières secondes.

Appuyer sur les touche s de rech erche dire cte de la té lécommande

<Écran du téléviseur>

pour sélectionner la scène à visionner.

La lecture commencera à partir de la scène sélectionnée.

Lorsque l'appareil termine le dernier morceau du troisième disque, il s'arrête automatiquement.

Pour annuler la fonction de digest de plage:

Appuyer sur la touche ( /RETURN).

Notes:

La fonction de digest sur plage n'est utilisable qu'en cours de lecture.

Cette opération n'est pas autorisée sur une plage de cour te durée (moins d'une minute), une image fixe (menu, photo, etc.) et un CD audio.

Une plage est divisée en neuf parties ayant une durée égale.

Attention:

La fonction de digest sur disques et morceaux ne marche pas pendant la lecture P.B.C. et la lecture des morceaux programmés. Annuler le mode P.B.C. préalablement.

temps

Il est possible de lire la scène souhaitée en spécifiant le temps et la plage.

En cours de lecture, maintenir la touche DIGEST (DIGEST/TIME SEARCH) enfoncée pour activer le mode de recherche par temps.

<Écran du téléviseur>

GO TO

Agir sur les touches de recherche directe de la télécommande pour spécifier le temps.

[Pour spécifier 2 minutes et 30 secondes par exemple]

Appuyer successivement sur "0", "2", "3", "0".

<Écran du téléviseur>

GO TO

Le point du temps spécifié sera détecté et la lecture reprendra.

Lorsque l'appareil termine le dernier morceau du troisième disque, il s'arrête automatiquement.

Pour annuler la fonction de recherche par temps:

Appuyer sur la touche ( /RETURN).

Notes:

Le mode recherche par temps sera automatiquement annulé si le temps souhaité n'est pas déclaré dans les 10 secondes.

La recherche par temps ne fonctionnera pas pendant la lecture P.B.C. et la lecture des morceaux programmés. Annuler le mode P.B.C. préalablement.

Cette fonction n'est pas autorisée sur les images fixes (menu, photo, etc.).

02:30

Temps spécifié

Lecture avancée de CD vidéo (version 1,1)

- Sélection de digest sur disques et morceaux / Sélection de recherche par temps -

FRANÇAIS

CD-BK260V(X)F3.fm01/4/24

F-24

Page 26

Fonction de signet

Cette fonction permet de repérer une scène souhaitée sur le CD vidéo pour faciliter la lecture. (On peut repérer jusqu'à 9 scènes sur un disque.)

Pour rappeler une scène repérée par

signet

En mode d'arrêt ou de lecture, presser plus de 1 seconde sur la touche BOOKMARK de la télécommande.

"BOOKMARK DIGEST" apparaît avant que les scènes repérées et les numéros s'affichent sur l'écran. Chaque fois qu'une scène repérée s'affiche, l'appareil en reproduit les premières secondes et se met en pause après avoir visualisé toutes les scènes.

Agir sur les touches de recherche directe de la télécommande pour sélectionner une scène à reproduire.

La lecture commencera à partir de la scène sélectionnée.

Le troisième disque terminé, l'appareil se mettra en arrêt automatiquement.

<Écran du téléviseur>

1 2

Po ur créer un signet

- Fonction de signet -

Appuyer sur la touche DISC SKIP pour sélectionner un disque souhaité.

Appuyer sur la touche ( /SELECT/RESUME).

Appuyer sur la touche BOOKMARK d e la télécommande l orsque la scène souhaitée est affichée.

"B-M" apparaît quelques secondes sur l'éc ran du téléviseur.

<Écran du téléviseur>

B-M

Lecture avancée de CD vidéo (version 1,1)

Répéter l'étape 3.

Jusqu'à 9 scènes peuvent être marquées.

Si on crée plus de 9 signets, les signets s'effacent un à un à partir du plus ancien.

Pour annuler la fonction de signet:

Appuyer sur la touche ( /RETURN).

Notes:

Cette fonction est opérante seulement avec les CD vidéo.

Les signets ne s'effaceront pas même si on met l'appareil en attente ou passe de

la fonction CD/VIDEO CD (CD) à une autre.

L'ouverture du tiroir de disque efface automatiquement les signets.

Les signets créés sur l'un des disques 1 - 3 s'effacent lorsque l'on en crée sur

d'autres disques.

La fonction de signet ne marche pas pendant la lecture P.B.C. et la lecture des

morceaux programmés. Annuler le mode P.B.C. préalablement.

Cette fonction est invalidée pour les images fixes (affichage de menu, photos etc.)

et les CD audio.

Chaque scène marquée sera automatiquement effacée à la sauvegarde du pro-

gramme.

F-25

FRANÇAIS

CD-BK260V(X)F3.fm01/4/24

Page 27

Lecture par reprise

Changement de l'affichage

Cette fonction permet de reprendre la lecture à partir du point où elle a été interrompue.

En mode d'arrêt, maintenir la touche ( /SELECT/RESUME) enfoncée plus de 1 seconde.

La lecture recommencera au point où elle a été arrêtée.

Notes:

La lecture par reprise n'est pas autorisée si on passe de la fonction CD/VIDEO CD (CD) à une autre ou met l'appareil en attente.

La reprise de la lecture est impossible en mode P.B.C.

La reprise de la lecture est impossible quand le tiroir de disque est ouvert ou après le changement de disque.

Pour repro duire le CD vidéo manuellement

Normalement, cet appareil détecte la présence de CD vidéo et le reproduit. Si ce n'est pas le cas, il faut manoeuvrer manuellement.

Appuyer sur la touche VCD AUTO/VCD jusqu'à ce que "VCD ON" apparaisse sur l'écran du téléviseur.

<Écran du téléviseur>

VCD ON

Appuyer sur la touche /SELECT/RESUME.

Pour re v enir au mode de détection autom atiq ue des CD vidéo:

Appuyer sur la touche VCD AUTO/VCD jusqu'à ce que "VCD AUTO" apparaisse sur l'écran du téléviseur.

Notes:

Ce réglage s'annule lorsque l'on change de disques.

En état de "VCD ON", la lecture de CD audio est impossible.

<Écran du téléviseur>

VCD AUTO

sur TV

L'état de fonctionnement de l'appareil principal peut être contrôlé sur l'affichage sur écran.

Chaque fois que la touche OSD (OSD ON/OFF) est pressée en cours de lecture ou d'arrêt, l'affichage se modifie comme suit:

[En mode d'arrêt]

00:00

[En lecture]

01:26

002/010

Numéro de morceau

Note:

Les affichages peuvent varier selon les disques.

Nombre total de morceaux

Temps écoulé

Ancun affichage

Lecture avancée de CD vidéo (version 1,1)

- Lecture par reprise / Pour reproduire le CD vidéo manuellement / Changement de l'affichage sur TV -

FRANÇAIS

F-26

CD-BK260V(X)F3.fm01/4/24

Page 28

Écoute de CD

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

Appuyer sur la touche CD/VIDEO CD (CD).

Appuyer sur la touche OPEN/CLOSE pour ouvrir le tiroir.

Placer des CD, face étiquetée en haut, dans le tiroir de disque. Pour mettre un troisième disque en place, tourner le tiroir de dis-

que en appuyant sur la touche DISC SKIP.

On peut mettre des CD n'importe quelle position sur le tiroir.

Bien placer des CD de 8 cm au milieu de la position.

Refermer le tiroir en appuyant sur la touche OPEN/CLOSE.

- Écoute de CD -

Lecture CD

F-27

FRANÇAIS

Réglage du son (Voir page 13.)

Nombre total de morceaux sur le CD dont le numéro clignote

Pour sélectionner le premier CD à écouter, appuyer sur la touche DISC SKIP.

Pour déclencher la lecture, appuyer s ur la tou che ( /SELECT/ RESUME).

La lecture commence par le morceau 1 sur le disque sélectionné. Ce disque terminé, l'appareil passe automatiquement au suivant.

Lorsque le dernier morceau sur le troisième disque est terminé, le lecteur CD se met en arrêt automatiquement.

S'il y a une place vide (positions 1 - 3), l'appareil la sautera et lira un disque suivant.

Temps de lecture total sur le CD dont le numéro clignote

CD-BK260V(X)F3.fm01/4/24

Page 29

Interruption de la lecture:

Appuyer sur la touche de la télécommande. Pour reprendre la lecture à partir du même point, appuyer sur la touche / SELECT/RESUME.

Arrêt de la lecture:

Appuyer sur la touche ( /RETURN).

Pour retirer des CD:

En mode d'arrêt, appuyer sur la touche OPEN/CLOSE. Le tiroir de disque s'ouvre. Enlever les deux disques, puis appuyer sur la touche DISC SKIP pour tourner le tiroir. Retirer le disque qui reste.

Si la touche DISC SKIP ne permet pas de tourner le tiroir (on ne peut pas alors retirer le disque), fermer et rouvrir le tiroir.

Après utilisation:

Appuyer sur la touche ON/STAND-BY pour passer en veille.

Les fonctions d e lecture suiv antes sont les mê mes que cel les pour CD vidéo.

Système de recherche directe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Répétition et lecture au hasard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Lecture de s mo rceaux programm é s . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Page

Notes:

En état de "VCD ON", la lecture de CD audio est impossible.

Pendant la lecture, on peut sélectionner un autre disque en pressant sur la touche DISC SKIP ou l'une des touches 1 - 3 de la télécommande.

Attention:

Placer un seul CD sur le tiroir.

Ne pas pousser le tiroir en cours de mouvement.

Ne pas tourner le tiroir de disque à la main. Cela entraînera un mauvais fonctionnement.

S'il se produit une panne de courant alors que le tiroir est ouvert, attendre le rétablissement du courant.

Si on arrête le tiroir avec force, l'appareil affiche "ER-CD10" et ne fonctionne plus. Si le cas se présente, appuyer sur la touche ON/STAND-BY pour passer en veille et réappuyer dessus pour rallumer l'appareil.

En cas de parasites sur télévision ou radio au cours de l'utilisation de disques, éloigner l'appareil du téléviseur ou du poste de radio.

S'il s'agit d'un disque endommagé, encrassé ou mis à l'envers, l'appareil le sautera.

Pour localiser un morceau

Pour passer au morceau suivant:

Appuyer, en cours de lecture, sur la touche PRESET (moins de 0,5 seconde).

On peut passer directement à un morceau souhaité. Afficher son numéro en agissant à plusieurs reprises sur la touche PRESET .

Pour repasser le morceau en cours:

Appuyer, en cours de lecture, sur la touche PRESET (moins de 0,5 seconde).

On peut passer directement à un morceau souhaité. Afficher son numéro en agissant à plusieurs reprises sur la touche PRESET .

Notes:

On peut localiser un morceau sur un seul disque.

La touche PREV. ou NEXT sur la t élécommande per met auss i de rechercher des morceaux.

Si, en cours de lecture d'un disque MP3, on maintient la touche PRESET

( PREV.) enfoncée moins de 0,5 seconde, l'appareil passe au morceau pré-

cédent et non pas au début du morceau en cours.

Pour localiser un passage souhaité

Pour avancer rapidement:

En cours de lecture, presser la touche PRESET .

Pour reculer rapidement:

En cours de lecture, presser la touche PRESET .

Notes:

La lecture normale se déclenche dès qu'on relâche la touche PRESE T ou PRESET .

La touche ou de la télécommande per met de localiser un passage souhaité.

- Écoute de CD -

Lecture CD

FRANÇAIS

F-28

CD-BK260V(X)F3.fm01/4/24

Page 30

- Écoute du disque MP3 -

Lecture du CD encodé en MP3

Écoute du disque MP3

MP3

MP3, c'est une forme de compression et se développe en Mpeg 1 Audio Layer 3. "Mpeg layer 3" est un type de code audio qui permet de compresser considérablement des données audio avec la moindre perte de qualité sonore, surtout s'il s'agit d'une compression à 1/12.

Lecture ordinaire

Se reporter à "Écoute de CD" (pages 27 - 28).

Écoute du morceau souhaité en le sélec-

tionnant

En mode d'arrêt, appuyer sur la touche DISC SKIP de l'appareil principal pour

sélectionner un disque souhaité.

Numéro du disque choisi

Appuyer sur la touche MP3 DISPLAY pour afficher le nom du dossier.

Sélctionner le dossier souh aité en agissant sur l a touche PREV. ou NEXT .

Appuyer sur la touche MP3 DISPLAY pour afficher le morceau.

Sélectionner le morceau souhaité en agissant sur la touche PREV. ou NEXT .

Les touches de recherche directe permettent aussi de sélectionner des morceaux.

Appuyer sur la touche /SELECT/RESUME pour déclencher la lecture.

Interruption de la lecture:

Appuyer sur la touche de la télécommande. Pour reprendre la lecture à partir du même point, appuyer sur la touche / SELECT/RESUME.

Arrêt de la lecture:

Appuyer sur la touche /RETURN.

Les lectures ci-dessous sont possibles sur CD.

Pour localiser un morceau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Pour loca liser un passage souhaité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Note:

L'appareil prend plus de temps (environ 20 à 90 secondes) pour lire un disque MP3 qu'un CD ordinaire à cause de la structure de ses informations.

Page

F-29

FRANÇAIS

Réglage du son (Voir page 13.)

CD-BK260V(X)F3.fm01/4/24

Page 31

Pour modifier l'affichage

En mode d'arrêt ou de lecture, appuyer sur la touche MP3 DISPLAY. Chaque fois que la touche est pressée, l'affichage se modifie comme suit.

Répétition et lecture au hasard

Répétition

On peut répéter la totalité des disques (3 maxi) ou une programmation.

Répétition de la totalité des disques (3 maxi):

Appuyer deux fois sur la touche ( /SELECT/RESUME).

[En mode d'arrêt]

Nombre total de morceaux

[En mode de lecture]

Nombre total de morceaux

Temps de lecture écoulé

Titre de morceau

Nom de dossier

Pour répéter un morceau:

Suivre les étapes 1 - 5 dans le chapitre "Lecture des morceau x programmés" (page

31) et appuyer deux fois sur la touche ( /SELECT/RESUME).

Pour arrêter la répétition:

Réappuyer sur la touche ( /SELECT/RESUME). "" s'éteint.

Lecture au hasard

On peut écouter des morceaux dans un ordre laissé au hasard.

Appuyer sur la touche RANDOM de la télécommande pour déclencher la lecture au hasard.

Annulation de la lecture au hasard:

Appuyer sur la touche /SELECT/RESU ME.

Notes:

Lors de la lecture au hasard, l'appareil r eproduit des morceaux dans un ordre aléatoire. (Il est impossible de spécifier un ordre.)

Lecture du CD encodé en MP3

- Écoute du disque MP3 / Répétition et lecture au hasard -

Attention:

Après la répétition ou la lecture au hasard, penser à appuyer sur la touche ( / RETURN). Dans le cas contraire, l'appareil lira le ou les disques indéfiniment.

FRANÇAIS

CD-BK260V(X)F3.fm01/4/24

F-30

Page 32

Lecture des morceaux programmés

- Lecture des morceaux programmés -

Lecture du CD encodé en MP3

On peut sélectionner 32 morceaux (maxi) pour la lecture dans un ordre souhaité.

Appuyer 3 fois sur la touche DISC SKIP afi n de lire les information s des disques et de les programmer.

En mode d'arrêt, appuyer sur l'une des touches 1 - 3 de la télécom-

mande pour sélectionner un disque souhaité.

Numéro du disque choisi

Appuyer sur les touches de recherche directe de la télécommande pour

sélectionner la plage souhaitée.

Numéro de la plage choisie

On peut sélectionner une plage en pressant sur la touche PRESET ( PREV.) ou PRESET (NEXT ).

Appuyer sur la touche MEMORY/SET (MEMORY) pour stocker le numéro

de morceau.

Ordre de lecture

Lorsque le morceau est mis en mémoire, l'appareil affiche "MEMORY".

Renouveler les étapes 2 - 4 pour d'autres morceaux. 32 morceaux au total sont programmables.

En cas d'erreur, on peut effacer des morceaux programmés en pressant sur la touche CLEAR.

Pour déclencher la lecture, appuyer sur la touc he ( /SELECT/ RESUME).

Effacement des morceaux programmés:

Ajout de morceaux au programme:

Si un programme a été stocké préalablement, l'appareil affiche "MEMORY". Suivre les étapes 2 - 4 pour ajouter des morceaux. Ces derniers seront stockés à la suite du programme d'origine.

Notes:

L'ouverture du tiroir de disque annule automatiquement la séquence programmée.

Les morceaux programmés ne s'effacent pas même si on appuie sur la touche

ON/STAND-BY pour entrer en attente ou passe de la fonction CD/VIDEO CD (CD)

à une autre.

La lecture au hasar d n'est pas utilisab le pou r la lect ur e de s morce aux pr og r a mmés .

Attention:

Si on change l'affichage de dossiers ou de morc eaux au cours de la programmation, il n'est pas possible de choisir un autre disque.

F-31

FRANÇAIS

CD-BK260V(X)F4.fm01/4/24

Page 33

Écoute de la radio

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

Appuyer à plusieurs reprises sur la touche TUNER (BAND) pour sélectionner une gamme d'ondes souhaitée (FM ou AM).

Appuyer sur la touche TUNING/TIME ( ou ) pour faire l'accord sur la station souhaitée.

Accord manuel:

Appuyer sur la touche TUNING/TIME autant de fois qu'il est nécessaire pour régler le tuner sur la station.

Accord automatique:

Si on presse la touche TUNING/TIME plus de 0,5 seconde, le tuner part en recherche et se cale sur la première station qu'il capte.

Notes:

La recherche automatique s'arrêtera dès qu'il se produira des parasites.

Le balayage automatique sautera des stations à faible puissance.

Pour arrêter la recherche, réappuyer sur la touche TUNING/TIME.

Pour recevoir une émission FM stéréo:

Appuyer sur la touche TUNER (BAND) pour allumer le voyant "ST".

" " apparaît lorsque l'émission FM captée est en stéréo.

Voyant de mode FM stéréo

Radio

- Écoute de la radio -

Voyant de réception FM stéréo

Si la réception en FM n'est pas bonne, appuyer sur la touche TUNER (BAND) pour éteindre "ST". La réception passe en mono, mais le son devient plus clair.

Après utilisation:

Appuyer sur la touche ON/STAND-BY pour passer en veille.

Réglage du son (Voir page 13.)

FRANÇAIS

CD-BK260V(X)F4.fm01/4/24

F-32

Page 34

Écoute d'une station mise en mémoire

Il est possible de stocker 40 stations en PO et en FM et de les rappeler par une simple pression d'une touche (accord de présélection).

1 2

Radio

- Écoute d'une station mise en mémoire -

Note:

La fonction de protection conserve les stations en mémoire pendant plusieurs heures même s'il se produit une panne de courant ou un débranchement de l'appareil.

Mise en mémoire d'une station

Suivre les étapes 1 - 3 dans "Écoute de la radio", page 32. Appuyer sur la touche MEMORY/SET p our passer en mode de sau-

vegarde de présélection.

Avant 30 secondes, appuyer sur la touche PRESET ou PRESET pour sélectionner un numéro de présélection.

Stocker des stations en mémoire dans l'ordre à partir du canal de présélection 1.

Avant 30 secondes, appuyer sur la touche MEMORY/SET pour mettre la station en mémoire.

Si le voyant "MEMORY" et le voyant de numéro de présélection s'éteignent avant la mise en mémoire de la station, renouveler l'opération depuis l'étape 2.

Renouveler les étapes 1 - 4 pour mémoriser d'autres stations ou remplacer une station mise en mémoire.

Une nouvelle station remplace celle déjà mise en mémoire.

Rappel d'une station mémorisée

Appuyer moins de 0,5 seconde sur la touche PRESET ou PRESET pour sélectionner une station souhaitée.

Canal de présélection Fréquence et gamme d'ondes

Cette opération se fait en appuyant sur la touche PRESET ( ou ) de la télécommande.

Pour balayer les stations prérégl ées

On peut balayer les stations mises en mémoire automatiquement. (balayage dans la mémoire de présélection)

Appuyer plus de 0,5 seconde sur la touche PRESET ou PRESET .

Les numéros de présélection se mettent à clignoter et l'appareil se cale sur chaque station pendant 5 secondes.

Cette opération se fait en appuyant sur la touche PRESET ( ou ) de la télécommande.

Réappuyer sur la touche PRESET ou PRESET dès la localisation de la station.

Pour effacer toute la mémoire

1 Appuyer sur la touche ON/STAND-BY pour mettre l'appareil en mode d'attente. 2 Tout en maintenant les touches TUNER (BAND) et X-BASS/DEMO enfoncées,

appuyer sur la touche ON/STAND-BY pour afficher "TUNER CL".

F-33

FRANÇAIS

Écoute de la radio (Voir page 32.)

CD-BK260V(X)F4.fm01/4/24

Page 35

Écoute d'une cassette (TAPE 1)

Avant la lecture:

Pour assurer la meilleure qualité sonore, utiliser des cassettes normales ou à faible bruit. (Les cassettes métal ou CrO sont déconseillées.)

Éviter d'utiliser les cassettes C-120 ou les cassettes de mauvaise qualité. L'appareil risque de mal fonctionner.

Avant de mettre une cassette dans le compartiment, tendre la bande magnétique avec un crayon ou un stylo à bille.

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

Sélectionner TAPE 1 en appuyant sur la touche TAPE (1 2).

Ouvrir le compartiment de cassette en pressant sur la zone marquée " PUSH EJECT".

Mettre une cassette dans le compartiment TAPE 1 en tournant la face à reproduire vers soi.

Pour déclencher la lecture, appuyer sur la touche ( /SELECT/ RESUME).

Arrêt de la lecture:

Appuyer sur la touche ( /RETURN).

Note:

Il n'est pas possible d'avancer rapidement ou de rembobiner la cassette dans le compartiment TAPE 1.

- Écoute d'une cassette (TAPE 1) -

Lecture de la cassette

Réglage du son (Voir page 13.)

CD-BK260V(X)F4.fm01/4/24

FRANÇAIS

F-34

Page 36

- Écoute d'une cassette (TAPE 2) -

Lecture de la cassette

Écoute d'une cassette (TAPE 2)

Ouvrir le compartime nt de cassette en pressant sur la zone marquée "

PUSH EJECT".

Mettre une cassette dans le compartiment TAPE 2 en tournant la face A

vers soi.

Appuyer sur la touche pour sélectionner une face ou deux faces.

... Pour écouter les deux faces. ... Pour répéter les deux faces. ... Pour écouter une seule face.

Appuyer sur la touche ( /SELECT/RESUME) pour écouter la face A ou la touche pour la face B.

Pour reproduire les deux faces ( ), commencer par la face A. Si on commence par la face B, la face A ne sera pas lue.

Arrêt de la lecture:

Appuyer sur la touche ( /RETURN).

Avance rapide/rebobinage sur la face A:

Pour faire défiler la bande, appuyer sur la touche PRESET ( ). Pour le rembobinage, appuyer sur la touche PRESET ( ).

F-35

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

Sélectionner TAPE 2 en appuyant sur la touche TAPE (1 2).

FRANÇAIS

Réglage du son (Voir page 13.)

Avance rapide/rebobinage sur la face B:

Pour faire défiler la bande, appuyer sur la touche PRESET ( ). Pour le rembobinage, appuyer sur la touche PRESET ( ).

Attention:

Pour retirer la cassette, appuyer sur la touche ( /RETURN) et puis ouvrir le

compartiment.

Pour changer de mode, appuyer sur la touche ( /RETURN).

S'il se produit une panne de courant en cours d'opération cassette, la tête magné-

tique reste engagée avec la bande et le compartiment refuse de s'ouvrir. On atten-

dra alors le rétablissement de courant.

CD-BK260V(X)F4.fm01/4/24

Page 37

Faire du karaoké

On peut faire du karaoké avec CD vidéo, CD, disque MP3, tuner, cassettes ou d'autres éléments audio en branchant un microphone en option.

Régler la commande MIC LEVEL sur MIN pour éviter du bruit ou un bruit de choc des enceintes.

Raccorder le microphone à la prise MIC.

Utiliser un microphone doté d'une fiche de 6,3 mm et ayant une impédance de 600 ohms.

Utiliser un adaptateur de fiche standard pour raccorder un microphone ayant une fiche de 3,5 mm de diamètre.

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

Appuyer sur l'une des touches CD/VIDEO CD (CD), TUNER (BAND), TAPE (1 2), VIDEO/AUX pour sélectionner une source

audio et déclencher la lecture de cette dernière.

Pour effectuer l'enregistrement, déclencher l'opération sur le compartiment TAPE 2. (Pour plus de détails, se reporter aux pages 38 - 40.)

Régler le volume de la source audio en agissant sur les touches VOLUME.

Tourner la commande MIC LEVEL vers MAX pour augme nter le volume du micro et vers MIN pour l'effet contraire.

Appuyer sur la touche ECHO LEVEL de la télécommande pour amplifier l'écho et la touche ECHO LEVEL pour l'effet contraire.

Notes:

Si on chante trop haut au microphone, la voix peut être distordue suivant l'élément connecté. Si le cas se présente, baisser le volume du microphone.

S'il s'agit d'un microphone très sensible, il peut se produire un hurlement.

Préférer un microphone unidirectionnel qui est plus adapté pour la voix.

Karaoké

- Faire du karaoké -

En cas d'interférences:

Baisser le volume du microphone.

Modifier la direction du microphone.

Réduire le volume sur l'appareil principal.

Éloigner le microphone des enceintes.

Attention:

En période de non-emploi, débrancher le microphone de la prise MIC.

Pour brancher ou débrancher le microphone, régler la commande MIC LEVEL sur MIN.

FRANÇAIS

CD-BK260V(X)F4.fm01/4/24

F-36

Page 38

Karaoké

Faire du karaoké (suite)

Pour changer le mode audio

On peut commuter le son d'une source de lecture parmi les modes STEREO, L-CH, R-CH et V-CANCEL (VOCAL CANCEL).

- Faire du karaoké -

Le mode audio s'utilise lorsque les deux canaux émettent des signaux différents.

Appuyer sur la touche KARAOKE MODE autant de fois qu'il est néce ssaire pour afficher un mode audio souhaité.

Chaque fois que la touche KARAOKE MODE est pressée, le mode change comme suit:

Notes:

Le mode audio est réglé par défaut sur "STEREO".

Dans les autres modes que STEREO, " " apparaît.

Le réglage reste inchangé même si on change de disque, met l'appareil en attente

ou passe de la fonction CD/VIDEO CD (CD) à une autre.

Pour reproduire un disque à son multiplexe sur lequel la voix et la musique sont

enregistrés séparément, sélectionner le mode audio à volonté.

P our utiliser une sour ce stéréo ordinaire

comme karaoké

On peut utiliser des disques et des cassettes ordinaires pour le karaoké. Il suffit de baisser le volume de la voix principale.

Agir sur la touche KARAOKE MODE jusqu'à ce que l'appareil affiche "V-CANCEL".

" " apparaît.

Notes:

Utiliser des disques enregistrés en stéréo. Cette fonction ne marche pas avec une

source monophonique.

Selon les disques ou les cassettes, les voix originales restent toujours audibles.

Notes sur les disques karaoké multiplex:

Les disques karaoké à son multiplexe sont des disques sur lesquels la voix principale et la musique de fond sont enregistrés sur l'un des deux canaux et l'autre ne port e que la musique.

Cette fonction ne marche pas bien sur des disques qui n'appartiennent pas à ce

groupe.

L'appareil ne reproduit pas correctement des disques dont le canal gauche porte

seulement la voix et dont le canal droit porte seulement la musique.

F-37

STEREO L-CH R-CH V-CANCEL

FRANÇAIS

STEREO L-CH

L'appareil reproduit le son des deux canaux. L'appareil reproduit le son du canal gauche. L'appareil reproduit le son du canal droit. La voix principale est réduite.

R-CH

V-CANCEL

CD-BK260V(X)F4.fm01/4/24

Page 39

Enregistrement à partir de la radio

Avant l'enregistrement:

Avant tout enregistrement important, faire un essai pour s'assurer que l'enregistrement se fait correctement.

SHARP n'est pas tenu responsable de tout dommage (ou perte d'enregistrement) qui pourrait résulter d'un mauvais fonctionnement de l'appareil.

On peut agir sur les commandes de volume ou de son sans affecter le niveau d'enregistrement (contrôle sonore variable).

Pour l'enregistrement, utiliser seulement des cassettes normales et non cassettes métal ou CrO .

Faire l'accord sur une station souhaitée (voir page 32).

Mettre une cassette dans le compartiment TAPE 2 en tournant la face A vers soi.

Enrouler l'amorce où l'enregistrement ne se fait pas.

Appuyer sur la touche pour sélectionner une face ou deux faces.

... Pour enregistrer sur les deux faces. ... Pour enregistrer sur une seule face.

Appuyer sur la touche REC PAUSE [ (TAPE)].

L'enregistrement est mis en pause.

Appuyer sur la touche ( /SELECT/RESUME) pour enregistrer sur la face A ou la touche pour la face B.

Pour enregistrer sur les deux faces, commencer par la face A. (Si on commence par la face B, l'appareil ne passera pas à la face A.)

Pour interrompre l'enregistrement:

Appuyer sur la touche REC PAUSE [ (TAPE)]. Pour reprendre l'enregistrement, appuyer sur la touche qu'on a pressée à l'étape 5. Les autres ne permettront pas la reprise.

Arrêt de l'enregistrement:

Appuyer sur la touche ( /RETURN).

Note:

S'il se produit un sifflement au cours de l'enregistrement d'une émission PO, éloigner le cadre-antenne PO.

Languette contre l'effacement:

Avant de faire un enregistrement, vérifier la présence de la languette qui, une fois retirée, interdira un enregistrement ou un effacement accidentels.

Pour protéger l'enregistrement, retirer la languette. Pour effectuer un nouvel enregistrement, couvrir le trou d'un morceau de bande adhésive.

Languette pour la face B

Face A

Languette pour la face A

- Enregistrement à partir de la radio -

Enregistrement sur la cassette

Écoute de la radio (Voir page 32.)

CD-BK260V(X)F4.fm01/4/24

FRANÇAIS

F-38

Page 40

Enregistrement de CD

- Enregistrement de CD -

Enregistrement sur la cassette

On peut enregistrer successivement 3 CD.

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

Mettre une cassette dans le compartiment TAPE 2 en tournant la face A vers soi.

Enrouler l'amorce où l'enregistrement ne se fait pas.

Appuyer sur la touche CD/VIDEO CD (CD) et mettre le disque souhaité en place.

Appuyer sur la touche pour sélectionner une face ou deux faces.

... Pour enregistrer sur les d eux faces. ... Pour enregistrer sur une seule face.

Appuyer sur la touche DISC SKIP po ur sélectionne r le premier disque à enregistrer.

Appuyer sur la touche REC PAUSE [ (TAPE)].

L'enregistrement est mis en pause.

Appuyer sur la touche ( /SELECT/RESUME) pour enregistrer sur la face A ou la touche pour la face B.

Pour enregistrer sur les deux faces, commencer par la face A. (Si on commence par la face B, l'appareil ne passera pas à la face A.)

L'enregistrement commence par le CD choisi. Le CD et la cassette se mettent en arrêt lorsque le dernier disque est terminé ou que la cassette arrive à la fin.

La lecture CD se déclenche automatiquement 5 secondes après le départ de la cassette.

Pour enregistrer des morceaux en les programmant:

1 Programmer des disques et des morceaux (voir pages 22, 31). 2 Appuyer sur la touche REC PAUSE [ (TAPE)]. 3 Appuyer sur la touche ( /SELECT/RESUME) pour enregistrer sur la face A

ou la touche pour la face B.

Arrêt de l'enregistrement:

Appuyer sur la touche ( /RETURN). Le CD s'arrête ainsi que la cassette.

F-39

FRANÇAIS

Redémarrage automatique:

Si la face A termine au cours de l'enregistrement d'un morceau, ce dernier sera enregistré sur la face B depuis son début. On n'aura donc aucune partie perdue.

Lecture des morceaux programmés (Voir pages 22, 31.)

CD-BK260V(X)F4.fm01/4/24

Page 41

Copie entre cassettes

On peut copier la cassette 1 vers la cassette 2.

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

Mettre une cassette enregistrée dans le compartiment TAPE 1 et une cassette vierge dans le compartiment TAPE 2.

Il est conseillé d'utiliser deux cassettes de la même durée d'enregistrement.

Agir sur la touche TAPE (1 2) pour afficher "TAPE 1".

Le mode d'inversion sera réglé sur " ".

Appuyer sur la touche REC PAUSE [ (TAPE)].

L'enregistrement est mis en pause.

Appuyer sur la touche ( /SELECT/RESUME).

Arrêt de la copie:

Appuyer sur la touche ( /RETURN). Les cassettes TAPE 1 et TA PE 2 s'arrêtent en même temps.

Effacement de cassettes enregistrées

1 Mettre une cassette à effacer dans le compartiment TAPE 2 en tournant la face à

effacer vers soi. 2 Agir sur la touche TAPE (1 2) pour afficher "TAPE 2". 3 Mettre la touche en " " pour effacer une seule face et en " " pour effacer les

deux faces. 4 Appuyer sur la touche REC PAUSE [ (TAPE)]. 5 Appuyer sur la touche ( /SELECT/RESUME) pour effacer la face A ou la tou-

che pour la face B.

Pour effacer les deux faces, commencer par la face A. (Si on commence par la

face B, l'appareil ne passera pas à la face A.)

Note:

Vérifier que la platine TAPE 1 n'est pas en cours d'utilisation.

- Copie entre cassettes -

Enregistrement sur la cassette

FRANÇAIS

CD-BK260V(X)F4.fm01/4/24

F-40

Page 42

Opérations programmées et mise en arrêt différée

Lecture programmée:

L'appareil s'allume et reproduit la source souhaitée (CD vidéo, CD, disque MP3, tuner, cassette) à l'heure programmée.

Enregistrement programmé:

L'appareil s'allume et déclenche l'enregistrement à partir du tuner à l'heure préréglée.

Mise en arrêt différée:

On peut éteindre automatiquement le tuner, le CD vidéo, le CD, le disque MP3 et la cassette.

Fonctions avancées

- Opérations programmées et mise en arrêt différée -

Opérations programmées (lecture ou enre-

gistrement)

Avant de régler la minuterie:

1 Appuyer sur la touche CLOCK pour vérifier que l'horloge est à l'heure.

2 Pour la lecture programmée: Mettre en place une cassette ou des disques à re-

Pour l'enregistrement programmé:

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

Appuyer sur la touche CD/VIDEO CD, TUNER (BAND) ou TAPE (1

2) pour sélectionner une fonction souhaitée.

Pour sélectionner une source pour la lecture programmée: CD/VIDEO CD, TUNER (BAND) ou TAPE (1 2).

Pour sélectionner la source pour l'enregistrement programmé: TUNER (BAND).

Si on choisit TUNER (BAND), faire l'accord sur une station souhaitée.

Régler le volume en pressant sur les touches VOLUME.

Éviter de trop élever le volume.

Agir à plusieurs reprises sur la touche TIMER/SLEEP pour sélectionner la lecture ou l'enregistrement. Afficher le " " blanc po ur la le cture ou le " " rouge pour l'enregis-

trement.

produire. Mettre une cassette pour enregistrement dans le

compartiment TAPE 2.

Blanc

Rouge

F-41

FRANÇAIS

Réglage de l'horloge (Voir page 14.)

Appuyer sur la touche TUNING/TIME ( ou ) pour déclarer l'heure de début et puis presser la touche MEMORY/SET.

Les illustrations indiquent le réglage de la lecture programmée.

CD-BK260V(X)F5.fm01/4/24

Page 43

Appuyer sur la touche TUNING/TIME ( ou ) pour déclarer les minutes et puis presser sur la touche MEMORY/SET.

L'appareil entre automatiquement en veille.

Pour annuler l'opération programmée:

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

À l'heure programmée, la lecture ou l'enregistrement se déclenche.

Le niveau sonore augmente petit à petit jusqu'au niveau réglé lors de la programmation.

En lecture programmée:

Si on sélectionne CD/VIDEO CD ou TAPE, l'appareil entre en attente après la lecture. S'il s'agit de TUNER, il entre en attente une heure après le départ de la lecture programmée.

En enregistrement programmé:

Lorsque la cassette pour enregistrement atteint la fin, l'enregistrement programmé se termine et l'appareil passe en attente.

Pour réinitialiser ou changer le réglage de la minuterie:

Suivre "Opérations programmées (lecture ou enregistrement)".

Notes:

L'heure d'opération une fois programmée, l'appareil la conservera à moins qu'on ne la modifie.

Pour effectuer une opération programmée (lecture ou enregistrement) avec un élément raccordé aux prises VIDEO/AUX, sélectionner "VIDEO/AUX" à l'étape 2. Seul cet appareil peut alors s'allumer ou passer en attente automatiquement. Il passe en attente lorsque la cassette pour enregistrement atteint la fin (en cours d'enregistrement programmé) ou 1 heure après le déclenchement de la lecture programmée. Toutefois, l'autre appareil ne s'allume pas et ne s'éteint pas automatiquement.

Mise en arrêt différée

Allumer la source souhaitée.

Agir à plusieurs reprises sur l a touche TIMER/SLEEP pour afficher "SLEEP".

Changement de la durée d'écoute:

Pendant la lecture déclenchée par la mise en arrêt différée, appuyer sur la touche TUNING/TIME ( ou ).

(Maximum: 3 heures - Minimum: 1 minute)

3 heures - 5 minutes intervalle de 5 minutes

5 minutes - 1 minute intervalle de 1 minute

Appuyer sur la touche MEMORY/SET.

La durée programmé e écoulée, le systèm e entre au tomatiquemen t en veille.

Le niveau sonore baisse dans la dernière minute de la lecture programmée.

Annulation de la mise en arrêt différée:

Au cours de la lecture pour la mise en arrêt différée, appuyer sur la touche ON/ STAND-BY.

Pour vérifier la durée pour la mise en arrêt différée:

Au cours de la lecture pour la mise en arrêt di fférée, appuyer sur la touche TIMER/ SLEEP. L'appareil affiche pour 5 secondes le temps restant pour la mise en arrêt différée.

Note:

Une fois la durée programmée, elle restera inchangée jusqu'à une nouvelle programmation.

Fonctions avancées

- Opérations programmées et mise en arrêt différée -

Écoute de la radio (Voir page 32.)

CD-BK260V(X)F5.fm01/4/24

FRANÇAIS

F-42

Page 44

Enrichissement du système

Le câble de raccordement n'est pas fourni. Se procurer un câble vendu dans le commerce.

- Enrichissement du système -

Fonctions avancées

Rouge

Blanc

Magnétoscope, lecteur de DVD, etc.

Blanc

Cordon RCA (non fourni)

Vers la prise de sortie de ligne

Rouge

Écoute du son en provenance d'un magné-

toscope, un lecteur DVD, etc.

Utiliser un câble de raccordement pour raccorder un mag nétoscope, un lecteur de DVD, etc. aux prises VIDEO/AUX.

Lorsqu'il s'agit d'un élément vidéo, relier la sortie audio à ce système et la sortie vidéo à un téléviseur.

Appuyer sur la touche ON/STAND-BY pour allumer l'appareil.

Appuyer sur la touche VIDEO/AUX.

Déclencher la lecture sur l'élément raccordé.

Note:

Pour supprimer un bourdonnement, mettre l'appareil à l'écart du téléviseur.

Enregistrement sur une cassette

Mettre une cassette dans le compartiment TAPE 2.

Appuyer sur la touche VIDEO/AUX.

Appuyer sur la touche REC PAUSE [ (TAPE)].

Appuyer sur la touche ( /SELECT/RESUME) ou .

Déclencher le magnétoscope, le lecteur de DVD, etc.

Casque

Avant de brancher ou de débrancher le casque, réduire le niveau sonore.

Utiliser un casque muni d'une fiche de 3,5 mm de diamètre et ayant une impédance de 16 à 50 ohms. L'impédance préconisée est de 32 ohms.

Lorsque le casque est branché, les enceintes sont automatiquement déconnectées. Régler le volume en pressant les touches VOLUME.

F-43

FRANÇAIS

CD-BK260V(X)F5.fm01/4/24

Page 45

Dépannage

L'utilisateur peut résoudre pas mal de problèmes sans faire appel à un dépanneur. Si le cas se présente, se reporter au tableau ci-dessous avant de prendre contact avec un revendeur ou un centre de réparation agréés par SHARP.

Général

Problème Cause

L'horloge n'est pas à l'heure.

L'appareil ne répond pas à la pression d'une touche.

Aucun son n'est entendu.

CD vidéo

Problème Cause

L'image ne s'affiche pas pendant la lecture.

L'image est distordue ou sa qualité est mauva ise.

Lecteur CD

Problème Cause

La lecture ne démarre pas.

La lecture s'arrête au milieu ou ne se fait pas correctement.

La lecture est intermittente ou s'arrête.

Y a-t-il eu une panne de courant ? Remettre l'horloge à l'heure (voir page 14).

Mettre l'appareil en veille et le rallumer.

S'il fonctionne toujours mal, réinitialiser (voir page 45).

Le volume est-il réglé sur "0" ?

Le casque est-il branché ?

Les fils des enceintes sont-ils débranchés ?

Le mode de karaoké est-il réglé sur "LCH", "R-CH" ou "V-CANCEL"?

Le téléviseur est-il débranché?

L'appareil est-il raccordé incorrectement?

Le sélecteur d'entrée sur la télé n'est réglé sur "VCR"?

On n'a pas sélectionné "CD vidéo" avant la lecture?

Le disque est-il encrassé?

Le disque est-il mis à l'envers?

Le disque satisfait-il à la norme?

Le disque est-il distordu ou rayé?

L'appareil subit-il des vibrations ?

Le disque est-il encrassé?

Une condensation est-elle formée dans l'appareil ?

Tuner

Problème Cause

L'émission radiodiffusée est para-

sitée consécutivement.

Platine à cassette

Problème Cause

Enregistrement impossible.

La qualité sonore n'est pas assu-

rée à l'enregistrement.

Effacement incomplet.

Le son saute.

Les aigus sont faibles.

Fluctuation de son.

La cassette refuse de sortir.

Karaoké

Problème Cause

On n'entendra pas la voix d'un dis-

que multiplexe.

Télécommande

Problème Cause

La télécommande ne fonctionne

pas.

L'appareil se trouve-t-il à proximité d'un téléviseur ou d'un PC?

L'antenne FM ou le cadre-antenne PO est-il placé correctement? Éloigner le cordon d'alimentation de l'antenne.

La languette de protection est-elle enlevée ?

S'agit-il d'une cassette normale ? (La cassette métal ou CrO n'est pas utilisable.)

La bande est-elle détendue?

La bande est-elle étirée?

Les cabestans, les galets ou les têtes sont-ils propres ?

S'il se produit une panne de courant en cours d'opération cassette, la tête magnétique reste engagée avec la bande et le compartiment refuse de s'ouvrir. On attendra alors le rétablissement de courant.

Le mode de karaoké est-il réglé sur "LCH", "R-CH" ou "V-CANCEL"?

L'appareil est-il branché sur secteur?

Les polarités des piles sont-elles respectées?

Les piles sont mortes?

La distance et l'angle sont-ils corrects?

Le capteur de télécommande reçoit-il une forte lumière ?

- Dépannage -

Références

FRANÇAIS

F-44

CD-BK260V(X)F5.fm01/4/24

Page 46

Références

Dépannage (suite)

En cas de dérangement

Si l'appareil a subi une force extérieure (chocs, électricité statique, surtension due à un foudre, etc.) ou une mauvaise manipulation, il peut mal fonctionner.

Procéder alors comme suit:

1 On mettra l'appareil en attente et le rallumera. 2 Si l'appareil n'est pas remis en état dans l'opération précédente, il faut le débran-

cher et rebrancher. Et enfin rallumer l'appareil.

Note:

Si l'appareil n'est toujours pas remis en état, il faut le réinitialiser pour effacer toute la mémoire.

Effacement de toute la mémoire (réinitiali-

sation)

1 Appuyer sur la touche ON/STA ND-BY pour passer en veille. 2 Tout en maintenant les touches et X-BASS/DEMO enfoncées, appuyer sur la

touche ON/STAND-BY pour afficher "CLEAR AL".

- Dépannage / Entretien -

Attention:

Cette opération efface toutes les données en mémoire: réglages pour horloge, minuterie, présélection de tuner et programmes CD.

Avant de transporter l'appareil

1 Appuyer sur la touche ON/STAND-BY pour allumer l'appareil. 2 Appuyer sur la touche CD/VIDEO CD. 3 Appuyer sur la touche OPEN/CLOSE pour ouvrir le tiroir.

Retirer tous les disques de l'appareil.

4 Refermer le tiroir en appuyant sur la touche OPEN/CLOSE.

Vérifier que l'appareil affiche "NO DISC".

5 Passer en attente en appuyant sur la touche ON/STAND-BY et débrancher

l'appareil.

Entretien

Nettoyage des pièces relatives à la bande

L'encrassement des têtes, cabestans ou galets est à l'origine de la mauvaise qualité sonore et de l'emmêlement de la bande. Nettoyer ces pièces à l'aide d'un coton-tige imbibé d'un produit spécial en vente dans le commerce.

Avant le netto y age , débrancher l'appareil qui renf erme des organes portés à haute tension.

TAPE 1

TAPE 2

Tête de lecture Tête d'effacement

Après une période d'utilisation prolongée, les têtes et les cab estans se magnétisent, causant un son médiocre. Démagnétiser ces pièces toutes les 30 heures de lecture/enregistrement à l'aide d'un démagnétiseur de t ête en vente dans le commerce. Avant utilisation, lire attentivement la notice du démagnét iseur.

Nettoyage du coffret

Essuyer régulièrement l e coffret à l'aide d'un chiffon doux et d'une solution d'eau savonneuse, puis essuyer à l'aide d'un chiffon sec.

Cabestan Tête d'enregistrement/lecture Galet

Attention:

Éviter d'utiliser des produits chimiques (essence, diluant, etc.) pour le nettoyage. On risque d'abîmer la finition de l'enveloppe.

Ne pas lubrifier l'appareil. Ce dernier peut mal fonctionner.

F-45

FRANÇAIS

CD-BK260V(X)F5.fm01/4/24

Page 47

Fiche technique

SHARP se réserve le droit d'apporter des modifications à la présentation et aux caractéristiques des appareils à fin d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

Général

Alimentation Consommation Dimensions

Poids

Amplificateur

Puissance de sortie

Bornes de sortie

Bornes d'entrée

CD vidéo

Format de sortie vidéo

Lecteur CD

110/127/220/230 - 240 V CA, 50/60 Hz 130 W Largeur: 270 mm

Hauteur: 330 mm Profondeur: 340 mm

7,2 kg

MPO: 240 W (120 W + 120 W) (10 % de D.H.T.) RMS: 150 W (75 W + 75 W) (10 % de D.H.T.) RMS: 104 W (52 W + 52 W) (0,9 % de D.H.T.) Enceintes: 6 ohms Casque: 16 - 50 ohms (recommandé: 32 ohms) Vidéo/auxiliaire (signal audio): 500 mV/47 kilohms Microphone: 1 mV/600 ohms

PAL/NTSC

Tuner

Gamme de fréquences

Platine à cassette

Réponse en fréquence Rapport signal/bruit

Pleurage et scintillement

Enceintes

Type

Puissance d'entrée maximale

Puissance d'entrée nominale

Impédance Dimensions

Poids

FM: 88 - 108 MHz PO: 531 - 1.602 kHz

50 - 14.000 Hz (Bande normale) 55 dB (TAPE 1, lecture)

50 dB (TAPE 2, enregistrement/lecture) 0,3 % (WRMS)

Enceinte à 2 voies Tweeter de 5 cm Woofer de 13 cm 150 W

75 W

6 ohms Largeur: 220 mm

Hauteur: 330 mm Profondeur: 217 mm

3,3 kg/chacune

Références

- Fiche technique -

Type Procédé de lecture Convertisseur N/A Réponse en fréquence Gamme dynamique

Lecteur de 3 disques compacts Sans contact, par laser à semi-conducteur à 3 faisceaux 1 bit 20 - 20.000 Hz 90 dB (1 kHz)

FRANÇAIS

F-46

CD-BK260V(X)F5.fm01/4/24
