BEDIENUNGSANLEITUNG
Klimagerät
Wandmodelle
Typen: AY-XP 7 FR
AY-XP 9 FR
AY-XP 12 FR
AY-XPM 7 FR
AY-XPM 9 FR
AY-XPM 12 FR
n
INHALT
• WICHTIGE SICHERHEITSHINWEISE .....D-1
• TEILEBEZEICHNUNGEN .........................D-3
• EINSETZEN DES DEODORANT-
STAUBAUFFANGFILTERS ......................D-5
VERWENDUNG DER FERNBEDIENUNG ...
•
• GRUNDLAGEN DES BETRIEBS..............D-8
• EINSTELLUNG DER RICHTUNG
DES LUFTSTROMS .................................D-10
• PROGRESSIVER LUFTSTROM ..............D-11
• VOLLLEISTUNG-BETRIEB ...................... D-11
• PLASMACLUSTER-BETRIEB ..................D-12
D-6
• SELBSTREINIGUNG-BETRIEB ............... D-13
• EIN-STUNDEN-AUSSCHALT-
ZEITSCHALTER .......................................D-13
• BETRIEB MIT DEM ZEITSCHALTER.......D-14
• HILFSBETRIEB ........................................ D-16
• WARTUNG................................................D-16
• ZUSÄTZLICHE ANMERKUNGEN
ZUM BETRIEB ..........................................D-18
• ENERGIESPARTIPPS ..............................D-18
• BEVOR SIE DEN KUNDENDIENST
RUFEN ......................................................D-19
WICHTIGE SICHERHEITSHINWEISE
WARNHINWEISE
Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabel
1
sowie dessen Missbrauch kann zu einer Beschädigung des Geräts führen und einen
elektrischen Schlag verursachen.
Zur Vermeidung von Gesundheitsschäden sollten Sie Ihren Körper nicht über einen län-
2
geren Zeitraum hinweg dem kalten Luftstrom aussetzen. Dies könnte Ihren Gesundheitszustand beeinträchtigen.
Bei der Verwendung des Klimageräts für Säuglinge, Kinder, ältere, bettlägerige oder
3
behinderte Personen ist unbedingt sicherzustellen, dass die Raumtemperatur für die
sich im Raum befindlichen Personen angemessen ist.
Stecken Sie keinerlei Gegenstände in das Gerät hinein. Dies könnte aufgrund der Hoch-
4
geschwindigkeitslüfter Verletzungen verursachen.
Das Klimagerät muss auf jeden Fall geerdet werden. Schließen Sie den Erdungsdraht
5
nicht an Gas- oder Wasserleitungen, an Blitzableitern oder Telefonerdkabeln an. Eine
unvollständige Erdung könnte einen elektrischen Schlag verursachen.
Wenn beim Klimagerät irgendwelche Unregelmäßigkeiten auftreten (z.B. Brandgeruch),
6
muss der Betrieb sofort beendet und der Leistungsschalter auf AUS gestellt werden.
Das Gerät sollte entsprechend den nationalen Installationsvorschriften installiert werden.
7
Ein falscher Kabelanschluss kann eine Überhitzung des Netzkabels, des Netzsteckers
oder der Steckdose und damit einen Brand verursachen.
Wenn das Netzanschlusskabel beschädigt ist, muss es zur Vermeidung von Gefahren
8
entweder vom Hersteller, von dessen Servicepartner oder von einer anderen gleichermaßen qualifizierten Person ausgetauscht werden. Tauschen Sie das Netzkabel ausschließlich gegen den vom Hersteller angegebenen Netzkabeltyp aus.
DEUTSCH
SICHERHEITSHINWEISE ZUR INSTALLATION/ZUM AUSBAU/ZUR REPARATUR
• Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft
durchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen
Brand o. Ä. verursachen.
Dieses Gerät erfüllt die Vorschriften der EG-Richtlinien 89/336/EEC und 73/23/EEC in
der geänderten Fassung 93/68/EEC.
WICHTIGE SICHERHEITSHINWEISE
SICHERHEITSHINWEISE ZUM BETRIEB
Öffnen Sie regelmäßig ein Fenster oder eine Tür, um den Raum zu lüften, besonders
1
dann, wenn Sie mit Gas betriebene Geräte verwenden. Eine unzureichende Belüftung
kann einen Sauerstoffmangel verursachen.
Bedienen Sie die Tasten nicht mit nassen Händen. Dies könnte einen elektrischen
2
Schlag verursachen.
Aus Sicherheitsgründen sollte der Leistungsschalter ausgeschaltet sein, wenn das
3
Gerät für einen längeren Zeitraum nicht verwendet wird.
Überprüfen Sie den Montagerahmen regelmäßig auf Verschleiß und richtigen, festen Sitz.
4
Legen Sie keinerlei Gegenstände auf das Außengerät und betreten Sie es nicht. Der
5
Gegenstand oder die Person könnten in das Gerät hinein- bzw. hinunterfallen; dadurch
könnten Beschädigungen bzw. Verletzungen verursacht werden.
Dieses Gerät wurde ausschließlich für den Hausgebrauch hergestellt und darf nicht für
6
Einrichtungen wie zum Beispiel eine Hundehütte oder ein Gewächshaus zur Aufzucht
von Tieren oder Pflanzen verwendet werden.
Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von
7
Wasser in das Gerät könnten die elektrischen Isolierungen Schaden nehmen und einen
elektrischen Schlag verursachen.
Blockieren Sie weder die Lufteinlass- noch Luftauslassöffnungen des Geräts. Dies kön-
8
nte einen erheblichen Leistungsabfall des Geräts sowie Störungen zur Folge haben.
Vor der Durchführung von Wartungs- oder Reinigungsarbeiten muss in jedem Fall der
9
Betrieb gestoppt und der Leistungsschalter ausgeschaltet werden. Da im Inneren des
Geräts ein Lüfter läuft, könnten Sie sich ansonsten Verletzungen zuziehen.
10
11
Verspritzen bzw. verschütten Sie kein Wasser direkt über dem Gerät. Wasser kann
sowohl einen elektrischen Schlag als auch eine Beschädigung des Geräts verursachen.
Dieses Gerät ist nicht für die unbeaufsichtigte Verwendung durch Kleinkinder oder
hilflose Personen ausgelegt.
Kleinkinder sollten beaufsichtigt werden, um auszuschließen, dass sie dieses Gerät als
Spielzeug verwenden.
VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG/
INSTALLATION
• Schließen Sie das Klimagerät unbedingt an ein Netz mit der angegebenen Spannung und
Frequenz an.
Der Anschluss an ein Netz mit der falschen Voltzahl und Frequenz kann zu einer Beschädigung des Geräts führen und möglicherweise sogar einen Brand verursachen.
• Installieren Sie das Gerät nicht an einem Ort, an dem möglicherweise Gas ausläuft. Dies
könnte einen Brand verursachen.
Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub,
Rauch und Feuchtigkeit vorhanden sind.
• Verlegen Sie den Ablaufschlauch gerade, um einen sanften Ablauf sicherzustellen. Ein
unzureichender Ablauf kann den Raum, die Möbel o. Ä. feucht werden lassen.
• Stellen Sie je nach Aufstellungsort sicher, dass ein Kriechstromschutz oder Leistungsschalter
installiert ist, um einen elektrischen Schlag zu vermeiden.
TEILEBEZEICHNUNGEN
ZIMMERGERÄT
1
1 AUX.-Taste
2
3
4
5
6
7
8
9
0
q
w
2 Einlass (Luft)
3 Öffnungsklappe
4 Deodorant-Staubauffangfilter
(nicht auswaschbar)
5 Luftfilter
6 Anzeige
7 Empfängerfenster
8 Lamellen zur vertikalen
Einstellung
9 Lamellen zur horizontalen
Einstellung
0 Auslass (Luft)
q Netzkabel
w Fernbedienung
e PLASMACLUSTER-Lampe
(blau)
AUSSENGERÄT
e
r
t
y
u
i
o
p
a
s
r TEMPERATURANZEIGE
t AUSSENTEMP.-Lampe
(grün
y RAUMTEMP.-Lampe
(grün )
u VOLLLEISTUNG-Lampe
(grün
i ZEITSCHALTER-Lampe
(orange
o BETRIEB-Lampe
(rot
p Einlass (Luft)
a Kühlmittelrohr und
Verbindungskabel
s Entwässerungsschlauch
d Auslass (Luft)
)
)
)
)
DEUTSCH
d
HINWEIS: -Die neuesten Geräte können sich leicht von der oben aufgeführten Darstellung unterscheiden.
TEILEBEZEICHNUNGEN
FERNBEDIENUNG
DISPLAY
MODE
FAN
SWING
1h
CLEAN
SET/C
1
2
3
4
5
6
7
8
9
0
q
w
e
r
t
y
u
i
o
p
1 SENDER
2 ANZEIGE (Flüssigkristallanzeige)
3 PLASMACLUSTER-Taste
4 ANZEIGE-Taste (DISPLAY)
5 EIN-/AUS-Taste
6 THERMOSTAT-Taste
7 VOLLLEISTUNG-Taste
8 PROGRESSIVER LUFTSTROM-Taste
9 BETRIEB-Taste (MODE)
0 ZEITSCHALTER-EIN-TASTE
(zur Einstellung der Einschaltzeit)
q ZEITSCHALTER-AUS-Taste
(zur Einstellung der Ausschaltzeit)
w EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-
Taste
e ZEITVORLAUF-Taste
r ZEITRÜCKLAUF-Taste
t SELBSTREINIGUNG-Taste (CLEAN)
y ZEITSCHALTER-EINSTELL-/ABBRUCH-
Taste (SET/C)
u Das BATTERIEFACH befindet sich unter
diesem Symbol
i UHR-Taste
o LÜFTER-Taste (FAN)
p SCHWUNG-Taste (SWING)
LCD- FERNBEDIENUNGSANZEIGE
a PROGRESSIVER LUFTSTROM-SYMBOL
s SELBSTREINIGUNGSSYMBOL
d PLASMACLUSTER-SYMBOL
f BETRIEBSSYMBOLE
: AUTOM. : TROCKNEN
: HEIZEN : KÜHLEN
g THERMOSTATEINSTELLUNG FÜR DIE
BETRIEBSARTEN AUTOM. UND
TROCKNEN
h TEMPERATURANZEIGE
j SENDERSYMBOL
k VOLLLEISTUNG-SYMBOL
l LÜFTERGESCHWINDIGKEITSSYMBOLE
: AUTOM. : NIEDRIG
: HOCH : SCHWACH
a
s
d
f
; ZEITSCHALTER-EIN-ANZEIGE/UHR
Zur Anzeige der Einschaltzeit oder der
aktuellen Uhrzeit.
31
ZEITSCHALTER-AUS-ANZEIGE
Zur Anzeige der Ausschaltzeit oder Einstellung des Ein-Stunden-Ausschalt-Zeitschalters.
g
h
j
k
l
;
31
D-4
EINSETZEN DES DEODORANT-STAUBAUFFANGFILTERS
Die Deodorant-Staubauffangfilter sind als Zubehörteile dieses Geräts verpackt. Während des Klimagerätebetriebs entfernen die Filter Staub und Tabakrauch aus der Luft
und geben saubere Luft aus.
Entnehmen Sie die Luftfilter.
1
1 Öffnen Sie die Öffnungsklappe.
2 Drücken Sie die Luftfilter leicht nach
oben, um sie aus der Halterung zu
lösen.
1
2
3
Filtersperren
3 Ziehen Sie die Filter nach unten
heraus.
Setzen Sie den Deodorant-Staubauf-
2
fangfilter unter den Filtersperren ein,
die sich auf dem Luftfilter befinden.
DeodorantStaubauffangfilter
Luftfilter
Wiedereinsetzen der Luftfilter.
3
1 Setzen Sie die Luftfilter wieder in
die Ursprungspositionen ein.
3
2
1
2 Schließen Sie die Öffnungsklappe.
3 Drücken Sie fest auf die Pfeilmar-
kierung auf dem Feld, damit sie
einrastet.
Vorsichtsmassnahmen
• Die Filter sind in einem Plastikbeutel versiegelt, damit ihre Staubauffangwirkung
aufrechterhalten bleibt.
Öffnen Sie den Beutel erst bei Verwendung der Filter. (Anderenfalls könnte sich die
Lebensdauer der Filter verkürzen.)
• Setzen Sie die Filter keinem direkten Sonnenlicht aus. (Anderenfalls könnte sich die
Leistung verschlechtern.)
DEUTSCH
VERWENDUNG DER FERNBEDIENUNG
EINLEGEN DER BATTERIEN
Entfernen Sie die Abdeckung der
1
Fernbedienung.
Legen Sie Batterien in das Bat-
2
teriefach ein; achten Sie dabei
auf die richtige Ausrichtung der
Polarität ± und —.
• Wenn die Batterien richtig eingelegt worden sind, wird auf der
Anzeige “AM 6:00” angezeigt.
Setzen Sie die Abdeckung der
3
Fernbedienung wieder auf.
HINWEISE:
Verwenden Sie zwei AAA (R03)-Batterien.
Abdeckung
der Fernbedienung
-
+
+
-
• Bei normaler Verwendung beträgt die Lebensdauer der Batterie ungefähr ein Jahr.
• Verwenden Sie immer zwei neue Batterien desselben Typs, wenn Sie Batterien
austauschen.
• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäß
funktioniert, nehmen Sie bitte die Batterien heraus und legen Sie sie nach ca. 30
Sekunden wieder ein.
• Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn Sie das Gerät
über einen längeren Zeitraum hinweg nicht verwenden.
VERWENDUNG DER FERNBEDIENUNG
Richten Sie die Fernbedienung auf
das Empfängerfenster des Hauptgeräts und drücken Sie die gewünschte Taste. Beim Empfang des
Signals erzeugt das Gerät einen
Piepton.
• Stellen Sie sicher, dass sich zwischen der
Fernbedienung und dem Gerät keine Vorhänge oder andere Gegenstände befinden.
• Die Fernbedienung funktioniert aus einer
Entfernung von bis zu 7 Metern.
VORSICHT
• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da sich dies negativ
auf den Betrieb auswirken könnte. Falls direktes Sonnenlicht auf das Empfängerfenster
fällt, schließen Sie bitte die Gardinen.
• Die Verwendung einer leichtentzündlichen Leuchtstoffröhre im selben Raum kann die
Übertragung des Signals möglicherweise stören.
• Das Gerät kann durch die von der Fernbedienung eines Fernsehgeräts, Videorecorders
oder eines anderen im selben Raum verwendeten Geräts gesendeten Signale beeinflusst
werden.
• Lassen Sie die Fernbedienung weder in der Sonne noch in der Nähe einer Heizung liegen. Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um
sowohl Verfärbungen als auch eine Beschädigung der Fernbedienung zu verhindern.
EINSTELLUNG DER AKTUELLEN ZEIT
Sie können zwischen zwei verschiedenen Einstellungen wählen: 12-Stunden-Betrieb und
24-Stunden-Betrieb.
MODE
FAN
SWING
1h
CLEAN
SET/C
2
3
1
Beispiel: 17:00 Uhr
Uhrzeit Anzeige
12-Stunden-Betrieb PM 5:00
24-Stunden-Betrieb 17:00
Drücken Sie zur Einstellung des 12-Stun-
1
den-Betriebs im ersten Schritt einmal die
UHR-Taste.
Drücken Sie zur Einstellung des 24-Stunden-Betriebs im ersten Schritt zweimal
die UHR-Taste.
Drücken Sie zur Einstellung der aktuellen
2
Uhrzeit die ZEITVORLAUF- oder RÜCKLAUF-Taste.
• Halten Sie die Taste gedrückt, um die Zeit
schnell vor- oder zurücklaufen zu lassen.
Drücken Sie die SET/C-Taste.
3
• Das Ausrufezeichen (:) blinkt, um anzuzeigen, dass die Uhr funktioniert.
DEUTSCH
HINWEIS:
• Die aktuelle Uhrzeit kann nicht eingestellt werden, wenn der Betrieb des Zeitschalters programmiert ist.
GRUNDLAGEN DES BETRIEBS

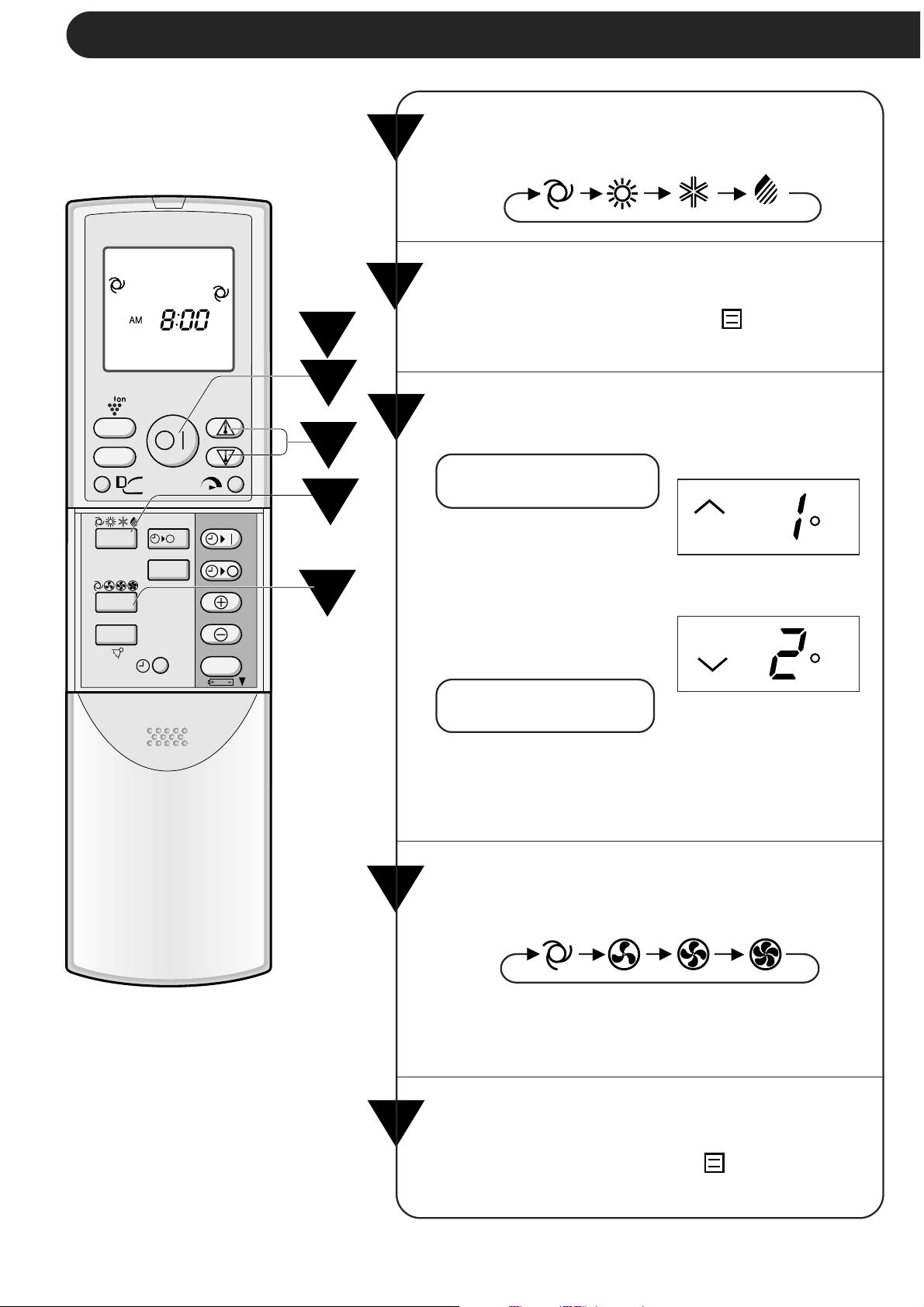

Drücken Sie zur Auswahl des Betriebsmo-
1
dus die MODE-Taste.
AUTOM. HEIZEN KÜHLEN TROCKNEN
DISPLAY
MODE
FAN
SWING
1h
CLEAN
SET/C
2
5
3
1
4
2
3
Drücken Sie die EIN-/AUS-Taste, um den
Betrieb zu starten.
• Die rote BETRIEB-Lampe ( ) am Gerät
leuchtet.
Drücken Sie zur Einstellung der gewünschten
Temperatur die THERMOSTAT-Taste.
BETRIEBSART
AUTOM./TROCKNEN
•
Die Temperatur kann in
1°C-Schritten geändert
werden, wobei sie 2°C
über und bis zu 2°C unter
der vom Klimagerät automatisch bestimmten
Temperatur liegen kann.
(Beispiel: 1°C höher)
C
(Beispiel: 2°C niedriger)
C
BETRIEBSART
KÜHLEN/HEIZEN
4
5
• Die Temperatur kann
in einem Bereich zwischen 18 und 32°C eingestellt werden.
Drücken Sie zur Einstellung der gewünschten Lüftergeschwindigkeit die FAN-Taste.
AUTOM. SCHWACH NIEDRIG HOCH
• Im TROCKNEN-Betrieb ist die Lüftergeschwindigkeit auf AUTOM. voreingestellt und kann
nicht verändert werden.
Drücken Sie zum Ausschalten des Geräts
noch einmal die EIN-/AUS-Taste.
• Die rote BETRIEB-Lampe ( ) am Gerät erlischt.
TIPPS ZUR BETRIEBSART AUTOM.
In der AUTOM.-Betriebsart werden automatisch sowohl die Temperatureinstellung als auch
de Betriebsartntsprechend der beim Einschalten des Geräts herrschenden Raum- und Außentemperatur ausgewählt.
Betriebsart- und Temperatureinstellungen
Außentemp.
Kühlen
(26°C)
29
Heizen
(24°C)
21
Raumtemp.
Heizen
(23°C)
Kühlen
(24°C)
Trocknen
Raumtemp.
( )
–2°C
Heizen
(22°C)
281810034
Kühlen
(25°C)
(°C)
Bei den Angaben in ( ) handelt es sich um die Temperatureinstellungen.
Wenn sich während des Betriebes die Außentemperatur verändert, ändern sich die Temperatureinstellungen wie in der nachfolgenden Tabelle aufgeführt.
(°C)
TIPPS ZUM ANZEIGEFELD
Das Anzeigefeld ändert sich bei jedem Drücken der
DISPLAY-Taste wie nachfolgend aufgeführt:
DISPLAY
Raumtemp.-Lampe
Temperaturanzeige
Die Raumtemperatur wird
angezeigt.
HINWEISE:
• Bei den angezeigten Temperaturen handelt es sich um grobe Schätzungen, die von den
tatsächlichen Temperaturen abweichen können.
• Temperatur-Anzeigebereiche
Raumtemperatur: 0°C ~ 40°C (
angezeigt.)
Außentemperatur: –9°C ~ 45°C (
angezeigt.)
wird während der ersten 60 Sekunden des Betriebs angezeigt, während die Temperaturen
•
erfasst werden.
• Wenn das Gerät nicht in Betrieb ist, wird nur die Raumtemperatur 5 Sekunden lang angezeigt.
• Während des SELBSTREINIGUNG-Betriebs wird die verbleibende Zeit des Betriebs
angezeigt. Die Raum- und die Außentemperatur wird selbst dann nicht angezeigt, wenn Sie
die DISPLAY-Taste drücken.
Außentemp.-Lampe
Temperaturanzeige
Die Außentemperatur
Keine Anzeige.
wird angezeigt.
wird bei weniger als 0°C und bei mehr als 40°C
wird bei weniger als –9°C und bei mehr als 45°C
DEUTSCH
EINSTELLUNG DER RICHTUNG DES LUFTSTROMS
VERTIKALER LUFTSTROM
Die Richtung des Luftstroms wird in jedem einzelnen Betrieb zugunsten Ihrer Bequemlichkeit automatisch wie folgt eingestellt:
Betriebsart KÜHLEN und TROCKNEN Horizontaler Luftstrom
Betriebsart HEIZEN Diagonaler Luftstrom
RICHTIGE EINSTELLUNG DER LUFTSTROMRICHTUNG
Drücken Sie einmal die SWINGTaste auf der Fernbedienung.
• Die Lamellen für den vertikalen
Luftstrom ändern ihren Winkel
kontinuierlich.
Betriebsarten KÜHLEN
und TROCKNEN
Drücken Sie die SWING-Taste
noch einmal, sobald sich die
senkrechten Einstellungslamellen in der gewünschten Position
befinden.
• Die Lamellen beenden ihre Bewegung innerhalb des in der
Abbildung aufgeführten Bereichs.
• Die eingestellte Position wird
gespeichert und bei der nächsten
Inbetriebnahme des Geräts automatisch wieder eingestellt.
Der Einstellbereich ist
kleiner als der SCHWUNGBereich, um ein Tropfen
des Kondenswassers zu
vermeiden.
HORIZONTALER LUFTSTROM
Einstellbereich
Betriebsart HEIZEN
Der Bereich ist groß
und der Luftstrom kann
direkt auf den Boden
gerichtet werden.
Halten Sie die horizontalen Einstellungslamellen wie nebenstehend dargestellt fest und stellen Sie die Luftstromrichtung ein.
VORSICHT
Versuchen Sie niemals, die Lamellen für den vertikalen Luftstrom manuell einzustellen.
• Die manuelle Einstellung der vertikalen Einstellungslamellen kann eine Fehlfunktion
verursachen, wenn die Einstellung schließlich mit der Fernbedienung durchgeführt wird.
• Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten
KÜHLEN oder TROCKNEN über einen längeren Zeitraum auf die niedrigste Position
eingestellt sind, kann dies zu Kondensation führen.
Stellen Sie die horizontalen Lamellen nicht extrem nach rechts oder links, wenn Sie das
Klimagerät in der Betriebsart KÜHLEN mit der sanften Lüfterdrehzahl “SCHWACH (
einen längeren Zeitraum hinweg betreiben.
An den Lamellen könnte sich Kondenswasser bilden.
)” über

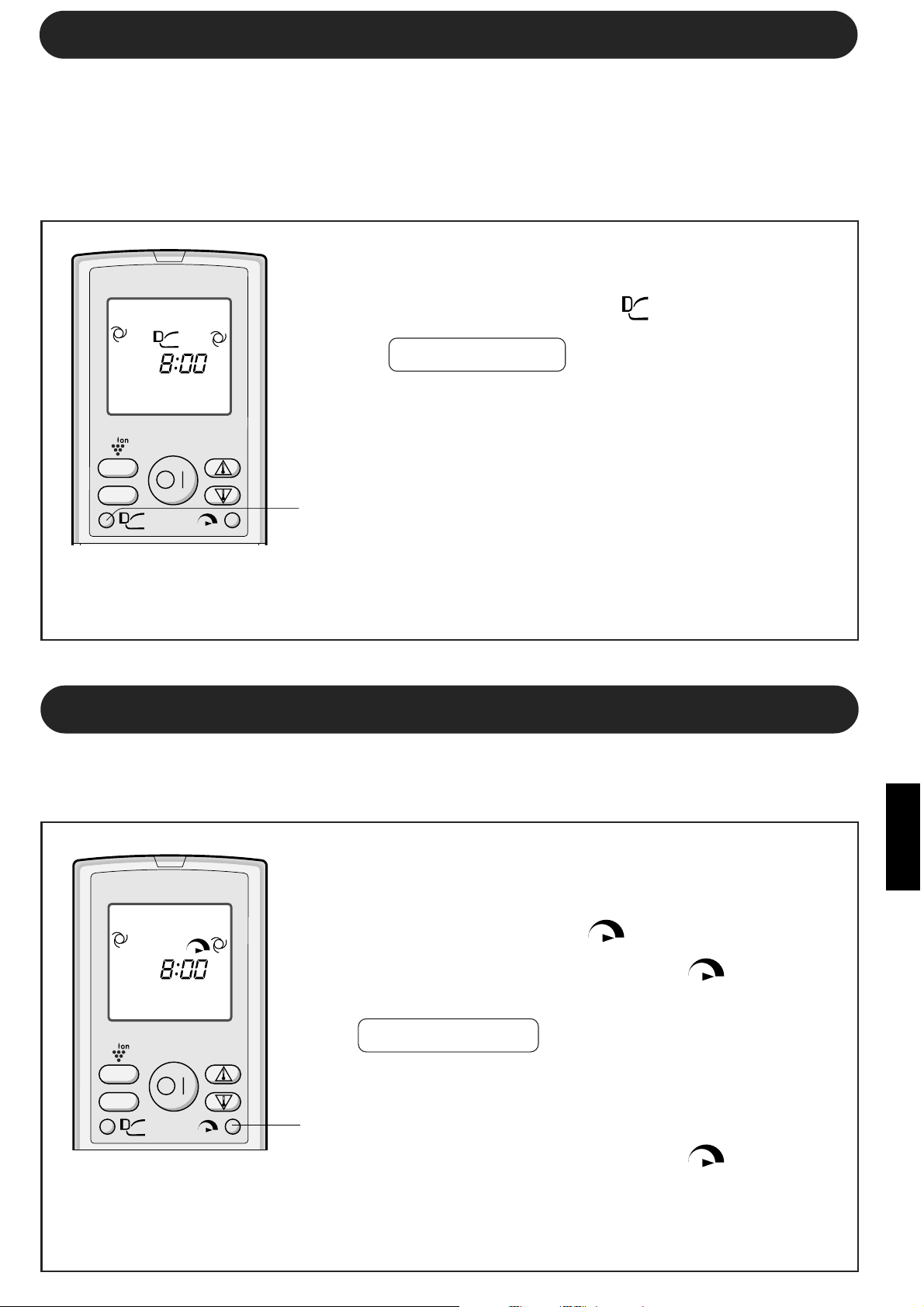

PROGRESSIVER LUFTSTROM
Drücken Sie während des Kühlen- oder Heizen-Betriebs die PROGRESSIVER LUFTSTROM-Taste, wenn Sie die kalte Luft nicht spüren möchten. Die vertikalen Einstellungslamellen sind nach oben gerichtet, um den kühlen Luftstrom auf die Decke zu richten.
Drücken Sie die Taste während des Heizen-Betriebs erneut. Die vertikalen Einstellungslamellen sind nach unten gerichtet, um den warmen Luftstrom auf den Boden zu
richten und Sie zu wärmen.
Drücken Sie während des Betriebs die PROGRES-
1
SIVER LUFTSTROM-Taste.
• Die Fernbedienung zeigt “ ” an.
AM
ABBRECHEN
Drücken Sie die PROGRESSIVER LUFTSTROM-Taste.
HINWEISE:
• Die PROGRESSIVER LUFTSTROM-Einstellung wird
DISPLAY
1
abgebrochen, wenn Sie während der Einstellung des
PROGRESSIVER LUFTSTROMS die VOLLLEISTUNGTaste drücken.
• Wenn Sie den PROGRESSIVER LUFSTROM-Betrieb im
VOLLLEISTUNG-Betrieb wünschen, drücken Sie bitte
die PROGRESSIVER LUFTSTROM-Taste während des
VOLLLEISTUNG-Betriebs.
VOLLLEISTUNG-BETRIEB
Bei dieser Funktion arbeitet das Klimagerät mit maximaler Leistung, um den Raum
so schnell abzukühlen oder zu erwärmen, dass Sie sich kurz nach Ihrem Eintreffen
darin bei angenehmer Temperatur aufhalten können.
Drücken Sie zum Aktivieren des VOLLLEISTUNG-
1
Betriebs die VOLLLEISTUNG-Taste, während das
Klimagerät in Betrieb ist.
• Die Fernbedienung zeigt “ ” an.
• Die Temperaturanzeige erlischt.
AM
• Die grüne VOLLLEISTUNG-Lampe (
leuchtet.
) am Gerät
ABBRECHEN
Drücken Sie noch einmal die VOLLLEISTUNG-Taste.
DISPLAY
1
• Der VOLLLEISTUNG-Betrieb wird auch beim Ändern
des Betriebsmodus oder beim Ausschalten des Geräts
abgebrochen.
• Die grüne VOLLLEISTUNG-Lampe ( ) am Gerät
erlischt.
HINWEIS:
• Sie können die Temperatur oder die Lüfterdrehzahl nicht während des VOLLLEISTUNGBetriebs einstellen.
DEUTSCH

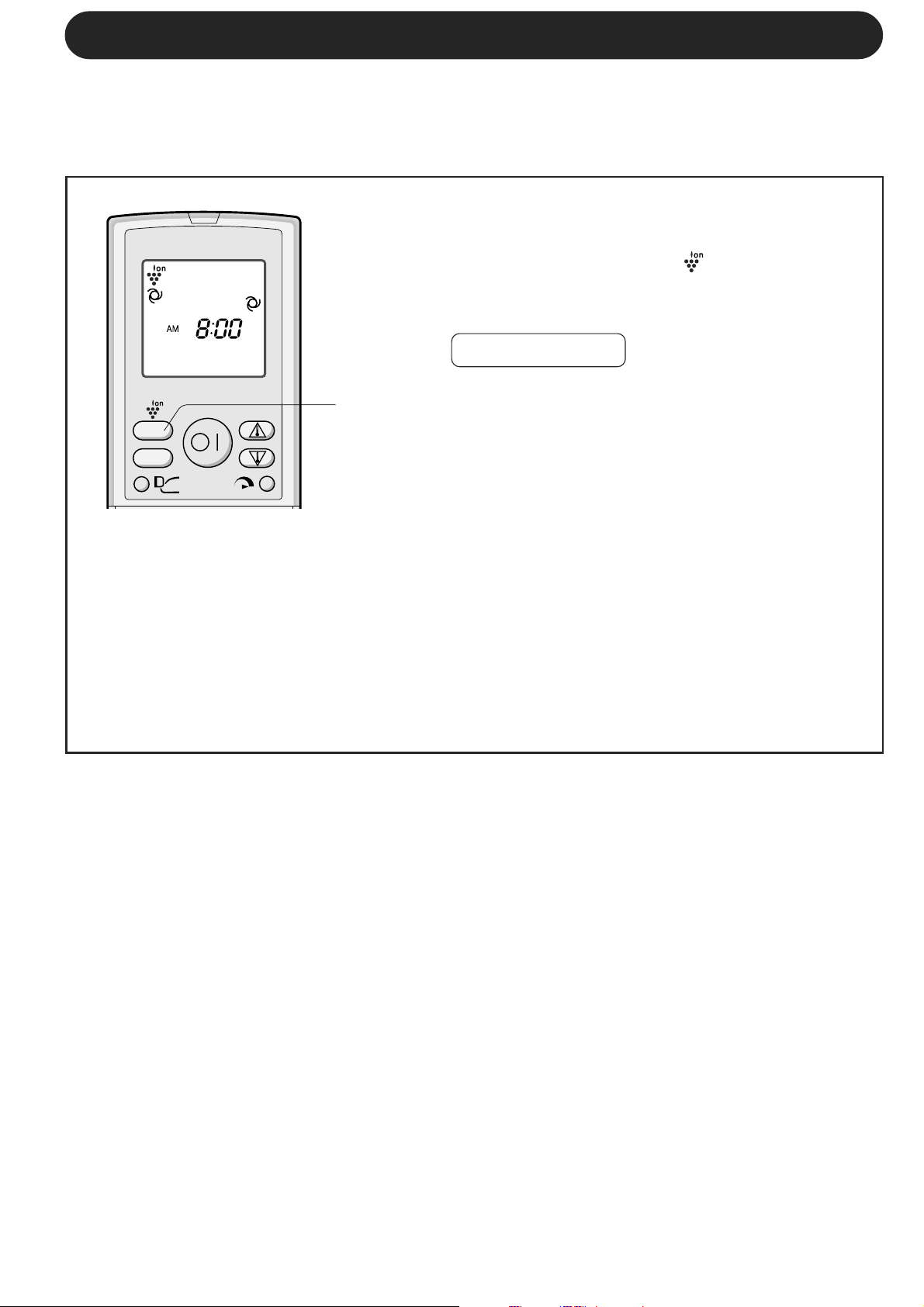

PLASMACLUSTER-BETRIEB
Der Plasmacluster-Ionengenerator im Inneren des Klimageräts gibt positive und negative
Plasmacluster-Ionen in den Raum ab.
Etwa die gleiche Anzahl positiver und negativer Ionen, die in die Raumluft abgegeben
werden, reduziert die Schimmelpilzmenge in der Luft.
Drücken Sie während des Betriebs die PLAS-
1
MACLUSTER-Taste.
• Die Fernbedienung zeigt “ ” an.
• Die blaue PLASMACLUSTER-Lampe am Gerät
leuchtet.
ABBRECHEN
Drücken Sie die PLASMACLUSTER-Taste
1
DISPLAY
erneut.
• Die PLASMACLUSTER-Lampe am Gerät erlischt.
HINWEISE:
• Die Einstellung des PLASMACLUSTER-Betriebs wird gespeichert, und nach dem nächsten
Einschalten arbeitet das Klimagerät in derselben Betriebsart.
• Um die PLASMACLUSTER-Lampe auszuschalten, drücken Sie die DISPLAY-Taste.
• Wenn die PLASMACLUSTER-Taste gedrückt wird, während das Gerät nicht in Betrieb ist, wird der
PLASMACLUSTER-Betrieb ohne Klimagerätebetrieb ausgeführt (z. B. HEIZEN oder KÜHLEN).
Das Fernbedienungssymbol wird ausgeschaltet und die Lüfterdrehzahl kann nicht auf AUTOM.
gestellt werden.
SELBSTREINIGUNG-BETRIEB
Der SELBSTREINIGUNG-Betrieb wird bei der Reduzierung von Schimmelpilzen wirksam
und trocknet das Innere des Klimageräts mit Hilfe von Plasmacluster-Ionen. Dieser
Betrieb wird durch den VENTILATION- oder HEIZEN-Betrieb unterstützt. Verwenden Sie
den Betrieb beim Jahreszeitenwechsel.
Vorhandene Schimmelpilze können nicht mit diesem Betrieb eliminiert werden.
Drücken Sie die SELBSTREINIGUNG-Taste, wenn
1
das Gerät nicht in Betrieb ist.
• Das Fernbedienungsgerät zeigt “ ” an.
• Die blaue PLASMACLUSTER-Lampe am Gerät leuchtet.
• Das Gerät stoppt nach 40 Minuten den Betrieb.
• Die restliche Betriebszeit wird auf der TEMPERATURANZEIGE des Zimmergeräts in Minuten angegeben.
ABBRECHEN
Drücken Sie die SELBSTREINIGUNG-Taste.
MODE
FAN
1h
CLEAN
1
Oder schalten Sie das Gerät durch Drücken der EIN-/
AUS-Taste aus.
• Die blaue PLASMACLUSTER-Lampe am Gerät erlischt.
HINWEIS:
• Sie können im SELBSTREINIGUNG-Betrieb weder die
Temperatur, die Lüfterdrehzahl, die Luftstromrichtung noch
den Zeitschalter einstellen.
EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER
Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt ist,
beendet das Gerät seinen Betrieb automatisch nach einer Stunde.
Drücken Sie die EIN-STUNDEN-AUSSCHALT-
1
ZEITSCHALTER-Taste.
• Das Fernbedienungsgerät zeigt “ ” an.
• Die orange ZEITSCHALTER-Lampe (
leuchtet auf.
• Das Gerät beendet seinen Betrieb nach einer Stunde.
ABBRECHEN
Drücken Sie die ZEITSCHALTER-ABBRUCH-Taste.
•
Die orange ZEITSCHALTER-Lampe ( ) am Gerät erlischt.
Oder schalten Sie das Gerät durch Drücken der EIN-/
AUS-Taste aus.
• Die rote BETRIEB-Lampe ( ) und die orange ZEITSCHALTER-Lampe (
) am Gerät erlöschen.
MODE
FAN
1h
CLEAN
1
HINWEISE:
• Der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb hat gegenüber dem ZEITSCHALTER-EIN- und ZEITSCHALTER-AUS-Betrieb Priorität.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt wird, während
das Gerät außer Betrieb ist, arbeitet das Gerät eine Stunde lang unter den zuvor eingestellten Bedingungen.
• Wenn Sie das Gerät vor dem Aktivieren des EIN-STUNDEN-AUSSCHALT-ZEITSCHALTERBetriebes eine weitere Stunde in Betrieb nehmen möchten, müssen Sie während des
Betriebes noch einmal die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste drücken.
• Wenn ZEITSCHALTER-EIN und/oder ZEITSCHALTER-AUS eingestellt ist/sind, werden durch
Drücken der ZEITSCHALTER-EINSTELL-/ABBRUCH-Taste alle Einstellungen gelöscht.
) am Gerät
DEUTSCH
BETRIEB MIT DEM ZEITSCHALTER
HINWEIS:
Stellen Sie vor der Einstellung des Zeitschalters sicher, dass die Uhr auf die richtige Uhrzeit
eingestellt ist.
ZEITSCHALTER-AUS
Drücken Sie die ZEITSCHALTER-AUS-Taste
1
( ).
Die ZEITSCHALTER-AUS-Anzeige blinkt. Drüc-
2
ken Sie zur Einstellung der gewünschten Zeit
die ZEITVORLAUF- oder RÜCKLAUF-Taste.
(Die Zeit kann in 10-Minuten-Stufen eingestellt
werden.)
Richten Sie die Fernbedienung auf das
3
DISPLAY
MODE
FAN
1h
CLEAN
1
Empfängerfenster am Gerät und drücken Sie
die ZEITSCHALTER-EINSTELL-Taste.
• Die orange ZEITSCHALTER-Lampe ( ) am Gerät leuchtet auf.
• Beim Empfangen des Signals erzeugt das Gerät
einen Piepton.
SWING
SET/C
2
3
TIPPS ZUM ZEITSCHALTER-AUSBETRIEB
Wenn der ZEITSCHALTER-AUS-Betrieb
eingestellt ist, wird die Temperatur
automatisch eingestellt, um zu verhindern,
dass es im Raum extrem warm oder zu
kalt wird, während Sie schlafen. (automatische Schlaffunktion)
BETRIEBSART KÜHLEN/
TROCKNEN:
• Wenn das Klimagerät eine Stunde gelaufen
ist, erhöht sich die Temperatureinstellung im
Vergleich zur ursprünglichen Temperatureinstellung um 1°C.
BETRIEBSART HEIZEN:
• Wenn das Klimagerät eine Stunde gelaufen
ist, verringert sich die Temperatureinstellung
im Vergleich zur ursprünglichen ThermostatEinstellung um 3°C.
ABBRECHEN DES ZEITSCHALTER-BETRIEBS
Drücken Sie die ZEITSCHALTER-ABBRUCHTaste.
• Die orange ZEITSCHALTER-Lampe
) am Gerät
(
erlischt.
•
Die aktuelle Uhrzeit
wird auf der Fernbedienung angezeigt.
MODE
FAN
SWING
1h
CLEAN
SET/C
HINWEIS:
• Wenn die EINSCHALTZEIT, die AUSSCHALTZEIT oder der EIN-STUNDEN-ZEITSCHALTER
eingestellt sind, werden durch Drücken der
ZEITSCHALTER-ABBRUCH-Taste alle Einstellungen gelöscht.
ÄNDERN DER ZEITSCHALTEREINSTELLUNG
Löschen Sie zunächst die ZEITSCHALTEREinstellung und stellen Sie sie dann neu ein.
ZEITSCHALTER-EIN
DISPLAY
MODE
FAN
SWING
1h
CLEAN
SET/C
1
2
3
Drücken Sie die ZEITSCHALTER-EIN-Taste
1
( ).
Die ZEITSCHALTER-EIN-Anzeige blinkt. Drüc-
2
ken Sie zur Einstellung der gewünschten Zeit die
ZEITVORLAUF- oder RÜCKLAUF-Taste. (Die Zeit
kann in 10-Minuten-Stufen eingestellt werden.)
Richten Sie die Fernbedienung auf das Empfän-
3
gerfenster am Gerät und drücken Sie die ZEITSCHALTER-EINSTELL-Taste.
• Die orange ZEITSCHALTER-Lampe ( ) am Gerät
leuchtet auf.
• Beim Empfangen des Signals erzeugt das Gerät
einen Piepton.
Wählen Sie die Betriebsbedingung.
4
• Das Gerät schaltet sich vor der eingestellten Zeit
ein und sorgt dafür, dass die gewünschte Raumtemperatur zur programmierten Zeit erreicht wird.
(Weckfunktion)
KOMBINIERTE VERWENDUNG DES ZEITSCHALTER-EIN UND -AUS
Sie können die ZEITSCHALTER-EIN und -AUS in Kombination verwenden.
Beispiel:
Beenden des Betriebs um 23:00 Uhr und Wiederaufnahme des Betriebs (mit derselben Betriebs- und
Temperatureinstellung) um 7:00 Uhr, um die Raumtemperatur auf die gewünschte Gradzahl einzustellen:
Stellen Sie den ZEITSCHALTER-AUS während des
1
Betriebes auf 11:00 p.m.
Stellen Sie den ZEITSCHALTER-EIN auf 7:00 a.m.
2
Der Pfeil (
SCHALTERS EIN und des ZEITSCHALTERS AUS zeigt
an, welche der programmierten Zeiten zuerst aktiviert
wird.
oder ) zwischen der Anzeige des ZEIT-
HINWEISE:
• Eine Programmierung des ZEITSCHALTERS EIN und des ZEITSCHALTERS AUS mit verschiedenen Temperatur- oder sonstigen einstellungen ist nicht möglich.
• Jeder der Zeitschalter kann so programmiert werden, dass er gegenüber dem anderen Priorität hat.
DEUTSCH
HILFSBETRIEB
Verwenden Sie diesen Betrieb, wenn die Fernbedienung nicht zur Verfügung steht.
EINSCHALTEN
Heben Sie das vordere Bedienfeld des Geräts ab und drücken Sie den AUX.-Taste auf dem Bedienfeld.
• Die rote BETRIEB-Lampe ( ) am Gerät leuchtet und das
Gerät startet seinen Betrieb im AUTOM.-Betrieb.
• Die Lüftergeschwindigkeit und Temperatureinstellung sind auf
AUTOM. gestellt.
AUSSCHALTEN
Drücken Sie noch einmal den AUX.-Taste auf dem Bedienfeld.
• Die rote BETRIEB-Lampe ( ) am Gerät erlischt.
HINWEIS:
Wenn Sie den AUX.-Taste während des Normal-betriebs drücken, schaltet sich das Gerät aus.
WARTUNG
Trennen Sie vor der Durchführung irgendwelcher Wartungsarbeiten unbedingt das
Netzkabel von der Netzsteckdose ab oder schalten Sie den Leistungsschalter aus.
REINIGUNG DER FILTER
1
2
3
Die Luftfilter sollten alle zwei Wochen
gereinigt werden.
SCHALTEN SIE DAS GERÄT AUS.
1
ENTNEHMEN SIE DIE FILTER.
2
1 Heben Sie die Öffnungsklappe an.
2 Drücken Sie die Luftfilter leicht nach oben,
um sie aus der Halterung zu lösen.
3 Ziehen Sie die Filter nach unten heraus.
NEHMEN SIE DIE DEODORANT-STAU-
3
BAUFFANGFILTER VON DEN LUFTFILTERN AB.
REINIGEN SIE DIE FILTER.
4
Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, können
Sie sie mit warmem Wasser und einem milden
Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinsetzen im Schatten.
3
2
1
SETZEN SIE DIE DEODORANT-STAU-
5
BAUFFANGFILTER WIEDER EIN.
SETZEN SIE DIE FILTER WIEDER EIN.
6
1 Setzen Sie die Filter wieder in die Ursprungs-
positionen ein.
2 Schließen Sie das vordere Bedienfeld.
3 Drücken Sie fest auf die Pfeilmarkierung auf
dem Feld, damit sie einrastet.
WARTUNG
REINIGUNG DES GERÄTS UND DER FERNBEDIENUNG
• Wischen Sie beide mit einem weichen Tuch ab.
• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät, da dies einen
elektrischen Schlag verursachen oder das Gerät beschädigen könnte.
• Verwenden Sie für die Reinigung kein heißes Wasser, keinen Verdünner, kein
Scheuermittel und keine starken Lösungsmittel.
WARTUNG NACH ENDE DER
KLIMAGERÄTE-SAISON
Betreiben Sie das Gerät im
1
SELBSTREINIGUNG-BETRIEB,
um den Mechanismus vollständig
trocknen zu lassen.
Beenden Sie den Betrieb und
2
trennen Sie das Gerät vom Netz
ab. Schalten Sie den Leistungsschalter aus, falls Sie einen
ausschließlich für das Klimagerät
installiert haben.
Reinigen Sie die Filter und setzen
3
Sie sie anschließend wieder ein.
WARTUNG VOR BEGINN DER
KLIMAGERÄTE-SAISON
Stellen Sie sicher, dass die Luft-
1
filter sauber sind.
Stellen Sie sicher, dass weder Luft-
2
einlass noch Luftauslass blockiert
werden.
Kontrollieren Sie die Befestigung
3
des Außengeräts regelmäßig auf
Verschleiß und vergewissern Sie
sich, dass das Gerät fest angebracht ist.
AUSTAUSCH DES DEODORANT-STAUBAUFFANGFILTERS
Der Filter sollte alle 3 ~ 6 Monate ausgetauscht werden.
NEHMEN SIE DEN LUFTFILTER HERAUS.
1
Filtersperren
HINWEIS:
• Ein verschmutzter Deodorant-Staubauffangfilter lässt sich nicht für eine Wiederverwendung auswaschen.
Der neue Filter ist bei Ihrem Händler erhältlich.
Entsorgung der Filter
Entsorgen Sie ausgetauschte Filter bitte entsprechend den örtlichen Umweltschutzrichtlinien und -bestimmungen.
Material des DEODORANT-STAUBAUFFANGFILTERS:
• Filter: Polypropylen
• Rahmen: Polyester
TAUSCHEN SIE DEN DEODORANT-
2
STAUBAUFFANGFILTER AUS.
1 Nehmen Sie den alten Deodorant-Stau-
bauffangfilter vom Luftfilter ab.
2 Setzen Sie den neuen Deodorant-Stau-
bauffangfilter unter den Filtersperren ein, die sich
auf dem Luftfilter befinden.
SETZEN SIE DEN LUFTFILTER WIEDER EIN.
3
DEUTSCH
ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB
BETRIEBSTEMPERATUREN
INNENTEMP. AUSSENTEMP.
obere Grenze
KÜHLEN
untere Grenze
obere Grenze
HEIZEN
untere Grenze
T.T. = Trockenthermometer F.T. = Feuchtthermometer
32°C T.T. 43°C T.T.
23°C F.T. -
21°C T.T. 21°C T.T.
15°C F.T. -
27°C T.T. 24°C T.T.
- 18°C F.T.
20°C T.T. –8,5°C T.T.
- –9,5°C F.T.
BEI STROMAUSFALL
Dieses Klimagerät verfügt über eine Reservefunktion, um Einstellungen im Falle eines Stromausfalls zu
speichern.
Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfall aktiv waren. Einzige Ausnahme sind die Zeitschalter-Einstellungen.
Falls vor dem Stromausfall Zeitschalter-Einstellungen durchgeführt worden sind, müssen diese erneut
eingestellt werden.
VORHEIZFUNKTION
Bei der Betriebsart HEIZEN startet der Innenlüfter nach dem Einschalten des Geräts möglicherweise
erst nach zwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerät geblasen wird.
• Eine eingebaute Schutzvorrichtung sperrt den Gerätebetrieb, wenn der entsprechende Temperaturbereich überschritten wird.
• Am Luftauslass kann sich
Kondenswasser bilden,
wenn das Gerät bei einer
Luftfeuchtigkeit von mehr als
80 Prozent kontinuierlich in
der Betriebsart KÜHLEN
oder TROCKNEN läuft.
ENTEISUNGSFUNKTION
• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außengerät Eis bildet,
liefert ein automatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Während
der Enteisung laufen die Innen- und Außenlüfter nicht.
• Nach Beendigung der Enteisung setzt das Gerät automatisch den Betrieb im HEIZEN-Betrieb fort.
HEIZLEISTUNG
• Das Gerät ist mit einer Wärmepumpe ausgestattet, die Wärme aus der Außenluft herauszieht und diese
Wärme an den Raum abgibt. Daher hängt die Heizleistung in hohem Maß von der Außentemperatur ab.
• Wenn die Heizleistung aufgrund geringer Außentemperaturen reduziert ist, sollten Sie ein zusätzliches Heizgerät einsetzen.
• Es dauert eine Zeitlang, um den ganzen Raum aufzuwärmen und zu heizen, denn dieses Gerät arbeitet
nach dem Prinzip der erzwungenen Luftumwälzung.
ENERGIESPARTIPPS
Bei Berücksichtigung der nachfolgend aufgeführten Tipps können Sie bei der Verwendung der Klimaanlage auf einfache Art und Weise Energie sparen.
STELLEN SIE DIE RICHTIGE TEMPERATUR EIN.
• Wenn im KÜHLEN-Betrieb das Thermostat 1°C höher als die gewünschte Temperatur eingestellt
wird und im HEIZEN-Betrieb 2°C niedriger, können Sie ca. 10 Prozent Strom sparen.
• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch.
VERMEIDEN SIE DIREKTES SONNENLICHT UND ZUGLUFT.
• Der Ausschluss von direktem Sonnenlicht während des Kühlbetriebs reduziert den Stromverbrauch.
• Schließen Sie im Kühl- und Heizbetrieb die Fenster und Türen.
STELLEN SIE DIE RICHTUNG DES LUFTSTROMS RICHTIG EIN, UM DIE
BESTMÖGLICHE LUFTZIRKULATION ZU ERREICHEN.
HALTEN SIE DEN FILTER SAUBER, UM EINEN MÖGLICHST
LEISTUNGSFÄHIGEN BETRIEB SICHERZUSTELLEN.
NUTZEN SIE DIE AUSSCHALTFUNKTION DES ZEITSCHALTERS VOLL AUS.
TRENNEN SIE DAS NETZKABEL AB, WENN DAS GERÄT ÜBER EINEN
LÄNGEREN ZEITRAUM HINWEG NICHT VERWENDET WERDEN SOLL.
• Das Gerät verbraucht auch bei Nichtverwendung eine geringe Menge Strom.
BEVOR SIE DEN KUNDENDIENST RUFEN
Die nachfolgend aufgeführten Zustände weisen nicht auf eine Fehlfunktion des Geräts
hin:
DAS GERÄT LÄUFT NICHT.
Das Gerät läuft nicht, wenn es direkt nach dem
Ausschalten wieder eingeschaltet wird. Das Gerät
läuft nicht direkt nach dem Ändern des Betriebsart.
Dadurch wird der interne Mechanismus geschützt.
Warten Sie 3 Minuten, bevor Sie das Gerät in
Betrieb nehmen.
DAS GERÄT LIEFERT KEINE WARMLUFT.
Das Gerät heizt vor oder enteist.
GERÜCHE
In das Gerät und die inneren Komponenten der
Klimaanlage eingetretene Teppich- und Möbelgerüche werden unter Umständen direkt nach der
Installation vom Gerät ausgegeben.
KNACKEN
Möglicherweise wird vom Gerät ein Knacken produziert. Dieses Geräusch entsteht durch die Reibung
des vorderen Bedienfelds oder durch andere Komponenten, die sich aufgrund der Temperaturveränderung ausdehnen.
EIN LEISES BRUMMGERÄUSCH WIRD
AUSGEGEBEN.
Dieser Ton wird ausgegeben, wenn das Gerät
Plasmacluster-Ionen erzeugt.
SCHWINGERÄUSCHE
Bei den sanften Schwinggeräuschen handelt es sich
um das im Inneren des Geräts fließende Kühlmittel.
WASSERDAMPF
• Beim Betrieb in der Betriebsart KÜHLEN- oder
TROCKNEN kann am Luftauslass manchmal
Wasserdampf sichtbar werden. Der Grund
dafür ist der Unterschied zwischen der Raumtemperatur und der Temperatur der vom Gerät
ausgeblasenen Luft.
• Bei der Betriebsart HEIZEN kann während der
Enteisung unter Umständen Wasserdampf aus
dem Außengerät strömen.
DAS AUSSENGERÄT STOPPT NICHT.
Nach dem Beenden des Betriebes läuft der Lüfter
des Außengeräts noch etwa eine Minute nach,
um das Gerät abzukühlen.
AM LUFTAUSLASS DES PLASMACLUSTERS TRITT GERUCH AUS.
Hierbei handelt es sich um den Geruch des Ozons,
das vom Plasmacluster-Ionengenerator erzeugt
wird. Die Konzentration des Ozons ist sehr gering
und hat keinerlei negativen Einfluss auf Ihre Gesundheit. Das in die Luft freigesetzte Ozon zersetzt
sich sehr schnell und die Ozonkonzentration im
Raum erhöht sich nicht.
Wenn es den Anschein hat, dass eine Fehlfunktion des Geräts vorliegt, überprüfen Sie
bitte zunächst die nachfolgend aufgeführten Punkte, bevor Sie einen Kundendienst rufen:
DAS GERÄT ARBEITET NICHT.
Überprüfen Sie, ob der Leistungsschalter gefallen oder die Sicherung herausgesprungen ist.
DAS GERÄT KÜHLT (ODER HEIZT) DEN RAUM NICHT WIRKUNGSVOLL.
Überprüfen Sie die Filter. Reinigen Sie die Filter im Falle
einer Verschmutzung.
Stellen Sie sicher, dass alle
Fenster und Türen fest verschlossen sind.
Überprüfen Sie das Außengerät
um sicherzustellen, dass weder
Lufteinlass noch Luftauslass auf
irgendeine Weise blockiert sind.
Wenn sich sehr viele Personen in
einem Raum aufhalten, kann die
gewünschte Temperatur möglicherweise nicht erreicht werden.
Stellen Sie sicher, dass das
Thermostat richtig eingestellt
ist.
Überprüfen Sie, ob im Raum
irgendwelche Wärme erzeugenden Geräte in Betrieb sind.
DAS GERÄT EMPFÄNGT DAS SIGNAL VON DER FERNBEDIENUNG NICHT.
Überprüfen Sie, ob die Batterien der Fernbedienung alt
oder schwach sind.
Versuchen Sie noch einmal, das
Signal zu senden, indem Sie die
Fernbedienung dabei auf das
Empfängerfenster des Geräts
richten.
Überprüfen Sie, ob die Batterien mit der richtigen Polarität
in die Fernbedienung eingelegt
worden sind.
DEUTSCH
Bitte rufen Sie einen Kundendienst, wenn die TEMPERATURANZEIGE auf dem Anzeigefeld blinkt.
Loading...
