OSZTOTT TÍPUSÚ
BELTÉRI LÉGKONDICIONÁLÓ

HASZNÁLATI ÚTMUTATÓ

MAGYAR

* A ‘Plasmacluster’ jelölés a Sharp

Corporation védjegye.

BELTÉRI EGYSÉG

AY-XPC18LR
AY-XP24LR

Figyelem:

A terméket ezzel a jelöléssel
látták el.

Ez azt jelenti, hogy a hasz­nált elektromos és elektroni­kus termékeket nem szabad
az általános háztartási hul­ladékkal keverni. Ezekhez
a termékekhez külön hulla­dékgyűjtő rendszer üzemel.

A. Hulladék-elhelyezési tájékoztató lakossági felhasználók részére
(magán háztartások)

1. Az Európai Unióban

Figyelem: Ha a készüléket ki akarja selejtezni, kérjük, ne a közönséges
szemeteskukát használja!

A használt elektromos és elektronikus berendezéseket külön, a használt
elektromos és elektronikus berendezések szabályszerű kezeléséről,
visszanyeréséről és újrahasznosításáról rendelkező jogszabályokkal ös­szhangban kell kezelni.

A tagállamok általi végrehajtást követően az EU államokon belül a magán
háztartások használt elektromos és elektronikai berendezéseiket díjmen­tesen juttathatják vissza a kijelölt gyűjtőlétesítményekbe*.

Egyes országokban* a helyi kiskereskedés is díjmentesen visszaveheti
Öntől a régi terméket, ha hasonló új terméket vásárol.

*) A további részletekről, kérjük, érdeklődjön a helyi önkormányzatnál.
Ha használt elektromos vagy elektronikus berendezésében elemek vagy

akkumulátorok vannak, kérjük, előzetesen ezeket selejtezze ki a helyi
előírásoknak megfelelően.

A termék szabályszerű kiselejtezésével Ön segít biztosítani azt, hogy a hul­ladék keresztülmenjen a szükséges kezelésen, visszanyerési és újrahasz­nosítási eljáráson. Ezáltal közreműködik a lehetséges káros környezeti és
humán egészségügyi hatások megelőzésében, amelyek ellenkező esetben
a helytelen hulladékkezelés következtében előállhatnának.

2. Az EU-n kívüli egyéb országokban

Ha a terméket ki szeretné selejtezni, kérjük, forduljon a helyi önkormány­zathoz, és érdeklődjön a helyes hulladék-elhelyezési módszerről.

Svájcban: A használt elektromos vagy elektronikus készülékeket térítés
nélkül visszaveszik a kereskedők, akkor is ha nem vásárol új terméket.
További begyűjtő helyeket a következő honlapokon talál: www.swico.ch
vagy www.sens.ch.

B. Hulladék-elhelyezési tájékoztató vállalati felhasználók részére

1. Az Európai Unióban

Ha a terméket üzleti célokra használta, és ki kívánja selejtezni:
Kérjük, forduljon a SHARP kereskedéshez, ahol tájékoztatják Önt a termék

visszavételéről. Lehetséges, hogy a visszavételből és az újrahasznosítás­ból eredő költségeket felszámítják. Előfordulhat, hogy a helyi hulladékbe­gyűjtő létesítmény átveszi a kisebb termékeket (és kis mennyiségeket).

Spanyolországban: Kérjük, használt készülékének visszaszolgáltatásával
kapcsolatban vegye fel a kapcsolatot a kiépített begyűjtési hálózattal vagy
helyi önkormányzatával.

2. Az EU-n kívüli egyéb országokban

Ha a terméket ki szeretné selejtezni, kérjük, forduljon a helyi önkormány­zathoz, és érdeklődjön a helyes hulladék-elhelyezési módszerről.

Pb

A termékhez tartozó elem nyomokban ólmot tartalmaz.
EU: Az áthúzott kerekes szemétgyűjtő tartály jelzi, hogy a használt eleme-

ket nem szabad a háztartási szemétbe tenni. A használt elemek számára
egy elkülönített begyűjtési rendszert hoztak létre, ami lehetővé teszi a
jogszabály rendelkezései szerint a megfelelő kezelést és újrahasznosítást.
Kérjük, vegye fel a kapcsolatot a helyi hatósággal a begyűjtés és újrahasz­nosítás részleteivel kapcsolatban.

Svájc: A használt elemeket az értékesítési helyre kell visszavinni.
Más nem uniós országok: Kérjük, vegye fel a kapcsolatot a helyi hatósággal

a használt elemek ártalmatlanításának helyes.

A Kiotói Egyezmény szerinti üvegházhatású gázokat tartalmaz.
R410A (Globális felmelegedési potenciál, 1980)

HU

MAGYAR

A termék használata előtt olvassa el alaposan ezt a kézikönyvet. Ezt a
kézikönyvet a jövőbeni felhasználás érdekében tartsa biztonságos helyen.

TARTALOMJEGYZÉK

• BIZTONSÁGI ÓVINTÉZKEDÉSEK ...................HU-1

• AZ ALKATRÉSZEK MEGNEVEZÉSEI ..............HU-2

• A TÁVIRÁNYÍTÓ HASZNÁLATA ......................HU-4

• LÉGTISZTÍTÓ SZŰRŐ BEÁLLÍTÁSA ...............HU-5

• ENERGIATAKARÉKOSSÁGI ÖTLETEK ..........HU-5

• HASZNÁLAT LEGFONTOSABB ELEMEI .........HU-6

•

LÉGÁRAMLÁS IRÁNYÁNAK BEÁLLÍTÁSA

• PLASMACLUSTER ÜZEMELTETÉSE .............HU-7

• COANDA LÉGÁRAM ........................................HU-8

• IRÁNYÍTOTT LEVEGŐ ..................................... HU-8

• MAXIMÁLIS TELJESÍTMÉNYŰ

ÜZEMELTETÉS ................................................HU-9

• ENERGIATAKARÉKOS ÜZEMMÓD .................HU-9

.2.3.

5 ÓRÁS KIKAPCSOLÁS IDŐZÍTÉS .........HU-10

• 1

• IDŐZÍTETT ÜZEMELTETÉS .............................HU-10

• ÖNTISZTÍTÁS ÜZEMELTETÉSE .....................HU-12

• KIJELZŐ GOMB ................................................HU-12

• KIEGÉSZÍTŐ ÜZEMMÓD .................................HU-12

• KARBANTARTÁS .............................................HU-13

• HASZNÁLATRA VONATKOZÓ

MEGJEGYZÉSEK .............................................HU-14

• SZERVIZ FELHÍVÁSA ELŐTT ..........................HU-15

.............HU-7

BIZTONSÁGI ÓVINTÉZKEDÉSEK

FIGYELMEZTETÉS

• Ne húzza meg vagy deformálja a tápvezetéket. A
tápvezeték meghúzása vagy nem rendeltetésszerű
használata az egység károsodását vagy áramüt­ést okozhat.

• Ügyeljen arra, hogy ne tegye ki testét hosszú időn
keresztül a kifúvott levegőnek. Ez hatással lehet
egészségi állapotára.

Ha csecsemők, gyermekek, idősek, ágyban fekvők

•
vagy fogyatékosok mellett használja a légkondi­cionálót, akkor ügyeljen arra, hogy a hőmérséklet
megfelelő legyen nekik.

• Soha ne helyezzen be tárgyakat az egységbe.
A tárgyak behelyezése sérülést okozhat a belső
ventilátorok nagy fordulatszámú forgása miatt.

• Földelje le megfelelően a légkondicionálót. A
földelővezetéket ne csatlakoztassa gázcsőhöz,
vízcsőhöz, villámhárítóhoz vagy telefon
földelővezetékéhez. A nem megfelelő földelés ára­mütést okozhat.

• Ha valamilyen rendellenességet észlel a lég­kondicionálón (pl. égő szag), akkor azonnal ál­lítsa le és kapcsolja ki az áramkörmegszakítót.

• A készüléket az érvényben lévő vezetékezési
előírásoknak megfelelően kell telepíteni.
nem megfelelő csatlakoztatása a tápvezeték, a
csatlakozóvilla és az elektromos kivezetés me­legedését és gyulladását okozhatja.

Ha a tápvezeték megsérült, akkor a veszély elkerül-

•
ése érdekében a gyártónak, szervizügynökének
vagy egy hasonló szakképzett személynek ki kell
cserélnie. A cseréhez csak a gyártó által megadott
tápvezetéket használja.

A vezeték

• Ne öntsön vizet közvetlenül az egységre. A víz
áramütést vagy a készülék károsodását okozhatja.

• Ne kísérelje meg egyedül beszerelni, eltávolítani
vagy megjavítani az egységet. A nem megfelelően
elvégzett munka áramütést, víz szivárgását, tüzet,
stb. okozhat. Az egység telepítésével, eltávolí­tásával és javításával kapcsolatban vegye fel a
kapcsolatot márkakereskedésével vagy szak­képzett szerelővel.

FIGYELMEZTETÉS

• Nyisson ki rendszeresen egy ajtót vagy abla­kot a helyiség szellőztetéséhez, különösen ha
gázkészülékeket használ. A nem megfelelő
szellőzés oxigénhiányt eredményezhet.

• Ne használja a gombokat nedves kézzel, mert
ez áramütéshez vezethet.

• A biztonsága érdekében kapcsolja ki az áram­körmegszakítót, ha hosszabb időn keresztül
nem használja az egységet.

• Ellenőrizze rendszeresen a kültéri egység
rögzítőlemezét a kopás szempontjából, és
győződjön meg arról, hogy szilárdan fel van-e
szerelve.

• Ne tegyen semmit a kültéri egységre és ne
lépjen rá. A tárgy vagy a személy leeshet, ami
sérülést okozhat.

• Ezt a terméket otthoni felhasználásra tervezték.
Ne használja más helyen, például állatket­recben vagy üvegházban az állatok vagy növé­nyek neveléséhez.

• Ne helyezzen az egységre vizet tartalmazó
edényt. Ha víz jut az egységbe, akkor az elek­tromos szigetelések tönkremehetnek és áramü­tést okozhatnak.

• Ne akadályozza az egység légbemenetetét
és kimenetét. Ez teljesítménycsökkenést vagy
üzemzavarokat okozhat.

• Állítsa le az egységet és kapcsolja ki az áram­körmegszakítót minden karbantartás és javítás
előtt. Egy ventilátor forog az egységen belül,
ami sérülést okozhat.

• Ezt a készüléket nem használhatja kiskorú
gyermek vagy felügyelet nélküli felügyeletet
igénylő személy. A kiskorú gyermekeket felügy­elni kell, hogy ne játsszanak a készülékkel.

• A légkondicionálót a megadott feszültségű
és frekvenciájú elektromos hálózatra csatla­koztassa. A nem megfelelő frekvenciájú és
feszültségű elektromos hálózat a készülék
károsodását és tüzet okozhat.

• Ne szerelje az egységet olyan helyre, ahol
gyúlékony gázok szivároghatnak, mert ez tüzet
okozhat.

Az egységet olyan helyre szerelje be, ahol a

levegőben minimális mennyiségű por, füst és
nedvesség van.

• A leeresztőtömlőt úgy helyezze el, hogy biz­tosítsa a sima leeresztést. A nem megfelelő
elvezetés a helyiség, bútorok, stb. nedvesedé­sét okozhatja.

• A beszerelés helyétől függően az áramütés elk­erülése érdekében szereljen be szivárgásmeg­szakítót vagy áramkörmegszakítót.

MAGYAR

HU-1

AZ ALKATRÉSZEK MEGNEVEZÉSEI

BELTÉRI EGYSÉG

1 Beömlő (levegő)

1
2

2 Panel

3

3 Légtisztító szűrő

4

4 Légszűrő

5

5 AUX gomb
6 Fogadóablak
7 Függőleges légáram

6

7
8

9

10
11
12
13
14

állítórács

8 Vízszintes légáram állítórács
9 Levegő kimenet

10 PLASMACLUSTER lámpa

(kék)

11 JELZŐLÁMPA
(vörös

12 IDŐZÍTÉS lámpa
(narancssárga

)

)

HU-2

13 MAXIMÁLIS

TELJESÍTMÉNY lámpa

(zöld

14 ÖNTISZTÍTÁS lámpa
(zöld

MEGJEGYZÉS:

Az egység kis mértékben eltérhet
a fent láthatótól.

)

)

TÁVIRÁNYÍTÓ

KIJELZŐ

1
2

3
4
5
6
7

8

1

2
3
4

5
6

7
8
9
10
11

10
11

12

13

14

15

16

1 JELADÓ
2 HŰTÉS gomb
3 SZÁRÍTÁS gomb
4 FŰTÉS gomb
5 STOP gomb
6 TERMOSZTÁT gomb
7 PLASMACLUSTER gomb
8 HELYSZÍNI LEVEGŐ gomb
9 MAXIMÁLIS TELJESÍTMÉNY

gomb

10 VENTILÁTOR gomb

.2.3.

11 1

12 RÁZÁS gomb

(függőleges irány)

13 RÁZÁS gomb

12

(vízszintes irány)

13

14 COANDA LÉGÁRAM gomb

14

15 ENERGIATAKARÉKOS gomb
16 ÖNTISZTÍTÁS gomb

15

17 IDŐZÍTÉS BEKAPCSOLVA

16
17

18 IDŐZÍTÉS BEÁLLÍTÁS/

18
19
20

19 IDŐ ELŐREÁLLÍTÁS gomb

21

20

22

21 ÓRA gomb

23

22 KIJELZŐ gomb

24

23 TÖRLÉS gomb
24 IDŐZÍTÉS KIKAPCSOLÁS gomb

1 ÜZEMMÓD szimbólumok
2 VENTILÁTOR FORDULATSZÁM szimbólumok

9

3 PLASMACLUSTER szimbólum
4 LÉGÁRAM (szimbólum) (HŰTÉS/SZÁRÍTÁS)
5 LÉGÁRAM szimbólum (FŰTÉS)
6 COANDA LÉGÁRAM szimbólum (FŰTÉS)
7 ENERGIATAKARÉKOS ÜZEMMÓD szimbólum
8 ELEM szimbólum

9 JELTOVÁBBÍTÁS szimbólum
10 ÖNTISZTÍTÁS szimbólum
11 COANDA LÉGÁRAM szimbólum (HŰTÉS/

SZÁRÍTÁS)

12 MAXIMÁLIS TELJESÍTMÉNY szimbólum
13 HELYI LEVEGŐ szimbólum
14 HŐMÉRSÉKLET jelzés
15 IDŐZÍTÉS KIKAPCSOLÁS kijelzés
16 IDŐZÍTÉS BEKAPCSOLÁS kijelzés / ÓRA

5 ÓRÁS IDŐZÍTÉS

KIKAPCSOLÁS gomb

gomb

TÖRLÉS gomb

IDŐ VISSZAÁLLÍTÁSA gomb

MAGYAR

HU-3

A TÁVIRÁNYÍTÓ HASZNÁLATA

ELEMEK BETÖLTÉSE

Távolítsa el az elemfedelet.

1

Helyezzen be két elemet. (AAA (R03))

• Ügyeljen arra, hogy a (+) és (-) polaritáso-

2

kat megfelelően helyezte el.

Szerelje vissza az elemfedelet.

3

Nyomja meg a TÖRLÉS gombot.

4

• A kijelzőn az “AM 6:00” üzenet jelenik meg.

Elemfedél

MEGJEGYZÉS:

• Az elem élettartama normál használat mellett
körülbelül egy év.

• Cserélje ki az elemeket, amikor a kijelzőn a
“

” üzenet jelenik meg.

• Mindig egyszerre cserélje ki a két elemet, és
ügyeljen arra, hogy azonos típusúak legyenek.

• Ha hosszabb időn keresztül nem használja
az egységet, akkor távolítsa el az elemeket a
távirányítóból.

AKTUÁLIS IDŐ BEÁLLÍTÁSA

Az órának két üzemmódja van: 12 órás és
24 órás.

A 12 órás üzemmód beállításához

1

nyomja meg egyszer az ÓRA gombot.
A 24 órás üzemmód beállításához

nyomja meg kétszer az ÓRA gombot.

Az aktuális idő beállításához nyomja

2

meg az IDŐ ELŐREÁLLÍTÁS vagy
VISSZAÁLLÍTÁS gombot.

• Tartsa lenyomva a gombot az idő gyors
előre vagy hátrafelé állításához.

Nyomja meg a BEÁLLÍTÁS/TÖRLÉS

3

gombot.

• Elkezd villogni a kettőspont (:).

A TÁVIRÁNYÍTÓ HASZNÁLATA

Irányítsa a távirányítót az egység vevőablaka
felé, majd nyomja le a kívánt gombot. A jel
fogadásakor az egység sípol.

•

Ügyeljen arra, hogy semmi se takarja a vevőablakot,
mint például függöny.

• A jel hatótávja 7 m.

7 m

VIGYÁZAT:

• Ne hagyja, hogy a vevőablakra közvetlen erős
napfény jusson, mivel ez káros hatással van a
működésére.

• Egy gyorsindítós neonlámpának azonos hely­iségben történő használata akadályozhatja a
jel továbbítását.

• Ne hagyja a távirányítót közvetlen napfényben
vagy egy fűtőtest közelében. Ezen felül védje
az egységet és a távirányítót a nedvességtől
és az ütéstől.

Vevőablak

3
2

1

MEGJEGYZÉS:

• Az aktuális időt nem lehet beállítani az időzítés
működése közben.

HU-4

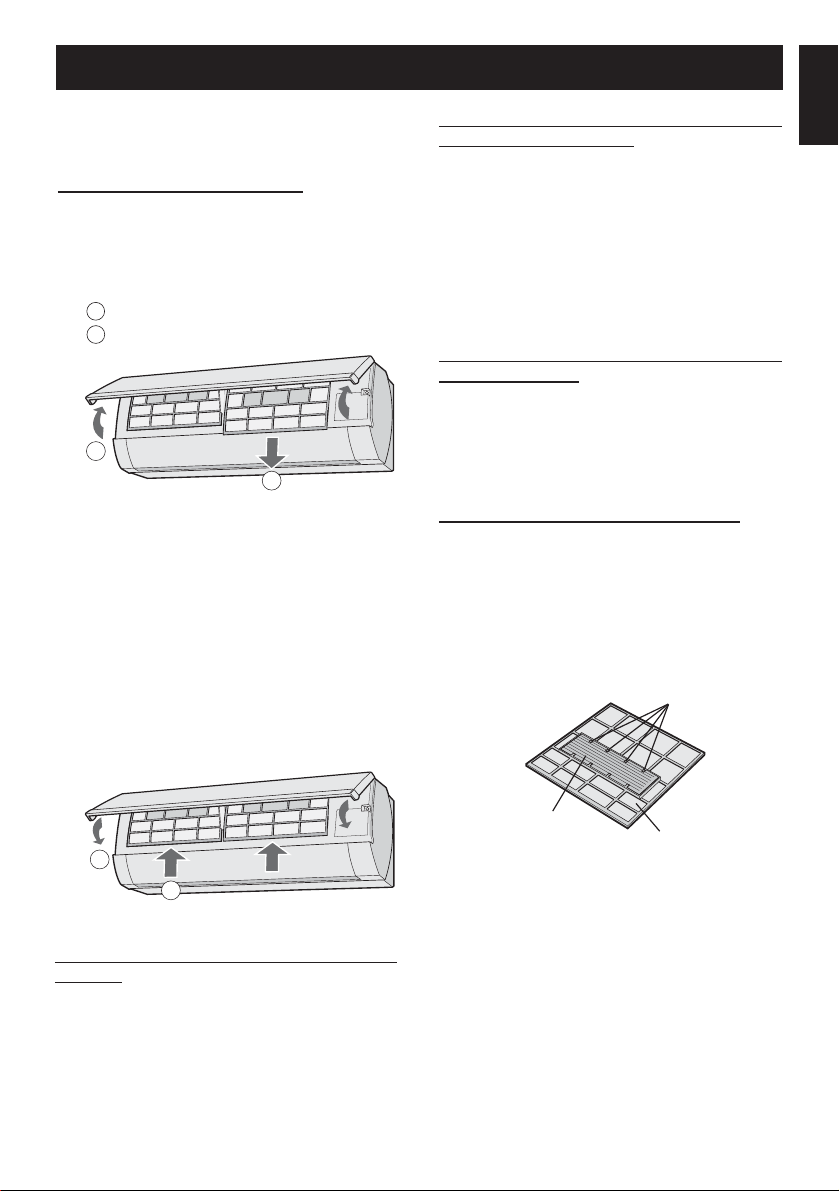

LÉGTISZTÍTÓ SZŰRŐ BEÁLLÍTÁSA

ENERGIATAKARÉKOSSÁGI ÖTLETEK

MAGYAR

A légtisztító szűrők eltávolítják a port a
levegőből és tiszta levegőt fújnak ki.

Vegye ki a légszűrőket.

1

1

Nyissa ki a panelt.

2

Az eltávolításukhoz húzza lefelé a

légszűrőket.

1

2

Állítsa a légtisztító szűrőket a

2

légszűrőkön lévő szűrőütközők
alá.

Szűrőütköző

Légtisztító szűrő

Légszűrő

Lent talál néhány egyszerű módszert a lég­kondicionáló használata közbeni energiameg­takarításra.

Állítsa be a megfelelő hőmérsékletet

• A magasabb vagy alacsonyabb hőmérsékleti
értékre történő beállítás nagyobb energiafog­yasztást eredményez.

Blokkolja a közvetlen napfényt és akadályoz­za meg a huzatot

• A közvetlen napfénynek a hűtés közbeni blok­kolása lecsökkenti az energiafogyasztást.

• Zárja be az ablakokat és ajtókat a hűtési és
fűtési üzemmód közben.

A leghatékonyabb működés érdekében
tartsa tisztán a szűrőt

Kapcsolja ki az áramkörmegszakítót,
amikor az egységet hosszabb időn
keresztül nem használják

• A beltéri egység üzemen kívül is fogyaszt egy
kis mennyiségű energiát.

Szerelje vissza a légszűrőket és

3

zárja be a panelt.

2

1

MEGJEGYZÉS:

• Ne nyissa ki a műanyag tasakot a szűrők
felhasználásáig, mert ezzel lerövidíti az élet­tartamukat.

• Ne tegye ki közvetlen napfénynek a szűrőket,
mert tönkremehetnek.

HU-5

HASZNÁLAT LEGFONTOSABB ELEMEI

Nyomja meg a HŰTÉS, SZÁRÍTÁS VAGY

1

FŰTÉS gombot.

• A vörös jelzőlámpa ( ) bekapcsol.

KIKAPCSOLÁS

Nyomja meg a STOP gombot.

• A vörös jelzőlámpa ( ) kikapcsol.

Nyomja meg a TERMOSZTÁT gombot a

2

kívánt hőmérséklet beállításához.

(HŰTÉS/FŰTÉS üzemmód)

1

KIKAPCSO­LÁS

A beállítható hőmérsékleti tartomány: 18 - 32°C.
(SZÁRÍTÁS üzemmód)

A hőmérsékletet ±2°C értékben lehet megváltoz­tatni az automatikusan beállított hőmérséklethez
viszonyítva.

(Példa: 1°C-kal magasabb)

2

: HŰTÉS

: SZÁRÍTÁS

: FŰTÉS

3

(Példa: 2°C-kal alacsonyabb)

Nyomja meg a VENTILÁTOR gombot a

3

ventilátor kívánt fordulatszámának beállí­tásához.

AUTO LÁGY ALACSONY MAGAS

• A szárítási üzemmódban a ventilátor fordu­latszáma automatikusan kerül beállításra és nem
változtatható meg.

HU-6

LÉGÁRAMLÁS IRÁNYÁNAK
BEÁLLÍTÁSA

FÜGGŐLEGES LÉGÁRAMLÁS IRÁNYA

Nyomja meg a RÁZÁS gombot ( ).

1

• A függőleges állítórácsok elkezd lengeni.

Nyomja meg újra a RÁZÁS gombot

2

( ) a kívánt pozícióban történő
megállításhoz.

1
2

VÍZSZINTES LÉGÁRAMLÁS IRÁNYA

Nyomja meg a RÁZÁS gombot ( ).

1

• A függőleges állítórácsok elkezd lengeni.

Nyomja meg újra a RÁZÁS gombot

2

( ) a kívánt pozícióban történő
megállításhoz.

PLASMACLUSTER
ÜZEMELTETÉSE

A légtérbe kibocsátott Plasmacluster ionok
gátolják a penészedést.

A működés közben nyomja meg a

1

PLASMACLUSTER gombot.

• A távirányítón a “ ” üzenet jelenik meg.

•

A kék színű PLASMACLUSTER lámpa bekapcsol.

TÖRLÉS

Nyomja meg újra a PLASMACLUSTER
gombot.

• A kék színű PLASMACLUSTER lámpa ki­kapcsol.

MAGYAR

1
2

VIGYÁZAT:

Soha ne kísérelje meg manuálisan beállítani az
állítórácsokat.

• Az állítórács manuális beállítása a készülék
üzemzavarát okozhatja.

• Ha a függőleges állítórácsot a hűtési vagy szárí­tási üzemmód legalsó pozíciójába állítják, akkor
kondenzáció jöhet létre.

MEGJEGYZÉS:

• A beállítás tartománya kisebb a RÁZÁS tar­tományánál, hogy a kondenzáció ne cseppen­hessen le.

1

MEGJEGYZÉS:

• A PLASMACLUSTER használata memorizáló­dik, és a légkondicionáló következő bekapcsolá­sakor aktivizálódik.

• A Plasmaclusternek a Ventilátor üzemmód­ban történő bekapcsolásához nyomja meg a
Plasmacluster gombot, amikor az egység nem
működik.

A távirányítón lévő üzemmód szimbólum be-

és kikapcsol, és a ventilátor fordulatszám nem
állítható be automatikusra.

HU-7

COANDA LÉGÁRAM

IRÁNYÍTOTT LEVEGŐ

A hűtési vagy szárítási üzemmódban a
függőleges állítórács felfelé irányul, hogy a
hideg levegő a mennyezetre, ne közvetlenül
a személyesekre fújjon. A fűtési üzemmód­ban a függőleges állítórács lefelé mutat, hogy
a meleg levegő a padló felé irányuljon.

A működés közben nyomja meg a

1

COANDA LÉGÁRAM gombot.

(HŰTÉS/SZÁRÍTÁS üzemmód)

• A távirányítón a “
jelenik meg.

(FŰTÉS üzemmód)

• A távirányítón a “ ” üzenet jelenik
meg.

TÖRLÉS

Nyomja meg újra a COANDA LÉGÁRAM
gombot.

” üzenet

A rácsokat úgy állítják be, hogy a légáram a
kívánt területre irányuljon.

Nyomja meg a HELYI LEVEGŐ gom-

1

bot a légáramlás kívánt irányának
beállításához.

TÖRLÉS

1

MEGJEGYZÉS:

• Ha maximális teljesítményt akar progresszív
légáramlás mellett, akkor nyomja meg maximá­lis teljesítményű működés közben a COANDA
LÉGÁRAM gombot.

A COANDA LÉGÁRAM és a HELYI LEVEGŐ beál-

•
lítás nem használható együtt.

MEGJEGYZÉS:

• Ha HELYI LEVEGŐ beállítást akar MAXIMÁLIS
TELJESÍTMÉNY üzemmódban, akkor nyomja
meg a HELYI LEVEGŐ gombot a MAXIMÁLIS
TELJESÍTMÉNY üzemmód közben.

A COANDA LÉGÁRAM és a HELYI LEVEGŐ beál-

•
lítás nem használható együtt.

HU-8

1

MAXIMÁLIS TELJESÍTMÉNYŰ
ÜZEMELTETÉS

A légkondicionáló maximális teljesítménnyel
üzemel, hogy a helyiség gyorsan felmelege­djen vagy lehűljön.

A működés közben nyomja meg a

1

MAXIMÁLIS TELJESÍTMÉNY gombot.

• A távirányítón megjelenik a “ ” üzenet
és a LÉGÁRAM szimbólum hosszabb lesz.

• A hőmérséklet kijelzése kikapcsol.

• A zöld színű MAXIMÁLIS TELJESÍTMÉNY
lámpa (

TÖRLÉS

Nyomja meg újra a

MÉNY

• A zöld színű MAXIMÁLIS TELJESÍTMÉNY
lámpa (

) bekapcsol.

MAXIMÁLIS TELJESÍT-

gombot.

) kikapcsol.

ENERGIATAKARÉKOS
ÜZEMMÓD

Az energiamegtakarítás érdekében a hőmérséklet
beállítási pontja automatikusan szabályozódik.

A működés közben nyomja meg az

ENERGIATAKARÉKOS gombot.

1

• A távirányítón a “ ” üzenet jelenik meg.

• A ventilátor fordulatszáma AUTOMATIKU­SAN állítódik be.

TÖRLÉS

Nyomja meg újra az ENERGIATAKARÉKOS
gombot.

MAGYAR

1

MEGJEGYZÉS:

• A légkondicionáló “Extra gyors” fordulatszá­mon üzemel 5 másodpercen keresztül, majd a
ventilátor átkapcsol “Gyors” fordulatszámra.

• A maximális teljesítményű működés közben
nem állíthatja be a ventilátor fordulatszámát.

• Az ENERGIATAKARÉKOS és a MAXIMÁLIS

TELJESÍTMÉNY üzemmód nem használható
együtt.

1

MEGJEGYZÉS:

• A fűtési üzemmódban a hőmérséklet beállítási
pontja automatikusan egy 0 - 2°C között változó
értékkel alacsonyabb lesz a hőmérséklet ere­detileg beállított értékénél.

A HŰTÉSI vagy SZÁRÍTÁSI üzemmódban a

hőmérséklet beállítási pontja automatikusan egy
0 - 1°C között változó értékkel magasabb lesz a
hőmérséklet eredetileg beállított értékénél.

• Az ENERGIATAKARÉKOS és a MAXIMÁLIS
TELJESÍTMÉNY üzemmód nem használható
együtt.

HU-9

1.2.3.5 ÓRÁS KIKAPCSOLÁS
IDŐZÍTÉS

Ha beállítják az 1.2.3.5 órás IDŐZÍTÉS KIKAPC­SOLÁST? akkor az egység automatikusan ki­kapcsol a beállított számú órát követően.

A kívánt idő beállításához nyomja meg

1

az 1.2.3.5 ÓRÁS IDŐZÍTÉS KIKAPCSO­LÁS gombot.

TÖRLÉS

• A narancsszínű időzítés ( ) lámpa vi­lágítani kezd.

• A maradék idő egy órás lépésekben kerül
kijelzésre a távirányítón

TÖRLÉS

Nyomja meg a BEÁLLÍTÁS/TÖRLÉSE
gombot.

Alternatívaként megnyomhatja az 1.2.3.5
ÓRÁS IDŐZÍTÉS KIKAPCSOLÁSA gombot.

• A narancssárga IDŐZÍTÉS lámpa ( ) ki­kapcsol.

IDŐZÍTETT ÜZEMELTETÉS

IDŐZÍTÉS KIKAPCSOLÁSA

Nyomja meg az IDŐZÍTÉS KIKAPC-

1

SOLÁSA gombot.

• Elkezd villogni az IDŐZÍTÉS KIKAPCSOLVA
gomb.

A kívánt idő beállításához nyomja

2

meg az IDŐ ELŐREÁLLÍTÁSA vagy
VISSZAÁLLÍTÁSA gombot.

•

Az időt 10 perces időközökkel lehet beállítani.

Nyomja meg a BEÁLLÍTÁS/TÖRLÉSE

3

gombot.

• A narancsszínű IDŐZÍTÉS ( ) lámpa
világítani kezd.

1

TÖRLÉS

MEGJEGYZÉS:

• Az 1.2.3.5 ÓRÁS KIKAPCSOLÁSI IDŐZÍTÉS
prioritást kap az IDŐZÍTÉS BEKAPCSOLÁSA
és KIKAPCSOLÁSA előtt.

• Ha az 1.2.3.5 ÓRÁS IDŐZÍTÉS KIKAPCSO­LÁST az egység kikapcsolt állapotában állítják
be, akkor az egység egy óráig működik a koráb­ban beállított állapotban.

• Ha az IDŐZÍTÉS BEKAPCSOLÁSA és KIKAPC­SOLÁSA be van állítva, akkor az IDŐZÍTÉS
TÖRLÉSE gomb töröl minden beállítást.

HU-10

3
2
1

MEGJEGYZÉS:

• Amikor be van állítva az IDŐZÍTETT KIKAPC­SOLÁS, akkor a beállított hőmérséklet automa­tikusan beállításra kerül, hogy a helyiség alvás
közben ne legyen túl meleg vagy túl forró (Au­tomatikus alvás üzemmód).

HŰTÉSI üzemmód: Az időzítés beállítását követő

egy óra után a hőmérséklet beállítása 1°C érték­kel megemelkedik.

FŰTÉSI üzemmód: Az időzítés beállítását követő

egy óra után a hőmérséklet beállítása 3°C érték­kel csökken.

MAGYAR

IDŐZÍTÉS BEKAPCSOLVA

Nyomja meg az IDŐZÍTÉS BEKAPCSO-

1

LÁSA gombot.

•

Elkezd villogni az IDŐZÍTÉS BEKAPCSOLVA

gomb.

A kívánt idő beállításához nyomja meg

2

az IDŐ ELŐREÁLLÍTÁSA vagy VISSZA­ÁLLÍTÁSA gombot.

• Az időt 10 perces időközökkel lehet beállítani.

Nyomja meg a BEÁLLÍTÁS/TÖRLÉSE

3

gombot.

•

A narancsszínű IDŐZÍTÉS ( ) lámpa vi-

lágítani kezd.

TÖRLÉS

Nyomja meg a BEÁLLÍTÁS/TÖRLÉSE gom­bot.

• A narancssárga IDŐZÍTÉS lámpa ( ) kikapc­sol.

•

Az aktuális idő megjelenik a távirányítón.

TÖRLÉS

IDŐBEÁLLÍTÁS MEGVÁLTOZTATÁSA

Először törölje az IDŐZÍTÉS beállítását,
majd állítsa be újra.

AZ IDŐZÍTÉS BEKAPCSOLÁSÁNAK ÉS
KIKAPCSOLÁSÁNAK KOMBINÁLÁSA

Állítsa be az IDŐZÍTÉS KIKAPCSOLÁSÁT
és az IDŐZÍTÉS BEKAPCSOLÁSÁT.

Példa

Aktuális idő: 21:00)

(
KIKAPCSOLÁS IDEJE 23:00
BEKAPCSOLÁS IDEJE 07:00

1
3
2

MEGJEGYZÉS:

• Az egység bekapcsol a beállított idő előtt, hogy
a helyiség elérhesse a kívánt hőmérséklet
(ébresztési funkció).

HU-11

• Az időzítés bekapcsolása és kikapcsolása
közötti nyíl ( vagy ) mutatja, hogy melyik
aktiválódik először.

MEGJEGYZÉS:

•

Nem tudja beprogramozni a bekapcsolást és kikapc­solást, hogy az egység különböző hőmérsékleten
vagy más beállításon működjön.

• Minden időzítés beprogramozható a többi ak­tiválása előtt.

ÖNTISZTÍTÁS ÜZEMELTETÉSE

KIJELZŐ GOMB

Az ÖNTISZTÍTÁS a Plasmacluster ionokkal
üzemmód mérsékli a penészgomba növekedését
és szárítja a légkondicionáló belsejét. Az
üzemmódot szezonális váltásokkor használhatja

Nyomja meg az ÖNTISZTÍTÁS gom-

1

bot, amikor az egység nem működik.

• A távirányítón a “ ” üzenet jelenik meg.

• A zöld színű ÖNTISZTÍTÁS lámpa és a
kék színű (
elkezd világítani.

• Az egység működése negyven perc eltel­tével leáll.

TÖRLÉS

Nyomja meg újra az ÖNTISZTÍTÁS gombot.

• A zöld színű ÖNTISZTÍTÁS lámpa és a
kék színű ( ) PLASMACLUSTER lámpa
kikapcsol.

) PLASMACLUSTER lámpa

.

Nyomja meg a KIJELZŐ gombot, ha az egysé­gen lévő lámpák túl fényesek. (A vörös színű
jelzőlámpa és a narancsszínű IDŐZÍTÉS
lámpa kikapcsol.)

A működés közben nyomja meg a

1

KIJELZŐ gombot.

• A kék színű PLASMACLUSTER lámpa, a
zöld színű ÖNTISZTÍTÁS lámpa (

a zöld színű MAXIMÁLIS TELJESÍTMÉNY
lámpa (

A BEKAPCSOLÁSHOZ

Nyomja meg újra a KIJELZŐ gombot.

) kikapcsol.

) vagy

1

KIEGÉSZÍTŐ ÜZEMMÓD

1

MEGJEGYZÉS:

• Az öntisztítási művelet közben nem állíthatja be
a hőmérsékletet, a ventilátor fordulatszámát, a
légáramlás irányát vagy az időzítés beállítását.

• Ezzel a művelettel nem lehet eltüntetni a már
kialakult penészgombát.

HU-12

Használja ezt az üzemmódot, ha a távirányító
nem áll rendelkezésre.

BEKAPCSOLÁS

Nyomja meg újra a AUX gombot.

• A vörös JELZŐLÁMPA ( ) bekapcsol.

• Az automatikus üzemmódban a hőmérséklet
beállítása és üzemmódja automatikusan kerül
kiválasztásra a helység hőmérséklete és a
kültéri hőmérséklet alapján, amikor az egysé­get bekapcsolják. A ventilátor fordulatszáma
automatikusan kerül beállításra.

KIKAPCSOLÁS

Nyomja meg újra az AUX gombot.

• A vörös JELZŐLÁMPA ( ) kikapcsol.

AUX

KARBANTARTÁS

MAGYAR

Ügyeljen a működés kikapcsolására, majd
kapcsolja ki az áramkörmegszakítót, mielőtt
valamilyen karbantartást végezne.

LÉGSZŰRŐK TISZTÍTÁSA

A szűrőket kéthetente ki kell tisztítani.

Kapcsolja ki az egységet.

1

Távolítsa el a szűrőket.

2

1Emelje fel a panelt.

2

Az eltávolításukhoz húzza lefelé a légszűrőket.

1

2

Vegye ki a légtisztító szűrőket a

3

légszűrőkből.

Tisztítsa meg a szűrőket.

4

Használjon egy porszívót a por eltávolí­tásához. Ha a szűrők szennyezettek, akkor
mossa le ezeket meleg vízzel és enyhe
mosószeres oldattal. Szárítsa meg árnyék­ban a szűrőket a visszaszerelésük előtt.

Szerelje vissza a légtisztító szűrőket.

5

Szerelje vissza a szűrőket és zárja

6

be a panelt.

KARBANTARTÁS LÉGKONDICIONÁLÓ
SZEZONT KÖVETŐEN

Működtesse az egységet az ÖNTISZ-

1

TÍTÁSI műveletben az egység belse­jének alapos kiszárításához.

Állítsa meg a működést és kapcsolja

2

ki az áramkörmegszakítót.

Tisztítsa meg, majd szerelje vissza a

3

szűrőket.

KARBANTARTÁS LÉGKONDICIONÁLÓ
SZEZON ELŐTT

Ügyeljen arra, hogy a légszűrők ne

1

legyenek szennyezettek.
Ügyeljen arra, hogy semmi ne akadályoz-

2

za a légbemeneti és -kimeneti nyílásokat.

LÉGTISZTÍTÓSZŰRŐ CSERÉJE

A szűrőket minden 3 – 6 hónap elteltével ki
kell cserélni.

Vegye ki a régi légtisztító szűrőket a

1

légszűrőkből.
Állítsa az új légtisztító szűrőt a légszűrőkön

2

lévő ütközők alá.

Szűrőütköző

2

1

AZ EGYSÉG ÉS A TÁVIRÁNYÍTÓ TISZ­TÍTÁSA

• Törölje le egy puha ronggyal.

• Ne öntsön vagy fröcsköljön közvetlenül rájuk
vizet. Ez áramütést vagy a készülék károsodását
okozhatja.

• Ne használjon forró vizet, hígítót, csiszolóport
vagy erős oldószereket.

HU-13

Légtisztító szűrő

MEGJEGYZÉS:

• A légszűrők mosással nem használhatók fel újra.
Az új szűrőket kereskedőjétől szerezheti be.

A szűrők elhelyezése

Selejtezze le a kicserélt szűrőket a helyi hul­ladékkezelési előírásoknak és törvényeknek
megfelelően.

LÉGTISZTÍTÓ szűrő anyagai
Szűrő: polipropilén
Váz: poliészter

Légszűrő

HASZNÁLATRA VONATKOZÓ MEGJEGYZÉSEK

ÜZEMELTETÉSI KÖRÜLMÉNY

Hűtés (

AY-XPC18LR)

Beltéri hőmérséklet Kültéri hőmérséklet

46°C (Egyszeres

Felső

határérték

Alsó

határérték

Felső

határérték

Alsó

határérték

Fűtés (

Felső

határérték

Alsó

határérték

• A beépített védőeszköz megakadályozhatja az
egység működését, amikor azt az üzemi tar­tományon kívüli hőmérsékleten használják.

• Kondenzáció keletkezhet a légkimeneten, ha
az egység folyamatosan hűtési vagy szárítási
üzemmódban működik és a nedvességtartalom
80% felett van.

32°C

21°C

Hűtés (

Beltéri hőmérséklet Kültéri hőmérséklet

32°C 46°C

21°C -10°C

AY-XPC18LR, AY-XP24LR)

Beltéri hőmérséklet Kültéri hőmérséklet

27°C 24°C

- -15°C

használat)
43°C (Többszörös

használat)

-10°C (Egyszeres
használat)

21°C
használat)

AY-XP24LR)

(Többszörös

TÁPKIMARADÁS ESETÉN

• Ez a légkondicionáló egy memorizáló funkcióval
rendelkezik, amivel áramkimaradás esetén el­tárolhatók a beállítások.

Az energiaellátás visszaállását követően az egy-

ség automatikusan azzal a beállítással indul újra,
amelyben az áramkimaradás előtt működött,
kivéve az időzítés beállítását.

• Ha az időzítés beállításakor áramszünet lép fel,
akkor az időzítés beállítása törlődik és nem áll
helyre még az áram helyreállását követően sem.

MEGJEGYZÉSEK A FŰTÉS HASZNÁLA­TÁVAL KAPCSOLATBAN

JÉGMENTESÍTÉSI FUNKCIÓ

• Amikor jég képződik a kültéri egységen a fűtés
közben, akkor az egység bekapcsolja az au­tomatikus jégmentesítést körülbelül 5 - 10 percre
a jég eltávolításához. A jégmentesítés közben a
belső és külső ventilátorok működése leáll.

FŰTÉS HATÉKONYSÁG

• Az egység egy hőszivattyút tartalmaz, amely
hőt von ki a kültéri levegőből és ezt a beltérbe
juttatja. A külső levegő hőmérséklete így nagy
hatással van a fűtés hatékonyságára.

• Ha a fűtés hatékonysága lecsökken az alac­sony külső hőmérséklet miatt, akkor használjon
kiegészítő fűtést.

• A teljes helység felmelegítése és felfűtése a
kényszerített légkeringetésű rendszer miatt

időigényes.

MEGJEGYZÉSEK AZ AY-XPC18LR
TÍPUS TÖBBSZÖRÖS RENDSZERŰ
LÉGKONDICIONÁLÓKÉNT TÖRTÉŐ
HASZNÁLATÁVAL KAPCSOLATBAN

Egy többszörös rendszerű légkondicionáló esetén
több beltéri egységet lehet csatlakoztatni egy kül­téri egységre.

Egy többszörös rendszerű légkondicionáló es­etén nem tudja a különböző beltéri egységeket
eltérő üzemmódban működtetni.

• Amikor az egység HŰTÉSI (vagy SZÁRÍTÁSI)
üzemmódban működik, akkor a többi egység
is azonos üzemmódban működik. Az először
működésbe lépő beltéri egység üzemmódja
kap prioritást. A később eltérő üzemmódban
bekapcsolt beltéri egység nem tud működésbe
lépni. Elkezd sípolni, majd a JELZŐLÁMPA és
az IDŐZÍTÉS lámpa elkezd villogni. Ebben az
esetben állítsa be a beltéri egységet azonos
üzemmódra.

• A HŰTÉSI üzemmód és a SZÁRÍTÁSI üzem­mód egyszerre is beállítható.

HU-14

SZERVIZ FELHÍVÁSA ELŐTT

MAGYAR

A következő körülmények nem a készülék
meghibásodását jelzik.

Az egység nem működik

• Az egység nem működik, ha a bekapcsolását
követően azonnal kikapcsolják. Az egység nem
működik közvetlenül az üzemmód megváltozta­tását követően. Ennek célja az egység védelme.
Az egység használata előtt várjon 3 percet.

Az egység nem fúj ki meleg levegőt

• A fűtési üzemmódban a beltéri ventilátor lehet
hogy nem indul el az egység bekapcsolását
követő 2 - 5 percig, hogy a hideg levegő ne
távozhasson az egységből.

• Az egység jégmentesít. Várjon 5 - 10 percet.

Szagok

•

A szőnyegnek és a bútornak az egységbe jutó
szaga távozhat az egységből.

Recsegő zaj

• Ezt a hangot az első panel és egyéb csatla­kozó alkatrészek hőtágulás miatti mozgása
során bekövetkező súrlódása okozza.

Mély búgó hang

• Ez a Plasmacluster ionokat generáló egység
hangja.

Sziszegő zaj

• A halk sziszegő zaj az egységben áramló
hűtőanyag hangja.

Pára látható a befúvott levegő kimenetén

• A hűtési üzemmódban ezt a beltéri levegő és
a kifúvott levegő hőmérsékletének különbsége
okozza.

Vízpára

• Fűtés üzemmódban jégmentesítés közben
vízpára távozhat az egységből.

Kültéri egység nem áll le

• A működés leállítását követően az egység
lehűtéséhez a kültéri egység ventilátora körül­belül egy percig jár.

Szag távozik a Plasmacluster
légkimenetéből

• Ez a Plasmacluter ion generátor által létre­hozott ózon szaga. Az ózonkoncentráció na­gyon alacsony, és nincs egészségügyi hatása.
A levegőbe kibocsátott ózon gyorsan lebomlik,
és a töménysége nem növekszik a beltérben.

Az AY-XPC18LR típus többszörös rendszerű
légkondicionálóként történő használata es­etén

Egy használaton kívüli beltéri egység
felmelegedhet.

Egy beltéri egységből a kizárólag PLAS­MACLUSTER üzemmódban meleg levegő
távozik.

• A hűtőanyag átáramlik a beltéri egységen, amikor
a többi egység FŰTÉSI üzemmódban üzemel.

Nem távozik levegő egy kültéri egységből,
amikor az egység kizárólag PLASMA­CLUSTER vagy ÖNTISZTÍTÁSI üzemmód­ban van.

• A kültéri egység jégmentesít.

Egy beltéri egység elkezd sípolni, illetve
elkezd egyszerre villogni a jelzőlámpa
és az IDŐZÍTÉS lámpa.

• Ellenőrizze, hogy az összes beltéri egység
azonos üzemmódban van-e. Ha nem akkor,
akkor állítsa az összes beltéri egységet azo­nos üzemmódra.

Ellenőrizze a következő pontokat, mielőtt
felhívja a szervizt.

Az egység nem működik

• Ellenőrizze az áramkörmegszakítót vagy a bizto­sítékot.

Az egység nem hűti vagy fűti hatékonyan
a helységet

• Ellenőrizze a szűrőket. Ha szennyezett, cserélje ki.

• Ellenőrizze a kültéri egységet, hogy semmi ne
akadályozza a légbemenetet vagy -kimenetet.

• Ellenőrizze a termosztát megfelelő beállítását.

• Ügyeljen arra, hogy az ablakok és ajtók zárva
legyenek.

Az egység nem fogadja a távirányító jelét

• Ellenőrizze, hogy a távirányító elemei nem
öregedtek el és merültek-e le.

• Próbálja meg újra elküldeni a jelet, a tá­virányítót megfelelően az egység vevőablaka
felé irányítva.

• Ellenőrizze, hogy a távirányító elemei megfelelően
vannak-e beszerelve.

Hívja fel a szervizt, ha az egység jelzőlámpája,
IDŐZÍTÉS lámpája vagy a PLASMACLUS­TER lámpája világít.

HU-15

SHARP ELECTRONICS (Europe) GmbH

Sonninstraße 3, D-20097 Hamburg

OSAKA, JAPAN
