AY- X P18 GR

Air Conditioner

ZWEITEILIGES KLIMAGERÄT
BEDIENUNGSANLEITUNG

AY- XP24 GR
AY-XPM18HR

DEUTSCH

DEUTSCH

* Plasmacluster ist eine Schutzmarke

der Sharp Corporation.

DE

A. Entsorgungsinformationen für Benutzer aus Privathaushalten

1. In der Europäischen Union

Achtung: Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen
Hausmüll !

Gemäß einer neuen EU-Richtlinie, die die ordnungsgemäße Rücknahme, Behandlung
und Verwertung von gebrauchten Elektro- und Elektronikgeräten vorschreibt, müssen
elektrische und elektronische Altgeräte getrennt entsorgt werden.

Nach der Einführung der Richtlinie in den EU-Mitgliedstaaten können Privathaushalte
ihre gebrauchten Elektro- und Elektronikgeräte nun kostenlos an ausgewiesenen
Rücknahmestellen abgeben*.
In einigen Ländern* können Sie Altgeräte u.U. auch kostenlos bei Ihrem Fachhändler
abgeben, wenn Sie ein vergleichbares neues Gerät kaufen.
*) Weitere Einzelheiten erhalten Sie von Ihrer Gemeindeverwaltung.

Wenn Ihre gebrauchten Elektro- und Elektronikgeräte Batterien oder Akkus enthalten,
sollten diese vorher entnommen und gemäß örtlich geltenden Regelungen getrennt
entsorgt werden.

Durch die ordnungsgemäße Entsorgung tragen Sie dazu bei, dass Altgeräte
angemessen gesammelt, behandelt und verwendet werden. Dies verhindert mögliche
schädliche Auswirkungen auf Umwelt und Gesundheit durch eine unsachgemäße
Entsorgung.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei Ihrer Gemeindeverwaltung nach dem ordnungsgemäßen
Verfahren zur Entsorgung dieses Geräts.

Für die Schweiz: Gebrauchte Elektro- und Elektronikgeräte können kostenlos beim
Händler abgegeben werden, auch wenn Sie kein neues Produkt kaufen. Weitere
Rücknahmesysteme finden Sie auf der Homepage von www.swico.ch oder
www.sens.ch.

B

. Entsorgungsinformationen für gewerbliche Nutzer

1. In der Europäischen Union

Wenn Sie dieses Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen
möchten:

Bitte wenden Sie sich an Ihren SHARP Fachhändler, der Sie über die Rücknahme des
Produkts informieren kann. Möglicherweise müssen Sie die Kosten für die
Rücknahme und Verwertung tragen. Kleine Produkte (und kleine Mengen) können
möglicherweise bei Ihrer örtlichen Rücknahmestelle abgegeben werden.

Für Spanien: Bitte wenden Sie sich an das vorhandene Rücknahmesystem oder Ihre
Gemeindeverwaltung, wenn Sie Fragen zur Rücknahme Ihrer Altgeräte haben.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei Ihrer Gemeindeverwaltung nach dem ordnungsgemäßen
Verfahren zur Entsorgung dieses Geräts.

Achtung: Ihr Produkt trägt
dieses Symbol. Es besagt,
dass Elektro- und
Elektronikgeräte nicht mit
dem Haushaltsmüll entsorgt,
sondern einem getrennten
Rücknahmesystem
zugeführt werden sollten.

DEUTSCH

Wir danken Ihnen dafür, dass Sie die SHARP Klimaanlage gekauft haben. Lesen Sie diese
Betriebsanleitung sorgfältig durch bevor Sie das Produkt benutzen.

INHALT

•

WICHTIGE SICHERHEITSANWEISUNGEN ........

•

BEZEICHNUNGEN DER BESTANDTEILE .........D-3

•

EINSETZEN DES LUFTREINIGUNGSFILTERS ........D-5

• VERWENDUNG DER FERNBEDIENUNG ...D-6

• GRUNDLAGEN DER BEDIENUNG ..............

•

EINSTELLUNG DER RICHTUNG DES

LUFTSTROMS

• PROGRESSIVER LUFTSTROM .................

• VOLLLEISTUNG-BETRIEB .........................D-11

...............................................D-10

D-11

• PLASMACLUSTER-BETRIEB.................. D-12

D-1

• SELBSTREINIGUNG-BETRIEB ..............

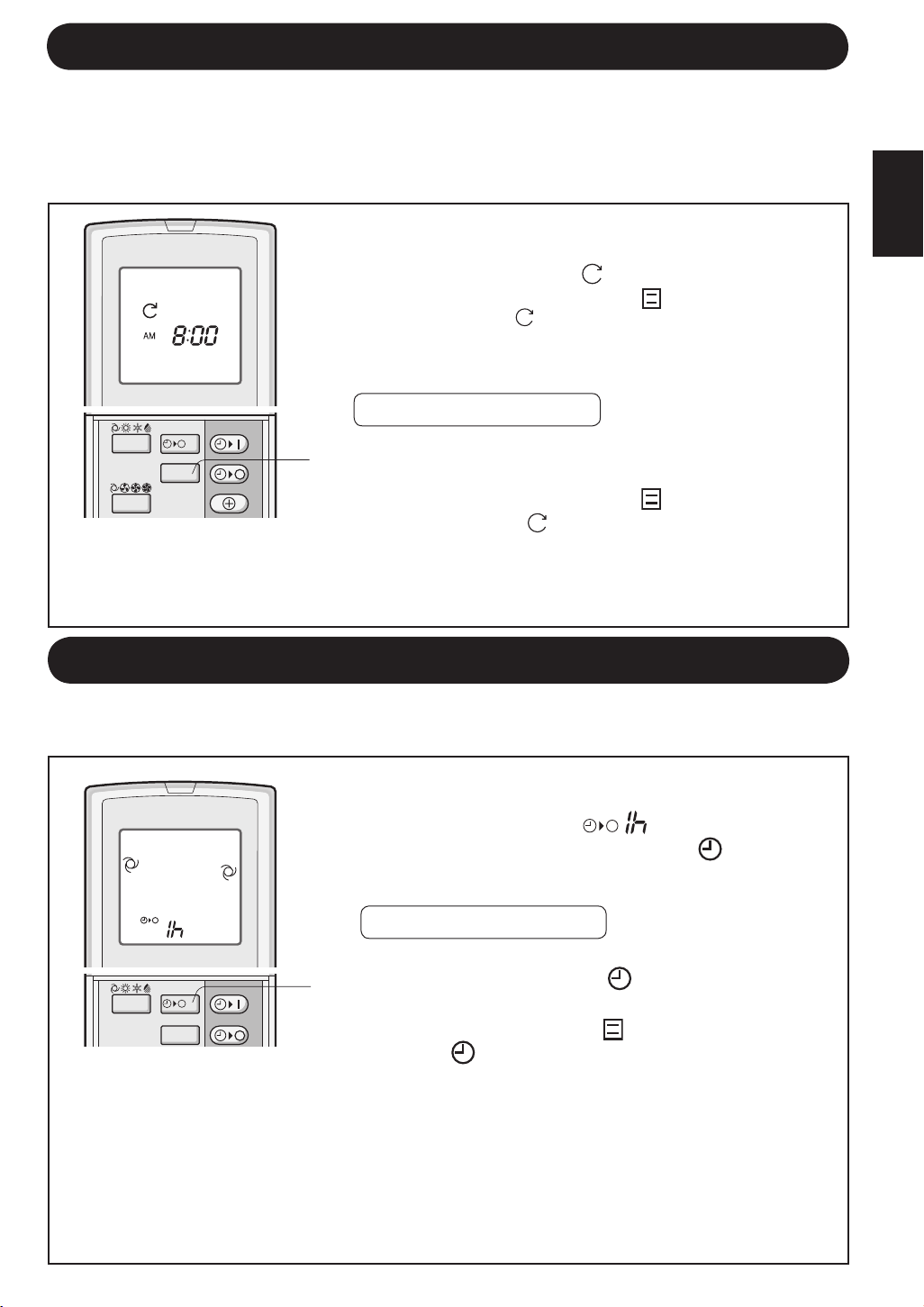

• 1-STUNDE ABSCHALT-TIMER ................

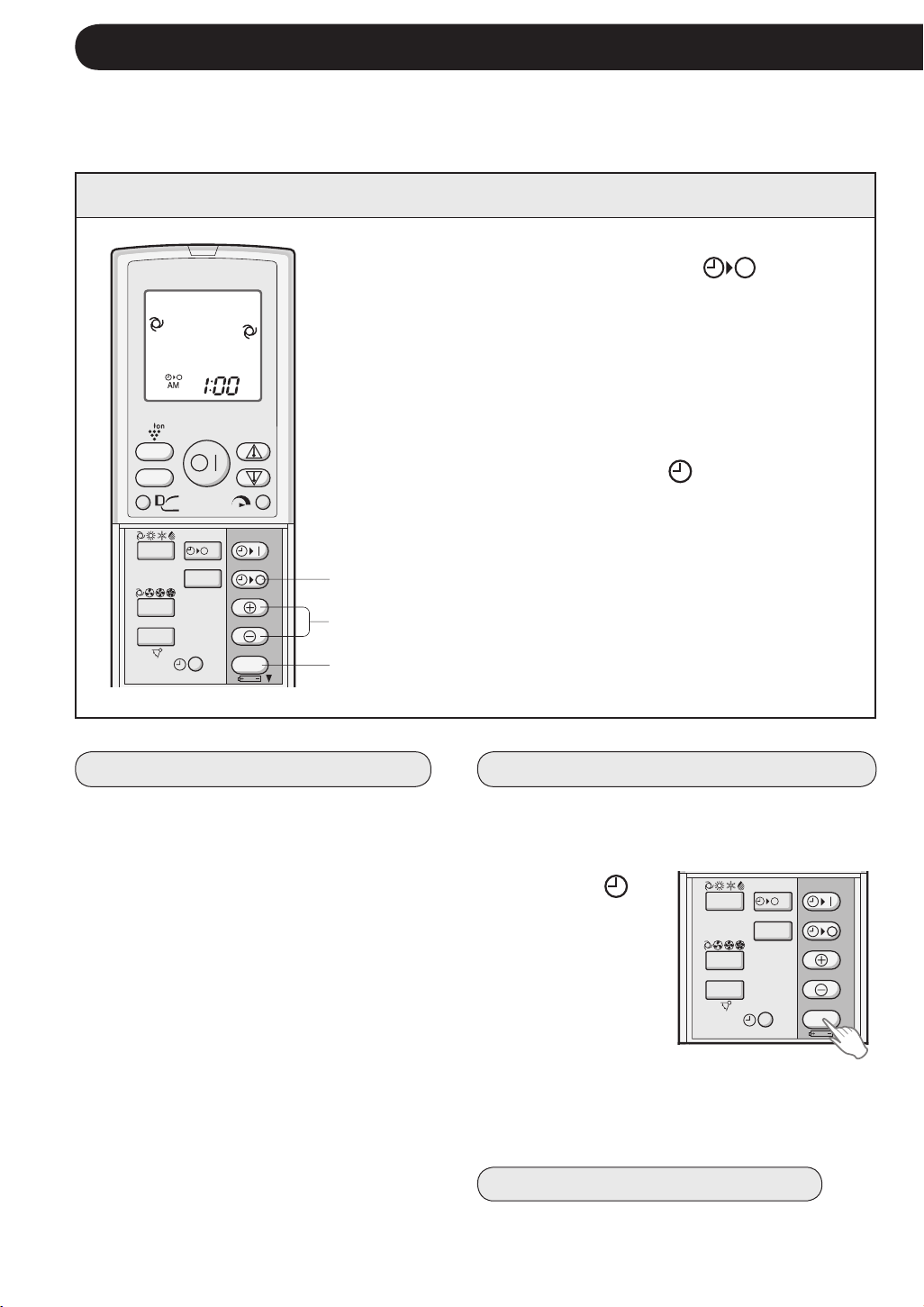

• TIMER-BETRIEB ...................................... D-14

• HILFSBETRIEB ........................................ D-16

D-8

• WARTUNG ............................................... D-16

• ZUSÄTZLICHE ANMERKUNGEN ZUM

BETRIEB .................................................. D-18

• ENERGIESPARTIPPS ............................. D-18

•

BEVOR SIE DEN KUNDENDIENST RUFEN .....D-19

WICHTIGE SICHERHEITSANWEISUNGEN

WARNHINWEISE FÜR DEN GEBRAUCH

Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabel sowie

1

dessen Missbrauch kann zu einer Beschädigung des Geräts führen und einen elektrischen Schlag
verursachen.

Zur Vermeidung von Gesundheitsschäden sollten Sie Ihren Körper nicht über einen längeren

2

Zeitraum hinweg dem kalten Luftstrom aussetzen. Dies könnte Ihren Gesundheitszustand
beeinträchtigen.

Bei der Verwendung des Klimageräts für Säuglinge, Kinder, ältere, bettlägerige oder behinderte

3

Personen ist unbedingt sicherzustellen, dass die Raumtemperatur für die sich im Raum bendlichen

Personen angemessen ist.

Stecken Sie keinerlei Gegenstände in das Gerät hinein. Dies könnte aufgrund der

4

Hochgeschwindigkeitslüfter Verletzungen verursachen.

Das Klimagerät muss auf jeden Fall geerdet werden. Schließen Sie den Erdungsdraht nicht an

5

Gas- oder Wasserleitungen, an Blitzableitern oder Telefonerdkabeln an. Eine unvollständige
Erdung könnte einen elektrischen Schlag verursachen.

Wenn beim Klimagerät irgendwelche Unregelmäßigkeiten auftreten (z.B. Brandgeruch), muss

6

der Betrieb sofort beendet und der Leistungsschalter auf AUS gestellt werden.

Das Gerät sollte entsprechend den nationalen Installationsvorschriften installiert werden. Ein

7

falscher Kabelanschluss kann eine Überhitzung des Netzkabels, des Netzsteckers oder der
Steckdose und damit einen Brand verursachen.

Wenn das Netzanschlusskabel beschädigt ist, muss es zur Vermeidung von Gefahren entweder

8

vom Hersteller, von dessen Servicepartner oder von einer anderen gleichermaßen
Person ausgetauscht werden. Tauschen Sie das Netzkabel ausschließlich gegen den vom
Hersteller angegebenen Netzkabeltyp aus.

qualizierten

DEUTSCH

D-13
D-13

WARNHINWEISE FÜR INSTALLATION/AUSBAU/REPARATUR

•

Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durch­geführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen Brand o. Ä. verur-

sachen. Wenden Sie sich an Ihren Händler oder einen anderen qualizierten Fachmann, um das

Gerät zu installieren/auszubauen/zu reparieren.

D-1

WICHTIGE SICHERHEITSANWEISUNGEN

SICHERHEITSHINWEISE ZUM BETRIEB

Öffnen Sie regelmäßig ein Fenster oder eine Tür, um den Raum zu lüften, besonders dann, wenn Sie

1

mit Gas betriebene Geräte verwenden. Eine unzureichende Belüftung kann einen Sauerstoffmangel
verursachen.

Bedienen Sie die Tasten nicht mit nassen Händen. Dies könnte einen elektrischen Schlag

2

verursachen.

Aus Sicherheitsgründen sollte der Leistungsschalter ausgeschaltet sein, wenn das Gerät für

3

einen längeren Zeitraum nicht verwendet wird.

Überprüfen Sie den Montagerahmen regelmäßig auf Verschleiß und richtigen, festen Halt.

4

Legen Sie keinerlei Gegenstände auf das Außengerät und treten Sie nicht darauf. Der Gegenstand

5

oder die Person könnten in das Gerät hinein- bzw. hinunterfallen; dadurch könnten Beschädigungen
bzw. Verletzungen verursacht werden.

Dieses Gerät wurde ausschließlich für den Hausgebrauch hergestellt und darf nicht für Einrichtungen

6

wie zum Beispiel eine Hundehütte oder ein Gewächshaus zur Aufzucht von Tieren oder Panzen

verwendet werden.

Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von Wasser in

7

das Gerät könnten die elektrischen Isolierungen Schaden nehmen und einen elektrischen Schlag
verursachen.

Blockieren Sie weder die Lufteinlass- noch Luftauslassöffnungen des Geräts. Dies könnte einen

8

erheblichen Leistungsabfall des Geräts sowie Störungen zur Folge haben.

Vor der Durchführung von Wartungs- oder Reinigungsarbeiten muss in jedem Fall der Betrieb

9

gestoppt und der Leistungsschalter ausgeschaltet werden. Da im Inneren des Geräts ein Lüfter
läuft, könnten Sie sich ansonsten Verletzungen zuziehen.

Verspritzen bzw. verschütten Sie kein Wasser direkt über dem Gerät. Wasser kann sowohl einen

10

elektrischen Schlag als auch eine Beschädigung des Geräts verursachen.

Dieses Gerät ist nicht für die unbeaufsichtigte Verwendung durch Kleinkinder oder behinderten

11

Personen ausgelegt. Kleinkinder sollten beaufsichtigt werden, um auszuschließen, dass sie
dieses Gerät als Spielzeug verwenden.

Dieses Gerät ist für die Verwendung in Skandinavien nicht geeignet.

12

VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG/INSTALLATION

• Schließen Sie das Klimagerät unbedingt an ein Netz mit der angegebenen Spannung und Frequenz an.
Der Anschluss an ein Netz mit falscher Voltzahl und falscher Frequenz kann zu einer Beschädigung
des Geräts führen und möglicherweise einen Brand verursachen. Installieren Sie das Gerät nicht
an einem Ort, an dem möglicherweise Gas ausläuft. Dies könnte einen Brand verursachen.

• Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub, Rauch
und Feuchtigkeit vorhanden sind.

• Verlegen Sie den Ablaufschlauch gerade, um einen sanften Ablauf sicherzustellen. Ein unzurei
chender Ablauf kann den Raum, die Möbel o. Ä. feucht werden lassen. Stellen Sie je nach Aufstel­lungsort sicher, dass ein Fehlstromschutzschalter oder Leistungsschalter installiert ist, um einen
elektrischen Schlag zu vermeiden.

• Stellen Sie je nach Aufstellungsort sicher, dass ein Fehlstromschutzschalter oder Leistungsschalter
installiert ist, um einen elektrischen Schlag zu vermeiden.

-

D-2

BEZEICHNUNGEN DER BESTANDTEILE

INNENEINHEIT

1

2
3

4
5

6

7
8
9

0

q
w

e
r
t
y
u

1 Luftreinigungslter
2 Eintritt (Luft)
3 Öffnungsklappe
4 AUX. Taste
5 Luftlter
6 Empfängerfenster
7 Netzkabel

(nur AY-XP18GR)

8 Anzeige
9 Senkrechte

Einstellungslamelle

0 Waagerechte

Einstellungslamelle

q Austritt (Luft)
w Fernbedienung

e VOLLEISTUNG Leuchte

(grün
r SELBSTREINIGUNG Leuchte

(grün )
t PLASMACLUSTER Leuchte

(blau)

y TIMER Leuchte

(orangefarben )

u BETRIEB Leuchte (rot )

)

DEUTSCH

HINWEIS: Die ausgelieferten Geräte können sich leicht von der oben aufgeführten Darstellung unterscheiden.

D-3

BEZEICHNUNGEN DER BESTANDTEILE

SWING

CLEAN

FAN

MODE

SET/C

1h

DISPLAY

FERNBEDIENUNG

1

2

1 SENDER
2 ANZEIGE (Flüssigkristallanzeige)
3 PLASMACLUSTER-Taste
4 ANZEIGE-Taste (DISPLAY)
5 EIN-/AUS-Taste
6 THERMOSTAT-Taste

LCD-FERNBEDIENUNGSANZEIGE

a

Symbol für den PROGRESSIVEN LUFTSTROM

s SELBSTREINIGUNG-Symbol
d PLASMACLUSTER-Symbol
f BETRIEB-Symbole

: AUTOM. : TROCKNEN

3
4
5

6

7
8
9
0
q

w
e
r
t
y
u
i
o

p

7 VOLLLEISTUNG-Taste
8 PROGRESSIVER LUFTSTROM-Taste
9 BETRIEB-Taste (MODE)
0 TIMER AN-Taste
q TIMER AUS-Taste
w EIN-STUNDEN-AUSSCHALT-TIMER-Taste
e ZEITVORLAUF-Taste
r ZEITRÜCKLAUF-Taste
t SELBSTREINIGUNG-Taste (CLEAN)
y TIMER-EINSTELL-/ABBRUCH-Taste (SET/C)
u BATTERIEFACH (Das Batteriefach bendet

sich unter diesem Symbol.)

i UHR-Taste
o LÜFTER-Taste (FAN)
p

SCHWUNG-Taste (SWING)

a
s
d

g
h
j
k

f

l

: HEIZEN : KÜHLEN

g Thermostateinstellung für die Betriebs-

h TEMPERATUR-Anzeige
j SENDER-Symbol
k VOLLLEISTUNGS-Symbol
l

arten AUTOM. und TROCKNEN

LÜFTERGESCHWINDIGKEIT-Symbole

: AUTO : NIEDRIG

: HOCH : SCHWACH

D-4

;

31

; EINSCHALTZEIT/UHR

Zur Anzeige der Einschaltzeit oder der

aktuellen Uhrzeit.

31

AUSSCHALTZEIT-Anzeige

Zur Anzeige der Ausschaltzeit oder Einstel-

lung des Ein-Stunden-Ausschalt-Zeitschal­ters.

EINSETZEN DES LUFTREINIGUNGSFILTERS

1

2

3

2

3

1

Die Luftreinigungslter sind als Zubehörteile dieses Geräts verpackt. Während des
Klimagerätebetriebs entfernen die Filter Staub und Tabakrauch aus der Luft und ge­ben saubere Luft aus.

Luftlter

Filtersperren

Luftreinigungslter

Entnehmen Sie die Luftlter.

1

1 Öffnen Sie die Öffnungsklappe.
2 Drücken Sie die Luftlter leicht nach

oben, um sie aus der Halterung zu
lösen.

3 Ziehen Sie die Filter nach unten

heraus.

Setzen Sie den Luftreinigungslter un-

2

ter den Filtersperren ein, die sich auf

dem Luftlter benden.

Wiedereinsetzen der Luftlter.

3

1 Setzen Sie die Luftlter wieder in

die Ursprungspositionen ein.

2 Schließen Sie die Öffnungsklappe.
3 Drücken Sie fest auf die Pfeilmar-

kierung auf dem Feld, damit sie
einrastet.

DEUTSCH

Vorsichtsmaßnahmen:

•

Die Filter sind in einem Plastikbeutel versiegelt, damit ihre Staubauffangwirkung aufrecht­erhalten bleibt.

Öffnen Sie den Beutel erst bei Verwendung der Filter. (Andernfalls könnte sich die Le

bensdauer der Filter verkürzen.)

•

Setzen Sie die Filter keinem direkten Sonnenlicht aus. (Andernfalls könnte sich die Leis­tung verschlechtern.)

D-5

-

+

-

+

-

VERWENDUNG DER FERNBEDIENUNG

EINLEGEN DER BATTERIEN Benutzen Sie zwei AAA (R03) Batterien.

Entfernen Sie die Abdeckung

1

der Fernbedienung.

Legen Sie Batterien in das Bat-

2

teriefach ein; achten Sie dabei
auf die richtige Ausrichtung der
± und — Polarität.

• Wenn die Batterien richtig
eingelegt worden sind, wird
auf dem Display “AM 6:00”
angezeigt.

Setzen Sie die Abdeckung der

3

Fernbedienung wieder auf.

Abdeckung
der Fernbedienung

HINWEIS:

• Bei normaler Verwendung beträgt die Lebensdauer der Batterie ungefähr ein
Jahr.

• Verwenden Sie immer zwei neue Batterien desselben Typs, wenn Sie Batterien
austauschen.

• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäß
funktioniert, nehmen Sie bitte die Batterien heraus und legen Sie sie nach ca. 30
Sekunden wieder ein.

• Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn Sie das Gerät über
einen längeren Zeitraum hinweg nicht verwenden.

VERWENDUNG DER FERNBEDIENUNG

Richten Sie die Fernbedienung auf
das Empfängerfenster des Hauptge­räts und drücken Sie die gewünschte
Taste. Beim Empfang des Signals er­zeugt das Gerät einen Piepton.

• Stellen Sie sicher, dass sich zwischen
der Fernbedienung und dem Gerät keine
Vorhänge oder anderen Gegenstände be-

nden.

• Die Fernbedienung funktioniert aus einer
Entfernung von bis zu 7 Metern.

.

D-6

VORSICHT:

SWING

CLEAN

FAN

MODE

SET/C

1h

• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da sich dies negativ
auf den Betrieb auswirken könnte. Falls direktes Sonnenlicht auf das Empfängerfenster
fällt, schließen Sie bitte die Gardinen.

• Die Verwendung einer schnell aueuchtenden Leuchtstoffröhre im selben Raum kann die

Übertragung des Signals möglicherweise stören.

• Das Gerät kann durch Signale beeinusst werden, die von der Fernbedienung eines

Fernsehgeräts, Videorecorders oder eines anderen im selben Raum verwendeten Geräts
gesendet werden.

• Lassen Sie die Fernbedienung weder in der Sonne noch in der Nähe einer Heizung liegen.
Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um sowohl
Verfärbungen als auch eine Beschädigung der Fernbedienung zu vermeiden.

EINSTELLEN DER AKTUELLEN UHRZEIT

DEUTSCH

Sie können zwischen zwei
verschiedenen Einstellungen­wählen: 12-Stunden-Modus
und 24-Stunden-Modus.

2
3

1

Beispiel: 17:00 Uhr

Uhr Anzeige

12-Stunden Modus PM 05:00
24-Stunden

Um den 12-Stunden Modus einzustellen,

1

drücken Sie die CLOCK Taste einmal.

Um den 24-Stunden Modus einzustellen,

drücken Sie die CLOCK Taste zweimal.

Drücken Sie zur Einstellung der aktuellen

2

Uhrzeit die ZEITVORLAUF- oder RÜCK­LAUF-Taste.

•

Halten Sie die Taste gedrückt, um die Zeit
schnell vor- oder zurücklaufen zu lassen.

Drücken Sie die SET/C Taste.

3

• Der Doppelpunkt (:) blinkt um anzuzeigen,
dass die Uhr funktioniert.

Modus 17:00

HINWEIS:

• Die aktuelle Uhrzeit kann nicht eingestellt
werden, wenn der Timer in Betrieb ist.

D-7

SWING

CLEAN

FAN

MODE

SET/C

1h

DISPLAY

GRUNDLAGEN DER BEDIENUNG

C

C

Drücken Sie die MODE Taste um die Be-

1

triebsart zu wählen.

AUTO HEIZEN KÜHLEN TROCKNEN

Drücken Sie die EIN-/AUS-Taste, um den

2

Betrieb zu starten.

• Die rote BETRIEB-Lampe ( ) am Gerät

2

leuchtet.

5

3

1

4

Bei Benutzung eines Klimagerätes mit Multi-System.

(AY-XPM18HR)

Mit einem Multi-System Klimagerät können mehrere Innengeräte mit einem Außengerät verbun­den werden. Wenn sich der Einstellmodus der Innengeräte unterscheidet, kann es vorkommen,
dass die später betriebenen Innengeräte nicht korrekt funktionieren.

• Wenn das Innengerät/ die Innengeräte im HEIZEN-Modus betrieben wird/werden, kann/ können
das verbleibende Gerät/die verbleibenden Geräte nicht im KÜHLEN- oder TROCKNEN-Modus
betrieben werden.

• Wenn das Innengerät/ die Innengeräte im KÜHLEN- oder TROCKNEN-Modus betrieben wird/wer­den, kann/können das verbleibende Gerät/die verbleibenden Geräte nicht im HEIZ-Modus betrie­ben werden.

Wenn der Modus des/der später betriebenen Geräte(s) sich von dem der bereits in Betrieb bendlichen

Geräte unterscheidet, ertönt nach ein paar Sekunden ein langer PIEPTON und die BETRIEBS-Lampe
und TIMER-Lampe abwechselnd blinken. Dies zeigt an, dass das/die später betriebene(n) Gerät(e) nicht
in Betrieb sind. Schalten Sie in diesem Fall den Modus in den gleichen Modus in dem das/ die andere(n)
Innengerät(e) betrieben wird/werden.

Drücken Sie die THERMOSTAT-Taste, um

3

die gewünschte Temperatur einzustellen.

• BETRIEBSART AU­TOM./TROCKNEN :
Die Temperatur kann
in 1°C-Schritten geän­dert werden, wobei sie
2°C über und bis zu
2°C unter der vom Kli­magerät automatisch
bestimmten Tempera­tur liegen kann.

• BETRIEBSART KÜHLEN/HEIZEN: Die Tem­peratur kann innerhalb von 18°C bis 32°C
Bereichs eingestellt werden.

Drücken Sie die FAN-Taste, um die gewünsch-

4

te Lüftergeschwindigkeit einzustellen.

AUTO SCHWACH NIEDRIG HOCH

• Im TROCKNEN-Betrieb ist die Lüfterge­schwindigkeit auf AUTOM. voreingestellt und
kann nicht verändert werden.

Drücken Sie zum Ausschalten des Geräts

5

noch einmal die EIN-/AUS-Taste.

• Die rote BETRIEB-Lampe ( ) am Gerät erlischt.

(Beispiel: 1°C höher)

(Beispiel: 2°C niedriger)

D-8

26

2818100 34

29

21

2818100 34

TIPPS FÜR AUTO MODUS

(AY-XP18GR, AY-XP24GR)

Im AUTO Modus werden bei Einschaltung des Geräts die Temperatureinstellung
und der Modus entsprechend der Zimmer- und Außentemperatur automatisch
gewählt.

Betriebsart und Temperatureinstellungen

Außentemp.

DEUTSCH

Kühlen

(24°C)

Heizen

Heizen

(23°C)

(24°c)

Innentemp.

•

Wenn sich während des Betriebs die Außentemperatur verändert, ändern sich die

Die Zahlen in ( ) sind Einstellungen der Temperatur.

Trocknen

(Zimmertemperatur)

–2°C

Kühlen

Heizen

(22°C)

(25°C)

Kühlen

(26°C)

Temperatureinstellungen wie in der Tabelle aufgeführt.

• Während der Jahreszeiten, wenn Sie KÜHLEN am Tag und HEIZEN in der Nacht
brauchen oder wenn die Zimmertemperatur wegen zusätzlicher Heizungsaussstat­tung weit über die Temperatureinstellung steigt, wird das Gerät automatisch zwischen
den Betriebsarten Heizen und k

ühlen wechseln

, um eine komfortable Zimmertempe-

ratur zu erhalten. (BETRIEBSART WECHSEL)

TIPPS FÜR AUTO MODUS

(AY-XPM18HR)

Im AUTO Modus werden bei Einschaltung des Geräts die Temperatureinstellung und
der Modus entsprechend der Zimmer- und Außentemperatur automatisch gewählt.

Modi und Temperatureinstellungen

Außentemp.

(25°C)

Kühlen

(26°C)

Kühlen

Heizen

Heizen
(24°C)

Innentemp.

Die Zahlen in ( ) sind Einstellungen der Temperatur.

•

Wenn sich während des Betriebs die Außentemperatur verändert, ändern sich die

Heizen

(23°C)

(22°C)

(24°C)

Trocknen

(Zimmertemperatur)

–2°C

Kühlen

Temperatureinstellungen wie in der Tabelle aufgeführt.

• Wenn Sie unser Klimagerät mit Multi-System betreiben hat immer der Modus des
zuerst betriebenen Geräts Priorität vor anderen Geräten, ohne Beachtung der oben­stehenden Tabelle.

D-9

EINSTELLUNG DER RICHTUNG DES LUFTSTROMS

SWING

CLEAN

FAN

MODE

SET/C

1h

VERTIKALER LUFTSTROM

Drücken Sie einmal die SWING-Taste auf

1

der Fernbedienung.

• Die Lamelle für den vertikalen Luftstrom be­wegt sich kontinuierlich.

Drücken Sie die SWING-Taste noch einmal, so-

2

1
2

bald sich die senkrechten Einstellungslamellen

in der gewünschten Position benden.

•

Die Bewegung der Lamellen ist innerhalb des auf
der Darstellung gezeigten Bereichs begrenzt.

• Die eingestellte Position wird gespeichert und
bei der nächsten Inbetriebnahme des Geräts
automatisch wieder eingestellt.

Bereich der Einstellung

Betriebsarten KÜHLEN

und TROCKNEN

HORIZONTALER LUFTSTROM

Halten Sie die horizontalen La­melle, wie in der Darstellung
gezeigt ist, und stellen Sie die
Richtung des Luftstroms ein.

VORSRICHT

Betriebsart HEIZEN

Versuchen Sie niemals, die Lamellen für den vertikalen Luftstrom manuell einzustellen.

• Die manuelle Einstellung der vertikalen Einstellungslamellen kann eine Fehlfunktion verursa
chen, wenn die Einstellung schließlich mit der Fernbedienung durchgeführt wird.

• Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten KÜHLEN
oder TROCKNEN über einen längeren Zeitraum auf die niedrigste Position eingestellt sind,
kann dies zu Kondensation führen.

Stellen Sie die horizontalen Lamellen nicht extrem nach rechts oder links, wenn Sie das Klima
gerät in der Betriebsart KÜHLEN mit der sanften Lüfterdrehzahl “SCHWACH (
längeren Zeitraum hinweg betreiben. An den Lamellen könnte sich Kondenswasser bilden.

D-10

)” über einen

-

-

DISPLAY

AM

PROGRESSIVER LUFTSTROM

AM

DISPLAY

Drücken Sie während des Kühlen- oder Heizen-Betriebs die Taste PROGRESSIVER LUFTSTROM,
wenn Sie die kalte Luft nicht spüren möchten. Die Lamelle für den vertikalen Luftstrom ist nach
oben gerichtet, um den kühlen Luftstrom auf die Decke zu richten.
Drücken Sie die Taste während des Heizen-Betriebs erneut. Die Lamelle für den vertikalen
Luftstrom ist nach unten gerichtet, um den warmen Luftstrom auf den Boden zu richten und

Sie dadurch zu wärmen.

Während des Betri ebs, drücken Sie die

1

PROGRESSIVER LUFSTROM Taste.

• Die Fernbedienung zeigt an.

UM ABZUBRECHEN

Drücken Sie die PROGRESSIVER LUFSTROM Taste
nochmals.

HINWEISE:

• Die PROGRESSIVER LUFTSTROM-Einstellung wird

1

abgebrochen, wenn Sie während der Einstellung des
PROGRESSIVER LUFTSTROMS die VOLLLEISTUNG­Taste drücken.

• Wenn Sie den PROGRESSIVER LUFSTROM-Betrieb im
VOLLLEISTUNG-Betrieb wünschen, drücken Sie bitte
die PROGRESSIVER LUFTSTROM-Taste während des
VOLLLEISTUNG-Betriebs.

VOLLLEISTUNG-BETRIEB

Bei dieser Funktion arbeitet das Klimagerät mit maximaler Leistung, um den Raum
so schnell abzukühlen oder zu erwärmen, dass Sie sich kurz nach Ihrem Eintreffen
darin bei angenehmer Temperatur aufhalten können.

DEUTSCH

Drücken Sie zum Aktivieren des VOLLLEISTUNG-

1

Betriebs die VOLLLEISTUNG-Taste, während das
Klimagerät in Betrieb ist.

• Die Fernbedienung zeigt an.

• Die Temperaturanzeige erlischt.

• Die grüne VOLLLEISTUNG-Lampe ( ) am Gerät
leuchtet.

UM ABZUBRECHEN

Drücken Sie noch einmal die VOLLLEISTUNG-Taste.

• Der VOLLLEISTUNG-Betrieb wird auch beim Ändern

1

des Betriebsmodus oder beim Ausschalten des Geräts
abgebrochen.

• Die grüne VOLLLEISTUNG-Lampe ( ) am Gerät
erlischt.

HINWEIS:

• Sie können die Temperatur oder die Lüfterdrehzahl nicht während des VOLLLEISTUNG
Betriebs einstellen.

D-11

PLASMACLUSTER-BETRIEB

DISPLAY

Der Plasmacluster-Ionengenerator im Inneren des Klimageräts gibt positive und negative
Plasmacluster-Ionen in den Raum ab.
Etwa die gleiche Anzahl positiver und negativer Ionen, die in die Raumluft abgegeben werden,
reduziert die Schimmelpilzmenge in der Luft.

Drücken Sie während des Betriebs die

1

PLASMACLUSTER-Taste.

• Die Fernbedienung zeigt “ “ an.

• Die blaue PLASMACLUSTER Lampe am Gerät
leuchtet.

UM ABZUBRECHEN

Drücken Sie die PLASMACLUSTER-Taste

1

HINWEISE:

• Die Einstellung des PLASMACLUSTER-Betriebs wird gespeichert, und nach dem nächsten
Einschalten nimmt das Klimagerät diesen Betrieb wieder auf.

• Um die PLASMACLUSTER-Lampe auszuschalten, drücken Sie die DISPLAY-Taste.

erneut.

• Die PLASMACLUSTER-Lampe am Gerät
erlischt.

Um den PLASMACLUSTER-Betrieb ohne den Wärme-, Kühl- oder Trockenmodus durch­zuführen, drücken Sie die PLASMACLUSTER-Taste, während das Gerät nicht in Betrieb

ist.

• Das Fernbedienungssymbol schaltet sich aus und die Lüftergeschwindigkeit kann nicht auf
AUTOM. gestellt werden.

D-12

SELBSTREINIGUNGSBETRIEB

CLEAN

FAN

MODE

1h

CLEAN

MODE

1h

Der SELBSTREINIGUNGS-Betrieb reduziert mit Hilfe von Plasmacluster-Ionen das Wachstum
von Schimmelpilzen und trocknet das Innere des Klimageräts. Verwenden Sie den Betrieb
beim Jahreszeitenwechsel.
Vorhandene Schimmelpilze können mit diesem Betrieb nicht beseitigt werden.

Drücken Sie die SELF CLEAN Taste wenn das Gerät

1

außer Betrieb ist.

• Die Fernbedienung zeigt an.

• Die rote OPERATION Leuchte ( ), die grüne SELF
CLEAN Leuchte ( ) und die blaue PLASMACLUSTER
Leuchte leuchten.

• Das Gerät wird sich nach 40 Minuten abschalten.

UM ABZUBRECHEN

Drücken Sie die SELF CLEAN Taste nochmals.

1

Oder aber, schalten Sie das Gerät mit der EIN/AUS
Taste ab.

• Die rote OPERATION Leuchte ( ), die grüne SELF
CLEAN Leuchte ( ) die blaue PLASMACLUSTER
Leuchte erlöschen.

HINWEIS:

• Sie können die Temperatur, Lüftergeschwindigkeit, Richtung des Luftstroms oder den Timer
während des SELBSTREINIGUNG Betriebs nicht einstellen.

1-STUNDE AUSSCHALT-TIMER

Wenn der 1-STUNDE AUSSCHALT-TIMER eingestellt ist, schaltet das Gerät automa­tisch nach einer Stunde ab.

DEUTSCH

Drücken Sie die EIN-STUNDEN-AUSSCHALT-TI-

1

MER-Taste.

• Die Fernbedienung zeigt an.

• Die orange ZEITSCHALTER-Lampe ( ) am Gerät
leuchtet auf.

• Das Gerät beendet seinen Betrieb nach einer Stunde.

UM ABZUBRECHEN

Drücken Sie die TIMER-ABBRUCH-Taste (SET/C).

• Die orange TIMER-Lampe ( ) am Gerät erlischt

1

Oder schalten Sie das Gerät durch Drücken der EIN-/AUS-Taste aus.

• Die rote BETRIEB-Lampe ( ) und die orange TIMER­Lampe ( ) am Gerät erlöschen.

HINWEISE:

•

Der EIN-STUNDEN-AUSSCHALT-TIMER-Betrieb hat gegenüber dem TIMER-EIN- und TIMER-AUS-Betrieb Prio­rität.

•

Wenn der EIN-STUNDEN-AUSSCHALT-TIMER-Betrieb eingestellt wird, während das Gerät außer Betrieb ist,
arbeitet das Gerät eine Stunde lang unter den zuvor eingestellten Bedingungen.

•

Wenn Sie das Gerät vor dem Aktivieren des EIN-STUNDEN-AUSSCHALT-TIMER-Betriebs eine weitere Stunde in
Betrieb nehmen möchten, müssen Sie während des Betriebs noch einmal die EIN-STUNDEN-AUSSCHALT-TIMER­Taste drücken.

•

Wenn TIMER-EIN und/oder TIMER-AUS eingestellt ist/sind, werden durch Drücken der TIMER-ABBRUCH-Taste
alle Einstellungen gelöscht.

D-13

TIMER-BETRIEB

SWING

CLEAN

FAN

MODE

SET/C

1h

DISPLAY

SWING

CLEAN

FAN

MODE

SET/C

1h

HINWEIS:

Bevor Sie den Timer programmieren, stellen Sie es sicher, dass die aktuelle Zeit auf der
Uhr eingestellt wurde.

TIMER AUS

Drücken Sie die TIMER AUS ( ) Taste.

1

Die TIMER-AUS-Anzeige blinkt. Drücken Sie zur

2

Einstellung der gewünschten Zeit die ZEITVOR­LAUF- oder RÜCKLAUF-Taste. (Die Zeit kann
in 10-Minuten-Stufen eingestellt werden.)

Richten Sie die Fernbedienung auf das Emp-

3

fängerfenster am Gerät und drücken Sie die
TIMER-EINSTELL-Taste (SET/C).

• Die orange TIMER-Lampe ( ) am Gerät leuchtet
auf.

• Beim Empfangen des Signals erzeugt das Gerät
einen Piepton.

1
2

3

TIPPS FÜR TIMER AUS BEDIENUNG

Wenn der TIMER AUS Modus eingestellt
ist, wird die Temperatureinstellung auto­matisch angepasst, so dass das Zimmer
nicht zu heiss oder zu kühl wird, wenn Sie
schlafen. (Auto Sleep Funktion - Automa­tische Schlaffunktion))

BETRIEBSART KÜHLEN/TROCKNEN:

• Wenn das Klimagerät eine Stunde gelaufen

ist, erhöht sich die Temperatureinstellung
im Ver gl ei ch z ur u r s p rü ng li ch en
Temperatureinstellung um 1°C.

BETRIEBSART HEIZEN:

• Wenn de r Zeitschalter - B etri e b eine

Stu nde gelaufen ist, s enkt sich die
Temperatureinstellung im Vergleich zur
ursprünglichen Temperatureinstellung um
3°C ab.

UM TIMER BETRIEBSART ABZUBRECHEN

Drücken Sie die TIMER ABBRUCH (SET/C)
Taste.

• Die orangefarbene
MER Leuchte ( )
dem Gerät erlischt.

•

Die aktuelle Uhrzeit
wird auf der Fernbe­dienung angezeigt.

TI-

auf

HINWEIS:

Falls Sie entweder TIMER AN, TIMER AUS oder
1-STUNDE AUSSCHALT-TIMER benutzt haben,
wird die TIMER ABBRUCH Taste alle Einstellungen
löschen.

UM ZEITEINSTELLUNG ZU ÄNDERN

Zuerst löschen Sie die TIMER Einstellung,
danach stellen Sie den Timer wieder ein.

D-14

SWING

CLEAN

FAN

MODE

SET/C

1h

DISPLAY

TIMER EIN

Drücken Sie die TIMER-EIN-Taste ( ).

1

Die TIMER-EIN-Anzeige blinkt. Drücken Sie zur

2

Einstellung der gewünschten Zeit die ZEITVOR­LAUF- oder RÜCKLAUF-Taste. (Die Zeit kann in
10-Minuten-Stufen eingestellt werden.)

Richten Sie die Fernbedienung auf das Empfän-

3

gerfenster am Gerät und drücken Sie die TIMER­EINSTELL-Taste (SET/C).

• Die orange TIMER-Lampe ( ) am Gerät leuchtet
auf.

• Beim Empfangen des Signals erzeugt das Gerät
einen Piepton.

DEUTSCH

1

2

3

KOMBINIERTE VERWENDUNG DES TIMER-EIN UND -AUS

Sie können die Timer EIN und AUS in Kombination verwenden.

Wählen Sie die Betriebsbedingung.

4

HINWEIS:

Das Gerät schaltet sich vor der eingestellten Zeit ein und
sorgt dafür, dass die gewünschte Raumtemperatur zur
programmierten Zeit erreicht wird. (Weckfunktion)

Beispiel:

Beenden des Betriebs um 23:00 Uhr und Wieder­aufnahme des Betriebs, um die Raumtemperatur für
7:00 Uhr auf die gewünschte Höhe zu stellen.

Stellen Sie den TIMER-AUS während des Be-

1

triebes auf 23:00 Uhr.

Stellen Sie den TIMER-EIN auf 7:00 Uhr.

2

Der Pfeil (
MER-EIN und des TIMER-AUS zeigt an, welche der
programmierten Zeiten zuerst aktiviert wird.

oder ) zwischen der Anzeige des TI-

HINWEISE:

• Eine Programmierung des TIMER-EIN und des TIMER-AUS mit verschiedenen Temperatur-

• Jeder der Timer kann so programmiert werden, dass er gegenüber dem anderen Priorität

einstellungen oder sonstigen Einstellungen ist nicht möglich.

hat.

D-15

HILFSBETRIEB

1

2

3

2

3

1

NEBENBETRIEBSMODUS

Verwenden Sie diesen Betrieb, wenn die Fernbedienung nicht zur Verfügung steht.

EINSCHALTEN

Heben Sie die Öffnungsklappe des Geräts ab und drücken
Sie die AUX-Taste.

• Die rote BETRIEB-Lampe ( ) am Gerät leuchtet und das
Gerät startet seinen Betrieb im AUTOM.-Betrieb.

•

Die Lüftergeschwindigkeit und Temperatureinstellung sind auf AUTOM.
gestellt.

AUSSCHALTEN

Drücken Sie noch einmal die AUX-Taste

• Die rote BETRIEB-Lampe ( ) am Gerät erlischt.

HINWEIS:

Wenn Sie die AUX-Taste während des Normalbetriebes drücken, schaltet sich das Gerät aus.

WARTUNG

Trennen Sie vor der Durchführung von Wartungsarbeiten unbedingt das Netzkabel
von der Netzsteckdose ab oder schalten Sie den Leistungsschalter aus.

REINIGUNG DER FILTER

Die Luftlter sollen alle zwei Wochen gereinigt werden.

SCHALTEN SIE DAS GERÄT AUS.

1

ENTNEHMEN SIE DIE FILTER.

2

1 Heben Sie die Öffnungsklappe an.
2 Drücken Sie die Luftlter leicht nach oben,

um sie aus der Halterung zu lösen.

3 Ziehen Sie die Filter nach unten heraus.

NEHMEN SIE DIE LUFTREINIGUNGSFIL-

3

TER VON DEN LUFTFILTERN AB.

REINIGEN SIE DIE FILTER.

4

Entfernen Sie den Staub mit einem Staubsau­ger. Sollten die Filter verschmutzt sein, können
Sie sie mit warmem Wasser und einem milden
Reinigungsmittel reinigen. Trocknen Sie die
Filter vor dem Wiedereinsetzen im Schatten.

SETZEN SIE DIE LUFTREINIGUNGSFIL-

5

TER WIEDER EIN

SETZEN SIE DIE FILTER WIEDER EIN.

6

1 Setzen Sie die Filter wieder in die Ur-

sprungspositionen ein.

2 Schließen Sie die Öffnungsklappe.
3 Drücken Sie fest auf die Pfeilmarkierung auf

dem Feld, damit sie einrastet.

D-16

WARTUNG

REINIGUNG DES GERÄTS UND DER FERNBEDIENUNG

• Wischen Sie beide Teile mit einem weichen Tuch ab.

• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät. Dies kann einen
elektrischen Schlag oder eine Beschädigung des Geräts verursachen.

• Verwenden Sie für die Reinigung kein heißes Wasser, keinen Verdünner, kein Scheu
ermittel und keine starken Lösungsmittel.

-

DEUTSCH

WARTUNG NACH ENDE
DER KLIMAGERÄTE-SAISON

Betreiben Sie das Gerät im SELBSTREI-

1

NIGUNG-Betrieb, um den Mechanismus
vollständig trocknen zu lassen.

Beenden Sie den Betrieb und trennen

2

Sie das Gerät vom Netz ab. Schalten
Sie den Leistungsschalter aus, falls Sie
diesen ausschließlich für das Klimage­rät installiert haben.

Reinigen Sie die Filter und setzen Sie

3

sie anschließend wieder ein.

WARTUNG VOR BEGINN DER
KLIMAGERÄTE-SAISON

Stellen Sie sicher, dass die Luftlter

1

sauber sind.

Stellen Sie sicher, dass weder Luftein-

2

lass noch Luftauslass blockiert werden.

Kontrollieren Sie die Befestigung des

3

Außengeräts regelmäßig auf Ver­schleiß und vergewissern Sie sich,
dass das Gerät fest angebracht ist.

AUSTAUSCH DES LUFTREINIGUNGSFILTERS

Die Filter sollten alle 3-6 Monate ersetzt werden.

NEHMEN SIE DIE LUFTFILTER HER-

1

Filterversperren

Luftlter

Luftreinigungslter

AUS.

TAUSCHEN SIE DIE LUFTREINIGUNGS-

2

FILTER AUS.

1 Nehmen Sie die alten Luftreinigungslter von

den Luftltern ab.

2

Setzen Sie die neuen Luftreinigungslter unter
die Filtersperren ein, die sich auf den Luftltern
benden.

WIEDEREINSETZEN DER LUFTFILTER.

HINWEIS:

• Die verschmutzen Luftreinigungslter lassen sich für eine Wiederverwendung nicht

auswaschen.

Die neuen Filter sind bei Ihrem Händler erhältlich.

Ersatzlter: Typ AZ-F1800C

Entsorgung der Filter

Entsorgen Sie die alten Filter gemäß der örtlichen Umweltschutzrichtlinien.

Der Luftreinigungslter besteht aus:

• Filter: Polypropylen

• Rahmen: Polyester

3

D-17

ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB

BETRIEBSTEMPERATURBEREICH

KÜHLEN

43˚C (AY-XPM18HR)

21˚C (AY-XP24GR,AY-XPM18HR)
HEIZEN Obergrenze 27˚C 24˚C

Untergrenze - –15˚C

Obergrenze

Untergrenze

INNERE TEMP.

32˚C 46˚C (AY-XP18GR,AY-XP24GR)

21˚C –10˚C (AY-XP18GR)

ÄUßERE TEMP.

BEI STROMAUSFALL

Dieses Klimagerät verfügt über eine Speicherfunktion, um Einstellungen im Falle eines Stromausfalls zu
speichern.
Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfall aktiv
waren. Einzige Ausnahme sind die Timer-Einstellungen.
Falls vor dem Stromausfall Timer-Einstellungen durchgeführt worden sind, müssen diese erneut eingestellt
werden

VORHEIZFUNKTION

Bei der Betriebsart HEIZEN startet der Innenlüfter nach dem Einschalten des Geräts möglicherweise erst nach
zwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerät geblasen wird.

ENTEISUNGSFUNKTION

• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außengerät Eis bildet, liefert
ein automatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Während der Enteisung
laufen die Innen- und Außenlüfter nicht.

• Nach Beendigung der Enteisung setzt das Gerät automatisch den Betrieb im HEIZEN-Betrieb fort.

• Eine eingebaute Schutzvor­richtung sperrt den Geräte­betrieb, wenn der entspre­chende Temperaturbereich
überschritten wird.

• Am Luftauslass kann sich
Kondenswasser bilden,
wenn das Gerät bei einer
Luftfeuchtigkeit von mehr
als 80 Prozent kontinuierlich
in der Betriebsart KÜHLEN
oder TROCKNEN läuft.

HEIZLEISTUNG

• Das Gerät ist mit einer Wärmepumpe ausgestattet, die Wärme aus der Außenluft abzieht und diese Wärme in
den Raum abgibt. Daher hängt die Heizleistung in hohem Maße von der Außentemperatur ab.

• Wenn die Heizleistung aufgrund geringer Außentemperaturen reduziert ist, sollten Sie ein zusätzliches Heizgerät
einsetzen.

• Es dauert einige Zeit, um den ganzen Raum aufzuwärmen und zu heizen, denn dieses Gerät arbeitet nach dem
Prinzip der erzwungenen Luftumwälzung.

ENERGIESPARTIPPS

Bei Berücksichtigung der nachfolgend aufgeführten Tipps können Sie bei der Verwendung der Klima­anlage auf einfache Art und Weise Energie sparen.

STELLEN SIE DIE RICHTIGE TEMPERATUR EIN.

• Wenn im KÜHLEN-Betrieb das Thermostat um 1°C höher als die gewünschte Temperatur eingestellt wird

und im HEIZEN-Betrieb um 2°C niedriger, können Sie ca. 10 Prozent Strom sparen.

• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch.

VERMEIDEN SIE DIREKTES SONNENLICHT UND ZUGLUFT

• Der Ausschluss von direktem Sonnenlicht während des Kühlbetriebs reduziert den Stromverbrauch. • Schlie-

ßen Sie im Kühl- und Heizbetrieb die Fenster und Türen.

STELLEN SIE DIE RICHTUNG DES LUFTSTROMS RICHTIG EIN, UM DIE BESTMÖGLICHE

LUFTZIRKULATION ZU ERREICHEN.

HALTEN SIE DEN FILTER SAUBER, UM EINEN MÖGLICHST LEISTUNGSFÄHIGEN BETRIEB

SICHERZUSTELLEN.

NUTZEN SIE DIE AUSSCHALTFUNKTION DES TIMERS VOLL AUS.

TRENNEN SIE DAS NETZKABEL AB, WENN DAS GERÄT ÜBER EINEN LÄNGEREN ZEITRAUM HINWEG

NICHT VERWENDET WERDEN SOLL.

• Das Gerät verbraucht auch bei Nichtverwendung eine geringe Menge Strom.

.

D-18

BEVOR SIE DEN KUNDENDIENST RUFEN

Die nachfolgend aufgeführten Mängelzustände weisen nicht auf eine Fehlfunktion des Geräts hin:

DAS GERÄT LÄUFT NICHT

Das Gerät läuft nicht, wenn es direkt nach dem
Ausschalten wieder eingeschaltet wird. Das Gerät
läuft nicht direkt nach dem Ändern der Betriebsart.
Dadurch wird der interne Mechanismus geschützt.
Warten Sie 3 Minuten, bevor Sie das Gerät in
Betrieb nehmen.

DAS GERÄT LIEFERT KEINE WARMLUFT

Das Gerät heizt vor oder enteist.

GERÜCHE

Teppich und Möbelgeruch, der in das Gerät ge­langt, wird möglicherweise vom Gerät wieder
abgegeben.

KNACKEN

Möglicherweise wird vom Gerät ein Knacken
produziert. Dieses Geräusch entsteht durch die
Reibung des vorderen Bedienfelds oder durch
andere Komponenten, die sich aufgrund der
Temperaturveränderung ausdehnen.

EIN LEISES BRUMMGERÄUSCH WIRD
AUSGEGEBEN

Dieser Ton wird ausgegeben, wenn das Gerät
Plasmacluster-Ionen erzeugt.

SAUSGERÄUSCH

Bei den sanften Sausgeräuschen handelt es

sich um das im Inneren des Gerätsießende

Kühlmittel.

WASSERDAMPF

• Beim Betrieb in der Betriebsart KÜHLEN oder
TROCKNEN kann am Luftauslass manchmal
Wasserdampf sichtbar werden. Der Grund dafür
ist der Unterschied zwischen der Raumtemperatur
und der Temperatur der vom Gerät ausgeblasenen
Luft.

• Bei der Betriebsart HEIZEN kann während der Ent­eisung unter Umständen Wasserdampf aus dem
Außengerät strömen.

DAS AUßENGERÄT STOPPT NICHT

Nach dem Beenden des Betriebs läuft der Lüfter
des Außengeräts noch etwa eine Minute nach, um
das Gerät abzukühlen.

AM LUFTAUSLASS DES PLASMAC­LUSTERS TRITT GERUCH AUS

Hierbei handelt es sich um den Geruch des Ozons,
das vom Plasmacluster-Ionengenerator erzeugt
wird. Die Konzentration des Ozons ist sehr gering
und hat keinerlei negativen Einuss auf Ihre Ge­sundheit. Das in die Luft freigesetzte Ozon zer
setzt sich sehr schnell und die Ozonkonzentration
im Raum erhöht sich nicht.

DEUTSCH

-

(AY-XPM18HR nur)

DAS INNENGERÄT ERHITZT SICH
AUCH WENN ES NICHT IN BETRIEB IST

Dies liegt daran, dass das Kühlmittel durch die Rohre

des nicht in Betrieb bendlichen Gerätsießt, wenn

das andere Gerät im HEIZ-Modus läuft.

DAS INNENGERÄT ERHITZT SICH
AUCH WENN ES SICH NICHT IM HEIZ­BETRIEB BEFINDET

Wenn die PLASMACLUSTER-Taste gedrückt wird,

während das Gerät sich nicht in Betrieb bendet,

wird der PLASMACLUSTER-Betrieb ohne den
dazugehörigen Klima-Modus (z.B. HEIZEN oder
KÜHLEN) durchgeführt. Zu diesem Zeitpunkt kann
es vorkommen, dass dem Luftauslass des Geräts
warme Luft entströmt, wenn der HEIZ-Betrieb bei
Geräten in anderen Räumen durchgeführt wird.
Der Innenlüfter verringert seine Geschwindigkeit
und schaltet sich je nach Raumtemperatur AN
oder AUS.

DAS GERÄT LÄUFT NICHT IN DER VON
IHNEN GEWÜNSCHTEN BETRIEBSART

• Wenn ein Innengerät im KÜHL- oder TROCK­NEN-Modus betrieben wird, können Sie das
verbleibende Gerät nicht im HEIZ-Modus be­treiben. (Nach ein paar Sekunden ertönt ein
langer PIEPTON und die BETRIEBS-Lampe
und TIMER-Lampe blinken abwechselnd.)

• Wenn ein Innengerät im HEIZ-Modus betrieben
wird, können Sie das verbleibende Gerät nicht
im KÜHL- oder TROCKNEN-Modus betreiben.
(Nach ein paar Sekunden ertönt ein langer
PIEPTON und die BETRIEBS-Lampe und TI­MER-Lampe blinken abwechselnd.)

DAS GERÄT GIBT KEINE LUFT AUS

(PLASMACLUS-TER-Betrieb mit da­zugehörigem Klima-Modus, SELBST­REINIGUNGS-Betrieb)

Das/Die andere(n) Gerät(e) enteist/enteisen.

D-19

BEVOR SIE DEN KUNDENDIENST RUFEN

Falls das Gerät nicht zu funktionieren scheint, prüfen Sie folgende Punkte nach, bevor
Sie den Kundendienst anrufen.

FALLS DAS GERÄT NICHT FUNKTIONIERT

Prüfen Sie nach, ob der Hauptschalter abgeschaltet oder die Sicherung durchgebrannt ist.

FALLS DAS GERÄT DAS ZIMMER NICHT AUSREICHEND KÜHLT ODER HEIZT

Überprüfen Sie die Filter, falls
Sie schmutzig sind, reinigen
Sie sie.

Stellen Sie sicher, dass Fenster
und Türen fest verschlossen
sind.

Prüfen Sie das Außengerät, um
sicherzustellen, dass nichts den
Lufteintritt oder Austritt blockiert.

Eine grosse Anzahl von Personen
in einem Zimmer kann das Gerät
vom Erreichen der gewünschten
Temperatur abhalten.

Prüfen Sie nach, ob der Ther
mostat korrekt eingestellt ist.

Prüfen Sie nach, ob irgendwel
che Heizungsgeräte im Zimmer
in Betrieb sind.

-

-

FALLS DAS GERÄT DAS SIGNAL VON DER FERNBEDIENUNG NICHT EMPFÄNGT

Prüfen Sie nach, ob die Batte­rien in der Fernbedienung nicht
leer oder alt sind.

Rufen Sie den Kundendienst an, wenn die BETRIEB Leuchte, die TIMER Leuchte oder die PLASMA­CLUSTER Leuchte auf der Anzeige blinken.

Versuchen Sie das Signal noch­mals mit der korrekt auf den Fern­fühler gerichteten Fernbedienung
zu senden.

Prüfen Sie nach, ob die Batte­rien in der Fernbedienung mit
korrekten Polaritäten einge­setzt wurden.

D-20

SHARP ELECTRONICS (Europa) GmbH

Sonninstraße 3, D-20097 Hamburg
