1
Utilisation du manuel en ligne
Dans le manuel en ligne, vous trouverez les instructions d'emploi de votre nouvel appareil. Veuillez lire les instructions
d'utilisation du manuel en ligne, puis rechercher l'information dont vous avez besoin.
Pour de plus amples informations sur votre ordinateur, les systèmes d'exploitation et Acrobat Reader, veuillez consulter
le manuel ou le fichier d'aide correspondant.
Comment naviguer dans le manuel en ligne
Cliquez sur ce bouton pour afficher le
sommaire du Manuel en ligne.
Le sommaire vous permet d'accéder directement
à d'autres pages du manuel.
Cliquez sur ce bouton pour afficher l'index du
manuel en ligne. L'index vous permet
d'accéder directement à d'autres pages du
manuel.
Suivi des liens
Les liens relient certaines parties d'un document à d'autres en vue de fournir des informations complémentaires sur le sujet. Dans ce
document, les caractères en vert signalent des liens.
Pour suivre un lien, sélectionnez un outil manuel ( ), un outil de zoom ou un outil de sélection. Placez le pointeur de la souris sur la zone de
lien jusqu'à ce qu'il prenne la forme d'une main, l'index dirigé vers le haut ( ). Cliquez ensuite sur le lien.
Utilisation des signets
Dans le manuel en ligne, les pages principales de chaque section contiennent des signets. Pour afficher la page de votre choix, il vous suffit
de cliquer sur le signet correspondant.
SOMMAIRE
INDEX
Vous permet de revenir en arrière page par page. Pour accéder au
lien précédent, cliquez sur le bouton ( ), situé dans la barre
d'outils de Acrobat Reader.
1
Vous permet d'avancer page par page.
Impression du manuel en ligne
Pour pouvoir imprimer une version papier de ce manuel, utilisez Acrobat Reader, cliquez sur le menu "Fichier", et sélectionnez
"Impression". Après avoir défini les paramètres d'impression, cliquez sur le bouton "OK" pour lancer l'impression.
z Dans le manuel en ligne, la plupart des captures d'écran et des procédures concernent Windows XP. Dans les
autres versions de Windows, les captures d'écran peuvent présenter quelques différences.
z Pour chaque occurence de "AL-xxxx" dans ce manuel, veuillez remplacer "xxxx" par le nom de votre modèle.
Remarque
z Le chargeur de document SPF mentionné est seulement disponible sur le modèle AL-2040.
SOMMAIRE
INDEX
1
1
2
L'organigramme suivant présente une vue d'ensemble de l'impression.
Référence: Pour de plus amples informations sur l'impression, reportez-vous à la section Impression de base.
Attention
Impression - Vue d'ensemble
z Les fonctions de l'imprimante sont accessibles uniquement lorsque votre machine est connectée à votre
ordinateur via un câble USB. Lancer une impression via une connexion réseau n'est pas possible.
z Si l'alimentation se fait par le magasin papier ou le plateau d'alimentation auxiliaire, vérifiez que le papier a bien
été chargé avant de lancer l'impression.
z Vérifiez que le travail d'impression est terminé avant de mettre l'appareil hors tension. Ne débranchez pas le
cordon d'alimentation avant d'avoir mis l'appareil hors tension.
Préparez le document que vous voulez imprimer
Ouvrez la fenêtre de configuration du pilote d'imprimante et définissez les paramètres d'impression
Référence:
Configuration du pilote d'imprimante, Impression d'un filigrane, Ajustement de l'image imprimée au format du papier,
Impression de plusieurs pages sur une seule feuille, Impression recto-verso
Transférez les données d'impression depuis votre ordinateur
Impression
Fin de l'impression
SOMMAIRE
INDEX
2
2
2
Exemple d'impression d'un document au format A4 dans WordPad.
Impression de base
1
2
3
Démarrez WordPad, créez un nouveau fichier et
tapez le texte que vous voulez imprimer.
Dans le menu "Fichier", sélectionnez la commande
"Impression".
Vérifiez que l'imprimante en cours est "SHARP AL-xxxx".
Si vous voulez modifier les paramètres d'impression,
cliquez sur le bouton "Préférences" pour accéder à la
fenêtre de configuration du pilote d'imprimante.
Sous Windows 98/Me, cliquez sur le bouton "Propriétés".
Vérifiez l'imprimante en cours
1
dans cette boîte de dialogue.
SHARP AL-xxxx
4
Cliquez sur le bouton "Impression" dans la boîte de
dialogue "Impression".
Sous Windows 98/Me, cliquez sur le bouton "OK".
SHARP AL-xxxx
L'impression est exécutée conformément aux
paramètres que vous avez définis.
Cliquez sur ce bouton pour modifier
2
les paramètres d'impressi
Référence: Configuration du pilote d'imprimante, Impression d'un
filigrane, Ajustement de l'image imprimée au format du
papier, Impression de plusieurs pages sur une seule
feuille, Impression recto-verso
Sous Windows 2000 , le bouton "Préférences"
n'est pas disponible dans cette boîte de dialogue.
Activez l'onglet de votre choix en cliquant dessus
Remarque
pour définir les paramètres d'impression.
on.
SOMMAIRE
INDEX
3
3
2
Pour ouvrir le pilote d'imprimante et en modifier les paramètres, vous pouvez utiliser le menu "Démarrer" de Windows. Les paramètres ainsi
définis deviennent les paramètres initiaux quand vous imprimez à partir d'une application (si vous modifiez les paramètres à partir de la fenêtre
de configuration du pilote d'imprimante au moment de l'impression, les paramètres initiaux sont réactivés à la fermeture de l'application).
Référence: Impression de base
Windows 2000/XP/Vista
Démarrage du pilote d'imprimante à l'aide du bouton "Démarrer"
Windows 98/Me
1
2
3
Cliquez sur le bouton "démarrer", puis cliquez sur
"Panneau de configuration".
Sous Windows 2000, cliquez sur le bouton "Démarrer"
puis sélectionnez "Paramètres".
Cliquez sur "Imprimantes et autre matériel", puis
cliquez sur "Imprimantes et télécopieurs".
• Sous Windows Vista, cliquez sur "Imprimante".
• Sous Windows 2000, cliquez sur "Imprimantes".
Cliquez sur l'icône du pilote d'imprimante "SHARP
AL-xxxx" et sélectionnez la commande "Propriétés"
dans le menu "Fichier".
Sous Windows Vista, cliquez sur "Imprimante".
1
2
Cliquez sur le bouton "Démarrer", sélectionnez
"Paramètres" puis cliquez sur "Imprimantes".
Cliquez sur l'icône du pilote d'impression "SHARP
AL-xxxx" et sélectionnez la commande
"Propriétés" dans le menu "Fichier".
Cliquez sur l'onglet "Setup".
3
Vous affichez ainsi la fenêtre de configuration du pilote
d'imprimante.
Référence: Configuration du pilote d'imprimante
4
Référence: Configuration du pilote d'imprimante
Cliquez sur le bouton "Option d'impression" dans
l'onglet "Général" .
Vous affichez ainsi la fenêtre de configuration du pilote
d'imprimante.
SOMMAIRE
INDEX
4
4
2
Configuration du pilote d'imprimante
Pour accéder à l'aide sur une option, cliquez sur le bouton ( ), situé dans le coin supérieur droit de la fenêtre, puis sur
l'option concernée.
Onglet
Index qui vous permet de naviguer
entre les différentes fenêtres de
configuration.
( ) bouton
Cliquez sur ce bouton, puis sur un paramètre
pour consulter l'aide correspondante.
Case à cocher
Cliquez sur cette option pour
activer/désactiver la fonction
correspondante.
Sur cet aperçu sont appliqués les
paramètres que vous avez définis
dans les rubriques "Impression NUp", "Style de document", "Ajuster au
format du papier", "Orientation de
l'image" et "Filigrane".
Bouton d'option
Vous permet de sélectionner
l'une des options de la liste.
Le magasin sélectionné à la
rubrique "Sélection du papier",
sous l'onglet "Papier", est affiché
en bleu. Pour le sélectionner,
vous pouvez également cliquer
sur le magasin de votre choix.
Bouton "OK"
Cliquez sur ce bouton pour
enregistrer vos paramètres et
fermer la boîte de dialogue.
Bouton "Annuler"
Cliquez sur ce bouton pour fermer la
boîte de dialogue sans enregistrer
les modifications.
Pour accéder à l'aide sur un
paramètre, vous pouvez
également cliquer dessus avec
Remarque
le bouton droit de la souris.
Liste déroulante
Vous permet de sélectionner une
entrée dans une liste d'options.
Bouton "Appliquer"
Cliquez sur ce bouton pour
enregistrer vos paramètres sans
fermer la boîte de dialogue.
Le bouton "Appliquer" n'est
pas disponible si vous ouvrez
Note
cette fenêtre depuis une
application.
Bouton "Aide"
Une fenêtre d'aide apparaît
contenant des explications sur
les paramètres de l'onglet.
SOMMAIRE
INDEX
5
5
2
Pour imprimer un filigrane sur votre document, par exemple "CONFIDENTIEL", suivez la procédure décrite ci-après.
Ouvrez le pilote d'imprimante et activez l'onglet "Filigranes".
Référence: Reportez-vous à la section Impression de base pour de plus amples informations sur l'ouverture du pilote d'imprimante.
Impression d'un filigrane
Dans la liste déroulante "Filigrane", sélectionnez le filigrane que vous souhaitez imprimer, par exemple "CONFIDENTIEL",
puis lancez l'impression.
Impression d'un filigrane
Exemple d'impression
Pour de plus amples informations sur la configuration des filigranes, reportez-vous à l'aide du pilote d'imprimante.
Référence: Configuration du pilote d'imprimante
SOMMAIRE
INDEX
6
6
2
Le pilote d'imprimante peut ajuster le taux de zoom utilisé pour l'impression au format de papier chargé dans l'appareil.
Suivez la procédure décrite ci-dessous pour utiliser cette fonction. Dans notre exemple, nous imprimons un document
au format A4 sur une feuille au format A5.
Remarque
Ajustement de l'image imprimée au format du papier
Le paramètre "Ajuster à la taille du papier" n'est pas disponible quand "Impression N-Up" est sélectionné.
Référence: Impression de plusieurs pages sur une seule feuille
1
2
3
Dans la fenêtre de configuration du pilote
d'imprimante, activez l'onglet
Sélectionnez le format de papier pour l'impression
dans "Format papier".
Cochez la case "Ajuster au format".
"Papier".
4
Sélectionnez le format de papier pour "Ajuster à la
taille du papier", qui correspond au format du
papier chargé dans l'appareil.
L'image imprimée est ainsi automatiquement ajustée au
format de papier chargé dans l'appareil.
Format du papier: A4
Ajuster à
Document au format A4
(Format du papier)
la taille du papier : A5
Papier au format A5
(Ajuster à la taille du papier)
SOMMAIRE
INDEX
7
7
2
Cette fonction vous permet d'imprimer deux ou quatre pages de document sur une seule feuille.
Pour appliquer cette fonction, ouvrez la fenêtre de configuration du pilote d'imprimante, sélectionnez "2-Up" ou "4-Up"
pour "Impression N-Up", sous l'onglet "Principal".
Remarque
Impression de plusieurs pages sur une seule feuille
Le paramètre "Impression N-Up" n'est pas disponible quand "Ajuster à la taille du papier" est sélectionné.
Référence: Ajustement de l'image imprimée au format du papier
Si vous activez la case à cocher "Bordure", les bordures seront imprimées sur chaque page.
SOMMAIRE
INDEX
8
8
2
Vous pouvez imprimer des deux côtés de la feuille.
Pour appliquer cette fonction, ouvrez la fenêtre de configuration du pilote
d'imprimante, sélectionnez "Recto verso (Livre)" ou "Recto verso (Bloc-notes)"
pour "Style document" sous l'onglet "Principal".
Remarque
L'exemple suivant présente l'impression recto-verso d'un document en mode d'orientation Portrait.
Impression recto-verso
Le plateau d'alimentation auxiliaire ne peut pas être utlisé pour l'impression recto-verso.
Sortie impression
Données d'impression
Recto verso (Livre) Recto verso (Bloc-notes)
Les feuilles sont imprimées
de manière à pouvoir être
reliées sur le côté.
Les feuilles sont imprimées
de manière à pouvoir être
reliées sur le haut.
SOMMAIRE
INDEX
9
9
2
Au lancement de l'impression, la fenêtre d'état de l'impression apparaît sur votre écran.
La fenêtre d'état de l'impression est un programme conçu pour afficher l'état de l'imprimante en cours, notamment le
nom du document imprimé et les messages d'erreur.
Présentation de la fenêtre d'état de l'impression
SHARP AL-XXXX Fenêtre d'état d'impression
Icône d'état
Cette icône vous informe sur l'état de
l'impression.
Onglet
Index qui vous permet de naviguer
entre les deux fenêtres de
configuration.
Bouton "Fermer"
Cliquez sur ce bouton pour fermer
la fenêtre d'état de l'impression.
Fenêtre d'état
Fournit des informations sur l'état
du travail d'impression en cours.
Nom du document
Affiche le nom du travail
d'impression en cours.
Bouton "Annuler le travail"
Pendant l'impression, cliquez sur
ce bouton pour annuler le travail
qui est en cours d'exécution.
Bouton "Aide"
Cliquez sur ce bouton pour afficher
le fichier d'aide de la fenêtre d'état
de l'impression.
SOMMAIRE
INDEX
10
10
3
Numérisation - Vue d'ensemble
L'organigramme suivant présente une vue d'ensemble de la numérisation.
Seuls les ordinateurs connectés à l'appareil à l'aide d'un câble USB ont accès à la fonction de numérisation. Si vous êtes
Attention
connecté à l'appareil via une connexion LAN, seule la fonction d'impression peut être utilisée.
Numérisation à partir d'une application
compatible TWAIN*
Ouvrez une application compatible
TWAIN ou WIA et sélectionnez le pilote
de scanner de l'appareil.
Numérisation
Référence:
Numérisation d'une image à partir
d'une application compatible TWAIN,
Numérisation d'une image à partir
d'une application compatible WIA
(Windows XP/Vista)
1
ou WIA*
Référence:
Définissez les paramètres de numérisation
2
Pour de plus amples informations, reportez-vous à la section "MISE EN PLACE DES ORIGINAUX" du mode d'emploi.
Numérisation à l'aide de "l'Assistant Scanneur
et appareil photo" (Windows XP/Vista)
Placez l'original en position de numérisation
Ouvrez "l'Assistant Scanneur et
appareil photo" à partir du Panneau de
configuration de votre ordinateur.
Numérisation
Référence: Numérisation d'une image
à l'aide de "l'Assistant
Scanneur et appareil
photo" (Windows XP/Vista)
Numérisation depuis l'appareil*
Activez le mode numériser et sélectionnez
le menu de numérisation (SC1 à SC6) sur
le tableau de commandes.
Numérisation
Référence:
"UTILISATION DU MODE
DE NUMERISATION" dans
le mode d'emploi,
Présentation du Button
Manager
3
*1:TWAIN est une norme technique portant sur l'interface des périphériques de traitement des images, notamment les scanners. En installant un pilote TWAIN sur votre
ordinateur, vous pouvez numériser et traiter des images à l'aide d'un grand nombre d'applications compatibles TWAIN.
*2:WIA (Windows Imaging Acquisition) est une fonction de Windows qui permet à un scanner, un appareil numérique ou tout autre périphérique similaire de
communiquer avec un programme de traitement d'image. Le pilote WIA fourni avec l'appareil ne peut être utilisé que sous Windows XP.
*3:Pour pouvoir réaliser des travaux de numérisation à l'aide du tableau de commandes de l'appareil, vous
devez préalablement installer Button Manager et définir les paramètres adéquats dans le panneau de
configuration. Pour plus d'informations, veuillez vous reporter à la section "UTILISATION DU MODE DE
NUMERISATION" du mode d'emploi.
Veuillez noter que Button Manager ne donne pas accès à toutes les fonctions de numérisation.
SOMMAIRE
INDEX
11
11
3
Le pilote de scanner SHARP est conforme à la norme technique TWAIN et prend donc en charge de nombreuses
applications compatibles TWAIN. La procédure suivante vous explique pas à pas comment acquérir une image
numérisée dans la fenêtre Sharpdesk.
Numérisation d'une image à partir d'une application compatible TWAIN (1ère partie)
1
Référence: Pour de plus amples informations sur la mise en place des
2
Placez le(s) document(s) que vous souhaitez
numériser sur la vitre d'exposition/ le chargeur de
documents SPF.
originaux à numériser, reportez-vous à la section "MISE EN
PLACE DES ORIGINAUX" du Mode d'emploi.
Dans Sharpdesk, sélectionnez la commande
"Sélectionner un scanner" dans le menu "Fichier".
3
Sélectionnez "SHARP MFP TWAIN P", puis cliquez
sur le bouton "Sélectionner".
Remarque
WIA-SHARP AL-xxxx
z Sous Windows XP, vous pouvez également
sélectionner "WIA-SHARP AL-x" pour
numériser vos documents à l'aide du pilote WIA.
Référence: Numérisation d'une image à partir
z
Selon le système d'exploitation, "SHARP MFP
TWAIN P 1,0 (32-32)" et "WIA-SHARP AL-xxxx
1,0 (32-32)" peuvent apparaître dans la fenêtre
"Sélectionner une source".
z L'accès à l'option "Sélectionner un scanner"
dépend de l'application. Pour de plus amples
informations à ce sujet, consultez le manuel ou
le fichier d'aide de l'application.
5
d'une application compatible WIA
(Windows XP/Vista)
SOMMAIRE
INDEX
12
12
3
Numérisation d'une image à partir d'une application compatible TWAIN (2ème partie)
4
Référence: Configuration du pilote de scanner
5
Sélectionnez la commande "Acquérir une image" du
menu "Fichier", ou cliquez sur le bouton "Acquérir" ( ).
Vous affichez ainsi la fenêtre de configuration du pilote de scanner.
Dans le menu "Méthode de numérisation",
sélectionnez la position du document choisie à
l'étape 1 ("Vitre d'exposition" ou "SPF").
Sélectionnez
dans le SPF.
"
SPF" si vous avez positionné l'original
7
Référence: Configuration du pilote de scanner
8
Définissez la zone et les préférences de numérisation.
Pour de plus amples informations sur la définition de la zone
et des préférences de numérisation, reportez-vous à l'aide du
pilote de scanner.
Si vous définissez une grande zone de numérisation
en couleur associée à une haute résolution, le volume
de données à traiter sera important et il en résulte un
Attention
allongement du temps de numérisation. Il est
recommandé de définir les paramètres de
numérisation en fonction du type de documents à
traiter : Pages WEB (écrans), photo, fax ou OCR
(reconnaissance optique de caractère)
Cliquez sur le bouton "Numériser" après avoir défini vos
préférences.
Pour annuler le travail de numérisation après avoir cliqué sur le
bouton "Numériser", appuyez sur la touche [Echap] de votre clavier.
6
Cliquez sur le bouton "Prévisualiser".
La fenêtre de prévisualisation s'affiche.
Remarque
z
Si l'orientation ou l'angle de l'image sont différents, replacez
l'original et cliquez de nouveau sur le bouton "Prévisualiser".
z
Si vous avez placé plusieurs feuilles dans le chargeur de
documents SPF, l'appareil ne prévisualise que la page
située en haut de la pile, puis l'envoie vers la zone de
sortie des originaux. Replacez la page prévisualisée
dans le SPF avant de lancer la numérisation.
Quand vous quittez le pilote de scanner à la fin de la
numérisation, les données images sont enregistrées dans
Sharpdesk sous forme de fichier.
SOMMAIRE
13
13
INDEX
3
Numérisation d'une image à partir d'une application compatible TWAIN (3ème partie)
Configuration du pilote de scanner
La fenêtre de configuration du pilote de scanner se compose de la "Fenêtre de configuration", dans laquelle vous
pouvez définir les paramètres de numérisation, et de la "Fenêtre de prévisualisation", qui affiche l'image numérisée.
Pour plus d'informations sur les paramètres de numérisation, cliquez sur le bouton "Aide" pour afficher l'aide.
Fenêtre de configuration
Menu "Méthode de numérisation"
Sélectionnez la position de numérisation de votre
choix : "Vitre d'exposition" ou "SPF".
Sélectionnez "SPF" si vous avez
Remarque
Bouton "Numériser"
Cliquez sur ce bouton pour numériser un original ou
une image selon les paramètres que vous avez
définis. Avant de cliquer sur le bouton "Numériser",
vérifiez que vous avez correctement défini les
paramètres.
Remarque
positionné l'original dans le SPF.
Pour annuler un travail de numérisation après
avoir cliqué sur le bouton "Numériser", appuyez
sur la touche [Echap] de votre clavier ou sur la
touche d'annulation de l'appareil.
Menu "Mode de numérisation"
Vous permet de basculer entre les fenêtres
"Standard" et "Paramètres personnalisés". Pour
de plus amples informations sur ces paramètres,
cliquez sur le bouton "Aide".
Bouton "Prévisualiser"
Affiche un aperçu du document.
Si vous annulez l'aperçu en appuyant
Remarque
Case à cocher "Prévisualisation zoom"
Si la case [Prévisualisation zoom] est activée
lorsque vous cliquez sur le bouton [Prévisualiser],
la partie sélectionnée sera agrandie dans la
fenêtre d'aperçu.
immédiatement sur la touche [Echap]
de votre clavier ou sur la touche
d'annulation de l'appareil, il est possible
qu'aucune image n'apparaisse dans la
fenêtre d'aperçu.
SOMMAIRE
INDEX
14
14
3
Numérisation d'une image à partir d'une application compatible TWAIN (4ème partie)
Fenêtre de prévisualisation
Bouton "Réglage automatique de la
zone de numérisation"
Dans la fenêtre d'aperçu, cliquez sur ce bouton pour
définir automatiquement la zone de numérisation.
Cliquez sur le bouton "Réglage
automatique de la zone de numérisation"
pour définir automatiquement la zone de
numérisation.
Totalité de la fenêtre d'aperçu
Bouton "Aide"
Cliquez sur ce bouton pour afficher le fichier
d'aide du pilote de scanner.
Fenêtre d'aperçu
Cliquez sur le bouton Aperçu, situé dans la
fenêtre de configuration, pour afficher l'image
scannée. Pour définir la zone de
numérisation, vous pouvez également faire
glisser la souris sur l'image.
Bouton "Rotation"
Cliquez sur ce bouton pour faire pivoter
l'aperçu de l'image de 90 degrés dans le
sens horaire. Ceci permet la correction de
l'orientation sans déplacer l'original. A la
numérisation, le fichier image est créé selon
l'orientation illustrée dans la fenêtre de
prévisualisation.
Bouton "Taille de l’image"
Cliquez pour ouvrir une boîte de dialogue qui vous
permette de spécifier la zone de numérisation par la
saisie de chiffres. Les chiffres peuvent être entrés
en pixels, mm ou pouces. En spécifiant d'abord une
zone de numérisation, les chiffres peuvent être
entrés pour modifier la zone par rapport au coin
supérieur gauche comme origine fixe.
SOMMAIRE
INDEX
15
15
3
Sous Windows XP/Vista, vous pouvez utiliser le pilote WIA pour numériser vos documents à partir de Sharpdesk, Paint
ou toute autre application compatible WIA. La procédure de numérisation à partir de Paint est décrite ci-après.
Numérisation d'une image à partir d'une application compatible WIA (Windows XP/Vista) (1ère partie)
1
Référence: Pour de plus amples informations sur la mise en place
2
Placez le document que vous souhaitez numériser
sur la vitre d'exposition/ le chargeur de documents
SPF.
des originaux à numériser, reportez-vous à la section
"MISE EN PLACE DES ORIGINAUX" du Mode d'emploi.
Dans Paint, sélectionnez la commande "D'un
scanneur ou d'un appareil photo" du menu
"Fichier".
La fenêtre de numérisation du pilote WIA s'affiche.
Remarque
Si des pilotes WIA sont installés pour d'autres
périphériques, la fenêtre "Sélectionner le
périphérique" s'affiche. Sélectionnez "SHARP
AL-xxxx", puis cliquez sur le bouton "OK".
SHARP
AL-xxxx
SHARP AL-xxxx
SOMMAIRE
INDEX
16
16
3
Numérisation d'une image à partir d'une application compatible WIA (Windows XP/Vista) (2ème partie)
3
Sélectionnez l'alimentation papier et le type
d'image, puis cliquez sur le bouton "Prévisualiser".
La fenêtre de prévisualisation s'affiche.
Si vous avez placé le document sur la vitre d'exposition,
sélectionnez l'alimentation papier "Plateau".
Si vous avez placé le document dans le SPF, sélectionnez
"Chargeur de documents" dans "Source du Papier" et
indiquez la taille de l'original à la rubrique "Taille de la page".
4
Cliquez sur le bouton "Numériser".
La numérisation commence et l'image est transférée
vers Paint.
Dans votre application, attribuez à l'image numérisée
un nom de fichier et un dossier d'enregistrement à l'aide
de "Sauvegarder", puis enregistrez l'image.
Pour annuler le travail de numérisation après avoir
cliqué sur le bouton "Numériser", cliquez sur le bouton
"Annuler".
Remarque
z
Si vous sélectionnez le "Chargeur de documents" pour
l'option "Source du Papier" et cliquez sur le bouton
"Prévisualiser", c'est l'original situé dans le SPF qui est
prévisualisé. Il est ensuite envoyé vers la zone de
sortie des originaux et l'original suivant s'arrête dans le
SPF. Pour éjecter l'original, appuyez sur la touche "C
(annulation)" et placez à nouveau les originaux dans le
SPF avant de lancer la numérisation.
z Pour accéder à l'aide sur une option, cliquez sur
le bouton ( ), situé dans le coin supérieur droit
de la fenêtre, puis sur l'option concernée.
SOMMAIRE
INDEX
17
17
3
Cette section vous explique comment numériser vos documents à l'aide de "Assit. Scanneur - appareil photo" sous
Windows XP/Vista. "Assit. Scanneur - appareil photo" vous permet de numériser une images sans avoir recours à une
application compatible WIA.
Numérisation d'une image à partir de "Assit. Scanneur - appareil photo" (Windows XP/Vista) (1ère partie)
1
Référence: Pour de plus amples informations sur la mise en place des
2
3
Placez le document que vous souhaitez numériser
sur la vitre d'exposition/ le chargeur de documents
SPF.
originaux à numériser, reportez-vous à la section "MISE EN
PLACE DES ORIGINAUX" du Mode d'emploi.
Cliquez sur le bouton "démarrer", sur "Panneau de
configuration", sur "Imprimantes et autre matériel",
puis cliquez sur "Scanneurs et appareils photo".
Cliquez sur l'icône "SHARP AL-xxxx" puis
sélectionnez la commande "Obtenir les photos"
dans le menu "Acquisition d'images".
"L'Assistant Scanneur et appareil photo" démarre.
SHARP AL-xxxx
4
Cliquez sur le bouton "Suivant".
SHARP AL-xxxx
SOMMAIRE
INDEX
18
18
3
Numérisation d'une image à partir de "Assit. Scanneur - appareil photo" (Windows XP/Vista) (2ème partie)
5
Sélectionnez "Type d'image" et "Alimentation
papier", puis cliquez sur le bouton "Suivant".
Si vous avez placé le document sur la vitre d'exposition,
sélectionnez l'alimentation papier "Plateau".
Si vous avez placé le document dans le SPF, sélectionnez
"Chargeur de documents" dans "Alimentation papier" et
indiquez la taille de l'original à la rubrique "Taille de la page".
Cliquez sur le bouton "Prévisualiser" si vous voulez afficher
l'aperçu de l'image.
6
Précisez le nom de groupe, le format et le dossier
d'enregistrement de l'image, puis cliquez sur le
bouton "Suivant".
Les formats pris en charge sont JPG, BMP, TIF et PNG.
Cliquez sur le bouton "Suivant" pour lancer la
numérisation.
Remarque
z
Si vous sélectionnez le "Chargeur de documents" pour
l'option "Alimentation papier" et cliquez sur le bouton
"Prévisualiser", c'est l'original situé en haut de la pile
dans le SPF qui est prévisualisé. Il est ensuite envoyé
vers la zone de sortie des originaux. Il vous faudra
donc le replacer dans le SPF avant de lancer la
numérisation.
z
Pour définir la résolution, le type d'image, la luminosité
et le contraste, cliquez sur le bouton "Paramètres
personnalisés".
SOMMAIRE
INDEX
19
19
3
Numérisation d'une image à partir de "Assit. Scanneur - appareil photo" (Windows XP/Vista) (3ème partie)
7
Le fenêtre présentée ci-dessous s'affiche à la fin de
la numérisation. Sélectionnez la tâche que vous
souhaitez exécuter ensuite puis cliquez sur le
bouton "Suivant".
Si vous voulez mettre fin à la session, cliquez sur "Rien.
J'ai terminé de travailler sur ces images".
8
Cliquez sur le bouton "Terminer".
Le bouton "Assit. Scanneur - appareil photo" permet de
quitter l'application et l'image numérisée est enregistrée
dans le dossier que vous avez spécifié.
SOMMAIRE
INDEX
20
20
3
Présentation du Button Manager
Button Manager est un programme utilitaire destiné à relier les fonctions de numérisation à la touche NUMERISER de
l'appareil. Ce logiciel vous permet de définir les fonctions de numérisation dans six menus différents, mis en relation
avec la touche NUMERISER de l'appareil.
Référence: Pour lancer la numérisation à partir du tableau de commandes de l'appareil, vous devez définir les paramètres dans le Panneau de configuration
après avoir installé Button Manager. Pour de plus amples informations sur Button Manager, la définition des paramètres du Panneau de
configuration et la numérisation à partir du tableau de commandes de l'appareil, reportez-vous à la section "UTILISATION DU MODE DE
NUMERISATION" du Mode d'emploi.
Les fonctions du Button Manager sont présentées ci-dessous.
Onglet
Cliquez ici pour sélectionner
les options des menus de
numérisation.
Rubrique "Sélection de l'application"
Sélectionnez l'application que vous voulez
utiliser au démarrage.
Rubrique "Configuration
de numérisation"
Définit les paramètres de
numérisation.
Dans certaines applications, il
est possible que le choix d'options
Remarque
Bouton "OK"
Cliquez sur ce bouton
pour enregistrer vos
paramètres et fermer la
boîte de dialogue.
Bouton "Annuler"
Cliquez sur ce bouton
pour fermer la boîte de
dialogue sans enregistrer
les modifications.
proposé soit moins étendu.
Afficher l’écran de réglages
TWAIN lors de la numérisation
Vous pouvez choisir d'afficher ou de
masquer la fenêtre TWAIN. Si vous activez
cette case à cocher, la fenêtre TWAIN
apparaît lorsqu'un travail de numérisation
est exécuté pour vous permettre d'en
définir les paramètres.
Bouton "Aide"
Cliquez sur ce bouton pour afficher le fichier
d'aide du Gestionnaire de destinations.
Bouton "Appliquer"
Cliquez sur ce bouton pour enregistrer
vos paramètres sans fermer la boîte
de dialogue.
Vous pouvez définir et modifier les options des six menus de numérisation à l'aide de cinq fonctions. Reportez-vous à la
section
Configuration du Button Manager
pour définir et modifier les commandes des menus de numérisation.
Fermez l'application source avant d'appuyer sur le bouton
NUMERISER de l'appareil.
Remarque
SOMMAIRE
INDEX
21
21
3
Une fois installé, Button Manager reste normalement actif sous Windows. Suivez la procédure décrite ci-après pour
définir les options de numérisation selon vos souhaits.
Pour de plus amples informations sur les options de la fenêtre de configuration Button Manager, reportez-vous à l'aide
du Button Manager.
Configuration du Button Manager
1
2
Référence: Présentation du Button Manager
Cliquez avec le bouton droit de la souris sur l'icône
Button Manager( ), située dans la barre des
tâches.
Si l'icône du Button Manager n'apparaît pas dans la
barre des tâches, cliquez sur le bouton "démarrer",
sélectionnez la commande
Remarque
(ou
"Programmes"
sélectionnez "SHARP Button Manager P", puis
cliquez sur le "Button Manager" pour ouvrir ce
dernier.
Sélectionnez "Paramètres" dans le menu
contextuel.
Vous affichez ainsi la fenêtre de configuration du Button
Manager.
Activez l'onglet du menu que vous voulez définir.
sous Windows 98/Me/2000),
"Tous les programmes"
3
4
Référence: Présentation du Button Manager
5
Référence: Présentation du Button Manager
Choisissez l'application que vous voulez utiliser au
démarrage à la rubrique "Sélection de
l'application".
z
Si la case à cocher "Afficher l'écran de réglages
TWAIN lors de la numérisation" est activée, l'écran
de configuration de la numérisation s'affiche
Remarque
Définissez le mode "Couleurs", "Contours" et les
autres paramètres de numérisation à la rubrique
"Configuration de numérisation".
lorsqu'un travail de numérisation est exécuté pour
vous permettre d'en définir les paramètres.
z
Si une application autre que "Sharpdesk" est
sélectionnée dans la rubrique "Sélection de
l'application", vous ne pouvez numériser qu'un seul
original. Si l'option "Sharpdesk" est sélectionnée,
vous pouvez numériser plusieurs originaux chargés
dans le SPF en une seule opération.
6
Cliquez sur le bouton "OK".
La configuration est terminée.
SOMMAIRE
INDEX
22
22
4
Assistance - Identification des problèmes
En cas de problème survenu dans l'appareil, vérifiez que vous pouvez effectuer une copie. Si tel est le cas, mais que
l'appareil ne fonctionne pas correctement, vérifiez les points suivants.
Référence: En cas de problème lié au copieur, reportez-vous à la section "ASSISTANCE" du Mode d'emploi.
Quel type de problème
Vérifiez la connexion entre
1
l'appareil et l'ordinateur
Vérifiez votre ordinateur
La fenêtre Plug and Play ne s'affiche pas (USB connecté)
2
Impossible d'installer le pilote MFP (Windows 2000/XP)
rencontrez-vous ?
•
Problème d'impression
•
Problème de numérisation
A
B
Remarque
Attention
A
Problème d'impression
Si vous rencontrez l'un des problèmes suivants pendant
l'impression, vérifiez les points correspondants.
Impression pâle, irrégulière ou tachée
Les caractères ou les images ne sont pas imprimés dans le bon sens
Rien ne s'imprime
Désinstallation du logiciel
Vérifiez que l'appareil n'est pas en cours de fonctionnement. Vous ne pouvez pas imprimer depuis votre ordinateur,
ni numériser depuis l'appareil pendant un travail de reproduction.
La fonction de numérisation de l'appareil n'est disponible que si ce dernier est connecté à votre ordinateur via un
câble USB.
Si vous rencontrez l'un des problèmes suivants pendant
la numérisation, vérifiez les points correspondants.
Mauvaise qualité de numérisation
L'image numérisée est mal positionnée
Impossible de numériser l'image
Désinstallation du logiciel
Problème de numérisation
B
Si, après vérification de tous les points cotés ci-dessus, le problème persiste,
veuillez contacter votre service de dépannage SHARP agréé.
SOMMAIRE
INDEX
23
23
4
Vérifiez la connexion entre l'appareil et l'ordinateur
CONTROLE 1Le câble d'interface est-il compatible avec
l'appareil et l'ordinateur ?
Les câbles d'interface compatibles avec cet
appareil sont les câbles LAN et USB. Vérifiez
avec quel type de câble votre ordinateur est
compatible pour acheter l'un des câbles suivants :
Câble USB
Utilisez un câble blindé.
Câble LAN (modèle AL-2040 seulement)
Utilisez un câble blindé.
z Le modèle AL-2020 ne possède pas de
connecteur LAN.
Attention
CONTROLE 2Le câble d'interface est-il correctement
z La fonction de numérisation de l'appareil ne peut
être utilisée que si l'appareil est connecté à votre
ordinateur à l'aide d'un câble USB.
connecté ?
Vérifiez que le câble d'interface est correctement
branché aux connecteurs de l'appareil et de
l'ordinateur. Contrôlez également que les
broches des connecteurs ne sont pas tordues.
Référence:Pour plus d'informations sur la
connexion d'interface, reportez-vous à
la section "CONNEXION D’UN CÂBLE
USB" du Mode d'emploi.
Le câble USB est débranché
Si le câble USB est débranché en cours de fonctionnement de
l'appareil, même une seule fois, cela peut perturber les
opérations de numérisation et d'impression.
Dans ce cas, vérifiez que le câble USB est correctement
branché, puis redémarrez votre ordinateur.
Si vous utilisez un port créé avec la fonction Port TCP/
IP standard
Si vous utilisez un port créé à partir de la fonction Port TCP/IP
standard de Windows 2000/XP/Vista, l'impression peut ne pas
s'effectuer correctement si la case [état SNMP activé] est
sélectionnée dans les paramètres du port du pilote
d'impression. Ouvrez les propriétés du serveur d'impression
puis, dans l'onglet [Ports], cliquez sur le bouton [Configurer le
port]. Dans la fenêtre qui s'affiche, vérifiez que la case [état
SNMP activé] n'est pas cochée .
CONTROLE 3D'autres périphériques USB sont-ils
connectés à l'appareil ?
Si d'autres périphériques USB sont connectés
via le même concentrateur, débranchez-les pour
vérifier si le problème persiste.
SOMMAIRE
INDEX
24
24
4
Référence: La fenêtre Plug and Play ne s'affiche pas (USB connecté)
Vérifiez votre ordinateur
CONTROLE 1Votre ordinateur dispose-t-il de
suffisamment de mémoire ou d'espace
disque ?
Pour pouvoir utiliser cet appareil, vous devez
disposer d'un espace disque minimum. Si celui-ci
n'est pas disponible en quantité suffisante,
supprimez les fichiers dont vous n'avez pas
besoin pour libérer de l'espace. En cas
d'insuffisance de la mémoire, fermez les
applications dont vous ne vous servez pas afin
d'augmenter la mémoire disponible pour
l'impression ou la numérisation. Si vous ne
pouvez toujours pas imprimer ou numériser,
rajoutez de la mémoire sur votre ordinateur.
CONTROLE 2Votre disque dur est-il fragmenté ?
Si vous enregistrez/supprimez souvent des
données, il est possible que votre disque dur soit
fragmenté, ce qui entraîne un ralentissement des
travaux d'impression ou de numérisation. Dans
ce cas, il est conseillé de défragmenter votre
disque dur à l'aide des outils Windows ou d'un
programme de défragmentation vendu dans le
commerce.
SOMMAIRE
INDEX
25
25
4
Si la fenêtre Plug and Play ne s'affiche pas après connexion de l'appareil à votre ordinateur via un câble USB et mise
sous tension des deux machines, vérifiez que le port USB est disponible en suivant la procédure décrite ci-après.
1
La fenêtre Plug and Play ne s'affiche pas (USB connecté)
z
Cliquez sur le bouton "démarrer", cliquez sur
"Panneau de configuration", puis cliquez sur
"Performance et maintenance".
• Sous Windows Vista, cliquez sur le bouton
"Démarrer", cliquez ensuite sur "Panneau de
configuration" puis sur "Système et Maintenance".
• Sous Windows 98/Me/2000, cliquez sur le bouton
"Démarrer", sélectionnez "Paramètres", puis cliquez
sur "Panneau de configuration".
Remarque
Sous Windows Me, si l'icône "Système" n'apparaît
pas, cliquez sur "Afficher toutes les options du
panneau de configuration" pour l'afficher.
z
Sous Windows 98/Me, double-cliquez sur l'icône
"Système" et activez l'onglet "Gestionnaire de
périphériques".
z
Sous Windows 2000, double-cliquez sur l'icône
"Système", activez l'onglet "Matériel", puis cliquez sur
le bouton "Gestionnaire de périphériques".
z
Sous Windows Vista, cliquez sur "Système" puis sur
"Gestionnaire de périphériques à partir de "Täches".
2
Cliquez sur l'icône "Système", activez l'onglet
"Matériel", puis cliquez sur le bouton "Gestionnaire
de périphériques".
"Conrôleurs de bus USB" s'affiche dans la liste des
périphériques.
3
4
Cliquez sur l'icône ( ) située à côté de l'entrée
"Conrôleurs de bus USB".
Deux rubriques apparaissent ; le jeu de composants de
votre contrôleur et votre concentrateur racine. S'ils
apparaissent, cela signifie que le port USB est
disponible. Si l'entrée "Conrôleurs de bus USB" est
accompagnée d'un point d'exclamation jaune ou qu'elle
n'apparaît pas, consultez le manuel de votre ordinateur
ou contactez son fabricant.
Après avoir vérifié que le port USB est disponible,
installez le logiciel comme expliqué à la section
"INSTALLATION DES LOGICIELS" du Mode d'emploi.
SOMMAIRE
26
26
INDEX
4
Si vous ne parvenez pas à installer le pilote MFP sous Windows 2000/XP, vérifiez les paramètres de votre système
comme indiqué dans la procédure suivante.
Impossible d'installer le pilote MFP (Windows 2000/XP)
1
2
3
Cliquez sur le bouton "démarrer", puis cliquez sur
"Panneau de configuration".
Sous Windows 2000, cliquez sur le bouton "Démarrer",
sélectionnez "Paramètres", puis cliquez "Panneau de
configuration".
Cliquez sur "Performance et maintenance", puis
cliquez sur "Système".
Sous Windows 2000, double-cliquez sur l'icône
"Système".
Cliquez sur l'onglet "Matériel", puis sur le bouton
"Signature du pilote".

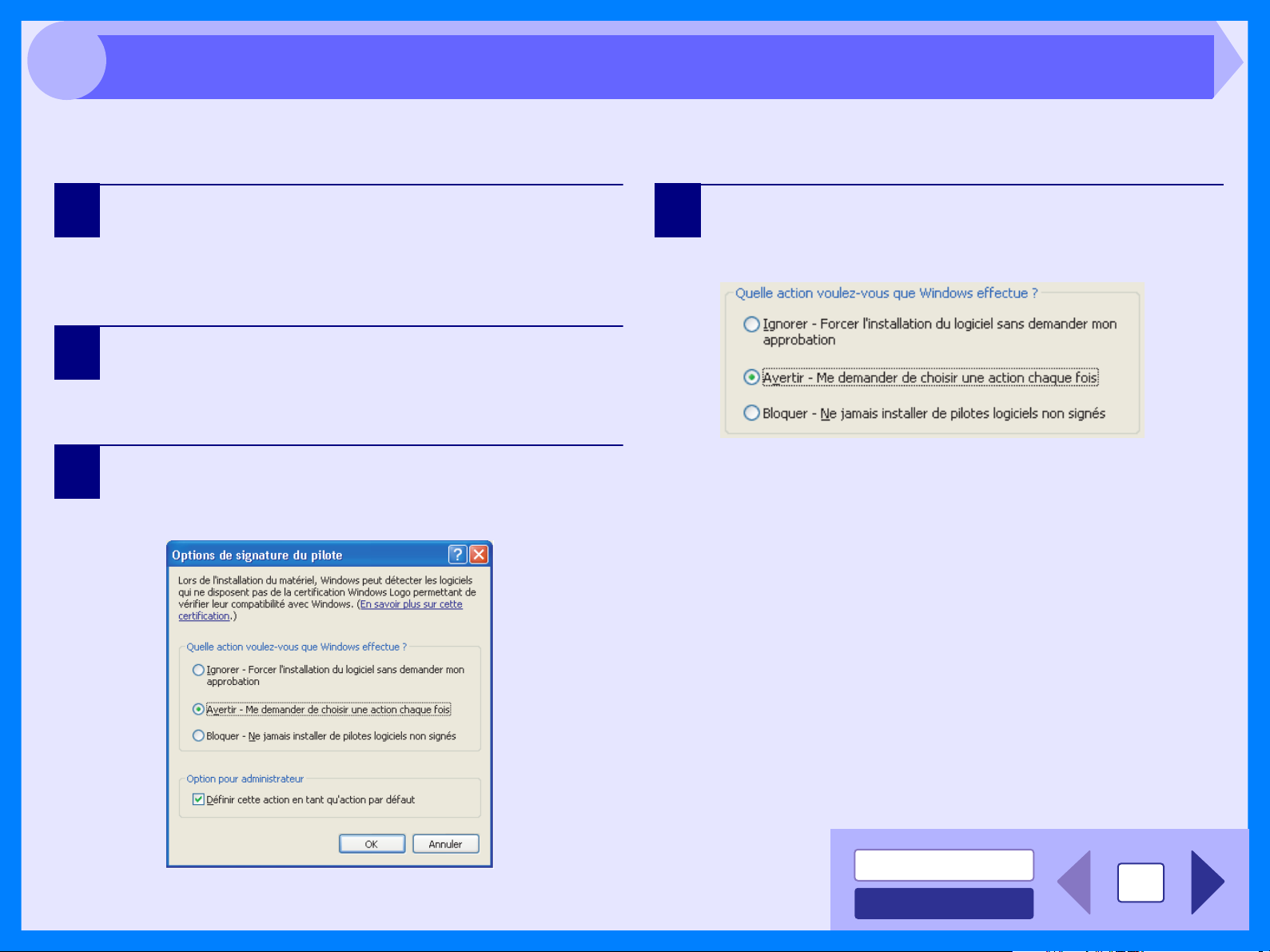

Vous affichez ainsi la boîte de dialogue suivante.
4
Cochez la case "Quelle action voulez-vous que
windows effecute ?" ("Vérification de la signature"
sous Windows 2000).
Si l'option "Bloquer" est activée sur votre ordinateur,
alors le pilote MFP ne peut pas être installé.
Sélectionnez l'option "Avertir", puis installez le pilote
MFP comme expliqué à la section "INSTALLATION
DES LOGICIELS" du Mode d'emploi.
SOMMAIRE
INDEX
27
27
4
Impression pâle, irrégulière ou tachée
Si les sorties impression sont pâles, inégales ou tachées, suivez la procédure décrite ci-après.
CONTROLE 1
Le pilote d'imprimante a-t-il été configuré
pour prendre en charge le papier et le
travail d'impression ?
Vous pouvez sélectionner la qualité d'impression
"Brouillon", "Normale" ou "Photo" sous l'onglet
"Avancé" de la fenêtre de configuration du pilote
d'imprimante. Si vous choisissez l'option "Photo",
le bouton "Réglage de l'image" vous permet de
régler la luminosité et le contraste dans la boîte
de dialogue qui s'affiche. Définissez les
paramètres en fonction des données que vous
voulez imprimer et relancez l'impression.
Référence:Configuration du pilote d'imprimante
CONTROLE 2Le papier est-il gondolé ?
Si le papier est gondolé, lissez-le et replacez-le
dans l'appareil.
CONTROLE 3Le papier est-il trop épais ou trop fin ?
Le magasin à papier ne peut accueillir que les
papiers dont le grammage est situé entre 56 et
80g/m
peut accueillir que les papiers dont le grammage
est situé entre 56 et 128g/m
2
. Le plateau d'alimentation auxilaire ne
2
.
CONTROLE 4La cartouche de toner/développeur ou la
cartouche de tambour doit-elle être
bientôt remplacée ?
Quand il est bientôt nécessaire de remplacer la
cartouche de toner/développeur ou la cartouche
de tambour, le témoin de toner usagé ( ) ou le
témoin de remplacement de tambour ( )
s'allume sur le tableau de commandes de
l'appareil. Quand l'une de ces cartouches doit
être remplacée, le témoin correspondant
clignote. Remplacez la cartouche et relancez
l'impression.
Référence:Reportez-vous aux sections
"REMPLACEMENT DE LA
CARTOUCHE TD", "REMPLACEMENT
DE LA CARTOUCHE DE TAMBOUR"
ET "FOURNITURES ET OPTIONS" du
Mode d’emploi.
CONTROLE 5Avez-vous défini des marges de taille
suffisante dans les paramètres de mise en
page de votre application ?
Si les marges définies sont situées en dehors de
la zone de qualité garantie, des taches ou des
salissures peuvent apparaître sur les bords
supérieur et inférieur de la page.
Dans les paramètres de mise en page de votre
application, réglez les marges supérieure,
inférieure, gauche et droite sur 4 mm.
SOMMAIRE
INDEX
28
28
4
Si un document est déformé ou partiellement imprimé en dehors de la page, suivez la procédure décrite ci-après.
Les caractères ou les images ne sont pas imprimés dans le bon sens
CONTROLE 1
CONTROLE 2L'orientation du document est-elle
Le format du papier chargé dans le
magasin est-il le même que celui
configuré dans le pilote d'imprimante ?
Vérifiez que les options "Format papier"
correspondent au format du papier chargé dans
le magasin.
Si l'option "Ajuster au format" est activée, veillez
à ce que le format de papier sélectionné dans la
liste déroulante de l'option "Ajuster à la taille du
papier" est le même que celui du papier chargé.
correctement configurée ?
Dans la fenêtre de configuration du pilote
d'imprimante, activez l'onglet "Papier" et vérifiez
que l'option "Orientation" est définie
conformément à vos souhaits.
CONTROLE 3Le papier est-il correctement chargé ?
Si le document est endommagé à sa sortie ou si
l'image est déformée, retirez la feuille abîmée,
chargez du nouveau papier et relancez
l'impression. Placez le papier de manière qu'il n'y
ait pas d'espace visible entre ce dernier et les
guides-papier.
Référence:Pour plus de détails sur la mise en
place du papier, reportez-vous à la
section "CHARGEMENT DU PAPIER"
du Mode d’emploi.
CONTROLE 4Les marges ont-elles été correctement
définies dans l'application en cours ?
Vérifiez la configuration des marges et du format
de papier que vous avez définie dans votre
application. Vérifiez également que les
paramètres d'impression sont adaptés au format
de papier que vous utilisez.
Référence:Impression pâle, irrégulière ou tachée
SOMMAIRE
INDEX
29
29
4
Rien ne s'imprime
Si rien ne s'imprime alors que l'appareil est allumé, attendez quelques instants. Le traitement des données complexes
demande un peu plus de temps. Si l'appareil n'imprime toujours pas, reportez-vous à la liste de vérifications suivante.
CONTROLE 1
Un bourrage papier est-il survenu ?
Si le témoin de blocage de papier ( ) clignote ou si
( ) clignote à l'écran, l'appareil interrompt ses
opérations en raison d'un bourrage.
Retirez le papier bloqué comme expliqué à la section
"BLOCAGE DE PAPIER - EXTRACTION" du Mode d’emploi.
CONTROLE 2Le témoin ON LINE est-il éteint ?
Le témoin ON LINE du tableau de commande
s'éteint quand un travail de reproduction est en
cours. Les fonctions d'impression et de
numérisation ne sont alors pas disponibles. Après
le travail de copie, le témoin ON LINE s'allume
quand le temps de réinitialisation automatique
défini s'est écoulé. L'appareil est prêt à numériser
et à imprimer. Vous pouvez également appuyer
deux fois sur la touche d'annulation ou appuyer sur
la touche ON LINE pour que l'appareil soit à
nouveau prêt à imprimer ou à numériser.
CONTROLE 3L'appareil est-il sélectionné dans
l'application en cours pour effectuer le
travail d'impression ?
Après avoir appelé la commande "Impression" du
menu "Fichier" de votre application, vérifiez que
vous avez bien sélectionné l'imprimante "SHARP
AL-xxxx" dans la boîte de dialogue "Impression".
CONTROLE 4Le pilote d'imprimante est-il installé
correctement ?
Pour vérifier que le pilote d'imprimante est installé,
suivez la procédure décrite ci-après.
1 Cliquez sur le bouton "démarrer", sur
"Panneau de configuration", sur
"Imprimantes et autre matériel", puis
cliquez sur "Imprimantes et télécopieurs".
• Sous Windows Vista, cliquez sur le bouton
"Démarrer", cliquez ensuite sur "Panneau de
configuration" puis sur "Imprimante".
• Sous Windows 98/Me/2000, cliquez sur le
bouton "Démarrer", sélectionnez "Paramètres",
puis cliquez sur "Imprimantes".
2 Vérifiez que l'icône du pilote d'imprimante
"SHARP AL-xxxx" est affichée.
SHARP AL-xxxx
Si vous ne parvenez toujours pas à imprimer après
avoir sélectionné "SHARP AL-xxxx", il est possible
que le pilote d'imprimante n'ait pas été installé
correctement. Dans ce cas, supprimez le logiciel,
puis réinstallez-le.
Référence:Désinstallation du logiciel
SHARP AL-xxxx
SOMMAIRE
INDEX
30
30
4
Mauvaise qualité de numérisation
En cas de mauvaise qualité de numérisation et si vous ne pouvez pas améliorer cette dernière par une modification des
préférences, reportez-vous à la liste de vérifications suivante.
CONTROLE 1
CONTROLE 2
CONTROLE 3
L'original est-il propre ?
Vérifiez l'état de l'original avant de le numériser.
S'il est recouvert de poussière, le résultat sera de
mauvaise qualité. Veillez également à ce que la
vitre d'exposition soit propre.
Avez-vous défini une résolution appropriée ?
Vérifiez que la valeur que vous avez attribuée au
paramètre "Résolution" dans le pilote de scanner
est en adéquation avec le document que vous
voulez numériser.
Référence:Numérisation d'une image à partir d'une
application compatible TWAIN,
Numérisation d'une image à partir d'une
application compatible WIA (Windows XP/
Vista),
Numérisation d'une image à l'aide de
"l'Assistant Scanneur et appareil photo"
(Windows XP/Vista),
Avez-vous attribué une valeur appropriée au
paramètre "Niveau N/B" ?
Si vous effectuez une numérisation à partir d'une
application compatible TWAIN dans le mode
"Monochrome 2 (sans vert)", "Monochrome 2 (sans
rouge)" ou "Monochrome 2 (sans bleu)", vérifiez que la
valeur attribuée à l'option "Niveau N/B" est appropriée.
Avec une valeur plus élevée, vous obtiendrez un
résultat plus foncé, tandis qu'une valeur plus faible
éclaircira le document. Pour un réglage automatique
du seuil, cliquez sur le bouton "Niveau automatique",
situé sous l'onglet "Image" de la fenêtre "Paramètres
personnalisés".
Référence:Numérisation d'une image à partir d'une
application compatible TWAIN
CONTROLE 4Avez-vous correctement réglé la
luminosité et le contraste ?
Si, dans le cadre d'un travail de numérisation à
partir d'une application compatible TWAIN,
l'image obtenue ne présente pas la luminosité ou
le contraste voulu (par exemple trop claire),
activez l'option "Ajustement automatique
contraste/Luminosité" situé sous l'onglet
"Couleur" de la fenêtre "
personnalisés".
Si vous effectuez un travail de numérisation à
partir d'une application compatible WIA ou à
l'aide de "Assit. Scanneur - appareil photo",
cliquez sur "
numérisée" ou sur le bouton "Paramètres
personnalisés", et réglez la luminosité et le
contraste dans la fenêtre qui apparaît.
Ajuster la qualité de la photo
Paramètres
SOMMAIRE
INDEX
31
31
4
Si l'image numérisée est mal positionnée, reportez-vous à la liste de vérifications suivante.
L'image numérisée est mal positionnée
CONTROLE 1
CONTROLE 2Avez-vous correctement mis en place
Avez-vous placé l'original droit ?
Placez l'original droit sur la vitre d'exposition.
Référence:Pour plus d'informations à ce sujet,
reportez-vous à la section "MISE EN
PLACE DES ORIGINAUX" du Mode
d'emploi.
l'original sur la vitre d'exposition ?
Placez l'original sur la vitre d'exposition dans le
sens indiqué sur l'illustration suivante.
Alignez le centre de l'original sur le repère ( ).
CONTROLE 3Avez-vous correctement mis en place
l'original dans le SPF ?
Pour numériser un document depuis le SPF,
alignez le guide sur l'original comme indiqué sur
l'illustration suivante.
Alignez le guide sur l’original.
SOMMAIRE
INDEX
32
32
4
Si vous ne parvenez pas à numériser l'image, éteignez votre ordinateur. Mettez l'interrupteur d'alimentation de l'appareil en position d'arrêt,
débranchez-le, puis rebranchez-le. Redémarrez votre ordinateur, puis relancez la numérisation. Si le problème persiste, reportez-vous à la liste de
vérifications suivante.
CONTROLE 1
CONTROLE 2
CONTROLE 3
CONTROLE 4
CONTROLE 5
Impossible de numériser l'image
Votre application est-elle compatible TWAIN ?
Sous Windows 98/Me/2000, seules les applications
compatibles TWAIN vous permettent d'acquérir les
images. Utilisez une application compatible TWAIN,
par exemple Sharpdesk (fournie avec l'appareil).
Avez-vous sélectionné le pilote de scanner
de l'appareil dans votre application ?
Vérifiez que vous avez sélectionné "SHARP MFP TWAIN
P" ou "WIA-SHARP AL-xxxx" dans votre application.
Référence:Numérisation d'une image à partir d'une
application compatible TWAIN
Avez-vous défini les préférences de
numérisation de manière appropriée ?
Si vous définissez une grande zone de numérisation en
couleur associée à une haute résolution, le volume de
données à traiter sera important et il en résulte un
allongement du temps de numérisation. Il est recommandé
de définir les paramètres de numérisation en fonction du
type de documents à traiter : Pages WEB (écrans), photo,
fax ou OCR (reconnaissance optique de caractère).
Votre ordinateur dispose-t-il de suffisamment
de mémoire ?
Il est possible que la quantité de mémoire dont dispose
votre ordinateur ne lui permette pas de traiter le document
que vous voulez numériser. Réduisez la résolution.
Le délai d'attente défini est-il écoulé ?
Aucun travail de numérisation ni d'impression ne peut être
transféré vers l'appareil depuis votre ordinateur au cours
du délai d'attente défini intervenant à la fin de la copie.
Pour envoyer un travail de numérisation
immédiatement, appuyez deux fois sur la touche
d'annulation , ou sur la touche ONLINE ou encore
NUMERISER de l'appareil.
Référence:Pour plus d'informations, reportez-vous à
la section "PROGRAMMES
UTILISATEUR" du Mode d'emploi.
CONTROLE 6
CONTROLE 7
CONTROLE 8
CONTROLE 9
Avez-vous essayé de numériser plusieurs
originaux à la fois dans le SPF ?
Depuis le SPF, vous pouvez numériser un seul ou
plusieurs documents à la fois selon l'application que
vous utilisez. Vérifiez ce que permet votre
application. (Sharpdesk vous permet de numériser
plusieurs originaux en une seule opération.)
Le système d'exploitation de votre ordinateur
prend-il en charge le pilote de numérisation ?
Windows 98/Me/2000/XP/Vista prennent en charge
le pilote de numérisation.
Utilisez-vous une interface appropriée ?
Vérifiez que le câble est correctement connecté aux
connecteurs LAN ou USB sur votre ordinateur et sur
l'appareil.
Le pilote de numérisation et Button Manager
ont-ils été installés correctement ?
Si, après vérification des points présentés dans la
liste de vérifications précédente, vous ne parvenez
toujours pas à numériser vos documents,
désinstallez puis réinstallez le logiciel.
Référence:Désinstallation du logiciel
SOMMAIRE
33
33
INDEX
4
Si vous ne parvenez pas à numériser ou à imprimer ou si Button Manager ne fonctionne pas correctement, consultez la section
"Rien ne s'imprime" ou "Impossible de numériser l'image". Si le problème persiste, suivez la procédure décrite ci-après pour
désinstaller le logiciel (Pilote d'imprimante/de scanner, Button Manager), puis le réinstaller.
Attention
Désinstallation du logiciel
Fermez toutes les applications avant de désinstaller le logiciel.
1
2
Cliquez sur le bouton "démarrer", puis cliquez sur
"Panneau de configuration".
• Sous Windows Vista, cliquez sur "Désinstaller un programme".
• Sous Windows 98/Me/2000, cliquez sur le bouton
"Démarrer", sélectionnez "Paramètres", puis cliquez sur
"Panneau de configuration".
Cliquez sur "Ajout ou suppresion de programmes".
Sous Windows 98/Me/2000, double-cliquez sur l'icône
"Ajout/Suppression de programmes".
Vous affichez ainsi la boîte de dialogue suivante.
SHARP AL-xxxx Series MFP Driver
3
Redémarrez votre ordinateur.
Le pilote et Button Manager sont supprimés quand
vous redémarrez votre ordinateur. Pour les réinstaller,
suivez les instructions décrites dans la section
"INSTALLATION DES LOGICIELS" du Mode d'emploi.
Supprimez le "SHARP AL-xxxx Series MFP driver" et le
"Sharp Button Manager P" de la liste des applications. Pour
plus d'informations, reportez-vous au Mode d'emploi ou aux
fichiers d'aide de votre système d'exploitation.
SOMMAIRE
INDEX
34
34
5
Principal Copies 1 à 999 1
Fonctions du pilote d'impression (1ère partie)
Onglet Réglage Sélections Paramètre initial
Assemblage On/Off On
Impression N-Up 1-Up/2-Up/4-Up 1-Up
Bordure On/Off Désactivé
Style de document Recto/Recto verso (Livre)/Recto verso (Bloc-notes) Recto
Réglages utilisateurs -
[Réglages utilisateurs]
Nom du réglage Jusqu'à sept noms, 20 caractères chacun -
Paramètres par
défaut du
constructeur
Papier
Format du papier
Ajuster à la taille du papier
Orientation Portrait/Paysage/Rotation 180 degrés Portrait
Sélection papier Magasin 1, plateau d'alimentation auxiliaire Magasin 1
[Personnalisé]
Largeur 98,3 jusqu'à 215,9 (mm.) 98,3 (mm.)*
Longueur 148,0 jusqu'à 355,6 (mm.) 148,0 (mm.)*
Format millimètres millimètres*
*1:Sera réduit au format A4 ou à un format spécifique avant impression.
*2:Ce réglage peut varier selon les paramètres de votre système d'exploitation.
Pour plus d'informations sur chaque réglage, reportez-vous à la section Aide de la fenêtre de
configuration du pilote d'imprimante.
A3 [Ajuster au format]*1, A4, A5, A6, B4 [Ajuster au format]*1, B5, Ledger
[Ajuster au format]*1, Letter, Legal, Executive, Facture, Foolscap, Folio,
COM10, Monarch, DL, C5, 8K [Ajuster au format]*1, 16K, Format personnalisé
On/Off Désactivé
SOMMAIRE
INDEX
A4
*2
35
35
2
2
2
(Suite)
5
Fonctions du pilote d'impression (2ème partie)
Onglet Réglage Sélections Paramètre initial
Qualité d'impression Epreuve/Normale/Photo Normale
Avancé
Filigranes
Impression à deux niveaux
[Réglage de l'image]
Luminosité 0 à 100 50
Contraste 0 à 100 50
Filigrane
Texte - Format 6 à 300 200
Angle -90 à +90 45
Gamme des gris 0 à 255 192
Sur la 1
seulement
ère
page
On/Off Désactivé
(Néant)/TOP SECRET/CONFIDENTIEL/EPREUVE/ORIGINAL/
COPIE
On/Off Désactivé
(Néant)
SOMMAIRE
INDEX
36
36
6
Si l'appareil est utilisé en tant qu'imprimante réseau, vous pouvez accéder à la page WEB de l'appareil à l'aide d'un
navigateur WEB. Vous pouvez consulter et modifier les paramètres réseau dans la page WEB et contrôler le statut de
l'imprimante.
Remarque
A propos de la page WEB
z Pour accéder à la page WEB de l'appareil, une adresse IP doit être affectée à l'appareil.
z Nous vous conseillons Internet Explorer 6.0 (ou plus récent) ou Netscape Navigator 7.0 (ou plus récent) comme
navigateur WEB.
Accéder à la page WEB
Veuillez utiliser la procédure suivante pour accéder à la page WEB.
Lorsque la connexion est terminée, la page WEB s'affiche
1
Ouvrez le navigateur WEB de votre ordinateur.
sur votre navigateur.
2
Dans la barre "Address" de votre navigateur, entrez
l'adresse IP de la machine comme une URL.
Entrez l'adresse IP préalablement affectée à votre
appareil.
Exemple : Si l'adresse IP est 192.168.1.43;
1
2
3
4
Printer Status
1
Affiche le statut de l'imprimante.
2
System Status
Affiche l'état du système.
3
NIC Setup
Modifie les paramètres réseau.
4
NIC Restart
Redémarre la connexion réseau afin d'appliquer les nouveaux paramètres.
SOMMAIRE
37
INDEX
6
Afin de modifier les paramètres réseau, cliquez sur "NIC Setup". La fenêtre ci-dessous s'affiche.
Après avoir modifié les paramètres réseau, cliquez sur le bouton "Submit" pour sauvegarder ces nouveaux paramètres.
Si vous souhaitez supprimer ces nouveaux paramètres, cliquez sur le bouton "Reset".
Remarque
Configuration depuis la page WEB
[NIC Setup]
Si une boîte de dialogue apparaît vous demandant votre nom et votre mot de passe, tapez "admin" pour le nom
d'utilisateur, "Sharp" comme mot de passe puis cliquez sur "OK".
Le mot de passe peut être changé dans la page NIC Setup ci-dessus. (Vous pouvez entrer jusqu'à 7 caractères.)
SOMMAIRE
INDEX
38
7
Index
A A propos de la page WEB 37
Aide
Button Manager 21
Fenêtre d'état de l'impression 10
Pilote d'imprimante 5
Pilote de scanner
Pilote TWAIN 14
Pilote WIA 17
Ajuster à la taille du papier 7
Ajuster au format 7
Assistance 23
Assistant Scanneur et appareil photo 11
B Bordure 8
Bouton Réglage automatique
de la zone de numérisation 15
Bouton Numériser
Pilote TWAIN 14
Pilote WIA 17
Bouton Prévisualisation
Assistant Scanneur et appareil photo 19
Pilote TWAIN 14
Pilote WIA 17
C Configuration de la numérisation 21
Configuration du Button Manager 22
Configuration du pilote
d'imprimante 5
D Démarrage
Button Manager 22
Pilote d'imprimante 4
Désinstallation
Button Manager 34
Pilote d'imprimante 34
Pilote de scanner 34
F Fenêtre de configuration 14
Fenêtre de prévisualisation 15
Fenêtre d'état de l'impression 10
Filigrane 6
Fonctions du pilote d'impression 35
Format du papier 7
I Identification des problèmes 23
Impossible de numériser l'image 33
Impression 2
Impression de base 3
Impression d'un filigrane 6
Impression N-up 8
Impression recto-verso 9
Impression - Vue d'ensemble 2
Interface 24
M Marge 28
Méthode de numérisation 13
Mode de numérisation 14
N Numérisation d'une image
Assistant Scanneur et appareil photo18
Pilote TWAIN 12
Pilote WIA 16
Numérisation - Vue d'ensemble 11
Numériser 11
Button Manager 22
Pilote d'imprimante 5
Pilote de scanner
Assistant Scanneur et appareil photo 19
Pilote TWAIN 14
Pilote WIA 17
Présentation de la fenêtre d'état
de l'impression 10
Présentation Button Manager 21
Principal 5
R Rien ne s'imprime 30
S Sélection de l'application 21
Sélection du périphérique 16
Style de document 9
T TWAIN 11
U Utilisation du manuel en ligne 1
V Vue d'ensemble
Impression 2
Numérisation 11
W WIA 11
P Page WEB 37
Paramètres
AL2020_AL2040_v1
Loading...
