MODELE

AL-1611 AL-1622

COPIEUR LASER NUMERIQUE

MODE D’EMPLOI

Page

AL-1611

• POUR COMMENCER

• REPRODUCTION

• INDICATEURS D’ETAT

• INFORMATIONS GENERALES

AL-1622

MESURES DE PRECAUTIONS

Utilisez ce copieur en prenant les précautions suivantes.

●

La température de la zone de fixation est très élevée. Soyez prudent lorsque vous retirez le papier

Avertissement

Attention

coincé au voisinage de cette zone.

●

Ne regardez pas directement la source lumineuse. Vous risqueriez de vous abîmer les yeux.

●

Placez le copieur sur une surface solide et horizontale.

●

N’installez pas le copieur à un endroit humide ou poussiéreux.

●

Lorsque le copieur ne doit pas être utilisé pendant une longue période, lors de jours de congés consécutifs par exemple, mettez l’interrupteur général sur la position d’arrêt et retirez le cordon d’alimentation de la prise secteur.

●

Lorsque vous déplacez le copieur, veillez à mettre l’interrupteur général sur la position d’arrêt et à retirer le cordon d’alimentation de la prise secteur.

●

Ne couvrez pas le copieur avec un cache antipoussière, un chiffon ou un film en plastique pendant que le copieur est sous tension. Ceci risquerait d’empêcher la chaleur de se dissiper et d’endommager le copieur.

●

Si vous utilisez les commandes ou effectuez des réglages ou des opérations de manière différente de celles mentionnées dans ce mode d’emploi, vous risquez de vous exposer à des rayonnements laser dangereux.

Précautions concernant le laser

Longueur d’onde 785 nm ±10 nm

Durée des impulsions (8,141 µs ±0,1 µs)/7 mm

Puissance de sortie 0,22 mW ±0,01 mW

SOMMAIRE Page

POUR COMMENCER

●

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

●

FONCTIONS PRINCIPALES . . . . . . . . . . . . . . . . . . . . . . . 3

●

LES ORGANES ET LEURS FONCTIONS . . . . . . . . . . . . . 4

– Vue d’ensemble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

– Tableau de bord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

●

INSTALLATION DU COPIEUR . . . . . . . . . . . . . . . . . . . . . . 8

●

PRECAUTIONS POUR LES MANIPULATIONS . . . . . . . . 9

●

VERIFICATION DU CONTENU DE L’EMBALLAGE ET DES ACCESSOIRES

●

MISE EN SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

●

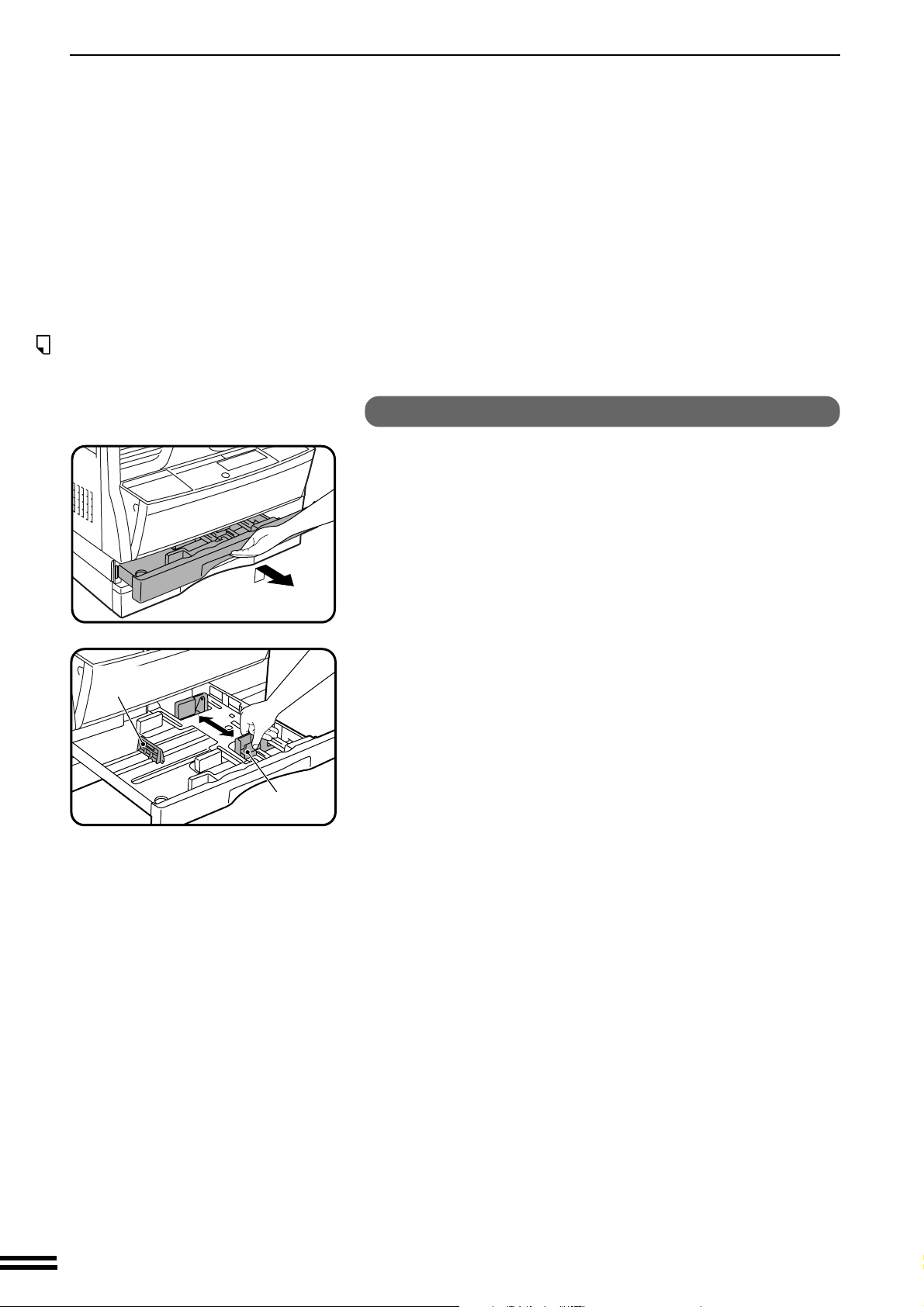

CHARGEMENT DU PAPIER COPIE . . . . . . . . . . . . . 13

REPRODUCTION

●

COMPTES UTILISATEUR . . . . . . . . . . . . . . . . . . . . . . . . 16

●

REPRODUCTION NORMALE . . . . . . . . . . . . . . . . . . . . . 17

●

REDUCTION/AGRANDISSEMENT/ZOOM . . . . . . . . . . . 21

●

ALIMENTATION AUXILIAIRE (papiers spéciaux) . . . . . 23

●

COPIE RECTO VERSO . . . . . . . . . . . . . . . . . . . . . . . . . . 25

●

ZOOM XY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

●

INVERSION N/B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

●

COPIE SUR DEUX PAGES . . . . . . . . . . . . . . . . . . . . . . . 29

●

INTERRUPTION D’UN CYCLE DE COPIE . . . . . . . . . . . . 30

●

REGLAGE DE L’EXPOSITION AUTOMATIQUE . . . . . . . 31

●

MODE D’ECONOMIE DE TONER . . . . . . . . . . . . . . . . . . 32

. . 10

POUR COMMENCER

REPRODUCTION

INDICATEURS D’ETAT

●

REMPLACEMENT DE LA CARTOUCHE TONER/DEVELOPPEUR REMPLACEMENT DE LA CARTOUCHE DE TAMBOUR

. 33

. . 36

BLOCAGE DU PAPIER – EXTRACTION . . . . . . . . . 39

INFORMATIONS GENERALES

●

PROGRAMMES UTILISATEUR . . . . . . . . . . . . . . . . . . . . 45

– Réglages des comptes utilisateur . . . . . . . . . . . . . . . . . . . . . 48

●

MODES D’ECONOMIE D’ENERGIE. . . . . . . . . . . . . . . . . 52

●

ENTRETIEN PAR L’UTILISATEUR . . . . . . . . . . . . . . . . . 54

●

GUIDE DE DEPANNAGE . . . . . . . . . . . . . . . . . . . . . . . . . 56

●

FOURNITURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

– Types et formats de papier copie. . . . . . . . . . . . . . . . . . . . . 59

– Numéros de référence des fournitures . . . . . . . . . . . . . . . . . 59

– Fournitures d’origine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

●

EN CAS DE DEMENAGEMENT . . . . . . . . . . . . . . . . . . . . 61

●

FICHE TECHNIQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

INDEX. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

INDICATEURS

D’ETAT

INFORMATIONS GENERALES

INTRODUCTION

POUR COMMENCER

Ce copieur a été conçu pour vous offrir des fonctions de copie commodes dans un espace de travail réduit au minimum avec une facilité d’utilisation maximale. Pour utiliser au mieux toutes les fonctions du copieur, veuillez bien vous familiariser avec ce mode d’emploi et avec le copieur. Conservez ce mode d’emploi à un endroit commode pour pouvoir vous y référer rapidement en cas de besoin.

Le modèle AL-1622 est équipé de deux magasins papier

Introduction

Remarque

et d’un chargeur feuille à feuille (SPF), tandis que le modèle AL-1611 n’a qu’un seul magasin papier et n’a pas de SPF. La plupart des illustrations de ce mode d’emploi se rapportent au modèle AL-1622.

Signes conventionnels utilisés dans ce mode d’emploi

Dans ce mode d’emploi, les icônes suivantes sont utilisées pour fournir à l’utilisateur les informations relatives à l’utilisation du copieur.

Avertit l’utilisateur qu’il risque de se blesser s’il ne respecte

Avertissement

Attention

Remarque

pas scrupuleusement les consignes de l’avertissement.

Prévient l’utilisateur qu’il risque d’endommager le copieur ou l’un de ses composants s’il ne prend pas les précautions indiquées.

Les remarques donnent des informations concernant les spécifications, les fonctions, les performances, l’utilisation, etc., du copieur, qui peuvent être utiles à l’utilisateur.

Indique une lettre apparaissant sur l’affichage du nombre de copies.

FONCTIONS PRINCIPALES

Copie laser à haute vitesse

●

Première copie produite en 7,2 secondes seulement (sauf dans un mode d’économie d’énergie ou immédiatement après avoir mis le copieur sous tension).

●

Vitesse de copie de 16 copies/mn, qui convient à l’utilisation commerciale pour améliorer le rendement du travail.

Image numérique de haute qualité

●

La copie d’image de haute qualité à 600 points/po est effectuée.

●

En plus du mode d’exposition automatique, il est possible de régler l’exposition manuelle à cinq niveaux.

●

La fonction copie en mode photo permet de copier clairement les images comportant des demi-tons délicats, telles que des photos en noir et blanc et des photos en couleurs. Le mode photo peut être réglé à cinq niveaux.

Fonctions de copie conséquentes

●

La copie au zoom utilise des taux de reproduction allant de 50% à 200% par pas de 1%.

●

Il est aussi possible de copier jusqu’à 99 feuilles en multicopie.

●

Il est possible d’utiliser des fonctions spéciales telles que le zoom XY, l’inversion noir et blanc et la copie sur deux pages.

●

Les programmes utilisateur permettent de régler/modifier les fonctions selon les besoins du client. En outre, les programmes utilisateur permettent de contrôler le compteur à code interne.

POUR COMMENCER

Fonctions principales

Un seul balayage/Multiples copies

●

Le copieur est équipé d’une mémoire tampon de 1 page. Cette mémoire permet au copieur de balayer un original l fois seulement et d’effectuer jusqu’à 99 copies. Cette caractéristique permet l’amélioration du débit du travail, diminue les bruits de fonctionnement du copieur et réduit l’usure du mécanisime de balayage, offrant une fiabilité accrue.

Conception favorable à l’environnement

●

Le plateau d’éjection du papier est incorporé au corps du copieur afin de réduire l’encombrement.

●

Le mode d’économie d’énergie et le mode coupure automatique du courant permettent de réduire la consommation de courant en mode veille.

As an ENERGY STA R® Partner, SHARP has determined that this product meets the ENERGY STA R® guidelines for energy efficiency.

LES ORGANES ET LEURS FONCTIONS

POUR COMMENCER

Vue d’ensemble

Les organes et leurs fonctions

Rabat à chargeur de documents (AL-1622) ou rabat (AL-1611)

Mettez l’original en place sur la vitre d’exposition et refermez le capot avant de commencer la copie.

Vitre d’exposition

Placez l’original à copier sur la vitre d’exposition.

Poignées

Saisissez ces poignées pour déplacer le copieur.

Interrupteur général

Appuyez sur cet interrupteur pour mettre le copieur sous tension et hors tension.

Tableau de bord

Toutes les commandes sont regroupées ici pour faciliter l’emploi du copieur.

Plateau de sortie du papier

Les copies terminées sont déposées dans ce plateau.

Capot avant

Ouvrez ce capot pour retirer les feuilles coincées et pour la maintenance du copieur.

Magasins papier

Chaque magasin peul contenir 250 feuilles de papier copie. (Le modèle AL-1611 n’a qu’un seul magasin papier.)

Capot latéral

Ouvrez ce capot pour retirer les feuilles coincées et pour la maintenance du copieur.

Poignée du capot latéral

Soulevez et tirez cette poignée pour ouvrir le capot latéral.

Guides du plateau d’alimentation auxiliaire

Réglez ces guides à la largeur du papier copie.

Plateau d’alimentation auxiliaire

Vous pouvez introduire les feuilles de papier, y compris les papiers spéciaux tels que les films pour rétroprojecteur, dans le plateau d’alimentation auxiliaire.

Rallonge du plateau d’alimentation auxiliaire

Tirez cette rallonge vers l’extérieur pour introduire du papier de grands formats tels que B4 et A3.

Dispositif de nettoyage de chargeur

Pour nettoyer le chargeur de transfert.

LES ORGANES ET LEURS FONCTIONS

POUR COMMENCER

Les organes et leurs fonctions

Zone de sortie du SPF (AL-1622 uniquement)

Une fois copiés, les originaux ressortent ici.

Plateau du chargeur de documents (AL-1622 uniquement)

Peut contenir jusqu’à 30 feuilles.

Guides des originaux (AL-1622 uniquement)

Réglez les guides au format des originaux.

Capot du rouleau d’alimentation gauche (AL-1622 uniquement)

Ouvrez ici pour dégager des originaux coincés.

Poignée de la cartouche de tambour

Saisissez cette poignée pour extraire la cartouche de

tambour.

Cartouche de tambour

Les images de copie se forment sur le tambour photoconducteur.

Levier de déverrouillage de la cartouche toner/ développeur

Utilisez ce levier pour déverrouiller la cartouche toner/ développeur.

Sangle de la cartouche toner/développeur

Soulevez cette sangle pour extraire la cartouche toner/ développeur.

Cartouche toner/développeur

Elle contient le toner.

Bouton de rotation des rouleaux

Tournez ce bouton pour retirer le papier coincé.

Leviers de libération de l’unité de fixation

Abaissez ces leviers pour retirer le papier coincé.

L’unité de fixation est chaude. Faites attention lorsque vous retirez le

Avertissement

papier coincé.

Capot du rouleau d’alimentation droit (AL-1622 uniquement)

Ouvrez ici pour dégager des originaux coincés.

Guide du papier

Ouvrez ce guide pour retirer le papier coincé.

Accessoires

Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . . . 1

Cartouche toner/développeur. . . . . . . . . . . . . . 1

Dispositif de nettoyage de chargeur . . . . . . . . 1

LES ORGANES ET LEURS FONCTIONS

Tableau de bord

POUR COMMENCER

Les organes et leurs fonctions

Non utilisées

Touche et témoin de pause ( ) (p. 30)

Pour interrompre un cycle de copie.

Affichage du nombre de copies

Il indique le nombre de copies demandé à l’état prêt à copier, et affiche le nombre décroissant de copies au fur et à mesure que les copies sont produites. Voyez aussi les rubriques et .

Témoin de zoom (p. 22)

Il s’allume lorsqu’un taux de zoom est établi.

Touche d’affichage du taux de reproduction ( ) (p. 22)

Maintenez cette touche enfoncée lors du mode veille pour faire apparaître le taux de reproduction dans l’affichage du nombre de copies.

Touches de zoom (p. 22)

Utilisez ces touches pour sélectionner un taux de réduction ou d’agrandissement quelconque compris entre 50% et 200% par pas de 1%.

Touche d’entrée du format papier ( )

(p. 15)

Utilisez cette touche pour régler le format du papier dans un magasin papier.

Touche d’effacement du code ( ) (p. 16)

Elle permet de refermer un compte ouvert.

Témoins de format de papier

Ils s’allument pour indiquer le format du papier copie sélectionné.

Témoin d’économie d’énergie ( ) (p. 52)

Il s’allume lorsque le copieur est dans un mode veille.

Témoin de SPF (AL-1622 uniquement) (p. 19)

Il s’allume lorsque des originaux sont mis en place dans le plateau du SPF.

Témoin de plateau de sortie plein

Indique que les copies doivent être retirées du plateau de sortie du papier.

Touche et témoin d’inversion N/B ( ) (p. 28)

Appuyez sur cette touche pour inverser les zones noires et blanches.

Touche et témoin de zoom XY ( ) (p. 26)

Appuyez sur cette touche pour modifier indépendamment les taux de reproduction horizontal et vertical.

Touche et témoins de modes auto/manuel/photo ( / / ) (p. 17)

Utilisés pour sélectionner dans l’ordre les modes d’exposition: AUTO, MANUEL ou PHOTO.

Touches et témoins de contraste clair ( ) et foncé ( ) (p. 18)

Utilisés pour régler le niveau d’exposition MANUEL ou PHOTO.

Touches numériques

Ces touches sont utilisées pour sélectionner le nombre de copies désiré ou pour réaliser les entrées des programmes utilisateur.

Témoins d’alarme

:Témoin de remplacement de cartouche toner/

développeur requis (p. 33)

:Témoin de remplacement de tambour requis

(p. 36) :Témoin de manque de papier (p. 13) :Témoin de blocage de papier (p. 39)

LES ORGANES ET LEURS FONCTIONS

L’illustration de gauche représente le tableau de bord du modèle AL-

1622. La partie de ce tableau de bord du modèle AL-1611 qui diffère du modèle AL-1622 est illustrée ci-dessus.

POUR COMMENCER

Les organes et leurs fonctions

Touche de zéro

Elle fait partie des touches numériques permettant d’entrer le nombre de copies. Si vous appuyez sur cette touche pendant qu’un travail de multicopie est effectué, le nombre de copies déjà effectuées pendant le travail en cours s’affiche. Si vous maintenez cette touche enfoncée lorsque le copieur est en attente, le compte de production total s’affiche.

1er affichage 2ème affichage

Maintenez la touche enfoncée. Production à ce jour: 12.345 copies

Remarque: Les copies de format A3 sont comptées

comme deux copies.

Touche d’effacement ( )

Elle permet d’effacer l’affichage du nombre de copies ou de terminer un cycle de copie.

Touche et témoin de départ copie ( )

La copie est possible lorsque le témoin est allumé. Appuyez sur la touche pour enclencher la copie.

Touche d’effacement total ( )

Elle permet d’effacer tous les réglages sélectionnés et de remettre le copieur aux réglages initiaux.

Touches et témoins de sélection de taux préréglé

(p. 22)

Ils servent à choisir dans l’ordre les taux de réduction/ agrandissement préréglés: 50%, 70%, 81%, 86%, 100%, 115%, 122%, 141%, 200%

Touche et témoins d’entrée de format d’original ( ) (p. 21)

Permet d’entrer le format d’original pour la sélection automatique du papier copie (AL-1622 uniquement) et la sélection automatique du taux de copie.

Témoin de sélection automatique du papier ( ) (AL-1622 uniquement)

Le papier du format adéquat sera automatiquement sélectionné en fonction du format d’original et du taux de reproduction sélectionné lorsque ce témoin est allumé.

Touche de sélection de magasin ( ) (p. 17)

Elle sert à s électionner manuellement un magasin papier.

Touche et témoin de sélection automatique du taux ( )

Appuyez sur cette touche pour sélectionner automatiquement le taux de reproduction.

Témoins d’emplacement d’alimentation papier/ emplacement de blocage (p. 39)

L’emplacement de l’alimentation papier sélectionnée est indiqué par un témoin allumé ( ). L’emplacement général du blocage de papier est indiqué par un témoin clignotant ( ).

Touche et témoin de copie sur deux pages ( ) (p. 29)

Ils servent à effectuer des copies séparées de deux originaux placés côte à côte sur la vitre d’exposition.

Réglages initiaux

Le copieur se met aux réglages initiaux lorsqu’il est mis initialement sous tension, lorsque vous appuyez sur la touche d’effacement total ( ), et environ une minute* après que la dernière copie ait été produite dans n’importe quel mode.

●

Taux de reproduction: 100%

●

Exposition: Automatique

●

Nombre de copies: 0

●

Tous les modes de copie spéciaux: Désactivés

●

Sélection automatique de l’alimentation papier: Activée (AL-1622 uniquement)

●

Station d’alimentation papier: Magasin papier sélectionné précédemment

* Il est possible de modifier cette durée (délai de retour à

l’état initial). Reportez-vous à la page 45, PROGRAMMES UTILISATEUR.

INSTALLATION DU COPIEUR

POUR COMMENCER

Une installation incorrecte peut se traduire par des dommages sur le copieur. Veuillez observer ce qui suit lors de la première installation et lors de chaque déplacement du copieur.

Si le copieur est déplacé d’un endroit frais à un endroit plus chaud, de la condensation peut se

Attention

Installation du copieur

N’installez pas le copieur dans des endroits:

●

humides ou très poussiéreux

●

exposés aux rayons directs du soleil

former à l’intérieur du copieur. Si vous utilisez le copieur dans cet état, les copies seront de mauvaise qualité et des anomalies pourront se produire. Il faut donc tout d’abord laisser le copieur s’adapter aux nouvelles conditions de température de la salle pendant au moins deux heures.

●

mal aérés

●

soumis à des variations rapides de température ou d’humidité (par exemple, près d’un climatiseur ou d’un appareil de chauffage).

Le copieur doit être installé à proximité d’une prise de courrant aisément accessible pour faciliter le raccordement.

Veillez à brancher le cordon d’alimentation seulement à une prise secteur conforme aux normes de tension et d’alimentation requises. Veillez aussi à ce que la prise soit correctement mise à la masse.

●

Pour les normes d’alimentation de ce copieur, reportez-vous à la plaque signalétique fixée à l’arrière du copieur.

Raccordez le copieur à une prise de courant qui n’est pas utilisée pour d’autres appareils électriques. Si un

Remarque

Veillez à laisser un espace suffisant entre le copieur et le mur pour la ventilation et les opérations d’entretien.

dispositif d’éclairage est raccordé à la même prise, l’éclairage risquera de trembler.

10 cm

PRECAUTIONS POUR LES MANIPULATIONS

Veillez à manipuler le copieur en respectant les précautions suivantes afin de maintenir le copieur en bon état de marche.

Ne laissez pas tomber le copieur, ne lui faites pas subir de chocs ou de heurts contre d’autres objets.

N’exposez pas la cartouche de tambour aux rayons directs du soleil.

Sinon, vous risqueriez d’endommager la surface (partie verte) de la cartouche de tambour, et d’obtenir des copies de mauvaise qualité.

POUR COMMENCER

Précautions pour les manipulations

Rangez les fournitures, notamment les cartouches de tambour et les cartouches toner/développeur, à l’abri de la chaleur et de l’humidité, et ne les déballez pas avant d’en avoir l’utilité.

Si elles sont exposées aux rayons directs du soleil ou à une chaleur excessive, vous risquerez d’obtenir de mauvaises copies.

Ne touchez pas la surface (partie verte) de la cartouche de tambour.

Si le tambour est rayé ou taché, les copies produites ne seront pas nettes.

CHARGEMENT DU PAPIER COPIE

VERIFICATION DU CONTENU DE

POUR COMMENCER

Vérification du contenu de l’emballage et des accessoires

L’EMBALLAGE ET DES ACCESSOIRES

Ouvrez le carton et assurez-vous qu’il contient bien les composants et accessoires suivants.

Mode d’emploi

Cartouche toner/développeur

Remarque

Cordon secteur

Cartouche de tambour

Copieur

●

Si vous constatez qu’un article quelconque manque ou est endommagé, prenez contact avec le service après-vente.

●

Conservez le carton et les matériaux d’emballage. Vous pourriez en avoir besoin si vous deviez réexpédier la machine.

(installée dans le copieur)

Déballage

Pour sortir le copieur de son carton et le déposer à son emplacement définitif, demandez l’aide d’une autre personne pour saisir le copieur par ses poignées latérales, des deux côtés.

MISE EN SERVICE

Retirez tous les morceaux de ruban adhésif, puis ouvrez le rabat à chargeur de documents ou le rabat et

retirez les matériaux protecteurs.

Utilisez une pièce de monnaie (ou tout autre objet adéquat) pour dévisser complètement la vis.

POUR COMMENCER

Mise en service

Conservez cette vis dans le magasin papier comme

Attention

Installez la cartouche toner/développeur.

●

Soulevez doucement le magasin papier et tirez-le vers vous jusqu’en butée.

illustré à l’étape 6 car vous en aurez besoin si vous déménagez le copieur. (p. 61)

Pour savoir comment installer la cartouche toner/développeur, reportez-vous aux étapes 1 et 2, et aux étapes 4 à 7 de la section REMPLACEMENT DE LA CARTOUCHE TONER/ DEVELOPPEUR en pages 33 et 34.

Déposez le bouton de la plaque de pression. Pour déposer ce bouton de la plaque de pression, tournez-le

dans le sens de la flèche tout en appuyant sur la plaque de pression du magasin papier.

MISE EN SERVICE

Sous tension

POUR COMMENCER

Mise en service

Bouton de la plaque de pression

Vis

Rangez le bouton de la plaque de pression que vous avez retiré à l’étape 5 et la vis que vous avez dévissée à

l’étape 2 dans la partie avant du magasin papier.

●

Pour ranger le bouton de la plaque de pression, tournez-le afin de le fixer à l’emplacement requis.

●

Pour le modèle AL-1622, observez les étapes 4 à 6 pour les deux magasins papier (supérieur et inférieur), sans toutefois vous soucier du rangement de la vis.

Vérifiez que l’interrupteur d'alimentation du copieur est en position "OFF". Branchez le cordon secteur

dans la prise de courant la plus proche.

●

Si vous utilisez votre copieur dans un pays différent de celui dans lequel vous l’avez acheté, assurez-vous d’abord que la tension électrique du secteur local est compatible

Attention

Remarque

Mettez l’interrupteur général sur la position marche.

avec les exigences de votre modèle de copieur. Brancher la machine dans une prise de courant incompatible pourrait causer des dommages irréparables.

●

Ne branchez le cordon secteur que dans une prise de courant murale offrant un conducteur à la terre. N’utilisez pas de rallonge ni de bloc multiprise.

Raccordez le copieur à une prise de courant qui n’est pas déjà utilisée par d’autres appareils électriques. Si une lampe électrique est raccordée à la même prise de courant, celle-ci risque de clignoter par moment.

Chargez le papier copie.

●

La première fois que vous chargez le papier copie, mettez d’abord la machine sous tension avant d’installer le papier dans le magasin.

●

Pour plus de détails sur la façon de charger le papier copie, reportezvous aux étapes 2 à 4 de la section CHARGEMENT DU PAPIER COPIE en page 13. Si vous utilisez un format de papier différent du A4 (format par défaut), reportez-vous aux pages 14 et 15.

CHARGEMENT DU PAPIER COPIE

Pour économiser de la place, ce copieur a été conçu avec un (AL-1611) ou deux (AL-1622) magasins papier réglables, à chargement par l’avant et faciles à réapprovisionner. Vous obtiendrez de meilleurs résultats avec le papier recommandé par Sharp. (Reportez-vous à la page 59.) Le témoin de manque de papier ( ) s’allume lorsqu’il ne reste plus de papier copie dans la station d’alimentation papier sélectionnée, ou lorsque la cassette sélectionnée n’est pas en place, ou est mal installée.

Lorsque vous changez le format papier dans un magasin papier, vous devez entrer le format papier en suivant les

Remarque

étapes 8 à 11 de la page 15. Sinon, les bords des copies risqueront d’être tachées par le toner. En outre, les fonctions de sélection automatique du papier (AL-1622 uniquement) et automatique du taux ne fonctionneront pas correctement.

Soulevez doucement le magasin papier et tirez-le vers vous jusqu’en butée.

POUR COMMENCER

Chargement du papier copie

Ligne de hauteur de chargement maximale

Enfoncez la plaque de pression jusqu’à ce qu’elle se

verrouille à sa place.

Aérez le papier copie et introduisez-le dans le magasin. Veillez à ce que les bords soient bien placés sous les

crochets des coins.

●

Si vous changez le format du papier copie utilisé, il faut régler le magasin. Reportez-vous à la page suivante.

●

Mettez le papier en place le long des guide du papier.

●

Le magasin peut contenir jusqu’à 250 feuilles de papier. Ne chargez pas de papier au-dessus de la ligne de hauteur de chargement maximale.

Remettez le magasin papier bien en place dans le copieur.

CHARGEMENT DU PAPIER COPIE

POUR COMMENCER

Chargement du papier copie

Changement du format de papier copie dans le magasin

Soulevez légèrement le magasin et tirez-le vers l’extérieur jusqu’en butée.

Guide du papier gauche

Guide du papier avant

Enfoncez la plaque de pression jusqu’à ce qu’elle se verrouille à sa place.

Pressez le levier de verrouillage et le guide du papier avant et faites glisser le guide du papier avant pour

l’ajuster à la largeur du papier.

Déplacez le guide gauche jusqu’à la fente appropriée indiquée sur le magasin.

●

Le magasin inférieur du copieur AL-1622 ne doit pas être chargé avec du papier de format A5.

Mettez du papier copie dans le magasin.

Placez l’étiquette adéquate pour indiquer le format papier sélectionné dans le renfoncement situé sur le

côté avant droit du magasin papier.

Remettez le magasin papier fermement en place dans le copieur.

CHARGEMENT DU PAPIER COPIE

Pour établir le format papier sélectionné, appuyez sur la touche d’entrée du format papier ( ).

●

Le témoin d’emplacement de l’alimentation papier se met à clignoter et le témoin du format papier correspondant (qui est actuellement établi) s’allume continuellement. Tous les autres témoins s’éteignent, à l’exception de celui de la touche de départ copie ( ).

POUR COMMENCER

Chargement du papier copie

Lorsqu’un travail de copie est en cours, il n’est pas

Remarque

AL-1622 uniquement

magasin ( ) pour sélectionner le magasin papier dont le format de papier a été changé.

●

A chaque pression sur la touche de sélection de magasin ( ), un magasin papier sera indiqué par un témoin d’emplacement d’alimentation papier clignotant.

Utilisez la touche d’entrée du format d’original ( ) pour sélectionner le format du papier qui a été chargé dans le magasin papier.

●

A chaque pression sur la touche d’entrée de format d’original ( ), un format de papier sera indiqué par un témoin de format papier.

possible de sélectionner un format de papier.

Utilisez la touche de sélection de

Appuyez sur la touche de départ copie ( ) puis sur la touche d’entrée du format papier (

●

AL-1622 uniquement Pour changer le réglage du format papier d’un autre magasin, répétez les étapes 9 et 10 après avoir appuyé sur la touche de départ copie ( ).

COMPTES UTILISATEUR

Si vous avez programmé ce copieur dans le mode utilisation contrôlée, il vous faudra entrer un numéro de compte à trois chiffres attribué pour pouvoir le faire fonctionner. En ce qui concerne le réglage du mode utilisation contrôlée, reportez-vous à la page 48.

REPRODUCTION

Si vous avez programmé ce copieur dans le mode utilisation contrôlée, l’indication “–––” apparaîtra à l’affichage du nombre de copies dans les conditions initiales.

Comptes utilisateur

Entrez votre numéro de compte à l’aide des touches numériques.

●

A chaque fois que vous entrez un chiffre, un tiret s’efface à l ’affichage du nombre de copies.

●

Une fois que le chiffre est entré, l’affichage du nombre de copies indique 0.

●

Si vous entrez un numéro non attribué, l’indication “–––” r éapparaît à l’affichage du nombre de copies pour indiquer que ce numéro n’est pas accepté.

Lorsque la copie est terminée, appuyez sur la touche d’effacement du code ( ).

●

L’indication “–––” réapparaît à l’affichage du nombre de copies pour indiquer le mode utilisation contrôlée.

●

En mode pause (Reportez-vous à la page 30.), appuyez sur la touche de pause ( ) après avoir terminé un cycle de copie effectué en mode pause. Tous les réglages précédents du copieur seront rétablis et le numéro de compte précédent sera activé.

REPRODUCTION NORMALE

Sous tension

Utilisation de la vitre d’exposition

Mettez l’interrupteur général sur la position marche.

●

Le préchauffage du copieur dure environ 35 secondes. Toutefois, il est possible d’effectuer les réglages désirés et d’appuyer sur la touche de départ copie ( ) pendant le préchauffage. La copie commencera après le préchauffage.

●

Si vous avez programmé le copieur dans le mode utilisation contrôlee, le témoin de départ copie ( ) restera éteint et l’indication “–––” apparaîtra à l’affichage du nombre de copies. Entrez un numéro de compte à 3 chiffres attribué. Reportez-vous à la page 16.

Placez l’original avec sa face à copier orientée contre la vitre d’exposition. Centrez l’original en vous aidant de

l’échelle des formats.

●

Il est possible qu’une bande technique (max. 4 mm) se produise sur les bords avant et arrière des copies. En outre, une bande technique (max. 4 mm au total) pourra aussi se produire sur les autres bords des copies.

REPRODUCTION

Refermez le rabat à chargeur de documents ou le rabat.

Vérifiez que le format du papier copie du magasin soit bien le même que celui de l’original.

●

AL-1622 uniquement Utilisez la touche d’entrée de format d’original ( ) pour sélectionner le format d’original. Le papier copie du même format que celui de l’original sera alors automatiquement sélectionné. Si besoin est, vous pouvez sélectionner un autre magasin papier désiré en appuyant sur la touche de sélection de magasin ( ).

●

Si aucun magasin papier ne contient le format de papier requis, utilisez le plateau d’alimentation auxiliaire et appuyez sur la touche de sélection de magasin ( ) pour sélectionner le plateau d’alimentation auxiliaire.

Reproduction normale

Réglez le contraste de la copie.

●

Trois modes d’exposition sont disponibles sur ce copieur – AUTOMATIQUE ( ), MANUEL ( ) et PHOTO ( ).

●

L’exposition automatique est le réglage initial standard de ce copieur. Dans ce mode, les caractéristiques de l’original sont “lues” par le système d’exposition et les réglages sont effectués automatiquement. Ceci permet d’améliorer le contraste des images copiées en réduisant les effets de coloration ou d’ombre de l’arrière-plan des copies. En ce qui concerne le réglage du niveau de l’exposition automatique, reportez-vous à la page 31.

REPRODUCTION NORMALE

REPRODUCTION

Reproduction normale

●

Pour le réglage manuel du contraste de copie, appuyez sur la touche AUTO/MANUEL/PHOTO ( / / ) de manière à choisir MANUEL ( ), puis sur les touches de contraste clair ( )et foncé ( ) pour obtenir le contraste désiré.

●

Pour les photographies, sélectionnez PHOTO ( ) puis réglez le contraste désiré à l’aide des touches de contraste clair ( ) et foncé ( ).

●

Il y a cinq degrés d’exposition qui sont indiqués par trois témoins. (Les témoins s’allument à raison d’un ou de deux à la fois.) Si le niveau d’exposition 2 est sélectionné, les deux témoins situés le plus à gauche pour ce niveau s’allument simultanément. En outre, si le niveau 4 est sélectionné, les deux témoins situés le plus à droite pour ce niveau s’allument simultanément.

Indiquez le nombre de copies à l’aide des touches numériques.

●

Une seule copie peut être produite avec le réglage initial, c-à-d. lorsque “0” est affiché.

●

Appuyez sur la touche d’effacement ( ) pour effacer une entrée erronée.

Appuyez sur la touche de départ copie ( ).

●

Le nombre indiqué à l’affichage du nombre de copies diminue d’une unité chaque fois qu’une copie est effectuée.

●

Pour arrêter un travail de copie en cours, appuyez sur la touche d’effacement ( ).

●

Pour copier un autre original avec les mêmes réglages de copie, il suffit de mettre cet original en place et d’appuyer sur la touche de départ copie ( ).

●

Lorsque le papier du magasin sélectionné arrive à épuisement pendant le cycle de copie et qu’aucun autre magasin ne contient du papier de même format, il est possible de sélectionner le plateau d’alimentation auxiliaire en utilisant la touche de sélection de magasin( ).

Pour enlever le rabat (AL-1611 uniquement)

Il est possible d’enlever le rabat pour faire la copie d’objets volumineux. Pour l’enlever, il suffit de le soulever droit vers le haut.

●

Pour remettre le rabat en place, effectuez dans l’ordre inverse les opérations précédemment décrites.

Sous tension

REPRODUCTION NORMALE

Utilisation du SPF (AL-1622 uniquement)

Le SPF a été conçu pour pouvoir accepter un maximum de 30 feuilles.

●

Avant de déposer vos originaux dans le SPF, assurez-vous d’en avoir ôté tous les trombones et toutes les agrafes.

●

Les originaux abîmés ou froissés risquent de se coincer dans le SPF. Nous vous conseillons de copier ces originaux à partir de la vitre d’exposition.

●

Les originaux spéciaux tels que les films pour rétroprojecteur ou les papiers calques ne doivent pas être déposés dans le SPF mais doivent être placés directement sur la vitre d’exposition.

●

Mettez l’interrupteur général sur la position marche.

●

Vérifiez s’il ne reste aucun original sur la vitre d’exposition.

REPRODUCTION

Reproduction normale

Réglez les guides des originaux au format des originaux.

Placez les originaux avec leur face à copier orientée vers le haut dans le plateau du chargeur de documents.

●

Le témoin du SPF s’allume. Si ce témoin ne s’allume pas, alors les originaux ne sont pas correctement mis en place ou le SPF n’est pas correctement fermé.

●

Le témoin de format d’original du format détecté s’allume. Lorsque la fonction de sélection de papier automatique est active, le copieur sélectionne automatiquement le magasin papier de même format que les originaux, s’il en existe un.

●

La fonction de sélection de papier automatique peut être activée ou désactivée à l’aide du programme n° 8. Si cette fonction a été désactivée, utilisez la

touche de sélection de magasin ( ) pour sélectionner le magasin papier désiré. Reportez-vous à la page 45, section PROGRAMMES UTILISATEUR.

●

Pour copier sur un format de papier différent, utilisez la touche de sélection de magasin ( ) pour effectuer la sélection désirée.

●

Le plateau d’alimentation auxiliaire ne peut pas être sélectionné automatiquement.

Réglez le contraste de la copie.

●

Trois modes d’exposition sont disponibles sur ce copieur – AUTOMATIQUE ( ), MANUEL ( ) et PHOTO ( ).

●

REPRODUCTION NORMALE

REPRODUCTION

Reproduction normale

●

Pour les photographies, sélectionnez PHOTO ( ) puis réglez le contraste désiré à l’aide des touches de contraste clair ( ) et foncé ( ).

●

Indiquez le nombre de copies à l’aide des touches numériques.

●

Une seule copie peut être produite avec le réglage initial, c-à-d. lorsque “0” est affiché.

●

Appuyez sur la touche d’effacement ( ) pour effacer une entrée erronée.

Appuyez sur la touche de départ copie ( ).

●

Mode d’alimentation enchaînée

Si le mode d’alimentation enchaînée a été activé à l’aide du programme utilisateur nº4, le témoin du SPF continuera à clignoter pendant environ cinq secondes après que l’alimentation de tous les originaux ait été accomplie. Pendant que ce témoin clignote, tous les nouveaux originaux placés dans le SPF seront entraînés et copiés automatiquement. Reportez-vous à la page 45, PROGRAMMES UTILISATEUR.

Le nombre indiqué à l’affichage du nombre de copies diminue d’une unité chaque fois qu’une copie est effectuée.

●

Pour arrêter un travail de copie en cours, appuyez sur la touche d’effacement ( ).

REDUCTION/AGRANDISSEMENT/ZOOM

Les taux de réduction et d’agrandissement peuvent être sélectionnés soit automatiquement à l’aide de la touche de sélection automatique du taux ( ), soit manuellement à l’aide des touches de sélection de taux pré-sélectionné ( , ) et/ou des touches de zoom ( , ). La fonction zoom permet de choisir précisément le taux de reproduction entre 50% et 200% par pas de 1%.

Automatique

Placez l’original sur la vitre d’exposition ou dans le plateau du chargeur de documents.

●

Si vous avez placé l ’original dans le plateau du chargeur de documents, le témoin de format d’original correspondant au format détecté s’allume.

Si vous avez placé l’original sur la vitre d’exposition, appuyez sur la touche d’entrée du format d’original

( ) jusqu’à ce que le témoin correspondant au format de votre original s’allume.

●

Cette fonction n’est pas utilisable lorsque vous employez du papier copie de format non standard, ou si vous employez l’alimentation auxiliaire.

REPRODUCTION

Réduction/agrandissement /zoom

AL-1622 uniquement

de magasin ( ), sélectionnez le magasin papier

contenant le format de papier désiré.

Appuyez sur la touche de sélection automatique du taux ( ).

●

Le taux de reproduction est réglé automatiquement.

●

Si un témoin de taux pré-sélectionné clignote, il est possible qu’une partie de l’original ne soit pas copiée.

Si l’orientation de l’original ne correspond pas à un taux d’agrandissement/réduction standard compte tenu

Remarque

Réglez le nombre de copies.

du magasin papier sélectionné, le témoin de format d’original clignotera. Changez l’orientation de l’original.

A l’aide de la touche de sélection

Appuyez sur la touche de départ copie ( ).

Remarque

●

Pour annuler le mode réduction/agrandissement automatique, appuyez à nouveau sur la touche de sélection automatique du taux ( ).

●

Lorsque vous copiez à partir d’un SPF en option avec cette fonction, le mode de réduction/ agrandissement automatique sera automatiquement annulé une fois la copie terminée.

REDUCTION/AGRANDISSEMENT/ZOOM

Manuel

Placez l’original sur la vitre d’exposition ou dans le plateau du chargeur de documents.

A l’aide des touches de sélection de taux pré-sélectionné ( , ) et des touches de zoom ( , ), sélectionnez

le taux de reproduction désiré.

REPRODUCTION

Réduction/agrandissement/zoom

●

A. Taux de réduction pré-sélectionnés: 86%, 81%, 70% et 50%. B. Taux d’agrandissement pré-sélectionnés: 115%, 122%, 141%

et 200%.

C. Taux de zoom: Il est possible de régler un taux de reproduction

quelconque compris entre 50% et 200%, par pas de 1%. Appuyez sur la touche ou pour régler le taux approximatif, puis appuyez sur la touche pour diminuer le taux ou sur la touche pour augmenter le taux.

●

D. Remise au taux de copie plein format: Exercez des pressions

successives sur la touche ou jusqu’à ce que le taux de reproduction de 100% soit rétabli.

Pour sélectionner un taux de réduction ou d’agrandissement pré- sélectionné, exercez des pressions successives sur la touche ou jusqu’à ce que le témoin du taux de reproduction désiré s’allume.

Lorsque vous appuyez sur une touche de zoom ( , ), le témoin de zoom s’allume et le taux de zoom apparaît sur l’affichage du nombre de copies pendant au moins deux secondes.

Pour vérifier un réglage de zoom sans modifier le taux de zoom, maintenez la touche d’affichage de taux de reproduction ( ). Lorsque vous relâchez la touche, l’affichage retourne à l ’indication du nombre de copies.

Pour diminuer ou augmenter rapidement le taux de zoom, maintenez enfoncée la touche or . Toutefois, la valeur s’arrêtera aux taux de réduction ou d’agrandissement pré-sélectionnés. Pour continuer au-delà de ces taux, relâchez la touche puis maintenez-la à nouveau enfoncée.

Vérifiez si du papier copie du format désiré est bien mis en place dans le magasin papier.

●

AL-1622 uniquement Utilisez la touche d’entrée de format d’original ( ) pour sélectionner le format de l’original. Le papier copie du format désiré sera automatiquement sélectionné en fonction du format de l’original et du taux de reproduction. Si le témoin de taux pré-sélectionné ou si le témoin de zoom clignotent, l’image de copie sélectionnée est trop grande pour le format de papier copie. Vous pouvez aussi sélectionner le magasin papier désiré en appuyant sur la touche de sélection de magasin ( ).

Réglez le nombre de copies et appuyez sur la touche de départ copie (

ALIMENTATION AUXILIAIRE (papiers spéciaux)

Le plateau d’alimentation auxiliaire est utilisé pour copier sur des films pour rétroprojecteur, sur des étiquettes, et sur les autres papiers spéciaux. Il est possible de mettre en place jusqu’à 100 feuilles de papier copie standard dans le plateau d’alimentation auxiliaire.

Pour les papiers spéciaux, l’image de l’original doit être plus petite que le papier ou le support utilisé pour la copie.

Remarque

Si l’image de l’original est plus grande que le papier ou le support, des taches pourront être produites sur les bords des copies. En outre, pour le papier copie standard, des taches pourront apparaître si le papier copie n’est pas au moins aussi grand que l’image de l’original.

Dépliez le plateau d’alimentation auxiliaire.

REPRODUCTION

●

Lorsque vous utilisez du papier de formats B4 ou A3, déployez le plateau d’alimentation auxiliaire.

Réglez les guides du papier à la largeur du papier copie.

Introduisez complètement le papier copie (face à imprimer orientée vers le bas) dans le plateau

d’alimentation auxiliaire.

●

Il est possible de charger au maximum 100 feuilles de papier copie standard de formats A6 à A3 dans le plateau d’alimentation auxiliaire.

●

Le papier de format A6 doit être introduit par son côté le plus étroit dans la fente d’alimentation du papier.

●

Les films pour rétroprojecteur, les étiquettes et les autres papiers spéciaux (à l’exception des enveloppes) doivent être introduits individuellement. Il est possible de mettre en place jusqu’à 10 enveloppes.

●

Lorsque vous rajoutez du papier, retirez d’abord le papier restant, joignez-le au papier que vous voulez rajouter puis chargez le tout en un seul bloc.

●

Lorsque vous chargez des enveloppes, veillez à ce qu’elles soient bien droites et bien plates.

Alimentation auxiliaire (papiers spéciaux)

ALIMENTATION AUXILIAIRE (papiers spéciaux)

REPRODUCTION

Appuyez sur la touche de sélection de magasin ( ) pour sélectionner le plateau d’alimentation auxiliaire.

Alimentation auxiliaire (papiers spéciaux)

Si vous utilisez des papiers spéciaux, laissez le nombre de copies à zéro. Si vous utilisez du papier copie

standard ou des enveloppes, réglez le nombre de copies.

Appuyez sur la touche de départ copie ( ).

COPIE RECTO VERSO

Sur ce copieur, il est possible d’effectuer des copies recto verso en utilisant le plateau d’alimentation auxiliaire.

Placez le premier original sur la vitre d’exposition et produisez une copie.

●

La première copie peut être effectuée en utilisant l’une quelconque des stations d’alimentation papier.

REPRODUCTION

Remplacez le premier original par le second et refermez le rabat á chargeur de documents ou le rabat.

●

Veillez à ce que le premier original et le second soient orientés de la même manière sur la vitre d’exposition.

●

Lorsque les originaux sont placés horizontalement, veillez à ce que le premier et le deuxième originaux soient orientés en sens inverse sur la vitre d’exposition.

Sur le modèle AL-1622, le premier original et le second original peuvent tous deux être placés dans le SPF, à

Remarque

Retournez la première copie de gauche à droite et placez-la dans le plateau d’alimentation auxiliaire.

●

condition d’y être placés séparément. Si le mode d’alimentation enchaînée du SPF a été activé, attendez que le témoin du SPF ( ) se soit éteint avant d’introduire le second original. Reportez-vous à la page 20.

Veillez à introduire les copies une par une.

Copie recto verso

A l’aide de la touche de sélection de magasin ( ), sélectionnez le plateau d’alimentation auxiliaire.

Appuyez sur la touche de départ copie ( ).

ZOOM XY

Original Copie

REPRODUCTION

Zoom XY

La fonction zoom XY permet de changer séparément les taux de reproduction horizontal et vertical. Pour utiliser la fonction zoom XY avec la fonction copie sur deux pages, réglez d’abord la fonction copie sur deux pages puis la fonction zoom XY. (Il n’est pas possible de régler l’agrandissement.)

Placez l’original sur la vitre d’exposition ou dans le plateau du chargeur de documents.

Appuyez sur la touche de zoom XY ( ).

●

La valeur actuelle pour le sens vertical apparaît à l’affichage du nombre de copies.

Utilisez les touches de sélection de taux pré-sélectionné ( , ) et les touches de zoom ( , ) pour changer le

taux de reproduction dans le sens vertical.

●

Appuyez sur une touche de sélection de taux pré-sélectionné ( ou

) pour régler un taux approximatif, puis appuyez sur la touche pour diminuer le taux ou sur la touche pour augmenter le taux. Le taux de reproduction apparaît alors à l ’affichage du nombre de copies.

Appuyez sur la touche d’affichage du taux de reproduction ( ).

●

Le taux sélectionné pour le sens vertical est alors entré, et la valeur actuelle pour le sens horizontal apparaît à l’affichage du nombre de copies.

ZOOM XY

Utilisez les touches de sélection de taux pré-sélectionné ( , ) et les touches de zoom ( , ) pour changer le

taux de reproduction dans le sens horizontal, en procédant comme pour le sens vertical.

Appuyez sur la touche d’affichage du taux de reproduction ( ).

●

Le taux sélectionné pour le sens horizontal est entré et le nombre de copies réapparaît à l’affichage.

●

Pour vérifier les taux de reproduction, maintenez enfoncée la touche d’affichage du taux de reproduction ( ). Les taux pour le sens vertical et pour le sens horizontal apparaissent alors tour à tour.

REPRODUCTION

Zoom XY

Vérifiez si du papier copie du format désiré est bien mis en place dans le magasin papier.

●

AL-1622 uniquement Utilisez la touche d’entrée de format d’original ( ) pour sélectionner le format d’original. Le papier copie du format papier approprié sera automatiquement sélectionné en fonction du format de l’original et des taux de reproduction.

Réglez le nombre de copies.

Appuyez sur la touche de départ copie ( ).

Remarque

●

Pour modifier à nouveau les taux de reproduction, appuyez sur une touche de sélection de taux pré- sélectionné ( , ) ou sur une touche de zoom ( , ). Ensuite, effectuez l’étape 3 et les étapes suivantes.

●

Pour annuler cette fonction, appuyez à nouveau sur la touche de zoom XY ( ).

INVERSION N/B

Original Copie

REPRODUCTION

Inversion N/B

La fonction N/B permet d’inverser les zones noires et blanches.

●

Lorsque la fonction d’inversion N/B est sélectionnée, le mode d’exposition sera mis automatiquement en mode manuel. Il n’est pas possible de sélectionner d’autres modes d’exposition. Même si cette fonction est annulée, le mode manuel ne sera pas automatiquement annulé.

Placez l’original sur la vitre d’exposition ou dans le plateau du chargeur de documents.

Appuyez sur la touche d’inversion N/B ( ).

Vérifiez le format du papier copie.

●

AL-1622 uniquement Utilisez la touche d’entrée de format d’original ( ) pour sélectionner le format d’original. Le papier copie du même format que l’original sera automatiquement sélectionné.

Effectuez toutes les autres sélections de copies voulues et appuyez sur la touche de départ copie ( ).

COPIE SUR DEUX PAGES

Original Copie

La fonction de copie sur deux pages permet de reproduire sur deux feuilles séparées deux originaux placés côte à côte sur la vitre d’exposition. Elle est très utile pour reproduire un livre ou tout autre document relié. Si la fonction de reproduction automatique du taux a été sélectionnée, il n’est pas possible de sélectionner cette fonction. Pour utiliser la fonction copie sur deux pages avec la fonction zoom XY, réglez d’abord la fonction copie sur deux pages puis la fonction zoom XY. (Il n’est pas possible de régler l’agrandissement.)

Placez les originaux sur la vitre d’exposition en alignant le centre des deux pages sur l’index de format papier

A4). Refermez le rabat.

(

●

Placez la page devant être copiée en premier sur le côté droit de la marque d’index de format de papier.

REPRODUCTION

Copie sur deux pages

Appuyez sur la touche de copie sur deux pages ( ).

Vérifiez le format du papier copie.

●

Le format de papier des copies doit être le A4.

Réglez le nombre de copies.

Appuyez sur la touche de départ copie ( ).

INTERRUPTION D’UN CYCLE DE COPIE

La fonction de pause permet d’interrompre un long cycle de copie pour réaliser un autre travail urgent.

REPRODUCTION

Appuyez sur la touche de pause ( ).

●

Interruption d’un cycle de copie

Le copieur retourne aux réglages initiaux.

●

Si vous avez programmé ce copieur dans le mode utilisation contrôlée à l ’aide du programme utilisateur nº10, l’indication “–––” apparaît à l’affichage du nombre de copies. Tapez votre numéro de compte à

l’aide des touches numériques. Le nombre de copies du cycle de copie interrompu sera comptabilisé sur ce numéro de compte. Reportezvous à la page 16.

●

Sur le modèle AL-1622, lorsqu’on utilise le SPF, le copieur s’arrête une fois que l’original que vous avez mis en place dans le SPF a été copié.

Lorsque le copieur s’arrête, enlever les originaux et placer les originaux pour le cycle de copie interrompu.

Choisissez les fonctions de copies disponibles voulues.

Indiquez le nombre de copies.

Appuyez sur la touche de départ copie ( ).

Une fois que toutes les copies du cycle d’interruption de copie sont terminées, appuyez à nouveau sur la touche de

pause ( ) pour annuler le mode de pause, puis retirez l’original utilisé pour le cycle d’interruption de copie.

●

Le nombre de copies, le taux de reproduction, le contraste de copie et le format du papier seront automatiquement rétablis.

Replacez les originaux correspondant au travail de copie qui a été interrompu, puis appuyez sur la touche

de départ (

) pour reprendre ce travail de copie.

REGLAGE DE L’EXPOSITION AUTOMATIQUE

Le niveau d’exposition automatique peut être réglé en fonction de vos besoins de copie. Ce niveau est réglé pour copier à partir de la vitre d’exposition et du SPF (AL-1622 uniquement) respectivement. Pour régler le niveau d’exposition pour le SPF, placez un original dans le plateau du chargeur de documents et vérifiez si le témoin du SPF est bien allumé avant de passer à l’étape 1. Pour régler le niveau pour la vitre d’exposition, veillez à ce que le témoin du SPF ne soit pas allumé.

Appuyez sur la touche de mode auto/manuel/photo ( / / ) pour sélectionner le mode photo ( ).

REPRODUCTION

Maintenez la touche de mode auto/manuel/photo ( /

/ ) enfoncée pendant cinq secondes environ.

●

Le témoin de mode photo ( ) s’éteint et le témoin de mode auto se met à clignoter.

●

Un (ou deux) témoins d’exposition correspondant au niveau d’exposition automatique actuel s’allume(nt). Le réglage initial est le niveau “3”.

Appuyez sur la touche de contraste clair ( ) ou foncé ( ) pour éclaircir ou assombrir comme voulu les copies réalisées avec l’exposition automatique.

Réglage de l’exposition automatique

Appuyez sur la touche de mode auto/manuel/photo ( / / ).

●

Le témoin de mode auto cesse de clignoter et reste continuellement allumé.

●

Ce niveau d’exposition automatique reste activé tant qu’il n’est pas changé en suivant la procédure précédemment décrite.

MODE D’ECONOMIE DE TONER

Ce mode permet de réduire la consommation de toner d’environ 10% dans les modes d’exposition automatique et manuelle. Les copies produites seront moins contrastées, mais cependant acceptables pour l’usage général. La sélection de ce mode n’affecte pas le mode photo. Procédez comme suit pour régler le niveau d’alimentation en toner.

REPRODUCTION

Appuyez sur la touche de mode auto/manuel/photo ( / / ) pour sélectionner le mode manuel ( ).

Mode d’économie de toner

Maintenez la touche de mode auto/manuel/photo ( /

/ ) enfoncée pendant cinq secondes environ.

●

Le témoin de mode manuel ( ) s’éteint et le témoin de mode photo ( ) se met à clignoter.

●

Le témoin d’exposition marqué “5” s’allume, indiquant que le mode toner standard est activé.

Pour passer en mode d’économie de toner, appuyez sur la touche de contraste clair ( ).

●

Le témoin d’exposition marqué “1” s’allume pour indiquer que le mode d’économie de toner est sélectionné.

Appuyez sur la touche de mode auto/manuel/photo ( / / ).

●

Le témoin de mode photo ( ) cesse de clignoter et reste continuellement allumé. Le mode d’économie de toner est alors activé.

●

Pour revenir au mode standard, répétez les mêmes opérations, mais utilisez la touche de contraste foncé ( ) à l’étape 3 pour choisir le niveau d’exposition “5”.

REMPLACEMENT DE LA CARTOUCHE

Levier de déverrouillage de la cartouche toner/développeur

TONER/DEVELOPPEUR

Si la machine détecte une quantité insuffisante de toner disponible, la copie s’arrête et la machine ajoute du toner. Pendant ce temps, le témoin de remplacement de cartouche toner/développeur ( ) clignote. Une fois qu’une quantité suffisante de toner a été ajoutée, le témoin s'éteint pour indiquer que la copie peut reprendre. Toutefois, si l’ajout de toner se poursuit pendant deux minutes au maximum, le témoin de remplacement de cartouche toner/développeur ( ) s’allume en plus de a touche de départ copie ( ) qui est continuellement allumée. Ceci indique que la quantité de toner est insuffisante et qu’il sera bientôt nécessaire de mettre une nouvelle cartouche en place. Si la copie est poursuivie, les copies deviendront de plus en plus claires jusqu’à ce que le copieur s’arrête et que le témoin de remplacement de cartouche toner/développeur ( ) se mette à clignoter, pour indiquer que la cartouche doit être remplacée. Remplacez la cartouche toner/développeur en procédant comme indiqué ci-dessous.

Ouvrez le plateau d’alimentation auxiliaire. Soulevez légèrement le capot latéral et faites glisser le capot vers

l’extérieur jusqu’en butée.

Pour obtenir les meilleures copies, veillez à utiliser exclusivement des produits SHARP. Seuls les produits SHARP d’origine portent l’étiquette FOURNITURE GARANTIE D’ORIGINE.

GENUINE SUPPLIES

INDICATEURS

D’ETAT

4 ou 5 fois

Appuyez légèrement sur les deux côtés du capot avant pour ouvrir le capot.

Levez le levier de déverrouillage de la cartouche toner/ développeur et tirez la cartouche vers l’extérieur jusqu’à

ce que la poignée de la sangle verte puisse être saisie avec la main droite Soulevez la cartouche par la poignée tout en la maintenant avec la main gauche à la position de l’étiquette verte afin de la retirer.

●

Jetez la cartouche toner/développeur usagée en veillant à respecter la réglementation locale en matière de déchets industriels.

Retirez la cartouche toner/développeur neuve du saco Tenez la cartouche des deux côtés et secouez-la

horizontalement quatre ou cinq fois.

Remplacement de la cartouche toner/développeur

REMPLACEMENT DE LA CARTOUCHE TONER/DEVELOPPEUR

Retirez le couvercle de protection de la cartouche toner/ développeur en décrochant les trois crochets du

couvercle des trous de la cartouche et en tirant ensuite le couvercle dans le sens indiqué par la flèche dans l’illustration.

INDICATEURS

D’ETAT

Remplacement de la cartouche toner/développeur

Introduisez doucement la cartouche toner/développeur le long des guides jusqu’à ce qu’elle se verrouille à sa

place.

si des impuretés adhèrent à la cartouche toner/

Remarque

développeur, éliminez-les avant d’installer la cartouche.

Refermez le capot avant en poussant les deux côtés avec les mains, puis refermez le capot latéral en appuyant

sur la poignée du capot. Le témoin s’éteint.

Lorsque vous refermez les capots, veillez à bien refermer d’abord le capot avant, puis ensuite le capot

Attention

latéral. Si vous refermez les capots dans le mauvais ordre, vous risquez de les endommager.

REMPLACEMENT DE LA CARTOUCHE TONER/DEVELOPPEUR

Contrôle de la quantité de toner restante

Pour déterminer la quantité approximative de toner restante, procédez comme suit.

Maintenez la touche de clair ( ) enfoncée pendant plus de cinq secondes jusqu’à ce que tous les témoins

d’alarme ( , , , et ) clignotent et que l’indication “–– ” apparaisse dans l’affichage du nombre de copies.

Maintenez la touche d’affichage du taux de reproduction ( ) enfoncée pendant plus de cinq secondes.

●

La quantité de toner restante sera indiquée dans l’affichage du nombre de copies sous forme de pourcentage. (“100”, “75”, “50”, “25” ou “10” s’affiche.) Lorsque le pourcentage est inférieur à 10%, “LO” s’affiche.

Appuyez sur la touche de clair ( ).

●

Tous les témoins d’alarme s’éteignent alors.

INDICATEURS

D’ETAT

Remplacement de la cartouche toner/développeur

REMPLACEMENT DE LA

Levier de déverrouillage de la cartouche toner/développeur

CARTOUCHE DE TAMBOUR

INDICATEURS

D’ETAT

La durée de service de la cartouche de tambour est d’environ 30.000 copies. Lorsque le compteur interne atteint environ 29.000 copies, le témoin de remplacement de tambour ( ) s’allume pour indiquer qu’ilsera bientôt nécessaire de remplacer la cartouche de tambour. Lorsque le témoin se met à clignoter, remplacez la cartouche de tambour en procédant comme indiqué ci-dessous.

Ne retirez pas le cache de protection du tambour (papier noir) d’une nouvelle cartouche de tambour avant l’utilisation.

Remarque

●

Pour la procédure permettant de savoir combien de copies il est encore possible de produire avant d’atteindre la marque des 30.000, reportezvous à la section DUREE DE VIE DE LA CARTOUCHE DE TAMBOUR à la page 38.

Le cache protège le tambour contre la luminosité extérieure.

Ouvrez le plateau d’alimentation auxiliaire. Soulevez légèrement le capot latéral et faites glisser le capot vers

l’extérieur jusqu’en butée.

Pour obtenir les meilleures copies, veillez à utiliser exclusivement des produits SHARP. Seuls les produits SHARP d’origine portent l’étiquette FOURNITURE GARANTIE D’ORIGINE.

GENUINE SUPPLIES

Remplacement de la cartouche de tambour

Appuyez légèrement sur les deux côtés du capot avant pour ouvrir le capot.

Levez le levier de déverrouillage de la cartouche toner/ développeur et tirez la cartouche vers l’extérieur jusqu’à

ce que la poignée de la sangle verte puisse être saisie avec la main droite. Soulevez la cartouche par la poignée tout en la maintenant avec la main gauche à la position de l’étiquette verte afin de la retirer.

Saisissez la poignée de la cartouche de tambour et tirez doucement la cartouche vers l’extérieur.

●

Jetez la cartouche de tambour usagée en veillant à respecter la réglementation locale en matière de déchets industriels.

REMPLACEMENT DE LA CARTOUCHE DE TAMBOUR

Retirez la cartouche de tambour neuve du sac de protection et insérez doucement l’extrémité avant de la

cartouche de tambour le long des guides.

Ne touchez pas la surface du tambour (partie verte) de

Attention

Retirez le couvercle de protection de la cartouche de tambour puis poussez la cartouche bien à fond dans le

copieur.

Installez doucement la cartouche toner/développeur. Pour installer la cartouche toner/développeur, reportez-

vous à la page 33, REMPLACEMENT DE LA CARTOUCHE TONER/DEVELOPPEUR.

la cartouche. Sinon, vous risquerez d’obtenir des copies tachées.

INDICATEURS

D’ETAT

Remplacement de la cartouche de tambour

Refermez le capot avant en poussant les deux côtés avec les mains, puis refermez le capot latéral en appuyant

sur la poignée du capot. Le témoin de remplacement de tambour ( ) s’éteint.

Lorsque vous refermez les capots, veillez à bien refermer d’abord le capot avant, puis ensuite le capot

Attention

latéral. Si vous refermez les capots dans le mauvais ordre, vous risquez de les endommager.

REMPLACEMENT DE LA CARTOUCHE DE TAMBOUR

Duree de vie de la cartouche de tambour

Pour savoir combien de copies il est encore possible de produire avant d’atteindre la marque des 30.000, procédez de la manière suivante.

Maintenez la touche de clair ( ) enfoncée pendant plus de cinq secondes jusqu’à ce que tous les témoins

d’alarme ( , , , et ) clignotent et que l’indication “– –” apparaisse dans l’affichage du nombre de copies.

INDICATEURS

D’ETAT

Remplacement de la cartouche de tambour

Maintenez enfoncée la touche d’effacement ( ) pendant plus de cinq secondes pour savoir combien de copies il

est encore possible de produire.

●

Le nombre apparaît en deux parties comportant chacune trois chiffres. Exemple: Il est possible de produire 1.234 copies avant d’avoir à

remplacer la cartouche de tambour.

Appuyez sur la touche de contraste clair ( ). Le témoin de la touche de départ copie ( ) s’allume alors.

BLOCAGE DU PAPIER – EXTRACTION

En cas de blocage du papier, le copieur cesse de fonctionner. Le témoin de blocage de papier ( ) clignote, et les témoins d’emplacement de blocage clignotent au rouge pour indiquer approximativement l’emplacement du blocage.

Vérifiez d’abord l’emplacement du blocage.

AL-1611 AL-1622

( P. 39, 42)

Si le papier se déchire lorsque vous essayez de le dégager, enlevez soigneusement tous les morceaux. Veillez à ne pas endommager le tambour photoconducteur.

( P. 44)

( P. 39, 42)

( P. 43)

INDICATEURS

D’ETAT

Blocage dans le plateau d’alimentation auxiliaire

Dégagez doucement le papier bloqué.

Soulevez légèrement le capot latéral et faites glisser le capot latéral vers l’extérieur jusqu’en butée. Refermez le

capot latéral en appuyant sur la poignée du capot.

●

Le témoin de blocage de papier ( ) s’éteint.

Blocage dans le copieur

Ouvrez le plateau d’alimentation auxiliaire. Soulevez légèrement le capot latéral et faites glisser le capot vers

l’extérieur jusqu’en butée.

Blocage du papier

– Extraction

BLOCAGE DU PAPIER – EXTRACTION

Vérifiez l’emplacement du blocage. Retirez le papier coincé en suivant les instructions correspondant à

chacun des emplacements sur l’illustration ci-dessous.

Si le papier coincé est visible à partir de ce côté, procédez comme indiqué dans la section “C. Blocage dans la zone de transport”.

Si le papier est coincé ici, procédez comme indiqué dans la section “A. Blocage dans la zone d’alimentation du papier”.

A. Blocage dans la zone d’alimentation du papier

Appuyez doucement des deux côtés du capot avant pour ouvrir le capot.

Si le papier est coincé ici, procédez comme indiqué dans la section “B. Blocage dans la zone de fixation”.

INDICATEURS

D’ETAT

Bouton de rotation des rouleaux

Blocage du papier

– Extraction

Retirez soigneusement le papier coincé. Tournez le bouton de rotation des rouleaux dans le sens de la

flèche pour pouvoir le retirer plus facilement.

L’unité de fixation est très chaude. Faites attention

Avertissement

Attention

Refermez le capot avant en poussant des deux côtés avec les mains puis refermez le capot latéral en appuyant

sur la poignée du capot.

●

Attention

lorsque vous retirez le papier coincé.

Ne touchez pas la surface du tambour (partie verte) de la cartouche de tambour Iorque vous retirez le papier coincé. Sinon, vous risqueriez d’endommager le tambour et d’obtenir des copies tachées.

Le témoin de blocage de papier ( ) s’éteint.

Lorsque vous refermez les capots, veillez à bien refermer d’abord le capot avant, puis ensuite le capot latéral. Si vous refermez les capots dans le mauvais ordre, vous risquez de les endommager.

B. Blocage dans la zone de fixation

Appuyez doucement des deux côtés du capot avant pour ouvrir le capot.

BLOCAGE DU PAPIER – EXTRACTION

Bouton de rotation des rouleaux

Levier de libération de l’unité de fixation

Tournez le bouton de rotation des rouleaux dans le sens de la flèche.

Retirez soigneusement le papier coincé. Abaissez les leviers de libération de l’unité de fixation pour faciliter le

retrait. Remettez les leviers de libération à leur position initiale.

L’unité de fixation est très chaude. Faites attention

Avertissement

Attention

Refermez le capot avant en poussant des deux côtés avec les mains puis refermez le capot latéral en appuyant

sur la poignée du capot.

●

Attention

lorsque vous retirez le papier coincé.

●

Veillez à ce que le toner non fixé sur le papier coincé ne salisse pas vos mains et vos vêtements.

Le témoin de blocage de papier ( ) s’éteint.

Lorsque vous refermez les capots, veillez à bien refermer d’abord le capot avant, puis ensuite le capot latéral. Si vous refermez les capots dans le mauvais ordre, vous risquez de les endommager.

INDICATEURS

D’ETAT

Blocage du papier

C. Blocage dans la zone de transport

Ouvrez le guide du papier en abaissant la saillie de chaque côté du guide et retirez le papier coincé.

L’unité de fixation est très chaude. Faites attention en

Avertissement

Si à l’étape précédente vous n’avez pas pu retirer le papier coincé mais si le papier coincé est visible dans la

zone de sortie du papier, retirez le papier coincé en le tirant dans la zone de sortie du papier.

retirant le papier coincé.

– Extraction

BLOCAGE DU PAPIER – EXTRACTION

Refermez le capot latéral en appuyant sur la poignée du capot.

●

Le témoin de blocage de papier ( ) s’éteint.

INDICATEURS

D’ETAT

Blocage du papier

– Extraction

Blocage dans le magasin papier (magasin supérieur dans le cas du modèle AL-1622)

Avant d’ouvrir le magasin papier, assurez-vous qu’aucun bourrage de papier ne vient de se produire dans le copieur. Reportez-vous à la page 39.

Soulevez doucement et tirez le magasin papier vers l’extérieur, et retirez le papier coincé.

Refermez le magasin papier.

Soulevez légèrement le capot latéral et faites glisser le capot vers l’extérieur jusqu’en butée. Refermez le capot

latéral en appuyant sur la poignée du capot.

●

Le témoin de blocage de papier ( ) s’éteint.

BLOCAGE DU PAPIER – EXTRACTION

Blocage dans le magasin papier inférieur (AL-1622 uniquement)

Saisissez la poignée du capot inférieur et ouvrez doucement le capot.

Enlevez le papier bloqué.

●

Veillez à ne pas déchirer le papier pendant l’enlèvement.

Si le papier bloqué n’est pas vu dans l’étape 2, soulevez doucement et faites ressortir le magasin papier inférieur

et enlevez le papier bloqué.

●

Veillez à ne pas déchirer le papier pendant l’enlèvement.

Refermez le magasin papier.

Refermez le capot inférieur.

●

Le témoin de blocage de papier ( ) s’éteint.

INDICATEURS

D’ETAT

Blocage du papier

– Extraction

BLOCAGE DU PAPIER – EXTRACTION

Rouleau

Capot du rouleau d’alimentation droit

Blocage dans le plateau SPF (AL-1622

uniquement)

Emplacement A

Capot du loureau d’alimentation gauche

INDICATEURS

D’ETAT

Emplacement B

Blocage du papier

Si un original se coince dans le SPF, le copieur s’arrête et le témoin rouge indiquant un blocage d’original se met à clignoter.

Ouvrez le capot du rouleau d’alimentation gauche et tirez l’original doucement vers la gauche hors du plateau

du chargeur de documents. Refermez le capot du rouleau d’alimentation gauche.

S’il n’est pas possible de retirer l’original coincé lors de l’étape 1, ouvrez le capot du rouleau d’alimentation droit

et retirez l’original coincé. Refermez le capot du rouleau d’alimentation droit.

Emplacement C

– Extraction

S’il n’est pas possible de retirer l’original coincé lors des étapes 1 et 2, retirez l’original coincé à partir de la

zone de sortie. Si besoin est, ouvrez le rabat à chargeur de documents et tournez le rouleau dans le sens indiqué par la flèche. S’il est difficile de retirer l’original coincé à partir de la zone de sortie, ouvrez la partie avant du plateau du chargeur de documents pour retirer l’original.

Ouvrez et refermez le rabat à chargeur de documents pour éteindre le témoin d’emplacement de blocage.

Une fois que les originaux coincés ont été retirés, il est possible qu’un nombre apparaisse à l’affichage du

Attention

nombre de copies pour indiquer le nombre d’originaux qui doivent être remis dans le plateau du chargeur de documents. Remettez-y les originaux et appuyez sur la touche de départ copie ( ) pour reprendre la copie.

PROGRAMMES UTILISATEUR

Les programmes utilisateur permettent de régler, de changer ou d’annuler à volonté les paramètres de certaines fonction.

Liste des programmes utilisateur

Ce copieur possède les programmes utilisateur suivants.

Nº de

programme

1 Temps de réinitialisation Permet de régler le temps de réinitialisation automatique. Le copieur

2 Mode veille Permet de régler le temps qui s’écoule avant que le copieur passe au mode

3 Mode coupure Permet de régler le temps qui s’écoule avant que le copieur passe au mode

4 Mode d’alimentation Permet d’activer ou de désactiver le mode d’alimentation enchaînée.

5Réglage du mode coupure Permet d’activer ou de désactiver le mode coupure automatique du courant.

8 Mode sélection Permet d’activer ou de désactiver la sélection automatique du papier.

9 Commutation Permet d’activer ou de désactiver la commutation automatique entre

Nom de programme Description

automatique retourne aux réglages initiaux une fois que le temps de réinitialisation

automatique s’est écoulé après que la dernière copie ait été produite.

veille après qu’on ait effectué une opération quelconque. Reportez-vous à la page 52.

automatique du courant coupure automatique du courant après qu’on ait effectué une

opération quelconque. Reportez-vous à la page 52.

enchaînée* Reportez-vous à la page 20.

automatique du courant Reportez-vous à la page 52.

automatique du papier* Reportez-vous à la page 7.

automatique magasins qui se produit lorsque le papier arrive à épuisement dans un entre magasins* magasin. (Cette commutation n’est pas disponible pour le plateau

d’alimentation auxiliaire.)

INFORMATIONS GENERALES

10 Mode d’utilisation Permet d’activer ou de désactiver le mode d’utilisation contrôlée,

contrôlée qui contrôle l’accès au copieur. Reportez-vous à la page 16.

11 Entrée de numéro Permet d’enregistrer les comptes pour le mode d’utilisation contrôlée.

de compte

12 Changement de Permet de changer les numéros de compte pour le mode d’utilisation

numéro de compte contrôlée.

13 Effacement de Permet d’effacer les comptes pour le mode d’utilisation contrôlée.

numéro de compte

14 Nombre de copies Permet d’afficher le nombre total de copies produites pour chaque

par compte numéro de compte.

15 Remise à zéro de Permet de remettre à zéro tous les comptes ou n’importe quel compte

compte(s) individuel.

* AL-1622 uniquement

Programmes utilisateur

PROGRAMMES UTILISATEUR

Réglage des programmes utilisateur

Maintenez la touche de contraste clair ( ) enfoncée pendant plus de cinq secondes jusqu’à ce que tous les témoins d’alarme ( clignoter et que l’indication “– –” apparaisse à l ’affichage du nombre de copies.

, , , et ) se mettent à

INFORMATIONS GENERALES

Pour l’utilisation de ces programmes après l’étape 3, reportez-vous à la page 48.

Programmes utilisateur

A l’aide des touches numériques, entrez un numér0o de programme.

●

Le numéro de programme choisi clignote à l’affichage du nombre de copies.

●

Si vous faites une erreur pendant les étapes 2 à 4, appuyez sur la touche d’effacement ( ). Vous retournerez alors à l’étape 2.

●

Les numéros de programme sont indiqués dans le tableau ci-dessous. Par exemple, pour changer le réglage de la minuterie de coupure automatique du courant, appuyez sur la touche 3.

Nom de programme

Temps de réinitialisation automatique 1 Mode veille 2 Mode coupure automatique du courant 3 Mode d’alimentation enchaînée4 Réglage du mode coupure automatique du courant Mode sélection automatique du papier 8 Commutation automatique entre magasins 9 Mode d’utilisation contrôlée10 Entrée de numéro de compte 11 Changement de numéro de compte 12 Effacement de numéro de compte 13 Nombre de copies par compte 14 Remise à zéro de compte(s) 15

Nº de programme

Appuyez sur la touche de départ copie ( ).

●

Pour les programmes 1 à 9, le numéro du programme entré s’allumera continuellement sur le côté gauche de l’affichage du nombre de copies et le numéro du paramètre actuellement sélectionné clignotera sur le côté droit.

●

Pour les programmes 10 à 15 (programmes pour les comptes utilisateur), l’affichage varie selon le numéro de programme. Pour le réglage des programmes 10 à 15, reportez-vous à la page 48.

PROGRAMMES UTILISATEUR

A l’aide des touches numériques, sélectionnez le paramètre désiré.

●

Le numéro du paramètre entré clignotera sur le côté droit de l’affichage du nombre de copies.

●

Les paramètres sont indiqués dans le tableau ci-dessous. Par exemple, pour faire passer le réglage de la minuterie de coupure automatique du courant à 60 mn, appuyez sur la touche 2.

Nom de programme Paramètres

Temps de réinitialisation 0 Désactivé 1 30 sec. * 2 60 sec. 3 90 sec. 4 120 sec. automatique 5 10 sec.

Mode veille 0 Désactivé 1 30 sec. 2 60 sec. * 3 90 sec. 4 120 sec. Mode coupure automatique * 1 30 mn 2 60 mn 3 90 mn 4 120 mn 5 240 mn

du courant Mode d’alimentation enchaînée Réglage du mode coupure 0 Désactivé *1 Activé

automatique du courant Mode sélection automatique 0 Désactivé *1 Activé

du papier Commutation automatique 0 Désactivé *1 Activé

entre magasins

●

Les réglages initiaux sont indiqués par un astérisque (*).

*0 Désactivé 1 Activé

INFORMATIONS GENERALES

Si vous sélectionnez “0” (désactivé) dans un programme,

Remarque

Appuyez sur la touche de départ copie ( ).

●

Pour passer à d ’autres programmes utilisateur, appuyez sur la touche d’effacement puis répétez les étapes 2

à 5. Pour quitter le mode programme utilisateur, appuyez sur la touche de contraste clair ( ).

●

la fonction correspondante sera désactivée.

Le nombre figurant à droite dans l’affichage du nombre de copies reste continuellement allumé et la valeur entrée est mémorisée.

Tous les témoins d’alarme s’éteindront alors.

Programmes utilisateur

PROGRAMMES UTILISATEUR

Réglages des comptes utilisateur

Le réglage des programmes utilisateur Nos. 10 à 15 varie selon le numéro de programme. Pour régler tous les programmes, effectuez d’abord les étapes 1 à 3 de la section “Réglage des programmes utilisateur” à la page 46 pour choisir un programme. (1. Appuyez sur la touche de contraste clair ( ) pendant plus de cinq secondes. 2. Tapez un numéro de programme (10 à 15) à l’aide des touches numériques. 3. Appuyez sur la touche de départ copie ( ).) Suivez ensuite les instructions appropriées pour le programme.

Programme nº10: Mode d’utilisation contrôlée

Lorsque le mode d’utilisation contrôlée est activé, l’usage du copieur est limité aux opérateurs possédant un numéro de compte à 3 chiffres attribué. Il est possible d’attribuer 20 numéros de compte à 3 chiffres au maximum. Pour enregistrer les numéros de compte, utilisez le programme nº11. Une fois que le programme nº10 est entré, le réglage actuel (0: Désactivé, 1: Activé) clignote sur le côté droit de l’affichage du nombre de copies.

1. Sélectionnez le réglage désiré à l’aide des touches numériques.

0: Désactivé

1: Activé

2. Appuyez sur la touche de départ copie ( ).

●

Le réglage est mémorisé.

3. Pour passer à d ’autres programmes utilisateur, appuyez sur la touche et entrez d’autres numéros de programme. Pour quitter le mode programme utilisateur, appuyez sur la touche de contraste clair ( ).

INFORMATIONS GENERALES

Programme nº11: Entrée de numéro de compte

Le programme nº11 permet d’enregistrer des comptes. Une fois que le programme nº11 est entré, l’indication “–––” clignote à l’affichage du nombre de copies.

●

Si le nombre de comptes a atteint la limite supérieure (20), l’indication “11E” apparaît à l ’affichage du nombre de copies. Appuyez sur la touche

. Vous retournerez alors à l’étape 2 de la page 46.

1. Entrez un numéro de compte à 3 chiffres à l’aide des touches numériques.

Programmes utilisateur

●

N’importe quel numéro à 3 chiffres à l’exception de “000” peut être enregistré comme numéro de compte.

2. Appuyez sur la touche de départ copie ( ).

●

Si vous entrez un numéro déjà enregistré ou “000”, le numéro clignotera à l’affichage du nombre de copies.

3. Répétez les étapes 1 et 2 pour les autres numéros de compte.

4. Pour passer à d ’autres programmes utilisateur, appuyez sur la touche d’effacement (

) et entrez d’autres numéros de programme. Pour quitter le mode programme utilisateur, appuyez sur la touche de contraste clair ( ).

PROGRAMMES UTILISATEUR

Programme nº12: Changement de numéro de compte

Le programme nº12 permet de changer des numéros de compte. Une fois que le programme nº12 est entré, un numéro de compte apparaît à l’affichage du nombre de copies.

●

Si aucun numéro de compte n’a été enregistré, l’indication “12E” apparaît à l’affichage du nombre de copies. Appuyez sur la touche . Vous retournerez à l’étape 2 de la page 46.

1. Sélectionnez le numéro de compte à changer à l’aide de la touche d’affichage du taux de reproduction ( ).

●

Pour faire défiler les numéros de compte, utilisez la touche .

2. Appuyez sur la touche de départ copie ( ).

●

Le numéro de compte est effacé et l’indication “–––” clignote à l’affichage du nombre de copies.

3. Entrez un nouveau numéro de compte à l’aide des touches numériques.

4. Appuyez sur la touche de départ copie ( ).

●

Si vous entrez un numéro qui est déjà enregistré ou “000”, le numéro clignotera à l’affichage du nombre de copies.

5. Répétez les étapes 1 à 4 pour d’autres numéros de compte.

6. Pour passer à d’autres programmes utilisateur, appuyez sur la touche d’effacement ( ) et entrez d’autres numéros de programme. Pour quitter le mode programme utilisateur, appuyez sur la touche de contraste clair ( ).

Programme nº13: Effacement de numéro de compte

Le programme nº13 permet d’effacer des comptes. Une fois que le programme nº13 est entré, “0” clignote sur le côté droit de l’affichage du nombre de copies.

●

Si aucun numéro de compte n’a été enregistré, l’indication “13E” apparaît à l’affichage du nombre de copies. Appuyez sur la touche . Vous retournerez à l’étape 2 de la page 46.

1. Pour effacer un compte individuel, appuyez sur la touche 0. Pour effacer tous les comptes, appuyez sur la touche 1.

2. Appuyez sur la touche de départ copie (

●

Si vous avez appuyé sur la touche 0 lors de l’étape 1, un numéro de compte apparaîtra sur l’affichage du nombre de copies. Passez à l’étape 3.

●

Si vous avez déjà appuyé sur la touche 1, tous les numéros de compte seront effacés. Passez à l’étape 5.

INFORMATIONS GENERALES

Programmes utilisateur

3. Utilisez la touche d’affichage du taux de reproduction ( ) pour sélectionner le numéro de compte à effacer.

●

Pour faire défiler les numéros de compte, utilisez la touche .

4. Appuyez sur la touche de départ copie ( ).

●

Le compte indiqué sera effacé.

5. Pour passer à d’autres programmes utilisateur, entrez d’autres numéros de programme. Pour quitter le mode programme utilisateur, appuyez sur la touche de contraste clair ( ).

PROGRAMMES UTILISATEUR

Programme nº14: Nombre de copies par compte

Le programme nº14 permet d’afficher le nombre total de copies produites pour chaque numéro de compte. Une fois que le programme nº14 est entré, un numéro de compte apparaît à l’affichage du nombre de copies.

●

Si aucun numéro de compte n’a été enregistré, l’indication “14E” apparaît à l’affichage du nombre de copies. Appuyez sur la touche . Vous retournerez à l’étape 2 de la page 46.

1. Sélectionnez le numéro de compte à l’aide de la touche d’affichage du taux de reproduction ( ).

●

Pour faire défiler les numéros de compte, utilisez la touche .

2. Maintenez la touche 0 enfoncée.

●

Le nombre de copies produites pour le numéro de compte indiqué s’affiche. Les deux chiffres supérieurs et les trois chiffres inférieurs apparaissent alternativement pendant que la touche 0 est enfoncée.

INFORMATIONS GENERALES

Programmes utilisateur

Exemple: 1.234 copies

●

La limite supérieure du nombre de copies est de 49.999. Si le nombre de copies produites atteint 50.000, le nombre sera remis à 0 et le compte reprendra à partir de 0.

3. Répétez les étapes 1 et 2 pour les autres numéros de compte.

4. Pour passer à d ’autres programmes utilisateur, appuyez sur la touche d’effacement ( ) et sélectionnez d’autres numéros de programme. Pour quitter le mode programme utilisateur, appuyez sur la touche de contraste clair ( ).

Programme nº15: Remise à zéro de compte(s)

Le programme nº15 permet de remettre à z éro tous les comptes ou de remettre à z éro n’importe quel compte individuel. Une fois que le programme nº15 est entré, “0” clignote sur le côté droit de l’affichage du nombre de copies.

●

Si aucun numéro de compte n’a été enregistré, l’indication “15E” apparaît à l’affichage du nombre de copies. Appuyez sur la touche . Vous retournerez à l’étape 2 de la page 46.

1. Pour remettre un compte individuel à zéro, appuyez sur la touche 0. Pour remettre tous les comptes à zéro, appuyez sur la touche 1.

2. Appuyez sur la touche de départ copie ( ).

●

Si vous avez appuyé sur la touche 0 lors de l’étape 1, un numéro de compte apparaîtra sur l’affichage du nombre de copies. Passez à l’étape 3.

●

Si vous avez appuyé sur la touche 1, le nombre le copies sera remis à zéro pour tous les numéros de compte. Passez à l’étape 5.

PROGRAMMES UTILISATEUR

3. Pour sélectionner le numéro de compte à remettre à zéro, utilisez la touche d’affichage du taux de reproduction ( ).

●

Pour faire défiler les numéros de compte, utilisez la touche .

4. Appuyez sur la touche de départ copie ( ).

●

Le nombre de copies du numéro de compte indiqué est remis à zéro.

5. Pour passer à d’autres programmes utilisateur, entrez d’autres numéros de progamme. Pour quitter le mode programme utilisateur, appuyez sur la touche de contraste clair ( ).

INFORMATIONS GENERALES

Programmes utilisateur

MODES D’ECONOMIE D’ENERGIE

Le copieur possède deux modes d’économie d’énergie qui permettent de réduire la consommation de courant globale et donc de réduire les coûts d’utilisation. En outre, ces modes permettent de préserver les ressources naturelles et de réduire la pollution de l'environnement. Les deux modes d’économie d’énergie sont le mode veille et le mode coupure automatique du courant.

●

Programmes utilisateur Le temps d’activation du mode veille et le temps de coupure automatique du courant ont été préréglés en usine à 90 sec.* pour le mode veille et à 30 mn pour le mode coupure automatique du courant. Il est possible de modifier ces durées à l’aide des programmes utilisateur. Nous vous conseillons de régler les temps convenant le mieux à l ’utilisation que vous faites du copieur. Reportez-vous à la page 45.

Mode veille

Lorsque le copieur passe en mode veille, le témoin d’économie d’énelgie ( ) s’allume et les autres témoins restent dans l’état allumé ou éteint actuel. Dans cet état, l’unité de fixation du copieur est maintenue à un niveau de température relativement bas, ce qui permet d’économiser l’énergie. Toutefois, le niveau de veille est assez élevé pour permettre au copieur d'être prêt à copier ou de commencer à copier dans les dix secondes après qu’une entrée quelconque ou qu'un travail de copie tel que l’utilisation d'un magasin papier a été effectué.

INFORMATIONS GENERALES

Modes d’économie d’énergie

As an ENERGY STA R® Partner, SHARP has determined that this product meets the ENERGY

STA R

efficiency.

guidelines for energy

Mode coupure automatique du courant

Si le mode de coupure automatique du courant est activé, le copieur coupera automatiquement le courant une fois qu’une durée programmée s’est écoulée sans qu’aucune opération de copie ne soit effectuée après que la dernière copie d’un cycle ait été produite qu’on ait mis l’appareil sous tension pour la première fois. L’interrupteur d’alimentation sera mis automatiquement sur la position “OFF”. Pour remettre l’appareil sous tension, il suffit de mettre l’interrupteur d’alimentation sur la position “ON”.

MODES D’ECONOMIE D’ENERGIE

Réglage des modes d’économie d’énergie

Il est possible de régler manuellement le laps de temps s’écoulant avant que le copieur passe en un mode d’économie d’énergie après un travail de copie quelconque. Ce laps de temps est réglé à l ’aide du programme utilisateur nº2 pour le mode veille et à l’aide du programme utilisateur nº3 pour le mode coupure automatique du courant. Pour ces réglages, reportez-vous à la page

46.

●

Lorsqu’aucun travail de copie n’est effectué, le copieur passera d’abord en mode de veille puis en mode de coupure automatique du courant après un certain délai pré-sélectionné.

●

Si des réglages conflictuels ont été effectués à l’aide des programmes utilisateur nº3 et nº5, le programme réglé en dernier aura priorité.

Copie à partir du mode veille

Effectuez les sélections de copie désirées puis appuyez sur la touche de départ copie ( ) en suivant la procédure de copie ordinaire.

●

Lorsqu’une entrée quelconque est effectuée à l’aide des touches ou qu’un travail de copie quelconque est effectué, le témoin d’économie d’énergie ( ) se met à clignoter.

●

Lorsque vous appuyez sur la touche de départ copie ( ), le témoin de la touche de départ copie ( ) s’éteint et la copie commence dans les dix secondes. Le témoin d’économie d’énergie ( ) s’éteint lorsque la copie commence.

INFORMATIONS GENERALES

Modes d’économie d’énergie

ENTRETIEN PAR L’UTILISATEUR

Vous n’obtiendrez des copies de qualité que si vous nettoyez régulièrement le copieur. Consacrez régulièrement quelques minutes au nettoyage de votre copieur.

Vitre d’exposition avec rabat à chargeur de documents (AL-1622) ou rabat (AL-1611)

Les taches ou les impuretés se trouvant sur la vitre d’exposition, sur le rabat à chargeur de documents ou sur le rabat seront aussi reproduites. Essuyez la vitre d’exposition et le rabat avec un chiffon doux et propre.

●

Si nécessaire, humectez le chiffon avec de l’eau. N’utilisez ni diluant, ni essence, ni produit de nettoyage volatif similaire.

INFORMATIONS GENERALES Entretien par l’utilisateur

Rouleau d’alimentation papier

●

Dans le cas du modèle AL-1622, essuyez la fenêtre de balayage sur la vitre d’exposition.

Rouleau d’alimentation papier du plateau d’alimentation auxiliaire

Si des mauvaises alimentations se produisent fréquemment lors de l’alimentation de cartes postales, d’enveloppes ou de papier épais, etc. par le plateau d’alimentation auxiliaire, essuyez le rouleau bleu d’alimentation papier à la fente d’alimentation du plateau d’alimentation auxiliaire avec un chiffon doux et propre humecté d’alcool ou d’eau.

ENTRETIEN PAR L’UTILISATEUR

Nettoyage du chargeur de transfert

Si des stries ou des taches apparaissent sur la copie, il est possible que le chargeur de transfert soit sale. Nettoyez le chargeur en procédant de la manière suivante.

Mettez l’interrupteur d’alimentation sur la position d’arrêt.

Dispositif de nettoyage de chargeur

Ouvrez le plateau d’alimentation auxiliaire. Soulevez légèrement le capot latéral et faites glisser le capot vers

l’extérieur jusqu’en butée.

Soulevez doucement le magasin papier (supérieur dans le cas du modèle AL-1622) et sortez-le du copieur, puis

sortez le dispositif de nettoyage de chargeur de transfert en le tenant par sa languette.

Placez le dispositif de nettoyage de chargeur sur le chargeur de transfert et faites glisser doucement le

dispositif de nettoyage deux ou trois fois dans le sens indiqué par la flèche.

Faites glisser le dispositif de nettoyage de chargeur

Attention

d’une extrémité à l’autre le long de la rainure du chargeur de transfert. Si vous arrêtez le dispositif de nettoyage à mi-chemin, les copies risqueront d’être tachées.

INFORMATIONS GENERALES

Entretien par l’utilisateur

●

Si la feuille de métal blanc et tachée de toner, essuyez-la avec un chiffon doux propre.

Remettez le dispositif de nettoyage de chargeur à sa position initiale. Refermez le magasin papier. Refermez

le capot latéral en appuyant sur la poignée du capot.

Remettez l’interrupteur d’alimentation sur la position de marche.

GUIDE DE DEPANNAGE

Défauts Remèdes

●

Le copieur ne fonctionne pas.

Les copies sont trop sombres ou trop claires.

Les copies sont vierges.

Le copieur est-il relié au secteur?

●

L’interrupteur général est-il sur la position marche?

●

Le contraste est-il correctement réglé?

●

L’original a-t-il été placé face à copier vers le bas sur la vitre d’exposition, ou face à copier vers le haut dans le SPF (AL-1622 uniquement)?

Reliez le copieur à une prise secteur avec borne de mise à la terre. Reportez-vous à la page 8.

Placez l’interrupteur général sur la position marche. Reportez-vous à la page 17.

Reportez-vous aux pages 17 et 31.

Placez l’original face à copier vers le bas sur la vitre d’exposition ou face à copier vers le haut dans le SPF.

Les copies se maculent lorsqu’on les frotte.

INFORMATIONS GENERALES

Copies striées

Guide de dépannage

Fréquents blocages du papier

●

Le papier n’est-il pas trop épais?

●

Le papier n’est-il pas humide?

●

Le chargeur de transfert est-il propre?

●

Utilisez-vous un papier non standard?

●

Le papier est-il correctement mis en place?

●

Des morceaux de papier se trouventils à l’intérieur du copieur?

Utilisez du papier copie du grammage spécifié. Reportez-vous à la page 59.

Remplacez-le par du papier copie sec. Rangez le papier dans un endroit sec. Reportez-vous à la page 60.

Nettoyez le chargeur de transfert. Reportezvous à la page 55.

Utilisez du papier standard. Si vous utilisez un papier spécial, introduisez le papier par le plateau d’alimentation auxiliaire. Reportez-vous aux pages 23 et 59.

Assurez-vous que le papier est bien en place. Reportez-vous aux pages 13 et 23.

Retirez tous les morceaux de papier coincés. Reportez-vous à la page 39.

●

Le papier est-il gondolé ou humide?

Conservez le papier à plat et dans son emballage d’origine dans un endroit sec. Reportez-vous à la page 60.

Défauts Remèdes

Les copies sont tachées ou sales.

●

La vitre d’exposition et/ou le rabat à chargeur de documents (AL-1622) ou le rabat (AL-1611) sont-ils sales?

●

L’original lui-même n’est-il pas taché?

GUIDE DE DEPANNAGE

Nettoyez-les régulièrement. Reportez-vous à la page 54.

Utilisez un original propre.

Il n’est pas possible de régler le format papier pour un magasin papier.

Le copieur est sous tension, mais ne fonctionne pas.

●

Une opération de copie est-elle en cours?

●

Le témoin d’économie d’énergie ( ) clignote-t-il?

●

L’indication est-elle continuellement allumée sur

l’affichage du nombre de copies?

●

Le témoin est-il allumé?

Attendez la fin de l’opération de copie pour régler le format du papier.

Attendez jusqu’à ce que le préchauffage du copieur soit terminé. Le préchauffage dure environ 35 secondes.

Le copieur est en mode utilisation contrôlée. Entrez votre numéro de compte à l’aide des touches numériques. Reportez-vous à la page

16.

Il faut rajouter du papier copie. Reportez-vous à la page 13, CHARGEMENT DU PAPIER COPIE.

INFORMATIONS GENERALES

Guide de dépannage

COPIER TROUBLE?

Défauts Remèdes

Le copieur est sous tension mais ne fonctionne pas.

Le dispositif d’éclairage tremble.

●

L’indication clignote-t-elle sur l’affichage du nombre de copies?

●

L’indication est-elle continuellement allumée sur l’affichage du nombre de copies?

●

Le témoin clignote-t-il?

●

Le témoin clignote-t-il?

●

Le témoin de la touche de départ copie ( ) clignote-t-il?

●

Le dispositif d’éclairage et le copieur sont-ils branchés dans la même prise de courant?

La cartouche toner/développeur n’est pas installée. Installez la cartouche toner/ développeur.

Le capot latéral de la machine est ouvert. Refermez bien les capots avant et latéral.

Il faut remplacer la cartouche toner/ développeur. Reportez-vous à la page 33, REMPLACEMENT DE LA CARTOUCHE TONER/DEVELOPPEUR.

Un blocage de papier s’est produit. Reportezvous à la page 39, BLOCAGE DU PAPIER – EXTRACTION.

Ce réapprovisionnement en toner peut prendre jusqu’à 2 minutes. Attendez que le témoin de la touche de départ copie ( ) cesse de clignoter.

Branchez le copieur dans une prise de courant qui ne soit pas utilisée par d’autres appareils électriques.

INFORMATIONS GENERALES

Guide de dépannage

Utilisez seulement des pièces et des fournitures d’origine

Attention

SHARP.

Si le défaut persiste après les vérifications ci-dessus, veuillez vous adresser immédiatement à votre centre de service après-vente SHARP.

Fonction d’autodiagnostic

Le copieur est doté d’une fonction d’autodiagnostic automatique. En cas d’anomalie, la fonction d’autodiagnostic localise le problème et arrête le copieur pour qu’il ne s’endommage pas. Un code alphanumérique apparaît alors à l’affichage du nombre de copies.

Exemple

Si le copieur cesse de fonctionner complètement et si une lettre et un chiffre s’affichent alternativement, adressez-vous immédiatement à votre centre de service après-vente SHARP.

FOURNITURES

Types et formats de papier copie

Format Grammage Contenance Papiers spéciaux

(papier de 80 g/m2)

Magasin papier A5* à A3 56 à 80 g/m Plateau Papier ordinaire: 56 à 128 g/m2** 100 feuilles Films pour

d’alimentation A6 à A3 (Papier ordinaire) rétroprojecteur, auxiliaire Enveloppes: étiquettes,

DL international enveloppes*** (110 x 220 mm) C5 international (162 x 229 mm) Commercial 10 (104.78 x 241.3 mm)

* On ne doit pas charger de papier de format A5 dans le magasin inférieur

du copieur modèle AL-1622.

** Pour le papier de grammages compris entre 105 et 128 g/m2, le format

A4 est le format maximal qu’il est possible d’introduire dans le plateau d’alimentation auxiliaire.

*** N’utilisez pas d’enveloppes comportant des pinces métalliques, des

fermoirs en plastique, des fermoirs à cordelette, des fenêtres, des doublures, des pièces adhésives ou des matériaux synthétiques. Ces éléments risquent d’endommager le copieur.

●

Pour obtenir les meilleurs résultats, utilisez seulement du papier recommandé par SHARP.

●

Les papiers spéciaux, à l ’exception des enveloppes, doivent être introduits feuille à feuille dans le plateau d’alimentation auxiliaire. Il est possible de mettre en place jusqu’à 10 enveloppes en même temps.

250 feuilles

INFORMATIONS GENERALES

Numéros de référence des fournitures

Lorsque vous commandez des fournitures, veillez à bien mentionner les numéros de référence (numéros de pièce détachée) fournis dans la liste ci-dessous.

Utilisez seulement des pièces et des fournitures d’origine SHARP.

Attention

Liste des fournitures

Fourniture Numéro de référence Durée de vie utile Cartouche toner/développeur AL-161TD Environ 9.000 feuilles* Cartouche de tambour AL-160DR Environ 30.000 feuilles

* Pour des copies sur papier de format A4 noircies à 5 % de leur surface. (La durée de vie

de la cartouche toner/développeur initialement fournie avec le copieur en sortie d’usine est d’environ 4.500 feuilles.)

Fournitures

FOURNITURES

Fournitures d’origine

Les fournitures standard de ce copieur devant être rempiacêes parl’utilisateur lui-même sont le papier copie, la cartouche toner/développeur et la cartouche de tambour.

Rangement des fournitures

1. Conservez les fournitures dans un endroit:

●

propre et sec;

●

à température stable;

●

à l’abri des rayons directs du soleil.

Pour obtenir les meilleures copies, veillez à utiliser exclusivement des produits SHARP. Seuls les produits SHARP d’origine portent l’étiquette FOURNITURE GARANTIE D’ORIGINE.

GENUINE SUPPLIES

INFORMATIONS GENERALES

Fournitures

2. Conservez le papier copie à plat et dans son emballage d’origine.

●

Si vous rangez le papier en dehors de son emballage d’origine ou en position verticale, il y a de grandes chances pour qu’il se déforme et absorbe l’humidité ambiance, deux causes possibles de blocage du papier.

EN CAS DE DEMENAGEMENT

Levier de déverrouillage de la cartouche toner/développeur

En cas de déménagement, procédez comme suit.

S’il s’avère nécessaire de déplacer le copieur, retirez-en au préalable la cartouche toner/développeur.

Remarque

Mettez l’interrupteur d'alimentation en position "OFF", puis débranchez le cordon secteur de la prise de courant.

Ouvrez le plateau d’alimentation auxiliaire. Soulevez

légèrement le capot latéral et faites glisser le capot vers

l’extérieur jusqu’en butée. les deux côtés du capot avant pour ouvrir le capot.

Levez le levier de déverrouillage de la cartouche toner/ développeur et tirez la cartouche vers l’extérieur jusqu’à

Refermez le capot avant en poussant les deux côtés avec les mains, puis refermez le capot latéral en appuyant

sur la poignée du capot.

Lorsque vous refermez les capots, veillez à bien refermer d’abord le capot avant, puis ensuite le capot

Attention

latéral. Si vous refermez les capots dans le mauvais ordre, vous risquez de les endommager.

Appuyez légèrement sur

Soulevez doucement le magasin papier et tirez-le vers vous jusqu’en butée.

Appuyez sur la plaque de pression, au centre de celle-ci, jusqu’à l’enfoncer complètement, puis verrouillez-la en place

à l’aide du bouton de verrouillage de plaque de pression qui doit avoir été rangé dans la partie avant du magasin papier.

A l’aide d’une vis (ou autre objet adéquat), revissez dans le côté gauche du copieur la vis qui en a été ôtée, et qui

doit avoir été rangée dans la partie avant du magasin papier (supérieur, dans le cas du modèle AL-1622).

En cas d’expédition du copieur, cette vis doit être

Attention

Repoussez le magasin papier dans le copieur.

●

Refermez le plateau d’alimentation auxiliaire. Remettez en place les matériaux d’emballage et les morceaux de ruban

adhésif retirés lors de l’installation initiale du copieur. Reportez-vous à la page 11, section MISE EN SERVICE.

remise en place pour éviter d’éventuels dommages lors du transport.

Dans le cas du modèle AL-1622, recommencez les étapes 5, 6 et 8 pour les deux magasins papier (supérieur et inférieur).

INFORMATIONS GENERALES

En cas de déménagement

Remballez le copieur dans son carton. Reportez-vous à la page 10, section VERIFICATION DU CONTENU DE L’EMBALLAGE ET DES ACCESSOIRES.

FICHE TECHNIQUE

COPIEUR

Type Copieur numerique laser, de bureau

Système de copie Transfert électrostatique, à sec

Types d’originaux Feuilles, documents reliés

Formats des originaux Max.: A3

Formats des copies Max.: A3

Min.: A6 Bande technique: Max. 4 mm (bords avant et arrière)

Max. 4 mm (le long de tous les bords au total)

Vitesse de copie 16 copies/mn (A4) (au taux de 100%) 12 copies/mn (A4R)

10 copies/mn (B4)

9 copies/mn (A3)

Multicopie Max. 99 copies; avec décomptage

Première copie 7,2 s (sauf en mode d’économie d’énergie)

Temps de préchauffage Environ 35 s

Taux de reproduction Variable entre 50% et 200% par pas de 1% (soit un total de 151 pas)

INFORMATIONS GENERALES

Fiche technique

Système d’exposition Vitre d’exposition: Source optique mobile, exposition par fente (vitre

Alimentation papier Un (AL-1611) ou deux (AL-1622) magasins papier à alimentation

Système de fixation Rouleaux chauffants

Développement Par brosse magnétique

Source lumineuse Lampe au xénon

Résolution Balayage: 400 points/po.

Préréglages fixes à 50%, 70%, 81%, 86%, 100%, 115%, 122%, 141%, 200%

d’exposition fixe), avec fonction d’exposition automatique SPF: Original en mouvement (AL-1622 uniquement)

automatique (250 feuilles par magasin), un plateau d’alimentation auxiliaire à alimentation automatique (100 feuilles).

Sortie: 600 points/po.

Niveaux de gris Balayage:256 niveaux

Sortie: 2 niveaux

Alimentation Secteur local ± 10% (Pour les normes d’alimentation de ce

copieur, reportez-vous à la plaque signalétique fixée à l’arrière du copieur.)

Consommation Max. 1,3 kW

FICHE TECHNIQUE

Dimensions d’ensemble 590 mm (L) x 531mm (P) (avec plateau d’alimentation auxiliaire replié)

Poids AL-1611: Environ 32 kg

AL-1622: Environ 40 kg Cartouche toner/développeur et cartouche de tambour fournies.

Dimensions du copieur AL-1611: 590 mm (L) x 531 mm (P) x 470 mm (H)

AL-1622: 590 mm (L) x 531 mm (P) x 650 mm (H)

Conditions d’utilisation Température: 15ºC à 30ºC (59ºF à 86ºF)

Humidité:20% à 85%

Emission de bruit acoustique (mesuré conformément à la norme ISO 7779)

Niveau de puissance sonore (LWA) En fonctionnement: 6,1 [B] ; En veille: 3,2 [B] Niveau de puissance sonore LPA (à la position de l’utilisateur) En fonctionnement: 47 [dB (A)] ; En veille: 17 [dB (A)] Niveau de puissance sonore LPA (à la position de l’utilisateur) En fonctionnement: 50 [dB (A)] ; En veille: 18 [dB (A)]

Concentration des émissions (mesurée conformément à la norme RAL-UZ 62)

Ozone: moins de 0,02 mg/m Poussière: moins de 0,075 mg/m Styrène: moins de 0,07 mg/m

CHARGEUR FEUILLE A FEUILLE (AL-1622 uniquement)

Originaux Poids: 56 à 90 g/m acceptables Format: A5 à A3

Contenance: Jusqu’à 30 feuilles, à condition que l’épaisseur

totale ne dépasse pas 4 mm

Formats d’originaux A5, A4, A4R, B4, A3 détectables

Alimentation A partir du copieur

Poids Environ 5,3 kg

Dimensions 583 mm (L) x 435 mm (P) x 131 mm (H)

INFORMATIONS GENERALES

Fiche technique

●

Le délai de production de la première copie peut varier en fonction des conditions d’utilisation, telles que la tension d’alimentation électrique et la température de la salle.

SHARP se réserve le droit d’apporter des modifications à la présentation et aux caractéristiques des appareils à fin d’amélioration. Les valeurs indiquées

Remarque

dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d’un appareil à l’autre.

INDEX

Agrandissement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Alimentation manuelle . . . . . . . . . . . . . . . . . . . . . . . . . 23

Blocage du papier - Extraction

- dans le copieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

- magasin papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

- plateau d’alimentation auxiliaire . . . . . . . . . . . . . . . . 39

- SPF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Cartouche de tambour

- duree de vie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

- remplacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

- témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Chargement du papier copie . . . . . . . . . . . . . . . . . . . . . 13

Chargeur feuille à feuille (SPF) . . . . . . . . . . . . . 5, 19, 63

Composants emballés . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Compte de production total . . . . . . . . . . . . . . . . . . . . . . 7

Copie recto verso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Copie sur deux pages . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Entretien

- entretien par l’utilisateur . . . . . . . . . . . . . . . . . . . . . . 54

Entretien par l’utilisateur

- chargeur de transfert. . . . . . . . . . . . . . . . . . . . . . . . . . 55

- rabat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

- rabat á chargeur de documents . . . . . . . . . . . . . . . . . . 54

- rouleau d’alimentation papier du plateau

d’alimentation auxiliaire . . . . . . . . . . . . . . . . . . . . . . 54

- vitre d’exposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Exposition manuelle . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Fiche technique

- copieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

- papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

- SPF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Fonctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Format du papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Fournitures

- Durée de vie . . . . . . . . . . . . . . . . . . . . . . . . . . 35, 38, 59

- Numéro de référence . . . . . . . . . . . . . . . . . . . . . . . . . 59

Index

- rangement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Guide de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Indicateurs d’état . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Interrupteur général . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Interruption . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Inversion N/B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Levier de libération de l’unité de fixation . . . . . . . . . . 41

Magasin papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Mise sous tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Mode coupure automatique du courant . . . . . . . . . . . . 52

Mode d’économie de toner . . . . . . . . . . . . . . . . . . . . . . 32

Mode photo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Mode veille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Modes d’économie d’énergie . . . . . . . . . . . . . . . . . . . . 52

Nombre de copies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Nomenclature

- composants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

- tableau de bord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Papier

- chargement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

- fiche technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

- papiers spéciaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Papier copie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13, 59

Papiers spéciaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Plateau d’alimentation auxiliaire . . . . . . . . . . . . . . . . . 23

Plateau de sortie du papier . . . . . . . . . . . . . . . . . . . . . . . 4

Plateau du chargeur de documents . . . . . . . . . . . . . . 5, 19

Précautions pour les manipulations . . . . . . . . . . . . . . . . 9

Programmes utilisateur . . . . . . . . . . . . . . . . . . . . . . . . . 45

Rabat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Rabat á chargeur de documents . . . . . . . . . . . . . . . . . . . 4

Réduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Réglage de l’exposition . . . . . . . . . . . . . . . . . . . . . . . . 17

Réglage de l’exposition automatique . . . . . . . . . . . . . . 31

Réglages initiaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Remplacement

- cartouche de tambour . . . . . . . . . . . . . . . . . . . . . . . . . 36

- Cartouche toner/développeur . . . . . . . . . . . . . . . . . . . 33

- Vis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11, 61

Remplacement de la cartouche toner/développeur. . . . 33

Reproduction

- normale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

- original de grande taille . . . . . . . . . . . . . . . . . . . . . . . 18

- plateau d’alimentation auxiliaire . . . . . . . . . . . . . . . . 23

- recto verso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

- réduction/agrandissement. . . . . . . . . . . . . . . . . . . . . . 21

Retour à l’état initial . . . . . . . . . . . . . . . . . . . . . . . . . 7, 45

INDEX

Tableau de bord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Taux de reproduction . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Taux de reproduction pré-sélectionnés . . . . . . . . . . . . 22

Touche de contraste clair . . . . . . . . . . . . . . . . . . . . 18, 46

Touche de contraste foncé . . . . . . . . . . . . . . . . . . . . . . 18

Vitre d’exposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Zoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Zoom XY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Index

MEMO

CLASS 1 LASER PRODUCT

LASER KLASSE 1

LUOKAN 1 LASERLAITE

KLASS 1 LASERAPPARAT

CAUTION

Laserstrahl

VORSICHT ADVARSEL

INVISIBLE LASER RADIATION WHEN OPEN AND INTERLOCKS DEFEATED. AVOID EXPOSURE TO BEAM.

UNSICHTBARE LASERSTRAHLUNG WENN ABDECKUNG GEÖFFNET UND SICHERHEITSVERRIEGELUNG ÜBERERÜCKT. NICHT DEM STRAHL AUSSETZEN.

USYNLIG LASERSTRÅLING VED ÅBNING, NÅR SIKKERHEDSAFBRYDERE ER UDE AF FUNKTION. UNDGA UDSAETTELSE FOR STRÅLING.

ADVERSEL VARNING VARO!

CLASS 1

LASER PRODUCT

LASER KLASSE 1

USYNLIG LASERSTRÅLING NÅR DEKSEL ÅPNES OG SIKKERHEDSLÅS BRYTES. UNNGÅ EKSPONERING FOR STRÅLEN.

OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD OCH SPÄRRAR ÄR URKOPPLADE. STRÅLEN ÄR FARLIG. BETRAKTA EJ STRÅLEN.

AVATTAESSA JA SUOJALUKITUS OHITETTAESSA OLET ALTTIINA NÄKYMÄTÖNTÄ LASERSÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN.

Pour certains pays, les positions marche “ON” et arrêt “OFF” de l’interrupteur principal “POWER” sont remplacées par les symboles “|” et “”. Si votre appareil porte ces symboles, veuillez lire “|” pour “ON”, et “” pour “OFF”.

Attention! Pour obtenir une déconnexion électrique complète, débrancher la prise principale. La prise de courant murale devra être installée à proximité de l’équipement et devra être facilement accessible.

Warning

This is a Class A product. In a domestic environment this product may cause radio interference in which case the user may be required to take adequate measures.

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG. Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC. Quest’ apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla

direttiva 93/68/EEC.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som kompletteras av 93/68/EEC.

Dette produktet oppfyller betingelsene i derektivene 89/336/EEC og 73/23/EEC i endringen 93/68/EEC. Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä

93/68/EEC.

Le label CE est appliqué sur les équipements lorsque ceux-ci tombent dans le champ d’application des directives dont question plus haut. (La présente mention ne concerne pas les pays dans lesquels les directives en question ne s’appliquent pas).

AL-1611/AL-1622

SHARP CORPORATION

Imprimé sur du papier contenant 100% de papier usage recyclé

IMPRIMÉ AU CHINA

2002M KS TINSF0896QSZZ

Sharp AL-1611, AL-1622 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
