Carbonator Tanks & Pump Deck Parts List
McCann’ s Vertical Carbonator
Horizontal Carbonator
McCann’s Pump Deck
Drop-In Pump Deck
Tanks & Pumps – 1
Updated 9/10
MCCANN’S VERTICAL CARB TANK
43-1600-10
43-1602
3
6
12
15
14
4
13
8
5
1
7
11
9
2
10
220V
Only
Pressure Relief
Valve
Water Outlet
Water Inlet
CO
2
Inlet
DESCRIPTION
1 Assembly Probe 115 V
a. Probe Spare Parts Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-1404
b. Driving Solenoid 115V Electrical, Black Cap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-2115-41
2 Assembly Probe 220V
a. Probe Spare Parts Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-1406
b. Driving Solenoid 220V E lectrical, Black Cap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 -2220-41
3 Probe Stud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ... 09-1877
4 Probe Float Ring Assembly - 115v/220V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-1951
5 Pressure Relief Valve - 125 psi with Barb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-0898
6 Carbonator Single Check Valve - 1/4 Male Flare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00701312
7 Fitting .125 NPT X PRV, S.S. Adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-0934
8 Carbonator Assembly - 10" Weld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-3119
9 Fitting, 1/4 In. Swivel Hose Barb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1701109
10 Insulated Domed Carb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5031855
Miscellaneous - Brackets, Screw, Etc.
11 Washer, 3/8” Nylon White. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1701115
12 Nut, 3/8 X 9/16 In. Swivel Fitting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1701110
13 Swivel Fitting, 1/4 In. 3/8” Barb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5009025
14 Washer, 1/in. Nylon White. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1701113
15 Nut, 1/4 X 3/8 In. Swivel Fitting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1701108
Updated 3/10
Tanks & Pumps – 2
SV-150 & SV-175 HORIZONTAL CARB TANK
5030434
3
2
5
1
4
DESCRIPTION
1 Single Check Valve with 1/8 NPT Fitting for CO2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00701312
2 Relief Valve - 125 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-0898
3 Horizontal Tank Weldment Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 5030435
4 High Probe Electrode 1.97 RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 020001956
5 Low Probe Electrode 2.97 BLACK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 020001957
Tanks & Pumps – 3
Updated 3/10
MDH-302 HORIZONTAL CARB TANK
020000257
2
1
3
7
6
Ground
Marked With
Manufacturer Part
Number Mo/yr
Manufactured
4
5
DESCRIPTION
1 Relief Valve 125# 1/8 NPT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-0898
2 1/8 NPT Pressure Relief Valve Adaptor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-0934
3 Pickup Tube With 3/8 Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-2482
4 Single Check Valve With 1/8 NPT Fitting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5009669
5 Fitting 1/8 Male NPT X 3/8in (With .116 Orifice). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5011069
6 (High) Conductivity Probe W/ 1/8 NPT Plastic Fitting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5011028
7 (Low) Conductivity Probe W/ 1/8 NPT Plastic Fitting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5011027
Updated 9/10
Tanks & Pumps – 4

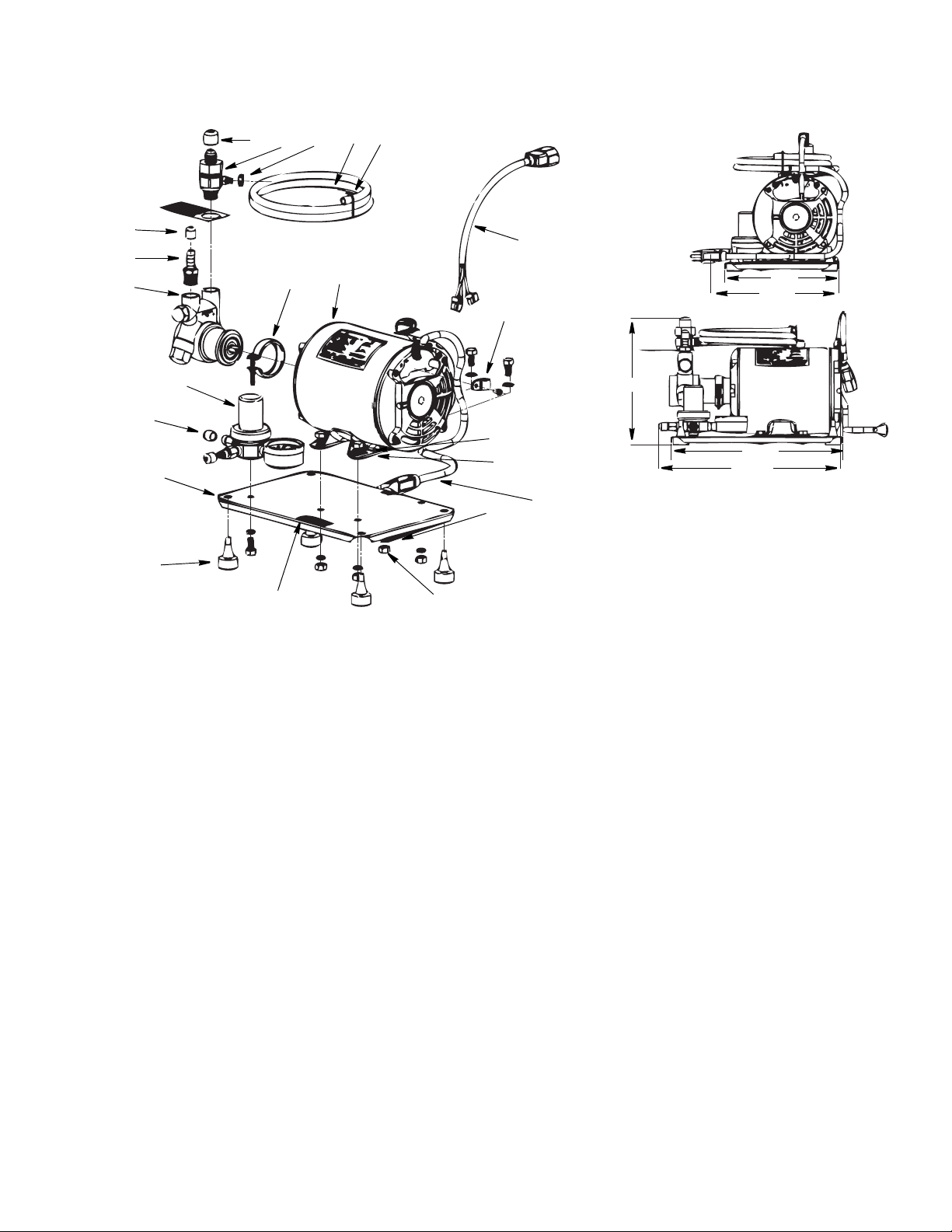

MCCANN’S 115V & 220V PUMP DECK
1
13
14
12
15
16
17
18
7
3
20
10
5
4
9
8
11
4
6
19
2
115V Motor Cord
Not on 220V Motor
8.31”
11.86”
11.18”
7.44”
8.35”
15-3120
15-3198
DESCRIPTION
1 Tubing, 1/4 I.d. X 3/8 O.D., Clear, Cut 6 ft.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1897
2 Foot, Snap-In . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1605
3Motor
a. 115V, 1/3 hp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1649
b. 220V, 1/3 hp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-0601
4 Plug, Cap, VC-375-8, Black. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1877
5 Cap Plug, VC-600-8, Black, Vinyl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2006
6 Base, Carbonator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-5311
7 Cord, Male Plug, IEC 60320 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-2680
8 Pump, Brass, Rotary Vane, 125 Gph. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-0165
9 Fitting, 3/8 Barb X 3/8 Mnpt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-0589
10 Asse 1022, Backflow Preventer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-0897
11 Regulator, 75 PSI Preset With Gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99-1124
Miscellaneous - Brackets, Screw, Etc.
12 Nut, Hex, 5/16-18, Zinc Plated. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-1077
13 Clamp, V-band, Carbonator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-1222
14 Washer, Lock, 5/16, Split, Zinc Plated . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-0258
15 Washer, Lock, 5/16, External Tooth, Zinc Plated . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-0290
16 Bolt, 5/16 X 5/8 Hex Head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-0555
17 Wire Tie, Twister, 5" Long . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1181
18 Clamp, 3/8 I.D., Nylon, Natural, Cable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1429
19 Pump Deck Label
a. 115V, 125 GPH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1649
b. 220V, 125 GPH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-0601
20 Clamp, 13/32 I.D., Oetiker, Stepless, No. 10.5-505R. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.5-505R
Tanks & Pumps – 5
Updated 3/10
Servend DI/DIL Series Carbonator Pump Deck
020000530
020000529
1
22
6
23
24
4
5
7
25
2
28
8
9
10
29
11
12
13
14
15
16
17
18
19
30
31
20
21
4
24
26
28
26
27
11
3
DESCRIPTION PART NO.
1 Power Cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-3019
2 Motor Power Cord 115V 220/240 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 020000792
3 Carb Pump Motor 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5028931
4 3/8” x 3/8” NPT Fitting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5009984
5 3/8” Check Valve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-0897
6 Carbonator Pump Head 125 GPH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5009613
7 Secondary CO2 Regulator with Gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5028469
8 Cover Plate. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 020000625
9 Transformer, 12V 75VA with Breaker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008229
10 Foot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5014120
11 Deck Base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 020000538
12 Heyco Strain Relief Cord Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200301
13 Electric Cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5008642
14 Jumper Valve Leads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5013101
15 Power Harness with Receptacle 115/100. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 020000532
16 Trans/Light Harness 115/220 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 020000531
17 Power Cord 220/240. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 020000753
18 Carb Pump Motor 220V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5009598
19 Strain Relief Cord (Europe). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5000836
20 Transformer, 240V with Breaker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5007111
21 Power Harness with Receptacle 220/240. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 020000533
Miscellaneous - Brackets, Screw, Etc.
22 .312 Nylon Clamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5013875
23 1/4” Flat SS Washer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0901805
24 1/4”-20 ESNA SS Bolt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5007377
25 6-32 x 3/8” SS PH RHMS Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0900904
26 8-32 x 1/2” Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5011940
27 #8 SS Star Washer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0901915
28 8-32 x 1/2” GRND Zinc Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5011936
29 1/4”-20 ESNA SS Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5007377
30 Hex Nut 6-32 SS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0902101
31 Screw 6-32 x 1” SS PH RHMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0900904
Updated 9/10
Tanks & Pumps – 6
