Page 1
BEDIENUNGSANLEITUNG
INSTRUCTIONS FOR USE
NOTICES D’EMPLOI
ISTRUZIONI PER L’USO
INSTRUCCIONES PARA EL USO
COM 1424
Page 2
COM 1424 KONDENSATORMIKROFON
Die Mikrofone der Baureihe COM 1420 - ..25 sind dauerpolarisierte Kondensatormikrofone mit nierenförmiger Richtcharakteristik für die Anwendungsbereiche
Konferenz, Beschallung und Studiotechnik. Das Mikrofon COM 1424 ist mit einem
Leuchtring zur Anzeige der Betriebsbereitschaft ausgestattet.
MERKMALE
• Hohe Klangqualität durch Back-Elektret-Kondensatortechnik
• Anzeige für die Betriebsbereitschaft, Leuchtring
• Einfache Stromversorgung aus Gleichspannungsquelle 4-15 V
• Reflexarmes, mattschwarzes Gehäuse
• Pop-Schutz im Lieferumfang
TECHNISCHE DATEN
Übertragungsbereich 40 - 20 000 Hz
Akustische Arbeitsweise Druckgradientenempfänger
Richtcharakteristik Niere
Feldleerlauf-Übertragungsfaktor 8 mV/Pa ± 2,5 dB (= 62 dB) bei 1 kHz
Elektrische Impedanz ca. 1 kΩ
Minimale Abschlußimpedanz ca 4,7 kΩ
Störspannungsabstand nach
DlN 45 405 / CCIR 468-2 ca. 58 dB
Stecker: 8-pol nach DIN 45326 ohne Stifte 4 und 5
Stromversorgung +4V bis +15V Stift 8 (DIN 45594)
Leuchtring: Glühlampe
Gewicht ca. 110 g
Abmessungen 380 mm x 21 ø mm
Lieferumfang 1 Mikrofon
0 V Stift 2
NF: Stift 1 unsymmetrisch
Masse: am Gehäuse
28 V, 40 mA Stifte 6 und 7
1 Pop-Schutz MZW 1420
Änderungen und Irrtum vorbehalten.
Page 3
COM 1424 CONDENSER MICROPHONE
The microphones of the COM family (COM 1420 - 1425) are permanently polarized
condenser microphones with cardioid pick-up patterns. They are suitable for
conference, PA and studio applications. The COM 1424 features a luminous ring
that serves to indicate active speaker stations.
FEATURES
• Excellent sound quality thanks to back electret condenser microphone
• Luminous ring to indicate active speaker stations
• Power supply: 4 - 15 V d.c.
• Nonreflective, matt black housing
• Delivery includes one pop shield
TECHNICAL DATA
Frequency response 40 - 20,000 Hz
Acoustic principle pressure gradient transducer
Pick-up pattern cardioid
Sensitivity (free field, no load) 8 mV/Pa ± 2.5 dB (= 62 dB) for 1 kHz
Electrical impedance approx. 1 kΩ
Min. terminating impedance approx. 4.7 kΩ
S/N ratio
as per DIN 45 405 /CCIR 468-2 approx. 58 dB
Plug 8-pin as per DIN 45 326,
Power supply + 4 V to + 15 V pin 8 (DIN 45 594)
Luminous ring lamp 28 V, 40 mA pin 6 and 7
Weight approx. 110 g
Dimensions 380 mm x 21 ø mm
Delivery includes 1 microphone
without pin 4 and 5
0 V pin 2
AF pin 1, unbalanced
ground housing
1 pop shield
Subject to alterations. Errors and omissions excepted.
Page 4
MICROPHONE À CONDENSATEUR COM 1424
Les microphones de la série COM (COM 1424 - 1425) sont des microphones
électrostatiques à polarisation permanente. Ces microphones haut de gamme ont
une directivité cardioide prononcée. Ils sont idéals pour toutes applications dans les
centres de communication et de conférences, dans les hôtels et banques, dans les
organismes publics, dans les écoles, et dans les studios. Le cercle luminescent du
COM 1424 signale clairement le poste en fonctionnement.
CARACTÉRISTIQUES
• Son de haute qualité grâce à la technique back electrèt
• Cercle luminescent qui signale clairement le poste en fonctionnement
• Alimentation 4 à 15 V courant continu
• Surface noire mate
• Livraison avec protection anti-pop
CARACTÉRISTIQUES TECHNIQUES
Bande passante 40 - 20.000 Hz
Principe acoustique capteur à gradient de pression
Directivité cardioide
Sensibilité 8 mV/Pa ± 2,5 dB (= 62 dB) à 1 kHz
Impédance électrique environ 1 kΩ
Impédance terminale environ 4,7 kΩ
Rapport signal/bruit
selon DIN 45 405/CCIR 468-2 environ 58 dB
Fiche 8 pôles selon DIN 45 326, sans pôles 4 et 5
Alimentation + 4 V à + 15 V pôle 8 (DIN 45 594)
Cercle luminescent lampe 28 V, 40 mApôles 6 et 7
Poids environ 110 g
Dimensions 380 mm x 21 ø mm
Livraison 1 microphone
0 V pôle 2
BF pôle 1, asymétrique
masse boîtier
1 protection anti-pop
Sous réserve de modification ou perfectionnement technique. Sauf erreur ou omission.
Page 5
MICROFONO A CONDENSATORE COM 1424
I microfoni della serie COM 1420 - ..25 sono microfoni a condensatore a polarizzazione
continua con caratteristica di direttività a cardioide per i campi di applicazione:
conferenza, trasmissione sonora e tecnica di studio. Il microfono COM 1424 è
equipaggiato con un diodo luminoso per l’indicazione della disponibilità all’esercizio.
CARATTERISTICHE
• Elevata qualità del suono grazie alla tecnica a condensatori Back-Elektret
• Visualizzazione della disponibilità all’esercizio, anello luminoso
• Alimentazione semplice della corrente da sorgente di tensione continua 4-15 V
• Carcassa antiriflesso, opaca
• Protezione antischiocco compresa nella fornitura
DATI TECNICI
Banda di trasmissione 40 - 20000 Hz
Funzionamento acustico ricevitore a gradiente di pressione
Caratteristica di direttività cardioide
Sensibilità in campo libero 8 mV/Pa ± 2,5 dB (=62 dB) con 1 kHz
Impedenza elettrica ca 1 kΩ
Impedenza terminale minima ca 4,7 kΩ
Rapporto segnale/disturbo
secondo DIN 45 405/CCIR 468-2 ca. 58 dB
Spina: a 8 poli secondo DIN 45326 senza spinotti 4 e 5
Alimentazione corrente da +4V a +15V spinotto 8 (DIN 45594)
Anello luminoso: lampadina 28 V, 40 mA, spinotti 6 e 7
Peso ca. 110 g
Dimensioni 380 mm x 21 ø mm
Volume fornitura: 1 microfono
0 V spinotto 2
BF: spinotto 1 asimmetrico
Massa: sulla carcassa
1 protezione Antischiocco MZW1420
Con riserva di modifiche e di errori.
Page 6
MICRÓFONO DE CONDENSADOR COM 1424
Los micrófonos de la serie COM 1420 - ..25 son micrófonos de condensador de
polarización permanente, con característica direccional reniforme, para utilización
en conferencias, para transmisiones de sonido y para trabajos en estudios de
grabación. El micrófono COM 1424 está provisto de un anillo luminoso, que indica
su disponibilidad para el servicio.
CARACTERISTICAS
• Magnífica calidad del sonido, gracias a la técnica de condensadores Black-Elektret
• Indicación de la disponibilidad para el servicio por medio de un anillo luminoso
• Sencillo abastecimiento de corriente tomada de una fuente de tensión
continua de 4-15 V
• Carcasa no reflejante, en mate negro
• Protección „pop“ (protección contra golpeteo) incluida en el suministro
DATOS TECNICOS
Gama de transmisión 40 - 20 000 Hz
Funcionamiento acústico Receptor de gradiente de presión
Característica direccional Reniforme
Factor de transmisión
del circuito abierto 8 mV/Pa ± 2,5 dB (= 62 dB) a 1 kHz
Impedancia eléctrica aprox. 1 kΩ
Impedancia mínima final aprox. 4,7 kΩ
Distancia de tensión perturbadora
según DIN 45 405 / CCIR 4-68-2 aprox. 58 dB
Enchufe de 8 polos según DIN 45326,
Abastecimiento de corriente +4V hasta +15V Clavija 8 (DIN 45594)
Anillo luminoso Bombilla de 28 V, 40 mA, Clavijas 6 y 7
Peso aprox. 110 g
Dimensiones 380 mm x 21 mm ø
El suministro incluye: 1 micrófono
sin las clavijas 4 y 5
0 V Clavija 2
BF: Clavija 1 asimétrica
Masa: en la carcasa
1 protector contra golpeteo („pop“) MZW 1420
Reserva de errores y modificaciones técnicas
Page 7
Come parlare al microfono
24V / 40 mA
24V / 40 mA
Besprechen
Positioning
Positionement
Sonorizacion

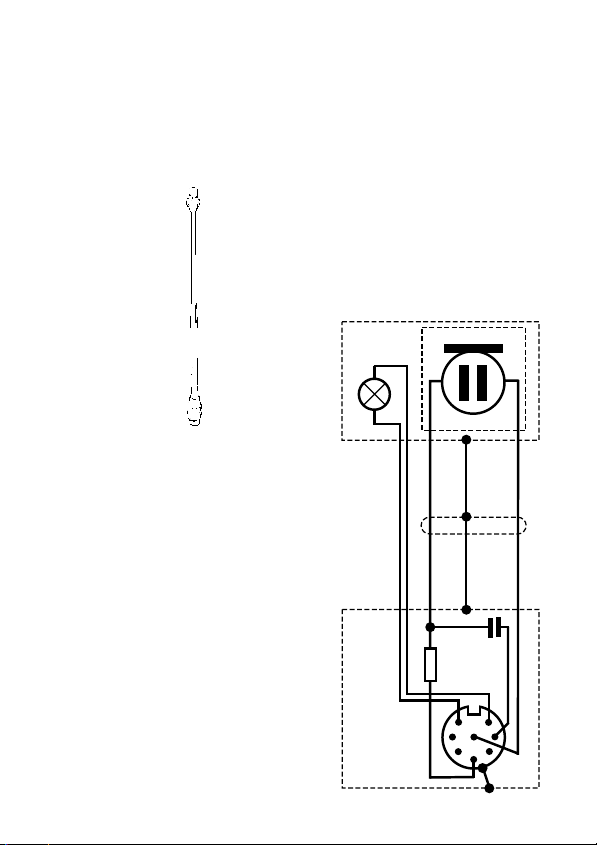

Anschluß / Speisung
Connection / Powering
Connexion / Alimentation
Collegamento / Alimentazione
Conexion / Alimentacion
blau
blue
8,2 kΩ
1µF / 16V
7
8
3
2
rot
red
6
1
45
Page 8
20 50 100 200 500 1k 2k 5k 10k 20kHz
0
30
40
50
dB
10
20

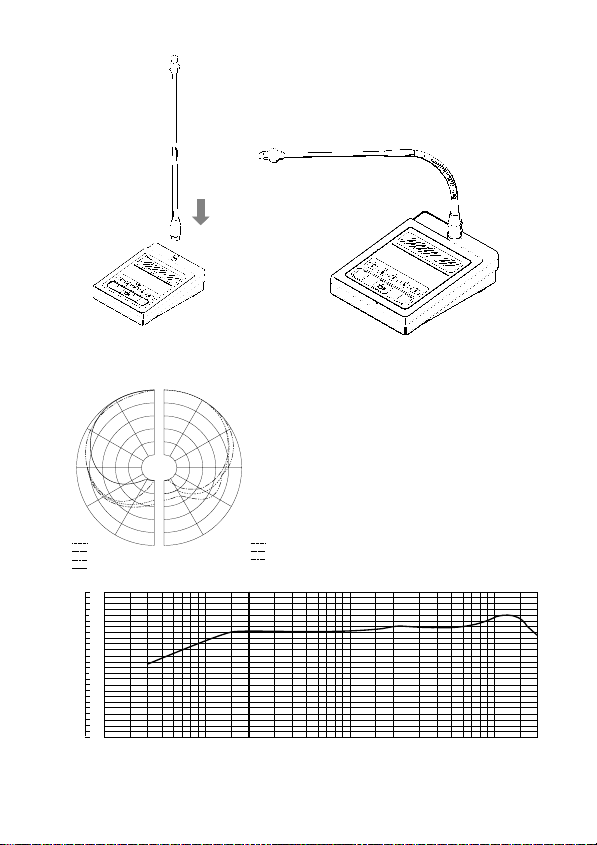

Befestigung auf der Tischsprechstelle
0°
0
30°
60°
90°
30°
5
10
15
20
25
dB
60°
Courbe de reponse / diagramme de la directivité
Repuersta en frecuencia / diagrama de la diectividad
90°
Frequenzgang / Richtdiagramm
Frequency response / polar pattern
Risposta in frequenza / diagramma polare
Mounting
Fixation
Fissaggio
Fijacion
120°
150°
125 Hz
250 Hz
500 Hz
1000 Hz
Sennheiser electronic GmbH & Co. KG
D-30900 Wedemark Printed in Germany Publ. 2/93 46766 / A02
180°
120°
150°
2000 Hz
4000 Hz
8000 Hz
